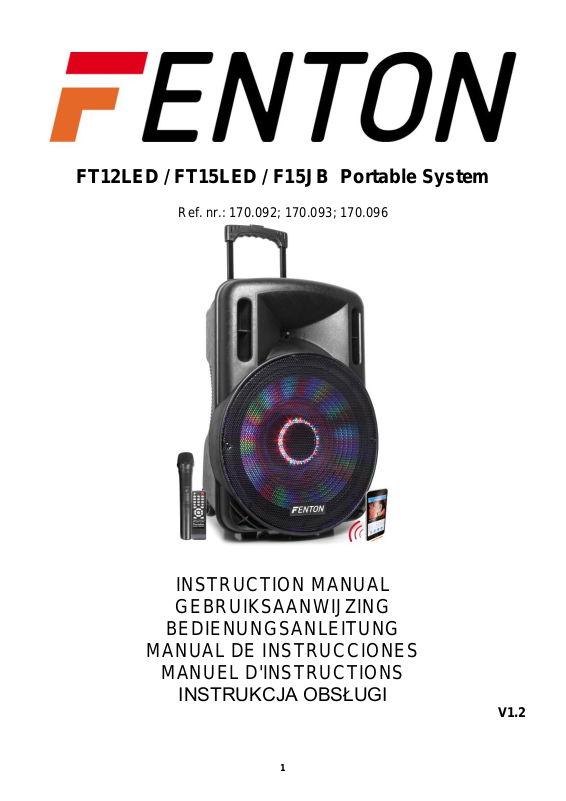

Fenton FT12LED, FT15LED, F15 User manual

1

FT12LED / FT15LED / F15JB Portable System

Ref. nr.: 170.092; 170.093; 170.096

INSTRUCTION MANUAL
GEBRUIKSAANWIJZING

BEDIENUNGSANLEITUNG

MANUAL DE INSTRUCCIONES

MANUEL D'INSTRUCTIONS

INSTRUKCJA OBSŁUGI

V1.2

2 3

ENGLISH

Congratulations to the purchase of this Fenton product. Please read this manual thoroughly prior to using the unit in order to
benefit fully from all features.

Read the manual prior to using the unit. Follow the instructions in order not to invalidate the warranty. Take all precautions to
avoid fire and/or electrical shock. Repairs must only be carried out by a qualified technician in order to avoid electrical shock.
Keep the manual for future reference.

- Prior to using the unit, please ask advice from a
specialist. When the unit is switched on for the first time,
some smell may occur. This is normal and will disappear
after a while.

- The unit contains voltage carrying parts. Therefore do
NOT open the housing.

- Do not place metal objects or pour liquids into the unit
This may cause electrical shock and malfunction.

- Do not place the unit near heat sources such as
radiators, etc. Do not place the unit on a vibrating
surface. Do not cover the ventilation holes.

- The unit is not suitable for continuous use.

- Be careful with the mains lead and do not damage it. A
faulty or damaged mains lead can cause electrical shock
and malfunction.

- When unplugging the unit from a mains outlet, always
pull the plug, never the lead.

- Do not plug or unplug the unit with wet hands.

- If the plug and/or the mains lead are damaged, they
need to be replaced by a qualified technician.

- If the unit is damaged to such an extent that internal
parts are visible, do NOT plug the unit into a mains outlet
and DO NOT switch the unit on. Contact your dealer. Do
NOT connect the unit to a rheostat or dimmer.

- To avoid fire and shock hazard, do not expose the unit to
rain and moisture.

- All repairs should be carried out by a qualified technician
only.

- Connect the unit to an earthed mains outlet (220­240Vac/50Hz) protected by a 10-16A fuse.

- During a thunderstorm or if the unit will not be used for a
longer period of time, unplug it from the mains. The rule
is: Unplug it from the mains when not in use.

- If the unit has not been used for a longer period of time,
condensation may occur. Let the unit reach room
temperature before you switch it on. Never use the unit in
humid rooms or outdoors.

- To prevent accidents in companies, you must follow the
applicable guide lines and follow the instructions.

- Do not repeatedly switch the fixture on and off. This
shortens the life time.

- Keep the unit out of the reach of children. Do not leave
the unit unattended.

- Do not use cleaning sprays to clean switches. The
residues of these sprays cause deposits of dust and
grease. In case of malfunction, always seek advice from
a specialist.

- Do not force the controls.

- This unit is with speaker inside which can cause
magnetic field. Keep this unit at least 60cm away from
computer or TV.

- If this product have a built-in lead-acid rechargeable
battery. Please recharge the battery every 3 months if
you are not going to use the product for a long period of
time. Otherwise the battery may be permanently
damaged.

- If the battery is damaged please replace with same
specifications battery. And dispose the damaged battery
environment friendly.

- If the unit has fallen, always have it checked by a
qualified technician before you switch the unit on again.

- Do not use chemicals to clean the unit. They damage the
varnish. Only clean the unit with a dry cloth.

- Keep away from electronic equipment that may cause
interference.

- Only use original spares for repairs, otherwise serious
damage and/or dangerous radiation may occur.

- Switch the unit off prior to unplugging it from the mains
and/or other equipment. Unplug all leads and cables
prior to moving the unit.

- Make sure that the mains lead cannot be damaged when
people walk on it. Check the mains lead before every use
for damages and faults!

- The mains voltage is 220-240Vac/50Hz. Check if power
outlet match. If you travel, make sure that the mains
voltage of the country is suitable for this unit.

- Keep the original packing material so that you can
transport the unit in safe conditions.

This mark attracts the attention of the user to high voltages that are present inside the housing and that are of sufficient
magnitude to cause a shock hazard.

This mark attracts the attention of the user to important instructions that are contained in the manual and that he should
read and adhere to.

The unit has been certified CE. It is prohibited to make any changes to the unit. They would invalidate the CE certificate and
their guarantee!

NOTE: To make sure that the unit will function normally, it must be used in rooms with a temperature between 5°C/41°F and
35°C/95°F.

Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your
dealer about the way to proceed. The specifications are typical. The actual values can slightly change from one unit to the other.
Specifications can be changed without prior notice.

Do not attempt to make any repairs yourself. This would invalid your warranty. Do not make any changes to the unit. This would also invalid
your warranty. The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the warnings
contained in this manual. Fenton cannot be held responsible for personal injuries caused by a disrespect of the safety recommendations
and warnings. This is also applicable to all damages in whatever form.

4

UNPACKING INSTRUCTION

CAUTION! Immediately upon receiving the product, carefully unpack the carton, check the contents to ensure that all parts are

present, and have been received in good condition. Notify the shipper immediately and retain packing material for inspection if
any parts appear damage from shipping or the package itself shows signs of mishandling. Save the package and all packing
materials. In the event that the product must be returned to the factory, it is important that the product be returned in the original
factory box and packing.

If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The
arising condensation water might damage your device. Leave the device switched off until it has reached room temperature.

POWERSUPPLY

On the label on the backside of the product is indicated on this type of power supply must be connected. Check that the mains
voltage corresponds to this, all other voltages than specified, the light effect can be irreparably damaged. The product must also
be directly connected to the mains and may be used. No dimmer or adjustable power supply.

Always connect the device to a protected circuit (circuit breaker or fuse). Make sure the device has an appropriate
electrical ground to avoid the risk of electrocution or fire.

OPERATIONS INSTRUCTIONS

Make sure the volume control is minimal. Plug one end of the AC cord provided into the AC input jack on rear side of the
portable sound system. Then plug the other end of AC cord into AC power outlet. Turn on the unit using the main power switch.

Rechargeable Battery

This unit can be powered internally using the built-in rechargeable battery. When AC power is connected, CHARGE LED
indicator will light red. The rechargeable battery is being charged. If FULL LED indicator light green, the battery is fully charged
and ready to power the unit alone.

Turn off the power switch and disconnect the AC power. Turn the unit back ”ON” and the rechargeable battery will power the
unit alone.

Note: Turning off the unit power switch will allow the battery to be charged more quickly.

ATTENTION:

Before the device the first time is actuated, please charge the battery at least 12 hours and max. 72 hours!
Battery should be regularly charged. For optimal battery life the battery should be charged at least 1x per month.

Please note that if you do not load within 6 weeks, the battery becomes defective !!

MEDIAPLAYER

1. MP3/AUX/BT-MODE

Press key to switch between MP3 player, Aux input or BT.
Press and hold key to switch voice off/on.

2. RECORD

Press key for recording on USB/SD port.

3. REPEAT

Press key for repeating of single track or all tracks.

4. PREVIOUS TRACK / VOL-

Press key to select the previous track for playing. The
volume will be reduced by pressing the key for longer than
3seconds

5. PLAY/PAUSE

Press key to switch between pause or playing.

6. NEXT TRACK / VOL-

Press key to select the next track for playing. The volume will
be increased by pressing the key for longer than 3 seconds.

7. SD PORT

Connect your SD/MMC card in this slot to play music with
MP3 or WMA format.

8. USB PORT

Connect your USB devices to this slot to play music with MP3 or WMA format.

9. TF PORT

Connect your TF card in this slot to play music with MP3 or WMA format

10. LCD DISPLAY

Display show you some information as playback support, file name, elapsed time, total time, file number, total file
number, file and playback mode.

5

CONTROLS AND CONNECTIONS

1. MICROPHONE VOLUME

Adjust the signal level of microphone.

2. ECHO CONTROL

Adjust the intensity of the echo effect.

3. GUITAR VOLUME

Adjust the signal level of guitar.

4. TREBLE

Adjust high tone control.

5. BASS

Adjust high low tone control.

6. VOLUME

Adjust the overall output level of the portable sound system.

7. AUX IN

RCA jack input for connecting audio units with line level output (e.g.
mixer, CD player, tape recorder).

8. MICROPHONE INPUT

6.3mm ¼” input jack for connecting a microphone.

9. MIC PRIORITY SWITCH

Microphone switch to give microphone input higher priority.

10. BATTERY INDICATOR

LED indicator for status of battery.

11. GUITAR INPUT

6.3mm ¼” input jack for connecting a guitar.

12. LIGHT SWITCH

Turn on the LED (frontside) of the speaker on/off.
Noted: With this light switch you turn also the jellybal on/off by model FT15JB

only.

13. POWER SWITCH

Turn the power on/off

14. POWER INPUT
Before connecting the power cord, check if the mains corresponds to the
voltage indicated on the rating plate on the unit.

6

NEDERLANDS

Hartelijk dank voor de aanschaf van dit Fenton product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding
zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens
kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is
het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te
voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

- Bewaar de verpakking zodat u indien het apparaat defect is,
dit in de originele verpakking kunt opsturen om
beschadigingen te voorkomen.

- Voordat het apparaat in werking wordt gesteld, altijd eerst
een deskundige raadplegen. Bij het voor de eerste keer
inschakelen kan een bepaalde reuk optreden. Dit is normaal
en verdwijnt na een poos.

- In het apparaat bevinden zich onder spanning staande
onderdelen; open daarom NOOIT dit apparaat.

- Plaats geen metalen objecten en mors geen vloeistof in het
effect. Dit kan leiden tot elektrische schokken of defecten.

- Toestel niet opstellen in de buurt van warmtebronnen zoals
radiatoren etc. en niet op een vibrerende onder- grond
plaatsen. Dek ventilatieopeningen nooit af.

- Het apparaat is niet geschikt voor continu gebruik.

- Wees voorzichtig met het netsnoer en beschadig deze niet.
Als het snoer kapot of beschadigd is, kan dit leiden tot
elektrische schokken of defecten.

- Als u de stekker uit het stopcontact neemt, trek dan niet aan
het snoer, maar aan de stekker.

- Om brand of elektrische schok te voorkomen, dient u dit
apparaat niet bloot te stellen aan regen of vocht.

- Verwijder of plaats een stekker nooit met natte handen resp.
uit en in het stopcontact.

- Indien zowel de stekker en/of netsnoer als snoeringang in het
apparaat beschadigd zijn dient dit door een vakman hersteld
te worden.

- Indien het apparaat zo beschadigd is dat inwendige
(onder)delen zichtbaar zijn mag de stekker NOOIT in het
stopcontact worden geplaatst en het apparaat NOOIT
worden ingeschakeld. Neem in dit geval contact op met de
dealer.

- Sluit het apparaat nooit op een dimmer aan.

- Reparatie aan het apparaat dient te geschieden door een
vakman of een deskundige.

- Sluit het apparaat alleen aan op een 220-240VAC / 50Hz
(geaard) stopcontact, verbonden met een 10-16A
meterkastgroep.

- Bij onweer altijd de stekker uit het stopcontact halen, zo ook
wanneer het apparaat voor een langere tijd niet gebruikt
wordt. Stelregel: Bij geen gebruik stekker verwijderen.

- Als u het apparaat lang niet gebruikt heeft en het weer wil
gebruiken kan er condens ontstaan; laat het apparaat eerst
op kamertemperatuur komen alvorens het weer in werking
te stellen.

- Apparaat nooit in vochtige ruimten en buiten gebruiken.

- Om ongevallen in bedrijven te voorkomen moet rekening
worden gehouden met de daarvoor geldende richtlijnen en
moeten de aanwijzingen/waarschuwingen worden gevolgd.

- Het apparaat buiten bereik van kinderen houden.
Bovendien mag het apparaat nooit onbeheerd gelaten
worden.

- Gebruik geen schoonmaakspray om de schakelaars te
reinigen. Restanten van deze spray zorgen ervoor dat
smeer en stof ophopen. Raadpleeg bij storing te allen tijde
een deskundige.

- Gebruik geen overmatige kracht bij het bedienen van het
apparaat.

- Dit apparaat kan magnetisch veld veroorzaken. Houd dit
apparaat ten minste 60 cm afstand van de computer of tv.

- Indien dit apparaat beschikt over een loodaccu, dient deze
tenminste elke 3 maanden opgeladen te worden indien
deze voor een langere periode niet wordt gebruikt anders
bestaat de kans dat de accu permanent beschadigd.

- Bij een ongeval met dit product altijd eerst een des­kundige raadplegen alvorens opnieuw te gebruiken.

- Tracht het apparaat niet schoon te maken met chemische
oplossingen. Dit kan de lak beschadigen. Gebruik een
droge doek om schoon te maken.

- Blijf uit de buurt van elektronische apparatuur die
bromstoringen zouden kunnen veroorzaken.

- Bij reparatie dienen altijd originele onderdelen te worden
gebruikt om onherstelbare beschadigingen en/of
ontoelaatbare straling te voorkomen.

- Schakel eerst het toestel uit voordat u het netsnoer
verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u
dit product gaat verplaatsen.

- Zorg ervoor dat het netsnoer niet beschadigd/defect kan
raken wanneer mensen erover heen lopen. Het netsnoer
vóór ieder gebruik controleren op breuken/defecten!

- In Nederland/België is de netspanning 220-240Vac/50Hz.
Indien u reist (en u neemt het apparaat mee) informeer dan
naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product
aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op
te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur
tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de
WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk
depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen
reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit
geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en
het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Fenton geen enkele aansprakelijkheid in geval van
persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in

7

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle

onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk
de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden
teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet
onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur
komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten.
Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat
onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén
dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat
voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

INSTRUCTIES

Controleer of de volumeregelaar minimaal staat. Plaats de contra stekker van het netsnoer in de netentree en steek vervolgens
de stekker in een wandcontactdoos. Zet de netschakelaar op “ON”.

Oplaadbare accu

Dit systeem kan werken via een ingebouwde oplaadbare accu. Wanneer een 230Vac spanning is aangesloten zal de CHARGE
LED indicator rood worden ten teken dat de accu wordt opgeladen. Als de FULL LED indicator groen wordt, is de accu helemaal
opgeladen en kan het systeem worden gebruikt.

Zet de netschakelaar op “OFF” en verwijder het netsnoer. Controleer of de volumeregelaar minimaal staat. Zet het systeem
weer “ON” en de accu verzorgt de bedrijfsspanning.

NB: Indien mogelijk de netschakelaar “uit” zetten, de accu wordt dan sneller geladen.

Waarschuwing:

Voordat het apparaat de eerste keer in werking wordt gesteld, eerst de accu minimaal 12 uur en maximaal 72uur opladen !!

Accu dient regelmatig opgeladen te worden. Voor een optimale levensduur van de accu dient deze minimaal 1x per maand opgeladen
te worden.

Houdt u er rekening mee dat als u langer dan 6 weken niet laadt, u de kans loopt dat de accu kapot gaat!!

MEDIASPELER

1. MP3/AUX/BT-MODUS

Druk op de toets om te schakelen tussen MP3 speler, Aux ingang
of BT. Druk de toets langdurig in om spraak uit/in te schakelen.

2. RECORD

Druk op de toets voor opname via USB/SD poort.

3. REPEAT

Druk op de toets om één of alle muzieknummers te herhalen.

4. VORIGE / VOL-

Druk kortstondig op deze toets om het vorige muziek nummer af
te spelen. Houdt de toets 3 seconden ingedrukt om de volume te
verlagen.

5. AFSPELEN / PAUZE

Druk op de toets om te schakelen tussen Play en Pauze-functie.
Druk de toets langdurig in om te wisselen tussen de Chinese en
Engelse taal.

6. VOLGENDE / VOL-

Druk kortstondig op deze toets om het volgende muziek nummer
af te spelen. Houd de toets 3 seconden ingedrukt om de volume
te verhogen.

7. SD POORT

Steek uw SD-kaart in deze poort om muziek af te spelen met MP3- of WMA-formaat.

8. USB POORT

Sluit uw USB-apparaten aan op deze poort om muziek af te spelen met MP3- of WMA-formaat.

9. TF POORT

Steek uw TF-kaart in deze poort om muziek af te spelen met MP3- of WMA-formaat.

10. LCD DISPLAY

Beeldscherm geeft informatie weer zoals het afspelen van ondersteuning, bestandsnaam etc.

8

BEDIENINGSPANEEL EN AANSLUITINGEN

1. MICROFOON VOLUME

Instellen signaalniveau van microfoon.

2. ECHO REGELAAR

Instellen intensiteit van echo effect.

3. GITAAR VOLUME

Instellen signaalniveau van gitaar.

4. TREBLE

Instellen van hoge toonregeling.

5. BASS

Instellen van lage toonregeling.

6. VOLUME

Instellen van het algemene uitgangvolume van deze draagbare
geluidssysteem.

7. AUX IN

RCA connector ingang voor het aansluiten van geluidsbron met lijnsignaal (vb.
mengpaneel, cd-speler, opname apparatuur).

8. MICROFOON INGANG

6.3mm ingang connector voor het aansluiten van een microfoon.

9. MICROFOON PRIORITEITSCHAKELAAR

Microfoonschakelaar om de microfooningang een hogere prioriteit te geven.

10. BATTERIJ INDICATIE

LED indicatie voor batterij status.

11. GITAAR INGANG

6.3mm ingang connector voor het aansluiten van gitaar.

12. LICHT SCHAKELAAR

Schakel de LED verlichting (voorkant) van de luidspreker in / uit.
Opmerking: met deze lichtschakelaar schakel je ook de jellybal aan/uit, alleen

bij model FT15JB.

13. VOEDINGSCHAKELAAR

Schakel de voeding van luidspreker in/uit.

14. NETENTREE
Voor het aansluiten van het netsnoer, controleer eerst of de netspanning
overeenkomt met het typeplaatje van de unit.
