Forord

Kære Fendt-kunde

Det glæder os, at du har bestemt dig for en Fendt campingvogn, som fremover vil være en pålidelig ledsager på årets skønneste dage.

På grundlag af vores mangeårige erfaringer indenfor campingvogne og autocampere kan vi reagere innovativt på de nyeste udviklinger og markedets krav.

Køresikkerhed og komfort har altid været en ufravigelig del af vores produktloso.

Navnet Fendt-Caravan har gennem årtier stået for en høj forarbejdningskvalitet.

Et tæt forhandler-service-net, fordelt over hele Europa, står ligeledes til rådighed. Drag også nytte af forhandlerens erfaringer og viden ved at føre en udførlig samtale med ham, inden du første gang tager af sted med din Fendt campingvogn.

Læs venligst denne instruktionsbog omhyggeligt, for at sikre en korrekt håndtering af campingvognen. Det bedste bevis på vores særlige kvalitetstænkning er langtidsgarantien for Fendt campingvogne mht. til tætheden af køretøjets samlinger. Via årlige kontroller hos en autoriseret Fendt campingvogn-forhandler kan denne tæthedsgaranti forlænges til op til 5 år efter du har overtaget campingvognen.

Vi ønsker dig mange gode ferieoplevelser og altid en god tur med din nye Fendt campingvogn.

Fendt-Caravan GmbH

Indholdsfortegnelse

1 Indledning .................................................................................................................01-1

1.1 Generelt .............................................................................................................01-1

1.2 Markeringer i manualen .....................................................................................01-2

2 Sikkerhed .................................................................................................................02-1

2.1 Generelt .............................................................................................................02-1

2.2 Før og under turen .............................................................................................02-3

2.3 Pålæsning ..........................................................................................................02-5

2.4 Køreegenskaber .................................................................................................02-7

2.5 Efter kørslen .......................................................................................................02-9

3 Chassis og indregistrering ......................................................................................03-1

3.1 Generelt .............................................................................................................03-1

3.2 Sikkerhedskobling AKS 3004 ............................................................................03-2

3.3 Håndbremse ......................................................................................................03-7

3.4 Påløbsanordning og hjulbremser .......................................................................03-8

3.5 Støtteben .........................................................................................................03-10

3.6 Indregistrering ..................................................................................................03-11

3.7 Hovedsyn .........................................................................................................03-11

3.8 Tempo-100-godkendelse .................................................................................03-12

3.9 Vægtdenitioner ...............................................................................................03-13

4 Hjul, dæk .................................................................................................................04-1

4.1 Dæk ...................................................................................................................04-1

4.2 Dæktryk .............................................................................................................04-1

4.3 Proldybde og dækkenes alder .........................................................................04-2

4.4 Fælge .................................................................................................................04-3

4.5 Hjulskift ..............................................................................................................04-4

5 Udvendig opbygning ...............................................................................................05-1

5.1 Ventilation og udluftning ....................................................................................05-1

5.2 Indgangsdør .......................................................................................................05-3

5.3 Serviceklap ........................................................................................................05-5

5.4 Toiletklap ............................................................................................................05-5

5.5 Gaskasselåg ......................................................................................................05-6

5.6 Tag og tagræling ................................................................................................05-7

5.7 Forteltskinne .....................................................................................................05-7

5.8 Cykelholder ........................................................................................................05-8

5.9 Eftermontering af markise .................................................................................05-9

6 Opbygning inde ........................................................................................................06-1

6.1 Åbne og lukke døre/låger og klapper ................................................................06-1

6.2 Udtrækkelig medieoval .....................................................................................06-2

6.3 Ombygning af siddegruppe til soveplads .........................................................06-3

6.4 Etagesenge ........................................................................................................06-7

6.5 Vinduer ...............................................................................................................06-8

6.6 Tagluger .............................................................................................................06-9

7 El-installationer ........................................................................................................07-1

7.1 Sikkerhedsregler ................................................................................................07-1

7.2 Betjeningspaneler .............................................................................................07-2

7.3 Strømforsyning ..................................................................................................07-5

7.4 Forbindelsesskema lysanlæg 12V 13-polet ......................................................07-8

7.5 Lys i campingvognen .......................................................................................07-10

7.6 Elektrisk gulvvarme ..........................................................................................07-13

7.7 Mikroovn / bageovn ........................................................................................07-14

7.8 Aircondition ......................................................................................................07-14

7.9 Radio- / CD-afspiller .......................................................................................07-14

8 Vand ..........................................................................................................................08-1

8.1 Vandforsyning ....................................................................................................08-1

8.2 Varmtvandsforsyning med Truma-vandvarmer .................................................08-3

8.3 Kassettetoilet ....................................................................................................08-5

9 Gas ...........................................................................................................................09-1

9.1 Generelle sikkerhedsregler ved brug af gasanlæg til askegas ........................09-1

9.2 Gasforsyning ......................................................................................................09-3

9.3 Varmluftopvarmning ...........................................................................................09-5

9.4 Køleskab ..........................................................................................................09-10

9.5 Gaskomfur .......................................................................................................09-12

9.6 Bageovn ...........................................................................................................09-13

10 Tilbehør .....................................................................................................................10-1

11 Vedligeholdelse og pleje .........................................................................................11-1

11.1 Vedligeholdelse ..................................................................................................11-1

11.2 Udluftning ..........................................................................................................11-2

11.3 Pleje ...................................................................................................................11-2

11.4 Vinterbrug ..........................................................................................................11-7

12 Bortskaffelse og miljøbeskyttelse .........................................................................12-1

12.1 Miljø og camping ...............................................................................................12-1

13 Tekniske data ...........................................................................................................13-1

13.1 Korrekt dæktryk .................................................................................................13-1

13.2 Tekniske data .....................................................................................................13-2

13.3 Grundudstyr ......................................................................................................13-4

13.4 Belysning ...........................................................................................................13-5

Index ............................................................................................................................Ix-1

1. Indledning

Vore campingvogne videreudvikles hele tiden. Vi beder om forståelse for, at ændringer mht. udstyr, form og teknik forbeholdes. Der kan ikke gøres krav gældende mod Fendt pga. manualens indhold. Heri beskrives de på tryktidspunktet eksisterende udstyrsvarianter, som kan overføres på alle grundplansvarianter. Desværre kan vi ikke beskrive alle individuelle varianter. Ved specielle spørgsmål mht. udstyr og teknik står Fendt-forhandleren gerne til rådighed.

1.1 Generelt

Deres Fendt-campingvogn er bygget iht. den aktuelle tekniske standard og de anerkendte sikkerhedstekniske regler. På trods af alle sikkerhedsforanstaltninger kan personer blive kvæstet eller campingvognen beskadiget, når sikkerhedsreglerne i denne manual samt advarslerne i form af klistermærker på campingvognen ikke iagttages. Campingvognen må kun benyttes, når den er i fejlfri stand. Fejl, som påvirker sikkerheden for personer eller campingvognen skal straks afhjælpes af fagpersonale. Bremserne, el-installationen og gasinstallationen må kun kontrolleres og repareres af autoriserede installatører. Personligt udstyr og ekstratilbehør må kun medføres op til den tilladte totalvægt. De angivne kontrol- og eftersynsintervaller skal overholdes.

Inden første tur

De skal ikke kun benytte den foreliggende manual til at slå efter i, men gøre dig grundigt fortrolig med den. Udfyld garantibeviserne til de indbyggede apparater og tilbehørsdele i de separate vejledninger og indsend garantibeviserne til apparaternes producenter. Derved sikrer du dine garantikrav for alle apparater.

01-1

Fendt-Caravan yder desuden en 5-års tæthedsforsikring på campingvognens bodel iht. garantibetingelserne. Ved udlevering af køretøjet får du et servicehæfte „5 års tæthedsforsikring“ af din forhandler.

De årlige tæthedskontroller gennemføres på kundens regning. OBS: Når tæthedskontrollerne ikke gennemføres, bortfalder rettigheden til den 5 års tæthedsforsikring.

1.2 Markeringer i manualen

Manualen forklarer campingvognen på følgende måde:

Tekster og illustrationer

De tekster, som henviser til illustrationerne, står direkte til højre for illustrationerne. Detaljer i illustrationerne (her: indgangsdør) er markeret med et positionsnummer

Opremsninger

- Opremsninger foretages som stikpunkter og er kendetegnet med en foranstillet bindestreg.

Betjeningsanvisninger

•

Betjeningsanvisninger foretages ligeledes som stikpunkter og indledes med et rundt sætningsbegyndelsestegn.

Henvisninger

Henvisninger gør opmærksom på vigtige detaljer, som sikrer, at campingvognen og tilbehørsdelene fungerer korrekt. Husk, at der muligvis er afvigelser fra beskrivelsen på grund af det forskellige udstyr.

Advarsler

Advarsler gør opmærksom på farer; hvis de ikke overholdes kan materialet blive beskadiget, eller mennesker kan endog komme til skade.

Miljøråd

Miljøråd viser dig muligheder for at reducere belastningen af miljøet.

01-2

2. Sikkerhed

100 m

2.1 Generelt

Nøgler

Sammen med campingvognen udleveres følgende nøgler:

- To nøgler, som passer til følgende låse:

- Indgangsdør.

- Serviceklapper.

- Toiletklap

- Gaskasselåg

- Drikkevandstilslutning

Der er anbragt advarsels- og oplysningsmærkater på og i vognen. De tjener til din sikkerhed og må ikke fjernes.

Nødudstyr

For at være forberedt til en nødsituation, bør De altid medbringe følgende tre hjælpemidler og gøre Dem fortrolig med dem.

- Forbindingskasse

- Advarselstrekant

- Advarselsvest

Forholdsregler mod ild

• Lad aldrig børn være alene i køretøjet.

• Hold brændbare materialer væk fra alle opvarmnings- og kogeapparater.

• Ændringer på el-installationen, gasinstalla tionen eller indbygningsapparaterne må kun udføres af autoriserede værksteder.

• Anbring en ildslukker ved hovedindgangsdø ren.

• Læs instruktionerne på ildslukkeren.

• Anbring et brandtæppe i nærheden af koge apparatet.

• Hold alle ugtveje frie.

• Gør dig fortrolig med alle sikkerhedsforan staltninger, som er truffet på området.

02-1

Ved ildebrand

• Evakuer alle passagerer.

• Luk for hovedventilen og gasventilerne på

forbrugerne.

• Sluk for el-forsyningen.

• Giv alarm og tilkald brandvæsnet.

• Brand må man kun selv bekæmpe, hvis det er muligt uden risiko.

Røgdetektor

Se hertil også producentens brugsanvisning.

Røgdetektorens sokkel er allerede installeret et egnet sted i loftet. Sæt batteriet i (plus mod

plus/minus mod minus) og kser alarmsystemet

på soklen med en drejebevægelse. Systemet er udstyret med et sikkerhedssystem. Hvis der intet batteri er lagt i, eller det er lagt forkert i, passer detektoren ikke ind i holderen. Afprøv den regelmæssigt (helst hver uge), eller hvis campingvognen f.eks. ikke har været benyttet i længere tid, som beskrevet under „Test“.

Test

Hold testknappen nede i mindst 4 sekunder, indtil du kan høre alarmen. Der aktiveres et selvtestprogram. Alarmen lyder, når elektronikken (sirene og batteri) virker.

02-2

Skifte batteri

Røgalarmsystemet får strøm fra et 9V-batteri. Systemet fungerer ikke uden batteri. Der skal sættes et nyt korrekt batteri i, når advarselssignalet (en kraftig ”bip“-lyd, med ca. 30 til 40 sekunders mellemrum, ca. 7 dage) lyder.

Flugtplan

Hold et familiemøde og aftal evt. ugtmuligheder.

Alle campingvognens brugere bør vide, hvordan de skal forholde sig i tilfælde af brand.

Hvad gør jeg, hvis alarmen lyder?

Forlad straks campingvognen gennem døren eller vinduerne, afhængig af hvor branden er opstået, og som aftalt i ugtplanen. Hvert sekund tæller. Brug ikke tid på at tage tøj på eller samle værdigenstande sammen osv. Når du har forladt campingvognen, så gå tilstrækkeligt langt væk fra campingvognen, så du er i sikkerhed. Ring omgående til brandvæsenet hos en nabo eller via mobiltelefonen. Gå under ingen omstændigheder tilbage i den brændende campingvogn. Hvis der står andre campingvogne inden for sikkerhedszonen, så gør dem opmærksom på det ved at råbe højt. Gå ikke ind i campingvognen, før brandvæsenet giver tilladelse til det.

Røgdetektoren hverken forhindrer eller slukker brande. Hvis den fungerer, som den skal, giver den evt. de afgørende sekunder, som er nok til at rede dig selv og til at alarmere redningstjenester.

2.2 Før og under turen

Som køretøjets ejer/bruger er du ansvarlig for køretøjets tilstand. Derfor skal du være opmærksom på de efterfølgende punkter.

Udvendigt

Gå rundt om hele køretøjet og forbered det til turen på følgende måde.

Forberede køretøjet

• Campingvognen skal være tilkoblet korrekt

(se henvisningen sikkerhedskobling AKS

3004).

• Løsn campingvognens parkeringsbremse

og hægt sikkerhedswiren ind i køretøjets kuglestang.

• Ved første tur skal hjulboltene strammes igen efter 50 km.

• Sæt det 13-polede stik ind i træk køretøjets stikdåse.

• Kontroller, at alle lygter fungerer.

• Støttebenene og næsehjulet køres op og sikres.

02-3

• Kør næsehjulet op og lås den i den rigtige stilling (se billedet).

• Luk gasaskerne (opvarmning under kørsel er

forbudt).

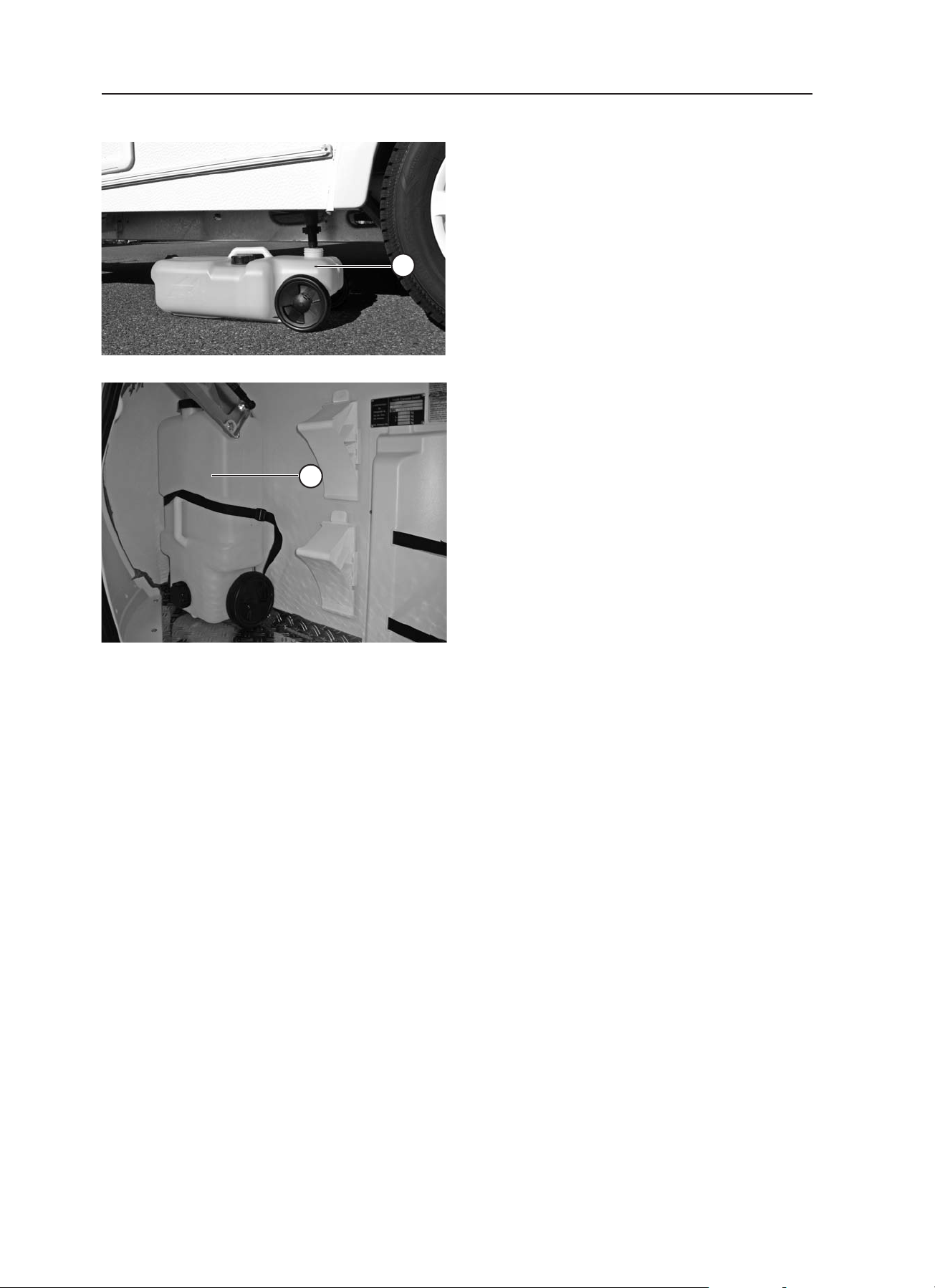

• Tøm spildevandstanken.

• Luk gaskassen.

• Indstil de udvendige spejle på trækkøretøjet.

• Kontroller campingvognens dæktryk (se dæktryktabellen).

• Luk alle vinduer.

• Luk serviceklapperne.

• Sluk for forteltlampen.

• Indgangsdøren lukkes og sikres.

• Træk evt. 230 V elkablet ud af den udvendige

stikdåse.

• Skub evt. TV-antennen så langt ind som mu-

ligt, eller vip parabolantennen ned.

• I givet fald skal cykler sikres og spændes fast, så de ikke skrider ud. Det skal kon trolleres, at lygterne ikke tildækkes.

• Om vinteren skal taget være fri for sne og is, inden turen påbegyndes.

Anbring - godt synligt inde i trækkøretøjet- en seddel med alle vigtige mål og vægte for det samlede køretøj.

Indvendigt

Der skal også træffe et par forberedelser inde i campingvognen.

Indvendigt kontrolleres følgende

• Løse genstande fjernes og gemmes af vejen i rummene.

• Tunge og/eller voluminøse ting (f.eks. TV/ radio) anbringes sikkert og sikres, så de ikke kan rutsje væk.

• I givet fald skal køleskabet indstilles til 12 V-drift.

• Sluk for den indvendige belysning.

• Alle væsker, også i køleskabet, skal sikres mod at løbe ud.

• Fastgør gasaskerne.

• Gasaskernes hovedventil og hurtig

lukningsventilerne fra de enkelte gasforbru gere lukkes.

• Døre (også køleskabets dør), skuffer og luger lukkes helt i.

02-4

• Lås skydedøren.

• Klem bordsikringen fast.

Under kørslen er det ifølge loven forbudt at opholde sig i campingvognen!

2.3 Pålæsning

For pålæsningen gælder

• Fordel lasten ligeligt på venstre og højre side af

campingvognen. Tunge eller voluminøse genstande pakkes ned i de nederste opbevaringskasser og i nærheden af akslerne.

• På campingvogne med tandemaksler skal

vægten fordeles på begge aksler.

• Hovedvægten må aldrig ligge i campingvognens

bagende (risiko for at den skrider ud).

• Tunge genstande skal sikres således, at de ikke

rutsjer væk.

• Lette genstande (tøj) lægges i overskabene.

• De anbefalede placeringer af lasten kan ikke

altid overholdes konsekvent, fordi opbeva-

ringsrummene er fordelt over hele camping-

vognen. Tunge genstande opbevares evt. i

trækkøretøjet.

• I vognens indre gemmes bagagen i skabe og

opbevaringsrum.

• Døre og luger skal sikres.

• Efter pålæsningen bør totalvægten og

akselbelastningen(erne) kontrolleres på en of-

fentlig vægt.

Den tilladte totalvægt, som er angivet i indregistreringspapirerne, samt den tilladte lasteevne må ikke overskrides. Vær opmærksom på trækkøretøjets tilladte kugletryk.

Hvis trækkøretøjet tillader det, kan der afhængig af campingvognens størrelse, opnås bedre køreegenskaber, når kugletrykket øges.

Jo lavere tyngdepunkt køretøjet har, des bedre er dets køreegenskaber i kurver og under kørslen generelt.

02-5

Læsseområder i campingvognen

- Lette genstande j som håndklæder og let

undertøj.

- Mellemtunge genstande k som tøj, linned og levnedsmidler.

- Tunge genstande l som f.eks. fortelt, båd motor eller sodavands-/ølkasser.

Når en vogn udstyres med en cykelholder skal den støttelastreducering, som opstår gennem cyklernes vægt, udlignes via den øvrige pålæsning.

Kugletryk

Kun et korrekt indstillet kugletryk på kombinationen trækkøretøj og campingvogn sørger for en

optimal kørestabilitet og øger traksikkerheden

afgørende. Kugletryk angiver, med hvilken kraft campingvognens trækstang trykker på køretøjets anhængertræk.

For kugletryk gælder

Indstil det korrekte kugletryk! Benyt hertil

•

f.eks. en støttelastvægt, som anbringes lodret under koblingsmodulet. Vognens trækstang skal herved stå lodret.

• Kontroller kugletrykket før hver tur!

• Det angivne kugletryk (se betjeningsvejled ning eller typeskilt) samt den tilladte totalvægt af trækkøretøj og anhænger må ikke over skrides.

Sådan indstilles kugletrykket korrekt:

1. Find frem til trækkøretøjets maks. kugletryk (køretøjets papirer, typeskilt, kugletrykskilt).

2. Maks. kugletryk for Fendt-campingvog nen er 100 kg.

3. Indstil kugletrykket på anhængeren via velovervejet læsning på den laveste af de to værdier. Men udnyt værdien maksimalt.

02-6

4. Den laveste værdi af det angivne kugletryk, enten køretøjets eller anhængerens, må ikke overskrides.

2.4 Køreegenskaber

Kørsel

Lav en prøvekørsel eller en sikkerhedstræning før den første store tur for at gøre dig fortrolig med, hvordan det er at køre med anhænger.

For kørsel gælder

• Undervurder ikke det samlede køretøjs

længde.

• Undervurder ikke det sammenkoblede

køretøjs længde og bredde.

• Ved sidevind, isglatte eller fugtige veje kan

der med sammenkoblede køretøjer forekomme

pendulbevægelser.

• Tilpas kørehastigheden efter vej- og færdsels

forholdene.

• Lange, let faldende strækninger kan være

farlige. Her skal man fra begyndelsen holde

en sådan hastighed, at man i nødstilfælde

også kan accelerere uden at udsætte andre

trakanter for fare.

• Hvis køretøjet svinger ud på faldende stræk-

ninger skal man bremse forsigtigt, men hur-

tigt, når køretøjet danner en lige linie, altså er

udstrakt.

• Ved pendulerende bevægelser må man aldrig

accelerere.

• Ved kørsel ned ad bjerge bør man ikke køre

hurtigere end op ad bjerget.

• Når du overhaler eller selv bliver overhalet af

lastbiler eller busser kan luftsuget rykke i vogntoget. Det sammenkoblede køretøj kan

skride ud og kan komme i slinger.

Kørsel i kurver

Det sammenkoblede køretøj er meget længere end en personbil.

• Kør ikke for skarpt og hurtigt i sving!

• Gør altid kurvens radius lidt større ved sving.

• Husk på, at campingvognens bagende svinger

ud.

02-7

Bremser

Et anhængerkøretøj har en anden bremsereaktion end køretøjet alene. Derfor er det en god idé, især for uøvede, at foretage nogle forsigtige bremseprøver på et egnet område. Et sammenkoblet køretøjs bremselængde er længere end trækkøretøjets alene. Den påvirkes desuden stærkt af campingvognens pålæsningstilstand.

For opbremsning gælder

• Vær opmærksom på den længere bremse-

længde, især ved fugtigt vejr.

• Ved kørsel ned ad bjerge skal man ikke bruge

et højere gear end det, man ville køre op i.

• Pga. konstruktionsprincippet kan en påløbs bremse ikke skelne mellem påløbet ved en „normal“ opbremsning og påløbet ved lang varige nedkørsler. Dette kan medføre en kraftig opvarmning af hjulbremserne, så de om nødvendigt skal have god tid til at køle af.

I bremsesystemets indkøringsfase kan der ske en konstruktionsbetinget forøgelse af bremsebelægningens slitage. Vi anbefaler, at få bremsesystemets grundindstilling kontrolleret og evt. justeret på et autoriseret værksted efter ca. 700 – 1200 km. (Første eftersyn)

Bakning

Deres Fendt-campingvogn har et bremsesystem med bakautomatik. Det gør det muligt at bakke, uden at påløbsbremsen udløses. Foruden rullemodstanden skal restbremsekraften dog først overvindes. Ved næste fremadbevægelse af campingvognen genoprettes så den normale bremseevne.

Ved bakning gælder

• Campingvognen drejer ud til den modsatte

side af den, du styrer trækkøretøjet mod.

• Ved bakning skal man få en anden person til

at give tegn.

02-8

Rangering

Køretøjet er langt større end en personbil.

For rangering gælder

• Også med korrekt indstillet udvendige spejle

har man en betydelig død vinkel.

• Få hjælp ved parkering på uoverskuelige ste-

der.

Benyt ved manuel transport af campingvognen udelukkende håndtagene foran og bag på campingvognen; tryk ikke mod plastdelene eller siderne.

2.5 Efter kørslen

Valg af standpladsen

Vær især opmærksom på følgende

• Vælg så vidt muligt en vandret opstillings -

plads.

• Kontroller ved indgangsdøren, at camping-

vognen står vandret (Det er vigtigt for køleska bets funktion).

• En skrå hældning i længderetningen udlignes

med næsehjulet.

• En evt. hældning på tværs skal udlignes ved at lægge dertil egnede planker eller kiler under et hjul.

Højdeforskelle må ikke udlignes med støttebenene.

Sikring af køretøjet

For sikringen af køretøjet gælder

• Træk håndbremsen.

• Skru kun støttebenet så langt ud, at akslen

også bærer. (Håndsvinget er anbragt i bunden

af gaskassen.)

• Ved en blød undergrund lægges underlag ind

under støttebenene.

• Hjulene skal sikres med kiler, disse opbevares

på indersiden af gaskasselåget.

02-9

Omskiftning af energikilde

Vær især opmærksom på følgende

• Åbn for hovedventilen på gasasken og gas-

ventilerne på de forbrugere, der skal benyttes.

• Stil køleskabet om fra 12 V til gas eller 230 V,

da trækkøretøjets batteri evt. kan blive aa-

det.

Vandforsyning

Vandforsyningsanlægget er i overensstemmelse med sidste nye teknik 10/2007 (direktiv 2002/72/EF).

Stillestående vand i vandtanken eller i vandslangerne bliver efter kort tid udrikkeligt.

Derfor skal det inden hver brug kontrolleres, om vandledningerne og drikkevandstanken er ren, evt. skal de behandles med kemiske eller biologiske desinfektionsmidler og gennemskylles tilstrækkeligt med rent vand.

02-10

3. Chassis og indregistrering

3.1 Generelt

Rammedele og aksler er bestanddele af chassiset. Der må ikke foretages tekniske ændringer, da driftstilladelsen ellers bortfalder!

Tekniske ændringer må kun foretages efter producentens godkendelse.

Af hensyn til færdselssikkerheden skal en campingvogns chassis vedligeholdes lige så omhyggeligt som trækkøretøjet selv. Fendt-forhandler til at udføre servicen. Benyt ved udskiftning af materiale kun de af producenten anbefalede originale dele.

Campingvogne er principielt ikke egnet til at blive trukket med lastbiler, varevogne eller busser. Ved permanent brug må der regnes med skader.

Få din

Smøring og oliering

Kontroller og smør regelmæssigt glidesteder og lejedele på understellet. Ved campingvogne, som kun køres lidt, er en årlig vedligeholdelse nødvendig.

Påløbsbremsens smøresteder

smør trækrøret ved bælgen

smør lejeskruen på styre- og håndbrems-

men via smøreniplen

smør ledhovedets led

smør fjederens led i håndbremsens arm

anbef. smøremiddeltype

universalfedt iht. DIN 51825 KP2 G-30

Vedligeholdelse og justering af bremsesystemet må altid kun udføres på et autoriseret værksted.

03-1

3.2 Sikkerhedskobling AKS 3004

Campingvognen er udstyret med en sikkerhedskobling iht. ISO11555-1. Denne sikkerhedskobling stabiliserer campingvognen under kørslen og sørger dermed for bedre køreegenskaber. Se venligst den separate betjeningsvejledning og sikkerhedsoplysningerne fra producenten.

Yderligere henvisninger bedes du se i den vedlagte betjeningsvejledning fra akselleverandøren.

Bemærk: Med denne sikkerhedskobling kan fysikkens love ikke sættes ud af kraft. Hvis grænseværdierne (hastighed og vægtforholdene) overskrides, hører følgerne af den manglende traktion og sideføringskraft ind under førerens ansvar. Til trods for det yderligere sikkerhedstilbud skal man undlade øgede risici. Trækkøretøjets maks. støttelast skal iagttages. Campingvognens aktuelle

støttelast kan aæses på støttelast-

vægten.

03-2

Betjening

Bild./Fig. 10

Bild./Fig. 11

Bild./Fig. 12

Bild./Fig. 13

Leveringstilstand

Koblingsgreb (g. 10/j) Stabilisatorgreb (g. 10/k)

Forberedelse af tilkobling/frakobling

For at til- og frakoble skal stabilisatorgrebet (g. 11/k) stå i øverste stilling (åben).

Tilkoble

Kuglekobling

Åbn kuglekoblingen – træk koblingsgrebet (g. 12/j) opad i pilens retning. Koblingsmeka-

nismen har en åben-stilling, dvs. at så længe

AKS 2004/AKS 3004 ikke sættes ned på kuglen,

bliver koblingsgrebet stående i åben stilling. Sæt den åbne kobling ned på kuglen på det trækkende køretøj. Man skal man kunne høre at koblingsgrebet automatisk går tilbage i udgangsstillingen og går i indgreb.

Giv håndgrebet (g. 13/j) et ekstra tryk nedad

med hånden. Derved lukkes og låses koblingen automatisk.

Koblingen har korrekt fat om kuglen, når den grønne kant på sikkerhedsin-

dikatoren (g. 13/l) kan ses.

Stabilisator

AKS 2004/AKS 3004 er sat på koblingen. Tryk stabilisatorgrebet (g. 13/k) ned forbi ind-

grebspunktet til anslag.

Frakoble

Frakobling af anhængeren fra det trækkende køretøj foretages i omvendt rækkefølge:

Træk stabilisatorgreb opad til anslag (grebets øverste stilling). Åbn koblingsgrebet, og løft

AKS 2004/ AKS 3004 af det trækkende køretøjs

kugle.

Ved større kugletryk kan til- og frakoblingen gøres nemmere ved at benytte et støttehjul.

03-3

Friktionsbelægningerne (g. 14/

Bild./Fig. 14

Bild./Fig. 15

Bild./Fig. 16

Bild./Fig. 17

j,k,l

kuglen og frembringer et dæmpende moment, som nedsætter slingretendensen. Det betyder at friktionsbelægningerne slides. Friktionsbelægningerne er ekstra tykke og har derfor en lang levetid.

) presses mod koblings-

Vedligeholdelse og rengøring

Udskiftning af friktionsbelægning (friktionsbelægningen i siden)

• Pilen på trykskiven (g. 15/m) står ud for eller har passeret markeringen på huset (g. 15/

• Kobl. AKS 2004/AKS 3004 fra.

• Fjern beskyttelsesdækslerne (g. 16/j) med

en skruetrækker.

• Slidte friktionsbelægninger (g. 16/k) tryk-

kes ind og fjernes (med dorn og hammer)

• Sæt de nye friktionsbelægninger i med bolten

nedefra og ind i bøsningen (g. 16/l) og

tryk bolten helt i bund. (bolten går i indgreb, det er ikke nødvendigt at bruge værktøj). Evt.

eksisterende passkiver (g. 16/m) monteres

igen.

Slidkontrol af belægningsbakkerne

• Belægningsbakkerne i AKS 2004/AKS 3004

udsættes for et vist mekanisk slid efter lang tids brug og et stort kilometerantal. For at give brugeren mulighed for at kontrollere slitagen regelmæssigt, er der indbygget en

slidindikator i håndgrebet (g. 17/j).

• Sæt AKS 2004/AKS 3004 på kuglen på det

trækkende køretøj (stabilisatoren skal ikke aktiveres).

• Hvis det grønne mærke på koblingsgrebet

kan ses (g. 18/k), er AKS 2004/AKS 3004

stadigvæk som ny, dvs. slitagen på kuglen og

AKS 2004/AKS 3004 er inden for de tilladte

grænser.

• Hvis indikatoren er helt rød (g. 19/l), kan

det have følgende årsager:

- AKS 2004/AKS 3004 er ikke slidt, men koblingskuglen er slidt ned til nederste grænse

(diameter 49 eller mindre)

03-4

- AKS 2004/AKS 3004 og koblingskuglen er

Bild./Fig. 19

Bild./Fig. 18

Bild./Fig. 20

begge slidte.

- Koblingskuglen er som ny (diameter 50),- men

belægningsbakkerne (g. 14/k og 3) i AKS 2004/AKS 3004 er meget slidte.

• Mål kuglens diameter for at beregne sliddet

på belægningsbakkerne i AKS 2004/AKS

3004 (kuglens diameter må ikke være under

49 mm).

Al vedligeholdelse skal foretages af autoriserede AL-KO værksteder (serviceværksteder)!

Udskiftning af belægningsbakker

• Udskift altid begge belægningsbakker!

• AKS 2004/AKS 3004 er koblet fra.

• Afmonter friktionsbelægningerne på siden.

• Træk gummibufferen (g. 20/j) opad og

fjern den.

• Træk sikkerhedsindikatoren (g. 20/p) ud og kser den med f.eks. en 14 mm skruenøgle (g. 20/k).

• Fjern cylinderskruerne (g. 20/l).

• Tryk belægningsbakken (g. 20/m) ind og

træk nedad og ud.

• Åbn kuglekoblingen – træk koblingsgrebet

(g. 20/q) opad (åben stilling).

• Fjern den undersænkede skrue (g. 20/n).

• Tryk belægningsbakken (g. 20/o) ind med

en skruetrækker, så den går fri af kugleskallen.

Der skal bruges en torx-nøgle (T25/

T30) til at skrue boltene pos. l og

ud.

De nye belægningsbakker monteres i omvendt rækkefølge.

• Skruerne (g. 20/l og n) strammes med

5 Nm.

• Gummibufferen (g. 20/j) hægtes fast, først nederst og derpå øverst på prolerne på hu-

set.

• Monter atter friktionsbelægningerne i siden.

03-5

Bild./Fig. 21

Vigtige oplysninger vedrørende vedlige-

Bild./Fig. 22

Bild./Fig. 23

Bild./Fig. 25

holdelse og rengøring

Koblingskuglen på det trækkende køretøj skal rengøres for fedt og andet snavs. Den kan rengøres med:

• fortynder

• sprit

• rensevæske til bremser

Ellers nedsættes den stabiliserende virkning væsentligt.

• Friktionsbelægninger, der er tilsmudset med fedt, skal STRAKS udskiftes - de må ikke rengøres! (alle 4 friktionsbelægninger). Rensede friktionsbelægninger har et stærkt nedsat dæmpningsmoment.

• Kuglens overade skal være fri for ridser, rust

og korrosion. Ellers slides koblingen hurtigt!

Coatede kugletræk

• Overadebelægning (f.eks. forzinkning, Dacromet, lak, KTL eller anden belægning) på kuglen skal fjernes fuldstændigt. Brug sandpapir korn 100-120. Ellers kan der forekomme lyde (knirken, slid, nedsat stabiliseringsvirkning og beskadigelse af komponenterne på

AKS 2004/3004).

• Om vinteren skal indgrebsindikatoren sprøjtes med isfjerner.

Smøring

Hvis det i tidens løb bliver nødvendigt at smøre de bevægelige dele i stabilisatoren, skal man være opmærksom på følgende:

• Alle dele rengøres grundigt.

• Fladerne må kun påføres et tyndt lag fedt/olie.

• Fedttype: Universalfedt DIN 51825.

Ved smøringen må der ikke komme nogen form for olie eller fedt på frik-

tionsaderne og de ader, der er i

kontakt med kuglen!

03-6

Støj under kørslen

Friktionsbelægningerne på AKS 2004/AKS 3004 er som regel ikke årsag til støj! Evt. knæk-/knir-

kelyde eller hvinen kan have følgende årsager:

• Fremmedlegemer/snavs mellem friktionsbelægning og kugletræk.

• Trækstang/trækrør i påløbsbremsens bøsninger skal smøres.

• Kugletrækket på det trækkende køretøj kan tages af, og der er for meget slør i låsemekanismen.

• Overadebelægninger er ikke fjernet på trækkuglen (fedt, forzinket, Dakromet, lak, KTL

eller anden belægning).

Afhjælpning

• Rengør kuglen og friktionsbelægningerne ved at slibe belægningerne med sandpapir (korn 100-120).

• Smør bøsningerne via smøreniplerne. Træk bælgen fra påløbsbremsen fremefter og smør

hele den frit liggende trækstang (g. 25).

• Fedttype: Universalfedt DIN 51825.

• Kør til et værksted. Få alle kontaktader

kontrolleret for skader og få låsemekanismens funktion kontrolleret. Skift om nødvendigt trækkugle eller, hvis det er tilladt, smør låsemekanismen (se også brugsanvisningen til den aftagelige trækkugle).

3.3 Håndbremse

Bremseanlæggets komponenter, især påløbsanordning, hjulbremser og trækvanger er kontrolleret iht. de pågældende EU-direktiver og må kun anvendes i den godkendte kombination.

Hvis der foretages ændringer på bremseanlæggets komponenter, bortfalder typegodkendelsen. Ændringer må kun foretages med producentens tilladelse.

03-7

Parkering eller henstilling af det sammenkoblede køretøj

Når hele køretøjet parkeres eller stilles hen, skal campingvognens håndbremse trækkes.

Aktivere

• Træk håndbremsearmen i grebet

stopanslaget. Bremsen aktiveres gennem gastrykfjederen.

Løsne

• Tryk håndbremsen tilbage til udgangspositio-

nen.

3.4 Påløbsanordning og hjulbremser

op til

Påløbsbremse

Vi anbefaler altid at få foretaget en funktionskontrol før kørslen.

a) Håndbremse

• Træk håndbremsen og kontroller om den er nem at trække

• Kontroller gasfjederen

• Kontroller fjederbremsens tilstand

b) Støttehjul og låsepind

• Kontroller om hjulet er intakt

• Løsn låsepinden og kontroller gevindet

• Skub støttehjulet op og ned

• Stram låsepinden

• Kør støttehjulet ud og ind med håndsvinget

c) Trækrørsleje

• Træk trækrøret helt ud

• Skub trækrøret op og ned. - maks. spil: +/-

0,3 mm (kun på Euro-AE)

03-8

d) Fikseringsskruer på påløbsbremse og kob-

ling

• Kontroller at alle påløbsbremsens og kobling-

ens kseringsskruer sidder godt fast

e) Sikringswire

• Kontroller sikringswirens øje på bremsehåndtaget

• Kontroller wirens føring

• Kontroller karabinhagens tilstand

• Kontroller wirens tilstand

Bremser

Hjulbremsernes belægning er sliddele, og deres tilstand skal derfor som minimum kontrolleres for hver 10.000 km eller mindst én gang om året.

Hvis trækstangens vandring er mere end 60%,

skal den justeres tidligere. Årsag: kraftig belast-

ning på grund af 100% udnyttelse af den tekn. tilladte totalvægt og/eller hyppig bjergkørsel.

• Sørg ved kørsel ned ad bakke for, at bremserne køles tilstrækkeligt.

• Sæt trækkøretøjet i lavt gear og kør langsomt ned ad bakken.

• Stræk de sammenkoblede køretøjer så ofte som muligt, for at undgå at påhænget hele tiden løber på.

• Gør brug af parkeringspladser og lign. for at afkøle bremserne.

Se også den separate vedlagte brugsanvisning fra aksel-/bremseproducenten.

Anbefalede serviceeftersyn

Få altid et autoriseret værksted til at efterse din campingvogns bremse-

system. I køretøjets papirer nder du bl.a. en fortegnelse over aksel-/brem-

seproducentens serviceværksteder.

03-9

Første serviceeftersyn af bremser efter 7001200 km eller senest efter 6 måneder!

• Kontrol af bremsesystemet

• Om nødvendigt, efterjustering af bremsesystem

• Kontrol af akselspil på hjulnavenes lejer på standardaksler

Serviceeftersyn efter 10.000 – 15.000 km eller hver 12. måned

• Efterjustering af bremsesystem på hjulbremserne

• Kontrol af bremsebelægningernes slitage via kontrolåbning i bremseskjold

Serviceeftersyn efter 30.000 km eller hver 24. måned

• Stort eftersyn af bremser iht. producentens serviceskema

3.5 Støtteben

Støttebenene bender sig i det bageste og

forreste område under campingvognen.

Støttebenene drejes ud

• Opstil så vidt muligt køretøjet vandret.

• Ved en blød undergrund skal man lægge

noget under støttebenene for at sikre campingvognen mod at synke ned.

• Støttebenene skrues ud.

Støttebenene må kun benyttes til at støtte, ikke til at rette til eller at løfte.

Tilbageskruning af støttebenene

• Støttebenene drejes med håndsvinget indtil

vandret position.

Håndsvinget til støttebenet sidder klipset fast forrest i gaskassen.

03-10

3.6 Indregistrering

Ethvert køretøj, der benyttes på offentlig vej, skal være indregistreret. Det gælder også for din nye campingvogn. Indregistreringen foretages på det lokale motorkontor. Til indregistreringen skal der medbringes.

- fabriksgaranti / typeattest

- forsikringens dækningstilsagn

- identitetskort eller anmeldelsesblanket

- evt. indregistreringsfuldmagt

Gælder kun i Tyskland.

3.7 Hovedsyn

Iht. §29 tysk StvZO skal din campingvogn synes

hvert 2. år. Synet kan gennemføres af TÜV, DEKRA eller en anden anerkendt sagkyndig organisation.

Ved hvert hovedsyn skal der fremlægges

- indregistreringspapirer

- gyldigt prøvningsattest for gasinstallationen. Den første prøvningsattest udleveres sammen med typeattesten.

Køretøjets identikationsnummer (VIN)

Det 17-cifrede identikationsnummer nder du:

1.) præget ind i chassisets sidevange i kørsels retningen til højre foran dækket.

2.) på fabrikkens typeskilt i gaskassen.

Hav altid VIN-nummeret parat ved evt. spørgsmål, eller når du besøger din Fendt-Caravan forhandler.

Typeskilt

03-11

3.8 Tempo-100-godkendelse

1. Denne campingvogn er teknisk udstyret til en hastighed på 100 km/h. Denne hastighed må

aldrig overskrides!

2. Vær opmærksom på de tilladte maks. hastigheder i rejselandet!

3. I Tyskland blev den tyske færdselslov (StVO) ændret pr. 22. oktober 2005. Denne

campingvogn er allerede ab fabrik forberedt til at kunne køre 100 km/h. Tempo-100-

klistermærket udgives af de tyske myndigheder ved indregistreringen og anbringes bag på

campingvognen. Den maksimale hastighed i Danmark er 80 km/h.

4. Følgende punkter skal absolut overholdes, du er ansvarlig for, at de overholdes!

Hvis de ikke overholdes er den tilladte maksimale hastighed 80 km/h!

a) Trækkøretøjet skal være udstyret med ABS/ABV og må ikke overskride 3,5 t totalmasse.

b) Campingvognen skal være udstyret med hydrauliske svingningsdæmpere (støddæmpere), det er din Fendt-campingvogn selvfølgelig.

c) Campingvognens dæk må højst være 6 år gamle og skal mindst være mærket med hastighedskategori L (= 120 km/h).

d) Campingvognen skal være udstyret med en stabilisator iht. ISO 11555-1

5. Fri udskiftelighed af trækkøretøj og campingvogn.

Forskellige campingvogne kan kombineres med forskellige trækkøretøjer.

Du er ansvarlig for, at de for tempo 100 km/t opførte forskrifter overholdes. Ellers er den tilladte maks. hastighed i Tyskland 80 km/h! Den tilladte maksimale hastighed i Danmark er 80 km/h.

6. Korrekt kugletryk - større sikkerhed

Se anbefalinger for kugletryk på side 02-5

03-12

3.9 Vægtdenitioner

Denition af vægte (masser) for

campingvogne

For beregningen af vægtene (masserne) og den deraf resulterende yderligere pålæsning af campingvogne gælder på europæisk plan

EU-direktivet 92/27/EF. De regler, som ndes heri, svarer stort set til standarden DIN EN 1645-2. I det følgende forklares

de benyttede begreber og beregningsgrundlag. (Vægtene på det danske marked opgives stadig som egenvægte og totalvægte.)

1. Teknisk tilladt totalvægt

Angivelsen af den teknisk tilladte totalvægt foretages i overensstemmelse med Fendt-Caravan. Denne vægt er fastslået ved udførlige beregninger og forsøg og må af sikkerhedstekniske årsager under ingen omstændigheder overskrides.

2. Vægt i køreklar tilstand (tjenestevægt)

Vægten i køreklar tilstand svarer til vægten af det tomme køretøj inklusive alt på fabrikken monteret standardudstyr, plus grundudstyr som gas, vand og kabeltromle.

3. Grundudstyr

Grundudstyret omfatter alle udstyrsgenstande og væsker, som er nødvendige for den sikre og korrekte brug af køretøjet. Dertil hører vægten fra gas, vand og el (oversigt

4. Lasteevne

Lasteevnen svarer til forskellen mellem totalvægt og vægten i køreklar tilstand (tjenstevægt). Den resterende lasteevne skal være så stor, at den omfatter vægten på såvel ekstraudstyr som personligt udstyr.

5. Ekstraudstyr

Ekstraudstyret omfatter alle udstyrsgenstande eller specialønsker, som Fendt-Caravan eller forhandleren har indbygget udover standardudstyret.

Vægten refererer til det standardmæssigt udstyrede køretøj. Ved indbygning af specialtilbehør forøges den tilsvarende.

se 13.3).

03-13

Inden første brug anbefaler vi at veje køretøjet på en justeret køretøjsvægt. På den måde kan den maksimale lasteevne for dit inidviduelt udstyrede køretøj fastslås.

Hvis du er i tvivl, om du har overlæsset køretøjet, skal du veje det på en offentlig vægt.

Overlæsning kan medføre svigt eller endog at dækkene springer! Herved er der fare for, at køretøjet kommer ud af kontrol. Derved udsætter du dig selv, men

også andre trakanter for fare.

03-14

4. Hjul, dæk

4.1 Dæk

4.2 Dæktryk

Benyt altid kun de dæk, som er angivet iht. typegodkendelsen. Andre dækstørrelser må kun benyttes med producentens tilladelse (ABE).

• Dækkene kontrolleres regelmæssigt for jævn

 prolslitage,proldybdeogudvendigebeska-

digelser.

• Anvend altid dæk af samme type og udførel se (sommer- eller vinterdæk).

• Kør nye dæk forsigtigt til på de første 100 km, så de kan udvikle en god vedhæftningsevne.

På campingvogne med tandemaksel kan der pga. konstruktionen opstå en øget dækslitage.

I registreringsattesterne del I og II er der nu kun angivet én dækstørrelse. Den passer ikke altid sammen med den dækstørrelse, der er monteret på køretøjet. Kontakt venligst din forhandler, hvis du har spørgsmål (gælder kun tyskland).

For kontrol af dæktrykket gælder

• Hver 4. uge, mindst hver 3. måned og inden

hver brug skal dæktrykket kontrolleres og korrigeres.

• Hvis man ikke kan undgå at køre med et

for lavt dæktryk (fra campingpladsen til næste tankstation) må den maksimale hastig-

hed ikke ligge over 20 km/h.

• Forøg dæktrykket i trækkøretøjets baghjul

med 0,2 bar.

2 31

• Kontrollen skal foretages med kolde dæk.

• Ved kontrol eller korrektion med varme dæk

skal trykket ligge 0,3 bar højere end ved kolde dæk.

For dæktrykket gælder

- Korrekt dæktryk

- For lavt dæktryk

- For højt dæktryk

04-1

Et for lavt tryk medfører overophed- ning af dækket. Det kan medføre alvorlige skader på dækket.

Detkorrektedæktrykkandundei tabellenhjul/dæktrykikapitlet„Tek-

niske data „ eller på mærkatet i gaskassen.

4.3 Proldybde og dækkenes alder

Udskiftdækkenesenest,nårproldybdenkuner

1,6 mm.

Dæk ældes også, hvis de benyttes for lidt eller slet ikke.

Anbefaling fra dækproducenten

• Udskift dækkene efter 6 år, uafhængigt af pro-

ldybden.

• Undgå kraftige stød mod kantsten, vejhuller og

andre større ujævnheder.

Dækkenes alder

Dæk bør ikke være ældre end 6 år. For det første taber campingvognen efter denne tid tempo100-forudsætningen, for det andet bliver mate-

rialet porøst pga. lange standtider og ældning.

DetrecifredeDOT-nummerpåsidenafdækket

(se evt. på indersiden) angiver produktionsdatoen. De første to cifre angiver produktionsugen, de sidste to produktionsåret.

04-2

Eksempel: DOT 0808 betyder uge 08 i produktionsåret

2008.

4.4 Fælge

Benyt kun de fælge, som er angivet i vognens papirer. Hvis du vil benytte andre fælge, skal du være opmærksom på følgende punkter.

For brugen af andre fælge gælder

- Størrelse

- udførelse

- indpresningsdybde og

- bæreevne skal være tilstrækkelige til den tilladte totalvægt.

- Hjulmøtrikken skal svare til fælgenes udførelse (kugle- eller keglebund).

�ndringer er kun mulige med produ-�ndringer er kun mulige med produ centens godkendelse.

For hjulmøtrikker gælder

- Hjulmøtrikker skal første gang kontrolleres efter 50 km og derefter i forbindelse med normal service.

Tilspændingsmomenter

- For stålfælge: 105 Nm

- For alufælge: 120 Nm

Bemærk: Ved udskiftning af fælge (stål -> alu / alu -> stål) skal man altid sørge for at bruge de rigtige hjulmøtrikker!

04-3

4.5 Hjulskift

Forberedelse af hjulskift

• Gennemfør om muligt kun hjulskift med på-

hængt trækkøretøj.

• Parkér så vidt muligt køretøjet på en plan og

solid undergrund.

• Trækhåndbremsen.

• Ved punktering på offentlig vej skal katastrofe-

blink tændes og stedet sikres med advarselstrekant.

• Trækkøretøj:Trækhåndbremsen,stilhjulene

lige, sæt bilen i gear eller vælg stilling P ved

automatikgear.

• Campingvogn: Trækhåndbremsen,støttehjulet

forbliver i kørestilling, stabilisatoren deaktiveres

(OBS:måikkeåbneshelt)

• Tagstopklodserne

ud af gaskassen.

• Læg stopklodserne

det endnu intakte hjul for at sikre camping-vog-

nen.

• Hjulmøtrikkerne løsnes en omdrejning, men ikke

længere, inden campingvognen klodses op.

• Reservehjulet behør) kan opbevares foran i gaskassen (holder er standardudstyr).

Hvis campingvognen har letmetalfælge skal man ved montering af et reservehjul på stålfælg være opmærksom på at benytte de hjulmøtrikker, som passer til fælgen.

foran og bagved ved

(alt efter model/serie, ekstratil-

04-4

Vær især opmærksom på følgende

Sæt altid kun en egnet donkraft på de dertil beregnede rammedele!

Hvis donkraften sættes på andre steder, kan det medføre skader på køretøjet, eller endog ulykker ved at køretøjet falder ned!

Donkraften er kun beregnet til hjulskift. Den må ikke benyttes til arbejder under køretøjet!

Støttebenene må ikke benyttes som donkraft!

Donkraften hører ikke med til standardudstyret og er derfor ikke inkluderet i leveringsomfanget.

Efter hjulskift skal hjulmøtrikkerne efter 50 km kontrolleres for, om de sidder fast, og i givet fald efterspændes.

Hjulskift

• Placer en egnet donkraft på de dertil beregnede

steder på chassiet.

• Ved blød undergrund lægges et stabilt

underlag under donkraften, f.eks. et træbræt.

• Løftkøretøjet,tilhjuletbendersig2til

3 cm over jorden.

• Korrigér donkraftens position, hvis den drejer sig

skævt under opklodsning af campingvognen.

• Fjern møtrikkerne og tag hjulet af.

• Sæt reservehjulet på hjulnavet og ret det til.

• Skru hjulmøtrikkerne ind og spænd dem let over

kors.

• Sænk og fjern donkraften.

04-5

• Spænd møtrikkerne ensartet med en

hjulnøgle. Den korrekte værdi for tilspændingsmomentet for møtrikkerne er ved stålfælge 105 Nm og

ved alufælge 120 Nm.

• Løsn håndbremsen og genaktivér stabilisatoren.

Derbøraltidforendesetreservehjul,

der er parat til brug. Få derfor udskiftet det defekte hjul omgående.

04-6

5. Udvendig opbygning

5.1 Ventilation og udluftning

For tvangsudluftningen gælder følgende

En korrekt ventilation er en forudsætning for, at campingvognen er behagelig at bo i. I din campingvogn er der indbygget tvangsudluftning i

gulvet j og i taglugerne k, og deres funktion må ikke blokeres.

Vi anbefaler at åbne taglugerne, når campingvognen anvendes som bolig.

Ved madlavning, vådt tøj osv. opstår der vanddamp. Hver person udskiller i løbet af en time op til 35 g vand. Derfor skal man - alt efter den relative luftfugtighed - sørge for yderligere ventilation og udluftning via vinduer og tagluger (se også “Vinterbrug”).

Sikkerhedsudluftningsåbningerne må ikke lukkes, heller ikke delvis.

05-1

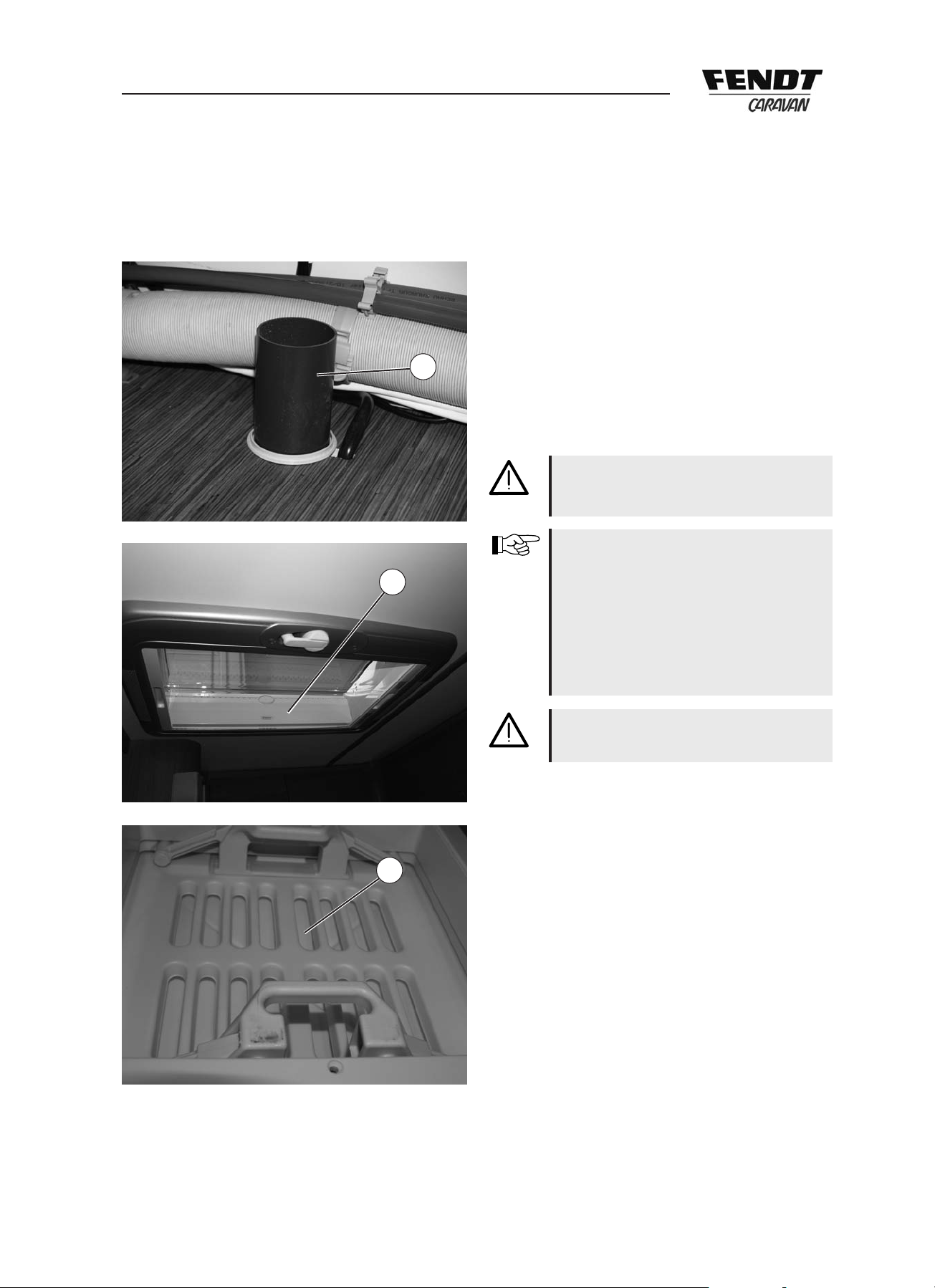

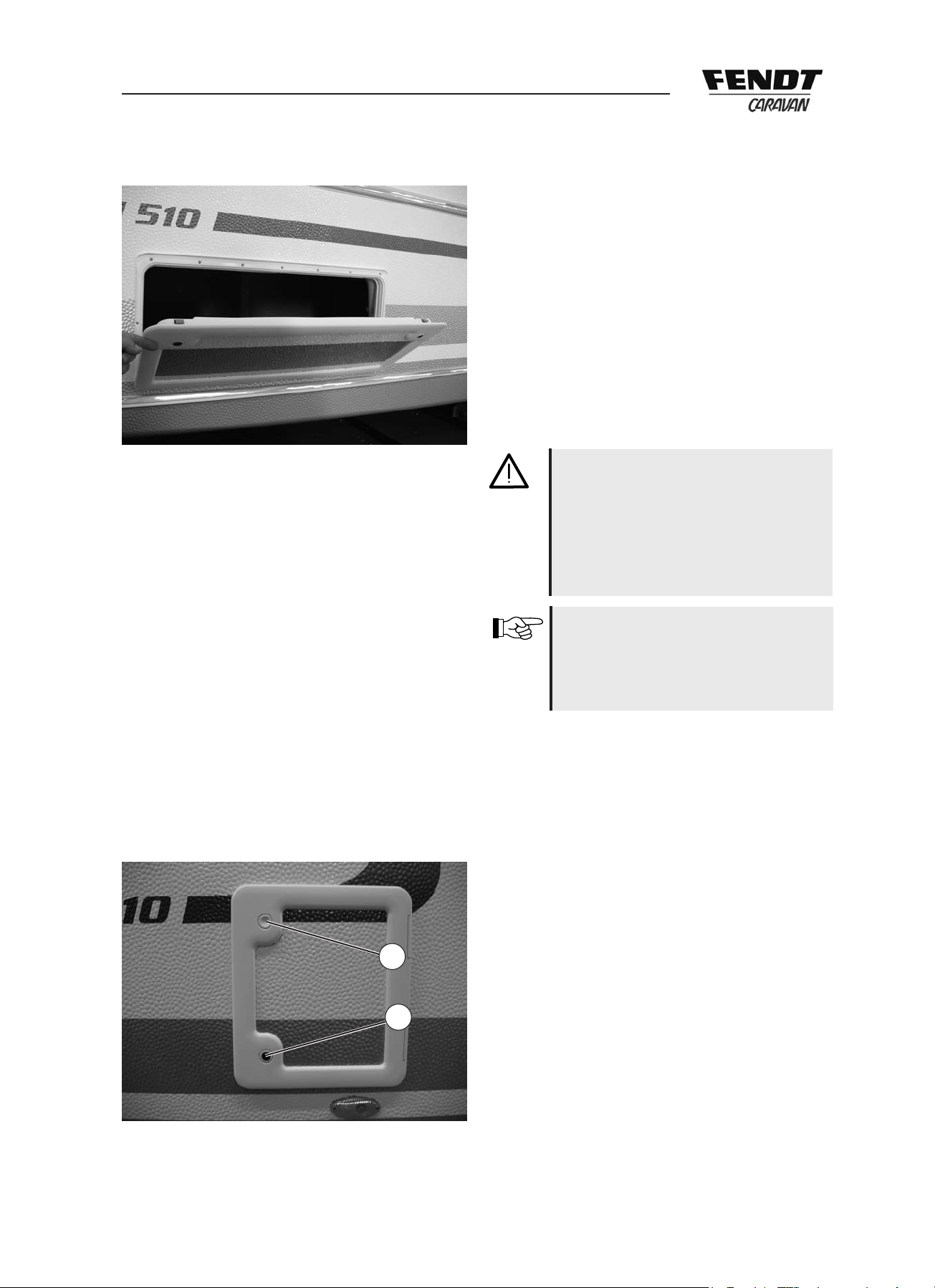

Køleskab

Køleskabet forsynes udefra ved hjælp af et gitter med frisk luft for at opnå en tilstrækkelig køleeffekt. Ventilationsgitteret køretøjets udvendige væg. Udluftningsgitteret

bender sig over ventilationsgitteret k.

bender sig forneden på

Ved blokerede udluftnings- og ventilationsåbninger er der fare for alvorlige funktionsforstyrrelser og brand. De må derfor ikke blokeres!

Ved brug om vinteren kan der indsættes specielle dækplader. Disse dækplader kan købes hos din autoriserede forhandler.

Overhold henvisningerne på tildækningerne. Tildækningerne må kun benyttes ved el-drift om vinteren.

Opvarmning

Opvarmningen forsynes nedefra over et ventilationsspjæld med frisk luft. Opvarmningens returluft føres ud gennem en skorsten. Skorstenen bender sig på campingvognens tag j.

Med blokerede skorstensåbninger er der fare for kvælning!

Ved brug om vinteren skal man ubetinget sørge for et frit skorstenstræk!

05-2

5.2 Indgangsdør

Indgangsdør ude

Åbne

• Lås låsen op med nøglen.

• Træk i dørgrebet.

• Åbn døren.

Lukke

• Luk døren.

• Drej nøglen, til man kan høre låsen sige »klik«

• Drej nøglen tilbage til lodret position

og træk den ud.

Indgangsdøren er din ugtvej i

nødsituationer. Derfor må døren aldrig være spærret udefra!

Der må kun køres med lukket indgangsdør.

Indgangsdøren er udstyret med hylder indvendigt. Træk aldrig i disse hylder, for at lukke døren.

På nogle grundrids er der risiko for, at indgangsdøren, når den åbnes, kan støde mod et åbent sidevindue. Ved vindstød må vinduet i indgangsdøren ikke åbnes separat. Der er risiko for at det tager skader, når det rammer sidevæggen eller -vinduet. Fendt-Caravan hæfter ikke for skader, som er et resultat heraf.

Indgangsdøren er konstrueret, så den strammer en smule omkring låsen, så dørpladens tætning foroven og forneden ligger tæt ind til dørkarmen.

05-3

Derfor kan det i enkelte tilfælde godt stramme lidt i dørens låsemekaniske samt når døren åbnes udefra ved at trække i dørhåndtaget. Ved at trykke let på dørpladen omkring låsen kan den indbyggede spænding løsnes og derefter strammer dørhåndtaget ikke længere. Undgå at trække eller vippe med det udvendige dørgreb, da det har en negativ virkning på låsetungens glideevne og på låsens mekanisme.

Indgangsdør inde

Åbne døren

• Tag fat i grebet A , træk i låsearmen, åbn døren og slip armen igen.

Lukke døren

• Døren må kun lukkes indefra med de anbragte greb C .

• Træk døren i.

• Tryk på låseknappen B .

05-4

5.3 Serviceklap

Åbne

• Lås låsen op med en nøgle.

• Tryk på låseknappen.

• Åbn klappen nedefter.

Lukke

• Luk klappen opefter.

• Tryk klappen fast i venstre og højre side, så alle låse også virkelig går i indgreb.

• Lås låsen med en nøgle.

En vedvarende tætsluttende serviceklap opnås kun, når alle låse går i indgreb, når den lukkes. Hvis klappen ikke er lukket korrekt, kan det, især ved længere standtider uden at campingvognen benyttes, medføre en varig deformation af klappen.

5.4 Toiletklap

Tætningerne på serviceklappen skal regelmæssigt plejes med silikonespray for at garantere at serviceklappen let kan lukkes og åbnes og fungerer fejlfrit i lang tid.

Åbne

• Åbn låsen med nøglen j.

• Tryk knappen k og åbn klappen op til siden.

Lukke

• Luk klappen til siden til den går i indgreb.

• Lås låsen med nøglen j.

05-5

5.5 Gaskasselåg

Åbne

• Lås låsen op med nøglen j.

• Til at åbne drejes den udsprungne knap mod

urets retning og gaskasselåget åbnes.

Lukke

• Luk gaskasselåget.

• Tryk låget en smule nedad ved grebet, så det

ligger tæt ind til tætningsgummiet hele vejen rundt.

• Lås låget ved at dreje knappen i urets retning.

• Lås låsen med nøglen j.

• Drej grebet til den går i indgreb og sikr den.

Når gaskassens låg åbnes og lukkes kan man komme i klemme i saksebeslaget

Vær opmærksom på, at hvis frontvinduet står åbent, kan det forårsager

skader på vinduet når gaskasselåget åbnes.

Drejeplade/låsestænger l smøres og olieres ved behov. Serviceklappens tætninger m behandles regelmæssigt med silikonespray.

05-6

5.6 Tag og tagræling

(alt efter model / ekstraudstyr)

Hvis du har valgt en tagræling til din campingvogn eller der efterfølgende er blevet monteret en via din forhandler, skal du være opmærksom på følgende punkter:

• Man må ikke gå på campingvognens tag. Vi hæfter ikke for skader, som er et resultat heraf.

• I fugtigt og vådt vejr er der øget risiko for at glide / ulykker. Tagrælingen er kun til pynt og er ikke egnet til at bære en vægt.

Tagrælingen er kun et optisk udstyr og må ikke benyttes som lastholder.

5.7 Forteltskinne

For at kunne indføre teltvulsten i forteltskinne, er denne udvidet i fronten og bagenden.

05-7

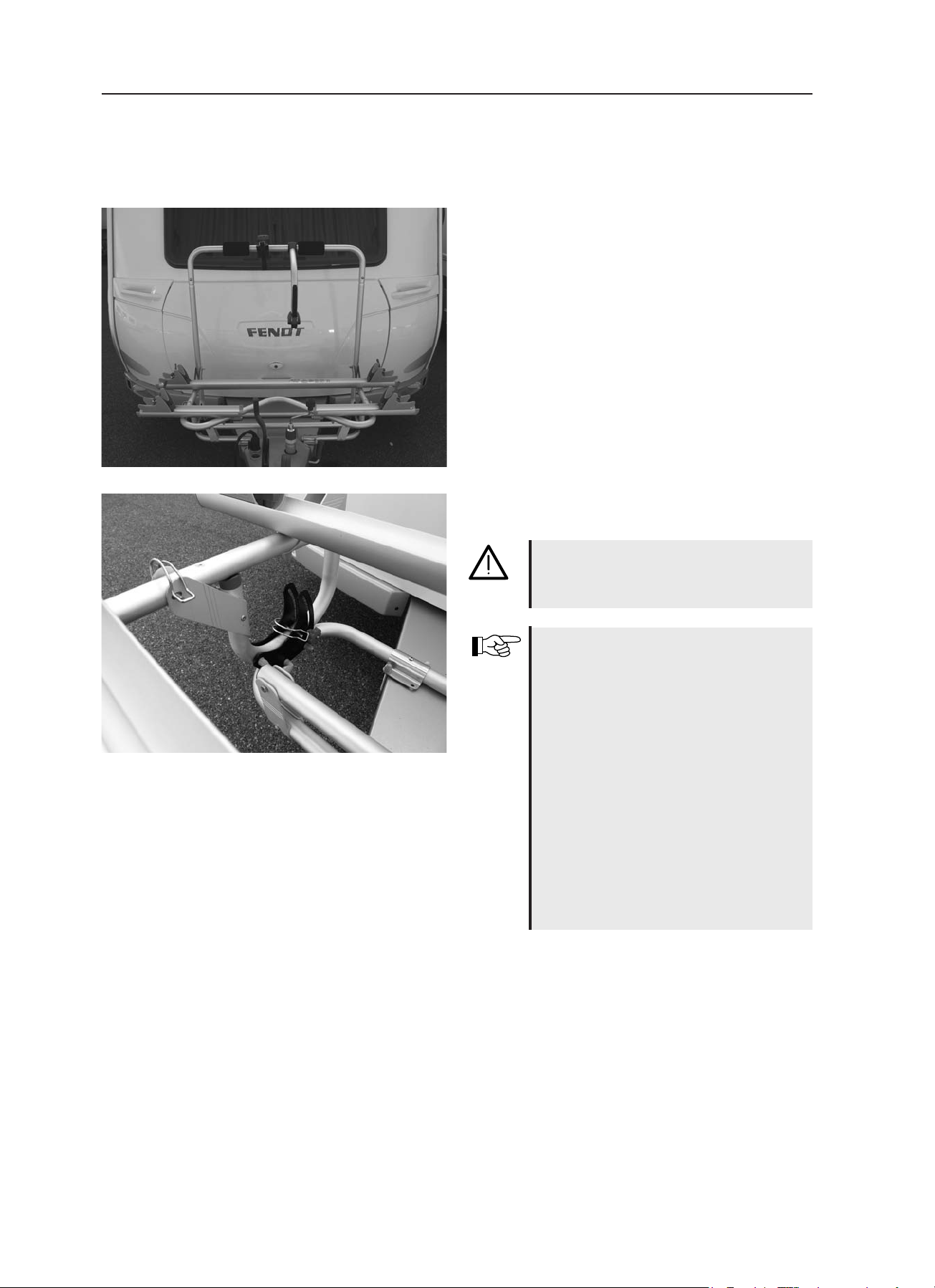

5.8 Cykelholder

til montering på trækstangen (ekstraudstyr)

Når der er cykler på cykelholderen forandres det sammenkoblede køretøjs køreegenskaber afgørende. Hastigheden skal tilpasses disse forhold:

• Kontroller, at det tilladte kugletryk udnyttes helt, når der er cykler på cykelholderen og korrigeres tilsvarende.

• Også ved optimal pålæsning synker den kri tiske hastighed drastisk.

• Føreren af campingvognen har ansvaret for, at cykler er fastgjort på en sikker måde. Også uden last skal lastholdersystemet sikres med clipsene.

• Kontroller, at belysningsanordningerne ikke

delvis eller helt tildækkes af lasten.

Ved at påmontere denne cykelholder bliver „drejningsvinklen mellem personbil -> campingvogn“ begrænset!

Vi kan principielt ikke anbefale at montere en cykelholder i bagenden af en campingvogn. Mange tests har vist, at det påvirker campingvognens efterløbs-/køreegenskaber på en negativ måde, når der medføres cykler bag på campingvognen. Af den

grund ndes der fra modelårgang 2001 / 2002 ingen kseringspunkter

bag på campingvognen. Hvis det er absolut nødvendigt at medbringe cykler, er det bedst for kørslen, hvis cyklerne ved hjælp af passende og godkendte cykelholdere transporteres på trækkøretøjest tag.

05-8

5.9 Eftermontering af markise

Når du vælger markise, så vær opmærksom på den begrænsede plads, der er mellem forteltets

lampe og forteltes alu-prolliste, der går hele

vejen rundt. Ellers kan en markise kun monteres på taget.

Hvis du foretrækker at få markisen monteret på taget, skal du være opmærksom på, et det ikke eller kun er begrænset muligt i forbindelse med en tagræling.

Hvis du er i tvivl så spørg din Fendt-Caravan forhandler.

I øvrigt anbefaler vi alene af garantimæssige årsager at få den monteret på et autoriseret værksted.

Den maks. tilladte totalbredde og -højde må ikke overskrides med monteringen af en markise.

Ved at montere en markise kan campingvognens efterløbs-/køreegenskaber påvirkes negativt.

05-9

05-10

6 Opbygning inde

6.1 Åbne og lukke døre/låger og klapper

Udtræk og møbellåger med pushlock-lås

Køkkenudtræk

Åbne

• Tryk på pushlock-knappen til knappen hopper ud.

• Træk i knappen indtil udtrækket kører ud eller lågen åbner sig.

Lukke

• Luk udtræk eller låge ved at skubbe på knappen eller ved at lukke i.

• Tryk på pushlock-knappen indtil den går i indgreb og udtrækket eller døren er låst.

Luk alle klapper og låger godt, før du kører. Således undgår du, at de åbner sig under kørslen og at der falder noget ud.

06-1

6.2 Udtrækkelig medieoval

(alt efter model)

Medieoval er en drejelig rumdeler, som kan anvendes såvel som barskab og som TV-skab til et

adskærms TV.

• Tryk på pushlock-knappen j for at trække

• Når hylden drejes, skal man trække i låse-

• For placering af TV-kabler skal hylden løftes

• Læg TV-kablet i kabelskakten l.

rumdeleren ud.

knappen k.

forneden. Det gøres ved at fjerne de to skruer

Under kørslen skal LCD-TFT-skærmen pakkes væk og sikres godt.

06-2

6.3 Ombygning af siddegruppe til soveplads

I de este campingvogne kan siddegruppen

laves om til soveplads.

Nyttige oplysninger, som du bør være opmærksom på ved ombygningen:

• Fjern sæde- og ryghynder.

• Løsn låsen på hæve-sænkebordets stel eller bordets fod.

• Sænk hæve-sænkebordet, eller læg klapbordet på bænkenes lister.

• Gør evt. bænkene bredere.

• Læg sæder og ryghynder iht. til tegningerne.

Læg ikke hynderne direkte på bordet, når du reder op. Du kan risikere bordet bliver ridset og jordslået på grund af kondensvand. Vi anbefaler at benytte et sugende underlag (f.eks. frotté eller bomuld).

På nogle af grundridsene skal ryghynder og/ eller sæder ikke benyttes ved ombygning til sovepladser.

Sørg for, at bordplade, bænke og deres udtræk samt hynder fastgøres og ligger godt, så de ikke falder ned.

06-3

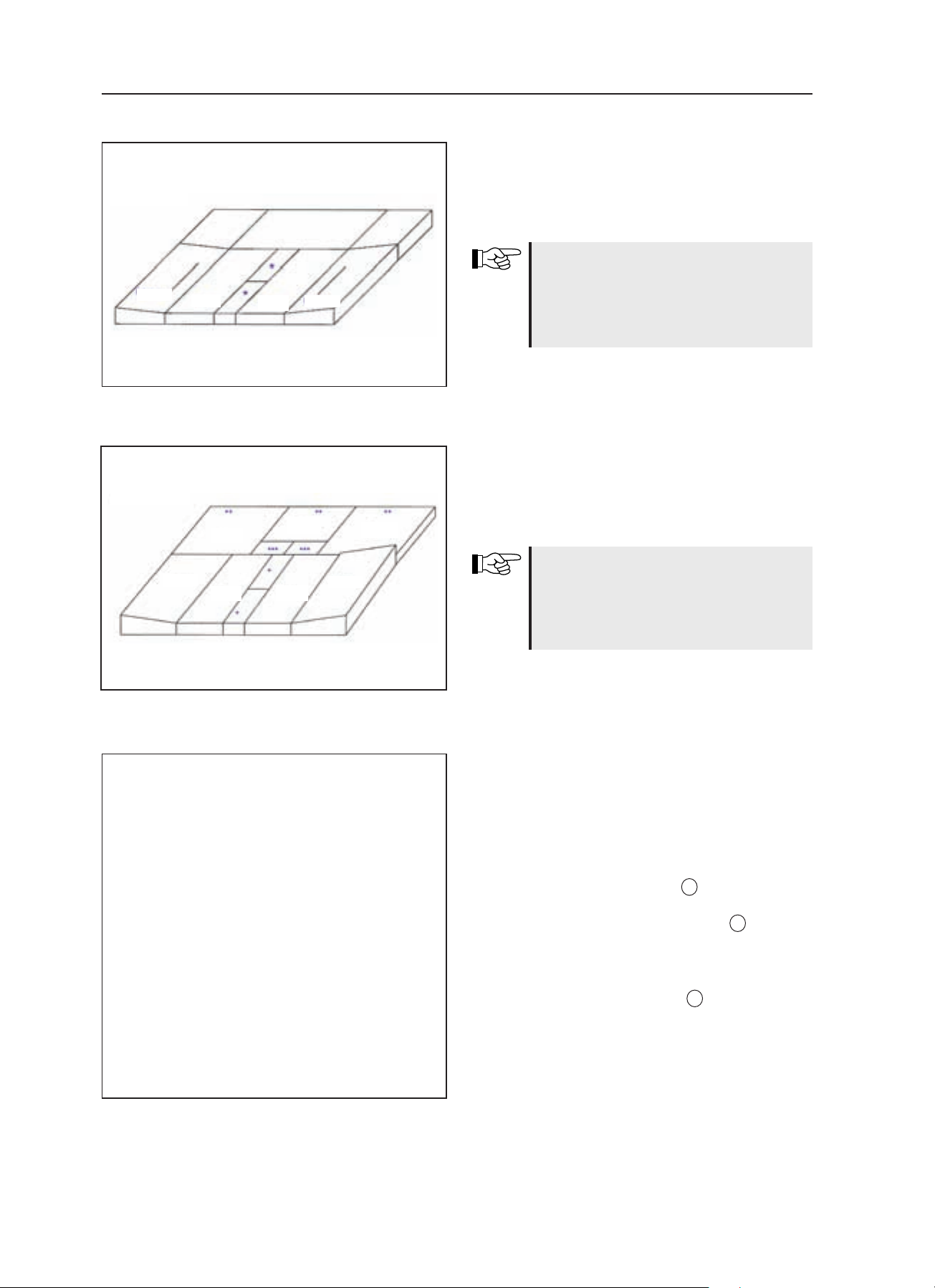

Ombygning af rund siddegrup-

Soveplads

Ryg

Soveplads

Ryg

Sæde

Ryg

Sæde

pe til sovepladser (Saphir / Platin)

På nogle campingvogn-grundrids (f.eks. brede campingvogne) er der lagt ekstra løse hynder (*) i, som skal bruges i forbindelse med ombygningen.

Ombygning af rund siddegruppe til sovepladser (Topas / Diamant)

På nogle campingvogn-grundrids (f.eks. brede campingvogne) er der lagt ekstra løse hynder (* og ***) i, som skal bruges i forbindelse med ombygningen.

06-4

Huller til gummibuffere

Gummibuffere

Ombygning af siddegruppen i siden til sovepladser (420 QF / 450 QB)

Gøre bænken bredere

• Klap højre side af bænken A ned ved at trykke på knappen.

• Vip det klapbare forlængerstykke B op og klem det fast under bænkens forlængerstykke. Bænkens forlængerstykke ligger altså øverst.

• Bænkens udligningsstykke C stikkes med gummidæmperen i hullet i bænkens forlængerstykke „B“ og lægges på venstre bænk.

Siddeplads

450 QB

Udligningshynde nr. 5 og 6 er pakket væk, når bænken benyttes som siddeplads

Soveplads

Siddeplads

420 QF

Udligningshynde nr. 5 er pakket væk, når bænken benyttes som siddeplads

Soveplads

06-5

Siddeplads

Ombygning af børnesiddegruppen til soveplads (540 TK / 510 TK)

Billedet svarer til grundridsvariant 540 TK Grundrids 510 TK er spejlvendt.

Soveplads

Siddeplads

Soveplads

* Disse hynder benyttes ikke!

Ombygning af rundsiddegruppen i midten til soveplads (560 TFK / 560 TFKM)

Udligningshynderne ** er pakket væk, når siddegruppen benyttes som siddeplads.

06-6

Siddeplads

Ombygning af siddegruppen i midten til soveplads (510 TFK / 550 TFK / 590 TMFK / 650 TFKM)

Soveplads

6.4 Etagesenge

(alt efter model)

Maks. belastning på øverste etageseng er 75 kg.

Når små børn benytter den øverste seng, skal man passe på, at de ikke falder ud. Efterlad aldrig små børn uden opsyn i campingvognen.

Børn under 6 år må ikke bruge den øverste seng. Vær opmærksom på vores sikkerhedssymbol!

06-7

6.5 Vinduer

Tophængte vinduer

Åbne

Der kan indstilles ere trin.

• Tryk på låseknappen og drej låseriglen, så

den er lodret.

• Tryk vinduet udad, til man kan høre et klik.

Vinduet bliver automatisk stående i denne stilling.

Lukke

•

Løft vinduet lidt, så stoppet går ud af indgreb.

• Luk vinduet i (der må ikke være modstand).

• Drej grebene om i vandret.

06-8

Mørklægningsrullegardiner

Lukke mørklægningsgardinerne

• Træk mørklægningsgardinet på gribelisten

ned i den ønskede position og hægt det fast. Rullegardinet låser sig fast i denne stilling.

Rulle mørklægningsgardinet op

• Træk mørklægningsrullegardinets gribeliste

lidt nedad og før det så opad. Rullegardinet ruller automatisk op.

Lukke insektrullegardin

•

Træk insektrullegardinet helt ned med gribeliste og hægt det fast. Rullegardinet låser sig fast i denne stilling.

Åbne insektrullegardinet

• Træk insektrullegardinets gribeliste lidt nedad

og før det så opad. Rullegardinet ruller auto matisk op.

Lad ikke mørklægnings- eller insektrullegardinet rulle for hurtigt op!

Lad rullegardiner og plisseer være åbnede, når campingvognen ikke benyttes for at undgå følgeskader.

6.6 Tagluger

Sikkerhedsregler

• Taglugen må ikke åbnes ved kraftig vind/regn/hagl osv. og når udetemperaturen ligger under -20° C.

• Tagluger må ved frost eller sne ikke åbnes med magt, der er risiko for at hængsler og åbningsmekanikken går i stykker.

• Inden de åbnes skal sne, is eller kraftig snavs fjernes. Vær opmærksom på pladsbehovet, når taglugen åbnes under træer, i garager el. lign.

• Træd ikke på taglugen.

• Taglugen skal lukkes og låses, inden turen startes. Åbn insektrullegardinet og foldegardinet.

• Ved kraftig solindstråling må mørklægningen kun lukkes 3/4, ellers er der risiko for varmeophobning.

Tvangsventilationens udluftningsåbninger skal altid være åbne. Tvangsventilationens åbninger må aldrig lukkes eller tildækkes!

06-9

Kontroller, om taglugen er lukket godt før du kører.

Åbne lugen

Før man åbner lugen, skal man sikre sig, at området over lugen er fri.

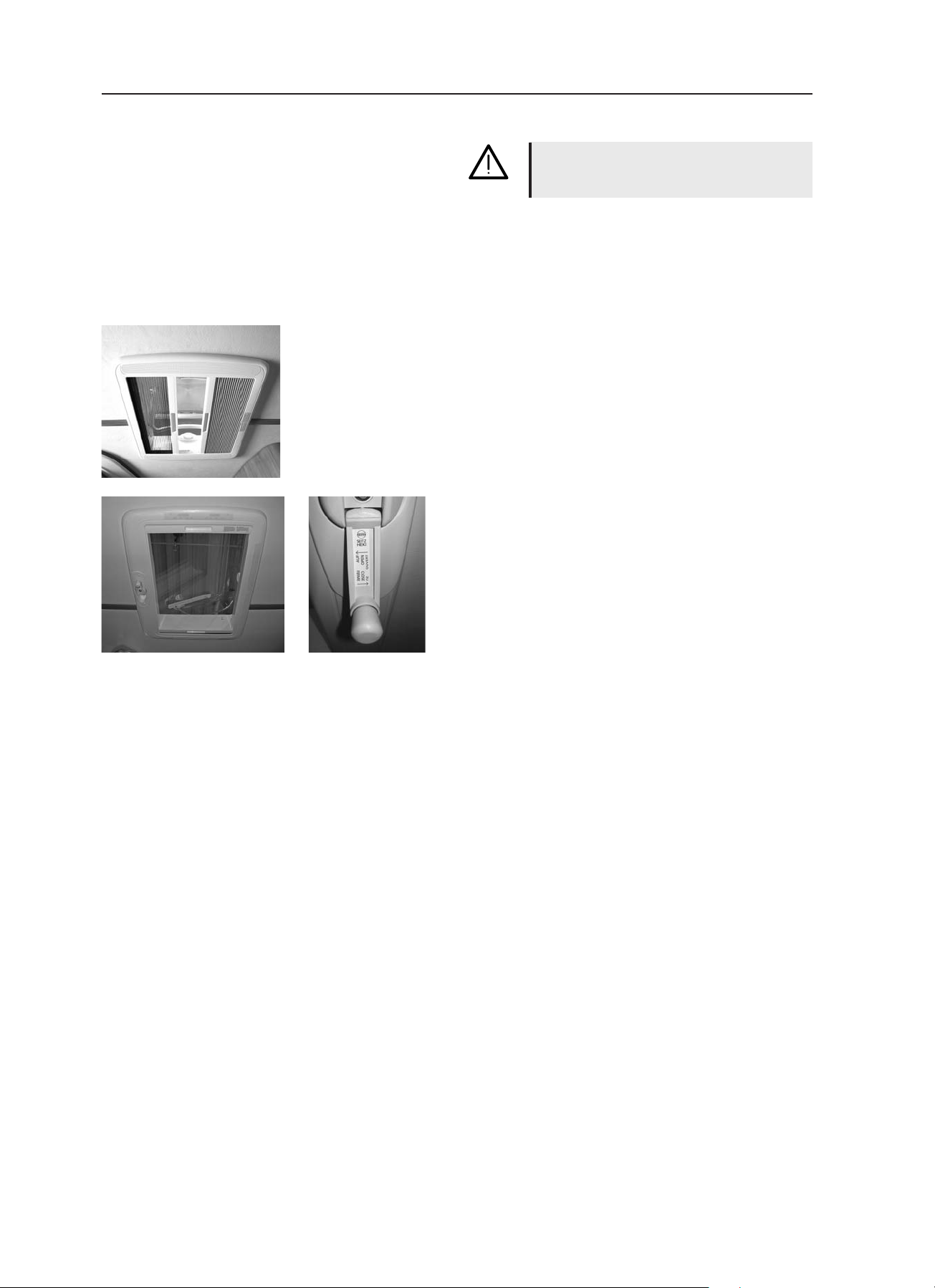

Mini Heki 400 x 400 mm

• Taglugen kan åbnes i tre positioner modsat kørselsretningen. Tryk på låseknappen i siden og skub taglugen i den ønskede stilling med bøjlen og lad den går i indgreb. Maks. åbningsvinkel er 50°.

Midi Heki 700 x 500 mm

• Vip håndsvinget i brugerstilling. Drej håndtaget i urets retning indtil den ønskede åbning nås. Når maks. vinklen på 60° nås, kan man mærke modstand i håndsvinget.

Lukke taglugen

Mini Heki 400 x 400 mm

• Løsn indstillingsbøjlen og luk taglugen. Taglugen er låst automatisk, når den er lukket helt.

Midi Heki 700 x 500 mm

• Drej håndsvinget modsat urets retning, indtil taglugen er lukket, og der kan føles en modstand. I lukket position kan håndsvinget klappes ned i holderen igen. Taglugen er først lukket sikkert, når håndsvinget er klappet ned i holderen. Kontroller, om den er låst, ved at trykke mod glasset med hånden.

Mørklægningsplisse

Træk plisseegardinets gribeliste (trinløst) i den ønskede position eller til låsen går i indgreb i

insektrullegardinets gribeliste.

Åbne/Lukke insektrullegardinet

Skub insektrullegardinets gribeliste mod plisseens gribeliste indtil låsen går i indgreb i gribelisten.

06-10

7. El-installationer

7.1 Sikkerhedsregler

El-installationer i Fendt-campingvognen er udført i overensstemmelse med de gældende forskrifter og standarder.

Derved skal man være opmærksom på følgende:

• Sikkerhedsregler eller advarsler på elektriske

komponenter må ikke fjernes.

• Installationsrum til sikringsafbrydere, strøm-

forsyninger osv. må ikke benyttes som yderli gere opbevaringsrum.

• Arbejde på det elektriske system må kun

udføres af autoriserede værksteder.

• Hvis Deres campingvognen er udstyret

med 12V-batteriforsyning: (Specialønske / ekstraudstyr) Der må kun anvendes akkumulatorer med

bundne elektrolytter (gele-batterier).

• Inden batteriet tilsluttes eller frakobles skal

alle 12 V-forbrugere frakobles.

07-1

7.2 Betjeningspaneler

Topas / Diamant

Display

På hovedskærmen vises altid dato, klokkeslæt, inde- og udetemperatur. Hvis der ingen temperaturføler er, hvis den er defekt, eller hvis temperaturen ligger uden for displayområdet, vises to streger i stedet for temperaturen.

Betjeningsenheder

Trykknap til at tænde og slukke for dis-

playet. Hvis denne knap holdes nede længere end to sekunder, får man adgang til programmeringsmenuen. I programmeringsmenuen benyttes knappen til at bekræfte indtastningerne.

Trykknap til visning af vandniveauet i

drikkevandsbeholderen. Oplysningen vises i ca. 30 sekunder på skærmen. I programmeringsmenuen benyttes knappen til at afbryde indtastningen.

Lysende trykknap til at tænde/slukke for

varmen med. I programmeringsmenuen benyttes knappen til at bladre videre med.

Lysende trykknap til at tænd/slukke for

vandvarmeren. I programmeringsmenuen benyttes knappen til at bladre tilbage med.

Programmering

Hvis denne knap holdes nede længere

end to sekunder, åbnes programmeringsmenuen.

Man kan bladre gennem funktionerne

med piletasterne. Ved at trykke én gang til på ENTER-tasten vælges en funktion, og man kan vælge den værdi, der skal ændres.

Med piletasterne kan den valgte værdi

gøres større eller mindre. Med „Slet“-

tasten forlades den viste funktion og

07-2

dataene gemmes. Ved at trykke én gang

til på tasten, hopper man tilbage til hovedmenuen.

I menuen kan man vælge følgende funktioner:

Indstilling af klokkeslæt.

Indstilling af dato.

Aktivering af tastelyd.

Aktivering af alarmen „Tom vandtank“.

Hvis indholdet i tanken er mindre end ¼ fuld, lyder et alarmsignal én gang i 5 sekunder, og der vises samtidigt et vindue på skærmen, som viser vandtanken.

Aktivering af vækkeuret. Vækkeuret lyder

i 30 sekunder. Tryk på en tast for at stoppe vækkeuret. Vækkeuret indstilles i det følgende menupunkt.

07-3

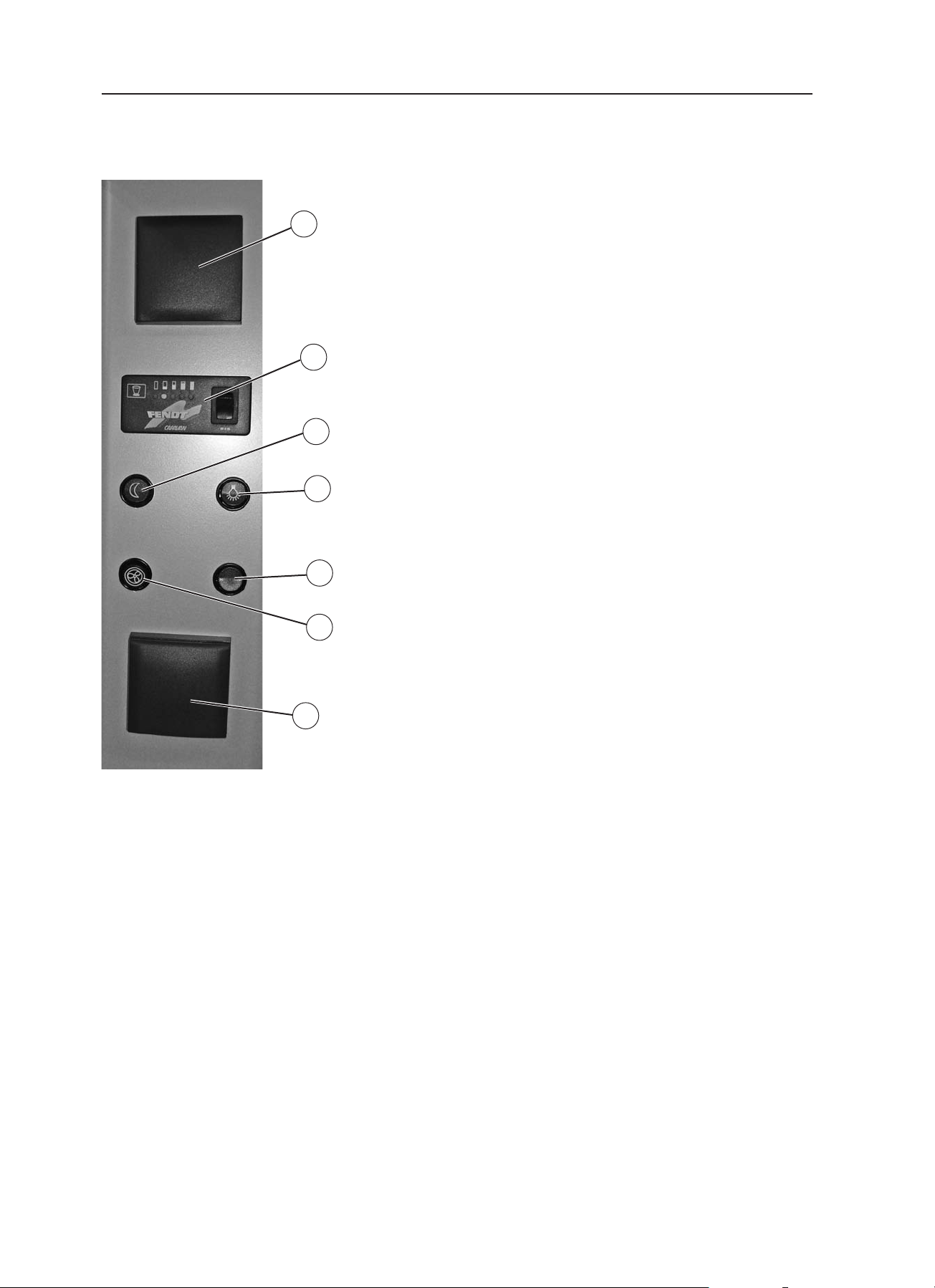

Saphir / Platin

230 V-stikdåser

Indikator for drikkevandstank

Indirekte belysning 12 V

Arbejdspladsbelysning 12 V eller 230 V

Ingen funktion

Emhætte (ekstraudstyr)

07-4

7.3 Strømforsyning

Campingvognen får sin elektriske forsyning over følgende tilslutninger:

- 230 V-nettilslutning 50 Hz.

- Via trækkøretøjets batteri når den tilsluttes

med det 13-polede stik (indskrænket funktions-

omfang)

- Via et indbygget hjælpebatteri (specialønske). Alle 12 V-forbrugere samt belysning, vandforsy-

ning osv. står til rådighed.

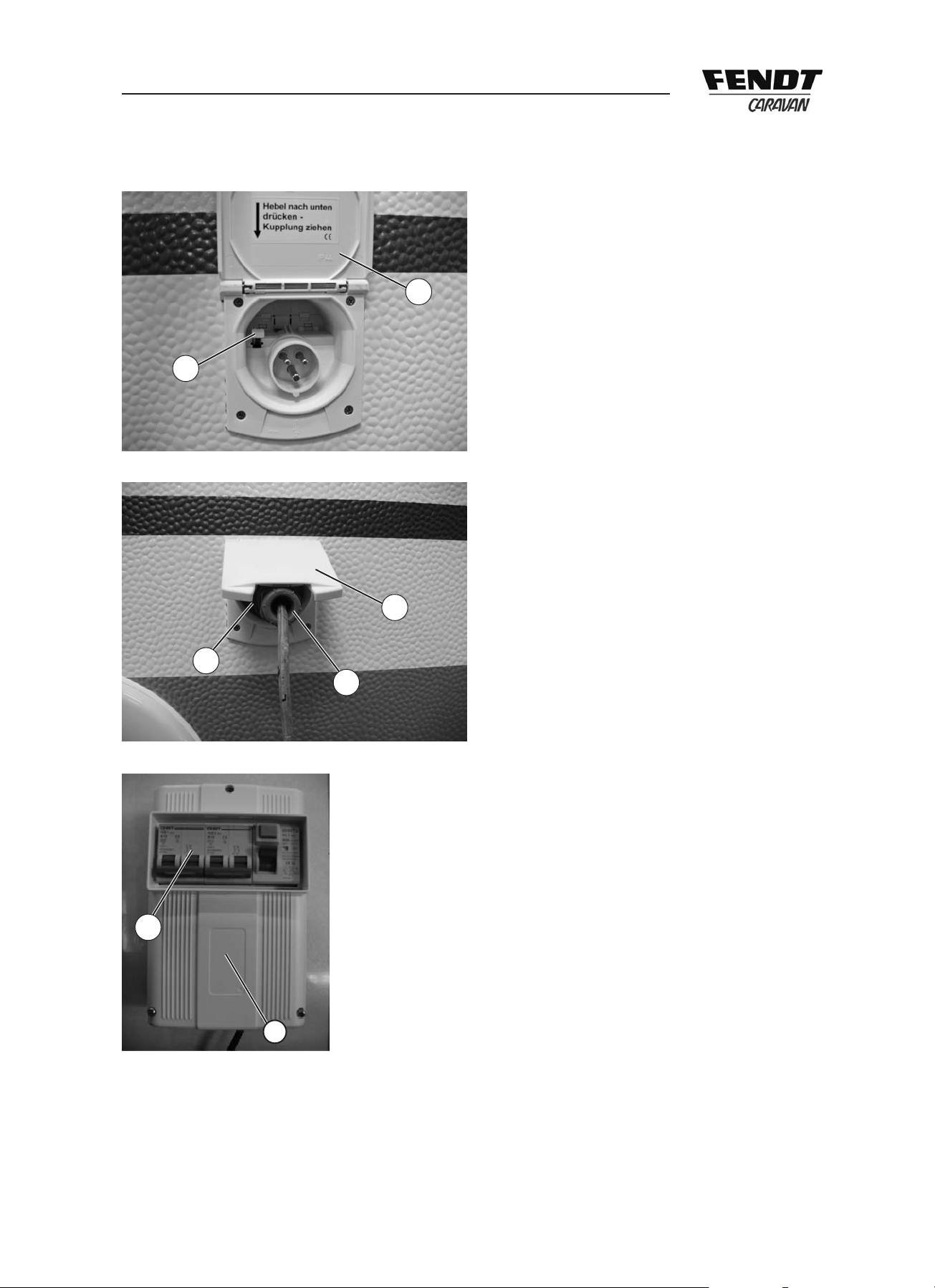

Forsyning over nettilslutning

Campingvognen skal tilsluttes via det

230 V-fødestik CEE på siden af campingvognen.

Tilslutte

• Sikringsboksen m frakobles ved at trykke vippeafbryderen ned.

• Tag fat nede i afdækningsklappen på den udvendige stikdåse j og vip den op.

• Tilslutningskablet skal vikles helt ud, sæt stik ket k på og lad det gå i indgreb.

• Sikringsboksen m tilkobles igen.

Løsne forbindelsen

• Sikringsboksen m frakobles ved at trykke vippeafbryderen ned.

• Tryk håndtaget l i den udvendige stikdåse ned.

• Træk CEE-stikket k ud.

• Tryk klappen j nedad, indtil den går i ind greb.

230 V-anlægget sikres med en to-polet 10Asikringsboks m, som sidder i klædeskabet. (Undtaget herfra er ekstra udstyr som Ultraheat, vandopvarmning osv. Her installeres en ekstra

to-polet 16 A-boks).

(Billedet kan afvige fra det faktiske udstyr!)

HFI-relæet skal kontrolleres regelmæssigt med kontrolknappen.

07-5

For nettilslutningen gælder

• Campingvognen må kun tilsluttes til 230 V-net-

tet med et maks. 25 m langt forlængerkabel

3 x 2,5 mm2 med CEE-stik og -kobling.

Ved netdrift via en kabeltromle skal

den være rullet helt UD, da den ellers opvarmes via induktion - hvilket kan føre til kabelbrand.

• 230V-nettet i campingvognen er dimensioneret

til total indgangsstrøm på 2300 W. Hvis der tilsluttes ekstra forbrugere som f. eks. elkeddel skal man være opmærksom på, at denne effektværdi, sammen med de installerede forbrugere som køleskab, vandvarmer etc., ikke må overskrides.

Se også den separate brugsanvisning fra producenten.

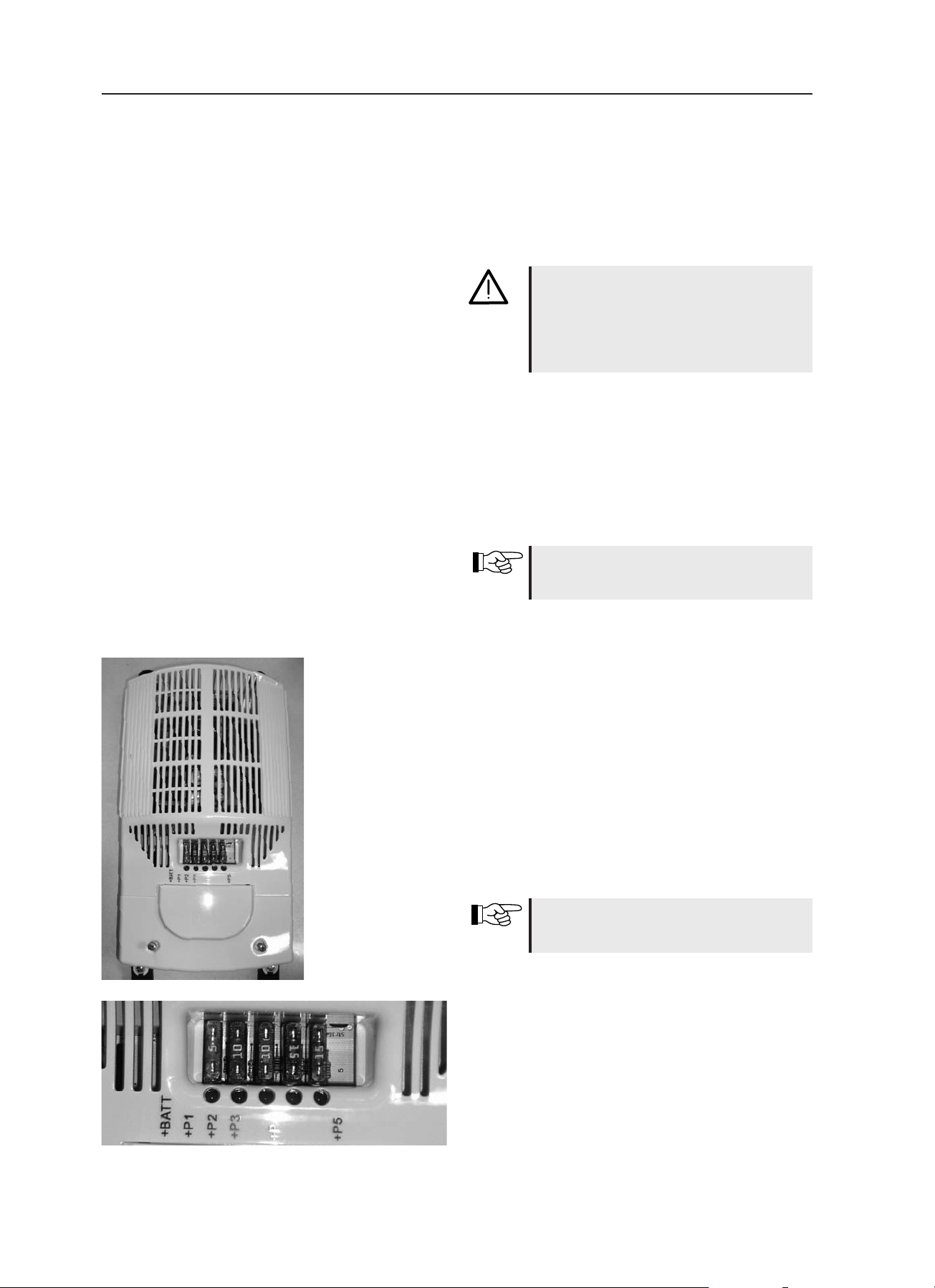

Strømforsyningernes sikringsfordeling

Sikringerne er fordelt som følger (fra venstre til højre):

1. Strømkreds 1 / 5A

2. Strømkreds 2 / 10A

3. Strømkreds 3 / 10A

4. Strømkreds 4 / 15A

5. Strømkreds 5 / 15A

Se også det separate forbindelsesdiagram til 12 V- strømforsyningen.

07-6

Autark pakke/rallypakke

(kun ekstraudstyr/alt efter model)

Hvis campingvognen fra fabrikken er udstyret med autark pakken / rallypakken, skal du være opmærksom på følgende: I nylonmappen med køretøjets papirer er vedlagt følgende ekstra brugsanvisninger og el-diagrammer.

- Producentbrugsanvisning til multifunktions elforsyning / oplader

- Producentens brugsanvisning / bruger information til forbrugsbatteriet

- Producentens brugsanvisning til gas-vand varmeren (standardmæssig vandopvarmning bortfalder)

- Tilslutningsdiagram til rallypakke

Læs dette vigtige materiale opmærksomt, så rallypakken fungerer korrekt og upåklageligt .

Et sikkert brug af enhederne er kun sikret såfremt køretøjets ledninger og tilslutninger er dimensioneret/forbundet iht. DIN 72570.

Hvis rallypakken er monteret fra fabrikken, anvendes der altid et gelebatteri. Dette batteri

kan du som regel alt efter grundridset nde i en

separat kasse i siddegruppens eller sengens opbevaringsmagasin. Dette gelebatteri må ikke udskiftes med almindelige våde batterier.

På kontrolpanelet kan du se batteriniveauet både på forbrugsbatteriet og køretøjets batteri. Stilling 1 er til det trækkende køretøj – stilling 2 til forbrugsbatteriet.

I dette panel nder du også hovedafbryderen til

rallypakken.

Før batteriet anstalleres, skal der

slukkes for alle apparater og lamper– hvis der arbejdes på batteriet eller hvis batteriboksen er åben er det forbudt at ryge. Se også mærkatet på batteriboksen.

07-7

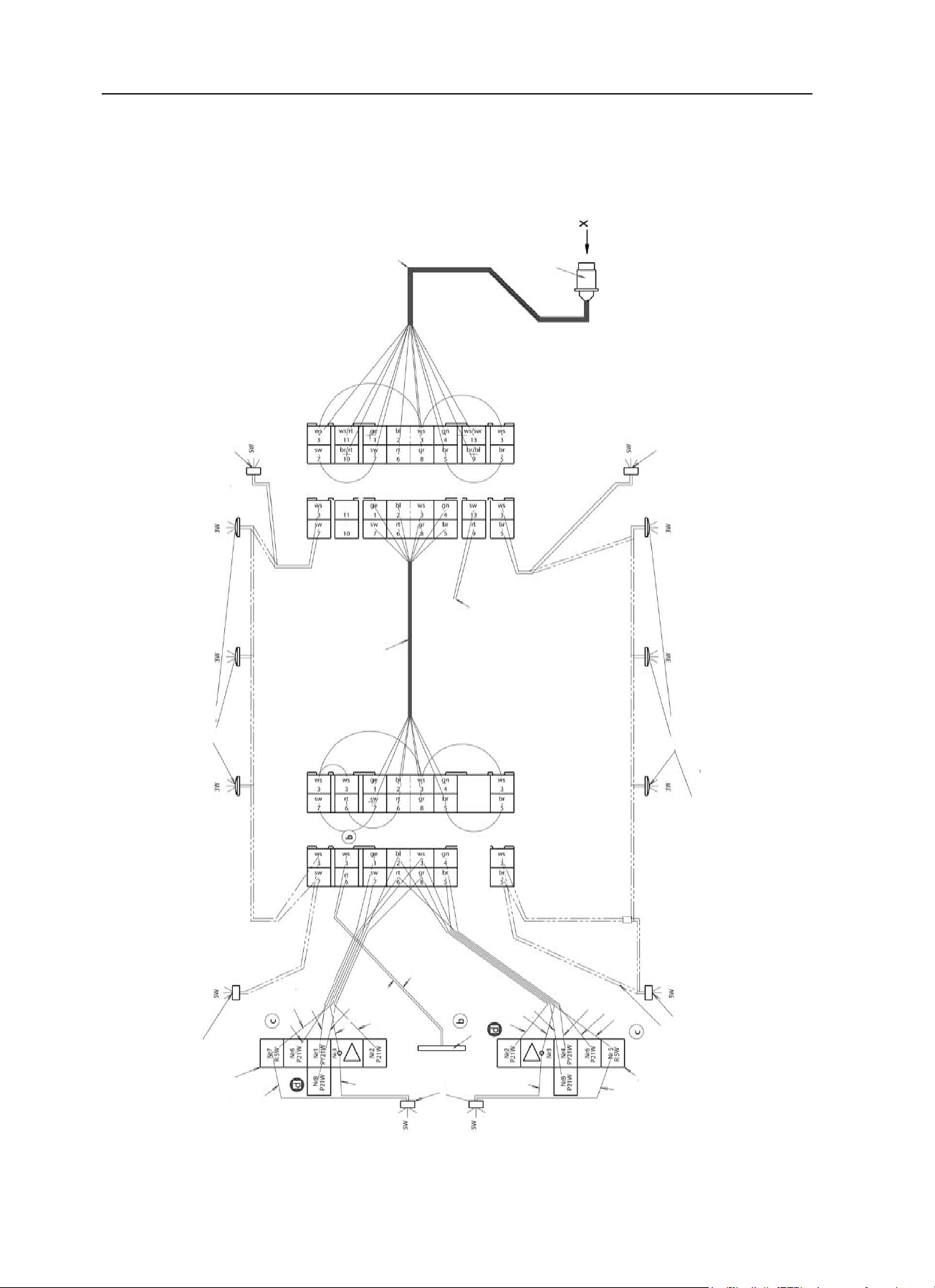

7.4 Forbindelsesskema lysanlæg 12V 13-polet

Positionslampe

Fordeler foran

Kabel 12-tråds

Kabel 8-tråds

12/13 pol stik

Positionslampe

12V forsyning indvendig

Sidemarkeringslampe

Markeringslampe

sort

Baglygte venstre side

Fordeler bagved

gul

sort

rød

grå

hvid

blå

grå

grå/rød

Nummerpladebe-

lysning

tredje bremselygte

blå

hvid

grå

grøn

rød

brun

Baglygte højre side

Sidemarkeringslampe

410 i begge sider uden SM-lamper

450-740 i begge sider 2 til 3 SM-lamper

Markeringslampe

kun ved baderum i

hæk bag.t.ve.

07-8

Stikdåse Jäger 13-polet

9 10

1213

9 10

1213

Stikdåse Feder 13-polet

Kontakter på stikdåser iht. DIN

Nr. Farve Strømkreds Kontakt nr. DIN Diameter mm

1 gul v. blinklys L 1,5 2 blå tågebaglys 54g 1,5 3 hvid jord t. 1-8 31 2,5 4 grøn hø. blinklys R 1,5 5 brun hø. bagl. 58R 1,5 6 rød Bremselys 54 1,5 7 sort v. baglys 58L 1,5 8 grå Baklys – 1,5 9 brun/blå konstantplus – 2,5 10 brun/rød Ledning til lader – 2,5 11 hvid/rød jord t. 10 – 2,5 12 – ingen funktion – – 13 hvid/sort jord t. 9 – 2,5

For 12V-/230V-strømforsyningen se de vedlagte forbindelsesdiagrammer.

07-9

7.5 Lys i campingvognen

Stjernehimmel

(alt efter model)

LED-reservepærerne ligger inde i lampen.

Kontakten sidder ved indgangsdøren.

Tænde og slukke

Lampen lyser kun på de udtag, som er tilsluttet strømkreds I.

tænd og sluk igen

Lampen lyser kun på de udtag, som er tilsluttet strømkreds II.

tænd og sluk igen

Lampen lyser på alle udtag. (begge strømkredse er tilsluttet).

07-10

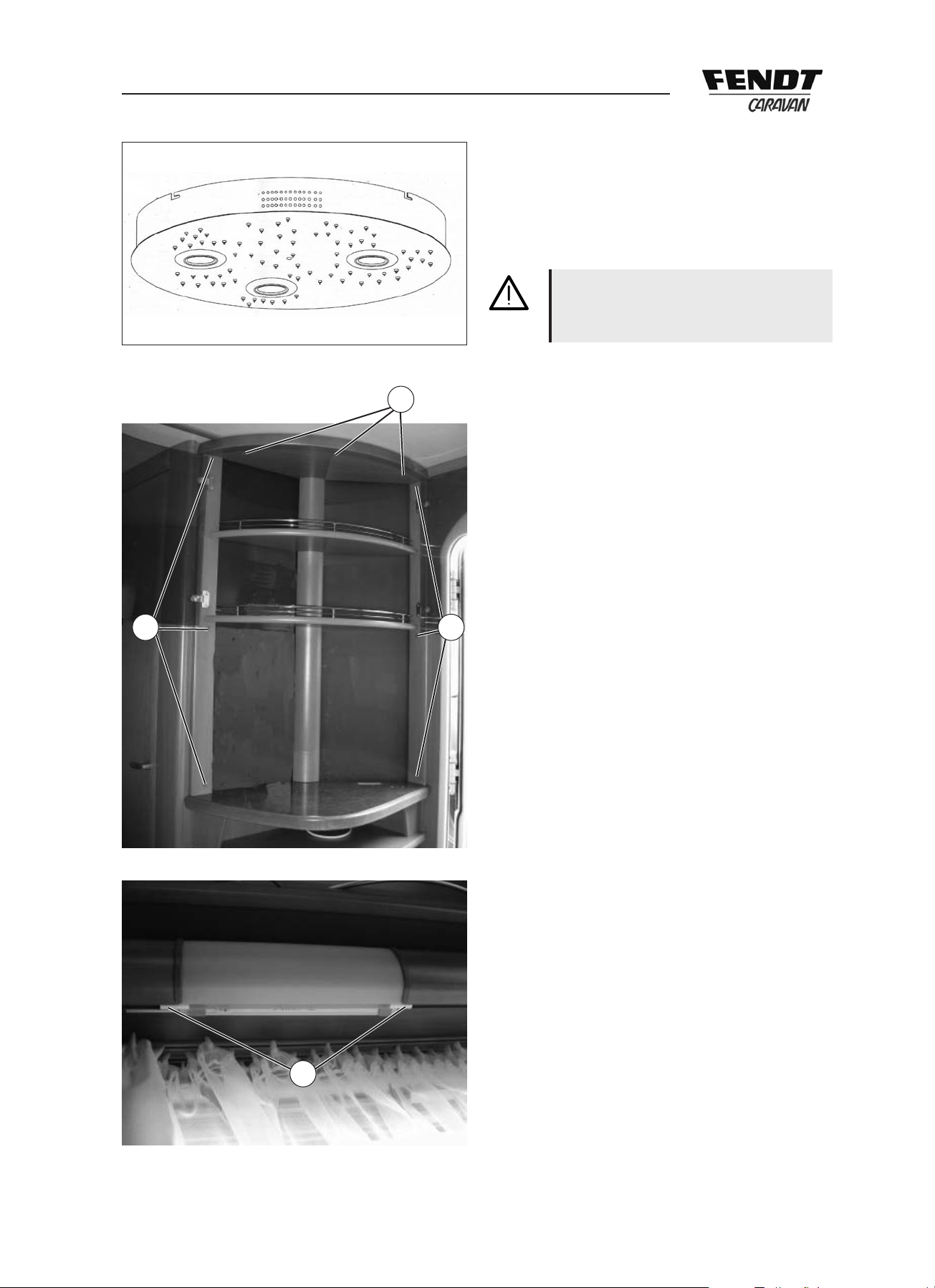

2 2

Slukke

Lampen lyser ikke mere. (begge strømkredse er slukket).

Den elektriske tilslutning på el-modulet må kun foretages af en el-installatør!

Skifte lysstofrør i glasskabet

(alt efter model)

Arbejdstrin

• De tre kapper j på kransen foroven fjernes, skruerne demonteres og kransen tages af.

• Fjern også de tre kapper k i både venstre og højre side, demonter skruerne og træk hele skabet ud skråt fremefter. Du kan nu se lysstofrøret og skifte det uden problemer.

Løsne den indbyggede kappe

((alt efter model)

for at skifte lampe eller pære.

• Skub forbindelseselementerne j i venstre og højre side til siden.

07-11

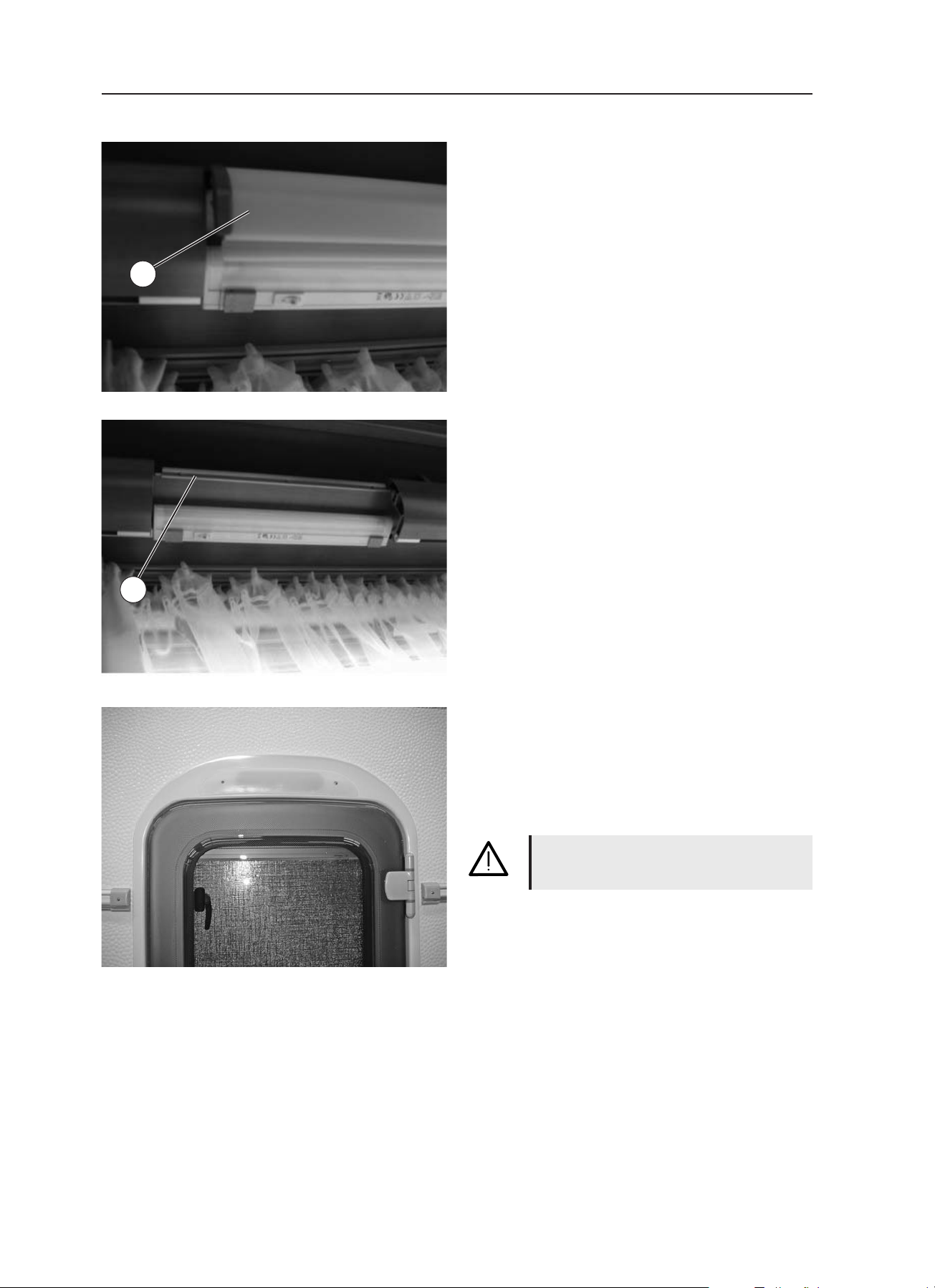

• Klap lampekappen k op.

• Træk kappen k bagud og af.

Forteltlampe

Forteltlampen tændes via kontakten på indgangsdøren.

Forteltlampen skal være frakoblet ved kørsel på offentlige veje.

07-12

7.6 Elektrisk gulvvarme

(ekstraudstyr, alt efter model)

Gulvvarmen ligger under gulvet i et 60 cm bredt bælte i hele vognens længde. Længden er afhængig af køretøjet. Gulvvarmen skal ikke opvarme rummet, men reducere varmetabet via gulvet.

Tænde og slukke for 26 V-gulvvarmen

Diamant

Kontakten er indbygget i køkkencentrets betjeningspanel.

andre serier (ekstraudstyr)

ekstern vippekontakt med symbol

Tekniske data:

Spænding 26 V  fra egen transformer 230V/26V.

Effektforbruget ligger alt efter længden på ca. 56 W/m

Stil ikke genstande i længere tid på den tændte gulvvarme for at undgå lokale varmetab. Der må ikke bores huller i gulvet eller drejes skruer i.

Konstruktivt betinget (varmefolien limes under PVC-gulvbelægningen) vil man kunne se lette konturaftegninger, som man dog ikke bemærker, hvis der er tæppe på gulvet (model-/serieafhængig). Gulvvarmen tændes via den kontakt, der er mærket med symbolet. Transformatoren til gulvvarmen sidder alt efter grundrids / køretøjstype enten foran eller bagi og må ikke dækkes til, når bagagen lægges på plads. Bemærk: Risiko for varmeophobning! Når gulvvarmen er tændt, må varmelegemet ikke tildækkes omkring midten af opbevaringsmagasinet på den tværgående bænk. Bemærk: Risiko for varmeophobning!

07-13

7.7 Mikrobølgeovn / bageovn

(ekstraudstyr, alt efter model/serie)

7.8 Aircondition

(ekstraudstyr, alt efter model/serie)

Se også den vedlagte brugsanvisning fra producenten.

(kun ved montering på campingvognens tag): Hvis der monteres et aircondition på taget kan campingvognens efterløb/køreegenskaber påvirkes negativt.

7.9 Radio- / CD-afspiller

(alt efter model/serie)

Se også den vedlagte brugsanvisning fra producenten.

07-14

8. Vand

8.1 Vandforsyning

Vandforsyningsanlægget er i overensstemmelse med sidste nye teknik 0/2007 (direktiv 2002/72/EF).

Generelle oplysninger

• Ved omgang med levnedsmidler skal der altid benyttes vand af drikkevandskvalitet. Dette gælder også for rengøring af hænder og rengøring af genstande, som kommer i kontakt med levnedsmidler.

• For at sikre en upåklagelig vandkvalitet bør vandet tappes direkte fra den offentlige vandforsyning.

• Haveslanger, vandkander eller lignende materialer, der er uegnet til drikkevand, må ikke anvendes til at fylde den mobile vandindstallation.

• Når campingvognen ikke benyttes i længere tid skal hele vandinstallationen tømmes komplet.

• Vandinstallationen skal skylles omhyggeligt inden den tages i drift og efter lang ståtid. Hvis der konstateres forureninger skal mate-

rialet desinceres med hertil godkendte og

egnede midler.

Vandforsyningens funktion

Køkkenet og toiletrummet forsynes med rent vand over en dykpumpe. Dykpumpen fungerer elektrisk:

- Ved tilslutning af campingvognen til trækkøretø-

jet med stikket: over bilens 12 V-batteri.

- Ved tilslutning af campingvognen til 230 V nettet:

over transformeren.

Vær især opmærksom på følgende

- Dykpumpen egner sig kun til vand.

- Dykpumpen kan i kort tid klare temperaturer

op til 60 ºC.

- Undgå, at den løber tør.

- Pumpen skal beskyttes mod frost.

- Kraftige stød, slag eller meget snavset vand

kan ødelægge pumpen.

08-1

Transportabel spildevandstank

Den transportable spildevandstank j kan skubbes ind under køretøjet, når campingvognen står stille. Den samler spildevandet. Den kan rumme

24 liter. Spildevandstanken kan køres på hjul og transporteres med et udklappeligt transportgreb for at tømme den på et dertil beregnet bortskaffelsessted.

Under rejsen kan spildevandstanken k anbringes i gaskassen.

08-2

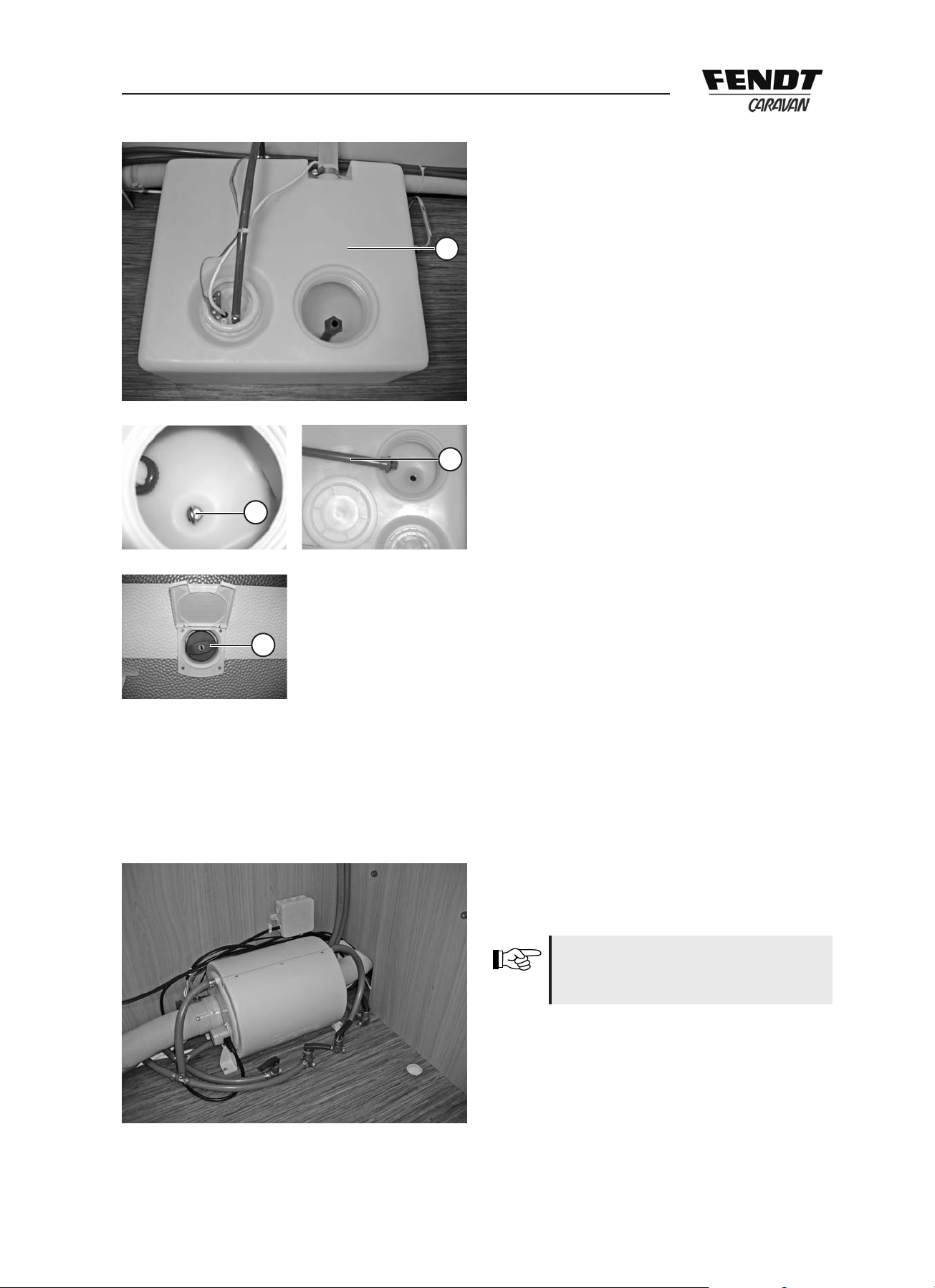

Drikkevandstank 25 eller 45 l

(alt efter model, ekstraudstyr)

Tanken

liter. Den faktiske vandmængde kan dog afvige en smule alt efter konstruktionen.

Drikkevand påfyldes via påfyldningsstudsen der er anbragt på sidevæggen.

Den nederste påfyldningsstuds til drikkevand er markeret med et blåt låg samt et vandhanesymbol nede på rammen. Låget åbnes og lukkes med nøglen til låse på yderklapper og indgangsdøre.

Når tanken er overfyldt træder det overskydende vand ud via et overløb under køretøjets bund. (kun 45 l-tank).

Tanken tømmes ved at dreje udløbsrøret (kun 45 l-tank).

På 25 l-tank:

• Fjern proppen

• Drej ringen 2-3 omgange modsat urets retning, og løsn den så ved at trykke den ned, og tag derefter lukkeanordningen af opefter.

har et volumen på ca. 25 eller ca. 45

ud.

8.2 Varmtvandsforsyning med Truma-vandvarmer

Sådan opnås den bedste vandkvalitet

• Benyt kun vand af drikkekvalitet.

Inden brugen skal man altid læse

brugsanvisningen til Truma-vand-

varmeren!

Truma-vandvarmeren fyldes

• Varmtvandshanen åbnes. Ved forvalg stilles

grebet over på rød »varm«.

• Lad armaturerne være åbne, til Truma-vandvar-

meren er fyldt ved fortrængning af luften, og der strømmer varmt vand ud af hanen.

08-3

Skema over varmtvandsforsyningen

Vandet aftappes

• Alt efter blandingsbatteriet (-ernes) eller

forblandeventilens stilling blandes vandet til den indstillede temperatur.

Vandvarmeren tømmes

• Strømmen til vandpumpens betjeningspa-

nel l frakobles ved at trykke på hovedafbryderen i længere tid (5 sek.).

• Åbn alle vandhaner.

• Stil i givet fald forblandeventilerne på “varm”.

• Åbn aøbsventilen

• Kontroller, om vandet løber ud.

• Efter tømningen skal aøbsventilen

igen

lukkes

Elektrisk drift

• Tænd for vandvarmeren på kontakten l. Termostaten regulerer vandets temperatur til ca. 55 ºC.

• Effektforbruget er ca. 300 W.

For vandvarmeren gælder

• Sluk for vandvarmeren, når campingvognen ikke benyttes.

• Ved fare for frost skal vandvarmeren tømmes.

Frosset vand kan få den til at sprænges!

• Ved tilslutning til en central vandforsyning

eller ved stærkere pumper skal der indsættes en trykreduktionsventil. Der må kun forekom-

me tryk op til 1,2 bar i vandvarmeren. Desuden skal der indsættes en sikkerheds-/

udløbsventil i koldvandstilledningen j.

• Det anbefales ikke at benytte vandet fra

vandvarmeren som drikkevand.

Vandvarmeren må aldrig benyttes elektrisk uden vandindhold.

08-4

Bemærk:

Blokstrømskemaet viser kun funktionsmåden. På grund af de forskellige grundridsvarianter er individuelle ændringer mulige.

8.3 Kassettetoilet

(alt efter model/serie)

Se også den vedlagte brugsanvisning fra producenten.

08-5

08-6

9. Gas

9.1 Generelle sikkerhedsregler for brugen af

 gasanlægtilaskegas

Driftstrykket for gas er 30 mbar.

Kontrol af gasanlægget

• Inden første brug skal gasanlægget

kontrolleres af en sagkyndig.

• Gasanlægget bør kontrolleres en gang om året

af en aut. fagmand. Dette skal dokumenteres på prøvningsattesten iht. DVGW-arbejdspapiret

G 607 og EN 1949.

• Regulatorer, slanger og røggasføringer skal også

kontrolleres.

• Vi anbefaler at udskifte regulatoren og slangerne

senest efter 10 år.

• Ejeren bærer ansvaret for, at kontrollen

foranlediges. Dette gælder også for køretøjer,

som ikke er godkendt til kørsel på offentlig vej.

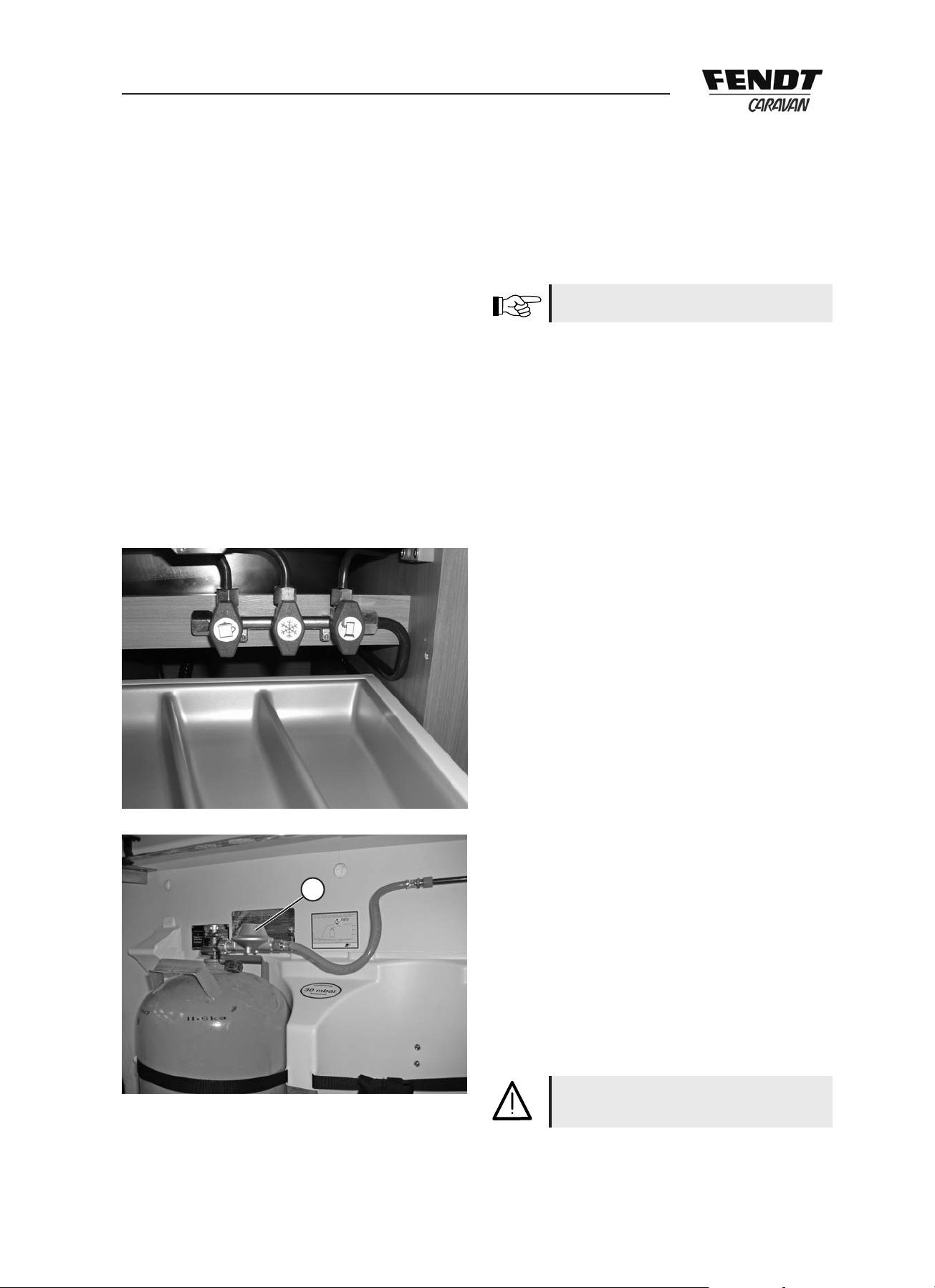

Indbygninger og ændringer

• Monteringssted: køkkenskuffe

• Indbygninger og ændringer på gasanlægget

må kun udføres af en aut. fagmand.

• Der må udelukkende anvendes apparater med

et ensartet tilslutningstryk på 30 mbar.

• Enhver ændring på gasanlægget kræver en ny gaskontrol via en godkendt sagkyndig og hans skriftlige attest.

Regulatorer og ventiler

• Anvend udelukkende godkendte askeregula-

torer j. Andre regulatorer er iht. DVWG-arbejdspapir G 607 ikke tilladte og kan ikke klare de stærke belastninger.

(Billedet kan afvige fra det faktiske udstyr!)

Forskruningerne på trykregulatoren har venstregevind.

09-1

• Trykregulatorer skal have et fast udgangstryk

på 30 mbar. Herfor gælder kravene iht. EN

12864, tillæg D. Regulatorens owmængde skal være 1,2 kg/h.

• Tilslut regulatoren omhyggeligt på asken

med hånden. Derved må man ikke benytte nøgler, tænger eller lignende værktøj.

Ved temperaturer under 5 ºC bør anvendes et afisningsaggregat for regulatorer.

Inden brugen

• Udluftningerne skal holdes frie.

• Fjern om nødvendigt sne fra skorstenen og /

eller sæt forlængerrør på.

• Indsugningsåbningerne til forbrændingsluft

under køretøjets bund skal befries for smuds og i givet fald også for snesjap. Ellers kan røggasserne få et utilladeligt højt CO-indhold.

• Sikkerhedsudluftningerne må ikke lukkes.

• Vi anbefaler at der placeres en pulverslukker

med en kapacitet på min. 1 kg ved siden af indgangsdøren samt et brandtæppe ved siden af gasblusset.

Gør dig fortrolig med de sikkerhedsforan-

staltninger, der er truffet mod ild på det sted, du opholder dig

(se også 2.1 Generelt).

09-2

Læs betjeningsvejledningerne fra apparaternes producenter opmærk somt igennem.

Der må aldrig benyttes bærbare komfurer eller radiatorer undtagen el-varmere, dog ingen strålevarmere, da de udgør en brand- eller kvælningsfare.

9.2 Gasforsyning

Campingvognen er udstyret med et propangasanlæg. Dette anlæg forsørger følgende apparater:

- Gasblus

- Køleskab

- Opvarmning

- Evt. vandvarmer

- Evt. specialtilbehør

- Evt. bageovn

Gaskassen

Gaskassen kan rumme 2 x 11 kg propangasasker j. Gasaskerne er via en sikkerhedsregulator tilsluttet til forsyningsledningen med en slange k. Hver aske skal fastgøres til askeholderen med to remme

Gasasker må kun medføres i gaskassen.

Vær især opmærksom på følgende

• Kontroller gasaskernes befæstelse inden

hver tur. Gasasker skal stå lodret og venti-

lerne skal være lukkede.

• Løse remme skal spændes fast igen.

• Efter hver udskiftning af askerne skal det ved

hjælp af et middel til læksøgning kontrolleres,

at regulatortilslutningen er tæt.

• Gaskassen er ikke egnet til transport af

tilbehør (f. eks. fortelt).

• Gasaskernes hovedspærreventiler skal altid

være tilgængelige.

• Gaskassen udluftningsåbning (spalten mellem

gaskassens bund og bagvæggen) må ikke lukkes.

• Gaskassen skal låses, så uvedkommende

ikke kan komme til.

Gasasker skal være kukkede under

kørslen.

Hvis der anvendes 5 kg gasasker,

skal der anvendes en speciel plastindsats (ekstraudstyr).

09-3

Skiftafgasasker

Der må ikke ryges eller bruges åben

ild, når gasaskerne skiftes. Efter skift af gasaskerne skal det kon-

trolleres, om der siver gas ud på tilslutningsstederne. Spray hertil læksøgningsspray på tilslutningsstederne.

• Åbn gaskassens klap.

• Luk hovedspærreventilen på gasasken.

• Skru med hånden (venstregevind). Der ndes

alternative regulatorer - se venligst de til hørende manualer.

• Løsn remmene og tag gasasken ud.

• Stil en fyldt gasaske ind i gaskassen.

• Stram remmene omhyggeligt.

• Skru trykregulatoren med gasslangen på

igen med hånden (venstregevind). Der ndes

alternative regulatorer - se venligst de til- hørende manualer.

• Lukke gaskasselåget.

Symbolerne på gasspærrehanerne har følgende betydning:

Opvarmning

Bageovn Gaskomfur Køleskab

Spærrehaner og ventiler

Med disse haner kan gastilførslen til det pågældende apparat afbrydes. Alle hanerne er markeret med mærkater til de tilsvarende apparater.

Gasspærrehanernes indbygningssted

• Alle gasspærrehaner er anbragt i køkkenblokken i den øverste skuffe (alt efter model).

Vær især opmærksom på følgende

• Under kørslen skal alle haner fra gasapparater

være lukket.

• På de hosstående billeder vises de lukkede stophaner. For at åbne for ventilerne skal de stilles lodret ved at dreje dem.

• Kogeapparatet må ikke benyttes, mens der fyldes brændstof på trækkøretøjet, på færger eller i garagen.

Hvis du har mistanke om en lækage i gasanlægget skal der straks lukkes for spærrehanerne i campingvognen og

gasaskernes ventiler i gaskassen.

09-4

Hvis du har mistanke om utætheder, skal du overlade kontrollen til din forhandler eller et aut. værksted til gasanlæg.

En tæthedskontrol må aldrig

gennemføres med åben amme.

9.3 Varmluftopvarmning

Opvarmning S 5002 og S 3002

(alt efter model/serie)

Det er forbudt at benytte opvarmningen under kørslen.

- S 5002

- S 3002

- S 3002 P

Indbygningssted

- I klædeskabet eller i kommoden.

Inden brug

• Der er anbragt ere luftudgangsdyser i campingvognen. Den varme luft føres via rør hen til luftudgangsdyserne. Dyserne skal drejes således, at den varme luft blæses ud, hvor det ønskes.

• Kontroller, om skornstenen er fri. Evt. afdækninger skal altid fjernes.

• Inden der tændes første gang, skal man sikre

sig, at der er funktionsduelige batterier i tænd-

automatens batteriboks. (ikke på S 3002 P).

(Billeder kan afvige fra det faktiske udstyr!)

Drift

• Gastilførslens aske- og spærreventil åbnes.

• Drej betjeningsgrebet

1-10.

• Tryk betjeningsgrebet

get. Antændingen foregår i denne stilling automatisk, til flammen brænder. Man kan høre tændgnisten. Under antændingen blinker kontrollampen på tændautomaten

• Hold betjeningsgrebet

sekunder endnu, så tændsikringen udløses.

• Hvis gasledningen er fyldt med luft, kan det

vare op til et minut, før der står gas til forbræn-

ding parat. I løbet af denne tid skal betjeningsgrebet j holdes inde, til ammen brænder.

i termostatstilling

ned indtil stopansla-

nedtrykket i 10

Tænd aldrig igen, før der er gået 2 minutter. Ellers er der fare for forpufning! Det gælder også hvis et varmeanlæg, der allerede har været tændt, slukkes og tændes igen.

09-5

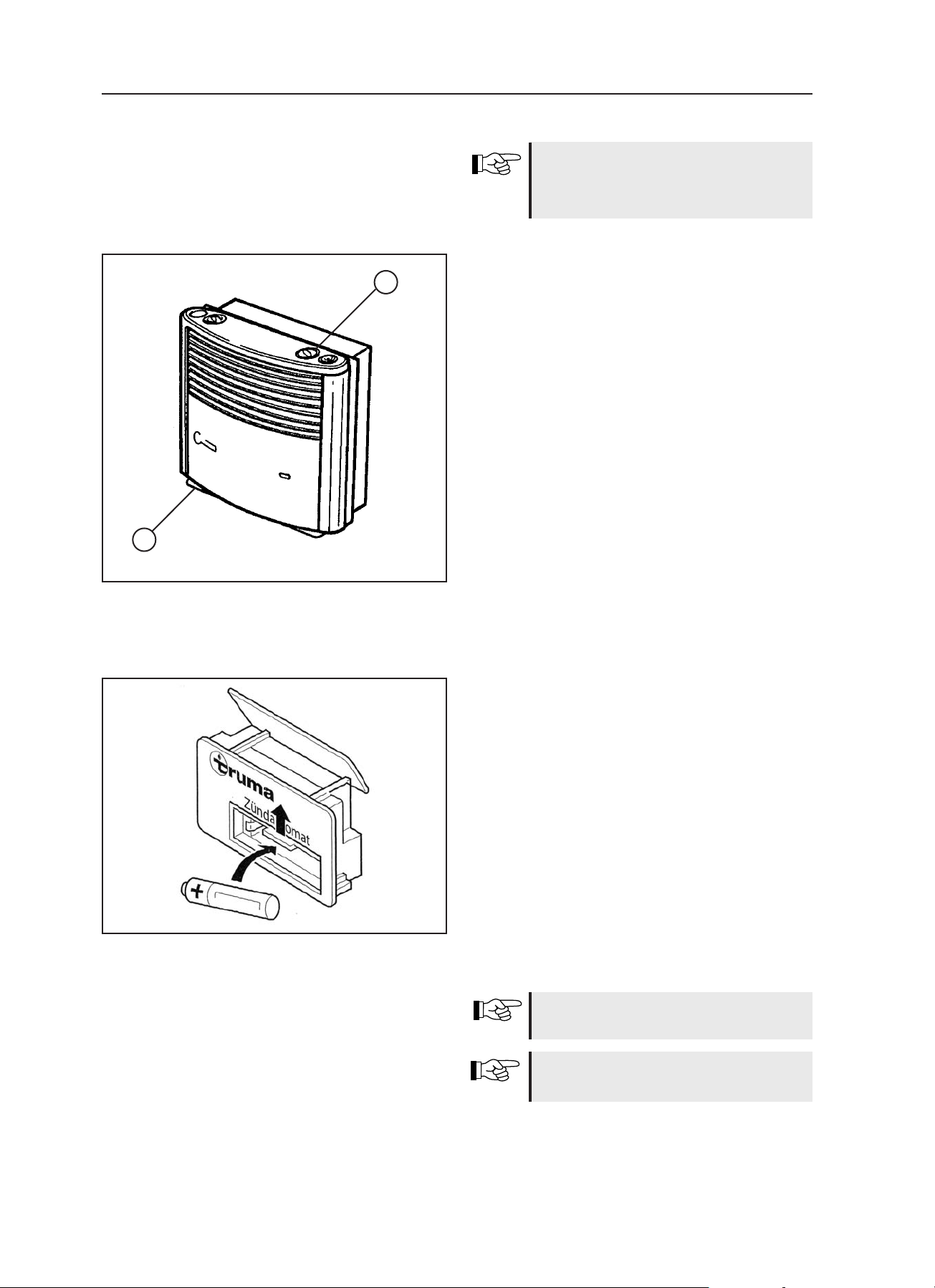

Yderligere oplysninger om betjeningen kan ndes i den separate brugsanvisning fra producenten.

• Hvis ammen går ud igen, foretages under

tændsikringens lukketid (ca. 30 sekunder) straks en genantænding.

• Hvis der ikke tændes for ammen, arbejder

tændautomaten k videre, indtil der stilles på ”0“ på betjeningshåndtaget j.

Slukning

• Drej betjeningsgrebet

slukkes der samtidig for tændautomaten.

i stilling “0”. Dermed

• Ved længere stilstandstid skal askeventilen

og hurtiglukningsventilen lukkes.

Udskiftning af batterier på tændautomaten (ikke på S 3002 P)

Kan der ikke høres tændgnister eller kun med mere end et sekunds mellemrum, skal batteriet udskiftes.

• Kontroller, at opvarmningen er frakoblet.

• Tag radiatorbeklædningen af (se betjeningsvejledning Truma).

• Skub batterirummets afdækning opad og udskift batteriet (pas på plus/minus).

• Luk batterirummet igen.

• Der må kun benyttes temperaturbestandig (+70 ºC) og udløbssikker mignon-batteri.

Inden hver fyringssæson skal der indsættes nye batterier.

Iagttag desuden den separate betjeningsvejledning fra producenten.

09-6

Cirkulationsluftventilator

Campingvognens opvarmning er udstyret med et cirkulationsanlæg. Det fordeler den varme luft i hele rummet.

Drift

Luftydelsen kan reguleres med en ekstern kontakt j. Kontakten sidder i nærheden af varmeanlægget.

Hvis lufteffekten aftager, eller driftsstøjen tiltager, er ventilatorhjulet tilsmudset. Generelt skal man tage varmebeklædningen eller indsug- ningsrøret af og forsigtigt rense ventilatorhjulet efter ca. 500 driftstimer.

Se også den separate vedlagte brugsanvisning fra producenten.

Varmeovn med frontpanel ”kaminild”

(tilbehør / alt efter model/serie)

Se også den vedlagte brugsanvisning fra TRUMA®.

Flammebilledet samt akustikken kan tændes og slukkes separat på varmeovnens frontpanel.

09-7

Producenten TRUMA®’s anbefaling med hensyn til rengøring af frontpanelets rude. Frontruden er af sikkerhedstekniske årsager lavet af makrolon/ polycarbonat, som er meget nem at ridse: Ruden må ikke rengøres med syntetiske bre undtagen vinduesklude af imiteret skind (testet og afprøvet er f.eks. vindueskluden fra Vileda). Hvis ruden rengøres (tørt eller vådt med opløsningsmiddel, som fordamper under rengøringen) med klu-

de af syntetiske bre, vil der ske en

statisk opladning på frontruden, som vil tiltrække støv som en magnet. Frontruden bør derfor altid rengøres med et opvredet vinduesskind eller imiteret skind (som beskrevet ovenfor) og et egnet rengøringsmiddel til vinduer (følgende produkter er testet og afprøvet: Glasfee, Sidolin stribefri). Disse klude bør skylles grundigt inden brugen, da evt. støv i kluden kan

ridse overaden.

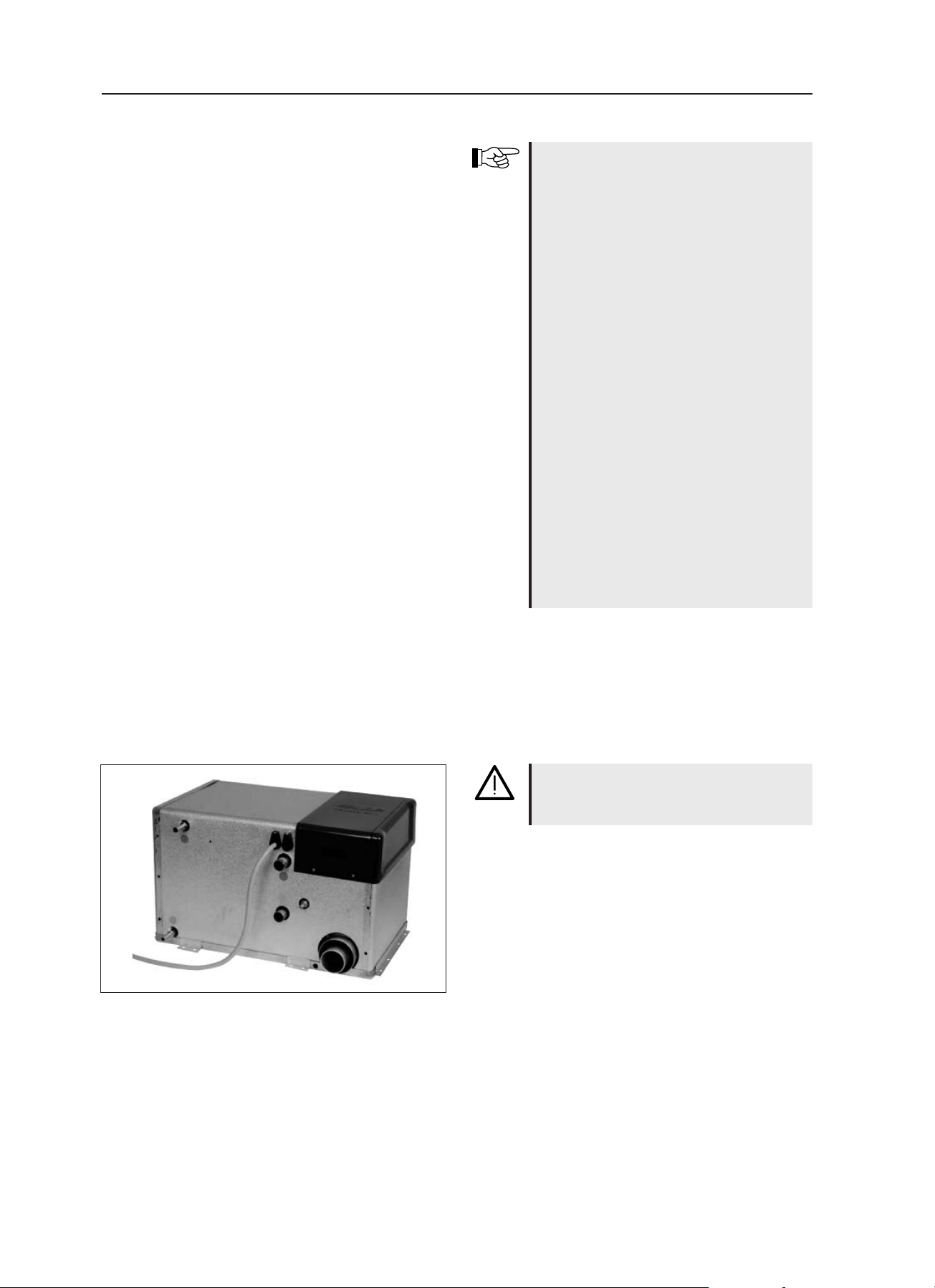

Centralvarme

(specialudstyr)

Det er forbudt at benytte opvarmningen under kørslen.

Gasvarmeren Combi 3010 er en varmluftopvarmning med separat vandvarmer (indhold: 8,5 l). Varmesystemet kan opvarmes uden at der er drikkevand i vandvarmeren.

Monteringsted

• I klædeskabet.

09-8

Vigtige oplysninger

• Inden opvarmningen tages i drift skal den separate driftsvejledning læses omhyggeligt.

• Når campingvognen ikke benyttes skal opvarmningens hovedafbryder altid være fra-

koblet.

• Når der er risiko for frost skal vandvarmeren tømmes for vand.

• Opvarmningen må ikke benyttes uden påfyldt glykol.

• For at udnytte konvektionsprincippet bedst muligt, må cirkulationen i campingvognen f.eks. bag rygpuder, vinterudluftningerne, i sengekasserne og bag skabene ikke på nogen måde nedsættes.

Driftsindstillinger

• Drift med askegas

• Drift med varmepatroner (230 V)

• Kombineret drift med askegas og varmepatroner

Funktionsmåder

• Vandopvarmning

• Opvarmning og vandopvarmning

• Opvarmning

Betjeningsenhed

I hvileposition vises, hvilke funktioner på opvarmningen der er aktiveret; baggrundsbelysningen i displayet er slukket. Betjeningsenheden går efter to minutter fra indstillingsposition automatisk i hvileposition, hvis der ikke trykkes på en knap eller hvilepositionen er indstillet via pileknapperne. Indtastningen startes ved at trykke på en vilkårlig knap. Baggrundsbelysningen tændes, og indstillelige funktioner blinker. Vælg en indstillelig funktion med pileknapperne. Indstillingerne gemmes automatisk.

Yderligere detaljerede oplysninger om betjening, håndtering og pleje

af vandopvarmningen ndes i den

separate driftsvejledning ”Alde Compact 3010”.

09-9

9.4 Køleskab

Se også den separate brugsanvisning fra producenten.

Ved høje udetemperaturer kan den fulde køleevne kun opnås ved tilstrækkelig ventilation.

Driftsarter

Køleskabet kan benyttes i tre driftsarter. Den ønskede driftsmodus indstilles med energikildevalgknappen.

- 12 V-drift: Strømforsyning fra trækkøretøjets batteri.

- 230 V-drift: Strømforsyning fra en ekstern kilde.

- Flaskegas: Gasasker fra campingvognen.

12 V-drift

• Stil energivalgknappen på batteridrift.

• 12 V-driften fungerer kun når trækkøretøjets motor kører.

• Køleskabet arbejder uden termostatisk regulering (permanent drift). 12 V-driften bør derfor kun anvendes til at opretholde en allerede nået temperatur.

• Til at frakoble drejes energivalgknappen i position 0.

230 V-drift

• Stil energivalgknappen på netdrift.

• Reguler temperaturen med termostaten.

• Til at frakoble drejes energivalgknappen i position 0.

09-10

Gasdrift

• Stil energivalgknappen på gasdrift.

• Åbn for hovedventilen på gasasken og gasventilen ”køleskab”.

• Skru helt op for termostaten og hold den inde. Køleskabet tændes ved at trykke på knappen til manuel tænding.

• Slip termostaten når køleskabet er tændt. Gentag de ovenfor beskrevne trin, hvis det ikke blev tændt.

• Reguler køleeffekten med termostaten.

• Til at frakoble drejes energivalgknappen i position 0.

• Luk for hovedventilen på gasasken og gasventilen ”køleskab”.

Låseanordning på køleskab

Under kørslen skal køleskabsdøren altid være lukket og låst.

På køleskabsdøren sidder en lås. Når du lukker køleskabsdøren og trykker den godt i, låser den automatisk eller via den separate dørlås.

For at forebygge at der dannes skimmelsvampe og ubehagelig lugt skal køleskabsdøren altid sættes fast i udluftningsposition, når køleskabet er frakoblet.

09-11

9.5 Gaskomfur

Campingvognens køkkenblok er udstyret med et gaskomfur med 3 blus.

Se også den separate brugsanvisning fra producenten.

Inden brug

• Åbn askeventilen og hurtiglukningsventilen.

• Ved brug af gasblus skal taglugen eller vinduet være åbent.

• Gasblussenes drejknapper, som skal trykkes ind for at tænde, skal efter trykket

fjedre ud af sig selv igen.

• Inden brugen af gaskomfuret skal de to medføl-

gende ammebeskyttelsesplader stilles op eller

monteres, så brandfarlige konstruktions- eller indretningselementer virksomt beskyttes mod varmepåvirkning.

Gaskomfuret eller andre apparater, som tager forbrændingsluften fra rummet, må aldrig benyttes til at opvarme køretøjet. Hvis dette ikke overholdes, er der akut livsfare på grund af iltmangel og den eventuelt opstående lugtløse kulilte.

(Billeder kan afvige fra det faktiske udstyr!)

09-12

Gaskomfuret må ikke anvendes med lukket glasafdækning.

Drift

• Åbn tildækningen j.

• Stil drejeknappen k fra det ønskede blus i

tændposition (stor amme) og tryk på den.

• Tænd brænderen med en gastænder, en tændstik eller en lighter.

• Hold drejeknappen k inde i yderligere 10-15 sekunder.

• Slip drejeknappen k og drej den hen på den

ønskede indstilling (stor eller lille amme).

• Hvis blusset ikke tændes, gentages processen forfra.

9.6 Bageovn

(alt efter model)

Benyt madlavningshandsker eller grydelapper til håndtering af varme gryder, pander og lignende genstande. Fare for kvæstelser!

Efter madlavningen skal tildækningen

stå åben, så længe brænderne

afgiver varme.

Let antændelige genstande såsom viskestykker, servietter osv. må ikke opbevares i nærheden af gaskomfuret.

Gaskomfurets ammebeskyttelse skal

benyttes ved hver brug. Brandfare!

Se også den separate brugsanvisning fra producenten.

(Billedet kan afvige fra det faktiske udstyr!)

• Udluftningsåbningerne på bageovnen må ikke lukkes.

• Bageovnen må kun tages i drift, når der er etableret en 230 V-nettilslutning (automatisk tænding).

• Åbn taglugen eller vinduet, når bageovnen benyttes.

• Bageovnsdøren skal være åbnet under tændingsproceduren.

• Hvis antændingen mislykkes, gentag processen forfra igen.

• Hvis brænderammen blev slukket

utilsigtet, drejes drejeknappen i nulstilling og brænderen skal være slukket i mindst et minut. Først da må den tændes igen.

• Benyt aldrig bageovnen uden indhold (mad, der skal opvarmes).

• Bageovnen må aldrig benyttes til at opvarme campingvognen.

09-13

Bageovnen bliver meget varm, når der benyttes gas. Børn må ikke komme i kontakt med de varmeførende dele.

Tilkoble

• Åbn for hovedventilen på gasasken og gasventilen ”bageovn”.

• Åbn bageovnsdøren helt.

• Placer ovnpladen og -risten således, at de

ikke røres af ammerne.

• Tryk let på drejeknappen og stil den i den ønskede tændposition.

• Tryk på drejeknappen. Gas strømmer til

brænderen og ammen tændes automatisk.

• Hold drejeknappen trykket inde nogle sekunder, indtil tændsikringsventilen åbner for gastilførslen.

• Slip drejeknappen og indstil den på det ønskede effekttrin (kun bageovn).

• Luk forsigtigt bageovnsdøren, så ammen

ikke slukkes.

Frakoble

• Stil drejeknappen i nulstilling. Flammen

slukkes.

• Luk for hovedventilen på gasasken og gasventilen ”bageovn”.

09-14

10. Tilbehør

Vedrørende betjeningen af tilbehøret, bedes du overholde de udførlige betjeningsvejledninger, monteringsanvisninger og strømskemaer fra tilbehørets producent. De ndes i servicedokumentationen.

• Enhver ændring af campingvognens tilstand ab fabrik kan ændre køreegenskaberne og påvirke færdselssikkerheden.

• Tilbehør, på-, om- eller indbygninger, som ikke er godkendt af Fendt, kan forårsage skader på campingvognen og påvirke færdselssikkerheden. Selv hvis der foreligger en attest, en generel godkendelse eller en typegodkendelse, betyder det ikke med sikkerhed, at produktets beskaffenhed er i orden.

• Der overtages intet ansvar for skader, som opstår ved ændringer eller brug af dele, som ikke er godkendt af Fendt.

I den efterfølgende tabel opføres vægtangivelserne på ekstraudstyr. Hvis disse dele medtages i eller på campingvognen og ikke hører med til standardudstyret, skal der tages hensyn til dem ved beregning af lasten.

Udstyr Vægt (kg)

Aircondition B2200F 35,0 ALDE Centralvarme 70,0 ALKO ATC Trailer Control 5,0 ALKO støttefod „Big-foot“ 2,0 Audio-pakke 19‘‘ 9,7 Brusearmatur med forhæng 1,0 Cykelholder, drejelig 7,0 Digital receiver 0,9 Donkraft med kasse (til maks. till. totalvægt 1600 kg) 5,0 Ekstra serviceklap 749x297 2,0 Emhætte 230 V 1,0 Euro-Mover SE- enaksl. køretøj inkl. eneklta.enkeltgodk. 70,0 Foldedør 3,0 Gulvtæppe 9,0 Gulvvarme 7,5

Indsats til gasaske 5 kg 0,5

Komfortskummadras 17,0

Udstyr Vægt (kg)

Lamelbund med hynde mellem enkeltsengene 15,0 Mikrobølgeovn 13,0 Rally-pakke 35,0 Reservehjul (med stålfælge) 18,0 Sengestykke børneværelse 12,0 Tagluge 280x280 vaskerum (ekstraudst.) 1,5 Tagræling (uden stige, uden tværstang) 11,0 Træskydedør 11,0 Truma frontpanel ”kaminild” til Trumatic S5002 2,0 Truma Ultraheat 2,0 Truma vandvarmer 14 l elektrisk 5,3 TV-antenne HD 35 med forstærker 2,0 TV-parabolantenne BAS 60 5,8 TV-parabolmast 0240 1,5 TV-udtræk 19‘‘ 4,1 Universal stikdåse til fortelt ((230V/12V/TV) 0,5 Værdiboks 12,5 45 l drikkevandstank med vandtilslutning til drikkevand 11,0

10-1

Ved vægtangivelserne drejer det sig om gennemsnitsværdier, som kan afvige alt efter model og udstyr. For at

nde dit køretøjs nøjagtige lasteevne

anbefaler vi at besøge en forhandler i nærheden af dig.

10-2

11. Vedligeholdelse og pleje

11.1 Vedligeholdelse

Vedligeholdelsesintervaller

For campingvognen og de deri indeholdte installationer er der fastlagte vedligeholdelsesintervaller.

Om vedligeholdelsesintervaller

• Lad første eftersyn gennemføre hos en Fendt-

forhandler 12 måneder efter den første indregistrering.

• Lad alle efterfølgende eftersyn gennemføre hos

en Fendt-forhandler en gang om året.

• Vedligeholdelsen af alle indbyggede apparater

skal gennemføres i overensstemmelse med de

vedligeholdelsesintervaller, som er angivet i de tilsvarende driftsvejledninger.

Fendt yder en ekstra 5 års forsikring på vognen i henhold til garantibetingelserne. Hertil skal campingvognen en gang om året kontrolleres hos en autoriseret Fendt-forhandler. De årlige tæthedskontroller gennemføres på kundens regning.

Kontrol af askegasanlægget bør

foretages hvert 2. år af en aut. gasinstallatør. Denne kontrol skal dokumenteres på kontrolattesten iht. DVGW G 607 og EN 1949. Ejeren er ansvarlig for, at serviceintervallerne overholdes.

Sikkerhedsgasregulatoren skal udskiftes senest efter 10 år!

Smøring og oliering

Kontroller og smør regelmæssigt glidesteder og lejedele på understellet. Campingvogne, som ikke kører meget, skal kontrolleres én gang om året.

11-1

Vær især opmærksom på følgende

• Smør påløbsanordningens hus.

• Smør bevægelige dele som bolte og ledsteder.

• Smøre påløbsbremsens glidesteder.

• Kontroller af og til stødstangens lejer for slitage.

• Befri alle glide- og lejesteder for snavs i regelmæssige intervaller og smør dem med olie.

Af sikkerhedsgrunde skal reservedele til varmeapparaterne svare til producentens angivelser og skal installeres af producenten eller en af ham autoriseret installatør.

11.2 Udluftning

11.3 Pleje

En tilstrækkelig ventilation og udluftning af vognens indre er uundværlig for et behageligt klima i rummet. Desuden undgås korrosionsskader på grund af kondensvand.

Kondensvand dannes på grund af

- et for lille rumvolumen.

- passagernes åndedræt og kropsfordampning.

- fugtigt tøj, som bringes med ind.

- brug af gasblusset.

For at undgå skader på grund af, at der dannes kondensvand, skal man sørge for tilstrækkelig ventilation!

Udvendig rengøring

Køretøjet skal ikke vaskes oftere end nødvendigt.

Køretøjet må kun vaskes på de specielt dertil beregnede vaskepladser.

11-2

Benyt så lidt rengøringsmiddel som muligt. Aggressive midler som f.eks. fælgrenser belaster vores miljø.

Undlad at benytte opløsningsmiddelholdige rengøringsmidler

For den udvendige rengøring gælder

• Spul køretøjet af med en svag vandstråle.

• Vask køretøjet med en blød svamp og almindelig shampoo-opløsning. Skyl svampen ofte.

• Skyl derefter af med rigeligt vand.

• Tør køretøjet af med et vaskeskind.

• Når vognen er vasket, skal man lade den stå

ude i det fri i nogen tid, til den er fuldstændigt tør.

Tør lygternes lampeindfatninger grundigt af, da der let kan samle sig vand der.

Der må under ingen omstændigheder anvendes kraftige eller opløsningsmiddelholdige rengøringsmidler.

Vask med højtryksrenser

Inden campingvognen vaskes med en højtryksrenser, skal højtryksrenserens betjeningsvejledning læses igennem. Ved vask skal der overholdes en min. afstand på 700 mm mellem campingvogn og højtryksdyse. Husk, at vandstrålen kommer med tryk ud af rengøringsdysen. Ved forkert håndtering af højtryksrenseren kan der opstår skader på campingvognen. Vandtemperaturen må ikke overskride 60° C. Vandstrålen skal hele tiden bevæges. Strålen må ikke rettes direkte på dørsprækker, vinduessprækker, elektriske dele, stikforbindelser, tætninger, køleskabstætningsriste eller tagluger. Vognen kan blive beskadiget eller der kan trænge vand ind i vognen.

Der må ikke sprøjtes direkte på klistermærker og udvendig udsmykning med højtryksrenseren. Applikationerne kan løsne sig.

For voksning af overaderne gælder

• Lakoveraderne skal fra tid til anden

efterbehandles med voks. Derved skal man overholde voksproducentens brugsanvisnin-

ger.

11-3

For polering af overaderne gælder

• I undtagelsestilfælde skal lakoverader, som

påvirkes af vejret, behandles med polermid-

del.

Brug en polerpasta uden opløsningsmiddel.

Poleringsarbejde må kun udføres i særlige tilfælde og ikke for hyppigt, da det øverste lag af lakken bliver fjernet ved polituren. Ved hyppig polering kan der forekomme slitage.

Om tjære og harpiks

• Tjære- og harpiksaejringer samt andre

organiske tilsmudsninger fjernes med rense benzin eller sprit.

Benyt ingen aggressive opløsningsmidler som ester- eller ketonholdige produkter, som acetone, cellulosefortynder o. lign.

Værd at vide om skader

• Skader på lakken skal omgående repareres, så disse ikke forværres pga. korrosion. Kontakt din autoriserede Fendt-forhandler.

Undervogn

Campingvognens undervogn er udstyret med en speciel belægning. Dette beskyttelseslag skal straks repareres, når det er blevet beskadiget.

11-4

Vinduer og døre

For plejen gælder

• Gnid dørens og vinduernes gummi lidt ind med talkum.

• Acrylvinduer må kun rengøres med en ren våd svamp og en tør blød klud. Ved tør rengøring kan ruderne blive ridsede.

Benyt ingen skurende og aggressive vaskemidler, som indeholder blødgøringsmidler eller opløsningsmidler!

Talkum kan købes i fagforretninger for biltilbehør.

Indvendig rengøring

For sæde-, hyndebetræk og gardiner gælder

• Sædebetræk gøres rene med en blød børste eller en støvsuger.

• Lad stærkt tilsmudsede hyndebetræk og gardiner rense, lad være med at vaske dem selv!

• Om nødvendigt kan de renses forsigtigt med

skum af nvaskemiddel.

For gulvtæppet gælder

• Det renses med en støvsuger eller en børste.

• Om nødvendigt kan det behandles med tæpperens.

For PVC-gulvbelægningen gælder

Sand og støv på PVC-belægninger,

som benyttes regelmæssigt, kan

ødelægge overaden. Rengør derfor

gulvet hver dag med støvsuger eller kost.

• Gulvbelægningen renses med rengørings middel til PVC-gulvbelægninger. Læg ikke gulvtæpper på våd PVC-gulvbelægning. Gulvtæppe og PVC-gulvbelægning kan klæbe sammen.

• Brug aldrig kemiske rengøringsmidler eller ståluld, da dette kan beskadige PVC-belæg ningen.

For møbelader gælder

• Træmøbelfronter renses med en fugtig

klud eller svamp.

11-5

• Gnid dem tørre med en støvfri, blød klud.

• Benyt milde møbelplejemidler.

Undlad at benytte skuremidler eller stærke møbelrengøringsmidler, da

disse kan ridse overaden!

Rengøring af toiletrummet

• Gør det rent med neutral, ydende sæbe og

en blød klud.

• Brug aldrig kalkfjerner eller eddikkeholdige rengøringsmidler, da disse kan ødelægge såvel vask som toilet.

Heller ikke i toiletrummet må der anvendes skuremiddel!

Hæld ingen ætsende rengørings-

midler ind i aøbsåbningen. Hæld ikke kogende vand ind i aøbsåb-

ningen. Ætsende midler eller koge-

nde vand beskadiger aøbsrør og

vandlåse.

Rengøring af vasken

• Vasken rengøres med et almindeligt

rengøringsmiddel.

Tilbehørsdele

For plejen gælder

• Kunststofdele (f.eks. stødstænger, skørter) gøres rene med op til 60 ºC varmt vand og et mildt husholdningsrensemiddel.

• Fedtede eller olierede overader renses med

sprit.

• Efter behov indfedtes dørhængsler og støtteben.

• Drikkevand, rentvandstanken og spildevandtanken renses en gang om året.

Benyt ingen skuremidler, da disse

kan ridse overaden!

11-6

Når vedligeholdelsesarbejdet er afsluttet, skal alle spraydåser med rengørings- eller plejemidler fjernes fra køretøjet! Ellers er der eksplosionsfare ved temperaturer over 50 ºC!

11.4 Vinterbrug

Forberedelse

På grund af hele køretøjets konstruktion (alusandwich-opbygning med dobbeltruder) er din campingvogn egnet til vinterbrug. Bemærk: Til vintercamping anbefaler vi at optimere campingvognen efter dine personlige krav. Din autoriserede forhandler rådgiver dig gerne.

Vær især opmærksom på følgende

• Kontroller køretøjet for lak- og rustskader. I givet fald skal skader udbedres.

• Forvis dig om, at der ikke kan trænge vand ind i gulvets tvangsudluftning og i varme anlægget.

• Undervognens metaldele beskyttes mod rust med et beskyttelsesmiddel på voksbasis.

• Lakerede udvendige ader konserveres med

et egnet middel.

Vinteropbevaring

Generelt gælder

• Lad altid kun campingvognen stå i et lukket rum, hvis dette er tørt og let at ventilere. Ellers er det bedre at stille campingvognen uden dørs.

For indretningen gælder

• Tøm og rens køleskabet. Lad køleskabets dør være åben.

• Lad opbevaringsrum og skabe være åbne af hensyn til udluftningen.

• Stil hynder og madrasser sådan, at de ikke kommer i berøring med kondensvand.

• Opvarm campingvognen om nødvendigt for at undgå skimmel på grund af kondensfugtighed.

• Opstil affugtere i campingvognen og tør eller udskift granulatet regelmæssigt.

• Løsn batteriernes polklemmer eller afmonter batterierne og kontroller opladningstilstanden mindst en gang om måneden, og oplad dem om nødvendigt.

• Alle slanger skal tømmes for vand.

11-7

Fendt Platin, Saphir User Manual [dk]

Specifications and Main Features

Frequently Asked Questions

User Manual
