Fender Stage100, Stage100H, Stage160 Operation Instruction

ENGLISH - PAGES 8-9

ESPANOL - PAGINAS 10-11

FRANÇAIS - PAGES 12-13

ITALIANO - PAGINE 14-15

DEUTSCH - SEITEN 16-17

18-19

20-21

Important Safety Instructions

This symbol warns the user of dangerous voltage levels
localized within the enclosure.

This symbol advises the user to read all accompanying
literature for safe operation of the unit.

∆ Read, retain, and follow all instructions. Heed all warnings.
∆ Only connect the power supply cord to an earth grounded AC

receptacle in accordance with the voltage and frequency ratings
listed under INPUT POWER on the rear panel of this product.

∆ WARNING: To prevent damage, fire or shock hazard, do not

expose this unit to rain or moisture.

∆ Unplug the power supply cord before cleaning the unit exterior

(use a damp cloth only). Wait until the unit is completely dry
before reconnecting it to power.

∆ Maintain at least 6 inches (15.25 cm)of unobstructed air space

behind the unit to allow for proper ventilation and cooling of the
unit.

∆ This product should be located away from heat sources such as

radiators, heat registers, or other products that produce heat.

∆ This product may be equipped with a polarized plug (one blade

wider than the other). This is a safety feature. If you are unable
to insert the plug into the outlet, contact an electrician to replace
your obsolete outlet. Do not defeat the safety purpose of this
plug.

∆ Protect the power supply cord from being pinched or abraded.
∆ This product should only be used with a cart or stand that is

recommended by the manufacturer.

∆ The power supply cord of this product should be unplugged from

the outlet when left unused for a long period of time, or during
electrical storms.

∆ This product should be serviced by qualified service personnel

when: the power supply cord or the plug has been damaged; or
objects have fallen, or liquid has been spilled onto the product;
or the product has been exposed to rain; or the product does not
appear to operate normally or exhibits a marked change in
performance; or the product has been dropped, or the enclosure
damaged.

∆ Do not drip nor splash liquids, nor place liquid filled containers on

the unit.

∆ CAUTION: No user serviceable parts inside, refer servicing to

qualified personnel only.

∆ Fender

®

amplifiers and loudspeaker systems are capable of
producing very high sound pressure levels which may cause
temporary or permanent hearing damage. Use care when
setting and adjusting volume levels during use.

FCC Compliance Notice

This equipment has been tested and found to comply within the limits
for a Class B digital device, pursuant to Part 15 of the FCC rules.
These limits are designed to provide a reasonable protection against
harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and if not
used in accordance with the instructions, may cause harmful
interference to radio communications and there is no guarantee that
interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more
of the following measures: reorient or relocate the receiving antenna,
increase the separation between the equipment and receiver,
connect the equipment into an outlet on a circuit different from that of
the receiver. Consult the dealer or an experienced radio/TV
technician if help is needed.

Consignes de Sécurité Importantes

Ce symbole avertit l'utilisateur de la présence de niveaux
de tension à risque dans l'appareil.

Ce symbole conseille à l'utilisateur de lire toute la
documentation jointe au produit pour garantir une
sécurité de fonctionnement.

∆ Veuillez lire attentivement toutes les instructions et vous y

conformer. Respectez scrupuleusement tous les avertissements.

∆ Connectez le câble d'alimentation électrique à une prise CA mise

à la terre selon le voltage et la fréquence indiqués sur le panneau
arrière de l'amplificateur sous INPUT POWER.

∆ AVERTISSEMENT: Pour éviter l’endommagement de l’appareil,

un départ d’incendie, ou un choc électrique, ne l’exposez jamais
a l’humidité ou à la pluie.

∆ Débranchez le câble d'alimentation avant de nettoyer le boîtier de

l'appareil (utiliser un chiffon légèrement humide). Attendez que
l'appareil soit complètement sec avant de le rebrancher sur le secteur.

∆ Conservez au moins 15.25 cm d'espace derrière l'appareil pour

permettre une aération appropriée de celui-ci.

∆ Il est conseillé d'entreposer cet appareil loin de toute source de

chaleur, telle que des radiateurs, des accumulateurs de chaleur
ou autres unités produisant de la chaleur.

∆ Cet appareil peut être équipé d'une prise polarisée (une fiche plus

large que l'autre). C'est une garantie de sécurité. Si vous ne
parvenez pas à insérer la prise dans la sortie, contactez un
électricien pour qu'il remplace la sortie. Ne modifiez rien qui
puisse supprimer les garanties de sécurité qu'offre cette prise.

∆ Veillez à ce que le câble d'alimentation ne soit pas coincé ou

abrasé.

∆ Cet appareil doit uniquement être utilisé avec un support à

roulettes ou un pied conseillé par le fabricant.

∆ Le câble d'alimentation de cet appareil doit être débranché de la

sortie lorsqu'il reste longtemps sans être utilisé ou en cas d'orage
électrique.

∆ Les réparations et la maintenance de cet appareil doivent être

effectuées par un personnel qualifié dans les cas suivants : le
câble d'alimentation ou la prise sont endommagés ; des objets
sont tombés sur l'appareil, du liquide a été renversé dessus ou
l'appareil a été exposé à la pluie ; l'appareil ne semble pas
fonctionner normalement ou vous notez des changements
notables dans la performance de l'amplificateur, ou encore le
produit est tombé ou l'enceinte est endommagée.

∆ Ne placez aucun récipient rempli de liquide sur le produit.
∆ ATTENTION: Aucune maintenance ne doit être effectuée pour

les pièces situées dans l’appareil. Les réparations et la
maintenance doivent être exécutées uniquement par une
personne qualifiée.

∆ Les niveaux sonores élévés émis par les systèmes d'emplificateur

et haut-parleurs Fender

®

peuvent entraîner des lésions auditives
durables. Faites attention lorsque vous réglez ou ajustez le
volume lors de l'utilisation des appareils.

Instrucciones de Seguridad Importantes

Este símbolo advierte al usuario que en el interior de la
carcasa hay niveles peligrosos de voltaje.

Este símbolo advierte al usuario que lea toda la
documentación adjunta para utilizar la unidad con
seguridad.

∆ Lea las atentamente instrucciones y sígalas al pie de la letra.

Tenga en cuenta todas las instrucciones.

∆ Conecte únicamente el cable de alimentación eléctrica a una

toma de CA de acuerdo con las especificaciones de voltaje y
frecuencia que se indican en la potencia de entrada INPUT
POWER del panel posterior de este producto.

∆ ADVERTENCIA: Para evitar daños, incendios y descargas

eléctricas, no exponga esta unidad a la lluvia ni a la humedad.

∆ Antes de limpiar el exterior de la unidad, desconecte el cable de

alimentación (utilícese únicamente un paño húmedo). Deje que
la unidad se seque completamente antes de volver a conectarla
a la corriente.

∆ Para una ventilación y refrigeración adecuadas, deje un espacio

mínimo de 15.25 cm detrás de la unidad.

∆ Este producto deberá estar situado lejos de fuentes de calor

tales como radiadores, registros de calefacción u otros
productos que generen calor.

∆ Es posible que este producto esté equipado con un enchufe

polarizado (un blade más ancho que el otro). Esta es una
función de seguridad. Si no puede introducir el enchufe dentro
de la toma de corriente, póngase en contacto con un electricista
para que la cambie ya que podría estar anticuada. No anule el
propósito de seguridad de este enchufe.

∆ Tenga cuidado de que el cable de alimentación no se pinche ni

se erosione.

∆ Este producto sólo se debe utilizar con el soporte recomendado

por el fabricante.

∆ El cable de alimentación de este producto deberá estar

desconectado de la toma de corriente cuando no se vaya a
utilizar durante un período de tiempo largo o en caso de
tormenta eléctrica.

∆ Este producto deberá ser reparado por personal cualificado si:

el cable de alimentación o el enchufe están dañados, ha caído
algún objeto o se ha derramado líquido encima, el producto ha
estado expuesto a la lluvia, no funciona normalmente o muestra
signos de cambio en el rendimiento, ha sufrido algún golpe o la
caja esta dañada.

∆ Evite que goteen o salpiquen líquidos y no coloque recipientes

con líquidos sobre la unidad.

∆ PRECAUCIÓN: Contiene piezas cuyo mantenimiento no lo

puede realizar el usuario, sino sólo personal cualificado.

∆ Los amplificadores y altavoces Fender

®

pueden producir niveles
de presión acústica muy elevados, que pueden provocar daños
temporales o permanenetes en el oído. Utilice la precaución al
ajustar el volumen nivela.

W ichtige Sicherheitshinweise

Dieses Symbol warnt den Benutzer vor gefährlichen
Spannungen innerhalb des Gehäuses.

Dieses Symbol bedeutet für den Benutzer, dass er für
einen sicheren Betrieb des Geräts die gesamte
begleitende Dokumentation lesen muss.

∆ Befolgen Sie sämtliche Sicherheitshinweise und bewahren Sie

sie auf. Beachten Sie alle Warnungen.

∆ Das Netzkabel muss an eine geerdete Netzsteckdose

angeschlossen werden, die die auf der Rückseite des
Verstärkers unter INPUT POWER angegebene Spannung und
Frequenz liefert.

∆ WARNUNG: Setzen Sie dieses Gerät niemals Regen oder

Feuchtigkeit aus, um Beschädigung, Brandentwicklung und
elektrische Schläge zu vermeiden.

∆ Ziehen Sie den Netzstecker, bevor Sie das Gehäuse des Geräts

reinigen (verwenden Sie zum Reinigen nur ein feuchtes Tuch).
Stecken Sie den Netzstecker erst wieder ein, wenn das Gerät
vollständig getrocknet ist.

∆ Halten Sie hinter dem Gerät einen Freiraum von mindestens 15.25

cm ein, damit eine ausreichende Belüftung gewährleistet ist.

∆ Der Verstärker darf nicht in der Nähe von Wärmequellen wie

Heizkörpern oder anderen wärmeerzeugenden Geräten
aufgestellt werden.

∆ Dieses Produkt ist möglicherweise mit einem unvertauschbaren

Stecker ausgestattet (unterschiedlich breite Pole). Dabei
handelt es sich um eine Sicherheitsvorrichtung. Wenn Sie den
Stecker nicht in die Steckdose stecken können, lassen Sie Ihre
alte Steckdose von einem Elektriker auswechseln. Zerstören Sie
nicht die Sicherheitsfunktion des Steckers.

∆ Das Netzkabel darf nicht eingeklemmt oder abgescheuert werden.
∆ Das Produkt sollte nur mit vom Hersteller empfohlenen Karren

oder Ständern verwendet werden.

∆ Bei Gewitter oder wenn das Gerät längere Zeit nicht gebraucht

wird, sollte der Netzstecker gezogen werden.

∆ In folgenden Fällen sollte das Gerät repariert werden, und zwar

ausschließlich von qualifizierten Technikern: Schäden an
Netzkabel oder -stecker; Beschädigung durch herabfallende
Gegenstände, ausgelaufene Flüssigkeit oder Regen;
Funktionsstörungen oder deutlich verändertes
Betriebsverhalten; Beschädigung durch Herunterfallen; Schäden
am Gehäuse.

∆ Setzen Sie das Gerät keiner tropfenden oder spritzenden

Flüssigkeit aus; stellen Sie keine mit Flüssigkeit gefüllten
Behälter auf dem Gerät ab.

∆ VORSICHT: Im Gerät sind keine zu wartenden Teile.

Reparaturarbeiten dürfen nur von qualifizierten Technikern
durchgeführt werden.

∆ Fender

®

-Verstärker und Lautsprecher können sehr hohe
Lautstärkepegel erzeugen, die vorübergehende oder dauerhafte
Gehörschäden verursachen können. Gehen Sie beim Einstellen
bzw. Regulieren der Lautstärke vorsichtig vor.

Importanti Istruzioni per la Sicurezza

Questo simbolo indica che si avvisa l'utente della
presenza di livelli di tensione pericolosi all'interno della
struttura.

Questo simbolo indica che si consiglia all'utente di
leggere tutta la documentazione allegata ai fini del
funzionamento sicuro dell'unità.

∆ Leggere, conservare e seguire le istruzioni. Osservare le

avvertenze.

∆ Collegare il cavo di alimentazione solo a una presa c.a. con

messa a terra conforme ai requisiti di tensione e frequenza
indicati sull'etichetta INPUT POWER del pannello posteriore di
questo prodotto.

∆ AVVERTIMENTO: Per evitare danni, rischi di incendi o scosse

elettriche, non esporre questa unità alla pioggia o all'umidità.

∆ Scollegare il cavo di alimentazione prima di pulire l'esterno

dell'unità (usare solo un panno umido). Attendere che l'unità sia
completamente asciutta prima di ricollegarla all'alimentazione.

∆ Lasciare almeno 15.25 cm di spazio libero dietro all'unità per

consentirne il corretto raffreddamento tramite ventilazione.

∆ Questo prodotto va collocato lontano da fonti di calore come

radiatori, unità di riscaldamento o altri prodotti che producono
calore.

∆ Questo prodotto può essere dotato di spina polarizzata (con poli

grandi). Si tratta di una misura di sicurezza. Se non si riesce a
inserire la spina nella presa, far sostituire la presa obsoleta ad
un elettricista. Non eliminare la spina di sicurezza.

∆ Proteggere il cavo di alimentazione da danni e abrasioni.
∆ Questo prodotto deve essere usato solo con un carrello o con un

supporto consigliato dal produttore.

∆ Il cavo di alimentazione di questo prodotto deve essere

scollegato dalla presa quando il prodotto non viene usato per
lunghi periodi o durante le tempeste elettromagnetiche.

∆ La manutenzione per il prodotto deve essere eseguita da

personale di assistenza qualificato nei casi seguenti: danno del
cavo o della spina di alimentazione; caduta di oggetti o di liquido
sul prodotto; esposizione del prodotto alla pioggia;
funzionamento anomalo del prodotto o marcata variazione delle
prestazioni del prodotto; caduta del prodotto; danno della
struttura del prodotto.

∆ Non disporre alcun contenitore riempito di liquido sul prodotto.
∆ ATTENZIONE: Non contiene parti riparabili dall'utente: fare

eseguire la manutenzione soltanto da personale qualificato.

∆ I sistemi di amplificazione e gli altiparlanti Fender® sono in

grado di produrre livelli di pressione acustica molto alti che
possono provocare danni temporanei o permanenti all'udito.
Prestare attenzione all'impostazione e regolazione dei livelli di
volume durante l'uso.

∆

∆

∆

∆

∆

∆

∆

∆

∆

∆

∆

∆

∆

∆

15.25 cm

∆

∆

∆

∆

∆

∆

∆

∆

∆

∆

∆

∆

∆

∆

wwwwww..ffeennddeerr..ccoomm

✧

wwwwww

..mm rrggeeaa rrhh ee aadd..nneett

8

SSSSttttaaaaggggee

ee

™™

™™

DDDDSSSSPPPP AAAAmmmmpppplllliiiiffffiiiieeeerrrrss

ss

PPPPaaaannnneeeellll FFFFuuuunnnnccccttttiiiioooonnnnss

ss

Your new Stage™ 100/100H/160 DSP amplifier delivers
world–class Fender

®

tone and world–standard Fender®DSP

technology:

• 160W output power @ 4 ohms (100W @ 8 ohms)

• Digital Signal Processing

• Simultaneous use of Reverb and Effects tone tools -

16 REVERB TYPES and 16 FX SELECTIONS

• Separate LEVEL and FX TIME/RATE controls

• Selectable Normal and Drive Channels with independent
volume and tone controls

• MORE DRIVE pre-amp boost for instant gain saturation and

harmonically rich leads

• MID CONTOUR button for “scooped” mid–range tones;

especially effective for achieving modern metal distortion

• Impedance balanced XLR LINE OUT jack

• PRE AMP OUT and POWER AMP IN jacks

• 4-button FOOTSWITCH (included) enables remote activation of:

(1) Channel Select, (2) Drive/More Drive, (3) Effects, (4)Reverb

Thank you for choosing Fender

Thank you for choosing Fender

®

®

—T—Tone, T

one, T

radition and Innovation—since 1946

radition and Innovation—since 1946

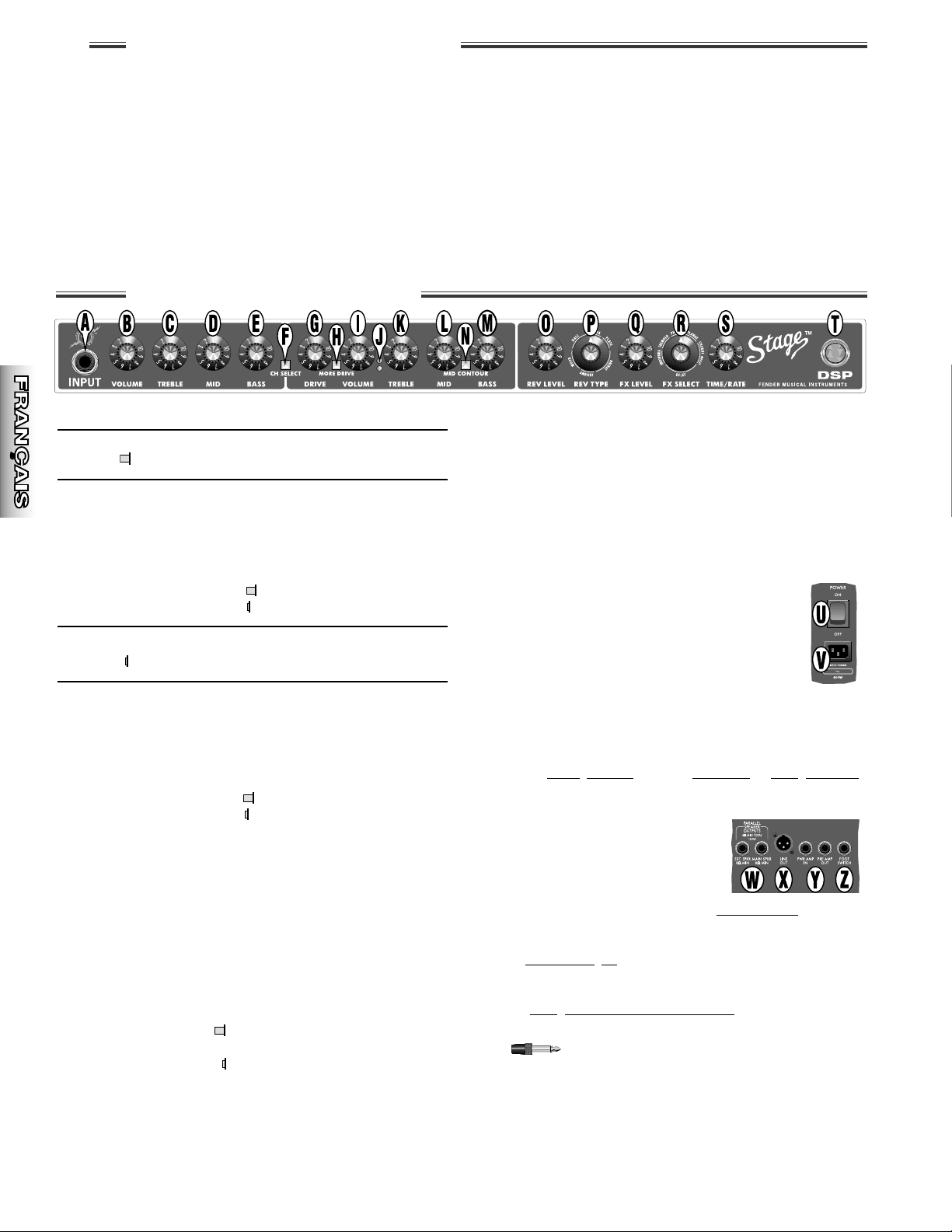

A. INPUT - Plug your guitar in here.

The Normal channel controls (B-E) are operational when the
CH SELECT button is out, or footswitch





is off.

B. VOLUME - Adjusts the loudness of the amplifier.

CDE.

TREBLE / MID / BASS - Adjusts the tone in the

high / middle / low frequency ranges respectively.

F. CHANNEL SELECT -

Button OUT selects the Normal Channel

Button IN selects the Drive Channel

The Drive channel controls (D–F), are operational when the
CH SELECT button is in, or footswitch









is on.

G

.

DRIVE - Adjusts the distortion level. Use together with

the Drive Channel VOLUME control (I) to adjust the
overall loudness of the amplifier.

H. MORE DRIVE - Boosts the intensity and range of the

DRIVE control (G).

Button OUT selects the Drive Channel

Button IN selects the More Drive Channel

I. VOLUME - Adjusts loudness of the amplifier together

with the DRIVE control (G).

J. DRIVE CHANNEL INDICATORS -

Yellow LED ON









Drive Channel is active

Red LED ON









More Drive Channel is active

KLM.

TREBLE / MID / BASS - Adjusts the tone in the high

/ middle / low frequency ranges respectively.

N. MID CONTOUR - Mid-frequency cut; enhances the

bass and treble tones.

Button OUT bypasses Mid-Contour

Button IN activates Mid-Contour

O. REV LEVEL - Adjusts the level of the active Reverb.

P. REV TYPE - Selects the active Reverb (see next page).

Q. FX LEVEL - Adjusts the level of the active effect.

R. FX SELECT - Selects the active effect (see next page).

Each position defaults to a preset time/rate parameter
to allow for quick auditioning of a common variation of
each effect.

S. TIME/RATE - Once this knob is nudged, it adjusts the

interval length / modulation speed of the active effect (see
next page).

T. POWER INDICATOR - Illuminates when the amplifier is ON.

U. POWER SWITCH - Switches the amplifier

ON or OFF.

V. POWER CORD SOCKET - Connect the

included power supply cord in accordance
with the voltage and frequency ratings listed
on the rear panel.

W. PARALLEL SPEAKER OUTPUTS - Connect a single 8Ω

speaker (internal or external) to the MAIN SPKR jack.
Connect an additional 8Ω speaker (internal or external)
to the EXT. SPKR jack. 4Ω minimum total.

Speaker(s)

Use Load / Output

One 8Ω speaker MAIN jack 8Ω / 100W

Two 8Ω speakers both jacks 4Ω / 160W

X. LINE OUT - Connect this XLR

output jack to the input of sound
reinforcement or recording
equipment.

Y. PRE AMP OUT / POWER AMP IN - (1) Ef

fects Loop -

Connect PRE AMP OUT to an effects device input, then
connect the effects device output to PWR AMP IN.

(2) Multiple Amps

- Connect the primary unit’s PRE

AMP OUT to the auxiliary unit’s PWR AMP IN. The

primary unit is used to control all auxiliary units.

(3) Recor

ding or Reinforcement - Connect PRE AMP

OUT to the input jack of sound equipment.

Use TS (Tip-Sleeve) standard type plugs with

both of these jacks. PRE AMP OUT signal includes
onboard tone shaping and DSP effects processing.

Z. FOOTSWITCH - Connect the 4-button Fender

footswitch (included) at this jack to enable remote
switching of CH SELECT, MORE DRIVE, EFFECTS, and
REVERB. When plugged in, the footswitch buttons
override the corresponding front panel controls.

wwwwww

..

ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

9

SSSSppppeeeecccciiiiffffiiiiccccaaaattttiiiioooonnnnss

ss

SSSSttttaaaaggggee

ee

™™

™™

DDDDSSSSPPPP AAAAmmmmpppplllliiiiffffiiiieeeerrrrss

ss

Stage™ 100 (combo) Stage™ 160 (combo) Stage™ 100H (head only)

TYPE: PR 401 PR 400 PR 401
PART NUMBER: 2267000020 (120V, 60Hz) US 2268000020 (120V, 60Hz) US 2269000010 (120V, 60Hz) US

2267001020 (110V, 60Hz) TW 2268001020 (110V, 60Hz) TW 2269001010 (110V, 60Hz) TW
2267002020 (220V, 50Hz) CHI 2268002020 (220V, 50Hz) CHI 2269002010 (220V, 50Hz) CHI
2267003020 (240V, 50Hz) AUS 2268003020 (240V, 50Hz) AUS 2269003010 (240V, 50Hz) AUS
2267004020 (230V, 50Hz) UK 2268004020 (230V, 50Hz) UK 2269004010 (230V, 50Hz) UK
2267005020 (220V, 50Hz) ARG 2268005020 (220V, 50Hz) ARG 2269005010 (220V, 50Hz) ARG
2267006020 (220V, 50Hz) EUR 2268006020 (220V, 50Hz) EUR 2269006010 (220V, 50Hz) EUR
2267007020 (100V, 50Hz) JPN 2268007020 (100V, 50Hz) JPN 2269007010 (100V, 50Hz) JPN
2267009020 (220V, 60Hz) ROK 2268009020 (220V, 60Hz) ROK 2269009010 (220V, 60Hz) ROK

POWER REQUIREMENTS: 400W 400W 400W

POWER OUTPUT: 100W RMS into 8Ω @ 5%THD 160W RMS into 4Ω @ 5%THD 100W RMS into 8Ω @ 5%THD

(with extension speaker): 160W RMS into 4Ω @ 5%THD N/A 160W RMS into 4Ω @ 5%THD

INPUT IMPEDANCE: 1MΩ 1MΩ 1MΩ
PRE-OUT/PWR-IN IMPEDANCES: 1kΩ/10kΩ 1kΩ/10kΩ 1kΩ/10kΩ
POWER AMP IN SENSITIVITY: 810mV for 160W into 4Ω @ 1 kHz 810mV for 160W into 4Ω @ 1 kHz 810mV for 160W into 4Ω @ 1kHz

620mV for 100W into 8Ω @ 1 kHz N/A 620mV for 100W into 8Ω @ 1kHz

FUSES: F4A, 125V for 100V/120V ver F4A, 125V for 100V /120V ver F4A, 125V for 100V /120V ver

F2.5A, 250V for 220/230V/240V ver F2.5A, 250V for 220/230V/240V ver F2.5A, 250V for 220/230V/240V

ver
FOOTSWITCH: 4-Button (P/N 057601), 4-Button (P/N 057601), 4-Button (P/N 057601),

Chan Sel/Drv-More Drv/FX/Rvb Chan Sel/Drv-More Drv/FX/Rvb Chan Sel/Drv-More Drv/FX/Rvb

SPEAKER COMPLEMENT: One 8Ω, 12" Celestion G12T-100 Two 8Ω, 12" Celestion G12T-100 N/A

(P/N 054420) (P/N 054420)

DIMENSIONS HEIGHT: 17.5 in (45 cm) 18.5 in (47 cm) 8.5 in (22 cm)

WIDTH: 22.4 in (57 cm) 26.1 in (66 cm) 22.4 in (57 cm)

DEPTH: 10.2 in (26 cm) 10.3 in (26 cm) 9.5 in (24 cm)

WEIGHT: 42 lb (19.1 kg) 53 lb (24.1kg) 24 lb (10.9 kg)

Product specifications are subject to change without notice.

DSP

DSP

Reverb

Reverb

Selector

Selector

Select from 16 variations of 6
Reverb types using the REV
TYPE knob. Variations are
described in terms of: Reverb
acoustic space, or tone color
for Plate and Spring Reverbs.

DSP

DSP EfEf

fects

fects

Selector

Selector

Select from 16 variations of 6 effect
types using the FX SELECT knob.
Variations are described in terms of:
Delay repeats, Vibratone and Tremolo

intensities, Phaser, Flange and Chorus
sweeps, and for the Combination,
component effects.

SELECTION DESCRIPTION

1 Smallest Space, Bright
2 Studio
1Small

ROOM 2 Medium

3 Large
1Small

HALL 2 Medium

3 Large
1 Medium
2 Largest Space
1Dark
2 Bright
1Dark
2 Bright
3 Surf Dark (less dwell)
4 Surf Bright (more dwell)

AMBIENT

ARENA

PLATE

SPRING

SELECTION DESCRIPTION TIME/RATE

1 Digital (minimum repeat)
2 Digital (moderate repeat)

DELAY 3 Tape Echo (minimum repeat) Delay Time

4 Tape Echo (moderate repeat)
5 Ducking (volume priority, more repeat)
1 Low Intensity
2 High Intensity
1 Low Intensity
2 High Intensity
1 Light Sweep
2 Deep Sweep
1 Light Sweep
2 Deep Sweep
1 Light Sweep
2 Deep Sweep

Combination 3 Chorus + Delay Delay Time

VIBRATONE

TREMOLO

PHASER

FLANGE

CHORUS

Chorus Rate

Vibratone Rate

Tremolo Rate

Phaser Rate

Flange Rate

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

AAAAmmmmpppplllliiiiffffiiiiccccaaaaddddoooorrrreeeessss DDDDSSSSPPPP SSSSttttaaaaggggee

ee

™™

™™

FFFFuuuunnnncccciiiioooonnnneeeessss ddddeeeellll ppppaaaannnneeeell

ll

El nuevo amplificador Stage™ 100/100H/160 DSP
proporciona el tono líder de Fender®y la tecnología mundial
estándar DSP de Fender®:

• 160 W de potencia de salida @ 4 ohmios (100 W @ 8 ohmios)

• Procesamiento de Señal Digital (DSP)

• Uso simultáneo de las herramientas de efectos y

reverberación – 16 REVERB TYPE y 16 FX SELECT

• Controles de LEVEL y TIME/RATE independientes

• Canales Normal y Drive con controles de volumen y tono
independientes

• Aumento de sobreexcitación del preamplificador MORE DRIVE
conmutable para la obtención de resultados realmente armoniosos

• Botón de MID CONTOUR para obtener tonos de frecuencia

media más espectaculares y pbotentes; resulta
especialmente eficaz cuando se desea conseguir una
distorsión metálica moderna

• Conector XLR de LINE OUT con balance de impedancia

• Conectores de PRE AMP OUT y POWER AMP IN

•El CONMUTADOR DE PEDAL de 4 botones (incluido) permite

activar de forma remota: (1) Ch Select, (2) Drive/More Drive, (3)
Effects, (4) Reverb

Gracias por elegir Fender

Gracias por elegir Fender

®

®

– Sonido, tradición e innovación – desde 1946.

– Sonido, tradición e innovación – desde 1946.

A. INPUT – Conecte aquí su guitarra.

Los controles del canal Normal (B-E) se encuentran en
funcionamiento cuando el botón CH SELECT está hacia fuera
o el conmutador de pedal está apagado





.

B. VOLUME – Permite ajustar el volumen del amplificador.

CDE.

TREBLE / MID / BASS – Permiten ajustar el tono de las

frecuencias altas / medias / bajas respectivamente.

F. CHANNEL SELECT –

Botón HACIA FUERA selecciona el canal Normal

Pulsado HACIA DENTRO selecciona el canal Drive

Los controles del canal Drive (D-F) se encuentran en
funcionamiento cuando el botón CH SELECT está pulsado
hacia adentro o el conmutador de pedal está activado









.

G

.

DRIVE – Permite ajustar el nivel de distorsión. Utilícelo junto

con el control del canal Drive VOLUME (I) para ajustar el
volumen global del amplificador.

H. MORE DRIVE – Permite aumentar la intensidad y el intervalo

del control DRIVE (G).

Botón HACIA FUERA selecciona el canal Drive

Pulsado HACIA DENTRO selecciona el canal More Drive

I. VOLUME – Permite ajustar el volumen del amplificador junto

con el control DRIVE (G).

J. INDICADORES DEL CANAL DRIVE –

Indicador LED amarillo ENCENDIDO





El canal Drive está activo

Indicador LED rojo ENCENDIDO





El canal More Drive está activo

KLM.

TREBLE / MID / BASS – Permiten ajustar el tono de las

frecuencias altas / medias / bajas respectivamente.

N. MID CONTOUR – Reducción de las frecuencias medias,

mejora los tonos graves y agudos.

Botón HACIA FUERA ignora la curva de frecuencias medias

Pulsado HACIA DENTRO activa la curva de frecuencias medias

O. REV LEVEL – Permite ajustar el nivel de reverberación activa.

P. REV TYPE – Permite seleccionar la reverberación activa

(consulte la página siguiente).

Q. FX LEVEL – Permite ajustar el nivel del efecto seleccionado.

R. FX SELECT – Selecciona el efecto activo. Cada posición

corresponde de forma predeterminada a un parámetro de
tiempo/velocidad preestablecido que permite escuchar
rápidamente una variación normal de cada efecto.

S. TIME/RATE – Al girar este botón, se ajusta la longitud del

intervalo o la velocidad de modulación del efecto activo.

T. INDICADOR DE POTENCIA – Se ilumina cuando el

amplificador está ENCENDIDO.

U. INTERRUPTOR DE ENCENDIDO – Enciende

y apaga el amplificador.

V. TOMA DE CORRIENTE DEL CABLE DE

ALIMENTACIÓN – Conecte el cable de alimenta-

ción (incluido) de acuerdo con las especificaciones
de voltaje y la frecuencia que se indican en el panel
posterior.

W. PARALLEL SPEAKER OUTPUTS – Conecte un altavoz de

8Ω (interno o externo) al conector MAIN SPKR. Conecte un
altavoz de 8Ω adicional (interno o externo) al conector EXT.

SPKR. Como mínimo un total de 4Ω.

Altavoces

Utilice Carga / Salida

Un altavoz de 8Ω conector MAIN 8Ω / 100 W

Dos altavoces de 8Ω ambos conectores 4Ω / 160 W

X. LINE OUT – Conecte este conector

de salida XLR a la entrada del
equipo de grabación o de refuerzo
de sonido.

Y. PRE AMP OUT / POWER AMP IN –

(1) Bucle de efectos – Conecte PRE AMP OUT a la
entrada del dispositivo de efectos, a continuación, conecte
la salida del dispositivo de efectos a PWR AMP IN.

(2) V

arios amplificadores – Conecte la salida PRE AMP OUT de

la unidad principal a la entrada PWR AMP IN de la unidad auxiliar.
La unidad principal permite controlar todas las unidades auxiliares.

(3) Grabación o r

efuerzo – Conecte la salida PRE AMP OUT

a la entrada del equipo de sonido.

Ambos conectores utilizan conexiones del tipo TS

(Tip-Sleeve) estándar. PRE AMP OUT incluye modulación
de tonos incorporados y procesamiento de efectos DSP.

Z. FOOTSWITCH – Conecte el conmutador de pedal de cuatro

botones de Fender (incluido) aquí para controlar de forma
remota CH SELECT, DRIVE/MORE DRIVE, los EFFECTS y la
REVERB. Cuando el conmutador de pedal está conectado,
sustituye a los controles del panel frontal correspondientes.

wwwwww

..

ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

EEEEssssppppeeeecccciiiiffffiiiiccccaaaacccciiiioooonnnneeeess

ss

AAAAmmmmpppplllliiiiffffiiiiccccaaaaddddoooorrrreeeessss DDDDSSSSPPPP SSSSttttaaaaggggee

ee

™™

™™

Selector de

Selector de

Reverberación

Reverberación

DSP

DSP

Seleccione entre 16 variedades
de 6 tipos de reverberación a
través del selector REV TYPE.
La tabla describe las carac­terísticas de cada una de las
variedades en términos de:
espacio acústico o tono para las
reverberaciones Spring y Plate.

Selector de

Selector de

Efectos

Efectos

DSP

DSP

Seleccione entre 16 variedades de
6 tipos de efectos a través del selector
FX SELECT. La tabla describe las carac­terísticas de cada una de las variedades
en términos de: repeticioanes para delay,

barrido para los efectos de modulación y
componentes para los efectos de

combinación.

SELECCIÓN DESCRIPTIÓN

1 Espacio pequeño, brillante
2 Estudio
1 Pequeño

ROOM 2 Mediano

3 Grande
1 Pequeño

HALL 2 Mediano

3 Grande
1 Mediano
2 Espacio grande
1 Oscuro
2 Brillante
1 Oscuro
2 Brillante
3 Surf oscuro (menos alargado)
4 Surf brillante (más alargado)

AMBIENT

ARENA

PLATE

SPRING

Stage™ 100 (combinación) Stage™ 160 (combinación) Stage™ 100H (sólo cabezal)

TIPO: PR 401 PR 400 PR 401
NÚMERO DE PIEZA: 2267000020 (120V, 60Hz) US 2268000020 (120V, 60Hz) US 2269000010 (120V, 60Hz) US

2267001020 (110V, 60Hz) TW 2268001020 (110V, 60Hz) TW 2269001010 (110V, 60Hz) TW
2267002020 (220V, 50Hz) CHI 2268002020 (220V, 50Hz) CHI 2269002010 (220V, 50Hz) CHI
2267003020 (240V, 50Hz) AUS 2268003020 (240V, 50Hz) AUS 2269003010 (240V, 50Hz) AUS
2267004020 (230V, 50Hz) UK 2268004020 (230V, 50Hz) UK 2269004010 (230V, 50Hz) UK
2267005020 (220V, 50Hz) ARG 2268005020 (220V, 50Hz) ARG 2269005010 (220V, 50Hz) ARG
2267006020 (220V, 50Hz) EUR 2268006020 (220V, 50Hz) EUR 2269006010 (220V, 50Hz) EUR
2267007020 (100V, 50Hz) JPN 2268007020 (100V, 50Hz) JPN 2269007010 (100V, 50Hz) JPN
2267009020 (220V, 60Hz) ROK 2268009020 (220V, 60Hz) ROK 2269009010 (220V, 60Hz) ROK

CONSUMO DE CORRIENTE: 400W 400W 400W
POTENCIA DE SALIDA: 100W RMS en 8Ω @ 5 % THD 160W RMS en 4Ω @ 5 % THD 100W RMS en 8Ω @ 5 % THD

(con altavoz de extensión): 160W RMS en 4Ω @ 5 % THD N/D 160W RMS en 4Ω @ 5 % THD

IMPEDANCIA DE ENTRADA: 1 MΩ 1 MΩ 1 MΩ
IMPEDANCIAS DE ENVÍO/
RETORNO DE EFECTOS: 1 kΩ/10 kΩ 1 kΩ/10 kΩ 1 kΩ/10 kΩ
SENSIBILIDAD DE ENTRADA 810 mV para 160W en 4Ω @ 1 kHz 810 mV para 160W en 4Ω@ 1 kHz 810 mV para 160W en 4Ω @ 1 kHz

DEL AMPLIFICADOR: 620 mV para 100W en 8Ω @ 1 kHz N/D 620 mV para 100W en 8Ω @ 1 kHz
FUSIBLES:

F4A, 125V para las versiones 100V/120V F4 A, 125V para las versiones 100V/120V F4A, 125 V para las versiones 100V/120V
F2.5A, 250V para las versiones 220V/230V / 240V F2.5A, 250V para las versiones 220V/230V / 240V F2.5A, 250V para las versiones 220V/230V/240V

CONMUTADOR DE PEDAL:

4 botones (N/P 057601), 4 botones (N/P 057601), 4 botones (N/P 057601),
Selección de canal / Canal Drive-More Drive / Selección de canal / Canal Drive-More Drive / Selección de canal / Canal Drive-More Drive /
Efectos / Reverberación Efectos / Reverberación Efectos / Reverberación

COMPLEMENTO DE ALTAVOZ:

Un altavoz de 12” Celestion G12T-100 de 8Ω Dos altavoces de 12” Celestion G12T-100 de 8Ω N/D

(N/P 054420) (N/P 054420)
DIMENSIONES ALTO: 45 cm (17,5 pulgadas) 47 cm (18,5 pulgadas) 22 cm (8,5 pul-
gadas)

ANCHO: 57 cm (22,4 pulgadas) 66 cm (26,1 pulgadas) 57 cm (22,4 pulgadas)

FONDO: 26 cm (10,2 pulgadas) 26 cm (10,3 pulgadas) 24 cm (9,5 pulgadas)

PESO: 19,1 kg (42 libras) 24,1kg (53 libras) 10,9 kg (24 libras)

Las especificaciones del producto están sujetas a cambios sin previo aviso.

SELECCIÓN DESCRIPTIÓN TIME/RATE

1 Digital (pocas repeticiones)
2 Digital (varias repeticiones)

DELAY 3 Tape Eco (pocas repeticiones) Tiempo de Delay

4 Tape Eco (varias repeticiones)
5 Ducking (mas repeticiones)
1 Intensidad Reducida
2 Intensidad Alta
1 Intensidad Reducida
2 Intensidad Alta
1 Barrido ligero
2 Barrido profundo
1 Barrido ligero
2 Barrido profundo
1 Barrido ligero
2 Barrido profundo

Combinación 3 Chorus + Delay Tiempo de Delay

VIBRATONE

TREMOLO

PHASER

FLANGE

CHORUS

Frecuencia de Vibratone

Frecuencia de Tremolo

Frecuencia de Phaser

Frecuencia de Flange

Frecuencia de Chorus

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

12

AAAAmmmmpppplllliiiiffffiiiiccccaaaatttteeeeuuuurrrr SSSSttttaaaaggggee

ee

™™

™™

DDDDSSSSPP

PP

FFFFoooonnnnccccttttiiiioooonnnnssss dddduuuu ppppaaaannnnnnnneeeeaaaauu

uu

Votre nouvel amplificateur Stage™ 100/100H/160 DSP allie la
technologie Fender ®DSP internationalement reconnue au son
Fender®de renommée mondiale.

• Une puissance de sortie de 160 W sous 4 ohms (100 W sous
8 ohms)

• Digital Signal Processing

• Utilisation simultanée de la Reverb et des Effets – 16 REVERB
TYPE et 16 FX SELECT

• Potentiomètres LEVEL et TIME/RATE séparés

• Canaux clair et saturé sélectionnables avec des réglages de
volume et de tonalité indépendants

• Suramplification du pré-ampli avec MORE DRIVE pour une

saturation du gain instantanée et des solos riches en harmoniques

• Bouton MID CONTOUR pour des sons plus agressifs parti-

culièrement appréciés pour obtenir des distorsions metal modernes

•PriseLINE OUT XLR à impédance équilibrée

• Prises PRE AMP OUT et POWER AMP IN

• PÉDALE à quatre boutons (incluse) qui permet l’activation à

distance de : (1) Ch Select, (2) Drive/More Drive, (3) Effects, (4) Reverb

Mer

Mer

ci d’avoir choisi Fender

ci d’avoir choisi Fender

®

®

– Le son, la tradition et l’innovation – depuis 1946.

– Le son, la tradition et l’innovation – depuis 1946.

A. INPUT – Branchez votre guitare ici.

Les potentiomètres du canal Normal (B-E) sont opérationnels lorsque le bouton
CH SELECT est en position out ou que le voyant DEL de la pédale





est éteint.

B. VOLUME – Permet de régler l’intensité du son de l’amplificateur.

CDE.

TREBLE / MID / BASS – Permettent de régler respectivement

les aigus, les médiums et les graves.

F. CHANNEL SELECT –

Bouton en position OUT Le canal Normal est sélectionné

Bouton en position IN Le canal Drive est sélectionné

Les potentiomètres du canal Drive (D–F) sont opérationnels lorsque le bouton
CH SELECT est en position in ou que le voyant DEL de la pédale









est allumé.

G.DRIVE – Permet de régler le niveau de saturation. Permet

conjointement avec le potentiomètre VOLUME du canal Drive (I)
de régler le volume général de l’amplificateur.

H. MORE DRIVE – Permet d’augmenter l’intensité et d’élargir la

portée du potentiomètre DRIVE (G).

Bouton en position OUT Le canal Drive est sélectionné

Bouton en position IN Le canal More Drive est sélectionné

I. VOLUME – Permet de régler l’intensité du son de l’amplificateur

conjointement avec le potentiomètre DRIVE (G).

J. VOYANT CANAL SATURÉ –

DEL jaune allumée







Le canal Drive est actif

DEL rouge allumée







Le canal More Drive est actif

KLM.

TREBLE / MID / BASS – Permettent de régler respectivement

les aigus, les médiums et les basses.

N. MID CONTOUR – Permet de couper les médiums afin de mettre

en valeur les graves et les aigus.

Bouton en position OUT La fonction de Contour des Médiums est

désactivée

Bouton en position IN La fonction de Contour des Médiums est

activée

O. REV LEVEL – Permet de régler le niveau de la Reverb activée.

P. REV TYPE – Permet de sélectionner la Reverb active (voir page

suivante).

Q. FX LEVEL – Permet de régler le niveau de l’effet sélectionné.

R. FX SELECT – Permet de sélectionner l'effet activé. Chaque

position correspond à une valeur prédéfinie pour le paramétrage
temps/fréquence, permettant ainsi de passer en revue les
variations de chaque effet.

S. TIME/RATE – Ce bouton permet de régler la longueur

d'intervalle ou la vitesse de modulation de l'effet activé.

T. VOYANT ALIMENTATION – S’allume lorsque l’amplificateur est

sous tension.

U. POWER (MARCHE/ARRÊT) – Permet d’allumer

ou d’éteindre l’amplificateur.

V. PRISE CORDON D’ALIMENTATION – Connectez

le cordon d’alimentation fourni en veillant à
respecter les indications de voltage et de
fréquence spécifiées sur le panneau arrière.

W. PARALLEL SPEAKER OUTPUTS – Raccordez un haut-

parleur 8Ω (interne ou externe) à la prise MAIN SPKR.
Raccordez un haut-parleur supplémentaire 8Ω (interne ou
externe) à la prise EXT. SPKR. 4Ω minimum.

Haut-parleur(s) Utilisation Charge / Sortie

Un haut-parleur sous 8Ω prise MAIN 8Ω / 100 W

Deux haut-parleurs sous 8Ω deux prises 4Ω / 160 W

X. LINE OUT – Raccordez cette prise de

sortie XLR à la prise d’entrée du
matériel de renforcement du son ou
d’enregistrement.

Y. PRE AMP OUT / POWER AMP IN – (1) Boucle d’effets – Raccordez

la prise PRE AMP OUT à la prise d’entrée d’un processeur d’effets
puis la prise de sortie de ce processeur à la prise PWR AMP IN.
(2) Amplis multiples – Raccordez la prise PRE AMP OUT de l’unité
principale à la prise PWR AMP IN de l’unité auxiliaire. Vous pouvez
contrôler toutes les unités auxiliaires à partir de l’unité principale.

(3) Enregistrement ou Renforcement – Raccordez la prise
PRE AMP OUT à la prise d’entrée du matériel son.

Les connexions à ces deux prises se font avec des

fiches standard TS (6,35 mm). PRE AMP OUT dispose d’une
modélisation du son et d’un traitement d’effets DSP intégrés.

Z. FOOTSWITCH – Connectez la pédale Fender®à quatre

boutons (incluse) à cette prise pour activer les commandes à
distance CH SELECT, MORE DRIVE, EFFECTS, et REVERB.
Lorsque la pédale est branchée, ses boutons priment sur les
potentiomètres correspondants.

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

13

SSSSppppéééécccciiiiffffiiiiccccaaaattttiiiioooonnnnss

ss

AAAAmmmmpppplllliiiiffffiiiiccccaaaatttteeeeuuuurrrr SSSSttttaaaaggggee

ee

™™

™™

DDDDSSSSPP

PP

Sélecteur de

Sélecteur de

Reverb

Reverb

DSP

DSP

Le bouton REV TYPE vous
permet de sélectionner l’une
des 16 variantes des 6 types
de Reverb. Le tableau définit
les caractéristiques de
chaque variante en termes :
de type d’espace acoustique
ou de tonalité pour les
Reverbs « Plate » et « Spring ».

Sélecteur d’

Sélecteur d’EfEf

fets

fets

DSP

DSP

Le bouton FX SELECT vous
permet de sélectionner l’une des
16 variantes des 6 types d’effets.
Le tableau définit les carac­téristiques de chaque variante en
termes : de répétitions (repeat)
pour le Delay (retard) et de
composantes pour les effets
combinés.

SÉLECTION DESCRIPTION

1 Petite, Libre
2 Moyenne
1 Petite

ROOM 2 Moyenne

3 Grande
1 Petite

HALL 2 Moyenne

3 Grande
1 Moyenne
2 Grande
1 Foncé
2 Libre
1 Foncé
2Libre
3 Surf Foncé (moins de résonance)
4 Surf Libre (plus de résonance)

AMBIENT

ARENA

PLATE

SPRING

Stage™ 100 (combo) Stage™ 160 (combo) Stage™ 100H (tête uniquement)

TYPE : PR 401 PR 400 PR 401

NUMÉRO DE PIÈCE : 2267000020 (120V, 60Hz) US 2268000020 (120V, 60Hz) US 2269000010 (120V, 60Hz) US

2267001020 (110V, 60Hz) TW 2268001020 (110V, 60Hz) TW 2269001010 (110V, 60Hz) TW
2267002020 (220V, 50Hz) CHI 2268002020 (220V, 50Hz) CHI 2269002010 (220V, 50Hz) CHI
2267003020 (240V, 50Hz) AUS 2268003020 (240V, 50Hz) AUS 2269003010 (240V, 50Hz) AUS
2267004020 (230V, 50Hz) UK 2268004020 (230V, 50Hz) UK 2269004010 (230V, 50Hz) UK
2267005020 (220V, 50Hz) ARG 2268005020 (220V, 50Hz) ARG 2269005010 (220V, 50Hz) ARG
2267006020 (220V, 50Hz) EUR 2268006020 (220V, 50Hz) EUR 2269006010 (220V, 50Hz) EUR
2267007020 (100V, 50Hz) JPN 2268007020 (100V, 50Hz) JPN 2269007010 (100V, 50Hz) JPN
2267009020 (220V, 60Hz) ROK 2268009020 (220V, 60Hz) ROK 2269009010 (220V, 60Hz) ROK

ALIMENTATION ÉLECTRIQUE : 400W 400W 400W
PUISSANCE DE SORTIE : 100W RMS sous 8Ω à 5 % DHT 160W RMS sous 4Ω à 5 % DHT 100W RMS sous 8Ω à 5 % DHT

(avec haut-parleur supplémentaire) : 160W RMS sous 4Ω à 5 % DHT sans objet 160W RMS sous 4Ω à 5 % DHT

IMPÉDANCE D’ENTRÉE : 1 MΩ 1 MΩ 1 MΩ
IMPÉDANCES SEND/RETURN
(envoi/retour) DES EFFETS : 1 kΩ/ 10 kΩ 1 kΩ/ 10 kΩ 1 kΩ/ 10 kΩ

SENSIBILITÉ D’ENTRÉE DE 810mV pour 160W sous 4Ω à 1 kHz 810mV pour 160W sous 4Ω à 1 kHz 810mV pour 160W sous 4 Ωà 1 kHz
L’AMPLIFICATEUR DE PUISSANCE : 620mV pour 100W sous 8Ω à 1 kHz sans objet 620mV pour 100W sous 8 Ωà 1 kHz

FUSIBLES : F4A, 125V pour versions 100V/120V F4A, 125V: pour versions 100V/120V F4A, 125V pour versions 100V/120V

F2.5A, 250V pour versions

220V/

230V/240V F2.5A, 250V: pour versions

220V/

230V/240V F2.5A, 250V pour versions

220V/

230V/240V

FOOTSWITCH : 4 boutons (P/N 057601), 4 boutons (P/N 057601), 4 boutons (P/N 057601),

Chan Sel (sélection de canal)/ Chan Sel (sélection de canal)/ Chan Sel (sélection de canal)/
Drv-More Drv (sec – plus sec)/ Drv-More Drv (sec – plus sec)/ Drv-More Drv (sec – plus sec)/
FX (effets)/Rvb (Reverb) FX (effets)/Rvb (Reverb) FX (effets)/Rvb (Reverb)

HAUT-PARLEURS INTÉGRÉS :

Un Celestion G12T-100 de 12 pouces sous 8Ω Deux Celestion G12T-100 de 12 pouces sous 8Ω sans objet
(P/N 054420) (P/N 054420)

DIMENSIONS HAUTEUR : 45 cm (17,5 pouces) 47 cm (18,5 pouces) 22 cm (8,5 pouces)

LARGEUR : 57 cm (22,4 pouces) 66 cm (26,1 pouces) 57 cm (22,4 pouces)

PROFONDEUR : 26 cm (10,2 pouces) 26 cm (10,3 pouces) 24 cm (9,5 pouces)

POIDS : 19,1 kg (42 livres) 24,1 kg (53 livres) 10,9 kg (24 livres)

Les spécifications du produit sont susceptibles de changer sans préavis.

SÉLECTION DESCRIPTION TIME/RATE

1 Digital (peu de répétitions)
2 Digital (plusieurs répétitions) Retard

DELAY 3 Tape Echo (peu de répétitions) de

4 Tape Echo (plusieurs répétitions) Delay
5 Ducking (le plus répétitions)
1 Intensité Basse Balayage de
2 Intensité Élevée Vibratone
1 Intensité Basse Balayage de
2 Intensité Élevée Tremolo
1 Peu profonde Balayage de
2 Profonde Phaser
1 Peu profonde Balayage de
2 Profonde Flange
1 Peu profonde Balayage de
2 Profonde Chorus

Combinaison 3 Chorus + Delay Retard de Delay

VIBRATONE

TREMOLO

PHASER

FLANGE

CHORUS

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

14

AAAAmmmmpppplllliiiiffffiiiiccccaaaattttoooorrrriiii SSSSttttaaaaggggee

ee

™™

™™

DDDDSSSSPP

PP

FFFFuuuunnnnzzzziiiioooonnnniiii ddddeeeellll ppppaaaannnnnnnneeeelllllllloo

oo

Il nuovo amplificatore Stage™ 100/100H/160 DSP offre la
tecnologia DSP e il suono Fender

®

famosi in tutto il mondo.

• 160 watt di potenza @ 4 Ohm (100 W @ 8 Ohm)

• Elaborazione digitale del segnale (Digital Signal Processing)

• Uso contemporaneo degli strumenti di tono reverbero ed

effetti: 16 REVERB TYPE e 16 FX SELECT

• Controlli separati di LEVEL e TIME/RATE

• Canali Normal e Drive selezionabili con controlli di volume e
tono indipendenti

• MORE DRIVE boost di preampli per la saturazione istantanea del

guadagno e per una risposta armonicamente ricca

• Pulsante MID CONTOUR per toni “forti” delle medie frequenze;

efficace in particolare per ottenere una moderna distorsione
metal

• Jack XLR LINE OUT bilanciato

• Jack PRE AMP OUT e POWER AMP IN

• PEDALE a 4 pulsanti (incluso) per l’attivazione remota di:

(1) Ch Select, (2) Drive/More Drive, (3) Effects, (4) Reverb

Grazie per aver

Grazie per aver

e scelto Fender

e scelto Fender

®

®

– T

– T

one, T

one, T

radition and Innovation – dal 1946

radition and Innovation – dal 1946

A. INPUT – Collegare qui la chitarra.

I controlli del canale Normal (B-E) sono funzionali quando il pulsante
CH SELECT non è premuto o quando il LED





del pedale è spento.

B. VOLUME – Regola il volume dell’amplificatore.

CDE.

TREBLE / MID / BASS – Regolano il tono rispettivamente

nel range di alta / media / bassa frequenza.

F. CH SELECT –

Pulsante NON PREMUTO seleziona il canale Normal

Pulsante PREMUTO seleziona il canale Drive

I controlli del canale Drive (D-F) sono funzionali quando il pulsante
CH SELECT è premuto o quando il LED del pedale









è acceso.

G.DRIVE – Regola il livello di distorsione. Utilizzarlo insieme al

controllo VOLUME del canale Drive (I) per impostare il
volume generale dell’amplificatore.

H. MORE DRIVE – Aumenta l’intensità e il range del controllo

DRIVE (G).

Pulsante NON PREMUTO seleziona il canale Drive

Pulsante PREMUTO seleziona il canale More Drive

I. VOLUME – Regola il volume dell’amplificatore insieme al

controllo DRIVE (G).

J. LED DEL CANALE DRIVE –

LED giallo acceso









canale Drive attivo

LED rosso acceso









canale More Drive attivo

KLM.

TREBLE / MID / BASS – Regolano il tono rispettivamente

nel range di alta / media / bassa frequenza.

N. MID CONTOUR – Taglia le medie frequenze; potenzia

i toni bassi e quelli alti.

Pulsante NON PREMUTO Mid Contour non attivo

Pulsante PREMUTO Mid Contour attivo

O. REV LEVEL – Regola il livello del Reverbero attivo.

P. REV TYPE – Seleziona il Reverbero attivo (v. pag. seg.).

Q. FX LEVEL – Regola il livello dell’effetto selezionato.

R. FX SELECT – Seleziona l'effetto attivo. Ogni posizione

corrisponde a un parametro preimpostato di tempo e
frequenza, per consentire l'ascolto rapido di una
variazione comune di ogni effetto.

S. TIME/RATE – Ruotando questa manopola si regola la

lunghezza dell'intervallo o la velocità di modulazione
dell'effetto attivo.

T. INDICATORE DI ACCENSIONE – Si illumina quando

l’amplificatore è acceso.

U. INTERRUTTORE POWER – Consente di accen-

dere e spegnere l’amplificatore.

V. CAVO DI ALIMENTAZIONE – Collegare il cavo

di alimentazione a una presa conforme ai
requisiti di tensione e frequenza indicati sul
pannello posteriore.

W. PARALLEL SPEAKER OUTPUTS – Collegare un solo

speaker da 8Ω (interno o esterno) al jack MAIN SPKR.
Collegare uno speaker aggiuntivo da 8Ω (interno o
esterno) al jack EXT. SPKR. Totale minimo 4Ω.

S

peaker Uso Carico/Potenza

Uno speaker da 8Ω Jack MAIN SPKR 8Ω / 100 W
Due speaker da 8Ω Entrambi i jack 4Ω / 100 W

X. LINE OUT – Collegare questo

jack XLR di uscita all’ingresso
dell’apparecchiatura di amplifica­zione o di registrazione.

Y. PRE AMP OUT / PWR AMP IN – (1) Ef

fects Loop – Collegare

PRE AMP OUT a un ingresso del dispositivo effetti, quindi
collegare l’uscita del dispositivo effetti a PWR AMP IN.

(2) Più am

pli – Collegare PRE AMP OUT dell’unità

primaria a PWR AMP IN dell’unità ausiliaria. L’unità
primaria si usa per controllare tutte le unità ausiliarie.

(3) Re

gistrazione o amplificazione – Collegare PRE AMP

OUT all’ingresso dell’apparecchiatura di amplificazione.

Entrambi i jack utilizzano uno spinotto standard

TS per le connessioni. PRE AMP OUT include l’adatta­mento dei toni incorporato e l’elaborazione effetti DSP.

Z. FOOTSWITCH – Collegare il pedale Fender a 4 pulsanti

(incluso) a questo jack per abilitare la commutazione
remota di CH SELECT, MORE DRIVE, EFFECTS, e
REVERB. Quando il pedale è collegato, i pulsanti esclu­dono i corrispondenti pulsanti del pannello anteriore.

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

15

SSSSppppeeeecccciiiiffffiiiicccchhhhee

ee

AAAAmmmmpppplllliiiiffffiiiiccccaaaattttoooorrrriiii SSSSttttaaaaggggee

ee

™™

™™

DDDDSSSSPP

PP

Selezione

Selezione

Reverber

Reverberoo

DSP

DSP

È possibile selezionare tra
16 variazioni di 6 tipi di rever­bero utilizzando il pomello
REV TYPE. La tabella defi­nisce le caratteristiche di ogni
variazione in termini di: spazio
acustico o tono per il rever­bero di tipo Plate e Spring.

Selezione

Selezione EfEf

fetti

fetti

DSP

DSP

È possibile selezionare tra 16 variazioni
di 6 tipi di effetti utilizzando il pomello
FX SELECT. La tabella definisce le
caratteristiche di ogni variazione in ter­mini di: ripetizioni del ritardo, intensità
o scansione per gli effetti di
modulazione e componenti per gli
effetti combinati.

SELEZIONE DESCRIZIONE

1 Spazio più piccolo, brillante
2 Medio
1 Piccolo

ROOM 2 Medio

3 Grande
1 Piccolo

HALL 2 Medio

3 Grande
1 Medio
2 Spazio molto grande
1Scuro
2 Chiaro
1Scuro
2 Chiaro
3 Surf scuro (durata inferiore)
4 Surf chiaro (durata superiore)

AMBIENT

ARENA

PLATE

SPRING

Stage™ 100 (combo) Stage™ 160 (combo) Stage™ 100H (solo Head)

TIPO: PR 401 PR 400 PR 401

NUMERO DI PARTE: 2267000020 (120V, 60Hz) US 2268000020 (120V, 60Hz) US 2269000010 (120V, 60Hz) US

2267001020 (110V, 60Hz) TW 2268001020 (110V, 60Hz) TW 2269001010 (110V, 60Hz) TW
2267002020 (220V, 50Hz) CHI 2268002020 (220V, 50Hz) CHI 2269002010 (220V, 50Hz) CHI
2267003020 (240V, 50Hz) AUS 2268003020 (240V, 50Hz) AUS 2269003010 (240V, 50Hz) AUS
2267004020 (230V, 50Hz) UK 2268004020 (230V, 50Hz) UK 2269004010 (230V, 50Hz) UK
2267005020 (220V, 50Hz) ARG 2268005020 (220V, 50Hz) ARG 2269005010 (220V, 50Hz) ARG
2267006020 (220V, 50Hz) EUR 2268006020 (220V, 50Hz) EUR 2269006010 (220V, 50Hz) EUR
2267007020 (100V, 50Hz) JPN 2268007020 (100V, 50Hz) JPN 2269007010 (100V, 50Hz) JPN
2267009020 (220V, 60Hz) ROK 2268009020 (220V, 60Hz) ROK 2269009010 (220V, 60Hz) ROK

REQUISITI DI ALIMENTAZIONE: 400W 400W 400W
POTENZA IN USCITA: 100W RMS per 8Ωal 5 % di THD 160W RMS per 4Ω al 5 % di THD 100W RMS per 8Ω al 5 % di THD

(con speaker di aggiunta): 160W RMS per 4Ωal 5 % di THD N/A 160W RMS per 4Ω al 5 % di THD

IMPEDENZA DI INGRESSO: 1 MΩ 1 MΩ 1 MΩ
IMPED. MANDATA/RITORNO EFFETTI:1 kΩ / 10 kΩ 1 kΩ / 10 kΩ 1 kΩ / 10 kΩ
SENSIBILITÀ POWER AMP IN: 810 mV per 160W a 4Ω@1kHz 810mV per 160W a 4Ω @ 1 kHz 810mV per 160W a 4Ω@ 1 kHz

620 mV per 100W a 8Ω @1kHz N/A 620mV per 100W a 8Ω @ 1 kHz

FUSIBILI: F4A, 125V per vers. 100V/120V F4A, 125V per vers. 100V/120V F4A, 125V per vers. 100V/120V

F2.5A, 250V per vers.

220V/

230V/240V F2.5A, 250V per vers.

220V/

230V/240V F2.5A, 250V per vers.

220V/

230V/240V

PEDALE: 4 pulsanti (N/P 057601), 4 pulsanti (N/P 057601), 4 pulsanti (N/P 057601),

Chan Sel/Drv-More Drv/FX/Rvb Chan Sel/Drv-More Drv/FX/Rvb Chan Sel/Drv-More Drv/FX/Rvb

COMPLEMENTO SPEAKER: Uno speaker da 8Ω, Due speaker da 8Ω, N/A

12 poll. Celestion G12T-100 12 poll. Celestion G12T-100
(N/P 054420) (N/P 054420)

DIMENSIONI ALTEZZA: 45 cm (17,5 poll.) 47 cm (18,5 poll.) 22 cm (8,5 poll.)

LARGHEZZA: 57 cm (22,4 poll.) 66 cm (26,1 poll.) 57 cm (22,4 poll.)

PROFONDITÀ: 26 cm (10,2 poll.) 26 cm (10,3 poll.) 24 cm (9,5 poll.)

PESO: 19,1 kg (42 libbre) 24,1 kg (53 libbre) 10,9 kg (24 libbre)

Le specifiche dei prodotti sono soggette a modifica senza preavviso.

SELEZIONE DESCRIZIONE TIME/RATE

1 Digital (poche ripetizioni)
2 Digital, (parecchie ripetizioni)

DELAY 3 Nastro (poche ripetizioni) Tempo Ritardo

4 Nastro (parecchie ripetizioni)
5 Ducking (più ripetizioni)
1 Intensità Bassa
2 Intensità Alta
1 Intensità Bassa
2 Intensità Alta
1 Scansione leggera
2 Scansione profonda
1 Scansione leggera
2 Scansione profonda
1 Scansione leggera
2 Scansione profonda

Combinazione 3 Chorus + Delay Tempo Ritardo

VIBRATONE

TREMOLO

PHASER

FLANGE

CHORUS

Frequenza Vibratone

Frequenza Tremolo

Frequenza Phaser

Frequenza Flange

Frequenza Chorus

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

16

SSSSttttaaaaggggee

ee

™™

™™

DDDDSSSSPPPP----VVVVeeeerrrrssssttttäääärrrrkkkkeeeerr

rr

BBBBeeeeddddiiiieeeennnnlllleeeeiiiissssttttee

ee

Ihr neuer Stage™ 100/100H/160 DSP-Verstärker liefert Ihnen den
Weltklasse-Fender

®

-Sound und die weltweit führende DSP-

Technologie von Fender

®

.

• 160 W Ausgangsleistung an 4 Ohm (100 W an 8 Ohm)

• Digital Signal Processing

• Gleichzeitige Verwendung von Reverb- und Effekt-

Klangtools – 16 REVERB-TYPE und 16 FX-SELECT

• Getrennte LEVEL und FX TIME/RATE-Regler

• Wahl zwischen Normal- und Drive-Kanal mit unabhängiger
Lautstärke- und Klangregelung

• MORE DRIVE Vorstufen-Boost für bessere Gain-Ausnutzung

und satte Lead-Sounds

• MID CONTOUR-Knopf für agressive „scooped“-Mitten; ideal für

moderne Metal-Verzerrung

• Impedanz-symmetrische XLR-LINE OUT-Buchse

• PRE AMP OUT- und POWER AMP IN-Buchsen

• 4-Knopf-FUSSSCHALTER (mitgeliefert) zum externen Ein- und

Ausschalten von: (1) Ch Select, (2) Drive/More Drive, (3) Effects, (4)
Reverb

VVielen Dank, dass Sie sich für Fender

ielen Dank, dass Sie sich für Fender

®

®

entschieden haben!

entschieden haben!

– T

– T

on, T

on, T

radition und Innovation – seit 1946!

radition und Innovation – seit 1946!

A. INPUT – Anschlussbuchse für die Gitarre.
Die Regler für den Normal-Kanal (B–E) sind aktiviert, wenn

der CH SELECT-Knopf nicht gedrückt ist oder wenn der
Fußschalter  ausgeschaltet ist.

B. VOLUME – Regelt die Lautstärke des Verstärkers.

CDE.

TREBLE/MID/BASS – Regelt den Klang im hohen/mittleren/

niedrigen Frequenzbereich.

F. CHANNEL SELECT –

Taste nicht gedrückt wählt den Normal-Kanal aus

Taste gedrückt wählt den Drive-Kanal aus

Die Regler für den Drive-Kanal (D-F) sind aktiviert, wenn
der CH SELECT-Knopf gedrückt ist oder wenn der
Fußschalter





eingeschaltet ist.

G

.

DRIVE – Regelt die Verzerrung. In Verbindung mit dem

VOLUME -Regler (I) des Drive-Kanals können Sie hiermit die
Gesamtlautstärke einstellen.

H. MORE DRIVE – Verstärkt die Intensität und den Bereich für

den DRIVE-Regler (G).
Taste nicht gedrückt wählt den Drive-Kanal aus

Taste gedrückt wählt den More Drive-Kanal aus

I. VOLUME – Regelt die Lautstärke des Verstärkers in

Verbindung mit dem DRIVE-Regler (G).

J. ANZEIGE FÜR DRIVE-KANAL –

Gelbe LED AN





Drive-Kanal ist aktiv

Rote LED AN





More Drive-Kanal ist aktiv

KLM.

TREBLE/MID/BASS – Regelt den Klang im hohen/mittleren/

niedrigen Frequenzbereich.

N. MID CONTOUR – Mitten-Dämpfung; verstärkt Bässe und Höhen.

Taste nicht gedrückt umgeht Mid-Contour

Taste gedrückt aktiviert Mid-Contour

O. REV LEVEL – Regelt den Pegel des aktiven Reverb-Effekts.
P. REV TYPE – Wählt den aktiven Reverb-Typ aus (siehe nächste Seite).
Q. FX LEVEL – Regelt den Pegel des ausgewählten Effekts.
R. FX SELECT – Wählt den aktiven Effekt aus. In jeder Position

wird als Standard ein voreingestellter Zeit-/Frequenz-

parameter verwendet, so dass Sie ohne großen Aufwand
eine gängige Variante jedes Effekts hören können.

S. TIME/RATE – Durch Drehen dieses Reglers stellen Sie die

Intervalllänge oder Modulationsgeschwindigkeit des aktiven
Effekts ein.

T. POWER-ANZEIGE – Leuchtet, wenn der Verstärker ein-

geschaltet ist.

U. POWER-SCHALTER – Schaltet den Verstärker

ein (ON) oder aus (OFF).

V. NETZKABELANSCHLUSS – Zum Anschluss des

mitgelieferten Netzkabels entsprechend der auf
der Verstärkerrückseite angegebenen Spannung
und Frequenz.

W. PARALLEL SPEAKER OUTPUTS – Anschluss

eines einzelnen 8-Ω-Lautsprechers (intern oder extern) an
die MAIN SPKR-Buchse. Anschluss eines zusätzlichen 8Ω-
Lautsprechers (intern oder extern) an die EXT. SPKR­Buchse. Gesamtimpedanz mindestens 4Ω.

Lauts

precher Buchse Last / Ausgabe

Ein 8-Ω-Lautsprecher MAIN-Buchse 8Ω / 100 W

Zwei 8-Ω-Lautsprecher beide Buchsen 4Ω / 160 W

X. LINE OUT – XLR-Ausgang zum

Anschluss an den Eingang eines
Mischpults oder Aufnahmegerätes.

Y. PRE AMP OUT / POWER AMP IN –

(1) Ef

fects Loop – Anschluss von PRE AMP OUT an den

Eingang eines Effektgeräts, dann Anschluss des
Ausgangs des Effektgeräts an POWER AMP IN.

(2) Mehr

ere Verstärker – Anschluss von PRE AMP OUT des

Primärgeräts an PWR AMP IN des Zusatzgeräts. Alle
Zusatzverstärker werden über das Primärgerät gesteuert.

(3) Aufnahme

gerät oder Mischpult – Anschluss von PRE

AMP OUT an den Eingang von zusätzlichem Equipment.

Der Anschluss erfolgt standardmäßig über 6,3-

mm-Klinkenstecker. PRE AMP OUT enthält eine integrierte
Klangregelung sowie die DSP-Effektverarbeitung.

Z. FOOTSWITCH – Anschlussbuchse für den mitgelieferten

4-Knopf-Fußschalter von Fender für externes Ein- und
Ausschalten von CH SELECT, MORE DRIVE, EFFECTS und
REVERB. Die Einstellungen des angeschlossenen Fuß­schalters übersteuern die der entsprechenden Regler auf der
Bedienleiste.

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

17

TTTTeeeecccchhhhnnnniiiisssscccchhhheeee DDDDaaaatttteeeenn

nn

SSSSttttaaaaggggee

ee

™™

™™

DDDDSSSSPPPP----VVVVeeeerrrrssssttttäääärrrrkkkkeeeerr

rr

DSP

DSP

Reverb

Reverb-W-W

ahlschalter

ahlschalter

Mit dem REV TYPE-Regler
können Sie 16 Variationen aus
6 Reverb-Typen auswählen.
Die Tabelle zeigt die Merkmale
jeder Variation bezüglich
akustischem raum oder klang
für Platten-(Plate) oder
Federhall (Spring).

DSP-

DSP-EfEf

fekt

fekt-W-W

ahlschalter

ahlschalter

Mit dem FX SELECT-Regler können Sie
16 Variationen aus 6 Effekttypen
auswählen. Die Tabelle zeigt die
Merkmale jeder Variation bezüglich

wiederholungen für Delay, sweep oder
Intensität für Modulationseffekte und
Komponenten für Kombinationseffekte.

AUSWAHL BESCHREIBUNG

1 Kleinster Raum, Hell
2 Mittel
1 Klein

ROOM 2 Mittel

3Groß
1 Klein

HALL 2 Mittel

3Groß
1 Mittel
2 Größter Raum
1 Dunkel
2Hell
1 Dunkel
2Hell
3 Surf dunkel (weniger Hallintensität)
4 Surf hell (mehr Hallintensität)

AMBIENT

ARENA

PLATE

SPRING

Stage™ 100 (Combo) Stage™ 160 (Combo) Stage™ 100H (nur Topteil)

TYP: PR 401 PR 400 PR 401
ARTIKELNUMMER: 2267000020 (120V, 60Hz) US 2268000020 (120V, 60Hz) US 2269000010 (120V, 60Hz) US

2267001020 (110V, 60Hz) TW 2268001020 (110V, 60Hz) TW 2269001010 (110V, 60Hz) TW
2267002020 (220V, 50Hz) CHI 2268002020 (220V, 50Hz) CHI 2269002010 (220V, 50Hz) CHI
2267003020 (240V, 50Hz) AUS 2268003020 (240V, 50Hz) AUS 2269003010 (240V, 50Hz) AUS
2267004020 (230V, 50Hz) UK 2268004020 (230V, 50Hz) UK 2269004010 (230V, 50Hz) UK
2267005020 (220V, 50Hz) ARG 2268005020 (220V, 50Hz) ARG 2269005010 (220V, 50Hz) ARG
2267006020 (220V, 50Hz) EUR 2268006020 (220V, 50Hz) EUR 2269006010 (220V, 50Hz) EUR
2267007020 (100V, 50Hz) JPN 2268007020 (100V, 50Hz) JPN 2269007010 (100V, 50Hz) JPN
2267009020 (220V, 60Hz) ROK 2268009020 (220V, 60Hz) ROK 2269009010 (220V, 60Hz) ROK

STROMVERSORGUNG: 400W 400W 400W
AUSGANGSLEISTUNG: 100W RMS an 8 Ohm bei 5 % THD 160W RMS an 4 Ohm bei 5 % THD 100W RMS an 8 Ohm bei 5 % THD

(Gesamtverzerrung) (Gesamtverzerrung) (Gesamtverzerrung)

(mit Zusatzlautsprecher): 160W RMS an 4 Ohm bei 5 % THD –/– 160W RMS an 4 Ohm bei 5 % THD

(Gesamtverzerrung) (Gesamtverzerrung)

EINGANGSIMPEDANZ: 1 MΩ 1 MΩ 1 MΩ
EFFEKT SEND/RETURN-IMPEDANZEN: 1 kΩ/10 kΩ 1 kΩ/10 kΩ 1 kΩ/10 kΩ
ENDSTUFEN- 810 mV für 160W an 4Ω bei 1 kHz 810 mV für 160W an 4Ω bei 1 kHz 810 mV für 160W an 4Ω bei 1 kHz

EINGANGSEMPFINDLICHKEIT: 620 mV für 100W an 8Ω bei 1 kHz –/– 620 mV für 100W an 8Ω bei 1 kHz
SICHERUNGEN: F4A, 125V für 100V/120V Versionen F4A, 125V für 100V/120V Versionen F4A, 125V für 100V/120V Versionen

F2.5A, 250V für

220V/

230V/240V Versionen F2.5A, 250V für

220V/

230V/240V Versionen F2.5A, 250V für

220V/

230V/240V Versionen

FUSSSCHALTER: 4-Knopf (ART.-NR. 057601), 4-Knopf (ART.-NR. 057601), 4-Knopf (ART.-NR. 057601),

Ch Select/Drv-More Drv/FX/Rvb Ch Select/Drv-More Drv/FX/Rvb Ch Select/Drv-More Drv/FX/Rvb

LAUTSPRECHERAUSSTATTUNG: Ein 8-Ω, 12"-Celestion G12T-100 Zwei 8-Ω, 12"-Celestion G12T-100 –/–

(ART.-NR. 054420) (ART.-NR. 054420)

ABMESSUNGEN HÖHE: 45 cm (17,5 in) 47 cm (18,5 in) 22 cm (8,5 in)

BREITE: 57 cm (22,4 in) 66 cm (26,1 in) 57 cm (22,4 in)

TIEFE: 26 cm (10,2 in) 26 cm (10,3 in) 24 cm (9,5 in)

GEWICHT: 19,1 kg (42 lb) 24,1 kg (53 lb) 10,9 kg (24 lb)

Die technischen Daten des Produkts können jederzeit ohne vorherige Ankündigung geändert werden.

AUSWAHL BESCHREIBUNG TIME/RATE

1

Digital (wenige wiederholungen)

2

Digital (einige wiederholungen)

DELAY 3

Tape Echo (wenige wiederholungen)

Delay-Zeit

4

Tape Echo (einige wiederholungen)
5 Ducking (mehr wiederholungen)
1 Niedrige Intensität
2 Hohe Intensität
1 Niedrige Intensität
2 Hohe Intensität
1 Leichter Sweep
2 Tiefer Sweep
1 Leichter Sweep
2 Tiefer Sweep
1 Leichter Sweep
2 Tiefer Sweep

Kombination 3 Chorus + Delay Delay-Zeit

VIBRATONE

TREMOLO

PHASER

FLANGE

CHORUS

Vibratone-

Frequenz

Tremolo-

Frequenz

Phaser-

Frequenz

Flange-

Frequenz

Chorus-

Frequenz

PR 401 PR 400 PR 401
2267000020 (120V, 60Hz) US 2268000020 (120V, 60Hz) US 2269000010 (120V, 60Hz) US

2267001020 (110V, 60Hz) TW 2268001020 (110V, 60Hz) TW 2269001010 (110V, 60Hz) TW
2267002020 (220V, 50Hz) CHI 2268002020 (220V, 50Hz) CHI 2269002010 (220V, 50Hz) CHI
2267003020 (240V, 50Hz) AUS 2268003020 (240V, 50Hz) AUS 2269003010 (240V, 50Hz) AUS
2267004020 (230V, 50Hz) UK 2268004020 (230V, 50Hz) UK 2269004010 (230V, 50Hz) UK
2267005020 (220V, 50Hz) ARG 2268005020 (220V, 50Hz) ARG 2269005010 (220V, 50Hz) ARG
2267006020 (220V, 50Hz) EUR 2268006020 (220V, 50Hz) EUR 2269006010 (220V, 50Hz) EUR
2267007020 (100V, 50Hz) JPN 2268007020 (100V, 50Hz) JPN 2269007010 (100V, 50Hz) JPN
2267009020 (220V, 60Hz) ROK 2268009020 (220V, 60Hz) ROK 2269009010 (220V, 60Hz) ROK

TIME/RATE

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

20

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

21

ROOM

HALL

AMBIENT

ARENA

PLATE

SPRING

DELAY

VIBRATONE

TREMOLO

PHASER

FLANGE

CHORUS

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

wwwwww..ffeenndd ee rr..ccoomm

✧

wwwwww

..mm rrggeeaa rr hhee aa dd..nneett

A PRODUCT OF:

FENDER MUSICAL INSTRUMENTS CORP.

CORONA, CA USA

Stage™ is a trademark and Fender

®

is a registered trademark of FMIC

Copyright © 2003 FMIC P/N 057620

REV C
