Important Safety Instructions

This symbol warns the user of dangerous voltage levels localized within the enclosure.

This symbol advises the user to read all accompanying literature for safe operation of the unit.

∆ Read, retain, and follow all instructions. Heed all warnings.

∆ Only connect the power supply cord to an earth grounded AC

receptacle in accordance with the voltage and frequency ratings listed under INPUT POWER on the rear panel of this product.

∆ WARNING: To prevent damage, fire or shock hazard, do not

expose this unit to rain or moisture.

∆ Unplug the power supply cord before cleaning the unit exterior

(use a damp cloth only). Wait until the unit is completely dry before reconnecting it to power.

∆ During operation: Maintain at least 6 inches (15.25 cm) of

unobstructed air space around the unit to allow for proper ventilation and cooling of the unit; do not block any vents in the unit chassis. Also, if rack mounted, remove the rack enclosure front and rear covers and leave empty one full rack space above the unit.

∆ This product should be located away from heat sources such as

radiators, heat registers, or other products that produce heat.

∆ This product may be equipped with a polarized plug (one blade

wider than the other). This is a safety feature. If you are unable to insert the plug into the outlet, contact an electrician to replace your obsolete outlet. Do not defeat the safety purpose of this plug.

∆ Protect the power supply cord from being pinched or abraded.

∆ This product should only be used with a cart or stand that is

recommended by the manufacturer.

∆ The power supply cord of this product should be unplugged from

the outlet when left unused for a long period of time, or during electrical storms.

∆ This product should be serviced by qualified service personnel

when: the power supply cord or the plug has been damaged; or objects have fallen, or liquid has been spilled onto the product; or the product has been exposed to rain; or the product does not appear to operate normally or exhibits a marked change in performance; or the product has been dropped, or the enclosure damaged.

∆ Do not drip nor splash liquids, nor place liquid filled containers on

the unit.

∆ CAUTION: No user serviceable parts inside, refer servicing to

qualified personnel only.

∆ Fender

amplifiers and loudspeaker systems are capable of producing very high sound pressure levels which may cause temporary or permanent hearing damage. Use care when setting and adjusting volume levels during use.

Instrucciones Importantes de Seguridad

Este símbolo advierte al usuario de la presencia de niveles peligrosos de voltaje dentro de la carcasa del aparato.

Este símbolo advierte al usuario de que debería leer todos los documentos que acompañan a este aparato para un manejo seguro del mismo.

∆ Lea, conserve y siga lo indicado en las instrucciones. Observe

todas las advertencias.

∆ Conecte el cable de corriente solo a una salida de corriente con

toma de tierra y cuyo voltaje y frecuencia se correspondan con lo indicado en la etiqueta INPUT POWER que está en el panel trasero de este aparato.

∆ PRECAUCION: Para evitar daños, incendios o descargas

eléctricas, no permita que este aparato quede expuesto a la lluvia o la humedad.

∆ Desconecte el cable de corriente cuando vaya a limpiar la

superficie exterior de este aparato (use solo un trapo ligeramente húmedo). Antes de volver a conectar el cable de corriente, espere hasta que la unidad esté completamente seca.

∆ Deje un espacio libre de al menos 6 pulgadas (15.24 cm) por

detrás de esta unidad para permitir una correcta ventilación y refrigeración de la misma.

∆ Debería situar este aparato lejos de fuentes de calor como

radiadores, hornos, calentadores u otros aparatos que produzcan calor.

∆ Este aparato puede que esté equipado con un enchufe

polarizado (un borne más ancho que el otro). Esto es una medida de seguridad. Si no lo puede introducir en su salida de corriente, póngase en contacto con un electricista para que le sustituya su salida anticuada. Nunca cambie el enchufe del aparato ya que esto anularía el sistema de seguridad.

∆ Evite que el cable de alimentación pueda quedar aplastado o

muy retorcido.

∆ Este producto solo debería ser usado con un soporte o bastidor

que haya sido recomendado por el propio fabricante.

∆ Desconecte el cable de alimentación de este aparato de la salida

cuando no lo vaya a usar durante un largo tiempo o durante las tormentas eléctricas.

∆ Este aparato debería ser revisado por el servicio técnico oficial

cuando: El cable de alimentación o el enchufe se hayan dañado; o se hayan introducido objetos o líquidos dentro del producto; o este aparato haya quedado expuesto a la lluvia; o el producto dé muestras de no funcionar correctamente o se observe un evidente cambio en su rendimiento; o el aparato haya caído al suelo o su carcasa se haya dañado.

∆ No derrame líquidos, ni coloque objetos que los contengan sobre

este aparato.

∆ PRECAUCION: Dentro de este aparato no hay piezas

susceptibles de ser reparadas por el usuario; dirija cualquier reparación solo al servicio técnico oficial.

∆ Los amplificadores Fender

son capaces de producir niveles de presión sonora muy elevados que pueden provocar daños temporales o permanentes en el oído. Ajuste los niveles de volumen con cuidado cuando use este aparato.

Page 4

Consignes de Sécurité Importantes

Ce symbole prévient l’utilisateur de tensions électriques dangereuses présentes dans l’appareil.

Ce symbole conseille à l’utilisateur de lire les instructions fournies pour éviter tout danger d’utilisation du produit.

∆ Lisez, respectez et conservez les instructions. Respectez toutes

les mises en garde.

∆ Utilisez uniquement le cordon secteur fourni. Utilisez une

connexion secteur pourvue d’une mise à la terre. Veillez à ce que la tension secteur et la fréquence de votre zone géographique correspondent à celles indiquées sous la sérigraphie INPUT POWER située en face arrière.

∆ ATTENTION : Pour éviter tout dommage, risque d’incendie ou

d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité.

∆ Déconnectez le cordon de la prise secteur avant de nettoyer

l’extérieur de l’appareil (utilisez un tissu humide uniquement). Attendez que le produit soit complètement sec avant de le replacer sous tension.

∆ Veillez à laisser un vide d’au moins 15 cm derrière l’appareil pour

assurer sa ventilation et son refroidissement.

∆ Ce produit doit être éloigné des sources de chaleur comme les

radiateurs, ou de toute autre source dégageant de la chaleur.

∆ Si ce produit est équipé d’une borne de terre, veillez à la

conserver. Cette borne de terre assure votre protection. Si les prises murales ne sont pas équipées de la terre, contactez un électricien et faites les changer.

∆ Protégez le cordon secteur pour qu’il ne soit pas pincé ou pour

éviter que les personnes marchent dessus.

∆ Ce produit ne doit être utilisé qu’avec un chariot de transport ou

un support préconisé par le fabricant.

∆ Si vous n’utilisez pas ce produit pendant longtemps ou en cas

d’orage, débranchez le cordon du secteur.

∆ Ce produit doit être réparé par un personnel qualifié lorsque : Le

cordon ou l’embase secteur sont endommagés; Un objet ou un liquide s’est infiltré dans le produit; Le produit a été exposé à la pluie; Le produit ne semble pas fonctionner correctement ou dénote une baisse de performances; Le produit est tombé ou son boîtier a été endommagé

∆ Ne pas projeter de liquides sur le produit. Ne pas poser de

récipients contenant un liquide sur l’appareil.

∆ ATTENTION : Ce produit ne contient aucune pièce pouvant être

remplacée par l’utilisateur. Les réparations doivent être confiées à un personnel qualifié uniquement.

∆ Les amplificateurs Fender

peuvent produire des niveaux sonores très élevés pouvant causer des dommages à votre audition et à celle des tiers. Réglez le volume avec modération.

Istruzioni Importanti di Sicurezza

Questo simbolo indica la presenza di tensione pericolosa all'interno della cassa.

Questo simbolo indica l'importanza per l'utilizzatore della lettura di tutta la documentazione allegata al prodotto, finalizzata all'utilizzo sicuro del dispositivo.

∆ Leggere, conservare ed attenersi alle istruzioni, specialmente

alle comunicazioni di avvertimento.

∆ Effettuare il collegamento dell'apparecchio ad una presa

idonea CA munita di messa a terra e con caratteristiche di tensione e di frequenza corrispondenti ai valori indicati sul retro dell'apparecchio alla voce INPUT POWER.

∆ ATTENZIONE: Non esporre l'apparecchio a pioggia o umidità,

al fine di evitare pericoli di danneggiamento, incendio, o scosse elettriche.

∆ Prima di effettuare la pulizia della scatola esterna

dell'apparecchio, scollegare il cavo di alimentazione dalla presa (utilizzare solamente un panno umido). Prima di ricollegare l'apparecchio alla presa, assicurarsi che il dispositivo sia completamente asciutto.

∆ Lasciare uno spazio libero dietro all'apparecchio di almeno

15,24 cm per permettere una giusta ventilazione e raffreddamento dell'apparecchio.

∆ Posizionare l'apparecchio lontano da fonti di calore come

radiatori, diffusori di aria calda, o comunque altri apparecchi che producono calore.

∆ Per fornire maggiore sicurezza, questo apparecchio può

essere dotato di spina polarizzata (uno spinotto piatto più largo dell'altro). Se impossibilitati ad inserirlo nella presa, contattare un elettricista per la sostituzione della vostra presa elettrica. Non annullare la finalità di sicurezza di questo dispositivo eliminandolo.

∆ Proteggere il cavo di alimentazione al fine di evitare abrasioni,

strappi o schiacciamento dello stesso.

∆ Dotare questo apparecchio unicamente di carrello o supporto

raccomandati dal produttore.

∆ Nel corso di tempeste elettriche o in caso di prolungati periodi

di inattività, scollegare il cavo di alimentazione dalla presa.

∆ La manutenzione dell'apparecchio dovrà essere affidata a

tecnici specializzati nei seguenti casi: danneggiamento del cavo di alimentazione, caduta di oggetti o liquidi sull'apparecchio, esposizione dell'apparecchio alla pioggia, funzionamento anomalo dell'apparecchio o con prestazioni alterate, caduta dell'apparecchio o cassa danneggiata.

∆ Proteggere l'apparecchio da schizzi e gocciolamenti e non

appoggiare contenitori di liquidi sull'apparecchio stesso.

∆ IMPORTANTE: L'apparecchio non contiene al suo interno

dispositivi finalizzati all'utilizzo dello stesso. Affidare la manutenzione unicamente a personale qualificato.

∆ Gli amplificatori

Fender®sono in grado di produrre elevati livelli di pressione acustica (SPL) in grado di causare danni temporanei o permanenti all'udito. Fare quindi attenzione durante la regolazione del livello acustico in fase di utilizzo.

Page 5

∆

15.24 cm

W ichtige Sicherheitsvorkehrungen

Dieses Symbol warnt Sie vor gefährlichen Spannungen im Innenraum des Gehäuses.

Dieses Symbol fordert Sie zum Lesen der Begleittexte für einen sicheren Gerätebetrieb auf.

∆ Lesen, befolgen und bewahren Sie alle Anweisungen auf.

Beachten Sie alle Warnungen.

∆ Verbinden Sie das Netzkabel nur mit einer geerdeten

Netzsteckdose entsprechend den Spannungs- und FrequenzNennwerten, die unter INPUT POWER auf der Produktrückseite angegeben sind.

∆ WARNUNG: Um Beschädigungen, Brände oder Stromschläge

zu verhindern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

∆ Ziehen Sie den Netzstecker, bevor Sie die Geräte-Oberfläche

säubern (nur feuchtes Tuch). Warten Sie, bis das Gerät völlig trocken ist, bevor Sie es wieder ans Netz anschließen.

∆ Lassen Sie hinter dem Gerät mindestens 15,24 cm (6”)

Freiraum, um eine ausreichende Belüftung und Kühlung sicherzustellen.

∆ Stellen Sie das Produkt in ausreichender Entfernung von

Wärmequellen, wie Heizkörpern, Wärme-klappen oder anderen Geräten auf, die Hitze erzeugen.

∆ Dieses Produkt ist eventuell mit einem polarisierten Stecker

(unterschiedlich breite Pole) ausgerüstet. Dies ist eine Sicherheitsfunktion. Wenn der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen. Setzen Sie die Sicherheitsfunktion des Steckers nicht außer Kraft.

∆ Das Netzkabel darf nicht geknickt oder abgeschürft werden.

∆ Dieses Produkt sollte nur mit den vom Hersteller empfohlenen

Wagen oder Ständern benutzt werden.

∆ Das Netzkabel des Produkts sollte bei längerem

Nichtgebrauch oder bei Gewittern aus der Netzsteckdose gezogen werden.

∆ Dieses Produkt sollte von qualifiziertem Wartungspersonal

gewartet werden, wenn: Netzkabel oder Netzstecker beschädigt wurden oder; Objekte oder Flüssigkeiten ins Produkt gelangt sind oder; das Produkt dem Regen ausgesetzt war oder; das Produkt nicht normal funktioniert oder sein Betrieb sich deutlich verändert hat oder; das Produkt fallen gelassen wurde oder das Gehäuse beschädigt wurde.

∆ Verschütten Sie keine Flüssigkeiten und stellen Sie keine

Behälter mit Flüssigkeit auf das Gerät.

∆ VORSICHT: Die inneren Bauteile können nur von

qualifiziertem Fachpersonal gewartet werden.

∆

Fender®Verstärker können sehr hohe Schalldruckpegel erzeugen, die zu vorübergehenden oder dauerhaften Hörschäden führen können. Gehen Sie beim Einstellen der Pegel vorsichtig vor.

Page 6

DDDDeeeelllluuuuxxxxee

™™

9999000000

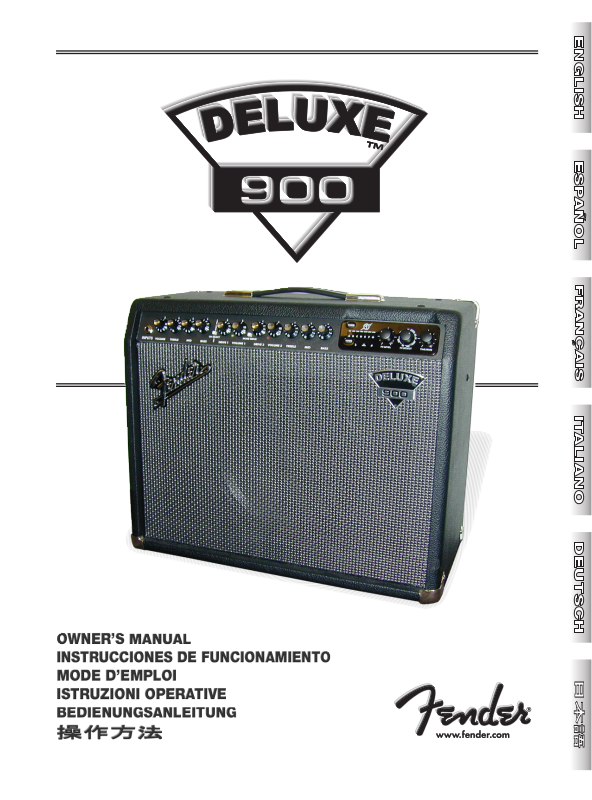

Your new Deluxe™ 900 amplifier delivers world–class Fender

tone and world–standard Fender®DSP technology:

• 90W output power @ 4 ohms

• Seven Timbre filters for total tone control

• Digital Signal Processing

• 16 FX SELECTIONS

• Separate FX LEVEL and TIME/RATE controls

• Selectable Normal and Drive channels with independent volume and tone controls

• Selectable Drive 1 and Drive 2 channels for two independently adjustable distortion channels.

• PRE AMP OUT and POWER AMP IN jacks

•

• Built in Tuner

• 3-button FOOTSWITCH (included) enables remote activation of: (1) Channel Select, (2) Drive Select, (3) Effects

Thank you for choosing Fender

The W

orld’

s most popular instr

ument amplifiers—since 1946

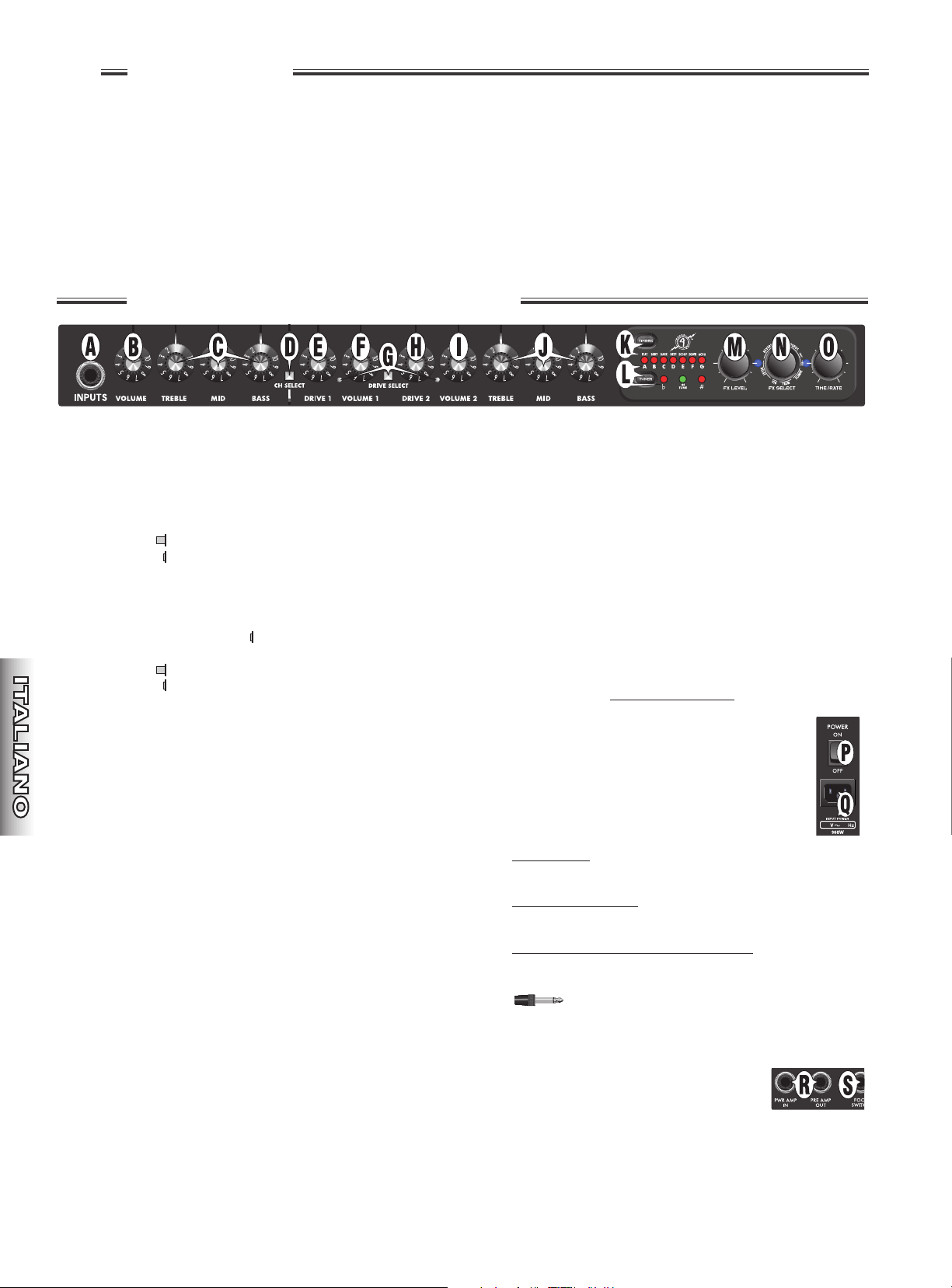

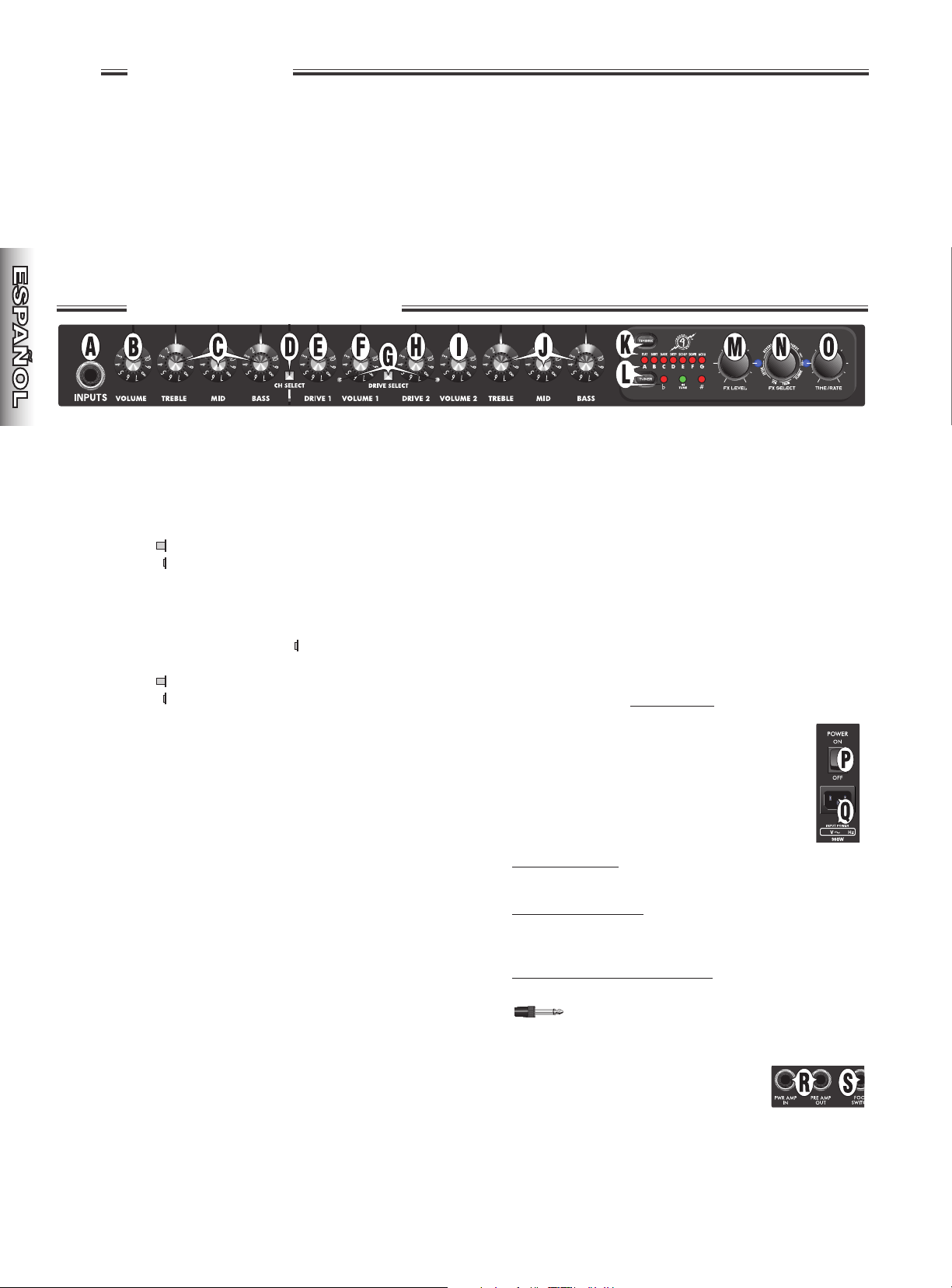

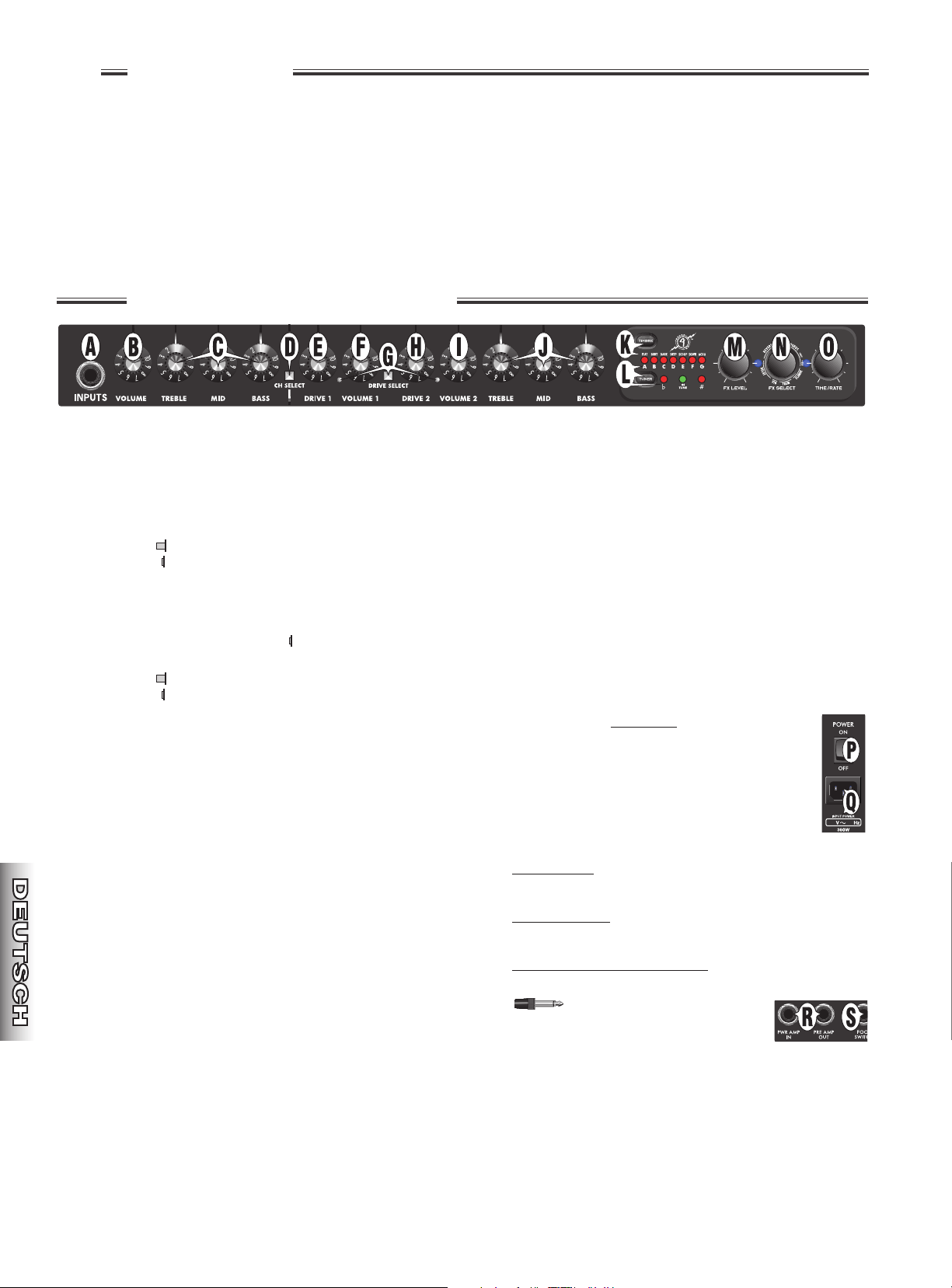

A. INPUTS - Plug-in connection for your guitar.

B. VOLUME - Adjusts the loudness of the Normal channel.

C. TREBLE / MIDDLE / BASS - Adjusts the high–, middle– and

low–frequency tone of the Normal channel.

D. CHANNEL SELECT -

OUT Normal channel {B–C}

IN Drive channels {E–J}

E. DRIVE 1 - Adjusts the distortion level of the Drive 1 channel.

F. VOLUME 1 - Adjusts the overall loudness of the Drive 1

channel.

G. DRIVE SELECT - Press CHANNEL SELECT {D} in to

activate DRIVE SELECT.

OUT Drive 1 channel {E–F, J}

IN Drive 2 channel {H–I, J}

H. DRIVE 2 - Adjusts the distortion level of the Drive 2 channel.

I. VOLUME 2 - Adjusts the overall loudness of the Drive 2

channel.

J. TREBLE / MID / BASS - Adjusts the high–, middle– and

low–frequency tone of the Drive channels.

K. TIMBRE - Press repeatedly to select an amp character as

indicated by the LEDs. Your selection is stored and automatically activated for each channel (Normal, Drive 1, Drive 2).

TIMBRE FILTERS: These pre-set Equalizer curves allow the Dyna–Touch amps to create seven very different voices on each channel. FLAT—Preamp and Power Amp signal without further equalization. BRIGHT—Treble boost, especially effective for brightening the tone of double–coil pickups. DARK—Treble cut, especially effective for traditional Jazz tones with the Normal channel. DEEP— Bass boost, especially effective for beefing up the tone of single–coil pickups. SCOOP—A severe low–mid scoop with bass boost designed for modern distortion tones. SQUAWK—A strong mid peak reminiscent of a partially depressed Wah–Wah pedal; great for distorted solos that need to cut through the mix. ACOUSTIC—Simulates the sound of an acoustic–electric guitar with extreme high treble boost and bass boost; best with the Normal channel. Note: This much Timbre flexibility requires that you use a little

common sense! It is possible to get “too much of a good thing,” such as undesirable treble harshness or bass boominess depending on your particular guitar, playing style and knob settings.

L. TUNER - Activates the tuner and mutes audio output. Strike

a string and the top row of LEDs indicate the nearest note. Sharp/flat notes are indicated by two LEDs; for example, A and B light up to indicate A sharp (B flat). The bottom row of LEDs indicate fine tuning.

M. EFFECTS LEVEL - Adjusts the level of the active effect.

N. EFFECTS SELECT - Selects the active effect (see next

page).

O. TIME/RATE - Adjusts the interval length / modulation speed

of the active effect (see next page).

Rear Panel

POWER SWITCH - Switches the amplifier

on / off.

Q. POWER CORD SOCKET - Connect the included

power cord in accordance with the voltage and frequency ratings listed on the rear panel of your amplifier.

R. PRE AMP OUT / POWER AMP IN -

fects Loop - Connect PRE AMP OUT to an effects device

input, then connect the effects device output to PWR AMP IN. Multiple Amps - Connect the primary unit’s PRE AMP OUT to the auxiliary unit’s PWR AMP IN. The primary unit is used to control all auxiliary units. Recording or Reinforcement - Connect PRE AMP OUT to the input jack of sound equipment.

Use TS (Tip-Sleeve) standard type plugs with

these jacks. The PRE AMP OUT signal includes

onboard tone shaping and DSP effects processing.

S. FOOTSWITCH - Connect the

3-button Fender footswitch (included) at this jack to enable remote switching of CHANNEL SELECT, DRIVE SELECT, EFFECTS. When plugged in, the footswitch buttons override the corresponding front panel controls.

PPPPaaaannnneeeellll FFFFuuuunnnnccccttttiiiioooonnnnss

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 7

fects Select

Select from 16 variations of 6 effect types. Delay produces various echoes, Reverb creates the acoustic ambience of different spaces or classic Fender spring Reverb, Chorus and Flange modulate the pitch and delay of a superimposed signal double, Tremolo modulates volume, Vibratone generates the doppler effect a rotating speaker.

SSSSppppeeeecccciiiiffffiiiiccccaaaattttiiiioooonnnnss

TYPE: PR 575

PART NUMBER: 2267200040 (120V, 60Hz) US 2367201940 (110V, 60Hz) TW

2367203940 (240V, 50Hz) AUS 2367204940 (230V, 50Hz) UK

2367205940 (220V, 50Hz) ARG 2367206940 (230V, 50Hz) EUR

2367207940 (100V, 50Hz) JPN 2367209940 (220V, 60Hz) ROK

POWER REQUIREMENTS: 360W

POWER OUTPUT: 90W RMS into 4Ω @ 5%THD

INPUT IMPEDANCE INPUT 1: 2.2MΩ

INPUT 2: 136kΩ

FUSES: 4A 125V for 100V/110V/120V ver

1.25A 250V for 220V/230V/240V ver

FOOTSWITCH: 3-Button (P/N 064465),

Channel Select / Drive Select / Effects Bypass

SPEAKER COMPLEMENT: One 4Ω, 12” Celestion G12T-100 (P/N 054421)

DIMENSIONS HEIGHT: 16.5 in (42 cm)

WIDTH: 20.6 in (52.3 cm)

DEPTH: 9.0 in (30.5 cm)

WEIGHT: 33 lb (15 kg)

Product specifications are subject to change without notice.

EEEEffffffffeeeeccccttttss

SELECTION DESCRIPTION TIME/RATE

1 Digital (minimum repeat)

DELAY 2 Tape Echo (moderate repeat) Delay Time

3 Ducking (volume priority, more repeat)

1 Room Acoustics

REVERB 2 Hall Acoustics Decay Time

3 Fender

Spring Reverb

Combination

4 Reverb + Delay Delay Time

1 Light Sweep

2 Deep Sweep

3 Chorus + Delay Delay Time

4 Chorus + Reverb Chorus Rate

1 Light Sweep

2 Deep Sweep

1 Low Intensity

2 High Intensity

VIBRATONE 1 Rotary Speaker Revolution Rate

CHORUS

Combinations

FLANGE

TREMOLO

Chorus Rate

Flange Rate

Tremolo Rate

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 8

DDDDeeeelllluuuuxxxxee

™™

9999000000

Su nuevo amplificador Deluxe™ 900 le ofrece el sonido de máxima calidad de Fender®junto con toda la tecnología DSP de última generación Fender®:

• 90 W de potencia de salida @ 4 ohmios

• Siete filtros de timbre para un control tonal absoluto

• Procesado digital de señal

• 16 SELECCIONES DE EFECTOS

• Controles FX LEVEL y TIME/RATE independientes

• Canales Normal y Drive seleccionables con controles de tono y volumen independientes

• Canales Drive 1 y Drive 2 seleccionables para que disponga de dos canales de distorsión ajustables de forma independiente.

• Conectores PRE AMP OUT y POWER AMP IN

•

• Afinador interno

• PEDALERA de tres botones (incluida) que le permite el control remoto de: (1) Selección de canal, (2) Selección de Drive, (3) Efectos

Gracias por elegir Fender

Los amplificador

es de instr

umentos más famosos del Mundo—

desde 1946

A. INPUTS - Conexión de entrada para su guitarra.

B. VOLUME - Ajusta el volumen del canal Normal.

C. TREBLE / MIDDLE / BASS - Ajusta el tono de las

frecuencias agudas, medias y graves del canal Normal.

D. SELECCION DE CANAL -

SIN PULSAR Canal Normal {B–C}

PULSADO Canales Drive {E–J}

E. DRIVE 1 - Ajusta el nivel de distorsión del canal Drive 1.

F. VOLUME 1 - Ajusta el volumen global del canal Drive 1.

G. SELECCION DE DRIVE - Pulse CHANNEL SELECT {D}

para activar esta SELECCION DE DRIVE O SATURACION.

SIN PULSAR Canal Drive 1 {E–F, J}

PULSADO Canal Drive 1 {H–I, J}

H. DRIVE 2 - Ajusta el nivel de distorsión del canal Drive 2.

I. VOLUME 2 - Ajusta el volumen global del canal Drive 2.

J. TREBLE / MID / BASS - Ajusta el tono de las frecuencias

agudas, medias y graves de los canales Drive.

K. TIMBRE - Púlselo repetidamente para elegir un carácter de

amplificación tal como verá indicado por el LED. Su elección es guardada y activada automáticamente para cada canal (Normal, Drive 1, Drive 2).

FILTROS DE TIMBRE: Estas curvas de ecualización prefijadas permiten a los amplificadores Dyna–Touch crear siete voces distintas en cada canal. FLAT—Señal de previo y etapa de potencia sin más ecualización. BRIGHT—Realce de agudos, especialmente útil para dar brillo al sonido de pastillas dobles. DARK—Corte de agudos, muy útil para sonidos de jazz tradicionales con el canal Normal. DEEP— Realce de graves, muy útil para reforzar el sonido de pastillas sencillas. SCOOP—Un corte profundo en los medio graves con realce de graves para sonidos de distorsión modernos. SQUAWK—Un fuerte pico en medios, reminiscencia de un pedal Wah–Wah pulsado a medias; perfecto para solos con distorsión que necesiten sobresalir en la mezcla. ACOUSTIC—Simula el sonido de una guitarra electro-acústica con un realce de agudos y de graves extremos; perfecto para el canal Normal. Nota: Esta gran flexibilidad tímbrica requiere que use un poco el sentido común! Puede conseguir “algo más que bueno”, pero

también unos agudos o graves insoportables dependiendo de su guitarra, estilo de ejecución y los ajustes del resto de mandos.

L. TUNER - Esto activa el afinador y anula la salida audio.

Toque una cuerda y la fila superior de LEDs le indicarán la nota que esté más cerca de la detectada. Las notas sostenidas/bemoladas son indicadas por dos LEDs; por ejemplo, se iluminarán A y B para indicar un A sostenido (B bemol). La fila inferior de pilotos indican la afinación precisa.

M. EFFECTS LEVEL - Ajusta el nivel del efecto activo.

N. EFFECTS SELECT - Le permite elegir el efecto activo (vea

la página siguiente).

O. TIME/RATE - Ajusta el intervalo de longitud / velocidad de

modulación del efecto activo (vea la página siguiente).

Panel traser

INTERRUPTOR OWER - Enciendo o apaga el

amplificador.

Q. ENTRADA DE CABLE DE CORRIENTE -

Conecte el cable de alimentación incluido de acuerdo con los valores de voltaje y frecuencia indicados en el panel trasero de su amplificador.

R. PRE AMP OUT / POWER AMP IN -

Bucle de efectos

- Conecte la salida PRE AMP OUT a la entrada de una unidad de efectos y después la salida de esta a la entrada PWR AMP IN.

arios amplificadores

- Conecte la salida PRE AMP OUT de la primera unidad a la entrada PWR AMP IN del amplificador auxiliar. La unidad principal o primera se usa para controlar las auxiliares. Grabación o refuerzo de sonido - Conecte la salida PRE AMP OUT a la entrada de su equipo de sonido.

Use conectores TS (punta-lateral) standard en estas tomas. La señal PRE AMP OUT incluye el modelado de sonido y el procesado de efectos DSP internos.

S. PEDALERA - Conecte la pedalera

Fender de 3 botones (incluida) en esta toma para que pueda realizr la SELECCION DE CANAL, SELECCION DE DRIVE y EFECTOS a distancia. Cuando esté conectada, los botones de esta pedalera anularán los controles correspondientes del panel frontal.

FFFFuuuunnnncccciiiioooonnnneeeessss ddddeeeellll ppppaaaannnneeeell

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 9

Selección de efectos

Elija entre 16 variaciones de 6 tipos de efectos. Delay produce distintos tipos de ecos, Reverb crea la ambientación acústica de distintos espacios o de una clásica reverb de muelles de Fender, Chorus y Flange modulan el tono y el retardo de una señal duplicada superpuesta y Tremolo modula el volumen y Vibratone genera el efecto doppler de un altavoz giratorio.

EEEEssssppppeeeecccciiiiffffiiiiccccaaaacccciiiioooonnnneeeessss ttttééééccccnnnniiiiccccaaaass

TIPO: PR 575

REFERENCIA: 2267200040 (120V, 60Hz) US 2367201940 (110V, 60Hz) TW

2367203940 (240V, 50Hz) AUS 2367204940 (230V, 50Hz) UK

2367205940 (220V, 50Hz) ARG 2367206940 (230V, 50Hz) EUR

2367207940 (100V, 50Hz) JPN 2367209940 (220V, 60Hz) ROK

POTENCIA: 360 W

POTENCIA DE SALIDA: 90 W RMS a 4 Ω @ 5%THD

IMPEDANCIA DE ENTRADA INPUT 1: 2.2 MΩ

INPUT 2: 136 kΩ

FUSIBLES: 4A 125 V para versión de 100V/110V/120V

1.25A 250 V para versión de 220V/230V/240V

PEDAL DE DISPARO: 3 botones (referencia 064465),

Selección de canal / Selección de Drive o saturación / Bypass de efectos

ALTAVOZ: Un altavoz Celestion G12T-100de 12”, 4 Ω (referencia 054421)

DIMENSIONES ALTURA: 16.5 pulgadas (42 cm)

ANCHURA: 20.6 pulgadas (52.3 cm)

PROFUNDIDAD: 9.0 pulgadas (30.5 cm)

PESO: 33 libras (15 kg)

Las especificaciones están sujetas a cambios sin previo aviso

EEEEffffeeeeccccttttooooss

SELECCION DESCRIPCION TIEMPO/FREC.

1 Digital (repetición mínima)

DELAY (retardo)2 Eco de cinta (repetición media) Tiempo retardo

3 Ducking (prioridad de volumen, más repetición)

1 Acústica de habitación

REVERB 2 Acústica de salón Tiempo decaimiento

3 Reverb de muelles Fender

Combinación

4 Reverb + Retardo Tiempo retardo

1 Barrido suave

2 Barrido profundo

3 Chorus + Retardo Tiempo retardo

4 Chorus + Reverb Velocidad chorus

1 Barrido suave

2 Barrido profundo

1 Baja intensidad

2 Intensidad elevada

VIBRATONE 1 Altavoz giratorio Velocidad giro

CHORUS

Combinations

FLANGE

TREMOLO

Veloc. chorus

Veloc. flanger

Veloc. trémolo

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 10

DDDDeeeelllluuuuxxxxee

™™

9999000000

Le Deluxe™ 900 offre les célèbres sons Fender®et dispose du traitement numérique DSP Fender

• Puissance de 90 W dans 4 Ohms

• Sept filtres de timbre pour une maîtrise totale du son

• Traitement numérique par DSP :

• 16 effets

• Réglages individuels FX LEVEL et TIME/RATE

• Sélection des canaux Normal ou Drive avec réglages indépendants de volume et de tonalités.

• Sélection des canaux Drive 1 ou Drive 2, vous permettant deux canaux saturés différents

• Jacks PRE AMP OUT et POWER AMP IN

•

• Accordeur intégré

• Pédalier à 3 boutons fourni permettant : (1) D’activer la sélection du canal, (2) La sélection du Drive, (3)

D’acitiver les effets

Mer

ci d’avoir choisi Fender

Les amplificateurs les plus célèbr

es au monde — depuis 1946

A. INPUT - Permet la connexion du cordon guitare.

B. VOLUME - Niveau du canal Normal.

C. TREBLE / BASS - Règle les graves et des aigus du canal

Normal.

D. SÉLECTION DE CANAL-

RELÂCHÉ Canal Normal {B–C}

ENFONCÉ Canaux Drive {E–J}

E. DRIVE 1 - Règle la distorsion du canal Drive 1.

F. VOLUME 1 - Règle le volume du canal Drive 1.

G. DRIVE SELECT - Appuyez sur CHANNEL SELECT {D}

pour activer la sélection du canal DRIVE.

RELÂCHÉ Canal Drive 1 {E–F, J}

ENFONCÉ Canal Drive 2 {H–I, J}

H. DRIVE 2 - Règle la distorsion du canal Drive 2..

I. VOLUME 2 - Règle le volume du canal Drive 2.

J. TREBLE / MID / BASS - Règle les graves, médiums, aigus,

des canaux Drive.

K. TIMBRE - Appuyez jusqu’à sélectionner un caractère

d’ampli indiqué par les Leds. La sélection est mémorisée et activée pour chaque canal (Normal, Drive.1, Drive 2).

FILTRES : Ces courbes d’égalisation pré-définies permettent à l’ampli Dyna–Touch de disposer de sept sonorités différentes par canal. FLAT — Signal de préampli et d’ampli sans égalisationn supplémentaire. BRIGHT — Accentuation des aigus, utile pour donner du brillant aux double-bobinages. DARK — Atténuation des aigus, utile en Jazz avec le canal Normal. DEEP — Accentuation des basses, efficace pour donner du corps aux micros à simple bobinage. SCOOP — Creux important dans les médiums avec accentuation des basses pour les sons de distorsion modernes. SQUAWK — Bosse dans les médiums ressemblant à une pédale Wah–Wah à moitié enfoncée ; excellent sur les solos en distorsion pour faire ressortir le son dans le mixage. ACOUSTIC — Simule le son d’une électro-acoustique avec Boost dans les graves et les aigus ; convient au canal Normal. Remarque : Veillez à restez

raisonnable dans vos réglages, au risque d’obtenir un son trop dur ou avec trop de basses.

L. ACCORDEUR - Active l’accordeur et coupe le signal audio.

Jouez une corde et la rangée supérieure des Leds indique la note la plus proche. Les notes trop hautes/basses sont indiquées par deux Leds ; par exemple, les Leds A et B indiquent un La dièse (Si bémol). La rangée des Leds du bas permet l’accordage fin.

M. EFFECTS LEVEL - Détermine le niveau de l’effet.

N. EFFECTS SELECT - Sélectionne l’effet (voir en page

suivante).

O. TIME/RATE - Règle la vitesse de modulation/durée de l’effet

(voir en page suivante).

Face ar

rièr

POWER -

Place l’ampli sous/hors tension.

Q. EMBASE SECTEUR - Connectez le cordon

secteur fourni à cette embase. vérifiez que la tension et la fréquence secteur correspondent à celles de l’amplificateur.

R. PRE AMP OUT / POWER AMP IN -

Boucle d’ef

fets - Connectez la sortie PRE AMP OUT à

l’entrée de votre effet externe et connectez la sortie de l’effet à l’entrée PWR AMP IN.

Plusieurs amplis

- Connectez la sortie PRE AMP OUT de l’ampli maître à l’entrée PWR AMP IN des amplis esclaves. L’ampli maître contrôle les amplis esclaves.

Enr

egistrement ou sonorisation - Connectez la sortie PRE

AMP OUT à l’entrée de la console.

Utilisez des Jacks mono avec ces embases. Le signal PRE AMP OUT comprend les réglages de tonalité et les effets DSP.

S. FOOTSWITCH - Connectez le

pédalier Fender à 3 boutons (fourni) à ce Jack pour permettre la gestion au pied de la SÉLECTION DES CANAUX, la SÉLECTION DU DRIVE et des EFFETS. Le pédalier est prioritaire sur les boutons de face avant.

FFFFoooonnnnccccttttiiiioooonnnnssss eeeetttt rrrrééééggggllllaaaaggggeeeess

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 11

Sélection des ef

fets

Sélectionne l’une des 16 variations d’effets dans l’un des 6 groupes. L’effet Reverb produit des réverbérations, dont la célèbre réverbération à ressorts Fender, l’effet Vibratone produit un effet de haut-parleur tournant, l’effet Tremolo module le volume, les effets Flange et Chorus sont des effets de doublage par modulation de phase ou de hauteur ajoutés au signal initial.

CCCCaaaarrrraaaaccccttttéééérrrriiiissssttttiiiiqqqquuuueeeessss tttteeeecccchhhhnnnniiiiqqqquuuueeeess

TYPE : PR 575

RÉFÉRENCE : 2267200040 (120 V, 60 Hz) US 2367201940 (110 V, 60 Hz) TW

2367203940 (240 V, 50 Hz) AUS 2367204940 (230 V, 50 Hz) UK

2367205940 (220 V, 50 Hz) ARG 2367206940 (230 V, 50 Hz) EUR

2367207940 (100 V, 50 Hz) JPN 2367209940 (220 V, 60 Hz) ROK

CONSOMMATION ÉLECTRIQUE : 360 W

PUISSANCE DE SORTIE : 90 W efficace dans 4 Ω avec une DHT de 5 %

IMPÉDANCE DE SORTIE : ENTRÉE 1 : 2.2 MΩ

ENTRÉE 2 : 136 kΩ

FUSIBLES : 4 A 125 V en version 100 V/110 V/120 V

1,25 A 250 V en version 220 V/230 V/240 V

PÉDALIER : 3 boutons (référence 064465),

Sélection du canal / Sélection du Drive / Bypass des effets

HAUT-PARLEUR INTERNE : Un HP Celestion G12T-100 4 Ω, de 31 cm (référence 054421)

DIMENSIONS HAUTEUR : 42 cm

LARGEUR : 52,3 cm

PROFONDEUR : 30,5 cm

POIDS : 15 kg

Caractéristiques sujettes à modifications sans préavis.

EEEEffffffffeeeettttss

SÉLECTION DESCRIPTION DURÉE/VITESSE

1 Numérique (répétitions minimums)

DELAY 2 Écho à bande (répétitions modérées) Temps de retrad

3 Ducking (priorité volume, plus de répététitions)

1 Room

REVERB 2 Hall Déclin

3 Réverbération à ressorts Fender

Combinaison

4 Reverb + Delay Temps de retrad

1 Balayage léger

2 Balayage profond

3 Chorus + Delay Temps de retard

4 Chorus + Reverb Vitesse Chorus

1 Balayage léger

2 Balayage profond

1 Faible intensité

2 Forte intensité

VIBRATONE 1 Haut-parleur tournant Vitesse de rotation

CHORUS

Combinaisons

FLANGE

TREMOLO

Vitesse Chorus

Vitesse Flanger

Vitesse Tremolo

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 12

DDDDeeeelllluuuuxxxxee

™™

9999000000

Il amplificatore Deluxe™ 900 è dotato della rinomata tecnologia DSP Fender

e offre tutta la qualità del classico suono Fender®:

• Potenza in uscita da 90W @ 4 ohms

• Sette filtri Timbre per il controllo totale del suono

• Processamento digitale del segnale

• 16 SELEZIONI FX

• Controlli FX LEVEL e TIME/RATE separati

• Canali Normal e Drive selezionabili, dotati di controlli di volume e di tono indipendenti

• I canali Drive 1 e Drive 2 selezionabili mettono a disposizione due canali di distorsione regolabili in modo indipendente.

• Connessioni PRE AMP OUT e POWER AMP IN

•

• Tuner integrato

• L’unità FOOTSWITCH a 4-pulsanti (inclusa) consente il controllo a distanza delle seguenti funzioni: (1) selezione del canale, (2) selezione Drive, (3) controllo Sezione FX

Grazie per aver scelto Fender

Gli amplificatori per str

umenti più famosi al mondo—dal 1946

A. INPUTS - Connessione per la tua chitarra.

B. VOLUME - Regola il Loudness del canale Normal.

C. TREBLE / MIDDLE / BASS - Regolazioni di tono per le alte,

medie e basse frequenze del canale Normal

D. CHANNEL SELECT -

OUT Canale Normal {B–C}

IN Canale Drive {E–J}

E. DRIVE 1 - Regola il livello di distorsione del canale Drive 1.

F. VOLUME 1 - Regola il Loudness del canale Drive 1.

G. DRIVE SELECT - Premi CH SELECT {D} per attivare la

SELEZIONE DEL CANALE DRIVE.

OUT Canale Drive 1 {E–F, J}

IN Canale Drive 2 {H–I, J}

H. DRIVE 2 - Regola il livello di distorsione del canale Drive 2.

I. VOLUME 2 - Regola il Loudness del canale Drive 2.

J. TREBLE / MID / BASS - Regolazioni di tono per le alte,

medie e basse frequenze dei canali Drive.

K. TIMBRE - Premi ripetutamente per selezionare un Amp

Character, indicato dai LEDs del pannello. La selezione effettuata verrà salvata e attivata automaticamente per ciascun canale (Normal, Drive 1, Drive 2).

TIMBRE FILTERS: Si tratta di curve di equalizzazione preimpostate che permettono alla sezione Dyna-Touch di generare fino a sette timbri tonali differenti in ciascun canale. FLAT - Segnale Preamp e Power Amp senza alcuna successiva equalizzazione. BRIGHT - Esaltazione delle alte frequenze, particolarmente efficace per rendere brillante il tono dei pickups Double–Coil. DARK - Taglio delle alte frequenze, ideale per generare il tipico suono Jazz sul canale Normal. DEEP - Esaltazione delle basse frequenze, utile per rinvigorire il tono dei pickups Single–Coil. SCOOP - Taglio delle frequenze medio-basse con esaltazione delle basse frequenze, ideale per le moderne sonorità distorte. SQUAWK - Sonorità con esaltazione dei medi, che ricorda il suono di un pedale Wah–Wah in posizione intermedia; ideale come suono solista distorto per ben evidenziarsi all’interno del mix. ACOUSTIC - Simulazione del suono di una chitarra elettro-acustica con esaltazione estrema delle alte frequenze e bassi accentuati; ottimo sul canale Normal. Nota: l’estrema flessibilità sonora offerta dalle impostazioni Timbre dev’essere impiegata con criterio e buon senso! Infatti, in base al tipo di chitarra, al modo di suonare e alle

regolazioni da pannello, i Timbre possono generare sonorità dalle alte frequenze stridule e fastidiose, oppure delle basse frequenze troppo “pompate”.

L. TUNER - Attiva il Tuner silenziando l’uscita del segnale.

Suonando una corda, la linea superiore di LEDs indica la nota più vicina. Le note Diesis/Bemolle sono indicate da due LEDs; ad esempio, se i LEDs A (La) e B (Si) si illuminano, la nota rilevata sarà La diesis (Si bemolle). La linea di LEDs sottostante è utile per l’intonazione fine

M. EFFECTS LEVEL - Regola il livello dell’effetto attivo.

N. EFFECTS SELECT - Seleziona il tipo di effetto (consulta

pag.13).

O. TIME/RATE - Regola la lunghezza d’intervallo / velocità di

modulazione dell’effetto attivo (consulta pag.13).

Pannello Posterior

POWER -

Attiva/disattiva

l’amplificatore

Q. CAVO D’ALIMENTAZIONE - Collega il cavo

d'alimentazione in dotazione ad una presa collegata a terra e conforme alle specifiche di tensione e frequenza riportate sul pannello posteriore del tuo amplificatore.

R. PRE AMP OUT / POWER AMP IN -

fects Loop

- Collega l’uscita PRE AMP OUT nell’ingresso di un’unità effetti esterna, quindi collega l’uscita dell’unità effetti all’ingresso PWR AMP IN.

Amplificatori multipli

- Collega l’uscita PRE AMP OUT della prima unità all’ingresso PWR AMP IN dell’unità ausiliaria. La prima unità controllerà tutte le unità ausiliarie.

Registrazione o Sound Reinfor

cement - Collega l’uscita

PRE AMP OUT all’ingresso del sistema di registrazione o di Sound Reinforcement.

Per queste connessioni, utilizza connettori jack standard di tipo TS (Tip-Sleeve). Il segnale nell’uscita PRE AMP OUT include le regolazioni timbriche e il processamento DSP degli effetti.

S. FOOTSWITCH - Ingresso per la

connessione dell’unità Footswitch a 3-pulsanti Fender (inclusa), in grado di controllare a distanza le seguenti funzioni: CHANNEL SELECT, DRIVE SELECT e EFFECTS. Se collegato, il Footswitch sostituisce l’azione dei relativi controlli del pannello frontale.

FFFFuuuunnnnzzzziiiioooonnnniiii ddddeeeellll PPPPaaaannnnnnnneeeelllllllloooo FFFFrrrroooonnnnttttaaaallllee

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 13

FX Select

È possibile selezionare 16 variazioni di 6 diversi tipi d’effetto. Il Delay genera vari tipi di effetti eco; il Reverb riproduce l’ambiente acustico di diverse dimensioni, oppure il classico riverbero a molle Fender; Chorus e Flange permettono la modulazione del Pitch e del Delay di un segnale sovrapposto; il Tremolo modula il volume; Vibratone genera l’effetto doppler di un altoparlante rotante.

SSSSppppeeeecccciiiiffffiiiicccchhhhee

TIPO: PR 575

NUMERO PARTI: 2267200040 (120V, 60Hz) US 2367201940 (110V, 60Hz) TW

2367203940 (240V, 50Hz) AUS 2367204940 (230V, 50Hz) UK

2367205940 (220V, 50Hz) ARG 2367206940 (230V, 50Hz) EUR

2367207940 (100V, 50Hz) JPN 2367209940 (220V, 60Hz) ROK

CONSUMO ENERGETICO: 360W

POTENZA IN USCITA: 90W RMS su 4Ω @ 5%THD

IMPEDENZA IN INGRESSO INPUT 1: 2.2MΩ

INPUT 2: 136kΩ

FUSIBILI: 4A 125V per le versioni a 100V/110V/120V

1.25A 250V per le versioni a 220V/230V/240V

FOOTSWITCH: 3-Pulsanti (P/N 064465),

Channel Select / Drive Select / Effects Bypass

ALTOPARLANTE: Un Celestion G12T-100 (P/N 054421) da 12”, 4Ω

DIMENSIONI ALTEZZA: 42 cm (16.5 in)

LARGHEZZA: 52.3 cm (20.6 in)

PROFONDITÀ: 30.5 cm (9.0 in)

PESO: 15 kg (33 lb)

Le specifiche possono essere soggette a variazioni senza alcun preavviso.

EEEEffffffffeeeettttttttii

SELEZIONE DESCRIZIONE TIME/RATE

1 Digital (ripetizioni minime)

DELAY 2 Tape Echo (ripetizioni moderate) Delay Time

3 Ducking (priorità volume, maggiori ripetizioni)

1 Room Acoustics

REVERB 2 Hall Acoustics Decay Time

3 Fender

Spring Reverb

Combinazione

4 Reverb + Delay Delay Time

1 Leggera modulazione

2 Profonda modulazione

3 Chorus + Delay Delay Time

4 Chorus + Reverb Chorus Rate

1 Leggera modulazione

2 Profonda modulazione

1 Bassa intensità

2 Alta intensità

VIBRATONE 1 Rotary Speaker Revolution Rate

CHORUS

Combinations

FLANGE

TREMOLO

Chorus Rate

Flange Rate

Tremolo Rate

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 14

DDDDeeeelllluuuuxxxxee

™™

9999000000

Ihr neuer Deluxe™ 900 Amp liefert Weltklasse Fender®Sounds und Weltstandard Fender®DSP Technologie:

• 90 W Ausgangsleistung @ 4 Ohm

• Sieben Timbre-Filter zur totalen Klangsteuerung

• Digitale Signalbearbeitung

• 16 FX OPTIONEN

• Separate FX LEVEL- und TIME/RATE-Regler

• Wählbare Normal- und Drive-Kanäle mit unabhängigen Pegelund Klang-Reglern

• Wählbare Drive 1- und Drive 2-Kanäle für zwei getrennt einstellbare Distortion-Kanäle.

• PRE AMP OUT- und POWER AMP IN-Buchsen

•

• Integrierter Tuner

• 3-Tasten FUSSSCHALTER (im Lieferumfang) zur ferngesteuerten Wahl von: (1) Kanälen, (2) Drive-Schaltungen, (3) Effekten

Danke für die W

ahl eines Fender

PrProdukts

odukts

Die beliebtesten Instr

umentenverstärker der W

elt —seit 1946

A. INPUTS - Anschluss für Ihre Gitarre.

B. VOLUME - Regelt den Pegel des Normal-Kanals.

C. TREBLE / MIDDLE / BASS - Regelt die Höhen, Mitten und

Bässe des Normal-Kanals.

D. CHANNEL SELECT -

OUT Normal-Kanal {B–C}

IN Drive-Kanäle {E–J}

E. DRIVE 1 - Regelt den Distortion-Pegel des Drive 1-Kanals.

F. VOLUME 1 - Regelt den Gesamtpegel des Drive 1-Kanals.

G. DRIVE SELECT - Drücken Sie CHANNEL SELECT {D},

um die DRIVE-WAHL zu aktivieren.

OUT Drive 1 Kanal {E–F, J}

IN Drive 2 Kanal {H–I, J}

H. DRIVE 2 - Regelt den Distortion-Pegel des Drive 2-Kanals.

I. VOLUME 2 - Regelt den Gesamtpegel des Drive 2-Kanals.

J. TREBLE / MID / BASS - Regelt die Höhen, Mitten und

Bässe des Drive-Kanals.

K. TIMBRE - Durch wiederholtes Drücken wählen Sie die von

den LEDs angezeigte Amp-Charakteristik. Ihre Wahl wird gespeichert und automatisch für jeden Kanal aktiviert (Normal, Drive 1, Drive 2).

TIMBRE FILTERS: Mit diesen voreingestellten EQ-Kurven können die Dyna–Touch Amps sieben, sehr unterschiedliche Voices pro Kanal erzeugen. FLAT—Vorverstärker- und Endstufensignal ohne EQ-Bearbeitung. BRIGHT— Höhenanhebung, besonders effektiv zur klanglichen Aufhellung von Double-Coil Pickups. DARK— Höhenabsenkung, besonders effektiv für traditionelle JazzSounds über den Normal-Kanal. DEEP—Bassanhebung, besonders effektiv zur klanglichen Verdichtung von Single–Coil Pickups. SCOOP—Eine starke Frequenzsenke bei den tiefen Mitten plus Bassanhebung für moderne Distortionsounds. SQUAWK—Starker Mittenfrequenzbuckel, vergleichbar mit einem teilweise durchgedrückten Wah–Wah Pedal; ideal für verzerrte Soli, die sich in der Mischung durchsetzen müssen. ACOUSTIC—Simuliert den Sound einer elektroakustischen Gitarre mit extremer Anhebung der oberen Höhen und Bässe; am besten mit dem Normal-Kanal einsetzbar. Anm.: So viel Timbre-Flexibilität

erfordert Ihren gesunden Menschenverstand! Vermeiden Sie „Zuviel des Guten“, z. B. unerwünscht grelle Höhen oder wummernde Bässe, abhängig von Instrument, Spielstil und Reglerposition.

L. TUNER - Aktiviert den Tuner und schaltet den Audio-

Ausgang stumm. Wenn Sie eine Saite anschlagen, zeigt die obere LED-Reihe die nächstgelegene Note an. Erhöhte/erniedrigte Töne werden durch zwei LEDs angezeigt; z. B. leuchten A und B auf, um A# (Bb) anzuzeigen. Die untere LED-Reihe zeigt die Feinstimmung an.

M. EFFECTS LEVEL - Regelt den Pegel des aktiven Effekts.

N. EFFECTS SELECT - Wählt den aktiven Effekt (siehe

nächste Seite).

O. TIME/RATE - Steuert die Intervall-Länge / Modulations-

geschwindigkeit des aktiven Effekts (siehe nächste Seite).

Rückseite

POWER-SCHALTER -

Schaltet den Amp ein/aus.

Q. NETZANSCHLUSS - Schließen Sie hier das

Netzkabel entsprechend den Spannungs- und Frequenznennwerten an, die auf der Rückseite des Amps angegeben sind.

R. PRE AMP OUT / POWER AMP IN -

fects Loop - Verbinden Sie PRE AMP OUT mit dem

Eingang eines Effektgeräts und dessen Ausgang mit PWR AMP IN.

Mehr

ere Amps - Verbinden Sie PRE AMP OUT des

Hauptgeräts mit PWR AMP IN des Zusatzgeräts. Das Hauptgerät steuert alle Zusatzgeräte.

Aufnahme oder P

A-Beschallung - Verbinden Sie PRE AMP

OUT mit der Eingangsbuchse der Soundanlage.

Verwenden Sie für diese Buchsen standard Mono-Klinkenstecker (Spitze-Schirm). Das PRE AMP OUTSignal enthält die integrierte Klang- und DSP-Effektbearbeitung.

S. FOOTSWITCH - Schließen Sie den 3-Tasten Fender

Fußschalter (im Lieferumfang) an diese Buchse an, um KANAL-WAHL, DRIVE-WAHL und EFFEKTE ferngesteuert umzuschalten. Bei angeschlossenem Fußschalter sind die entsprechenden vorderseitigen Regler außer Kraft gesetzt.

VVVVoooorrrrddddeeeerrrrsssseeeeiiiittttiiiiggggeeee FFFFuuuunnnnkkkkttttiiiioooonnnneeeenn

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 15

TTTTeeeecccchhhhnnnniiiisssscccchhhheeee DDDDaaaatttteeeenn

TYP: PR 575

TEILENUMMER: 2267200040 (120V, 60Hz) USA 2367201940 (110V, 60Hz) TW

2367203940 (240V, 50Hz) AUS 2367204940 (230V, 50Hz) UK

2367205940 (220V, 50Hz) ARG 2367206940 (230V, 50Hz) EUR

2367207940 (100V, 50Hz) JPN 2367209940 (220V, 60Hz) ROK

LEISTUNGSAUFNAHME: 360 W

AUSGANGSLEISTUNG: 90 W RMS in 4 Ohm @ 5% Klirrfaktor

EINGANGSIMPEDANZ INPUT 1: 2.2M Ohm

INPUT 2: 136k Ohm

SICHERUNGEN: 4A 125V für 100V/110V/120V ver

1.25A 250V für 220V/230V/240V ver

FUSSSCHALTER: 3-Tasten (P/N 064465),

Kanalwahl / Drive-Wahl / Effekt-Bypass

LAUTSPRECHER-BESTÜCKUNG: ein 4 Ohm, 12” Celestion G12T-100 (P/N 054421)

ABMESSUNGEN HÖHE: 42 cm (16.5 in)

BREITE: 52.3 cm (20.6 in)

TIEFE: 30,5 cm (9.0 in)

GEWICHT: 15 kg (33 lbs)

Technische Daten können ohne Vorankündigung geändert werden.

fekt-W

ahl

Wählt 16 Variationen von 6 Effekttypen. Delay erzeugt verschiedene Echos, Reverb simuliert die Akustiken von unterschiedlichen Räumen oder einen klassischen Fender Federhall, Chorus und Flange modulieren Tonhöhe und Verzögerung einer überlagerten Signalkopie, Tremolo variiert den Pegel und Vibratone reproduziert den Doppler-Effekt von Rotationslaut-

sprechern

EEEEffffffffeeeekkkkttttee

OPTION BESCHREIBUNG ZEIT/RATE

1 Digital (minimale Wiederholung)

DELAY 2 Tape Echo (mittlere Wiederholung) Delay Time

3 Ducking (Pegel-Priorität, mehr Wiederholungen)

1 Akustik eines Raumes

REVERB 2 Akustik einer Halle Decay Time

3 Fender

Federhall

Combination

4 Reverb + Delay Delay Time

1 leichte Sweep-Bewegung

2 starke Sweep-Bewegung 3 Chorus + Delay Delay Time 4 Chorus + Reverb Chorus Rate

1 leichte Sweep-Bewegung

2 starke Sweep-Bewegung

1 geringe Intensität

2 hohe Intensität

VIBRATONE 1 Rotationslautsprecher Revolution Rate

CHORUS

Combinations

FLANGE

TREMOLO

Chorus Rate

Flange Rate

Tremolo Rate

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 16

DDDDeeeelllluuuuxxxxee

™™

9999000000

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 17

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

064465)

Page 18

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 19

wwwwww..ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

Page 20

A PRODUCT OF:

FENDER MUSICAL INSTRUMENTS CORP.

CORONA, CA USA

Deluxe™ is a trademark and Fender

is a registered trademark of FMIC.

Other trademarks are property of their respective owners.

REV C
