Fender 2012 User Manual

ENGLISH - PAGES 10-13

ESPANOL - PAGINAS 14-17

FRANÇAIS - PAGES 18-21

ITALIANO - PAGINE 22-25

DEUTSCH - SEITEN 26-29

30-33

This symbol warns the user of dangerous voltage
levels localized within the enclosure.

This symbol advises the user to read all
accompanying literature for safe operation of the unit.

∆ Read, retain, and follow all instructions. Heed all warnings.
∆ WARNING: To prevent injury, this apparatus must be

securely attached to the floor/wall in accordance with the
installation instructions.

∆ WARNING: Flying loudspeakers above crowds is dangerous

and should only be undertaken by experienced and insured
riggers.

∆ WARNING: The length of the useful life of these cabinets

will depend in substantial part upon how they are treated in
use. The user of this cabinet must periodically have this
cabinet inspected to ensure that continued use has not
weakened the cabinet's structure, including the various joints
which are fastened with glue and/or screws.

∆ WARNING: To prevent damage, fire or shock hazard, do not

expose this unit to rain or moisture.

∆ This product should be located away from heat sources such

as radiators, heat registers, or other products that produce
heat.

∆ This product should only be used with a cart or stand that is

recommended by the manufacturer.

∆ This product should be serviced by qualified service

personnel when: objects have fallen, or liquid has been
spilled onto the product; or the product has been exposed to
rain; or the product does not appear to operate normally or
exhibits a marked change in performance; or the product has
been dropped, or the enclosure damaged.

∆ Do not drip nor splash liquids, nor place liquid filled

containers on the unit.

∆ CAUTION: No user serviceable parts inside, refer servicing

to qualified personnel only.

∆ Fender

®

loudspeaker systems are capable of producing very
high sound pressure levels which may cause temporary or
permanent hearing damage. Use care when setting and
adjusting volume levels during use.

General Precautions:

∆ Always carefully route speaker cables to avoid any chance

that someone could trip over them. Tripping over the cables
attached to the speaker can cause the speaker to be
knocked over, potentially leading to personal injury and
damaged equipment.

∆ Due to the high acoustical energy generated by the

speakers, they may have a tendency to move across smooth,
polished, or slippery surfaces. Care should be taken to
ensure the speakers do not fall off of the edge of such
surfaces (i.e. stages, tables, etc.).

∆ Do not insert or drop anything into the ACE Speaker

enclosure’s bass ports (located on either side of the high
frequency horn).

When stacking ACE loudspeakers:

∆ Do not stack more than two units high.
∆ Stacked speakers must be securely strapped or tied together

and anchored to the stage to prevent toppling.

∆ Always ensure that the loudspeakers are placed on a stable

surface. The surface must be rigid, flat, and level.

∆ Always verify that stacked speakers are aligned properly.

The feet of the upper speaker must fully interlock with the
receptacles of the lower speaker.

∆ Position the loudspeakers in a location where they will not be

easily tipped over by audience members, performers, or the
production crew.

∆ Do not allow anyone to lean on or climb on speakers.
∆ Children should not be allowed near stacked speakers.
∆ When used outdoors, be aware of winds that could tip a

speaker stack over.

When mounting ACE loudspeakers on speaker stands:

∆ Always ensure that the stand is placed on a stable surface.

The surface should be rigid, flat, and level.

∆ The legs of tripod style speaker stands must be fully

extended, and the stand should be positioned so that its legs
do not pose a trip hazard.

∆ Read and observe all safety precautions provided by the

stand manufacturer.

∆ Check the specifications of the speaker stand to verify its

weight limits. Ensure that it is designed to support the weight
of the speaker. Never mount more speakers on a stand
designed for only a single speaker.

∆ In outdoor applications, additional precautions should be

taken to ensure stability. Sandbags placed on the base of
the stand may improve stability.

Important Safety Instructions

Este símbolo quiere advertir al usuario de la
presencia de niveles de voltaje peligrosos dentro de
la carcasa.

Este símbolo quiere advertir al usuario que lea los
documentos que acompañan este aparato para
poder usarlo de una forma correcta y fiable.

∆ Lea, conserve y siga lo indicado en las instrucciones.

Cumpla con lo indicado en las advertencias.

∆ PRECAUCION: Para evitar daños, fije este aparato a la

pared/techo de forma segura y de acuerdo a lo indicado en
las instrucciones de instalación.

∆ PRECAUCIN: El colocar recintos acústicos colgados encima

del público es arriesgado y solo debe ser realizado por un
técnico especialista y con enganches de seguridad.

∆ PRECAUCION: La vida útil de estos recintos acústicos

dependerá en gran medida del trato que se les de. El usuario
debe revisar de forma periódica los altavoces para
asegurarse de que la estructura del recinto acústico no esté
dañada, especialmente en las juntas que están sujetas con
tornillos y/o encoladas.

∆ PRECAUCION: Para evitar riesgos de daños, incendios o

descargas, no permita que este aparato quede expuesto a la
lluvia o a un elevado nivel de humedad.

∆ Coloque este aparato lejos de fuentes de calor como

radiadores, calentadores u otros aparatos similares.

∆ Utilice este aparato solo con los soportes o enganches

recomendados por el fabricante.

∆ Este producto deberá ser enviado a un servicio técnico

oficial cuando: se hayan derramado líquidos o haya caído
algún objeto dentro del aparato; la unidad haya quedado
expuesta a la lluvia o el aparato dé muestras de no funcionar
correctamente o se observe un cambio claro en su
rendimiento, o si el aparato ha caído al suelo o su carcasa
se ha dañado.

∆ No derrame líquidos sobre la unidad ni coloque objetos que

contengan líquidos encima de ella.

∆ CUIDADO: Dentro de este aparato no hay ninguna pieza

susceptible de poder se reparada por el usuario. Dirija todas
las reparaciones solo a un servicio técnico oficial.

∆ Los sistemas de altavoces de Fender®son capaces de

producir niveles de presión sonora muy elevados, que
pueden dar lugar a una pérdida de la capacidad auditiva
temporal o permanente. Tenga cuidado cuando ajuste los
niveles de volumen de estas unidades.

Precauciones generales:

∆ Tenga cuidado siempre al colocar los cables de altavoz para

evitar la posibilidad de que alguien tropiece con ellos o los
pise. Un enganchón con los cables puede hacer que el
altavoz caiga, dando lugar a posibles daños en las personas
y dañando la unidad.

∆ Debido a la elevada energía acústica generada por los

altavoces, puede que se deslicen si los coloca sobre una
superficie suave y pulida. Cuando coloque estos altavoces
en este tipo de superficies tenga cuidado para evitar que
puedan caerse.

∆ No introduzca ni vuelque nada dentro de las toberas de

graves de sus recintos acústicos ACE (situadas a cada lado
de la trompeta de agudos).

Cuando coloque varios altavoces ACE apilados:

∆ Nunca apile más de dos unidades de altura.
∆ Debe sujetar entre sí los altavoces que coloque apilados y

fijarlos al escenario para evitar que se vuelquen.

∆ Asegúrese siempre de que los altavoces estén colocados

sobre una superficie estable. Debe ser rígida, plana y sin
mucha inclinación.

∆ Si apila varios recintos acústicos, compruebe siempre que

esté alineados correctamente. Las patas del altavoz superior
deben engancharse perfectamente con los receptáculos del
recinto acústico inferior.

∆ Coloque los altavoces en un lugar en el que no puedan ser

empujados o volcarse a causa de los movimientos del
público, músicos o miembros del equipo de producción.

∆ No permita que nadie se suba encima de estos altavoces.
∆ No permita que los niños se acerquen demasiado a estos

altavoces.

∆ Cuando use estos recintos acústicos en exteriores,

colóquelos de forma que el viento no pueda volcarlos.

Cuando monte estos altavoces ACE en unos soportes:

∆ Asegúrese siempre de que los soportes estén sobre una

superficie estable; debe ser rígida, plana y nivelada.

∆ Las patas de los soportes de tipo trípodes deben estar

completamente estiradas y el soporte debe estar colocado
de forma que nadie pueda tropezar con él.

∆ Lea y tenga en cuenta todas las precauciones de seguridad

facilitadas por el fabricante del soporte.

∆ Compruebe las especificaciones técnicas del soporte para

asegurarse de que es capaz de soportar el peso de estos
altavoces. Nunca instale varios altavoces en un soporte que
haya sido diseñado para un único recinto acústico.

∆ En interiores, puede usar una serie de precauciones

adicionales para asegurar la total estabilidad de los
soportes. Por ejemplo, coloque sacos de arena en la base
del soporte para mejorar su fijación.

Instrucciones de Seguridad Importantes

Ce symbole prévient l’utilisateur de tensions secteur
dangereuses présentes dans l’appareil.

Ce symbole conseille à l’utilisateur de lire les
documents fournis sur l’utilisation du produit.

∆ Lisez et conservez toutes les instructions. Respectez toutes

les mises en garde.

∆ ATTENTION : Pour éviter tout accident, cet appareil doit

être solidement fixé au sol ou aux murs selon les instructions
d’installation.

∆ ATTENTION : La suspension des enceintes au-dessus du

public est dangereuse et ne doit être réalisée que par des
professionnels possédant une assurance spéciale.

∆ ATTENTION : L’espérance de vie de ces enceintes dépend

en grande partie de leur traitement lors de leur utilisation.
Faites régulièrement inspecter vos enceintes pour vous
assurer que leur structure n’est pas fragilisée. Faites
contrôler les points de jonctions assurés par colle et/ou vis.

∆ ATTENTION : Pour éviter tout risque de dommage,

d’incendie ou d’électrocution, ne pas exposer ce produit à la
pluie ou à l’humidité.

∆ Ce produit ne doit pas être placé près d’une source de

chaleur (radiateurs, poêles, etc.).

∆ ce produit ne doit être utilisé qu’avec un pied ou un support

recommandé par le fabricant.

∆ Ce produit doit être réparé par un personnel qualifié

lorsque : un objet ou un liquide s’est infiltré dans l’appareil,
lorsqu’il a été exposé à la pluie, lorsqu’il ne semble pas
fonctionner normalement, lorsque ses performances se sont
dégradées, si le produit est tombé ou si le baffle est
endommagé.

∆ Ne pas exposer à une projection de liquide. Ne pas placer

d’objet contenant un liquide sur l’appareil.

∆ ATTENTION : Cet appareil ne contient aucune pièce interne

pouvant être remplacée par l’utilisateur. Confiez les
réparations uniquement à un personnel de réparation
qualifié.

∆ Les systèmes d'enceintes Fender

®

peuvent délivrer des
niveaux sonores élevés pouvant causer de dommages
auditifs temporaires ou permanents. Soyez très prudents
avec les volumes sonores générés lors de l’utilisation.

Mises en gardes générales :

∆ Veillez à toujours placer les câbles d’enceintes de sorte que

personne ne puisse trébucher dans les câbles. Le fait de
trébucher dans les câbles peut renverser ou faire tomber les
enceintes, ce qui présente un risque important d’accident et
de dommages aux enceintes.

∆ Du fait du niveau sonore élevé généré par ces enceintes,

elles ont tendance à se déplacer lorsqu’elles sont posées sur
une surface lisse, polie ou glissante. Assurez-vous que les
enceintes ne puissent pas tomber lorsqu’elles sont posées
sur de telles surfaces (scène, tables, etc.).

∆ Veillez à n’introduire aucun objet dans les évents des

enceintes ACE (situés de chaque côté du Tweeter).

Empilage des enceintes ACE :

∆ Ne pas empiler plus de deux enceintes.
∆ Les enceintes empilées doivent être fixées ensemble ou

sanglées de façon efficace et ancrées à la scène pour éviter
de tomber.

∆ Vérifiez toujours que les enceintes sont placées sur une

surface stable. La surface doit être rigide, plate et de niveau.

∆ Vérifiez toujours que les enceintes empilées sont

correctement alignées. Les pieds de l’enceinte supérieure
doivent correspondre parfaitement aux encoches de fixation
supérieures de l’enceinte inférieure.

∆ Placez les enceintes de façon à ce que le public, les

musiciens ou les personnels de scène ne puissent pas y
accéder (risque de chute).

∆ Ne laisser personne se pencher ou monter sur les enceintes.
∆ Les enfants ne doivent pas être autorisés à accéder aux

enceintes empilées.

∆ Lors des utilisations en extérieur, assurez-vous que le vent

ne puisse pas renverser les enceintes.

Lorsque vous montez les enceintes ACE sur pieds :

∆ Assurez-vous que le pied est installé sur une surface stable.

La surface doit être rigide, plate et de niveau.

∆ Les pieds du trépied de support d’enceinte doivent être

complètement déployés et doivent être orientés pour que
personne ne puisse trébucher.

∆ Lisez et respectez toutes les consignes de sécurité fournies

par le fabricant du pied.

∆ Consultez les caractéristiques des pieds de support et

contrôlez le poids de charge maximum. Assurez-vous que
les pieds peuvent supporter le poids de l’enceinte. Ne jamais
monter plusieurs enceintes sur un pied prévu pour une seule
enceinte.

∆ Pour les applications en extérieur, prenez des précautions

supplémentaires pour assurer la stabilité de l’assemblage.
Des sacs de sable posés sur les pieds peuvent renforcer la
stabilité de l’ensemble.

Consignes de Sécurité Importantes

Questo simbolo avverte l’utente della presenza di
voltaggio pericoloso all’interno del prodotto.

Questo simbolo invita l’utente a consultare tutta la
documentazione che accompagna il prodotto, per

un suo utilizzo in sicurezza.

∆ Leggere attentamente e conservare il manuale, seguendone

ogni istruzione. Prestare attenzione ad ogni avvertenza.

∆ ATTENZIONE: Onde prevenire eventuali danni, l’unità

dev’essere posizionata/fissata sul pavimento o a parete
seguendo le istruzioni per l’installazione.

∆ ATTENZIONE: L’installazione di diffusori in sistemi sospesi può

rappresentare un rischio per le persone, perciò dev’essere
effettuata unicamente da parte da installatori qualificati, esperti e
coperti da assicurazione.

∆ ATTENZIONE: La durata del periodo di vita dell’unità dipende

sostanzialmente dal modo in cui questa viene utilizzata. L’utente
dovrà controllare periodicamente che il continuo utilizzo non
abbia indebolito la struttura del cabinet, ispezionando anche le
varie giunture fissate mediante colla adesiva e/o viti.

∆ ATTENZIONE: Onde prevenire il rischio di fuoco e

shock elettrico, non esporre questa unit alla pioggia
o all’umidit .

∆ L'unità deve essere posizionata in un luogo lontano da fonti di

calore (come caloriferi, stufe o altre apparecchiature che
producono calore).

∆ Utilizzare esclusivamente carrelli o supporti specificati dal

costruttore.

∆ Ogni riparazione deve essere effettuata da personale qualificato.

In condizioni operative normali, l’assistenza è richiesta quando:
l'unità non funziona o mostra un evidente deterioramento delle
prestazioni; quando l'unità risulta danneggiata; del liquido o degli
oggetti sono caduti all’interno; l’unità è stata esposta all’umidità
o alla pioggia; l’unità non funziona correttamente oppure è
caduta; il cabinet è danneggiato.

∆ Non far gocciolare o schizzare alcun liquido sull’unità; non

posizionare sull’unità oggetti contenenti liquido, come vasi o
bicchieri.

∆ ATTENZIONE: L’unità non contiene al suo interno parti

utilizzabili dall’utente; ogni riparazione và effettuata solo da
personale qualificato.

∆ I sistemi di diffusione Fender®sono in grado di generare un

elevato livello di pressione sonora, sufficiente a causare un
danno temporaneo o permanente all’apparato uditivo. Per
evitare ciò, occorre prestare attenzione alle regolazioni dei livelli
di volume durante l’uso.

Precauzioni Generali:

∆ Assicurarsi sempre che i cavi dei diffusori siano posizionati in

modo da evitare che si inciampi su di essi, in quanto tirando in
modo eccessivo i cavi collegati al diffusore, questo potrebbe
rovesciarsi causando danni fisici e/o materiali

∆ Le vibrazioni generate dall’elevata potenza acustica erogata dai

diffusori, ne possono causare il movimento se posizionati su una
superficie liscia e/o scivolosa. Quindi, occorre prestare
attenzione che il diffusore non cada da queste superfici (ad
esempio, palcoscenici, tavoli, ecc.).

∆ Non inserire o far scivolare alcun materiale nei tubi d’accordo

(Reflex) del woofer (posti sul pannello frontale, ai lati della
tromba per le alte frequenze).

Note sull’uso dei diffusori ACE in configurazione “Stack”

(sovrapposti):

∆ Non sovrappore più di due unità.
∆ Per evitare che i diffusori sovrapposti in Stack si rovescino, è

necessario assicurarli legandoli l’uno all’altro mediante l’uso di
cinghie e ancorandoli al palco/pavimento.

∆ I diffusori vanno sempre posizionati su una superficie stabile,

rigida, piatta e livellata orizzontalmente.

∆ Assicurarsi che i diffusori sovrapposti in Stack siano posizionati

e allineati in modo adeguato. I piedini del diffusore superiore
devono inserirsi completamente negli appositi alloggiamenti del
diffusore inferiore.

∆ Posizionare i diffusori in un luogo in cui non possano essere

inavvertitamente rovesciati dal pubblico, da chi opera sul palco o
dal personale tecnico.

∆ Impedire a chiunque di appoggiarsi, salire o arrampicarsi sui

diffusori.

∆ Impedire che i bambini si avvicinino ai diffusori sovrapposti in

Stack

∆ Nell’utilizzo all’aperto, fare attenzione al forte vento che potrebbe

far rovesciare il diffusore superiore.

Note sull’uso dei diffusori ACE montati su stativi:

∆ Assicurarsi che gli stativi su cui andranno montati i diffusori siano

sempre posizionati su una superficie stabile, rigida, piatta e
livellata orizzontalmente.

∆ Le gambe degli stativi di tipo “a treppiede” devono essere estese

completamente e lo stativo dev’essere posizionato in modo tale
che non sia possibile inciampare sulle gambe.

∆ Leggere e osservare ogni precauzione di sicurezza espressa dal

costruttore dello stativo.

∆ Controllare le specifiche dello stativo e verificarne la portata

massima, assicurandosi che sia sufficiente al peso del diffusore.
Non installare più diffusori su stativi dedicati al sostegno di una
sola unità.

∆ Nel caso di utilizzo all’aperto, occorre prendere maggiori

precauzioni per assicurare la stabilità dei diffusori montati su
stativi. Posizionare sacchi di sabbia alla base dello stativo può
migliorare notevolmente la stabilità.

Importanti Istruzioni per la Sicurezza

Dieses Symbol warnt den Benutzer vor gefährlichen
Spannungen innerhalb des Gehäuses.

Dieses Symbol bedeutet für den Benutzer, dass er für
einen sicheren Betrieb des Geräts die gesamte
begleitende Dokumentation lesen muss.

∆ Befolgen Sie sämtliche Sicherheitshinweise und bewahren Sie sie

auf. Beachten Sie alle Warnungen.

∆ WARNUNG: Um Verletzungen zu vermeiden, muss dieses Gerät

entsprechend den Installationsanweisungen sicher auf dem Boden/
an der Wand befestigt werden.

∆ WARNUNG: “Geflogene“ Lautsprecher über dem Publikum sind

gefährlich und sollten nur von erfahrenen und versicherten
Fachkräften montiert werden.

∆ WARNUNG: Die Lebensdauer der Boxen hängt zum großen Teil

davon ab, wie man sie behandelt. Der Benutzer der Box muss diese
regelmäßig überprüfen lassen, um sicherzustellen, dass die
Gehäusekonstruktion durch ständigen Gebrauch nicht instabil
geworden ist, inklusive der verschiedenen Verbindungen, die mit
Leim und/oder Schrauben zusammengehalten werden.

∆ WARNUNG: Setzen Sie dieses Gerät niemals Regen oder

Feuchtigkeit aus, um Beschädigung, Brandentwicklung und
elektrische Schläge zu vermeiden.

∆ Der Verstärker darf nicht in der Nähe von Wärmequellen wie

Heizkörpern oder anderen wärmeerzeugenden Geräten aufgestellt
werden.

∆ Das Produkt sollte nur mit den vom Hersteller empfohlenen Wagen

oder Ständern verwendet werden.

∆ In folgenden Fällen sollte das Gerät repariert werden, und zwar

ausschließlich von qualifizierten Technikern: Beschädigung durch
herabfallende Gegenstände, ausgelaufene Flüssigkeit oder Regen;
Funktionsstörungen oder deutlich verändertes Betriebsverhalten;
Beschädigung durch Herunterfallen; Schäden am Gehäuse.

∆ Setzen Sie das Gerät keiner tropfenden oder spritzenden

Flüssigkeit aus; stellen Sie keine mit Flüssigkeit gefüllten Behälter
auf dem Gerät ab.

∆ VORSICHT: Im Gerät sind keine zu wartenden Teile.

Reparaturarbeiten dürfen nur von qualifizierten Technikern
durchgeführt werden.

∆ Fender

®

-Verstärker und Lautsprecher können sehr hohe
Lautstärkepegel erzeugen, die vorübergehende oder dauerhafte
Gehörschäden verursachen können. Gehen Sie beim Einstellen
bzw. Regulieren der Lautstärke vorsichtig vor.

Allgemeine Sicherheitsvorkehrungen:
∆ Verlegen Sie die Lautsprecherkabel sorgfältig, damit niemand

darüber stolpern kann. Andernfalls könnte die Box durch den Zug
des Kabels umkippen und Menschen verletzen oder Geräte
beschädigen.

∆ Aufgrund der von den Boxen erzeugten hohen akustischen Energie

können diese sich über glatte, polierte oder schlüpfrige Oberflächen
bewegen. Stellen Sie sicher, dass die Boxen nicht über den Rand
solcher Oberflächen, z. B. Bühnen, Tische usw., kippen.

∆ Sie dürfen keine Gegenstände in die Bass-Ports des ACE

Lautsprechergehäuses (auf beiden Seiten des Hochfrequenzhorns)
stecken oder fallen lassen.

Beim Stapeln von ACE Lautsprechern:

∆ Stapeln Sie nicht mehr als zwei Geräte übereinander.
∆ Boxen-Türme müssen sicher miteinander verbunden und auf der

Bühne befestigt sein, um ein Umkippen zu verhindern.

∆ Die Lautsprecher müssen auf einer stabilen Oberfläche stehen, die

starr, flach und eben ist.

∆ Achten Sie immer darauf, dass gestapelte Lautsprecher korrekt

ausgerichtet sind. Die Füße der oberen Box müssen vollständig in
den Halterungen der unteren Box sitzen.

∆ Stellen Sie die Boxen an einem Ort auf, an dem sie nicht so einfach

vom Publikum, den Künstlern oder der Produktions-Crew
umgestoßen werden können.

∆ Erlauben Sie niemanden, sich gegen die Boxen zu lehnen oder auf

sie zu klettern.

∆ Kinder sollten sich nicht in der Nähe von Boxentürmen aufhalten.
∆ Bedenken Sie, dass im Freien die Boxen auch durch Windstöße

umgekippt werden können.

Bei der Montage von ACE Lautsprechern auf Boxenständern:
∆ Der Ständer muss auf einer stabilen Oberfläche stehen, die starr,

flach und eben ist.

∆ Die Füße eines Stativ-Boxenständers müssen ganz ausgefahren

sein und der Ständer sollte so aufgestellt sein, dass niemand
darüber stolpern kann.

∆ Lesen und beachten Sie alle vom Ständer-Hersteller empfohlenen

Sicherheitsvorkehrungen.

∆ Lesen Sie in den Spezifikationen des Boxenständers dessen

Belastungsgrenze nach. Stellen Sie sicher, dass er das Gewicht der
Box verkraften kann. Montieren Sie nie mehrere Boxen auf einen
Ständer, der nur für eine Box ausgelegt ist.

∆ Im Freien sollten Sie mit weiteren Sicherheitsvorkehrungen die

Stabilität sicherstellen. Sandsäcke auf der Ständerbasis können dazu
einen wichtigen Beitrag leisten.

W ichtige Sicherheitshinweise

wwwwww..ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

FEATURES

• Well damped injection molded speaker enclosure
made from an advanced polymer

• Built-in handle(s)

• Two-way passive crossover with high-frequency driver
protection

• Rotatable horn for adjustable coverage pattern

• Compression drivers with 1 3/8" titanium diaphragms
and annular phase plug

• Cast aluminum pole mount

• Rugged high-power woofer

• Heavy duty protective steel grill

• Two 1/4" phone jack input connectors

INTRODUCTION

Thank you for purchasing an ACE Series Loudspeaker
system from Fender®Audio. We are sure you will find it
both a unique and effective sound reinforcement prod­uct, providing years of trouble-free service. The ACE
Series Loudspeakers are professional, full-range, two­way, compact loudspeakers designed for the most
demanding concert sound and live performance
requirements.

The ACE Series Loudspeakers feature passive two-way
crossovers with a high-frequency driver protection cir­cuit. The protection circuitry allows ACE Loudspeakers
to handle occasional power spikes that would destroy
most other speaker systems.

ACE Loudspeakers have horns that can be rotated,
allowing adjustment of the coverage area. This feature
allows the user optimize the sound dispersion depend­ing on the application and orientation of the speakers.

The compression drivers in the ACE–2012 and
ACE–1515 Loudspeakers have 1 3/8" titanium
diaphragms and annular phase plugs for superior fre­quency response. The woofers are designed for maxi­mum efficiency and robust power handling.

The well-damped speaker enclosures are made from an
advanced polymer using an injection molding process.
With up to two built-in handles and cast aluminum pole
mounts, ACE Loudspeakers are perfect for bands and
DJ’s that are on the go. ACE Loudspeakers are
designed to form the basis of anything from a P.A. sys­tem for a band to a full-size concert sound tour system.
They can be used as a single unit, in pairs, or as part of
a larger loudspeaker array. These speakers are ideal for
use as a two-way system or as the mid / high pack in a
three-way set-up incorporating a subwoofer loudspeak­er system.

CAUTION: Almost all speakers produce strong mag­netic fields which may interfere with the normal opera­tion of nearby electronic devices, including televisions
and computer video monitors. To reduce or eliminate
interference, increase the distance between this prod­uct and other nearby electronic devices.

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

10

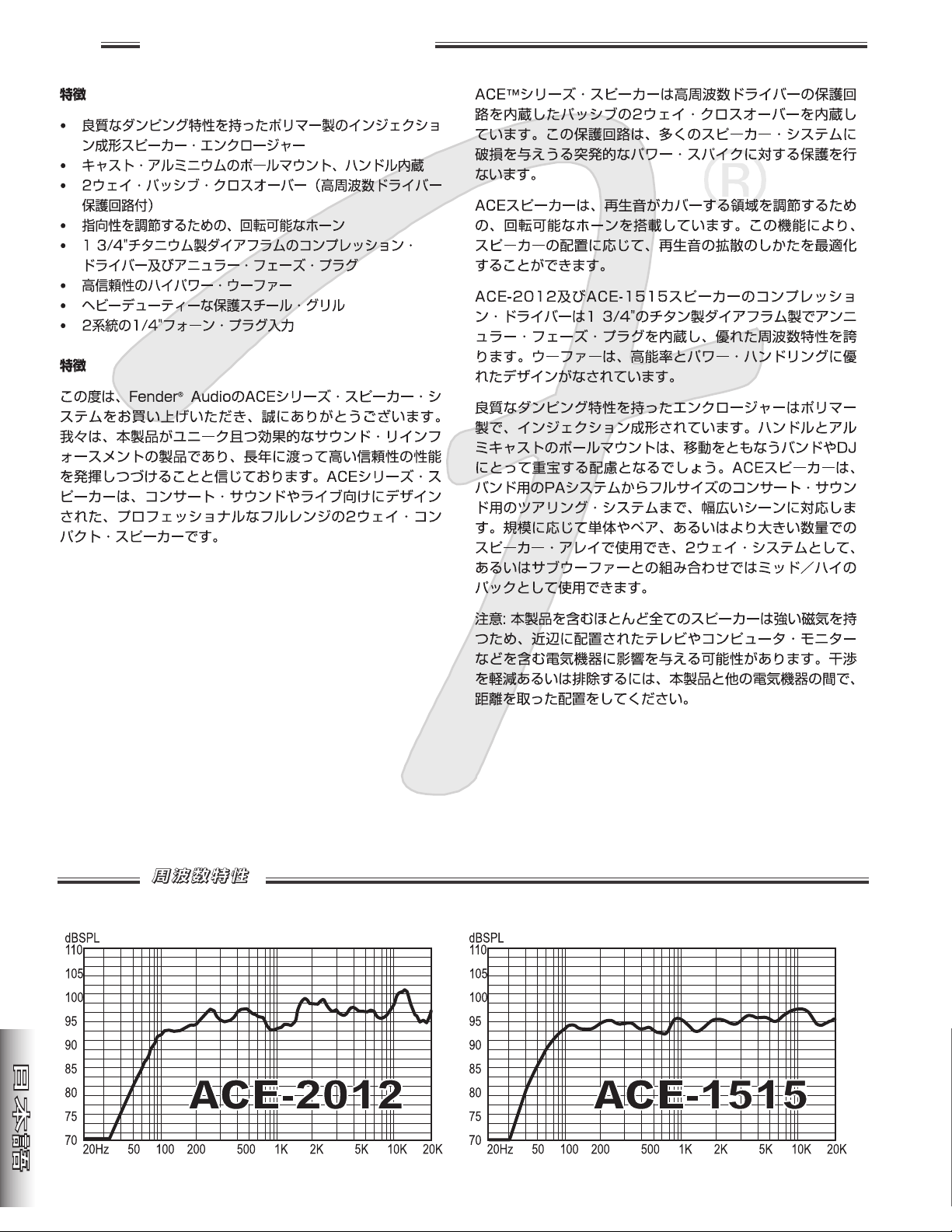

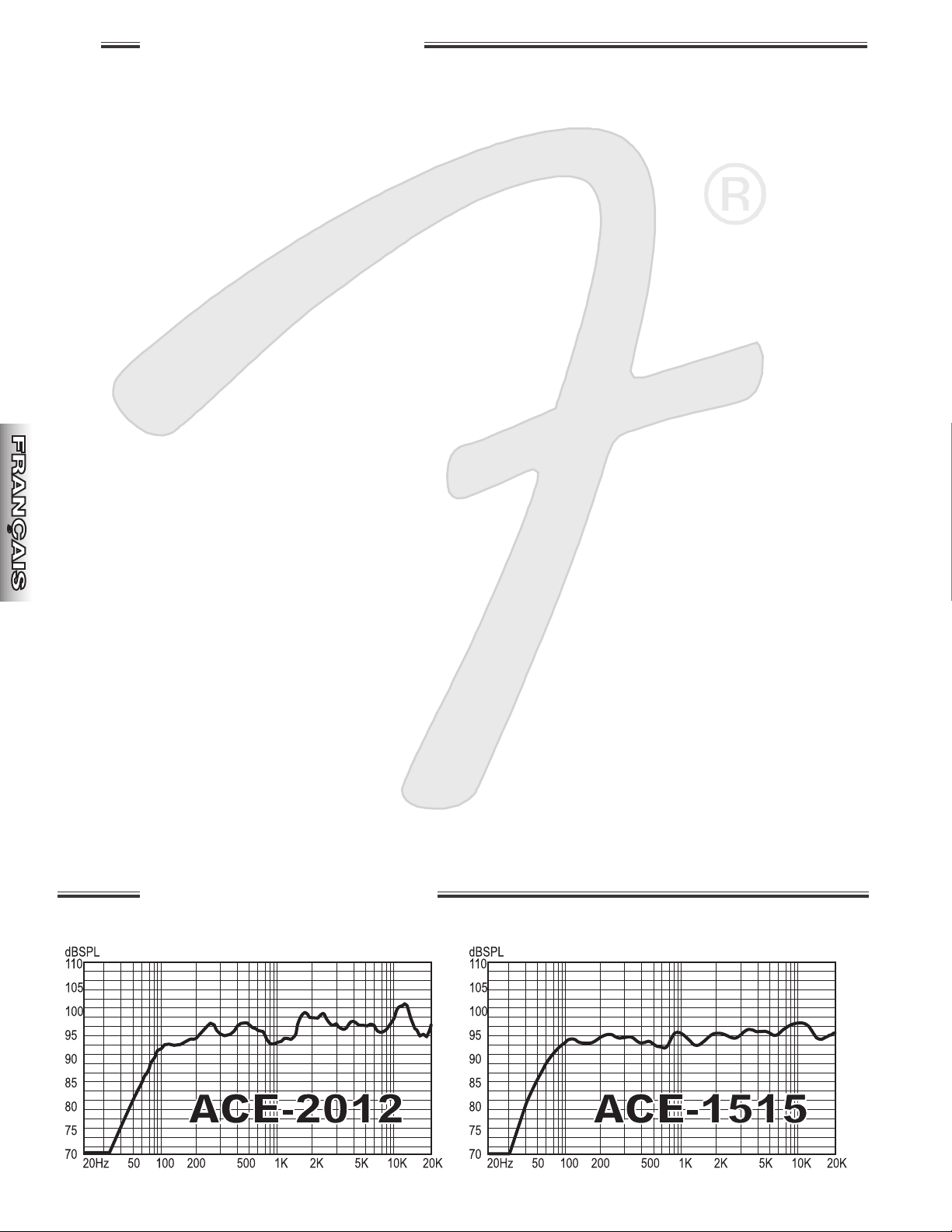

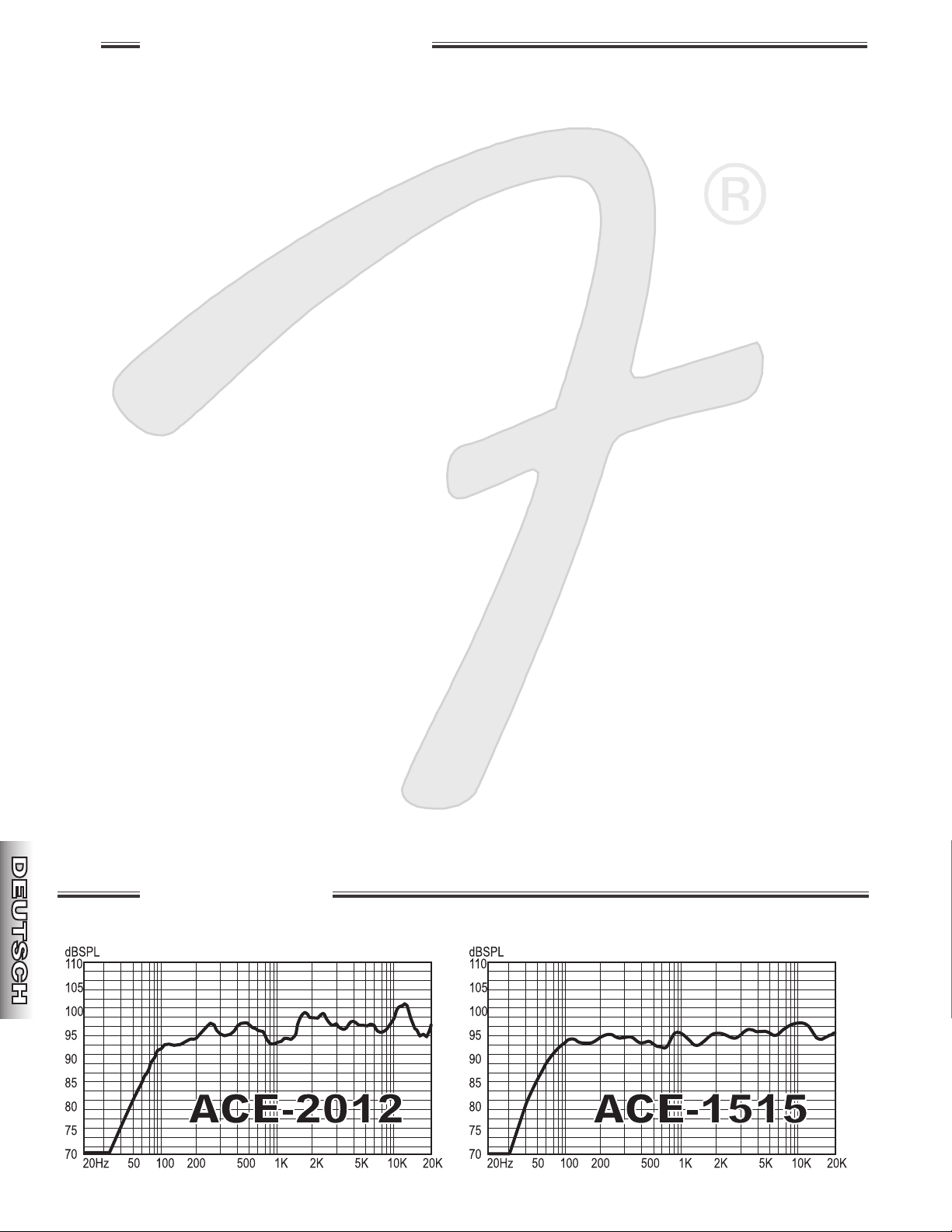

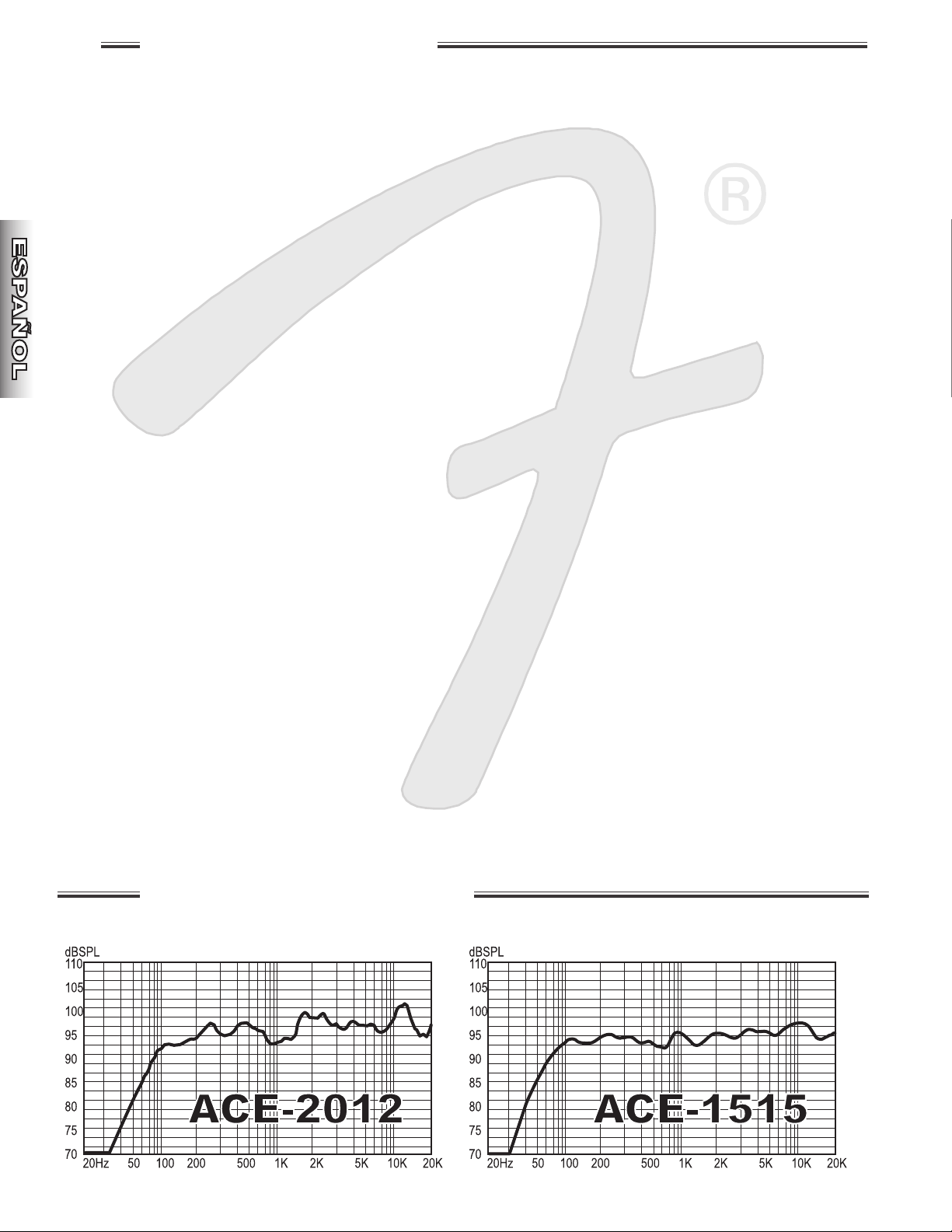

FFFFrrrreeeeqqqquuuueeeennnnccccyyyy RRRReeeessssppppoooonnnnssssee

ee

AAAACCCCEEEE----2222000011112222 //// AAAACCCCEEEE----11115555111155

55

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

11

CCCCoooonnnnnnnneeeeccccttttiiiioooonnnnss

ss

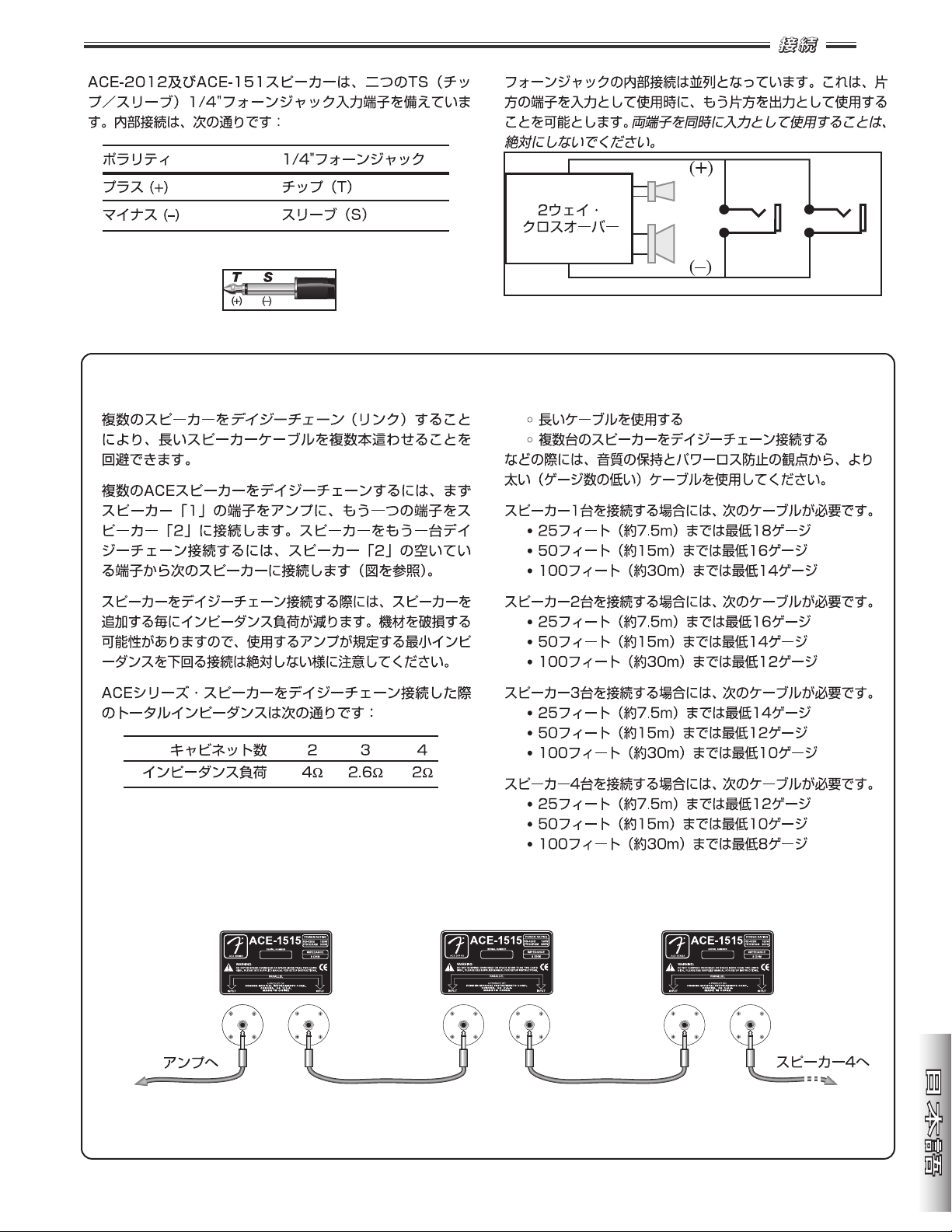

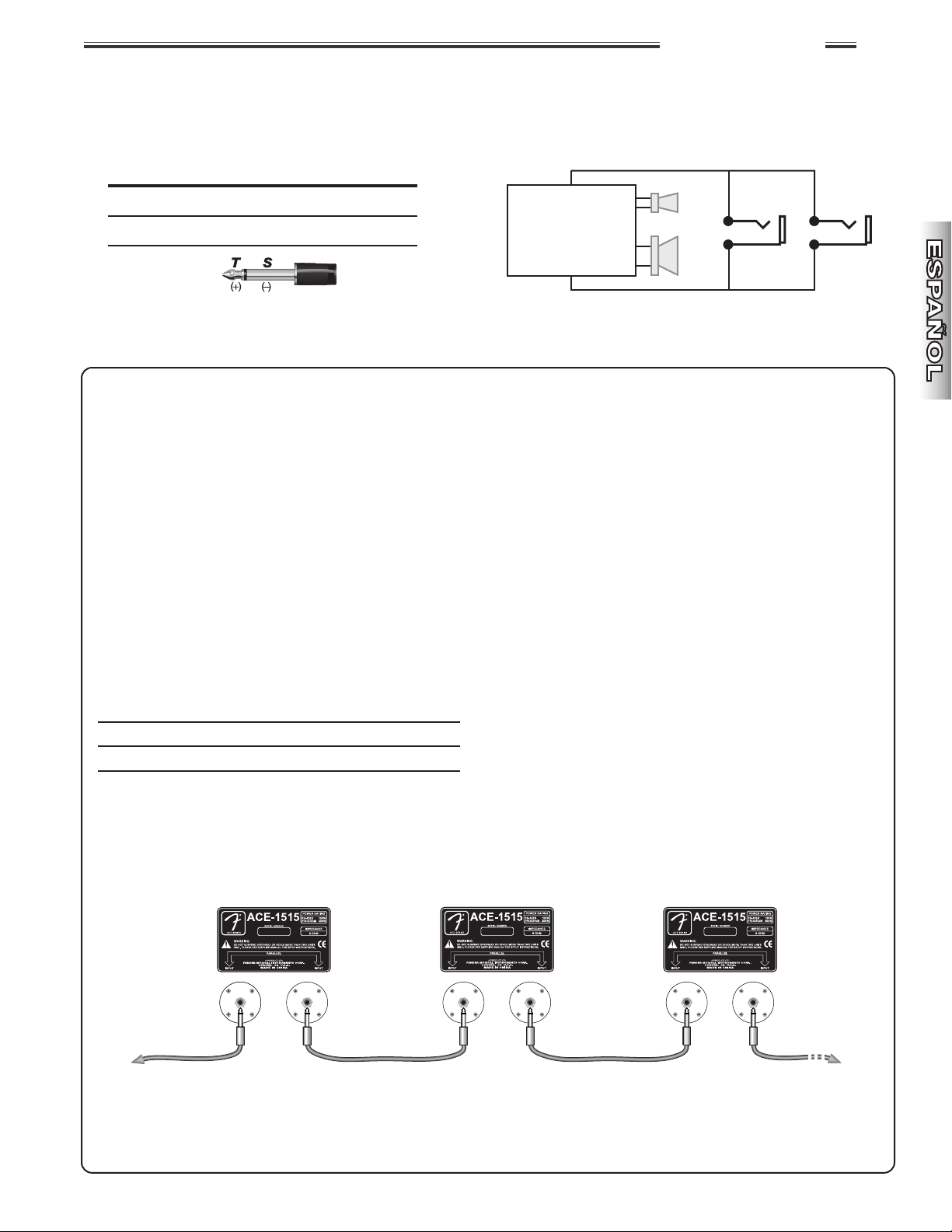

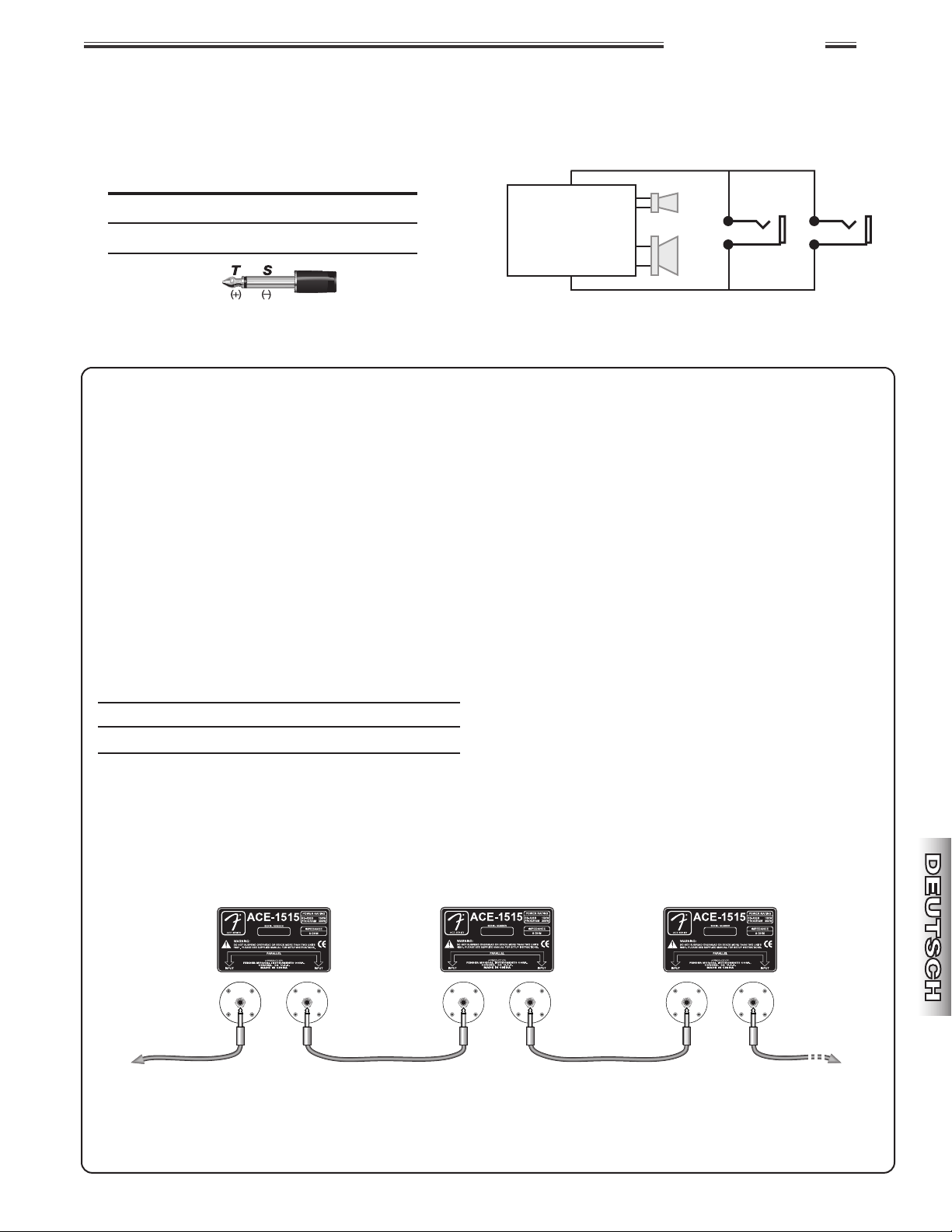

The ACE–2012 and ACE–1515 Loudspeakers have two
1/4" phone jack inputs for standard TS (Tip/Sleeve)
plugs. The input jacks are wired as follows:

Polarity 1/4" Phone Jack

Positive (+) Tip (T)

Negative (–) Sleeve (S)

The two 1/4" phone jack inputs are wired in parallel.
This allows either connector to be used as an input and
the other as an output. Never use both as inputs!

(+)

(

–)

TWO–WAY

CROSSOVER

Multiple ACE Loudspeakers can be daisy chained
(linked together), eliminating the need for several long
runs of cable to individual speakers.

To daisy chain multiple ACE Loudspeakers together:
Connect one jack on Speaker “1” to the amplifier and
the other jack to Speaker “2.” To connect another
speaker to the daisy chain, use the second “input”
jack on Speaker “2” as output to the next speaker, and
so on (see illustration).

Each additional loudspeaker in a daisy chain
configuration will reduce the total impedance load.
Never connect a total impedance load below the
minimum impedance load rating for your amplifier to
avoid damaging your equipment.

The total impedance loads of ACE series
loudspeakers daisy chained:

Number of Cabinets: 2 3 4

Total Impedance Load: 4Ω 2.6Ω 2Ω

Prevent power loss and the degradation of sound quality
by using heavier (lower gauge number) speaker cables
when:

••Long speaker cables are necessary

••Two or more loudspeakers are linked together

With ONE loudspeaker, connections up to:

•25-feet require 18-gauge cable

•50-feet require 16-gauge cable

•100-feet require 14-gauge cable

With TWO loudspeakers, linked, connections up to:

•25-feet require 16-gauge cable

•50-feet require 14-gauge cable

•100-feet require 12-gauge cable

With THREE loudspeakers, linked, connections up to:

•25-feet require 14-gauge cable

•50-feet require 12-gauge cable

•100-feet require 10-gauge cable

With FOUR loudspeakers, linked, connections up to:

•25-feet require 12-gauge cable

•50-feet require 10-gauge cable

•100-feet require 8-gauge cable

TO

AMPLIFIER

TO

SPEAKER 4

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

The placement of any speaker can dramatically affect
its sound. Thus, there are several considerations to
review when placing loudspeakers. For best coverage,
the speakers should be placed or mounted above head
level. This allows the high-frequencies to reach mem­bers of the audience located in the back. The larger the
audience, the higher the speakers should be placed.

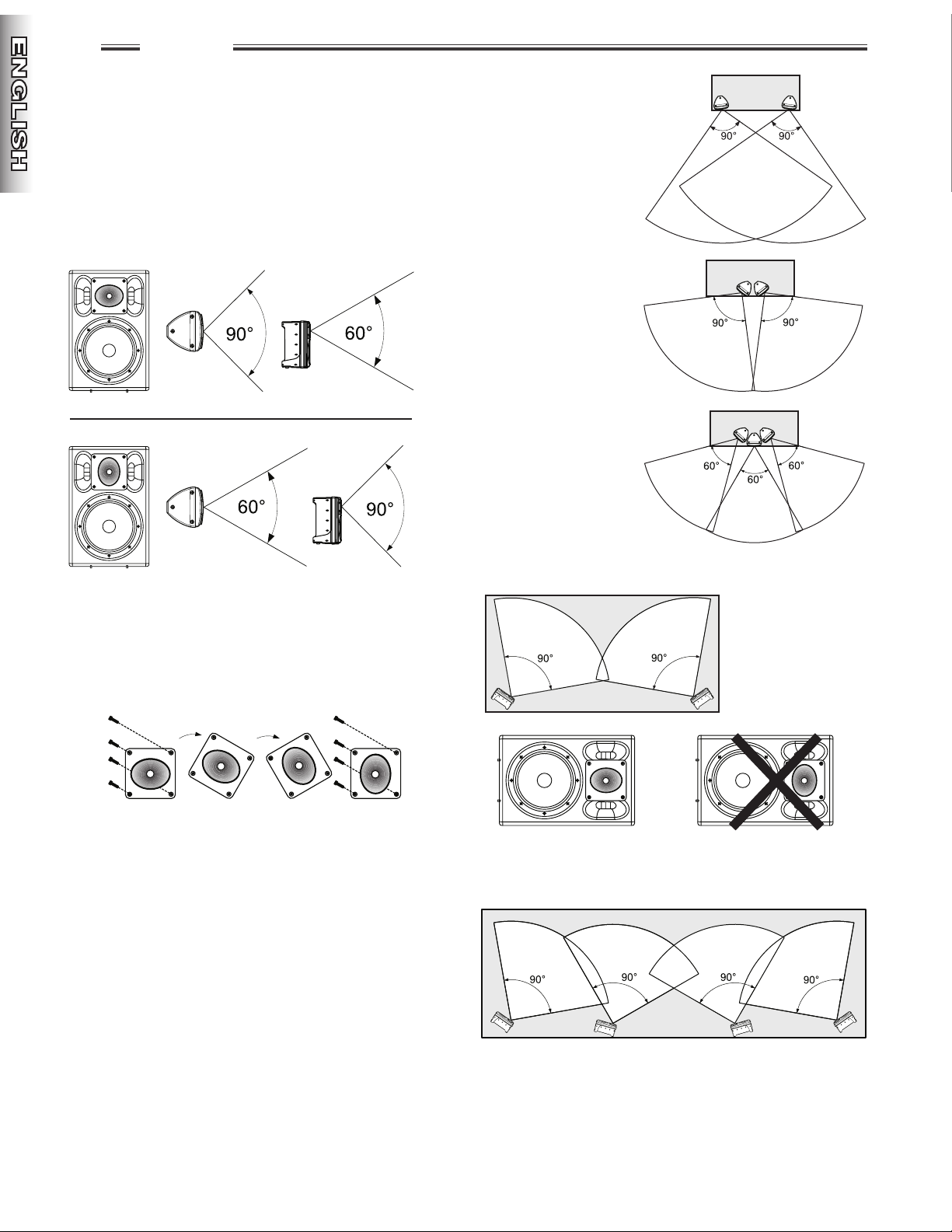

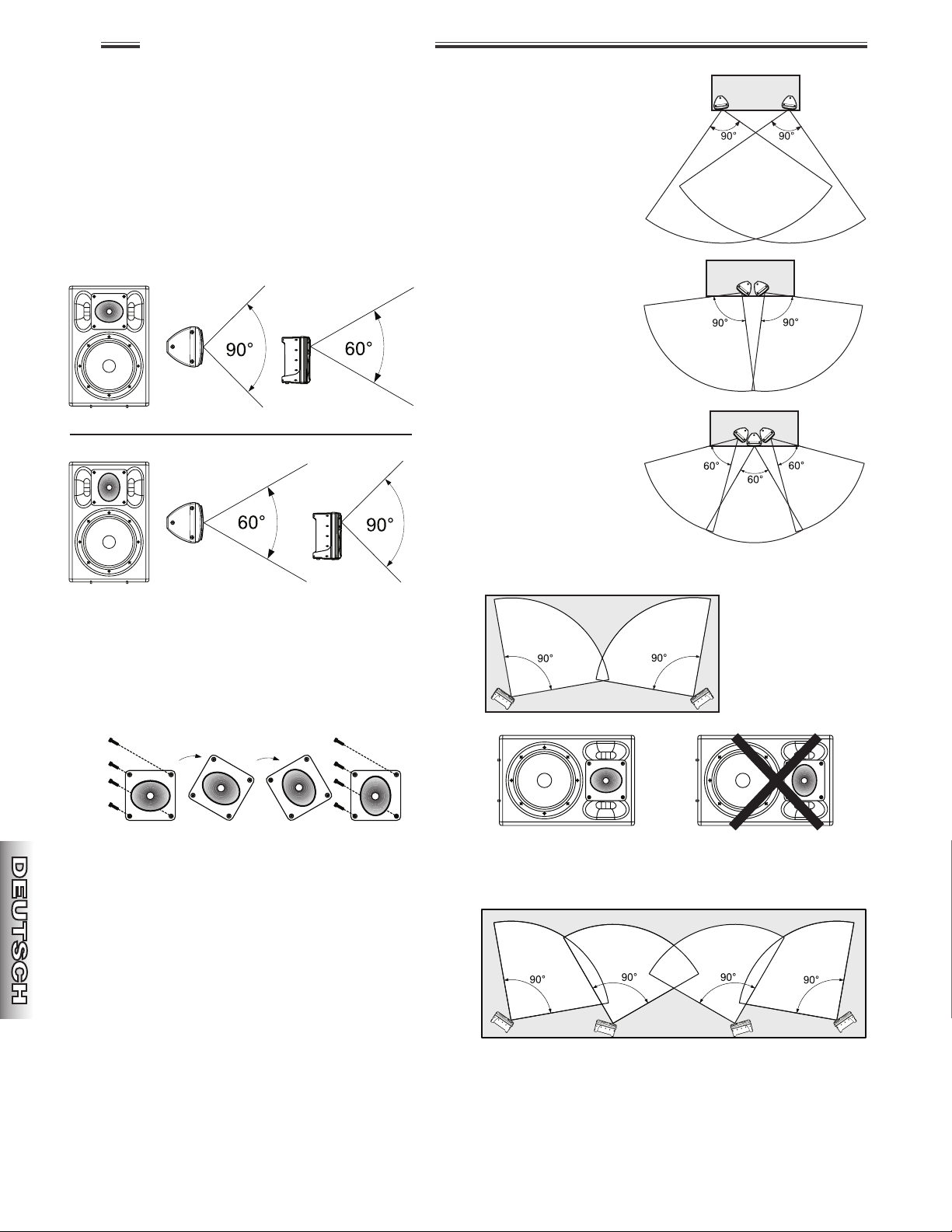

The horn in your ACE Series speakers can be oriented
for “wide” or “tall” coverage.

Consider speaker placement and coverage needs to
determine the best horn position. In the “wide” posi­tion, horizontal coverage is 90° and vertical coverage is
60°. In the “tall” position, vertical coverage is 90° and
horizontal coverage is 60°.

To rotate the horn, first remove the four corner screws.
Pull the horn out just enough to rotate it, taking care not
to disconnect the wires. Replace the four corner
screws.

Other considerations are feedback and bass
performance. If the speaker is placed near a large, flat
wall, bass output will be increased by approximately 6
dB. However, placing the speaker near a wall can cause
feedback. If this occurs, the speaker must be moved.
In general, placing speakers near a wall works best if
the sources feeding the speaker are line level items. To
reduce microphone feedback, use cardioid pattern
microphones, keeping them behind, and pointed away
from loudspeakers.

When loudspeakers
are used in stereo,
(either singly or in
clusters), they should
be separated and
angled so that the
coverage patterns
overlap.

When loudspeakers
are clustered, they
should be angled so
that the coverage
patterns do not
overlap. Speakers
groups of two should
have their horns
oriented in the “wide”
position.

Loudspeaker groups
of three should have
their horns oriented in
the “tall” position.
For larger venues,
loudspeaker clusters
can be treated as
single units.

Your ACE
loudspeakers can
also be used as
stage monitors
when placed on
their sides.

When used as a stage monitor, the horn should be
rotated to the “wide” position relative to the floor to
provide uniform coverage.

Larger stages may require additional monitors.

WIDE

TALL

STAGE

STAGE

STAGE

STAGE

STAGE

SSSSeeeettttuuuupp

pp

12

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

SSSSppppeeeecccciiiiffffiiiiccccaaaattttiiiioooonnnnss

ss

MODEL: ACE-1515 ACE-2012

PART NUMBER: 071-1515-000 071-2222-000

FREQUENCY RESPONSE: 68Hz – 16kHz 70Hz – 16kHz

INPUT IMPEDANCE: 8Ω Nominal 8Ω Nominal

POWER OUTPUT EIA RS-426B: 150 W 200 W

PROGRAM: 300 W 400 W

PEAK: 600 W 800 W

SPL MAXIMUM SPL @ 1M: 117 dB 118 dB

SENSITIVITY (1W & 1M): 95 dB 95 dB

WOOFER DRIVER SIZE: 15 in (381 mm) 12 in (305 mm)

COMPRESSION DRIVER DIAPHRAGM SIZE: 1 3/8 in (34.0 mm) 1 3/8 in (34.0 mm)

DIAPHRAGM MATERIAL: Titanium Titanium

EXIT THROAT: 1 in (25.4 mm) 1 in (25.4 mm)

HORN DISPERSION (H X V): 90° x 60° 90° x 60°

ROTATABLE: Ye s Ye s

DIMENSIONS WEIGHT: 46.0 lb (21.0 kg) 34.0 lb (15.4 kg)

HEIGHT: 27.6 in (700 mm) 24.4 in (620 mm)

WIDTH (FRONT): 19.1 in (485 mm) 16.3 in (415 mm)

WIDTH (REAR): 5.5 in (140 mm) 4.7 in (120 mm)

DEPTH: 18.1 in (460 mm) 15.0 in (382 mm)

CABINET MATERIAL: Injection Molded Injection Molded

Polypropylene Polypropylene

FEATURES: High Temp High Temp

Anti-shock Anti-shock
Water Resistant Water Resistant
UV Resistant UV Resistant
Well Damped Well Damped
2 built in handles 1 built in handle

POLE MOUNT: 1 3/8 in (34.9 mm) 1 3/8 in (34.9 mm)

Cast Aluminum Cast Aluminum

CONNECTORS: Two 1/4 in Phone Jacks Two 1/4 in Phone Jacks

Product specifications are subject to change without notice.

13

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

14

AAAACCCCEEEE----2222000011112222 //// AAAACCCCEEEE----11115555111155

55

CARACTERISTICAS

• Recinto acústico de altavoces moldeado por
inyección fabricado en un moderno polímero

• Asa y casquillo para montaje en barra internos

• Crossover pasivo de dos vías con protección del
cabezal de agudos

• Trompeta giratoria para un patrón de cobertura
totalmente ajustable

• Cabezales de compresión con diafragmas de titanio
de 1 3/8" y conector de fase anular

• Casquillo de montaje en barra en aluminio

• Woofer de gran potencia y extremadamente resistente

• Parrilla de protección en acero de gran resistencia

• Dos conectores de entrada de 6,3 mm

INTRODUCCION

Enhorabuena y gracias por comprar un sistema de
altavoces de la serie ACE de Fender®Pro Audio.
Estamos seguros de que serán para usted un producto
de refuerzo de sonido único y muy eficaz y que le darán
muchos años de funcionamiento sin averías. Los
recintos de la serie ACE son recintos acústicos
compactos profesionales de rango completo y dos vías
diseñados para el sonido de estudio más exigente y
para cumplir con las necesidades del sonido directo.

Los recintos acúticos de la serie ACE disponen de
crossovers pasivos de dos vías con un circuito de
protección del cabezal de agudos. Esta circuitería de
protección permite a los altavoces ACE manejar picos
de potencia ocasionales que serían capaces de
reventar otros sistemas de altavoces.

Los recintos ACE™ tienen trompetas que pueden ser
giradas, lo que le permite ajustar el área a cubrir. Esta
característica permite al usuario optimizar la dispersión
del sonido dependiendo de la aplicación y la orientación
de los altavoces.

Los cabezales de compresión de los recintos acústicos
ACE–2012 y ACE–1515 tienen diafragmas de titanio de
1 3/8" y conectores de fase anulares para una respues­ta de frecuencia superior. Los woofers han sido diseña­dos para la máxima eficacia y una gran capacidad de
manejo de potencia.

Las perfectas carcasas de estos recintos acústicos han
sido fabricadas con un moderno polímero usando un
proceso de moldeado por inyección. Con hasta dos
asas internas y casquillos para montaje en barra en alu­minio, los recintos acústicos ACE son perfectos para
pequeños grupos y DJ’s que siempre estén de gira. Los
recintos ACE han sido diseñados para cualquier tipo de
aplicación desde la de un pequeño sistema P.A. de un
grupo a un gran sistema de sonido directo en escenario.
Puede usarlos como unidades sueltas, por parejas o
como parte de una gran matriz de altavoces. Estos
altavoces son perfectos para usarlos como un sistema
de dos vías o como el bloque de medios / agudos en un
montaje de tres vías que incorporte un sistema de sub­woofer.

PRECAUCION: Casi todos los altavoces producen
fuertes campos magnéticos que pueden interferir con el
funcionamiento normal de los dispositivos electrónicos
de las inmediaciones, incluyendo televisores y vídeo.
Para reducir o eliminar estas interferencias, aumente la
separación entre estos altavoces y los aparatos elec­trónicos cercanos.

RRRReeeessssppppuuuueeeessssttttaaaa ddddeeee ffffrrrreeeeccccuuuueeeennnncccciiiiaa

aa

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

15

CCCCoooonnnneeeexxxxiiiioooonnnneeeess

ss

Los recintos acústicos ACE–2012 y ACE–1515 tiene dos
entradas de 6,3 mm para clavijas TS (punta/lateral)
standard. El cableado de estas entradas es el siguiente:

Polaridad Conector 6,3 mm

Positivo (+) Punta (T)

Negativo (–) Lateral (S)

Las dos entradas de 6,3 mm están cableadas en
paralelo. Esto le permite usar uno de ellos como entrada
y el otro como salida. ¡No use nunca ambos como

entradas!

(+)

(

–)

CROSSOVER DE

DOS VIAS

Puede conectar en cadena (enlazar) varios recintos
acústicos ACE, eliminando así la necesidad de
complejas conexiones y cables entre los altavoces.

Para enlazar varios recintos ACE: Conecte una clavija
del recinto “1” al amplificador y la otra clavija al
recinto “2.” Para conectar otro recinto acústico a esa
cadena, use la segunda clavija de “entrada” del
recinto “2” como salida al siguiente recinto y así con
los demás (vea la ilustración siguiente).

Cada recinto acústico adicional en esta configuración
en cadena reducirá la carga de impedancia total.
Asegúrese siempre de quedar por encima del valor
mínimo de carga de impedancia para su amplificador
para evitar daños en su equipo.

Aquí puede ver las cargas de impedancia totales de
recintos acústicos ACE enlazados:

Número de cajas: 2 3 4

Carga de impedancia total: 4Ω 2.6Ω 2Ω

Evite la pérdida de potencia y la degradación de la
calidad del sonido usando cables más gruesos (número
de calibre inferior) cuando:

•Cuando tenga que usar cables de altavoces largos

•Cuando enlace dos o más altavoces juntos

Con UN recinto acústico, use estos cables:

•para hasta 7 metros use cables de calibre 18

•para hasta 15 metros use cables de calibre 16

•para hasta 30 metros use cables de calibre 14

Con DOS altavoces, enlazados, use estos cables:

•para hasta 7 metros use cables de calibre 16

•para hasta 15 metros use cables de calibre 14

•para hasta 30 metros use cables de calibre 12

Con TRES altavoces, enlazados, use estos cables:

•para hasta 7 metros use cables de calibre 14

•para hasta 15 metros use cables de calibre 12

•para hasta 30 metros use cables de calibre 10

Con CUATRO altavoces, enlazados, use estos cables:

•para hasta 7 metros use cables de calibre 12

•para hasta 15 metros use cables de calibre 10

•para hasta 30 metros use cables de calibre 8

AL

AMPLIFICADOR

AL

RECINTO 4

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

16

MMMMoooonnnnttttaaaajjjjee

ee

La colocación de cada altavoz puede afectar de forma
drástica a su sonido. Por tanto, hay varias
consideraciones a tener en cuenta cuando los vaya a
montar. Para la mejor cobertura, trate de colocarlos por
encima de la línea de las cabezas. Esto permite que las
frecuencias agudas lleguen a los miembros del público
que estén más atrás. Cuanto mayor sea la cantidad de
público, más altos deberá colocar los altavoces.

La trompeta de los altavoces de la serie ACE puede ser
orientada para una cobertura “ancha” o “alta”.

Considere las necesidades de cobertura y la colocación de
los altavoces para determinar la mejor posición de la
trompeta. En la posición “ancha”, la cobertura horizontal
es de 90° y la vertical de 60°. En la posición “alta”, la
cobertura vertical es de 90° y la horizontal de 60°.

Para girar la trompeta, primero quite los cuatro tornillos
de las esquinas. Saque la trompeta hacia fuera lo justo
para girarla, cuidando en todo momento de no
desconectar los cables. Vuelva a colocar después los
cuatro tornillos.

Otras consideraciones importantes son la
realimentación y el rendimiento en graves. Si coloca el
altavoz cerca de una superficie grande y plana, la salida
de bajos aumentará en aproximadamente 6 dB.
También, el colocar el altavoz cerca de una pared puede
producir realimentación. Si ocurre esto, cambie el
altavoz de sitio. Por lo general, el colocar los altavoces
cerca de una pared da mejor resultado si las fuentes
que son pasadas al altavoz son de nivel de línea. Para
reducir la realimentación de micrófono, utilice micros
con patrón cardiode colocándolos detrás de los
altavoces y sin apuntar en esa línea.

Cuando use los
altavoces en stereo,
(sueltos o en bloques),
debería separarlos y
colocarlos en ángulo
de forma que los
patrones de cobertura
se solapen.

Cuando los altavoces
estén en bloques,
colóquelos en ángulo
de forma que los
patrones de cobertura
no se superpongan.
Los grupos de
altavoces de dos
deben tener sus
trompetas orientadas
en la posición “ancha”.

Para grupos de tres
altavoces oriente sus
trompetas en la
posición “alta”. Para
montajes mayores,
puede tratar los
grupos de altavoces como si fuesen unidades sueltas.

También puede
usar sus recintos
ACE como
monitores de
escenario cuando
los coloque sobre
sus laterales.

Cuando los use como un monitor de escenario, gire la
trompeta a la posición “ancha” con respecto al suelo
para conseguir una cobertura uniforme.

Para escenarios más grandes puede que necesite más
monitores adicionales.

ANCHO

ALTO

ESCENARIO

ESCENARIO

ESCENARIO

ESCENARIO

ESCENARIO

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

17

EEEEssssppppeeeecccciiiiffffiiiiccccaaaacccciiiioooonnnneeeessss ttttééééccccnnnniiiiccccaaaass

ss

MODELO: ACE-1515 ACE-2012

REFERENCIA: 071-1515-000 071-2222-000

RESPUESTA DE FRECUENCIA: 68 Hz – 16 kHz 70 Hz – 16 kHz

IMPEDANCIA DE ENTRADA: 8Ω Nominal 8Ω Nominal

POTENCIA DE SALIDA EIA RS-426B: 150 W 200 W

PROGRAMA: 300 W 400 W

PICOS: 600 W 800 W

SPL SPL MAXIMO @ 1M: 117 dB 118 dB

SENSIBILIDAD (1W & 1M): 95 dB 95 dB

WOOFER TAMAÑO CABEZAL: 15 pulgadas (381 mm) 12 pulgadas (305 mm)

CABEZAL COMPRESION TAMAÑO DIAFRAGMA: 1 3/8 pulgadas (34.0 mm) 1 3/8 pulgadas (34.0 mm)

MATERIAL DIAFRAGMA: Titanio Titanio

GARGANTA DE SALIDA: 1 pulgadas (25.4 mm) 1 pulgadas (25.4 mm)

TROMPETA DISPERSION (H X V)): 90° x 60° 90° x 60°

POSIBILIDAD DE GIRO: Sí Sí

DIMENSIONES PESO: 46.0 libras (21.0 kg) 34.0 libras (15.4 kg)

ALTURA: 27.6 pulgadas (700 mm) 24.4 pulgadas (620 mm)

ANCHURA (FRONTAL): 19.1 pulgadas (485 mm) 16.3 pulgadas (415 mm)

ANCHURA (TRASERA): 5.5 pulgadas (140 mm) 4.7 pulgadas (120 mm)

PROFUNDIDAD: 18.1 pulgadas (460 mm) 15.0 pulgadas (382 mm)

RECINTO ACUSTICO MATERIAL: Polipropileno Polipropileno

moldeado por inyección moldeado por inyección

CARACTERISTICAS: Alta temperatura Alta temperatura

Anti shock Anti shock
Resistente al agua Resistente al agua
Resistente a rayos UV Resistente a rayos UV
Buena amortiguación Buena amortiguación
2 asas internas 1 asa interna

MONTAJE POLAR: 1 3/8 pulgadas (34.9 mm) 1 3/8 pulgadas (34.9 mm)

Casquillo de aluminio Casquillo de aluminio

CONECTORES : Dos clavijas de 6,3 mm Dos clavijas de 6,3 mm

Las especificaciones de este aparato están sujetas a cambios sin previo aviso.

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

18

AAAACCCCEEEE----2222000011112222 //// AAAACCCCEEEE----11115555111155

55

CARACTÉRISTIQUES GÉNÉRALES

• Enceintes injectées moulées à amortissement élevé
en polymère spécial

• Poignée(s) intégrée(s)

• Filtre passif deux voies avec protection du Tweeter

• Trompe rotative permettant de régler l’angle de dis­persion

• Tweeter à compression avec diaphragme de 44 mm
au titane et guide d’onde annulaire de mise en phase

• Support de pied en aluminium moulé

• Woofer haute puissance et haute fiabilité

• Grille de protection en acier haute résistance

• Deux connecteurs d’entrée en jacks 6,35 mm

INTRODUCTION

Merci d’avoir choisi les enceintes ACE™ Series de
Fender®Pro Audio. Ce produit unique d’une efficacité
redoutable en sonorisation est conçu pour durer de
nombreuses années. Les enceintes ACE™ Series sont
des enceintes compactes deux voies large bande pro­fessionnelles, conçues pour répondre aux exigences les
plus strictes des concerts et de la sonorisation.

Les enceintes ACE™ Series sont équipées de filtres
passifs à deux voies avec un circuit de protection du
Tweeter. Ce circuit de protection permet aux enceintes
ACE™ d’accepter des pointes de puissance occasion­nelles qui détruiraient la plupart des enceintes concur­rentes.

Les enceintes ACE™ disposent d’une trompe rotative
permettant de modifier l’angle de dispersion. Cette
fonction permet à l’utilisateur d’optimiser la couverture
sonore en fonction des besoins et de l’orientation des
enceintes.

Les Tweeters à compression des enceintes ACE™ sont
équipés d’un diaphragme au titane de 44 mm et d’un
guide d’ondes annulaire de mise en phase pour une
réponse en fréquence améliorée. Les Woofers sont
conçus pour un rendement maximal et une puissance
admissible importante.

Les enceintes moulées à amortissement élevé sont fab­riquées dans un polymère injecté spécial. Avec une ou
deux poignées encastrées, et une embase en alumini­um de pied de support, les enceintes ACE™ sont
idéales aussi bien pour les concerts modestes que les
concerts de très grande taille. Les enceintes ACE™ ont
été conçues pour permettre de sonoriser aussi bien les
petits groupes que les tournées. Elles peuvent être util­isées seules, en paires ou comme éléments d’un sys­tème complexe. Ces enceintes sont idéales pour les
systèmes deux voies, ou en systèmes 3 voies, en
enceinte médium/aiguë avec un Subwoofer.

ATTENTION : Toutes les enceintes génèrent un champ
magnétique important qui peut interférer avec certains
appareils électroniques dont les téléviseurs et les
écrans d’ordinateurs. Pour réduire ou éliminer les inter­férences, éloignez les enceintes de ce type de produits.

RRRRééééppppoooonnnnsssseeee eeeennnn ffffrrrrééééqqqquuuueeeennnnccccee

ee

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

19

CCCCoooonnnnnnnneeeexxxxiiiioooonnnnss

ss

Les enceintes ACE-2012 et ACE-1515 sont équipées de
deux connecteurs Jack 6,35 mm mono. La câblage est
le suivant :

Polarité Jack 6,32 mm

Positive (+) Pointe (T)

Négative (–) Corps (S)

Les connecteurs Jack sont câblés en parallèle ce qui
permet d’en utiliser un comme entrée et l’autre comme
sortie. Ne jamais utiliser les deux comme entrées !

(+)

(

–)

FILTRE DEUX

VOIES

Vous pouvez connecter plusieurs enceintes en paral­lèle, ce qui vous fait économiser de grandes longueurs
de câble.

Pour connecter plusieurs enceintes ACE en parallèle :
Connectez l’un des Jacks de l’enceinte “1” à
l’amplificateur et l’autre Jack à l’enceinte “2”. Pour
connecter une enceinte supplémentaire, utilisez le
deuxièmes Jack d’entrée de l’enceinte “2” et reliez-le
à l’enceinte suivante, et ainsi de suite (voir illustration).

Chaque enceinte supplémentaire de la chaîne réduit
l’impédance totale de charge. Veillez à rester en­dessus de l’impédance minimale de charge supportée
par l’amplificateur pour éviter tout dommage.

Voici l’impédance totale de charge en fonction du
nombre d’enceintes ACE™ connectées en parallèle :

Nombre d’enceintes : 2 3 4

Impédance de charge : 4 Ω 2,6 Ω 2 Ω

Évitez toute perte de puissance et toute dégradation
sonore en utilisant des câbles de plus forte section
lorsque :

••Vous utilisez des câbles plus longs

••Vous connectez deux enceintes ou plus

Avec UNE enceinte, la règle est la suivante :

•Pour 7 mètres, utilisez un câble de 1 mm

2

•Pour 15 mètres, utilisez un câble de 1,3 mm

2

•Pour 30 mètres, utilisez un câble de 1,6 mm

2

Avec DEUX enceintes, la règle est la suivante :

•Pour 7 mètres, utilisez un câble de 1,3 mm

2

•Pour 15 mètres, utilisez un câble de 1,6 mm

2

•Pour 30 mètres, utilisez un câble de 2 mm

2

Avec TROIS enceintes, la règle est la suivante :

•Pour 7 mètres, utilisez un câble de 1,6 mm

2

•Pour 15 mètres, utilisez un câble de 2 mm

2

•Pour 30 mètres, utilisez un câble de 2,6 mm

2

Avec QUATRE enceintes, la règle est la suivante :

•Pour 7 mètres, utilisez un câble de 2 mm

2

•Pour 15 mètres, utilisez un câble de 2,6 mm

2

•Pour 30 mètres, utilisez un câble de 3,3 mm

2

VERS

L’AMPLIFICATEUR

VERS

ENCEINTE 4

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

20

CCCCoooonnnnffffiiiigggguuuurrrraaaattttiiiioooonn

nn

Le placement des enceintes peux affecter énormément
le son final. Il y a ainsi plusieurs paramètres à prendre
en compte lors de leur placement. Pour obtenir la
meilleure couverture sonore, les enceintes doivent être
installées au niveau des oreilles du public ou au-dessus.
Les hautes fréquences sont ainsi perçues par les mem­bres du public situé au fond de la salle. Plus le public
est nombreux, plus vous devez installer les enceintes en
hauteur. Le Tweeter des enceintes ACE™ peut être ori­enté pour une couverture horizontale ou verticale.

Le Tweeter doit être orienté en fonction de la position de
l’enceinte. En position horizontale, la couverture est de
90° sur le plan horizontal et de 60° sur le plan vertical.
En position verticale la couverture est de 60° sur le plan
horizontal et de 90° sur le plan vertical.

Pour modifier la position de la trompe, retirez les quatre
vis de coins. Tirez la trompe juste assez pour la faire
tourner, en veillant à ne pas déconnecter les câbles.
Installez à nouveau les quatre vis.

Vous devez aussi prendre en compte le Larsen et le ren­dement dans les basses fréquences. Si l’enceinte est
placée à proximité d’un grand mur plat, les basses
fréquences seront accentuées d’environ 6 dB. Ceci dit,
le fait de placer les enceintes près d’un mur peut
favoriser le Larsen. Dans ce cas, déplacez les
enceintes. En général, il est préférable de placer les
enceintes près d’un mur si les sources sont à niveau
ligne. Pour réduire le Larsen des micros, utilisez des
micros cardioïdes, et installez-les derrière les enceintes.
Ne pas orienter les micros vers les enceintes.

Lorsque les
enceintes sont util­isées en stéréo
(seules ou par
groupes), veillez à ce
que leurs couvertures
respectives se
chevauchent.

Lorsqu’elles sont
regroupées, inclinez­les pour que leurs
couvertures ne se
chevauchent pas. Les
Tweeters des
enceintes en groupes
de deux doivent être
réglés en position
horizontale.

Pour les enceintes
groupées par trois,
réglez les Tweeters
en position verticale.
Pour les salles de
grande taille, traitez
les groupes comme
des enceintes individuelles.

Les enceintes
ACE™ peuvent
être utilisées en
retours de scène
en les plaçant sur
leur côté.

En utilisation de retours de scène placez le Tweeter en
position horizontale par rapport au sol, pour offrir une
couverture sonore étendue.

Pour les scènes de grande taille, utilisez plusieurs
enceintes.

HORIZONTALE

VERTICALE

SCÈNE

SCÈNE

SCÈNE

SCÈNE

SCÈNE

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

21

CCCCaaaarrrraaaaccccttttéééérrrriiiissssttttiiiiqqqquuuueeeessss tttteeeecccchhhhnnnniiiiqqqquuuueeeess

ss

MODÈLE : ACE-1515 ACE-2012

RÉFÉRENCE : 071-1515-000 071-2222-000

RÉPONSE EN FRÉQUENCE : 68 Hz – 16 kHz 70 Hz – 16 kHz

IMPÉDANCE D’ENTRÉE : 8 Ω Nominal 8 Ω Nominal

PUISSANCE DE SORTIE : EIA RS-426B : 150 W 200 W

PROGRAMME : 300 W 400 W

CRÊTE : 600 W 800 W

NIVEAU SONORE : SPL MAXIMUM À 1 m : 117 dB 118 dB

SENSIBILITÉ (1 W À 1 m) : 95 dB 95 dB

WOOFER : TAILLE : 15 pouces (381 mm) 12 pouces (305 mm)

TWEETER À COMPRESSION : DIAPHRAGME : 34 mm 34 mm

MATÉRIAU DIAPHRAGME : Titane Titane

SORTIE DE TROMPE : 1 pouce (25.4 mm) 1 pouce (25.4 mm)

TROMPE : DISPERSION (H X V) : 90° x 60° 90° x 60°

ROTATIF : Oui Oui

DIMENSIONS : POIDS : 21 kg 15,4 kg

HAUTEUR : 700 mm 620 mm

LARGEUR (AVANT) : 485 mm 415 mm

LARGEUR (ARRIÈRE) : 140 mm 120 mm

PROFONDEUR : 460 mm 382 mm

ENCEINTE : MATÉRIAU : Polypropylène Polypropylène

moulé injecté moulé injecté

CARACTÉRISTIQUES : Haute température Haute température

Anti-choc Anti-choc
Imperméable Imperméable
Résistant aux UV Résistant aux UV
Amortissement élevé Amortissement élevé
2 poignées 1 poignée

EMBASE DE PIED : 35 mm 35 mm

Aluminium Aluminium

CONNECTEURS : Deux Jacks 6,25 mm Deux Jacks 6,25 mm

Caractéristiques sujettes à modifications sans préavis.

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

22

AAAACCCCEEEE----2222000011112222 //// AAAACCCCEEEE----11115555111155

55

CARATTERISTICHE

• Cabinet caratterizzato da un’efficace isolamento,
realizzato mediante l’impiego di un polimero avanzato
e stampo a iniezione.

• Maniglie già incluse nel cabinet

• Crossover passivo a due-vie, con driver di protezione
per le alte frequenze

• Tromba orientabile per la regolazione del campo di
diffusione

• Driver a compressione con diaframma in titanio da
1 3/8" e Phase Plug anulare

• Supporto Pole Mount in alluminio pressofuso

• Woofer robusto capace di elevate prestazioni

• Griglia protettiva in acciaio molto resistente

• Due connettori d’ingresso jack da 1/4"

INTRODUZIONE

Congratulazioni per aver acquistato un diffusore della
Serie ACE™ Fender®Pro Audio. Siamo sicuri che
apprezzerai le prestazioni esclusive e l’efficienza di
questo diffusore progettato per il Sound Reinforcement,
in grado di assicurare un’elevata qualità e un utilizzo
duraturo nel tempo, senza alcun problema. La Serie
ACE™ è composta da compatti diffusori professionali
Full-Range a due-vie, appositamente realizzati per le più
svariate e impegnative applicazioni Live.

I diffusori ACE™ Series sono dotati di crossover passivi
a due-vie con driver di protezione per le alte frequenze.
La circuitazione di protezione permette al diffusore di
riuscire a gestire senza problemi picchi di potenza, in
grado di danneggiare seriamente qualsiasi altro sistema
di diffusione.

Dotati di trombe orientabili che consentono regolazioni
accurate per la direzione dell’emissione sonora, i diffu­sori ACE™ sono in grado di ottimizzare al massimo la
dispersione del suono in base all’applicazione e
all’orientamento del diffusore.

Il driver a compressione incluso nei diffusori ACE™
Series è dotato di diaframma in titanio da 1 3/8" e Phase
Plug anulare per una migliore risposta in frequenza.
Il woofer è stato progettato per garantire la massima
efficienza e affidabilità.

Il materiale plastico utilizzato per il cabinet, realizzato
mediante stampo a iniezione, è composto da un
polimero avanzato che assicura un’ottimo isolamento.
Grazie alle due maniglie e al supporto Pole Mount in
alluminio pressofuso, i diffusori ACE™ sono perfetti per
le piccole band musicali, per i DJ e per tutte le situazioni
“on the road”, oppure come base di qualsiasi sistema
P.A. da concerto di dimensioni più elevate. Utilizzabili
come unità singole, in coppia, oppure come parte di
grandi array, questi diffusori sono perfetti sia come
sistemi a due-vie, oppure come Mid / High in setups a
tre-vie, in combinazione ad altre unità subwoofer.

ATTENZIONE: qualsiasi diffusore è in grado di generare
forti campi magnetici capaci di interferire con apparec­chiature elettroniche, inclusi televisori e monitor per
computer. Per eliminare o ridurre le interferenze, è
opportuno aumentare la distanza tra il diffusore e
qualsiasi apparecchiatura posta nelle vicinanze.

RRRRiiiissssppppoooossssttttaaaa iiiinnnn FFFFrrrreeeeqqqquuuueeeennnnzzzzaa

aa

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

23

CCCCoooonnnnnnnneeeessssssssiiiioooonnnnii

ii

I diffusori ACE–2012 e ACE–1515 sono dotati di due
connessioni jack da 1/4" di tipo TS (Tip/Sleeve). I cavi
vanno assemblati come segue:

Polarità 1/4" Phone Jack

Polo positivo (+) Tip (T)

Polo negativo (–) Sleeve (S)

Le due connessioni jack da 1/4" sono collegate in
parallelo, permettendo a entrambe di essere utilizzate
una come ingresso e l’altra come uscita. Non utilizzare

contemporaneamente le due connessioni come ingressi!

(+)

(

–)

CROSSOVER A

DUE VIE

È possibile collegare a catena diversi diffusori ACE™
(collegamento Daisy Chain), in modo da evitare
l’accumulo di matasse di cavi.

Per collegare in catena diversi diffusori ACE: collega
un jack dall’amplificatore al Diffusore “1” e un altro
jack dal Diffusore “1” al Diffusore “2”. Per collegare in
catena un altro diffusore, collega la seconda
connessione libera del Diffusore “2” all’ingresso della
terza unità, e così via (vedi illustrazione).

Ciascun diffusore aggiunto ad una configurazione
Daisy Chain riduce il carico d’impedenza totale.
Perciò, onde prevenire danneggiamenti, è opportuno
mantenere il carico d’impedenza totale al di sopra del
carico minimo supportato dall’amplificatore.

Il carico totale d’impedenza supportato dai diffusori
ACE in configurazione Daisy Chain è il seguente:

Numero di Diffusori: 2 3 4

Carico d’Impedenza Totale: 4Ω 2.6Ω 2Ω

Per prevenire la perdita di potenza e il degrado della
qualità sonora, utilizza cavi di potenza con sezione larga,
nelle seguenti situazioni:

••Quando occorre utilizzare lunghi cavi

••Quando occorre collegare tra loro due o più diffu-

sori

Collegando UN diffusore:

•Per 7,5 m circa occorre un cavo da 1 mm

2

•Per 15 m circa occorre un cavo da 1,2 mm

2

•Per 30 m circa occorre un cavo da 1,6 mm

2

Con DUE diffusori collegati tra loro:

•Per 7,5 m circa occorre un cavo da 1,2 mm

2

•Per 15 m circa occorre un cavo da 1,6 mm

2

•Per 30 m circa occorre un cavo da 2 mm

2

Con TRE diffusori collegati tra loro:

•Per 7,5 m circa occorre un cavo da 1,6 mm

2

•Per 15 m circa occorre un cavo da 2 mm

2

•Per 30 m circa occorre un cavo da 2,5 mm

2

Con QUATTRO diffusori collegati tra loro:

•Per 7,5 m circa occorre un cavo da 2 mm

2

•Per 15 m circa occorre un cavo da 2,5 mm

2

•Per 30 m circa occorre un cavo da 3,2 mm

2

ALL’AMPLIFICATORE

AL DIFFUSORE “4”

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

24

SSSSeeeettttuuuupp

pp

In generale, il posizionamento dei diffusori può influire
drasticamente sul suono, pertanto ci sono diversi fattori
da considerare. Per una maggiore copertura, il diffusore
va installato in una posizione superiore alle orecchie
degli ascoltatori, per consentire alle alte frequenze di
raggiungere coloro che si trovano in posizioni più
arretrate. Più ampia è la platea, più in alto occorre
posizionare i diffusori.

La tromba presente sul pannello del diffusore ACE™ è
orientabile per una copertura “orizzontale” o “verticale”.

La modalità della tromba va scelta in base alla posizione
del diffusore e alle esigenze di copertura. In posizione
“orizzontale”, la copertura orizzontale è di 90° e quella
verticale è di 60°. In posizione “verticale”, la copertura
orizzontale è di 60° e quella verticale è di 90°

Per ruotare la tromba: svitare le quattro viti presenti
negli angoli della tromba; estrarre la tromba quanto
basta per permetterne la rotazione, prestando atten­zione a non disconnettere i cavi interni; riavvitare le
quattro viti.

Altri fattori da considerare sono gli eventuali feedback e
le prestazioni delle basse frequenze. Se il diffusore si
trova vicino ad un'ampia parete piana, i bassi
aumenteranno di circa 6dB. Tuttavia, la posizione
ravvicinata ad una parete può causare l'insorgere di
feedback. In questo caso, occorre spostare il diffusore.
In generale, il posizionamento ravvicinato ad una parete
può essere adatta inviando ai diffusori dei segnali di
linea. Per ridurre il feedback microfonico, utilizza
microfoni con pattern "a cardioide", posizionandoli
dietro la linea degli altoparlanti ed evitando di puntarli in
direzione dei diffusori.

In applicazioni stereo
(con unità singole per
canale o in cluster), i
diffusori Left e Right
devono essere
separati e angolati in
modo da
sovrapporne il raggio
d'emissione.

Nei clusters, occorre
un'angolazione tale
da fare in modo che i
raggi d'emissione non
si sovrappongano. Le
trombe dei diffusori di
ogni cluster da due
unità va impostato in
"orizzontale".

Nei sistema con tre
gruppi di diffusori, le
trombe vanno
posizionate in
"verticale". Nelle aree
di grandi dimensioni,
ogni cluster può
essere trattato come unità singola .

I diffusori possono
essere impiegati
anche come
monitor,
posizionandoli sul
proprio lato.

Se utilizzato come monitor, occorre ruotare la tromba
del diffusore orizzontalmente rispetto al pavimento, in
modo da fornire una copertura più uniforme.

I palchi più ampi possono richiedere un maggior numero
di diffusori/monitor.

ORIZZONTALE

VERTICALE

PALCO

PALCO

PALCO

PALCO

PALCO

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

25

SSSSppppeeeecccciiiiffffiiiicccchhhhee

ee

MODELLO: ACE-1515 ACE-2012

NUMERO PARTI: 071-1515-000 071-2222-000

RISPOSTA IN FREQUENZA: 68Hz – 16kHz 70Hz – 16kHz

IMPEDENZA IN INGRESSO: 8Ω Nominale 8Ω Nominale

POTENZA IN USCITA EIA RS-426B: 150 W 200 W

CONTINUA: 300 W 400 W

PICCO: 600 W 800 W

SPL MASSIMO SPL @ 1M: 117 dB 118 dB

SENSIBILITÀ (1W & 1M): 95 dB 95 dB

WOOFER DIMENSIONI DRIVER: 381 mm (15 in) 305 mm (12 in)

DRIVER A COMPRESSIONE

DIMENSIONI DIAFRAMMA: 34.0 mm (1 3/8 in) 34.0 mm (1 3/8 in)

MATERIALE DIAFRAMMA: Titanio Titanio

GOLA D’USCITA: 25.4 mm (1 in) 25.4 mm (1 in)

TROMBA DISPERSIONE (H X V): 90° x 60° 90° x 60°

ROTAZIONE: Si Si

DIMENSIONI PESO: 21.0 kg (46.0 lb) 15.4 kg (34.0 lbs)

ALTEZZA: 700 mm (27.6 in) 620 mm (24.4 in)

LARGHEZZA (FRONTE): 485 mm (19.1 in) 415 mm (16.3 in)

LARGHEZZA (RETRO): 140 mm (5.5 in) 120 mm (4.7 in)

PROFONDITÀ: 460 mm (18.1 in) 382 mm (15.0 in)

CABINET MATERIALE: Polipropilene; realizzato Polipropilene; realizzato

con stampo a iniezione con stampo a iniezione

CARATTERISTICHE: Resistente al calore Resistente al calore

Anti-shock Anti-shock
Resistente all’acqua Resistente all’acqua
Resistente ai raggi UV Resistente ai raggi UV
Elevato isolamento Elevato isolamento
2 maniglie incluse 1 maniglia inclusa

SUPPORTO POLE MOUNT: 34.9 mm (1 3/8 in) 34.9 mm (1 3/8 in)

in alluminio pressofuso in alluminio pressofuso

CONNETTORI : Due jack da 1/4 Due jack da 1/4

Le specifiche tecniche possono essere soggette a variazioni senza alcun preavviso.

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

26

AAAACCCCEEEE----2222000011112222 //// AAAACCCCEEEE----11115555111155

55

FEATURES

• Gut gedämpftes Spritzguss-Lautsprechergehäuse

aus komplexem Polymer

• Integrierte(r) Griff(e)

• Passives 2-Weg Crossover mit Hochfrequenztreiber-

Schutz

• Drehbares Horn für einstellbares Streuungs-Pattern

• Kompressions-Treiber mit 1 3/4" Titan-Membranen

und ringförmigem Phasen-Stecker

• Ständerhalterung aus gegossenem Aluminium

• Robuster Hochleistungs-Woofer

• Hochbelastbares Stahlschutzgitter

• Zwei 1/4" Klinkeneingänge

EINLEITUNG

Herzlichen Dank für den Kauf eines Lautsprecher­systems der ACE Serie von Fender® Audio. Dieses
einzigartige und effektive Klangverstärkungsprodukt
wird Ihnen über viele Jahre störungsfreie Dienste leis­ten. Die ACE Series Lautsprecher sind professionelle,
breitbandige, kompakte 2-Weg Boxen für anspruchs­vollste Konzertsound- und Live Performance-Anfor­derungen.

Die ACE Series Lautsprecher zeichnen sich durch pas­sive 2-Weg Crossover mit Hochfrequenztreiber­Schutzschaltung aus. Dank dieser Schutzschaltung
können die ACE Lautsprecher gelegentliche
Pegelspitzen verkraften, die die meisten anderen
Lautsprechersysteme beschädigen würden.

Die Hörner der ACE Lautsprecher sind drehbar, um
deren Reichweite zu variieren. Abhängig von der
Anwendung und Ausrichtung der Lautsprecher lässt
sich damit die Klangstreuung optimieren.

Die Kompressionstreiber der ACE-2012 und ACE-1515
Boxen verfügen über 1 3/4" Titanmembrane und
ringförmige Phasenstecker für einen exzellenten
Frequenzgang. Die Woofer sind für maximale Effizienz
und hohe Belastbarkeit ausgelegt.

Die gut gedämpften Lautsprechergehäuse bestehen
aus einem komplexen, im Spritzgussverfahren
hergestellten Polymer. Mit maximal zwei Griffen und
Ständerhalterungen aus Aluminiumguss eignen sich die
ACE Lautsprecher perfekt für Bands und DJs auf
Tournee. ACE Lautsprecher bilden nicht nur die Basis
eines P.A. Systems für Bands, sondern lassen sich auch
zu einem ausgewachsenen Concert Sound Toursystem
zusammenstellen. Die Boxen können einzeln, paarweise
oder als Teil eines großen Lautsprecher-Rigs eingesetzt
werden. Diese Lautsprecher sind ideal als 2-Weg­System oder Mitten/Höhen-Komponente eines 3-Weg­Setups mit zusätzlichem Subwoofer einsetzbar.

VORSICHT: Fast alle Lautsprecher erzeugen starke
Magnetfelder, die den normalen Betrieb von benach­barten Elektronikgeräten, wie TV und Computer­Monitore, stören können. Um die Störungen zu ver­ringern oder zu beseitigen, erhöhen Sie den Abstand
zwischen diesem Produkt und anderen, in der Nähe
befindlichen Elektronikgeräten.

FFFFrrrreeeeqqqquuuueeeennnnzzzzggggaaaannnngg

gg

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

27

AAAAnnnnsssscccchhhhllllüüüüssssssssee

ee

Die ACE–2012 und ACE–1515 Boxen verfügen über
zwei 1/4" Klinkenbuchsen für standard TS (Spitze/
Schirm) Stecker. Die Anschlüsse sind wie folgt ver­drahtet:

Polarität 1/4" Klinkenbuchse

Positiv (+) Spitze (T)

Negativ (–) Schirm (S)

Die beiden 1/4" Buchsen sind parallel geschaltet.
Dadurch kann jede als Eingang und die jeweils andere
als Ausgang benutzt werden. Benutzen Sie niemals

beide Anschlüsse als Eingänge!

(+)

(

–)

2-WEG

CROSSOVER

Mehrere ACE Boxen lassen sich verketten (koppeln),
wodurch keine langen Einzelboxenkabel verwendet
werden müssen.

Um mehrere ACE Boxen zu verketten: Verbinden Sie
eine Buchse von Box “1” mit dem Amp und die andere
Buchse mit Box “2.” Um eine weitere Box mit der
Kette zu verbinden, verwenden Sie die zweite
„Eingangsbuchse“ von Box “2” als Ausgang zur
nächsten Box usw. (siehe Abb.).

Jede zusätzliche Box in einer Kette verringert die
Gesamtimpedanzlast. Bleiben Sie unbedingt über
dem Mindestimpedanzlast-Nennwert Ihres
Verstärkers, um die Anlage nicht zu beschädigen.

Es folgen die Gesamtimpedanzlasten von verketteten
ACE Series Boxen:

Anzahl an Boxen: 2 3 4

Gesamtimpedanz-Last: 4Ω 2.6Ω 2Ω

Verhindern Sie Leistungs- und Klangqualitätsverluste
durch den Einsatz von dickeren Boxenkabeln, wenn:

•Lange Boxenkabel notwendig sind

•Zwei oder mehr Boxen verkettet werden

Bei 1 Box gilt: Verbindungen bis zu...

•25-Fuß benötigen 1,02 mm dicke Kabel.

•50-Fuß benötigen 1,29 mm dicke Kabel.

•100-Fuß benötigen 1,63 mm dicke Kabel.

Bei 2 verketteten Boxen gilt: Verbindungen bis zu...

•25-Fuß benötigen 1,29 mm dicke Kabel.

•50-Fuß benötigen 1,63 mm dicke Kabel.

•100-Fuß benötigen 2,05 mm dicke Kabel.

Bei 3 verketteten Boxen gilt: Verbindungen bis zu...

•25-Fuß benötigen 1,63 mm dicke Kabel.

•50-Fuß benötigen 2,05 mm dicke Kabel.

•100-Fuß benötigen 2,60 mm dicke Kabel.

Bei 4 verkettete n Boxen gilt: Verbindungen bis zu...

•25-Fuß benötigen 2,05 mm dicke Kabel.

•50-Fuß benötigen 2,60 mm dicke Kabel.

•100-Fuß benötigen 3,00 mm dicke Kabel.

ZUM

VERSTÄRKER

ZU

BOX 4

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

28

AAAACCCCEEEE----2222000011112222 //// AAAACCCCEEEE----11115555111155

55

Die Platzierung einer Box kann sich drastisch auf ihren Sound
auswirken. Daher sollten Sie beim Aufstellen von
Lautsprechern mehrere Dinge berücksichtigen. Die beste
Reichweite erzielen Sie, wenn die Boxen über Kopfhöhe
aufgestellt oder montiert werden. Dadurch können die hohen
Frequenzen bis zu den Zuhörern in den hinteren Reihen vor­dringen. Je größer das Publikum, desto höher sollten die
Boxen aufgestellt werden. Das Horn in den ACE Series
Boxen ist drehbar, um eine „breite“ oder „hohe“ Streuung zu
erzielen.

Die Boxen-Aufstellung und gewünschte Reichweite be­stimmen die beste Hornposition. In der “breiten” Position
beträgt die horizontale Streuung 90° und die vertikale
Streuung 60°. In der “hohen” Position beträgt die vertikale
Streuung 90° und die horizontale Streuung 60°.

Zum Drehen des Horns müssen Sie zuerst die vier
Eckschrauben entfernen. Ziehen Sie das Horn nur so weit her­aus, bis es sich drehen lässt. Unterbrechen Sie nicht verse­hentlich die Kabelverbindung. Setzen Sie die Schrauben
wieder ein.

Andere Überlegungen sind Feedback und Bass-Wiedergabe.
Wenn die Box in der Nähe einer großen, glatten Wand steht,
erhöht sich die Bass-Ausgabe um etwa 6 dB. Die Wandnähe
kann allerdings auch Feedback verursachen. In diesem Fall
müssen Sie die Box umstellen. Generell funktioniert die
Anordnung von Boxen in Wandnähe am besten, wenn Signale
mit Line-Pegel eingespeist werden. Um Mikrofon-Feedback
zu vermeiden, sollten Sie Mics mit Nierencharakteristik ver­wenden. Bleiben Sie mit dem Mic hinter den Boxen und richt­en Sie es nicht direkt auf die Schallquelle.

Wenn Boxen in Stereo
betrieben werden (ent­weder einzeln oder in
Blöcken), sollten Sie
getrennt und im Winkel
aufgestellt werden, da­mit sich die Streuungs­Patterns überlappen.

Wenn Boxen in Blöcken
aufgestellt werden, sol­lte man sie so im Winkel
anordnen, dass die
Streuungs-Patterns sich
nicht überlappen. Bei
2er-Boxengruppen soll­ten die Hörner in der
„Breit“ Position stehen.

Bei 3er-Boxengruppen
sollten die Hörner in der
„Hoch“ Position stehen.
Bei größeren Veranstal­tungsorten können Sie
Boxen-Blöcke als eine
Einheit behandeln.

Sie können die ACE
Boxen auch auf die
Seite legen und als
Bühnenmonitore ver­wenden.

Beim Einsatz der Box als Bühnenmonitor sollten Sie das Horn
in die „breite“ Position relativ zum Boden drehen, um eine

gleichmäßige Streuung sicherzustellen.

Auf größeren Bühnen benötigen Sie vielleicht noch mehr
Monitore.

WIDE

TALL

STAGE

STAGE

STAGE

STAGE

STAGE

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

29

TTTTeeeecccchhhhnnnniiiisssscccchhhheeee DDDDaaaatttteeeenn

nn

MODELL: ACE-1515 ACE-2012

TEILENUMMER: 071-1515-000 071-2222-000

FREQUENZGANG: 68 Hz – 16 kHz 70 Hz – 16 kHz

EINGANGS-IMPEDANZ: 8 Ohm Nominal 8 Ohm Nominal

AUSGANGSLEISTUNG EIA RS-426B: 150 W 200 W

PROGRAMM: 300 W 400 W

SPITZE: 600 W 800 W

SCHALLDRUCKPEGEL MAXIMUM SPL @ 1M: 117 dB 118 dB

EMPFINDLICHKEIT (1W & 1M): 95 dB 95 dB

WOOFER TREIBERGRÖSSE: 381 mm (15 in) 305 mm (12 in)

KOMPRESSIONSTREIBER MEMBRANGRÖSSE: 34.0 mm (1 3/8 in) 34.0 mm (1 3/8 in)

MEMBRANMATERIAL: Titan Titan

AUSGANGSTRICHTER: 25.4 mm (1 in) 25.4 mm (1 in)

HORN STREUUNG (H X V): 90° x 60° 90° x 60°

DREHBAR: Ja Ja

ABMESSUNGEN GEWICHT: 21.0 kg (46.0 lbs) 15.4 kg (34.0 lbs)

HÖHE: 700 mm (27.6 in) 620 mm (24.4 in)

BREITE (VORNE): 485 mm (19.1 in) 415 mm (16.3 in)

BREITE (HINTEN): 140 mm (5.5 in) 120 mm (4.7 in)

TIEFE: 460 mm (18.1 in) 382 mm (15.0 in)

BOX MATERIAL: Spritzguss Spritzguss

Polypropylen Polypropylen

FEATURES: temperaturbeständig temperaturbeständig

anti-schock anti-shock
wasserresistent wasserresistent
UV-resistent UV-resistent
gut gedämpft gut gedämpft
2 integrierte Griffe 1 integrierter Griff

STÄNDERHALTERUNG: 34.9 mm (1 3/8 in) 34.9 mm (1 3/8 in)

Aluminiumguss Aluminiumguss

ANSCHLÜSSE: 2 x 1/4 Klinkeneingang 2 x 1/4 Klinkeneingang

Technische Daten können ohne Ankündigung geändert werden.

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

30

AAAACCCCEEEE----2222000011112222 //// AAAACCCCEEEE----11115555111155

55

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

31

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

32

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

33

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

34

AAAACCCCEEEE----2222000011112222 //// AAAACCCCEEEE----11115555111155

55

wwwwww..ffeennddee rr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaa dd..nneett

35

NNNNooootttteeeess

ss

A PRODUCT OF:

FENDER MUSICAL INSTRUMENTS CORPORATION

CORONA, CA USA

Fender

®

is a registered trademark of FMIC.

Other trademarks are properties of their respective owners.

Copyright © 2004 FMIC. All rights reserved. P/N 064090

REV A
