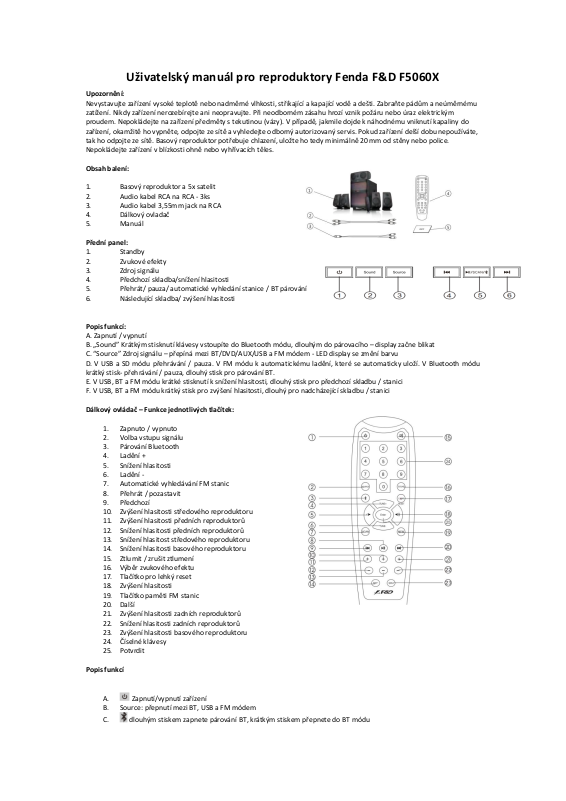

Fenda F&D F5060X User Manual

Uživatelský manuál pro reproduktory Fenda F&D F5060X

Upozornění:

Nevystavujte zařízení vysoké teplotě nebo nadměrné vlhkosti, stříkající a kapající vodě a dešti. Zabraňte pádům a neúměrnému
zatížení. Nikdy zařízení nerozebírejte ani neopravujte. Při neodborném zásahu hrozí vznik požáru nebo úraz elektrickým
proudem. Nepokládejte na zařízení předměty s tekutinou (vázy). V případě, jakmile dojde k náhodnému vniknutí kapaliny do
zařízení, okamžitě ho vypněte, odpojte ze sítě a vyhledejte odborný autorizovaný servis. Pokud zařízení delší dobu nepoužíváte,
tak ho odpojte ze sítě. Basový reproduktor potřebuje chlazení, uložte ho tedy minimálně 20 mm od stěny nebo police.
Nepokládejte zařízení v blízkosti ohně nebo vyhřívacích těles.

Obsah balení:

1. Basový reproduktor a 5x satelit

2. Audio kabel RCA na RCA - 3ks

3. Audio kabel 3,55mm jack na RCA

4. Dálkový ovladač

5. Manuál

Přední panel:

1. Standby

2. Zvukové efekty

3. Zdroj signálu

4. Předchozí skladba/snížení hlasitosti

5. Přehrát/ pauza/ automatické vyhledání stanice / BT párování

6. Následující skladba/ zvýšení hlasitosti

Popis funkcí:

A. Zapnutí / vypnutí
B. „Sound” Krátkým stisknutí klávesy vstoupíte do Bluetooth módu, dlouhým do párovacího – display začne blikat
C. “Source” Zdroj signálu – přepíná mezi BT/DVD/AUX/USB a FM módem - LED display se změní barvu
D. V USB a SD módu přehrávání / pauza. V FM módu k automatickému ladění, které se automaticky uloží. V Bluetooth módu
krátký stisk- přehrávání / pauza, dlouhý stisk pro párování BT.
E. V USB, BT a FM módu krátké stisknutí k snížení hlasitosti, dlouhý stisk pro předchozí skladbu / stanici
F. V USB, BT a FM módu krátký stisk pro zvýšení hlasitosti, dlouhý pro nadcházející skladbu / stanici

Dálkový ovládač – Funkce jednotlivých tlačítek:

1. Zapnuto / vypnuto

2. Volba vstupu signálu

3. Párování Bluetooth

4. Ladění +

5. Snížení hlasitosti

6. Ladění -

7. Automatické vyhledávání FM stanic

8. Přehrát / pozastavit

9. Předchozí

10. Zvýšení hlasitosti středového reproduktoru

11. Zvýšení hlasitosti předních reproduktorů

12. Snížení hlasitosti předních reproduktorů

13. Snížení hlasitost středového reproduktoru

14. Snížení hlasitosti basového reproduktoru

15. Ztlumit / zrušit ztlumení

16. Výběr zvukového efektu

17. Tlačítko pro lehký reset

18. Zvýšení hlasitosti

19. Tlačítko paměti FM stanic

20. Další

21. Zvýšení hlasitosti zadních reproduktorů

22. Snížení hlasitosti zadních reproduktorů

23. Zvýšení hlasitosti basového reproduktoru

24. Číselné klávesy

25. Potvrdit

Popis funkcí

A. Zapnutí/vypnutí zařízení
B. Source: přepnutí mezi BT, USB a FM módem

C. dlouhým stiskem zapnete párování BT, krátkým stiskem přepnete do BT módu

D. stlačte pro úplné vypnutí zvuku / zrušení vypnutí zvuku
E. zvýšení/snížení hlasitosti

F. Tune+/- v FM módu. Jemné ladění – krátké stisknutí pro zvýšení/ snížení o jeden krok (100Khz), FM LED zabliká. LED

zabliká, pokud se dostanete na minimální nebo maximální frekvenci. Ruční ladění – dlouhé stisknutí pro vyhledání
následující frekvence.

G. MEM: Krátké stisknutí ukládá naladěnou stanici při jemném nebo manuálním laděním. FM LED jednou zabliká po

uložení.

H. Scan: FM mód: Krátké stisknutí pro automatické ladění Auto Search. Naladěné frekvence budou uloženy automaticky.
I. Enter: Potvrzení nastavení a návrat do hlavního menu.
J. Tlačítka 0~9:

a. USB zdroj: přímá volba skladby v rámci adresáře. Jestli je zadané číslo vyšší než je počet skladeb, spustí se

přehrávání poslední skladby.

b. FM zdroj: přímá volba uložené FM stanice (1 až 100). Při stlačení tří nebo čtyř tlačítek přímé zadání

frekvence např.: 1026 pro 102,6 FM

K. USB a BT mód: Krátké stisknutí k přehrávání/pozastavení
L. USB a BT mód: Krátké stisknutí k výběru předchozí skladby, FM - předchozí stanice
M. USB a BT mód: Krátké stisknutí k výběru následující skladby, FM - další stanice

N. Light / reset krátkým stiskem vypnete podsvícení, dlouhým stiskem uvedete zařízení do továrního nastavení

Funkce zvukového efektu

A. použitím efektu můžete převést zvuk AUX signálu na 5.1 audio
B. Pro dosažení reálného 5.1 efektu připojte reproduktory k zařízení a použijte efekt PROLOGIC

Poznámky k používání přes Bluetooth:

1. Na zařízení (mobilním telefonu) musím být aktivováno Bluetooth

2. Zařízení musí podporovat Bluetooth A2DP

3. Maximální vzdálenost od zařízení je 10 metrů.

Postup párování:

1. Vyberte vstup a dlouze stiskněte tlačítko Bluetooth

2. Máte 30 sekund na registraci Vašeho mobilu Začněte vyhledávat zařízení na Vašem mobilu (Pokud zařízení požaduje

kód, zvolte 0000)

3. Jakmile je nastaveno, další připojení je již automatické a Bluetooth LED se rozsvítí.

Schéma zapojení

Popis zadního panelu

1. 1.vstup AUX levý/pravý

2. 2.vstup DVD přední pravý/levý

3. 3.vstup DVD zadní pravý/levý

4. 4.vstup DVD basový a středový

5. výstup reproduktoru - přední pravý

6. výstup reproduktoru - přední levý

7. výstup reproduktoru - středový

8. výstup reproduktoru - pravý zadní

9. výstup reproduktoru - levý zadní

10. tlačítko zapnutí

11. FM anténa

12. napájecí kabel
