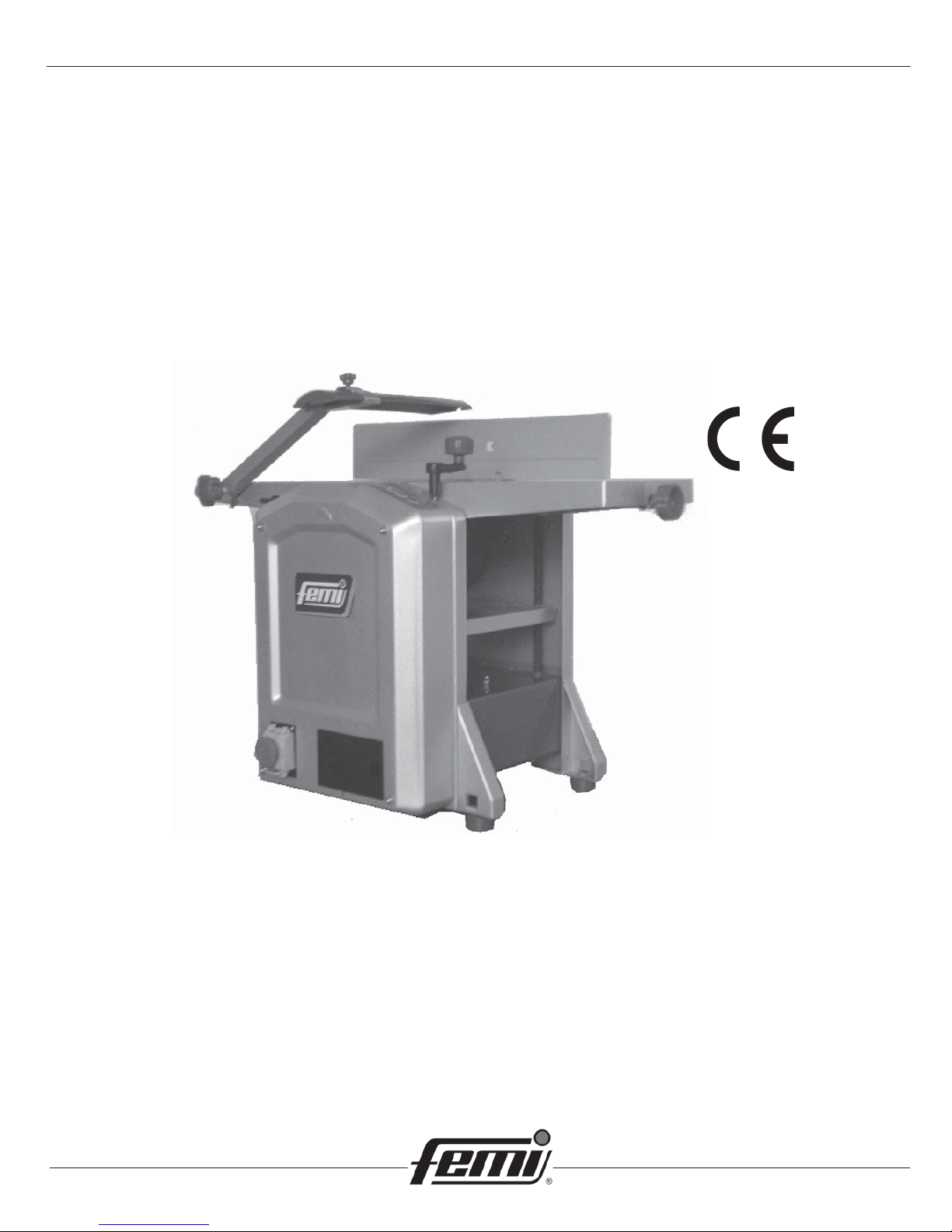

Femi 640, 630, PF150, PF204 Instruction Manual

Download

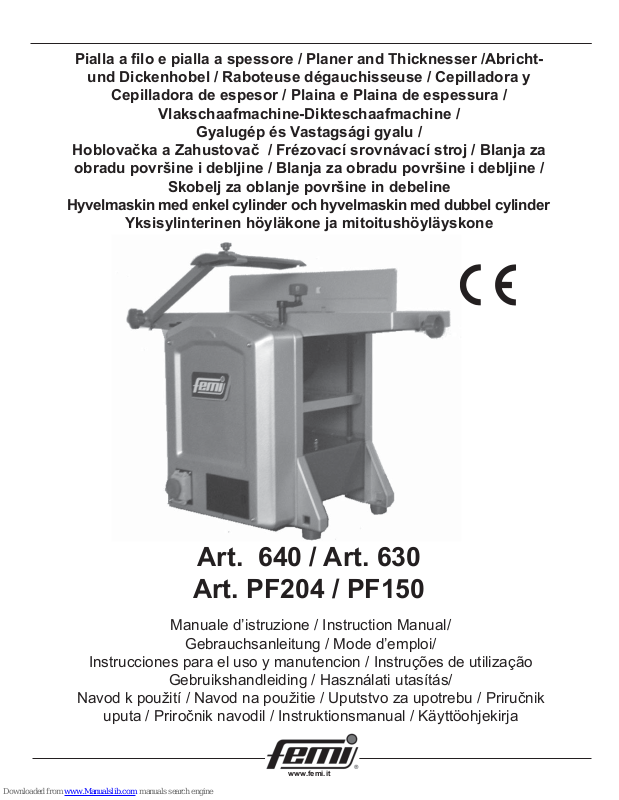

Page 1

Pialla a ﬁ lo e pialla a spessore / Planer and Thicknesser /Abricht-

und Dickenhobel / Raboteuse dégauchisseuse / Cepilladora y

Cepilladora de espesor / Plaina e Plaina de espessura /

Vlakschaafmachine-Dikteschaafmachine /

Gyalugép és Vastagsági gyalu /

Hoblovačka a Zahustovač / Frézovací srovnávací stroj / Blanja za

obradu površine i debljine / Blanja za obradu površine i debljine /

Skobelj za oblanje površine in debeline

Hyvelmaskin med enkel cylinder och hyvelmaskin med dubbel cylinder

Yksisylinterinen höyläkone ja mitoitushöyläyskone

Manuale d’istruzione / Instruction Manual/

Gebrauchsanleitung / Mode d’emploi/

Instrucciones para el uso y manutencion / Instruções de utilização

Gebruikshandleiding / Használati utasítás/

Navod k použití / Navod na použitie / Uputstvo za upotrebu / Priručnik

uputa / Priročnik navodil / Instruktionsmanual / Käyttöohjekirja

www.femi.it

Art. 640 / Art. 630

Art. PF204 / PF150

Page 2

Page 3

INDICE / INDEX / INHALT / INDEX / INDICE / ÍNDICE INDICE /TARTALOMJEGYZÉK / OBSAH / OBSAH / /

SADRŽAJ / SADRŽAJ / VSEBINA / INNEHÅLLSFÖRTECKNING / SISÄLTÖ

ITALIANO (IT) Manuale originale, original manual, Handbuch Originalausgabe, manuel original, manual original,

manual original, Originele Handleiding, Eredeti útmutató, Pôvodný návod na použitie, Původný návod k použití,

Originalan manual, Originalni manual, Originalni priročnik., Originalmanual, Alkuperäinen opaskirja .........01 ÷ 14

ENGLISH (EN) Manual translated from the original, manuale tradotto dall’originale ................. 15 ÷ 22

DEUTSCH (DE) Übersetzung der Originalausgabe des Handbuchs, manuale tradotto dall’originale ..23 ÷ 30

FRANCAIS (FR) Manuel traduit à partir de l’original, manuale tradotto dall’originale .............................31 ÷ 38

ESPANOL (ES) Manual translated from the original, manuale tradotto dall’originale ..............................39 ÷ 46

PORTOGUES (PT) Manual traduzido do original, manuale tradotto dall’originale ...................................47 ÷ 54

NEDERLANDS (NL) Uit het origineel vertaalde Handleiding, manuale tradotto dall’originale ...............55 ÷ 62

MAGYAR (HU) Eredetiből fordított útmutató, manuale tradotto dall’originale ................................ 63 ÷ 70

SLOVENČINA (SK) Návod na použitie preložený z originálu, manuale tradotto dall’originale .... 71 ÷ 78

ČEŠTINA (CS) Návod k použití přeložen z originálu, manuale tradotto dall’originale ............... 79 ÷ 86

SRPSKI (SR) Manual preveden iz originalam, manuale tradotto dall’originale ......................... 87 ÷ 94

HRVATSKI (HR) Manual prijeveden iz originalnogm, manuale tradotto dall’originale ............. 95 ÷ 102

SLOVENSKI (SL) Prevod originalnega priročnika, manuale tradotto dall’originale ...............103 ÷ 110

SVENSKA (SV) Manual som översatts från originalet, manuale tradotto dall’originale ..........111 ÷ 119

SUOMI (FI) Alkuperäisestä käännetty opaskirja, manuale tradotto dall’originale ......................... 120÷ 126

TAVOLE RICAMBI / SPARE PARTS / ERSATZTEILE / PIECES DE RECHANGE / REPUESTOS / PEÇAS DE MUDANÇA / TEKENINGEN VERVANGINGSONDERDELEN/ ALKATRÉSZ TÁBLÁK / VÝKRES NÁHRADNÝCH DIELOV/ VÝKRES NÁHRADNÍCH DÍLŮ/ TABLICE ZA REZERVNE DELOVE / TABLICE ZA REZERVNE DIJELOVE / TABELA REZERVNIH DELOV / TABELLER MED RESERVDELAR / VARAOSATAULUT

SCHEMA ELETTRICO / WIRING DIAGRAM / ELEKTRISCHER SCHALTPLAN / SCHEME ELECTRIQUE/ ESQUEMA ELECTRICO / ESQUEMA ELÉCTRICO / SCHAKELSCHEMA / ELEKTROMOS KAPCSOLÁSI RAJZ / ELEKTRICKÁ SCHÉMA / ELEKTRICKÉ SCHÉMA / ELEKTRIČNA SHEMA / ELEKTRIČNA SHEMA / ELEKTRIČNA SHEMA / ELEKTRISKT SCHEMA / SÄHKÖKAAVIO

Page 4

DICHIARAZIONE DI CONFORMITÁ CE DEL COSTRUTTORE FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

Dichiara che la:

PIALLA A FILO E PIALLA SPESSORE - 640 - 630 - PF204 - PF150

è conforme alle disposizioni contenute nelle Direttive:

2006/42/CE - 2004/108/CE - 2006/95/CE

rispetta i fondamentali requisiti di sicurezza delle direttive sopra citate.

La suddetta conformità si basa sulle norme e sui documenti normativi di

seguito elencati:

EN 61029-1 - IEC 61029-2-3

COMPLIANCE DECLARATION CE OF THE BUILDER FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

Declare the:

PLANER AND THICKNESSER - 640 - 630 - PF204 - PF150

is in compliance with the rules contents in the Directives:

EC/2006/42 - EC/2004/108 - EC/2006/95

Conforms to the main safety requirements of the EC Directives listed

above.

This conformity is based on the following standards and normative

documents:

IEC EN 61029-1 - IEC 61029-2-3

CE KONFORMITATS ERKLARUNG DES HERSTELLER FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

Erklart dass:

ABRICHT- UND DICKENHOBEL - 640 - 630 - PF204 - PF150

ist konform mit der Direktiven:

2006/42/EG - 2004/108/EG - 2006/95/EG

den wesentlichen Schutzanforderungen der obengenannten EG-Richtlinien

entspricht.

Die Konformität basiert auf nachfolgend genannten Normen:

EN 61029-1 - IEC 61029-2-3

DECLARATION DE CONFORMITE CE DU CONSTRUCTEUR FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

Declare que la:

RABOTEUSE DÉGAUCHISSEUSE - 640 - 630 - PF204 - PF150

est conforme aux disposition contenues dans les Directives:

2006/42/CE - 2004/108/CE - 2006/95/CE

correspond aux exigences principales en matière de protection des

directives CE citées ci-dessus.

La conformité est basée sur les normes suivantes:

EN 61029-1 - IEC 61029-2-3

DECLARATION DE CONFORMIDAD CE DEL CONSTRUCTOR FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

Declara que la:

CEPILLADORA Y CEPILLADORA DE ESPESOR - 640 - 630 - PF204 - PF150

cumple con lo dispuesto por las Directivas::

2006/42/CE - 2004/108/CE - 2006/95/CE

reúne los requisitos fundamentales sobre seguridad establecidos por las

directivas arriba indicadas.

La citada conformidad se reﬁ ere a las normas y documentos normativos

que se indican a continuación.

EN 61029-1 - IEC 61029-2-3

Persona autorizzata a costituire il fascicolo tecnico Person authorized to create the technical ﬁ le Zur Ausarbeitung der technischen Dokumentation bevollmächtigte Person Personne autorisée à établir le dossier technique Persona autorizada a crear el documento técnico

MAURIZIO CASANOVA

MAURIZIO CASANOVA Castel Guelfo (BO), Presso-C/o-C/o -Vid-Paikka: FEMI S.p.A. Via Del Lavoro, 4

12/10/2010 40023 Castel Guelfo - (BO) ITALY.

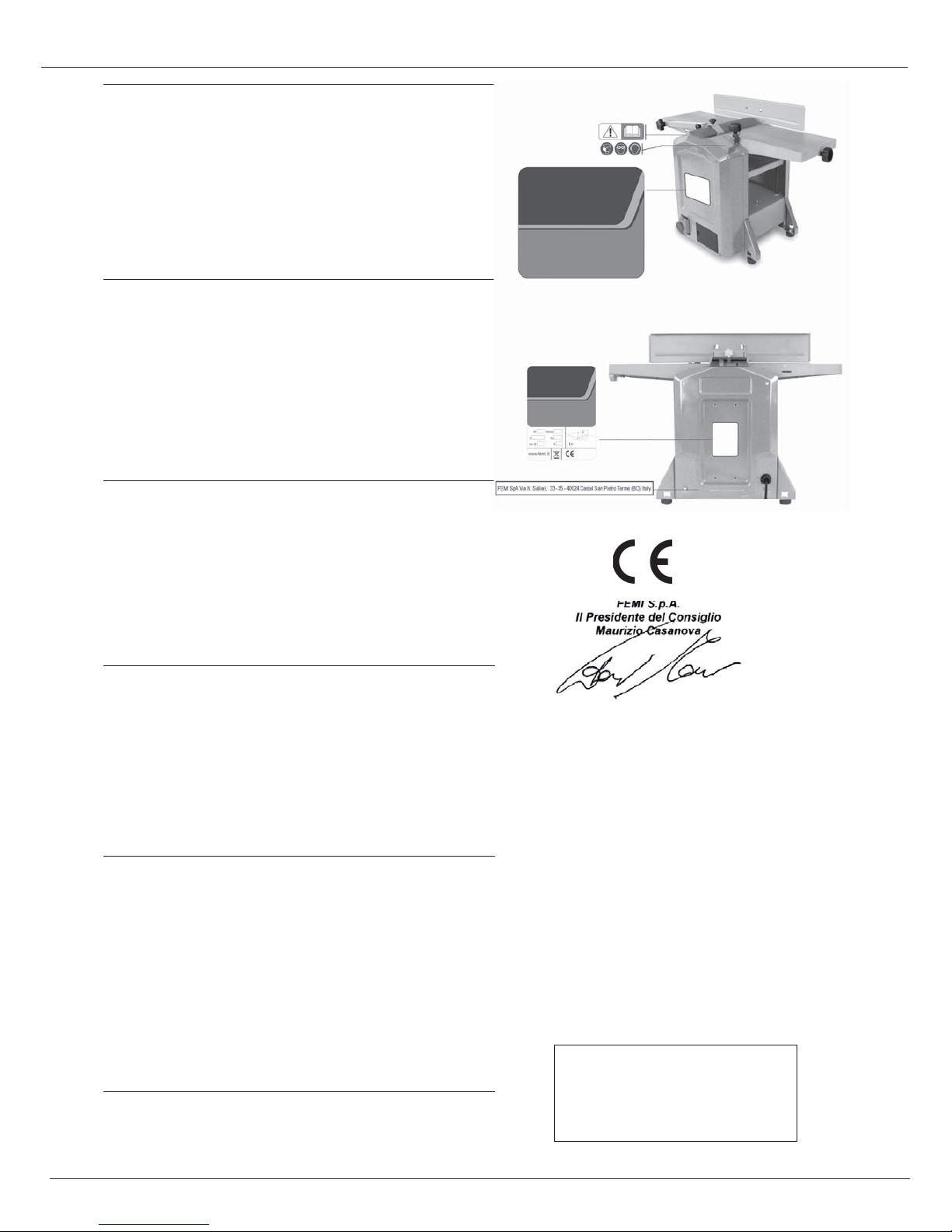

Ingombro per etichetta

Page 5

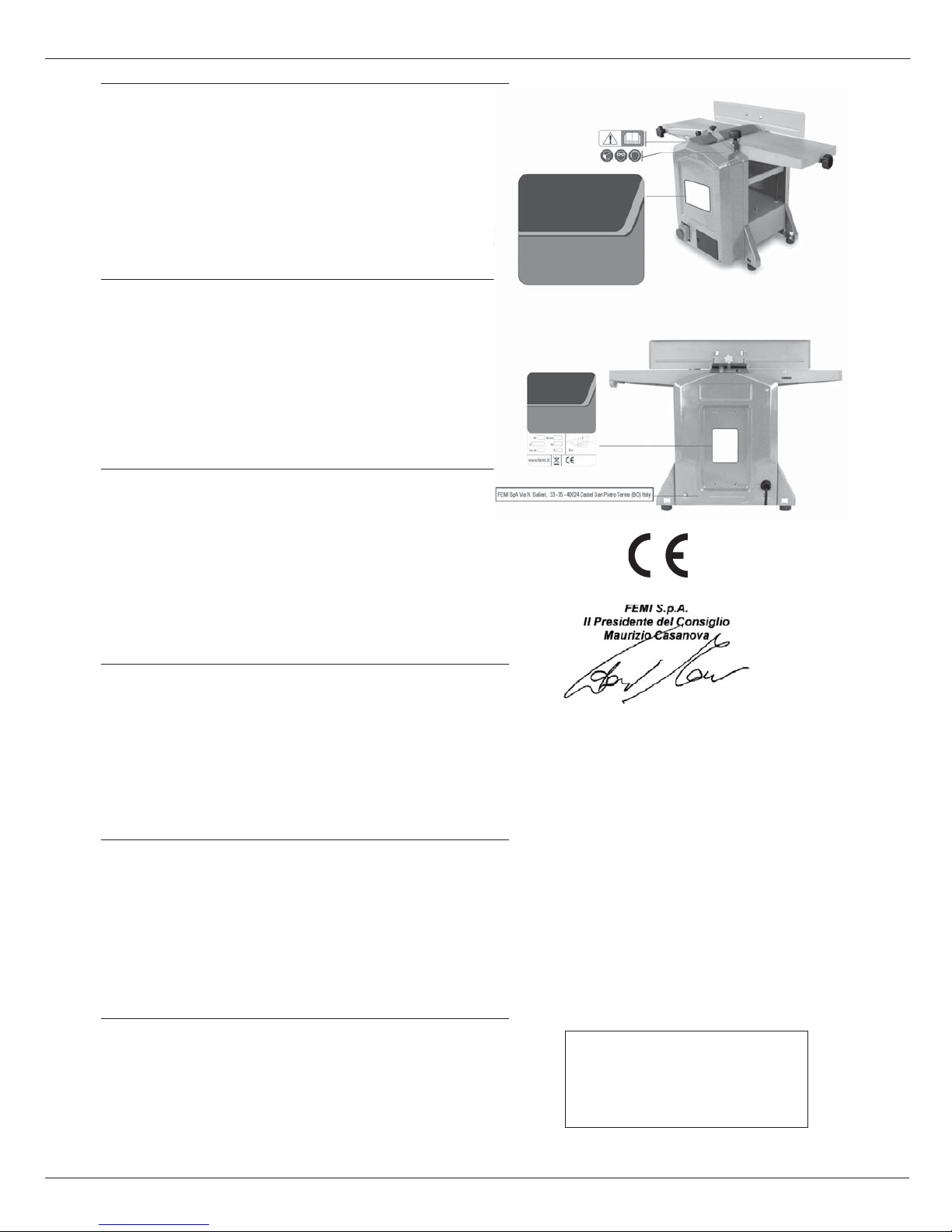

DECLARAÇÃO DE CONFORMIDADE CE DO CONSTRUTTORE FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

Declara que a:

PLAINA E PLAINA DE ESPESSURA - 640 - 630 - PF204 - PF150

suivindo as regras exigidas no contendo da Directivas:

2006/42/CE - 2004/108/CE - 2006/95/CE

cumpre os requisitos fundamentais de segurança das directivas acima citadas.

A referida conformidade baseia-se nas normas e nos documentos normativos

indicados a seguir:

EN 61029-1 - IEC 61029-2-3

EC CONFORMITEITSVERKLARING FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

verklaart de ﬁ rma FEMI dat het product

SCHAAF-VLAK BANK - 640 - 630 - PF204 - PF150

Conform de bepalingen van de EG-richtlijnen

2006/42/CE - 2004/108/CE - 2006/95/CE

aan de essentiële beschermingseisen van bovengenoemde EG-richtlijnen

voldoet.

De conformiteit is gebaseerd op de hieronder vermelde normen:

EN 61029-1 - IEC 61029-2-3

EU KONFORMKIJELENTÉS FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

hogy az alábbi termék:

GYALUGÉP ÉS VASTAGSÁGI GYALU - 640 - 630 - PF204 - PF150

EU-irányelvek rendelkezéseinek megfelelõen:

2006/42/CE - 2004/108/CE - 2006/95/CE

kielégíti a fent felsorolt irányelvek lényeges védelmi követelményeit.

A megfelelõség a következõkben felsorolt szabványokra és

normatív dokumentumokra támaszkodik:

EN 61029-1 - IEC 61029-2-3

VYHLÁSENIE O EU KONFORMITE FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

vyhlasuje ﬁ rma FEMI že produkt:

HOBLOVACKA A ZAHUSTOVAC - 640 - 630 - PF204 - PF150

Podla ustanovení smerníc ES:

2006/42/CE - 2004/108/CE - 2006/95/CE

Zodpovedá zásadným ochranným požiadavkám hore uvedených smerníc ES.

Konformita sa zakládá na následovnì uvedených normách:

EN 61029-1 - IEC 61029-2-3

EU PROHLÁŠENÍ O KONFORMITÌ FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

ﬁ rma FEMIprohlašuje, že produkt:

FRÉZOVACÍ SROVNÁVACÍ STROJ- 640 - 630 - PF204 - PF150

Podle ustanovení smìrnic ES

2006/42/CE - 2004/108/CE - 2006/95/CE

Odpovídá dùležitým ochranným požadavkùm výše uvedených smìrnic ES.

Shoda je založena na dále uvedených normách a normativních dokumentech:

EN 61029-1 - IEC 61029-2-3

Pessoa autorizada a constituir o fascículo técnico Persoon die gemachtigd is tot het samenstellen van de technische documentatie A műszaki dokumentáció létrehozására jogosult személy Osoba oprávnená založiť technický spis Osoba pověřená zřízením technického spisu

MAURIZIO CASANOVA

MAURIZIO CASANOVA Castel Guelfo (BO), Presso-C/o-C/o -Vid-Paikka: FEMI S.p.A. Via Del Lavoro, 4

12/10/2010 40023 Castel Guelfo - (BO) ITALY.

Ingombro per etichetta

Page 6

DEKLARACIJA O SAGLASNOSTI CE PROIZVOĐAČA FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

koji izjavljuje da:

BLANJA ZA OBRADU POVRŠINE I DEBLJINE - 640 - 630 - PF204 - PF150

odgovara normama koje se nalaze u Direktivama

2006/42/CE - 2004/108/CE - 2006/95/CE

U skladu je sa osnovnim zahtevima sigurnosti gore spomenutih direktiva .

Gore spomenuto saglasje zasniva se na propisima navedenim u dole

prikazanim dokumentima:

EN 61029-1 - IEC 61029-2-3

DEKLARACIJA O SUKLADNOSTI CE PROIZVOĐAČA FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

koji zjavljuje da:

BLANJA ZA OBRADU POVRŠINE I DEBLJINE - 640 - 630 - PF204 - PF150

istovjetna je sa normama koje se nalaze u Direktivama:

2006/42/CE - 2004/108/CE - 2006/95/CE

poštuje osnovne zahtjeve sigurnosti gore spomenutih direktiva .

Gore spomenuta skladnost zasniva se na propisima dolje prikazanih

dokumenata:

EN 61029-1 - IEC 61029-2-3

IZJAVA O SKLADNOSTI ES KONSTRUKTORJA FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

izjavlja da je:

SKOBELJ ZA OBLANJE POVRŠINE IN DEBELINE - 640 - 630 - PF204 - PF150

v skladu s predpisi, ki se nahajajo v Smernici:

EG/2006/42 - EG/2004/108 - EG/2006/95

spoštuje osnovne zahteve zgoraj omenjenih smernic.

Skladnost se temelji na spodaj prikazanih dokumentih:

EN 61029-1 - IEC 61029-2-3

CE-KONFORMITETSDEKLARATION AV TILLVERKAREN FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

Deklarerar härmed att:

HYVELMASKIN MED ENKEL CYLINDER OCH HYVELMASKIN MED

DUBBEL CYLINDER - 640 - 630 - PF204 - PF150

överensstämmer med föreskrifterna i direktiven:

EG/2006/42 - EG/2004/108 - EG/2006/95

respekterar de grundläggande säkerhetskrav en i ovan nämnda direktiv.

Denna överensstämmelse grundas på nedan listade normer och dokument:

EN 61029-1 - IEC 61029-2-3

EY -YHTEENSOPIVUUSLAUSEKE

LAITEVALMISTAJA FEMI S.p.A.

Via Del Lavoro. 4- 40023 Castel Guelfo (BO) - ITALY

Tel. +39-0542/487611 Fax +39-0542/488226

E-Mail: [email protected] - http://www.femi.it

Vakuuttaa, että:

YKSISYLINTERINEN HÖYLÄKONE JA MITOITUSHÖYLÄYSKONE - 640

- 630 - PF204 - PF150

ovat yhteensopivia seuraavien direktiivien kanssa:

ETY/2006/42 - ETY/2004/108 - ETY/2006/95

ne noudattavat yllä mainituissa direktiiveissä määrättyjä perustavavaa

laatua olevia turvallisuusvaatimuksia.

Yllä mainittu yhteensopivuus perustuu edempänä lueteltuihin määräyksiin

ja säännöstöihin:

EN 61029-1 - IEC 61029-2-3

Lice, autorizovano za osnivanje tehnickog svezka Osoba, koja je autorizovana osnivanjem tehnickog svezka Pooblaščena oseba za sestavljanje tehničnega fascikla Person som är auktoriserad att utarbeta den tekniska dokumentationen Teknisen asiakirjan muokkaamiseen valtuutettu henkilö

MAURIZIO CASANOVA

MAURIZIO CASANOVA Castel Guelfo (BO), Presso-C/o-C/o -Vid-Paikka: FEMI S.p.A. Via Del Lavoro, 4

12/10/2010 40023 Castel Guelfo - (BO) ITALY.

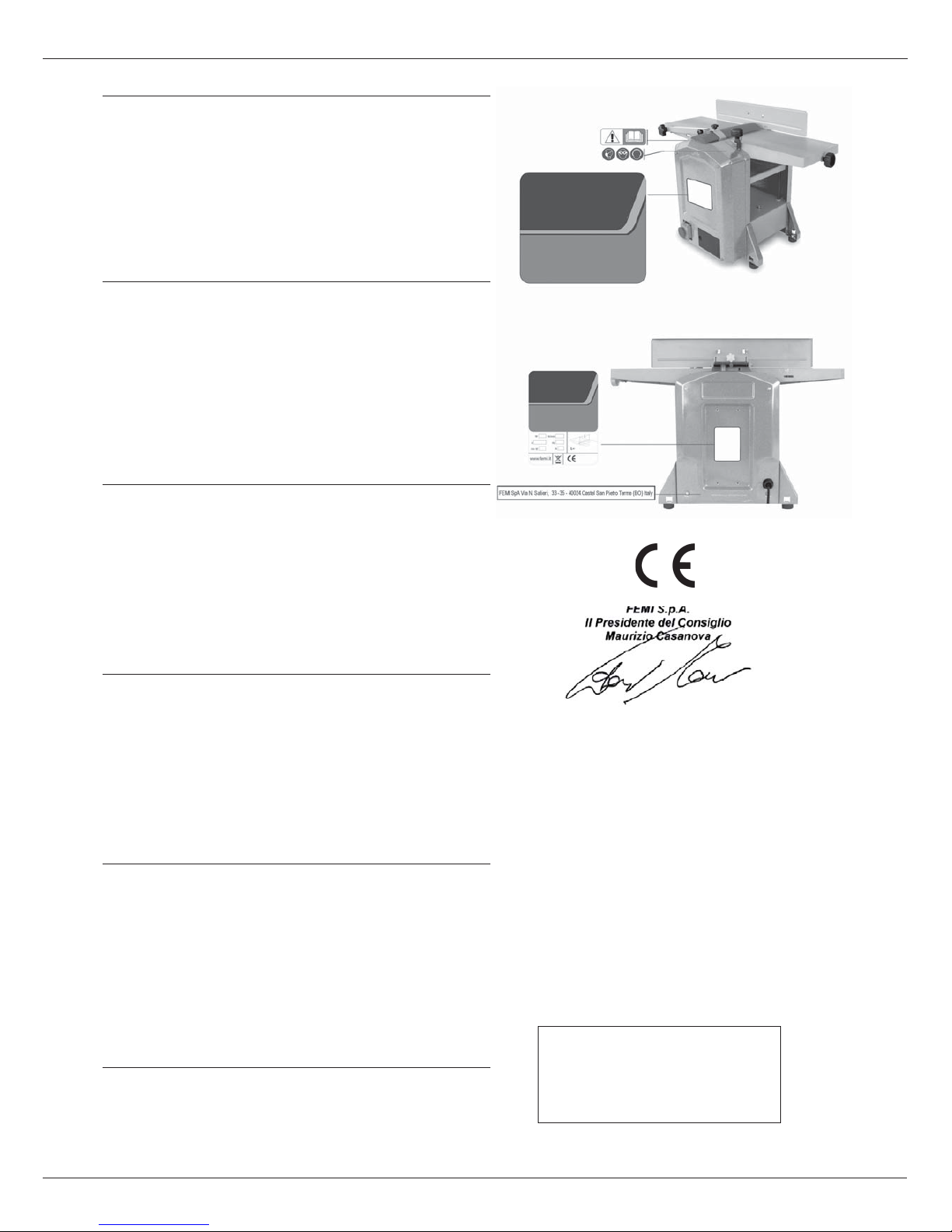

Ingombro per etichetta

Page 7

1 DESCRIZIONE DEL PRODOTTO

La Pialla e Pialla a spessore è un apparecchio elettrico trasportabile. La macchina è guidata da un motore elettrico universale. La macchina è stata progettata per la piallatura e la piallatura a spessore di legno duro. Rispettare le dimensioni consentite per il pezzo da lavorare (vedere Dati Tecnici). Non è permesso qualsiasi altro uso. L’uso improprio, la modiﬁ ca della macchina o l’uso di parti non testate e approvate dal costruttore possono causare danni imprevisti!

2 CONSIGLI SULLA SICUREZZA

Avvertenza! Durante l’uso di apparecchiature elettriche, devono

essere rispettate le precauzioni di base per ridurre il rischio di incendio, elettrocuzione ed infortuni.

Leggere attentamente tutte l’istruzioni prima di

lavorare con l’apparecchio, e conservarle per future consultazioni.

2.1 Consigli generali sulla sicurezza Funzionamento sicuro

1. Mantenere sgombra l’area di lavoro

- Pedane ed aree ingombre sono fonti di infortuni.

2. Tenere in considerazione l’ambiente dell’area di lavoro

- Non esporre l’attrezzatura alla pioggia.

- Non usare l’attrezzatura in ambienti umidi o bagnati.

- Mantenere l’area di lavoro ben illuminata.

- Non usare l’attrezzatura in presenza di liquidi inﬁ ammabili o gas.

3. Guardarsi da rischio di elettrocuzione

- Evitare di entrare in contatto col corpo con superﬁ ci collegate a terra (es. tubazioni, radiatori, frigoriferi).

4. Tenere lontani gli estranei

- Non lasciare che persone, specie i bambini, siano coinvolte nella lavorazione o tocchino gli attrezzi o il cavo di alimentazione. Mantenerli fuori dall’area di lavoro.

5. Custodire gli attrezzi inutilizzati

- Quando non vengono utilizzati, gli attrezzi devono essere custoditi in luogo asciutto e chiuso a chiave, fuori dalla portata dei bambini.

6. Non forzare l’attrezzo

- Esso svolgerà il proprio lavoro meglio ed in sicurezza nella maniera per cui è stato progettato.

7. Usare l’attrezzo giusto

- Non forzare piccoli attrezzi a fare il lavoro di quelli pesanti.

- Non usare l’attrezzo per scopi diversi da quelli previsti.

Per esempio, non usare seghe circolari per tagliare rami

di alberi o tronchi.

8. Usare un abbigliamento adeguato

- Non indossare abiti larghi o gioielleria, poiché possono rimanere impigliati nelle parti in movimento.

- Per il lavoro all’aperto sono consigliate scarpe antisdrucciolo.

- Indossare coperture protettive per capelli per contenere lunghe capigliature.

9. Usare un equipaggiamento protettivo

- Usare occhiali di sicurezza.

- Usare maschere antipolvere per il viso se la lavorazione provoca emissioni di polveri.

10. Collegare l’impianto di estrazione polveri

- Se il macchinario è provvisto di connessione con l’impianto di estrazione e raccolta polveri, assicurarsi che questo sia propriamente collegato e che funzioni correttamente.

11. Non abusare del cavo di alimentazione

- Non tirare mai il cavo di alimentazione per staccarlo dalla presa di corrente.

Tenere il cavo lontano da calore, olio e oggetti taglienti.

12. Lavorare in sicurezza

- Usare i morsetti o una ganascia per sostenere la lavorazione; e’ più sicuro che usare le mani.

13. Non andare oltre

- Mantenere sempre l’equilibrio ed una corretta posizione.

14. Mantenere gli attrezzi con cura

- Mantenere gli attrezzi da taglio puliti per prestazioni migliori e sicure.

- Seguire le istruzioni per la lubriﬁ cazione e il cambio degli accessori.

- Controllare periodicamente il cavo di alimentazione dell’apparecchio, e se danneggiato farlo riparare da un servizio di assistenza qualiﬁ cato ed autorizzato.

- Controllare periodicamente il cavo di alimentazione e sostituirlo in caso sia danneggiato.

- Le mani devono essere asciutte, pulite e libere da olio e grasso.

15. Scollegare l’apparecchio

- Quando non è in funzione,

- prima di effettuare operazioni di servizio e

- quando si cambiano accessori come lame e coltelli, scollegare l’apparecchio dalla rete elettrica.

16. Rimuovere chiavi di regolazione ed utensili.

- Prima di accendere l’apparecchio, prendere l’abitudine di controllare che chiavi di regolazione e altri utensili siano stati rimossi.

17. Evitare l’avviamento non intenzionale

- Assicurarsi che l’interruttore sia posizionato su “off” quando si connette l’apparecchio alla rete elettrica.

18. Usare prolunghe per esterni.

- Quando il macchinario è usato in esterni, usare solo prolunghe progettate e per un uso esterno e così marchiate.

19. Stare all’erta

- Fare attenzione a ciò che si sta facendo, usare buon senso.

Non lavorare alla macchina quando si è stanchi.

Page 8

Interruttore di sicurezza

L’interruttore di sicurezza impedisce alla macchina di accendersi, fino a quando il convogliatore non è propriamente installato.

Protettore termico

La vostra pialla è dotata di protettore termico, nel caso si fermasse il motore per surriscaldamento attendere il normale ripristino e premere il protettore termico sul lato della pialla

Dispositivo di protezione del blocco coltelli

La copertura dell’apparecchio impedisce che i coltelli vengano toccati durante la piallatura.

2.4 Simboli

Leggere il manuale

Attenzione

Indossare gli occhiali di protezione

Indossare le cufﬁ e di protezione

Indossare la maschera

Indossare i guanti

20. Controllo di parti danneggiate

- Prima di utilizzare la macchina, essa deve essere attentamente controllata per determinare che funzioni correttamente e compia i lavori per la quale è stata progettata.

- Controllare l’allineamento delle parti in movimento, la bordatura delle parti in movimento, la rottura delle parti, il montaggio e qualsiasi altra cosa che possa avere effetto sulla lavorazione.

La protezione o un’altra parte danneggiata deve essere

riparata appropriatamente da un centro assistenza autorizzato salvo diversamente indicato da questo manuale d’istruzioni.

- Interruttori difettosi devono essere sostituiti da un centro assistenza autorizzato.

- Non usare la macchina se l’interruttore non si spegne.

21. AVVERTENZE!

- L’uso di qualsiasi accessorio o attacco diverso da quelli raccomandati in questo manuale d’istruzioni può presentare il rischio di lesioni personali.

22. Far riparare la macchina da personale qualiﬁ cato

- Questo macchinario elettrico ottempera alle regole di sicurezza attinenti.

Le riparazioni devono essere effettuate solo da personale

qualiﬁ cato usando ricambi originali, in caso contrario vi sarà un pericolo considerevole per l’utilizzatore.

2.2 Consigli speciali di sicurezza

• Non usare mai il macchinario in assenza della

protezione appropriata correttamente posizionata e regolata.

• Non usare coltelli non affilati, poichè questo

incrementa il pericolo di contraccolpo.

• Qualunque parte del blocco portacoltelli che non

venga usata deve essere protetta.

• Quando si pialla un pezzo corto, usare un’asta di

spinta.

• Quando si piallano pezzi stretti possono rendersi

necessarie misure di sicurezza supplementari, come l’uso di apparecchiature di pressione orizzontali e protezioni di carico a molla, per assicurare una lavorazione più sicura.

• Le macchine piallatrici non devono essere usate per

tagliare, scanalare, incassare, tagliare a quartabono o sagomare.

• Per assicurare una lavorazione in sicurezza, deve

essere ispezionata regolarmente l’efﬁ cienza del sistema anti contraccolpo.

• I macchinari dotati di raccogli trucioli e cappa

di estrazione devono essere collegati con il raccoglitore di polveri e frammenti.

• Indossare le cufﬁ e di protezione.

2.3 Dispositivi di sicurezza

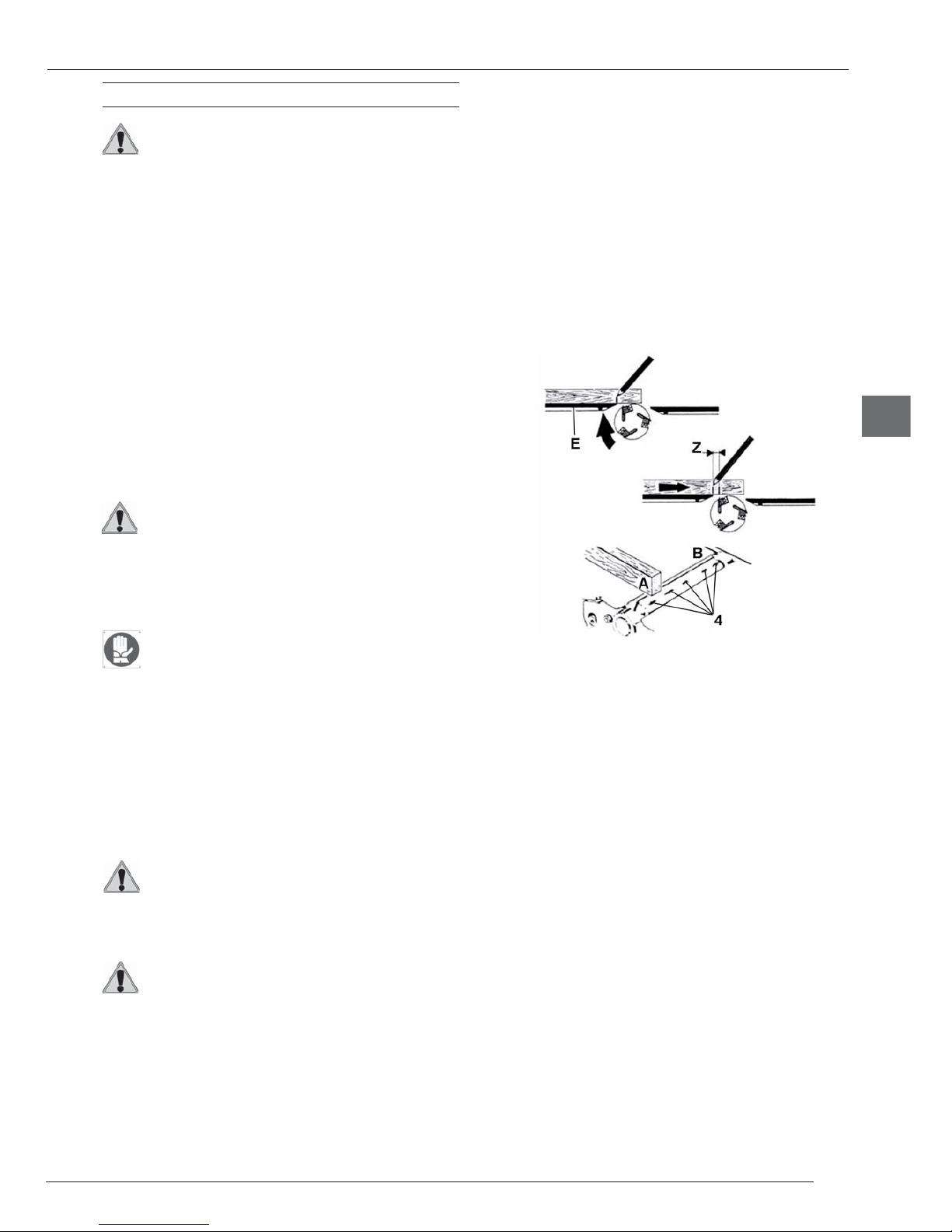

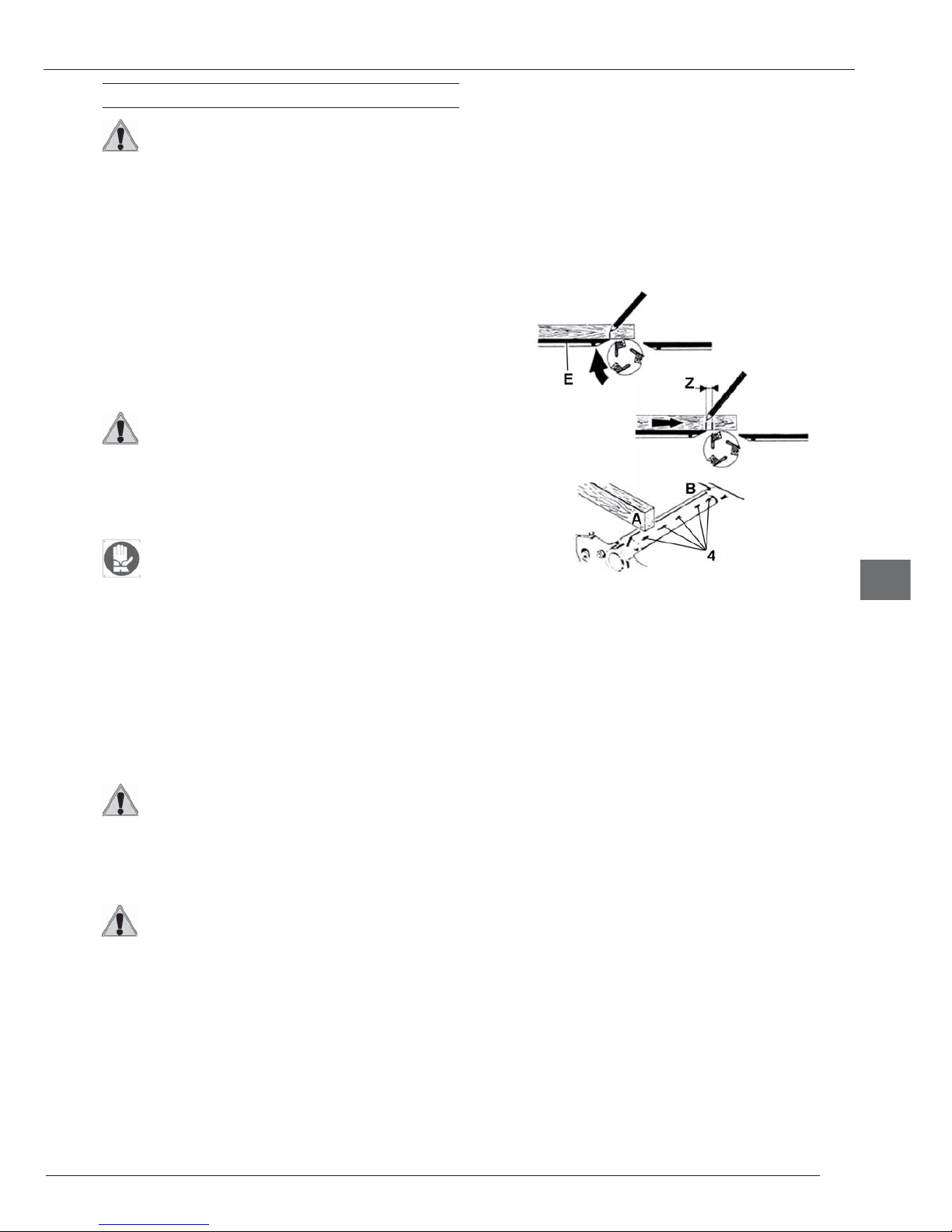

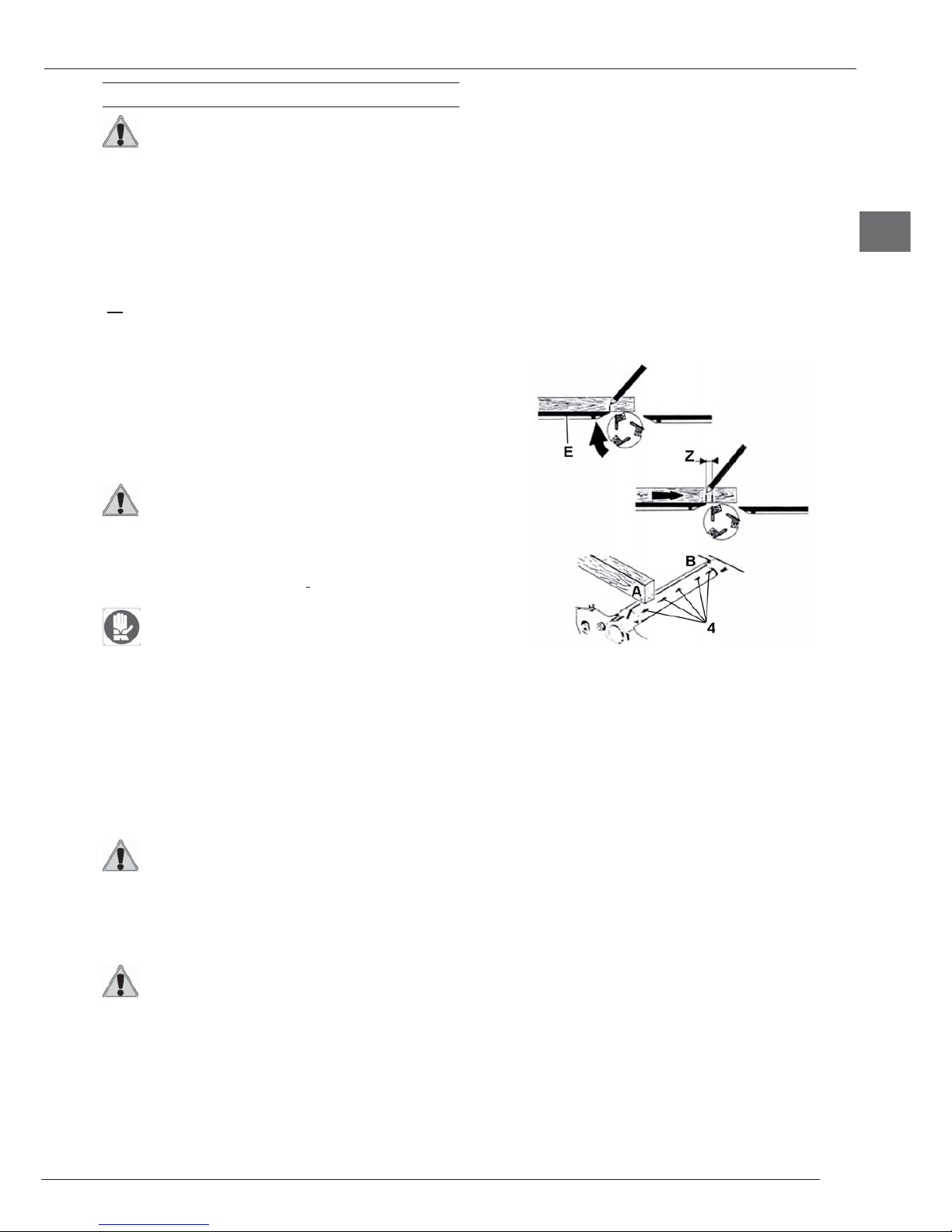

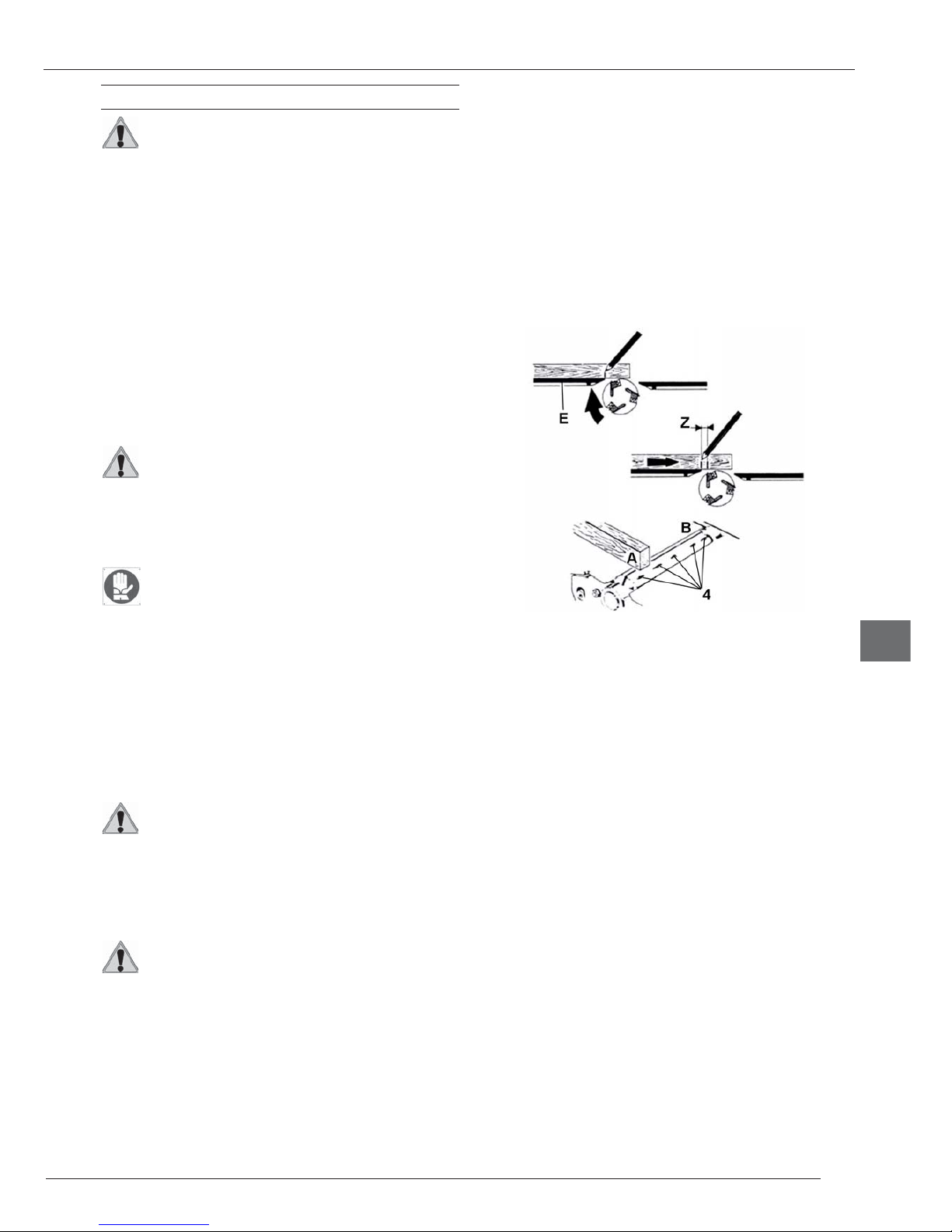

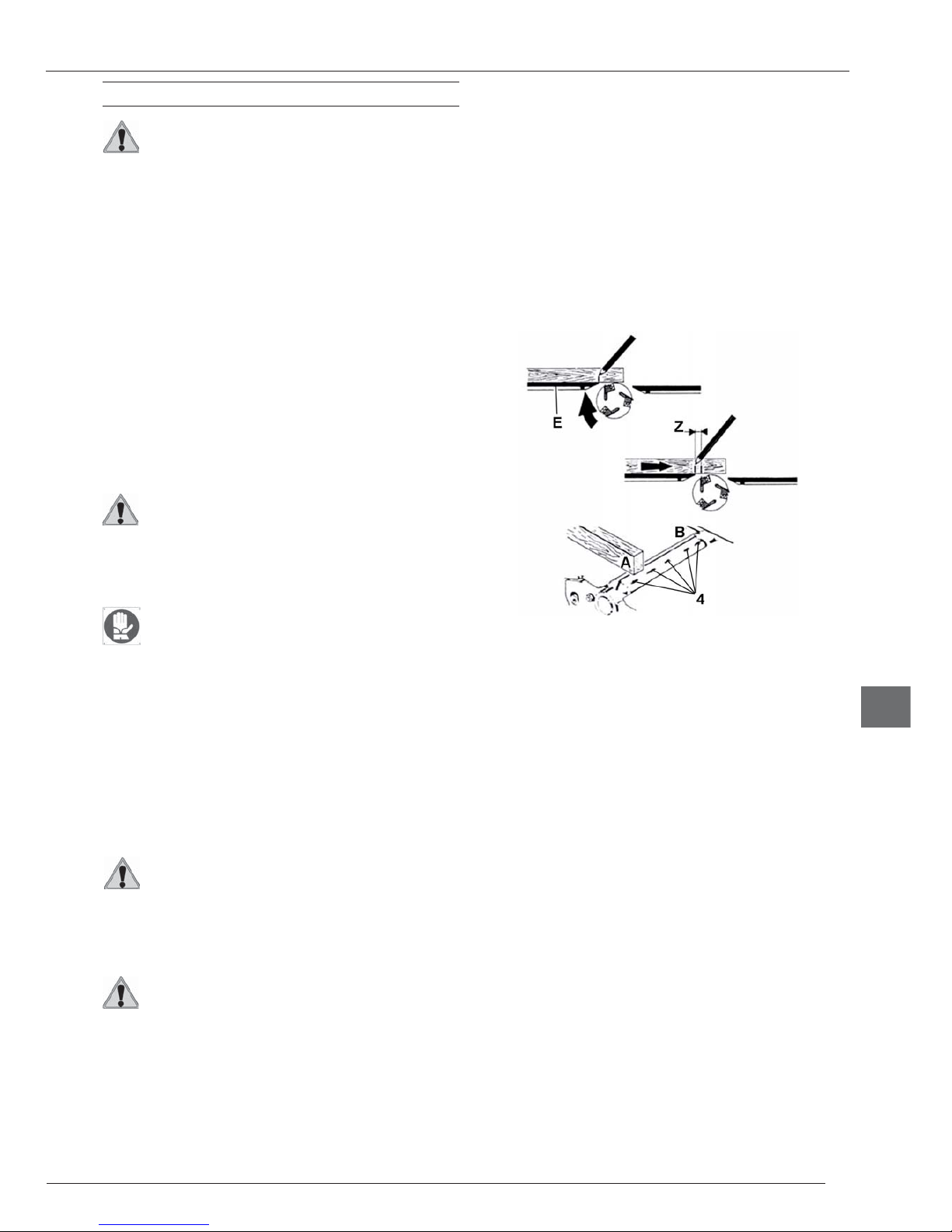

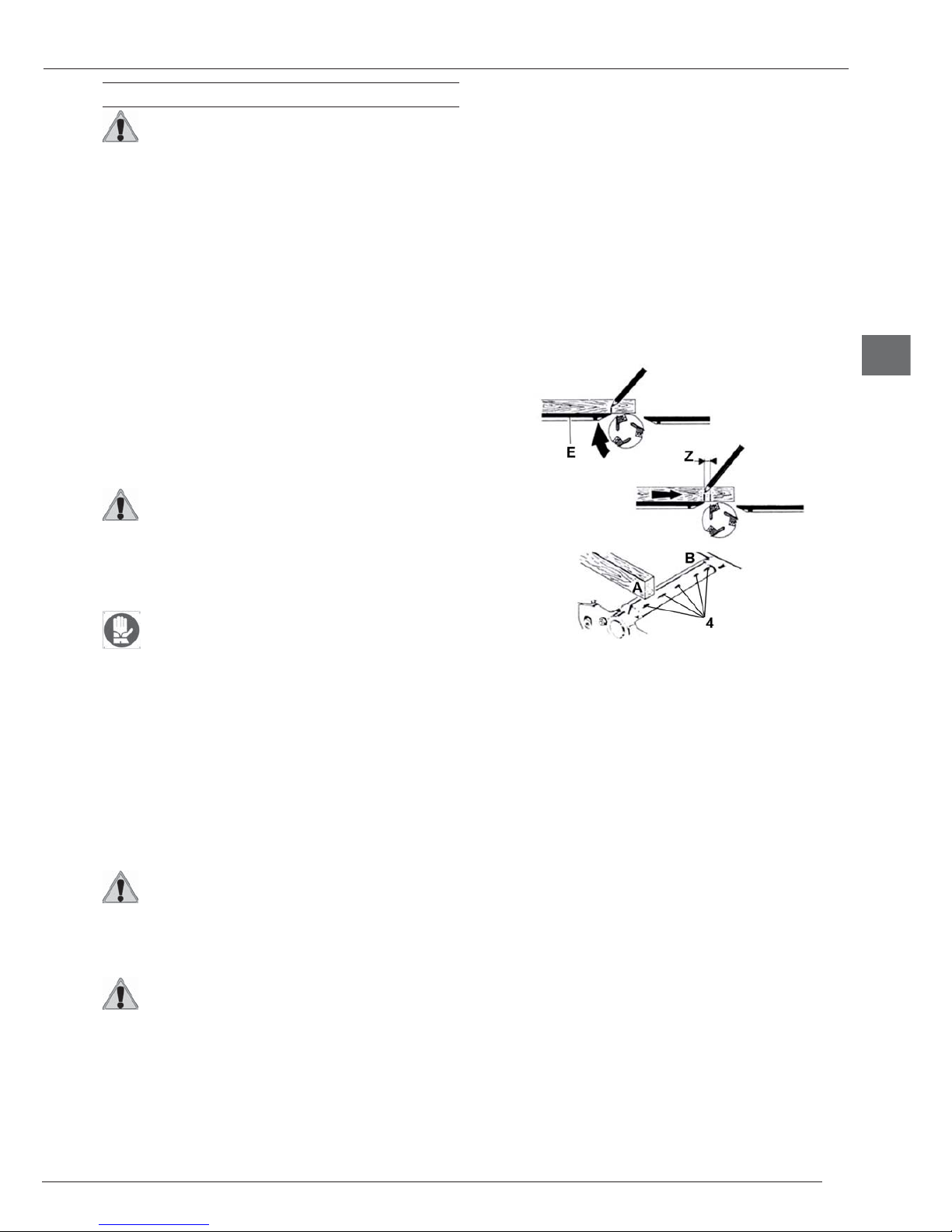

Blocco anti-contraccolpo

La macchina è fornita di un sistema di blocco del contraccolpo, il quale impedisce che il pezzo lavorato venga lanciato all’indietro contro l’operatore dal blocco coltelli rotante.

Page 9

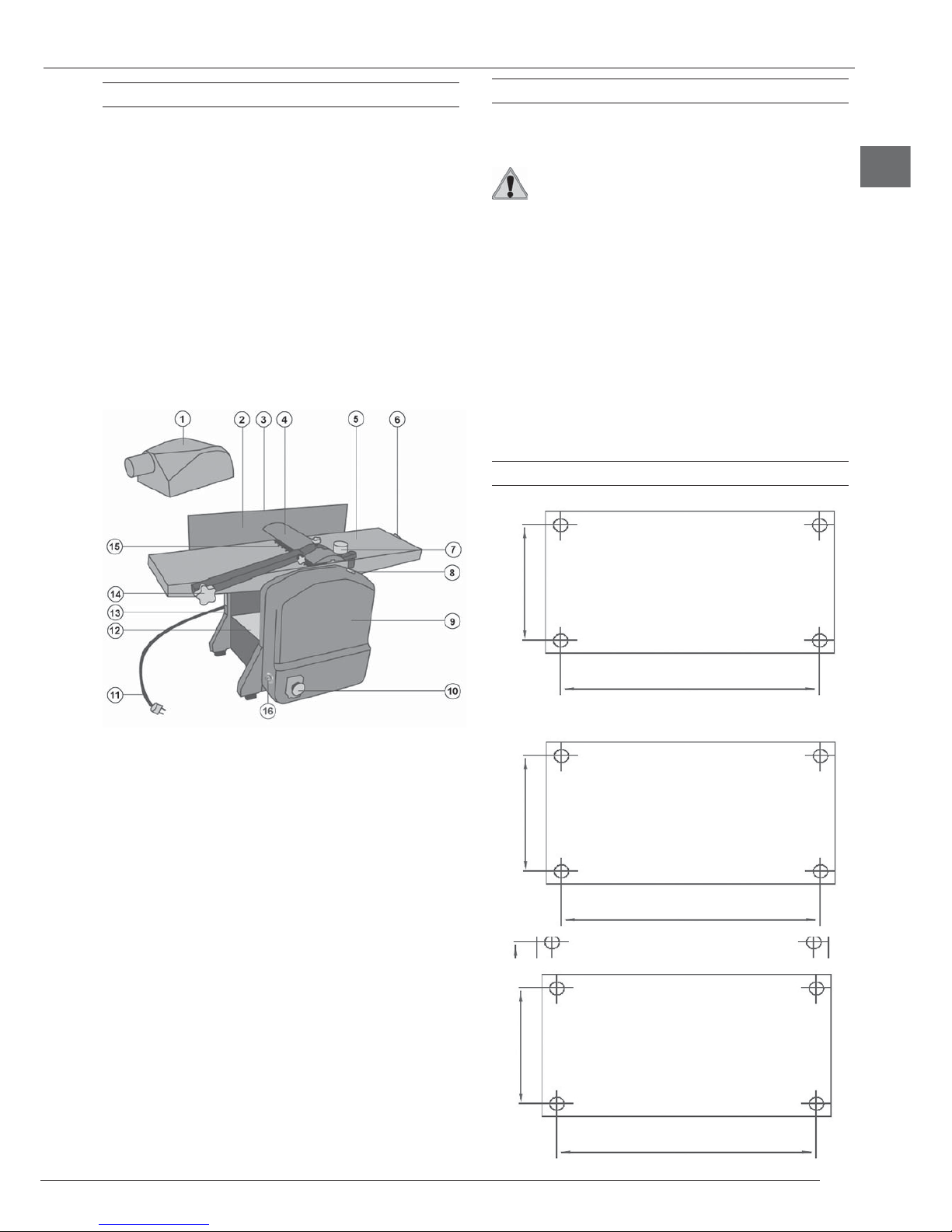

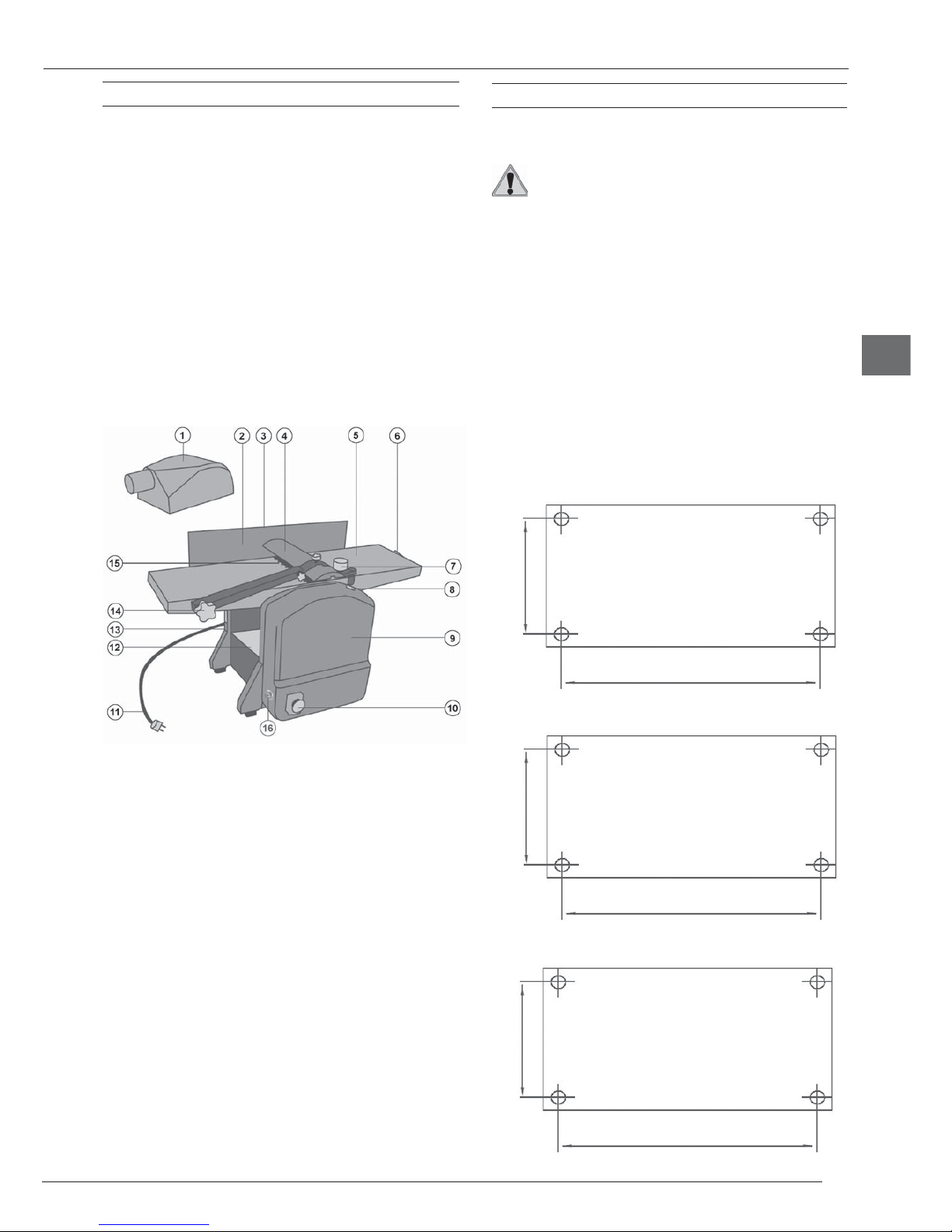

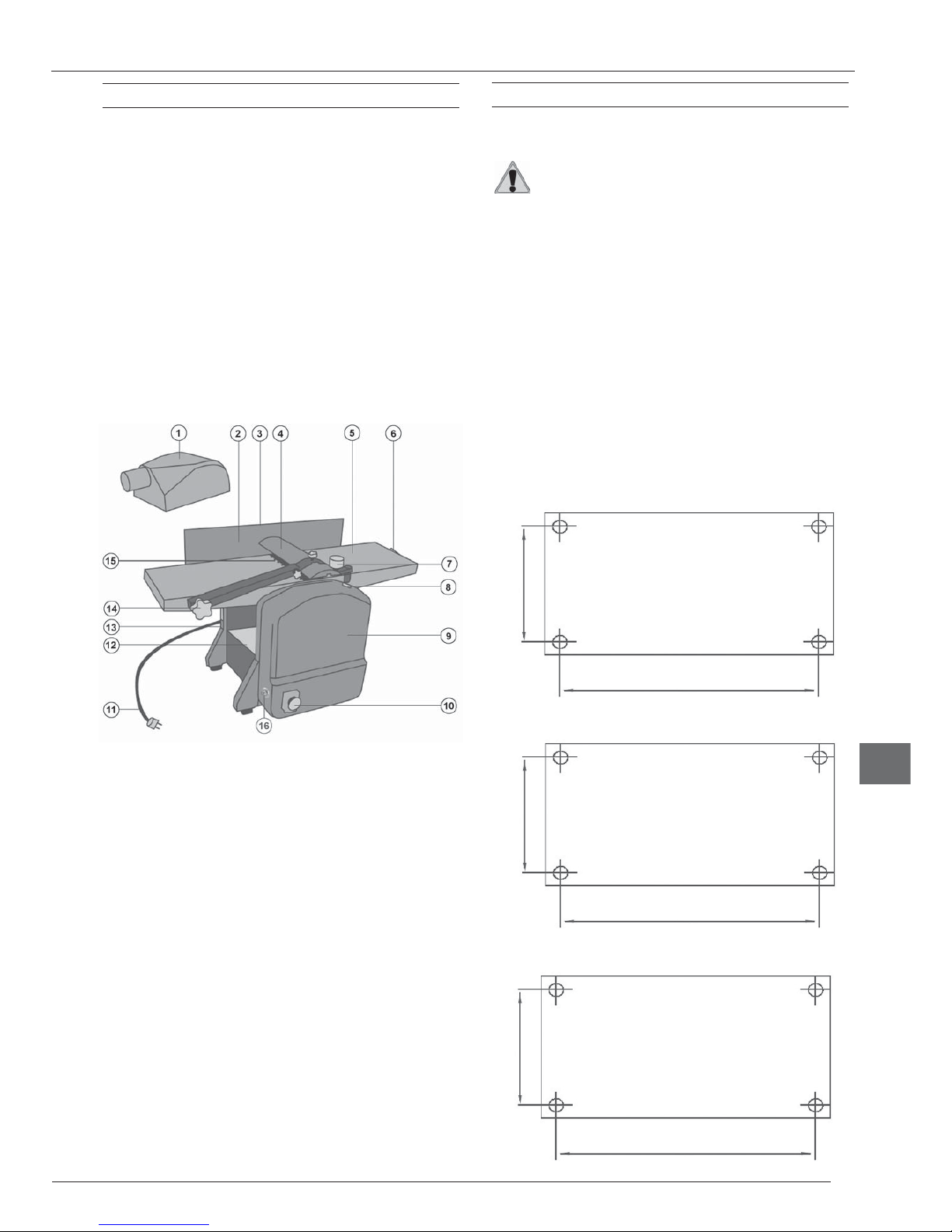

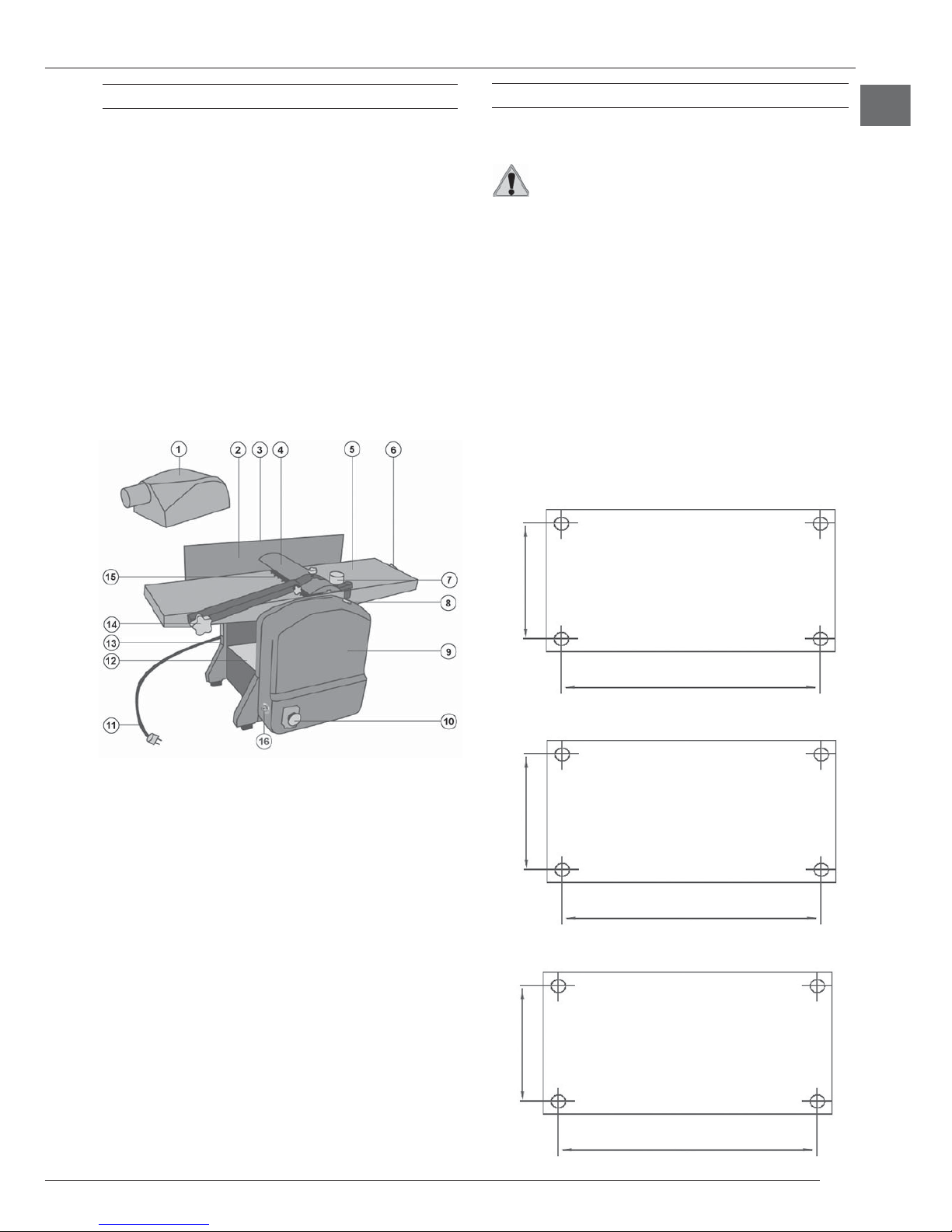

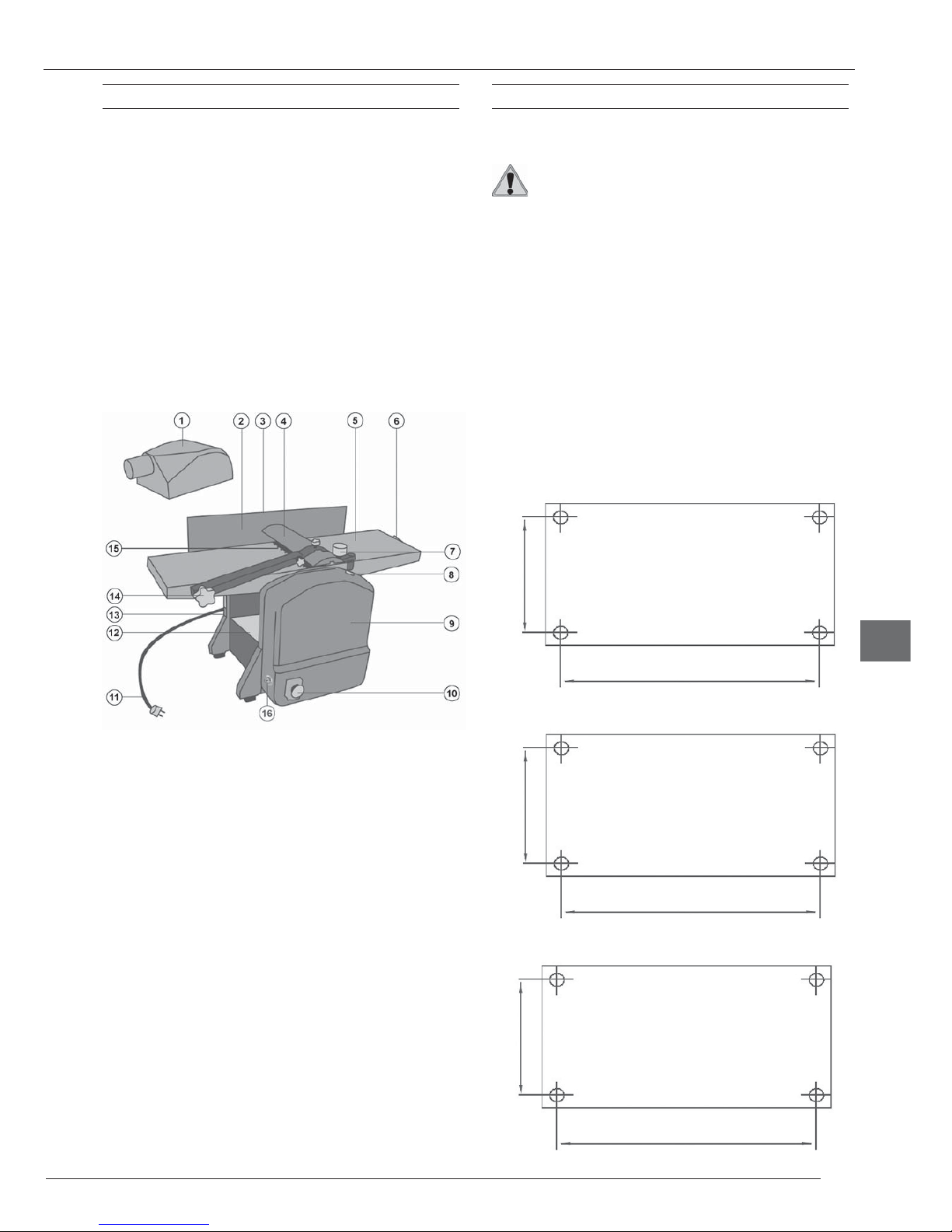

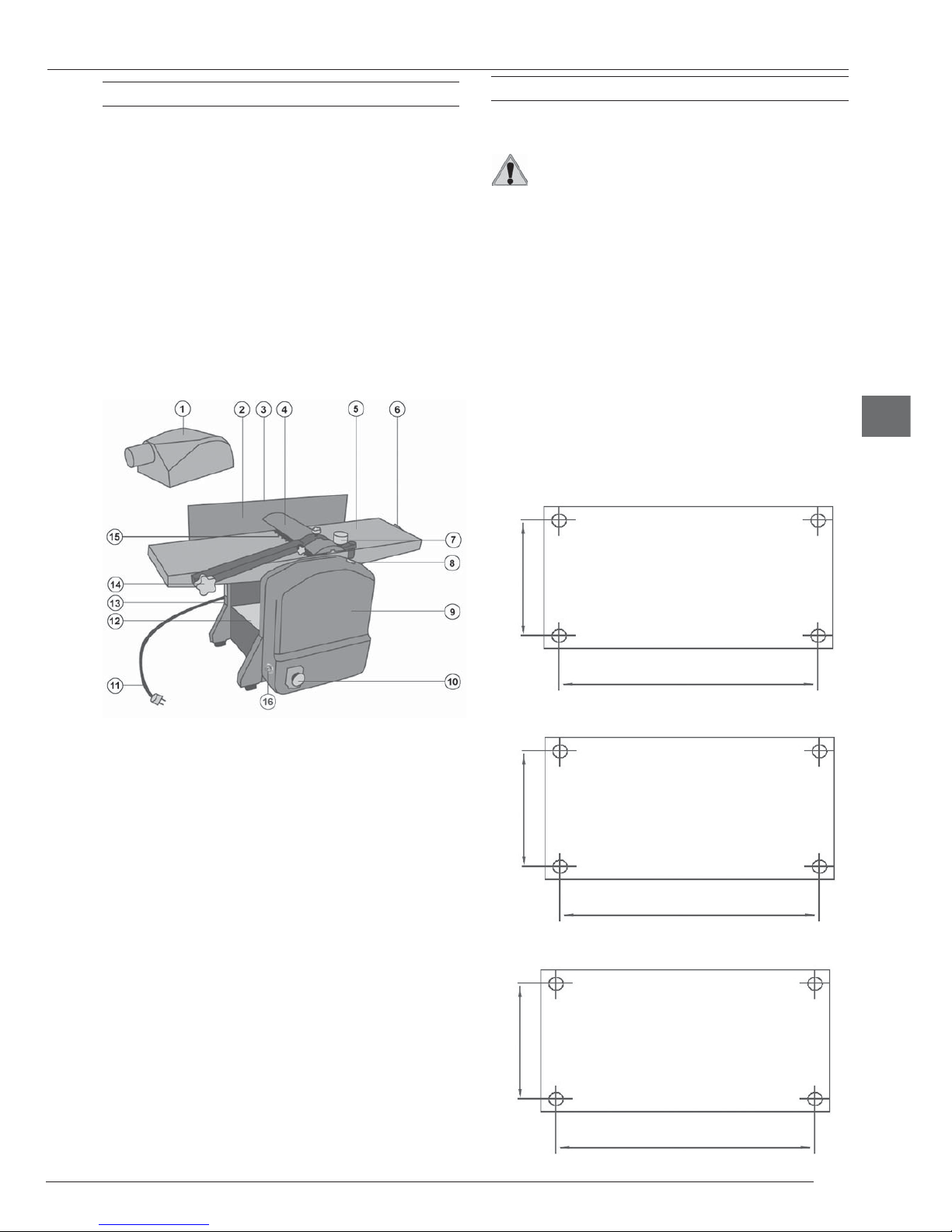

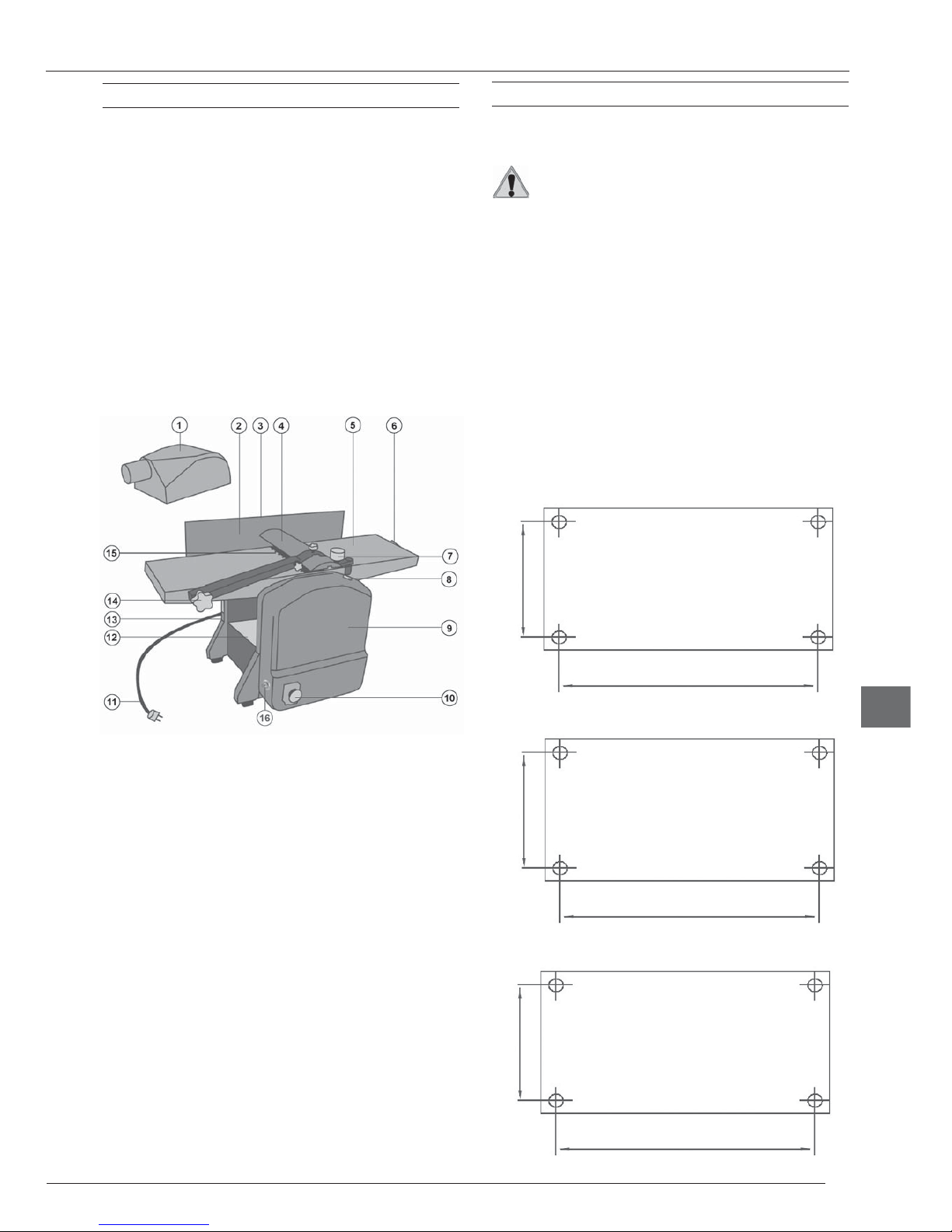

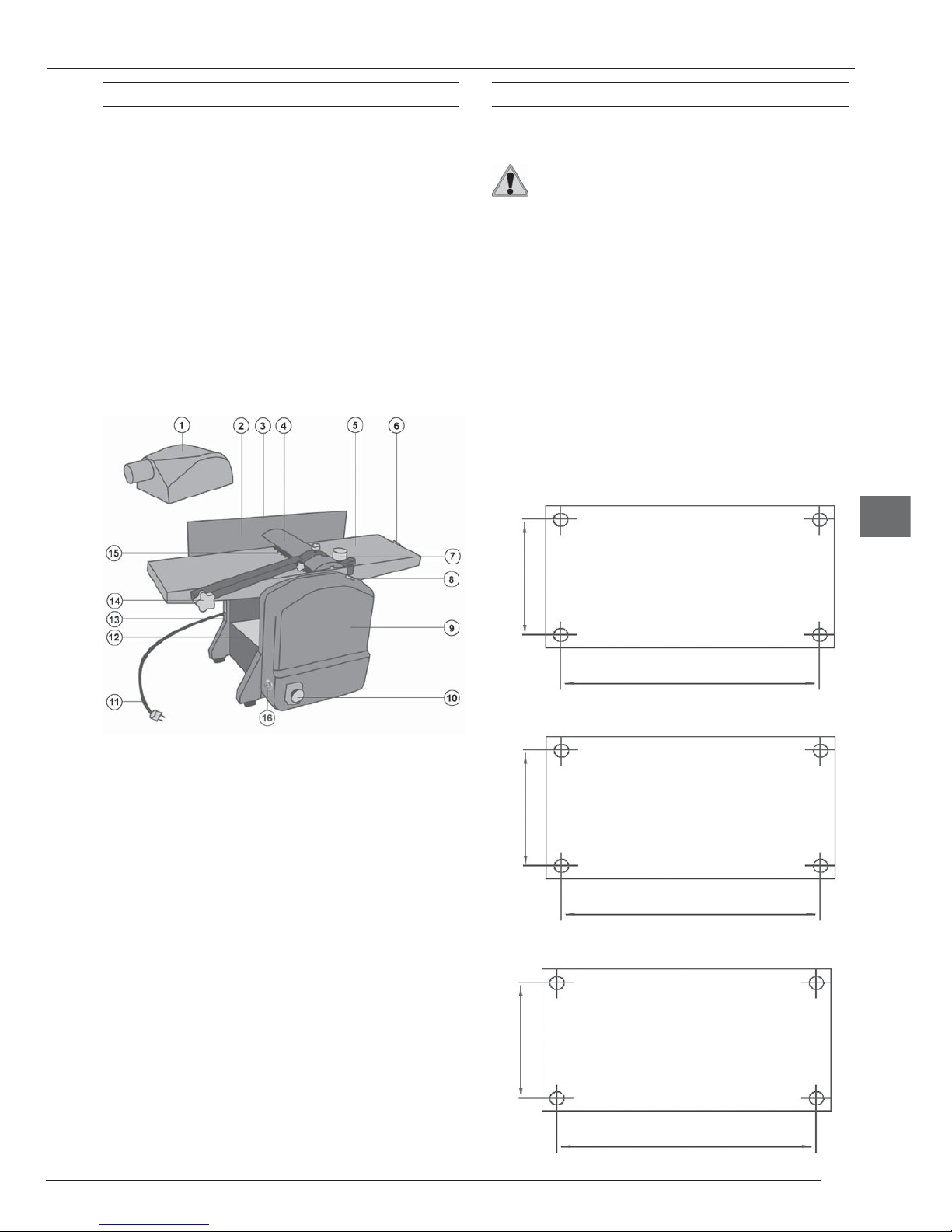

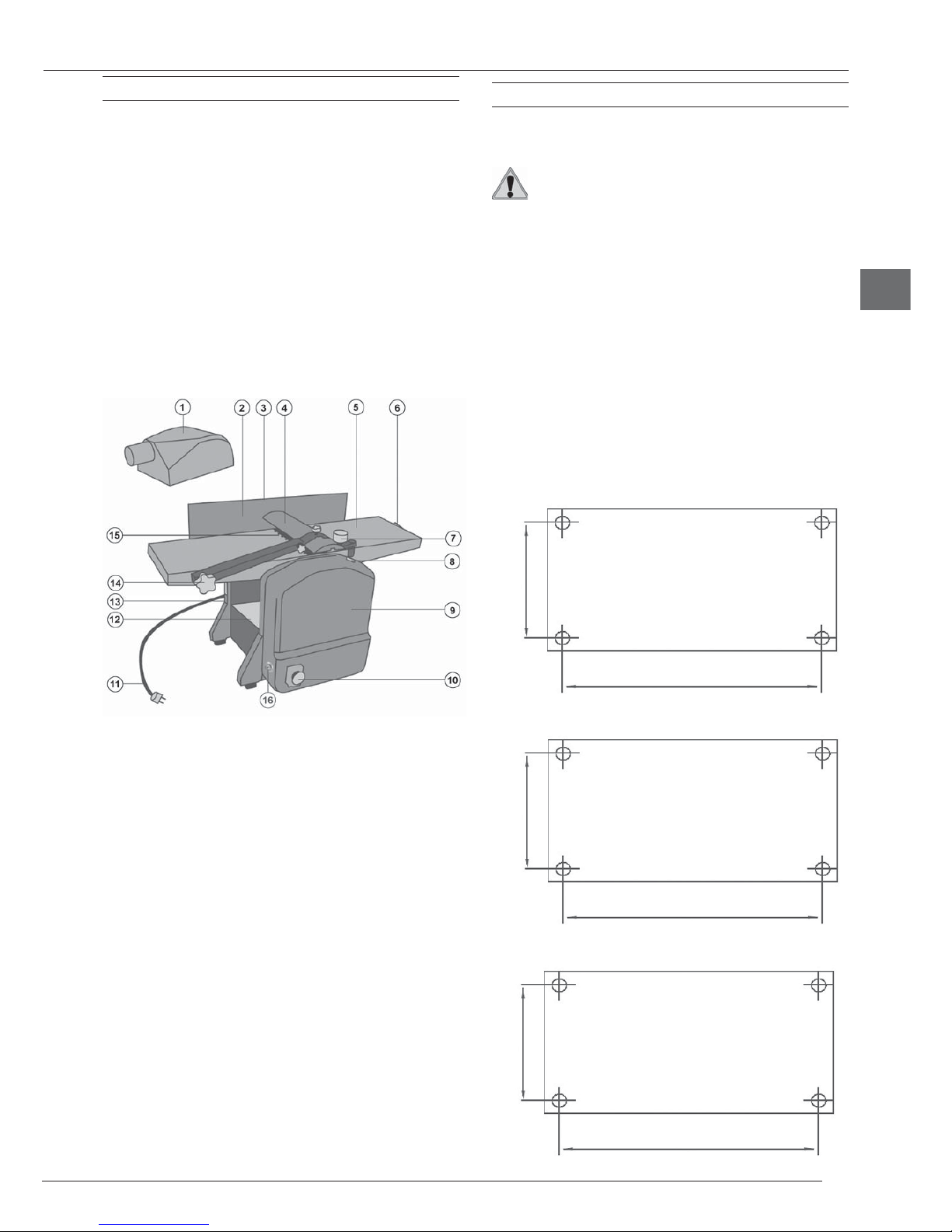

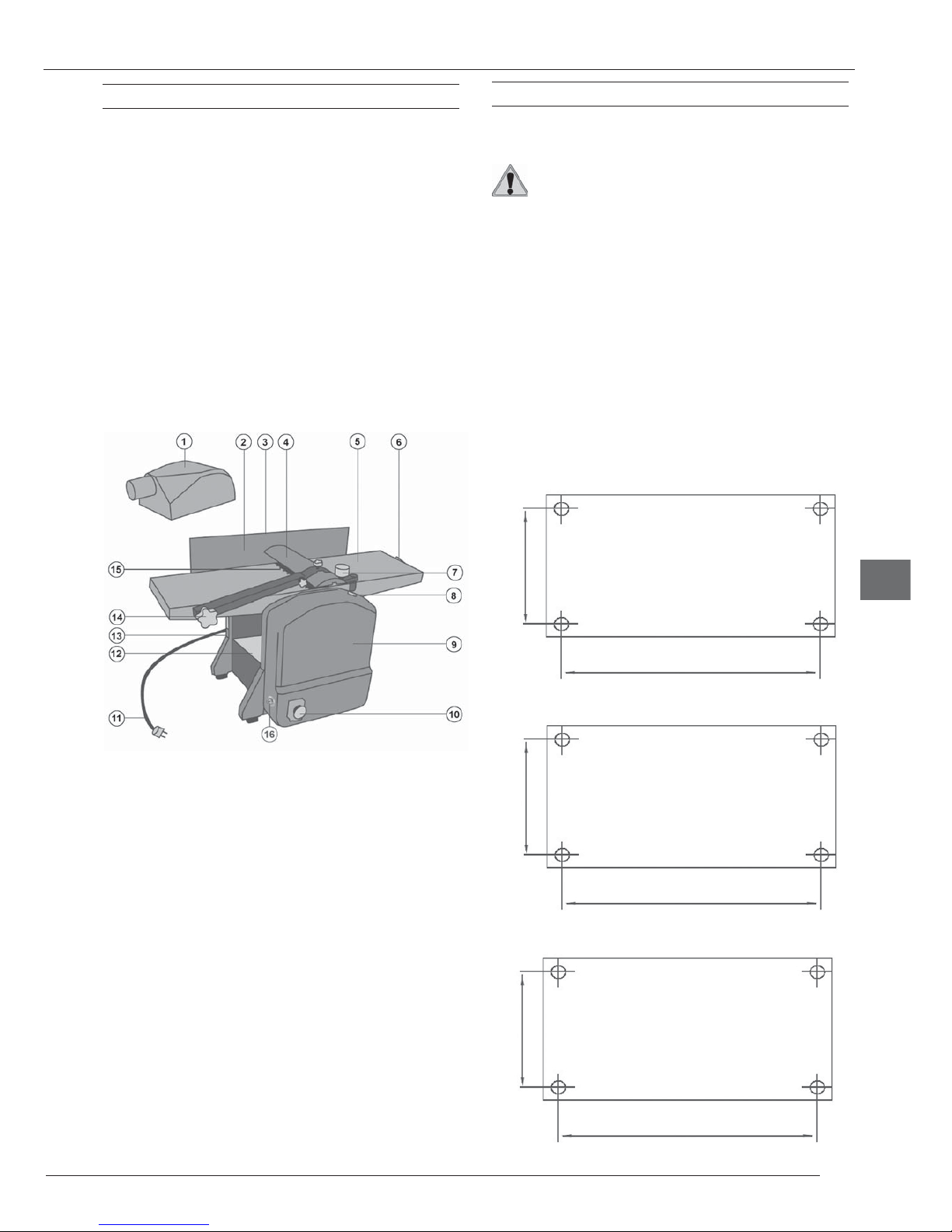

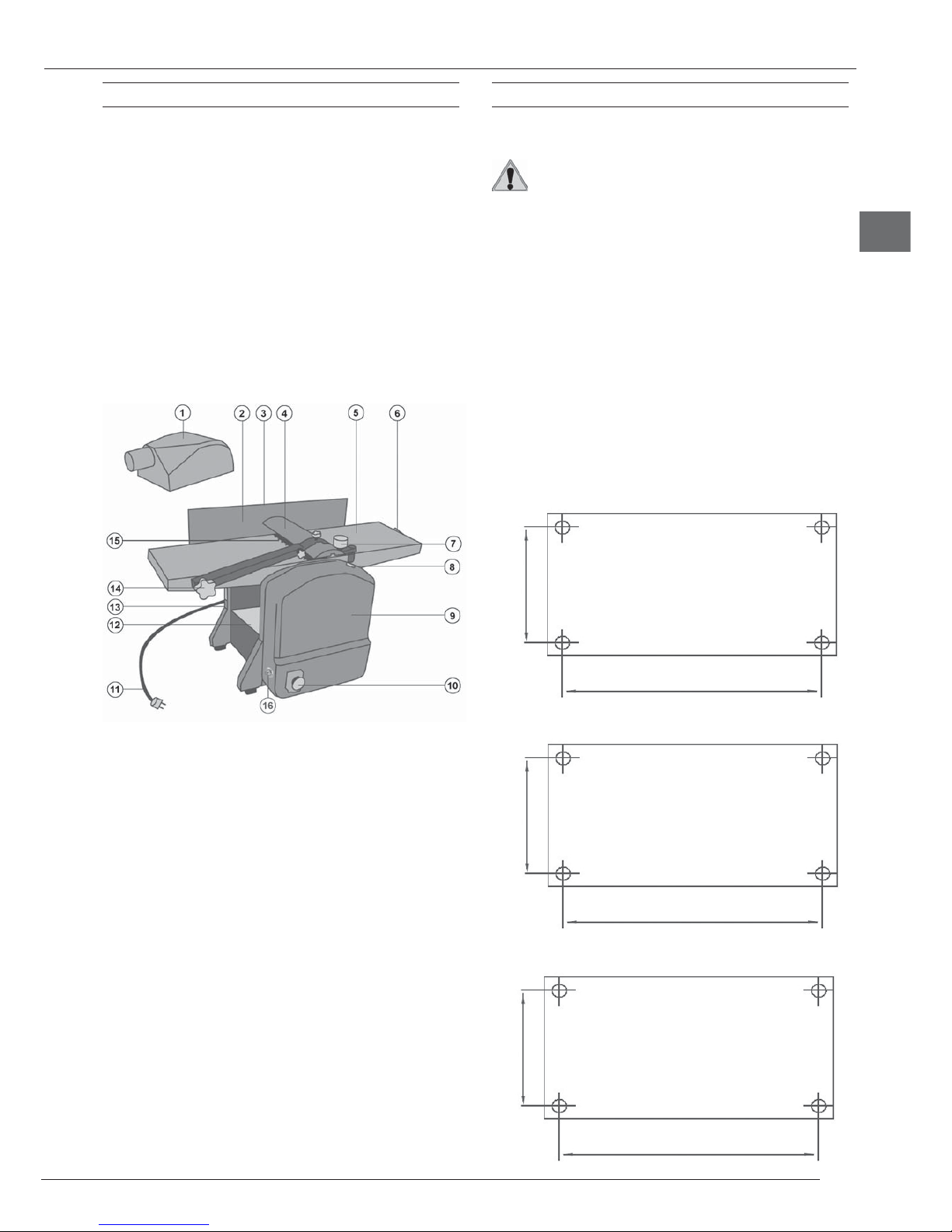

3 PARTI ED ACCESSORI Parti dell’utensile

1. Convogliatore

2. Guida di appoggio angolare

3. Scala della guida di appoggio

4. Protezione del blocco coltelli

5. Piano della pialla

6. Regolazione dello spessore del taglio della pialla

7. Regolazione dell’altezza del piano della pialla a spessore

8. Scala della pialla

9. Copertura frontale

10. Interruttore di accensione

11. Cavo di alimentazione con spina

12. Piano della pialla a spessore

13. Scala della pialla a spessore

14. Leva della protezione del blocco coltelli

15. Blocco coltelli

16. Protettore termico

4 TRASPORTO E POSIZIONAMENTO

Visto il peso della macchina si raccomanda di non trasportala da soli.

Cautela! Non trasportare la macchina tenendola dal piano

della pialla, che non è stato progettato per resistere al carico di trazione del peso della macchina.

• Spazio piano richiesto: min. 3 m per 4 m

• Sufﬁ ciente portata di carico

• Orizzontale

• Piano

• Asciutto

• Antiscivolo

• Ventilazione sufﬁ ciente

• Connessione elettrica appropriata

A seconda delle dimensioni del pezzo da lavorare, può essere necessario più spazio. La macchina può essere installata su un banco di lavoro usando bulloni, guarnizioni bloccanti e dadi esagonali (non forniti). (far riferimento alla ﬁ gura)

Versione 640

380

240

Versione PF204

350

240

Versione 630 / PF150

350

190

Page 10

5 PRIMA DEL PRIMO UTILIZZO Rimozione imballo

• Controllare tutte le parti in caso di danni causati dal

trasporto.

Se si riscontrano danni, far reclamo direttamente alla

consegna.

• Controllare che sia stato consegnato tutto.

In caso di parti mancanti, avvisare immediatamente il

venditore.

Contenuto della confezione

1 x pialla e pialla a spessore 1 x guida di appoggio angolare 1 x convogliatore 1 x 4 mm chiave esagonale 1 x manovella per la regolazione dell’altezza del piano della pialla a spessore 2 x cinghie di trasmissione 1 x asta di spinta 1 x riduttore per convogliatore (solo per versione 640 e

PF204)

6 INSTALLAZIONE

Pericolo! Modifiche della macchina o uso di parti non

collaudate ed approvate dal costruttore possono causare danni imprevisti.

• Assemblare la macchina esattamente come descritto in

queste istruzioni.

• Usare solo parti fornite con la macchina come dotazioni

standard.

• Non modiﬁ care nessuna delle parti.

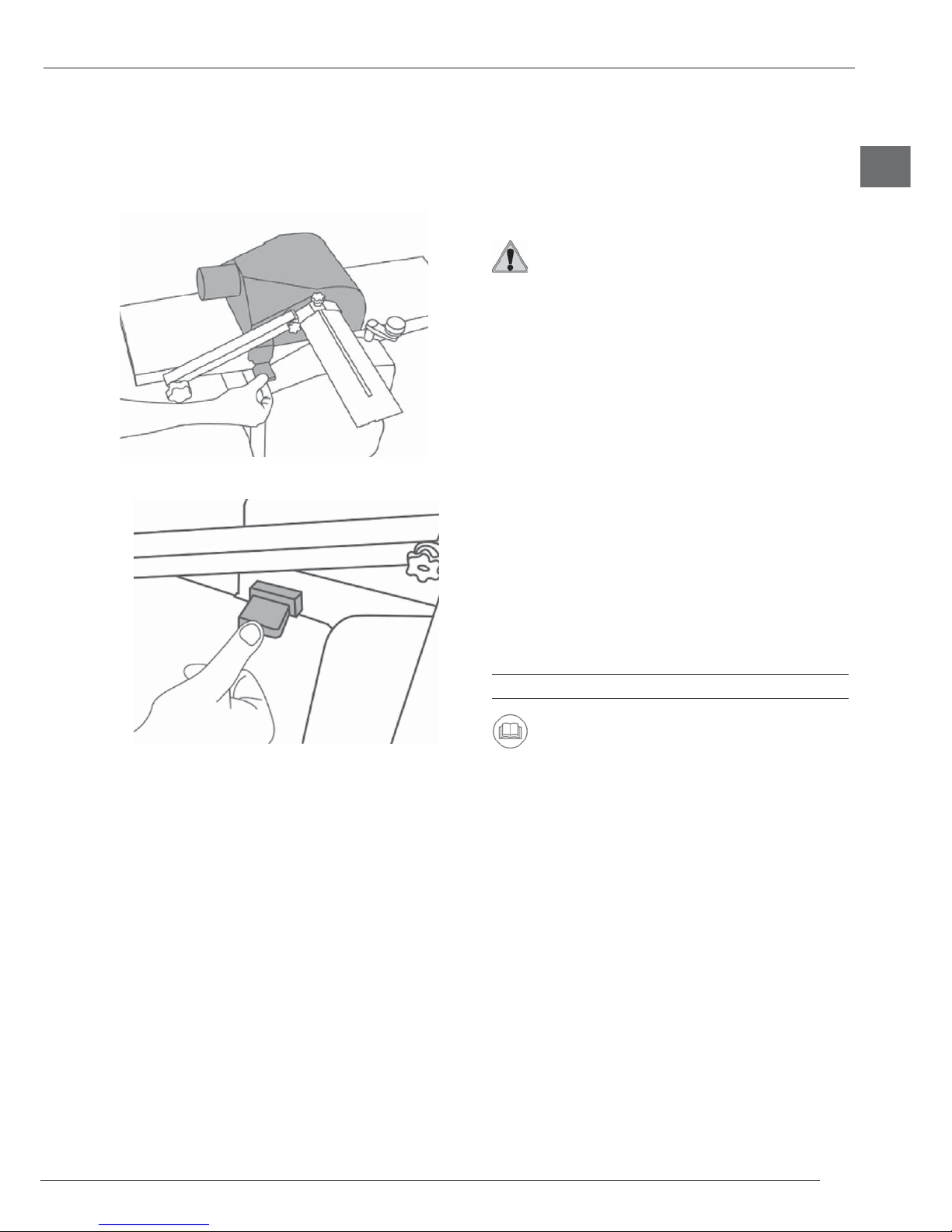

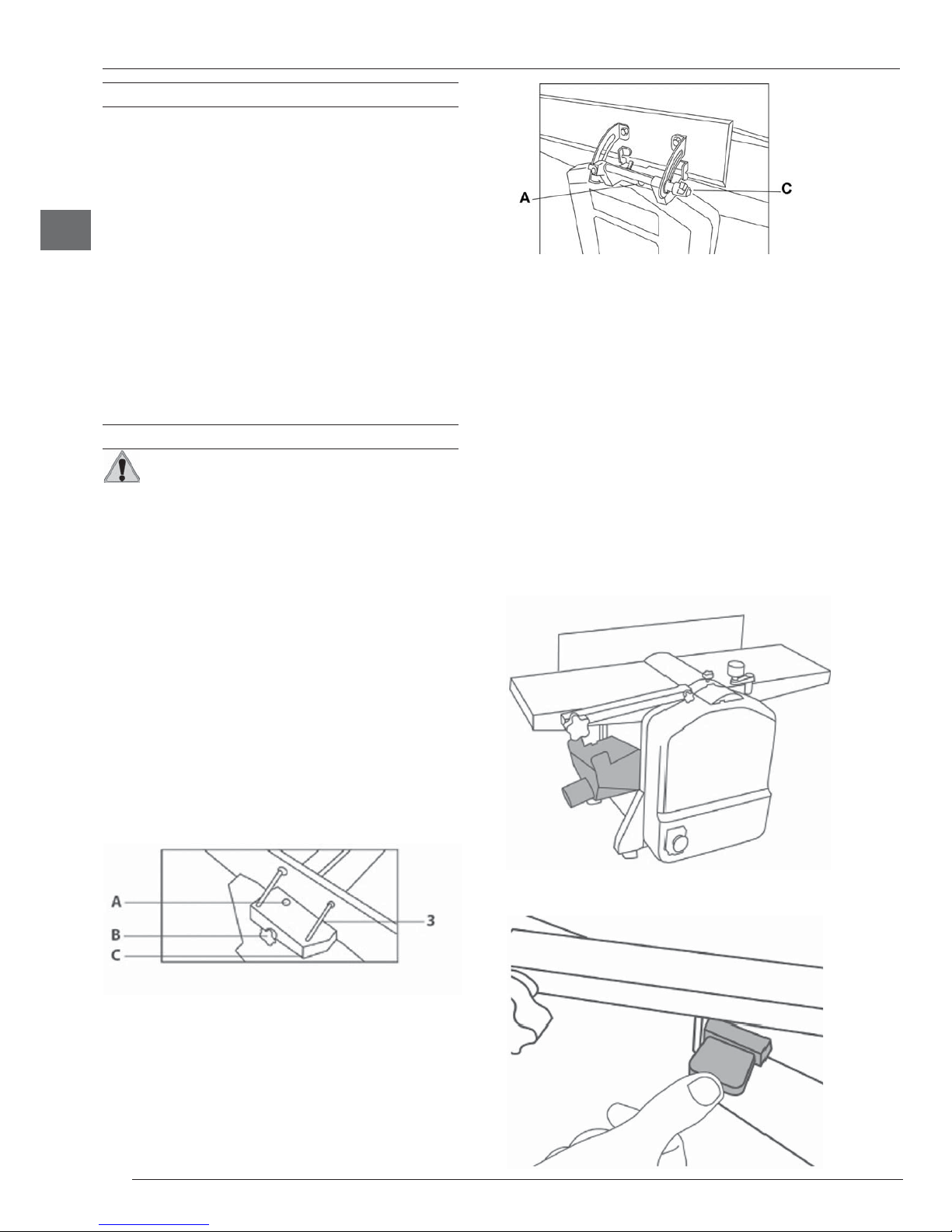

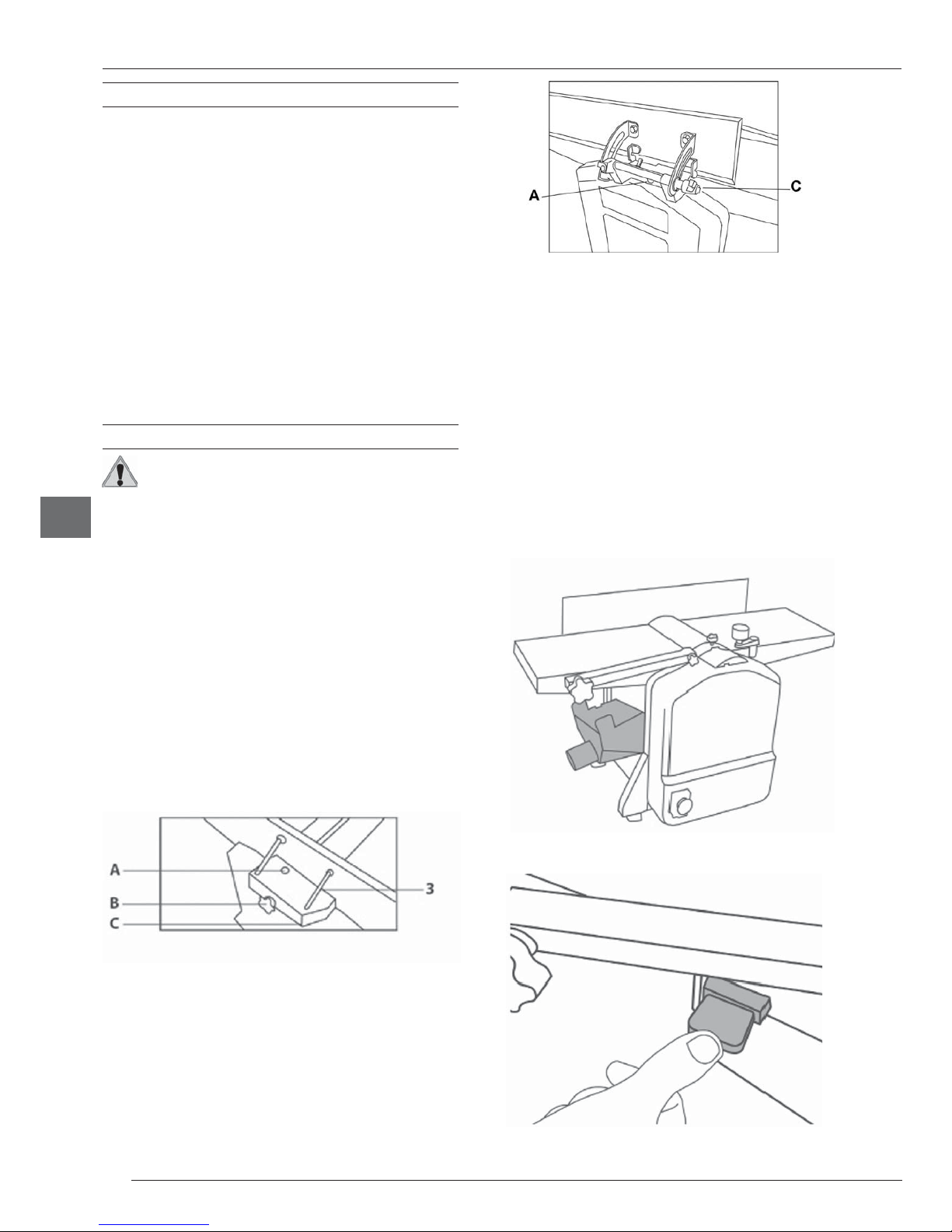

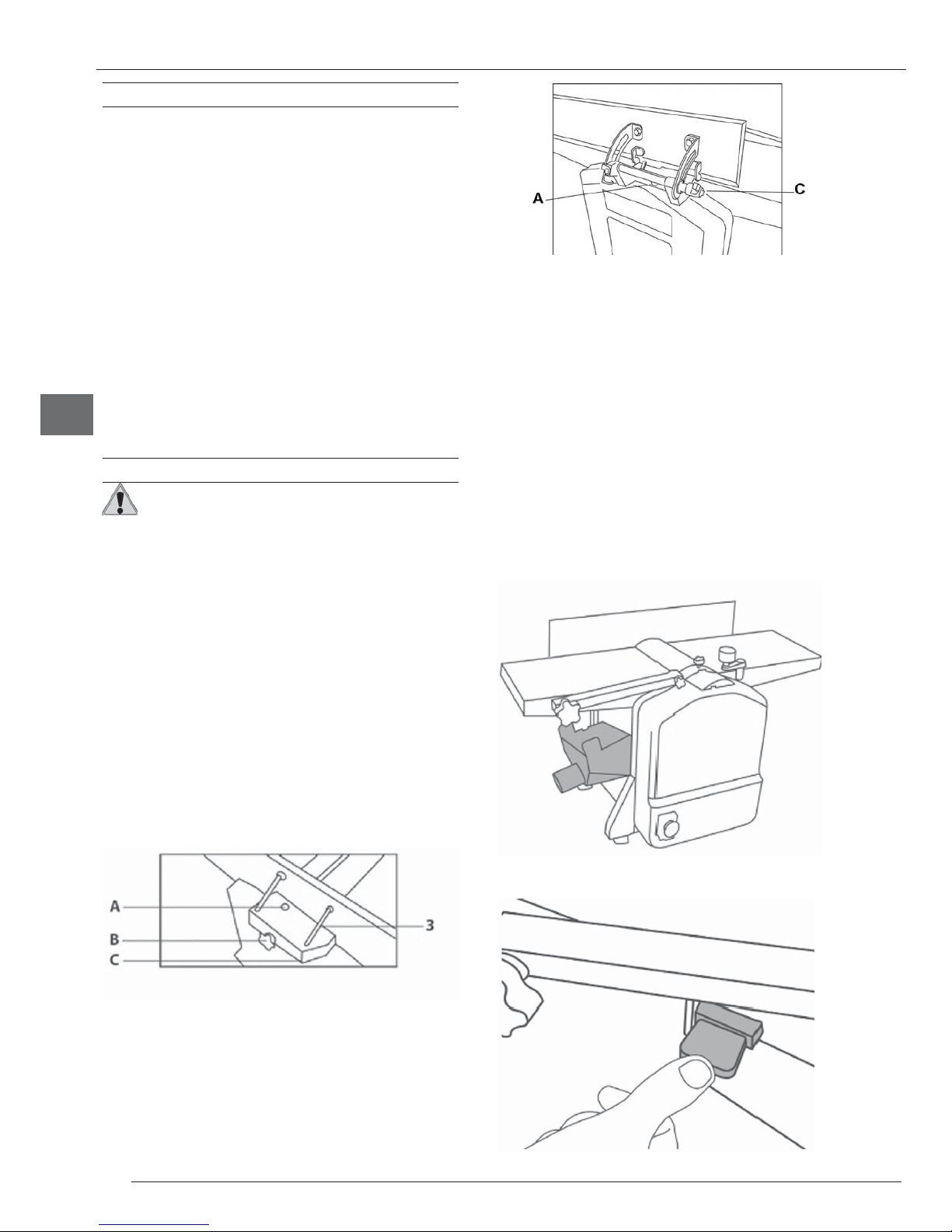

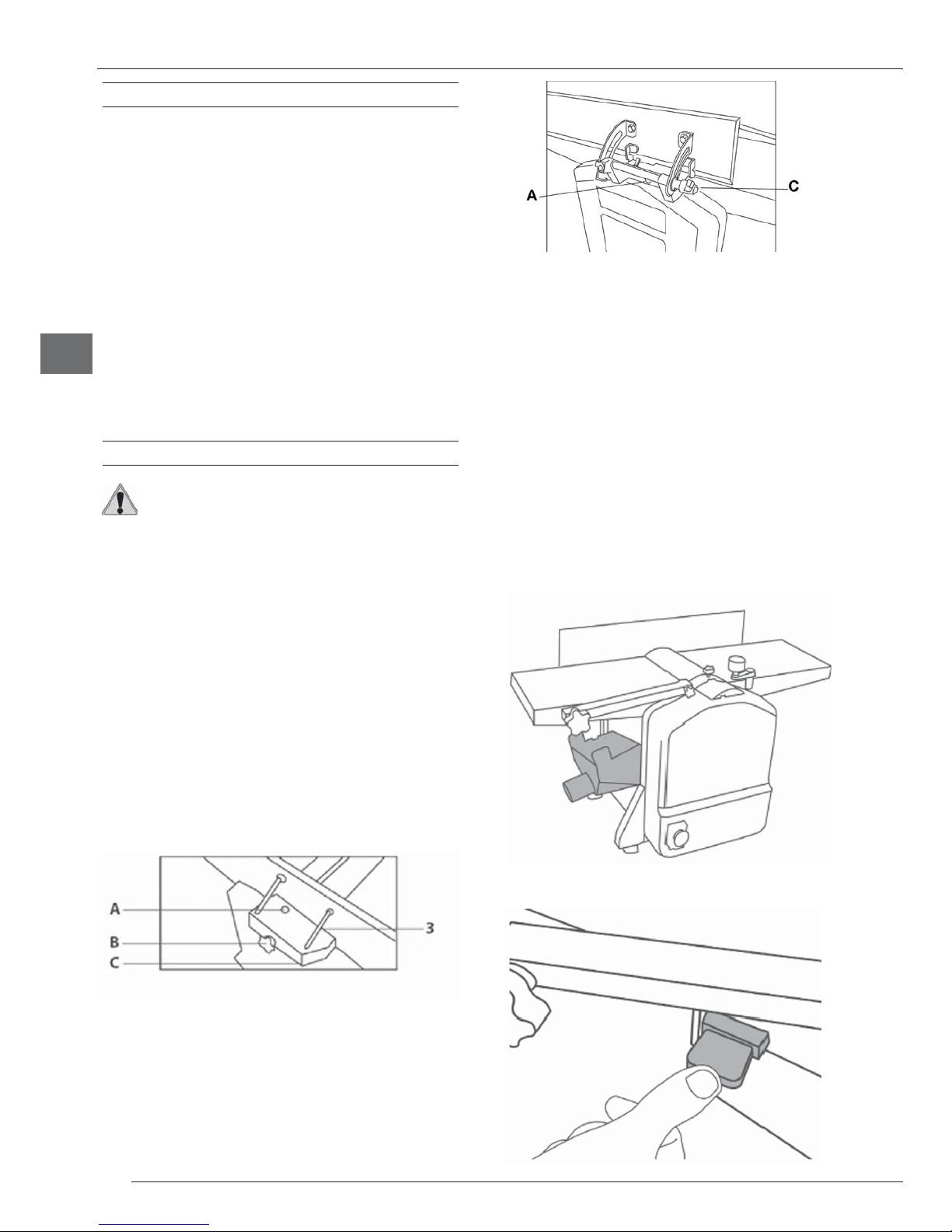

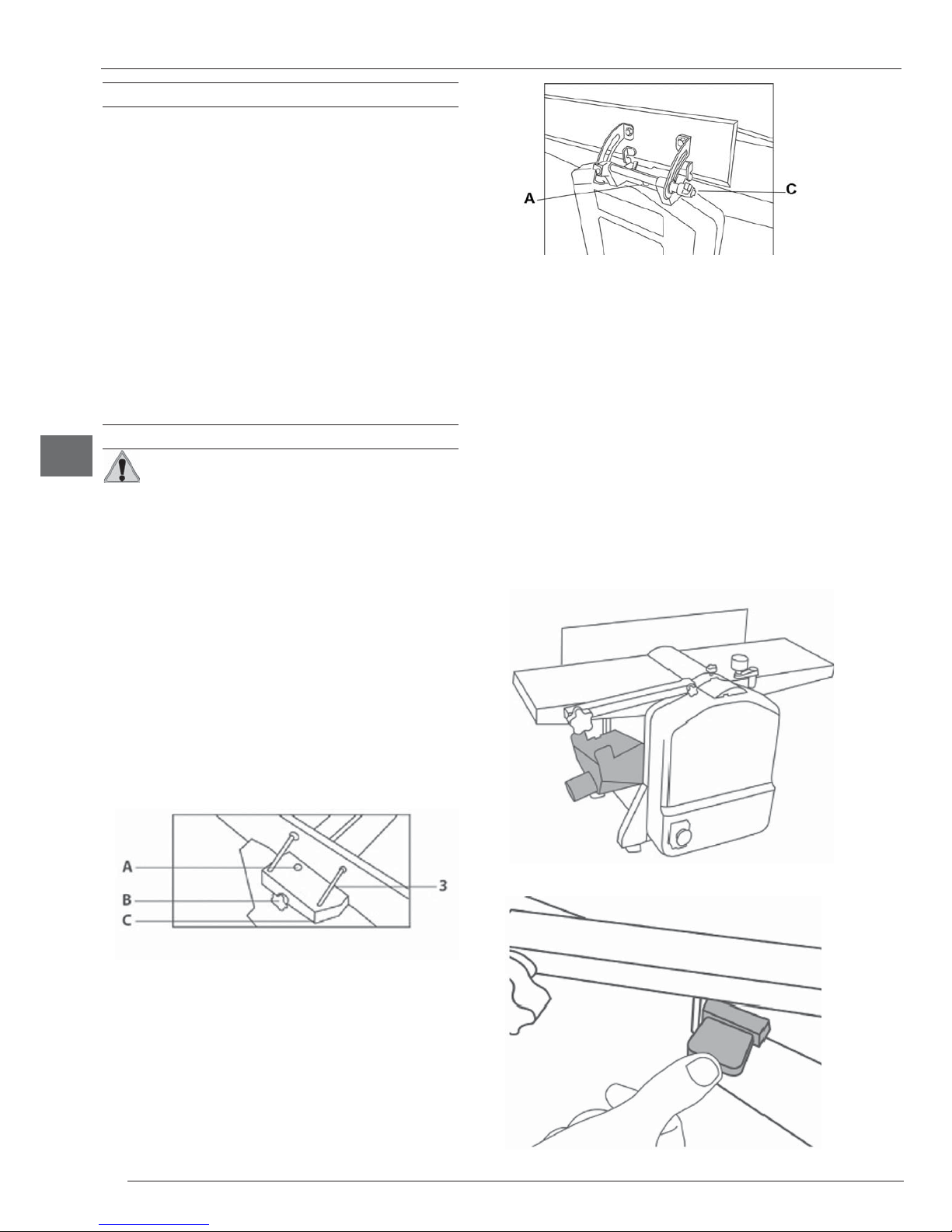

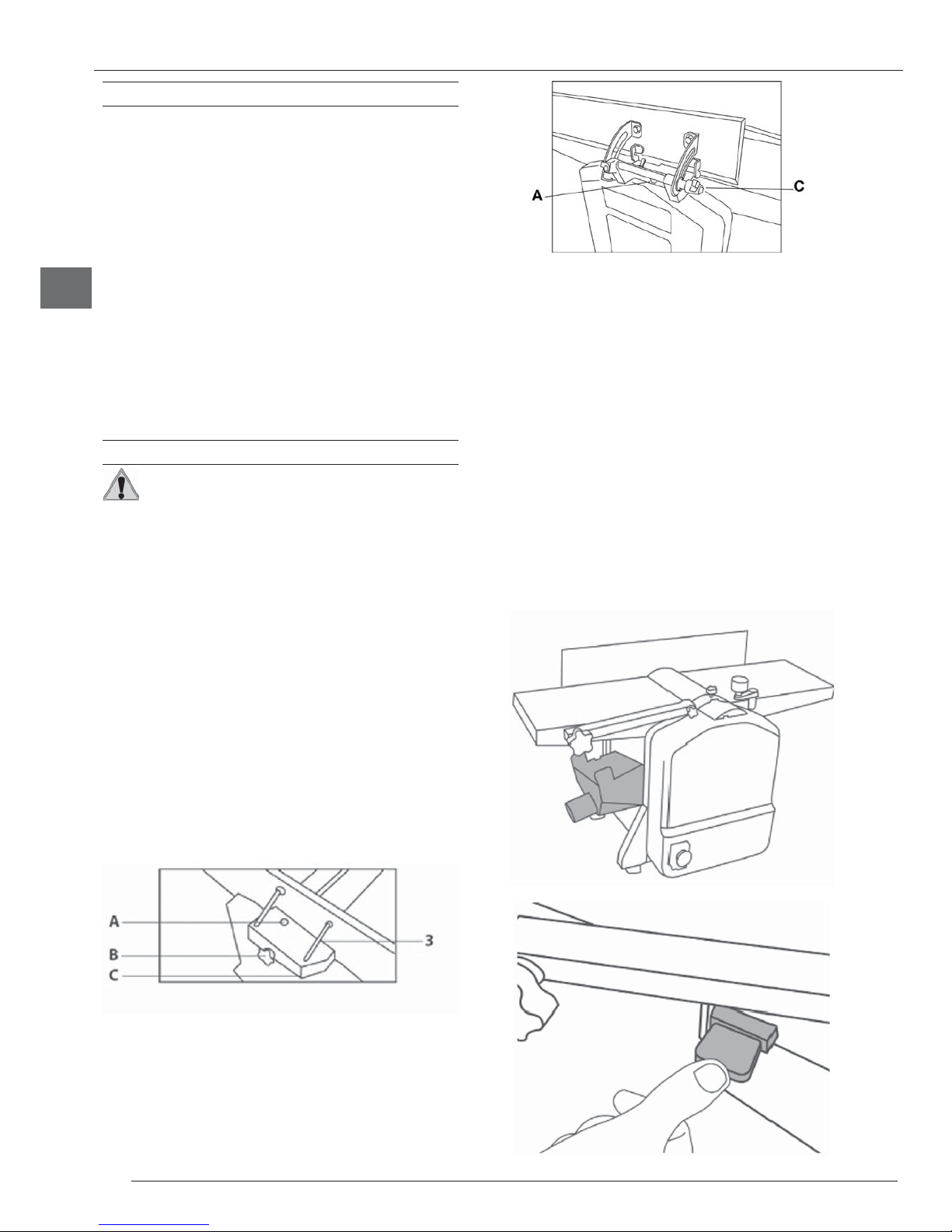

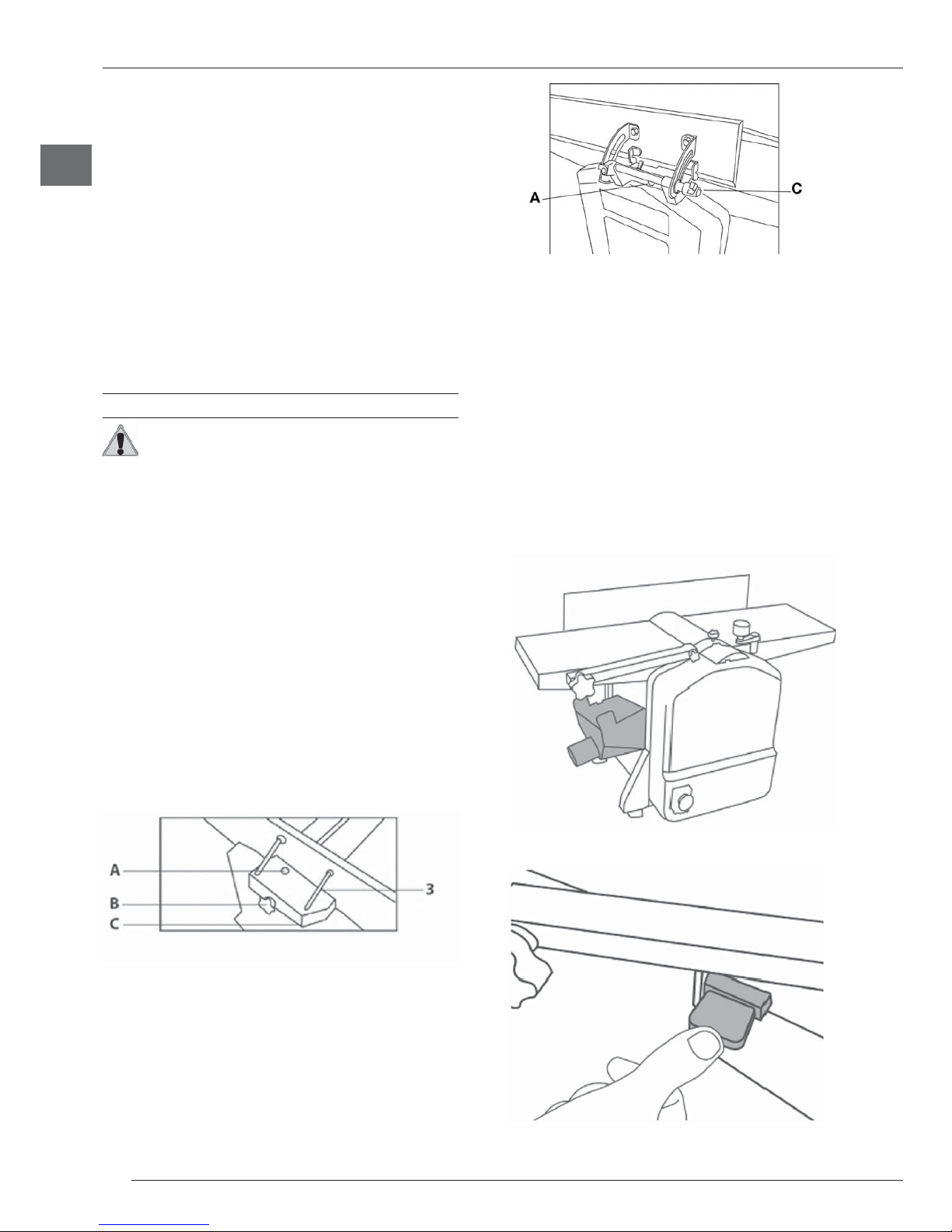

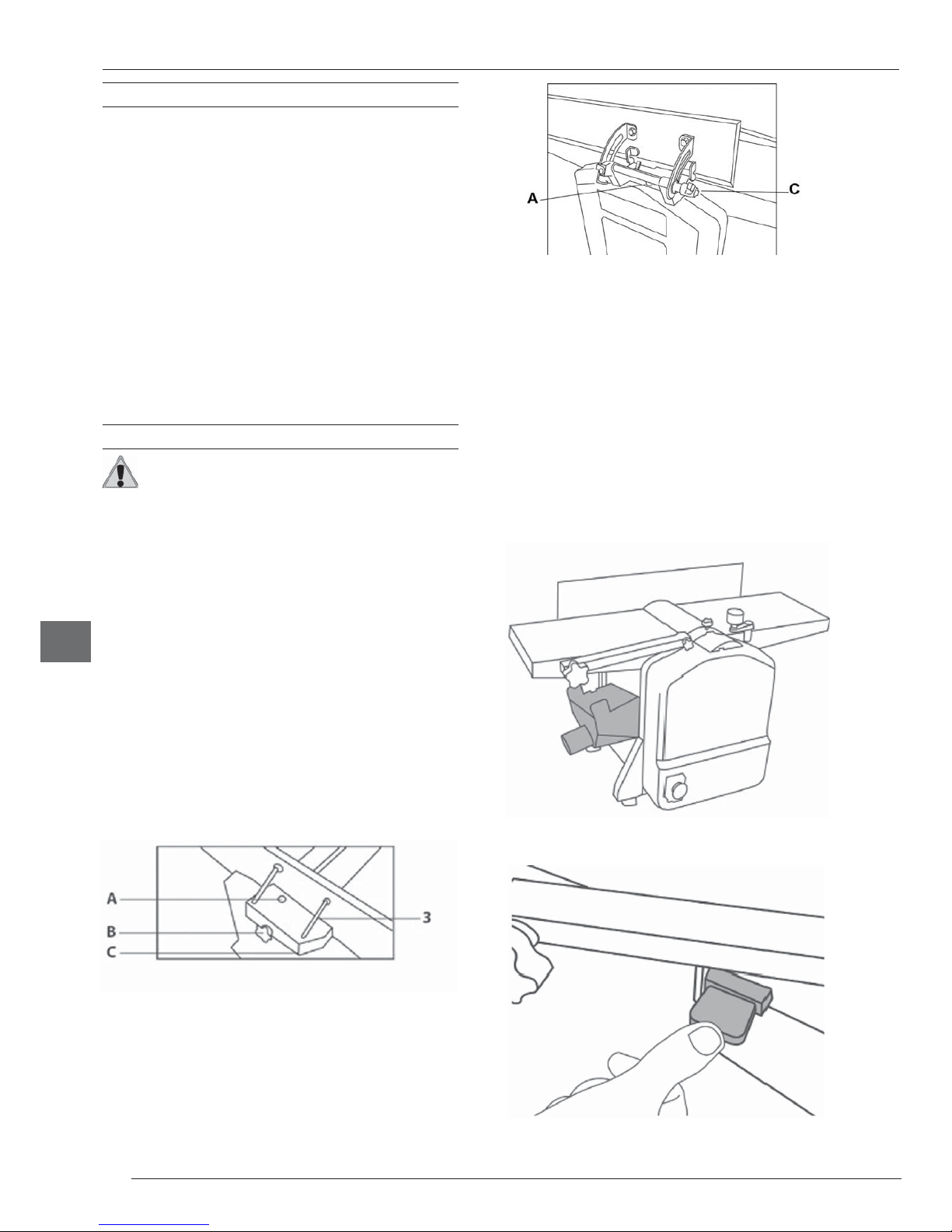

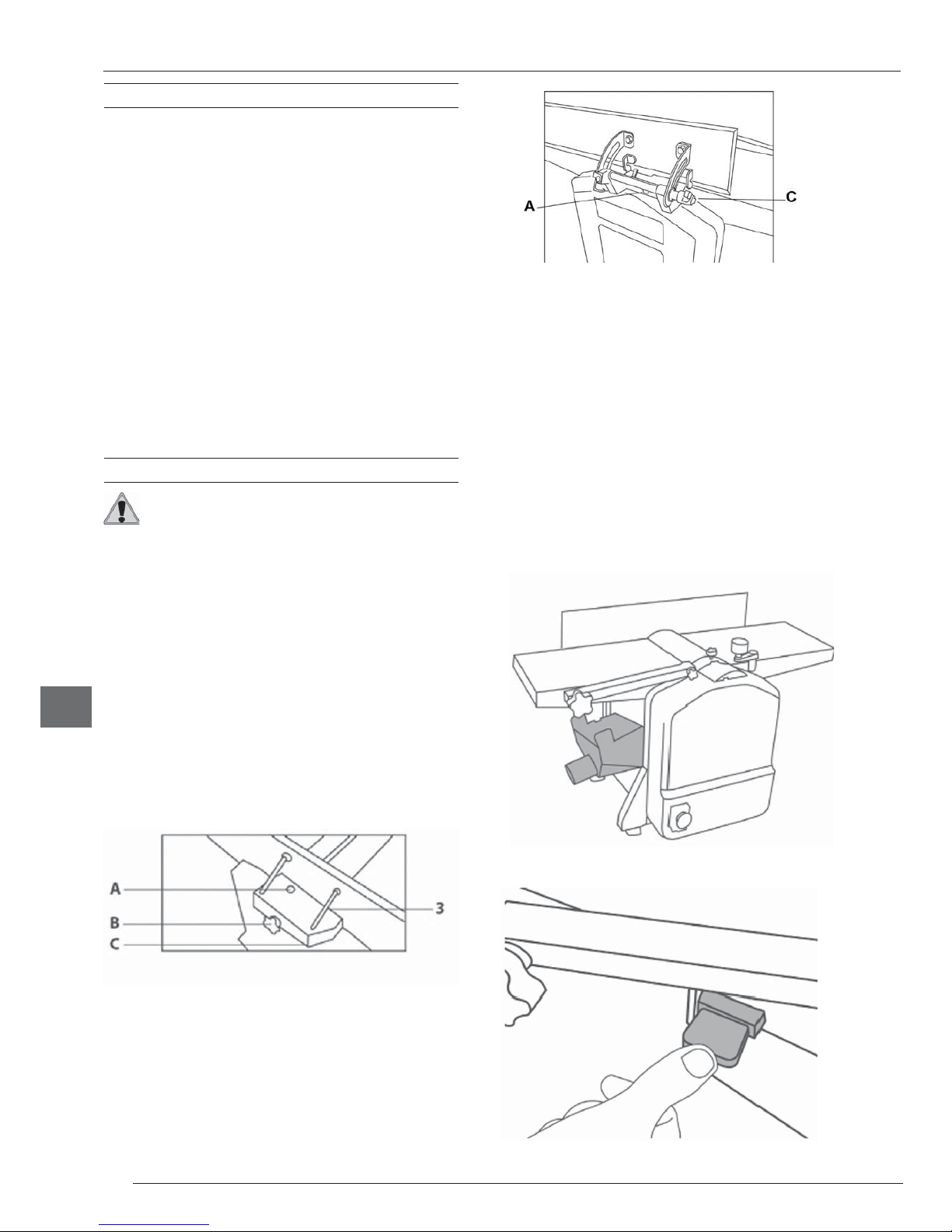

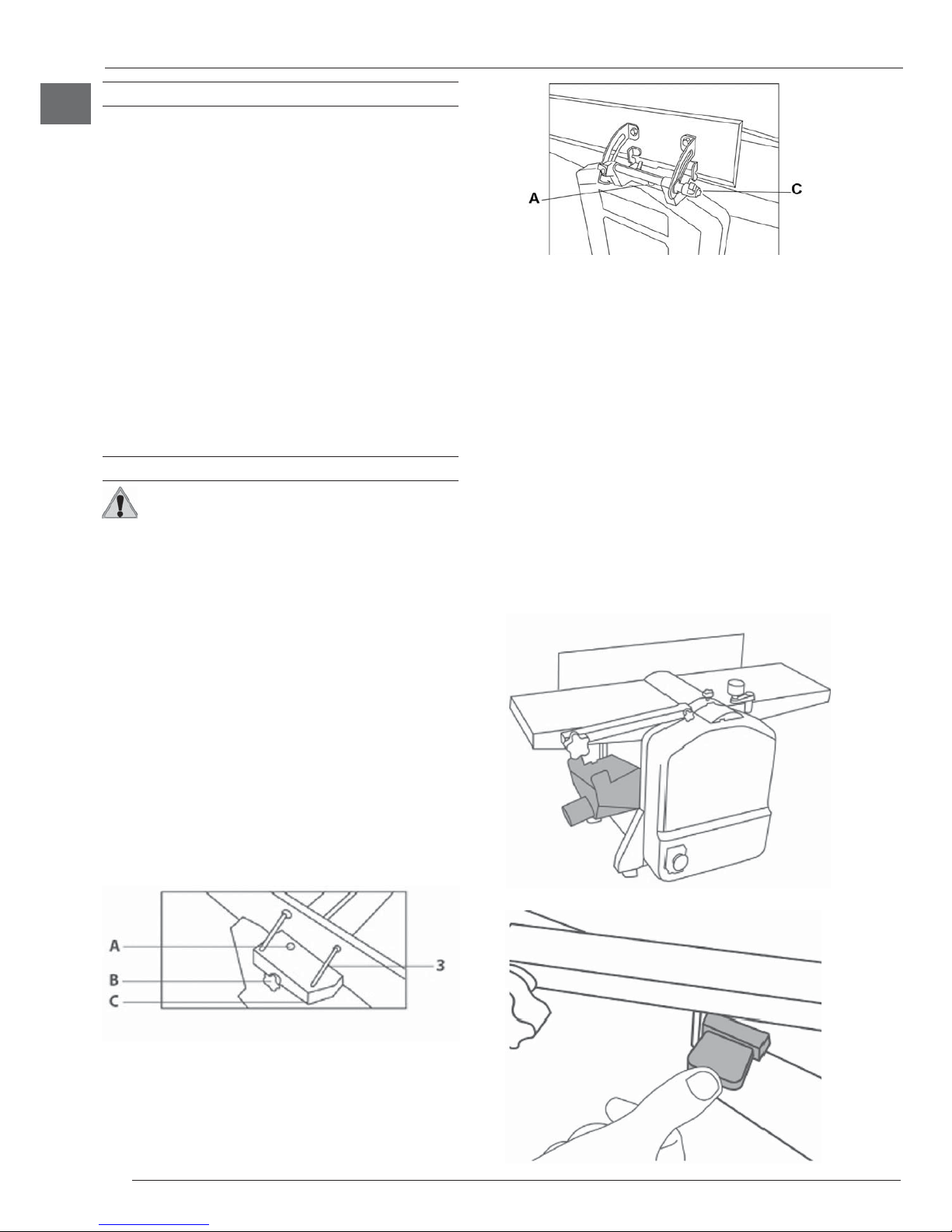

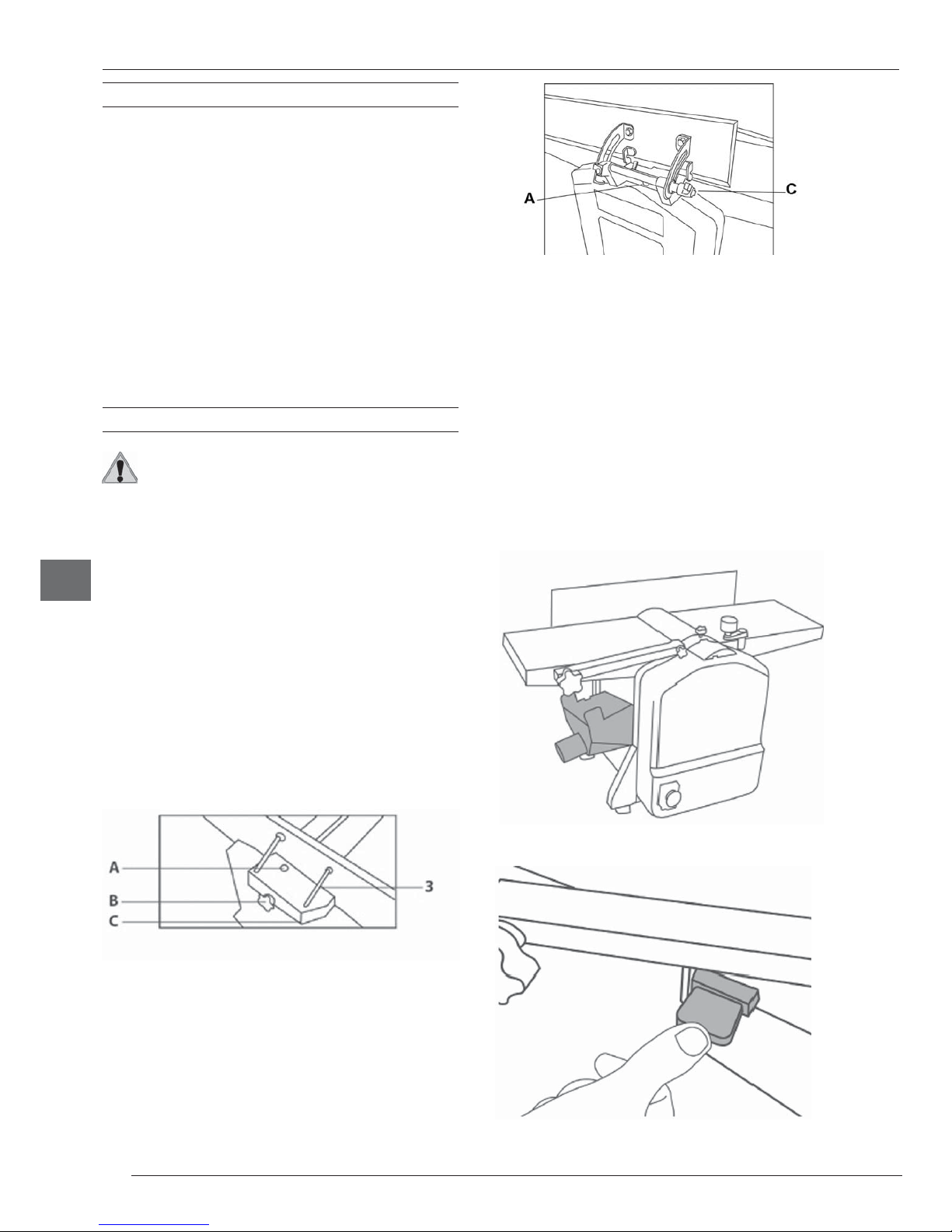

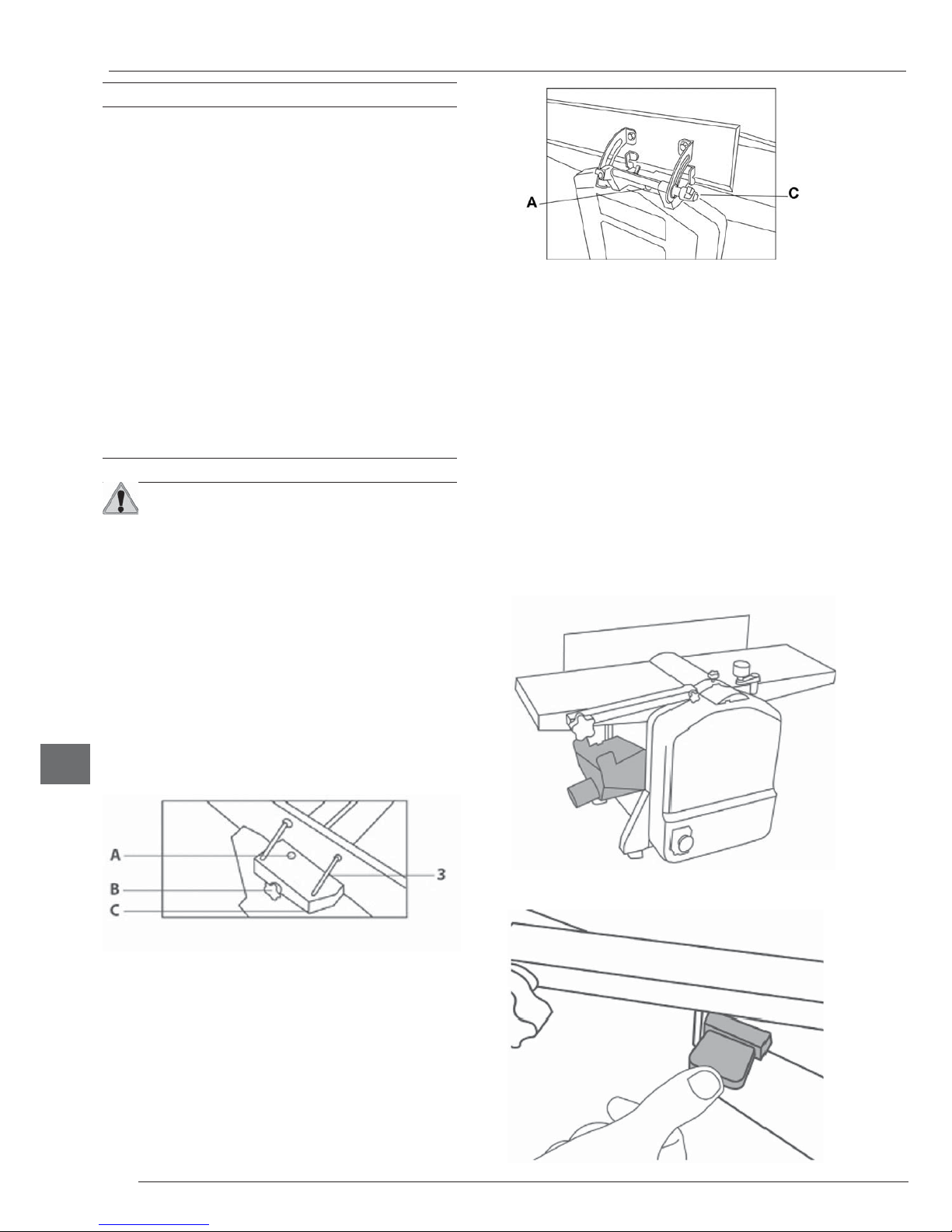

6.1 Guida di appoggio angolare

Le viti e guarnizioni richieste sono già montate sulla macchina.

Versione 630, PF204, PF150

• Inserire la vite nella fessura A.

• Collocare la guida di appoggio angolare sulla vite B.

• Stringere prima la vite A, poi quella C.

• La regolazione dell’angolo è fatta con la vite C in

concordanza con la scala 3 della guida di appoggio angolare.

Versione 640

• Stringere le viti A

• La regolazione dell’angolo è fatta con la vite C in

concordanza con la scala 3 della guida di appoggio angolare.

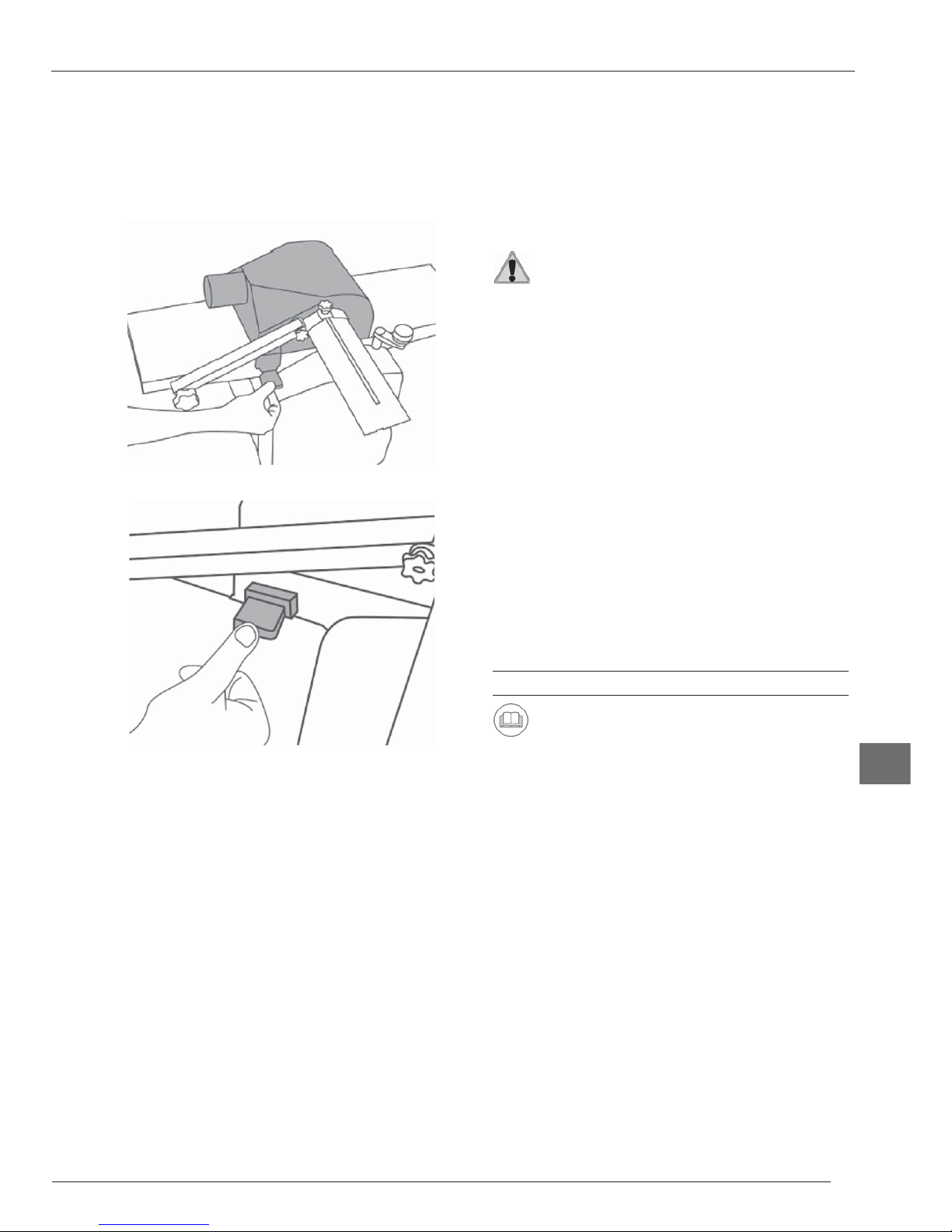

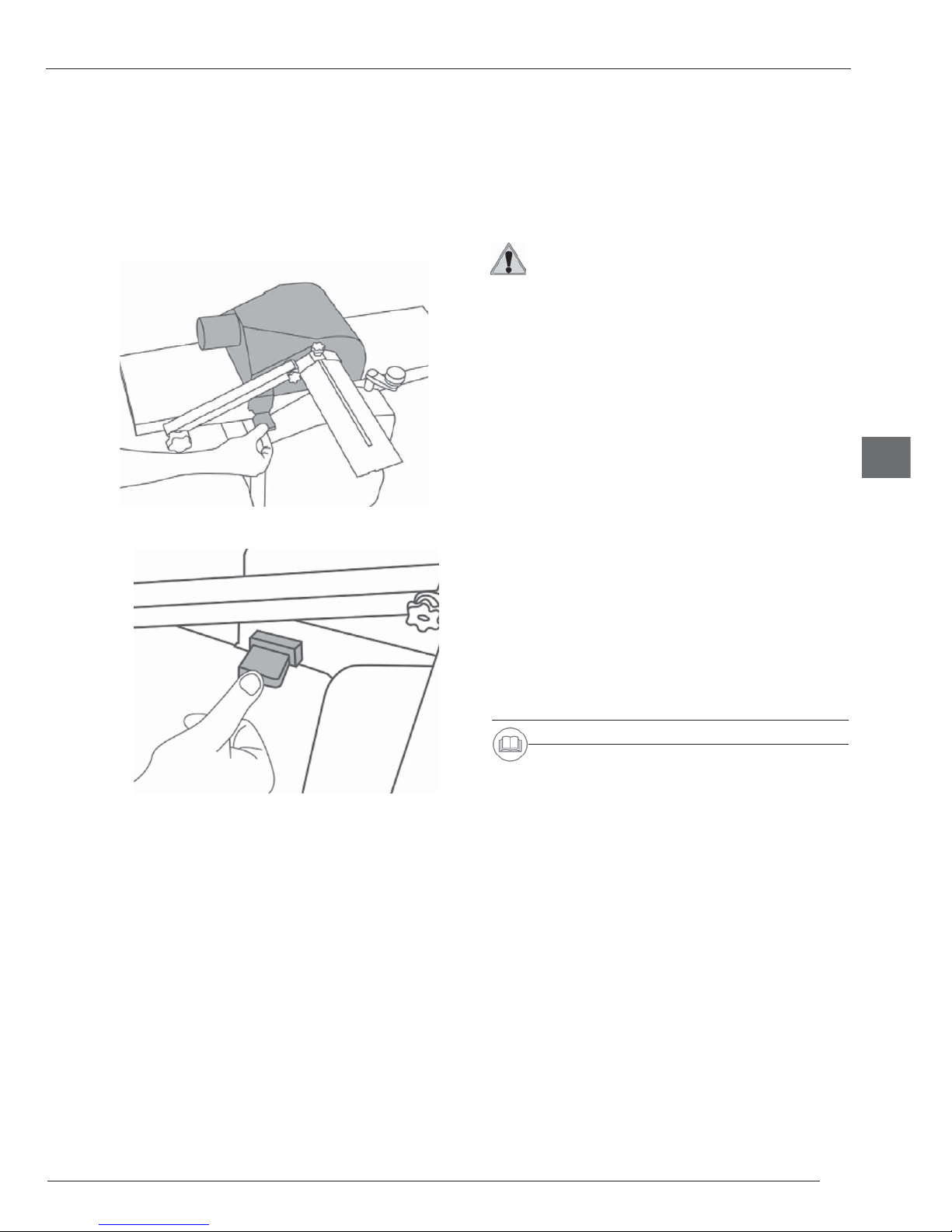

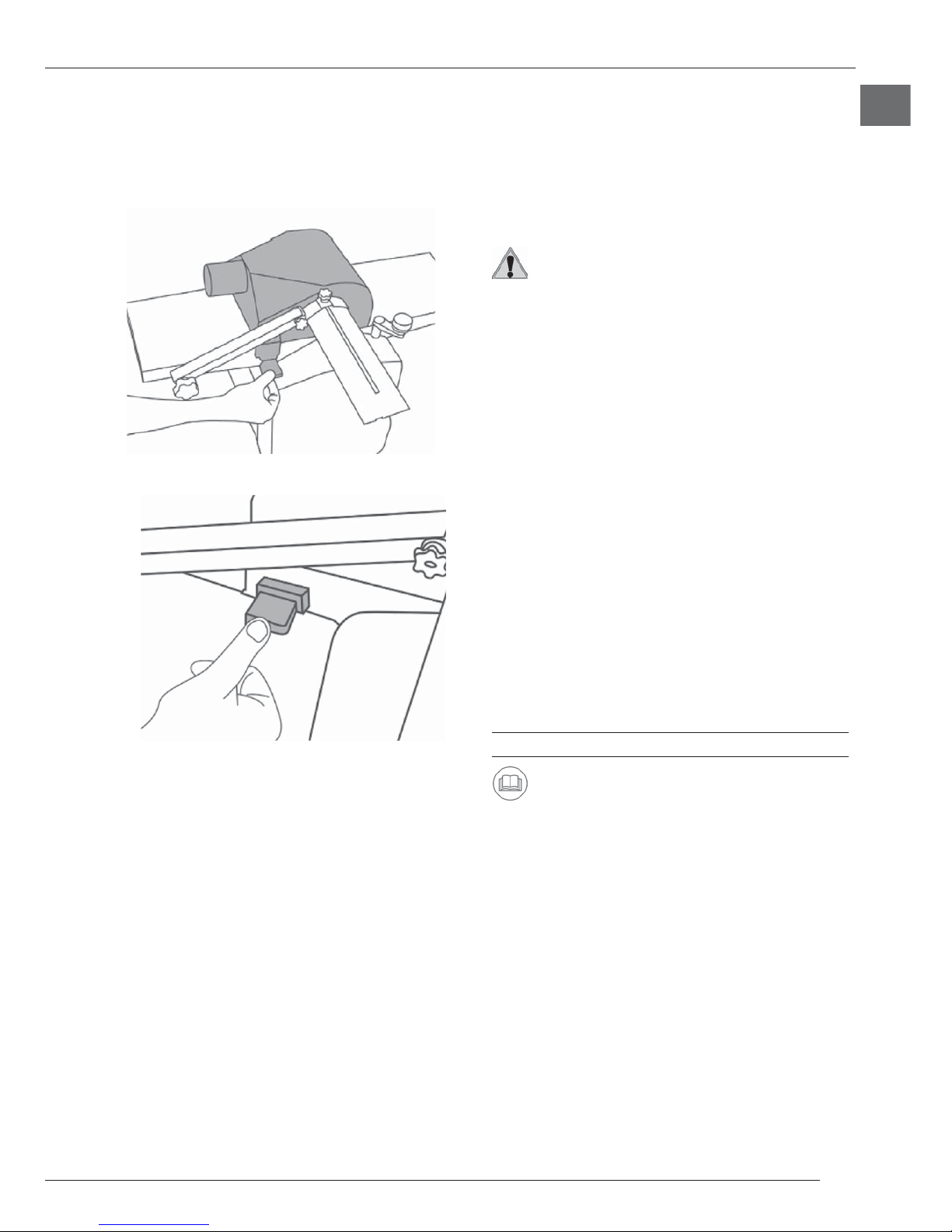

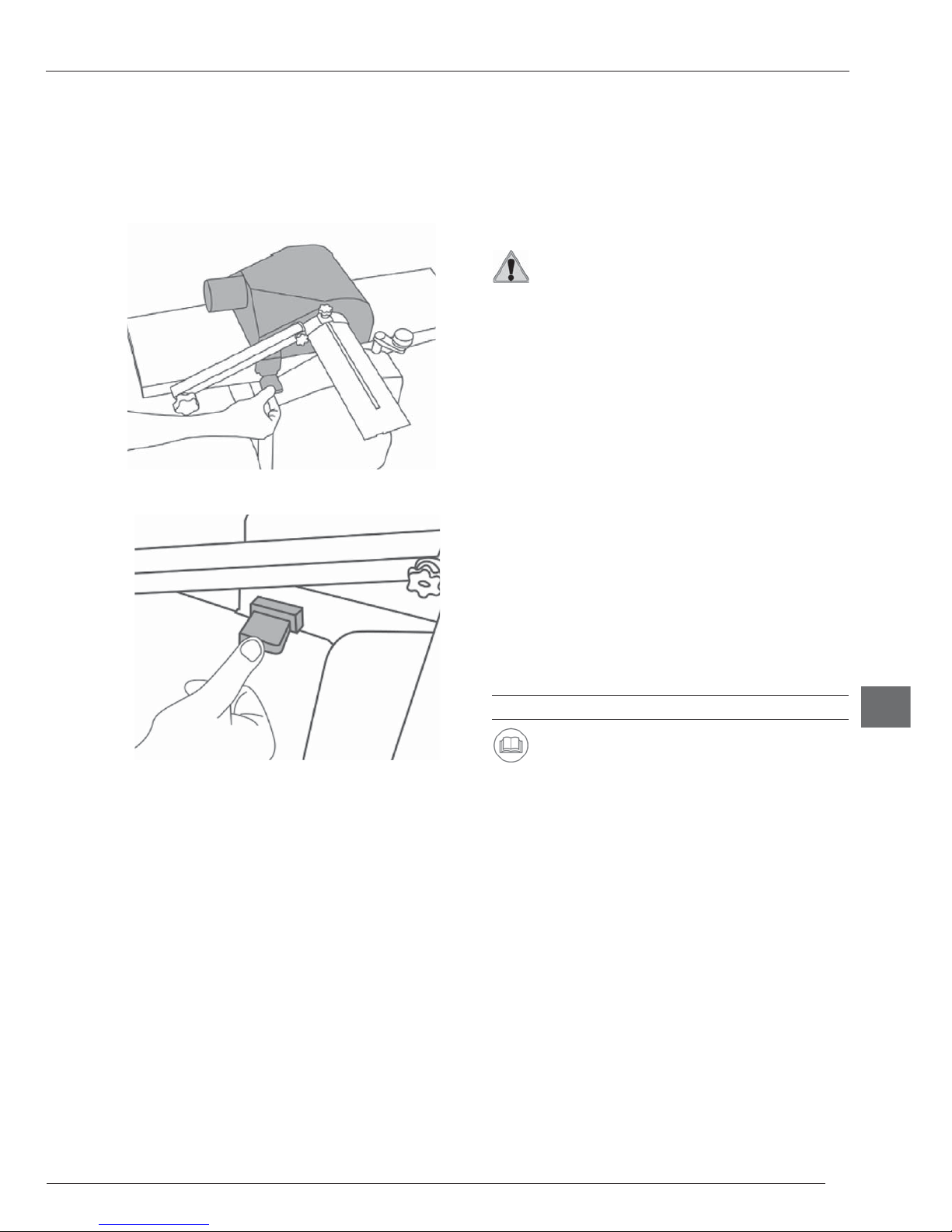

6.2 Installazione del convogliatore

Il convogliatore 1 deve essere collegato correttamente con il macchinario. In caso di installazione impropria, un micro di sicurezza previene che la macchina si accenda (vedi Dispositivi di

Sicurezza).

Uso come pialla a ﬁ lo

• Sollevare la protezione del blocco coltelli 4 in modo che

i fori longitudinali su entrambi i lati del piano della pialla 5 siano accessibili.

• Estrarre le chiavi poste su entrambi i lati della condotta

polveri 1.

• Spostare il piano della pialla a spessore 12 nella

posizione più bassa usando la regolazione dell’altezza del piano della pialla a spessore 7.

• Inserire il convogliatore 1.

• Il convogliatore 1 deve essere posizonato in modo

che entrambe le chiavi siano in una linea con i fori longitudinali.

• Spingere entrambe le chiavi nei fori.

Page 11

6.4 Protezione del blocco coltelli

• L’altezza della protezione del blocco coltelli 4 può essere regolata con la leva 14 montata sul lato sinistro del piano della pialla 5.

• Dopo aver allentato la vite 14, la larghezza della protezione del blocco coltelli 4 potrà essere regolata.

• Stringere la vite 14 dopo la regolazione.

6.5 Collegamento elettrico

Avvertenza! Non collegare la macchina alla corrente elettrica

ﬁ nchè l’installazione non è terminata.

Il motore è stato destinato a lavorare al voltaggio ed alla frequenza come speciﬁ cato nei Dati Tecnici. Carichi normali possono essere gestiti in sicurezza a voltaggi in percentuale non superiore od inferiore del 10% del voltaggio speciﬁ cato. Operare alla macchina a voltaggi che non rientrano in questo raggio può causare il surriscaldamento e la bruciatura del motore.

Operare alla macchina solo con un’ alimentazione elettrica corrispondente ai seguenti requisiti:

• Prese installate correttamente, approvate e con messa a terra;

• Se viene usato un aspiratore, esso deve essere collegato correttamente alla messa a terra;

La posizione del cavo di alimentazione non deve interferire con il lavoro e non deve essere danneggiato. Proteggere il cavo di alimentazione da calore, liquidi aggressivi e bordi afﬁ lati. Usare solo prolunghe con sezione sufﬁ ciente. Non tirare mai il cavo per scollegare la spina.

7 OPERAZIONI

Nota: Si prega di leggere attentamete le istruzioni di

sicurezza (vedi Istruzioni di Sicurezza).

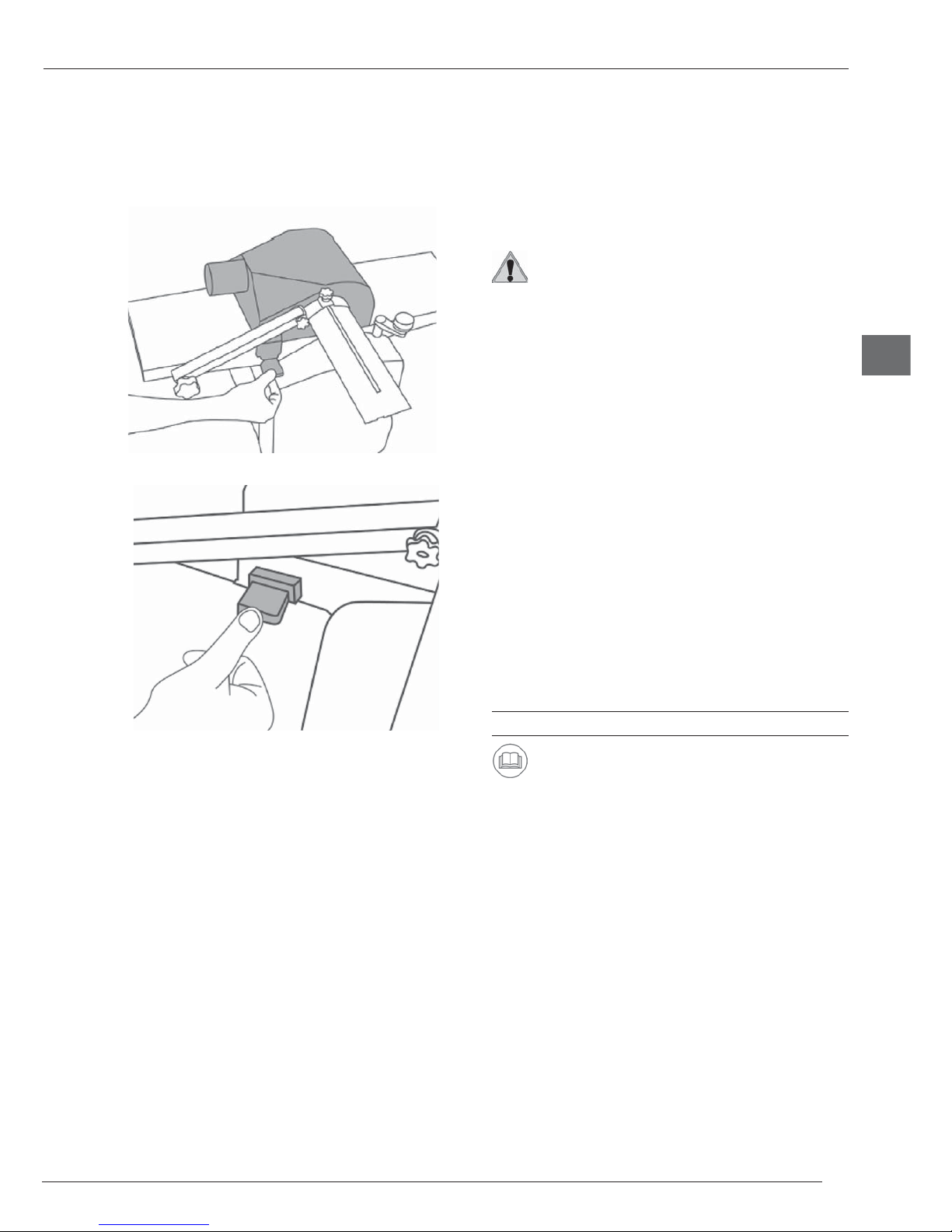

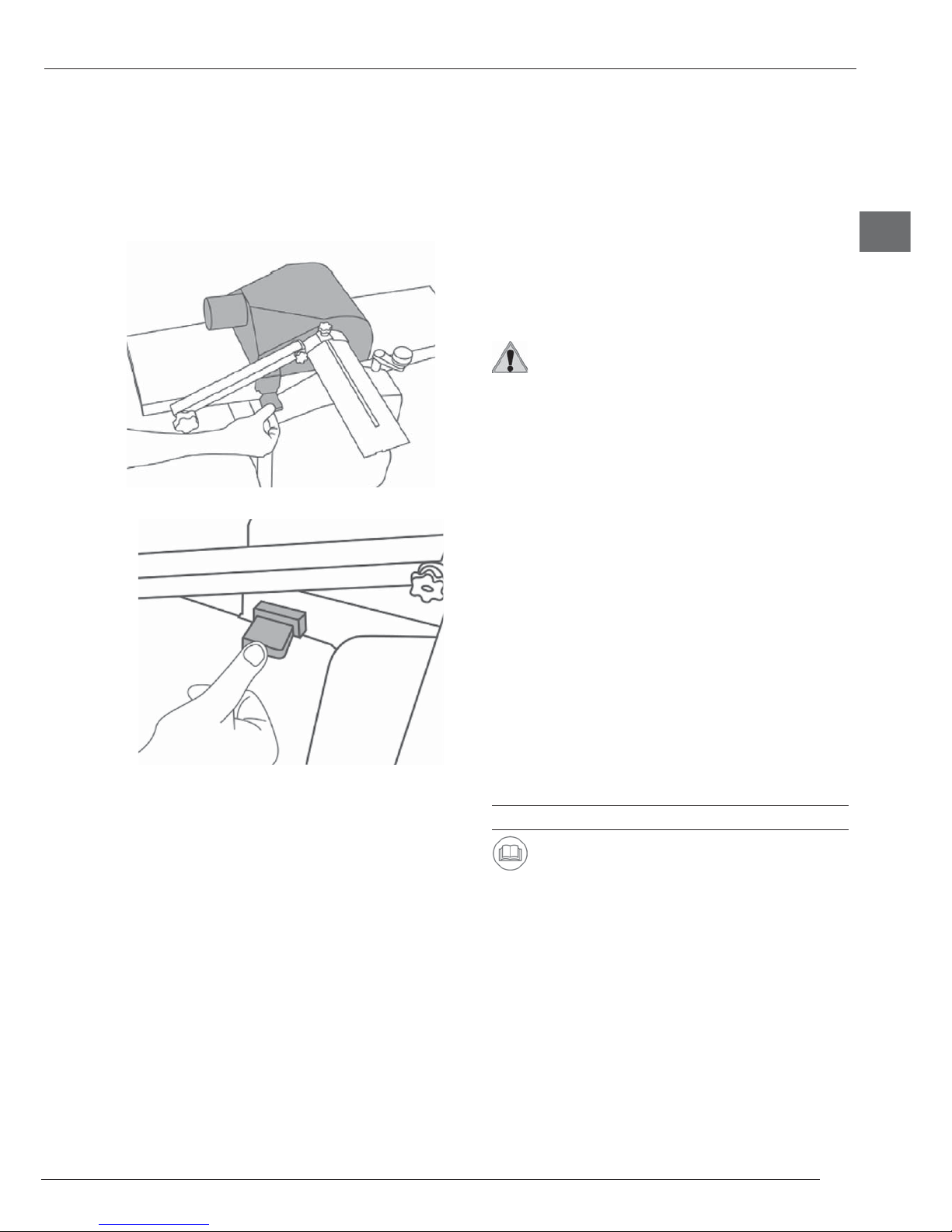

7.1 Interruttore di accensione “I/O”

Accensione:

• Aprire la copertura di protezione dell’interruttore.

• Premere il bottone verde “I”.

Spegnimento:

• Premere la copertura della protezione dell’interruttore.

• Aprire la copertura dell’interruttore e premere il bottone rosso “O”.

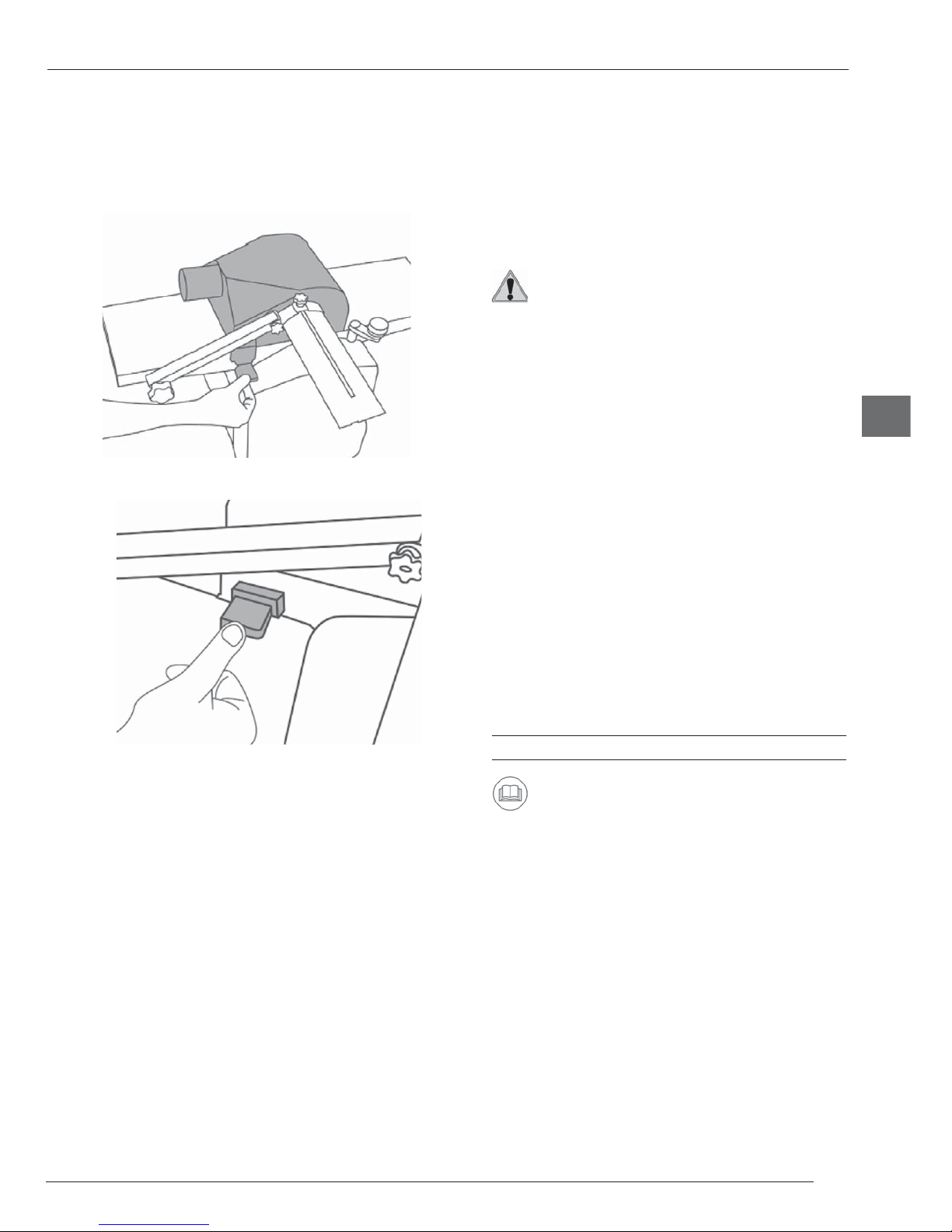

Uso come pialla a spessore

• Spostare la guida di appoggio angolare 2.

• Sollevare la protezione blocco coltelli 4.

• Estrarre le chiavi da entrambi i lati del convogliatore 1.

• Collocare il convogliatore 1 sul piano della pialla 5.

• Il convogliatore 1 deve essere posizionato in modo che

entrambe le chiavi siano in linea con i fori longitudinali.

• Spingere entrambe le chiavi nei fori.

6.3 Connessione del convogliatore

Per assicurare l’assenza di problemi e una lavorazione affidabile in locali chiusi, il convogliatore deve essere collegato ad un aspiratore esterno.

• Collegare l’aspiratore esterno appropriato con il

connettore di aspirazione del convogliatore 1.

Per far ciò usare il riduttore disponibile come accessorio

(solo per versione 640 e PF204).

• La velocità dell’aria minima alla connessione dell’estrattore deve essere 20 m/s per assicurare una estrazione ottimale.

• Usare uno speciale apparato di estrazione se si lavora con materiali come vernici che sono dannose per la salute.

• Le polveri prodotte possono essere pericolose.

• Si prega di far riferimento al capitolo Consigli di Sicurezza.

• Per l’uso professionale dell’apparecchio devono essere seguite regolamentazioni speciali riguardo all’estrazione delle polveri.

Page 12

7.3 Uso come piallatura a spessore

La piallatura a spessore è usata per ridurre lo spessore del pezzo in lavorazione che ha una superﬁ cie già piallata, allo spessore desiderato.

• Il pezzo in lavorazione è fatto avanzare attraverso la pialla a spessore.

• Il pezzo in lavorazione è tagliato nella parte superiore.

Dimensioni del pezzo da lavorare:

• Lunghezza: min. 200 mm; per pezzi oltre 1500 mm servirsi dell’aiuto di una seconda persona o un estensione del piano di supporto.

Versione 640

• Larghezza: max. 204 mm,

• Spessore: min. 6 mm; max. 210 mm.

Versione PF204

• Larghezza: max. 204 mm,

• Spessore: min. 6 mm; max. 120 mm.

Versione 630, PF150

• Larghezza: max. 152 mm,

• Spessore: min. 6 mm; max. 120 mm.

Regolazioni della pialla a spessore

Con la regolazione dell’altezza del piano della pialla a spessore lo spessore della piallatura (=spessore del pezzo dopo la piallatura) è regolato quando la macchina viene usata come pialla a spessore.

• La regolazione dell’altezza del piano della pialla a spessore 7 è fatta con la manovella.

• Un giro completo della manovella modiﬁ ca l’altezza del piano della pialla a spessore 12 di 3 mm.

• Rotazione in senso orario = alza il piano della piallatura

• Rotazione in senso anti-orario = abbassa il piano della piallatura

• La regolazione del piano della pialla a spessore è indicata sulla scala della pialla 13.

• Ad ogni passaggio viene rimosso un massimo di 2 mm di materiale.

Piallatura a spessore di pezzi da lavorare

Note: La condotta polveri deve essere montata al di sopra

del piano di piallatura (vedi 6.2: Installazione del convogliatore).

1. Assumere una postura di lavoro adeguata:

• Per alimentare la macchina con il pezzo da lavorare,

posizionarsi lateralmente su un lato del vano di immissione.

• Per rimuovere il pezzo in lavorazione dalla macchina,

posizionarsi lateralmente su un lato del vano di espulsione.

2. Per la piallatura di superﬁ ci non parallele, usare accessori

adeguati (preparare delle dime adeguate).

3. Regolazione dell’altezza del piano della pialla a

spessore.

4. Accendere il motore.

5. Introdurre il pezzo in lavorazione lentamente e direttamente

nella pialla a spessore.

Il pezzo verrà trascinato automaticamente nella pialla a

spessore.

6. Guidare il pezzo in lavorazione direttamente attraverso la

pialla a spessore.

7. Spegnere la macchina se non vi sono altre lavorazioni da

effettuarsi nell’immediato.

7.2 Uso come piallatura di superﬁ cie

Con la piallatura di superﬁ cie, una superﬁ cie irregolare è piallata piana.

• Il pezzo da lavorare giace sulla superﬁ cie del piano della pialla.

• Il pezzo viene tagliato sul lato inferiore.

Dimensioni del pezzo da lavorare

• Lunghezza: usare un’asta di spinta per alimentare la macchina con pezzi più corti di 250 mm; per pezzi oltre i 1500 mm usare una seconda persona o un’estensione del piano di supporto,

Versione 640, PF204

• Larghezza: max. 204 mm.

• Spessore: min. 5 mm.

Versione 630, PF150

• Larghezza: max. 152mm.

• Spessore: min. 5 mm .

Regolazione dello spessore di taglio

Con la regolazione dello spessore del taglio della pialla 6 lo spessore è regolato quando la macchina viene usata per la piallatura di superﬁ cie.

• Un grado sulla scala della Pialla 8 corrisponde a 1 mm di trucioli rimossi.

• Per ogni passaggio possono essere rimossi un massimo di 2mm di materiale per le versioni 640 e PF204 ed un massimo di 3mm per le versioni 630 e PF150.

Piallatura di superﬁ cie dei pezzi da lavorare

Nota: Il convogliatore deve essere montato sotto

il piano della pialla (vedi 6.2: Installazione del convogliatore).

1. Assumere una postura di lavoro adeguata:

Posizionarsi su un lato del piano della pialla.

2. Regolare la guida di appoggio angolare come richiesto

(vedi Installazione guida di appoggio angolare).

3. Impostare lo spessore del taglio.

4. Mettere il pezzo contro la guida d’appoggio angolare.

5. Regolare la copertura del blocco coltelli 4:

• Quando si piallano bordi stretti (congiunzioni) o pezzi

con uno spessore maggiore di 75 mm:

Regolare la protezione del blocco coltelli 4 dal lato

contro il pezzo da lavorare.

• Piallare la faccia di un’asse o pezzi ﬁ no ad uno

spessore di 75 mm:

Abbassare la protezione del blocco coltelli 4 sul pezzo

dall’alto.

Regolare la protezione del blocco coltelli in modo che le distanze sotto menzionate non eccedano in nessuna posizione:

bordo posteriore – pezzo max. 3 mm; bordo anteriore – pezzo max. 2 mm.

6. Avviare il motore.

7. Mettere il pezzo da lavorare direttamente attraverso il

piano di piallatura 5.

Mantenere unite le dita, guidando il pezzo con il palmo

delle mani.

Esercitare una pressione verso il basso sul pezzo solo

nell’area del piano di piallatura.

8. Spegnere la macchina se non vi sono altre operazioni di

taglio da effettuarsi nell’immediato.

Page 13

8 MANUTENZIONE E CURA

Pericolo! Prima di ogni intervento:

• Spegnere la macchina in OFF.

• Scollegarla dall’alimentazione elettrica.

• Aspettare che la macchina sia ferma completamente.

Sostituire le parti difettose, specie le apparecchiature di sicurezza, solo con ricambi originali. Parti non collaudate ed approvate dal costruttore possono causare pericoli imprevisti.

Dopo tutti gli interventi:

• Controllare che tutti i dispositivi di sicurezza siano funzionanti.

• Assicurarsi che nessun attrezzo o altri utensili siano rimasti sulla macchina o al suo interno.

Riparazioni od altri interventi diversi da quelli sopra descritti in questa sezione devono essere effettuati da personale specializzato qualiﬁ cato.

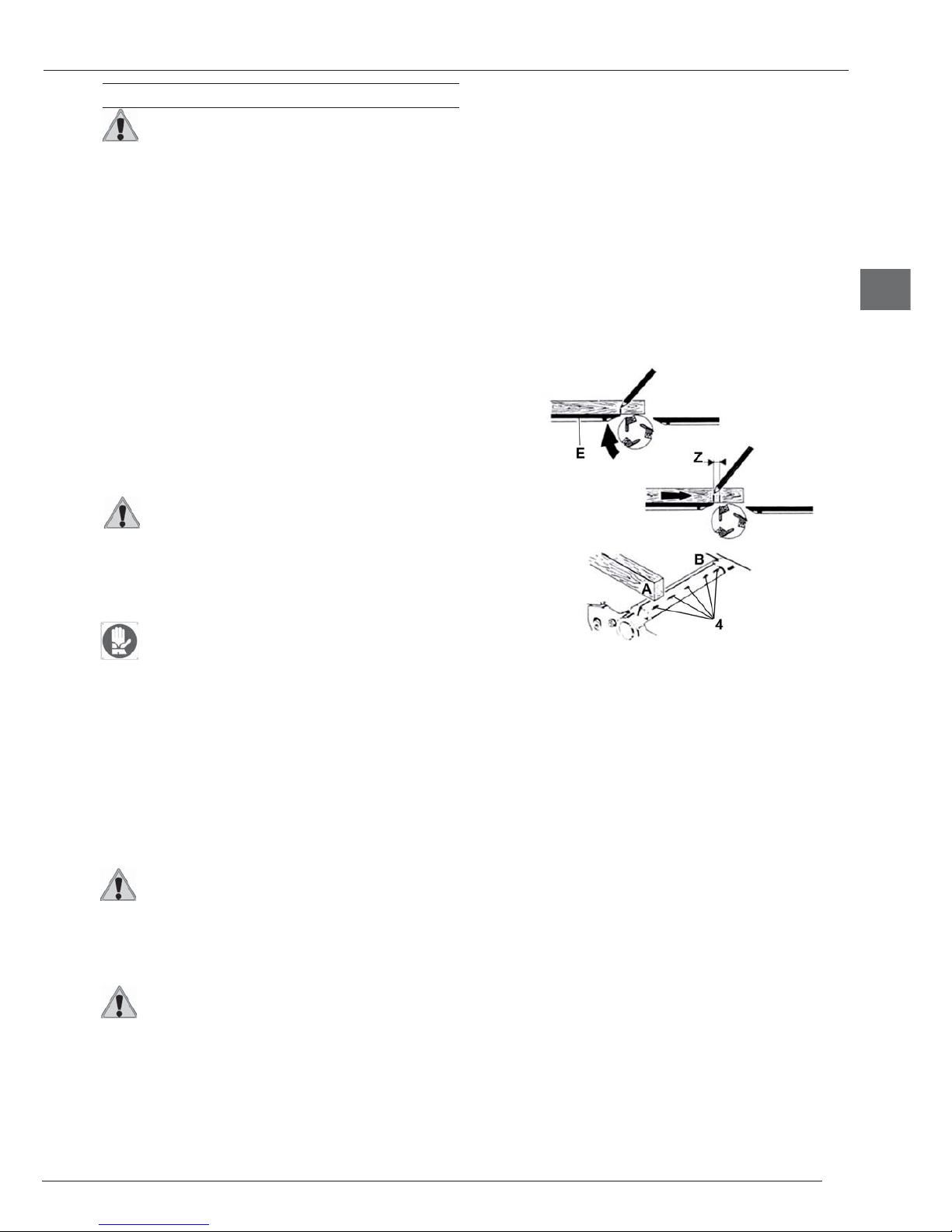

8.1 Sostituzione delle lame

Attenzione: L’usura delle lame dei coltelli è visibile da

• riduzione della capacità di piallatura;

• incremento del rischio di contraccolpo;

• sovraccarico del motore.

• qualità della ﬁ nitura

Pericolo! Rischio di infortuni da taglio a causa dei coltelli! Indossare sempre i guanti durante la sostituzione

dei coltelli.

Rimozione dei coltelli:

1. Spegnere la macchina.

2. Scollegare il cavo di alimentazione 11.

3. Rimuovere la protezione del blocco coltelli 4.

4. Allentare e rimuovere le tre viti che mantengono le lame

e la barra porta coltelli.

5. Rimuovere la barra ed i coltelli dal blocco portacoltelli.

6. Pulire ogni superﬁ cie del blocco porta coltelli e ed i coltelli

da polvere e resina.

Pericolo! Non usare agenti per la pulizia (es. per la rimozione

della resina) che possano corrodere i componenti in lega metallica leggera. La stabilità dei componenti in lega potrebebbe essere ridotta.

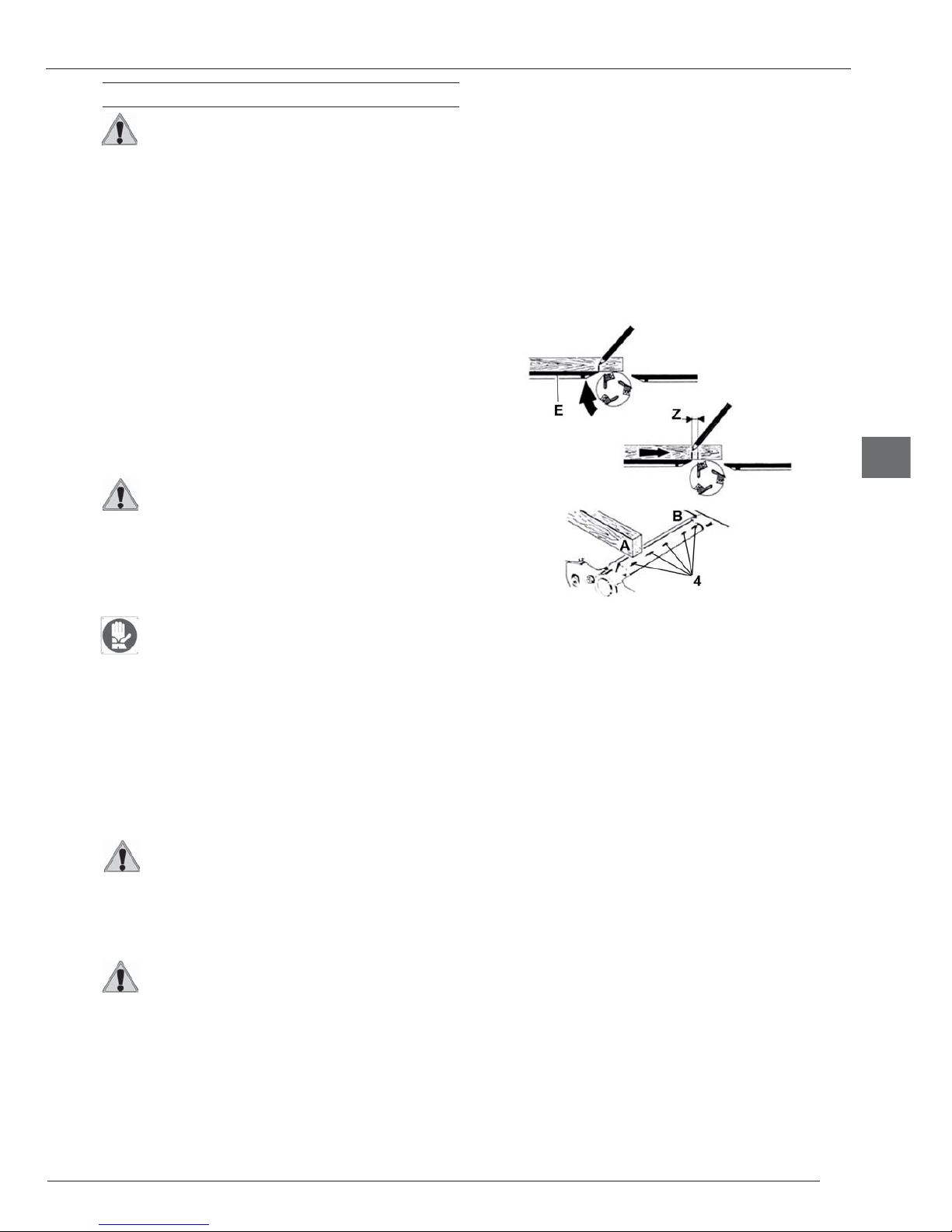

Installare i coltelli:

Pericolo! Usare solo coltelli adatti e conformi alla EN 847-1

(vedi Accessori Disponibili).

Coltelli non conformi, montati male, usurati o danneggiati possono lavorare allentati e incrementare il rischio di contraccolpo in maniera considerevole. Sostituire o girare entrambi i coltelli della pialla. Durante l’afﬁ latura, rimuovere la stessa quantità di materiale ciascuna volta non più di 0,5 mm da entrambe le parti dei coltelli!

Installare coltelli usando solo parti originali.

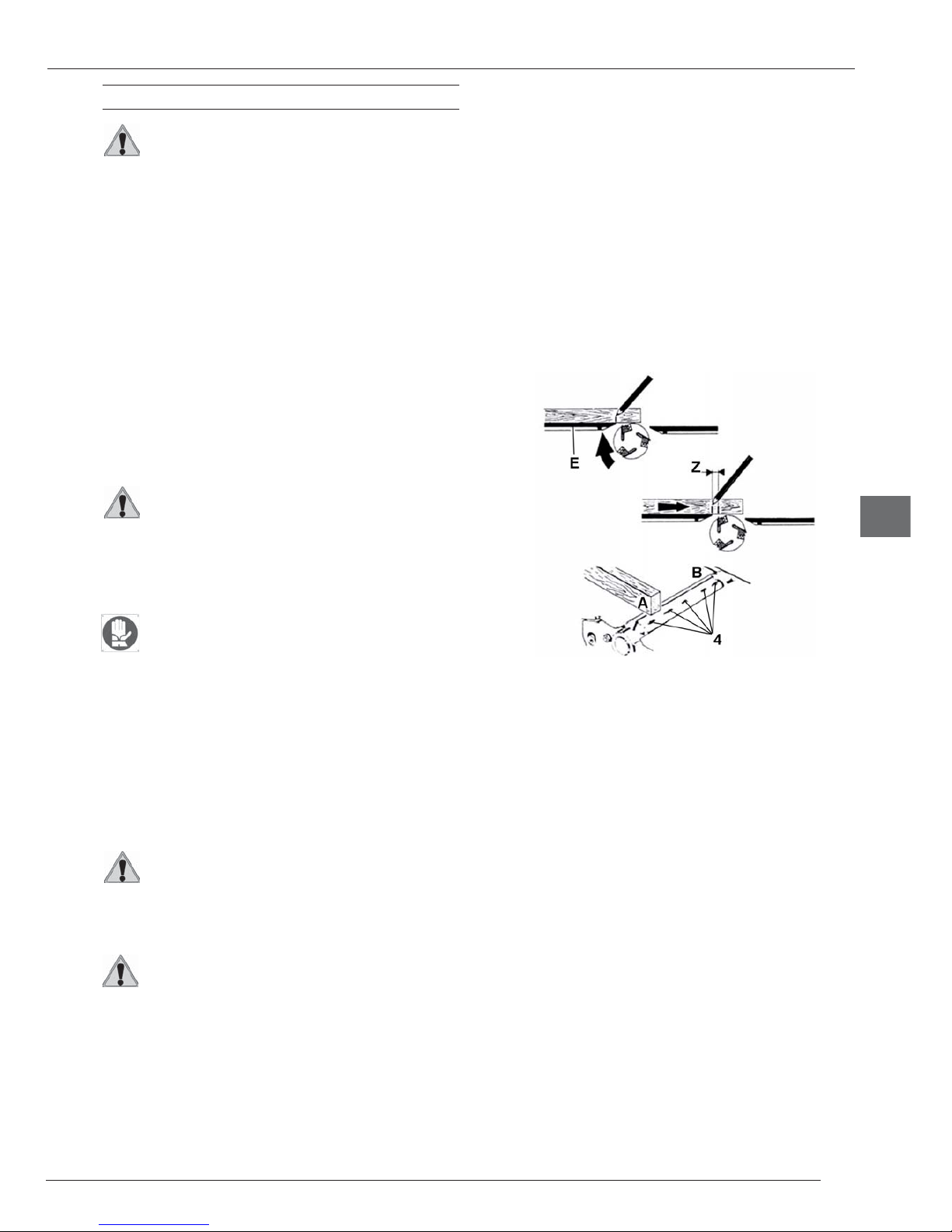

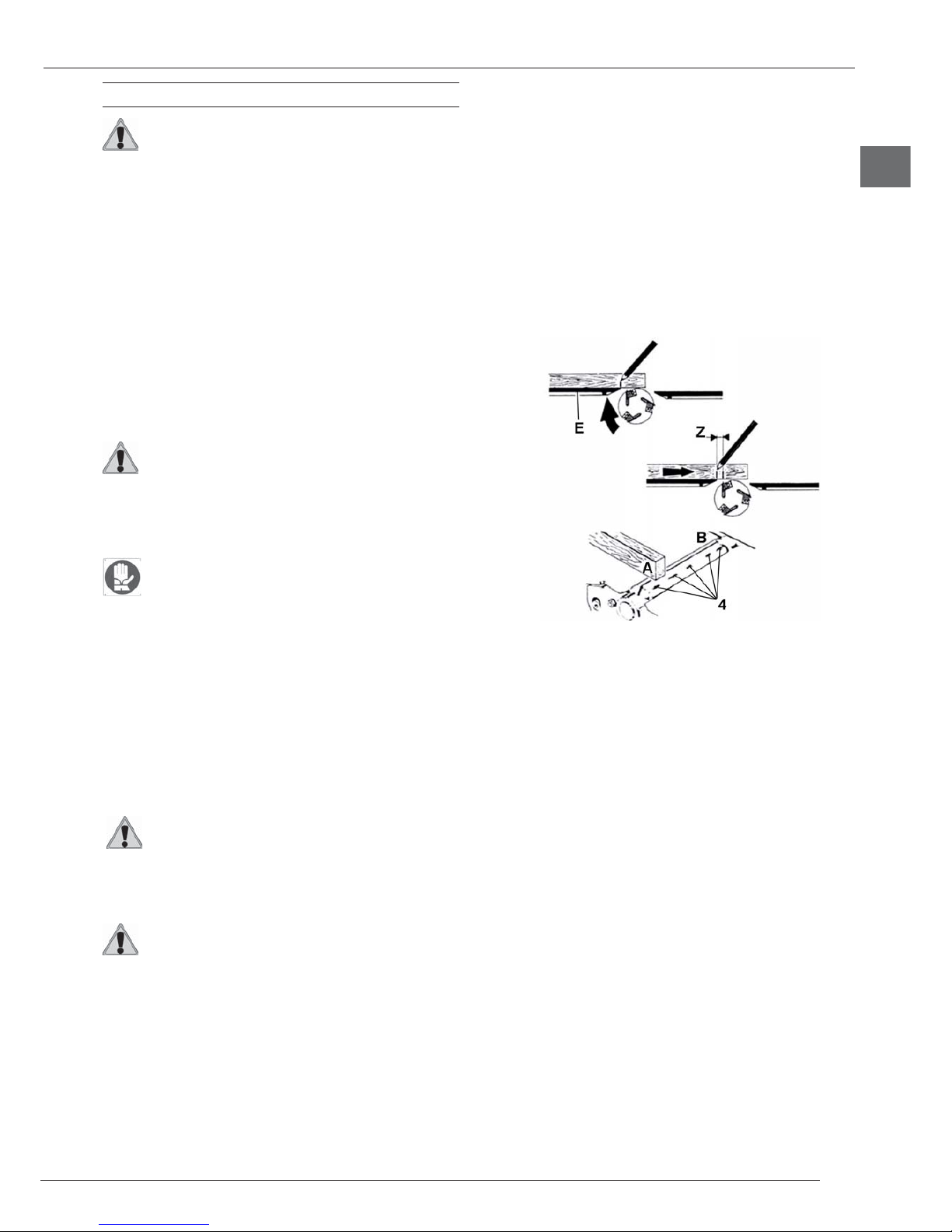

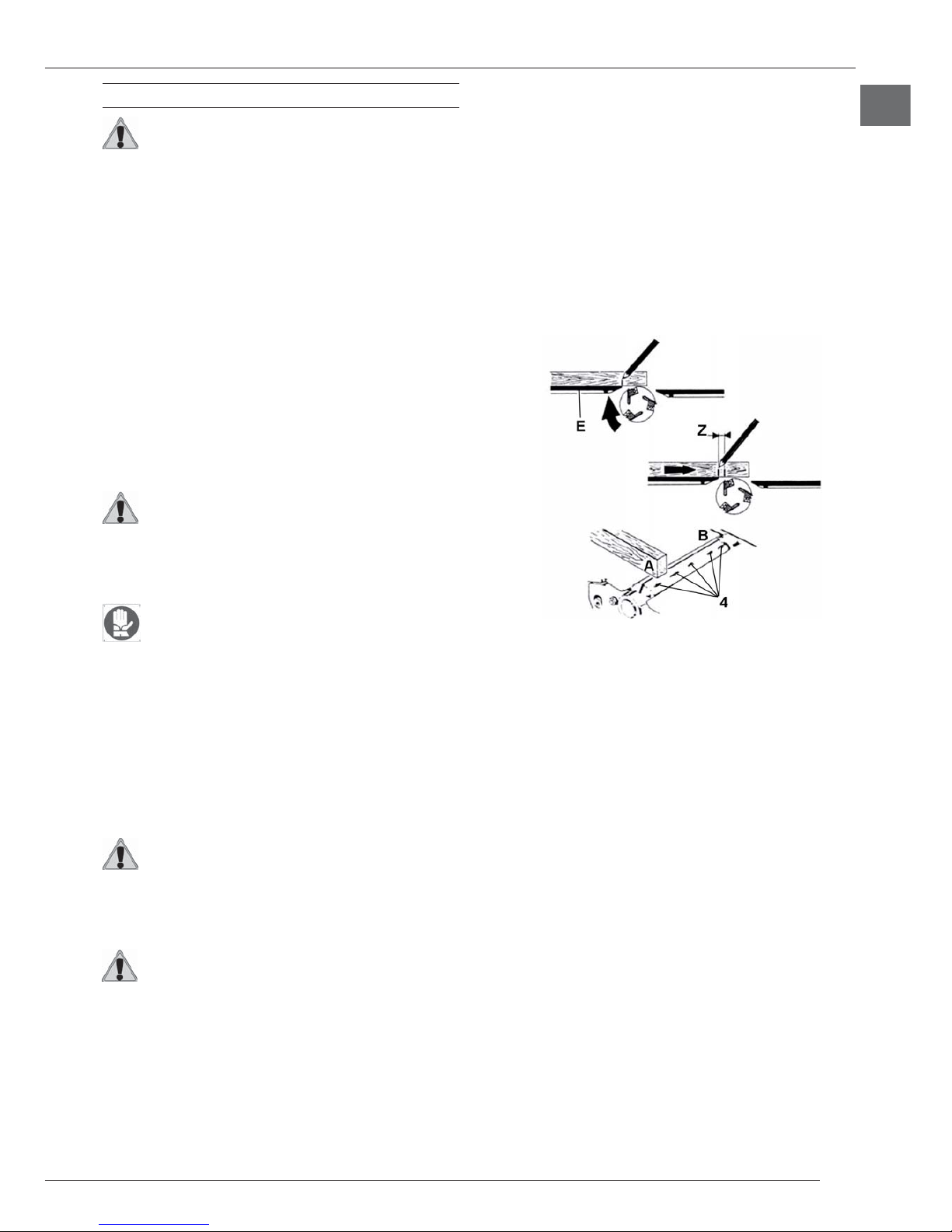

1. Appoggiare un’asse perfettamente piallato sulla tavola di uscita (E) e, con una matita, effettuare la prima marcatura come indicato in Fig.

2. Ruotare manualmente l’albero della macchina di un terzo di giro seguendo il senso della freccia. Il legno si dovrebbe spostare leggermente.

3. Effettuare una seconda marcatura con la matita quindi misurare. La regolazione è corretta se lo scarto è nell’ordine dei 2 - 3 mm (quota Z). Effettuare questa veriﬁ ca a sinistra e a destra di ogni coltello, dopo ogni bloccaggio delle 4 viti sulle estremità marcate (A) e (B). Non è possibile piallare correttamente se queste condizioni non vengono rispettate.

4. Bloccare deﬁ nitivamente tutte le viti, senza esagerare nel serraggio.

8.2 Sostituzione delle cinghie:

La cinghia di trasmissione del blocco coltelli è una parte soggetta ad usura e deve essere controllata regolarmente. Se la cinghia è usurata, deve essere sostituita.

1. Rimuovere le cinghie dalla copertura frontale 9 della

macchina.

2. Rimuovere la copertura frontale 9.

3. Rimuovere la vecchia cinghia ed inserire quella nuova.

4. Chiudere la copertura frontale e stringere le viti.

8.3 Manutenzione della macchina

Trattare le ﬁ lettature degli assi per la regolazione dell’altezza del piano della pialla a spessore solo con un lubriﬁ cante asciutto.

8.4 Pulizia della macchina

Liberare regolarmente dalla resina la superﬁ cie dei piani, dei rulli dell’apertura di carico e scarico. Per evitare il surriscaldamento del motore, controllare regolarmente che non vi siano accumuli di polvere nelle aperture di ventilazione. Dopo un periodo di lavoro prolungato, la macchina deve essere controllata da un centro di assistenza autorizzato. Il supporto coltelli ed i coltelli devono essere liberati regolarmente dai residui di resina. Questa operazione può essere eseguita immergendo queste parti per 24 ore in parafﬁ na, acqua ragia o prodotti in commercio per la rimozione della resina (vedi Rimozione dei coltelli). Attrezzi in alluminio devono essere puliti dalla resina con agenti pulenti che non corrodano questo tipo di materiale. Rimuovere polvere e segatura dalle altre parti della macchina con un estrattore esterno o con una spazzola.

Page 14

9 SMALTIMENTO MACCHINA, IMBALLAGGIO

INFORMAZIONE AGLI UTENTI

Ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 “Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei riﬁ uti”, si precisa quanto segue:

• Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla confezione indica che il prodotto alla ﬁ ne della propria vita utile deve essere raccolto separatamente dagli altri riﬁ uti.

• L’utente dovrà, pertanto conferire l’apparecchiatura giunta a ﬁ ne vita agli idonei centri di raccolta differenziata dei riﬁ uti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

• L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

ATTENZIONE! Lo smaltimento abusivo del prodotto da parte

dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.

10 DATI TECNICI Versione 640

Voltaggio: ................................................... 230 V ~ 50 Hz

Potenza: .............................................................. 1350 W

Corrente di funzionamento: .........................................6 A

Classe di sicurezza: .........................................................I

Dimensioni: .....................................830x 465 x H535 mm

Rotazioni del blocco coltelli: ...........................8000 min-1

Numero lame: ................................................................. 2

Dimensioni coltello: ......................................210 x 20 mm

Peso .........................................................................28 kg

Superﬁ cie piallante

Larghezza taglio: ......................................... max 204 mm

Profondità di piallatura: .................................... max 2 mm

Guida di appoggio angolare: ......................540 x 103mm

Angolo della guida: ...........................................90° - 135°

Dimensioni del piano della pialla: ...............738x 210 mm

Pialla a spessore

Larghezza taglio: ........................................max. 204 mm

Profondità di piallatura: .................................... max 2 mm

Spessore piallabile: .....................................max 210 mm

Dimensioni del piano della pialla

a spessore: ................................................ 250 x 204 mm

Rumore

Livello di pressione sonora continuata: ...........86,7 dB(A)

Livello di potenza sonora: ................................99,7 dB(A)

Versione PF204

Voltaggio: ................................................... 230 V ~ 50 Hz

Potenza: .............................................................. 1250 W

Corrente di funzionamento: .........................................6 A

Classe di sicurezza: .........................................................I

Dimensioni: .....................................830x 465 x H445 mm

Rotazioni del blocco coltelli: ...........................8000 min-1

Numero lame: ................................................................. 2

Dimensioni coltello: ......................................210 x 20 mm

Peso .........................................................................25 kg

Superﬁ cie piallante

Larghezza taglio: ......................................... max 204 mm

Profondità di piallatura: .................................... max 2 mm

Guida di appoggio angolare: .......................500 x 90 mm

Angolo della guida: ...........................................90° - 135°

Dimensioni del piano della pialla: ...............738x 210 mm

Pialla a spessore

Larghezza taglio: ........................................max. 204 mm

Profondità di piallatura: .................................... max 2 mm

Spessore piallabile: .....................................max 120 mm

Dimensioni del piano della pialla

a spessore: ................................................ 250 x 204 mm

Rumore

Livello di pressione sonora continuata: ...........86,7 dB(A)

Livello di potenza sonora: ................................99,7 dB(A)

Versione 630/PF150

Voltaggio: ................................................... 230 V ~ 50 Hz

Potenza:(630) ...................................................... 1350 W

Potenza: (PF150) ................................................. 1250 W

Corrente di funzionamento: .........................................6 A

Classe di sicurezza: .........................................................I

Dimensioni: ....................................755 x 400 x H450 mm

Rotazioni del blocco coltelli: ...........................8000 min-1

Numero lame: ................................................................. 2

Dimensioni coltello: ......................................160 x 20 mm

Peso ..........................................................

...............21 kg

Superﬁ cie piallante

Larghezza taglio: ......................................... max 152 mm

Profondità di piallatura: .................................... max 3 mm

Guida di appoggio angolare: .......................480 x 80 mm

Angolo della guida: ...........................................90° - 135°

Dimensioni del piano della pialla: ..............650 x 160 mm

Pialla a spessore

Larghezza taglio: ........................................max. 152 mm

Profondità di piallatura: .................................... max 2 mm

Spessore piallabile: .....................................max 120 mm

Dimensioni del piano della pialla

a spessore: ................................................ 180 x 150 mm

Rumore

Livello di pressione sonora continuata: ...........90,4 dB(A)

Livello di potenza sonora: ................................99,7 dB(A)

Page 15

1 DESCRIPTION OF THE PRODUCT

The Planer and Thicknesser is a portable electric tool. The machine is driven by a universal electric motor. This machine is intended for surface planing and thickness planing of solid woods. The permissible workpiece dimensions must be observed (see Technical Data). Any other use is not permitted. Unspeciﬁ ed use, modiﬁ cation of the machine, or use of parts not tested and approved by the equipment manufacturer can cause unforeseen damage!

2 SAFETY ADVICE

Warning! When using electric tools, basic safety precautions

should always be followed to reduce the risk of ﬁ re, electric shock and personal injury.

Read all instructions before attempting to operate

this tool. Keep these instructions.

2.1 General safety advice

Safe operation

1. Keep work area clear

- Cluttered areas and benches invite injuries.

2. Consider your work area environment.

- Do not expose tools to rain.

- Do not use tools in damp or wet conditions.

- Keep work area well lit.

- Do not use tools in the presence of ﬂ ammable liquids or

gases.

3. Guard against electric shock

- Avoid body contact with earthed or grounded surfaces

(e.g. pipes, radiators, refrigerators).

4. Avoid working in the vicinity of others

- Do not let anyone not involved in the work, especially

children, touch the tool or the extension cord. Keep them away from the work area.

5. Store idle tools

- When not in use, tools should be stored in a dry, locked-up

place, out of the reach of children.

6. Do not force the tool

- It will do the job better and more safely at the rate for which

it was intended.

7. Limbs for branches

- Do not force small tools to do the job of a heavy duty

tool.

- Do not use the tool for purposes not intended.

For example do not use circular saws to cut tree limbs or

logs.

8. Wear appropriate clothing

- Do not wear loose clothing or jewellery, as they can be

caught in moving parts.

- Footwear with good grip in the soles is recommended

when working outdoors.

- Wear protective hair covering to contain long hair.

9. Use protective equipment

- Use safety glasses.

- Use face or dust mask if working operations create dust.

10. Connect dust extraction equipment

- If the tool is provided for the connection of dust extraction and collecting equipment, ensure these are connected and properly used.

11. Do not abuse the cord

- Never yank the cord to disconnect it from the socket.

Keep the cord away from heat, oil and sharp edges.

12. Secure work

- Where possible use clamps or a vice to hold the work; it is safer than using your hands.

13. Do not overreach

- Keep proper footing and balance at all times.

14. Maintain tools with care

- Keep cutting tools clean for a better and safer performance.

- Follow instructions for lubricating and changing accessories.

- Inspect tool cords periodically and if damaged have them repaired by an authorized technician.

- Inspect extension cords periodically and replace if damaged.

- Keep handles dry, clean and free from oil and grease.

15. Disconnect tools

- When not in use,

- before servicing and

- when changing accessories such as blades bits and cutters, disconnect tools from the power supply.

16. Remove adjusting keys and wrenches

- Form the habit of checking to see that keys and adjusting wrenches are removed from the tool before turning it on.

17. Avoid unintentional starting

- Ensure switch is in “off” position when plugging in.

18. Use outdoor extension leads

- When the tool is used outdoors, use only extension cords intended for outdoor use and so marked.

19. Stay alert

- Watch what you are doing, use common sense.

Do not operate the tool when you are tired.

Page 16

20. Check damaged parts

- Before further use of the tool, it should be carefully checked to determine that it will operate properly and perform its intended function.

- Check for alignment of moving parts, binding of moving parts, breakage of parts, mounting and any other conditions that may affect its operation.

A guard or other part that is damaged should be properly

repaired or replaced by an authorized service centre unless otherwise indicated in this instruction manual.

- Have defective switches replaced by an authorized service centre.

- Do not use the tool if the switch does not turn it off.

21. WARNING!

- The use of any accessory or attachment other than one recommended in this instruction manual may present a risk of personal injury.

22. Have your tool repaired by a qualiﬁ ed technician.

- This electric tool complies with the relevant safety rules.

Repairs should be carried out only by qualiﬁ ed persons

using original spare parts, otherwise considerable danger to the user may result.

2.2 Special security advice

• Never use the machine without the appropriate guard

in place and correctly adjusted.

• Do not use knives which are blunt, as this increases

the danger of kickback.

• Any portion of the cutter block not being used for

planing should be guarded.

• When planing short workpieces a push-stick should

be used.

• When planing narrow workpieces additional

measures, such as the use of horizontal pressure devices and spring load guards, may be necessary to ensure safety.

• Planing machines should not be used for cut, rebate,

recess, tenon or mould.

• The effectiveness of the device for the prevention of

kickback and the feed spindle should be regularly inspected to ensure safe operation.

• Tools equipped with chip collection and extractor

hoods should be connected to the dust-and-chipcollecting device.

• Wear ear protection

2.3 Safety Devices

Anti-kickback lock

The machine is equipped with an anti-kickback lock, which prevents the workpiece from being thrown back against the operator by the rotating cutter block.

Limit switch

The limit switch prevents the machine from starting, unless the dust chute is properly installed.

Thermal cutout switch

Your planer is equipped with a thermal protection switch. If the motor stops due to overheating, wait for it to reset normally and then press the thermal cutout switch on the side of the planer.

Cutter block guard

The cutter block cover prevents the rotating cutter block from being touched when surface planing.

2.4 Icons

Read the manual

Warning

Wear eye protection

Wear ear protection

Wear dust mask

Wear gloves

Page 17

3 PARTS AND ACCESSORIES Parts of the tool

1. Dust chute

2. Angle fence

3. Angle fence scale

4. Cutter block guard

5. Planer table

6. Planer cutting depth adjustment

7. Thicknesser table height adjustment

8. Planer scale

9. Front cover

10. Power switch

11. Power cable with power plug

12. Thicknesser table

13. Thicknesser scale

14. Lever of cutter block guard

15. Cutter block

16. Thermal cutout switch

4 TRASPORTATION AND ASSEMBLY

Due to the heaviness of the machine we do not recommend carrying it alone.

Caution! Do not carry the machine holding it at the planer

table, as this is not designed to withstand the tensile load of the machine weight.

• Floor Space Required: min. 3 m x 4 m

• sufﬁ cient load bearing capacity

• level

• even

• dry

• non-slip

• sufﬁ cient ventilation

• Proper power connection

Depending on workpiece dimensions more ﬂ oor space may be required. The machine can be installed on a workbench using bolts, lock washers, and hex nuts (not supplied). (refer to the ﬁ gure below)

5 PRIOR TO FIRST USE

Model 640

380

240

Model PF204

350

240

Model 630 / PF150

350

190

Page 18

Unpacking

• Check all parts for shipping damage.

If damage has occurred it should be reclaimed directly

when delivered.

• Check the delivery for completeness.

Immediately report missing parts to the dealer.

Scope of delivery

1 x planer and thicknesser 1 x angle fence 1 x dust chute 1 x 4 mm hex wrench 1 x crank for the height adjustment of the thicknesser table 2 x drive belt 1 x push stick 1 x dust chute gear unit ( 640 and PF204 version only).

6 INSTALLATION

Danger! Modiﬁ cation of the machine or use of parts not

tested and approved by the equipment manufacturer can cause unforeseen damage.

• Assemble machine exactly as per these instructions.

• Use only the parts supplied with the machine as standard

equipment.

• Do not make changes to any of the parts.

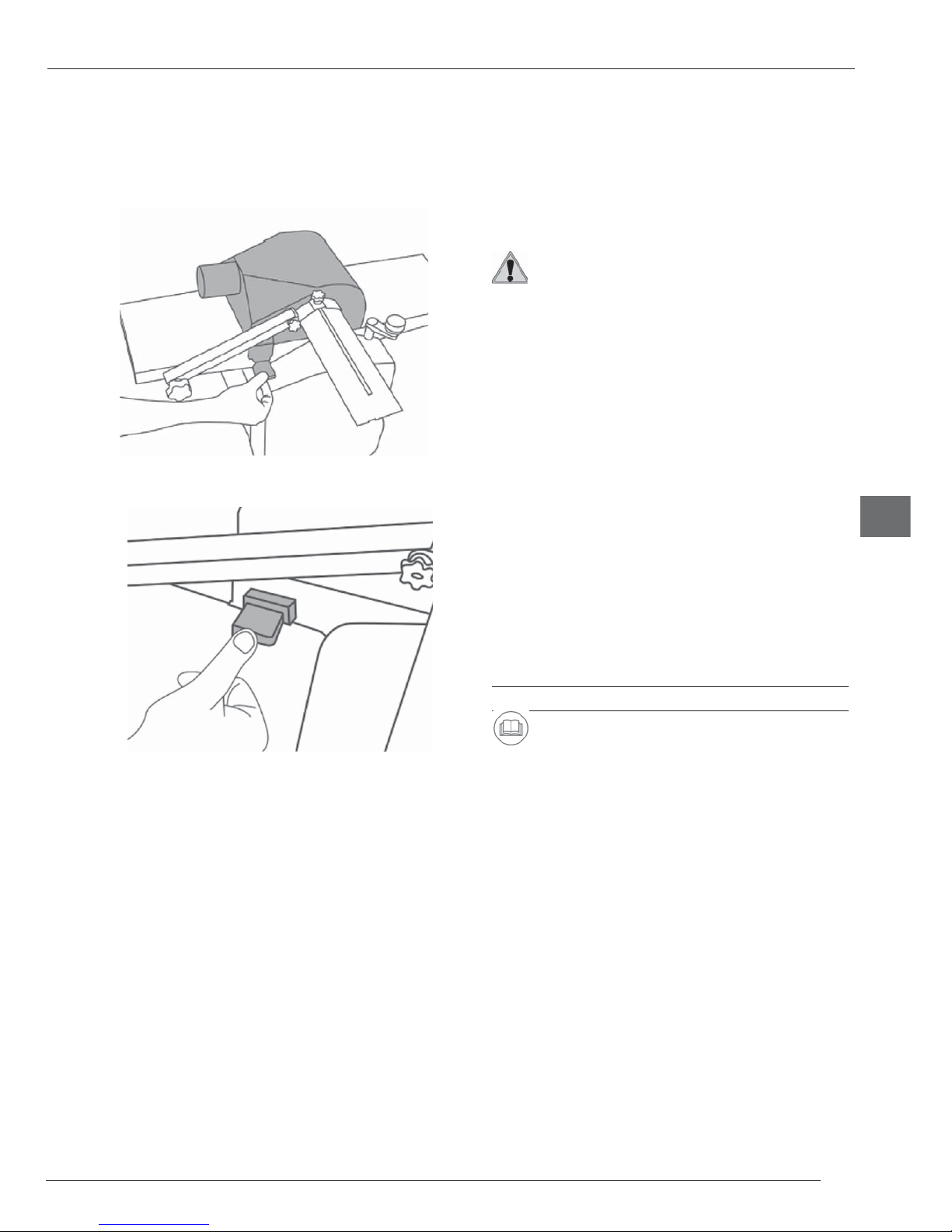

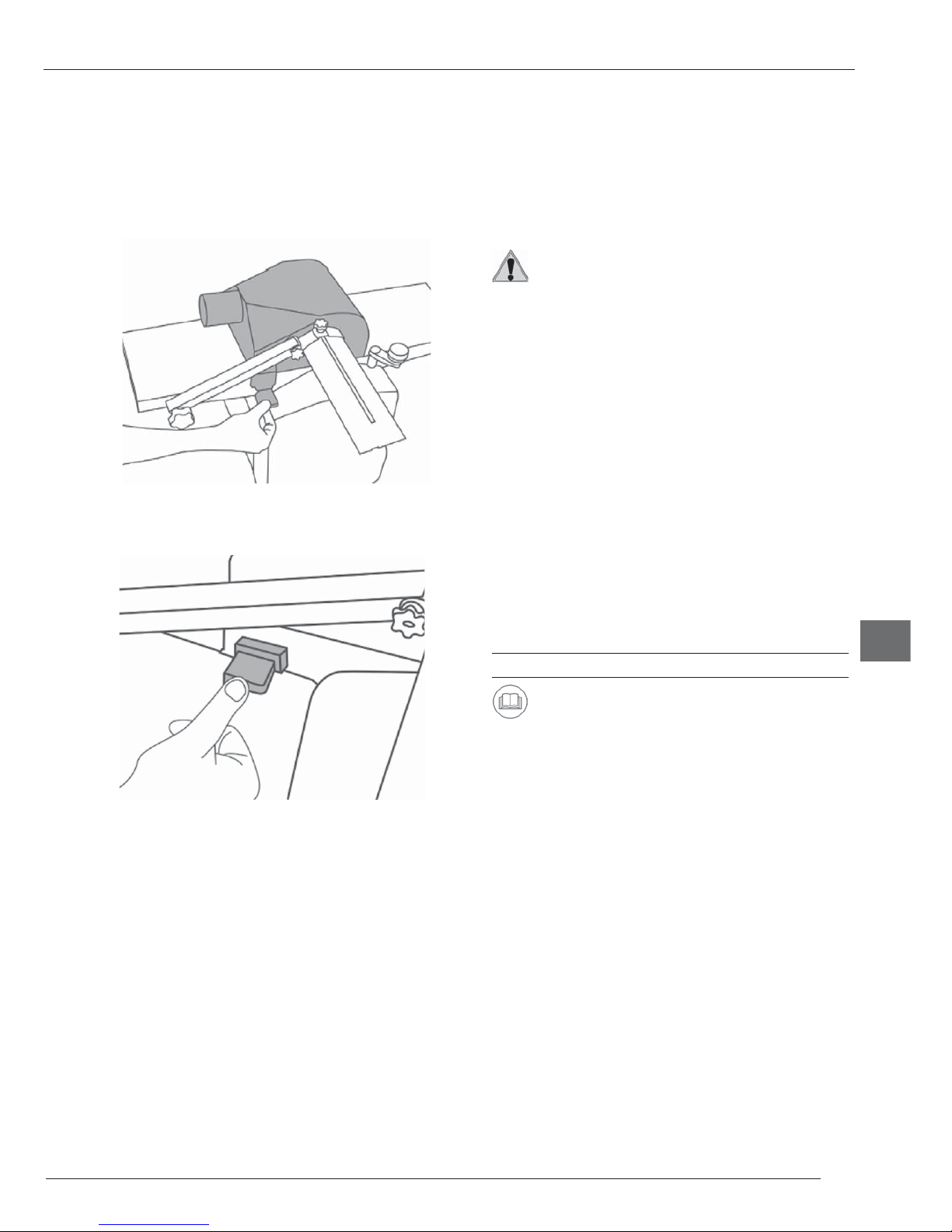

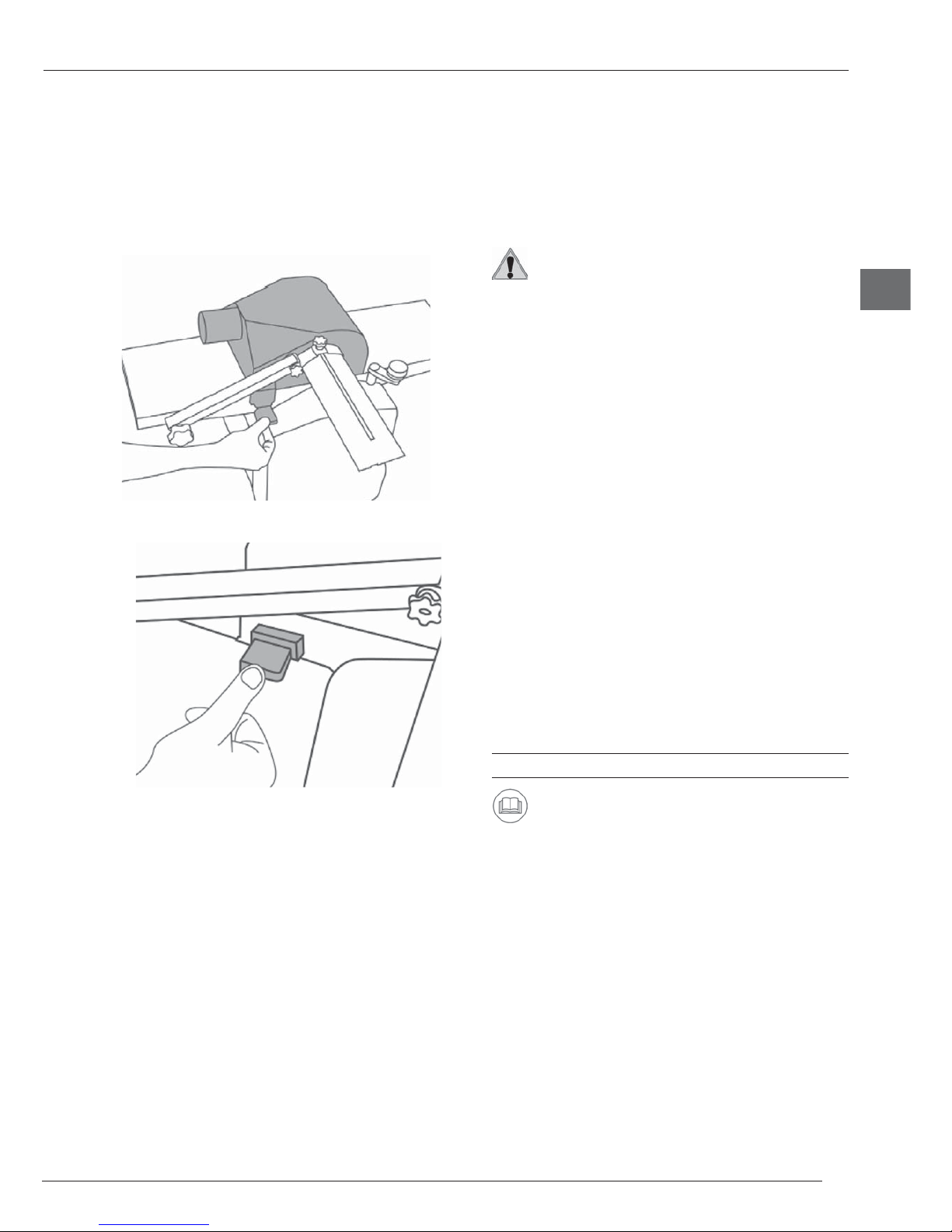

6.1 Angle fence installation

Required screws and washers are already mounted to the machine.

Models 630, PF204, PF150

• Insert the screw into slot A.

• Locate the angle fence on screw B.

• First securely tighten screw A, then screw C.

• The angle adjustment is made with screw C in accordance

to the angle fence scale 3.

Model 640

• Tighten the screws A

• Use screw C for angle adjustment using the scale 3 on the angle support guide.

6.2 Dust chute installation

The dust chute 1 has to be connected properly with the tool. In case of improper installation, a limit switch prevents the machine from starting (see Safety Devices).

Use as planer

• Lift up the blade guard 4 so that the longitudinal holes on both sides of the planer table 5 are accessible.

• Pull out the keys on both sides of the dust chute 1.

• Move down the thicknesser table 12 to the lowest position using the thicknesser table height adjustment 7.

• Insert the dust chute 1.

• The dust chute 1 has to be positioned so that both keys are in line with the longitudinal holes.

• Push both keys in the holes.

Page 19

6.4 Cutter block guard adjustment

• The height of the cutter block guard 4 can be adjusted with the lever 14 mounted on the left side of the planer table 5.

• After untightening the screw 14, the width of the cutter block guard 4 can be adjusted.

• Tighten the screw 14 after the adjustment.

Power connection

Warning! Do not connect the machine to the power source

until installation steps have been made.

The motor is designed for operation on the voltage and frequency speciﬁ ed within the Technical Data. Normal loads will be handled safely on voltages not more than 10% below or above the speciﬁ ed voltage. Operating the machine on voltages which are not within this range may cause overheating and motor burnout.

Operate machine only on a power source matching the following requirements:

• outlets properly installed, earthed and approved;

• when a dust collector is used it must also be properly earthed;

Position power supply cable so it does not interfere with the work and is not damaged. Protect power supply cable from heat, aggressive liquids and sharp edges. Use only extension cables of sufﬁ cient lead crosssection. Do not pull on power supply cable to unplug.

7 OPERATION

Note: Please read carefully the safety instructions (see

Safety Instructions).

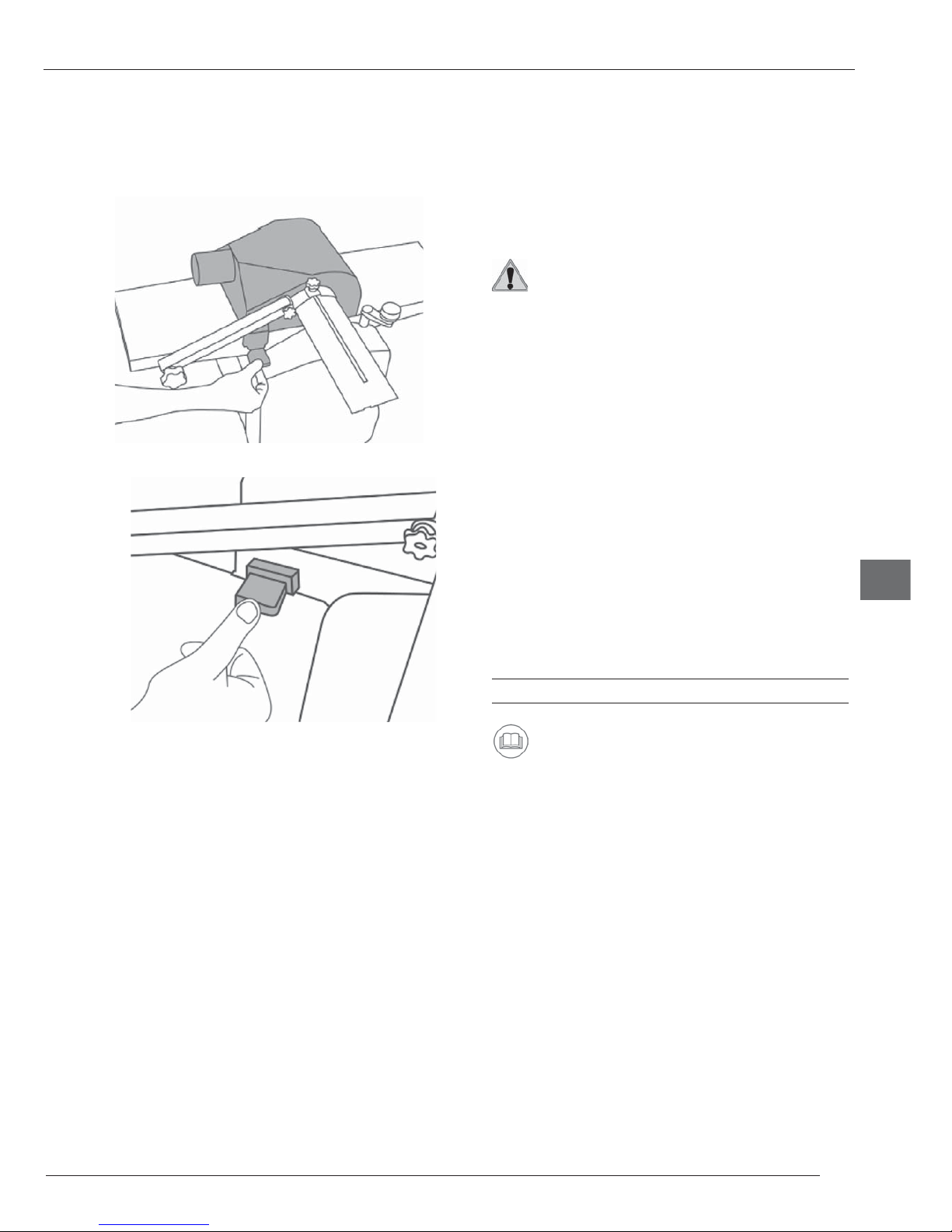

7.1 Power switch “I/O”

Switch on:

• Open the protective switch cover.

• Push the green button “I”.

Switch off:

• Push the protective switch cover.

• Open the switch cover and push the red button “O”.

Use as thicknesser

• Remove the angle fence 2.

• Remove the blade guard 4.

• Pull out the keys on both sides of the dust chute 1.

• Locate the dust chute 1 on the planer table 5.

• The dust chute 1 has to be positioned so that both keys

are in line with the longitudinal holes.

• Push both keys in the holes.

6.3 Dust chute connection

To ensure a trouble-free and reliable operation in enclosed premises, the dust chute must be connected to an external extractor unit.

• Connect a suitable external extractor unit with the suction

connector of the dust chute 1.

Therefore use the gear unit available as accessory ( 640

and PF204 version only).

• The minimum air velocity at the extractor connection must be 20 m/s to ensure an optimal extraction.

• Use a special extraction tool if working with materials like paint that are harmful to your health.

• The dust produced can be dangerous.

• Please refer to the chapter Security Advice.

• For professional use of the appliance, special regulations concerning the dust extraction must be followed.

Page 20

7.2 Use as surface planer

With surface planing, an irregular surface is planed ﬂ at:

• The workpiece rests on top of the planer table.

• The workpiece is cut on the underside.

Workpiece dimensions

• Length: use a push stick to feed workpieces shorter than 250 mm; for workpieces over 1500 mm use a second person or table extension for support,

Models 640, PF204

• Width: 204 mm max.

• Thickness: 5 mm min.

Models 630, PF150

• Width: 152 mm max..

• Thickness: 5 mm min.

Cutting depth adjustment

With the planer cutting depth adjustment 6 the depth of cut is set when the machine is used for surface planing.

• One graduation mark on the Planer scale 8 corresponds to 1 mm chip removal.

• At each pass, a maximum of 2mm of material may be removed using models 640 and PF204, and a maximum of 3mm in models 630 and PF150.

Surface planing of workpieces

Note: The dust chute has to be mounted below the planer

table (see 6.2: Dust chute installation).

1. Assume proper operating position:

Position yourself to one side of the planer table.

2. Set angle fence as required (see Angle fence

installation).

3. Set cutting depth.

4. Place the workpiece against the angle fence.

5. Adjust cutter block cover 4:

• When planing narrow edges (jointing) or workpieces

more than 75 mm thick:

Set cutter block guard 4 from the side against the

workpiece.

• Planing the face of a plank or workpieces up to 75

mm thick:

Lower the cutter block guard 4 from top onto workpiece. Adjust cutter block guard so that the under mentioned distances are not exceeded in any position:

rear edge – workpiece max. 3 mm; front edge – workpiece max. 2 mm.

6. Start motor.

7. Feed workpiece straight across the planer table 5.

Hold your ﬁ ngers close together, guiding the workpiece

with the palm of your hands.

Exert downward pressure on the workpiece only in the

planer table area.

8. Switch machine off if no further cutting is to be done

immediately afterwards.

7.3 Use as thicknesser

Thickness planing is used to reduce a workpiece with one already surface planed surface to a desired thickness.

• The workpiece is run through the thicknesser.

• The workpiece is cut on the upper side.

Workpiece dimensions:

• Length: min. 200 mm; for workpieces over 1500 mm use a second person or table extension for support.

Model 640

• Width: 204 mm max,

• Thickness: 6 mm. min.; 210 mm. max.

Model PF204

• Width: 204 mm max,

• Thickness: 6 mm. min.; 120 mm. max.

Models 630, PF150

• Width: 152 mm max,

• Thickness: 6 mm. min.; 120mm. max.

Thicknesser table height adjustment

With the Thicknesser table height adjustment the planing thickness (= thickness of the workpiece after planing) is set when the machine is used for thickness planing.

• Height adjustment is made with the crank for the height adjustment of the thicknesser table 7.

• One full turn of the crank changes the height of the thicknesser table 12 by 3 mm.

• Clockwise turning = raises the thicknesser table

• Counter-clockwise turning = lowers the thicknesser table

• The set planing thickness is indicated on the thicknesser scale 13.

• Per pass a maximum of 2 mm material can be removed.

Thickness planing of workpieces

Note: The dust chute has to be mounted above the planer

table (see 6.2: Dust chute installation).

1. Assume proper operating position:

• To feed the workpiece into the machine, position yourself

offset to one side of the feed opening.

• To remove the workpiece from the machine, position

yourself offset to one side of the outfeed opening.

2. To thickness plane with surfaces which are not parrallel,

use suitable feeding aids (make ﬁ tting templates).

3. Adjustment the thicknesser table height.

4. Start motor.

5. Feed workpiece slowly and straight into the thicknesser.

It will then be automatically fed through the thicknesser.

6. Guide workpiece straight through the thicknesser.

7. Switch machine off if no further cutting is to be done

immediately afterwards.

Page 21

8 MAINTENANCE AND CARE

Danger! Prior to all servicing:

• Switch machine OFF.

• Unplug.

• Wait until machine has come to a complete stop.

Replace defective parts, especially of safety devices, only with genuine replacement parts. Parts not tested and approved by the equipment manufacturer can cause unforeseen damage. After all servicing:

• Check to see that all safety devices are operational.

• Make sure that no tools or other parts remain on or in the machine.

Repair and maintenance work other than described in this section should only be carried out by qualiﬁ ed specialists.

8.1 Blade replacement

Warning: Worn cutter knives are noticeable by

• reduced planing performance;

• increased risk of kickback;

• motor overloads.

• ﬁ nishing quality

Danger! Risk of personal injury by cuts from the cutter

knives!

Wear gloves when changing cutter knives.

To remove the cutter knives:

1. Switch off the machine.

2. Unplug power cable 11.

3. Remove cutter block guard 4.

4. Untighten and remove three screws holding the blade

und the cutter knife lockbar.

5. Remove the lockbar and the knife from the cutter

block.

6. Clean all surfaces of cutter block and cutter knife from

dust and resin.

Danger! Do not use cleaning agents (e.g. to remove

resin residue) that could corrode the light metal components. The stability of the light metal components would be adversely affected.

To install the cutter knives:

Danger! Use only suitable cutter knives conforming to EN

847-1 (see Available Accessories).

Unsuitable, incorrectly mounted, blunt or damaged cutter knives can work loose or increase the risk of kickback considerably respectively. Always replace or reverse both cutter knives. When regrinding, remove the same amount of material and each time not more than 0,5 mm from both cutter knives!

Install cutter knives using only genuine replacement parts.

1. Rest a perfectly-planed board on the exit surface (E) and, using a pencil, make the initial marking as shown in ﬁ gure.

2. Manually turn the machine shaft one-third of a turn in the direction shown by the arrow. The wood should shift slightly.

3. Make the second marking with the pencil and then measure. The adjustment is correct if the excess is approx. 2-3mm (level Z). Run this check to the left and right of each blade following each tightening of the 4 screws on the ends marked (A) and (B) . Correct planing is impossible if these conditions are not followed.

4. Give a ﬁ nal tightening to all the screws, but do not over tighten.

8.2 Belt replacement:

The drive belt of the cutter block is a wearing part and should be checked regularly. If the belt is worn out, it has to be replaced.

1. Remove the screws of the front cover 9 of the machine.

2. Remove the front cover 9.

3. Remove the old belt and insert a new one.

4. Close the front cover and tighten the screws.

8.3 Maintenance of the machine

Treat the threaded spindles for the height adjustment of the thicknesser table with dry lubricant only.

8.4 Cleaning the machine

Free the surfaces of the tables, the feed-in and feedout rollers regularly from resin. In order to prevent the motor from overheating, regularly check that no dust has accumulated on the ventilation apertures of the motor. After a prolonged period of operation the machine should be checked by an authorized costumer service shop. The knife supports and knives must be freed from resin regularly. This can be done by soaking these parts for 24 hours in parafﬁ n, white spirit or commercially available resin remover (see To remove the cutter knives). Tools made of aluminium may only be deresiniﬁ ed with cleaning agents which do not corrode this kind of material. Remove dust and wood chips on other parts of the machine with the external dust extractor unit or a brush.

Page 22

9 DISPOSAL OF THE MACHINE AND PACKAGING

INFORMATION FOR USERS

In accordance with art. 13 of Legislative Decree 25th July 2005, no. 151 “Implementation of Directives 2002/95/EEC, 2002/96/EEC and 2003/108/EEC, relative to reducing the use of hazardous substances in electrical and electronic appliances and the disposal of waste”, please take note of the following:

• The crossed out wheelie bin symbol found on the appliance or on the packaging, indicates that the product must be disposed of separately from ordinary household waste when it reaches the end of its working life.

• The user must consign the unwanted appliance to an authorized differentiated waste disposal centre for electrical and electronic goods, or alternatively, hand it over to the relative dealer on purchasing a new appliance of the same type on the basis of a one to one ratio.

• Differentiated disposal, to enable possible recycling or environmentally compatible elimination of the appliance, helps to limit undesirable effects on health and the environment and promotes the reuse and/or recycling of the materials which went into making up the appliance.

WARNING! Sanctions, in accordance with the relative legislation

in force in the country of use, will be imposed on the user if the appliance is disposed of illegally.

10 TECHNICAL DATA Model 640

Operation voltage: .....................................230 V ~ 50 Hz

Power: ................................................................. 1350 W

Operation current: ........................................................6 A

Safety class: ....................................................................I

Dimensions: ...................................830x 465 x H535 mm

Rotation of cutter block: ..................................8000 min-1

No. of blades: ................................................................. 2

Knife dimensions: ........................................210 x 20 mm

Weight .....................................................................28 kg.

Surface planer

Cutting width: ............................................... max 204 mm

Cutting depth: ..................................................max 2 mm

Angle fence: ...............................................540 x 103 mm

Fence angle: .....................................................90° - 135°

Planer table dimensions: ............................738x 210 mm

Thickness planer

Cutting width: .............................................. max. 204 mm

Cutting depth: ..................................................max 2 mm

Cutting thickness: ........................................max 210 mm

Thicknesser table dimensions: ..................250 x 204 mm

Noise data

Continuous sound pressure level: ...................86,7 dB(A)

Sound power level: ..........................................99,7 dB(A)

Model PF204

Operation voltage: .....................................230 V ~ 50 Hz

Power: ................................................................. 1250 W

Operation current: ........................................................6 A

Safety class: ....................................................................I

Dimensions: ...................................830x 465 x H445 mm

Rotation of cutter block: ..................................8000 min-1

No. of blades: ................................................................. 2

Knife dimensions: ........................................210 x 20 mm

Weight .....................................................................25 kg.

Surface planer

Cutting width: ............................................... max 204 mm

Cutting depth: ..................................................max 2 mm

Angle fence: .................................................500 x 90 mm

Fence angle: .....................................................90° - 135°

Planer table dimensions: ............................738x 210 mm

Thickness planer

Cutting width: .............................................. max. 204 mm

Cutting depth: ..................................................max 2 mm

Cutting thickness: ........................................max 120 mm

Thicknesser table dimensions: ..................250 x 204 mm

Noise data

Continuous sound pressure level: ...................86,7 dB(A)

Sound power level: ..........................................99,7 dB(A)

Models 630/PF150

Operation voltage: .....................................230 V ~ 50 Hz

Power: (630) ......................................................... 1350 W

Power: (PF150) .................................................... 1250 W

Operation current: ........................................................6 A

Safety class: ....................................................................I

Dimensions: ...................................765x 400 x H450 mm

Rotation of cutter block: ..................................8000 min-1

No. of blades: ................................................................. 2

Knife dimensions: ........................................160

x 20 mm

Weight .....................................................................21 kg.

Surface planer

Cutting width: ............................................... max 152 mm

Cutting depth: ..................................................max 3 mm

Angle fence: .................................................480 x 80 mm

Fence angle: .....................................................90° - 135°

Planer table dimensions: ...........................650 x 160 mm

Thickness planer

Cutting width: .............................................. max. 152 mm

Cutting depth: ..................................................max 2 mm

Cutting thickness: ........................................max 120 mm

Thicknesser table dimensions: ..................180 x 150 mm

Noise data

Continuous sound pressure level: ...................90,4 dB(A)

Sound power level: ..........................................99,7 dB(A)

Page 23

1 BESCHREIBUNG DES PRODUKTES

Der Abricht- und Dickenhobel ist ein transportables Elektrowerkzeug. Die Maschine wird von einem Universalmotor angetrieben. Das Gerät ist für das Abrichthobeln und Dickenhobeln von Massivholz bestimmt. Die zulässigen Abmessungen der Werkstücke müssen eingehalten werden (siehe Technische Daten). Jede andere Verwendung ist unzulässig. Durch unsachgemässe Verwendung, und veränderungen am Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können Schäden entstehen!

2 SICHERHEITSHINWEISE

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum

Schutz gegen elektrischen Schlag, Verletzungsund Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie dieses

Elektrowerkzeug benutzen und bewahren Sie die Sicherheitsbestimmungen gut auf.

2.1 Allgemeine Sicherheitshinweise

Sicheres Arbeiten

1. Halten Sie Ihren Arbeitsbereich in Ordnung

- Unordnung im Arbeitsbereich kann Unfälle zur Folge

haben.

2. Berücksichtigen Sie Umgebungseinﬂ üsse

- Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

- Benutzen Sie Elektrowerkzeuge nicht in feuchter oder

nasser Umgebung.

- Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.

- Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder

Explosionsgefahr besteht.

3. Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B.

Rohre, Radiatoren, Kühlgeräte).

4. Halten Sie andere Personen fern

- Lassen Sie andere Personen, insbesondere Kinder, nicht

das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie unbenutzte Elektrowerkzeuge sicher

auf

- Unbenutzte Elektrowerkzeuge sollten an einem trockenen,

hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, verstaut werden.

6. Überlasten Sie Ihr Elektrowerkzeug nicht

- Sie arbeiten besser und sicherer im angegebenen

Leistungsbereich.

7. Benutzen Sie das richtige Elektrowerkzeug

- Verwenden Sie keine leistungsschwachen Maschinen für

schwere Arbeiten.

- Benutzen Sie das Elektrowerkzeug nicht für solche

Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen.

8. Tragen Sie geeignete Kleidung

- Tragen Sie keine weite Kleidung oder Schmuck, sie

könnten von beweglichen Teilen erfasst werden.

- Bei Arbeiten im Freien ist rutschfestes Schuhwerk

empfehlenswert.

- Tragen Sie bei langen Haaren ein Haarnetz.

9. Benutzen Sie Schutzausrüstung

- Tragen Sie eine Schutzbrille

- Verwenden Sie bei Staub erzeugenden Arbeiten eine Atemmaske.

10. Schließen Sie die Staubabsaug-Einrichtung an

- Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

11. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist.

- Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie da Kabel vor Hitze, Öl und scharfen Kanten.

12. Sichern Sie das Werkstück

- Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten;

13. Vermeiden Sie abnormale Körperhaltung

- Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

14. Pﬂ egen Sie Ihre Werkzeuge mit Sorgfalt

- Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.

- Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

- Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs.

Lassen Sie diese bei Beschädigung von einem Fachmann

erneuern.

- Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

- Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15. Ziehen Sie den Stecker aus der Steckdose

- bei Nichtgebrauch des Elektrowerkzeugs,

- vor der Wartung

- beim Wechsel von Werkzeugen wie z.B. Sägeblatt, Bohrer, Fräser.

16. Lassen Sie keine Werkzeugschlüssel stecken

- Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17. Vermeiden Sie unbeabsichtigten Anlauf

- Vergewissern Sie sich

dass der Schalter, beim Einstecken

des Steckers in die Steckdose, ausgeschaltet ist.

18. Benutzen Sie Verlängerungskabel für den Außenbereich

- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

19. Seien Sie aufmerksam

- Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

Page 24

20. Überprüfen Sie das Elektrowerkzeug

- Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.

- Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.

- Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

- Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

21. ACHTUNG!

- Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren

- Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden. Anderenfalls können Unfälle für den Benutzer entstehen.

2.2 Spezielle Sicherheitshinweise

• Benutzen Sie die Maschine niemals

ohne korrekt montierte und eingestellte Sicherheitseinrichtungen.

• Benutzen Sie niemals abgenutzte Messer, da der

Rückschlaggefahr stark erhöht wird.

• Der nicht benutzte Teil der Messerwelle des

Abrichthobels muss immer abgedeckt sein.

• Benutzen Sie beim Hobeln von kurzen Werkstücken

ein Schiebeholz.

• Beim Hobeln von flachen Werkstücken werden

zusätzliche Maßnahmen, wie horizontale Andrückhilfen oder abgefederte Schutzvorrichtungen benötigt, um sicheres Arbeiten zu gewährleisten.

• Die Hobelmaschine darf nicht zum Hobeln von

Falzen, Aussparungen, Zapfen, Leisten verwendet werden.

• Die Wirksamkeit der Rückschlagsicherung und die

Zuführrolle müssen regelmäßig überprüft werden, um eine sichere Benutzung zu gewährleisten.

• Geräte mit Staub- oder Spanabsaugung müssen mit

der Staubabsaugeinrichtung verbunden sein.

• Gehörschutz tragen

2.3 Sicherheitseinrichtungen

Rückschlagsicherung

Die Maschine ist mit einer Rückschlagsicherung ausgestattet. Die verhindert, dass ein Werkstück von der rotierenden Messerwelle zurück gegen den Bediener geschleudert wird.

Kontaktschalter

Der Kontaktschalter verhindert, dass die Maschine anlaufen kann, solange die Staubabsaugung nicht korrekt montiert ist.

Überhitzungsschutz

Ihr Hobel ist mit einem Überhitzungsschutz ausgerüstet. Sollte sich der Motor wegen Überhitzung abschalten, die normale Wiederherstellung abwarten und den Überhitzungsschutz auf der Seite des Hobels drücken.

Messerwellen-Abdeckung

Die Messerwellen-Abdeckung 4 verhindert, dass die rotierende Messerwelle beim Abrichthobeln berührt werden kann.

2.4 Symbole

Anleitung lesen

Achtung

Augenschutz tragen

Gehörschutz tragen

Staubmaske tragen

Handschuhe tragen

Page 25

3 BEDIENELEMENTE UND ZUBEHÖR Geräteteile:

1. Staubabsaugung

2. Winkelanschlag

3. Skala Winkelanschlag

4. Messerwellen-Abdeckung

5. Abrichttisch

6. Tiefenverstellung Abrichthobel

7. Höhenverstellung Dickentisch

8. Skala Abrichthobel

9. Frontabdeckung

10. Ein-/Ausschalter

11. Netzkabel mit Netzstecker

12. Dickentisch

13. Skala Dickenhobel

14. Feststellschraube der Messerwellen- Abdeckung

15. Messerwelle

16. Überhitzungsschutz

4 TRANSPORT UND AUFSTELLUNG

Auf Grund des schweren Gewichtes wird empfohlen, die Maschine nur zu zweit zu tragen.

Achtung! Tragen Sie die Maschine nicht am Aufnahme- oder

Abgabetisch, da Aufnahme- oder Abgabetisch nicht für Zugbelastung durch das Gewicht der Maschine ausgelegt sind.

• Platzbedarf: mindestens 3 m x 4 m

• Untergrund ausreichend tragfähig

• waagerecht

• eben

• trocken

• rutschfest

• ausreichende Beleuchtung

• korrekte Stromversorgung

Je nach Werkstückabmessungen kann der Platzbedarf entsprechend größer sein. Der Elektrohobel kann mit Hilfe von Schrauben, Unterlegscheiben und Muttern (nicht im Lieferumfang) auf einer Werkbank installiert werden. (siehe Bild)

Version 640

380

240

Version PF204

350

240

Version 630 / PF150

350

190

Page 26

5 INBETRIEBNAHME Auspacken

• Überprüfen Sie alle Teile auf Transportschäden. Sollten

Schäden aufgetreten sein, so müssen diese direkt bei der Auslieferung reklamiert werden.

• Überprüfen Sie die Lieferung auf Vollständigkeit.

Informieren Sie sofort den Verkäufer über fehlende Teile.

Lieferumfang

1 Stk. Abricht- und Dickenhobel 1 Stk. Winkelanschlag 1 Stk. Staubabsaugung 1 Stk. 4 mm Inbusschlüssel 1 Stk. Kurbel zur Höhenverstellung des Dickentisches 2 Stk. Flachriemen 1 Stk. Schiebestab 1 Stk. Getriebe der Staubabsaugung (nur Version 640,

PF204)

6 MONTAGE

Gefahr! Umbauten an der Maschine oder der Gebrauch

von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können beim Betrieb zu unvorhersehbaren Schäden führen!

• Montieren Sie die Maschine genau entsprechend dieser

Anleitung.

• Verwenden Sie nur die im Lieferumfang enthaltenen

Teile.

• Nehmen Sie an den Teilen keine Veränderungen vor.

6.1 Montage des Winkelanschlages

Benötigte Schrauben und Scheiben sind bereits an der Maschine befestigt.

Version 630, PF204, PF150

• Setzen Sie die Schraube in das Loch A ein.

• Setzen Sie den Winkelanschlag auf die Schraube B.

• Ziehen Sie zuerst die Schraube A sicher an, danach

Schraube C.

• Der Winkel wird mit Hilfe der Schraube C und der Skala

des Winkelanschlages 3 verstellt.

6.2 Montage der Staubabsaugung

Die Staubabsaugung 1 muss korrekt mit der Maschine verbunden sein. Bei falsch montierter Absaugung verhindert ein Schutzschalter das Anlaufen der Maschine (siehe

Sicherheitseinrichtungen).

Betrieb als Abrichthobel

• Drehen Sie die Messerwellen-Abdeckung 4 so weit nach oben, bis die Längsschlitze seitlich am Abrichttisch 5 zugänglich sind.

• Ziehen Sie die Riegel an beiden Seiten der Staubabsaugung 1 heraus.

• Drehen Sie den Dickentisch 12 mit Hilfe der Höhenverstellung 7 auf die niedrigste Position.

• Schieben Sie die Staubabsaugung 1 ein.

• Die Staubabsaugung 1 muss so positioniert sein, dass sich beide Riegel auf einer Höhe mit den Längsschlitzen beﬁ nden.

Version 640

• Schrauben A anziehen.

• Die Einstellung des Winkels erfolgt mit Schraube C, in Übereinstimmung mit Skala 3 der Winkelauﬂ ageFührung.

• Drücken Sie beide Riegel in die Längsschlitze.

Page 27

Betrieb als Dickenhobel

• Entfernen Sie den Winkelanschlag 2.

• Entfernen Sie die Messerwellen-Abdeckung 4.

• Ziehen Sie die Riegel an beiden Seiten der Staubabsaugung 1 heraus.

• Setzen Sie die Staubabsaugung 1 auf den Abrichttisch 5 auf.

• Die Staubabsaugung 1 muss so positioniert sein, dass sich beide Riegel auf einer Höhe mit den Längsschlitzen beﬁ nden.

6.4 Sicherheitshinweise.

• Beim der gewerblichen Nutzung des Gerätes gelten besondere Bestimmungen für Absaugeinrichtungen.

• Stimmen Sie die Anforderungen gegebenenfalls mit Ihrer Berufsgenossenschaft ab.

6.5 Einstellung der Messerwellen-Abdeckung

• Die Höhe der Messerwellen-Abdeckung 4 wird mit der Feststellschraube der Messerwellen-Abdeckung 14 an der Seite des Abrichttisches 5 verstellt.

• Nach dem Lösen der Schraube 14 kann die Breite der Messerwellen-Abdeckung 4 eingestellt werden.

• Ziehen Sie die Schraube 14 nach der Einstellung wieder fest.

6.5 Netzanschluss

Achtung! Schließen Sie die Maschine nicht an die

Stromversorgung an, bevor alle Montageschritte ausgeführt wurden.

Der Motor ist für die in den technischen Daten festgelegte Versorgungsspannung und -frequenz ausgelegt. Normale Arbeiten können sicher bei einer Spannung ausgeführt werden, die die ausgewiesene Spannung um nicht mehr als 10 % über- oder unterschreitet. Der Betrieb bei Spannungen außerhalb dieses Bereiches kann zur Überhitzung oder zum Durchbrennen des Motors führen.

Sie die Maschine nur an einer Stromversorgung, die folgende Anforderungen erfüllt:

• Steckdosen vorschriftsmäßig installiert, geerdet und geprüft;

• bei Einsatz einer externen Absaugvorrichtung muss auch diese ausreichend geerdet sein.

Verlegen Sie das Netzkabel so, dass es beim Arbeiten nicht beschädigt werden kann. Schützen Sie das Netzkabel vor Hitze, aggressiven Flüssigkeiten und scharfen Kanten. Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose.

7 BEDIENUNG

Hinweis: Lesen Sie aufmerksam die Sicherheitshinweise

durch (siehe Sicherheitshinweise).

7.1 Ein-/Ausschalter “I/O”

Einschalten:

• Öffnen Sie die Schutzklappe.

• Drücken Sie den grünen Schalter “I”.

Ausschalten:

• Drücken Sie die Schutzklappe oder

• Öffnen Sie die Schutzklappe und drücken den roten Schalter “O”.

• Drücken Sie beide Riegel in die Längsschlitze.

6.3 Anschluss der Staubabsaugung

Um einen störungsfreien und verlässlichen Betrieb in geschlossenen Räumen zu gewährleisten, muss die Staubabsaugung mit einer externen Absaugvorrichtung verbunden werden.

• Schließen Sie eine geeignete externe Absaugvorrichtung

an das Ausgangsrohr der Staubabsaugung 1 an.

Benutzen Sie dafür, das als Zubehör erhältliche

Zwischenstück (nur Version 640, PF204)

• Die Strömungsgeschwindigkeit am Ausgangsrohr muss mindestens 20 m/s betragen, um eine optimale Absaugung zu gewährleisten.

• Verwenden Sie einen Spezialsauger, falls Sie mit stark gesundheitsschädlichen Werkstoffen, wie etwa speziellen Lacken, arbeiten.

• Der bei der Arbeit entstehende Staub kann gefährlich sein.

• Bitte beachten Sie dazu das entsprechende Kapitel

Page 28

7.2 Betrieb als Abrichthobel

Das Abrichthobeln dient dazu, eine unregelmäßige Oberﬂ äche plan zu hobeln.

• Das Werkstück liegt oben auf dem Abrichttisch 5.

• Das Werkstück wird an der Unterseite bearbeitet.

Werkstückabmessungen:

• Länge: bei Werkstücken unter 250 mm Schiebeholz verwenden; bei Werkstücken über 1500 mm mit Helfer oder Tischverlängerung arbeiten,

Version 640, PF204

• Breite: max. 204 mm,

• Höhe: min. 5 mm

Version 630, PF150

• Breite: max. 152 mm.

• Dicke: min. 5 mm

Einstellung der Hobeltiefe:

Mit Hilfe der Tiefenverstellung des Abrichthobels 6 wird eingestellt, wie viel Material bei einem Arbeitsgang abgehoben werden soll.

• Ein Teilstrich auf der Skala des Abrichthobels 8 entspricht 1 mm Hobeltiefe.

• Bei jedem Durchgang kann bei den Versionen 640 und PF204 ein Höchstmaß von 2 mm Material abgetragen werden, bei den Versionen 630 und PF150 beträgt dieser Wert 3 mm.

Abrichten von Werkstücken

Hinweis: Die Staubabsaugung muss unter dem

Arbeitstisch montiert sein (siehe 6.2: Montage der Staubabsaugung).

1. Nehmen Sie eine korrekte Arbeitsposition ein: Stellen Sie

sich seitlich neben den Abrichttisch 5.

2. Stellen Sie den Winkelanschlag 2 wie gewünscht ein

(siehe Montage des Winkelanschlages).

3. Stellen Sie die Hobeldicke ein.

4. Legen Sie das Werkstück an den Anschlag an.

5. Einstellung der Messerwellen-Abdeckung 4:

• Hobeln von Schmalseiten oder Werkstücken über 75

mm Höhe:

Messerwellen-Abdeckung 4 seitlich an das Werkstück

schieben.

• Hobeln von Breitseiten oder Werkstücken bis 75 mm

Höhe:

Messerwellen-Abdeckung 4 von oben auf das

Werkstück absenken.

Dabei Messerwellen-Abdeckung 4 so ausrichten, dass die folgenden Abstände in keiner Position überschritten werden:

Hinterkante – Werkstück maximal 3 mm; Vorderkante – Werkstück maximal 2 mm.

6. Schalten Sie den Motor ein.

7. Schieben Sie das Werkstück gerade über den Abrichttisch

5. Halten Sie dabei die Finger geschlossen und führen das Werkstück mit der ﬂ achen Hand. Drücken Sie nur im Bereich des Abrichttisches 5 auf das Werkstück.

8. Schalten Sie die Maschine aus, wenn nicht unmittelbar

weitergearbeitet werden soll.

7.3 Betrieb als Dickenhobel

Das Dickenhobeln dient dazu, ein Werkstück mit einer bereits plan gehobelten Oberﬂ äche dünner zu hobeln.

• Das Werkstück wird durch die Hobelmaschine geführt.

• Das Werkstück wird an der Oberseite bearbeitet.

Werkstückabmessungen:

• Länge: mindestens 200 mm; bei Werkstücken über 1500 mm mit Helfer oder Tischverlängerung arbeiten,

Version 640

• Breite: maximal 204 mm,

• Höhe: mindestens 6 mm; maximal 210 mm

Version PF204

• Breite: maximal 204 mm,

• Höhe: mindestens 6 mm; maximal 120 mm

Version 630, PF150

• Breite: maximal 152 mm,

• Höhe: mindestens 6 mm; maximal 120 mm

Höhenverstellung für den Dickentisch:

Mit der Höhenverstellung für den Dickentisch wird die Hobeldicke (= Dicke des Werkstückes nach der Bearbeitung) eingestellt.

• Die Höhenverstellung erfolgt mit Hilfe der Kurbel zur Höhenverstellung des Dickentisches 7.

• Pro Umdrehung wird die Höhe des Dickentisches 12 um 3 mm verstellt.

• Drehung im Uhrzeigersinn = Dickentisch höher

• Drehung gegen den Uhrzeigersinn = Dickentisch niedriger

• Die eingestellte Dicke wird auf der Skala für den Dickenhobel 13 angezeigt.

• In einem Arbeitsgang können maximal 2 mm Material abgetragen werden.

Dickenhobeln von Werkstücken

Hinweis: Die Staubabsaugung muss auf dem Arbeitstisch

montiert sein (siehe 6.2: Montage der Staubabsaugung).

1. Nehmen Sie eine korrekte Arbeitsposition ein:

• Um das Werkstück in die Maschine einzuführen, stellen

Sie sich seitlich versetzt neben die Zufuhröffnung.

• Um das Werkstück aus der Maschine zu entnehmen,

stellen Sie sich seitlich versetzt neben die Abgabeöffnung.

2. Verwenden Sie geeignete Zuführhilfen, um nicht-

parallele Werkstücke zu hobeln (passende Schablonen herstellen).

3. Stellen Sie die Hobeldicke ein.

4. Schalten Sie den Motor ein.

5. Schieben Sie das Werkstück langsam und gerade ein.

Das Werkstück wird automatisch eingezogen.

6. Führen Sie das Werkstück gerade durch die

Hobelmaschine.

7. Schalten Sie die Maschine aus, wenn nicht unmittelbar

weitergearbeitet werden soll.

Page 29

8 WARTUNG UND PFLEGE

Gefahr! Vor allen Wartungs- und Reinigungsarbeiten:

• Schalten Sie die Maschine aus.

• Ziehen Sie den Netzstecker.

• Warten Sie, bis die Maschine stillsteht

Als Ersatzteile, insbesondere bei Sicherheitseinrichtungen und Schneidwerkzeugen, nur Originalteile verwenden. Teile, die nicht vom Hersteller geprüft und freigegeben sind, können zu unvorhersehbaren Schäden führen. Nach allen Wartungs- und Reinigungsarbeiten:

•

Überprüfen Sie, daß alle Sicherheitseinrichtungen in Betrieb sind.

• Stellen Sie sicher, dass sich keine Werkzeuge oder Ähnliches an oder in der Maschine beﬁ nden.

Weitergehende Wartungs- und Reparaturarbeiten, als die in diesem Kapitel beschriebenen, dürfen nur von Fachkräften durchgeführt werden.

8.1 Ein- und Ausbau der Hobelmesser

Hinweis: Stumpfe Hobelmesser machen sich bemerkbar

durch

• verringerte Hobelleistung;

• größere Rückschlaggefahr;

• Überlastung des Motors.

• Qualität von Fertigbearbeitung

Gefahr! Schnittgefahr an den Hobelmessern! Tragen Sie

beim Wechsel der Hobelmesser Handschuhe.

Ausbau der Hobelmesser:

1. Schalten Sie die Maschine aus.

2. Ziehen Sie den Netzstecker 11.

3. Entfernen Sie die Messerwellen-Abdeckung 4.

4. Lösen und entfernen Sie die drei Schrauben, die das

Messer und die Messer-Andrückleiste festhalten.

5. Entnehmen Sie die Andrückleiste und das Messer von der

Messerwelle.

6. Entfernen Sie Staub und abgesetztes Harz von der

Messerwelle und der Andrückleiste.

Gefahr: Verwenden Sie keine Reinigungsmittel (z.B.

um Harzrückstände zu entfernen), welche die Leichtmetallbauteile angreifen können; die Festigkeit der Leichtmetallbauteile kann sonst beeinträchtigt werden.

Einbau der Hobelmesser:

Gefahr! Verwenden Sie nur geeignete Hobelmesser, die EN

847-1 entsprechen.

Ungeeignete, falsch montierte, stumpfe oder beschädigte Hobelmesser können sich lösen beziehungsweise die Rückschlaggefahr stark erhöhen. Achten Sie darauf, dass immer beide Hobelmesser ausgetauscht werden. Achten Sie darauf, beide Hobelmesser in gleichem Maße, nicht mehr als drei Mal und jedes Mal nicht mehr als 0,5 mm nachzuschleifen.

Montieren Sie Hobelmesser nur mit Originalteilen.

1. Ein einwandfrei gehobeltes Brett auf die Ausgangsplatte

(E) legen und mit einem Bleistift wie aus Abb ersichtlich die erste Kennzeichnung vornehmen.

2. Die Welle der Maschine per Hand um 1/3 Drehung in Pfeilrichtung drehen. Das Holz müsste sich leicht verschieben.

3. Eine zweite Kennzeichnung mit dem Bleistift vornehmen, dann messen. Die Einstellung ist richtig, wenn der Unterschied im Bereich der 2 - 3 mm liegt (Abstand Z). Nach jedem Festziehen der 4 Schrauben an den gekennzeichneten Endstücken (A) und (B) diese Kontrolle rechts und links von jedem Messer vornehmen. Das Hobeln kann nur bei Einhaltung dieser Bedingungen vorschriftsmäßig erfolgen.

4. Jetzt die Schrauben endgültig festziehen, ohne dabei zu übertreiben.

8.2 Auswechseln des Antriebsriemens:

Der Antriebsriemen der Messerwelle ist ein Verschleißteil und muss regelmäßig überprüft werden. Ist der Riemen abgenutzt, so muss er gewechselt werden.

1. Lösen Sie die Schrauben der Frontabdeckung 9 der

Maschine.

2. Entfernen Sie die Frontabdeckung 9.

3. Entnehmen Sie den Riemen und setzen Sie einen neuen

ein.

4. Schließen Sie die Frontabdeckung 9 und ziehen Sie alle

Schrauben wieder fest.

8.3 Pﬂ ege der Maschine

Behandeln Sie die Gewinde der Höhenverstellung des Dickentisches nur mit trockenem Schmiermittel.

8.4 Reinigung der Maschine

Halten Sie die Oberﬂ äche des Arbeitstisches und die - Zufuhrund Abgaberollen immer frei von Harzrückständen. Um den Motor vor Überhitzung zu bewahren, halten Sie die Ventilationsöffnungen immer frei von Staubansammlungen. Nach einer längeren Betriebsdauer sollte die Maschine von einer Fachkraft gewartet werden. Die Messerandrückleisten und die Messer müssen regelmäßig vom Harz befreit werden. Tauchen Sie dafür diese Teile für 24 Stunden in Paraffin, Spiritus oder kommerziell erhältliche Harzentferner. (Ausbau siehe Ausbau der Hobelmesser) Aluminiumteile dürfen nur mit Reinigungsmitteln entharzt werden, die dieses Material nicht korrodieren. Entfernen Sie Holzstaub und Späne an anderen Teilen der Maschine mit Hilfe der Staubabsaugung oder einem Pinsel.

Page 30

9 MASCHINENENTSORGUNG, VERPACKUNG BENUTZERINFORMATION

Im Sinne von Art. 13 des gesetzesvertretenden Dekrets Nr. 151 vom 25. Juli 2005 “Umsetzung der Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie zur Abfallentsorgung” wird Folgendes festgelegt:

• Das Symbol der durchgestrichenen Mülltonne an dem Produkt oder der Verpackung bedeutet, dass das Altgerät von anderen Abfällen getrennt entsorgt werden muss.

• Der Benutzer muss das Altgerät daher autorisierten Sammelstellen für Elektro- und Elektronikabfälle zuführen bzw. dem Händler beim Kauf eines gleichwertigen Neugeräts im Verhältnis eins zu eins zurückgeben.

• Das getrennte Sammeln und anschließende Zuführen des Altgeräts für Recycling, Behandlung und ökogerechte Entsorgung trägt dazu bei, die negativen Auswirkungen auf Umwelt und Gesundheit zu vermeiden, außerdem die Wiederverwertung oder das neue Inverkehrbringen der Geräteteile zu fördern.

ACHTUNG! Die widerrechtliche Entsorgung des Geräts durch

den Benutzer wird gesetzlich geahndet.

10 TECHNISCHE DATEN Version 640

Betriebsspannung: .....................................230 V ~ 50 Hz

Leistung: .............................................................. 1350 W

Betriebsstrom: .............................................................6 A

Schutzklasse: ..................................................................I

Abmessungen: ...............................830x 465 x H535 mm

Drehzahl Messerwelle: ...................................8000 min-1

Anzahl der Messer: .........................................................2

Abmessungen des Hobelmessers: .............. 210 x 20 mm

Gewicht.....................................................................28 kg

Abrichthobel

Schnittbreite: ......................................... maximal 204 mm

Hobeltiefe: ................................................ maximal 2 mm

Winkelanschlag: ........................................540 x 103 mm

Winkelbereich des Winkelanschlags: ...............90° - 135°

Abmessungen des Abrichttisches:.............. 738x 210 mm

Dickenhobel

Schnittbreite: ......................................... maximal 204 mm

Hobeltiefe: ................................................ maximal 2 mm

Schnittdicke: ......................................... maximal 210 mm

Abmessungen des Dickentisches: .............250 x 204 mm

Schallwerte

Dauerschalldruckpegel LpA: ............................86,7 dB(A)

Schallleistungspegel LWA: ..............................99,7 dB(A)

Version PF204

Betriebsspannung: .....................................230 V ~ 50 Hz

Leistung: .............................................................. 1250 W

Betriebsstrom: .............................................................6 A

Schutzklasse: ..................................................................I

Abmessungen: ...............................830x 465 x H445 mm

Drehzahl Messerwelle: ...................................8000 min-1

Anzahl der Messer: .........................................................2

Abmessungen des Hobelmessers: .............. 210 x 20 mm

Gewicht.....................................................................25 kg

Abrichthobel

Schnittbreite: ......................................... maximal 204 mm

Hobeltiefe: ................................................ maximal 2 mm

Winkelanschlag: ..........................................500 x 90 mm

Winkelbereich des Winkelanschlags: ...............90° - 135°

Abmessungen des Abrichttisches:............. 738 x 210 mm

Dickenhobel

Schnittbreite: ......................................... maximal 204 mm

Hobeltiefe: ................................................ maximal 2 mm

Schnittdicke: ......................................... maximal 120 mm

Abmessungen des Dickentisches: .............250 x 204 mm

Schallwerte

Dauerschalldruckpegel LpA: ............................86,7 dB(A)

Schallleistungspegel LWA: ..............................99,7 dB(A)

Version 630/PF150

Betriebsspannung: .....................................230 V ~ 50 Hz

Leistung: (630)...................................................... 1350 W

Leistung: (PF150) ................................................. 1250 W

Betriebsstrom: .............................................................6 A

Schutzklasse: ..................................................................I

Abmessungen: ..............................755 x 400 x H450 mm

Drehzahl Messerwelle: ...................................8000 min-1

Anzahl der Messer: .........................................................2

Abmessungen des Hobelmessers: .............. 160 x 20 mm

Gewicht.....................................................................21 kg

Abrichthobel

Schnittbreite: ......................................... maximal 152 mm

Hobeltiefe: ................................................ maximal 3 mm

Winkelanschlag: ..........................................480 x 80 mm

Winkelbereich des Winkelanschlags: ...............90° - 135°

Abmessungen des Abrichttisches:............. 650 x 160 mm

Dickenhobel

Schnittbreite: ......................................... maximal 152 mm

Hobeltiefe: ................................................ maximal 2 mm

Schnittdicke: ......................................... maximal 120 mm

Abmessungen des Dickentisches: .............180 x 150 mm

Schallwerte

Dauerschalldruckpegel LpA: ............................90,4 dB(A)

Schallleistungspegel LWA: ..............................99,7 dB(A)

Page 31

1 DESCRIPTION DU PRODUIT

La Raboteuse / Dégauchisseuse est une machine électrique transportable. La machine fonctionne avec un moteur électrique universel. Cette machine est prévue pour les travaux de dressage et de rabotage sur bois massif. Les dimensions permises pour les pièces à travailler doivent être observées (voir des Données Techniques). Toute autre utilisation est contraire aux prescriptions. Toute utilisation contraire aux prescriptions, modiﬁ cations de la machine ou utilisation de pièces qui n’ont pas été contrôlées et mises en vente par le fabricant peuvent provoquer des dommages imprévisibles !

2 CONSIGNES DE SECURITE

Attention! Lors de l’utilisation des outils électriques, les

précautions de sécurité doivent toujours être suivies aﬁ n de réduire les risques d’incendie, les chocs électriques et les blessures corporelles.

Avant d’utiliser l’outil électrique, veuillez lire les

consignes de sécurité et les conserver.

2.1 Consignes générales de sécurité

Utilisation conforme

1. Tenir la zone de travail en ordre

- Les zones de travail et établis encombrés sont sources

de blessures.

2. Danger dû aux inﬂ uences de l’environnement

- Ne pas exposer les outils à la pluie.

- Ne pas utiliser les outils dans des endroits mouillés ou

humides.

- Travailler dans un endroit bien éclairé.

- Ne pas utiliser les outils en présence de liquides

inﬂ ammables ou de gaz.

3. Précautions contre les chocs électriques

- Eviter les contacts corporels avec des surfaces mises à

la terre (par ex. tuyaux, radiateurs, réfrigérateurs).

4. Maintenir les autres personnes à distance

- Ne pas laisser d’autres personnes, et particulièrement les

enfants, non impliquées dans votre travail, toucher à la machine ou au câble d’alimentation. Les garder éloignées du lieu de travail.

5. Stockage des outils

- Lorsqu’ils ne sont pas utilisés, les outils doivent être

conservés dans un endroit fermé et sec, hors de portée des enfants.

6. Ne pas forcer l’outil

- Il fonctionnera mieux et de façon plus sûre pour réaliser

la tâche qui lui est demandée.

7. Utiliser le bon outil

- Ne pas forcer les petits outils à faire le travail d’un outil à

usage intensif.

- Ne pas utiliser l’outil pour d’autres usages. Par exemple

ne pas utiliser la machine pour couper des rondins ou les branches d’un arbre.

8. Portez des vêtements de travail appropriés

- Ne porter pas d’habits trop amples ou de bijoux, ils

pourraient se prendre dans les pièces en rotation de la machine.

- Des chaussures antidérapantes sont conseillées pour les

travaux en plein air.

- En cas de cheveux longs, les recouvrir d’un filet à

cheveux.

9. Utiliser un équipement de protection.

- Utiliser des lunettes de protection.

- Utiliser un masque pour le visage si l’utilisation crée de la poussière.

10. Branchez le dispositif d’aspiration de la poussière

- Si l’outillage est équipé d’un dispositif d’aspiration, assurez vous que celui-ci soit installé et utilisé correctement.

11. Le câble d’alimentation doit être correctement utilisé

- Ne tirez jamais sur le câble pour sortir la ﬁ che de la prise.

Maintenez le câble à l’écart de la chaleur, de l’huile et des

bords coupants.

12. Fixer la pièce à usiner

- Quand cela est possible, utiliser des pinces ou un étau aﬁ n de tenir la pièce à usiner; ceci est plus sûr que d’utiliser votre main.

13. Ayez une position naturelle

- Veillez à avoir une position stable et à toujours garder votre équilibre.

14. Entretenir soigneusement l’outillage

- Maintenez les outils de coupe propres et affûtés aﬁ n d’obtenir un résultat meilleur et plus sûr.

- En ce qui concerne la lubriﬁ cation et le changement des accessoires, veuillez suivre les instructions.

- Contrôlez régulièrement le cordon d’alimentation et faites-le remplacer dans un magasin spécialisé en cas de détérioration.

- Maintenez les poignées sèches, propres et exemptes d’huile et de graisse.

15. Débrancher la machine

- En cas de non utilisation

- avant chaque maintenance

- lors du changement d’accessoires, comme les lames ou les fraises, déconnectez la machine de la source de courant.

16. Retirer les clés et l’outillage de réglage.

- Prendre l’habitude de vériﬁ er que les clés et l’outillage de réglage sont retirés de la machine avant de l’enclencher.

17. Eviter les démarrages involontaires

- S’assurer que le bouton est positionné sur «arrêt» lors du branchement.

18. Utiliser un câble d’alimentation pour l’extérieur.

- Quand la machine est utilisée à l’extérieur, utiliser uniquement un câble d’alimentation prévu à cet effet.

19. Rester vigilant

- Faites attention à ce que vous faites, utiliser le bon sens.

Ne pas utiliser l’appareil lorsque vous êtes fatigué.

Page 32

20. Vériﬁ er qu’aucune pièce n’est endommagée

- Avant toute utilisation, vériﬁ er soigneusement que la machine soit utilisée correctement et pour les travaux auxquels elle est destinée.

- Vériﬁ er que le montage, la ﬁ xation et l’alignement des pièces mobiles sont correctement effectués, ainsi que toutes autres conditions qui pourraient affecter l’utilisation de la machine.

Une protection ou une autre pièce qui est endommagée doit être correctement réparée ou remplacée par un centre de service après-vente autorisé.

- Faites remplacer les boutons défectueux par un centre de service autorisé.

- Ne pas utiliser la machine si vous découvrez un mauvais fonctionnement de l’interrupteur.

21. ATTENTION !

- L’utilisation de tout accessoire ou d’autres pièces que celles recommandées dans ce manuel d’utilisation présente un risque de blessures corporelles.

22. Faites réparer votre machine par une personne qualiﬁ ée.

- Cet outil électrique est conforme aux règles de sécurité.

Les réparations doivent être effectuées seulement par

des personnes qualiﬁ ées utilisant des pièces de rechange d’origine, le non respect de ces consignes pouvant représenter un danger considérable pour l’utilisateur.

2.2 Conseils particuliers de sécurité

• Ne jamais utiliser la machine sans la protection

appropriée mise en place et correctement ajustée.

• Ne pas utiliser de lames émoussées car cela

augmente les risques de rejet du bois.

• Toutes les parties de l’arbre porte-fers qui ne

sont pas utilisées pendant l’usinage doivent être protégées.

• Pour le rabotage des pièces de petites dimensions,

un pousse bois doit être utilisé.

• Pour le rabotage des pièces étroites, des mesures

supplémentaires telles que l’utilisation du poussoir horizontal et d’un système de presseur à ressorts, peuvent s’avérer nécessaires pour garantir un travail en toute sécurité.

• Il est interdit d’utiliser des raboteuses pour couper

ainsi que pour réaliser une feuillure, un tenon ou une moulure

• Le bon fonctionnement du dispositif de sécurité

contre le risque de catapultage et la pompe d’alimentation doit être régulièrement inspecté pour assurer une utilisation sûre.

• Les machines équipées d’une buse d’aspiration

doivent être raccordées à un système d’aspiration.

• Utiliser des bouchons à oreilles

2.3 Conseils de sécurité

Sécurité de contrecoup

La machine est équipée d’une sécurité de contrecoup, qui empêche qu’une pièce à travailler ne soit catapultée vers l’opérateur par l’arbre porte-fers en rotation.

Contact de sécurité

Un contact de sécurité empêche le démarrage de la machine tant que la table de dégagement n’est pas montée correctement.

Protection thermique

Votre rabot est équipé d’une protection thermique. En cas d’arrêt du moteur pour surchauffe, attendre le rétablissement normal et appuyer sur la protection thermique sur le côté du rabot.

Protection de l’arbre porte-fers

La protection de l’arbre porte-fers empêche un contact avec celui-ci lorsqu’il est en rotation durant des travaux de dressage.

2.4 Symboles

Lire les instructions d’emploi

Attention

Utiliser des lunettes de protection

Utiliser des bouchons à oreilles

Utiliser un masque à poussière

Utiliser des gants

Page 33

3 PARTIES ET ACCESSOIRES Parties de l’outil

1. Buse d’aspiration

2. Guide parallèle

3. Règle graduée du guide parallèle

4. Protection de l’arbre porte-fers

5. Table de rabotage

6. Ajustement de la profondeur du rabotage

7. Réglage en hauteur de la table de dégauchissage

8. Echelle de la hauteur de rabotage

9. Couvercle frontal

10. Interrupteur marche/arrêt

11. Câble et prise de courant

12. Table de dégauchissage

13. Echelle de dégauchissage

14. Levier de la protection de l’arbre porte-fers

15. Arbre porte-fers

16. Protection thermique

4 TRANSPORT ET ASSEMBLAGE

En raison du poids de la machine, nous recommandons de ne pas la porter seul.

Attention! Ne portez pas la machine en la tenant par les tables

d’entrée et de sortie, qui ne sont pas conçues pour supporter le poids total de la machine.

• Espace au sol requis: min. 3 m x 4 m

• Sufﬁ samment de capacité de chargement

• Surface horizontal

• Surface lisse

• Lieu d’utilisation sec

• Antidérapant

• Sufﬁ samment de ventilation

• Puissance électrique appropriée

L’encombrement pourra être plus important selon les dimensions de la pièce à travailler. La machine peut être installée sur un établi en utilisant des boulons, des rondelles frein et des écrous (non fournis). (Référez-vous à la ﬁ gure)

Version 640

380

240

Version PF204

350

240

Version 630 / PF150

350

190

Page 34

5 AVANT LA PREMIERE UTILISATION Déballage

• Vériﬁ er qu’aucune pièce n’a été endommagée lors du

transport.

Si des dégâts sont constatés, ils doivent faire l’objet d’une

réclamation directement lors de la livraison.

• Vériﬁ er toute la livraison.

Avertir immédiatement le revendeur si des pièces

viennent à manquer.

Contenu de la livraison

1 x raboteuse dégauchisseuse 1 x guide parallèle 1 x buse d’aspiration 1 x clé hexagonale de 4 mm 1 x manivelle de réglage en hauteur 2 x courroie d’entraînement 1 x pousse bois 1 x réducteur pour le buse d’aspiration (seulement pour

version 640 et PF204)

6 INSTALLATION

Danger! Toute utilisation contraire aux prescriptions,

modiﬁ cation de la machine ou utilisation de pièces qui n’ont pas été contrôlées et mises en vente par le fabricant, risque de provoquer des dommages importants!

• Assembler la machine conformément aux instructions.

• Utiliser seulement les pièces fournies avec la machine

en équipement standard.

• Ne pas effectuer de modiﬁ cations sur l’ensemble des

pièces.

6.1 Installation du guide parallèle

Les vis et les boulons nécessaires sont déjà installés sur la machine.

Version 630, PF204, PF150

• Insérer la vis dans le trou A.

• Positionner le guide parallèle sur la vis B.

• Serrer la vis A fortement en premier puis la vis C.

• L’ajustement de l’angle d’inclinaison est réalisé à l’aide

de la vis C ainsi que de l’échelle d’inclinaison 3.

6.2 Installation de la buse d’aspiration

La buse d’aspiration 1 doit être connectée correctement à la machine. En cas de mauvaise installation, une sécurité évite que la machine ne se mette en route (voir Eléments de

sécurité).

Utilisation en mode raboteuse

• Soulever la protection de la lame 4 aﬁ n que les trous

longitudinaux sur les deux côtés de la table à raboter soient accessibles.

• Enlever les tourillons de centrage sur les deux côtés de

la buse d’aspiration 1.

• Abaisser la table de dégauchissage 12 jusqu’à la position

la plus basse en utilisant la manivelle de réglage de hauteur 7.

• Insérer la buse d’aspiration 1.

• La buse d’aspiration 1 doit être positionnée de sorte que

les tourillons de centrage ne soient pas en ligne avec les trous longitudinaux.

Version 640

• Serrer les vis A

• Le réglage de l’angle est effectué avec la vis C à la hauteur de l’échelon 3 du guide d’appui angulaire.

• Pousser les deux tourillons de centrage dans les trous.

Page 35

Utilisation en mode dégauchissage

• Retirer le guide parallèle 2.

• Retirer la protection de lame 4.

• Retirer les tourillons de centrage des deux côtés de la

buse d’aspiration 1.

• Placer la buse d’aspiration 1 sur la table de rabotage 5.

• La buse d’aspiration 1 doit être positionnée de sorte que

les tourillons de centrage ne soient pas en ligne avec les trous longitudinaux.

6.4 Protection de l’arbre porte-fers

• La hauteur de la protection de l’arbre porte-fers peut être

ajustée avec le levier 14 monté sur le côté gauche de la table de rabotage 5.

• Après avoir desserré la vis 14, la largeur de la protection de l’arbre porte-fers 4 peut être ajustée.

• Serrer la vis 14 après l’ajustement.

6.5 Branchement à la source de courant

Attention! Ne pas brancher la machine à la source de courant

avant d’avoir effectuées les étapes d’installation.

Le moteur est conçu pour des opérations sur le voltage et la fréquence spéciﬁ és dans les données techniques. Un branchement approprié sera réalisé sur un courant compris entre 10% au dessous ou au dessus du voltage spéciﬁ é. Utiliser la machine sur un courant qui n’est pas conforme à cette marge peut causer des surchauffes du moteur et le faire brûler.

Utiliser la machine uniquement avec une source de courant correspondant aux demandes suivantes:

• Prise de courant correctement installée, reliée à la terre et conforme aux normes;

• Lorsqu’un système d’aspiration des poussières est utilise, celui-ci doit être également relié à la terre.

Le câble électrique ne doit pas gêner le travail ni être endommagé. Protéger le câble électrique de la chaleur, des liquides agressifs et objets coupants. Utiliser uniquement des extensions de câble sufﬁ samment connectées aux multiprises. Ne pas débrancher la prise électrique en tirant sur le câble mais sur la prise.

7 UTILISATION

Note: Lire attentivement les instructions de sécurité (voir

Eléments de Sécurité).

7.1 Marche/Arrêt “I/O”

Marche:

• Ouvrir le couvercle de protection de l’interrupteur.

• Presser le bouton vert “I”.

Arrêt:

• Presser le couvercle de protection du l’interrupteur.

• Ouvrir le couvercle de l’interrupteur et presser le bouton rouge “O”.

• Pousser les deux tourillons de centrage dans les trous.

6.3 Connexion de la buse d’aspiration

Pour assurer une utilisation correcte et sûre dès le début de l’utilisation de la machine, la buse d’aspiration doit être connectée à une unité d’aspiration externe.

• Connectez l’unité d’aspiration externe avec buse

d’aspiration 1.

Pour cela, utiliser le bon adaptateur comme accessoire

(seulement pour version 640 et PF204).

• La vitesse minimum de l’air au niveau de la connexion avec l’aspirateur doit être de 20 m/s pour assurer une extraction optimale.

• Utilisez un matériel spécial d’aspiration si vous travaillez avec des matériaux tel que la peinture qui peuvent être dangereux pour votre santé.

• La poussière produite peut être dangereuse.

• Veuillez vous référez au chapitre Conseils de Sécurité.

• Pour une utilisation professionnelle de la machine, les normes spécifiques concernant l’aspiration des poussières doivent être respectées.

Page 36

7.3 Utilisation en mode dégauchissage

Le dégauchissage est utilisé sur une pièce qui dispose déjà d’une surface plate et l’amenée à une épaisseur désirée.

• La pièce est passée dans la dégauchisseuse.

• La pièce est rabotée sur le dessus.

Dimensions des pièces :

• Longueur: min. 200 mm; pour des pièces de plus de 1500 mm, utiliser une servante à rouleau comme support ou demander l’aide d’une seconde personne.

Version 640

• Largeur : max. 204 mm,

• Epaisseur : min 6 mm; max. 210 mm.

Version PF204

• Largeur : max. 204 mm,

• Epaisseur : min 6 mm; max. 120 mm.

Version 630, PF150

• Largeur : max. 152 mm,

• Epaisseur : min 6 mm; max. 120 mm.

Ajustement de la hauteur de la table de dégauchissage

Avec la manivelle de réglage de la hauteur de la table de dégauchissage, l’épaisseur (= l’épaisseur de la pièce après rabotage) est réglée lorsque la machine est utilisée pour le dégauchissage.

• L’ajustement de la hauteur de passage est réalisé par

la manivelle de réglage de la hauteur de la table de dégauchissage 7.

• Un tour complet de manivelle change la hauteur de la

table d’usinage 12 de 3 mm.

• Rotation vers la droite = élève la table d’usinage

• Rotation vers la gauche = abaisse la table d’usinage

• Le réglage de l’épaisseur du rabotage est indiqué sur

l’échelle graduée 13.

• Un maximum de 2 mm de matière peut être retiré à

chaque passe.

Le dégauchissage des pièces

Note: La buse d’aspiration doit être montée au dessus de

la table de rabotage (voir 6.2: Installation de la buse d’aspiration).

1. Prendre une position adéquate :

• Pour introduire la pièce à l’intérieur de la machine,

positionnez-vous de manière décalée sur un des côtés de la table d’entrée.

• Pour retirer les pièces de la machine, positionnez-vous

de manière décalée sur un des côtés de la table de sortie.

2. Pour l’usinage d’une pièce plate dont les surfaces ne

sont pas parallèles, utiliser des appuis adaptés pour les introduire (faites des calibres adéquats).

3. Ajustement de la hauteur de la table de dégauchissage.

4. Mettez le moteur sous tension.

5. Introduisez les pièces lentement et d’aplomb dans la

dégauchisseuse.

Celles-ci seront ensuite automatiquement entraînées par

la dégauchisseuse.

6. Guider les pièces d’aplomb au travers de la

dégauchisseuse.

7. Eteindre la machine lorsque vous n’avez plus de travail à

effectuer.

7.2 Utilisation en mode rabotage

En mode rabotage, une surface irrégulière est rabotée pour devenir plane.

• La pièce travaillée est posée sur la table de rabotage.

• La pièce travaillée est rabotée par le dessous.

Dimensions des pièces:

• Longueur: Utiliser pousse bois aﬁ n de pousser les pièces de longueur inférieure à 250 mm; pour les pièces de plus de 1500 mm, utiliser une servante à rouleau comme support ou demander l’aide d’une seconde personne,

Version 640, PF204

• Largeur: max. 204 mm,

• Epaisseur: min. 5 mm.

Version 630, PF150

• Largeur : max. 152 mm.

• Epaisseur : min. 5 mm

Ajustement de la profondeur de la coupe

Avec la manivelle de réglage en hauteur du rabotage 6, la profondeur de la coupe est réglée lorsque la machine est utilisée pour le rabotage.

• Chaque graduation sur l’échelle de rabotage 8 correspond à 1 mm retiré.

• A chaque passage, il est possible d’enlever un maximum de 2 mm de matériau pour les versions 640 et PF204 et un maximum de 3 mm pour les versions 630 etF150.

Rabotage des pièces

Remarque: La buse d’aspiration doit être assemblée en dessous

de la table de rabotage (voir 6.2: Installation de la buse d’aspiration).

1. Prendre une position appropriée Positionnez-vous sur le

côté de la table de rabotage.

2. Régler le guide parallèle comme indiqué (voir Installation

du guide parallèle).

3. Régler la profondeur de la coupe.

4. Placer la pièce contre le guide parallèle.

5. Ajuster la protection de l’arbre porte-fers 4 :

• Lorsque l’on rabote des pièces dont les côtés sont étroits

ou des pièces de plus de 75 mm d’épaisseur :

Régler la protection de l’arbre porte-fers 4 sur le côté

contre la pièce à travailler.

• Lorsque l’on rabote la face d’une planche ou de pièces

de plus de 75 mm d’épaisseur :

Baisser la protection de l’arbre porte-fers 4 sur la pièce

à travailler.

Ajuster la protection de l’arbre porte-fers pour faire en sorte que la distance la plus basse mentionnée ne soit pas dépassée dans les positions :

A l’arrière - pièce max. 3 mm; A l’avant - pièce max. 2 mm.

6. Démarrer le moteur

7. Introduire les pièces d’aplomb au travers de la table à

raboter 5.

Regroupez vos doigts aﬁ n de guider la pièce avec la

paume de vos mains.

Exercer une pression vers le bas sur la pièce, uniquement

au niveau de la surface de la table de rabotage.

8. Eteindre la machine lorsque vous n’avez plus de rabotage

à effectuer.

Page 37

8 MAINTENANCE ET ENTRETIEN

Danger Avant tout autre chose :

• Eteindre la machine

• Attendre que la machine s’arrête complètement.

• Débrancher

Remplacer les pièces défectueuses, particulièrement les éléments de sécurité, seulement avec des pièces de rechange d’origine. Les pièces non vériﬁ ées et approuvées par le fabricant peuvent causer des dégâts importants. Après chaque utilisation :

• Vérifier que tous les éléments de sécurité sont opérationnels.

• Vériﬁ er que les outils ou les autres accessoires ne restent pas sur ou dans la machine.

Les travaux de réparation et de maintenance autres que ceux décris dans ce chapitre doivent être effectués par un spécialiste.

8.1 Remplacement de la lame

Remarque : Un porte-fers usé est néfaste car

• Il réduit la performance de la raboteuse ;

• Il augmente le risque de catapultage ;

• Il entraîne une surchauffe du moteur.

• Qualité de la ﬁ nissage

Danger! Risque de blessures corporelles par coupures avec

les fers de rabot.

Porter des gants lors du changement des fers de

rabot.

Pour retirer les fers de rabot :

1. Eteindre la machine

2. Débrancher le câble 11.

3. Enlever la protection de l’arbre porte-fers 4.

4. Desserrer et retirer les trois vis tenant la lame et la barre

des fers de rabot.

5. Retirer la barre et le fer de l’arbre porte-fers.

6. Nettoyer la poussière et la résine de toutes les surfaces

de l’arbre porte-fers et des fers à rabot.

Danger! Ne pas utiliser de produits nettoyants (pour

éliminer les résidus de résine par exemple) risquant d’attaquer les composants en métal léger ; la solidité de ces composants risque d’être compromise.

Pour monter les fers de rabot:

Danger! N’utiliser que des fers de rabot conforme à la norme

EN 847-1 (voir également Accessoires livrables).

Des fers de rabot émoussés, détériorés, pouvant se détacher ou montés de manière incorrecte, augmentent considérablement le risque de rejet de bois. Veillez à remplacer ou retourner toujours les deux fers de rabot simultanément. Lors de l’affûtage des fers, retirer la même quantité de matière sur les deux fers, sans dépasser

0.5 mm à chaque fois.

Installer les fers à rabot en utilisant uniquement les pièces de remplacement autorisées.

1. Poser une planche parfaitement rabotée sur la table de sortie (E) et, à l’aide d’un crayon, effectuer le premier marquage comme indiqué sur la Fig..

2. Tourner manuellement l’arbre de la machine d’un tiers de tour en suivant le sens de la ﬂ èche. Le bois doit se déplacer légèrement.

3. Effectuer un second marquage avec le crayon puis mesurer. Le réglage est correct si l’écart est de l’ordre de 2 - 3 mm (cote Z). Effectuer cette vériﬁ cation à gauche et à droite de chaque couteau, après chaque blocage des 4 vis sur les extrémités marquées (A) et (B). Il n’est pas possible de raboter correctement si ces conditions ne sont pas respectées.

4. Bloquer déﬁ nitivement toutes les vis sans exagérer lors du serrage.

8.2 Remplacement de la courroie:

La courroie d’entraînement de l’arbre du porte-fers est une pièce qui s’use et qui doit être vériﬁ ée régulièrement. Si la courroie est usée, elle doit être remplacée.

1. Retirer les vis du couvercle frontal 9 de la machine.

2. Retirer le couvercle frontal 9.

3. Retirer la courroie usée et insérer la nouvelle.

4. Fermer le couvercle frontal et resserrer les vis.

8.3 Maintenance de la machine

Traiter les axes ﬁ letés pour le réglage de la hauteur de la table uniquement avec un lubriﬁ ant sec.

8.4 Nettoyage de la machine

Nettoyez les surfaces des tables régulièrement, aﬁ n de supprimer les traces de résine. Aﬁ n d’éviter la surchauffe du moteur, vériﬁ er régulièrement que la poussière ne s’accumule pas dans le système de ventilation du moteur. Après une période prolongée d’utilisation, la machine doit être vériﬁ ée par un centre de service après-vente agréé. Les supports des fers et les fers doivent être nettoyés de la résine régulièrement. Ceci peut être fait en plaçant ces pièces pendant 24 heures dans de la parafﬁ ne, du whitespirit ou un nettoyant spécial pour résine disponible dans le commerce. (Voir Pour retirer les fers de rabot). Les pièces en aluminium doivent être débarrassées des résines seulement avec des produits nettoyants qui ne soient pas corrosif pour ce type de matière. Retirer la poussière et les copeaux de bois des différentes parties de la machine en utilisant un dispositif d’aspiration externe ou un pinceau.

Page 38

9 DESTRUCTION MACHINE, EMBALLAGE

INFORMATION AUX UTILISATEURS

Selon les termes de l’art. 13 du Décret Législatif du 25 juillet 2005, n° 151 « Application des Directives 2002/95/CE, 2002/96/CE et 2003/108/CE, relatives à la réduction de l’emploi de substances dangereuses dans les équipements électriques et électroniques, ainsi qu’à l’élimination des déchets », on précise ce qui suit :

• Le symbole de la poubelle barrée présent sur l’équipement ou sur l’emballage indique que le produit doit être éliminé séparément des autres déchets à la ﬁ n de sa durée de vie utile.

• Par conséquent, l’utilisateur devra remettre l’équipement arrivé à la ﬁ n de sa durée de vie aux centres spécialisés de collecte différenciée des déchets électroniques et électrotechniques ou bien le remettre au revendeur au moment de l’achat d’un nouvel équipement de type équivalent, à raison de un à un.

• La collecte différenciée appropriée à l’envoi successif de l’équipement n’étant plus utilisé au recyclage, au traitement et à l’élimination compatible avec l’environnement, contribue à éviter les effets négatifs possibles sur le milieu et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont se compose l’équipement.

ATTENTION ! L’élimination abusive du produit de la part de

l’utilisateur entraîne l’application des sanctions administratives prévues par la réglementation en vigueur.

10 DONNEES TECHNIQUES Version 640

Courant alternatif: ...................................... 230 V ~ 50 Hz

Puissance: ........................................................... 1350 W

Utilisation normale: ...................................................... 6 A

Classe de sécurité: .......................................................... I

Dimensions : ..................................830x 465 x H535 mm

Vitesse de rotation de l’arbre porte-fers: ........8000 min-1

Nombre de fers: ..............................................................2

Dimensions des fers : .................................. 210 x 20 mm

Poids........................................................................28 kg.

Raboteuse

Largeur de la coupe: ....................................max 204 mm

Profondeur de la coupe: ..................................max 2 mm

Guide parallèle: .........................................540 x 103 mm

Angle de l’équerre: ...........................................90° - 135°

Dimensions de la table de rabotage: .......... 738x 210 mm

Dégauchisseuse

Largeur de la coupe: ...................................max. 204 mm

Profondeur de la coupe: ..................................max 2 mm

Hauteur de la coupe: ...................................max 210 mm

Dimension de la table de dégauchissage: . 250 x 204 mm

Bruit

Niveau de puissance acoustique à vide: ........86.7 dB (A)

Niveau de puissance acoustique: ...................99,7 dB (A)

Version PF240

Courant alternatif: ...................................... 230 V ~ 50 Hz

Puissance: ........................................................... 1250 W

Utilisation normale: ...................................................... 6 A

Classe de sécurité: .......................................................... I

Dimensions : .................................830 x 465 x H445 mm

Vitesse de rotation de l’arbre porte-fers: ........8000 min-1

Nombre de fers: ..............................................................2

Dimensions des fers : .................................. 210 x 20 mm

Poids........................................................................25 kg.

Raboteuse

Largeur de la coupe: ....................................max 204 mm

Profondeur de la coupe: ..................................max 2 mm

Guide parallèle: ...........................................500 x 90 mm

Angle de l’équerre: ...........................................90° - 135°

Dimensions de la table de rabotage: .......... 738x 210 mm

Dégauchisseuse

Largeur de la coupe: ...................................max. 204 mm

Profondeur de la coupe: ..................................max 2 mm

Hauteur de la coupe: ...................................max 120 mm

Dimension de la table de dégauchissage: . 250 x 204 mm

Bruit

Niveau de puissance acoustique à vide: ........86.7 dB (A)

Niveau de puissance acoustique: ...................99,7 dB (A)

Version 630/PF150

Courant alternatif: ...................................... 230 V ~ 50 Hz

Puissance: (630)................................................... 1350 W

Puissance: (PF150) .............................................. 1250 W

Utilisation normale: ...................................................... 6 A

Classe de sécurité: .......................................................... I

Dimensions : .................................755 x 400 x H450 mm

Vitesse de rotation de l’arbre porte-fers: ........8000 min-1

Nombre de fers: ..............................................................2

Dimensions des fers : .................................. 160 x 20 mm

Poids........................................................................21 kg.

Raboteuse

Largeur de la coupe: ....................................max 152 mm

Profondeur de la coupe: ..................................max 3 mm

Guide parallèle: ...........................................480 x 80 mm

Angle de l’équerre: ...........................................90° - 135°

Dimensions de la table de rabotage: ......... 650 x 160 mm

Dégauchisseuse

Largeur de la coupe: ...................................max. 152 mm

Profondeur de la coupe: ..................................max 2 mm

Hauteur de la coupe: ...................................max 120 mm

Dimension de la table de dégauchissage: . 180 x 150 mm

Bruit

Niveau de puissance acoustique à vide: ........90,4 dB (A)

Niveau de puissance acoustique: ...................99,7 dB (A)

Page 39

1 DESCRIPCIÓN DEL PRODUCTO

La Cepilladora - regruesadora es un equipo eléctrico portátil. La máquina está guiada por un motor eléctrico universal. Se ha proyectado para el cepillado y el calibrado de espesor de madera dura. Respetar las dimensiones consentidas para la pieza por trabajar (véanse Datos Técnicos). No está permitido ningún otro uso. El uso impropio, la modiﬁ cación de la máquina o el uso de partes no sometidas a ensayo y aprobadas por el fabricante pueden causar daños imprevistos.

2 CONSEJOS SOBRE LA SEGURIDAD

¡Advertencia! Durante el uso de equipos eléctricos hay que

respetar las precauciones básicas para reducir el riesgo de incendio, electrocución y desgracias.

Leer atentamente todas las instrucciones antes de

trabajar con el equipo y conservarlas para futuras consultas.

2.1 Consejos generales sobre la seguridad

Funcionamiento seguro

1. Mantener libre la zona de trabajo

2. Tener en consideración el ambiente de la zona de

trabajo

- No exponer el equipo a la lluvia.

- No usar el equipo en ambientes húmedos o mojados.

- Mantener la zona de trabajo bien iluminada.

- No usar el equipo en presencia de líquidos inﬂ amables o

gas.

3. Evitar el riesgo de electrocución

- Evitar que el cuerpo entre en contacto con superﬁ cies

conectadas a tierra (p. ej.: tuberías, radiadores, neveras).

4. Mantener alejados a los extraños

- No dejar que nadie, especialmente los niños, se vean

envueltos en los trabajos ni que toquen las herramientas o el cable de alimentación. Mantenerlos fuera de la zona de trabajo.

5. Guardar la maquinaria que no se utiliza

- Cuando no se utilizan, hay que guardar la maquinaria en

un lugar seco y cerrado bajo llave, fuera del alcance de los niños.

6. No forzar la maquinaria

- Desempeñará su trabajo mejor y en condiciones de

seguridad en la manera para la que ha sido proyectada.

7. Usar la maquinaria adecuada

- No forzar pequeñas maquinarias a hacer el trabajo de las

grandes.

- No usar la maquinaria para otras ﬁ nalidades que no sean

aquellas para las que ha sido concebida.

Por ejemplo, no usar sierras circulares para cortar ramas

de árboles o troncos.

8. Usar ropa adecuada

- No llevar ropa ancha ni joyas, ya que pueden engancharse

en las partes en movimiento.

- Para trabajar al aire libre se aconseja llevar calzado

antideslizante.

- Utilizar prendas para cubrir la cabeza cuando el cabello

sea largo.

9. Usar un equipo de protección

- Usar gafas de seguridad.

- Usar mascarillas anti-polvo para la cara si el trabajo provoca emisiones de polvo.

10. Conectar la instalación de extracción de polvo

- Si la máquina está provista de conexión con la instalación de extracción y recogida de polvo, asegurarse de que esté bien conectada y de que funcione correctamente.

11. No abusar del cable de alimentación

- No tirar nunca del cable de alimentación para soltarlo de la toma de corriente.

Mantener el cable alejado de calor, aceite y objetos

cortantes.

12. Trabajar con seguridad

- Usar las mordazas o una tenaza para sostener el trabajo; es más seguro que usar las manos.

13. No esforzarse

- Mantener siempre el equilibrio y una posición correcta.

14. Conservar la maquinaria

- Conservar las herramientas de corte limpias para prestaciones mejores y seguras.

- Seguir las instrucciones para la lubricación y el cambio de los accesorios.

- Controlar periódicamente el cable de alimentación del equipo y, si está estropeado, repárenlo en un centro de asistencia especializado y autorizado.

- Controlar periódicamente el cable de alimentación y sustituirlo si está estropeado.

- Las manos tienen que estar secas, limpias y libres de aceite o grasa.

15. Desconectar el equipo de la red eléctrica cuando:

- No esté en funcionamiento

- antes de efectuar operaciones de servicio

- se cambien accesorios como hojas y cuchillas.

16. Quitar llaves de regulación y utensilios.

- Antes de encender el equipo, coger la costumbre de controlar que las llaves de regulación y otros utensilios hayan sido quitados.

17. Evitar el arranque accidental

- Asegurarse de que el interruptor esté colocado en “off” cuando se conecta el equipo a la red eléctrica.

18. Usar alargues para exteriores.

- Cuando la máquina se use en el exterior, usar sólo prolongadores para uso externo.

19. Estar alerta

- Prestar atención a lo que se está haciendo, usar el sentido común.

No trabajar con la máquina cuando se esté cansado.

Page 40

Interruptor de límite

El interruptor de límite impide que la máquina empiece, hasta que la aspiradora no esté instalada correctamente.

Protector térmico

Su cepillo está provisto de protector térmico, en caso de que el motor se detenga por recalentamiento, esperar su normal reactivación y presionar el protector térmico en el costado del cepillo

Dispositivo de protección del bloqueo de cuchillas

El revestimiento del equipo impide que la cortadora se toque durante la cepillado.

2.4 Símbolos

Leer el manual

¡Atención!

Ponerse las gafas de protección

Ponerse el casco de protección

Ponerse la mascarilla

Ponerse los guantes

20. Control de partes estropeadas

- Antes de volver a utilizar la máquina, hay que controlarla atentamente para determinar que funcione correctamente y que ejecute los trabajos para los que ha sido proyectada.

- Controlar la alineación de las partes en movimiento, los bordes, la rotura de las partes, el montaje y cualquier otra cosa que pueda afectar el trabajo.

La protección u otra parte estropeada deben repararse

adecuadamente en un centro de asistencia autorizado salvo que se indique lo contrario en este manual de instrucciones.

- Interruptores defectuosos deben sustituirse en centro de asistencia autorizado.

- No usar la máquina si el interruptor no se apaga.

21. ¡ADVERTENCIAS!

- El uso de cualquier accesorio o conexión diferente a los aconsejados en este manual de instrucciones puede presentar el riesgo de lesiones personales.

22. Reparación de la máquina a cargo de personal especializado

- Esta máquina eléctrica cumple con las reglas de seguridad pertinentes.

Las reparaciones deben correr a cargo exclusivamente

de personal especializado y usando piezas de recambio originales, en caso contrario subsiste un peligro considerable para el usuario.

2.2 Consejos especiales de seguridad

• No usar nunca la máquina sin su protección

adecuada, correctamente colocada y regulada.

• No usar cuchillas sin aﬁ lar, ya que incrementa el

peligro de contragolpe.

• Cualquier parte del bloque de soporte cuchillas que

no se use debe protegerse.

• Cuando se cepilla una pieza corta, usar una varilla

de empuje.

• Cuando se cepillan piezas estrechas puede que

hagan falta medidas de seguridad adicionales, como el uso de equipos de presión horizontales y protecciones de carga de muelle, para asegurar un trabajo más seguro.

• Las máquinas cepilladoras no deben usarse

para cortar, acanalar, encastrar, cortar a inglete o perﬁ lar.

• Para garantizar un trabajo seguro hay que

inspeccionar regularmente la eﬁ cacia del sistema anti- contragolpe.

• Las máquinas provistas de recogida de virutas y

campana de extracción deben conectarse con el recogedor de polvo y fragmentos.

• Ponerse el casco de protección

2.3 Dispositivos de seguridad

Bloqueo anti-contragolpe

La máquina está provista de un sistema de bloqueo del contragolpe, que impide que la pieza trabajada sea lanzada hacia atrás contra el trabajador por el bloqueo giratorio de cuchillas.

Page 41

3 PARTES Y ACCESORIOS Partes de la máquina

1. Aspiradora

2. Guía de apoyo angular

3. Escala de la guía de apoyo

4. Protección del bloque cuchillas

5. Plano de la cepilladora

6. Regulación del espesor del corte de la cepilladora

7. Regulación de la altura del plano de la regruesadora

8. Escala de la cepilladora

9. Revestimiento frontal

10. Interruptor de encendido

11. Cable de alimentación con enchufe

12. Plano de la regruesadora

13. Escala de la regruesadora

14. Leva de la protección del bloque cuchillas

15. Bloque cuchillas

16. Protector térmico

4 TRANSPORTE Y MONTAJE

Dado el peso de la máquina se aconseja no transportarla solo.

¡Precaución! No transportar la máquina sujetándola por el plano

de la cepilladora porque no se ha proyectado para resistir a la carga de tracción del peso de la máquina.

• Espacio plano necesario: mín. 3 m. por 4 m

• Capacidad de carga suﬁ ciente

• Horizontal

• Plano

• Seco

• Antideslizante

• Ventilación suﬁ ciente

• Conexión eléctrica apropiada

Dependiendo de las dimensiones de la pieza por trabajar, podría ser necesario más espacio. La máquina puede montarse en una mesa de trabajo usando pernos, guarniciones de bloqueo y tuercas hexagonales (no suministrado). (Ver ﬁ gura).

Versión 640

380

240

Versión PF204

350

240

Versión 630 / PF150

350

190

Page 42

5 ANTES DE LA PRIMERA UTILIZACIÓN Quitar el embalaje

• Controlar todas las partes en caso de que hayan sufrido desperfectos por el transporte.

Si se detectaran desperfectos reclamar directamente en

la entrega.

• Controlar que se haya entregado todo.

Si faltaran partes, avisar inmediatamente al vendedor.

Contenido del paquete

1 x cepilladora- regruesadora 1 x guía de apoyo angular 1 x aspiradora 1 x 4 mm. llave hexagonal 1 x manivela para regular la altura del plano de la regruesadora 2 x correas de transmisión 1 x varilla de empuje 1 x reductor para aspiradora (sólo para la versión 640 y

PF204)

6 INSTALACIÓN

¡Peligro! Efectuar modificaciones en la máquina o usar

partes no sometidas a ensayo y que no cuenten con la autorización del fabricante pueden provocar desperfectos imprevistos.

• Montar la máquina exactamente como se describe en estas instrucciones.

• Usar sólo partes suministradas con la máquina como suministro estándar.

• No modiﬁ car ninguna de las partes.

6.1 Guía de apoyo angular

Los tornillos y arandelas ya están montados en la máquina.

Versión 630, PF204, PF150

• Introducir el tornillo en la ﬁ sura A.

• Colocar la guía de apoyo angular en el tornillo B.

• Apretar antes el tornillo A, luego el C.

• La regulación del ángulo se hace con el tornillo C en concordancia con la escala 3 de la guía de apoyo angular.

6.2 Instalación de la aspiradora

La aspiradora 1 debe conectarse correctamente con la máquina. En caso de instalación incorrecta, un interruptor de límite previene que la máquina se encienda (véase Dispositivos

de Seguridad).

Uso como cepilladora

• Levantar la protección de las cuchillas 4 de manera que

los oriﬁ cios longitudinales de ambos lados del plano de la cepilladora 5 sean accesibles.

• Sacar las llaves colocadas en ambos lados del conducto

polvo 1.

• Desplazar el plano de la regruesadora 12 hasta la

posición más baja usando la regulación de la altura del plano de la regruesadora 7.

• Introducir la aspiradora 1.

• La aspiradora 1 debe colocarse de manera que ambas

llaves estén en línea con los oriﬁ cios longitudinales.

• Empujar ambas llaves en los oriﬁ cios.

Versión 640

• Apretar los tornillos A

• La regulación del ángulo se efectúa mediante el tornillo

C, en concordancia con la escala 3 de la guía de apoyo angular.

Page 43

Uso como regruesadora

• Quitar la guía de apoyo angular 2.

• Quitar la protección bloque cuchillas 4.

• Sacar las llaves de ambos lados de la aspiradora 1.

• Colocar la aspiradora 1 en el plano de la cepilladora 5.

• La aspiradora 1 debe colocarse de manera que ambas llaves estén en línea con los oriﬁ cios longitudinales.

• Empujar ambas llaves en los oriﬁ cios.

6.3 Conexión de la aspiradora

Para evitar problemas y garantizar un trabajo seguro en locales cerrados, la aspiradora debe conectarse a un extractor externo.

• Conectar un extractor externo adecuado con el conector de aspiración de la aspiradora 1.

Para ello usar el reductor disponible como accesorio

(sólo para la versión 640 y PF204).

• La velocidad mínima del aire a la conexión del extractor debe ser 20 m./s. para garantizar una extracción óptima.

• Usar un aparato de extracción especial si se trabaja con materiales como pinturas que son perjudiciales para la salud.

• El polvo producido puede ser peligroso.

• Se ruega remitirse al apartado Consejos de Seguridad.

• Para el uso profesional del equipo deben respetarse reglamentos especiales referentes a la extracción del polvo.

• Por tanto, en caso de necesidad, ponerse en contacto con la asociación de Asistencia de la propia categoría laboral.

6.4 Protección del bloque cuchillas

• La altura de la protección del bloque cuchillas 4 puede regularse con la palanca 14 montada en el lado izquierdo del plano de la cepilladora 5.

• Después de haber aﬂ ojado el tornillo 14, se puede regular la anchura de la protección del bloque cuchillas 4.

• Apretar el tornillo 14 tras la regulación.

6.5 Conexión eléctrica

¡Advertencia! No conectar la máquina a la corriente eléctrica hasta

que la instalación no esté terminada.

El motor se ha proyectado para trabajar con el voltaje y la frecuencia especiﬁ cados en los Datos Técnicos. Las cargas normales pueden ser controladas con seguridad a voltajes ni superiores ni inferiores al 10% del voltaje especiﬁ cado. Trabajar con la máquina a voltajes que no estén comprendidos en este margen puede provocar que el motor se caliente excesivamente y que se queme. La máquina sólo puede trabajar con una alimentación eléctrica correspondiente a los siguientes requisitos:

• Tomas instaladas correctamente, aprobadas y con puesta a tierra;

• Si se usa el colector de polvo, éste debe estar conectado correctamente con la puesta a tierra;

La posición del cable de alimentación no debe interferir con el trabajo y no debe sufrir desperfectos. Proteger el cable de alimentación del calor, líquidos agresivos y bordes aﬁ lados. Usar prolongadores que tengan la sección suﬁ ciente. No tirar nunca del cable para desconectar el enchufe.

7 OPERACIONES

Nota: Les rogamos que lean atentamente las

instrucciones de seguridad (véanse Instrucciones de Seguridad).

7.1 Interruptor de encendido “I/O”

Encendido:

• Abrir el revestimiento de protección del interruptor.

• Apretar el botón verde “I”.

Apagado:

• Apretar el revestimiento de la protección del interruptor.

• Abrir el revestimiento del interruptor y apretar el botón rojo “O”.

Page 44

7.2 Uso como cepillado de superﬁ cie

Con el cepillado de superﬁ cie, una superﬁ cie irregular se cepilla plana.

• La pieza por trabajar yace en la superﬁ cie del plano de la cepilladora.

• La pieza se corta en el lado inferior.

Dimensiones de la pieza por trabajar

• Longitud: usar una varilla de empuje para alimentar la máquina si las piezas miden menos de 250 mm.; para piezas con más de 1500 mm. usar una segunda persona o una extensión del plano de soporte.

Versión 640, PF204

• Anchura: máx. 204 mm.

• Espesor: mín. 5 mm.

Versión 630, PF150

• Anchura: máx. 152mm.

• Espesor: mín. 5 mm .

Regulación del espesor de corte

Con la regulación del espesor del corte de la cepilladora 6 el espesor está regulado cuando la máquina se usa para cepillar la superﬁ cie.

• Un grado en la escala de la Cepilladora 8 corresponde a 1 mm. de virutas eliminadas.

• En cada pasada puede removerse un máximo de 2 mm de material en el caso de las versiones 640 y PF204 y un máximo de 3 mm en el caso de las versiones 630 y PF150.

Cepillado de la superﬁ cie de las piezas por trabajar

Nota: la aspiradora debe montarse bajo el plano

de la cepilladora (véase 6.2: Instalación de la aspiradora).

1. Asumir una postura de trabajo adecuada:

Colocarse en un lado del plano de la cepilladora.

2. Regular la guía de apoyo angular como exigido (véanse

Instalación guía de apoyo angular).

3. Programar el espesor del corte.

4. Poner la pieza contra la guía de apoyo angular.

5. Regular el revestimiento del bloque cuchillas 4:

• Cuando se cepillan bordes estrechos (uniones) o piezas

con un espesor mayor de 75 mm.:

Regular la protección del bloque cuchillas 4 por el lado

contra la pieza por trabajar.

• Cepillar la cara de una tabla o piezas hasta un espesor

de 75 mm.:

Bajar la protección del bloque cuchillas 4 en la pieza

por arriba.

Regular la protección del bloque cuchillas de manera que las distancias abajo mencionadas no excedan en ninguna posición:

borde trasero – pieza máx. 3 mm.; borde delantero – pieza máx. 2 mm.

6. Poner en marcha el motor.

7. Poner la pieza por trabajar directamente a través del plano

de cepillado 5.

Mantener unidos los dedos, guiando la pieza con la palma

de las manos.

Ejercitar una presión hacia abajo en el pieza sólo en la

zona del plano de cepillado.

8. Apagar la máquina si no hay que realizar otras operaciones

de corte inmediatamente.

7.3 Uso como regruesadora

El cepillado de espesor se usa para reducir el espesor de la pieza por trabajar que ya tiene una superﬁ cie cepillada con el espesor deseado.

• La pieza por trabajar avanza a través de la regruesadora.

• La pieza por trabajar se corta por la parte superior.

Dimensiones de la pieza con la que se va a trabajar:

• Longitud: mín. 200 mm.; para piezas con más de 1500 mm. servirse de la ayuda de una segunda persona o una extensión del plano de soporte.

Versión 640

• Anchura: máx. 204 mm.,

• Espesor: mín. 6 mm.; máx. 210 mm.

Versión PF204

• Anchura: máx. 204 mm.,

• Espesor: mín. 6 mm.; máx. 120 mm.

Versión 630, PF150

• Anchura: máx. 152 mm.,

• Espesor: mín. 6 mm.; máx. 120mm.

Regulaciones de la regruesadora

Con la regulación de la altura del plano de la regruesadora el espesor de cepillado (=espesor de la pieza tras la cepillado) se regula cuando la máquina se usa como regruesadora.

• La regulación de la altura del plano de la regruesadora 7 se hace con la manivela.

• Una vuelta completa de la manivela modiﬁ ca la altura del plano de la regruesadora 12, 3 mm.

• Rotación en sentido de marcha de las agujas del reloj = levanta el plano de la cepillado

• Rotación en sentido contrario de marcha de las agujas del reloj = baja el plano de la cepillado

• La regulación del plano de la regruesadora se indica en la escala de la cepilladora 13.

• Con cada pasada se elimina un máximo de 2 mm. de material.

Cepillado de espesor de piezas por trabajar

Notas: El conducto del polvo debe montarse por encima

del plano de cepillado (véase 6.2: Instalación de la aspiradora).

1. Asumir una postura de trabajo adecuada:

• Para alimentar la máquina con la pieza por trabajar,

colocarse lateralmente en un lado del hueco de introducción.

• Para quitar la pieza trabajada en la máquina, colocarse

lateralmente en un lado del hueco de expulsión.

2. Para cepillar superﬁ cies no paralelas, usar accesorios

adecuados (preparar plantillas adecuadas).

3. Regulación de la altura del plano de la regruesadora.

4. Encender el motor.

5. Introducir la pieza de trabajar lentamente y directamente

en la regruesadora.

La pieza será arrastrada automáticamente en la

regruesadora.

6. Guiar la pieza de trabajo directamente a través de la

regruesadora.

7. Apagar la máquina si no hay otros trabajos que hacer

inmediatamente.

Page 45

8 MANTENIMIENTO Y CUIDADOS

¡Peligro! Antes de las intervenciones:

• Apagar la máquina, colocándola en OFF.

• Desconectarla de la alimentación eléctrica.

• Esperar hasta que la máquina se pare completamente.

Sustituir las partes defectuosas, especialmente los equipos de seguridad, sólo con piezas de recambio originales. Partes no sometidas a ensayo o sin la aprobación del constructor pueden causar peligros imprevistos.

Después de las intervenciones:

• Controlar que todos los dispositivos de seguridad funcionen correctamente.

• Asegurarse de que ninguna herramienta u otros utensilios se hayan quedado en la máquina o en su interior.

Reparaciones u otras intervenciones diferentes de las anteriormente indicadas en este apartado deben correr a cargo de personal especializado.

8.1 Sustitución de las hojas

¡Atención! El desgaste de las hojas de las cuchillas se aprecia

por:

• reducción de la capacidad de cepillado;

• incremento del riesgo de contragolpe;

• sobrecarga del motor.

• Calidad de acabado

¡Peligro! ¡Riesgo de accidentes de corte a causa de las

cuchillas!

Ponerse siempre los guantes durante la sustitución

de las cuchillas.

Extracción de las cuchillas:

1. Apagar la máquina.

2. Desconectar el cable de alimentación 11.

3. Quitar la protección del bloqueo cuchillas 4.

4. Aﬂ ojar y quitar los tres tornillos que sujetan las hojas y la

barra de soporte cuchillas.

5. Quitar la barra y las cuchillas del bloque soporte

cuchillas.

6. Limpiar todas las superficies del bloque de soporte

cuchillas y el polvo y la resina de las cuchillas.

¡Peligro! No usar productos de limpieza (p. ej.: para eliminar

la resina) que puedan corroer los componentes de aleación metálica ligera. La estabilidad de los componentes de aleación podría reducirse.

Instalar las cuchillas:

¡Peligro! Usar sólo cuchillas adecuadas y conformes a la

norma EN 847-1 (véanse Accesorios Disponibles).

Cuchillas no conformes, montadas mal, desgastadas o estropeadas pueden trabajar ﬂ ojas e incrementar el riesgo de contragolpe considerablemente. Sustituir o girar ambas cuchillas de la cepilladora. ¡Durante el aﬁ lado, quitar la misma cantidad de material en cada vez, no más de 0,5 mm. de ambas partes de las cuchillas! Instalar cuchillas usando sólo piezas originales.

1. Apoyar un eje perfectamente cepillado sobre la mesa de salida (E) y, con un lápiz, efectuar la primera marca de la manera ilustrada en Fig..

2. Hacer girar manualmente el eje de la máquina en la medida de un tercio de vuelta, siguiendo el sentido de la ﬂ echa. La madera debería desplazarse ligeramente.

3. Efectuar una segunda marca con el lápiz y medir. La regulación es correcta si la diferencia es del orden de 2 3 mm (cota Z-). Efectuar esta veriﬁ cación a la izquierda y a la derecha de cada cuchilla, después de cada bloqueo de los cuatro tornillos en los extremos marcados (A) y (B). No será posible cepillar correctamente en caso de no respetarse estas condiciones.

4. Bloquear definitivamente todos los tornillos, sin apretarlos excesivamente.

8.2 Sustitución de las correas:

La correa de transmisión del bloque cuchillas es una parte sujeta a desgaste y debe controlarse periódicamente. Si la correa está desgastada, debe sustituirse.

1. Quitar las correas del revestimiento frontal 9 de la máquina.

2. Quitar el revestimiento frontal 9.

3. Quitar la vieja correa y poner la nueva.

4. Cerrar el revestimiento frontal y apretar los tornillos.

8.3 Mantenimiento de la máquina

Tratar las roscas de los ejes para la regulación de la altura del plano de la regruesadora sólo con un lubrificante seco.

8.4 Limpieza de la máquina

Liberar regularmente de la resina la superficie de los planos de los rodillos de la apertura de carga y descarga. Para evitar el calentamiento excesivo del motor, controlar periódicamente que no haya acumulaciones de polvo en las aperturas de ventilación. Tras un periodo de trabajo prolongado, la máquina debe ser controlada por un centro de asistencia autorizado. El soporte cuchillas y las cuchillas deben liberarse periódicamente de los residuos de resina. Esta operación puede realizarse sumergiendo estas partes 24 horas en paraﬁ na, aguarrás o productos en comercio para eliminar la resina (véase Extracción de las cuchillas). Debe eliminarse la resina de las herramientas de aluminio con agentes limpiadores que no corroan este tipo de material. Quitar polvo y aserrín de las otras partes de la máquina con un extractor externo o con un cepillo.

Page 46

9 RECICLAJE/ELIMINACIÓN DE LA MÁQUINA,

EMBALAJE

INFORMACIÓN PARA LOS USUARIOS

De conformidad con el art. 13 del Decreto Legislativo nº 151 del 25 de julio de 2005, “Actuación de las Directivas 2002/95/CE, 2002/96/CE y 2003/108/CE, relativas a la restricción del uso de sustancias peligrosas en los aparatos eléctricos y electrónicos así como a la eliminación de los residuos”, se precisa lo siguiente:

• El símbolo del contenedor de basura tachado aplicado en el aparato o en el envase indica que al término de la vida útil del producto será necesario efectuar su recogida selectiva y diferenciada del resto de residuos urbanos.

• Por lo tanto, al llegar el aparato al ﬁ nal de su vida útil, el usuario deberá entregarlo a los centros idóneos de recogida selectiva de residuos electrónicos y eléctricos, o bien devolverlo al revendedor al comprar un nuevo aparato de tipo equivalente, en relación de uno a uno.

• La adecuada recogida selectiva a ﬁ n de someter el aparato en desuso a procesos de reciclaje, tratamiento y eliminación respetuosa con el medio ambiente, contribuye a evitar posibles efectos negativos sobre el ambiente y sobre la salud y favorece la reutilización y/o reciclaje de los materiales que componen el aparato.

ATENCIÓN! La eliminación abusiva del producto de parte del

usuario comporta la aplicación de las sanciones administrativas previstas por la normativa vigente.

10 DATOS TÉCNICOS Versión 640

Voltaje: ....................................................... 230 V ~ 50 Hz

Potencia: .............................................................. 1350 W

Corriente de funcionamiento: ......................................6 A

Clase de seguridad: .........................................................I

Dimensiones: .................................830x 465 x H535 mm.

Rotaciones del bloque cuchillas: ...................8000 mín.-1

Número hojas: ................................................................2

Dimensiones cuchilla: ................................. 210 x 20 mm.

Peso ........................................................................28 kg.

Superﬁ cie cepillado

Anchura corte: ........................................... máx. 204 mm.

Profundidad corte: .........................................máx. 2 mm.

Guía de apoyo angular: ............................ 540 x 103 mm.

Ángulo de la guía: .............................................90° - 135°

Dimensiones del plano de la cepilladora: .. 738x 210 mm.

Regruesadora

Anchura corte: ...........................................máx. 204 mm.

Profundidad corte: .........................................máx. 2 mm.

Espesor corte: ...........................................máx. 210 mm.

Dimensiones del plano de la regruesadora . .... 250 x 204

mm.

Ruido emitido

Nivel de presión sonora continua: ...................86,7 dB(A)

Nivel de potencia sonora: ................................99,7 dB(A)

Versión PF204

Voltaje: ....................................................... 230 V ~ 50 Hz

Potencia: .............................................................. 1250 W

Corriente de funcionamiento: ......................................6 A

Clase de seguridad: .........................................................I

Dimensiones: ................................830 x 465 x H445 mm.

Rotaciones del bloque cuchillas: ...................8000 mín.-1

Número hojas: ................................................................2

Dimensiones cuchilla: ................................. 210 x 20 mm.

Peso ........................................................................25 kg.

Superﬁ cie cepillado

Anchura corte: ........................................... máx. 204 mm.

Profundidad corte: .........................................máx. 2 mm.

Guía de apoyo angular: .............................. 500 x 90 mm.

Ángulo de la guía: .............................................90° - 135°

Dimensiones del plano de la cepilladora: .. 738x 210 mm.

Regruesadora

Anchura corte: ...........................................máx. 204 mm.

Profundidad corte: .........................................máx. 2 mm.

Espesor corte: ...........................................máx. 120 mm.

Dimensiones del plano de la regruesadora . .... 250 x 204

mm.

Ruido emitido

Nivel de presión sonora continua: ...................86,7 dB(A)

Nivel de potencia sonora: ................................99,7 dB(A)

Versión 630/PF150

Voltaje: ....................................................... 230 V ~ 50 Hz

Potencia: (630) ..................................................... 1350 W

Potencia: (PF150)................................................. 1250 W

Corriente de funcionamiento: ......................................6 A

Clase de seguridad: .........................................................I

Dimensiones: ................................755 x 400 x H450 mm.

Rotaciones del bloque cuchillas: ...................8000 mín.-

Número hojas: ................................................................2

Dimensiones cuchilla: ................................. 160 x 20 mm.

Peso ........................................................................21 kg.

Superﬁ cie cepillado

Anchura corte: ........................................... máx. 152 mm.

Profundidad corte: .........................................máx. 3 mm.

Guía de apoyo angular: .............................. 480 x 80 mm.

Ángulo de la guía: .............................................90° - 135°

Dimensiones del plano de la cepilladora: . 650 x 160 mm.

Regruesadora

Anchura corte: ...........................................máx. 152 mm.

Profundidad corte: .........................................máx. 2 mm.

Espesor corte: ...........................................máx. 120 mm.

Dimensiones del plano de la regruesadora . .... 180 x 150

mm.

Ruido emitido

Nivel de presión sonora continua: ...................90,4 dB(A)

Nivel de potencia sonora: ................................99,7 dB(A)

Page 47

1 DESCRIÇÃO DO PRODUTO

A Plaina é um aparelho eléctrico portátil. A máquina é guiada por um motor eléctrico universal. A máquina foi concebida para o desbaste de espessura de madeira dura. Respeitar as dimensões consentidas para a peça a trabalhar (consultar os Dados Técnicos). Não é permitido qualquer outro uso. O uso impróprio, a alteração da máquina, ou o uso de componentes não ensaiados e não aprovados pelo fabricante, podem provocar danos imprevistos!

2 CONSELHOS SOBRE A SEGURANÇA

Advertência! Durante o uso de aparelhos eléctricos, devem ser

respeitadas as precauções de base para reduzir os riscos de incêndio, choque eléctrico e acidentes.

Ler atentamente todas as instruções antes de

trabalhar com o aparelho e conservá-las para futura consulta.

2.1 Conselhos gerais sobre a segurança Funcionamento em segurança

1. Manter livre a área de trabalho

- Plataformas e áreas obstruídas são fontes de acidentes.

2. Ter em consideração o ambiente da área de trabalho

- Não expor o equipamento à chuva.

- Não usar o equipamento em ambientes húmidos ou molhados.

- Manter a área de trabalho bem iluminada.

- Não usar o equipamento em presença de líquidos inﬂ amáveis ou gases.

3. Proteger-se contra o risco de choque eléctrico

- Evitar de entrar em contacto com o corpo e com superfícies ligadas à terra (por ex. tubagens, radiadores, frigoríﬁ cos).

4. Manter afastadas as pessoas estranhas ao serviço

- Não deixar que pessoas, em especial crianças, participem nos trabalhos ou toquem no equipamento ou no cabo de alimentação. Mantê-los fora da área de trabalho.

5. Guardar as ferramentas não utilizadas

- Quando não estão a ser utilizadas, as ferramentas devem ser guardadas num local seco e fechado à chave, fora do alcance das crianças.

6. Não forçar o equipamento

- Esse executará o seu trabalho, melhor e em segurança, no modo para o qual foi concebido.

7. Usar a ferramenta certa

- Não forçar ferramentas pequenas para efectuarem o trabalho das pesadas.

- Não usar o equipamento para fins diferentes dos previstos.

Por exemplo, não usar serras circulares para cortar ramos

de árvores ou troncos.

8. Usar um vestuário adequado

- Não usar roupas largas nem artigos de joalharia, pois podem ser agarrados pelos componentes em movimento.

- Para o trabalho ao ar livre é aconselhado um calçado

antiderrapante.

- Usar toucas para os cabelos compridos.

9. Usar um equipamento de protecção

- Usar óculos de protecção.

- Usar máscaras de pó para o rosto se o trabalho provocar a formação de poeiras.

10. Ligar o equipamento de extracção de poeiras

- Se a máquina estiver ligada a um equipamento de extracção e recolha de poeiras, certiﬁ car-se que este está devidamente ligado e que funciona correctamente.

11. Não abusar do cabo de alimentação

- Nunca puxar pelo cabo de alimentação para o desligar da tomada de corrente.

Manter o cabo afastado de fontes de calor, óleo e objectos

cortantes.

12. Trabalhar em segurança

- Usar os tornos ou uma garra para segurar nas peças a trabalhar; é mais seguro que usar as mãos.

13. Não ultrapassar a posição

- Manter sempre o equilíbrio e uma posição correcta.

14. Tratar bem das ferramentas

- Manter as ferramentas de corte limpas para um melhor rendimento e em segurança.

- Seguir as instruções para a lubriﬁ cação e a troca dos acessórios.

- Verificar periodicamente o cabo de alimentação do aparelho, e se estiver daniﬁ cado mandá-lo para reparação a um Serviço de Assistência Técnica qualificado e autorizado.

- Verificar periodicamente o cabo de alimentação e substituí-lo se estiver estragado.

- As mãos devem estar enxutas, limpas e isentas de óleo e massa consistente.

15. Desligar o aparelho

- Quando não está a funcionar,

- Antes de efectuar qualquer manutenção

- Quando se trocam acessórios, tais como lâminas e cortantes.

16. Retirar as chaves de regulação e utensílios.

- Antes de ligar o aparelho, habituar-se a veriﬁ car se as chaves de regulação e outros utensílios foram retirados.

17. Evitar o arranque involuntário

- Certiﬁ car-se que o interruptor está na posição “off” quando se liga o aparelho à rede de alimentação eléctrica.

18. Usar extensões para exterior.

- Quando a maquina é utilizada no exterior, usar somente extensões concebidas para o uso no exterior e assim marcadas.

19. Prestar atenção

- Prestar atenção ao que se está a fazer, usar bom senso.

Não trabalhar na máquina quando se está cansado.

Page 48

Interruptor de limite

O interruptor de limite impede que a máquina arranque enquanto o aspirador não estiver devidamente instalado.

Protector térmico

A sua plaina está equipada com protector térmico. Se o motor parar por um problema de sobreaquecimento, aguarde o arrefecimento e retomada do funcionamento dele, e carregue no protector térmico situado no lado da plaina.

Dispositivo de protecção do bloco de cortantes

A cobertura do aparelho impede que os cortantes sejam tocados durante o desbaste.

2.4 Símbolos

Ler o manual

Atenção

Usar os óculos de protecção

Usar os tampões de protecção

Usar a máscara

Usar as luvas

20. Veriﬁ cação de partes estragadas

- Antes de utilizar a máquina novamente, deve-se veriﬁ car atentamente para ver se funciona correctamente e que efectua os trabalhos para os quais foi concebida.

- Veriﬁ car o alinhamento das partes em movimento, a dobragem, a ruptura, a montagem ou qualquer outra situação que possa afectar o trabalho.

- A protecção ou outra parte estragada deverá ser devidamente reparada por um Centro de Assistência Autorizado, salvo indicação em contrário neste Manual de Instruções.

- Os interruptores defeituosos devem ser substituídos por um Centro de Assistência Autorizado.

- Não usar a máquina se o interruptor não se desligar.

21. ADVERTÊNCIAS!

- O uso de qualquer acessório ou engate diferente dos aconselhados neste Manual de Instruções, poderá provocar acidentes.

22. Mandar reparar a máquina por pessoal qualiﬁ cado

- Esta máquina eléctrica respeita as regras de segurança.

As reparações devem ser efectuadas exclusivamente

por pessoal qualificado usando peças de origem, caso contrário existirá um perigo considerável para o utilizador.

2.2 Conselhos especiais de segurança

• Nunca usar a máquina sem a protecção correctamente

colocada e regulada.

• Não usar cortantes mal aﬁ ados, pois isso incrementa

o perigo de contragolpes.

• Qualquer parte do bloco porta-cortantes que não

seja utilizada deve ser protegida.

• Quando se aplaina uma peça curta, usar uma haste

de suporte.

• Quando se aplainam peças estreitas poderão ser

necessárias medidas de segurança suplementares, tais como a utilização de aparelhagens de pressão horizontais e protecções de carga com mola, para assegurar um trabalho em maior segurança.

• As máquinas de aplainar não devem ser usadas

para cortar, escavar, embutir, cortar em esquadria ou moldar.

• Para assegurar um trabalho em segurança, deve ser

inspeccionada regularmente a eﬁ ciência do sistema anti-contragolpes.

• As máquinas equipadas com recolha de aparas e

capa de extracção devem ser ligadas ao recipiente de poeiras e fragmentos.

• Usar os tampões de protecção.

2.3 Dispositivos de segurança

Bloqueio anti-contragolpes

A máquina é fornecida com um sistema de bloqueio do contragolpe, o qual impede que a peça trabalhada seja lançada para trás contra o operador pelo bloco de cortantes rotativo.

Page 49

3 COMPONENTES E ACESSÓRIOS Componentes da máquina

1. Aspirador

2. Guia de apoio angular

3. Escala da guia de apoio

4. Protecção do bloco de cortantes

5. Plano da plaina

6. Regulação da espessura do corte da plaina

7. Regulação da altura do plano da plaina de espessura

8. Escala da plaina

9. Cobertura frontal

10. Interruptor de acendimento

11. Cabo de alimentação com ﬁ cha

12. Plano da plaina de espessura

13. Escala da plaina de espessura

14. Patilha da protecção do bloco de cortantes

15. Bloco de cortantes

16. Protector térmico

4 TRANSPORTE E MONTAGEM

Em virtude do peso da máquina, aconselha-se não a transportar por uma única pessoa.

Cuidado! Não transportar a máquina pegando-a pelo plano

da plaina, o qual não foi concebido para resistir à força de tracção do peso da máquina.

• Espaço liso requerido: mín. 3 m por 4 m

• Capacidade de carga suﬁ ciente

• Horizontal

• Plano

• Seco

• Antiderrapante

• Ventilação suﬁ ciente

• Ligação eléctrica adequada

Em função das dimensões da peça a trabalhar, poderá ser necessário mais espaço. A máquina pode ser instalada numa bancada de trabalho com parafusos, juntas de ﬁ xação e porcas hexagonais (não fornecidas). (consultar a ﬁ gura)

Versão 640

380

240

Versão PF204

350

240

Versão 630 / PF150

350

190

Page 50

5 ANTES DA PRIMEIRA UTILIZAÇÃO Retirar a embalagem

• Veriﬁ car todas as partes em caso de danos provocados

pelo transporte.

Se houver danos, reclamar directamente no acto de

recepção da máquina.

• Veriﬁ car se foi tudo entregue.

Em caso de falta de componentes, avisar imediatamente

o vendedor.

Conteúdo da embalagem

1 x plaina 1 x guia de apoio angular 1 x aspirador 1 x chave hexagonal de 4 mm 1 x manivela para a regulação da altura do plano da plaina de espessura 2 x correias de transmissão 1 x haste de suporte 1 x redutor para aspirador (só para a Versão 640 e

PF204)

6 INSTALAÇÃO

Perigo! Modiﬁ cações na máquina ou o uso de peças não

ensaiadas e não aprovadas pelo fabricante podem provocar danos imprevistos.

• Montar a máquina exactamente como descrito nestas

instruções.

• Usar somente peças fornecidas com a máquina com

denominação standard.

• Não modiﬁ car nenhuma das peças.

6.1 Guia de apoio angular

Os parafusos e as juntas necessárias já estão montados na máquina.

Versão 630, PF204, PF150

• Introduzir o parafuso na ranhura A.

• Colocar a guia de apoio angular no parafuso B.

• Apertar primeiro o parafuso A, depois o C.

• A regulação do ângulo é efectuada com o parafuso C

de acordo com a escala 3 da guia de apoio angular.

Versão 640

• Aperte os parafusos A

• A regulação do ângulo realiza-se com o parafuso C

em concordância com a escala 3 da guia de apoio angular.

6.2 Instalação do aspirador

O aspirador 1 deve ser ligado correctamente à máquina. Em caso de instalação imprópria, um interruptor de limite impede que a máquina se ligue (consultar Dispositivos

de Segurança).

Uso como plaina

• Alçar a protecção do bloco de cortantes 4 de modo que

os furos longitudinais em ambos os lados do plano da plaina 5 sejam acessíveis.

• Extrair as chaves situadas em ambos os lados da

conduta dos pós 1.

• Deslocar o plano da plaina de espessura 12 para a

posição mais em baixo, usando a regulação da altura do plano da plaina de espessura 7.

• Introduzir o aspirador 1.

• O aspirador 1 deve ser colocado de modo que ambas

as chaves ﬁ quem em linha com os furos longitudinais.

• Empurrar ambas as chaves nos furos.

Page 51

Uso como plaina de espessura

• Retirar a guia de apoio angular 2.

• Retirar a protecção do bloco de cortantes 4.

• Extrair as chaves de ambos os lados do aspirador 1.

• Colocar o aspirador 1 no plano da plaina 5.

• O aspirador 1 deve ser colocado de modo que ambas

as chaves ﬁ quem em linha com os furos longitudinais.

• Empurrar ambas as chaves nos furos.

6.3 Ligação do aspirador

Para assegurar a ausencia de problemas e um trabalho de conﬁ ança em locais fechados, o aspirador deve ser ligado a um extractor externo.

• Ligar um extractor externo adequado ao conector de

aspiração do aspirador 1.

Para tal usar o redutor à disposição como acessório (só

para a Versão 640 e PF204).

• A velocidade mínima do ar na ligação do extractor deve

ser de 20 m/s para assegurar uma extracção ideal.

• Usar um aparelho especial de extracção se trabalhar

com certos materiais, tais como tintas que sejam nocivas para a saúde.

• Os pós produzidos podem ser perigosos.

• Por favor consultar o capítulo Conselhos de

Segurança.

• Para um uso profissional do aparelho, devem ser

respeitados regulamentos especiais relativos à extracção de pós.

6.4 Protecção do bloco de cortantes

• A altura da protecção do bloco de cortantes 4 pode ser regulada com a patilha 14 montada no lado esquerdo do plano da plaina 5.

• Depois de ter desapertado o parafuso 14, poderá ser regulada a largura da protecção do bloco de cortantes

• Apertar o parafuso 14 depois da regulação.

6.5 Ligação eléctrica

Advertência! Não ligar a máquina à corrente eléctrica enquanto

não estiver acabada a instalação.

O motor foi destinado a trabalhar à voltagem e à frequência especiﬁ cadas nos Dados Técnicos. As cargas normais podem ser geridas em segurança a voltagens em percentagem não superior ou inferior a 10% da voltagem especiﬁ cada. Trabalhar na máquina a voltagens que não se encontrem dentro deste raio de acção poderá provocar o aquecimento excessivo e queimar o motor. Só trabalhar na máquina com uma alimentação eléctrica que corresponda aos seguintes requisitos:

• Tomadas instaladas correctamente, aprovadas e com ligação à terra;

• Se for usado o colector de pós, esse deve ser ligado correctamente à terra;

A posição do cabo de alimentação não deve interferir com o trabalho e não deve estar estragado Proteger o cabo de alimentação do calor, líquidos agressivos e arestas aﬁ adas. Usar apenas extensões de secção suﬁ ciente. Nunca puxar pelo cabo para tirar a ﬁ cha da tomada.

7 OPERAÇÕES

Nota: Por favor ler atentamente as instruções de segurança

(consultar as Instruções de Segurança).

7.1 Interruptor de Ligação “I/O”

Ligar:

• Abrir a cobertura de protecção do interruptor.

• Carregar no botão verde “I”.

Desligar:

• Carregar na cobertura da protecção do interruptor.

• Abrir a cobertura do interruptor e carregar no botão vermelho “O”.

Page 52

7.2 Uso como plaina de superfície

Com o desbaste de superfície, uma superfície irregular é aplainada lisa.

• A peça a trabalhar apoia na superfície do plano da plaina.

• A peça é cortada pelo lado inferior.

Dimensões da peça a trabalhar

• Comprimento: usar uma haste de suporte para alimentar a máquina com peças mais curtas de 250 mm; para peças acima de 1500 mm, usar uma segunda pessoa ou uma extensão do plano de suporte,

Versão 640, PF204

• Largura: máx. 204 mm.

• Espessura: mín. 5 mm .

Versão 630, PF150

• Largura: máx. 152 mm.

• Espessura: mín. 5 mm .

Regulação da espessura de corte

Com a regulação da espessura de corte da plaina 6 a espessura é regulada quando a máquina é usada para o desbaste da superfície.

• Um grau na escala da Plaina 8 corresponde a 1 mm de aparas extraídas.

• Para cada passada podem ser removidos um máximo de 2 mm de material para as versões 640 e PF204 e um máximo de 3 mm para as versões 630 e PF150.

Desbaste de superfície das peças a trabalhar

Nota: O aspirador deve ser montado abaixo do

plano da plaina (consultar 6.2: Instalação do Aspirador).

1. Assumir uma postura de trabalho adequada:

Colocar-se num dos lados do plano da plaina.

2. Regular a guia de apoio angular, como requerido (consultar

Instalação da guia de apoio angular).

3. Programar a espessura do corte.

4. Colocar a peça contra a guia de apoio angular.

5. Regular a cobertura do bloco de cortantes 4:

• Quando se aplainam bordos estreitos (conjunções)

ou peças com uma espessura superior a 75 mm:

Regular a protecção do bloco de cortantes 4 do lado

contra a peça a trabalhar.

• Aplainar a face de uma tábua ou peças até uma

espessura de 75 mm:

Baixar a protecção do bloco de cortantes 4 na peça

por cima.

Regular a protecção do bloco de cortantes, de modo que as distâncias abaixo mencionadas não ultrapassem em nenhuma posição:

bordo traseiro – peça máx. 3 mm; bordo frontal– peça máx. 2 mm.

6. Accionar o motor.

7. Pôr a peça a trabalhar directamente através do plano de

aplainar 5.

Manter os dedos unidos, guiando a peça com a palma

das mãos.

Fazer força na peça para baixo, somente na área do plano

de desbaste.

8. Desligar a máquina se não for necessário efectuar outros

trabalhos de desbaste.

7.3 Uso como desbaste de espessura

O desbaste de espessura é usado para reduzir a espessura da peça a trabalhar, a qual já tem uma superfície alisada, à espessura desejada.

• A peça a trabalhar é avançada através da plaina de espessura.

• A peça a trabalhar é cortada na parte superior.

Dimensões da peça a trabalhar:

• Comprimento: mín. 200 mm; para peças acima de 1500 mm pedir o auxílio de outra pessoa ou usar uma extensão do plano de suporte.

Versão 640, PF204

• Largura: máx. 204 mm,

• Espessura: mín. 6 mm; máx. 210 mm.

Versão PF204

• Largura: máx. 204 mm,

• Espessura: mín. 6 mm; máx. 120 mm.

Versão 630, PF150

• Largura: máx. 152 mm,

• Espessura: mín. 6 mm; máx. 120 mm.

Regulações da plaina de espessura

Com a regulação da altura do plano da plaina de espessura, a espessura de desbaste (=espessura da peça após o desbasteo) é regulada quando a máquina é usada como plaina de espessura.

• A regulação da altura do plano da plaina de espessura 7 é efectuada pela manivela.

• Uma volta completa da manivela modiﬁ ca a altura do plano da plaina de espessura 12 de 3 mm.

• Rotação no sentido dos ponteiros do relógio = alça o plano de desbaste

• Rotação no sentido inverso = abaixa o plano de desbaste

• A regulação do plano da plaina de espessura está indicada na escala da plaina 13.

• A cada passagem é extraído um máximo de 2 mm de material.

Desbaste de espessura das peças a trabalhar

Notas: A conduta dos pós deve ser montada acima do plano

de desbaste (consultar 6.2: Instalação do Aspirador).

1. Assumir uma postura de trabalho adequada:

• Para alimentar a máquina com a peça a trabalhar, colocar-

se lateralmente, de um dos lados do vão de entrada.

• Para retirar a peça trabalhada da máquina, colocar-se

lateralmente de um dos lados do vão de saída.

2. Para o desbaste de superfícies não paralelas, usar acessórios

adequados (preparar moldes adequados).

3. Regulação da altura do plano da plaina de espessura.

4. Accionar o motor.

5. Introduzir a peça a trabalhar lentamente e directamente na

plaina de espessura.

A peça será arrastada automaticamente para a plaina de

espessura.

6. Guiar a peça a trabalhar directamente através da plaina de

espessura.

7. Desligar a máquina se não houver outros trabalhos a efectuar

imediatamente.

Page 53

8 MANUTENÇÃO E CUIDADOS

Perigo! Antes de cada intervenção:

• Desligar a máquina em OFF.

• Desligá-la da alimentação eléctrica.

• Aguardar que a máquina esteja completamente parada.

Substituir as partes defeituosas, em especial as aparelhagens de segurança, somente por peças de origem. Peças não ensaiadas e não aprovadas pelo fabricante podem provocar acidentes imprevistos.

Após todas as intervenções:

• Veriﬁ car se os dispositivos de segurança estão todos a funcionar.

• Certiﬁ car-se que não ﬁ ca nenhuma ferramenta ou outros utensílios na máquina ou no seu interior.

Reparações ou outros trabalhos diferentes dos acima descritos nesta secção, devem ser efectuados por pessoal especializado qualiﬁ cado.

8.1 Substituição das lâminas

Atenção: O desgaste das lâminas dos cortantes é visível

pela

• redução da capacidade de desbastamento;

• incremento do risco de contragolpe;

• sobrecarga do motor.

• qualidade do acabamento

Perigo! Risco de acidentes por corte devido aos cortantes! Usar sempre as luvas durante a substituição dos

cortantes.

Remoção dos cortantes:

1. Desligar a máquina.

2. Desligar o cabo de alimentação 11.

3. Retirar a protecção do bloco de cortantes 4.

4. Desapertar e retirar os três parafusos que mantêm as

lâminas e a barra porta-cortantes.

5. Retirar a barra e os cortantes do bloco porta-cortantes.

6. Limpar todas as superfícies do bloco porta-cortantes e os

cortantes do pó e resina.

Perigo! Não usar produtos para a limpeza (por ex. para

a eliminação da resina) que possam corroer os componentes em liga metálica leve. A estabilidade dos componentes em liga poderá reduzir-se.

Instalar os cortantes:

Perigo! Usar somente cortantes adequados e em

conformidade com a EN 847-1 (consultar Acessórios

à Disposição).

Cortantes que não estejam em conformidade, mal montados ou estragados, podem provocar trabalhos de má qualidade e incrementar o risco de contragolpes de modo considerável. Substituir ou rodar ambos os cortantes da plaina. Durante a aﬁ ação, extrair a mesma quantidade de material não mais do que 0,5 mm da cada vez, em ambas as partes dos cortantes!

Instalar cortantes usando somente peças de origem.

1. Apoie uma tábua perfeitamente aplainada sobre a mesa de saída (E) e, com um lápis, faça a primeira marcação conforme indicado na Fig..

2. Rode manualmente o eixo da máquina um terço de volta, respeitando o sentido indicado pela seta. A madeira deve deslocar-se de pouco.

3. Faça uma segunda marca com o lápis e meça em seguida. A regulação é correcta se a diferença for da ordem de 2 - 3 mm (medida Z). Faça esta veriﬁ cação à esquerda e à direita de cada faca, depois de cada aperto dos 4 parafusos situados nas extremidades marcadas (A) e (B). Não é possível aplainar correctamente se estas condições não forem respeitadas.

4. Aperte deﬁ nitivamente todos os parafusos, sem exagerar na força de aperto.

8.2 Substituição das correias:

A correia de transmissão do bloco de cortantes é uma parte sujeita a desgaste e deve ser veriﬁ cada regularmente. Se a correia estiver desgastada deve ser substituída.

1. Retirar as correias da cobertura frontal 9 da máquina.

2. Retirar a cobertura frontal 9.

3. Retirar a correia velha e inserir a nova.

4. Fechar a cobertura frontal e apertar os parafusos.

8.3 Manutenção da máquina

Tratar as roscas dos eixos para a regulação da altura do plano da plaina de espessura apenas com um lubriﬁ cante seco.

8.4 Limpeza da máquina

Eliminar regularmente a resina da superfície dos planos, dos rolos da abertura de carga e descarga. Para evitar o aquecimento excessivo do motor, veriﬁ car regularmente se não existem acumulações de pó nas aberturas de ventilação. Após um período de trabalho prolongado, a máquina deve ser inspeccionada por um Centro de Assistência Técnica autorizado. O suporte dos cortantes e os cortantes devem ser limpos regularmente dos resíduos de resina. Esta operação poderá ser efectuada mergulhando estes componentes durante 24 horas em paraﬁ na, aguarrás ou produtos em comércio para a eliminação da resina (consultar Remoção dos cortantes). As ferramentas em alumínio devem ser limpas da resina com produtos que não corroam este tipo de material. Retirar o pó e a serradura das outras partes da máquina com um extractor externo ou com uma escova.

Page 54

9 ELIMINAÇÃO DA MÁQUINA, EMBALAGEM INFORMAÇÃO AOS USUÁRIOS

Em conformidade com o do art. 13 do Decreto Legislativo de 25 de julho de 2005, nº 151 “Actuação das Directivas 2002/95/ CE, 2002/96/CE e 2003/108/CE, relativas à redução do uso de substâncias perigosas em aparelhagens eléctricas e electrónicas, assim como à eliminação dos rejeitos”, informa-se o seguinte:

• O símbolo do contentor cortado desenhado na aparelhagem ou na embalagem indica que o produto, ao ﬁ nal de sua vida útil, deve ser recolhido separadamente dos outros rejeitos.

• O usuário deverá, portanto, entregar a aparelhagem que chegou ao final de sua vida útil, aos devidos centros de recolha selectiva dos rejeitos electrónicos e electrotécnicos, ou devolver ao revendedor por ocasião da compra de uma nova aparelhagem do tipo equivalente, na razão de um por um.

• A recolha selectiva adequada para em seguida enviar a aparelhagem destinada à reciclagem, ao tratamento e à eliminação ambientalmente compatível contribui a evitar possíveis efeitos negativos ao meio ambiente e à saúde e permite a reutilização e/ou a reciclagem dos materiais de que é formada a aparelhagem.

ATENÇÃO! A eliminação abusiva do produto por parte do usuário

implica na aplicação das sansões administrativas previstas pela normativa em vigor.

10 DADOS TÉCNICOS Versão 640

Voltagem: ...................................................230 V ~ 50 Hz

Potência: .............................................................. 1350 W

Corrente de funcionamento: ........................................ 6 A

Classe de segurança: ......................................................I

Dimensões: ...................................830 x 465 x H535 mm

Rotações do bloco de cortantes: .................... 8000 min-1

Quantidade de lâminas: ..................................................2

Dimensões do cortante: ...............................210 x 20 mm

Peso ........................................................................28 kg.

Superfície de desbaste

Largura de corte: ......................................... máx 204 mm

Profundidade de corte: ....................................máx 2 mm

Guia de apoio angular: ..............................540 x 103 mm

Ângulo da guia: .................................................90° - 135°

Dimensões do plano da plaina: .................738 x 210 mm

Plaina de espessura

Largura de corte: ........................................máx. 204 mm

Profundidade de corte: ....................................máx 2 mm

Espessura de corte: .....................................máx 210 mm

Dimensões do plano da plaina

de espessura: ............................................ 250 x 204 mm

Ruído

Nível de pressão sonora contínua: ..................86,7 dB(A)

Nível de potência sonora: ................................99,7 dB(A)

Versão PF204

Voltagem: ...................................................230 V ~ 50 Hz

Potência: .............................................................. 1250 W

Corrente de funcionamento: ........................................ 6 A

Classe de segurança: ......................................................I

Dimensões: ....................................830x 465 x H445 mm

Rotações do bloco de cortantes: .................... 8000 min-1

Quantidade de lâminas: ..................................................2

Dimensões do cortante: ...............................210 x 20 mm

Peso ........................................................................25 kg.

Superfície de desbaste

Largura de corte: ......................................... máx 204 mm

Profundidade de corte: ....................................máx 2 mm

Guia de apoio angular: ................................500 x 90 mm

Ângulo da guia: .................................................90° - 135°

Dimensões do plano da plaina: .................738 x 210 mm

Plaina de espessura

Largura de corte: ........................................máx. 204 mm

Profundidade de corte: ....................................máx 2 mm

Espessura de corte: .....................................máx 120 mm

Dimensões do plano da plaina

de espessura: ............................................ 250 x 204 mm

Ruído

Nível de pressão sonora contínua: ..................86,7 dB(A)

Nível de potência sonora: ................................99,7 dB(A)

Versão 630/PF150

Voltagem: ...................................................230 V ~ 50 Hz

Potência: (630) ..................................................... 1350 W

Potência: (PF150)................................................. 1250 W

Corrente de funcionamento: ........................................ 6 A

Classe de segurança: ......................................................I

Dimensões: ...................................755 x 400 x H450 mm

Rotações do bloco de cortantes: .................... 8000 min-1

Quantidade de lâminas: ..................................................2

Dimensões do cortante: ...............................160 x 20 mm

Peso ........................................................................21 kg.

Superfície de desbaste

Largura de corte: ......................................... máx 152 mm

Profundidade de corte: ....................................máx 3 mm

Guia de apoio angular: ................................480 x 80 mm

Ângulo da guia: .................................................90° - 135°

Dimensões do plano da plaina: .................650 x 160 mm

Plaina de espessura

Largura de corte: ........................................máx. 152 mm

Profundidade de corte: ....................................máx 2 mm

Espessura de corte: .....................................máx 120 mm

Dimensões do plano da plaina

de espessura: ............................................ 180 x 150 mm

Ruído

Nível de pressão sonora contínua: ..................90,4 dB(A)

Nível de potência sonora: ................................99,7 dB(A)

Page 55

1 BESCHRIJVING VAN HET PRODUCT

De Vlak- en dikteschaafbank is een verplaatsbaar elektrisch apparaat. De machine is aangedreven door een universele elektrische motor. Deze machine is voor het vlakken en het op dikte schaven van hout. De maximaal toelaatbare werkstukafmetingen kunnen opgezocht worden (zie technische gegevens). Andere materialen zijn niet toegestaan. Abnormaal gebruik, veranderen van de machine of het gebruik van onderdelen welke niet getest of aanbevolen zijn door de producent kunnen onherstelbare schaden veroorzaken.

2 VEILIGHEIDSVOORSCHRIFTEN

Gevaar! Wanneer U elektrische gereedschap gebruikt

moet u zich altijd aan de veiligheidsvoorschriften houden om de kans op vuur, elektrische schokken en persoonlijk letsel te verminderen.

Lees alle informatie voor u aan het werk gaat en bewaar deze dokumenten.

2.1 Algemene veiligheidsvoorschriften

Veilig werken

1. Houd uw werkplek in orde

- Wanorde op de werkplek en op werkbanken kan

ongelukken veroorzaken.

2. Houd rekening met invloeden van de omgeving

- Stel elektrisch gereedschap nooit bloot aan regen.

- Gebruik elektrisch gereedschap niet in een vochtige of

natte omgeving.

- Zorg voor goede verlichting van de werkruimte.

- Gebruik elektrisch gereedschap niet in een omgeving waar

brand of explosies kunnen optreden.

3. Bescherm u tegen elektrische schokken

- Raak geen geaarde oppervlakten aan (zoals buizen,

warmtebronnen, koelkasten).

4. Houd onbevoegde personen op afstand

- Zorg ervoor dat andere personen, met name kinderen,

elektrische apparaten die in gebruik zijn en stroomkabels niet aanraken.

Zorg ervoor dat kinderen en andere personen voldoende

afstand tot uw werkplek bewaren

5. Bewaar ongebruikt gereedschap netjes en op een

veilige plek

- Ongebruikt elektrisch gereedschap dient apart op een

droge hooggelegen of afgesloten plaats, ontoegankelijk voor kinderen bewaard te worden.

6. Overbelast het gereedschap niet

- Het gereedschap functioneert beter en veiliger binnen het

aangegeven capaciteitsbereik.

7. Gebruik het juiste gereedschap

- Gebruik geen te zwak gereedschap of bijbehorende

accessoires voor zware werkzaamheden.

- Gebruik het gereedschap niet voor doeleinden en

werkzaamheden waarvoor het niet is bestemd.

8. Draag geschikte werkkleding

- Draag geen wijde kleding of sieraden. Deze kunnen door draaiende gereedschapsonderdelen

worden gegrepen.

- Draag bij lang haar een haarnet.

9. Draag een persoonlijke beschermingsuitrusting

- Draag een beschermende bril.

- Gebruik een stofmasker bij stofrijke werkzaamheden.

10. Sluit de stofafzuiging aan.

- Wanneer er gebruik wordt gemaakt van een afzuigsysteem, controleer goed alle verbindingen en werking.

11. Wees voorzichtig met de voedingskabel.

- Trek nooit aan de kabel om de stekker uit de contactdoos te halen.

Houd de voedingskabel buiten bereik van warmte, olie en

scherpe voorwerpen.

12. Zet het werkstuk goed vast

- Gebruik klemmen of een bankschroef om het werkstuk goed vast te zetten; op deze wijze is het veiliger dan wanneer u het met de hand vasthoudt.

13. Neem geen onnatuurlijke houding aan

- Zorg ervoor dat u veilig staat en bewaar altijd uw evenwicht.

14. Onderhoud uw gereedschap zorgvuldig

- Houd de schaafas scherp en schoon, dat is beter voor de prestaties en veiliger.

- Volg de instucties voor smeren en vervangen van accessoires.

- Controleer de stroomkabel regelmatig en laat de kabel bij beschadiging door een deskundige vakman vervangen.

- Controleer ook eventueel gebruikte verlengkabels regelmatig en vervang deze indien ze beschadigd zijn.

- Houd handvatten droog en vrij van olie en vet.

15. Koppel ongebruikt gereedschap los van het lichtnet

- Indien niet in gebruik,

- voor opslag, een service uitvoeren en

- wanneer er iets vervangen moet worden, ontkoppel de voeding.

16. Verwijder de sleutels en instelaccessoires.

- Maar er een gewoonte van om eerst te controleren of alle sleutels en hendels eraan zitten.

17. Vermijd onbedoelde start

- Weet zeker dat de On/Off schakelaar uitgeschakeld is.

18. Gebruik een geschikte verlengkabel wanneer u het apparaat buitenshuis gebruikt

- Wanneer de machine buiten wordt gebruikt, gebruik dan ook alleen maar verlengsnoeren die voorbuitengebruik gemaakt en gekeurd zijn.

19. Let altijd goed op

- Blijf kijken waar je mee bezig bent, gebruik gezond verstand.

Gebruik deze machine niet wanneer u vermoeid bent.

Page 56

20. Controleer de onderdelen op beschadigingen

- Voordat U de machine weer gebruikt, moet er zorgvuldig gekeken worden of hij normaal werkt en precies doet waar hij voor is.

- Controleer de afstelling en de vrijloop van beweegbare delen, controleer alle onderdelen op breuken, bevestiging en andere zaken die op een juiste werking van invloed kunnen zijn.

Beschadigde onderdelen, met name, beveiligingsfuncties,

moeten vakkundig door de werkplaats van de klantendienst gerepareerd of vervangen worden, tenzij in deze gebruiksaanwijzing anders wordt aangegeven.

- Ook beschadigde schakelaars moeten bij een gekwaliﬁ ceerd vakbedrijf worden vervangen.

- Gebruik het gereedschap niet wanneer u het niet met de schakelaar aan en uit kunt schakelen.

21. GEVAARLIJK!

- Het gebruik van toebehoren die niet geadviseerd worden in de gebruikershandleiding kunnen een groot risico zijn voor persoonlijk letsel.

22. Reparaties alleen laten uitvoeren door gekwaliﬁ ceerde mensen

- Dit elektrisch gereedschap voldoet aan de desbetreffende veiligheidsbepalingen. Deze mogen alleen door vaklieden die gebruikmaken van originele vervangende onderdelen worden uitgevoerd, anders kunnen er ernstige gevaarlijke situaties voor de gebruiker ontstaan.

2.2 Speciale veiligheidsadviezen

• Gebruik nooit de machine op een plaats zonder

de aangewezen wacht en correct te hebben uitgevoerd.

• Gebruik geen messen die bot zijn, dit vergroot de

kans op terugslag.

• Zorg ervoor dat er tijdens het gebruik geen draaiende

delen van de schaaf zichtbaar zijn, dek deze af met de beveiliging.

• Maak tijdens het schaven van kleinen werkstukken

gebruik van een duwstok.

• Bij het schaven van smalle werkstukken zijn

er extra maatregelen, zoals het gebruik van de horizontale drukapparaten en veerdrukbeveiliging. Dit kan noodzakelijk zijn om het veilig werken te verzekeren.

• De machine mag niet gebruikt worden voor het

schaven van besnoeiing, hout met uitsparingen of verstekverbindingen.

• Om de doeltreffendheid van het apparaat te

waarborgen en voor de preventie van terugslag moet de voeras regelmatig geïnspecteerd worden om de veiligheid te garanderen.

• De hulpmiddelen die met de spaanderinzameling en

trekkerkappen worden uitgerust zullen aan het stof-en spaanderverzamelapparaat worden aangesloten.

• Gehoorbescherming dragen

2.3 Veiligheidsvoorzieningen

Anti-terugslagbeveiliging

De terugslagbeveiliging moet verhinderen, dat een werkstuk door de draaiende schaafassen naar de gebruiker geslingerd kan worden.

Contactschakelaar

De contactschakelaar verhindert dat de machine kan starten, zolang uitvoertafel of afzuigkap niet correct gemonteerd zijn.

Thermische beveiliging

De schaaf is uitgerust met een thermische beveiliging, in het geval dat de motor afslaat vanwege oververhitting, wachten tot de temperatuur weer normaal is en de thermische beveiliging op de zijkant van de schaaf indrukken

Beschermingsproﬁ el

Beschermingsproﬁ el voorkomt dat u de roterende schaafas tijdens het vlakschaven kunt aanraken.

2.4 Symbolen

Handleiding lezen

Let op

Oogbescherming dragen

Gehoorbescherming dragen

Stofbescherming dragen

Veiligheidshandschoenen dragen

Page 57

3 ONDERDELEN EN ACCESSOIRES Onderdelen van het apparaat

1. Afzuigkap

2. Aanslagproﬁ el

3. Aanslaggradenverdeling

4. Beschermingsproﬁ el

5. Schaaftafel

6. Verstelknop voor de hoogte.

7. Vertelknop voor schaafdikte

8. Schaafschaalverdeling

9. Veiligheidspaneel

10. Voedingsschakelaar

11. Voedingskabel met contactstekker

12. Dikteschaaftafel

13. Dikteschaal

14. Instelknop voor beschermingsproﬁ el

15. Schaafas

16. Thermische beveiliging

4 TRANSPORT EN ASSEMBLEREN

Verplaats de zware machine nooit alleen.

Let op! Draag de machine nooit aan de tafel, deze is

niet gemaakt om het gewicht van de machine te dragen.

• Vloer opp. van min. 3m. x 4m.

• Genoeg draagcapaciteit

• Even

• Horizontaal

• Droog

• Anti-slip

• Gedegen ventilatie

• Gedegen voedingsaansluiting

Afhankelijk van de grote van het materiaal is een grotere oppervlakte vereist. De machine moet bevestigd worden met bouten en moeren met kartelringen (niet meegeleverd). (zie ﬁ g.)

Uitvoering 640

380

240

Uitvoering PF204

350

240

Uitvoering 630 / PF150

350

190

Page 58

5 PRIORITIEITEN VOOR EERSTE GEBRUIK Uitpakken

• Controleer op schade aan onderdelen.

Indien er schade is direct na levering aangeven bij de

dealer.

• Controleer of de levering compleet is.

Indien er onderdelen missen direct melden bij de

dealer.

Aﬂ everlijst

1 x vlak- en dikteschaafbank 1 x aanslagproﬁ el 1 x afzuigkap 1 x de moersleutel 4 mm 1 x wiel voor het instellen van de hoogte van de dikteschaafbanktafel 2 x aandrijfbanden 1 x drukstok 1 x afzuigkap (alleen voor uitvoering 640 en PF204)

6 INSTALLATIE

Gevaar! Abnormaal gebruik, veranderen van de machine

of het gebruik van onderdelen welke niet getest of aanbevolen zijn door de producent kunnen onherstelbare schaden veroorzaken.

• Assembleer de machine exact als aangegeven staat in

de instructies.

• Gebruik alleen de standaardonderdelen die zijn

meegezonden met de machine.

• Breng geen veranderingen aan in de onderdelen.

6.1 Installatie van het aanslag proﬁ el

De benodigde bouten en moeren zitten al in de machine.

Uitvoering 630, PF204, PF150

• Plaats de bout in slot A.

• Plaats de aanslag op bout B.

• Schroef eerst A aan en dan C aandraaien.

• De hoekaanpassing wordt gemaakt met schroef C in

overeenstemming met schaal 3 van het aanslagproﬁ el.

Uitvoering 640

• De schroeven A aanspannen

• De hoek wordt ingesteld met de schroef

C in overeenstemming met de schaal 3 van de hoekgeleider.

6.2 Afzuigkapinstallatie

De afzuigkap 1 moet gemonteerd worden met degelijk gereedschap. In geval van onjuiste installatie zal de veiligheidsschakelaar voorkomen dat de machine kan starten (zie

Veiligheidsvoorzieningen)

Gebruik als vlakschaafmachine

• Til de bladbeveiliging 4 op totdat de gaten aan beide zijden van de vlaktafel 5 toegankelijk zijn.

• Verwijder de sleutels aan beide zijden van de afzuigkap

• Verschuif de dikteschaaftafel 12 naar de laagste positie. Gebruik daarvoor de in hoogte verstelbare tafelhendel

• Plaats de afzuigkap 1.

• De afzuigkap 1 moet zo gepositioneerd zijn dat de sleutels in een lijn zijn met de gaten.

• Plaats beide sleutels in de gaten.

Page 59

Gebruik als dikteschaafmachine

• Verwijder aanslagproﬁ el 2.

• Verwijder snijbladbeveiliging 4.

• Verwijder de sleutels aan beide zijden van de afzuigkap

• Sluit de afzuigkap 1 aan op de vlakschaafmachinetafel

• De afzuigkap 1 moet zo gepositioneerd zijn dat de sleutels

in een lijn zijn met de gaten.

• Plaats beide sleutels in de gaten.

6.3 De afzuigkap bevestiging

Om er zeker van te zijn om zorgeloos te werken moet de afzuigkap aangesloten zijn aan een externe afzuigunit.

• Voor een goede aansluiting met de externe afzuigunit

gebruik een gelijke sluiting als de afzuigkap 1.

Hier is een connector voor beschikbaar (alleen voor

uitvoering 640 en PF204).

• De minimale zuigkracht van de externe afzuigunit moet 20 m/s zijn voor een goede afzuiging.

• Gebruik een speciale afzuigunit wanneer u werkt met producten zoals verf, dit kan gevaarlijk zijn voor uw gezondheid.

• De geproduceerde stof kan gevaarlijk zijn.

• Zie het hoofdstuk veiligheidsadviezen.

• Voor professioneel gebruik moet U de speciale regelementen betreft afzuiging opvolgen.

6.4 Beschermingsproﬁ el instellen

• De hoogte van het beschermingsproﬁ el 4 kan ingesteld worden met de hendel 14, geplaatst aan de linkerkant van de vlaktafel 5.

• Na het losmaken van de hendel 14 kan de breedte ingesteld worden van het beschermingsproﬁ el 4.

• Draai de bout 14 aan na het instellen.

6.5 Voedingsaansluiting

Gevaar! Sluit nooit de machine aan voordat u de

installatiestappen heeft voltooid.

De motor is ontworpen om optimaal te werken bij de aangegeven voltage en frequentie in de technische documentatie. Bij normale belasting is de voltage nooit meer dan 10 % onder de aangegeven voltage in de technische documentatie. Is de machine in bedrijf bij een niet aanbevolen voltage kan dit leiden tot oververhitting of doorbranding.

Machine alleen aansluiten op de voeding zoals de volgende eisen.

• Gedegen aangesloten contact, geaard en goedgekeurd.

• Als er gebruik wordt gemaakt van een afzuigmachine moet deze geaard zijn.

Positioneer de voedingskabel zo dat hij niet in de weg ligt of kan beschadigen tijdens de werkzaamheden. Beveilig de kabel tegen hitte en aggressieve middelen en scherpe voorwerpen. Gebruik alleen voedingskabels met genoeg doorsnede. Trek niet aan de kabel bij het ontkoppelen van de voeding.

7 BEDIENING

Opmerking: Lees vooraf zorgvuldig de veiligheidsinstructies (zie

Veiligheids Instructies).

7.1 Voedingsschakelaar “I/O”

Aanzetten:

• Open de beveiligde schakelaarskap.

• De groene schakelaar “I” indrukken.

Uitzetten:

• De beschermkap indrukken.

• Open de beveiligingsdeksel van de schakelaar en druk de rode schakelaar “O” in.

Page 60

7.3 Gebruik als dikteschaafbank

Het van dikteschaven heeft het doel om een reeds vlakgeschaafd werkstuk op de gewenste diktemaat te brengen.

• Het werkstuk wordt door de vandikteschaafbank zelfstandig in de machine getrokken.

• De bewerking van het werkstuk gebeurd aan de bovenkant.

Werkstuk afmetingen:

• Lengte: Minimale lengte van 200 mm. Vraag om hulp of gebruik tafelverlengstukken die langer zijn dan 1500 mm.

Uitvoering 640, PF204

• Breedte: maximaal 204 mm,

• Hoogte: minstens 6 mm; maximaal 210 mm.

Uitvoering PF204

• Breedte: maximaal 204 mm,

• Hoogte: minstens 6 mm; maximaal 120 mm.

Uitvoering 630, PF150

• Breedte: maximaal 152 mm,

• Hoogte: minstens 6 mm; maximaal 120 mm.

Hoogte instellen

Met de van dikte schaaftafel kan je de dikte instellen. Dikte aangegeven op de machine is de dikte die hij krijgt na het schaven. Dit kan nadat hij is geïnstalleerd als dikteschaafmachine.

• De aanpassing van de hoogte wordt gemaakt met de krukas voor de hoogteaanpassing van de dikte schaaftafel 7.

• Één volledige draai van de krukas verandert de hoogte van dikte schaaftafel 12 met 3 mm.

• Met de wijzers van de klok mee draaien = gaat dikte schaaftafel omhoog

• Draait u linksom dan gaat dikte schaaftafel omlaag

• De vastgestelde dikte van het schaven is vermeld op hoogteschaal 13.

• Per doorgang kan er een maximum van 2 mm materiaal worden verwijderd.

Dikte schaven van werkstukken

Opmerking: De afzuiger moet aan de bovenkant van de

schaaftafel geplaatst worden (zie 6.2: Afzuiger installatie).

1. Neem een juiste werkpositie aan:

• Positioneer u zelf aan één kant van de schaaftafel tijdens

het invoeren.

• Positioneer u zelf aan één kant van de schaaftafel tijdens

het uithalen.

2. Om niet paralelle vlakken te schaven moet er met de

gepaste accessoires gewerkt worden (geschikte sjablonen aanmaken).

3. Stel de schaafdikte in.

4. Zet de motor aan.

5. Het werkstuk langzaam en loodrecht op de schaafas

invoeren.

Het werkstuk wordt automatisch ingevoerd.

6. Het werkstuk moet loodrecht op de schaafas en door de

schaafbank zelf in de machine getrokken worden.

7. Als u stopt met werken, dan moet U de machine

uitzetten.

7.2 Gebruiken als oppervlakte schaafmachine

Met oppervlakte vlakschuurmachine, een oneffen oppervlakte vlak schuren.

• Het voorwerp wordt geschaafd op de bovenkant van de machine.

• Het voorwerp wordt aan de onderkant bewerkt, dus met de gladde kant naar boven gericht.

De afmetingen van het werkstuk.

• Lengte: Gebruik een duwhout bij werkstukken korter dan 250 mm. Voor werkstukken langer dan 1500 mm, gebruik een extra persoon om te assisteren.

Uitvoering 640, PF204

• Breedte: max. 204 mm,

• Dikte: min. 5 mm.

Uitvoering 640, PF204

• Breedte: max. 152 mm,

• Dikte: min. 5 mm.

Diepte schuren instellen

Met het diepte schuren instellen 6 gebruik de oppervlakte vlakschuurstand.

• Één verdelingsteken op Planner schaal 8 komt over met 1 mm spaanderverwijdering.

• Met iedere passage kan maximaal 2 mm materiaal worden verwijderd voor de uitvoeringen 640 en PF204 en maximaal 3 mm voor de uitvoeringen 630 en PF150.

Het oppervlakte schaven van een werkstuk

Opmerking: De afzuigkap moet onder de schaaftafel geplaatst

worden (zie 6.2: Afzuigkap installatie).

1. Neem een juiste werkpositie aan:

Positioneer u zelf aan één kant van de schaaftafel.

2. Zet het aanslagproﬁ el in de juiste hoek (zie Aanslag

proﬁ el installatie).

3. Stel schaafdikte in.

4. Plaats het werkstuk tegen het aanslagproﬁ el.

5. Stel het beschermingsproﬁ el 4 aan:

• Wanneer u smalle randen schaaft of dikke werkstukken

met meer dan 75 mm:

Stel het Beveilingsproﬁ el 4 in vanaf de andere kant van

het werkstuk.

• Schaven dikke planken of werkstukken van 75 mm:

Laat het beschermingsproﬁ el 4 van bovenaf op het

werkstuk zakken.

Richt de bescherming van de schaafas zo dat de volgende afstanden bij geen enkele stand overschreden worden:

Achterkant - werkstuk max. 3 mm. Voorkant – werkstuk max. 2 mm.

6. Zet de motor aan.

7. Het werkstuk moet rechtuit op de aanvoertafel 5

aangevoerd worden.

De vingers niet spreiden (gesloten houden) en het

werkstuk met vlakke hand invoeren.

Pas als het werkstuk in het bereik van de aanvoertafel is

mag er druk op uitgeoefend worden.

8. Als u stopt met werken, dan moet u de machine

uitzetten.

Page 61

8 SERVICE EN ONDERHOUD

Pas op! Prioriteit voor alle service werkzaamheden:

• Zet de machine UIT.

• Trek de stekker uit het stopcontact.

• Wacht tot de machine helemaal stilstaat.

Beschadigde onderdelen, vooral beschadigde onderdelen van de veiligheidsvoorzieningen, mogen alleen door originele fabrieksonderdelen of door de fabrikant goedgekeurde onderdelen vervangen worden. Als u dit nalaat, dan kan dit tot onvoorziene schade leiden. Voordat u met de service of met het onderhoud begint:

• Controleer de werking van alle veiligheidsvoorzieningen na elk onderhoud.

• Controleer of er geen gereedschap of dergelijke aan of in de machine aanwezig zijn.

Onderhoudswerkzaamheden of reparaties die niet in dit hoofdstuk beschreven staan, mogen uitsluitend door vakmensen uitgevoerd worden.

8.1 Schaafmessen vervangen

Opmerking: Botte schaafmessen herkent men aan

• Een verminderde schaafcapaciteit,

• Een groter gevaar op terugslag,

• Overbelasting van de motor.

• Kwaliteit van de afwerking:

Gevaar! Snijgevaar bij stilstaande messen! Bij het vervangen van de schaafmessen moet U

veiligheidshandschoenen dragen.

Het verwijderen van de schaafmessen:

1. Schakel de machine uit.

2. De stekker 11 uit het stopcontact halen.

3. Verwijder het veiligheidsproﬁ el 4.

4. Draai de drie schroeven los en houd het blad en de

aandruklijst vast.

5. Verwijder de aandruklijst en het blad.

6. Maak de oppervlakken van de schaafas en de aandruklijst

van de schaafmes schoon met harsoplossing.

Gevaar! Gebruik geen schoonmaakmiddelen( bv. om

harsrestanten te verwijderen) die de lichtmetalen delen zouden kunnen beschadigen.

De stabiliteit van de lichtmetalen delen zou hierdoor

immers aangetast kunnen worden.

Om de schaafmessen te monteren:

Gevaar! Gebruik uitsluitend toegelaten schaafmessen die

in overeenstemming zijn met de EN 847-1 (zie ook: Beschikbare onderdelen).

Ongeschikte, verkeerd gemonteerde, stompe of beschadigde schaafmessen kunnen loskomen respectievelijk het terugslaggevaar sterk doen toenemen. Zorg dat steeds beide schaafmessen vervangen resp. omgekeerd worden. Zorg dat beide evenredig bijgeslepen worden max. 0,5 mm! De schaafmessen moeten met de orginele fabrieksonderdelen gemonteerd worden.

1. Een perfect geschaafde plank op de uitlooptafel (E) leggen en met een potlood een eerste aftekening maken zoals aangegeven op afb..

2. De as van de machine met de hand een derde van een slag in de richting van de pijl draaien. Het hout behoort zich enigszins te verplaatsen.

3. Met het potlood een tweede aftekening maken en vervolgens de maat nemen. De instelling is correct als de afwijking binnen een bereik van 2 - 3 mm ligt (maat Z). Deze controle links en rechts van ieder mes uitvoeren, na het vastdraaien van de 4 schroeven op de gemarkeerde uiteinden (A) en (B). Als deze condities niet worden aangehouden, is het onmogelijk om goed met de schaaf te werken.

4. Alle schroeven deﬁ nitief aanspannen, zonder ze al te strak aan te halen.

8.2 Aandrijfriem vervangen

De aandrijfriem voor een schaafas is de aandrijving van de machine dus deze moet regelmatig gecontroleerd worden, wanneer deze in slechte staat is moet hij vervangen worden.

1. Draai de schoeven van de beschermingspaneel aan de

voorkant los.

2. Verwijder het paneel 9.

3. Verwijder de oude band en plaats een nieuwe.

4. Sluit de het beschermingspaneel en draai de schoeven

vast.

8.3 Onderhoud van de machine

Behandel de ingepaste assen voor de hoogte-aanpassing voor de hoogte van de tafel met enkel een droog smeermiddel.

8.4 Schoonmaken van de machine

Maak alle oppervlakken, invoer en uitvoer rollen regelmatig vrij van hars. Om oververhitting van de motor te verhinderen, controleer regelmatig dat er geen stof op de ventilatieopeningen van de motor zit. Na een verlengde periode van verrichtingen zou de machine gecontroleerd moeten worden door een erkende dealer. De messen (en steunen) moeten regelmatig van hars worden ontdaan. Dit kan worden gedaan door deze delen 24 uren te doorweken in parafﬁ ne, terpentine of commercieel beschikbaar harsverwijdermiddel. (zie Het verwijderen van de schaafmessen) Gereedschappen die van aluminium gemaakt zijn mogen alleen schoongemaakt worden met middelen die het niet aantasten of laten corroderen. Verwijder stof en houten spaanders op andere delen van de machine met de externe eenheid van de stoftrekker of een borstel.

Page 62

9 AFVALVERWIJDERING MACHINE,

VERPAKKING

INFORMATIE VOOR DE GEBRUIKERS

In het kader van art. 13 van het wetsbesluit 25 juli 2005, nr. 151 “Tenuitvoerlegging van de Richtlijnen 2002/95/EG, 2002/96/ EG en 2003/108/EG, met betrekking tot de vermindering van het gebruik van gevaarlijke substanties in elektrische en elektronische apparatuur en met betrekking tot afvalverwijdering”, preciseren wij de volgende punten:

• Het symbool van de vuilnisbak met een streep erdoor dat op de apparatuur of de verpakking staat, geeft aan dat het product wanneer het niet langer bruikbaar is gescheiden van het andere afval verzameld moet worden.

• De gebruiker moet de apparatuur, wanneer deze niet langer bruikbaar is, dan ook afgeven bij een speciaal centrum voor gescheiden afvalverzameling van elektronisch en elektrotechnisch afval, of de apparatuur weer inleveren bij de wederverkoper op het moment van aankoop van een nieuw, gelijksoortig apparaat, in de verhouding van één op één.

• Een adequate gescheiden afvalverzameling voor een successievelijke recyclering, behandeling en milieuvriendelijke vernietiging van de afgedankte apparatuur draagt bij tot het voorkomen van mogelijke negatieve effecten op het milieu en de gezondheid en bevordert het hergebruik en/of de recyclering van materialen waaruit het apparaat bestaat.

LET OP! De onrechtmatige afvalverwijdering van het product

door de gebruiker brengt oplegging van de door de geldende voorschriften voorziene administratieve sancties met zich mee.

10 TECHNISCHE INFO Uitvoering 640

Voltage: ......................................................230 V ~ 50 Hz

Voeding: ............................................................... 1350 W

Ampere: ....................................................................... 6 A

Veiligheids klasse: ........................................................... I

Afmetingen: ..................................830 x 465 x H535 mm

Omwentelingen: ..............................................8000 min-1

Aantal bladen:................................................................. 2

Mes afmetingen: .......................................... 210 x 20 mm

Gewicht....................................................................28 kg.

Opervlakte schaafmachine

Max. Breedte: ..............................................max 204 mm

Max. diepte: ..................................................... max 2 mm

Afmetingen aanslag proﬁ el: ....................... 540 x 103 mm

Aanslagproﬁ el: .................................................\ 90° - 135°

Schaaftafel afmetingen: ............................. 738 x 210 mm

Dikteschaafmachine

Max. Breedte: .............................................max. 204 mm

Max. diepte: .................................................... max. 2 mm

Max. dikteschuur: .......................................max. 210 mm

Afmetingen dikteschuurtafel: .....................250 x 204 mm

Geluid

Continue geluidsniveau: ..................................86.7 dB(A)

Geluidslevel: ....................................................99.7 dB(A)

Uitvoering PF204

Voltage: ......................................................230 V ~ 50 Hz

Voeding: ............................................................... 1250 W

Ampere: ....................................................................... 6 A

Veiligheids klasse: ........................................................... I

Afmetingen: ..................................830 x 465 x H445 mm

Omwentelingen: ..............................................8000 min-1

Aantal bladen:................................................................. 2

Mes afmetingen: .......................................... 210 x 20 mm

Gewicht....................................................................25 kg.

Opervlakte schaafmachine

Max. Breedte: ..............................................max 204 mm

Max. diepte: ..................................................... max 2 mm

Afmetingen aanslag proﬁ el: ......................... 500 x 90 mm

Aanslagproﬁ el: .................................................\ 90° - 135°

Schaaftafel afmetingen: ............................. 738 x 210 mm

Dikteschaafmachine

Max. Breedte: .............................................max. 204 mm

Max. diepte: .................................................... max. 2 mm

Max. dikteschuur: .......................................max. 120 mm

Afmetingen dikteschuurtafel: .....................250 x 204 mm

Geluid

Continue geluidsniveau: ..................................86.7 dB(A)

Geluidslevel: ....................................................99.7 dB(A)

Uitvoering 630/PF150

Voltage: ......................................................230 V ~ 50 Hz

Voeding: (630) ...................................................... 1350 W

Voeding: (PF150).................................................. 1250 W

Ampere: ....................................................................... 6 A

Veiligheids klasse: ........................................................... I

Afmetingen: ..................................755 x 400 x H450 mm

Omwentelingen: ..............................................80

00 min-1

Aantal bladen:................................................................. 2

Mes afmetingen: .......................................... 160 x 20 mm

Gewicht....................................................................21 kg.

Opervlakte schaafmachine

Max. Breedte: ..............................................max 152 mm

Max. diepte: ..................................................... max 3 mm

Afmetingen aanslag proﬁ el: ......................... 480 x 80 mm

Aanslagproﬁ el: .................................................\ 90° - 135°

Schaaftafel afmetingen: ............................. 650 x 160 mm

Dikteschaafmachine

Max. Breedte: .............................................max. 152 mm

Max. diepte: .................................................... max. 2 mm

Max. dikteschuur: .......................................max. 120 mm

Afmetingen dikteschuurtafel: ......................180 x 150mm

Geluid

Continue geluidsniveau: ..................................90.4 dB(A)

Geluidslevel: ....................................................99.7 dB(A)

Page 63

1 POPIS VÝROBKU

Hoblovací a srovnávací fréza je přenosné (mobilní) elektrické zařízení. Stroj je poháněný univerzálním elektrickým motorem. Stroj je určený pro hoblování a srovnávání povrchu rovných ploch dřevěných polotovarů (výrobků ze dřeva). . Přípustné rozměry opracovávaných kusů musí být dodrženy. (viz.: Technická Data). Jakékoliv jiné použití není dovoleno. Nespecifikované použití, úpravy stroje nebo použití netestovaných a prověřených částí dodaných výrobcem může způsobit nepředvídané poškození!

2 BEZPEČNOSTNÍ INSTRUKCE

Varování! Při používání elektrického nářadí, které je napájeno

baterií, je třeba pro zamezení vytečení baterií, nebezpečí vzniku požáru a poranění dodržovat následující základní bezpečnostní opatření.

2.1 Základní bezpečnostní instrukce Bezpečnostní obsluha

1. Udržujte Váš pracovní prostor v pořádku.

- Nepořádek na pracovišti a na pracovních stolech může mít za následek vznik úrazu.

2. Mějte na zřeteli vlivy okolí.

- Nevystavujte zařízení dešti.

- Nepoužívejte zařízení ve vlhkém nebo mokrém prostředí.

- Zajistěte dobré osvětlení na pracovišti.

- Nepoužívejte elektrické nářadí v prostředí s nebezpečím vzniku požáru nebo výbuchu.

3. Chraňte se proti zásahu elektrickým proudem

- Vyhněte se tělesnému kontaktu s uzemněnými předměty jako jsou potrubí, radiátory, lednice a pod..

4. Udržujte další osoby mimo dosah.

- Nenechte jiné osoby, obzvláště děti, aby se dotýkali během provozu elektrického nářadí nebo el. kabelu

- dbejte na to, aby tyto osoby dodržovaly dostatečný odstup od pracovního prostoru.

5. Umístění zařízení.

- Pokud není zařízení používáno, mělo by být uloženo na suchém,uzamčeném místě, nedostupném dětem.

6. Zařízení nepřetěžujte.

- Nářadí pracuje v uvedeném výkonovém rozsahu bez poruch a bezpečně.

7. Používejte správné nářadí.

- Pro těžké práce nepoužívejte výkonově slabé nářadí.

- Nepoužívejte nářadí pro účely, ke kterým není konstruováno.

Například nepoužívejte cirkulárku (řezný kotouč) pro

řezání větví nebo kulatin.

8. Používejte vhodný pracovní oděv.

- Nenoste volný oděv nebo šperky, mohly by být zachyceny rotujícími součástmi nářadí.

- Pro práci ve venkovním prostředí se doporučuje neklouzavá obuv.

- U dlouhých vlasů používejte síťku.

9. Používejte osobní ochranné pomůcky.

- Noste ochranné brýle.

- Při praci, kdy vzniká prach používejte respirátor.

10. Připojte odsávání prachu.

- Pokud je nářadí vybaveno odsavačem nebo lapačem prachu, zajistěte, aby byl správně připojen a používán.

11. Netahejte za elektrický síťový kabel, pokud je jím stroj vybaven.

- Nikdy za něj netahejte při vytahování zástrčky ze zásuvky – kabel odpojujte tehem za zástrčku.

Nevystavujte kabel horku, účinkům oleje a ostrým

hranám.

12. Bezpečnost při práci.

- Pro přidržení obráběného materiálu používejte svěrky nebo svěrák; je to bezpečnější, než použití vaší ruky.

13. Stabilita.

- Stůjte v bezpečné, pohodlné, stabilní poloze a v každém okamžiku udržujte rovnováhu.

14. O stroj a jeho elektrickou výbavu se pečlivě starejte.

- Udržujte řezné nástroje ostré a čisté – dosáhnete tak lepších pracovních výsledků.

- Dodržujte instrukce ohledně mazání a výměny příslušenství.

- Pravidelně kontrolujte síťový kabel (pokud je jím stroj vybaven) a při poškození ho nechte vyměnit v odborné opravně.

- Pravidelně kontrolujte i prodlužovací síťový kabel (pokud jej používáte) a při poškození ho vyměňte.

- Rukojeti a madla na stroji udržujte suché, čisté a neumazané olejem nebo tukem.

15. Odpojení zařízení provádějte:

- vždy před každým prováděním údržby a oprav,

- vždy při výměně příslušenství jako např.při výměně nožů nebo frézy

Odpojení proveďte v každém případě vytažením

síťového elektrického kabelu ze zásuvky.

16. Vyndejte nářaďový klíč a seřizovací nástroje.

- Vždy před zapnutím stroje se přesvědčte, zda v něm nezůstal nářaďový klíč nebo seřizovací nástroje.

17. Předcházejte neúmyslnému zapnutí.

- Ujistěte se, že přepínač je v pozici “off” dřív, než zapojíte přístroj do vnějšího zdroje energie.

18. Použití prodlužovacího kabelu ve venkovním prostředí.

- Pokud je zařízení používáno venku, používejte pouze prodlužovaciho elektrického kabelu určeného pro venkovní použití (a takto i označeného výrobcem).

19. Buďte na pozoru.

- Dejte pozor na to, co děláte. Pracujte s rozumem. Když jste unavení, nářadí nepoužívejte.

Page 64

20. Zkontrolujte poškození součástek.

- Před opakovaným používáním nářadí zkontrolujte případné poškození dílů, obzvlášť bezpečnostní zařízení, aby nářadí mohlo správně a bezpečně pracovat.

- Zkontrolujte nastavení a volnost pohyblivých částí, zkontrolujte všechny díly ohledně možného prasknutí, upevnění a jiných podmínek, které by mohly negativně ovlivnit jejich správnou funkčnost.

Poškozené součástky, obzvlášť ochranná zařízení,

musejí být řádně opraveny nebo vyměněny v odborné servisní opravě, pokud není v tomto návodu k použití uvedeno jinak.

- Rovněž vadné vypínače nechte vyměnit v odborné opravně.

- Elektrické nářadí nepoužívejte, pokud ho nelze vypínačem zapnout a vypnout.

21. VAROVÁNÍ!

- Použití jiných dílů příslušenství nebo přídavných zařízení než které byly popsány v tomto “Návodu k použití” představuje zdroj možného vzniku úrazu.

22. Opravu vašeho zařízení svěřte vždy pouze kvaliﬁ kované osobě.

- Tento výrobek odpovídá platným bezpečnostním předpisům. Oprava může být prováděna pouze kvalifikovanou osobou s použitím originálních náhradních dílů, jinak hrozí uživateli nepředvídatelné nebezpečí.

2.2 Zvláštní bezpečnostní pokyny:

• Nikdy nepoužívejte stroj bez odpovídajícího

zabezpečení a řádného ustavení na pracovní místo.

• Nepoužívejte nože které jsou tupé, zvyšuje to

možnost nebezpečí odmrštění.

• Jakákoliv volná část opracovávaného obrobku, která

není určená pro opracování, musí být zajištěna proti uvolnění.

• Když hoblujete krátké kousky, používejte násadku.

• Když hoblujete úzké části dodatečné měření a použití

horizontálního tlakového zařízení a pružinového zabezpečení bude nezbytné k zajištění bezpečné práce.

• Hoblovací stroj nepoužívejte pro řezání, žlábkování,

čepování, nebo formování.

• Ochranná zařízení proti odmrštění a nožový válec

by měly být pravidelně kontrolovány pro zajištění bezpečné práce.

• Zařízení vybavené kolekcí čipů a extraktorovým

krytem by mělo být připojeno k zařízení lapači prachu a třísek.

Protiodmršťovací zámek

Stroj je vybaven ochranou proti odmrštění obrobku, který ochrání opracovávaný kus před odražením zpět proti obsluze rotujícím nožovým válcem.

Omezovač spuštění

Jistící spínač zabrání spuštění stroje, pokud prachová násypka není správně nainstalována.

Protettore termico Hővédő

A gyalu hővédővel van ellátva, ha a motor túlmelegszik és leáll, várja meg, míg az normál állapotba visszaáll és nyomja meg a a gyalu oldalán levő kapcsolót.

Ochranný kryt rotačního válce

Ochranný rkyt zakrývá rotující nožový válec kromě prostoru, kde se momentálně hobluje. Rozsah ochrany je nutno nastavit předem.

2.4 Bezpečnostní zařízení

Obrázky

Přečtěte si manuál Varování

Pužijte Ochranné Brýle

Použijte Ochranu na uši

Použijte masku proti prachu

Použijte ochranné rukavice

Page 65

3 ČÁSTI A DOPLŇKY Části zařízení

1. Násypka na hobliny

2. Úhlový chránič

3. Měřítko úhlového chrániče

4. Ochranný kryt nožového válce

5. Stůl hoblovky

6. Hloubkové nastavení hoblovačky

7. Stůl srovnávací frézy nastavení výšky

8. Měřítko hoblovačky

9. Přední kryt

10. Přepínač energie

11. Elektrický kabel se zástrčkou

12. Stůl srovnávací

13. Měřítko srovnávací frézy

14. Páka chrániče nožové hlavy

15. Nožová hlava

16. Protettore termico Hővédő

4 PŘEPRAVA A MONTÁŽ

Protože je stroj velmi těžký, doporučujeme abyste jej nenosili sami.

Upozornění! Nepřenášejte stroj držením za stůl hoblovky - stůl

není navržen k takovému způsobu manipulace a mohl by být poškozen.

• Potřebné místo pro umístění: min. 3 x 4 m

• S dostatečnou konstrukční únosností

• Patro

• Rovný

• Suchý

• Neklouzavý

• Dostatečná ventilace

• Řádné elektroinstalace

Je možné, že v důsledku rozměru opracovávaného kusu bude pořeba pracovního místa větší . Stroj je můžné nainstalovat na pracovní stůl pomocí šroubů, podložek a šestihranných matic (nejsou součástí dodávky). (obrázek)

640 verzió

380

240

PF204 verzió

350

240

630 / PF150 verziók

350

190

Page 66

5 PŘED PRVNÍM POUŽITÍM Rozbalení

• Prověřte všechny části pro případ poškození dopravou.

Objeví-li se poškození, reklamujte je okamžitě po

doručení.

• Prověřte, zda je dodávka kompletní.

Chybějící součásti okamžitě nahlaste obchodníkovi.

Rozsah dodávky

1 x hoblovka a srovnávací fréza 1 x Úhlový chránič 1 x Násypka na hobliny 1 x 4 mm francouzský klíč 1 x klika pro výškové nastavení stolu srovnávací hoblovačky 2 x hnací řemeny 1 x strkací násadka 1 x reduktor szállítószalaghoz (csak 640, PF204

verziókhoz)

6 INSTALACE

Nebezpečí! Úpravy stroje nebo použití netestovaných a

neprověřených součástí dodaných výrobcem může způsobit nepředvídatelná poškození!

• Smontujte stroj přesně podle těchto instrukcí.

• Použijte pouze části dodané se strojem jako standardní

vybavení.

• Nedělejte změny a úpravy v žádném dodaném doplňku

nebo části.

6.1 Instalace Úhlového Chrániče

Potřebné šrouby a podložky jsou předmontovány do stroje.

630, PF204, PF150 verziók

• Vložte šroub do otvoru A.

• Najděte rohový chránič na šroubu B.

• Nejdříve bezpečně utáhněte šroub A, poté šroub C.

• Rohové nastavení je děláno pomocí šroubu C v závislosti

na měřítku rohového chrániče 3.

6.2 Instalace Násypky na prach

Násypka na prach musí být řádně připojena do zařízení. V případě neúplného připojení ke stroji, limitový přepínač zabrání stroji ve spuštění (odkaz na Bezpečnostní

Instrukce).

Použití hoblovky

• Zvedněte chránič nože 4 tak, že oba podélné otvory na obou stranách stolu hoblovačky 5 jsou dostupné.

• Vytlačte klávesy na obou stranách násypky prachu 1.

• Posuňte dolu frézovací stůl 12 na nejnižší pozici použitím výškového nastavení frézovacího stolu 7.

• Vložte násypku na prach 1.

• Násypka na prach 1 musí být situována tak, že obě klávesy jsou ve stejné linii s podélnými otvory.

• Strčte obě klávesy do otvorů.

640 verzió

• Húzza meg a csavarokat A

• A szögbeállítást a C csavarral a rögzítő támaszték beosztásának 3 függvényében való beállítással végezheti.

Page 67

Použití srovnávací frézky

• Sejměte rohový chránič 2.

• Sejměte ochranu nožů 4.

• Vytáhněte obě klávesy z obou stran násypky na prach 1.

• Najděte násypku na prach 1 na hoblovacím stole 5.

• Násypka na prach 1 musí být situována tak, že obě klávesy jsou ve stejné linii s podélnými otvory.

• Strčte obě klávesy do otvorů.

6.4 Nastavení Chrániče nožové hlavy

• Výška chrániče nožové hlavy 4 může být nastavena pákou 14 namontovanou na levé straně hoblovacího stolu 5.

• Po uvolnění šroubů 14, může být nastavena šíře chrániče nožové hlavy 4.

• Když ukončíte nastavení vždy řádně utáhněte šrouby.

6.5 Elektrické připojení

Varování! Nepřipojujte stroj do vnějšího zdroje (sítě) dokud

neukončíte všechny kroky instalace.

Motor je navržen pro fungování v napětí a frekvenci, které jsou uvedeny v oddíle Technická Data. Normální zatížení bude zvládnuto bezpečně v napětí nepřesahujícím ± 10% jmenovitého napětí. Používání stroje při napětí, které je mimo toto rozmezí, může způsobit přehřátí a spálení motoru.

Elektrické napájení stroje musí odpovídat následujícím požadavkům:

• Zdířky zásuvky musí být řádně instalovány, uzemněny a prověřeny;

• Je-li používán prachový sběrač, tento musí být také uzemněn;

Umístěte napájecí kabel tak, aby nepřekáží při práci a nemohlo dojít k jeho poškození. Chraňte elektrický kabel před teplem, agresívními roztoky a ostrými hranami. Používejte pouze prodlužovací elektrické kabely s dostatečnou kapacitou. Netahejte pouze za kabel při odpojování stroje ze zásuvky.

7 OVLÁDÁNÍ

Poznámka: Prosíme, pečlivě si přečtěte bezpečnostní instrukce

(kapitola Bezpečnostní instrukce).

7.1 Přepínač energie “I/O”

Zapnutí:

• Otevřete ochranný kryt přepínače.

• Stiskněte zelené tlačítko “I”.

Vypnutí:

• Stiskněte ochranný přepínač nebo.

• Otevřete kryt přepínače a stiskněte červené tlačítko

“O”.

6.3 Připojení Prachové násypky

K zajištění bezproblémového chodu v provozu v uzavřeném prostoru, násypka na prach musí být připojen a do externí jednotky extraktoru.

• Připojte vhodnou externí jednotku extraktoru s odsávacím

připojením na násypky na prach 1.

Je-li potřeba použijte adaptér dostupný v doplňcích (csak

640, PF204 verziókhoz).

• K zajištění dostatečného odsávání musí být minimální rychlost proudění vzduchu v potrubí k extraktoru 20 m/s.

• Pracujete-li s materiály jako jsou barvy, ředidla a pod. které jsou nebezpečné pro vaše zdraví nebo mají jiné nebezpečné účinky, pak musíte použít speciální extrační zařízení.

• Vyprodukovaný prach může být zdraví škodlivý i jinak nebezpečný.

• Prosíme přečtěte si kapitolu Bezpečnostní instrukce.

• Pro profesionální použití zařízení musí být dodržovány a následovány speciální regulace týkající se prachových extraktů.

• Proto kontaktujte vašeho zaměstnavatele kvůli povinnosti pojištění je-li to potřeba.

Page 68

7.2 Použití hoblovačky

Hoblování povrchu jako nerovnoměrného povrchu je ploché hoblování.

• Pracovní kus je položen na hoblovacím stole.

• Pracovní kus je hoblován zespodu.

Rozměry opracovnávaného kusu:

• Délka: K manipulaci si s kratším opracovávaným kusem než 250 mm použijte strkací násadku ; pro kus větší než 1500 mm použijte podpěru nebo prodloužený stůl pro oporu,

640, PF204 verziók

• Szélesség: max. 204 mm,

• Vastagság: min 5 mm.

630, PF150 verziók

• Szélesség: max. 152 mm,

• Vastagság: min 5 mm.

Nastavení hloubkového řezu

S nastavením hoblovací hloubky 6, hloubka řezu je nastavena když stroj je použit pro hoblování povrchu.

• Značka odstupňování na hoblovacím měřítku 8 odpovídá třísce o šíří 1 mm.

• Minden végigtolás alkalmával max. 2 mm anyagot lehet legyalulni a 640-es és PF204-es verziókkal, max. 3mm-t pedig a 630-as és PF150-es verziókkal.

Hoblování pracovních kusů

Poznámka: Násypka na prach musí být namontována na stůl

hoblovačky (podívejte se na 6.2: Instalace násypky na prach).

1. Přijměte řádnou ovládací pozici:

Stůjte na jedné straně hoblovacího stroje.

2. Nastavte rohový chránič jak je požadováno (podívejte

se na Instalace rohového chrániče).

3. Nastavte hloubku řezu.

4. Umístěte pracovní kus proti rohovému chrániči.

5. Nastavte kryt nožové hlavy 4:

• Když hoblujete úzké hrany (spojovací) nebo pracovní

kus je více než 75 mm tlustý:

Nastavte ochranu nožové hlavy 4 ze strany proti

pracovnímu kusu.

• Hoblování plochy prkna nebo pracovního kusu do 75

mm šíře:

Snižte ochranu nožové hlavy 4 z vrchu do pracovního

kusu.

Nastavte ochranu nožové hlavy tak, že pod zmíněnými vzdálenostmi nejsou překročeny v žádné pozici: Týlový kraj – pracovní kus max. 3 mm; Přední kraj – pracovní kus max. 2 mm.

6. Zapněte motor.

7. Plňte pracovní kus přímo přes hoblovací stůl 5.

Držte vaše prsty u sebe, navádějte pracovní kus

dlaněmi vašich rukou.

Tlačte na pracovní kus dolů pouze na místě pracovního

hoblovacího stolu.

8. Přepněte vypínač a vypněte stroj není-li další hoblování

v plánu po skončení tohoto.

7.3 Použití srovnávácí frézky

Srovnávací fréza se používá k redukci pracovního kusu s jednou už opracovanou plochou do požadované tloušťky.

• Pracovní kus běží přes srovnávací frézu.

• Pracovní kus je opracováván na vrchní straně.

Rozměry pracovního kusu:

• Délka: Min. 200 mm; pro pracovní kus větší než 1500 mm použijte další osobu nebo stůl jako podporu.

640 verzió

• Szélesség: Max. 204 mm,

• Vastagság: Min. 6 mm; Max. 210 mm.

PF204 verzió

• Szélesség: Max. 204 mm,

• Vastagság: Min. 6 mm; Max. 120 mm.

630, PF150 verziók

• Szélesség: Max. 152 mm,

• Vastagság: Min. 6 mm; Max. 120 mm.

Nastavení výšky stolu srovnávací frézy

S nastavením výšky stolu srovnávací Frézy, stůl srovnávací frézy (= tloušťka pracovního kusu po srovnávání) je nastaveno když stroj je používán pro srovnávací frézu.

• Nastavení výšky se dělá pomocí kliky pro nastavení výšky frézovacího srovnávacího stolu 7.

• Jedna plná otáčka kliky změní výšku stolu srovnávací frézy 12 o 3 mm.

• Ve směru hodinových ručiček = narůstá šíře stolu frézy

• Proti směru hodin = snižuje stůl srovnávací frézy

• Nastavení srovnávací frézy je zobrazeno na měřítku

13.

• Maximálně může být seříznuto najednou 2 mm materiálu.

Srovnávací frézování pracovních kusů

Poznámka: Násypka na prach musí být namontována nad stůl

hoblovačky (podívejte se na 6.2: Instalace násypky na prach).

1. Zaujměte správnou pracovní pozici:

• K zasunutí pracovního kusu do stroje, zaujměte

pozici naproti straně otvoru plnění stroje.

• K vytažení pracovního kusu ze stroje, zaujměte

pozici naproti straně výchozího otvoru stroje.

2. Ke srovnání dřevěného kusu jehož plochy nejsou

paralelní, použijte plnící podávání (udělejte odpovídající vzory).

3. Nastavte výšku stolu srovnávací frézy.

4. Zapněte motor.

5. Zasunujte pracovní kus pomalu a zpříma do frézy.

Poté kus bude automaticky pocouván přes frézu.

6. Navádějte pracovní kus zpříma přes frézu.

7. Vzpněte stroj neníli další kus, který bude okamžitě

následovně opracováván.

Page 69

8 ÚDRŽBA A PÉČE

Nebezpečí! Před všemy opravami:

• Vypnìte stroj.

• Odpojte jej.

• Poèkejte dokud se stroj úplnì nezastaví.

Vyměňte poškozené části, speciálně pak bezpečnostní zařízení pouze s originálními novými částmi. Části, které nebyly testovány a prověřeny výrobcem můžou způsobit nepředvídatelné poškození.

Po opravách:

• Prověřte fungují-li všechny bezpečnostní zařízení.

• Ujistěte se, že žádné nářadí nebo jeho části se nenachází ve stroji.

Oprava nebo údržbářská práce jiná, než jak je popsáno v této části může být provedena pouze kvaliﬁ kovanou ocobou.

8.1 Výměna nožů

Poznámka: Opotřebované nože jsou rozpoznatelné podle

• Snížené schopnosti frézy;

• Zvýšeného risku odmrštění;

• Přetížení motoru.

• Csiszolási minöség

Nebezpečí! Nebezpečí osobního poranění pořezání od řezacích

nožů!

Oblékejte ochranné rukavice, když měníte nože.

Výměna řezacích nožů:

1. Vypněte stroj.

2. Odpojte kabel 11.

3. Sejměte ochranu nožové hlavy 4.

4. Odšroubujte a sundejte tři šrouby které drží řezací nože

pod hlavou nože a zámkem.

5. Sundejte zámek a nůž z řezací hlavy.

6. Očistěte veškerý povrch řezací hlavy a nože od prachu

a zbytků.

Nebezpečí! Nepoužívejte žádné čistící prostředky (k odstranění

pryskyřice) které mohou zkorodovat kovové součástky, popř.součástky z barevných kovů a nebo poškodit umělohmotné nebo gumové sočástky.

Instalace řezacích nožů:

Nebezpečí! Používejte pouze vhodné řezací nože odpovídající

EN 847-1 (podívejte se Doplňková výbava).

Nevhodné, nesprávně namontované, tupé nebo poškozené řezací nože mohou snížit výkon práce nebo značně zvýšit risk odmrštění. Vždy vyměňujte nebo seřizujte oba řezací nože. Když přebrušujete, ubírejte stejné množství materiálu (pokaždé ne více než 0,5 mm) po celé délce a z obou řezacích nožů téhož nožového válce! Instalujte řezací nože použitím pouze originálních náhradních částí.

1. Fektessen egy simára gyalult lécet a padvégre (E) és ceruzával tegyen egy jelölést az ábrán látható módon ábra.

2. Forgassa a munkagép tengelyét manuálisan egyharmadnyira a nyíl irányában. A léc ezáltal kissé eltolódik.

3. Jelölje be ezt a pontot ceruzával és mérje meg a távolságot. Akkor helyes a beállítás, ha a forgács 2 - 3 mm-es (Z). Végezze el ezt a műveletet a jobb és bal oldalon mindegyik pengénél, a bejelölt (A) és (B) szélek 4 csavarának minden egyes meghúzását követően. Ha ezeket a feltételek nem tartja be, nem lehet a gyalulási műveletet helyesen elvégezni.

4. Húzzon meg végül minden csavart anélkül, hogy túlhúzná azokat.

8.2 Výměna pohonných řemenů:

Hnací řemeny nožové hlavy se opotřebovávají. Tyto součástky by měly být prověřovány pravidelně. Když je řemen opotřebován, je potřeba jej vyměnit.

1. Vyjměte šrouby z předního krytu stroje 9.

2. Sundejte přední kryt 9.

3. Sundejte starý hnací řemen a vložte nový.

4. Zavřete přední kryt a utáhněte šrouby.

8.3 Údržba stroje

Pouze suchým mazivem - závitovou hřídel pro nastavení výšky srovnávacího frézovacího stolu.

8.4 Čištění stroje

Z povrchu stolů, vstupních a výstupních otvorů a nožového válce pravidelně odstraňujte hobliny a prach. Pravidelně prověřujte a odstraňujte usazeniny prachu, které se mohou usazovat ve ventilačních otvorech motoru. Tím se zabrání přehřátí motoru. Po delším časovém období by stroj měl být prověřen autorizovaným zákaznickým servisním centrem. Sedla a vodítka nožů a nože samotné musí být pravidelně očištěny od pryskyřice. Pro tuto činnost použijte namáčení těchto částí po dobu 24 hodin v parafínu, bílém alkoholu nebo komerčně dostupných odstraňovačích pryskyřice. (podívejte se na Odstranění řezacích nožů) Nástroje vyrobeny z hliníku mohou být ošetřovány pouze čistícím prostředkem, který nekoroduje tento materiál. Odstraňte prach a dřevěné třísky ze stroje externí jednotkou vysavače nebo kartáčem.

Page 70

9 A GÉP, CSOMAGOLÁS HULADÉKKÉNTI

FELDOLGOZÁSA

TÁJÉKOZTATÁS A FELHASZNÁLÓK RÉSZÉRE

A veszélyes anyagok felhasználásának korlátozásáról az elektromos és elektronikus eszközökben, valamint a hulladékkezelésről szóló 2002/95/ CE, 2002/96/CE és a 2003/108/CE irányelvek végrehajtása tárgyában kiadott Decreto Legislativo 25 luglio 2005, n.151 jogszabály 13. §. értelmében kiemeljük az alábbiakat:

· A berendezésen vagy a csomagolásán lévő áthúzott szemétgyűjtő jelzés azt mutatja, hogy a terméket, miután már nem használható, a többi hulladéktól elkülönítve kell gyűjteni.

· A felhasználónak a berendezést el kell szállítania az elektromos és elektronikus hulladékok gyűjtésére kialakított telepre vagy vissza kell szolgáltatnia a kereskedőnek egy azonos jellegű új berendezés vásárlásakor „egyet egyért” arányban.

· A megfelelő szelektív hulladékgyűjtés, amely a használaton kívüli berendezést az újrahasznosítás, a hulladékkezelés és környezetbarát hulladékfeldolgozás útjára juttatja, hozzájárul ahhoz, hogy elkerülhetők legyenek a környezetet és az egészséget fenyegető káros hatások, valamint elősegíti a berendezést alkotó anyagok újbóli felhasználását és/vagy újrahasznosítását.

FIGYELEM! Amennyiben a felhasználó jogellenesen dobja el a

terméket, vele szemben a hatályos jogszabályok értelmében közigazgatási joghátrányok alkalmazhatók.

10 TECHNICKÁ DATA 640 verzió

Pracovní napětí: ........................................230 V ~ 50 Hz

Energie: ............................................................... 1350 W

Napětí: ......................................................................... 6 A

Bezpečnostní třída: ..........................................................I

Rozměry: ......................................830 x 465 x H535 mm

Otáčky nožového válce: .................................8000 min-1

Počet nožů: .....................................................................2

Rozměr nožů: ..............................................210 x 20 mm

Megrak.....................................................................28 kg.

Hoblovačky

Řezná szélesség : .......................................max 204 mm

Řezná hloubka: ................................................max 2 mm

Úhlový chránič: .......................................... 540 x 103 mm

Úhel: .................................................................90° - 135°

Rozměry stolu: ...........................................738 x 210 mm

Srovnávací fréza

Řezná szélesség ........................................max. 204 mm

Řezná hloubka: ................................................max 2 mm

Řezná vastagság: ........................................ max 210 mm

Rozměr stolu frézy: ....................................250 x 204 mm

Hluk

Úroveň pracovního hluku: ................................86.7 dB(A)

Síla zvuku: .......................................................99,7 dB(A)

PF204 verzió

Pracovní napětí: ........................................230 V ~ 50 Hz

Energie: ............................................................... 1250 W

Napětí: ......................................................................... 6 A

Bezpečnostní třída: ..........................................................I

Rozměry: ......................................830 x 465 x H445 mm

Otáčky nožového válce: .................................8000 min-1

Počet nožů: .....................................................................2

Rozměr nožů: ..............................................210 x 20 mm

Megrak.....................................................................25 kg.

Hoblovačky

Řezná szélesség : .......................................max 204 mm

Řezná hloubka: ................................................max 2 mm

Úhlový chránič: ............................................ 500 x 90 mm

Úhel: .................................................................90° - 135°

Rozměry stolu: ...........................................738 x 210 mm

Srovnávací fréza

Řezná szélesség : ......................................max. 204 mm

Řezná hloubka: ................................................max 2 mm

Řezná vastagság: ........................................ max 120 mm

Rozměr stolu frézy: ....................................250 x 204 mm

Hluk

Úroveň pracovního hluku: ................................86.7 dB(A)

Síla zvuku: .......................................................99,7 dB(A)

630/PF150 verziók

Pracovní napětí: ........................................230 V ~ 50 Hz

Energie: (630) ....................................................... 1350 W

Energie: (PF150) .................................................. 1250 W

Napětí: ......................................................................... 6 A

Bezpečnostní třída: ..........................................................I

Rozměry: ......................................755 x 400 x H45

0 mm

Otáčky nožového válce: .................................8000 min-1

Počet nožů: .....................................................................2

Rozměr nožů: ..............................................160 x 20 mm

Megrak.....................................................................21 kg.

Hoblovačky

Řezná šíře: ..................................................max 152 mm

Řezná hloubka: ................................................max 3 mm

Úhlový chránič: ............................................ 480 x 80 mm

Úhel: .................................................................90° - 135°

Rozměry stolu: ...........................................650 x 160 mm

Srovnávací fréza

Řezná šíře: .................................................max. 152 mm

Řezná hloubka: ................................................max 2 mm

Řezná vastagság: ........................................ max 120 mm

Rozměr stolu frézy: ....................................180 x 150 mm

Hluk

Úroveň pracovního hluku: ................................90,4 dB(A)

Síla zvuku: .......................................................99,7 dB(A)

Page 71

1 POPIS PRODUKTU

Hobľovačka a Zahusťovač je prevozné elektrické náradie. Stroj je poháňaný univerzálnym elektrickým motorom. Tento stroj je určený pre hobľovanie povrchov a pre planírovanie masívneho dreva. Prístupné parametre pre obrobok musia byť splnené (viď. Technické parameter). Iné použitie stroja nie je dovolené. Nešpeciﬁ kované použitie, modiﬁ kácia stroja alebo použitie častíc netestovaných a odsúhlasených výrobcom môžu spôsobiť nepredvídateľné poškodenie!

2 BEZPEČTNOSTNÉ POKYNY

Upozornenie! Pri používaní elektrických prístrojov sa musia

dodržať zásadné bezpečnostné opatrenia aby sa zmenšilo riziko požiaru, elektrického šoku a poranenia.

Pred použitím elektrického prístroja si dôkladne

prečítajte tieto bezpečnostné pokyny a uschovajte ich kvôli neskoršiemu nahliadnutiu.

2.1 Všeobecné bezpečnostné opatrenia

Bezpečná prevádzka

1. Udržiavajte pracovné miesto v poriadku

- Neporiadok na pracovisku a na obrábacích stoloch môže mať za následok úrazy.

2. Dbajte na vplyvy okolia

- Nevystavujte elektrické náradie dažďu.

- Nepoužívajte elektrické náradie vo vlhkom alebo mokrom prostredí.

- Dbajte na dostatočné osvetlenie na pracovisku.

- Nepoužívajte elektrické náradie v prostredí s nebezpečenstvom vzniku požiaru alebo výbuchu.

3. Chráňte sa pred elektrickým šokom

- Vyhnite sa telesnému kontaktu s uzemnenými povrchmi (napr. potrubie, radiátory, chladničky).

4. Zabráňte prístupu nepovolaných osôb

- Nedovoľte ostatným osobám, predovšetkým deťom, aby sa dotýkali elektrického náradia v prevádzke.

Dbajte na to, aby deti a ostatné osoby dodržiavali

dostatočný odstup od pracoviska.

5. Nepoužité náradie uschovajte podľa poriadku

- Nepoužité náradie sa musí uschovať na suchom, vysoko položenom alebo uzamykateľnom mieste, mimo dosahu detí.

6. Náradie nepreťažujte

- Náradie pracuje lepšie a bezpečnejšie v uvedenom rozsahu výkonov.

7. Používajte správne náradie

- Nepoužívajte na ťažké práce náradie resp. Jeho príslušenstvo s nízkym výkonom.

- Náradie nepoužívajte na účely, na ktoré nebiolo skonštruované.

Napríklad nepoužívajte kotúčovú pílu na rezanie

konárov.

8. Používajte vhodnú pracovnú odev

- Nenoste voľnú odev alebo šperky, mohli by sa zachytiť

v rotujúcich častí náradia.

- Práci vo voľnom priestranstve sa odporúča obuv s protišmykovou podrážkou.

- Pri dlhých vlasoch noste sieťku na vlasy.

9. Používajte prostriedky osobnej ochrany

- Noste ochranné okuliare.

- Pri prašnej práci noste ochrannú dýchaciu masku.

10. Pripojte zariadenie na odsávanie prachu

- Ak je náradie vybavené zariadením na odsávanie alebo zachytávanie prachu, ubezpečte sa, aby bolo riadne pripojené a používalo sa.

11. Nepoužívajte prívodný kábel na iné účely

- Pri vyťahovaní zástrčky zo zásuvky nikdy neťahajte za kábel.

Kábel udržiavajte mimo dosahu vysokých teplôt, oleja

a ostrých hrán.

12. Zaistite obrobok

- Na ﬁ xáciu obrobku použite svorky alebo zverák; je to bezpečnejšie ako používať ruky.

13. Nepreháňajte sa

- Dbajte na bezpečný postoj a zakaždým udržiavajte rovnováhu.

14. Elektrické náradie starostlivo udržiavajte

- Rezné nástroje udržiavajte ostré a čisté, aby ste dosiahli lepší a bezpečnejší výsledok práce.

- Dodržiavajte pokyny týkajúce sa mazania a výmeny príslušenstva.

- Kontrolujte pravidelne sieťový kábel a v prípade poškodenia ho nechajte vymeniť vo vhodnom špecializovanom obchode.

- Kontrolujte rozširujúci kábel pravidelne a v prípade poškodenia ho vymeňte.

- Rukoväte udržiavajte suché, čisté a bez oleja a mastnoty.

15. Náradie, ktoré nepoužívate, odpojte od batérie

- Ak náradie nepoužívate, pred každou údržbou,

- a pri výmene príslušenstva, ako napr. vrták alebo skrutkovač v každom prípade vyberte batériu.

16. Vytiahnite nástrojový kľúč a nastavovacie náradie

- Pred zapnutím elektrického náradia sa vždy ubezpečte, či sú nástrojový kľúč a nastavovacie náradie vytiahnuté.

17. Zabráňte sa mimovoľnému nábehu

- Ubezpečte sa, aby vypínač bol v pozícií „off“ keď zapájate.

18. Používajte vonkajšie rozširujúce vedenie

- V prípade, že stroj používate vonku, používajte iba rozširujúci kábel, ktorý je vhodný na vonkajšie použitie.

19. Buďte pozorní

- Dávajte pozor na to, čo robíte. K práci pristupujte rozumne.

Nepoužívajte náradie, ak ste unavení.

Page 72

20. Skontrolujte poškodené súčiastky

- Pred ďalším používaním náradia skontrolujte príp. poškodenie súčiastok, predovšetkým ochranných zariadení, aby ste sa uistili, že fungujú správne a dokážu vykonávať predpísané funkcie.

- Skontrolujte nastavenie a voľnobeh pohyblivých častí, skontrolujte pri všetkých súčiastkach, či nie sú zlomené, ich upevnenie a iné podmienky, ktoré by mohli ovplyvniť ich správnu činnosť.

Poškodené súčiastky, predovšetkým ochranné

zariadenia, sa musia riadne opraviť alebo vymeniť vo vhodnom špecializovanom obchode, ak v tomto návode na obsluhu nie je uvedené nič iné.

- Poškodené spínače nechajte takisto vymeniť v špecializovanom obchode.

- Elektrické náradie nepoužívajte, ak sa spínačom nedá vypnúť a zapnúť.

21. UPOZORNENIE!

- Použitie iného príslušenstva ako príslušenstva odporúčaného v tomto návode na použitie môže viesť k nebezpečenstvu vzniku úrazu.

22. Nechajte elektrické náradie opraviť odborníkom

- Toto elektrické náradie zodpovedá príslušným bezpečnostným ustanoveniam.

Opravy môžu vykonávať len odborníci s použitím

originálnych náhradných dielov, v opačnom prípade môže dôjsť k závažnému ohrozeniu obsluhujúceho.

2.2 Špeciálne bezpečnostné opatrenia

• Nikdy nepoužívajte náradie bez vhodnej ochrany a

dbajte aby bol stroj správne zapojený.

• Nepoužívajte tupé nože, inak môže zvýšiť riziko

spätného rázu.

• Časti nožovej hlavice, ktoré sa nepoužívajú na

hobľovanie by mali byť pod dozorom.

• V prípade hobľovanie krátkych častí, používajte

palicu na tlačenie.

• V prípade hobľovania úzkych častí, ďalšie opatrenia,

ako použitie horizontálneho tlakového zariadenia a použitie krytu zaťaženej pružiny, môžu zvýšiť bezpečnosť práce.

• Hobľovacie zariadenia by sa nemali používať

na rezanie, otupenie, zahlbovanie, čapovanie a tvarovanie.

• Efektívnosť zariadenia pre prevenciu spätného

rázu a pre napájaciu ihlicu by malo byť pravidelne kontrolované.

• Náradie vybavené so zberačom úlomkov a extraktorom

kapoty by mali byť pripojené k prístroji, ktorý pozberá prach a úlomky.

2.3 Bezpečnostné zariadenia

Bezpečnostný uzáver

Stroj je vybavený s bezpečnostným uzáverom, ktorý zabezpečí, aby obrobok nemohol byť pohnutý rotujúcou nožovou hlavicou.

Koncový spínač

Koncový spínač zabráni stroj aby sa nezapojil, ale iba ak prachový zber je správne nainštalovaný.

Tepelná ochrana

Vaša fréza je vybavená tepelnou ochranou, pokiaľ sa motor kvôli prehriatiu zastaví, vyčkajte, až sa obnoví normálny chod a stlačte tepelnú ochranu na strane frézy

Kryt nožovej hlavy

Kryt nožovej hlavy zabráni rotujúcu nožovú hlavu a tak dotyk nožovej hlavy počas hobľovania je nemožný.

2.4 Piktogramy

Prečítajte bezpečnostné pokyny!

Upozornenie

Noste ochranné okuliare

Noste ochranu sluchu

Noste ochrannú dýchaciu masku

Noste rukavice

Page 73

4 PREPRAVA A ZMONTOVANIE

Preprava Zariadenie je ťažké, preto nedoporučujeme niesť stroj sami.

Upozornenie! Neneste zariadenie tak, aby ste držali stôl hobľovača,

lebo nie je tak navrhnutý, aby uniesol celkovú ťažkosť zariadenia.

• Potrebný priestor na zemi: min. 3 m x 4 m

• Dostatočné vyťaženie nosnosti pôdy

• Rovná plocha

• Hladkosť

• Suchosť

• Nešmiklavosť

• Dostatočná ventilácia

• Správny sieťový konektor

Je možné, že budete potrebovať väčší pracovný priestor. Stroj môže byť inštalovaný na pracovnom stole so skrutkou, zámkou a maticou (nie sú súčasťou dodávky). (odvolanie na diagram)

3 SÚČIASTKY A PRÍSLUŠENSTVO

Súčiastky nástroja

1. Zberač prachu

2. Uhlové pravítko

3. Mierka uhlového pravítka

4. Kryt nožovej hlavy

5. Stôl hobľovačky

6. Hĺbkový nastavovač rezu hobľovačky

7. Výškový nastavovač stolu zahusťovača

8. Mierka hobľovačky

9. Predný kryt

10. Spínač

11. Silový kábel s prípojkou

12. Stôl zahusťovača

13. Mierka zahusťovača

14. Páka krytu nožovej hlavy

15. Nožová hlava

16. Tepelná ochrana

Verzia 640

380

240

Verzia PF204

350

240

Verzia 630 / PF150

350

190

Page 74

5 PRIORITY PRE PRVÉ POUŽITIE Rozbalenie

• Skontrolujte všetky časti, či neboli počas dodávky

poškodené.

V prípade, že ste našli poškodenie, ihneď by sa malo

nahlásiť.

• Skontrolujte dodávky, či je kompletná. V prípade, že niečo

chýba, ihneď skontaktujte predajcu.

Rozsah dodávky

1 x hobľovačka a zahusťovač 1 x uhlové pravítko 1 x zberač prachu 1 x 4 mm šesticový kľúč 1 x kľuka pre výškové nastavenie stolu zahusťovača 2 x hnací remeň 1 x tyčka na tlačenie 1 x Zberac prachu (iba verzia 640 a PF204)

6 INŠTALÁCIA

Nebezpečie! Modiﬁ kácia zariadenia alebo použitie netestovaných

častí, ktoré neboli schválené výrobcom môžu spôsobiť nepredvídateľné poškodenia..

• Zmontujte stroj presne podľa inštrukcií.

• Použite iba súčiastky, ktoré boli dodané spolu so strojom,

ako štandardné vybavenie.

• Nerobte nijaké zmeny v jednotlivých častiach.

6.1 Inštalácia uhlového pravítka

Potrebné skrutky a podložky sú úž vopred zmontované ku stroji.

Verzia 630, PF204, PF150

• Vložte skrutku do otvoru A.

• Umiestnite uhlové pravítko na skrutku B.

• Najprv utiahnite skrutku A, potom skrutku B.

• Vyrovnávač uhla je spojený so skrutkou C v súlade s

mierkou uhlového pravítka 3.

6.2 Inštalácia zberača prachu

Zberač prachu 1 musí byť správne spojený s náradím. V prípade nesprávnej inštalácie, koncový spínač zabráni stroj aby sa zapojil (viď. Bezpečnostné Opatrenia).

Použitie nástroja ako hobľovačka

• Zodvihnite kryt čepele 4 aby podlhovasté diery na oboch stranách stola hobľovača 5 boli prístupné.

• Vytiahnite kľúče z oboch strán zberača prachu 1.

• Stôl zahusťovača 12 posuňte do najnižšej polohy s pomocou výškového nastavovača stolu zahusťovača

• Vložte zberač prachu 1.

• Zberač prachu 1 by mal byť v takej polohe, aby obidva kľúče boli priamo s podlhovastými dierami.

• Zasuňte obidva kľúče do dier.

Verzia 640

• Utiahnite skrutky A

• Uhol se nastavuje pomocou skrutky C v súlade s pomerom 3 úhlového oporného vodiča.

Page 75

Použitie nástroja ako zahusťovač

• Odstráňte uhlové pravítko 2.

• Odstráňte kryt čepele 4.

• Vytiahnite kľúče z oboch strán zberača prachu 1.

• Položte zberač prachu na stôl hobľovača 5.

• Zberač prachu 1 by mal byť v takej polohe, aby obidva

kľúče boli priamo s podlhovastými dierami.

6.4 Nastavenie krytu nožovej hlavy

• Výška krytu nožovej hlavy 4 sa môže nastaviť s pákou 14,

ktorá je namontovaná na ľavej strane stolu hobľovačky

• Po uvoľnení skrutky 14, šírka krytu nožovej hlavy 4 sa

môže nastaviť.

• Utiahnite skrutku 14 po nastavení.

6.5 Elektrické pripojenie

Upozornenie! Nepripájajte náradie k elektrine, kým sa neskončili

inštalačné kroky.

Motor je navrhnutý tak, aby fungoval s napätím a frekvenciou opísanou v kapitole Technické Parametre. Normálna záťaž je bezpečná pri napätí menej ako 10 % nad alebo pod predpísaním napätím. V prípade, že nástroj funguje s napätím, ktorý nespadá do kategórie, motor sa môže prehriať a vypáliť.

Stroj používajte len so zdrojom energie, ktorý sa zhoduje s týmito požiadavkami:

• otvory správne inštalované, uzemnené a odsúhlasené;

• v prípade použitia zberača prachu, aj ten by mal byť správne uzemnený.

Elektrický kábel umiestnite tak, aby neprekážal v práce a aby sa nepoškodil. Chráňte kábel pred horúčavou, agresívnymi tekutinami a pred ostrými hranami. Použitie iba prívodný kábel, ktorý má dostatočný prierez. Pri vyťahovaní zástrčky zo zásuvky nikdy neťahajte za kábel.

7 PREVÁDZKA

Poznámka: Pozorne si prečítajte bezpečnostné inštrukcie (viď.

Kapitola Bezpečnostné Inštrukcie)

7.1 Spínač “I/O”

Zapínanie:

• Otvorte bezpečnostný kryt spínača.

• Stlačte zelený gombík “I”.

Vypínanie:

• Otvorte bezpečnostný kryt spínača.

• Stlačte červený gombík “O”.

• Zasuňte obidva kľúče do dier..

6.3 Pripájanie zberača prachu

Aby bezproblémová operácia s nástrojom bola zaistená, zberač prachu musí byť pripojený k vonkajšiemu ventilátoru.

• Pripojte vhodný ventilátor ku sacej prípojke zberača

prachu 1.

Preto použite adaptér priložení ako doplnok (iba verzia

640 a PF204) .

• Minimálna rýchlosť vzduchu pri sacej prípojke musí byť 20 m/s aby sa zachovala optimálna ventilácia.

• Použite špeciálny siace náradie v prípade, že pracujete s materiálmi ako farbivá, ktoré sú škodlivé na zdravie.

• Produkovaný prach môže byť nebezpečný.

• Prosím pozrite si kapitolu Bezpečnostné Pokyny.

• Pre profesionálne použitie nástroja sa musia dodržať špeciálne regulácie ktoré sa vzťahujú na extrakciu prachu.

Page 76

7.2 Použitie nástroja ako hobľovačku povrchov

Hobľovaním povrchov, nepravidelný povrch sa stane plochým s hobľovaním.

• Obrobok sa nachádza na stole hobľovačky.

• Obrobok je rezaný naruby.

Parametre obrobky

• Dĺžka: pri obrobkoch kratších ako 250 mm použite palicu na tlačenie; pre obrobky nad 1500 mm poproste niekoho o pomoc.

Verzia 640, PF204

• Šírka: max. 204 mm,

• Hrúbka: min. 5 mm

Verzia 630, PF150

• Šírka: max. 152mm.

• Hrúbka: min. 5 mm

Nastavenie hĺbky rezu

S nastavovačom hĺbky rezu hobľovačky 6 sa možno nastaviť hĺbka rezu pri hobľovaní povrchov.

• Jeden stupeň označený na mierke hobľovačky 8 zodpovedá odstráneniu 1 mm úlomku.

• Pri každom priechode môžu byť odobrané maximálne 2 mm materiálu u verzií 640 a PF204 a maximálne 3mm u verzií 630 a PF150.

Hobľovanie obrobky

Poznámka: Zberač prachu musí byť namontovaný pod stolom

hobľovačky (viď. 6.2: Inštalácia zberača prachu).

1. Zaujmite vhodnú prevádzkovú polohu: Stojte na jednej

strane stola hobľovačky.

2. Položte uhlové pravítko na miesto (viď. Inštalácia

uhlového pravítka).

3. Nastavte hĺbku rezu.

4. Položte obrobok oproti uhlového pravítka.

5. Nastavte kryt nožovej hlavy 4:

• V prípade hobľovania úzkych hrán alebo v prípade

keď obrobok je mohutnejší ako 75 mm:

Oprite kryt nožovej hlavy 4 o obrobok.

• Hobľovanie dosiek alebo obrobky do 75 mm:

Znížte kryt nožovej hlavy 4 z vrchu na obrobok.

Nastavte kryt nožovej hlavy tak, aby nepresahoval nasledujúce vzdialenosti v nijakej polohe: Zadný okraj – obrobok max. 3 mm Predný okraj – obrobok max. 2 mm

6. Naštartujte motor.

7. Prisuňte obrobok priamo cez stôl hobľovačky 5.

Držte prsty spolu, veďte obrobok pomocou vašich

dlaní.

Použite tlak na obrobok iba na stole hobľovačky.

8. Vypnite náradie v prípade, ak ste prácu skončili.

7.3 Použitie nástroja ako zahusťovač

Nástroj sa používa v prípade, ak už zhobľovaný obrobok chcete zmenšiť na požadovanú hrúbku.

• Obrobok prebehne cez zahusťovač.

• Obrobok je rezaný na vrchnej strane.

Parametre obrobky:

• Dĺžka: Min. 200 mm; pre obrobky nad 1500 mm poproste niekoho o pomoc.

Verzia 640

• Šírka: Max. 204 mm,

• Hrúbka: Min. 6 mm; Max. 210 mm.

Verzia PF204

• Šírka: Max. 204 mm,

• Hrúbka: Min. 6 mm; Max. 120 mm.

Verzia 630, PF150

• Dĺžka: Max. 152 mm,

• Hrúbka: Min. 6 mm; Max. 120 mm.

Výškové nastavenie stolu zahusťovača

S nastavovačom výšky stolu zahusťovača môžete nastaviť hrúbku hobľovania (= hrúbka obrobky po hobľovaní) v prípade, že používate stroj na hrúbkové hobľovanie.

• Nastavenie výšky je možné pomocou pákou na výškové nastavenie stolu zahusťovača 7.

• Jedna celá otočka pákou zmení výšku stola zahusťovača 12 o 3 mm.

• Otáčanie smerom hodinových ručičiek =zvyšuje stôl zahusťovača

• Otáčanie proti smeru hodinových ručičiek = znižuje stôl zahusťovača

• Nastavenie hobľovacej hrúbky je indikovaný na mierke zahusťovača 13.

• Jedným ťahom môžete odstrániť maximum 2 mm materiálu.

Hrúbkové hobľovanie obrobky

Poznámka: Zberač prachu musí byť namontovaný pod stolom

hobľovačky (viď. 6.2: Inštalácia zberača prachu).

1. Zaujmite vhodnú prevádzkovú polohu:

• Na prísun obrobky do stroja, postavte sa na jednu

stranu vstupného otvoru.

• Aby ste mohli odstrániť obrobok zo stroja, postavte

sa na jednu stranu výstupného otvoru.

2. Na zahusťovanie plôch, ktorých povrch nie je paralelný,

použite vhodné napájacie pomôcky.

3. Nastavte výšku stola zahusťovača.

4. Naštartujte motor.

5. Zaveďte obrobok pomaly a rovno do zahusťovača.

Obrobok automaticky prejde cez zahusťovača.

6. Veďte obrobok priamo cez zahusťovača.

7. Vypnite náradie v prípade, ak ste prácu skončili.

Page 77

8 ÚDRŽBA A STAROSTLIVOSŤ

Nebezpečie! Prioritné pre všetky obsluhy:

• Vypnite stroj.

• Odpojte.

• Počkajte, kým sa stroj celkom nezastaví.

Chybné súčiastky nahraďte, hlavne súčiastky bezpečnostných zariadení, len s náhradnými súčiastkami. Súčiastky, ktoré neboli testované a schválené výrobcom, môžu spôsobiť nepredvídateľné poškodenia. Po obsluhe:

• Overte, či všetky bezpečnostné zariadenia sú funkčné.

• Uistite sa, aby ste nenechali nijaké iné náradie alebo súčiastky na alebo v stroji.

Inú opravu a údržbu môžu vykonávať len odborníci.

8.1 Náhrada čepele

Upozornenie: Opotrebené rezné nože si môžete všimnúť podľa:

• zníženého výkonu hobľovania;

• zvýšeného rizika spätného rázu;

• preťažení motoru.

• kvalita dokoncení

Nebezpečie! Riziko osobného poranenia pôsobené reznými

nožmi.

Noste rukavice pri výmene rezných nožov.

Odstránenie rezných nožov:

1. Vypnite stroj.

2. Odpojte silový kábel 11.

3. Odstráňte kryt nožovej hlavy 4.

4. Povoľte a odstráňte tri skrutky, ktoré udržiavajú čepeľ a zámku rezných nožov.

5. Odstráňte zámku a nôž z nožovej hlavy.

6. Očistite všetky povrchy nožovej hlavy a rezných nožov od prachu.

Nebezpečie! Nepoužívajte čistiace prostriedky (napr. Na

odstránenie živice) ktoré by mohli zapríčiniť koróziu súčiastok z ľahkého kovu. Stabilita komponentov z ľahkého kovu by bola poškodená. Stabilita komponentov z ľahkého kovu by bola poškodená.

Ako inštalova rezné nože:

Nebezpečie! Používajte iba vhodné rezné nože, vyhovujúce EN

847-1

(viď. Doplnky k Dispozícii).

Nevhodné, nesprávne namontované, tupé alebo poškodené rezné nože môžu pracovať nepresne a môžu zvýšiť riziko spätného rázu. Vždy vymeňte alebo otočte obidve rezné nože. V prípade prebrúsenia, odstráňte zhodujúce množstvo materiálu a dbajte aby to nebolo viac ako 0,5 mm z oboch rezných nožov. Pri montovaní rezných nožov používajte iba pravé náhradné súčiastky.

1. Položte dokonale ohoblovanú dosku na výstupný stôl

(E) a ceruzkou označte prvné značenie podľa nákresu na Obr..

2. Ručne otočte hriadeľ stroja o tretinu otočky v smere šípky. Doska by sa mala mierne posunúť.

3. Urobte druhú značku ceruzkou a potom zmerajte. Nastavenie je správne, pokiaľ sa rozdiel pohybuje v rozmedzí 2 - 3 mm (kóta Z). Preveďte túto kontrolu na ľavej a na pravej strane každého noža po každom zatiahnutí 4 skrutiek na označených koncoch (A) a (B). Hoblovanie nebude vykonávané správnym spôsobom, pokiaľ nebudú rešpektované tieto podmienky.

4. Zatiahnite deﬁ nitívne všetky skrutky, neuťahujte příliš silno.

8.2 Náhrada remeňa

Hnací remeň nožovej hlavy je prostriedok na nosenie a mal by byť overený pravidelne. V prípade, že je remeň opotrebovaný, musí sa nahradiť.

1. Odstráňte skrutky na prednom kryte 9 stroja.

2. Odstráňte predný kryt 9.

3. Odstráňte starý remeň a umiestnite nový.

4. Zatvorte predný kryt a utiahnite skrutky.

8.3 Údržba stroja

Závitovú ihlicu výškového nastavovača stola zahusťovača ošetrujte iba so suchými mazadlami.

8.4 Čistenie stroja

Očistite povrch stolov, vstupný a výstupný valček. Aby ste obišli prehrievanie motora, pravidelne skontrolujte aby sa nedostal prach na ventilačné otvory motora. Ak sa stroj používa už istí čas, mal by sa skontrolovať v autorizovanom obchode. Podpieradlo nožov a nože sa musia očistiť od živice pravidelne. Toto je možné tak, že namočíte tieto súčiastky na 24 hodín do petroleje, lakového benzínu alebo do odstraňovadla živice. (viď. Ako odstrániť rezné nože) Súčiastky vyrobené z alumínia by sa mali čistiť s čistiacimi prostriedkami, ktoré nevyvolajú koróziu materiálov. Prach a drevené úlomky na súčiastkach stroja odstraňujte s vonkajším prachovým ventilátorom alebo so štetcom.

Page 78

9 LIKVIDÁCIA STROJA, OBALU INFORMÁCIE PRE UŽÍVATEĽOV

V zmysle čl. 13 vládneho výnosu č. 151 z 25. júla 2005, “Uplatňovanie smerníc 2002/95/ ES, 2002/96/ES a 2003/108/ES, týkajúcich sa obmedzenia použitia nebezpečných látok v elektrických a elektronických zariadeniach a spracovanie odpadu”, upresňujeme nasledujúce informácie:

• Symbol kontajnera uvedený na výrobku alebo na jeho obale znamená, že výrobok musí byť na konci svojej životnosti zlikvidovaný oddelene od komunálneho odpadu.

• Užívateľ musí odovzdať výrobok na konci jeho životnosti na príslušnom zbernom mieste určenom pre separovaný zber elektrických a elektronických zariadení alebo ho musí odovzdať predajcovi pri nákupe nového zariadenia podobného typu, v pomere jedna k jednej.

• Vhodný separovaný zber, ktorý využíva vyradené a nefunkčné zariadenia na ich recykláciu, spracovanie a ekologicky kompatibilnú likvidáciu prispieva k zamedzeniu prípadných negatívných dopadov na životné prostredie a na zdravie osôb a podporuje opätovné využitie a recykláciu materiálov, z ktorých je zariadenie vyrobené.

POZOR! Nedovolený spôsob likvidácie výrobku užívateľom

má za následok aplikáciu administratívného postihu stanoveného platnými zákonmi.

10 TECHNICAL DATA Verzia 640

Prevádzkové napätie: ................................ 230 V ~ 50 Hz

Napätie: ............................................................... 1350 W

Pracovný prúd: ............................................................6 A

Bezpečnostná skupina: ...................................................I

Rozmery: ......................................830 x 465 x H535 mm

Rotácia nožovej hlavy: ....................................8000 min-1

Množstvo čepeľ: .............................................................2

Rozmery noža: ............................................210 x 20 mm

Hmotnosť ................................................................. 28 kg.

Hobľovačka povrchov

Rezná šírka: ................................................max 204 mm

Rezná hĺbka: ....................................................max 2 mm

Uhlové pravítko: .........................................540 x 103 mm

Sklon pravítka: ..................................................90° - 135°

Rozmery stolu hobľovačky: .......................738 x 210 mm

Thickness planer

Rezná šírka: ...............................................max. 204 mm

Rezná hĺbka: ....................................................max 2 mm

Rezná hrúbka: .............................................max 210 mm

Rozmery stola zahusťovača: .....................250 x 204 mm

Hluk a vibrácia

Hladina zvukového tlaku pA: ...........................86.7 dB(A)

Hladina zvukovej intenzity pA: .........................99,7 dB(A)

Verzia PF204

Prevádzkové napätie: ................................ 230 V ~ 50 Hz

Napätie: ............................................................... 1250 W

Pracovný prúd: ............................................................6 A

Bezpečnostná skupina: ...................................................I

Rozmery: .......................................830 x 465 x H445 mm

Rotácia nožovej hlavy: ....................................8000 min-1

Množstvo čepeľ: .............................................................2

Rozmery noža: ............................................210 x 20 mm

Hmotnosť ................................................................. 25 kg.

Hobľovačka povrchov

Rezná šírka: ................................................max 204 mm

Rezná hĺbka: ....................................................max 2 mm

Uhlové pravítko: ...........................................500 x 90 mm

Sklon pravítka: ..................................................90° - 135°

Rozmery stolu hobľovačky: .......................738 x 210 mm

Thickness planer

Rezná šírka: ...............................................max. 204 mm

Rezná hĺbka: ....................................................max 2 mm

Rezná hrúbka: .............................................max 120 mm

Rozmery stola zahusťovača: .....................250 x 204 mm

Hluk a vibrácia

Hladina zvukového tlaku pA: ...........................86.7 dB(A)

Hladina zvukovej intenzity pA: .........................99,7 dB(A)

Verzia 630/PF150

Prevádzkové napätie: ................................ 230 V ~ 50 Hz

Napätie: (630) ....................................................... 1350 W

Napätie: (PF150) .................................................. 1250 W

Pracovný prúd: ............................................................6 A

Bezpečnostná skupina: ...................................................I

Rozmery: .......................................755 x 400 x H450 mm

Rotácia nožovej hlavy: ....................................8000 min-1

Množstvo čepeľ: ..............................................

...............2

Rozmery noža: ............................................160 x 20 mm

Hmotnosť ................................................................. 21 kg.

Hobľovačka povrchov

Rezná šírka: ................................................max 152 mm

Rezná hĺbka: ....................................................max 3 mm

Uhlové pravítko: ...........................................480 x 80 mm

Sklon pravítka: ..................................................90° - 135°

Rozmery stolu hobľovačky: .......................650 x 160 mm

Thickness planer

Rezná šírka: ...............................................max. 152 mm

Rezná hĺbka: ....................................................max 2 mm

Rezná hrúbka: .............................................max 120 mm

Rozmery stola zahusťovača: .....................250 x 204 mm

Hluk a vibrácia

Hladina zvukového tlaku pA: ...........................90,4 dB(A)

Hladina zvukovej intenzity pA: .........................99,7 dB(A)

Page 79

1 POPIS VÝROBKU

Hoblovací a srovnávací fréza je převozitelné elektrické zařízení. Stroj je poháněný univerzálním elektrickým motorem. Stroj je určený pro hoblování a srovnávání povrchu pevného dřeva. Přípustné rozměry pracovních kusů musí být dodrženy. (viz.: Technická Data). Jakékoliv jiné použití není dovoleno. Nespecifikované použití, úpravy stroje nebo použití netestovaných a prověřených částí dodaných výrobcem může způsobit nepředvídané poškození!

2 BEZPEČNOSTNÍ INSTRUKCE

Varování! Při používání elektrického nářadí, které je napájeno

baterií, je třeba pro zamezení vytečení baterií, nebezpečí vzniku požáru a poranění dodržovat následující základní bezpečnostní opatření.

Základní bezpečnostní instrukce

2.1 Bezpečnostní obsluha

1. Udržujte Váš pracovní prostor v pořádku.

- Nepořádek na pracovišti a na pracovních stolech může mít za následek vznik úrazu.

2. Mějte na zřeteli vlivy okolí.

- Nevystavujte zařízení dešti.

- Nepoužívejte zařízení ve vlhkém nebo mokrém prostředí.

- Zajistěte dobré osvětlení na pracovišti.

- Nepoužívejte elektrické nářadí v prostředí s nebezpečím vzniku požáru nebo výbuchu.

3. Chraňte se proti el. šoku.

- Vyhněte se tělesnému kontaktu s uzemněnými předměty jako (potrubí, radiátory, lednice).

4. Udržujte další osoby mimo dosah.

- Nenechte jiné osoby, obzvlášť děti, aby se dotýkali během provozu elektrického nářadí, nebo el. kabelu.

Dbejte na to, aby jiné osoby dodržovaly dostatečný

odstup od pracovního prostoru.

5. Uložení zařízení.

- Pokud není zařízení používáno, mělo by být uloženo na suchém uzamčeném místě nedostupném dětem.

6. Zařízení nepřetěžujte.

- Nářadí pracuje v uvedeném výkonovém rozsahu lépe a bezpečněji.

7. Používejte správné nářadí.

- Pro těžké práce nepoužívejte žádné výkonově slabé nářadí.

- Nepoužívejte nářadí pro účely, ke kterým není konstruováno.

Například nepoužívejte cirkulárku pro řezání větví nebo

kulatin.

8. Používejte vhodný pracovní oděv.

- Nenoste volný oděv nebo šperky, mohly by být zachyceny rotujícími součástkami nářadí.

- Pro práci ve venkovním prostředí se doporučuje a neklouzavá obuv.

- U dlouhých vlasů používejte síťku.

9. Používejte osobní ochranné pomůcky.

- Noste ochranné brýle.

- Při pracích, při kterých vzniká prach, používejte respirátor.

10. Připojte odsávání prachu.

- Pokud je nářadí vybaveno odsavačem nebo lapačem prachu, zajistěte, aby byl správně připojen a používán.

11. Netahejte za el. kabel.

- Nikdy něj netahejte při vytažení zástrčky ze zásuvky.

Nevystavujte kabel horku, účinkům oleje a ostrým

hranám.

12. Bezpečnost při práci.

- Pro přidržení obráběného materiálu používejte svorky nebo svěrák; to je bezpečnější, než použití vaší ruky.

13. Nepřesahujte.

- Stůjte v bezpečné poloze a v každém okamžiku udržujte rovnováhu.

14. O elektrické nářadí se pečlivě starejte.

- Pro dosažení lepších a spolehlivějších pracovních výsledků udržujte řezné nástroje ostré a čisté.

- Dodržujte instrukce ohledně mazání a výměny příslušenství.

- Pravidelně kontrolujte síťový kabel (pokud je k dispozici) a při poškození ho nechte vyměnit v odborné opravně.

- Pravidelně kontrolujte prodlužovák a při poškození ho vyměňte.

- Rukojeti udržujte suché, čisté a neumazané olejem nebo tukem.

15. Odpojení zařízení.

- Před každým prováděním údržby,

- a při výměně příslušenství jako v např. nožů nebo frézy odpojte v každém případě elektrický kabel.

16. Vyndejte nářaďový klíč a seřizovací nástroje.

- Zajistěte vždy, aby před zapnutím elektrického nářadí v něm nezůstaly nářaďový klíč a seřizovací nástroje.

17. Předcházejte neúmyslnému zapnutí.

- Ujistěte se, že přepínač je v pozici “off” než zapojíte přístroj.

18. Použití venkovního prodlužováku.

- Pokud je zařízení používáno venku, používejte pouze prodlužovače pro venkovní použití a tak označené.

19. Buďte na pozoru.

- Dejte pozor na to, co děláte. Pracujte s rozumem. Když jste unavení, nářadí nepoužívejte.

Page 80

20. Zkontrolujte poškození součástek.

- Před dalším používáním nářadí zkontrolujte případně poškozené díly, obzvlášť bezpečnostní zařízení, aby nářadí mohlo správně pracovat a provádět svou funkci jemu určenou.

- Zkontrolujte nastavení a volnoběh pohyblivých částí, zkontrolujte všechny díly ohledně možného prasknutí, upevnění a jiných podmínek, které by mohly negativně ovlivnit jejich správnou funkčnost.

Poškozené součástky, obzvlášť ochranná zařízení,

musejí být řádně opraveny nebo vyměněny v odborné servisní opravě, pokud není v tomto návodu k použití uvedeno jinak.

- Rovněž nechte vadné vypínače vyměnit v odborné opravně.

- Elektrické nářadí nepoužívejte, pokud ho nelze vypínačem zapnout a vypnout.

21. VAROVÁNÍ!

- Použití jiných dílů příslušenství nebo přídavných zařízení než které byly popsány v tomto návodu k použití představuje zdroj možného vzniku úrazu.

22. Nechte vaše zařízení opravit kvalifikovanou osobou.

- Tento výrobek odpovídá daným bezpečnostním předpisům.

Oprava může být svěřena pouze kvaliﬁ kované osobě

s použitím originálních náhradních dílů, jinak hrozí nepředvídatelné nebezpečí uživateli.

2.2 Speciální bezpečnostní instrukce

• Nikdy nepoužívejte stroj bez odpovídajícího

zabezpečení a nastavením na místě.

• Nepoužívejte nože které jsou tupé, to zvyšuje

možnost nebezpečí odmrštění.

• Jakýkoliv kus řezané části, která není určená pro

hoblování by měla být zajištěna.

• Když hoblujete krátké kousky, používejte násadku.

• Když hoblujete úzké části dodatečné měření a použití

horizontálního tlakového zařízení a pružinového zabezpečení bude nezbytné k zajištění bezpečné práce.

• Hoblovací stroj nepoužívejte pro řezání, žlábkování,

čepování, nebo formování.

• Efektivnost zařízení pro prevenci proti odmrštění a

plnící hřídel by měli být pravidelně prověřováni pro zajištění bezpečné práce.

• Zařízení vybavené kolekcí čipů a extraktorovým

krytem by mělo být připojeno k zařízení lapači prachu a třísek.

2.3 Bezpečnostní zařízení

Anti odmršťovací zámek

Stroj je vybaven anti odmršťovacím zámkem, který ochrání opracovávaný kus před vtažením zpět proti operátorovi rotačním řezacím blokem.

Přepínač limitu

Přepínač limitu zabrání spuštění mašiny dokud prachová násypka správně nainstalována.

Tepelná ochrana

Vaše fréza je opatřena tepelnou ochranou, pokud se motor kvůli přehřátí zastaví, vyčkejte, až se obnoví normální chod a stiskněte tepelnou ochranu po straně frézy

Řezací bloková ochrana

Řezací blok pokrývá ochranu doteku rotujícího řezacího bloku když je povrch hoblován.

2.4 Obrázky

Přečtěte si manuál

Varování

Pužijte Ochranné Brýle

Použijte Ochranu na uši

Použijte masku na prach

Použijte ochranné rukavice

Page 81

3 ČÁSTI A DOPLŇKY Části zařízení

1. Násypka na prach

2. Úhlový chránič

3. Měřítko úhlového chrániče

4. Chránič nožové hlavy

5. Stůl hoblovky

6. Hloubkové nastavení hoblovačky

7. Stůl srovnávací frézy nastavení výšky

8. Měřítko hoblovačky

9. Přední kryt

10. Přepínač energie

11. Elektrický kabel se zástrčkou

12. Stůl srovnávací

13. Měřítko srovnávací frézy

14. Páka chrániče nožové hlavy

15. Nožová hlava

16. Tepelná ochrana

4 TRANSPORT A MONTÁŽ

Protože stroj je velmi těžký, doporučujeme abyste jej nenosili sami.

Upozornění! Nenoste stroj držením jej za stůl hoblovky, který není

navržen aby odolal zatížení kterému bude vystaven způsobením váhou stroje.

• Potřebné místo: min. 3 x 4 m

• Dostatečnou konstrukční nosnost

• Patro

• Rovný

• Suchý

• Neklouzavý

• Dostatečná ventilace

• Řádné elektrické vedení

V důsledku rozměru pracovního kusu, více pracovního místa bude možná potřeba. Stroj může být nainstalován na pracovní stůl pomocí šroubů, podložek a šesti hraných matic (nedodány). (obrázek)

350

Verze 640

380

240

Verze PF204

350

240

Verze 630 / PF150

190

Page 82

5 PŘED PRVNÍM POUŽITÍM Rozbalení

• Prověřte všechny části pro případné poškození

dopravou.

Objeví-li se poškození, reklamujte je okamžitě po

doručení.

• Prověřte zda-li je dodávka kompletní.

Okamžitě nahlaste chybějící součásti obchodníku.

Rozsah dodávky

1 x hoblovka a srovnávací fréza 1 x Úhlový chránič 1 x Násypka na prach 1 x 4 mm francouzský klíč 1 x klika pro výškové nastavení stolu srovnávací hoblovačky 2 x hnací řemeny 1 x strkací násadka 1 x Násypka na prach (pouze verze 640 a PF204)

6 INSTALACE

Nebezpečí! Úpravy stroje nebo použití netestovaných a

prověřených částí dodaných výrobcem může způsobit nepředvídané poškození!

• Smontujte stroj přesně podle těchto instrukcí.

• Použijte pouze části dodané se strojem jako standardní

vybavení.

• Nedělejte změny v žádném dodaném doplňku nebo

části.

6.1 Instalace Úhlového Chrániče

Požadované šrouby a podložky jsou už vmontovány do stroje.

Verze 630, PF204, PF150

• Vložte šroub do otvoru A.

• Najděte rohový chránič na šroubu B.

• Nejdříve bezpečně utáhněte šroub A, poté šroub C.

• Rohové nastavení je děláno pomocí šroubu C v závislosti

na měřítku rohového chrániče 3.

6.2 Instalace Násypky na prach

Násypka na prach musí být řádně připojena do zařízení. V případě neúplného připojení ke stroji, limitový přepínač zabrání stroji ve spuštění (odkaz naBezpečnostní

Instrukce).

Použití hoblovky

• Zvedněte chránič nože 4 tak, že oba podélné otvory na obou stranách stolu hoblovačky 5 jsou dostupné.

• Vytlačte klávesy na obou stranách násypky prachu 1.

• Posuňte dolu frézovací stůl 12 na nejnižší pozici použitím výškového nastavení frézovacího stolu 7.

• Vložte násypku na prach 1.

• Násypka na prach 1 musí být situována tak, že obě klávesy jsou ve stejné linii s podélnými otvory.

• Strčte obě klávesy do otvorů.

Verze 640

• Utáhněte šrouby A

• Úhel se seřizuje pomocí šroubu C v souladu s měřítkem 3 úhlového opěrného vodiče.

Page 83

Použití srovnávací frézky

• Sejměte rohový chránič 2.

• Sejměte ochranu nožů 4.

• Vytáhněte obě klávesy z obou stran násypky na prach

• Najděte násypku na prach 1 na hoblovacím stole 5.

• Násypka na prach 1 musí být situována tak, že obě klávesy jsou ve stejné linii s podélnými otvory.

6.4 Nastavení Chrániče nožové hlavy

• Výška chrániče nožové hlavy 4 může být nastavena pákou 14 namontovanou na levé straně hoblovacího stolu 5.

• Po uvolnění šroubů 14, šíře chrániče nožové hlavy 4 může být nastavena.

• Utáhněte šrouby když ukončíte nastavení.

6.5 Elektrické připojení

Varování! Nepřipojujte stroj do zdroje sítě dokud neukončíte

všechny kroky instalace.

Motor je navržen pro fungování v napětí a frekvenci, které jsou uvedeny v oddíle Technická Data. Normální zatížení bude zvládnuto bezpečně v napětí ne více než 10% pod nebo nad úroveň speciﬁ kovaného napětí. Ovládání stroje v napětí, které není mezi tímto rozmezím může způsobit přehřátí a spálení motoru.

Ovládejte stroj na elektrickém napájení odpovídajícímu následujícím požadavkům:

• Zdířky řádně instalovány, uzemněny a prověřeny;

• Je-li používán prachový sběrač, musí být take uzemněn;

Umístěte napájecí kabel tak že nepřekáží při práci a není poškozen. Chraňte elektrický kabel před teplem, agresívními roztoky a ostrými hranami. Používejte pouze prodlužováky s dostatečným diametrem. Netahejte za kabel když chcete jednotku odpojit.

7 OVLÁDÁNÍ

Poznámka: Prosíme, přečtěte si pečlivě bezpečnostní instrukce

(kapitola Bezpečnostní instrukce).

7.1 Přepínač energie “I/O”

Zapnutí:

• Otevřete ochranný kryt přepínače.

• Stiskněte zelené tlačítko “I”.

Vypnutí:

• Stiskněte ochranný přepínač nebo

• Otevřete kryt přepínače a stiskněte červené tlačítko “O”.

• Strčte obě klávesy do otvorů.

6.3 Připojení Prachové násypky

K zajištění bezproblémového chodu v provozu v uzavřeném prostoru, násypka na prach musí být připojen a do externí jednotky extraktoru.

• Připojte vhodnou externí jednotku extraktoru s odsávacím

připojením na násypky na prach 1.

Je-li potřeba použijte adaptér dostupný v doplňcích

(pouze verze 640 a PF204).

• Minimální vzdušná rychlost v připojení extraktoru je 20 m/s k zajištění dostatečného odsávání.

• Použijte speciální exktrační zařízení pracujete-li s materiály jako barvy, které jsou nebezpečné pro vaše zdraví.

• Vyprodukovaný prach může být nebezpečný.

• Prosíme přečtěte si kapitolu Bezpečnostní instrukce.

• Pro profesionální použití zařízení musí být dodržovány a následovány speciální regulace týkající se prachových extraktů.

Page 84

7.2 Použití hoblovačky

Hoblování povrchu jako nerovnoměrného povrchu je ploché hoblování.

• Pracovní kus je položen na hoblovacím stole.

• Pracovní kus je hoblován zespodu.

Rozměry pracovního kusu

• Délka: Použijte strkací násadku k práci s kratším kusem než 250 mm; pro kus větší než 1500 mm použijte další odobu nebo prodloužený stůl pro podporu,

Verze 640, PF204

• Šíře: max. 204 mm,

• Šířka: min 5 mm.

Verze 630, PF150

• Šíře: max. 152 mm,

• Tloušťka: min 5 mm.

Nastavení hloubkového řezu

S nastavením hoblovací hloubky 6, hloubka řezu je nastavena když stroj je použit pro hoblování povrchu.

• Značka odstupňování na hoblovacím měřítku 8 odpovídá třísce o šíří 1 mm.

• Při každém průchodu mohou být odebrány maximálně 2 mm materiálu u verzí 640 a PF204 a maximálně 3mm u verzí 630 a PF150.

Hoblování pracovních kusů

Poznámka: Násypka na prach musí být namontována na stůl

hoblovačky (podívejte se na 6.2: Instalace násypky na prach).

1. Pøijmìte øádnou ovládací pozici:

Stùjte na jedné stranì hoblovacího stroje.

2. Nastavte rohový chrániè jak je požadováno (podívejte se

na Instalace rohového chránièe).

3. Nastavte hloubku øezu.

4. Umístìte pracovní kus proti rohovému chránièi.

5. Nastavte kryt nožové hlavy 4:

• Když hoblujete úzké hrany (spojovací) nebo pracovní

kus je více než 75 mm tlustý:

Nastavte ochranu nožové hlavy 4 ze strany proti

pracovnímu kusu.

• Hoblování plochy prkna nebo pracovního kusu do 75

mm šíøe:

Snižte ochranu nožové hlavy 4 z vrchu do pracovního

kusu.

Nastavte ochranu nožové hlavy tak, že pod zmíněnými vzdálenostmi nejsou překročeny v žádné pozici: Týlový kraj – pracovní kus max. 3 mm; Přední kraj – pracovní kus max. 2 mm.

6. Zapněte motor.

7. Plňte pracovní kus přímo přes hoblovací stůl 5.

Držte vaše prsty u sebe, navádějte pracovní kus

dlaněmi vašich rukou.

Tlačte na pracovní kus dolů pouze na místě pracovního

hoblovacího stolu.

8. Přepněte vypínač a vypněte stroj není-li další hoblování

v plánu po skončení tohoto.

7,3 Použití srovnávácí frézky

Srovnávací fréza se používá k redukci pracovního kusu s jednou už opracovanou plochou do požadované tloušťky.

• Pracovní kus běží přes srovnávací frézu.

• Pracovní kus je opracováván na vrchní straně.

Rozměry pracovního kusu:

• Délka: Min. 200 mm; pro pracovní kus větší než 1500 mm použijte další osobu nebo stůl jako podporu.

Verze 640

• Šíře: Max. 204 mm,

• Tloušťka: Min. 6 mm; Max. 210 mm.

Verze PF204

• Šíře: Max. 204 mm,

• Tloušťka: Min. 6 mm; Max. 120 mm.

Verze 640, PF204

• Šíře: Max. 152 mm,

• Tloušťka: Min. 6 mm; Max. 120 mm.

Nastavení výšky stolu srovnávací frézy

S nastavením výšky stolu srovnávací Frézy, stůl srovnávací frézy (= tloušťka pracovního kusu po srovnávání) je nastaveno když stroj je používán pro srovnávací frézu.

• Nastavení výšky se dělá pomocí kliky pro nastavení výšky frézovacího srovnávacího stolu 7.

• Jedna plná otáčka kliky změní výšku stolu srovnávací frézy 12 o 3 mm.

• Ve směru hodinových ručiček = narůstá šíře stolu frézy

• Proti směru hodin = snižuje stůl srovnávací frézy

• Nastavení srovnávací frézy je zobrazeno na měřítku

13.

• Maximálně může být seříznuto najednou 2 mm materiálu.

Srovnávací frézování pracovních kusů

Poznámka: Násypka na prach musí být namontována nad stůl

hoblovačky (podívejte se na 6.2:

Instalace násypky

na prach).

1. Zaujměte správnou pracovní pozici:

• K zasunutí pracovního kusu do stroje, zaujměte pozici

naproti straně otvoru plnění stroje.

• K vytažení pracovního kusu ze stroje, zaujměte pozici

naproti straně výchozího otvoru stroje.

2. Ke srovnání dřevěného kusu jehož plochy nejsou

paralelní, použijte plnící podávání (udělejte odpovídající vzory).

3. Nastavte výšku stolu srovnávací frézy.

4. Zapněte motor.

5. Zasunujte pracovní kus pomalu a zpříma do frézy.

Poté kus bude automaticky pocouván přes frézu.

6. Navádějte pracovní kus zpříma přes frézu.

7. Vzpněte stroj neníli další kus, který bude okamžitě

následovně opracováván.

Page 85

8 ÚDRŽBA A PÉČE

Nebezpečí! Před všemy opravami:

• Vypněte stroj.

• Odpojte jej.

• Počkejte dokud se stroj úplně nezastaví.

• Prověřte fungují-li všechny bezpečnostní zařízení.

• Ujistěte se, že žádné nářadí nebo jeho části se nenachází ve stroji.

Oprava nebo údržbářská práce jiná, než jak je popsáno v této části může být provedena pouze kvaliﬁ kovanou ocobou.

8.1 Výměna nožů

Varování: Opotřebované nože jsou rozpoznatelné podle

• Snížené schopnosti frézy;

• Zvýšeného risku odmrštění;

• Přetížení motoru.

• kvalita dokoncení

Nebezpečí! Nebezpečí osobního poranění pořezání od řezacích

nožů!

Oblékejte ochranné rukavice, když měníte nože.

Výměna řezacích nožů:

1. Vypněte stroj.

2. Odpojte kabel 11.

3. Sejměte ochranu nožové hlavy 4.

4. Odšroubujte a sundejte tři šrouby které drží řezací nože pod hlavou nože a zámkem.

5. Sundejte zámek a nůž z řezací hlavy.

6. Očistěte veškerý povrch řezací hlavy a nože od prachu a zbytků.

Nebezpečí! Nepoužívejte žádné čistící prostředky (k odstranění

pryskyřice) které mohou zkorodovat lehké železné části. Stabilita lehkých železných částí bude nepříznivě ovlivněna.

Stabilita lehkých železných částí bude nepříznivě

ovlivněna.

Instalace řezacích nožů:

Nebezpečí! Používejte pouze vhodné řezací nože odpovídající

EN 847-1 (podívejte se Dostupné Doplňky).

Nevhodné, nesprávně namontované, tupé nebo poškozené řezací nože můžou snížit výkon práce nebo značně zvýšit risk odmrštění. Vždy vyměňte nebo změňte oba řezací nože. Když přebrušujete, vyjměte stejné množství materiálu a pokaždé ne více než 0,5 mm na obou stranách řezacích nožů! Instalujte řezací nože použitím pouze originálních náhradních částí.

1. Položte dokonale ohoblovanou desku na výstupní stůl (E) a tužkou označte první značení podle nákresu na Obr..

2. Ručně otočte hřídel stroje o třetinu otočky ve směru šipky. Deska by se měla lehce posunout.

3. Udělejte druhou značku tužkou a pak změřte. Seřízení je správné, pokud se rozdíl pohybuje v rozmezí 2 - 3 mm (Z). Proveďte tuto kontrolu na levé a na pravé straně každého nože po každém utažení 4 šroubů na označených koncích (A) a (B). Hoblování nebude prováděno správným způsobem, pokud nebudou respektovány tyto podmínky.

4. Utáhněte deﬁ nitivně všechny šrouby, neutahujte příliš silně.

8.2 Výměna pásů:

Hnací řemeny řezací hlavy je opotřebovávající se část, která by měla být prověřována pravidelně. Když je řemen opotřebován, je potřeba jej vyměnit.

1. Vyjměte šrouby z předního krytu stroje 9.

2. Sundejte přední kryt 9.

3. Sundejte starý hnací řemen a vložte nový.

4. Zavřete přední kryt a utáhněte šrouby.

8.3 Údržba stroje

Závitovou hřídel pro nastavení výšky srovnávacího frézovacího stolu pouze suchým mazivem.

8.4 Čištění stroje

Uvolněte povrch stolů, vstupní a výstupní otvory, válce pravidelně od zbytků. Abyste zabránili přehřátí motoru, pravidelně prověřujte usazeniny prachu, které by se mohly akumulovat ve ventilačních otvorech motoru. Po delším časovém období by stroj měl být prověřen autorizovaným zákaznickým servisním centrem. Podpora nožů a nože musí být pravidelně očištěny od pryskyřice. Pro toto použijte namáčení těchto částí po dobu 24 hodin parafínem, bílým alkoholem nebo komerčně dostupným odstraňovačem pryskyřice. (podívejte se na Odstranění řezacích nožů) Nástroje vyrobeny z hliníku mohou být ošetřovány pouze čistícím prostředkem, který nekoroduje tento materiál. Odstraňte prach a dřevěné třísky ze stroje externí jednotkou vysavače nebo kartáčem.

Page 86

9 LIKVIDACE STROJE, OBALU

INFORMACE PRO UŽIVATELE

Ve smyslu čl. 13 vládního výnosu č. 151 z

25. července 2005, “Uplatňování směrnic 2002/95/ES, 2002/96/ES a 2003/108/ES, týkajících se omezení použití nebezpečných látek v elektrických a elektronických zařízeních a zpracování odpadu”, upřesňujeme následující informace:

• Symbol kontejneru uvedený na výrobku nebo na jeho obalu znamená, že výrobek musí být na konci své životnosti likvidován odděleně od komunálního odpadu.

• Uživatel musí odevzdat výrobek na konci jeho životnosti do příslušného sběrného místa určeného k tříděnému sběru elektrických a elektronických zařízení nebo ho musí odevzdat prodejci při nákupu nového zařízení podobného typu, v poměru jedna ku jedné.

• Vhodný tříděný sběr, který využívá likvidovaná zařízení k jejich recyklaci, zpracování a likvidaci kompatibilní s ochranou životního prostředí přispívá k zamezení případných negativních dopadů na životní prostředí a na zdraví osob a podporuje opětné využití a/nebo recyklaci materiálů, ze kterých je zařízení vyrobeno.

POZOR! Nedovolený způsob likvidace výrobku uživatelem

má za následek aplikaci administrativního postihu stanoveného platnými zákony.

10 TECHNICKÁ DATA Verze 640

Pracovní napětí: ........................................ 230 V ~ 50 Hz

Energie: ................................................................1350 W

Napětí: ......................................................................... 6 A

Bezpečnostní třída: .......................................................... I

Rozměry: ....................................... 830 x 465 x H535 mm

Rotace řezacího nože: .................................... 8000 min-1

Počet nožů: ..................................................................... 2

Rozměr nožů: ...............................................210 x 20 mm

Hmotnost ..................................................................28 kg.

Hoblovačky

Řezná šíře: ...................................................max 204 mm

Řezná hloubka: .................................................max 2 mm

Úhlový chránič: ...........................................540 x 103 mm

Úhel: ................................................................. 90° - 135°

Rozměry stolu: ............................................740 x 210 mm

Srovnávací fréza

Řezná šíře: ..................................................max. 204 mm

Řezná hloubka: .................................................max 2 mm

Řezná tloušťka: ............................................max 210 mm

Rozměr stolu frézy: .....................................250 x 204 mm

Hluk data

Úroveň pracovního zvuku: ............................... 86.7 dB(A)

Síla zvuku: ....................................................... 99,7 dB(A)

Verze PF204

Pracovní napětí: ........................................ 230 V ~ 50 Hz

Energie: ................................................................1250 W

Napětí: ......................................................................... 6 A

Bezpečnostní třída: .......................................................... I

Rozměry: ....................................... 830 x 465 x H445 mm

Rotace řezacího nože: .................................... 8000 min-1

Počet nožů: ..................................................................... 2

Rozměr nožů: ...............................................210 x 20 mm

Hmotnost ..................................................................25 kg.

Hoblovačky

Řezná šíře: ...................................................max 204 mm

Řezná hloubka: .................................................max 2 mm

Úhlový chránič: .............................................500 x 90 mm

Úhel: ................................................................. 90° - 135°

Rozměry stolu: ............................................740 x 210 mm

Srovnávací fréza

Řezná šíře: ..................................................max. 204 mm

Řezná hloubka: .................................................max 2 mm

Řezná tloušťka: ............................................max 120 mm

Rozměr stolu frézy: .....................................250 x 204 mm

Hluk data

Úroveň pracovního zvuku: ............................... 86.7 dB(A)

Síla zvuku: ....................................................... 99,7 dB(A)

Verze 630/PF150

Pracovní napětí: ........................................ 230 V ~ 50 Hz

Energie: (630) ........................................................1350 W

Energie: (PF150) ...................................................1250 W

Napětí: ......................................................................... 6 A

Bezpečnostní třída: .......................................................... I

Rozměry: ....................................... 755 x 400 x H4

50 mm

Rotace řezacího nože: .................................... 8000 min-1

Počet nožů: ..................................................................... 2

Rozměr nožů: ...............................................160 x 20 mm

Hmotnost ..................................................................21 kg.

Hoblovačky

Řezná šíře: ...................................................max 152 mm

Řezná hloubka: .................................................max 3 mm

Úhlový chránič: .............................................480 x 80 mm

Úhel: ................................................................. 90° - 135°

Rozměry stolu: ............................................650 x 160 mm

Srovnávací fréza

Řezná šíře: ..................................................max. 152 mm

Řezná hloubka: .................................................max 2 mm

Řezná tloušťka: ............................................max 120 mm

Rozměr stolu frézy: .....................................180 x 150 mm

Hluk data

Úroveň pracovního zvuku: ............................... 90,4 dB(A)

Síla zvuku: ....................................................... 99,7 dB(A)

Page 87

1 OPIS PROIZVODA

Blanja za obradu površine i debljine je prenosni električni aparat. Uređaj radi pomoću univerzalnog električnog motora, a projektovan je za površinsko blanjanje i skidanje sloja na tvrdom drvetu. Poštujte dozvoljene dimenzije komada u obradi (pogledajte Tehničke podatke). Nije dozvoljena bilo koja druga upotreba. Nepravilna upotreba, izmene na uređaju ili upotreba delova koji nisu testirani i odobreni od proizvođača mogu prouzrokovati nepredviđenu štetu!

2 UPUTSTVA ZA SIGURNOST NA RADU

Napomena! Tokom upotrebe električnih aparata treba poštovati

osnovne mere opreznosti, kako biste smanjili rizik od požara, električnog udara i nezgoda pri radu.

Pre početka rada s aparatom pažljivo pročitajte sva

uputstva i sačuvajte ih za buduće konsultacije.

2.1 Osnovni saveti za siguran rad Siguran rad

1. Radni prostor mora biti slobodan

- Prenatrpan radni prostor i zakrčene površine izvor su nezgoda.

2. Držite uredan vaš radni prostor

- Ne ostavljajte alat na kiši.

- Ne upotrebljavajte alat u vlažnim i mokrim prostorijama.

- Radni prostor mora biti dobro osvetljen.

- Ne upotrebljavajte alat u prisustvu zapaljivih tečnosti i gasova.

3. Čuvajte se električnog udara

- Izbegavajte kontakt tela s uzemljenim površinama (na primjer: cevi, centralno, frižideri).

4. Tokom rada držite na distanci strane osobe

- Ne ostavljajte nikoga, posebno decu, da budu prisutni za vreme rada, kao ni da dodiruju alat ili kablove napajanja. Svi moraju biti izvan radnog područja.

5. Čuvajte alat koji ne koristite

- Kad se alat ne koristi morate ga èuvati zakljuèanog na suvom i zatvorenom prostoru, daleko od pristupa dece.

6. Ne preopterećujte alat

- On će tada bolje i s većom sigurnošću funkcionisati na način za koji je konstruisan.

7. Koristite samo dobro odabran alat

- Ne preopterećujte sitan alat za rad namenjen težim uređajima.

- Ne upotrebljavajte alat za druge svrhe od onih za koje je predviđen.

Na primer, ne upotrebljavajte cirkulare za sečenje grana

i stabala drveća.

8. Koristite prikladnu odeću

- Ne oblačite široku odeću i ne stavljajte nakit, jer bi se oni mogli uplesti u delove uređaja u pokretu.

- Za rad na otvorenom savetujemo da imate cipele koje se ne klizaju.

- Stavite zaštitnu kapu kako bi zaštitili dužu kosu.

9. Koristite zaštitna sredstva

- Nosite zaštitne naočare.

- Stavljajte zaštitne maske kako biste lice zaštitili od prašine, ukoliko se ista tokom rada podiže.

10. Priključite instalaciju za odstranjivanje prašine

- Ako uređaji imaju priključke na instalaciju za odstranjivanje i sakupljanje prašine, proverite da li su pravilno priključeni i da li rade kako treba.

11. Vodite računa o kablu za napajanje

- Nikad ne vucite kabl da biste ga tako iščupali iz električne utičnice.

Kabl ne sme dolaziti u kontakt sa izvorima toplote,

uljima i oštrim predmetima.

12. Radite bezbedno

- Upotrebljavajte pritezače ili hvataljke da biste pridržavali predmet koji obrađujete; to je sigurnije nego da ga držite u rukama.

13. Ne naginjite se previše

- Zadržite uvek stabilnost i pravilan položaj tela .

14. Držite alat u urednom stanju

- Održavajte alat za rezanje tako da bude čist kako bi imao bolji efekat i bio sigurniji za rad.

- Sledite uputstva koja se odnose na podmazivanje i zamenu dodatnog pribora.

- Periodično kontrolišite kabl za napajanje aparata. Ako je oštećen treba ga popraviti kod kvaliﬁ kovanog i ovlaštenog servisera.

- Periodično kontrolišite kabl za napajanje i zamenite ga ako je oštećen.

- Ruke moraju biti suhe, čiste i bez tragova ulja ili masti.

15. Isključiti aparat

- Kad ne radi,

- Pre nego izvršavanja servisnih zahvata,

- Kad se menja dodatni pribor kao što su rezne trake ili dleta, isključite aparat iz električne mreže.

16. Uklonite podesne ključeve i drugi alat.

- Naviknite se da pre nego što uključite aparat proverite da li su podesni ključevi i drugi alat uklonjeni.

17. Izbegavajte slučajno stavljanje u pogon

- Proverite da li je prekidač u poziciji “off” kada aparat priključujete na električnu mrežu.

18. Upotrebljavajte produžne kablove za rad napolju.

- Kad aparat koristite napolju služite se samo markiranim produžnim kablovima napravljenim za rad napolju.

19. Budite oprezni

- Vodite računa o tome šta radite i sledite zdrav razum.

Ne radite s uređajem kada ste umorni.

Page 88

20. Kontrola oštećenih delova

- Pre upotrebe aparata morate pažljivo proveriti da li radi kako treba i obavlja operacije za koje je projektovan.

- Proverite da li su pokretni sklopovi pravilno spojeni, da li dobro naležu, da nisu polomljeni, da li su dobro montirani kao i sve druge detalje koji mogu uticati na kvalitet rada.

Oštećeno kućište ili kakav drugi deo odmah i na pravilan

način popravite kod ovlaštenog servisera, izuzev ako ovim uputstvom nije predviđen neki drugi način.

- Ne koristite uređaj ukoliko on ne može da se isključi posredstvom prekidača.

21. NAPOMENE!

- Upotreba bilo kojeg pribora ili priključka koji su drugačiji od onih preporučenih ovim uputstvom za upotrebu, može predstavljati opasnost za osobe.

22. Uređaj mora popravljati kvaliﬁ kovano osoblje

- Ovaj električni uređaj je u skladu sa odgovarajućim pravilima o sigurnosti.

Popravke može obavljati samo kvaliﬁ kovano osoblje

i u tom cilju koristiti samo originalne rezervne delove, u suprotnom to može predstavljati opasnost po korisnika

2.2 Posebni saveti za siguran rad

• Nikada ne upotrebljavajte uređaj bez odgovarajuće zaštite, koja mora biti pravilno postavljena i podešena.

• Ne upotrebljavajte nenaoštrenih noževa, jer bi to moglo povećati opasnost od kontraudara.

• Svaki set noževa koja se ne koriste mora biti zaštićen.

• Ukoliko obrađujete kratak komad koristite letvu za njegovo potiskivanje.

• Ukoliko obrađujete uske komade možda će biti potrebne dodatne mere sigurnosti, kao što je upotreba horizontalnih stezača i štitnika sa s oprugama, kako bi sam rad bio što sigurniji.

• Blanje se ne smeju upotrebljavati za rezanje, dubljenje, urezivanje, za rezanje uglova ili za oblikovanje predmeta.

• Da biste obezbedili što sigurniji rad morate redovno kontrolisati efikasnost sistema protiv kontraudara.

• Uređaji koji imaju instalaciju za sakupljanje strugotina i vod za isisavanje, moraju biti povezani sa sakupljačem za prašinu i sitne čestice.

• Stavite zaštitne slušalice.

2.3 Sigurnosni Dispozitivi

Blokada kontraudara

Aparat ima sistem za blokiranje kontraudara koji sprečava da noževi prilikom rotiranja bace unazad komad u obradi a u pravcu operatera.

Sigurnosni prekidač

Sigurnosni prekidač ne dozvoljava da aparat bude stavljen u pogon sve dok dodatak za usmeravanje ne bude postavljen kako treba.

Termostat

Vaša blanja ima termostat. U slučaju da se motor zaustavi zbog pregrevanja, pričekajte da se uspostavi normalna temperatura i potom pritisnite dugme termostata koje se nalazi sa strane blanje.

Dispozitiv za zaštitu bloka noževa

Poklopac aparata sprečava da se noževi dodiruju za vreme blanjanja.

2.4 Simboli

Pročitajte priručnik

Pažnja

Stavite zaštitne naočale

Stavite zaštitne slušalice

Stavite masku

Navucite rukavice

Page 89

3 DELOVI I REZERVNI DELOVI Delovi alata

1. Usmerivač

2. Vođica za ugaoni oslonac

3. Merač za vođicu oslonca

4. Zaštita bloka noževa

5. Površina blanje

6. Regulacija širine prereza blanje

7. Regulacija visine površine za blanjanje debljine

8. Merač blanje

9. Prednji poklopac

10. Prekidač za stavljanje u pogon

11. Kabl za napajanje s utikačem

12. Površina blanje za obradu debljine

13. Merač blanje za obradu debljine

14. Poluga zaštite bloka noževa

15. Blok noževa

16. Termostat

4 PRENOŠENJE I POSTAVLJANJE

Pošto je uređaj težak preporučujemo da ga ne prenosite sami.

Pažnja! Ne prenosite uređaj tako da ga hvatate za radnu

površinu blanje, jer nije projektirano da bi mogao da izdrži težinu mašine.

• potrebna površina: minimalno 3m sa 4m

• Dovoljna nosivost za utovar

• Vodoravno

• Ravno

• Suvo

• Protiv klizanja

• Dovoljna ventilacija

• Prikladan električni priključak

Zavisno od dimenzija komada za obradu može biti potrebno više prostora. Uređaj se može instalirati na radnu površinu sa zavrtnjima, blokirajućim zaptivkama i šestougaonim maticama (koje nisu priložene uz mašinu) (pogledajte sliku).

Verzija 640

380

240

Verzija PF204

350

240

Verzija 630 / PF150

350

190

Page 90

5 PRE PRVE UPOTREBE Uklanjanje ambalaže

• Proverite sve delove mašine da nisu ošteæeni prilikom transporta.

Ako naiðete na ošteæenje reklamirajte odmah za vreme

dostave.

• Proverite da li je sve dostavljeno.

Ako neki delovi nedostaje, odmah obavestite

prodavca.

Sadržaj paketa

1 x Blanja za obradu površine i debljine 1 x Vođica za ugaoni oslonac 1 x Usmerivač 1 x 4mm šestougaoni imbus ključ 1 x Ručica za regulisanje visine površine za blanjanje debljine 2 x Pogonski remeni 1 x Potiskivač 1 x Reduktor za usmerivač (samo za verziju 640 i

PF204)

6 INSTALIRANJE

Opasnost! Izmene na mašini ili upotreba tehnički neproverenih

delova koje nije odobrio proizvođač, mogu prouzrokovati nepredviđenu štetu.

• Sastavite uređaj točno onako kako je opisano u ovom uputstvu.

• Upotrebljavajte samo dobijene standardizovane delove.

• Ne modiﬁ kujte ni jedan od delova.

6.1 Vođica za ugaoni oslonac

Zavrtnji i potrebne zaptivke su već montirane na mašini.

Verzija 630, PF204, PF150

• Stavite zavrtanj u otvor A.

• Namestite vođicu za ugaoni oslonac na zavrtanj B.

• Pritegnite prvo zavrtanj A, a zatim C.

• Podešavanje ugla se obavlja posredstvom zavrtnja C a u skladu sa skalom 3 vođice za ugaoni oslonac

6.2 Postavljanje usmerivača

Usmerivač 1 mora biti pravilno povezan sa mašinom. Ako on nije dobro postavljen, sigurnosni mikro prekidač će sprečiti da se mašina uključi (pogledajte Sigurnosni

dispozitivi).

Upotreba blanje za površinsku obradu

• Podignite zaštitu bloka noževa 4 tako da uzdužne rupe na obadve strane površine blanje 5 budu dostupne.

• Izvadite ključeve koji se nalaze na obadve strane cevi za odvod prašine 1.

• Pomeriti površinu blanje na dubinu 12 na najniži položaj koristeći podešavanjem koje je već obavljeno po visini za bočno blanjanje 7.

• Postavite usmerivač 1.

• Usmerivač 1 mora biti postavljen tako da obadva ključa budu u liniji s uzdužnim rupama.

Verzija 640

• Pritegnite zavrtanj A

• Podešavanje ugla se obavlja zavrtnjem C a u skladu s skalom 3 vođice za ugaoni oslonac.

• Obadva ključa utisnite u rupe.

Page 91

Podešavanje radi korišćenja za blanjanje po debljini

• Premestite vođicu za ugaoni oslonac 2.

• Podignite zaštitu bloka noževa 4.

• Izvadite ključeve koji se nalaze na obadve strane usmerivača 1.

• Postavite usmerivač 1 na površinu blanje 5.

• Usmerivač 1 mora biti postavljen tako da obadva ključa budu u liniji s uzdužnim rupama.

• Obadva ključa utisnite u rupe.

6.3 Priključenje usmerivača

Da bi se izbegli problemi a rad moguć i u zatvorenim prostorima, usmerivač mora biti priključen na spoljašnji aspirator.

• Priključite odgovarajući spoljašnji aspirator opremljen odgovarajućom spojkom za isisavanje sa usmerivačem

U tom cilju upotrebite odgovarajući reduktor (samo za

verziju 640 i PF204).

• da bi se postigao dobar efekat usisavanja, minimalna brzina vazduha kod priključka mora biti 20 m/s.

• Koristite specijalni uređaj za isisavanje ukoliko se radi sa materijalima kao što su lakovi koji mogu biti štetni po zdravlje.

• Prašina koja nastaje prilikom rada može biti opasna.

• Pogledajte poglavlje Saveti za siguran rad.

• radi profesionalnog korišćenja uređaja moraju biti poštovana pravila koja se odnose na odstranjivanje prašine.

6.4 Zaštita za blok noževa

• Visina zaštite bloka noževa 4 može se regulisati polugom 14 koja je montirana na levoj strani radne površine blanje

• Nakon što ste otpustili zavrtnje 14, može se regulisati širina zaštite bloka noževa 4.

• Nakon reguliranja zategnite zavrtnje 14.

6.5 Električno priključenje

Napomena! Uređaj ne priključujte na struju sve dok instaliranje

nije potpuno okončano.

Motor je predviđen za rad pri speciﬁ čnoj voltaži i frekvenci, kao što je precizirano u Tehničkim podacima. Normalno opterećenje se može sa sigurnošću izvoditi uz voltažu koja nije veća ili manja od 10% speciﬁ cirane voltaže. Ako radite s uređajem s voltažom koja je izvan ovog raspona, motor se može pregrijati i zapaliti.

Možete raditi na uređaju jedino ukoliko električno napajanje ispunjava sledeće zahteve:

• Električne utičnice moraju biti pravilno instalirane, isprobane i imati uzemljenje;

• Ako upotrebljavate aspirator on mora biti spojen na uzemljenje;

Kabl za napajanje ne sme smetati u radu niti biti oštećen. Zaštitite kabl napajanja od pregrevanja, od agresivnih tečnosti i oštrih ivica. Upotrebljavajte produžne kablove koji imaju odgovarajući presek. Nikada ne vucite Kabl da biste na taj način isključili utikač.

7 ZAHVATI

Napomena: Savetujemo da pažljivo pročitate upute sigurnosti

(pogledajte Uputstva za sigurnost na radu).

7.1 Prekidač za paljenje “I/O”

Paljenje:

• Otvorite poklopac koji štiti prekidač.

• Pritisnite zeleno dugme “I”.

Gašenje:

• Pritisnite poklopac koji štiti prekidač.

• Otvorite poklopac prekidača i pritisnite crveno dugme “O”.

Page 92

7.2 Upotreba blanje za površinsko blanjanje

Pomoću površinskog blanjanja nepravilna površina postaje ravna.

• Komad za obradu se položi na površinu blanje.

• Komad biva obrađen sa svoje donje strane.

Dimenzije komada za obradu

• Dužina: ako su komadi kraći od 250mm upotrebljavajte kratak potiskivač; ukoliko radite sa komadima dužim od 1500 mm neka vam pomogne druga osoba ili se poslužite sa produženom površinom za oslonac.

Verzija 640, PF204

• Širina: maksimalno 204mm.

• Debljina: minimalno 5mm.

Verzija 630, PF150

• Širina: maksimalno 152mm.

• Debljina: minimalno 5mm .

Podešavanje dubine reza

Podešavanje dubine reza blanje 6 je postignuto onda kada se mašina koristi za površinsko blanjanje.

• Jedan stepen na meraču blanje 8 odgovara 1mm skinutih strugotina.

• Za vreme svakog prolaza može biti skinuto maksimalno 2mm materijala za verzije 640 i PF204 i maksimalno 3mm za verzije 630 i PF150.

Blanjanje površina komada za obradu

Napomena: Usmerivač strugotina morate montirati

ispod površine blanje (pogledajte 6.2: Instaliranje usmerivača).

1. Zauzmite prikladan položaj za rad:

Postavite se uz jednu stranu radne površine blanje.

2. Podesite vođicu za ugaoni oslonac kao što je

navedeno (pogledajte Postavljanje vođice za ugaoni oslonac).

3. Podesite debljinu reza.

4. Postavite komad nasuprot vođici za ugaoni oslonac.

5. Podesite kućište bloka noževa 4:

• Kad blanjate uske rubove (spojnice) ili komade koji

imaju veću debljinu od 75mm,

podesite kućište bloka noževa 4 na strani suprotnoj

od predmeta obrade.

• Kad blanjajte površinu daske ili komad drveta sve

do debljine od 75mm,

snizite kućište bloka noževa 4 na gornjem delu

komada.

Regulirajte kućište bloka noževa tako da dole spomenuti razmaci ne izlaze izvan dimenzija: zadnja ivica – maksimalno 3mm; prednja ivica – maksimalno 2mm.

6. Stavite motor u pogon.

7. Komad za obradu stavite direktno na radnu površinu

blanje 5.

Držite skupljene prste a komad navodite dlanovima

šake.

Pritisnite komad prema dole samo u području površine

za blanjanje.

8. Ugasite uređaj ako niste predvideli još koji zahvat.

7.3 Upotreba blanje za blanjanje po debljini

Blanjanje debljine se upotrebljava za smanjivanje debljine komada u obradi, koji već ima s blanjom izrađenu jednu površinu, ali se želi imati jedna određena debljina za svaki komad.

• Komad za obrađivanje prolazi kroz blanju za blanjanje debljine.

• Komad za obrađivanje se prereže na gornjoj strani.

Dimenzije komada u obrađivanju

• Dužina: minimalno 200mm; za komad iznad 1500mm neka vam pomogne druga osoba ili se služite sa površinom za oslonac ako je imate.

Verzija 640

• Širina: maksimalna 204mm,

• Debljina: minimalna 6mm; maksimalna 210mm.

Verzija PF204

• Širina: maksimalna 204mm,

• Debljina: min. 6mm; maksimalna 120mm.

Verzija 630, PF150

• Širina: maksimalna 152mm,

• Debljina: minimalna 6mm; maksimalna 120mm.

Podešavanje blanje za blanjanje debljine

S podešavanjem visine blanje za blanjanje debljine (= debljina komada nakon blanjanja) se podešava kada se uređaj upotrebljava kao blanja za blanjanje debljine.

• Reguliranje visine radne površine blanje za blanjanje

debljine 7 dobiva se pomoću poluge.

• Kompletan krug poluge promeni visinu radne površine

blanje za blanjanje debljine 12 od 3mm.

• Rotiranje u smjeru okretanja kazaljki na satu = podiže

radnu površinu blanjanja

• Rotiranje u suprotnom smeru okretanja kazaljki na satu

= snižava radnu površinu blanjanja

• Podešavanje radne površine blanje za blanjanje

debljine je prikazano na meraču blanje 13.

• Za vreme svakog prolaza može biti skinuto maksimalno

2mm materijala.

Blanjanje debljine komada koji se mora obraditi

Napomena: Usmerivač strugotina morate montirati

ispod površine blanje (pogledajte 6.2: Instaliranje usmerivača).

1. Zauzmite prikladan položaj za rad:

• Radi postavljanja komadom za obrađivanje na blanju postavite se na strani za stavljanje komada.

• Da bi uklonili komad u obradi postavite se na strani izbacivanja komada.

2. Za blanjanje nejednakih površina upotrebljavajte prikladan alat (pripremite prikladne debljine).

3. Podesite visinu površine blanje za blanjanje debljine.

4. Stavite motor u pogon.

5. Polagano ubacite komad za obradu direktno na blanju za blanjanje debljine.

Komad će biti automatski uvučen u blanju za blanjanje

debljine.

6. Vodite komad za obrađivanje direktno preko blanje za blanjanje debljine.

7. Ugasite uređaj ako odmah nemate drugih operacija u vidu.

Page 93

8 ODRŽAVANJE I TRETMAN

Opasnost! Pre svakog zahvata:

• Ugasite uređaj - OFF.

• Isključite električno napajanje.

• Pričekajte da se uređaj potpuno zaustavi.

Promenite oštećene delove, a posebno sigurnosne dispozitive, isključivo originalnim rezervnim delovima. Delovi uređaja koji nisu tehnički provereni ni odobreni od strane konstruktora mogu prouzrokovati nepredviđenu štetu.

Nakon svih zahvata:

• Proveriti da li svi sigurnosni dispozitivi rade.

• Proverite da u unutrašnjosti mašine nije ostao komad alata ili neki od delova.

Popravljanja ili druga posredovanja od ovih gore opisanih u tom odeljku mora izvršiti specijalizovano i kvaliﬁ kovano osoblje.

8.1 Zamena noževa

Pažnja: Istrošenost oštrice noževa vidi se

• kad se smanji sposobnost blanjanja;

• kad se poveća rizik kontraudara;

• kad je preopterećen motor.

• u kvaliteti završne obrade

Opasnost! Noževi predstavljaju opasnost jer mogu prouzrokovati

posekotine!

Kada menjate noževe uvek nosite rukavice.

Odstranjivanje noževa:

1. Ugasite uređaj .

2. Isključite Kabl za napajanje 11.

3. Odstranite kućište bloka noževa 4.

4. Odvite i odstranite tri zavrtnja koji pridržavaju noževe

i prečku za pridržavanje noževa.

5. Odstranite prečku i noževe iz bloka s noževima.

6. Očistite sve površine bloka za nošenje noževa i same

noževe od prašine i smole.

Opasnost! Ne upotrebljavajte sredstva za čišćenje (na primjer

za odstranjivanje smole) koja bi mogla razjedati sastavne delove od lakih metalnih legura. Stabilnost sastavnih delova izrađenih od lakih legura mogla bi biti znatno umanjena.

Instaliranje noževa:

Opasnost! Upotrebljavajte samo noževe koji su prikladni i u

saglasju sa EN 847-1 (pogledajte Raspoloživi pribor).

Neodgovarajući noževi, slabo montirani, istrošeni ili oštećeni, mogu raditi manjom snagom i veoma povećati opasnost od kontraudara. Menjajte ili okrenite oba noža blanje. Za vreme oštrenja svaki put odstranite istu količinu materijala, ali ne više od 0,5mm s obadve strane noža! Instalirajte noževe tako da upotrebljavate samo originalne delove.

1. Naslonite dobro blanjanu dasku na stol na izlazu (E) i olovkom izvršite prvo markiranje kako je prikazano na slici.

2. Ručno okrenite vratilo uređaja za jednu trećinu kruga sledeći smer kazaljke. Drvo bi se moralo pomalo premestiti.

3. Po drugi put izvršite markiranje s olovkom a zatim izmerite. Regulacija će biti pravilna ako je škart unutar 2 - 3mm (kvota Z). Ovu proveru izvršite na levoj i desnoj strani svakog noža, nakon svakog blokiranja 4 zavrtnja na označenim krajevima sa (A) i (B). Nije moguće pravilno blanjati ako se ovi uslovi ne poštuju.

4. Blokirajte sve do kraja zavrtnje ne da bi pri blokiranju pretjerivali.

8.2 Menjanje remena:

Pogonski remeni bloka noževa je jedan od delova uređaja koji je veoma izložen trošenju, pa stoga mora biti redovno kontrolisan. Ako je remen istrošen morate ga izmeniti.

1. Odstranite remene čeonog poklopca 9 uređaja.

2. Odstranite čeoni poklopac 9.

3. Odstranite stari remen i stavite novi.

4. Zatvorite prednji poklopac i pričvrstite zavrtnje.

8.3 Održavanje uređaja Tretirajte navoje na osovinama za podešavanje visine

radne površine blanje za blanjanje debljine samo sa suvim mazivom.

8.4 Čišćenje uređaja

Redovno uklanjajte smolu iz površine valjaka za otvaranje punjenja i pražnjenja. Da biste izbjegli pregrejavanje motora redovno kontrolišite da nema naslaga prašine u otvorima za ventilaciju. Nakon dužeg rada uređaj mora proveriti ovlašteni serviser. Nosači noževa kao i noževi moraju biti redovno čišćeni od smole. Ovaj se zahvat izvodi tako što se delovi 24 sata drže potopljeni u paraﬁ nu, u terpentinu ili drugim rastvaračima smole koji se mogu naći na tržištu (pogledajte Odstranjivanje noževa). Alati od aluminija se moraju očistiti od smole pomoću sredstava za čišćenje koji ne razjedaju tu vrst materijala. Odstranite prašinu i piljevinu u drugim delovima uređaja pomoću vanjskog usisivača ili pomoću četke.

Page 94

9 UNIŠTAVANJE STROJA, AMBALAŽE INFORMACIJE POTROŠAČIMA

Na osnovu 13. člana Zakonske Dekreta od 25 jula 2005, broj 151 “Ostvarivanje Direktive 2002/95/CE, 2002/96/CE i 2003/108/ CE, vezane na smanjenje upotrebljavanja opasnih tvari na električnim i elektronskim aparatima, kao i uništavanje otpadaka”, precizira se sledeće:

• Simbol precrtanog kontejnera za smeće, koji se nalazi na aparatima ili na pakovanju znači, da se proizvod, koji se neće više upotrebljavati, mora sakupljati odvojeno od drugih otpadaka.

• Stoga mora potrošač predati aparat, kojeg neće više upotrebljavati, u prikladne centre za diferencijalno sakupljanje elektronskih i elektrotehničkih otpadaka ili ga izručiti prodavaču u trenutku kad kupuje nov ekvivalentni aparat.

• Prikladno diferencijalno sakupljanje, pretvaranje aparata za recikliranje, za ponovnu obradu i kompatibilno uništavanje pomognu izbegavati negativne posledice na životnu okolinu i na zdravlje a u isto vreme to potpomogne u ponovnoj upotrebi i/ili reciklaži materijala od kojeg je aparat sastavljen.

PAŽNJA! Nezakonito uništavanje proizvoda sa strane

potrošača uključuje primenu administrativnih sankcija predviđenih prema važećim propisima.

10 TEHNIČKI PODATCI Verzija 640

Voltaža: ...................................................... 230 V ~ 50 Hz

Snaga : ................................................................ 1350 W

Radna struja: ...............................................................6 A

Klasiﬁ kacija sigurnosti: ....................................................I

Dimenzije: .......................................830x 465 x H535 mm

Okretanje bloka noževa: .................................8000 min-1

Broj oštrica: .....................................................................2

Dimenzije noža: ........................................... 210 x 20 mm

Težina .......................................................................28 kg

Površina za blanjanje

Širina prereza: ................................. maksimalno 204 mm

Dubina blanjanja: .................................maksimalno 2 mm

Vođica za oslonac pod kutom: .................... 540 x 103mm

Kut vođice: ........................................................90° - 135°

Dimenzije površine blanje: ..........................738x 210 mm

Blanja za blanjanje debljine

Širina prereza: ................................ maksimalno. 204 mm

Dubina blanjanja: ................................. maksimalno 2 mm

Debljina blanjanja: ........................... maksimalno 210 mm

Dimenzije površine za blanjanje debljine: ...250 x 204 mm

Buka

Nivo neprekidnog zvučnog pritiska: ................. 86,7 dB(A)

Nivo zvučne snage: ......................................... 99,7 dB(A)

Verzija PF204

Voltaža: ...................................................... 230 V ~ 50 Hz

Snaga : .................................................................1250 W

Radna struja: ............................................................... 6 A

Klasiﬁ kacija sigurnosti: .................................................... I

Dimenzije: ....................................... 830x 465 x H445 mm

Okretanje bloka noževa: ................................. 8000 min-1

Broj oštrica: ..................................................................... 2

Dimenzije noža: ............................................210 x 20 mm

Težina ........................................................................25 kg

Površina za blanjanje

Širina prereza: ................................. maksimalno 204 mm

Dubina blanjanja: ................................. maksimalno 2 mm

Vođica za oslonac pod kutom: ......................500 x 90 mm

Kut vođice: ........................................................ 90° - 135°

Dimenzije površine blanje: ...........................738x 210 mm

Blanja za blanjanje debljine

Širina prereza: ................................ maksimalno. 204 mm

Dubina blanjanja: ................................. maksimalno 2 mm

Debljina blanjanja: ........................... maksimalno 120 mm

Dimenzije površine za blanjanje debljine: ...250 x 204 mm

Buka

Nivo neprekidnog zvučnog pritiska: ................. 86,7 dB(A)

Nivo zvučne snage: ......................................... 99,7 dB(A)

Verzija 630/PF150

Voltaža: ...................................................... 230 V ~ 50 Hz

Snaga :(630) ........................................................ 1350 W

Snaga : (PF150) ................................................... 1250 W

Radna struja: ...............................................................6 A

Klasiﬁ kacija sigurnosti: ....................................................I

Dimenzije: ......................................755 x 400 x H450 mm

Okretanje bloka noževa: .................................8000 min-1

Broj oštrica: .....................................................................2

Dimenzije noža: ........................................... 160 x 20 mm

Težina .......................................................................21 kg

Površina za blanjanje

Širina prereza: ................................ maksimalno 152 mm

Dubina blanjanja: ................................ maksimalno 3 mm

Vođica za oslonac pod kutom: .................... 480 x 80 mm

Kut vođice: ....................................................... 90° - 135°

Dimenzije površine blanje: ........................ 650 x 160 mm

Blanja za blanjanje debljine

Širina prereza: ................................maksimalno. 152 mm

Dubina blanjanja: .................................maksimalno 2 mm

Debljina blanjanja: ...........................maksimalno 120 mm

Dimenzije površine za blanjanje debljine: ..180 x 150 mm

Buka

Nivo neprekidnog zvučnog pritiska: .................90,4 dB(A)

Nivo zvučne snage: .........................................99,7 dB(A)

Page 95

1 OPIS PROIZVODA

Površinska blanja i blanja za debljine je prijenosni električni aparat. Stroj radi pomoću univerzalnog električnog motora. Stroj je bio projektiran za površinsko blanjanje i blanjanje debljina tvrdog drva. Poštujte dozvoljene dimenzije za komad u obradi (pogledajte Tehničke podatke). Ne dopušta se bilo koja druga upotreba. Nepravilna upotreba, promjena stroja ili upotreba dijelova koji nisu testirani i ovlašteni od konstruktora mogu prouzrokovati nepredviđenu štetu!

2 UPUTE SIGURNOSTI

Napomena! Za vrijeme upotrebe poštujte osnovne mjere

opreznosti za električne aparate, kako biste smanjili rizik požara, električni udar i nesreću. Prije početka rada s aparatom pažljivo pročitajte sve upute i sačuvajte ih za buduće konzultacije.

2.1 Opći savjeti sigurnosti

Siguran rad

1. Radni prostor mora biti slobodan

- Prenatrpan radni prostor i zakrčene površine izvor su nezgoda.

2. Držite uredan vaš radni prostor

- Ne ostavljajte alat na kiši.

- Ne upotrebljavajte alat u vlažnim i mokrim prostorijama.

- Radni prostor mora biti dobro osvijetljen.

- Ne upotrebljavajte alat u prisutnosti zapaljivih tekućina ili plina.

3. Budite oprezni od opasnosti električnog udara

- Izbjegavajte kontakt tijela s uzemljenim površinama (na primjer: cijevi, centralno, hladnjaci).

4. Pri radu držite udaljene strane osobe

- Ne ostavljajte nikoga, posebno djecu, da budu prisutni za vrijeme proizvodnje, kao ni dodir alata ili izvora za napajanje. Svi moraju biti izvan radnog područja.

5. Sačuvajte sprave koje ne upotrebljavate

- Kad se sprave ne upotrebljavaju morate ih čuvati zaključane na suhom i zatvorenom prostoru, daleko od dohvata djece.

6. Ne naprežite sprave

- One će tada bolje i s većom sigurnošću obavljati rad u svrhu za koju su bile izrađene.

7. Upotrebljavajte pravilnu spravu

- Ne forsirajte male sprave raditi što mogu teški strojevi.

- Ne upotrebljavajte sprave za druge svrhe od onih za koje su predviđene.

Na primjer, ne upotrebljavajte kružne pile za sječenje

grana drveća ili debla.

8. Upotrebljavajte prikladnu odjeću

- Ne oblačite široku odjeću ili nakit, jer bi se dijelovi mogli uplesti u stroj koji je u pokretu.

- Za rad na otvorenom savjetujemo da imate cipele protiv klizanja.

- Kosu pokrijte kako bi zaštitili dužu kosu.

9. Upotrebljavajte zaštitna sredstva

- Upotrebljavajte zaštitne naočale.

- Upotrebljavajte maske protiv prašine za lice, ako se za vrijeme proizvodnje diže prašina.

10. Priključite postrojenje za odstranjivanje prašine

- Ako strojevi imaju priključke na postrojenju za odstranjivanje i sakupljanje prašine, osigurajte se da su pravilno priključeni i da djeluju.

11. Nemojte zloupotrebljavati kabel napajanja

- Nikad ne vucite za kabel da biste ga tako izvukli iz električne utičnice.

Kabel mora biti daleko od izvora toplote, ulja i oštrih

predmeta.

12. Radite sa sigurnošću

- Upotrebljavajte pritezače ili hvataljke da biste pridržavali predmet u obradi; sigurniji su od upotrebe ruka.

13. Ne pregibajte se previše

- Zadržite uvijek stabilnost i pravilan položaj.

14. Održavajte sprave pažljivo

- Održavajte sprave za rezanje da budu čiste kako bi dale što više od sebe i bile sigurne.

- Slijedite upute za podmazivanje i izmjenu dodatnih dijelova.

- Periodično kontrolirajte kabel za napajanje aparata. Ako je oštećen neka ga popravi kvaliﬁ ciran i ovlašten servis za asistenciju.

- Periodično kontrolirajte kabel za napajanje i zamijenite ga ako je oštećen.

- Ruke moraju biti suhe, čiste i slobodne od ulja i masnoća.

15. Isključiti aparat

- Kad ne djeluje,

- Prije izvršavanja servisnih operacija,

- Kad se mijenjaju rezervni dijelovi kao što su noževi, isključite aparat iz električne mreže.

16. Otklonite ključeve za reguliranje i sprave.

- Prije nego pristupate k aparatu naviknite se kontrolirati da li su ključevi za reguliranje i druge sprave otklonjene.

17. Izbjegavajte nenamjerno stavljanje u pogon

- Osigurajte da prekidač bude stavljen na “off” kad priključite aparat na električnu mrežu.

18. Upotrebljavajte produženja za vanjski rad.

- Kad upotrebljavate strojeve vani služite se samo markiranim i projektiranim produženjima za vanjski rad.

19. Budite oprezni

- Pazite na to što radite, upotrebljavajte zdrav razum.

Ne radite sa strojem kada ste umorni.

Page 96

20. Kontrolirajte oštećene dijelove

- Prije upotrebe stroj morate pažljivo kontrolirati da pravilno djeluje i obavlja rad za kojeg je bio projektiran.

- Kontrolirajte da li su dijelovi koji se kreću stavljeni u red, to jest dijelovi za obrubljivanje. Ako su njihovi dijelovi oštećeni, da li su dobro montirani i kontrolirajte svaku stvar koja bi mogla imati učinak na obradu.

Oštećeno kućište ili kakav drugi dio odmah i na pravilan

način popravite kod ovlaštenog centra asistencije, izuzev ako je na drugi način prikazano u ovom priručniku uputa.

- Oštećene prekidače mora zamijeniti ovlašten centar za asistenciju.

- Ne upotrebljavajte stroj ako prekidač ne djeluje.

21. NAPOMENE!

- Upotreba bilo kojeg pribora ili priključaka koji su drugačiji od preporučenih ovim priručnikom uputa, može predstavljati opasnost za osobe.

22. Stroj mora popraviti kvaliﬁ cirano osoblje

- Ovi su električni strojevi u skladu sa zakonima sigurnosti.

Popravke mora izvršiti samo kvaliﬁ cirano osoblje i

upotrebljavati samo originalne rezervne dijelove, u suprotnom slučaju može biti opasno za korisnika

2.2 Posebni savjeti sigurnosti

• Nikada ne upotrebljavajte strojeve u odsutnosti zaštita, koje moraju biti pravilno postavljene i regulirane.

• Ne upotrebljavajte nenaoštrene noževe, jer bi to moglo povećati opasnost protuudarca.

• Svaki blok noževa koji se ne upotrebljava mora biti zaštićen.

• Kada blanjate kratak predmet upotrijebite komadić drveta za potiskivanje.

• Kada blanjate uske komade možda će biti potrebne dodatne mjere sigurnosti, kao što je upotreba aparata za vodoravni pritisak i zaštite s oprugama, kako bi se što više osigurala obrada.

• Strojevi za blanjanje se ne smiju upotrebljavati za rezanje, za pravljenje kanalića, za urezivanje, za rezanje uglova ili za oblikovanje predmeta.

• Da biste što bolje osigurali obradu morate redovno kontrolirati eﬁ kasnost sistema protuudaraca.

• Strojevi koji imaju postrojenje za sakupljanje strugotina i dimnjak za isisavanje, moraju biti povezani sa sakupljačem za prašinu i male čestice.

• Navucite zaštitne slušalice.

2.3 Sprave sigurnosti

Blokiranje protuudarca

Stroj ima sistem za blokiranje protuudarca koji sprečava da komad u obradi bude lansiran unazad protiv operatera od strane noževa u kretanju.

Prekidač sigurnosti

Prekidač sigurnosti sprečava da se stroj stavi u pogon sve dok sprava za usmjeravanje nije pravilno instalirana.

Toplotni zaštitnik

Vaša blanja ima toplotni zaštitnik. Ako se motor slučajno zaustavi zbog pregrijavanja, pričekajte normalno uspostavljanje toplote i pritisnite toplotni zaštitnik koji se nalazi sa strane blanje.

Kućište za zaštitu bloka noževa

Pokrov aparata sprečava da se noževi dodiruju za vrijeme blanjanja.

2.4 Simboli

Pročitajte priručnik

Pažnja

Navucite zaštitne naočale

Navucite zaštitne slušalice

Navucite masku

Navucite rukavice

Page 97

3 DIJELOVI I REZERVNI DIJELOVI Dijelovi alata

1. Usmjerivač

2. Vodilo za oslonac pod kutom

3. Mjerilo za vodilo oslonca

4. Kućište za blok noževa

5. Površina blanje

6. Regulacija debljine prereza blanje

7. Regulacija visine površine za blanjanje debljine

8. Mjerilo blanje

9. Prednji pokrov

10. Prekidač za stavljanje u pogon

11. Kabel za napajanje s utikačem

12. Površina blanje za obradu debljine

13. Mjerilo blanje za obradu debljine

14. Poluga za kućište bloka noževa

15. Blok noževa

16. Toplotni zaštitnik

4 PRENOŠENJE I STAVLJANJE U POLOŽAJ

Pošto je stroj težak preporučujemo da ga ne prenosite sami.

Pažnja! Ne prenosite stroj tako da ga hvatate za površinu

blanje, jer nije projektirano da bi se njom mogla vući sva težina stroja.

• Zahtijevan prostor površine: minimalno 3m sa 4m

• Dovoljna nosivost za tovarenje

• Vodoravno

• Ravno

• Suho

• Protiv klizanja

• Dovoljna ventilacija

• Prikladan električni priključak

Već prema dimenzijama komada za obradu možda će biti potrebno više prostora. Stroj se može instalirati na radnu površinu sa šaraﬁ ma, blokirajućim brtvama i šesterostranim maticama koje nisu priložene (pogledajte sliku).

Verzija 640

380

240

Verzija PF204

350

240

Verzija 630 / PF150

350

190

Page 98

5 PRIJE PRVE UPOTREBE Odstranjivanje ambalaže

• Kontrolirajte sve dijelove da nešto nije bilo oštećeno za vrijeme transporta.

Ako nađete nanesenu štetu reklamirajte odmah za

vrijeme predaje.

• Kontrolirajte da je bilo sve predano.

Ako nekih dijelova nedostaje, odmah obavijestite

prodavača.

Sadržaj paketa

1 x Blanja za obradu površine i debljine 1 x Vodilo za nastavljanje kuta 1 x Usmjerivač 1 x 4mm šesterokutni ključ 1 x Ručica za reguliranje visine površine za blanjanje debljine 2 x Pogonski remeni 1 x Komad za potiskivanje 1 x Reduktor za usmjerivač (samo za verziju 640 i

PF204)

6 INSTALIRANJE

Opasnost! Promjene na stroju ili upotreba nekolaudiranih i

neodobrenih dijelova od strane konstruktora, mogu prouzrokovati nepredviđenu štetu.

• Sastavite stroj točno kako je opisano u ovim uputama.

• Upotrebljavajte samo dobivene standardne dijelove.

• Ne mijenjajte ni jedan dio.

6.1 Vodilo za nastavljanje kuta

Vijci i zahtjevne brtve već su montirane na stroju.

Verzija 630, PF204, PF150

• Stavite vijak u otvor A.

• Namjestite vodilo za nastavljanje kuta u vijak B.

• Najprije pritegnite vijak A, a zatim C.

• Reguliranje kuta se obavlja s vijkom C u skladu s mjerilom 3 vodila za nastavljanje kuta.

Verzija 640

• Pritegnite vijak A

• Reguliranje kuta se obavlja s vijkom C u skladu s mjerilom 3 vodila za nastavljanje kuta.

6.2 Instaliranje usmjerivača

Usmjerivač 1 mora biti pravilno povezan sa strojem. U slučaju da pravilno ne instalirate, mikro-sprava za sigurnost će spriječiti da se stroj upali (pogledajte Naprave

sigurnosti).

Upotreba blanje za površinsko blanjanje

• Podignite kućište za blok noževa 4 tako da uzdužne rupe na obadvije strane površine blanje 5 budu dostupne.

• Izvadite ključeve koji se nalaze na obadvije strane cijevi za prašinu 1.

• Premjestite površinu blanje na dubinu 12 na najniži položaj na taj način da upotrijebite reguliranje visine površine za dubinsko blanjanje 7.

• Stavite usmjerivač 1.

• Usmjerivač 1 mora biti postavljen tako da obadva ključa budu u liniji s uzdužnim rupama.

• Obadva ključa pritisnite u rupe.

Upotreba blanje za dubinsko blanjanje

Page 99

• Premjestite vodilo za nastavljanje kuta 2.

• Podignite kućište za blok noževa 4.

• Izvadite ključeve koji se nalaze na obadvije strane

usmjerivača 1.

• Smjestite usmjerivač 1 na površinu blanje 5.

• Usmjerivač 1 mora biti postavljen tako da obadva ključa

budu u liniji s uzdužnim rupama.

• Obadva ključa pritisnite u rupe.

6.3 Priključenje usmjerivača

Da bi obrađivanje proteklo bez problema i povjerljivo u zatvorenim prostorima, usmjerivač mora biti priključen na vanjsku spravu za isisavanje.

• Priključite prikladnu vanjsku spravu za isisavanje sa

spravom za isisavanje usmjerivača 1.

Stoga kao pribor upotrebljavajte reduktor (samo za

verziju 640 i PF204).

• Minimalna brzina isisavanja kod priključka mora biti 20 m/s kako bi osigurali optimalno isisavanje.

• Upotrebljavajte specijalan aparat za isisavanje ako radite s materijalima kao što su lakovi koji štete zdravlju.

• Proizvedena prašina može biti opasna.

• Pogledajte poglavlje Savjeti sigurnosti.

• Za profesionalnu upotrebu aparata morate izvršiti specijalne regulacije s obzirom na isisavanje prašine.

6.4 Zaštita za blok noževa

• Visina kućišta za blok noževa 4 može se regulirati s polugom 14 koja je montirana na lijevoj strani na površini blanje 5.

• Nakon što ste otpustili vijke 14, može se regulirati širina kućišta bloka noževa 4.

• Nakon reguliranja zavijte vijke 14.

6.5 Električno priključenje

Napomena! Stroj ne priključujte na struju sve dok instalacija

nije potpuno završena.

Motor je prema tehničkim podacima namijenjen raditi sa speciﬁ čnom voltažom i frekvencijom. Normalno opterećenje se može obavljati sa sigurnošću s voltažom koja nije veća ili manja od 10% speciﬁ cirane voltaže. Ako sa strojem radite pod voltažom koja ne ulazi u ove granice, motor se može pregrijati i zapaliti.

Radite sa strojem koji ima ispunjene sljedeće zahtjeve električnog napajanja:

• Elektriène utiènice moraju biti pravilno instalirane, isprobane i imati uzemljenje;

• Ako upotrebljavate usisivaè on mora biti spojen na uzemljenje;

Kabel za napajanje ne smije smetati u radu niti se oštetiti. Štitite kabel za napajanje od grijanja, od agresivnih tekućina i oštrih rubova. Upotrebljavajte produženja s dovoljnim presjekom. Nikada ne vucite kabel da biste na taj način isključili utikač.

7 OPERACIJE

Bilješka: Savjetujemo da s pažnjom pročitate upute sigurnosti

(pogledajte Upute za sigurnost).

7.1 Prekidač za paljenje “I/O”

Paljenje:

• Otvorite poklopac koji štiti prekidač.

• Pritisnite zeleno dugme “I”.

Gašenje:

• Pritisnite poklopac koji štiti prekidač.

• Otvorite poklopac prekidača i pritisnite crveno dugme “O”.

Page 100

100

7.2 Upotreba blanje za površinsko blanjanje

Pomoću površinskog blanjanja nepravilna površina postaje ravna.

• Komad za obradu se položi na površinu blanje.

• Komad dolazi isječen na svojoj donjoj strani.

Dimenzije komada za obradu

• Dužina: ako su komadi kraći od 250mm upotrebljavajte kratak komad za potiskivanje; za komade iznad 1500mm neka vam pomogne druga osoba ili se služite sa produženom površinom za oslonac ako je imate.

Verzija 640, PF204

• Širina: maksimalno 204mm.

• Debljina: minimalno 5mm.

Verzija 630, PF150

• Širina: maksimalno 152mm.

• Debljina: minimalno 5mm.

Reguliranje debljine prereza

S reguliranjem debljine prereza blanje 6 debljina se regulira kada se stroj upotrebljava za blanjanje površine.

• Jedan stupanj na mjerilu blanje 8 odgovara 1mm skinutih strugotina.

• Za vrijeme svakog prolaza može biti skinuto maksimalno 2mm materijala za verzije 640 i PF204 i maksimalno 3mm za verzije 630 i PF150.

Blanjanje površina komada za obradu

Bilješka: Usmjerivač strugotina morate montirati

ispod površine blanje (pogledajte 6.2: Instaliranje usmjerivača).

1. Zauzmite prikladan položaj rada:

Postavite se uz jednu stranu površine blanje.

2. Regulirajte vodilo za nastavljanje kuta koji se zahtijeva

(pogledajte Instalacija vodila za nastavljanje kuta).

3. Nastavite debljinu prereza.

4. Stavite komad protiv vodila za kutno nastavljanje.

5. Regulirajte kućište za blok noževa 4:

• Kad blanjate uske rubove (spojene dijelove) ili

komade koji imaju veću debljinu od 75mm:

Regulirajte kućište za blok noževa 4 na strani na

kojoj morate raditi s komadom.

• Blanjajte plohu daske ili komade sve do debljine od

75mm:

Snizite kućište za blok noževa 4 na gornjem dijelu

komada.

Regulirajte kućište za blok noževa tako da dolje spomenuti razmaci ne izlaze izvan dimenzija: donji rub – maksimalni komad 3mm; prednji rub – maksimalni komad 2mm.

6. Stavite motor u pogon.

7. Komad za obradu stavite direktno na površinu blanje

Neka vam prsti budu zajedno i vodite komad pomoću

dlanova ruka.

Pritisnite komad prema dolje samo u području površine

za blanjanje.

8. Ugasite stroj ako odmah nemate drugih operacija u

vidu.

7.3 Upotreba blanje za blanjanje debljine

Blanjanje debljine se upotrebljava za smanjivanje debljine komada u obradi, koji već ima s blanjom izrađenu jednu površinu, ali se želi imati jednu određenu debljinu.

• Komad za obrađivanje prolazi kroz blanju za blanjanje debljine.

• Komad za obrađivanje se prereže na gornjoj strani.

Dimenzije komada u obrađivanju

• Dužina: minimalno 200mm; za komad iznad 1500mm neka vam pomogne druga osoba ili se služite sa produženom površinom za oslonac ako je imate.

Verzija 640

• Širina: maksimalna 204mm,

• Debljina: minimalna 6mm; maksimalna 210mm.

Verzija PF204

• Širina: maksimalna 204mm,

• Debljina: min. 6mm; maksimalna 120mm.

Verzija 630, PF150

• Širina: maksimalna 152mm,

• Debljina: minimalna 6mm; maksimalna 120mm.

Reguliranje blanje za blanjanje debljine

S reguliranjem visine blanje za blanjanje debljine (= debljina komada nakon blanjanja) se regulira kada se stroj upotrebljava kao blanja za blanjanje debljine.

• Reguliranje visine površine blanje za blanjanje debljine 7 dobiva se pomoću poluge.

• Kompletan krug poluge promijeni visinu površine blanje za blanjanje debljine 12 od 3mm.

• Rotacija u smjeru okretanja kazaljki na satu = povisi površinu blanjanja

• Rotacija u protivnom smjeru okretanja kazaljki na satu = snizi površinu blanjanja

• Reguliranje površine blanje za blanjanje debljine je prikazano na mjerilu blanje 13.

• Za vrijeme svakog prolaza može biti skinuto maksimalno 2mm materijala.

Blanjanje debljine komada koji se mora obraditi

Bilješke: Usmjerivač strugotina morate montirati

ispod površine blanje (pogledajte 6.2: Instaliranje usmjerivača).

1. Zauzmite prikladan položaj rada:

• Za napajanje stroja s komadom za obrađivanje

postavite se na strani za stavljanje komada.

• Da bi uklonili komad u obradi postavite se na strani

izbacivanja komada.

2. Za blanjanje neusporedivih površina upotrebljavajte prikladnu spravu (pripremite prikladne debljine).

3. Regulirajte visinu površine blanje za blanjanje debljine.

4. Stavite motor u pogon.

5. Polagano ubacite komad za obradu direktno na blanju za blanjanje debljine.

Komad će biti automatski uvučen u blanju za blanjanje

debljine.

6. Vodite komad za obrađivanje direktno preko blanje za blanjanje debljine.

7. Ugasite stroj ako odmah nemate drugih operacija u vidu.
