Electric Premium Comb Binder

Please read these instructions before use.

Lire ces instructions avant utilisation.

Lea estas instrucciones antes de usarlo.

Diese Anleitungen vor Gebrauch genau durchlesen.

Prima dell’uso, si raccomanda di leggere questo manuale di istruzioni.

Dese instructies voor gebruik lezen.

Läs dessa anvisningar innan du använder apparaten.

Læs venligst denne vejledning før anvendelse.

Lue nämä ohjeet ennen käyttöä.

Vennligst les nøye igjennom denne bruksanvisningen før bruk.

Przed użyciem proszę zapoznać się z tą instrukcją.

Перед началом эксплуатации обязательно прочтите данную инструкцию.

Παρακαλείσθε να διαβάσετε αυτές τις οδηγίες πριν χρησιμοποιήσετε το προϊόν.

Kullanmadan önce lütfen bu talimatları okuyun.

Před použitím si pročtěte tyto pokyny.

Pred použitím si prečítajte tieto pokyny.

Kérjük, hogy használat előtt olvassa el az utasításokat!

Leia estas instruções antes da utilização.

Page 2

Galaxy

500

ENGLISH

Releasable dies

Document support (lid)

Adjustable edge guide

Wheel to adjust edge guide

Paper entry

Overload neon

Power on neon

Releasable dies

Comb opening lever

Comb storage and Document measure

Removable platform (binding cassette)

CAPABILITIES

Punching Capacity

Paper sheets

70-80g / 20lb 25 sheet

Transparent Covers

100-200 micron / 4-8 mil 4 sheet 200+ micron / 8+ mil 3 sheet

Other Standard Covers

160-270g / 40-60lb 4 sheet 270+g / 60+ lb 3 sheet

Binding Capacity

Max comb size 51mm Max document (80g / 20lb) c. 500 sheet

Technical Data

Paper dimensions A4, A5, US letter, US cover Punching slots 21 Releasable dies 3 dies (15, 20, 21) Adjustable back margin yes - 2 positions

(min = 2.5mm, max = 4.5mm) Slot pitch Adjustable edge guide yes- rotary Waste tray capacity c. 3000 sheets Voltage 220-240V 50/60 Hz Motor wattage 160W 1.0A Duty Cycle 30 mins on / 30 mins off

Net weight 9.8 kg / 21.6 lb Dimensions (LxDxH) 20.9” x 17.7” x 6.5” / 530 x 450 x 165mm

Document measure and storage tray

Punch button

Back margin adjustment

Waste tray (dual access)

Carry handle

/16” / 14.28mm

IMPORTANT SAFETY INSTRUCTIONS — Read Before Using!

Please read before use. Please keep for future reference.

When punching;

- always ensure the machine is on a stable surface

- test punch scrap sheets and set the machine before punching ﬁnal documents

- remove staples and other metal articles prior to punching

- never exceed the machines quoted performance

When binding;

- the removable binding platform can be used away from the punch unit

- always ensure the removable binding platform is on a stable surface Keep the machine away from heat and water sources. Never attempt to open or otherwise repair the machine. Plug the machine into an easily accessible socket.

Note - this machine features a thermal cut-out device which activates when the machine is overheated during use. It will automatically reset when the machine is safe to operate.

Page 3

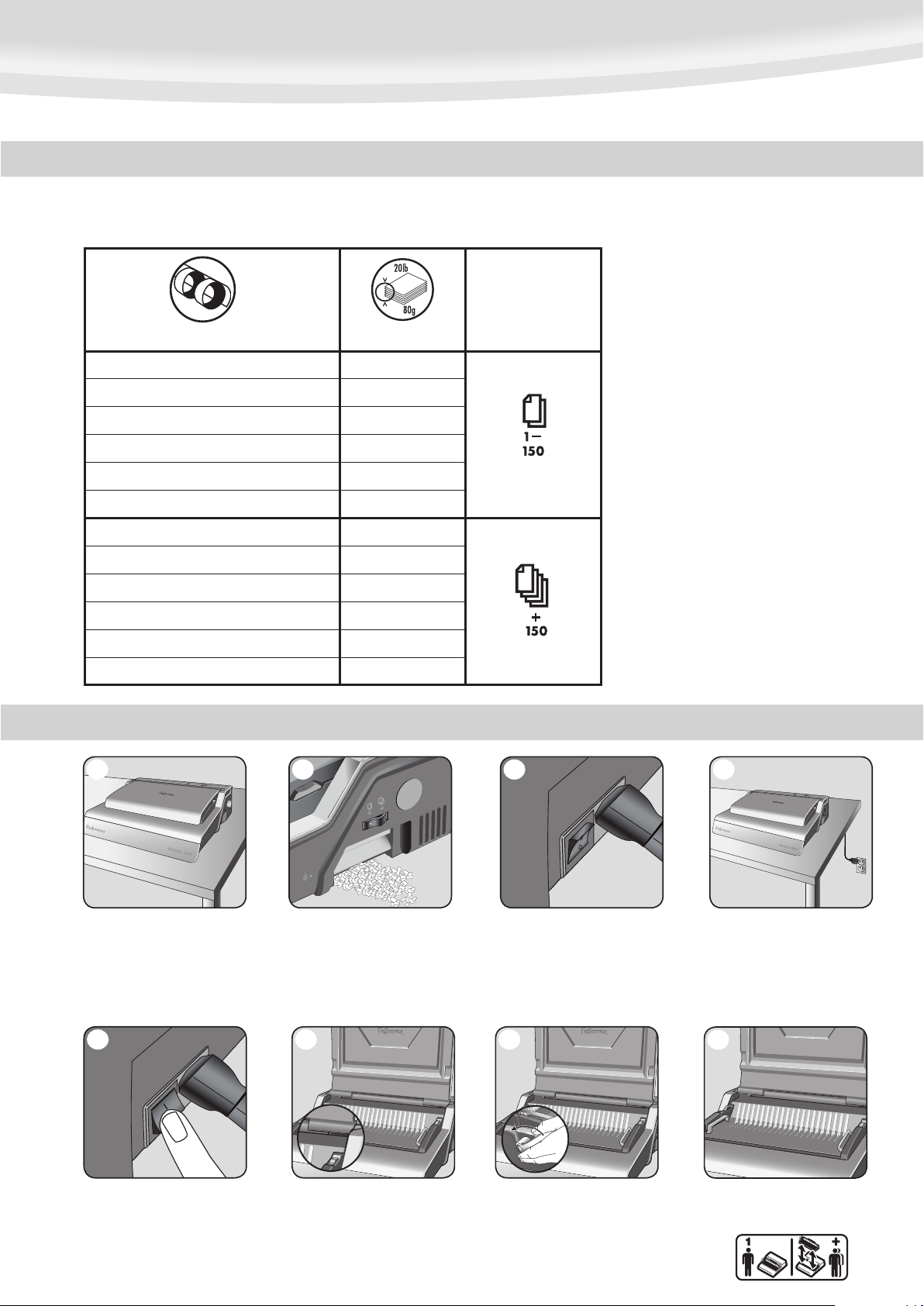

COMB DIAMETER & DOCUMENT SIZES

Galaxy

500

Galaxy

500

Comb diameter sizes

mm inch number of sheets

6mm 8mm 10mm 12mm 16mm 18mm 22mm 25mm 1” 181-200 32mm 1 38mm 1 45mm 1

/4” 2-20

/16” 21-40

/8” 41-55

/2” 56-90

/8” 91-120

/16” 121-150

/8” 151-180

/4” 201-240

/2” 241-340

/4” 341-410

Set back margin

Need Help?

Customer Service…. www.fellowes.com Let our experts help you with a solution. Always call Fellowes before contacting your place of purchase.

51mm 2” 411-500

SET UP

1. Ensure the machine is on a stable surface.

2. Check waste tray is empty and correctly ﬁtted. The tray can be accessed from the left and right sides. The tray has a ‘burst feature’ that operates when the chip tray is ‘over-full’.

3. The machine is supplied with loose power leads. Select the correct lead for appropriate power supply.

4. Plug the lead into grounded socket outlet.

5. Switch the machine on (located at the rear of the machine).

6. Lift the lid. Check the green power neon is on.

7. Ensure the comb-opening lever is pushed backwards.

8. Ensure the binding platform is located correctly in the machine.

Page 4

ENGLISH

Satellite

SYSTEM

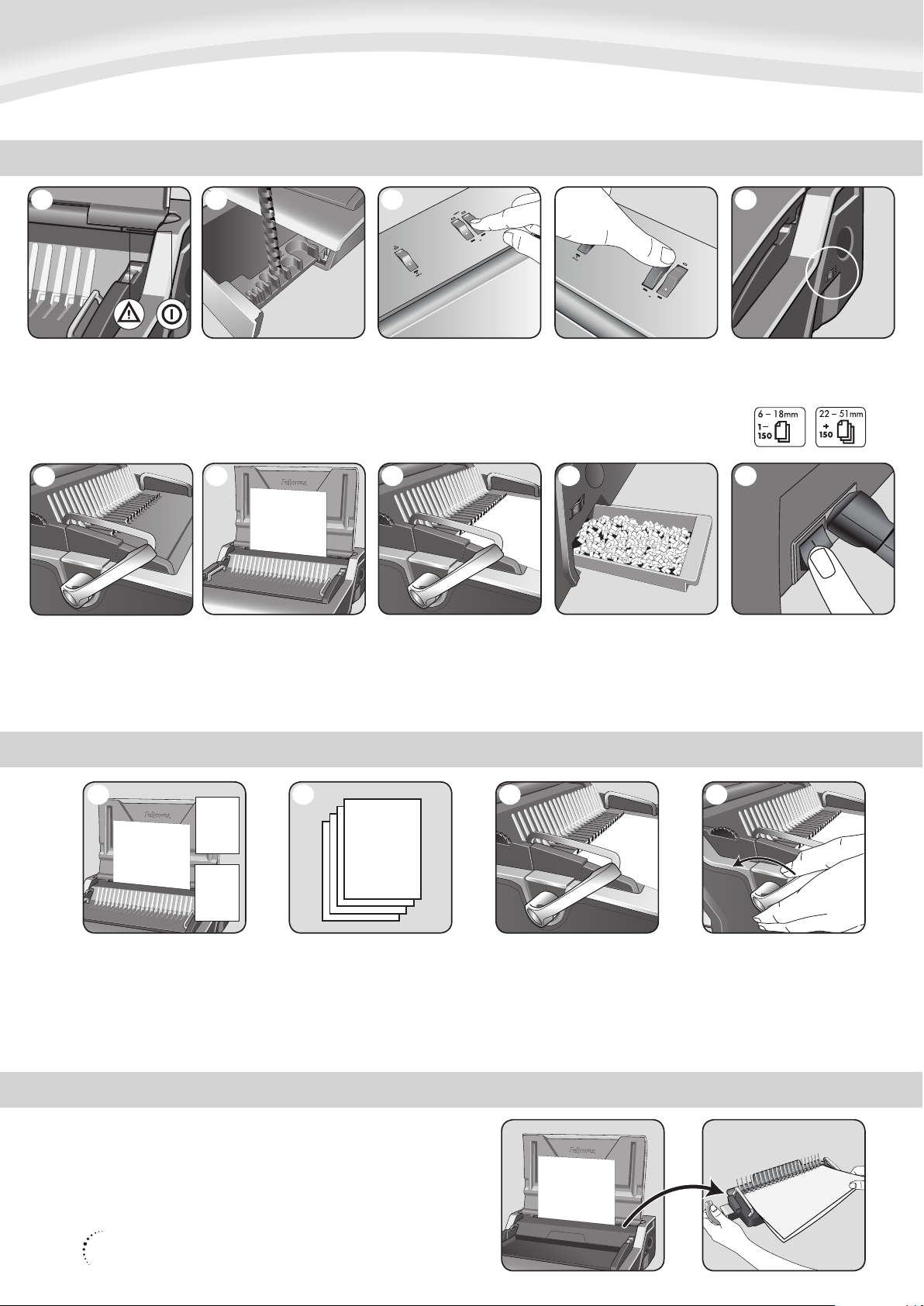

STEPS TO BIND

1. Check the green power neon is on.

6. Insert the plastic comb into the opening mechanism. Pull comb-opening lever forward to open the comb.

2. Select the correct comb diameter using the storage tray.

7. Test punch scrap sheets to check edge guide setting.

3. Select the correct punch proﬁle for the sheet size. Select releasable dies as appropriate (holes 15, 20, 21).

8. Load punched sheets directly onto the open comb.

4. To cancel a punch, press the switch down at the back. Test punch a sheet.

9. Empty waste tray regularly

- ideally after each use.

5. Select the correct back margin depth for number of sheets.

10. Switch off the machine.

DOCUMENT BINDING

21 3 4

Front

Cover

Back

Cover

1. Punch front and back covers ﬁrst.

2. Punch sheets in small batches that do not overload the machine or the user.

MAX 25 (80gsm)

REMOVABLE BINDING PLATFORM

Galaxy has a unique mobile binding platform. The platform can be lifted from the base and used on a stable surface to bind documents using the normal binding procedure and also allows different users to work together. When not in use, the platform should be stored safely in the punch machine.

3. Load punched sheets directly onto the opened comb. Starting with the front of the document.

4. When all punched sheets are loaded onto the comb, push the comb lever backwards to close the comb and remove the bound document.

Page 5

CORRECTING A BOUND DOCUMENT

Additional sheets may be included or removed at any time by opening and then closing the comb as previously described.

REMOVAL OF WASTE CLIPPINGS

The waste tray is located under the machine and is accessed from each side. For best results empty the tray regularly. The tray should be emptied after every 50 operations to ensure no blockages occur.

STORAGE

Lower the lid. The Galaxy comb binder is designed to be stored horizontally on the desk.

TROUBLESHOOTING

Problem

No Green power neon Red standby neon

Punched holes are not central Machine will not punch Punch holes are not parallel to edge

Partial holes Missing holes

Sheets will not turn on the bound document

Damaged hole edges

Cause

Machine is not switched on Machine has overloaded when punching

Edge guide not set Blockage Debris is stuck below dies

Sheets not correctly aligned to punch pattern Selectable dies are not selected to punch

Back margin is too large for a smaller comb

Possibly overloading the machine

Solution

Switch on machine at rear next to plug inlet and at the socket Press the punch button. The machine will withdraw the punches

and re-set itself. Continue this process until the punch cycle is complete

Adjust edge guide until hole pattern is correct Check waste tray in empty. Check for blockage to paper entry Take stiff cardboard and slide into the paper entry. Move the

cardboard sideways to release any stray clippings into the waste tray

Adjust edge guide and test punch scrap sheets until correct Check the correct dies are selected to punch holes. To select a

die, push selector switch down at the front Select the smaller margin depth for combs up to 18mm (

/16

”)

in diameter (2-150 sheets) Select the larger margin depth for

/16

combs larger than 18mm (

”) in diameter (151-500 sheets)

Punch plastic covers with paper sheets. Reduce number of sheets being punched

Waste tray leaks

Waste tray is not correctly inserted or ‘burst feature’ has activated

WORLDWIDE WARRANTY

Fellowes warrants all parts of the binder to be free of defects in material and workmanship for 2 years from the date of purchase by the original consumer. If any part is found to be defective during warranty period, your sale and exclusive remedy will be repair or replacement, at Fellowes’ option and expense, of the defective part. This warranty does not apply in cases of abuse, mishandling or unauthorised repair. Any implied warranty, including that of merchantability or ﬁtness for particular purpose, is hereby limited in duration to the appropriate

Check waste tray is empty and ‘burst feature’ is closed

warranty period set forth above. In no event shall Fellowes be liable for any consequential damages attributable to this product. This warranty gives you speciﬁc legal rights. You may have other legal rights that vary from this warranty. The duration, terms and conditions of this warranty are valid worldwide, except where different limitations, restrictions or conditions may be required by local law. For more details or to obtain services under this warranty, please contact Fellowes or your dealer.

Page 6

ATTENTION

Galaxy

500

FRANÇAIS

Poinçons débrayables

Stockage des anneaux en plastique et mesurage du document

Support pour document (couvercle)

Butée de taquage réglable

Roulette de réglage de la butée de taquage

Levier d’ouverture des anneaux en plastique

Plate-forme amovible (cassette de reliure)

Insertion du document

Voyant lumineux de surcharge

Voyant lumineux d’alimentation

Poinçons débrayables

Bouton de perforation

Réglage de la marge arrière

Bac à déchets (double accès)

Poignée de transport

Mesurage du document et bac de stockage

Plate-forme amovible (cassette de reliure)

CARACTÉRISTIQUES

Capacité de perforation

Nombre de feuilles de papier

70-80g 25 feuilles

Couvertures transparentes

100-200 microns 4 feuilles 200+ microns 3 feuilles

Autres couvertures standard

160-270 g 4 feuilles 270+ g 3 feuilles

Capacité de reliure

Taille de reliure maximum 51 mm Max document (80 g) c. 500 feuilles

Caractéristiques techniques

Dimensions papier A4, A5, US Letter, US Cover Fentes de perforation 21 Poinçons débrayables 3 poinçons (15, 20, 21) Marge arrière réglable oui - 2 positions

(min = 2,5 mm, max = 4,5 mm) Écartement de fentes 14,28 mm Butée de taquage réglable oui - rotatif Capacité du bac à déchets c. 3000 feuilles Tension 220-240 V 50/60 Hz Puissance moteur 160 W 1,0 A Cycle de service 30 min sur marche/30 min sur arrêt

Poids net 9,8 kg Dimensions (L x P x H) 530 x 450 x 165 mm

CONSIGNESDE SÉCURITÉ IMPORTANTES — Lire attentivement avant d’utiliser l’appareil !

Lisez ces instructions avant utilisation. Veuillez conserver ce manuel pour référence ultérieure.

Avant de procéder à la perforation ;

- assurez-vous toujours que la machine est installée sur une surface stable

- procédez à un test de perforation sur des feuilles de brouillon et réglez la

- retirez les agrafes et autres attaches métalliques avant de procéder à

- ne tentez jamais de dépasser la capacité spéciﬁée de la machine

machine avant de perforer le document ﬁnal

la perforation

Pendant l’opération de reliure :

- la plate-forme de reliure amovible peut être utilisée à l’extérieur de la relieuse

- la plate-forme de reliure amovible doit être posée sur une surface stable Gardez la machine éloignée des sources d’eau et de chaleur. Ne tentez jamais d’ouvrir ou de réparer vous-même cette machine. Branchez la machine sur une prise facilement accessible. Remarque – Cette machine est dotée d’un coupe-circuit thermique qui se

déclenche lorsque la machine surchauffe durant l’utilisation. Elle se reinitialisera lorsque la machine est de nouveau sûre pour l’utilisation.

Page 7

DIAMÈTRE DES ANNEAUX ET DIMENSIONS DE DOCUMENTS

Galaxy

500

Galaxy

500

Diamètre des anneaux

Ajustement

mm nombre de feuilles

6 mm 2-20 8 mm 21-40 10 mm 41-55 12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240

de la marge arrière

Besoin d’aide ?

Service à la clientèle…. www.fellowes.com Laissez nos experts vous aider à trouver votre solution. Veillez à nous appeler systématiquement avant de contacter votre point de vente.

38 mm 241-340 45 mm 341-410 51 mm 411-500

MONTAGE

1. Vériﬁez que la machine est installée sur une surface stable.

2. Vériﬁez que le bac à déchets est vide et correctement mis en place. Le bac à déchets est accessible du côté gauche ou du côté droit. Le bac est équipé d’un dispositif de « rafale » actionné lorsque le bac « déborde » de confettis.

3. La machine est equipée de cordons d’alimentation séparés. Sélectionnez le cordon approprié pour la source d’alimentation.

4. Branchez le cordon dans une prise de terre.

5. Mettez la machine en position Marche (le bouton se trouve à l’arrière de la machine).

6. Levez le couvercle. Assurez que le voyant lumineux vert d’alimentation est allumé.

7. Vériﬁez que le levier d’ouverture des anneaux en plastique est poussé vers l’arrière.

8. Vériﬁez que la plate-forme de reliure est insérée correctement dans la relieuse.

Page 8

FRANÇAIS

Satellite

SYSTEM

ÉTAPES DE LA RELIURE

1. Assurez-vous que le voyant lumineux vert d’alimentation est allumé.

6. Insérez les anneaux en plastique dans le mécanisme. Tirez le levier d’ouverture des anneaux en plastique vers l’avant pour les ouvrir.

2. Choisissez le diamètre correct des anneaux en plastique dans le bac de stockage.

7. Procédez à un test de perforation de feuilles de brouillon pour vériﬁer le réglage de la butée de taquage.

3. Sélectionnez le proﬁl de perforation adapté au format de la feuille. Sélectionnez les poinçons débrayables (fentes 15, 20, 21).

8. Chargez directement les feuilles perforées sur les anneaux en plastique ouverts.

4. Pour arrêter une opération de perforation, poussez vers le bas le sélecteur à l’arrière. Faites un essai avec une feuille.

9. Videz régulièrement le bac à déchets, idéalement après chaque utilisation.

5. Sélectionnez la profondeur de marge arrière adaptée au nombre de feuilles.

10. Éteignez la machine.

RELIURE D’UN DOCUMENT

21 3 4

Couverture

avant

Couverture

arrière

1. Perforez d’abord les couvertures avant et arrière.

2. Perforez les feuilles par petits paquets de manière à ne pas surcharger la machine.

MAX. 25

(80 g/m2)

PLATE-FORME DE RELIURE AMOVIBLE

Le Galaxy possède une plate-forme de reliure mobile inédite. La plate-forme peut être soulevée de son berceau et servir de surface stable pour relier des documents en suivant la procédure de reliure normale, tout en permettant à plusieurs personnes de travailler en même temps. Lorsqu’elle n’est pas utilisée, la plate-forme doit être conservée en toute sécurité dans la relieuse.

3. Chargez directement les feuilles perforées sur les anneaux en plastique ouverts. Commencez par la couverture avant du document.

4. Une fois que toutes les feuilles perforées ont été installées sur les anneaux en plastique, poussez le levier de perforation vers l’arrière pour fermer les anneaux, puis retirez le document relié.

Page 9

CORRECTION D’UN DOCUMENT RELIÉ

Il est possible d’ajouter des feuilles ou d’en retirer à tout instant en ouvrant les anneaux en plastique, puis en les refermant comme décrit précédemment.

ÉLIMINATION DES DÉCHETS

Placé du côté droit, le bac à déchets est accessible par les deux côtés. Pour de meilleurs résultats, videz régulièrement le bac. Le bac doit être vidé toutes les 50 opérations pour éviter les bourrages.

STOCKAGE

Abaissez le couvercle. La relieuse à anneaux Galaxy a été conçue pour être rangée à l’horizontale sur le bureau.

DÉPANNAGE

Problème

Voyant lumineux vert éteint

Voyant rouge de veilleuse allumé

Les trous de perforation ne sont pas centrés

La machine ne perfore pas

Perforation de trous non parallèles au bord du document

Trous de perforation partiels

Trous manquants

Impossible de tourner les pages du document relié

Cause

La machine n’est pas allumée

Machine surchargée lors de la perforation

La butée de taquage est mal réglée

Bourrage

Des confettis sont coincés sous les poinçons

Les feuilles ne sont pas correctement alignées

Les poinçons sélectionnables ne sont pas sélectionnés pour la perforation

La marge arrière est trop large pour le diamètre des anneaux en plastique

Solution

Allumez la machine à l’arrière à proximité du raccord au niveau de la prise.

Appuyez sur le bouton de perforation. La machine retirera les perforations et se réinitialisera. Continuez ainsi jusqu’à ce que la ﬁn du cycle.

Réglez la butée de taquage jusqu’à obtention des trous de perforation corrects

Vériﬁez que le bac à déchets est vide. Vériﬁez l’absence de bourrage dans la fente d’insertion

Prenez une feuille cartonnée et glissez-la dans la fente d’insertion. Glissez la feuille de gauche à droite pour faire tomber les confettis dans le bac à déchets

Réglez la butée de taquage et procédez à la perforation de feuilles de brouillon jusqu’à ce que le réglage soit correct

Assurez-vous que les poinçons corrects sont sélectionnés pour perforer. Pour sélectionner un poinçon, poussez le sélecteur correspondant de la face avant vers le bas

Sélectionnez la profondeur de marge arrière la plus faible pour les anneaux en plastique jusqu’à 18 mm de diamètre. Sélectionnez la profondeur de marge arrière la plus grande pour les anneaux en plastique de plus de 18 mm de diamètre

Trous de perforation pas parfaits

Le bac à déchets perd des confettis

Surchargement possible de la machine

Le bac à déchets n’est pas correctement inséré ou le dispositif de « rafale» est activé

GARANTIE INTERNATIONALE

Fellowes garantit toutes les pièces de la machine contre tout vice de fabrication et de matériau pendant une période de 2 ans à compter de la date d’achat par le consommateur. Si une pièce s’avère défectueuse pendant la période de garantie, votre seul et unique recours sera la réparation ou le remplacement de la pièce défectueuse selon les modalités et aux frais de Fellowes. Cette garantie ne s’applique pas en cas d’utilisation abusive, de manipulation impropre ou de réparation non autorisée. Toute garantie implicite, y compris celle de commercialisation ou d’adaptation à un usage particulier,est par la présente limitée en durée à la période de

Perforez des couvertures en plastique avec des feuilles de papier. Réduisez le nombre de feuilles perforées

Assurez-vous que le bac à déchets à été vidé et que le dispositif de « rafale » est fermé

garantie appropriée déﬁnie ci-dessus. Fellowes ne pourra en aucun cas être tenue responsable de dommages indirects ou accessoires imputables à ce produit. Cette garantie vous donne des droits spéciﬁques. Vous pouvez avoir d’autres droits légaux qui peuvent varier. La durée, les conditions générales et les conditions de cette garantie sont valables dans le monde entier, excepté en cas de prescription, de restrictions ou de conditions exigibles par les lois locales. Pour obtenir des renseignements détaillés ou un service dans le cadre de cette garantie, contactez Fellowes ou votre revendeur local.

Page 10

PRECAUCIÓN

Galaxy

500

ESPAÑOL

Troqueles desmontables

Contenedor para canutillos y medición de documentos

Soporte para documentos (tapa)

Guía lateral ajustable

Rueda para ajuste de guía lateral

Palanca para apertura de canutillos

Plataforma desmontable (bandeja de encuadernación)

Entrada del papel

Neón de sobrecarga

Neón de encendido

Troqueles desmontables

Botón de perforación

Ajuste del margen posterior

Bandeja de residuos (doble acceso)

Asa para transporte

Herramienta de medición de documentos y cajón de almacenamiento

Plataforma desmontable (bandeja de encuadernación)

CARACTERÍSTICAS GENERALES

Capacidad de perforación

Hojas de papel

70-80 g 25 hojas

Portadas transparentes

100-200 micras 4 hojas >200 micras 3 hojas

Otras portadas estándar

160-270 g 4 hojas

>270 g 3 hojas

Capacidad de encuadernación

Tamaño máximo de canutillo 51 mm Documento máximo (papel de 80 g) c. 500 hojas

Características técnicas

Dimensiones del papel A4, A5, carta EE. UU., portada EE. UU. Ranuras de perforación 21 Troqueles desmontables 3 troqueles (15, 20, 21) Margen posterior ajustable sí - 2 posiciones

(mín = 2,5 mm, máx = 4,5 mm) Inclinación de ranura 14,28 mm Guía lateral ajustable sí - giratoria Capacidad de la bandeja de residuos c. 3000 hojas Tensión 220-240 V 50/60 Hz Potencia del motor 160 W 1,0 A Ciclo de tareas 30 min. encendido / 30 min. apagado

Peso neto 9,8 kg Dimensiones (L x P x A) 530 x 450 x 165 mm

INSTRUCCIONES IMPORTANTES DE SEGURIDAD — Lea todas las instrucciones antes de su uso.

Sírvase leerlas antes de utilizar el dispositivo. Conserve este manual para futuras consultas

Al perforar;

- compruebe siempre que la máquina se encuentra sobre una superﬁcie estable;

- perfore algunas hojas de prueba y conﬁgure la máquina antes de perforar los documentos ﬁnales;

- retire las grapas y materiales metálicos de las hojas antes de perforar;

- no exceda nunca la capacidad nominal de la máquina.

Al encuadernar:

- la plataforma de encuadernación desmontable puede usarse independientemente de la unidad de perforación;

- compruebe siempre que la plataforma de encuadernación desmontable se encuentra sobre una superﬁcie estable.

Mantenga la máquina alejada de fuentes de agua y calor. No intente nunca abrir o reparar de ninguna otra manera esta máquina. Enchufe la máquina en una toma de fácil acceso.

Nota: esta máquina contiene un dispositivo de desconexión térmica que se activa si la máquina se sobrecalienta durante el uso. Se reiniciará automáticamente cuando el manejo del dispositivo resulte seguro.

Page 11

DIÁMETRO DE CANUTILLO Y TAMAÑOS DE DOCUMENTO

Galaxy

500

Galaxy

500

Diámetros de los canutillos

Margen

mm número de hojas

6 mm 2-20 8 mm 21-40 10 mm 41-55 12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240

posterior ﬁjado

¿Necesita ayuda?

Servicio de atención al cliente... www.fellowes.com Deje que nuestros expertos le ayuden con una solución. Llámenos siempre antes de ponerse en contacto con su distribuidor.

38 mm 241-340 45 mm 341-410 51 mm 411-500

INSTALACIÓN

1. Compruebe que la máquina se encuentra sobre una superﬁcie estable.

2. Compruebe que la bandeja de residuos esté vacía y bien colocada. Puede accederse a la bandeja desde ambos lados. La bandeja tiene una «función de escape» que funciona cuando el cajón de recortes está desbordado.

3. La máquina se envía con los cables de alimentación .sin conectar. Seleccione el cable correcto para la fuente de alimentación apropiada.

4. Enchufe el cable en una toma eléctrica con toma de tierra.

5. Encienda la máquina (el interruptor se encuentra en la parte posterior de la misma).

6. Levante la tapa. Compruebe si se enciende el neón verde.

7. Compruebe que la palanca de apertura de canutillos se ha empujado hacia atrás.

8. Asegúrese que la plataforma de encuadernación esté bien colocada en la máquina.

Page 12

ESPAÑOL

Satellite

SYSTEM

PROCESO DE ENCUADERNACIÓN

1. Compruebe que se enciende el neón verde.

6. Inserte el canutillo de plástico en el mecanismo de apertura. Tire de la palanca de apertura de canutillos hacia delante para abrirlo.

2. Seleccione el diámetro de canutillo correcto utilizando la bandeja de almacenamiento.

7. Perfore algunas hojas de prueba para comprobar la posición de la guía lateral.

3. Seleccione el perﬁl de perforación adecuado para el tamaño de hoja. Seleccione los troqueles desmontables según corresponda (15, 20, 21 agujeros).

8. Coloque las hojas perforadas directamente en el canutillo abierto.

4. Para cancelar una perforación, presione hacia abajo el interruptor de la parte posterior. Haga una perforación de prueba en una

9. Vacíe la bandeja de residuos con regularidad; lo ideal sería después de cada uso.

5. Seleccione la profundidad del margen posterior adecuada para el número de hojas.

10. Apague la máquina.

ENCUADERNACIÓN DE DOCUMENTOS

21 3 4

Portada

Máx. 25

(80 g/m2)

Contraportada

1. Perfore en primer lugar la portada y contraportada del documento.

2. Perfore las hojas en partidas pequeñas para no sobrecargar la máquina ni exceder el esfuerzo del usuario.

PLATAFORMA DE ENCUADERNACIÓN DESMONTABLE

Galaxy tiene una plataforma de encuadernación móvil única. La plataforma puede separarse de la base y utilizarse sobre una superﬁcie estable para encuadernar documentos usando el procedimiento de encuadernación normal y permite además el trabajo en equipo de diferentes usuarios. Cuando no esté utilizándose, la plataforma debe almacenarse de manera segura en la máquina perforadora.

3. Coloque las hojas perforadas directamente en el canutillo abierto. Comience por la parte frontal del documento.

4. Una vez cargadas en el canutillo todas las hojas perforadas, presione la palanca de canutillo hacia atrás para cerrarlo y extraiga el documento encuadernado.

Page 13

CÓMO CORREGIR LA ENCUADERNACIÓN DE UN DOCUMENTO

Es posible incluir o extraer hojas en cualquier momento abriendo y cerrando el canutillo de la forma descrita anteriormente.

CÓMO RETIRAR LOS RESTOS DE PAPEL

La bandeja de residuos se encuentra en la parte inferior de la máquina y puede accederse a ella desde ambos lados. Para obtener los mejores resultados, vacíe la bandeja periódicamente. La bandeja debe vaciarse después de cada 50 operaciones para impedir bloqueos.

ALMACENAMIENTO

Baje la tapa. La encuadernadora de canutillo Galaxy se ha diseñado para su almacenamiento en posición horizontal sobre el escritorio.

RESOLUCIÓN DE PROBLEMAS

Problema

El neón verde no se enciende

Neón rojo de estado en espera

Los oriﬁcios perforados no están centrados

La máquina no perfora

Los oriﬁcios perforados no están paralelos al borde

Oriﬁcios parciales

Faltan agujeros

No pueden pasarse las hojas del documento encuadernado

Causa

La máquina no está encendida.

La máquina se ha sobrecargado durante la perforación.

La guía lateral no se ha ﬁjado.

Bloqueo

Hay restos acumulados bajo los taladros.

Las hojas no están alineadas según el patrón de perforación.

No se han seleccionado los troqueles seleccionables para perforar.

El margen posterior es demasiado grande para un canutillo más pequeño.

Solución

Encienda la máquina con el interruptor posterior, situado junto a la entrada del enchufe, y en la toma eléctrica.

Pulse el botón de perforación. La máquina retirará todos los taladros y se reiniciará. Continúe realizando este proceso hasta completar el ciclo de perforación.

Ajuste la guía lateral hasta que el patrón de oriﬁcios sea correcto.

Compruebe que la bandeja de residuos está vacía. Compruebe que la entrada de papel no está bloqueada.

Utilice un trozo de cartulina para pasarlo a través de la entrada de papel. Mueva la cartulina hacia los lados para extraer los restos de papel e introducirlos en la bandeja de residuos.

Ajuste la guía lateral y perfore algunas hojas de prueba hasta corregir la orientación correcta.

Compruebe que se han seleccionado los troqueles correctos para hacer los agujeros. Para seleccionar un troquel, presione hacia abajo el interruptor selector en la parte delantera.

Seleccione la profundidad de margen más pequeña para canutillos de hasta 18 mm de diámetro. Seleccione la profundidad de margen mayor para canutillos mayores de 18 mm de diámetro.

Agujeros en malas condiciones

La bandeja de residuos deja salir restos de papel

Posible sobrecarga de la máquina

La bandeja no se ha insertado correctamente o se ha activado la “función de escape”.

GARANTÍA MUNDIAL

Fellowes garantiza que ninguna de las piezas de la encuadernadora presentará defectos de material o mano de obra durante los 2 años posteriores a la fecha de compra por parte del consumidor original. Si se encuentra algún defecto en alguna de las piezas durante el período de garantía, la única y exclusiva solución será la reparación o el cambio de la pieza defectuosa, a criterio y cuenta de Fellowes. Esta garantía queda anulada en casos de abuso, uso indebido o reparación no autorizada. Toda garantía implícita, incluida la de comerciabilidad o adecuación para un objetivo particular, queda limitada por la presente en su duración al periodo

Perfore las cubiertas de plástico con hojas de papel. Reduzca el número que van a perforarse.

Compruebe que la bandeja de residuos está vacía y la “función de escape” cerrada.

apropiado de garantía establecido antes. En ningún caso será Fellowes responsable de daños consecuenciales que puedan atribuirse a este producto. Esta garantía le otorga derechos legales especíﬁcos. Usted puede tener otros derechos legales diferentes. La duración, los términos y las condiciones de esta garantía son válidos en todo el mundo, excepto en los lugares donde la legislación local exija limitaciones, restricciones o condiciones diferentes. Para más detalles o para recibir servicio conforme a esta garantía, póngase en contacto con nosotros o con su distribuidor.

Page 14

VORSICHT

Galaxy

500

DEUTSCH

Herausnehmbare Stanzköpfe

Dokumentstütze (Deckel)

Verstellbare Seitenführung

Rad zur Einstellung der Seitenführung

Papiereinzug

Überlastungsanzeige

Strom-Ein-Anzeige

Herausnehmbare Stanzköpfe

Binderückenöffnungshebel

Binderückenablage und Dokumentenmessvorrichtung

Abnehmbare Plattform (Bindekassette)

LEISTUNGSMERKMALE

Stanzleistung

Papierblätter

70-80 g/m2 25 Blätter

Transparente Deckblätter

100-200 Mikron 4 Blätter 200+ Mikron 3 Blätter

Andere Standarddeckblätter

160-270 g/m² 4 Blätter 270+ g/m² 3 Blätter

Bindeleistung

Max. Binderückendurchmesser 51 mm Max. Dokument (80 g/m²) ca. 500 Blätter

Technische Daten

Papiermaße A4, A5, US-Brief, US-Deckblatt Stanzlöcher 21 Herausnehmbare Stanzköpfe 3 Köpfe (15, 20, 21) Verstellbarer hinterer Rand ja - 2 Positionen

(min. = 2,5 mm, max. = 4,5 mm) Stanzteilung 14,28 mm Verstellbare Seitenführung ja - Drehfunktion Abfallfach-Fassungsvermögen ca. 3.000 Blätter Spannung 220-240 V 50/60 Hz Motorleistung 160 W 1,0 A Arbeitszyklus 30 Min. ein / 30 Min. aus

Nettogewicht 9,8 kg Abmessungen (LxTxH) 530 x 450 x 165 mm

Stanztaste

Einstellung des hinteren Randes

Abfallfach (Zugriff von beiden Seiten)

Tragegriff

Dokumentmessvorrichtung und Ablagefach

WICHTIGE SICHERHEITSANLEITUNGEN — Vor Gebrauch lesen!

Bitte vor Gebrauch lesen. Zur späteren Bezugnahme bitte aufheben.

Beim Stanzen:

- Immer darauf achten, dass das Gerät auf einer stabilen Unterlage steht

- Restblätter teststanzen und das Gerät vor dem Stanzen der endgültigen Dokumente einstellen

- Heftklammern und andere Metallteile vor dem Stanzen entfernen

- Nie die angegebene Geräteleistung überschreiten

Beim Binden;

- die abnehmbare Bindeplattform kann vom Stanzgerät entfernt und separat verwendet werden

- immer sicherstellen, dass die abnehmbare Bindeplattform auf einer stabilen Unterlage steht

Von Wärme- und Wasserquellen fernhalten. Dieses Gerät darf nicht geöffnet oder repariert werden. Das Gerät an einer gut erreichbaren Steckdose anschließen.

Hinweis – dieses Gerät verfügt über eine automatische Abschaltfunktion, die aktiviert wird, wenn das Gerät während des Betriebs zu heiß wird. Diese Funktion wird automatisch zurückgestellt, sobald das Gerät wieder sicher betrieben werden kann.

Page 15

BINDERÜCKENDURCHMESSER UND DOKUMENTGRÖSSEN

Galaxy

500

Galaxy

500

Binderückendurchmesser

Hinteren Rand

mm Anzahl der Blätter

6 mm 2-20 8 mm 21-40 10 mm 41-55 12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240

einstellen

Benötigen Sie Hilfe?

Kundendienst…. www.fellowes.de Lassen Sie unsere Experten eine Lösung ﬁnden. Rufen Sie immer zuerst Fellowes an, bevor Sie den Händler kontaktieren, bei dem Sie das Gerät gekauft haben.

38 mm 241-340 45 mm 341-410 51 mm 411-500

EINRICHTUNG

1. Immer darauf achten, dass das Gerät auf einer stabilen Tischﬂäche steht.

2. Prüfen, ob das Abfallfach leer ist und richtig sitzt. Zugriff auf das Fach ist von links oder rechts möglich. Das Fach verfügt über eine „Auswurffunktion“, die aktiviert wird, wenn das Papierabfallfach zu voll ist.

3. Das Gerät wird mit losen Stromanschlussleitungen geliefert. Die richtige Leitung für die vorhandene Stromversorgung auswählen.

4. Die Leitung an einer geerdeten Steckdose anschließen.

5. Das Gerät (auf der Geräterückseite) einschalten.

6. Den Deckel öffnen. Prüfen, ob die grüne Strom-Ein-Anzeige leuchtet.

7. Sicherstellen, dass der Binderückenöffnungshebel nach hinten gedrückt wurde.

8. Sicherstellen, dass die Bindeplattform richtig im Gerät sitzt.

Page 16

DEUTSCH

Satellite

SYSTEM

BINDEN - SCHRITTWEISE ANLEITUNG

1. Prüfen, ob die grüne StromEin-Anzeige leuchtet.

6. Den Plastikbinderücken in den Öffnungsmechanismus einsetzen. Zum Öffnen des Binderückens den Binderückenöffnungshebel nach vorne ziehen.

2. Mithilfe des Binderückenmessvorrichtung den richtigen Binderücken bestimmen.

7. Ein paar Restblätter teststanzen, um die Einstellung der Seitenführung zu prüfen.

3. Das richtige Stanzproﬁl für das Papierformat auswählen. Die entsprechenden herausnehmbaren Stanzköpfe auswählen (Löcher 15, 20, 21).

8. Die gestanzten Blätter direkt auf den offenen Binderücken legen.

4. Zum Abbrechen eines Stanzvorgangs den Schalter auf der Rückseite nach unten drücken. Ein Blatt teststanzen.

9. Das Abfallfach regelmäßig leeren - im Idealfall nach jedem Gebrauch.

5. Die richtige hintere Randtiefe für die Anzahl der Blätter auswählen.

10. Das Gerät ausschalten.

BINDEN VON DOKUMENTEN

21 3 4

Vorderes Deckblatt

Hinteres

Deckblatt

1. Zuerst das vordere und hintere Deckblatt stanzen.

2. Die Blätter in kleinen Stapeln stanzen, damit Gerät und Benutzer nicht überlastet werden.

MAX. 25

(80 g/m2)

ABNEHMBARE BINDEPLATTFORM

Das Modell Galaxy verfügt über eine einzigartige, abnehmbare Bindeplattform. Die Plattform kann vom Unterteil abgehoben und auf einer stabilen Unterlage aufgestellt werden, um Dokumente mit dem normalen Bindeverfahren zu binden und eine Zusammenarbeit verschiedener Benutzer zu ermöglichen. Wird die Plattform nicht benutzt, ist sie sicher im Stanzgerät zu verstauen.

3. Die gestanzten Blätter direkt auf den offenen Binderücken legen. Mit der Vorderseite des Dokuments beginnen.

4. Wenn alle gestanzten Blätter auf dem Binderücken liegen, den Binderückenhebel nach hinten drücken, um den Binderücken zu schließen. Das gebundene Dokument entnehmen.

Page 17

KORRIGIEREN EINES GEBUNDENEN DOKUMENTS

Zusätzliche Seiten können jederzeit eingefügt und es können auch Seiten entnommen werden, indem der Binderücken, wie bereits beschrieben, geöffnet oder geschlossen wird.

ENTFERNEN DER PAPIERABFÄLLE

Das Abfallfach beﬁndet sich unter dem Gerät und ist von beiden Seiten zugänglich. Am besten ist es, das Fach regelmäßig zu leeren. Das Fach sollte nach jeweils 50 Arbeitsgängen geleert werden, damit es zu keinen Blockierungen kommt.

LAGERUNG

Den Deckel schließen. Das Galaxy Plastikbindegerät ist zur horizontalen Lagerung auf einer Tischﬂäche vorgesehen.

FEHLERDIAGNOSE UND -BEHEBUNG

Problem

Keine grüne Einschaltleuchte

Rote Bereitschaftslampe

Gestanzte Löcher sind nicht mittig

Gerät stanzt nicht

Gestanzte Löcher verlaufen nicht parallel zum Rand

Löcher werden nur teilweise gestanzt

Es fehlen Löcher

Die Blätter des gebundenen Dokuments lassen sich nicht umblättern

Ursache

Gerät ist nicht eingeschaltet

Das Gerät ist überladen und kann nicht Stanzen

Seitenführung ist nicht eingestellt

Blockierung

Unter den Stanzköpfen steckt Schmutz

Blätter sind nicht richtig mit dem Stanzmuster ausgerichtet

Es wurden keine wählbaren Stanzköpfe ausgewählt

Der hintere Rand ist zu groß für einen kleineren Binderücken

Lösung

Das Gerät auf der Rückseite neben dem Steckereingang und der Buchse einschalten

Die Stanztaste drücken. Das Gerät zieht die Stanzvorrichtung zurück und setzt sich selbst zurück. Dieses Verfahren fortsetzen, bis der Stanzzyklus komplett ist

Die Seitenführung so einstellen, dass das Lochmuster stimmt

Prüfen, ob das Abfallfach leer ist. Den Papiereinzug auf Blockierungen überprüfen

Einen steifen Karton in den Papiereinzug stecken. Den Karton seitlich hin und her schieben, um etwaige Papierreste in das Abfallfach zu schieben

Die Seitenführung einstellen und Restblätter teststanzen, bis die Einstellung stimmt

Prüfen, ob die richtigen Stanzköpfe zum Stanzen der Löcher ausgewählt wurden. Zur Auswahl eines Stanzkopfes den Wahlschalter vorne nach unten drücken

Für Binderücken von bis zu 18 mm Durchmesser die kleinere Randtiefe wählen. Für Binderücken von einer Größe über 18 mm Durchmesser den größeren Rand wählen

Beschädigte Stanzränder

Papierreste treten aus dem Abfallfach aus

Mögliche Überladung des Geräts

Abfallfach ist nicht richtig eingesetzt oder die „Auswurffunktion“ wurde aktiviert

WELTWEITE GARANTIE

Fellowes garantiert, dass alle Teile des Bindegeräts für einen Zeitraum von 2 Jahren ab Kaufdatum durch den Erstkäufer frei von Material- und Verarbeitungsfehlern sind. Sollte sich ein Teil während der Garantiezeit als defekt erweisen, besteht Ihre einzige und ausschließliche Abhilfe in der Reparatur oder dem Ersatz des defekten Teils, je nach Ermessen von Fellowes. Diese Garantie gilt nicht in Fällen von Missbrauch, unsachgemäßer Handhabung oder unbefugten Reparaturen. Alle stillschweigenden Garantien, einschließlich die der Marktgängigkeit oder Eignung für einen bestimmten Zweck, werden hiermit auf die Dauer der vorstehend angeführten

Plastikdeckblätter zusammen mit Papierblättern stanzen. Die Anzahl der Blätter pro Stanzvorgang verringern

Prüfen, ob das Abfallfach leer ist und die „Auswurffunktion“ geschlossen ist

Garantiezeit beschränkt. Auf keinen Fall haftet Fellowes für eventuell im Zusammenhang mit diesem Produkt auftretende Folgeschäden. Diese Garantie gewährt Ihnen bestimmte Rechte. Es können Ihnen noch weitere bzw. andere Rechte zustehen, die sich von dieser Garantie unterscheiden. Dauer, Bedingungen und Konditionen dieser Garantie gelten weltweit, außer lokale Gesetze schreiben andere Begrenzungen, Einschränkungen oder Konditionen vor. Um weitere Einzelheiten zu erfahren oder Serviceleistungen im Rahmen dieser Garantie in Anspruch zu nehmen, wenden Sie sich bitte an Fellowes oder Ihren Händler.

Page 18

ATTENZIONE

Galaxy

500

ITALIANO

Punzoni rimovibili

Supporto documento (coperchio)

Guida bordo regolabile

Manopola di regolazione guida bordo

Ingresso carta

Spia di sovraccarico

Spia di alimentazione

Punzoni rimovibili

Leva di apertura dorso plastico

Cassetto dorso plastico e misura documento

Piattaforma rimovibile (cassetto rilegatura)

CARATTERISTICHE

Capacità di perforatura

Fogli di carta

70-80 g 25 fogli

Copertine trasparenti

100-200 micron 4 fogli 200 micron e più 3 fogli

Altre copertine standard

160-270 g 4 fogli 270 g e più 3 fogli

Capacità di rilegatura

Diametro max dorso plastico 51 mm N. max fogli documento (80 g) circa 500 fogli

Pulsante di perforatura

Regolazione margine sinistro

Cassetto per i residui di carta (doppio accesso)

Manico

Misura documento e vassoio

Dati tecnici

Formato carta A4, A5, US letter, US cover Fessure di perforatura 21 Punzoni rimovibili 3 punzoni (15, 20, 21) Margine sinistro regolabile sì - 2 posizioni

(min = 2,5 mm, max = 4,5 mm) Passo fessure 14,28 mm Guida bordo regolabile sì - rotativa Capacità del cassetto per i residui di carta circa 3000 fogli Tensione 220-240 V 50/60 Hz Potenza motorino 160 W 1,0 A Ciclo di utilizzo 30 min accesa / 30 min spenta

Peso netto 9,8 kg Dimensioni (L x P x A) 530 x 450 x 165 mm

NORME DI SICUREZZA IMPORTANTI — Leggere prima dell’uso.

Precauzioni per la perforatura

- veriﬁcare sempre che la macchina sia su una superﬁcie stabile

- eseguire delle prove su fogli di scarto e impostare la macchina prima di procedere alla perforatura dei documenti

- rimuovere le graffette e altri oggetti metallici prima di eseguire la perforatura

- non eccedere mai la capacità della macchina

Si prega di leggere prima dell’uso. Conservare queste istruzioni per consultarle quando necessario.

Precauzioni per la rilegatura

- la piattaforma di rilegatura rimovibile può essere utilizzata separatamente dall’unità di perforatura

- assicurarsi sempre che la piattaforma di rilegatura rimovibile si trovi su una superﬁcie stabile

Tenere la macchina lontano da fonti di calore e acqua. Non tentare mai di aprire o riparare in alcun modo la macchina. Collegare la macchina a una presa di corrente facilmente accessibile.

Nota bene: la macchina è dotata di un dispositivo di sicurezza che la spegne se si surriscalda durante l’uso e si ripristina automaticamente non appena si può usarla in sicurezza.

Page 19

DIAMETRO DEL DORSO PLASTICO E DIMENSIONI DEI DOCUMENTI

Galaxy

500

Galaxy

500

Diametro e dimensioni

Impostazione

mm numero di fogli

6 mm 2-20 8 mm 21-40

margine sinistro

10 mm 41-55 12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240 38 mm 241-340 45 mm 341-410 51 mm 411-500

IMPOSTAZIONE

Per richiedere assistenza?

Servizio clienti… www.fellowes.com I nostri tecnici sono a vostra disposizione per offrirvi la soluzione migliore. Contattate sempre Fellowes prima di rivolgervi al rivenditore.

1. Veriﬁcare che la macchina sia su una superﬁcie stabile.

5. Accendere la macchina azionando l’interruttore generale, situato sulla parte posteriore.

2. Veriﬁcare che il cassetto per i residui di carta sia vuoto e inserito correttamente. È possibile accedere al vassoio sia dal lato destro che dal lato sinistro. Il vassoio prevede una ‘funzione di espulsione’, attiva quando il vassoio dei trucioli è ‘pieno’.

6. Sollevare il coperchio. Veriﬁcare che la spia verde di alimentazione sia accesa.

3. La macchina viene fornita con più cavi di alimentazione; selezionare quello adatto alla presa di corrente.

7. Veriﬁcare che la leva di apertura del dorso plastico sia spinta verso il retro.

4. Inserire il cavo di alimentazione in una presa di corrente tripolare.

8. Assicurarsi che la piattaforma di rilegatura sia inserita correttamente nella macchina.

Page 20

ITALIANO

Satellite

SYSTEM

FASI DI RILEGATURA

1. Veriﬁcare che la spia verde di alimentazione sia accesa.

6. Inserire il dorso plastico nel meccanismo di apertura. Tirare l’apposita leva per aprire il dorso plastico.

2. Selezionare il diametro adatto del dorso plastico mediante il vassoio.

7. Eseguire delle prove su fogli di scarto per controllare l’impostazione della guida del bordo.

3. Selezionare il proﬁlo di perforatura corretto per le dimensioni del foglio. Selezionare i punzoni rimovibili adeguati (fori 15, 20, 21).

8. Caricare i fogli perforati direttamente sul dorso plastico aperto.

4. Per annullare una perforatura, premere verso il basso l’interruttore sul retro. Eseguire la prova di perforatura su un foglio.

9. Svuotare regolarmente il cassetto per i residui di carta preferibilmente dopo ciascun utilizzo.

5. Selezionare la corretta profondità del margine sinistro per uno speciﬁco numero di fogli.

10. Spegnere la macchina.

RILEGATURA DOCUMENTO

21 3 4

Copertina

Retro di

copertina

1. Eseguire prima la perforatura della copertina e del retro di copertina.

2. Perforare i fogli a piccoli gruppi per non sovraccaricare la macchina e maneggiarli agevolmente.

MAX 25

(80 g/m2)

PIATTAFORMA DI RILEGATURA RIMOVIBILE

Galaxy ha un’unica piattaforma di rilegatura mobile. La piattaforma può essere sollevata dalla base e utilizzata su una superﬁcie stabile per rilegare documenti mediante la normale procedura di rilegatura, consentendo inoltre a diversi utenti di lavorare insieme. Quando non utilizzata, riporre la piattaforma nella macchina di perforatura.

3. Caricare i fogli perforati direttamente sul dorso plastico aperto. Iniziare dalla parte anteriore del documento.

4. Una volta inseriti tutti i fogli perforati sul dorso plastico, spingere verso la parte posteriore la leva di apertura dorso per chiudere quest’ultimo e rimuovere il documento rilegato.

Page 21

MODIFICA DI UN DOCUMENTO GIÀ RILEGATO

Si possono aggiungere o rimuovere fogli aprendo e poi chiudendo il dorso plastico come descritto in precedenza.

RIMOZIONE DEI RESIDUI DI CARTA

Il cassetto per i residui di carta è situato sotto la macchina ed è accessibile da tutti i lati. Per ottenere risultati ottimali, svuotarlo regolarmente. Svuotare il vassoio ogni 50 operazioni, per garantire che non si ostruisca.

RIPOSIZIONE

Abbassare il coperchio. La rilegatrice a dorsi plastici Galaxy va riposta orizzontalmente su una scrivania.

RISOLUZIONE GUASTI

Problema

Spia verde di alimentazione spenta

Spia rossa di standby accesa

Fori non centrati

La macchina non esegue la perforatura

Fori non paralleli al bordo

Fori parziali

Fori mancanti

I fogli non girano sul dorso plastico

Bordi dei fori danneggiati

Causa

Macchina non accesa

Macchina sovraccaricata durante la perforatura

Guida del bordo non impostata

Ostruzione

Materiale di scarto incastrato sotto i punzoni

Fogli disallineati rispetto ai punzoni

Non sono stati selezionati i pulsanti per eseguire la foratura

Margine sinistro troppo grande per un dorso piccolo

Possibile sovraccarico della macchina

Soluzione

Accertarsi che la presa di corrente sia sotto tensione e accendere la macchina.

Premere il pulsante di perforatura. La macchina retrae i punzoni e si reimposta. Continuare questa procedura ﬁnché il ciclo di perforatura non è completo.

Regolare la guida del bordo ﬁnché la sequenza di fori non è corretta.

Veriﬁcare che il cassetto per i residui di carta sia vuoto. Controllare se c’è un’ostruzione all’ingresso della carta.

Inserire nell’apertura della carta un pezzo di cartone rigido. Muovere il cartone lateralmente per far cadere eventuali residui di carta nel cassetto

Regolare la guida del bordo ed eseguire delle prove su fogli di scarto ﬁno a eliminare il problema

Veriﬁcare che i punzoni selezionati siano corretti per i fori di perforatura. Per selezionare un punzone, premere verso il basso l’interruttore di selezione sul lato anteriore

Selezionare la profondità di margine minore per dorsi ﬁno a 18 mm di diametro. Selezionare la profondità di margine maggiore per dorsi che superano i 18 mm di diametro

Perforare le copertine di plastica con i fogli di carta. Ridurre il numero di fogli su cui si esegue la perforatura

Fuoriuscita dei residui di carta dal cassetto

Cassetto dei residui di carta non inserito correttamente o funzione di ‘espulsione rapida’ attivata

GARANZIA INTERNAZIONALE

Fellowes garantisce che tutti i componenti della rilegatrice saranno esenti da difetti di materiali e fabbricazione per 2 anni a decorrere dalla data d’acquisto da parte dell’utente originale. Nel caso in cui si riscontrino dei difetti durante il periodo di garanzia, il rimedio esclusivo a disposizione del cliente sarà la riparazione o la sostituzione del prodotto difettoso, a carico di Fellowes e a sua discrezione. La garanzia non copre danni derivanti da uso improprio o eccessivo o da riparazioni non autorizzate. Eventuali garanzie implicite, comprese quelle di commerciabilità o idoneità per uno scopo speciﬁco, sono soggette ai limiti di durata stabiliti nella garanzia sopra

Veriﬁcare che il cassetto per i residui di carta sia vuoto e che la funzione di ‘espulsione rapida’ non sia attivata

indicata. In nessun caso Fellowes sarà ritenuta responsabile di danni consequenziali o incidentali attribuibili a questo prodotto. La presente garanzia concede diritti legali speciﬁci. L’acquirente potrebbe godere di altri diritti legali diversi da quelli di cui alla presente garanzia. La durata, i termini e le condizioni della presente garanzia sono validi a livello mondiale, a eccezione dei luoghi in cui, in base alla legislazione vigente, siano previste limitazioni, restrizioni o condizioni diverse. Per ulteriori informazioni o per richiedere assistenza in garanzia, rivolgersi direttamente a Fellowes o al rivenditore.

Page 22

VOORZICHTIG

Galaxy

500

NEDERLANDS

Verwijderbare matrijzen

Documentsteun (deksel)

Regelbare randgeleiding

Wiel om randgeleider af te stellen

Papierinvoer

Overbelasting-lampje

Stroom aan-lampje

Verwijderbare matrijzen

Kamhendel

Kamopslag en documentmaat

Uitneembaar platform (inbindcassette)

MOGELIJKHEDEN

Ponscapaciteit

Papiervellen

70-80 g 25 vellen

Transparante dekbladen

100-200 micron 4 vellen 200+ micron 3 vellen

Andere standaard dekbladen

160-270 g 4 vellen 270+ g 3 vellen

Inbindcapaciteit

Max. kamgrootte 51 mm Max. document (80 g) c. 500 vellen

Technische gegevens

Papierafmetingen A4, A5, Amerikaans briefformaat, Amerikaans voorbladformaat Ponsgaten 21 Verwijderbare matrijzen 3 matrijzen (15, 20, 21) Regelbare achtermarge ja - 2 standen

(min = 2,5 mm, max = 4,5 mm) Perforatieafstand 14,28 mm Regelbare randgeleiding ja - roterend Afvalbakcapaciteit c. 3000 vellen Voltage 220-240 V 50/60 Hz Motorvermogen 160 W 1,0 A Werkingscyclus 30 min. aan / 30 min. uit

Nettogewicht 9,8 kg Afmetingen (LxDxH) 530 x 450 x 165 mm

Ponsknop

Instelbare achtermarge

Afvalbak (bereikbaar van twee kanten)

Handgreep

Documentmaat en opslagbak

BELANGRIJKE VEILIGHEIDSINSTRUCTIES — Lezen voor gebruik!

Tijdens het ponsen;

- zorg altijd dat de machine op een stabiel oppervlak staat

- test ponsafvalvellen en stel de machine in vóór het ponsen van uiteindelijke documenten

- verwijder nietjes en andere metalen voorwerpen vóór het ponsen

- overschrijd nooit de opgegeven capaciteit van de machine

Lezen voor gebruik. Bewaren voor later gebruik.

Tijdens het inbinden;

- het uitneembare inbindplatform kan los van het ponsapparaat worden gebruikt

- zorg er altijd voor dat het uitneembare inbindplatform op een stabiel oppervlak staat

Houd de machine uit de buurt van warmte- en waterbronnen. Probeer de machine nooit te openen of op een andere wijze te repareren. Sluit de machine aan op een gemakkelijk bereikbaar stopcontact.

Opmerking – deze machine is uitgerust met een thermische uitschakelfunctie die geactiveerd wordt wanneer de machine oververhit raakt tijdens gebruik. Deze functie wordt automatisch gereset wanneer de machine veilig bediend kan worden.

Page 23

KAMDIAMETER & DOCUMENTAFMETINGEN

Galaxy

500

Galaxy

500

Kamdiameters

mm aantal vellen

6 mm 2-20 8 mm 21-40 10 mm 41-55 12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240

Terugzetmarge

Hulp nodig?

Klantendienst…. www.fellowes.com Laat onze deskundigen u helpen met een oplossing. Neem altijd eerst contact op met Fellowes alvorens contact op te nemen met de winkel waar u het product hebt gekocht.

38 mm 241-340 45 mm 341-410 51 mm 411-500

OPSTELLING

1. Zorg dat de machine op een stabiel oppervlak staat.

2. Controleer of de afvalbak leeg en correct gemonteerd is. De bak is toegankelijk vanaf de linker- en rechterkant. De bak heeft een ‘barstfunctie’ die werkt wanneer de afvalkorf ‘overvol’ is.

3. De machine wordt geleverd met losse stroomkabels. Kiles de juiste stroomkabel voor de gepaste stroomvoorziening.

4. Sluit de kabel aan op een geaard stopcontact.

5. Schakel de machine in (knop bevindt zich aan de achterzijde van de machine).

6. Til het deksel op. Controleer of het groene lampje van de voeding brandt.

7. Zorg dat de kamhendel naar achter geduwd is.

8. Zorg ervoor dat het inbindplatform correct in de machine geplaatst is.

Page 24

NEDERLANDS

Satellite

SYSTEM

INBINDSTAPPEN

1. Controleer of het groene lampje van de voeding brandt.

6. Steek de plastic kam in het openingsmechanisme. Trek de kamhendel naar voren en open de kam.

2. Selecteer de correcte kamdiameter met behulp van de opslagbak.

7. Test ponsafvalvellen om de instelling van de randgeleiding te testen.

3. Selecteer het correcte ponsproﬁel voor de velgrootte. Selecteer de geschikte verwijderbare matrijzen (gaten 15, 20, 21).

8. Plaats geponste vellen direct op de geopende kam.

4. Druk op de schakelaar onder op de achterkant om een pons te annuleren. Pons een vel als test.

9. Maak de afvalbak regelmatig leeg - bij voorkeur telkens na gebruik.

5. Selecteer de correcte diepte van de achtermarge voor het aantal vellen.

10. Schakel de machine uit.

DOCUMENTEN INBINDEN

21 3 4

1. Pons de voor- en achterdekbladen eerst.

Voorste dekblad

Achterste

dekblad

2. Pons vellen in kleine hoeveelheden die de machine of de gebruiker niet overbelasten.

MAX. 25

vellen

(80 g/m2)

UITNEEMBAAR INBINDPLATFORM

De Galaxy heeft een uniek mobiel inbindplatform. Het platform kan van de basis worden getild en op een stabiel oppervlak worden gebruikt om documenten in te binden met de gebruikelijke inbindprocedure; hierdoor kunnen meerdere gebruikers samenwerken. Als het platform niet in gebruik is, moet het veilig in de ponsmachine worden opgeborgen.

3. Plaats geponste vellen direct op de geopende kam. Begin met de voorzijde van het document.

4. Wanneer alle geponste vellen op de kam liggen, duwt u de kamhendel naar achter om de kam te sluiten en verwijdert u het ingebonden document.

Page 25

CORRIGEREN VAN EEN INGEBONDEN DOCUMENT

Extra vellen kunnen op ieder ogenblik toegevoegd of verwijderd worden door de kam te openen en weer te sluiten zoals eerder beschreven.

AFVAL VERWIJDEREN

De afvalbak bevindt zich onder de machine en is toegankelijk van beide kanten. Voor de beste resultaten dient u de bak regelmatig leeg te maken. De bak moet na elke 50 bewerkingen worden leeggemaakt om verstopping te voorkomen.

OPSLAG

Doe het deksel naar beneden. De Galaxy kambindmachine dient horizontaal op een bureau te worden geplaatst.

PROBLEMEN OPLOSSEN

Probleem

Geen groen lampje voor de voeding

Rood stand-by lampje

Ponsgaten zijn niet in het midden

Machine ponst niet

Ponsgaten zijn niet evenwijdig met rand

Gedeeltelijke gaten

Ontbrekende gaten

Vellen draaien niet op het ingebonden document

Oorzaak

Machine is niet ingeschakeld

Machine werd overbelast tijdens het ponsen

Randgeleiding niet ingesteld

Verstopping

Afval zit vast onder de matrijzen

Vellen niet correct uitgelijnd met ponspatroon

Selecteerbare matrijzen zijn niet geselecteerd om te ponsen

Achtermarge is te groot voor een kleinere kam

Oplossing

Schakel de machine in met de knop aan de achterzijde naast de stekkeringang en steek de stekker in het stopcontact

Druk op de ponsknop. De machine zal de ponsvellen terug trekken en automatische reset uitvoeren. Ga op deze wijze verder tot het ponsen voltooid is

Stel randgeleiding in totdat gatenpatroon correct is

Controleer of afvalbak leeg is. Controleer op verstopping bij papierinvoer

Neem een stuk stijf karton en schuif dit in de papierinvoer. Beweeg het karton zijdelings om alle resten in de afvalbak te gooien

Regel de randgeleiding bij en test afvalvellen tot de afstelling correct is

Controleer of de juiste matrijzen geselecteerd zijn om gaten te ponsen. Druk op de keuzeschakelaar vooraan om een matrijs te kiezen

Selecteer de kleinere margediepte voor kammen tot 18 mm in diameter. Selecteer de grotere margediepte voor kammen groter dan 18 mm

Beschadigde ponsranden

Afvalbak lekt

Mogelijke overbelasting van de machine

Afvalbak is niet correct gemonteerd of ‘barstfunctie’ is geactiveerd

WERELDWIJDE GARANTIE

Fellowes garandeert dat alle onderdelen van de inbindmachine zonder gebreken zijn betreffende materiaal en afwerking gedurende 2 jaar vanaf de datum van aankoop door de originele gebruiker. Als van enig onderdeel tijdens de garantieperiode wordt vastgesteld dat dit defect is, is uw enige en exclusieve optie de reparatie of vervanging van het defecte onderdeel, dit naar naar goeddunken en op kosten van Fellowes. Deze garantie is niet van toepassing in geval van misbruik, verkeerd gebruik of niet goedgekeurde reparatie. Alle impliciete garanties, waaronder garanties met betrekking tot verkoopbaarheid of geschiktheid voor een bepaald doel, worden

Pons plastic dekbladen met papiervellen. Verminder het aantal te ponsen vellen

Controleer of afvalbak leeg is en de ‘barstfunctie’ gesloten is

hierbij beperkt in duur tot de hierboven aangegeven toepasselijke garantieperiode. In geen geval is Fellowes aansprakelijk voor enige incidentele of gevolgschade toe te schrijven aan dit product. Deze garantie verleent u speciﬁeke wettelijke rechten. U hebt misschien nog andere wettelijke rechten die van deze garantie afwijken. De duur, bepalingen en voorwaarden van deze garantie zijn wereldwijd geldig, behalve waar andere beperkingen, restricties of voorwaarden vereist kunnen worden door de plaatselijke wetgeving. Neem voor verdere details of om service te kunnen krijgen onder deze garantie contact met ons of met uw winkelier op.

Page 26

VOORZICHTIG

Galaxy

500

SVENSKA

Justerbara stansknivar

Dokumentstöd (lock)

Justerbar sidoguide

Justerhjul för sidoguide

Inmatning

Neonlampa - Överbelastning

Neonlampa - Ström

Justerbara stansknivar

Ryggöppningsspak

Ryggförvaring och dokumentmått

Flyttbar plattform (bindningskassett)

EGENSKAPER

Stanskapacitet

Ark

70-80 g 25 ark

Transparenta täckblad

100 - 200 mikron 4 ark 200+ mikron 3 ark

Andra standardtäckblad

160-270 g 4 ark 270+ g 3 ark

Bindningskapacitet

Max ryggstorlek 51 mm Max dokument (80 g) ca. 500 ark

Tekniska Data

Pappersdimensioner A4, A5, US letter, US cover Stansslitsar 21 Justerbara stansknivar 3 stansknivar (15, 20, 21) Justerbart marginaldjup baktill ja - 2 lägen

(min = 2,5 mm, max = 4,5 mm) Stanslutning 14,28 mm Justerbar sidoguide ja- roterande Avfallsbricka - kapacitet ca. 3000 ark Spänning 220-240 V 50/60 Hz Motoreffekt - Watt 160 W 1,0 A Användningstid 30 minuter på / 30 minuter av

Nettovikt 9,8 kg Dimensioner (L x B x H) 530 x 450 x 165 mm

Stansknapp

Justering av bakre marginal

Avfallsbricka (åtkomst från två sidor)

Bärhandtag

Dokumentmått och förvaringsbricka

VIKTIGA SÄKERHETSANVISNINGAR— Läs före användning!

Vid stansning;

- se alltid till att maskinen beﬁnner sig på ett stabilt underlag

- testa med stansrester och ställ in maskinen innan du stansar de färdiga dokumenten

- ta bort häftklamrar och andra metallföremål från arken innan de stansas

- använd aldrig maskinen utöver dess kapacitet

Läs före användning. Förvaras för framtida bruk.

Vid bindning;

- den ﬂyttbara bindningsplattformen kan användas utan att sitta på stansenheten

- se alltid till att den ﬂyttbara bindningsplattformen står på ett stabilt underlag Se till att maskinen inte kommer för nära värmekällor eller vatten. Försök aldrig öppna eller på annat sätt reparera maskinen. Anslut maskinen till ett lättåtkomligt uttag. Obs - denna maskin har en värmevakt som stänger av den om den överhettas.

Den återställs automatiskt när det är säkert att använda maskinen.

Page 27

PLASTRYGGDIAMETER SAMT DOKUMENTSTORLEKAR

Galaxy

500

Galaxy

500

Plastryggsdiametrar

mm antal ark

6 mm 2-20 8 mm 21-40 10 mm 41-55 12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240

marginaldjup baktill

Ställ in

Behöver du hjälp?

Kundservice…. www.fellowes.com Låt våra experter hjälpa dig med en lösning. Ring alltid Fellowes först innan du kontaktar inköpsstället.

38 mm 241-340 45 mm 341-410 51 mm 411-500

INSTÄLLNINGAR

1. Se till att maskinen beﬁnner sig på ett stabilt underlag.

2. Kontrollera att avfallsbrickan är tom och rätt monterad. Du kan komma åt brickan från vänster och höger sida. Brickan har funktionen ‘överfull’ som slår på när avfallsbrickan är ‘överfull’.

3. Maskinen levereras med ﬂera lösa strömsladdar. Se till att välja rätt sladd för rätt slags uttag.

4. Sätt i sladden i det jordade nätuttaget.

5. Sätt på maskinen (brytare på baksidan av maskinen).

6. Lyft locket. Kontrollera att grön neonlampa för ström lyser.

7. Se till att öppningsspaken för plastrygg skjuts tillbaka.

8. Se till att bindningsplattformen är placerad på rätt sätt i maskinen.

Page 28

SVENSKA

Satellite

SYSTEM

BINDNING STEG FÖR STEG

1. Kontrollera att grön neonlampa för ström lyser.

6. Sätt i plastryggen. Dra i öppningsspak för att öppna plastryggen.

2. Välj rätt ryggdiameter med hjälp av förvaringsbrickan.

7. Testa med stansrester för att kontrollera marginalläget.

3. Välj rätt stansproﬁl för bladstorleken. Välj lämpliga justerbara stansknivar (med 15, 20, 21 hål).

8. Ladda de stansade arken direkt in i den öppna plastryggen.

4. Om du vill avbryta en stansning, tryck ned kontakten på baksidan. Stansa ett ark på prov.

9. Töm avfallsbrickan regelbundet - helst efter varje användning.

5. Välj rätt marginaldjup baktill för antalet ark.

10. Slå av maskinen.

DOKUMENTBINDNING

21 3 4

Framsidans

täckblad

Baksidans

täckblad

1. Stansa främre och bakre täckbladen först.

2. Stansa arken i omgångar med få ark i varje för att inte överbelasta maskinen eller användaren.

MAX 25

(80 g/m2)

FLYTTBAR BINDNINGSPLATTFORM

Galaxy har en unik, ﬂyttbar bindningsplattform. Plattformen kan lyftas upp från basen och användas på ett stabilt underlag för att binda dokument med normalt bindningsförfarande. Den gör även att olika användare kan arbeta tillsammans. När den inte används ska plattformen förvaras säkert i stansmaskinen.

3. Ladda de stansade arken direkt in i den öppna plastryggen. Börja framifrån i dokumentet.

4. När alla stansade ark ﬁnns i ryggen trycker man plastryggsspaken bakåt för att stänga ryggen. Ta ut det färdiga dokumentet.

Page 29

KORRIGERA ETT BUNDET DOKUMENT

Ytterligare ark kan läggas till eller plockas bort genom att öppna och stänga plastryggen enligt ovan.

TA BORT PAPPERSRESTER

Avfallsbrickan sitter under maskinen och kan nås från endera sidan. Töm brickan regelbundet för bästa resultat. Brickan ska tömmas efter var 50: e stansning för att säkerställa att stansen inte blir blockerad.

FÖRVARING

Stäng locket. Galaxy-plastryggsbindaren är konstruerad för att förvaras vågrätt på skrivbordet.

FELSÖKNING

Problem

Ingen grön strömneonlampa

Röd standby-neonlampa

Stansade hål är inte centrerade

Maskinen stansar inte

Stanshålen är inte parallella med kanten

Ofullständiga hål

Saknade hål

Blad vänds inte i det bundna dokumentet

Skadade hålkanter

Orsak

Maskinen är inte påslagen

Maskinen är överbelastad vid stansning

Sidoguiden är ej inställd

Blockering

Skräp har fastnat under stansknivarna

Arken ligger inte rätt i förhållande till stansmönstret

Valbara stansknivar har inte blivit valda

Den bakre marginalen är för stor för en liten rygg

Maskinen är eventuellt överbelastad

Lösning

Slå på maskinen baktill nära kontaktingången och vid uttaget

Tryck på stansknappen. Maskinen drar in stansarna och justerar sig själv. Fortsätt proceduren tills dess att stanscykeln är genomförd

Justera marginalen tills dess att hålen är rätt

Kontrollera att avfallsbrickan är tom. Kontrollera att pappersöppningen inte är blockerad

Ta en bit styv kartong och för in i pappersöppningen. För kartongbiten åt sidorna för att lossa pappersresterna och få dem att hamna i avfallsbrickan

Justera marginalläget och testa med stansrester tills det stämmer

kontrollera att rätt stansknivar har blivit valda för att stansa hål. För att välja en stanskniv, tryck ned valbrytaren framtill

Välj det mindre marginaldjupet för ryggar upp till 18 mm i diameter. Välj det större marginaldjupet för ryggar som är större än 18 mm i diameter

Stansa plastomslag med pappersark. Minska antalet ark i varje stansad sats

Avfallsbrickan läcker

Avfallsbrickan är ej korrekt insatt eller så har funktionen ‘överfull’ aktiverats

VÄRLDSOMSFATTANDE GARANTI

Fellowes garanterar i 2 år från inköpsdatumet att bindarens alla delar är utan defekter vad avser material och utförande. Garantin riktar sig till den ursprungliga konsumenten. Om någon del är defekt under garantiperioden kommer den enda och uteslutande ersättningen att bli reparation eller en ersättningsprodukt enligt Fellowes val och kostnad motsvarande den defekta delen. Denna garanti gäller inte där varan utsatts för missbruk, felaktig hantering eller icke auktoriserad reparation. Alla underförstådda ansvarsförbindelser, innefattande säljbarhet eller lämplighet för något speciellt ändamål, begränsas härmed genom den tillämpliga garantiperioden som

Kontrollera att avfallsbrickan är tom och att funktionen ‘överfull’ är stängd

anges ovan. Under inga omständigheter kan Fellowes hållas ansvarigt för följdskador eller mellanliggande skador som kan tillskrivas denna produkt. Denna garanti ger dig speciﬁka, juridiska rättigheter. Du kan ha andra juridiska rättigheter som skiljer sig från denna garanti. Villkoren och varaktigheten för denna garanti gäller överallt utom där lagstiftningen ställer andra begränsningar eller villkor. För mer detaljerad information eller för att erhålla service under denna garanti, var god kontakta oss eller din återförsäljare.

Page 30

OBS.

Galaxy

500

DANSK

Flytbare stansehoveder

Dokumentstøtte (dæksel)

Justerbart kantstyr

Hjul til justering af kantstyr

Papirindførsel

Overbelastningslampe

Tændt-lampe

Flytbare stansehoveder

Stanseåbningsarm

Opbevaring af ringrygge og dokumentmål

Udtagelig platform (indbindingskassette)

KVALIFIKATIONER

Stansekapacitet

Papirark

70-80 g 25 ark

Gennemsigtige omslag

100 - 200 mikroner 4 ark 200+ mikroner 3 ark

Andre standardomslag

160-270 g 4 ark 270+ g 3 ark

Indbindingskapacitet

Maks. ringrygstørrelse 51 mm Maks. dokument (80 g) cirka 500 ark

Tekniske data

Papirdimensioner A4, A5, US letter, US cover Stansenoter 21 Flytbare stansehoveder 3 stansehoveder (15, 20, 21) Justerbar rygmargen ja - 2 stillinger

(min = 2,5 mm, maks = 4,5 mm) Notdeling 14,28 mm Justerbart kantstyr ja - roterende Affaldsbakke-kapacitet cirka 3000 ark Spænding 220-240 V 50/60 Hz Motoreffekt 160 W 1,0 A Anvendelsescyklus 30 minuter på / 30 minuter av

Nettovikt 9,8 kg Størrelse (LxBxH) 530 x 450 x 165 mm

Stanseknap

Rygmargenjustering

Affaldsbakke (dobbelt adgang)

Bærehåndtag

Dokumentmålingsog opbevaringsbakke

VIGTIGE SIKKERHEDSVEJLEDNINGER-Bør læses før anvendelse!

Læs venligst før brug. Gem venligst til fremtidige opslag.

Ved stansning;

- kontrollér altid at maskinen står på en stabil ﬂade

- test stansning på kasserede ark og indstil maskinen før endelige dokumenter stanses

- fjern hæfteklammer og andre metalgenstande før stansning

- overskrid aldrig maskinens anførte ydelse

Ved indbinding;

- den udtagelige indbindingsplatform kan bruges separat fra stanseenheden

- se altid til, at den udtagelige indbindingsplatform sidder på en stabil overﬂade Hold maskinen væk fra varme- og vandkilder.

Forsøg aldrig at åbne eller på anden måde at reparere denne maskine. Sæt maskinens strømkabel i en lettilgængelig stikkontakt. Bemærk - denne maskine er udstyret med en termisk afbryderanordning, der

aktiveres når maskinen overophedes under brug. Den nulstilles automatisk når maskinen er sikker at betjene.

Page 31

DIAMETER AF RINGRYG & DOKUMENTSTØRRELSER

Galaxy

500

Galaxy

500

Diameterstørrelse af ringryg

mm antal ark

6 mm 2-20 8 mm 21-40 10 mm 41-55 12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240

Indstil

rygmargen

Brug for hjælp?

Kundeservice….. www.fellowes.com Lad vores eksperter hjælpe dig med at ﬁnde en løsning. Ring altid først til Fellowes før leverandøren kontaktes.

38 mm 241-340 45 mm 341-410 51 mm 411-500

OPSÆTNING

1. Kontrollér at maskinen står på en stabil ﬂade.

2. Sørg for at affaldsbakken er tom og korrekt monteret. Der er adgang til bakken fra både højre og venstre side. Bakken har en ‘bristfunktion’, som aktiveres, når affaldsbakken er‘overfyldt’.

3. Maskinen er udstyret med løse strømkabler. Vælg det korrekte kabel til den passende strømforsyning.

4. Sæt stikket i en jordforbundet elkontakt.

5. Tænd for maskinen (placeret på maskinens bagside).

6. Løft dækslet. Kontrollér at den grønne lampe er tændt.

7. Sørg for at ringrygåbningsarmen er skubbet tilbage.

8. Se efter, at indbindingsplatformen er placeret rigtigt i maskinen.

Page 32

DANSK

Satellite

SYSTEM

FREMGANGSMÅDE VED INDBINDING

1. Kontrollér at den grønne lampe er tændt.

6. Sæt plast-ringryggen ind i åbningsmekanismen. Træk ringryg-åbningsarmen fremad for at åbne ringryggen.

2. Vælg den passende ringrygdiameter ved hjælp af opbevaringsbakken.

7. Test stansning på kasserede ark for at kontrollere indstilling af kantstyr.

3. Vælg korrekt stanseproﬁl for papirstørrelsen. Vælg ﬂytbare stansehoveder efter behov (huller 15, 20, 21).

8. Læg stansede ark direkte på den åbne ringryg.

4. For at aﬂyse en stansning trykkes kontakten nedad bagved. Prøvestansning af et ark.

9. Tøm affaldsbakken regelmæssigt

- helst efter hver brug.

5. Vælg korrekt rygmargenbredde for antallet af ark.

10. Sluk for maskinen.

DOKUMENTINDBINDING

21 3 4

Forreste

omslag

Bageste

omslag

1. Stans de forreste og bageste omslag først.

2. Stans ark i mindre stakke, som ikke overbelaster maskinen eller brugeren.

MAKS. 25

(80 g/m2)

UDTAGELIG INDBINDINGSPLATFORM

Galaxy har en unik udtagelig indbindingsplatform. Platformen kan løftes ud fra basisenheden og anvendes på en stabil overﬂade til indbinding af dokumenter vha. den normale indbindingsprocedure, og tillader også, at ﬂere brugere arbejder samtidigt. Når den ikke er i brug bør platformen opbevares i stansemaskinen.

3. Læg stansede ark direkte på den åbne ringryg. Begyndende med dokumentets forside.

4. Når alle stansede ark er lagt på ringryggen, skubbes ringryg-armen tilbage for at lukke ringryggen og fjerne det indbundne dokument.

Page 33

KORREKTION AF ET INDBUNDET DOKUMENT

Ekstra ark kan tilføjes eller fjernes når som helst ved at åbne og derefter lukke ringryggen som beskrevet.

FJERNELSE AF PAPIRAFFALD

Affaldsbakken er placeret under maskinen og er tilgængelig fra begge sider. Tøm bakken regelmæssigt for at opnå det bedste resultat. Bakken skal tømmes efter hver 50 indbindinger for at sikre imod tilstopning.

OPBEVARING

Sænk dækslet. Galaxy ringrygsindbindere er fremstillet til horisontal opbevaring på en bordﬂade.

FEJLSØGNING

Problem

Intet lys i grøn lampe

Rød standby-lampe

Stansehuller er ikke centrerede

Maskinen vil ikke stanse

Stansehuller er ikke parallelle med kanten

Delvise huller

Manglende huller

Arkene vil ikke vendes på det indbundne dokument

Årsag

Maskinen er ikke tændt

Maskinen er overbelastet ved stansning

Kantstyr ikke indstillet

Blokering

Der sidder papirrester eller lign. under stansehovederne

Arkene er ikke tilpasset korrekt til stansemønstret

De vælgbare stansehoveder er ikke valgt til at stanse

Rygmargen er for stor til en lille ringryg

Løsning

Tænd for maskinen på bagsiden ved siden af stik-indgangen og på kontakten

Tryk på stanseknappen. Maskinen trækker stansningen tilbage og nulstiller sig selv. Fortsæt med denne fremgangsmåde indil stansecyklussen er fuldført

Justér kantstyret indtil hulmønstret er korrekt

Kontrollér at affaldsbakken er tom. Kontrollér om der er blokering ved papirindførsel

Før stift karton ind i papirindførslen. Bevæg kartonen sidelæns for at frigøre rester, så de kommer i affaldsbakken

Justér kantstyret og test stansning på kasserede ark, indtil hullerne er korrekte

Se efter, at de rigtige stansehoveder er valgt til stansning af huller. For at vælge et stansehovede trykkes der ned på vælgekontakten fortil

Vælg den mindste margenbredde for ringrygge op til 18 mmi diameter. Vælg den større margenbredde for ringrygge over 18 mmi diameter

Hulkanterne er beskadiget

Affaldsbakken er utæt

Mulig overbelastning af maskinen

Affaldsbakken er ikke korrekt monteret eller ‘brist-funktionen’ er aktiveret

VERDENSDÆKKENDE GARANTI

Fellowes garanterer, at alle indbindingsmaskinens dele er fri for materialedefekter og fabrikationsfejl i 2 år fra den oprindelige kundes købsdato. Hvis det konstateres, at en del er defekt under garantiperioden, vil den eneste og eksklusive afhjælpende foranstaltning være reparation eller ombytning, efter Fellowes ’ valg og omkostning, af den defekte del. Denne garanti gælder ikke i tilfælde af overlast, misbrug eller uautoriseret reparation. Enhver implicit garanti, inklusiv salgbarhed eller brugsegnethed til noget specielt formål, er hermed begrænset i varighed til den pågældende garantiperiode som nævnt ovenfor. I intet tilfælde er Fellowes

Stans plastomslag med papirark. Reducér antallet af ark, der stanses

Kontrollér at affaldsbakken er tom, og ‘brist-funktionen’ er lukket

ansvarlig for nogen følge- eller indirekte skader, som kan henføres til dette produkt. Denne garanti giver dig speciﬁkke juridiske rettigheder. Du kan have andre juridiske rettigheder, som afviger fra denne garanti. Varighed, betingelser og vilkår under denne garanti er gældende på verdensplan, undtagen hvor andre begrænsninger, restriktioner eller forhold kræves af den lokale lov. For yderligere detaljer eller for service under denne garanti, bedes du kontakte Fellowes eller din forhandler.

Page 34

VAROVAISUUTTA

Galaxy

500

SUOMI

Irrotettavat meistit

Asiakirjatuki (kansi)

Säädettävä reunaohjain

Arkin reunuksen säätökiekko

Paperin syöttöaukko

Ylikuormitusvalo

Valmiusvalo

Irrotettavat meistit

Kamman avausvipu

Kampaseläkkeiden säilytys ja asiakirjojen mittaus

Siirrettävä alusta (sidontakasetti)

OMINAISUUDET

Lävistyskapasiteetti

Paperiarkit

70-80 g 25 arkkia

Läpinäkyvät kannet

100 - 200 mikronia 4 arkkia 200+ mikronia 3 arkkia

Muut standardikannet

160-270 g 4 arkkia 270+ g 3 arkkia

Sidontakapasiteetti

Kamman enimmäisleveys 51 mm Asiakirjan suurin koko (80 g) noin 500 arkkia

Tekniset tiedot

Lävistyspainike

Taustamarginaalin säätö

Silppusäiliö (kaksi sisääntuloa)

Kantokahva

Asiakirjojen mittaus ja säilytyskaukalo

Paperikoko A4, A5, US letter, US cover Lävistysreikien määrä 21 Irrotettavat meistit 3 meistiä (15, 20, 21) Säädettävä taustamarginaali kyllä - 2 asentoa

(min. = 2,5 mm, maks. = 4,5 mm) Reikien välinen etäisyys 14,28 mm Säädettävä reunaohjain on - pyörivä Silppusäiliön kapasiteetti noin 3000 arkkia Jännite 220-240 V 50/60 Hz Moottorin teho 160 W 1,0 A Käyttöjakso 30 min käytössä / 30 min pois käytöstä

Nettopaino 9,8 kg Mitat (pituus x leveys x korkeus) 530 x 450 x 165 mm

TÄRKEITÄ TURVAOHJEITA — Lue ennen käyttöä!

Lävistettäessä;

- varmista, että kone on vakaalla alustalla

- määritä laitteen asetukset ja testaa lävistystä harjoitusarkkien avulla ennen varsinaisten asiakirjojen lävistystä

- poista paperiniitit ja muut metalliesineet ennen lävistystä

- älä ylitä laitteen ilmoitettua suorituskykyä

Lue ennen käyttöä. Säilytä myöhempää tarvetta varten.

Sidottaessa;

- siirrettävää sidonta-alustaa voi käyttää lävistysyksiköstä erillään

- varmista, että siirrettävä sidonta-alusta on vakaalla alustalla Suojaa laite kuumuudelta ja vedeltä.

Älä avaa tai yritä korjata tätä laitetta. Kytke laite helppopääsyiseen pistorasiaan. Huomautus: Tässä laitteessa on lämpökatkaisin, joka sammuttaa

ylikuumentuneen laitteen. Laite palautuu toimintaan, kun käyttö on jälleen turvallista.

Page 35

KAMMAN LÄPIMITTA JA ASIAKIRJOJEN KOOT

Galaxy

500

Galaxy

500

Kamman läpimitat

mm arkkien lukumäärä

6 mm 2-20 8 mm 21-40 10 mm 41-55 12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240

Taustamarginaali

Tarvitsetko apua?

Asiakaspalvelu…. www.fellowes.com Asiantuntijamme auttavat kaikissa ongelmissa. Ota yhteyttä asiakaspalveluun, ennen kuin otat yhteyttä jälleenmyyjään.

38 mm 241-340 45 mm 341-410 51 mm 411-500

ASENNUS

1. Varmista, että kone on vakaalla alustalla.

2. Tarkista, että silppusäiliö on tyhjä ja paikoillaan. Säiliöön pääsee käsiksi vasemmalta ja oikealta puolelta. Säiliössä on “pursketoiminto”, joka käynnistyy silppusäiliön ollessa liian täynnä.

3. Laitteen mukana toimitetaan erilaisia sähköjohtoja. Valitse verkkopistokkeeseen sopiva sähköjohto.

4. Kytke sähköjohto maadoitettuun pistorasiaan.

5. Käynnistä laite (kytkin on laitteen takana).

6. Nosta kansi. Tarkista, että vihreä valmiusvalo palaa.

7. Tarkista, että kamman avausvipu on työnnettynä taakse.

8. Varmista, että sidonta-alusta on asetettu oikein laitteeseen.

Page 36

SUOMI

Satellite

SYSTEM

SITOMINEN

1. Tarkista, että vihreä valmiusvalo palaa.

6. Aseta muovikampa paikoilleen avausmekanismiin. Avaa kampa vetämällä kamman avausvipua eteenpäin.

2. Valitse oikea kamman läpimitta säilytyskaukalon avulla.

7. Tarkista reunaohjaimen säätö harjoitusarkin avulla.

3. Valitse oikea lävistysproﬁili arkin koolle. Valitse sopivat irrotettavat meistit (reiät 15, 20, 21).

8. Pinoa lävistetyt arkit suoraan avoimeen kampaan.

4. Peruuta lävistys painamalla takana olevaa kytkintä. Testaa lävistys arkilla.

9. Tyhjennä säiliö säännöllisesti, mieluiten joka käyttökerran jälkeen.

5. Valitse oikea taustamarginaali arkkien määrälle.

10. Sammuta laite.

ASIAKIRJAN SITOMINEN

21 3 4

Etukansi

Takakansi

1. Lävistä ensin etu- ja takakannet. 2. Lävistä pieni määrä arkkeja kerrallaan, jotta laite tai käyttäjä ei ylikuormitu.

ENINTÄÄN

(80 g/m2)

SIIRRETTÄVÄ SIDONTA-ALUSTA

Galaxy-mallissa on ainutlaatuinen siirrettävä sidonta-alusta. Alustan voi nostaa pohjasta irti ja käyttää vakaalla pinnalla asiakirjojen sitomiseen normaalilla sidontamenetelmällä. Sen avulla eri käyttäjät voivat myös työskennellä yhdessä. Kun alustaa ei käytetä, se täytyy säilyttää suojassa lävistyslaitteessa.

3. Pinoa lävistetyt arkit suoraan avoimeen kampaan. Aloita asiakirjan etukannesta.

4. Sulje kampa painamalla kampavipu taakse, kun kaikki lävistetyt arkit on pinottu kampaan, ja poista sidottu asiakirja laitteesta.

Page 37

SIDOTUN ASIAKIRJAN KORJAAMINEN

Arkkeja voi lisätä tai poistaa milloin vain avaamalla ja sulkemalla kamman edellä kuvatulla tavalla.

LÄVISTYSJÄTTEIDEN POISTO

Silppusäiliö sijaitsee laitteen alla, ja siihen pääsee käsiksi kummaltakin puolelta. Laite toimii parhaiten, kun tyhjennät säiliön säännöllisesti. Säiliö täytyy tyhjentää 50 käyttökerran jälkeen, jotta tukoksia ei pääse syntymään.

VARASTOINTI

Laske kansi alas. Kampasidontalaite Galaxy on tarkoitettu varastoitavaksi vaakasuoraan työpöydälle.

VIANMÄÄRITYS

Ongelma

Vihreä valmiusvalo ei pala

Punainen valmiusvalo

Lävistetyt reiät eivät ole keskellä

Laite ei lävistä

Lävistysreiät eivät ole reunan suuntaisia

Reiät ovat vajaita

Reikiä jää puuttumaan

Sidotun asiakirjan arkit eivät käänny

Reikien reunat ovat repeytyneet

Syy

Laite ei ole kytkettynä käyttöön

Laite on ylikuormittunut lävistyksen aikana

Reunaohjainta ei ole säädetty

Tukos

Meistin alla on roskia

Lävistysreiät eivät ole reunan suuntaisia

Valittavia meistejä ei ole valittu lävistykseen

Taustamarginaali on liian suuri pienemmälle kammalle

Laite voi ylikuormittua

Ratkaisu

Kytke laite päälle liittimen vieressä olevasta virtakytkimestä ja pistorasiasta

Paina lävistyspainiketta. Laite keskeyttää lävistyksen ja alustaa itsensä. Toista, kunnes lävistysjakso on valmis

Säädä reunaohjain reikäkuvion mukaan

Tarkista, että silppusäiliö on tyhjä. Tarkista, ettei paperin syöttöaukossa ole tukosta

Työnnä jäykkä pahvin palanen paperinsyöttöaukkoon. Liu’uta pahvia sivuttain siirtääksesi lävistysjätteet silppusäiliöön

Säädä reunaohjain ja testaa lävistys harjoitusarkilla

Tarkista, että oikeat meistit on valittu reikien lävistystä varten. Valitse meisti painamalla etupuolella olevaa valintakytkintä

Valitse pienempi marginaali kammoille, joiden läpimitta on enintään 18 mm. Valitse suurempi marginaali kammoille, joiden läpimitta on yli 18 mm

Lävistä muovikannet paperiarkkien kanssa. Vähennä lävistettävien arkkien määrää

Silppusäiliö vuotaa

Silppusäiliö on asetettu väärin tai pursketoiminto on aktivoitunut

MAAILMANLAAJUINEN TAKUU

Fellowes takaa, että sidontalaitteen osissa ei ole materiaali- tai valmistusvikoja 2 vuoden ajan tuotteen alkuperäisestä ostopäivästä. Jos osassa havaitaan vika takuuaikana, ainoana ja yksinomaisena ratkaisuna on viallisen osan korjaus tai vaihto Fellowesin valinnan mukaan ja kustannuksella. Takuu ei kata väärinkäyttöä, virheellistä käsittelyä tai valtuuttamatonta korjausta. Kaikkien hiljaisten takuiden, mukaan lukien kaupallistaminen tai soveltuvuus tiettyä tarkoitusta varten, kesto on siten rajattu edellä määrätyn takuuajan mukaisesti. Fellowes ei

Tarkista, että silppusäiliö on tyhjä ja ettei pursketoiminto ole käytössä

vastaa missään tapauksessa tästä tuotteesta johtuvista välillisistä vahingoista. Tämä takuu antaa sinulle erityiset lainmukaiset oikeudet. Sinulla voi olla tästä takuusta poikkeavia laillisia oikeuksia. Tämän takuun kesto jaehdot ovat voimassa maailmanlaajuisesti lukuun ottamatta paikallisen lainsäädännön edellyttämiä erilaisia rajoituksia tai ehtoja. Lisätietoja tai takuun alaisia palveluja on saatavissa Fellowesilta tai jälleenmyyjältäsi.

Page 38

FORSIKTIG

Galaxy

500

NORSK

Løsbare matriser

Dokumentstøtte (lokk)

Justerbar kantstyring

Hjul for å justere kantstyring

Papirinngang

Overbelastningsindikator

Lysnettindikator

Løsbare matriser

Åpningsspak for binder

Binderlagring og dokumentlinjal

Avtakbar plattform (innbindingskassett)

KAPABILITET

Hullingskapasitet

Papirark

70-80 g 25 ark

Transparente omslag

100 - 200 mikron 4 ark 200+ mikron 3 ark

Andre standardomslag

160-270 g 4 ark 270+ g 3 ark

Bindingskapasitet

Maks. binderstørrelse 51 mm Maks. dokumenttykkelse (80 g) c. 500 ark

Tekniske data

Papirformater A4, A5, US letter, US cover Hullmatrise 21 hull Løsbare matriser 3 stempler (15, 20, 21) Justerbar bakre marg ja - 2 stillinger

(min = 2,5 mm, maks = 4,5 mm) Hullavstand 14,28mm Justerbar kantstyring ja - roterende Kapasitet på avfallskurv c. 3000 ark Spenning 220-240 V 50/60 Hz Motoreffekt 160 W 1,0 A Bruksfrekvens 30 minutter på / 30 minutter av

Nettovekt 9,8 kg Mål (L x D x H) 530 x 450 x 165 mm

Knapp for hulling

Justering for bakre marg

Avfallsskuffe (dobbelt åpning)

Bærehåndtak

Dokumentlinjal og oppbevaringsskuff

VIKTIGE SIKKERHETSINSTRUKSER — Må leses før bruk!

Les dette før bruk. Oppbevar denne for fremtidig bruk.

Under hulling:

- sett alltid maskinen på et stabilt underlag

- test hullingen på restpapir og still inn apparatet før du huller

endelige dokumenter

- ta ut stifter og andre metalldeler før hulling

- overstig aldri den oppgitte apparatytelsen

Under innbinding:

- den avtakbare innbindingsplattformen kan brukes separat fra hullingsenheten

- sørg alltid for at den avtakbare innbindingsplattformen er plassert på et stabilt underlag

Hold apparatet borte fra varme- og vannkilder. Du må aldri prøve å åpne eller reparere apparatet på annen måte. Koble apparatet til en lett tilgjengelig stikkontakt.

Merk: dette apparatet har en termisk sikkerhetsbryter som aktiveres hvis det blir for varmt under bruk. Den vil bli automatisk nullstilt når apparatet er trygt å bruke igjen.

Page 39

BINDERDIAMETER OG DOKUMENTSTØRRELSER

Galaxy

500

Galaxy

500

Størrelser, binderdiameter

mm antall ark

6 mm 2-20 8 mm 21-40 10 mm 41-55

Bakmarg

12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240 38 mm 241-340 45 mm 341-410 51 mm 411-500

OPPSETT

Trenger du hjelp?

Kundeservice…. www.fellowes.com La ekspertene våre hjelpe deg med en løsning. Ring oss alltid før du kontakter forhandleren.

1. Sett maskinen på et stabilt underlag.

5. Slå på apparatet (bryteren er plassert bak på apparatet)

2. Se til at avfallskurven er tom og riktig montert. Skuffen har åpninger på både venstre og høyre side. Kurven har en “lekkasjefunksjon” som brukes når den er “overfylt”.

6. Løft lokket. Sjekk at den grønne nettindikatoren lyser.

3. Apparatet leveres med løse nettledninger. Velg riktig nettledning for den aktuelle stikkontakten.

7. Sjekk at binderåpningsspaken er skjøvet bakover.

4. Sett ledningen i en jordet stikkontakt.

8. Sørg for at innbindingsplattformen er satt korrekt inn i maskinen.

Page 40

NORSK

Satellite

SYSTEM

BINDING, TRINN FOR TRINN

1. Sjekk at den grønne nettindikatoren lyser.

6. Sett plastryggbinderen inn i mekanismen. Trekk binderåpningsspaken fremover for å åpne binderen.

2. Velg riktig kamdiameter ved bruk av lagringsbrettet.

7. Test hullingen på restark for å kontrollere kantstyringsinnstillingen.

3. Velg riktig hulltakingsproﬁl for arkstørrelsen. Velg utløsbare hullmatriser etter behov (hull 15, 20, 21).

8. Legg de hullede arkene rett på den åpne kammen.

4. Trykk ned bryteren i bakkant for å avbryte hulltakingen. Test hulltakingen på et ark.

9. Tøm avfallskurven jevnlig - helst etter hver bruk.

5. Velg riktig dybde på bakmargen, for antall ark.

10. Slå av apparatet.

DOKUMENTINNBINDING

21 3 4

Lag først hull i frontog bakomslag.

Frontomslag

Bakre

omslag

2. Foreta hulling av ark i små omganger som ikke overbelaster apparatet eller brukeren.

MAKS. 25

(80 g/m2)

AVTAKBAR INNBINDINGSPLATTFORM

Galaxy har en unik, ﬂyttbar innbindingsplattform. Plattformen kan løftes fra basen og brukes på et stabilt underlag, for å binde inn dokumenter med den vanlige innbindingsprosedyren, og dette lar ﬂere brukere arbeide sammen. Plattformen bør oppbevares sikkert i hulltakingsmaskinen når den ikke er i bruk.

3. Legg de hullede arkene rett på den åpnede binderen. Start med begynnelsen av dokumentet.

4. Trykk bindingsspaken bakover for å lukke binderen når alle de hullede arkene er lagt på den, og ta ut det innbundne dokumentet.

Page 41

KORRIGERE ET INNBUNDET DOKUMENT

Ekstra ark kan inkluderes eller fjernes når som helst ved å åpne og deretter lukke binderen slik som tidligere beskrevet.

FJERNE AVFALLSKLIPP

Avfallskurven ﬁnnes under apparatet, og kan nås fra begge sider. Kurven bør jevnlig tømmes for best mulig resultat. Kurven bør tømmes etter hver 50. gang den er i bruk for å sikre at det ikke oppstår blokkeringer.

OPPBEVARING

Legg ned lokket. Galaxy kam-innbinder er konstruert for å stå vannrett på en bordplate.

FEILFINNING

Problem

Den grønne nettindikatoren lyser ikke

Den røde standby-indikatoren

Hullene som lages, blir ikke midtstilt

Apparatet huller ikke

Hullene er ikke parallelle med kanten

Delvis hulling

Manglende hull

Jeg kan ikke bla i arkene på det innbundne dokumentet

Ødelagte hullkanter

Årsak

Apparatet er ikke slått på

Apparatet blir overbelastet ved hulling

Kantstyringen er ikke innstilt

Fastkjøring

Det sitter fast rester under stemplene

Arkene er ikke riktig innrettet i forhold til hullmønsteret

De valgbare matrisene er ikke satt til å ta hull

Den bakre margen er for stor for en mindre kam

Mulig overbelastning av apparatet

Utbedring

Slå på apparatet med bryteren bak, ved siden av nettkontakten

Trykk på hullingsknappen. Apparatet vil trekke inn hullingsstemplene og nullstille seg selv. Fortsett denne prosessen til hullingssekvensen er ferdig

Juster kantstyringen til hullmønsteret blir riktig

Sjekk at avfallskurven er tom. Sjekk om det er fastkjøring i papirinngangen

Ta en stiv pappbit og skyv den inn i papirinngangen. Beveg pappbiten sideveis for å løsne alle avklipp som har kommet på avveie, slik at de føres til avfallskurven

Juster kantstyringen og foreta testhulling på restark til det blir rett

Sjekk at de riktige matrisene er valgt til å ta hull. Skyv valgbryteren ned i forkant for å velge en matrise

Velg den minste margdybden for kammer med diametre på opptil 18 mm. Velg den største margdybden for kammer med større diameter enn 18 mm

Foreta hulling av plastomslag med papirark. Reduser antall ark som hulles

Avfallskurven lekker

Avfallskurven er ikke satt i på riktig måte, eller ‘sprekkfunksjonen’ er aktivert

VERDENSOMSPENNENDE GARANTI

Fellowes garanterer at alle deler i binderen er fri for feil i materialer og utførelse i 2 år fra den opprinnelige kjøperens kjøpsdato. Hvis noen deler ﬁnnes å være defekte under garantiperioden, vil din eneste og eksklusive godtgjørelse være reparasjon eller skifting av delen, etter Fellowes’ valg og for deres kostnad. Denne garantien gjelder ikke i tilfeller med misbruk, feilhåndtering eller ikke-autorisert reparasjon. Enhver underforstått garanti, inkludert det som måtte gjelde salgbarhet eller egnethet for et bestemt formål, er herved begrenset til varigheten av den aktuelle garantiperioden som er angitt ovenfor. Fellowes skal ikke under noen omstendighet

Kontroller at avfallskurven er tom, og at “sprekkfunksjonen” er lukket

være ansvarlig for noen følgeskader eller tilfeldige skader som kan henføres til dette produktet. Denne garantien gir deg bestemte juridiske rettigheter. Du kan ha andre juridiske rettigheter som avviker fra denne garantien. Garantiens varighet, vilkår og betingelser er gyldige verden over, unntatt der ulike begrensninger, restriksjoner eller betingelser bestemmes av lokale lover. Hvis du vil ha mer informasjon, eller ønsker service i forbindelse med denne garantien, kan du kontakte Fellowes eller forhandleren.

Page 42

UWAGA

Galaxy

500

POLSKI

Wyjmowane matryce

Pojemnik na grzbiety i miarka dokumentu

Podpórka na dokumenty (pokrywa)

Regulowana prowadnica krawędziowa

Pokrętło regulacji prowadnicy krawędziowej

Dźwignia do otwierania grzbietów

Zdejmowana platforma (kaseta do bindowania)

Szczelina wejściowa na papier

Kontrolka przeciążenia

Kontrolka zasilania

Wyjmowane matryce

Przycisk dziurkowania

Regulacja marginesu tylnego

Pojemnik na ścinki (dwie możliwości dostępu)

Uchwyt do przenoszenia

Miarka dokumentu i pojemnik na materiały

Zdejmowana platforma (kaseta do bindowania)

MOŻLIWOŚCI

Parametry dziurkowania

Arkusze papieru

70-80 g 25 arkuszy

Okładki przezroczyste

100 - 200 mikronów 4 arkuszy Ponad 200 mikronów 3 arkuszy

Inne okładki standardowe

160-270 g 4 arkuszy

Ponad 270 g 3 arkuszy

Parametry bindowania

Maksymalny rozmiar grzbietu 51 mm

Maksymalna wielkość dokumentu (80 g) ok. 500 kartek

Dane techniczne

Format papieru A4, A5, US letter, US cover Dziurki 21 Wyjmowane matryce 3 matryce (15, 20, 21) Regulowana szerokość marginesu tylnego tak - 2 położenia

(min = 2,5 mm, maks = 4,5 mm) Rozstaw dziurek 14,28mm Regulowana prowadnica krawędziowa tak — obrotowa Pojemność pojemnika na ścinki ok. 3000 arkuszy Napięcie prądu 220-240 V 50/60 Hz Moc silnika 160 W 1,0 A Cykl pracy 30 min. wł. / 30 min. wył.

Masa netto 9,8 kg Rozmiary (DxGxW) 530 x 450 x 165 mm

WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA — Przeczytać przed użyciem!

Proszę przeczytać przed użyciem. Proszę zachować do wglądu.

Podczas dziurkowania;

- zawsze upewnić się, że urządzenie jest ustawione na stabilnej powierzchni

- przed dziurkowaniem właściwych dokumentów należy przetestować urządzenie na kartkach próbnych i odpowiednio je ustawić

- przed dziurkowaniem usunąć zszywki i inne elementy metalowe

- nigdy nie przekraczać podanej wydajności urządzenia

Podczas bindowania:

- zdejmowana platforma do bindowania może być używana osobno, po zdjęciu z dziurkarki

- należy koniecznie upewnić się, że zdejmowana platforma do bindowania jest ustawiona na stabilnej powierzchni

Trzymać urządzenie z dala od źródeł ciepła i wody. Nigdy nie próbować otwierać ani naprawiać urządzenia. Podłączyć urządzenie do łatwo dostępnego gniazda sieciowego.

Uwaga — urządzenie jest wyposażone w wyłącznik termiczny, który uruchamia się automatycznie, gdy urządzenie przegrzewa się podczas użytkowania. Spowoduje on automatyczne ponowne uruchomienie, gdy urządzenie będzie

Page 43

ŚREDNICA GRZBIETU I ROZMIARY DOKUMENTÓW

Galaxy

500

Galaxy

500

Średnice grzbietów

mm liczba kartek

6 mm 2-20 8 mm 21-40 10 mm 41-55 12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240

Margines tylny

Potrzebna pomoc?

Obsługa klienta…. www.fellowes.com Pozwól naszym ekspertom znaleźć rozwiązanie. Zanim zwrócisz się do punktu dokonania zakupu, zawsze skontaktuj się z rmą Fellowes.

38 mm 241-340 45 mm 341-410 51 mm 411-500

PRZYGOTOWANIE

1. Upewnić się, że urządzenie jest ustawione na stabilnej powierzchni.

2. Sprawdzić, czy pojemnik na ścinki jest pusty i prawidłowo zamocowany. Pojemnik można otwierać zarówno z lewej, jak i prawej strony. Pojemnik ma funkcję automatycznego odskakiwania, uwalniającą ścinki po osiągnięciu maksymalnej pojemności.

3. Urządzenie wyposażono w odłączane przewody elektryczne. Wybrać przewód odpowiedni do rodzaju zasilania.

4. Podłączyć urządzenie do uziemionego gniazda zasilania.

5. Włączyć urządzenie (przycisk znajduje się z tyłu urządzenia).

6. Unieść pokrywę. Sprawdzić, czy zielona kontrolka jest włączona.

7. Upewnić się, że dźwignia do otwierania grzbietów jest odsunięta do tyłu.

8. Sprawdzić, czy platforma do bindowania jest umieszczona prawidłowo na urządzeniu.

Page 44

POLSKI

Satellite

SYSTEM

CZYNNOŚCI BINDOWANIA

1. Sprawdzić, czy zielona kontrolka jest włączona.

6. Włożyć plastikowy grzbiet do mechanizmu otwierającego. Pociągnąć dźwignię do otwierania grzbietów do przodu, aby otworzyć grzbiet.

2. Wybrać grzbiet o odpowiedniej średnicy z pojemnika na grzbiety plastikowe.

7. Aby sprawdzić ustawienie prowadnicy krawędziowej, przedziurkować kilka kartek na próbę.

3. Wybrać rozstaw dziurek odpowiedni do rozmiaru kartek. Wybrać odpowiednie wyjmowane matryce (15, 20 lub 21 dziurek).

8. Nakładać przedziurkowane kartki bezpośrednio na otwarty grzbiet plastikowy.

4. Aby anulować dziurkowanie, nacisnąć tylną część przełącznika. Wykonać próbne dziurkowanie kartki.

9. Regularnie opróżniać pojemnik na ścinki - najlepiej po każdym użyciu.

5. Wybrać właściwy rozmiar tylnego marginesu i liczbę kartek.

10. Wyłączyć urządzenie.

BINDOWANIE DOKUMENTU

21 3 4

Okładka

przednia

Okładka

1. Najpierw przedziurkować okładkę przednią i tylną.

tylna

2. Kartki dziurkować małymi partiami, aby zbytnio nie obciążać urządzenia lub użytkownika.

MAKS. 25

(80 g/m2)

ZDEJMOWANA PLATFORM DO BINDOWANIA

Galaxy wyposażona jest w unikalną przenośną platformę do bindowania. Platformę można wyjąć z podstawy i ustawić na stabilnej powierzchni, a następnie bindować dokumenty zwykłym sposobem; umożliwia to również jednoczesną pracę różnych użytkowników. Kiedy platforma nie jest używana, należy ją bezpiecznie przechowywać w dziurkarce.

3. Nakładać przedziurkowane kartki bezpośrednio na otwarty grzbiet. Zaczynać od początku dokumentu.

4. Gdy wszystkie przedziurkowane kartki zostaną założone na grzbiet, popchnąć dźwignię grzbietu do tyłu, aby zamknąć grzbiet, a następnie wyjąć oprawiony dokument.

Page 45

KOREKTA OPRAWIONEGO DOKUMENTU

W dowolnym momencie można dołączyć dodatkowe kartki lub wyjąć je, otwierając, a następnie zamykając grzbiet zgodnie z wcześniejszym opisem.

WYJMOWANIE ŚCINKÓW

Pojemnik na ścinki znajduje się pod urządzeniem, a dojście do niego jest po obu stronach. Aby zapewnić prawidłowe działanie urządzenia, należy regularnie opróżniać pojemnik. Pojemnik należy opróżnić po 50 czynnościach dziurkowania, aby zapobiec zablokowaniu.

PRZECHOWYWANIE

Opuścić pokrywę. Bindownica do grzbietów plastikowych Galaxy przeznaczona do przechowywania w pozycji poziomej na biurku.

ROZWIĄZYWANIE PROBLEMÓW

Problem

Zielona kontrolka zasilania nie świeci

Czerwona kontrolka trybu pracy jałowej

Dziurki nie są wyśrodkowane

Urządzenie nie dziurkuje

Dziurki nie są równoległe do krawędzi

Niepełne dziurki

Brakujące dziurki

Nie można przewracać kartek w zbindowanym dokumencie

Uszkodzone krawędzie dziurek

Przyczyna

Urządzenie nie jest włączone

Urządzenie zostało przeciążone podczas dziurkowania

Prowadnica krawędziowa nie jest ustawiona

Blokada

Pod matrycą znalazły się odpady

Kartki nierówne względem linii dziurek

Nie wybrano właściwej matrycy do dziurkowania

Tylny margines zbyt duży w stosunku do niewielkiego grzbietu

Możliwe przeciążenie urządzenia

Rozwiązanie

Podłączyć urządzenie do gniazda sieciowego oraz włączyć przyciskiem znajdującym się z tyłu obok gniazda wejścia

Nacisnąć przycisk dziurkowania. Urządzenie wycofa elementy dziurkujące i zresetuje się. Kontynuować ten proces aż do zakończenia cyklu dziurkowania

Regulować prowadnicę krawędziową do osiągnięcia właściwego ustawienia układudziurek

Sprawdzić, czy pojemnik na ścinki jest pusty. Sprawdzić, czy w szczelinie do wsuwania kartek nie ma zablokowanego papieru

Włożyć sztywną tekturę w szczelinę do wsuwania kartek. Przesunąć tekturę na boki, aby uwolnić wszelkie pozostałe ścinki do pojemnika

Wyregulować prowadnicę i dziurkować kartki próbne do uzyskania prawidłowego ustawienia

Sprawdzić, czy wybrano właściwą matrycy do dziurkowania. Aby wybrać matrycę, nacisnąć przednią część przełącznika

Wybrać mniejszy margines dla grzbietów do 18 mm średnicy. Wybrać mniejszy margines dla grzbietów ponad 18 mm / średnicy

Plastikowe okładki dziurkować z kartkami papieru. Zmniejszyć liczbę dziurkowanych kartek

Pojemnik na ścinki jest nieszczelny

Pojemnik na ścinki jest nieprawidłowo włożony lub uruchomiła się funkcja automatycznego odskakiwania

ŚWIATOWA GWARANCJA

Fellowes udziela 2 lat gwarancji od daty zakupu przez pierwotnego nabywcę na wszystkie elementy bindownicy i wykonawstwo. Jeżeli w okresie gwarancji okaże się, że jakakolwiek część urządzenia jest uszkodzona, użytkownikowi przysługuje wyłącznie prawo naprawy lub wymiany uszkodzonej części na koszt i zgodnie z decyzją rmy Fellowes. Gwarancja nie obowiązuje w przypadku niewłaściwego używania, konserwacji lub nieautoryzowanej naprawy. Wszelkie dorozumiane gwarancje, w tym gwarancje zdatności handlowej i zdatności do określonego użytku są ograniczone do wymienionego powyżej okresu obowiązywania odpowiedniej gwarancji. W żadnym przypadku rma Fellowes nie

Sprawdzić, czy pojemnik na ścinki jest pusty oraz czy wyłączona jest funkcja automatycznego odskakiwania

będzie ponosiła odpowiedzialności za szkody wtórne wynikające z użycia niniejszego produktu. Niniejsza gwarancja daje użytkownikowi konkretne prawa. Użytkownikowi mogą przysługiwać inne prawa, różniące się od niniejszej gwarancji. Okres obowiązywania i warunki niniejszej gwarancji ważne są na całym świecie, za wyjątkiem narzuconych przez lokalne prawo innych ograniczeń lub warunków. Aby uzyskać więcej informacji lub obsługę w ramach niniejszej gwarancji, należy się skontaktować z rmą Fellowes lub obsługującym użytkownika przedstawicielem handlowym.

Page 46

ВНИМАНИЕ!

Galaxy

500

РУССКИЙ

Разъемные режущие инструменты

Хранение гребенок и измерение документа

Подставка под документ (крышка)

Регулируемая направляющая края

Колесико регулировки направляющей края

Рычаг для раскрытия гребенки

Съемная платформа (кассета для брошюрования)

Загрузочный

проем для бумаги

Неоновый

индикатор перегрузки

Индикатор

включения питания

Разъемные режущие инструменты

Кнопка пробивки

Регулировка заднего поля

Поддон для отходов (с двухсторонним доступом)

Ручка для переноски

Лоток для хранения и измерения документов

Съемная платформа (кассета для брошюрования)

ВОЗМОЖНОСТИ

Максимальное количество пробиваемых листов

Листы бумаги

70-80 г 25 листов

Прозрачные обложки

100 - 200 микрон 4 листов 200+ микрон 3 листов

Другие стандартные обложки

160-270 г 4 листов

270+

г 3 лис тов

Брошюрование

Максимальный размер гребенки 51 мм

Максимальный размер документа (80 г) прибл. 500 листов

Технические данные

Размер бумаги A4, A5, Letter, Cover Отверстия пробойника 21 Разъемные режущие инструменты 3 режущих инструмента (15, 20, 21) Регулируемое заднее поле Есть, 2 положения

(мин. = 2,5 мм, макс. = 4,5 мм) Расположение отверстий 14,28 мм Регулируемая направляющая края Есть, вращающаяся Вместимость поддона для отходов прибл. 3000 листов Напряжение 220-240 В 50/60 Гц Мощность электродвигателя 160 Вт 1,0 А Рабочий цикл 30 мин. вкл. / 30 мин. выкл.

Масса нетто 9,8 кг Размеры (ДxШxВ) 530 x 450 x 165 мм

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ – Прочтите перед использованием!

Обязательно прочтите перед использованием. Пожалуйста, сохраните для использования в будущем.

При пробивке отверстий:

- Всегда устанавливайте устройство на устойчивую поверхность.

- Перед пробивкой окончательных документов проверьте устройство и отрегулируйте его на ненужных листах бумаги.

- Перед пробивкой удалите скрепки и другие металлические предметы.

- Никогда не превышайте указанную максимальную производительность.

При брошюровании:

- Съемная платформа для брошюрования может использоваться отдельно от пробивочного устройства

- Обязательно убедитесь, что съемная платформа для брошюрования установлена на устойчивой поверхности

Держите устройство вдали от источников тепла и воды. Не открывайте и не пытайтесь ремонтировать устройство. Включайте устройство в легко доступную розетку.

Примечание: в этом устройстве применен термический выключатель, который срабатывает, когда устройство перегревается во время работы. Выключатель автоматически перейдет в исходное состояние, когда устройством можно будет безопасно пользоваться.

Page 47

ДИАМЕТР ГРЕБЕНКИ И РАЗМЕРЫ ДОКУМЕНТА

Galaxy

500

Galaxy

500

Диаметры гребенок

мм Количество листов

6 мм 2-20

8 мм 21-40

10 мм 41-55

Установка

заднего поля

12 мм 56-90

16 мм 91-120

18 мм 121-150

22 мм 151-180

25 мм 181-200

32 мм 201-240

38 мм 241-340

45 мм 341-410

51 мм 411-500

НАСТРОЙКА

Нужна помощь?

Отдел обслуживания покупателей…. www.fellowes.com Наши специалисты помогут вам найти решение проблем. Всегда связывайтесь с компанией Fellowes, прежде чем обратиться туда, где вы совершили покупку.

1. Всегда устанавливайте устройство на устойчивую поверхность.

5. Включите устройство (на задней панели устройства).

2. Убедитесь, что поддон для отходов пуст и правильно установлен. Доступ к поддону может осуществляться с левой и правой стороны. Поддон оснащен функцией выброса, которая срабатывает, когда сборник конфетти переполнен.

6. Поднимите крышку. Проверьте, горит ли зеленый неоновый индикатор питания.

3. Устройство поставляется с отдельными шнурами питания. Выберите нужный шнур для соответствующего источника питания.

7. Убедитесь, что рычаг раскрытия гребенки отведен назад.

4. Вставьте шнур в заземленную сетевую розетку.

8. Убедитесь, что платформа для брошюрования установлена на устройстве надлежащим образом.

Page 48

РУССКИЙ

Satellite

SYSTEM

ПОСЛЕДОВАТЕЛЬНОСТЬ БРОШЮРОВАНИЯ

1. Проверьте, горит ли зеленый неоновый индикатор питания.

6. Вставьте пластиковую гребенку в открывающий механизм. Чтобы раскрыть гребенку, потяните рычаг вперед.

2. Выберите гребенку соответствующего диаметра из лотка для хранения.

7. Чтобы проверить установки направляющих края, пробейте несколько ненужных листов.

3. Выберите надлежащий профиль пробивки для заданного размера листа. Выберите соответствующие разъемные режущие инструменты (отверстия 15, 20, 21).

8. Загрузите пробитые листы непосредственно на раскрытую гребенку.

4. Чтобы отменить пробивку, нажмите на переключатель сзади. Попробуйте пробить лист бумаги.

9. Регулярно освобождайте поддон для отходов – в идеале это следует делать после каждого использования устройства.

5. Выберите надлежащую ширину заднего поля для заданного количества листов.

10. Выключите устройство.

БРОШЮРОВАНИЕ ДОКУМЕНТОВ

21 3 4

Передняя

обложка

Задняя

обложка

1. Сначала пробейте переднюю и заднюю обложки.

2. Пробивайте листы небольшими пачками, чтобы не перегружать устройство и пользователя.

МАКС. 25

(80 г/см2)

СЪЕМНАЯ ПЛАТФОРМА ДЛЯ БРОШЮРОВАНИЯ

Устройство Galaxy оснащено уникальной переносной платформой для брошюрования. Платформу можно снять с основания и, установив на устойчивую поверхность, использовать для брошюрования документа обычным способом, что также позволяет нескольким пользователям работать с устройством одновременно. Когда платформа не используется, она должна храниться в пробивочном устройстве с соблюдением требований безопасности.

3. Загрузите пробитые листы непосредственно на раскрытую гребенку. Начните с передней обложки документа.

4. Когда все пробитые листы будут надеты на гребенку, толкните рычаг гребенки назад, чтобы закрыть гребенку и извлечь сброшюрованный документ.

Page 49

ИСПРАВЛЕНИЕ СБРОШЮРОВАННОГО ДОКУМЕНТА

В любое время можно добавить дополнительные листы или удалить лишние, открыв и снова закрыв гребенку, как описано выше.

УДАЛЕНИЕ БУМАЖНЫХ ОТХОДОВ

Поддон для отходов расположен внизу, доступ к нему осуществляется с обеих сторон. Для достижения наилучших результатов регулярно очищайте поддон. Поддон следует освобождать от отходов через каждые 50 операций, чтобы предотвратить его засорение.

ХРАНЕНИЕ

Опустите крышку. Переплетное устройство Galaxy предназначено для хранения на столе в горизонтальном положении.

УСТРАНЕНИЕ НЕПОЛАДОК

Проблема

Не горит зеленый неоновый индикатор питания

Горит красный неоновый индикатор ожидания

Пробитые отверстия расположены не по центру

Устройство не пробивает отверстия

Отверстия не параллельны краю бумаги

Отверстия пробиты не до конца

Пропущены отверстия

Листы не переворачиваются на переплетенном документе

Причина

Устройство не включено

Устройство было перегружено при пробивании отверстий

Не установлена направляющая края

Застревание

Под режущими инструментами застрял мусор

Листы не выровнены в соответствии со схемой отверстий

Не выбраны режущие инструменты для пробивки

Слишком большое заднее поле для небольшой гребенки

Решение

Подсоедините устройство к розетке питания и включите с помощью выключателя на задней панели рядом с разъемом шнура питания

Нажмите кнопку пробивки. Устройство уберет ножи и перезапустится. Повторяйте этот процесс, пока цикл пробивки не будет завершен

Отрегулируйте направляющую края, пока отверстия не будут расположены правильно

Убедитесь, что поддон для отходов пуст. Убедитесь, что загрузочный проем не заблокирован

Возьмите твердую картонку и вставьте ее в загрузочный проем. Подвигайте картонку из стороны в сторону, чтобы удалить оставшиеся отходы в поддон

Отрегулируйте направляющую края и проверьте установки на ненужных листах бумаги

Убедитесь, что выбраны соответствующие режущие инструменты для пробивки отверстий. Чтобы выбрать режущий инструмент, нажмите на селекторный переключатель спереди

Для гребенок диаметром до 18 мм следует выбирать меньшую ширину поля. Для гребенок диаметром свыше 18 мм следует выбирать большую ширину поля

Края отверстий повреждены

Отходы высыпаются из поддона

Возможно, устройство перегружено

Неправильно установлен поддон для отходов, или включена функция выброса

МЕЖДУНАРОДНАЯ ГАРАНТИЯ

Компания Fellowes гарантирует отсутствие дефектов материалов или производственных дефектов всех деталей переплетчика на протяжении 2-х лет со дня приобретения первоначальным покупателем. Если в течение гарантийного срока будет обнаружен дефект какой-либо детали, вы имеете право только и исключительно на ремонт или замену дефектной детали по усмотрению и за счет компании Fellowes. Данная гарантия не распространяется на случаи неправильной эксплуатации, неправильного обращения или несанкционированного ремонта. Настоящий документ ограничивает действие любой подразумеваемой гарантии, в том числе гарантии товарного состояния или пригодности для использования в

Пробивайте пластиковые обложки вместе с бумажными листами. Уменьшите количество одновременно пробиваемых листов

Убедитесь, что поддон для отходов пуст, а функция выброса выключена

определенных целях, указанным выше соответствующим гарантийным сроком. Компания Fellowes ни при каких обстоятельствах не несет ответственность за любой косвенный ущерб, связанный с данным изделием. Данная гарантия дает вам определенные юридические права. У вас могут быть другие юридические права, отличающиеся от прав, указанных в этой гарантии. Продолжительность и условия данной гарантии действительны по всему миру, кроме тех стран, где местное законодательство может налагать иные ограничения или условия. Для получения более подробной информации или обслуживания по данной гарантии обратитесь в компанию Fellowes или к продавцу данного изделия.

Page 50

Galaxy

500

ΕΛΛΗΝΙΚΑ

Επανασφραγίσιμες φιλιέρες

Αποθήκευση δακτυλίου και μέτρηση εγγράφου

Υποστήριξη εγγράφου (κάλυμμα)

Ρυθμιζόμενος οδηγός άκρου

Τροχίσκος για τη ρύθμιση οδηγού άκρου

Μοχλός ανοίγματος δακτυλίου

Αφαιρούμενη πλατφόρμα (κασέτα βιβλιοδεσίας)

Είσοδος χαρτιού

Λυχνία νέον υπερφόρτωσης

Λυχνία νέον ανοικτού ρεύματος

Επανασφραγίσιμες φιλιέρες

Κουμπί διάτρησης

Ρύθμιση πίσω περιθωρίου

Θήκη απορριμμάτων (διπλής πρόσβασης)

Λαβή μεταφοράς

Θήκη αποθήκευσης και μέτρηση εγγράφου

Αφαιρούμενη πλατφόρμα (κασέτα βιβλιοδεσίας)

ΔΥΝΑΤΟΤΗΤΕΣ

Δυνατότητα διάτρησης

Φύλλα χαρτιού

70-80 g 25 φύλλα

Καλύμματα διαφανειών

100 - 200 micron (εκατομμυριοστόμετρα) 4 φύλλα 200+ micron (εκατομμυριοστόμετρα) 3 φύλλα

Άλλα τυπικά καλύμματα

160-270 g 4 φύλλα

270+

g 3 φύλλα

Δυνατότητα βιβλιοδεσίας

Μέγιστο μέγεθος δακτυλίου 51 mm

Μέγιστο βάρος εγγράφου (80 g) περίπου 500 φύλλα

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ — Διαβάστε πριν τη χρήση!

Παρακαλούμε διαβάστε τις πριν τη χρήση. Παρακαλούμε φυλάξτε τις για μελλοντική αναφορά.

Τεχνικά δεδομένα

Διαστάσεις χαρτιού A4, A5, US letter, US cover Εγκοπές διάτρησης 21 Επανασφραγίσιμες φιλιέρες 3 φιλιέρες (15, 20, 21) Ρυθμίζομενο πίσω περιθώριο ναι - 2 θέσεις

(ελάχ. = 2,5 mm, μέγ. = 4,5 mm) Βήμα εγκοπής 14,28 mm Ρυθμιζόμενος οδηγός άκρου ναι - περιστροφικός Χωρητικότητα θήκης απορριμμάτων περίπου 3000 φύλλα Τάση (βολτ) 220-240 V 50/60 Hz Ισχύς μικρομοτέρ 160 W 1,0 A Κύκλος λειτουργίας 30 λεπτά ανοικτό / 30 λεπτά κλειστό

Καθαρό βάρος 9,8 kg Διαστάσεις (ΜxΠxΥ) 530 x 450 x 165 mm

Κατά τη διάτρηση:

- εξασφαλίστε πάντα ότι το μηχάνημα βρίσκεται σε σταθερή επιφάνεια

- δοκιμάστε με διάτρηση πρόχειρων φύλλων και ρυθμίστε το μηχάνημα πριν τη διάτρηση των τελικών εγγράφων

- αφαιρέστε τους συνδετήρες και κάθε άλλο μεταλλικό αντικείμενο πριν τη διάτρηση

- μην υπερβαίνετε ποτέ την αποτιμημένη απόδοση του μηχανήματος

Κατά τη βιβλιοδεσία (δέσιμο):

- η αφαιρούμενη πλατφόρμα βιβλιοδεσίας μπορεί να χρησιμοποιηθεί μακριά από τη μονάδα διάτρησης

- διασφαλίζετε πάντα ότι η αφαιρούμενη πλατφόρμα βιβλιοδεσίας βρίσκεται σε σταθερή επιφάνεια

Διατηρείτε το μηχάνημα μακριά από πηγές θερμότητας ή νερού. Μην επιχειρείτε ποτέ ν’ ανοίξετε ή να επισκευάσετε με οποιονδήποτε άλλο τρόπο

αυτό το μηχάνημα.

Συνδέστε το μηχάνημα σε εύκολα προσβάσιμη πρίζα.

Σημείωση - αυτό το μηχάνημα περιλαμβάνει μια συσκευή θερμικής διακοπής που ενεργοποιείται όταν το μηχάνημα έχει υπερθερμανθεί κατά τη χρήση. Θα ανοίξει και πάλι αυτόματα όταν το μηχάνημα είναι πλέον ασφαλές για λειτουργία.

Page 51

ΔΙΑΜΕΤΡΟΣ ΔΑΚΤΥΛΙΟΥ & ΜΕΓΕΘΗ ΕΓΓΡΑΦΩΝ

Galaxy

500

Galaxy

500

Μεγέθη διαμέτρων δακτυλίου

mm αριθμός φύλλων

6 mm 2-20 8 mm 21-40 10 mm 41-55

Ρύθμιση πίσω

περιθωρίου

12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240 38 mm 241-340 45 mm 341-410 51 mm 411-500

ΕΓΚΑΤΑΣΤΑΣΗ

Χρειάζεστε βοήθεια;

Τμήμα εξυπηρέτησης πελατών…. www.fellowes.com Αφήστε τους ειδικούς μας να σας βοηθήσουν με τις λύσεις τους. Να καλείτε πάντα την εταιρία Fellowes πριν επικοινωνήσετε με το κατάστημα αγοράς.

1. Εξασφαλίστε ότι το μηχάνημα βρίσκεται σε σταθερή επιφάνεια.

5. Ανοίξτε το μηχάνημα (ο διακόπτης βρίσκεται στο πίσω μέρος του μηχανήματος).

2. Βεβαιωθείτε ότι η θήκη απορριμμάτων είναι άδεια και έχει προσαρμοστεί σωστά. Μπορείτε να έχετε πρόσβαση στη θήκη από τα αριστερά και από τα δεξιά. Η θήκη έχει λειτουργία «διάρρηξης» που ενεργοποιείται όταν η θήκη ρινισμάτων είναι «υπερ-πλήρης».

6. Ανασηκώστε το κάλυμμα. Βεβαιωθείτε ότι η πράσινη λυχνία νέον είναι ανοικτή.

3. Το μηχάνημα διατίθεται με αποσυνδεμένα βύσματα ηλεκτροδότησης. Επιλέξτε το κατάλληλο βύσμα για την κατάλληλη τροφοδοσία.

7. Βεβαιωθείτε ότι ο μοχλός ανοίγματος του δακτυλίου έχει πιεστεί προς τα πίσω.

4. Συνδέστε το μηχάνημα σε γειωμένη πρίζα.

8. Βεβαιωθείτε ότι η πλατφόρμα βιβλιοδεσίας βρίσκεται σωστά στο μηχάνημα.

Page 52

ΕΛΛΗΝΙΚΑ

Satellite

SYSTEM

ΒΗΜΑΤΑ ΓΙΑ ΤΗ ΒΙΒΛΙΟΔΕΣΙΑ

1. Βεβαιωθείτε ότι η πράσινη λυχνία νέον είναι ανοικτή.

6. Εισάγετε τον πλαστικό δακτύλιο στο μηχανισμό ανοίγματος. Τραβήξτε το μοχλό ανοίγματος του δακτυλίου προς τα εμπρός για ν’ ανοίξετε το δακτύλιο.

ΒΙΒΛΙΟΔΕΣΙΑ ΕΓΓΡΑΦΩΝ

2. Επιλέξτε τη σωστή διάμετρο δακτυλίου με τη χρήση της θήκης αποθήκευσης.

7. Κάντε δοκιμή με πρόχειρα φύλλα χαρτιού για να ελέγξετε τη ρύθμιση οδηγού άκρου.

3. Επιλέξτε το σωστό προφίλ διάτρησης για το μέγεθος του φύλλου. Επιλέξτε τις κατάλληλες επανασφραγίσιμες φιλιέρες (οπές 15, 20, 21).

8. Φορτώστε τα τρυπημένα φύλλα απ’ ευθείας στον ανοιγμένο δακτύλιο διάτρησης.

4. Για ακύρωση διάτρησης, πιέστε το διακόπτη προς τα κάτω στο πίσω μέρος. Κάντε δοκιμαστική διάτρηση ενός φύλλου.

9. Αδειάζετε τακτικά τη θήκη απορριμμάτων - ιδανικά, μετά από κάθε χρήση.

5. Επιλέξτε το σωστό βάθος πίσω περιθωρίου για τον αριθμό των φύλλων.

10. Κλείστε το μηχάνημα (θέση).

21 3 4

Εξώφυλλο

Οπισθόφυλλο

1. Διατρυπήστε πρώτα τα εξώφυλλα και οπισθόφυλλα.

2. Διατρυπήστε τα φύλλα σε μικρές παρτίδες που δεν υπερφορτώνουν το μηχάνημα ή το χρήστη.

ΜΕΓΙΣΤΟ 25

(80 g/m2)

ΑΦΑΙΡΟΥΜΕΝΗ ΠΛΑΤΦΟΡΜΑ ΒΙΒΛΙΟΔΕΣΙΑΣ

Το Ganaxy έχει μια μοναδική κινούμενη πλατφόρμα βιβλιοδεσίας. Η πλατφόρμα μπορεί να ανασηκωθεί από τη βάση και να χρησιμοποιηθεί σε σταθερή επιφάνεια για τη βιβλιοδεσία εγγράφων με τη χρήση τυπικής διαδικασίας βιβλιοδεσίας και προσφέρει επίσης τη δυνατότητα ταυτόχρονου χειρισμού από διαφορετικούς χρήστες. Όταν δεν κάνετε χρήση του μηχανήματος, πρέπει να αποθηκεύετε την πλατφόρμα ασφαλώς στο μηχάνημα διάτρησης.

3. Φορτώστε τα τρυπημένα φύλλα απ’ ευθείας στον ανοιγμένο δακτύλιο διάτρησης. Αρχίστε με τα πρώτα φύλλα του εγγράφου.

4. Όταν έχετε φορτώσει όλα τα τρυπημένα φύλλα στο δακτύλιο, ωθήστε το μοχλό του δακτυλίου προς τα πίσω για να κλείσετε το δακτύλιο και να αφαιρέσετε το δεμένο έγγραφο.

Page 53

ΔΙΟΡΘΩΣΗ ΕΝΟΣ ΔΕΜΕΝΟΥ ΕΓΓΡΑΦΟΥ

Μπορείτε να προσθέσετε ή να αφαιρέσετε πρόσθετα φύλλα σε οποιαδήποτε στιγμή, ανοίγοντας και κατόπιν κλείνοντας το δακτύλιο όπως περιγράφηκε παραπάνω.

ΑΦΑΙΡΕΣΗ ΤΩΝ ΑΠΟΚΟΜΜΑΤΩΝ

Η θήκη απορριμμάτων βρίσκεται κάτω από το μηχάνημα και μπορείτε να την βγάλετε από τη δεξιά πλευρά. Για καλύτερα αποτελέσματα, αδειάζετε τακτικά τη θήκη. Πρέπει να αδειάζετε τη θήκη μετά από 50 λειτουργίες για να εξασφαλίσετε αποτροπή εμπλοκών.

ΑΠΟΘΗΚΕΥΣΗ

Χαμηλώστε το κάλυμμα. Το μηχάνημα βιβλιοδεσίας Galaxy είναι σχεδιασμένο για οριζόντια αποθήκευση στο γραφείο.

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πρόβλημα

Η πράσινη λυχνία νέον λειτουργίας δεν είναι αναμμένη

Η λυχνία νέον είναι στην κόκκινη θέση αναμονής

Οι οπές διάτρησης δεν είναι κεντραρισμένες

Το μηχάνημα δεν τρυπά

Οι οπές διάτρησης δεν είναι παράλληλες προς το άκρο του φύλλου

Μη ολοκληρωμένες οπές

Λείπουν οπές

Τα φύλλα δεν γυρίζουν στο δεμένο έγγραφο

Αιτία

Το μηχάνημα δεν είναι ανοικτό

Το μηχάνημα υπερφορτώθηκε κατά τη διάτρηση

Ο οδηγός άκρου δεν είναι ρυθμισμένος

Εμπλοκή

Έχουν κολλήσει αποκόμματα κάτω από τις φιλιέρες

Τα φύλλα δεν είναι σωστά ευθυγραμμισμένα με το πρότυπο διάτρησης

Οι επιλέξιμες φιλιέρες δεν έχουν επιλεχθεί για διάτρηση

Το πίσω περιθώριο είναι πολύ μεγάλο για μικρότερο δακτύλιο διάτρησης

Λύση

Ενεργοποιήστε το μηχάνημα με το διακόπτη στο πίσω μέρος του, που είναι δίπλα στην υποδοχή του βύσματος ηλεκτροδότησης

Πιέστε το κουμπί διάτρησης. Το μηχάνημα θα αποσύρει το μηχανισμό διάτρησης και θα επαναρυθμιστεί. Συνεχίστε αυτή τη διαδικασία έως ότου ολοκληρωθεί ο κύκλος διάτρησης

Ρυθμίστε τον οδηγό άκρου έως ότου διορθωθεί το πρότυπο διάτρησης οπών

Βεβαιωθείτε ότι η θήκη απορριμμάτων είναι άδεια. Ελέγξτε για τυχόν εμπλοκή στην υποδοχή χαρτιού

Περάστε δύσκαμπτο χαρτόνι από την υποδοχή χαρτιού. Μετακινήστε το χαρτόνι προς το πλάι για να απελευθερωθούν οποιαδήποτε αποκόμματα εντός της θήκης απορριμμάτων

Ρυθμίστε τον οδηγό άκρου και κάντε δοκιμές διάτρησης με πρόχειρα φύλλα έως ότου διορθωθεί

Ελέγξτε ότι έχουν επιλεχθεί οι σωστές φιλιέρες για τη διάτρηση οπών. Για επιλογή μιας φιλιέρας, πιέστε το διακόπτη επιλογέα προς τα κάτω στο εμπρόσθιο μέρος

Επιλέξτε το μικρότερο βάθος περιθωρίου για δακτύλιους διάτρησης έως 18 mm σε διάμετρο. Επιλέξτε το μεγαλύτερο βάθος περιθωρίου για δακτύλιους μεγαλύτερους από 18 mm σε διάμετρο

Οι άκρες του φύλλου έχουν παραμορφωθεί

Διαρροή θήκης απορριμμάτων

Πιθανή υπερφόρτωση του μηχανήματος

Η θήκη απορριμμάτων δεν έχει εισαχθεί σωστά ή έχει ενεργοποιηθεί η λειτουργία «διάρρηξης» (burst)

ΠΑΓΚΟΣΜΙΑ ΕΓΓΥΗΣΗ

Η Fellowes εγγυάται ότι κανένα από τα εξαρτήματα του μηχανήματος βιβλιοδεσίας δεν θα παρουσιάσει ελαττώματα σε υλικά και εργατικά για 2 έτη από την ημερομηνία αγοράς από τον αρχικό αγοραστή. Εάν παρουσιαστεί ελάττωμα σε οποιοδήποτε εξάρτημα κατά την περίοδο εγγύησης, η μόνη και αποκλειστική σας αποκατάσταση θα είναι η επισκευή ή η αντικατάσταση, κατά την επιλογή και με έξοδα της Fellowes, του ελαττωματικού εξαρτήματος. Αυτή η εγγύηση δεν ισχύει σε περιπτώσεις κακομεταχείρισης, λανθασμένου χειρισμού, ή μη εξουσιοδοτημένης επισκευής. Οποιαδήποτε υπονοούμενη εγγύηση, συμπεριλαμβανομένων εγγυήσεων εμπορευσιμότητας ή καταλληλότητας για συγκεκριμένο σκοπό, περιορίζεται δια του παρόντος σε διάρκεια ίση με την ανάλογη διάρκεια εγγύησης

Διατρυπήστε πλαστικά καλύμματα με χάρτινα φύλλα. Μειώστε τον αριθμό των φύλλων προς διάτρηση

Ελέγξτε ότι η θήκη απορριμμάτων είναι άδεια και η λειτουργία «διάρρηξης» (burst) είναι κλειστή

που αναφέρεται παραπάνω. Η εταιρία Fellowes δεν θα είναι σε καμία περίπτωση υπεύθυνη για οποιεσδήποτε συνεπαγόμενες ή συμπτωματικές ζημίες αποδοτέες σ’ αυτό το προϊόν. Αυτή η εγγύηση σάς δίνει συγκεκριμένα νομικά δικαιώματα. Μπορεί να έχετε και άλλα νόμιμα δικαιώματα που διαφέρουν απ’ αυτή την εγγύηση. Η διάρκεια, οι όροι και οι προϋποθέσεις αυτής της εγγύησης ισχύουν σε παγκόσμιο επίπεδο, εκτός από τις περιπτώσεις στις οποίες μπορεί να απαιτούνται από την τοπική νομοθεσία συγκεκριμένοι περιορισμοί, ή ειδικές απαγορεύσεις ή προϋποθέσεις. Για περισσότερες λεπτομέρειες, ή για να λάβετε υπηρεσίες με βάση αυτή την εγγύηση, παρακαλείσθε να επικοινωνήσετε μαζί μας ή με τον αντιπρόσωπο της περιοχής σας.

Page 54

Galaxy

500

TÜRKÇE

Kağıt girişi

Belge desteği (kapak)

Ayarlanabilir

Çıkarılabilir kalıplar

Tarak depolama yeri ve Belge ölçme

Çıkarılabilir platform (ciltleme kaseti)

kenar kılavuzu

Kenar kılavuzunu ayarlama çarkı

Tarak açma kolu

Çıkarılabilir platform (ciltleme kaseti)

ÖZELLİKLERİ

Delme Kapasitesi

Kağıt yaprakları

70-80 g 25 yaprak

Şeaf Kapaklar

100 - 200 mikron 4 yaprak 200+ mikron 3 yaprak

Diğer Standart Kapaklar

160-270 g 4 yaprak

270+

g 3 yaprak

Ciltleme Kapasitesi

Maks. tarak boyutu 51 mm

Maks. belge (80 g) c. 500 yaprak

Aşırı yüklenme neonu

Güç verildi neonu

Çıkarılabilir kalıplar

Delme tuşu

Arka kenar ayarı

Atık tepsisi (çift erişim)

Taşıma kulbu

Belge ölçme ve depolama tepsisi

Teknik Veriler

Kağıt boyutları A4, A5, ABD mektup, ABD kapak Delme yuvaları 21 Çıkarılabilir kalıplar 3 kalıp (15, 20, 21) Ayarlanabilir arka kenar evet - 2 pozisyon

(min = 2,5 mm, maks = 4,5 mm) Yuva aralığı 14,28 mm Ayarlanabilir kenar kılavuzu evet- döner Atık tepsisi kapasitesi c. 3000 yaprak Voltaj 220-240 V 50/60 Hz Motor gücü 160 W 1,0 A Görev Çevrimi 30 dakika açık / 30 dakika kapalı

Net ağırlık 9,8 kg Boyutlar (UxDxY) 530 x 450 x 165 mm

ÖNEMLİ GÜVENLİK TALİMATLARI — Kullanmadan Önce Okuyun!

Kullanmadan önce lütfen okuyun. İleride başvurmak üzere lütfen saklayın.

Delme işlemi sırasında:

- daima makinenin dengeli bir yüzey üstüne yerleştirilmiş olmasına dikkat edin

- son belgeleri delmeden önce müsvedde yapraklar üzerinde deneme delikleri açıp makineyi ayarlayın

- delmeden önce zımbaları ve diğer metal parçalarını sayfalardan çıkarın

- makinenin belirtilen performans düzeyini hiçbir zaman aşmayın

Ciltleme işlemi sırasında:

- çıkarılabilir ciltleme platformu, delme ünitesinden uzakta kullanılabilir

- çıkarılabilir ciltleme platformunun dengeli bir yüzeyde olmasını sağlayın

Makineyi ısı ve su kaynaklarından uzak tutun. Makineyi asla açmayın ya da başka şekilde tamir etmeye çalışmayın. Makineyi kolay erişilebilir bir prize takın.

Not – bu makinede, kullanım sırasında aşırı ısındığı zaman devreye giren bir termal bağlantı kesme aygıtı vardır. Aygıt, makinenin kullanımı güvenli hale geldiğinde otomatik olarak devreden çıkar.

Page 55

TARAK ÇAPI VE BELGE BOYUTLARI

Galaxy

500

Galaxy

500

Tarak çapı boyutları

mm yaprak sayısı

6 mm 2-20 8 mm 21-40 10 mm 41-55

Arka kenar ayarı

12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240 38 mm 241-340 45 mm 341-410 51 mm 411-500

KURULUMU

Yardım mı Gerekli?

Müşteri Hizmetleri…. www.fellowes.com Uzmanlarımızın size bir çözüm sunmasına olanak verin. Satın aldığınız yerle temas kurmadan önce daima Fellowes ile temas kurun.

1. Makinenin dengeli bir yüzey üstüne yerleştirilmiş olmasına dikkat edin.

5. Makineyi açın (anahtar makinenin arkasındadır).

2. Atık tepsisinin boş ve doğru yerleştirilmiş olmasını kontrol edin. Tepsiye sağ ve sol taraardan erişilebilir. Tepside, yonga tepsisi ‘aşırı dolu’ olduğunda çalışan bir ‘çoğuşma özelliği’ vardır.

6. Kapağı kaldırın. Yeşil güç neonunun yanıp yanmadığını kontrol edin.

3. Makine, bağlantısı yapılmamış elektrik uçları ile gelir. İlgili güç kaynağına uygun doğru uç bağlantısını seçin.

7. Tarak açma kolunun geriye doğru itilmiş olmasını sağlayın.

4. Uç bağlantısını topraklı elektrik prizine takın.

8. Ciltleme platformunun makineye doğru yerleştirilmiş olduğunu kontrol edin.

Page 56

TÜRKÇE

Satellite

SYSTEM

CİLTLEME ADIMLARI

1. Yeşil güç neonunun yanıp yanmadığını kontrol edin.

6. Plastik tarağı açma mekanizmasına yerleştirin. Tarak açma kolunu ileri doğru çekerek tarağı açın.

2. Depolama tepsisini kullanarak doğru tarak çapını seçin.

7. Kenar kılavuzu ayarını kontrol etmek için müsvedde yapraklar üzerinde deneme deliği açın.

3. Yaprak boyutuna uygun doğru delgi prolini seçin. Çıkarılabilir kalıpları gerektiği gibi seçin (delik 15, 20, 21).

8. Delinmiş yaprakları, doğrudan, açık tarağa yerleştirin.

4. Bir delgiyi iptal etmek için arkadaki tuşa basın. Bir yaprakla deneme delgisi yapın.

9. Atık tepsisini düzenli olarak, tercihen her kullanımdan sonra boşaltın.

5. Yaprak sayısı için doğru arka kenar derinliğini seçin.

10. Makineyi kapatın.

BELGE CİLTLEME

21 3 4

Ön

Kapak

Arka

Kapak

1. Önce ön ve arka kapakları delin. 2. Makineyi ya da kullanıcıyı aşırı yüklemeyecek şekilde, yaprakları küçük partiler halinde delin.

MAKS. 25

(80 g/m2)

ÇIKARILABİLİR CİLTLEME PLATFORMU

Galaxy, benzersiz bir hareketli ciltleme platformu içerir. Platform, tabandan kaldırılarak dengeli bir yüzeye yerleştirilip, normal ciltleme işlemleri uygulanarak belge ciltlemek için kullanılabilir ve bunun yanı sıra farklı kullanıcıların birlikte çalışmasına olanak tanır. Kullanılmadığı zaman, platform, delme makinesinin içindeki güvenli yerinde muhafaza edilmelidir.

3. Delinmiş yaprakları, doğrudan, açılmış tarağa yerleştirin. Belgenin baş tarafından başlayın.

4. Delinmiş tüm yapraklar tarağa yerleştirildiğinde, tarak kolunu geriye doğru iterek tarağı kapatın ve ciltlenmiş belgeyi çıkartın.

Page 57

CİLTLENMİŞ BİR BELGENİN DÜZELTİLMESİ

Tarak daha önce tarif edilen şekilde açılıp kapatılarak, istenildiğinde belgeye sayfa eklenebilir ya da belgeden sayfa çıkartılabilir.

ATIKLARIN ÇIKARILMASI

Atık tepsisi makinenin altında bulunur ve her iki taraftan da erişilebilir. En iyi sonuçları elde etmek için tepsiyi düzenli olarak boşaltın. Tıkanmaları önlemek için tepsi her 50 işlemden sonra boşaltılmalıdır.

MUHAFAZA

Kapağı indirin. Galaxy taraklı ciltleme makinesi, masa üstünde yatay konumda muhafaza edilmek üzere tasarlanmıştır.

ARIZA GİDERME

Sorun

Yeşil güç neonu yanmıyor

Kırmızı bekleme neonu

Delikler ortalanmamış

Makine delmiyor

Delikler kenara paralel değil

Kısmi delikler

Bazı delikler eksik

Ciltlenmiş belgede yapraklar dönmüyor

Delik kenarları hasarlı

Nedeni

Makine açılmamıştır

Makine delerken aşırı yüklenmiş

Kenar kılavuzu ayarlanmamış

Tıkanma

Delgi kalıplarının altına çöp takılmıştır

Yapraklar deliklerle doğru hizada değil

Seçilebilir kalıplar delmek üzere seçilmemiş

Arka kenar, küçük bir tarak için çok büyük

Makine muhtemelen aşırı yüklenmektedir

Çözüm

Makinenin arkasında bulunan ş girişinin yanındaki ve soketteki anahtarla makineyi açın

Delme tuşuna basın. Makine zımbaları geri çeker ve kendisini sıfırlar. Delme çevrimi tamamlanana kadar bu işleme devam edin

Kenar kılavuzunu, doğru delik düzeni elde edilene kadar ayarlayın

Atık tepsisinin boş olup olmadığını kontrol edin. Kağıt girişinde tıkanma olup olmadığını kontrol edin

Kağıt girişine sert bir mukavva parçası sokun. Mukavvayı yanlamasına hareket ettirerek sıkışmış olan çöplerin atık tepsisine düşmesini sağlayın

Kenar kılavuzunu ayarlayın ve doğru hizayı elde edene kadar müsvedde sayfalarla deneme yapın

Doğru kalıpların delmek üzere seçilmiş olup olmadıklarını kontrol edin. Bir kalıbı seçmek için, öndeki seçme anahtarını itin

18mm çapa kadar taraklar için küçük kenar derinliğini seçin. 18mm’den daha büyük çaplı taraklar için büyük kenar derinliğini seçin

Plastik kapakları kağıt yapraklarla birlikte delin. Delinmekte olan yaprak sayısını azaltın

Atık tepsisi çöpleri kaçırıyor

Atık tepsisi doğru yerleştirilmemiş ya da “çoğuşma özelliği” devreye girmiştir

DÜNYA ÇAPINDA GARANTİ

Fellowes, cilt makinesinin tüm parçalarının, ilk tüketici tarafından satın alınma tarihinden itibaren 2 yıl süreyle malzeme ve işçilik açısından kusursuz olacağını garanti eder. Eğer garanti dönemi içinde herhangi bir parça kusurlu bulunursa, tek ve özel tazminatınız, seçme hakkı ve masraarı Fellowes’a ait olmak üzere, söz konusu parçanın onarılması veya değiştirilmesidir. Bu garanti, kötü kullanım, yanlış muamele ya da yetkisiz taraarca yapılmış onarım vakalarına uygulanmaz. Satılabilirlik ve belli bir amaca uygunluk garantileri dahil olmak üzere, her türlü zımni garantilerin süresi, yukarıda beyan edilen

Atık tepsisinin boş ve “çoğuşma özelliğinin” kapalı olup olmadığını kontrol edin

ilgili garanti dönemi ile sınırlıdır. Fellowes, bu ürünün kullanılması sonucunda oluşan zararlardan hiçbir şekilde sorumlu değildir. Bu garanti size belirli yasal haklar verir. Bu garantiden farklı olarak diğer yasal haklarınız olabilir. Bu garantinin süresi ve şartları, yerel yasaların gerektirebileceği sınırlamalar, kısıtlamalar veya şartlar haricinde tüm dünya genelinde geçerlidir. Daha fazla ayrıntı ya da bu garanti kapsamında servis almak için Fellowes ile ya da bayinizle irtibat kurun.

Page 58

POZOR

Galaxy

500

ČESKY

Otvor pro papír

Podpora dokumentů (víko)

Nastavitelné

Uvolnitelné formy

Uskladnění hřebene a měřidlo dokumentů

Vyjmutelná plošina (vazná kazeta)

vodítko okraje

Kolečko pro nastavení vodítka hřebene

Páka pro rozevření hřebene

Vyjmutelná plošina (vazná kazeta)

TECHNICKÉ ÚDAJE

Kapacita děrování

Listy papíru

70-80 g 25 listy

Průhledné obálky

100 - 200 mikronů 4 listy přes 200 mikronů 3 listy

Jiné standardní obálky

160-270 g 4 listy

přes 270

g 3 listy

Kapacita vázání

Maximální velikost hřebene 51 mm

Max dokument (80 g) c. 500 listů

Kontrolka přetížení Kontrolka napájení

Uvolnitelné formy

Tlačítko pro děrování

Nastavení zadního okraje

Podnos pro odpad (dvojitý přístup)

Rukojeť pro přenášení

Tácek pro ukládání a měřidlo dokumentů

Technické parametry

Rozměry papíru A4, A5, dopisní velikost USA, průvodní dopis USA Děrovací otvory 21 Uvolnitelné formy 3 formy (15, 20, 21) Nastavitelný zadní okraj ano - 2 polohy

(min = 2,5 mm, max = 4,5 mm) Rozestup otvorů 14,28 mm Upravitelné vodítko okraje ano - rotační Kapacita podnosu pro odpad c. 3000 listů Napětí 220-240 V 50/60 Hz Výkon motoru ve wattech 160 W 1,0 A Pracovní cyklus 30 minut zapnuto / 30 minut vypnuto

Čistá váha 9,8 kg Rozměry (D x H x V) 530 x 450 x 165 mm

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY — Přečtěte si před použitím!

Přečtěte si prosím před použitím. Uschovejte pro budoucí využití.

Při děrování:

- vždy zajistěte, aby byl stroj na stabilním podkladu

- ozkoušejte děrování na nepotřebných listech a stroj seřiďte, než provedete

děrování na nálních dokumentech

- před děrováním odstraňte sponky a další kovové materiály

- nikdy nepřekračujte uvedený výkon stroje

Při vázání:

- vyjmutelnou vaznou plošinu je možno použít mimo děrovací jednotku

- vždy zajistěte, aby vyjmutelná vazná plošina byla na stabilním povrchu

Mějte stroj stranou od zdrojů tepla a vody. Nikdy se nepokoušejte zařízení otevírat ani žádným způsobem opravovat. Zařízení zapojte do snadno přístupné zásuvky.

Poznámka - toto zařízení obsahuje tepelnou pojistku, která se aktivuje, když se stroj při používání přehřeje. Automaticky se znovu nastaví, když lze zařízení bezpečně použít.

Page 59

PRŮMĚR HŘEBENE A FORMÁTY DOKUMENTŮ

Galaxy

500

Galaxy

500

Velikosti průměru hřebene

mm počet listů

6 mm 2-20 8 mm 21-40 10 mm 41-55

Nastavitelný

zadní okraj

12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240 38 mm 241-340 45 mm 341-410 51 mm 411-500

INSTALACE

Potřebujete pomoc?

Služba zákazníkům.. www.fellowes.com Dovolte našim odborníkům, aby vám pomohli. Než se obrátíte na místo, kde jste výrobek zakoupili, vždy nejprve zavolejte společnosti Fellowes.

1. Zajistěte, aby byl stroj na stabilním podkladu.

5. Zapněte stroj (spínač je na zadní straně stroje).

2. Zkontrolujte, zda je podnos pro odpad prázdný a správně upevněný. Přístup k tácku je zleva i zprava. Tácek má ‘vyhazovací funkci’ , která funguje, když je tácek na čipy ‘přeplněný’.

6. Zvedněte víko. Zkontrolujte, zda svítí zelená kontrolka.

3. Stroj se dodává s volnými napájecími kabely. Zvolte správný kabel pro příslušný zdroj napětí.

7. Zajistěte, aby byla páka pro otevírání hřebene zatlačena dozadu.

4. Zapojte kabel do uzemněné zásuvky.

8. Zajistěte, aby vazná plošina byla správně umístěna ve stroji.

Page 60

ČESKY

Satellite

SYSTEM

VÁZÁNÍ

1. Zkontrolujte, zda svítí zelená kontrolka.

6. Zasuňte plastový hřeben do otevíracího mechanismu. Otevřete hřeben přitažením páky pro jeho otevírání dopředu.

2. Zvolte správný průměr hřebene pomocí skladovacího tácku.

7. Otestujte děrování na nepotřebných listech pro kontrolu nastavení vodítka okraje.

3. Zvolte správný prol děrování pro velikost listu. Zvolte podle potřeby uvolnitelná razidla (otvory 15, 20, 21).

8. Děrované listy zavádějte přímo na rozevřený hřeben.

4. Pokud chcete zrušit děrování, stiskněte tlačítko vzadu. Otestuje děrování listu.

9. Vyprazdňujte pravidelně podnos pro odpad - ideálně po každém použití.

5. Zvolte správnou hloubku okraje pro počet listů.

10. Vypněte stroj.

VÁZÁNÍ DOKUMENTU

21 3 4

1. Nejprve děrujte přední a zadní obálku.

Přední

obálka

Zadní

obálka

2. Listy děrujte po malých dávkách, jež nepřetěžují stroj ani uživatele.

MAX 25

(80 g/m2)

VYJMUTELNÁ VAZNÁ PLOŠINA

Galaxy má jedinečnou mobilní vaznou desku. Plošinu je možno zdvihnout ze základny a používat na stabilním povrchu k vázání dokumentů pomocí normálních vazných postupů a také umožňuje společnou práci různých uživatelů. Když se plošina nepoužívá, měla by být bezpečně uložena v děrovacím stroji.

3. Děrované listy zavádějte přímo na rozevřený hřeben. Začněte přední částí dokumentu.

4. Když jsou na hřeben vloženy všechny listy, uzavřete hřeben zatlačením páky pro uzavření hřebene a vyjměte svázaný dokument.

Page 61

OPRAVA SVÁZANÉHO DOKUMENTU

Další listy lze kdykoli přidat nebo odebrat tak, že otevřete a pak zavřete hřeben dle předchozího popisu.

ODSTRANĚNÍ ODPADNÍHO MATERIÁLU

Podnos pro odpad je umístěn pod strojem a lze k němu přistoupit z pravé strany. Pro co nejlepší výsledek prostor pravidelně čistěte. Tento podnos by se měl vyprázdnit po každých 50 operacích, aby se zabránilo ucpání.

USKLADNĚNÍ

Sklopte víko. Hřebenový vazač Galaxy je určen k vodorovnému skladování na stole.

ODSTRAŇOVÁNÍ PORUCH

Problém

Nesvítí zelená kontrolka napájení

Červená kontrolka připravenosti

Vyražené otvory nejsou vystředěné

Stroj neděruje

Děrované otvory nejsou rovnoběžné s okrajem

Částečné otvory

Chybějící otvory

Listy nelze otáčet ve svázaném dokumentu

Poškozené okraje děrovaného otvoru

Únik odpadu z podnosu pro odpad

Příčina

Stroj není zapnut

Stroj je při děrování přetížen

Vodítko okraje není nastaveno

Zablokování

Odřezky uvízly pod výsekem

Listy nejsou správně zarovnány na vzorec děrování

Volitelná razidla nejsou zvolená k děrování

Zadní okraj je příliš velký pro menší hřeben

Pravděpodobné přetížení stroje

Podnos pro odpad není správně zasunutý nebo se aktivovala ‘vyhazovacífunkce’.

Řešení

Zapněte stroj vzadu vedle zástrčky a do zásuvky

Stiskněte tlačítko pro děrování. Stroj stáhne otvory a znovu se nastaví. Pokračujte v tomto procesu do dokončení děrovacího cyklu

Upravte vodítko okraje, dokud není vzorec otvorů správný

Zkontrolujte, zda je podnos na odpad prázdný. Zkontrolujte průchodnost vstupního otvoru pro papír

Zasuňte do vstupního otvoru pro papír pevný karton. Posuňte karton do strany tak, abyste uvolnily volné odřezky do podnosu pro odpad

Upravte vodítko okraje a otestujte děrování na odpadním papíru, dokud není vzorec otvorů správný

Zkontrolujte, zda jsou zvolená správná razidla pro děrování otvorů. Pokud chcete zvolit razidlo, stiskněte tlačítko voliče v přední části

Zvolte menší hloubku odstupu pro hřebeny do průměru 18 mm. Zvolte větší hloubku odstup pro hřebeny o průměru větším než 18 mm.

Plastové obaly děrujte s listy papíru. Snižte počet děrovaných listů

Zkontrolujte, zda je podnos pro odpad prázdný a ‘vyhazovací funkce’uzavřena

CELOSVĚTOVÁ ZÁRUKA

Společnost Fellowes zaručuje, že všechny součásti vazače budou prosty vad materiálu a provedení po dobu 2 let od data nákupu prvním spotřebitelem. Pokud v průběhu záruční doby kterákoli část bude závadná, vaše jediná a výlučná forma nápravy bude oprava nebo výměna vadné části podle volby a na náklady společnosti Fellowes. Tato záruka neplatí v případě zneužití, nesprávného použití nebo nepovolené opravy. Jakákoli implikovaná záruka, včetně záruky prodejnosti nebo způsobilosti pro určitý účel, je tímto časově omezena Jakákoli implikovaná záruka, včetně záruky prodejnosti nebo způsobilosti pro

určitý účel, je tímto časově omezena na odpovídající výše uvedenou záruční lhůtu. V žádném případě nebude společnost Fellowes zodpovědna za eventuální následné škody přisuzované tomuto produktu. Tato záruka vám přiznává specická zákonná práva. Vedle těchto práv však mohou existovat ještě práva další či odlišná. Trvání, termíny a podmínky této záruky platí celosvětově, kromě případů, kde místní zákony ukládají různá omezení, restrikce nebo podmínky. Se žádostí o další podrobnosti nebo o servis v rámci této záruky se obraťte přímo na společnost Fellowes nebo svého prodejce.

Page 62

POZOR

Galaxy

500

SLOVENSKY

Vstupný otvor na papier

Podpera dokumentov (veko)

Nastaviteľné

Uvoľniteľné razidlá

Uloženie hrebeňa a mierka dokumentov

Snímateľná plošinka (viazacia kazeta)

vodidlo okraja

Koliesko na nastavenie vodidla okraja

Otváracia páčka hrebeňa

Snímateľná plošinka (viazacia kazeta)

SCHOPNOSTI

Kapacita perforovania

Hárky papiera

70-80 g 25 hárkov

Priesvitné obaly

100 - 200 mikrónov 4 hárkov 200+ mikrónov 3 hárkov

Iné štandardné obaly

160-270 g 4 hárkov

270+ g 3 hárkov

Kapacita viazania

Maximálna veľkosť hrebeňa 51 mm

Maximálny počet dokumentov (80 g) približne 500 hárkov

Indikátor preťaženia

Indikátor napájania

Uvoľniteľné razidlá

Tlačidlo perforovania

Nastavenie zadného okraja

Odpadová nádoba (prístup z dvoch strán)

Rúčka na nosenie

Mierka dokumentov a nádoba na ukladanie dokumentov

Technické údaje

Rozmery papiera A4, A5, US letter, US cover Otvory na perforovanie 21 Uvoľniteľné razidlá 3 razidlá (15, 20, 21) Nastaviteľný zadný okraj áno - 2 polohy

(min. = 2,5 mm, max. = 4,5 mm) Rozstup otvorov 14,28 mm Nastaviteľné vodidlo okraja áno, otočné Kapacita odpadovej nádoby približne 3 000 hárkov Napätie 220-240 V 50/60 Hz Príkon motora 160 W 1,0A Pracovný cyklus 30 minút zapnutý / 30 minút vypnutý

Čistá váha 9,8 kg Rozmery (d x h x v) 530 x 450 x 165 mm

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY — Pre použitím si prečítajte!

Pred použitím si prečítajte. Odložte si ich pre budúcnosť.

Pri perforovaní:

- vždy dbajte na to, aby zariadenie bolo na pevnom povrchu

- pred perforovaním konečných dokumentov najprv skúste perforovať nepotrebné hárky a podľa potreby nastavte zariadenie

- pred perforovaním odstráňte spinky a iné kovové predmety z dokumentov

- nikdy neprekračujte udávaný výkon zariadenia

Pri viazaní:

- snímateľná viazacia plošinka sa môže používať mimo perforovacej jednotky

- vždy skontrolujte, či je snímateľná viazacia plošinka umiestnená na stabilnom povrchu

Zariadenie udržujte mimo zdrojov tepla a vody. Nikdy sa nepokúšajte otvoriť alebo inak opraviť toto zariadenie. Zariadenie zapojte do ľahko dostupnej elektrickej zásuvky.

Poznámka – toto zariadenie obsahuje tepelnú poistku, ktorá sa aktivuje pri prehriatí zariadenia počas používania. Keď je zariadenie opäť v stave bezpečnej prevádzky, poistka sa automaticky vypne.

Page 63

PRIEMER HREBEŇA A VEĽKOSŤ DOKUMENTOV

Galaxy

500

Galaxy

500

Veľkosti priemeru hrebeňa

mm hárkov

6 mm 2-20 8 mm 21-40 10 mm 41-55

Nastavenie

zadného okraja

12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240 38 mm 241-340 45 mm 341-410 51 mm 411-500

PRÍPRAVA

Potrebujete pomoc?

Zákaznícky servis….. www.fellowes.com Nechajte našich odborníkov, aby vám pomohli s riešením. Vždy zavolajte najprv spoločnosti Fellowes, až potom kontaktujte predajcu.

1. Skontrolujte, či je zariadenie na pevnom povrchu.

5. Zapnite zariadenie (vypínač sa nachádza na zadnej časti zariadenia).

2. Skontrolujte, či je odpadová nádoba prázdna a správne založená. K nádobe je možné pristúpiť z ľavej aj z pravej strany. Táto nádoba je vybavená ‘funkciou vysypania’, ktorá sa spustí, keď je nádoba s ústrižkami papiera ‘preplnená’.

6. Zdvihnite veko. Skontrolujte, či svieti zelený indikátor.

3. Zariadenie sa dodáva s voľnými napájacími káblami. Vyberte správny kábel pre typ elektrickej zásuvky.

7. Skontrolujte, či je páčka otvorenia hrebeňa zatlačená dozadu.

4. Kábel zapojte do uzemnenej zásuvky.

8. Skontrolujte, či je viazacia plošinka umiestnená správne na zariadení .

Page 64

SLOVENSKY

Satellite

SYSTEM

POSTUP VIAZANIA

1. Skontrolujte, či svieti zelený indikátor.

6. Vložte plastový hrebeň do otváracieho mechanizmu. Potiahnite páčku otvorenia hrebeňa dopredu, čím ho otvoríte.

2. Pomocou zásobníka uloženia vyberte správny priemer hrebeňa.

7. Skúšobne perforujte nepotrebné hárky papiera na kontrolu nastavenia vodidla okraja.

3. Zvoľte správny prol perforácie pre danú veľkosť hárku. Zvoľte vhodné uvoľniteľné razidlo (otvory 15, 20, 21).

8. Vkladajte perforované hárky priamo na otvorený hrebeň.

4. Keď chcete zrušiť perforovanie, zatlačte prepínač na zadnej strane. Skúšobne perforujte jeden hárok.

9. Vyprázdňujte odpadovú nádobu pravidelne - ideálne po každom použití.

5. Zvoľte správnu hĺbku okraja pre daný počet hárkov.

10. Vypnite zariadenie.

VIAZANIE DOKUMENTU

21 3 4

Predný

obal

Zadný

obal

1. Najprv perforujte predný a zadný obal.

2. Hárky perforujte v malých dávkach, ktoré nepreťažujú zariadenie ani používateľa.

MAX. 25

(80 g/m2)

ODSTRÁNITEĽNÁ VIAZACIA PLOŠINKA

Galaxy má jedinečnú mobilnú viazaciu plošinku. Túto plošinku je možné nadvihnúť zo základne a použiť ju na pevnom povrchu na viazanie dokumentov pomocou normálnej procedúry viazania. Umožňuje tiež spoluprácu viacerých užívateľov. Keď sa táto plošinka nepoužíva, je ju potrebné bezpečne uložiť v perforovacom zariadení.

3. Vkladajte perforované hárky priamo na otvorený hrebeň. Začnite od začiatku dokumentu.

4. Po vložení všetkých perforovaných hárkov na hrebeň potlačte páčku hrebeňa dozadu, čím zavriete hrebeň a odstránite zviazaný dokument.

Page 65

OPRAVA ZVIAZANÉHO DOKUMENTU

Kedykoľvek môžete pridať alebo odstrániť ďalšie hárky tak, že otvoríte a potom zavriete hrebeň podľa uvedeného postupu.

ODSTRÁNENIE NADBYTOČNÝCH KÚSKOV PAPIERA

Odpadová nádoba sa nachádza pod zariadením a je prístupná z oboch strán. Odpadovú nádoby pravidelne vyprázdňujte. Nádobu je potrebné vyprázdniť po každých 50 operáciách, aby sa predišlo zablokovaniu.

SKLADOVANIE

Sklopte kryt. Hrebeňový viazač Galaxy je navrhnutý tak, aby sa mohol skladovať vodorovne na stole.

ODSTRAŇOVANIE PORÚCH

Problém

Zelený indikátor nesvieti

Svieti červený indikátor pohotovostného režimu

Perforované otvory nie sú v strede

Zariadenie neperforuje

Perforované otvory nie sú súbežné s okrajom

Otvory nie sú celé

Chýbajúce otvory

Hárky v zviazanom dokumente sa nepretáčajú

Poškodené okraje dier

Príčina

Zariadenie nie je zapnuté

Zariadenie sa počas perforovania preťažilo

Nie je nastavené vodidlookraja

Upchanie

Pod otvormi sa zasekli úlomky

Hárky nie sú správne zarovnané na vzorke perforovania

Voliteľné razidlá nie sú zvolené pre perforáciu

Zadný okraj je pre menší hrebeň príliš veľký

Možné preťaženie zariadenia

Riešenie

Zapnite zariadenie vypínačom na zadnej strane vedľa konektora elektrického kábla pri zásuvke

Stlačte tlačidlo perforovania. Zariadenie vyberie perforácie a obnoví sa. Pokračujte v tomto procese až do dokončenia perforovania

Upravte vodidlo okraja tak, aby vzorka otvorov bola správna

Skontrolujte, či je odpadová nádoba prázdna. Skontrolujte upchanie vstupného otvoru na vkladanie papiera

Vezmite hárok tvrdého papiera a zasuňte ho do vstupného otvoru na vkladanie papiera. Posúvajte tvrdý papier do bokov, aby sa uviaznuté kúsky papiera uvoľnili do odpadovej nádoby

Upravte vodidlo okraja a otestujte perforovania na nepotrebných hárkoch papiera, kým nastavenie nie je správne

Skontrolujte, či sú na perforáciu otvorov zvolené správne razidlá. Keď chcete zvoliť razidlo, stlačte vypínač voľby na prednej strane zariadenia

Zvoľte menšiu hĺbku okraja pre hrebene, ktorých priemer je maximálne (18 mm. Zvoľte väčšiu hĺbku okraja pre hrebene, ktoré majú priemer väčší než 18 mm

Plastové obaly perforujte spolu s hárkami papiera. Zmenšite počet perforovaných hárkov

Z odpadovej nádoby sa vysýpajú kúsky papiera

Odpadová nádoba nie je správne zasadená alebo nebola aktivovanáOdpadová nádoba nie je správne založená, alebo sa aktivovala ‘ funkcia vysypania’

CELOSVETOVÁ ZÁRUKA

Spoločnosť Fellowes dáva záruku na všetky časti tohto viazacieho zariadenia, že nemajú poruchu v materiáli a spracovaní na 2 roky od dátumu kúpy prvým zákazníkom. Ak sa nájde počas záručnej lehoty chybná časť, výhradné nápravné opatrenie bude oprava alebo výmena chybnej časti na nákladyspoločnosti Fellowes. Táto záruka neplatí v prípade zneužitia, nesprávneho použitia alebo nedovolenej opravy. Každá zahrnutá záruka vrátane predajnosti, alebo spůsobilosti pre určitý účel je týmto obmedzená na trvanie primeranej záručnej lehoty vysvetlenej vyššie. Spoločnosť Fellowes nebude v žiadnom prípade

Skontrolujte, či je odpadová nádoba prázdna a ‘funkcia vysypania’ zatvorená

zodpovedná za prípadné následné alebo vedľajšie škody prisudzované tomuto výrobku. Táto záruka vám dáva určité zákonné práva. Môžete mať iné zákonné práva, ktoré sa líšia od tejto záruky. Trvanie, termíny a podmienky tejto záruky platia celosvetovo, okrem prípadov, kde miestne zákony ukladajú rôzne obmedzenia, reštrikcie alebo podmienky. So žiadosťou o ďalšie informácie alebo záručný servis sa obráťte na spoločnosť Fellowes alebo vášho predajcu.

Page 66

Galaxy

500

MAGYAR

Papíradagoló nyílás

Dokumentumtartó (fedél)

Állítható élvezető

Kioldható sajtolószerszámok

Kerék az élvezető állításához

Gerincnyitó kar

Gerinctároló és dokumentum-mérce

Kivehető alátét (kötőkazetta)

TULAJDONSÁGOK

Lyukasztási teljesítmény

Papírlapok

70-80 g 25 lap

Átlátszó borítók

100 - 200 mikron 4 lap 200+ mikron 3 lap

Egyéb szabványos borítók

160-270 g 4 lap

270+ g 3 lap

Kötési teljesítmény

Max. gerincméret 51 mm

Max. dokumentum (80 g) kb. 500 lap

Túlterhelés fényjelzője

Áramjelző fény

Kioldható sajtolószerszámok

Lyukasztógomb

Hátsó margóbeállító gomb

Hulladéktálca (kétoldali hozzáféréssel)

Hordozófogantyú

Dokumentum-mérce és tároló tálca

Műszaki adatok

Papírméretek A4, A5, amerikai levéllap-méret, amerikai borító-méret Lyukasztási rések 21 Kioldható sajtolószerszámok 3 sajtolószerszám (15, 20, 21 . lyuknál) Állítható hátsó margó van - 2 állás

(min. = 2,5 mm, max. = 4,5 mm) Lyukosztás 14,28 mm Állítható élvezető van- rotációs Hulladéktálca teljesítménye kb. 3 000 lap Feszültség 220-240 V 50/60 Hz Motor watt-teljesítménye 160 W 1,0 A Munkaciklus 30 perc be / 30 perc ki

Nettósúly 9,8 kg Méretek (HoxMéxMa) 530 x 450 x 165 mm

FONTOS BIZTONSÁGI UTASÍTÁSOK — Használat előtt olvassa el!

Használat előtt kérjük, olvassa el. Kérjük, tartsa meg jövőbeni hivatkozásra.

Lyukasztáskor:

- mindig biztosítsa, hogy a gép stabil felületen legyen

- a céldokumentumok lyukasztása előtt kidobásra szánt lapokon végezzen tesztlyukasztást, és ennek nyomán állítsa be a gépet

- lyukasztás előtt szedje le a tűzőkapcsokat és egyéb fém adalékokat a lapokról

- soha ne lépje túl a gép megadott teljesítményét

Kötéskor:

- a kivehető kötőalátétet a lyukasztó egységtől függetlenül is lehet használni

- mindig biztosítsa, hogy a kivehető kötőalátét stabil felületen legyen

A készüléket tartsa távol hőforrásoktól és víztől. Soha ne kísérelje meg kinyitni vagy más módon javítani. A gépet könnyen hozzáférhető konnektorba csatlakoztassa.

Megjegyzés – a készülék hőkioldó szerkezettel rendelkezik, amely a készülék használat közbeni túlmelegedésekor aktiválódik. Amikor a gép újra biztonságosan üzemeltethetővé válik, a szerkezet automatikusan visszakapcsol.

Page 67

GERINCÁTMÉRŐ & DOKUMENTUMMÉRETEK

Galaxy

500

Galaxy

500

Gerincátmérő méretek

mm lapok száma

6 mm 2-20 8 mm 21-40 10 mm 41-55

Terjeszkedési határ

12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240 38 mm 241-340 45 mm 341-410 51 mm 411-500

BEÁLLÍTÁS

Segítségre van szüksége?

Vevőszolgálat…. www.fellowes.com Hagyja, hogy szakértőink segítsenek egy megoldással. Mielőtt megkeresné a forgalmazót, akitől a készüléket vásárolta, először mindig bennünket hívjon.

1. Biztosítsa, hogy a gép stabil felületen legyen.

5. Kapcsolja be a készüléket (a kapcsoló hátul található).

2. Ellenőrizze, hogy a hulladéktálca üres-e és hogy megfelelően került-e beillesztésre. A tálcához a bal és a jobb oldal felől lehet hozzáférni. A tálca „szétrepedési biztosítékkal” rendelkezik, amely akkor aktiválódik, ha a forgácstálca „túltöltődött”.

6. Emelje fel a fedelet. Ellenőrizze, hogy ég-e a zöld áramjelző.

3. A készülék különálló hálózati csatlakozóvezetékekkel kerül szállításra. Válassza ki a helyes vezetéket a megfelelő áramellátáshoz.

7. Biztosítsa, hogy a gerincnyitó kar hátrafelé legyen nyomva.

4. A csatlakozóvezetéket dugja be a földelt csatlakozóaljzatba.

8. Biztosítsa, hogy a kötőalátét helyesen kerüljön behelyezésre a készülékbe.

Page 68

MAGYAR

Satellite

SYSTEM

KÖTÉSI LÉPÉSEK

1. Ellenőrizze, hogy ég-e a zöld áramjelző.

6. A műanyag gerincet helyezze be a nyitószerkezetbe. A gerinc kinyitására, húzza előre a gerincnyitó kart.

2. A gerinctároló tálca segítségével válassza ki a helyes gerincátmérőt.

7. Az élvezető beállításának ellenőrzésére, kidobásra szánt lapokon végezzen tesztlyukasztást.

3. Válassza ki a papír méretéhez megfelelő lyukasztási szelvénymintát. Szükség szerint válassza ki a kiengedhető sajtolószerszámot (a 15., 20., 21. lyuknál).

8. A kilyukasztott lapokat közvetlenül a nyitott gerincre fűzze fel.

4. Lyukasztás törlésére a kapcsolót hátrafelé nyomja le. Egy lapon végezzen tesztlyukasztást.

9. Rendszeresen ürítse ki a hulladéktálcát - lehetőleg minden egyes használat után.

5. A lapok számához mérten válassza ki a helyes hátsó margómélységet.

10. Kapcsolja ki a készüléket.

DOKUMENTUM KÖTÉSE

21 3 4

1. Először az elülső és hátsó borítókat lyukassza ki.

Elülső borító

Hátsó borító

2. Kis adagokban lyukassza a lapokat, hogy ne terhelje túl a gépet vagy a felhasználót.

MAX. 25

(80 g/m

)

KIVEHETŐ KÖTŐALÁTÉT

A Galaxy készülék egyedülálló, kiemelhető kötőalátéttel rendelkezik. Az alátétet ki lehet emelni a géptestből, és stabil felületen fel lehet használni dokumentumok kötésére a rendes kötési eljárás alkalmazásával; az alátét emellett több felhasználó számára teszi lehetővé, hogy együtt dolgozzanak. Amikor az alátét nincs használatban, a biztonság érdekében a lyukasztógépben kell tárolni.

3. A kilyukasztott lapokat közvetlenül a nyitott gerincre fűzze fel. A dokumentum elején kezdje.

4. Amikor az összes kilyukasztott lap a gerincre került, nyomja hátra a gerinckart a gerinc lezárására, majd a kötött dokumentumot vegye ki a gépből.

Page 69

KÖTÖTT DOKUMENTUM MÓDOSÍTÁSA

A gerinc fent leírt kinyitásával és visszazárásával a dokumentumhoz bármikor hozzá lehet adni további lapokat, továbbá el is lehet őket távolítani.

A NYESEDÉKHULLADÉK ELTÁVOLÍTÁSA

A hulladéktálca a gép alatt található, és annak mindkét oldala felől hozzá lehet férni. A legjobb eredményeket a tálca gyakori kiürítése biztosítja. A tálcát minden 50 művelet után ki kell üríteni az elakadások megelőzése érdekében.

TÁROLÁS

Hajtsa le a fedelet. A Galaxy gerinckötőt tervezése szerint vízszintesen, asztallapon kell tárolni.

HIBAELHÁRÍTÁS

Probléma

Nem ég a zöld áramjelző

Kigyullad a piros készenléti fényjelzés

A kilyukasztott lyukak nem központosak

A gép nem lyukaszt

A kilyukasztott lyukak nem párhuzamosak a szegéllyel

Részleges lyukak

Hiányzó lyukak

A bekötött dokumentum lapjait nem lehet lapozni

A készülék nincs bekapcsolva

A készülék lyukasztás közben túlterhelődött

Nincs beállítva az élvezető

Eldugulás

Törmelék ragadt a sajtolószerszámok alá

A lapok nincsenek megfelelően vonalban a lyukasztási mintával

A választható sajtolószerszámokat nem a lyukasztási mintának megfelelően választották meg

Egy kisebb méretű gerinchez képest túl nagy a hátsó margó

Megoldás

Kapcsolja be a készülék hátulján, a csatlakozóbemenet mellett elhelyezkedő kapcsolót, valamint a megszakító kapcsolót a konnektornál

Nyomja be a lyukasztógombot. A berendezés visszahúzza a lyukasztótüskéket, és visszaáll alapállásra. Folytassa ezt az eljárást, míg a lyukasztási ciklus a végére nem ér

Addig igazgassa az élvezető beállítását, míg a lyukminta helyessé nem válik

Ellenőrizze, hogy a hulladéktálca üres-e. Ellenőrizze, hogy nem dugult-e el a papíradagoló nyílás

Csúsztasson be egy merev kartonpapírt a papíradagoló nyílásba. A kartonpapírt oldalirányú mozdulatokkal huzigálja, hogy kimozdítsa a lemaradt nyesedékeket, hogy azok leessenek a hulladéktálcába

Igazítsa be az élvezetőt, és kidobásra szánt lapokon végezzen tesztlyukasztásokat, míg a lyukak megfelelőkké nem válnak

Győződjék meg, hogy a lyukasztandó lyukakhoz megfelelő sajtolószerszám kerüljön kiválasztásra. Sajtolószerszám kiválasztására a választógombot előrefelé nyomja le

Kisebb margómélységet válasszon 18 mm-ig terjedő átmérőjű gerincekhez. Nagyobb margómélységet válasszon a 18 mm-nél nagyobb átmérőjű gerincekhez

A lyukak szélei sérültek

A hulladéktálcáról potyog a hulladék

Lehet, hogy a gépet túlterhelték

A hulladéktálcát helytelenül illesztették be, vagy a „szétrepedési biztosíték” aktiválódott

VILÁGSZERTE ÉRVÉNYES GARANCIA

A Fellowes az eredeti fogyasztó általi vásárlás dátumától számított 2 évre garantálja, hogy a kötőgép minden alkatrésze mentes az anyag- és megmunkálási hibáktól. Ha a garanciális időszak alatt valamely alkatrész hibásnak bizonyul, erre az egyetlen és kizárólagos orvoslás a hibás alkatrésznek vagy a terméknek - a Fellowes cég választása szerinti és a cég költségére történő - javítása vagy cseréje. A jótállás nem vonatkozik a helytelen használat, hibás kezelés vagy illetéktelen javítás eseteire. A garancia, beleértve az eladhatóságot vagy egy bizonyos célra való alkalmasságot, időtartamát tekintve a fent

Műanyag borítókkal együtt lyukassza a papírlapokat. Csökkentse az egyszerre lyukasztott lapok számát

Ellenőrizze, hogy a hulladéktálca üres-e, és hogy a „szétrepedési biztosíték” zárásra került-e

közzétett garanciális időszakra korlátozódik. A Fellowes semmilyen esetben sem felelős az ennek a terméknek tulajdonítható következményi károkért. Ez a jótállás sajátos jogokat ad Önnek. Önnek lehetnek egyéb törvényes jogai, amelyek különböznek ettől a garanciától. A jelen jótállás időtartama, kikötései és feltételei világszerte érvényesek, kivéve, ahol a helyi törvények különböző korlátozásokat, megkötéseket vagy feltételeket követelnek meg. További részletekért vagy a jelen garancia keretében történő szervizelésért lépjen kapcsolatba a Fellowes céggel vagy a kereskedővel.

Page 70

ATENÇÃO

Galaxy

500

PORTUGUÊS

Fieiras destacáveis

Armazenamento do pente e medida de documentos

Suporte de documentos (tampa)

Guia de bordo ajustável

Roda para ajustar o guia de bordo

Alavanca de abertura do pente

Plataforma amovível (gaveta de encadernação)

Entrada para papel

Indicador luminoso

de sobrecarga

Indicador luminoso

de energia ligada

Fieiras destacáveis

Manípulo de perfuração

Ajuste da margem posterior

Tabuleiro de resíduos (acesso duplo)

Pega de transporte

Medida de documentos e tabuleiro de armazenamento

Plataforma amovível (gaveta de encadernação)

CAPACIDADES

Capacidade de perfuração

Folhas de papel

70-80 g 25 folhas

Capas transparentes

100 - 200 micron 4 folhas 200+ micron 3 folhas

Outras capas normalizadas

160-270 g 4 folhas 270+ g 3 folhas

Capacidade de encadernação

Tamanho máx. do pente 51 mm Máx. documento (80 g) c. 500 folhas

Dados técnicos

Tamanho do papel A4, A5, carta, capa Ranhuras de perfuração 21 Fieiras destacáveis 3 ﬁeiras (15, 20, 21) Margem posterior ajustável sim - 2 posições

(mín. = 2,5 mm, máx. = 4,5 mm) Espaço entre ranhuras 14,28 mm Guia de bordo ajustável sim – rotativo Capacidade do tabuleiro de resíduos c. 3000 folhas Tensão eléctrica 220-240 V 50/60 Hz Potência do motor 160 W 1,0 A Ciclo de funcionamento 30 mins ligado / 30 mins desligado

Peso líquido 9,8 kg Dimensões (CxPxA) 530 x 450 x 165 mm

INSTRUÇÕES DE SEGURANÇA IMPORTANTES— Ler antes de usar!

Leia estas instruções antes da utilização. Conserve para consulta futura.

Ao perfurar;

- certiﬁque-se sempre de que a máquina está numa superfície estável

- perfure folhas de rascunho para testar e regular a máquina antes de perfurar documentos ﬁnais

- retire os agrafes e outros elementos metálicos antes de perfurar

- nunca ultrapasse o rendimento indicado da máquina

Ao encadernar;

- aplataforma de encadernação amovível pode ser usada fora da unidade de perfuração

- certiﬁque-se sempre de que a plataforma de encadernação amovível está sobre uma superfície estável

Mantenha a máquina afastada de fontes de calor e de água. Nunca tentar abrir nem reparar a máquina. Ligue a máquina a uma tomada facilmente acessível. Nota - esta máquina tem um disjuntor térmico que se activa em caso de

sobreaquecimento durante a utilização da máquina. Este dispositivo será automaticamente reposto quando a utilização da máquina for segura.

Page 71

DIÂMETRO DO PENTE E TAMANHOS DE DOCUMENTOS

Galaxy

500

Galaxy

500

Diâmetros dopente

Deﬁnir margem

mm número de folhas

6 mm 2-20 8 mm 21-40 10 mm 41-55 12 mm 56-90 16 mm 91-120 18 mm 121-150 22 mm 151-180 25 mm 181-200 32 mm 201-240

posterior

Precisa de ajuda?

Serviço de apoio ao cliente….. www.fellowes.com Deixe os nossos peritos ajudá-lo a encontrar uma solução. Ligue sempre para a Fellowes antes de entrar em contacto com o seu ponto de venda.

38 mm 241-340 45 mm 341-410 51 mm 411-500

INSTALAÇÃO

1. Certiﬁque-se sempre de que a máquina está sobre uma superfície estável.

2. Certiﬁque-se de que o tabuleiro de resíduos está vazio e devidamente encaixado. O acesso ao tabuleiro pode ser efectuado pelos lados direito e esquerdo. O tabuleiro dispõe de uma “funcionalidade de rebentamento” que actua quando o tabuleiro de fragmentos está “demasiado cheio”.

3. A máquina é fornecida com cabos de alimentação soltos. Escolha o cabo de alimentação certo para a alimentação de energia apropriada.

4. Ligue o cabo de alimentação à tomada eléctrica com ligação à terra.

5. Ligue a máquina (interruptor situado na parte de trás da máquina).

6. Levante a tampa. Certiﬁque-se de que o indicador luminoso verde de energia está aceso.

7. Certiﬁque-se de que a alavanca de abertura do pente está puxada para trás.

8. Certiﬁque-se de que a plataforma de encadernação está correctamente colocada na máquina.

Page 72

PORTUGUÊS

Satellite

SYSTEM

PASSOS PARA ENCADERNAR

1. Certiﬁque-se de que o indicador luminoso verde de energia está aceso.

6. Insira o pente de plástico dentro do mecanismo de abertura. Puxe a alavanca de abertura do pente para abrir o pente.

2. Seleccione o diâmetro correcto do pente, utilizando o tabuleiro de armazenamento.

7. Perfure folhas de rascunho para testar as regulações do guia de bordo.

3. Escolha o perﬁl de perfuração correcto para a dimensão da folha. Seleccione as ﬁeiras destacáveis apropriadas (15, 20, 21 furos).

8. Coloque as folhas perfuradas directamente sobre o pente aberto.

4. Para cancelar uma perfuração, empurre o interruptor situado na parte posterior para baixo. Teste a perfuração numa folha.

9. Esvazie o tabuleiro de resíduos regularmente, de preferência, após cada utilização.

5. Seleccione a profundidade da margem posterior correcta para o número de folhas.

10. Desligue a máquina.

ENCADERNAÇÃO DE DOCUMENTOS

21 3 4

Capa

Contracapa

1. Primeiro, perfure a capa e a contracapa.

2. Perfure as folhas em pequenos lotes, de forma a não sobrecarregar a máquina ou o utilizador.

PLATAFORMA DE ENCADERNAÇÃO MÓVEL

O Galaxy dispõe de uma plataforma móvel de encadernação exclusiva. A plataforma pode ser erguida da base e utilizada sobre uma superfície estável para encadernar documentos usando o procedimento de encadernação normal, além de permitir que vários utilizadores trabalhem em conjunto. Quando não está a ser usada, a plataforma deve ser guardada em segurança, no interior da máquina de perfuração.

MÁX. 25

(80 g/m2)

3. Coloque as folhas perfuradas directamente sobre o pente aberto. Comece com a parte da frente do documento.

4. Quando todas as folhas perfuradas forem colocadas sobre o pente, empurre a alavanca do pente para trás para fechar o pente e retire o documento encadernado.

Page 73

RECTIFICAR UM DOCUMENTO ENCADERNADO

Podem ser acrescentadas ou retiradas folhas, a qualquer momento, abrindo e fechando o pente conforme acima descrito.

REMOÇÃO DOS RECORTES DE RESÍDUOS

O tabuleiro de resíduos ﬁca por baixo da máquina e pode ser acedido por ambos os lados. Para obter os melhores resultados, esvazie regularmente o tabuleiro. O tabuleiro deve ser esvaziado após 50 operações para garantir que não ocorram bloqueios.

ARMAZENAMENTO

Baixe a tampa. A máquina de encadernação com pente Galaxy foi concebida para ser armazenada na horizontal sobre a secretária.

RESOLUÇÃO DE PROBLEMAS

Problema

O indicador luminoso verde de energia não se acende

Indicador luminoso vermelho de espera

As perfurações não estão centradas

A máquina não perfura

Os furos não estão paralelos ao bordo

Furos parciais

Furos não efectuados

Não será possível virar as folhas no documento encadernado

Motivo

A máquina não está ligada

A máquina ﬁcou sobrecarregada durante a perfuração

O guia de bordo não está regulado

Bloqueio

Existem detritos presos entre as ﬁeiras

As folhas não estão correctamente alinhadas segundo o padrão de perfuração

As ﬁeiras seleccionáveis não estão seleccionadas de acordo com a perfuração

A margem posterior é demasiado grande para um pente mais pequeno

Solução

Ligue a máquina numa tomada facilmente acessível

Prima o botão de perfuração. A máquina retirará as punções e será automaticamente reposta. Continue este processo até que o ciclo de perfuração esteja completo

Ajuste o guia de bordo até que o padrão de perfurações esteja correcto

Certiﬁque-se de que o tabuleiro de resíduos está vazio. Certiﬁque-se de que a entrada de papel não está bloqueada

Pegue numa cartolina rígida e introduza-a na entrada de papel. Mova a cartolina de um lado para o outro para desbloquear qualquer recorte que tenha ﬁcado no tabuleiro de resíduos

Ajuste o guia de bordo e perfure folhas de rascunho até conseguir o padrão correcto

Veriﬁque se estão seleccionados as ﬁeiras correctas para os furos. Para seleccionar uma ﬁeira, prima o interruptor de selecção situado na parte frontal para baixo

Seleccione a profundidade de margem mais pequena para pentes até 18 mm de diâmetro. Seleccione a profundidade de margem maior para pentescom mais de 18 mm de diâmetro

Bordos dos furos daniﬁcados

Fugas do tabuleiro de resíduos

Eventual sobrecarga da máquina

O tabuleiro de resíduos não está correctamente introduzido ou a “funcionalidade de rebentamento”foi activada

GARANTIA MUNDIAL

A Fellowes garante que todas as peças da encadernadora estão isentas de defeitos de material e mão-de-obra durante um período de 2 anos a contar da data de compra pelo consumidor original. Se encontrar um defeito em qualquer peça durante o período de garantia, o seu único e exclusivo recurso será a reparação ou a substituição, ao critério e a custo da Fellowes, da peça com defeito. Esta garantia não se aplica em casos de utilização abusiva, manuseamento inadequado ou reparação não autorizada. Qualquer garantia implícita, incluindo de comercialização ou de adequação para uma ﬁnalidade em particular, é aqui limitada ao período

Perfure capas de plástico conjuntamente com folhas de papel. Diminua o número de folhas a perfurar

Certiﬁque-se de que o tabuleiro de resíduos está vazio e que a “funcionalidade de rebentamento”está desligada

de garantia apropriado, conforme anteriormente estabelecido. Em caso algum poderá a Fellowes ser responsabilizada por quaisquer danos secundários imputáveis a este produto. Esta garantia concede-lhe direitos legais especíﬁcos. Pode beneﬁciar de outros direitos legais diferentes dos constantes nesta garantia. A duração e os termos e condições desta garantia são válidos a nível mundial, salvo em caso de imposição de limitações, restrições ou condições diferentes pelas leis locais. Para obter mais pormenores ou receber serviços nos termos desta garantia, contacte directamente a Fellowes ou consulte o seu agente autorizado.

Page 74

W.E.E.E.

English

This product is classiﬁed as Electrical and Electronic Equipment. Should the time come for you to dispose of this product please ensure that you do so in accordance with the European Waste of Electrical and Electronic Equipment (WEEE) Directive and in compliance with local laws relating to this directive.

For more information on the WEEE Directive please visit www.fellowesinternational.com/WEEE

French

Ce produit est classé dans la catégorie « Équipement électrique et électronique ». Lorsque vous déciderez de vous en débarrasser, assurez-vous d’être en parfaite conformité avec la directive européenne relative à la gestion des déchets d’équipements électriques et électroniques (DEEE), et avec les lois de votre pays liées à cette directive.

Pour obtenir des plus amples informations sur cette directive, rendez-vous sur www.fellowesinternational.com/WEEE

Spanish

Se clasiﬁca este producto como Equipamiento Eléctrico y Electrónico. Si llegase el momento de deshacerse de este producto, asegúrese que lo hace cumpliendo la Directiva Europea sobre Residuos de Equipamiento Eléctrico y Electrónico (Waste of Electrical and Electronic Equipment, WEEE) y las leyes locales relacionadas con esta directiva.

Para más información acerca de la Directiva WEEE, visite www.fellowesinternational.com/WEEE

German

Dieses Produkt ist als Elektro- und Elektronikgerät klassiﬁziert. Wenn Sie dieses Gerät eines Tages entsorgen müssen, stellen Sie bitte sicher, dass Sie dies gemäß der Europäischen Richtlinie zu Sammlung und Recycling von Elektro- und Elektronikgeräten (WEEE) und in Übereinstimmung mit der lokalen Gesetzgebung in bezug auf diese Richtlinie tun.

Mehr Informationen zur WEEE-Richtlinie ﬁnden Sie unter: www.fellowesinternational.com/WEEE

Italian

Questo prodotto è classiﬁcato come Dispositivo Elettrico ed Elettronico. Al momento dello smaltimento di questo prodotto, effettuarlo in conformità alla Direttiva Europea sullo Smaltimento dei Dispositivi Elettrici ed Elettronici (WEEE) e alle leggi locali ad essa correlate.

Per ulteriori informazioni sulla Direttiva WEEE, consultare il sito www.fellowesinternational.com/WEEE

Dutch

Dit product is geclassiﬁceerd als een elektrisch en elektronisch apparaat. Indien u besluit zich te ontdoen van dit product, zorg dan a.u.b. dat dit gebeurt in overeenstemming met de Europese richtlijn inzake afval van elektrische en elektronische apparaten (AEEA) en conform de locale wetgeving met betrekking tot deze richtlijn.

Voor meer informatie over de AEEA-richtlijn kunt u terecht op www.fellowesinternational.com/WEEE

Swedish

Denna produkt är klassiﬁcerad som elektrisk och elektronisk utrustning. När det att dags att omhänderta produkten för avfallshantering se då till att detta utförs i enlighet med WEEE-direktivet om hantering av elektrisk och elektronisk utrustning och i enlighet med lokala bestämmelser relaterade till detta direktiv.

För mer information om WEEE-direktivet besök gärna www.fellowesinternational.com/WEEE

Danish

Dette produkt er klassiﬁceret som elektrisk og elektronisk udstyr. Når tiden er inde til at bortskaffe dette produkt, bedes De sørge for at gøre dette i overensstemmelse med det Europæiske direktiv om affald af elektrisk og elektronisk udstyr (WEEE) og i henhold til de lokale love, der relaterer til dette direktiv.

For yderligere oplysninger om WEEE-direktivet bedes De besøge www.fellowesinternational.com/WEEE

Finnish

Tämä tuote luokitellaan sähkö- ja elektroniikkalaitteeksi. Kun tuote poistetaan käytöstä, se on hävitettävä sähkö- ja elektroniikkalaiteromusta annetun EY:n direktiivin (WEEE) ja direktiiviin liittyvän kansallisen lainsäädännön mukaisesti.

Lisätietoja WEEE-direktiivistä on osoitteessa www.fellowesinternational.com/WEEE

Page 75

Norwegian

Dette produktet klassiﬁseres som elektrisk og elektronisk utstyr. Hvis du har tenkt å bortskaffe dette produktet, vennligst se til at du gjør dette i overensstemmelse med det europeiske WEEEdirektivet (Waste of Electrical and Electronic Equipment) og ifølge lokalt lovverk forbundet med dette direktivet.

For mer informasjon om WEEE-direktivet, vennligst besøk www.fellowesinternational.com/WEEE

Polish

Ten produkt został zaklasykowany do grupy urządzeń elektrycznych i elektronicznych. W celu pozbycia się zużytego sprzętu będącego w Państwa posiadaniu należy postępować zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) oraz z lokalnie obowiązującym prawem.

Więcej informacji znajdziecie Państwo na stronie www: www.fellowesinternational.com/WEEE

Russian

Данное изделие классифицировано как электрическое и электронное оборудование. Когда придет время утилизировать данное изделие, пожалуйста, обеспечьте соблюдение Директивы Евросоюза об утилизации отходов электрического и электронного оборудования (Waste of Electrical and Electronic Equipment, WEEE) и местных законов, связанных с нею.

Для получения дополнительной информации о директиве WEEE, пожалуйста, посетите веб-сайт www.fellowesinternational.com/WEEE

Greek

Αυτό το προϊόν είναι ταξινομημένο ως Ηλεκτρικός και Ηλεκτρονικός Εξοπλισμός. Σε περίπτωση που θέλετε ν’ απορρίψετε αυτό το προϊόν, παρακαλείσθε να βεβαιωθείτε ότι κάνετε την απόρριψη σύμφωνα με την Ευρωπαϊκή Οδηγία σχετικά με τα Απόβλητα Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (WEEE) και σύμφωνα με τους τοπικούς νόμους που σχετίζονται μ’ αυτή την οδηγία.

Για περισσότερες πληροφορίες σχετικά με την Οδηγία WEEE, παρακαλείσθε να επισκεφτείτε την ιστοσελίδα www.fellowesinternational.com/WEEE

Turkish

Bu ürün, Elektriksel ve Elektronik Ekipman olarak sınıandırılmıştır. Bu ürünü ber taraf etme zamanı geldiğinde, lütfen bunun Avrupa Elektriksel ve Elektronik Ekipmanların Atılması (WEEE) Yönetmeliği ve bu yönetmekle ilgili yerel kanunlar uyarınca yapıldığından emin olun.

WEEE Yönetmeliği hakkında daha fazla bilgi için lütfen www.fellowesinternational.com/WEEE sitesini ziyaret edin

Czech

Tento výrobek je klasikován jako elektrické a elektronické zařízení. Po skončení jeho životnosti zajistěte jeho likvidaci v souladu se Směrnicí 2002/96/ES o odpadu z elektrických a elektronických zařízeních (OEEZ) a v souladu s místními předpisy, které s touto směrnicí souvisí.

Více informací o směrnici OEEZ najdete na stránkách www.fellowesinternational.com/WEEE

Slovak

Tento produkt je klasikovaný ako elektrické a elektronické zariadenie. Ak nastane čas zlikvidovať tento produkt, zabezpečte, prosím, aby ste tak urobili v súlade s Európskou smernicou o odpade z elektrických a eletronických zariadeniach (WEEE) a v zhode s miestnymi zákonmi vzťahujúcimi sa na túto smernicu.

Podrobnejšie informácie o Smernici WEEE nájdete na

www.fellowesinternational.com/WEEE

Hungarian

Ez a termék Elektromos és elektronikus berendezés besorolású. Ha eljönne az idő, amikor ki kell dobnia a terméket, akkor kérjük, gondoskodjon arról, hogy ezt az Európai elektromos és elektronikus berendezések hulladékiaról szóló (WEEE) irányelv szerint tegye, megfelelve az irányelvhez kapcsolódó helyi törvényeknek is.

A WEEE Irányelvre vonatkozó további információkért kérjük, keresse fel a www.fellowesinternational.com/WEEE internetes címet

Portuguese

Este produto está classiﬁcado como Equipamento Eléctrico e Electrónico. Quando chegar a altura de eliminar este produto, certiﬁque-se de que o faz em conformidade com a Directiva relativa a Resíduos de Equipamentos Eléctricos e Electrónicos (REEE) e em observância da legislação local relativa a esta directiva.

Para obter mais informações sobre a Directiva relativa a Resíduos de Equipamentos Eléctricos e Electrónicos (REEE), visite o endereço www.fellowesinternational.com/WEEE

Page 76

fellowes.com

&,-.CdglddY6kZcjZ!>iVhXV!>aa^cd^h+%&)("&%.*JH6+(%"-.("&+%%

Australia Canada Deutschland France Japan Polska United Kingdom Benelux China España Italia Korea Singapore United States

Useful Phone Numbers

Declaration of Conformity

Fellowes Manufacturing Company

Yorkshire Way, West Moor Park, Doncaster, South Yorkshire, DN3 3FB, England declares that the product Model Galaxy-E conforms with the requirements of (RoHS) the Restriction of Hazardous Substances Directive 2002/95/EC. The Low Voltage Directive 72/73/EEC as amended by directive 92/68/EEC. The Electromagnetic Compatibility Directive 89/336/EEC as amended by directives 92/31/EEC & 96/68/EEC. And the following Harmonised European Normes EN standards and IEC standards.

Information Technology Equipment: EN-60950-1 2001 / IEC-60950-1 2001

EMC: EN-55014-1 / A2 : 2002 EN-55014-2 / A1 : 2001 EN-61000-3-2 : 2000 EN-61000-3-3 / A1 : 2001

Itasca, Illinois, USA June 30, 2006 James Fellowes

Help Line

Australia + 1-800-33-11-77

Canada + 1-800-665-4339

Europe 00-800-1810-1810

Fellowes

Australia + 61-3-8336-9700

Benelux + 31-(0)-76-523-2090

Canada + 1-905-475-6320

Deutschland + 49-(0)-5131-49770

España + 34-91-748-05-01

France + 33-(0)-1-30-06-86-80

Italia + 39-071-730041

México + 1-800-234-1185

United States + 1-800-955-0959

Japan + 81-(0)-3-5496-2401

Korea + 82-2-3462-2884

Malaysia + 60-(0)-35122-1231

Polska + 48-(0)-22-771-47-40

Singapore + 65-6221-3811

United Kingdom + 44-(0)-1302-836836

United States + 1-630-893-1600

2007 Fellowes, Inc. Part No. 402895

Fellowes E 500 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
