Fellow Ode Brew Grinder User Manual

Ode Brew Grinder

Safety and Maintenance

Ode Brew Grinder

Fellow Industries Inc.
Fellowproducts.com
Email: [email protected]
San Francisco, CA 94110

Product name: Ode Brew Grinder | Patents pending

1-year limited warranty | Designed in San Francisco, made in China

Model

120V | 60Hz | 150W | Weight: 4.5kg/9.9lbs |

BGAAUS

USA and Canada: household only

Dimensions (LxWxH): 9.4in (239mm) x 4.2in (105mm) x 9.5in
(241.5mm) | Grinds capacity: 80g | Cord length: 39.3in (1m)

THIS PRODUCT IS FOR

USA AND CANADA: HOUSEHOLD ONLY

SAVE THESE INSTRUCTIONS

More info at Fellowproducts.com/odemanual

Specications

READ ALL INSTRUCTIONS.
DO NOT THROW AWAY THIS SAFETY GUIDE.

WARNING!

Shock Hazard: This appliance has a grounded, three-pronged plug. To ensure

protection against risk of electric shock or re, connect to properly grounded
outlets only. The plug ts only one way into an outlet. Do not defeat the

safety purpose of the plug by modifying the plug in any way or using an
adapter. Do not plug this appliance into an outlet with a voltage other than
specied on the bottom of this appliance.

Do not use an adapter with this appliance.

A short power supply cord is provided to reduce the risk of becoming
entangled in or tripping over a longer cord. If a longer cord is necessary, an
approved extension cord may be used. The electrical rating of the extension
cord must be equal to or greater than the rating of this appliance. Take care to
arrange the extension cord to not drape over the countertop or tabletop

where it can be pulled on by children or tripped over. To avoid an electrical

circuit overload, do not use any high wattage appliance on the same circuit with

this appliance.

IMPORTANT SAFEGUARDS

Before use, please read these safety warnings carefully and use the grinder properly.
These safety warnings are indicated for the safe and proper use of this product to
prevent danger to the user or others and damage to property. When using electrical
appliances, basic safety precautions should always be followed, including the following:

After unpacking the grinder, dispose carefully of the plastic bags and other
packaging so that children and others cannot reach them.

This appliance has a grounded, three-pronged plug and must be grounded with a
three-pronged outlet when in use. To ensure protection against risk of electric shock

or re, connect to properly grounded outlets only.

Do not immerse cord, plug, or any other part of the grinder in water or other liquid.
To protect against risk of electrical shock.

The use of attachments not recommended or sold by the manufacturer may cause

re, electric shock or injury.

Use only with AC current and the correct voltage. Ensure that your main supply
voltage is the same as that marked on the underside of your grinder. To avoid

an electrical overload, do not operate another high-wattage appliance on the

same circuit.

Never leave the grinder unattended when in use. Close supervision is necessary
when any appliance is used by or near children. Do not use within a child’s reach.

This appliance is not intended for use by persons (including children) with reduced

physical, sensory, or mental capabilities, or lack of experience and knowledge, unless
they are closely supervised and instructed concerning use of the appliance by a
person responsible for their safety. Close supervision is necessary when any appliance
is used by or near children. Children should be supervised to ensure that they do not
play with the appliance.

Grinder must be operated on a dry, at surface away from the edge of the counter to

prevent accidental tipping. Vibration during operation may cause the grinder to move.

Do not place where the grinder could touch any other source of heat. For example,

on or near a hot gas burner or electric burner, in a heated oven, or in a microwave.

Avoid contact with moving parts of the grinder.

Do not tamper with the nger guard covering the electrically grounded chute.

Never move the grinder while the unit is in use.

Check the load bin for any foreign objects that are not coee beans
before using.

Do not put any substances other than coee beans and grinder cleaner
into the grinder.

Use only whole bean coee in the grinder. Do not put coee that has already been

ground into the grinder. Re-grinding coee that has already been ground can cause

your grinder to wear out faster and will void the warranty.

Turn the appliance OFF, then unplug from the outlet when not in use, before
assembling or disassembling parts and before cleaning. Allow parts to stop

moving before cleaning the grinder. Do not use the grinder without lid properly
placed on load bin.

54

Only clean the outside of the grinder with a damp cloth.

Take care to not tip grinder, this could damage the knocker and internal components.

To unplug, grasp plug and remove from the outlet. Never pull on the cord.

Do not let cord hang over the edge of a table or counter.

Do not operate the grinder with a damaged cord or plug, if the grinder malfunctions,
or is dropped or damaged in any manner. Return the appliance to the nearest

authorized service facility for examination, repair, or adjustment.

Disassemble your grinder only as directed in the "Cleaning and Storage" section
of this manual. If you’re having trouble with jamming or any other issues, check
help.fellowproducts.com and visit our FAQ page.

Do not use for any purpose other than grinding whole bean coee.

This appliance is intended for household use only. Use for anything other than
intended use will void the one-year warranty.

Do not use outdoors.

Do not place any utensils into the grinder or grind chute.

This product contains neodynium magnets. Children should NEVER be allowed to play

with NEODYMIUM magnets. Even relatively small magnets can cause serious injury if

swallowed. Always keep all neodymium magnets out of the reach of children.

Always keep a safe distance (at least 10cm) between magnets and all objects that can

be damaged by magnetism and remember, neodymium magnets are ten times
stronger than ‘ordinary’ magnets! Items such as mechanical watches, heart pacemakers,
CRT monitors and televisions, credit cards, diskettes and other magnetically stored

media such as video tapes are all aected by powerful magnets.

Do not use the magnetic catch on top of an electronic scale. The magnetic catch
may interfere with the accuracy of or even damage an electronic scale. It is not
recommended to use the magnetic catch on top of an electronic scale.

To reduce the risk of re or electric shock, do not remove bottom cover from base or

disassemble base of the grinder in any way. There are no user-serviceable parts inside.
Repair should be done by authorized service personnel only. Opening base of the
grinder will result in a void of the one-year warranty.

Do not operate in the presence of explosive and/or ammable fumes.

For proper use, operate this appliance for less than 90 seconds per time with a
minimum of 90 seconds rest time maintained between a continuous two cycles.

The grinder can not work for 6 minutes continuously within 10 minutes,
and it must rest for 30 minutes if the working time exceeds 6 minutes.

SAVE THESE INSTRUCTIONS

CLEANING AND USE

Diagram A: Product Overview

Single Dose Load Bin

Grind Dial

Grinds Knocker

Magnetically
Aligned Catch

Power Button

CAUTION!

Please read all use instructions fully before turning on and using your grinder.

Do not use abrasive pads, harsh chemicals, or spray cleaner chemicals to clean.

These may damage the surface of the appliance.

Do not put any part of your grinder in the dishwasher.

76

Before Use

u

p

p

i

n

g

C

o

Remove and recycle or discard all stickers, descriptive labels, cable ties and
packing materials, including static stickers and hang tags with ties.

Before cleaning, we recommend running the grinder for 10 seconds without

coee beans to help clear beans/grounds from the burrs and grinds chute.

Always unplug power cord from power outlet before cleaning.

Wipe body of the grinder with a soft, damp cloth. Wipe down magnetically
aligned catch and catch lid and dry thoroughly.

Place grinder on a level surface and plug into a correct voltage.

Diagram B: Grind Guide

e

v

O

-

r

u

o

P

s

s

e

r

P

o

r

e

A

C

o

m

s

i

r

P

e

ff

e

o

M

C

a

c

i

k

r

t

c

e

l

E

r

e

r

F

r

e

n

c

h

P

r

e

s

s

l

d

B

r

e

w

How To Use

1. Select grind size by twisting the grinds dial to the left or right
(1 = ne, 11 = coarse). See our Grind Guide (Diagram B) to help make your selection.

Please do not use setting 1 for your rst 10 lbs of coee as the burrs will “chirp” and hit
each other. Your grinder arrives calibrated with its “zero point” (the setting where burrs
touch) at setting 1. As the burrs are seasoned, the burrs touch setting will drift slightly

which is normal and as such you should expect the settings to shift slightly coarser.

(For more information on burrs touching/zero point please see page 14).

2. Remove the lid from the single dose load bin by lifting o.

3. Pour the desired quantity of roasted whole coee beans into the load bin up

to a maximum of 80g / 2.8oz. Replace the lid. Ensure the catch is fully beneath
the chute and is empty.

Do not grind more than 80g of coee without emptying the catch. Allowing the catch
to overll can jam the grinder.

4. Press power button. The grinder will start grinding and stop automatically once
your beans are done grinding. OR press and hold the power button for more than

1.5 seconds. The grinder will grind until the button is released.

General Cleaning

If the grinder is used daily, the burrs should be cleaned at least every three

months using tablets (see below for Automatic Cleaning) or with a sti brush.

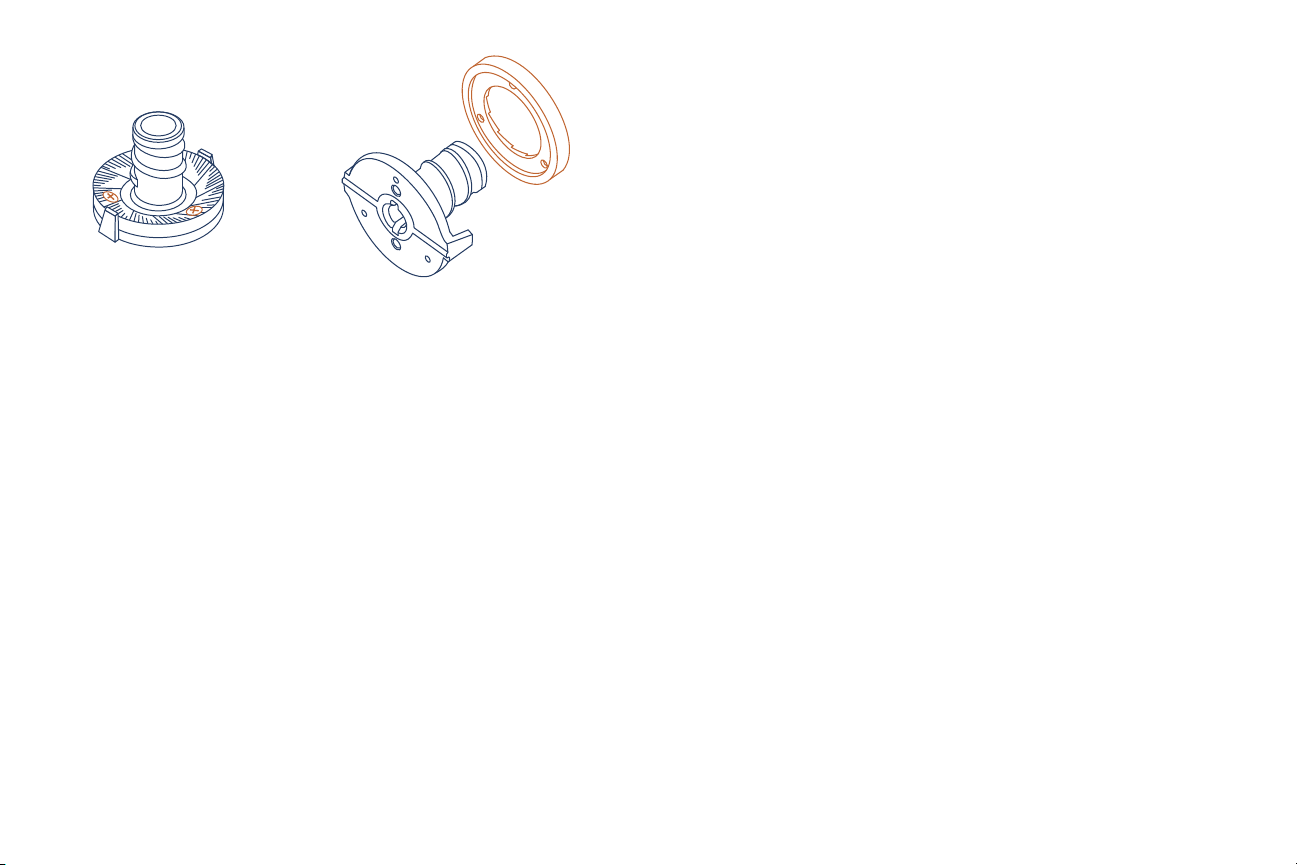

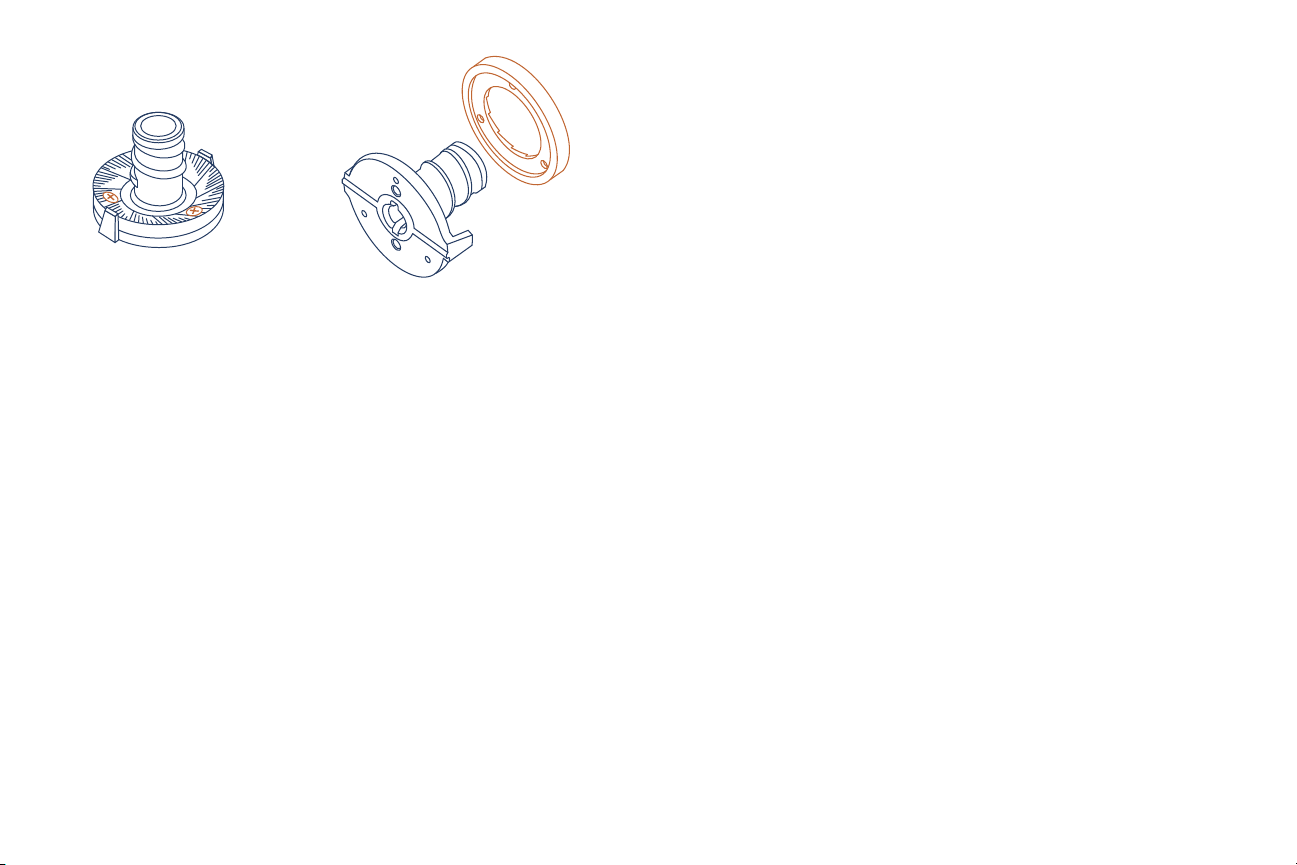

To clean burrs, remove the burrs following the instructions in the

“Removing and Replacing Burrs” section.

Do not immerse the grinder in water. Do NOT wash the burrs with water.

Never place ngers into the grind chute while product is plugged in.

Using the provided brush, gently brush coee dust o of the burrs

and replace burrs following the instructions in the “Removing and Replacing
Burrs” section.

To wash the catch, wipe gently with a soft cloth and warm soapy water.
Dry with a dry cloth after cleaning.

Wipe grinder exterior and load bin with a soft, damp cloth.

Automatic Cleaning

TM

A fast way to clean your grinder is using grinder cleaning tablets like Urnex Grindz

grinder cleaning tablets. These are designed to prevent clogging by freeing coee

particles stuck to the burrs and absorbing/removing odors and coee oil residue.

To use cleaning tablets, make sure all beans are run through your grinder by running

it for 10-20 seconds. Use the cleaning tablet instructions to place appropriate amount

into grinder. Adjust the grind setting to 11 and press the power button to run the

grinder. Grind all of the tablets into the catch. Once complete, we recommend grinding

approximately 30g coee to remove any tablet residue. Discard the ground tablets/
coee from the catch and clean.

98

MAINTENANCE

Any other servicing should be performed by an authorized service representative.

Clearing a Jammed Grinder

On occasion, Ode Brew Grinder may become jammed and stop grinding.

When this occurs, the grinder will stop grinding before it has nished all the
coee in the hopper and beep "SOS" (save our ship).

Minor jams can be cleared as follows:

1. Check that the catch is empty. Turn the grinds dial to setting 11.

2. Tap the grinder rmly on the side several times and shake.

3. Press the power button and continue to rmly tap the side of the grinder

for several seconds. If grinding resumes, the jam is cleared. If not, proceed

to the instructions for clearing a major jam.

Diagram C: Exploded View

4

3

2

1

Major jams can be cleared as follows:

1. Unplug the grinder.

2. Remove the burrs as instructed in the “Removing and Replacing Burrs” section
of this manual.

3. Clear coee from the grinds chamber and discard.

4. Inspect burrs for coee beans or foreign materials (rocks, sticks, unroasted coee

bean, etc.) that may be stuck. Remove stuck coee beans and clean burrs as

instructed in the “Cleaning” section of this manual.

5. Reinstall burrs. Run grinder without coee for 5 seconds to check that it operates
as expected. The grinder should spin quietly and at an even speed. If the grinder is
making an unexpected noise, repeat this process and carefully inspect to ensure

that all coee particles have been cleared out. If the problem persists, please

contact Fellow customer service.

For more help, visit fellowproducts.com/odemanual.

Removing and Replacing The Grinding Burrs
CAUTION: The Grinding Burrs are sharp, please handle carefully!

1. Unplug your grinder and empty it of coee.

2. Start by removing the faceplate of the grinder. The faceplate simply snaps on and

o. Pull gently on the faceplate for it to snap o.

3. Using a Phillips-head screwdriver, unscrew the four larger size screws that have
arrows pointing to them. See Diagram D for reference.

Diagram D

¼¾

¼

¼

2

¼

1110

4. Pull on grind dial to remove the grinds dial assembly.

5. Carefully remove the rotational burr/auger (the burr closest to you), auger key,
and spring from the grinds chamber by pressing in. Take care not to lose any
pieces as you remove. See Diagram E and F for reference.

Diagram E Diagram F

Spring

Rotational Burr
and Auger

Auger Key

If you are just cleaning, do not disassemble the burrs further. Using the provided brush,
gently brush coee dust o of the burrs and replace burrs.

If you are replacing the burrs, continue onto the next steps.

6. The stationary burr is attached to the grinds chamber. To remove the stationary
burr, start by using a Phillips-head screwdriver to remove the three screws that

hold it in place. If there is ground coee in these screws that interferes with

their removal, use a small brush to clear the ground coee before attempting to

remove the screws.

Carefully remove the stationary burr. Diagram G

Diagram G

1

3

3

3

¼

¼

2

3

¼

7. The rotational burr is attached to the auger. To remove the rotational burr, start
by using a Phillips-head screwdriver to remove the three screws that hold it in

place. If there is ground coee in these screws that interferes with their removal,
use a small brush to clear the ground coee before attempting to remove the

screws. Diagram H and I

8. Carefully lift the rotational burr away from the auger.

To replace the burrs, repeat these steps in reverse order.

Make sure that the rotational burr is reattached to the auger and that the stationary
burr is reattached to the grinds chamber.

Diagram H Diagram I

1312

Calibrating your Ode Brew Grinder

Ode Brew Grinder is designed for brewing coee and cannot grind ne enough for
most espresso-machines. However, if you like to grind nely for AeroPress® Coee

Maker, Prismo, Hario V60, or other brewing methods, you may want to make sure
that the where the burrs touch, or "zero point", of your grinder is correctly calibrated
to better achieve this range.

Your grinder arrives calibrated with its burrs touching at setting 1. As the burrs are
seasoned, the burrs touch setting will drift slightly which is normal and as such you
should expect the settings to shift slightly coarser. Please do not use setting 1 for
your rst 10 lbs of coee as the burrs will “chirp” and hit each other.

Upon arrival, the burrs chirping at setting 1 indicates your grinder is calibrated.
Calibrated grinders match grinds output across all settings. This helps keep the
grinding performance consistent over the life of your grinder. If you can’t hear
the burrs chirping at setting 1 when your grinder rst arrives, then your grind size
will be coarser than a calibrated grinder at the same setting.

To watch videos on how to calibrate, please go to Fellowproducts.com/odemanual

WARRANTY

For service, repair, or any questions regarding your Ode Brew Grinder, please visit
help.fellowproducts.com and submit a request. Do NOT mail the product back to

the manufacturer or bring it to a service center without rst talking to a Fellow

customer service representative.

One-year limited warranty

Fellow warrants this product against any defects that are due to faulty material or
workmanship for a one-year period after the original date of consumer purchase.

This warranty is valid only for:

The original consumer.

When the grinder is purchased through authorized retailers.

With the original sales receipt for proof of purchase to make your warranty claim.

This warranty does not include damage to the product resulting from:

Accident, misuse, or repairs performed by unauthorized personnel.

Operation with the wrong type of current or voltage.

Failure to follow cleaning instructions for the grinder.

Failure to comply with any safeguards listed in the warnings and instructions
of this document.

Grinding anything other than whole roasted coee beans.

If the product should become defective within the warranty period, or you have
questions regarding warranty or service, visit us at help.fellowproducts.com and
submit a request

Find more information at:

Fellowproducts.com/odemanual

1514

Expresso broyeur Ode

Fellow Industries Inc.
Fellowproducts.com
Email: [email protected]
San Francisco, CA 94110

Nom du produit : Ode Expresso broyeur Ode | Brevets en cours
Garantie d’un an | Conçu à San Francisco, fabriqué en Chine

Modèle

120V | 60Hz | 150W | Poids : 4,5 kg / 9,9 lb |

BGAAUS

USA et Canada : Utilisation ménagère exclusivement.

CE PRODUIT EST A DESTINATION DES ÉTATS-UNIS ET

Plus d'informations sur Fellowproducts.com/odemanual

Dimensions (LxPxH) : 9,4 pouces (239 mm) x 4,2 pouces

(105 mm) x 9,5 pouces (241,5 mm) | Capacité de mouture : 80g

Longueur du cordon : 39,3 pouces (1 m)

DU CANADA : UTILISATION MENAGERE

EXCLUSIVEMENT. CONSERVEZ CES INSTRUCTIONS

Caractéristiques

LISEZ TOUTES LES INSTRUCTIONS.
NE PAS JETER TOUT CE GUIDE DE SÉCURITÉ.

AVERTISSEMENT !

Risque d’électrocution : cet appareil est doté d'une che à trois broches
mise à la terre. Pour assurer la protection contre les risques de choc
électrique ou d'incendie, se connecter à une prise ayant une mise à la terre.
La che ne s'insère que dans un sens dans une prise. Ne modiez pas les
dispositifs de sécurité de la che en la modiant de quelque manière que

ce soit ou en utilisant un adaptateur. Ne branchez pas cet appareil sur une

prise avec une tension autre que celui spécié au bas de cet appareil.

N'utilisez pas d'adaptateur avec cet appareil.

Un cordon d'alimentation court est fourni pour réduire le risque d’être
empêtré ou de trébuché sur un cordon plus long. Si un cordon plus long est

nécessaire, une rallonge certiée peut être utilisée. La puissance électrique

de la rallonge doit être égale ou supérieure à la valeur nominale de cet
appareil. Prenez soin de disposer la rallonge de façon à ne pas recouvrir le
parement ou le dessus où il peut être tiré par des enfants ou être gênant.
Pour éviter une surcharge du circuit, n'utilisez aucun appareil à haute
puissance sur la même prise que cet appareil.

PRECAUTIONS IMPORTANTES

Avant utilisation, veuillez lire attentivement ces avertissements de sécurité et
utiliser le broyeur correctement. Ces avertissements de sécurité sont indiqués pour

une utilisation sûre et correcte de ce produit an d'éviter tout danger pour

l'utilisateur ou d'autres personnes et des dommages matériels. Lors de l'utilisation
d’appareils électroménagers, des précautions de sécurité de base doivent toujours
être suivies, notamment :

Après avoir déballé le broyeur, jetez soigneusement les sacs en plastique et
autres emballages an que les enfants et autres ne puissent pas y avoir accès.

Cet appareil a une prise à trois broches avec mise à la terre qui doit être
connectée correctement avec une prise correspondante lors de l'utilisation.
Pour assurer une protection contre les risques électriques ou incendie,
connectez uniquement à des prises correctement mises à la terre.

N'immergez pas le cordon, la prise ou toute autre partie du broyeur dans l'eau ou

dans un autre liquide. Cela vous protègera contre le risque de choc électrique.

L'utilisation d'accessoires non recommandés ou non vendus par le fabricant peut
provoquer un incendie, un choc électrique ou des blessures.

Utilisez uniquement avec du courant alternatif et la tension correcte. Assurez-vous

que votre tension est la même que celle indiquée sur le dessous de votre broyeur.

An d’éviter une surcharge électrique, ne pas faire fonctionner un autre appareil à

haute puissance sur le même circuit.

Ne laissez jamais l’appareil sans surveillance lors de son utilisation. Une surveillance

étroite est nécessaire lorsque l’appareil est utilisé par ou à proximité d'enfants. Ne pas

utiliser à la portée d'un enfant.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des

enfants) ayant des capacités physiques, sensorielles ou mentales limités, ou ayant un

manque d'expérience et de connaissances, sauf si elles sont sous étroite surveillance

et si elles suivent les instructions concernant l'utilisation de l'appareil par une

personne responsable de leur sécurité. Une surveillance renforcée est nécessaire
lorsque tout appareil est utilisé par ou à proximité d'enfants. Les enfants doivent être

surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le broyeur doit être utilisé sur une surface sèche et plate, loin du bord du comptoir

an d’éviter un basculement accidentel. Les vibrations pendant le fonctionnement

peuvent faire bouger le broyeur.

Ne le placez pas dans un endroit où le broyeur pourrait toucher une autre source de

chaleur. Par exemple, sur ou à proximité d'un brûleur à gaz chaud ou d'un brûleur

électrique, dans un four chaué ou un micro-ondes.

Évitez tout contact avec les pièces mobiles du broyeur.

Ne pas modier le protège-doigts recouvrant la goulotte mise à la terre.

Ne déplacez jamais le broyeur lorsqu’il est en fonctionnement.

Vériez le bac de chargement pour tout objet étranger qui n'est pas du café en grains

avant toute utilisation.

Ne mettez pas de substances autres que les grains de café et le nettoyant pour
moulin dans le broyeur.

1918

Utilisez uniquement du café en grains dans le broyeur. Ne mettez pas de café qui a déjà
été moulu dans le broyeur. Moudre du café qui a déjà été moulu peut provoquer une

usure précoce du broyeur et annulera la garantie.

Éteignez l'appareil, puis débranchez-le lorsque vous ne l’utilisez plus, avant d'assembler

ou de désassembler des pièces et avant de le nettoyer. Attendez que les diérentes

parties ne bougent plus avant de nettoyer le broyeur. N'utilisez pas le broyeur sans que
le couvercle ne soit placé sur le bac de chargement.

Nettoyez uniquement l'extérieur du broyeur avec un chion humide.

Veillez à ne pas faire basculer le broyeur, cela pourrait endommager le marteau et les
composants internes.

Pour débrancher, saisir la che et la retirer de la prise. Ne tirez jamais sur le cordon.

Ne laissez pas le cordon pendre sur le bord d'une table ou d'un comptoir.

N'utilisez pas le broyeur avec un cordon ou une prise endommagée, si le broyeur ne
fonctionne pas correctement, ou s’il est tombé ou endommagé de quelque manière que
ce soit. Renvoyez l'appareil au centre de service agréé le plus proche pour examen,
réparation ou réglage.

Démontez votre broyeur uniquement comme indiqué dans la section " Nettoyage et
stockage "de ce manuel. Si vous rencontrez des problèmes de bourrage ou tout autre
problème, visitez la page help.fellowproducts.com et notre FAQ.

Ne pas utiliser à d'autres ns que la mouture du café en grains.

Cet appareil est destiné à un usage domestique uniquement. Utiliser pour autre chose
que l'utilisation prévue annulera la garantie d'un an.

Ne pas utiliser à l'extérieur.

Ne placez aucun ustensile dans le broyeur ou la goulotte de broyage.

Ce produit contient des aimants en néodyme. Les enfants ne doivent JAMAIS être

autorisés à jouer avec aimants NEODYMIUM. Même des aimants relativement petits
peuvent provoquer des blessures graves si avalé. Gardez toujours tous les aimants en

néodyme hors de portée des enfants

Gardez toujours une distance de sécurité (au moins 10 cm) entre les aimants et tous les
objets être endommagé par le magnétisme et rappelez-vous, les aimants en néodyme

sont dix fois plus puissants que les aimants « ordinaires » ! Des articles tels que des

montres mécaniques, des pacemakers, Moniteurs CRT et téléviseurs, cartes de crédit,

disquettes et autres supports à médias stockes magnétiquement tels que les cassettes

vidéo sont tous aectés par des aimants puissants.

N'utilisez pas le loquet magnétique au-dessus d'une balance électronique. La prise
magnétique peut interférer avec la précision ou même endommager une balance

électronique. Il n'est pas recommandé d'utiliser le loquet magnétique au-dessus d'une

balance électronique.

Ne pas utiliser en présence de fumées explosives et / ou inammables.

Pour réduire le risque d'incendie ou de choc électrique, ne retirez pas le couvercle
inférieur de la base et ne démontez pas la base du broyeur de quelque façon que ce
soit. Il ne contient aucune pièce réparable par l'utilisateur. La réparation doit être

eectuée uniquement par du personnel de service autorisé. L’ouverture de la base du

broyeur entraînera l'annulation de la garantie d'un an.

Pour une utilisation correcte, faites fonctionner cet appareil moins de 90 secondes et
laissez un minimum de 90 secondes de temps de repos entre deux cycles continus.

Le broyeur ne peut pas fonctionner pendant plus 6 minutes sur une période de 10
minutes, et il doit reposer pendant 30 minutes si le temps de travail dépasse 6 minutes.

CONSERVEZ CES INSTRUCTIONS

NETTOYAGE ET UTILISATION

Diagramme A :

presentation du produit

Réglage de mouture

Bac magnétiquement
aligné

Bac de chargement

dose unique

Heurtoir à mouture

Interrupteur

2120

MISE EN GARDE !

Veuillez lire attentivement toutes les instructions d'utilisation avant d'allumer
et d'utiliser votre broyeur.

N'utilisez pas de tampons abrasifs, de produits chimiques agressifs ou de
produits chimiques de nettoyage en aérosol pour nettoyer. Cela pourrait
endommager la surface de l'appareil.

Ne mettez aucune pièce de votre moulin au lave-vaisselle.

Bavant utilisation

Retirez et recyclez ou jetez tous les autocollants, étiquettes descriptives, attaches

de câble et matériaux d'emballage, y compris des autocollants statiques et des
étiquettes volantes avec des liens.

Avant le nettoyage, nous recommandons de faire fonctionner le broyeur pendant
10 secondes sans grains de café pour aider à éliminer les grains / marcs des
gorges et des moulins.

Débranchez toujours le cordon d'alimentation de la prise de courant avant
de le nettoyer.

Essuyez le corps du broyeur avec un chion doux et humide. Essuyez le bac

magnétiquement aligné et attraper le couvercle et bien sécher.

Placez le broyeur sur une surface plane et branchez-le sur une tension correcte.

Diagramme B :

Réglage de mouture

A

g

n

i

p

p

l

e

é

f

a

C

u

à

e

n

n

i

a

h

c

M

a

M

e

r

t

l

i

F

é

f

a

C

s

s

e

r

P

o

r

e

u

C

o

m

s

i

r

P

C

a

f

e

t

i

è

r

e

à

P

i

s

t

o

n

E

x

t

r

a

c

t

i

o

n

à

f

r

o

i

d

Comment utiliser

1. Sélectionnez la taille de mouture en tournant le réglage de mouture vers la gauche

ou la droite (1 = n, 11 = grossier). Consultez notre guide de mouture (diagramme B)

pour vous aider à faire votre choix.

Veuillez ne pas utiliser le réglage 1 pour vos 5 premiers kilos de café car les dents

"grinceront" et se heurteront l'une l'autre. Votre moulin arrive calibré avec son « point zéro

» (le réglage où les dents se touchent) au réglage 1. Le réglage du toucher des dents

variera légèrement ce qui est normal et en tant que tel, vous devez vous attendre à ce que
les paramètres soient légèrement plus approximatifs. (Pour plus d'informations sur les

dents qui se touchent/ le point zéro, voir page 28).

2. Retirez le couvercle du bac de chargement unidose en le soulevant.

3. Versez la quantité souhaitée de grains de café entiers torréés dans le bac de

chargement jusqu'à un maximum de 80 g / 2,8 oz. Remettez le couvercle.

Assurez-vous que le bac de récupération en-dessous est vide.

Ne broyez pas plus de 80 g de café sans vider le loquet. Ne laissez pas le bac trop se
remplir, cela peut bloquer le broyeur.

4. Appuyez sur le bouton d'alimentation. Le broyeur commencera à broyer et
s'arrêtera automatiquement une fois vos grains broyés. OU maintenez enfoncé le

bouton d'alimentation pendant plus de1,5 secondes. Le moulin broiera jusqu'à ce

que le bouton soit relâché.

Nettoyage général

Si le broyeur est utilisé quotidiennement, les dents doivent être nettoyées au moins

tous les trois mois en utilisant des comprimés (voir ci-dessous pour le nettoyage

automatique) ou avec une brosse dure.

Pour nettoyer les dents, retirez-les en suivant les instructions de la Section «

Retrait et remplacement des dents ».

N'immergez pas le broyeur dans l'eau. NE PAS laver les dents avec de l'eau.

Ne placez jamais les doigts dans la goulotte de broyage lorsque l’appareil est

branché.

À l'aide de la brosse fournie, retirez délicatement la poussière de café des dents et
remplacez les dents en suivant les instructions de la section « Retrait et

remplacement Dents ”.

2322

Pour laver le loquet, essuyez doucement avec un chion doux et de l'eau savonneuse
tiède. Séchez avec un chion sec après le nettoyage.

Essuyez l'extérieur du broyeur et chargez le bac avec un chion doux et humide.

Nettoyage automatique

Un moyen rapide de nettoyer votre moulin consiste à utiliser des comprimés de
nettoyage de moulin comme Urnex Grindz TM comprimés de nettoyage de broyeur.
Ils sont conçus pour éviter le colmatage en retirant les poussières collées aux dents et
en absorbant / éliminant les odeurs et les résidus d'huile de café.

Pour utiliser des comprimés de nettoyage, assurez-vous que tous les grains soient
sortis de votre broyeur en faisant fonctionner pendant 10-20 secondes. Utilisez les
instructions des comprimés de nettoyage pour en placer la quantité appropriée dans
le broyeur. Réglez le paramètre de mouture sur 11 et appuyez sur le bouton
d'alimentation pour lancer le broyeur. Broyez tous les comprimés dans le bac. Une
fois terminé, nous vous recommandons de broyer environ 30 g de café pour éliminer
tout résidu de comprimé. Jeter les comprimés moulus /café du bac et nettoyez.

ENTRETIEN

Tout autre entretien doit être eectué par un représentant de service autorisé.

Nettoyage d'un bourrage broyeur.

À l'occasion, l’Expresso broyeur Ode peut se coincer et arrêter de broyer. Lorsque
cela se produit, le broyeur cessera de broyer avant d'avoir terminé tous les cafés

dans la trémie et un bip / "SOS" sonnera.

Les bourrages mineurs peuvent être éliminés comme suit :

1. Vériez que le loquet soit vide. Tournez le réglage de mouture sur 11.

2. Tapotez fermement le broyeur sur le côté plusieurs fois et secouez.

3. Appuyez sur le bouton d'alimentation et continuez à appuyer fermement sur le
côté du broyeur pendant plusieurs secondes. Si le broyage reprend, le bourrage

est éliminé. Sinon, consultez les instructions pour éliminer un bourrage majeur.

Les bourrages majeurs peuvent être éliminés comme suit :

1. Débranchez le moulin.

2. Retirez les dents selon les instructions de la section « Retrait et remplacement
Dents » de ce manuel.

3. Retirez le café du bac de mouture et jetez-le.

4. Inspectez les dents pour les grains de café ou les matières étrangères (roches,

bâtons, café non torréé haricot, etc.) qui peut être coincé. Retirez les grains de

café coincés et nettoyez les dents comme indiqué dans la section « Nettoyage »
de ce manuel

5. Réinstallez les dents. Faire fonctionner le moulin sans café pendant 5 secondes

pour vérier qu'il fonctionne comme prévu. Le broyeur doit tourner doucement

et à une vitesse uniforme. Si le broyeur se met à faire un bruit inattendu, répétez
ce processus et inspectez soigneusement pour vous assurer que toutes les
poussières de café ont été éliminées. Si le problème persiste, veuillez contactez
le service client Fellow.

Pour plus d'aide, visitez fellowproducts.com/odemanual.

Diagramme C : vue éclatée

4

3

2

1

2524

Retrait et remplacement des dents de meulage

ATTENTION: Les meules sont des objets coupants, à manipuler avec précaution !

1. Débranchez votre moulin et videz le café.

2. Commencez par retirer la plaque avant du broyeur. La façade s'enclenche
simplement et de. Tirez doucement sur la façade pour qu'elle se détache.

3. UÀ l'aide d'un tournevis cruciforme, dévissez les quatre vis de plus grande taille

qui ont èches pointant vers eux. Voir le diagramme D pour référence.

Diagramme D

Si vous ne faites que nettoyer, ne démontez pas davantage les dents. À l'aide de la brosse

fournie, brossez délicatement la poussière de café des dents et remontez les dents.

Si vous remplacez les dents, passez aux étapes suivantes.

6. La dent xe est xée à la chambre de mouture. Pour retirer la xation des dents,

commencez par utiliser un tournevis cruciforme pour retirer les trois vis qui la
maintienne en place. S'il y a du café moulu dans ces vis qui interfère avec leur
retrait, utilisez une petite brosse pour nettoyer le café moulu avant d'essayer de
retirer les vis.

Retirez délicatement la dent xe. Diagramme G

¼¾

¼

¼

2

¼

4. rez sur la molette de mouture pour retirer l'ensemble de molette de mouture.

5. Retirez délicatement la fraise rotative / tarière (la dent la plus proche de vous), la clé

de tarière, et jaillissent de la chambre de mouture en appuyant dessus. Veillez à ne

pas en perdre pièces que vous retirez. Voir les diagrammes E et F pour référence.

Diagramme E Diagramme F

Ressort

Dent rotative
et fraise

Fer de fraise

Diagramme G

1

3

3

3

¼

¼

2

3

¼

7. La dent rotative est xée à la fraise. Pour retirer la dent de rotative, commencez

en utilisant un tournevis cruciforme pour retirer les trois vis qui la maintiennent
en place. S'il y a du café moulu dans ces vis qui gêne leur retrait, utilisez une
petite brosse pour nettoyer le café moulu avant d'essayer de retirer les vis.
Diagramme H et I, page 28

9. Soulevez délicatement la dent rotative pour l'éloigner de la fraise.

Pour remplacer les dents, répétez ces étapes dans l'ordre inverse.

Assurez-vous que la dent rotative est reliée à la vis sans n et que la fraise est

rattachée à la chambre de mouture.

2726

Diagramme H

Calibrer votre moulin à café Ode

L’Expresso broyeur Ode est conçu pour faire du café et ne pourra pas moudre assez

n pour la plupart des machines à expresso. Cependant, si vous aimez moudre
nement le café AeroPress®Maker, Prismo, Hario V60 ou d'autres méthodes de

broyage, vous pouvez vous assurer que le point de contact des dents, ou "point zéro",
de votre broyeur est correctement calibré pour mieux atteindre cette gamme.

Votre broyeur arrive calibré avec son « point zéro » (le réglage où les dents se
touchent) au réglage 1. Le réglage du toucher des dents variera légèrement ce qui est
normal et en tant que tel, vous devez vous attendre à ce que les paramètres soient
légèrement plus approximatifs. Veuillez ne pas utiliser le réglage 1 pour vos 5
premiers kilos de café car les dents "grinceront" et se heurteront l'une l'autre.

À l'arrivée, les dents grinçantes au réglage 1 indiquent que votre broyeur est calibré.
Le calibrage de dents correspond aux indications dans les paramètres. Cela aide à
garder les performances de broyage constantes tout au long de la durée de vie de
votre broyeur. Si vous n'entendez pas les dents grincer au réglage 1 lorsque votre
broyeur arrive pour la première fois, puis votre taille de mouture sera plus grossier
qu'un broyeur calibré au même réglage.

Pour regarder des vidéos sur la façon d'étalonner, rendez-vous sur
Fellowproducts.com/odemanual

Diagramme I

GARANTIE

Pour le service, la réparation ou toute question concernant votre moulin à café
Ode, veuillez visiterhelp.fellowproducts.com et soumettre une demande. Ne
renvoyez PAS le produit au fabricant et ne l’apportez pas dans un centre de service
sans d'abord parler au service clientèle Fellow.

Garantie limitée d'un an

Fellow garantit ce produit contre tout défaut dû à un matériau défectueux ou à un
défaut de fabrication pour une période d'un an après la date d'achat par le
consommateur.

Cette garantie n'est valable que :

Pour le client d'origine.

Lorsque le moulin est acheté auprès de revendeurs agréés.

Avec le ticket de caisse d'origine comme preuve d'achat pour faire votre demande
de garantie

Cette garantie ne comprend pas les dommages au produit résultant de :

Accident, mauvaise utilisation ou réparations eectuées par du personnel non

autorisé.

Fonctionnement avec le mauvais type de courant ou de tension.

Non-respect des instructions de nettoyage du broyeur.

Non-respect des garanties énumérées dans les avertissements et instructions de
ce document

Moudre autre chose que des grains de café torréés entiers.

Si le produit devait devenir défectueux pendant la période de garantie, ou si vous
avez des questions concernant la garantie ou le service, visitez-nous sur help.
fellowproducts.com et faites une demande

Trouvez plus d'informations sur :

Fellowproducts.com/odemanual

2928

Moledora de Café Ode

Fellow Industries Inc.

Fellowproducts.com

Email: [email protected]

San Francisco, CA 94110

Nombre del Producto: Moledora de Café Ode | Patentes Pendientes
1 año de garantía limitada | Diseñada en San Francisco, hecha en China

Modelo

BGAAUS

Estados Unidos y Canadá: solo para el hogar

ESTADOS UNIDOS Y CANADÁ: PARA EL HOGAR ÚNICAMENTE

Dimensiones (AxAxL): 9.4 pulg (239 mm) x 4.2 pulg (105 mm)

Mas información en Fellowproducts.com/odemanual

120V | 60Hz | 150W | Peso: 4.5kg/9.9lbs

x 9.5 pulg (241.5 mm) | Capacidad de molienda: 80 g

Longitud del Cable Eléctrico: 39.3 pulg (1 m)

ESTE PRODUCTO ES PARA

GUARDE ESTAS INSTRUCCIONES

Especicaciones

31

LEA TODAS LAS INSTRUCCIONES.
NO TIRE ESTA GUÍA DE SEGURIDAD.

¡ADVERTENCIA!

Peligro de Shock Eléctrico: Este dispositivo tiene un conector de tres puntas

con aterrizaje a tierra. Para asegurar la protección en contra de un riesgo de

shock eléctrico o incendio, conecte únicamente a tomacorrientes debidamente
aterrizados. El conector solo se conecta de una manera en el tomacorriente.

No se salte el propósito del conector al modicar el conector en cualquier forma

o usando un adaptador. No conecte este dispositivo en un tomacorriente con
un voltaje distinto al especicado en la parte inferior del dispositivo.

No use un adaptador con este dispositivo.

Se suministra un cable de suministro eléctrico corto para poder reducir el
riesgo de que se enrede o se caiga por un cable más largo. Si necesita de un

cable más largo, se puede usar una extensión. Las especicaciones de la

extensión deben ser iguales o mayores a las de este dispositivo. Tenga

cuidado de que la extensión no cuelgue de la supercie o mesa donde puede

ser halada o donde un niño pueda caerse. Para evitar una sobrecarga
eléctrica, no use ningún dispositivo de alto consumo eléctrico en el mismo
circuito al de este dispositivo.

PROTECCIONES IMPORTANTES

Antes de usar por favor lea estas advertencias de seguridad con cuidado y use la
moledora apropiadamente. Estas advertencias de seguridad son indicadas para el uso
seguro y apropiado de este producto para prevenir el daño al usuario u otros daños a
propiedad. Cuando use dispositivos eléctricos, se deben seguir siempre las precauciones
básicas de seguridad, incluyendo las siguientes:

Después de desempacar la moledora, deseche cuidadosamente las bolsas
plásticas y otros empaques de tal manera que los niños y otros no puedan
alcanzarlos.

Este dispositivo tiene un enchufe de tres puntas y con aterrizaje a tierra, y debe

estar aterrizado con un tomacorriente de tres puntas cuando esté en uso. Para
asegurar la protección en contra de riesgo de shock eléctrico o incendio,
conecte únicamente a tomacorrientes debidamente aterrizados.

No sumerja el cable, el enchufe ni ninguna otra parte del molinillo en agua u otro

líquido, para proteger contra el riesgo de descarga eléctrica.

El uso de accesorios no recomendados o vendidos por el fabricante puede causar

incendios, descargas eléctricas o lesiones.

Use únicamente con corriente AC y el voltaje correcto. Asegúrese de que su suministro

principal eléctrico sea el mismo que el que está marcado en rojo debajo de su moledora.

Para evitar una sobrecarga eléctrica, no opere otro dispositivo de alto wataje en el

mismo circuito.

Nunca deje la moledora sin atender cuando esté en uso. Se requiere de supervisión

cuando el dispositivo está en uso por o cerca de niños. No use dentro del alcance de

los niños.

Este electrodoméstico no está diseñado para ser utilizado por personas (incluidos niños)
con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y
conocimiento, a menos que estén supervisadas e instruidas sobre el uso del
electrodoméstico por una persona responsable de su seguridad. Una estrecha

supervisión es necesaria cuando niños usan cualquier electrodoméstico o están cerca

de ellos. Se debe supervisar a los niños para asegurar de que no jueguen con el aparato.

La moledora debe ser operada en una supercie seca y plana, lejos de cualquier
esquina de una supercie que pueda ocasionar una caída accidental. La vibración

durante la operación puede causar que la moledora se mueva.

No coloque en ninguna supercie donde la moledora pueda tocar otra fuente de calor.

Por ejemplo sobre o cerca de un horno de gas o eléctrico, en un horno de

calentamiento o en una microonda.

Evite el contacto con las partes en movimiento de la moledora.

No altere la protección de dedos que cubre la parte aterrizada eléctricamente.

Nunca mueva la moledora mientras que la unidad esté en uso.

Revise la tolva de carga por cualquier objeto extraño que no sean granos de café antes

de ser usada.

No ponga ninguna otra sustancia a diferencia de granos de café y el limpiador de la

moledora dentro de la misma.

Use solo granos de café enteros en la moledora. No ponga café que ya ha sido molido
dentro de la moledora. Volver a moler café que ya esté molido puede causar que su

moledora se desgaste más rápidamente y esto anulará la garantía.

3332

Apague el aparato, luego desconéctelo de la toma de corriente cuando no esté en
uso, antes de armar o desarmar las piezas y antes de limpiarlo. Permitir que las

partes dejen de moverse antes de limpiar el molinillo. No utilice el molinillo sin la

tapa correctamente colocada sobre el contenedor de carga.

Solo limpie la parte exterior de la moledora con un paño húmedo.

Tenga cuidado de no voltear la moledora, esto puede dañar la aldaba y los
componentes internos.

Para desconectar, tome el enchufe y remuévalo del tomacorriente. Nunca hale el
cordón eléctrico.

No permita que el cordón cuelgue sobre la esquina de la mesa o supercie.

No opere el molinillo con un cable o enchufe dañado, si el molinillo funciona mal, o se
cae o se daña de alguna manera. Devuelva el aparato al centro de servicio autorizado

más cercano para su examen, reparación o ajuste.

Desensamble su moledora solamente según se indica en la sección de “Limpieza y
Almacenamiento” de este manual. Si está teniendo problemas con objetos trabados

o cualquier otro problema, revise nuestra página help.fellowproducts.com y visite
nuestra sección de Preguntas Frecuentes.

No use para cualquier otro propósito que moler el grano entero de café.

Este dispositivo tiene la intención de ser usado en el hogar únicamente. El uso para
algo distinto que el uso intencionado invalidará la garantía de un año.

No para usarse en el exterior.

No coloque ningún utensilio en la moledora o en la tolva de moler.

Este producto contiene magnetos de neodimio. NUNCA se debe permitir a los niños a

que jueguen con magnetos de NEODIMIO. Incluso los imanes más pequeños pueden

causar un daño severo si se tragan. Siempre mantenga los imanes de neodimio fuera
del alcance de los niños.

Siempre mantenga una distancia segura (de al menos 10 cm) entre los imanes y

cualquier objeto que pueda ser dañado por magnetismo, recuerde que los imanes de
neodimio son más fuertes que los imanes ordinarios. Artículos tales como relojes
mecánicos, marcapasos cardiacos, monitores CRT y televisores, tarjetas de crédito,

disquetes y otros medios almacenados electrónicamente tales como cintas de video
pueden ser todos afectados por imanes poderosos.

No use el cierre magnético encima de una balanza electrónica. El cierre magnético

puede interferir con la precisión de o incluso dañar la balanza electrónica. No se

recomienda usar un cierre magnético encima de una balanza electrónica.

Para reducir el riesgo de incendio o shock eléctrico, no remueva la cubierta inferior de

la base o desensamble la base de la moledora en ninguna manera. No hay partes a las
cuales el usuario pueda darle mantenimiento dentro de ese espacio. La reparación
debe hacerse a través de personal de servicio autorizado únicamente. Abrir la base de

la moledora resultará en la anulación de la garantía de un año.

No opere bajo la presencia de gases explosivos y / o inamables.

Para el uso adecuado, opere este dispositivo por menos de 90 segundos a la vez, con

un tiempo de descanso mínimo de 90 segundos entre dos ciclos continuos.

La moledora no puede operar por 6 minutos continuamente dentro de periodos de 10

minutos, y debe descansar por 30 minutos si el tiempo de trabajo excede los 6 minutos.

GUARDE ESTAS INSTRUCCIONES

LIMPIEZA Y USO

Diagrama A:
Generalidades del Producto

Perilla de Molienda

Atrapador Alienado
Magnéticamente

Compartimiento de Carga

Aldaba de Molienda

Botón de Encendido

3534

¡PRECAUCIÓN!

Por favor lea todas las instrucciones de uso por completo antes de encender
y usar la moledora.

No use almohadillas abrasivas, químicos fuertes o químicos de limpieza en

aerosol para limpiar. Pueden dañar la supercie del dispositivo.

No coloque ninguna parte de su moledora en el lavaplatos.

Antes de Su Uso

Remueva y recicle o deseche todas las etiquetas, etiquetas descriptivas, amarres
de cables y materiales de empaque, incluyendo calcomanías estáticas y etiquetas
colgables con amarres.

Antes de limpiar, recomendamos que corra la moledora por 10 segundos sin

granos de café para ayudar a mantener despejado de cualquier grano / residuo

de la tolva de molienda.

Siempre desconecte el cordón eléctrico del tomacorriente eléctrico antes
de limpiar.

Limpie el cuerpo de la moledora con un paño suave y húmedo. Limpie el
atrapador magnéticamente alineado al igual que la tapa y seque por completo.

Coloque la moledora en una supercie nivelada y conecte al voltaje adecuado.

Diagrama B:
Guía de Molienda

i

c

r

a

t

c

e

l

o

E

r

a

r

t

l

e

i

t

e

F

f

a

e

C

D

é

f

a

C

s

s

e

r

P

o

r

e

A

é

f

a

C

e

d

a

t

a

C

o

m

s

i

r

P

P

r

e

n

s

a

F

r

a

n

c

e

s

a

C

a

f

é

e

n

f

r

i

o

Como Utilizar

1. Seleccione el tamaño del grano al girar la perilla de molienda hacia la izquierda o

derecha (1 = no, 11 = grueso). Vea nuestra Guía de Molienda (Diagrama B) para

ayudarle a hacer su elección.

Por favor no use el ajuste de 1 por sus primeras 10 libras de café dado que la rebaba se

“desprenderá” y golpeará una con la otra. Su moledora llega calibrada en su “punto cero”

(el ajuste donde las cuchillas se tocan) en ajuste uno. A medida se desgastan, el ajuste
de estas se desplaza, y como tal, debe esperar que los ajustes se vuelvan más gruesos.
(Para más información sobre las cuchillas tocándose / el punto cero, vea la página 42).

2. Remueva la tapa del compartimiento de carga de una sola dosis levantándola.

3. Vierta la cantidad contenida de granos de café enteros ya rostizados en el

compartimiento de carga hasta un máximo de 80 g / 2.8 oz. Coloque la tapa.

Asegúrese que el atrapador esté directamente debajo de la tolva y que esté vacío.

No vaya a moler más de 80 g de café sin antes vaciar el atrapador. El sobrellenar el
atrapador puede trabar la moledora.

4. Presione el botón de encendido. La moledora iniciará a moler y se detendrá

automáticamente una vez que haya terminado de moler. O presione y sostenga el

botón de encendido por más de 1.5 segundos. La moledora hará su trabajo hasta

que libere el botón.

Limpieza general

Si la moledora se usa a diario, las cuchillas deben limpiarse al menos cada tres
meses usando tabletas (vea a continuación para Limpieza Automática) o con una
brocha dura.

Para limpiar las cuchillas, remueva las cuchillas siguiendo las instrucciones en la
sección “Remoción y Reemplazo de las Cuchillas”.

No sumerja la moledora en agua. NO lave las cuchillas con agua. Nunca coloque

los dedos en la tolva de moler mientras el producto esté conectado.

Nunca coloque los dedos en el canal de molienda mientras el producto
está enchufado.

Use la brocha suministrada, gentilmente limpie el polvo de café de las cuchillas y
reemplace las cuchillas siguiendo las instrucciones de la sección “Remoción y

Reemplazo de Cuchillas”.

3736

Para limpiar el atrapador, gentilmente, con un paño suave y con agua tibia y

enjabonada. Seque con un paño seco después de la limpieza.

Limpie el exterior de la moledora y tolva de carga con un paño suave y húmedo.

Limpieza automática

Una manera rápida de limpiar su moledora es usando tabletas de limpieza de
moledora como las tabletas de limpieza de moledora marca Urnex GrindzTM.

Éstos están diseñados para prevenir obstrucciones al liberar las partículas de café
pegadas a las cuchillas y absorbiendo / removiendo los olores y el aceite de residuo
de café.

Para usar las tabletas de limpieza, asegúrese que todos los granos hayan pasado por
la moledora al correrla por 10 – 20 segundos. Use las instrucciones de las tabletas de

limpieza para colocar la cantidad adecuada dentro de la moledora. Ajuste la
conguración de la moledora a 11 y presione el botón de encendido para correr la

moledora. Muela todas las tabletas dentro del atrapador. Una vez que esté complete,
recomendamos moler aproximadamente 30 g de café para remover cualquier residuo
de tabletas. Descarte las tabletas / café molido del atrapador y limpie.

MANTENIMIENTO

Cualquier otro servicio debe ser realizado por un representante de servicio autorizado.

Liberando una Moledora Trabada

En ocasiones, la Moledora de Café Ode se puede trabajar y dejará de moler.
Cuando esto ocurra, la moledora detendrá de moler antes de que haya terminado

todo el café en la tolva y sonará el “SOS” (salven nuestro buque).

Los trabones se pueden despejar de la siguiente manera:

1. Revise que el atrapador esté limpio. Gire la perilla de moler al ajuste 11.

2. Toque fuerte y rmemente la moledora en los lados varias veces y agite.

3. Presione el botón de encendido y continúe golpeando rmemente el lado de la

moledora por diversos segundos. Si continua el proceso, se ha despejado la
obstrucción. Si no, proceda a las instrucciones para poder despejar un trabón

un mayor.

Los trabones mayores se pueden despejar de la siguiente manera:

1. Desconecte la moledora.

2. Remueva las cuchillas según las instrucciones de la Sección de “Remoción y

Reemplazo de las Cuchillas”.

3. Remueva el café de la recámara de moler y deseche.

4. Inspeccione los granos de café o materiales extraños (rocas, astillas, grano de

café sin rostizar, etc.) que puedan estar atorados. Remueva los granos de café
atorados y limpie las cuchillas según se instruye en la sección de “Limpieza” de

este manual.

5. Reinstale las cuchillas. Corra la moledora sin café por 5 segundos para revisar
que opere según las expectativas. La moledora debe girar silenciosamente a una
velocidad constante. Si la moledora está haciendo ruidos inesperados, repita el
proceso y revise cuidadosamente para asegurar que las partículas de café se

hayan despejado. Si el problema persiste, por favor contacte a servicio al cliente

de Fellow.

Para más ayuda, visite la página fellowproducts.com/odemanual.

Diagrama C: Vista Expandida

4

3

2

1

3938

Remoción y Reemplazo de las Cuchillas de Moler

PRECAUCIÓN: la amoladora rebabas estan aladas, ¡manipular con cuidado!

1. Desconecte su moledora y vacíe el café.

2. Inicie removiendo la placa frontal de la moledora. La placa simplemente se traba
y se destraba. Hale gentilmente la placa para que se destrabe.

3. Usando un desarmador tipo estrella (Phillips), destornille los cuatro tornillos de

mayor tamaño que tiene echas que apuntan a los mismos. Vea el Diagrama D

para referencia.

Diagrama D

Si usted solo está limpiando, no desensamble las cuchillas aún más. Usando la brocha
suministrada, gentilmente limpie el polvo de café de las cuchillas y reemplace las cuchillas.

Si usted está reemplazando las cuchillas, continúe con los siguientes pasos.

6. La cuchilla estacional está adjunta a la recámara de moler. Para remover la

cuchilla estacionaria, empiece usando un desarmador tipo estrella (Phillips) para
poder remover los tres tornillos que la sostienen en su lugar. Si hay café molido

en estos tornillos que intereren con su remoción, use una brocha pequeña para

poder quitar el café molido antes de intentar remover los tornillos.

Cuidadosamente remueva la cuchilla estacional. Diagrama G

¼¾

¼

¼

2

¼

4. Hale gentilmente la perilla de moler para remover el ensamble de perilla de moler.

5. Cuidadosamente remueva la cuchilla rotacional (la cuchilla más cercana a usted),
la llave de barrena y el resorte de la recámara de moler al presionar. Tenga
cuidado de no perder ninguna de estas piezas en lo que las remueve. Vea el
Diagrama E y F para su referencia

Diagrama E Diagrama F

Resorte

Cuchilla rotacional
y barrena

Llave de
barrena

Diagrama G

1

3

3

4

¼

¼

2

3

¼

7. La cuchilla rotacional está adjunta a la barrena. Para remover la cuchilla rotacional,

empiece usando un destornillador tipo estrella (Phillips) en estos tornillos que

intereren con su remoción, use una brocha pequeña para poder quitar el café

molido antes de intentar la remoción de los tornillos. Diagrama H e I, Página 42.

8. Cuidadosamente levante la cuchilla rotacional fuera de la barrena.

Para reemplazar las cuchillas, repita estos pasos en orden inverso.

Asegúrese que la cuchilla rotacional se vuelva a adjuntar a la barrena y que la cuchilla
estacional se adjunte nuevamente a la recámara de moler.

4140

Diagrama H

Calibrando su Moledora de Café Ode

La Moledora de Café Ode está diseñada para hacer café colado y no puede renar lo
suciente para para las máquinas de espressos. Sin embargo, si usted quiere moler
namente para una Coladora de Café AeroPress®, Prismo, Hario V60 o cualquier otro

método de colado, usted va a querer asegurarse de que cuando las cuchillas se
toquen, o en el “punto cero”, su moledora esté correctamente calibrada para poder

alcanzar mejor este rango.

Su moledora viene calibrada con las cuchillas a un ajuste nivel 1. A medida se
desgastan las cuchillas, el ajuste de roce entre cuchillas poco a poco se desplazará lo
cual es normal y como tal, usted debe esperar que sus conguraciones poco a poco
sean más gruesos. Por favor no use el ajuste 1 para sus primeras 10 libras de café

dado que las cuchillas se “desprenderán” y se golpearán unas a otras.

Al momento de llegar, las cuchillas desbastándose en nivel de ajuste 1 quiere decir

que su moledora está calibrada. Las moledoras calibradas igualan los productos

molidos en cualquier conguración. Esto ayuda a mantener el desempeño de

molienda de manera consistente durante la vida de su moledora. Si usted no puede

escuchar que las cuchillas se golpean entre sí en ajuste 1 cuando su moledora llegue,

entonces el tamaño de su café molido será más grueso que una moledora calibrada
en el mismo ajuste.

Para ver videos de cómo calibrar, por favor vaya a la página
Fellowproducts.com/odemanual

Diagrama I

GARANTÍA

Para servicios, reparaciones o preguntas en relación con su moledora de Café Ode,
por favor visite la página help.fellowproducts.com y presente una solicitud. NO
retorne el producto al fabricante ni lo traiga a un centro de servicio sin antes hablar
con un representante de servicio al cliente de Fellow.

Un año de garantía limitada

Fellow garantiza este producto en contra de cualquier defecto que sea por una falta
material o por mano de obra por un periodo de un año después de la fecha original

de compra del consumidor.

Esta garantía es válida únicamente para:

El consumidor original.

Cuando la moledora se compra a través de vendedores autorizados.

Con la facture original de compra como comprobante de compra para hacer su
reclamo de garantía.

Esta garantía no incluye el daño al producto que resulte de:

Accidente, mal uso o reparaciones realizadas por personal no autorizado.

Operación con el voltaje incorrecto de operación.

Fallar en cumplir con las instrucciones de limpieza de la moledora.

Fallar en cumplir con las protecciones de seguridad anotadas en las advertencias
e instrucciones de este documento.

Moler cualquier cosa distinta a lo que es granos de café rostizado.

Si el producto se vuelve defectivo dentro del producto de garantía, o usted tiene
alguna pregunta en relación con la garantía o servicio, visite la página help.
fellowproducts.com y presente una solicitud.

Encuentre más información en:

Fellowproducts.com/odemanual

4342

Find more information at:

Fellowproducts.com/odemanual
