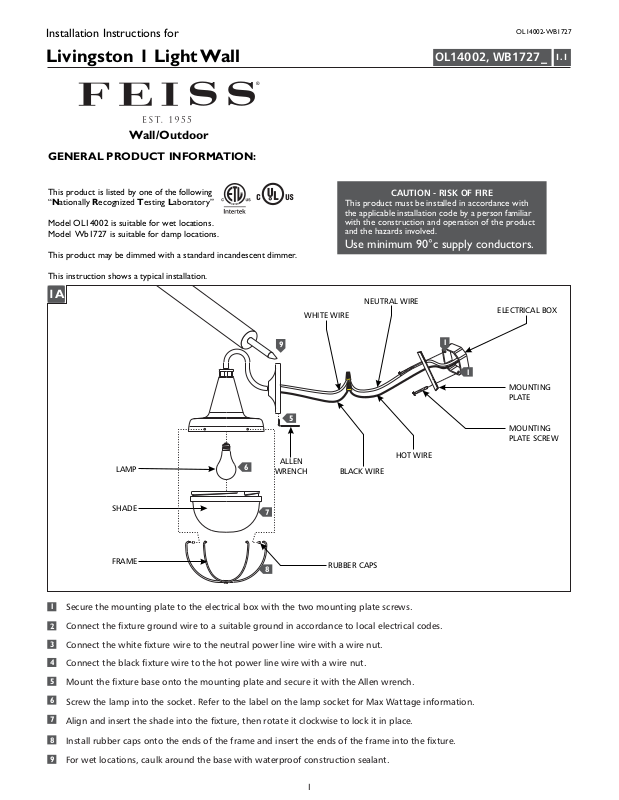

Installation Instructions for
OL14002-W 1727B
Livingston 1 Light Wall
Wall/Outdoor
GP I :ENERAL RODUCT NFORMATION
This product is listed by one of the following
“ ationally ecognized esting aboratory”NR TL
Model OL14002 is suitable for wet locations.
Model Wb1727 is suitable for damp locations.
This product may be dimmed with a standard incandescent dimmer.
This instruction shows a typical installation.
1A
9
WHITE WIRE
O 14002, W 1727_LB
CAUTION - RISK OF FIRE
This product must be installed in accordance with
the applicable installation code by a person familiar
with the construction and operation of the product
and the hazards involved.
Use minimum 90°c supply conductors.
NEUTRAL WIRE
ELECTRICAL BOX
1
1.1
5
HOT WIRE
LAMP
SHADE
FRAME
1
Secure the mounting plate to the electrical box with the two mounting plate screws.
2
Connect the fixture ground wire to a suitable ground in accordance to local electrical codes.
3
Connect the white fixture wire to the neutral power line wire with a wire nut.
4
Connect the black fixture wire to the hot power line wire with a wire nut.
6
WRENCH
7
8
ALLEN
BLACK WIRE
RUBBER CAPS
1
MOUNTING
PLATE
MOUNTING
PLATE SCREW
5
Mount the fixture base onto the mounting plate and secure it with the Allen wrench.
6
Screw the lamp into the socket. Refer to the label on the lamp socket for Max Wattage information.
7
Align and insert the shade into the fixture, then rotate it clockwise to lock it in place.
8
Install rubber caps onto the ends of the frame and insert the ends of the frame into the fixture.
9
For wet locations, caulk around the base with waterproof construction sealant.
1
ATTENTION : RISQUE D'INCENDIE
Ce produit doit être installé conformément au code
d'installation en vigueur par une personne familière avec
la construction et l'exploitation du produit et les risques
qu'il entraîne.
Utiliser les conducteurs d'alimentation
supérieure à 90° c.
1A
AMPOULE
ABAT-JOUR
CADRE
FIL NEUTRE
FIL BLANC
9
5
FIL CHAUD
7
8
ClÉ
ALLEN
FIL NOIR
CAPUCHONS EN CAOUTCHOUC
6
1
BOÎTE ÉLECTRIQUE
1
PLAQUE DE
MONTAGE
VIS DE
MONTAGE
1
Fixez la plaque de montage à la boîte électrique avec les deux vis de montage.
2
Connectez le fil de terre du luminaire à un terrain approprié conformément aux codes électriques locaux.
3
Connectez le fil blanc du luminaire au fil de ligne à neutre avec un écrou de fil.
4
Connectez le fil noir du luminaire au fil ligne électrique chaud avec un serre-fils.
5
Montez l'base du luminaire sur la plaque de montage et le fixer avec les clé de Allen.
6
Vissez l'ampoule dans la douille. Lire l'étiquette sur la douille de lampe pour informations Max Wattage.
Aligner et insérer l'abat-jour dans l'abat-jour , puis tournez-le vers la droite pour verrouiller en place.
7
8
Installer des capuchons en caoutchouc sur les extrémités de l'armature et insérer les extrémités de l'armature dans le
luminaire.
9
Pour les endroits humides, calfeutrez autour de la base à la construction imperméable mastic.
2
PRECAUCIÓN: RIESGO DE INCENDIO
Este producto debe instalarse de acuerdo con el
código de instalación aplicable por una persona
familiarizada con la construcción y operación del
producto y los riesgos que conllevan.
Utilizar conductores de suministro
mínimo 90° c.
1A
BOMBILLA
PANTALLA
MARCO
CABLE NEUTRO
CABLE BLANCO
9
5
6
LLAVE
DE ALLEN
7
8
CABLE NEGRO
TAPAS DE GOMA
CABLE CALIENTE
1
1
CAJA ELÉCTRICA
PLACE DE
MONTAJE
TORNILLO
DE MONTAJE
1
Fije la placa de montaje a la caja eléctrica con los dos tornillos de la placa de montaje.
2
Conecte el cable de tierra a una tierra artefacto adecuado de acuerdo a los códigos eléctricos locales.
3
Conecte el cable blanco de la lámpara al cable de energía de la línea neutral con un tapón de alambre.
4
Conecte el cable negro de la lámpara al cable de alimentación de línea caliente con un tapón de alambre.
5
Monte el base de la lámpara en la placa de montaje y fíjela con la llave de Allen.
6
Enrosque la bombilla en el enchufe. Consulte la etiqueta en el zócalo de la lámpara para obtener información de Max
Wattage.
7
Alinee y inserte la pantalla, luego gírelo hacia la derecha para bloquearlo en su lugar.
8
Instale tapones de goma en los extremos del bastidor e insertar los extremos del bastidor en el aparato.
9
Para lugares húmedos, masilla alrededor de la base con sellador resistente al agua.
