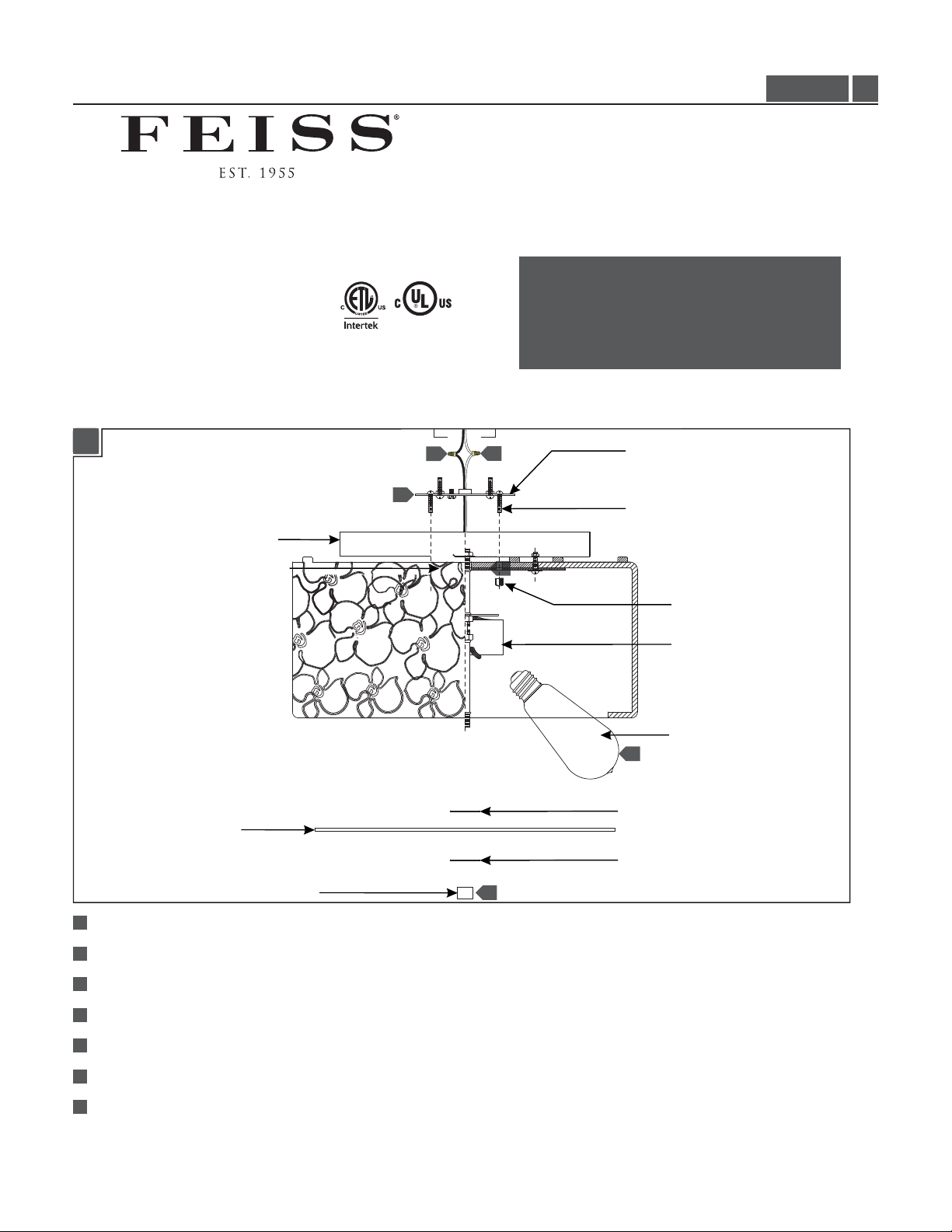

Installation Instructions for
FM410
Azalia 3 Light Flush Mount
Ceiling
GP I :ENERAL RODUCT NFORMATION
This product is listed by one of the following
“ ationally ecognized esting aboratory”NR TL
This product is suitable for damp locations.
This product may be dimmed with a standard incandescent dimmer.
This instruction shows a typical installation.
1A
4
1
CAUTION - RISK OF FIRE
This product must be installed in accordance with
the applicable installation code by a person familiar
with the construction and operation of the product
and the hazards involved.
Use minimum 90°c supply conductors.
3
MOUNTING PLATE
MOUNTING PLATE STUD
F 410_M
1.0
FIXTURE BASE
5
DIFFUSER
FINIAL
1
1
Secure the mounting plate to the electrical box with two mounting plate screws.
2
Connect the fixture to a suitable ground in accordance to local electrical codes.
3
Connect the white fixture wire to the neutral power line wire with a wire nut.
7
CAP NUT
SOCKET ASSEMBLY
LAMP
6
WASHER
WASHER
4
Connect the black fixture wire to the hot power line wire with a wire nut.
5
1
Place the fixture base onto the mounting plate studs and secure them in place by tightening the ball nuts.
6
Screw the lamp into the socket. Refer to the label on the lamp socket for Max Wattage information.
7
Place a washer, the diffuser, and the other washer onto the bottom of the socket assembly, then secure them in place
by tightening the finial.

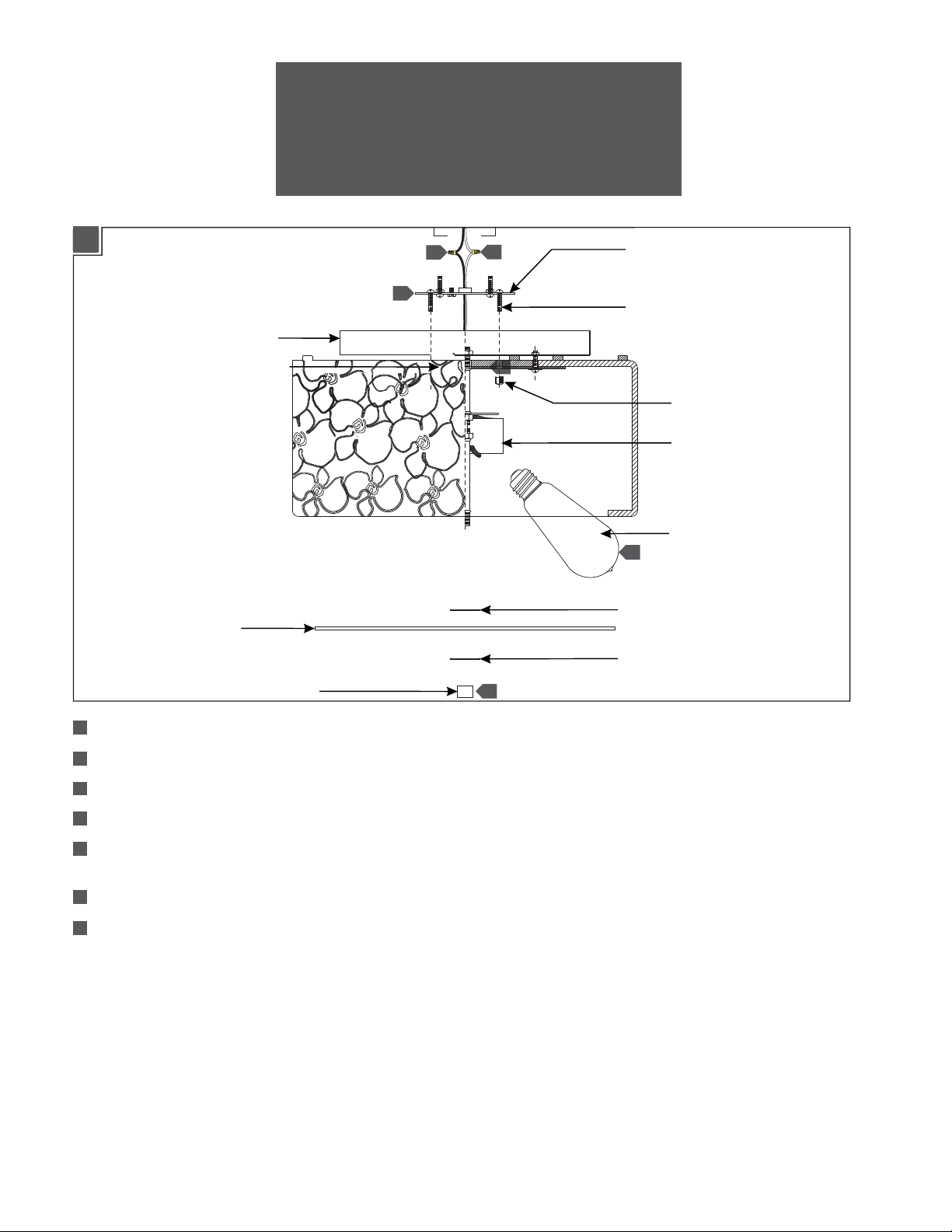

1
ATTENTION : RISQUE D'INCENDIE
Ce produit doit être installé conformément au code
d'installation en vigueur par une personne familière avec
la construction et l'exploitation du produit et les risques
qu'il entraîne.
Utiliser les conducteurs d'alimentation
supérieure à 90° c.
1A
BASE DE LUMINAIRE
DIFFUSEUR
FLEURON
4
1
3
5
7
PLAQUE DE MONTAGE
GOUJON DE MONTAGE
ECROU D’BOULE
DOUILLE
AMPOULE
6
RONDELLE
RONDELLE
1
1
Fixer la plaque de montage sur le boîte électrique avec deux vis de montage.
2
Connecter le luminaire à un terrain approprié conformément aux codes électriques locaux.
3
Connecter le fil blanc du luminaire (carré et / ou rigide) pour le fil de ligne à neutre avec un écrou de fil.
4
Connecter le fil noir du luminaire (rond et / ou lisse) au fil de la ligne d'alimentation hot avec un écrou de fil.
5
1
Placez la base du luminaire sur les goujons de montage de le luminaire et fixez-les en place en serrant les écrous
d’boule.
6
Vissez l'ampoule dans la douille. Lire l'étiquette sur la douille de lampe pour informations Max Wattage.
7
Placez une rondelle, le diffuseur et le autre rondelle sur le fond de la douille, puis fixez-les en place en serrant le
fleuron.

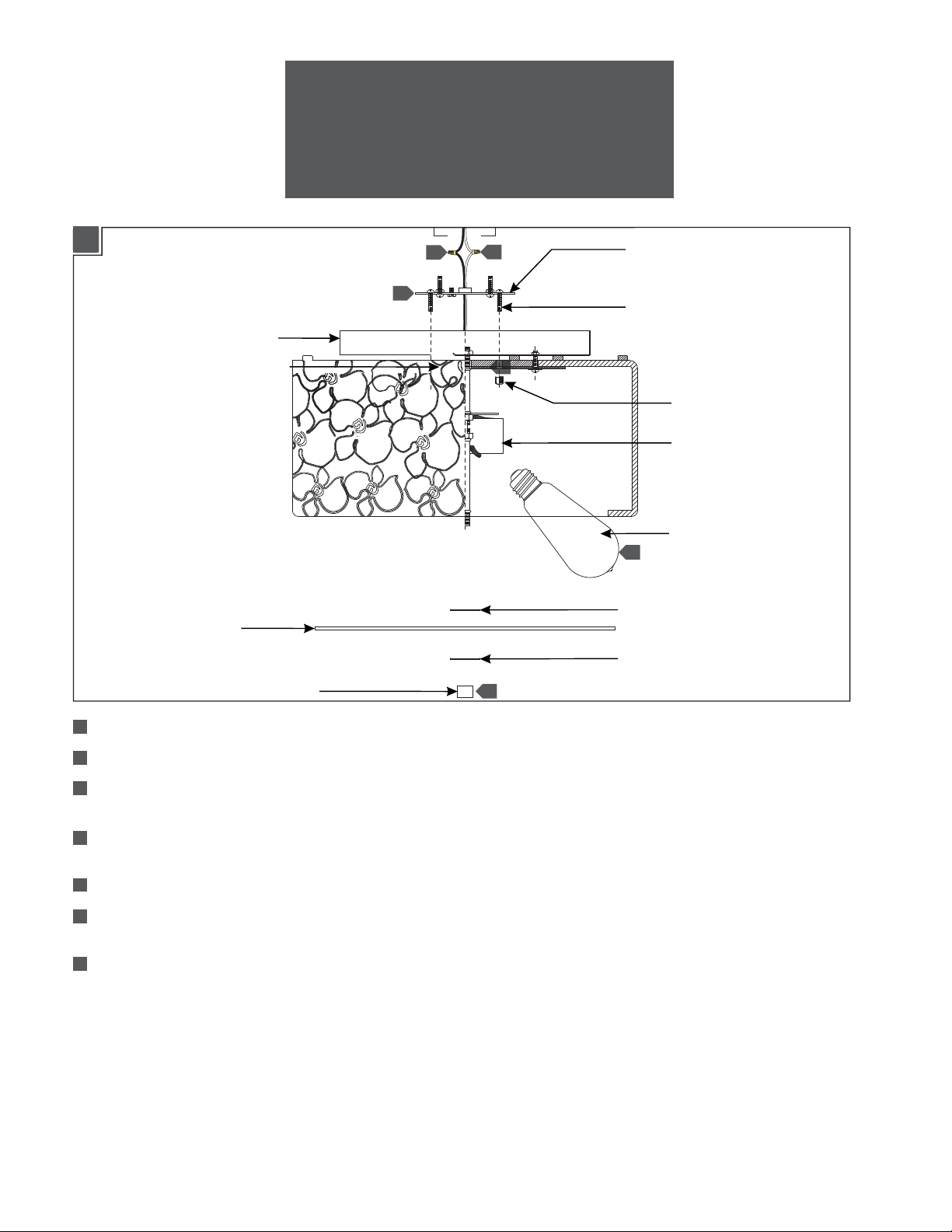

2
PRECAUCIÓN: RIESGO DE INCENDIO
Este producto debe instalarse de acuerdo con el
código de instalación aplicable por una persona
familiarizada con la construcción y operación del
producto y los riesgos que conllevan.
Utilizar conductores de suministro
mínimo 90° c.
1A
BASE DE LA LÁMPARA
DIFUSOR
FINIAL
4
1
3
5
7
PLACA DE MONTAJE
ESPARRAGO DE MONTAJE
TUERCA DE BOLA
ASAMBLEA DE ENCHUFE
BOMBILLA
6
ARANDELA
ARANDELA
1
1
Fije la placa de montaje a la caja eléctrica con dos tornillos de montaje.
2
Conecte la lámpara a una puesta a tierra adecuada de acuerdo a los códigos eléctricos locales.
3
Conecte el cable blanco de la lámpara (cuadrado y / o rígido) al cable de la línea de alimentación neutra con una
tuerca para cable.
4
Conecte el cable negro de la lámpara (redonda y / o suave) al cable de la línea eléctrica caliente con una tuerca para
cable.
5
1
Coloque la base en los esparragos de montaje de la lámpara y fijarlo en su lugar apretando las tuercas de bola.
Enrosque la bombilla en el enchufe. Consulte la etiqueta en el enchufe de la lámpara para obtener información de
6
Max Wattage.
Coloque una arandela, el difusor y la otra arandela en la parte inferior del ensamble de enchufe, luego fijarlos en su
7
sitio apretando el finial.
3
SAVETHESE INSTRUCTIONS!
555 Theodore Fremd Ave Suite B101 Rye, NY 10580
800.969.3347
www.Feiss.com
© 2014 Feiss.All rights reserved.The "Feiss" graphic is a
registered trademark of Feiss. Feiss reserves the right to
change specifications for product improvements without notification.
A Generation Brands Company
