Oryginalna instrukcja eksploatacji.
Użyte symbole, skróty i pojęcia.
Symbol, znak Objaśnienie
Załączone dokumenty, tzn. instrukcję eksploatacji i ogólne wskazówki bezpieczeństwa
należy koniecznie przeczytać.
Nie dotykać brzeszczotu. Istnieje zagrożenie skaleczenia przez narzędzia robocze,
poruszające się ruchem wahadłowym.
Ostrzeżenie przed ostrymi krawędziami narzędzi roboczych, na przykład ostrzami noży.
Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku!
Przed tym etapem pracy należy wyjąć wtyczkę z gniazda sieciowego. W przeciwnym
wypadku istnieje niebezpieczeństwo obrażeń spowodowanych przez niezamierzony
rozruch elektronarzędzia.
Podczas pracy należy używać środków ochrony oczu.
Podczas pracy należy używać środków ochrony słuchu.
Podczas pracy należy używać środków ochrony przeciwpyłowej.
Podczas pracy należy używać środków ochrony rąk.
Zakres chwytania
Należy przestrzegać wskazówek w tekście obok!
Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej.
Nieprzestrzeganie tej wskazówki może doprowadzić do poważnych urazów ciała lub
nawet utraty życia.
Wyeliminowane elektronarzędzia i inne produkty elektrotechniczne i elektryczne należy
zbierać oddzielnie i poddać utylizacji zgodnie z zasadami ochrony środowiska.
Produkt z podwójną lub wzmocnioną izolacją
Mała prędkość oscylacyjna
Duża prędkość oscylacyjna
Znak Jednostka międzynarodowa Jednostka lokalna Objaśnienie
P
1
P
2
WWMoc pobierana
W W Moc wyjściowa
U VVNapięcie pomiarowe
f Hz Hz Częstotliwość
n
S
/min, min-1, rpm, r/min /min Prędkość oscylacyjna pomiarowa
°°Kąt oscylacji
kg kg Ciężar zgodny z EPTA-Procedure 01/2003 (= z
metodą Europejskiej Parlamentarnej Weryfikacji
Technologii)
L
pA
dB dB Poziom hałasu
Znak Jednostka międzynarodowa Jednostka lokalna Objaśnienie
L
wA
L
pCpeak
K...
Dla własnego bezpieczeństwa.
przestrzeganiu poniższych wskazówek mogą
spowodować porażenie prądem, pożar i/lub ciężkie
obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i
wskazówki bezpieczeństwa dla dalszego zastosowania.
„Ogólnych wskazówek bezpieczeństwa“ (numer
3 41 30 054 06 1). Dokumenty te należy zachować do
dalszych zastosowań i przekazać je oddając lub
sprzedając elektronarzędzie.
Należy przestrzegać również odpowiednich przepisów
krajowych w zakresie bezpieczeństwa elektrycznego i
higieny pracy.
Przeznaczenie elektronarzędzia:
do szlifowania niewielkich powierzchni, narożników i
krawędzi, do cięcia cienkich blach, elementów
drewnianych lub wykonanych z tworzywa sztucznego,
do skrobania, piłowania, cięcia i przecinania bez użycia
wody, w odpowiednich warunkach atmosferycznych i
przy zastosowaniu zatwierdzonych przez firmę FEIN
narzędzi roboczych i osprzętu.
Szczególne przepisy bezpieczeństwa.
Podczas wykonywania prac, przy których narzędzie
robocze mogłoby natrafić na ukryte przewody elektryczne
lub na własny przewód zasilający, elektronarzędzie
należy trzymać za izolowane powierzchnie rękojeści.
Kontakt z przewodem sieci zasilającej może
spowodować przekazanie napięcia na części metalowe
elektronarzędzia, co mogłoby spowodować porażenie
prądem elektrycznym.
Należy użyć zacisków lub innej wypróbowanej metody,
aby zabezpieczyć obrabiany przedmiot na stabilnym
podłożu i podeprzeć go. Obrabianego przedmiotu nie
należy przytrzymywać ręką ani przyciskać go do ciała,
gdyż znajdzie się on wówczas w niestabilnej pozycji, co
może spowodować utratę kontroli nad
elektronarzędziem.
Należy trzymać elektronarzędzie w sposób na tyle pewny,
aby ciało użytkownika – szczególnie podczas prac z
narzędziami roboczymi skierowanymi w stronę uchwytu,
jak np. w przypadku tarcz pilarskich, brzeszczotów oraz
narzędzi tnących – nie zetknęło się nigdy z narzędziem
roboczym. Kontakt z ostrymi narzędzami tnącymi lub
krawędziami może spowodować obrażenia.
dB dB Poziom mocy akustycznej
dB dB Szczytowy poziom emisji ciśnienia akustycznego
2
m/s
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
2
min, m/s
Nie należy używać elektronarzędzia przed
uważnym przeczytaniem i zrozumieniem niniejszej
instrukcji eksploatacji, jak również załączonych
Należy przeczytać wszystkie
wskazówki i przepisy. Błędy w
2
m/s
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
2
min, m/s
Niepewność
Wartości łączne drgań (suma wektorowa z trzech
kierunków) oznaczone zgodnie z EN 60745
Jednostki podstawowe i jednostki pochodne wg
Międzynarodowego Układu Jednostek Miar SI.
Należy nosić osobiste wyposażenie ochronne. W
zależności od rodzaju pracy, należy nosić maskę
ochronną pokrywającą całą twarz, ochronę oczu lub
okulary ochronne. W razie potrzeby należy użyć maski
przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub
specjalnego fartucha, chroniącego przed małymi
cząstkami ścieranego i obrabianego materiału. Należy
chronić oczy przed unoszącymi się w powietrzu ciałami
obcymi, powstałymi w czasie pracy. Maska
przeciwpyłowa i ochronna dróg oddechowych muszą
filtrować powstający podczas pracy pył. Oddziaływanie
hałasu przez dłuższy okres czasu, możne doprowadzić
do utraty słuchu.
Zabronione jest przykręcanie lub nitowanie tabliczek i
znaków na elektronarzędziu. Uszkodzona izolacja nie
daje żadnej ochrony przed porażeniem prądem. Należy
używać naklejek.
Regularnie należy czyścić otwory wentylacyjne
elektronarzędzia, używając do tego celu narzędzi
niemetalowych. Dmuchawa silnika wciąga kurz do
obudowy. Duże nagromadzenie pyłu metalowego może
spowodować zagrożenie elektryczne.
Nie wolno kierować elektronarzędzia ani w swoim
kierunku, ani w kierunku innych osób lub zwierząt.
Istnieje niebezpieczeństwo skaleczenia przez ostre lub
gorące narzędzia robocze.
Przed przystąpieniem do użytkowania elektronarzędzia
należy sprawdzić przewód zasilania sieciowego i wtyczkę
pod kątem uszkodzeń mechanicznych.
Zalecenie: Elektronarzędzie należy zawsze stosować przy
równoczesnym użyciu wyłącznika różnicowoprądowego
(RCD) o pomiarowym prądzie różnicowym wynoszącym
30 mA lub mniej.
Obchodzenie się z niebezpiecznymi pyłami
Podczas obróbki ubytkowej za pomocą niniejszego
narzędzia powstają pyły, które mogą stanowić
zagrożenie.
Dotykanie lub wdychanie niektórych rodzajów pyłów,
np. pyłów azbestowych lub z materiałów zawierających
azbest, z powłok zawierających ołów, z metalu, z
niektórych rodzajów drewna, minerałów, cząsteczek
silikatu z materiałów zawierających kamień, środków
zawierających rozpuszczalnik, substancji do ochrony
drewna, farb przeciwporostowych może wywołać
reakcje alergiczne i/lub choroby dróg oddechowych, raka
i zaburzenia związane z płodnością. Ryzyko
spowodowane wdychaniem pyłów zależy od stopnia
ekspozycji. Zaleca się użycie systemu odsysania,
dostosowanego do rodzaju pyłu jak również osobistego
wyposażenia ochronnego, a także zadbanie o dobrą
pl
71
72
pl
wentylację stanowiska pracy. Obróbkę materiałów
zawierających azbest należy zlecić odpowiednim
fachowcom.
W niesprzyjających warunkach może dojść do
samozapalenia pyłów drewnianych i pyłów z metali
lekkich, gorących mieszanek z pyłów szlifierskich i
substancji chemicznych lub wręcz do eksplozji. Należy
zapobiec, aby iskry powstające podczas obróbki spadały
na pojemnik na pył; należy też unikać przegrzania się
elektronarzędzia i obrabianego materiału. Należy
regularnie opróżniać pojemnik na pył, przestrzegając
przy tym wskazówek producenta obrabianego materiału,
jak również obowiązujących przepisów danego kraju.
Drgania działające na organizm człowieka przez
kończyny górne
Podany w niniejszej instrukcji poziom drgań pomierzony
został zgodnie z określoną przez normę EN 60745
procedurą pomiarową i może zostać użyty do
porównywania elektronarzędzi. Można go też użyć do
wstępnej oceny ekspozycji na drgania.
Podany poziom drgań jest reprezentatywny dla
podstawowych zastosowań elektronarzędzia. Jeżeli
elektronarzędzie użyte zostanie do innych zastosowań
lub z innymi narzędziami roboczymi, a także, jeśli nie
będzie wystarczająco konserwowane, poziom drgań
może odbiegać od podanego. Podane powyżej
przyczyny mogą spowodować podwyższenie ekspozycji
na drgania podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba
wziąć pod uwagę także okresy, gdy urządzenie jest
wyłączone lub, gdy jest wprawdzie włączone, ale nie jest
używane do pracy. W ten sposób łączna (obliczana na
pełny wymiar czasu pracy) ekspozycja na drgania może
okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa,
mające na celu ochronę operatora przed skutkami
ekspozycji na drgania, np.: konserwacja elektronarzędzia
i narzędzi roboczych, zabezpieczenie odpowiedniej
temperatury rąk, ustalenie kolejności operacji roboczych.
Wartości emisji drgań
Wibracje
Klasyfikacja narzędzi
roboczych firmy FEIN wg
klasy drgań
VC0
VC1
VC2
VC3
VC4
VC5
K
a 3 m/s
* Wartości te bazują na cyklu pracy, składającym się w równych
częściach z pracy na biegu jałowym i pracy pod obciążeniem.
Klasa wibracji przyporządkowana narzędziu roboczemu
zamieszczona została w załączonej ulotce 3 41 30 421 06 0.
Wartości ważone
przyśpieszenia drgań*
< 2,5 m/s
< 5 m/s
< 7 m/s
< 10 m/s
< 15 m/s
> 15 m/s

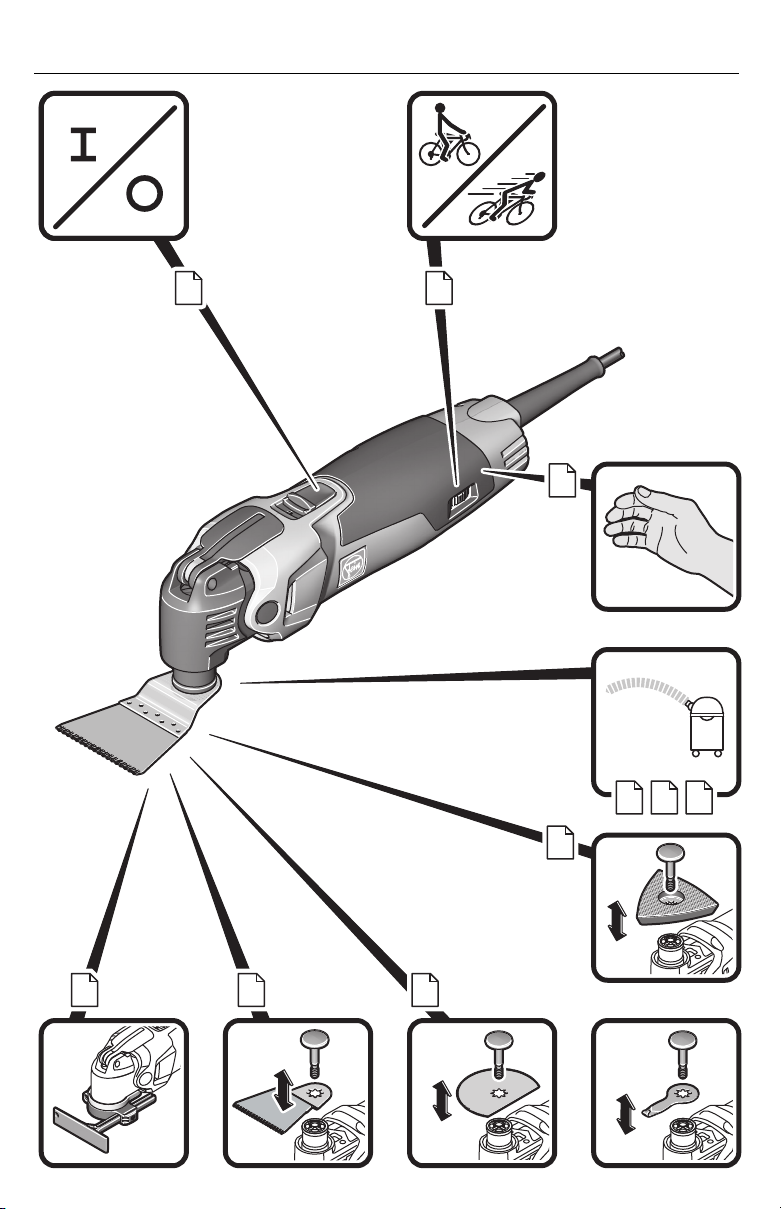

Wskazówki dotyczące obsługi.
Nie należy używać osprzętu, który nie jest przewidziany i
zalecany przez firmę FEIN specjalnie do tego
elektronarzędzia. Zastosowanie osprzętu, który nie jest
oryginalnym osprzętem firmy FEIN prowadzi do
przegrzania elektronarzędzia i jego uszkodzenia.
Elektronarzędzie uruchamiać przed zetknięciem z
obrabianym materiałem.
Narzędzie robocze można zamocować w pozycji co 45°,
co pozwala na osiągnięcie wygodnej pozycji przy pracy.

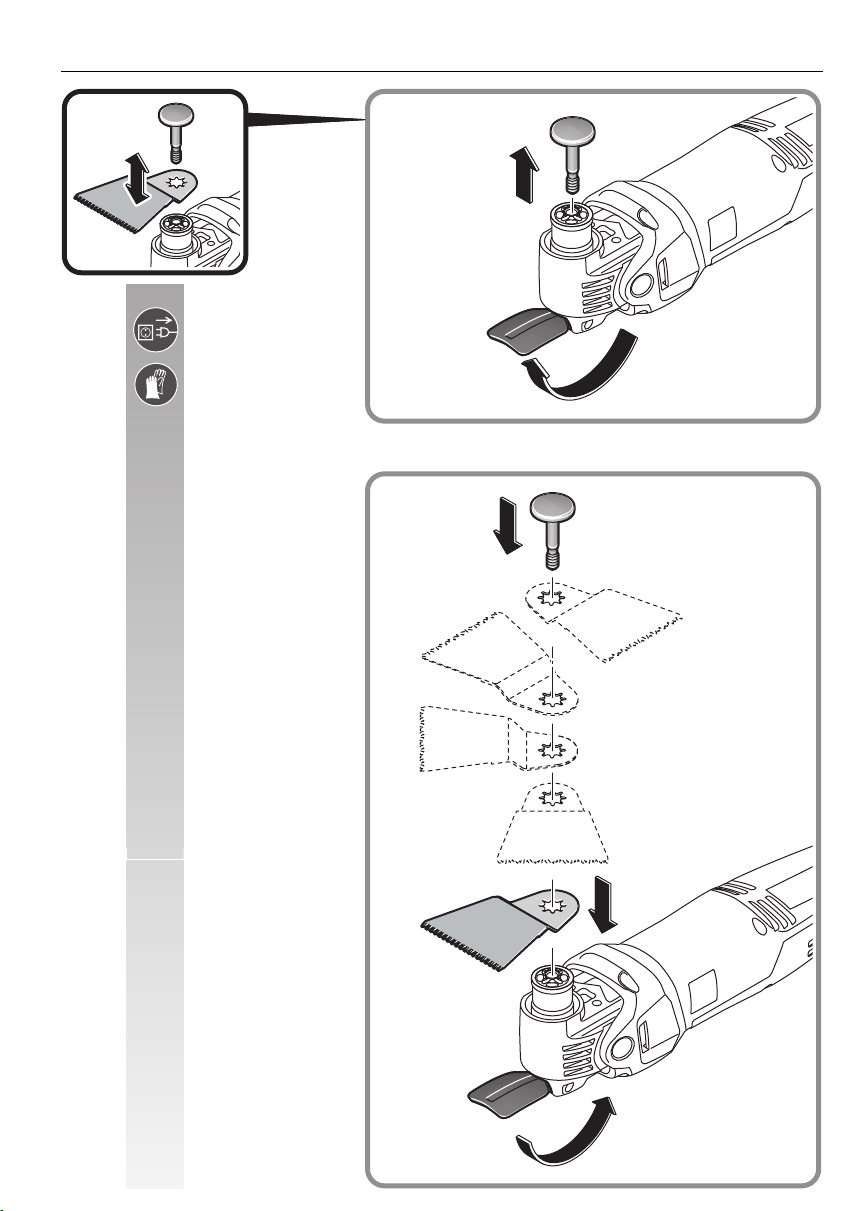

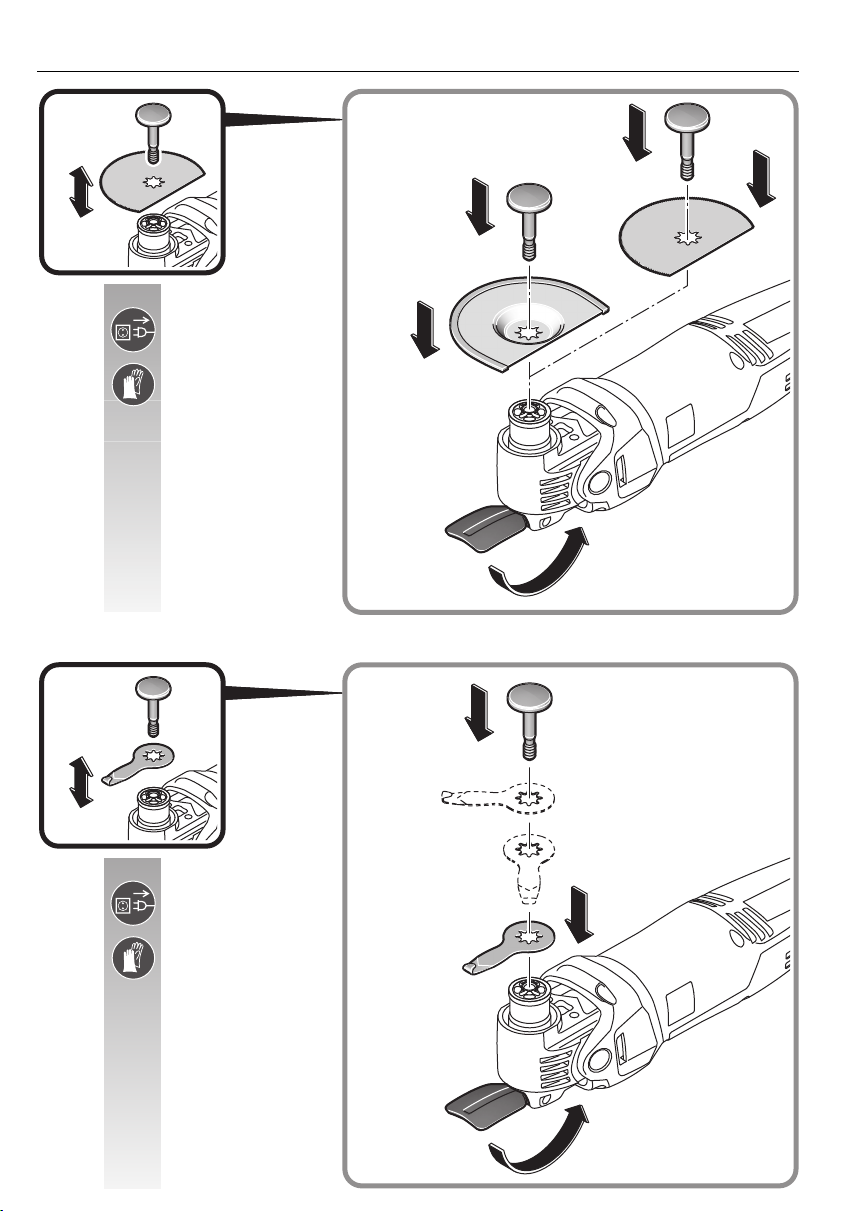

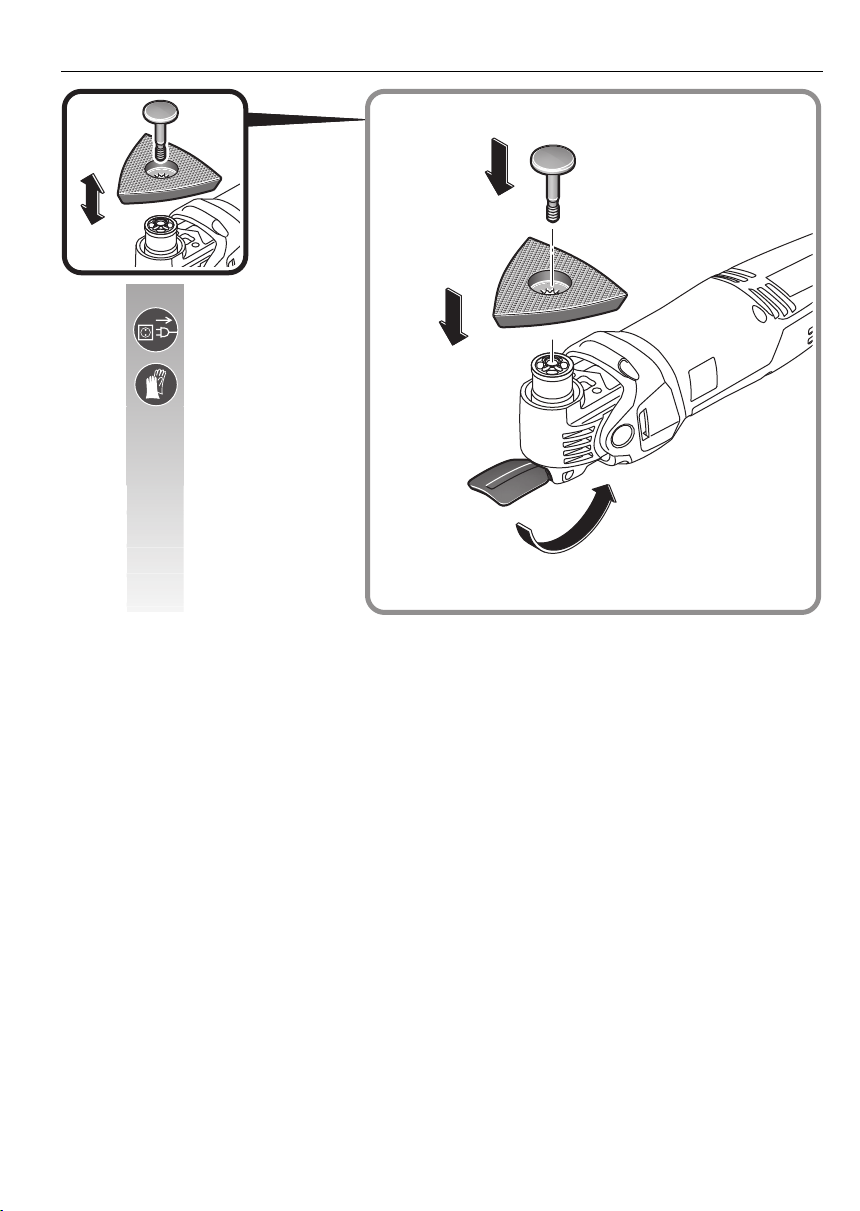

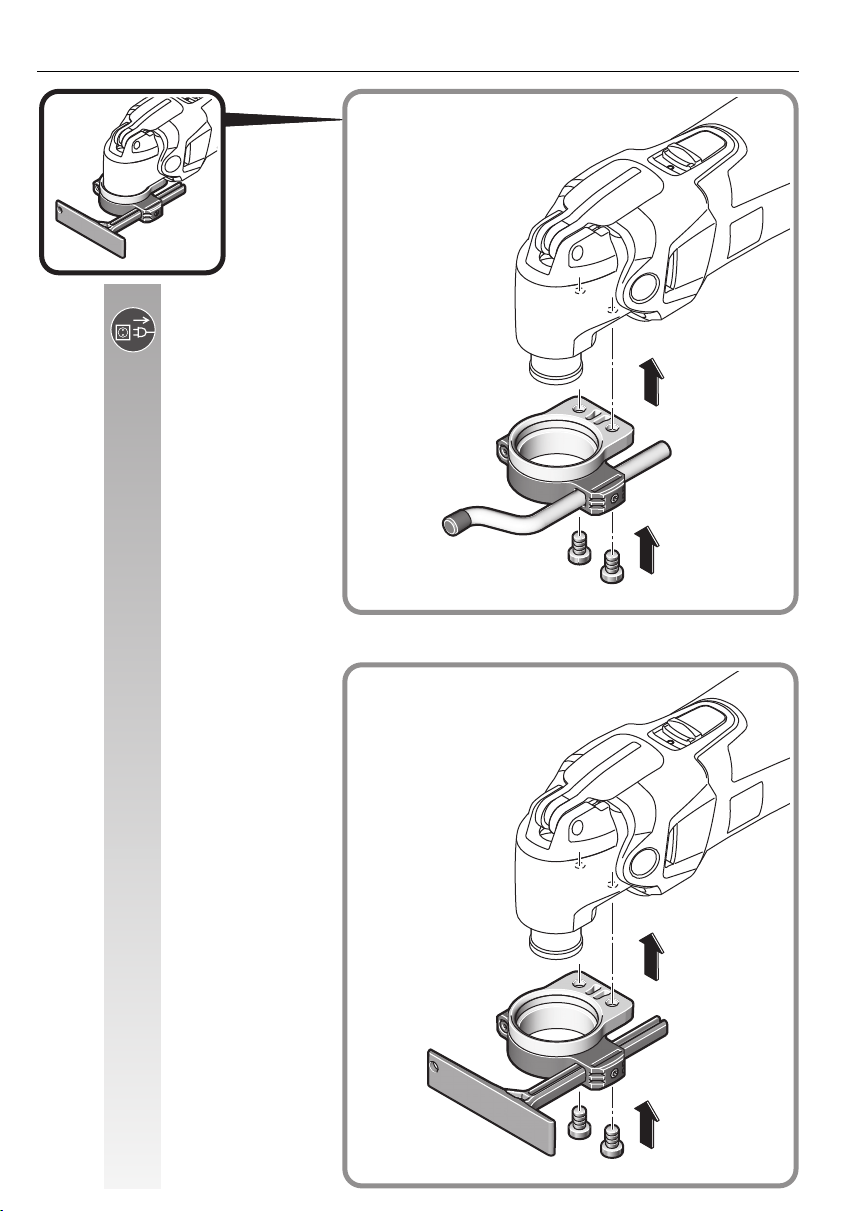

Wymiana narzędzi (zob. str. 5).
Mocno wcisnąć element mocujący, aż do wyraźnego
oporu. Następnie zamknąć dźwignię mocującą.
Podczas zamykania się dźwigni mocującej należy
uważać, by ręka lub palce nie uległy obrażeniom.
Dźwignia mocująca zatrzaskuje się przy pomocy siły
sprężynującej.
Wskazówki dotyczące szlifowania.
Krótko docisnąć elektronarzędzie zaopatrzone w papier
ścierny do płaskiej powierzchni i włączyć je na krótki
okres czasu. W ten sposób można zapewnić dobre
przyleganie papieru ściernego i zapobiec szybkiemu jego
zużyciu.
Jeżeli starty jest tylko jeden kraniec papieru ściernego,
papier można ściągnąć i założyć ponownie w pozycji
obróconej o 120° .
Obrbki należy dokonywać całą powierzchnią płyty
szlifierskiej, a nie tylko jej przednią częścią.
Do szlifowania trjkątną płytą szlifierską należy wybrać
wysoką częstotliwość drgań (ukł. elektr. stopień 4– 6),
do szlifowania okrągłym talerzem szlifierskim należy
wybrać średnią częstotliwość drgań (ukł. elektr. maks.
stopień 4).
Szlifować należy z równomiernym posuwem i lekkim
dociskiem. Zbyt mocny docisk nie zwiększa ilości
usuwanego materiału, a jedynie powoduje szybsze
zużycie papieru ściernego.
Wskazówki dotyczące szlifowania kształtowego.
Wybierać należy średnią częstotliwość drgań.
Wskazówki dotyczące cięcia.
Wybierać należy wysoką częstotliwość drgań. Okrągłe
tarcze tnące można zdejmować i zakładać w obróconej
2
pozycji, aby je równomiernie ścierać
2
Wskazówki dotyczące skrobania.
2
Wybierać należy średnią do wysokiej częstotliwość
2
drgań.
2
Konserwacja i serwisowanie.
2
2
mogącego przewodzić prąd. Może to mieć niekorzystny
wpływ na izolację ochronną elektronarzędzia. Należy
często przedmuchiwać wnętrze elektronarzędzia (przez
otwory wentylacyjne) za pomocą suchego i
bezolejowego powietrza sprężonego i stosować
wyłącznik ochronny różnicowo-prądowy (FI).
Obróbka metali w ekstremalnych warunkach
może spowodować osadzenie się wewnątrz
elektronarzędzia pyłu metalicznego,
W razie uszkodzenia przewodu zasilania sieciowego
elektronarzędzia, należy go zastąpić specjalnie
przygotowanym przewodem zasilającym, dostępnym w
punktach serwisu firmy FEIN.
Przed przystąpieniem do składowania elektronarzędzia
należy usunąć narządzie robocze, zamknąć dźwignię i na
zakończenie wcisnąć element mocujący.
Aktualna lista części zamiennych dla niniejszego
elektronarzędzia znajduje się pod adresem
internetowym www.fein.com.
W razie potrzeby możliwa jest wymiana we własnym
zakresie następujących elementów:
Element mocujący, śruba mocująca, narzędzia robocze
Rękojmia i gwarancja.
Rękojmia na produkt jest ważna zgodnie z ustawowymi
przepisami regulującymi w kraju, w którym produkt
został wprowadzony do obrotu. Oprócz tego produkt
objęty jest gwarancją firmy FEIN, zgodnie z deklaracją
gwarancyjną producenta.
W zakres dostawy nabytego elektronarzędzia może
wchodzić tylko część ukazanego na rysunkach lub
opisanego w instrukcji eksploatacji osprzętu.
Oświadczenie o zgodności.
Firma FEIN oświadcza z pełną odpowiedzialnością, że
niniejszy produkt zgodny jest z odpowiednimi
postanowieniami podanymi na ostatniej stronie niniejszej
instrukcji eksploatacji.
Dokumentacja techniczna: C. & E. FEIN GmbH,
C-DB_IA, D-73529 Schwäbisch Gmünd
Ochrona środowiska, usuwanie odpadów.
Opakowanie, zużyte elektronarzędzia i osprzęt należy
dostarczyć do utylizacji zgodnie z przepisami z ochrony
środowiska.
pl
73
Loading...
