EN 60745, EN 55014, EN 61000-3-2, EN 61000-3-3
Hammersdorf
Quality Manager
Dr. Schreiber
Manager of R&D department
2011/65/EU, 2006/42/EG, 2004/108/EG
FMM350Q 7 229 42
FEIN Service
C. & E. FEIN GmbH
Hans-Fein-Straße 81
D-73529 Schwäbisch Gmünd-Bargau
www.fein.com
© C. & E. FEIN GmbH. Printed in Germany. Abbildungen unverbindlich. Technische Änderungen vorbehalten. 3 41 01 191 06 0 BY 2014.01 DE.
2
3
de13pt36tr56sl78et99th
118en17el40hu59sr81lt102ja122
fr20da44cs63hr84lv
105hi125
it24no47sk66ru87zh(CM)
109ar131nl28sv50pl70uk91
zh(CK)
112
es32fi53ro74bg95ko
115
P
1
P
2
n
S
L
pA
K
pA
L
wA
K
wA
L
pCpeak
K
pCpeak
FMM350Q
7 229 42
W 350
W190
/min, min-1, rpm, r/min 10000 – 19500
°1,7
kg 1,45
dB 72
dB 3
dB 83
dB 3
dB 84
dB 3
3
11 11
12
8 9 10
7
4
5 6
4
1.
2.
1.
2.
45°
5
2.
180°
1.
4.
90°
90°
45°
3.
0°
180°
5.
6
4.
3.
4.
3.
45°
180°
5.
4.
45°
3.
0°
180°
5.
7
5.
180°
4.
3.
8
5.
2.
180°
1.
7.
6.
4.
3.
180°
8.
9
5.
7.
6.
4.
3.
180°
8.
10

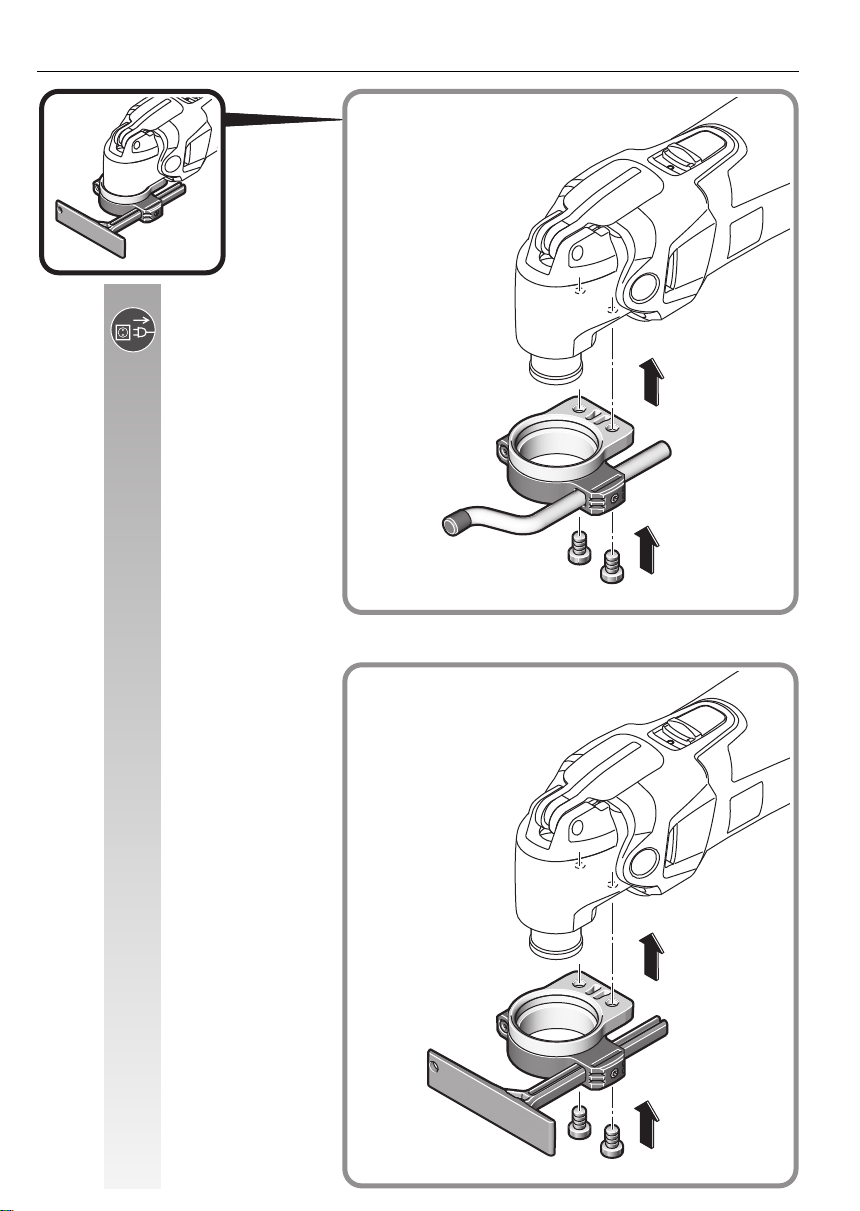

11
6
5
4
3
2
1
12
de
WARNUNG
Originalbetriebsanleitung.
Verwendete Symbole, Abkürzungen und Begriffe.
Symbol, Zeichen Erklärung
Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise
unbedingt lesen.
Das Sägeblatt nicht berühren. Gefahr durch hin- und hergehende scharfe Einsatzwerkzeuge.
Warnung vor scharfen Kanten der Einsatzwerkzeuge, wie z.B. Schneiden der Schneidmesser.
Den Anweisungen im nebenstehenden Text oder Grafik folgen!
Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht
Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
Beim Arbeiten Augenschutz benutzen.
Beim Arbeiten Gehörschutz benutzen.
Beim Arbeiten Staubschutz benutzen.
Beim Arbeiten Handschutz benutzen.
Griffbereich
de
13
Die Hinweise im nebenstehenden Text beachten!
Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen
Gemeinschaft.
Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
Erzeugnis mit doppelter oder verstärkter Isolierung
Kleine Schwingzahl
Große Schwingzahl
Zeichen Einheit international Einheit national Erklärung
P
1
P
2
W W Leistungsaufnahme
W W Leistungsabgabe
U V V Bemessungsspannung
f Hz Hz Frequenz
n
S
/min, min-1, rpm,
r/min
/min Bemessungsschwingzahl
° ° Schwingwinkel
kg kg Gewicht entsprechend EPTA-Procedure 01/2003
L
pA
L
wA
dB dB Schalldruckpegel
dB dB Schallleistungspegel
14
WARNUNG
de
Zeichen Einheit international Einheit national Erklärung
L
pCpeak
K...
Zu Ihrer Sicherheit.
der Einhaltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Verwenden Sie dieses Elektrowerkzeug nicht,
bevor Sie diese Betriebsanleitung sowie die beilie-
genden „Allgemeinen Sicherheitshinweise“ (Schriftennummer 3 41 30 054 06 1) gründlich gelesen und
vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung
des Elektrowerkzeugs.
Beachten Sie ebenso die einschlägigen nationalen
Arbeitsschutzbestimmungen.
Bestimmung des Elektrowerkzeugs:
zum Schleifen kleiner Flächen, Ecken und Kanten, zum
Sägen von dünnen Blechen, Holz- und Kunststoffteilen,
zum Schaben, Polieren, Raspeln, Schneiden und Trennen
mit den von FEIN zugelassenen Einsatzwerkzeugen und
Zubehör ohne Wasserzufuhr in wettergeschützter
Umgebung.
Spezielle Sicherheitshinweise.
Halten Sie das Gerät an den isolierten Griffflächen, wenn
Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das eigene Netzkabel
treffen kann. Der Kontakt mit einer spannungsführenden
Leitung kann auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.
Verwenden Sie Klemmen oder eine andere praktische
Methode, um das Werkstück auf einer stabilen Unterlage
zu sichern und abzustützen. Wenn Sie das Werkstück
nur von Hand oder gegen Ihren Körper halten, befindet
es sich in einer instabilen Lage, die zum Verlust der Kontrolle führen kann.
Greifen Sie das Elektrowerkzeug so sicher, dass Ihr Körper, insbesondere beim Arbeiten mit in den Griffbereich
gerichteten Einsatzwerkzeugen wie Sägeblätter oder
Schneidwerkzeuge, niemals in Berührung mit dem Einsatzwerkzeug kommt. Berührung von scharfen Schneiden
oder Kanten kann zur Verletzung führen.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie
je nach Anwendung Vollgesichtsschutz, Augenschutz oder
Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von
Ihnen fernhält. Die Augen sollen vor herumfliegenden
dB dB Spitzenschalldruckpegel
2
m/s
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
2
min, m/s
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei
2
m/s
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
2
min, m/s
Unsicherheit
Schwingungsemissionswert nach EN 60745
(Vektorsumme dreier Richtungen)
Basis- und abgeleitete Einheiten aus dem Interna-
tionalen Einheitensystem SI.
Fremdkörpern geschützt werden, die bei verschiedenen
Anwendungen entstehen. Staub- oder Atemschutzmaske
müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Iso-
lierung bietet keinen Schutz gegen elektrischen Schlag.
Verwenden Sie Klebeschilder.
Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das
Motorgebläse zieht Staub in das Gehäuse. Dies kann bei
übermäßiger Ansammlung von Metallstaub elektrische
Gefährdungen verursachen.
Richten Sie das Elektrowerkzeug nicht gegen sich selbst,
andere Personen oder Tiere. Es besteht Verletzungsge-
fahr durch scharfe oder heiße Einsatzwerkzeuge.
Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.
Empfehlung: Betreiben Sie das Elektrowerkzeug immer
über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger.
Umgang mit gefährdenden Stäuben
Bei Werkstoff abtragenden Arbeitsvorgängen mit diesem
Werkzeug entstehen Stäube, die gefährlich sein können.
Berühren oder Einatmen von einigen Stäuben z. B. von
Asbest und asbesthaltigen Materialien, bleihaltigem
Anstrich, Metall, einigen Holzarten, Mineralien, Silikatpartikeln von gesteinshaltigen Werkstoffen, Farblösemitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge
kann bei Personen allergische Reaktionen und/oder
Atemwegserkrankungen, Krebs, Fortpflanzungsschäden
auslösen. Das Risiko durch das Einatmen von Stäuben
hängt von der Exposition ab. Verwenden Sie eine auf den
entstehenden Staub abgestimmte Absaugung sowie persönliche Schutzausrüstungen und sorgen Sie für eine gute
Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten.
Holzstaub und Leichtmetallstaub, heiße Mischungen aus
Schleifstaub und chemischen Stoffen können sich unter
ungünstigen Bedingungen selbst entzünden oder eine
Explosion verursachen. Vermeiden Sie Funkenflug in
Richtung Staubbehälter sowie Überhitzung des Elektrowerkzeugs und des Schleifguts, leeren Sie rechtzeitig
den Staubbehälter, beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in Ihrem Land
gültigen Vorschriften für die zu bearbeitenden Materialien.
Hand-Arm-Vibrationen
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten
Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet
werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die
hauptsächlichen Anwendungen des Elektrowerkzeugs.
Wenn allerdings das Elektrowerkzeug für andere
Anwendungen, mit abweichenden Einsatzwerkzeugen
oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung
sollten auch die Zeiten berücksichtigt werden, in denen
das Gerät abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest
wie zum Beispiel: Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Emissionswerte für Vibration
Vibration
Einstufung der FEIN-Einsatzwerkzeuge nach Vibrationsklasse
VC0
VC1
VC2
VC3
VC4
VC5
K
a 3 m/s
* Diese Werte basieren auf einem Arbeitszyklus bestehend aus
Leerlauf- und Volllastbetrieb mit gleicher Dauer.
Die dem Einsatzwerkzeug zugeordnete Vibrationsklasse entnehmen Sie dem beiliegendem Blatt 3 41 30 421 06 0.
Bewertete
Beschleunigung*
< 2,5 m/s
< 5 m/s
< 7 m/s
< 10 m/s
< 15 m/s
> 15 m/s
Bedienungshinweise.
Verwenden Sie kein Zubehör, das von FEIN nicht speziell
für dieses Elektrowerkzeug vorgesehen und empfohlen
wurde. Verwendung des nicht original FEIN-Zubehörs
führt zur Überhitzung des Elektrowerkzeugs und dessen
Zerstörung.
Führen Sie das Elektrowerkzeug nur eingeschaltet
gegen das Werkstück.
Das Einsatzwerkzeug ist in 45°-Schritten versetzbar und
kann in der günstigsten Arbeitsposition befestigt werden.
Werkzeugwechsel (siehe Seite 5).
Drücken Sie das Befestigungselement bis zum
Anschlag fest ein. Danach schließen Sie den Spannhebel.
Bewahren Sie Ihre Hand und Finger vor Quetschungen beim Zurückschwenken des Spannhebels.
Der Spannhebel schwenkt durch Federkraft energisch zurück.
Hinweise zum Schleifen.
Drücken Sie das Elektrowerkzeug mit dem Schleifblatt
kurz und kräftig auf eine ebene Fläche und schalten Sie
das Elektrowerkzeug kurz ein. Dies sorgt für eine gute
Haftung und beugt vorzeitigem Verschleiß vor.
Das Schleifblatt lässt sich wieder abziehen und um 120°
verdreht aufsetzen, wenn nur eine Spitze des Schleifblatts abgenutzt ist.
Arbeiten Sie mit der ganzen Fläche der Schleifplatte, nicht
nur mit der Spitze.
Beim Schleifen mit Dreieck-Schleifplatte wählen Sie eine
hohe Schwingfrequenz (Elektronik Stufe 4 –6), bei Verwendung des runden Schleiftellers wählen Sie eine mittlere Schwingfrequenz (Elektronik max. Stufe 4).
Schleifen Sie mit stetiger Bewegung und leichtem Druck.
Zu festes Andrücken erhöht nicht den Abtrag, das
Schleifblatt verschleißt nur schneller.
Hinweise zum Profilschleifen.
Wählen Sie eine mittlere Schwingfrequenz.
Hinweise zum Sägen.
Wählen Sie eine hohe Schwingfrequenz. Runde Sägeblätter können gelöst und versetzt eingespannt werden, um
sie gleichmäßig abzunutzen.
Hinweise zum Schaben.
Wählen Sie eine mittlere bis hohe Schwingfrequenz.
2
Instandhaltung und Kundendienst.
2
2
2
zen. Die Schutzisolierung des Elektrowerkzeugs kann
2
beeinträchtigt werden. Blasen Sie häufig den Innenraum
2
des Elektrowerkzeugs durch die Lüftungsschlitze mit tro-
2
ckener und ölfreier Druckluft aus und schalten Sie einen
Fehlerstrom-Schutzschalter (FI) vor.
Wenn die Anschlussleitung des Elektrowerkzeugs
beschädigt ist, muss sie durch eine speziell vorgerichtete
Anschlussleitung ersetzt werden, die über den FEINKundendienst erhältlich ist.
Zum Aufbewahren des Elektrowerkzeugs entfernen Sie
das Einsatzwerkzeug, schließen den Spannhebel und drücken Sie erst anschließend das Befestigungselement ein.
Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com.
Folgende Teile können Sie bei Bedarf selbst austauschen:
Befestigungselement, Spannschraube, Einsatzwerkzeuge
Bei extremen Einsatzbedingungen kann sich
bei der Bearbeitung von Metallen leitfähiger
Staub im Innern des Elektrowerkzeugs abset-
Gewährleistung und Garantie.
Die Gewährleistung auf das Erzeugnis gilt gemäß den
gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend
der FEIN-Hersteller-Garantieerklärung.
Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur
ein Teil des in dieser Betriebsanleitung beschriebenen
oder abgebildeten Zubehörs enthalten sein.
de
15
16
de
Konformitätserklärung.
Die Firma FEIN erklärt in alleiniger Verantwortung, dass
dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.
Technische Unterlagen bei: C. & E. FEIN GmbH,
C-DB_IA, D-73529 Schwäbisch Gmünd
Umweltschutz, Entsorgung.
Verpackungen, ausgemusterte Elektrowerkzeuge und
Zubehör einer umweltgerechten Wiederverwertung
zuführen.
Loading...
