MODEL LP7
INSTALLATION AND SERVICE INSTRUCTIONS FOR STREAMLINE LP7
SOUNDER/FLASHER
MODELO LP7
INSTRUCCIONES DE INSTALACION Y REPARACION PARA EL
RESONADOR/ESTROBOSCOPIO STREAMLINE LP7
MODELE LP7
INSTRUCTIONS D’INSTALLATION ET D’ENTRETIEN DU
RESONATEUR/STROBOSCOPIQUE STREAMLINE LP7
Address all communications and shipments to:
Dirija todos la correspondencia y envíos a:
Adressez toutes les communiations et expéditions à:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
2645 Federal Signal Drive
University Park, IL 60466-3195
INSTALLATION AND SERVICE INSTRUCTIONS FOR STREAMLINE
LP7 SOUNDER/FLASHER
SAFETY MESSAGE TO INSTALLERS
People’s lives depend on your safe installation of our products. It is important to read, understand
and follow all instructions shipped with this product.
Selection of mounting location for this device, its controls and routing of wiring should be made
by the Facilities Engineer and the Safety Engineer. Listed below are other important safety
instructions and precautions you should follow.
• This unit must be installed and maintained by a qualified electrician in accordance with National
and local Electrical Codes, under the direction of the authority having jurisdiction.
• Do not connect this unit to system wiring when circuits are energized.
• For optimum sound distribution do not install this device where objects would block the front
of the sounder.
• All effective warning horns produce loud sounds which, in certain circumstances, may cause permanent hearing loss. Take appropriate precautions such as wearing hearing protection. Recommendations in OSHA Sound Level Standard (29 CFR 1910) should not exceeded.
• After installation, be sure that all threaded joint are securely tightened.
• After installation and completion of initial systems test, a program for periodic testing of
this device must be established.
• After installation and completion of initial system test, provide a copy of this instruction sheet to
all personnel responsible for operation, periodic testing and maintenance of this equipment.
I. GENERAL.
The Federal Model LP7 sounder/strobe provides an audible and visual signal when activated remotely. The sounder is a polarized device rated at 18–30VDC. The LP7 can provide two
different tones with an adjustable volume, located on the inside of the unit. The LP7 can provide a
Sweeping tone or a Continious tone. See table 1.
Electrical Details:
Termination: Screw terminals for 23 AWG to 13 AWG conductors.
Voltage Range: 18–30VDC
Starting Current: 1.1 A for 1 mSec.
Running Current: 68mA average
Monitoring: Polarizing Diode
Mechanical Details:
Diameter: 3.66" [93 mm]
Overall Depth: Shallow Base: 3.6" [92mm] Deep Base: 4.13" [105mm]
IP Rating: IP54
Temp. range: -40°F to 176°F (-40°C to 80°C)
Material: ABS Plastic Body with Polycarbonate Lens
-1-
Table 1.
Typical
Output
No. Tones (dB at 1 M)
1 Continuous Tone 800/970Hz at 1Hz 101
2 Continuous Tone 970Hz 101
II. INSTALLATION.
A. Unpacking.
After unpacking the sounder, examine it for damage that may have occurred in transit. If equipment has been damaged, do not attempt to install or operate it. File a claim immediately with
the carrier stating the extent of the damage. Carefully check all envelopes, shipping labels and
tags before removing or destroying them.
B. Mounting Arrangements.
To access mounting holes and electrical connections turn over the LP7 so the strobe lens is facing down. Twist the base counter-clockwise to remove.
The base of the LP7 provides six (6) slotted recesses for mounting, and one (1) 15/32" cable
access hole.
C. Electrical Connections.
DANGER
To avoid electrical shock, do not attempt to connect wires when power is on.

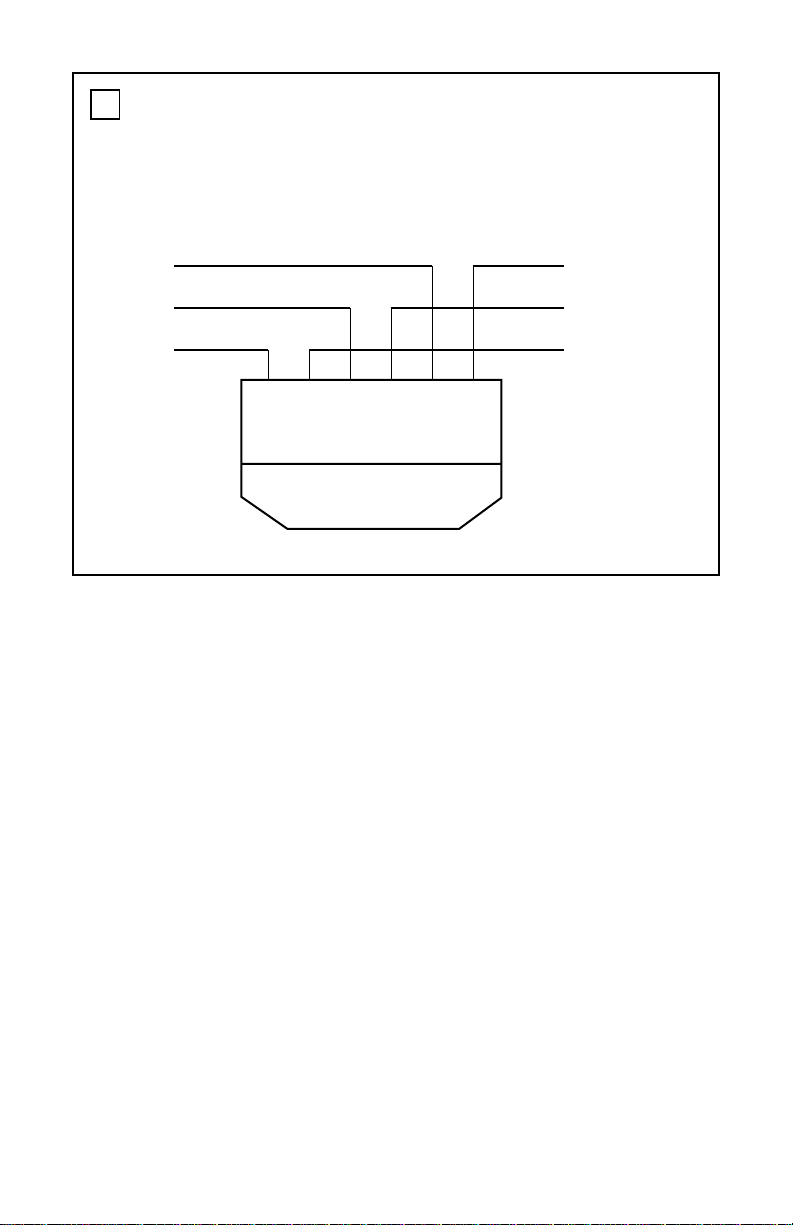

A terminal block is supplied on the LP7 for field wiring. Strip 1/2" of insulation from the wiring leads. Attach the appropriate wires to the corresponding terminals. Tighten the screws to
insure that the wires are firmly held in place. The terminals will accept conductor sizes
23 AWG to 13 AWG .
III. TESTING/OPERATING.
WARNING
Under certain conditions these devices are capable of producing sound loud enough to cause
hearing damage. Adequate hearing protection should be worn if standing within close proximity to
the device while testing. Recommendations in OSHA Sound Level Standard (29CFR 1910)
should not be exceeded.
After completion of installation be sure to test the system to verify that each sounder unit
operates satisfactory.
After completion of initial system test, a program for periodic testing of this device should
be established.
Provide a copy of these instructions for the Safety Engineer(s), System Operators(s) and Maintenance personnel.
SAFETY MESSAGE TO OPERATORS
Although your warning system is operating properly it may not be completely effective.
People may not hear or heed your warning signal. You must recognize this fact and ensure that your
warning signal achieves its intended effect through proper test/training sequences
suitable for your specific application(s).
-2-
IV. MAINTENANCE.
SAFETY MESSAGES TO MAINTENANCE PERSONNEL
Failure to follow all the safety precautions and instructions may result in property damage,
serious injury, or death to you or others.
• Read and understand all instructions before performing maintenance on this unit.
• Do not perform maintenance on this unit when the circuit is energized.
• Periodic checks should be made to ensure that effectiveness of this device has not been reduced
because objects have been placed in front of the sounder.
• Any maintenance to this unit MUST be performed by a trained electrician in accordance with
NEC guidelines and local codes.
• Never alter this unit in any manner. Safety may be jeopardized if alterations are made
to this device.
• The nameplates, which contain cautionary or other information of importance to maintenance
personnel, should not be obscured if the exterior of the horn is painted.
WARNING
Unauthorized servicing of this unit may result in diminished performance and/or property damage,
serious injury, or death to you or others. If a malfunctioning unit is encountered, do not attempt any
field repair or retro fit of parts. Refer to paragraph V. SERVICE for instructions regarding return/re-
pair of the unit.
V. SERVICE.
The factory will provide technical assistance with any problem that cannot be handled locally
with satisfaction. Please call customer service for assistance.
Communication and shipments should be addressed to:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
Service Department
2645 Federal Signal Drive
University Park, IL 60466-3195
-3-
INSTRUCCIONES DE INSTALACIÓN Y REPARACION PARA EL RESONADOR
STREAMLINE LP7
MENSAJE DE SEGURIDAD PARA INSTALADORES
Las vidas de las personas dependen de que usted instale con seguridad nuestros productos. Por lo
tanto, es importante que lea, comprenda y siga todas las instrucciones que vienen con este producto.
Las tareas de selección del lugar de montaje para este dispositivo, sus controles y el tendido de los
cables deben ser realizadas por un ingeniero de instalaciones y un ingeniero de seguridad. En la
siguiente lista presentamos otras importantes instrucciones de seguridad y precauciones que usted
debe observar sin falta.
• Esta unidad debe ser instalada y recibir mantenimiento por parte de un electricista calificado
en conformidad con la norma los códigos eléctricos locales y nacionales, bajo la dirección de las
autoridades que tengan jurisdicción sobre la materia.
• No conecte esta unidad al cableado de un sistema eléctrico mientras los circuitos estén r
ecibiendo energía eléctrica.
• Para lograr una óptima distribución del sonido, no instale este dispositivo en lugares en los que
habría objetos bloqueando la parte frontal del resonador.
• Todas las bocinas eficaces de emergencia producen sonidos sumamente fuertes que, en ciertas
circunstancias, pueden causar la pérdida permanente de la audición. Tome las precauciones
apropiadas como, por ejemplo, usar protección para los oídos. No se deben exceder los niveles
recomendados en la Norma sobre niveles de sonido de la OSHA (29 CFR 1910).
• Después de su instalación, asegúrese de que todas las juntas roscadas queden firmemente
apretadas.
• Después de instalar y completar la prueba inicial del sistema, se debe establecer un programa para
realizar periódicamente pruebas de este dispositivo.
• Después de instalar y completar la prueba inicial del sistema, entregue una copia de esta hoja de
instrucciones a todo el personal encargado de operar este equipo, realizar pruebas periódicas de
funcionamiento y darle mantenimiento.
I. ASPECTOS GENERALES.
El resonador/destellador Modelo LP7 de Federal Signal proporciona una señal sonora y visual al
ser activado por un panel de control situado a distancia. El resonador es un dispositivo polarizado
con una capacidad nominal de 18–30VCC. el resonador es apropiado para los sistemas
supervisados de alarma contra incendio. El LP7 puede emitir dos tonos diferentes con un volumen
ajustable, situado en la parte interior de la unidad. El LP7 puedeemitir un tono de barrido o un
tono continuo. Vea la tabla 1.
Detalles Eléctricos:
Terminación: terminales de tornillo para conductores calibre 23AWG a 13AWG
Límites de voltaje: 18-30 voltios de corriente continua
Corriente inicial: 1.1A durante 1 milisegundos
Corriente normal de marcha: 68mA común
Medio de supervisión: diodo polarizante
Detalles Mecánicos:
Diámetro: 3,66" [93 mm]
Profundidad general: Bajo: 3,6" [92mm] De hondo: 4,13" [105mm]
Calificación IP: IP54
Gama de temperaturas: -40°F a 176°F (-40°C a 80°C)
Material: Plástico de resina ABS
-4-
Tabla 1.
Salida
Típica
No. Tonos (dB at 1 M)
1 Tono de barrido 800/970Hz a 1Hz 101
2 Tono continuo 970Hz 101
II. INSTALACION.
A. Desembalaje.
Después de desembalar el resonador, examínelo para ver si sufrió algún daño durante el
transporte. Si el equipo se ha dañado, no intente instalarlo ni ponerlo en funcionamiento.
Presente una reclamación inmediatamente ante el transportista especificando la extensión
de los daños. Revise cuidadosamente todos los sobres, etiquetas de envío y rótulos antes de
sacarlos o destruirlos.
B. Medios de Montaje.
Saque la cubierta superior tirando de ella hacia atrás con un ligero movimiento de balanceo de
lado a lado.
PRECAUCION
Si tuerce la cubierta puede romper los rebordes de la cubierta e inutilizar la placa de cunierta.
La base del LP7 proporciona seis (6) hendiduras ranuradas para el montaje y un (1) orificio de
acceso de 15/32 pulg para el cable.
C. Conexiones Eléctricas.
PELIGRO
Para evitar descargas eléctricas, no intente conectar los cables mientras le esté llegando
electricidad al circuito.
El LP7 tiene un bloque de terminales para el cableado sobre el terreno. Pele media pulgada del
forro de los cables. Empalme los cables apropiados a los terminales correspondientes. Apriete
los tornillos para asegurarse de que los cables queden firmemente en su sitio. En los terminales
se pueden instalar conductores calibre 23 AWG a 13 AWG.
III. PRUEBAS/OPERACION.
ADVERTENCIA
Bajo ciertas condiciones estos dispositivos pueden producir sonidos tan fuertes que pueden causar
daños para la audición. Se debe usar una adecuada protección para los oídos si se está cerca del
dispositivo durante las pruebas. No se debe exceder la Norma sobre niveles de sonido
OSHA (29 CFR 1910).
Después de completar la instalación, asegúrese de probar el sistema para verificar que cada
unidad de resonador funcione en forma satisfactoria.
Después de completar la prueba inicial del sistema, se debe establecer un programa para
las pruebas periódicas de este dispositivo.
Usted debe entregar un ejemplar de estas instrucciones al ingeniero(s) de seguridad, los
operadores del sistema y el personal de mantenimiento.
-5-
MENSAJE DE SEGURIDAD PARA LOS OPERADORES
Aunque su sistema de alarma esté funcionando correctamente, es posible que no sea
completamente efectivo. Puede ocurrir que la gente no escuche o no preste atención a la
señal de advertencia. Usted debe tener en cuenta esta posibilidad y asegurarse de que su
señal de advertencia logre el efecto deseado estableciendo las secuencias apropiadas de
pruebas y entrenamiento que se ajusten a su aplicación o sus aplicaciones específicas.
IV. MANTENIMIENTO.
MENSAJES DE SEGURIDAD PARA EL PERSONAL DE MANTENIMIENTO
Si no se siguen todas las precauciones e instrucciones de seguridad pueden ocurrir daños
materiales, graves lesiones o la muerte para usted u otras personas.
• Lea y comprenda todas las instrucciones antes de dar mantenimiento a esta unidad.
• No intente dar mantenimiento a esta unidad mientras el circuito esté recibiendo electricidad.
• Deben realizarse revisiones periódicas para garantizar que la eficacia de este dispositivo no se
haya reducido debido a que se han colocado objetos frente al resonador.
• Únicamente un electricista calificado DEBE intentar dar mantenimiento a esta unidad en
conformidad con los principios del código eléctrico nacional y los códigos eléctricos locales.
• Nunca altere esta unidad de ninguna manera. Puede poner en peligro su seguridad si se le hacen
alteraciones a este dispositivo.
• Si se pinta la parte exterior de la bocina, no se deben tapar ni oscurecer las placas del fabricante
que contienen ciertas advertencias u otros mensajes de importancia para el personal de
mantenimiento.
ADVERTENCIA
La reparación de esta unidad por parte de un personal no autorizado puede ocasionar una
disminución del rendimiento y/o daños materiales, graves lesiones o la muerte para usted u otras per-
sonas. Si una unidad no funciona correctamente, no intente repararla sobre el terreno ni
hacer una retroadaptación de piezas. En la Sección V “REPARACIÓN” hallará
instrucciones respecto a la devolución y reparación de la unidad.
V. REPARACION.
El fabricante prestará asistencia técnica para cualquier problema que no pueda resolverse
localmente a plena satisfacción. Llame por favor al Departamento de servicio al cliente para
obtener esta asistencia técnica.
Toda correspondencia y todas las devoluciones deben dirigirse a:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
Service Department
2645 Federal Signal Drive
University Park, IL 60466-3195
-6-
INSTRUCTIONS D’INSTALLATION ET D’ENTRETIEN DU RESONATEUR
STREAMLINE LP7
MESSAGE DE SECURITE POUR LES INSTALLATEURS
La vie des personnes dépend de votre installation de nos produits d’une manière sécuritaire. Il est
important de lire, de comprendre et de suivre toutes les instructions expédiées avec ce produit.
L’ingénieur de l’installation et l’ingénieur responsable de la sécurité doivent effectuer le choix de
l’emplacement d’installation de cet appareil, de ses contrôles et l’acheminent du câblage. Vous
trouverez ci-après d’autres instructions et précautions de sécurité importantes à suivre.
• Cet appareil doit être installé et entretenu par un électricien qualifié conformément aux codes
d’incendie et d’électricité locaux et nationaux ainsi qu’à la norme, sous la direction de l’autorité
ayant juridiction.
• Ne branchez pas cet appareil au câblage du système lorsque les circuits sont alimentés.
• Pour une diffusion de son optimale, n’installez pas cet appareil là où des objets pourraient bloquer
l’avant du résonateur.
• Tous les avertisseurs actifs produisent des sons forts qui, dans certaines circonstances, peuvent
provoquer des pertes auditives permanentes. Prenez les précautions voulues comme par exemple
le port de protection auditive. Il ne faut pas dépasser les recommandations sous la norme OSHA
en matière de niveau de son (29 CFR 1910).
• Après l’installation, assurez-vous que tous les joints filetés sont bien resserrés.
• Après l’installation et le test initial du système, vous devez établir un programme d’essai
périodique pour cet appareil.
• Après l’installation et le test initial du système, fournissez une copie de ce feuillet d’instructions
à tout le personnel responsable de l’opération, des essais périodiques et de l’entretien de
cet équipement.
I. GENERALITES.
Le résonateur/clignotant de Modèle LP7 de Federal émet un signal audible et visuel lorsqu’il est
activé par un panneau de contrôle à distance. Le résonatuer est un dispositif polarisé de calibre
18–30VCC. Le résonateur convient pour les systèmes d’alarme d’incendie supervisés. Le LP7
peut fournie deux différentes tonalités avec un volume réglable qui se trouve à l’intérieur de
l’unité. Le LP7 peut fournir une tonalité à fréquence variable et une tonalité continue.
Reportezvous au tableau 1.
Détails Electriques:
Terminaison: Bornes à vis pour les conducteurs de 23 à 13 AWG.
Gamme de tension: 18 à 30 VCC.
Courant de démarrage: 1.1A pendant 1 msec
Courant de fonctionnement: 68mA moyen
Surveillance: Diode de polarisation
Détails Mécaniques:
Diamètre: 3,66 po (93 mm)
Profondeur d’ensemble: Superficiel: 3,6" po (92 mm) Profond: 4,13" po (105 mm)
Capacité IP: IP54
Portée de température: -40°F à 176°F (-40°C à 80°C)
Matériau du boîtier: Plastique ABS
-7-
Tableau 1.
Sortie
Typique
No. Tonalités (dB at 1 M)
1 Variable 800/970Hz à 1Hz 101
2 Tonalité continue 970Hz 101
II. INSTALLATION.
A. Déballage.
Après avoir déballé le résonateur, examinez-le pour tout dommage de transit. Si l’équipement a
été endommagé, n’essayez pas de l’installer ou de le faire fonctionner. Déposez
immédiatement une réclamation auprès du transporteur indiquant l’étendue des dommages.
Vérifiez avec soin toutes les enveloppes, étiquettes d’expédition et étiquettes avant de les
retirer ou de les détruire.
B. Configurations de Montage.
Retirez le couvercle supérieur en retirant avec un léger mouvement de balancier de côté à côté.
MISE-EN-GARDE
Tordre le couvercle peut briser les ergots du couvercle et rendre la plaque du couvercle inutile.
Le socle du LP7 dispose de six (6) fentes évidées pour la fixation et d’un trou (1) d’accès de
11,9 mm(15/32 po) pour un câble.
C. Connexions Electriques.
DANGER
Pour éviter tout choc électrique, n’essayez pas de connecter les fils lorsque le courant est en marche.
Un bornier est fourni sur le LP7 pour le câblage sur le terrain. Dénudez 1/2 po (1,26 cm)
d’isolant des fils. Fixez les fils appropriés aux bornes correspondantes. Resserrez les vis
pour vous assurer que les fils sont bien en place. Les bornes conviennent pour les tailles de
conducteur de 23 à 13 AWG.
III. ESSAI/FONCTIONNEMENT.
AVERTISSEMENT
Dans certaines circonstances, ces dispositifs peuvent provoquer des pertes auditives permanentes.
Portez les protections auditives voulues si vous vous tenez près de ce dispositif durant les essais.
Il ne faut pas dépasser les recommandations sous la norme OSHA en matière de niveau
de son (29 CFR 1910).
Après la fin de l’installation, assurez-vous de faire l’essai du système pour vérifier que chaque
unité de résonateur fonctionne correctement.
Après la fin de l’essai initial du système, vous devez établir un programme d’essai périodique
pour cet appareil.
Fournissez une copie de ce feuillet d’instructions aux ingénieurs responsables de la sécurité,
aux opérateurs du système et au personnel responsable de l’entretien de cet équipement.
MESSAGE DE SÉCURITÉ POUR LES OPÉRATEURS
Bien que le système d’avertissement fonctionne correctement, il peut ne pas être entièrement actif.
Les personnes peuvent ne pas entendre ou respecter votre signal d’avertissement. Vous devez
tenir compte de ce fait et faire en sorte que votre signal d’avertissement obtienne l’effet
voulu en utilisant des séquences appropriées d’essai/de formation convenant
à votre ou vos applications précises.
-8-
IV. ENTRETIEN.
MESSAGE DE SÉCURITÉ POUR LE PERSONNEL D’ENTRETIEN
Le non-respect de toutes les précautions et instructions de sécurité peut mener à des dommages
à la propriété, des blessures graves voire la mort pour vous et pour d’autres.
• Lisez et comprenez toutes les instructions avant d’effectuer l’entretien de cet appareil.
• Ne faites pas l’entretien de cet appareil si le circuit est alimenté.
• Vous devez faire des vérifications périodiques pour vous assurer que l’efficacité de ce dispositif
n’est pas réduit parce que l’on a placé des objets devant le résonateur.
• Tout entretien de ce dispositif DOIT être effectué par un électricien formé conformément aux
lignes directrices NEC et aux codes locaux.
• Ne modifiez jamais cet appareil de quelque façon que ce soit. La sécurité peut être compromise
par des modifications à ce dispositif.
• Les plaques signalétiques contenant des informations de mise en garde et autre information
importante pour le personnel d’entretien ne doivent pas être obscurcies si l’extérieur de
l’avertisseur est peint.
AVERTISSEMENT
Toute réparation non-autorisée de cet appareil peut provoquer une performance réduite et/ou des
dommages à la propriété, des blessures graves voire la mort pour vous ou pour d’autres. S’il y a
défaillance de l’appareil, n’essayez pas de le réparer sur le terrain ou de modifier les pièces.
Reportez-vous au paragraphe V. RÉPARATIONS pour obtenir les instructions pour la
réparation ou le retour de l’appareil.
V. REPARATIONS.
L’usine fournira l’assistance technique pour tout problème que l’on ne peut résoudre localement
avec satisfaction. Veuillez communiquer avec le service à la clientèle pour obtenir de l’aide.
Les communications et les expéditions doivent être adressées à:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
Service Department
2645 Federal Signal Drive
University Park, IL 60466-3195
-9-
ELECTRICAL-WIRING-DIAGRAM — Terminal Block
1
POS.
NEG. 1ST TONE
NEG. 2ND TONE
-
-
-
-
++
290A3685
-10-
2
COMMON
18-30 VDC
IST SOUND
2ND SOUND
B
+
+
-
-
-
A
-
290A3712
English
A. Terminal block
B. Volume Control
Español
A. Bloque de terminales
B. Control de volumen
Français
A. Bornier
B. Contrôle de volume
2561493A
REV. A Printed 11/05
Printed in U.S.A.
Loading...
