Address all communications and shipments to:
Dirija todas la correspondencia y enviós a:
Adressez toutes les communiations et expéditions à:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
2645 Federal Signal Drive
University Park, IL 60466-3195
MODELO AV1
INSTRUCCIONES DE INSTALACIÓN YMANTENIMIENTO
DE LAS LÁMPARAS AUDIOVISUALES MODELO AV1
MODELE AV1
INSTRUCTIONS D’INSTALLATION ET D’ENTRETIEN
DES LUMIÈRES AUDIO-VISUELLES DE MODÈLE AV1
MODEL AV1
INSTALLATION AND SERVICE INSTRUCTIONS
FOR MODEL AV1 AUDIO VISUAL LIGHTS
1
INSTALLATION AND SERVICE INSTRUCTIONS
FOR MODEL AV1 AUDIO VISUAL LIGHTS
SAFETY MESSAGE TO INSTALLERS,
USERS AND MAINTENANCE PERSONNEL
It is important to follow all instructions shipped with this product. This device is to be installed by
a trained electrician who is thoroughly familiar with the National Electric Code/Canadian Electric
Code and will follow the NEC/CEC Guidelines as well as local codes.
The selection of mounting location for the device, its controls and the routing of the wiring is to be
accomplished under the direction of the facilities engineer and the safety engineer. In addition, listed
below are some other important safety instructions and precautions you should follow:
• Read and understand all instructions before installing or operating this equipment.
• Disconnect light from the power supply before any installation or maintenance is performed.
• After installation, test the light system to ensure that it is operating properly.
• After testing is complete, provide a copy of this instruction sheet to all operating personnel.
• Establish a procedure to routinely check the light installation for integrity and proper operation.
• The product nameplate, which may contain cautionary or other information of importance to
maintenance personnel, should not be obscured in any way.
Failure to follow all safety precautions and instructions may result in property damage, serious
injury, or death.
I. INSTALLATION
A. Unpacking
After unpacking the light, examine it for damage that may have occurred in transit. If the equipment has been damaged, do not attempt to install or operate it. File a claim immediately with the
carrier stating the extent of the damage. Carefully check all envelopes, shipping labels, shipping
labels and tags before removing or destroying them.
B. Mounting
The Model AV1 lights are designed for mounting on a flat horizontal surface, a 4" octagonal
electrical box, or on a
1
/2" NPT pipe. Mounting on a vertical surface can be accomplished
using a separately purchased Model LWMB2 (wall mounting bracket) or LCMB2 (corner
mounting bracket) mounting kit. For weatherproof installation, lights must be mounted vertically with the lens facing upwards.
1. Pipe Mounting
a. Attach light to pipe by turning clockwise.
b. Refer to section C for information on making electrical connections.

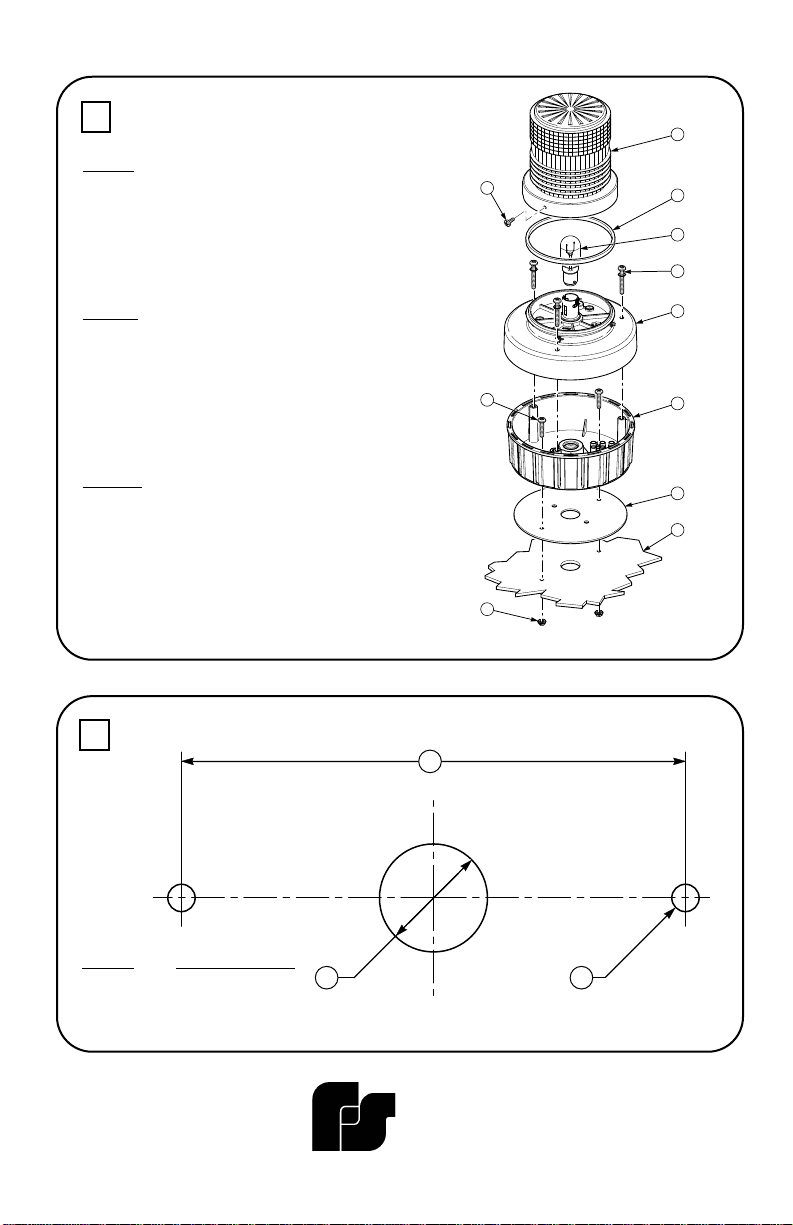

2. Surface Mounting (See figure 1)
a. Remove the upper housing from the lower housing by removing the three no. 8 screws.
b. Using the gasket as a template, or the dimensions shown in figure 2, scribe three drill
position marks on the mounting surface. Drill a
3
⁄
16
” (4.8mm) diameter hole at the
two outside drill position marks for mounting. Drill or punch
3
⁄
4
” (19.1mm) diameter
hole at the center drill position mark for wire entry.
c. Remove the appropriate knockouts in the lower housing using a small punch.
d. Locate rubber gasket on mounting surface and set lower housing on top of gasket.
Secure light to the mounting surface using the provided mounting hardware.
e. Refer to section C for information on making electrical connections.
2
C. Electrical Connections
The model AV1 comes assembled from the factory with two color-coded leads for wiring to
a junction box. If desired, the factory leads can be removed and the supply connections can
be directly made to the terminal block located in the lower housing as described below.
WARNING
To avoid electrical shock hazards, do not connect to supply circuit when power is applied.
If the light has not been disassembled previously for mounting, perform the following steps:
1. Remove the three no. 8 screws and remove the upper housing.
2. Remove the factory field wiring leads from the terminal block.
3. Route supply wires (12 AWG to 16 AWG) into the housing through the conduit entry.
4. Strip a maximum of .25” (6.4 mm) of wire insulation from the ends of the power
leads. Connect phase/negative wire to the (-) terminal and neutral/positive wire to the
(+) terminal. Insert the stripped ends of the wire into the connector as far as they can
travel and tighten the clamping screw (max. tightening torque = 4.5 in-lb {.5 N-m}).
5. Re-assemble the light and test for proper operation.
II. MAINTENANCE
SAFETY MESSAGE TO
MAINTENANCE PERSONNEL
Listed below are some important safety instructions and precautions you should follow:
• Read and understand all instructions before operating this system.
• Any maintenance to the light system must be done with the power turned off.
• Any maintenance to the light system must be performed by a trained electrician in accordance
with NEC/CEC Guidelines and local codes.
• Never alter the unit in any manner. Safety may be endangered if additional openings or other
alterations are made to units.
• The nameplate, which contains cautionary or other information of importance to maintenance
personnel, should not be obscured.
• After performing any maintenance, test the light system to ensure that it is operating properly.
A. Lamp Replacement
WARNING
To avoid electrical shock hazards, do not replace lamp when power is applied.
1. Remove the lens by loosening the locking screw and turning the lens one-quarter turn
counterclockwise.
2. Remove the old lamp by depressing the lamp and turning counter-clockwise.
3. Replace lamp with Federal Signal part number K149123A (120 VAC) or
K8107210A (24 VDC).
4. Attach lens to housing by aligning pins on housing with detents on lens and turning the
lens one-quarter turn clockwise while applying a slight downward pressure.
5. Tighten locking screw on lens.
6. Test light for proper operation.
3
B. Replacement Parts
Descr
iption Part Number
Lens, Clear K8550292A
Lens, Blue K8550292A-01
Lens, Amber K8550292A-02
Lens, Red K8550292A-03
Lens, Green K8550292A-04
Gasket, lens K8550306A
Gasket, surface mount K8591003A
Lamp, 120 VAC K149123A
Lamp, 24 VDC K8107210A
Flasher, 120 VA C K8285238A-01
Flasher, 24 VDC K8285237A-01
Sounder, 120 VA C K8591002A
Sounder, 24VDC K8591002A-02
C. Accessories
Descr
iption Part Number
Mounting Bracket, Wall LWMB2
Mounting Bracket, Corner LCMB2
III.SERVICE
The Federal factory will service your equipment or provide technical assistance with any problems
that cannot be handled locally.
Any units returned to Federal Signal for service, inspection, or repair must be accompanied by a
Return Material Authorization. This R.M.A. can be obtained from a local Distributor or
Manufacturer’s Representative.
At this time a brief explanation of the service requested, or the nature of the malfunction, should be
provided.
Address all communications and shipments to:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
Service Department
2645 Federal Signal Drive
University Park, IL 60466-3195
(708) 534-3400
4
INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO
DE LAS LÁMPARAS AUDIOVISUALES MODELO AV1
MENSAJE DE SEGURIDAD PARA ELECTRISTAS INSTALADORES,
USUARIOS Y PERSONAL DE MANTENIMIENTO
Es importante seguir todas las instrucciones que acompañan este producto. Este aparato
debe ser instalado por un electricista idóneo, perfectamente familiarizado con el Código
Nacional de Electricidad (NEC) y el Código Canadiense de Electricidad (CEC), quien
deberá seguir puntualmente las pautas establecidas tanto en los códigos mencionados
como en los códigos locales.
La elección del lugar de montaje del aparato, sus controles y el tendido del cableado
deberá realizarse bajo la supervisión del ingeniero de instalaciones y del ingeniero de
seguridad. Asimismo, a continuación se detallan algunas otras instrucciones de seguridad importantes y advertencias que Ud. deberá tener en cuenta:
• Lea y comprenda todas las instrucciones antes de proceder con la instalación o el
manejo de este equipo.
• Desconecte la lámpara de la fuente de suministro eléctrico antes de comenzar la
instalación o los trabajos de mantenimiento.
• Después de la instalación, revise el sistema de iluminación eléctrica para verificar
que se encuentra funcionando correctamente.
• Después de completar la verificación, entregue una copia de estas instrucciones a
todo el plantel de operarios que maneje el equipo eléctrico.
• Determine un procedimiento de revisión de rutina para verificar que la instalación
eléctrica de la lámpara funcione cabal y adecuadamente.
• El letrero con el nombre del producto debe permanecer visible en todo momento, ya
que puede contener advertencias u otra información de importancia para el personal
de mantenimiento.
La falta de atención a todas las advertencias y medidas de seguridad indicadas podrá
causar serios daños a la propiedad, graves daños a la persona o la muerte.
I. INSTALACIÓN
A. Desembalaje
Después de desembalar la lámpara, revise que no presente daños que pudieran
haber ocurrido durante el traslado. Si el equipo estuviera dañado, no intente
instalarlo o hacerlo funcionar. Presente un reclamo inmediato ante la empresa de
transportes, declarando la naturaleza de los daños. Revise cuidadosamente todos
los sobres, etiquetas de envío, etiquetas y talones de envío antes de retirarlas o
deshacerse de ellas.
B. Montaje
Las lámparas modelo AV1 están diseñadas para ser montadas sobre una superficie horizontal plana, en una caja de electricidad octogonal de 10 cm (4") o sobre
una tubería roscada clase NPT (National Pipe Thread) de 1,5 cm (ó 1/2") de
diámetro. El montaje sobre una superficie vertical se puede realizar adquiriendo
5
un juego de piezas de montaje y utilizando por separado tanto el modelo
LWM32 (ménsula para montaje sobre pared) como el modelo LCMB2 (ménsula
para montaje sobre esquinas). Para las instalaciones a prueba de condiciones
atmosféricas, las lámparas se deben montar en forma vertical, con las lentes
hacia arriba.
1. Montaje sobre Tubería
a. Una la lámpara a la tubería, girando en sentido de las agujas del reloj.
b. Vea las indicaciones sobre conexiones eléctricas de la sección C.
2. Montaje sobre Superficie (Ver figura 1)
a. Retire la montura (pieza superior) del bastidor (pieza inferior) quitando los
tres tornillos n° 8.
b. Usando la empaquetadura como una plantilla o las dimensiones indicadas
en la Figura 2, trace tres marcas de posición para taladrar sobre la superficie de montaje. Perfore un orificio de 3/16 de pulgada (4.8 mm) de
diámetro en las dos marcas exteriores de posición para el montaje. Perfore
u horade con un punzón un orificio de 1/2 pulgada (12.7 mm) de diámetro
en la marca central de posición para taladrar a fin de crear la entrada para
los cables.
c. Retire los sellos adecuados que obturan las perforaciones del bastidor,
utilizando un pequeño punzón.
d. Ubique la arandela de goma sobre la superficie de montaje y coloque el
bastidor arriba de la arandela. Ajuste la lámpara sobre la superficie de
montaje usando las herramientas de montaje que acompañan al equipo.
e. Vea la información sobre conexiones eléctricas de la sección C.
C. Conexiones eléctricas
El modelo AV1 viene armado de fábrica con dos conductores identificados por
colores para el cableado a una caja de empalmes. Si se desea, se pueden extraer
los conductores que vienen de la fábrica y se pueden establecer las conexiones
de alimentación eléctrica directamente al bloque de terminales ubicado en la
cubierta inferior como se describe a continuación.
ADVERTENCIA
Para evitar descargas eléctricas, no conecte los cables al circuito de alimentación
mientras el sistema esté recibiendo energía eléctrica.
Si no se ha desarmado la lámpara antes del montaje, lleve a cabo el siguiente
procedimiento en este orden:
1. Retire los tres tornillos No. 8 y saque la cubierta superior.
2. Retire del bloque de terminales los conductores de cableado sobre el terreno
que vienen de la fábrica.
3. Distribuya los cables de suministro (de calibre 12 AWG a 16 AWG) dentro
de la cubierta a través de la entrada del conducto portacables.
4. Pele un máximo de 0.25 pulgadas (6.4 mm) del forro aislante del cable de los
6
extremos de los conductores eléctricos. Conecte el cable negativo o de fase al terminal
(-) y el cable neutro/positivo al terminal (+). Inserte los extremos pelados del cable
dentro del conector hasta donde puedan llegar y apriete el tornillo de sujeción
{con una torsión máxima de apriete de 4.5 pulgada-libra (0.5 N-m)}.
5. Vuelva a armar la lámpara y efectúe las pruebas para verificar que esté funcionando correctamente.
II. MANTENIMIENTO
MENSAJE DE SEGURIDAD
PARA EL PERSONAL DE MANTENIMIENTO
A continuación se detallan algunas instrucciones de seguridad importantes y advertencias
que Ud. debe tener en cuenta:
• Lea y comprenda todas las instrucciones antes de poner este sistema en funcionamiento.
• Antes de realizar tareas de mantenimiento sobre el sistema de iluminación se debe
desconectar la corriente eléctrica.
• Según el Código Nacional de Electricidad [NEC] y el Código Canadiense de
Electricidad [CEC], sólo un electricista idóneo se encuentra en condiciones de efectuar el
mantenimiento del sistema de iluminación.
• Jamás modifique la unidad de modo alguno. De lo contrario, las condiciones de
seguridad se podrán ver afectadas cuando se realicen desarmes de mantenimiento
adicionales u otras alteraciones sobre las unidades.
• El letrero con el nombre del producto deberá permanecer visible, ya que puede
contener advertencias u otra información de importancia para el personal
de mantenimiento.
Después de cada tarea de mantenimiento realizada, controle el sistema de iluminación para
verificar su correcto funcionamiento.
A. Recambio de Lámpara
ADVERTENCIA
A fin de evitar riesgos de choque eléctrico, no cambie la lámpara sin
haber cortado la corriente.
1. Retire la lente aflojando el tornillo de cierre y girando la lente con un cuarto
de vuelta en sentido contrario a las agujas del reloj.
2. Retire la lámpara gastada aflojando la lámpara y girando en sentido contrario
a las agujas del reloj
3. Cambie la lámpara usando la que lleva el número de parte Federal Signal
K149123A (120 VCA) ó K8107210A (24 VCC).
4. Una la lente a la cubierta, haciendo coincidir la montura con la lente hasta que
se encastren; gire la lente con un cuarto de vuelta en sentido de las agujas del
reloj, mientras presiona levemente hacia abajo.
5. Ajuste el tornillo de cierre sobre la lente.
6. Revise el correcto funcionamiento de la lámpara.
7
B. Partes de Recambio
Descr
ipción Parte N°
Lente, transparente K8550292A
Lente, azul K8550292A-01
Lente, ámbar K8550292A-02
Lente, roja K8550292A-03
Lente, verde K8550292A-04
Arandela, de lente K8550306A
Arandela, montaje superficial K8591003A
Lámpara, 120 VCA K149123A
Lámpara, 24 VCC K8107210A
Destellador, 120 VCA K8285238A-01
Destellador, 24 VCC K8285237A-01
Indicador sonoro, 120 VCA K8591002A
Indicador sonoro, 24 VCC K8591002A-02
C. Accesorios
Descr
ipción P
arte N°
Soporte de montaje, para pared LWMB2
Soporte de montaje, para esquina LCMB2
III. REPARACIONES
La fábrica de Federal Signal realizará el mantenimiento de su equipo o le proveerá la
asistencia técnica necesaria frente a cualquier inconveniente que no pueda ser resuelto
en forma local.
Cualquier unidad que sea devuelta a Federal Signal para su mantenimiento, inspección o
reparación deberá traer la Autorización para Material de Devolución [Return Material
Authorization]. Esta autorización se podrá solicitar al distribuidor local o Representante
de Fabricación.
En ese momento, se deberá proveer una breve explicación del servicio solicitado o sobre
la naturaleza del defecto de funcionamiento.
Todas las comunicaciones y envíos deberán dirigirse a:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
Service Department
2645 Federal Signal Drive
University Park, IL 60466-3195
(708) 534-3400
8
INSTRUCTIONS D’INSTALLATION ET D’ENTRETIEN
DES LUMIÈRES AUDIO-VISUELLES
DE MODÈLE AV1
MESSAGE DE SÉCURITÉ POUR LES INSTALLATEURS,
LES UTILISATEURS ET LE PERSONNEL RESPONSABLE DE L’ENTRETIEN
Il est important de suivre toutes les instructions expédiées avec ce produit. Ce dispositif doit être
installé par un électricien bien formé qui connaît le Code national de l’électricité canadien/Code
national d’électricité et qui respecte les directives du NEC/CEC ainsi que les codes locaux.
Le choix de l’emplacement de montage de ce dispositif, ses contrôles et l’acheminement du
câblage doit se faire sous la direction de l’ingénieur de l’installation et l’ingénieur responsable de
la sécurité. En outre, vous trouverez ci-après une liste de certaines instructions et précautions de
sécurité importantes à suivre :
• Lisez et comprenez bien toutes les instructions avant d’installer ou de faire fonctionner cet
équipement.
• Débranchez la lumière de la source de courant avant d’effectuer toute installation ou entretien.
• Après l’installation, testez le système d’éclairage pour vous assurer qu’il fonctionne correctement.
• Après la fin du test, fournissez une copie de ce feuillet d’instructions à tout le personnel des
opérations.
• Établissez une procédure de vérification de routine de l’installation d’éclairage pour s’assurer
de son intégrité et de son bon fonctionnement.
• La plaque signalétique du produit, qui peut contenir des informations de mise en garde et autres
informations importantes pour le personnel d’entretien ne doit pas être obscurcie.
Le non-respect de toutes les précautions et instructions de sécurité peut provoquer des dommages à
la propriété, des blessures graves voire la mort pour vous et pour d’autres personnes.
I. INSTALLATION
A. Déballage
Après avoir déballé la lumière, examinez-la pour tout dommage de transit. Si l’équipement a
été endommagé, n’essayez pas de l’installer ou de le faire fonctionner. Déposez immédiatement
une réclamation auprès du transporteur indiquant l’étendue des dommages. Vérifiez avec soin
toutes les enveloppes, étiquettes d’expédition et étiquettes avant de les retirer ou de les détruire.
B. Montage
Les lumières de modèle AV1 sont conçues pour être montées sur une surface horizontale à
plat, un coffret électrique octogonal de 4 po ou sur un tuyau de po NPT (1,27 cm). On peut
monter l’appareil sur une surface verticale en utilisant un kit de montage acheté séparément
de modèle LWMB2 (support de montage mural) ou LCMB2 (support de montage en coin).
Pour une installation étanche, les lumières doivent être montées verticalement avec la lentille
vers le haut.
1. Montage sur tuyau
a. Fixez la lumière au tuyau en tournant dans le sens des aiguilles d'une montre
b. Référez-vous à la section C pour les renseignements sur les connexions électriques.
2. Montage en saillie (Voir figure 1)
a. Retirer le boîtier supérieur du boîtier inférieur en retirant les trois vis no 8.
b. Avec le joint statique comme gabarit ou les dimensions indiquées à la figure 2, faites
trois marques de repère sur la surface de montage pour percer les trous. Percez un trou
de
3
/16pouce (4,8 mm) de diamètre aux deux repères extérieurs pour l’installation.
Percez ou perforez un trou de diamètre de
3
/4pouce (19,1 mm) au repère central pour
l’entrée du fil.
9
c. Retirez les alvéoles défonçables appropriées dans le boîtier inférieur avec un petit poinçon.
d. Trouvez le joint statique de caoutchouc sur la surface de montage et déposez le boîtier
inférieur sur le dessus du joint statique. Fixez la lumière sur la surface de montage avec
la quincaillerie fournie à cet effet.
e. Référez-vous à la section C pour l’information sur les connexions électriques.
C. Connexions électriques
Le modèle AV1 arrive assemblé de l’usine avec deux fils à code de couleurs pour câbler à une
boîte de jonction. Au besoin, les fils de l’usine peuvent être retirés et les connexions d’alimentation faites directement au bornier qui se trouve dans l’enceinte inférieure tel que décrit ci-après.
AVERTISSEMENT
Pour éviter les dangers de chocs électriques, ne connectez pas à un circuit d’alimentation
lorsque l’appareil est sous tension.
Si la lampe n’a pas été démontée précédemment pour l’installation, suivez les étapes suivantes :
1. Retirez les trois vis no 8 et retirez l’enceinte supérieure.
2. Retirez les fils d’usine à installer sur le terrain du bornier.
3. Acheminez les fils d’alimentation (12 AWG à 16 AWG) dans l’enceinte par l’entrée du
conduit.
4. Dénudez au plus .25 pouce (6,4 mm) d’isolant des extrémités des fils de courant.
Connectez le fil conducteur de phase/négatif à la borne (-) et le fil neutre/positif à la borne
(+). Insérez les extrémités dénudées du fil dans le connecteur aussi loin que possible et
resserrez la vis d’arrêt (couple de serrage max. = 4.5 po-lb {,5 N-m}).
5. Remontez la lampe et testez pour vous assurer de son bon fonctionnement.
II. ENTRETIEN
MESSAGE DE SÉCURITÉ POUR LE PERSONNEL D’ENTRETIEN
Vous trouverez ci-après des instructions et précautions de sécurité importantes qu’il faut respecter :
• Lisez et comprenez toutes les instructions avant d’effectuer l’entretien de cet appareil.
• Ne faites pas l’entretien de ce système d’éclairage si le circuit est excité.
• Tout entretien de ce système d’éclairage doit être effectué par un électricien formé conformément
aux lignes directrices NEC/CEC et aux codes locaux.
• Ne modifiez jamais cet appareil de quelque façon que ce soit. La sécurité peut être compromise
si l’on ajoute d’autres ouvertures ou si l’on fait d’autres modifications à ce dispositif.
• La plaque signalétique contenant des informations de mise en garde et autres informations
importantes pour le personnel d’entretien ne doit pas être obscurcie.
Après tout entretien, testez le système d’éclairage pour vous assurer qu’il fonctionne correctement.
A. Remplacement d’ampoule
AVERTISSEMENT
Pour éviter tout choc électrique, n’essayez pas de remplacer l’ampoule lorsque le
courant est en marche.
1. Retirez la lentille en desserrant la vis de blocage et en tournant la lentille d’un quart de
tour dans le sens contraire des aiguilles d’une montre.
2. Retirez la vieille ampoule en enfonçant l’ampoule et en tournant dans le sens contraire
des aiguilles d’une montre.
10
3. Remplacez l’ampoule avec le modèle K149123A (120 V.c.a.) ou K8107210A (24 V.c.c.)
de Federal Signal.
4. Fixez la lentille au boîtier en alignant les broches du boîtier avec les cliquets de la lentille
et en tournant la lentille d’un quart de tour dans le sens des aiguilles d’une montre tout en
appliquant une légère pression vers le bas.
5. Resserrez la vis de blocage sur la lentille.
6. Testez la lumière pour vous assurer qu’elle fonctionne correctement.
B. Pièces de rechange
Descr
iption No de pièce
Lentille, transparente K8550292A
Lentille, bleue K8550292A-01
Lentille, ambrée K8550292A-02
Lentille, rouge K8550292A-03
Lentille, verte K8550292A-04
Joint statique de lentille K8550306A
Joint statique de montage en saillie K8591003A
Ampoule, 120 V.c.a K149123A
Ampoule, 24 V.c.c K8107210A
Clignotant, 120 V.c.a K8285238A-01
Clignotant, 24 V.c.c. K8285237A-01
Résonateur, 120 V.c.a K8591002A
Résonateur, 24 V.c.c K8591002A-02
C. Accessoires
Descr
iption No de pièce
Support de montage, mur LWMB2
Support de montage, coin LCMB2
III. RÉPARATIONS
L’usine Federal réparera votre équipement ou vous fournira l’assistance technique voulue pour tout
problème que l’on ne peut résoudre localement.
Tous les appareils retournés à Federal Signal pour réparation, inspection ou entretien, doivent être
accompagnés d’une autorisation de retour du matériel. Cette autorisation s’obtient du distributeur
local ou d’un représentant du fabricant.
Il faudrait aussi ajouter une brève explication des services requis ou de la nature de la défaillance.
Les communications et les expéditions doivent être adressées à:
Federal Signal Corporation
Electrical Products Division
Service Department
2645 Federal Signal Drive
University Park, Il 60466-3195
(708) 534-3400
2561527A
Rev. A 9/99
Made in U.S.A.
FEDERAL SIGNAL CORPORATION
Electrical Products Division
A
B
C
G
K
D
E
H
F
I
J
290A3833
English
A. Lens G. Mounting screws
B. Gasket, lens H. Lower housing
C. Locking screw I. Gasket, surface mount
D. Lamp J. Mounting surface
E. No. 8 Screws K. Locking hex nuts
F. Upper housing
Español
A. Lente G. Tornillos de montaje
B. Arandela, de lente H. Bastidor
C. Tornillo de cierre I. Arandela,
D. Lámpara superficie de montaje
E. Tornillos N° 8 J. Superficie de montaje
F. Montura K. Tuercas de cierre
hexagonales
Français
A. Lentille G. Vis de montage
B. Joint statique, lentille H. Boîtier inférieur
C. Vis de blocage I. Joint statique,
D. Ampoule montage en saillie
E. Vis no 8 J. Surface de montage
F. Bo îtier supérieur K. Contre-écrous hex.
1
A
BC
290A3834
2
English Español/Français
A. 3.50" A. 88,9 mm
B. 0.188" B. 4,8 mm
C. 0.75" C. 19,1 mm
Loading...
