Federal Signal 141ST-012, 141ST-024 Installation Guide

MODELS 141ST-012, -024
INSTRUCTION SHEET FOR FEDERAL MODELS 141ST-012 AND
141ST-024 ELECTRAFLASH
®
LIGHT
MODELOS 141ST-012, -024
INSTRUCCIONES DE INSTALACION Y SERVICIO PARA LUZ
ELECTRAFLASH
®
MODELES 141ST-012, -024
FICHE D’INSTRUCTIONS POUR LES LAMPES ELECTRAFLASH
®
MODELES FEDERAL 141ST-012 et 141ST-024
Address all communications and shipments to:
Dirija todas la correspondencia y envíos a:
Adressez toutes les communiations et expéditions à:
FEDERAL SIGNAL CORPORATION Electrical Products Division
2645 Federal Signal Drive University Park, IL 60466-3195
1
INSTRUCTION SHEET FOR FEDERAL MODELS 141ST-012 AND 141ST-024
ELECTRAFLASH
®
LIGHT
SAFETY NOTICES
WARNING
Failure to follow all safety precautions and instructions may result in property damage,
serious injury, or death to you or others.
SAFETY MESSAGE TO INSTALLERS
Follow all instructions shipped with this product. This device is to be installed by a trained electrician who is thoroughly familiar with the National Electrical Code and will follow the NEC and SAE Guidelines as well as local codes.
The selection of the mounting location for the device, its controls and the routing of the wiring is to be accomplished under the direction of the facilities engineer and the safety engineer. In addition, listed below are some other important safety instructions and precautions you should follow:
• Read and understand all instructions before installing or operating this equipment.
• Do not connect this light to the system when power is on.
• After installation, test the light system to ensure that it is operating properly.
• After testing is complete, provide a copy of this instruction sheet to all operating personnel.
• Establish a procedure to routinely check the light system for proper activation and operation.
A. Unpacking.
After unpacking the Model 141, examine it for damage that may have occurred in transit. If the equipment has been damaged, do not attempt to install or operate it. File a claim immediately with the carrier stating the extent of the damage. Carefully check all envelopes, shipping labels and tags before removing or destroying them.
B. Mounting.
This light is intended for indoor or outdoor use. If using the light outdoors, it MUST be mounted in a vertical position. To mount the light, proceed as follows:
1. Using the template in figure 1, locate three
1
/4" holes and one 3/8" hole at the
mounting location.
CAUTION
When drilling holes on ANY part of a vehicle, ensure that both sides of the mounting
surface are clear of parts that could be damaged, such as brake lines, fuel lines,
electrical wiring or other vital parts.
2. Drill three 1/4" holes and one 3/8" hole at the appropriate locations in the mounting surface.
3. Install a user-supplied grommet in the 3/8" hole.
4. Remove the two screws located at the bottom edge of the dome. Retain these screws.
5. Remove dome from light.
WARNING
High voltages may be present inside the light assembly even though power is not connected.
If access to the component board is required, the capacitor must be discharged by touching
a wire to both ends of the Flash Tube. Do not attempt to touch or move the assembly
until the capacitor has been discharged.
2
6. Attach the light to the mounting surface with user-supplied screws (as shown in figure 2). Ensure that all screws are tight.
7. Route the power leads through the previously installed grommet and into the light.
8. Complete the electrical connections as described in paragraph C. ELECTRICAL CONNECTIONS.
C. Electrical Connections.
WARNING
• Do not connect wires when power is applied.
• High voltages may be present inside the light assembly even though power is not connected. If access to the component board is required (removal or replacement), the capacitor must be discharged by touching a wire to both ends of the Flash Tube. Do not attempt to touch or move the assembly until the capacitor has been discharged.
• Use only 14 to 18 AWG wire for power connection. Strip no more than 0.25-inch of wire insulation from the ends of the power leads.
1. The strobe tube is located inside the base bottom to protect it during shipment. Remove the tape and insert the tube into the connectors on the board surface. Make sure all three pins enter the board connectors; apply pressure slowly to ends of tube, preferably the outer leads, when inserting the tube.
2. Connect the power leads to the terminals of the two position connector by inserting the stripped ends of the wire into the connector as far as they can travel. Make sure supply lead insulation is flush with connector. If stranded wire is used, be sure that there are no loose strands outside the connector plug that could touch the adjacent lead and cause a short circuit. Polarity must be observed when making power connections. Connect one of the leads to an activation device. Remaining power lead MUST be connected to a good ground. See figure 3.
3. To protect the electrical system, install a user-supplied in-line fuseholder as close as practical to the battery. Install a 2 ampere fuse in the fuseholder.
4. Place the outer dome back into position. Reinstall the two outer dome screws and apply power to verify proper operation.
WARNING
Failure to follow all safety precautions and instructions may result in property damage,
serious injury, or death to you or others.
D. Strobe Tube Replacement.

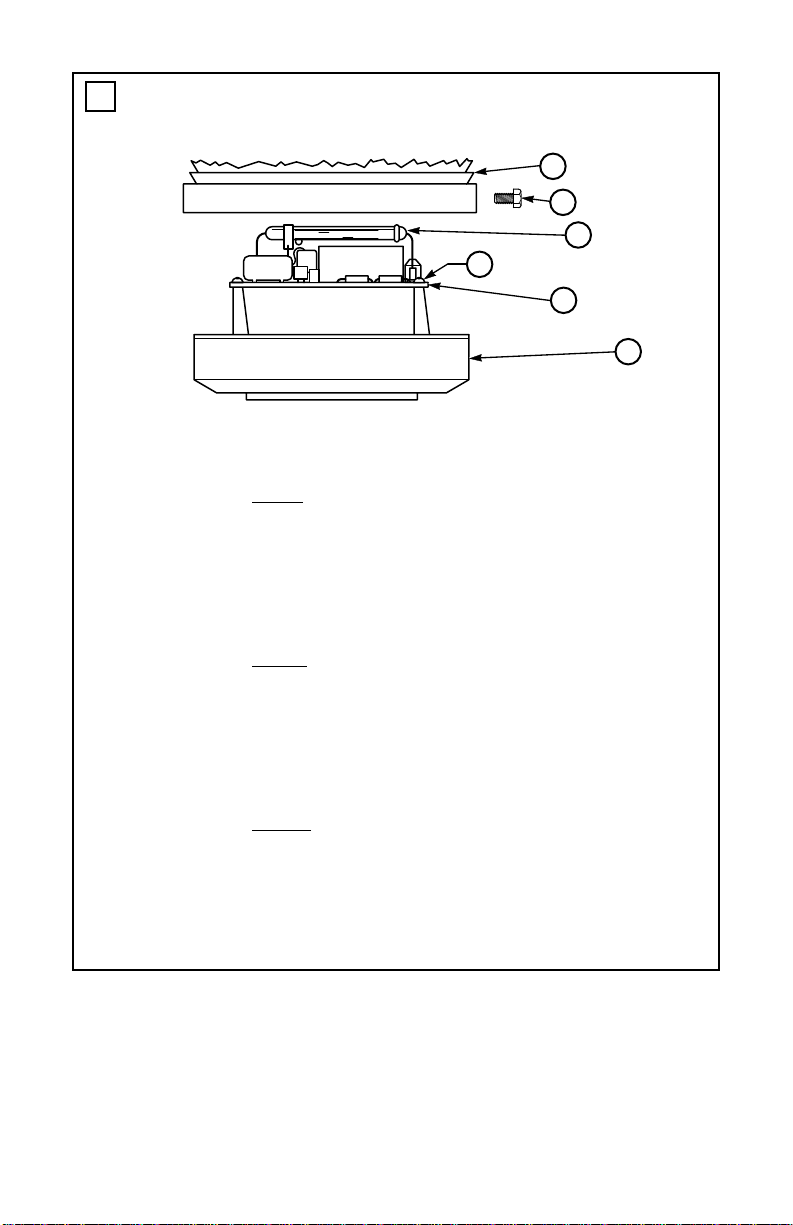

See figure 4. Disconnect power from the electrical circuit. Wait five (5) minutes before removing the dome. Remove the two outer dome screws in the base. Carefully remove the burnt out strobe tube, it is best to lift from both sides at once. Replace the new tube making sure all three pins enter the board connectors, apply pressure slowly to ends of tube, preferably the outer leads, when inserting new tube. Place the outer dome back into position, reinstall the two outer dome screws and apply power to verify proper operation.
E. Replacing the Strobe Circuit.
See figure 4. Disconnect power from the electrical circuit. Wait five (5) minutes before removing the dome. Remove the two outer dome screws in the base assembly. Disconnect the power from board connector. Remove the two strobe board mounting screws positioned at the outer corners of the strobe board. Place the new strobe board on top of the posts and reinstall the strobe mounting screws.
3
CAUTION
Do not over tighten the mounting screws. Damage to the printed circuit board will result.
Reconnect the power leads to the replacement board two position connector by inserting the stripped ends of the wire into the connector as far as they can travel. Make sure supply lead insulation is flush with connector. If stranded wire is used, be sure that there are no loose strands outside the connector plug that could touch the adjacent lead and cause a short circuit. Observe polarity when making connections. Place the outer dome back into position, reinstall the two outer dome screws and apply power to verify proper operation.
F. Service.
The Federal factory will service your equipment or provide technical assistance with any problems that cannot be handled locally.
Any units returned to Federal Signal for service, inspection, or repair must be accompanied by a Return Material Authorization. This R.M.A. can be obtained from the local Distributor or Manufacturer’s Representative.
At this time a brief explanation of the service requested, or the nature of the malfunction, should be provided.
Address all communications and shipments to:
FEDERAL SIGNAL CORPORATION
Electrical Products Division Service Department 2645 Federal Signal Drive University Park, IL 60466-3195
G. Replacement Parts.
Description Part Number Strobe Tube K149128A
P.C. Board Assy., 12V K2001201A P.C. Board Assy., 24V K2001201A-01 Dome, Fresnel, Amber K8263079A Dome, Fresnel, Blue K8263079A-01 Dome, Fresnel, Red K8263079A-02 Dome, Fresnel, Green K8263079A-03
4
INSTRUCCIONES DE INSTALACION Y SERVICIO PARA LUZ ELECTRAFLASH
®
MODELOS FEDERAL 141ST-012 Y 141ST-024
NOTAS DE SEGURIDAD
AVISO
Falta de seguir estas instrucciones y precauciones de seguridad pueden resultar en daños a la
propiedad, lesiones serias, o muerte a usted o terceras personas.
MENSAJE DE SEGURIDAD PARA INSTALADORES
Siga las instrucciones que se incluyeron con este producto. Este producto deberá ser instalado por un electricista capacitado que está familiarizado con los códigos locales y el National Electrical Code - NEC.
La selección del lugar de montaje de este aparato, sus controles y la instalación del cable de
conexiones, deberán ser realizado bajo la dirección del ingeniero de facilidades y el ingeniero de seguridad. A continuación describimos otras instrucciones de seguridad importantes y precauciones que se deberán seguir:
• Lea y entienda todas las instrucciones antes de instalar o de operar el equipo.
• No conecte la luz cuando esté encendido el sistema.
• Después de la instalación, pruebe el sistema de luz para asegurarse que está operando apropiadamente.
• Después de que termine las pruebas, proporcione una copia de la hoja de instrucciones, a todo el
personal de operaciones.
• Establezca un procedimiento para rutinariamente verificar la activación y operación adecuadas
del sistema de luz.
A. Desempaque.
Después de desempacar el Modelo 141, examínelo por daños posibles que pudieran haber ocurrido durante su transporte. Si el equipo ha sido dañado ni trate de instalarlo ni de operarlo. Haga un reclamo inmediato con el transportador, declarando todos los daños encontrados. Cuidadosamente verifique todas las marcas y documentos de embarque, antes de removerlos o destruirlos.
B. Montaje.
Esta luz es para uso interior o exterior. Si se usa en el exterior debe ser montada en posición vertical. Para montar la luz, proceda como se describe a continuación.
1. Utilizando la plantilla de la figura 1, localice tres agujeros de
1
/4" y uno de 3/8" en la
superficie de montaje.
AVISO
Cuando perfore los agujeros en cualquier parte del vehículo, asegúrese que ambos lados de la
superficie de montaje están libres de partes que pudieran ser dañadas, tales como líneas de frenos,
líneas de gasolina cable eléctrico y otras partes vitales.
2. Perfore tres agujeros de 1/4" y uno de 3/8" en la superficie de montaje.
3. Instale una arandela suministrada por el usuario en el agujero de 3/8".
4. Saca los dos tornillos del borde al fonde del domo. Conserva los tornillos.
5. Saca el domo de la luz.
5
AVISO
Voltaje alto pueden existir en el interior del montaje de luz aún cuando el sistema no esté
encendido. Si requiere tener acceso a la tarjeta de circuito impreso (sacar o reemplazar),
el capacitador debe ser descargado por el conectar de un cable entre los dos extremos del
tubo de destello. No trate de tocar o sacar el montaje hasta que el capacitador sea descargado.
6. Coloque la luz en la superficie de montaje con los tornillos suministrados por el usuario (como se muestra diagrama 2). Asegúrese que los tornillos están apretados.
7. Pon los cables eléctricos por el aro instalado antes y dentro de la luz.
8. Termine las conexiones eléctricas como se describe en el apartado C. CONEXIONES ELECTRICAS.
C. Conexiones Electricas.
ADVERTENCIA
• No conecte cables si está encendido el sistema.
• Voltaje alto puede ser presente aún que el sistema no está encendido. Si se necesita aceso a la tarjeta de componentes (para sacar o reemplazar) el condensador tiene que ser descargado por el tocar de un cable a ambos extremos del tubo de destello. Ni trate de tocar ni mover el montaje hasta que ha sido descargado el condensador.
• Para las conexiones eléctricas usa sólo cable de 14 a 18 AWG. No quite más que un cuarto de pulgada del aislador de los extremos de los cables eléctricos.
1. El tubo estroboscópico está al fondo de la base para protegerlo durante el transporte. Quite la cinta y meta el tubo en los conectores de la superficie de la tarjeta. Asegúrese que todos las tres clavijas penetran los conectores de la tarjeta, aplique presión lentamente en los extremos del tubo, es mejor aplicar presión en los en las clavijas exteriors meter el tubo.
2. Conecta los cables eléctricos a los terminales del conector de dos posiciones, poniendo, los extremos pelados del cable en el conector hasta se paran. Asegúrese de que el aíslamiento del conductor están al ras con el conector. Si se utiliza cable torcido que ninguna de las hebras están sueltos afuera del enchufe del conector, de tal manera que pudeira tocar el cable contiguo y ocasionar un cortocircuito. La polaridad tiene que ser observada cuando está encendido el sistema. Conecte uno de los conductores a un dispositivo de activación. El conductor eléctrico restante DEBE ser conectado a una tierra segura. Véase diagrama 3.
3. Para proteger el sistema eléctrico, instale un portafusibles en línea, suministrado por el usuario, tan cerca a la batería como es posible. Instale un fusible de dos amperios en el portafusibles.
4. Coloque otra vez en su sitio la caperuza exterior. Ponga de nuevo los dos tornillos de la caperuza exterior y encende el sistema para verificar que funciona bien.
AVISO
Falta de seguir estas instrucciones de seguridad y precauciones pueden resultar en daños a la
propiedad, lesiones serias o muerte a usted o terceras personas.
D. El Reemplazar del Tubo Estroboscópico.
Véase diagrama 4. Desconecte la electridad del sistema. Espere cinco (5) minutos antes de sacar el domo. Saca los tornillos exteriors de la base del domo. Quite con cuidado el tubo quemado, es mejor a sacario de ambos lados a la vez. Instale el tubo nuevo- asegúrese que todas de las tres clavijas penetran sus conectores en la tarjeta. Aplique presión lentamente a los extremos del tubo, es mejor a aplicar presión sobre las clavijas más lejas del centro para insertar el tubo nuevo. Coloque el domo en su lugar, y instale otra vez los tornillos exteriores del domo y encende el sistema para verificar operación adecuada.
6
E. El Reemplazar del Circuito Estroboscópico.
Véase diagrama 4. Desconecte la energía del circuito eléctrico. Espere cinco (5) minutos antes de sacar el domo. Quite los dos tornillos exteriores de la base del domo. Desconecte la energía del conector de la tarjeta. Quite los dos tornillos de montaje de la tarjeta del estroboscopio colocados en las esquinas exteriores de la tarjeta del mismo. Coloque la nueva tarjeta del estroboscopio encima de los postes e instale otra vez los tornillos de montaje del estroboscopio.
AVISO
No apriete demasiado los tornillos de montaje. Esto dañará la tarjeta de circuitos impresos.
Conecte de nuevo los conductores eléctricos al conector de dos posiciones de la tarjeta de nueva metiendo los extremos pelados del cable en el conector hasta se paran. Asegúrese que el aíslamiento del conductor están al ras con el conector. Si se utiliza cable torcido asegúrese que ninguna de las hebras están sueltos afuera del enchufe del conector, de tal manera que pudeira tocar el cable contiguo y ocasionar un cortocircuito. La polaridad tiene que ser observada cuando está encendido el sistema. Ponga otra vez en su sitio el domo exterior, coloque de nuevo los dos tornillos del domo exterior y encende el sistema para verificar que funciona bien.
F. Servicio.
La fábrica Federal realizará el servicio de su equipo o dará ayuda técnica para los problemas que no puedan ser resueltos al nivel local.
Las unidades devueltas a Federal Signal para su servicio, inspección o reparación tienen que ir acompañadas de la Autorización de Material Devuelto. El Distribuidor local o los Representantes del Fabricante pueden proveer el A.M.D.
En el momento de solicitarla, se deberá dar una breve explicación del servicio requerido o de la índole del fallo.
Remita todas sus comunicaciones y remesas a:
FEDERAL SIGNAL CORPORATION
Electrical Products Division Service Department 2645 Federal Signal Drive University Park, IL 60466-3195
G. Partes de Reemplazo.
Descripción Número de parte Tubo de destello K149128A
Montaje del tablero de destello, 12V K2001201A Montaje del tablero de destello, 24V K2001201A-01 Domo, Fresnel, Ambar K8263079A Domo, Fresnel, Azul K8263079A-01 Domo, Fresnel, Rojo K8263079A-02 Domo, Fresnel, Verde K8263079A-03
7
FICHE D’INSTRUCTIONS POUR LES LAMPES ELECTRAFLASH
®
MODELES FEDERAL 141ST-012 et 141ST-024
NOTICES DE SECURITE
AVERTISSEMENT
Si on ne respecte pas ces précautions de sécurité, il peut en résulter des dommages aux biens,
des blessures graves ou mortelles pour vous ou d’autres.
MESSAGE DE SECURITE AUX INSTALLATEURS
Il est important de suivre toutes les instructions expédiées avec ce produit. Ce dispositif doit être installé par un électricien professionnel qui est tout à fait au courant du Code National Electrique et qui suivra les recommandations NEC ET SAE ainsi que les codes locaux.
Le choix de l’endroit de montage du dispositif, de ses commandes et du passage des câbles doit être effectué sous la direction de l’ingénieur des services électriques et de l’ingénieur de sécurité. De plus, sont énumérées ci-dessous quelques autres instructions et précautions de sécurité importantes que vous devez suivre:
• Lire et comprendre toutes les instructions avant d’installer ou d’utiliser ce matériel.
• Déconnectez l’alimentation électrique avant de connecter le phare.
• Après installation, essayez le système d’éclairage pour assurer qu’il fonctionne correctement.
• Après fin de l’essai, donnez un exemplaire de cette feuille d’instructions à tout le personnel utilisateur.
• Etablissez une procédure pour vérifier de manière systématique l’installation d’éclairage pour s’assurer que son actionnement et son fonctionnement sont corrects.
A. Deballage.
Après déballage du Modèle 141, inspectez-le pour voir s’il a été endommagé pendant le transport. S’il a été endommagé, n’essayez pas de l’installer ou de l’utiliser; faites une déclaration immédiatement auprès du transporteur en indiquant les dommages. Vérifiez soigneusement toutes les enveloppes, les étiquettes d’expédition et les étiquettes volantes avant de les retirer ou de les détruire.
B. Montage.
Cette lampe est destinée à être utilisée à l’intérieur ou à l’extérieur. Si elle est utilisée à l’extérieur, elle DOIT être montée en position verticale. Pour monter la lampe, procédez comme suit:
1. Utilisez le gabarit de la figure 1, situez trois trous de 1/4" et 1 trou de 3/8" à l’endroit du montage.
ATTENTION
Lorsque vous percez des trous dans une partie QUELCONQUE d’un véhicule, assurez-vous que les
deux côtés de la surface de montage sont dégagés de pièces qui pourraient être endommagées,
comme des tubes de frein, des tubes de carburant, du câblage électrique ou autres pièces critiques.
2. Percez trois trous de
1
/4" et 1 trou de 3/8" aux endroits appropriés dans la surface de montage.
3. Installez un passage de fil (fourni par l’utilisateur) dans le trou de 3/8".
4. Retirez les deux vis situées au bord inférieur du dôme. Gardez ces vis.
5. Retirez le dôme de la lampe.
8
AVERTISSEMENT
De hautes tensions peuvent être présentes à l’intérieur de la lampe même si l’alimentation n’est pas
connectée. S’il est nécessaire d’accéder à la carte des composants, le condensateur doit être
déchargé en touchant un fil aux deux extrémités du tube. Ne pas essayer de toucher ou
de déplacer l’ensemble avant que le condensateur ait été déchargé.
6. Attachez la lampe à la surface de montage avec les vis (fournies par l’utilisateur) comme indiqué en figure 2. Assurez-vous que toutes les vis sont serrées.
7. Faites passer les câbles d’alimentation à travers le passe-câble précédemment installé et dans la lampe.
8. Complétez les connexions électriques comme décrit au paragraphe C ELECTRICAL CONNECTIONS.
C. Electrical Connectrions.
AVERTISSEMENT
• Ne pas connecter les fils si la tension est présente.
• Des tensions élevées peuvent être présentes à l’intérieur de l’ensemble de la lampe même si la tension n’est pas connectée. S’il est nécessaire d’accéder à la carte des composants (retrait ou remplacement), le condensateur doit être déchargé en touchant un fil aux deux extrémités du tube. Ne pas essayer de toucher ou de déplacer l’ensemble avant que le condensateur ait été déchargé.
• N’utilisez que du fil de 14 à 18 AWG pour les connexions d’alimentation. Ne dénudez pas plus de 1/4" d’isolation du fil aux deux bouts des câbles d’alimentation.
1. Le tube à impulsions est situé à l’intérieur du bas de la base pour le protéger pendant le transport. Retirez la bande et insérez le tube dans les connecteurs sur la surface de la carte. Assurez-vous que les trois broches entrent dans les connecteurs de la carte; faites pression lentement sur les extrémités du tube, de préférence sur les câbles extérieurs lorsqu’on insère le tube.
2. Connectez les câbles d’alimentation aux bornes du connecteur à 2 positions en insérant les extrémités dégagées du fil dans le connecteur aussi loin que possible. Assurez-vous que l’isolation du câble d’alimentation est à ras du connecteur. Si du fil torsadé est utilisé, assurez-vous qu’il n’y a pas de fils libres en dehors de la prise du connecteur qui puissent toucher le câble adjacent et causer un court-circuit. La polarité doit être respectée lorsqu’on fait des connections d’alimentation. Connectez un des câbles à un dispositif d’actionnement. Le câble d’alimentation restant DOIT être connecté à une bonne terre. Voir figure 3.
3. Pour protéger le système électrique, installez un porte-fusible en ligne (fourniture utilisateur) aussi près que possible de la batterie. Installez un fusible de 2A dans le porte-fusible.
4. Remettez le dôme extérieur en position. Réinstallez les deux vis extérieures du dôme et mettez la tension pour vérifier que le fonctionnement est correct.
AVERTISSEMENT
Si on ne respecte pas ces précautions de sécurité, il peut en résulter des dommages aux biens,
des blessures graves ou mortelles pour vous ou d’autres.
D. Remplacement du Tube.
Voir figure 4. Déconnectez l’alimentation du circuit électrique. Attendez 5 minutes avant de retirer le dôme. Retirez les deux vis extérieures du dôme dans la base. Retirez soigneusement le tube claqué; le mieux est de lever les deux côtés en même temps. Remettez en place le nouveau tube en s’assurant que les trois broches entrent dans les connecteurs de la carte.
9
Appliquez une pression lentement sur les extrémités du tube, de préférence sur les câbles extérieurs lorsqu’on insère un nouveau tube. Remettez en place le dôme extérieur, réinstallez les deux vis extérieures du dôme et mettez la tension pour vérifier le fonctionnement.
E. Remplacement du Circuit D’Impulsions.
Voir figure 4. Déconnectez l’alimentation du circuit électrique. Attendez 5 minutes avant de retirer le dôme. Retirez les deux vis extérieures du dôme dans l’ensemble de base. Déconnectez l’alimentation du connecteur de carte. Retirez les deux vis de montage des cartes à impulsions positionnées aux angles extérieurs de la carte à impulsions. Placez la nouvelle carte à impulsions sur les colonnes et réinstallez les vis de montage.
ATTENTION
Ne pas trop serrer les vis de montage. Cela pourrait endommager la carte à circuit imprimé.
Reconnectez les câbles d’alimentation au connecteur à 2 positions de la carte de rechange en insérant les extrémités dégagées du fil dans le connecteur aussi loin que possible. Assurez-vous que l’isolation du câble d’alimentation est à ras du connecteur. Si du fil torsadé est utilisé, assurez-vous qu’il n’y a pas de fil libre à l’extérieur de la prise du connecteur, qui puisse toucher le câble adjacent et causer un court-circuit. Respectez la polarité en faisant les connexions. Remettez en place le dôme extérieur, réinstallez les deux vis du dôme extérieur et mettez la tension pour vérifier le fonctionnement.
F. Service.
Federal Signal s’occupe du service de votre matériel ou fournit une assistance technique pour tout problème qui ne peut être traité localement.
Toutes les unités renvoyées à Federal Service pour service, inspection ou réparation doivent être accompagnées d’une autorisation de retour de matériel. Cette autorisation (RMA) peut être obtenue auprès du distributeur local ou des représentants du fabricant.
A ce moment, une courte explication du service demandé, ou la nature du mauvais fonctionnement doi t être donnée.
Adressez toutes les communications et expéditions à:
FEDERAL SIGNAL CORPORATION
Electrical Products Division Service Department 2645 Federal Signal Drive University Park, IL 60466-3195
G. Pieces de Rechange.
Description Nº de pièce Tube K149128A
Ensemble de carte de tube, 12V K2001201A Ensemble de carte de tube, 24V K2001201A-01 Dôme Fresnel, ambre K8263079A Dôme Fresnel, bleu K8263079A-01 Dôme Fresnel, rouge K8263079A-02 Dome Fresnel, vert K8263079A-03
10
English
A. Full size mounting template B. Drill (3)
1
/4" holes
C. Drill (1)
3
/8"dia hole, and install grommet
Español
A. Plantilla de monatje de temaño natural B. Taladre (3) agujeros de
1
/4"
C. Taladre (1) agujero de 3/8" de diámetro e instale el anillo de cuerda
F
rançais
A. Gabarit de montage taille reelle B. Percer 3 trous de 1/4" C. Percer 1 trous de diam
3
/8" et monter un passee-fil
1
A
2 1/2" Dia. B.C.
63.5 mm
B
25°
1 5/8"
41.28 mm
C
290A2397-01
11
English
A. Electraflash mounting base B. Flat washer C. Screw D. Grommet E. Mounting surface F. Flat washer G. Lock washer H. Hex nut
Español
A. Electraflash base de montaje B. Arandela plana C. Tornillo D. Anillo de cuerda E. Superficie de montaje F. Arandela plana G. Arandela de seguridad H. Tuerca hexagonal
F
rançais
A. Electraflash base de montage B. Rondelle plate C. Vis D. Passe-fil E. Surface de montage F. Rondelle plate G. Rondelle de blocage H. Ecrou hexagonal
2
A
B C
F
G
D
E
H
290A2397-02
12
English
A. Ground B. Fuse 2 Amp C. Battery D. Activation device
Español
A. Tierra B. Fusible 2 Amp C. Bateria D. Dispositivo de activación
F
rançais
A. Terre B. Fusible 2A C. Accumulateur D. Dispositif de coupure
3
Electraflash
A
B
D
C
290A2397-03
A
13
English
A. Dome (removed) B. Dome screw (2) C. Strobe tube D. Board mounting screws (2) E. Strobe board F. Base
Español
A. C'pula (extraida) B. Tornillo c'pula (2) C. Tubo estroboscópico D. Tornillo tablero (2) E. Tablero estroboscópico F. Base
Français
A. Dome (ote) B. Vis de dome (2) C. Tube stroboscopique D. 2 vis de fixation de catre E. Carte stroboscopique F. Base
4
A
B
C
D
E
F
290A2397-04B
MODELS 141ST-120, -240
INSTRUCTION SHEET FOR FEDERAL MODEL 141ST 120 AND 240 VAC
ELECTRAFLASH® LIGHT
MODELOS 141ST-120, -240
HOJA DE INSTRUCCIONES PARA LUZ ELECTRAFLASH® MODELO
FEDERAL 141ST 120 Y 240 VCA
MODELES 141ST-120, -240
FICHE D’INSTRUCTIONS POUR LA LAMPE ELECTRAFLASH® DE
FEDERAL MODELES 141ST 120 ET 240V CA
Address all communications and shipments to:
Dirija todas la correspondencia y envíos a:
Adressez toutes les communiations et expéditions à:
FEDERAL SIGNAL CORPORATION Electrical Products Division
2645 Federal Signal Drive University Park, IL 60466-3195
INSTRUCTION SHEET FOR FEDERAL MODEL 141ST 120 AND 240 VAC
ELECTRAFLASH® LIGHT
SAFETY NOTICES
WARNING
Failure to follow all safety precautions and instructions may result in property damage,
serious injury, or death to you or others.
SAFETY MESSAGE TO INSTALLERS
Follow all instructions shipped with this product. This device is to be installed by a trained electrician who is thoroughly familiar with the National Electrical Code and will follow the NEC Guidelines as well as local codes.
The selection of the mounting location for the device, its controls and the routing of the wiring is to be accomplished under the direction of the facilities engineer and the safety engineer. In addition, listed below are some other important safety instructions and precautions you should follow:
• Read and understand all instructions before installing or operating this equipment.
• Do not connect this light to the system when power is on.
• After installation, test the light system to ensure that it is operating properly.
• After testing is complete, provide a copy of this instruction sheet to all operating personnel.
• Establish a procedure to routinely check the light system for proper activation and operation.
A. Unpacking.
After unpacking the Model 141, examine it for damage that may have occurred in transit. If the equipment has been damaged, do not attempt to install or operate it. File a claim immediately with the carrier stating the extent of the damage. Carefully check all envelopes, shipping labels and tags before removing or destroying them.
B. Mounting.
The Model 141 can be mounted on a flat surface or a 1/2-inch pipe, as shown in figure 1. This light is UL listed for indoor or outdoor use. If the light is used outdoors, it MUST be mounted with the base down. The light has been investigated by UL as meeting Type 3R (rainproof) enclosure requirements.
Mounting hardware and installation details are left to the installer.
C. Electrical Connections.
WARNING
• Do not connect wires when power is applied.
• Use only 14 to 18 AWG wire for power connection. Strip no more than 0.25-inch of wire insulation from the ends of the power leads.
To connect power, remove the two outer dome screws in the base and remove dome. The strobe tube is located at the inside base bottom to protect it during shipment. Remove the tape and insert the tube into the connectors on the board surface. Make sure all three pins enter the board connectors; apply pressure slowly to the ends of the tube, preferably the outer leads, when inserting the tube. Connect the AC power leads to the 120/240VAC terminals of the two position connector by inserting the stripped wire ends into the connector as far as they can travel. Make sure supply lead insulation is flush with connector. If stranded wire is used, be sure that there are no loose strands outside the connector plug that could touch the adjacent lead and cause a short circuit. Tighten the terminal screws to secure the wires in the connector. Place the outer dome back into position, reinstall the two outer dome screws and apply power to verify proper operation.
-1-
D. Strobe Tube Replacement.
See figure 2. Disconnect power from the electrical circuit. Wait five (5) minutes before removing the dome. Remove the two outer dome screws in the base. Carefully remove the burnt out strobe tube, it is best to lift from both sides at once. Replace the new tube making sure all three pins enter the board connectors; apply pressure slowly to the ends of the tube, preferably the outer leads, when inserting the new tube. Place the outer dome back into position, reinstall the two outer dome screws and apply power to verify proper operation.
E. Replacing the Strobe Circuit.
See figure 2. Disconnect power from the electrical circuit. Wait five (5) minutes before removing the dome. Remove the two outer dome screws in the base assembly. Disconnect the power from the board connector. Remove the two strobe board mounting screws positioned at the outer corners of the strobe board. Place the new strobe board on top of the posts and reinstall the strobe mounting screws.
CAUTION
Do not over tighten the mounting screws. Damage to the printed circuit board will result. Connect the AC power leads to the 120/240VAC terminals of the two position connector by
inserting the stripped ends of the wire into the connector as far as they can travel. Make sure supply lead insulation is flush with connector. If stranded wire is used, be sure that there are no loose strands outside the connector plug that could touch the adjacent lead and cause a short circuit. Tighten the terminal screws to secure the wires in the connector. Place the outer dome back into position, reinstall the two outer dome screws and apply power to verify proper operation.
F. Replacement Parts.
Description Part Number Strobe Tube K149128A
Board Assy., 120V K2001195A Board Assy., 240V K2001195A-01 Dome, Fresnel, Amber K8263079A Dome, Fresnel, Blue K8263079A-01 Dome, Fresnel, Red K8263079A-02
-2-
G. UNDERWRITERS LABORATORIES WARNING EXPLANATION.
“Warning-Not to be used as a visual public mode alarm notification appliance”
WHAT DOES THIS MEAN?
Underwriters Laboratories uses two different standards to investigate and List visual signal appliances. The first UL Standard for Safety is UL1971 - Signaling Devices for the Hearing Impaired. This standard covers visual signaling devices intended for fire alarm systems to alert the hearing impaired. The second UL Standard for Safety is UL1638 - Visual Signaling Appliances-Private Mode Emergency and General Utility Signaling. While this standard may also cover visual signal appliances, it does not include the determination of adequacy relative to alerting hearing-impaired individuals in a fire alarm system.
To prevent misapplication of a visual signal appliance Listed to UL1638, UL determined it is the manufacturer’s responsibility to warn the installer in the field and Authority Having Jurisdiction (AHJ) of what would be an inappropriate use of the product. Therefore, manufactures whose products Listed to UL1638 are required by Underwriters Laboratories to bear the warning, “Warning
- Not to be used as a visual public mode alarm notification appliance”.
“Public Operating Mode” and “Notification Appliance” as defined in the National Fire Alarm Code, NFPA 72 is as follows:
Public Operating Mode - Audible or visible signaling to occupants or inhabitants of the area protected by the fire alarm system.
Notification Appliance - A fire alarm system component such as a bell, horn, speaker, light, or text display that provides audible, tactile, or visible outputs, or any combination thereof.
In other words, this device should not be used as a component of a commercial fire alarm system.
-3-
HOJA DE INSTRUCCIONES PARA LUZ ELECTRAFLASH® MODELO FEDERAL 141ST
120 Y 240V CA
NOTAS DE SEGURIDAD
AVISO
Falta de seguir estas instrucciones y precauciones de seguridad pueden resultar en daños a la
propiedad, lesiones serias o muerte a usted o terceras personas.
MENSAJE DE SEGURIDAD PARA INSTALACION
Siga las instrucciones que se incluyeron con este producto. Este producto deberá ser instalado por un electricista capacitado que está familiarizado con los códigos locales y el National Electrical Code ­NEC.
La selección del lugar de montaje de este aparato, sus controles y la instalación del cable de conexiones, deberán ser efectuadas bajo la dirección del ingeniero de facilidades y el ingeniero de seguridad. A continuación describimos otras instrucciones de seguridad importantes y precauciones que se deberán seguir:
• Lea y entienda todas las instrucciones antes de instalar o de operar el equipo.
• No conecte la luz cuando esté encendido el sistema.
• Después de la instalación, pruebe el sistema de luz para asegurarse que está operando apropiadamente.
• Después de que termine las pruebas, proporcione una copia de la hoja de instrucciones, a todo el personal de operaciones.
• Establezca un procedimiento para verificar rutinariamente la activación y operación adecuadas del sistema de luz.
A. Desempaque.
Después de desempacar el Modelo 141, examínelo por posibles daños que pudieran haber ocurrido durante su transporte. Si el equipo ha sido dañado ni trate de instalar ni operalo. Haga un reclamo inmediatamente con el transportador, declarando todas los daños encontrados. Cuidadosamente verifique todas las marcas y documentos de embarque, antes de removerlos o destruirlos.
B. Montaje.
El Modelo 141 puede ser montado en una superficie plana o una tubería de 1/2", como se muestra en la figura 1. Esta luz fue registrada por UL para uso en el interior o el exterior. Si la luz se usa en el exterior, debe ser montada con la base hacia abajo. La luz ha sido investigada por UL y coincide con los requisitos del tipo 3R (a prueba de lluvia).
Los accesorios de montaje y detalles de instalación se dejan a juicio de la persona que realiza la instalación.
C. Conexiones Electricas.
AVISO
• No conecte los cables de conexión cuando el sistema esté encendido .
• Use cable de calibre 14 a 18 AWG sólo, para la conexión a la fuente de alimentación. No saca
más que 0,25" del aíslamiento de los extremos de los cables eléctricos.
Para conectar la fuente de alimentación, saca los dos tornillos localizados a la base del domo exterior y saca el domo. El tubo de destello está localizado en el interior de la parte inferior de la base para protegerlo durante el embarque. Saca la cinta e inserte el tubo en los conectores de la tarjeta, asegúrese que las tres clavijas entran en los conectores de la tarjeta. Lentamente aplique presión a los extremos del tubo. Es preferido a aplicar presión a las clavijas más lejas del centro del tubo. Conecte los cables de alimentación de CA, a las terminales de 120/ 240VCA, con conectores de dos posiciones por el meter de los extremos del cable pelado, en el conector, tan lejos como sea posible. Asegúrese que el aislamiento de los cables de
-4-
alimentación están al ras con el conector. Si se utiliza cable torcido asegúrese que ninguno de las herbras están sueltos afuera del conector, de tal manera que pudiera tocar la hebre contígua y ocasionar un cortocircuito. Apriete los tornillos de las terminales para hacer seguros los cables en el conector. Instale el domo exterior en su lugar instale los dos tornillos en el exterior del domo y encende la luz para verificar su operación adecuada.
D. El Reemplazar del Tubo de Destello.
Ve diagrama 2. Desconecte la fuente de alimentación del circuito eléctrico. Espere cinco minutos, antes de quitar el domo. Saca los dos tornillos de la base del domo. Saca con cuidado el tubo de destello quemado, es mejor levantarlo de los dos lados al mismo tiempo. Instale el tubo nuevo y asegúrese que los tres clavijas entran en la tarjeta de conexiones, lentamente aplique presión a los extremos del tubo, de preferencia de los conectores en los extremos, cuando se instale un tubo nuevo. Coloque el domo exterior en su lugar instale los dos tornillos del domo y encendélo para verificar su operación adecuada.
E. El Reemplazar del Circuito de Destello.
Ve diagrama 2. Desconecte la fuente de alimentación del circuito eléctrico. Espere 5 minutos antes de quitar el domo. Saca los dos tornillos del domo exterior del montaje de la base, desconecte la fuente de alimentación de la tarjeta de conexiones. Saca los tornillos de montaje de la tarjeta de destello que se encuentran en las esquinas exteriores. Instale la tarjeta de destello nueva encima de los postes y instale los tornillos de montaje otra vez.
AVISO
No apriete demasiado los tornillos de montaje, porque dañará la tarjeta de circuito impreso.
Conecte los cables de alimentación de CA. a las terminales de 120/240V CA, con conectores de dos posiciones. Por el insertar de los extremos del cable pelado, en el conector, tan lejos como sea posible. Asegúrese que el aíslamiento de los cables de alimentación están al ras con el conector. Si se utiliza cable torcido asegúrese que ninguna de las hebras están sueltos afuera del enchufe del conector, de tal manera que pudiera tocar una hebra contígua y ocasionar un cortocircuito. Apriete los tornillos de las terminales para hacer seguros los cables en el conector. Instale el domo en su lugar instale los dos tornillos en el exterior del domo otra vez y encendélo para verificar su operación adecuada.
F. Partes de Reemplazo.
Descripción Número de parte Tubo de destello K149128A
Montaje de tarjeta, 120V K2001195A Montaje de tarjeta, 240V K2001195A-01 Domo, Fresnel, Ambar K8263079A Domo, Fresnel, Azul K8263079A-01 Domo, Fresnel, Rojo K8263079A-02
-5-
G. EXPLICACIÓN DE ADVERTENCIA DE UNDERWRITERS LABORATORIES.
“Advertencia-No debe usarse como un aparato de notificación de alarma visual en modo público”
¿QUÉ SIGNIFICA ESTO?
Underwriters Laboratories usa dos normas diferentes para investigar y listar aparatos de señalización visual. La primera norma UL para seguridad es la UL1971 - Dispositivos de señalización para personas con discapacidad auditiva. Esta norma cubre dispositivos de señalización visual diseñados para sistemas de alarma de incendio para alertar a personas con discapacidad auditiva. La segunda norma UL para seguridad es la UL1638 - Aparatos de señalización visual-Emergencia en modo privado y Señalización de utilidad general. Aunque esta norma también puede cubrir aparatos de señalización visual, no incluye la determinación de la idoneidad en relación con la puesta en alerta a personas con discapacidad auditiva en un sistema de alarma de incendio.
Para evitar la mala aplicación de un aparato de señalización visual listado en UL1638, UL decidió que es responsabilidad del fabricante advertir al instalador en el campo y a la autoridad competente lo que sería un uso inapropiado del producto. En consecuencia, Underwriters Laboratories requiere que los fabricantes cuyos productos estén listados en UL1638, incluyan el aviso, “Advertencia - No
debe usarse como un aparato de notificación de alarma visual en modo público”.
Las definiciones de “Modo de operación pública” y “Aparato de notificación” de acuerdo con el Código Nacional de alarmas de incendio, NFPA 72, son las siguientes:
Modo de operación pública - Señalización audible o visual para los ocupantes o habitantes del área protegida por el sistema de alarma de incendio.
Aparato de notificación - Componente de un sistema de alarma de incendio como una campana, una bocina, un altavoz, una luz, o una pantalla de texto, que proporciona una salida auditiva, táctil, o visible, o cualquier combinación de los mismos.
En otras palabras, este dispositivo no debería usarse como componente de un sistema comercial de alarma de incendio.
-6-
FICHE D’INSTRUCTIONS POUR LA LAMPE ELECTRAFLASH® DE FEDERAL
MODELES 141ST 120 ET 240V CA
NOTICES DE SECURITE
AVERTISSEMENT
Si on ne respecte pas ces précautions de sécurité, il peut en résulter des dommages aux biens,
des blessures graves ou mortelles pour vous ou d’autres.
MESSAGE DE SECURITE AUX INSTALLATEURS
Suivre toutes les instructions expédiées avec ce produit. Ce dispositif doit être installé par un électricien professionnel complètement au courant du Code Electrique National NEC et qui respectera les recommandations NEC et SAE ainsi que les codes locaux.
Le choix de l’endroit de montage du dispositif, de ses commandes et du passage des câbles doit être effectué sous la direction de l’ingénieur des services électriques. De plus, sont énumérées ci-dessous quelques autres instructions et précautions de sécurité importantes que vous devez suivre:
• Lire et comprendre toutes les instructions avant d’installer ou d’utiliser ce matériel.
• Ne connectez pas ce luminaire au système si la tension n’est pas coupée.
• Après installation, essayez le système de phare pour assurer qu’il fonctionne correctement.
• Après fin de l’essai, donnez un exemplaire de cette feuille d’instructions à tout le personnel utilisateur.
• Etablissez une procédure pour vérifier de manière systématique le système de phare pour voir s’il est correctement actionné et qu’il fonctionne correctement.
A. Deballage.
Après déballage du Modèle 141, l’examiner pour détecter des dommages pouvant avoir eu lieu pendant le transport. Si le matériel a été endommagé, n’essayez pas de l’installer ou de l’utiliser. Déposez immédiatement une réclamation auprès du transporteur en indiquant les dommages. Vérifiez soigneusement toutes les enveloppes, les étiquettes d’expédition et les étiquettes volantes avant de les enlever ou de les détruire.
B. Montage.
Le Modèle 141 peut être monté sur une surface plane ou un tube de 1/2" comme illustré sur la figure 1. Cette lampe est classée UL pour utilisation à l’intérieur ou à l’extérieur. Si la lampe est utilisée à l’extérieur, elle DOIT être montée avec la base en bas. L’éclairage a été enquêté par UL comme satisfaisant les exigences d’enceintes de Type 3R (à l’épreuve de la pluie).
Les détails de montage de matériel et de l’installation sont sous la responsabilité de l’installateur.
C. Connexiones Electriques.
AVERTISSEMENT
• Ne pas connecter les fils si la tension est présente.
• N’utilisez que du fil de 14 à 18 AWG pour les connexions d’alimentation. Ne dénudez pas plus de 1/4" d’isolation du fil aux deux bouts des câbles d’alimentation.
Pour connecter l’alimentation, retirez les deux vis du dôme extérieur dans la base et retirez le dôme. Le tube est situé à l’intérieur du bas de la base pour le protéger pendant le transport. Retirez la bande et insérez le tube dans les connecteurs sur la surface de la carte. Assurez-vous que les trois broches entrent dans les connecteurs de la carte. Pressez lentement sur les extrémités du tube, de préférence sur les câbles extérieurs lorsqu’on insère le tube. Connectez les câbles d’alimentation de courant alternatif aux bornes CA 120, 240V du connecteur à deux positions en insérant les extrémités de fils dénudées dans le connecteur aussi loin que possible. Assurez-vous que l’isolation du câble d’alimentation est à ras avec le connecteur. Si du fil torsadé est utilisé, assurez-vous qu’il n’y a pas de fil libre en dehors de la prise du connecteur
-7-
qui puisse toucher les câbles adjacents et causer un court-circuit. Serrez les vis de borne pour fixer les fils dans le connecteur. Remettez en place le dôme extérieur, réinstallez les deux vis de dôme extérieur et mettez la tension pour vérifier le fonctionnement.
D. Remplacement du Tube.
Voir figure 2. Déconnectez l’alimentation du circuit électrique. Attendez 5 minutes avant de retirer le dôme. Retirez les deux vis extérieures du dôme dans la base. Retirez soigneusement le tube claqué; le mieux est de lever les deux côtés en même temps. Mettez en place le nouveau tube en s’assurant que les trois broches entrent dans les connecteurs de la carte. Appliquez une pression lentement sur les extrémités du tube, de préférence sur les câbles extérieurs lorsqu’on insère un nouveau tube. Remettez en place le dôme extérieur, réinstallez les deux vis extérieures du dôme et mettez la tension pour vérifier le fonctionnement.
E. Remplacement du Circuit D’Impulsions.
Voir figure 2. Déconnectez l’alimentation du circuit électrique. Attendez 5 minutes avant de retirer le dôme. Retirez les deux vis extérieures du dôme dans l’ensemble de base. Déconnectez l’alimentation du connecteur de carte. Retirez les deux vis de montage des cartes à impulsions positionnées aux angles extérieurs de la carte à impulsions. Placez la nouvelle carte à impulsions sur les colonnes et réinstallez les vis de montage.
ATTENTION
Ne pas trop serrer les vis de montage. La carte à circuit imprimé pourrait en être endommagée.
Connectez les câbles d’alimentation CA aux bornes 120/240V CA du connecteur à deux positions en insérant les extrémités dénudées du fil dans le connecteur aussi loin que possible. Assurez-vous que l’isolation du câble d’alimentation est à ras du connecteur. Si du fil torsadé est utilisé, assurez-vous qu’il n’y a pas de fil libre en dehors de la prise de connecteur qui pourrait toucher le câble adjacent et causer un court-circuit. Serrer les vis de borne pour fixer les fils dans le connecteur. Remettez en place le dôme extérieur et réinstallez les deux vis de dôme extérieur et mettez la tension pour vérifier le fonctionnement.
F. Pieces de Rechange.
Description Nº de Piéce Tube K149128A
Ensemble de carte de tube, 120V K2001195A Ensemble de carte de tube, 240V K2001195A-01 Dôme Fresnel, ambre K8263079A Dôme Fresnel, bleu K8263079A-01 Dôme Fresnel, rouge K8263079A-02
-8-
G. EXPLICATION DE L’AVERTISSEMENT DE UNDERWRITERS LABORATORIES.
“Avertissement-Ne pas utiliser comme appareil de signal d’alarme mode public visuel”
QUE VEUT DIRE CECI ?
Underwriters Laboratories utilise deux normes différentes pour examiner et lister les appareils de signaux visuels. La première Norme UL pour la Sécurité est l’UL1971 – Dispositifs de Signaux pour les Malentendants. Cette norme couvre les dispositifs de signaux visuels que comportent les systèmes d’alarme d’incendie pour alerter les malentendants. La deuxième Norme UL pour la Sécurité est l’UL1638 – Appareils de Signaux Visuels-Signaux d’Urgence Mode Privé et d’Usage Général. Bien que cette norme puisse aussi couvrir les appareils de signaux visuels, elle n’inclut pas l’établissement d’une conception adéquate pour alerter les personnes malentendantes avec un système d’alarme d’incendie.
Pour éviter l’utilisation erronée d’un appareil de signaux visuels listé sous UL1638, l’UL stipule qu’il incombe au fabricant d’avertir l’installateur sur le site et l’Instance de Juridiction Compétente (Authority Having Jurisdiction) (AHJ) sur ce que serait une utilisation non appropriée du produit. En conséquence, les fabrications dont les produits sont listés sous UL1638 sont tenue par Underwriters Laboratories de porter l’avertissement, “Avertissement –Ne pas utiliser comme appareil de signal d’alarme mode public visuel”.
“Mode Opératoire Public” et “Appareil de Signal” sont définis dans le Code National d’Alarme d’Incendie, NFPA 72, comme suit :
Mode Opératoire Public – Signal audible ou visible pour les occupants ou habitants de la zone protégée par le système d’alarme d’incendie.
Appareil de Signal – Un composant de système d’alarme d’incendie tel qu’une sonnerie, une sirène, un haut-parleur, un voyant ou un affichage de texte émettant des signaux audibles, tactiles ou visibles, ou leur combinaison.
En d’autres termes, ce dispositif ne doit pas être utilisé comme composant d’un système d’alarme d’incendie commercial.
-9-
1
A
B
G
C
D
H
E
F
Electraflash
English
A. Surface mounting B. Pipe mounting C. 1/2" close nipple D. 1/2" locknut E. Mounting surface F . Customer supplied hardware G. 1/2" nipple H. 1/2" condulet
Español
A. Montaje superficie B. Montaje tuberias C. Niple de cierre 1/2" D. Tuerca de seguridad 1/2" E. Superficie de montaje F . Ferretería suministrado por el cliente G. Niple de cierre 1/2" H. Conducto 1/2"
Français
A. Montage en surface B. Montage sur tuyau C. Teton de fermeture 1/2" D. Ecrou de freinage 1/2" E. Montage de surface F . Structure fournie par le cliente G. Teton 1/2" H. Condulet 1/2"
R
290A2396-01B
-10-
2
A
B
C
D
E
F
290A2397-04B
English
A. Dome (removed) B. Dome screw (2) C. Strobe tube D. Board mounting screws (2) E. Strobe board F. Base
Español
A. C'pula (extraida) B. Tornillo c'pula (2) C. Tubo estroboscópico D. Tornillo tablero (2) E. Tablero estroboscópico F. Base
256810G REV. G Printed 3/03 Printed in U.S.A.
Français
A. Dome (ote) B. Vis de dome (2) C. Tube stroboscopique D. 2 vis de fixation de catre E. Carte stroboscopique F. Base
Loading...
