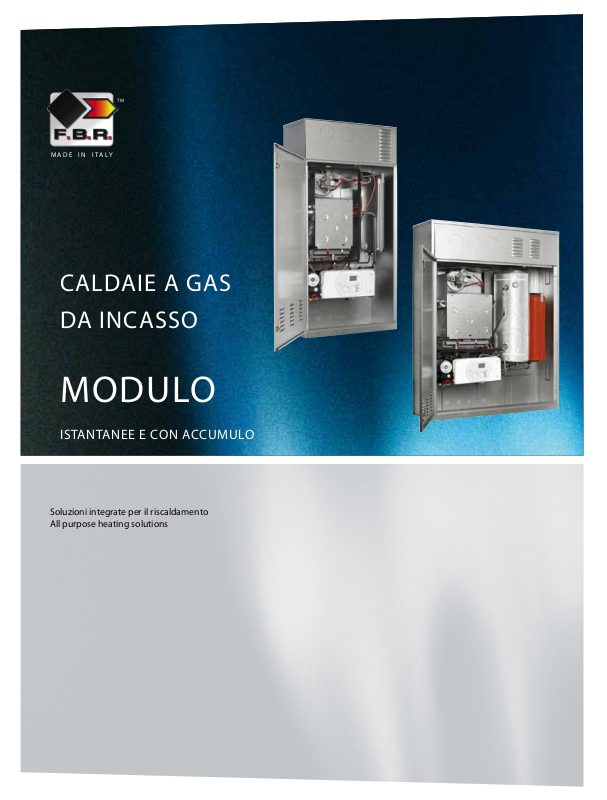

Page 1
TM
M A DE I N I TA L Y
CALDAIE A GAS
DA INCASSO
MODULO
ISTANTANEE E CON ACCUMULO
Soluzioni integrate per il riscaldamento
All purpose heating solutions
Page 2
DATI TECNICI
CALDAIE A GAS DA INCASSO
MODULO ISTANTANEE
_Modulazione continua riscaldamento e sanitario _Segnalazione di sicurezza ed interventi _Sistema di regolazione per impianti a pavimento _Sicurezza antigelo _Funzionamento
prolungato del circolatore per recupero calore _Ritardata partenza (per piccole installazioni) _Antiblocco circolatore per inattività _Regolazione della potenza minima e massima del
riscaldamento _Controllo della temperatura acqua sanitaria da 35° a 60°C _Termometro
elettronico con autodiagnostica _By Pass automatico _Modulo contenitore in lamiera verniciabile (Mod. MODULO CONTENITORE 57) da acquistare separatamente
▪SERIE MODULO=installazione esterna per riscaldamento + produzione istantanea di ac-
qua calda sanitaria
MODELLI
MODULO
SPRING 24 ES
MODULO
MICRO 24 ES
AURA REAS 24
MODULO
AURA REAS 30
MODULO
Marcatura rendimento energetico (Dir 92/42 CEE)
CAMERA STAGNA CAMERA STAGNA CAMERA STAGNA CAMERA STAGNA
Potenza termica utile kW 23.81 23.93 27.86 32.36
Potenza termica utile minima kW 10.07 10.57 15.82 17.21
Rendimento termico 100% Pn % 93 93.5 93.5 93.8
Rendimento termico al 30% carico parziale Pn % 90.4 91 91.3 91.8
Capacità vaso espansione impianto litri 6 7 8 8
Prelievo in servizio continuo ∆ 30°C litri/min 11.37 11.43 13.31 15.75
Lunghezza max condotto orizzontale m 15 15 15 15
Alimentazione elettrica V/Hz 230/50 230/50 230/50 230/50
Max potenza elettrica assorbita W 125 155 155 155
Grado di protezione elettrica IP X5D X5D X5D X5D
CARATTERISTICHE DIMENSIONALI
MODELLI
Larghezza cm 410 570 570 570
Profondità cm 320 270 270 270
Altezza cm 730 1230 1230 1230
MODULO
SPRING 24 ES
MODULO
MICRO 24 ES
AURA REAS 24
MODULO
AURA REAS 30
MODULO
PA 090116
Le illustrazioni e i dati riportati sono indicativi. F.B.R. Bruciatori S.r.l. si riserva il diritto di apportare, senza obbligo di preavviso, tutte le modiche opportune, per l’evoluzione dei propri prodotti.
F . B . R . B RUCI A T O R I - M A D E I N I T A L Y - C O M P A N Y Q U A L I TY C E R T I F I E D I S O 9 0 0 1
Page 3
CALDAIE A GAS DA INCASSO - MODULO - CON ACCUMULO
•Modulazione continua riscaldamento e sanitario •Segnalazione di sicurezza ed interventi
•Sistema di regolazione per impianti a pavimento •Sicurezza antigelo •Funzionamento
prolungato del circolatore per recupero calore •Ritardata partenza (per piccole installazioni)
•Antiblocco circolatore per inattività •Regolazione della potenza minima e massima del
riscaldamento •Controllo della temperatura acqua sanitaria da 35° a 60°C •Display digitale
multifunzione con autodiagnosi •By Pass automatico •Grado di protezione elettrico IP X5D
•Accumulo da 8 litri in acciaio inox (B/ES 20), da 25 litri porcellanato (B/ES 24-30) • Doppio
scambiatore lato sanitario •Circolatore maggiorato 15/6 •Modulo contenitore in in lamiera
verniciabile
DATI TECNICI
MODELLI AURA B/ES 20 MODULO AURA B/ES 24 MODULO AURA B/ES 30 MODULO
Marcatura rendimento
energetico (dir. 92/42/CEE)
Portata termica nominale kW 25,60 29,80 34,50
Portata termica nominale minima kW 12,00 17,50 19,00
Potenza termica utile kW 23,94 27,86 32,96
Potenza termica utile minima kW 10,57 15,82 17,21
Rendimento termico al 100% Pn % 93,50 93,50 93,80
Rendimento termico al 30%
(carico parziale Pn)
Capacità vaso espansione impianto litri 7 10 10
Prelievo cont. acqua misc. ∆ 30°C litri/h 690 798 936
Max Prel. cont. acqua misc. ∆ 30°C litri 130 150 175
Alimentazione elettrica V/Hz 230/50 230/50 230/50
Potenza elettrica assorbita W 155 155 155
Grado di protezione elettrica IP X5D X5D X5D
Sistema condotto orizzontale ø mm 80 80 80
Lunghezza max. condotto orizzontale m 15 15 15
stelle
% 91,00 91,30 91,80
CARATTERISTICHE DIMENSIONALI
MODELLI AURA B/ES 20 MODULO AURA B/ES 24 MODULO AURA B/ES 30 MODULO
Larghezza mm 570 530 530
Profondità mm 270 840 840
Altezza mm 1230 270 270
Peso kg 49 65 68
F . B . R . B R U C I A T O R I - M A D E I N I T A L Y - C O M P A N Y Q U A L I T Y C E R T I F I E D I S O 9 0 0 1
Page 4
MODELLO
MODEL
TM
M A DE I N I TA LY
F.B.R. BRUCIATORI S.r.l.
37050 ANGIARI (Verona) _ Italy _ Via V. Veneto, 152
Tel. +39 0442 97000 _ Fax +39 0442 97299
www.fbr.it _ e-mail [email protected] _ [email protected] _ [email protected]
PA cod. 0907224 con riserva di modiche - subject to alteration
