CATALOGO 2023
CATALOGO
48 pgs6.98 Mb0

FBR CATALOGO 2023 CATALOGO

Download
Page 1
Burners
Bruciatori
Page 2
FBR Quality System Certified UNI EN ISO 9001
Azienda Certificata con Sistema Qualità Aziendale UNI EN ISO 9001
Page 3
INTRODUCTION
INTRODUZIONE
FBR – TECHNOLOGICAL RIGOR AND ECOLOGICAL RESPECT
F.B.R.’s first aim has always been research of the best in technology. Our products are only marketed after stringent trials using the latest in industry led testing procedures with respect and consideration given to any issue relating to the ecological and environmental impact. F.B.R. is qualified by the Quality Management System ISO 9001 and all our products are certified and conform to the current CE norms.
FBR – RIGORE TECNOLOGICO E RISPETTO ECOLOGICO
Ricercare il meglio tecnologico è il nostro impegno da sempre. I prodotti F.B.R. nascono da costanti verifiche, rigorose e d’avanguardia, ponendo particolare attenzione alle tematiche del rispetto ecologico e dell’impatto ambientale. I nostri prodotti sono conformi e certificati secondo le vigenti norme CE e la nostra azienda è certificata con il Sistema Qualità ISO 9001.
_ 4
INDEX
INDICE
1.LIGHT OIL BURNERS
BRUCIATORI DI GASOLIO
2.HEAVY OIL BURNERS
3.GAS BURNERS
BRUCIATORI DI GAS
_ 8
_ 18
_ 26
DUAL FUEL BURNERS
4.
GAS/LIGHT OIL GAS/HEAVY OIL KN
BRUCIATORI MISTI GAS/GASOLIO GAS/OLIO COMBUSTIBILE KN
5.INDUSTRIAL BURNERS
BRUCIATORI INDUSTRIALI
_ 37 _ 43
_ 45
Page 4
All purpose heating solutions Soluzioni integrate per il riscaldamento
FBR
Capturing the fire to free heat
Catturiamo il fuoco per liberare calore
Knowledge and updating at FBR Training Centre
4
Page 5
100% MADE in ITALY
Since 1969 HIGH-TECH burners
We are the right partner for the distributor with Quality as absolute value.
Since 1969 we have designed and manufactured high-tech burners for industrial and civil applications. In addition to the standard product range, F.B.R. also supplies high power burners and burners for alternative fuels such as biodiesel, “BTZ” (low sulfur oil) and vegetable oils (i.e. colza oil, sunflower oil).
FBR’s sound experience together with an open and innovative spirit results in our products being appreciated on the principal international markets: currently our burners are distributed to 80 nations throughout the world.
The diffusion of knowledge with its continuous updating is guaranteed through specific training courses held by our qualified technicians within our own F.B.R. Training Centre.
Siamo il partner ideale degli Installatori che puntano alla Qualità come valore assoluto.
Dal 1969 progettiamo e costruiamo bruciatori ad alto contenuto tecnologico per applicazioni industriali e civili. Oltre alle realizzazioni standard qui presentate, FBR può fornire versioni speciali quali bruciatori di grandi potenzialità e bruciatori per combustibili alternativi di Biodiesel, BTZ (basso tenore di zolfo) e oli di origine vegetale (come olio di colza, olio di semi di girasole).
La consolidata esperienza F.B.R. unita ad uno spirito aperto e innovativo ci hanno permesso di fare apprezzare i nostri prodotti sui principali mercati internazionali: la distribuzione dei nostri bruciatori interessa ad oggi 80 nazioni nel mondo.
La diffusione delle competenze e il continuo aggiornamento sono garantiti attraverso corsi di formazione specialistici, tenuti dai nostri tecnici qualificati presso il Centro di Formazione interno F.B.R, rivolti agli Operatori del settore.
80 nations all over the world
5
Page 6
Our job is to focus on your requirements
Mettere a fuoco le vostre esigenze è il nostro lavoro
6
Page 7
Ultra Low NOx FGR

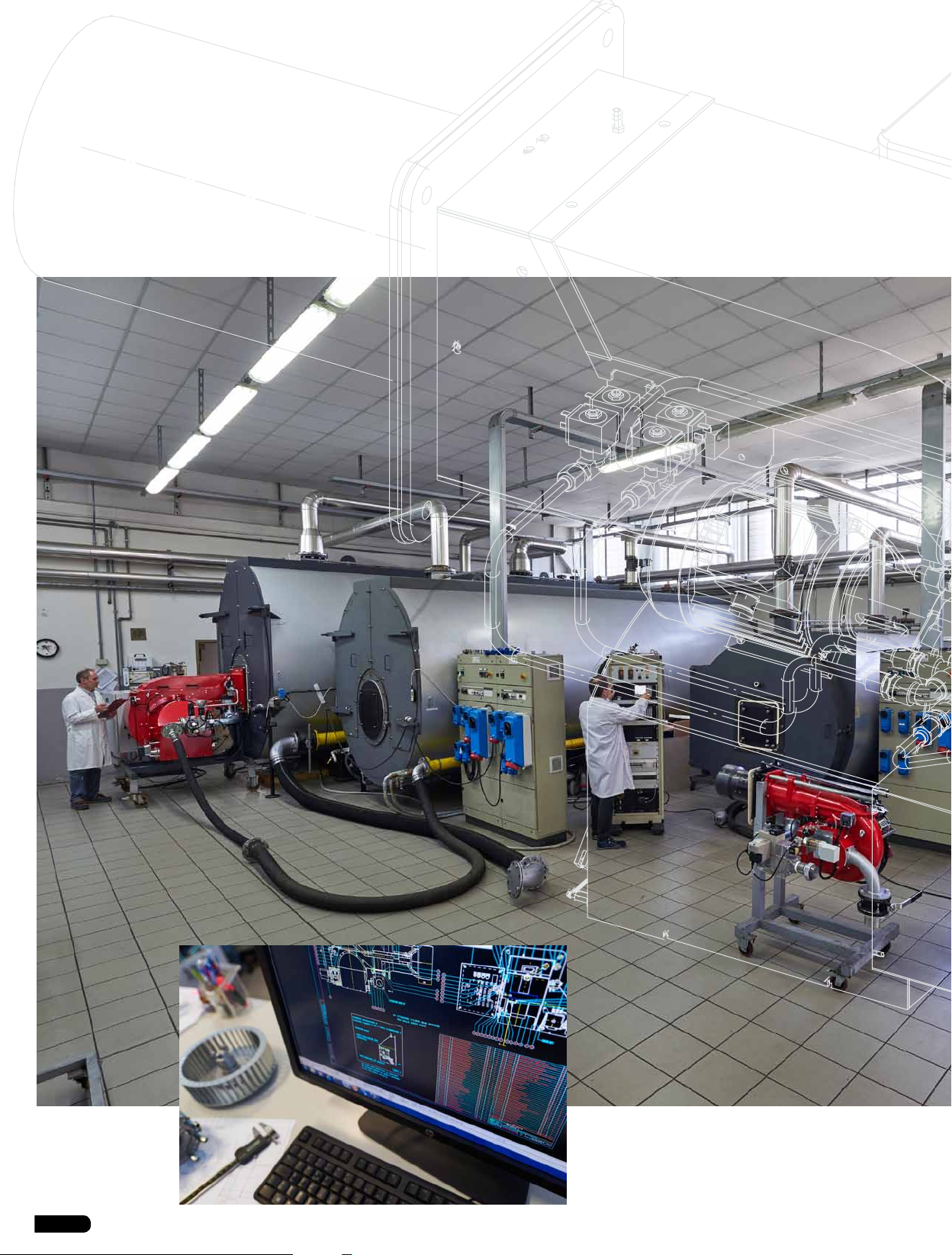

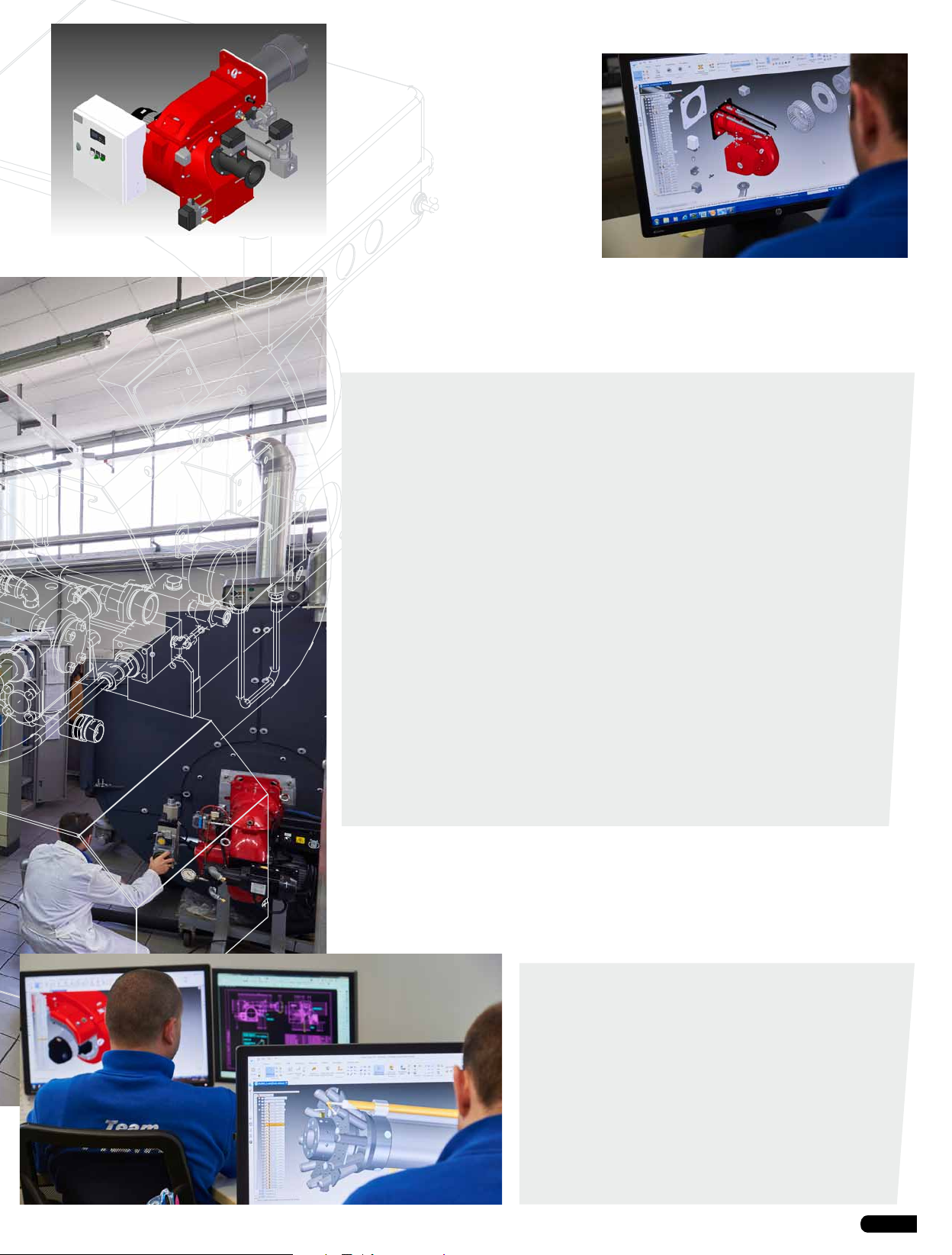

FBR R&D Lab
always looking for better performance
FBR combustion and electronics experts are fully dedicated to the analysis and implementation of new technological solutions that guarantee excellence in performances and reliability.
Our Research & Development team is constantly looking to better performance using the very latest in three dimensional CAD systems and a fully equipped laboratory together with a hi­tech simulated working environment. Particularly the laboratory of research & development is equipped with precise electronic paramagnetic infrared and ultraviolet devices of combustion analysis, digital multiscale phonometries, an evolved oscillatescope interfaced to a computerized data collecting system and integrated and multifunctional tools for performance analysis and long duration testing.
Il team di esperti FBR nella combustione e nell’elettronica è dedicato a tempo pieno all’analisi ed all’implementazione di nuove soluzioni tecnologiche che garantiscano l’eccellenza in termini di prestazioni e di affidabilità.
Nella ricerca delle migliori prestazioni il nostro team si avvale di strumentazioni costantemente aggiornate quali il sistema CAD tridimensionale, l’ampio e attrezzato laboratorio di ricerca e le sale di prova attrezzate per simulare le più difficili condizioni di funzionamento. In particolare, il laboratorio di ricerca e sviluppo è dotato di precisi dispositivi elettronici di analisi di combustione paramagnetici ad infrarossi e ultravioletti, di fonometri digitali multiscala, di un evoluto oscilloscopio interfacciato ad un sistema computerizzato di rilevazione dati e di strumenti integrati e multifunzionali per verifiche ed analisi di performance e test di lunga durata.
Customized
design
At FBR a consolidated team of technicians and designers is com­mitted day after day to turn the most demanding requirements and unexpressed needs into concrete and innovative projects. Listening to the Client and proposing new solutions: on this pre­mise we develop the accurate designing of products to be even more reliable and up-to-date.
In FBR un consolidato team di tecnici-progettisti è impegnato giorno dopo giorno a trasformare le richieste più esigenti e le necessità inespresse in progetti concreti e innovativi. Ascol­tare il Cliente e proporre nuove soluzioni: su queste premesse si sviluppa l’accurata progettazione di prodotti sempre più affidabili e d’avanguardia.
7
Page 8
LIGHT OIL BURNERS
BRUCIATORI DI GASOLIO
1
8
Page 9

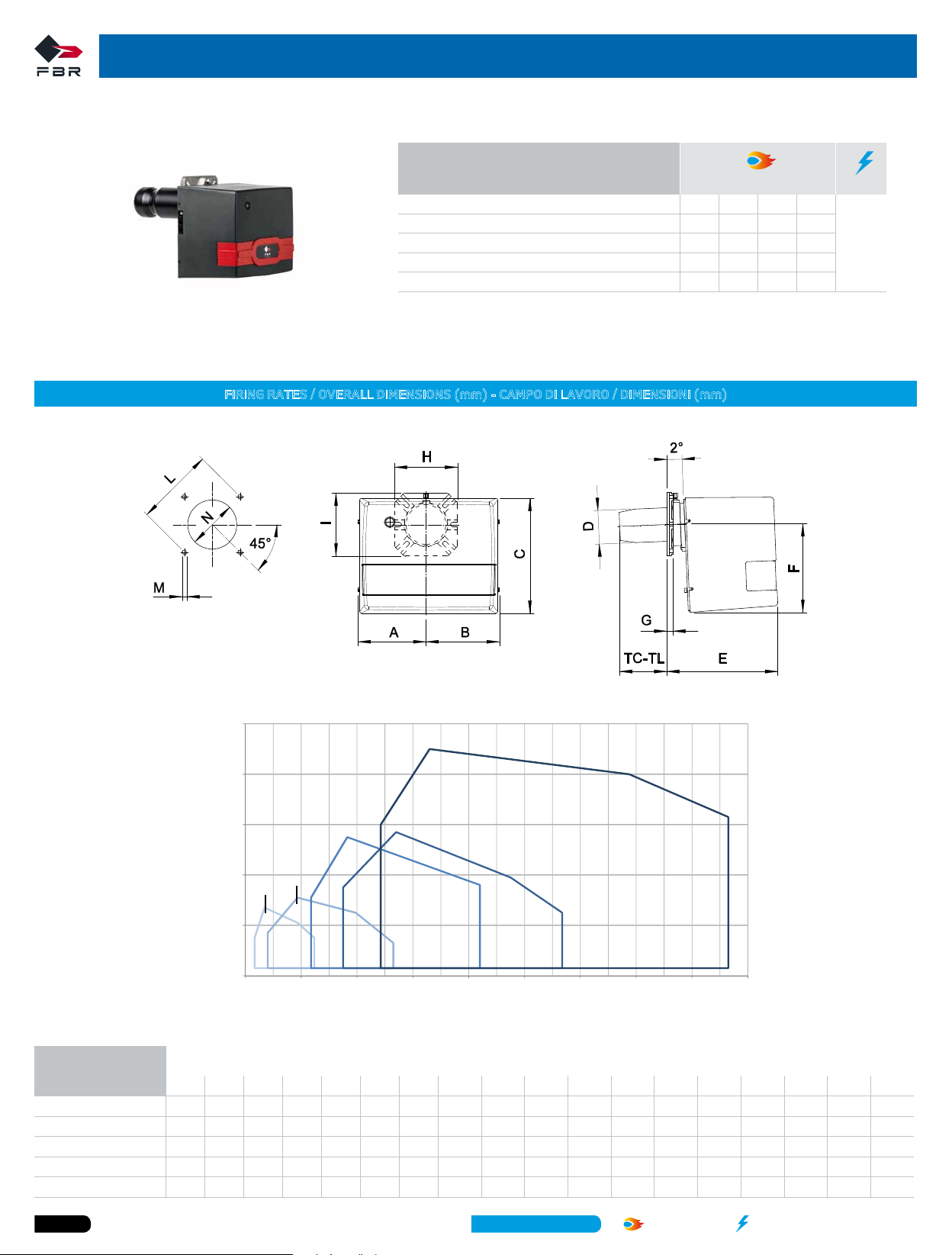

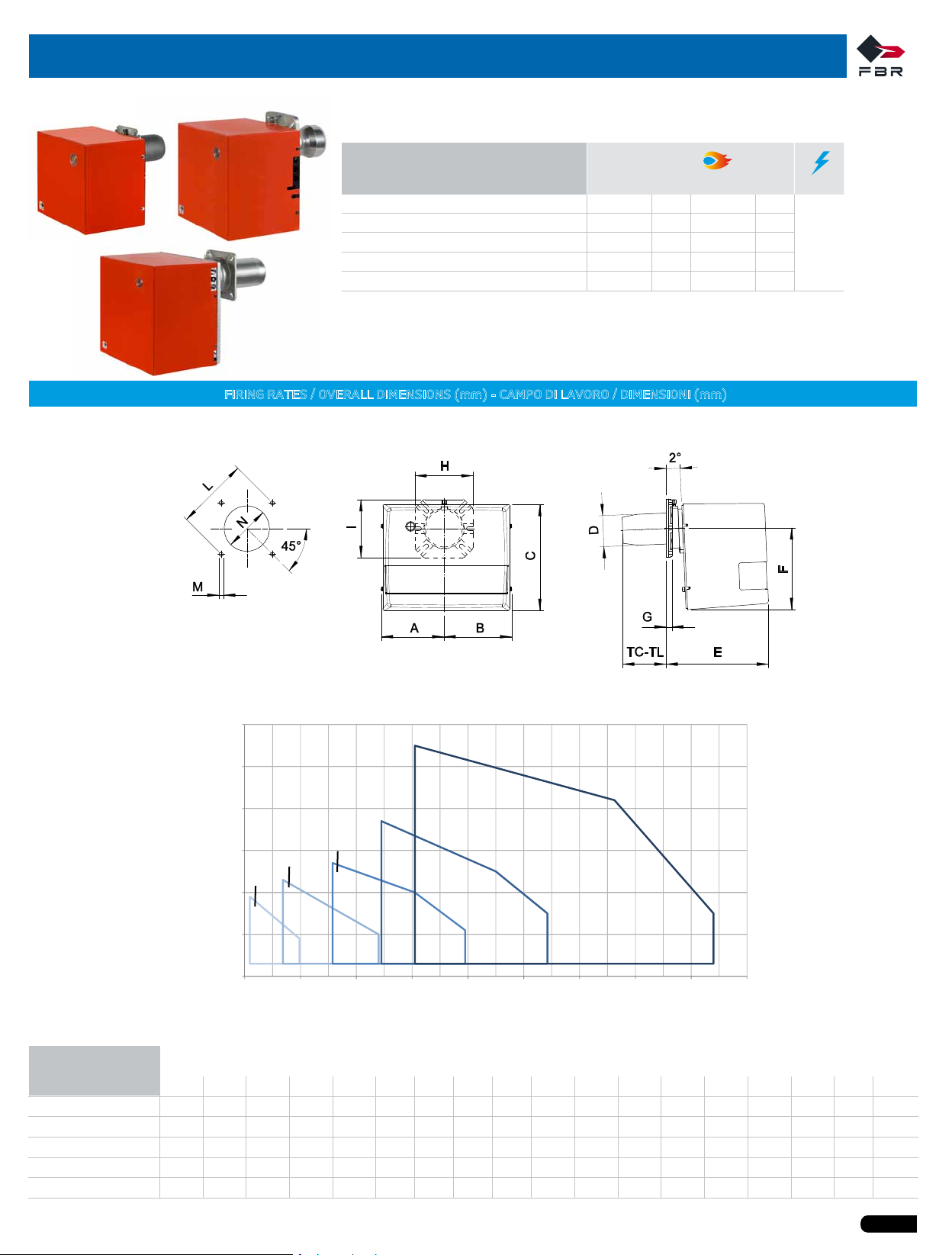

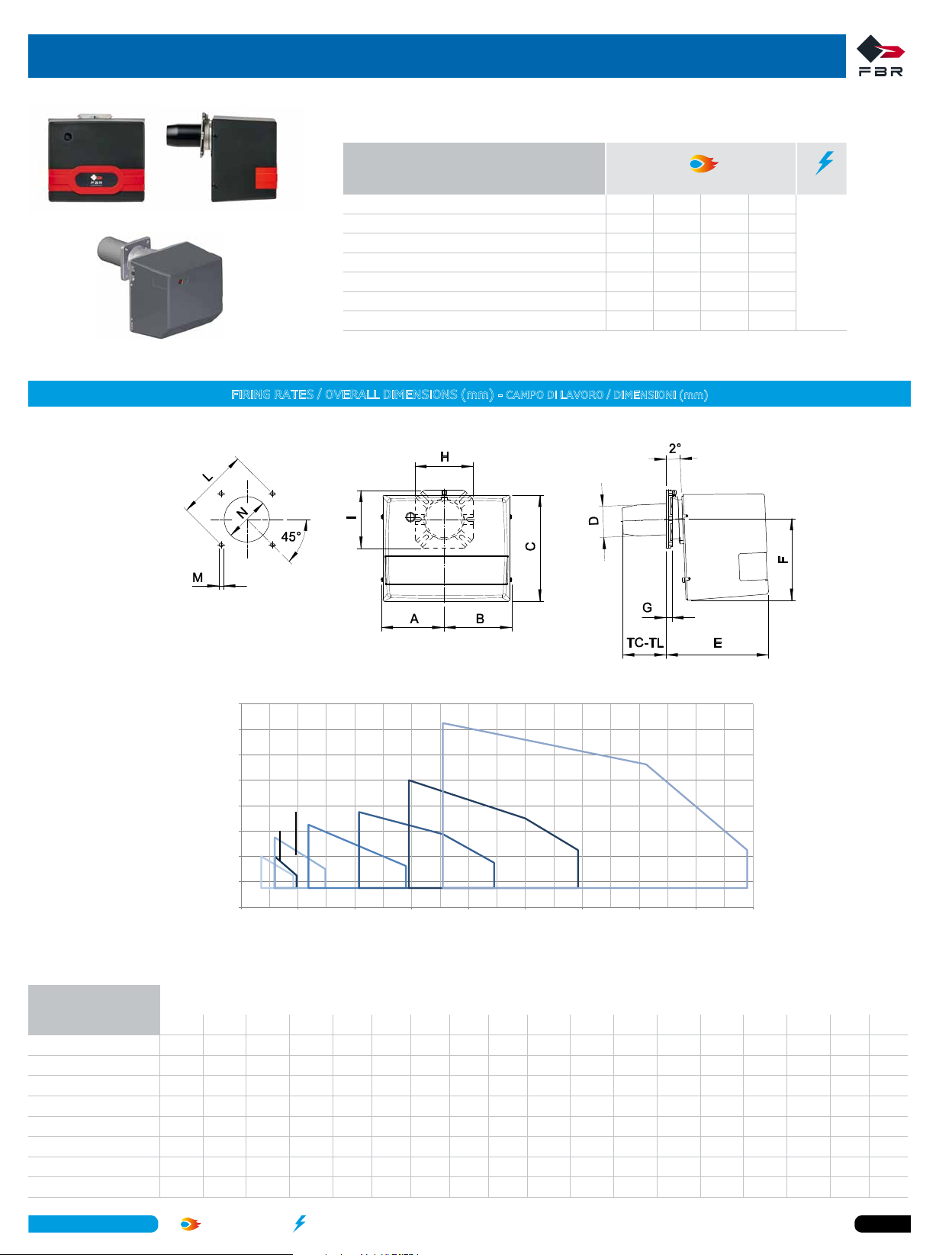

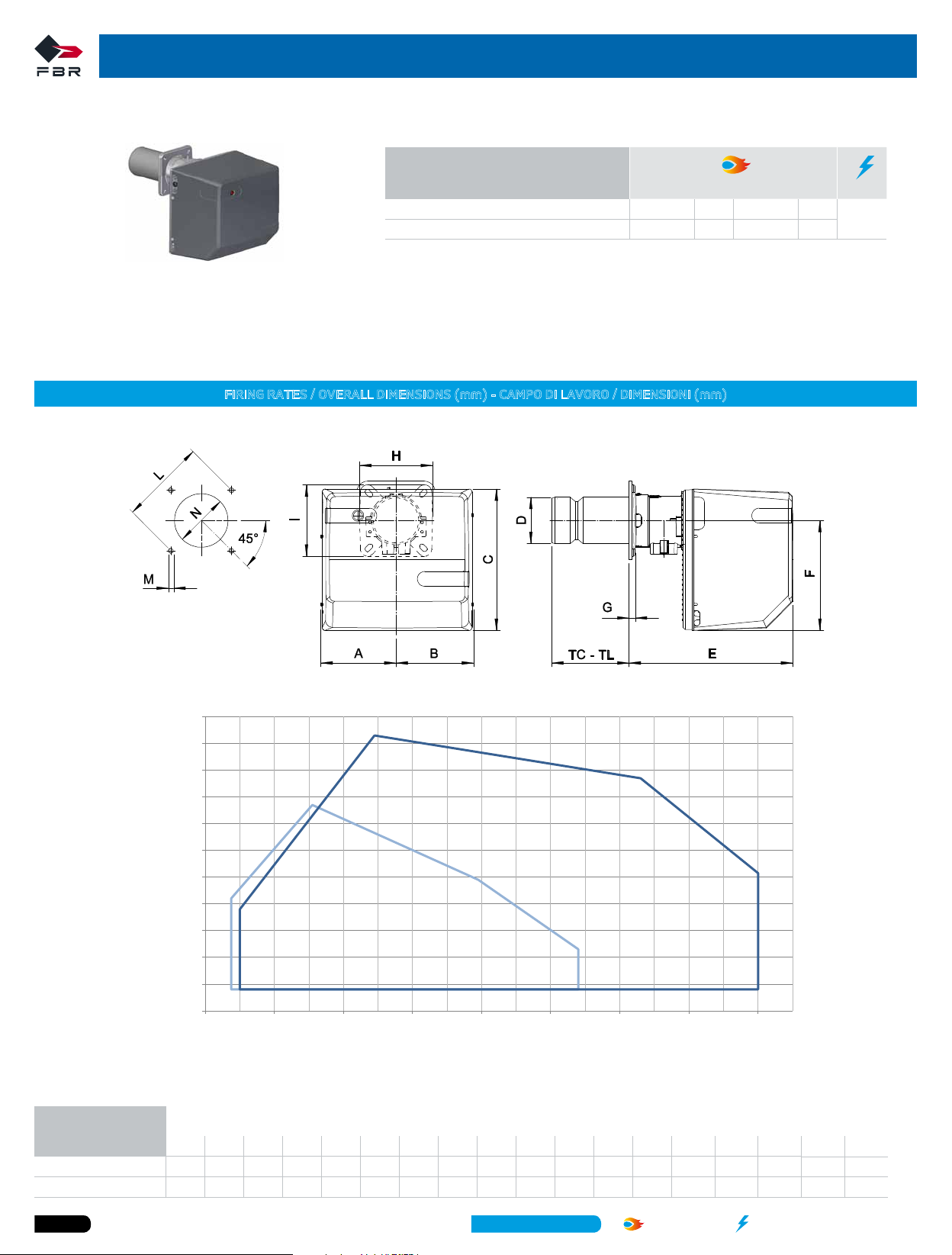

SERIE G
1 stage from 14 up to 356 kW / Monostadio da 14 a 356 kW
1 STAGE
MONOSTADIO
kg/h kW
min max min max
G 0S 2001/2003* - G 0H 2001 2 3,3 23,7 39,1
G 0SR 2001/2003* - G 0HR 2001 1,2 3,1 14,2 36,7
G 1S 2001/2003* ° - G 1H 2001 - G 1R 2001/2003* 2 5 23,7 59,3
G 2S MAXI* ° - G 2H MAXI 4 9,8 47,4 116
G X3S ° - G X3H 7 15 83 178
G X4S ° - G X4H 10 20 118 237
G X5S ° - G X5H 12 30 142 356
* Available also in Low NOx version
* Disponibili anche in versione Low NOx
° Available also in special version 24 Volts
° Disponibili anche in versione speciale 24 Volts
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
1F
MODEL
MODELLO
G 0… 2001
G 0…2003 **
G 1… 2001
G 1…2003
G 2…MAXI
G X3…
G X4…
G X5...
5,6
4,8
4
3,2
2,4
1,6
0,8
0
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-0,8 0 40 80 120 160 200 240 280 320 360
G 1
G 0
G
0R
G 2
MAXI
G X3
G X4 G X5
Heat output / Potenza termica [kW]
* Suggested/Consigliato
** TXC = 77
A B C D E F G H I L min L * L max M N min N * N max TC TL
137 137 240 80 223 169 15 150 150 130 150 170 M8 90 110 130 112 152
137 137 240 83 223 169 15 150 150 130 150 170 M8 90 110 130 112 152
157 170 275 80 265 210 15 150 150 130 150 170 M8 90 110 130 112 152
157 170 275 83 265 210 15 150 150 130 150 170 M8 90 110 130 112 152
157 170 275 90 265 210 15 150 150 130 150 170 M8 100 110 130 107 147
182 192 318 110 306 248 17 200 200 160 170 226 M10 120 130 140 130 250
182 192 318 124 306 248 17 200 200 170 205 226 M10 130 140 160 130 250
210 218 400 130 461 310 18 200 200 205 220 226 M10 140 150 180 215 335
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica Single-phase / Monofase
1F
Three-phase / Trifase
3F
9
Page 10
SERIE G
2 stages with jump of pressure from 23 up to 356 kW / Bistadio a salto di pressione da 23 a 356 kW
2 STAGES WITH JUMP OF PRESSURE
BISTADIO A SALTO DI PRESSIONE
kg/h kW
min max min max
G 1.22 2001 2 5 23,7 59,3
G 2.22 MAXI* 4 9,8 47,4 116
G X 3.22* 7 15 83 178
G X 4.22* 10 20 118 237
G X 5.22* 12 30 142 356
* Available also in Low NOx version * Disponibili anche in versione Low NOx
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
1F
9.5
7.5
5.5
3.5
1.5
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-0.5
MODEL
MODELLO
A B C D E F G H I L min L* L max M N min N* N max TC TL
G 1.22 2001 157 170 275 80 265 210 15 150 150 130 150 170 M8 90 110 130 112 152
G 2.22 MAXI 157 170 275 90 265 210 15 150 150 130 150 170 M8 100 110 130 107 147
G X3.22 182 192 318 110 306 248 17 200 200 160 170 226 M10 120 130 140 130 250
G X4.22 182 192 318 124 306 248 17 200 200 170 205 226 M10 130 140 160 130 250
G X5.22 210 218 400 130 461 310 18 200 200 205 220 226 M10 140 150 180 215 335
G 2.22
G 1.22
MAXI
2001
G X3.22
10 50 90 130 170 210 2 50 290 330 370
Heat output / Potenza termica [kW]
G X4.22 G X5.22
* Suggested/Consigliato
10
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 11
SERIE G/F
1 stage
for bakery ovens
from 23 up to 356 kW / Monostadio
per forni da pane
da 23 a 356 kW
1 STAGE for bakery ovens
MONOSTADIO per forni da pane
kg/h kW
min max min max
G 1 F 2001 2 5 23,7 59,3
G 2 F MAXI 4 9,8 47,4 116
G X3 F 7 15 83 178
G X4 F 10 20 118 237
G X5 F 12 30 142 356
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
1F
MODEL
MODELLO
G 1F
G 2 F MAXI
G X3 F
G X4 F
G X5 F
5.5
4.5
3.5
2.5
G 1F 2001
1.5
Combustion chamber pressure [mbar]
0.5
Pressione in camera di combustione [mbar]
-0.5 20 60 100 140 180 220 260 300 340 380
G 2F MAXI
G X3F
G X4F
Heat output / Potenza termica [kW]
G X5F
* Suggested/Consigliato
A B C D E F G H I L min L * L max M N min N * N max TC TL
157 170 275 80 265 210 15 150 150 130 150 170 M8 90 110 130 112 152
157 170 275 90 265 210 15 150 150 130 150 170 M8 100 110 130 107 147
182 192 318 110 306 248 17 200 200 160 170 226 M10 120 130 140 130 250
182 192 318 124 306 248 17 200 200 170 205 226 M10 130 140 160 130 250
210 218 400 130 461 310 18 200 200 205 220 226 M10 140 150 180 215 335
Single-phase / Monofase
1F
Three-phase / Trifase
3F
11
Page 12
SERIE GX
2 stages from 95 up to 415 kW
Bistadio da 95 a 415 kW
2 STAGES
BISTADIO
GX 4/2
GX 5/2 8,5/15 33,7 101/178 400
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
kg/h kW
min max min max
8/12 25 94,9/142 296
1F
10
9
8
7
6
5
[mbar]
4
3
2
Pressione in camera di combustione
Combustion chamber pressure [mbar]
1
0
-1 80 120 160 200 240 280 320 360 400
G X4/2 G X5/2
Heat output / Potenza termica [kW]
MODEL
MODELLO
A B C D E F G H I L min L* L max M N min N* N max TC TL
G X4/2 182 192 318 124 306 248 17 200 200 170 205 226 M10 130 140 160 130 250
G X5/2 210 218 400 130 461 310 18 200 200 205 220 226 M10 140 150 180 215 335
* Suggested/Consigliato
12
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 13

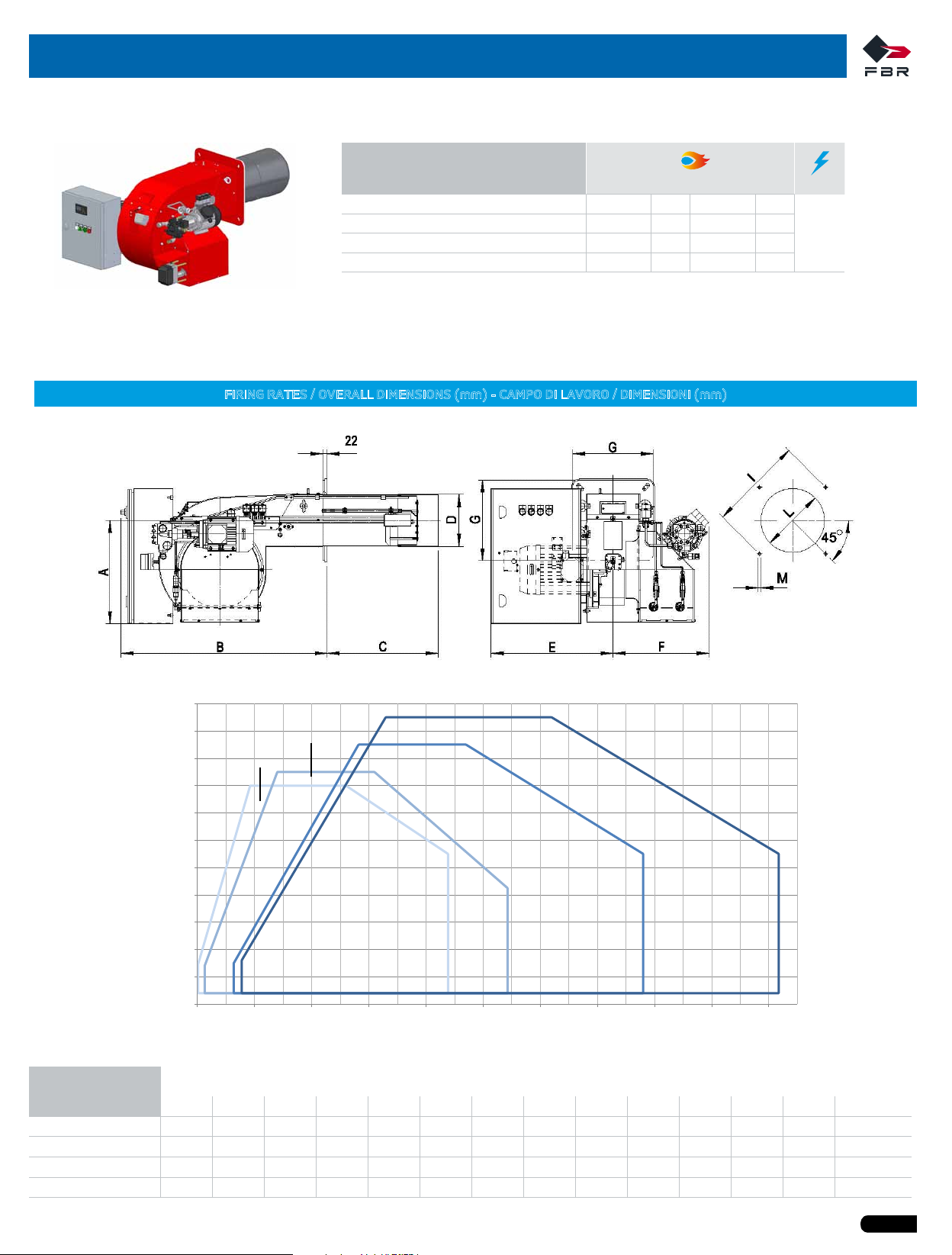

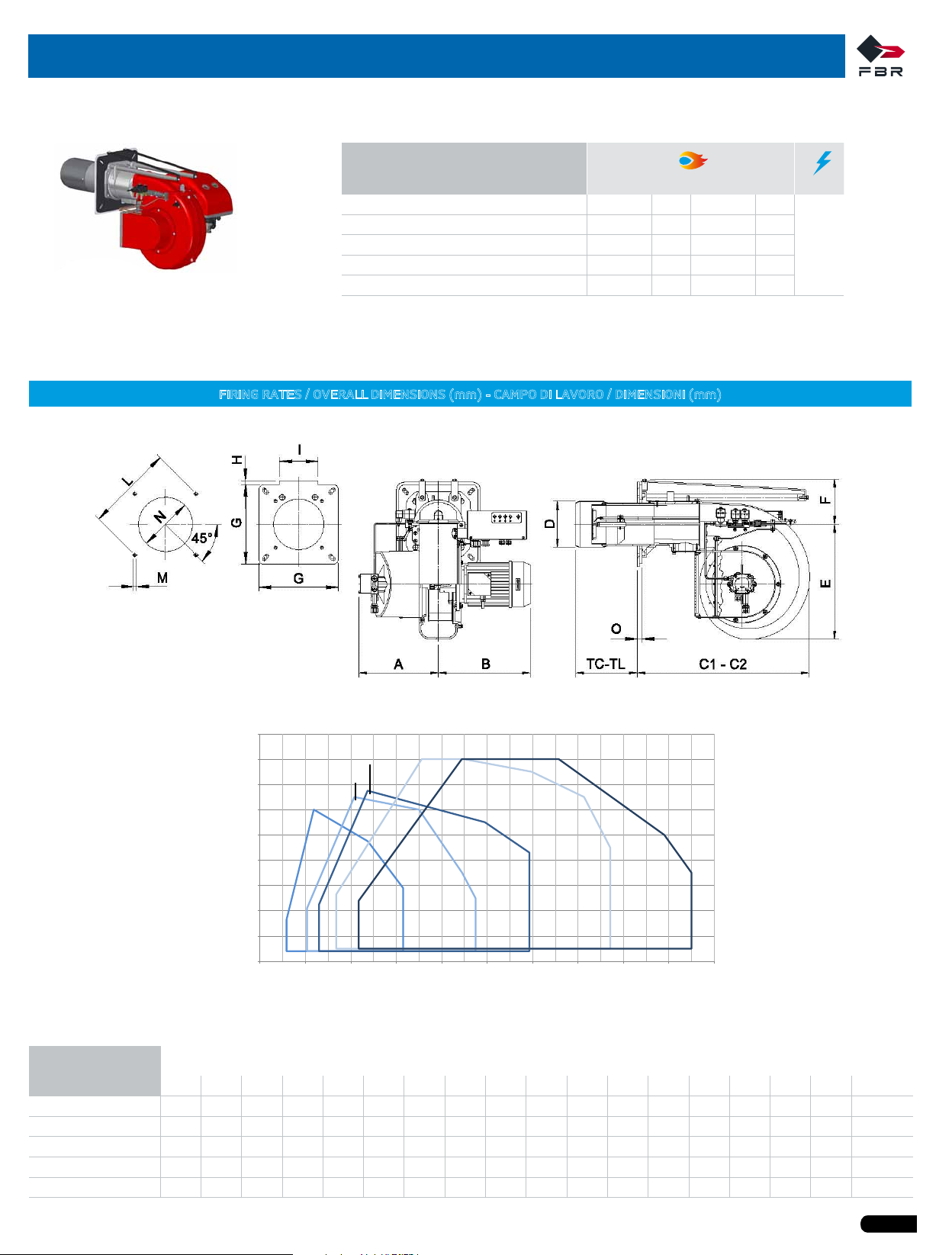

SERIE FGP
2 stages from 124 up to 1779 kW / Bistadio da 124 a 1779 kW
2 STAGES
BISTADIO
FGP 50/2 EVO 3
kg/h kW
min max min max
9,9/20 53 117/237 630
FGP 75/2 * 17,5/35 80 207/415 949
FGP 100/2 EVO * 21,8/40 100 258,6/474,4 1186
FGP 130/2 EVO 28,3/60 130 336/712 1542
FGP 160/2 36,7/75 160 435/889 1900
* Available also in Low NOx version
* Disponibili anche in versione Low NOx
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
3F
17
15
13
11
9
7
5
3
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
1
-1 0 200 400 600 800 1000 1200 1400 1600 1800 2000
FGP 50/2 EVO 3
FGP 100/2 EVO
FGP 75/2
FGP 130/2 EVO FGP 160/2
Heat output / Potenza termica [kW]
* Suggested/Consigliato
MODEL
MODELLO
A B C1 C2 D E F G H I L min L max M N min* N max O TC TL
FGP 50/2 EVO 3 187 314 558 - 150 417 100 200 0 0 205 226 M10 160 180 20 250 335
FGP 75/2 250 310 660 1060 165 327 171 300 10 144 310 368 M12 180 250 18 250 335
FGP 100/2 EVO 300 350 670 1170 175 438 173 300 0 0 340 368 M12 190 250 18 235 370
FGP 130/2 EVO 350 380 820 1400 212 438 213 320 40 183 340 368 M14 230 250 23 200 400
FGP 160/2 350 380 820 1400 212 438 213 320 40 183 340 368 M14 230 250 23 200 400
C2= overall dimension with the burner out in position of maintenance
C2= ingombro a bruciatore arretrato in posizione di manutenzione
Single-phase / Monofase
1F
Three-phase / Trifase
3F
13
Page 14

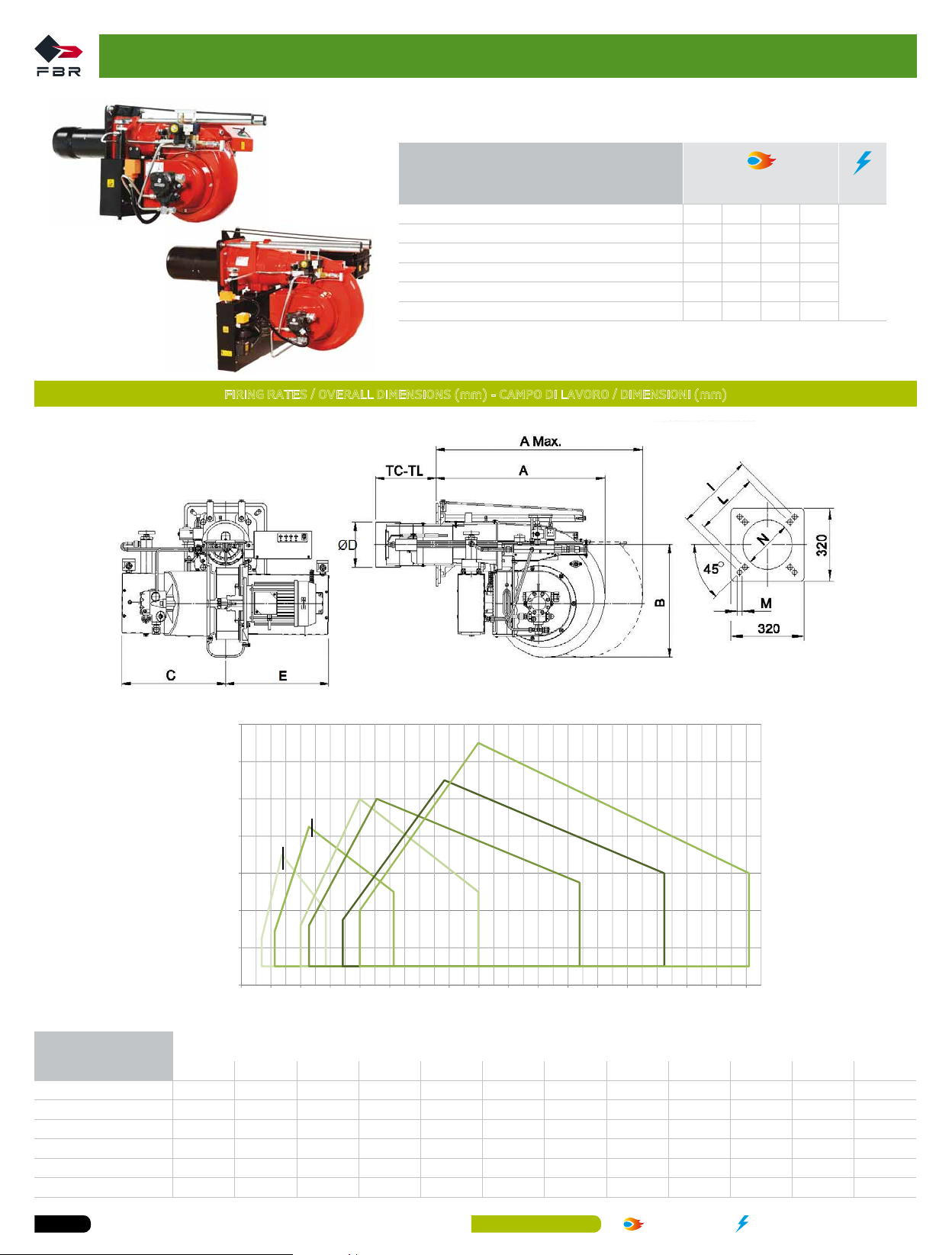

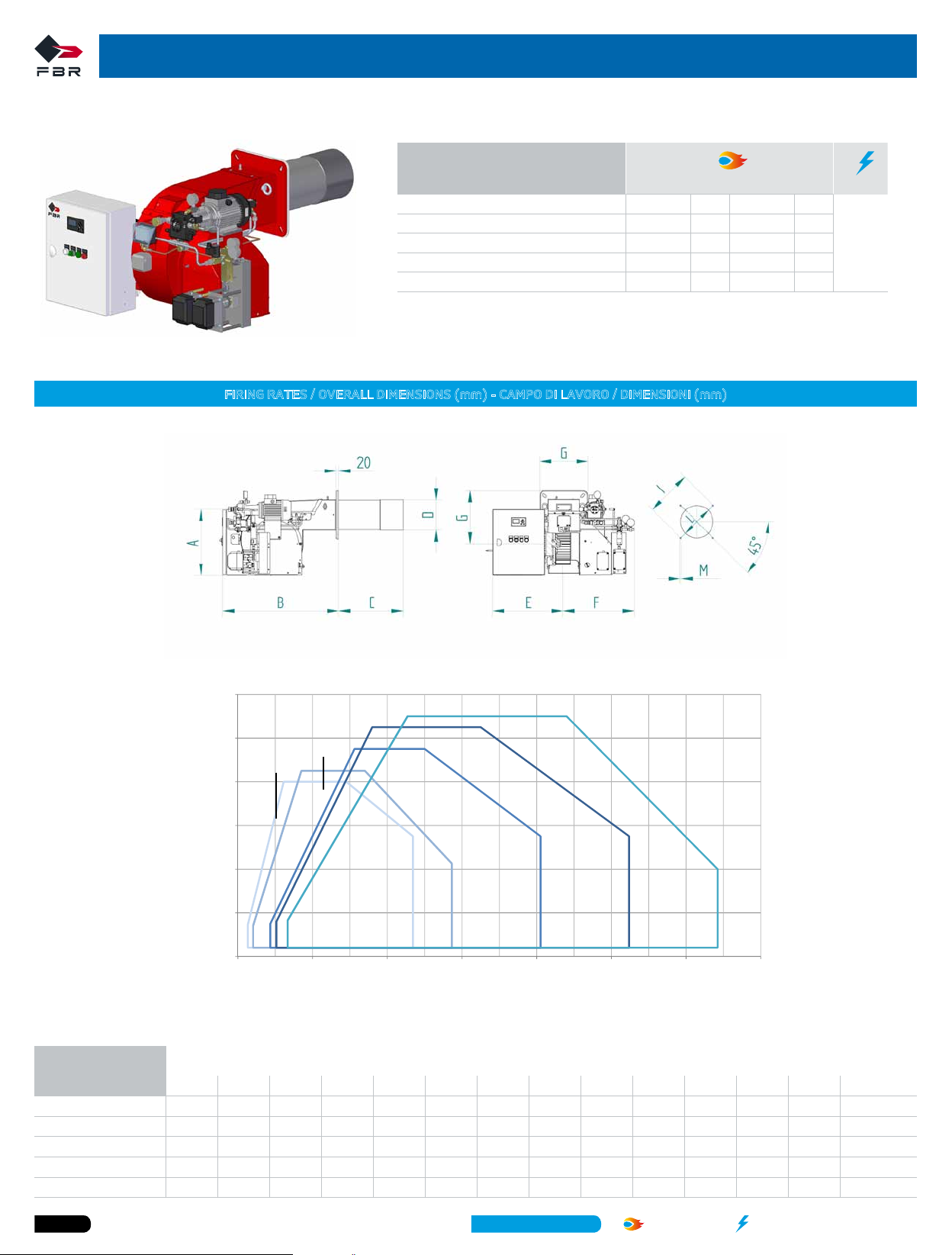

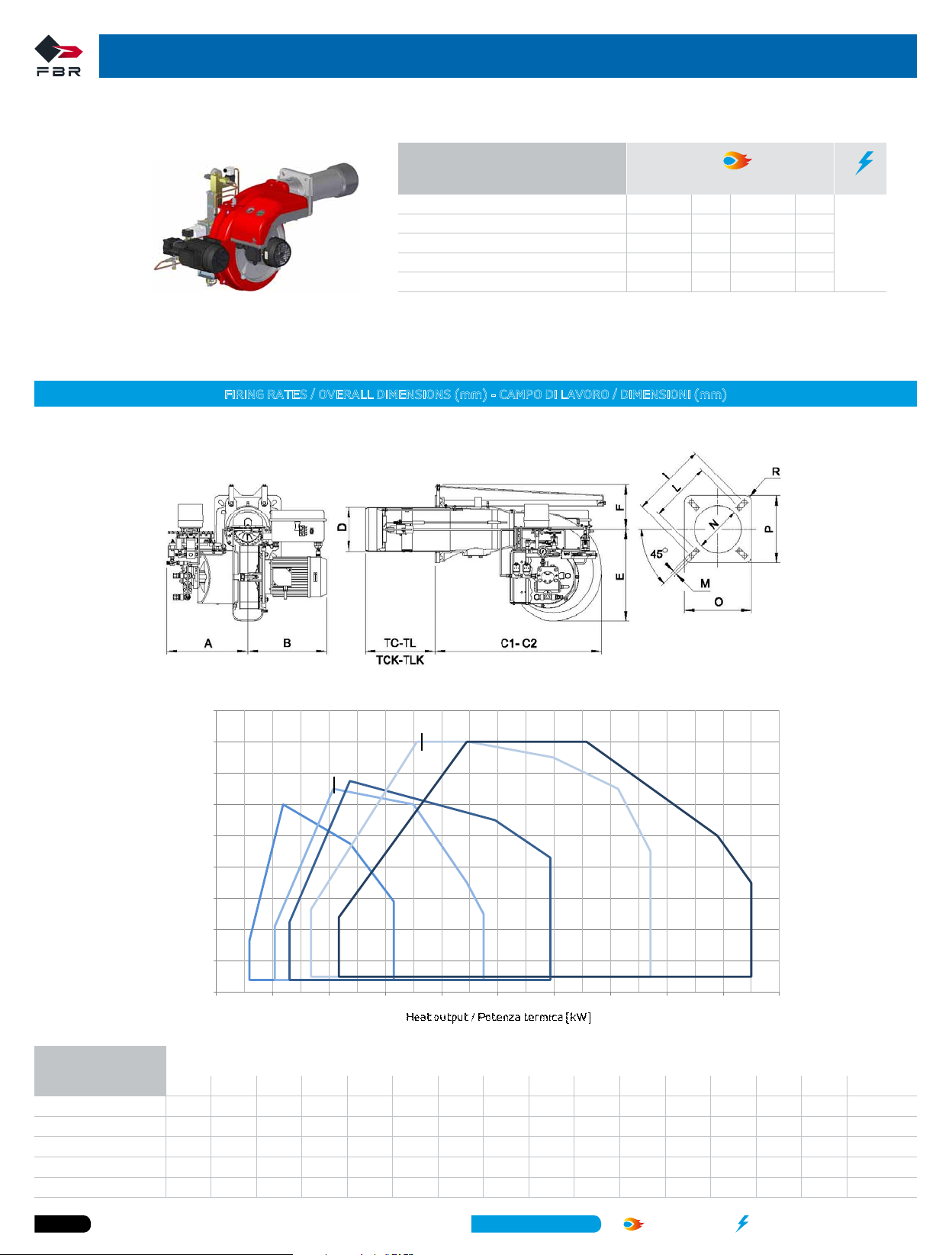

SERIE FGP
Progressive and modulating from 124 up to 1779 kW
Progressivi e modulanti da 124 a 1779 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
kg/h kW
min max min max
FGP 50/M EVO 10,5/20 53 124/237 630
FGP 75/M 17,5/35 80 207/415 949
FGP 100/M EVO 21,8/40 100 258,6/474 1186
FGP 130/M EVO 28,3/60 130 336712 1542
FGP 160/M 36,7/75 160 435/889 1900
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
3F
17
15
FGP 50/M EVO
FGP 75/M
13
11
9
7
5
3
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
1
-1 0 200 400 600 800 1000 1200 1400 1600 1800 200 0
MODEL
MODELLO
A B C1 C2 D E F I L M N O P R TC TL
FGP 50/M EVO 328 275 740 - 150 417 100 226 205 M10 160 207 200 R20 250 335
FGP 75/M 350 310 700 1140 165 327 171 368 340 M12 180 320 320 R20 250 335
FGP 100/M EVO 386 375 651 1150 175 438 173 368 340 M12 190 320 320 R20 235 370
FGP 130/M EVO 386 376 815 1395 209 438 213 368 340 M14 230 320 320 R20 200 400
FGP 160/M 386 397 815 1395 209 438 213 368 340 M14 230 320 320 R20 200 400
FGP 100/M EVO
FGP 130/M EVO FGP 160/M
C2= overall dimension with the burner out in position of maintenance
C2= ingombro a bruciatore arretrato in posizione di manutenzione
14
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 15
SERIE FGP

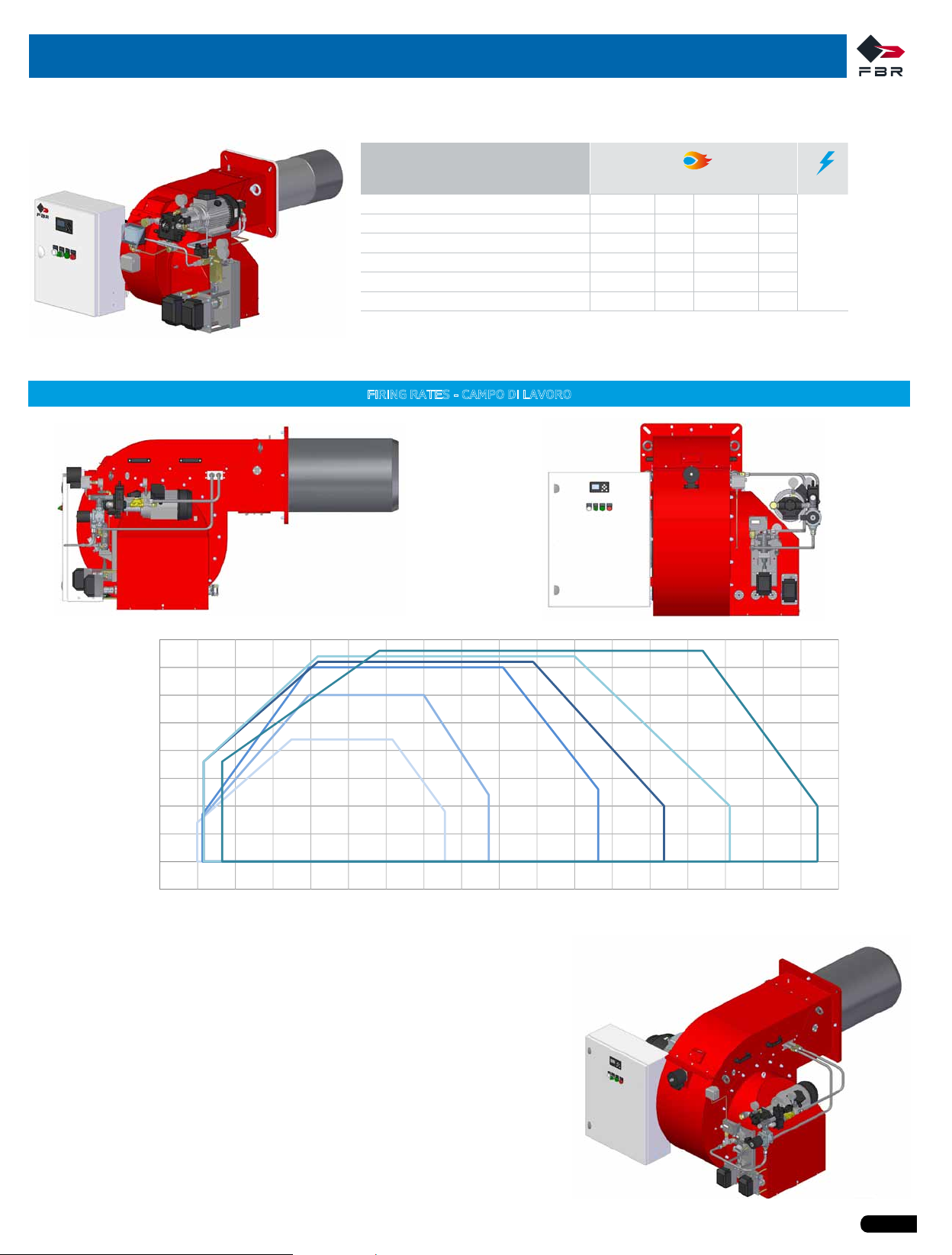

3 Stages from 255 up to 5337 kW
Tristadio da 255 a 5337 kW
3 STAGES
TRISTADIO
FGP 190/3
FGP 250/3 27/80 250 313/949 2965
FGP 350/3 EL 49/140 350 568/1660 4151
FGP 450/3 EL 55/160 450 638/1898 5337
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
kg/h kW
min max min max
22/60 206 255/712 2443
3F
21
19
17
15
13
11
9
7
5
Combustion chamber pressure [mbar]
3
Pressione in camera di combustione [mbar]
1
-1 250 7 50 1250 1750 2250 2750 3250 3750 4250 4750 5250
FGP 190/3
FGP 250/3
FGP 350/3 EL FGP 450/3 EL
Heat output / Potenza termica [kW]
MODEL
MODELLO
A B C D E F G I min I * I max L min L * L max M
FGP 190/3 460 920 495 234 545 429 360 396 424 438 245 280 320 M14
FGP 250/3 460 920 500 271 545 460 360 396 424 438 280 280 320 M14
FGP 350/3 481 1090 535 334 700 517 490 552 552 580 350 350 450 M14
FGP 450/3 481 1090 560 380 700 517 490 552 552 580 390 390 450 M14
* Suggested/Consigliato
Single-phase / Monofase
1F
Three-phase / Trifase
3F
15
Page 16
SERIE FGP
Progressive and modulating from 232 up to 6523 kW
Progressivi e modulanti da 232 a 6523 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
FGP 190/M EL *
kg/h kW
min max min max
20/60 206 232/712 2443
FGP 250/M EL * 26/80 250 302/949 2965
FGP 350/M EL * 46/140 350 534/1660 4151
FGP 450/M EL * 53/160 450 615/1898 5337
FGP 550/M EL * 66/200 550 766/2372 6523
* Available also versions with INVERTER * Fornibili anche in versioni speciali con INVERTER
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
3F
23
MODEL
19
FGP 190/M
15
11
7
Combustion chamber pressure [mbar]
3
Pressione in camera di combustione [mbar]
-1 100 1100 2100 3100 4100 5100 6100 7100
FGP 250/M
FGP 350/M
Heat output / Potenza termica [kW]
FGP 450/M
FGP 550/M
* Suggested/Consigliato
MODELLO
A B C D E F G I min I * I max L min L * L max M
FGP 190/M EL 453 940 495 234 647 480 360 396 424 438 245 280 320 M14
FGP 250/M EL 453 940 500 271 647 480 360 396 424 438 280 280 320 M14
FGP 350/M EL 481 1050 535 334 700 600 490 552 552 580 350 350 450 M14
FGP 450/M EL 481 1050 560 380 700 600 490 552 552 580 390 390 450 M14
FGP 550/M EL 481 1050 560 380 700 600 490 552 552 580 390 410 450 M14
16
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 17

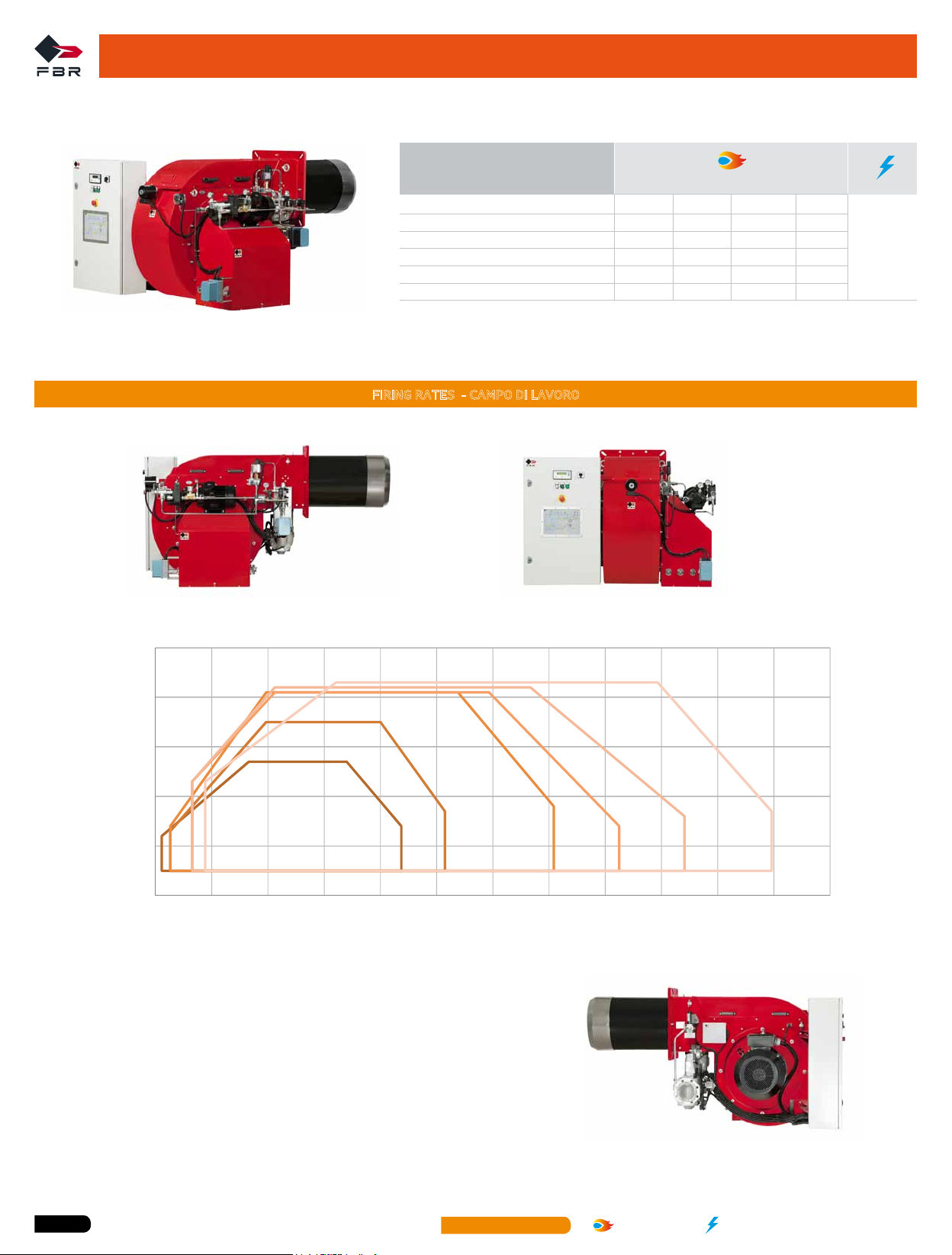

SERIE FGP
Progressive and modulating from 986 up to 17442 kW
Progressivi e modulanti da 986 a 17442 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
FGP 650/M EL * 85/294 637 986/3488 7558
FGP 750/M EL * 97/333 735 1125/3953 8721
FGP 1000/M EL * 97/333 980 1125/3953 11628
FGP 1300/M EL * 100/353 1127 1160/4186 13372
FGP 1500/M EL * 100/353 1274 1160/4186 15116
FGP 1800/M EL * 142/490 1471 1647/5814 17442
* Available also versions with INVERTER * Fornibili anche in versioni speciali con INVERTER
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
FIRING RATES - CAMPO DI LAVORO
kg/h kW
min max min max
3F
40
35
30
25
20
15
10
5
Combustion chamber pressure [mbar]
0
Pressione in camera di combustione [mbar]
-5 0 2000 4000 6000 8000 10000 12000 14000 16000 18000
FGP 650/M
FGP 750/M
FGP 1000/M FGP 1300/M FGP 1500/M FGP 1800/M
Heat output / Potenza termica [kW]
Please contact our Technical & Sales Offices for detailed technical data.
Vi invitiamo a contattare i ns. Uffici Tecnico-Commerciali per i dati tecnici di dettaglio.
Single-phase / Monofase
1F
Three-phase / Trifase
3F
17
Page 18
HEAVY OIL BURNERS
BRUCIATORI DI OLIO COMBUSTIBILE
2
18
Page 19

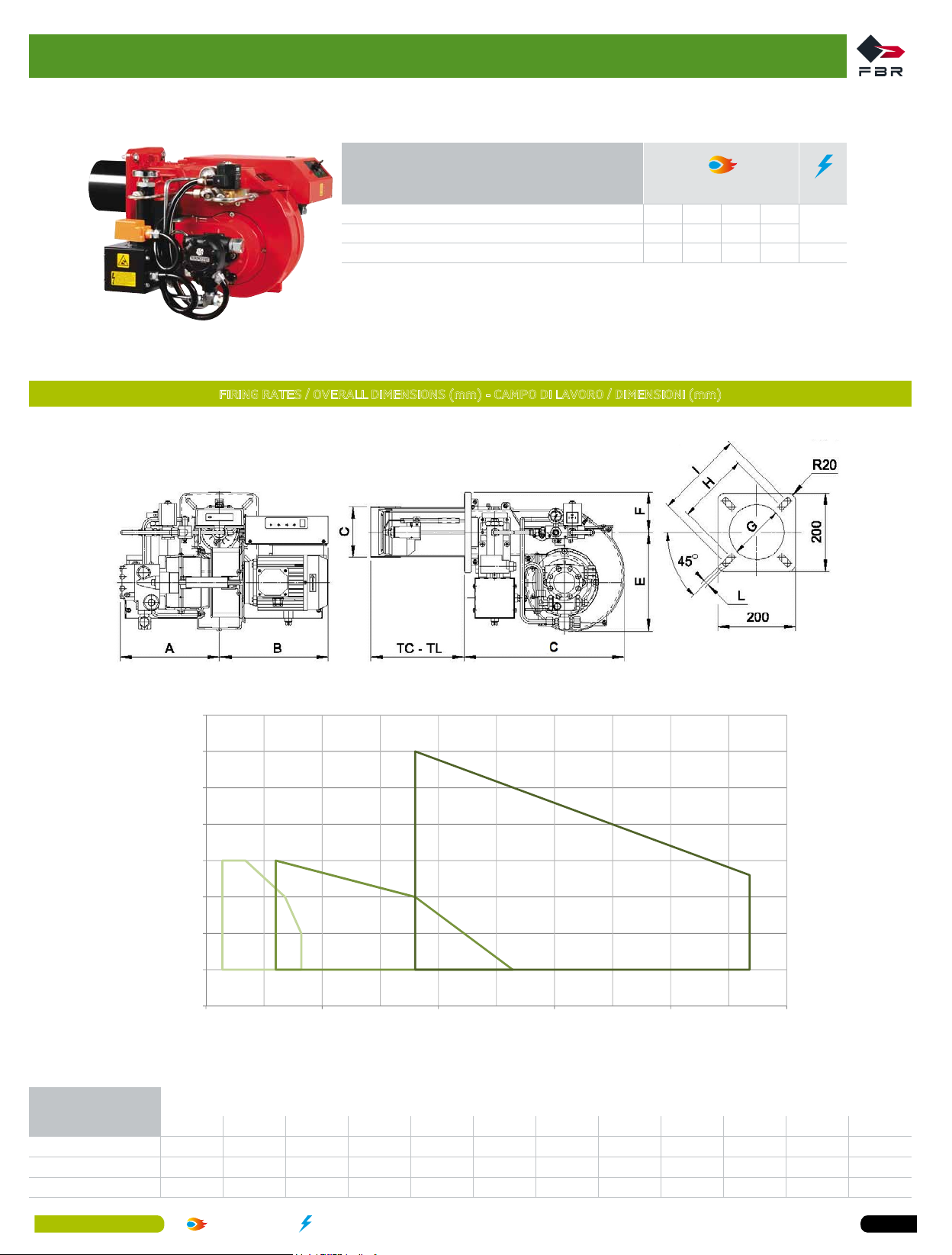

SERIE FNL - FNDL
1 stage from 57 up to 285 kW / Monostadio da 57 a 285 kW
1 STAGE
MONOSTADIO
FNDL 8
FNDL 16 7 16 79,8 182
FNDL 25 12,5 25 142 285 3F
kg/h kW
min max min max
5 8 57 91,1
1F
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
3.5
3
2.5
2
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
1.5
1
0.5
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-0.5
FNDL 8
0
50 100 150 20 0 250 300
FNDL 16 FNDL 25
Heat output / Potenza termica [kW]
MODEL
MODELLO
A B C D E F G H I L TC TL
FNDL 8 253 294 410 107 251 102 120 180 226 M10 110 230
FNDL 16 253 294 410 107 251 102 120 180 226 M10 110 230
FNDL 25 255 294 410 130 251 102 140 180 226 M10 120 240
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica Single-phase / Monofase
1F
Three-phase / Trifase
3F
19
Page 20
SERIE FNP - FNDP
2 stages from 137 up to 1709 kW / Bistadio da 137 a 1709 kW
2 STAGES
BISTADIO
kg/h kW
min max min max
FNDP 25/2
FNDP 45/2 20 45 228 513
FNDP 70/2 35 70 399 798
FNDP 100/2 40 100 456 1139
FNDP 125/2 60 125 684 1424
FNDP 150/2 70 150 798 1744
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
12 25 137 285
3F
13
11
9
FNDP 45/2
7
FNDP 25/2
5
3
Combustion chamber pressure [mbar]
1
Pressione in camera di combustione [mbar]
-1 0 100 200 300 400 500 600 700 8 00 900 1000 1100 1200 1300 1400 1500 1600 170 0
FNDP 70/2
Heat output / Potenza termica [kW]
FNDP 100/2 FNDP 125/2 FNDP 150/2
MODEL
MODELLO
A A Max. B C D E TC TL I L M N
FNDP 25/2 540 950 325 295 135 319 170 350 340 283 M12 145
FNDP 45/2 540 950 325 295 150 319 170 350 340 283 M12 160
FNDP 70/2 660 1100 355 295 165 326 250 350 368 340 M12 180
FNDP 100/2 656 1085 440 410 175 400 235 335 368 340 M12 190
FNDP 125/2 820 1400 520 420 209 400 200 400 368 340 M14 230
FNDP 150/2 820 1400 520 420 209 400 200 400 368 340 M14 230
20
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 21
SERIE FNDP
Progressive and modulating from 399 up to 1709 kW /
Progressivi e modulanti da 399 a 1709 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
FNDP 70/M 18/35 70 205/399 798
FNDP 100/M 20,5/40 100 233/456 1139
FNDP 125/M 29/60 125 330/684 1424
FNDP 150/M 38,5/75 150 438/854 1744
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
kg/h kW
min max min max
3F
13
11
9
7
5
3
Combustion chamber pressure [mbar]
1
MODEL
Pressione in camera di combustione [mbar]
-1 0 200 4 00 600 800 1000 1200 1400 1600 1800
FNDP 70/M FNDP 125/M
Heat output / Potenza termica [kW]
FNDP 100/M
C2= overall dimension with the burner out in position of maintenance
MODELLO
A B C1 C2 D E F TC TL I L M N
FNDP 70/M 360 385 735 1175 165 355 171 250 350 368 340 M12 180
FNDP 100/M 410 400 720 1150 175 440 173 235 335 368 340 M12 190
FNDP 125/M 420 400 860 1440 209 520 213 200 400 368 340 M14 230
FNDP 150/M 420 400 860 1440 209 520 213 200 400 368 340 M14 230
FNDP 150/M
C2= ingombro a bruciatore arretrato in posizione di manutenzione
Single-phase / Monofase
1F
Three-phase / Trifase
3F
21
Page 22
SERIE FNDP
3 Stages from 456 up to 3988 kW / Tristadio da 456 a 3988 kW
3 STAGES
TRISTADIO
kg/h kW
min max min max
FNDP 190/3 40/80 206 456/911 2347
FNDP 250/3 50/100 250 570/1139 2849
FNDP 350/3 EL 60/120 350 684/1367 3988
FNDP 450/3 EL 80/160 450 911/1823 5128
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
3F
22
20
18
16
14
12
10
8
6
4
Combustion chamber pressure [mbar]
2
Pressione in camera di combustione [mbar]
0
-2 200 600 1000 1400 1800 2200 2600 3000 3400 3800 4200 4600 5000 5400
FNDP 190/3
FNDP 250/3
FNDP 350/3 EL
FNDP 450/3 EL
Heat output / Potenza termica [kW]
MODEL
* Suggested/Consigliato
MODELLO
A B C D E F G H I L min L* L max M N min N* N max R
FNDP 190/3 453 850 495 234 464 430 360 490 93 245 280 320 M14 396 424 438 R30
FNDP 250/3 453 850 500 271 464 430 360 490 93 280 280 320 M14 396 424 438 R30
FNDP 350/3 EL 495 1085 535 334 700 488 490 495 55 350 350 450 M14 552 552 580 R50
22
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 23
SERIE FNDP
Progressive and modulating from 456 up to 3988 kW /
Progressivi e modulanti da 456 a 3988 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
FNDP 190/M EL * 40/80 206 456/911 2347
FNDP 350/M EL * 60/120 350 684/1367 3988
Available also versions with INVERTER
* * Fornibili anche in versioni speciali con INVERTER
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
kg/h kW
min max min max
3FFNDP 250/M EL * 50/100 250 570/1139 2849
MODEL
MODELLO
FNDP 190/M EL
FNDP 250/M EL
FNDP 350/M EL
19
15
11
7
Combustion chamber pressure [mbar]
3
Pressione in camera di combustione [mbar]
FNDP 190/M
-1 300 1300 2300 3300 4300
FNDP 250/M
FNDP 350/M
Heat output / Potenza termica [kW]
* Suggested/Consigliato
A B C D E F G H I L min L* L max M N min N* N max R S
453 940 495 234 647 480 360 490 93 245 280 320 M14 396 424 438 400 400
453 940 500 271 647 480 360 490 93 280 280 320 M14 396 424 438 400 400
481 1050 535 334 700 585 490 495 75 350 350 450 M14 552 552 580 520 400
Single-phase / Monofase
1F
Three-phase / Trifase
3F
23
Page 24
SERIE FNDP
Progressive and modulating from 911 up to 6267 kW /
Progressivi e modulanti da 911 a 6267 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
FNDP 450/M EL * 80/160 450 911/1823 5128
FNDP 550/M EL * 100/200 550 1139/2279 6267
* Available also versions with INVERTER * Fornibili anche in versioni speciali con INVERTER
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
kg/h kW
min max min max
3F
MODEL
MODELLO
FNDP 450/M EL
FNDP 550/M EL
23
19
15
11
7
Combustion chamber pressure [mbar]
3
Pressione in camera di combustione [mbar]
FNDP 450/M
-1 600 1600 2600 3600 4600 56 00 6600
FNDP 550/M
Heat output / Potenza termica [kW]
* Suggested/Consigliato
A B C D E F G H I L min L* L max M N min N* N max R S
481 1050 560 380 700 585 490 635 57 390 390 450 M14 552 552 580 520 400
481 1050 560 380 700 585 490 635 57 390 410 450 M14 552 552 580 520 400
24
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 25
SERIE FNDP
Progressive and modulating from 1139 up to 17442 kW /
Progressivi e modulanti da 1139 a 17442 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
kg/h kW
min max min max
FNDP 650/M EL * 100/306 663 1139/3488 7558
FNDP 750/M EL * 114/347 765 1299/3953 8721
FNDP 1000/M EL * 114/347 1020 1299/3953 11628
FNDP 1300/M EL * 123/367 1173 1401/4186 13372
3F
FNDP 1500/M EL * 123/367 1326 1401/4186 15116
FNDP 1800/M EL * 167/510 1531 1903/5814 17442
* Available also versions with INVERTER * Fornibili anche in versioni speciali
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
FIRING RATES - CAMPO DI LAVORO
40
35
30
25
20
15
10
5
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
0
-5 0 2000 4000 6000 8000 10000 12000 14000 16000 18000
FNDP 650/M
FNDP
FNDP 1000/M FNDP 1300/M
750/M
Heat output / Potenza termica [kW]
FNDP 1500/M FNDP 1800/M
Please contact our Technical & Sales Offices for detailed technical data.
Vi invitiamo a contattare i ns. Uffici Tecnico-Commerciali per i dati tecnici di dettaglio.
Single-phase / Monofase
1F
Three-phase / Trifase
3F
25
Page 26
GAS BURNERS
BRUCIATORI DI GAS
3
26
Page 27
SERIE X
1 stage from 11 up to 349 kW / Monostadio da 11 a 349 kW
1 STAGE
MONOSTADIO
kcal/h kW
min max min max
GAS X 0 10.000 29.500 11,6 34,3
GAS X 1 * 20.000 50.000 23,2 58,1
GAS X 2 * 35.000 80.000 40,7 93
GAS X 3 * 60.000 150.000 69,8 174
GAS X 4 * 100.000 200.000 116 232
GAS X 5 * 130.000 300.000 151 349
* Available also in Low NOx version * Disponibili anche in versione Low NOx
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
1F
8.5
7.5
6.5
5.5
4.5
3.5
GAS X0
2.5
GAS X1
1.5
Combustion chamber pressure [mbar]
0.5
Pressione in camera di combustione [mbar]
-0.5 0 100 200 300 4 00
GAS X2
GAS X3
GAS X4
GAS X5
Heat output / Potenza termica [kW]
MODEL
MODELLO
A B C D E F G H L min L* L max M N min N* N max P S TC TL R1 R2 R3 R4 RD
GAS X0 CE - D1/2”-S 15 140 140 90 43 265 169 72 130 150 170 M8 100 110 130 150 150 90 150 132 200 254 240 1/2”
GAS X1 CE - D1/2”-S 15 162 175 90 43 305 210 65 130 150 170 M8 100 110 130 150 150 90 150 132 200 254 240 1/2”
GAS X2 CE - D3/4”-S 15 162 175 90 43 305 210 65 130 150 170 M8 100 110 130 150 150 90 150 138 220 262 328 3/4”
GAS X3 CE - D1”-S 16 185 195 108 54 340 248 70 150 170 170 M8 120 130 140 200 160 130 250 168 280 337 361 1”
GAS X4 CE - D1”-S 20 185 195 125 78 368 248 70 170 205 226 M10 130 140 160 200 200 160 280 173 280 337 385 1”
GAS X5 CE - D1”-S 18 207 213 138 98 462 310 90 205 205 226 M10 150 150 180 200 205 250 335 160 305 362 403 1”
GAS X5 CE - CT-D1”-S 18 207 213 138 98 462 310 90 205 205 226 M10 150 150 180 200 205 250 335 160 305 480 403 1”
GAS X5 CE - D1”1/4-S 18 207 213 138 98 462 310 90 205 205 226 M10 150 150 180 200 205 250 335 160 305 362 450 1”1/4
GAS X5 CE - CT-D1”1/4-S 18 207 213 138 98 462 310 90 205 205 226 M10 150 150 180 200 205 250 335 160 305 480 450 1”1/4
* Suggested/Consigliato
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica Single-phase / Monofase
1F
Three-phase / Trifase
3F
27
Page 28

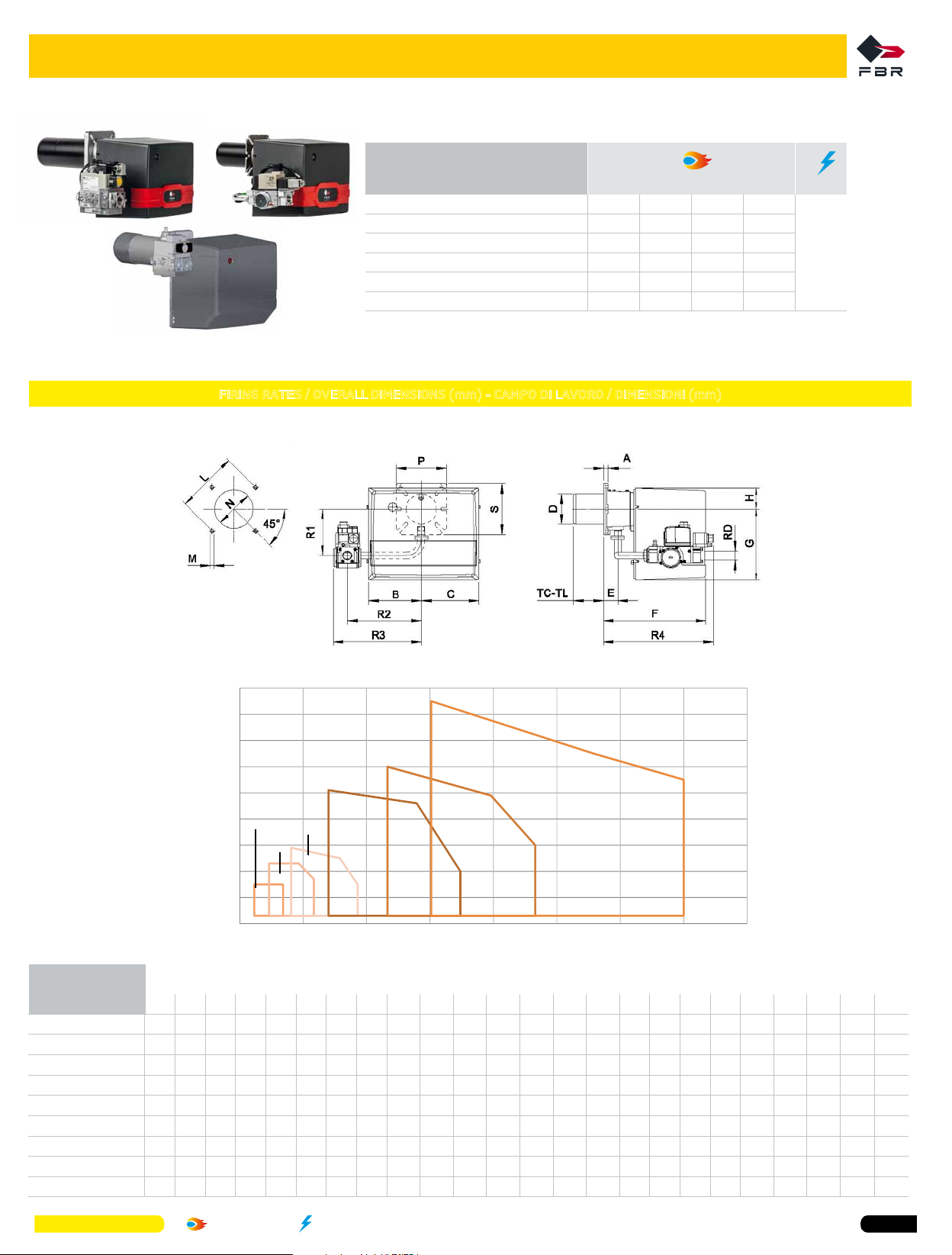

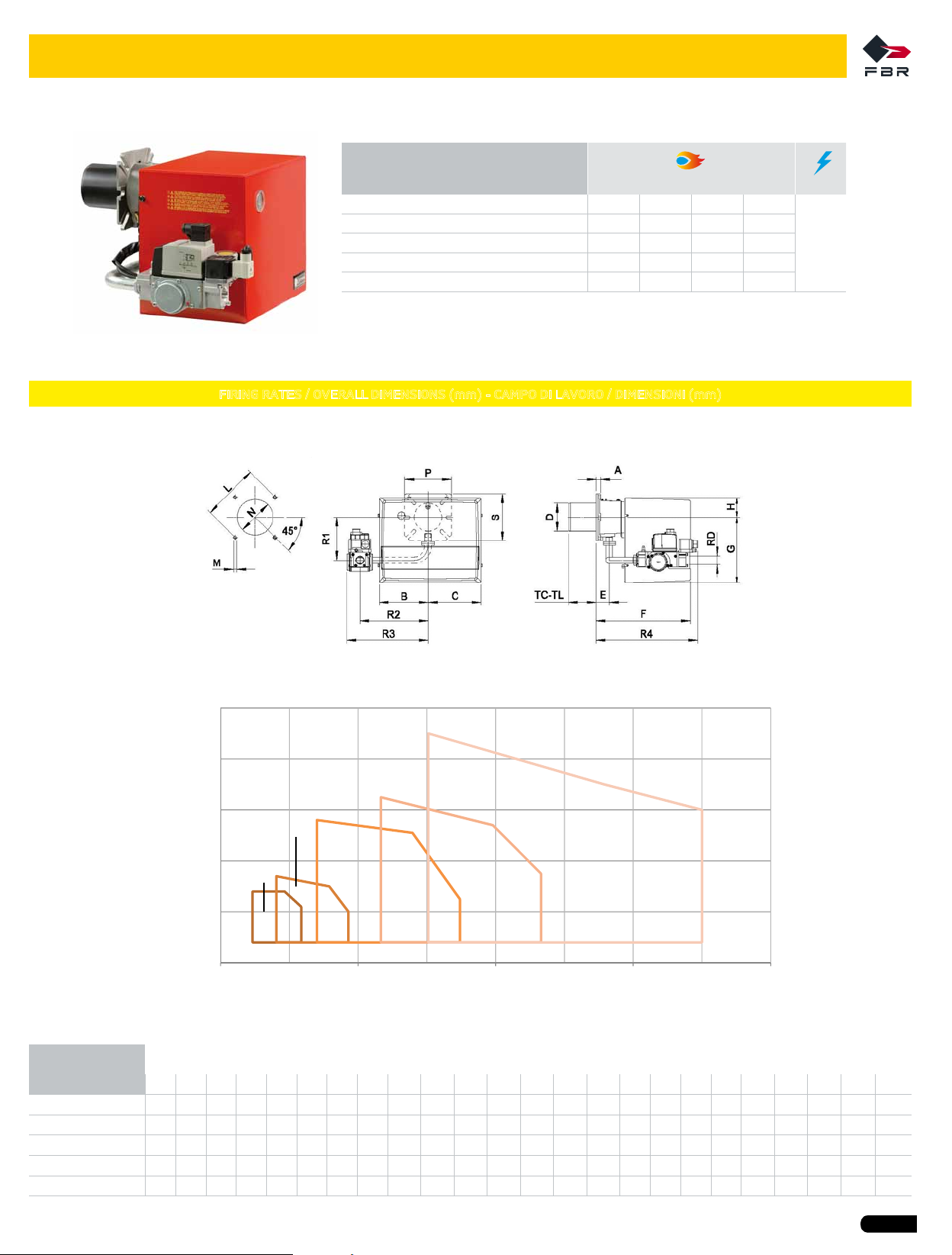

SERIE X
2 stages - Progressive and modulating 18 up to 349 kW / Bistadio - Progressivi e modulanti da 18 a 349 kW
2 STAGES
BISTADIO
PROGRESSIVE
MODULANTING
&
Progressivi e modulanti
kcal/h kW
min max min max
GAS X 1/2 - 20.000 50.000 18/23,2 58,1
GAS X 2/2 * GAS X 2/M * 35.000 80.000 24,4/40,7 93
GAS X 3/2 * GAS X 3/M * 60.000 150.000 34,9/69,8 174
GAS X 4/2 * GAS X 4/M * 100.000 200.000 64/116 232
GAS X 5/2 * GAS X 5/M * 130.000 300.000 81,4/151 349
* Available also in Low NOx version * Disponibili anche in versione Low NOx
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
GAS X5/2
1F
MODEL
MODELLO
GAS X 1/2 CE - D1/2” S
GAS X 2/2 CE - D3/4” FS25
GAS X3/2 CE - D1” S
GAS X4/2 CE - D1” S
GAS X5/2 CE - D1” S
GAS X5/2 CE - CT D1” S
GAS X5/2 CE - D1”1/4 S
GAS X5/2 CE - CT D1”1/4 S
GAS X2/M CE - D3/4” S
GAS X3/M CE - D1” S
GAS X4/M CE - D1” S
GAS X5/M CE - D1” S
GAS X5/M CE - D1” 1/4 S
9
7
5
GAS X2/2-X2/M
3
GAS X1/2
1
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-1 0 100 200 300 400
A B C D E F G H L
15 162 175 90 45 313 210 65 130 150 170 M8 100 110 130 150 150 90 150 132 200 275 258 1/2"
15 162 175 90 45 313 210 65 130 150 170 M8 100 110 130 150 150 90 150 138 220 351 275 1"
16 185 195 108 52 340 248 70 150 170 170 M8 120 130 140 200 160 130 250 152 280 337 291 1"
20 185 195 125 78 368 248 70 170 205 226 M10 130 140 160 200 200 160 280 158 280 337 315 1"
20 207 213 138 98 462 310 90 205 205 226 M10 150 150 180 200 205 250 335 255 305 362 363 1”
20 207 213 138 98 462 310 90 205 205 226 M10 150 150 180 200 205 250 335 255 305 480 403 1”
20 207 213 138 98 462 310 90 205 205 226 M10 150 150 180 200 205 250 335 255 305 362 363 1”1/4
18 207 213 138 98 462 310 90 205 205 226 M10 150 150 180 200 205 250 335 255 305 480 450 1”1/4
15 162 200 90 45 305 211 65 130 150 170 M8 100 110 130 150 150 90 150 178 220 262 346 3/4”
20 185 224 108 56 344 248 70 150 170 170 M8 120 130 140 200 160 130 250 212 280 338 300 1”
20 185 224 125 80 371 248 70 170 205 226 M10 130 140 160 200 200 160 280 218 280 338 323 1”
20 207 213 138 98 462 310 165 205 205 226 M10 150 150 180 200 205 250 335 160 305 362 515 1”
20 207 213 138 98 462 310 165 205 205 226 M10 150 150 180 200 205 250 335 160 305 362 515 1”1/4
GAS X3/2-X3/M GAS X4/2-X4/M
Heat output / Potenza termica [kW]
L* L
min
max
M N
min
GAS X5/2-X5/M
N* N
max
* Suggested/Consigliato
P S TC TL R1 R2 R3 R4 RD
28
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 29
SERIE X/F
1 stage for bakery ovens from 23 up to 349 kW / Monostadio per forni da pane da 23 a 349 kW
1 STAGE for bakery ovens
MONOSTADIO per forni da pane
GAS X 1 F 20.000 50.000 23,2 58,1
GAS X 2 F 35.000 80.000 40,7 93
GAS X 3 F 60.000 150.000 69,8 174
GAS X 4 F 100.000 200.000 116 232
GAS X 5 F 130.000 300.000 151 349
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
kcal/h kW
min max min max
1F
9
7
5
GAS X 2 CE F
3
GAS X 1 CE F
1
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-1 0 100 200 300 400
GAS X 3 CE F
GAS X4 CE F
GAS X 5 CE F
Heat output / Potenza termica [kW]
MODEL
MODELLO
A B C D E F G H L min L* L max M N min N* N max P S TC TL R1 R2 R3 R4 RD
GAS X 1 CE F - D1/2” S 15 162 175 90 43 305 210 65 130 150 170 M8 100 110 130 150 150 90 150 132 200 254 240 1/2”
GAS X 2 CE F - D3/4” S 15 162 175 90 43 305 210 65 130 150 170 M8 100 110 130 150 150 90 150 138 220 262 328 3/4”
GAS X 3 CE F - D1” S 16 185 195 108 54 340 248 70 150 170 170 M8 120 130 140 200 160 130 250 168 280 337 361 1”
GAS X 4 CE F - D1” S 20 185 195 125 78 368 248 70 170 205 226 M10 130 140 160 200 200 160 280 173 280 337 385 1”
GAS X5 CE F - D1” S 18 207 213 138 98 462 310 90 205 205 226 M10 150 150 180 200 200 250 335 160 305 362 403 1”
* Suggested/Consigliato
Single-phase / Monofase
1F
Three-phase / Trifase
3F
29
Page 30

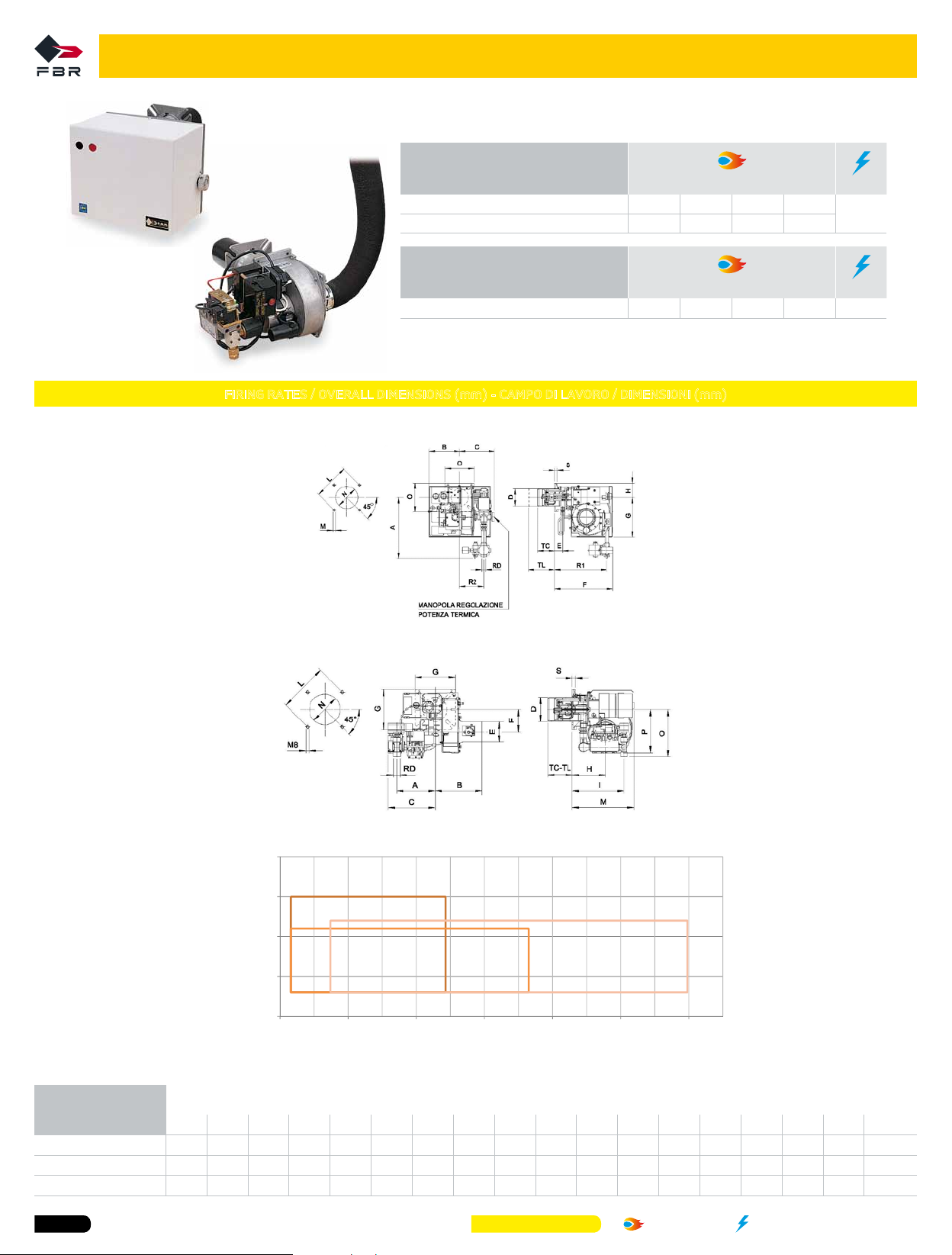

SERIE C & THLS
1 stage from 11 up to 70 kW / Monostadio da 11 a 70 kW
1 STAGE for kitchens
MONOSTADIO per cucine
GAS 1/C 10.000 40.000 11,6 46,5
GAS 2/C 15.000 60.000 17,4 69,8
SERIE “X0 THLS” for units
per units
GAS X0 THLS 10.000 29.500 11,6 34,3
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
GAS 1/C - GAS 2/C
kcal/h kW
min max min max
kcal/h kW
min max min max
1F
1F
GAS X0 THLS
1.5
1
0.5
GAS X0 CE THLS
[mbar]
0
-0.5 10 20 30 40 50 60 70
Pressione in camera di combustione
Combustion chamber pressure [mbar]
Heat output / Potenza termica [kW]
GAS 1/C
GAS 2/C
MODEL
MODELLO
GAS 1/C 321 166 184 90 43 310 210 75 130 160 130 100 30 M8 85 145 128 1/2”
GAS 2/C 321 166 184 90 43 310 210 75 130 160 130 100 30 M8 85 145 128 1/2”
GAS X0 CE THLS - D1/2” 144 169 176 90 80 84 - 125 193 - 230 161 176 - 92 152 - 1/2”
30
A B C D E F G H I L M N O P TC TL R2
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 31

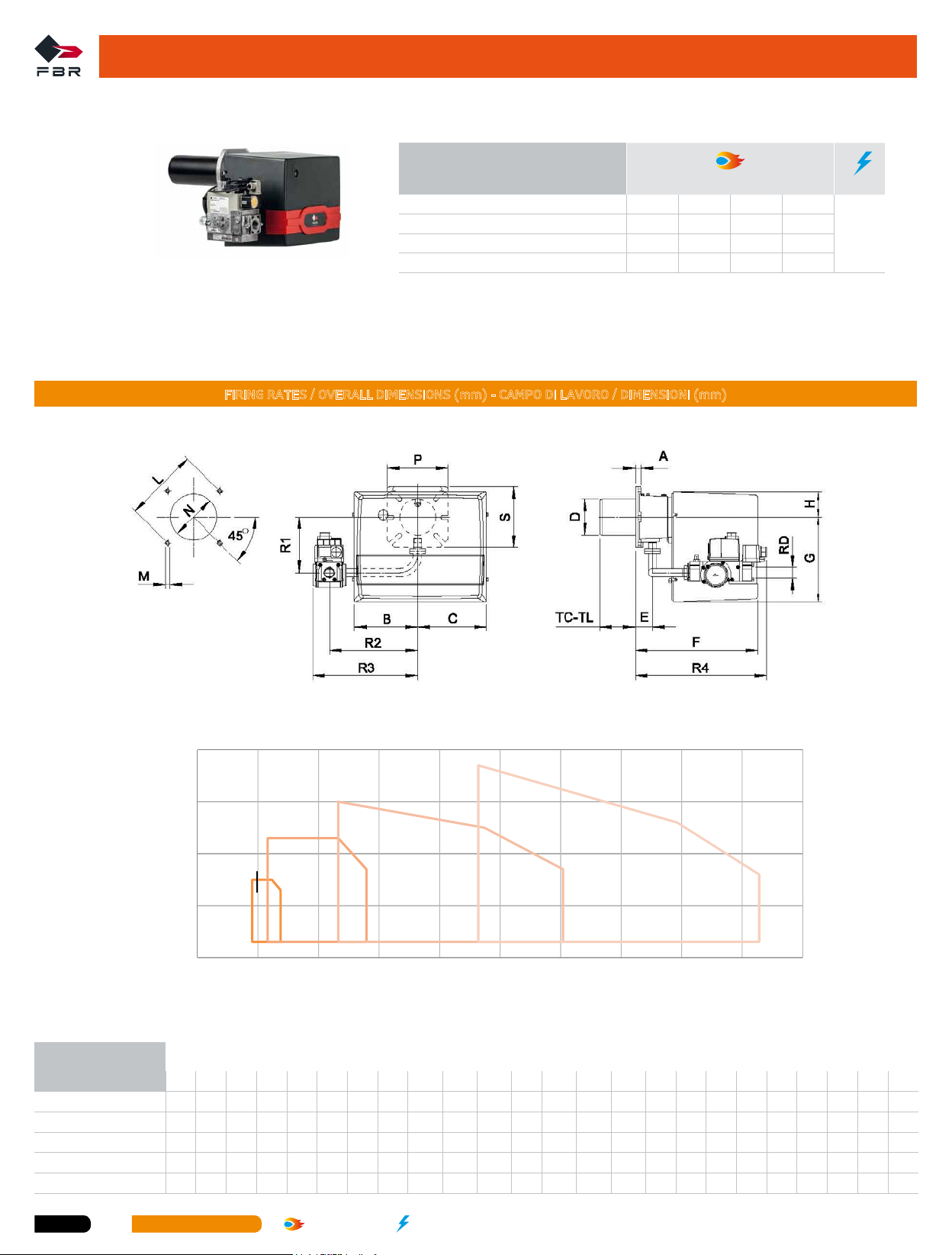

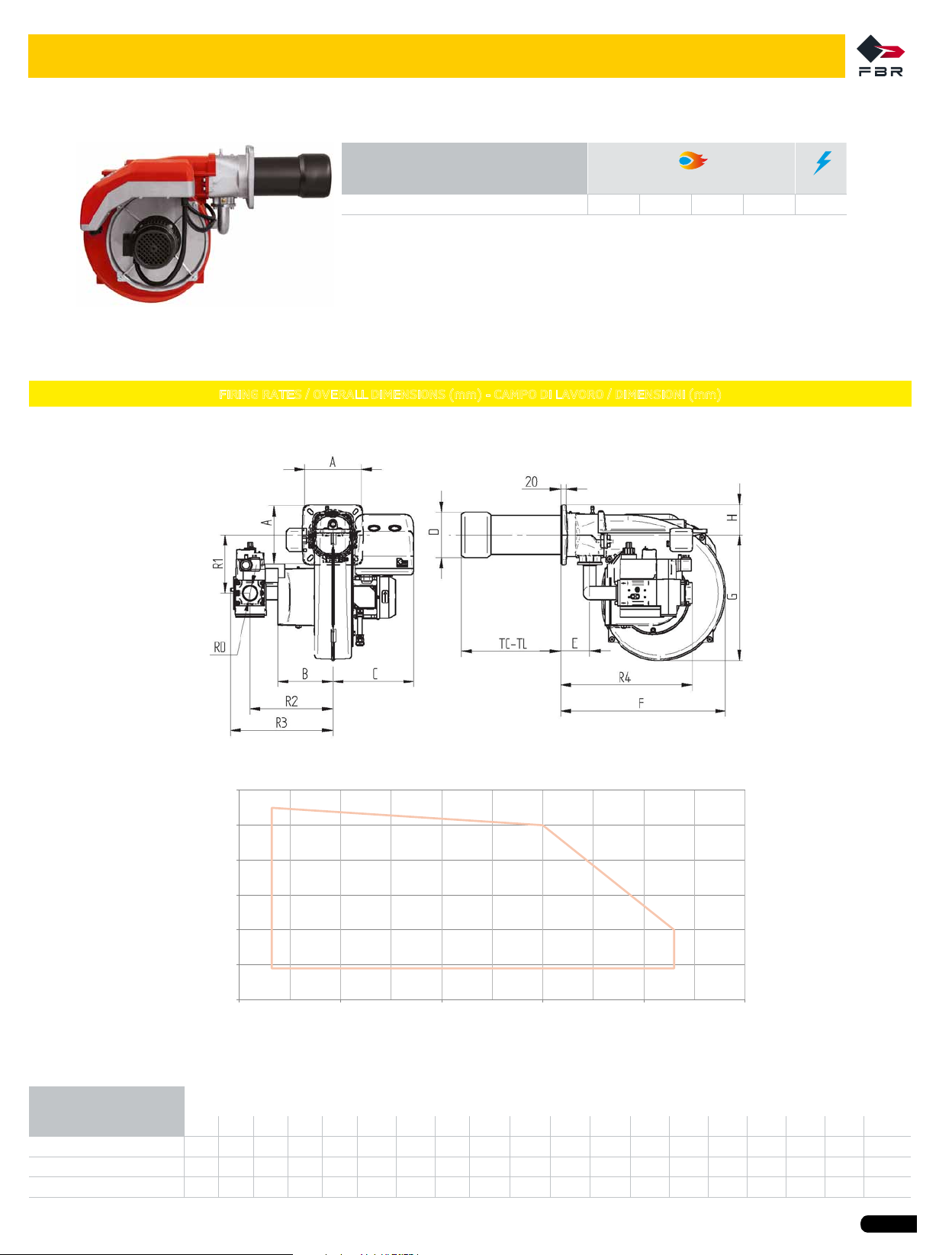

SERIE XP
1 stage from 232 up to 523 kW / Monostadio da 232 a 523 kW
1 STAGE
MONOSTADIO
GAS XP 60 EVO * 200.000 542.000 232 630 3F
* Available also in Low NOx version * Disponibile anche in versione Low NOx
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
kcal/h kW
min max min max
10
8
6
4
2
0
Combustion chamber pressure [mbar]
-2
Pressione in camera di combustione [mbar]
200 300 400 500 600 700
GAS XP 60 CE EVO
Heat output / Potenza termica [kW]
MODEL
MODELLO
A B C D E F G H L min* L max N min* N max TC TL R1 R2 R3 R4 RD
GASP XP 60 CE EVO - D1” - S 200 188 274 150 99 558 416 100 160 180 205 226 250 335 193 280 338 431 1”
GASP XP 60 CE EVO - D1” 1/4- S 200 188 274 150 99 558 416 100 160 180 205 226 250 335 193 280 338 431 1” 1/4
GAS XP 60 CE EVO - D1” 1/2 - S 200 188 275 150 99 558 416 100 160 180 205 226 250 335 193 280 346 446 1” 1/2
Single-phase / Monofase
1F
Three-phase / Trifase
3F
* Suggested/Consigliato
31
Page 32

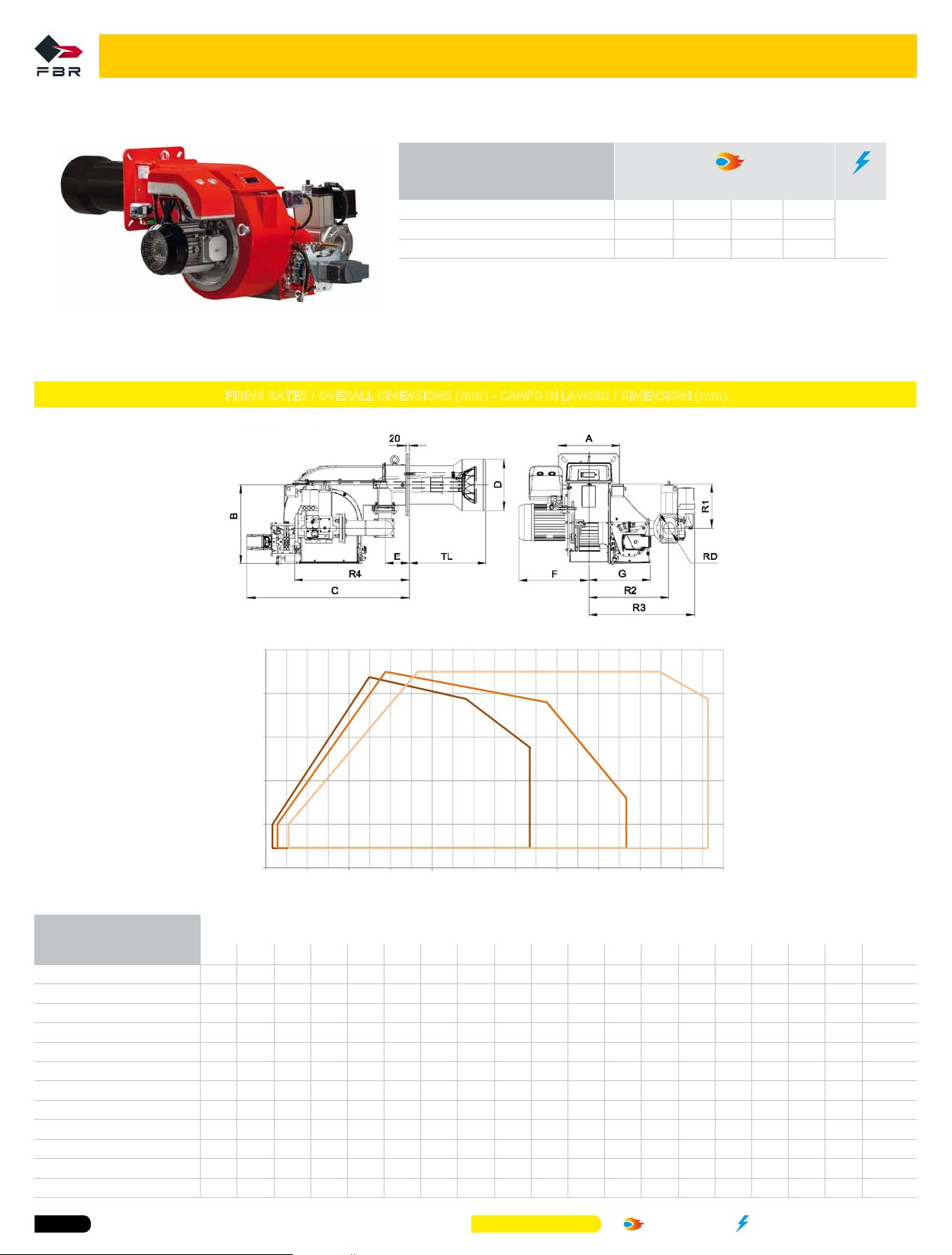

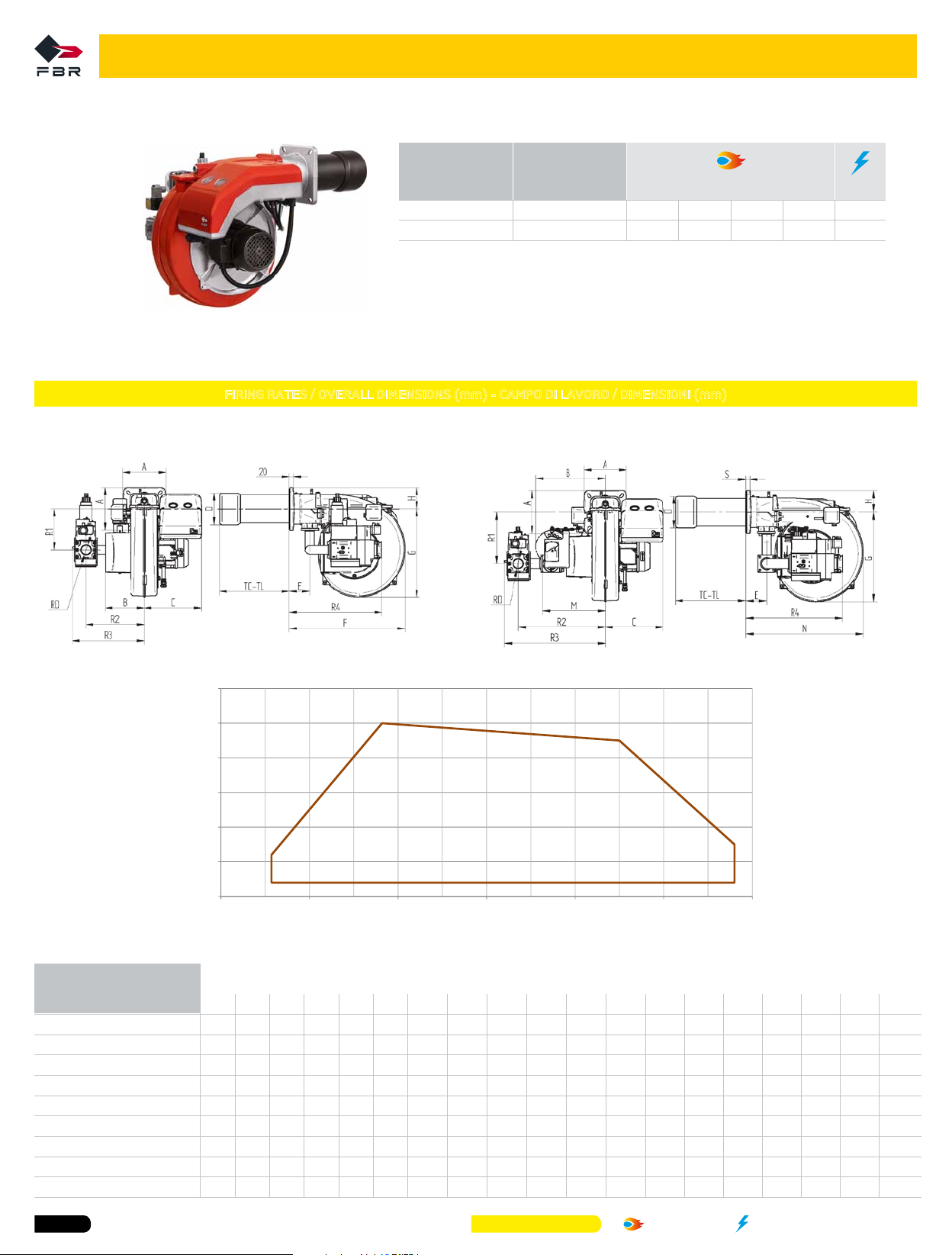

SERIE XP
2 stages - Progressive and modulating from 116 up to 523 kW
Bistadio - Progressivi e modulanti da 116 a 523 kW
2 STAGES
BISTADIO
- GAS XP 40/M * 130.000 300.000 64/151 348 1F
GAS XP 60/2 EVO * GAS XP 60/M EVO * 200.000 542.000 116/232 630 3F
* Available also in Low NOx version * Disponibili anche in versione Low NOx
PROGRESSIVE
MODULATING
&
PROGRESSIVI E MODULANTI
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
MOD. GAS XP 60/2 EVO MOD. GAS XP 60/M EVO
kcal/h kW
min max min max
11
9
7
5
3
1
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-1 50 150 250 350 450 550 650
GAS XP60/2-XP60/M EVO
Heat output / Potenza termica [kW]
MODEL
* Suggested/Consigliato
MODELLO
A B C D E F G H L min* L max N min* N max TC TL R1 R2 R3 R4 RD
GAS XP 40/M - D1” - S 200 298 275 138 98 500 327 110 160 180 205 226 250 335 202 414 468 459 1”
GAS XP 40/M - D1” 1/4 - S 200 298 275 138 98 500 327 110 160 180 205 226 250 335 202 414 468 459 1” 1/4
GAS XP 40/M - D1” 1/2 - S 200 298 275 138 98 500 327 110 160 180 205 226 250 335 202 414 468 459 1” 1/2
GAS XP 60/2 CE EVO - D1” - S 200 188 276 150 99 558 416 100 160 180 205 226 250 335 193 280 338 431 1”
GAS XP 60/2 CE EVO - D1” 1/4 - S 200 188 276 150 99 558 416 100 160 180 205 226 250 335 193 280 338 431 1” 1/4
GAS XP 60/2 CE EVO - D1” 1/2 - S 200 188 276 150 99 558 416 100 160 180 205 226 250 335 193 280 346 446 1” 1/2
GAS XP 60/M CE EVO - D1” - S 200 330 275 150 99 558 417 100 160 180 205 226 250 335 240 414 472 444 1”
GAS XP 60/M CE EVO - D1” 1/4 - S 200 330 275 150 99 558 417 100 160 180 205 226 250 335 240 414 472 444 1” 1/4
GAS XP 60/M CE EVO - D1” 1/2 - S 200 330 275 150 99 558 417 100 160 180 205 226 250 335 240 414 480 460 1” 1/2
32
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 33

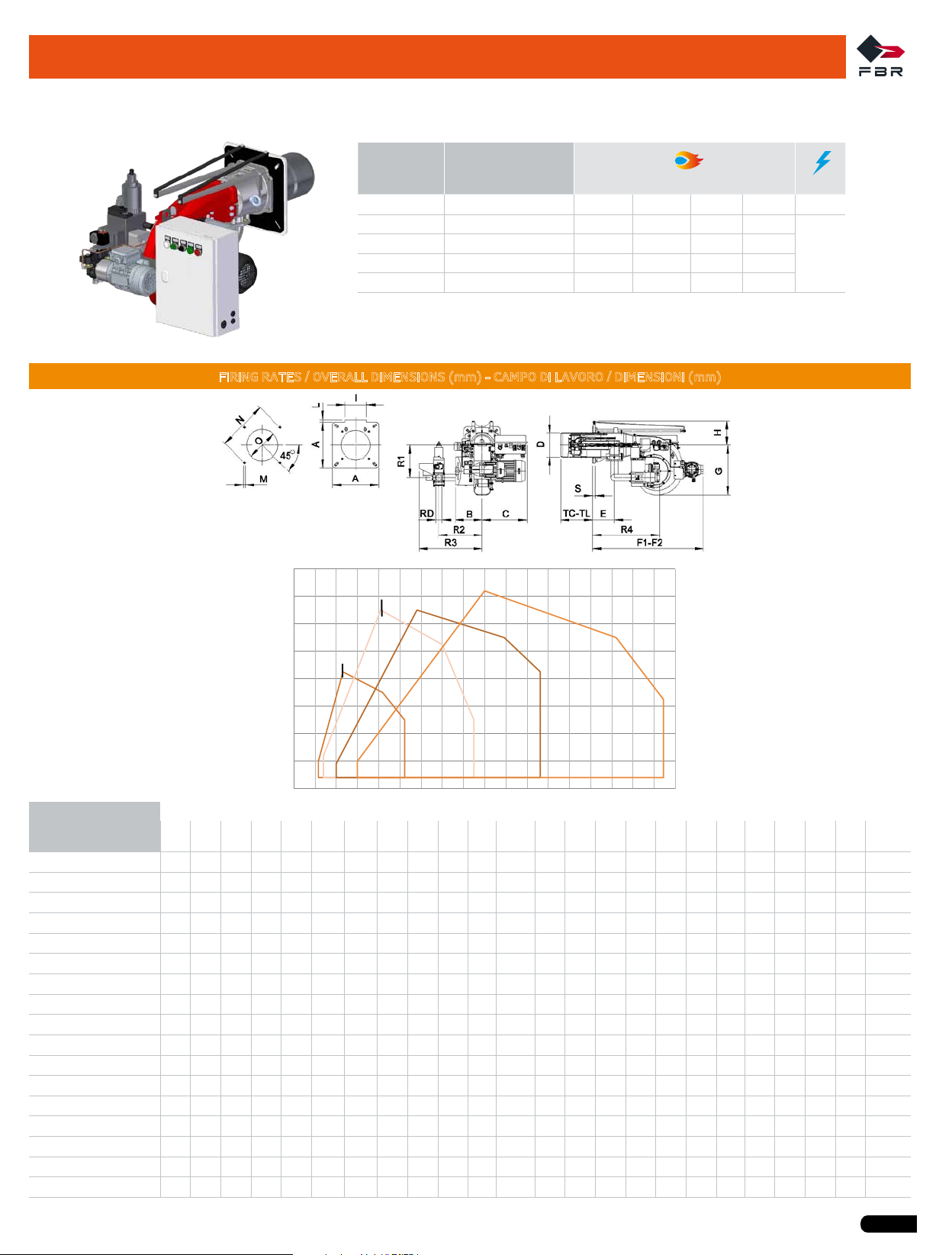

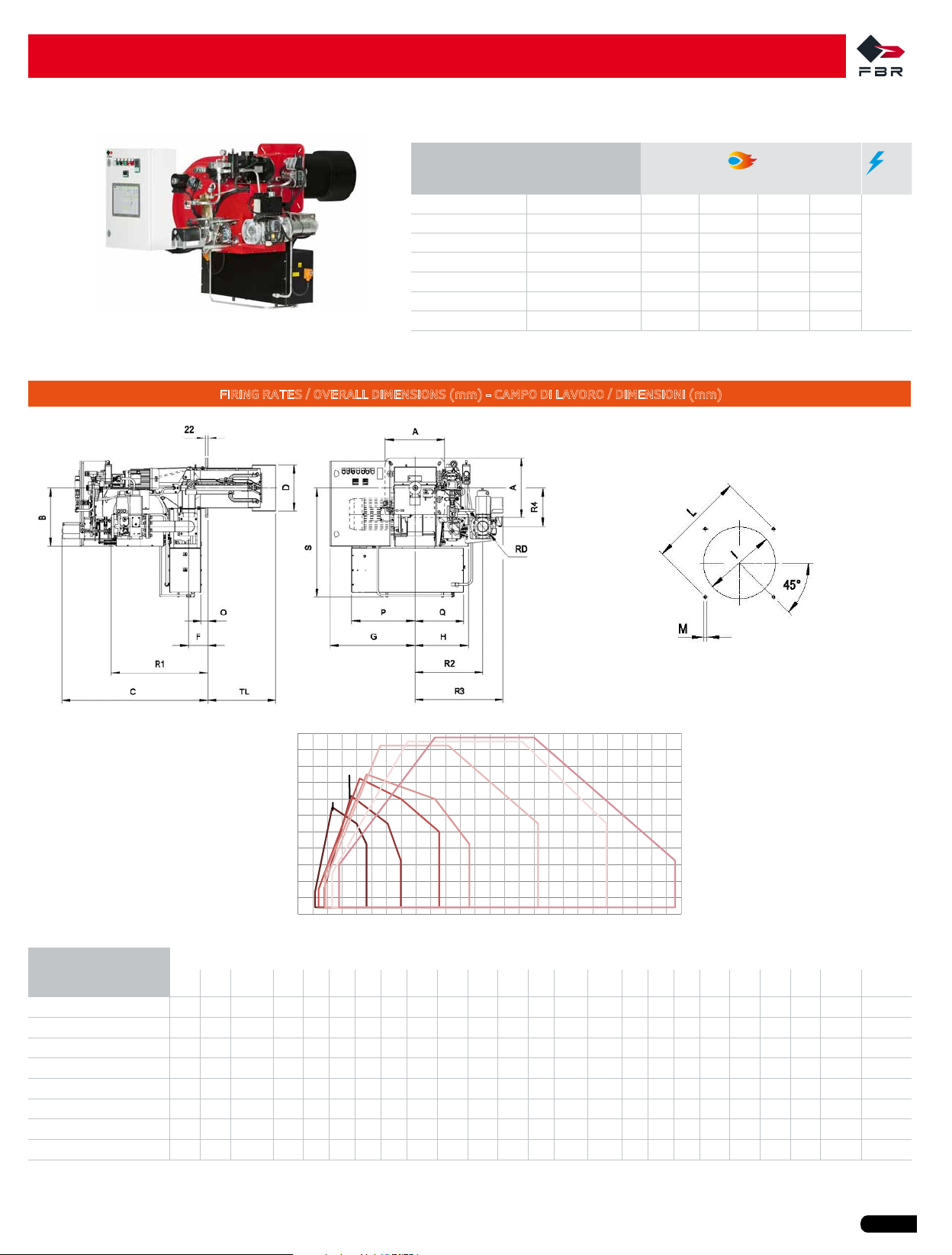

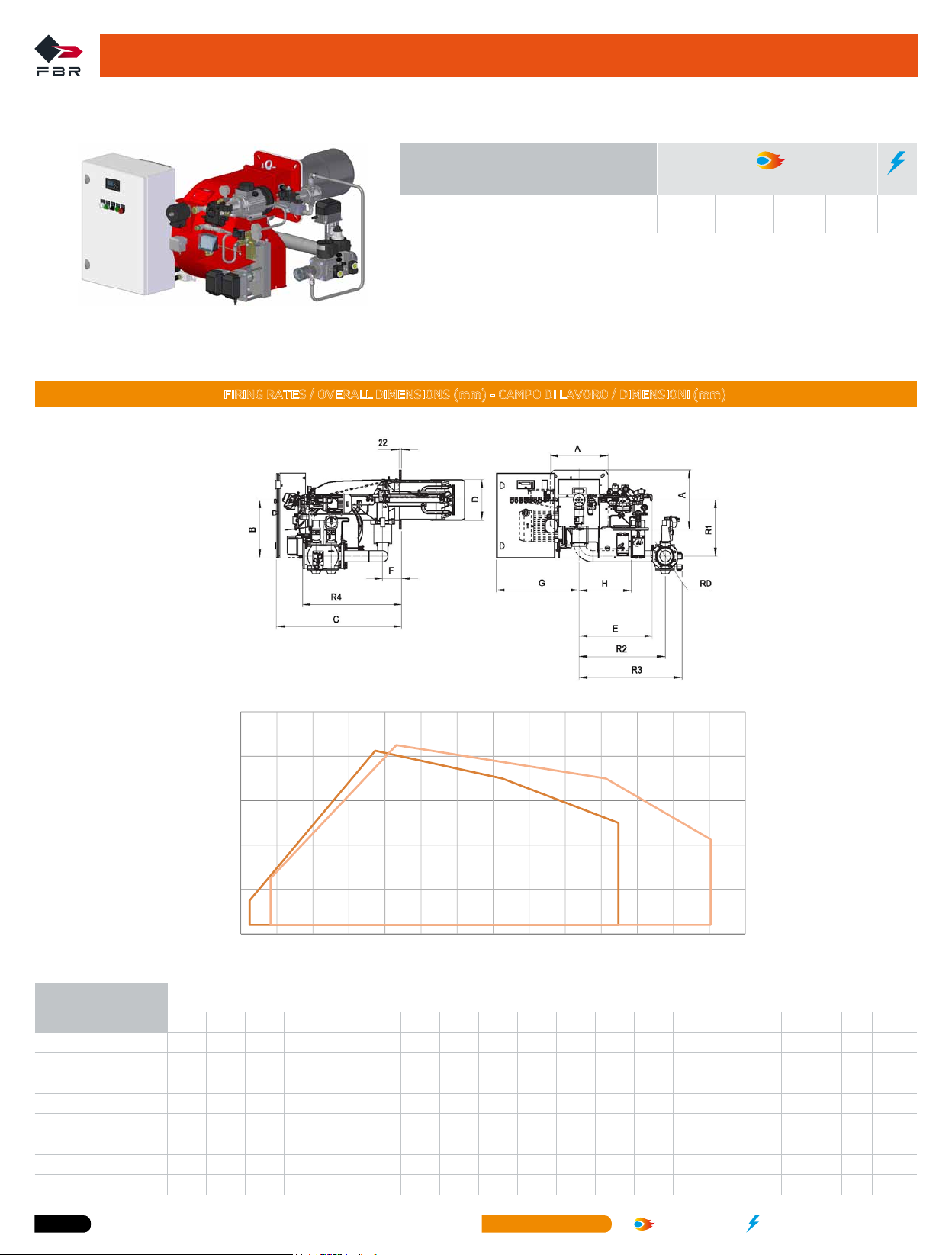

SERIE P & P/M
2 stages - Progressive and modulating from 135 up to 1744 kW
Bistadio - Progressivi e modulanti da 135 a 1744 kW
MODEL
MODELLO
GAS XP 80/2 CE - D1” 1/4 - S
GAS XP 80/2 CE - D1” 1/2 - S
GAS XP 80/2 CE - D2” - S
GAS P 100/2 CE EVO - D1” 1/4 - S
GAS P 100/2 CE EVO - D1” 1/2 - S
GAS P 100/2 CE EVO - D2” - S
GAS P 150/2 CE - D1” 1/2 - S
GAS P 150/2 CE - D2” S
GAS XP 80/M CE - D1” 1/4 - S
GAS XP 80/M CE - D1” 1/2 - S
GAS XP 80/M CE - D2” - S
GAS P 100/M CE EVO - D1” 1/4 - S
GAS P 100/M CE EVO - D1” 1/2 - S
GAS P 100/M CE EVO - D2” - S
GAS P 100/M CE EVO - DN65-FS65
GAS P 150/M CE - D2”- S
GAS P 150/M CE - DN65-FS65
GAS P 150/M CE - DN80-FS80
2 STAGES
BISTADIO
GAS XP 80/2 * GAS XP 80/M * 350.000 650.000
PROGRESSIVE
MODULATING
&
PROGRESSIVI E MODULANTI
kcal/h kW
min max min max
170/407 850
200/581 1163
3FGAS P 100/2 EVO * GAS P 100/M EVO * 500.000 1.000.000
GAS P 150/2 * GAS P 150/M * 700.000 1.500.000 279/814 1744
* Available also in Low NOx version * Disponibili anche in versione Low NOx
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
15
13
11
9
7
[mbar]
5
3
Pressione in camera di combustione
Combustion chamber pressure [mbar]
1
-1
A B C D E F1 F2 G H I L M
300 188 276 175 168 660 1100 327 171 144 10 M12 310 368 185 250 250 385 18 260 380 438 549 1” 1/4
300 188 276 175 168 660 1100 327 171 144 10 M12 310 368 185 250 250 385 18 260 380 430 564 1” 1/2
300 188 276 175 168 660 1100 327 171 144 10 M12 310 368 185 250 250 385 18 260 380 430 564 2”
300 238 350 185 184 660 1160 438 173 0 0 M12 340 368 195 250 250 385 18 260 380 438 549 1” 1/4
300 238 350 185 184 660 1160 438 173 0 0 M12 340 368 195 250 250 385 18 260 380 430 564 1” 1/2
300 238 350 185 184 660 1160 438 173 0 0 M12 340 368 195 250 250 385 18 260 380 430 564 2”
320 238 376 209 193 800 1380 438 213 183 40 M14 340 368 220 250 280 400 23 284 380 556 589 1” 1/2
320 238 376 209 193 800 1380 438 213 183 40 M14 340 368 220 250 280 400 23 284 380 552 600 2”
300 331 362 175 168 660 1100 327 171 144 10 M12 310 368 185 250 250 385 18 260 415 473 513 1” 1/4
300 331 362 175 168 660 1100 327 171 144 10 M12 310 368 185 250 250 385 18 260 415 465 528 1” 1/2
300 331 362 175 168 660 1100 327 171 144 10 M12 310 368 185 250 250 385 18 260 415 465 528 2”
300 382 376 185 184 660 1160 438 173 0 0 M12 340 368 195 250 250 385 18 260 460 520 529 1” 1/4
300 382 376 185 184 660 1160 438 173 0 0 M12 340 368 195 250 250 385 18 260 460 512 544 1” 1/2
300 382 376 185 184 660 1160 438 173 0 0 M12 340 368 195 250 250 385 18 260 460 512 544 2”
300 382 376 185 184 660 1160 438 173 0 0 M12 340 368 195 250 250 385 18 260 500 592 580 DN65
320 382 376 209 193 800 1380 438 213 183 40 M14 340 368 220 250 280 400 23 228 510 685 540 2”
320 382 376 209 193 800 1380 438 213 183 40 M14 340 368 220 250 280 400 23 228 510 688 590 DN65
320 382 376 209 193 800 1380 438 213 183 40 M14 340 368 220 250 280 400 23 228 550 741 630 DN80
GAS XP 80/2 GAS XP 80/M
100 300 500 700 900 1100 1300 1500 1700
GAS P 100/2 EVO GAS P 100/M EVO
Heat output / Potenza termica [kW]
GAS P 150/2-03 GAS P 150/M-03
GAS P 150/2 GAS P 150/M
F2= overall dimension with the burner out in position of maintenance
F2= ingombro a bruciatore arretrato in posizione di manutenzione
N
N
min
max
O
min*O max
TC TL S R1 R2 R3 R4 RD
Single-phase / Monofase
1F
Three-phase / Trifase
3F
33
Page 34

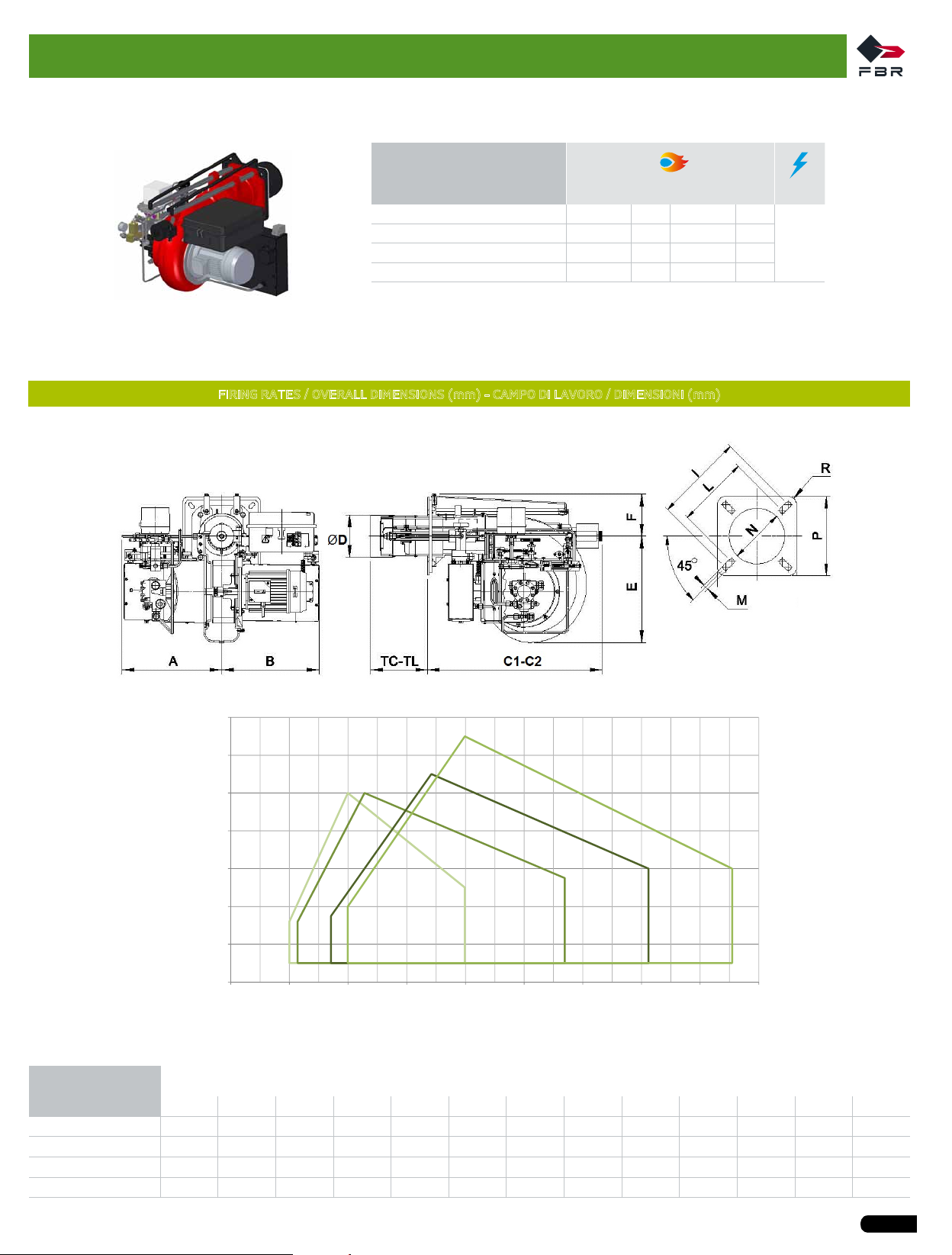

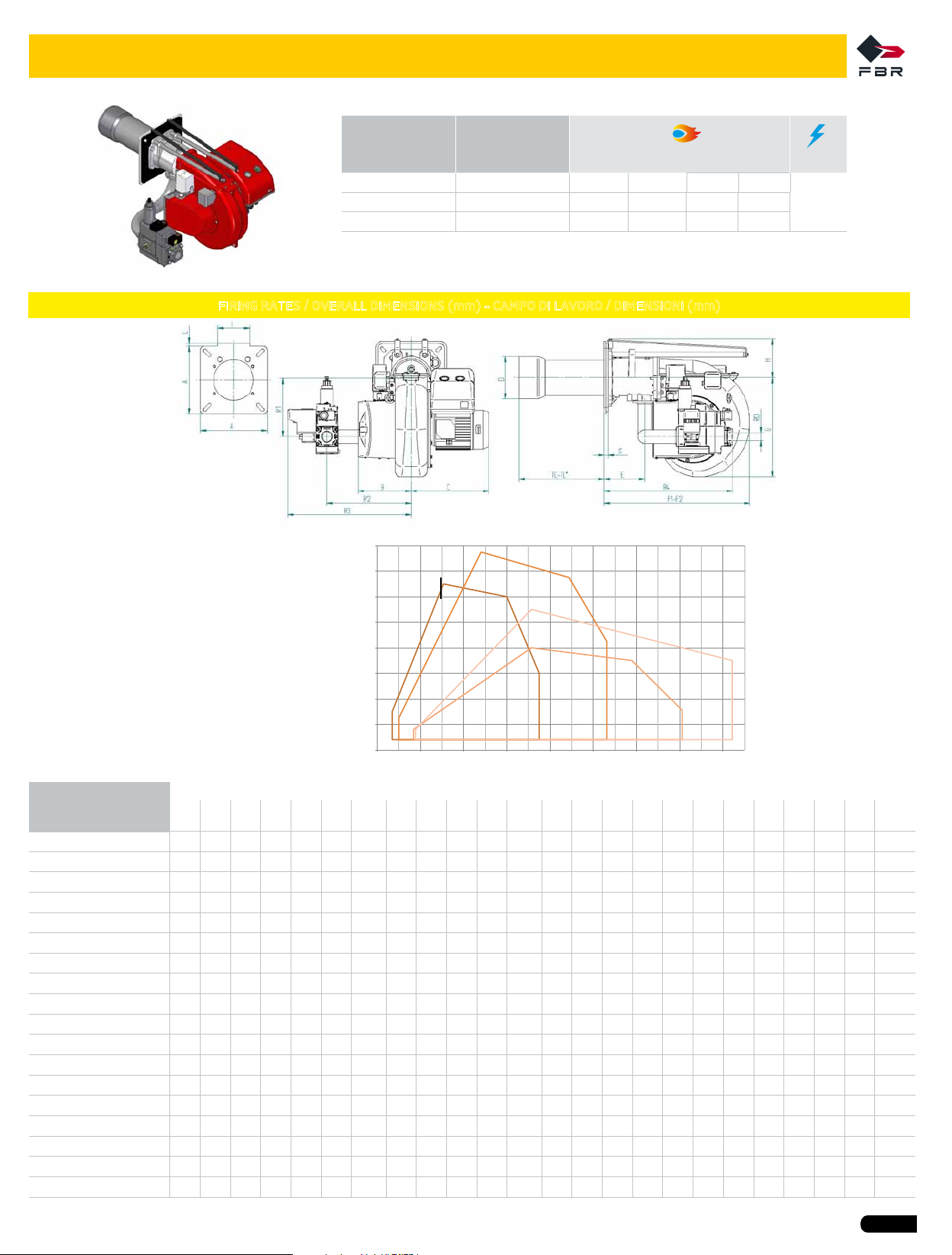

SERIE P & P/M
Progressive and modulating from 349 up to 3488 kW
Progressivi e modulanti da 349 a 3488 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
kcal/h kW
min max min max
GAS P 190/M * ° 900.000 1.900.000 349/1046 2209
GAS P 300/M* ° 1.200.000 3.000.000 465/1395 3488
* Available also in Low NOx version * Disponibili anche in versione Low NOx ° Available also special versions with INVERTER and ELECTRONIC BURNER CONTROL
° Fornibili anche in versioni speciali con INVERTER e CAMMA ELETTRONICA
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
3FGAS P 250/M* ° 1.000.000 2.500.000 384/1163 2907
MODEL
MODELLO
GAS P 190/M CE - D2” - FS50
GAS P 190/M CE - DN65 - FS65
GAS P 190/M CE - DN80 - FS80
GAS P 190/M CE - DN100 - FS100
GAS P 250/M CE - D2” - FS50
GAS P 250/M CE - DN65 - FS65
GAS P 250/M CE - DN80 - FS80
GAS P 250/M CE - DN100 - FS100
GAS P 300/M CE - D2” - FS50
GAS P 300/M CE - DN65 - FS65
GAS P 300/M CE - DN80 - FS80
GAS P 300/M CE - DN100 - FS100
18
14
10
6
2
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-2 300 600 900 1200 1500 1800 2100 2400 27 00 3000 3300 3600
GAS P190/M CE GAS P300/M CE
Heat output / Potenza termica [kW]
GAS P250/M CE
* Suggested/Consigliato
A B C D E F G TL N min N* N max L min* L max M R1 R2 R3 R4 RD
360 453 974 265 145 422 363 495 396 424 438 280 320 M14 254 509 672 504
360 453 974 265 145 422 363 495 396 424 438 280 320 M14 254 480 634 688
360 453 974 265 145 422 363 495 396 424 438 280 320 M14 254 480 647 708
360 453 974 265 145 422 363 495 396 424 438 280 320 M14 254 480 654 748
360 453 974 270 145 422 363 495 396 424 438 280 320 M14 254 509 672 504
360 453 974 270 145 422 363 495 396 424 438 280 320 M14 254 480 634 688
360 453 974 270 145 422 363 495 396 424 438 280 320 M14 254 480 647 708
360 453 974 270 145 422 363 495 396 424 438 280 320 M14 254 480 654 748
360 453 974 300 145 422 363 460 396 424 438 310 320 M14 254 590 672 504
360 453 974 300 145 422 363 460 396 424 438 310 320 M14 254 480 634 688
360 453 974 300 145 422 363 460 396 424 438 310 320 M14 254 480 647 708
360 453 974 300 145 422 363 460 396 424 438 310 320 M14 254 480 654 748
2”
DN65
DN80
DN100
2”
DN65
DN80
DN100
2”
DN65
DN80
DN100
34
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 35

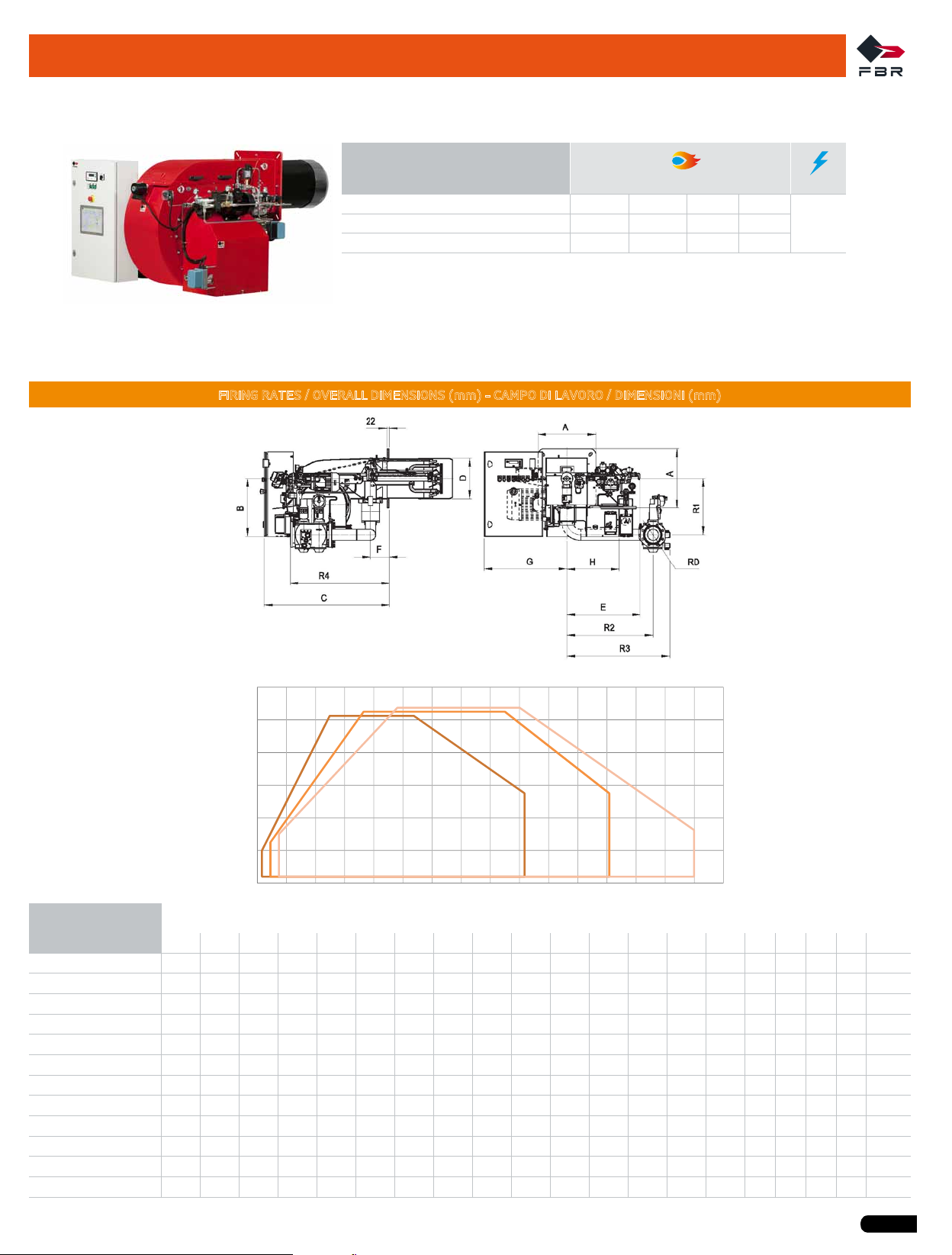

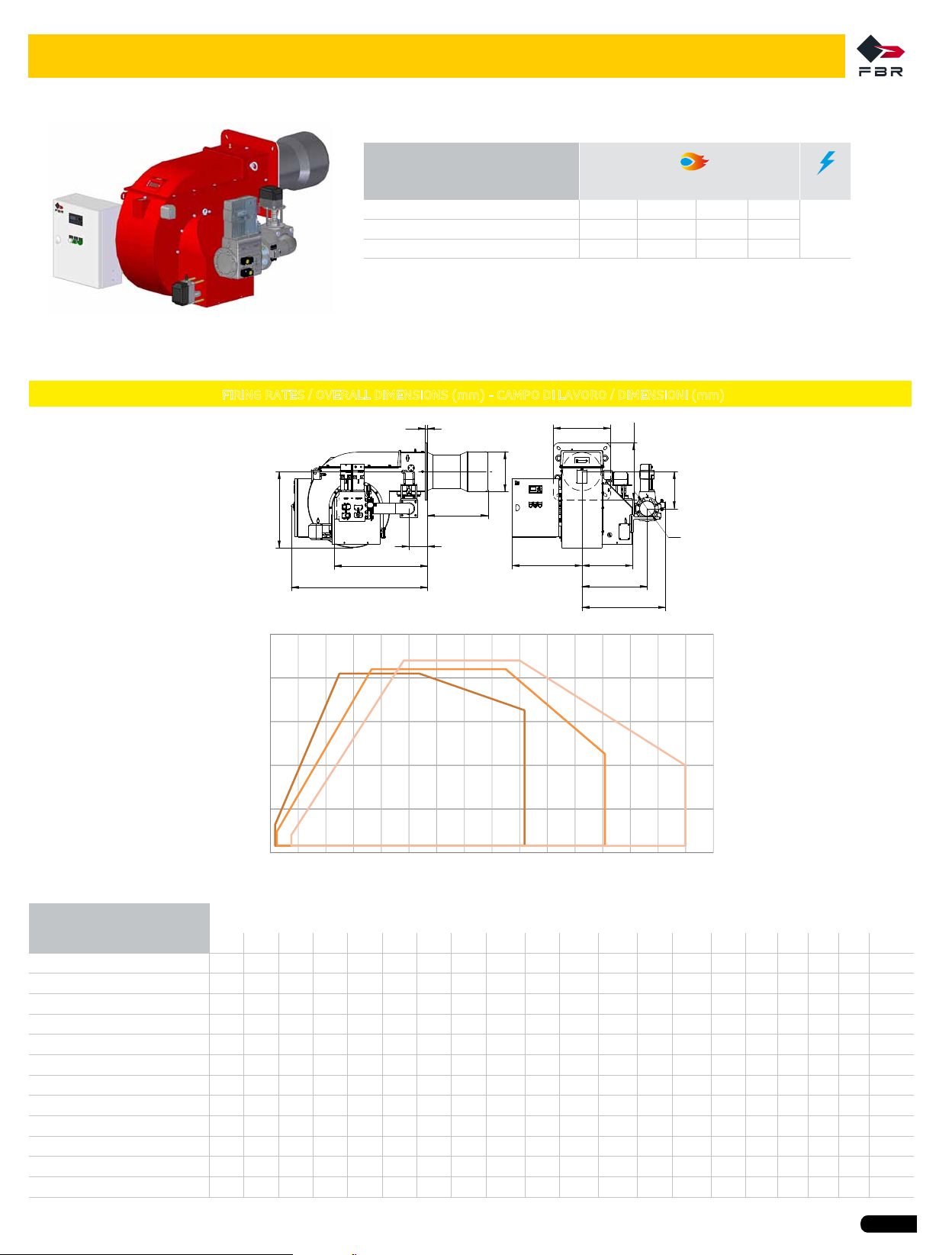

SERIE P/M
Progressive and modulating from 465 up to 7558 kW /
Progressivi e modulanti da 465 a 7558 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
kcal/h kW
min max min max
GAS P 350/M EL EVO * 1.200.000 3.500.000 465/1395 4070
GAS P 550/M EL EVO * 2.000.000 5.500.000 500/2325 6395
* Available also in Low NOx version * Disponibili anche in versione Low NOx
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
20
D
B
TL
E
R4
C
A
F G
A
R1
RD
R2
R3
3FGAS P 450/M EL EVO * 1.600.000 4.500.000 465/1860 5232
MODEL
MODELLO
GAS P 350/M CE EVO - D2” - FS50
GAS P 350/M CE EVO - DN65 - FS65
GAS P 350/M CE EVO - DN80 - FS80
GAS P 350/M CE EVO - DN100 - FS100
GAS P 450/M CE EVO - D2” - FS50
GAS P 450/M CE EVO - DN65 - FS65
GAS P 450/M CE EVO - DN80 - FS80
GAS P 450/M CE EVO - DN100 - FS100
GAS P 550/M CE EVO - D2” - FS50
GAS P 550/M CE EVO - DN65 - FS65
GAS P 550/M CE EVO - DN80 - FS80
GAS P 550/M CE EVO - DN100 - FS100
24
19
14
9
4
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-1 400 1200 2000 2800 4400 5200 6000 6800
GAS P350/M CE
3600
GAS P450/M CE
GAS P550/M CE
Heat output / Potenza termica [kW]
* Suggested/Consigliato
A B C D E F G TL N min N* N max P min P* P max R R1 R2 R3 R4 RD
490 652 1167 342 160 600 440 515 552 552 580 350 360 450 M14 317 535 660 745 2”
490 652 1167 342 160 600 440 515 552 552 580 350 360 450 M14 317 560 670 780 DN65
490 652 1167 342 160 600 440 515 552 552 580 350 360 450 M14 317 560 720 800 DN80
490 652 1167 342 160 600 440 515 552 552 580 350 360 450 M14 317 610 785 840 DN100
490 652 1167 382 160 600 440 520 552 552 580 390 400 450 M14 317 535 660 745 2”
490 652 1167 382 160 600 440 520 552 552 580 390 400 450 M14 317 560 670 780 DN65
490 652 1167 382 160 600 440 520 552 552 580 390 400 450 M14 317 560 720 800 DN80
490 652 1167 382 160 600 440 520 552 552 580 390 400 450 M14 317 610 785 840 DN100
490 652 1167 402 160 600 440 520 552 552 580 410 420 450 M14 317 535 660 745 2”
490 652 1167 402 160 600 440 520 552 552 580 410 420 450 M14 317 560 670 780 DN65
490 652 1167 402 160 600 440 520 552 552 580 410 420 450 M14 317 560 720 800 DN80
490 652 1167 402 160 600 440 520 552 552 580 410 420 450 M14 317 610 785 840 DN100
Single-phase / Monofase
1F
Three-phase / Trifase
3F
35
Page 36

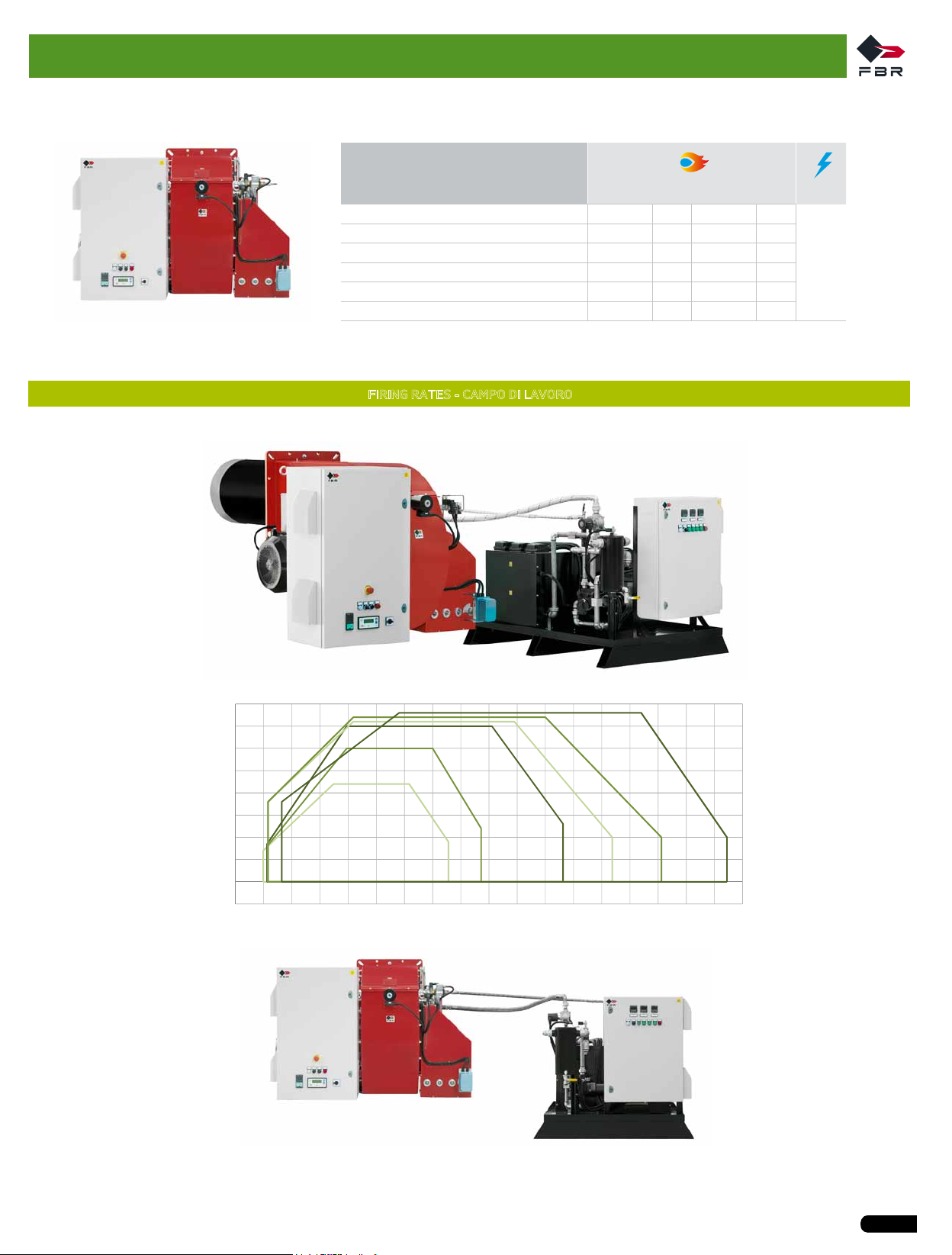

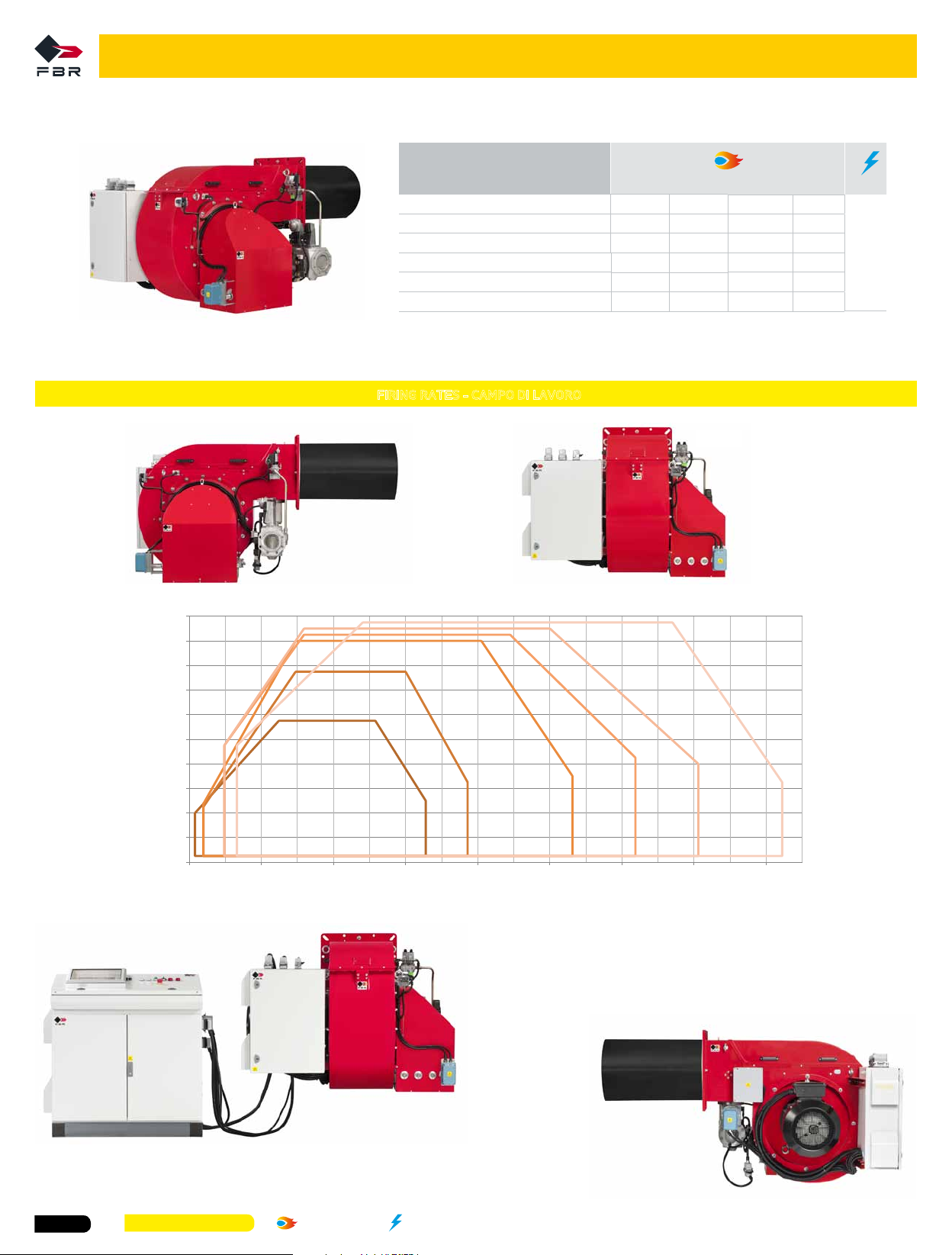

SERIE P/M
Progressive and modulating from 1395 up to 17442 kW /
Progressivi e modulanti da 1395 a 17442 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
GAS P 650/M EL 3.000.000 6.500.000 1163/3488
GAS P 750/M EL * 3.400.000 7.500.000
GAS P 1000/M EL *
GAS P 1300/M EL * 3.600.000 11.500.000 1977/4186 13372
GAS P 1500/M EL 3.600.000 13.000.000
GAS P 1800/M EL *
* Available also in Low NOx version * Disponibili anche in versione Low NOx
FIRING RATES - CAMPO DI LAVORO
kcal/h kW
min max min max
7558
1395/3953 8721
3.400.000 10.000.000
5.000.000 15.000.000 2325/5814 17442
1395/3953 11628
1977/4186 15116
3F
39
35
31
27
23
19
15
11
7
Combustion chamber pressure [mbar]
3
Pressione in camera di combustione [mbar]
-1 1000 3000 5000 7000 9000 11000 13000 15000 17000
GAS P650/M
GAS
P750/M
GAS P1000/M
GAS
P1300/M
GAS
P1500/M
Heat output / Potenza termica [kW]
GAS P1800/M
Please contact our Technical & Sales Offices for detailed technical data.
Vi invitiamo a contattare i ns. Uffici Tecnico-Commerciali per i dati tecnici di dettaglio.
36
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Single-phase / Monofase
1F
Three-phase / Trifase
3F
Page 37
DUAL FUEL BURNERS GAS/LIGHT OIL GAS/HEAVY OIL KN
BRUCIATORI MISTI
GAS/GASOLIO
GAS/OLIO COMBUSTIBILE KN
4
37
Page 38

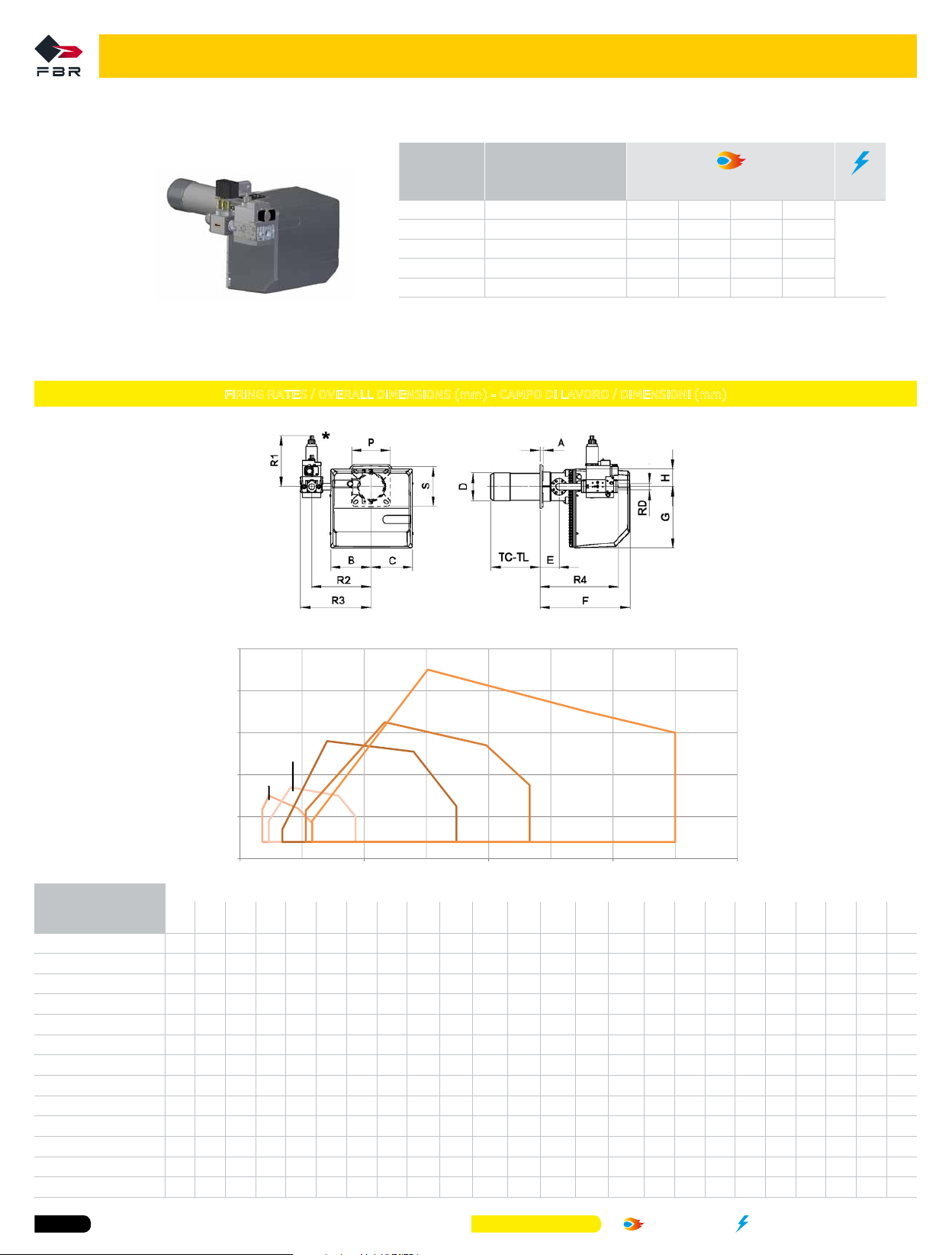

SERIE GMX
Gas/Light Oil - Gas/Gasolio
1 stage from 22 up to 232 kW / Monostadio da 22 a 232 kW
1 STAGE
MONOSTADIO
GM X 0 19.500 29.500 22,6 34,3
GM X 1 25.000 60.000 29 69,8
GM X 3 50.000 130.000 58,1 151
GM X 4 100.000 200.000 116 232
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
DIMENSIONI DI INGOMBRO - OVERALL DIMENSION
kcal/h kW
min max min max
1F
3.5
2.5
1.5
GM X0
0.5
GM X1
-0.5
Combustion chamber pressure [mbar]
0 50 100 150 200 250
Pressione in camera di combustione [mbar]
GM X3 GM X4
Heat output / Potenza termica [kW]
MODEL
MODELLO
GM X 0 - D1/2” - S 15 162 175 90 43 305 210 65 130 150 170 M8 100 110 130 150 150 90 150 132 200 254 240
GM X 1 - D1/2”- S 15 162 175 90 43 305 210 65 130 150 170 M8 100 110 130 150 150 90 150 132 200 254 240
GM X 1 - D3/4” - S 15 162 175 90 43 305 210 65 130 150 170 M8 100 110 130 150 150 90 150 138 220 262 328
GM X 3 - D1” - S 16 185 195 108 54 340 248 70 150 170 170 M8 120 130 140 190 150 130 250 168 280 337 361 1”
GM X 4 - D1” - S 20 185 195 125 78 368 248 70 170 205 226
A B C D E F G H L min L* L max M N min N* N max P S TC TL R1 R2 R3 R4 RD
M10
130 140 160 200 200 160 280 173 280 337 385 1”
* Suggested/Consigliato
1/2”
1/2”
3/4”
38
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica Single-phase / Monofase
1F
Three-phase / Trifase
3F
Page 39

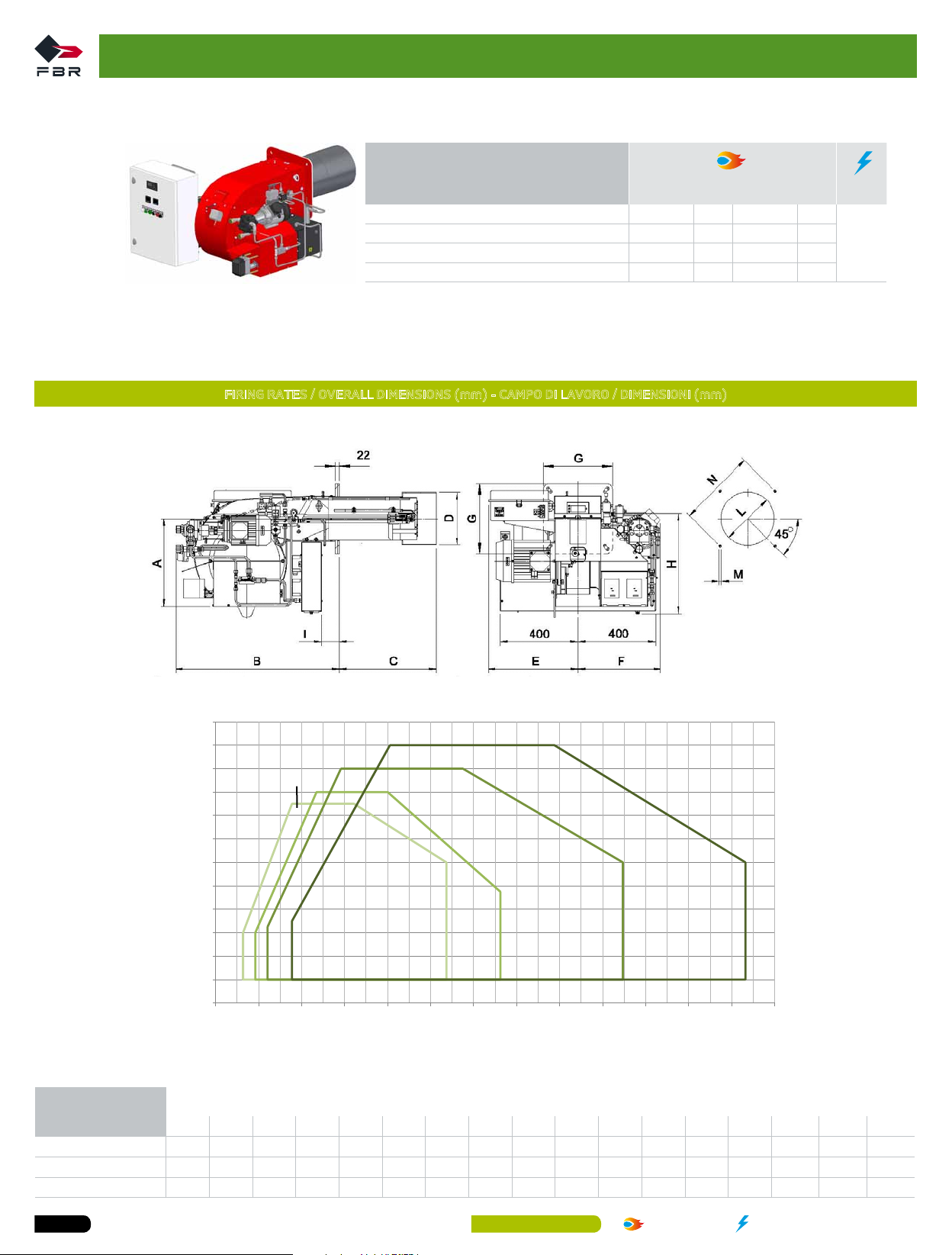

SERIE K
Gas/Light Oil - Gas/Gasolio
2 stages progressive and modulating from 64 up to 1744 kW
Bistadio progressivi e modulanti da 64 a 1744 kW
2 STAGES
BISTADIO
PROGRESSIVE & MODULATING
kcal/h kW
min max min max
K 3/2 - 100.000 200.000 63,9/116 232
K 4/2 EVO 2 K 4/M/2 EL EVO 2 200.000 450.000 116/232 523
K X 5/2 * K X 5/M/2 EL * 350.000 730.000 140/410 850
K 6/2 K 6/M 500.000 1.000.000 200/581 1163
K 7/2 K 7/M * 774.000 1.500.000 300/900 1744
* Available also in Low NOx version * Disponibili anche in versione Low NOx
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
15
13
K X 5/2
K X5/M/2
1F
3F
11
9
7
5
Combustion chamber pressure [mbar]
3
Pressione in camera di combustione [mbar]
1
-1
MODEL
MODELLO
K 3/2 - D1”- S 200 188 358 138 98
K 4/2 EVO 2 - D1” S 200 188 345 150 99
K 4/2 EVO 2 - D1” 1/4 - S 200 188 345 150 99
K 4/2 EVO 2 - D1” 1/2 - S 200 188 345 150 99
K 4/2 EVO 2 - D2” S 200 188 345 150 99
K X 5/2 - D1” - S 300 236 365 175 168
K X 5/2 - D1” 1/4 - S 300 236 365 175 168
K X 5/2 - D1” 1/2 - S 300 236 365 175 168
K X 5/2 - D2” - S 300 236 365 175 168
K 6/2 - D2” - S 320 238 393 210 193
K 7/2 - D2” - S 320 238 393 210 193
K 6/M - D2” - FS50 320 380 393 209 193
K 6/M - DN65 - FS65 320 380 393 209 193
K 6/M - DN80 - FS80 320 380 393 209 193
K 7/M - D2” - FS50 320 380 393 209 193
K 7/M - DN65 - FS65 320 380 393 209 193
K 7/M - DN80 - FS80 320 380 393 209 193
A B C D E F1 F2 G H I L M
K 4/2 EVO 2
K 4/M/2 EVO 2
K 6/2 - K 6/M K 7/2 - K 7/M
0 200 400 600 800 1000 1200 1400 1600 1800
493 -
734 -
734 -
734 -
734 -
840 1280
840 1280
840 1280
840 1280
980 1560
980 1560
1037 1617
1037 1617
1037 1617
1037 1617
1037 1617
1037 1617
327 110 0 0 M10 205 226 150 - 250 350 18 171 280 411 354 1”
416 110 0 0 M10 205 226 160 - 250 350 20 193 280 338 431 1”
416 110 0 0 M10 205 226 160 - 250 350 20 193 280 338 431 1” 1/4
416 110 0 0 M10 205 226 160 - 250 350 20 193 280 346 446 1” 1/2
416 110 0 0 M10 205 226 160 - 250 350 20 193 280 346 446 2”
327 171 144 10 M12 310 368 185 250 250 315 18 260 380 438 548 1”
327 171 144 10 M12 310 368 185 250 250 315 18 260 380 438 548 1” 1/4
327 171 144 10 M12 310 368 185 250 250 315 18 260 536 430 576 1” 1/2
327 171 144 10 M12 310 368 185 250 250 315 18 260 536 430 576 2”
438 213 183 40 M14 340 368 220 250 280 400 23 283 552 556 615 2”
438 213 183 40 M14 340 368 220 250 280 400 23 283 552 556 615 2”
438 267 183 40 M14 340 368 220 250 280 400 23 228 510 673 552 2”
438 267 183 40 M14 340 368 220 250 280 400 23 228 510 665 586 DN65
438 267 183 40 M14 340 368 220 250 280 400 23 228 550 720 626 DN80
438 267 183 40 M14 340 368 220 250 280 400 23 228 510 673 552 2”
438 267 183 40 M14 340 368 220 250 280 400 23 228 510 665 586 DN65
438 267 183 40 M14 340 368 220 250 280 400 23 228 550 720 626 DN80
Heat output / Potenza termica [kW]
min
N
N
maxO min*O max
TC TL S R1 R2 R3 R4 RD
* Suggested/Consigliato
F2= overall dimension with the burner out in position of maintenance
F2= ingombro a bruciatore arretrato in posizione di manutenzione
39
Page 40
SERIE K
Gas/Light Oil - Gas/Gasolio
Progressive and modulating from 349 up to 2907 kW /
Progressivi e modulanti da 349 a 2907 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
K 190/M EL * ° 900.000 2.060.000 349/1046 2395
K 250/M EL * ° 1.000.000 2.500.000 465/1163 2907
* Available also in Low NOx version * Disponibili anche in versione Low NOx
° Available also special versions with INVERTER
° Fornibili anche in versioni speciali con INVERTER
kcal/h kW
min max min max
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
3F
19
15
11
7
3
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-1 300 700 1100 1500 1900 2300 2700 3100
MODEL
MODELLO
K 190/M EL - D2” - FS50 360 460 900 265 481 145 545 363 280 280 320 M14 396 424 438 600 610 700 254 2”
K 190/M EL - DN65 - FS65 360 460 900 265 481 145 545 363 280 280 320 M14 396 424 438 688 630 730 254 DN65
K 190/M EL - DN80 - FS80 360 460 900 265 481 145 545 363 280 280 320 M14 396 424 438 708 630 745 254 DN80
K 190/M EL - DN100 - FS100 360 460 900 265 481 145 545 363 280 280 320 M14 396 424 438 748 630 752 254 DN100
K 250/M EL - D2” - FS50 360 460 900 265 481 145 545 363 280 280 320 M14 396 424 438 600 610 700 254 2”
K 250/M EL - DN65 - FS65 360 460 900 265 481 145 545 363 280 280 320 M14 396 424 438 688 630 730 254 DN65
K 250/M EL - DN80 - FS80 360 460 900 265 481 145 545 363 280 280 320 M14 396 424 438 708 630 745 254 DN80
K 250/M EL - DN100 - FS100 360 460 900 265 481 145 545 363 280 280 320 M14 396 424 438 748 630 752 254 DN100
A B C D TL F G H I min I* I max M N min N* N max R1 R2 R3 R4 RD
K 190/M
Heat output / Potenza termica [kW]
K 250/M
* Suggested/Consigliato
40
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 41
SERIE K
Gas/Light Oil - Gas/Gasolio
Progressive and modulating from 465 up to 6395 kW /
Progressivi e modulanti da 465 a 6395 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
K 350/M EL * ° 1.200.000 3.500.000 465/1395 4070
K 550/M EL * ° 2.000.000 5.500.000 698/2325 6395
* Available also in Low NOx version * Disponibili anche in versione Low NOx
° Available also special versions with INVERTER
° Fornibili anche in versioni speciali con INVERTER
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
kcal/h kW
min max min max
3FK 450/M EL * ° 1.600.000 4.500.000 581/1860 5232
23
19
15
11
7
MODEL
3
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-1 400 1200 2000 2800 4400 5200 6000 6800
K 350/M
3600
Heat output / Potenza termica [kW]
K 450/M
K 550/M
* Suggested/Consigliato
MODELLO
A B C D TL F G H I min I* I max M min N* max R1 R2 R3 R4 RD
K 350/M EL - D2” - FS50 490 481 1090 334 535 160 600 440 350 350 450 M14 552 552 580 740 795 935 317 D2”
K 350/M EL - DN65 - FS65 490 481 1090 334 535 160 600 440 350 350 450 M14 552 552 580 780 795 965 317 DN65
K 350/M EL - DN80 - FS80 490 481 1090 334 535 160 600 440 350 350 450 M14 552 552 580 800 795 980 317 DN80
K 350/M EL - DN100 - FS100 490 481 1090 334 535 160 600 440 350 350 450 M14 552 552 580 838 795 1010 317 DN100
K 450/M EL - D2”- FS50 490 481 1090 380 560 160 600 440 390 390 450 M14 552 552 580 740 795 935 317 D 2”
K 450/M EL - DN65 - FS65 490 481 1090 380 560 160 600 440 390 390 450 M14 552 552 580 780 795 965 317 DN65
K 450/M EL - DN80 - FS80 490 481 1090 380 560 160 600 440 390 390 450 M14 552 552 580 800 795 980 317 DN80
K 450/M EL - DN100 - FS100 490 481 1090 380 560 160 600 440 390 390 450 M14 552 552 580 838 795 1010 317 DN100
K 550/M EL - D2”- FS50 490 481 1090 380 560 160 661 440 390 410 450 M14 552 552 580 740 795 935 317 D2”
K 550/M EL - DN65 - FS65 490 481 1090 380 560 160 661 440 390 410 450 M14 552 552 580 780 795 965 317 DN65
K 550/M EL - DN80 - FS80 490 481 1090 380 560 160 661 440 390 410 450 M14 552 552 580 800 795 980 317 DN80
K 550/M EL - DN100 - FS100 490 481 1090 380 560 160 661 440 390 410 450 M14 552 552 580 838 795 1010 317 DN100
Single-phase / Monofase
1F
Three-phase / Trifase
3F
41
Page 42
SERIE K
Gas/Light Oil - Gas/Gasolio
Progressive and modulating from 1163 up to 17442 kW/
Progressivi e modulanti da 1163 a 17442 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
K 650/M EL * 3.000.000 6.500.000 1163/3488 7558 K 750/M EL * 3.400.000 7.500.000 1395/3953 8721 K 1000/M EL * K 1300/M EL * 3.600.000 11.500.000 1977/4186 13372 K 1500/M EL * 3.600.000 13.000.000 K 1800/M EL *
* Available also versions with INVERTER * Fornibili anche in versioni speciali con INVERTER
kcal/h kW
min max min max
3.400.000 10.000.000
5.000.000 15.000.000 2325/5815 17442
1395/3953 11628
1977/4186 15116
3F
FIRING RATES - CAMPO DI LAVORO
45
35
25
15
5
K 650/M
K750 /M
K 1000/M
K1300 /M
K 1500/M K 1800/M
Combustion chamber pressure [mbar]
Pressione in camera di combustione [mbar]
-5 1000 4000 7000 10000 13000 16000 19000
Heat output / Potenza termica [kW]
Please contact our Technical & Sales Offices for detailed technical data.
Vi invitiamo a contattare i ns. Uffici Tecnico-Commerciali per i dati tecnici di dettaglio.
42
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 43
SERIE KN
Gas/Heavy oil - Gas/Olio Combustibile
Progressive and modulating from 349 up to 6395 kW /
Progressivi e modulanti da 349 a 6395 kW
2 STAGES
BISTADIO
PROGRESSIVE & MODULATING
kcal/h kW
min max min max
KN 6/2 EL KN 6/M EL * 500.000 1.000.000 290/581 1163
KN 7/2 EL KN 7/M EL * 770.000 1.500.000 450/900 1744
- KN 190/M EL * 900.000 2.019.000 349/1046 2347
- KN 250/M EL * 1.000.000 2.500.000 465/1163 2907
- KN 350/M EL * 1.200.000 3.500.000 465/1395 4070
- KN 450/M EL * 1.600.000 4.500.000 581/1860 5232
- KN 550/M EL * 2.000.000 5.500.000 698/2325 6395
* Available also versions with INVERTER * Fornibili anche in versioni speciali con INVERTER
FIRING RATES / OVERALL DIMENSIONS (mm) - CAMPO DI LAVORO / DIMENSIONI (mm)
3F
21
19
17
15
13
11
9
7
5
3
Combustion chamber pressure [mbar]
1
Pressione in camera di combustione [mbar]
-1
MODEL
MODELLO
KN 190/M EL - D2” - FS50 360 460 900 265 145 545 363 280 280 320 396 424 438 M14 93 403 403 790 480 600 610 700 260 2”
KN 190/M EL - DN65 - FS65 360 460 900 265 145 545 363 280 280 320 396 424 438 M14 93 403 403 790 480 688 630 730 260 DN65
KN 190/M EL - DN80 - FS80 360 460 900 265 145 545 363 280 280 320 396 424 438 M14 93 403 403 790 480 708 630 745 260 DN80
KN 190/M EL - DN100 - FS100 360 460 900 265 145 545 363 280 280 320 396 424 438 M14 93 403 403 790 480 748 630 752 260 DN100
KN 250/M EL - D2” - FS50 360 460 900 265 145 545 363 280 280 320 396 424 438 M14 93 403 403 790 480 600 610 700 260 2”
KN 250/M EL - DN65 - FS65 360 460 900 265 145 545 363 280 280 320 396 424 438 M14 93 403 403 790 480 688 630 730 260 DN65
KN 250/M EL - DN80 - FS80 360 460 900 265 145 545 363 280 280 320 396 424 438 M14 93 403 403 790 480 708 630 745 260 DN80
KN 250/M EL - DN100 - FS100 360 460 900 265 145 545 363 280 280 320 396 424 438 M14 93 403 403 790 480 748 630 752 260 DN100
A B C D F G H
KN 7/M
KN 6/M
KN
KN
190/M
0 500 1000 1500 2000 2500 3000 3500 4000 450 0 5000 5500 6000 6500
Heat output / Potenza termica [kW]
I
I* I max L min L*
min
KN 350/M KN 450/M KN 550/M
250/M
L
max
M14 O P Q S TL R1 R2 R3 R4 RD
* Suggested/Consigliato
° Dimensions on request. ° Dimensioni su richiesta.
Single-phase / Monofase
1F
Three-phase / Trifase
3F
43
Page 44

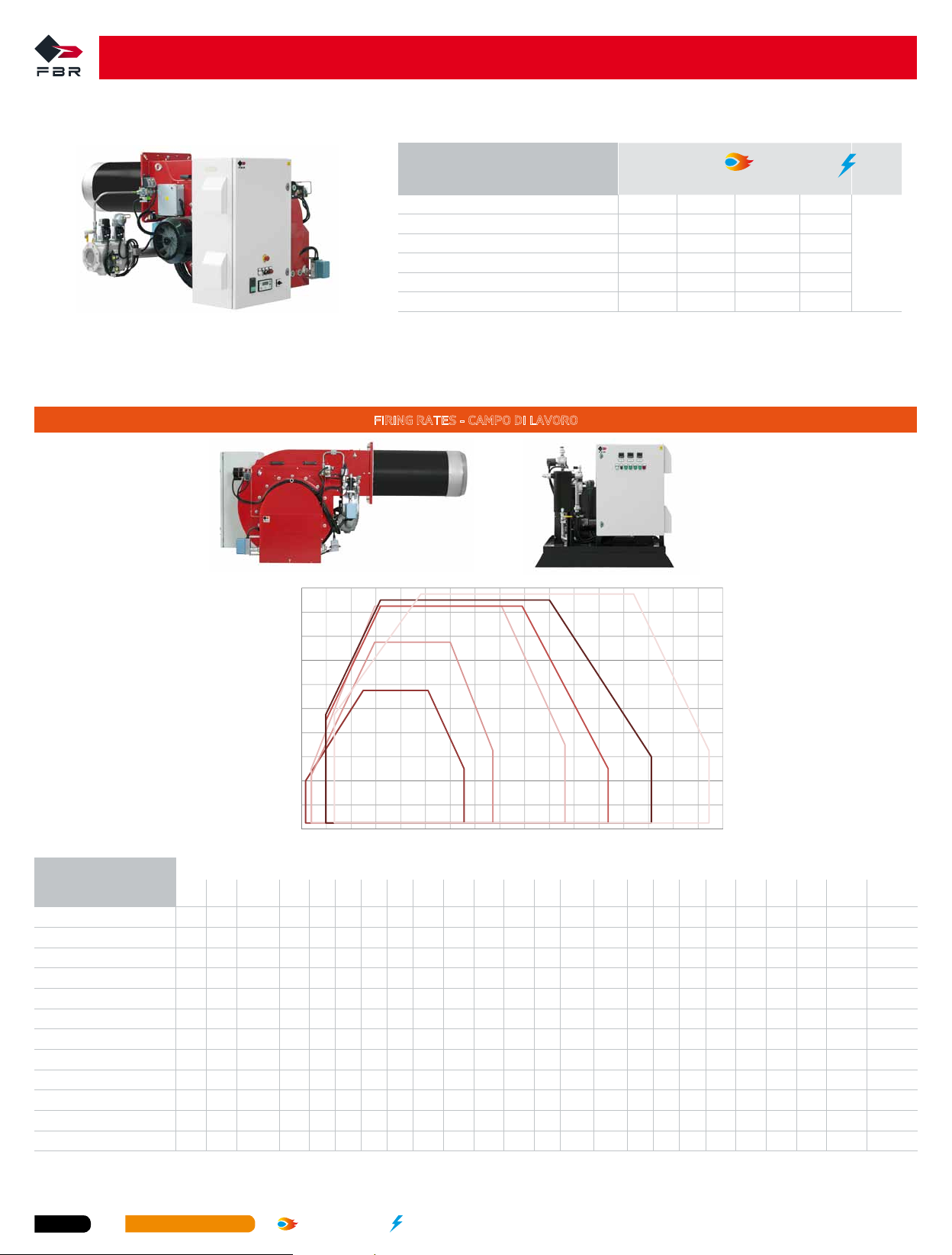

SERIE KN
Gas/Heavy oil - Gas/Olio Combustibile
Progressive and modulating from 1163 up to 17442 kW
Progressivi e modulanti da 1163 a 17442 kW
PROGRESSIVE & MODULATING
PROGRESSIVI E MODULANTI
KN 650/M EL *
kcal/h kW
min max min max
3.000.000 6.500.000 1163/3488 7558
KN 750/M EL * 3.400.000 7.500.000 1395/3953 8721
KN 1000/M EL * 3.400.000 10.000.000 1395/3953 11628
KN 1300/M EL * 3.600.000 11.500.000 1977/4186 13372
3F
KN 1500/M EL * 3.600.000 13.000.000 1977/4186 15116
KN 1800/M EL * 5.000.000 15.000.000 2325/5814 17442
* Available also versions with INVERTER * Fornibili anche in versioni speciali con INVERTER
FIRING RATES - CAMPO DI LAVORO
39
35
31
27
23
19
15
11
Combustion chamber pressure [mbar]
7
Pressione in camera di com bustione [mbar]
3
-1 1000 3000 5000 7000 9000 11000 130 00 15000 17000
KN 650/M
MODEL
MODELLO
KN 350/M EL - D2" - FS50 490 481 1090 334 160 600 440 350 350 450 552 552 580 M14 57 523 405 762 535 740 795 935 317 2”
KN 350/M EL - DN65 - FS65 490 481 1090 334 160 600 440 350 350 450 552 552 580 M14 57 523 405 762 535 780 795 965 317 DN65
KN 350/M EL - DN80 - FS80 490 481 1090 334 160 600 440 350 350 450 552 552 580 M14 57 523 405 762 535 800 795 980 317 DN80
KN 350/M EL - DN100 - FS100 490 481 1090 334 160 600 440 350 350 450 552 552 580 M14 57 523 405 762 535 838 795 1010 317 DN100
KN 450/M EL - D2" - FS50 490 481 1090 380 160 700 440 390 390 450 552 552 580 M14 57 523 405 905 560 740 795 935 317 2”
KN 450/M EL - DN65 - FS65 490 481 1090 380 160 700 440 390 390 450 552 552 580 M14 57 523 405 905 560 780 795 965 317 DN65
KN 450/M EL- DN80 - FS80 490 481 1090 380 160 700 440 390 390 450 552 552 580 M14 57 523 405 905 560 800 795 980 317 DN80
KN 450/M EL - DN100 - FS100 490 481 1090 380 160 700 440 390 390 450 552 552 580 M14 57 523 405 905 560 838 795 1010 317 DN100
KN 550/M EL - D2" - FS50 490 481 1090 380 160 700 440 390 410 450 552 552 580 M14 57 523 405 905 560 740 795 935 317 2”
KN 550/M EL - DN65 - FS65 490 481 1090 380 160 700 440 390 410 450 552 552 580 M14 57 523 405 905 560 780 795 965 317 DN65
KN 550/M EL - DN80 - FS80 490 481 1090 380 160 700 440 390 410 450 552 552 580 M14 57 523 405 905 560 800 795 980 317 DN80
KN 550/M EL - DN100 - FS100 490 481 1090 380 160 700 440 390 410 450 552 552 580 M14 57 523 405 905 560 838 795 1010 317 DN100
A B C D F G H
min
I
KN 750
KN 1000/M KN 1300/M KN 1500/M
/M
Heat output / Potenza termica [kW]
I* I max L min L*
KN 1800/M
* Suggested/Consigliato
L
M14 O P Q S TL R1 R2 R3 R4 RD
max
44
Please contact our Technical & Sales Offices for detailed technical data.
Vi invitiamo a contattare i ns. Uffici Tecnico-Commerciali per i dati tecnici di dettaglio.
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Single-phase / Monofase
1F
Three-phase / Trifase
3F
Page 45
Industrial burners are designed for residential plants and industrial processes that need high heating powers. The actual range is characterized by duo block burners with separeted ventilator to be installed based on specific and real technical needs (ventilator not included).
When a significant amount of heating is needed, a single ventilator is able to work for more industrial burners, simplifing the entire heating plant. It’s possible to use pre-heated combustion air, taking advantage of heat recovery from flue gases.
Available for the use of different types of fuel (light oil, heavy oil, natural gas, LPG), the industrial burners can be customized based on final plant characteristics and Your real needs. Thanks to last technical innovations, the industrial burners are easy to be installed. Available both mechanical and electronic version.
Please contact our Technical & Sales Offices for the study of Your specific needs.
Le testate industriali sono progettate per impianti civili e processi industriali che richiedono grandi potenze termiche. La gamma sviluppata si caratterizza per la predisposizione all’installazione del ventilatore dissociato, da abbinare separatamente sulla base delle specifiche tecniche.
Nelle situazioni di rilevante fabbisogno termico, un singolo ventilatore può asservire più testate industriali, conseguendo la semplificazione dell’impianto. È possibile impiegare aria comburente preriscaldata, sfruttando il recupero termico proveniente dai gas di scarico della caldaia.
INDUSTRIAL BURNERS
BRUCIATORI INDUSTRIALI
Disponibili per l’utilizzo dei diversi tipi di combustibile (gasolio, olio combustibile, gas metano, G.P.L.), sono personalizzabili in funzione delle caratteristiche dell’impianto finale e delle Vostre reali esigenze. Le recenti innovazioni rendono le testate industriali di facile installazione. Disponibili anche nella versione con camma meccanica e camma elettronica.
Vi invitiamo a contattare i ns. Uffici Tecnico-Commerciali per lo studio delle Vostre applicazioni specifiche.
5
45
Page 46

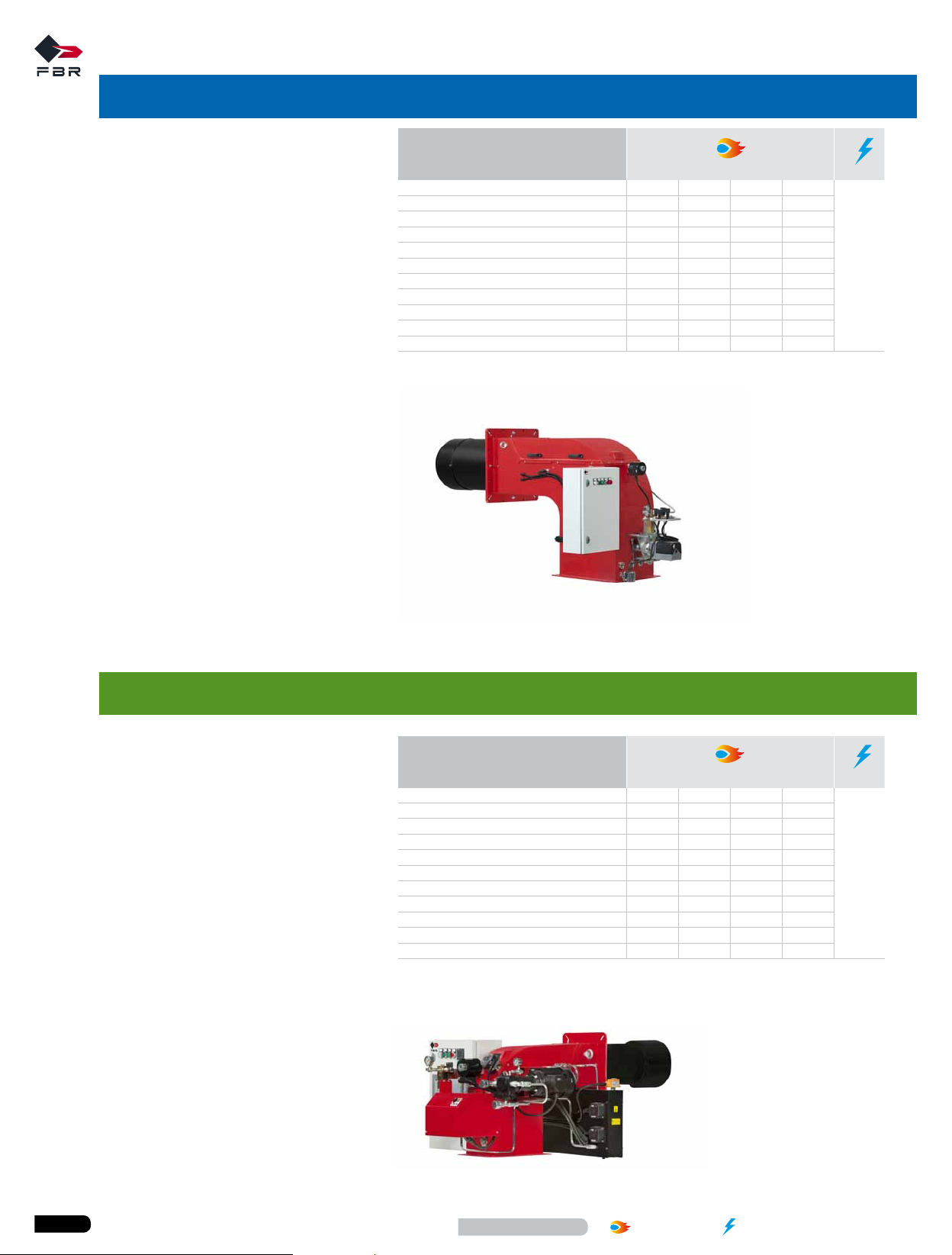

LIGHT OIL BURNERS / BRUCIATORI DI GASOLIO
MODEL
MODELLO
HI-FGP 190/M TL 60 206 712 2443 HI-FGP 250/M TL 80 250 949 2965 HI-FGP 350/M TL 120 350 1423 4151 HI-FGP 450/M TL 160 450 1898 5337 HI-FGP 550/M TL 200 550 2372 6523 HI-FGP 650/M TL 294 637 3488 7558 HI-FGP 750/M TL 333 735 3953 8721 HI-FGP 1000/M TL 333 980 3953 11628 HI-FGP 1300/M TL 353 1127 4186 13372 HI-FGP 1500/M TL 353 1274 4186 15116 HI-FGP 1800/M TL 490 1471 5814 17442
kg/h kW
min max min max
3F
HEAVY OIL BURNER / BRUCIATORI DI OLIO COMBUSTIBILE
MODEL
MODELLO
HI-FNDP 190/M TL 80 206 911 2347 HI-FNDP 250/M TL 100 250 1139 2849 HI-FNDP 350/M TL 120 350 1367 3988 HI-FNDP 450/M TL 160 450 1823 5128 HI-FNDP 550/M TL 200 550 2279 6267 HI-FNDP 650/M TL 306 663 3488 7558 HI-FNDP 750/M TL 347 765 3953 8721 HI-FNDP 1000/M TL 347 1020 3953 11628 HI-FNDP 1300/M TL 367 1173 4186 13372 HI-FNDP 1500/M TL 367 1326 4186 15116 HI-FNDP 1800/M TL 510 1531 5814 17442
kg/h kW
min max min max
3F
46
Legend / Legenda
Power / Potenza Electrical supply / Alimentazione elettrica
Page 47

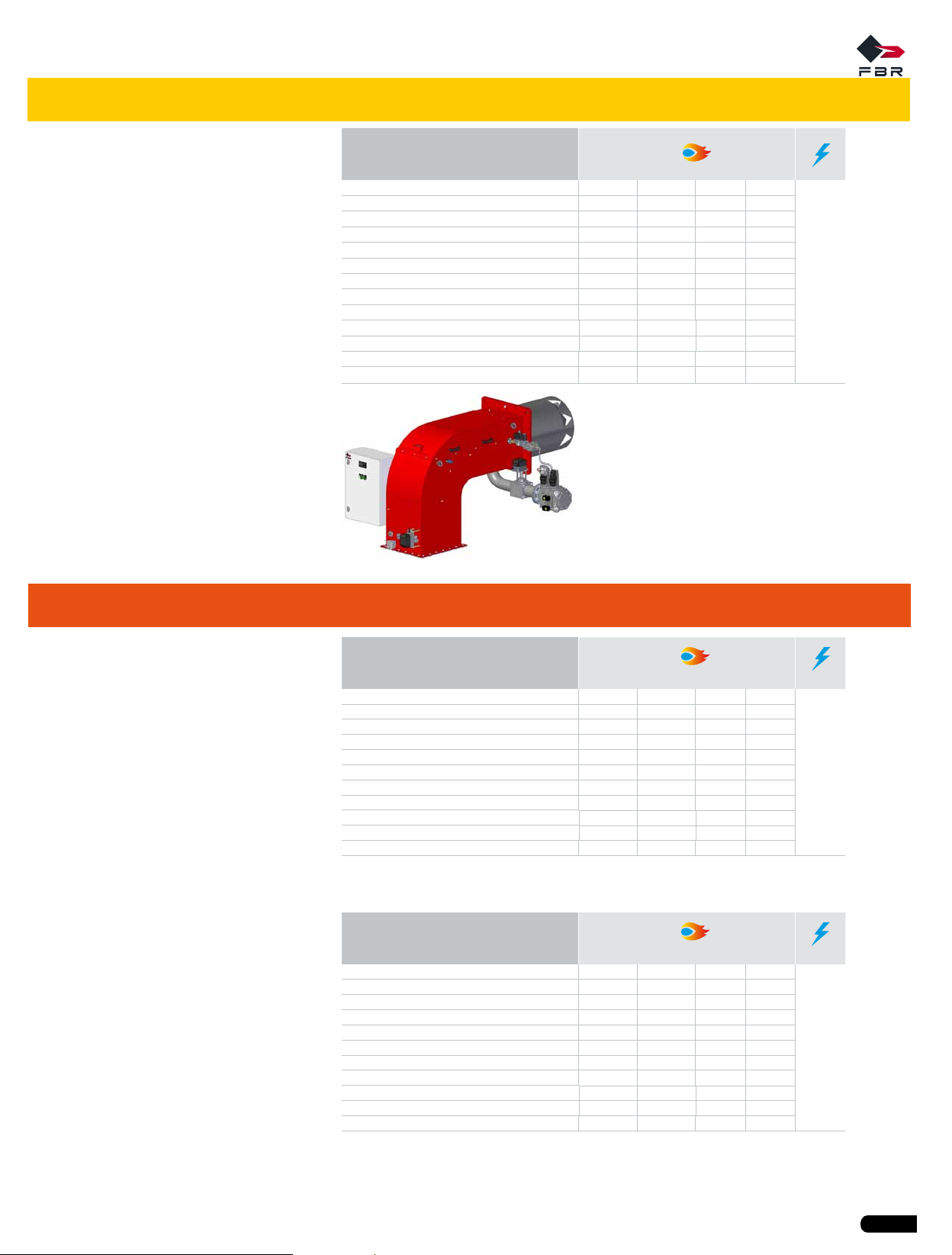

GAS BURNERS / BRUCIATORI DI GAS
MODEL
MODELLO
HI-GAS P190/M CE TL 900.000 1.900.000 1046 2209 HI-GAS P250/M CE TL 1.000.000 2.500.000 1163 2907 HI-GAS P300/M CE TL 1.200.000 3.000.000 1395 3488 HI-GAS P350/M CE TL 1.200.000 3.500.000 1395 4070 HI-GAS P450/M CE TL 1.600.000 4.500.000 1850 5232 HI-GAS P550/M CE TL 2.000.000 5.500.000 2325 6395 HI-GAS P650/M CE TL 3.000.000 6.500.000 3488 7558 HI-GAS P750/M CE TL 3.400.000 7.500.000 3953 8721 HI-GAS P1000/M CE TL HI-GAS P1300/M CE TL 3.600.000 11.500.000 4186 13372 HI-GAS P1500/M CE TL 3.600.000 13.000.000 4186 15116 HI-GAS P1800/M CE TL HI-GAS P2100/M CE TL 6.020.000 18.060.000 7000 21000
kcal/h kW
min max min max
3.400.000 10.000.000 3953 11628
5.000.000 15.000.000 5814 17442
3F
DUAL FUEL BURNERS / BRUCIATORI MISTI
GAS / LIGHT OIL
GAS / GASOLIO
HI-K 190/M TL 900.000 2.060.000 1046 2395 HI-K 250/M TL 900.000 2.500.000 1163 2907 HI-K 350/M TL 1.200.000 3.500.000 1395 4070 HI-K 450/M TL 1.600.000 4.500.000 1860 5232 HI-K 550/M TL 2.000.000 5.500.000 2325 6395 HI-K 650/M TL 3.000.000 6.500.000 3488 7558 HI-K 750/M TL 3.400.000 7.500.000 3953 8721 HI-K 1000/M TL HI-K 1300/M TL 3.600.000 11.500.000 4186 13372 HI-K 1500/M TL 3.600.000 13.000.000 4186 15116 HI-K 1800/M TL
GAS / HEAVY OIL
GAS / OLIO COMBUSTIBILE
HI-KN 190/M TL 900.000 2.060.000 1046 2395 HI-KN 250/M TL 900.000 2.500.000 1163 2907 HI-KN 350/M TL 1.200.000 3.500.000 1395 4070 HI-KN 450/M TL 1.600.000 4.500.000 1860 5232 HI-KN 550/M TL 2.000.000 5.500.000 2325 6395 HI-KN 650/M TL 3.000.000 6.500.000 3488 7558 HI-KN 750/M TL 3.400.000 7.500.000 3953 8721 HI-KN 1000/M TL HI-KN 1300/M TL 3.600.000 11.500.000 4186 13372 HI-KN 1500/M TL 3.600.000 13.000.000 4186 15116 HI-KN 1800/M TL
kcal/h kW
min max min max
3F
3.400.000 10.000.000 3953 11628
5.000.000 15.000.000 5814 17442
kcal/h kW
min max min max
3F
3.400.000 10.000.000 3953 11628
5.000.000 15.000.000 5814 17442
The illustrations and data here shown are indicative. Being constantly involved in the continuous improvement of the whole production range, F.B.R. Bruciatori S.r.l. reserves the right to bring, without any obligation of warning, any changes that would be appropriate to the continuing development of their products. Le illustrazioni e i dati riportati sono indicativi. Essendo F.B.R. Bruciatori S.r.l. costantemente impegnata nel continuo perfezionamento di tutta la produzione, si riserva il diritto di apportare, senza obbligo di preavviso, tutte le modifiche che riterrà più opportune, per l’evoluzione dei propri prodotti.
Single-phase / Monofase
1F
Three-phase / Trifase
3F
47
Page 48
F.B.R. BRUC IATORI S.r.l.
Via Vittori o Veneto, 152 37050 Angia ri (Verona — Italy) [email protected]
www.fbr.it
AA/LM cod. 300986 072023
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
