DEUTSCH
4
GARANTI E
Das Gerät wurde nach den modernsten
Produktionsverfahren hergestellt und geprüft.
Ausgesuchte Komponenten und eine
sorgfältige Produktion sorgen für eine
einwandfreie Funktion und lange
Lebensdauer. Sollte Ihr Gerät dennoch
einen Defekt innerhalb der Garantiezeit
aufweisen, wenden sie sich bitte direkt an
faytech. Die Garantiezeit beträgt 24 Monate,
gerechnet von dem Tag des Kaufes, zu
nachfolgenden Bedingungen:
Der Garantieanspruch erlischt bei Eingriffen
durch den Käufer oder durch Dritte.
Schäden, die durch unsachgemäße
Behandlung oder Bedienung, durch falsches
Aufstellen oder Aufbewahren, durch
unsachgemäßen Anschluss, sowie höhere
Gewalt oder sonstige äußere Einflüsse
entstehen, fallen nicht unter die
Garantieleistung.
Wir behalten uns vor, bei Reklamationen die
defekten Komponenten zu ersetzen oder
das Gerät auszutauschen.
Ausgetauschte Komponenten oder
ausgetauschte Geräte gehen in unser
Eigentum über.
Schadensersatzansprüche sind
ausgeschlossen, soweit sie nicht auf
Vorsatz oder grober Fahrlässigkeit des
Herstellers beruhen.
Im Garantiefall nach diesen Bestimmungen
wenden sie sich bitte an faytech.
Kontaktdaten gibt es am Ende der
Bedienungsanleitung oder aktuell unter
www.faytech.de.
Nach Ablauf der Garantiezeit können keine
Garantieansprüche mehr geltend gemacht
werden. Der Nachweis des
Garantieanspruches ist durch eine
ordnungsgemäße Kaufbestätigung (Quittung
oder Rechnung) zu erbringen.
FE HLER VE RMEIDE N!
Am Ende der Anleitung finden sie eine
Übersicht über mögliche Anschluss- oder
Bedienungsfehler. Bitte prüfen sie im
Bedarfsfall zuerst diese Liste.
AL LGEMEIN ER WAR NHINWE IS:
Das Gerät auf keinen Fall mit Schmutz, Öl,
Staub oder Wasser in Verbindung bringen.
Niemals das Gerät öffnen, nicht fallen lassen.
Wenn sie einen verbrannten Geruch
wahrnehmen oder das Gerät Geräusche
macht trennen sie es sofort vom Stromnetz.
5
Zur Reinigung des Gerätes schalten sie es
aus und nutzen sie ein trockenes, weiches
Tuch mit leichtem Druck. Nutzen sie das
Gerät zu Ihrer eigenen Sicherheit nicht
während der Autofahrt.
AK TUALIT TS-HINW EIS:
faytech produziert seine Displays in China
mit deutschem Entwicklungs- Know-how
und deutschem Qualitätsmanagement vor
Ort. Ihr Feedback fließt direkt in die
Weiterentwicklung unserer Produkte mit ein.
Die stetige Produktions- und
Produktverbesserung ist unser oberstes
Ziel.
Aus diesem Grund kann es in unseren
Produkten bereits Verbesserungen geben,
die noch nicht in den jeweiligen
Bedienungsanleitungen enthalten sind.
Abweichungen Ihres Produktes zu dieser
Bedienungsanleitung bedeuten in der Regel
Spezifikations- und Produktverbesserungen.
Wenden Sie sich bei Fragen bezgl.
Abweichungen bitte an unseren Support
oder besuchen Sie unsere Internetseite
unter www.faytech.de.
6

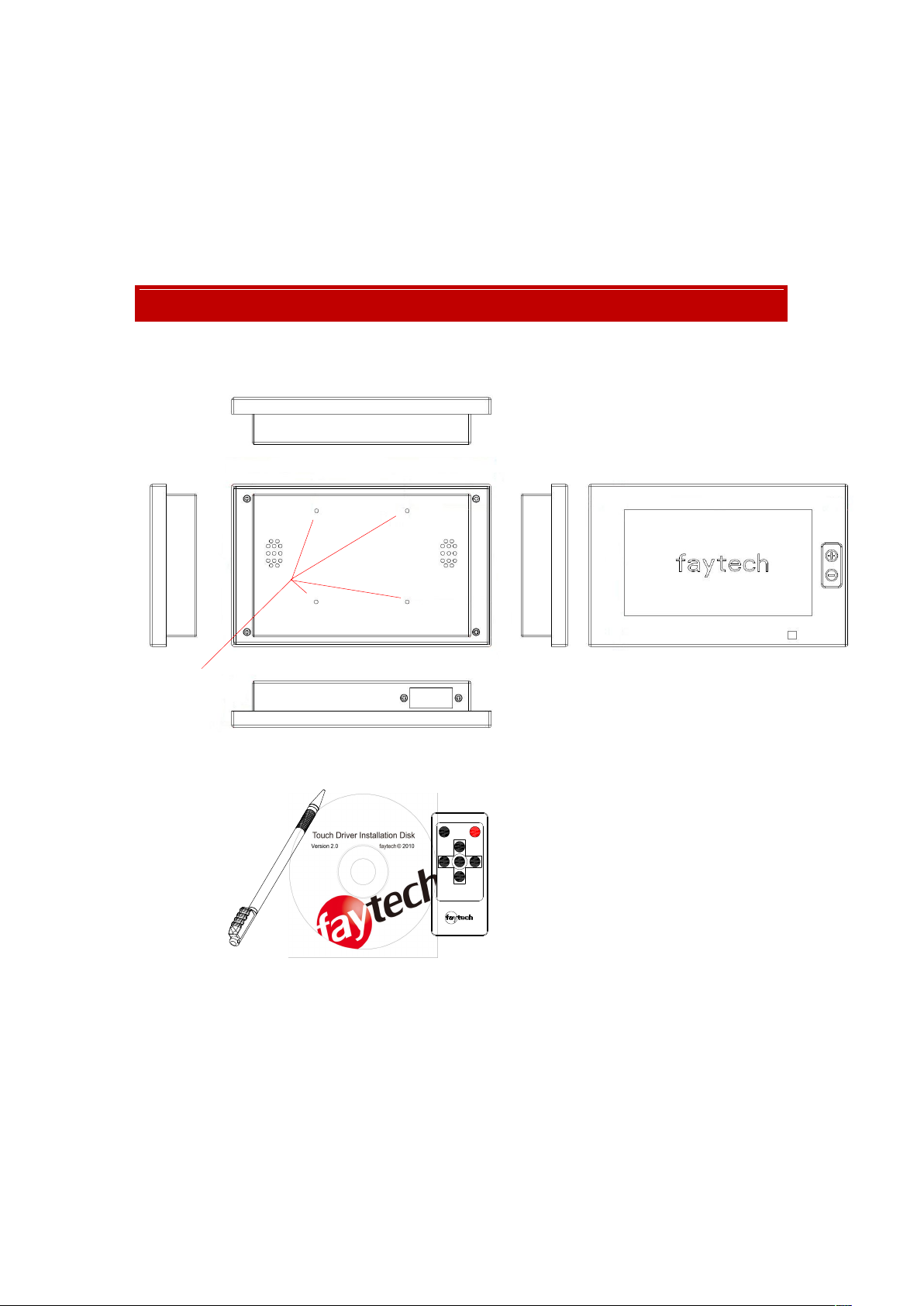

LIE FERUM FANG
1
1.Kabel-Port 2-3. Lautsprecher 4. VESA-75 Fixierlöcher 5. Helligkeitssteuerung 6. Status-LED
7. Touch-Stift 8. Treiber-CD 9. Fernbedienung
3245768
9
7
All-In-One VGA Kabel
All-In-One HDMI Kabel
10. 3 x RCA-Anschlüsse,
1 x Video, 2 x Audio
11. VGA-Anschluss
12. USB-Anschluss
13. DC-IN Anschluss,
5.5/2.5mm
äußerer/innerer
Durchmesser
14. HDMI-Anschluss
15. USB-Anschluss
16. DC-IN Anschluss,
5.5/2.5mm
äußerer/innerer
Durchmesser
17. Netzteil
101113
12
141615
8
AN SCHLUSS DES DISPLAY S
an PC: Verbinden Sie das VGA- Kabel Ihres faytech-Monitors mit dem VGA- Ausgang
an PC: haben Sie einen DVI-/HDMI-Ausgang an Ihrem PC nutzen Sie entsprechend den
an DVD-Player / Kamera / Video-Quelle: Verbinden Sie den Video-Eingang mit einer
17
Um Ihr faytech Display ordnungsgemäß in Betrieb zu nehmen müssen Sie es mit mindestens
einer Signalquelle, einer Stromversorgung und für den Gebrauch der Touchfunktion
optional mit dem USB-Port Ihres PCs verbinden.
AN SCHLUSS SIGN ALQUEL LE
Sie haben folgende Möglichkeiten:
ihrer PC-Grafikkarte. Bitte wechseln Sie über SOURCE auf VGA, damit Sie ein Bild auf
dem Display sehen (VGA Version.)
HDMI-Eingang des faytech Touch-Monitors, bei DVI benötigen Sie noch einen DVI auf
HDMI-Adapter (HDMI Version.)
entsprechenden Video-Quelle. Bitte schalten Sie unbedingt die Video-Quelle aus bevor
Sie die Kabel miteinander verbinden. Wechseln Sie über SOURCE auf den
Video-Kanal-Eingang (VGA Version)
Daneben hat das Display einen Stereo-Audio-Eingang für den Video-Kanal. Der Ton über die
Lautsprecher wird nur ausgegeben, wenn auch jeweils ein Bildsignal anliegt.
9
AN SCHLUSS AN ST ROMQUE LLE
Gerne können Sie das Display auch über eine andere 12V-36V Quelle betreiben. Bitte
Wenn Sie das Stromadapterkabel nicht nutzen wollen beachten Sie bitte die
Per Steckverbinder können Sie Ihr faytech Display an das mitgelieferte 220V Netzteil oder den
mitgelieferten 12V-Adaptor anschließen, bitte nutzen Sie dafür das Stromadapterkabel.
Vorgehen bei Anschluss an eine andere 12V-36V Quelle:
achten Sie darauf, dass die Polung richtig ist (+ Innen) und das Netzteil ausreichend
dimensioniert ist (1,5A bei 12V) bis 10”, 3A bei 12V für 10.4 bis 15” IP65.
Anschlusssteckerbelegung im Kapitel Anschlussbelegung.
NUTZUNG TOUCH- FUNKTIO N
Verbinden Sie das USB- Kabel mit dem USB- Anschluss Ihres PCs (nachdem Sie bei der
Software-Installation dazu aufgefordert wurden).
Die Touch-Monitorserie unterstützt auch die Touch-Nutzung über den seriellen Port. Diese
Funktion steht projekt kunden zür Verfügung. Bitte bestellen Sie hierfür bei faytech ein
Spezialkabel.
10
BE DIENUN G DISP LA Y
FE RNBEDI ENUNG:
faytech´s IP65 Serie besitzt Direktknöpfe auf der Frontseite der IP65-Touchscreens zur
Helligkeitssteuerung. Über die Fernbedienung wird das vollständige OSD-Menü gestuert wie
im Folgenden erklärt. Zur Inbetriebnahme entfernen Sie zunächst die dünne Plastikscheibe
auf der Rückseite damit der Kontakt zwischen Batterie und Fernbedienung hergestellt wird.
OSD-MEN -BEDIEN UNG:
Die Menü-Bedienung Ihres faytech-Displays ist einfach und logisch. Sie haben drei
Bedienknöpfe. MENU, +/ -. Mit MENU rufen Sie das OSD-Menü auf, mit +/ – navigieren Sie
durch die jeweiligen Menüpunkte, ins Untermenü gelangen Sie wieder über das Drücken von
MENU. Einen Wert ändern Sie, in dem Sie Ihn mit +/- ansteuern und dann MENU zur
Änderung des Wertes drücken. Der angesteuerte Menüpunkt erhält nun eine neue
Farbmarkierung, über +/ – verändern Sie nun seinen Wert. Drücken Sie erneut MENU werden
die Änderungen gespeichert und Sie navigieren mit +/- wieder innerhalb der Registerkarte.
Kehren Sie zum Hauptmenüpunkt zurück in dem Sie jeweils den Punkt EXIT im Untermenü an
navigieren und MENU drücken.
11
Farbeinstellungen
Auto Display Einstellung:
Auto Farbeinstellung:
Helligkeit:
Stellt das Display automatisch optimal auf die aktuelle Auflösung Ihrer Grafikkarte ein.
Sind Sie mit der Auto-Einstellung nicht zufrieden optimieren Sie bitte manuell.
Optimiert automatisch die Farbtemperatur Ihres faytech Displays. Gerne ändern Sie auf
Wunsch die Farbwerte des Displays manuell.
Erhöht oder senkt den Helligkeitswert Ihres Displays. Kontrast: Erhöht oder senkt den
Kontrastwert Ihres Displays.
12
Farbtemperatur:
Hier können Sie aus drei vorgegeben Farbtemperaturräumen wählen oder selber einen
Farbton:
Exit:
Horiz. Position:
Vertik.Position:
Farbtemperaturraum für die Grundfarben Rot, Grün, Blau festlegen Sättigung: (Nur im
AV-Mode) Erhöht Farbsättigung (stärkere Farben) oder verringert Farbsättigung.
(Nur imAV-Mode) Hier können Sie den Farbton (wärmere Farben oder Kältere Farben)
ändern.
Sie können hier ins Haupt- oder Submenü zurückkehren.
Bildeinstellungen (nicht verfügbar im AV-Mode)
Verschieben Sie die Position des Displaybildes nach links (-) oder rechts (+).
13
Verschieben Sie die Position des Displaybildes nach unten (-) oder oben (+).
Phase:
Horiz. Grösse:
Exit:
Sprache
OSD Horiz. Position:
OSD Vertik-Position:
OSD auto.Ausschalten:
Lässt Sie die Halbbilddarstellung im Videobereich optimieren.
Verkleinern o. vergrößern Sie das Displaybild Ihres faytech Monitors mit -/ +.
Sie können hier ins Haupt- oder Submenü zurückkehren.
Menü Einstellungen
Ändern Sie hier die Sprache des OSD-Menüs.
Verschieben Sie die Position des OSD-Menüs nach links (-) o. rechts (+).
Verschieben Sie die Position des OSD-Menüs nach unten (-) o. nach oben (+).
Hier stellen Sie die Zeit ein, nach deren Ablauf das OSD-Menü automatisch beendet wird.
14
Durchsichtigkeit:
Hier können Sie verschiedene Durchsichtigkeitsstufen für Ihr OSD-Menü auswählen.
Exit:

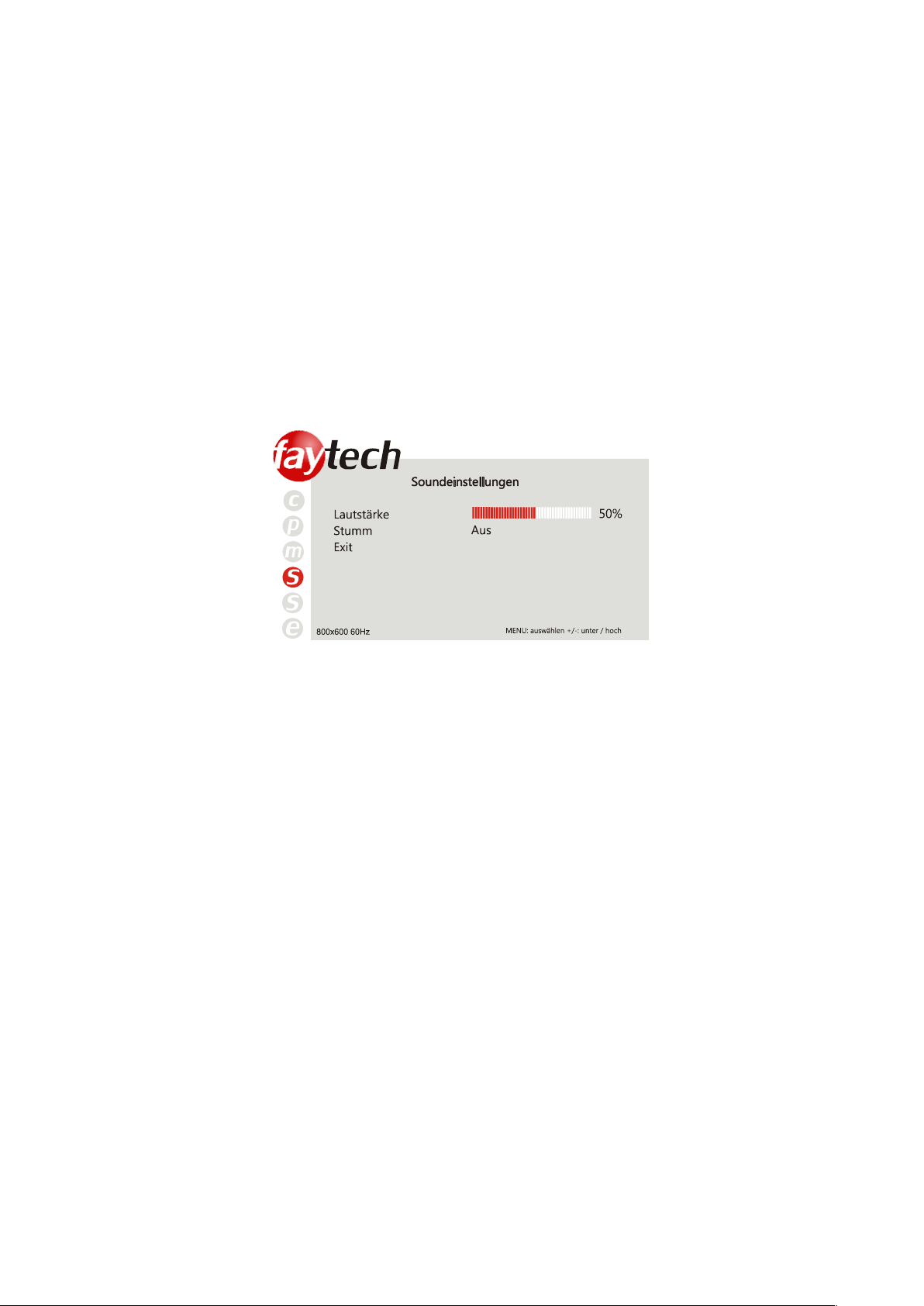

Lautstärke:
Stumm:
Exit:
Sie können hier ins Haupt- oder Submenü zurückkehren.
Soundeinstellungen
Verändern Sie die Lautstärke der eingebauten Lautsprecher. Mit - verringern Sie die
Lautstärke, mit + erhöhen Sie diese.
Schalten Sie die Lautstärke an/aus.
Sie können hier ins Haupt- oder Submenü zurückkehren.
Einstellungen
15
Werkseinstellungen:
ktivieren Sie diese Einstellung wird das Display zurück auf die Werkseinstellungen esetzt,
Exit:
Schalten Sie hier das OSD Menü aus.
IN S TALLAT ION TO UCH-DIS PLAY UNTER WINDOW S
1. Legen Sie die mitgelieferte CD in Ihr CD-Laufwerk ein.
alle Änderungen, die Sie gemacht haben, werden gelöscht. .
Sie können hier ins Haupt- oder Submenü zurückkehren.
Exit
16
2. Wechseln Sie über den Explorer auf der CD in das passende Unterverzeichnis
Bitte beachten Sie! Der Installationsvorgang ist auf Englisch, im späteren Programm wird die
Sprache aber automatisch auf Ihre gewählte Landessprache eingestellt.
3.„Welcome to the InstallShield Wizard for TouchKit“: Drücken sie „Next“ wenn sie das
Programm installieren möchten, beenden sie nach Möglichkeit alle anderen Programme.
4.„Setup Type“:
Aktivieren Sie das Kästchen nur, wenn Sie auch die PS/2-Treiber mit installieren wollen. Ihr
Display ist in der Regel ein USB-Touch-Display, entsprechend sollten Sie diese Option NICHT
wählen. Der PS/2-Treiber funktioniert reibungslos mit PS/2-Mäusen zusammen, mit anderen
Geräten am PS/2-Port können Kompatibilitätsprobleme auftreten.
5.„Setup Type“:
(Touch-Driver, dann das richtige Betriebssystem) und öffnen Sie dort die Installations-Datei
setup.exe. Sie sollten nun folgenden Bildschirm sehen:
Um die Installation mit allen Standardoptionen abzuschließen, können Sie bei allen folgenden
Dialogen einfach „Next >“ drücken. Dieses Vorgehen empfehlen wir ausdrücklich! Über
„Cancel“ können Sie die Installation jederzeit abbrechen, über „< Back“ können Sie jeweils
zum vorherigen Dialog zurück wechseln.
17
Wir empfehlen die Einstellung „None“. „Every system boot up“ führt eine Kalibrierung bei
Schließen Sie jetzt das USB-Kabel an und drücken Sie „OK“. Falls sich der „Neue Hardware
gefunden“ Dialog von Windows öffnet, beenden Sie diesen bitte wieder.
7. „Setup Type“:
Verwenden Sie mehrere Monitore aktivieren Sie
dieses Kontrollkästchen, siehe auch Einstellen der
Touch-Software.
8.„Choose Destination Location“: Wählen Sie ein
Installationsverzeichnis über „Browse“ oder drücken
Sie „Next“.
9.„Select Program Folder“: Geben Sie dem Programm
jedem Systemstart durch. Da die Kalibrierung in der Regel über einen langen Zeitraum
konstant bleibt, ist dieses Vorgehen unnötig. Bei der Aktivierung des Kästchens „Next system
boot up“ wird die Kalibrierung beim nächsten Systemneustart durchgeführt. Sie können
jederzeit eine Kalibrierung im später installierten TouchKit-Programm durchführen, siehe auch
Einstellen der Touch-Software. Drücken Sie dann „Next“.
6.„TouchKit - InstallShield Wizard“:
18
einen Namen oder nutzen Sie die Standardeinstellung und drücken Sie „Next“.

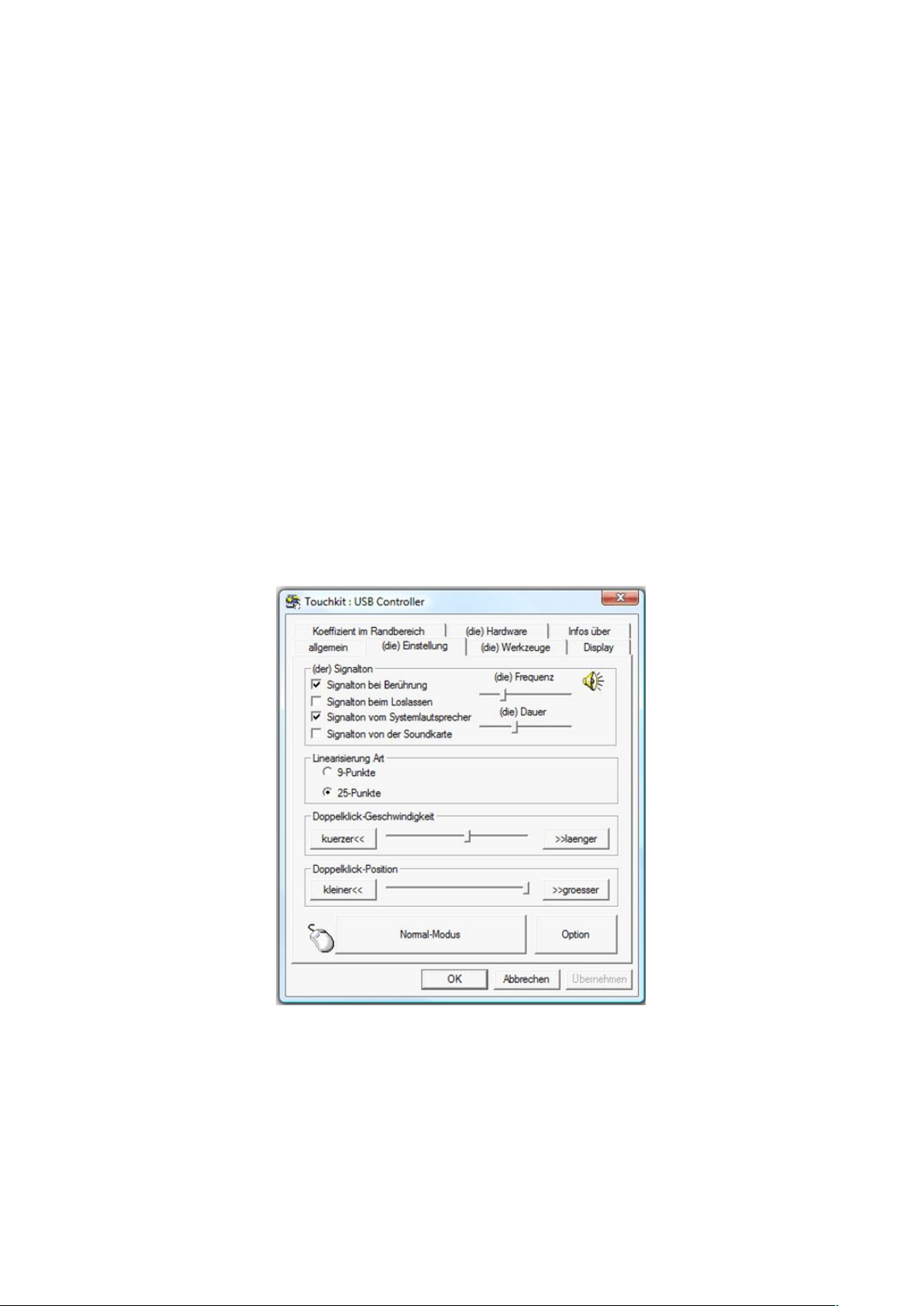

In den Einstellungen können Sie
zunächst unter (der) Signalton die
Toneinstellungen des Touch-Panels
vornehmen. Über (die) Frequenz
und (die) Dauer ändern Sie die
Tonhöhe und Länge des Signaltons.
Die Änderungen werden nach
einem。klick auf „übernehmen“ wirksam.
Unter Linearisierung Art können
Sie die Häufigkeit der
Linearisierungspunkte unter (die)
10.„Setup Status“: Die Installation wird automatisch mit den ausgewählten Einstellungen
durchgeführt. Warten Sie einfach die Fertigstellung ab.
11. Die Installation ist erfolgreich abgeschlossen wenn folgendes Fenster erscheint: Wird kein
USB Controller angezeigt, ziehen Sie bitte einmal das USB-Kabel aus Ihrem PC und
verbinden Sie es erneut, ggfls. müssen Sie den PC neu starten. Weitere Hilfe gibt es sonst in
der Rubrik Fehler vermeiden/Fehler beheben.
EI NSTELLE N DER FAYTEC H TOUC H - SO FTWARE
Sie starten das Verwaltungsprogramm über Start, Programme, TouchKit und dann Configure
Utility.
Die Touch-Software besitzt sieben Registerflächen die im Folgenden kurz erklärt werden.
1.Allgemein
Das Startfenster „allgemein“ gibt Information darüber, ob ein oder mehrere Touch-Controller
gefunden bzw. installiert wurden.
Wird nach der ersten Installation kein Touch-Controller angezeigt (entgegen der Abbildung
unter Installation Touch Display unter Windows), ziehen Sie bitte einmal den USB-Stecker
von Ihrem PC ab und verbinden Sie die Geräte erneut.
2.(die) Einstellung
19
Werkzeuge, Linearisierung festlegen. Bei einer 25-Punkte Linearisierung ist die Abweichung
des Panels vom Druckpunkt geringer als bei einer 9-Punkte Linearisierung. In der Regel sind
faytech Displays von Fabrik aus richtig eingestellt und sollten nicht linearisiert werden müssen.
Über die Doppelklick-Geschwindigkeit stellen Sie ein, wie schnell Sie hintereinander auf
das gleiche Objekt klicken müssen, um einen Doppelklick auszulösen. Je kuerzer<<, desto
schneller müssen Sie drücken, je >>laenger, desto mehr Zeit können Sie zwischen Ihren
beiden Klicks vergehen lassen, um einen Doppelklick auszulösen.
Entsprechendes gilt auch für die Doppelklick-Position. Wählen Sie kleiner<<, müssen Sie
für einen erfolgreichen Doppelklick die gleiche Fläche zwei Mal sehr genau treffen, wählen Sie
>>groesser wird auch ein Doppelklick ausgeführt, wenn Sie beim zweiten Klick nicht ganz
genau die gleiche Fläche treffen wie beim ersten Berühren.
Rechts vom Maussymbol können Sie die unterschiedlichen Maus-Modi einstellen. Die intuitive
Touch-Bedienung entspricht dem Normal-Modus.
Normal-Modus: In diesem Modus verhält sich das Touchpanel wie eine gedrückte Maus,
wenn Sie es mit Stift oder Finger berühren.
Klick bei Berührung: Es wird nur beim ersten Berühren ein Klick erzeugt, danach folgt der
Mauszeiger der Fingerbewegung. Für einen neuen Mausklick muss das Display losgelassen
und neu gedrückt werden.
Klick beim Loslassen: Konträr zur Funktion Klick bei Berührung wird ein Klick beim
Loslassen des Displays erzeugt.
Klick bei Berührung ohne den Mauszeiger zu bewegen: Es wird auf den ersten Druckpunkt
ein Klick erzeugt, der Mauszeiger folgt der Finger/Stiftbewegung nicht.
Klick beim Loslassen ohne den Mauszeiger zu bewegen: Der Mauszeiger folgt der
Berührung nicht, beim loslassen des Touch-Panels wird an dieser Stelle ein Klick erzeugt.

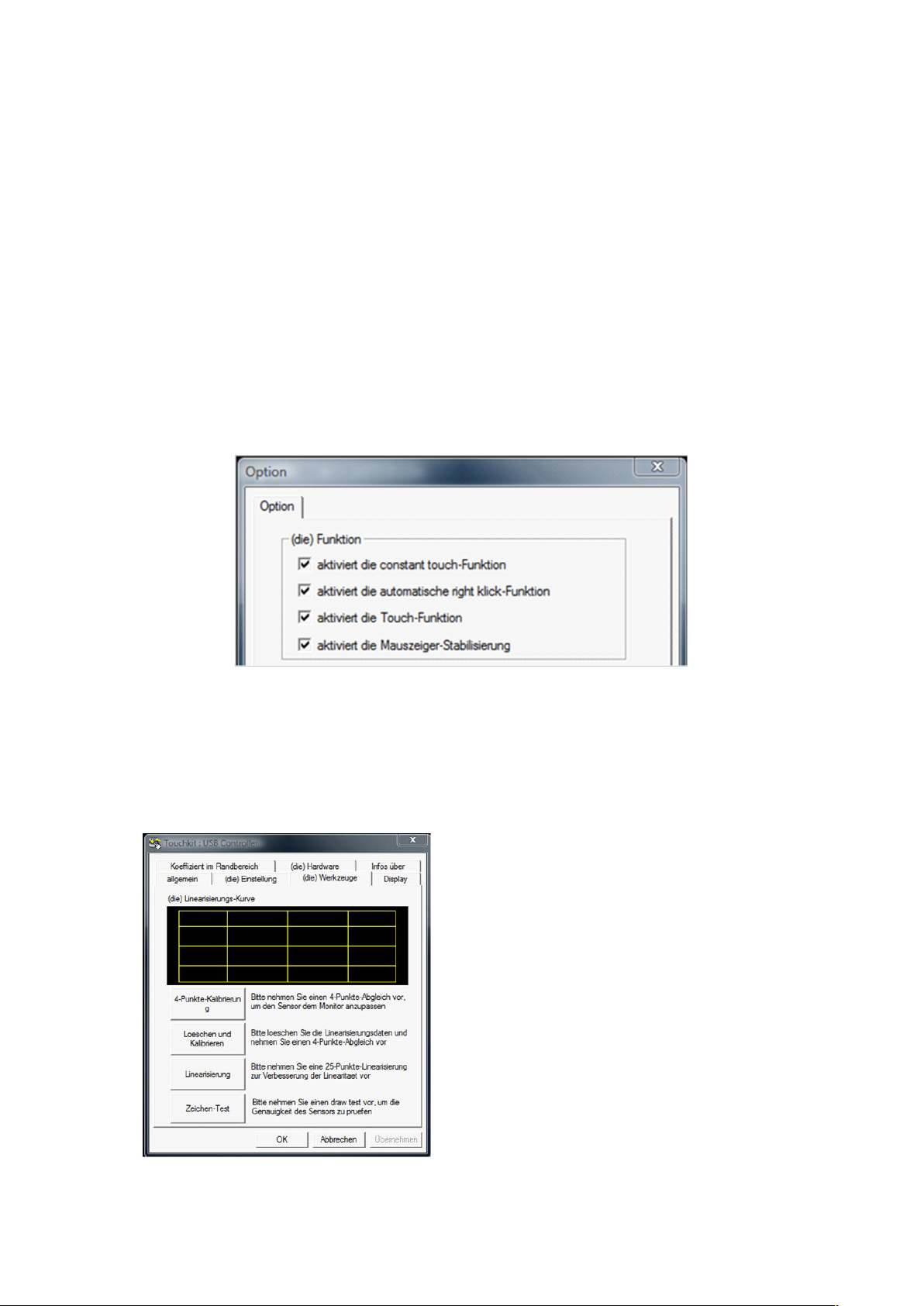

Rechts von den Maus-Modi gibt es die Schaltfläche Option. Folgende Einstellmöglichkeiten
gibt es für Ihr faytech Display in diesem Untermenü:
(die) Funktion
Aktiviert die constant Touch-Funktion: reduziert Systemlast durch das Zusammenfassen
mehrerer Touch-Panel Berührungen (Druckabweichungen) zu einem Mausklick.
20
Loading...
