Faytech 12 inch TOUCH MONITOR, 7 inch TOUCH MONITOR, 8 inch TOUCH MONITOR, 10 inch TOUCH MONITOR User Manual [de]

Inhaltsverzeichnis / Content Index

Garantie....................................................................................................................... 6

Fehler vermeiden! ....................................................................................................... 6

Allgemeiner Warnhinweis: ........................................................................................... 6

Aktualitäts-Hinweis: ..................................................................................................... 7

Lieferumfang....................................................................................................................... 8

Anschluss des Displays .................................................................................................... 10

Anschluss Signalquelle ............................................................................................. 10

Anschluss an Stromquelle......................................................................................... 11

Nutzung Touch-Funktion ........................................................................................... 11

USB PORT ................................................................................................................ 12

Bedienung Display ........................................................................................................... 12

Fernbedienung: ......................................................................................................... 12

OSD-Menü-Bedienung: ............................................................................................. 12

Installation Touch-Display unter Windows ....................................................................... 15

Einstellen der faytech Touch - Software .......................................................................... 18

Fehler vermeiden / Fehler beheben ................................................................................. 24

Beim Anschluss: ........................................................................................................ 24

Bei der Inbetriebnahme: ............................................................................................ 24

Technische Daten ............................................................................................................ 26

Timing-ParamEter und Unterstützte VGA-Auflösungen ........................................... 26

7 INCH TOUCH MONITOR V2 ................................................................................. 27

8 INCH TOUCH MONITOR V2 ................................................................................. 28

10 INCH TOUCH MONITOR V2 ............................................................................... 29

Anschlussbelegungen ...................................................................................................... 30

Warranty: ................................................................................................................... 32

General warning: ....................................................................................................... 34

Trouble-shooting: ...................................................................................................... 34

Ongoing changes: ..................................................................................................... 34

Components: .................................................................................................................... 35

Display Connection .......................................................................................................... 37

To connect the signal source, ................................................................................... 37

Connect TO power .................................................................................................... 38

USING THE TOUCH FUNCTION ............................................................................. 38

USING BACKVIEW CAMERA / VIDEO CAMERA.................................................... 38

USB port .................................................................................................................... 38

Display Operation ............................................................................................................. 39

The remote control .................................................................................................... 39

OSD-Menu-Operation ............................................................................................... 39

Installation of the Touch-Driver under Windows .............................................................. 41

Setting up the faytech Touch software ............................................................................. 44

Troubleshooting ................................................................................................................ 51

Physical Setup: ......................................................................................................... 51

Startup: ...................................................................................................................... 52

Technical Data ................................................................................................................. 54

Timing-Parameter and supported VGA-resolution .................................................... 54

7 INCH TOUCH MONITOR V2 ................................................................................. 55

8 INCH TOUCH MONITOR V2 ................................................................................. 56

10 INCH TOUCH MONITOR V2 ............................................................................... 57

Pin assignment ................................................................................................................. 58

Kontakt / Contact .............................................................................................................. 59

DEUTSCH

GARANTIE

Das Gerät wurde nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Komponenten und eine sorgfältige Produktion sorgen für eine einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden sie sich bitte direkt an faytech. Die Garantiezeit beträgt 24 Monate, gerechnet von dem Tag des Kaufes, zu nachfolgenden Bedingungen:

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss, sowie höhere

Im Garantiefall nach diesen Bestimmungen wenden sie sich bitte an faytech. Kontaktdaten gibt es am Ende der Bedienungsanleitung oder aktuell unter www.faytech.de.

Nach Ablauf der Garantiezeit können keine Garantieansprüche mehr geltend gemacht werden. Der Nachweis des Garantieanspruches ist durch eine ordnungsgemäße Kaufbestätigung (Quittung oder Rechnung) zu erbringen.

FEHLER VERMEIDEN!

Am Ende der Anleitung finden sie eine Übersicht über mögliche Anschluss- oder Bedienungsfehler. Bitte prüfen sie im Bedarfsfall zuerst diese Liste.

Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Komponenten zu ersetzen oder das Gerät auszutauschen.

Ausgetauschte Komponenten oder ausgetauschte Geräte gehen in unser Eigentum über.

Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

ALLGEMEINER WARNHINWEIS:

Das Gerät auf keinen Fall mit Schmutz, Öl, Staub oder Wasser in Verbindung bringen. Niemals das Gerät öffnen, nicht fallen lassen. Wenn sie einen verbrannten Geruch wahrnehmen oder das Gerät Geräusche macht trennen sie es sofort vom Stromnetz. Zur Reinigung des Gerätes schalten sie es aus und nutzen sie ein trockenes, weiches Tuch mit leichtem Druck. Nutzen sie das Gerät zu Ihrer eigenen Sicherheit nicht während der Autofahrt.

AKTUALITÄTS-HINWEIS:

faytech produziert seine Produkte in China mit deutschem Entwicklungs- Know-how und deutschem Qualitätsmanagement vor Ort. Ihr Feedback fließt direkt in die Weiterentwicklung unserer Produkte mit ein. Die stetige Produktions- und Produktverbesserung ist unser oberstes Ziel.

Aus diesem Grund kann es in unseren Produkten bereits Verbesserungen geben, die noch nicht in den jeweiligen Bedienungsanleitungen enthalten sind. Abweichungen Ihres Produktes zu dieser Bedienungsanleitung bedeuten in der Regel Spezifikations- und Produktverbesserungen. Wenden Sie sich bei Fragen bezgl. Abweichungen bitte an unseren Support oder besuchen Sie unsere Internetseite unter www.faytech.de.

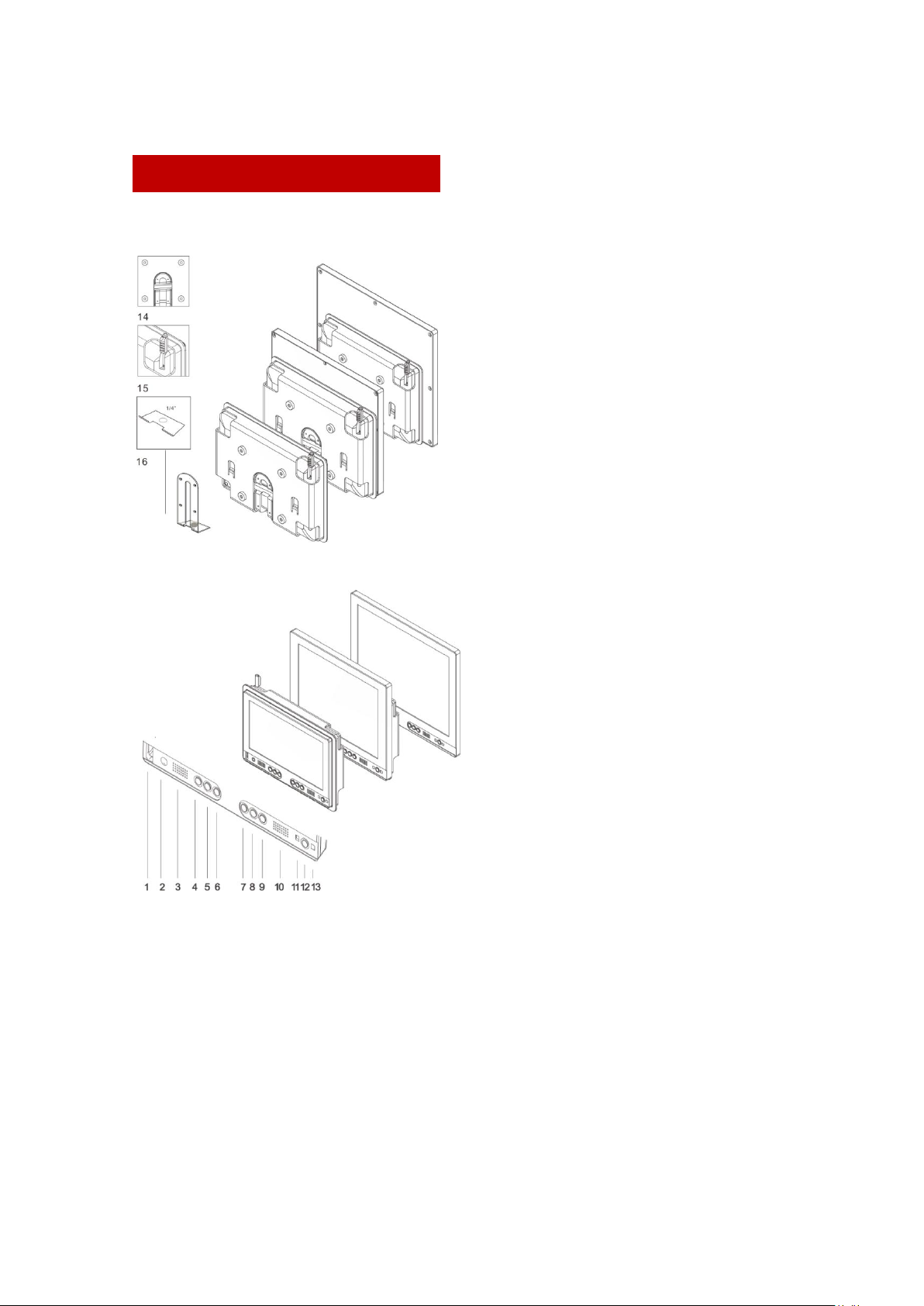

LIEFERUMFANG

1. USB-Port

2. Kopfhörerausgang

3. Lautsprecher

4. (+): spiegelt das Bild horizontal,erhöht

Lautstärke und markierte Werte im Menü, navigiert im Menü nach Rechts

5. (-): öffnet Lautstärke-Menü, verringert Lautstärke und markierte Werte im Menü, navigiert im Menü nach links

6. (c): VGA: Automatische Kalibrierung auf das VGA-Signal, navigiert im Menü nach unten

7. (S): öffnet Auswahlmenü für Input,steht im Menü für SELECT zur Auswahl von Werten/weiteren Menüs

8. (M): öffnet das Menü, wählt die Quelle im Input-Menü aus, navigiert im Menü einen Schritt zurück

9. (B): ändert die backlight Helligkeit der LED, navigiert im Menü nach oben

10. Lautsprecher

11. Status-LED: rot - standby/schaltet

nach 30s ohne Signal ab; grün - An; kein Licht - keine Stromzufuhr

12. POWER: Display Ein/Aus

13. Infrarotempfänger

14. VESA-75 M4 Befestigungslöcher,

Fixierungsschiene

15. Touch –Stift

16. Befestigungsloch

19 20 21 22 23 24 25

28 27 26

17. Stromanschluss

18. 12V Adapter

19. VGA-Audio-In

20. Video- und Audio-In Adapter

21. VGA-In

22. HDMI-In

23. 8-36V DC-I, 5.5mm/2.5mm (+)

24. USB-B In für Touch- und USB HUB Funktion

25. Serial-In für Serial Touch Funktion

26. USB Kabel für Touch-und USB HUB Funktion

27. VGA Kabel

28. Anschluss-Stecker zur eigenen Video-Kabel-Konfig

uration mit YpbPr, Video1, Video2/Kamera für Rückan sicht; Video-Audio, 5-12V Automatisches Umschalten auf Video2 (CarControl) (als Accessories fertig konfekti onierte Kabel verfügbar, siehe letztes Kapitel Anschlus sbelegungen)

29. Standfuß

30. Befestigungsrahmen

31. Cover für Backcase

32. Treiber-DVD

33. Fernbedienung

30 31 32 33

Revisionshistorie: V1.0: produziert von 2011 bis Juli 2013 V1.1: produziert ab August 2013, Änderung: VGA-Anschluss, Produktbezeichnung (V1.1) V2: produziert ab Juli 2014, Änderung: neues Backgehäuse mit Einbaurahmen für alle

Größen, standardisierte Anschlüsse, neuer, leistungsfähigerer Chip für die Audiound Bildwiedergabe, verbesserte Panels

ANSCHLUSS DES DISPLAYS

Um Ihr faytech Display ordnungsgemäß in Betrieb zu nehmen müssen Sie es mit mindestens einer Signalquelle, einer Stromversorgung und für den Gebrauch der Touchfunktion optional mit dem USB-Port Ihres PCs verbinden.

ANSCHLUSS SIGNALQUELLE

Sie haben folgende Möglichkeiten:

 an PC: Verbinden Sie das VGA- Kabel Ihres faytech-Monitors mit dem VGA- Ausgang

ihrer PC-Grafikkarte. Bitte wechseln Sie über SOURCE auf VGA, damit Sie ein Bild auf dem Display sehen.

 an PC: haben Sie einen DVI-/HDMI/DisplayPort-Ausgang an Ihrem PC nutzen Sie

entsprechend den HDMI-Eingang des faytech Touch-Monitors, bei DVI/DisplayPort benötigen Sie noch einen DVI bzw. DisplayPort auf HDMI-Adapter. Bitte wechseln Sie über SOURCE auf HDMI, damit Sie ein Bild auf dem Display sehen.

 an DVD-Player / Kamera / Video-Quelle: Verbinden Sie den Video1, Video2 oder den

YPbPr-Eingang (oder alle drei) mit einer entsprechenden Video-Quelle. Bitte schalten Sie unbedingt die Video-Quelle aus bevor Sie die Kabel miteinander verbinden. Wechseln Sie über SOURCE auf den entsprechenden Video-Kanal-Eingang. ACHTUNG: Auf

Video2 schaltet faytech´s Display automatisch bei anliegen einer Voltspannung am Signal-PIN (CarControl), über das Menü ist Video2 nicht zu erreichen.

Daneben hat das Display zwei analoge Stereo-Audio-Eingänge, einen für den PC (3,5mm Audio-In) und einen (2x Cinch) für die drei Video-Eingänge (Ton wird auf allen Video-Kanälen

eingespielt), sowie einen digitalen Stereo-Audio-Eingang (HDMI). Der Ton über die

PIN 4, Pin 8: GND PIN 6: Car Control

Lautsprecher wird nur ausgegeben, wenn auch jeweils ein Bildsignal anliegt.

Werden Kopfhörer/Lautsprecher angeschlossen wird das Tonsignal nicht über die eingebauten Lautsprecher wiedergegeben.

Tipp: Sie können das Display gleichzeitig über alle fünf Signalquellen anschließen. Über SOURCE auf dem Display oder über den Fernbedienungsknopf schalten Sie zwischen den einzelnen Signaleingängen durch.

ANSCHLUSS AN STROMQUELLE

Per Steckverbinder können Sie Ihr faytech Display an das mitgelieferte 100-240V Netzteil oder den mitgelieferten 12V-Adaptor anschließen.

Vorgehen bei Anschluss an eine andere 8V-36V Quelle:

 Gerne können Sie das Display auch über eine andere 8V-36V Quelle betreiben. Bitte

achten Sie darauf, dass die Polung richtig ist (+ Innen) und das Netzteil ausreichend dimensioniert ist (1,5A bei 12V).

 Bitte beachten Sie unbedingt die Anschlusssteckerbelegung im Kapitel

Anschlussbelegung.

NUTZUNG TOUCH-FUNKTION

Verbinden Sie das USB- Kabel mit dem USB- Anschluss Ihres PCs (nachdem Sie bei der Software-Installation dazu aufgefordert wurden), unter aktuellen Betriebssystem (Win7, Win8) ist eine Treiberinstallation nicht mehr notwendig.

Die Touch-Monitorserie unterstützt auch die Touch-Nutzung über den seriellen Port. Bitte bestellen Sie hierfür bei faytech ein Spezialkabel oder schließen Sie den seriellen Port gem. Anschlussdefinition im Kapitel Anschlussbelegung an.

NUTZUNG RÜCKFAHRKAMERA / VIDEOKAMERA

Der Touch-Monitor schaltet automatisch auf Video 2 um, wenn auf PIN6 ein 5-12V Signal anliegt. Gleichzeitig muss via PIN4, PIN8 geerdet werden.

USB PORT

Auf der Frontseite des Touch-Monitors gibt es einen USB-Port. Zur Nutzung muss das USB-Kabel mit dem PC verbunden sein. Sie können den Port wie jeden anderen USB-Port nutzen.

BEDIENUNG DISPLAY

FERNBEDIENUNG:

Die Fernbedienung funktioniert analog. Zur Inbetriebnahme entfernen Sie zunächst die dünne Plastikscheibe auf der Rückseite damit der Kontakt zwischen Batterie und Fernbedienung hergestellt wird.

OSD-MENÜ-BEDIENUNG:

Die Menü-Bedienung Ihres faytech-Displays ist einfach und logisch. Sie haben sechs Bedienknöpfe. MENU, +/rechts, -/links, runter(c), hoch(b), bestätigen(S).

Mit MENU rufen Sie das OSD-Menü auf und schließen es auch wieder, in Untermenüs gehen Sie einen Schritt zurück.

Mit rechts, links, hoch, runter navigieren Sie durch die jeweiligen Menüpunkte, ins Untermenü gelangen Sie durch die Bestätigungstaste S. Einen Wert ändern Sie mit +/-.

Im Folgenden wird das VGA-Menü beschrieben. Sofern ein Menüpunkt ausgegraut ist ist dieser mit der jeweiligen Source nicht verfügbar. Entsprechend haben das HDMI und AV-Menü leicht abweichende Bildeinstellmöglichkeiten.

Tipp: Bevor Sie das Menü nutzen stellen Sie am besten zuerst die Deutsche Sprache wie folgt ein: Drücken Sie 1x die Taste MENU, dann 3x +, 1x S, wählen Sie „Deutsch“ aus (2x c, 1x -) und fertig. Über MENU verlassen Sie das OSD Menü oder Sie warten einfach, bis es ausgeblendet wird.

Das OSD-Menü besitzt vier Hauptmenüs zwischen denen Sie mit +/- hin- und herwechseln können. In den Untermenüs (ausgewählt via S) wechseln Sie zwischen den Auswahlmenüs und Wertänderung über rechts (+) links (-) und runter (c) und hoch (b). Die Menüs im Folgenden:

 Farbeinstellungen

1. Auto Display Einstellung: Stellt das Display automatisch optimal auf die aktuelle

Auflösung Ihrer Grafikkarte ein. Sind Sie mit der Auto

-Ein- stellung nicht zufrieden optimieren Sie bitte manuell.

2. Auto Farbeinstellung: Optimiert automatisch die Farbtemperatur Ihres

faytech Displays. Gerne ändern Sie auf Wunsch die Farbwerte des Displays manuell.

3. Helligkeit: Erhöht oder senkt den Helligkeitswert Ihres Displays.

Kontrast: Erhöht oder senkt den Kontrastwert Ihres Displays.

4. Farbtemperatur: Hier können Sie aus drei vorgegeben

Farbtemperaturräumen wählen oder selber einen Farbtemperaturraum für die Grundfarben Rot, Grün, Blau festlegen Sättigung: (Nur im AV-Mode) Erhöht Farbsättigung (stärkere Farben) oder verringert Farbsättigung.

5. Exit: Sie können hier ins Haupt- oder Submenü zurückkehren.

 Bildeinstellungen

1. Horiz. Position: Verschieben Sie die Position des Displaybildes nach

links (-) oder rechts (+).

2. Vertik.Position: Verschieben Sie die Position des Displaybildes nach

unten (-) oder oben (+).

3. Phase:

Lässt Sie die Halbbilddarstellung im Videobereich optimieren.

4. Horiz. Grösse: Verkleinern o. vergrößern Sie das Displaybild Ihres

faytech Monitors mit -/ +.

5. Exit: Sie können hier ins Haupt- oder Submenü

zurückkehren.

 Menü Einstellungen

1. Sprache

Ändern Sie hier die Sprache des OSD-Menüs.

2. OSD Horiz. Position: Verschieben Sie die Position des OSD-Menüs nach links (-) o. rechts (+).

3. OSD Vertik-Position: Verschieben Sie die Position des OSD- Menüs nach unten (-) o. nach oben (+).

4. OSD auto.Ausschalten: Hier stellen Sie die Zeit ein, nach deren Ablauf das OSD-Menü automatisch beendet wird.

5. Durchsichtigkeit: Hier können Sie verschiedene Durchsichtigkeitsstufen für Ihr OSD-Menü auswählen.

6. Exit: Sie können hier ins Haupt- oder Submenü zurückkehren.

 Einstellungen

1. Werkseinstellungen: ktivieren Sie diese Einstellung wird das Display zurück auf die Werkseinstellungen esetzt, alle Änderungen, die Sie gemacht haben, werden gelöscht.

2. Exit: Sie können hier ins Haupt- oder Submenü zurückkehren.

 Exit

Schalten Sie hier das OSD Menü aus.

 Soundeinstellungen

1. Lautstärke: Verändern Sie die Lautstärke der eingebauten Lautsprecher. Mit - verringern Sie die Lautstärke, mit + erhöhen Sie diese.

2. Stumm: Schalten Sie die Lautstärke an/aus.

3. Exit: Sie können hier ins Haupt- oder Submenü zurückkehren.

INSTALLATION TOUCH-DISPLAY UNTER WINDOWS

faytech´s eigene 4/5-wire USB/seriell TouchController-Serie basierend auf EETIs MER4485 Chipset unterstützt die Gestensteuerung von Win7 und Win8 sowie die Touchunterstützung bereits beim LogIn ohne zusätzliche Treiberinstallation. Entsprechend benötigen Sie unter diesen Betriebssystemen grundsätzlich keine Treiberinstallation.

Beim ersten Einstecken installiert Win7/Win8 die benötigten Treiber automatisch. Bei erfolgreichem Abschluss sollten Sie das folgende Fenster sehen, der Vorgang kann etwas Zeit in Anspruch nehmen. Danach ist die Touchnutzung möglich:

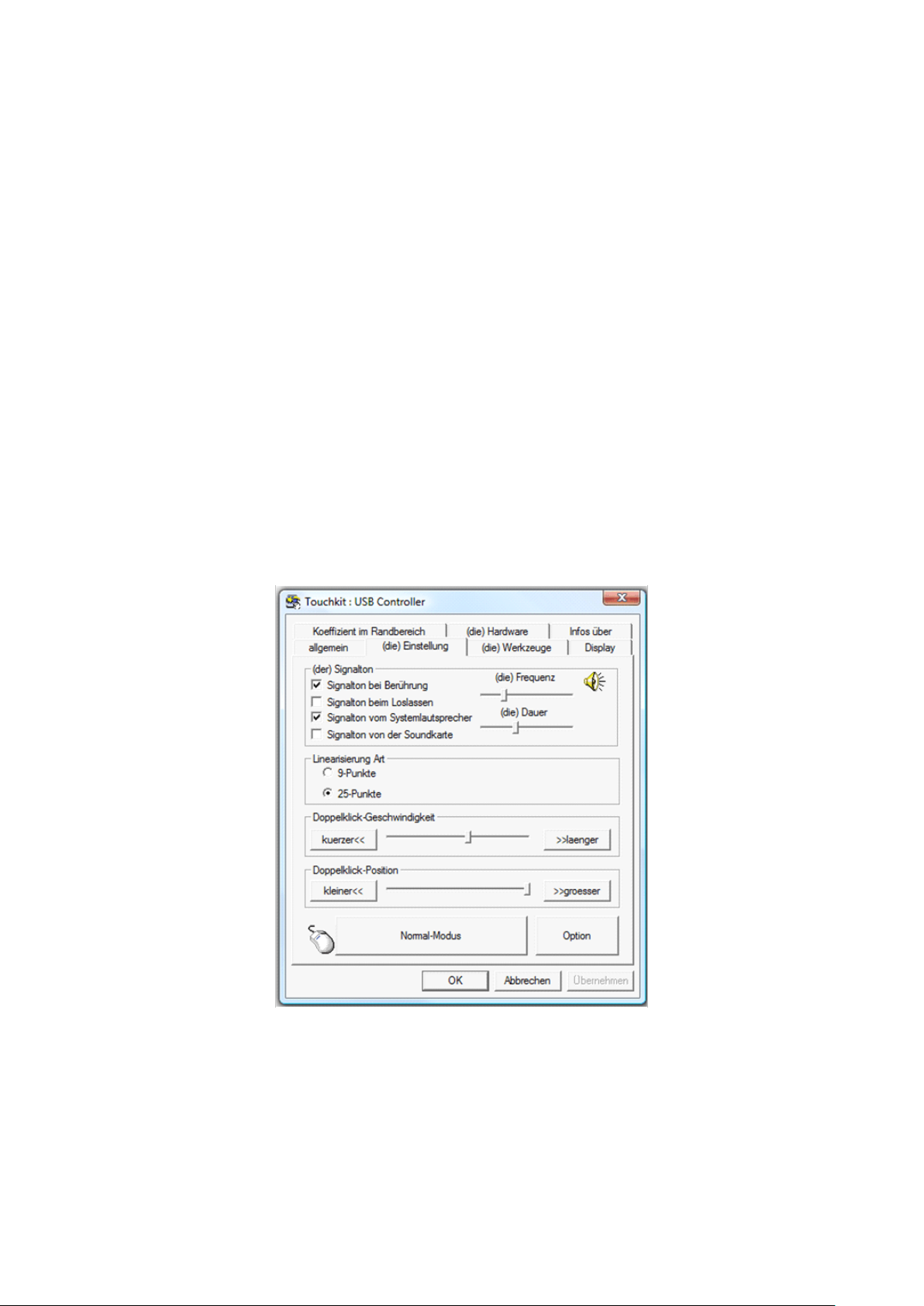

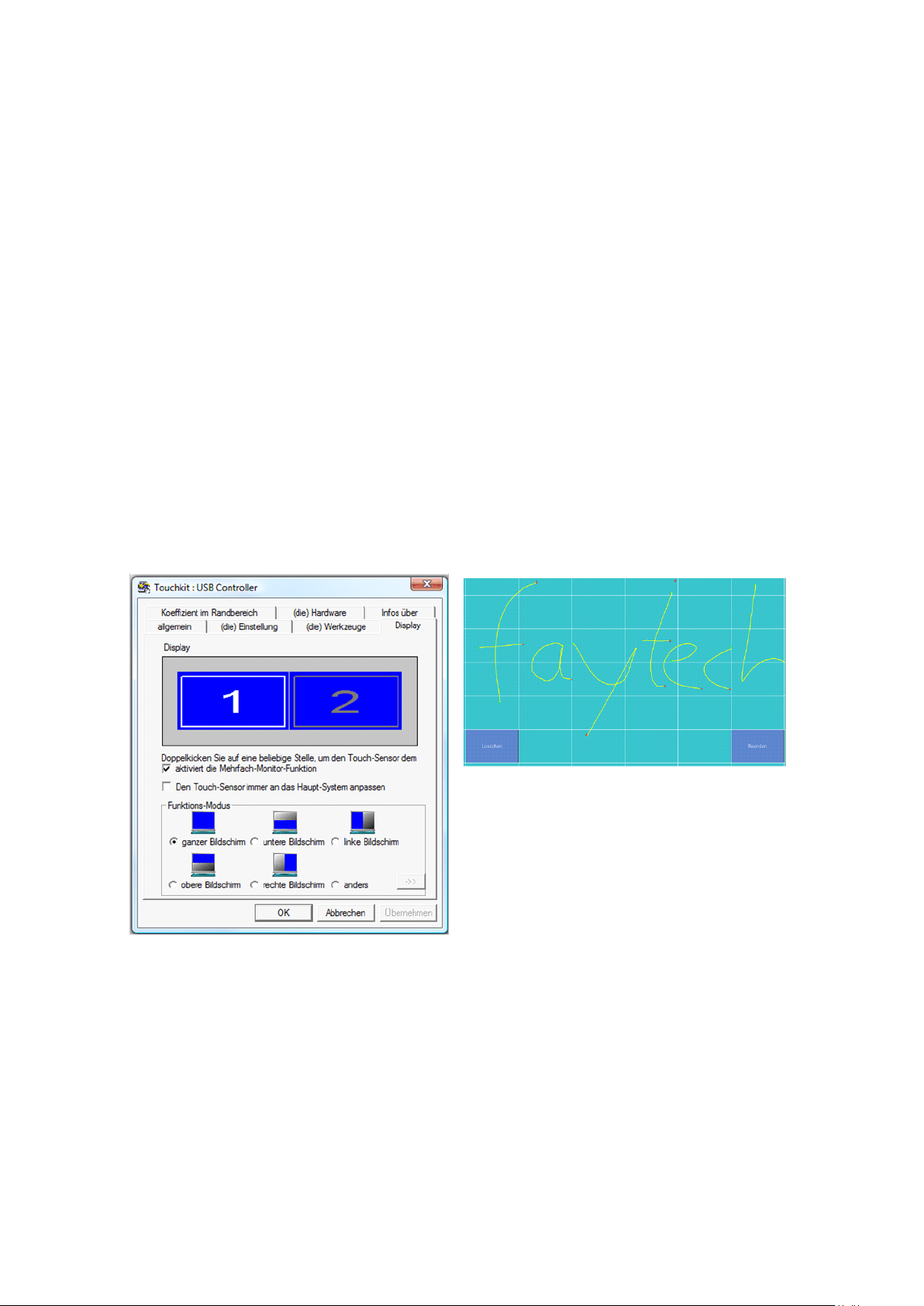

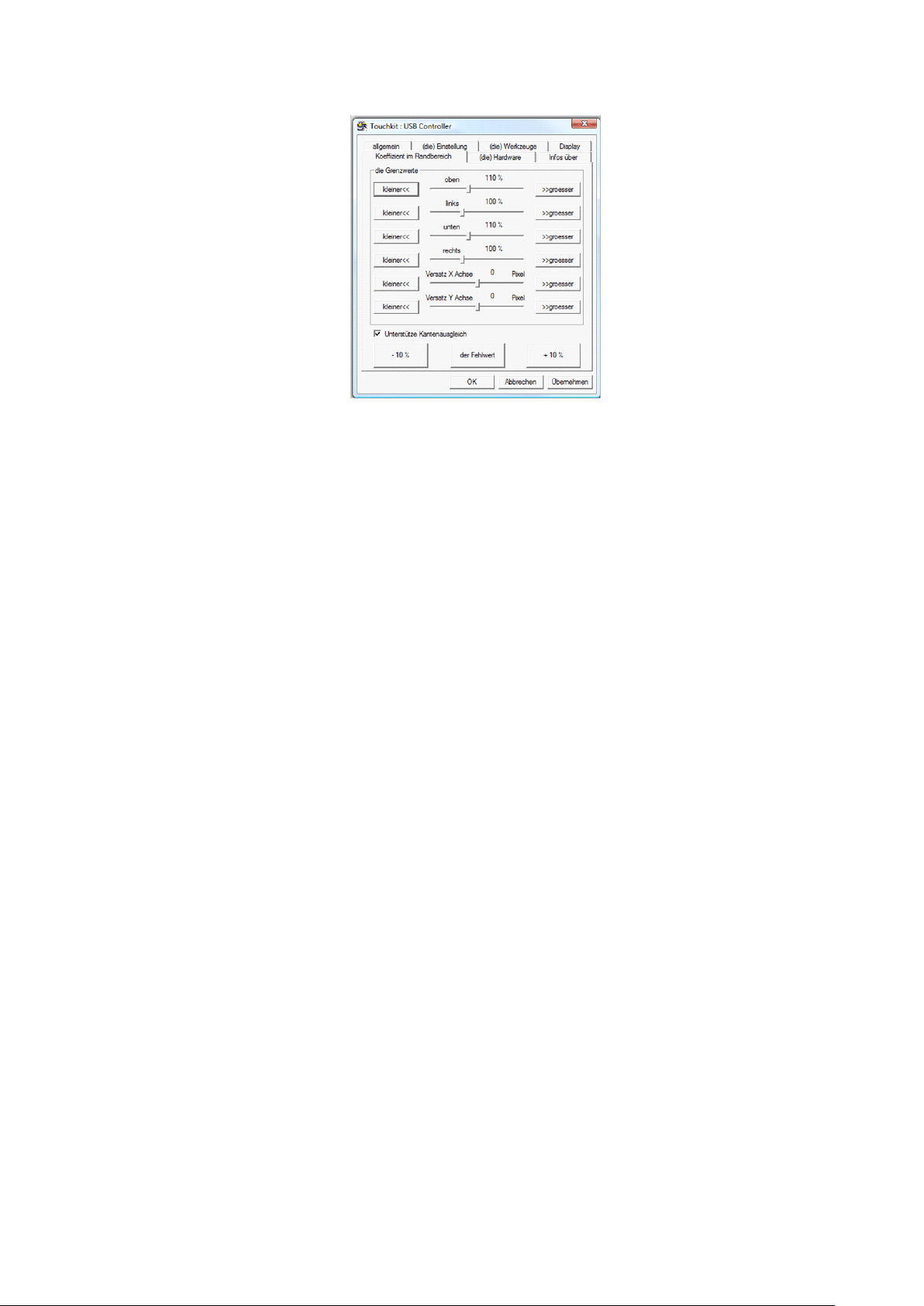

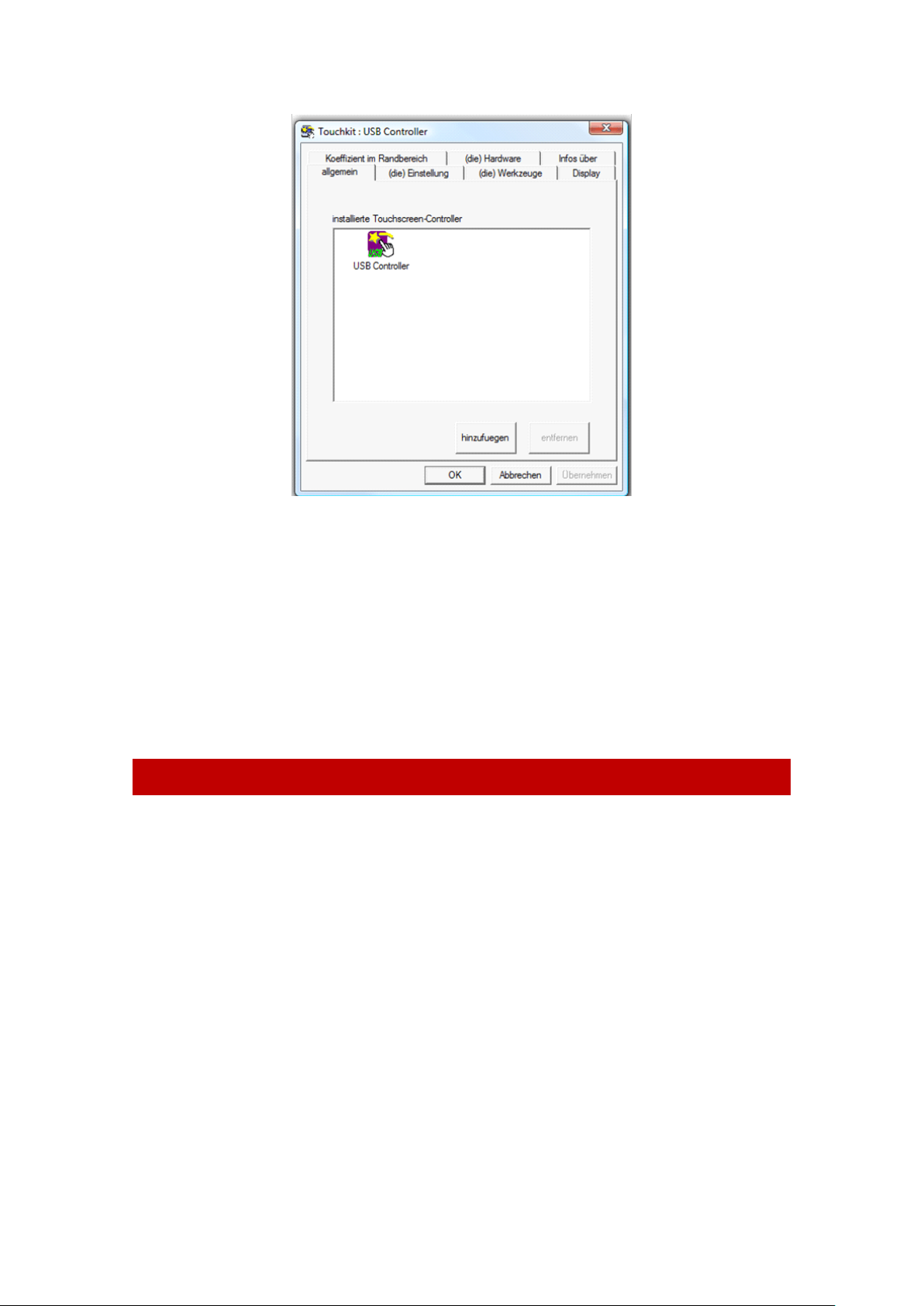

Die Verwaltung des Touch Panels erfolgt unter der Windows Systemsteuerung, Hardware und Sound, Tablet PC-Einstellungen. Weitere Einstellmöglichkeiten haben Sie unter Stift- und Fingereingabe im gleichen Hardwaremenü.

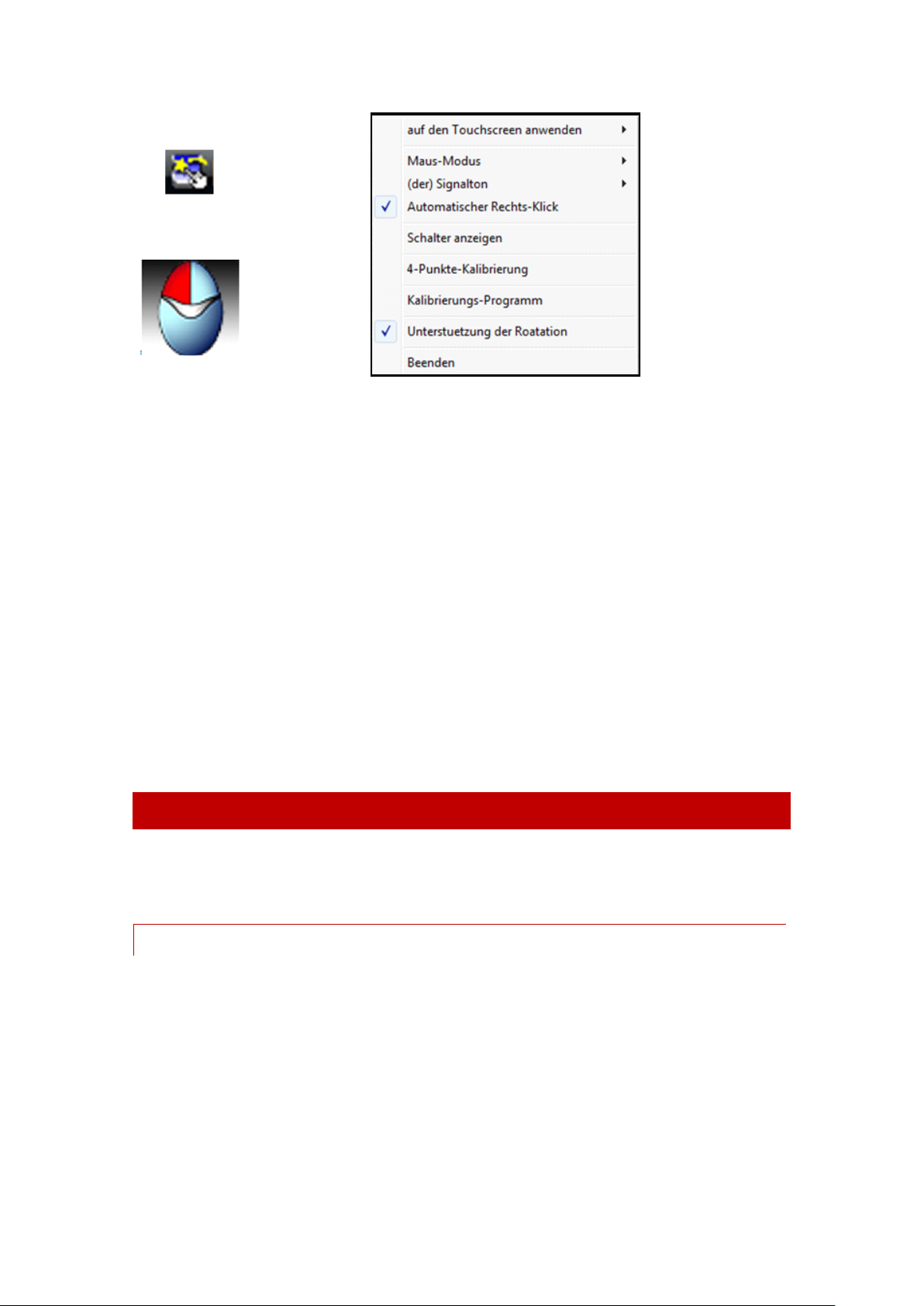

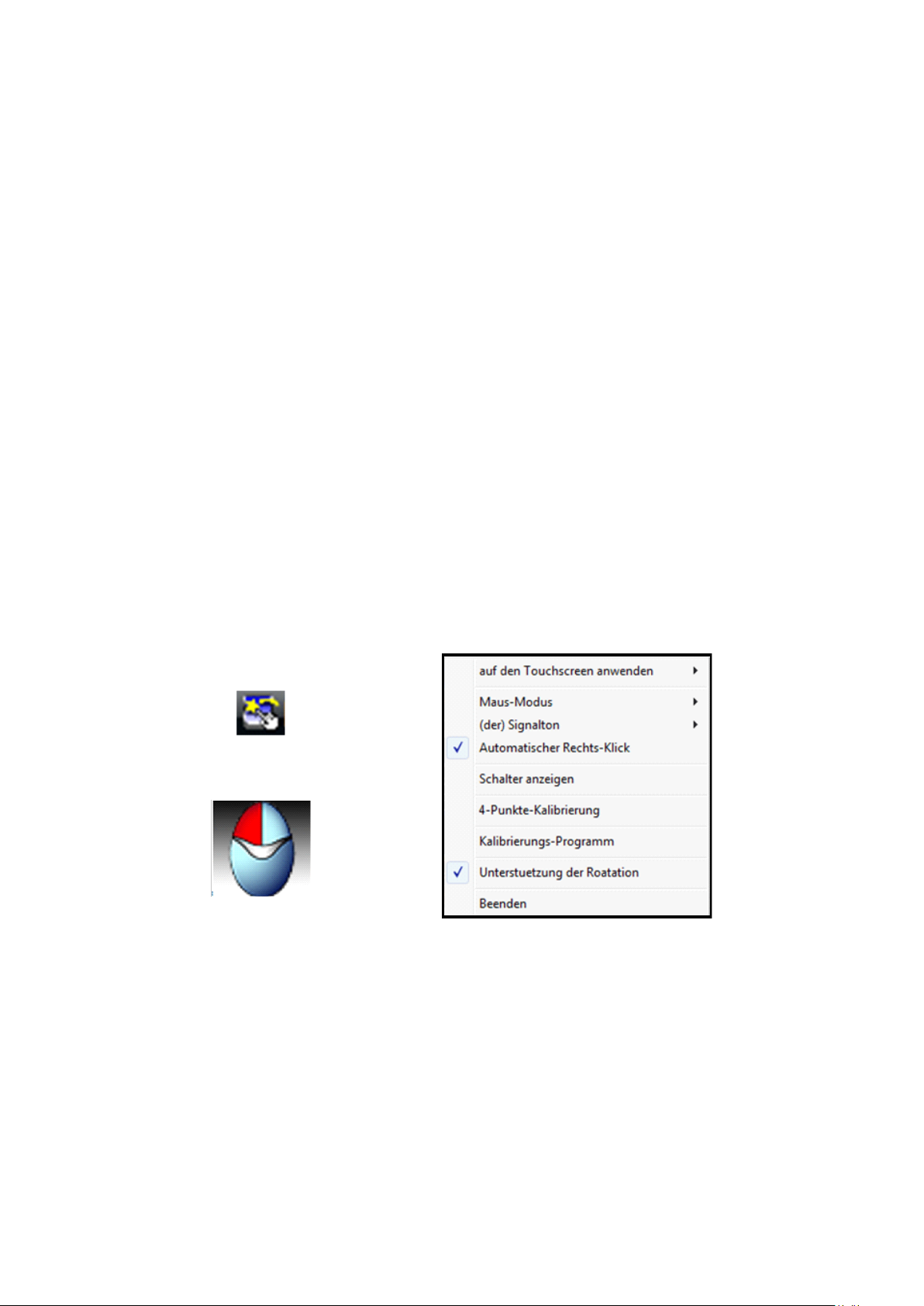

Zur Kalibrierung empfehlen wir die Installation des Kalibrierungstools „Win7,Win8_calibration_TOOL“, was auf faytech´s Treiber-DVD und unter www.faytech.de, Service, Treiber herunter zu laden ist.

Unter Win7 und Win8 installieren Sie bitte nur die vorhandenen Treiber wenn Sie die Touchfunktion ohne Gestensteuerung als reinen Mausersatz nutzen möchten.

Im Folgenden wird beispielhaft eine Windows-Installation unter Windows XP vorgestellt.

1. Legen Sie die mitgelieferte DVD in Ihr DVD-Laufwerk ein.

2. Wechseln Sie über den Explorer auf der DVD in das passende Unterverzeichnis (Touch-Driver, dann das richtige Betriebssystem) und öffnen Sie dort die Installations-Datei setup.exe. Sie sollten nun folgenden Bildschirm sehen:

Um die Installation mit allen Standardoptionen abzuschließen, können Sie bei allen folgenden Dialogen einfach „Next >“ drücken. Dieses Vorgehen empfehlen wir ausdrücklich! Über

„Cancel“ können Sie die Installation jederzeit abbrechen, über „< Back“ können Sie jeweils

zum vorherigen Dialog zurück wechseln.

Bitte beachten Sie! Der Installationsvorgang ist auf Englisch, im späteren Programm wird die Sprache aber automatisch auf Ihre gewählte Landessprache eingestellt.

3.„Welcome to the InstallShield Wizard for TouchKit“: Drücken sie „Next“ wenn sie das

Programm installieren möchten, beenden sie nach Möglichkeit alle anderen Programme.

4.„Setup Type“:

Aktivieren Sie das Kästchen nur, wenn Sie auch die PS/2-Treiber mit installieren wollen. Ihr Display ist in der Regel ein USB-Touch-Display, entsprechend sollten Sie diese Option NICHT wählen. Der PS/2-Treiber funktioniert reibungslos mit PS/2-Mäusen zusammen, mit anderen Geräten am PS/2-Port können Kompatibilitätsprobleme auftreten.

5.„Setup Type“:

Wir empfehlen die Einstellung „None“. „Every system boot up“ führt eine Kalibrierung bei

jedem Systemstart durch. Da die Kalibrierung in der Regel über einen langen Zeitraum

konstant bleibt, ist dieses Vorgehen unnötig. Bei der Aktivierung des Kästchens „Next system

boot up“ wird die Kalibrierung beim nächsten Systemneustart durchgeführt. Sie können

jederzeit eine Kalibrierung im später installierten TouchKit-Programm durchführen, siehe auch Einstellen der Touch-Software. Drücken Sie dann „Next“.

6.„TouchKit - InstallShield Wizard“:

Schließen Sie jetzt das USB-Kabel an und drücken Sie „OK“. Falls sich der „Neue Hardware

gefunden“ Dialog von Windows öffnet, beenden Sie diesen bitte wieder.

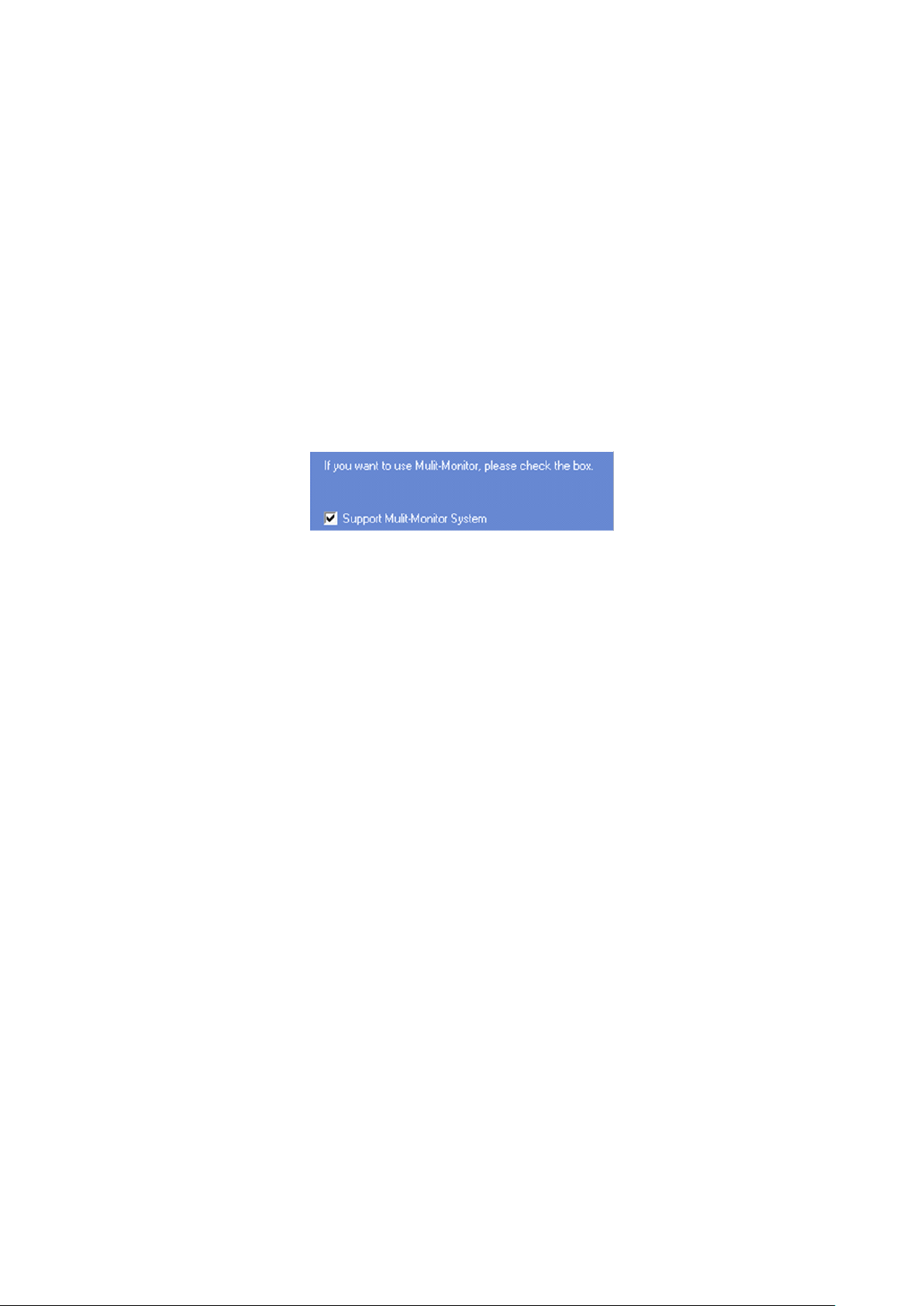

7. „Setup Type“:

Verwenden Sie mehrere Monitore aktivieren Sie dieses Kontrollkästchen, siehe auch Einstellen der Touch-Software.

8.„Choose Destination Location“: Wählen Sie ein Installationsverzeichnis über „Browse“ oder drücken Sie „Next“.

9.„Select Program Folder“: Geben Sie dem

Programm einen Namen oder nutzen Sie die

Standardeinstellung und drücken Sie „Next“.

10.„Setup Status“: Die Installation wird automatisch

mit den ausgewählten Einstellungen durchgeführt. Warten Sie einfach die Fertigstellung ab.

11. Die Installation ist erfolgreich abgeschlossen wenn folgendes Fenster erscheint: Wird kein USB Controller angezeigt, ziehen Sie bitte einmal das USB-Kabel aus Ihrem PC und verbinden Sie es erneut, ggfls. müssen Sie den PC neu starten. Weitere Hilfe gibt es sonst in der Rubrik Fehler vermeiden/Fehler beheben.

EINSTELLEN DER FAYTECH TOUCH - SOFTWARE

Sie starten das Verwaltungsprogramm über Start, Programme, TouchKit und dann Configure Utility.

Die Touch-Software besitzt sieben Registerflächen die im Folgenden kurz erklärt werden.

1.Allgemein

Das Startfenster „allgemein“ gibt Information darüber, ob ein oder mehrere Touch-Controller gefunden bzw. installiert wurden.

Wird nach der ersten Installation kein Touch-Controller angezeigt (entgegen der Abbildung unter Installation Touch Display unter Windows), ziehen Sie bitte einmal den USB-Stecker von Ihrem PC ab und verbinden Sie die Geräte erneut.

2.(die) Einstellung

In den Einstellungen können Sie zunächst unter (der) Signalton die Toneinstellungen des Touch-Panels vornehmen. Über (die) Frequenz und (die) Dauer ändern Sie die Tonhöhe und Länge des Signaltons. Die Änderungen werden nach einem。klick auf „übernehmen“ wirksam.

Unter Linearisierung Art können Sie die Häufigkeit der Linearisierungspunkte unter (die) Werkzeuge, Linearisierung festlegen. Bei einer 25-Punkte Linearisierung ist die Abweichung

des Panels vom Druckpunkt geringer als bei einer 9-Punkte Linearisierung. In der Regel sind faytech Displays von Fabrik aus richtig eingestellt und sollten nicht linearisiert werden müssen.

Über die Doppelklick-Geschwindigkeit stellen Sie ein, wie schnell Sie hintereinander auf das gleiche Objekt klicken müssen, um einen Doppelklick auszulösen. Je kuerzer<<, desto schneller müssen Sie drücken, je >>laenger, desto mehr Zeit können Sie zwischen Ihren beiden Klicks vergehen lassen, um einen Doppelklick auszulösen.

Entsprechendes gilt auch für die Doppelklick-Position. Wählen Sie kleiner<<, müssen Sie für einen erfolgreichen Doppelklick die gleiche Fläche zwei Mal sehr genau treffen, wählen Sie >>groesser wird auch ein Doppelklick ausgeführt, wenn Sie beim zweiten Klick nicht ganz genau die gleiche Fläche treffen wie beim ersten Berühren.

Rechts vom Maussymbol können Sie die unterschiedlichen Maus-Modi einstellen. Die intuitive Touch-Bedienung entspricht dem Normal-Modus.

Normal-Modus: In diesem Modus verhält sich das Touchpanel wie eine gedrückte Maus, wenn Sie es mit Stift oder Finger berühren.

Klick bei Berührung: Es wird nur beim ersten Berühren ein Klick erzeugt, danach folgt der Mauszeiger der Fingerbewegung. Für einen neuen Mausklick muss das Display losgelassen und neu gedrückt werden.

Klick beim Loslassen: Konträr zur Funktion Klick bei Berührung wird ein Klick beim Loslassen des Displays erzeugt.

Klick bei Berührung ohne den Mauszeiger zu bewegen: Es wird auf den ersten Druckpunkt ein Klick erzeugt, der Mauszeiger folgt der Finger/Stiftbewegung nicht.

Klick beim Loslassen ohne den Mauszeiger zu bewegen: Der Mauszeiger folgt der Berührung nicht, beim loslassen des Touch-Panels wird an dieser Stelle ein Klick erzeugt.

Rechts von den Maus-Modi gibt es die Schaltfläche Option. Folgende Einstellmöglichkeiten gibt es für Ihr faytech Display in diesem Untermenü:

(die) Funktion

Aktiviert die constant Touch-Funktion: reduziert Systemlast durch das Zusammenfassen

mehrerer Touch-Panel Berührungen (Druckabweichungen) zu einem Mausklick.

Aktiviert die automatische right Klick- Funktion: schaltet den automatischen Doppelklick bei längerem Drücken des Displays ein.

Aktiviert die Touch-Funktion: schaltet die Touch-Funktion an/aus ACHTUNG! Die Touchfunktion funktioniert nach dem Ausschalten nicht mehr!

Aktiviert die Mauszeiger- Stabilisierung: filtert Druckabweichungen bei der Bedienung des Displays heraus und führt so zu einer ruhigeren und saubereren Mauszeigerbewegung.

Mit Dauer-Touch kleiner<< bzw. >>groesser verändern Sie die Größe der Touchfläche,

innerhalb derer die Funktion „rechte Maustaste gedrückt“ aufgerufen wird oder nicht. Je kleiner

der Wert ist, desto weniger dürfen Sie Ihren Finger während dem Drücken des Touch-Panels bewegen, um das Drücken der rechten Maustaste zu simulieren.

Bei der nächsten Funktion stellen Sie mit kuerzer<< bzw. >>laenger das Intervall in ms

(Millisekunden) ein, nachdem die Funktion „rechte Maustaste gedrückt“ ausgeführt wird, wenn

Sie mit dem Finger oder einem Stift auf die Touchfläche drücken.

3.(die) Werkzeuge

In dieser Registerkarte können Sie Ihr faytech Touch-Panel erneut mit den Funktionen 4-Punkte-Kalibrierung, Loeschen und Kalibrieren, Linearisierung und Zeichen-Test einstellen. In der Regel reicht bei Inbetriebnahme, wenn überhaupt nötig, die 4-Punkte-Kalibrierung aus. Mit der Applikation Zeichentest können sie sich mit der Nutzung des Touchscreens vertraut machen und die Funktionalität überprüfen.

Drücken Sie die Funktion 4-Punkte-Kalibrierung wird die Fläche des Touch- Monitors weiß, folgende Informationen werden eingeblendet:

Drücken Sie jeweils auf das rot-grün blinkende Fadenkreuz mit Finger oder Stift, bis es aufhört zu blinken. Haben Sie lange genug auf das Fadenkreuz gedrückt, werden insgesamt drei

weitere Fadenkreuze eingeblendet. Unterhalb des Fadenkreuzes läuft ein Fortschrittsbalken mit. Bitte drücken Sie auf das Fadenkreuz bevor der gelbe Balken durchgelaufen ist, sonst wird die Kalibrierung abgebrochen.

Die Funktionen Loeschen und Kalibrieren und Linearisierung arbeiten nach dem gleichen Prinzip. Führen Sie diese beiden Funktionen bitte nur durch, wenn Sie trotz 4-Punkte-Kalibrierung und Optimierung im Register „Koeffizient im Randbereich“ kein zufriedenstellendes Ergebnis hinsichtlich der Genauigkeit Ihres faytech Touch-Displays erzielen. Mit der 25-Punkte- Linearisierung stellen Sie Ihren Touch-Monitor mit der größtmöglichen Genauigkeit ein. Unter Einstellung, Linearisierung Art können Sie im Programm festlegen, ob Sie eine 25-Punkte-Linearisierung oder eine 9- Punkte-Linearisierung an dieser Stelle durchführen möchten.

Mit Hilfe der Applikation Zeichen-Test können Sie sich mit der Nutzung des Touchscreens vertraut machen. Drücken Sie auf das linke, blaue Kästchen Löschen Sie Ihre Touchscreen-Eingaben, mit einem Klick auf das rechte blaue Kästchen beenden Sie das

Zeichenprogramm.

4. Display Multi-Monitor-Einstellungen

Die Registerkarte Display ist für Sie wichtig, wenn Sie mehrere Displays gleichzeitig nutzen. Sie können bis zu vier faytech

Touch-Displays gleichzeitig verwenden, zum Beispiel aber auch ein (Nichttouch-) Display und ein Touchdisplay nutzen, wie es im folgenden Bild zu sehen ist. Im Beispiel ist der Touch-Monitor das Display „1“, das zweite Display „2“ ist ein normaler Monitor. Beide haben die gleiche Auflösung, das Touchdisplay ist der primäre Monitor.

Ist die Mehrfach-Monitor-Funktion NICHT aktiviert, wird stets der primäre Monitor als Touch-Screen-Monitor gesetzt. Aktivieren Sie die Funktion, können Sie einen der

angeschlossenen Monitore als Touch-Screen-Monitor auswählen. Drücken Sie dafür per Doppelklick auf den gewünschten Monitor und bejahen Sie die Frage im Pop-Up-Fenster:

Nach Bestätigung werden Touch-Panel-Berührungen auf dem gewählten Monitor als Mausklicke simuliert.

Ist die Funktion „Den Touch-Sensor immer an das Haupt-System anpassen“ aktiviert,

schaltet das Programm die Touch-Funktion automatisch auf den primären Monitor, wenn nur ein Monitor angeschlossen wird.

Über die Funktions-Modus Einstellungen können Sie die Größe der Touch- Fläche auf Ihrem faytech Touch-Monitor einstellen bzw. begrenzen. Wählen Sie z.B. die Funktion „rechter

Bildschirm“ aus funktioniert nach einer neuen

Kalibrierung nur noch die rechte Seite als Touchfläche. Unter „anders“ und dann auf ->> können Sie weitere Modi einstellen oder individuell eine Touch- Fläche definieren.

5.Koeffizient im Randbereich Feinjustierung der Touchfläche

Über dieses Register können Sie Ihre Touch-Fläche feinjustieren. Dies ist sehr nützlich, wenn Sie z.B. Probleme haben, den Rand des Touch-Displays sauber zu treffen.

Im Beispielbild sehen Sie, dass die

Grenzwerte in der oberen Bildschirmhälfte und der unteren Bildschirmhälfte korrigiert wurden.

Wenn Sie z.B. im oberen, rechten Bereich Probleme haben, einen Punkt genau zu treffen, vergrößern Sie die oberen und rechten Grenzwerte (>>groesser). Übernehmen Sie die Änderung und testen Sie am besten unter (die) Werkzeuge, Zeichen-Test, ob Sie den Punkt

nun besser treffen. Genau so können Sie die X-Achse und die Y-Achse über die beiden Versatz-Optionen verschieben und so den Touch-Punkt/den Mauszeiger verschieben.

Die Funktion „Unterstütze Kantenausgleich“ optimiert softwaregesteuert die Touch-Erkennung in den Eckbereichen Ihres faytech Touch-Panels. Sie sollten diese Funktion aktivieren.

6.Registerkarten (die) Hardware, Infos über

Die beiden letzten Registerkarten stellen lediglich informative Inhalte zur Verfügung, Einstellmöglichkeiten gibt es in diesen Registern keine.

Registerkarte (die) Hardware informiert über die Bauart des faytech Touchdisplays und die verwendete Firmware.

Die Registerkarte Infos über zeigt die Treiberversion und Informationen zum Programmierer der Software an.

7.Touchkit-Programm in der Taskleiste

Über das TouchKit-Symbol in der Taskleiste können Sie mit dem rechten Mausklick folgende Schnell-Änderungen an den Touch-Kit-Einstellungen vornehmen. Die einzelnen Funktionen sind bereits in diesem Kapitel beschrieben worden.

Zusätzlich können Sie mit der Funktion „Schalter anzeigen“ eine Maus in der rechten, unteren

Bildschirmhälfte einblenden. Die rote Markierung zeigt, welcher Mausknopf beim Berühren des Touch-Displays simuliert wird.

Mit einem Klick auf den linken oder rechten Mauszeiger der Animation verändern Sie entsprechend das Klick-Verhalten des Touch-Panels bei Berührung. Blenden Sie diese Funktion ein, wenn Sie einfach zwischen rechtem und linken Mauszeiger hin- und herwechseln möchten.

FEHLER VERMEIDEN / FEHLER BEHEBEN

Durch die vielen Anschluss- und Einsatzmöglichkeiten des Displays besteht die Gefahr, dass es bei der Inbetriebnahme zu Problemen kommt. Im Folgenden stellen wir die häufigsten Fehlerursachen und Fehlerlösungen dar:

BEIM ANSCHLUSS:

 Gehen Sie beim Anschluss der Kabel bitte vorsichtig vor und achten Sie darauf, dass Sie

die richtigen Stecker in der richten Ausrichtung nutzen. Bildfehler oder Nichtfunktionen werden häufig durch Steckfehler ausgelöst. Stellen Sie einen Fehler fest trennen Sie das Display vom Strom und überprüfen Sie die einzelnen Stifte in den Kabeln auf Unversehrtheit. Gerne tauschen wir ihnen ein defektes Kabel aus, schicken Sie deswegen nicht das Display zurück.

 vermeiden Sie unbedingt Kurzschlüsse! Achten Sie penibel darauf, dass nach Anschluss

der Stromquelle keine Kabel frei rumliegen. Wechseln Sie Steckverbindungen nur, wenn kein Strom anliegt.

 Versorgen Sie das Display ausschließlich mit 8V-36V DC-Strom. Achten Sie auf die

richtige Verpolung! Eine höhere oder geringere Voltzahl oder die falsche Verpolung beschädigt das Display unwiderruflich!

BEI DER INBETRIEBNAHME:

Bitte beachten Sie, dass Sie zunächst den Power-Knopf drücken und dann ggfls. noch über SOURCE auf das richtige Eingangssignal HDMI/AV/YPbPr/VGA wechseln müssen, um ein

Signal zu erhalten. Ist zunächst keine Signalquelle angeschlossen meldet das Display „kein Signal“ und geht nach 30s automatisch aus.

Display bleibt schwarz:

 LED schwarz: keine Stromversorgung. Prüfen Sie das Netzteil oder öffnen Sie sonst

einen RMA-Fall

 LED grün: Hintergrundbeleuchtung auf 0 gestellt oder falscher Kanal  LED rot: prüfen Sie einen der folgenden Fehler  Anschlussfehler: Bitte überprüfen Sie zunächst noch mal, ob alle Signalquellen

richtig angeschlossen sind.

 Auflösungs/Ansteuerungsfehler:

Bei der Ansteuerung der Displays gibt es die häufigsten Probleme. Das Display unterstützt die unter den Technischen Daten angegebenen Bildformate. Gerade beim gleichzeitigen Betrieb von zwei Displays an einem PC oder dem Anschluss von einem zusätzlichen Display an ein Notebook entstehen häufig Komplikationen, die in der Hard- und Software des PCs begründet sind. Schließen Sie das Display am besten immer zunächst einzeln bei einer Auflösung von 1024x768 bei 60Hz an. Testen Sie von dieser Auflösung ausgehend die für Sie beste Konfiguration.

Beachten Sie, dass erweiterte Desktops zunächst häufig schwarz sind – entsprechend ist auch das Display zunächst schwarz, wenn Sie es als erweiterten Desktop konfigurieren.

Tipp: Nutzen Sie das Display am besten in folgenden Auflösungen: 7“: 1024x600 bei 60Hz, 8“, 10“: 1024x768 bei 60Hz

 Netzteil-Fehler: Reagiert das Display auf keine Eingaben, kann es einen Fehler bei der

Stromversorgung geben. Bitte überprüfen Sie zunächst ihre Anschlüsse und eine andere Stromquelle, bevor sie das Display einschicken. Gerne tauschen wir ihnen unkompliziert ein defektes Netzteil aus.

 Bildschirm zeigt nur „Ungültiges Format“: D.h. der Bildschirm kann das anliegende Signal

nicht verarbeiten. Z.B. unterstützt faytech´s Monitor keine Bildwiederholfrequenzen über 75Hz. Wenn Sie der Meinung sind dass der Monitor das anliegende Signal darstellen können sollte kontaktieren Sie bitte unseren Service mit der Angabe, welches Signal von welchem Gerät anliegt.

Streifen/Fehler im Bild

 Pixelfehler: Die Displays werden ausführlich getestet und ohne Pixelfehler ausgeliefert.

Hat ihr Display trotzdem einen Pixelfehler wenden Sie sich bitte an unseren Support.

 Schrift ist schwer zu lesen, Bild sieht unscharf aus: Das Display-Bild ist in der

Original-Auflösung (siehe technische Daten) klar und deutlich zu lesen. Bei höheren Auflösungen interpoliert das Display. Dies führt zu Ungenauigkeiten in der Darstellung und Pixelschwingungen.

 Streifen/Fehler im Bild: Beim Anschluss des Displays über z.B. ein PC- Netzteil entstehen

häufig leichte Flackereffekte. Dies liegt an den Störströmungen, die das Netzteil mit aussendet. Bitte prüfen Sie alternative Stromquellen oder achten Sie auf Störquellen, um das Bild zu verbessern.

 Bild ist auf dem Kopf: Drücken Sie (bei Anliegen eines Signals) die + Taste. Hiermit

640x480, 60Hz, 75Hz

1440x900, 60Hz

800x480, 60Hz, 75Hz

1680x1050, 60Hz

800x600, 60Hz, 75Hz

1600x1200, 60Hz

1024x768, 60Hz, 70Hz, 75Hz

1920x1080, 60Hz

1280x720, 60Hz

720x576, 50Hz

1280x768, 60Hz

1280x720, 50Hz

1280x1024, 60Hz

1920x1080, 50Hz

1360x768, 60Hz

schalten Sie zwei verschiedene Modi durch (Original, Spiegelung Oben/Unten)

TECHNISCHE DATEN

Änderungen im Sinne des technischen Fortschritts vorbehalten

TIMING-PARAMETER UND UNTERSTÜTZTE VGA-AUFLÖSUNGEN

Timing-Parameter: 7" : Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ

8": Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ

10": Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ

12”: Dot Clock: 170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ

Unterstützte VGA-Auflösungen:

Displaygehäuse (cm):

17,90 x 12,30 x 3.0

Bildschirmdiagonale (Zoll/cm):

7/17,78

Display (cm):

15,40 x 9,00

Befestigung (cm):

Befestigungsschiene, zusätzlich VESA-75-Bohrung

Brutto-Gewicht (inkl Verpackung, kg):

1,80

Netto-Display-Gewicht (kg):

0,40

Seitenverhältnis:

16:10

Physikalische Auflösung:

1024 x 600

Maximal darstellbare Auflösung:

1920 x 1200

Anzahl darstellbare Farben:

16.7M

Helligkeit (cd/m2):

500

Kontrast:

700:1

Typische Reaktionszeit Tr/Tf (ms):

10;15

Betrachtungswinkel horizontal; vertikal (°):

150;145

Betriebsspannung (V):

8~36

Stromverbrauch (W):

Stand-By-Verbrauch (W):

<0,5

Betriebstemperatur (°C):

-25~+75

Touch-Panel:

4-wire resistive

Touch Anschlüsse:

1 x USB port, 1 x serial port

Touch-Panel-Treiber:

Windows, Linux, Mac

Lebensdauer Touch-Panel (Berührungen):

1 Million Berührungen auf einer Stelle ohne Fehler

Reaktionszeit Touch-Panel (ms):

<10

Oberflächenhärtegrad:

Druckstärke (g):

20~150

Anschlüsse, Bild:

2 x Video(1x back cam view), 1 x YPbPr, 1 x VGA, 1 x HDMI 1.1 (inkl. HDCP)

Anschlüsse, Audio:

3 x Audio-In, 1 x Lautsprecher-Ausgang

Anschlüsse: USB-Port / DC-IN

USB Port / 8-36V DC-IN

Weitere Eigenschaften:

OSD-Menu, Lautsprecher, Fernbedienung, Touch-Stift, KFZ-Stromadapter, Treiber-DVD, Anleitung zur Inbetriebnahme

7 INCH TOUCH MONITOR V2

Displaygehäuse (cm):

19,80 x 16,80 x 3,20

Bildschirmdiagonale (Zoll/cm):

8/20,32

Display (cm):

16,20 x 12,2

Befestigung (cm):

Befestigungsschiene, zusätzlich VESA-75-Bohrung

Brutto-Gewicht (inkl Verpackung, kg):

2,05

Netto-Display-Gewicht (kg):

0,60

Seitenverhältnis:

4:3

Physikalische Auflösung:

1024x 768

Maximal darstellbare Auflösung:

1920 x 1200

Anzahl darstellbare Farben:

16.7M

Helligkeit (cd/m2):

250

Kontrast:

700:1

Typische Reaktionszeit Tr/Tf (ms):

6;14

Betrachtungswinkel horizontal; vertikal (°):

150;150

Betriebsspannung (V):

8~36

Stromverbrauch (W):

Stand-By-Verbrauch (W):

<0,5

Betriebstemperatur (°C):

-25~+75

Touch-Panel:

4-wire resistive

Touch Anschlüsse:

1 x USB port, 1 x serial port

Touch-Panel-Treiber:

Windows, Linux, Mac

Lebensdauer Touch-Panel (Berührungen):

1 Million Berührungen auf einer Stelle ohne Fehler

Reaktionszeit Touch-Panel (ms):

<10

Oberflächenhärtegrad:

Druckstärke (g):

20~150

Anschlüsse, Bild:

2 x Video(1x back cam view), 1 x YPbPr, 1 x VGA, 1 x HDMI 1.1 (inkl. HDCP)

Anschlüsse, Audio:

3 x Audio-In, 1 x Lautsprecher-Ausgang

Anschlüsse: USB-Port / DC-IN

USB Port / 8-36V DC-IN

Weitere Eigenschaften:

OSD-Menu, Lautsprecher, Fernbedienung, Touch-Stift, KFZ-Stromadapter, Treiber-DVD, Anleitung zur Inbetriebnahme

8 INCH TOUCH MONITOR V2

Displaygehäuse (cm):

23,50 x 20,20 x 3,20

Bildschirmdiagonale (Zoll/cm):

9.7/24.64

Display (cm):

19,7 x 14,7

Befestigung (cm):

Befestigungsschiene, zusätzlich VESA-75-Bohrung

Brutto-Gewicht (inkl Verpackung, kg):

2,20

Netto-Display-Gewicht (kg):

0,75

Seitenverhältnis:

4:3

Physikalische Auflösung:

1024 x 768

Maximal darstellbare Auflösung:

1920 x 1200

Anzahl darstellbare Farben:

16.7M

Helligkeit (cd/m2):

300

Kontrast:

500:1

Typische Reaktionszeit Tr/Tf (ms):

10;10

Betrachtungswinkel horizontal; vertikal (°):

150;160

Betriebsspannung (V):

8~36

Stromverbrauch (W):

Stand-By-Verbrauch (W):

<0,5

Betriebstemperatur (°C):

-25~+75

Touch-Panel:

4-wire resistive

Touch Anschlüsse:

1 x USB port, 1 x serial port

Touch-Panel-Treiber:

Windows, Linux, Mac

Lebensdauer Touch-Panel (Berührungen):

1 Million Berührungen auf einer Stelle ohne Fehler

Reaktionszeit Touch-Panel (ms):

<10

Oberflächenhärtegrad:

Druckstärke (g):

20~150

Anschlüsse, Bild:

2 x Video(1x back cam view), 1 x YPbPr, 1 x VGA, 1 x HDMI 1.1 (inkl. HDCP)

Anschlüsse, Audio:

3 x Audio-In, 1 x Lautsprecher-Ausgang

Anschlüsse: USB-Port / DC-IN

USB Port / 8-36V DC-IN

Weitere Eigenschaften:

OSD-Menu, Lautsprecher, Fernbedienung, Touch-Stift, KFZ-Stromadapter, Treiber-DVD, Anleitung zur Inbetriebnahme

10 INCH TOUCH MONITOR V2

VIDEO: 1: AUDIO_IN_R 3:AV1 5: AV2 7: Pr+ 9: Y+ 2: AUDIO_IN_L 4:GND 6: CarControl 8: GND 10: Pb+

VIDEO:

1: GND 2: CarControl

ANSCHLUSSBELEGUNGEN

Vorbemerkung: Bitte achten Sie auf die richtige PIN-Belegung. PIN1, PIN2,…, gem. folgendem Schaubild:Vorsicht, dies ist die Mainboard-Seite, NICHT die Kabelseite!

POWER: 8-36V DC-IN (5.5mm/2.5mm) INNENPOL + Außendurchmesser Verschraubung:

SERIELL:

1: +5V 3: RX 2: GND 4: XT

VGA, HDMI, USB-B, EAR-IN: Standard Schnittstellen

FERTIG KONFEKTIONIERTE KABEL: Artikel FTCAVAIO30, EAN 6920734091324: 30cm All-In-One-cable mit AV1, AV2, YPbBr, Audio, Rückfahrkamera-Switch-Anschlüssen Zeichnung:

Artikel FTCAVAIO150, EAN 6920734091348 150cm All-In-One-cable mit AV1, AV2, YPbBr, Audio, Rückfahrkamera-Switch-Anschlüssen Zeichnung:

Artikel FTCSERIAL150, EAN 6920734091331: 150cm serielles Touch-Kabel

Zeichnung:

ENGLISH

WARRANTY:

faytech touch displays are produced following the most modern production and test processes. Carefully selected components and accurate production ensure reliable operation and long life. faytech warrants to the original purchaser that each faytech touch display delivered shall be free from defects in material or workmanship at time of shipment, and that each such module delivered will meet the published specifications for a period of 24 months as measured from the date of original shipment. faytech's obligation under the Warranty contained herein is limited to the repair or replacement of any faytech touch monitor that does not meet the specifications, provided that said product is returned to faytech, transportation charges pre-paid, and provided that upon faytech's examination, the product, when tested within the specified ratings and in accordance with good engineering practice, does not meet the specifications as defined. THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING WITHOUT LIMITATION THE WARRANTY OF MERCHANTABILITY AND THE WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE.

All claims under warranty must be made promptly after occurrence of circumstances giving rise thereto and must be received within the applicable warranty period by faytech or its authorized representative. Such claims should include the Product type and serial numbers and a full description of the circumstances giving rise to the claim. Before any Products are returned for repair and/or adjustment, written authorization from faytech or its authorized representative for the return and instructions as to how and where these Products should be shipped must be obtained. Any product returned to faytech for examination shall be sent prepaid via the means of transportation indicated as acceptable by faytech. faytech reserves the right to reject any warranty claim not promptly reported and any warranty claim on any item that has been altered or has been shipped by non-acceptable means of transportation. When any Product is returned for examination and inspection, or for any other reason, Customer will be responsible for all damage resulting from improper packing or handling and for loss in transit, notwithstanding any defect or nonconformity in the Product. In all cases faytech has sole responsibility for determining the cause and nature of failure, and faytech's determination with regard thereto shall be final. If it is found that faytech's Product has been returned without cause and is still serviceable, Customer will be notified and the Product returned at Customer's expense. In addition, a charge for testing and examination may, in faytech's sole discretion, be made on Products so returned.

SELLER'S LIABILITY FOR DAMAGES SHALL NOT EXCEED THE PAYMENT, IF ANY, RECEIVED BY SELLER FOR THE UNIT OF PRODUCT OR SERVICE FURNISHED OR TO BE FURNISHED AS THE CASE MAY BE WHICH IS THE SUBJECT OF CLAIM OR

DISPUTE. IN NO EVENT SHALL SELLER BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES. LIABILITY TO THIRD PARTIES, FOR BODILY INJURY INCLUDING DEATH, RESULTING FROM SELLER'S PERFORMANCE SHALL BE DETERMINED IN ACCORDANCE WITH APPLICABLE LAW AND THE TOTAL LIABILITY LIMITATION STATED ABOVE SHALL NOT BE CONSTRUED AS A LIMITATION ON SELLER FOR DAMAGES FOR ANY SUCH BODILY INJURY, INCLUDING DEATH.

WARRANTY FOR ITEMS REPLACED UNDER WARRANTY Whenever a failed module is replaced under Warranty, the greater of the balance of the original Warranty Period or 90 days will constitute the remaining warranty period. The replaced unit does not carry a new Warranty.

LIFE SUPPORT POLICY "WARNING: DO NOT USE IN LIFE SUPPORT" SELLER'S PRODUCTS ARE NOT AUTHORIZED FOR USE AS CRITICAL COMPONENTS IN LIFE SUPPORT DEVICES OR SYSTEMS WITHOUT THE EXPRESS PRIOR WRITTEN

APPROVAL OF THE PRESIDENT OF FAYTECH. As used herein, “Life Support Devices or Systems” are devices which support or sustain life and whose failure to perform when properly

used in accordance with instructions for use provided in the labeling can be reasonably

expected to result in a significant injury to the user. A “Critical Component” is any component

in a life support device or system whose failure to perform can be reasonably expected to cause the failure of the life support device or system or to affect its safety or effectiveness.

If your device does have a defect within the warranty period, please contact faytech directly. The warranty period is 24 months from the date of purchase under the following conditions:

 All warranties are void if the unit has been opened or disassembled without faytech's prior

approval.

 Damage caused by improper handling or operation, by incorrect installation or storage,

through improper connections, as well as due to force majeure or other external influences are not covered by the warranty.

 For warranty claim, we reserve the right to replace the defective components or to

exchange the device.

 Exchanged components or devices become the property of faytech.  Claims for damages are excluded in so far as they are not based on intent or gross

negligence of the manufacturer.

 After expiration of the warranty period, warranty claims can no longer be pursued.  Any warranty claim must be accompanied by proof of purchase (receipt or invoice).

GENERAL WARNING:

Avoid all contact with dirt, oil, dust or water. Never open the unit. Do not drop the unit. If you notice a burning smell or hear the device making unusual sounds, please disconnect it from the power source immediately. To clean the unit, please turn off the device first, then clean it very gently with a dry, soft cloth. For your own safety, please do not use the device during driving.

TROUBLE-SHOOTING:

Please follow all instructions carefully. At the end of this guide there is an overview of possible connection or other types of operation errors.

ONGOING CHANGES:

faytech produces its displays in China with German know-how and quality management. Your feedback is the most valuable information for the improvement of our products. Continuous production and product improvement is our primary goal. For this reason, there may be

improvements in our products which are not yet included in this user's guide. Differences between your product and this user's guide are generally related to specification changes and product

improvements. If you have any questions or suggestions, please contact our support team or visit our website at

www.faytech.com.

1. USB-Port

2. Ear-out

3. Loudspeaker

4. (+): flips picture horizontally, once OSD

opened increases volume or values, navigates through OSD menu to the RIGHT.

5. (-): opens volume-menu, decreases volume and marked values in OSD menu, navigates through OSD menu to the LEFT.

6. (c): VGA: Auto calibration to the VGA signal, in OSD menu navigates DOWN

7. (S): opens Menu to choose the right Input Source, in OSD menu navigation SELECT values/menus

8. (M): opens OSD menu, selects Source in Input Source menu, STEP BACK in OSD menu navigation

9. (B): changes backlight LED brightness, in OSD menu navigates UP

10. Loudspeaker

11. Status-LED: red LED: standby/go off after

30s no signal; green LED: On with signal; no LED: no power

12. POWER: Display On/Off

13. Infrared receiver

14. VESA-75 M4 fixation holes, metal

mounting rail for fixation

15. Touch Pen

16. Fixation hole

COMPONENTS:

17. Power Supply

18. 12 V Adaptor

19. VGA-Audio-In

20. Video- and Audio-In adaptor

21. VGA-In

22. HDMI-In

23. 8-36V DC-I, 5.5mm/2.5mm (+)

24. USB-B In for Touch- and USB HUB

Function

25. Serial-In for Serial Touch function

26. USB cable for Touch- and USB HUB

function

27. VGA cable

28. Connector for self-video configuration w

ith YpbPr, Video2/Camera for backview; Vid eo-Audio, 5-12V automatic switching to Vide o2 (CarControl) (prefabricated cable availabl e as accessory, see last chapter Pin Assign ment)

29. Pedestal

30. Mounting Frame

31. Backcase Cover

32. Driver-DVD, detailed manual included

33. Remote Control

18 29

30 31 32 33

19 20 21 22 23 24 25

28 27 26

Revision history: V1.0: produced from 2011 to July 2013 v1.1: produced since August 2013, change: VGA-connector, product name (add V1.1) V2: produced since July 2014, changes: new backcase with mounting frame for all sizes,

standardized connectors, new more powerful chipset for Audio- and Video-playback, improved panels

DISPLAY CONNECTION

Each cable is labeled for easy connection. To operate your faytech display properly, there must be at least one signal source and a power source connected. To use the touch function please connect the USB cable to your PC.

TO CONNECT THE SIGNAL SOURCE,

you have the following options:

 On a PC: Connect the VGA cable from the faytech monitor to the VGA output of your PC

graphics card. Please select SOURCE VGA, so you have an image on the display.

 On a PC: If you have a DisplayPort/HDMI/DVI output on your PC please use the

HDMI-port of the faytech touch-monitor, with DVI/DisplayPort you need a DVI respectively DisplayPort to HDMI connector. Please change SOURCE to HDMI.

 To DVD-Player/camera/Video source: Connect one, two or three video inputs (labeled

Video1, Video2, YPbPr) to a corresponding video source. Please be sure to switch off the video source before you connect the cables. Switch SOURCE to the respective channel input. ATTENTION – Video2 is not reachable via Menu, faytech´s display switches automatically to Video2 when there is a voltage on the SignalPIN (carcontrol).

In addition, the display has two analogue stereo audio inputs, one for the PC (3.5mm Audio-In) and one for the three video inputs (sound is carried on all video channels), a white and red RCA connector, white AUDIO-Left and red AUDIO-Right. Additionally, via HDMI is another digital Audio-In. Audio comes through the speakers only if there is an image signal. Audio is also available from the earphone output on the front side of the display. If earphones are connected, the built-in speakers will not be active.

Tip: You can use the display simultaneously with all five video signal sources. Use the SOURCE button on the display or remote control to switch between the various signal inputs.

CONNECT TO POWER

PIN 4, Pin 8: GND PIN 6: Car Control

You can connect the faytech display with the included 100V/240V plug or the 12V power adapter. Insert one of these power sources into the 8-36V DC-IN.

Another alternative is to connect another 8-36V source to the DC-IN. Please pay attention not to mix the polarity (+ is inside)! Please make secure that the power source has enough current, at 12V it is max. 1.5A.

USING THE TOUCH FUNCTION

Connect the USB cable to the USB port on your PC (after you have been asked within the software installation process). With actual operation systems (Win7, Win8) there is no more need to do a driver installation.

The touch-screen series also supports the use of touch through the serial port. Please order the faytech special cable or connect the serial port according the connection definition in the connections chapter.

USING BACKVIEW CAMERA / VIDEO CAMERA.

The touch monitor automatically switches to Video 2 when there is a 5 to 12V signal on the white blank cable of the Video-All-In-One-cable.

The black blank cable must be grounded at the same time.

USB PORT

On the front of the touch monitor is a USB port. For usage the USB cable must be connected to the PC. You can use the USB port as any other PC-USB port.

DISPLAY OPERATION

THE REMOTE CONTROL

The remote control functions are similar to the buttons on the display. Before using the remote for the first time, please remove the thin plastic on the back side to make the batteries connect and supply the remote control with power.

OSD-MENU-OPERATION

The Menu operation of the faytech display is simple and logical. You have six control buttons. MENU, +/right, -/left, down(c), up(b), confirm(S).

Pressing MENU brings up the OSD menu and closes it again with another press, in sub menus you go back one step by pressing MENU.

You navigate with right, left, up, down through the menu. The sub menu is reached by using the confirm button (S). A value is changed by using +/-.

When a menu option is grey that means it is not available for the actual chosen signal source. The HDMI, VGA and AV-menu have slightly different picture setting options.

The OSD menu consists of four main menus. You can switch between the main menus with +/-. In the sub menus (selected by S) you can switch between further sub menus and changing values by using right(+), left(-) and up(b) and down(c). The menus in the following:

 Color Settings

1. Auto calibration: The display is automatically adjusted to the current resolution of your graphics card. If you are not satisfied with the auto setting, you can optimize it manually.

2. Auto color: This function will optimize the color of the faytech

displays. You can always change the color of the display manually.

6. Brightness: This allows you to increase or decrease the

brightness of the faytech display.

7. Contrast: This allows you to increase or decrease the contrast

of your display.

8. Color temperature: You can choose predefined color settings (cool,

warm, medium, SRGB) or make your own color setting (User).

9. Exit: Return to the main menu or submenu

 Picture Settings

1. Horizontal position: Move the position of the image on the display to the

left (-) or the right (+).

2. Vertical position: Move the position of the image on the display down

(+) or up (- ).

3. Phase: Change visual distortion when viewing the screen

from different angles. Use +/ - to find the best display effect.

4. Horizontal size: To reduce (-) or enlarge (+) the horizontal size of the

image on the faytech display.

5. Exit: Return to the main menu or submenu.

there are no more operations. You can also select “off” to remove the OSD menu from the screen.

5. Transparency: You can choose various levels of transparency for the

OSD-Menu.

6. Exit: Return to the main menu or submenu.

 Sound Settings

10. Volume: To adjust the volume of the built-in speakers. Use - to

reduce the volume and use + to increase it.

11. Mute: Turn the speakers on /off.

12. Exit: Return to the main menu or submenu.

 Menu Settings

1. Language: To change the language of the menu.

2. Menu H. Position: To move the position of the menu to the left (-) or the

right (+).

3. Menu V. Position: To move the position of the menu up (-) or down (+).

4. Menu Timeout: Determines how many seconds the OSD menu is

displayed before it is automatically switched off, if

 Settings

13. Reset: This option will return the display back to the factory

settings. All changes you have made are deleted.

14. Exit: Return to the main menu or submenu.

 Exit

To quit the OSD-Menu.

INSTALLATION OF THE TOUCH-DRIVER UNDER WINDOWS

faytech´s own 4/5-wire USB/serial TouchController series based on EETIs MER4485 chipset supports the gesture control of Win7 and Win8 as well as the use of the touch already within the LogIn window without further driver installation. We suggest to not install any additional drivers under Win7 or Win8 operation system.

With first connection of the USB-cable Win7/Win8 installs automatically the right drivers. With successful installation you see the following Windows information window. This first time installation may take a little bit time. Afterwards, the touch function is usable.

Please use Win7/Win8 own settings for the touch panel to set it up to your system. The Windows menus are under System, Hardware and Sound, Tablet PC-settings. More settings are available under Pen- and Handsetting-menu, also located in the Hardware and Sound menu.

For calibration purpose we suggest to install the calibration tool

„Win7,Win8_calibration_TOOL“ which is available on faytech´s Driver DVD or at

www.faytech.com, Service, Driver.

For Win7, Win8 please just install the available drivers when you want to use Touch without the gestures support as sole mouse alternative.

In the following, a Windows XP installation is described.

1. Put the DVD into your DVD- ROM.

2. Use the Explorer on the DVD and select the appropriate subdirectory (Touch Driver, then the right operation system) to open the installation file setup.exe directly. Now you will see the following window:

Select the Windows driver 2000/XP/Vista/Windows7 in the upper right. If a security warning

pops up, click “Run”, “Continue” or "Execute". Under Vista you must confirm the UserAccount

Control with "Continue". Some further warnings may be given depending on installed security programs. Always click the button to continue the operation.

To complete the installation with all default options, click “Next” on each of the following dialog

boxes. You can cancel at any time. To switch back to a previous step, click the “<back” button.

Please note! The installation process is in English. Later on you can choose the language for the OSD.

3."Welcome to the InstallShield Wizard for TouchKit":Press "Next" if you to continue the installation.It's advisable to close all other programs before beginning this installation.

4."Setup Type"：

Check the box (see the picture on the next page upper left) only if you want to install the PS/2-Driver. Usually for a USB-touch display, you should NOT select this option. The PS/2-Driver works smoothly with a PS / 2 mouse but if you do not have a PS / 2 mouse you should leave this box unchecked to avoid compatibility problems.

5."Setup Type"

We recommend "None" (see the picture upper right) for the calibration setting. A calibration will

be performed every time your PC starts up if you choose "Every system boot up”. If you

choose “Next system boot up” a calibration will be performed on the next system reboot. You

can carry out a calibration at any time after the TouchKit program is installed. (See “Setting up the faytech Touch software”.) After making your selection on this screen, click “Next”.

6."TouchKit - InstallShield Wizard":

Connect the USB cable now and press "OK". If the "New Hardware Found" dialog of Windows opens, please cancel it.

7. "Setup Type":

If you plan to use multiple monitors, please choose this box. (See “Setting up the faytech Touch software”.)

8."Choose Destination Location": Accept the default destination or choose your own then press "Next".

9. "Select Program Folder": Give the program a name or use the default setting and press "Next".

10."Setup Status":

The installation will be started automatically with the selected settings.

11.The installation is successfully completed when the above window appears.

If the USB controller icon is not showing, please disconnect the USB cable from your PC and connect it again. For more help, Please go to the “Troubleshooting” section.

SETTING UP THE FAYTECH TOUCH SOFTWARE

Start the administration program by going to “Start - Programs -TouchKit – Configure Utility”. (If you accepted all the defaults the program may be at “Start – Programs – Accessories –

Touchkit – Configure Utility”.) Or you can find this program in the system tray section of your task bar.

6. General tab

Gives information on whether one or more touch controllers are found and installed.

After the initial installation, if no touch controller shows up on this tab, please pull out the USB connector on your PC and connect the device again.

7. Setting tab

When you touch the touch panel you should hear a beep if you select the first checkbox. You can change the frequency and duration of the beep. The changes will be saved after you click on "OK".

Under linearization, you can choose the number of linearization points under the Tools - linearization setting. On a 25-point linearization the deviation of a touched point will be less than on a 9-point linearization. In general, the faytech displays have been set correctly and should not be linearized.

Double Click Time. You can set how fast you need to click on the same object to make a double click. If you choose Shorter <<, then you need to tap faster. If you choose >> Longer, then you can tap the screen more slowly.

The same applies to Double Click Area. If you choose Smaller <<, your taps must be in a relatively small area in order for a double click to be recognized. >> Larger enables you to make a successful double- click within a larger area.

To the right of the mouse icon are options to set different mouse-like modes. Normal mode offers the most intuitive touch-operation.

Normal-Mode: Allows the user to select an object or drag an object with the touch pen or a finger. This is the best mode to use for most applications.

Click on touch: The “click” is recognized when the screen is touched. To initiate a new

mouse-click, the display must be released and re-pressed.

Click on release: Contrary to the click function in touch, it is generated a click when the display is released.

Click on touch without moving cursor: The first touch point generates a click. The cursor follows the finger / pen movement. For a better understanding of this setting, try it with the Draw Test application under the Tools tab.

Click on release without moving cursor: The cursor does not move to the touch position except at the lift-off point. For a better understanding of this setting, try it with the Draw Test application under the Tools tab.

On the far right of the mouse icon, there is an Option button. The following options are available for the faytech display in this submenu:

Enable Constant Touch: is the function to check to enable the driver to determine if the most recent touched position is the same as the previously touched point. If the difference is smaller than the defined area, the driver does not generate any mouse movement which helps reduce system load.

Enable Auto Right Click: If the touch screen is touched for a specified time, the driver will generate a mouse right button click if this function is enabled.

Enable Touch: Be careful! If you don't check this box, the touch function will not work!

Enable Cursor Stabilization: A software filter exists inside the driver to filter some noise to stabilize and smooth the touch points. When activated, the user will experience a more stable cursor.

You can adjust the parameter for the Constant Touch Area function. This is a criterion to judge if the most recent touched point is the same as the previously touched point. If the difference between the two points is within this area, it will be recognized as the same touch point and the driver does not generate a new mouse event for this touch point.

You can adjust the Auto Right Click Time function. If the touch screen is touched and held for this period of time, the driver generates a right mouse click.

8. Tools tab:

You can adjust the faytech touch panel calibration with the functions called 4 Points Calibration, Clear and Calibrate, Linearization and Draw Test. Start by performing the 4 points calibration. By using the application drawing test, you can test the touch panel to determine if further setting changes are desirable.

When you press the 4 Points Calibration button, the surface of the monitor shows the following image:

Press blinking X symbol until stop blinking Touch and hold each of the blinking X symbols in the calibration window until it stops blinking to make sure that the utility can gather enough data for computation. In addition, a progress bar is shown at the bottom of the window to indicate time elapsed. If the touch screen is not touched before the progress bar gets to the far right, the calibration task will be terminated automatically.

Translation: „Touch the blinking symbol until it stops blinking“

The Clear and Calibrate button will clear all calibration and linearization settings. It will then automatically take you through a 4 Point Calibration.

The Linearization (25 or 9 point calibration ) function is used to compensate the touch screen linearity. It will require you to press and hold on 9 or 25 targets on the screen so it can compensate for the curvature (if any) of the display. After linearization is completed, the linearity of the touch screen will be shown in the Linearity curve window.

The Draw Test function is used for accuracy and performance checking. Press this button and a new pop up window will be popped up on the monitor (see below). Touch or drag your touch pen or finger on this grid to gauge the effectiveness of the settings and calibrations that you have made. If you are using your finger, you may have to press firmly to draw continuous lines. Press the Clear button to clear the window. Press the Quit button to terminate this draw test.

9. Display-Multi-Monitor Setting tab:

If you selected “Support Multi-Monitor System” when you installed the Touch driver, you will see a Display tab when you run the Touchkit Configure utility. If you did not select this option, you will not see a Display tab.

You can have up to four faytech touch-screens connected simultaneously. You can also use a (non-touch) display and a touch screen. In the example below, the touch-screen is display "1", while the second display "2" is a normal monitor. Both have the same resolution, but the touch screen is the primary monitor.

Enable multiple-monitors: When this function is disabled, the touch screen will be mapped to the primary monitor automatically. When this function is enabled, you can double click on the monitor area in the monitor geometry window to assign the monitor area where the touch screen will be mapped. Double-tap on the desired monitor and answer the question in the pop-up window with Yes.

After confirmation, your touches on the selected touch monitor will be simulated as mouse clicks.

If the function "The touch sensor is automatically connected to the main system" is activated, the program automatically puts the touch function on the primary monitor, if only one monitor is connected.

The Operation mode settings allow you to set the size of the touch area on your faytech touch-screen. E.g. if you select the "right screen“, after a new calibration only the right side of the monitor will work as a touch area. If you select "other" and then click on the ->> button, you can set more modes or set an individually touch-defined area.

10. Edge Compensation tab: fine adjustment of the touch area

On this tab you can finely adjust the touch area. This is very useful when you have problems touching at the edges of the touch screen. In the following image you can see that the limits for all edges of the screen were corrected (to 110%). E.g. if you have problems in the upper right area, just increase the upper and right limit (>> Bigger ). Confirm the change and try the new settings with the Draw Test. You can also use the X-axis and Y-axis displacement options to compensate if your touch always seems to be off the same amount in the X and/or Y directions.

The "Support Edge Compensation" option optimizes the touch detection in the corners of your faytech touch panels. This option should always be enabled.

11. Hardware and About tabs:

The last two tabs are for information only - there are no options to select on these tabs.

The Hardware tab gives information about the design of the faytech touch display and the firmware used.

The About tab gives information about the touch driver version as well as information about the developer of the software.

12. Touchkit program in the taskbar

With the Touch Kit icon in the taskbar, you can use a right mouse click to make quick changes in many of the Touch Kit settings. The individual functions have already been described in this chapter.

On the context menu, if you select the option Display Button, you will see a mouse animation displayed in the lower right half of the screen. The red mark indicates which mouse button will be simulated the next time you touch the screen. By clicking on the left or right pointer of the animation you change the behavior of the touch panel accordingly.

TROUBLESHOOTING

If you are having trouble getting your touch monitor to work correctly, please look through this list of common problems:

PHYSICAL SETUP:

 Cable connections. Care should be taken when connecting the cables. Make sure the

cables are connected to the right connectors at each end and make sure the cables are attached firmly to their respective connectors. Lack of an image or poor quality images are often caused by the wrong connection. Turn off the display and check each pin of the cable separately. If you think you have a defective cable, we are happy to exchange it for you - you do not have to send the display back.

 Avoid short circuits! Please be careful before connecting power to the display that there

are no cables that have not yet been connected at both ends. If the monitor does not power up, try another outlet or another power source.

 Provide the display with a 8-36V DC power supply only. Higher or lower voltage and

wrong polarity/doing a short circuit permanently damages the display and is not covered under warranty.

STARTUP:

Please note: After you switch the display on, you may have to change the input mode (HDMI/AV/YPbPr/VGA) in order to receive a signal. If there is no signal source connected, the display will show "no signal" and go off after 30s.

Display remains black

 Black LED: no power, please check power supply. When the power supply is ok (e.g. has

green LED) then open a RMA case

 Green LED: wrong source or wrong signal source (see resolution/activation errors)  Connection error:

Please check again to make sure that all cables are properly connected.  Resolution / activation errors: Using the right resolution and activating the display is a common problem that is often not the fault of the display itself. The monitor supports the resolutions given in the technical data. Sometimes during simultaneous operation of two displays on a PC or the connection of an additional display to a notebook complications can arise. Usually these problems need to be resolved in the hardware and software of the PC. It is always best to use the display initially as a single display with a resolution of 1024x768 at 60Hz. Try to start with this resolution then experiment with other resolutions and other combinations of displays to see which work best for you. Please note that extended desktops often are black in the beginning. In this situation your display may be black at first if you configure it as an extended desktop.

Tip: It is often best to use the display at the following resolutions: 7” 1024x600, 8” and 10“

10” 1024x768, all at 60Hz. If the display is used as a second display with a PC, which is

already connected to a display with a much higher resolution, configure resolution profiles. With an ATI graphic card, you can set up profiles in the advanced catalyst control center under profiles. Activate a hotkey, so that you can change the profiles of each display (one is the touch display, the other is the higher resolution display). Also you can configure the profiles using a software tool such as powerstrip.

 Power supply error: If the display has no signal input, there might be an error with the power supply. First please check the connection with another power supply before you return the display. We're happy to exchange the defective power supply if necessary.  Panel shows “unsupported format”: That means that the monitor receives a signal source

which cannot be displayed. This e.g. may happen when frequencies are set up over 75Hz. When you think the signal should be possible to be displayed please contact the faytech service with detailed signal information.

Stripes / errors in the image

 Pixel error: Each faytech display has been thoroughly tested and sold with no pixel

defects. If there is a pixel error at your display, please contact us for Support.

 Text is hard to read, picture looks fuzzy: The display image is in the original resolution

(see specifications) clear. At higher resolutions the display interpolates. This leads to inaccuracies and picture distortions.

 Stripes / errors in the image: when connecting the display using power from a PC's power

supply, the power supply can cause a light flickering. This is because of the interference created by the PC's power supply. In order to improve the picture, please try an alternative power supply.

 Image is upside down: Press (when there is a signal) the + button. This switches through

the two different modes (the original, top / bottom mirrored)

640x480, 60Hz, 75Hz,

1440x900, 60Hz

800x480, 60Hz, 75Hz,

1680x1050, 60Hz

800x600, 60Hz, 75Hz,

1600x1200, 60Hz

1024x768, 60Hz, 75Hz,

1920x1080, 60Hz

1280x720, 60Hz

720x576, 50Hz

1280x768, 60Hz

1280x720, 50Hz

1280x1024, 60Hz

1920x1080, 50Hz

1360x768, 60Hz

TECHNICAL DATA

Changes in the sense of technical progress reserved.

TIMING-PARAMETER AND SUPPORTED VGA-RESOLUTION

Timing-Parameter: 7" : Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ

8": Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ

10": Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ

12”: Dot Clock: 170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ

Supported VGA-resolution:

Display case (cm):

17.90 x 12.30 x3.0

Screen diagonal (Inch/cm):

7/17.78

Display active screen size (cm):

15.36 x 9.00

Mounting (cm):

mounting rail, additional VESA-75 on the back

Gross weight (inclusive cartonage, kg):

1.80

Net weight (kg):

0.40

Aspect ratio:

16:9

Physical resolution:

1024 x 600

Maximum showable resolution:

1920 x 1200

Colours displayed:

16.7M

Brightness (cd/m2):

500

Contrast:

700:1

Typical reaction time Tr/ Tf (ms):

10;15

Visual Angle horizontal; vertical (°):

150;145

Working power (V):

8~36

Power consumption (W):

Stand-By-Consumption (W):

<0.5

Operating temperature (°C):

-25~+75

Touch Panel:

4-wire resistive

Touch Connectors:

1 x USB port, 1 x serial port

Touch Panel-driver:

Windows, Linux, Mac

Touch life (contacts):

1 million touch in 1 location without failure

Response time Touch Panel (ms):

<10

Surface hardness:

Input force (g) / vandalism secure:

20~150

Connectors, Video-In:

2 x Video(1 x back cam view), 1 x YPbPr, 1 x VGA, 1 x HDMI 1.1 (incl. HDCP)

Connectors, audio:

3 x Audio-In, 1 x Earphone-Out

Connectors: USB-Port / DC-IN

USB Port / 8-36V DC-IN

Additional features

OSD-Menu, speaker, remote controller, touch pen, car adapter, driver-DVD, short installation manual

7 INCH TOUCH MONITOR V2

Display case (cm):

19.80 x 16.80 x 3.20

Screen diagonal (Inch/cm):

8/20.32

Display active screen size (cm):

16.20 x 12.2

Mounting (cm):

mounting rail, additional VESA-75 on the back

Gross weight (inclusive cartonage, kg):

2.05

Net weight (kg):

0.60

Aspect ratio:

4:3

Physical resolution:

1024 x 768

Maximum showable resolution:

1920 x 1200

Colours displayed:

16.7M

Brightness (cd/m2):

250

Contrast:

700:1

Typical reaction time Tr/ Tf (ms):

6;14

Visual Angle horizontal; vertical (°):

150;150

Working power (V):

8~36

Power consumption (W):

Stand-By-Consumption (W):

<0.5

Operating temperature (°C):

-25~+75

Touch Panel:

4-wire resistive

Touch Connectors:

1 x USB port, 1 x serial port

Touch Panel-driver:

Windows, Linux, Mac

Touch life (contacts):

1 million touch in 1 location without failure

Response time Touch Panel (ms):

<10

Surface hardness:

Input force (g) / vandalism secure:

20~150

Connectors, Video-In:

2 x Video(1x back cam view), 1 x YPbPr, 1 x VGA, 1 x HDMI 1.1 (incl. HDCP)

Connectors, audio:

3 x Audio-In, 1 x Earphone-Out

Connectors: USB-Port / DC-IN

USB Port / 8-36V DC-IN

Additional features

OSD-Menu, speaker, remote controller, touch pen, car adapter, driver-DVD, short installation manual

8 INCH TOUCH MONITOR V2

10 INCH TOUCH MONITOR V2

Display case (cm):

23.50 x 20.20 x 3.20

Screen diagonal (Inch/cm):

9.7/24.64

Display active screen size (cm):

19.7 x 14.7

Mounting (cm):

mounting rail, additional VESA-75 on the back

Gross weight (inclusive cartonage, kg):

2.20

Net weight (kg):

0.75

Aspect ratio:

4:3

Physical resolution:

1024 x 768

Maximum showable resolution:

1920 x 1200

Colours displayed:

16.7M

Brightness (cd/m2):

300

Contrast:

500:1

Typical reaction time Tr/ Tf (ms):

10;10

Visual Angle horizontal; vertical (°):

150;160

Working power (V):

8~36

Power consumption (W):

Stand-By-Consumption (W):

<0,5

Operating temperature (°C):

-25~+75

Touch Panel:

4-wire resistive

Touch Connectors:

1 x USB port, 1 x serial port

Touch Panel-driver:

Windows, Linux, Mac

Touch life (contacts):

1 million touch in 1 location without failure

Response time Touch Panel (ms):

<10

Surface hardness:

Input force (g) / vandalism secure:

20~150

Connectors, Video-In:

2 x Video(1 x back cam view), 1 x YPbPr, 1 x VGA, 1 x HDMI 1.1 (incl. HDCP)

Connectors, audio:

3 x Audio-In, 1 x Earphone-Out

Connectors: USB-Port / DC-IN

USB Port / 8-36V DC-IN

Additional features

OSD-Menu, speaker, remote controller, touch pen, car adapter, driverDVD, short installation manual

VIDEO: 1: AUDIO_IN_R 3: AV1 5: AV2 7: Pr+ 9: Y+ 2: AUDIO_IN_L 4:GND 6: CarControl 8: GND 10: Pb+

VIDEO:

1: GND 2: CarControl

PIN ASSIGNMENT

Preface: Please observe the correct pin assignment. PIN1, PIN2, ..., according following graphs. Please keep in mind: this is the side of the mainboard, NOT the cable PIN assignment

POWER: 8-36V DC-IN (5.5mm/2.5mm) INSIDE POLARIZATION + Outer Dimension Screwable Lock:

SERIAL: 1: +5V 3: RX

2: GND 4: XT

VGA, HDMI, USB-B, EAR-In: Standard connectors

KONTAKT / CONTACT

Kontaktdaten, RMA-Bearbeitung

Support Europa: +49 (0) 551 82098660

Global-Support: +86 755 89580612

Support North America: +1 720 251 4158

Support-E-Mail: support@faytech.de

Hersteller-Internetseite: www.faytech.com Internetseite RMA: http://rma.faytech.de

RMA-Bearbeitung

Wenden Sie sich bei einem mutmaßlichen Defekt bitte immer zunächst an uns. Unsere ausgebildeten Fachkräfte helfen Ihnen gerne weiter. Liegt tatsächlich ein Defekt vor erhalten Sie über support@faytech.de eine RMA-Nr. (Return Merchandise Authorization). Senden Sie das defekte Teil mit deutlicher Anbringung der RMA-Nr. an obige Adresse ein. Zubehörteile wie Kabel, Adapter oder Netzteile tauschen wir in der Regel unkompliziert vorab aus.

Bitte senden Sie die Ware immer frei an uns. Unfreie Ware (Kosten zahlt der Empfänger) nehmen wir nicht an. In den ersten 30 Tagen nach Erstkauf übernehmen wir sämtliche Transportkosten für Sie. Dafür senden wir ihnen per E-Mail mit der RMA- Nr. Einen Rücksendeschein zu. In der restlichen Garantiezeit tragen wir die Rücksendegebühren.

Für die Service-Fall-Bearbeitung außerhalb Chinas arbeiten wir mit lokalen Bevollmächtigten/ lokalen Servicepartnern zusammen die je nach Vertragsgestaltung in unserem Namen auftreten. Weitere Informationen diesbezüglich erhalten Sie auf Anfrage unter den genannten Kontaktdaten.

Contact, RMA service (in English):

Support Europe: +49 (0) 551 82098660

Global Support: +86 755 89580612

Support North America: +1 720 251 4158

Support E-Mail: support@faytech.com

Homepage: www.faytech.com Webpage of RMA: http://rma.faytech.com

RMA service:

If you think your faytech product has a defect please always contact us directly. Our trained after sales service specialists can help you resolve your problems. Please check the manual and our frequently asked questions before contacting us – you will usually find an answer to your question. If there is a defect you can request an RMA number (Return Merchandise Authorization) at support@faytech.com or via fax at +86-755- 89580613 (Chinese fax-number). Please attach in the contact e-mail/fax your invoice and what problems you are experiencing. In reply, you will receive an e-mail/fax with your RMA number and additional information. For accessories like cables, adapters or power supplies which are not working, we can usually send you a replacement before receiving the damaged goods. For a defective product, we try to check and solve the problem within 3 days after receipt. Make sure that shipping has been paid before sending goods back to us. We do not accept postage due packages at our service centers. Anything received with postage due will be returned to you without any testing or resolution. Within the first 30 days after you buy a new faytech product, we will refund your shipping costs for returned products. For the rest of the warranty period, we will pay the shipping costs for any repaired or replaced items that we ship back to you.

For support outside of China, we work with local representatives / local service partners together who may work on our behalf in our name. On request, more information can be obtained at the above contact information.

Faytech 12 inch TOUCH MONITOR, 7 inch TOUCH MONITOR, 8 inch TOUCH MONITOR, 10 inch TOUCH MONITOR User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
