INSTRUKCJA ORYGINALNA PL
Przed rozpoczęciem eksploatacji urządzenia przeczytaj uważnie i ze zrozumieniem instrukcję obsługi.
GLEBOGRYZARKA ELEKTRYCZNA
WEG1500
Numer katalogowy: 16 050 754
Wyprodukowano w ChRL., Instrukcja obsługi: Wydanie 1, wrzesień 2023 rok
Page 2
2
Page 3
3
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady
Krysiak Sp. z o.o. ul. Rolna 6 62-081 Baranowo
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:
Maszyna:
Glebogryzarka elektryczna Faworyt WEG1500
Model：
WR8025-1500-S-400H1
Numery seryjne:
2024014060001-2024014069999
Rok produkcji:
2024
Funkcja:
Spulchnianie i kultywacja ogródków przydomowych
do której odnosi się niniejsza deklaracja, spełnia wymagania:
2006/42/WE – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn
2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej
2000/14/EU + 2005/88/EU – Dyrektywa hałasowa
2011/65/EU i 2015/863EU – Dyrektywa ROHS
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN IEC 55014-1:2021,EN IEC 55014-2:2021,EN IEC 61000-3-2:2019+A1,EN 61000-3-3:2013+A1
EN ISO 12100:2010,EN 60335-1:2012+A11+A13+A1+A14+A2+A15,EN 62233:2008,EN 709:1997+A4
IEC62321-3-1:2013, IEC62321-5:2013, IEC62321-4:2013 AMD1:2017, IEC62321-7-2:2017, IEC 62321-71:2015, IEC62321-6:2015, ISO 17075:2017IEC62321-8:2017, IEC 62321-1:2013, IEC 62321-2:2021
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC
Gwarantowany poziom mocy akustycznej: LWA 93 dB(A)
Zmierzony poziom mocy akustycznej: 91,57 dB(A) k=1,28 dB(A)
Zmierzony poziom ciśnienia akustycznego: L pA = 80,4dB(A), K=3dB(A)
Wibracje przy uchwycie: L:0,968m/s 2 , P: 0,947 m/s 2K=1.5 m/s 2
Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub
przebudowana bez zgody producenta.
Integralnym elementem maszyny jest instrukcja obsługi.
04/09/2023, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostka notyfikująca:
TUV Rheinland LGA Products GmbH TillystraBe 2, 90431 Nurnberg
Page 4
4
Page 5
5
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji glebogryzarki. Zawarte są tu
ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia,
bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do
niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Przedstawione w instrukcji rysunki mają charakter poglądowy i mogą różnić się od
wyglądu rzeczywistego urządzenia.
Nie ma to wpływu na zalecenia dotyczące obsługi, konserwacji i montażu.
Page 6
6
Spis treści
Spis treści ...................................................................................................................................6
1. Zawartość opakowania ..........................................................................................................7
2. Przeznaczenie .......................................................................................................................7
3. Opis ogólny ............................................................................................................................7
3.1 Opis działania ...................................................................................................................7
3.2 Elementy glebogryzarki ....................................................................................................8
3.3 Dane techniczne ...............................................................................................................9
4. Podstawowe zalecenia bezpieczeństwa ...............................................................................9
4.1 Symbole dotyczące urządzenia .................................................................................... 10
4.2 Symbole w instrukcji obsługi .......................................................................................... 11
4.3 Ogólne wskazówki bezpieczeństwa ............................................................................... 11
4.4 Dodatkowe wskazówki bezpieczeństwa ....................................................................... 14
5. Przygotowanie do pracy ..................................................................................................... 17

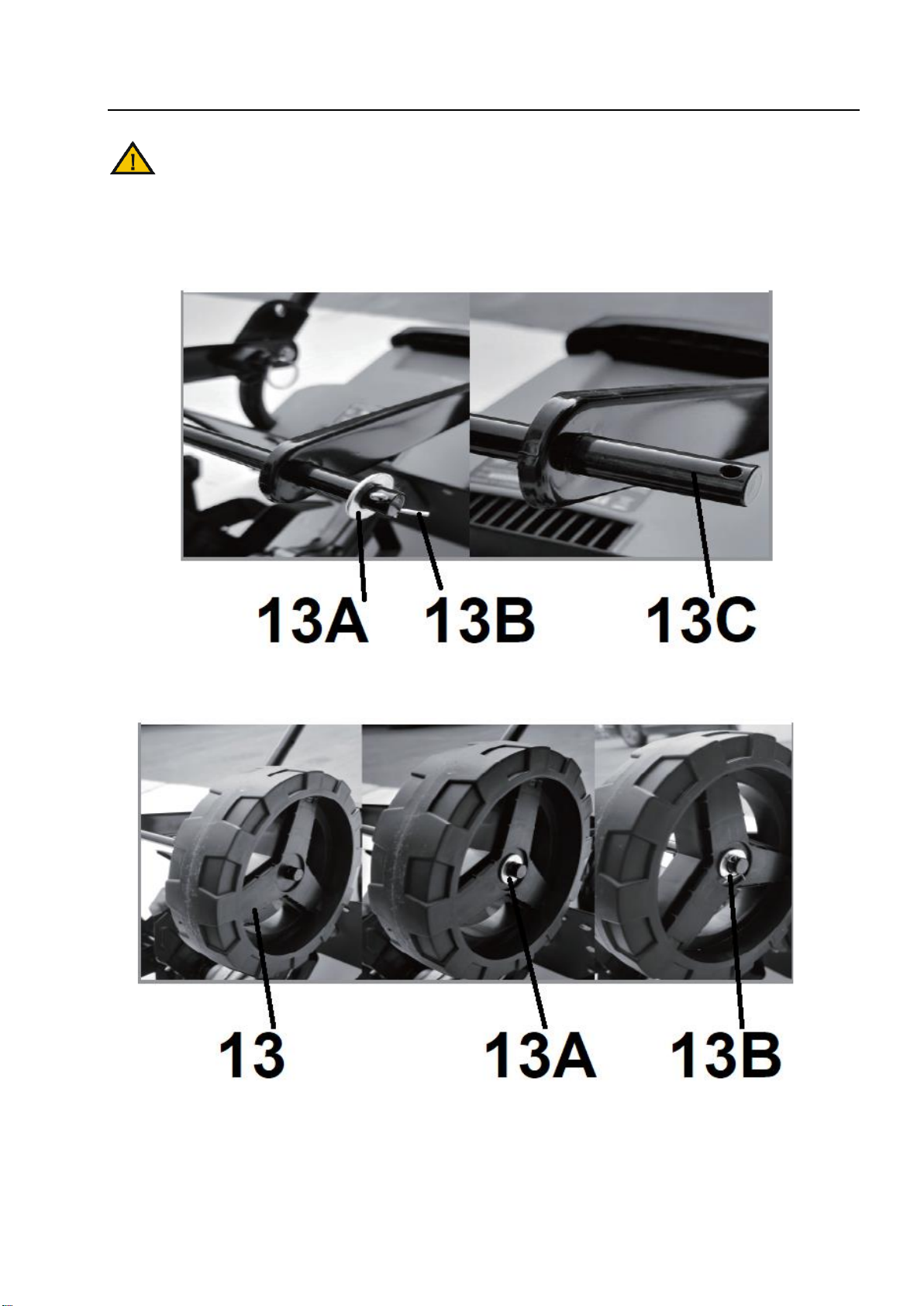

5.1 Montaż kół ..................................................................................................................... 17

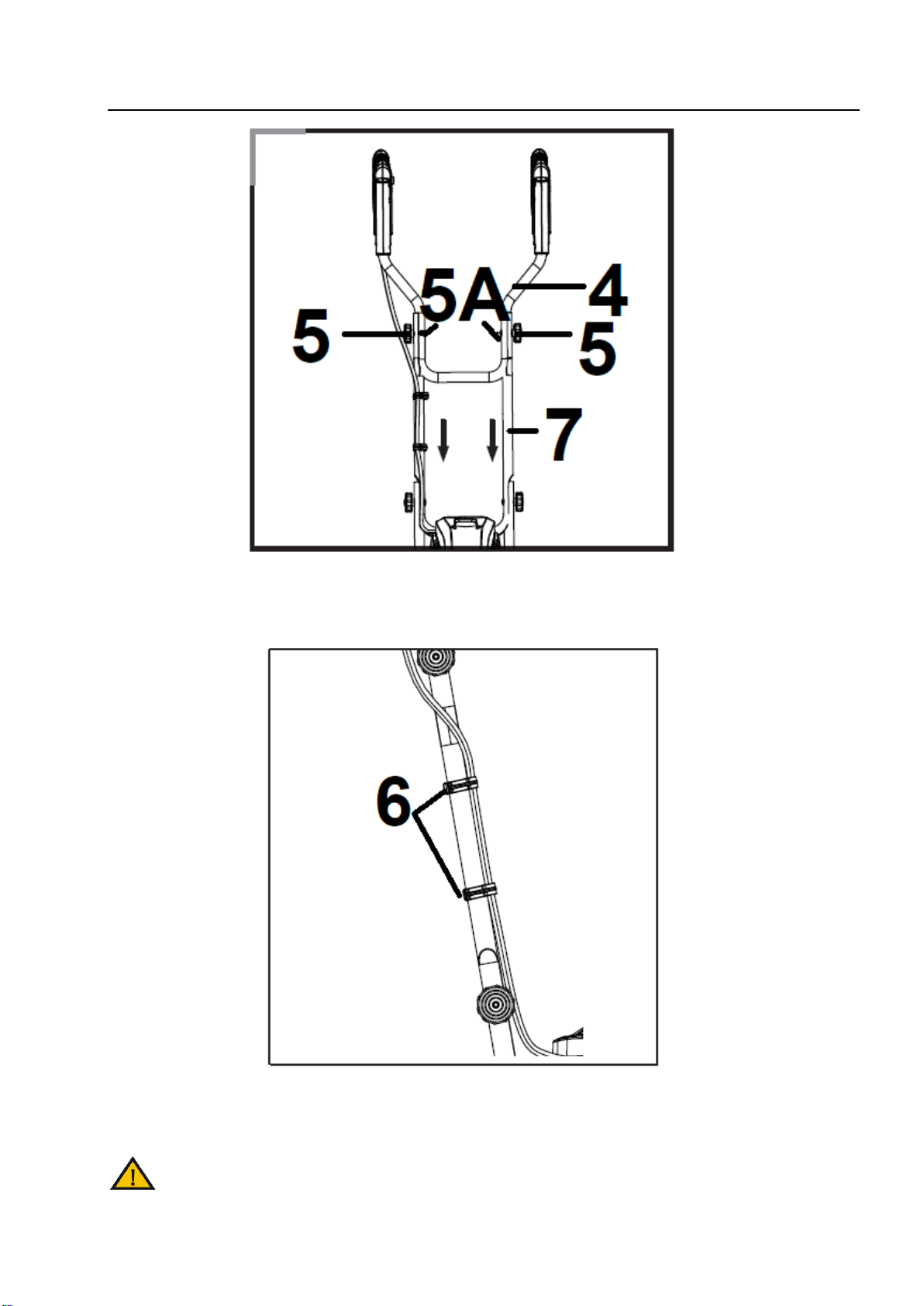

5.2 Montaż uchwytów .......................................................................................................... 18
6. Praca z urządzeniem .......................................................................................................... 19

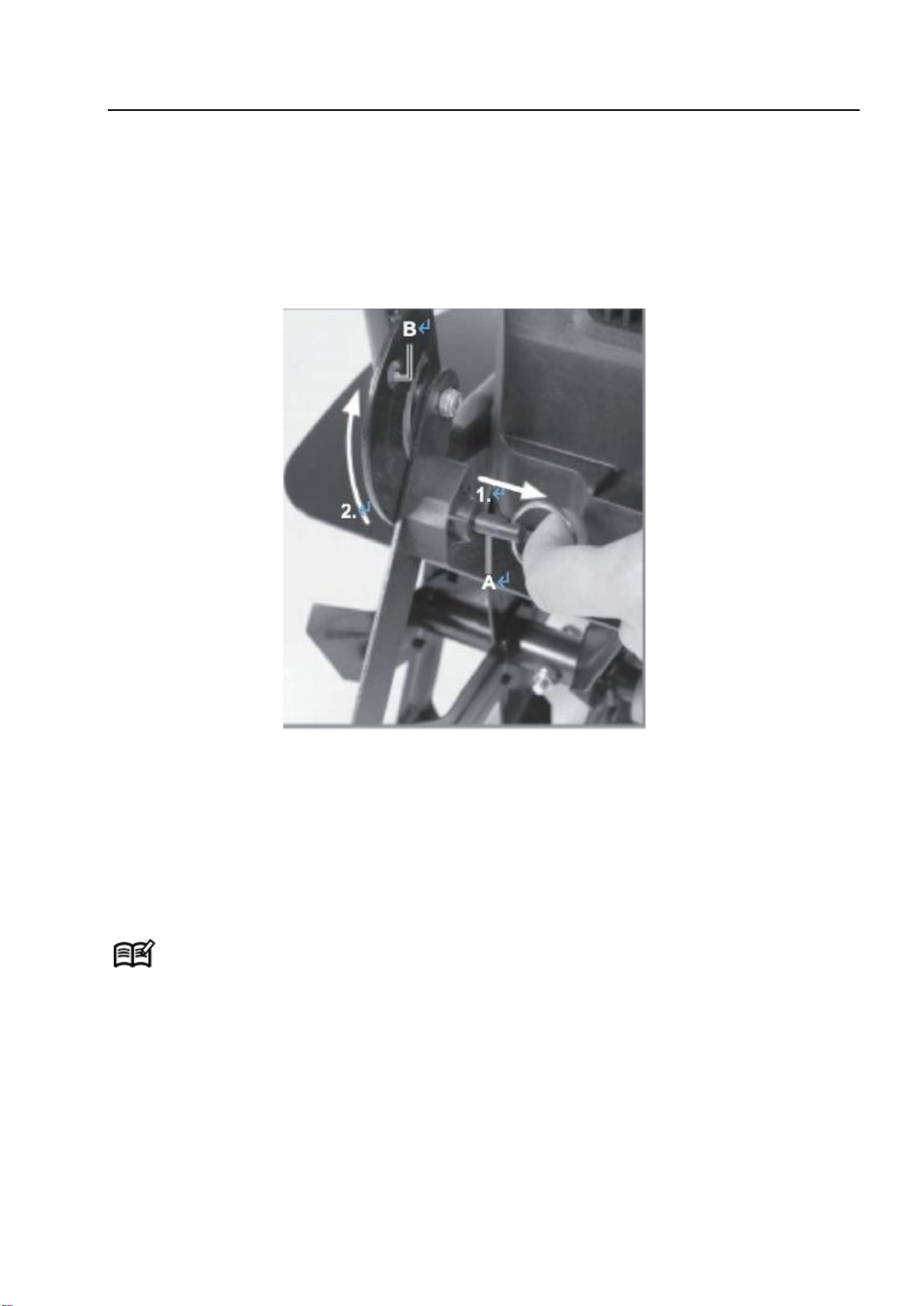

6.1 Podnoszenie i opuszczanie kół transportowych ........................................................... 20
6.2 Montaż przewodu przedłużającego na odciążniku ....................................................... 20
6.3 Włączanie i wyłączanie urządzenia ............................................................................... 21
6.4 Wskazówki dotyczące pracy z glebogryzarką ............................................................... 22
7. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych ............... 23
7.1 Konserwacja i regulacje ................................................................................................ 23
7.2 Czyszczenie urządzenia ............................................................................................... 24
7.2.1 Oczyszczanie noży ............................................................................................... 24
7.3 Montaż noży .................................................................................................................. 24

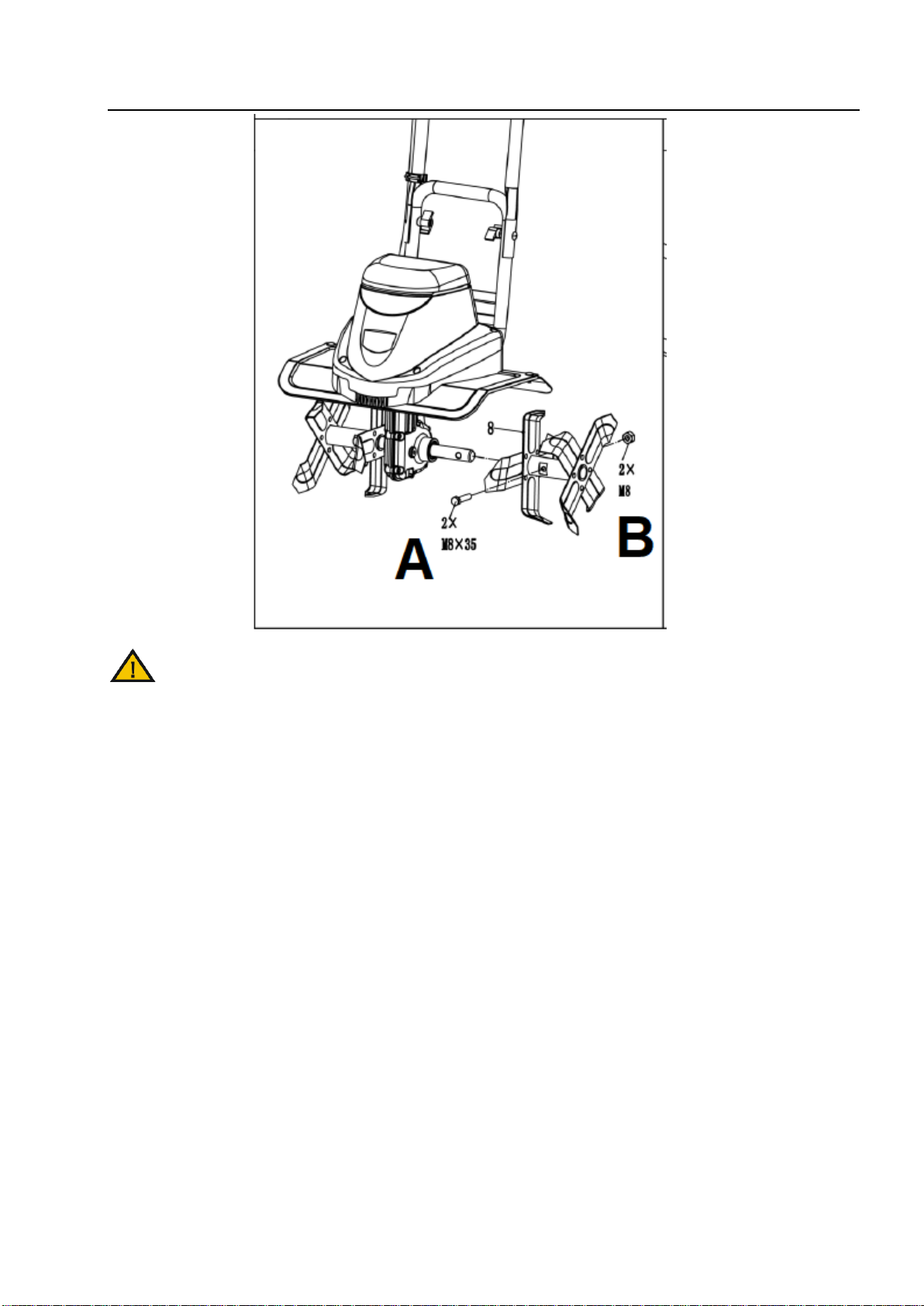

7.3.1 Wymiana zespołu noży ......................................................................................... 24
7.4 Sprawdzenie smarowania ............................................................................................. 25
7.5 Przechowywanie ........................................................................................................... 26
7.6 Przygotowanie do transportu ........................................................................................ 27
7.7 Zamawianie części ........................................................................................................ 28
8. Plan wyszukiwania usterek ................................................................................................ 28
9. Gwarancja .......................................................................................................................... 28
10. Usuwanie odpadów i recycling ........................................................................................... 29
11. Ryzyko resztkowe .............................................................................................................. 29

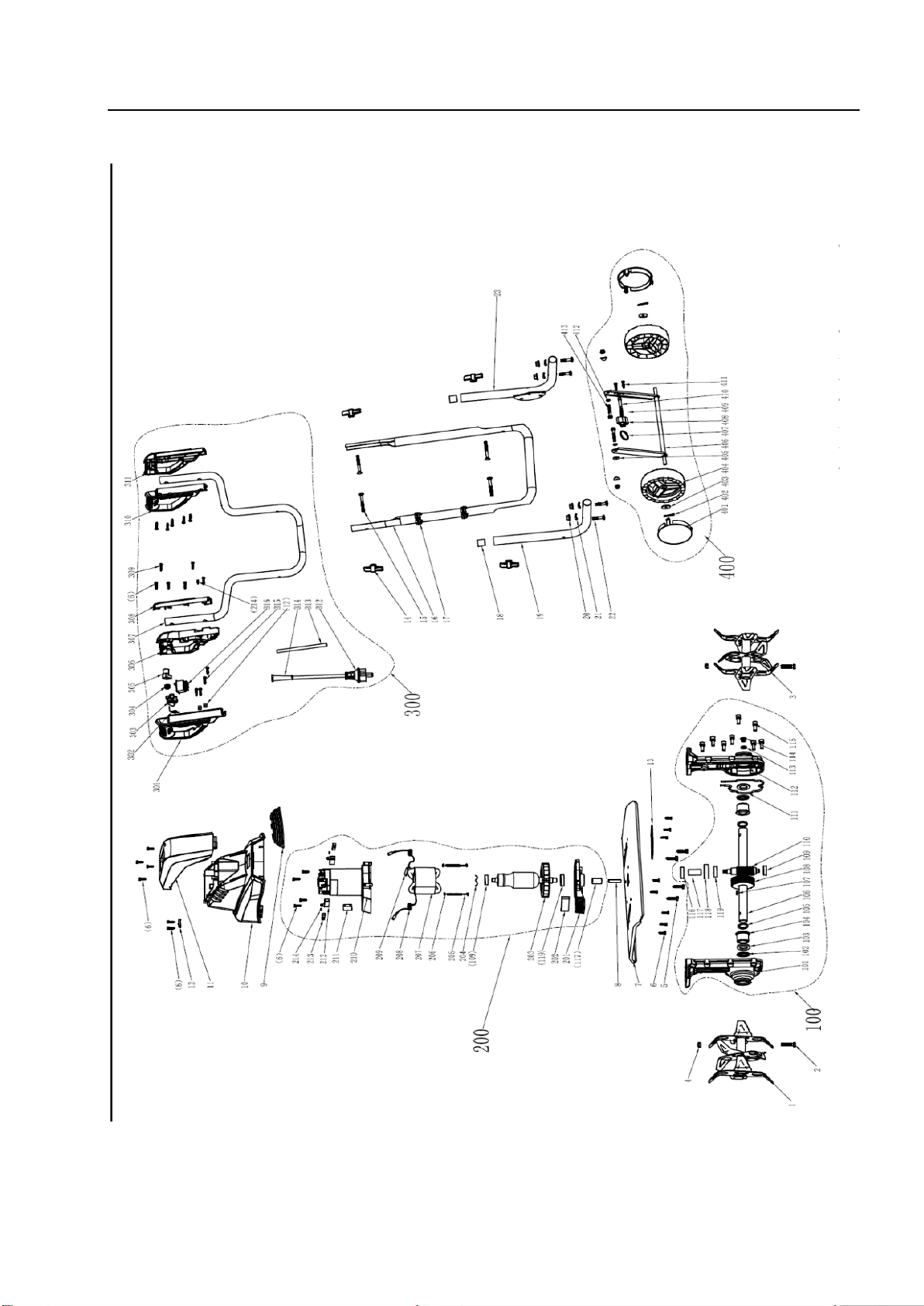

12. Rysunek złożeniowy ........................................................................................................... 31
Page 7
7
1.
Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy glebogryzarki. Komplet powinien
zawierać:
- korpus glebogryzarki z uchwytem dolnym
- uchwyt środkowy – pałąk – 1szt.
- uchwyt górny z rękojeściami – pałąk – 1 szt.
- nakrętki motylkowe do montażu uchwytów – 4 szt.
- śruby do montażu uchwytów – 4 szt.
- zacisk na przewód wyłącznika – 2szt.
- koło transportowe – 2szt.
- kołpak – 2 szt.
- instrukcja obsługi glebogryzarki
- karta gwarancyjna
2.
Glebogryzarka jest przeznaczona wyłącznie do spulchniania, kultywacji i uprawy wierzchniej
warstwy lekkiej i średniej twardości gleby w ogrodach, gospodarstwach leśnych i przydomowych. Każde inne
jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a
także prowadzić do uszkodzenia urządzenia.
Glebogryzarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod
wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów
mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która
zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku
nieprzestrzegania zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel glebogryzarki i/lub osoba ją obsługująca.
Glebogryzarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje
w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej
działalności zarobkowej.
3.
Glebogryzarka elektryczna spulchnia i kultywuje glebę za pomocą specjalnego kształtu noży, napędzanych
Page 8
8
poprzez silnik elektryczny za pośrednictwem przekładni ślimakowej. Komfortowe warunki pracy zapewniają
ergonomiczne uchwyty, lekka plastikowa obudowa. Zastosowany przycisk bezpieczeństwa zabezpiecza przed
przypadkowym uruchomieniem urządzenia. Kółka pomocnicze ułatwiają transport.

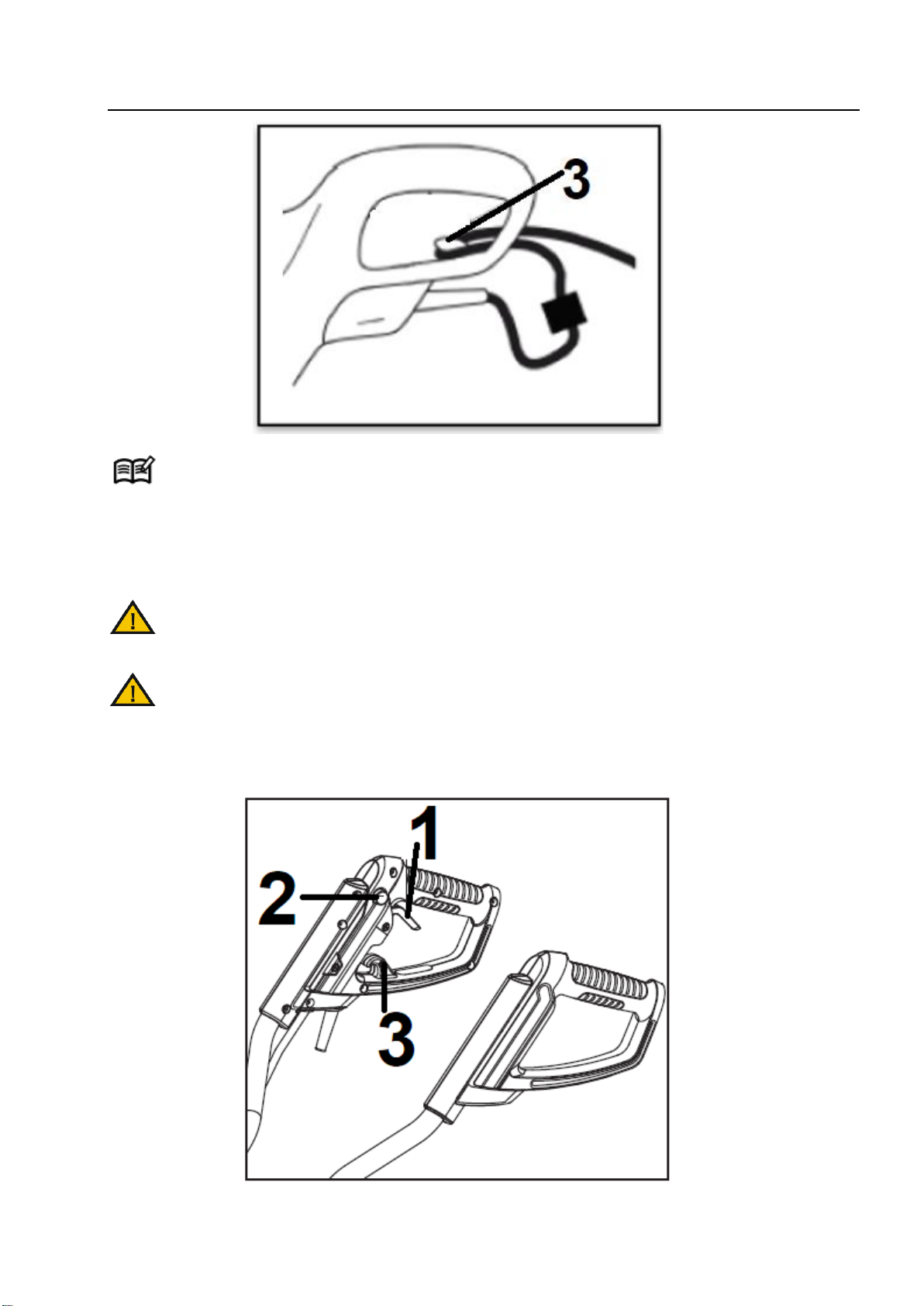

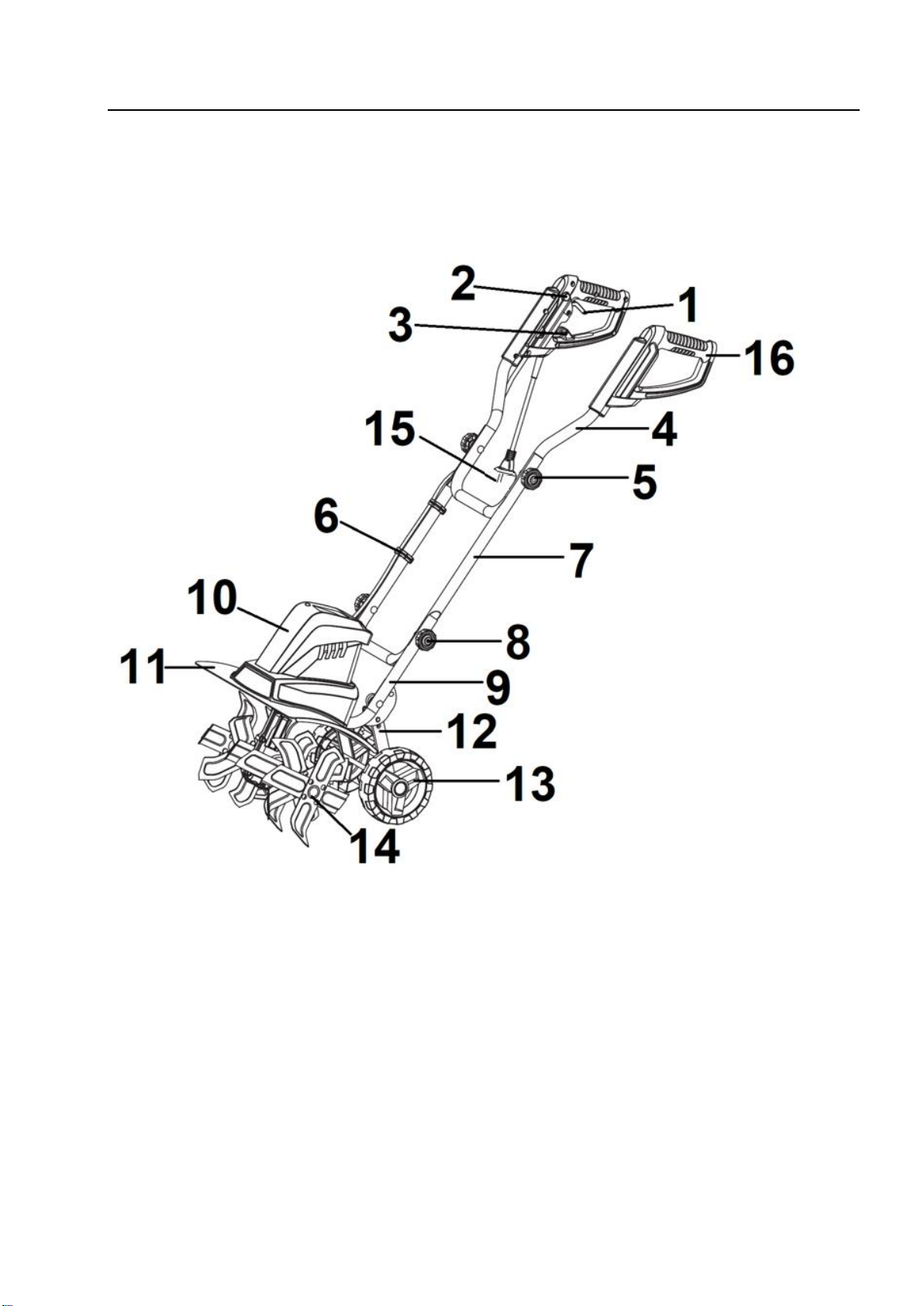

1. Dźwignia wyłącznika
2. Przycisk bezpieczeństwa- blokada wyłącznika
3. Odciążnik przewodu sieciowego zasilającego
4. Uchwyt górny
5. Nakrętka motylkowa między uchwytem górnym a środkowym
6. Zacisk na przewód wyłącznika
7. Uchwyt środkowy
8. Nakrętka motylkowa między uchwytem środkowym a dolnym
9. Uchwyt dolny
10. Obudowa silnika
11. Osłona ochronna
12. Dźwignia od przestawiania kół transportowych
Page 9
9
13. Koło transportowe
14. Tarcze z nożami
15. Przewód z wtyczką
16. Rękojeść
Przed złożeniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy glebogryzarki.
Napięcie sieciowe
230-240V, 50 Hz
Moc znamionowa
1500W
Klasa ochronności elektrycznej
II
Klasa IP wodoszczelności
IP X4
Obroty noży bez obciążenia
400 obr/min
Szerokość robocza
40 cm
Średnica robocza (noże)
22 cm
Ilość tarczy nożowych
6 szt.
Waga netto
10 kg
Gwarantowany poziom mocy akustycznej
93 dB(A)
Zmierzony poziom mocy akustycznej
91,57 dB(A) 1,28 dB(A)
Zmierzony poziom ciśnienia akustycznego
80,40 dB(A), K=3 dB(A)
Wibracje przy uchwycie
L: 0,968 m/s2, P: 0,947
m/s2 K=1.5m/s 2
Wartość drgań została określona zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Zmierzono ją metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami oraz
do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy glebogryzarki, w zależności
od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia,
które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4.
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych
znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Page 10
10

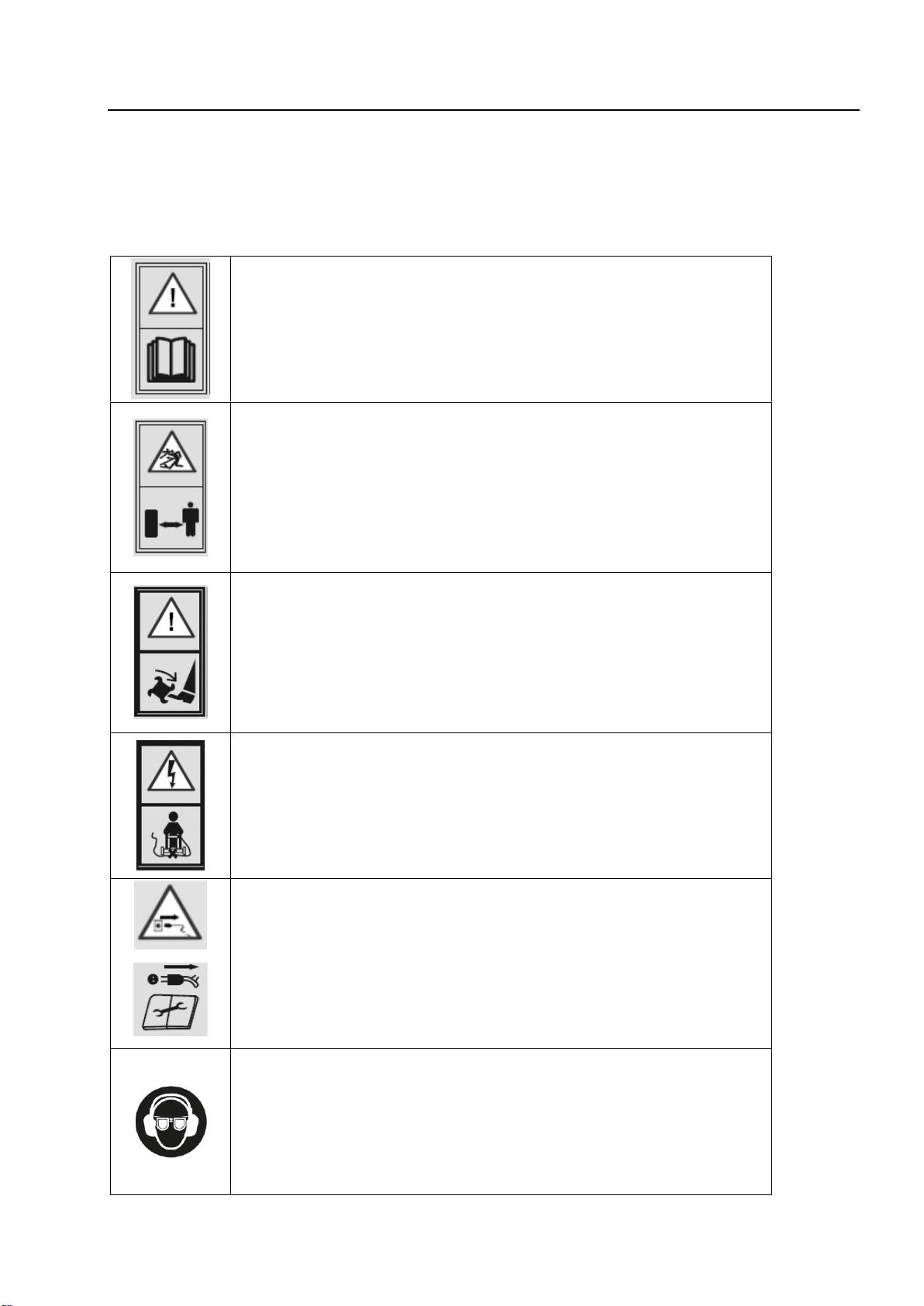

Znaki bezpieczeństwa oraz napis ostrzegawczy są umieszczone na obudowie glebogryzarki.
4.1
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
Niebezpieczeństwo urazów ze względu na możliwość wyrzucania
pochwyconych przez noże przedmiotów
Istnieje ryzyko, że kamienie i inne przedmioty mogą być wyrzucane spod
urządzenia.
Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny
znajdować się w bezpiecznej odległości.
Niebezpieczeństwo – rotujące noże! Trzymaj z daleka ręce i nogi.
Niebezpieczeństwo doznania obrażeń ciała!
Poczekaj aż narzędzie tnące się zatrzyma zanim przystąpisz do dalszych
czynności.
Page 11
11

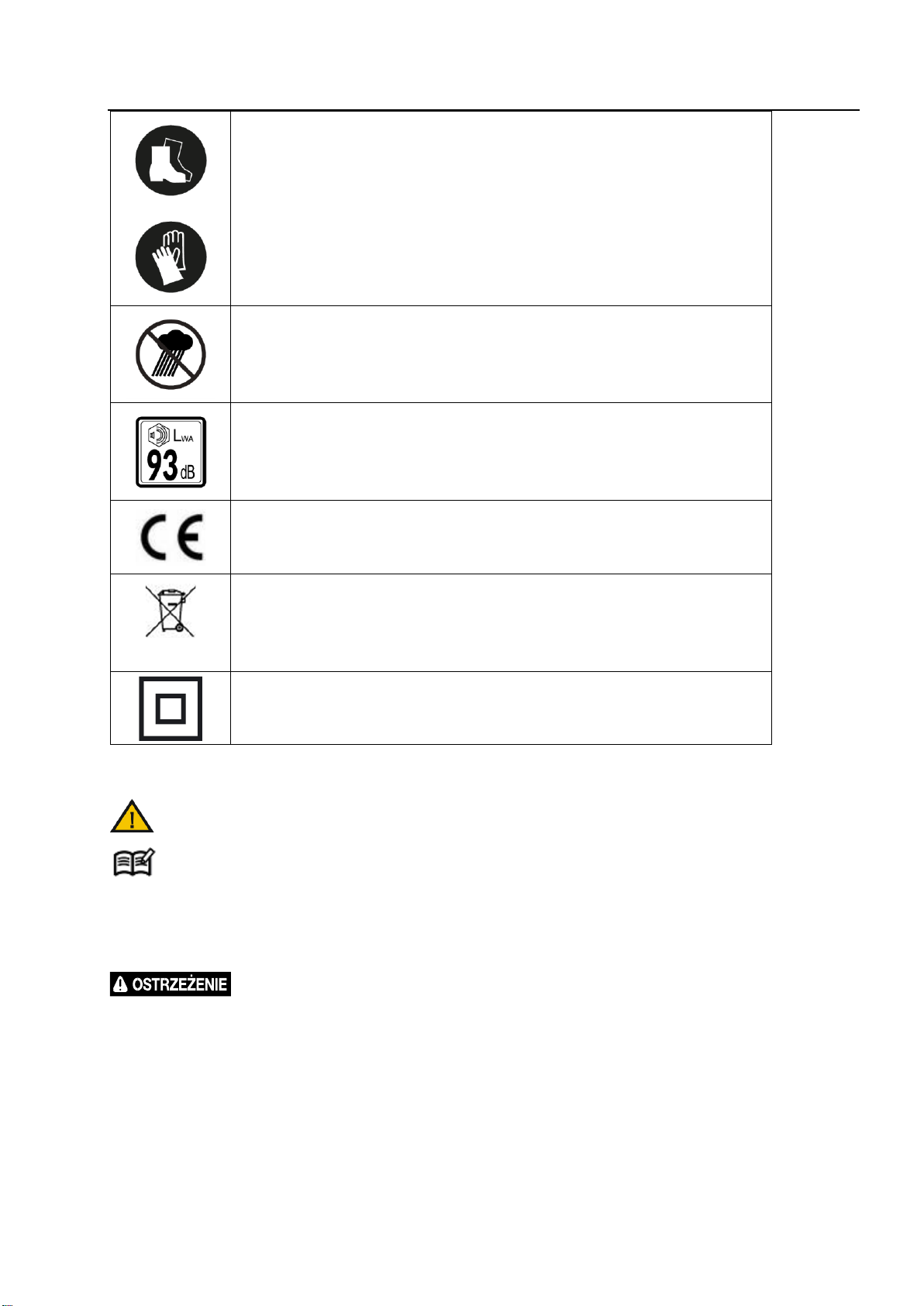

4.2
UWAGA! OSTRZEŻENIE - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.
WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.
4.3
Nieprzestrzeganie poniższych wskazówek może spowodować
porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią
elektryczną z sieci (z przewodem zasilającym).
Page 12
12
Glebogryzarka elektryczna w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w
określonych warunkach wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub
śmiertelnych obrażeń, zalecamy osobom je posiadającym konsultację z lekarzem przed rozpoczęciem
obsługiwania urządzenia.
1.
a) Nieporządek w miejscu pracy lub
nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b)
Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować
zapłon (z pyłu albo oparów).
c)
Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem
elektrycznym.
2.
a)
Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Ryzyko porażenia
prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Przedostanie się wody do urządzenia
elektrycznego podwyższa ryzyko porażenia prądem.
d)
Uszkodzone lub splątane przewody zwiększają ryzyko
porażenia prądem.
e)
Użycie właściwego przedłużacza
(dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
3.
a)
Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych urazów ciała.
b) Noszenie osobistego wyposażenia
ochronnego tj. maski przeciwpyłowej, obuwia z wzmocnieniem przy palcach (okucia), podeszwami
Page 13
13
przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i
zastosowania urządzenia elektrycznego) – zmniejsza ryzyko obrażeń ciała.
c)
Trzymanie palca na wyłączniku
podczas przenoszenia urządzenia elektrycznego lub podłączenie do prądu włączonego urządzenia
elektrycznego (wyłącznik w pozycji „ON/I”), może stać się przyczyną wypadków.
d) Narzędzie lub klucz,
znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń ciała.
e)
To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.
f)
Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez
ruchome części.
g)
Bezwzględne działanie może
spowodować poważne obrażenia w ciągu jednej sekundy.
4.
a)
Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie mocy
lepiej i bezpieczniej.
b) Urządzenie
elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c)
Ten środek ostrożności zapobiega niezamierzonemu
włączeniu urządzenia elektrycznego.
d)
Urządzenia
elektryczne używane przez niedoświadczone osoby są niebezpieczne.
e)
Przyczyną wielu wypadków są źle konserwowane
urządzenia elektryczne.
f)
Starannie pielęgnowane elementy tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w
prowadzeniu.
Page 14
14
g)
. Używanie urządzeń
elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.
h)
. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad
urządzeniem.
5.
To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
4.4
1.
• Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych
zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub
doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby
lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.
• Urządzenie jest przeznaczone do spulchniania gleby. Nie wykorzystuj urządzenia do innych celów..
• Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru pracy.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• Sprawdź teren pracy przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała
obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie z ruszających się
noży.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli
jest uszkodzone lub brak w nim elementów ochronnych (osłona ochronna, blokada wyłącznikaprzycisk bezpieczeństwa), czy części urządzenia albo gdy wkręty są zużyte, uszkodzone lub
niedokręcone.
• Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość
eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest
ograniczona.
• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu.
• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo
niskie temperatury.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.
• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w
bezpiecznej odległości od noży.
• Urządzenie jest przeznaczone do pracy oburęcznej. Kciuk i palce muszą mocno obejmować uchwyty.
Nigdy nie pracuj jedną ręką.
• Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj noże z dala od wszelkich części ciała,
a przede wszystkim od rąk i stóp. Istnieje niebezpieczeństwo obrażeń!
Page 15
15
• Przenoś urządzenie wyłącznie chodząc, nie biegaj z urządzeniem.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.
• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje.
• Pracuj, zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub
upadek może spowodować poważne obrażenia ciała.
• Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST PUŚĆ WYŁĄCZNIK, a noże przestaną się
obracać w ciągu kilku sekund. Nie „wieszaj się” na glebogryzarce, próbując bronić się przed upadkiem.
• Pracuj zawsze w poprzek zbocza, nigdy do góry lub w dół. Zachowaj szczególną ostrożność podczas
zmiany kierunku jazdy.
• Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas
cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą zasłaniać
widoczność.
• Uważaj, by noże nie dotykały przy włączaniu urządzenia i podczas pracy: kamieni, żwiru, drutów
przewodu sieciowego i innych przedmiotów.
• Nigdy nie próbuj zatrzymywać elementu tnącego (noży) ręką i/ lub nogą! Zawsze czekaj, aż noże
zatrzymają się same.
• Kontakt z ostrzami może spowodować obrażenia.
• Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.
• Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.
•
• Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż gleba którą chcesz
spulchniać.
• Usuwaj zanieczyszczenia z noży tylko przy wyłączonym urządzeniu.
• Nie próbuj uwolnić zablokowanych/ zakleszczonych noży, zanim nie wyłączysz urządzenia.
• Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko
poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
• Zawsze wyłącz urządzenie ze źródła zasilania:
- gdy oddalasz się od urządzenia elektrycznego;
- jeżeli urządzenie jest nieużywane;
- przed czyszczeniem;
- przed sprawdzaniem i przechowywaniem;
- przystępujesz do usuwania blokady z noży;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W
takim przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do
autoryzowanego serwisu.
• W przypadku zablokowania noży natychmiast wyłącz urządzenie, odłącz od prądu, przechyl i sprawdź,
a następnie z zachowaniem należytej ostrożności usuń przyczynę blokady. Powyższe czynności
wykonuj koniecznie w rękawicach ochronnych!
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową
producenta.
2.
Page 16
16
• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce
znamionowej.
• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym
prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób
modyfikować.
• Stosuj tylko i wyłącznie dopuszczone 2-żyłowe przewody sieciowe, przeznaczone do stosowania na
zewnątrz, których długość wynosi maksymalnie 50 m. Przekrój poprzeczny przewodu plecionego
przewodu sieciowego musi wynosić przynajmniej 1,5 mm 2. Przed użyciem zawsze całkowicie rozwiń
bęben kablowy oraz sprawdź przewód pod względem uszkodzeń.
• Używaj odciążnika przewodu zasilającego do właściwego podłączenia przewodu sieciowego (a nie do
przewodu urządzenia elektrycznego).
• Prowadź przewód sieciowy w taki sposób, aby podczas cięcia nie został pochwycony przez noże
i podobne przedmioty, ani przypadkowo przecięty. Prowadź przewód sieciowy za sobą.
• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij
wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi
zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis
(www.krysiak.pl).
3.
Pamiętaj, że noże mogą się poruszyć nawet przy wyłączonym źródle napięcia!
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Pracując przy nożach, zakładaj zawsze rękawice ochronne.
• Nie podnoś ani transportuj urządzenia w czasie, gdy silnik pracuje.
Staranne obchodzenie się z urządzeniem
zmniejsza niebezpieczeństwo zranienia przez noże.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze
wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane.
Przestrzegaj instrukcji konserwacyjnych.
• Zużyte noże regularnie sprawdzaj i oddawaj do ostrzenia. Tępe noże powodują przeciążenie maszyny.
Wywołane w ten sposób szkody nie podlegają gwarancji.
• Regularnie sprawdzaj osłonę noży pod kątem zużycia i deformacji. Ze względów bezpieczeństwa
zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność przy obsłudze
listwy tnącej.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.
Page 17
17
5.
Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.Włącz silnik
dopiero wtedy, gdy glebogryzarka jest w całości zmontowana.
5.1
1. Zdemontuj podkładki (Rys. 2, poz. 13A) i zawleczki (Rys. 2, poz. 13B) z obu osi (Rys. 2, poz. 13C).
2. Nałóż koła (Rys. 3, poz. 13) na osie (Rys. 2, poz. 13C).
3. Zabezpiecz koła za pomocą wcześniej zdemontowanych podkładek i zawleczek.

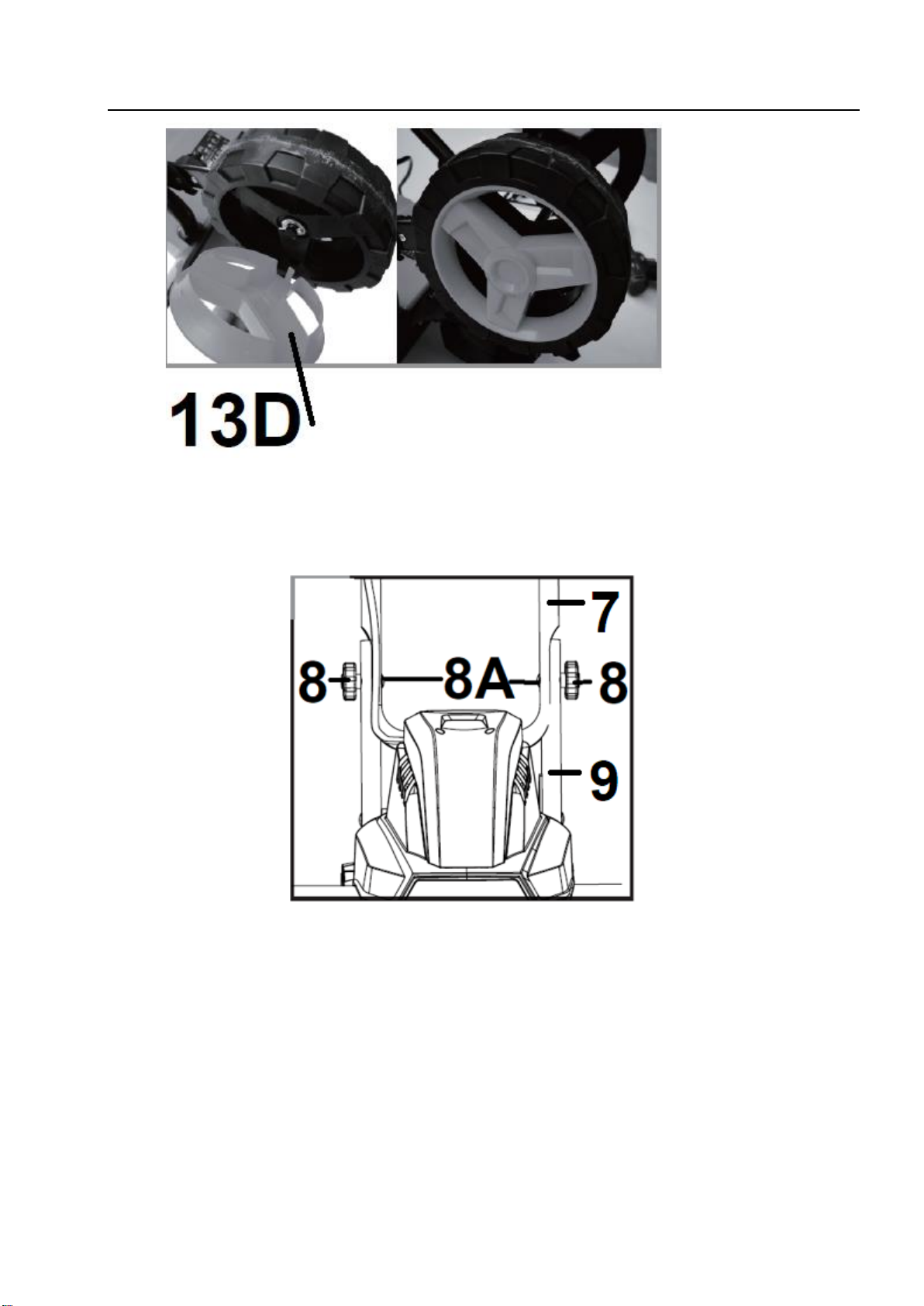

4. Zamontuj kołpaki (Rys. 4, poz. 13D) na obu kołach.
Page 18
18
5.2
1. Umieść na dolnym uchwycie (Rys. 5, poz. 9) uchwyt środkowy (Rys. 5, poz. 7) i zabezpiecz go za pomocą
2 nakrętek motylkowych (Rys. 5, poz. 8) i 2 śrub (Rys. 5, poz. 8A).
2. Przymocuj górny uchwyt (Rys. 6, poz. 4) do środkowego uchwytu (Rys. 6, poz. 7) za pomocą 2 szt.
dostarczonych śrub (Rys. 6, poz. 5A) i 2szt. nakrętek motylkowych (Rys. 6, poz. 5).
Page 19
19
3. Użyj 2 dostarczonych zacisków na przewód (Rys. 7, poz. 6), aby zabezpieczyć przewód wyłącznika na
uchwycie środkowym (Rys. 7, poz. 6).
6.
Upewnij się, że noże przestały się całkowicie obracać zanim na nowo włączysz urządzenie.
Page 20
20
6.1
Upewnij się, że koła są podniesione przed uruchomieniem urządzenia. Oby podnieść koła:
1. Pociągnij zawleczkę (Rys. 7, poz. A) w kierunku który pokazuje strzałka 1 na Rys. 7.
2. Podnieś zespół kół podporowych (jak pokazuje strzałka 2) tak aby można było umieścić zawleczkę w
pozycji B jak pokazano na Rys. 7.
Opuszczanie kół możesz wykonać postępując w odwrotnej kolejności.
6.2
Maszynę można podłączyć do dowolnego gniazdka elektrycznego. Jednak gniazdko powinno być
zabezpieczone bezpiecznikiem 16A. Dodatkowo należy zastosować wyłącznik różnicowo-prądowy (RCD) o
maksymalnym natężeniu 30 mA.
Używaj tylko sprawnych przewodów przedłużacza. Całkowita długość nie powinna przekraczać 50m. Przekrój
3x1.5mm2.
Przed rozpoczęciem pracy zamontuj przewód sieciowy zasilający na odciążniku, który do tego służy
(Rys. 8, poz.3). Zrób na końcu przewodu przedłużającego pętlę, przełóż ją przez otwór zaczepu i zahacz tak jak
na Rys. 8. Upewnij się, że przewód włącznika i przewód sieciowy zasilający nie są splątane.
Page 21
21
Podłącz urządzenie do prądu i uruchom. Jeśli wydaje jakieś niepokojące dźwięki – skontaktuj się ze
sprzedawcą, bądź z serwisem producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do
pracy.
6.3
Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.
Przed uruchomieniem sprawdź czy wszystkie elementy zabezpieczające są w dobrym stanie.
Nie pracuj podczas opadów atmosferycznych.
Prawidłowo zmontowaną maszynę uruchom w następujący sposób:
1. Wciśnij i przytrzymaj przycisk bezpieczeństwa (Rys. 9, poz. 2).
Page 22
22
2. Dociśnij dźwignię wyłącznika (Rys. 9, poz. 1) do uchwytu.
Przed uruchomieniem sprawdź teren pracy i usuń ewentualne przeszkody i przedmioty, które mogą
zostać pochwycone przez wirujący nóż.
Aby wyłączyć urządzenie zwolnij dźwignię wyłącznika (Rys. 9, poz. 1).
Urządzenie wyposażone jest w wyłącznik przeciążeniowy, który wyłącza urządzenie automatycznie gdy
silnik jest przeciążony bądź gdy dojdzie do blokady. W wypadku przeciążenia silnika zatrzymuje się on
automatycznie. Odczekaj wówczas aż silnik ostygnie (ok. 15 min) i spróbuj znów uruchomić urządzenie.
6.4
1. Urządzenie możesz uruchomić dopiero po ustawieniu go w miejscu pracy.
2. Podczas uruchomienia mocno trzymaj urządzenie. Noże pociągną urządzenie do przodu podczas
uruchamiania.
3. Gdy ciągniesz urządzenie do tyłu noże będą kopać głębiej i bardziej agresywnie.
4. Zaleca się aby noże swobodnie ciągnęły urządzenie do przodu, a następnie pewnym chwytem przyciągnij
urządzenie do siebie. Poprzez swobodne puszczenie glebogryzarki do przodu i następnie przyciągnięcie
do siebie uzyskuje się największą efektywność.
5. Aby zapobiec potknięciu się, podejmij dodatkowe środki ostrożności podczas cofania i ciągnięcia
urządzenia w swoim kierunku.
6. Jeśli urządzenie wkopie się i stanie w jednym miejscu, delikatnie rozkołysz urządzenie aby ruszyło dalej.
7. Dla przygotowania miejsca do sadzenia zaleca się stosowanie jednej z metod jak na Rys. 10.
Page 23
23

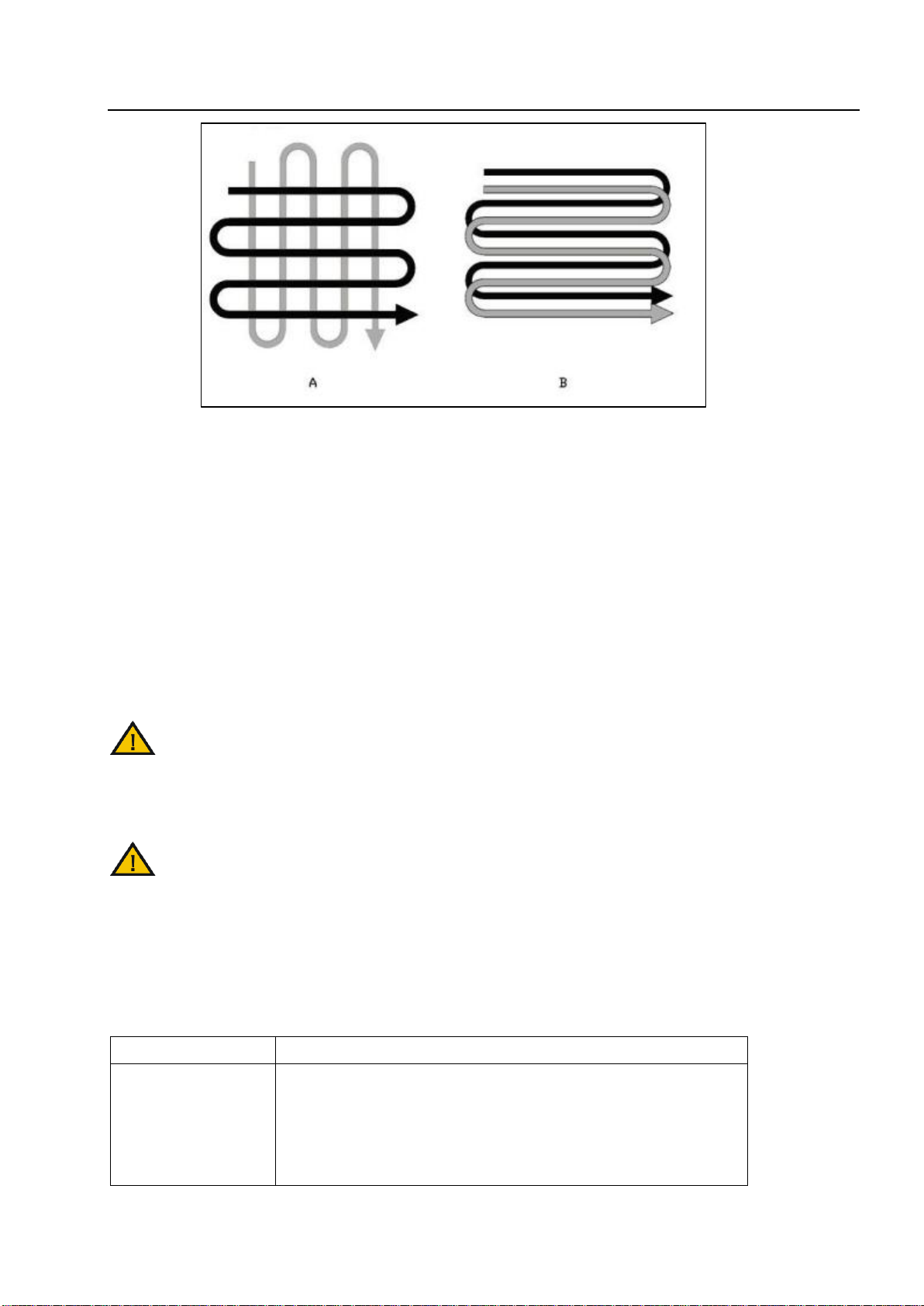

A – Zrób 2 przejścia, drugie prostopadłe do pierwszego
B – Zrób 2 przejścia, drugie zachodzące na pierwsze.
8. Aby uniknąć drobienia zwróć uwagę na ruch do przodu i do tyłu.
9. Noże muszą obracać się zawsze z maksymalną prędkością, w innym przypadku może dojść do przeciążenia
silnika.
10. Nigdy nie przejeżdżaj glebogryzarką nad przedłużaczem. Upewnij się, ze przewód znajduje się w
bezpiecznej odległości od urządzenia i za tobą.
11. Podczas pracy na pochyłości zawsze stawaj po przekątnej do pochyłości w pewnej, stabilnej pozycji. Nie
pracuj na szczególnie dużych pochyłościach.
7.
Przed wykonaniem prac konserwacyjnych, czyszczeniem, bądź przechowywaniem wyłącz urządzenie,
wyciągnij przewód sieciowy z gniazdka i poczekaj, aż noże całkowicie się zatrzymają.
Istnieje niebezpieczeństwo doznania szkód osobistych. Pamiętaj że elementy tnące obracają się jeszcze przez
chwilę po wyłączeniu silnika.
7.1
Maszyna będzie wydajnie i długo pracowała, jeśli będzie prawidłowo konserwowana. Niewystarczająca
konserwacja może być przyczyną wypadków i zranień.
Przed każdym
uruchomieniem
- Sprawdź przewód zasilania. Jeśli jest uszkodzony wymień a
autoryzowanym serwisie przed użytkowaniem.
- Sprawdź stan wałka z nożami.
- Upewnij się, że wszystkie śruby są dobrze dokręcone.
- Jeśli noże są stępione naostrz je bądź wymień na nowe.
Page 24
24
Raz w sezonie
- Naoliw noże i wałek
- Na koniec sezonu dokładnie sprawdź i oczyść urządzenie przed
odstawieniem na dłuższy czas.
7.2
1. Urządzenie czyść zaraz po zakończeniu pracy. Usuń wszelką trawę i brud. Po czyszczeniu wytrzyj do sucha
i naoliw metalowe elementy.
2. Czyść całą obudowę oraz wał z nożami. Najlepiej delikatną szczotką i lekko wilgotną szmatką.
Nigdy nie używaj silnych detergentów do czyszczenia. Może to spowodować jedynie uszkodzenie
urządzenia.
7.2.1
Podczas pracy między noże mogą dostać się kamienie, korzenie, resztki roślin itp. Mogą się one owijać wokół
wałka z nożami.
Aby wyczyścić noże wyłącz urządzenie. Odłącz od zasilania, poczekaj aż przestaną się obracać, następnie usuń
wszelkie śmieci z wałka i noży. Aby usunąć brud z noży użyj szczotki i ściereczki. Po oczyszczeniu wałka z nożami
przetrzyj go suchą szmatką i naoliw.
Aby łatwo usunąć trawę owiniętą wokół wałka odkręć jeden zespół noży i ściągnij z wału.
7.3
Zużyte noże powodują spadek efektywności i przeciążanie silnika. Sprawdzaj stan noży przed każdym
użytkowaniem. Naostrz bądź wymień na nowe jeśli zachodzi taka potrzeba. Zaleca się zlecić to do
wyspecjalizowanego serwisu.
7.3.1
1. Rozkręć śrubę (Rys. 11, poz. A) wraz z nakrętką (Rys. 11, poz. B) z wału.
2. Zdejmij komplet noży z wału.
3. W odwrotnej kolejności zamocuj nowe noże.
Page 25
25
Wymień zużyte lub uszkodzone części na oryginalne części zamienne. Części z innej glebogryzarki mogą
nie pasować, powodując niebezpieczną sytuację.
7.4
W skrzyni biegów napędu noży znajduje się fabryczny smar. Nie jest wymagane sprawdzanie poziomu smaru
i/ lub nie jest zalecanie dodawanie smaru podczas pierwszego roku użytkowania. Po pierwszym sezonie
użytkowania postępuj zgodnie ze wskazówkami opisanymi poniżej:

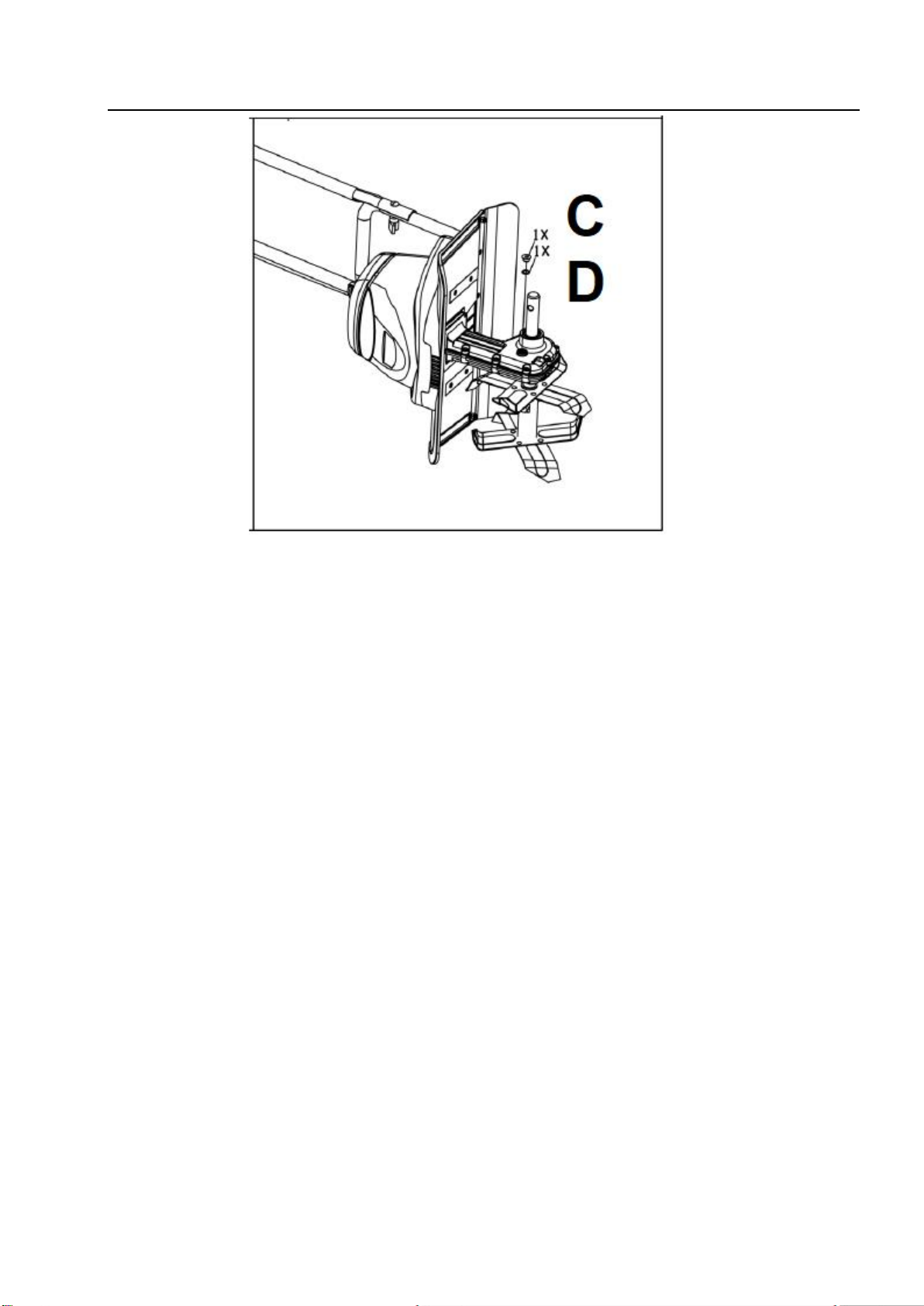

Korek spustowy (Rys. 12, poz. C) znajduje się po prawej stronie obudowy skrzyni biegów.
Page 26
26
1. Połóż glebogryzarkę na lewej stronie i oczyść z brudu i zanieczyszczeń przed demontażem korka
spustowego.
2. W razie potrzeby usuń zespoły noży, aby uzyskać lepszy dostęp do korka.
3. Użyj klucza sześciokątnego 5 mm, aby odkręcić korek.
4. Używając butelki lub tubki (najlepiej smarownicy z wysokiej jakości smarem ), dodaj około 70 ml smaru
do przekładni automatycznych. Dodaj aż smar zacznie wyciekać wokół krawędzi otworu dyszy.
5. Po zakończeniu zamontuj ponownie korek spustowy do przekładni.
6. Sprawdź pierścień O-ring (Rys. 12, poz. C) pod kątem oznak zużycia i uszkodzenia, wymień, jeżeli zachodzi
potrzeba.
7.5
Urządzenie przechowuj jedynie z wyłączonym silnikiem i odłączonym przewodem od gniazda zasilania.
1. Wyczyść dokładnie urządzenie przed przechowywaniem.
2. Urządzenie przechowuj w suchym i czystym miejscu poza zasięgiem dzieci.

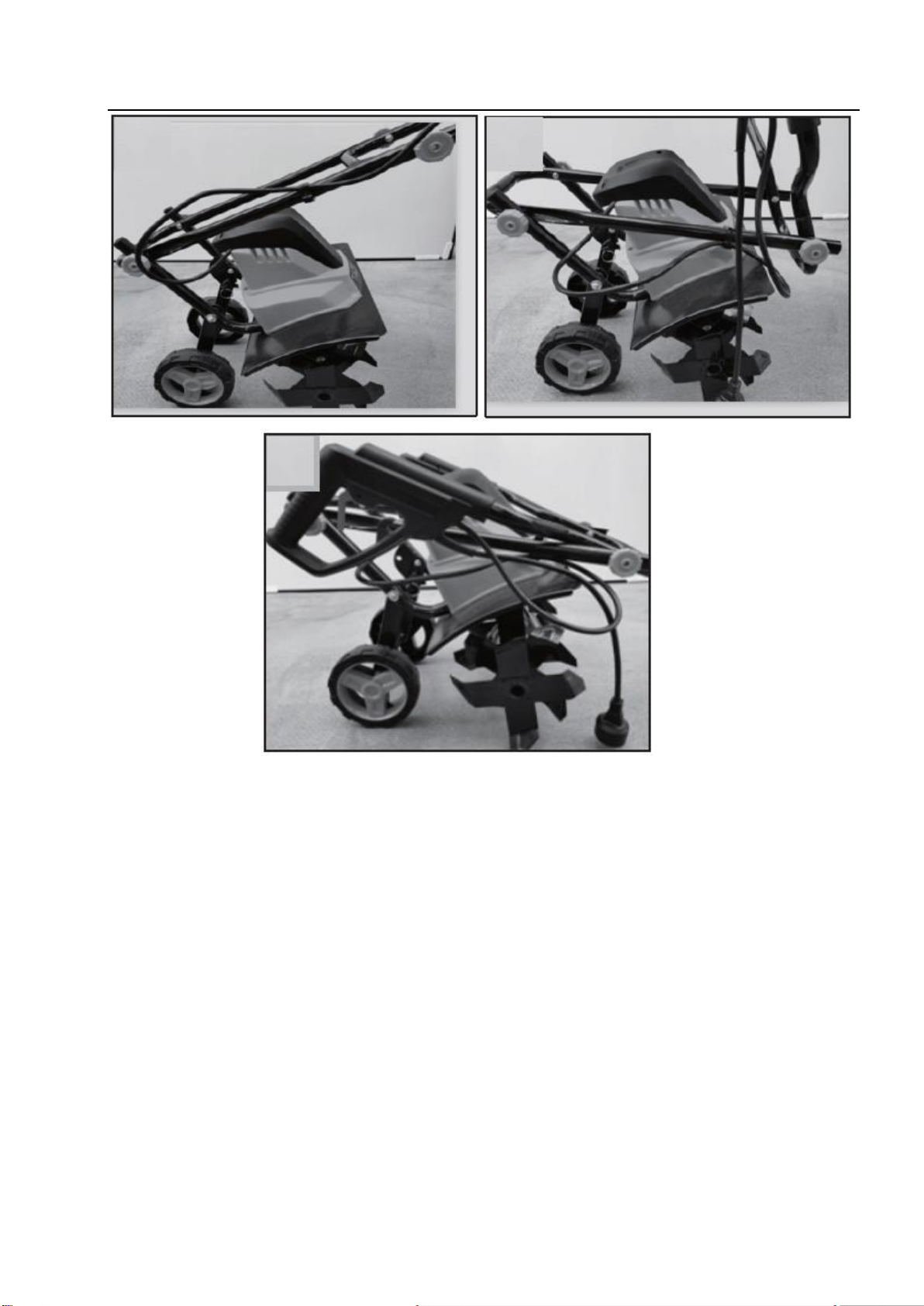

3. Odkręć nakrętki motylkowe (Rys. 1, poz. 5 i 8) i złóż uchwyt górny i środkowy, aby urządzenie zajmowało
mniej miejsca (Patrz Rys. 13). Przewody nie mogą być zakleszczone.
Page 27
27
4. Przechowywanie glebogryzarki pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane;
może się pod nią zbierać wilgoć, która będzie powodować rdzewienie urządzenia.
5. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj aż ostygnie silnik.
6. Uważaj aby nie uszkodzić (odkształcić) osłony noży – nie opieraj na niej urządzenia.
7. Zabezpiecz urządzenie (np. na zimę) przed niesprzyjającymi warunkami (mróz i wilgoć) przecierając
metalowe elementy lekko naoliwioną ściereczką.
8. Wyczyść spód obudowy glebogryzarki.
9. Jeśli nie używasz urządzenia dłużej niż miesiąc nałóż warstwę oleju na noże, aby zapobiec korozji.
7.6
Urządzenie transportuj jedynie z wyłączonym silnikiem i odłączonym przewodem od gniazda zasilania.
1. Oczyść glebogryzarkę z brudu i resztek trawy.
2. Poluzuj nakrętki motylkowe uchwytów i złóż górny uchwyt do dołu. Zwróć uwagę na przewód by się nie
poplątał i nie pozaginał.
3. By uniknąć zarysowania urządzenia włóż kawałek kartonu pomiędzy uchwyty a silnik.
4. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.
5. Unikaj dotykania nożami podłoża. Uważaj aby nie uszkodzić (odkształcić) osłony noży.
Page 28
28
6. Używaj kół transportowych na krótkie dystanse.
7. Zabezpiecz noże.
Jeśli masz jakiekolwiek pytania zwróć się do autoryzowanego punktu serwisowego
7.7
Przy zamawianiu części zamiennych podaj następujące dane glebogryzarki z tabliczki znamionowej,
umieszczonej na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl
Używaj tylko oryginalnych części zamiennych. Części zamienne złej jakości mogą uszkodzić urządzenie
i skrócić żywotność urządzenia.
8.
Silnik nie
uruchamia się
Brak zasilania
Sprawdź połączenie
Uszkodzony przewód
Sprawdź przewód, wtyczkę, jeśli
trzeba wymień na nowe
Uszkodzony wyłącznik
Napraw w serwisie
Nienormalny hałas
Noże zaklinowały się
Wyłącz silnik i odblokuj
Brak smarowania
Napraw w serwisie
Luźne śruby i nakrętki
Dokręć wszystkie śruby i nakrętki, jeśli
trzeba skontaktuj się z serwisem
Duże wibracje
Noże zniszczone, zużyte
Wymień w serwisie
Głębokość pracy zbyt duża
Pracuj z odpowiednią głębokością
Słaba efektywność
pracy
Głębokość pracy zbyt mała
Pracuj z odpowiednią głębokością
Uszkodzone noże
Wymień w serwisie
9.
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, a także uszkodzenia mechaniczne
są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie
Page 29
29
podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby
samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby
nieupoważnione, powodują wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia
wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków
wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z
informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
10.
Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie –
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał,
z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.
Użytkownik glebogryzarki zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami
domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o
ochronie środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z
tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym
systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w
urzędzie miasta/gminy.
Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadzi utylizację przesłanych do niego uszkodzonych i zużytych
swoich urządzeń.
11.
Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję glebogryzarki, pewne elementy ryzyka są
podczas pracy nie do uniknięcia:
- odrzucenie przedmiotu,
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
- uszkodzenie wzroku i twarzy przez odpryskujące elementy,
- pochwycenie i wplątanie odzieży w ruchome części.
W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas
użytkowania glebogryzarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko
resztkowe.
Page 30
30
Page 31
31
12. Rysunek złożeniowy
Page 32
32
Tel.: 61 650 75 30
www.krysiak.pl
Tel.: 61 650 75 39
[email protected]
Tel.: 61 650 75 34
częś[email protected]
Loading...
