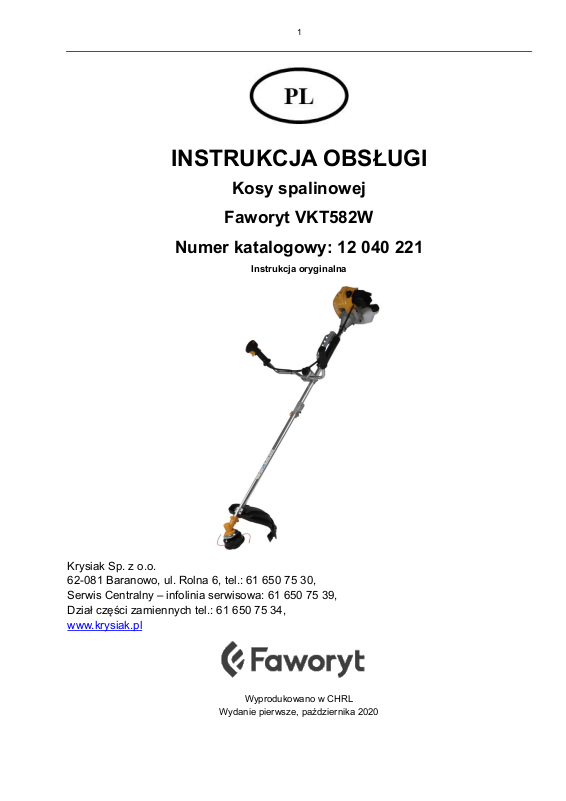

FAWORYT VKT582W User guide

1

INSTRUKCJA OBSŁUGI

Kosy spalinowej

Faworyt VKT582W

Numer katalogowy: 12 040 221

Instrukcja oryginalna

Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: [phone],
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: [phone],

www.krysiak.pl

Wyprodukowano w CHRL

Wydanie pierwsze, października 2020

2

3

DEKLARACJA ZGODNOŚCI WE

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady

Krysiak Sp. z o.o. ul. Rolna 6 62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:

Kosa spalinowa Faworyt VKT582W

Model：

TK580M-B-2

Numery seryjne:

2021012130001-2021012139999

Rok produkcji:

2020-2021

Funkcja:

Wykaszanie trawy, małych chwastów i lekkiej roślinności w warunkach
przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania dyrektyw:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

2016/1628 zmieniona przez 2017/656/EU - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia

14 września 2016r. w sprawie wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 14982:2009, EN ISO 11806-1:2011

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej: 114 dB(A)

Poziom ciśnienia akustycznego 99 dB(A) k=3dB(A)

Zmierzony poziom mocy akustycznej 113 dB(A) k=3dB(A)

Wibracje przy uchwycie: Lewy 6,3 m/s

2

,

Prawy 5,5 m/s

2

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub

przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

05/11/2020, Baranowo
Data i miejsce wystawienia

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

ISET S.r.l Sede Legale e Uffci Via Donatori di sangue, 9-46024 Moglia (MN)

4

5

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji kosy spalinowej. Zawarte są tu

ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia,
bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do
niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi

Spis treści

Spis treści ...................................................................................................................................5

1. Zawartość opakowania ..........................................................................................................7

2. Przeznaczenie .......................................................................................................................7

3. Opis ogólny ............................................................................................................................7

3.1 Opis działania ...................................................................................................................7

3.2 Elementy kosy spalinowej (budowa) ................................................................................8

3.3 Dane techniczne ...............................................................................................................9

4. Podstawowe zalecenia bezpieczeństwa ............................................................................ 10

4.1 Symbole dotyczące urządzenia .................................................................................... 10

4.2 Symbole w instrukcji obsługi ......................................................................................... 12

4.3 Ogólne wskazówki bezpieczeństwa .............................................................................. 12

4.4 Wskazówki bezpieczeństwa dotyczące paliwa ............................................................. 15

5. Przed uruchomieniem ........................................................................................................ 16

5.1 Montaż uchwytu ............................................................................................................ 16

5.2 Montaż rury ................................................................................................................... 17

5.3 Montaż osłony bezpieczeństwa .................................................................................... 17

5.4 Montaż tarczy tnącej ..................................................................................................... 18

5.5 Montaż głowicy żyłkowej ............................................................................................... 19

5.6 Zmiana głowicy żyłkowej (zerwanie żyłki) ..................................................................... 20

5.7 Montaż, regulacja i używanie szelek ............................................................................. 20

5.8 Mieszanka paliwa z olejem ........................................................................................... 21

5.9 Napełnianie zbiornika paliwa ......................................................................................... 21

6. Obsługa kosy spalinowej .................................................................................................... 22

6.1 Zanim uruchomisz ......................................................................................................... 22

6.2 Uruchamianie silnika ..................................................................................................... 22

6.3 Gaszenie silnika ............................................................................................................ 23

6.4 Używanie kosy .............................................................................................................. 24

7. Konserwacja, przechowywanie i zamawianie części zamiennych ..................................... 26

7.1 Konserwacja .................................................................................................................. 27

7.2 Wymiana żyłki tnącej ..................................................................................................... 27

7.3 Czyszczenie filtra powietrza .......................................................................................... 29

7.4 Ostrzenie nożyka do obcinania żyłki ............................................................................. 30

7.5 Wymiana filtru paliwa .................................................................................................... 30

6

7.6 Regulacja gaźnika ......................................................................................................... 31

7.7 Regulacja linki gazu ....................................................................................................... 31

7.8 Śruba regulacji biegu jałowego ...................................................................................... 31

7.9 Świeca zapłonowa ......................................................................................................... 32

7.10 Linka rozrusznika ..................................................................................................... 33

7.11 Blokada elementu tnącego ...................................................................................... 33

7.12 Czyszczenie ............................................................................................................. 33

7.13 Rutynowe kontrole ................................................................................................... 34

7.14 Przechowywanie ...................................................................................................... 34

7.15 Po przechowywaniu / przed sezonem ..................................................................... 34

7.16 Transport .................................................................................................................. 35

7.17 Zamawianie części zamiennych .............................................................................. 35

8. Typowe usterki .................................................................................................................... 35

9. Gwarancja ........................................................................................................................... 36

10. Usuwanie odpadów i recycling ........................................................................................... 37

11. Ryzyko resztkowe ............................................................................................................... 37

12. Rysunek złożeniowy nr 1 .................................................................................................... 38

7

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy kosy. Komplet powinien zawierać:

• górna część rury kosy z korpusem silnika

• dolna część rury kosy z przekładnią kątową

• osłona głowicy z obcinaczem żyłki

• uchwyt (kierownica)

• tarcza tnąca

• szpula z żyłką tnącą

• pojemnik na mieszankę

• szelki nośne

• klucz nasadowy do świec

• zestaw montażowy

• instrukcja obsługi

2. Przeznaczenie

Kosa spalinowa służy wyłącznie do cięcia trawy, małych chwastów i lekkiej roślinności, rosnących

w przydomowych trawnikach i ogrodach. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może
stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Kosa spalinowa nadaje się przy zastosowaniu szpuli z żyłką do przycinania trawy w ogrodach wzdłuż krawędzi
grządek i dookoła drzew czy słupków ogrodzeń. Przy zastosowaniu tarczy tnącej nadaje się do koszenia trawy,
chwastów i lekkiej roślinności. Uwaga! Urządzenie nie jest przeznaczone do ścinania krzewów, małych drzew
i podobnych roślin.

Urządzenie nie jest przeznaczone do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad
w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego
z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel kosy i/lub osoba ją obsługująca.

Urządzenie nie jest przystosowane do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku,
gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności
zarobkowej.

3. Opis ogólny

3.1 Opis działania

Kosa spalinowa tnie trawę za pomocą szpuli z żyłką tnącą lub tarczy tnącej. Żyłka tnąca jest umieszczona
w dolnej części urządzenia na głowicy żyłkowej. Głowica żyłkowa oraz tarcza tnąca obracają się z dużą
prędkością równolegle do płaszczyzny cięcia. Żyłka oraz tarcza są wprowadzane w ruch za pomocą silnika

8

spalinowego 2 -suwowego z gaźnikiem renomowanej firmy Walbro. Kosa jest wyposażona w uchwyt
zlokalizowany w górnej części urządzenia, oraz w dzieloną rurę wału dla ułatwienia transportu.

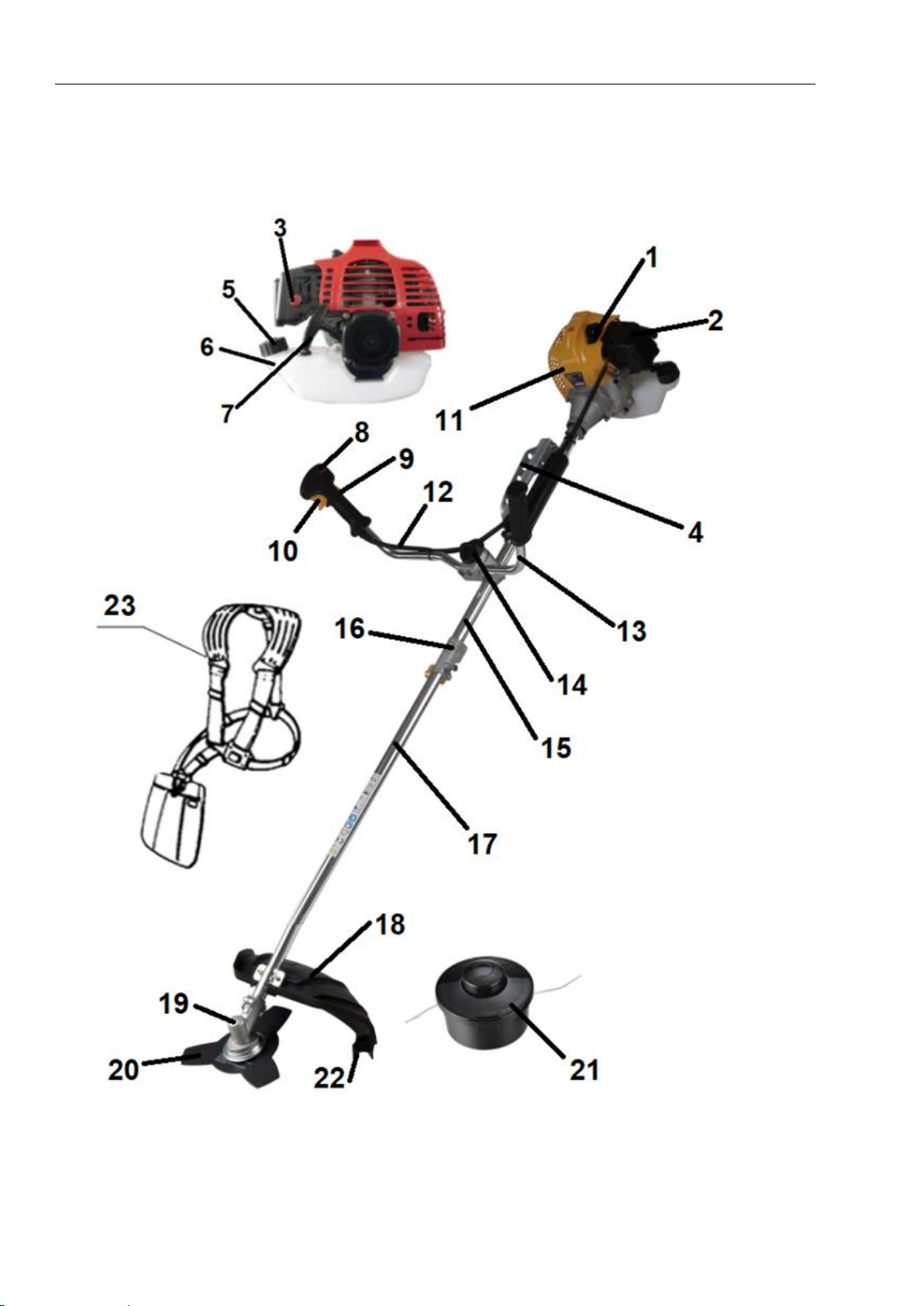

3.2 Elementy kosy spalinowej (budowa)

Rys. 1

1. Świeca zapłonowa

2. Osłona filtra powietrza

3. Dźwignia ssania

4. 5 punktowy zaczep szelek nośnych

9

5. Korek od wlewu mieszanki paliwa

6. Zbiornik mieszanki paliwa

7. Uchwyt linki rozrusznika

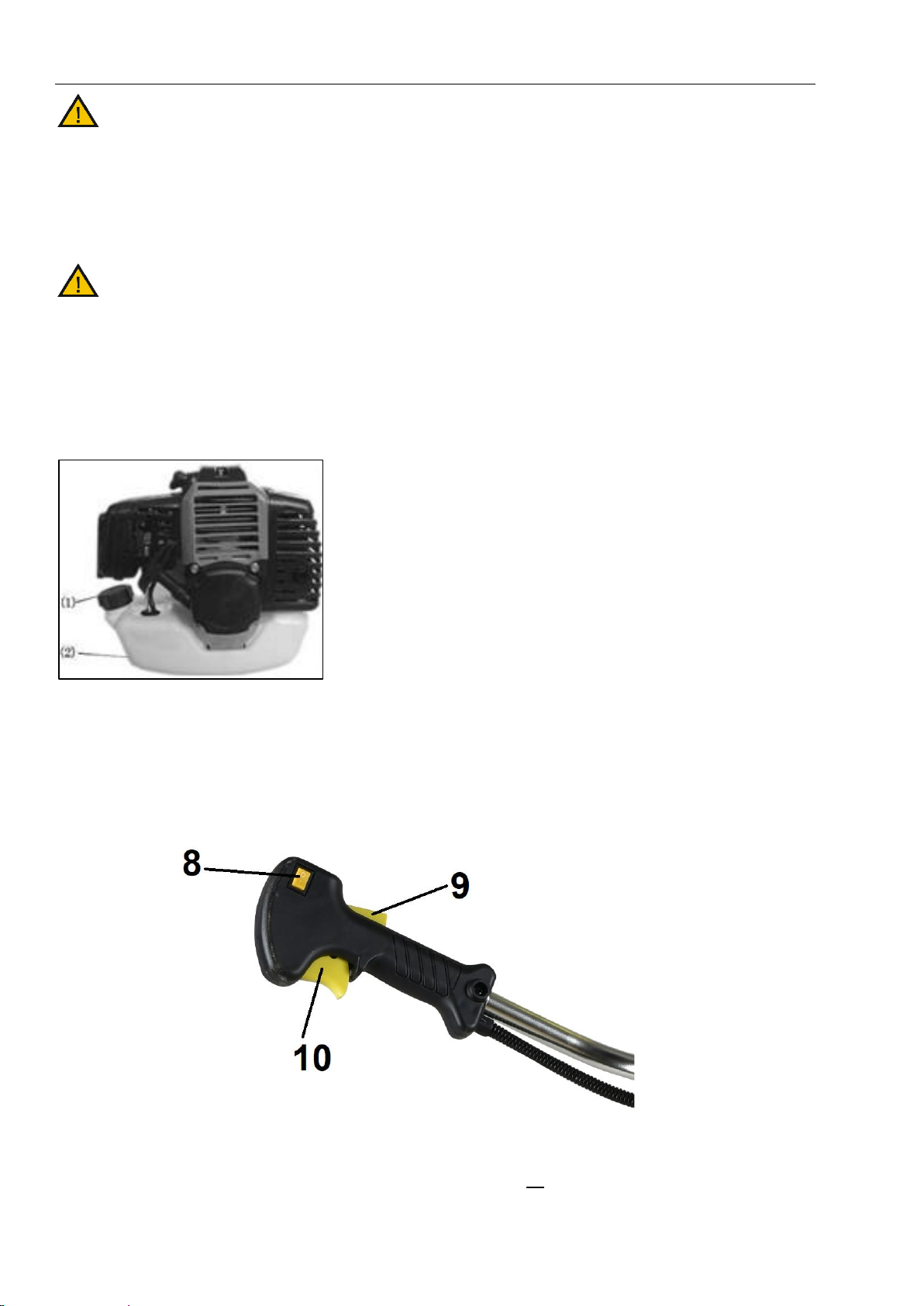

8. Wyłącznik ON/OFF /Wyłącznik zapłonu

9. Blokada dźwigni gazu

10. Dźwignia gazu

11. Obudowa

12. Linka gazu

13. Uchwyt (kierownica)

14. Mocowanie kierownicy z pokrętłem

15. Rura osłonowa wału kosy

16. Mocowanie rur/ łącznik

17. Rura dolna

18. Osłona bezpieczeństwa

19. Obudowa przekładni kątowej

20. Tarcza tnąca

21. Głowica żyłkowa

22. Nożyk osłony bezpieczeństwa

23. Szelki nośne

Przed złożeniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy kosy spalinowej

3.3 Dane techniczne

Model / numer katalogowy

VKT582W / 12 040 221

Pojemność silnika

54 cm3

Moc silnika znamionowa

2,4 kW /7300 obr/min

Maksymalny moment obrotowy silnika:

2,9Nm/6500 obr/min

Model silnika

1E58F

Obroty max tarczy

7500 obr/min

Obroty max głowicy żyłkowej

7300 obr/min

Obroty biegu jałowego

3000 obr/min

Szerokość robocza dla tarczy

255 mm

Szerokość robocza dla głowicy żyłkowej

450 mm

Grubość żyłki

2,4mm

Rozrusznik

ręczny

Pojemność zbiornika paliwa

1,2 L

Świeca zapłonowa – opcje

LD:L7TR8/L8RTF/L7TLD:L7T
NGK:BPM6A
CDK:L7TC/L7TRC

Mieszanka paliwa

1:30

Waga netto

8,1 kg

Poziom ciśnienia akustycznego

99 dB(A) k=3 dB(A)

Zmierzony poziom mocy akustycznej

113 dB(A) k=3 dB(A)

Gwarantowany poziom mocy akustycznej

114 dB(A)

Wibracje przy uchwycie

Lewy 6,3 m/s

2

,

Prawy 5,5

m/s

2

10

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania
urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika
na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy kosy, w zależności od sposobu

jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji
w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli
zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które
niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do przestrzegania podczas pracy urządzenia.

Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych
znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty
czytelności dokup je u importera i ponownie umieść na maszynie.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

OSTRZEŻENIE!

To jest znak ostrzegawczy.

Jest on używany, gdy istnieje ryzyko uszkodzenia produktu,
zranienia.

Upewnij się, że przeczytałeś te ostrzeżenia i je rozumiesz.

OSTRZEŻENIE!
Przed uruchomieniem urządzenia należy uważnie i dokładnie
przeczytać instrukcję obsługi i stosować się do wszystkich
wskazówek.
Zachowaj szczególną ostrożność!
Zachowaj instrukcję dostępną do użytku w przyszłości.

OSTRZEŻENIE!
Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni
i innych przedmiotów spod urządzenia.
Osoby postronne, dzieci i zwierzęta domowe powinny
znajdować się w bezpiecznej odległości.

UWAGA!
Do pracy zakładaj odpowiednie środki ochrony osobistej.
Do pracy zakładaj kask, ochronniki słuchu, okulary ochronne
i odpowiednią odzież ochronną.
Do pracy zakładaj rękawice ochronne i obuwie robocze na

11

nieślizgającej się podeszwie.

OSTRZEŻENIE!

Zachowaj bezpieczną odległość (minimum 15m) od osób
postronnych (szczególnie dzieci) i zwierząt domowych!

OSTRZEŻENIE!

Istnieje ryzyko, że kamienie czy inne przedmioty mogą być
wyrzucane przez kosę. Osoby trzecie (szczególnie dzieci) i
zwierzęta utrzymuj na bezpieczną odległość.
Urządzenie jest wyposażone w rotujące części, które podczas
pracy mogą wyrzucać różne przedmioty!

OSTRZEŻENIE!

Trzymaj kończyny z dala od głowicy żyłkowej / tarczy tnącej
podczas pracy silnika.

Uważaj na obracającą się żyłkę tnącą / tarczę tnącą. Żyłka /
tarcza obraca się jeszcze chwilę po zgaszeniu silnika.

OSTRZEŻENIE!
Paliwo jest łatwopalne. Nie pal podczas nalewania paliwa ani
podczas pracy kosy. Podczas nalewania paliwa trzymaj się z
dala od źródeł ognia.
Niebezpieczeństwo wybuchu.

OSTRZEŻENIE!
Gorąca powierzchnia. Nie dotykaj!

Gwarantowany poziom mocy akustycznej.
Produkt odpowiada standardom bezpieczeństwa.

OSTRZEŻENIE!
Wyłącz silnik i zdejmij nasadkę świecy zapłonowej przed
naprawą, czyszczeniem, transportem czy wykonywaniem
jakichkolwiek regulacji i konserwacją kosy, bądź gdy
zostawiasz urządzenie bez nadzoru.

12

OSTRZEŻENIE!
Gazy wydechowe zawierają trujący tlenek węgla.
Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.
Miej pewność, że zapewniona jest odpowiednia wentylacja.
W miejscu wentylowanym, zwracaj uwagę, aby pracować
z wiatrem i aby gazy wydechowe ulatywały w kierunku od
Ciebie.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu

uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i
zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami kosy przed jej montażem.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją
obsługi, używać urządzenia.

• Kosa spalinowa nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu
z urządzeniem.

• Nie używaj kosy do innych celów niż koszenie trawy (Patrz pkt 2 niniejszego opracowania).

• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe

dzieci) oraz zwierzęta domowe. Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru koszenia.

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.

• Sprawdź teren pracy przed jej rozpoczęciem. Usuń wszelkie kamienie, patyki, druty oraz inne ciała
obce, które mogą zakłócić pracę kosy lub zostać wyrzucone spod urządzenia.

• Zakładaj odpowiednie środki ochrony osobistej.

• Noś okulary ochronne podczas wykaszania, również w czasie regulacji czy naprawy kosy.

• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie wykaszaj na boso oraz

w niezapinanym i lekkim obuwiu. Unikaj noszenia luźnej odzieży z wiszącymi sznurkami czy paskami
oraz biżuterii, gdyż łatwo może dostać się w ruchome części urządzenia.

• Używaj nauszników ochronnych lub zatyczek dla ochrony słuchu.

• Pracuj w rękawicach ochronnych (w miarę możliwości ze skóry).

• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj kosy, jeśli brak

w niej elementów (np. tłumika, jego osłony, osłony głowicy żyłkowej / tarczy tnącej) lub gdy jakieś
elementy są niedokręcone.

• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są
zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu
gwarancji. Pamiętaj, że używanie drutu metalowego zamiast oryginalnej żyłki tnącej z tworzywa jest
niedozwolone.

13

Bezpieczna praca z urządzeniem:

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliże obracających

się części urządzenia. Niebezpieczeństwo zranienia!

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość

eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

Zapoznaj się z procedurą awaryjnego zatrzymania urządzenia.

• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie wykaszaj mokrej
trawy.

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo

niskie temperatury.

• Podczas pracy narzędzie emituje trujące spaliny zawierające węglowodory i tlenek węgla. Mogą one
powodować problemy z oddychaniem, raka, wady wrodzone i rozrodcze defekty.

Niektóre gazy są bezwonne i niewidoczne. Dlatego pracuj tylko na zewnątrz i w dobrze wentylowanych
obszarach, aby uniknąć obrażeń, a nawet śmierci w wyniku wdychania trujących gazów.

• Do pracy z użyciem kosy miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.

• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem

alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.

• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.

• Nie uruchamiaj urządzenia, które jest niekompletne, uszkodzone, źle zmontowane, niewyważone lub

przebudowane bez zgody producenta. Przed użyciem sprawdź, czy możesz je łatwo włączyć i wyłączyć.

Zatrzymaj silnik za każdym razem, gdy pozostawiasz kosę. Podczas przerw w pracy pozostaw

urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

• Nie przechylaj urządzenia w trakcie uruchamiania – połóż je na płasko.

• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji.

• Uważaj, by głowica tnąca nie dotykała kamieni, żwiru, drutów i innych przedmiotów podczas

uruchamiania urządzenia. Dozwolony jest tylko krótkotrwały kontakt przycisku głowicy podczas
“stuknięcia” o podłoże celem wysunięcia żyłki.

• Prowadź urządzenie wyłącznie chodząc, nie biegaj z kosą. Trzymaj ją oburącz!

• Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regulatora

przy silniku, rób przerwy w wykaszaniu (nie pracuj w trybie ciągłym).

• Uważaj na odcinacz żyłki - przy dotknięciu może powodować rany cięte.

• Nie pal tytoniu podczas pracy kosą oraz na obszarze, na którym dolewasz paliwo lub przechowujesz

paliwo, czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak np. ognisko, czy
inna praca, która powoduje iskrzenie.

• Nie wykaszaj trawy w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

• Nie wykaszaj trawy w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść. Pracuj

zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek
może spowodować poważne obrażenia ciała.

• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.

14

• Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia
wskutek zatrucia!

• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku
koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysoką koncentracją
spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST
ZGAŚ SILNIK - żyłka lub tarcza tnąca przestanie się obracać w ciągu kilku sekund. Nie „podpieraj się”
na urządzeniu, próbując bronić się przed upadkiem.

• Zachowaj szczególną zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą
zasłaniać widoczność.

• Silnik i tłumik nagrzewają się podczas pracy i mogą spowodować poparzenia - nie dotykaj ich.

• Podczas pracy trzymaj głowicę żyłkową lub tarczę tnącą tak blisko ziemi, jak to możliwe, aby uniknąć

niebezpieczeństwa doznania poważnych obrażeń. Unikaj uderzania w małe obiekty głowicą.

Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały łatwopalne

(np. suchą trawę, liście, korę, czy paliwo). Nie dotykaj takich materiałów rozgrzaną powierzchnią tłumika –
niebezpieczeństwo pożaru!

• Nie podnoś ani transportuj urządzenia w czasie, gdy silnik pracuje.

• Zgaś silnik każdorazowo podczas przekraczania innych powierzchni niż trawa.

• Silnik należy zawsze zatrzymać, poczekać aż głowica przestanie się obracać i odłączyć przewód świecy

zapłonowej:

- gdy zdejmowany jest mechanizm tnący;

- gdy oddalasz się od urządzenia;

- gdy urządzenie jest transportowane lub przenoszone;

- przed nalaniem mieszanki paliwa;

- gdy chcesz sprawdzić żyłkę tnącą / tarczę tnącą lub ustawić ręcznie długość żyłki tnącej;

- przed sprawdzaniem, czyszczeniem, konserwacją czy przechowywaniem;

- przed usunięciem blokady głowicy;

- jeżeli w trakcie pracy urządzenie natrafia na ciało obce, przeszkodę lub gdy pojawiają się

anormalne wibracje. W takim przypadku należy natychmiast wyłączyć silnik I sprawdzić urządzenie
pod kątem uszkodzeń lub ewentualnie naprawić;

- jeżeli głowica żyłkowa / tarcza tnąca ciągle się obraca mimo, że silnik jest na luzie (biegu jałowym).

• Nigdy nie próbuj zatrzymywać elementu tnącego ręką - poczekaj aż zatrzyma się sama!

• Narażenie na wibracje poprzez długotrwałe stosowanie narzędzi ręcznych może powodować

uszkodzenie naczyń krwionośnych lub nerwów w palcach, dłoniach i stawach u osób szczególnie
narażonych na wady układu krążenia lub opuchlizny. Narażenie na długotrwałe wibracje mogą
prowadzić do zespołu Raynauda (choroba białych palców) lub zespołu cieśni nadgarstka (CTS).
Choroby te mogą zaburzać odczuwanie temperatury lub, w skrajnych przypadkach, prowadzić do
problemów z krążeniem, a nawet wymierania tkanki. Dłuższa praca urządzenia może powodować
zakłócenia w ukrwieniu rąk spowodowane wibracjami. Jeśli pojawią się symptomy takie jak odrętwienie,
ból, osłabienie, przebarwienia lub zmiany skóry, brak czucia w palcach, dłoniach lub stawach należy
przerwać pracę i skonsultować się z lekarzem. Użytkownicy, którzy regularnie używają narzędzi
ręcznych z napędem mechanicznym muszą kontrolować stan zdrowia oraz stan stosowanych przez
nich narzędzi. Czas pracy można jednak wydłużyć używając odpowiednich rękawic czy robiąc
regularne przerwy w pracy.

• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową
producenta.

15

Bezpieczna konserwacja i przechowywanie

Pamiętaj, że po zgaszeniu silnika głowica tnąca obraca się jeszcze przez kilka sekund. Może się ona

poruszyć nawet przy zdjętej nasadce świecy zapłonowej!

• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest

kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów. Pamiętaj o sprawdzaniu wszystkich
zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części.

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego

przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.

• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.

• Dbaj o urządzenie. Utrzymuj je w czystości, aby umożliwić sobie łatwiejsze i bezpieczniejsze

wykonywanie pracy (zwracaj szczególną uwagę na głowicę tnącą/ tarczę tnącą, jej osłonę oraz silnik).
Uważaj, aby otwory wentylacyjne osłon silnika nie były zatkane. Przestrzegaj instrukcji
konserwacyjnych.

• Pilnuj, aby uchwyty urządzenia były suche, czyste i nie były zanieczyszczone olejem ani smarem. Tłuste,
zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

• Nie zmieniaj wysokości koszenia bądź kół przy uruchomionym silniku!

• Wymień uszkodzony tłumik.

• Zmieniając element tnący zakładaj zawsze rękawice ochronne.

• Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są niebezpieczne dla silnika.

• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone

i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.

4.4 Wskazówki bezpieczeństwa dotyczące paliwa

• Używaj wyłącznie atestowanych pojemników na benzynę.

• Uważnie obchodź się z paliwem; rozlane posprzątaj. Jest wysoce łatwopalne, a opary są trujące i mogą

być wybuchowe!

• Nie używaj innego paliwa niż wskazanego w instrukcji – stosuj prawidłową mieszankę oleju 2T i
paliwa (nigdy nie używać samej benzyny!) Nie stosowanie się do tych wytycznych doprowadzi do
uszkodzenia silnika i utracenia praw gwarancyjnych.

• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie uzupełniaj
paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Zgaś silnik i odczekaj przynajmniej 2
minuty zanim dolejesz paliwo!

• Powoli odkręcaj korek paliwa i zwolnij ciśnienie, które mogło się wytworzyć w zbiorniku paliwa. Przed
ponownym uruchomieniem silnika przesuń się około 3 metry od miejsca nalewania paliwa.

• Po dolaniu paliwa do zbiornika dobrze dokręć korek paliwa i powycieraj rozlane paliwo, przesuń
urządzenie w inne miejsce przed uruchomieniem silnika.

• Uzupełniaj paliwo na wolnym powietrzu.

• Nie pal tytoniu w trakcie uzupełniania paliwa ani w trakcie pracy.

• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani kosy w pomieszczeniach,

gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.

• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.

• Nie wdychaj oparów paliwa.

16

• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie
pozostałości ściętej trawy, nadmiernego smaru, itp.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały,

zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Przed uruchomieniem

Przed montażem poszczególnych elementów sprawdź, czy masz wszystkie potrzebne części.

Przed rozpoczęciem jakichkolwiek czynności i prac przy urządzeniu, odłącz przewód świecy

zapłonowej.

Stosuj tylko oryginalne części zamienne i uważaj podczas montażu na nożyk odcinający żyłkę.

Niebezpieczeństwo zranienia!

Przed uruchomieniem urządzenia należy zamontować osłonę bezpieczeństwa, a następnie - głowicę żyłkową
bądź tarczę tnącą. Należy również zmontować uchwyt (kierownicę).

5.1 Montaż uchwytu
Aby zamontować uchwyt

1. Umieść narzędzie i uchwyt obok siebie na podłodze.

2. Uchwyt (Rys. 2, poz. 13) powinien być tak zamontowany aby jego część zawierająca jednostkę sterującą

znajdowała się po prawej stronie. Część uchwytu bez jednostki sterującej będzie wówczas po lewej
stronie.

Rys. 2

17

Obchodź się ostrożnie szczególnie z uchwytem z jednostką sterującą, aby uniknąć uszkodzeń

przewodów w prowadnicy.

3. Poluzuj pokrętło (Rys. 2, poz. A) znajdujące się na mocowaniu kierownicy (Rys. 2, poz. 14) od uchwytu na
tyle, że będziesz mógł otworzyć mocowanie i mógł włożyć łatwo uchwyt.

4. Domknij mocowanie i dokręć pokrętło (Rys. 2, poz. A).

Dla prawidłowego zamocowania uchwytu dodatkowego należy wyważyć w rękach kosę trzymaną w

pozycji roboczej.

5.2 Montaż rury

Aby zmontować rurę

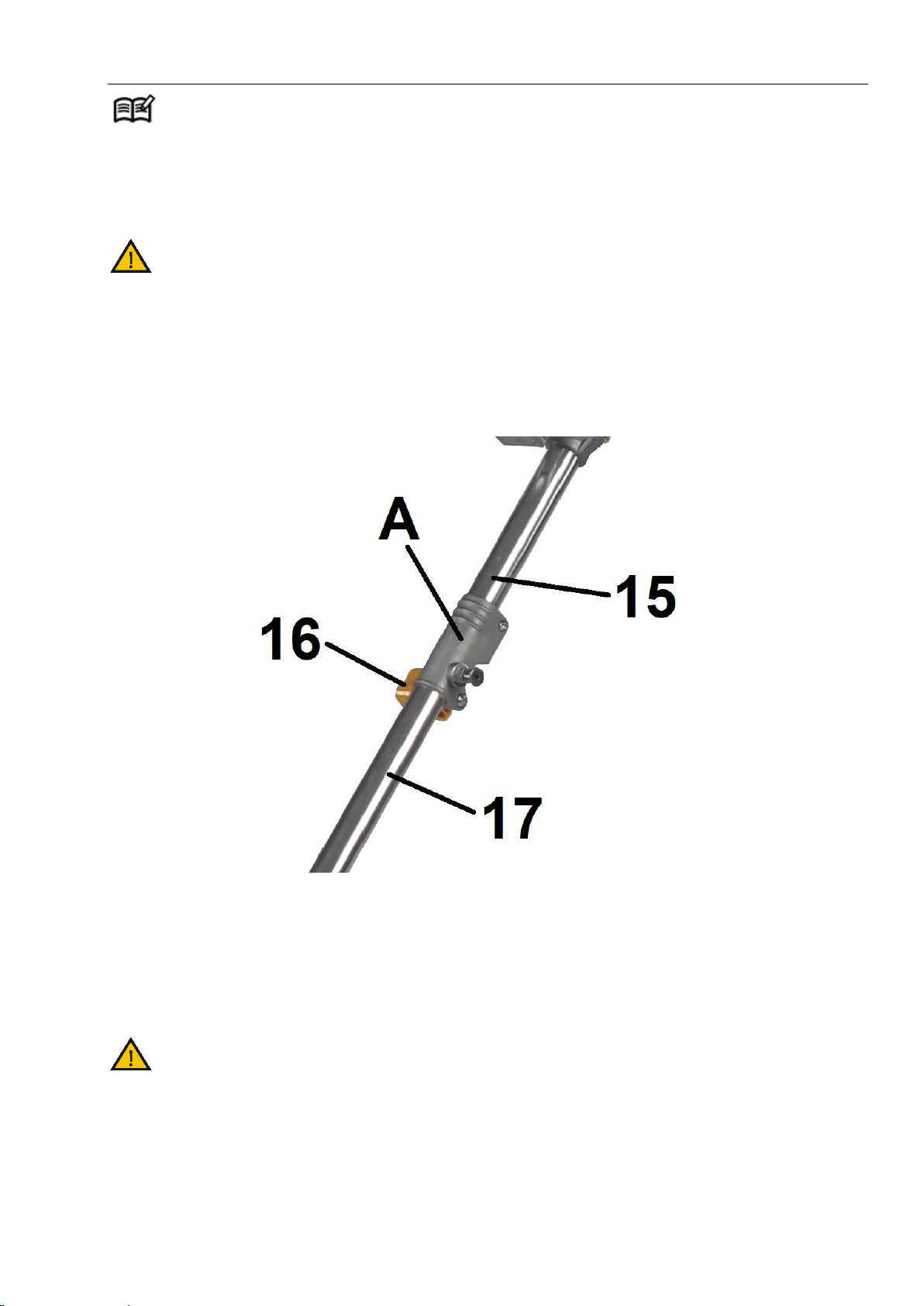

1. Poluzuj nakrętkę motylkową złącza mocującego (Rys. 3, poz. 16) na zespole napędowym/ na rurze (Rys.
3, poz. 15).

Rys. 3

2. Następnie zamontuj rurę dolną (Rys. 3, poz. 17) do rury (Rys. 3, poz. 15) umieszczając ją w łączniku
mocującym (Rys. 3, poz. A)

3. Dokręć nakrętkę motylkową (Rys. 3, poz. 16).

5.3 Montaż osłony bezpieczeństwa

Zachowaj ostrożność przy kontakcie z nożem obcinającym żyłkę, który znajduje się pod krawędzią osłony

głowicy. Nigdy nie używaj głowicy żyłkowej bez zamontowanej osłony.

Przed rozpoczęciem korzystania z urządzenia należy zamontować osłonę bezpieczeństwa. W tym celu:

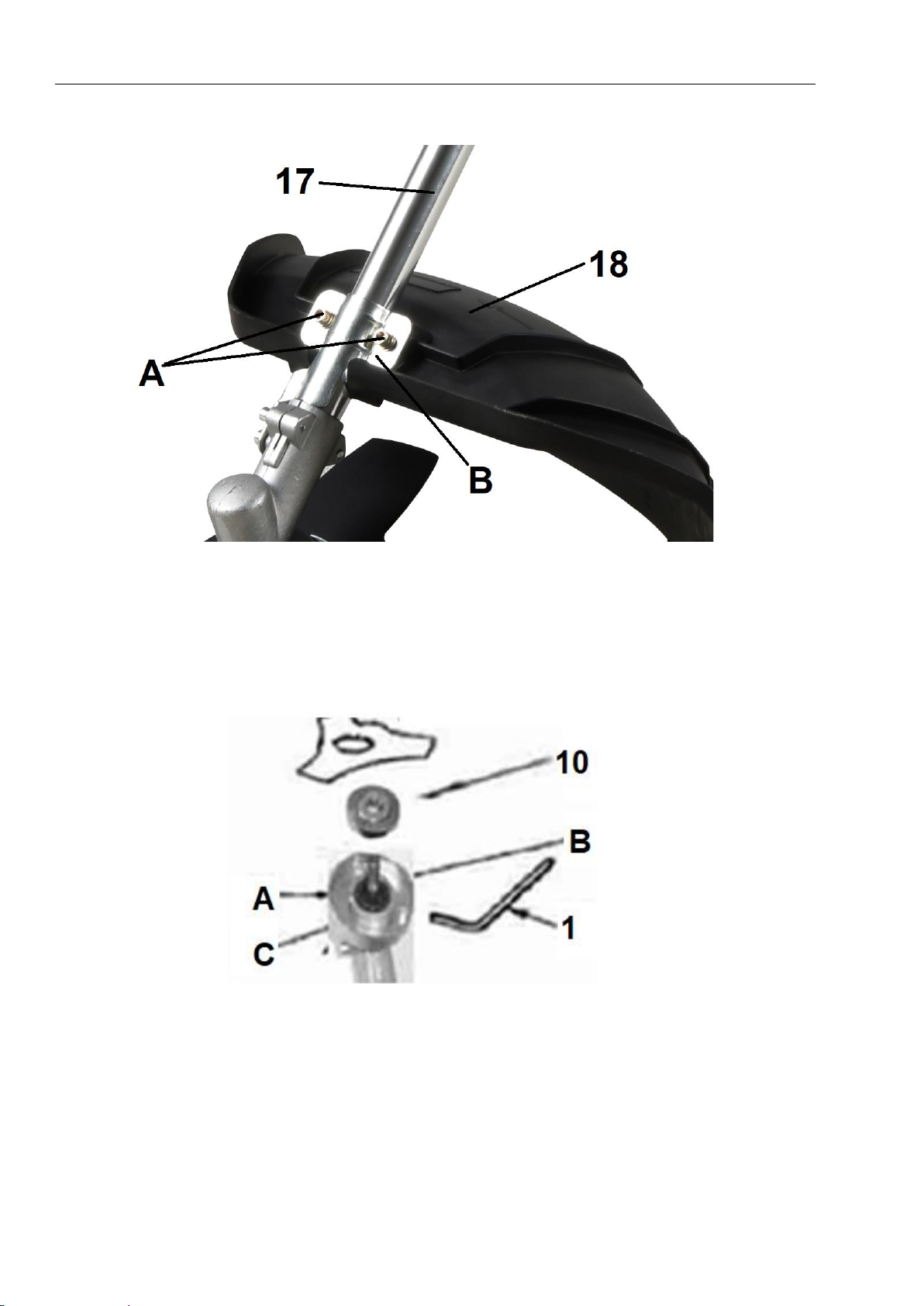

1. Odkręć śruby (Rys. 4, poz. A) przytwierdzające zacisk (Rys. 4, poz. AB znajdujący się na osłonie
bezpieczeństwa (Rys. 4, poz. A18).

18

2. Następnie przymocuj osłonę bezpieczeństwa do dolnej części rury kosy (Rys. 4, poz. 17) i przykręć za
pomocą zacisku oraz śrub.

Rys. 4

5.4 Montaż tarczy tnącej

Aby zamontować tarczę tnącą:

1. Nałóż pierścień wewnętrzny (Rys. 5 poz. A) na wał przekładni (Rys. 5, poz. B) i dosuń do obudowy
przekładni (Rys. 5, poz. C)

Rys. 5

2. Włóż klucz imbusowy (Rys. 6, poz. 1) w otwór pierścienia (Rys. 6, poz. a).

19

Rys. 6

3. Nałóż pierścień (Rys. 7, poz. 10), załóż tarczę (Rys. 7, poz. 3) znakami w dół przekładni.

Rys. 7

4. Następnie nałóż pierścień zewnętrzny (Rys. 7, poz. 11), podkładkę sprężynującą (Rys. 7, poz. 12) i
nakrętkę (Rys. 7,poz. 13).

5. Dokręć wszystko załączonym kluczem nasadowym (do świec) (Rys. 8, poz. 2), wyjmij klucz
imbusowy(Rys. 8, poz. 1).

Rys. 8

Aby zdemontować tarczę tnącą:

1. Włóż klucz imbusowy (Rys. 8, poz. 1) w otwór pierścienia

2. Odkręć nakrętkę kluczem do świec (Rys. 8, poz. 2)

3. Zdejmij podkładkę sprężynującą (Rys. 7, poz. 12) i nakrętkę (Rys. 7, poz. 13).

(Zachowaj nakrętkę, szynę i podkładkę górnego kołnierza, które będą potrzebne do

montaży metalowego ostrza !!!)

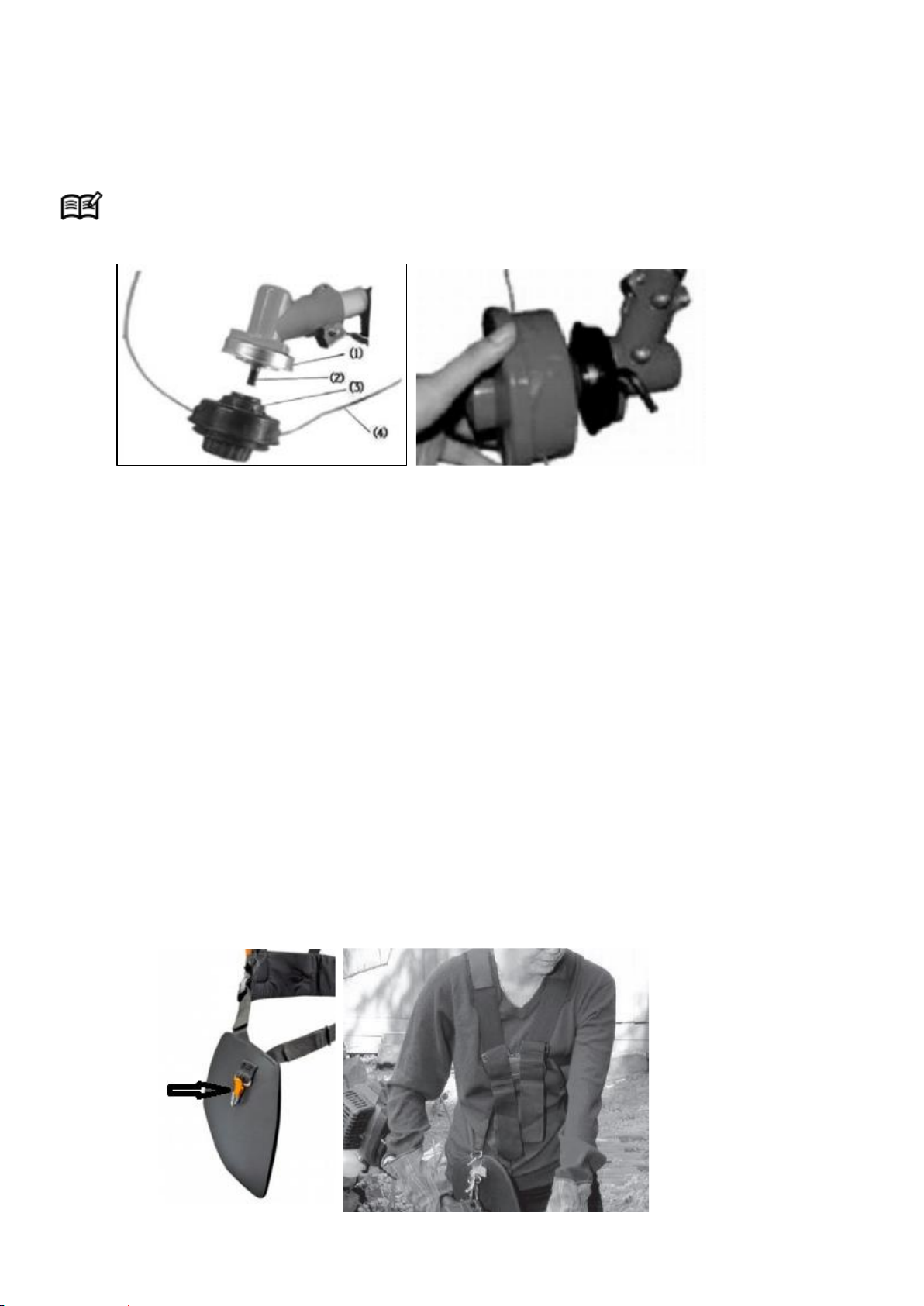

5.5 Montaż głowicy żyłkowej

Aby zamontować głowicę żyłkową

20

1. Nałóż wewnętrzny i zewnętrzny pierścień na wał przekładni (Rys. 9 poz. 1).

2. Wkręć głowicę (Rys. 5 poz. 3) na śrubę M10 (Rys. 5 poz. 2) kręcąc w lewo (w otwór wewnętrznego
pierścienia włóż klucz imbusowy tak jak w przypadku mocowania tarczy tnącej).

3. Po przykręceniu głowicy wyjmij klucz.

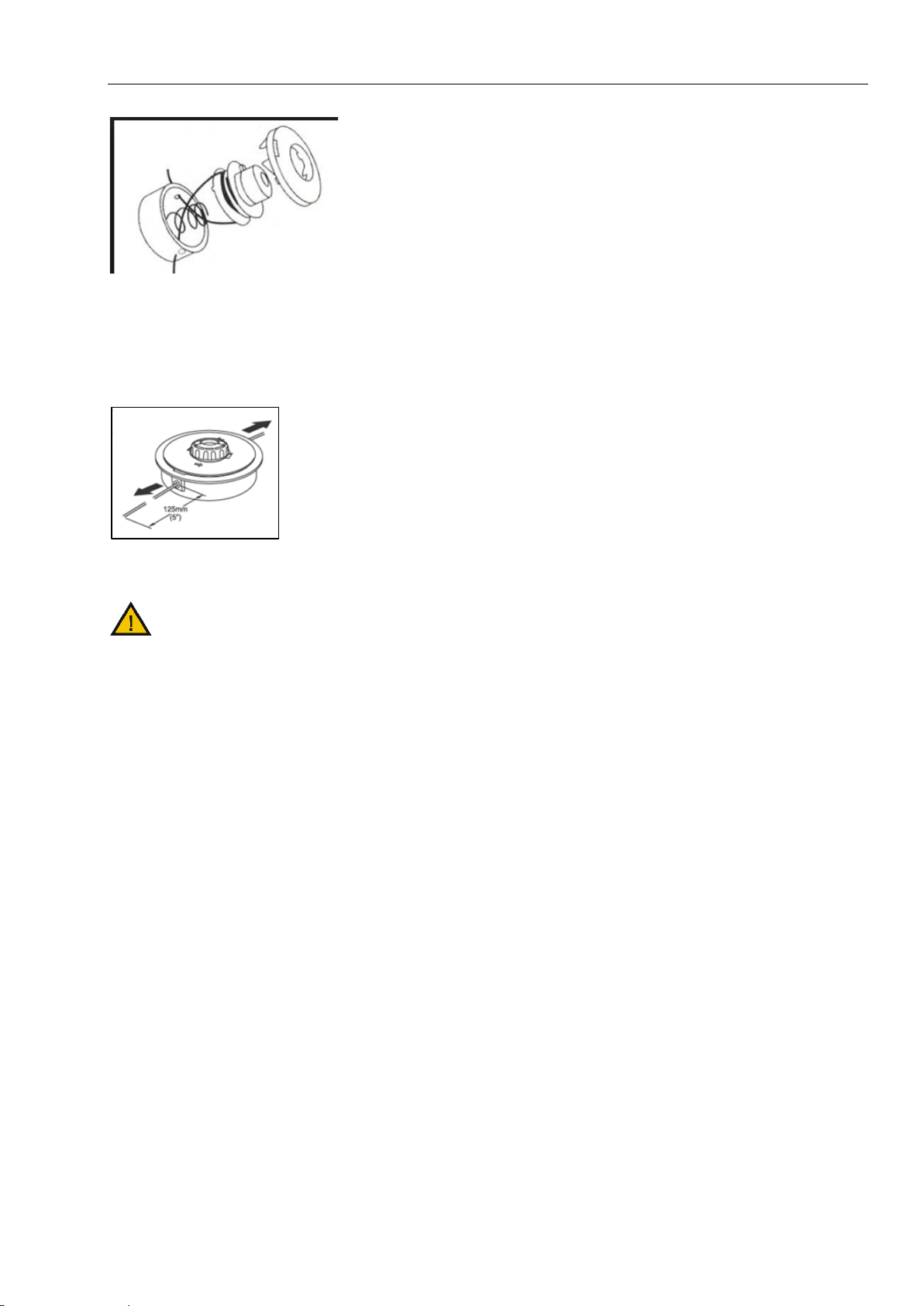

Upewnij się, że szpula żyłkowa spoczywa w obudowie, sprężyna leży pod szpulą i że końce

żyłki przechodzą przez oba otwory obudowy szpuli na zewnątrz.

Rys. 9

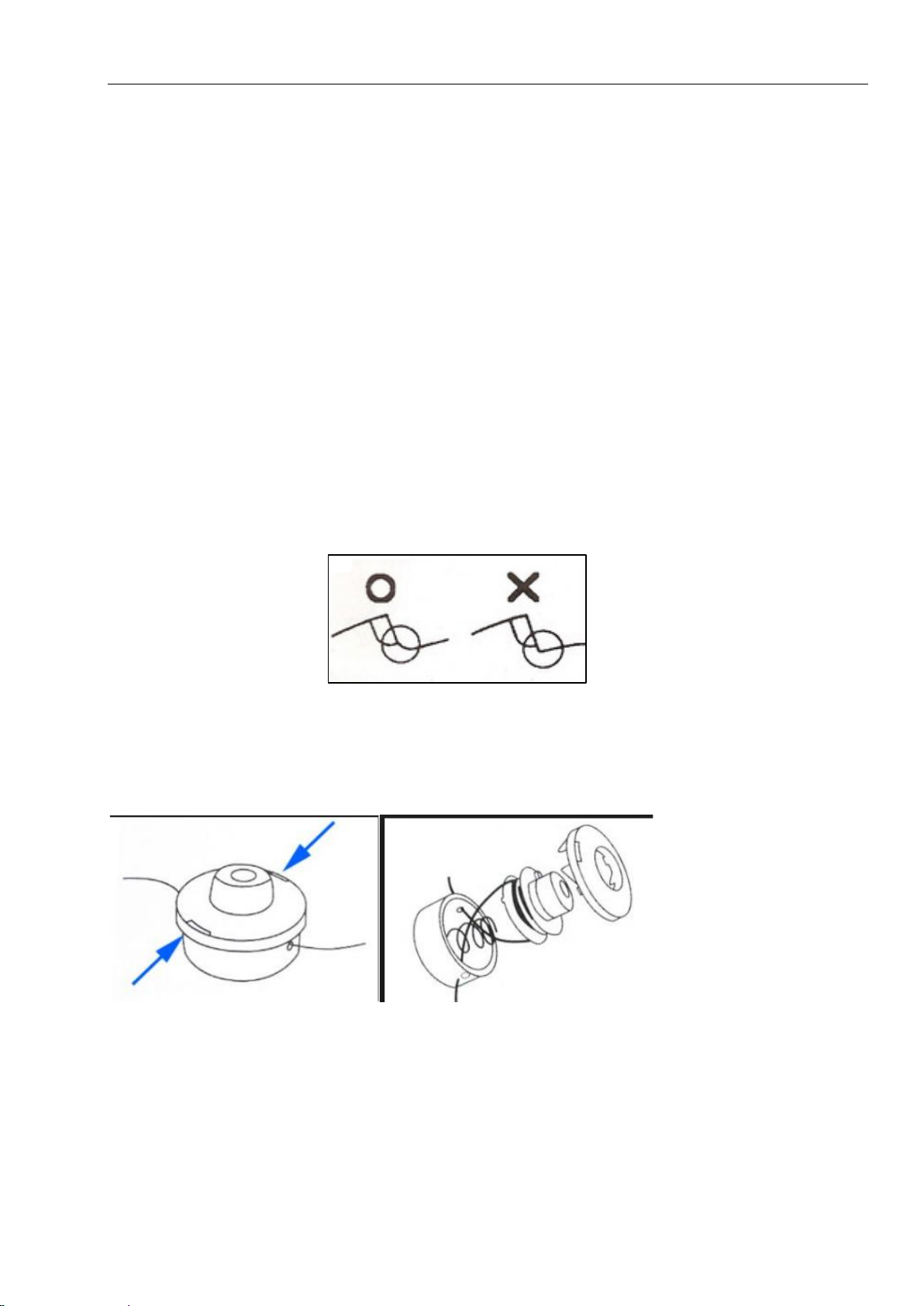

5.6 Zmiana głowicy żyłkowej (zerwanie żyłki)

1. Zgaś silnik

2. Ustaw urządzenie na ziemi, głowicą skierowaną do góry

3. Otwórz głowicę, obracając przyciski z boku.

4. Przygotuj dokładnie 4,5 metra nowej żyłki i owiń ją szczelnie wokół głowicy zgodnie ze wskazówkami
zegara. Odetnij nadmiar żyłki

5. Po owinięciu żyłki na głowicy zaciśnij mocno na mocowaniach.

6. Przeprowadź oba końce żyłki przez oznaczenia na zewnętrznej części głowicy.

7. Złóż na nowo głowicę.

8. Alternatywnie możesz włożyć nową głowicę z żyłką

5.7 Montaż, regulacja i używanie szelek

1. Umieść szelki nośne na obu ramionach tak, aby materiały ochronne znajdowały się z tyłu i z przodu ciała
a hak sprężynowy po prawej stronie.

2. Musisz mieć możliwość szybkiego zdjęcia narzędzia w nagłych wypadkach. Jednocześnie musi być
możliwość wykonywania swobodnego ruchu wahadłowego - łatwo i bez szybkiego zmęczenia.

3. Wyreguluj szelki tak, aby hak sprężynowy do zaczepienia (pokazany strzałką na Rys. 10) znajdował się
na wysokości ręki - niższej niż twoje biodro (Rys. 10).

Rys. 10

21

Używanie szelek

1. Ubierz na siebie załączone do kosy szelki (wcześniej wyregulowane).

2. Uruchom silnik, przesuń dźwignię gazu na najniższe obroty i zaczep hak z szelek do wystającego zaczepu
na wale kosy.

5.8 Mieszanka paliwa z olejem

Paliwo jest wysoce łatwopalne - zachowaj szczególne środki ostrożności! Paliwo powinno być

przechowywane tylko w atestowanych pojemnikach. Nie używaj paliwa przechowywanego dłużej niż 30 dni

nawet jeżeli paliwo było przechowywane w szczelnym pojemniku.

Kosa została wyposażona w silnik dwusuwowy. Zbiornik paliwa może być napełniany tylko prawidłową
mieszanką benzyny bezołowiowej i oleju do silników dwusuwowych.

Bardzo ważne jest przygotowanie prawidłowej mieszanki w proporcji:

benzyna bezołowiowa 30 : olej do silników dwusuwowych 1. (Czyli 3,33%)

5.9 Napełnianie zbiornika paliwa

Poniższe procedury muszą być przeprowadzone przed uruchomieniem silnika. Nie próbuj poniższych

operacji przy uruchomionym silniku!
Sprawdź następujące punkty przed wlaniem paliwa do zbiornika:

1. Nie wlewaj mieszanki paliwa w pomieszczeniach zamkniętych i słabo wentylowanych obszarach.

2. Opary paliwa są wysoce łatwopalne i niebezpieczne.

3. Podczas wlewania mieszanki paliwa do zbiornika nie pal papierosów! Podczas pracy kosy również!

4. Silnik nagrzewa się podczas pracy. Przed dolaniem mieszanki paliwa odczekaj aż silnik ostygnie..

5. Nie odkręcaj korka zbiornika paliwa dopóki silnik jest jeszcze gorący.

Jeżeli spełnione są wyżej wymienione punkty możesz wlewać mieszankę paliwa do zbiornika. Aby to zrobić:

1. Potrząśnij dokładnie pojemnikiem by mieszanka się dobrze zmieszała..

2. Powoli odkręć korek zbiornika paliwa.

3. Używając czystego lejka wlej powoli mieszankę do zbiornika.

4. Nie napełniaj zbiornika do końca. Zawsze zostawiaj lukę ok. 15mm od góry wlewu na rozprężanie paliwa.

5. Wyczyść porozlewane paliwo przed uruchomieniem silnika.

6. Dobrze zakręć korek od zbiornika paliwa.

Sprawdź, czy nie doszło do wycieków paliwa podczas napełniania i podczas pracy. Nigdy nie

uruchamiaj silnika kiedy doszło do wycieku. Wyciek musi zostać naprawiony, a wszelkie rozlane paliwo
wcześniej wytarte przed przystąpieniem do korzystania z narzędzia. Upewnij się, że twoje ubrania nie zostały
zanieczyszczone mieszanką. Zmień ubrania w przypadku kontaktu.
Różne modele mogą mieć różne korki od wlewu paliwa.

Nie uruchamiaj urządzenia w miejscu gdzie była rozlana mieszanka paliwa ani w miejscu napełniania

zbiornika. Przesuń się co najmniej 3 metry od tych miejsc.

Niebezpieczeństwo pożaru!! Zainstaluj prawidłowo korek wlewu, aby uniknąć wycieku mieszanki.

22

Wibracje mogą poluzować korek wlewu. Przykręć korek wlewu ręką tak mocno, jak to możliwe aby

uniknąć przecieków i potencjalnych uszkodzeń narzędzia oraz obrażeń.

6. Obsługa kosy spalinowej

6.1 Zanim uruchomisz

Uruchom silnik dopiero wtedy, gdy urządzenie jest zmontowane, kompletne i nie uszkodzone. Przed

uruchomieniem urządzenia:

1. Sprawdź czy zbiornik paliwa (Rys. 12, poz. 2) został napełniony prawidłową mieszanką.

2. Sprawdź czy wszystkie części zostały prawidłowo zmontowane, a śruby i nakrętki są mocno dokręcone.

3. Sprawdź czy korek paliwa (Rys. 12, poz. 1) jest dokręcony (przekręć w prawo by dokręcić).

4. Wciśnij kilka razy pompkę rozruchową gaźnika, Uwaga! tylko przy zimnym silniku.

Rys. 12

6.2 Uruchamianie silnika

Uruchamianie zimnego silnika

1. By uruchomić, przestaw wyłącznik zapłonu (Rys. 12, poz. 8) w pozycję START (z 0 na I).

Rys. 13

2. Przesuń dźwignię ssania (Rys.1, poz. 3) w pozycję zamkniętą od zbiornika paliwa –ssanie załączone (w
kierunku przeciwnym do zbiornika paliwa w stronę świecy zapłonowej ) .

23

3. Ustaw narzędzie na twardym gruncie i na zewnątrz. Upewnij się, przyjąłeś bezpieczną pozycję i zachowaj

równowagę.

Pociągnij energicznie linkę rozrusznika (Rys.14, poz. 7) 3-5 razy, aż silnik zaskoczy.

Rys. 14

Umieść narzędzie na twardym gruncie. Trzymaj go jedną ręką i pociągnij za linkę wyjściową.
Nie owijaj linki wokół dłoni podczas uruchamiania urządzenia. Nie puszczaj uchwytu od linki rozrusznika po
uruchomieniu, ale pociągnij powoli. Nieprzestrzeganie tej procedury może spowodować uszkodzenie
narzędzia i poważne obrażenia.

4. Przesuń dźwignię ssania (Rys.1, poz. 3) w pozycję otwartą bliżej zbiornika paliwa (ssanie wyłączone).

5. Jeśli jest zimno pozwól by silnik rozgrzewał się przez 2-3 minuty, zanim rozpoczniesz dalszą pracę.

6. Następnie wciśnij i przytrzymaj dźwignię gazu (Rys. 13, poz. 10) oraz zabezpieczenie dźwigni gazu (Rys. 13,

poz. 9). Kosa jest gotowa do pracy.

7. Jeżeli urządzenie nie uruchomi się powtórz kroki 1 do 6.

Uważaj by przypadkowo nie przełączyć wyłącznika zapłonu w pozycję STOP/ O, gdy trzymasz włączoną

dźwignię gazu – bo silnik zgaśnie.

Upewnij się, że bieg jałowy jest ustawiony prawidłowo. Dopiero przy prawidłowym ustawieniu biegu

jałowego urządzenie działa poprawnie. Nieprawidłowe ustawienie może spowodować utratę kontroli i
poważne obrażenia.

Uruchamianie ciepłego silnika

1. Przestaw wyłącznik zapłonu (Rys. 13, poz. 8) w pozycję START (z 0 na I).

2. Jeżeli zbiornik paliwa nie jest pusty, pociągnij linkę rozrusznika 3-5 razy, aż do uruchomienia silnika.

3. Przesuń dźwignię ssania (Rys.1, poz. 3) w pozycję otwartą bliżej zbiornika paliwa (ssanie wyłączone).

4. Jeżeli silnik nie uruchomi się powtórz kroki 2-3 z punktu.

6.3 Gaszenie silnika

Puść dźwignię gazu (Rys. 13, poz. 10) i zabezpieczenie dźwigni gazu (Rys. 13, poz. 9) i podczas biegu
jałowego przestaw wyłącznik zapłonu (Rys. 13, poz. 8) w położenie "STOP" lub "0".
Po dłuższej pracy przy wysokich prędkościach należy nieco ochłodzić silnik, aby chronić delikatne części (na
przykład układ zapłonowy) przed przegrzaniem. Aby to zrobić, pozwól silnikowi pracować na biegu jałowym
przez jakiś czas.

Gdy zgasisz silnik element tnący obraca się jeszcze przez kilka sekund, dlatego nie zbliżaj rąk w

jego pobliże dopóki całkowicie się nie zatrzyma!

24

6.4 Używanie kosy

Zawsze ściśle przestrzegaj wskazówek bezpieczeństwa podczas obsługi urządzenia.

Narzędzie jest przeznaczone do użytku przez jedną osobę na raz.
Upewnij się, że żadna inna osoba nie wchodzi do obszaru roboczego podczas uruchamiania lub w trakcie
użytkowania.

1. Uruchom silnik

2. Zawsze używaj obydwu rąk do trzymania kosy trzymając za oba uchwyty. Uchwyć uchwyty kciukiem i

palcami, aby zapewnić pewny chwyt. Zawsze kładź prawą rękę na uchwycie sterującym. To także dotyczy
osób leworęcznych !!!

Rys. 15

3. Unikaj dużego obciążenia podczas fazy rozruchu. Nie używaj narzędzia z maksymalną prędkością
podczas

pierwszych trzech napełnień zbiorników.

4. Jeśli głowica żyłkowa / tarcza tnąca uderzy mocno w inny obiekt, natychmiast zatrzymaj silnik, poczekaj, aż
głowica / tarcza przestanie się obracać i sprawdź kosę pod kątem ewentualnych szkód. Nie używaj dalej
urządzenia jeśli jakieś jego elementy zostały uszkodzone.

5. Jeśli trawa bądź pnącza zaplączą się wokół głowicy żyłkowej / tarczy tnącej, zatrzymaj silnik, poczekaj, aż
głowica / tarcza przestanie się obracać i usuń trawę oraz pnącza.

6. Gdy zużyjesz wysuniętą żyłkę, spróbuj wysunąć dalszą jej część. Ta kosa jest wyposażona w
półautomatyczną głowicę czyli w mechanizm, który podaje żyłkę, gdy lekko uderzysz głowicą w podłoże.
Mechanizm ten działa tylko podczas pracy silnika i gdy głowica się obraca. Gdy żyłka wysunie się, nożyk
obcinający żyłkę obetnie ją automatycznie do prawidłowej długości.

7. Jeśli żyłka się zerwie wewnątrz głowicy, wysuwanie żyłki przez uderzenie podłoża nie zadziała. Jeśli tak się
stanie musisz wymienić żyłkę w głowicy. Patrz rozdział „Konserwacja”.

Wykaszanie – za pomocą głowicy żyłkowej

1. Głowica żyłkowa wymaga większej mocy do pracy niż tarcza tnąca.

2. Na małych obszarach trawiastych trzymaj urządzenie pod kątem ok. 30 stopni i obracaj je dookoła siebie
równomiernie półkolistymi ruchami.

3. Wykaszaj półkolistymi ruchami przesuwając dolną, tnąca część kosy na prawo i lewo. Nie przechylaj

wtedy głowicy tnącej. Sprawdź obszar wykaszania by ustalić prawidłową wysokość cięcia. Utrzymuj
głowicę tnącą na tej samej wysokości, by uzyskać równą wysokość cięcia.

25

Rys. 16

4. By wykaszać niżej, ustaw trymer w prostej pozycji z lekkim przechyleniem, tak by spód głowicy żyłkowej

był nad poziomem podłoża, a żyłka dotykała trawy na żądanej wysokości. Zawsze przycinaj poruszając
urządzeniem od siebie. Nie ciągnij kosy do siebie!

Wykaszanie wokół ogrodzeń, ścian itp.
Do ogrodzeń, ścian czy innych przeszkód podchodź powoli. Pozwoli Ci to przycinać, blisko ale bez zbyt
dużego zużycia żyłki. Jeśli żyłka uderzy w skałę, kamień, ogrodzenie itp. może się zerwać lub wystrzępić.
Używaj krawędzi osłony, aby utrzymywać urządzenie w prawidłowej odległości.

Wykaszanie wokół drzew
Powoli podchodź w okolice drzewa, zachowując dystans tak, by żyłka nie dotknęła kory drzewa. Poruszaj się
wokół drzewa wykaszając od lewa do prawa. Trawę i chwasty obcinaj wtedy końcówką żyłki, a głowicę trzymaj
lekko przechyloną do przodu.

Rys. 17

Obcinanie krawędzi trawnika
Krawędziowanie odnosi się do usuwania wszystkich pozostałości wegetatywnych leżących na ziemi. Przechyl
głowicę ok. 30 stopni w prawo. Dla lepszej kontroli możesz przesunąć sobie uchwyt dodatkowy. Nie próbuj
oczyszczać kosą terenu ze śmieci!

Rys. 18

26

Wykaszanie – za pomocą tarczy tnącej

1. Podczas pracy zawsze noś szelki nośne i odpowiednią odzież ochronną.

2. Tarcza tnąca musi być prawidłowo zamocowana. Uszkodzona lub stępiona tarcza zawsze musi być
wymieniona na nową. Niebezpieczeństwo zranienia.

3. Używaj tarczy tnącej tylko do koszenia roślin na wolnych, równych powierzchniach.

4. Tarcza tnąca najlepiej ścina gałęzie i krzaczki jeśli używasz 1/3 jej powierzchni od krawędzi. Do ścinania
trawy i chwastów używaj 2/3 powierzchni tarczy.

5. Ustawiaj obroty kosy w zależności od ciętej roślinności. Trawę możesz ciąć przy średnich obrotach, ale
już grubszą roślinność ścinaj przy wysokich obrotach.

6. Nie używaj urządzenia do przycinania dziko rosnących roślin, zarośli czy poszycia leśnego.

7. Starannie przejrzyj powierzchnię przeznaczoną do przycięcia i usuń wszelkie obce przedmioty. Unikaj

uderzania nożem w kamienie, metal i inne przeszkody. Może to uszkodzić tarczę i spowodować odrzut
urządzenia.

8. Podczas pracy zawsze trzymaj tarczę nad ziemią i powoli przesuwaj urządzenie w tę i z powrotem,
równomiernym łukiem. Zawsze koś półkolistymi posuwistymi ruchami z prawa do lewa.

9. Nie trzymaj tarczy tnącej w pozycji ukośnej.

10. Regularnie kontroluj nóż metalowy po kątem uszkodzeń, uszkodzony wymieniaj na nowy.

Rys. 19

7. Konserwacja, przechowywanie i zamawianie części zamiennych

Przed wykonaniem prac konserwacyjnych i czyszczeniem, bądź przechowywaniem upewnij się, że

silnik jest wyłączony, a przewód świecy zapłonowej odłączony.
Istnieje niebezpieczeństwo doznania szkód osobistych.

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej (autoryzowanej

przez importera lub producenta). Lista serwisów na stronach www.krysiak.pl
Należy stosować wyłącznie oryginalne części zamienne i akcesoria zalecane przez producenta.

27

7.1 Konserwacja

- Na zakończenie pracy wyłącz silnik, poczekaj aż głowica tnąca się zatrzyma, odłącz przewód świecy
zapłonowej i sprawdź stan techniczny urządzenia.

- Opróżnij zbiornik paliwa po ostygnięciu narzędzia. Sprawdź, czy nie ma żadnych luźnych śrub lub
nakrętek . W razie potrzeby dokręć. Przechowuj urządzenie w suchym miejscu.

- Sprawdzaj systematycznie urządzenie, upewnij się, że działa prawidłowo. Uszkodzone części wymieniaj
w autoryzowanym punkcie serwisowym.

- Urządzenie utrzymuj w czystości. Po każdym użyciu oczyść. Do czyszczenia stosuj miękką ściereczkę,
jednakże nie stosuj wody, żadnych środków do czyszczenia lub rozpuszczalników.

- Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak nieprzytwierdzone
lub uszkodzone części. Upewnij się, że wszystkie nakrętki, śruby i wkręty są mocno dokręcone.
Regularnie sprawdzaj dokręcenie wszystkich śrub i wkrętów. Zużyte bądź źle dokręcone nakrętki mogą
spowodować bardzo niebezpieczne uszkodzenia.

- Po założeniu nowej żyłki należy urządzenie ustawić w normalnym położeniu roboczym przed próbą
uruchomienia.

- Tarczę tnącą należy naostrzyć jeśli jest tępa. Każdą krawędź należy naostrzyć oddzielnie. Upewnij się, że
dolny róg jest zaokrąglony (Rys. 20).

Rys. 20

7.2 Wymiana żyłki tnącej

1. Wciśnij szpulę w miejscu zaznaczonym strzałkami. Podnieś szpulę i wyciągnij ją z obudowy. Usuń i
wyrzuć pozostałości żyłki ze szpuli. Rys.21

Rys. 21

2. Odmierz 4,5 m żyłki tnącej o średnicy 2,4 mm. Złap żyłkę w środkowym jej punkcie, zahacz jak na
rysunku (Rys. 22), upewnij się, że każda połówka żyłki jest w swoim prowadniku.

28

Rys. 22

3. Trzymając szpulę nawijaj żyłkę w prawo wokół szpuli, upewniając się, ze każda połowa żyłki jest w swoim

prowadniku (Rys. 23). Utrzymuj naciąg przy końcówkach podczas nawijania. Nawijaj aż pozostanie ok.
15 cm żyłki.

Rys. 23

4. Zaczep obie końcówki żyłki w szczelinach po obu stronach szpuli. Dzięki temu żyłka nie będzie się
odwijać podczas ponownego zakładania w obudowę (Rys. 24).

Rys. 24

5. Teraz przeciągnij każdą końcówkę żyłki przez otwory w obudowie szpuli (Rys. 25). Obniż szpulę i włóż w
głowicę. Przeciągnij nadmiar żyłki. Upewnij się, że żyłka nie jest poplątana.

Rys. 25

6. Nałóż szpulę na oś kosy. Wciśnij pokrywę szpuli na obudowę głowicy (Rys. 26).

29

Rys. 26

7. Lekko pociągnij każdą końcówkę żyłki (Rys. 27), tak by odhaczyć ją ze szczelin opisanych w pkt. 5

Obetnij nadmiar żyłki do ok. 125mm (5”) . Zmniejszy to obciążenie silnika podczas startu i rozgrzewania
silnika.

Rys. 27

7.3 Czyszczenie filtra powietrza

Nigdy nie uruchamiaj urządzenia bez zamocowanego filtra powietrza. Filtr musi być utrzymywany

w czystości. Jeśli się zużyje bądź zniszczy, należy założyć nowy filtr. Brudny filtr powietrza może powodować
problemy z uruchomieniem urządzenia i prowadzić do większego zużycia paliwa a także niższą wydajność
silnika.
W przypadku wykrycia zmniejszonej wydajności silnika należy postępować w następujący sposób:

1. Otwórz pokrywę filtra (Rys. 28, poz.1)

30

Rys. 28

2. Zdejmij pokrywę i wyjmij filtr powietrza (Rys. 28, poz. 3) znajdujący się na elemencie montażowym (Rys.

28, poz. 4) z obudowy (Rys. 28, poz. 5)

3. Filtr umyj w ciepłej wodzie z dodatkiem mydła. NIE UŻYWAJ BENZYNY!

4. Wysusz filtr.

5. Zamocuj ponownie filtr i zamknij pokrywę.

Wymień filtr za każdym razem, kiedy jest zniszczony, podarty bądź zużyty albo nie można go wyczyścić.

7.4 Ostrzenie nożyka do obcinania żyłki

Nożyk do obcinania żyłki znajduje się pod osłoną bezpieczeństwa.

1. Zdemontuj nożyk (Rys. 29, poz. 22) z osłony bezpieczeństwa (Rys. 29, poz. 18)

Rys. 29

2. Przytrzymaj nożyk w zacisku i używając metalowego pilnika naostrz jego końcówkę pod kąt ok. 30

o

.

Naostrz tylko z jednej strony.

3. Zamocuj nożyk z powrotem na osłonie bezpieczeństwa

7.5 Wymiana filtru paliwa

Opróżnij zbiornik z paliwa i wlej je do atestowanego kanistra zanim przystąpisz do tej procedury. Odkręć

31

korek zbiornika powoli by uwolnić ciśnienie ze zbiornika.

1. Odkręć korek zbiornika.

2. Z jednej końcówki drutu zrób hak i użyj go do „wyłowienia” filtra ze zbiornika paliwa.

3. Odejmij filtr od przewodu paliwowego przekręcając i ciągnąc go w górę jednocześnie.
Przytrzymaj końcówkę przewodu paliwowego by nie wyjąć go przypadkiem z gaźnika.

4. Załóż nowy filtr paliwa.

7.6 Regulacja gaźnika

Gaźnik został fabrycznie ustawiony. Jeśli wymagane są jakieś regulacje udaj się do autoryzowanego punktu

serwisowego.

7.7 Regulacja linki gazu

Po zwolnieniu manetki pociągnij za linkę gazu. Normalny luz powinien wynosić ok 1-2 mm (zmierzony na
końcu linki przy gaźniku)
Jeśli luz jest za mały, zdejmij pokrywę filtra powietrza, poluzuj nakrętkę regulacyjną (Rys. 30 poz. 1) i zwiększ
luz. Nakrętka zabezpieczająca została przedstawiona na Rys. 30 jako poz. 2

Rys. 30

7.8 Śruba regulacji biegu jałowego

Śruba ta służy do regulowania obrotów silnika gdy manetka gazu znajduje się w pozycji biegu jałowego.
Gdy przekręcisz śrubę (Rys. 31 poz. 1) w prawo obroty zwiększają się, w lewo zmniejszają się. W sytuacji gdy
tarcza dalej obraca się lub silnik zatrzymuje się gdy manetka gazu wraca do pierwotnej pozycji oznacza to, że
trzeba wyregulować obroty.

32

Rys. 31

7.9 Świeca zapłonowa

Stan świecy zapłonowej zależy od kilku czynników, takich jak stosunek oleju / paliwa w mieszance paliwowej,
czystość filtr powietrza i prędkość obrotowa przy pracy urządzeniem. Dlatego używaj tylko odpowiednich
proporcji w mieszance paliwowej, czyść regularnie filtr powietrza i uruchamiaj narzędzie z dużymi
prędkościami, aby uniknąć wadliwego działania.
Sprawdź świecę zapłonową, gdy wykryjesz spadek wydajności, złą pracę na biegu jałowym lub w przypadku
trudności z uruchomieniem silnika.
W tym celu:

1. Zdejmij przewód ze świecy zapłonowej.

2. Używając odpowiedniego narzędzia (załączony klucz do świec), wyjmij świecę.

3. Sprawdź odstęp między elektrodami (Rys. 32, poz. A). Prawidłowy powinien wynosić 0,5-0,6mm.

Rys. 32

4. Załóż z powrotem świecę i dokręć siłą 12-15Nm. Dołącz przewód do świecy.

Wymień świecę zapłonową, jeśli elektrody są bardzo brudne lub po łącznym czasie pracy 100 godzin.

Używaj tylko zalecanych świec zapłonowych, aby uniknąć ryzyka pożaru i ryzyka obrażeń.
Upewnij się, że złącze świecy zapłonowej ma odpowiedni rozmiar i pasuje do złącza. Upewnij się, że złącze
świecy zapłonowej jest prawidłowo umieszczone na śrubie łączącej. Niewłaściwa instalacja może
spowodować iskrzenie i zagrożenie pożarem w związku z wydostającymi się dymami.

7.10 Smarowanie przekładni

Co 25h pracy należy nasmarować przekładnię kątową kosy. Zdejmij pierścienie mocujące tarczę bądź żyłkę i

33

wciśnij smar w otwór przekładni.

Rys. 33

7.11 Linka rozrusznika

Aby poprawić trwałość linki rozrusznika, zwróć uwagę na następujące rekomendacje:

1. Zawsze ciągnij linkę rozrusznika w przewidzianym kierunku.

2. Nie ciągnij za linkę po ostrych krawędziach.

3. Nie ciągnij dalej, niż zamierzano, aby uniknąć zerwaniu.

4. Delikatnie przywróć uchwyt do narzędzia. Nigdy nie pozwól, by się odskoczył.

5. Natychmiast wymień uszkodzony przewód linki rozrusznika

7.12 Blokada elementu tnącego

Gdy ostrza uległy zablokowaniu, zgaś silnik, zdejmij nasadkę ze świecy zapłonowej. Ostrożnie wyjmij
elementy blokujące uważając aby nie uszkodzić ostrzy. Sprawdź stan ostrzy. Podejdź do ciętych elementów z
innej (bezpiecznej/ odpowiedniej) strony, aby uniknąć ponownemu zablokowaniu ostrza.
Gdy metalowe przedmioty uderzają w narzędzie tnące, może wystąpić efekt odrzutu, który popycha narzędzie
w kierunek przeciwny do kierunku obrotu. Może to spowodować utratę kontroli i prowadzić do zwiększonego
niebezpieczeństwa zranienia użytkownika i innych osób.
Aby zwiększyć możliwość cięcia, pozwól narzędziu pracować z maksymalną prędkością i mocno dociskaj
głowicę tnącą do podłoża. To zwiększa skuteczność cięcia. Żądana długość można regulować przy pomocy
obcinarki.
Regularnie czyść maszynę z brudu i trawy, aby zapobiec przegrzaniu silnika. Możesz usunąć brud z tarczy
tnącej (przy unieruchomionym urządzeniu) za pomocą śrubokręta lub podobnego urządzenia.

7.13 Czyszczenie

By zapewnić jak najlepszą i jak najdłuższą żywotność urządzenia, musi być ono utrzymywane w czystości.

1. Zawsze czyść urządzenie od razu po zakończeniu pracy.

2. Nie pozwól by końcówki trawy bądź inne pozostałości wyschły, wtedy ciężej je usunąć. Ta czynność

bezpośrednio wpływa na jakość cięcia.

3. Upewniaj się, że głowica żyłkowa jest czysta i oczyszczaj ją z pozostałości trawy i nieczystości.

4. Upewnij się, że silnik jest czysty i nie ma na nim pozostałości cięcia. Dbaj o to, by otwory wylotowe

powietrza były czyste.

34

7.14 Rutynowe kontrole

1. Upewnij się, że wszystkie śruby, nakrętki, wkręty są prawidłowo założone i mocno dokręcone.

2. Sprawdź głowicę i żyłkę tnącą/ tarczę tnącą.

3. Uszkodzone bądź zużyte części od razu naprawiaj bądź wymieniaj.

4. Regularnie sprawdzaj śruby mocujące silnik, by upewnić się, że jest on bezpiecznie zamocowany.

5. Staraj się przeprowadzać inspekcję i konserwację w serwisie.

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

CZĘŚCI ZAMIENNE ZŁEJ JAKOŚCI MOGĄ USZKODZIĆ URZĄDZENIE I SKRÓCIĆ JEJ ŻYWOTNOŚĆ!

Nie ponosimy odpowiedzialności cywilnej za szkody wywołane przez nasze urządzenia, jeżeli zostaną
wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy bądź zastosowania nieoryginalnych
części zamiennych wzgl. zastosowania urządzenia niezgodnie z jego przeznaczeniem

7.15 Przechowywanie

Przechowywanie kosy ponad 30 dni wymaga przeprowadzenia czynności konserwacyjnych. Nie

przestrzeganie wskazówek dotyczących paliwa może powodować trudności w uruchamianiu kosy
i kosztowną naprawę (paliwo zostawione w gaźniku wyparuje pozostawiając osad, który może
uniemożliwić uruchomienie silnika i konieczne będzie czyszczenie gaźnika).

Nigdy nie przechowuj kosy ponad 30 dni nie przestrzegając poniższych czynności.

1. Powoli odkręcić korek zbiornika paliwa by zwolnić ciśnienie i opróżnić zbiornik z paliwa.

2. Uruchom silnik i pozwól by pracował. Gdy silnik zużyje całe paliwo w gaźniku zatrzyma się.

3. Niech silnik ostygnie ok.5 min.

4. Wykręcić świecę zapłonową.

5. Wlej jedną łyżeczkę czystego oleju do silników dwusuwowych do komory spalania.

6. Pociągnij kilka razy za linkę rozrusznika.

7. Przechowuj kosę w suchym miejscu, z dala od źródeł zapłonu.

8. Urządzenie przechowuj w zamkniętym miejscu poza zasięgiem dzieci.

9. Nie przechowuj na zewnątrz.

10. Przechowywanie urządzenia pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane,

ponieważ może się pod nią zbierać wilgoć i pleśń, która będzie powodować rdzewienie metalowych części
urządzenia.

11. Nie ustawiaj urządzenia na osłonie bezpieczeństwa, ponieważ może ulec deformacji.

12. Uważaj by osłona nie dotykała innych przedmiotów. W innym razie istnieje niebezpieczeństwo

zniekształcenia osłony, co może spowodować zmianę mających wpływ na bezpieczeństwo użytkowania
wymiarów i cech roboczych urządzenia.

13. Ostrożnie wyczyścić i nasmaruj części metalowe.

7.16 Po przechowywaniu / przed sezonem

1. Wykręć świecę zapłonową.

2. Pociągnij za linkę rozrusznika, by oczyścić komorę spalania z nadmiaru oleju.

3. Wyczyść i wyreguluj świecę.

4. Wkręć świecę i podłącz przewód świecy.

5. Napełnij zbiornik paliwa odpowiednią mieszanką.

35

6. Kosa jest gotowa do uruchomienia.

7.17 Transport

1. Oczyść kosę z brudu i resztek trawy.

2. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony

środowiska.

3. Odłącz przewód świecy zapłonowej.

4. Podczas transportu narzędzia upewnij się, że silnik jest zgaszony i części ruchome zatrzymały się. Nigdy

nie transportuj urządzenia, gdy silnik jest uruchomiony, aby uniknąć obrażeń.

5. Noś narzędzie z elementem tnącym skierowanym do tyłu. Podnieś je tak, aby balansowało w poziomie.

6. Trzymaj narzędzie w bezpiecznej odległości od twojego ciała.

7. Podczas transportu zawsze stosuj odpowiednią ochronę zarówno narzędzia, jak i ostrzy.

8. Zabezpiecz urządzenie podczas transportu w taki sposób, aby nie przewróciło się, aby uniknąć uszkodzeń

Włóż urządzenie do oryginalnego bądź zastępczego kartonu.

9. Jeśli transportujesz urządzenie w pojeździe, zabezpiecz je przed przewróceniem, ponieważ może to

spowodować uszkodzenie narzędzia lub rozlanie mieszanki paliwa.

7.18 Zamawianie części zamiennych

Przy zamawianiu części zamiennych podaj następujące dane kosy spalinowej z tabliczki znamionowej,
umieszczonej na obudowie:

• Typ urządzenia

• Numer artykułu

• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jego żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Typowe usterki

Problem

Możliwe przyczyny

Usuwanie

Problem z
uruchomieniem

Brak paliwa w zbiorniku

Dolej paliwa

Zabrudzony filtr paliwa

Wyczyść filtr paliwa

Paliwo zbyt brudne,
zanieczyszczone

Wymień paliwo
Woda w paliwie

Wymień paliwo

Zła mieszanka paliwa

Wykręć świecę zapłonową, wyczyść

36

świecę, zmień mieszankę.

Świeca zapłonowa brudna

Wyczyść świecę

Uszkodzona izolacja świecy
zapłonowej

Wymień święcę

Nieprawidłowy odstęp między
elektrodami

Ustaw odstęp na 0,5- 0,6 mm
Luźna świeca

Dokręć świecę

Brak iskry

Dokręć przewód świecy

Włącznik znajduje się w
pozycji STOP

Włącz w pozycję START

Słaba wydajność

Zabrudzony filtr powietrza

Wyczyść filtr powietrza

Brudne paliwo, nieprawidłowa
mieszanka

Przygotuj odpowiednią mieszankę
paliwową I wymień paliwo z zbiorniku

Wypracowane element silnika:
tłok, pierścień tłoka, cylinder

Skorzystaj z usług punktu serwisowego
Wycieki spod cylindra

Skorzystaj z usług punktu serwisowego

Uszkodzona uszczelka

Wymień uszczelkę w punkcie
serwisowym

Silnik się przegrzewa

Unikaj używania urządzenia
jednorazowo przez dłuższy czas, na
wysokich obrotach i dużym obciążeniu

Zabrudzone elektrody świecy
zapłonowej

Wyczyścić elektrody szczotką drucianą i
ustawić odstęp elektrod na 0,5-0,6mm

Nieregularna praca
silnika

Silnik przegrzewa się

Unikaj używania przez jednorazowo
przez dłuższy czas, na wysokich
obrotach i dużym obciążeniu

Woda w paliwie

Wymień paliwo

Uszkodzona świeca
zapłonowa

Wymień na nową świecę. Ustaw odstęp
między elektrodami 0,5- 0.6-mm

Zaczyna brakować paliwa

Dolej paliwa

Silnik zatrzymuje się
nagle

Uszkodzona świeca
zapłonowa

Wymień świecę zapłonową. Ustaw
odstęp między elektrodami 0.6-0.7mm

Odłączył się przewód
wysokiego napięcia od świecy
zapłonowej

Podłącz przewód

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji.
Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi
wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy
urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują
wygaśnięcie gwarancji.

37

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz
z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających
z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z
informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą
niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji,
mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać
surowce takie jak miedź, cyna, szkło, żelazo itp.

Użytkownik kosy spalinowej zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami
domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie
środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw
sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie
zbierania zużytego maszyn i urządzeń można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.
Przekaż skoszone resztki roślinne do kompostowania, nie wyrzucaj ich do kontenera na śmieci.

Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Należy pamiętać, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i

zużytych swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję urządzenia, pewne elementy ryzyka są
podczas pracy nie do uniknięcia:

- odrzucenie przedmiotu,

- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,

- uszkodzenie wzroku i twarzy przez odpryskujące elementy,

- pochwycenie i wplątanie odzieży w ruchome części.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas
użytkowania urządzenia jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

38

12. Rysunek złożeniowy nr 1
