Page 1
Przed rozpoczęciem eksploatacji urządzenia przeczytaj uważnie i ze zrozumieniem instrukcję obsługi.
WERTYKULATOR SPALINOWY
TW40
Numer katalogowy: 13 051 471
Wyprodukowano w ChRL., Instrukcja obsługi: Wydanie 1, grudzień 2023 rok
Page 2
PL INSTRUKCJA ORYGINALNA
2
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/EC Parlamentu Europejskiego i Rady
Andrzej Krysiak, Rolna 6, 62-081, Baranowo
：
TSB40-S5
2024013080001-2024013089999
2024
wertykulacja i aeracja przydomowych trawników
do której odnosi się niniejsza deklaracja, spełnia wymagania:
– Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn
– Dyrektywa kompatybilności elektromagnetycznej
– Dyrektywa hałasowa
- Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14
września 2016r. w sprawie wymogów dotyczących silników spalinowych.
EN ISO 14982:2009
EN 13684:2018
Poziom ciśnienia akustycznego: 85,2 dB(A) k=3dB(A)
Zmierzony poziom mocy akustycznej: 96,8 dB(A) k=1,99dB(A)
Gwarantowany poziom mocy akustycznej: 105 dB(A)
Wibracje przy uchwycie: 8,38 m/s² k=1,5 m/s²
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana
bez zgody producenta.
01/12/2023, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności Jednostka notyfikowana:
TÜV SÜD Product Service GmbH;
Zertifizierstelle, Ridlerstraße 65; 80339; Munchen, Germany
Page 3
PL INSTRUKCJA ORYGINALNA
3
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia.
Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji
urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie
potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Wszelkie regulacje lub czynności konserwacyjne nie opisane w niniejszej instrukcji muszą być wykonywane
przez dealera lub specjalistyczne centrum serwisowe. Posiadają oni niezbędną wiedzę i sprzęt, aby zapewnić
prawidłowe wykonanie pracy bez wpływu na bezpieczeństwo maszyny.
Pomoże to utrzymać najwyższą wydajność zakupionego urządzenia i utrzymać jego wartość podczas
eksploatacji.
Urządzenie to, używane zgodnie z jego przeznaczeniem, odpowiada stanowi techniki oraz aktualnym
wymogom bezpieczeństwa w momencie jego wprowadzenia.
Nie nadaje się do użytku komercyjnego ani przemysłowego.
Każdy inny sposób użytkowania jest niewłaściwy. Niewłaściwe użycie lub modyfikacje urządzenia lub użycie
komponentów, które nie są przetestowane i zatwierdzone przez producenta, może spowodować
nieprzewidziane uszkodzenia!
Każde użycie niezgodne z przeznaczeniem i nieuwzględnione w niniejszej instrukcji jest uważane za użycie bez
zezwolenia i zwalnia producenta z odpowiedzialności prawnej.
Page 4
PL INSTRUKCJA ORYGINALNA
4
Spis treści ................................................................................................................................... 4
1. Zawartość opakowania ......................................................................................................... 5
2. Przeznaczenie ....................................................................................................................... 5
3. Opis ogólny ........................................................................................................................... 6
3.1 Opis działania ................................................................................................................... 6
3.2 Elementy wertykulatora (budowa urządzenia) ................................................................. 6
3.3 Dane techniczne .............................................................................................................. 7
4. Podstawowe zalecenia bezpieczeństwa ............................................................................... 8
4.1 Symbole dotyczące urządzenia ....................................................................................... 8
4.2 Symbole w instrukcji obsługi .......................................................................................... 10
4.3 Ogólne wskazówki bezpieczeństwa ............................................................................... 10
4.4 Wskazówki bezpieczeństwa dotyczące paliwa .............................................................. 15
5. Montaż ................................................................................................................................. 15

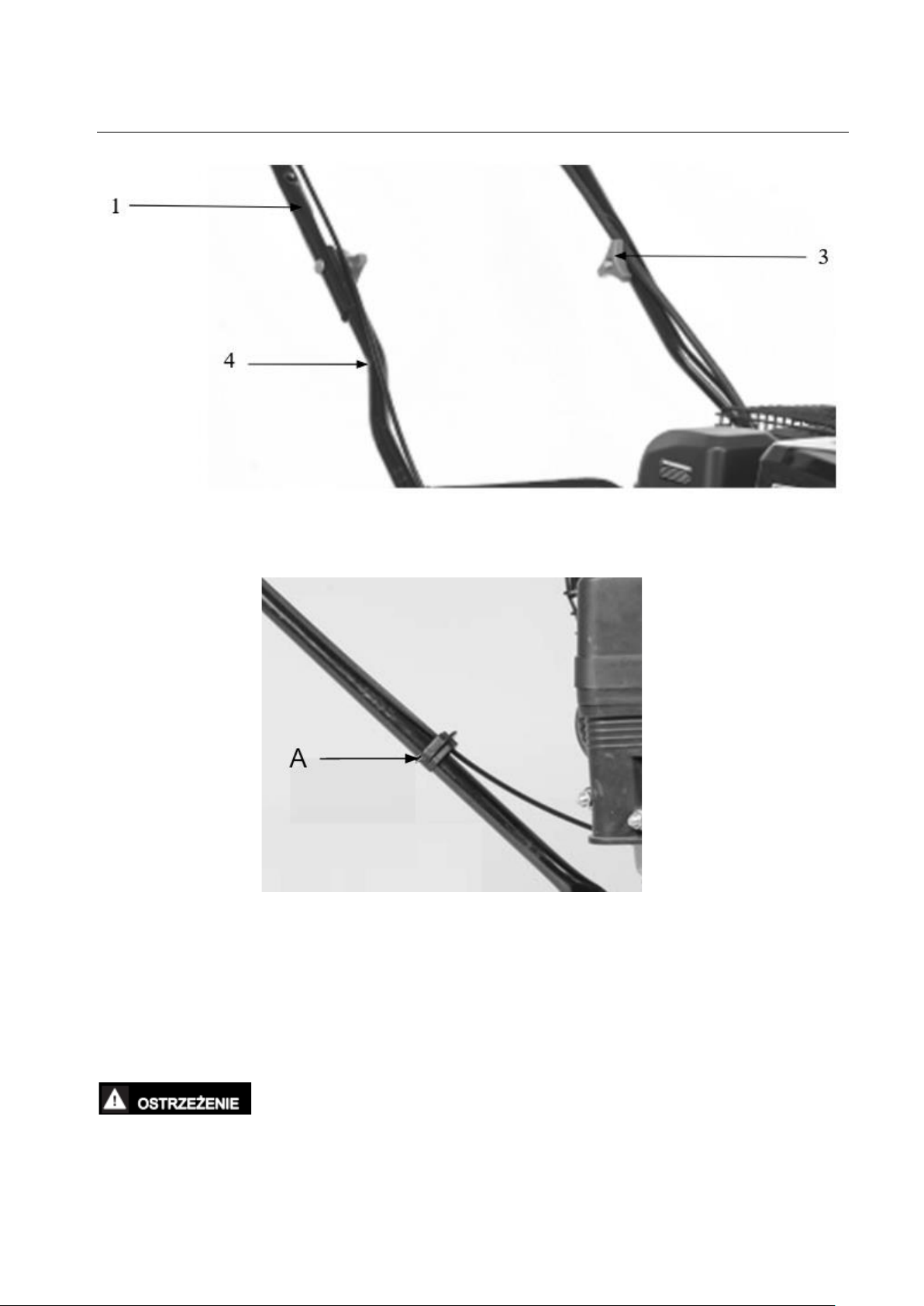

5.1 Montaż uchwytu ............................................................................................................. 16
5.2 Regulacja położenia uchwytu ........................................................................................ 17
5.3 Kosz na trawę ................................................................................................................ 18

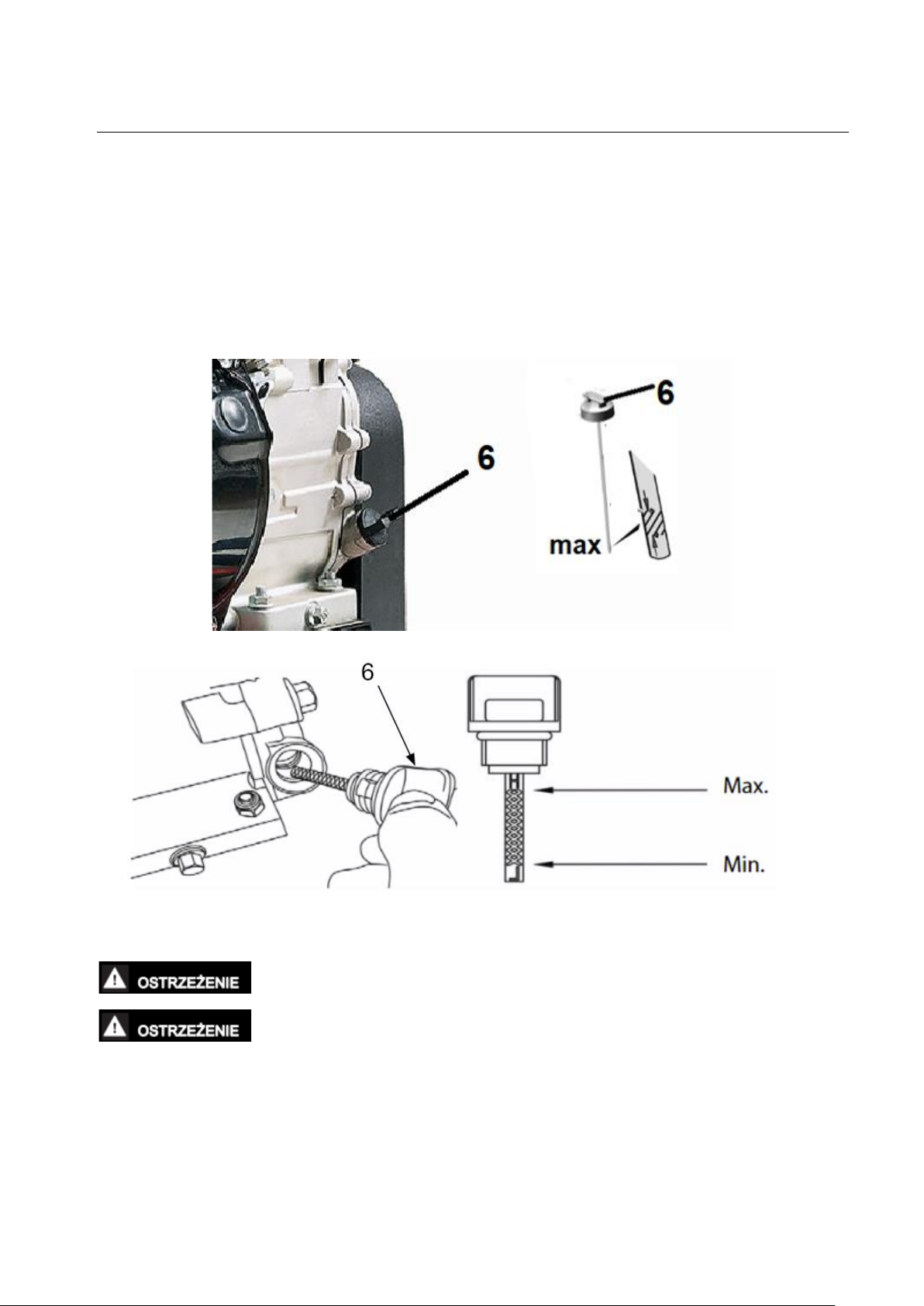

5.4 Olej silnikowy ................................................................................................................. 18

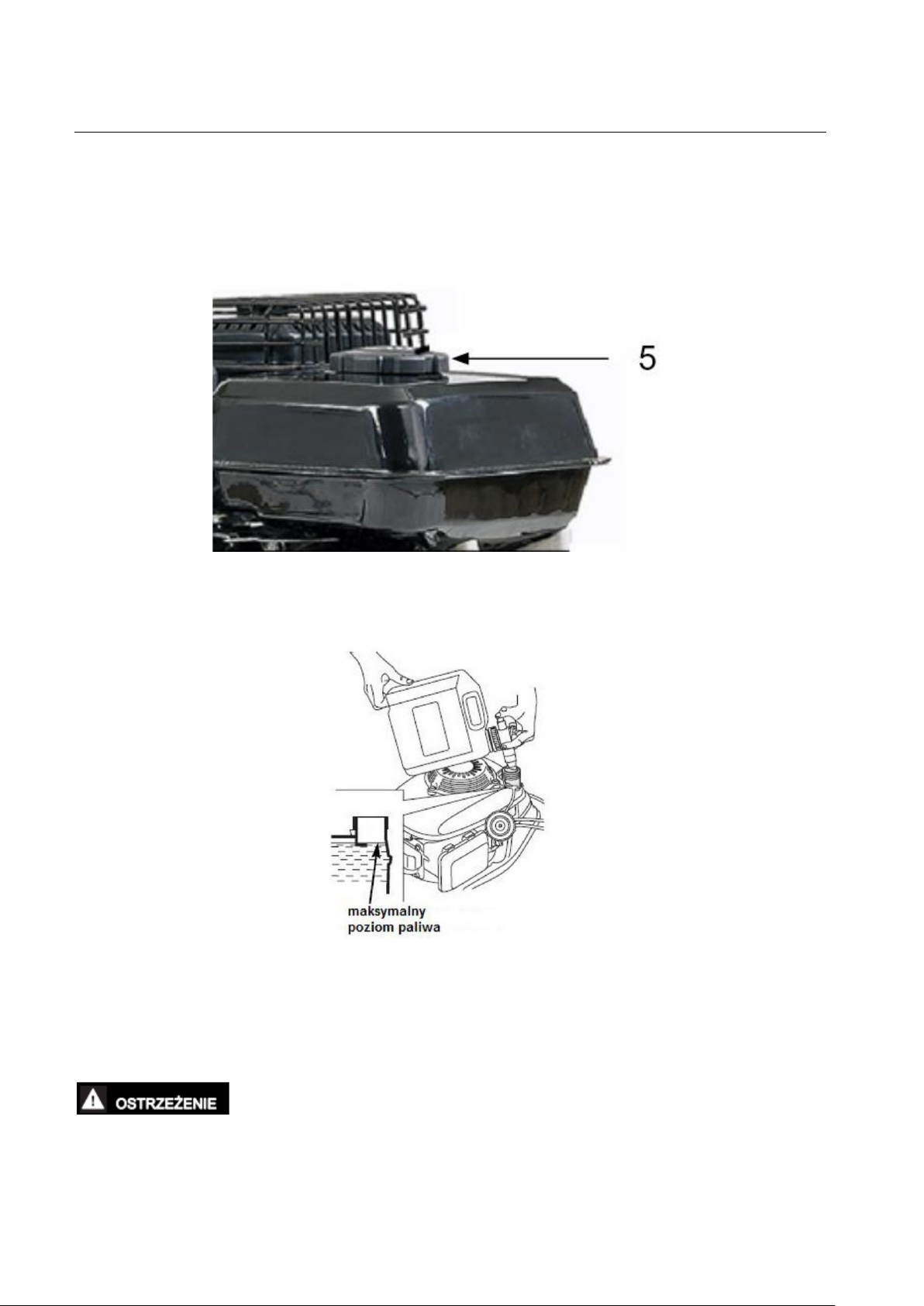

5.5 Paliwo ............................................................................................................................. 19
5.6 Regulacja głębokości pracy ........................................................................................... 20
6. Uruchomienie ...................................................................................................................... 21

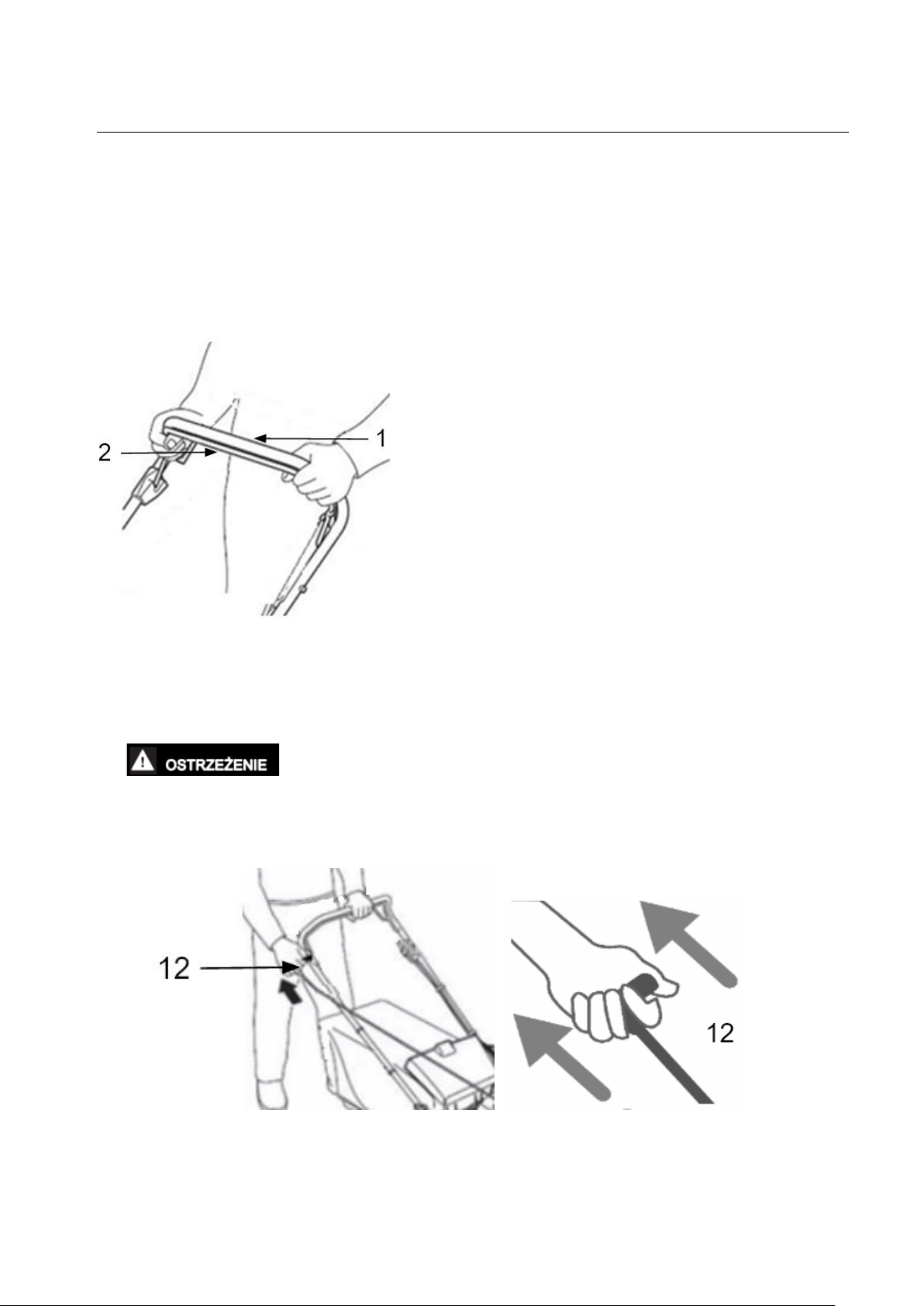

6.1 Uruchomienie urządzenia .............................................................................................. 21
6.2 Wertykulacja/ Aeracja-napowietrznie ............................................................................. 24
7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ................ 25
7.1 Czyszczenie i konserwacja ............................................................................................ 25

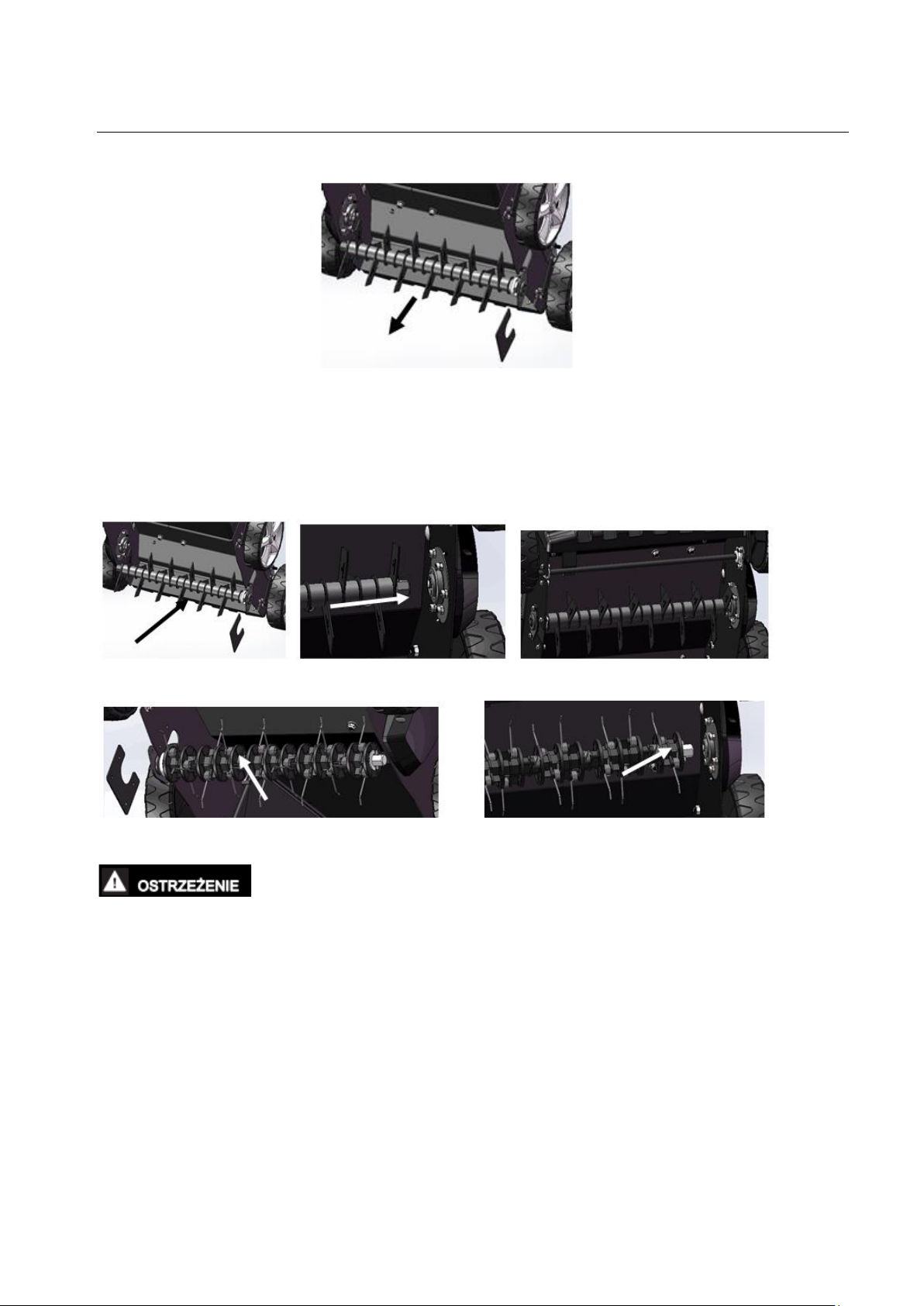

7.2 Wałek wertykulatora / wałek areatora ............................................................................ 26
7.3 Pielęgnacja i regulacja linek sterujących ....................................................................... 27

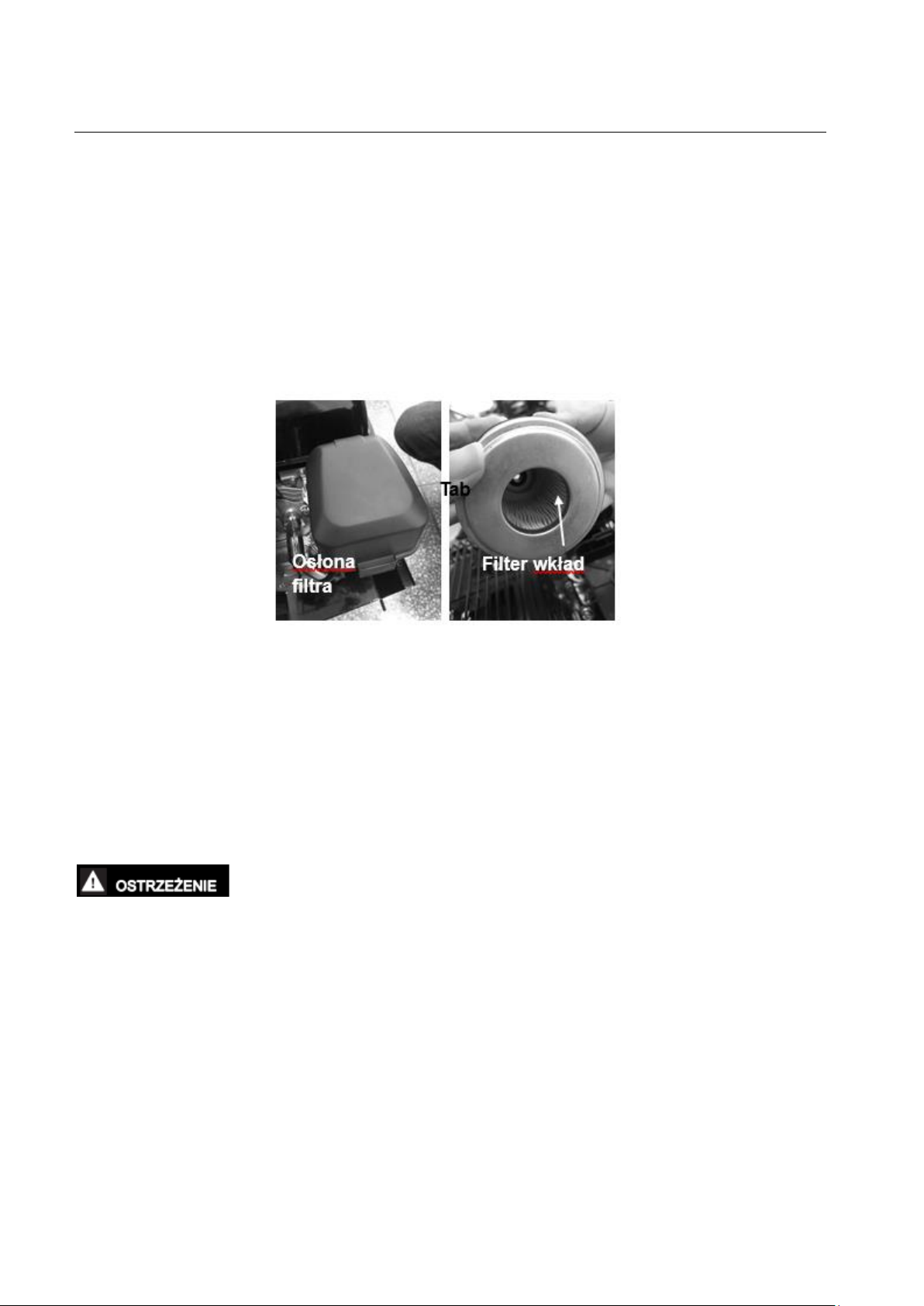

7.4 Filtr powietrza ................................................................................................................. 27
7.5 Świeca zapłonowa ......................................................................................................... 28
7.6 Przechowywanie ............................................................................................................ 29
7.7 Przygotowanie do transportu ......................................................................................... 29
7.8 Zamawianie części ......................................................................................................... 30
8. Rozwiązywanie problemów ................................................................................................. 30
9. Gwarancja ........................................................................................................................... 32
10. Usuwanie odpadów i recycling ............................................................................................ 32
11. Ryzyko resztkowe ............................................................................................................... 33

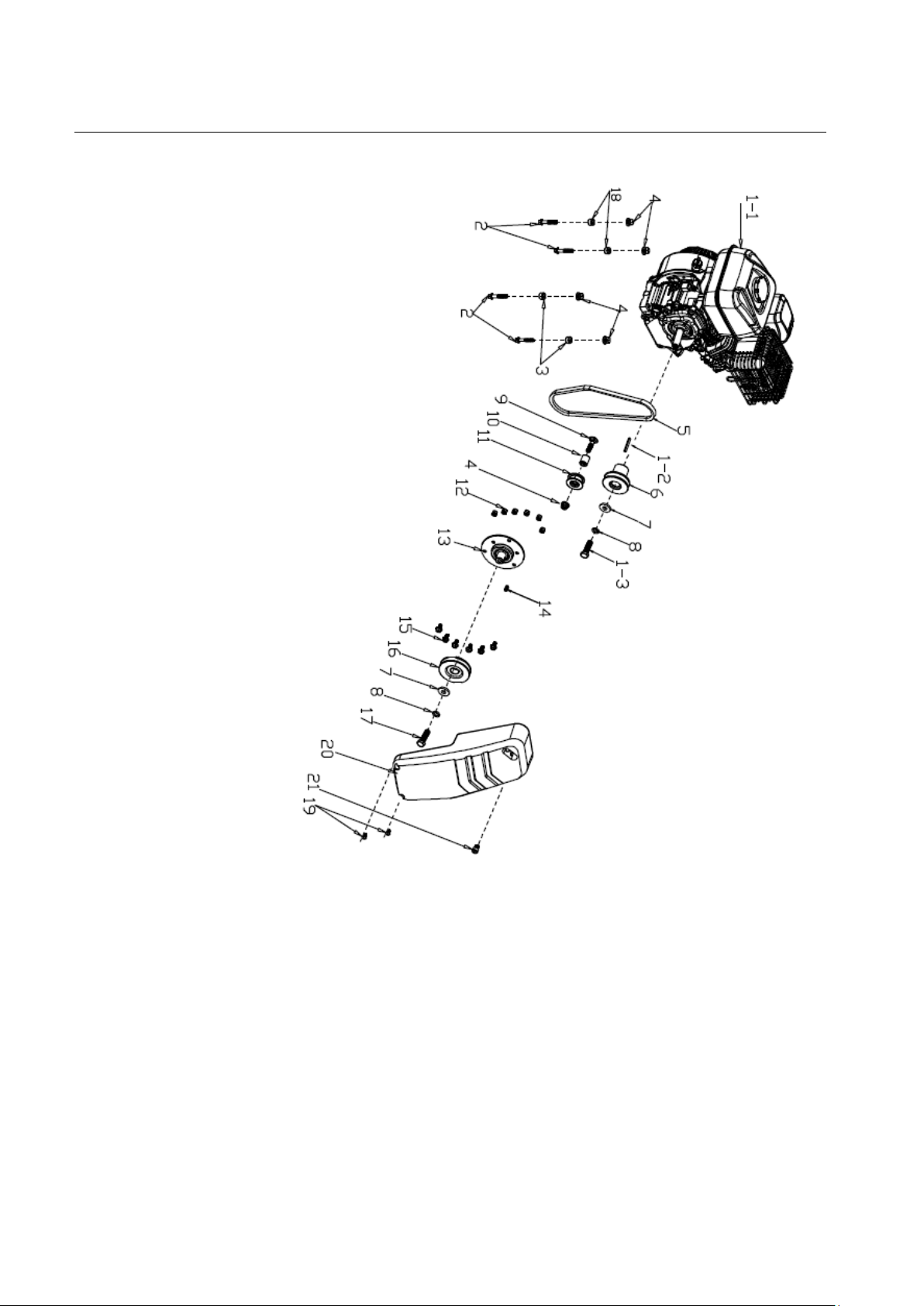

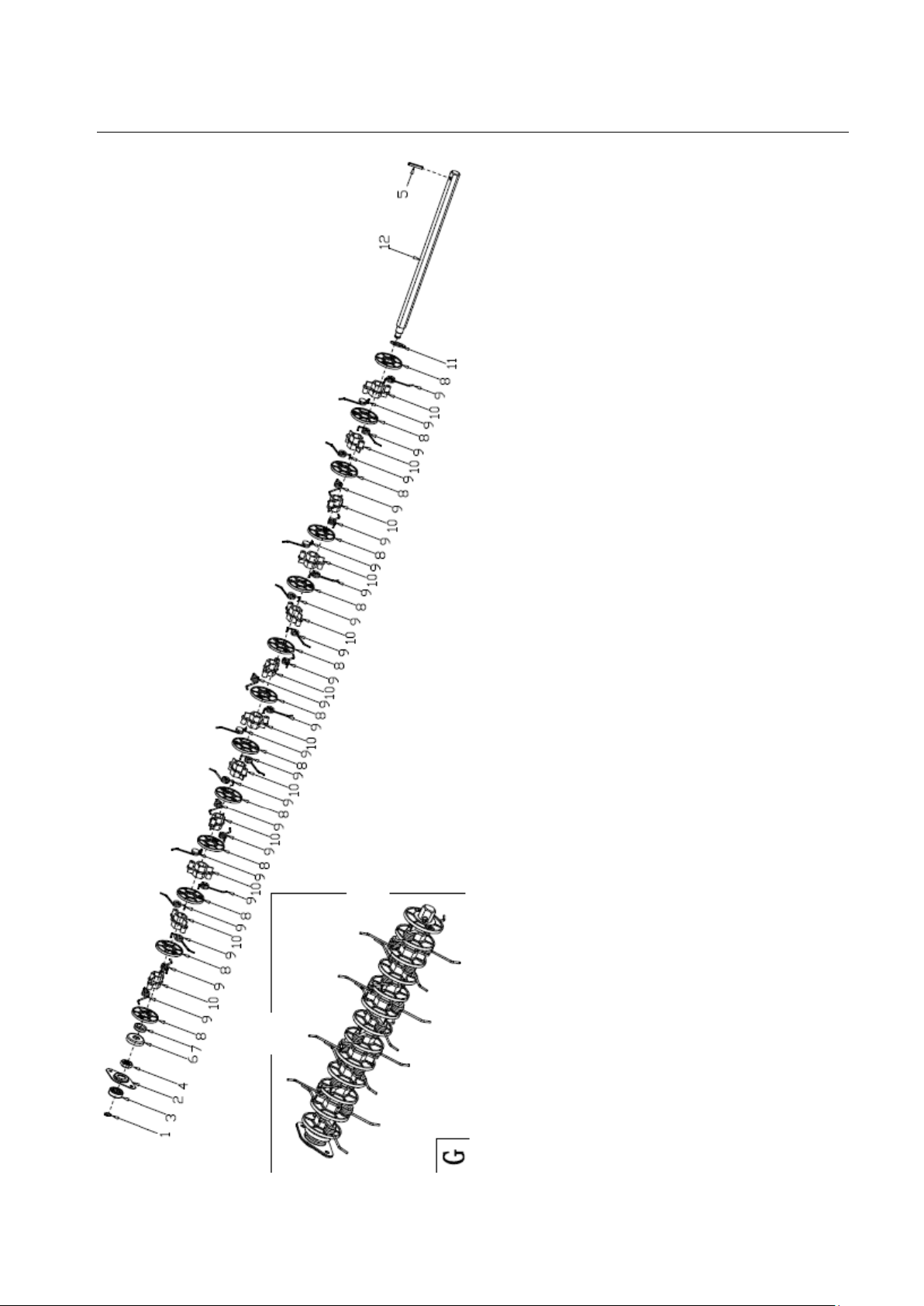

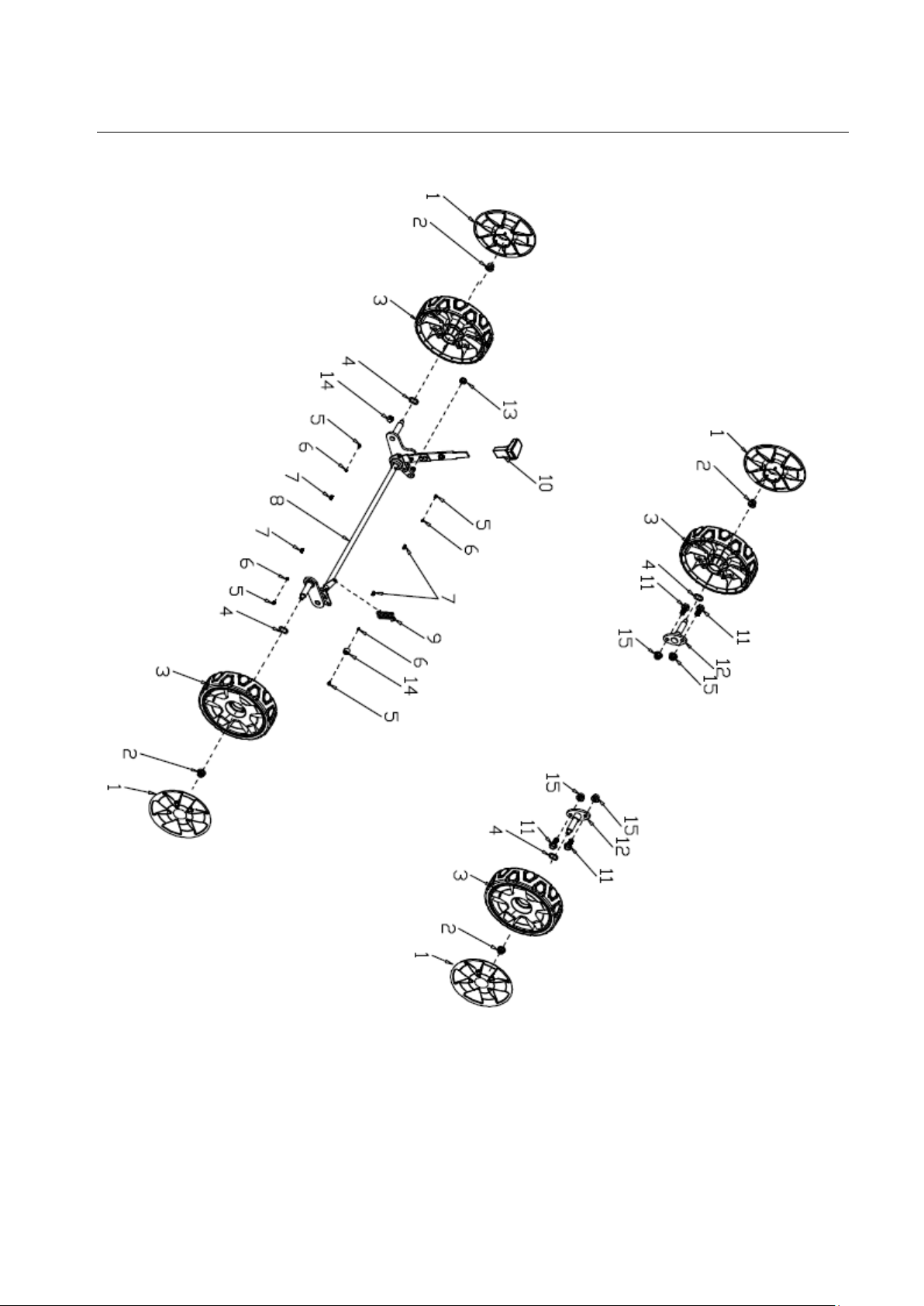

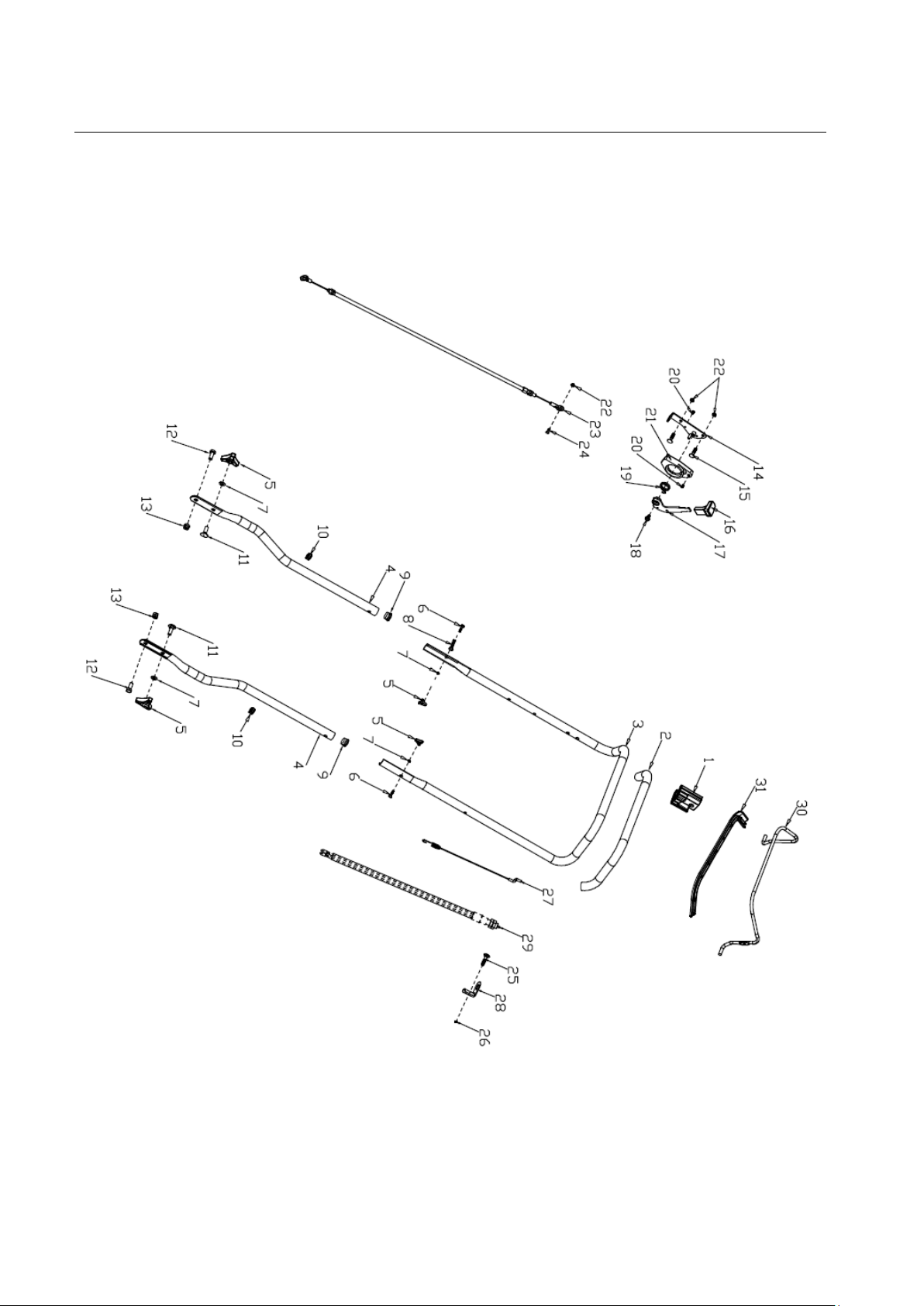

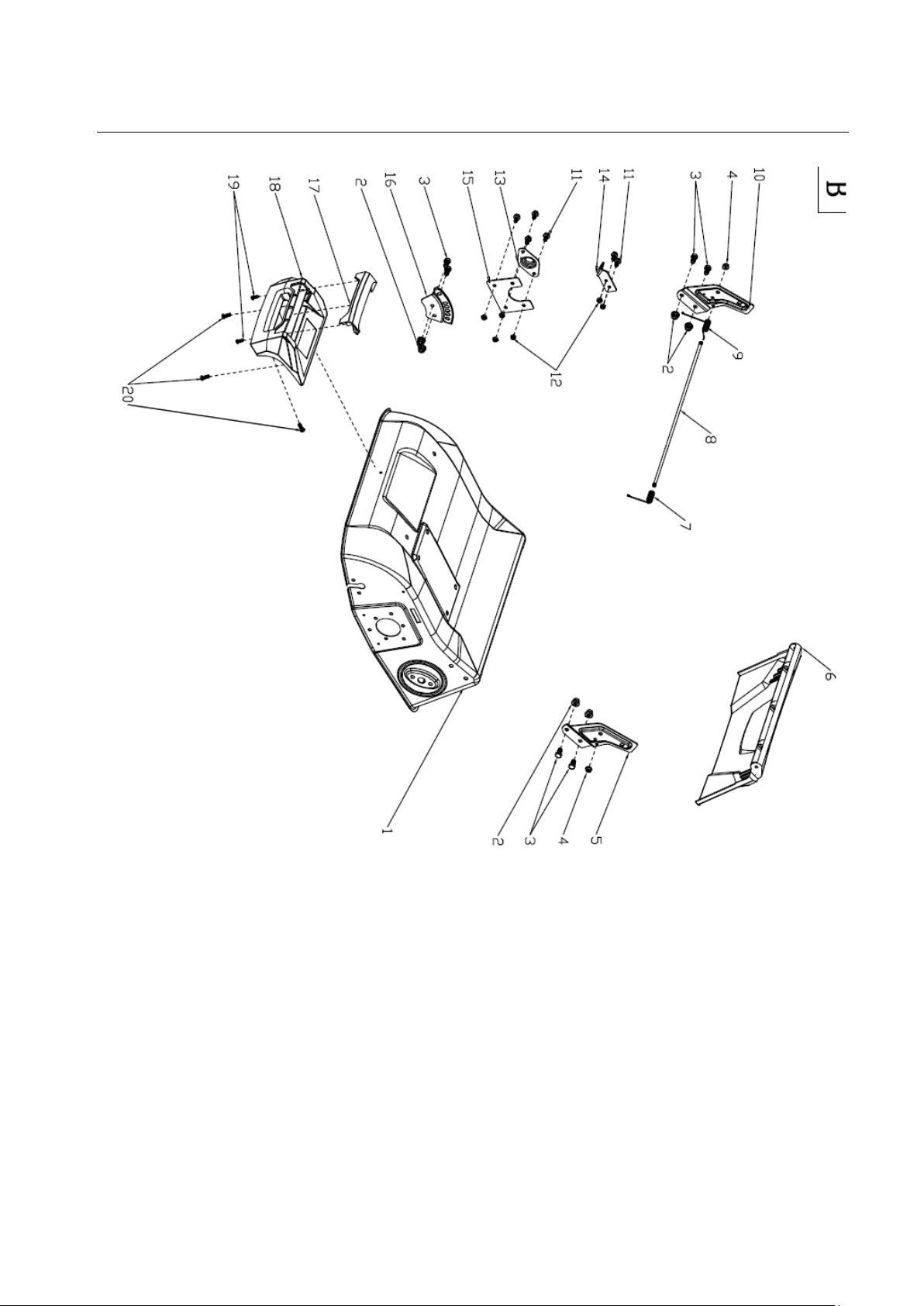

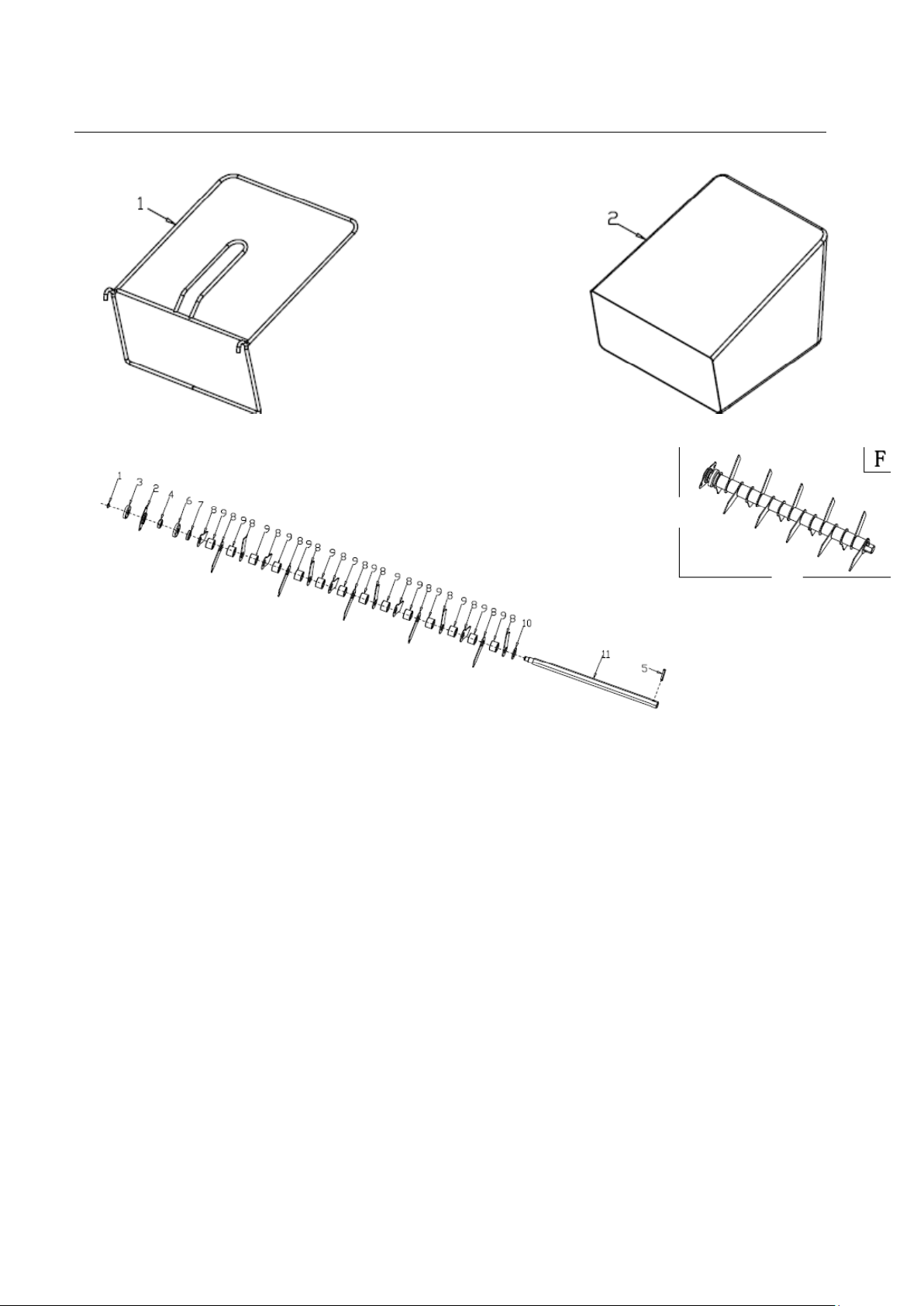

12. Rysunek złożeniowy nr 1 .................................................................................................... 34
Page 5
PL INSTRUKCJA ORYGINALNA
5
1.
Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy urządzenia. Komplet powinien
zawierać:
- korpus wertykulatora
- uchwyt górny połączony linką z korpusem urządzenia
- uchwyt dolny szt 2
- materiałowy kosz na stelażu z uchwytem
- śruba z podkładką i nakrętką motylkową do połączenia uchwytu górnego z dolnym – 2kpl.
- śruba z podkładką i nakrętką do połączenia korpusu z uchwytem dolnym – 2kpl.
- śruba z podkładką i nakrętką motylkową do połączenia korpusu z uchwytem dolnym – 2kpl.
- zaczep na przewód od hamulca bezpieczeństwa/ dźwigni załączania wałka nożowego – 2szt
- wałek areatora
- instrukcja obsługi wertykulatora
- instrukcja obsługi silnika
- karta gwarancyjna
2.
Wertykulator jest przeznaczony wyłącznie do stosowania:
- jako skaryfikator do obróbki darniny (pionowe nacinanie) i regeneracji powierzchni trawy i trawników.
- jako aerator- urządzenie do przewietrzania trawników – czyli wyczesywania filcu (z liści, mchu i chwastów)
znajdującego się pomiędzy źdźbłami trawy i do zbierania liści oraz resztek roślin.
Każde inne jego wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla
użytkownika, a także prowadzić do uszkodzenia urządzenia.
Ze względu na wysokie ryzyko obrażeń ciała użytkownika, sprzęt nie może być używany do: mielenia i
rozdrabniania ścinek gałęzi lub żywopłotu. Co więcej, sprzęt nie może być używany jako kultywator
mechaniczny do wyrównywania nierównych obszarów, takich jak kretowiska. Ze względów bezpieczeństwa
urządzenie nie może być używane jako jednostka napędowa dla innych narzędzi roboczych lub zestawów
narzędzi jakiegokolwiek rodzaju.
Wertykulator nie jest przeznaczony do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod
wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów
mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która
zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku
nieprzestrzegania zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel wertykulatora i/lub osoba ją obsługująca.
Wertykulator nie jest przystosowany do użytku komercyjnego. Roczny czas pracy nie
Page 6
PL INSTRUKCJA ORYGINALNA
6
powinien przekraczać 10 godzin. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było
stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.
3.
3.1
Wertykulator spalinowy to narzędzie wyposażone w noże pionowo przecinające warstwę filcu i nacinające
podłoże. Po zmianie wałka może pracować jako aerator czyli urządzenie napowietrzające trawnik poprzez
czesanie murawy specjalnymi stalowymi sprężynkami.
Wałek urządzenia jest wprowadzany w ruch za pomocą silnika spalinowego. Urządzenie jest wyposażone m.in.
w 4 łożyskowane koła, dźwignię bezpieczeństwa oraz materiałowy kosz do którego opcjonalnie można zbierać
zebrany materiał. Urządzenie posiada 6-stopniową centralną regulację wysokości pracy.

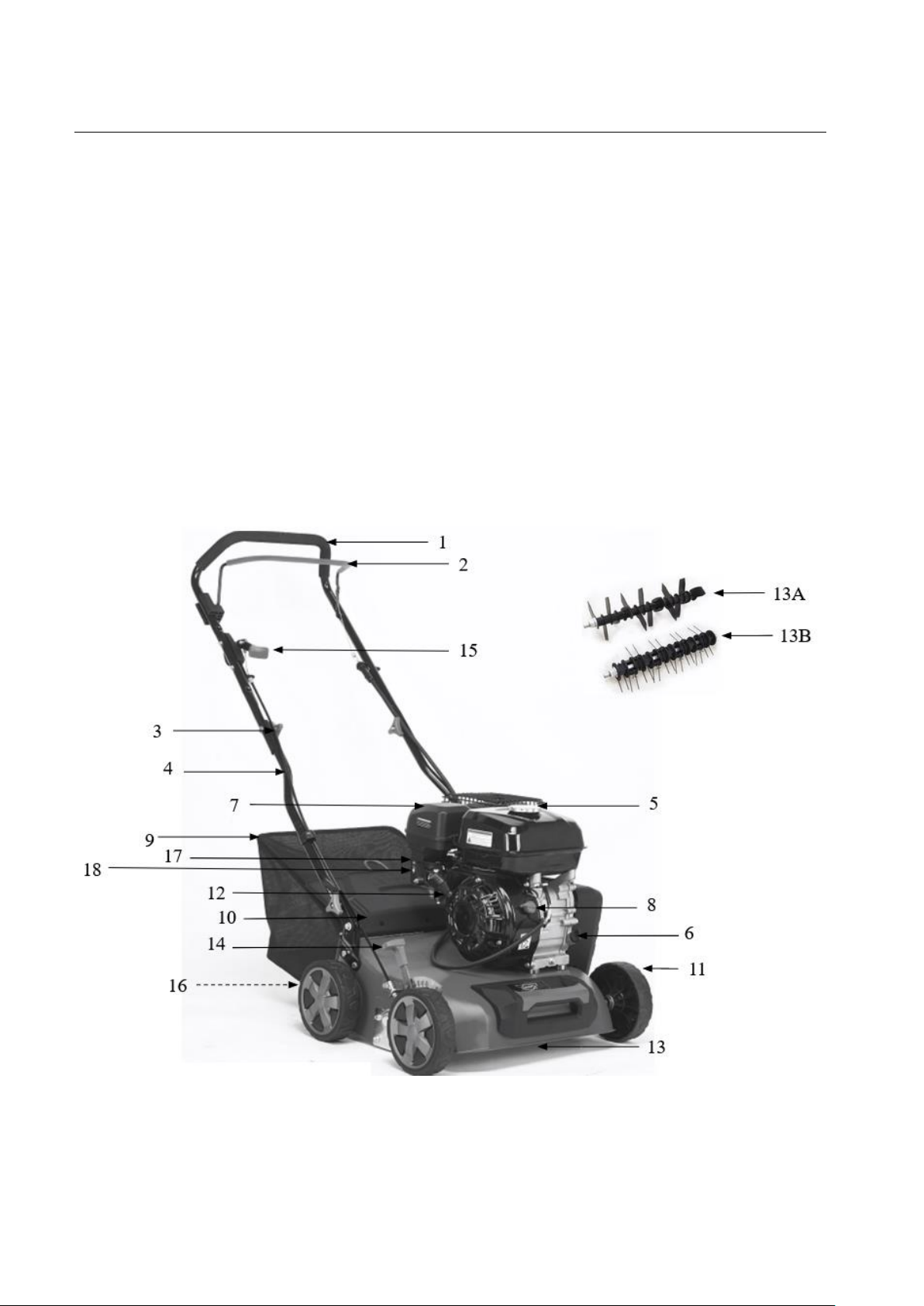

3.2
1. Górny uchwyt
2. Wyłącznik zapłonu
3. Nakrętka motylkowa łącząca uchwyt dolny z górnym
Page 7
PL INSTRUKCJA ORYGINALNA
7
4. Dolny uchwyt
5. Korek wlewu paliwa
6. Korek wlewu oleju
7. Obudowa filtra powietrza
8. Wyłącznik zapłonu silnika ON/OFF(I/O)
9. Kosz na trawę z uchwytem
10. Klapa tylna (osłona odbojowa)
11. Koło
12. Uchwyt linki rozrusznika
13. Wałek
13A z nożami nacinającymi wertykulatora
13B ze sprężynkami aeratora

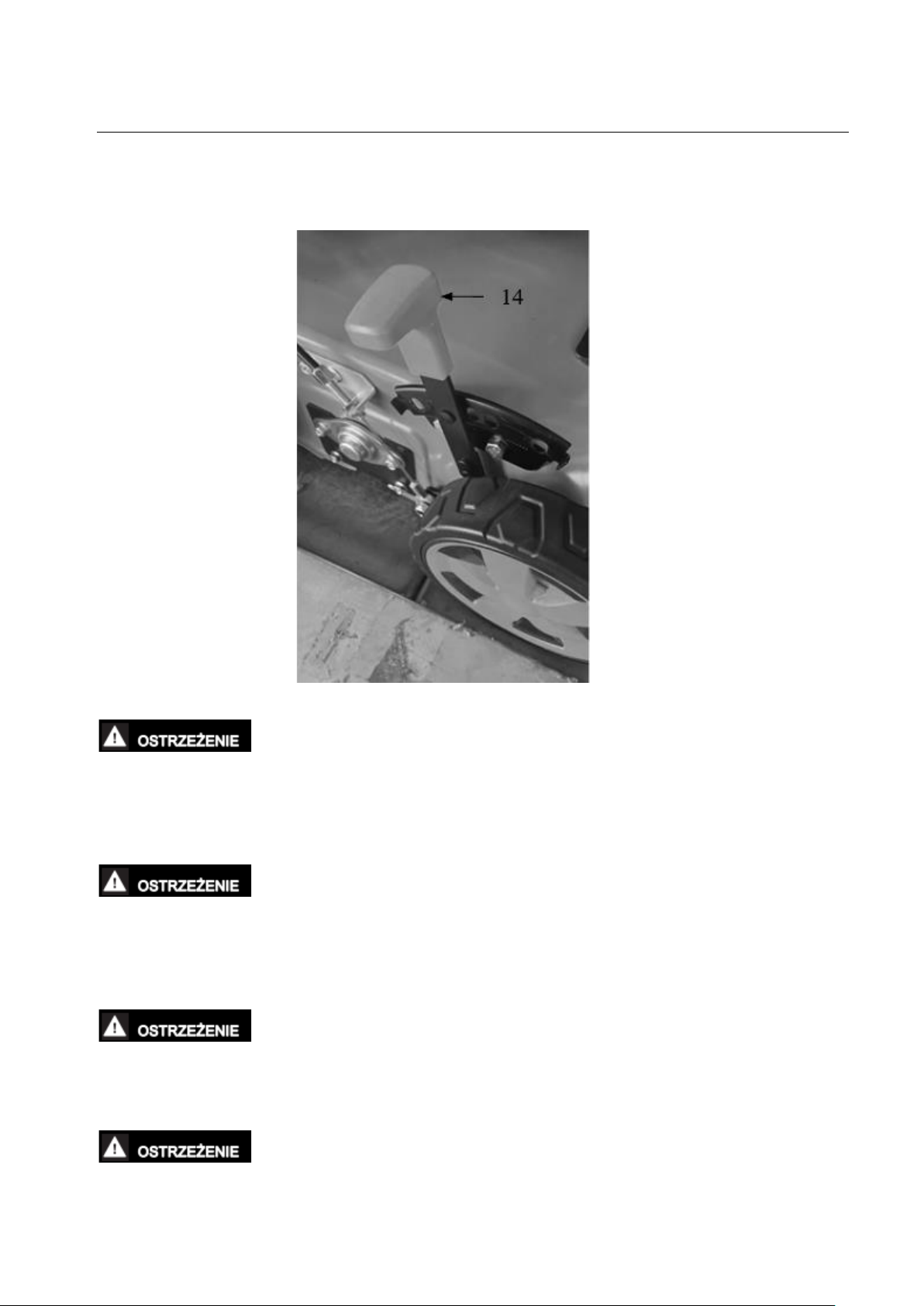

14. Dźwignia regulacji głębokości pracy
15. Dźwignia obniżania/podnoszenia obudowy
16. Otwór wylotowy (niewidoczny)
17. Dźwignia ssania
18. Kranik zaworu paliwa
Przed złożeniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy wertykulatora.
3.3
Model
TW40
Numer katalogowy
13 051 471
Silnik:
KB212, 212cm3, 4 suwowy 1 cylindrowy
Moc znamionowa:
4,1 kW 3400 obr/min
Maksymalny moment obrotowy silnika
95 Nm/2500obr/min
Pojemność zbiornika oleju:
0,6 L
Pojemność zbiornika paliwa:
3,6 L
Regulacja głębokości:
od - 5 do +15 mm, 6-stopniowa
Szerokość robocza:
40 cm
Pojemność kosza:
45 L
Obudowa:
Stalowa
Gwarantowany poziom mocy akustycznej:
105 dB(A)
Zmierzony poziom mocy akustycznej:
96,8 dB(A) k=1,99dB(A)
Poziom ciśnienia akustycznego:
85,2 dB(A) k=3 dB(A)
Poziom wibracji przy uchwycie:
8,38 m/s2 k = 1,5 m/s2
Waga netto:
31,8 kg
Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania
urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.
Page 8
PL INSTRUKCJA ORYGINALNA
8
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia, w zależności od
sposobu jego użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia,
które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4.
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych
znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na osłonie odbojowej (tylnej klapie).

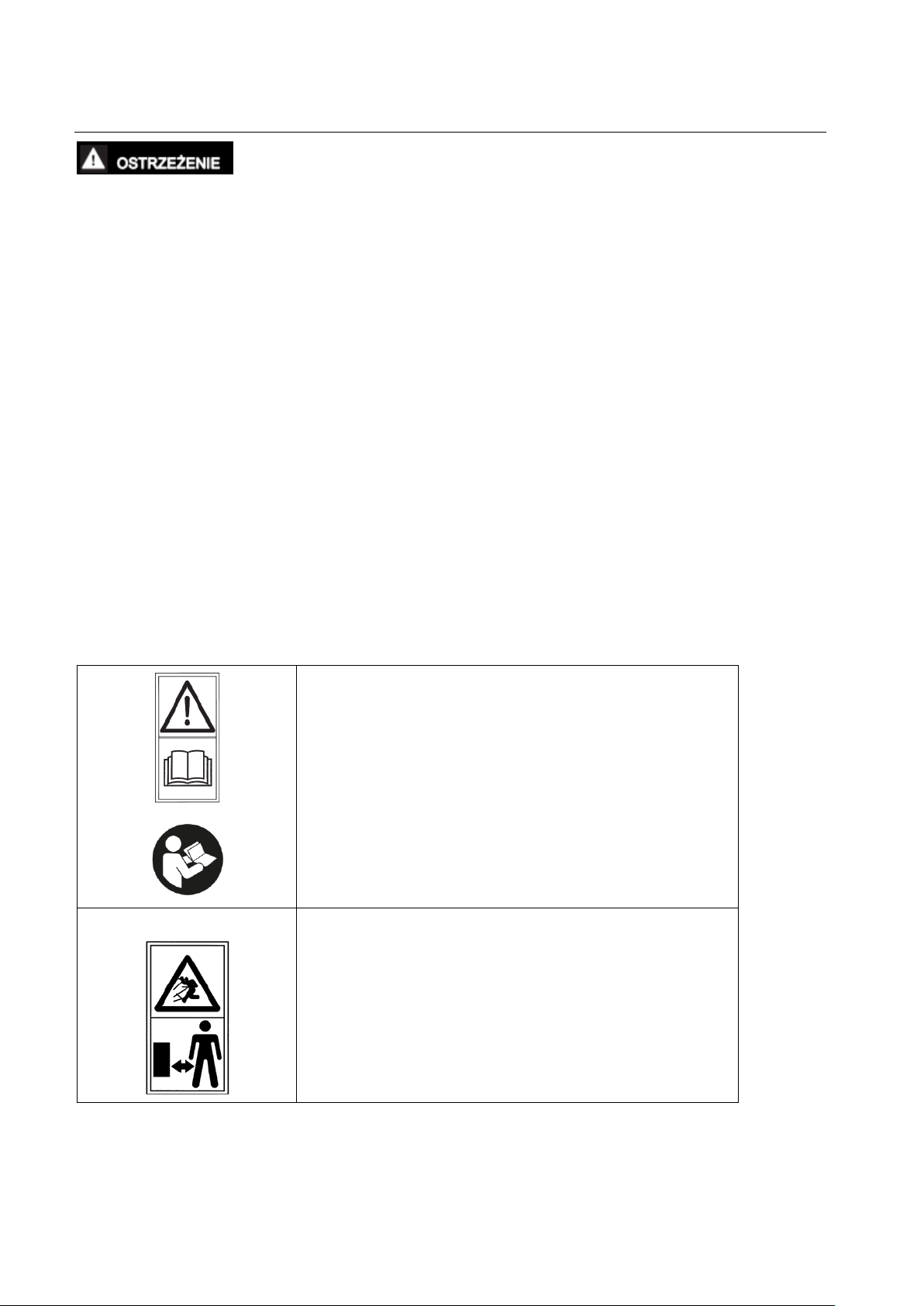

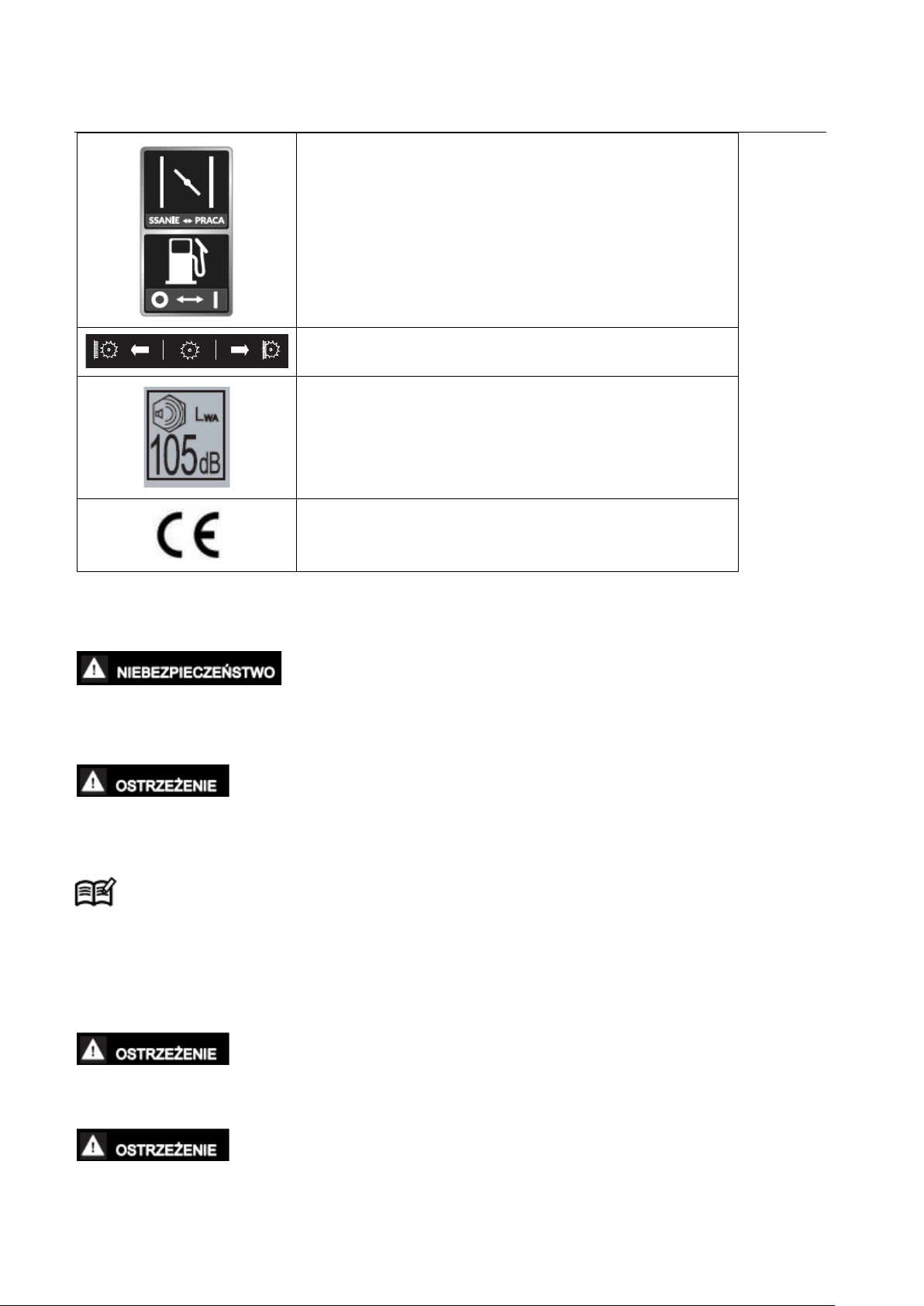

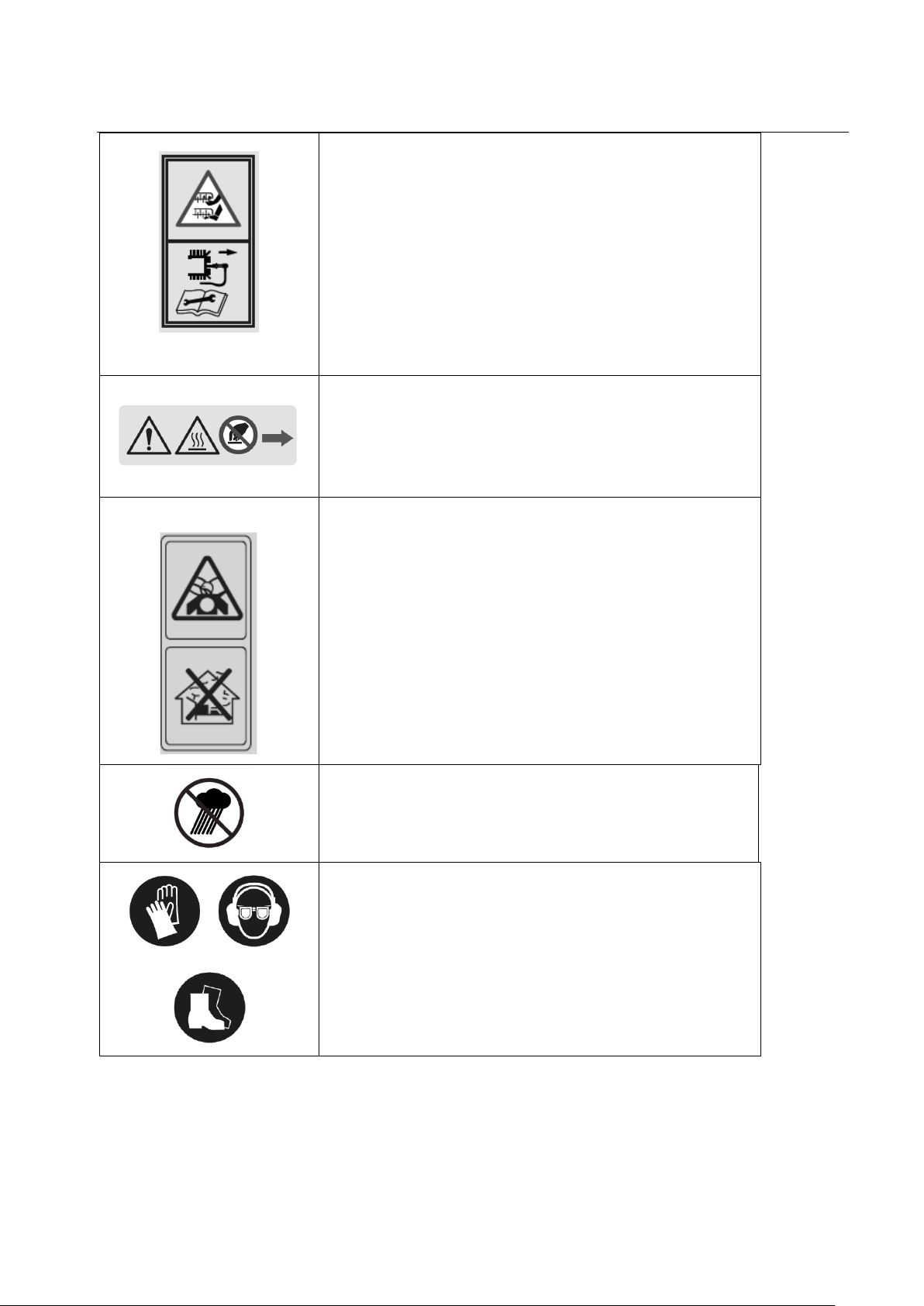

4.1
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
aby zrozumieć prawidłowe użytkowanie
urządzenia. Trzymaj tę instrukcję pod ręką
Page 9
PL INSTRUKCJA ORYGINALNA
9
Uważaj na ostre krawędzie noży. Trzymaj z daleka nogi i
ręce.
Gazy wydechowe zawierają trujący tlenek węgla.
Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.
Miej pewność, że zapewniona jest odpowiednia wentylacja.
W miejscu wentylowanym, zwracaj uwagę, aby pracować z
wiatrem i aby gazy wydechowe ulatywały w kierunku od
Ciebie.
Page 10
PL INSTRUKCJA ORYGINALNA
10
Ten piktogram oznacza zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.
➢ Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.
Ten piktogram oznacza zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.
➢ Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.
WSKAZÓWKA
Ten piktogram przedstawia informacje ułatwiające posługiwanie się urządzeniem.
➢ Oznaczone nim środki mogą zapobiec szkodom w mieniu
Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zaglądać w
dowolnej chwili. Przekaż ją kolejny osobą, które będą obsługiwały maszynę.
W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne
urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek
Page 11
PL INSTRUKCJA ORYGINALNA
11
bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami urządzenia
przed jego montażem.
• Przeczytaj uważnie instrukcję. Zapoznaj się z elementami sterującymi i właściwym użytkowaniem
sprzętu. Przed każdym użyciem poświęć kilka chwil na zapoznanie się z maszyną.
• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją
obsługi, używać urządzenia. Lokalne przepisy mogą ograniczać wiek operatora.
• Wertykulator nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z
urządzeniem.
• Nie używaj wertykulatora do innych celów niż zostało to opisane w rozdziale Przeznaczenie.
• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe
dzieci) oraz zwierzęta domowe. Zgaś silnik, jeśli ktoś pojawi się w obrębie obszaru pracy.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• Sprawdź teren pracy przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała
obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone spod wertykulatora przez wirujące
noże.
• Noś okulary ochronne podczas pracy, również w czasie regulacji czy naprawy wertykulatora.
• Noś osłonę słuchu podczas obsługi sprzętu.
• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso oraz w
niezapinanym i lekkim obuwiu. Unikaj noszenia luźnej odzieży z wiszącymi sznurkami czy paskami oraz
biżuterii, gdyż łatwo może dostać się w ruchome części urządzenia.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj wertykulatora,
jeśli brak w niej elementów ochronnych (np. osłony silnika, osłony tylnej) czy części urządzenia
tnącego albo gdy wkręty, śruby są zużyte, uszkodzone lub niedokręcone.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są
zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu
gwarancji.
W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w
pobliże obracających się części wertykulatora. Niebezpieczeństwo zranienia! Wiele wypadków zdarza się na
skutek nagłego zgaszenia silnika i najechania wertykulatora na stopę.
Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych.
Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w
porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest
ograniczona.
• Nie używaj wertykulatora w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie pracuj gdy trawa
Page 12
PL INSTRUKCJA ORYGINALNA
12
jest mokra.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo
niskie temperatury.
• Nigdy nie uruchamiaj wertykulatora w zamkniętych lub źle wentylowanych pomieszczeniach;
niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.
• Do pracy wertykulatorem miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem
alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj wertykulatora w miejscu pracy bez nadzoru.
• Nie przechylaj urządzenia w trakcie uruchamiania,.
• Nie uruchamiaj silnika stojąc przed odsłoniętym otworem wylotowym.
• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej
odległości od noży. Przed uruchomieniem silnika rozłącz wszystkie sprzęgła.
• Prowadź urządzenie wyłącznie chodząc, nie biegaj z wertykulatorem.
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody
producenta. Przed użyciem sprawdź, czy dźwignia hamulca/włącznika (bezpieczeństwa) łatwo się
porusza w obie strony i automatycznie wraca po puszczeniu do pozycji wyłączonej.
• Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regulatora
przy silniku.
• Nie pal tytoniu podczas pracy oraz na obszarze, na którym dolewasz paliwo lub przechowujesz paliwo,
czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak np. ognisko, czy inna
praca, która powoduje iskrzenie.
• Uważnie obchodź się z paliwem; rozlane posprzątaj.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.
• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - trawa może je łatwo ukryć.
• Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub
upadek może spowodować poważne obrażenia ciała.
• Nie biegaj z urządzeniem.
• Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia
wskutek zatrucia!
• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku
koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysoką koncentracją
spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST
PUŚĆ DŹWIGNIĘ ZAŁĄCZANIA WAŁKA NOŻOWEGO), a noże przestaną się obracać w ciągu kilku sekund.
Nie „wieszaj się” na wertykulatorze, próbując bronić się przed upadkiem.
• Pracuj zawsze w poprzek zbocza, nigdy do góry lub w dół. Zachowaj szczególną ostrożność podczas
zmiany kierunku jazdy. Nie pracuj na zbyt stromych zboczach – o nachyleniu większym niż 15 stopni.
• Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas
cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą zasłaniać
Page 13
PL INSTRUKCJA ORYGINALNA
13
widoczność.
• Nigdy nie cofaj wertykulatorem, gdy za nim idziesz. Jeśli musisz cofnąć się urządzeniem, np. od ściany,
stań, najpierw się rozejrzyj w dół i za siebie ustaw dźwignię regulacji głębokości w pozycję podniesione
i następnie postępuj w poniższy sposób:
- odstąp od wertykulatora by wyciągnąć ręce,
- upewnij się, że utrzymujesz równowagę stojąc prawidłowo,
- pociągnij wertykulator do tyłu powoli, nie więcej niż pół drogi do siebie,
- powtórz te czynności, jeśli dalej chcesz cofać.
• Silnik i tłumik nagrzewają się podczas pracy i może spowodować poparzenia - nie dotykaj ich.
• Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany
na materiały łatwopalne (np. suchą trawę, liście, korę czy paliwo). Nie dotykaj takich materiałów
rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru!
• Przed zdjęciem kosza lub oczyszczaniem wyrzutu trawy zgaś silnik i poczekaj, aż noże całkowicie się
zatrzymają. Pracujące noże obracają się jeszcze kilka sekund po zgaszeniu silnika.
• Nie podnoś ani transportuj urządzenia w czasie, gdy silnik pracuje.
• Zgaś silnik każdorazowo podczas przekraczania innych powierzchni niż trawa.
• Otwór wylotowy urządzenia musi być stale czysty i wolny. Usuwaj z niego resztki trawy tylko przy
zgaszonym silniku.
• Jeśli urządzenie zacznie wibrować w niestandardowy sposób, zgaś silnik, zdejmij nasadkę ze świecy
zapłonowej, zamknij zawór paliwa i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed
problemem.
• Zawsze zgaś silnik i zamknij zawór paliwa oraz zdejmij nasadkę ze świecy zapłonowej gdy:
- oddalasz się od maszyny;
- przed tankowaniem;
- przed czyszczeniem otworu wylotowego lub usuwaniem blokady;
- jeżeli urządzenie jest nieużywane;
- przed sprawdzaniem, czyszczeniem i przechowywaniem;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje.
W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.
• Jeśli powstanie sytuacja nieopisana w tej instrukcji zwróć się o pomoc na infolinię serwisową
producenta.
-odpowiednia gaśnica (suchy proszek)
-w pełni wyposażona apteczka, łatwo dostępna dla operatora maszyny i osoby towarzyszącej. Powinien
zawierać wystarczającą ilość kawałków bandaża na rany szarpane/cięcia.
-Telefon komórkowy lub inne urządzenie umożliwiające szybkie wezwanie służb ratowniczych.
udzielania pierwszej pomocy.
Page 14
PL INSTRUKCJA ORYGINALNA
14
pogotowie!
1. W przypadku jakichkolwiek obrażeń zawsze postępuj zgodnie z zasadami pierwszej pomocy.
2. Jeżeli ktoś się skaleczy, przykryj ranę czystym materiałem/bandażem i mocno dociśnij, aby zatamować
wypływ krwi.
3. Nie dopuść do kontaktu benzyny lub oleju ze skórą. Trzymaj benzynę i olej z dala od oczu. Jeżeli benzyna
lub olej dostaną się do oczu, należy je natychmiast przemyć czystą wodą. Jeśli podrażnienie nadal występuje,
należy natychmiast skontaktować się z lekarzem.
4. Osoby o słabym krążeniu, narażone na nadmierne wibracje, mogą doznać uszkodzenia naczyń
krwionośnych lub układu nerwowego. Wibracje mogą powodować następujące objawy na palcach, dłoniach
lub nadgarstkach: „zasypianie” (drętwienie), mrowienie, ból, uczucie kłucia, zmiana koloru skóry lub jej
wyglądu. Jeśli wystąpi którykolwiek z tych objawów, należy zgłosić się do lekarza.
5. Jeżeli z silnika wydobywa się ogień lub dym wydobywa się z innego miejsca niż otwór wylotowy, należy
najpierw oddalić się od produktu, aby zapewnić sobie bezpieczeństwo fizyczne.
6. Użyć gaśnicy proszkowej, aby zapobiec rozprzestrzenianiu się ognia.
7. Reakcja paniki może spowodować, że pożar i inne szkody staną się bardziej rozległe.
Podczas konserwacji noży pamiętaj, że mogą się one poruszyć nawet przy zdjętej
nasadce świecy zapłonowej!
• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest
kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów. Pamiętaj o sprawdzaniu wszystkich
zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części. Uszkodzone śruby wymieniaj
wyłącznie w zestawach.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez Importera.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Pozwól silnikowi ostygnąć przed umieszczeniem urządzenia w zamkniętym pomieszczeniu.
• Nigdy nie przechowuj urządzenia z benzyną w zbiorniku wewnątrz budynku, w którym opary benzyny
mogą wejść w kontakt z otwartym ogniem lub iskrami.
• Jeśli zbiornik paliwa wymaga opróżnienia, upewnij się, że odbywa się to na otwartej przestrzeni.
Spuszczone paliwo należy przechowywać w specjalnie zaprojektowanym pojemniku na paliwo lub
utylizować z zachowaniem szczególnej ostrożności.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste i miało ostre noże, co umożliwia łatwiejsze
i bezpieczniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.
• Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani
smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.
• Aby uniknąć zagrożenia pożarowego, silnik, wydech i obszar wokół zbiornika paliwa należy
utrzymywać w stanie wolnym od słomy z trawy, mchu, liści i wyciekającego smaru.
Page 15
PL INSTRUKCJA ORYGINALNA
15
• Wymień uszkodzony tłumik.
• Regularnie sprawdzaj kosz do trawy pod kątem zużycia i deformacji. Ze względów bezpieczeństwa
zużyte i uszkodzone części należy bezzwłocznie wymieniać.
• Sprawdzając noże tnące zakładaj zawsze rękawice ochronne.
• Zachowaj szczególną ostrożność w trakcie sprawdzania noży, aby Twoje palce nie zostały zakleszczone
pomiędzy obracającym się nożami a nieruchomymi częściami maszyny. Ruch jednego noża może
doprowadzić do rotacji pozostałych noży.
• Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są niebezpieczne dla
silnika. Nie reguluj linki dźwigni gazu podczas pracy silnika.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.
4.4
• Ostrożnie obchodź się z benzyną. Jest wysoce łatwopalna, a opary mogą być wybuchowe.
• Używaj wyłącznie atestowanych pojemników na benzynę.
• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie
uzupełniaj paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Zgaś silnik i odczekaj
przynajmniej 2 minuty zanim dolejesz paliwo!
• Po dolaniu paliwa do zbiornika dobrze dokręć korek paliwa i powycieraj rozlane paliwo, przesuń
urządzenie w inne miejsce przed uruchomieniem silnika. Nie uruchamiaj silnika, dopóki opary paliwa
nie wyparują całkowicie.
• Uzupełniaj paliwo na wolnym powietrzu.
• Nie pal tytoniu w trakcie uzupełniania paliwa.
• Ze względów bezpieczeństwa zbiornik paliwa i korek zbiornika należy wymienić, jeśli są uszkodzone.
• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani wertykulatora w
pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.
• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.
• Nie wdychaj oparów paliwa.
• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie
pozostałości ścinek drewna, nadmiernego smaru, itp.
5.
Przed montażem poszczególnych elementów sprawdź ,czy masz wszystkie potrzebne
części.
Uruchom silnik dopiero wtedy, gdy wertykulator jest zmontowany.
Proszę sprawdzić, czy artykuł jest kompletny zgodnie z zakresem dostawy. W przypadku braku części prosimy
o kontakt z naszym centrum serwisowym lub punktem sprzedaży, w którym dokonałeś zakupu najpóźniej w
Page 16
PL INSTRUKCJA ORYGINALNA
16
ciągu 5 dni roboczych od zakupu produktu i po okazaniu ważnego dowodu zakupu. Należy również zapoznać
się z tabelą gwarancyjną w informacji serwisowej na końcu instrukcji obsługi.
Otworzyć opakowanie i ostrożnie wyjąć urządzenie.
Usuń materiał opakowaniowy i wszelkie opakowania i/lub zabezpieczenia transportowe (jeśli są dostępne).
Sprawdź, czy wszystkie elementy są dostarczone.
Sprawdź sprzęt i akcesoria pod kątem uszkodzeń transportowych.
W miarę możliwości prosimy o zachowanie opakowania do końca okresu gwarancyjnego.
Sprzęt i materiały opakowaniowe nie są zabawkami. Nie pozwalaj dzieciom
bawić się plastikowymi torbami, foliami lub małymi częściami. Istnieje niebezpieczeństwo połknięcia lub
uduszenia!
5.1

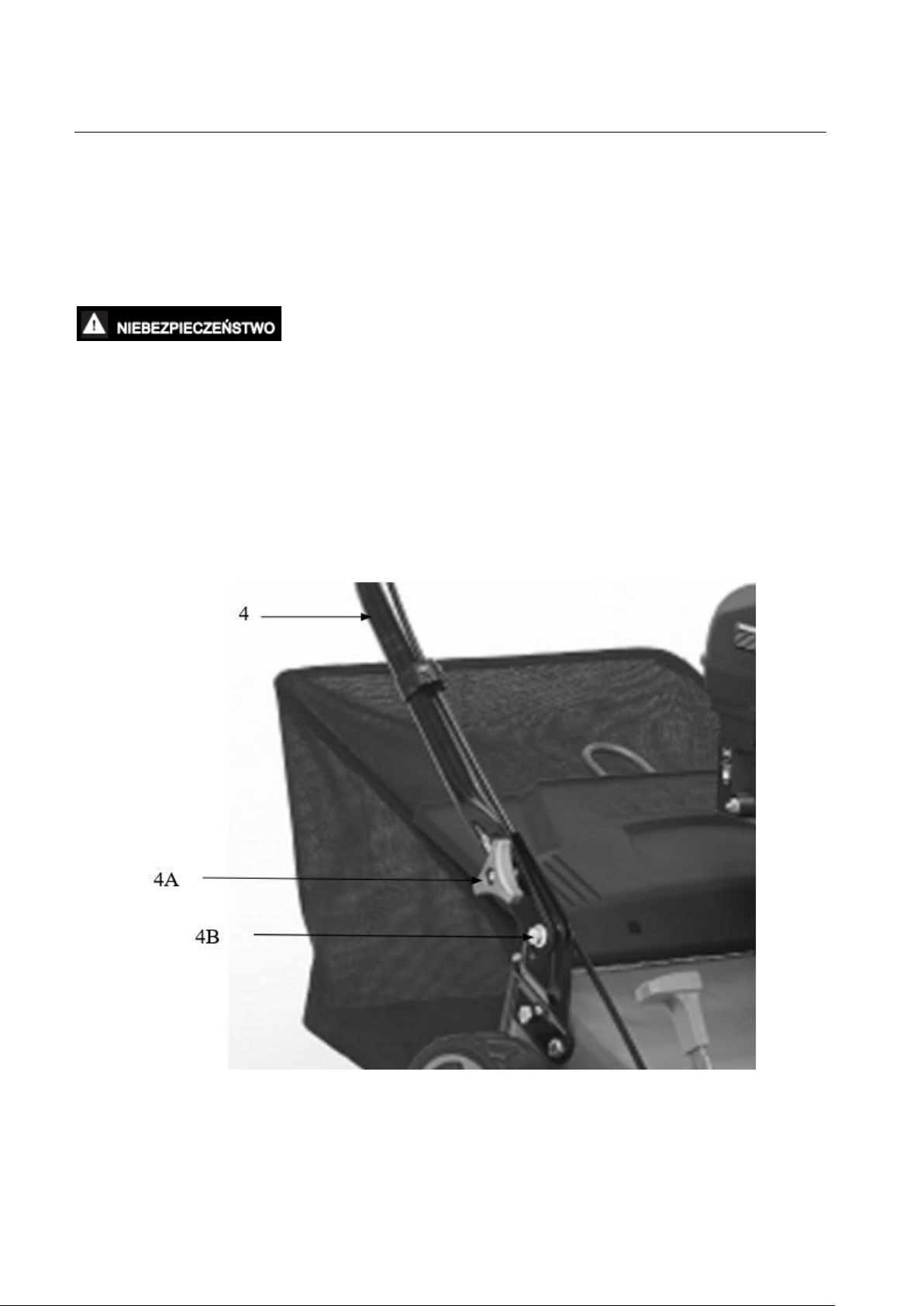

1. Ustaw dolny uchwyt tak by otwory na korpusie urządzenia pasowały do otworów uchwytu dolnego. Dolny
uchwyt (Rys. 2 poz. 4) przymocuj do korpusu z obu stron obudowy używając śrub, podkładek i nakrętek
motylkowych (Rys. 2, poz. 4A) oraz śrub, podkładek i nakrętek (Rys. 2, poz. 4B) jak na Rys. 2. Czynność
wykonaj po obu stronach urządzenia.
2. Następnie przymocuj górny uchwyt (Rys. 3 poz. 1) do dolnego (Rys. 3 poz. 4) używając nakrętek
motylkowych oraz podkładek i śrub (Rys. 3 poz. 3). Czynność wykonaj po obu stronach urządzenia.
Page 17
PL INSTRUKCJA ORYGINALNA
17
3. Przymocuj linkę od dźwigni obniżania obudowy (załączania wałka nożowego) na uchwycie za pomocą
zaczepu (Rys. 4, poz. A)
5.2
1. Wykręć nakrętki motylkowe (Rys. 2, poz. 4A) mocujące dolny uchwyt.
2. Przesuń dolny uchwyt w górę lub w dół, wyreguluj na odpowiednią wysokość. Można wybrać 2 wysokości
regulacji; na wysokości 2 (patrz Rys. 5, poz. H), dolny uchwyt do podłoża jest najwyżej, wysokość 1 jest
najniższa (patrz. Rys. 5, poz. L)
3. Następnie zabezpiecz wybraną pozycję za pomocą nakrętek motylkowych
Lewa i prawa strona dolnego uchwytu muszą znajdować się na tej samej wysokości.
Page 18
PL INSTRUKCJA ORYGINALNA
18
5.3
Przed zamontowaniem kosza upewnij się, że silnik jest zgaszony, a wałek się nie
obraca.

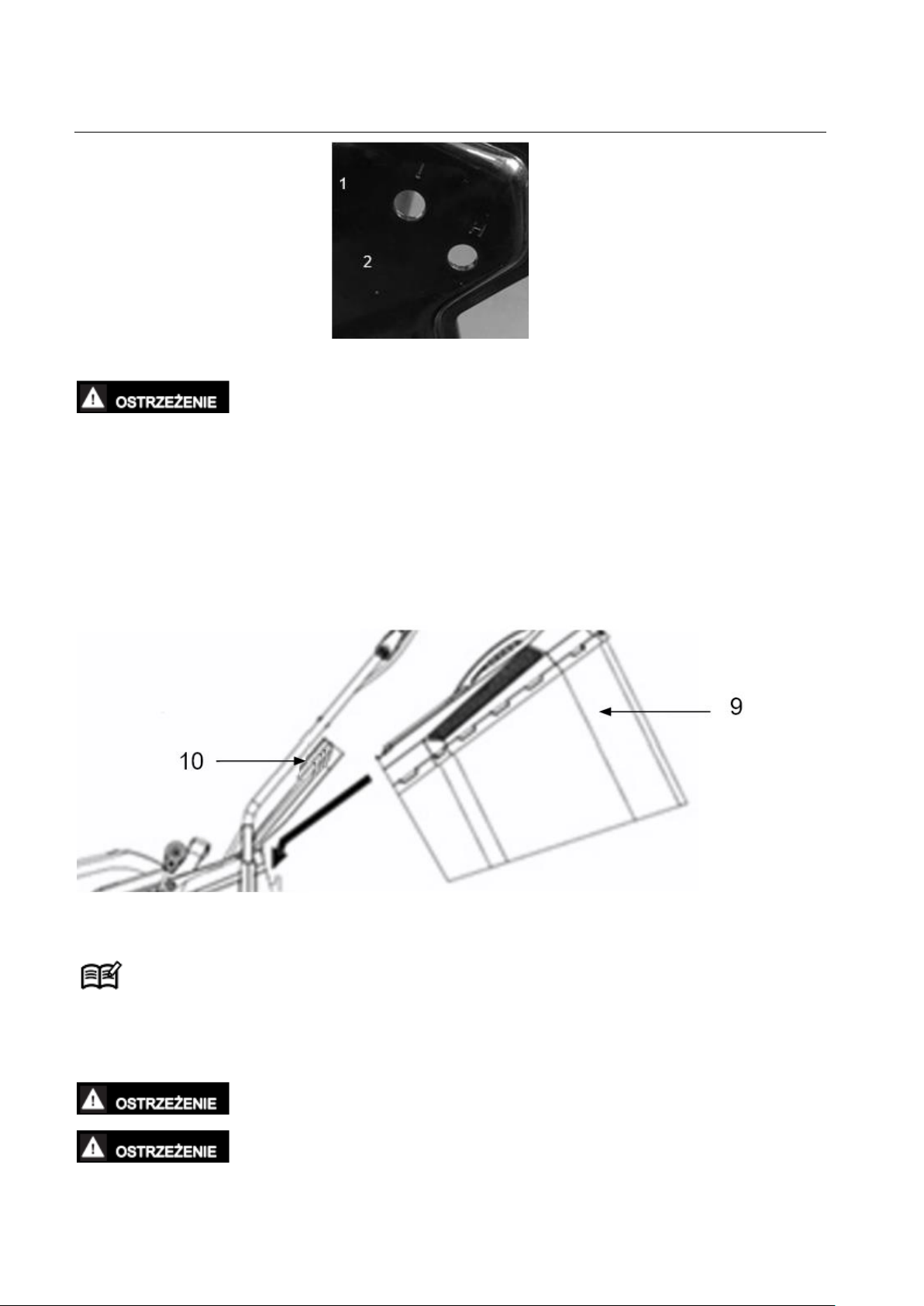

Złożony już fabrycznie kosz na trawę zamontuj na wertykulatorze. W tym celu:
1. podnieś jedną ręką tylną klapę (Rys. 6, poz. 10)
2. sprawdź otwór wylotowy
3. drugą ręką zamocuj kosz z tyłu obudowy (Rys. 6, poz. 9).
4. opuść tylną klapę
5. upewnij się, że kosz jest dobrze zamocowany – sam nie wypada.
Jeśli chcesz pracować bez założonego kosza pamiętaj by tylna klapa była zawsze w pozycji opuszczonej!
Pamiętaj ,aby zabezpieczyć oczy używając osłony oczu.
5.4
Page 19
PL INSTRUKCJA ORYGINALNA
19
1. Odkręć korek zbiornika oleju (Rys. 7, poz. 6).
2. Ostrożnie wlej olej
3. Sprawdź poziom oleju za pomocą miarki. Odpowiedni poziom oleju powinien być zawsze na poziomie
maksimum na miarce. Jeśli poziom jest za niski dolej oleju.
4. Zakręć korek zbiornika oleju.
5.5
Page 20
PL INSTRUKCJA ORYGINALNA
20
1. Odkręć korek zbiornika paliwa (Rys. 8, poz. 5).
2. Nalej ostrożnie paliwo. Nie przepełniaj zbiornika! Max poziom paliwa pokazano na Rys. 9.
3. Dokręć korek.
4. Powycieraj porozlewane paliwo zanim uruchomisz silnik.
5.6
Nigdy nie wykonuj żadnych regulacji wertykulatora bez uprzedniego zatrzymania
silnika. Przed zmianą głębokości pracy odłącz przewód świecy zapłonowej.
Dźwignię regulacji wysokości (Rys. 10, poz. 14) po prawej stronie ustaw na odpowiednim poziomie. W tym
celu delikatnie odsuń ją od urządzenia, ustaw żądaną głębokość, a następnie ponownie zablokuj dźwignię.
Page 21
PL INSTRUKCJA ORYGINALNA
21
Przesuwając dźwignię do siebie opuszczasz maksymalnie wałek a odsuwając od siebie podnosisz wałek z
nożami.
Upewnij się, że dźwignia zatrzyma się w pożądanym wgłębieniu.
Nie uruchamiaj silnika przy opuszczonym wałku. Przy transporcie dźwignia powinna być
ustawiona na najwyższej pozycji.
6.
6.1
Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.
Przed uruchomieniem sprawdź zawsze poziom oleju i paliwa!
Przed uruchomieniem sprawdź czy wszystkie elementy zabezpieczające są prawidłowo zamocowane i czy są
w dobrym stanie.
Przed uruchomieniem sprawdź teren pracy i usuń ewentualne przeszkody i przedmioty,
które mogą zostać pochwycone przez wirujące noże.
Page 22
PL INSTRUKCJA ORYGINALNA
22
Nie pracuj podczas opadów atmosferycznych.
Nie uruchamiaj wertykulatora w wysokiej trawie. Należy przed pracą skosić trawnik na minimalną
wysokość.
Prawidłowo zmontowaną maszynę uruchom w następujący sposób:
1. Podnieś wałek nożowy podnosząc dźwignię podnoszenia obudowy (Rys.1, poz.15) w górę w kierunku do
siebie.

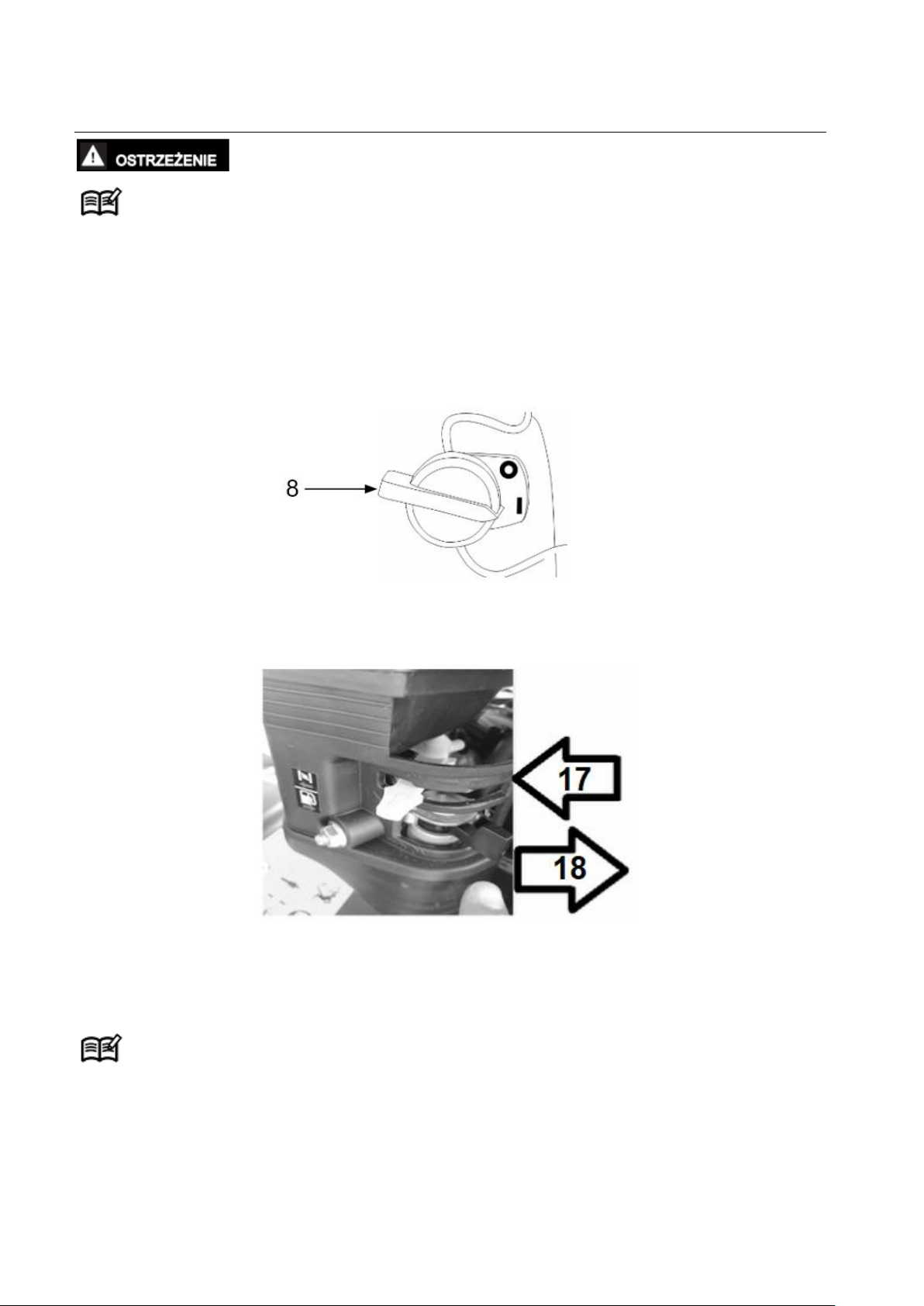

2. Wyłącznik zapłonu (Rys. 1, poz. 8) ustaw na ON/I
3. Otwórz kranik zaworu przewodu paliwowego (Rys. 12, poz. 18) przesuwając go maksymalnie w prawo na
pozycję ON/ WŁ.
4. Dźwignię ssania (Rys. 12, poz. 17) przesuń maksymalnie w lewo jak pokazuje strzałka na Rys. 12 na pozycję
„CHOKE/SSANIE”
uruchamiaj w położeniu dźwigni ssania w miejscu oznaczonym „RUN/PRACA”. Nie
wykorzystujesz wtedy „ssania”.
Page 23
PL INSTRUKCJA ORYGINALNA
23
5. Dźwignię wyłącznika zapłonu (Rys.13, poz.2) przyciągnij do uchwytu górnego (Rys.14, poz.1) aby
uruchomić silnik.
6. Pociągnij uchwyt linki rozrusznika (Rys. 14, poz. 12) aż do wyczucia oporu a następnie szarpnij mocno.
Jeśli uruchamiasz zimny silnik należy powtórzyć operację 2-3 razy, gdy silnik nie uruchomi się za pierwszym
razem.
Odprowadź uchwyt linki w kierunku silnika-nigdy nie dopuść do tego, aby linka
sama się cofnęła.
Jeśli silnik jest zimny pozwól by rozgrzewał się kilka minut, zanim rozpoczniesz dalszą pracę.
Gdy silnik jest uruchomiony wałek nożowy obraca się nie dotykając podłoża.
7. Dźwignię ssania (Rys. 12, poz. 17) przesuń maksymalnie w prawo na pozycję „PRACA/ RUN/ ON”
Page 24
PL INSTRUKCJA ORYGINALNA
24
8. Opuść wałek nożowy przesuwając dźwignię podnoszenia/obniżenia obudowy (Rys.1, poz.15) w dół w
kierunku od siebie, wtedy wałek wertykulatora zagłębia się i pracuje.
9. Aby zgasić silnik zwolnij dźwignię wyłącznika zapłonu przy uchwycie oraz zamknij kranik zaworu przewodu
paliwowego. Wyłącznik zapłonu przy silniku ustaw na OFF (WYŁ). Odłącz przewód świecy zapłonowej by
zapobiec przypadkowemu uruchomieniu silnika. Zanim uruchomisz ponownie silnik sprawdź linkę
wyłącznika zapłonu. Upewnij się, że jest prawidłowo założona. Jeśli linka jest uszkodzona bądź wygięta,
wymień ją na nową.
Jeżeli urządzenie wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem
producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.
6.2
1. Dzięki odpowiedniemu wałkowi urządzenie może być używane do czesania trawy, usuwania suchej trawy
i mchu na trawniku, a także do cięcia płasko zakorzenionej trawy.
2. Częstotliwość wertykulacji trawnika zależy przede wszystkim od szybkości wzrostu trawy i twardości
gleby. Zalecamy wertykulację trawnika 2 razy w roku, np. wiosną i jesienią.
Page 25
PL INSTRUKCJA ORYGINALNA
25
3. Aby trawnik mógł się dobrze rozrastać się na wiosnę, konieczne jest, aby większe ilości powietrza mogły
przenikać przez obszar wokół korzeni trawy. Zalecamy aerację-napowietrzanie trawnika co 4-6 tygodni, w
zależności od stanu trawnika.
4. Aby osiągnąć dobry wynik i wydłużyć żywotność wałka, przed rozpoczęciem pracy skoś trawę na mniejszej
wysokości (mniej niż 4 cm). Dopasuj głębokość roboczą do wysokości trawy własnego trawnika.
5. Wybierz głębokość roboczą w zależności od stanu trawnika i rzeczywistej wysokości trawy.
6. Uruchom wertykulator, wałek wertykulatora zacznie się swobodnie obracać.
7. Poprowadź wertykulator z odpowiednią prędkością w pasach możliwie jak najbardziej prosto po trawniku.
Pracuj w miarę możliwości po prostych pasach. Aby nie pozostawić luk na trawniku zwróć uwagę, aby
pasy zawsze na siebie zachodziły na szerokości paru centymetrów.
8. Zawsze prowadź wertykulator z równą prędkością w zależności od rodzaju gruntu. Pozostawanie w
jednym miejscu za długo lub wertykulacja mokrej ziemi lub zbyt suchej, może uszkodzić trawnik.
9. Aby uniknąć potknięcia, zachowaj szczególną ostrożność podczas cofania i ciągnięcia wertykulatora.
10. Zawsze pozwól ostrzu obracać się z maksymalną prędkością; nie pracuj w sposób powodujący przeciążenie
urządzenia.
Pracuj na prędkości dopasowanej do chodu człowieka, tak by uniknąć zniszczenia
osłony odbojowej czy przeciążenia silnika. Kiedy silnik pracuje na za dużym obciążeniu, prędkość silnika
spada i słychać zmianę w dźwięku silnika, gdy to nastąpi, zatrzymaj urządzenie, zwolnij dźwignię zapłonu
i podnieś głębokość pracy. Nieprzestrzeganie tego może spowodować uszkodzeniem urządzenia.
11. Podczas pracy na pochyłościach zawsze stój ukośnie do pochyłości w stabilnej, bezpiecznej pozycji. Nie
pracuj na bardzo stromych zboczach.
12. Opróżnij kosz na trawę, gdy jest pełny, aby zapobiec zatkaniu się noża i przeciążeniu silnika.
Pamiętaj, aby uprzednio wyłączyć silnik i poczekać aż wałek nożowy się zatrzyma.
13. Wyczyść urządzenie po każdym użyciu.
7.
Przed naprawą, regulacją bądź czynnościami konserwacyjnymi: zgaś silnik, wyłącznik
zapłonu ustaw na OFF, zamknij zawór przewodu paliwowego i odłącz przewód świecy zapłonowej oraz
poczekaj, aż wałek z nożami zatrzyma się sam.
7.1
• Utrzymuj urządzenie w czystości. Do czyszczenia stosuj miękką szczotkę lub szmatkę, nie używaj
żadnych środków do czyszczenia, ani rozpuszczalników.
• Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak
nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i wkrętów.
Page 26
PL INSTRUKCJA ORYGINALNA
26
Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia silnika
bądź ramy.
• Sprawdzaj regularnie stan obudowy, urządzeń bezpieczeństwa i kosza zbierającego pod kątem
uszkodzeń i stabilności przymocowania. Wymień na nowe, jeśli zachodzi taka potrzeba.
• Nie przechowuj urządzenia z pełnym zbiornikiem paliwa w pomieszczeniu zamkniętym, gdzie opary
paliwa mogą stanowić niebezpieczeństwo w połączeniu z iskrą bądź płomieniem. Niech silnik ostygnie
zanim schowasz urządzenie w miejsce przechowywania.
• Jeśli noże mocno uderzą w obcy przedmiot, zgaś silnik i udaj się z urządzeniem do serwisu.
• Po każdej pracy sprawdzaj wertykulator i usuwaj wszystkie resztki roślinne, pozostałości smaru z jego
kółek, otworów i spod obudowy (komory noży) a także silnika i tłumika. Stosuj do tego kawałek
drewna lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzenie.
Jeżeli zajdzie potrzeba przewrócenia urządzenia zlej najpierw paliwo i olej ze zbiorników, aby
zapobiec ich wyciekowi.
• Dbaj o to by otwory wentylacyjne byy czyste i wolne od resztek trawy itp.
• Często sprawdzaj wałek, by uzyskać optymalne wyniki pracy. Noże powinny być zawsze ostre.
• Jeśli chcesz spuścić paliwo, należy to zrobić przed zimą, na zewnątrz.
• Dokładnie przeczytaj rozdział o konserwacji w instrukcji obsługi silnika.
• Sprawdzaj regularnie poziom oleju i dolej lub wymień olej, jeśli jest to wymagane.
• Smaruj regularnie osie kół.
• Nasmaruj lekkim olejem łożyska kulkowe w każdym kole co najmniej 1 x na sezon.
7.2
1. Zgaś silnik i zdejmij nasadkę świecy zapłonowej oraz zamknij zawór paliwa.
2. Zlej paliwo i olej.
3. Ustaw wertykulator uchwytem do dołu (świeca zapłonowa w górze).
4. Sprawdź stan wałka (stan noży roboczych/ sprężynek).

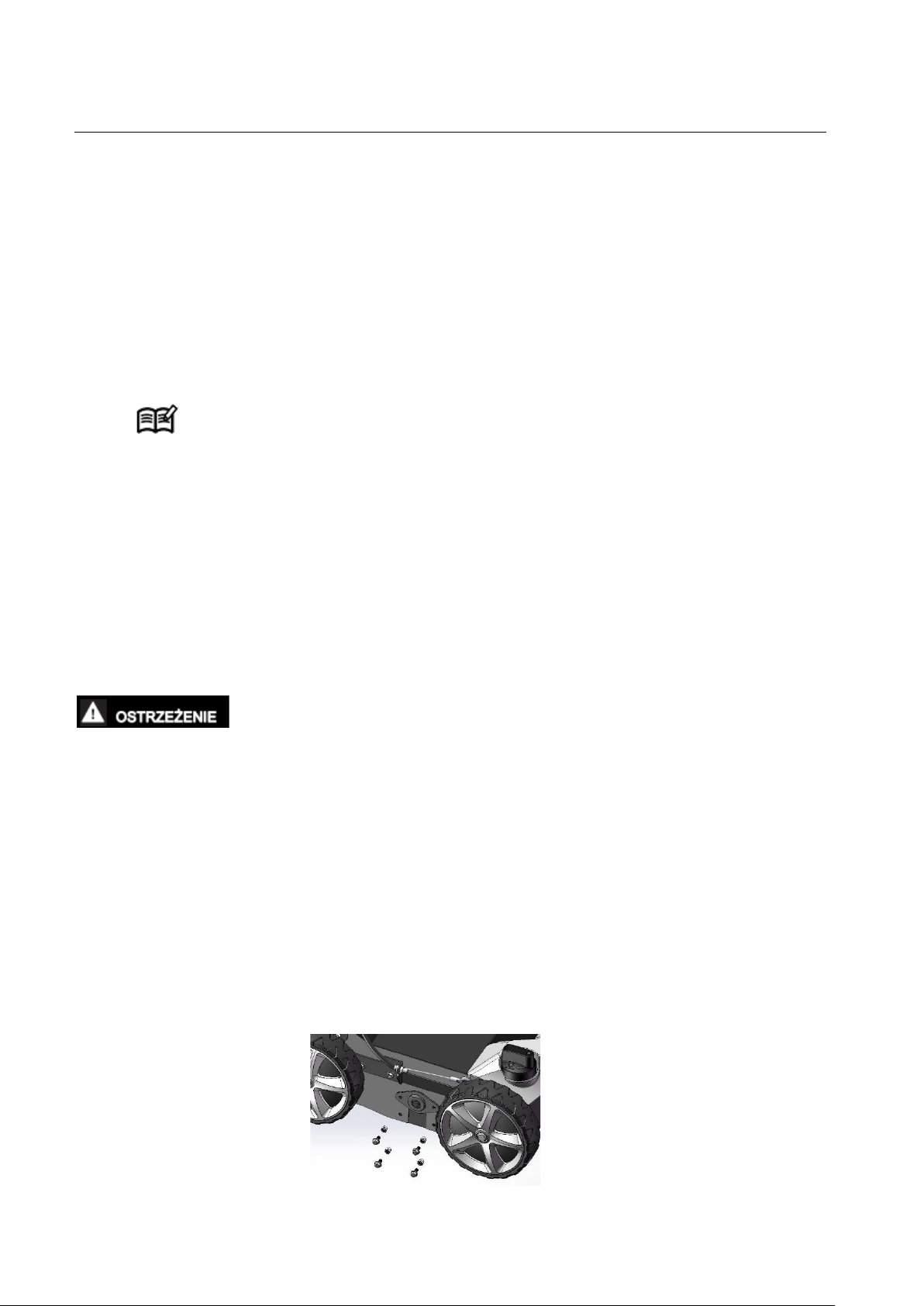

1. Odkręć 4 śruby. Patrz Rys. 15.
Page 27
PL INSTRUKCJA ORYGINALNA
27
2. Podnieś wałek i wyciągnij w kierunku jak pokazuje strzałka na Rys. 16.
1. Wsuń nowy wałek w kierunku jak pokazuje strzałka na Rys. 17.
2. Włóż wałek w sześciokątne gniazdo i wciśnij drugą stronę w uchwyt
3. Przymocuj wałek za pomocą 4 śrub.
4. Sprawdź, czy wałek jest prawidłowo osadzony.
5. Zamontuj wał aeratora tak samo jak wał wertykulatora. Patrz Rys. 18.
Rys. 18
7.3
W regularnych odstępach sprawdzaj, czy poruszają się swobodnie
Jeśli linka rozrusznika odłączy się od zaczepu do linki na uchwycie, odłącz i uziemij przewód świecy
zapłonowej. Naciśnij dźwignię wyłącznika zapłonu i powoli wyciągnij linkę rozrusznika z silnika. Wsuń linkę
rozrusznika w zaczep do linki na uchwycie.
7.4
Filtr powietrza jest jednym z ważniejszych elementów decydujących o trwałości silnika i jego niezawodności.
Zbrudzony filtr powoduje większe zużycie paliwa, trudności z rozruchem i osłabienie silnika. Brak filtra lub
Page 28
PL INSTRUKCJA ORYGINALNA
28
jego duże zanieczyszczenie powoduje dostawanie się do silnika pyłu i kurzu co znacznie zwiększa zużycie
silnika i może nawet doprowadzić do jego zatarcia.
Przeprowadzaj kontrolę filtra i czyść go co 25 godzin pracy. Czynność wykonuj częściej, jeżeli pracujesz w
suchych zapylonych warunkach.
Filtr powietrza wymień na nowy, gdy jest mocno zabrudzony lub uszkodzony. W przypadku pracy w dużym
zapyleniu obsługę filtra przeprowadzaj częściej, zgodnie z podanymi poniżej punktami:
1. Zdejmij nasadkę świecy zapłonowej i zamknij zawór paliwa.
2. Oczyść pokrywę filtra z zanieczyszczeń
3. Odchyl zaczepy pokrywy filtra.
4. Zdejmij pokrywę filtra powietrza (Rys. 1, poz. 7)
5. Odkręć metalową nakrętkę zabezpieczającą filtr.
6. Zdemontuj filtr.
7. Aby uniknąć wpadania ciał obcych do wlotu filtra załóż pokrywę filtra.
8. Filtr gąbkowy wstępny umyj w płynnym środku do mycia i w wodzie. Pozostaw do dokładnego wysuszenia.
9. Nasącz filtr gąbkowy kilkoma kroplami oleju silnikowego. Nadmiar oleju odciśnij.
10. Wyczyść pędzęlkiem lub wymień papierowy filtr główny.
11. Zainstaluj ponownie obydwa filtry i zamknij pokrywę.
7.5
Po pierwszych 10 godzinach pracy sprawdź świecę zapłonową pod kątem zabrudzeń i w razie potrzeby
wyczyść szczotką drucianą. Kolejne serwisowanie powinno być przeprowadzane w odstępach 50 rbh.
Wymieniaj świecę nie rzadziej niż co 100rbh.
1. Gdy silnik jest zimny zdejmij nasadkę ze świecy zapłonowej
2. Kluczem nasadowym do świec wykręć świecę.
3. Świecę oczyść szczotką.
4. Za pomocą szczelinomierza ustaw szczelinę 0,7-0,8 mm. Jeśli wymagana jest regulacja odstępu,
ostrożnie dognij lub odegnij boczną elektrodę. Zamontuj ponownie świecę uważając, by nie dokręcić jej
zbyt mocno – moment dokręcenia świecy zapłonowej 20 Nm.
Page 29
PL INSTRUKCJA ORYGINALNA
29
7.6
1. Urządzenie przechowuj w suchym, czystym oraz zabezpieczonym od zamarzania miejscu poza zasięgiem
dzieci.
2. Przechowuj maszynę w dobrze wentylowanym miejscu.
3. Odkręć nakrętki motylkowe i złóż uchwyt aby urządzenie zajmowało mniej miejsca. Przewody nie mogą
być zakleszczone.
4. By uniknąć zarysowania urządzenia włóż kawałek kartonu pomiędzy uchwyty a silnik.
5. Przechowywanie urządzenia pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane;
może się pod nią zbierać wilgoć, która będzie powodować rdzewienie wertykulatora.
6. Oczyść urządzenie z brudu i resztek trawy. Pamiętaj, aby wyczyścić całą maszynę, aby chronić farbę.
7. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony
środowiska.
Nie opróżniaj zbiornika paliwa w zamkniętych pomieszczeniach, w pobliży ognia lub
podczas palenia papierosów. Opary paliwa mogą spowodować eksplozję lub pożar.
Uruchom silnik aby wypalić resztki paliwa ze zbiornika.
8. Opróżnij zbiornik oleju. Oleju nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.
9. Wyjmij świecę zapłonową z głowicy cylindra. Wlej do cylindra ok. 20 ml świeżego oleju . Powoli odciągnij
uchwyt rozrusznika, co spowoduje zalanie ściany cylindra olejem. Wkręć z powrotem świecę zapłonową.
10. Odłącz przewód świecy zapłonowej i zamknij zawór przewodu paliwowego.
11. Oczyścić żeberka chłodzące cylindra i obudowę.
12. Naoliw osie kół i łożyska.
13. Należy zadbać o zabezpieczenie sprzętu przed rdzą. Używając lekkiego oleju lub silikonu, pokryj
powierzchnię sprzętu, zwłaszcza przewody i wszystkie ruchome części.
14. Zdejmij kosz z urządzenia.
15. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj aż ostygnie silnik.
7.7
1. Odkręć nakrętki motylkowe i złóż uchwyt aby urządzenie zajmowało mniej miejsca. Przewody nie mogą
być zakleszczone.
2. By uniknąć zarysowania urządzenia włóż kawałek kartonu pomiędzy uchwyty a silnik.
3. Oczyść urządzenie z brudu i resztek trawy.
4. Oczyścić żeberka chłodzące cylindra i obudowę.
5. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony
środowiska.
6. Opróżnij zbiornik oleju. Oleju nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.
7. Odłącz przewód świecy zapłonowej i zamknij zawór przewodu paliwowego.
8. Zdejmij kosz z wertykulatora.
Page 30
PL INSTRUKCJA ORYGINALNA
30
9. Podczas transportu wertykulatora w pojeździe lub na pojeździe należy upewnić się, że nie przemieści się
on w sposób niezamierzony.
10. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.
7.8
Przy zamawianiu części zamiennych podaj następujące dane wertykulatora z tabliczki znamionowej,
umieszczonej na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl
• Wałek wertukalotora – rysunek złożeniowy F
• Wałek aeratora - rysunek złożeniowy G
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
8.
Silnik nie uruchamia się
Dławik przepustnicy nie jest we
właściwym położeniu
Przesuń ssanie przepustnicy do
prawidłowego położenia.
Zbiornik paliwa jest pusty.
Napełnij zbiornik paliwem: patrz
INSTRUKCJA OBSŁUGI SILNIKA.
Wkład filtra powietrza jest
brudny.
Wyczyść/ wymień filtr powietrza:
patrz INSTRUKCJA OBSŁUGI
SILNIKA.
Świeca zapłonowa luźna.
Dokręć świecę zapłonową.
Przewód świecy zapłonowej
poluzowany lub odłączony od
świecy.
Zamontuj przewód świecy
zapłonowej na świecy zapłonowej.
Odstęp świecy zapłonowej jest
nieprawidłowy.
Ustawić prawidłowy odstęp
pomiędzy elektrodami.
Page 31
PL INSTRUKCJA ORYGINALNA
31
Świeca zapłonowa jest
uszkodzona.
Zamontuj nową świecę z
odpowiednią szczeliną: patrz
INSTRUKCJA OBSŁUGI SILNIKA.
Gaźnik jest zalany paliwem.
Wyjmij wkład filtra powietrza i
pociągnij za uchwyt w sposób
ciągły linkę rozrusznika, aż gaźnik
się oczyści, a następnie zamontuj
wkład filtra powietrza
Wadliwy moduł zapłonowy.
Skontaktuj się z autoryzowanym
centrum serwisowym.
Nierównomierna praca i silne
wibracje wertykulatora
Poluzowane śruby przy silniku,
przy zamocowaniu silnika lub
korpusie wertykulatora
Dociągnąć śruby
Poluzowane zamocowanie
wałka nożowego.
Sprawdzić zamocowanie wałka
nożowego
Noże uszkodzone lub
pokrzywione
Wymienić w autoryzowanym
serwisie noże robocze.
Spada moc silnika
Głębokość pracy ustawiona za
głęboko
Zmień głębokość pracy na
mniejszą
Za wysoka trawa
Skoś trawę
Zablokowany kanał wyrzutowy
Odłącz przewód świecy
zapłonowej i usuń blokadę.
Filtr powietrza zapchany
Wyczyść filtr: patrz INSTRUKCJA
OBSŁUGI SILNIKA.
Niskie rezultaty pracy
Za niska głębokość pracy
Ustaw głębokość pracy na większą
Zużyte noże
Wymień noże
Silnik pracuje nierównomiernie
Zanieczyszczony filtr powietrza.
Wyczyścić lub wymienić filtr
powietrza.
Ssanie otwarte
Ustaw dźwignię ssania na RUN/
Praca
Zanieczyszczona świeca
zapłonowa.
Wyczyścić świecę zapłonową.
Wertykulator źle zbiera trawę
Zbyt niska liczba obrotów.
Ustawić dźwignię gazu w pozycji
„zająca”
Zbyt duża głębokość pracy.
Ustawić prawidłową głębokość
pracy.
Zużyte lub zniszczone noże
Wymienić noże w autoryzowanym
serwisie.
Zablokowany kanał wyrzutowy
Odłącz przewód świecy
zapłonowej i usuń blokadę.
Przepełniony kosz na trawę.
Opróżnić kosz na trawę.
Silnik pracuje a noże się nie
obracają
Zerwany pasek napędowy
Wymienić w autoryzowanym
serwisie.
Page 32
PL INSTRUKCJA ORYGINALNA
32
9.
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą a także uszkodzenia mechaniczne,
są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie
podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby
samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby
nieupoważnione, powodują wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia
wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków
wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z
informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
10.
Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą
niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji,
mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać
surowce.
Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z
odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska
naturalnego utylizacji. Starannie opróżnij zbiornik oleju oraz paliwa, oddaj urządzenie w punkcie recyklingu –
użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej
utylizacji. Nie wylewaj zużytego oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punkcie
recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz w
urzędzie miasta/gminy.
Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.
Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych
swoich urządzeń.
Page 33
PL INSTRUKCJA ORYGINALNA
33
11.
Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję wertykulatora, pewne elementy ryzyka są
podczas pracy nie do uniknięcia:
- odrzucenie przedmiotu,
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
- uszkodzenie wzroku i twarzy przez odpryskujące elementy,
- pochwycenie i wplątanie odzieży w ruchome części.
W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas
użytkowania wertykulatora jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko
resztkowe.
Page 34
PL INSTRUKCJA ORYGINALNA
34
12.
A
Page 35
PL INSTRUKCJA ORYGINALNA
35
Page 36
PL INSTRUKCJA ORYGINALNA
36
Page 37
PL INSTRUKCJA ORYGINALNA
37
Page 38
PL INSTRUKCJA ORYGINALNA
38
F
Page 39
PL INSTRUKCJA ORYGINALNA
39
Page 40
PL INSTRUKCJA ORYGINALNA
40
Tel.: 61 650 75 30
www.krysiak.pl
Tel.: 61 650 75 39
[email protected]
Tel.: 61 650 75 34
częś[email protected]
Loading...
