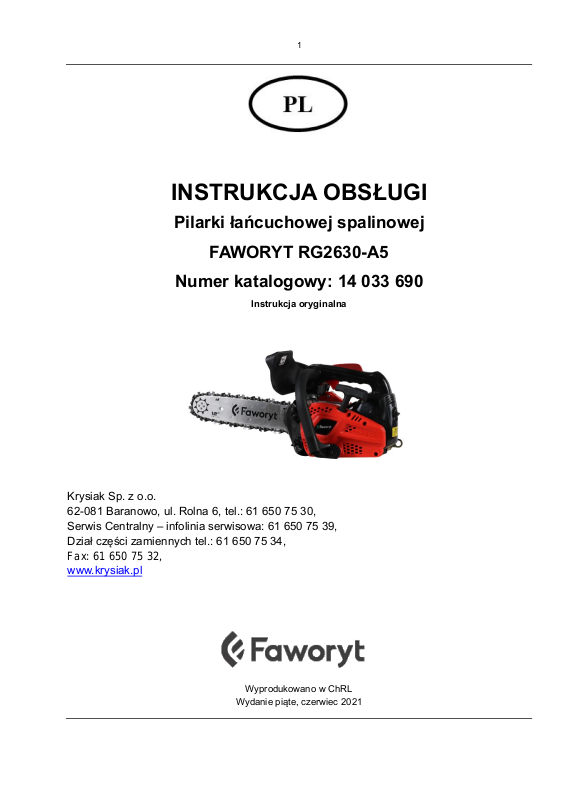

FAWORYT RG2630-A5 User guide [pl]

1

INSTRUKCJA OBSŁUGI

Pilarki łańcuchowej spalinowej

FAWORYT RG2630-A5

Numer katalogowy: 14 033 690

Instrukcja oryginalna

Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: [phone],
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: [phone],

Fax: [phone],

www.krysiak.pl

Wyprodukowano w ChRL

Wydanie piąte, czerwiec 2021

2

3

DEKLARACJA ZGODNOŚCI WE

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/EC Parlamentu Europejskiego i Rady

Krysiak Sp. z o.o. ,
ul. Rolna 6,
62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:

Spalinowa pilarka łańcuchowa Faworyt RG2630-A5

Model：

CS2500-5

Numery seryjne:

2021024890001-2021024899999

Rok produkcji:

2021

Funkcja:

cięcie drewna oraz podcinanie i ścinanie drzew w warunkach
przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania dyrektyw:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC + 2005/88/EC – Dyrektywa hałasowa

2016/1628- Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14 września 2016r. w sprawie

wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN ISO 14982:2009

EN ISO 11681-2:2011+A1:2017

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej: 113 dB(A)

Zmierzony poziom mocy akustycznej: 99,2 dB(A)， K=3.0 dB(A)

Poziom ciśnienia akustycznego L

pA:

99,0 dB(A), K=3dB(A)

Wibracje ahv: (uchwyt przedni) max: 9,0 m/s2, k=1,5 m/s

2

Wibracje ahv: (uchwyt główny) max: 8,5 m/s2, k=1,5 m/s

2

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub

przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

08/06/2021 Baranowo

Data i miejsce wystawienia Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Jednostka notyfikująca:

Intertek Deutschland GmbH, Stangenstrasse 1, 70-771 Leinfelden-Echterdingen, NB 0905

4

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji pilarki. Zawarte są tu ważne

informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla
użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub
przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Uwaga!

Ta pilarka jest przeznaczona do użytkowania tylko dla osób przeszkolonych. Przed użyciem zapoznaj się
dokładnie ze wszystkimi wskazówkami zawartymi w instrukcji.
Jeśli zamierzasz po raz pierwszy używać pilarki poproś sprzedawcę o zademonstrowanie bezpiecznego
sposobu posługiwania się pilarką.

5

Spis treści

Spis treści ...................................................................................................................................5

1. Zawartość opakowania ..........................................................................................................7

2. Przeznaczenie .......................................................................................................................7

3. Opis ogólny ............................................................................................................................7

3.1 Opis działania ...................................................................................................................7

3.2 Elementy pilarki ................................................................................................................8

3.3 Dane techniczne ...............................................................................................................9

4. Podstawowe zalecenia bezpieczeństwa ............................................................................ 10

4.1 Symbole dotyczące urządzenia .................................................................................... 10

4.2 Symbole w instrukcji obsługi ......................................................................................... 12

4.3 Ogólne wskazówki bezpieczeństwa .............................................................................. 12

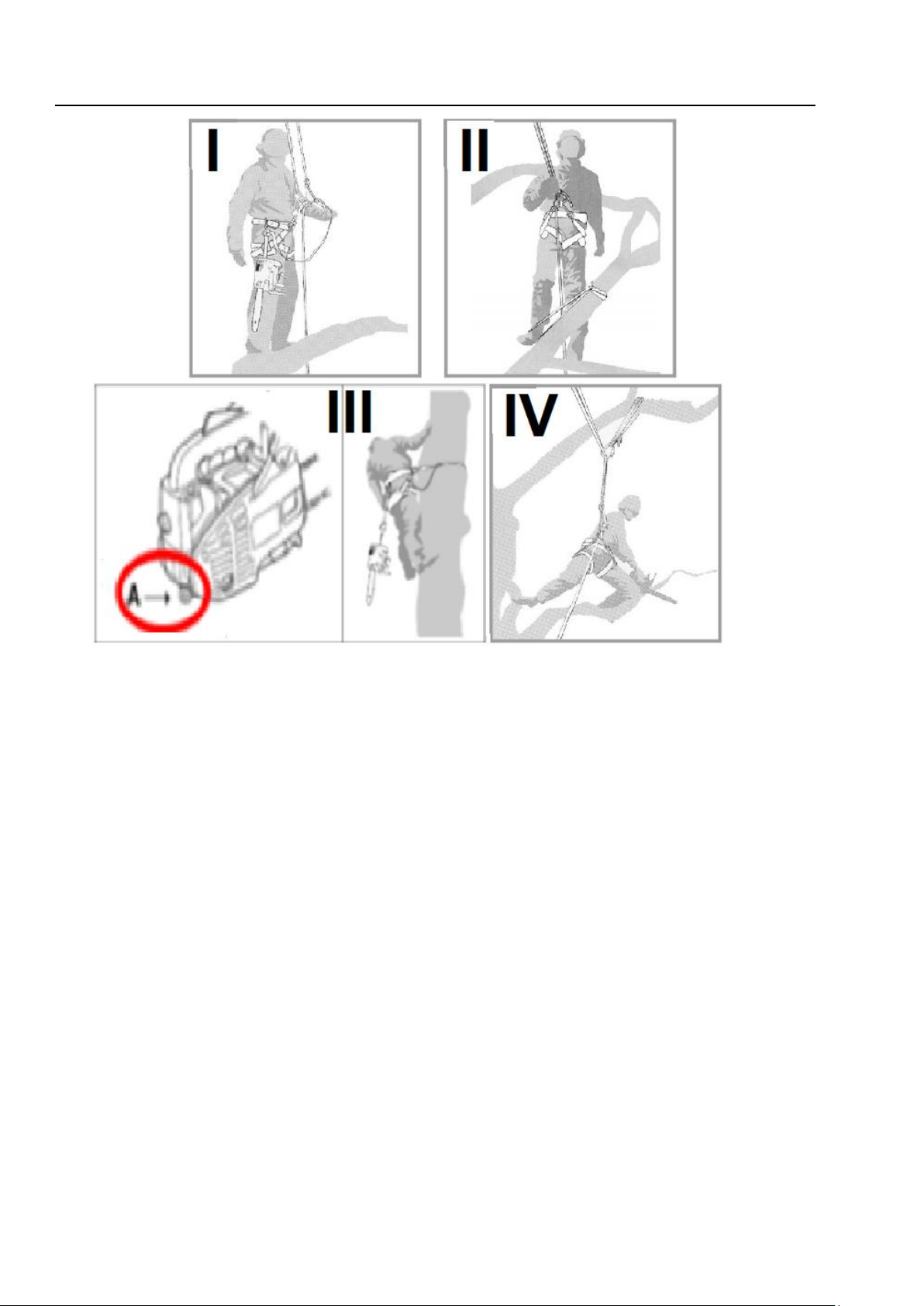

4.4 Wskazówki dotyczące pracy jedną ręką na wysokości. ............................................. 14

4.5 Bezpieczna konserwacja i przechowywanie ................................................................. 16

4.6 Zabezpieczenia w urządzeniu ....................................................................................... 17

4.7 Zagrożenia, których należy być świadomym podczas wykonywania cięcia ................. 17

4.8 Wskazówki bezpieczeństwa dotyczące mieszanki paliwowej ...................................... 18

5. Montaż ................................................................................................................................ 18

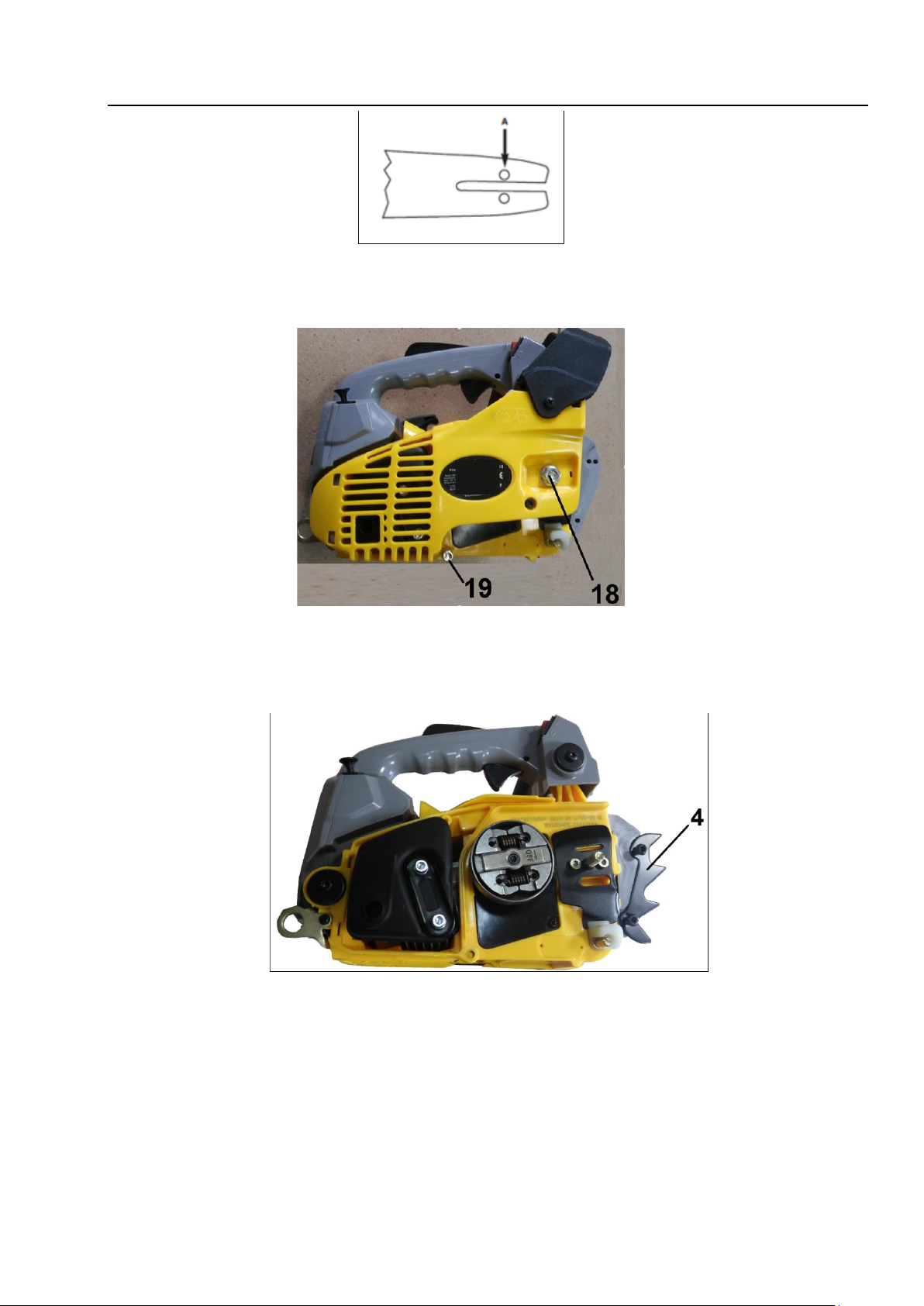

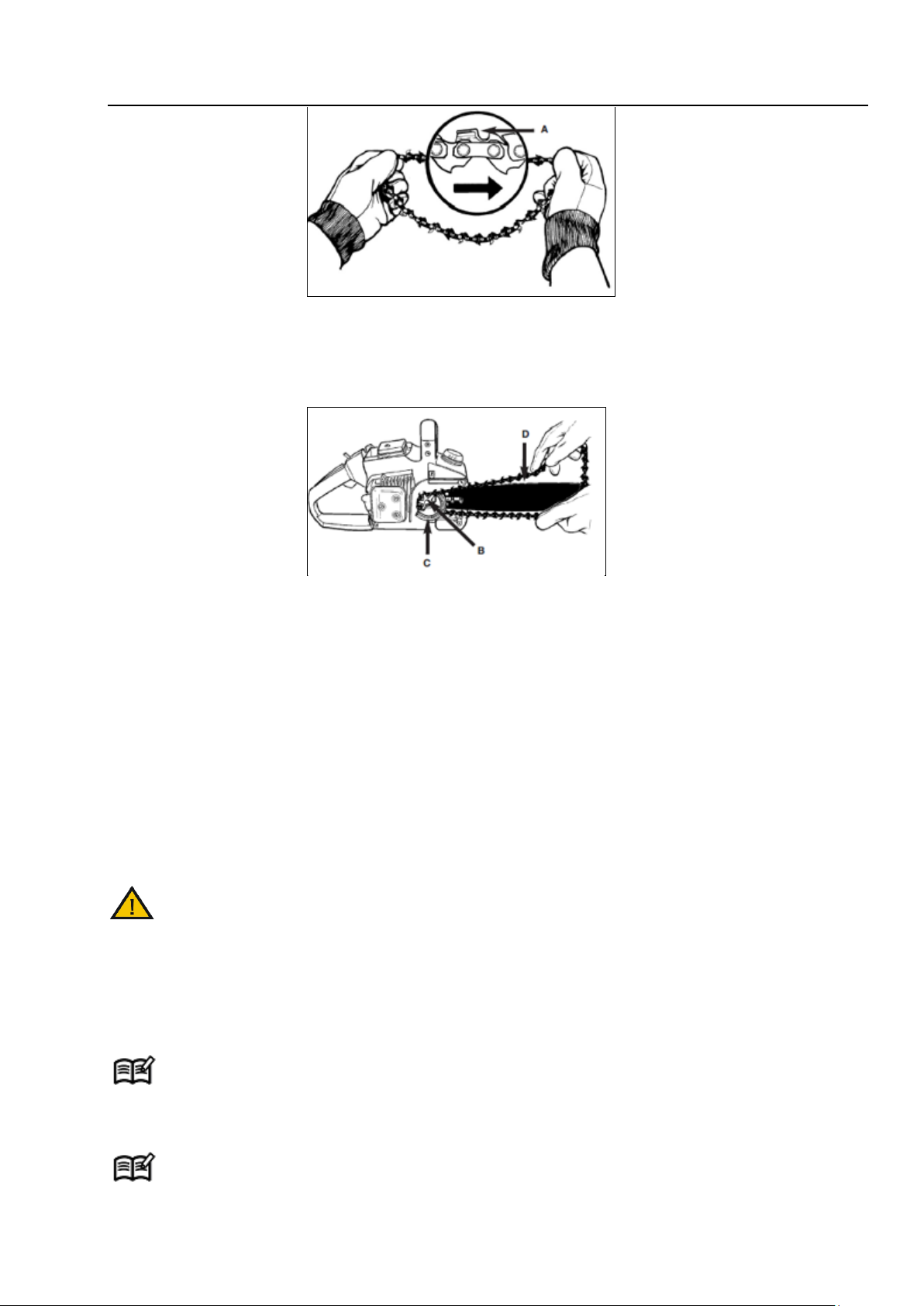

5.1 Montaż ostrogi ograniczającej, prowadnicy i łańcucha ................................................. 18

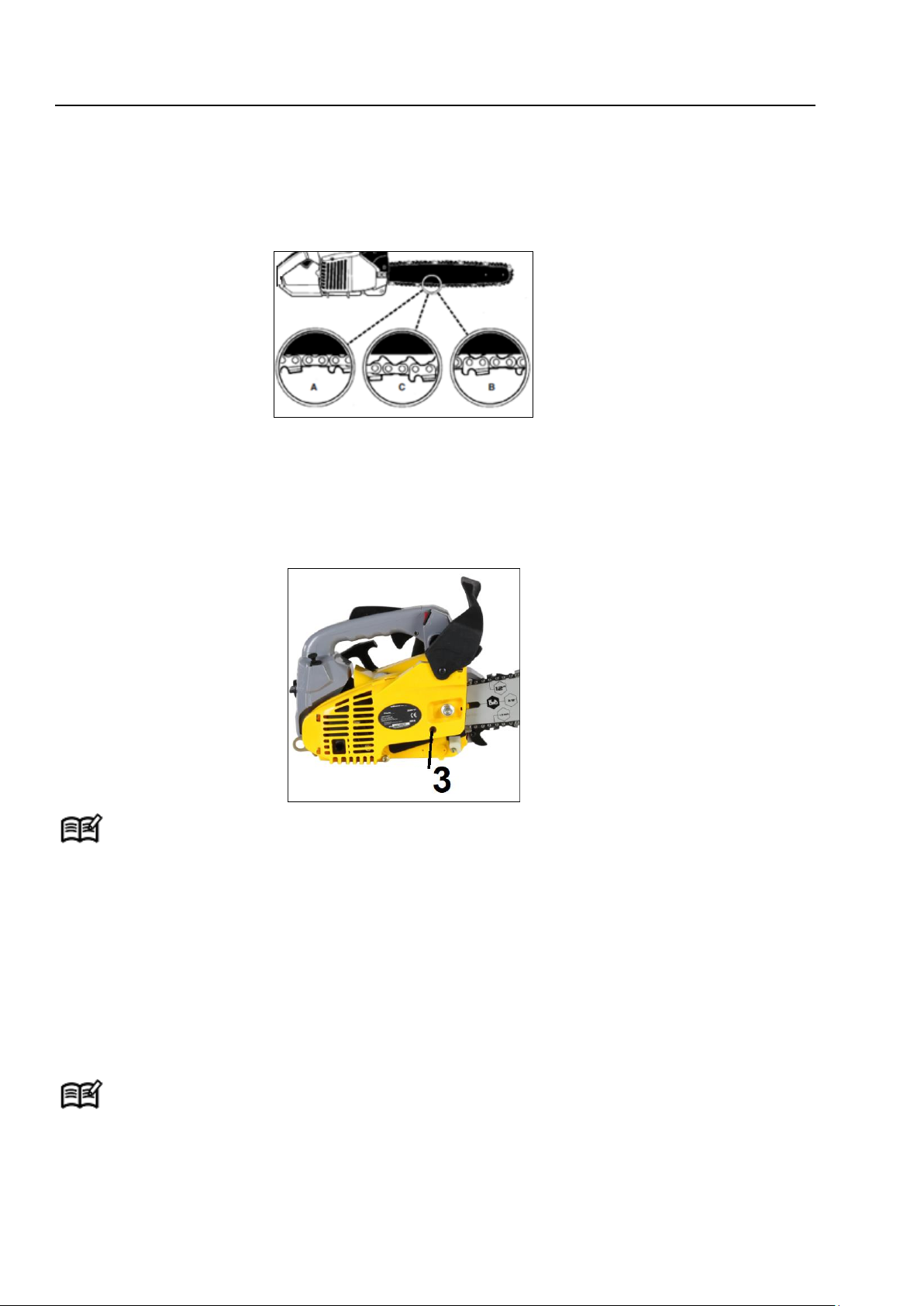

5.2 Napinanie łańcucha tnącego ......................................................................................... 21

5.3 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania ............................. 23

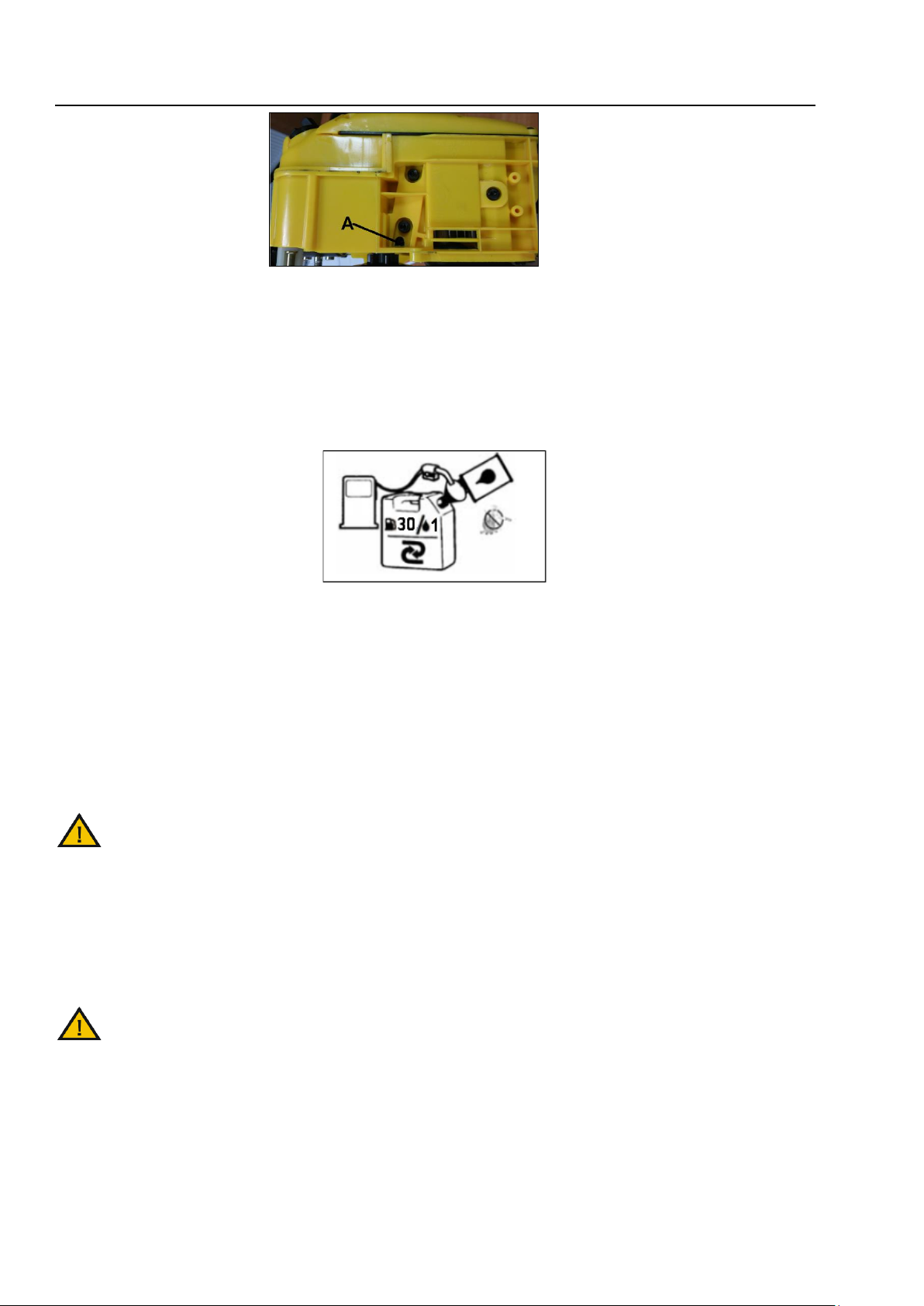

5.4 Paliwo ............................................................................................................................ 24

5.5 Hamulec łańcucha ......................................................................................................... 24

5.6 Test sprzęgła ................................................................................................................. 26

6. Praca z urządzeniem .......................................................................................................... 26

6.1 Kontrola przed uruchomieniem silnika .......................................................................... 26

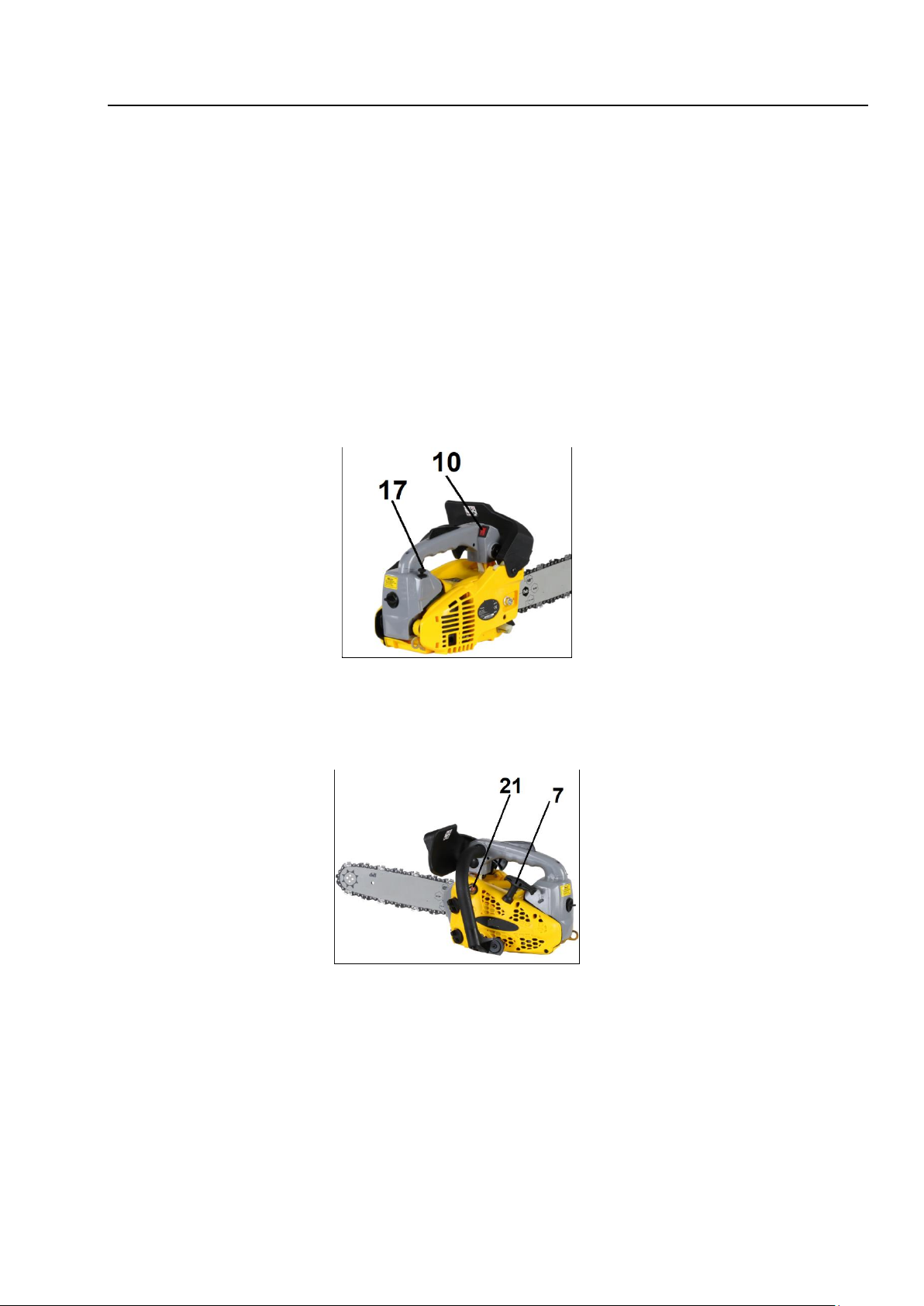

6.2 Uruchomienie silnika ..................................................................................................... 26

6.3 Zatrzymanie silnika ........................................................................................................ 28

6.4 Bezpieczna praca pilarką .............................................................................................. 29

6.4.1 Ścinanie gałęzi (okrzesywanie) ............................................................................. 29

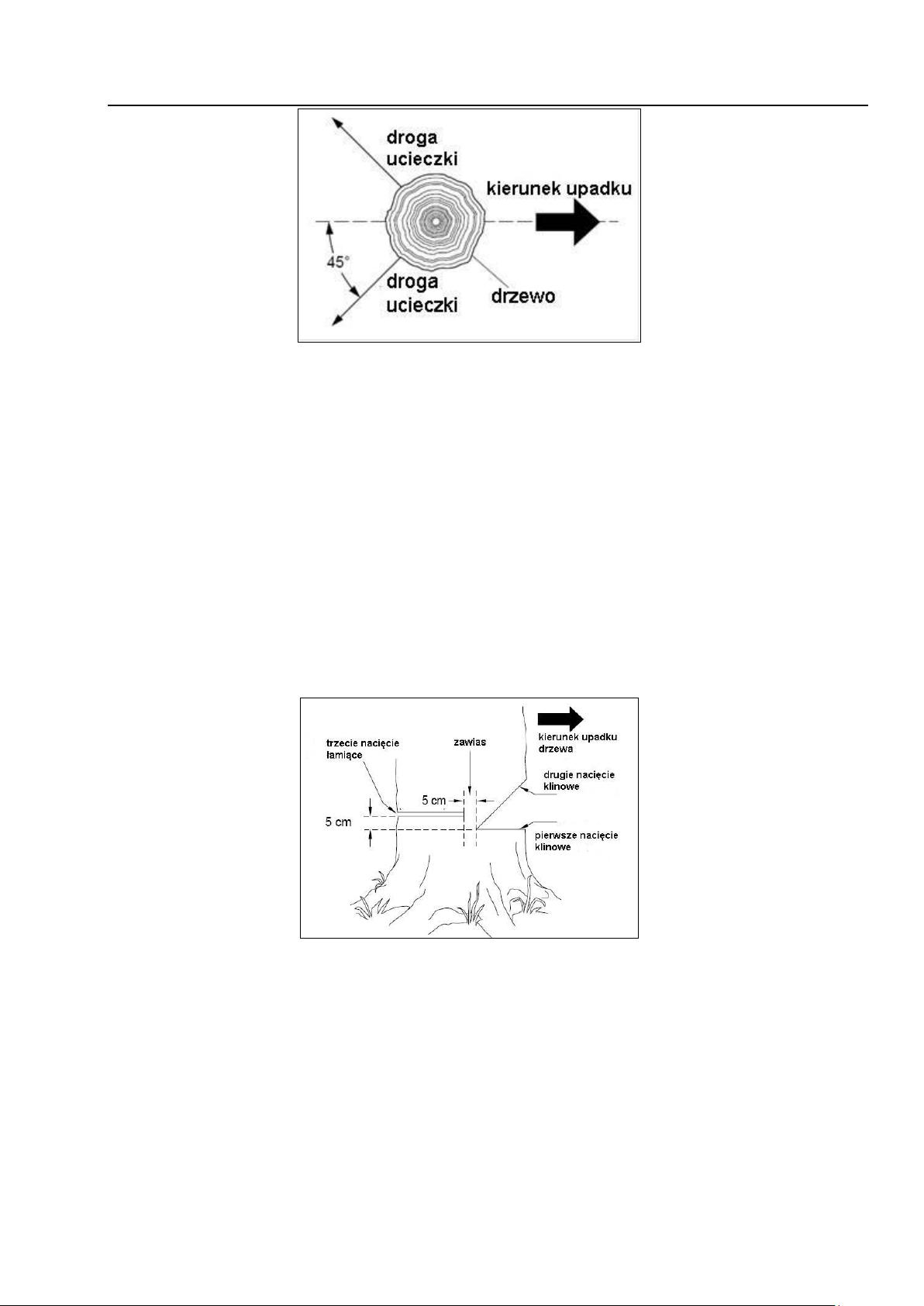

6.4.2 Ścinanie drzew ...................................................................................................... 30

6.4.3 Przecinanie drewna (cięcie pnia na podłożu) ........................................................ 32

7. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych ............... 33

7.1 Czyszczenie pilarki ........................................................................................................ 33

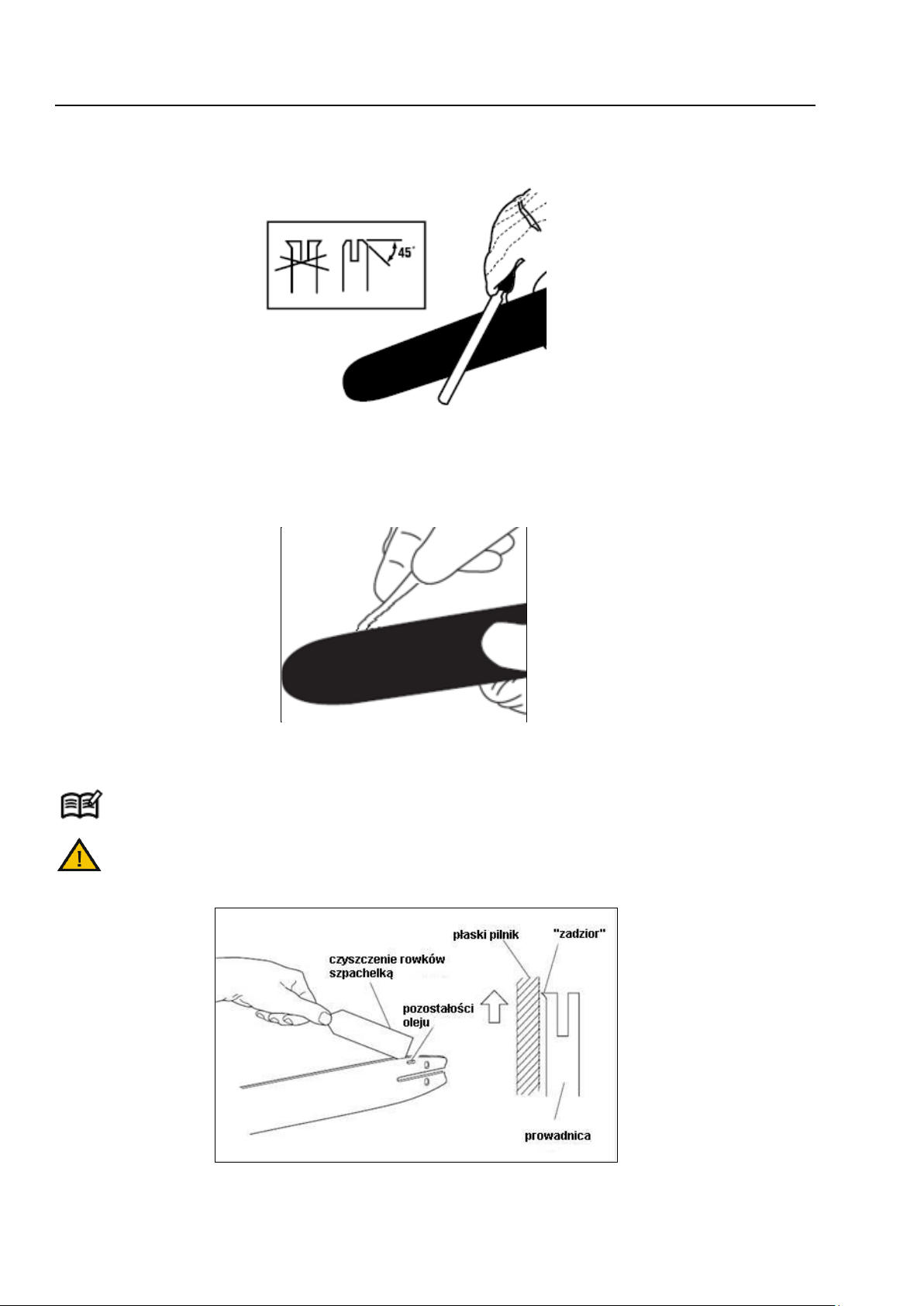

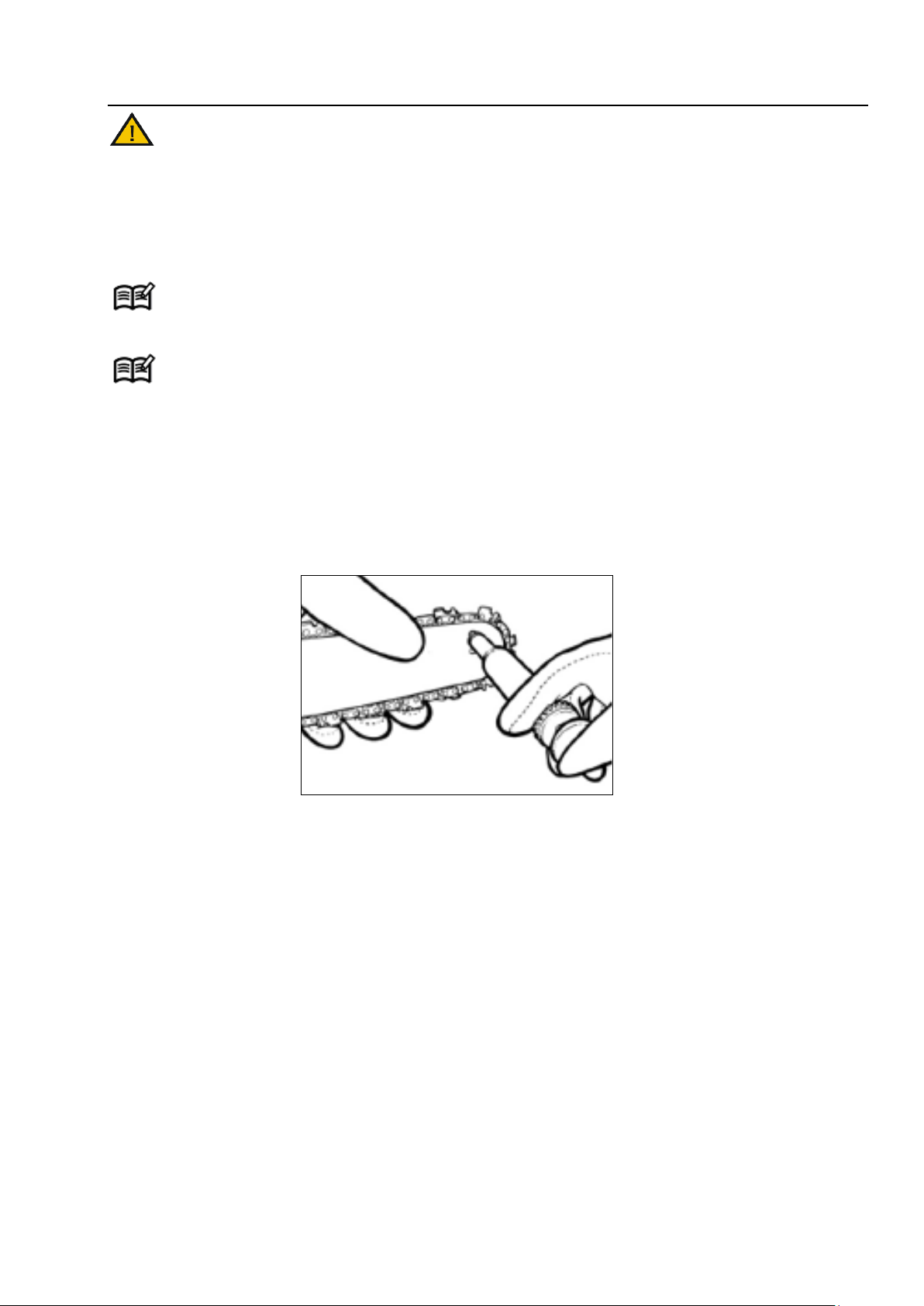

7.2 Konserwacja prowadnicy .............................................................................................. 33

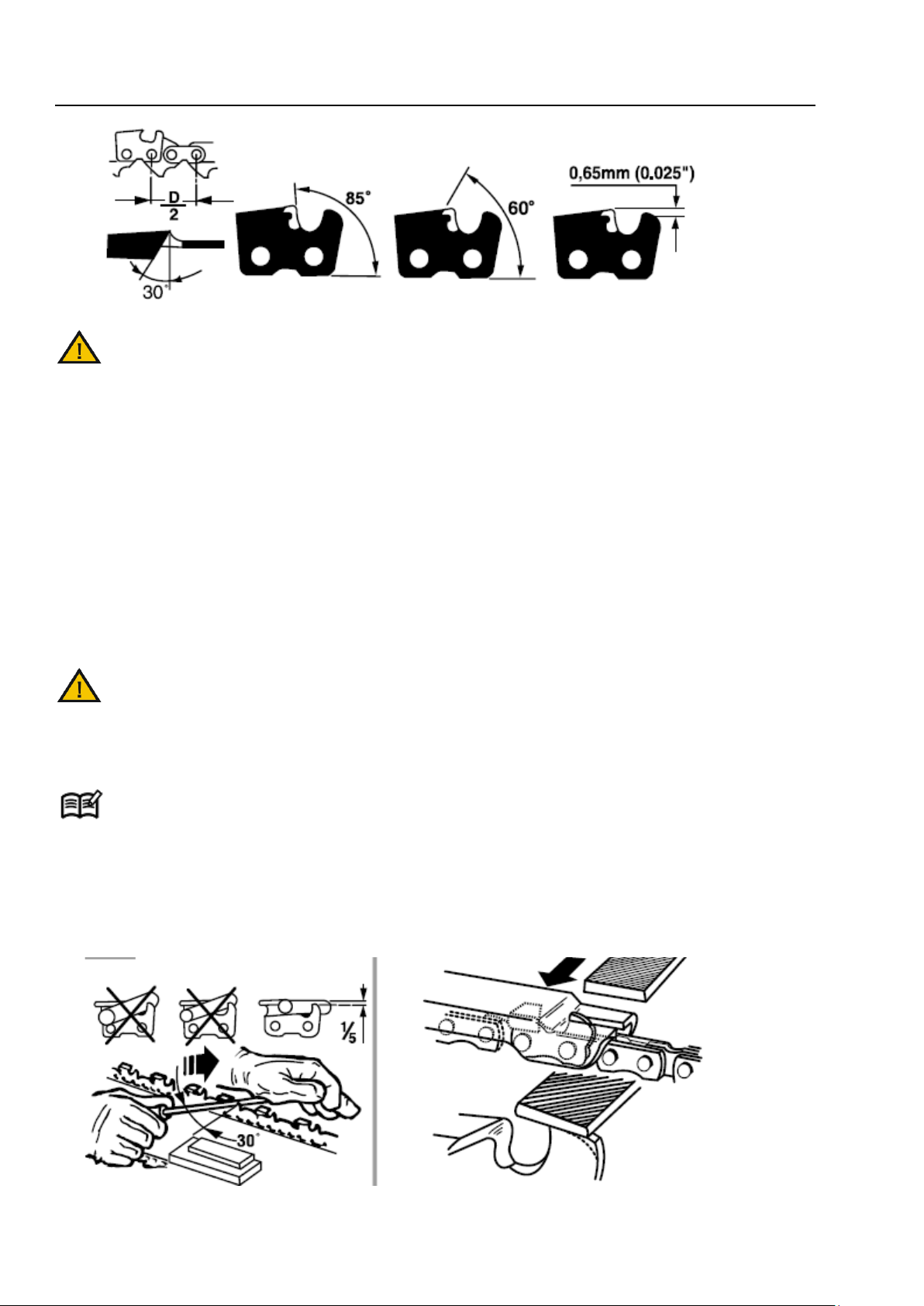

7.3 Ostrzenie łańcucha ........................................................................................................ 35

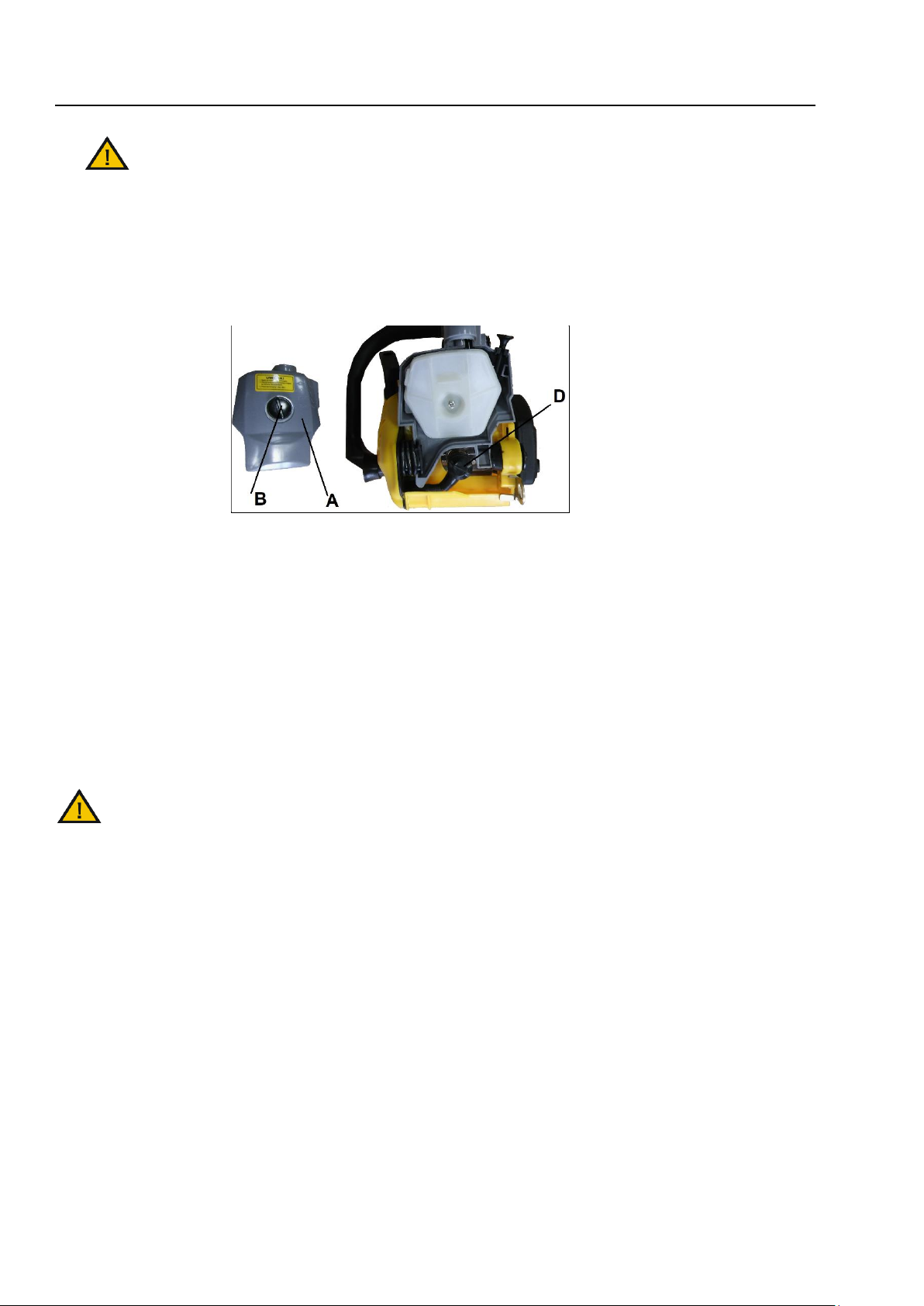

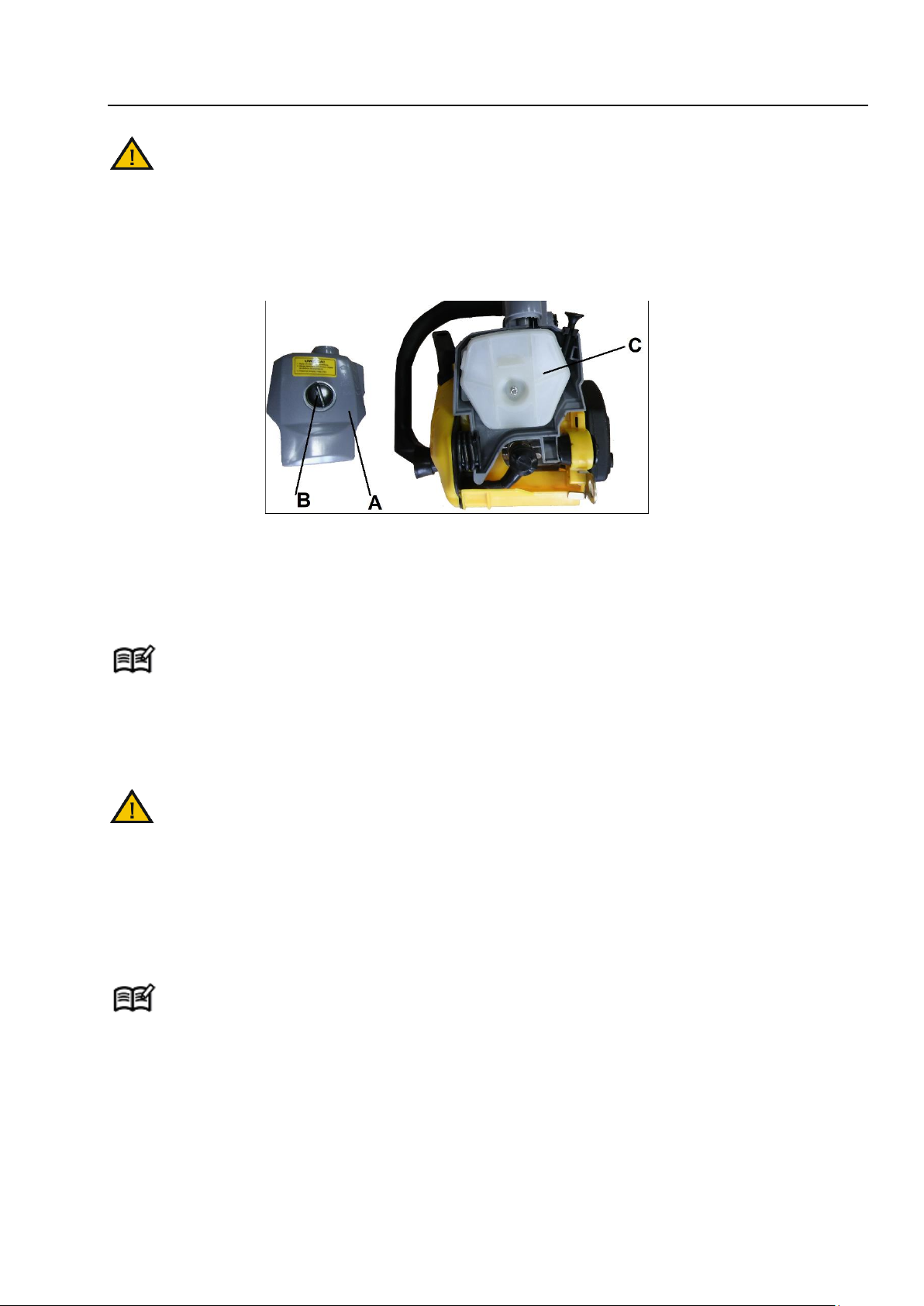

7.4 Filtr powietrza ................................................................................................................ 37

6

7.5 Filtr paliwa ...................................................................................................................... 37

7.6 Świeca zapłonowa ......................................................................................................... 38

7.7 Regulacja gaźnika ......................................................................................................... 38

7.8 Przechowywanie ............................................................................................................ 38

7.9 Transport........................................................................................................................ 39

7.10 Zamawianie części zamiennych .............................................................................. 39

8. Plan wyszukiwania usterek ................................................................................................. 40

9. Gwarancja ........................................................................................................................... 41

10. Usuwanie odpadów i recycling ........................................................................................... 41

11. Ryzyko resztkowe ............................................................................................................... 42

7

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy pilarki. Komplet powinien zawierać:

- korpus pilarki

- prowadnica

- łańcuch

- osłona prowadnicy

- ostroga ograniczająca

- śruba imbusowa do montażu ostrogi – 2 szt.

- komplet narzędzi: klucz uniwersalny, klucz imbusowy, śrubokręt

- pojemnik na mieszankę

- instrukcja obsługi

- karta gwarancyjna

2. Przeznaczenie

Pilarka jest przeznaczona wyłącznie do cięcia drewna: kłód, gałęzi, tarcicy i podobnych materiałów

oraz do podcinania i ścinania drzew w warunkach przydomowych. Każde inne jej wykorzystanie jest sprzeczne
z przeznaczeniem (np. przecinanie murów, tworzyw sztucznych, czy środków spożywczych) i może stanowić
poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Pilarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad
w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel pilarki i/lub osoba ją obsługująca.

Pilarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w

przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej
działalności zarobkowej.

3. Opis ogólny

3.1 Opis działania

Pilarka spalinowa tnie drewno za pomocą łańcucha umieszczonego na prowadnicy, przesuwającego się z
dużą szybkością prostopadle do płaszczyzny cięcia. Łańcuch jest wprowadzany w ruch za pomocą silnika
zasilanego mieszanką paliwową. Odpowiednie smarowanie łańcucha zapewnia olej. Urządzenie jest
wyposażone w zabezpieczenia - osłony, które chronią przed elementem tnącym dłonie osoby obsługującej, oraz
w hamulec łańcucha.

8

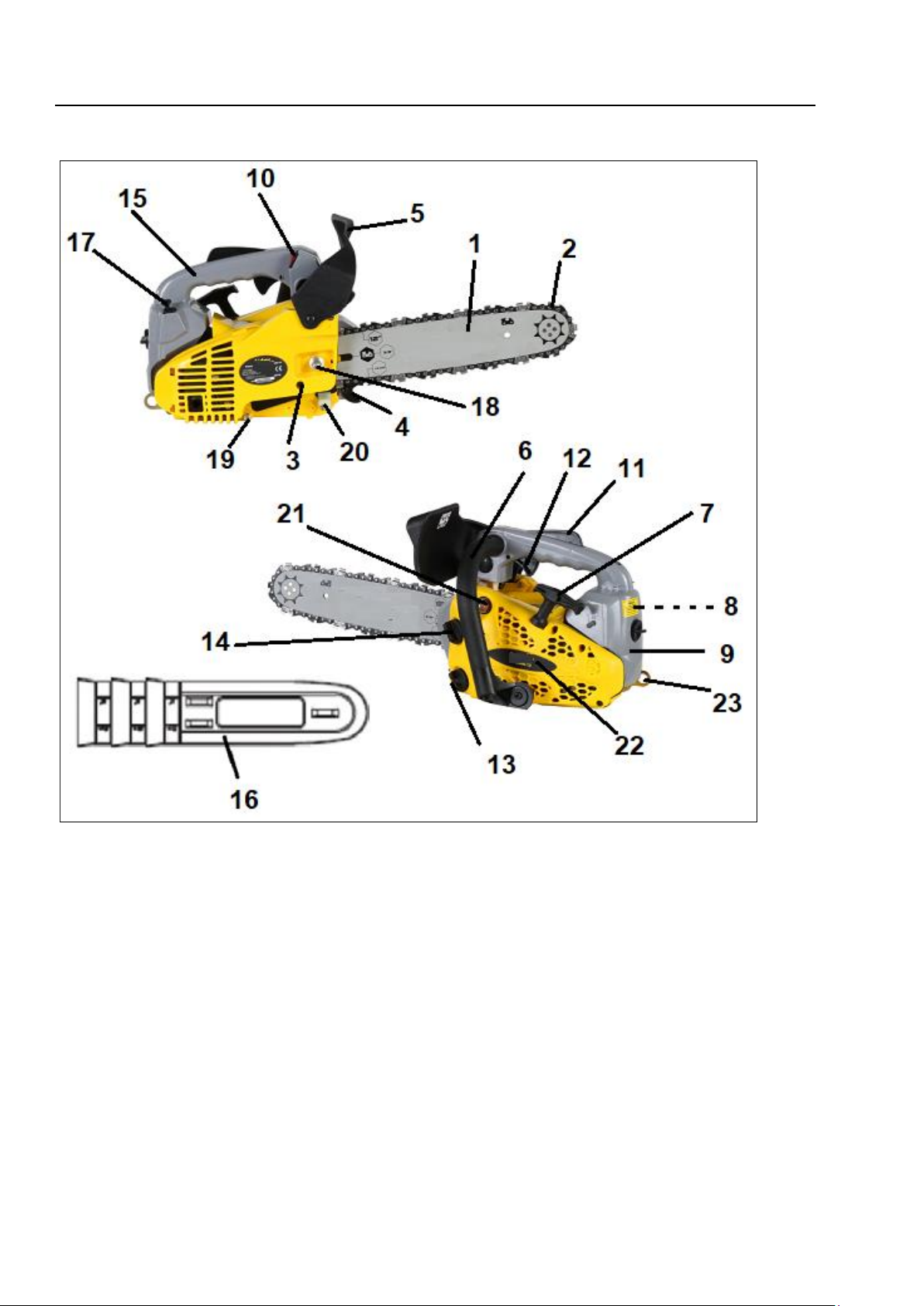

3.2 Elementy pilarki

Rys. 1

1. Prowadnica łańcucha

2. Łańcuch tnący

3. Śruba napinania łańcucha

4. Ostroga ograniczająca

5. Dźwignia hamulca łańcucha/ przednia osłona dłoni

6. Uchwyt przedni

7. Uchwyt linki rozrusznika

8. Świeca zapłonu i filtr powietrza (niewidoczne na rysunku)

9. Osłona filtra powietrza

10. Wyłącznik O/I

11. Blokada dźwigni gazu

12. Dźwignia gazu

13. Korek zbiornika oleju

14. Korek zbiornika paliwa (w środku filtr paliwa)

15. Uchwyt główny

16. Osłona prowadnicy

9

17. Dźwignia ssania

18. Nakrętka mocująca osłonę boczną prowadnicy

19. Śruba mocująca osłonę boczną prowadnicy

20. Chwytak łańcucha

21. Pompka paliwa

22. Obudowa rozrusznika

23. Zaczep do montażu uprzęży

Przed złożeniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy pilarki.

3.3 Dane techniczne

Model

RG2630-A5

Pojemność skokowa silnika

25,4 cm

3

Typ silnika

RY1E34FC

Moc znamionowa silnika

0,7 kW/8500 obr/min

Maksymalny moment obrotowy

0,95 Nm/6500 obr/min

Długość cięcia

24 cm

Długość prowadnicy

12” (30,5 cm)

Podziałka łańcucha

(3/8”), 9.525 mm

Liczba obrotów biegu jałowego

3300+/-300/min

Max liczba obrotów z kompletnym cięciem

11000 min

-1

Pojemność zbiornika na paliwo

230 cm

3

Pojemność zbiornika na olej

160 cm

3

Funkcja antywibracyjna

tak

Uzębienie koła łańcuchowego

6 zębów x 9,525 mm

Hamulec łańcucha

tak

Sprzęgło

tak

Automatyczne smarowanie łańcucha

tak

Łańcuch o niewielkiej sile odbicia

tak

Waga netto bez łańcucha i szyny prowadzącej

3,5 kg

Zużycie paliwa (specyficzne)

ok. 560 g/kWh

Paliwo

mieszanka benzyny bezołowiowej i
oleju 2T w stosunku 30:1

Poziom ciśnienia akustycznego L

pA

99,0 dB(A), k=3dB(A)

Zmierzony poziom mocy akustycznej L

WA

99,2 dB(A), k=3,0 dB(A)

Gwarantowany poziom mocy akustycznej L

WA

113 dB(A)

Wibracje a

hv

: (uchwyt przedni) max

9,0 m/s2, k=1,5 m/s

2

Wibracje a

hv

: (uchwyt główny) max

8,5 m/s2, k=1,5 m/s

2

Rodzaj łańcucha

3/8 LP-44 Kangxin

Rodzaj prowadnicy

AP12-44-509P Kangxin

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania
urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

10

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy pilarki, w zależności od
sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które
niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.

Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych
znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te
należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty
czytelności należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie pilarki.

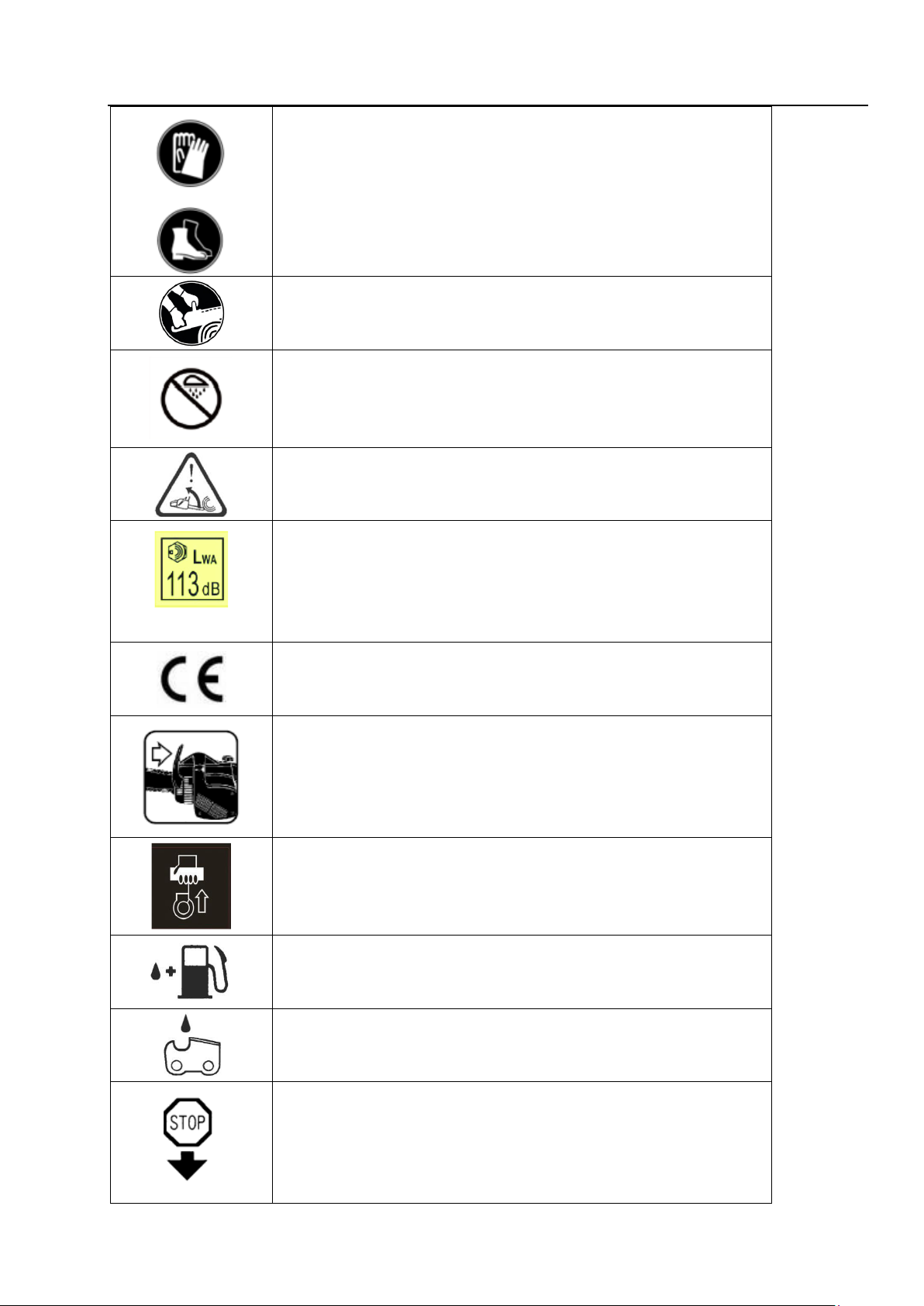

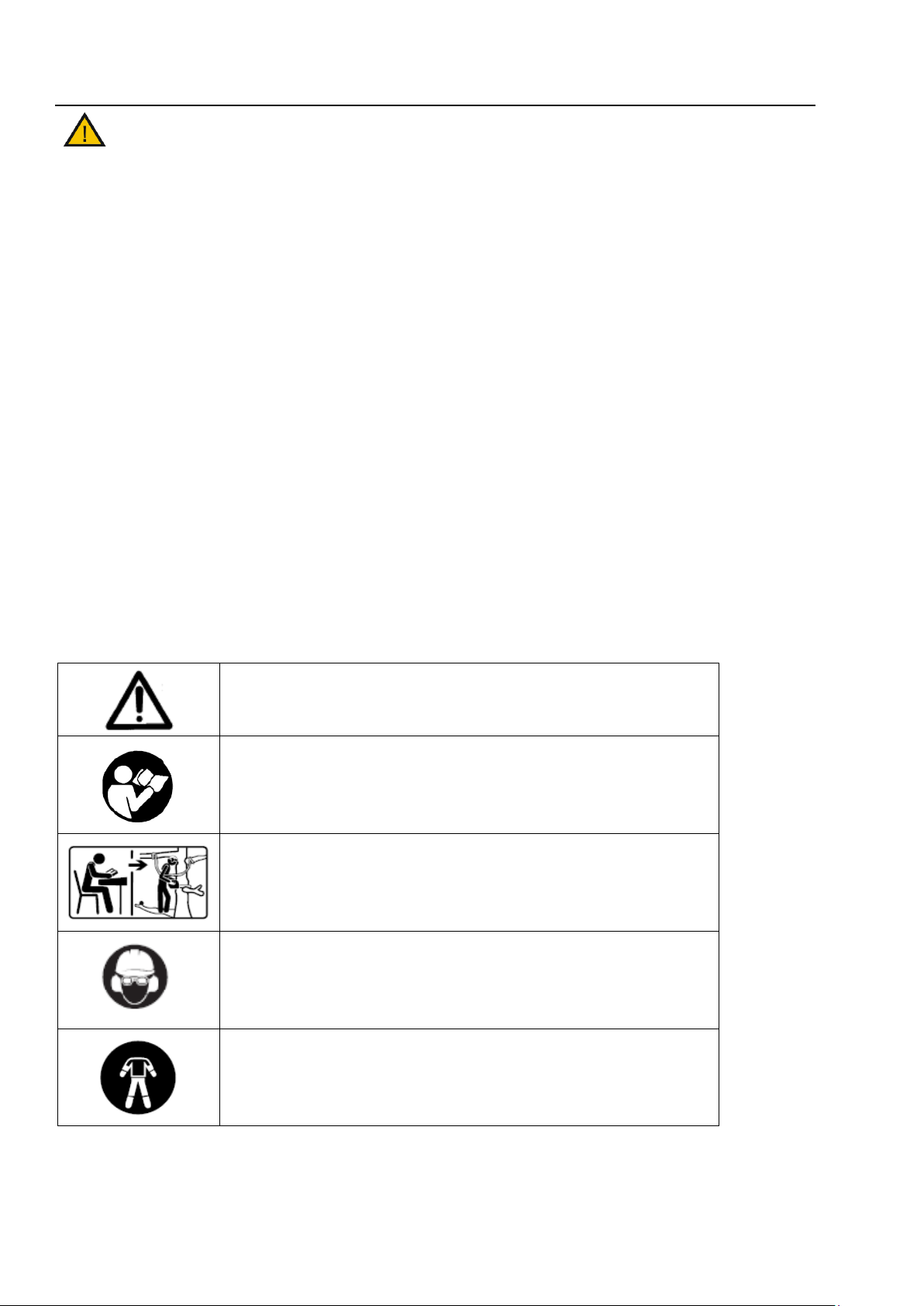

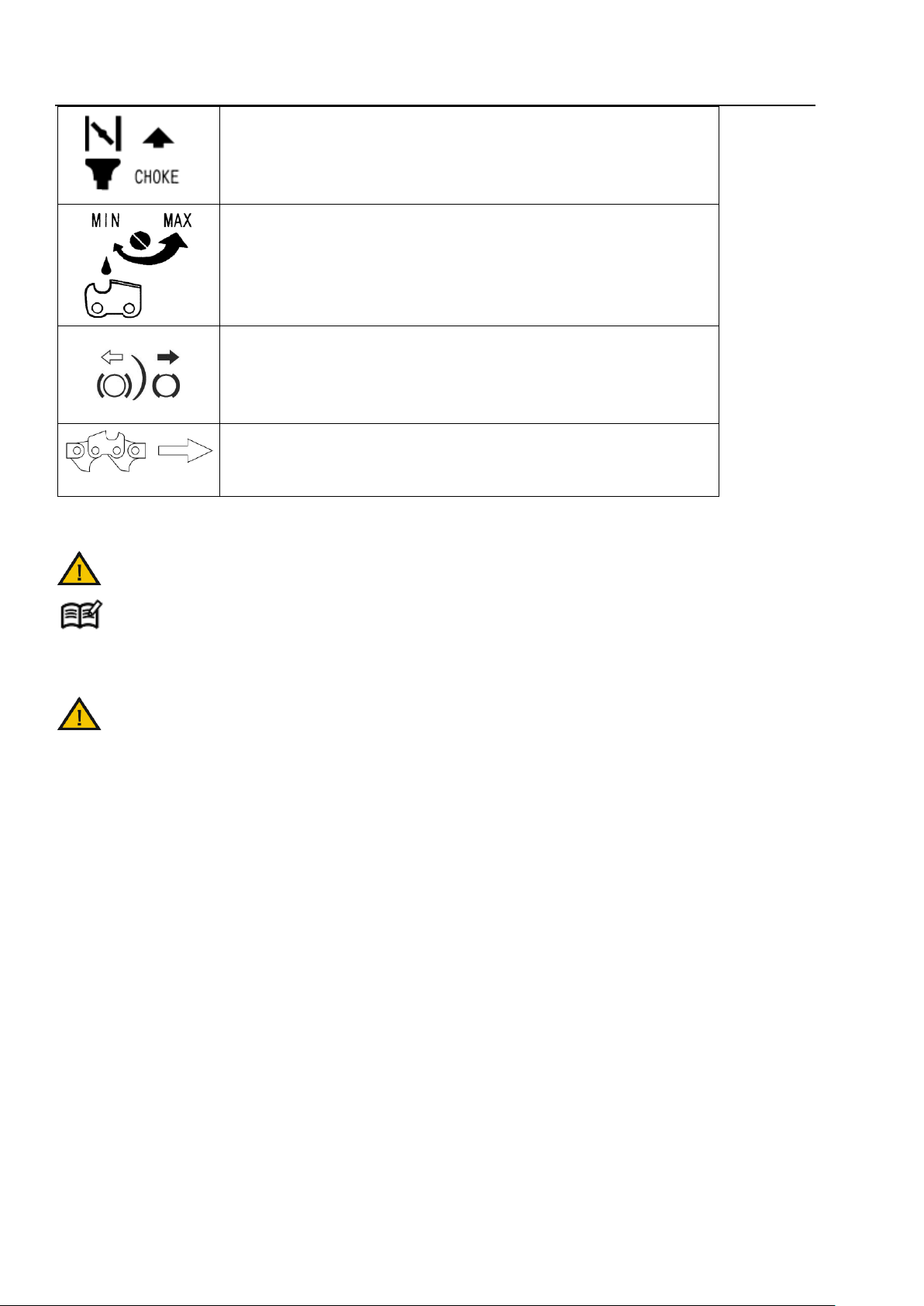

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu).

UWAGA! Zachowaj szczególną ostrożność!

Przed pierwszym uruchomieniem dokładnie przeczytaj instrukcję
obsługi pilarki i stosuj się do wszystkich zawartych w niej
wskazówek.

Osoba pracująca na wysokości musi mieć odpowiednie
uprawnienia i zapoznać się z instrukcją obsługi urządzenia i
wskazówkami w niej zawartymi.

Pracuj wyłącznie w okularach lub w masce ochronnej na twarz i w
ochronnikach słuchu. Jeśli pracujesz w terenie, gdzie występuje
ryzyko uderzenia spadającym przedmiotem, załóż kask ochronny
(najlepiej dźwiękoszczelny).

Do pracy zakładaj odpowiednie środki ochrony osobistej.
Do pracy zakładaj rękawice ochronne odporne na przecięcie.
Do pracy zakładaj solidne obuwie z podeszwą antypoślizgową.

11

Używaj obu rąk do pracy pilarką.

Nie korzystaj z urządzenia w czasie deszczu.

Nigdy nie tnij czubkiem prowadnicy – niebezpieczeństwo odrzutu,
które może prowadzić do ciężkich obrażeń ciała.

Gwarantowany poziom mocy akustycznej.
Produkt odpowiada standardom bezpieczeństwa.

Zwolnij hamulec przed uruchomieniem urządzenia.
Uchwyt rozrusznika.
Miejsce wlewu mieszanki paliwa.

Miejsce wlewu oleju do smarowania łańcucha.

Operowanie włącznikiem - Przełączenie włącznika w pozycję " O "
zatrzymuje silnik natychmiast.
Umiejscowienie: Po prawej stronie z przodu uchwytu głównego.

12

Operowanie dźwignią ssania - Wyciągnij dźwignię ssania, otwórz
ssanie. Po uruchomieniu pilarki i wciśnięciu dźwigni gazu ssanie się
automatycznie wyłączy.
Umiejscowienie: Po prawej stronie korpusu pilarki.

Regulacja pompy smarowania łańcucha.

Gdy przekręci się śrubokrętem w pozycję "MAX" jest większe
smarowanie łańcucha, a w pozycję "MIN" - mniejsze.

Umiejscowienie: Pod spodem pilarki.

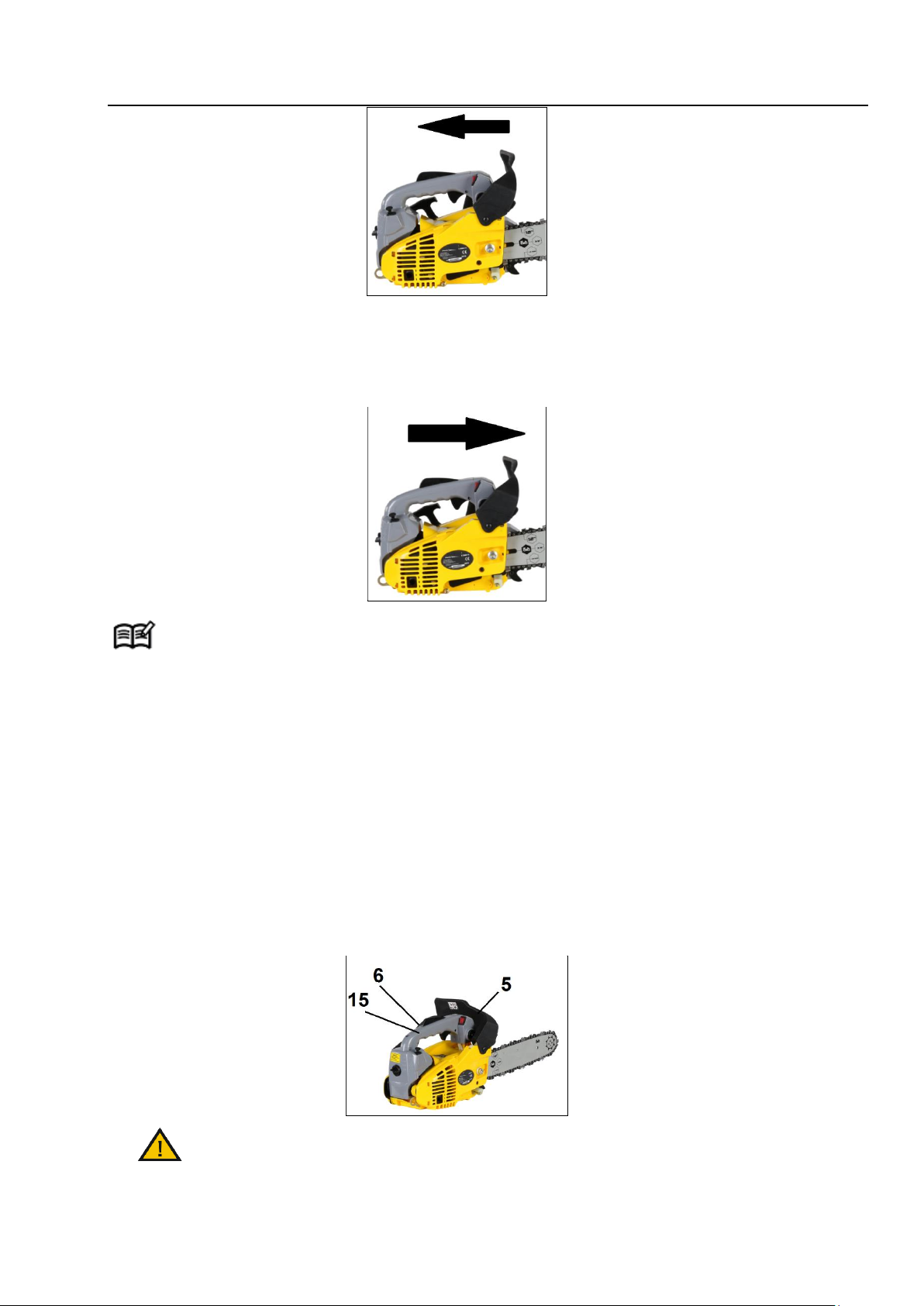

Pokazuje kierunek, w którym jest zwalniany hamulec łańcucha (pusta
strzałka/ do siebie) lub włączany (pełna strzałka/ od siebie) trzymając
maszynę w pozycji pracy.
Umiejscowienie: Osłona boczna z hamulcem.

Pokazuje kierunek zakładania łańcucha.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu

uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i
zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami pilarki przed jej montażem.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją
obsługi, używać urządzenia.

• Pilarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.

• Nie używaj pilarki do innych celów niż cięcie drewna.

• Nie uruchamiaj, ani nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby

(szczególnie małe dzieci oraz zwierzęta domowe). Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie
obszaru, w którym pracujesz. Odwrócenie uwagi w trakcie cięcia może prowadzić do utraty kontroli nad
urządzeniem.

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.

• Upewnij się, że miejsce Twojej pracy oraz jego bezpośrednia okolica są należycie przygotowane –
uprzątnięte. Jeśli podcinasz drzewo sprawdź, czy nie ma na nim suchych gałęzi, które mogą spaść na
Ciebie podczas pracy.

13

• Do cięcia, regulacji oraz naprawy pilarki zawsze zakładaj środki ochrony osobistej: okulary i nauszniki

ochronne. Zalecamy dodatkowe środki ochrony głowy, rąk i nóg. Jeśli pracujesz w miejscu, w którym
istnieje jakiekolwiek ryzyko uszkodzenia głowy (np. przez spadające gałęzie), załóż kask ochronny.

• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie tnij drewna na boso oraz w

niezapinanym i lekkim obuwiu. Unikaj noszenia rozpuszczonych włosów, luźnej odzieży z wiszącymi
sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części pilarki.

• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj pilarki, jeśli brak
w niej jakichkolwiek elementów lub gdy mocowania są luźne (niedokręcone).

Bezpieczna praca z urządzeniem:

Z e względu na bezpieczeństwo hamulec pilarki jest fabrycznie załączony, należy go zwolnić przed

rozpoczęciem pracy.

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliże prowadnicy

z obracającym się na niej łańcuchem. Niebezpieczeństwo doznania poważnych obrażeń.

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość

eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały, zrozumiały

i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

• Nie uruchamiaj pilarki przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie

temperatury.

• Nigdy nie używaj pilarki w deszczu, ani w mokrym środowisku.

• Nigdy nie uruchamiaj pilarki w zamkniętych lub źle przewietrzanych pomieszczeniach;

niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.

• Do pracy pilarką miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.

• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem

alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.

• Nigdy nie zostawiaj pilarki w miejscu pracy bez nadzoru.

Zatrzymaj silnik za każdym razem, gdy pozostawiasz pilarkę. Podczas przerw w pracy odłóż

urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

• Nie pracuj przy użyciu urządzenia, które jest niekompletne, nieprawidłowo wyregulowane, źle
zmontowane, uszkodzone (np. z niedziałającym włącznikiem) lub przebudowane bez zgody producenta.

• Sprawdzaj łańcuch przed każdym uruchomieniem.

• Nie przeciążaj urządzenia, nie zmieniaj ustawień regulatora przy silniku.

• Nie pracuj w pobliżu palnych cieczy, gazów lub pyłów - niebezpieczeństwo pożaru lub wybuchu.

• Nie wolno palić tytoniu podczas pracy pilarką oraz na obszarze, na którym sporządzasz mieszankę

paliwa, dolewasz paliwo lub przechowujesz mieszankę, czy samo urządzenie. Wyeliminuj wszystkie
źródła iskier lub płomieni, takie jak np. ognisko, czy inna praca, która powoduje iskrzenie.

14

• Uważnie obchodź się z paliwem; rozlane posprzątaj.

• Zachowuj zawsze stabilną pozycję ciała – stój w lekkim rozkroku, utrzymuj równowagę i używaj pilarki

tylko stojąc na stabilnym, pewnym i równym podłożu. Śliskie podłoże, ukryte w nim dziury lub niestabilna
pozycja (np. na drabinie) mogą spowodować utratę równowagi lub kontroli nad urządzeniem zwłaszcza
w nieoczekiwanej sytuacji.

• Przenoś pilarkę wyłączoną, trzymając za przedni uchwyt, z łańcuchem tnącym odwróconym od ciała.
Używaj osłony prowadnicy.

• Przed uruchomieniem pilarki upewnij się, że prowadnica i łańcuch pilarki niczego nie dotykają.

• Zawsze mocno trzymaj pilarkę prawą ręką za główny i lewą za przedni uchwyt. Trzymanie pilarki w

odwrotny sposób zwiększa ryzyko zranień i jest niedozwolone.

• Nie pracuj pilarką na wysokości powyżej ramion, nie używaj jej na drzewie, ani na drabinie.

• Podczas pracy w rowach, obniżeniach, wykopach, czy warunkach ograniczonej swobody ruchu należy

ciągle zwracać uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia wskutek zatrucia!

• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku
koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysoką koncentracją
spalin – niebezpieczeństwo wypadku!

• Nigdy nie puszczaj pilarki w czasie pracy.

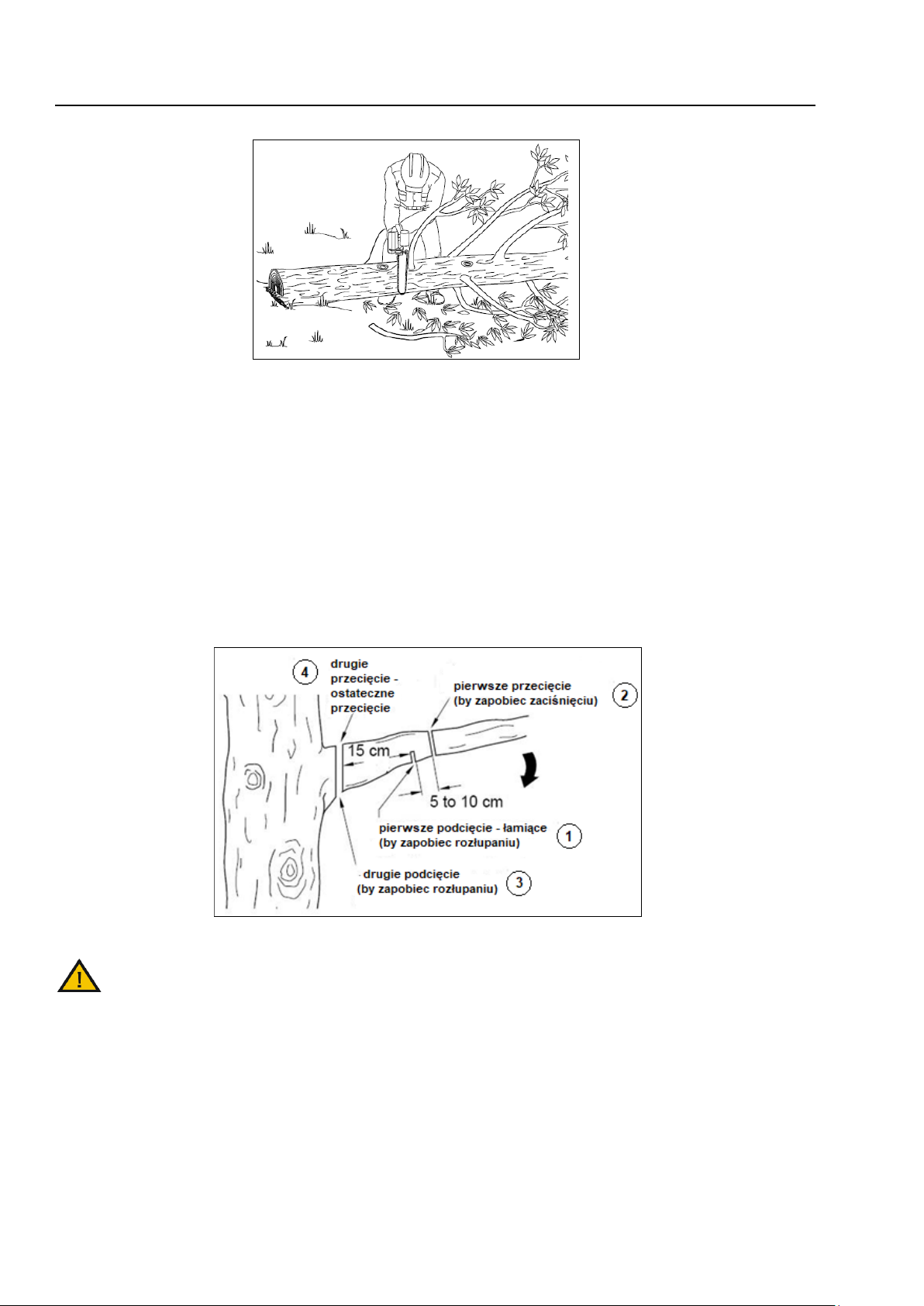

• Przepiłowując naprężoną gałąź licz się z możliwością jej odskoczenia. Gdy przestanie działać siła

naprężająca włókna drewna, gałąź może Cię uderzyć i/lub wyrwać Ci pilarkę spod kontroli.

• Zachowuj szczególną ostrożność podczas piłowania poszycia i młodych drzew. Pilarka może pochwycić
cienkie gałęzie i wyrzucić je w Twoją stronę.

• Nie dotykaj łańcucha przy pracującym silniku.

• Podczas pracy łańcucha mogą być wyrzucane śladowe ilości oleju (łańcuch jest nasmarowany olejem).

Pryskanie oleju na powierzchnię, po której się poruszamy, może grozić poślizgnięciem.

• Podczas pracy urządzeniem emitowane są pyły i mgiełki (drzewne i olejowe), które mogą stanowić
zagrożenie dla zdrowia (zwłaszcza u alergików). Podczas intensywnego ich występowania używaj
osłony twarzy.

• Narażenie na wibracje poprzez długotrwałe stosowanie narzędzi ręcznych może powodować
uszkodzenie naczyń krwionośnych lub nerwów w palcach, dłoniach i stawach u osób szczególnie
narażonych na wady układu krążenia lub opuchlizny. Dłuższa praca urządzenia może powodować
zakłócenia w ukrwieniu rąk spowodowane wibracjami. Jeśli pojawią się symptomy takie jak odrętwienie,
ból, osłabienie, przebarwienia lub zmiany skóry, brak czucia w palcach, dłoniach lub stawach przerwij
pracę i skonsultuj się z lekarzem. System amortyzatorów tłumiących drgania nie gwarantuje, że wyżej
wymienione problemy nie będą występowały. Użytkownicy, którzy regularnie używają narzędzi
ręcznych z napędem mechanicznym muszą kontrolować stan zdrowia oraz stan stosowanych przez
nich narzędzi. Czas pracy można wydłużyć używając odpowiednich rękawic lub robiąc regularne
przerwy, aby uniknąć ryzyka „białych palców”.

Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały łatwopalne

(np. suchą trawę, liście, korę, czy paliwo). Nie dotykaj takich materiałów rozgrzaną powierzchnią tłumika –
niebezpieczeństwo pożaru!

• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową
producenta.

4.4 Wskazówki dotyczące pracy jedną ręką na wysokości.

Podczas użytkowania tej pilarki na drzewie lub linie, postępuj zgodnie z poniższymi wskazówkami, w celu

15

zminimalizowania ryzyka:

1. Pracuj wyłącznie z ziemi, jeśli nie jesteś odpowiednio przeszkolony i uprawniony do pracy na wysokości
oraz prawidłowo wpięty w uprząż, linę, itp.

2. Użytkownik musi być przeszkolony z głównych technik dotyczących bezpiecznego wspinania i
bezpiecznych pozycji pracy oraz być wyposażony w uprząż, linę, zaczepy, karabińczyki i inne potrzebne
wyposażenie niezbędne do zachowania bezpieczeństwa, odpowiednich pozycji pracy użytkownika i sprzętu.

3. Pracując na wysokości (z liną i uprzężą) nigdy nie pracuj sam. Przed rozpoczęciem pracy upewnij się, że
osoba towarzysząca Ci na ziemi, również jest zaznajomiona z obsługą pilarki. Osoba która będzie
pracowała z poziomu ziemi w celu zapewnienia asekuracji musi być odpowiednio przeszkolona z
odpowiednich procedur awaryjnych, musi być obecna i musi pomagać operatorowi pilarki.

4. Osoba pracująca na poziomie podłoża musi sprawdzić pilarkę, uzupełnić mieszankę paliwową, uruchomić
pilarkę, pozwolić się jej rozgrzać i zgasić silnik zanim zostanie podana użytkownikowi pracującemu na
wysokości.

5. Pilarka jest wyposażona w specjalny zaczep (Rys. 2 poz.III A), by można było zaczepić ją do Twojej uprzęży
(przy zgaszonym silniku).

6. Jeżeli pilarka będzie przepinana między różnymi elementami mocowania, upewnij się że będzie
zabezpieczona w nowym punkcie zanim zwolnisz ja z poprzedniego punktu zaczepienia.

7. Aby pracować dwoma rękoma musisz przyjąć bezpieczną pozycję na wysokości bioder gdy tniesz elementy
poziome i na wysokości brzucha gdy tniesz pionowe elementy.

8. Jeżeli będziesz pracował blisko gałęzi rosnącej pionowo w górę drzewa, a siła boczna w stosunku do pozycji
roboczej będzie niska, stabilna postawa nóg powinna być wystarczająca dla zachowania bezpiecznej
pozycji roboczej. Jeśli sama prawidłowa postawa nie jest wystarczająca do utrzymania równowagi, do
dodatkowego podparcia użyj uprzęży w formie pętli (Rys. 2, poz. II).

9. Jeżeli będziesz pracował dalej od wspomnianej pionowej gałęzi, podejmij dodatkowe środki
bezpieczeństwa aby zredukować wzrastające siły boczne i im przeciwdziałać. Zrób to przez poprowadzenie
liny głównej wokół dodatkowego uchwytu zawieszenia lub przez użycie regulowanego zaczepu biegnącego
od uprzęży do dodatkowego zawieszenia (Rys. 2, poz. IV)

16

Rys. 2

Trzymanie pilarki w jednej ręce jest możliwe jedynie gdy:

a) użytkownik nie ma możliwości przyjęcia bezpiecznej, stabilnej pozycji aby trzymać piłę w dwóch rękach
b) jedna z rąk jest potrzebna do zabezpieczenia bezpiecznej i stabilnej pozycji pracy

4.5 Bezpieczna konserwacja i przechowywanie

• Sprawdź, czy wszystkie elementy są dobrze dokręcone oraz czy urządzenie jest kompletne i

nieuszkodzone. Pamiętaj o sprawdzaniu wszystkich zabezpieczeń. Przed użyciem zleć naprawę
uszkodzonych części.

• Starannie konserwuj pilarkę. Sprawdzaj czy ruchome części prawidłowo funkcjonują i nie są
zablokowane.

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez producenta.

• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.

• Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani

smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

• Zakładając łańcuch używaj zawsze rękawic ochronnych.

• Stosuj się do instrukcji smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo

naprężony lub nasmarowany łańcuch może się zerwać lub zwiększać ryzyko odrzutu.

• Przechowując pilarkę zawsze zakładaj osłonę na prowadnicę.

• Ze względów bezpieczeństwa zużyte i uszkodzone części należy bezzwłocznie wymieniać.

17

• Używaj wyłącznie oryginalnych części zamiennych i elementów wyposażenia, które zostały

dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty
roszczeń z tytułu gwarancji.

4.6 Zabezpieczenia w urządzeniu

• Wyłącznik O/I (Rys. 1, poz. 10) - zatrzymuje natychmiast silnik po jego wyłączeniu pozycji (O). Wyłącznik
O/I musi być ustawiony w pozycji ( I ), aby (na nowo) uruchomić silnik.

• Blokada dźwigni gazu (Rys. 1, poz. 11) - zapobiega przypadkowemu przyspieszeniu silnika. Dźwignia gazu
może zostać przyciśnięta tylko wtedy, gdy blokada dźwigni gazu jest przyciśnięta.

• Chwytak łańcucha (Rys. 1, poz. 20) - zmniejsza zagrożenie zranień, gdyby łańcuch pilarki zerwał się lub
ześlizgnął w czasie gdy pracuje silnik. Chwytak łańcucha powinien złapać uderzający o niego łańcuch.

• Dźwignia hamulca łańcucha i przednia osłona dłoni (Rys. 1, poz. 5) – element zabezpieczający, który
natychmiast zatrzymuje łańcuch. W przypadku odrzutu dźwignię można też uruchamiać ręcznie. Osłona chroni
lewą dłoń użytkownika, jeżeli ześlizgnie się ona z przedniego uchwytu. Nigdy nie zamieniaj jej na żaden
nieoryginalny zamiennik, ponieważ jej sposób zamocowania i kształt wpływają na bezpieczeństwo dłoni w
momencie odrzutu.

• Niskoodrzutowy łańcuch pilarki (Rys. 1, poz. 2) - pomaga w amortyzowaniu odrzutów przy pomocy specjalnie
zaprojektowanych elementów zabezpieczających.

• Ostroga ograniczająca (Rys. 1, poz. 4) - zwiększa stabilność przy wykonywaniu cięć pionowych i ułatwia
piłowanie.

4.7 Zagrożenia, których należy być świadomym podczas wykonywania cięcia

Poniżej opisane sytuacje mogą spowodować utratę kontroli nad pilarką, a w konsekwencji ciężkie zranienia
użytkownika. Są wynikiem niewłaściwej pracy z urządzeniem – niepewnego uchwytu pilarki, pracy na
niepewnym podłożu, cięcia powyżej wysokości ramion, tępym, źle naprężonym lub niezalecanym przez
producenta łańcuchem bądź nieoryginalną prowadnicą.

Podczas pracy z pilarką mogą nastąpić następujące sytuacje:

• Szarpnięcie urządzenia do przodu – powstaje, jeżeli tniesz po dolnej stronie prowadnicy. Aby zapobiec

temu zjawisku pewnie trzymaj urządzenie w obu rękach i opieraj podczas pracy ostrogę ograniczającą o
drewno.

• Odrzut (czyli nagły ruch prowadnicy skierowany do tyłu w kierunku użytkownika) - powstaje jeżeli piłujesz

pilarką łańcuchową po górnej części prowadnicy. Pilarka posiada prowadnicę i łańcuch, które zmniejszają
ryzyko wystąpienia odrzutu, ale go nie eliminują. Aby mu zapobiec zachowaj stabilną pozycję ciała, pewnie
trzymaj urządzenie w obu rękach (palce i kciuk muszą obejmować uchwyty) i prowadnicę prowadź
wyłącznie w płaszczyźnie szczeliny po przejściu pilarki, a więc unikając zakantowania lub skręcania w
szczelinie. Piłuj z wysoką prędkością obrotową silnika.

Unikaj odrzutów, odrzut może spowodować poważne kalectwo lub śmierć.

• Odbicie – powstaje wskutek zetknięcia się końcówki prowadnicy z jakimś przedmiotem lub gdy drewno

spowoduje zacięcie się pilarki łańcuchowej w trakcie cięcia. Aby temu zapobiec zawsze pewnie trzymaj
pilarkę w obu dłoniach, unikaj piłowania końcówką prowadnicy lub piłowania powyżej wysokości barków.

W momencie wystąpienia jednego z powyższych zagrożeń nigdy nie puszczaj pilarki. Stój stabilnie w rozkroku,
ciało i ramiona ustaw w takiej pozycji, aby zamortyzować tę dodatkową siłę i natychmiast wyłącz urządzenie.

18

Stosuj się do instrukcji producenta dotyczących ostrzenia i konserwacji pilarki - zbyt nisko ustawione

ograniczniki głębokości zwiększają skłonność pilarki do odrzutów i odbić.

Jeżeli dojdzie do zaklinowania podczas cięcia:

a) wyłącz pilarkę i przymocuj bezpiecznie do wnętrza drzewa (np. w kierunku pnia) lub przymocuj do

oddzielnej liny,

b) usuń pilarkę z nacięcia przez podnoszenie gałęzi na tyle na ile jest to możliwe,
c) jeżeli jest to konieczne użyj piły ręcznej albo innej pilarki aby uwolnić zaklinowaną pilarkę, przez

dokonanie nacięcia 30 cm od zaklinowanego urządzenia.
Bez względu na to czy będziesz używał piły ręcznej czy pilarki łańcuchowej aby uwolnić zaklinowaną pilarkę,
zawsze dokonuj nacięć na zewnątrz (w kierunku końcówek gałęzi), aby uwalniana piła łańcuchowa nie
spadła wraz z odcinanymi kawałkami drzewa.

4.8 Wskazówki bezpieczeństwa dotyczące mieszanki paliwowej

• Ostrożnie obchodź się z benzyną oraz z gotową mieszanką. Są wysoce łatwopalne, a opary mogą być

wybuchowe.

• Używaj wyłącznie atestowanych pojemników na benzynę i mieszankę (np. pojemnika znajdującego się

na wyposażeniu).

• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie uzupełniaj

mieszanki ani podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Wyłącz silnik i odczekaj

przynajmniej 2 minuty zanim dolejesz mieszankę paliwa!

• Po dolaniu mieszanki do zbiornika dobrze dokręć korek paliwa i powycieraj rozlaną mieszankę paliwa,

przesuń urządzenie w inne miejsce przed uruchomieniem silnika.

• Uzupełniaj mieszankę na wolnym powietrzu.

• Nie pal tytoniu w trakcie uzupełniania paliwa.

• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani pilarki w

pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.

• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.

• Nie wdychaj oparów paliwa.

• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie

pozostałości ścinek drewna, nadmiernego smaru, itp.

5. Montaż

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.

5.1 Montaż ostrogi ograniczającej, prowadnicy i łańcucha

Aby łańcuch i prowadnica były nasmarowane olejem, UŻYWAJ TYLKO ORYGINALNEJ PROWADNICY.

Otwór smarowy (Rys. 3, poz. A) musi być wolny od zabrudzeń i osadów.

19

Rys. 3

1. Na korpusie pilarki odkręć nakrętkę (Rys. 4, poz. 18) i śrubę (Rys. 4, poz. 19) od mocowania osłony

bocznej prowadnicy.

Rys. 4

2. Przykręć ostrogę ograniczającą (Rys. 5, poz. 4) płaską stroną do korpusu urządzenia, zębami do góry,
za pomocą dwóch śrub.

Rys. 5

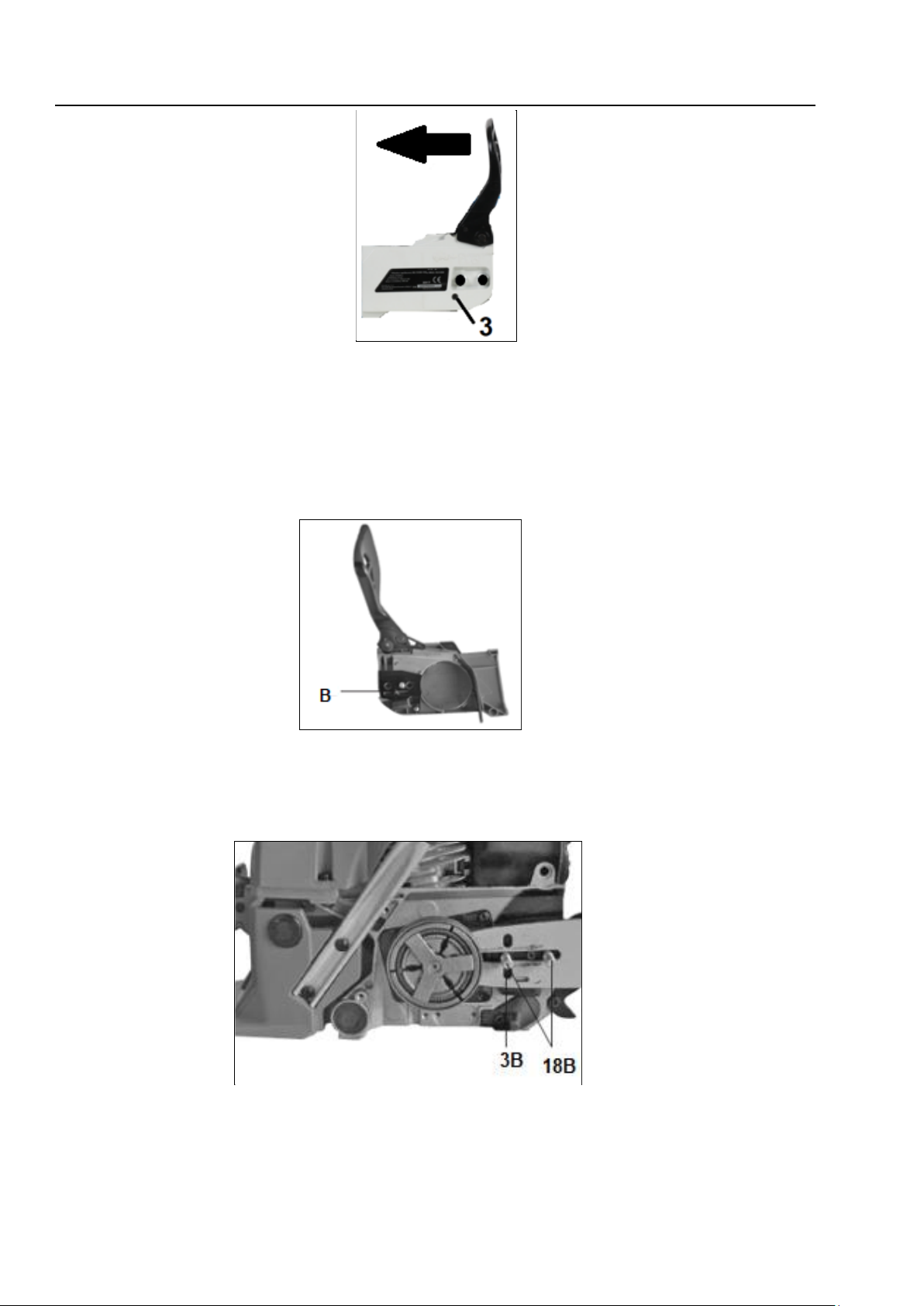

3. Przyciągnij (Zwolnij hamulec) dźwignię hamulca łańcucha na osłonie bocznej prowadnicy jak pokazuje
strzałka na Rys. 6.

20

Rys. 6

4. Za pomocą śrubokręta odkręć śrubę napinania łańcucha (Rys. 6 poz. 3) W KIERUNKU PRZECIWNYM

DO RUCHU WSKAZÓWEK ZEGARA, znajdującą się na osłonie bocznej prowadnicy.

5. Odkręć śrubę napinania łańcucha aż BOLEC (Rys. 7 poz. B) (wystająca końcówka) będzie pasował do
otworu w prowadnicy (Rys. 8, poz. 3B) i będzie można założyć osłonę boczną.

Rys.7

6. Załóż prowadnicę na urządzenie (Rys. 8, poz. 18B).

Rys. 8

7. Ułóż łańcuch w pętli, przy czym ostrza (Rys. 9, poz. A) powinny być ustawione wokół pętli W KIERUNKU

WSKAZÓWEK ZEGARA.

21

Rys. 9

8. Przełóż łańcuch dookoła koła zębatego (Rys. 10 poz. B) za sprzęgłem (Rys. 10 poz. C). Proszę zwróć
uwagę, czy ogniwa łańcucha są włożone pomiędzy zębami.

Rys. 10

9. Ułóż ogniwa prowadzące w rowku (Rys. 10 poz. D) i wokół końca prowadnicy.

10. Pociągnij prowadnicę łańcucha do przodu, aż łańcuch będzie dobrze przylegał. Upewnij się czy
wszystkie ogniwa napędowe znajdują się w rowku prowadnicy.

11. Załóż osłonę boczną z hamulcem i delikatnie przykręć nakrętką i śrubą zgodnie z ruchem wskazówek

zegara. Uważaj na to, aby bolec (Rys. 7 poz. B) pasował w otwór prowadnicy (Rys. 8 poz. 3B). Łańcuch
nie powinien przy tym zsunąć się z prowadnicy.

12. Napnij łańcuch tnący śrubą napinania łańcucha (Rys. 1, poz. 3) zgodnie z ruchem wskazówek zegara

- zgodnie z instrukcją poniżej.

13. Dokręć nakrętkę i śrubę mocowania osłony bocznej.

5.2 Napinanie łańcucha tnącego

Nieprawidłowo napięty łańcuch może się zerwać lub odskoczyć - niebezpieczeństwo doznania obrażeń.

Zawsze noś rękawice ochronne. Przed napinaniem łańcucha upewnij się że silnik jest zgaszony.
Sprawdzaj napięcie łańcucha przed każdym uruchomieniem i po każdej 1 godzinie cięcia.
Nowy łańcuch na początku rozciąga się szybciej, więc bardzo ważne jest napinanie nowego łańcucha w
krótszych odstępach (po 5 cięciach). Odstępy mogą być wydłużane wraz ze wzrostem czasu pracy.

Podczas pracy łańcuch może się rozciągać i istnieje ryzyko spadnięcia łańcucha z prowadnicy

(Rys. 11, poz. C). Dlatego zatrzymuj pilarkę co jakiś czas, sprawdzaj napięcie łańcucha i ewentualnie wyreguluj
je.

Jeśli napinasz gorący łańcuch – poluzuj go po zakończeniu pracy; w przeciwnym wypadku skurczenie

łańcucha, które nastąpi po jego wystygnięciu, może spowodować zerwanie.

22

Dobrze napięty łańcuch zapewnia wysoką wydajność cięcia i dłuższą żywotność eksploatacyjną pilarki. Łańcuch
jest prawidłowo napięty, jeśli nie zwisa z dolnej części prowadnicy i daje się całkowicie przeciągnąć dookoła
dłonią w rękawicy (Rys. 11 poz. A i B – stan zimny i ciepły). Nie powinien być zbyt mocno napięty – powinna
być możliwość podniesienia łańcucha na środku prowadnicy na ok. 5mm.

Rys. 11

Upewnij się, że łańcuch jest prawidłowo założony i ogniwa są w rowkach prowadnicy.

Lekko trzymaj końcówkę prowadnicy do góry i używając śrubokręta przekręcaj śrubę napinającą (Rys. 12
poz. 3) w prawo (W KIERUNKU ZGODNYM Z RUCHEM WSKAZÓWEK ZEGARA) aż łańcuch będzie
prawidłowo napięty. Aby poluzować łańcuch obracaj śrubę napinającą w lewo (KIERUNKU PRZECIWNYM
DO RUCHU WSKAZÓWEK ZEGARA). Sprawdź napięcie łańcucha.

Rys. 12

Nowa pilarka wymaga docierania przez ok. 5 minut. Bardzo ważne jest tutaj też smarowanie łańcucha.

Po dotarciu sprawdź napięcie łańcucha i wyreguluj jeśli zajdzie potrzeba.

Poprawne naprężenie łańcucha tnącego jest bardzo ważne i musi być sprawdzane przed rozpoczęciem pracy
jak i w trakcie pracy z użyciem pilarki. Jeśli poświecisz trochę czasu na prawidłowe ustawienie łańcucha tnącego,
uzyskasz lepsze wyniki cięcia i wydłużysz „żywotność” łańcucha.

Po wyregulowaniu, gdy końcówka prowadnicy jest skierowana ku górze, przykręć mocno nakrętkę i śrubę
mocujące osłonę boczną (Rys. 1, poz. 18 i 19). Łańcuch jest naprężony prawidłowo, jeśli przylega ściśle do
prowadnicy i da się przeciągnąć na całej długości ręką w rękawicy roboczej.

Wskazówka

Jeśli łańcuch przeciąga się wokół prowadnicy z trudnościami lub gdy się blokuje, to jest naprężony zbyt mocno.
Wtedy należy wykonać następujące niewielkie ustawienia:

1. Poluzuj nakrętkę i śrubę mocujące osłonę prowadnicy, aż dadzą się obracać palcami. Poluzuj naprężenie
poprzez powolne przekręcanie śruby napinającej (Rys. 12, poz. 3) W KIERUNKU PRZECIWNYM DO

23

RUCHU WSKAZÓWEK ZEGARA. Przeciągnij łańcuchem po prowadnicy tam i z powrotem. Powtarzaj
czynność, aż łańcuch będzie poruszał się bez oporu, ale będzie przy tym ciasno przylegał.
Zwiększ naprężenie, przekręcając śrubę napinającą (Rys. 12, poz. 3) W KIERUNKU ZGODNYM Z

RUCHEM WSKAZOWEK ZEGARA.

2. Jeśli łańcuch tnący jest prawidłowo naprężony, trzymaj końcówkę prowadnicy ku górze i mocno przykręć
nakrętkę i śrubę mocujące osłonę boczną.

5.3 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania

Pilarka jest dostarczana bez oleju lub z niewielką ilością oleju w zbiorniku.

Aby uzupełnić olej:

1. Odkręć korek zbiornika oleju (Rys. 1, poz. 13).

2. Nalej do poziomu MAX oleju łańcuchowego do zbiorniczka - olej o gęstości SAE 30.

3. Sprawdzaj często poziom oleju.

4. Załóż i dokręć mocno korek oleju. Nie używaj narzędzi do dokręcania.

5. Wytrzyj nadmiar oleju i pozostawione ślady oleju.

Przy temperaturach poniżej 0ºC, używaj oleju SAE 10. Przy temperaturach wyższych od 25 ºC użyj oleju

SAE 40.

Przed rozpoczęciem pracy sprawdź poziom oleju i automatyczne smarowanie.

Włącz pilarkę i przytrzymaj ją nad podłożem o jasnej barwie. Prowadnica pilarki nie może przy tym dotykać
podłoża. Jeżeli na podłożu pokaże się ślad oleju (smuga), oznacza to, że pilarka pracuje prawidłowo (i
smarowanie jest właściwe-przepusty olejowe czyste). Przy zimnej pogodzie olej może stawać się gęsty. Jeżeli
na podłożu nie pokazał się ślad oleju, sprawdź odpowiedni dobór oleju do warunków atmosferycznych.
Jeśli występują dalsze problemy - skontaktuj się z autoryzowanym serwisem naprawczym.

To normalne, że olej może przesiąkać, gdy pilarka nie jest użytkowana przez jakiś czas. Dlatego najlepiej

po każdym użyciu opróżnij zbiornik oleju.
Za każdym razem, gdy zbiornik paliwa zostaje uzupełniony, należy również uzupełnić zbiornik oleju do
smarowania łańcucha. Zalecane jest stosowanie dostępnego w sprzedaży oleju do smarowania łańcucha.

Pilarka wyposażona jest w automatyczny system smarowania z napędem zębatym. System automatycznie
zabezpiecza szynę i łańcuch odpowiednią ilością oleju smarowniczego. Dopóki silnik przyspiesza, olej wpływa
szybciej do płyty prowadnicy.

Na spodniej stronie pilarki łańcuchowej znajduje się śruba (Rys. 13 poz. A) regulująca naoliwianie łańcucha.

24

Rys. 13

Obracając śrubę w kierunku MIN zmniejszasz naoliwianie łańcucha. Obracając śrubę w kierunku MAX
(przeciwnie do kierunku wskazówek zegara) zwiększasz smarowanie łańcucha. W celu kontroli systemu
smarowania łańcucha przytrzymaj łańcuch nad kartką papieru i przez kilka sekund daj pełen gaz. Na papierze
powinny pojawić się krople oleju.

5.4 Paliwo

Używaj normalnej, bezołowiowej benzyny, wymieszanej ze specjalnym olejem do silników 2- suwowych
chłodzonych powietrzem. Mieszankę w proporcji 30:1 przygotuj w specjalnie do tego przeznaczonym zbiorniku
(na przykład tym, który jest dołączony do urządzenia). Przed wlaniem mieszanki ze zbiornika do pilarki
potrząśnij odpowiednio zakręconym pojemnikiem, aby wszystko dokładnie wymieszać.

Do mieszanki zaleca się stosowanie olejów o odpowiedniej jakości. Stosowanie do mieszanki olejów niskiej
jakości może spowodować skrócenie żywotności silnika.

Nie używaj czystej benzyny! Niedostateczna ilość oleju spowoduje uszkodzenie silnika i utratę

gwarancji na urządzenie! Nie używaj mieszanki paliwa starszej niż 90 dni.

5.5 Hamulec łańcucha

Pilarka łańcuchowa jest wyposażona w hamulec łańcucha, który zmniejsza niebezpieczeństwo zranień na
skutek odbicia. Hamulec uruchamia się po naciśnięciu dźwigni hamulca, gdy np. przy odbiciu ręka osoby
obsługującej pilarkę uderzy o dźwignię. Uruchomienie hamulca powoduje gwałtowne zatrzymanie łańcucha.

Hamulec łańcucha ma za zadanie zmniejszenie niebezpieczeństwa zranień na skutek odbicia, jednak

nie daje on odpowiedniej ochrony w razie nieostrożnej pracy. Sprawdzaj każdorazowo przed pierwszym cięciem,
po kilku minutach pracy oraz po pracach konserwacyjnych czy hamulec łańcucha funkcjonuje prawidłowo.

1. Hamulec łańcucha jest ZWOLNIONY (łańcuch może się poruszać), jeśli dźwignia hamulca jest podciągnięta
do tyłu (Rys. 14).

25

Rys. 14

2. Hamulec łańcucha jest ZACIAGNIĘTY (łańcuch jest zablokowany), jeśli dźwignia hamulca jest odciągnięta
do przodu (Rys. 15). Wtedy łańcuch nie powinien dać się poruszać (Rys. 15).

Rys. 15

Wskazówka

Dźwignia hamulca powinna dać się zablokować w obydwu przypadkach. W razie silnego oporu lub
niemożliwości przesunięcia dźwigni nie używaj pilarki. Oddaj urządzenie do naprawy do autoryzowanego
serwisu.

Mechaniczny test hamulca łańcucha:

1. Połóż pilarkę na stabilnej i płaskiej powierzchni.

2. Włącz silnik.

3. Główny uchwyt (Rys. 16, poz. 15) trzymaj prawą ręką.

4. Lewą ręką mocno trzymaj przedni uchwyt (Rys.16, poz.6) [nie dźwignię hamulca łańcucha], (Rys.16, poz.5)]

5. Wciśnij dźwignię gazu na 1/3 prędkości i natychmiast uruchom kciukiem lewej ręki dźwignię hamulca
łańcucha (Rys. 16, poz. 5).

Rys. 16

Uruchom hamulec łańcucha powoli i z rozwagą. Pilarka nie powinna niczego dotykać.

6. Łańcuch powinien gwałtownie się zatrzymać. Natychmiast zwolnij dźwignię gazu.

26

Jeśli łańcuch nie zatrzyma się, wyłącz silnik i zanieś pilarkę do autoryzowanego serwisu w celu

naprawy.

7. Jeśli hamulec łańcucha funkcjonuje poprawnie, wyłącz silnik i ustaw hamulec łańcucha na pozycji
ZWOLNIONY.

5.6 Test sprzęgła

Za każdym razem przeprowadzaj test sprzęgła. Zrób to przed pierwszym uruchomieniem, po kilku cięciach, po
konserwacji oraz po tym jak maszyna była poddana dużemu wysiłkowi albo została upuszczona.

W tym celu:

1) uruchom urządzenie zgodnie z pkt 6.2

2) krótko uruchom dźwignię gazu i puść ją aby upewnić się że wróci do pierwotnej pozycji a silnik będzie
pracował na biegu jałowym.

3) gdy puścisz dźwignię sprzęgła, w biegu jałowym, łańcuch musi się zatrzymać.

Jeżeli łańcuch nie zatrzyma się, zatrzymaj silnik i oddaj urządzenie do naprawy do autoryzowanego

serwisu.

Zawsze przed uruchomieniem silnika zawsze Przyciągnij ( gdy łańcuch jest zablokowany) hamulec

łańcucha.

6. Praca z urządzeniem

6.1 Kontrola przed uruchomieniem silnika

Nigdy nie uruchamiaj lub nie obsługuj pilarki, jeśli prowadnica lub łańcuch nie są prawidłowo

zamontowane.

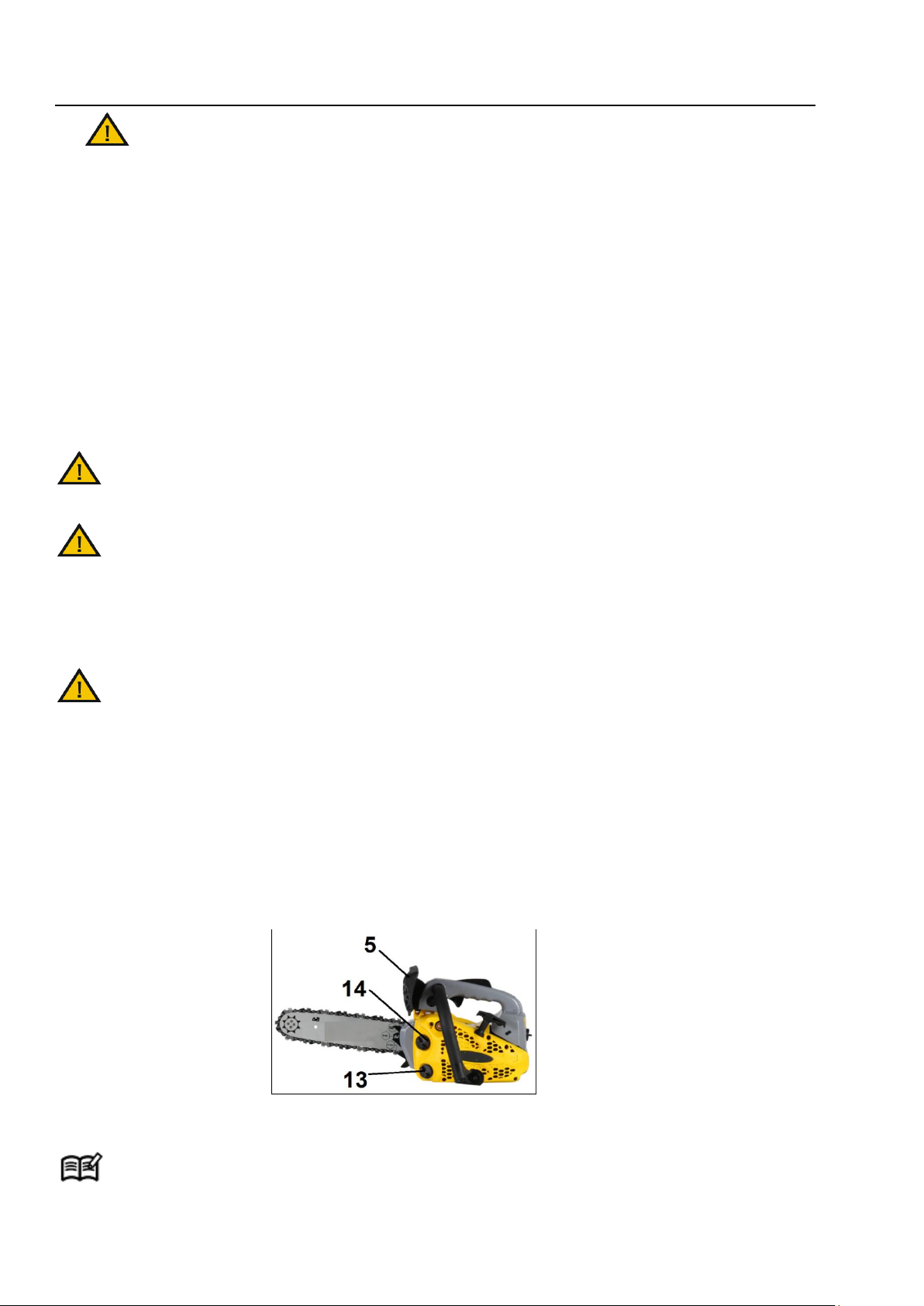

• Napełnij zbiornik paliwa (Rys. 17, poz. 14) właściwą mieszanką paliwa.

• Napełnij zbiornik oleju (Rys. 17, poz. 13) właściwym olejem do smarowania łańcucha.

• Ręcznie przykręć w/w korki zbiorników.

• Upewnij się, że hamulec łańcucha (Rys. 17, poz. 5) jest zwolniony przed uruchomieniem silnika.

• Sprawdź napięcie łańcucha tnącego.

• Przeprowadź test hamulca.

• Sprawdź sprzęgło.

Rys. 17

6.2 Uruchomienie silnika

Przed uruchomieniem silnika upewnij się, że łańcuch pilarki niczego nie dotyka.

27

Użytkownik musi stosować się do następujących procedur podczas uruchamiania pilarki

a) Hamulec musi być zwolniony przed uruchomieniem
b) Uruchomienie pilarki na jeden z dwóch metod

Metoda 1:
Trzymaj pilarkę po lewej stronie ciała.
Trzymaj pilarkę za przedni uchwyt lewą ręką. Trzymaj uchwyt linki rozrusznika prawą ręką. Trzymaj pilarkę
w stosunku do swojego ciała aby mogła się odepchnąć od ciała podczas uruchamiania.
Metoda 2:
Trzymaj pilarkę po prawej stronie ciała
Trzymaj pilarkę prawą ręką za jeden z uchwytów. Trzymaj uchwyt linki rozrusznika lewa ręką. Trzymaj
pilarkę w stosunku do swojego ciała aby mogła się odepchnąć od ciała podczas uruchamiania.

1. W celu uruchomienia silnika Wyłącznik O/I ustaw na pozycji ( I ) (Rys. 18, poz. 10).

Rys. 18

2. Wyciągnij dźwignię ssania (Rys. 18, poz. 17). Ssanie będzie wtedy w pozycji zamkniętej. Kilka razy (10x)
naciśnij pompkę paliwa (Rys. 19, poz. 21).

Rys. 19

3. Połóż pilarkę na stabilnej i płaskiej powierzchni. Mocno przytrzymaj jak przedstawiono na Rys. 20.
Kilkukrotnie mocno pociągnij uchwyt linki rozrusznika (Rys. 19, poz. 7). Dźwignię ssania wciśnij do połowy
i znowu mocno pociągnij za uchwyt linki rozrusznika. Silnik powinien się uruchomić.
Linkę rozrusznika wyciągaj zawsze powoli - aż do wyczucia pierwszego oporu - zanim zostanie ona
wyciągnięta do uruchomienia. Po udanym uruchomieniu nie puszczaj linki rozrusznika, lecz odprowadź ją
z powrotem ręką.

28

Rys. 20

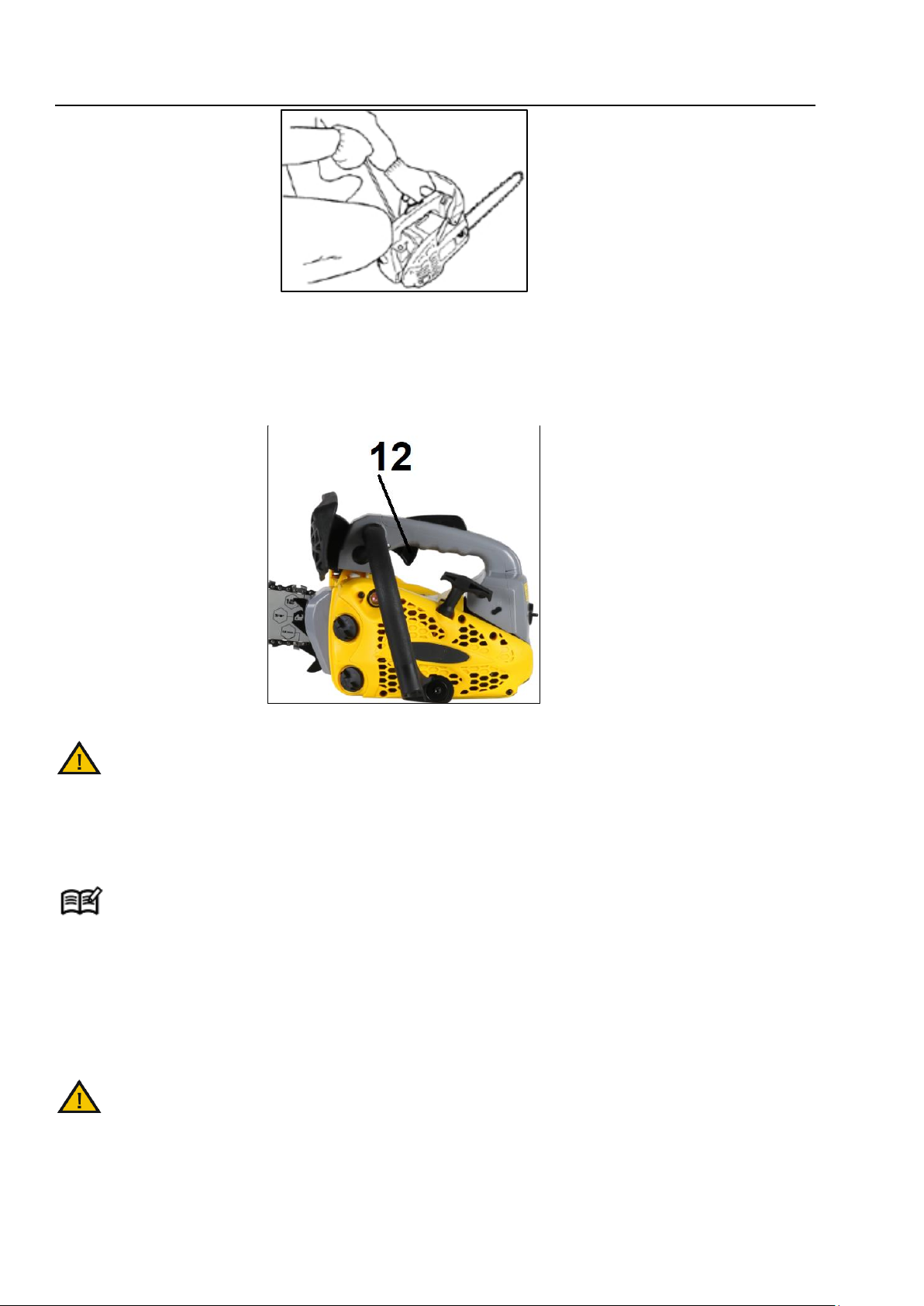

4. Przez moment przyciśnij dźwignię gazu (Rys. 21, poz. 12), aby rozgrzać silnik (około 10 s). Uważaj na
pracujący łańcuch!
Dźwignia ssania automatycznie się schowa po wciśnięciu dźwigni gazu. Silnik przejdzie na bieg jałowy.

Rys. 21

Przy pierwszej próbie uruchomienia bądź jeśli zbiornik był całkowicie pusty, może być konieczne

jeszcze jedno pociągnięcie linką rozrusznika.
Jeśli silnik nie uruchomi się, powtórz wymienione powyżej czynności, aż zacznie pracować.
Jeżeli mimo przeprowadzenia kilku prób silnik jednak się nie uruchomi sprawdź Rozdział 8 (Plan wyszukiwania
usterek)

Jeśli ponownie uruchamiasz rozgrzany silnik (pilarka pracowała na biegu jałowym mniej niż 15-20min)

– upewnij się, że Wyłącznik O/I jest ustawiony we właściwej pozycji ( I ) , upewnij się że ssanie jest wciśnięte i
kilkukrotnie pociągnij linkę rozrusznika. Silnik powinien się uruchomić.

6.3 Zatrzymanie silnika

1. Puść dźwignię gazu (Rys. 20, poz. 12) i odczekaj, aż silnik zacznie pracować na biegu jałowym.

2. Ustaw Wyłącznik na pozycji (O), “Stop”.

Po ustawieniu Wyłącznika O/I na pozycję ( O ), trzymaj pilarkę obiema dłońmi jeszcze tak długo, aż łańcuch

przestanie się całkowicie obracać.
W celu awaryjnego wyłączenia urządzenia uruchom hamulec bezpieczeństwa i przestaw Wyłącznik O/I na pozycję
(O), “Stop.

29

6.4 Bezpieczna praca pilarką

Jeśli cięcie przekracza Twoją wiedzę i możliwości - skontaktuj się z profesjonalistą.

Twoje bezpieczeństwo jest najważniejsze.

• Pracuj zawsze pilarką na najwyższych obrotach - występuje mniejsze niebezpieczeństwo szarpnięcia i odrzutu.

• Ustaw się stabilnie po lewej stronie pilarki – dzięki temu Twoje ciało nie będzie na linii pilarki (w momencie

niekontrolowanego odrzutu przejdzie on ponad Twoim prawym ramieniem).

• Trzymaj lewą dłoń na przednim uchwycie, kciuk poniżej uchwytu - nagły ruch nadgarstka w przód w sytuacji
odrzutu aktywuje hamulec łańcucha.

• Co pewien czas upewniaj się, że łańcuch jest prawidłowo napięty.

• Pamiętaj, że jeżeli tniesz brudne drewno, łańcuch może wymagać ostrzenia po pracy.

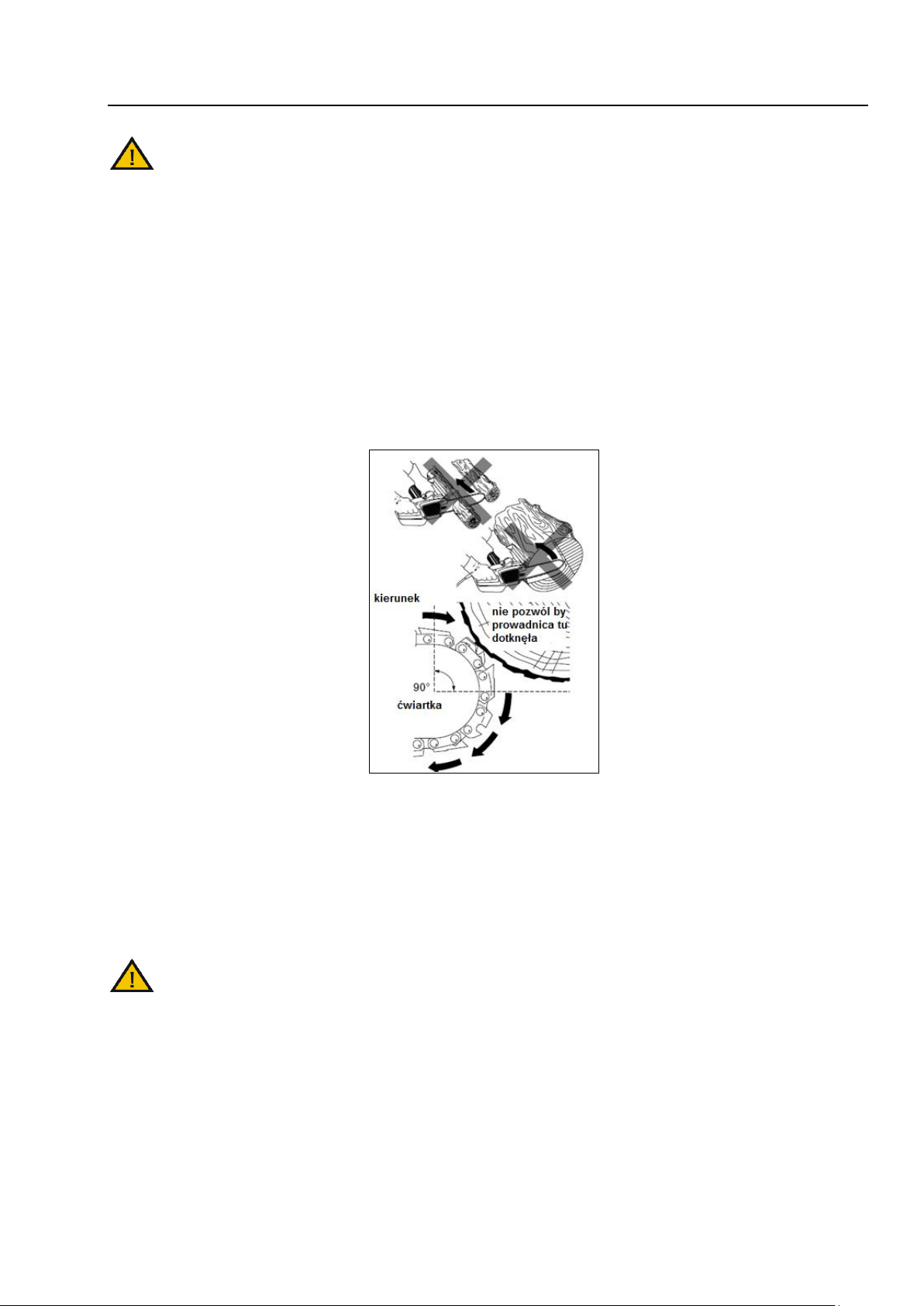

• Nie pozwól by czubek prowadnicy dotykał czegokolwiek, gdy łańcuch pracuje.

• Pracuj dolną stroną prowadnicy (łańcuch ciągnie), a nie górną – zachowasz lepszą kontrolę nad urządzeniem.

Rys. 22

• Nie piłuj więcej niż jedną kłodę naraz.

• Pień ciętego drzewa nie może pękać, ani się odłupywać.

• Uważaj na spadające kawałki drewna i inne przedmioty, które mogłyby zerwać łańcuch.

• Ostrożnie zagłębiaj prowadnicę w nacięcie. Uważaj, by pilarka nie zakleszczała się we wycięciu.

6.4.1 Ścinanie gałęzi (okrzesywanie)

Przy okrzesywaniu drzew zdarza się wiele wypadków. Nigdy nie odpiłowuj gałęzi stojąc na pniu drzewa!

Okrzesywanie oznacza usuwanie konarów i gałęzi ze ściętego drzewa. Wykonując je stosuj się do poniższych
wskazówek:

• gałęzie podpierające pień odpiłowuj dopiero po przycięciu pnia;

• naprężone gałęzie odpiłowuj z dołu do góry, aby zapobiec zaklinowaniu pilarki;

• pracuj z lewej strony pnia, jak najbliżej pilarki. W miarę możliwości ciężar pilarki powinien opierać się

na pniu;

• zmień pozycję, żeby spiłować konary z drugiej strony pnia;

• rozgałęzione konary przycinaj pojedynczo;

30

Rys. 23

• przy spiłowywaniu grubszych konarów stosuj tę samą technikę co przy przycinaniu pni:

1. Zrób pierwsze podcięcie na gałęzi 15 cm od pnia drzewa, od spodu. Użyj do tego górnej części
prowadnicy. Natnij do 1/3 średnicy gałęzi.

2. Przesuń się o 5 cm wzdłuż gałęzi od pnia drzewa. Odetnij gałąź od góry wykonując w ten sposób
pierwsze przecięcie.

3. Zrób drugie podcięcie tak blisko pnia drzewa, jak tylko można. Tnij górną częścią prowadnicy. Natnij
do 1/3 średnicy gałęzi.

4. Na koniec dokładnie ponad tym podcięciem odetnij gałąź od góry wykonując w ten sposób drugie i

ostateczne przecięcie.

Rys.24

6.4.2 Ścinanie drzew

Jeśli cięcie przekracza Twoją wiedzę i możliwości - skontaktuj się z profesjonalistą.

Twoje bezpieczeństwo jest najważniejsze.

• Sprawdź drzewo dookoła, upewnij się, że nie ma na nim suchych czy martwych gałęzi, które mogłyby na
Ciebie spaść podczas pracy.

• Sprawdź kierunek wiatru. Pozwoli to określić, na którą stronę drzewo powinno upaść.

• Usuń poszycie leśne wokół drzewa tak, aby zapewnić sobie w razie potrzeby łatwą drogę ucieczki. Powinna

ona przebiegać ok. 45 stopni w stosunku do przewidzianego kierunku upadku drzewa.

31

Rys. 25

• Oczyść drzewo z gałęzi, sprawdź czy w pobliżu nie przebiegają linie wysokiego napięcia.

• Jeżeli to możliwe - stawaj na górce; ścięte drzewo może się sturlać po upadku.

Nacięcie klinowe (Rys. 26)

• Prawidłowo wykonane nacięcie klinowe wyznacza kierunek upadku drzewa. Wykonaj nacięcie klinowe
na tej stronie drzewa, w którą drzewo ma upaść.

• Wykonaj nacięcie tak blisko podłoża, na ile to możliwe. Trzymaj pilarkę prowadnicą poziomo, natnij do
1/3 średnicy drzewa.

• Zrób drugie nacięcie na tyle centymetrów wyżej, ile wynosi głębokość pierwszego nacięcia.
Przykładowo: jeśli niższe nacięcie ma 20cm głębokości, zacznij górne nacięcie 20cm wyżej od dolnego.
Tnij pod kątem ok. 45º, górne nacięcie powinno spotkać się na końcu z nacięciem dolnym.

• Usuń klin powstały przez te nacięcia.

Rys. 26

1. Nacięcie łamiące (Rys. 26)

• Zrób nacięcie łamiące z przeciwnej strony drzewa, 5 cm wyżej od pierwszego nacięcia klinowego.
Nacięcie musi być równoległe do pierwszego dolnego nacięcia klinowego.

• Tnij w głąb drzewa. Nie przecinaj całego drzewa! Pozostaw około 5 cm zawiasu – pozwoli to na
uniknięcie przewrócenia się drzewa w złym kierunku.

• Gdy nacięcie klinowe będzie dochodzić do zawiasu, drzewo zacznie się przechylać. Jeśli zachodzi
potrzeba - wbij klin w nacięcie łamiące, by kontrolować kierunek upadku. Jeśli drzewo zacznie się
przechylać i prowadnica zblokuje się w nacięciu klinowym - wbij klin, by ją wyjąć. Używaj klina
drewnianego, plastikowego, bądź z aluminium, nigdy stalowego (mogłoby to spowodować odrzut i
uszkodzić pilarkę).

32

2. Gdy drzewo zacznie upadać:

• Szybko wyciągnij pilarkę z nacięcia.

• Ustaw Włącznik/ Wyłącznik O/I w pozycję ( O ), aby wyłączyć pilarkę.

• Odłóż pilarkę na bok.

• Odsuń się od drzewa przygotowaną wcześniej drogą ucieczki.

Jeśli pracujesz równocześnie z drugą osobą w tej samej okolicy – zapewnij sobie wystarczający dystans

pomiędzy Wami: przynajmniej podwójna długość upadającego drzewa!

6.4.3 Przecinanie drewna (cięcie pnia na podłożu)

Podczas przecinania nie trzymaj kłody ręką, nogą, ani stopą.

Nie pozwól innej osobie na przytrzymywanie kłody podczas cięcia.

Przecinanie drewna to inaczej cięcie na kawałki drewna, czy kłody, która leży na podłożu.
Podczas przecinania drewna utrzymuj kontrolę zmniejszając nacisk cięcia przy końcu przecinania. Nie “kładź” się
na uchwyt pilarki. Nie pozwalaj, aby obracający się łańcuch dotykał kłody. Wyłącz pilarkę zanim przejdziesz w inne
miejsce. Jeśli znajdujesz się na zboczu upewnij się, że kłoda jest zabezpieczona przed sturlaniem się w dół.

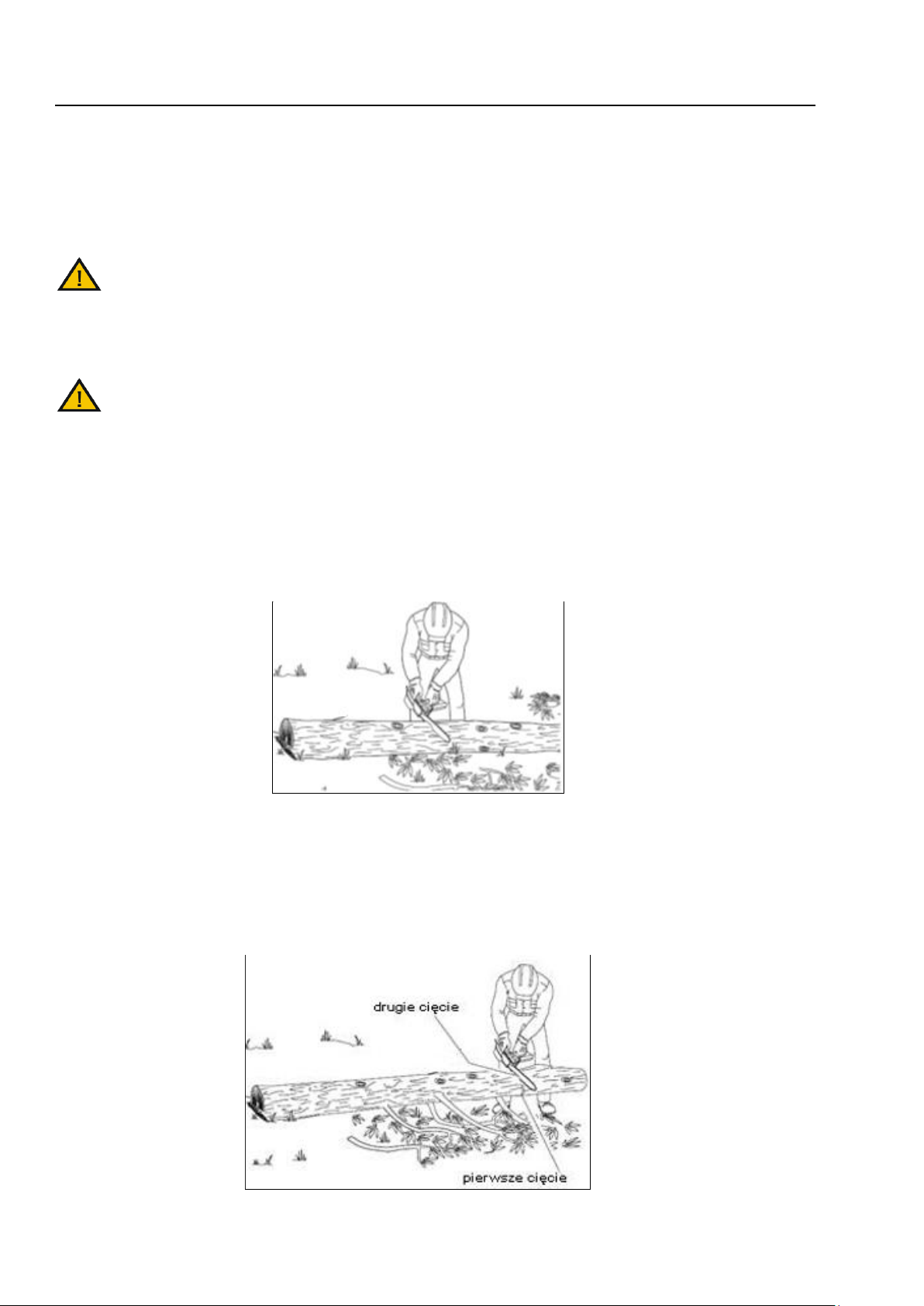

Rys.27

Pień podparty z jednej strony (Rys. 28)

1. Zrób pierwsze nacięcie od spodu kłody. Użyj górnej części prowadnicy. Natnij do 1/3 średnicy kłody. Dzięki
temu cięciu unikniesz odłupywania kawałków drewna podczas cięcia.

2. Zrób drugie nacięcie bezpośrednio nad pierwszym. Przetnij do końca.

Rys.28

33

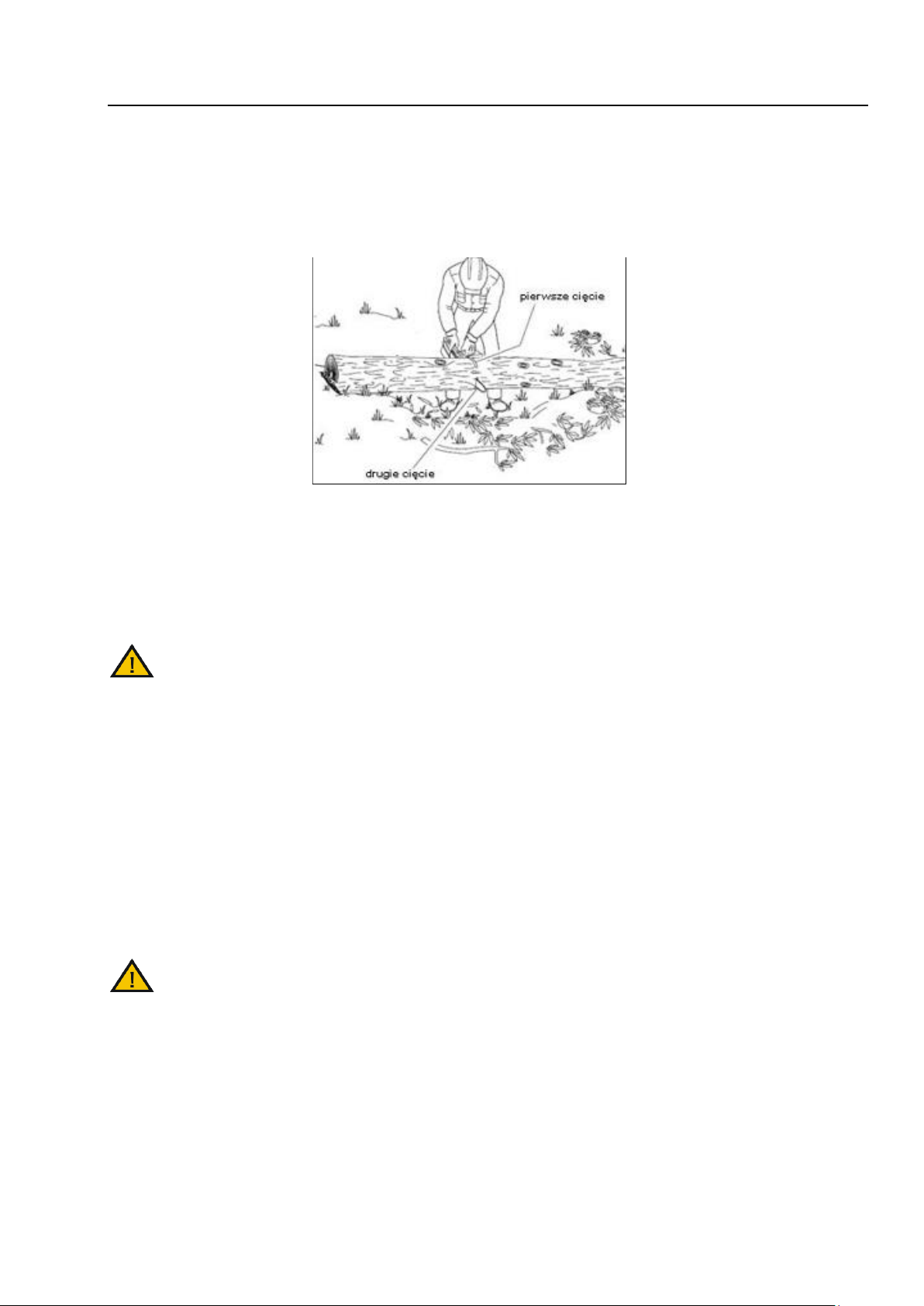

Pień podparty na obu końcach (Rys. 29)

1. Zrób pierwsze nacięcie od góry kłody, natnij do 1/3 średnicy kłody. Zapobiegnie to odłupywaniu kawałków
drewna podczas cięcia.

2. Zrób drugie cięcie od spodu kłody - bezpośrednio pod nacięciem górnym. Tnij górną częścią prowadnicy, aż

do przecięcia całkowitego.

Rys. 29

7. Konserwacja, czyszczenie, przechowywanie i zamawianie części
zamiennych

Przed rozpoczęciem jakichkolwiek prac związanych z konserwacją i czyszczeniem wyjmij wtyczkę świecy

zapłonowej.

7.1 Czyszczenie pilarki

• Wykonuj po każdym użyciu.

• Używaj miękkiej szmatki zamoczonej w wodzie z mydłem lub przedmuchuj sprężonym powietrzem o niskim

ciśnieniu. Uważaj, aby do wnętrza nie dostała się woda! Wytrzyj pilarkę do sucha.

• Nie zanurzaj pilarki w wodzie, ani żadnych innych cieczach!

• Nie używaj papieru ściernego.

• Nie używaj środków zawierających amoniak, chlor, czterochlorek węgla lub benzynę.

7.2 Konserwacja prowadnicy

W trakcie prac konserwacyjnych noś zawsze rękawice ochronne. Nie przeprowadzaj czynności

konserwacyjnych pilarki, jeśli silnik jest jeszcze gorący.

Większości problemów związanych z prowadnicą łańcucha można uniknąć, jeśli pilarka łańcuchowa jest dobrze
konserwowana. Niewystarczające nasmarowanie prowadnicy łańcucha oraz użycie pilarki ze zbyt naprężonym
łańcuchem prowadzą do szybkiego zużycia prowadnicy.

Prowadnicę należy odwracać podczas pracy co 8-10 godzin roboczych, aby zapewnić jej równomierne zużycie.

1. Wyłącz pilarkę.

2. Zdejmij boczną prowadnicy, łańcuch tnący i prowadnicę.

34

3. Sprawdź prowadnicę pod kątem zużycia. Usuń zadziory i wyrównaj pilnikiem płaskim powierzchnie
prowadzące (Rys. 30).

Rys. 30

4. Oczyść przepusty olejowe prowadnicy (np. za pomocą szpachelki bądź dołączonego wkrętaka), aby
zapewnić prawidłowe, automatyczne oliwienie łańcucha tnącego podczas pracy (Rys. 31).

Rys. 31

5. Zamontuj prawidłowo prowadnicę, łańcuch tnący i osłonę boczną prowadnicy, napnij łańcuch tnący.

Wymień prowadnicę na nową, jeżeli: jest wygięta, złamana, lub jej rowki są mocno zużyte.

Nigdy nie montuj nowego łańcucha na zużytej prowadnicy.

Rys. 32

Wymagane jest regularne oliwienie prowadnicy łańcucha.

35

Zęby nowej pilarki zostały z góry fabrycznie nasmarowane. Niewłaściwe smarowanie zębów powoduje

utratę ostrości zębów, a tym samym zmniejsza się wydajność pracy.

Uzębienie powinno być smarowane po 10 godzinach roboczych lub raz na tydzień. Przed smarowaniem należy
gruntownie wyczyścić zęby. Zaleca się stosowanie smarowniczki do nanoszenia smaru na zęby prowadnicy
łańcucha. Smarowniczka posiada końcówkę igłową, potrzebną do nanoszenia smaru.

Do smarowania zębów prowadnicy nie musisz ściągać łańcucha tnącego. Smaruj przy wyłączonym

silniku.

Stan kanalików olejowych możesz łatwo sprawdzić. Jeśli kanaliki są czyste, łańcuch automatycznie

rozpyla olej w kilka sekund po uruchomieniu pilarki.

1. Ustaw Włącznik/ Wyłącznik O/I na pozycji ( O ).

2. Wyczyść zęby prowadnicy łańcucha.

3. Końcówkę igłową smarowniczki (nie załączona) włóż do otworu smarowego i wtryśnij smar do środka, aż
zacznie wypływać po zewnętrznej stronie uzębienia (Rys. 33).

Rys. 33

4. Ręcznie pokręć łańcuchem tnącym. Powtarzaj smarowanie aż do nasmarowania całego uzębienia.

7.3 Ostrzenie łańcucha

Ostry łańcuch zapewnia optymalne działanie pilarki - bez trudu przecina drewno, zostawiając duże, długie wióry.
Łańcuch tnący jest stępiony, gdy musisz używać siły, aby przeprowadzić prowadnicę przez drewno, a wióry
drewniane są bardzo małe. Gdy łańcuch tnący jest bardzo stępiony - pilarka nie pozostawia wiórów, tylko pył
drzewny.
Tnącymi częściami łańcucha są ogniwa tnące, złożone z zęba tnącego i wypustu ograniczającego głębokość
cięcia. Różnica wysokości między tymi dwoma elementami określa głębokość ostrzenia.
Przy ostrzeniu zębów tnących uwzględniaj następujące wartości:

• Kąt ostrzenia (30o)

• Kąt natarcia ostrza ( 600)

• Głębokość ostrzenia (0,65mm)

• Średnica pilnika okrągłego (4,0mm)

36

Rys. 34

Odchylenia od wartości geometrycznych aparatu tnącego mogą zwiększać skłonności pilarki do

odrzutów. Zwiększone niebezpieczeństwo wypadku!

Do ostrzenia łańcucha są wymagane specjalne narzędzia (ostrzałki), zapewniające ostrzenie pod odpowiednim
kątem i z odpowiednią głębokością. Mniej doświadczonym użytkownikom pilarek radzimy zlecić naostrzenie
łańcucha specjaliście lub autoryzowanemu serwisowi.

Procedura ostrzenia:

1. Wyłącz pilarkę.

2. Załóż specjalne rękawice (z zabezpieczeniem przed przecięciem).

3. Zdejmij łańcuch.

4. Zadbaj o takie zamocowanie łańcucha, aby był dobrze napięty (patrz rozdział 5.2), co umożliwi prawidłowe
naostrzenie.

Do ostrzenia wymagana jest ostrzałka lub pilnik okrągły o średnicy 4,0 mm. Pilniki o innej średnicy

uszkadzają łańcuch i mogą powodować zagrożenia podczas pracy.

5. Używając ostrzałki postępuj zgodnie z instrukcją obsługi tego urządzenia. Jeśli ostrzysz przy użyciu pilnika
prowadź go zawsze od wewnętrznej strony zęba tnącego do zewnątrz. Odsuwając pilnik unoś go do góry.

Łańcuch jest zużyty i musi zostać wymieniony na nowy, gdy pozostający wymiar zęba wynosi 4,0 mm.

6. Po naostrzeniu wszystkie ogniwa tnące muszą mieć jednakową długość i szerokość.

7. Po co trzecim ostrzeniu należy sprawdzić głębokość ostrzenia (ogranicznik głębokości) i doszlifować ząb

pilnikiem płaskim do metalu. Ogranicznik głębokości powinien być niższy od zęba tnącego o ok. 0,65 mm.
Po odsunięciu pilnika należy nieco zaokrąglić ogranicznik głębokości do przodu.

Rys. 35

37

7.4 Filtr powietrza

Nigdy nie pracuj pilarką bez filtra powietrza! Kurz i zanieczyszczenia zostaną wciągnięte do silnika i go

uszkodzą. Utrzymuj filtr w czystości – czyść go co 20 godzin roboczych, ewentualnie zmień.

Czyszczenie filtra powietrza

1. Ustaw Wyłącznik na pozycji (O), “Stop”.

Rys. 36

2. Ściągnij osłonę filtra (Rys. 36, poz. A), odkręcając pokrętło (Rys. 36, poz. B).

3. Po zdjęciu osłony filtra, wyciągnij filtr powietrza (Rys. 35, poz. C) ze skrzynki powietrznej.

4. Wyczyść filtr powietrza. Umyj filtr powietrza w ciepłym, czystym roztworze mydlanym. Pozostaw go na

powietrzu do całkowitego wysuszenia.

Zaleca się posiadanie zapasowego filtra.

5. Włóż filtr powietrza (Rys. 36, poz. C). Załóż osłonę filtra powietrza (Rys. 36, poz. A) odpowiednią stroną.
Przykręć pokrętło (Rys. 36, poz. B).

7.5 Filtr paliwa

N igdy nie uruchamiaj pilarki bez filtru paliwa! Po każdych 100 godzinach roboczych filtr musi zostać

wyczyszczony, a w przypadku uszkodzenia wymieniony. Opróżnij zbiornik paliwa przed wymianą filtra.

1. Ustaw Włącznik/ Wyłącznik O/I na pozycji ( O ).

2. Odkręć korek zbiornika paliwa.

3. Odpowiednio wygnij miękki drut.

4. Włóż go w otwór zbiornika paliwa i uchwyć wąż paliwa. Ostrożnie pociągnij go w kierunku otworu, aż będzie

go można złapać palcami.

Nie wyciągaj całkowicie węża ze zbiornika.

5. Wyjmij filtr ze zbiornika paliwa.

6. Wyczyść filtr. Jeśli jest uszkodzony – zutylizuj.

7. Załóż nowy lub wyczyszczony filtr. Włóż koniec filtra w otwór zbiornika. Upewnij się, że filtr znajduje się w
dolnym rogu zbiornika. W razie potrzeby za pomocą śrubokręta przesuń go na właściwe miejsce.

8. Napełnij zbiornik świeżą mieszanką paliw. Załóż korek zbiornika.

38

7.6 Świeca zapłonowa

Dla zachowania mocy silnika pilarki konieczne jest utrzymanie świecy zapłonu w czystości i z

prawidłowym odstępem elektrod (0,6). Czyść ją co 20 godzin roboczych, ewentualnie wymień.

1. Ustaw Wyłącznik O/I na pozycji ( O ).

2. Ściągnij osłonę filtra (Rys. 37, poz. A), odkręcając pokrętło (Rys. 37, poz. B).

3. Po zdjęciu osłony filtra zdejmij przewód zapłonowy (Rys. 37 poz. D) przez pociągnięcie i jednoczesne
przekręcanie osłony zapłonu.

Rys. 37

4. Wykręć świecę zapłonu kluczem uniwersalnym do świec (załączony). NIE UŻYWAJ INNEGO NARZĘDZIA.

5. Wyczyść świecę zapłonu za pomocą miedzianej szczotki i wkręć ją z powrotem lub wymień na nową, jeśli
zajdzie taka potrzeba.

6. Świecę wkręcaj zgodnie z kierunkiem wskazówek zegara, a wykręcaj w odwrotny sposób.

7.7 Regulacja gaźnika

Gaźnik został fabrycznie wyregulowany na optymalną moc. Jeśli dodatkowe ustawienia są wymagane oddaj
pilarkę do autoryzowanego serwisu.

7.8 Przechowywanie

Podczas przechowywania używaj osłony prowadnicy.

Jeśli pilarka będzie przechowywana dłużej niż 30 dni, należy ją do tego przygotować. W przeciwnym razie
ulatniają się znajdujące się w gaźniku pozostałości paliwa, które pozostawiają gumowy osad. To może utrudnić
uruchomienie urządzenia i doprowadzić do kosztownych prac naprawczych.

1. Starannie oczyść urządzenie, aby zapobiec powstawaniu pleśni.

2. Nasmaruj łańcuch tnący i prowadnicę olejem smarowniczym i załóż osłonę prowadnicy.

3. Odkręcić korek zbiornika paliwa, aby ewentualnie spuścić ciśnienie. Ostrożnie opróżnij zbiornik.

4. W celu usunięcia paliwa z gaźnika włącz silnik i pozostaw włączony, aż zatrzyma się pilarka.

5. Zostaw urządzenie do schłodzenia (ok. 5 min.).

6. Wykręć świecę zapłonową kluczem do świec.

7. Do komory spalania wlej 1 łyżeczkę czystego oleju 2-suwowego. Kilka razy powoli pociągnij linkę

rozrusznika w celu nałożenia na siebie wewnętrznych komponentów. Ponownie wkręć świecę zapłonu

(Rys. 38).

39

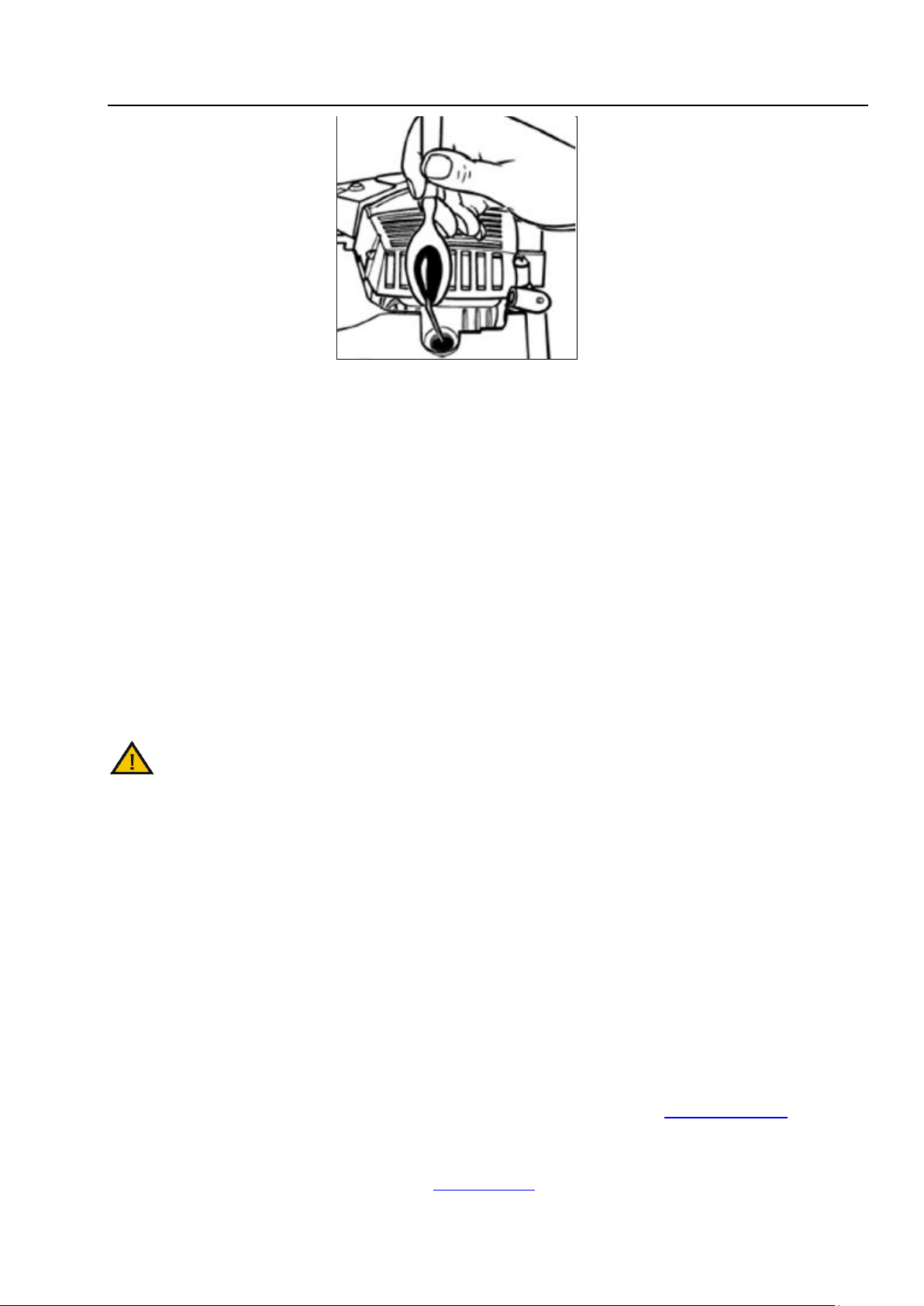

Rys. 38

8. Nie zawijaj pilarki w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włożyć pilarkę do
oryginalnego bądź zastępczego kartonu.

9. Urządzenie przechowuj w suchym, zamkniętym miejscu, zabezpieczonym przed pyłem i poza
zasięgiem dzieci.

Ponowne uruchomienie pilarki

1. Wykręć świecę zapłonową za pomocą klucza uniwersalnego.

2. Zdecydowanym ruchem pociągnij linkę startową, aby usunąć wypływający olej z komory spalania.

3. Wyczyść świece zapłonową i sprawdź właściwy odstęp elektrod na świecy lub wkręć nową z właściwym
odstępem elektrod.

4. Przygotuj pilarkę do użytku.

5. Napełnij zbiorniki właściwą mieszanką paliwa i oleju (Punkt 5.4).

7.9 Transport

Podczas transportu używaj osłony prowadnicy.

1. Oczyść pilarkę z brudu i resztek drewna.

2. Załóż osłonę prowadnicy. Nie kładź urządzenia na osłonie.

3. Transportuj pilarkę w pozycji poziomej i zabezpieczaj ją przed przechyleniem.

4. Przed transportem pilarki opróżnij zbiornik paliwa i oleju.

5. Włóż pilarkę do oryginalnego bądź zastępczego kartonu.

7.10 Zamawianie części zamiennych

Przy zamawianiu części zamiennych podaj następujące dane pilarki z tabliczki znamionowej, umieszczonej na
obudowie:

• Typ urządzenia

• Numer artykułu

• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl

40

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić pilarkę i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Plan wyszukiwania usterek

Problem

Możliwe przyczyny

Usuwanie

Silnik nie zapala albo zapala,
ale potem gaśnie

Nieprawidłowy przebieg
rozruchu

Stosuj się do wskazówek
zawartych w tej instrukcji

Za dużo paliwa w komorze
spalania z racji niewłaściwej
procedury uruchamiania silnika.

Odczekaj ok 30 min aż
mieszanka z komory spalania
wyparuje zanim ponownie
spróbujesz uruchomić pilarkę.

Źle wyregulowany skład
mieszanki w gaźniku

Wyreguluj gaźnik w
autoryzowanym serwisie

Zakopcona świeca zapłonu

Wyczyść/wyreguluj lub wymień
świecę

Zapchany filtr paliwa

Wymień/wyczyść filtr paliwa

Silnik uruchamia się, ale nie
pracuje na pełnych obrotach

Niewłaściwa pozycja ssania

Ustaw właściwie dźwignię
ssania

Zanieczyszczony filtr powietrza

Wyciągnij filtr, wyczyść lub
wymień na nowy

Źle wyregulowany skład
mieszanki w gaźniku

Wyreguluj gaźnik w
autoryzowanym serwisie

Silnik dławi się

Źle wyregulowany skład
mieszanki w gaźniku

Wyreguluj gaźnik w
autoryzowanym serwisie

Brak mocy przy obciążeniu

Nieprawidłowe ustawienie
świecy zapłonu

Wyczyść/wyreguluj lub wymień
świecę

Silnik pracuje nierówno

Źle wyregulowany skład
mieszanki w gaźniku

Wyreguluj gaźnik w
autoryzowanym serwisie

Silnik nadmiernie kopci

Nieprawidłowa mieszanka
paliwa

Użyj właściwej mieszanki

Brak mocy przy obciążeniu
Tępy łańcuch

Naostrz lub wymień łańcuch

Łańcuch poluzowany

Naciągnij łańcuch

Silnik przestaje pracować

Zbiornik paliwa pusty

Napełnij zbiornik paliwa

Filtr paliwa w zbiorniku
ustawiony nieprawidłowo

Dopełnij zbiornik paliwa albo
ustaw właściwie filtr paliwa w

41

zbiorniku

Niewystarczające
nasmarowanie łańcucha

Pusty zbiornik na olej
łańcuchowy

Napełnij zbiornik na olej
łańcuchowy

Zabrudzone otwory smarujące

Oczyść otwory smarujące

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji.
Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi
wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy
urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują
wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz
z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z
gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.

W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z
informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą
niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji,
mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać
surowce.

Użytkownik pilarki zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej
gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z odpadami domowymi.
Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.
Starannie opróżnij zbiornik oleju oraz paliwa, oddaj pilarkę w punkcie recyklingu – użyte w produkcji elementy
z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj zużytego oleju
i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punkcie recyklingu. Informacje o dostępnym
systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!

42

W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.

Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych
swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego iż producent ponosi odpowiedzialność za konstrukcję pilarki eliminującą niebezpieczeństwo, pewne
elementy ryzyka są podczas pracy nie do uniknięcia:

- odrzucenie ciętego przedmiotu;

- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;

- uszkodzenie wzroku i twarzy przez odpryskujące elementy obrabianego materiału;

- pochwycenie i wplątanie odzieży w ruchome części;

- zerwanie łańcucha tnącego;

- dotknięcie nieosłoniętą dłonią obracającej się prowadnicy lub łańcucha tnącego (rana cięta);

- oparzenia i skaleczenia przy wymianie łańcucha tnącego (w celu uniknięcia zagrożenia należy stosować

rękawice ochronne);

- wdychanie spalin z silnika oraz małych ścinków ciętego materiału;

- kontakt skóry z benzyną.

Ocena ryzyka resztkowego

Przestrzegając wskazówek znajdujących się w instrukcji obsługi zagrożenie resztkowe przy używaniu pilarki
może zostać ograniczone. Istnieje ryzyko w przypadku nie stosowania się do powyższych zaleceń.
