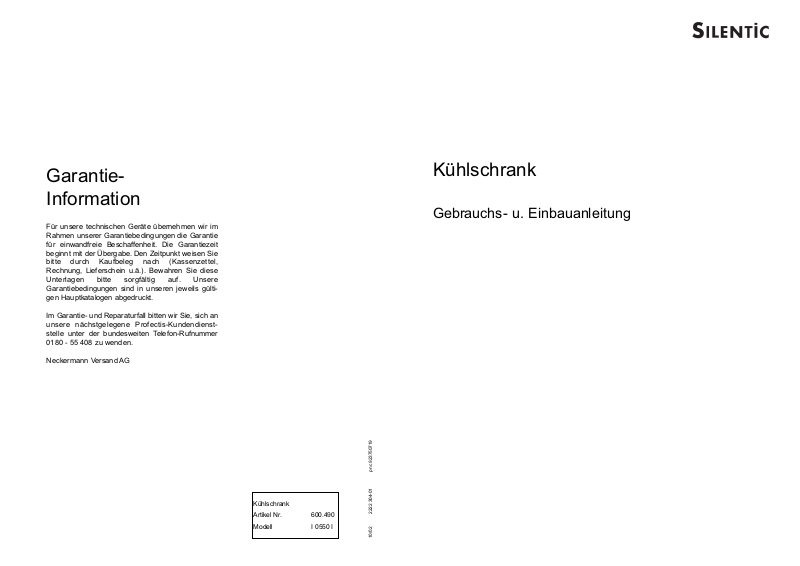

Faure FRD854M, FRD854W User Manual

Kühlschrank
Gebrauchs- u. Einbauanleitung
Kühlschrank
Artikel Nr. 600.490
Modell I 0550 I
10/02 2222 304-01 pnc 923750719
Garantie­Information
Für unsere technischen Geräte übernehmen wir im Rahmen unserer Garantiebedingungen die Garantie für einwandfreie Beschaffenheit. Die Garantiezeit beginnt mit der Übergabe. Den Zeitpunkt weisen Sie bitte durch Kaufbeleg nach (Kassenzettel, Rechnung, Lieferschein u.ä.). Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantiebedingungen sind in unseren jeweils gülti­gen Hauptkatalogen abgedruckt.
Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Profectis-Kundendienst­stelle unter der bundesweiten Telefon-Rufnummer 0180 - 55 408 zu wenden.
Neckermann Versand AG
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für ihren Einkauf bei Neckermann.
Überzeugen Sie sich selbst: auf unsere Produkte ist Verlass.
Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anleitung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme und Benutzung des Gerätes aufmerksam durch. Machen sie sich in der Reihenfolge dieser Gebrauchsanleitung mit Ihrem neuen Gerät und seinen verschiedenen Bedienungsfunktion vertraut. Beachten Sie alle Hinweise und Erklärungen, die sich auf die richtige Bedienung und Behandlung beziehen. Damit erreichen Sie ständige Einsatzbereitschaft und eine lange Lebensdauer Ihres Gerätes.
Besonders sind die Hinweise zu berücksichtigen, die die Sicherheit betreffen. Sie sollen helfen, Unfälle zu verhüten und Sie sowie Ihr Gerät vor Schäden zu schützen. Eines sollten Sie auf jeden Fall sofort über­prüfen: ob Ihr Gerät unbeschädigt bei Ihnen angekom­men ist. Falls Sie einen Transportschaden feststellen, nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an die Neckermann­Kundenbetreuung (siehe Hauptkatalog).
Bewahren Sie die Gebrauchsanleitung griffbereit auf. Bei einer Weitergabe des Gerätes legen Sie die Gebrauchsanleitung bitte bei.
Wir wünschen Ihnen viel Freude an Ihrem neuen Gerät.
Ihre Neckermann AG
weil aus Altpapier
2
3
Inhaltsverzeichnis
Sicherheitshinweise / Allgemein - Aufstellen - Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Sicherheitshinweise / Abtauen und Reinigen - Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Wichtige Hinweise / Allgemein - Aufstellen - Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Wichtige Hinweise / Abtauen und Reinigen - Fachbegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Aufstellen / Aufstellort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Aufstellen / Standfestigkeit und Parallelität - Elektrischer Anschluss - Gerätedichtung - Türanschlagwechsel . . . 8
Aufstellen / Einbaunische - Einbau des Gerätes in die Schranknische . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Aufstellen / Montage der Türmitnehmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Geräteübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Bedienung / Bedienung Kühlabteil - Ausstattung Kühlabteil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Bedienung / Bedienung Gefrierabteil- Ausstattung Gefrierabteil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Abtauen und Reinigen / Abtauen des Kühlabteils - Abtauen des Gefrierabteils - Reinigung und Wartung . . . . 16
Störungen / Bedienungsfehler - Austausch der Glühlampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Einfriertipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Lagerzeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Garantie - Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4
Sicherheitshinweise
Allgemein
Diese Hinweise dienen der Sicherheit und soll­ten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.
Sollte Ihr neues Gerät als Ersatz für ein älteres Modell dienen, so machen Sie das Altgerät bitte unbrauchbar. Netzstecker ziehen, Netzanschluss­leitung durchtrennen und den Stecker mit der Restleitung umweltfreundlich entsorgen. Ein evtl. vorhandenes Schnapp- oder Riegelschloß am alten Gerät sollten Sie unbedingt unbrauchbar machen, bevor Sie das Gerät beiseite stellen, um es einer umweltfreundlichen Entsorgung zukommen zu las­sen. Dadurch verhindern Sie, daß spielende Kinder sich selbst oder andere einsperren und somit in Lebensgefahr kommen.
Der Kältemittelkreislauf enthält Isobutan (R600a), ein Naturgas, das sich durch hohe Umweltverträglichkeit auszeichnet, jedoch brennbar ist. Bei Gasaustritt kann es bei offener Flamme oder anderen Zündquelle zu einer Verpuffung kommen. Aus diesem Grund dürfen im Gerät keine Haus­haltsgeräte mit Elektromotor (z.B. Rührgeräte, Mixgeräte und Eisbereiter usw.) betrieben werden. Ferner dürfen keine Heizgeräte oder andere Zündquellen in das Gerät eingebracht werden. Insbesondere keine offenen Flammen. Da das Kältemittel schwerer als Luft ist, sammelt es sich am Boden. Im Schadenfall ist der Raum, in dem das Gerät steht, gut zu durchlüften. Reparaturen dürfen nur von autorisierten Fachleuten ausgeführt wer­den.
Bei Verwendung im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beach­ten.
Aufstellen
Ein beschädigtes Gerät nicht anschließen. Besonders auf den einwandfreien Zustand der Netzanschlussleitung achten!
Beim Transport, beim Aufstellen, beim Verschieben, bei der Handhabung und bei der Reinigung des Gerätes ist darauf zu achten, daß keine Teile des Kältemittelkreislaufes beschädigt werden. Die Netzanschlussleitung darf nicht eingeklemmt oder geknickt werden.
Die Steckdose zum Anschluß des Gerätes muß vor­schriftsmäßig installiert sein. Nur dann ist im Schadensfall ein Schutz vor elektrischem Schlag gewährleistet.
Sie sollte so gesetzt sein, dass ein Ziehen des Netzsteckers möglich ist.
Die Hinweise zur Entlüftung bzw. Belüftung des Gerätes im Abschnitt “Aufstellen” sind zu berück­sichtigen.
Das Gerät ist schwer. Scharfe Metallkanten am Gerät hinten und unten stellen ein Verletzungsrisiko dar. Beim Aufstellen oder Verschieben sind Schutzhandschuhe zu tragen.
Der Ablauf für Tauwasser an der Rückseite des Gerätes mündet in den Auffangbehälter über den Kompressor. Dieser Behälter darf nicht entfernt wer­den. Brandgefahr!
Bedienung
Der Hersteller übernimmt keine Haftung für Fehler, die durch unsachgemäßen Gebrauch des Produktes oder seiner Verwendung für andere als die in der Gebrauchsanleitung beschriebenen Zwecke verursacht wurden.
Vor allen Arbeiten am Gerät wie Aufstellen, Türanschlagwechsel, Reinigen, Abtauen, Glühlampenwechsel, usw. Gerätestecker aus der Steckdose ziehen oder Sicherung ausschalten bzw. herausdrehen. Bei ausgeschalteten Netzschaltern sind nur die Funktionen des Gerätes abgeschaltet, eine absolute Trennung vom Netz ist jedoch nicht vorhanden. Ist der Stecker nicht zugänglich, muss die Sicherung bzw. der Automat einen Mindestkontaktabstand von 3 mm gewährleisten.
Bei hoher Reglerstellung können Minustemperaturen auftreten!
Achtung: Flaschen können platzen.
Kunststoffteile können von aggressiven Substanzen, wie z.B. den Säften von Zitrusfrüchten, essigsäurehaltigen Lebensmitteln und Fettsäuren angegriffen werden.
Brennbare Flüssigkeiten und Gase nicht im Kühl­bzw. Gefriergerät aufbewahren.
Explosionsgefahr!
Abtauen und Reinigen
Es ist darauf zu achten, daß beim Reinigung kein Wasser in den Temperaturregler gelangt.
Reif- und Eisansätze nicht mit scharfkantigen Gegenständen abkratzen. Zum Abtauen keine Sprays, keine elektrischen Heizgeräte wie Heizlüfter, Haartrockner, Dampfreiniger oder andere Wärmequellen verwenden! Kunststoffteile könnten sich verformen.
Geräusche
Die Kälte im Gerät wird durch ein Kompressor­Kühlsystem erzeugt. Es ist daher völlig normal, daß das Gerät bestimmte Geräusche erzeugt. Sie sind unter­schiedlich und hängen von der jeweiligen Betriebsphase ab.
Wenn der Kompressor und das Kühlsystem arbeiten, ist ein surrendes Geräusch zu vernehmen. Ein leicht gluckerndes Geräusch, auch nachdem sich der Kompressor abgeschaltet hat, ist normal. Der Betrieb oder die Lebensdauer des Gerätes wird dadurch nicht beeinträchtigt.
Während des automatischen Abtauvorganges hört man eventuell das Tropfen von Wasser.
5
Sicherheitshinweise
Transportschutz
Die Türen und Innenteile können mit Klebebändern am Gehäuse gesichert sein. Eventuelle Rückstände von Klebebändern, die zur Sicherung beweglicher oder loser Teile zum Transport angebracht waren, mit Spiritus entfernen.
Grundreinigung
Vor der Inbetriebnahme empfehlen wir Ihnen den Geräteinnenraum zu reinigen. So beseitigen Sie den normalen "Neugeruch". Gerät einschließlich Innenausstattung nur mit einem Reinigungstuch und lauwarmen Wasser reinigen. Eventuell etwas mildes Handspülmittel beigeben.
Um Brandgefahr sowie erhöhten Energieaufwand zu vermeiden sollte mindestens einmal im Jahr die Staubablagerungen von den Teilen an der Rückseite des Gerätes, gründlich mit einer weichen Bürste oder dem Staubsauger beseitigt werden.
Normen und Richtlinien
Sie haben ein Kühlgerät für den Haushalt erworben, das unter Beachtung der für diese Geräte geltenden Normen hergestellt worden ist. Bei der Fertigung wur­den insbesondere die nach dem Gerätesicherheitsgesetz (GSG), der Unfallverhütungs­vorschrift für Kälteanlagen (VGB 20) und den Bestimmungen des Verbandes Deutscher Elektrotechniker (VDE) notwendigen Maßnahmen getroffen. Der Kältekreislauf wurde auf Dichtheit über­prüft.
Das Gerät entspricht den EG-Richtlinien:
- Nr. 73/23 EWG v. 19/02/73 (Niederspannung) mit Folgeänderungen.
- Nr. 89/336 EWG v. 03/05/89 (Elektromagnetische Verträglichkeit) mit Folgeänderungen.
Entsorgung
Zur Entsorgung von Verpackungen und Geräten sind die Bestimmungen der für Sie zuständigen Gemeinde­bzw. Stadtverwaltung zu beachten.
Abweichungen
Geringfügige Abweichungen sind durch Weiterentwicklung möglich. Nicht alle grafischen Darstellungen entsprechen exakt diesem Gerät.
Störungen
Elektrogeräte dürfen nur durch Elektrofachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.Sollte keine Abhilfe durch die im Abschnitt “Störungen” aufgeführten Maßnahmen erreicht wer­den, wenden Sie sich an unseren Kundendienst.
Die Netzanschlussleitung darf nur durch eine Fachkraft ausgetauscht werden.
Wichtige Hinweise
Allgemein
Aufstellen
Bedienung
16
Kundendienst
Im Reparaturfall verständigen Sie bitte die nächstgele­gene Profectis - Kundendienststelle unter der bundes­weiten Telefon-Rufnummer 0180 - 55 408 mit Angabe der auf dem Typschild befindlichen Artikel-Nr. (Modell) und Produkt-Nr. (siehe auch Hauptkatalog).
Montage- und Gebrauchsanleitung gut aufbewah­ren und beim Weitergeben des Gerätes mit über­geben.
Typschild
Das Typschild befindet sich links unten an der Seitenwand im Kühlschrank neben der Gemüseschalen.
Artikel Nr.
(Modell)
Produkt Nr.
Kaufdatum
6
Abschalten des Gerätes
Wenn das Gerät längere Zeit außer Betrieb genommen werden soll:
- Gerätestecker aus der Steckdose ziehen oder Sicherung ausschalten bzw. herausdrehen.
- Sämtliches Kühlgut bzw. Gefriergut entnehmen.
- Die stillzulegenden Abteile abtauen und reinigen. Hierbei ist nach dem Abschnitt “Abtauen und Reinigen” zu verfahren.
- Um Geruchsbildung zu vermeiden, nach dem Reinigen die Türen geöffnet lassen.
Stromausfall
Während eines Stromausfalles grundsätzlich das Gerät nicht öffnen.
Ist es zu einem Ausfall von mehreren Stunden gekom­men, ist eine Überprüfung des Lagergutes unmittelbar nach der Unterbrechung erforderlich.
Eine Temperaturerhöhung des Gefriergutes verkürzt die restliche Lagerzeit abhängig von Temperatur und Dauer der Erhöhung. Dies ist auch beim Reinigen und Abtauen des Gerätes zu beachten. Gegenenfalls ist Angetautes zu verarbeiten (kochen, braten) und in gegartem Zustand wieder einzufrieren.
Vermeidbare Geräusche und Vibrationen können auf­treten:
- Wenn das Gerät nicht gleichmäßig auf dem Boden steht.
- Wenn es zu nahe an einem anderen Gegenstand steht und diesen nur leicht berührt.
- Wenn Rohre außen an der Geräterückseite im Bereich des Kompressors aneinander anliegen bzw. sich leicht berühren. Diese können leicht von Hand gering verbogen werden. Dazu muss das Gerät von der Wand gerückt werden. Hierbei sind die Abschnitte “Aufstellen” sowie “Sicherheitshinweise” zu beachten!
- Darüber hinaus können im Gerät aneinander­stoßende Gläser, Dosen und Geschirrteile Vibrationsgeräusche verurschen.
Einschaltverzögerung
Da der Kompressor nicht unter Druck anlaufen kann, ist das Gerät mit einer Wiedereinschaltverzögerung aus­gestattet. Wird das Gerät kurz nach dem Ausschalten wieder eingeschaltet oder die Netzversorgung kurz unterbrochen, läuft der Kompressor erst nach einigen Minuten wieder an.
Fachbegriffe
Kältemittel
Flüssigkeiten, die zur Kälteerzeugung verwendet wer­den können, nennt man Kältemittel. Sie haben einen verhältnismäßig niedrigen Siedepunkt, so niedrig, dass die Wärme der im Kältegerät lagernden Lebensmittel das Kältemittel zum Sieden bzw. Verdampfen bringen kann.
Kältemittelkreislauf
Geschlossenes Kreislaufsystem, in dem sich das Kältemittel befindet. Der Kältemittelkreislauf besteht im wesentlichen aus Verdampfer, Kompressor, Verflüssiger sowie aus Rohrleitungen.
Verdampfer
Im Verdampfer verdampft das Kältemittel. Wie alle Flüssigkeiten benötigt Kältemittel zum Verdampfen Wärme. Diese Wärme wird dem Geräteinnenraum ent­zogen, der dadurch abkühlt. Deshalb ist der Verdampfer im Geräteinnenraum angeordnet oder unmittelbar hinter der Innenwand eingeschäumt und dadurch nicht sichtbar.
Verflüssiger
Der Verflüssiger hat meist die Form eines Gitters. Im Verflüssiger wird das vom Kompressor verdichtete Kältemittel verflüssigt. Dabei wird Wärme frei, die über die Oberfläche des Verflüssigers an die Umgebungsluft abgegeben wird. Der Verflüssiger ist deshalb außen, meist an der Geräterückseite angebracht.
Kompressor
Der Kompressor sieht aus wie eine kleine Tonne. Er wird von einem eingebauten Elektromotor angetrieben und ist hinten im Sockelbereich des Gerätes unterge­bracht. Aufgabe des Kompressors ist es, dampfförmiges Kältemittel aus dem Verdampfer abzuziehen, zu ver­dichten und zum Verflüssiger weiterzuleiten.
Klimaklasse
Das Gerät kann nur in einem bestimmten Umgebungstemperaturbereich einwandfrei funktionie­ren. Dieser zulässige Umgebungstemperaturbereich wird durch die Klimaklasse gekennzeichnet.
Abtauen und Reinigen
Wichtige Hinweise
15
Die Innenbeleuchtung und/ oder das Kühlsystem funktionieren nicht.
Kontrollieren Sie, ob
- der Netzstecker richtig eingesteckt ist?
- die Sicherung intakt ist und die Netzsteckdose Strom führt?
Überprüfen Sie durch Anschließen eines anderen Gerätes an die Steckdose, ob es zu einem Stromausfall gekommen ist. Bei jeglichem Defekt ist ein Elektrofachmann zu verständigen!
Der Kompressor macht wiederholt erfolglose Anlaufversuche:
- Das Gerät abschalten und nach 20 Minuten erneut einschalten.
Sollten diese Ratschläge nicht zum Erfolg führen, so verständigen Sie bitte unseren Kundendienst.
Austausch der Glühlampe
Gerätestecker aus der Steckdose ziehen oder Sicherung ausschalten bzw. herausdrehen.
Befestigungsschraube der Lampenabdeckung entfer­nen.
Abdeckung in Pfeilrichtung drücken und nach hinten schieben.
Glühlampe ersetzen - max.15 Watt, 220-240V, Fassung E14.
Störungen
Sicherheitshinweise
Elektrogeräte dürfen nur durch Elektrofachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.
Die Netzanschlussleitung darf nur durch eine
Fachkraft ausgetauscht werden.
Bedienungsfehler
Oft sind kleine unbeabsichtigte Bedienungsfehler ärgerlich und führen zu unnötigen und teuren Kundendiensteinsätzen. Bevor Sie den Kundendienst verständigen, sollte Sie die unten aufgeführten Hinweise und Ratschläge berücksichtigen.
Im Gerät wird es nicht kalt genug:
- Ist die Temperatur auf schwach eingestellt?
- Wurde zu warmes Gut eingelagert?
- Wurde zu viel auf einmal eingelagert?
- Sind die Waren richtig eingelagert, damit die abgekühlte Luft ausreichend zirkulieren kann?
- Ist die Tür richtig geschlossen?
- Wurde die Tür längere Zeit offengelassen oder unnötig oft geöffnet?
Der Kompressor läuft ständig:
- Ist der Temperaturregler auf stark eingestellt?
- Ist die erforderliche Luftzirkulation an der Rückseite des Gerätes gewährleistet?
Starke Eis- und Reifbildung:
- Wurden nicht ausreichend verpackte Waren einge­lagert ?
- Wurde die Tür offen gelassen?
- Wurde die Tür häufig geöffnet, oder stand sie für längere Zeit offen?
- Ist die Dichtung noch intakt?
- Verhindert etwas im Innenraum, daß die Tür richtig schließt?
Wasser auf dem Boden:
- Ist die Ablauföffnung an der Rückwand im Geräteinnenraum oder der Ablaufschlauch ver­stopft? Mit dem Ablaufreiniger säubern oder einen anderen, nicht scharfkantigen Gegenstand verwen­den.
D411
7
Sicherheitshinweise
Ein beschädigtes Gerät nicht anschließen. Besonders auf den einwandfreien Zustand der Netzanschlussleitung achten!
Beim Transport, beim Aufstellen, beim Verschieben, bei der Handhabung und bei der Reinigung des Gerätes ist darauf zu achten, daß keine Teile des Kältemittelkreislaufes beschädigt werden. Die Netzanschlussleitung darf nicht ein­geklemmt oder geknickt werden.
Die Steckdose zum Anschluß des Gerätes muß vorschriftsmäßig installiert sein. Nur dann ist im Schadensfall ein Schutz vor elektrischem Schlag gewährleistet.
Sie sollte so gesetzt sein, dass ein Ziehen des Netzsteckers möglich ist.
Die Hinweise zur Entlüftung bzw. Belüftung des Gerätes im Abschnitt “Aufstellen” sind zu berück­sichtigen.
Das Gerät ist schwer. Scharfe Metallkanten am Gerät hinten und unten stellen ein Verletzungsrisiko dar. Beim Aufstellen oder Verschieben sind Schutzhandschuhe zu tragen.
Der Ablauf für Tauwasser an der Rückseite des Gerätes mündet in den Auffangbehälter über dem Kompressor. Dieser Behälter darf nicht entfernt werden. Brandgefahr!
Aufstellen
Aufstellort
Türanschlagwechsel
Bevor das Gerät endgültig aufgestellt wird, sollte die richtige Seite des Türanschlages überprüft werden.
Bei Bedarf ist nach dem Abschnitt “Türanschlagwechsel” zu verfahren.
Lüftungsquerschnitte
Um aus Sicherheitsgründen eine ausreichende Belüftung des Gerätes zu erzielen, müssen die Angaben des erforderlichen Lüftungsquerschnittes ein­gehalten werden. Die Belüftung des Kompressors und des Verflüssigers erfolgt durch eine Öffnung, die an der unteren Seite des Küchenmöbels vorhanden sein muß (Größe der Öffnung 200 cm2)
Klimaklassen
Das Gerät sollte an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. (Angabe auf dem Typschild).
Klimaklasse Umgebungstemp.
SN von +10°C bis +32°C
N von +16°C bis +32°C
ST von +18°C bis +38°C
T von +18°C bis +43°C
Bei Raumtemperaturen unter 16°C bzw. 10°C und lee­rem, bzw. nur gering gefülltem Gefrierabteil treten auf­grund der sehr langen Aggregatpausen starke Temperaturschwankungen im Gefrierabteil auf. Bei sehr niedrigen Raumtemperaturen wird auch bei nor­mal gefülltem Gefrierabteil die erforderliche Lagertemperatur von minus 18°C nicht mehr eingehal­ten. Die eingelagerte Ware kann bei längerer Unterschreitung der Raumtemperatur (mehrere Tage) antauen.
Abstände
Direktes Anstellen an Heizkörper oder sonstige Wärmequellen vermeiden. Zu Elektroherden 3 cm, zu Öl- und Kohlenherden 30 cm Mindestabstand einhal­ten. Bei Aufstellung neben anderen Gefrier- und Kühlgeräten ist zu Vermeidung von Kondenswasser­bildung ein Abstand von 2 cm notwendig.
Wartezeit
Zur wartungsfreien Dauerschmierung befindet sich in der Kapsel des Motorkompressors Öl. Durch Schräglage beim Transport kann dieses Öl in das geschlossene Rohrsystem gelangen. Es läuft selbst wieder in die Kapsel zurück, wenn mit dem Einschalten des Gerätes ca.1 Stunde gewartet wird.
14
Abtauen des Kühlabteils
Wichtig!
Reinigen Sie regelmäßig das Ablaufloch des Abtauwassers. Verwenden Sie hierzu den Reiniger, der
sich schon im Ablaufloch befindet.
Abtauen und Reinigen
Sicherheitshinweise
Vor jeder Reinigungs- und Wartungsarbeit immer den Gerätestecker aus der Steckdose ziehen oder Sicherung ausschalten bzw. herausdrehen.
Es ist darauf zu achten, dass beim Reinigung kein Wasser in den Temperaturregler gelangt.
Reif- und Eisansätze nicht mit scharfkantigen Gegenständen abkratzen. Zum Abtauen keine Sprays, keine elektrischen Heizgeräte wie Heizlüfter, Haartrockner, Dampfreiniger oder andere Wärmequellen verwenden! Kunststoffteile könnten sich verformen.
Um Brandgefahr sowie erhöhten Energieaufwand zu vermeiden sollte mindestens einmal im Jahr die Staubablagerungen von den Teilen an der Rückseite des Gerätes, gründlich mit einer weichen Bürste oder dem Staubsauger beseitigt werden.
Der Ablauf für Tauwasser an der Rückseite des Gerätes mündet in den Auffangbehälter über den Kompressor. Dieser Behälter darf nicht entfernt wer­den. Brandgefahr!
Reinigung und Wartung
Reinigen Sie bitte das Gerät am besten dann, wenn Sie nur wenig oder kein Kühl- bzw. Gefriergut eingelagert haben.
Halten Sie den Verflüssiger mit einem Staubsauger oder einer Bürste sauber.
Der Kompressor des Gerätes bedarf keiner besonde­ren Pflege.
PR259
D567
50 mm
min.
200 cm
2
min.
2
200 cm
D037
8
Aufstellen
Elektrischer Anschluss
Das Gerät darf nur an ein Stromnetz mit 230 Volt Wechselstrom angeschlossen werden. Zum Anschluss genügt eine Schutzkontaktsteckdose, sie muss vor­schriftsmäßig installiert sein, nur dann ist die aus Sicherheitsgründen erforderliche Schutzerdung gewährleistet. Sie sollte so gesetzt sein, dass ein Ziehen des Netzsteckers möglich ist.
Gerätedichtung
Schließt eine Gerätetür (oder ein Gerätedeckel) auch nach 2 Tagen nicht exakt, so hat dies Energieverlust und verstärkte Reifbildung im Gerät zur Folge. Sind nach einer visuellen Überprüfung der Dichtung Zweifel vorhanden, so kann die Dichtung wie folgt überprüft werden.
Einen Streifen Zeitungspapier von 4-5 cm Breite an der zweifelhaften Stelle zwischen Dichtung und Gehäuserahmen legen und die Tür bzw. den Deckel schließen. Lässt sich der Streifen nun ohne den gering­sten Widerstand herausziehen, muss die Dichtung an dieser Stelle nachgerichtet werden. Hierzu wird die Dichtung unter leichtem Zug mit einem Haarfön erwärmt. Die Tür bzw. den Deckel schließen und Dichtung abkühlen lassen.
Trägt die Dichtung an der Scharnierseite zu hoch auf, Lässt sich die Tür nicht richtig schließen, da die Dichtung nicht auf die Dichtfläche rutscht. Dies kann nach einem Türanschlagwechsel auftreten.
Ausrichten des Gerätes
Die Standfestigkeit kann durch wechselseitiges Anstoßen über die Diagonalen überprüft werden. Das leichte Schwanken soll in beiden Richtungen gleich sein. Ist dies nicht der Fall, kann sich dass Gehäuse verziehen; eventuelle undichte Türdichtungen sind die Folge. Die Türen sind evt. nicht parallel. Eine geringe Neigung nach hinten erleichtert das Schließen der Türen.
Standfestigkeit und Parallelität
Die Tür schließen und die Dichtung mit einem nicht scharfkantigen Kunststoff- oder Metallstreifen auf die Dichtfläche bringen. Dann wird die Dichtung mit einem Haarföhn gewärmt. Gegebenenfalls die Tür einige Stunden geschlossen lassen bis sich die Dichtung gesetzt hat.
Türanschlagwechsel
Bevor Sie Ihr Gerät an das Stromnetz anschließen, soll­ten Sie prüfen, ob der Türanschlag von rechts (Lieferzustand) nach links gewechselt werden muss, falls der Aufstellort und die Bedienbarkeit dies erfordert.
Gehen Sie wie folgt vor:
- Gerät vorsichtig auf den Rücken legen, evtl. Verpackungsmaterial unterlegen. Darauf achten, dass die Rohrleitungen bzw. der Verflüssiger nicht verbogen oder beschädigt werden, der Fußboden nicht verkratzt oder anderweitig beschädigt wird;
- Obere Scharnierstift abschrauben und Kunstoffteil entfernen.
- Untere Scharnierstift abschrauben und Kunstoffteil entfernen und auf gegenüberliegende Seite wieder anmontieren.
13
Einlagern in das Kühlabteil
Beim Einlagern ist zu beachten, dass die kalte Luft zir­kulieren kann.
Das Kühlgut sollte niemals direkten Kontakt mit der Rückwand im Innenraum des Kühlabteils haben. Es kann festfrieren, so dass beim Herausnehmen der Ware Reste an der Rückwand hängen bleiben, die den Tauwasserablauf verstopfen können.
Lebensmittel wie Käse, Wurstwaren, Obst, Gemüse, gekochte Speisen, angemachte Salate usw. Verpackt bzw. abgedeckt aufbewahren. Auch die natürliche Frische und das Aroma bleiben dadurch erhalten. Die Lebensmittel sollten Sie entsprechend den unter­schiedlichen Lager-Temperaturbereichen zugeordnet werden:
Butter, Käse
- in die Butterdose bzw. Käsefach in der Innentür
Eier
- in die Innentür
Obst, Gemüse, Salate
- in die Gemüseschale
Wurst, Fleisch
- in den unteren Bereich (unterste Ablage bzw. Glasplatte)
Molkereiprodukte, Konserven, Dosen
- in den oberen Bereich oder Innentür
Flaschen / Tuben
- in die Innentür
Temperaturen im Kühlabteil
Im Kühlraum herrschen unterschiedliche Temperaturen. In der Regel ist es im oberen Türbereich am wärmsten, am kältesten auf der Abdeckung über der Gemüseschale.
Die Innentemperaturen werden durch folgende Faktoren beeinflusst.
Raumtemperatur
Häufigkeit des Türöffnen
Menge der eingelagerten Lebensmitteln
Aufstellung des Gerätes
Ein eingelegtes Thermometer zur Überprüfung der Temperaturbereiche ist zur Einstellung der optimalen Reglereinstellung sinnvoll. Dabei sind die Toleranzangaben des Thermometerherstellers zu beachten.
Üblich ist eine gemessene Temperatur von +3° C auf der Abdeckung über der Gemüseschale.
Wird das Thermometer in ein Gefäß mit Wasser gelegt, können die Temperaturschwankungen, die durch die Ein-/Aus Phasen des Reglers gegeben sind, ausgegli­chen werden.
Innentürablagen
Zur Verstellung und Reinigung können die Innentürablagen aus der Halterung genommen wer­den.
Höhenverstellbare Ablagen
Der Abstand zwischen den verschiedenen Ablagen kann je nach Wunsch geändert werden. Dazu die Ablage soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen läßt. Ablage in der gewünschten Position wieder ein­schieben.
Ausstattung Kühlabteil
Bedienung
D338
9
Aufstellen
Bitte achten Sie darauf, daß alle Distanzscheiben und Unterlagen wieder an gleicher Stelle einge­setzt sind.
Überprüfen Sie nach dem Türanschlagwechsel unbedingt, dass die Türmagnetdichtungen ein­wandfrei am Gehäuse anliegen und alle Schrauben kraftschlüssig angezogen sind.
Die Einbaunische
Die Einbaunische muß folgende Maße haben:
Höhe (H) 1225 mm
Breite (B) 560 mm
Tiefe (T) 550 mm
Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit folgenden Maßen notwendig:
Tiefe 50 mm
Breite 540 mm
Einbau des Gerätes in die Schranknische
Gerät in die Nische einschieben, bis die Anschlagleisten oben und unten am Möbel anliegen und es mit der Türoffnungsseite bündig an die Nischenseitenwand anstellen.
A
D022
Türen öffnen und Gerät gegenüber der Scharnierseite an die Möbelseitenwand anrücken. Gerät mit den 4 bei­liegenden Schrauben befestigen.
Belüftungsgitter (C) und Scharnierabdeckung (D) auf­stecken.
Fugenabdeckprofil oben um die Winkeldicke aus­schneiden, auf Länge schneiden und zwischen Gerät und Möbelseitenwand eindrücken.
In die Befestigungs- und Scharnierlöcher beiliegende Abdeckkappen (B) eindrücken.
12
Bedienung
Bedienung Kühlabteil
Energiespartipps:
1. Die Umgebungstemperatur wirkt sich auf den Stromverbrauch des Gerätes aus.
Standorte in der Nähe von Heizgeräten oder mit direkter Sonneneinstrahlung unbedingt vermei­den. Nach Möglichkeit an einem Ort mit einer Umgebungstemperatur aufstellen, die im unteren Bereich der angegebenen Klimaklasse liegt.
2. Achten Sie auf gute Be- und Entlüftung des Gerätes. Be- und Entlüftungsschlitze nicht ver­decken.
3. Vermeiden Sie unnötige tiefe Temperatureinstellungen:
plus 3-6°C:
(auf der Glasplatte gemessen) richtige Kühlschranktemperatur
4. Warme Speisen erst auf Raumtemperatur abkühlen lassen und dann einlagern.
5. Flüssigkeiten nur in abgedeckten Behältern einstel­len.
6. Langes und unnötiges Öffnen der Tür vermeiden.
7. Verflüssiger regelmäßig reinigen (siehe Abtauen und Reinigung).
8. Eine zu dicke Reifschicht am Verdampfer verur­sacht unnötigen Stromverbrauch. Leichte Reifansätze können von Zeit zu Zeit mit einem Kunststoffschaber entfernt werden.
9. Warmes oder heißes Kühlgut vor dem Einlagern auf Raumtemperaturen abkühlen lassen.
Temperaturregelung Kühlabteil
Die Gesamttemperatur im Gerät wird mit dem Thermostaten geregelt.
O aus 1-2 schwach 2-5 mittel 5-6 stark
Zeigt die Markierung des Thermostatknopfes auf «O», so ist das Gerät ausgeschaltet. Je weiter der Regler im Uhrzeigersinn gedreht wird, desto kälter sind die Temperaturen im Gerät. Der Thermostat übernimmt die Regelung der Lagertemperatur. Bei normaler Umgebungstemperatur stellen Sie den Regler zunächst auf 3-4. Kältere Temperaturen (siehe Energiespartipps) bedeuten unnötigen Stromverbrauch.
Inbetriebnahme Kühlabteil
Netzstecker in die Steckdose einstecken. Thermostatknopf auf die gewünschte Stellung drehen.
Vor dem ersten Einlagern das Gerät ca. 4 Stunden bei hoher Reglerstufe vorkühlen.
Sicherheitshinweise
Bei hoher Reglerstellung können Minustemperaturen auftreten!
Achtung: Flaschen können platzen.
Kunststoffteile können von aggressiven Substanzen, wie z.B. den Säften von Zitrusfrüchten, essigsäurehaltigen Lebensmitteln und Fettsäuren angegriffen werden.
Brennbare Flüssigkeiten und Gase nicht im Kühl­bzw. Gefriergerät aufbewahren.
Explosionsgefahr!
Im Gefriergerät dürfen außer hochprozentigen Spirituosen keine Flüssigkeiten, insbesondere koh­lensäurehaltige Getränke, in Flaschen eingelagert werden.
Tiefkühlgut nicht mit nassen Händen berühren, (Handschuhe tragen)! Ebenso Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierabteil verzehren. Es besteht die Gefahr festzufrieren bzw. die Entstehung von Frostblasen.
ERSTE HILFE:
Sofort unter fließendes, kaltes Wasser halten! Nicht wegreißen!
D
C
D727
50
540
B
H
T
PR0
PR163
B
D726
10
Aufstellen
Montage der Türmitnehmer
Die Teile A, B, C, D abnehmen, wie in der Abb. gezeigt wird.
Die beiden Türmitnehmer (A) gemäß Zeichnung an der Innenseite der Möbeltür oben und unten anhalten und die äußeren Schraublöcher anzeichnen.
Nach Vorstechen der Löcher die Türmitnehmer mit bei­liegenden Schrauben an der Möbeltür befestigen.
Achtung!
Bei profilierten Türen, Türen mit Füllungen und extrem dünnen Möbeltüren die Eindringt efe der Schrauben und Materialdicke überprüfen. An gefährdeten Stellen soweit möglich, die Schrauben an anderen Positionen eindrehen oder kürzere Schrauben verwenden.
Die Abdeckung (C) in die Türmitnehmer (A) eindrücken, bis sie einrastet.
Öffnen Sie die Tür des Gerätes und die des Möbels um ca. 90°.
Setzen Sie die Winkelstücke auf die Türmitnehmer. Halten Sie Geräte- und Möbeltür zusammen und mar­kieren Sie die Löcher.
Nehmen Sie die Winkelstücke ab und bohren Sie die Löcher 2 mm ³. Setzen Sie die Winkelstücke wieder auf die Türmitnehmer und fixieren Sie diese mit den beilie­genden Schrauben.
Zur eventuellen Ausrichtung der Möbeltür den Spielraum der Langlöcher benutzen.
Nach Abschluß der Arbeiten das exakte Schließen der Türen überprüfen.
Achtung!
1mm Luftspalt zwischen Möbeltür und Umbaumöbel sicher stellen, damit Kühl-Gefrierschranktür einwand­frei schließen kann.
Die Abdeckung (D) in die Schiene (B) eindrücken, bis sie einrastet.
11
Geräteübersicht
1. Butter/Käse-Fach
2. Türablage
3. Türablage
4. Flaschenfach mit Flaschenhalter
5. Thermostat/Beleuchtung
6. Ablagen
7. Tauwasser-Abfluss
8. Gemüseschalen
5
6
7
8
1
2
3
4
8mm
A
C
PR266
B
D
50mm
A
20 mm
PR166
A
A
PR167
B
PR168
C
PR33
B
D
PR167/1
Loading...
