Faure FRC293W User Manual

Page 1
F/Fa/19. (99.)1225822
-- ((ZZLLKKFF 226611))
FFRRCC 229933 WW ((ZZLLKKFF 330011))
COMBINAISON DE RÉFRIGÉRATEUR ET DE CONGÉLATEUR
MMOODDEE DD``EEMMPPLLOOII
Page 2
AAvvaanntt ll``iinnssttaallllaattiioonn eett ll``uuttiilliissaattiioonn ddee ll``aappppaarreeiill nnoouuss vvoouuss ccoonnsseeiilllloonnss ddee pprrooccééddeerr àà llaa lleeccttuurree ccoommppllèèttee dduu mmooddee dd``eemmppllooii ccoonntteennaanntt ddeess pprreessccrriippttiioonnss ddee ssééccuurriittéé,, ddeess iinnffoorrmmaattiioonnss iimmppoorrttaanntteess eett ddeess ccoonnsseeiillss.. EEnn rreessppeeccttaanntt lleess pprreessccrriippttiioonnss dduu mmooddee dd``eemmppllooii ll``aappppaarreeiill ffoonnccttiioonnnneerraa ccoonnvveennaabblleemmeenntt eett àà vvoottrree ssaattiissffaaccttiioonn..
Les symboles utilisés:
PPrreessccrriippttiioonnss ddee ssééccuurriittéé Les prescriptions et cautions de ce symbole servent à la protection de l`appareil et de votre personne.
IImmppoorrttaanntteess iinnssttrruuccttiioonnss eett iinnffoorrmmaattiioonnss
IInnffoorrmmaattiioonnss ppoouurr llaa pprrootteeccttiioonn ddee ll``eennvviirroonnnneemmeenntt
CCoonnsseeiillss pprraattiiqquueess Vous trouverez ici des conseils pratiques concernant les aliments et leur stockage.
MMaaîîttrriissee ddee llaa tteemmppéérraattuurree
Stocker les aliments les plus sensibles dans la zone la plus froide de l`appareil, conformément aux indications figurant dans cette notice.
Attendre le complet refroidissement des préparations avant de les stocker (ex.: soupe).
Limiter le nombre d`ouvertures de la porte. Positionner la commande de réglage du
thermostat de façon à obtenir une température plus basse. Ce réglage doit se faire progressivement afin de ne pas provoquer le gel des denrées.
La
mmeessuurree ddee llaa tteemmppéérraattuurree
d`une zone, clayette par exemple, peut se faire au moyen d`un thermomètre placé, dès le départ, dans un récipient rempli d`eau (verre). Pour être fidèle et représentative de ce qui se passe à l`intérieur de l`appareil, la lecture de la température doit être faite après quelques heures de stabilisation de l`ensemble, par exemple le matin à la première ouverture de la porte.
RReessppeecctt ddeess rrèègglleess dd``hhyyggiièènnee aalliimmeennttaaiirree
Retirer les emballages du commerce avant de placer les aliments dans le réfrigérateur (exemple: emballage des packs de yaourts).
Emballer systématiquement la nourriture pour éviter que les denrées ne se contaminent mutuellement.
Disposer les aliments de telle sorte que l`air puisse circuler librement tout autour.
Consulter la notice d`utilisation de l`appareil en toutes circonstances et en particulier pour les conseils d`entretien.
Nettoyer fréquemment l`intérieur du réfrigérateur en utilisant un produit d`entretien sans effet oxydant sur les parties métalliques.
Page 3
SSoommmmaaiirree
SSoommmmaaiirree
IInnffoorrmmaattiioonnss iimmppoorrttaanntteess ddee llaa ssééccuurriittéé
..............................................................................................................
Prescriptions générales de sécurité................................................................................................................4
Prescriptions de sécurité pour l`enfants........................................................................................................4
Prescriptions de sécurité ..................................................................................................................................4
AA ll``aatttteennttiioonn ddee ll``eexxppllooiitteeuurr
..................................................................................................................................
Informations générales ......................................................................................................................................5
Description de l`appareil, les parties principales .........................................................................................5
Commutateur indicateur ..............................................................................................................................6
Commande de l`appareil ..................................................................................................................................6
Mise en utilisation .........................................................................................................................................6
Réglage de la température..........................................................................................................................6
L`utilisation du réfrigérateur.......................................................................................................................7
Stockage dans le réfrigérateur ...................................................................................................................7
Temps et température de stockage des aliments ...................................................................................7
L`utilisation du congélateur..............................................................................................................................7
Congélation....................................................................................................................................................7
Stockage dans le congélateur ....................................................................................................................8
Préparation du glaçon ..................................................................................................................................8
Renseignements et conseilles utiles...............................................................................................................8
Idées et suggestions..........................................................................................................................................8
Comment économiser d`énergie ...............................................................................................................8
Armoire et environnement ...........................................................................................................................9
Entretien...............................................................................................................................................................9
Le dégèlement ...............................................................................................................................................9
Nettoyage régulier.......................................................................................................................................11
Appareil hors d`usage ...............................................................................................................................11
Dépannage.........................................................................................................................................................11
Replacement de l`ampoule.......................................................................................................................11
Si quelque chose ne fonctionne pas........................................................................................................11
AA ll``aatttteennttiioonn ddee llaa ppeerrssoonnnnee qquuii mmeettttrraa eenn sseerrvviiccee ll``aappppaarreeiill.1133
Caractéristiques techniques...........................................................................................................................13
Mise en marche de l`appareil.........................................................................................................................13
Livraison, désemballage.............................................................................................................................13
Nettoyage .....................................................................................................................................................13
La pose de l`appareil .................................................................................................................................14
Changement le sens d`ouverture des portes........................................................................................15
Branchement électrique.............................................................................................................................16
TTeemmppss ddee ssttoocckkaaggee
...............................................................................................................................................
1177
GGaarraannttiiee eett sseerrvviiccee aapprrèèss--vveennttee
...........................................................................................................................
1188
Condition de garantie ......................................................................................................................................18
Service après-vente et pièces de rechange.................................................................................................18
Page 4
IInnffoorrmmaattiioonnss iimmppoorrttaanntteess ddee llaa ssééccuurriittéé
IInnffoorrmmaattiioonnss iimmppoorrttaanntteess ddee llaa ssééccuurriittéé
PPrreessccrriippttiioonnss ggéénnéérraalleess ddee ssééccuurriittéé
Conservez ce mode d`emploi qui doit suivre l`appareil au cours de déménagement ou en cas de changement de propriétaire.
L`appareil n`est conçu qu`au stockage des produits alimentaires dans les conditions normales de ménage et selon les prescriptions de ce mode d`emploi.
UUnniiqquueemmeenntt uunn aatteelliieerr qquuaalliiffiiéé eett aauuttoorriisséé ppaarr llaa ffaabbrriiqquuee ppeeuutt eexxééccuutteerr lleess eennttrreettiieennss ppéérriiooddiiqquueess eett lleess rrééppaarraattiioonnss,, yy ccoommpprriiss llaa rrééppaarraattiioonn eett llee cchhaannggeemmeenntt dduu ccââbbllee éélleeccttrriiqquuee..
Pour une réparation n`utilisez que des pièces de rechange livrées par la fabrique. Un cas contraire peut causer l`endommagement de l`appareil ou autres dégâts matériels ou personnels.
L`appareil n`est hors tension que si la fiche de courant est retirée de la prise. Toujours retirez la fiche de la prise avant le nettoyage, l`entretien ou le dégèlement de l`appareil (Ne tirez jamais la fiche par le câble). Dans le cas où la prise est difficilement accessible mettez l`appareil hors tension en déconnectant le réseau.
Il est interdit de rallonger le câble. Il est interdit de faire fonctionner l`appareil si la
calotte de lampe n`est pas mise. N`utilisez pas des outils pointus, coupants ou
durs au cours du nettoyage, du dégèlement ou à l`enlèvement des aliments congelés ou du bac à glaçon. Vous risquez d`abîmer le système réfrigérant.
Evitez la pénétration du liquide au régulateur de température ou dans le système de l`éclairage.
Vous risquez des engelures si vous consommez du glaçon et de la glace immédiatement après les sortir du compartiment de congélation.
Ne rencongelez des aliments une fois dégelés, consommez les le plus vite possible.
Suivez attentivement les instructions du producteur concernant le temps de conservation des produits congelés (Mirelite).
Il est interdite d`accélérer le dégèlement en utilisant de chauffage électrique ou des produits chimiques.
Evitez qu`un pot chaud touche les parties en plastique du réfrigérateur.
Ne stockez pas de gaz ou de liquide combustible dans l`appareil, vous risquez une explosion.
Ne mettez pas des boissons en bouteille ou des boissons gazeuses ainsi que des compotes dans le compartiment de congélation.
Vérifiez et nettoyez systématiquement l`orifice d`écoulement de l`eau de dégèle se produisant durant le dégèlement. Un label attire votre attention à cela à l`intérieur de l`appareil. En cas d`un engorgement l`eau de dégèle accumulée peut causer un dégât prématuré de l`appareil.
PPrreessccrriippttiioonnss ddee ssééccuurriittéé ppoouurr ll``eennffaannttss
Ne laissez jamais les enfants jouer au matériel d`emballage. La feuille en plastique peut causer asphyxie.
L`appareil doit être manipulé par adultes. Ne laissez pas les enfants jouer à l`appareil ou à ses parties de réglage.
Si vous terminez d`utiliser l`appareil, retirez la fiche secteur de la prise, coupez le câble de raccordement (le plus proche de l`appareil) et démontez la porte de l`appareil. Ainsi il devient possible d`éviter que les enfants subissent de l`électrocution ou un asphyxie dans l`appareil.
PPrreessccrriippttiioonnss ddee ssééccuurriittéé
Posez l`appareil contre le mur pour éviter le risque de tout contact avec les parties chaudes (compresseur, condenseur) et prévenir les brûlures éventuelles.
Avant le déplacement de l`appareil retirez la fiche de la prise secteur.
Veillez à ce que le câble électrique ne reste pas coincé sous l`appareil au cours de sa mise en place.
Assurez un courant d`air suffisant pour l`appareil pour éviter son surchauffe. Suivez attentivement les instructions de la mise en service.
RReessppeecctteezz lleess pprreessccrriippttiioonnss dduu mmooddee dduu mmooddee dd``eemmppllooii aauu ppooiinntt ddee vvuuee ddee llaa
pprrootteeccttiioonn ddee llaa vviiee eett ddeess bbiieennss..
Page 5
AA ll``aatttteennttiioonn ddee ll``eexxppllooiitteeuurr
AA ll``aatttteennttiioonn ddee ll``eexxppllooiitteeuurr
DDeessccrriippttiioonn ddee ll``aappppaarreeiill,, lleess ppaarrttiieess pprriinncciippaalleess
IInnffoorrmmaattiioonnss ggéénnéérraalleess
La désignation officielle de l`appareil est: "Combinaison de réfrigérateur et de congélateur à un compresseur moteur, l`unité de congélation située en bas". En plus des prestations conventionnelles, l`appareil possède une unité de congélation entièrement séparée de l`autre unité qui est munie d`une porte propre. L`appareil est donc capable au stockage refroidi ou bien congelé des aliments, à la
congélation de ménage des aliments d`une quantité indiquée dans le mode d`emploi ainsi qu `à la production du glaçon.
L`appareil est conforme aux prescriptions des normes dans les limites de température selon les classes climatiques.
Le plaque signalétique contient le chiffre de la classe climatique.
12. Pieds réglables
13. Compartiment de beurre
14. Compartiment d`oeuf
15. Tablette de porte
16. Etanchement de porte
17. Compartiment de bouteilles
18. Bac à glaçon
19. Condenseur
20. Conduit de l`eau de dégel
21. Cale
22. Bac d`évaporation
23. Compresseur
24. Galets
A - Unité réfrigérante B - Unité congelante
1. Toit avec le commutateur indicateur
2. Armature de l`éclairage
3. Tablettes en fil
4. Récipient de l`eau de dégèle
5. Tablette en verre
6. Boîtes de fruits
7. Plaque signalétique
8. Compartiment de congélation
9. Compartiment de stockage
10. Ecoulement de l`eau de dégel
11. Grille de couverture inférieure La figure présente l`appareil de type ZLKF 301.
Page 6
CCoommmmuuttaatteeuurr iinnddiiccaatteeuurr
LLee bboouuttoonn ppoouussssooiirr jjaauunnee ppllaaccéé ddaannss llee ccaaddrree ddee ttooiitt ss``uuttiilliissee ddaannss lleess ddeeuuxx ccaass ssuuiivvaannttss::
11.. QQuuaanndd llaa tteemmppéérraattuurree aammbbiiaannttee ssee bbaaiissssee aauu ddeessssoouuss ddee ++1166 °°CC,, llee ccoommmmuuttaatteeuurr ddooiitt êêttrree bbrraanncchheerr ((ppoouussssaanntt ssuurr llee bboouuttoonn iill ssaauuttee eett llee vvooyyaanntt ss``aalllluummee)).. LLee ccoommmmuuttaatteeuurr mmeett eenn mmaarrcchhee uunn cchhaauuffffaaggee qquuii aassssuurree llaa tteemmppéérraattuurree ddee ssttoocckkaaggee nnéécceessssaaiirree ddee --1166 °°CC àà ll``iinnttéérriieeuurree ddee ll``uunniittéé ddee ccoonnggééllaattiioonn.. CCee ffoonnccttiioonnnneemmeenntt eesstt eeffffiiccaaccee jjuussqquu``àà uunnee tteemmppéérraattuurree aammbbiiaannttee ddee ++1100 °°CC..
22.. QQuuaanndd uunnee ppuuiissssaannccee aauuggmmeennttééee eesstt ddééssiirraabbllee ppaarrttaanntt ddee 44 kkgg//2244 hheeuurreess jjuussqquu``àà 1188 kkgg//2244 hheeuurreess.. VVooiirr ll``uuttiilliissaattiioonn pplluuss ttaarrdd ddaannss llee cchhaappiittrree ""CCoonnggééllaattiioonn""..
CCoommmmaannddee ddee ll``aappppaarreeiill
MMiissee eenn uuttiilliissaattiioonn
Mettez les accessoires dans l`intérieur de l`appareil et insérez la fiche dans la prise de courant.
Pour que le réfroidissement se commence tournez dans le sens des aiguilles d`une montre le bouton du régulateur de la température - vous le trouverez á l`intérieur de l`appareil, côté droit - en partant du "0". Dans la position de "0" l`appareil est hors de service.
Pour la régulation voir le titre suivant.
RRééggllaaggee ddee llaa tteemmppéérraattuurree
Le régulateur de la température en fonction de son réglage arrête automatiquement la marche de l`appareil, ensuite le remet en fonction assurant ainsi la température désirée.
En tournant le bouton vers les chiffres plus grands le refroidissement deviendra plus intensif.
En tournant le bouton sur le chiffre 3, la température du compartiment de congélation sera -18°C ou plus basse. Dans ce cas la température interne de l`appareil atteindra les +5°C ou moins. Ce réglage est convenable pour les exigences quotidiennes.
La température ambiante, la fréquence de l`ouveture de la porte ainsi que la quantité des aliments placés influencent la température interne du réfrigérateur, en plus de la position du régulateur.
A la position de 5, c`est à dire à la position du
refroidissement maximal - le cas de la charge maximale, p.e. pendant la canicule - le compresseur peut fonctionner continuellement ce qui n`endommage pas l`appareil.
Page 7
LL``uuttiilliissaattiioonn dduu rrééffrriiggéérraatteeuurr
Un courant d`air intérieur est nécessaire pour un
refroidissement convenable. Ne couvrez donc pas entièrement la surface des tablettes par papier, plats, etc.
NNee mmeetttteezz ppaass ddee ppllaatt cchhaauudd ddaannss llee
rrééffrriiggéérraatteeuurr,, llaaiisssseezz llee pprrééaallaabblleemmeenntt rreeffrrooiiddii àà llaa tteemmppéérraattuurree aammbbiiaannttee..
LL``aalliimmeenntt ppeeuutt pprreennddrree ll``ooddeeuurr dd``uunn aauuttrree,,
ffeerrmmeezz ddoonncc lleess aalliimmeennttss ddaannss uunn ppoott,, eennvveellooppppeezz lleess ppaarr ffeeuuiillllee eenn ppllaassttiiqquuee,, eenn aalluummiinniiuumm aavvaanntt lleeuurr ppllaacceemmeenntt ddaannss ll``aappppaarreeiill.. AAiinnssii lleess aalliimmeennttss vvoonntt ggaarrddeerr lleeuurr tteenneeuurr dd``hhuummiiddiittéé..
SSttoocckkaaggee ddaannss llee rrééffrriiggéérraatteeuurr

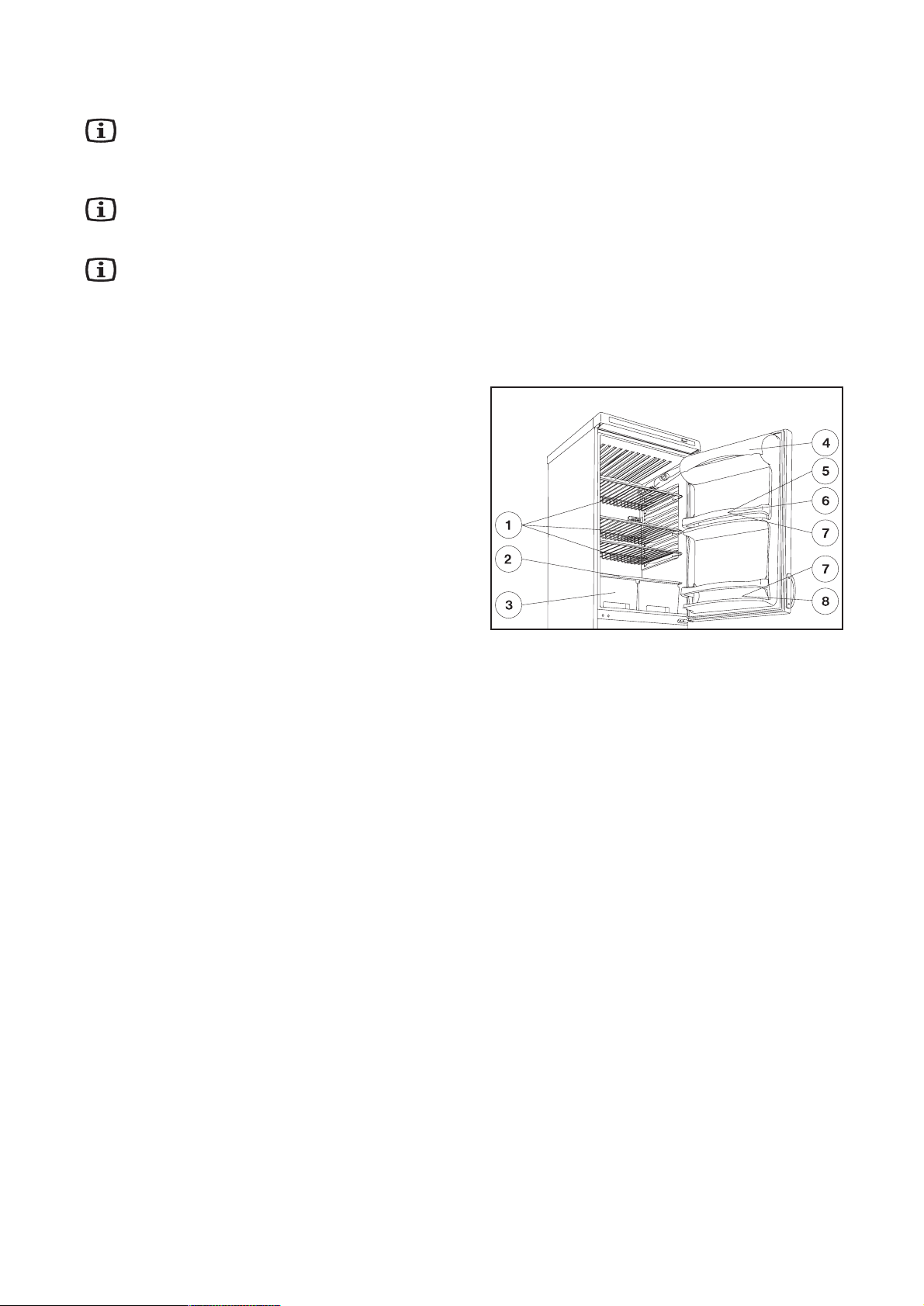

Nous vous conseillons de prendre en considération la figure pour le rangement des aliments différents:
1. Pâtisseries, plats préparés, aliments en pot,
viandes fraîches, charcuteries, boissons,
2. Lait, produits laitiers, aliments dans pots
3. Fruits, légumes, salades
4. Fromages, beurres
5. Oeufs
6. Yaourts, crèmes fraîches
7. Petites bouteilles, rafraîchissements
8. Grandes bouteilles, boissons
TTeemmppss eett tteemmppéérraattuurree ddee ssttoocckkaaggee ddeess aalliimmeennttss
Voir le tableau Température de stockage concernant la durée de stockage des aliments à la fin de ce mode d`emploi.
Il est impossible de prédéterminer le temps de stockage des aliments car ce temps dépendra de la fraîcheur et de la manipulation des aliments refroidis. Pour cela les temps ne sont donnés qu`en titre d`orientation.
Ne voulant pas utiliser les aliments achetés en état congelés vous pouvez les stocker durant env. un jour (Jusqu`à leur dégelèrent).
LL``uuttiilliissaattiioonn dduu ccoonnggééllaatteeuurr
CCoonnggééllaattiioonn
Toujours faites congeler les aliments convenablement préparés dans le compartiment de congélation ou sur sa plaque de refroidissement.
Le procédé de congélation peut être le suivant selon la quantité des aliments à congeler:
1. La quantité ne dépasse pas les 4 kg.
1.1. Tournez à la position "3" le régulateur de la température.
1.2. Placez dans le compartiment de congélation la quantité à congeler (max. 4 kg).
1.3. Faites fonctionner l`appareil pendant 24 heures dans cet état.
Page 8
SSttoocckkaaggee ddaannss llee ccoonnggééllaatteeuurr
Après la terminaison de la congélation il est conseillé de placer les aliments congelés dans les paniers (1 ou 2 ) qui libère de l`espace pour une congélation suivante. Une deuxième congélation n`abîme pas l`aliment déjà stocké.
Respectez le temps de stockage indiqué dans
l`emballage dans le cas des aliments congelés achetés. Pour les aliments congelés maison un guide placé sur la porte du congélateur donne des indications. Les symboles indiquent les divers aliments, et les chiffres le temps maximal de conservation.
Le stockage des aliments "congelés" n`est sûr
que dans le cas si avant la mise dans le congélateur ils n`ont pas été décongelés, même pour une période courte. Consommez les aliments décongelés le plus tôt possible, ne les recongelez pas.
PPrrééppaarraattiioonn dduu ggllaaççoonn
Pour la préparation de glaçon remplissez de l`eau le bac à glaçon et placez le dans le compartiment de congélation. Il est possible de réduire le temps de préparation du glaçon par l`humidification de la base du bac ou bien par l`intensification du refroidissement. Après avoir terminé la préparation n`oubliez pas de remettre le régulateur du refroidissement!
RReennsseeiiggnneemmeennttss eett ccoonnsseeiilllleess uuttiilleess
Nous vous attirons l`attention que la répartition des tablettes est changeable qui augmente considérablement la disponibilité de l`espace normal de refroidissement. Le changement de la place des tablettes est possible en ouvrant la porte à 90°.
En ouvrant et ensuite refermant la porte un espace d`air raréfié se produit à l`intérieur de l`appareil causé par la température basse. Attendez quelques minutes après la fermeture de la porte - si vous voulez la rouvrir - pour que la tension intérieure s`égalise.
Faites attention à ce que l`appareil fonctionne toujours dans la position du régulateur dans laquelle la température intérieure ne monte jamais au dessus de -18 °C, car une température plus haute peut causer une altération des aliments congelés.
Assurez vous quotidiennement du fonctionnement sans faille du congélateur pour le but de prévenir l`altération des aliments et de détecter à temps une panne éventuelle.
IIddééeess eett ssuuggggeessttiioonnss
Ce chapitre vous donne des idées et suggestions à l`utilisation de l`appareil pour diminuer la consommation en énergie. Il donne encore information sur l`environnement.
Pour sortir les cubes de glace faites couler de l`eau sur le bac et tordez le légèrement. N`utilisez pas couteau ou autres objets métalliques pour faire sortir le bac gelé contre le compartiment, vous risquez d`abîmer le système réfrigérant.
1.4. Après 24 heures retournez le bouton à la position désirée ou bien à la position "3" c`est suffisant pour les besoins quotidiens. Ensuite replacez l`aliment gelé dans le panier (ZLKF
261) ou paniers (ZLKF 301) dans le compartiment de stockage.
2. La quantité est entre 4 et 12 kg, ou 18 kg (utilisation de la puissance maximale de refroidissement).
2.1. Poussez sur le bouton commutateur
indicateur (il sorte et le voyant s`allume) et placez la quantité à congeler (max. 12, ou 18 kg) dans le compartiment de congélation.
2.2. Faites fonctionner l`appareil pendant 24
heures dans cet état.
2.3. Après 24 heures arrêtez la congélation en
poussant sur le bouton (le voyant s`éteindra) et déplacez l`aliment congelé dans le panier (ZLKF 261) ou paniers (ZLKF 301).
NNee jjaammaaiiss ccoonnggeelleezz ddeess qquuaannttiittééss qquuii ddééppaasssseenntt ddeess qquuaannttiittééss iinnddiiqquuééeess ddaannss lleess
""ccaarraaccttéérriissttiiqquueess tteecchhnniiqquueess"" ccaarr llaa ccoonnggééllaattiioonn nnee sseerraa ppaass ppaarrffaaiittee eett aapprrèèss llaa ddééccoonnggééllaattiioonn ddiivveerrsseess aannoommaalliieess ppeeuuvveenntt aarrrriivveerr ((ppeerrttee dd``aarrôômmee,, ddeessttrruuccttiioonn,, eettcc..))..
Ne préparez pas du glaçon durant le procédé de
congélation car ça diminue la puissance de
congélation. Pour plus d`information voir l`annexe
"Renseignement pour la congélation de ménage des aliments".
CCoommmmeenntt ééccoonnoommiisseerr dd``éénneerrggiiee
Plus basse est la température ambiante de l`appareil plus petite est la consommation d`énergie.
N`installez pas l`appareil dans la proximité des sources de chaleur ou sur endroit ensoleillé.
Assurez une bonne aération pour le compresseur et le condenseur donc n`empêchez pas le passage du courant d`air.
Mettez les aliments dans des pots bien fermés, ou enveloppez les en feuille pour empêcher la formation de la gelée blanche.
Evitez l`ouverture inutile et prolongée des portes.
Ne mettez pas l`aliment en état chaud dans l`appareil, laissez les refroidir jusqu`à la température ambiante.
Maintenez propre le condenseur.
Page 9
AArrmmooiirree eett eennvviirroonnnneemmeenntt
La matière isolante et l`agent de congélation de l`armoire ne contiennent pas des gaz qui ne sont pas nuisibles pour la couche d`ozone. Evitez tout endommagement du système réfrigérant surtout à l`arrière à proximité du système. Les autorités municipales donnent de renseignement concernant les endroits de l`élimination des appareils délabrés.
Les matières désignées utilisées dans cet appareil sont réutilisables .
EEnnttrreettiieenn
LLee ddééggèèlleemmeenntt
Pendant le fonctionnement de l`appareil l`une partie de l`humidité se trouvant dans l`espace de refroidissement se précipite sous forme de glace ou de gelée blanche.
La couche épaisse de glace ou de gelée blanche a un effet isolant et diminue la puissance frigorifique, qui se traduit dans l`augmentation de la consommation en énergie, dans la montée de la température intérieure des espaces de refroidissement, enfin si la couche est trop épaisse elle empêche l`ouverture de la porte du compartiment de congélation.
A ce type de la gamme le dégèlement de la glace gelée sur la plaque frigorifique se fait automatiquement sans intervention extérieure. Le régulateur périodiquement arrête la marche du compresseur - le refroidissement cesse - et la charge thermique intérieure de l`appareil fait monter la température de la plaque frigorifique au dessus du 0°C et le dégèlement s`accomplit. Quand la température atteint les +3 ou +4 °C le régulateur de la température redémarre le compresseur.
L`eau du dégèlement coule à travers un tube de sortie se trouvant au dos de l`appareil dans un bac d`évaporation placé au dessus du compresseur où la chaleur du compresseur l`évaporise.

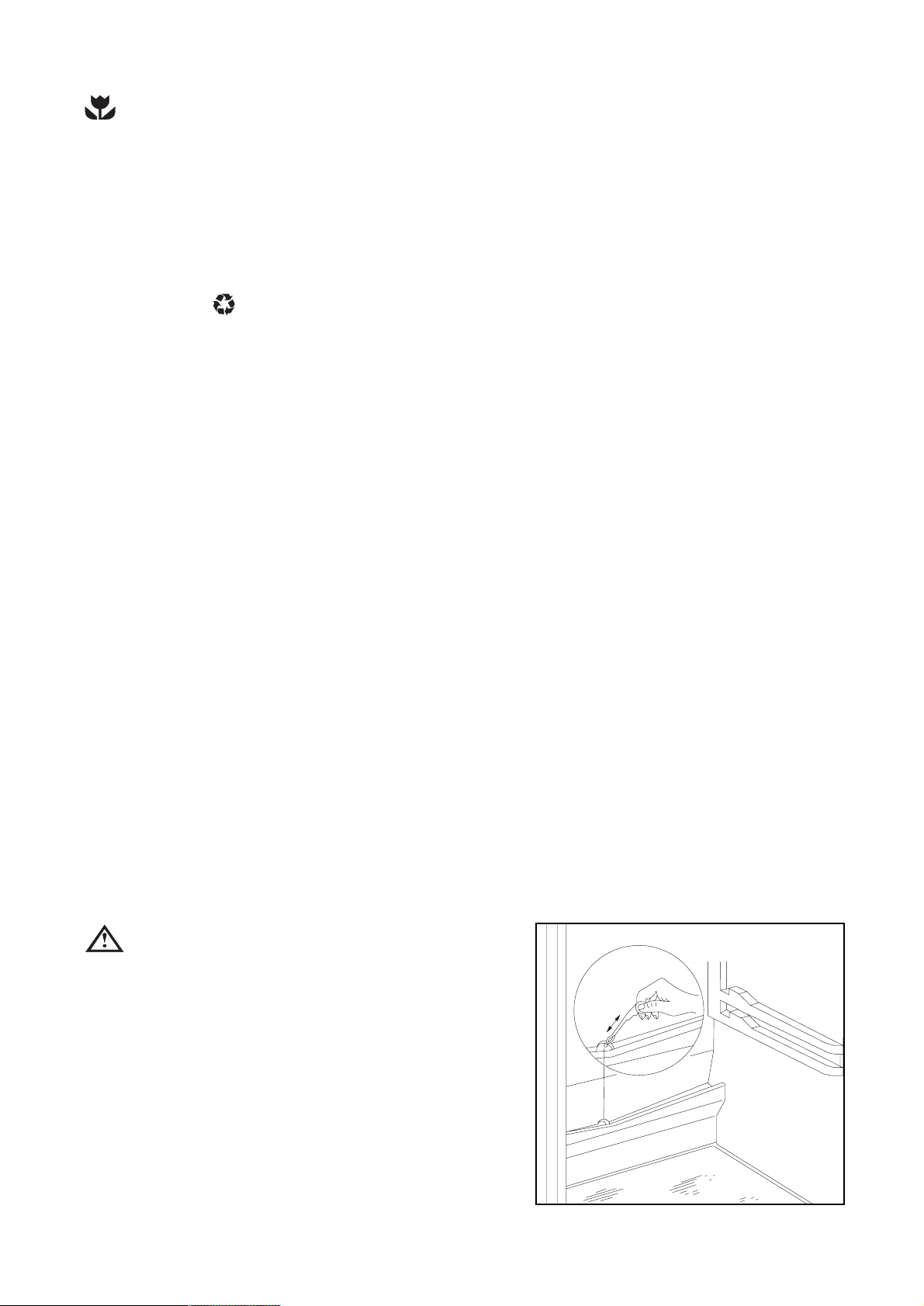

AAttttiirroonnss ll``aatttteennttiioonn àà ccee qquu``iill ffaauutt
rréégguulliièèrreemmeenntt ccoonnttrrôôlleerr eett nneettttooyyeerr ll``oorriiffiiccee ll``ééccoouulleemmeenntt ddee ll``eeaauu ddee ffoonnttee -- uunn llaabbeell aavveerrttiitt àà ccee ddaannss ll``iinnttéérriieeuurr ddee ll``aappppaarreeiill -- ccaarr eenn ccaass dd``uunnee oobbttuurraattiioonn ddee cceettttee oorriiffiiccee ll``eeaauu aaccccuummuullééee ppéénnééttrraanntt ddaannss ll``iissoollaattiioonn ddee ll``aappppaarreeiill ccaauusseerraa llaa ddééttéérriioorraattiioonn pprréémmaattuurrééee ddee ll``aappppaarreeiill..
Nettoyez l`orifice de sortie de l`eau du dégèlement à l`aide du nettoyeur de tube joint à l`appareil et présenté sur la figure. Stockez le nettoyeur de tube dans l`orifice de sortie.
Un cas très caractéristique de l`engorgement de l`orifice de sortie est le suivant: le papier enveloppant l`aliment gèle contre le fond du réfrigérateur. En sortant l`aliment le papier se déchire et engorge le 10
Page 10
tube d`écoulement. Manipulez donc avec attention les aliments enveloppés en papier.
En cas d`une charge plus grande, p.e. dans
canicule le réfrigérateur peut continuellement fonctionner rendant le dégèlement automatique provisoirement inopérant.
Des tâches de glace ou de gelée blanche restant sur le fond de l`appareil après le dégèlement ne constituent pas d`anomalie.
Il est impossible de munir le congélateur par un dispositif de dégèlement automatique, car les aliments congelés ne supportent pas la température du dégel.
Si la couche de la glace ou de la gelée blanche est mince grattez ou éliminez la par la pelle en plastique joint à l`appareil.

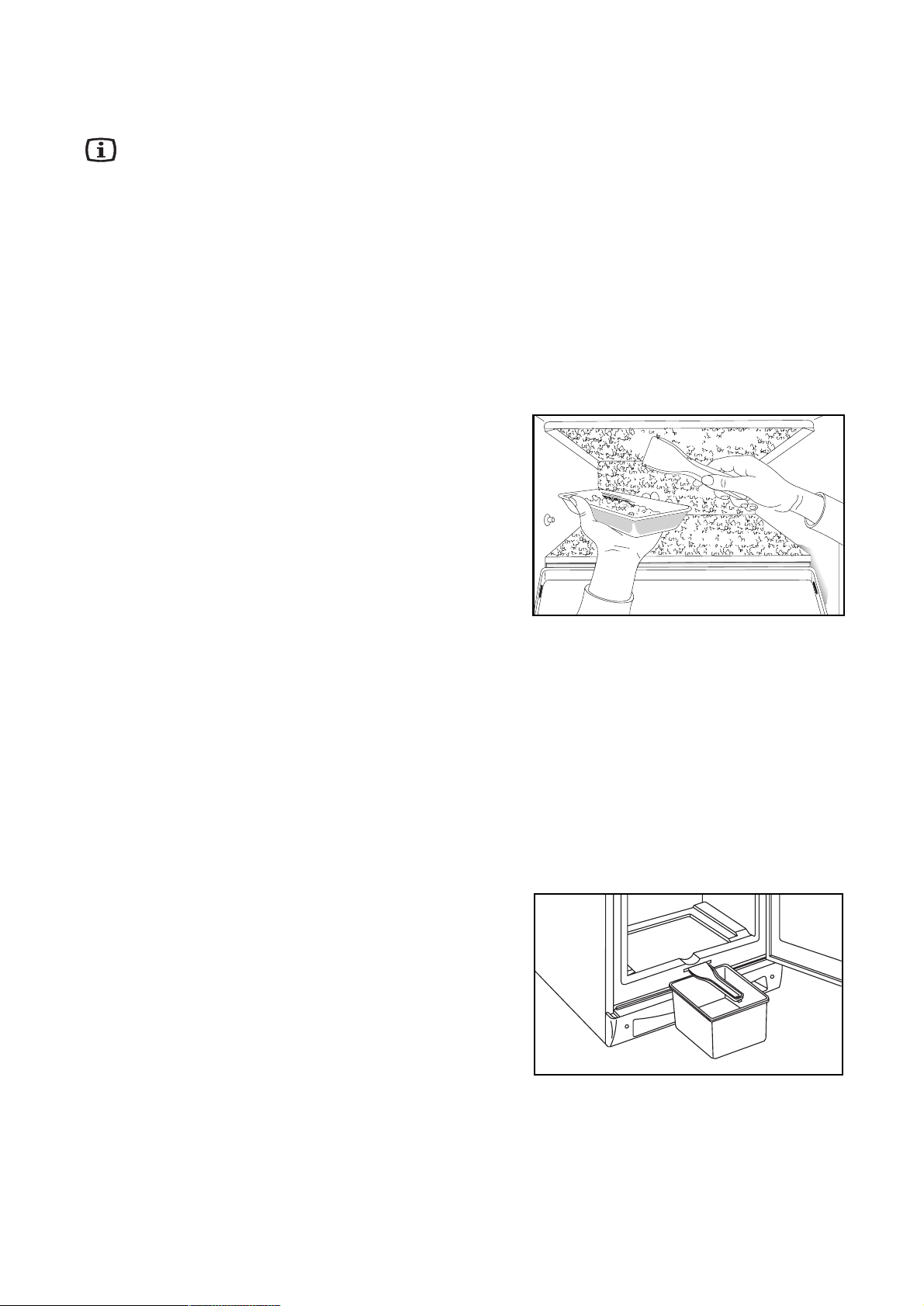

Le plateau présenté sur la figure ne constitue pas l`accessoire de l`appareil!
Si la couche de glace est trop épaisse et il n`est pas possible l`éliminer par la pelle un dégèlement devient nécessaire. Sa fréquence dépende de l`utilisation (en générale 2-3 fois par an).
Procédez comme suite: sortez les aliments congelés de l`appareil, placez les dans un panier couvert de chiffon et stockez dans un endroit frais, ou transmettez les dans un autre réfrigérateur.
Retirez la fiche de la prise mettant ainsi hors tension les deux parties de l`appareil.
Ouvrez les portes et nettoyez le réfrigérateur suivant le chapitre "Nettoyage systématique", exécutant le nettoyage du congélateur selon les mentionnés ci­dessous:
Essuyez l`eau du dégèlement à l`aide d`une éponge ou d`un chiffon. L`eau s`accumule dans un creux convenablement formé dans la partie basse de l`appareil et vous pouvez l`éliminer suivant l`indication de la figure.
Dégagez l`élément de sortie en plastique et pliez en dehors suivant la flèche. Placez un bassin ou un pot suffisamment haut sous l`élément.
Le plateau de la figure ne constitue pas l`accessoire de l`appareil!
Séchez les surfaces après le dégèlement et l`écoulement de l`eau, repliez et fixez l`élément en plastique.
Remettez la fiche dans la prise et replacez les aliments.
Faites fonctionner l`appareil pendant quelques heures en tournant le régulateur sur le degré le plus haut pour que la température de stockage nécessaire soit atteinte la plus vite.
Page 11
11
NNeettttooyyaaggee rréégguulliieerr
Lavez l`intérieur de l`appareil une fois par 3-4 semaines par l`eau tiède et séchez le (il est conseillé de lier le lavage au dégèlement du congélateur).
Il est interdit d`utiliser du savon ou des produits abrasifs pendant le nettoyage.
Mettez l`appareil hors tension. Lavez son intérieur par l`eau tiède et séchez le. Lavez l`étanchement de porte par eau limpide. Mettez l`appareil sous tension après le nettoyage.
Eliminez une ou deux fois par an la couche de poussière accumulée sur le condenseur au dos de l`appareil et nettoyez le plateau d`évaporation.
AAppppaarreeiill hhoorrss dd``uussaaggee
Procédez comme suite au cas d`une non utilisation prolongée de l`appareil:
Débranchez l`appareil. Enlevez de l`appareil les aliments y trouvants. Exécutez la décongélation et le nettoyage suivant
les précédents. Laissez un peu ouverte la porte pour éviter la
production d`odeur.
DDééppaannnnaaggee
RReeppllaacceemmeenntt ddee ll``aammppoouullee
Vous pouvez changer l`ampoule brûlé selon les suivants:

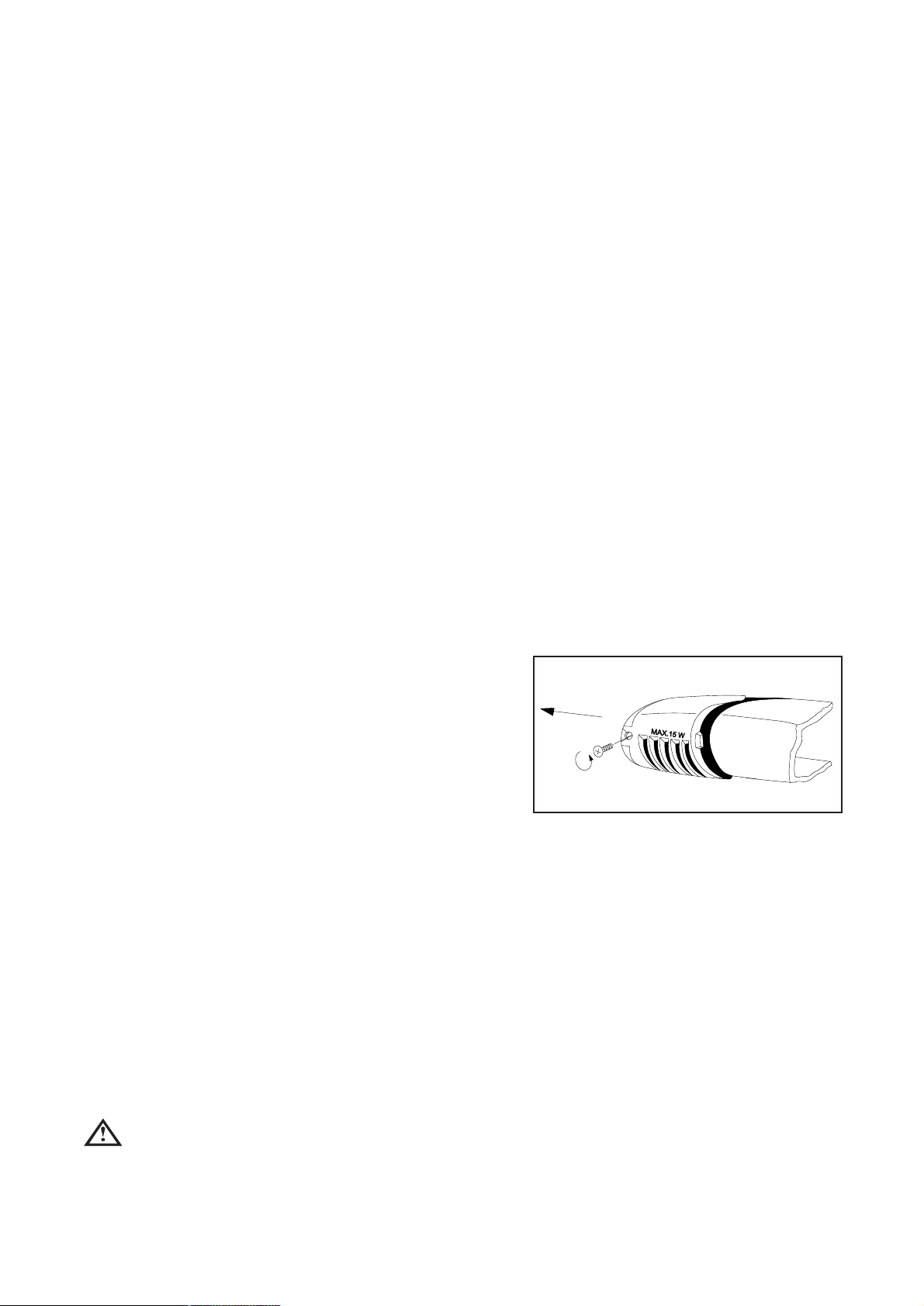

Mettez appareil hors tension. Dévissez la vis de fixation du globe et retirez le selon
la flèche. Vous avez ainsi accès à l`ampoule. (Le type de l`ampoule: Mignon 322, 230 V, 15 W, douille E 14).
Remettez le globe et fixez le par la vis. Mettez l`appareil sous tension.
La manque de l`éclairage n`influence pas le fonctionnement de l`appareil.
SSii qquueellqquuee cchhoossee nnee ffoonnccttiioonnnnee ppaass
Au cours du fonctionnement de l`appareil peuvent arriver des petits incidents qui n`exigent pas l`appel d`un expert. Le tableau suivant vous donne des renseignements de les maîtriser vous-même et éviter ainsi les dépenses inutiles.
Nous vous attirons l`attention à ce que le fonctionnement de l`appareil produit quelques effets phoniques (compresseur, circulation du liquide) qui ne constituent pas de dégâts, ils appartiennent au fonctionnement normal.
Nous vous attirons l`attention de nouveau à
ce que l`arrêt du compresseur ne signifie pas l`état hors tension de l`appareil. Il est INTERDIT de toucher les parties électriques de l`appareil avant le débrancher du réseau!
Page 12
12
DDééffaauutt
Espace intérieur du réfrigérateur trop chaud
Espace intérieur du congélateur trop chaud
Eau coule sur le paroi de fond de l`appareil.
Eau coule dans l`armoire.
Eau coule sur le plancher.
La formation de glace et de gelée blanche est trop forte
Compresseur marche continuellement
L`appareil ne fonctionne pas de tout. Pas de refroidissement, pas de lumière. Les voyants ne brûlent pas.
L`appareil produit trop de bruit.
CCaauussee ppoossssiibbllee Régulateur de température mal réglé. Si les aliments sont trop chauds, ils sont mal
rangés. L`étanchement de la porte n`est pas bon ou
elle a resté ouverte. Régulateur mal réglé. L`étanchement de la porte n`est pas bon ou
elle a resté ouverte. Le stockage des aliments à congélés est très
serré. C`est normal. Pendant le dégèlement
automatique de gelée blanche se fond sur le paroi de fond.
Engorgement dans le tube d`écoulement. Les aliments sont rangés de telle façon qu`ils
empêchent la sortie de l`eau. Le tube d`écoulement n`est pas conduit au
plateau d`évaporation. Aliments mal enveloppés. Portes restant ouvertes, ou étanchement
défectueux. Régulateur mal réglé.
Régulateur mal réglé.
Portes restant ouvertes ou étanchement défectueux.
Quantité d`aliments mis dedans pour congeler est trop grande.
Aliment placé est trop chaud.
Milieu du réfrigérateur trop chaud.
La fiche n`est pas correctement insérée. Fusible est sauté. Régulateur de température n`est pas
enclenché. Pas de courant dans la prise (tâchez de
contacter un autre appareil). La stabilité de l`appareil n`est pas bon.
EElliimmiinnaattiioonn Mettez le régulateur à une position plus haute. Placez les aliments aux endroits convenables.
Vérifiez la fermeture et l`étanchéité de la porte.
Mettez le régulateur à une position plus haute. Vérifiez de la porte. la fermeture et
l`étanchéité. Rangez les aliments de telle façon que l`air
froide puisse circuler.
Nettoyez l`orifice du tube. Rangez les aliments de telle façon qu`ils ne
touchent pas le paroi de fond. Conduisez le tube d`écoulement dans le
plateau d`évaporation. Enveloppez les aliments avec plus de soin. Vérifiez la fermeture des portes ou l`état de
l`étanchement. Tournez le régulateur vers une température
plus haute. Tournez le régulateur vers une température
plus haute. Vérifiez la fermeture des portes ou l`état de
l`étanchement. Attendez quelques heures et vérifiez encore la
température. La température des aliments placés ne doit
dépasser la température ambiante. Tâchez diminuer la température de la salle où
se trouve le réfrigérateur. Insérez correctement la fiche dans la prise. Changez le fusible. Mettez en marche l`appareil suivant le chapitre
"Mise en utilisation". Appelez un électricien.
Vérifiez la stabilité (les quatre pieds doivent se reposer sur sol)
Si les conseils restent sans succès avertissez un atelier de réparation spécialisé.
Page 13
13
AA ll``aatttteennttiioonn ddee llaa ppeerrssoonnnnee qquuii mmeettttrraa eenn
AA ll``aatttteennttiioonn ddee llaa ppeerrssoonnnnee qquuii mmeettttrraa eenn
sseerrvviiccee ll``aappppaarreeiill
sseerrvviiccee ll``aappppaarreeiill
CCaarraaccttéérriissttiiqquueess tteecchhnniiqquueess
MMiissee eenn mmaarrcchhee ddee ll``aappppaarreeiill
TTyyppee volume brut (l)
volume net (l)
Largeur. (mm): Hauteur (mm): Profondeur (mm): Consommation. en énergie (kW/24 h)
(kW/an) Classe d`énergie suivant la norme d`UE Puissance de congélation (kg/24h) Temps de stockage max. en cas de panne (h) Puissance nominale (W) Masse (kg) Nombre des compresseurs
ZZLLKKFF 330011 congélateur. 105 refroidisseur. 195 congélateur: 80 refroidisseur: 192
600
1790
600
1,42
518
C 18 19
150
65
1
ZZLLKKFF 226611
congélateur: 65
refroidisseur. 195
congélateur. 51
refroidisseur. 192
600
1580
600
1,20
438
C 12 17
130
58
1
LLiivvrraaiissoonn,, ddéésseemmbbaallllaaggee
Faites livrer l`appareil dans son emballage original, dans une position verticale et
respectez les signalisations sur l`emballage. Après chaque livraison laissez reposer l`appareil
durant 2 heures sans le mettant en marche. Désemballez l`appareil et vérifiez s`il n`y a pas de
traces d`endommagements. Si oui signalez les immédiatement là où l`appareil a été acheté. Gardez l`emballage endommagé.
NNeettttooyyaaggee
Enlevez les bandes adhésives fixant contre tout déplacement les éléments dans l`intérieur de l`appareil.
Lavez l`intérieur de l`appareil par d`eau tiède et de liquide vaisselle. Utilisez de chiffon mou.
Séchez l`intérieur de l`appareil après nettoyage.
Page 14
14
LLaa ppoossee ddee ll``aappppaarreeiill
La température d`ambiance influence la consommation en énergie et le fonctionnement correcte de l`appareil.
Pour installer l`appareil prenez en considération que le fonctionnement correcte de l`appareil ne sera possible que dans les limites de température ambiante donné dans le tableau cidessous.
Si la température ambiante baisse au-dessous de la limite inférieure la température de l`espace réfrigérant pourrait monter au-dessus de la température prescrite.
L`augmentation de la température ambiante au­dessus de la limite supérieure se traduit dans l`augmentation de la durée de fonctionnement du compresseur, dans un dérangement de la décongélation automatique, dans une augmentation de la température dans l`espace réfrigérant enfin dans une augmentation de la consommation en énergie.
A la pose de l`appareil veillez à ce que sa position soit horizontale. Réglez cette position à l`aide des deux pieds réglables sur la partie inférieure avant (1). Deux cales réglables (2) servent au réglage. Ces cales sont déplacables.
N`exposez pas l`appareil aux rayons de soleil, ne posez pas l`appareil à la proximité d`un foyer.
S`il est impératif de poser l`appareil dans la proximité d`un chauffage au gaz ou à l`électricité respectez les distances minimales suivantes:
en cas d`une distance de 3 cm ou moins entreposez une plaque termiquement isolante d`une épaisseur de 0,5 -1 cm et non flammable entre les deux appareils.
en cas d`un chauffage à l`huile ou au charbon la distance doit être augmentée à 30 cm.
L`appareil est utilisable en le posant contre le mur.

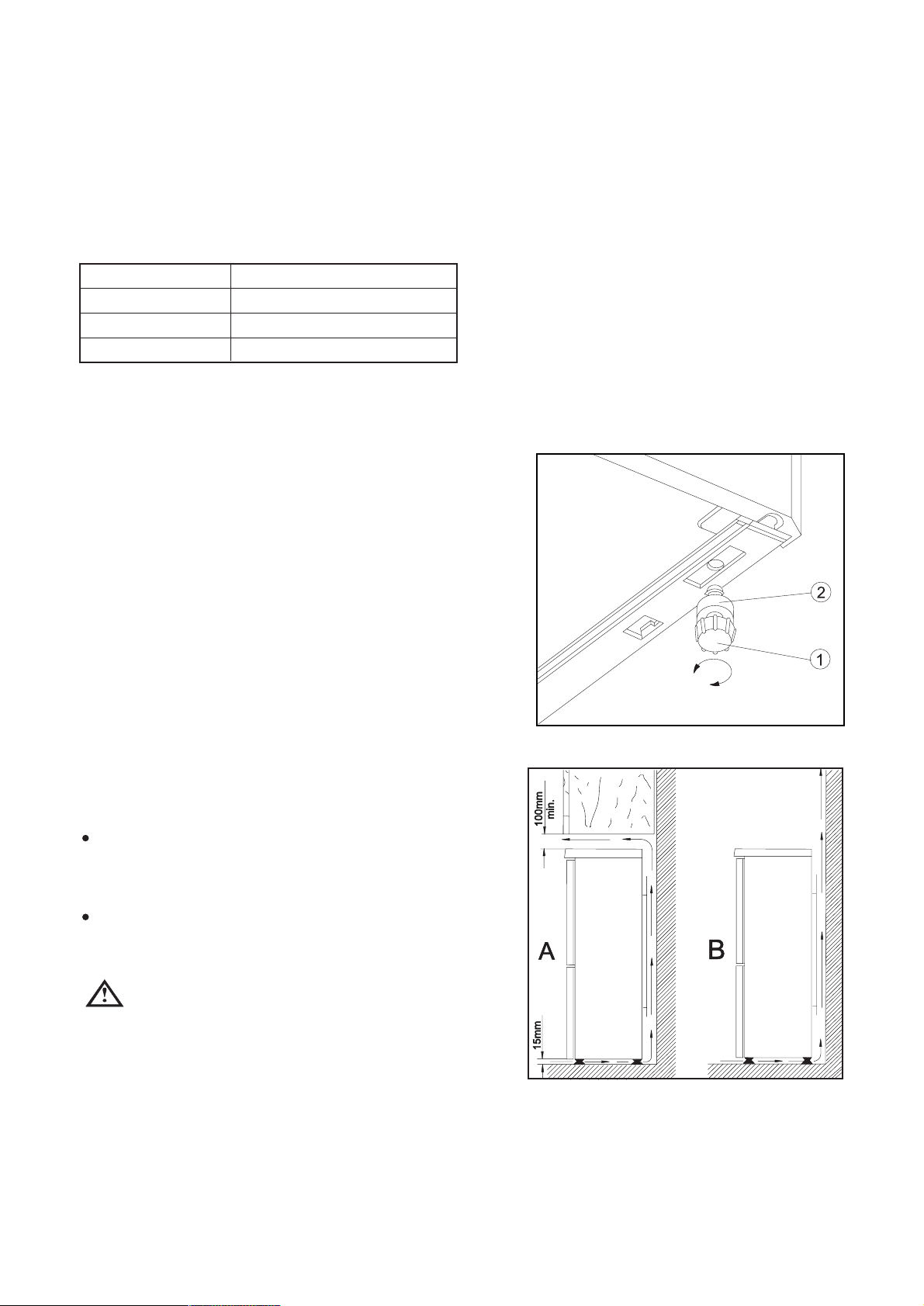

Il faut respecter les distances minimales de la figure au cours de la pose de l`appareil:
AA::
pose au-dessous d`une armoire murale
BB::
pose libre
CCllaassssee cclliimmaattiiqquuee TTeemmppéérraattuurree aammbbiiaannttee
SN +10 ..,+32 °C
N +16 ..,+32 °C
ST +18 ..,+38 °C
Page 15
15
CChhaannggeemmeenntt llee sseennss dd``oouuvveerrttuurree ddeess ppoorrtteess
Si nécessaire il est possible de changer le sens d`ouverture des portes de droit à gauche.
Les portes des appareils s`ouvrent en fabrique à droit.
La figure présente l`appareil du type ZLKF 301 mais le montage est identique à l`autre type (ZLKF 261).

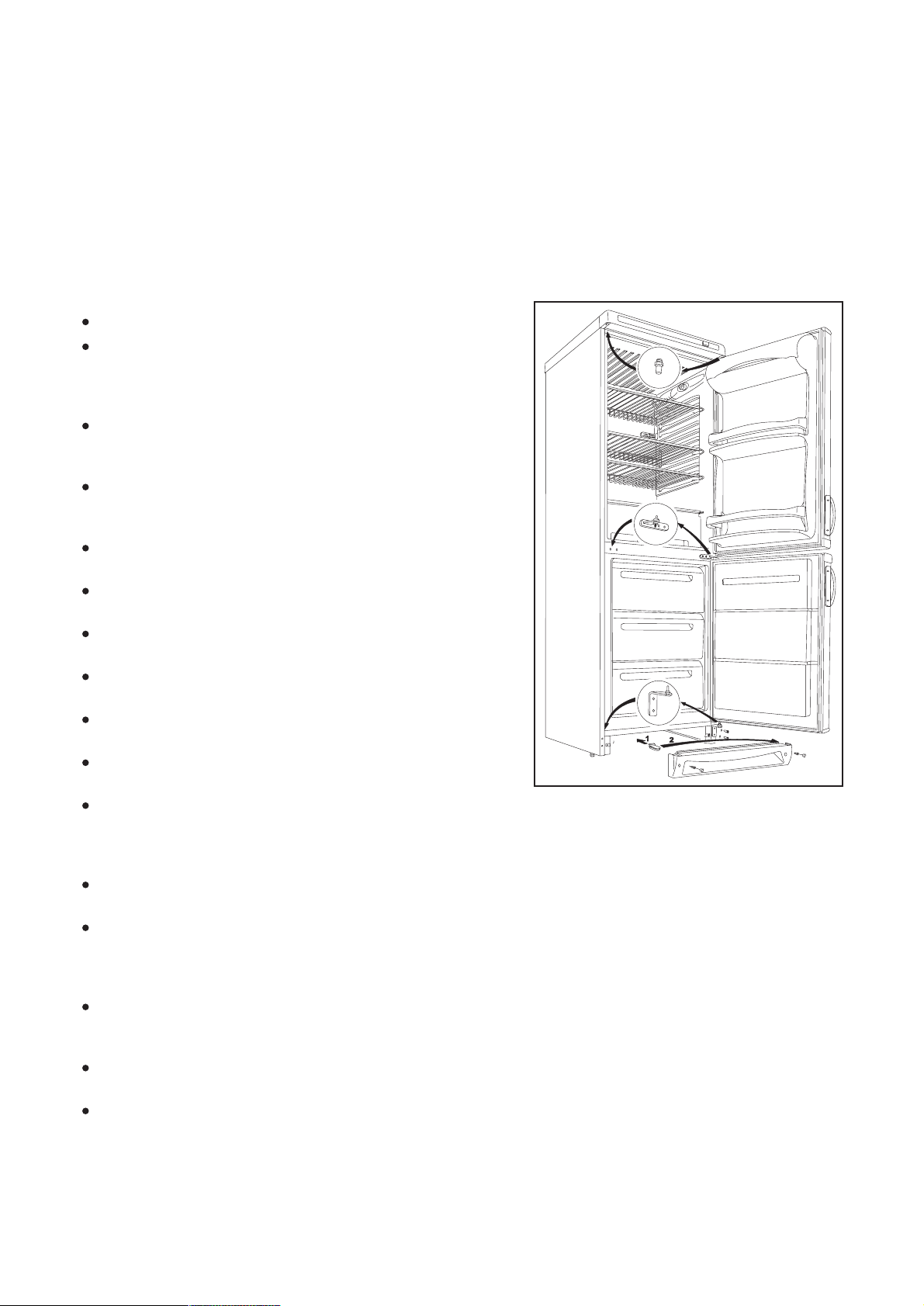

Exécutez le montage suivant la figure et les indications ci-dessous:
Mettez l`appareil hors tension. Inclinez légèrement l`appareil avec précaution
faisant attention à ce que le compresseur ne touche pas le sol. Appelez une autre personne qui fixera l`appareil dans cette position.
Otez les couvercles des vis de fixation de la grille inférieure de couverture (p.e. par un couteau) et en dévissant les deux vis enlevez la grille.
Démontez le support inférieur de la porte du congélateur en enlevant les deux vis et les deux rondelles.
Retirez légèrement la porte du congélateur vers le bas et enlevez la.
Démontez le support double de porte en enlevant les deux vis et les deux rondelles.
Retirez légèrement la porte du réfrigérateur vers le bas et enlevez la.
Dévissez la cheville supérieure de la porte du réfrigérateur et vissez la à l`autre côté.
Enlevez les couvercles de vis du support gauche et remettez les à l`autre côté.
Remettez la porte du réfrigérateur sur la cheville supérieure.
Remontez le support double de porte par les deux vis et rondelles. Faites attention à ce que le bord de la porte soit parallèle avec le cadre de l`armoire de l`appareil.
Remettez la porte du congélateur sur la cheville du support double.
Remontez le support double de porte par les deux vis et rondelles. Faites attention à ce que le bord de la porte soit parallèle avec le cadre de l`armoire de l`appareil.
Retirez de la grille de couverture l`élément de couverture dans le sens de la flèche (1) et remettez le à l`autre côté (2).
Remettez la grille de couverture et fixez la par les deux vis et remettez les couvercles.
Reposez l`appareil à sa place, nivelez et mettez le sous tension.
Ne voulant pas exécuter vous même le procédé décrit ci-dessus faites appel le concessionnaire le plus proche. Les techniciens exécuteront le montage gratuitement.
Page 16
16
BBrraanncchheemmeenntt éélleeccttrriiqquuee
Votre appareil ne peut être branché qu'en 230 V monophasé.
Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
IImmppoorrttaanntt LL''iinnssttaallllaattiioonn ddooiitt êêttrree rrééaalliissééee ccoonnffoorrmméémmeenntt aauuxx
rrèègglleess ddee ll''aarrtt,, aauuxx pprreessccrriippttiioonnss ddee llaa nnoorrmmee NNFF..CC
1155..110000 eett aauuxx pprreessccrriippttiioonnss ddee ll''EE..DD..FF.. UUttiilliisseezz uunn ssooccllee ddee pprriissee ddee ccoouurraanntt ccoommppoorrttaanntt
uunnee bboorrnnee ddee mmiissee àà llaa tteerrrree,, qquuii ddooiitt êêttrree oobblliiggaattooiirreemmeenntt rraaccccoorrddééee ccoonnffoorrmméémmeenntt àà llaa nnoorrmmee NNFF..CC..1155..110000 eett aauuxx pprreessccrriippttiioonnss ddee ll''EE..DD..FF;; cceettttee pprriissee ddee ccoouurraanntt ddooiitt iimmppéérraattiivveemmeenntt êêttrree aacccceessssiibbllee..
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
NNoottrree rreessppoonnssaabbiilliittéé nnee ssaauurraaiitt êêttrree eennggaaggééee eenn ccaass dd''aacccciiddeennttss oouu dd''iinncciiddeennttss pprroovvooqquuééss ppaarr uunnee mmiissee àà llaa tteerrrree iinneexxiissttaannttee oouu ddééffeeccttuueeuussee..
Page 17
17
TTeemmppss ddee ssttoocckkaaggee
TTeemmppss ddee ssttoocckkaaggee
LLee tteemmppss eett llee mmaanniièèrree ddee ssttoocckkaaggee ddeess aalliimmeennttss ffrraaiiss..
LLééggeennddee::
XX::
temps de stockage normal
x: temps de stockage possible (seulement des marchandises sûrement fraîches)
Aliments Temps de stockage en jour Mode et matériel d`emballage
11 22 33 44 55 66 77
viandes crues
XX XX
x x x sachet en feuille hermétiquement fermé
viande bouillie
XX XX XX
x x x pot couvert
viande cuite
XX XX XX
x x pot couvert
hachis de viande crue
XX
pot couvert
hachis de viande cuite
XX XX
x x pot couvert
charcuterie, saucisse
XX XX
x x sachet en feuille, papier paraffiné
poisson fraîche
XX
x x sachet en feuille hermétiquement fermé
poisson bouillie
XX XX
x x pot couvert
poisson cuite
XX XX
x x x pot couvert
conserve de poisson ouverte
XX
x x pot couvert
poulet vidé
XX XX XX
x x x sachet en feuille hermétiquement fermé
poulet rôti
XX XX XX
x x x pot couvert
poule vidée
XX XX
x x x sachet en feuille hermétiquement fermé
poule bouillie
XX XX
x x x pot couvert
canard, oie vidé, frais
XX XX XX
x x x sachet en feuille hermétiquement fermé
canard, oie rôti
XX XX XX XX
x x x pot couvert
beurre dans emballage ouvert
XX XX XX XX XX XX XX
dans l`enveloppe original
beurre enveloppée
XX XX
xxxxxdans l`enveloppe original
dans l`enveloppe original
XX XX XX
x x dans l`enveloppe original
crème fraîche
XX XX
x x dans verre
crème double
XX XX XX XX
x x x dans verre
fromage (dur)
XX XX XX XX XX XX XX
feuille en aluminium
fromage (à pâte molle)
XX XX XX XX
x x x sachet en feuille
fromage blanc
XX XX XX XX
x x x sachet en feuille
oeuf
XX XX XX XX XX XX XX
épinard, oseille
XX XX
x x sachet en feuille
petits pois, haricots verts
XX XX XX XX
x x x sachet en feuille
champignon
XX XX
x x x sachet en feuille
carotte
XX XX XX XX XX XX XX
sachet en feuille
piment vert
XX XX
x x x sachet en feuille
tomate
XX XX XX XX XX XX XX
sachet en feuille
chou
XX XX XX XX XX
x x sachet en feuille fruits trop périssables (fraise, framboise)
XX XX XX
x x sachet en feuille
fruits
XX XX XX XX
x x x sachet en feuille
conserves de fruit ouvertes
XX XX XX
x x pot couvert
gâteaux à la crème
XX XX
x x pot couvert
La zone la plus froide se trouve au niveau de la clayette inférieure en verre.
