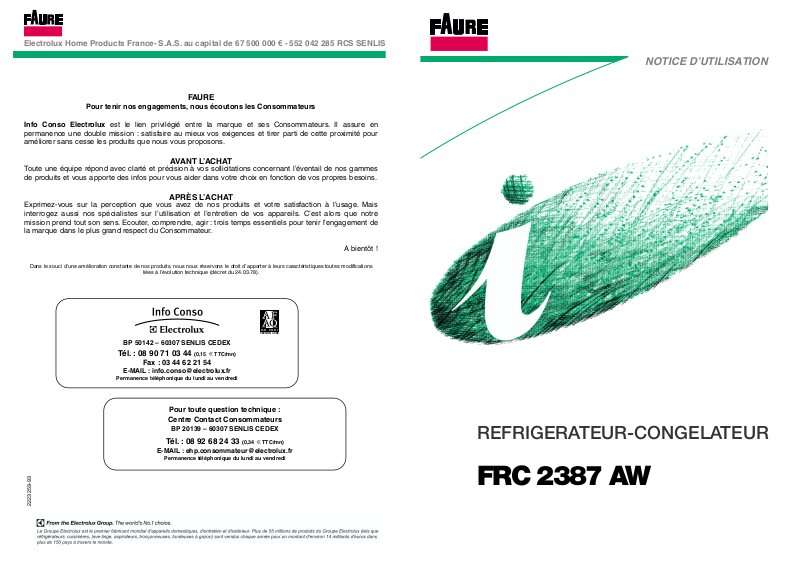

FRC 2387 AW

REFRIGERATEUR-CONGELATEUR

NOTICE D’UTILISATION

2223 259-93

FAURE

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en

permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour
améliorer sans cesse les produits que nous vous proposons.

AVANT L’ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concer nant l’éventail de nos gammes
de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais
interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre
mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de
la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d’une amélioration constante de nos produits, nous nous réser vons le droit d’apporter à leurs caractér istiques toutes modifications

liées à l’évolution technique (décret du 24.03.78).

BP 50142 – 60307 SENLIS CEDEX

Tél. : [phone] (0,15 TTC/mn)

Fax : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 – 60307 SENLIS CEDEX

Tél. : [phone] (0,34 TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France- S.A.S. au capital de 67 500 000 ¼ - 552 042 285 RCS SENLIS

ISO 9OO1

VERSION 2000

2

/RUVGHVDIDEULFDWLRQFHWDSSDUHLODpWpFRQVWUXLWVHORQGHVQRUPHVGLUHFWLYHVHWRXGpFUHWVSRXUXQHXWLOLVDWLRQ

VXUOHWHUULWRLUHIUDQoDLV

3RXUODVpFXULWpGHVELHQVHWGHVSHUVRQQHVDLQVLTXHSRXUOHUHVSHFWGHO¶HQYLURQQHPHQWYRXVGHYH]

G¶DERUGOLUHLPSpUDWLYHPHQWOHVSUpFRQLVDWLRQVVXLYDQWHVDYDQWWRXWHXWLOLVDWLRQGHYRWUHDSSDUHLO

3RXUpYLWHUWRXWULVTXHGH GpWpULRUDWLRQGHO¶DSSDUHLOWUDQVSRUWH]OHGDQVVDSRVLWLRQG¶XWLOLVDWLRQ PXQLGH
VHVFDOHVGHWUDQVSRUWVHORQPRGqOH
$X GpEDOODJHGHFHOXLFL HW SRXU HPSrFKHU GHVULVTXHVG¶DVSK\[LH HW FRUSRUHO WHQH] OHVPDWpULDX[
G¶HPEDOODJHKRUVGHODSRUWpHGHVHQIDQWV

3RXU pYLWHUWRXWULVTXH PRELOLHULPPRELOLHUFRUSRUHO« O¶LQVWDOODWLRQOHVUDFFRUGHPHQWV HDX JD]
pOHFWULFLWppYDFXDWLRQVHORQPRGqOHODPLVHHQ VHUYLFHHWODPDLQWHQDQFH GHYRWUHDSSDUHLOGRLYHQW rWUH
HIIHFWXpVSDUXQSURIHVVLRQQHOTXDOLILp

9RWUHDSSDUHLODpWpFRQoXSRXUrWUHXWLOLVpSDUGHVDGXOWHV,OHVWGHVWLQpjXQXVDJHGRPHVWLTXHQRUPDO
1HO¶XWLOLVH]SDVjGHVILQVFRPPHUFLDOHVRXLQGXVWULHOOHVRXSRXUG¶DXWUHVEXWVTXHFHX[SRXUOHVTXHOVLOD
pWpFRQoX9RXVpYLWHUH]DLQVLGHVULVTXHVPDWpULHOHWFRUSRUHO

'pEUDQFKH] YRWUH DSSDUHLODYDQW WRXWH RSpUDWLRQ GH QHWWR\DJH PDQXHO 1¶XWLOLVH] TXH GHVSURGXLWVGX
FRPPHUFH QRQ FRUURVLIVRXQRQLQIODPPDEOHV 7RXWHSURMHFWLRQ G¶HDX RX GH YDSHXU HVW SURVFULWH SRXU
pFDUWHUOHULVTXHG¶pOHFWURFXWLRQ

6LYRWUH DSSDUHLOHVW pTXLSpG¶XQpFODLUDJHGpEUDQFKH]O¶DSSDUHLODYDQWGH SURFpGHUDX FKDQJHPHQWGH
O¶DPSRXOHRXGXQpRQHWFSRXUpYLWHUGHV¶pOHFWURFXWHU

$ILQ G¶HPSrFKHUGHV ULVTXHV G¶H[SORVLRQ HWG¶LQFHQGLHQH SODFH] SDV GHSURGXLWV LQIODPPDEOHV RX
G¶pOpPHQWVLPELEpVGHSURGXLWVLQIODPPDEOHVjO¶LQWpULHXUjSUR[LPLWpRXVXUO¶DSSDUHLO

/RUVGH ODPLVHDXUHEXWGH YRWUHDSSDUHLO HWSRXU pFDUWHUWRXW ULVTXHFRUSRUHO PHWWH]KRUVG¶XVDJHFH
TXL SRXUUDLWSUpVHQWHUXQ GDQJHU  FRXSH] OH FkEOH G¶DOLPHQWDWLRQDXUDV GH O¶DSSDUHLO ,QIRUPH]YRXV
DXSUqVGHVVHUYLFHVGHYRWUHFRPPXQHGHVHQGURLWVDXWRULVpVSRXUODPLVHDXUHEXWGHO¶DSSDUHLO

5HVSHFWH] ODFKDvQHGH IURLG GqV O¶DFTXLVLWLRQ G¶XQ DOLPHQW MXVTX¶jVDFRQVRPPDWLRQ SRXU H[FOXUH OH
ULVTXHG¶LQWR[LFDWLRQDOLPHQWDLUH

9HXLOOH]PDLQWHQDQWOLUHDWWHQWLYHPHQWFHWWHQRWLFHSRXUXQHXWLOLVDWLRQRSWLPDOHGHYRWUHDSSDUHLO

27

Réversibilité des portes

Les portes de ce réfrigérateur congélateur sont
réversibles: leurs sens d’ouverture peuvent être
modifiés en fonction du souhait de l’utilisateur.

Pour changer le sens d’ouverture des
portes

1. Otez la grille d’aération (D) qui est fixée par un
ressort.

2. Démontez la charnière inférieure (E) en
dévissant les deux vis de fixation.

3. Dégagez la porte inférieure de la charnière du
milieu (H).

4. Dévissez la charnière du milieu.

5. Dégagez la porte supérieure du pivot (G),
dévissez ce dernier et vissez-le sur la charnière
se trouvant sur l’autre côté, après avoir enlevé
les caches, qui doivent être placés sur le côté
opposé.

6. Remontez la porte supérieure et la charnière du
milieu.

7. Remontez la porte inférieure.

8. Vissez la charnière inférieure (E) sur le côté op­posé en utilisant les vis enlevées précédemment.

9. Détachez le cache (F) de la grille de ventilation
(D) et remontez-le dans l’ ouverture qui est
restée libre sur l’autre côté.

10. Remontez la grille d’aération (D).

11. Pour aligner les portes vous pouvez agir sur la
charnière du milieu et sur la charnière
supérieure.

12. La charnière du milieu (H) se règle horizontale­ment, après avoir desserré les deux vis.

13. Dévissez les poignées. Remontez-les de l’autre

côté après avoir percé les caches avec un
poinçon. Couvrez les trous libres avec les caches
contenus dans le sachet de la documentation.

La réversibilité des portes une fois effectuée,
contrôlez que les joints magnétiques adhèrent à la
carrosserie. Si la température à l’intérieur de la pièce
est trop basse (en hiver, par exemple), il se peut que
les joints n’adhèrent pas parfaitement. Dans ce cas,
si on ne veut pas attendre que les joints reprennent
leurs dimensions naturelles après un certain temps,
on pourra accélérer ce processus en chauffant la
partie intéressée à l’aide d’un sèche-cheveux.

☞

E

F

D

F

F

F

G

H

PR60

A

45°

Fixation des entretoises arrière

Pour éviter que le condenseur ne touche le mur,
vous devez fixer les 2 entretoises jointes à la notice
d’utilisation.
Pour cela:
Introdusez les entretoisez dans les trous à l’arrière
de l’appareil en vous reportant à la figure puis
tournez-les de 45° jusqu’à accrochage (fléche (A)
verticale).

PR220

3

SOMMAIRE

A l’attention de l’utilisateur

Avertissements importants 4
Utilisation 7

Le thermostat 7

Emplacement des denrées 7

Compartiment réfrigérateur 8

Commande de témperature ambiante 8

Eléments modulables 9

Brassage de l’air “Froid Actif” 9

Compartiment congélateur 10

Conservation des produits 10

Fabrication des glaçons 10

Démoulage des glaçons 10

Guide de congélation 11

Entretien et nettoyage 20

Dégivrage 20

Nettoyage 21

Remplacement de l’ampoule 21

En cas d’absence prolongée ou de non-utilisation 21

En cas d’arrêt de fonctionnement 21

En cas d’anomalie de fonctionnement 22
Niveau sonore 23

Garantie 24

Service après vente 24

A l’attention de l’installateur

Caractéristiques techniques 26

Installation 26

Emplacement 26

Arrêts pour clayettes 26

Fixation des entretoises arrière 27

Réversibilité des portes 27

Comment lire votre notice d’utilisation ?

Les symboles suivants vous guideront tout au long de la

lecture de votre notice d’utilisation.

Instructions de sécurité

Description d’opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l’environnement

☞

26

A L’ATTENTION DE L’INSTALLATEUR

CARACTERISTIQUES TECHNIQUES

Hauteur mm 1600
Largeur mm 550
Profondeur mm 600
Pouvoir de congélation kg/24h 6
Autonomie, en cas de panne, heures (*) 21
(*) Selon la Norme NFEN 28187

Cet appareil est conforme aux Directives
Communautaires suivantes:

-73/23 CEE 19/02/73 (Basse Tension) et

modifications successives;

-89/336 CEE 03/05/89 (Compatibilité

Electromagnétique) et modifications successives.

Emplacement

Placez de préférence votre appareil loin d’une
source de chaleur (chauffage, cuisson ou rayons
solaires trop intenses).

Veillez à ce que l’air circule librement tout autour de
l’appareil. Si toutefois vous désirez placer l’appareil
dans une niche ou directement sous un élément, il
est indispensable de laisser un espace de 100 mm
entre le dessus de l’appareil et l’élément supérieur.
Calez soigneusement l’appareil en agissant sur les
pieds réglables, de telle sorte qu’il soit légèrement
incliné vers l’arrière pour faciliter la fermeture des
portes.

Pour le bon fonctionnement de votre appareil, la
température ambiante du local doit être comprise
entre +10°C et +38°C. Au-delà de ces
températures, ses performances peuvent s’en
trouver diminuées.

INSTALLATION

Important:

L’appareil doit

pouvoir être débranché à tout
moment; il est donc nécessaire que la prise murale
reste accessible une fois que l’installation est
terminée.

Arrêts pour clayettes

Votre appareil est équipé d’arrêts pour clayettes qui
permettent de les bloquer pendant le transport.

Pour les enlever, procédez de la façon suivante:

déplacez les arrêts pour clayettes dans le sens de la
flèche, soulevez à l’arrière la clayette en verre et
poussez-la vers l’avant jusqu’à elle se dégage.
Retirez les arrêts.

100 mm10 mm

A

NP002

B

10 mm

A

B

C

AVERTISSEMENTS IMPORTANTS

Conservez cette notice d’utilisation avec votre
appareil. Si l’appareil devait être vendu ou cédé
à une autre personne, assurez-vous que la notice
d’utilisation l’accompagne. Le nouvel utilisateur
pourra alors être informé du fonctionnement de
celui-ci et des avertissements s’y rapportant.

Ces avertissements ont été rédigés pour votre
sécurité et celle d’autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des
adultes. Veillez à ce que les enfants n’y touchent
pas et ne l’utilisent pas comme un jouet.

• A la réception de l’appareil, déballez-le ou faites­le déballer immédiatement. Vérifiez son aspect
général. Faites les éventuelles réserves par écrit
sur le bon de livraison dont vous garderez un
exemplaire.

• Votre appareil est destiné à un usage domestique
normal. Ne l’utilisez pas à des fins commerciales
ou industrielles ou pour d’autres buts que celui
pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les
caractéristiques de cet appareil. Cela
représenterait un danger pour vous.

• Ne touchez pas avec les mains humides les
surfaces givrées et les produits congelés et ne
consommez pas certains produits tels que les
bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures ou un arrachement
de la peau.

• Les réfrigérateurs et / ou congélateurs ménagers
sont destinés uniquement à la conservation et /
ou congélation des aliments.

• Si la température ambiante est inférieure ou
égale à 10°C, les performances du compartiment
congélateur ne seront plus assurées.Ceci est
aussi valable lorsque l’interrupteur de
température ambiante est basculé (si votre
appareil en est équipé)

• Un produit décongelé ne doit jamais être
recongelé.

• Suivez les indications du fabricant pour la
conservation et / ou congélation des aliments.

• Dans tous les appareils de réfrigération et
congélation certaines surfaces peuvent se couvrir
de givre. Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet
métallique, vous risqueriez d’endommager

4

irrémédiablement l’évaporateur rendant du même
coup l’appareil inutilisable.N’employez pour cela
qu’une spatule en plastique.

• Ne décollez pas les bacs à glaçons avec un couteau
ou ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur/compartiment à basse
température, elles pourraient éclater.

• Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de
l’appareil et au remplacement de la lampe
d’éclairage (pour les modèles qui en sont équipés).

Stockage des denrées dans les
réfrigérateurs et règles d’hygiène

La consommation croissante de plats préparés et
d’autres aliments fragiles, sensibles en particulier au
non-respect de la chaîne de froid (1), rend nécessaire
une meilleure maîtrise de la température de transport et
de stockage de ces produits.

A la maison, le bon usage du réfrigérateur et le respect
de règles d’hygiène rigoureuses contribuent de façon
significative et efficace à l’amélioration de la
conservation des aliments.

Conservation des aliments / Maîtrise
des températures

Stockez les aliments selon leur nature dans la zone
appropriée:

Zone tempérée: Boissons, œufs, beurre, sauces
industrielles et préparées, fromages à pâtes cuite, fruits
et légumes frais.

Zone fraîche: Produits laitiers, desserts lactés, matières
grasses, fromages frais.

Zone la plus froide: Viandes, volailles, poissons,
charcuteries, plats préparés, salades composées,
préparations et pâtisseries à base d’œufs ou de crème,
pâtes fraîches, pâte à tarte, pizza/quiches, produits frais
et fromages au lait cru, légumes prêts à l’emploi vendus
sous sachet plastique et plus généralement, tout produit
frais dont la date limite de consommation (DLC) est
associée à une température de conservation inférieure
ou égale à +4°C.

L’observation des conseils suivants est de nature à
éviter la contamination croisée et à prévenir une
mauvaise conservation des aliments.

• Emballer systématiquement les produits pour éviter
que les denrées ne se contaminent mutuellement.

• Se laver les mains avant de toucher les aliments et
plusieurs fois pendant la préparation du repas si
celle-ci implique des manipulations successives de

25

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des
autres appareils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C

15.100 et aux prescriptions de l'E.D.F.
Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être

obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l’E.D.F ; cette
prise de courant doit impérativement être accessible.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié .
Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le

fabricant.

L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise
à la terre inexistante ou défectueuse.

5

produits différents, et après, bien sûr, au moment
de passer à table comme les règles d’hygiène
l’imposent.

• Ne pas réutiliser des ustensiles ayant déjà servi
(cuillère en bois, planche à découper sans les
avoir bien nettoyés au préalable).

• Attendre le refroidissement complet des
préparations avant de les stocker (exemple:
soupe).

• Limiter le nombre d’ouvertures de la porte et, en
tout état de cause, ne pas la laisser ouverte trop
longtemps pour éviter une remontée en
température du réfrigérateur.

• Disposer les aliments de telle sor te que l’air
puisse circuler librement tout autour.

II convient de vérifier régulièrement que la
température, notamment celle de la zone la plus
froide, est correcte et le cas échéant, d’ajuster le
thermostat en conséquence comme indiqué (page
« UTILISATION »).

La mesure de la température dans une zone (sur
une clayette, par exemple) peut se faire au moyen
d’un thermomètre placé, dès le départ, dans un
récipient rempli d’eau (verre). Pour avoir une
représentation fidèle de la réalité, lisez la
température sans manipulation des commandes ni
ouverture de porte.

Respect des règles d’hygiène

• Nettoyez fréquemment l’intérieur du réfrigérateur
en utilisant un produit d’entretien doux sans effet
oxydant sur les parties métalliques, puis rincer
avec de l’eau additionnée de jus de citron, de
vinaigre blanc ou avec tout produit désinfectant
adapté au réfrigérateur.

• Retirez les suremballages du commerce avant de
placer les aliments dans le réfrigérateur (par
exemple suremballages des packs de yaourts).

• Couvrez les aliments.

• Consultez la notice d’utilisation de l’appareil en
toutes circonstances et en particulier pour les
conseils d’entretien.

1) Chaîne de froid: maintien sans rupture de la
température requise d’un produit, depuis sa
préparation et son conditionnement jusqu’à son
utilisation par le consommateur.

Installation

• Assurez-vous, après avoir installé l’appareil, que
celui-ci ne repose pas sur le câble d’alimentation.

Important: en cas de dommage du câble
d’alimentation, il ne doit être remplacé que par un
professionel qualifié.

• L’appareil se réchauffe sensiblement au niveau du
condenseur et du compresseur.Veillez à ce que
l’air circule librement tout autour de l’appareil.
Une ventilation insuffisante entraînerait un
mauvais fonctionnement et des dommages sur
l’appareil.

• Suivez les instructions données pour l’installation.

• Après la livraison attendez 2 heures avant de
brancher l’appareil pour que le circuit frigorifique
soit stabilisé.

• Cet appareil est lourd. Faites attention lors de son
déplacement.

Veuillez lire attentivement ces remarques avant
d’installer et d’utiliser votre appareil. Nous vous
remercions de votre attention.

Protection de
l’environnement

Tous les matériaux marqués par le symbole

sont recyclables. Déposez-les dans une déchetterie
prévue à cet effet (renseignez-vous auprès des
services de votre commune) pour qu’ils puissent être
récupérés et recyclés

.

Le symbole sur le produit ou son emballage
indique que ce produit ne peut être traité comme
déchet ménager. Il doit plutôt être remis au point de
ramassage concerné, se chargeant du recyclage du
matériel électrique et électronique. En vous assurant
que ce produit est éliminé correctement, vous
favorisez la prévention des conséquences négatives
pour l’environnement et la santé humaine qui, sinon,
seraient le résultat d’un traitement inapproprié des
déchets de ce produit. Pour obtenir plus de détails
sur le recyclage de ce produit, veuillez prendre
contact avec le bureau municipal de votre région,
votre service d’élimination des déchets ménagers ou
le magasin où vous avez acheté le produit.

• Le système frigorifique et l’isolation de votre
appareil ne contiennent pas de C.F.C.
contribuant ainsi à préserver l’environnement.

• Les C.F.C. sont remplacés par des
hydrocarbures.

• Le circuit réfrigérant de cet appareil contient
de l’isobutane (R 600 A): les interventions
doivent être effectuées exclusivement par des
personnes qualifiées ayant reçues une
formation spécifique pour le R 600 A.

Ce gaz est néanmoins inflammable:

1. Ne faites pas fonctionner d’appareils
électriques (par exemple: sorbetières
électriques, mélangeurs ou de sèche cheveux
pour accélérer le dégivrage,...) à l’intérieur de
votre appareil.

24

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur
est tenu, lors de l’acte d’achat de votre appareil, de vous
communiquer par écrit les conditions de garantie et sa
mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur
répondra à toutes vos questions concernant l’achat de
votre appareil et les garanties qui y sont attachées.

N’hésitez pas à le contacter.

En cas d’anomalie de fonctionnement, reportez­vous à la rubrique “EN CAS D’ANOMALIE DE
FONCTIONNEMENT”. Si malgré toutes les

vérifications, une intervention s’avère nécessaire, le
vendeur de votre appareil est le premier habilité à
intervenir. A défaut (déménagement de votre part,
fermeture du magasin où vous avez effectué
l’achat...), veuillez consulter le Centre Contact
Consommateurs qui vous communiquera alors
l’adresse d’un Service Après-Vente.

En cas d’intervention sur votre appareil, exigez
du service après-vente Ies pièces de rechange
certifiées Constructeur

Plaque signalétique

En appelant un Service Après Vente, indiquez-lui le
modèle, le numéro de produit et le numéro de série
de l’appareil. Ces indications figurent sur la plaque
signalétique située sur votre appareil.

SERVICE APRES-VENTE
