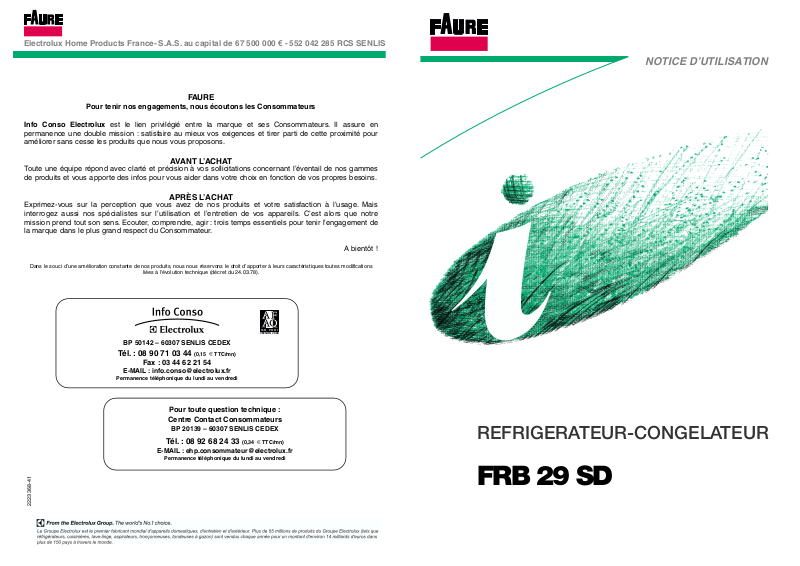

Faure FRB29SD User Manual

Electrolux Home Products France- S.A.S. au capital de 67 500 000 - 552 042 285 RCS SENLIS

FAURE

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L’ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques toutes modifications liées à l’évolution technique (décret du 24.03.78).

I S O 9 O O 1

VERSION 2000

BP 50142 – 60307 SENLIS CEDEX

Tél. : 08 90 71 03 44 (0,15 TTC/mn)

Fax : 03 44 62 21 54

E-MAIL : info.conso@electrolux.fr

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 – 60307 SENLIS CEDEX

Tél. : 08 92 68 24 33 (0,34 TTC/mn)

E-MAIL : ehp.consommateur@electrolux.fr

Permanence téléphonique du lundi au vendredi

2223 368-41

NOTICE D’UTILISATION

REFRIGERATEUR-CONGELATEUR

FRB 29 SD

! " #$ $%& &

' "

( # ) * "

+ * &

(

,$ % " +

- .

/ "$ $"

! #$ &

* * &

" 0 1 )

2 $3 . * &

Fixation des entretoises arrière

Pour éviter que le condenseur ne touche le mur, vous devez fixer les 2 entretoises jointes à la notice d’utilisation.

Pour cela:

Introdusez les entretoisez dans les trous à l’arrière de l’appareil en vous reportant à la figure puis tournez-les de 45° jusqu’à accrochage (fléche (A) verticale).

Réversibilité des portes

Les portes de ce réfrigérateur congélateur sont réversibles: leurs sens d’ouverture peuvent être modifiés en fonction du souhait de l’utilisateur.

Pour changer le sens d’ouverture des portes

1.Otez la grille d’aération (D) qui est fixée par un ressort.

2.Démontez la charnière inférieure (E) en dévissant les deux vis de fixation.

3.Dégagez la porte inférieure de la charnière du milieu (H).

4.Dévissez la charnière du milieu.

5.Dégagez la porte supérieure du pivot (G), dévissez ce dernier et vissez-le sur la charnière se trouvant sur l’autre côté, après avoir enlevé les caches, qui doivent être placés sur le côté opposé.

6.Remontez la porte supérieure et la charnière du milieu.

7.Remontez la porte inférieure.

8.Vissez la charnière inférieure (E) sur le côté opposé en utilisant les vis enlevées précédemment.

9.Détachez le cache (F) de la grille de ventilation

(D)et remontez-le dans l’ ouverture qui est restée libre sur l’autre côté.

10.Remontez la grille d’aération (D).

11.Pour aligner les portes vous pouvez agir sur la charnière du milieu et sur la charnière supérieure.

12.La charnière du milieu (H) se règle horizontalement, après avoir desserré les deux vis.

13.Dévissez les poignées. Remontez-les de l’autre côté après avoir percé les caches avec un poinçon. Couvrez les trous libres avec les caches contenus dans le sachet de la documentation.

La réversibilité des portes une fois effectuée, contrôlez que les joints magnétiques adhèrent à la carrosserie. Si la température à l’intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que les joints n’adhèrent pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints reprennent leurs dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l’aide d’un sèche-cheveux.

A
45°
PR60
E	F
E
F
	F
D
F

PR220

A L’ATTENTION DE L’INSTALLATEUR

CARACTERISTIQUES TECHNIQUES

Hauteur mm	1600
Largeur mm	550
Profondeur mm	625
Pouvoir de congélation kg/24h	6
Autonomie, en cas de panne, heures (*)	21

(*) Selon la Norme NFEN 28187

Cet appareil est conforme aux Directives

Communautaires suivantes:

-73/23 CEE 19/02/73 (Basse Tension) et modifications successives;

-89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d’une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Veillez à ce que l’air circule librement tout autour de l’appareil. Si toutefois vous désirez placer l’appareil dans une niche ou directement sous un élément, il est indispensable de laisser un espace de 100 mm entre le dessus de l’appareil et l’élément supérieur. Calez soigneusement l’appareil en agissant sur les pieds réglables, de telle sorte qu’il soit légèrement incliné vers l’arrière pour faciliter la fermeture des portes.

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +10°C et +38°C. Au-delà de ces températures, ses performances peuvent s’en trouver diminuées.

Important:

L’appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l’installation est terminée.

mm100

A mm10

10 mm

NP002

Arrêts pour clayettes

Votre appareil est équipé d’arrêts pour clayettes qui permettent de les bloquer pendant le transport.

Pour les enlever, procédez de la façon suivante:

déplacez les arrêts pour clayettes dans le sens de la flèche, soulevez à l’arrière la clayette en verre et poussez-la vers l’avant jusqu’à elle se dégage. Retirez les arrêts.

SOMMAIRE

A l’attention de l’utilisateur

A l’attention de l’installateur

Avertissements importants	4
Utilisation	7
Le thermostat	7
Emplacement des denrées	7
Compartiment réfrigérateur	8
Commande de témperature ambiante	8
Eléments modulables	9
Brassage de l’air “Froid Actif”	9
Compartiment congélateur	10
Conservation des produits	10
Fabrication des glaçons	10
Démoulage des glaçons	10
Guide de congélation	11
Entretien et nettoyage	20
Dégivrage	20
Nettoyage	21
Remplacement de l’ampoule	21
En cas d’absence prolongée ou de non-utilisation	21
En cas d’arrêt de fonctionnement	21
En cas d’anomalie de fonctionnement	22
Niveau sonore	23

Caractéristiques techniques	26
Installation	26
Emplacement	26
Arrêts pour clayettes	26
Fixation des entretoises arrière	27
Réversibilité des portes	27

Garantie	24
Service après vente	24

Comment lire votre notice d’utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation.

Instructions de sécurité

Description d’opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l’environnement

AVERTISSEMENTS IMPORTANTS

Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s’y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.

Utilisation

•Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.

•A la réception de l’appareil, déballez-le ou faitesle déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.

•Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

•Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

•Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.

•Les réfrigérateurs et / ou congélateurs ménagers sont destinés uniquement à la conservation et / ou congélation des aliments.

•Si la température ambiante est inférieure ou égale à 10°C, les performances du compartiment congélateur ne seront plus assurées.Ceci est aussi valable lorsque l’interrupteur de température ambiante est basculé (si votre appareil en est équipé)

•Un produit décongelé ne doit jamais être recongelé.

•Suivez les indications du fabricant pour la conservation et / ou congélation des aliments.

•Dans tous les appareils de réfrigération et congélation certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

•N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager

irrémédiablement l’évaporateur rendant du même coup l’appareil inutilisable.N’employez pour cela qu’une spatule en plastique.

•Ne décollez pas les bacs à glaçons avec un couteau ou ou tout autre objet tranchant.

•Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient éclater.

•Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les modèles qui en sont équipés).

Stockage des denrées dans les réfrigérateurs et règles d’hygiène

La consommation croissante de plats préparés et d’autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.

A la maison, le bon usage du réfrigérateur et le respect de règles d’hygiène rigoureuses contribuent de façon significative et efficace à l’amélioration de la conservation des aliments.

Conservation des aliments / Maîtrise des températures

Stockez les aliments selon leur nature dans la zone appropriée:

Zone tempérée: Boissons, œufs, beurre, sauces industrielles et préparées, fromages à pâtes cuite, fruits et légumes frais.

Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.

Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d’œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l’emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

L’observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des aliments.

•Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.

•Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l’E.D.F ; cette prise de courant doit impérativement être accessible.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié .

Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple. Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l’acte d’achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l’achat de votre appareil et les garanties qui y sont attachées.

N’hésitez pas à le contacter.

SERVICE APRES-VENTE

En cas d’anomalie de fonctionnement, reportezvous à la rubrique “EN CAS D’ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un Service Après-Vente.

En cas d’intervention sur votre appareil, exigez du service après-vente Ies pièces de rechange certifiées Constructeur

Plaque signalétique

En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l’appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

produits différents, et après, bien sûr, au moment de passer à table comme les règles d’hygiène l’imposent.

•Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découper sans les avoir bien nettoyés au préalable).

•Attendre le refroidissement complet des préparations avant de les stocker (exemple: soupe).

•Limiter le nombre d’ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.

•Disposer les aliments de telle sorte que l’air puisse circuler librement tout autour.

II convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d’ajuster le thermostat en conséquence comme indiqué (page « UTILISATION »).

La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d’un thermomètre placé, dès le départ, dans un récipient rempli d’eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.

Respect des règles d’hygiène

•Nettoyez fréquemment l’intérieur du réfrigérateur en utilisant un produit d’entretien doux sans effet oxydant sur les parties métalliques, puis rincer avec de l’eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.

•Retirez les suremballages du commerce avant de placer les aliments dans le réfrigérateur (par exemple suremballages des packs de yaourts).

•Couvrez les aliments.

•Consultez la notice d’utilisation de l’appareil en toutes circonstances et en particulier pour les conseils d’entretien.

1)Chaîne de froid: maintien sans rupture de la température requise d’un produit, depuis sa préparation et son conditionnement jusqu’à son utilisation par le consommateur.

Installation

•Assurez-vous, après avoir installé l’appareil, que celui-ci ne repose pas sur le câble d’alimentation.

Important: en cas de dommage du câble d’alimentation, il ne doit être remplacé que par un professionel qualifié.

•L’appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l’appareil.

•Suivez les instructions données pour l’installation.

•Après la livraison attendez 2 heures avant de brancher l’appareil pour que le circuit frigorifique soit stabilisé.

•Cet appareil est lourd. Faites attention lors de son déplacement.

Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre appareil. Nous vous remercions de votre attention.

Protection de l’environnement

Tous les matériaux marqués par le symbole

sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils puissent être récupérés et recyclés.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

•Le système frigorifique et l’isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l’environnement.

•Les C.F.C. sont remplacés par des hydrocarbures.

•Le circuit réfrigérant de cet appareil contient de l’isobutane (R 600 A): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R 600 A.

Ce gaz est néanmoins inflammable:

1.Ne faites pas fonctionner d’appareils électriques (par exemple: sorbetières électriques, mélangeurs ou de sèche cheveux pour accélérer le dégivrage,...) à l’intérieur de votre appareil.
