Page 1
Informations
pour les
utilisateurs
Table
de cuisson
à induction
FIS 64 F
Page 2
Nous vous remercions d'avoir choisi cet app
areil.
N
t
s
p
t
il
s-
.
L
1
n-
ous vous souhaitons de profiter pleinement de vo-
re nouvel appareil et nous espérons que vous choi-
irez de nouveau notre marque lors de votre
rochain achat d'appareil électroménager.
Sommaire
Veuillez l ire attentiv ement cette notice d 'utilisa tion e
conservez-la comme documentation de référence
pendant toute la durée de vie du produit. Si l'appare
devait être vendu ou cédé à une autre personne, a
surez-vous que la notice d'utilisation l'accompagne
Notice d'utilisation- - - - - - - - - - - - - - - - - - 3
Avertissements importants - - - - - - - - - - - 3
Description de l'appareil - - - - - - - - - - - - - 5
Utilisation de l’appareil - - - - - - - - - - - - - - 8
Conseils de cuisson - - - - - - - - - - - - - - - - 15
Nettoyage et entretien- - - - - - - - - - - - - - - 17
es symboles suivants sont utilisés dans ce guide d'utilisateur :
Attention ! A lire impérativement ! Remarques impo rta nte s re l atives à la sécurité des perso
nes et informations destinées à prévenir les dommages causés à l'appareil
3 Remarques général e s et recom m and ati o ns
2 Remarques relative s à la pro tection de l'environne me nt
z Risque dû à l'alimentation électrique
Que faire si… - - - - - - - - - - - - - - - - - - - - 18
Protection de l’environnement- - - - - - - - - 21
Instructions d'installation- - - - - - - - - - - - - 22

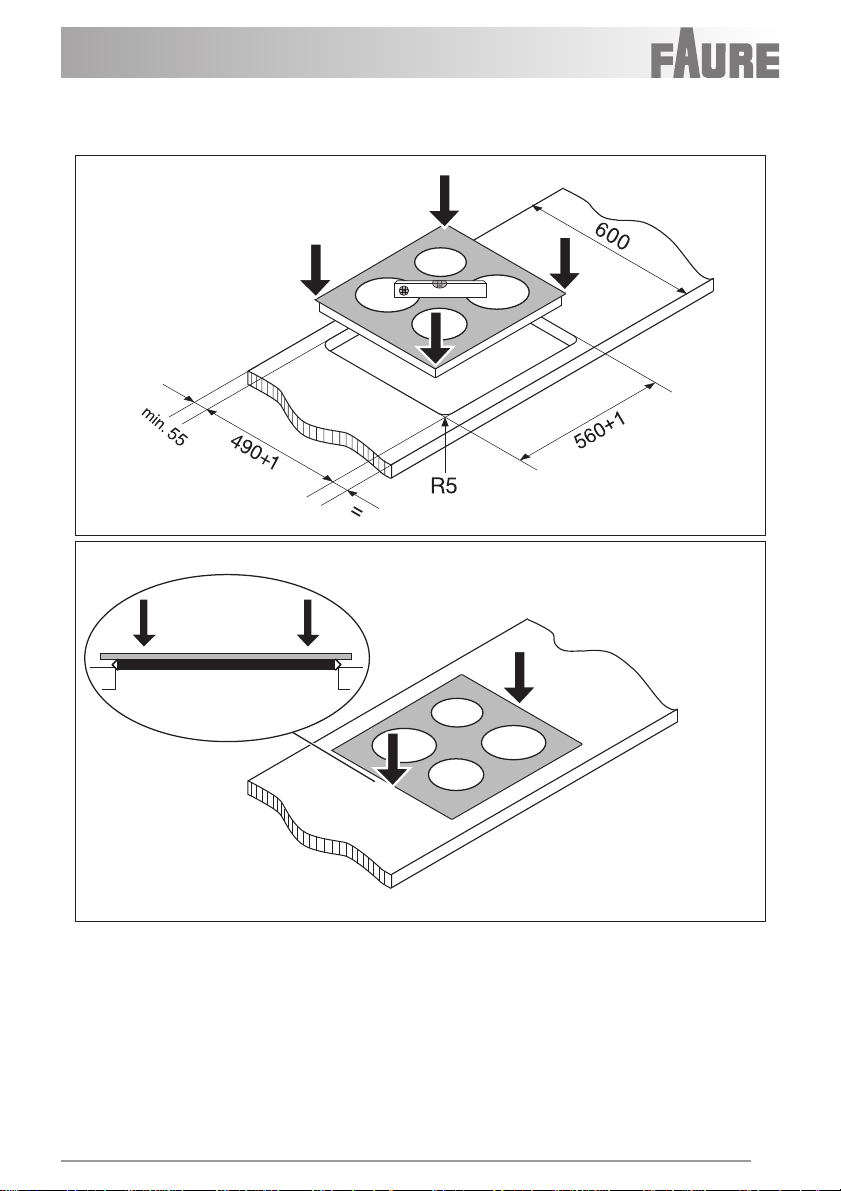

Montage - - - - - - - - - - - - - - - - - - - - - - - - 23
Service après-vente - - - - - - - - - - - - - - - - 27
Page 3
Notice d'utilisation
1 Avertissements importants
Pour ne pas perdre le bénéfice de la garantie
en cas de panne, veuillez observer ces recommandations.
Utilisation réglementaire
• Cet appareil n'est pas destiné à être utilisé
par des enfants ou des personnes dont les
capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil
sans risque lorsqu'ils sont sans surveillance
ou en l'absence d' instructi on d'un e pers onne
responsable qui puisse leur assurer u ne utilisation de l'appareil sa ns danger.
• Ne jamais laisser l’appareil sans surveillance
pendant le fonctionnement.
• Cet appareil est uniquement destiné à l’usage domestique habituel et pour faire cuire et
rôtir des ali ments.
• L’appareil ne peut en aucun cas servir de
plan de travail ou de support.
• Ne pas procéder à de s tra nsformations ou à
modifications de l’appareil.
• Ne pas placer de liquides susceptibl es de
brûler , de matériaux f acilement infl ammables
ou d’objets susceptibles de fondre (par ex.
du papier aluminium, des matières synthétiques ou de l’aluminium) sur ou à promité de
l’appareil.
Sécurité enfants
• Eviter systématiquement que les enfants en
bas âge s’approchent de l’appareil.
• Les enfants plus âgés ne doiv ent êt re autor i sés à utiliser l’appareil qu’accompagnés et
sous surveillance.
• Afin d’éviter une mise en marche involontair e
par des enfants en bas âge ou des animaux
domestiques, nous vous conseillons d’activer le verrouillage parental.
Consignes générales de sécurité
• Le montage et le branchement de l’ app ar ei l
sont du ressort exclusif de spécialistes
agréés.
• Les appareils encastrables ne peuvent être
mis en fonctionnement qu’après avoir été
montés dans des armoires et des plans de
travail homologués et adaptés.
• En cas de panne de l’appareil ou de dommages à la vitrocéramique (cassu res, fêlures ou
déchirures), mettre l ’appareil hors et débranchez-le pour éviter un éventuel choc électrique.
• Le montage et le branchement de l’ app ar ei l
sont du ressort exclusif de spécialistes
agréés.
Précautions d’utilisation.
• Retirer les étiquettes et les films protecteurs
de la vitrocéramique.
• Attention aux risque s de brûl ures lors de l’u tilisation de l’appareil.
• S’assurer que les câbles d’appareils électriques n’entrent pas en contact avec les surf aces brûlantes de l’appareil ou les récipi e nts
brûlants.
• La graisse et l’huile trop chaude s sont facilement inflammables. Attention!Danger d’incendie!
• Mettre les foyers hor s fo ncti o nn em ent après
chaque utilisation.
Page 4
• Il est recommandé aux utilisateurs portant un
pace-maker de ne pas s’appr och er des
foyers à induction en fonctionnement à
moins de 30 cm de distance.
• Danger de brûlures ! Ne pas poser d’objets
métalliques, tels que couteaux, fourchettes,
cuillères et couvercles de casseroles sur la
table de cuisson car ils sont conducteurs.
Précautions de nettoyage
• Mettre l’appareil hors fonctionnement et le
laisser refroidir avant de le nettoyer.
• Pour des raison s de sécurité, i l est inter dit de
nettoyer l’appa reil avec un jet à vape ur ou un
appareil à haute pressio n.
Comment éviter d’endommager l’appareil
• Des objets peuvent endommager la vitrocéramque en tomb ant.
• Les plats de cuisson peuvent endommager
la vitrocéramique en heurtant le bord.
• Les plats de cuisson en fonte ou pourvus
d’un fonds abîmé peuvent érafler la vitrocéramique lorsqu’on les déplace.
• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumer
sur la vitrocéramique et doivent par conséquent être immédiatement enlevés.
• Ne pas placer de plats de c uisson vides sur
les zones de cuisson et ne pas mettre ces
dernières en fonctionnement sans récipient.
• Eviter de faire chauf f er à vid e les casser ole s
et les poêles. Cela peut endommager l'ustensile de cuisson ou la vitrocéramique.

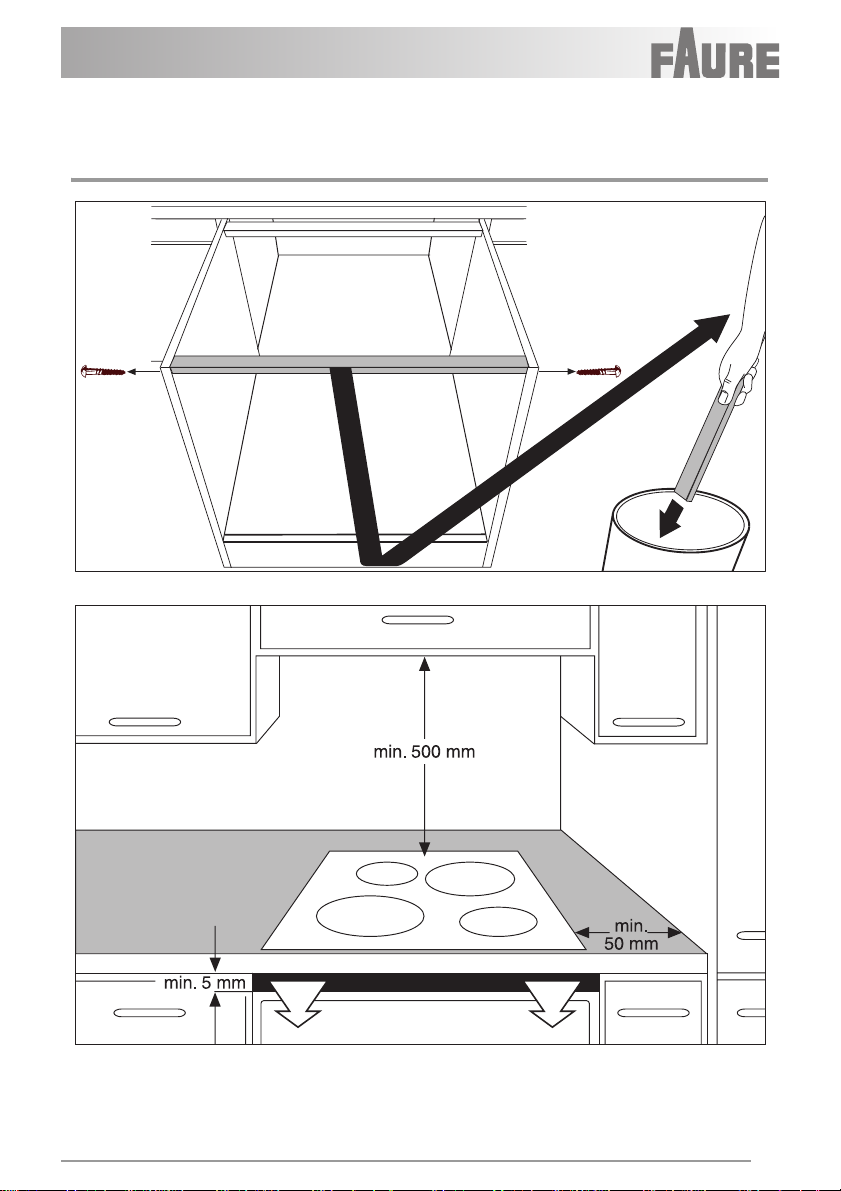

• Ne recouvrez pas l’espace de 5cm permettant d’aérer l’espace entreestiné le plan de
travail et la face avant du meuble.
Page 5
Description de l'appareil
Equipeme n t du plan de cuisson
Zone de cuisson à induction1800W
avec fonction Puissance2800W
Zone de cuisson à induction1800W
avec fonction Puissance2800W
Zone de cuisson à induction2300W
avec fonction Puissance3700W
Bandeau de commande
Indicateur du niveau
de cuisson
Marche/Arrêt
avec voyant
Fonction Puissance
Bandeau de
commande
Indicateurs zones de cuisson
Fonction Minuteur
Affichage Minuteur
Minuteur
Zone de cuisson à induction1400W
avec fonction Puissance1800W
Sélection du niveau
de cuisson
Page 6
Touche sensitive “T ouch Control”
Les touches sensitives Touch Control permettent de commander l’appareil. Une pressi on sur
les touches sensitives permet d’activer les
fonctions et le fonction nement de ces dernières
est confirmé par des voyants ou par des signaux sonores.
Appuyez sur les touches sensitives par un
mouvement de haut en bas , en évitant de recouvrir le s autres touc hes.
Touche sensitive Fonction
Marche / Arrêt Mettre l’appareil sous/hors tension
Arrêt Mettre la zone de cuisson à l’arrêt
1-9 / Niveau de cuisson Régler le ni veau de cuis son
Puissance Activation/désactivation de la fonction Puissan-
ce
Minuteur Sélection du Minuteur
Augmenter les réglages Augmenter le temps du minuteur
Diminuer les réglages Diminuer le temps du minuteur
Page 7
Vo yants
Voyant Description
- Niveaux de cuisson Régler le ni veau de cuis son
Puissance La fonction Puissance est activée
Erreur Apparition d’une anomalie de fonctionnement
Chaleur résiduelle La zone de cuisson est en core chaude
arrêt automatique Arrêt activé
Indicateur de chaleur rési duelle
1 Avertissement : La chaleur résiduelle
peut être source de brûlures.
Une fois l’appareil mis à l'arrêt, les zones
de cuisson nécessitent un certain temps
pour refroidir. Surveillez l’indicateur de
chaleur résiduelle .
Bandeau de commande
Le bandeau de commande consiste en une
touche de commande sensitive.
Appuyez sur la touche correspo nda nt au ni veau de cuisson souhaité.
Le niveau de cuisson s’affiche. Corrigez-le au
besoin en effleur ant une autre posi tion, à droite
ou à gauche.
Ne relâchez pas la pression tant que le niveau
de cuisson souhaité n’est pas atteint.
3 Si vous effleurez le bandeau de comman-
de pendant plus de 6 secondes, un signal
sonore retentit et l’appareil se met à l'arrêt.
Les foyers à induction génèrent la chaleur nécessaire directement sur le fond des
plats de cuisson. La chaleur résiduelle des
plats de cuisson suffit pour chauffer la vitrocéramique.
Le ventilateur de refroidissement se
met en fonctionnemen t et s’arrête auto matiquement en fonction de la température du système
électronique.
Page 8
Utilisation de l’appareil
3 Utilisez des plats de cuisson adaptés aux
zones de cuisson à induction.
Mettre l’appareil sous/hors tension
Bandeau de commande Affichage Voyant de contrôle
Activer Appuyez sur pendant
2 secondes
Désactiver Appuyez sur pendant
1 seconde
3
Après la mise sous tension, i l est nécessaire d’activer un niveau de cuisson ou une
fonction dans les 10second es environ qu i
suivent dans le cas contraire l’appareil se
déconnecte a utomatiquement.
Sélectionner le nivea u d e cuisson
Bandeau de commande Affichage
Sélectionner le niveau de cuisson
Arrêter Appuyez sur 0
Appuyez sur le niveau de cuiss on d ésir é, c or rigez vers la gauche ou la droite si nécessaire
/ s’allume
/ aucun s’éteint
jusqu’à /
Page 9
Utilisation de la commande de
démarrage automatique de la
cuisson
Tous les foyers sont équipés du démarrage
automatique de la cui sson. La cuis son auto matique s'effectue en deux temps : le démarrage
de la cuisson automatiqu e se fai t à pl e i ne pu i ssance. Sa durée varie en fonction du ni veau de
cuisson sélectionné pour la suite de la cuisson.
A la fin de cette durée, la puissance maximum
bascule automatiquement sur le niveau de
cuisson sélectionné précédemment.
Étape Bandeau de commande
Affichage
1. Appuyer sur
2. avec le doigt à partir de en descen-
dant, sélectionner le niveau de cuisson
souhaité entre
et .
/
au bout de 5 secondes
.
Tant que est affiché, l’appareil fonctionne à la puissance maximale.
Une fois la durée du démarrage automatique écoulée, le nive au de cuisson
/ s’affiche à nouveau.
La durée du déma rrage a utoma tique de l a cui sson dépend du niveau cuisson sélectionné.
Niveau de cuisson Durée du démarrage automatique de la cuisson
[min:sec]
1 0:10
2 0:10
3 3:10
4 5:50
5 10:10
6 2:00
7 2:30
8 2:50
9 ---
Page 10
Activer/désactiver la fonction
Puissance
La fonction Puis sance confère davant age de
puissance aux zones d e cui sson p ar indu ctio n,
par exemple pour porter rapidement à ébullition
une grande quantité d’eau.
Bandeau de commande Affichage
Mise en fonctionnement Appuyez sur
Mise à l’arrêt Appuyez sur un niveau de cuisson /
3 A la fin de la fo nction Puissa nce, les z ones
de cuisson permutent de nouveau sur le
niveau de cuisson précédemment sélectionné.
Gestion de la puissance
Les zones de cuisson de la plaque de cuisson
disposent d’un niveau d e puissance maxim um.
La puissance maximale est atteinte lorsque le
niveau de puissance 9 est activé pour toutes
les zones de cuisson
Deux zones de cuis son forment une paire, ( voir
graphique), c’est- à-dire que l e dispositif de gestion de puissance répartit la puissance maximale disponible entre ces deux zones de
cuisson.
La fonction Puissan ce est a ctivé e pend ant un e
durée maximum de 10 minutes. Ensuite, les
zones de cuisson p ar in duc tion r epa ssent automatiquement au niveau de cuisson réglé 9.
Lorsque la fonction de puissan ce est acti vé e
pour une zone de cuisson, ce dispositif de gestion lui fournit un supplément de puissance au
détriment de l’autre zone de cuisson de la paire.
Exemple : le niveau de puissance 9 est sélectionné pour une zone de cuisson. La fonction
Puissance est activée pour la zo ne de cuisson
correspondante. La fonction Puissance est
exécutée. 9 C ependant, la puis sance maximal e
est dépassée tant p our la zon e de cuisson pour
laquelle le niveau de puissance 9 a été sélectionné que pour l’autre zone de cuisson de la
paire pour laquelle la fonct i on Pui ssa nce a été
activée. Dans ce cas, l e dispos itif de gestio n de
la puissance réd uit l a puissance de la premièr e
zone de cuisson activée, en le faisant passer
de 5 à 5, par exemple. 9 L’indicateur affiche 5,
ce qui correspond au niveau de puissance
maximum possible en ce moment. (L ’in dicateur
9 passera de 5 à 3 ou de 9 à 6 ou à une autre
valeur en fonction du typ e d’ appar eil e t de l a di mension de la zone de cuisson. )
Page 11
Utilisation du minuteur
Fonction Condition de mise en
Désactivation automa-
tique
Minuteur pour zones de cuisson non utili-
Si uniquement la fonction minuteur a été
3
activée, celle-ci ne pe ut être modifiée que
lorsque l’ap pareil est en marc he.
d’une zone de cuisson sélecti on -
3 Lorsqu’un niveau de cu isso n est séle ction-
né en plus du minuteur pour cet te même
zone de cuisson, cette dernière se désactive après écoulement de la durée programmée.
Sélection d’une zone de cuisson
Etape Bandeau de comman-
de
1. Appuyez sur
1fois
Résultat après
oeuvre
née
sées
écoulement du délai
le signal sonore
00 clignote
La zone de cuisson se dé-
sactive
le signal sonore
00 clignote
3 La désactivation d’une zone de cuisson
entraîne la désactivation de la fonction Mi-
nuteur.
Affichage
Le voyant de contrôle de la première zone de cuisson clignote
2. Appuyez sur
1fois
3. Appuyez sur
1fois
4. Appuyez sur
1fois
3 Lorsque la fonction Minuteur est sélection-
née sur plusieurs zones de cuisson, le
temps restan t le plus court de l’ensemble
Le voyant de contrôle de la seconde zone de cuisson clignote
Le voyant de contrôle de la troisième zone de cuisson clignote
Le voyant de contrôle de la quatrième zone de cuisson clignote
de ces fonct ions s'affiche au de quelques
secondes et le voyant de contrôle correspondant clignote.
Page 12
Régler l’heure
Etape Bandeau de comman-deVoyant
1. Sélectionner une zone
de cuisson
2. ou effleurer 00 à 99 minutes
Au bout de quelques secondes, le voyant de contrôle clignote plus lentement.
Le temps est à présent réglé.
Le temps est désormais décompté.
Le voyant de contrôle de la zone de cuisson sélectionnée clignote
Désactiver la fonction minuteur
Etape Bandeau de comman-deVoyant
1. Sélectionner une zone
de cuisson
2. Effl e urer Le temps restant sera décompté jusqu’à 00.
Le voyant de contrôle s’éteint.
La fonction minuteur s’éteint pour la zone de cuisson sélectionnée.
Le voyant de contrôle de la zone de cuisson sélectionnée clignote plus rapidement
Le temps restant s’affiche
Modifier la durée
Etape Bandeau de comman-deVoyant
1. Sélectionner une zone
de cuisson
2. ou effleurer 01 à 99 minutes
Au bout de quelques secondes, le voyant de contrôle clignote plus lentement.
Le temps est à présent réglé.
Le temps est désormais décompté.
Le voyant de contrôle de la zone de cuisson sélectionnée clignote plus rapidement.
Le temps restant s’affiche
Page 13
Affichage du temps restant d’une
zone de cuisson
Etape Bandeau de comman-deAffichage
1. sélection d’une zone de
cuisson
Le voyant de contrôle de la zone de cuisson sélectionnée clignote plus rapidement
Le temps restant s’affiche
Après quelques secondes, le clignotement du voyant de contrôle ralentit
Désactivation du signal sonore
Etape Bandeau de comman-deSignal sonore
1. Appuyez sur Confirmation signal sonore
Neutralisation du signal sonore
Page 14
Arrêt automatique
Table de cuisson
• Si, après activation de la table de cuisson,
une zone de cuisson ou un ni veau de cuisson n’est pas sélection né dan s les 10 se condes environ qui suivent, la table de cuisson
se désactive automatiquement.
• Si un ou plusieurs champs de sonde son t
couverts pendant plus de 10secondes par
des objets (casserole, etc) , un sign al retent it
et la plaque de c ui sso n s’ é t eint automatiquement.
• Lorsque toutes les zone s de cuisson sont désactivées, la table de cuisson se désactive
automatiquement au bout de 10 secondes
environ.
Zones de cuisson à induc tion
• En cas de surchauffe (par ex. lorsqu’une
casserole chauffée ne contient pas d’aliments), le foyer de cuiss on s’é teint automa tiquement s’affiche. Avant toute nouvelle
utilisation, le foyer de cuisson doit être réglé
0 et doit avoir refroidi.
sur
• Si vous utilisez de la vaisselle non adaptée,
s’allume sur l’indicateur et le voyant des
foyers de cuisson s’éteint au bout de 2 minutes.
• Si, après quelques instants, l’une des zones
de cuisson n’est pas désactivée ou si le niveau de cuis son n’est pas modifié, la zone
de cuisson en question se dés active automatiquement. s’affiche. Avant de réutiliser la
zone de cuisson, il faut la remettre sur .
Bandeau de commande
• Si lors de la mise à l’arrêt un ou plusieurs
champs de capteu r du pupit re de comm ande
est couvert penda nt plus de 10 secondes, u n
signal sonore retentit. Le signal sonore s’arrête automatiquement dès que les champs
des capteurs ne sont plus couverts.
Niveau de cuisson Désactivation après
1 - 2 6 heures
3 - 4 5 heures
5 4 heures
6 - 9 1 heure 30
Page 15
Conseils de cuisson
Plats pour cuisson sur zones
de cuisson à induction
Matériaux des ustensiles de cuisson
Matériaux des ustensiles de cuisson pouvant convenir
fonte +
acier, acier émaillé +
acier inoxydable +*
Fond de casserole multicouches +*
aluminium, cuivre, laiton verre, céramique, porcelaine -
3 Les ustensiles de cuisine pour zones de
cuisson à induction portent un marquage
spécial apposé par leur fabricant.
Test d’aptitude
Les ustensiles de cuisine conviennent pour l’induction si...
• ... une petite quantité d’eau déposée sur un
foyer à induction devient chaude en un court
laps de temps après avoir sélec ti on né l e niveau de cuisson 9.
• ... un aimant adhè re au fond de l ’ustensile d e
cuisson.
de la zone de cuisson [mm]
Diamètre
210 180
180 145
145 120
3 Placez votre plat de cu isson bien au cent re
de la zone de cuisson.
Conseils d’économie d’energie
Placez votre plat de cuisson sur la zone de
2
cuisson avant d’activer cette dernière.
Fond de l’ustensile de cuisine
Le fond de l’ us t en si le de cuisine doi t être aussi
épais et plan que possible.
Taille des casseroles
Jusqu’à une limite déterminée, les zones de
cuisson par induction s’adaptent automatiquement à la taille du fond de l’ustensile de cuisine.
Cependant, selon la taille de la zone de cuisson, il faut que la partie magné tique sur le fond
de cet ustensile disp ose d’un d iamètre mi nimal.
Diamètre minimal
du fond du récipient [mm]
2 Dans la mesure du possible, couvrez tou-
jours votre plat de cuisson avec un couvercle.
Page 16
Exemples d’utilisation pour la
cuisson
Les valeurs indiquées dans le tableau suivant
sont indicatives.
Niveau de
cuisson
0 en position
1
1-2
2-3
3-4
4-5
6-7
7-8
9
Type de
cuisson
Conser-
ver au
chaud :
Faire fon-
dre
Conserver une omelette norvégienne, royale 10-40 min Couvrez-la avec un couvercle
Faire gon-
fler
Cuire à
l’étuvée
Cuire à la
vapeur
Cuire à
l’eau
Faire cuire
à feu doux
Faire cuire
à tempé-
rature
élevée
Porter à
ébullition
Faire
revenir
Faire frire
Conserver des plats cuits au
de la sauce hollandaise,
faire fondre du beurre, du choco-
lat, de la gélatine
Faire gonfler du riz ou des plats à
Faire réchauffer des plats cuisinés
Cuire des légumes ou du poisson
Cuire de la viande à l’étouffée
Faire cuire des pommes de terre à
Faire cuire des quantités assez
importantes d’aliments, ragoûts et
des escalopes, des cordons
bleus, des steaks de viande hâ-
chée, des saucisses, du foie, des
roux, des œufs, des gâteaux aux
œufs, faire frire des beignets.
des beignets de pommes de terre,
des rognons, des steaks, des ga-
Porter des quantités importantes d’eau à ébullition, faire revenir de la viande (gou-
adapté à Durée Remarques/conseils
chaud
base de riz
à la vapeur
l’étuvée
soupes
lettes
lasch, bœuf brais), faire frire des pommes frites
si nécessaire les recouvrir
5-25 min Remuez de temps en temps
Versez au moins le double de
25-50 min
20-45 min
20-60 min
60-150 min
cuisson
continue
5-15 min
poêle pro
quantité d’eau que de riz, re-
muez le riz au lait de temps en
Pour les légumes, utilisez jus-
Utilisez juste un peu d’eau, par
Jusqu’à 3 l d’eau plus les in-
Retournez de temps en temps
Retournez de temps en temps
temps.
te un peu d’eau (quelques
cuillères à soupe)
¼ l d’eau pour
ex. max.
750 g de pommes de terre
grédients
Page 17
La fonction Puissance peut également permettre de porter à ébullition des quantités importantes de liquide.
Nettoyage et entretien
1 Attention ! Risque de brûlure dû à la
chaleur résiduelle.
1 Attention ! Les produits de nettoyage
agressifs ou abrasifs endommagent l’appareil. Nettoyez l’appareil avec de l’eau et
de la lessive.
1 Attention ! Les restes de produits d e
nettoyage en dommagent l’appareil. Nettoyez les restes a vec de l’ea u et un pr oduit
de nettoyage.
Type de salissure
Sucre, mets contenant du sucre oui --Matériaux en plastique, feuilles en
aluminium
Bords calcaires et d’eau --- oui
Burette à graisse --- oui
Colorations métalliques luisantes --- oui
immédia-
tement
oui ---
Nettoyez l’appareil après chaque utilisation
1.Nettoyez l’apparei l à l’aide d’un ch i f fon humide et un peu de produit de nettoyage.
2.Séchez l’ appareil avec un chiffon prop re.
Enlever les salissures
1.Placez le grattoir de nettoyage obliquement
par rapport à la s urface de la vitrocé rami que.
2.Enlevez les salissures en faisant glisser la lame.
3.Nettoyez l’apparei l à l’aide d’un ch i f fon humide et un peu de produit de nettoyage.
4.Séchez l’ appareil avec un chiffon prop re.
lorsque l’appareil a
refroidi
enlevez
avec
Grattoir de
nettoyage*
Produit de nettoyage de
vitrocéramique ou d’acier
inoxydable*
*grattoir de nettoyage, produit de nettoyage de vitrocérami-
que ou d’acier inoxydable sont
disponibles dans les magasins spécialisés.
3 Nettoyez les salissures tenaces à l’aide
d’un produit de nettoyage pour vitrocéramique ou acier inoxydable.
3 Même s’il n’est plus possible de faire dis-
paraître les égratignures ou les taches
sombres sur la vitrocéramique, cela n’a
aucune influence sur l e fonctionnement de
l’appareil.
Page 18
Que faire si …
Symptôme Cause possible Solution
Les plaques de cuisson ne se mettent pas en marche et ne fonctionnent pas
L’appareil est hors tension et un signal sonore retentit.
L’indicateur de chaleur rési duelle ne
s'affiche pas
Répétition du signal sonore (6 fois),
l’appareil se déconnecte
Un signal sonore retentit, l’appareil
se met sous tension puis de nouveau hors tension au bout de 5 secondes ; au bout de 5 autres
secondes, un nouveau signal sonore retentit
L’affichage alterne entre deux niveaux de cuisson
s’allume Vaisselle de cuisson non adaptée Utiliser de la vaisselle adaptée
Plus de 10 secondes se sont écoulées depuis la mise en marche de
l’appareil
Plusieurs zones de capteurs ont été
touchées en même temps
Le système d’arrêt automatique
s’est enclenché
Bandeau de commande sale Les touches à effleurement doivent
Il y a de l’eau ou des éclaboussures
de graisse sur le bandeau de commande.
Des objets recouvrent partiellement
ou complètement le champ de commande.
La zone de cuisson fonctionne seulement depuis peu et n’est par conséquent pas encore chaude
Une ou plusieurs touche(s) sensititve(s) a/ont été recouverte(s) pendant plus de 10 secondes
La touche sensitive Marche/Arrêt
est recouverte, par exemple par un
chiffon
La commande de la fonction Puissance réduit la puissance de cette
zone de cuisson
Ne pas placer de vaisselle de cuisson sur le foyer de cuisson
Le diamètre du fond du plat de cuisson est trop petit pour le foyer
Mettez l’appareil à nouveau en marche.
Veuillez ne toucher qu’une zone de
capteur
Veuillez éventuellement retirer des
objets se trouvant sur le champ
d’utilisation (casseroles, maniques
etc.). Mettez l’appareil à nouveau en
marche
être sèches et exemptes de traces
graisse.
Essuyer le bandeau de commande.
Éloignez les objets du champ de
commande.
Si la zone de cuisson est chaude,
contactez le service après-vente.
Libérez les touches sensitives
Ne déposez aucun objet sur le bandeau de commande
Voir chapitre „Activer/désactiver la
fonction Puissance“
Placer la vaisselle de cuisson
Utiliser un foyer de cuisson plus petit
Utiliser de la vaisselle adaptée
Page 19
Symptôme Cause possible Solution
est allumé La protection anti-surchauffe de la
zone de cuisson s’est déclenchée
L’arrêt automatique de sécurité s’est
déclenché
Affichage de et d’un chiffre Erreur du système électronique Débranchez l’appareil pendant quel-
Arrêter la zone de cuisson. Rallumer
la zone de cuisson.
Éteindre l'appareil. Rallumer l’appareil
ques minutes (enlevez le fusible de
l’installation domestique).
Si s’affiche de nouveau après
avoir rebranché l’appareil, contactez
le service après-vente
Si les indications ci-dessus ne vous
permettent pas de remédier au problème, veuillez vous adresser au
service après-vente de votre magasin vendeur.
1 Avertissement ! L'installation, le bran-
chement et les réparations doivent être effectuées uniquement par des
professionnels qualifiés. Des réparations
non effectuées dans les règles peuvent
s’avérer très dangereuses pour l’utilisateur.
3 En cas d’erre ur de manipulatio n de l a part
de l’utilisateur, le déplacement du technicien du service ap rès-vente ou du vendeur
peut être fa cturé mê me en c ours de garan tie.
Page 20
Bruits lors du fonctionneme nt
Selon le matériau et l’usinage du fond de l’appareil de cuisson les bruits suivants peuvent
être perçus lorsque les zones de cuisson par
induction sont en marche :
• Crépitement (1)
lorsque la batterie de cuisson est composée
de plusieurs matériaux (usi nage en sandwich)
• Sifflement (1)
lorsqu’une ou plusieurs zones de cuisson
sont utilisées à haute puissance et que la
batterie de c ui sson est com posée de plusieurs matériaux (usinage en sandwich)
1
• Bourdonnement (2 )
peut être perçu lorsqu’on utilise un niveau de
puissance élevé
• Cliquetis (2)
lors de commutations électroniques
• Souffle, ronronn ement (3)
L’appar eil est équip é d’un ventilateu r pour refroidir le système électronique. Lorsque le
ventilateur est en marche, un souffle ou un
ronronnement peut êtr e p erçu. Ce bruit peut
varier selon la puissance en jeu et durer encore un certain temps apr ès que l’appareil a
été éteint.
Les bruits décrits ci-dessus sont
normaux et n’indiquent pas un défaut quelconque.
2
3
Page 21
Protection de l’environnement
2 Elimination du matériel d’emballage
Les matériaux d’emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex.
>PE<, >PS<, etc. Déposez les matériaux
d’emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet (renseignez-vous auprès des services
de votre commune).
2 Appareils usagés
Le symbole
ballage indiqu e que ce produit ne peut être
traité comme déchet ménager. Il doit être
remis au point de collect e dédié à cet ef fet
(collecte et recyclage du matériel électrique et électronique). En procédant à la
mise au rebut de l'ap pareil d ans les rè gles
de l'art, nous préservons l'environnement
et notre sécurité, s'assurant ainsi que le
déchets seront traités d ans des c onditions
optimum. Pour obtenir plus de détails sur
le recyclage de ce prod uit, veuillez prendre
contact avec les services de votre commune ou le magasin où vous avez
effectué l’achat.
W sur le produit ou son em-
Page 22
Instructions d'installation
1 Conseils de sécurité
Attention! A lire impérativement!
L’utilisateur est tenu de respecter la législation,
la réglementation, les directives et les normes
en vigueur dans le pays de destination de l’appareil (dispositions réglementaires en matière
de sécurité, de recyclage, etc.)
Le montage doit être exclusivem e nt effectué
par un spécialiste.
La distance minimum requise par rapport aux
autres appareils et au x meuble s adja cents doi t
être respectée.
La protection contre les contacts doit être garantie par l’installation ; par exemple, des tiroirs
peuvent être montés uniq ue ment av ec un fond
de protection directement sous l’appareil.
Il faut protéger l ’appar eil co ntre l ’hum idité avec
du mastic pour joints au niveau des décou pes
sur le plan de travail.
Le joint comble les fentes entre le plan de travail et l’appareil.
Montez sur la partie inférieure de l’appareil un
élément de protection contre la vapeur et l’humidité susceptible s d’être dégag ées par ex. par
un lave-vaisselle ou un four.
Eviter de monter l’appareil à proximité d’une
porte ou sous une fenêtre. Autrement, l’ouverture d’une porte ou d’ un batta nt de fe nêtre peuvent arracher le plat de cuisson posé sur la
plaque de cuisson.
z Risque de blessure par courant él ectriqu e.
• La borne de raccordement au réseau est
sous tension.
• Mettre la borne de raccordement au réseau
hors tension.
• Respecter le schéma de raccordement.
• Respecter les consignes de sécurité du do-
maine électrotechnique.
• Assurer une protection contre les contacts
électriques par une install atio n confo rme.
• Le raccordement électrique doit exclusivement être effectué par un électricien qualifié.
z Dommages matériels par courant électri-
que.
• Des connecteurs à fiche mal fixés ou non
conformes peuvent provoquer une surchauffe de la borne.
• Fixer les raccords boulon nés de manière
adéquate.
• Procéder à la décharge de traction des câbles.
• Pour les raccordements 1 ou 2 phases, utilisez respectivement un c âble app roprié de type H05BB-F T de max. 90°C (ou de plus
grande cap acité).
• En cas d’endommagement du câble de raccordement de l’apparei l, re mp l ace z impérativement ce dernier par un câble spécifique
(de type H0 5BB-F Tmax. 90°C ou de plus
grande capacité). Ce type de câble est disponible auprès du service après-vente.
Au niveau de l'instal lation électr ique, prévoir un
dispositif qui permette de couper cet appareil
du secteur sur to us les pôle s avec un e ouv ert ure des contacts d'au moins 3 mm.
Des dispositifs de protection appropriés sont
par exempl e l es disjoncteurs, les fusibles (les
fusibles vissés doivent être retirés de leur socle), les disjoncteurs différentiels et les contacteurs.

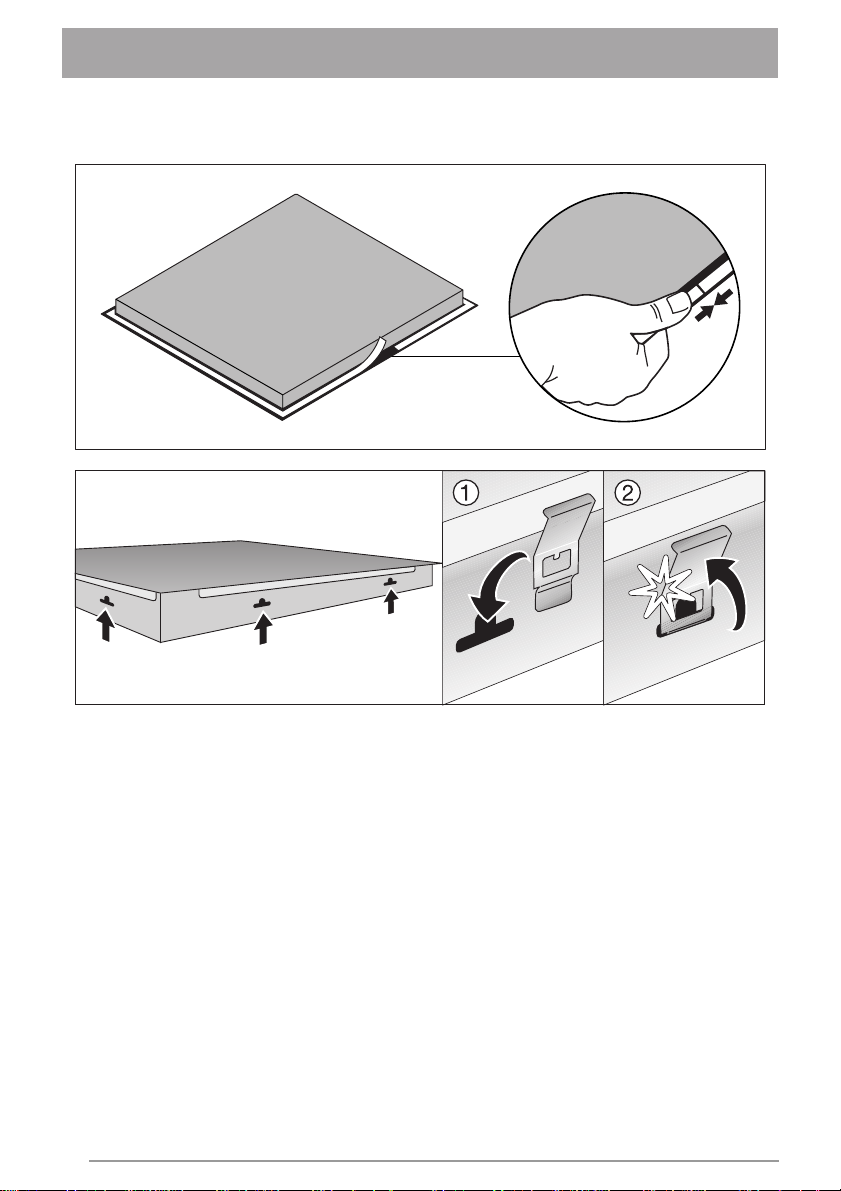

Application du joint
• Nettoyez le plan de travail dans la zone de
coupe.
• Coller immédiatement le joint d’étanchéité
autocollant d’un côté livré sur la partie inférieure du plan de travai l, l e long du bord extérieur de la vitrocérami que. Ne pas l’étire r. Le
point de jonction doit se trouver au milieu
d'un côté. Après avoir mesuré la longueur
(laissez quelques mm), pousse z fermem en t
les deux extrémités l'un e contre l'aut re.
Page 23

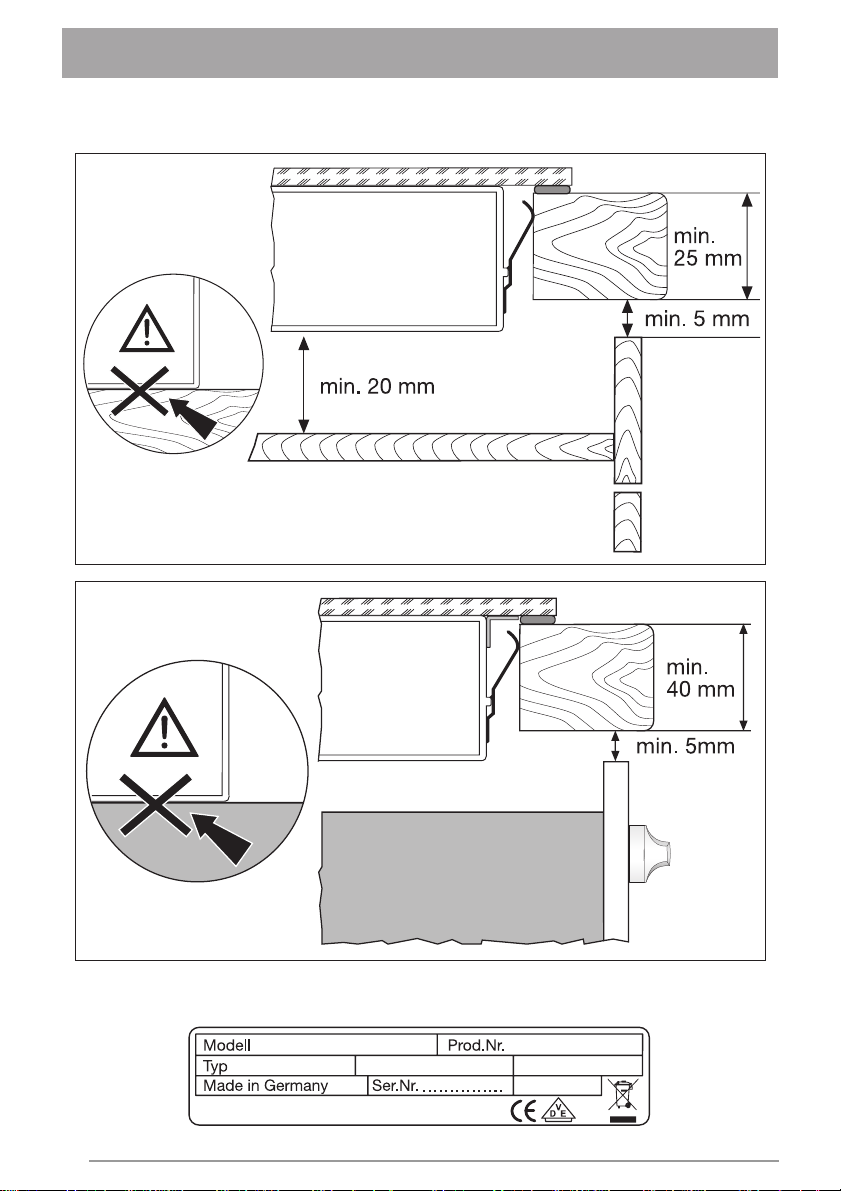

Montage
Page 24
Page 25
Page 26

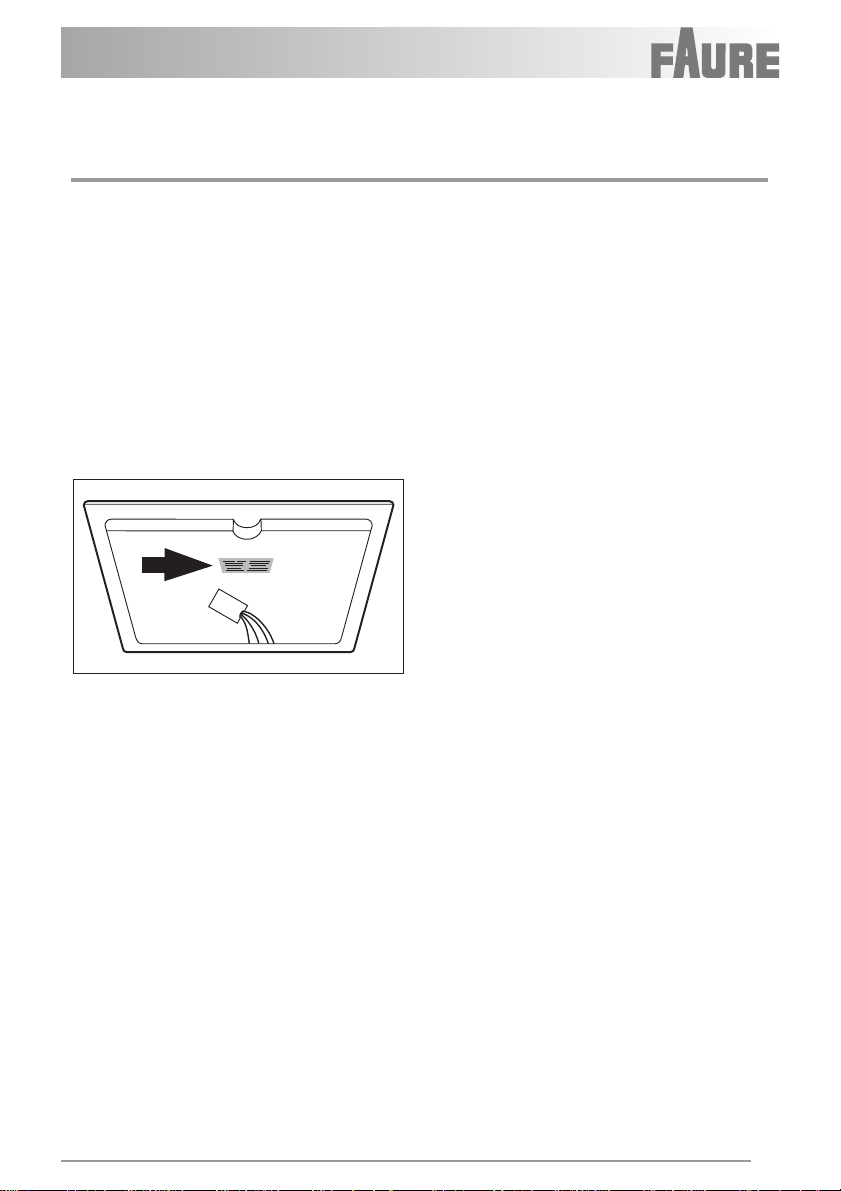

Plaque signalétique
FIS64F
55GADD5AU
FAURE
230 V 50 Hz
949 593 167
Induction 7,4 kW
7,4 kW
Page 27
Service après-vente
En cas d’anomalie de fonctionnemet vérifiez
d’abord si vous ne pouvez pas remédier vousmême au dysfonctionnement à l’aide de la notice d’utilisation (chapitre “Que faire, si...“).
Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre vendeur ou à déf aut le Centre Contact
Consommateurs qui vous communiquera
l’adresse service après-vente.
Pour un dépannage d ans les plus brefs dé lai s,
nous vous demandons de nou s fournir les informations suivantes :
– Vitrocéram ique avec un e combinai son de let-
tres et de trois chiffres
– Dé signation du modèle
– Numéro du pro duit (PNC)
– Numéro de série (S-No.)
(ces chiffres se trouvent sur la plaque signalétique)
– Type de dysfonctionnement
– Eventuellement le message d’erreur affiché
par l’appareil
Pour pouvoir accéde r rapidement aux numéros
d’identification de l’appareil, nous vous recommandons de les consigner à cet endroit.
Désignation du modèle .....................................
PNC : .....................................
S-No : .....................................
Page 28
www.electrolux.com
867 202 511-A-281008-01 Sous réserve de modifications
Loading...
