Notice
d'utilisation
Table de
cuisson
FGS 641
Bienvenue dans le monde d’Electrolux
Nous vous remercions de la confiance que vous nous témoignez en choisissant un
appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du
temps.
Au travers d’une large gamme de produits de qualité, la volonté d’Electrolux est de
vous rendre la vie plus agréable.
Vous pouvez en voir quelques exemples sur la couverture de cette notice.
Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous
permettra de profiter au mieux de tous les avantages de votre nouvel appareil.
Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et
sérénité.
A bientôt.
2
Sommaire
A l'attention de l'utilisateur
Avertissements importants ................................................................................ 5
Description de l'appareil .................................................................................... 8
Utilisation de votre table de cuisson ................................................................... 9
Conseils d'utilisation ........................................................................................ 10
Entretien et nettoyage ..................................................................................... 12
Garantie .......................................................................................................... 23
A l'attention de l'installateur
Caractéristiques techniques ........................................................................... 14
Installation ....................................................................................................... 14
Adaptation des brûleurs au gaz utilisé .............................................................. 18
Encastrement .................................................................................................. 20
Possibilités d'encastrement ............................................................................. 22
Comment lire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
Descriptions d'opérations
Conseils et recommandations
Informations sur l'environnement
Cet appareil est conforme aux Directives Communitaires CEE suivantes :
• 2006/95 (Basse Tension) ;
• 90/396 (Appareil Gaz)
• 89/336 (Compatibilité Electromagnétique) ;
• 93/68 (Directives Générales) et modifications successives.
3
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou
décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de
l'environnement, vous devez d'abord lire impérativement les préconisations
suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa position d’utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux d’emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,…), l’installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service
et la maintenance de votre appareil doivent être effectués par un professionnel
qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un
usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez votre appareil avant toute opération de nettoyage manuel. N’utilisez que des produits du commerce non corrosifs ou non inflammables. Toute
projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution.
Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter de s’électrocuter.
Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur,
à proximité ou sur l’appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui pourrait présenter un danger : coupez le câble
d’alimentation au ras de l’appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil.
Pendant et après le fonctionnement, les récipients et leur contenu peuvent basculer et les composants de la table s’échauffent. Tenez les enfants éloignés pour
éviter tout risque de brûlure.
Veuillez maintenant lire attentivement cette notice pour une utilisation
optimale de votre appareil.
Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre
appareil. Nous déclinons toute responsabilité en cas de dommages ou
d’accident provoqués par l’appareil du fait du non-respect de ces
avertissements.
4
Cet appareil doit être installé par une personne qualifiée et selon les
normes en vigueur
Avertissements importants
Conservez cette notice d’utilisation avec votre appareil. Si l’appareil
devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s’y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.
Utilisation
• Cet appareil a été conçu pour être uti-
lisé par des adultes. Veillez à ce que les
enfants n’y touchent pas et ne l’utili-
sent pas comme un jouet.
• A la réception de l’appareil, déballez-le
ou faites-le déballer immédiatement.
Vérifiez son aspect général. Faites les
éventuelles réserves par écrit sur le
bon de livraison ou sur le bon d’enlè-
vement dont vous garderez un exem-
plaire.
• Votre appareil est destiné à un usage
domestique normal. Ne l’utilisez pas à
des fins commerciales ou industrielles
ou pour d’autres buts que celui pour
lequel il a été conçu.
• Ne modifiez pas ou n’essayez pas de
modifier les caractéristiques de cet
appareil. Cela représenterait un dan-
ger pour vous.
• Avant d’utiliser votre appareil, assurez-
vous qu’il a été correctement raccordé
pour le type de gaz distribué.
• Cet appareil n'est pas destiné à être
utilisé par des enfants ou des
personnes dont les capacités
physiques, sensorielles ou mentales,
ou le manque d'expérience et de
connaissance les empêchent d'utiliser
l'appareil sans risque lorsqu'ils sont
sans surveillance ou en l'absence
d'instruction d'une personne
responsable qui puisse leur assurer
une utilisation de l'appareil sans
danger.
• Tenez les enfants à distance pendant
le fonctionnement : la table de cuisson
et les récipients s’échauffent et peuvent rester chauds longtemps après
l’arrêt de l’appareil.
• Baissez ou éteignez toujours la
flamme d’un brûleur avant de retirer un
récipient.
• N’utilisez jamais votre table à vide
(sans récipient dessus)
• Assurez-vous que les manettes
sont toujours en position arrêt «0»
/ «•»
lorsque l’appareil n’est pas
utilisé.
• N’utilisez pas de récipients instables
ou déformés : ils peuvent se renverser
et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après vente
qualifié. Une réparation non conforme
peut être la cause de graves dommages.
• Ne conservez pas à proximité de l’appareil des produits inflammables sensibles aux températures (exemples:
produits de nettoyage, bombe aérosols, ..)
• Assurez-vous que les enfants ne manipulent pas commandes.
5
• Ne laissez rien sur la table de cuisson.
Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un appareil électrique à
proximité de votre table de cuisson,
veillez a ce que le câble d’alimentation
de cet appareil électrique ne soit pas
en contact avec la surface chaude de
la table.
• Surveillez attentivement la cuisson lors
de friture dans l’huile ou la graisse.
• Evitez tout courant d’air. Si un brûleur
ne présente pas une flamme régulière,
nettoyez-le soigneusement. Si l’inconvénient subsiste, faites appel au service après-vente.
• Si la table est équipée d’un couvercle,
nettoyez-le soigneusement et ne le
fermez qu’après que les brûleurs ont
refroidi.
• Nettoyez l’appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais
fonctionnement des brûleurs et des
bougies d’allumage.
• Avant tout nettoyage ou intervention
technique, assurez-vous que l’appareil
est débranché électriquement et complètement refroidi.
• L’appareil ne peut être nettoyé à la vapeur chaude ni avec appareil à jet de
vapeur chaude.
• L’utilisation d’un appareil de cuisson
au gaz conduit à la production de chaleur et d’humidité dans la pièce où il est
installé. Veillez à assurer une bonne
aération de la cuisine : maintenez
ouverts les orifices d’aération naturelle
ou installez un dispositif d’aération
mécanique.
• Une utilisation intensive et prolongée
de l’appareil peut nécessiter une aération supplémentaire en ouvrant la fe-
nêtre, ou une aération plus efficace,
par exemple en augmentant la puissance de la ventilation mécanique si
elle existe.
• Cet appareil n’est pas raccordé à un
dispositif d’évacuation des produits de
combustion. Il doit être installé et raccordé conformément aux règles d’installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Veillez à ne rien laisser sur la table pendant et après l’utilisation des zone de
cuisson (torchons, feuilles d’aluminium, plastique, etc.).
• Changez le tuyau d’arrivée du gaz un
peu avant l’expiration de la date de
vieillissement indiquée sur celui-ci.
• N’utilisez jamais de bouteille de
propane dans votre cuisine ou autre
local fermé.
• N’utilisez que les accessoires livrés
avec votre appareil (un diffuseur de
chaleur, par exemple, endommagerait
la table de cuisson).
Installation
• Les opérations d’installation et de
branchement doivent être effectuées
par un personnel qualifié et suivant les
normes en vigueur.
• Si l’installation électrique de votre
habitation nécessite une modification
pour le branchement de votre
appareil, faites appel à un électricien
qualifié.
• Assurez-vous que l’appareil est installé
dans une pièce correctement aérée :
une mauvaise ventilation peut
entraîner un manque d’oxygène.
Consultez un installateur qualifié ou
adressez-vous à la compagnie de
6
distribution du gaz de votre région.
• Cette table est conçue pour
fonctionner en 230 V monophasé. Un
éventuel branchement polyphasé
sans neutre (400 V) peut provoquer la
destruction des foyers.
Protection de
l’environnement
Tous les matériaux marqués par le
symbole sont recyclables. Déposezles dans une déchetterie prévue à cet effet (renseignez-vous auprès des services
de votre commune) pour qu’ils puissent
être récupérés et recyclés.
En cas d’anomalie de fonctionne-
ment, le vendeur de votre appareil est le
premier habilité à intervenir.
A défaut (déménagement
de votre part, fermeture du
magasin où vous avez effectué l’achat ...), veuillez
consulter le Centre Contact Consom-
mateurs qui vous communiquera alors
l’adresse d’un Service Après Vente.
En cas d’intervention sur l’appareil, exigez du service après vente les
pièces de rechange certifiées Constructeur.
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique). En procédant
à la miseau rebut de l'appareil dans les
règles de l’art, nous préservons l'environnement et notre sécurité, s'assurant ainsi
que le déchets seront traités dans des
conditions optimum. Pour obtenir plus de
détails sur le recyclage de ce produit,
veuillez prendre contact avec les services
de votre commune ou le magasin où vous
avez effectué l'achat.
7
Description de l'appareil
3
2
5
1 Brûleur auxiliaire
2 Brûleur semi-rapide
3 Brûleur semi-rapide
4 Brûleur Ultra-rapide
5 Manettes de commande des
brûleurs
1
4
8
Utilisation de votre table de cuisson
Les commandes
Les manettes qui commandent les
brûleurs sont dotées de 3 positions principales d’utilisation :
• = position arrêt
= débit maximum
= débit minimum
Chaque brûleur est contrôlé par un
robinet à verrouillage de sécurité, il est
impossible de tourner la manette sans la
pousser.
Pour allumer un brûleur
1. Appuyez sur la commande du
brûleur choisi, et tournez-la jusqu’au
repère de débit maximum( ).
En cas de coupure d’électricité, vous
pouvez utiliser votre table de cuisson
sans avoir recours au système
automatique. Pour cela, présentez
une flamme au brûleur.
2. Placez le récipient sur le brûleur.
3. Réglez le débit selon les nécessités
de votre préparation, en vous
assurant que la flamme ne déborde
pas du fond.
Pour éteindre les brûleurs
Tournez la commande dans le sens
des aiguilles d’une montre jusqu’à la butée, sur la position arrêt «•».
Lorsque vous faites des fritures,
surveillez attentivement la cuisson car l’huile ou la graisse
pourrait facilement s’enflammer par suite d’une surchauffe.
Ces modèles sont équipés de robinets progressifs, qui permettent un
meilleur réglage de la flamme.
9
Avant la première utilisation de votre appareil
Avant la premiére utilisation de
votre appareil, retirez toutes les
étiquettes publicitaires et le
autocollants (sauf la plaque
signaletique) qui pourraient se
trouver sur le plan de cuisson.
Conseils d'utilisation
Les brûleurs
Afin d’obtenir un rendement maximum de chaque brûleur, utilisez des récipients adaptés au diamètre des
brûleurs.
Brûleur rapide
diamètre du récipient 18-26 cm
Brûleur semi - rapide avant
diamètre du récipient 12-22 cm
Brûleur semi - rapide arrière
diamètre du récipient 12-18 cm
Brûleur auxiliaire
diamètre du récipient 8-16 cm

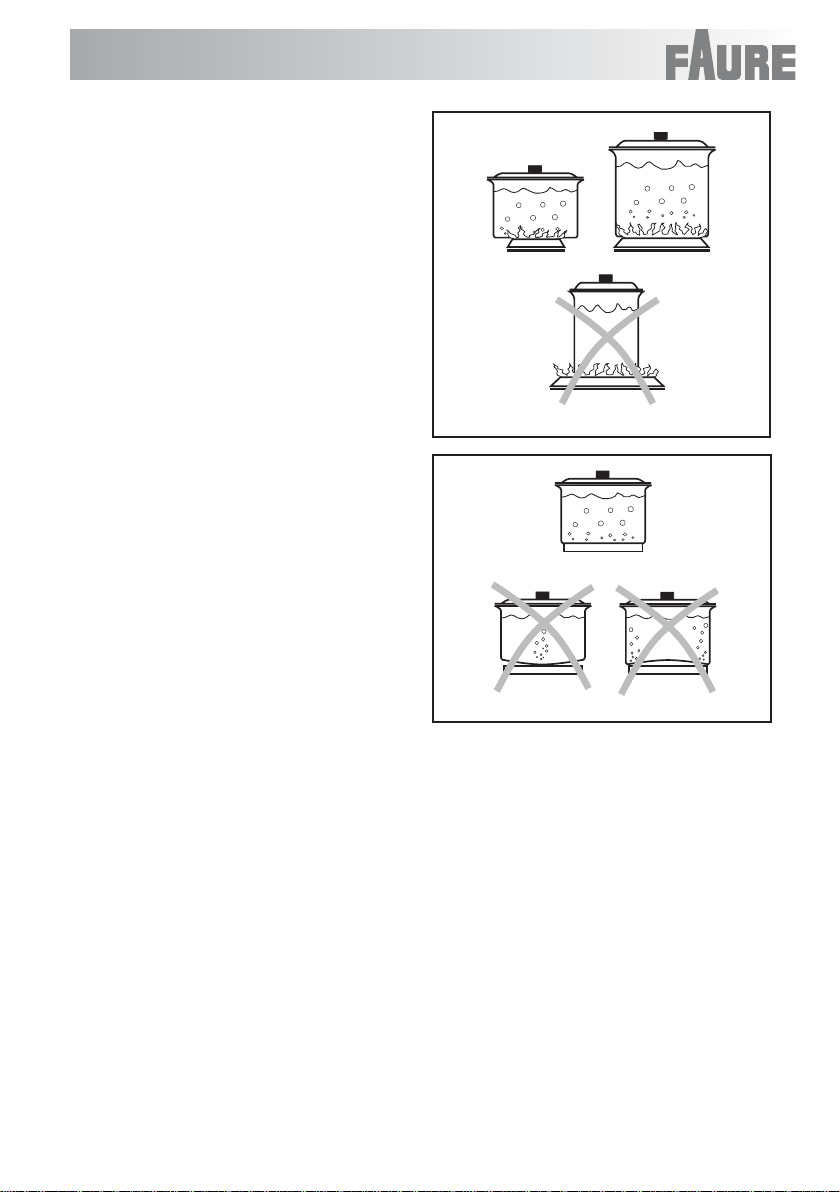

• Ne placez un récipient sur un brûleur
qu’après avoir allumé celui-ci.
• N’utilisez que des récipients creux.
• Assurez-vous que la flamme ne dé-
borde pas du fond du récipient.
• Lors de l’utilisation de la table de
cuisson, il est impératif de respecter
les diamètres indiqués puor chaque
zone de cuisson, afin d’éviter la
détérioration des manettes de
commande.
• Surveillez attentivement la
cuisson lorsque vous faites des
fritures : l’huile ou la graisse
peuvent facilement s’enflammer
par suite d’une surchauffe.
10
• Si vous utilisez une casserole dont le
diamètre est plus petit que celui qui est
recommandé, la flamme va s’étendre
au-delà de la base inférieure du
reécipient, causant une surchauffe au
niveau de la poignée du récipient.
• Si la flamme d’un brûleur s’éteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le
brûleur.
• Les surfaces en acier inoxydable
peuvent ternir s’ils sont
excessivement chauffés. La
cuisson prolongée avec des
casseroles en faïence ou des plats
en fonte n’est pas recommandée.
De plus, n’utilisez pas de papier
d’alluminium pour recouvrir les
récipients pendant leur utilisation.
• Veillez à ce que les récipients ne
débordent pas du plan de cuisson et à
centrer vos récipients sur les zones de
cuisson.
• N’utilisez pas de récipients instables ou
déformés: ils peuvent se renverser et
provoquer un accident.
• Les récipients ne doivent pas entrer en
contact avec les commandes.
• L’utilisation continue et intensive de
votre table de cuisson demande une
aération supplémentaire : ouvrez une
fenêtre ou augmentez la puissance
d’aspiration mécanique (si existante).
11
Entretien et nettoyage
Avant de procéder au nettoyage : débranchez électriquement l’appareil, assurez-vous
que toutes les manettes sont
sur la position arrêt “•” et
attendez que l’appareil soit refroidi.
Les brûleurs
Lavez les chapeaux de brûleurs avec
de l’eau chaude et un détergent
doux, en prenant soin d’enlever
toute incrustation. Si nécessaire,
vous pouvez utiliser une petite
brosse en acier.
Gardez les couronnes des brûleurs
en parfait état de propreté: leur encrassement peut causer des difficultés d’allumage.
Si vous avez démonté les brûleurs
pour les nettoyer, veillez à remettre
correctement en place les couronnes et chapeaux de brûleurs parfaitement secs.
Les grilles
Les grilles émaillées sont lavables au
lave vaisselle.
Lavez-les à l’eau chaude addition-
née d’un détergent doux. Utilisez si
besoin un produit légèrement abrasif.
Après le nettoyage, veillez à ce que
les grilles soient correctement
positionnées.

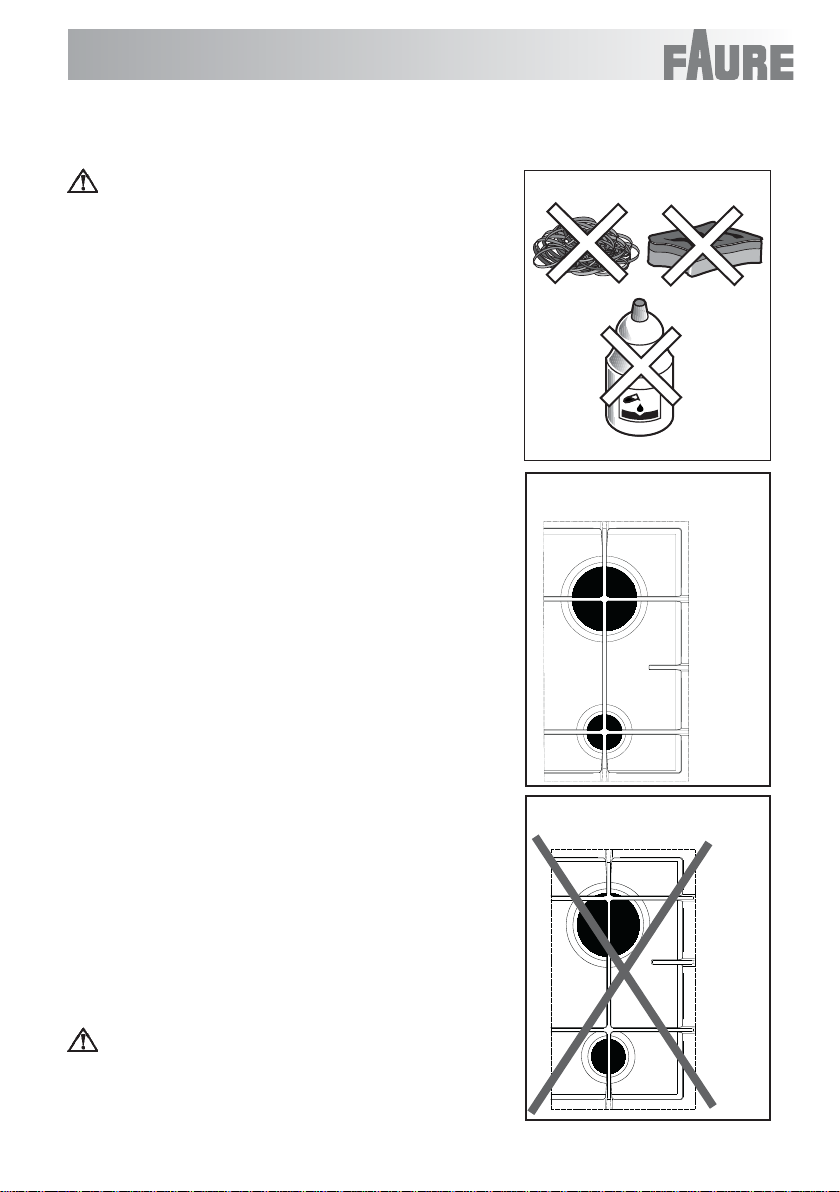

Pour que les brûleurs fonctionnent
correctement, placez les grilles
comme indiqué sur la figure cicontre: les fils de la grille doivent être
centrés par rapport aux brûleurs.
Veillez à ne pas endommager
la table de cuisson lors de la
mise en place des grilles.
OUI
NON
12
Les manettes
Utilisez une éponge très légèrement
imbibée d’eau savonneuse. Rincez
et séchez soigneusement.
Pour un meilleur nettoyage du plan
de cuisson, les manettes sont amovibles.
Assurez-vous que la manette soit sur
la position “Arrêt”.
Retirez la manette.
Après le nettoyage, remettez en
place la manette dans sa position ini-
tiale.
Lors du nettoyage, en aucun
cas du liquide ou du produit
d’entretien ne doit pénétrer à
l’intérieur du caisson où se
situent le les éléments
électriques.
Le dessus de la table de cuisson
Passez une éponge légèrement im-
bibée d’eau tiède (et, si nécessaire,
de détergent doux) après chaque
utilisation.
Evitez tout écoulement dans les ori-
fices de la table.
Utilisez, si nécessaire, un racloir spé-
cial et des produits spécifiques ven-
dus dans le commerce.
N’utilisez pas d’objet tranchant (cou-
teau, grattoir, tournevis, etc.) ou
d’éponge à face abrasive.
N’utilisez pas de détergents abrasifs
ou corrosifs tels que : bombes aéro-
sols pour four, produits détachants,
produits anti-rouille, poudres à récu-
rer.
Enlevez rapidement de la table
de cuisson les taches de
vinaigre, citron, sel et les
substances acides et alcalines
en général.
Nettoyage de la bougie
d’allumage
Ces appareils sont munis
d’allumeurs électriques. L’allumage est
assuré par une “bougie” en céramique
et une électrode métallique (Fig. 1 lettre C). Pour éviter les difficultés
d’allumage, maintenir ces deux
éléments en parfait état de propreté et
veillez à ce que les orifice des brûleurs
ne soient pas obstrués.

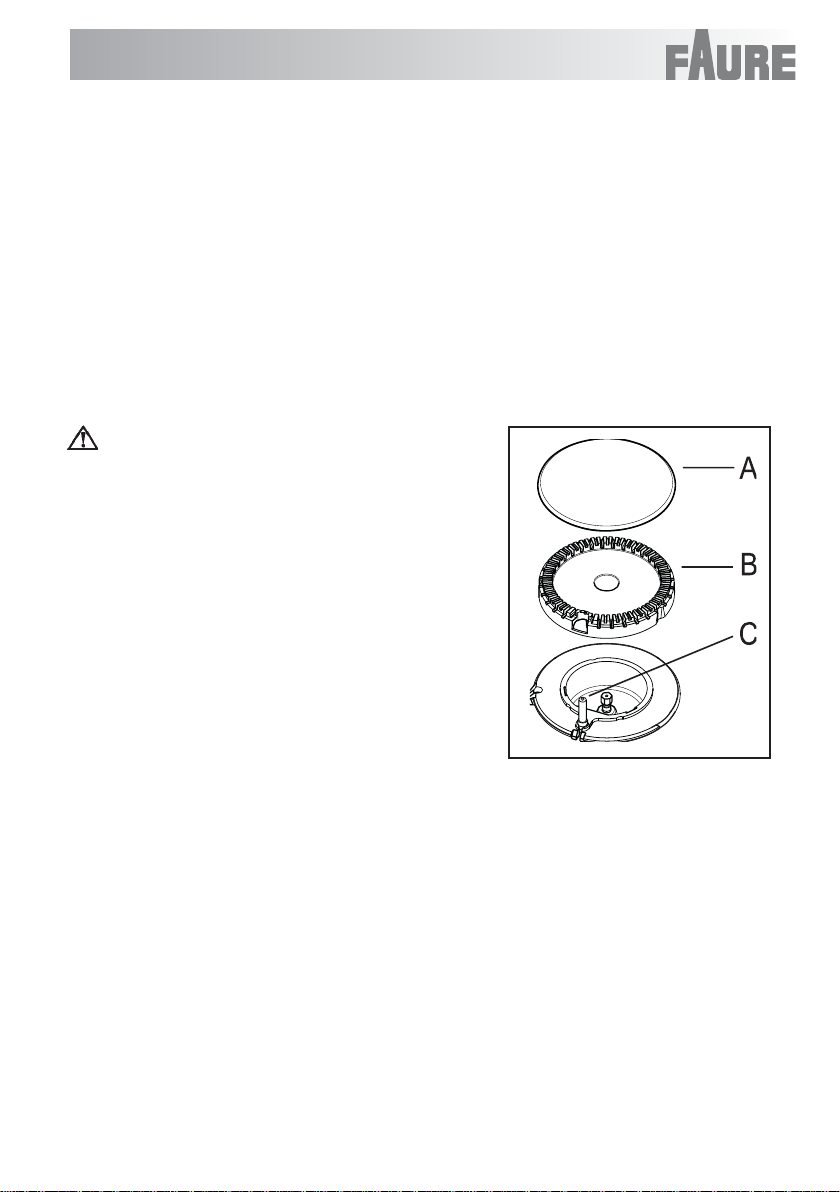

A - Chapeau du brûleur Fig.1
B - Coronne du brûleur
C - Bougie d’allumage
13
Caractéristiques techniques
Dimensions de l’ouverture pour
l’encastrement dans le plan de
travail
(voir chapitre “Encastrement”)
Largeur: 560 mm
Profondeur: 480 mm
Dimensions de l’appareil
Largeur: 594 mm
Profondeur: 510 mm
Installation
Emplacement
Les meubles juxtaposés aux côtés
de la table de cuisson ne doivent pas
dépasser la hauteur de celle-ci.
Les bords latéraux de la découpe
pratiquée doivent se trouver à au moins
100 mm. des murs ou des meubles latéraux.
Les meubles suspendus ou les hottes doivent être installés à une hauteur
minimale de 650 mm. au dessus de la
table de cuisson.
N’installez pas l'appareil près de matériaux inflammables (par ex.: rideaux,
torchons, etc.).
Débranchez l'appareil avant
toute intervention.
Important
L'installation et le branchement de
l'appareil doivent être effectués par
un personnel qualifié con-formément
aux textes réglementaires et règles
de l'art en vigueur, notamment:
Arrêté du 2 août 1977, Règles Tech-
niques et de Sécurité applicables aux
installation de gaz combustibles et
d'hydrocarbures liquéfiés à l'intérieur
14
Puissance des brûleurs
Brûleur Ultra-Rapide 3,2 kW
Brûleurs Semi-rapide 2,0 kW
Brûleur Auxiliaire 1,0 kW
Alimentation: 230 V ~ 50 Hz
Air nécessaire à la combustion 16 m3/h
Catégorie: II2E+3+
Appareil de classe 3
Appareil réglé en Usine pour fonctionner
avec gaz type G20/G25 - 20/25 mbar
des bâtiments d'habitation et leurs
dépendances;
Norme DTU P 45 l 204, Installations
de gaz (anciennement DTU n.° 61 -
installation de gaz - Avril 1982 + ad-
ditif n.° 1 Juillet 1984);
Règlement Sanitaire Départemental.
Pour les appareils raccordés au réseau électrique:
Norme NF C 15 100 - Installations
électriques à basse tension - Règles.
Recommandations
Vérifiez que le débit du compteur et le
diamètre des canalisations sont suffi-
sants pour alimenter tous les appareils
de l'installation et vérifiez que tous les
raccords sont bien étanches;
N'omettez pas d'installer un robinet de
barrage visible et accessible.
Raccordement gaz
Raccordez la table à la bouteille ou
à l'installation selon les prescriptions légales en la matière.
Assurez-vous que l'appareil est réglé pour le type de gaz auquel il
sera alimenté. Pour le passage
d'un gaz à un autre, reportez-vous
au paragraphe "Adaptation des
brûleurs au gaz utilisé".
Important
mité de la rampe d'alimentation, sans omettre d'intercaler
le joint d'étanchéité B (Fig. 2).
2) Orientez le raccord C dans la
direction voulue, puis effectuez
un serrage correct.
3) Effectuez ensuite le raccordement du tube d'arrivée de gaz.
4) Contrôlez la parfaite étanchéité du raccord et de
l'embout en utilisant une
solution savonneuse.
5) Fixez l'appareil au meuble.

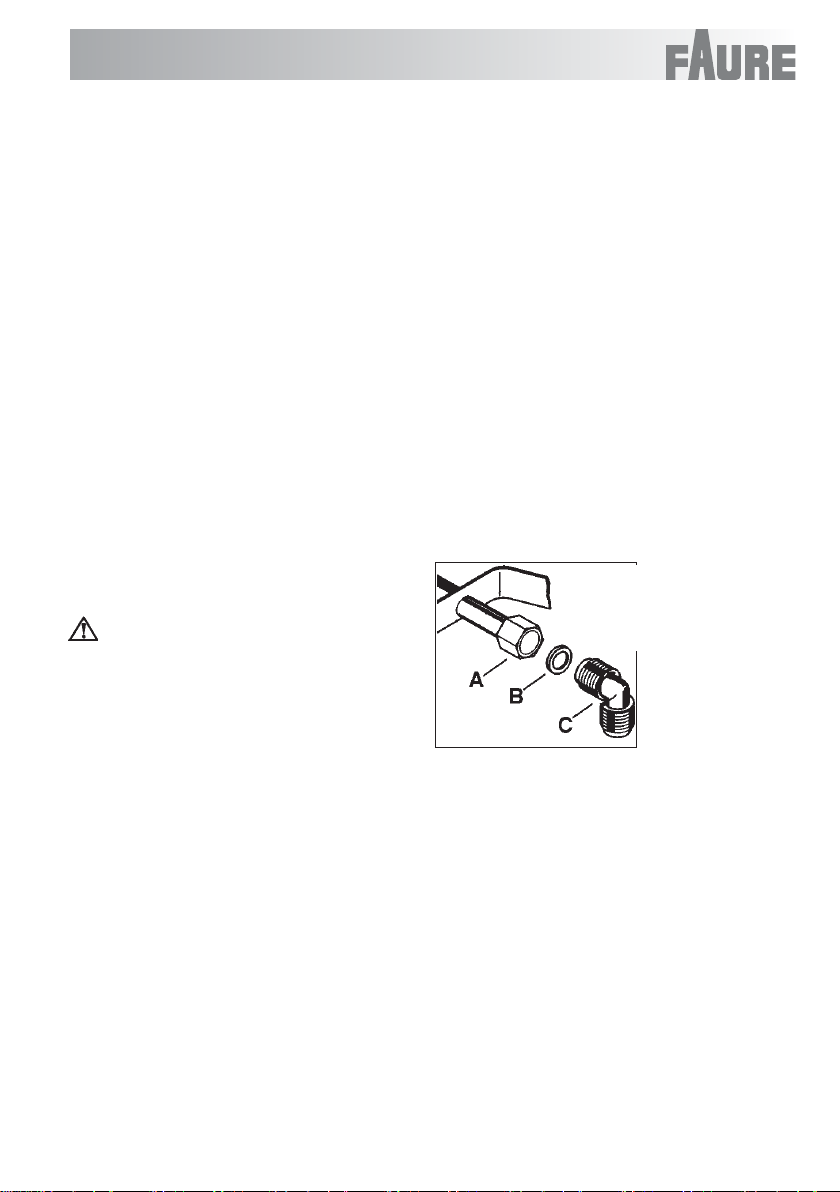

A) Ecrou situé à l'extrémite
de la rampe
B) Joint
C) Raccord orientable
FO 0264
Fig. 2
Pour un fonctionnement correct, une
consommation réduite et une plus grande
durée de vie de l'appareil, assurez-vous
que la pression d'alimentation correspond
aux valeurs indiquées dans le tableau.
Si l'appareil est alimenté en gaz Butane
ou Propane (bouteille), contrôlez que le
régulateur de pression débite le gaz à une
pression de 28 mbar pour le Butane et 37
mbar pour le Propane.
1) Vissez le raccord orientable C
dans l'écrou A situé à l'extré-
15
Raccordement "rigide"
Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).
Raccordement "flexible" avec embout mécanique
– Gaz naturel
Le raccordement s'effectue avec un
tuyau flexible à embout mécanique qui
se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie
doit être visitable sur toute sa longueur).
Elle doit être conforme à la norme "NFD
36-100" (durée de vie 5 ans) ou "NFD
36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un
flexible métallique "NFD 36-121"
– Butane/Propane
Un tube souple, équipé de ses colliers
(conforme à XPD 36-110) peut être utilisé
s'il est visitable sur toute la longueur et si
l'appareil ne fonctionne qu'au butane. Si
l'appareil fonctionne au propane, il faut
utiliser un flexible conforme à la norme
XPD 36-112 ou un flexible métallique conforme à "NFD 36-125".
Pour assembler les différentes
pièces il est conseillé de
suivre l'ordre suivant:
fixez le raccord orientable à l'embout
en interposant le joint;
fixez le raccord orientable à la rampe
d'alimentation de l'appareil;
orientez le raccord dans la direction
voulue;
contrôlez la parfaite étanchéité du
raccord et de l'embout en utilisant
une solution savonneuse;
fixez l'appareil au meuble.
Entretien
Contrôlez périodiquement le
tuyau d'arrivée du gaz et
l'éventuel régulateur de pression.
En cas d'anomalie remplacez la
pièce défectueuse.
Pour garantir un bon
fonctionnement et une bonne
sécurité, il est nécessaire de
procéder périodiquement au
graissage des robinets de réglage
du gaz. Confiez cette opération à
un technicien qualifié.
Branchement électrique
Reliez l'appareil à la terre,
conformément aux prescriptions
de la norme NF.C 15100 et aux
règlements en vigueur.
Avant d’effectuer le branchement
s’assurer que:
- le disjoncteur et l’installation électrique peuvent supporter la charge de
l’appareil (voir la plaque signalétique);
- l’installation d’alimentation soit équipée d’une prise de terre efficace selon les normes en vigueur;
- la prise ou l’interrupteur principal
soient facilement accessibles.
L’appareil ne doit pas être raccordé
à l’aide d’un prolongateur, d’une prise
multiple ou d’un raccordement multiple
(risque d’incendie).
Vérifiez que la prise de terre est con-
forme aux règlements en vigueur.
Les tables de cuisson sont équipées
d’un câble d’alimentation et sont aptes
au fonctionnement en 230V - 50 Hz.
Appliquez au câble une fiche norma-
lisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à
une prise adéquate.
Si l’on désire un branchement direct
au réseau (branchement fixe) il faut intercaler entre l’appareil et le réseau un
dispositif possédant des contacts à
coupure omnipolaire ayant une distance d’ouverture des contacts d’au
16
moins 3 mm.
Le câble de terre jaune-vert ne doit
pas être interrompu par l’interrupteur et
doit être relié à la borne du conducteur
de protection.
Le câble de phase de couleur marron (provenant de la borne “L” de la
planchette à bornes) doit toujours être
relié à la phase du réseau d’alimentation.
Le câble d’alimentation doit être
placé de telle manière qu’il ne touche
aucune partie chaude.
Après le branchement essayez les
éléments chauffants en les faisant fonctionner pendant 3 minutes environ.
Notre responsabilité ne saurait
être engagée en cas d'accidents ou
d'incidents provoqués par une mise à
la terre inexistante ou défectueuse.
Remplacement du câble
d'alimentation
Le câble d’alimentation ne doit être
remplacé que par un professionnel
qualifié selon les normes en vigueur.
Utilisez un câble de type H05 V2V2
d’une section adaptée à la charge.
En outre, il faut que le câble de terre
jaune-vert soit plus long d’environ 2 cm
que les câbles de phase et neutre.
Le câble d'alimentation sera
positionné de façon à ce qu'en
aucun point sa température
n'excède 90°C.
Pour ouvrir la trappe d'accès à la
barrette secteur et avoir accès aux
bornes de raccordement, procéder
comme décrit ci-dessous:
insérez l'extrémité d'un tournevis
dans les saillies situées sur le côté à
l’intérieur de l'appareil (Fig.3);
exercez una faible pression et
faites levier vers le haut.
Fig. 3
17
Adaptation des brûleurs au gaz utilisé
Pour la conversion de l'appareil d'un
type de gaz à l'autre, opérez comme
suit:
A. Remplacement des
injecteurs
1) Otez les grilles.
2) Enlevez les brûleurs.
3) Avec une clé de 7 dévissez les injec-
teurs (Fig. 4) et remplacez-les par
ceux convenant au type de gaz uti-
lisé (voir tableau).
4) Remplacez l'étiquette d'étallonage
(collée à côté du tuyau d'alimenta-
tion en gaz) par celle correspondant
au nouveau type de gaz. Elle se
trouve dans l'emballage des injec-
teurs fournis avec la table.
B. Réglage du ralenti
1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'ob-
tention du débit réduit.
3) Retirez les manettes.
FO 0392
Fig. 4
Alimentation en gaz naturel
Agissez sur la vis de réglage (Fig. 5)
jusqu'à l'obtention d'une petite
flamme régulière.
Alimentation en gaz Butane ou
Propane
Vissez à fond la vis (Fig. 5), celle-ci
étant déjà prévue pour assurer le dé-
bit minimum. Contrôlez en tournant
la manette de la position de débit
minimum et vice versa, que la
flamme ne s'éteint pas.
Remarque : La vis de réglage est de
petite dimension, utilisez un tourne-
vis plat très fin.
4) Remontez les manettes en effec-
tuant les opérations dans l'ordre in-
verse.
18
Vis de réglage
Vis de réglage
Fig. 5
Les opérations ci-dessus peuvent
être effectuées aisément après encastrement de la table de cuisson dans le
meuble de cuisine.
TYPE DE DÉBIT DÉBIT DÉBIT CALORIFIQUE NOMINAL
BRÛLEUR CALORIFIQUE CALORIFIQUE
Auxiliaire (Petit) 1,0 0,33 70 0,095 0,111 50 73 71
Semi-rapide 2,0 0,45 96 0,190 0,221 71 145 143
Ultra-Rapide 3,2 0,75 121 0,305 0,354 88 233 229
Diamètre de la vis de réglage
Brûleur Ø By-pass 1/100 mm.
Auxiliaire 28
Semi-rapide 32
Ultra-Rapide 42
NOMINAL MINIMUM GAZ NATUREL GAZ BUT.-PROP.
kW kW 28-30/37 mbar
Repère m3/h Repère g/h
injecteur
100/mm 20 mbar 25 mbar 100/mm
G20 G25
injecteur
G30 G31
19
Encastrement
SR
SR
R
A
Fig. 4
594
A = Brûleur auxiliaire
SR= Brûleur semi-rapide
R = Brûleur Ultra-rapide
Les dimensions sont indiquées
en millimètres.
Ces tables de cuisson sont prévues
pour être encastrées dans des meubles
de cuisine ayant une profondeur de 550
à 600 mm.
Côtés d'encastrement (Fig. 7-8-9)
Les tables de cuisson peuvent être
montées dans un meuble ayant une
ouverture pour l’encastrement des dimensions indiqués dans la Fig.8.
La fixation de la table au meuble
doit être effectuée de la façon
suivante:
• placez les joints fournis sur les bords
de la découpe: positionnez-les
exactement sur les bords avant et
arrière, à 11 mm des bords latéraux
et à 10 mm de bord arrière en veillant
à ce que les extrémités des joints se
joignent parfaitement, sans se
chevaucher (Fig. 8);
510
Fig. 6
Fig. 7
20
• placez la table dans la niche
d'encastrement en la centrant
correctement;
• fixez la table au meuble à l'aide des
pattes de serrage prévues à cet effet
(Fig. 9). Les pattes de serragese
trouve dans l'emballage des
injecteurs fournis avec la table. La
traction exercée par les vis est
suffisante pour tracer un sillon dans
le joint d'étanchéité, que l'on pourra
aisément enlever.
L'encastrement de la table de
cuisson au dessus d'un lavevaisselle, d'un réfrigérateur,
d'un congélateur, d'un four, ou
d'un lave linge est déconseillé
lorsque le constructeur de ces
appareils électroménagers ne
l’a pas formellement prévu.
Fig. 8
joint
d'étanchéité
Fig.9
21
Possibilités d’encastrement
Dans un meuble de cuisine avec
porte
Le meuble destiné à recevoir la table
de cuisson devra être fabriqué de façon
que le contact avec les parties métalliques chaudes soit évité.
La distance minimum entre le fond
de la table de cuisson et le plancher de
l’encastrement doit être de 20 mm.
Reportez vous à la Fig. 10.
La tablette sous la table de cuisson
doit être aisément démontable pour
avoir facilement accès à l'appareil en
cas de réparation.
Au-dessus d'un four
Pour les côtes d'encastrement reportez vous à la Fig. 7. Prévoir deux
supports pour l'aération. Les figures 11
et 12 illustrent deux solutions possibles.
Les raccordements électriques du
four et de la table doivent rester accessibles et être effetués séparément.
Les meubles suspendus ou les hottes doivent être installés à une hauteur
minimale de 650 mm au-dessus de la
table de cuisson (Figure 7).
Fig. 10
a) Tablette amovible
b) Espace éventuel pour
les raccordements
Fig. 11
22
Fig. 12
Garantie/service-clientèle
France
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte
d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et
sa mise en oeuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos
questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
Si vous devez nous contacter
Pour tenir nos engagements, nous écoutons les Consommateurs
Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs.
Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.
AVANT L’ACHAT
Toute une équipe répond avec clarté et précision à vos sollicitations concernant
l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans
votre choix en fonction de vos propres besoins.
APRÈS L’ACHAT
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos
appareils. C’est alors que notre mission prend tout son sens. Ecouter, comprendre,
agir : trois temps essentiels pour tenir l’engagement de la marque dans le plus grand
respect du Consommateur.
A bientôt !
23
Dans le souci d’une amélioration constante de nos produits, nous nous réservons
le droit d’apporter à leurs caractéristiques toutes modifications liées à l’évolution technique (décret du 24.03.78).
BP 50142 – 60307 SENLIS CEDEX
Tél. : 08 90 71 03 44 (0,15 TTC/mn)
Fax : 03 44 62 21 54
E-MAIL : info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi
Pour toute question technique :
Centre Contact Consommateurs
BP 20139 – 60307 SENLIS CEDEX
Tél. : 08 92 68 24 33 (0,34 TTC/mn)
E-MAIL : ehp.consommateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
Electrolux Home Products France S.A.S. au capital de 67 500 000 - 552 042 285
RCS SENLIS
Plaque signalétique
En appelant un Service Après Vente,
indiquez-lui le modèle, le numéro de produit et le numéro de série de l’appareil.
Ces indications figurent sur la plaque signalétique située sur votre appareil.
24
2526 27
www.electrolux.fr
35694-2001 02/07 R.0
Loading...
