FR
Notice
d'utilisation
Table de cuis-
son
FGO62414
Sommaire
Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2
Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4
Description de l'appareil _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7
Fonctionnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8
Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8
Consignes de sécurité
Avertissement Ces instructions s'appliquent
uniquement aux pays dont les symboles figurent
sur la couverture de cette notice d'utilisation.
Pour votre sécurité et le bon fonctionnement de
l'appareil, lisez attentivement ce manuel avant
l'installation et l'utilisation. Conservez ces instructions à
proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de
sécurité de l'appareil.
Avertissements importants
Avertissement Cet appareil n'est pas conçu pour
être utilisé par des personnes (y compris des
enfants) dont les facultés physiques, sensorielles ou
mentales sont réduites, ou qui manquent d'expérience
et de connaissances, à moins qu'une personne
responsable de leur sécurité ne les supervise ou leur
donne des instructions sur la manière de l'utiliser.
Sécurité enfants
• Cet appareil ne doit être utilisé que par des adultes
Surveillez les enfants, pour vous assurer qu'ils ne
jouent pas avec cet appareil.
• Ne laissez aucun emballage à la portée des enfants.
Ils risquent en effet de s'étouffer ou de se blesser.
• Ne laissez pas les enfants s'approcher de l'appareil
pendant ou après son utilisation, et cela jusqu'à ce
qu'il soit froid.
Application
• Retirez tous les emballages, les étiquettes et le film
protecteur du panneau de la table de cuisson en
acier inoxydable (le cas échéant) avant de l’utiliser
pour la première fois. Ne retirez pas la plaque signalétique Cela peut annuler la garantie.
• Mettez à l'arrêt les zones de cuisson après chaque
utilisation.
Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 9
En cas d'anomalie de fonctionnement _ _ _ _ _ _ _ 10
Caractéristiques techniques _ _ _ _ _ _ _ _ _ _ _ _ 11
En matière de protection de l'environnement _ _ _ _ 12
Sous réserve de modifications.
• Les brûleurs et les parties accessibles sont chauds
pendant et après la cuisson. Ne posez pas de couverts ou de couvercles sur le plan de cuisson. Les
récipients et leur contenu peuvent basculer. Risque
de brûlure.
• Surveillez attentivement la cuisson lors de friture
dans l'huile ou la graisse : les graisses surchauffées
s'enflamment facilement. Risque d'incendie !
• Ne laissez pas l'appareil sans surveillance en cours
de fonctionnement.
• Surveillez toujours l'appareil pendant son fonctionnement.
• Evitez tout écoulement dans les orifices de la table
de cuisson.
• N'utilisez jamais l'appareil sans récipients de cuisson
dessus.
• Cet appareil est destiné à un usage domestique normal. N'utilisez jamais l'appareil à des fins commerciales ou industrielles.
Attention Cet appareil est exclusivement
destiné à un usage culinaire. Ne l'utilisez pas
pour des usages autres que celui pour lequel il a
été conçu, à des fins de chauffage par exemple.

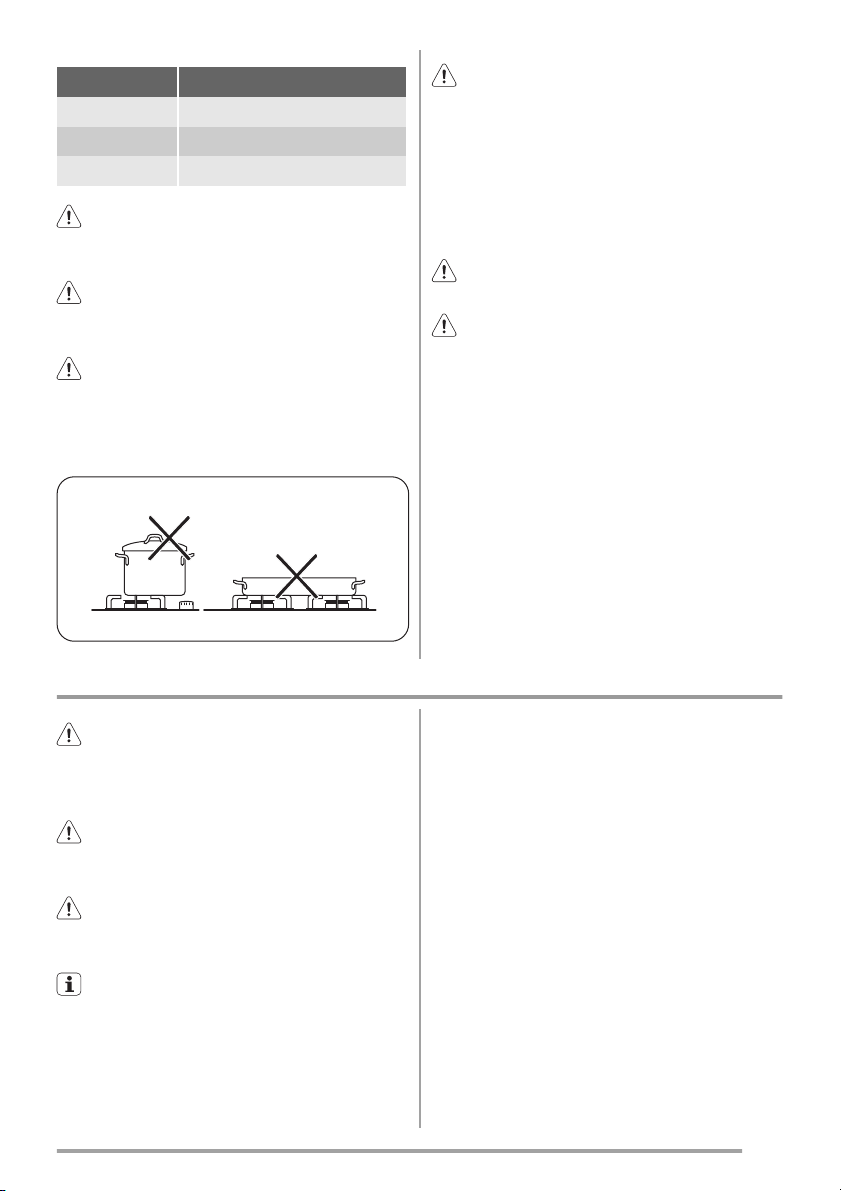

• Utilisez uniquement des récipients dont le diamètre
correspond aux diamètres indiqués pour chaque brûleur. Risque de surchauffe et de rupture de la plaque
en verre (si votre appareil en est équipé) !
• N'utilisez pas de récipient dont le diamètre est infé-
rieur à la dimension du brûleur. Des flammes pourraient brûler le manche du récipient. Reportez-vous
au tableau du chapitre « Conseils utiles ».
• Les récipients ne doivent pas toucher la zone de
commande.
• Assurez-vous que les récipients ne dépassent pas
des bords de la table de cuisson et qu'ils sont posi-
2
tionnés au centre des anneaux afin d'éviter tout risque pour la sécurité.
• N'utilisez pas de récipient instable ou dont le fond
est endommagé. Risque de renversement et d'accident.
• Ne placez jamais, dans, sur ou à proximité de l'appareil, des produits inflammables ou des articles imprégnés de produits inflammables ou des objets susceptibles de fondre (en plastique ou en aluminium).
Risque d'explosion ou d'incendie.
• N'utilisez que les accessoires fournis avec l'appareil.
• Soyez prudent lorsque vous branchez l'appareil à
des prises électriques situées à proximité. Contrôlez
que les câbles d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou des
récipients brûlants. Ne laissez pas les connexions
s'emmêler.
• Si votre table de cuisson est endommagée (éclat, fêlure,...), débranchez-la de la prise électrique pour
éviter tout risque d'électrocution.
Installation
• Veuillez lire attentivement cette notice d'utilisation. Le fabricant ne pourra être tenu pour responsable en cas de dommages corporels ou matériels résultant du non-respect des prescriptions suivantes.
• Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (gaz,
électricité,...), la mise en service et la maintenance de votre appareil doivent être effectués uniquement par un professionnel qualifié, selon les
normes et règlements en vigueur.
• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez jamais un appareil
endommagé. Si nécessaire, contactez le magasin
vendeur.
• N'utilisez les appareils encastrables qu'après les
avoir installés dans des meubles d'encastrement appropriés et qui répondent aux normes en vigueur.
• N'installez pas la table de cuisson au-dessus d'un
appareil électroménager si celui-ci ne l'a pas formellement prévu.
• Installez l'appareil uniquement sur un plan de travail
dont la surface est plane.
• Ne modifiez pas ou n'essayez pas de modifier les
caractéristiques de cet appareil. Vous risqueriez de
vous blesser et d'endommager l'appareil.
• Respectez la législation, la réglementation, les directives et les normes en vigueur dans le pays où est
installé l'appareil (réglementations de sécurité sur le
recyclage, consignes de sécurité électrique et/ou
gaz).
• Respectez l'espacement minimal requis par rapport
aux autres appareils.
• La protection contre les contacts accidentels doit
être assurée par le montage, par exemple les tiroirs
doivent être installés uniquement avec un panneau
de protection directement sous l'appareil.

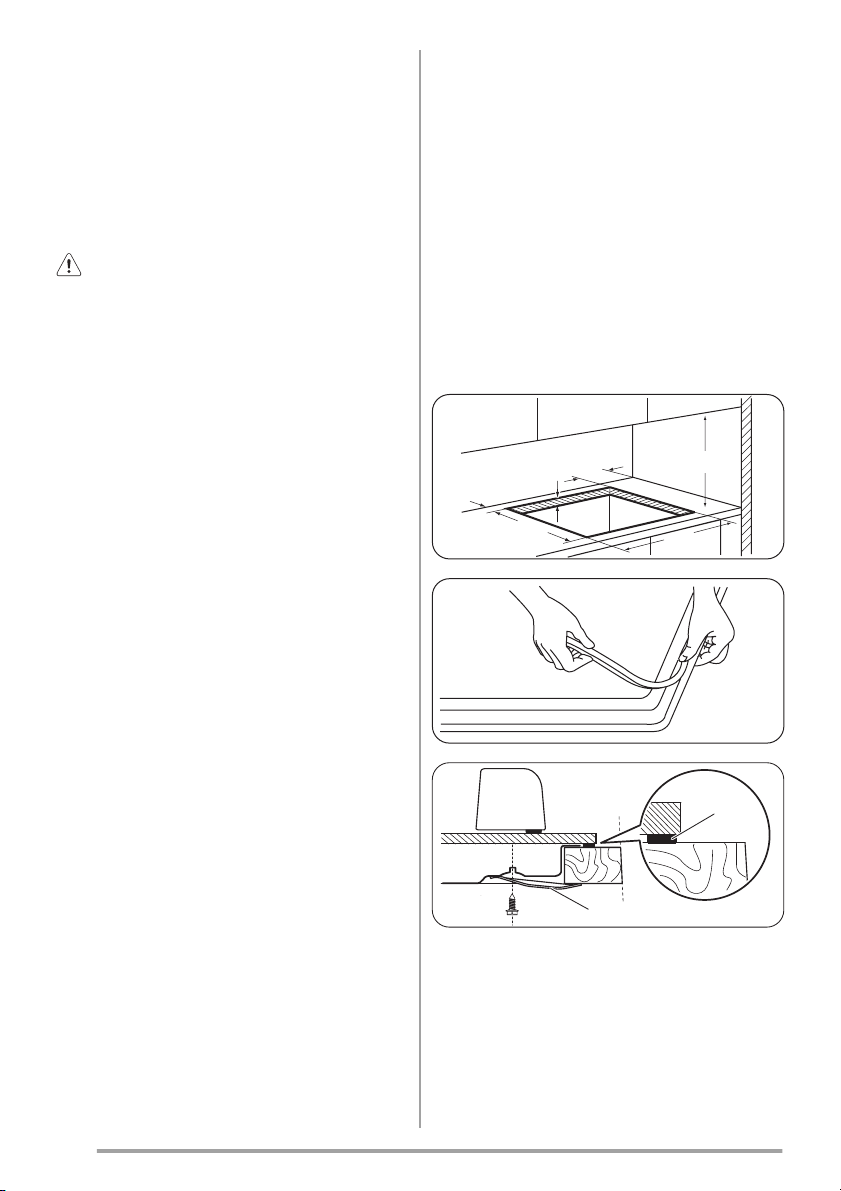

• Pour protéger l'appareil de l'humidité, mettez du
mastic (joint) adapté sur les surfaces de découpe du
plan de travail.
• Le joint comble les fentes entre le plan de travail et
l'appareil.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité émanant, par exemple, d’un lave-vaisselle ou d'un four.
• N'installez pas l'appareil à proximité d'une porte ou
sous une fenêtre. Les récipients chauds sur la table
de cuisson pourraient se renverser à l'ouverture de
celles-ci.
• Avant d'installer et d'utiliser l'appareil, assurez-vous
que les réglages de l'appareil soient compatibles
avec les conditions d'installation du local (type de
gaz, pression du gaz,...). Les paramètres de réglage
de l'appareil figurent sur la plaquette située à proximité du tuyau d'arrivée du gaz.
• Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d’installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de
ventilation.
• L'utilisation d'un appareil de cuisson au gaz con-
duit à la production de chaleur et d'humidité
dans la pièce où il est installé. Veillez à assurer
une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez
un dispositif d'aération mécanique (hotte à extraction mécanique).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire
3
en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de
la ventilation mécanique (si elle existe).
• Les opérations d'installation et de branchement doivent être réalisées par un technicien qualifié. Risque
de blessure due à un choc électrique !
• Débranchez l'appareil du réseau électrique avant
toute opération de nettoyage ou d'entretien.
• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension.
• Assurez-vous que l'appareil est correctement installé
de manière à éviter tout contact.
• Si les prises males et femelles sont mal serrées ou
mal installées, la borne peut surchauffer.
• Le raccordement électrique ne doit être effectué que
par un électricien qualifié.
• Le câble ne doit pas être tendu.
• Utilisez le câble d'alimentation approprié et remplacez-le par un câble spécialement adapté s'il est endommagé. Adressez-vous à votre service après vente pour le remplacement du câble d'alimentation.
Installation
Avertissement Les instructions suivantes
concernant l’installation, le raccordement et la
maintenance de l'appareil doivent être effectuées par
un professionnel qualifié selon les normes et
règlements en vigueur.
Raccordement au gaz
Choisissez un raccordement fixe ou utilisez un tuyau
flexible en acier inoxydable conforme à la réglementation en vigueur. Si vous utilisez des tuyaux métalliques
flexibles, assurez-vous qu'ils n'entrent pas en contact
avec les parties mobiles et qu'ils ne sont pas tordus.
Faites également attention lorsque la table de cuisson
est reliée à un four.
Important Assurez-vous que la pression d’alimentation
de l'appareil répond aux valeurs recommandées. Le
raccordement réglable est relié à la rampe complète
par un écrou fileté G 1/2". Vissez les pièces sans
forcer, réglez le raccordement dans le sens nécessaire
et serrez le tout.
• Dans le cas d'une installation fixe, le raccordement
au réseau doit être effectué par l'intermédiaire d'un
interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Si la patte de scellement se trouve à proximité du répartiteur, vérifiez toujours que le câble d'alimentation
n'entre pas en contact avec le bord de la patte.
• Les dispositifs d'isolement comprennent : des disjoncteurs, des fusibles (les fusibles à visser doivent
être retirés du support), des disjoncteurs différentiels
et des contacteurs.
Mise au rebut de l'appareil
• Pour éviter tout dommage corporel ou matériel.
– Débranchez l'appareil électriquement.
– Coupez le câble d'alimentation au ras de l'appa-
reil et mettez-le au rebut.
– Ecrasez les tuyaux de gaz extérieures, s'ils exi-
stent.
– Informez-vous auprès des services de votre com-
mune des endroits autorisés pour la mise au rebut de l'appareil.
1
2
3
2
4
Extrémité de l'arbre avec écrou
1
Rondelle (la rondelle supplémentaire ne concerne
2
que la Slovénie et la Turquie)
Coude
3
Porte-tuyau en caoutchouc pour gaz liquide (uni-
4
quement pour la Slovénie et la Turquie)
4
Raccordement rigide :
Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).
Raccordement « flexible » avec embout
mécanique :
– Gaz naturel : le raccordement s'effectue avec un
tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.
– Butane / Propane : Un tube souple, équipé de ses
colliers, peut être utilisé s'il est visitable sur toute sa
longueur et si l'appareil ne fonctionne qu'au butane.
Si l'appareil fonctionne au propane, il faut utiliser un
tuyau flexible à embout métallique approprié.
Raccordement de tuyaux flexibles non métalliques :
S'il est visitable sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible
à l'aide de colliers.
Gaz liquide : utilisez le détendeur en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. Le tuyau flexible s'applique lorsque :
– il ne doit pas devenir plus chaud que la température
ambiante, à savoir plus de 30 °C ;
– il n'est pas plus long que 1,50 m ;
– il ne montre aucun étranglement ;
– il n'est soumis à aucune traction et aucune torsion ;
– il n'entre pas en contact avec la découpe ou les co-
ins tranchants ;
– il est visitable sur toute sa longueur afin de vérifier
son état.
Vérifiez les points suivants pour contrôler le bon état du
tuyau flexible :
– il ne présente aucune fente, coupure, marque de
brûlure sur les deux extrémités et sur toute sa lon-
gueur ;
– le matériau n'est pas durci, mais présente une élasti-
cité correcte ;
– les colliers de serrage ne sont pas rouillés ;
– la date d'expiration n'est pas passée.
Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.
Important Quand l'installation est terminée, assurezvous que chaque raccord est étanche en utilisant une
solution savonneuse, et non une flamme !
Remplacement des injecteurs
1. Enlevez les supports de casseroles.
2. Retirez le chapeau et la couronne du brûleur.
3. À l'aide d'une clé de 7, démontez les injecteurs et
remplacez-les par ceux qui sont nécessaires pour
le type de gaz que vous utilisez (voir le tableau
dans le chapitre « Données techniques »).
4. Assemblez les pièces, en suivant la même procédure dans l'ordre inverse.
5. Remplacez l'étiquette signalétique (qui se trouve
près du tuyau d'arrivée du gaz) par celle qui est
prévue pour le nouveau type d'alimentation au
gaz. Vous trouverez cette étiquette dans le sachet
fourni avec l'appareil.
Si la pression du gaz d'alimentation est variable ou diffère de la pression nécessaire, vous devez installer un
régulateur de pression approprié sur le tuyau d'arrivée
de gaz.
Réglage du niveau minimum
Pour régler le niveau minimum des brûleurs :
1. Allumez le brûleur.
2. Tournez la manette en position minimum.
3. Enlevez la manette.
4. À l'aide d'un tournevis fin, réglez la position de la
vis de dérivation.
1
Vis de réglage
1
– Si vous passez du gaz naturel G20/G25 20/25
mbar au gaz liquéfié, serrez au maximum la vis
de réglage.
– Si vous passez du gaz liquéfié au gaz naturel
G20/G25 20/25 mbar dévissez la vis de dérivation d'environ 1/4 de tour.
5
– Si vous passez du gaz naturel G20/G25
20/25 mbar à du gaz de ville G130 8 mbar dévissez d'environ 3/4 de tour.
– Si vous passez du gaz de ville G130 8 mbar à
du gaz naturel G20/G25 20/25 mbar vissez
d'environ 3/4 de tour.
– Si vous passez du gaz liquéfié à du gaz de ville
G130 8 mbar dévissez d'environ 1 tour.
Avertissement Assurez-vous que la flamme ne
s'éteint pas lorsque vous tournez rapidement la
manette de la position maximum à la position minimum.
Branchement électrique
• L'appareil doit être relié à la terre en respectant bien
les précautions de sécurité.
• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Cet appareil est alimenté à l'aide d'un câble principal. Une fiche appropriée doit être adaptée au cordon d'alimentation (reportez-vous à la charge électrique spécifiée sur la plaque signalétique). La fiche
doit être insérée dans une prise murale appropriée.
• Pour toute intervention sur votre appareil, faites appel au service après-vente de votre magasin vendeur.
• Utilisez toujours une prise antichoc correctement installée.
• Assurez-vous que la prise principale est accessible
après installation.
• Ne tirez jamais sur le câble d'alimentation électrique
pour débrancher l'appareil. Tirez toujours sur la prise
de courant.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise
multiple (risque d'incendie). Vérifiez que la prise de
terre est conforme aux règlements en vigueur.
• Le câble d'alimentation doit être placé de manière à
ce qu'il n'entre pas en contact avec une surface
chaude.
• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous
les pôles, avec une largeur d'ouverture de contact
d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à
la terre ou un fusible.
6
• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90 °C. Le câble
neutre bleu doit être raccordé à la borne « N » de la
plaque à bornes. Le câble de phase marron (ou noir)
(partant de la borne « L » de la plaque à bornes doit
toujours être relié à la phase sous tension.
Remplacement du câble d'alimentation
Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90. Assurez-vous que la section du câble convient à la tension et à la température
de fonctionnement. Le câble de terre jaune/vert doit
être plus long d'environ 2 cm que le câble de phase
marron (ou noir).
Encastrement
min. 55 mm
470 mm
min. 600 mm
30 mm
min. 650 mm
550 mm
A
B
A) joint fourni
B) équerres fournies
Possibilités d'insertion
Élément de cuisine avec porte
Le panneau installé sous la table de cuisson doit être
facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.
60 mm
b
30 mm
a
min 20 mm
(max 150 mm)
l'élément de cuisine doit être équipé d'aérations pour
assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour
permettre de retirer facilement le four de l'ensemble.
a) Panneau amovible
b) Espace pour les branchements
Au-dessus d'un four
Les dimensions de la niche d'encastrement de la table
de cuisson doivent être conformes aux indications et
Description de l'appareil
Description de la table de cuisson
1 2
5 4 3
Brûleur semi-rapide
1
Brûleur semi-rapide
2
Manettes de commande
3
Brûleur auxiliaire
4
Brûleur rapide
5
50 cm
360 cm
2
2
120 cm
180 cm
2
2
Manettes de commande
Symbole Description
pas d'alimentation en
gaz / position arrêt
position d'allumage / alimentation en gaz maximum
Symbole Description
alimentation en gaz minimum
7
Fonctionnement
Allumage du brûleur
Avertissement Faites très attention lorsque vous
utilisez une flamme nue dans une cuisine. Le
fabricant décline toute responsabilité en cas de
mauvais usage de la flamme
Allumez toujours le brûleur avant de poser les
plats.
Pour allumer le brûleur :
1. Tournez le sélecteur dans le sens inverse des ai-
guilles d'une montre jusqu'à sa position maximale
), puis appuyer dessus pour l'enfoncer.
(
2. Maintenez la commande appuyée pendant envi-
ron 5 secondes, cela permet au thermocouple de
se réchauffer. Sinon, l'alimentation en gaz sera interrompue.
3. Une fois que la flamme brûle régulièrement, réglez
son débit.
Si, après plusieurs tentatives, le brûleur ne s'allu-
me pas, vérifiez que la couronne et son chapeau
sont correctement placés.
1
2
3
4
Chapeau de brûleur
1
Couronne de brûleur
2
Bougie d'allumage
3
Thermocouple
4
Avertissement Ne maintenez pas la manette de
commande enfoncée plus de 15 secondes.
Si le brûleur ne s'allume pas au bout de 15 secondes,
relâchez la manette de commande, tournez-la sur la
position d'arrêt et attendez au moins 1 minute avant de
réessayer d'allumer le brûleur.
Important En cas de coupure d'électricité, vous pouvez
utiliser votre table de cuisson sans avoir recours au
système automatique. Dans ce cas, approchez une
flamme du brûleur, enfoncez la manette
correspondante et tournez-la dans le sens inverse des
aiguilles d'une montre jusqu'à la position de libération
maximum du gaz.
Si le brûleur s'éteint accidentellement, tournez la
manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle
fois d'allumer le brûleur.
Le générateur d'étincelles se déclenche automati-
quement à la mise sous tension de l'appareil,
après l'installation ou une coupure d'électricité. Ce phénomène est normal.
Pour éteindre les brûleurs
Tournez la manette jusqu'au symbole
Avertissement Abaissez ou coupez toujours la
flamme avant de retirer les récipients du brûleur.
.
Conseils utiles
Économies d'énergie
• Si possible, couvrez les casseroles.
• Lorsque le liquide commence à bouillir, baissez le
feu pour laisser légèrement frémir le liquide.
8
Avertissement Utilisez des casseroles et poêles
dont le fond correspond à la taille de la zone de
cuisson utilisée.
N'utilisez pas de récipients de cuisson qui
dépasseraient des rebords de la plaque.
Brûleur Diamètre du récipient
Rapide 180 - 260 mm
Semi-rapide 120 - 220 mm
Auxiliaire 80 - 160 mm
Avertissement N'utilisez pas de plats en fonte,
en stéatite (ou en grès), de grils ou de plats à
gratin sur les brûleurs à gaz.
Avertissement Ne mettez pas de feuille
d'aluminium sur la table de cuisson pour que la
surface reste propre pendant la cuisson.
Avertissement Les récipients ne doivent pas
entrer en contact avec les commandes. Les
flammes brûleraient la zone de commande.
Ne placez pas le même récipient sur deux zones de
cuisson.
Avertissement Assurez-vous que les queues des
récipients ne dépassent pas du rebord avant de la
table de cuisson et que les récipients sont placés au
centre des brûleurs pour une stabilité maximale et pour
consommer moins de gaz.
Ne placez pas de casseroles instables ou déformées
sur les brûleurs pour éviter des renversements et des
blessures.
Avertissement Il n'est pas conseillé d'utiliser un
diffuseur de flamme.
Avertissement Des liquides renversés durant la
cuisson peuvent provoquer le bris du verre.
Entretien et nettoyage
Avertissement Désactivez l'appareil et laissez-le
refroidir avant de le nettoyer. Avant tout nettoyage
ou intervention de maintenance, assurez-vous que
l'appareil est débranché de la prise électrique.
Avertissement Pour des raisons de sécurité,
n'utilisez jamais d'appareil à vapeur ou à haute
pression pour nettoyer la table de cuisson.
Avertissement N'utilisez pas d'éponges
abrasives, de tampons en laine d'acier ou
d'acides. Vous risqueriez d'endommager l'appareil.
Les égratignures ou les taches sombres sur la
surface n'ont au
• Vous pouvez retirer les supports de casseroles pour
nettoyer la table de cuisson.
• Nettoyez les éléments en émail, le chapeau et la
couronne avec de l'eau chaude et un détergent doux
et séchez-les soigneusement avant de les remettre
en place.
• Lavez les éléments en acier inoxydable à l'eau, puis
séchez-les à l'aide d'un chiffon doux.
• Les supports de casseroles ne peuvent pas être lavés au lave-vaisselle, mais doivent être lavés à la
main.
• Lorsque vous lavez les supports de casseroles à la
main, faites attention au moment de les sécher car
l'émaillage produit parfois des aspérités sur les
bords. Si nécessaire, enlevez les taches rebelles à
l'aide d'une crème détergente.
• Après avoir lavé les supports de casseroles, veillez à
les remettre en place correctement.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles
sont au milieu du brûleur.
9
• Replacez les supports de casserole avec soin
afin de ne pas endommager le dessus de la table
de cuisson.
Après nettoyage, séchez l'appareil à l'aide d'un chiffon
doux.
Enlevez les salissures :
1. – Enlevez immédiatement : plastique fondu,
feuilles plastique et les aliments contenant du
sucre.
– Mettez l'appareil à l'arrêt et laissez le refroi-
dir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de
graisse, décolorations métalliques luisantes.
Utiliser un nettoyant spécial pour la surface de
la table de cuisson.
2. Nettoyez l'appareil à l'aide d'un chiffon humide et
un peu de détergent.
3. Pour finir essuyez l'appareil à l'aide d'un chiffon
propre.
Avertissement N'utilisez pas de couteau, de
grattoir ou d'instruments similaires pour nettoyer
les surfaces en verre ou entre les bords des brûleurs et
l'encadrement (si présent).
Avertissement Ne faites pas glisser les
récipients sur le verre car ils pourraient en rayer
la surface. De même, ne faites pas tomber d'objets
durs ou pointus sur le verre. Ne cognez pas non plus
contre les rebords de la table de cuisson.
Nettoyage du générateur d'étincelles
Cette fonction emploie une bougie d'allumage en céramique et d'une électrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont
pas obstrués.
Entretien périodique
Demandez régulièrement à votre service après-vente
local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.
En cas d'anomalie de fonctionnement
Anomalie Cause possible Solution
Aucune étincelle ne se produit à
l'allumage.
• Le couvercle et la couronne du
La flamme s'éteint immédiatement
après l'allumage.
Les flammes sont irrégulières. • La couronne du brûleur doit être
• Il n'y a pas d'alimentation électrique.
brûleur sont mal positionnés.
• Le thermocouple n'est pas suffisamment chauffé.
encrassés avec des restes d'aliments.
• Vérifiez si l'appareil est bien
branché et allumé;
• Contrôlez le fusible. Si le fusible
est dégagé plusieurs fois, contactez un électricien qualifié.
• Assurez-vous que le couvercle
et la couronne du brûleur sont
bien positionnés.
• Après avoir allumé la flamme,
continuez à appuyez sur le bouton pendant environ 5 secondes.
• vérifiez si l'injecteur n'est pas
bouché et s'il n'y pas de particules alimentaires dans la couronne.
Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli
et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service
10
après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.
Si un problème résulte d'une mauvaise utilisation
ou si l'installation de l'appareil n'a pas été réalisée
par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être
facturé même en cours de garantie.
Ces informations sont nécessaires pour pouvoir
vous offrir une aide rapide et adaptée. Ces données
figurent sur la plaque signalétique fournie.
• Description du modèle ............
1 2 3
• Référence produit (PNC) ............
• Numéro de série (S.N.) ............
Utilisez exclusivement des pièces d'origine certifiées
constructeur. Elles sont disponibles auprès de votre
service après-vente.
Étiquettes fournies avec le sac d'accessoires
Collez les étiquettes adhésives comme indiqué ci-dessous :
MOD.
PROD.NO.
SER.NO
DATA
Collez-la sur la carte de garantie et envoyez cette
1
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
03 IT
MADE IN ITALY
partie
Collez-la sur la carte de garantie et conservez cet-
2
te partie
Caractéristiques techniques
Dimensions de la table de cuisson
Largeur : 580 mm
Longueur : 510 mm
Dimensions de la niche
d'encastrement de la table de cuisson
Largeur : 550 mm
Longueur : 470 mm
Puissance
MOD.
PROD.NO.
0049
SER.NO.
Collez-la sur la notice d'utilisation
3
TYPE
230V-50Hz
IP20
Brûleur rapide : 3,1 kW
Brûleur semi-rapide : 1,9 kW
Brûleur auxiliaire : 1,0 kW
PUISSANCE TOTALE : G20/G25 (2E+) 20/25
mbar = 7,9kW
G30 (3+) 28-30 mbar =
574 g/h
G31 (3+) 37 mbar = 564
g/h
Alimentation électrique : 230 V ~ 50 Hz
Catégorie : III1c2E+3+
11
Raccordement gaz : G 1/2 "
Alimentation en gaz : G20/G25 (2E+) 20/25
mbar
Classe de l'appareil : 3
Diamètres de by-pass
Brûleurs à gaz
GAZ NATUREL
G20/G25 (2E+) 20/25 mbar
G20 20
inj.
1/100
mm
mbar
m³/h m³/h g/h g/h
BRÛLEUR
Auxiliaire
Semirapide
Rapide
PUIS-
SANCE
NORMALE
(G20/
G25,
G30/
G31)
(G130)
PUISSANCE
RÉDUI-
TE
1.0 0.33 70 0.095 0.111 50 73 71 127 0.140
1.9 0.45 96 0.181 0.210 71 138 136 195 0.266
3.1
0.75 121 0.295 0.343 88 225 221 255 0.434
3.0
Brûleur Ø by-pass en 1/100 mm
Auxiliaire 28
Semi-rapide 32
Rapide 42
PUISSANCE NORMALE
(Butane/Propane) G30/G31
(3+) 28-30/37 mbar
G25 25
mbar
inj.
1/100
mm
LPG
G30
28-30
mbar
G31
37 mba
r
LPG
(Gaz de ville)
G130 (1c) 8 mbar
inj.
1/100
mm
m³/h
En matière de protection de l'environnement
Le symbole sur le produit ou son emballage indique
que ce produit ne peut être traité comme déchet
ménager. Il doit être remis au point de collecte dédié à
cet effet (collecte et recyclage du matériel électrique et
électronique).
En procédant à la mise au rebut de l'appareil dans les
règles de l’art, nous préservons l'environnement et
notre sécurité, s’assurant ainsi que les déchets seront
traités dans des conditions optimum.
Pour obtenir plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec les services de
12
votre commune ou le magasin où vous avez effectué
l'achat.
Emballage
identifiables grâce aux sigles : >PE<,>PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur
approprié du centre de collecte des déchets de votre
commune.
Tous les matériaux d'emballage sont écologiques
et recyclables. Les composants en plastique sont
13
14
15
www.electrolux.com/shop
397230401-B-052012
Loading...
