TABLE DE CUISSON
CPV 402 - CPV 412 - CPV 418 - FGG 641l
NOTICE D’UTILISATION
Pour la sécurité des biens et des personnes ainsi que pour le respect de
l’environnement, vous devez d’abord lire impérativement les préconisations suivantes
avant toute utilisation de votre appareil.
Conservez cette notice d’utilisation avec votre
appareil. Si l’appareil devait être vendu ou cédé à
une autre personne, assurez-vous que la notice
d’utilisation l’accompagne.
5
Modèles
CPV 402 FGG 641I
3
3
6
7
8
4
1
510
1 Plan de travail en verre
2 Brûleur rapide
3 Brûleur semi-rapide
4 Brûleur auxiliaire
5 - 8 Manette de commande des brûleurs
9 Plaque électrique
10 Manette de commande de la
plaque électrique
11 Voyant de fonctionnement
de la plaque
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets
2
580
3
9
1
2
510
personne qualifiée et selon
les normes en vigueur
pour une utilisation sur le territoire français.
11
5
6
7
10
4
580
Modèles
CPV 412 -
CPV 418
Cet appareil doit être
installé par une
FR
Avertissements importants
Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre appareil.
Nous déclinons toute responsabilité en cas de dommages ou d’accident provoqués par
l’appareil du fait du non-respect de ces avertissements.
!!
! Pour éviter tout risque de détérioration de
!!
l’appareil, transportez-le dans sa position
d’utilisation muni de ses cales de transport
(selon modèle). Au déballage de celui-ci, et
pour empêcher des risques d’asphyxie et
corporel, tenez les matériaux d’emballage hors
de la portée des enfants.
!!
! Pour éviter tout risque (mobilier,
!!
immobilier, corporel,…), l’installation, les
raccordements (eau, gaz, électricité,
évacuation selon modèle), la mise en service
et la maintenance de votre appareil doivent
être effectués par un professionnel qualifié
et suivant les normes en vigueur.
!!
! Votre appareil a été conçu pour être utilisé
!!
par des adultes. Il est destiné à un usage
domestique normal. Ne l’utilisez pas à des fins
commerciales ou industrielles ou pour d’autres
buts que ceux pour lesquels il a été conçu.
Vous éviterez ainsi des risques matériel et
corporel.
!!
! Cet appareil n'est pas destiné à être
!!
utilisé par des enfants ou des personnes
dont les capacités physiques, sensorielles
ou mentales, ou le manque d'expérience et
de connaissance les empêchent d'utiliser
l'appareil sans risque lorsqu'ils sont sans
surveillance ou en l'absence d'instruction
d'une personne responsable qui puisse leur
assurer une utilisation de l'appareil sans
danger.
!!
! Débranchez votre appareil avant toute
!!
opération de nettoyage manuel. N’utilisez que
des produits du commerce non corrosifs ou
non inflammables. Toute projection d’eau ou
de vapeur est proscrite pour écarter le risque
d’électrocution.
!!
! Afin d’empêcher des risques d’explosion
!!
et d’incendie, ne placez pas de produits
inflammables ou d’éléments imbibés de
produits inflammables à l’intérieur, à proximité
ou sur l’appareil.
!!
! Lors de la mise au rebut de votre appareil,
!!
2
et pour écarter tout risque corporel, mettez
hors d’usage ce qui pourrait présenter un
danger : coupez le câble d’alimentation au
ras de l’appareil. Informez-vous auprès des
services de votre commune des endroits
autorisés pour la mise au rebut de l’appareil.
!!
! Pendant et après le fonctionnement, les
!!
récipients et leur contenu peuvent basculer et
les composants de la table s’échauffent. Tenez
les enfants éloignés pour éviter tout risque de
brûlure.
Utilisation
! A la réception de l’appareil, déballez-le
ou faites-le déballer immédiatement. Vérifiez
son aspect général. Faites les éventuelles
réserves par écrit sur le bon de livraison ou
sur le bon d’enlèvement dont vous garderez
un exemplaire.
! Ne modifiez pas ou n’essayez pas de
modifier les caractéristiques de cet appareil.
Cela représenterait un danger pour vous.
! Avant d’utiliser votre appareil, assurez-vous
qu’il a été correctement raccordé pour le type
de gaz distribué.
! Baissez ou éteignez toujours la flamme
d’un brûleur avant de retirer un récipient.
! Evitez tout courant d’air. Si un brûleur ne
présente pas une flamme régulière, nettoyezle soigneusement. Si l’inconvénient subsiste,
faites appel au service après-vente.
! Si la table est équipée d’un couvercle,
nettoyez-le soigneusement et ne le fermez
qu’après que les brûleurs ont refroidi.
! N’utilisez que les accessoires livrés avec
votre appareil.
! N’utilisez jamais votre table à vide (sans
récipient dessus).
! Assurez-vous que les manettes sont
toujours en position arrêt ! lorsque
l’appareil n’est pas utilisé.
! N’utilisez pas de récipients instables ou
déformés : ils peuvent se renverser et
provoquer un accident.
! Les réparations ne doivent être
effectuées que par un service après vente
qualifié. Une réparation non conforme peut
être la cause de graves dommages.
! Assurez-vous que les enfants ne
manipulent pas commandes.
! Ne laissez rien sur la table de cuisson. Une
mise en fonctionnement accidentelle pourrait
provoquer un incendie.
! Si vous utilisez un appareil électrique à
proximité de votre table de cuisson, veillez a
ce que le câble d’alimentation de cet appareil
électrique ne soit pas en contact avec la
surface chaude de la table.
! Surveillez attentivement la cuisson lors de
friture dans l’huile ou la graisse.
! Nettoyez l’appareil après chaque utilisation :
vous prolongerez ainsi sa durée de vie et vous
éviterez un mauvais fonctionnement des
brûleurs et des bougies d’allumage.
! Avant tout nettoyage ou intervention
technique, assurez-vous que l’appareil est
débranché électriquement et complètement
refroidi.
! La table de cuisson ne doit pas être
utilisée pour entreposer quoi que ce soit.
! Des feuilles d’aluminium et des récipients
en matière plastique ne doivent pas être
placés sur des surfaces chaudes.
Installation
! Si l’installation électrique de votre habitation
nécessite une modification pour le
branchement de votre appareil, faites appel à
un électricien qualifié.
! Assurez-vous que l’appareil est installé dans
une pièce correctement aérée : une mauvaise
ventilation peut entraîner un manque
d’oxygène. Consultez un installateur qualifié
ou adressez-vous à la compagnie de
distribution du gaz de votre région.
! Cette table est conçue pour fonctionner
en 230 V monophasé. Un éventuel
branchement polyphasé sans neutre (400
V) peut provoquer la destruction des foyers.
Protection de
l’environnement
Tous les matériaux marqués par le symbole
sont recyclables. Déposez-les dans une
déchetterie prévue à cet effet (renseignezvous auprès des services de votre commune)
pour qu’ils puissent être récupérés et recyclés.
En cas d’anomalie de fonctionnement, le
vendeur de votre appareil est le premier
habilité à intervenir. A défaut (déménagement
de votre part, fermeture du magasin où vous
avez effectué l’achat ...),
veuillez consulter
l'Assistance
Consommateurs qui
vous communiquera
alors l’adresse d’un
Service Après Vente.
En cas d’intervention sur l’appareil, exigez
du service après vente les pièces de
rechange certifiées Constructeur.
Le symbole
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique). En procédant à la
mise au rebut réglementaire de l'appareil,
nous préservons l'environnement et notre
sécurité, s'assurant ainsi que le déchets
seront traités dans des conditions
appropriées. Pour obtenir plus de détails
sur le recyclage de ce produit, veuillez
prendre contact avec les services de votre
commune ou le magasin où vous avez
effectué l'achat.
sur le produit ou son
3
Sommaire
A l'attention de l'utilisateur
Avertissements importants ................................................................................. 2
Utilisation de votre table de cuisson .................................................................. 5
Conseils d'utilisation .......................................................................................... 6
Entretien et nettoyage ....................................................................................... 7
Caractéristiques techniques .............................................................................. 8
Installation ......................................................................................................... 8
Adaptation des brûleurs au gaz utilisé .............................................................. 10
Encastrement .................................................................................................. 11
Possibilités d'encastrement ............................................................................. 13
Garantie/service-clientèle ................................................................................ 14
Comment lire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
Descriptions d'opérations
"
Conseils et recommandations
Informations sur l'environnement
Cet appareil est conforme aux Directives Communitaires CEE suivantes :
• 2006/95 (Basse Tension) ;
• 90/396 (Appareil Gaz)
• 89/336 (Compatibilité Electromagnétique) ;
• 93/68 (Directives Générales) et modifications successives.
4
Utilisation de votre table de cuisson
Les commandes
Les manettes qui commandent les brûleurs
sont dotées de 3 positions principales
d’utilisation :
! = Position arrêt
= Débit maximum et allumage
automatique
= Débit minimum
L’allumage des brûleurs
Chaque brûleur est contrôlé par un robinet à
verrouillage de sécurité, il est impossible
de tourner la manette sans la pousser.
Pour allumer un brûleur
"
1. Appuyez sur la commande du brûleur
choisi, et tournez-la jusqu’au repère de
débit maximum.
Mod. CPV 418 : Maintenez la commande
enfoncée, pendant 5 secondes environ
après l’apparition de la flamme pour activer
la sécurité thermocouple.
En cas de coupure d’électricité, vous
pouvez utiliser votre table de cuisson sans
avoir recours au système automatique.
Pour cela, présentez une flamme au
brûleur.
2. Placez le récipient sur le brûleur.
3. Réglez le débit selon les nécessités de
votre préparation, en vous assurant que la
flamme ne déborde pas du fond.
Pour éteindre le brûleur
"
Tournez la commande dans le sens des
aiguilles d’une montre jusqu’à la butée, sur la
position arrêt (!).
Surveillez attentivement la cuisson
lorsque vous faites des fritures : l’huile ou
la graisse peuvent facilement s’enflammer
par suite d’une surchauffe.
La plaque électrique
(Mod. CPV 412 - CPV 418)
Cette table de cuisson est équipée d’une plaque
électrique à 7 positions.
Avant la première utilisation de votre table de cuisson, retirez toutes
les étiquettes publicitaires et les
autocollants (sauf la plaque signalétique) qui pourraient se trouver
sur le plan de cuisson.
Avant la première utilisation des
plaques électriques:
"
1. Placez un récipient de diamétre adapté
à la plaque électrique au 3/4 rempli
d’eau.
2. Faites chauffer la plaque en positionnant
la manette correspondante sur la position «maximum» pendant 10 minutes
(jusqu’à ébullition).
3. Placez ensuite la manette sur la position
«minimum» et laissez-la fonctionner
pendant 20 minutes environ.
4. Aèrez la pièce afin de limiter le dégagement de vapeur.
Lors de cette premiére mise en
fonctionnement des plaques, il se
produira une odeur plutôt dé
sagréable ou une odeu de brûlé.
Ceci est normal et les odeurs disparaîtront après un certain temps.
Après cette opération, laissez refroidir les
plaques électriques puis nettoyez la avec
un chiffon doux humidifié d’eau chaude.
Pour mettre en fonctionnement la plaque,
tournez la manette correspondante sur la
position désirée.
Le voyant lumineux (témoin de
fonctionnement) s'allume pour signaler que
la plaque est en fonctionnement.
La manette peut être positionnée sur l’une
des 7 positions et tournée indifféremment
vers la droite ou vers la gauche.
Position 0 : plaque à l’arrêt
Position 1 : allure de chauffe minimale
Position 6 : allure de chauffe maximale
5
Conseils d'utilisation
Les brûleurs
Afin d’obtenir un rendement maximum de
chaque brûleur, utilisez des récipients adaptés
au diamètre des brûleurs.
Brûleur rapide diamètre 16 - 26 cm
Brûleur semi - rapide diamètre 18-20-22 cm
Brûleur auxiliaire diamètre 10-14-16 cm
! Ne placez un récipient sur un brûleur
qu’après avoir allumé celui-ci.
! N’utilisez que des récipients creux.
! Assurez-vous que la flamme ne déborde
pas du fond du récipient.
! Lors de l’utilisation de la table de cuisson,
il est impératif de respecter les diamètres
indiqués puor chaque zone de cuisson, afin
d’éviter la détérioration des manettes de
commande.
!!
! Surveillez attentivement la cuisson
!!
lorsque vous faites des fritures : l’huile ou
la graisse peuvent facilement s’enflammer
par suite d’une surchauffe.
! Si la flamme d’un brûleur s’éteint
accidentellement, ramenez la manette
correspondante sur la position arrêt et attendez
une minute avant de rallumer le brûleur.
! L’utilisation continue et intensive de votre
table de cuisson demande une aération
supplémentaire : ouvrez une fenêtre ou
augmentez la puissance d’aspiration
mécanique (si existante).
! Si vous utilisez une casserole dont le
diamètre est plus petit que celui qui est
recommandé, la flamme va s’étendre audelà de la base inférieure du reécipient,
causant une surchauffe au niveau de la
poignée du récipient.
Entretien
Contrôlez périodiquement le tuyau d'arrivée
du gaz et l'éventuel régulateur de pression.
En cas d'anomalie remplacez la pièce
défectueuse.
Pour garantir un bon fonctionnement et une
bonne sécurité, il est nécessaire de procéder
périodiquement au graissage des robinets de
6
réglage du gaz. Confiez cette opération à un
technicien qualifié.
La plaque électrique
(Mod. CPV 412 - CPV 418)
! Choisissez des récipients à fond épais et
bien plat (fond dressé) et utilisez toujours un
récipient dont le diamètre est proportionné à
la plaque.
! Ne faites pas chauffer la plaque à vide et
n'interposez aucun produit ou matériau entre
la plaque et le récipient.
! Chaque fois que la recette le permet,
couvrez votre récipient, vous réaliserez des
économies d'énergie.
! Pensez à ramener la manette sur la
position arrêt avant la fin de cuisson, celle-ci
se terminera grâce à la chaleur accumulée.
! Tournez la manette jusqu'au repère 6 et,
après quelques minutes, ramenez-la sur le
repère correspondant au mets à cuire.
En tenant compte de la quantité d’aliments
à cuire et du mode de cuisson, le tableau cidessous guidera vos premiers essais.
Positions
Cuisson
1
Pour réchauffer les mets ou pour
fondre le beurre et le chocolat
2
Pour préparer des sauces, des
daubes, des soufflés, des oeufs...
3
Soupes de légumes secs,
décongélation d’aliments
surgelés, cuisson d’eau ou de lait
4
Pommes de terre à la vapeur,
légumes frais, soupes, pâtes,
bouillon, savarins, poisson
5
Omelettes, crêpes, biftecks
6
Biftecks, tranches de viande,
biscuits, saisie de viande
Entretien et nettoyage
Avant de procéder au nettoyage :
débranchez électriquement
l’appareil, assurez-vous que toutes les
manettes sont sur la position arrêt (!) et
attendez que l’appareil soit refroidi.
Les manettes
Utilisez une éponge très légèrement
imbibée d’eau savonneuse. Rincez et
séchez soigneusement. Pour un meilleur
nettoyage, les manettes sont amovibles.
Assurez-vous que la manette soit sur la
position “Arrêt” et retirez-la. Après le
nettoyage, remettez en place la manette
dans sa position initiale.
Lors du nettoyage, en aucun cas du
liquide ou du produit d’entretien ne doit
pénétrer à l’intérieur du caisson où se
situent les éléments électriques.
Le dessus de la table de cuisson
Passez une éponge légèrement imbibée d’eau
tiède (et, si nécessaire, de détergent doux) après
chaque utilisation.
Evitez tout écoulement dans les orifices de la
table.
Utilisez, si nécessaire, un racloir spécial et des
produits spécifiques vendus dans le
commerce.
N’utilisez pas d’objet tranchant (couteau,
grattoir, tournevis, etc.) ou d’éponge à face abrasive.
N’utilisez pas de détergents abrasifs ou
corrosifs tels que: bombes aérosols pour
four, produits détachants, produits anti-rouille,
poudres à récurer.
Attention! Dès qu’une fêlure dans la surface
devient visible, déconnetez immédiatement
l’appareil de l’alimentation et faites appel au
service après-vente.
Les brûleurs
Lavez les chapeaux de brûleurs avec de
l’eau chaude et un détergent doux, en
prenant soin d’enlever toute incrustation. Si
nécessaire, vous pouvez utiliser une petite
brosse en acier.
Gardez les couronnes des brûleurs en
parfait état de propreté : leur encrassement
peut causer des difficultés d’allumage.
Si vous avez démonté les brûleurs pour les
nettoyer, veillez à remettre correctement en
place les couronnes et chapeaux de
brûleurs parfaitement secs.
Les grilles émaillées
Lavez-les à l’eau chaude additionnée d’un
détergent doux. Utilisez si besoin un produit
légèrement abrasif.
La plaque électrique
(Mod. CPV 412 - CPV 418)
Après chaque utilisation, essuyez la plaque
avec un papier absorbant. Elle doit être
maintenue bien sèche. Si nécessaire, faitesla chauffer au préalable pour carboniser les
salissures trop adhérentes.
De temps en temps, et avant toute période
prolongée de non utilisation, graissez
légèrement la plaque (huile de table, huile
pour machine à coudre ou vaseline). Vous
trouverez également des produits spécifiques
de protection et d'entretien dans le
commerce.
Evitez de passer un chiffon humide sur la
plaque encore chaude. Bien qu'elle puisse
résister à ce traitement, il pourrait subsister
des "peluches" sur son revêtement. Attendez
son complet refroidissement.
La cuisson prolongée avec des
casseroles en faïence ou des plats en fonte
n’est pas recommandée. De plus, n’utilisez
pas de papier d’alluminium pour recouvrir les
récipients pendant leur utilisation.
7
Caractéristiques techniques
Puissance des brûleurs
Brûleur Rapide 3,1 kW
Brûleurs Semi-rapide 1,9 kW
Brûleur Auxiliaire 1,0 kW
Alimentation: 230 V ~ 50 Hz
Air nécessaire à la combustion 16 m3/h
Catégorie: II 2E+3+
Appareil réglé en Usine pour fonctionner
avec gaz type G20/G25 - 20/25 mbar
Puissance de la plaque électrique
(Mod. CPV 412 - CPV 418)
Plaque électrique (ø 145) 1,5 kW
Dimensions de l’ouverture pour
l’encastrement dans le plan de travail (voir
chapitre “Encastrement”)
Largeur: 550 mm
Profondeur: 470 mm
Installation
Emplacement
Les meubles juxtaposés aux côtés de la table
de cuisson ne doivent pas dépasser la
hauteur de celle-ci.
Les bords latéraux de la découpe pratiquée
doivent se trouver à au moins 100 mm. des
murs ou des meubles latéraux.
Les meubles suspendus ou les hottes doivent
être installés à une hauteur minimale de 650
mm. au dessus de la table de cuisson.
N’installez pas l'appareil près de matériaux
inflammables (par ex.: rideaux, torchons, etc.).
Débranchez l'appareil avant toute
intervention.
Important
!
L'installation et le branchement de
l'appareil doivent être effectués par un
personnel qualifié con-formément aux textes
réglementaires et règles de l'art en vigueur,
notamment:
- Arrêté du 2 août 1977, Règles Techniques
et de Sécurité applicables aux installation de
gaz combustibles et d'hydrocarbures liquéfiés
à l'intérieur des bâtiments d'habitation et leurs
dépendances;
- Norme DTU P 45-204, Installations de gaz
(anciennement DTU n.° 61 - installation de
gaz - Avril 1982 + additif n.° 1 Juillet 1984);
- Règlement Sanitaire Départemental.
Pour les appareils raccordés au réseau
électrique:
!
Norme NF C 15 100 - Installations
électriques à basse tension - Règles.
Recommandations
!
Vérifiez que le débit du compteur et le
diamètre des canalisations sont suffisants
pour alimenter tous les appareils de
l'installation et vérifiez que tous les raccords
sont bien étanches;
!
N'omettez pas d'installer un robinet de
barrage visible et accessible.
Raccordement gaz
Raccordez la table à la bouteille ou à
l'installation selon les prescriptions légales en
la matière.
Assurez-vous que l'appareil est réglé pour le
type de gaz auquel il sera alimenté. Pour le
passage d'un gaz à un autre, reportez-vous
au paragraphe "Adaptation des brûleurs au
gaz utilisé".
Important: Pour un fonctionnement correct,
une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous
que la pression d'alimentation correspond aux
valeurs indiquées dans le tableau.
Si l'appareil est alimenté en gaz Butane ou
Propane (bouteille), contrôlez que le
régulateur de pression débite le gaz à une
pression de 28 mbar pour le Butane et 37
mbar pour le Propane.
Raccordement "rigide"
Effectuez le raccordement en utilisant des
tuyaux rigides métalliques (cuivre avec
embout mécanique).
8
Raccordement "flexible"
avec embout mécanique
– Gaz naturel
Le raccordement s'effectue avec un tuyau
flexible à embout mécanique qui se visse
directement sur le coude terminant la rampe
de l'appareil (la tuyauterie doit être visitable sur
toute sa longueur). Elle doit être conforme à
la norme "NFD 36-100" (durée de vie 5 ans)
ou "NFD 36-103" (durée de vie 10 ans). Le
raccordement peut se faire aussi avec un
flexible métallique "NFD 36-121"
– Butane/Propane
Un tube souple, équipé de ses colliers (conforme à XPD 36-110) peut être utilisé s'il est
visitable sur toute la longueur et si l'appareil ne
fonctionne qu'au butane. Si l'appareil
fonctionne au propane, il faut utiliser un
flexible conforme à la norme XPD 36-112 ou
un flexible métallique conforme à "NFD 36125".
Pour assembler les différentes pièces
il est conseillé de suivre l'ordre
""
"
""
suivant:
1. Vissez le raccord orientable C dans l'écrou
A situé à l'extrémité de la rampe
d'alimentation, sans omettre d'intercaler le
joint d'étanchéité B (Fig. 1).
2. Orientez le raccord C dans la direction
voulue, puis effectuez un serrage correct.
3. Effectuez ensuite le raccordement du tube
d'arrivée de gaz
4. Contrôlez la parfaite étanchéité du
raccord et de l'embout en utilisant une
solution savonneuse.
5. Fixez l'appareil au meuble.
A) Ecrou situé à
l'extrémite de la rampe
B) Joint
C) Raccord orientable
FO 0264
Fig. 1
Branchement électrique
Les opérations de branchement (et
éventuellement de remplacement du câble
d’alimentation) doivent être effectuées par un
personnel qualifié et suivant les normes en
vigueur.
Reliez l'appareil à la terre, conformément aux
prescriptions de la norme NF.C 15100 et aux
règlements en vigueur.
Avant d’effectuer le branchement s’assurer que:
- le disjoncteur et l’installation électrique
peuvent supporter la charge de l’appareil
(voir la plaque signalétique);
- l’installation d’alimentation soit équipée
d’une prise de terre efficace selon les
normes en vigueur;
- la prise ou l’interrupteur principal soient
facilement accessibles.
L’appareil est livré avec câble d’alimentation.
Appliquez au câble une fiche normalisée, pour
la charge indiquée sur la plaque signalétique.
Branchez la fiche à une prise adéquate.
Si l’on désire un branchement direct au réseau
(branchement fixe) il faut intercaler entre
l’appareil et le réseau un dispositif possédant
des contacts à coupure omnipolaire ayant une
distance d’ouverture des contacts d’au moins
3 mm. Le câble de terre jaune-vert ne doit pas
être interrompu par l’interrupteur et doit être
relié à la borne du conducteur de protection.
En outre, il faut que le câble de terre jaunevert soit plus long d’environ 2 cm que les câbles
de phase et neutre. Le câble de phase de
couleur marron (provenant de la borne “L” de
la planchette à bornes) doit toujours être relié
à la phase du réseau d’alimentation.
Le câble d’alimentation ne doit être remplacé
que par un professionnel qualifié; utilisez un
câble de type H05VV-F, H05RR-F ou bien
H05V2V2-F T90 d’une section adaptée à la
charge.
Le câble d'alimentation sera positionné
de façon à ce qu'en aucun point sa
température n'excède 50°C à la
température ambiante.
Notre responsabilité ne saurait être
engagée en cas d'accidents ou
d'incidents provoqués par une mise à la
terre inexistante ou défectueuse.
9
Adaptation des brûleurs au gaz utilisé
Pour la conversion de l'appareil d'un type de
gaz à l'autre, opérez comme suit:
Remplacement des injecteurs
"
1) Otez les grilles.
2) Enlevez les brûleurs.
3) Avec une clé de 7 dévissez les injecteurs
(Fig. 2) et remplacez-les par ceux
convenant au type de gaz utilisé (voir
tableau).
4) Remplacez l'étiquette d'étallonage (collée
à côté du tuyau d'alimentation en gaz) par
celle correspondant au nouveau type de
gaz. Elle se trouve dans l'emballage des
injecteurs fournis avec la table).
Réglage du ralenti
"
1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention
du débit réduit.
3) Retirez les manettes.
Alimentation en gaz naturel: Agissez sur
la vis de réglage (Fig. 3) jusqu'à l'obtention
d'une petite flamme régulière.
Alimentation en gaz Butane ou
Propane: Vissez à fond la vis (Fig. 3), cel-
le-ci étant déjà prévue pour assurer le débit
minimum. Contrôlez en tournant la manette de la position de débit minimum et vice
versa, que la flamme ne s'éteint pas.
Remarque: La vis de réglage est de petite
dimension, utilisez un tournevis plat très
fin.
4) Remontez les manettes en effectuant les
opérations dans l'ordre inverse.
Fig. 2
FO 0392
Vis de réglage
Vis de réglage
Fig. 3
Les opérations ci-dessus peuvent être
effectuées aisément après encastrement de
la table de cuisson dans le meuble de cuisine.
10
TYPE DE DÉBIT DÉBIT DÉBIT CALORIFIQUE
BRÛLEUR
Auxiliaire 1 0,33 70 0,095 0,111 50 73 71
(Petit)
Semi-rapide 1,9 0,45 96 0,181 0,210 71 138 136
(Moyen)
Rapide 3,1 0,75 121 0,295 0,344 88 225 221
(Grand)
CALORIFIQUE CALORIFIQUE
NOMINAL MINIMUM
kW kW Repère m
injecteur
100/mm
GAZ NATUREL
NOMINAL
3
/h Repère g/h
G20 G25
20 mbar 25 mbar
GAZ BUT.-PROP.
28-30/37 mbar
injecteur
100/mm
G30 G31
Diamètre de by-pass
Brûleur Ø By-pass
in 1/100 mm.
Auxiliaire 28
Semi-rapide 32
Rapide 42
Encastrement
Cette table de cuisson a été conçue pour
encastrement dans les meubles de cuisine
ayant une profondeur allant de 550 à 600 mm
et les caractéristiques nécessaires.
Les tables de cuisson peuvent être montées
dans un meuble ayant une ouverture pour
l’encastrement des dimensions indiqués à les
Fig. 4.
Fig. 4
11
La fixation de la table au meuble doit
être effectuée de la façon suivante:
""
"
""
La fixation de la table au meuble doit être
effectuée de la façon suivante:
1) Otez les grilles, enlevez les brûleurs et
retournez la table de cuisson, en
s'assurant de ne pas endommager les
"bougies" en céramique (allumage
électrique);

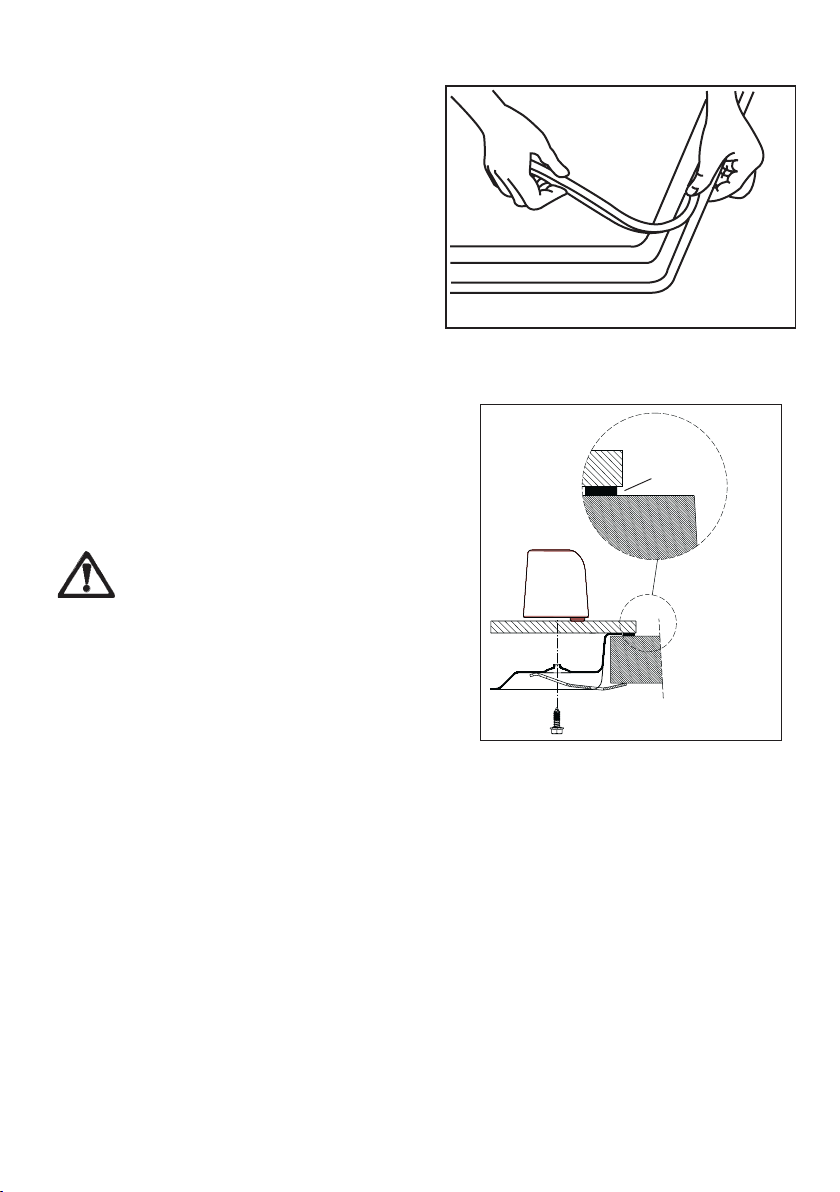

2) placez sur le bord inférieur de le plan de
verre, le joint spécial fourni comme
équipement (Fig. 5), en s’assurant que
les bouts joignent bien sans se
superposer;
3) insérez la table dans le meuble et fixez
la table au meuble à l'aide des pattes
de serrage (Fig. 6).
L'encastrement de la table de
cuisson au dessus d'un lavevaisselle, d'un réfrigérateur, d'un
congélateur, d'un four, ou d'un
lave linge est déconseillé lorsque
le constructeur de ces appareils
électroménagers ne l’a pas
formellement prévu.
FO 2108
A) joint d'étainchété
Fig. 5
a
Fig. 6
12
Possibilités d’encastrement
Dans un meuble
de cuisine avec porte
Le meuble destiné à recevoir la table de
cuisson devra être fabriqué de façon à ce que
le contact avec les parties métalliques
chaudes soit évité.
La distance minimum entre le fond de la
table de cuisson et le plancher de
l’encastrement doit être de 20 mm.
Reportez vous à la Fig. 9.
La tablette sous la table de cuisson doit être
aisément démontable pour avoir facilement
accès à l'appareil en cas de réparation.
Au-dessus d'un four
Pour les côtes d'encastrement reportez vous
à la Fig. 4. Prévoir deux supports pour
l'aération. Les figures 7 et 8 illustrent deux
solutions possibles.
Les raccordements électriques du four et de
la table doivent rester accessibles et être
effetués séparément.
Les meubles suspendus ou les hottes doivent
être installés à une hauteur minimale de 650 mm
Fig. 7
FO 0939
Fig. 8
FO 1013
FO 0938
Fig. 9
a) Tablette
amovible
b) Espace
éventuel
pour les
raccordements
13
Garantie/service-clientèle
France
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat
de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en
oeuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos
questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
Si vous devez nous contacter
Pour tenir nos engagements, nous écoutons les Consommateurs
Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il
assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti
de cette proximité pour améliorer sans cesse les produits que nous vous proposons.
AVANT L’ACHAT
Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix
en fonction de vos propres besoins.
APRÈS L’ACHAT
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à
l’usage. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos
appareils. C’est alors que notre mission prend tout son sens. Ecouter, comprendre, agir :
trois temps essentiels pour tenir l’engagement de la marque dans le plus grand respect
du Consommateur.
14
A bientôt!
Dans le souci d’une amélioration constante de nos produits, nous nous réservons le
droit d’apporter à leurs caractéristiques toutes modifications liées à l’évolution technique
(décret du 24.03.78).
BP 50142 – 60307 SENLIS CEDEX
Tél. : 08 90 71 03 44 (0,15 TTC/mn)
Fax : 03 44 62 21 54
E-MAIL : info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi
Pour toute question technique :
Centre Contact Consommateurs
BP 20139 – 60307 SENLIS CEDEX
Tél. : 08 92 68 24 33 (0,34 Tél. : 08 92 68 24 33 (0,34
Tél. : 08 92 68 24 33 (0,34
Tél. : 08 92 68 24 33 (0,34 Tél. : 08 92 68 24 33 (0,34
TTC/mn)TTC/mn)
TTC/mn)
TTC/mn)TTC/mn)
E-MAIL : ehp.consommateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
Electrolux Home Products France S.A.S. au capital de 67 500 000 - 552 042 285
RCS SENLIS
15
35672-1307 R.1 02/07
Grafiche MDM - Forlì
Loading...
