FAURE CGC4011R, CGC4011W User Manual

Download

Notice

d`utilisation

Cuisinière

CGC4011

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une

utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l’environnement, vous

devez d’abord lire impérativement les préconisations suivantes avant toute utilisation de votre

appareil.

Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa position d’utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux d’emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,…), l’installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel. N’utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution. Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter de s’électrocuter.

Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui pourrait présenter un danger : coupez le câble d’alimentation au ras de l’appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil.

Pendant et après le fonctionnement de l’appareil, le hublot de porte est chaud, les récipients et leur contenu peuvent basculer, et les composants de la table s’échauffent. Tenez les enfants éloignés. Si ces différents points ne sont pas respectés, cela pourrait occasionner des risques matériel et corporel.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre

appareil.

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Sommaire

A l’attention de l’utilisateur A l’attention de l’installateur

Avertissements importants

Description de l’appareil

Utilisation de la cuisinière

Le four La table de cuisson

Conseils d'utilisation

Accessoires fournis avec l’appareil

Entretien et nettoyage

Remplacement de l’ampoule d’éclairage

En cas d’anomalie de fonctionnement

Garantie

Service Après-Vente

Les symboles suivants vous guideront tout au long de la lecture de votre

Instructions de sécurité

Description d’opérations étape par étape

Comment lire votre notice d’utilisation ?

Conseils et recommandations

Informations liées à la protection de l’environnement

Caractéristiques techniques

Consignes de sécurité

9 9

Installation

Changement de gaz

notice d’utilisation.

Raccordement gaz Raccordement électrique

26 26 27

Avertissements importants

Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s’y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.

Installation

• A la réception de l’appareil, déballez-le ou

faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d’enlèvement dont vous garderez un exemplaire.

• Les opérations d’installation et de

branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.

• Cette cuisinière est lourde: faites attention

lors de son déplacement.

• Avant l’installation, assurez-vous que les

conditions de distribution locale (nature et pression du gaz) et le réglage de l’appareil sont compatibles.

• Les conditions de réglage de cet appareil

sont inscrites sur la plaque signalétique.

• Assurez-vous que l’appareil est installé

dans une pièce correctement aérée : une mauvaise ventilation peut entraîner un manque d’oxygène. Consultez un installateur qualifié ou adressez-vous à la compagnie de distribution du gaz de votre région.

• Si l’installation électrique de votre habitation

nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

• L’appareil doit être débranché pendant

l’installation ou dans l’éventualité d’une intervention.

• Débranchez l’appareil ou enlevez le fusible

correspondant à la ligne de branchement de la cuisinière si celle-ci présente une quelconque anomalie.

• Si le câble d’alimentation doit être

remplacé, le remplacement ne doit être effectué que par un technicien qualifié.

• Les réparations ne doivent être effectuées

que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.

Sécurité des enfants

• Cet appareil a été conçu pour être utilisé

par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent comme un jouet.

• Eloignez les jeunes enfants de l’appareil

pendant et après son fonctionnement. Vous éviterez ainsi qu’ils se brûlent en touchant la surface de la table de cuisson, en renversant ou en tirant un récipient de cuisson ou en touchant la façade chaude de votre appareil.

• Assurez-vous que les enfants ne

manipulent pas les commandes de l’appareil.

Utilisation

• Votre appareil est destiné à un usage

domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de

modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Avant la première utilisation de votre

appareil, faites chauffer le four une fois à vide afin d’éliminer l’odeur du calorifuge et les graisses de protection utilisées lors de la fabrication. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte pour limiter les odeurs et le dégagement de fumée.

• N’utilisez jamais d’appareils à vapeur ou

à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

• Avant d’utiliser votre appareil, assurez-

vous qu’il a été correctement raccordé pour le type de gaz distribué.

• Baissez ou éteignez toujours la flamme

d’un brûleur avant de retirer un récipient.

• Un brûleur doit présenter une flamme

régulière. Evitez tout courant d’air. Si la flamme présente une anomalie, nettoyez le brûleur. Si l’anomalie persiste, faites appel au service après vente.

• L’utilisation d’un appareil de cuisson au gaz

conduit à la production de chaleur et d’humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine: maintenez ouverts les orifices d’aération naturelle ou installez un dispositif d’aération mécanique.

• Une utilisation intensive et prolongée de

l’appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique, si elle existe.

• Surveillez attentivement la cuisson lors de

friture dans l’huile ou la graisse (pomme de terre frites, beignets,...): les graisses surchauffées s’enflamment facilement.

• Si vous utilisez un appareil électrique à fil à

proximité de votre cuisinière (par exemple un batteur électrique), assurez-vous que le câble d’alimentation de cet appareil électrique ne soit pas en contact avec une surface chaude de la cuisinière qui serait susceptible de fondre ou coincé dans la porte du four.

• N’utilisez pas de récipients instables ou

déformés: ils pourraient se renverser et provoquer des dommages corporels. Si votre appareil est équipé d’une lèchefrite, ne l’utilisez pas comme plat à rôtir.

• En plus du(des) accessoires fournis avec

votre appareil, n’utilisez que des plats, des moules à gâteaux,… résistants à de hautes températures (suivez les instructions des fabricants).

(

)

(

• Pendant l’utilisation du four la lèchefrite

votre appareil en est équipé chaude; utilisez des

ants de cuisson

devient

thermique quand vous la sortez.

• En enfournant ou en sortant vos plats du

four prenez la précaution de ne pas vous approcher du

des) élément(s) chauffant(s)

et utilisez des gants thermiques de cuisine.

• Après utilisation de votre cuisinière,

assurez-vous que toutes les manettes se trouvent sur la position « arrêt ».

• Pour obtenir de bons résultats culinaires

et d’utilisation, veillez à ce que votre appareil soit toujours propre ; lors de la cuisson de certaines préparations, les projections graisseuses peuvent dégager des odeurs désagréables ou s’inflammer.

• Avant de procéder au nettoyage de votre

appareil, vérifiez qu’aucun élément n’est sous tension (toutes les commandes doivent se trouver sur la position « arrêt ») et que les parois soient suffisamment refroidies.

• Ne stockez pas de produits d’entretien ou

de produits inflammables dans le tiroir ou dans le logement de rangement (si votre appareil en est équipé) ou à proximité de la cuisinière.

• Ne laissez rien sur la table de cuisson.

Une mise en fonctionnement accidentelle pourrait provoquer un incendie.

• Ne placez jamais de papier d’aluminium

(ou tout autre ustensile, plat et accessoire) directement en contact avec la sole, la chaleur accumulée pourrait entraîner une détérioration de l’émail ou de l’appareil.

• Changez le tuyau d’arrivée du gaz un peu

avant l’expiration de la date de vieillissement indiquée sur celui-ci.

• N’utilisez jamais de bouteille de propane

dans votre cuisine ou dans un autre local fermé.

• Ne tirez jamais votre appareil par la

poignée de la porte du four.

• Sur la porte ouverte du four :

- ne posez pas de charge lourde,

- assurez-vous qu’un enfant ne puisse ni monter, ni s’asseoir.

• Veillez à ne rien laisser sur la table de cuisson pendant l’utilisation des brûleurs (torchons, feuilles d’aluminium, etc.).

• Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).

• Lorsque le four est en fonctionnement, le couvercle (si présent) doit être relevé.

• Essuyez les salissures se trouvant sur la surface du couvercle (si présent) avant de l’ouvrir.

• Avant de fermer le couvercle (si présent), mettez toutes les manettes sur la position « arrêt » et attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

• Nettoyez votre appareil après chaque utilisation, afin de garantir un fonctionnement correct.

• La façade de votre four est chaude pendant l’utilIsation et le nettoyage, éloignez les jeunes enfants.

N’utilisez que les accessoires livrés avec votre

appareil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Veuillez lire attentivement ces remarques avant

d’utiliser et d’installer cet appareil. Nous vous remercions de votre attention.

Notre responsabilité ne saurait être engagée, en

cas de mauvaise utilisation et de non respect des règles de sécurité. Veillez également à respecter scrupuleusement les instructions d’entretien et de nettoyage.

Service

• En cas d’anomalie de fonctionnement,

reportez-vous au chapitre « EN CAS D’ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s’avère nécessaire sur votre appareil, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat,…) veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un service après vente. Indiquez-lui la référence commerciale et le numéro de produit et de série de votre appareil qui figurent sur la plaque signalétique.

• En cas d’intervention sur votre appareil,

exigez du service après vente les pièces de rechange certifiées Constructeur.

Protection de l’environnement

Tous les matériaux marqués par le symbole

sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils puissent être récupérés et recyclés.

Si vous procédez à la mise à la casse de votre appareil, mettez hors d’usage ce qui pourrait représenter un danger : par exemple, coupez le câble d’alimentation au ras de l’appareil.

Le symbole

sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l’appareil, dans les règles de l'art nous préservons l’environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l’achat.

A l’attention de l’utilisateur

Description de l’appareil

Le bandeau de commande

1 2 3 4 5 6

1. Manette de commande brûleur arrière-

gauche

2. Manette de commande brûleur avant-

gauche

3. Manette de commande brûleur avant-

4. Manette de commande brûleur arrière-

droit

5. Eclairage de four/Commande du

tournebroche

6. Manette de commande four-grilloir

droit

La table de cuisson

1. Brûleur arrière gauche (auxiliaire)

2. Brûleur avant gauche (rapide)

3. Brûleur avant droit (semi-rapide)

4. Brûleur arrière droit (semi-rapide)

Utilisation de la cuisiniere Le four

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse en prenant soin de bien les rincer et les essuyer.

Mise en service

Avant la première utilisation de votre four faites-le chauffer une fois à vide afin d’éliminer l’odeur du calorifuge et les graisses de protection utilisées lors de la fabrication. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnemen t ou fenêtre ouverte.

Retirez tout emballage à l’intérieur et à l’extérieur de la cuisinière avant son utilisation.

Comment procéder ?

1. Levez le couvercle.

2. Enlevez tous le(s) accessoire(s) du four.

3. Retirez les étiquettes publicitaires et les

autocollants (sauf la plaque signalétique) qui pourraient se trouver sur la façade de l’appareil.

4. Allumez le brûleur du four.

5. Faites chauffer le four à vide en

positionnant la commande de four sur le repère maxi pendant 45 minutes environ afin d’éliminer l’odeur du calorifuge.

La même procédure sera répétée également pour le grilloir pendant 5-10 minutes. Pendant cette opération, votre appareil fume. Aérez convenablement la pièce pour limiter les odeurs et le dégagement de fumées.

Utilisation du four

La porte est chaude pendant le fonctionnement du four. Eloignez les jeunes enfants.

Lorsque vous ouvrez la porte de four gardez la distance. Ne la laissez pas retomber, soutenez-la par la poignée jusqu’à ce qu’elle est complètement ouverte.

Lorsque le four est en fonctionnement, le couvercle de la cuisinière doit être relevé afin d’éviter toute surchauffe.

Le four est équipé de gradins. Les niveaux de gradin sont comptés de bas en haut, conformément au dessin.

Sécurité du four

Les brûleurs du four, à la sole et au grilloir, sont équipés d’une sécurité thermocouple. Dans le cas d’une extinction accidentelle de la flamme (courant d’air violent, débordement important d’un liquide,...) une sécurité par thermocouple coupe l’alimentation en gaz du brûleur.

Le four est équipé d’un brûleur à gaz à la sole et au grilloir. Le choix du mode de cuisson s’effectue à l’aide de la commande four-grilloir.

4 3 2 1

en grilloir. Ces deux modes de cuisson ne peuvent être utilisés simultanément. En faisant coïncider le symbole de la commande avec le repère situé sur le bandeau de commande, vous obtiendrez :

Position arrêt

1 Minimum

8 Maximum

Position grilloir

Il peut être utilisé en cuisson traditionnelle ou

En cas de manque d’énergie électrique : présentez une flamme au brûleur après avoir tourné la commande.

Pour allumer le brûleur du four

• Ouvrez la porte du four.

• Poussez et tournez la commande de four

dans le sens inverse des aiguilles d’une montre jusqu’au repère « 8 » et maintenez la commande enfoncée.

• Maintenez la commande enfoncée

pendant 10 secondes environ pour

activer la sécurité thermocouple et vérifiez la présence de flamme par l’orifice à l’avant de la sole.

• Si le brûleur ne s’allume pas ou il s’éteint,

ramenez la manette sur la position arrêt et renouvelez l’opération après minimum 1 minute.

• Fermez la porte du four.

• Préchauffez 10 minutes et réglez la

commande sur la position désirée.

Pour éteindre le brûleur

Tournez la commande dans le sens des aiguilles d’une montre jusqu’au repère «

».

Ne placez jamais des plats ou une feuille d’aluminium directement en contact avec la sole.

La convection naturelle

La cuisson traditionnelle est faite par convection naturelle; l’air chaud circule selon le principe des courants ascendants et descendants. Il est nécessaire de préchauffer le four.

Les cuisinières diffèrent l’une de l’autre; il est très important de connaître les températures approximatives de cuisson correspondant aux repères de thermostat avant l’utilisation du four (voir tableau).

Repères Températures

1 2 3 4 5 6 7 8

160 175 190 205 225 245 255 275

Les cuissons au grilloir

Les parties accessibles de la cuisinière peuvent être chaudes lors de l’utilisation du grilloir. Eloignez les jeunes enfants. L’utilisation du grilloir se fait porte entrouverte avec le déflecteur « A » mis en place et sous votre surveillance.

Pendant l’utilisation la cuisinière devient chaude. Evitez de toucher les éléments chauffants de l’intérieur du four ou le déflecteur.

Les accessoires deviennent chauds pendant et après l’utilisation du gril. Utilisez toujours des gants thermiques de cuisson pour enfourner ou retirer la grille/lèchefrite, le plat du four et pour retirer le déflecteur.

La position grilloir s’emploie pour griller les pièces de viande (côte de bœuf, côtes de porc, …) qui restent moelleuses, à dorer les toasts ou à gratiner des plats déjà cuits et chauds de préférence (gratin de pâtes, etc.). Si vous cuisez directement sur la grille (grillades), pensez à glisser la lèchefrite dans un gradin inférieur pour récupérer les jus des grillades (pour éviter une inflammation des graisses lors d’une prochaine cuisson).

Pour allumer le brûleur du grilloir

1. Ouvrez la porte du four et mettez le

déflecteur “A” en place.

2. Poussez et tournez dans le sens des

aiguilles d’une montre la commande fourgrilloir sur la position

commande enfoncée.

3. Maintenez la commande enfoncée

pendant 10 secondes environ pour activer la sécurité thermocouple et vérifiez la présence de la flamme.

et maintenez la

4. Si le brûleur ne s’allume pas ou il s’éteint,

ramenez la manette sur la position arrêt et renouvelez l’opération après minimum 1 minute.

En cas de manque d’énergie électrique : présentez une flamme au brûleur après avoir tourné la commande.

Comment procéder pour les grillades

1. Installez le déflecteur « A ». Préchauffez le

four sur la position gril 5 à 10 minutes environ .

2. Lorsque le gril est chaud, placez la pièce à

griller sur la grille support de plat et positionnez la grille à distance convenable du gril. Placez-le d’autant plus près que la pièce exige d’être saisie.

3. Glissez la lèchefrite dans un gradin

inférieur.

4. Lorsque la première face est dorée,

retournez la pièce sans la piquer pour éviter de lui faire perdre son jus.

5. Faites griller la deuxième face.

6. Salez en fin de cuisson.

Le temps de cuisson doit être déterminé en fonction de l’épaisseur de la pièce à griller et non par son poids.

Comment procéder pour les gratins

1. Installez le déflecteur « A ». Préchauffez le

four sur la position gril (5 minutes environ).

2. Placez le plat sur la grille support de plat et

glissez l’ensemble à distance convenable du gril.

3. Laissez le mets exposé quelques minutes

au rayonnement du gril.

4 3

L’utilisation du tournebroche se fait porte

entrouverte avec le déflecteur « A » mis en place et sous votre surveillance. La broche, son et son support, la lèchefrite et le déflecteur sont très chauds pendant et après la cuisson. Utilisez des gants thermiques de cuisson pour enfourner ajuster ou retirer la lèchefrite/le tournebroche et pour retirer le déflecteur.

Comment utiliser le tournebroche

1. Installez le déflecteur « A ».

2. Fixez la poignée amovible sur la broche.

3. Enfilez une fourchette sur la broche puis la

pièce à rôtir en veillant à ce qu’elle soit bien centrée.

4. Enfilez ensuite la seconde fourchette et

bloquez-les à l’aide des vis.

5. Positionnez le support de broche dans

l’orifice situé sur l’encadrement supérieur avant du four, poussez la broche pour engager son extrémité dans le carré d’entraînement de la broche (orifice sur la paroi de fond du four) et posez-la sur le support de broche.

Pour éteindre le gril

Tournez la manette correspondante dans le sens inverse des aiguilles d’une montre, jusqu’à la butée, sur la position « arrêt ».

Les cuissons au tournebroche

Les parties accessibles de la cuisinière peuvent être chaudes lors de l’utilisation du tournebroche. Eloignez les jeunes enfants.

6. Glissez la lèchefrite au gradin 1.

7. Retirez la poignée et laissez la porte

entrouverte.

8. Tournez la commande de four-grilloir sur

la position

et appuyez sur la commande du tournebroche. Vérifiez que la broche tourne.

Pour sortir la pièce

1. Mettez la commande de four-grilloir sur la

position « arrêt ».

2. Arrêtez le tournebroche en appuyant sur la

commande de tournebroche :

3. Fixez la poignée amovible sur la broche.

4. Sortez la broche du four.

Utilisez un gant thermique de cuisson pour retirer la lèchefrite, le support de broche et le déflecteur.

Après utilisation du four ou du grilloir, assurez-vous que la commande four-grilloir se trouve sur la position « arrêt ».

L’éclairage

Le four est équipé d’un éclairage permettant de contrôler les mets durant la cuisson. Il fonctionne dès que l’on appuie sur l’interrupteur

situé sur le bandeau de commandes.

La table de cuisson

Les brûleurs

En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtiendrez :

Position arrêt

Débit maximum

Débit minimum

Utilisez le débit maximum pour obtenir l’ébullition et le débit minimum pour le mijotage ou le maintien en ébullition Choisissez toujours des positions entre les débits minimum et maximum, jamais entre celles du maximum et de l’arrêt.

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Pour allumer les brûleurs

1. Poussez et tournez la commande du

brûleur choisi jusqu’au repère maxi.

2. Maintenez appuyé la commande jusqu’à

apparition de la flamme.

3. Présentez une flamme au brûleur

correspondant après avoir tourné la commande (en cas de manque d’énergie électrique)

4. Relachez la commande du brûleur après

apparition de la flamme.

5. Réglez ensuite la flamme sur la position

désirée.

Dans le cas d’une extinction accidentelle de la flamme, replacez la manette de commande du brûleur sur la position « arrêt » et attendez 1 minute au moins avant d’essayer à nouveau de rallumer le brûleur. Si après quelques tentatives le brûleur ne s’allume pas, vérifiez que les chapeaux et les couronnes du brûleur sont correctement mis en place.

Conseils d’utilisation

La table de cuisson Choix des brûleurs

Au dessus de chaque manette, figure un symbole vous indiquant quel brûleur est concerné. Afin d’obtenir un plus grand rendement, choisissez toujours des récipients proportionnés au diamètre des brûleurs utilisés (voir figure). Nous vous recommandons de réduire l’allure de la flamme dès que l’ébullition est atteinte.

Utilisez des récipients adaptés au diamètre des brûleurs.

Pour éteindre les brûleurs

Tournez la commande dans le sens des aiguilles d’une montre jusqu’à la position « arrêt ».

Eloignez les jeunes enfants de l’appareil tant qu’il est encore chaud. Veillez à ne poser sur la table de cuisson aucun objet ou aliment susceptibles de fondre (ustensiles avec manche en plastique, feuille d’aluminium, aliments contenant du sucre, etc.). Lorsque vous faites des fritures, surveillez attentivement la cuisson car l’huile ou la graisse pourrait facilement s’enflammer par suite d’une surchauffe.

Pour un bon allumage de vos brûleurs, veillez à garder les couronnes des brûleurs et les bougies d’allumage en parfait état de propreté, leur encrassement pourrait être la cause d’un mauvais allumage.

Choix des récipients

N'utilisez pas de récipients à base concave ou convexe sur le plan de cuisson. Utilisez des récipients adaptés au diamètre des brûleurs.

Choisissez toujours un récipient à fond bien plat et proportionné au diamètre du brûleur utilisé.

• 16 à 28 cm de diamètre pour le brûleur

rapide (3 kw)

• 14 à 24 cm de diamètre pour le brûleur

semi rapide (2 kw)

• 12 à 18 cm de diamètre pour le brûleur

auxiliaire (1 kw).

Si vous devez utiliser un récipient à large fond (stérilisateur, couscoussier,...), placez-le légèrement décalé vers l’arrière de la table de cuisson de telle sorte que la base du récipient ne dépasse pas le bord avant de la table émaillée, ceci évite le débordement des flammes et une surchauffe au niveau du bandeau de commande.

Avant de fermer le couvercle, attendez

que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Bonne utilisation

Mauvaise utilisation

(gaspillage d’énergie)

Le four

Ne placez jamais de papier aluminium directement au contact avec la sole, ceci entraînerait une détérioration de l’émail. Lorsque le four est en fonctionnement, le couvercle doit être relevé.

• Afin de réaliser des économies d’énergie,

nous vous conseillons d’éteindre le four 5 minutes avant la fin de la durée de cuisson prévue. La chaleur résiduelle dans le four vous permettra de terminer la cuisson.

• Piquez la peau des volailles et saucisses à

l’aide d’une fourchette avant la cuisson. Vous éviterez ainsi le gonflement et l’éclatement de la peau.

• Pour préserver la propreté de votre four,

une feuille d’aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de

permettre une bonne circulation d’air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.

• Ajoutez les matières grasses un peu

avant la fin de la cuisson.

• Laissez le moins de barde possible

autour de vos rôtis pour réduire les projections et obtenir un mets moins riche en graisse.

Choix des récipients

• L’épaisseur, la conductibilité, la couleur des

récipients influencent les résultats culinaires.

• Pendant la cuisson, certaines préparations

augmentent de volume, en conséquence, choisissez vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre.

• Pour prévenir les projections graisseuses

trop importantes, utilisez pour la cuisson des rôtis, des plats à bords hauts dont les dimensions sont proportionnées à la pièce à rôtir.

• Réservez les plats en verre à feu pour vos

gratins et vos soufflés.

Influence des récipients sur les résultats de cuisson au four

Sachez que :

A. L’aluminium, les plats en terre cuite, la

terre à feu, diminuent la coloration dessous et préservent l’humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis.

B. La fonte émaillée, le fer étamé, le verre et

la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorés dessous que dessus.

Accessoires fournis avec l’appareil

En plus des accessoires fournis avec votre cuisinière, nous vous conseillons de n’utiliser des plats, des moules à gâteaux,… résistant à de hautes températures (suivez les instructions des fabricants).

Votre cuisinière est équipée :

• D’une grille support de plat

Elle permet de poser les plats (rôtis, gratins), les moules à pâtisseries, etc. Votre plat doit être centré sur la grille.

• D’une lèchefrite

Elle est utilisée pour recueillir le jus des grillades. Elle n’est pas prévue pour être utilisée comme plat de cuisson. Lorsque vous n’utilisez pas la lèchefrite, veillez à la retirer du four.

• D’un déflecteur

Il s’utilise lorsque le grilloir est utilisé pour les cuisson.

• D’un tournebroche

Il est composé de : 2 fourchettes 1 broche 1 poignée 1 support de broche

• D’un tiroir

Le tiroir doit être uniquement utilisé pour y placer les accessoires fournis avec la cuisinière qui ne sont pas utilisés. Ne placez pas dans

ce tiroir des matières inflammables.

Pendant et après le fonctionnement du four, le tiroir et les accessoires s’échauffent.

Pour sortir le tiroir, tirez jusqu’à l’arrêt puis soulevez lentement et sortez-le complètement.

Entretien et nettoyage

N’utilisez jamais d’appareils à vapeur

ou à haute pression pour nettoyer le four.

Avant de procéder au nettoyage, assurez-vous que toutes les manettes sont sur la position « arrêt », que l’appareil est complètement refroidi, et retirez la prise de courant.

N’employez jamais de produits abrasifs ou caustiques, ni d’éponges avec grattoir, d’éponge métallique, de produits abrasifs, de détergents, d’objets tranchants, tels que couteaux, grattoir pour procéder au nettoyage de votre appareil.

Les brûleurs

Lavez les chapeaux et les couronnes avec de l’eau chaude et un détergent doux en prenant soin d’enlever toute incrustation. N’employez jamais d’eau vinaigrée. Veillez à garder les couronnes de brûleurs en parfait état de propreté, leur encrassement pouvant être la cause d’un mauvais allumage. Si vous avez retiré les brûleurs pour les nettoyer, assurez-vous avant l’allumage que les couronnes sont bien en place ainsi que les chapeaux de brûleurs. L’ensemble doit être parfaitement sec.

Bandeau de commande, manettes, grille, couvercle de table, façade, tiroir et parois latérales de l’appareil

Utilisez une éponge humide additionnée d’un détergent doux, rincez et séchez.

La table de cuisson

Après chaque utilisation, passez une éponge imbibée d’eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux. En cas de débordement, mouillez et laissez détremper mais ne grattez pas et évitez les produits abrasifs ou caustiques qui risqueraient de rayer et d’endommager la surface de la table.

Le four

La porte du four est chaude pendant le cycle de nettoyage, éloignez les jeunes enfants.

N’utilisez pas les brûleurs de table pendant le nettoyage.

Principe

Les parois de votre four (sauf la sole et la paroi du fond) sont recouvertes d’un émail spécial, poreux. Vous le reconnaîtrez par son aspect mat et rugueux au toucher. Il absorbe et détruit les projections grasses sous l’action de la chaleur.

La sole et la paroi du fond sont en émail brillant et lisse au toucher, le nettoyage est « manuel ». En cas de débordement sur la sole, retirez-la pour la laver plus facilement à l’aide d’une éponge et d’un détergent doux.

Nettoyage catalytique

Lors des cuissons provoquant beaucoup de projections grasses (volailles, grillades,…), la durée ou la température ne sont pas toujours suffisantes pour éliminer toutes les graisses. Dans ce cas, à la suite de la cuisson, procédez de la manière suivante :

Levez le couvercle.

1. Retirez tous les accessoires du four (grille,

lèchefrite,…),

2. Placez la manette four-grilloir sur le repère

maxi puis laissez chauffer à vide 30 minutes.

3. Ensuite, placez la commande four-grilloir

sur la position

puis laisser chauffer

pendant 5 minutes.

Si vous réalisez cette opération à partir d’un four froid, comptez 45 minutes de nettoyage. Ne projetez pas de produits nettoyants sur les surfaces recouvertes d’émail catalytique.

N’utilisez jamais d’éponge métallique, de produits abrasifs, de détergents, d’objets tranchants, tels que couteaux, grattoirs qui rendraient l’émail définitivement inefficace.

Les accessoires

Lavez-les à l’eau savonneuse en prenant bien soin de les rincer et d'essuyer avec un chiffon doux.

Démontage de la porte du four

Afin de pouvoir nettoyer facilement le four, il est possible de démonter la porte du four.

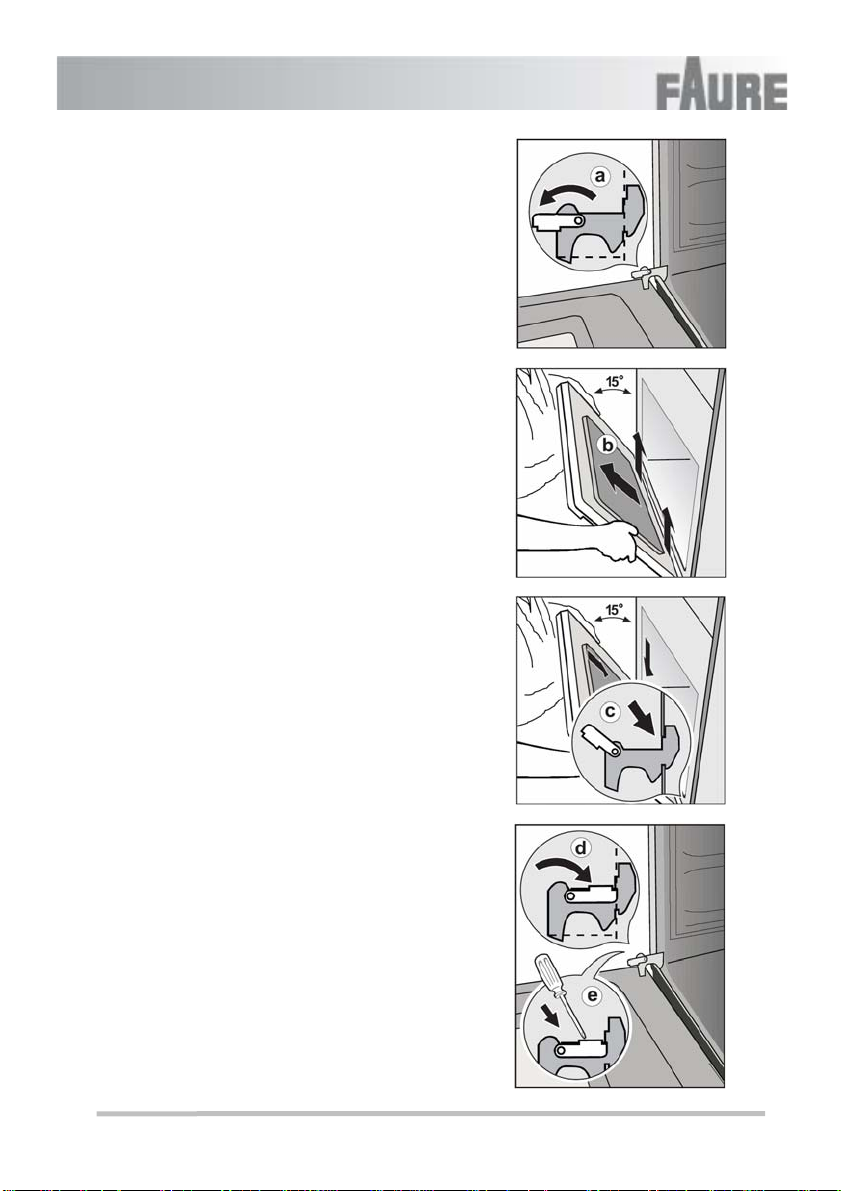

Abaissez la porte du four horizontalement. Relevez les leviers se trouvant sur les deux charnières de la porte vers l’avant jusqu’à ce qu’ils atteignent le butoir (a).

Refermez lentement la porte jusqu’au butoir et levez la porte jusqu’à ce que les charnières sortent de leur emplacement (b).

Montage de la porte du four

Pour remonter la porte du four, veuillez suivre la marche à suivre pour le démontage dans l’ordre inverse.

Replacez les charnières de la porte dans leurs orifices (c). Faites attention à ce que les charnières soient bien à leur place.

Ouvrez lentement la porte vers le bas. Si les coins de la porte cognent contre le cadre du bas les charnières sont alors mal positionnées. Dans ce cas, faites pivoter la porte vers le haut et positionnez à nouveau les charnières.

Faites pivoter les leviers à nouveau vers l’arrière (d). Afin que la porte ferme correctement, appuyez sur le levier (e) à l’aide d’un objet (par exemple un tournevis). Sinon, dans le cas d’une mauvaise mise en place, la porte sera bruyante lors de la fermeture.

Vérifiez lentement si la porte fonctionne correctement.

Attention: Lorsque la porte est démontée, ne faites jamais basculer les leviers des charnières de la porte. L’effet du ressort pourrait blesser.

Remplacement de l’ampoule d’éclairage

Avant de procéder au remplacement

de l’ampoule d’éclairage du four, veillez à ce que toutes les commandes soient sur la position « arrêt ». Débranchez l’alimentation électrique de l’appareil. Assurez-vous également que l’intérieur du four soit refroidi.

Pour remplacer l’ampoule :

1. Dévissez le capuchon protégeant

l’ampoule.

2. Dévissez l’ampoule.

3. Remplacez l’ampoule par un modèle

identique apte à supporter des hautes températures (300°C) et ayant les caractéristiques suivantes :

Puissance : 25W Voltage: 230/240V(50Hz) Culot : E14

4. Revissez le capuchon.

5. Rebranchez l’appareil.

En cas d’anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisinière avant d’appeler votre service après vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous même.

Symptômes Solutions

1. Un ou des brûleurs de table ne s’allume pas. Vérifiez que :

• l’arrivée de gaz est ouverte,

• la position du tuyau gaz est correcte,

• le brûleur n’est pas mouillé,

• l’ensemble du brûleur de table est correctement

remonté après le nettoyage.

• la bouteille de gaz ou la cuve n’est pas vide.

2. La flamme n’est pas uniforme

3. Le brûleur de four ne s’allume pas

4. Les résultats de cuisson ne sont pas satisfaisants.

5. Le four fume

Si après avoir vérifié ces différents point l’anomalie persiste, contactez votre service après vente en lui donnant les indications suivantes :

1. Vos coordonnées

2. Détails clairs et concis sur l’anomalie

3. Le modèle, numéro de série et de produit de votre cuisinière. Ces indications se trouvent sur la plaque

signalétique située dans le coin gauche du châssis avant du four.

4. La date d’achat

Vérifiez que :

• l’injecteur n’est pas obturé et que la couronne est

propre,

• l’ensemble du brûleur de table est correctement

remonté après le nettoyage.

Vérifiez que :

• le brûleur est correctement remonté,

• le brûleur n’est pas mouillé,

Vérifiez que :

• la commande du four est correctement positionnée,

• la durée de cuisson est adaptée.

• la grille est bien positionnée dans le four,

• le récipient de cuisson est bien adapté.

Vérifiez que :

• le four ne nécessite pas de nettoyage,

• la préparation ne déborde pas,

• il n’y a pas de projections excessives de graisse/jus

sur les parois du four.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l’acte d’achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Service après-vente

En cas d’anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D’ANOMALIE DE FONCTIONNEMENT”. Si

malgré toutes les vérifications, une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un Service Après Vente.

Plaque signalétique

En appelant un Service Après Vente, indiquezlui le modèle, le numéro de produit et le numéro de série de l’appareil. Ces indications figurent sur la plaque signalétique située sur le coin gauche du chassis avant de four.

Sous son entière initiative et responsabilité,

votre Vendeur répondra à toutes vos questions concernant l’achat de votre appareil et les garanties qui y sont attachées. N’hésitez pas à le contacter.

En cas d’intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

INSTRUCTIONS POUR L’INSTALLATEUR

Caractéristiques techniques

Appareil isolé Classe 1

Table de cuisson

Four

Dimensions intérieures du four

Accessoires

Dimensions de la cuisinière

Cet appareil est conforme aux Directives Communautaires suivantes :

93/68 ; 2006/95 (Basse Tension) et modifications successives, 89/336 ; 90/31 ; 93/68 (Compatibilité Electro- magnétique) et modifications

successives, 90/396 (Appareil Gaz) ; 93/68 (Directives Générales) et modifications successives.

Couvercle Grille de table Brûleur avant droit Brûleur arrière droit Brûleur avant gauche Brûleur arrière gauche Allumage de table électronique

Four Puissance du brûleur de four Grilloir Puissance du grilloir Eclairage du four Nettoyage Allumage

Hauteur Largeur Profondeur Volume du four

Grille Lèchefrite Déflecteur Tournebroche

Hauteur Largeur Profondeur

Emaillée Semi-rapide Semi-rapide Rapide Auxiliaire

Intégré

2000 W 2000 W 3000 W 1000 W

Gaz

3000 W

Gaz

2000 W

Ampoule 25W type E14

Catalyse

Intégré

267 mm 405 mm 381 mm

41 litres

855 mm 500 mm 600 mm

Consignes de sécurité

• Avant l’installation, assurez-vous que les

conditions de distribution locale (nature et pression du gaz) et le réglage de l’appareil sont compatibles.

• Cet appareil doit être installé uniquement

dans un local suffisamment aéré.

• Cet appareil n’est pas raccordé à un

dispositif d’évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d’installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

• Les parois adjacentes à la cuisinière

doivent être soit en une matière résistant à la chaleur, soit revêtues d’une telle matière.

• Les conditions de réglage de cet appareil

sont inscrites sur la plaque signalétique.

L’installation et l’entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l’art en vigueur, notamment :

• Arrêté du 2 août 1977 Règles Techniques

et de Sécurité applicables aux installations de gaz combustible et aux hidrocarbures liquefiés situées a l’intérieur des bâtiments d’habitation et de leur dépendances.

• Norme DTU P 45-204 Installation de gaz

(Anciennement DTU n° 61.1- Installation de gaz-avril1982+additif n° 1 de juillet

1984).

• Règlement Sanitaire Departemental.

• Norme NF C 15-100. Installations

électriques à basse tension.

Raccordement gaz

Vérifiez que le débit du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l’installation (consultez votre compagnie de distribution du gaz).

• Vérifiez que tous les raccords sont

étanches.

• Installez un robinet de barrage visible et

accessible.

• Si vous utilisez un tube souple, il doit

être visible et accessible sur toute sa longueur et ne doit pas passer derrière l’appareil.

• Changez le tube souple un peu avant la

date d’expiration imprimée sur celui-ci .

Raccordement électrique

Quelque soit le mode de raccordement, l’appareil doit être relié à la terre conformément aux règlements en vigueur prescriptions de la norme NF C

15.100 et aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incorrecte.

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour établir la puissance du fusible. Capacité du fusible: max 5 ampères

Le conducteur de mise à la terre jaune-vert ne doit pas être coupé par l’interrupteur. Le câble d’alimentation sera positionné de façon à ce qu’en aucun point sa température n’excède 50°C à la température ambiante.

L’appareil ne doit pas être raccordé á l’aide d’un prolongateur d’une prise multiple, ou d’un raccordement multiple (risque d’incendie).

Si le câble d'alimentation électrique est endommagé, il ne doit être remplacé que par un technicien qualifié.

Ne faites pas passer le câble d'alimentation derrière le four de la cuisinière.

câble

d’alimentation

souple

Avant le raccordement vérifiez que:

• La prise utilisée pour le raccordement est

facilement accessible lorsque la cuisinière est installée.

• Les fusibles, ainsi que l’installation

électrique domestique, sont en mesure de supporter la charge de l’appareil (voir la plaque signalétique).

• Le câble d’alimentation et les lignes

d’alimentation sont en bon état.

• Le diamètre des fils est conforme aux

règles d’alimentation.

• L’installation fixe comporte un dispositif

possédant des contacts à coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3mm.

Notre responsabilité ne saurait être

engagée en cas d’accidents ou d’incidents provoqués par une mise à la terre inexistante ou défectueuse ou pour une installation non conforme à la législation en vigueur.

Installation

Emplacement

L’emballage et les revêtements en plastique retirés, installez la cuisinière dans un endroit sec et aéré. Elle doit être éloignée des rideaux, papiers, alcool, essence, etc...).

L’appareil doit être posé sur un sol résistant à la chaleur. N’installez pas l’appareil sur un socle.

Cette cuisinière est de classe « 1 » en ce qui concerne la protection contre la surchauffe des surfaces environnantes. Respectez une distance de 20 mm par rapport aux parois latérales des meubles. Ces meubles ne doivent pas dépasser la hauteur de la table de la cuisinière. Cette disposition assure la protection du mobilier.

Pratiquez les ouvertures à proximité du sol

et, de préférence, du côté opposé à l’évacuation des produits de combustion. Elles ne doivent en aucun cas être bouchées de l’intérieur et de l’extérieur.

Mise à niveau

Cette cuisinière est équipée de pieds réglables permettant une parfaite mise à niveau ainsi que l’ajustement du plan de cuisson de votre cuisinière aux meubles adjacents.

Le dimensions sont indiquées en millimètres.

Aération de la pièce

L’apport d’air doit s’effectuer directement depuis une ou plusieurs ouvertures pratiquées au niveau des murs extérieurs, ayant une ouverture permettant de renouveler l’oxygène de l’air (2 m reportez-vous à la plaque signalétique de votre appareil) et d’évacuer les produits de combustion.

air/h x kW de puissance installé -

Raccordement gaz

Votre cuisinière est livrée pour fonctionner au type de gaz indiqué sur la plaque signalétique. Il peut s’avérer nécessaire de passer de l’utilisation d’un gaz à un autre. Dans ce cas, effectuez les opérations décrites ci-après.

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie, assurez-vous que la pression d’alimentation correspond aux valeurs indiquées dans le « Tableau des injecteurs ».

Si l’appareil est alimenté en gaz Butane ou Propane, vérifiez que le régulateur de pression débite le gaz à une pression de 28-30 mbar pour le Butane et 37 mbar pour le Propane.

Choix du tuyau ou tube pour un appareil isolé (classe 1)

1. Pour les gaz distribués par réseau

Tuyau flexible

• Vérifiez que ce tuyau est conforme et livré

avec ses deux joints. Si les joints ne sont pas mis en place, il y a risque d’explosion.

• Un tuyau flexible (à embouts mécaniques)

longueur maxi 1,50m.

• Nous recommandons l’emploi d’un tuyau

flexible normalisé d’une longueur mini de 1 m dont la longueur est à choisir en fonction de la position du robinet de barrage.

• Raccordez une extrémité du tuyau flexible

au robinet de barrage, puis, avant de positionner l’appareil entre les meubles, raccordez l’autre extrémité sur le prolongateur de rampe.

• Positionnez l’appareil en vérifiant que la

boucle formée par le tuyau flexible se développe dans le vide sanitaire du meuble adjacent.

• Le tuyau ne doit pas être en contact avec le

carter du four de l’appareil.

Tube souple

• Utilisez un tube souple en caoutchouc

d’une longueur maxi de 1,50 m et de 15 mm de diamètre intérieur monté avec son about gaz.

Tuyau flexible

Joint

bout

gaz

Tube

souple

Collier

Tuyau flexible

• Vissez l’about gaz en intercalant le joint sur

le prolongateur de la rampe. Si le joint n’est pas mis en place, il y a risque d’explosion.

• Enfoncez le tube souple sur l’about gaz et

fixez le avec un collier. Fixez également un collier sur l’autre extrémité (côte vanne de barrage).

Tuyau rigide

• Un tuyau rigide avec écrou et joint.

2. Pour les gaz butane propane en

bouteille ou en cuve :

Tuyau flexible

• Nous vous recommandons l’emploi d’un

tuyau flexible (à embouts mécaniques) normalisé d’une longueur minimum de 1 m; cette longueur est à choisir en fonction de la position du raccordement à l’alimentation gaz.

• Vérifiez que ce tuyau est conforme et livré

avec ses deux joints. Si les joints ne sont pas mis en place, il y a risque d’explosion.

• Raccordez une extrémité du tuyau flexible

au robinet de barrage, puis, avant de positionner l’appareil entre les meubles, raccordez l’autre extrémité sur le prolongateur de rampe.

Tube souple

• Pour les installations anciennes (avant

1997) et en butane, vous pouvez utiliser un tube souple en caoutchouc d’une longueur maxi de 1,50 m et de 6 mm de diamètre intérieur, monté avec l’about spécial butane.

• Vissez l’about gaz en intercalant le joint

sur le prolongateur de la rampe. Si le joint n’est pas mis en place, il y a risque d’explosion.

• Enfoncez le tube souple sur l’about gaz et

fixez le avec un collier. Fixez également un collier sur l’autre extrémité (côte vanne de barrage).

Joint

About

butane

Tube

sou

Collier

Pour l’achat des tuyaux

• Tube souple en caoutchouc : il doit être

marqué NF GAZ.

• Tuyau flexible : il doit être conforme à la

norme NF D 36 121 ou NF D 36 103 ou NF D 36 107 pour les gaz naturels, et NF D 36112 ou NF D 36125 pour les gaz butane/propane.

Raccordement à gauche (par devant)

Assurez-vous que le câble d’alimentation n’est pas en contact avec aucune des pièces de la zone hachurée du dessin et que la boucle n’est pas en contact avec le plancher lorsque la cuisinière est en place.

Raccordement à droite (par devant)

Assurez-vous que le câble d’alimentation n’est pas en contact avec aucune des pièces de la zone hachurée du dessin. Il sera nécessaire de choisir la longueur maxi du câble pour cette variante de raccordement.

Changement de gaz

Votre cuisinière est prévue pour fonctionner en gaz naturel, propane ou butane. Elle n’est pas prévue pour fonctionner avec de l’air butané ou propané.

Chaque appareil est muni d’un jeu d’injecteurs pour chaque type de gaz. Le diamètre de l’orifice de chaque injecteur est marqué en centièmes de millimètre sur l’injecteur.

entrée tuyau

gaz

câble

d’alimentation

souple

entrée tuyau

gaz

câble

d’alimentation

souple

Pour changer le type de gaz, il est

nécessaire de :

• changer les injecteurs (table, four,

grilloir),

• modifier les réglages de débit réduit

(table, four),

• modifier et vérifier le mode de

raccordement gaz.

Collez l’étiquette autocollante fournie avec l’appareil (pochette des injecteurs) correspondant au type de gaz utilisé.

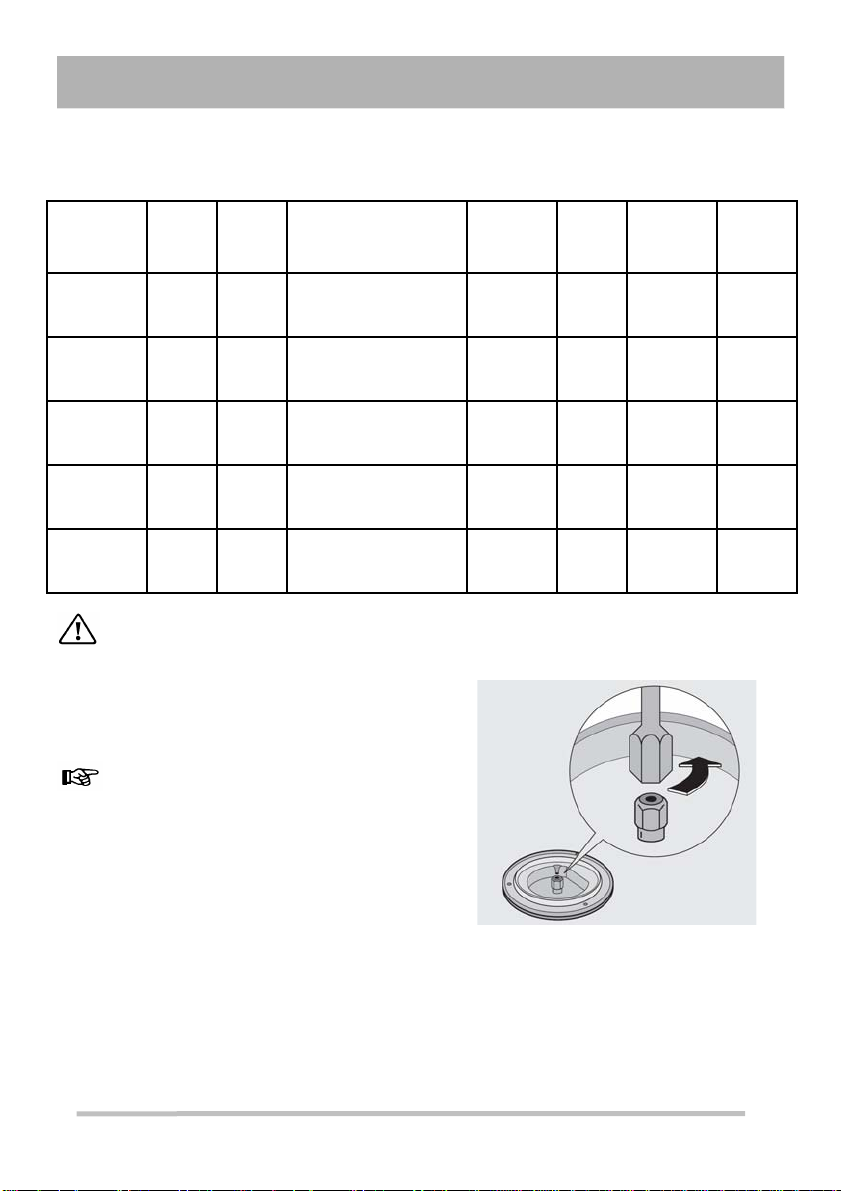

Tableau des injecteurs

(Cat : II

Puissance

Brûleurs

RAPIDE 3,00 0,72

SEMIRAPIDE

AUXILIAIRE 1,00 0,35

FOUR 3,00 1,10

GRILLOIR 2,00 -

normale

Avant toute opération de conversion débranchez votre cuisinière, vérifiez que toutes les manettes sont sur la position « arrêt » et que la cuisinière est complètement refroidie.

Pour remplacer les injecteurs des

brûleurs table de cuisson

• Otez les grilles ;

• Enlevez les brûleurs;

• Avec une clé à douille de 7, dévissez les

injecteurs et remplacez-les par ceux convenant au type de gaz utilisé (voir « tableau des injecteurs »).

• Remettez en place brûleurs et grilles.

Puissance

(kW)

2,00 0,43

réduite

(kW)

Gaz naturel G 20/G25 Butane G 30 Propane G 31

Type de gaz

2E+ 3+

)

Pression

(mbar)

20/25 28-30

Repérage

by-pass

0,42

0,32

0,29

0,46

Diamètre injecteur

(mm)

1,19 0,88 0,88

0,96 0,71 0,71

0,70 0,50 0,50

1,16 0,87 0,87

0,96 0,71 0,71

Cons.

g/h

218.1

214.2

145,4 142,8

72,7 71,4

218.1

214.2

145,4 142,8

Réglage du débit réduit des brûleurs de la table

En passant d’un type de gaz à un autre, veillez à ce que le débit réduit soit correct. Une flamme correcte au débit réduit, doit être d’environ 4 mm. Le passage brusque du maximum au ralenti ne doit jamais entraîner l’extinction de la flamme.

Pour régler la flamme

• Allumez le brûleur ;

• Tournez la manette jusqu’à la position

minimum;

• Retirez la manette ;

• Devissez ou vissez la vis pointeau (à

droite de l’axe du robinet) jusqu à l’obtention d’une flamme très courte mais stable pour le gaz naturel. Pour le gaz butane – propane, vissez complètement la vis sans forcer.

• Replacez la manette.

• Tournez la manette plusieurs fois de la

position maxi vers la position mini pour vérifier la stabilité des flammes. Le brûleur ne doit jamais s’éteindre.

Pour remplacer l’injecteur du brûleur

de four:

• Ouvrez la porte du four et enlevez les

accessoires.

• Retirez la sole .

• Retirez la vis 1 maintenant le brûleur de

four

• Retirez le brûleur de four en le tirant vers

l’avant. Avec une clé à pipe de 7, dévissez l’injecteur situé au fond du four et remplacez-le par celui qui convient (voir « Tableau des injecteurs »).

pas d’air

réglage correcte

excess d’air

by-pass

Remontez le brûleur en effectuant les opérations dans l’ordre inverse et remettez la sole en place.

Remplacement de l’injecteur du

brûleur du grilloir

• A l’aide d’un tournevis, dévissez la vis du

grilloir en ôtant les vis de fixation.

• Descendrez le brûleur un peut.

• Dévissez l’injecteur à l’aide d’une clé de 7

et remplacez-le par celui correspondant

au gaz utilisé (voir « Tableau des

injecteurs »).

• Replacez le tout. Note: avant de fixer les vis vérifier que le gril soit complètement enfoncé jusqu’au fond de la cuisinière.

Réglage du débit réduit du brûleur de four

• Allumez le brûleur du four sur la position

maxi et laissez chauffer la porte fermée

environ 10 minutes ;

• Tournez la manette jusqu’à la position

minimum;

• Retirez la manette ;

• Devissez ou vissez la vis pointeau jusqu à

l’obtention d’une flamme très courte mais

stable pour le gaz naturel. Pour le gaz

butane – propane, vissez complètement la

vis sans forcer.

• Replacez la manette.

• Tournez la manette plusieurs fois de la

position maxi vers la position mini pour

vérifier la stabilité des flammes. Le brûleur

ne doit jamais s’éteindre.

• Ouvrez et fermez la porte lorsque la

commande du four est au point mini.

Si le brûleur s’éteint, dévissez très légèrement la vis de réglage.

Service clientèle

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en

permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L’ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de la marque dans le plus grand respect du Consommateur.

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques toutes modifications liées à l’évolution technique (décret du 24.03.78).

A bientôt !

Permanence téléphonique du lundi au vendredi

BP 50142 – 60307 SENLIS CEDEX

Tél. : 08 90 71 03 44 (0,15€ TTC/mn)

Fax : 03 44 62 21 54

e-mail : info.conso@electrolux.fr

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 – 60307 SENLIS CEDEX

Tél. : 08 92 68 24 33 (0,34€ TTC/mn)

Fax : 03 44 62 26 53

e-mail : ehp.consommateur@electrolux.fr

www.electrolux.com

Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7 Tirane Belgique/België/ Belgien

+32 2 363 04 44 Bergensesteenweg 719, 1502 Lembeek

Česká republika +420 2 61 12 61 12 Budějovická 3, Praha 4, 140 21 Danmark +45 70 11 74 00 Sjællandsgade 2, 7000 Fredericia Deutschland +49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg Eesti +37 2 66 50 030 Mustamäe tee 24, 10621 Tallinn

España +34 902 11 63 88

Carretera M-300, Km. 29,900 Alcalá de Henares Madrid

France www.electrolux.fr

Great Britain +44 8705 929 929

Addington Way, Luton, Bedfordshire

LU4 9QQ Hellas +30 23 10 56 19 70 4, Limnou Str., 54627 Thessaloniki Hrvatska +385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb Ireland +353 1 40 90 753 Long Mile Road Dublin 12

Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN) Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga

Lietuva +370 5 2780609 Verkių 29, LT-09108 Vilnius Luxembourg +35 2 42 43 13 01 Rue de Bitbourg, 7, L-1273 Hamm

Magyarország +36 1 252 1773

Nederland +31 17 24 68 300

H-1142 Budapest XIV,

Erzsébet királyné útja 87

Vennootsweg 1, 2404 CG –

Alphen aan den Rijn Norge +47 81 5 30 222 Risløkkvn. 2 , 0508 Oslo Österreich +43 18 66 400 Herziggasse 9, 1230 Wien Polska +48 22 43 47 300 ul. Kolejowa 5/7, Warsaw

Quinta da Fonte - Edificio Gonçalves Portugal +35 12 14 40 39 39

Zarco - Q 35

2774-518 Paço de Arcos Romania +40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO Schweiz/Suisse/ Svizzera

+41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil

Slovenija +38 61 24 25 731 Tržaška 132, 1000 Ljubljana

Slovensko +421 2 43 33 43 22

Electrolux Slovakia s.r.o., Electrolux Domáce

spotrebiče SK, Seberíniho 1, 821 03 Bratislava Suomi +35 8 26 22 33 00 Konepajanranta 4, 28100 Pori

Sverige +46 (0)771 76 76 76

Electrolux Service, S:t Göransgatan 143, S-105 45

Stockholm Türkiye +90 21 22 93 10 25 Tarlabaşı caddesi no : 35 Taksim İstanbul

Россия
