USER MANUAL

iTube 252

Amplifier 2 x 25Watt

ENGLISH

FATMAN

by

TL A

®

udio

Contents

Safety Instructions . . . . . . . . . . . . . . . . . . . .3

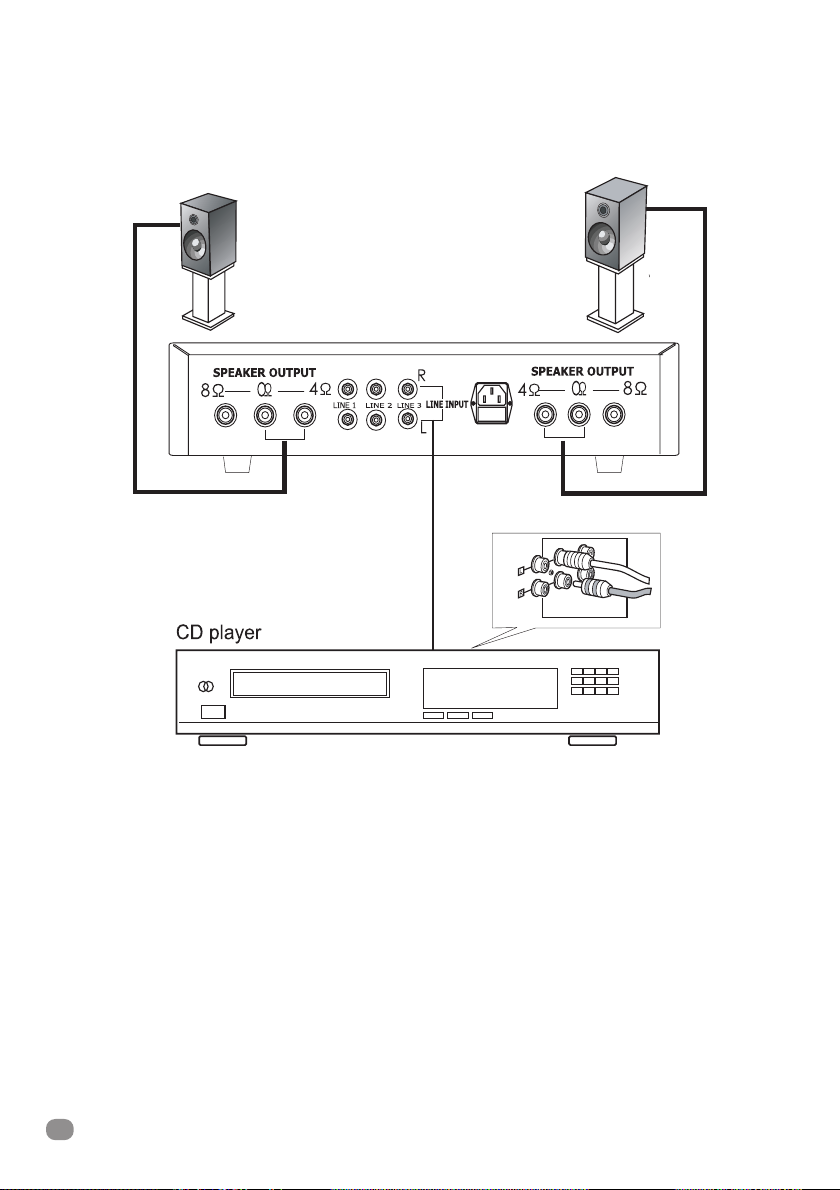

Amplifier Connection Diagram . . . . . . . . . . .4

Amplifier Connections . . . . . . . . . . . . . . . . .5

Front Panel Controls . . . . . . . . . . . . . . . . . . .6

Troubleshooting . . . . . . . . . . . . . . . . . . . . . .7

Maintenance . . . . . . . . . . . . . . . . . . . . . . . .8

Specifications . . . . . . . . . . . . . . . . . . . . . . . .8

Page

Congratulations on your choice of the Fatman iTube 252 by TL Audio. We have used years of audio

engineering experience to bring you a product that will truly enhance your listening experience.

In order to obtain the best performance from this system please read this owners manual

thoroughly and use your iTube 252 only in accordance with its instructions.

2

iTube 252

Safety Instructions

USER MANUAL

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

Read instructions: All safety and operating instructions
should be read thoroughly before attempting to operate
the Fatman ITube 252.

•

Retain Instructions in a safe place for future
reference.

•

Follow all instructions detailed in this manual.

•

Observe all safety warnings given in this manual.

•

This unit should NOT be situated in close proximity
to water. Avoid placement near bathtubs, sinks,
washing machines, swimming pool, sauna etc.

•

Avoid exposure to direct sunlight or to extremes of
temperature or humidity.

•

Do not place near direct heat sources such as
radiators, stoves, gas fires, naked flames or
candles.

•

Ensure that the unit is placed on a clean, dry and
flat surface before operation.

•

Do not drop unit, apply excessive force to the
controls or place heavy objects on top of the unit.

•

Do not allow excessive levels of dust to gather on
the 252.

•

To clean, use a soft dry cloth. If necessary, use a
damp cloth without any solvents.

•

Ensure that the area in which the unit is situated
has adequate ventilation. Do not place the ITube
252 in a position where its ventilation may become
obstructed. Avoid placement on beds, sofas, rugs,
enclosed bookcases / cabinets and any other area
which may cause interference to the ventilation of
the product thus causing it to overheat.

•

Ensure that the unit is connected to the correct
power supply as indicated on the unit. Unplug the
ITube 252 when not in use for a long period.
Always make sure power cables are placed safely
and are not obstructing a walkway.

•

This product can get hot. Do not touch the tubes
and keep away from babies and children.

•

To avoid risk of electric shock, do not attempt to
remover the cover or the back of unit - there are no
user serviceable parts.

•

When this product is moved from a cool to a warm
place, condensation may occur on the surface of
the vacuum tube. In this instance, please allow 1
hour before attempting to operate the unit. This will
avoid leakage or blowout of the vacuum tube due to
sudden heat.

•

The iTube 252 should be serviced by an authorised
service engineer in the event of any of the following
circumstances.

1. The power supply or cord sustains damage.

2. The unit is struck by a falling object.

3. The unit is exposed to rain or moisture.

4. Liquid is inadvertently spilt on the unit.

5. The unit does not seem to operate normally or

exhibits a sudden change in performance.

6. The unit has been dropped.

•

Any unauthorised changes or modifications to this
equipment would render the manufacturer's
warranty null and void.

3

Amplifier Connections

iTube 252

• Before attempting to make any connections to or
from the unit, be sure to first switch OFF the power
to this unit and to any other components to which
connections are being made.

• Make sure that all connections between this unit and
other components are made correctly, that is to say
L(left) to L, R(Right) to R, + to + and - to - Also , refer
to the owner's manual of each component that is
connected to this unit.

4

iTube 252

• Always turn OFF the power switches when
connecting or disconnecting from mains power.

• It is recommended that you disconnect the power
supply from the mains when the unit is in a
protracted period of non-use (holidays, etc).

• When connecting speakers, ensure they have an
impedance of between 4 & 8 ohms.

Amplifier Connections

USER MANUAL

ENGLISH

• Connect using high quality, bare(stripped) speaker
wire. Please note that if your speaker wires are not
connected properly you may hear no sound or if
polarities are reversed, you will hear oddities in the
signal path with an unnatural loss of bass
frequencies.

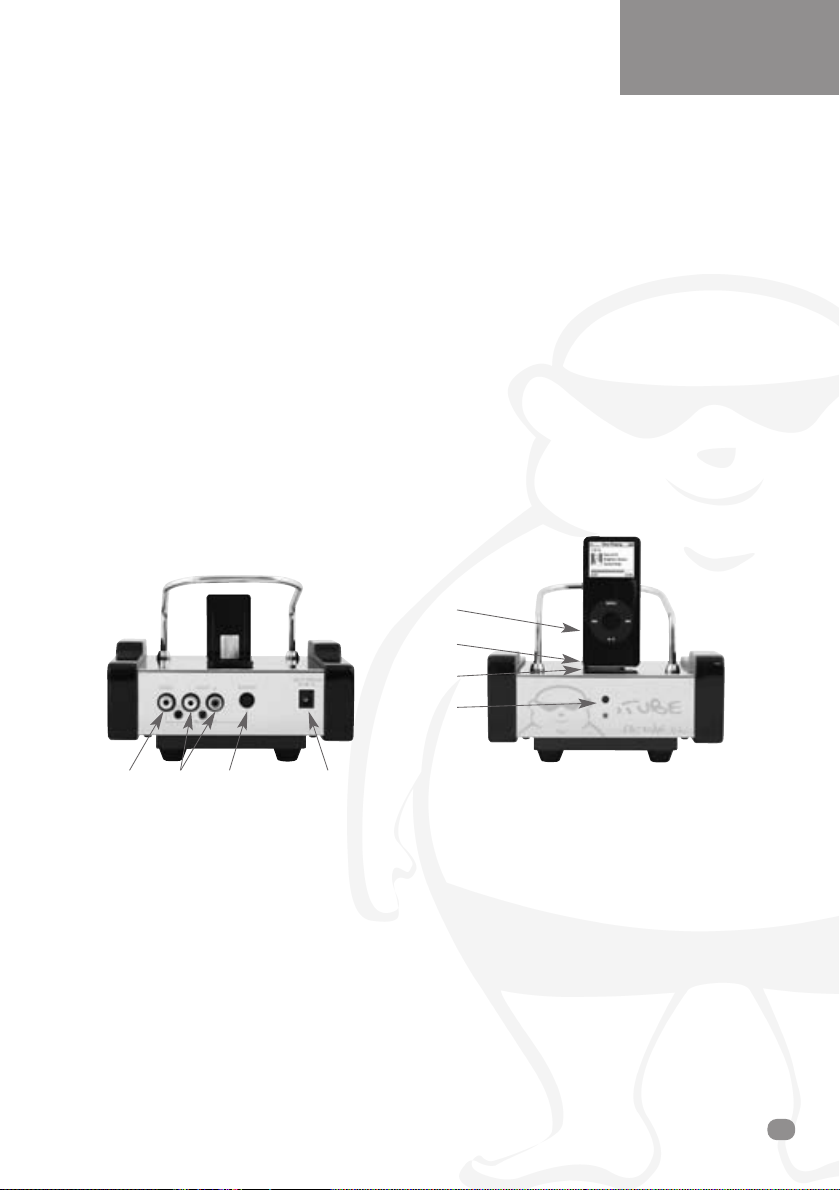

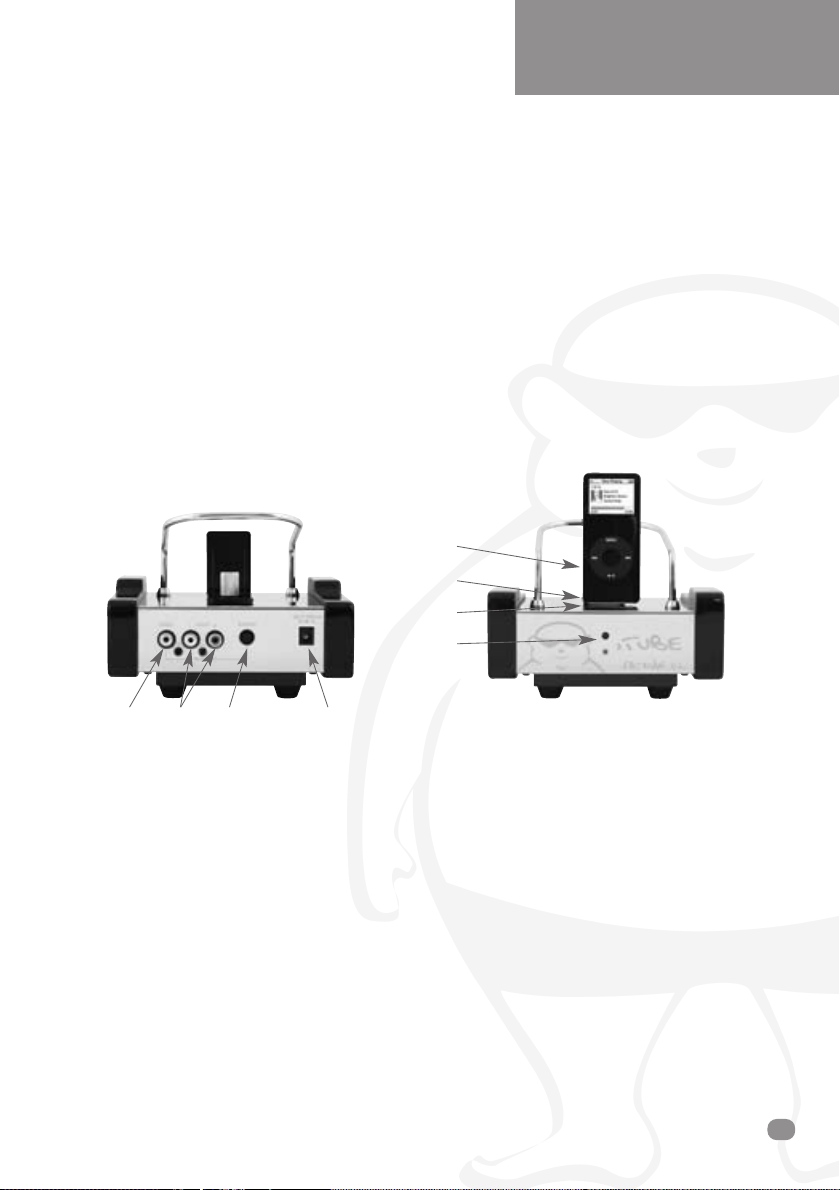

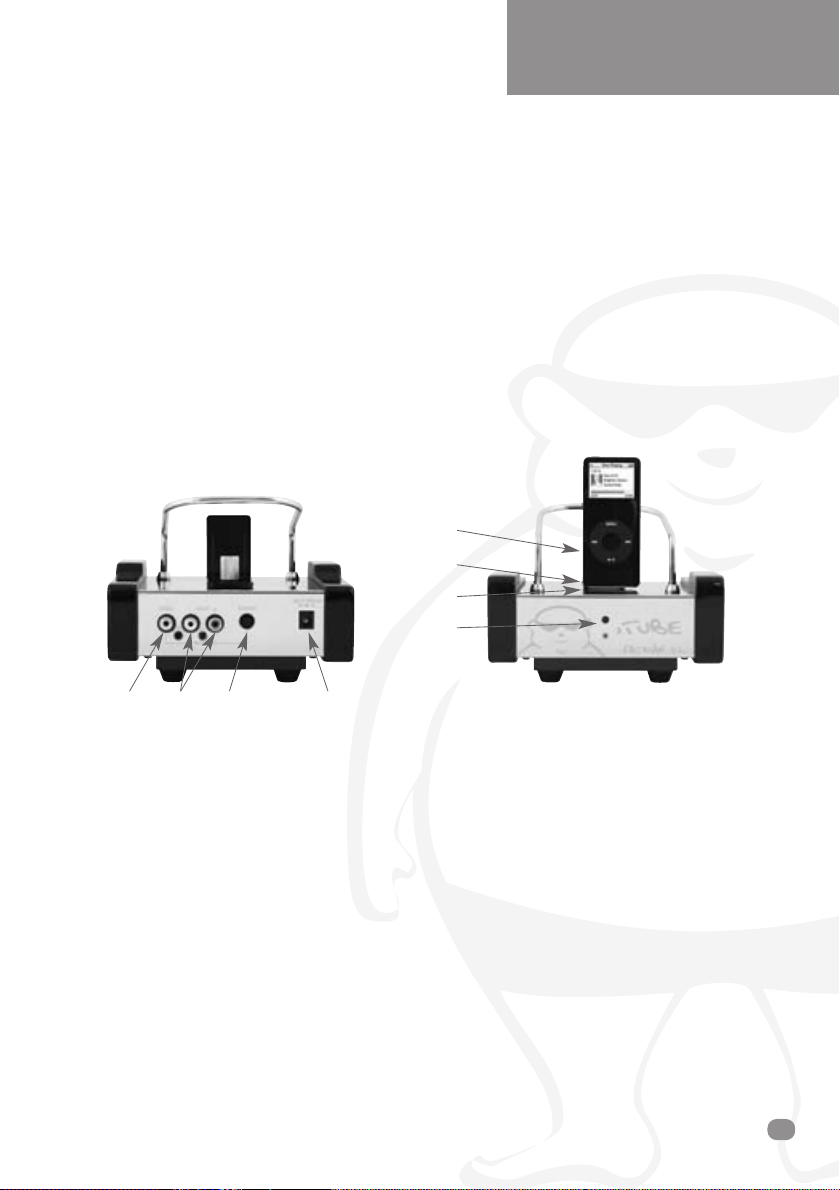

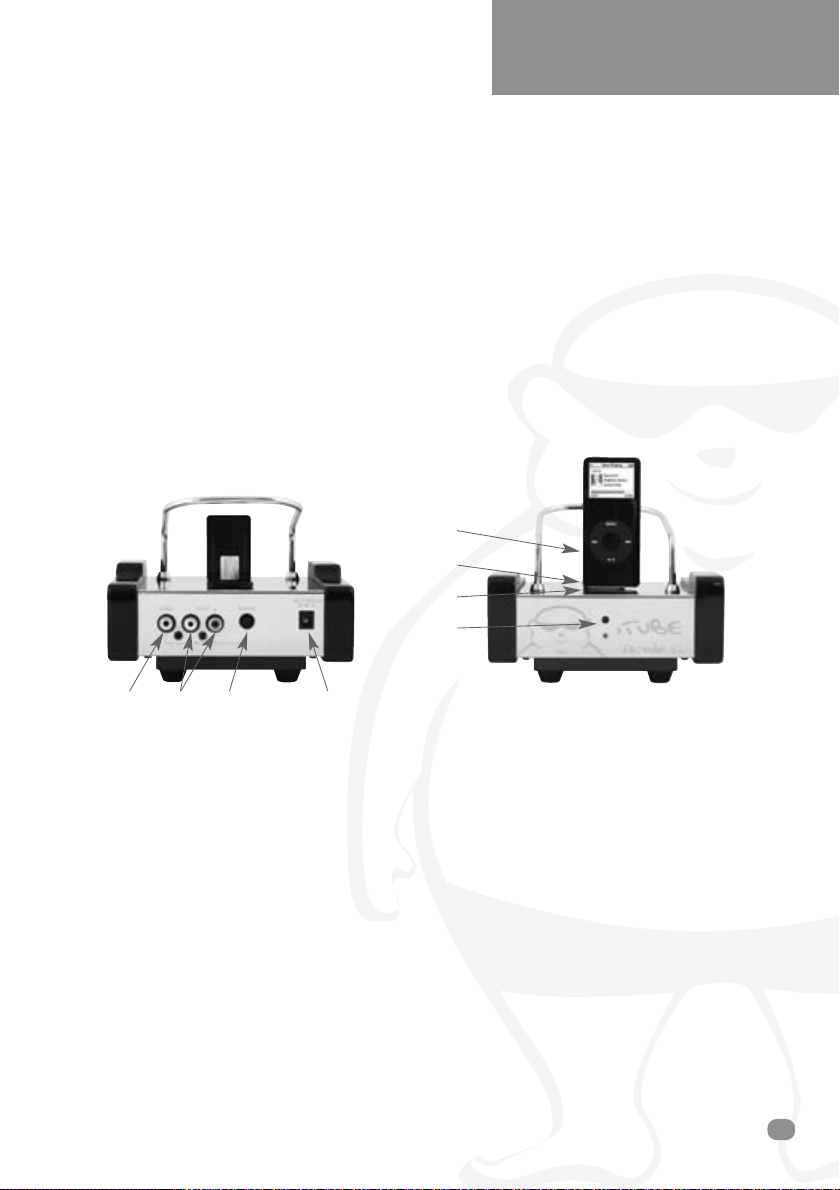

Connecting the iTube Dock

123 4

1. Video Output: Connect the video cable (yellow)

in between the video output connector (yellow) of
the iTube and the video input of your TV.

2. Audio Output: Connect the audio cable from
the audio output of the ITube docking station to
the audio input of the the iTube Valve amplifier.

3. S-Video Output: Use an S-Video cable (not
included) to connect S-Video output of your
iTube to the S-Video input of your TV.

4. Power adaptor in: Connect power cable
between iTube and mains supply.

• When using bare speaker wires, fit at least 1.6mm of
insulation inside the speaker terminals so that no
bare wire is visible.

• Make sure the wire holders are firmly screwed in to
prevent wires from becoming loose. If wires touch,
the speakers and or the unit could be damaged.

1

2

3

4

1. Backrest.

2. iPod dock connector.

3. iPod dock input

connected indicator LED.

4. Power indicator.

ERRATUM

PLEASE USE THE ON SWITCH ON THE REMOTE CONTROL TO TURN ON THE DOCK.

5

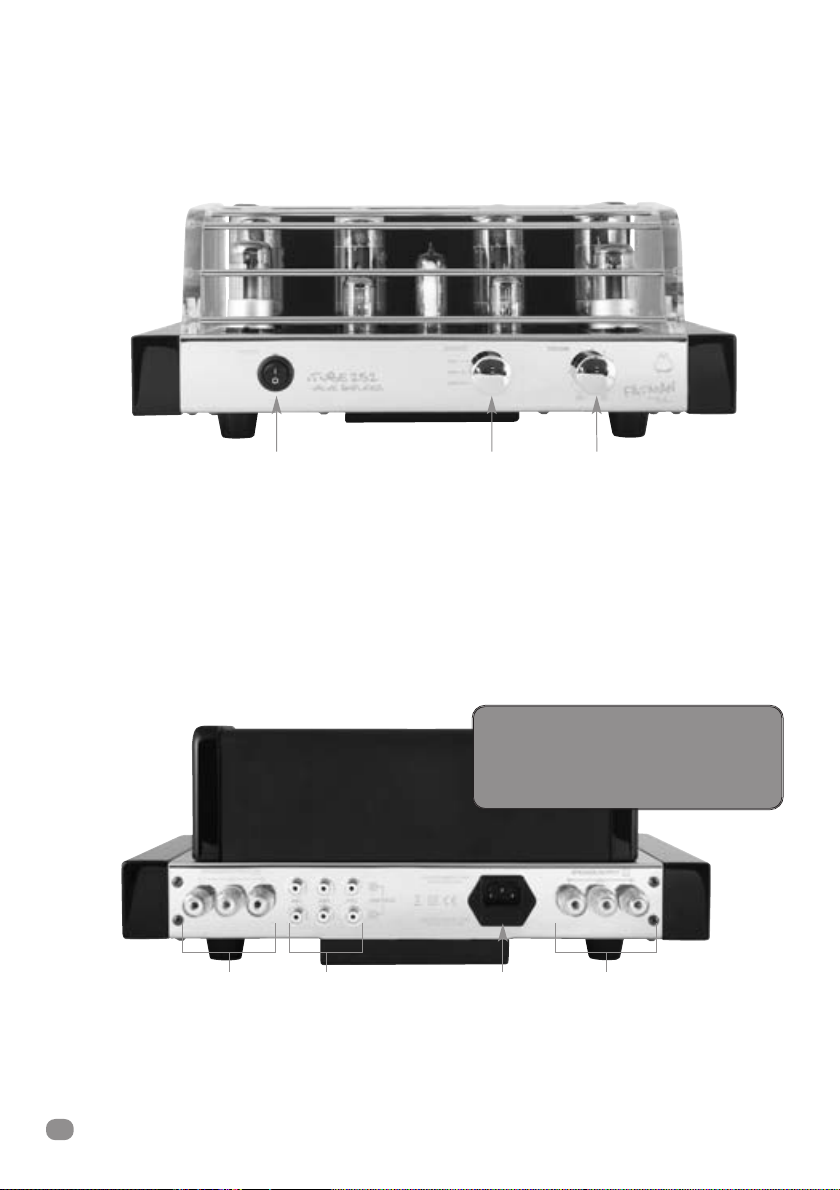

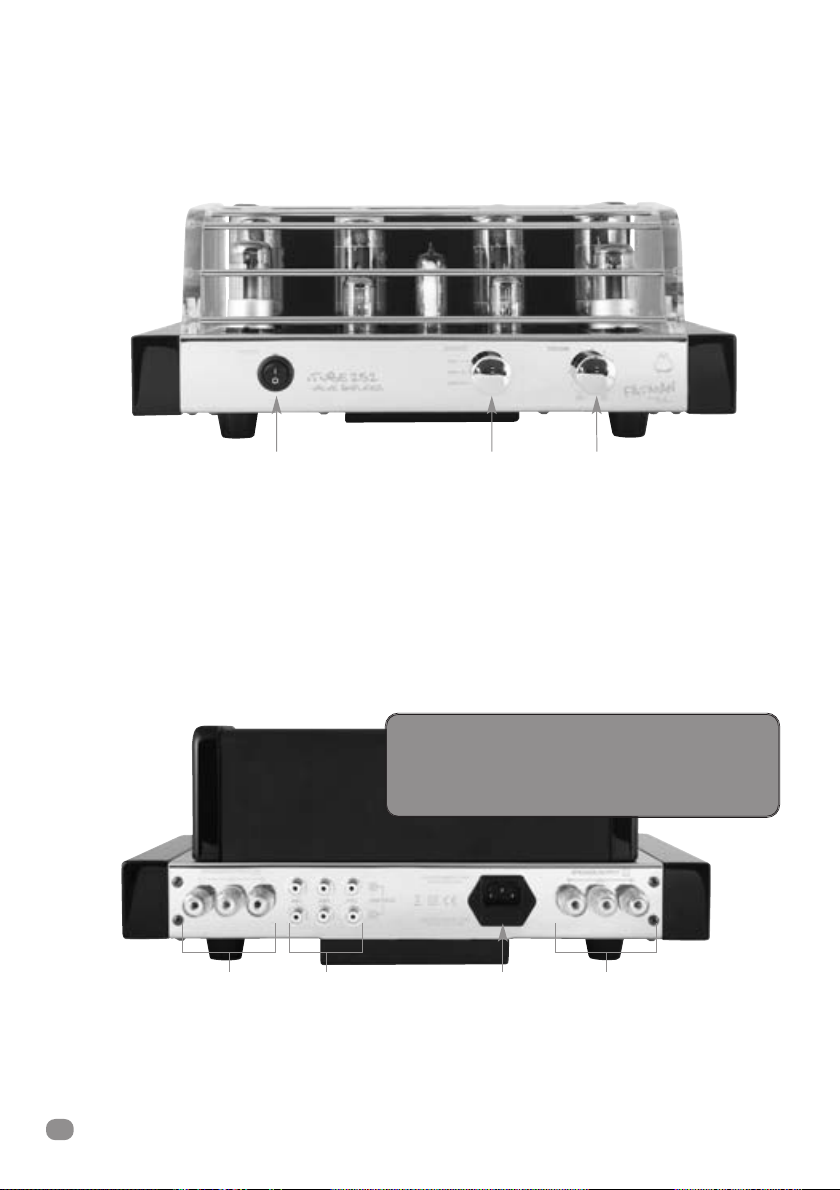

Front & Rear Panel Controls

Power Switch Source Volume

POWER SWITCH

Press to OFF to switch off the power.

Please Note The Following:

damage to the speakers - the speaker-protection circuit will mute the volume for a few seconds after power is switched ON.

SOURCE

VOLUME CONTROL - To increase or decrease the volume.

- Press this switch to ON for power. The indicator will illuminate while the power is ON.

Before switching ON the power, be sure to set the volume control to the lowest setting in order to avoid

- For selecting the different Signal Source.

ATTENTION:
Your iTube 252 should only be
re-started 5 minutes after switching
off, to avoid damaging the tubes.

!!

Speaker

Output

Audio

Signal Input

AC Power

Input

Speaker

Output

6

iTube 252

USER MANUAL

ENGLISH

Troubleshooting

If your ITube 252 fails to operate normally, please check the following points to determine if the fault can be
corrected with one of the simple suggestions below. If you feel your unit is still faulty after reading this, please
contact your authorised dealer or service centre.

SYMPTOM

- The unit fails to turn
on when the POWER
switch is pressed.

- No Sound.

- No sound is heard
from the left and /or
the right speaker.

- The acoustic image
is unstable.

POSSIBLE CAUSE

- Power adaptor is not
connected properly.

- Mains supply is off.

- The volume control is set to
the fully counter-clockwise
position.

- Connection cords are not
connected securely to the
INPUT terminals.

- Speakers are not connected
properly.

- Speakers are not properly
connected.

- The signal input is not
properly connected.

- The positive and negative
polarities of the unit and
speakers are not matched.

REMEDY

- Make sure power is firmly plugged in.

- Turn clockwise.

- Connect securely.

- Connect securely.

- Connect correctly.

- Connect correctly.

- Re-connect correctly.

7

Specification

• Source Inputs: 3

• Max Output Power: 25W x 2 (Self Bias)

• Frequency Response: 20Hz-20KHz (±0.5dB)

• Distortion: ≤ 1%

• Signal to Noise Ratio: ≥ 85dB

• Input Sensitivity: 250m V

• Input Impedance: 100K ohm

• Output Impedance: 4 ohm/8 ohm

• Size (LxWxH): 382mm x 290mm x 157mm

• Weight: 15.2KGs

• Tubes used: 5881 (EL34) x 4,

6N8P (6SN7) x 2

12AX7 x 2, 6E2 x 1

• Power Supply: AC100~120V/50~60Hz

AC220~240V/50~60Hz

Specifications are subject to change without notice.

Service

Please contact your local authorised dealer or reseller.

[email protected]

www.fat-man.co.uk

8

iTube 252

FATMAN

by

TL A

®

udio

BEDIENUNGSANLEITUNG

iTube 252

Verstärker 2 x 25Watt

DEUTSCH

FATMAN

by

TL A

®

udio

Inhalt

Sicherheitshinweise . . . . . . . . . . . . . . . . . . .3

Vorder- und Rückseite . . . . . . . . . . . . . . . . .4

Verstärker anschließen . . . . . . . . . . . . . . . . .5

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . .7

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Technische Daten . . . . . . . . . . . . . . . . . . . .8

Seite

Wir gratulieren Ihnen zu ihrem Fatman iTube 252 von TL Audio. Wir investierten Jahre

der Erfahrung aus HiFi-Entwicklung in dieses Produkt für wahrhaftigen Musikgenuß.

Um den maximale Leistung aus Ihrem iTube 252 zu holen, lesen und befolgen

2

iTube 252

Sie bitte diese Anleitung sorgfältig.

Sicherheitshinweise

BEDIENUNGSANLEITUNG

DEUTSCH

IMPORTANT SAFETY INSTRUCTIONS

Lesen Sie die Anleitung - Sie sollten alle Sicherheits­und Bedienhinweise kennen, bevor Sie den Fatman
iTube 252 verwenden.

• Verwahren Sie die Anleitung für später an einem
sicheren Ort.

• Folgen Sie detailliert den Anweisungen dieser
Anleitung.

• Leisten Sie allen Sicherheitswarnungen in dieser
Anleitung folge.

• Das Gerät darf NICHT in der Nähe von Wasser
betrieben werden. Vermeiden Sie Aufstellung nahe
der Badewanne, Waschbecken, Waschmaschine,
Swimmingpool, Sauna, etc.

• Setzen Sie das Gerät keinem direkten Sonnenlicht
oder extremen Teparaturen oder Feuchtigkeit aus.

• Platzieren Sie das Geräte auf keinen Fall neben
Heizkörpern, Kochplatten, Gasherden, offenem
Feuer oder Kerzen.

• Stellen Sie das Gerät vor der Inbetriebnahme auf
eine saubere, trockene und ebene Fläche.

• Lassen Sie das Gerät nicht fallen und üben sie
keine großen Kräfte auf die Bedienelemente aus.
Stellen Sie nichts schweres darauf.

• Vermeiden Sie größere Staubansammlungen auf
dem 252.

• Zur Reinigung verwenden Sie ein trockenes oder
feuchtes Tuch aber keinesfalls Lösungsmittel.

• Stellen Sie sicher, das der Aufstellort über
ausreichenden Luftaustausch verfügt. Platzieren Sie
den iTube keinesfalls wo die Luftzirkulation
unterbrochen werden könnte. Vermeiden Sie
Betten, Sofas, Teppiche, geschlossene
Regale/Schränke und andere Bereiche, in denen
mangelnde Luftzirkulation eine Überhitzung
verursachen könnte.

• Stellen Sie sicher, dass das Gerät mit dem richtigen
Netzteil angeschlossen ist. Benötigen Sie den iTube
252 länger nicht, ziehen Sie den Netzstecker.
Verlegen Sie das Netzkabel sorgfälltig, vermeiden
Sie Stolperfallen.

• Dieses Gerät kann heiß werden. Berühren Sie die
Röhren nicht und halten Sie es von Babies und
Kindern fern.

• Vermeiden Sie elektrische Schocks und versuchen
Sie nicht, die Abdeckung zu entfernen - Es
befinden sich keine anwenderrelevanten Teile im
Inneren.

• Transportieren Sie das Gerät von einem kalten an
einen warmen Ort kann sich Kondensation auf den
Röhren bilden. In diesem Fall warten Sie
wenigstens1 Stunde vor erneuter Inbetriebnahme.
Das verhindert Undichtigkeiten oder Zerstörung der
Röhren durch die plötzliche Erwärmung.

• Ihr iTube 252 sollte bei Folgendem von einem
authorisierten Fachmann gewartet werden:

1. Das Netzkabel ist beschädigt.

2. Das Gerät wurde durch einen Sturz beschädigt.

3. Das Gerät war Wasser oder Feuchtigkeit

ausgesetzt.

4. Flüssigkeit hat sich auf oder in das Gerät verteilt.

5. Das Gerät arbeitet nicht wie gewohnt oder zeigt

einen plötzliche Änderung in seinem Klang.

6. Sie habe das Gerät fallen gelassen.

• Jede unauthorisierte Änderung oder Modifikation
an der Technik hat den Verlust der
Herstellergarantie zur Folge.

3

Anschlußschema

iTube 252

• Bevor Sie mit dem Verkabeln beginnen stellen Sie
sicher, das alle zu verbindenden Geräte abgeschaltet
oder vom Stromnetz getrennt sind.

• Stellen Sie sicher, das alle Verbindungen zwischen den
Geräten korrekt ausgeführt sind, also L (links) zu L und
R (rechts) zu R, + zu + , - zu -. Beachten Sie auch
Verkabelungshinweise der Anleitungen der
anzuschließenden Geräte.

4

iTube 252

• Schalten Sie das Gerät immer erst aus (OFF), bevor
Sie es ans Stromnetz anschließen oder davon trennen.

• Wir empfehlen das Gerät bei längerem Nichtgebrauch
(Urlaub, etc.) vom Stromnetz zu trennen.

• Wenn Sie Lautsprecher anschließen, stellen Sie sicher,
das deren Impedanz zwischen 4 und 8 Ohm liegt.

Rückseite und Verkabelung

BEDIENUNGSANLEITUNG

DEUTSCH

• Verwenden Sie hochqualitative Lautsprecherkabel mit
abisolierten Enden. Bitte beachten Sie, das ein falsch
angeschlossenes Lautsprecherkabel zur Folge haben
kann, dass Sie gar nichts hören, oder wenn Sie eines
verpolt haben unnatürlich wenig Bass wahrnehmen.

• Wenn sie blanke Kabelenden verwenden, führen Sie
wenigstens 1.6mm der Isolation noch mit in das

Anschluss des iTube Dock

123 4

1. Videoausgang: Verwenden Sie das Verbindungskabel

mit den gelben Anschlüssen, um die iPOD Docking
Station mit Ihrem TV Gerät zu verbinden.

2. Audioausgang: Verwenden Sie das Verbindungskabel mit
den roten und weißen Chinchanschlüssen, um die iPOD
Docking Station mit dem Röhrenvollverstärker zu verbinden.

3. S Viedeo Ausgang: Verwenden Sie ein optionales S
Video Verbindungskabel, u m die iPOD Docking Station
mit Ihrem TV Gerät zu verbinden.

4. Netzanschluss: Stecken Sie hier ausschließlich das
mitgelieferte Netzteil an.

Anschlußterminal ein, sodass Sie kein blankes Kabel
mehr sehen.

• Stellen Sie sicher, dass die Kabelklemmen gut
festgeschraubt sind um lose Kabel zu vermeiden.
Berühren sich lose Kabel können Lautsprecher oder
Verstärker beschädigt werden.

1

2

3

4

1. Gegenständer.

2. iPOD Anschluss.

3. LED leuchtet, wenn iPOD

angesteckt.

4. LED leuchtet, wenn Gerät

unter Spannung steht.

ERRATUM

PLEASE USE THE ON SWITCH ON THE REMOTE CONTROL TO TURN ON THE DOCK.

5

Front und Bedienelemente

Power Switch Source Volume

POWER

- Schalten sie auf ON für den Betrieb.

Die Anzeige leuchtet während des Betriebs. Schalten Sie auf OFF um abzuschalten.

BITTE BEACHTEN SIE:

Lautsprecher zu vermeiden - Die Schutzschaltung schaltet die Ausgänge bei Inbetriebnahme für ein paar Sekunden stumm.

SOURCE

VOLUME REGLER - Zum Erhöhen und Verringern der Lautstärke.

Drehen Sie vor dem Einschalten mit Power ON den Lautstärkeregler ganz herunter um eine Beschädigung der

- Zum Wählen einer anderen Quelle.

ACHTUNG:
Sie können Ihren iTube 252 erst nach 5
Minuten erneut einschalten, was eine
Beschädigung der Röhren verhindert.

!!

Speaker

Output

6

iTube 252

Signal Input

Audio

AC Power

Input

Speaker

Output

BEDIENUNGSANLEITUNG

DEUTSCH

Fehlersuche

Falls Ihr iTube 252 nicht normal funktioniert, prüfen Sie bitte die nachfolgenden Punkte um den Fehler mit einem
der Lösungsvorschläge zu beseitigen. Falls Sie damit das Problem nicht in den Griff bekommen, fragen Sie Ihren
Händler oder einen Servicepartner um Rat.

SYMPTOM

- Das Gerät get nicht
in Betrieb wenn Sie
Power einschalten.

- Kein Ton.

- Kein Ton vom linken
oder rechten
Lautsprecher.

- Die akustische
Abbildung ist
unpräzise.

MÖGLICHE URSACHE

- Netzteil ist nicht richtig
eingesteckt.

- Steckdose ohne Strom.

- Der Lautstärkeregler ist am
Linksanschlag.

- Stecker der Quelle sind nicht
richtig verbunden.

- Lautsprecher sind nicht
richtig angeschlossen.

- Lautsprecher sind nicht
richtig angeschlossen

- Eingangssignal nicht richtig
verkabelt.

- Eine Lautsprechers ist verpolt
angeschlossen.

LÖSUNG

- Stellen sie einen festen Steckersitz
sicher.

- Lautstärkeregler nach rechts drehen

- Sicher verkabeln.

- Sicher verkabeln.

- Sicher verkabeln.

- Sicher verkabeln.

- Den verpolten Lautsprecher richtig
anschließen.

7

Technische Daten

• Eingänge 3

• Maximale Ausgangsleistung: 25W x 2 (Self Bias)

• Frequenzgang: 20Hz-20KHz (±0.5dB)

• Verzerrungen: ≤ 1%

• Rauschabstand: ≥ 85dB

• Eingangsempfindlichkeit: 250m V

• Eingangsimpedanz: 100K ohm

• Ausgangsimpedanz: 4 ohm/8 ohm

•

Abmessungen (BxHxT):

• Gewicht: 15.2KGs

• Röhren: 5881 (EL34) x 4,

• Power Supply: AC100~120V/50~60Hz

Die Daten können sich ohne Ankündigung ändern.

382mm x 290mm x 157mm

6N8P (6SN7) x 2

12AX7 x 2, 6E2 x 1

AC220~240V/50~60Hz

Service

Bitte kontaktieren Sie Ihren Händler oder Wiederverkäufer.

[email protected]

www.fat-man.co.uk

8

iTube 252

FATMAN

by

TL A

®

udio

MANUAL DEL USUARIO

iTube 252

Amplificador 2 x 25Watt

ESPAÑOL

FATMAN

by

TL A

®

udio

Contenido

Instrucciones de seguridad . . . . . . . . . . . . .3

Conexiones de amplificador . . . . . . . . . . . . .4

Panel frontal y trasero . . . . . . . . . . . . . . . . .6

Localización y resolución de problemas . . . .7

Espeficaciones . . . . . . . . . . . . . . . . . . . . . . .8

Servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Pág

Enhorabuena en tu elección del Fatman iTube 252 por TL Audio. Hemos utilizado años de

experiencia en ingeniería de audio para traerle un producto que verdaderamente realzará su

Con tal de obtener el mejor rendimiento para este sistema lea el manual de usuario

minuciosamente y utilice su iTube 252 de acuerdo con las instrucciones.

2

iTube 252

experiencia de escuchar.

Instrucciones De Seguridad

MANUAL DEL USUARIO

ESPAÑOL

Lea las instrucciones - todas las instrucciones de seguridad y
operación deberán ser leídos minuciosamente antes de intentar
operar el iTube 252.

•

Guarde las instrucciones en un lugar seguro para futuras
referencias.

•

Siga todas las instrucciones detalladas en este manual.

•

Observe todas las advertencias de seguridad dadas en este
manual.

•

Esta unidad NO deberá ser colocada cerca de agua. Evite
colocación cerca de bañeras, fregaderos, lavadoras,
piscinas, saunas, etc.

•

Evite contacto directo con la luz del sol o con temperaturas
extremas o humedad extrema.

•

No colocar cerca de fuentes directas de calor tales como
radiadores, encimeras, estufas de gas, llamas o velas.

Asegúrese de que la unidad esté colocada en una

•
superficie limpia, seca y lisa antes de operar.

•

No deje caer la unidad, aplicar fuerza excesiva a los
controles o colocar objetos pesados encima de la unidad.

•

No permita que se acumule mucho polvo en su iTube 252.

•

Para limpiar utilice una gamuza suave y seca. Si fuera
necesario humedecer sin ningún tipo de disolvente.

•

Asegúrese de que la zona donde se vaya a colocar la
unidad esté suficientemente ventilada. No coloque el iTube
252 en una posición en la cual su ventilación pueda ser
obstruida. Evite colocarlo en camas, sofás, alfombras,
estanterías cerradas/armarios o cualquier otro lugar que
pueda interferir en la ventilación del producto causando
que se sobre caliente.

•

Asegúrese de que la unidad esté conectada a la fuente de
potencia indicada en la unida. Desenchufe el 252 si no va
a ser utilizado en un largo periodo de tiempo. Siempre
asegure que los cables estén en un lugar seguro y que no
obstruyan el paso.

•

Este producto no se puede calentar. No toque los tubos y
mantenga alejados a los niños y bebés.

•

Para evitar riesgos de electrocución, no intente quitar la
tapa de la unidad - no hay partes serviciales al usuario.

•

Cuando el producto es movido de un lugar fresco a un
lugar cálido, puede haber condensación en la superficie
del tubo de vacío. En ese momento, por favor deje una
hora de tiempo antes de intentar operar la unidad. Esto
evitará escapes o reventones del tubo de vacío debido al
calor repentino.

•

El iTube 252 deberá ser revisado por un ingeniero de
servicio autorizado en el suceso de cualquiera de las
siguientes circunstancias.

1.

2.

3.

4.

5.

6.

•

Cualquier cambio o modificación no autorizado en este
equipamiento inutilizará la garantía del fabricante
declarándolo nulo e invalido.

El suministro eléctrico o el cable sufren daños.

La unidad es golpeada por la caída de un objeto.

La unidad es expuesta a la lluvia o a la humedad.

Líquido ha sido derramado involuntariamente en la
unidad.

La unidad no parece operar normalmente o muestra un
cambio repentino en su ejecución.

La unidad ha sido tirada.

3

Diagrama del panel trasero y conexiones

iTube 252

• Antes de intentar realizar conexiones en la unidad
asegúrese de apagar la corriente a la unidad y a
cualquier componente a la cual se estén realizando
conexiones.

• Asegúrese de que todas las conexiones entre la
unidad y otros componentes estén hechos
correctamente, esto quiere decir (L) izquierdo a la L,
(R) derecho a la R, + a + y - a - . También, haga
referencia al manual de usuario de cada
componente que esté conectado a la unidad.

4

iTube 252

• Apague siempre todos los interruptores cuando esté
conectando o desconectando de la red de
suministro.

• Es recomendable que desenchufe el suministro de
energía de la red cuando la unidad esté un tiempo
prolongado sin utilizarse (vacaciones, etc.).

• Cuando conecte los altavoces, asegúrese de que
tenga impedancia de 4 & 8 Ohms.

Conexiones

MANUAL DEL USUARIO

ESPAÑOL

• Conecte utilizando cables de altavoz de alta calidad y
descubiertos. Por favor tenga en cuenta que si sus
cables de altavoz no están conectados
correctamente quizás no podrá escuchar ningún
sonido y su las polaridades han sido invertidas
escuchará rarezas en el camino de la señal con una
perdida antinatural de las frecuencias de bajo.

Conectar el iTube Dock

123 4

1. Salida de vídeo: Conecte el cable de vídeo (amarillo)

desde la salida de vídeo del iTube (amarillo) a la entrada
de vídeo de su TV.

2. Salida de audio: Conecte el cable desde la salida de
audio de la estación de conexión del iTube hasta la
entrada de audio del amplificador de válvulas del iTube.

3. Salida S-Vídeo: Use un cable de S-Vídeo (no incluido)
para conectar la salida de S-Vídeo de su iTube a la
entrada de S-Vídeo de su TV.

4. Adaptador de potencia interno: Conecte el cable de
alimentación entre el iTube y la red.

• Utilizando cables de altavoz descubiertos, coloque
como mínimo 1,6mm de aislamiento dentro de las
terminales del altavoz para que el cable no sea
visible.

• Asegúrese de que los soportes del cableado estén
bien sujetos para evitar que los cables se suelten. Si
los cables se tocan los altavoces y/o la unidad
podrían ser dañados.

1

2

3

4

1. Respaldo.

2. Puerto conector del iPod.

3. Indicador LED de conexión

correcta del puerto iPod.

4. Indicador de corriente.

ERRATUM

PLEASE USE THE ON SWITCH ON THE REMOTE CONTROL TO TURN ON THE DOCK.

5

Controladores del panel delantero

Power Switch Fuente Volumen

POWER

- Apriete este interruptor a ON para que se encienda. El indicador se iluminará cuando esté encendido.

Apriete OFF para apagarlo.

Tenga en cuenta lo siguiente:

daños en los altavoces - el circuito de protección de los altavoces se pondrá en mute unos segundos después de que se haya encendido.

FUENTE

- Para seleccionar distintas señales de fuente.

CONTROLADOR DE VOLUMEN - Para aumentar y disminuir el volumen.

Antes de encenderlo, asegúrese de que el controlador de volumen esté lo más abajo posible para evitar

ATENCIÓN:
Su iTube 252 solo puede volverse a
encender 5 minutos después de su
apagado, para evitar daños en los tubos.

!!

Speaker

Output

6

iTube 252

Signal Input

Audio

AC Power

Input

Speaker

Output

MANUAL DEL USUARIO

ESPAÑOL

Localización y Resolución de Problemas

Si tú iTube no opera como debería, por favor mire los siguientes puntos para determinar si el fallo puede ser
corregido con alguna de las sugerencias de abajo. Si cree que la unidad sigue defectuosa después de leer esto,
por favor contacte con su distribuidor autorizado o servicio técnico.

SINTOMA

- La unidad no
enciende cuando se
le da al interruptor.

- No hay sonido.

- No se escucha nada
del altavoz izquierdo
y/o derecho.

- La imagen acústica
es instable.

CAUSA POSIBLE

- El adaptador eléctrico no está
bien conectado.

- El suministro está apagado.

- El controlador de volumen
está en una posición
completamente contraria a las
agujas del reloj.

- Los cables de conexión no
están bien conectados en las
terminales de entrada.

- Los altavoces no están bien
conectados.

- Los altavoces no están bien
conectados.

- La señal de entrada no está
bien conectado.

- Las polaridades negativas y
positivas de la unidad y los
altavoces no están bien
combinados.

REMEDIO

- Asegúrese que está enchufado
firmemente.

- Gírelo en sentido de las agujas del
reloj.

- Conectar bien.

- Conectar bien.

- Conectar bien.

- Conectar bien.

- Reconectar bien.

7

Especificaciones:

• Fuentes de entrada: 3

• Potencia max. De salida: 25W x 2 (Self Bias)

• Respuesta de frecuencia: 20Hz-20KHz (±0.5dB)

• Distorsión: ≤ 1%

• Proporción señal a ruido: ≥ 85dB

• Sensibilidad de entrada: 250m V

• Impendacia de entrada: 100K ohm

• Impedancia de salida: 4 ohm/8 ohm

• Tamaño (LxWxH): 382mm x 290mm x 157mm

• Peso: 15.2KGs

• Tubos utilizados: 5881 (EL34) x 4,

6N8P (6SN7) x 2

12AX7 x 2, 6E2 x 1

Las especificaciones están sujetas a cambios sin previo aviso.

Servicio

Por favor contacte con su vendedor autorizado o revendedor.

[email protected]

www.fat-man.co.uk

8

iTube 252

FATMAN

by

TL A

®

udio

MANUEL D'UTILISATION

EN FRANÇAIS

iTube 252

Amplifier 2 x 25Watt

FATMAN

by

TL A

®

udio

Contents

Safety Instructions . . . . . . . . . . . . . . . . . . . .3

Amplifier Connection Diagram . . . . . . . . . . .4

Amplifier Connections . . . . . . . . . . . . . . . . .5

Front Panel Controls . . . . . . . . . . . . . . . . . . .6

Troubleshooting . . . . . . . . . . . . . . . . . . . . . .7

Maintenance . . . . . . . . . . . . . . . . . . . . . . . .8

Specifications . . . . . . . . . . . . . . . . . . . . . . . .8

Page

Félicitiations pour votre achat du Fatman iTube 252 de TL Audio. Nous vous

faisons ainsi bénéficier d’années d’expérience de R&D dans le domaine de l’audio

d’instructions, et n’utilisez votre iTube 252 que dans les conditions décrites.

2

iTube 252

et vous proposons un produit qui optimisera votre écoute.

Pour obtenir le meilleur de ce système, lisez soigneusement ce manuel

Consignes de sécurité

MANUEL D'UTILISATION

EN FRANÇAIS

IMPORTANT SAFETY INSTRUCTIONS

ß Lire les instructions- Toutes les instructions
d’utilisation et de sécurité doivent être lues
attentivement avant d’utiliser le Fatman iTube 252.

•

Lire les instructions- Toutes les instructions
d’utilisation et de sécurité doivent être lues
attentivement avant d’utiliser le Fatman iTube 252.

•

Garder le manuel en lieu sûr afin de pouvoir s’y
référer dans le futur.

•

Suivre toutes les instructions détaillées dans le
manuel.

•

Observer toutes les consignes de sécurité indiquées
dans le manuel.

•

Cet appareil ne doit pas être situé à proximité
immediate de l’eau. Eviter les emplacements tels
que baignoires, lavabo, piscines, sauna etc.

•

Eviter l’exposition directe au rayons du soleil, à des
temperatures ou degrees d’humidité extrèmes.

•

Ne pas placer à proximité immediate de sources de
chaleur telles que radiateurs, fours, brûleurs gaz, t
flammes nues ou bougies.

•

Assurez-vous que l’appareil est place sur une
surface propre et sèche avant utilisation.

•

Ne pas laisser tomber l’appareil sur le sol, ni
appliquer une force trop élevée sur les boutons de
commande, ni placer des objets lourds sur le
dessus.

•

Eviter de laisser une trop grande quantité de
poussière s’amasser sur l’appareil.

•

Pour le nettoyer, utiliser un chiffon doux. Si
nécessaire, mouiller le chiffon, sans utiliser de
solvant.

•

Assurez-vous que l’endroit choisi est correctement
ventilé. Ne pas placer l’appareil dans un endroit ne
lui assurant pas une ventilation suffisante. Eviter les

lits, canapés, étagères fermées, ou toute situation
risquant de bloquer la ventilation et ainsi provoqué
une surchauffe de l’appareil.

•

S’assurer que l’appareil est connecté au courant
comme indiqué sur celui-ci. Débrancher l’appareil
lors d’une longue période sans utilisation. Toute
faire en sorte que les cables d’alimentation soient
placés dans un endroit sûr et n’empèchent pas le
passage.

•

L’appareil peut chauffer. Ne pas toucher les tubes
et eloigner les bébés et les enfants.

•

Pour éviter le risqué de choc électrique, ne pas
tenter d’ouvrir l’appareil ou enlever le capot. Ces
pièces ne sont pas changeables par l’utilisateur.

•

Lorsque l’appareil est transporté d’une zône froide à
une zône chaude peut se produire de la
condensation en surface. Dans ce cas, attendre
une heure avant d’utiliser l’appareil. Ceci permettra
d’éviter une fuite ou une panne du tube due à une
chaleur soudaine.

•

L’iTube 252 devra être réparé par une station
technique agree dans les cas suivants.

1. l’alimentation électrique ou le cable sont abîmés.

2. l’appareil est heurté par un objet contendant.

3. l’appareil est exposé à la pluie ou à une forte

humidité.

4. un liquide est par inadvertence répendu sur

l’appareil.

5. l’appareil ne semble pas fonctionner

normalement ou manifeste un changement
soudain de performance.

6. L’appareil est tombé sur le sol.

•

Toute modification ou changement apporté à cet
appareil rendra la garantie constructuer nulle et
caduquewarranty null and void.

3

Branchements

iTube 252

• Avant d’effectuer quelque branchement depuis ou
vers l’appareil, s’assurer que le bouton de mise en
marche est sur OFF.

• S’assurer que tous le branchements entre l’appareil
et tout autre composant du système sont corrects.

• Toujours mette en position OFF lorque de la
connection ou déconnection du câble
d’alimentation.

4

iTube 252

• Il est recommandé de déconnecter le câble
d’alimentation lors d’une période de non-utilisation
prolongée (vacances…).

• Lors de la connection des enceintes acoustiques,
s’assurer qu’elles ont un impédance comprise entre
4 et 8 Ohms.

Branchements

MANUEL D'UTILISATION

EN FRANÇAIS

• Utiliser des câbles de connection de haute qualité
pour les enceintes. Veuillez noter que si vos câbles
ne sont pas correctement branchés, vous n’aurez
aucun son, de même que l’inversion des polarités
donnera des résultats curieux accompagnés d’un
manque de basses.

Connexions de l’iTube Dock

123 4

1. Sortie Vidéo : Reliez le câble vidéo (jaune) entre le

connecteur de sortie vidéo (jaune) de l'iTube et
l'entrée vidéo de votre TV.

2. Sortie Audio : Reliez le câble audio de la sortie audio

de la station d’accueil iTube à l'entrée audio de
l'amplificateur à lampe iTube.

3. Sortie S-Video : Utilisez un câble S-Video (non

inclus) pour relier la sortie S-Video de votre iTube à
l'entrée S-Video de votre TV.

4. Alimentation Secteur : Reliez le câble électrique

d’alimentation entre l'iTube et votre prise de courant.

• Lorsque vous utilisez du câble denude, assurez-vous
que 1,6 mm au moins sont insérés dans l’appareil.

• Assurez-vous que les connecteurs sont fermement
serrés pour prévenir les branchements de se défaire.
Si les fils se touchent, les enceintes ou l’appareil
peuvent être endommagés.

1

2

3

4

1. Support Arrière.

2. Connecteur station d’accueil

iPod.

3. LED témoin de connexion

de la station d’accueil iPod.

4. Témoin d’alimentation.

ERRATUM

PLEASE USE THE ON SWITCH ON THE REMOTE CONTROL TO TURN ON THE DOCK.

5

Façade avant et boutons de contrôle

Power Switch Source Volume

MISE SOUS TENSION

l’alimentation est ON. Pousser le bouton sur OFF our éteindre.

Veuillez noter ce qui suit:

d’endommager les haut-parleurs – le circuit de protection des haut-parleurs coupera le volume durant quelques secondes après la
mise sur ON).

SOURCE

- pour la selection de différentes sources de signal.

CONTRÔLE DU VOLUME - pour augmenter ou diminuer le volume.

- Pousser le bouton sur ON pour la mise sous tension. L’indicateur s’allume lorsque

avant de metre sous tension (ON), s’assurer que le bouton de volume est en position basse, pour éviter

ATTENTION:
Votre iTube 252 ne doit être redémarrer

que 5 minutes après l’avoir arrêté, pour

!!

éviter d’endommager les tubes.

Speaker

Output

Audio

Signal Input

AC Power

Input

Speaker

Output

6

iTube 252

MANUEL D'UTILISATION

EN FRANÇAIS

Résolution de problèmes

Si votre iTube 252 ne fonctionne pas normalement, veuillez verifier les points suivants afin de determiner si le
problème ne pourrait pas être résolu par une de suggestions ci-dessous. Si l’appareil est toujours en panne après
la vérification, contactez votre revendeur ou une station technique agrée.

SYMPTOM

- L’appareil ne se met
pas en marche
lorsque le bouton est
mis en position ON.

- Pas de son.

- No sound is heard
from the left and /or
the right speaker.

- L’image acoustique
est instable.

POSSIBLE CAUSE

- Le cable d’alimentation n’est
pas branché correctement.

- Il n’y a pas de courant.

- Le bouton de volume est en
position maxi basse.

- Les cables de connection sont
mal branchés sur INPUT.

- Les cables haut-parleurs sont
mal branchés.

- Les enceintes sont mal
connectées.

- La source INPUT est mal
branchée.

- Les polarités “plus et “moins”
ne sont pas respectées.

REMEDY

- Assurez-vous que le câble est
fermement branché.

- Tourner le bouton dans le sens des
aiguilles d’une montre.

- Bien serrer les branchements.

- Bien serrer les branchements.

- Bien serrer les branchements.

- Vérifier et bien serrer les branchements.

- Rebrancher correctement.

7

Caractéristques techniques

• Source Inputs: 3

• Max Output Power: 25W x 2 (Self Bias)

• Frequency Response: 20Hz-20KHz (±0.5dB)

• Distortion: ≤ 1%

• Signal to Noise Ratio: ≥ 85dB

• Input Sensitivity: 250m V

• Input Impedance: 100K ohm

• Output Impedance: 4 ohm/8 ohm

• Size (LxWxH): 382mm x 290mm x 157mm

• Weight: 15.2KGs

• Tubes used: 5881 (EL34) x 4,

6N8P (6SN7) x 2

12AX7 x 2, 6E2 x 1

• Power Supply: AC100~120V/50~60Hz

AC220~240V/50~60Hz

Specifications are subject to change without notice.

Reparation

Veuillez contacter votre revendeur local.

[email protected]

www.fat-man.co.uk

8

iTube 252

FATMAN

by

TL A

®

udio

GEBRUIKS

AANWIJZING

iTube 252

Versterker 2 x 25Watt

FATMAN

by

TL A

®

udio

Inhoudsopgave

Veiligheidsinstructies . . . . . . . . . . . . . . . . . .3

Achterzijde en Aansluitingen . . . . . . . . . . . .4

De iTube dockingstation aansluite . . . . . . . . .5

Voorzijde en bedieningsknoppen . . . . . . . . .6

Probleemoplossingen . . . . . . . . . . . . . . . . . .7

Specificaties . . . . . . . . . . . . . . . . . . . . . . . . .8

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . .8

Pag

Gefeliciteerd met de keuze van de iTube 252 van TL Audio. We hebben vele jaren ervaring op het

gebied van de audio gebruikt om u een product te bieden dat uw luisterervaring zeker een nieuwe

Om de best mogelijke prestaties uit dit systeem te krijgen kunt u het best deze gebruiksaanwijzing

aandachtig doorlezen en uw iTube alleen gebruiken zoals hierin beschreven wordt.

2

iTube 252

dimensie zal geven.

Veiligheidsinstructies

GEBRUIKS

AANWIJZING

Gelieve de volgende punten door te nemen alvorens de
iTube 252 aan te sluiten en te gebruiken.

•

Lees de instructies - Alle veiligheids- en
bedieningsinstructies moeten aandachtig
doorgelezen worden voordat de Fatman iTube 252
in gebruik genomen wordt.

•

Bewaar deze instructies voor toekomstige
raadplegingen.

•

Volg alle instructies uit deze gebruiksaanwijzing op.

•

Neem alle veiligheidsinstructies uit deze
gebruiksaanwijzing in acht.

•

Dit apparaat mag niet in de nabijheid van water in
gebruik genomen worden. Vermijd plaatsing bij
badkuipen, aanrechten, wasmachines,
zwembaden, etc, etc.

•

Vermijd contact met direct zonlicht of met extreme
temperaturen of vochtigheidsgraden.

•

Plaats niet in de directe nabijheid van hittebronnen
zoals radiatoren, ovens, open vuur of kaarsen.

•

Let erop dat het apparaat op een schoon, droog en
effen oppervlak geplaatst wordt voor
ingebruikname.

•

Laat het apparaat niet vallen, oefen niet teveel
kracht uit op de bedieningsknoppen en plaats geen
objecten op het apparaat.

•

Laat de iTube 252 niet teveel stof verzamelen.

•

Gebruik een schone, droge doek om de iTube 252
schoon te maken. Gebruik zonodig een vochtige
doek zonder oplosmiddelen.

•

Let erop dat er voldoende ventilatie is rondom de
iTube 252. Plaats niet waar ventilatie verhinderd
kan worden. Plaats niet op bedden, sofa's, tapijt,
kleden, afgesloten boekenplanken of kasten en
overige plekken waar oververhitting van het
apparaat kan ontstaan.

•

Let erop dat alleen een voeding wordt gebruikt zoals
aangegeven op het apparaat. Ontkoppel de iTube
252 als deze langere tijd niet gebruikt wordt.
Vergewis u er altijd van dat stroomkabels veilig
gebruikt worden en men er niet over kan struikelen.

•

Dit product kan heet worden. Raak de buizen niet
aan en houd uit de buurt van babies en kinderen.

•

Om het risico op een elektrische schok te
vermijden, dient men de achterzijde van het
apparaat niet te openen - er bevinden zich geen
door de gebruiker te servicen onderdelen.

•

Wanneer de iTube 252 van een koude naar een
warme ruimte verplaatst wordt kan condensvorming
op de buisoppervlakten plaatsvinden. Indien dit
gebeurt wacht dan minimaal 1 uur voor het
apparaat te gebruiken. Dit zal lekkage of opblazen
van de buizen ten gevolge van plotseling opwarmen
voorkomen.

•

De iTube 252 moet geserviced worden door een
geautoriseerde reparateur in de volgende gevallen:

1. De voeding of voedingskabel is beschadigd.

2. Er is een object op de iTube 252 gevallen.

3. De iTube 252 heeft blootgestaan aan vocht of

regen.

4. Er is vloeistof in de iTube 252 terechtgekomen.

5. De iTube 252 functioneert niet normaal of

vertoont een plotselinge verandering in werking.

6. De iTube 252 is gevallen.

•

Alle ongeautoriseerde veranderingen of modificaties
aan dit apparaat zullen de fabrieksgarantie doen
vervallen.

3

Achterzijde en Aansluitingen

iTube 252

AANSLUITINGEN

• Voordat apparaten op de iTube versterker worden
aangesloten, moet de iTube en alle reeds
aangesloten apparatuur uitstaan.

• Let bij alle verbindingen op de juiste manier van
aansluiten. (L) Links op Links en (R) Rechts op
Rechts.

• Let erop dat contacten altijd schoon en stofvrij zijn en
dat pluggen helemaal en correct in de ingangen zijn
gestoken.

4

iTube 252

• Zet altijd de Aan/Uit knoppen van beide apparaten
uit als de iTube versterker of de voedingsadapter
aangesloten wordt.

STROOM

• Zet de iTube 252 of voeding niet aan voordat de AC
voedingsadapter ook aangesloten is. Wij bevelen aan
om de voeding te ontkoppelen als het apparaat
gedurende enige tijd niet gebruikt gaat worden (bijv.
in geval van vakantie of reizen).

Achterzijde en Diagram Aansluitingen

GEBRUIKS

AANWIJZING

LUIDSPREKERS

• Sluit alleen luidsprekers aan met een impedantie
tussen de 4 en 8 Ohm.

• Sluit de luidsprekers op de iTube 252 aan door ofwel
de bijgeleverde luidsprekerkabel met banaanpluggen
te gebruiken ofwel een andere hoogwaardige
luidsprekerkabel met de juiste connectoren.
Let op de juiste fase bij het aansluiten van de
luidsprekerkabels ("+" op de "+" en "-" op de "-"). Als
de kabels niet goed verbonden zijn kan het zijn dat u
geen geluid hoort en bij een omgekeerde fase hoort

De iTube Dock aansluiten

u vreemde verschijnselen in het geluid, zoals een
onnatuurlijk verlies van lage tonen.

• Let erop dat bij het aansluiten van onafgemonteerde
luidsprekerkabels geen open verbindingen zichtbaar
dienen te zijn. Gebruik dan tenminste 1,6mm isolatie
bij de luidsprekerklemmen.

• Let erop dat de luidsprekerklemmen goed zijn
vastgedraaid, zodat de kabels niet los kunnen raken.
Als de kabels losraken en in aanraking met elkaar
(kortsluiten) kunnen de luidsprekers of de iTube 252
ernstig beschadigen.

1

2

3

4

123 4

1. Video uitgang: Sluit de videokabel (geel) aan op de

video uitgang van de iTube dockingstation en de video
ingang van de TV

2. Audio uitgang: Sluit de audiokabel aan op de audio
uitgang van de iTube dockingstation en de audio
ingang van de iTube buizenversterker

3. S-Video uitgang: Sluit de S-Video kabel (niet
bijgeleverd) aan op de S-Video uitgang van de iTube
dockingstation en de S-Video ingang van de TV

4. Stroomadapter aansluiting: Sluit de stroomadapter
aan op de iTube en steek in het stopcontact.

ERRATUM

Gelieve de aan knop op de afstandsbediening te gebruiken om het dockingstation aan te zetten.

1. Achtersteun

2. iPod dock connector

3. iPod dock “ingang

aangesloten” LED indicatie

4. Power indicatie

5

Voorzijde en bedieningsknoppen

Ann/Uit Source Volumeknop

AAN/UIT

- Druk op de bovenzijde (ON) van de schakelaar om het apparaat aan te zetten. Wanneer het apparaat aan

staat zal de indicator oplichten. Druk op de onderzijde (OFF) om het apparaat uit te zetten.

Let op het volgende:

aan de luidsprekers te voorkomen - het luidspreker beveiligingscircuit zal het volume een aantal seconden muten nadat het apparaat
aangezet is.

SOURCE (BRON)

VOLUMEKNOP - Om het volume hoger of lager te zetten.

Voordat u de versterker aan zet, moet het volume op de laagste stand staan (volledig tegen de klok in) om schade

- Om verschillende signaalbronnen te kiezen.

ATTENTIE:
Uw iTube 182 mag alleen weer aangezet worden
nadat hij minimaal 5 minuten uit heeft gestaan.
Dit om schade aan de buizen te voorkomen.

!!

Speaker

Output

6

iTube 252

Signal Input

Audio

AC Power

Input

Speaker

Output

GEBRUIKS

AANWIJZING

Probleemoplossingen

Als de iTube 252 niet normaal werkt, kunt u de onderstaande punten nakijken en nagaan of daarmee de fout
opgelost is. Mochten deze punten geen oplossing bieden, dient u contact op te nemen met uw geautoriseerde
dealer of servicepunt.

SYMPTOOM

-

Apparaat gaat niet
aan als de AAN/UIT
knop wordt ingedrukt.

- Geen geluid.

- Er komt geen geluid
uit de rechter en/of
linker luidspreker.

- Het geluidsbeeld is
niet stabiel.

MOGELIJKE OORZAAK

- Het stroomsnoer is niet
correct aangesloten.

- De adapter is niet aangeslote

- De volumeknop staat volledig
tegen de klok in (dicht).

- De aansluitsnoeren zijn niet
juist bevestigd.

- De luidsprekers zijn niet juist
aangesloten.

- De luidsprekers zijn niet juist
aangesloten.

- De bron is niet juist
aangesloten.

- De plus en de min zijn onjuist
aangesloten.

OPLOSSING

- Kijk na of het snoer goed ingestoken is.

n.

- Draai met de klok mee (open).

- Sluit opnieuw aan.

- Sluit opnieuw aan.

- Sluit juist aan.

- Sluit juist aan.

- Sluit opnieuw juist aan.

7

Specificaties

• Bron ingangen: 3

• Max Uitgangsvermogen: 25W x 2 (Self Bias)

• Frequentiebereik: 20-20KHz (±0.5dB)

• Vervorming: ≤ 1%

• Signaal-Ruis Verhouding: ≥ 85dB

• Ingangsgevoeligheid: 250m V

• Ingangsimpedantie: 100K ohm

• Uitgangsimpedantie: 4 ohm/8 ohm

• Afmetingen (LxBxH): 382mm x 290mm x 157mm

• Gewicht: 15.2KGs

• Gebruikte Buizen: 5881 (EL34) x 4,

6N8P (6SN7) x 2

12AX7 x 2, 6E2 x 1

Specificaties kunnen zonder voorafgaande mededelingen gewijzigd worden.

Service

Neem contact op met uw dealer.

[email protected]

www.fat-man.co.uk

8

iTube 252

FATMAN

by

TL A

®

udio
