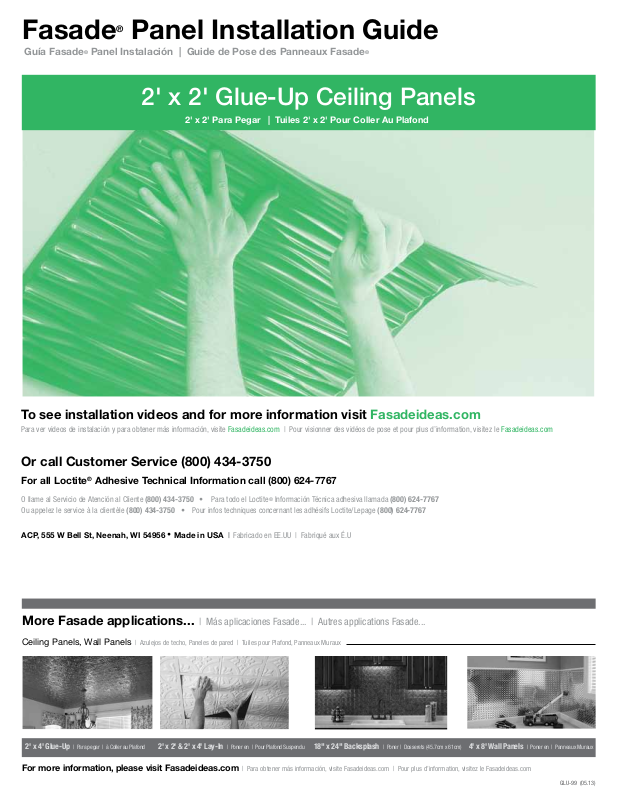

Fasade FASD4710 Installation & Assembly

Fasade® Panel Installation Guide

Guía Fasade® Panel Instalación | Guide de Pose des Panneaux Fasade

2' x 2' Glue-Up Ceiling Panels

2' x 2' Para Pegar | Tuiles 2' x 2' Pour Coller Au Plafond

®

To see installation videos and for more information visit Fasadeideas.com

Para ver videos de instalación y para obtener más información, visite Fasadeideas.com | Pour visionner des vidéos de pose et pour plus d’information, visitez le Fasadeideas.com

Or call Customer Service [phone]

For all Loctite® Adhesive Technical Information call [phone]

O llame al Servicio de Atención al Cliente [phone] • Para todo el Loctite® Información Técnica adhesiva llamada [phone]
Ou appelez le service à la clientèle [phone] • Pour infos techniques concernant les adhésifs Loctite/Lepage [phone]

ACP, 555 W Bell St, Neenah, WI 54956 • Made in USA | Fabricado en EE.UU | Fabriqué aux É.U

More Fasade applications... | Más aplicaciones Fasade... | Autres applications Fasade...

Ceiling Panels, Wall Panels | Azulejos de techo, Paneles de pared | Tuiles pour Plafond, Panneaux Muraux

2' x 4' Glue-Up | Para pegar | à Coller au Plafond 2' x 2' & 2' x 4' Lay-In | Poner en | Pour Plafond Suspendu 18" x 24" Backsplash | Poner | Dosserets (45.7cm x 61cm) 4' x 8' Wall Panels | Poner en | Panneaux Muraux

For more information, please visit Fasadeideas.com | Para obtener más información, visite Fasadeideas.com | Pour plus d’information, visitez le Fasadeideas.com

GLU-99 (05.13)

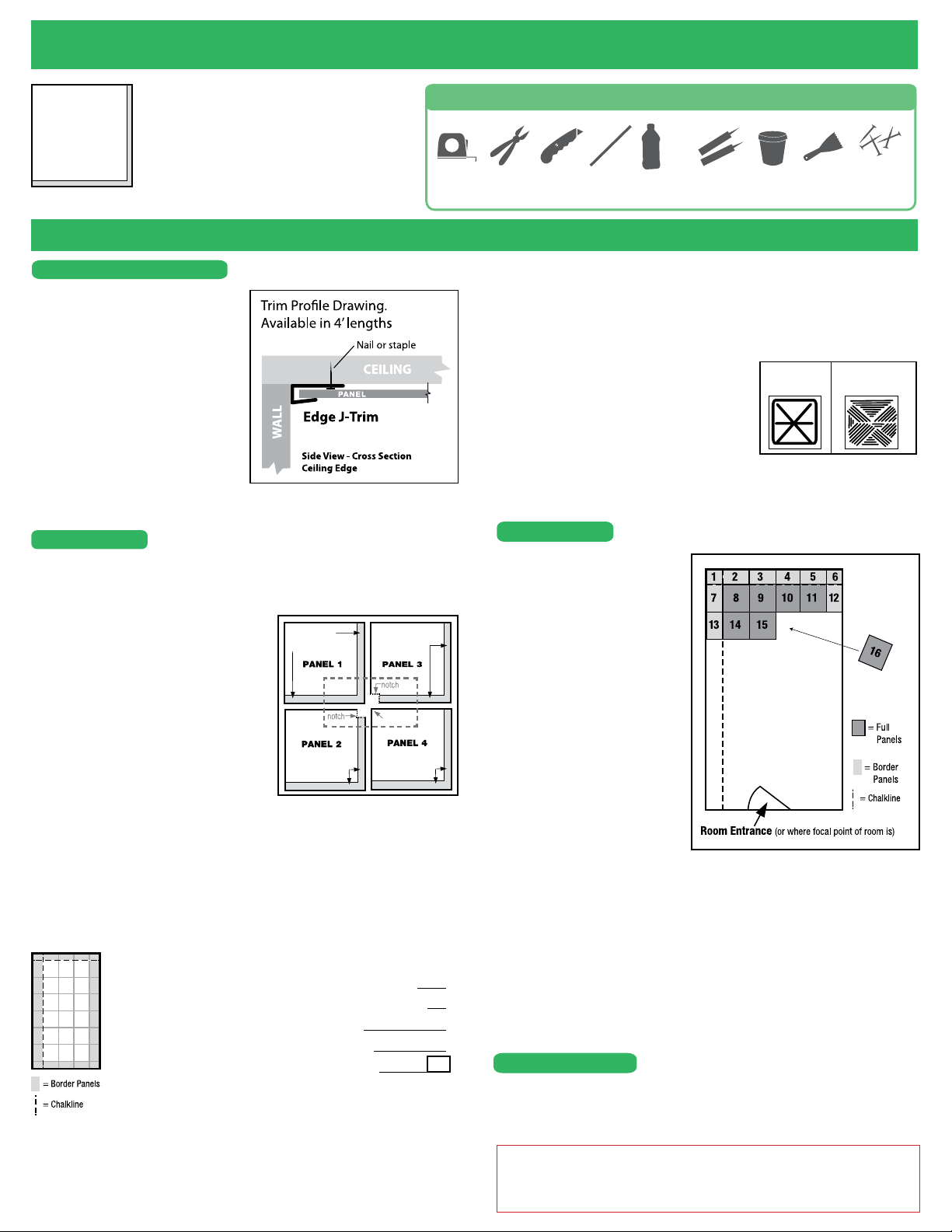

2' x 2' Glue-Up Ceiling

– for direct surface application

Glue-Up

All these styles have 1/2" Flap Lip for
Overlapping Connection:

Dunes V, Dunes H, Current V, Current H,
Echo, Typhoon, Cyclone

Tools and items you will need:

2' x 2'

Tape

measure

READ this entire installation guide before beginning your installation

TRIM INSTALLATION TIPS

If Edge J-trims were purchased for
nishing off your ceiling edges, you can
attach the trim to the ceiling panels or
to the ceiling along the perimeter, before
installing the ceiling panels. If applying
the trim to perimeter of ceiling rst,
the trim can be bonded to the ceiling
using Loctite PL Premium adhesive by

applying a 1/8" bead to the back of the

trim and pressing rmly on to the ceiling.
Nails or staples can be used to tack trim
in place until adhesive is cured.
NOTE: If you purchased Crown Molding
to nish your edges, you can go to fasadeIdeas.com for more information.

PREPARATION

Clean surfaces. Before starting, make sure all surfaces are clean, dry, at,
smooth, and free from dust, grease, etc. Lightly sand any glossy surfaces to
remove sheen.

Understand the overlap feature. Prior to
installation, it is important to understand the
overlap feature of each panel. Each panel has
two

1/2" at lips for overlapping. Arrange all

panels this way so additional panels can be
added to the top or right side of any panel.

Where 4 panels intersect. When overlapping
4 panels, it is necessary to cut a 1/2" notch in

panels 2 and 3 to avoid an overlap buildup that

causes a “bump.” (See drawing to right)

Determine the room layout. Map your ceiling
on graph paper before beginning installation. Locate and draw any light xtures,
heating vents, intersecting hallways, closets and doorways. Occasionally these
features can inuence starting points, tile placement and nished ceiling design.

To ensure professional looking results, the room layout should be balanced with

panels centered in the room and equal size border panels used on opposite sides

of the room. To nd out what size to cut the border panels in one direction, see the
formula below. Then repeat formula for other direction.

Formula: Example

• Round down to closest even number of feet 16'

• Subtract those numbers 17' 6" – 16' = 18"

• Add 24" 18" + 24" = 42"

• Divide by 2 to get border tile size 42" ÷ 2 = 21"

• Measure room in one direction 17' 6"

Establish your string (or chalkline) at this measurement (see above). These lines
should be parallel with the walls and will help you align the rst border panels. If

your room is out of square, adjust accordingly.

½" Flat Lip
overlap area

½" Flat Lip
overlap area

½" Flat Lip
overlap area

top panel

½" Flat Lip
overlap area

Tin snips

or scissors

Measure and cut border panels. Measure and cut the border panel to the
previously determined size. After cutting the panel and before applying glue,
clean the back surface of the panel by wiping with a clean cloth and rubbing
alcohol. Refer to manufacturer's directions. Use rubbing alcohol in a well­ventilated area away from ignition sources.

The preferred method for installing Glue-Up
panels is to apply the adhesive directly to the back
of the ceiling panels using Loctite
tube adhesive in a 1/8" diameter bead. Or use
tub adhesive. In both cases, we recommend
spreading the material out on the panel evenly
with an 1/8" trowel shown to right.

Keep adhesive about 1/2" from the outside edges to prevent leakage. Carefully
read and follow manufacturer’s directions for the adhesive.

INSTALLATION

1) Edge Trim. If applying to
perimeter of room, install now.

2) Installing rst panel. If you
chose to apply Edge J-trim to panel
before installing, insert panel into
to trim. Place this rst panel at
the corner farthest from the main
entrance of the room.

3) Overlap. Overlap subsequent

border panels by laying your next
panel on top of the previous panel's

1/2" Flat Lip overlap connection.

4) Working in rows across the
room, add panels in order according
to diagram to the right.

Install the full panels by overlapping
each new row over the previous
row. Complete each row by cutting and installing the remaining border panels if
applicable.
Tip: You must remove any adhesive that gets on the nished side of the panel before
it dries. Using a cloth or paper towel, clean off any residue with mineral spirits.

One hour after the ceiling has been completed, rmly press on ALL the ceiling
panels you’ve installed to ensure proper bonding and adhesive set-up.

Once you have your ceiling installed, the panels can be cleaned with warm,
soapy water. Never use abrasive cleaners, scouring pads or anything with harsh
chemicals.

INSTALLATION TIP

For speeding up cure time, after applying the Loctite PL Premium adhesive to
panel, lightly spray the adhesive with a ne mist of clean water after applying to
panel. This will help the adhesive cure.

CAUTION: Even though these panels are “Class A” re rated, they can be deformed with excessive
heat. Never expose to heat over 140˚F.

Never use abrasive materials such as scouring pads to clean surface; use only a soft cloth or sponge
with mild soap and water.

Utility

knife

Steel

straight

edge

Isopropyl

alcohol

Loctite
or PL Premium® Fast

Grab adhesive

®

PL Premium

or

®

PL Premium

®

1/8" tooth

notched

trowel

Tube Adhesive
Application

(optional)

Nails or

staples for

J-Trim

Tub and Trowel
Adhesive Application

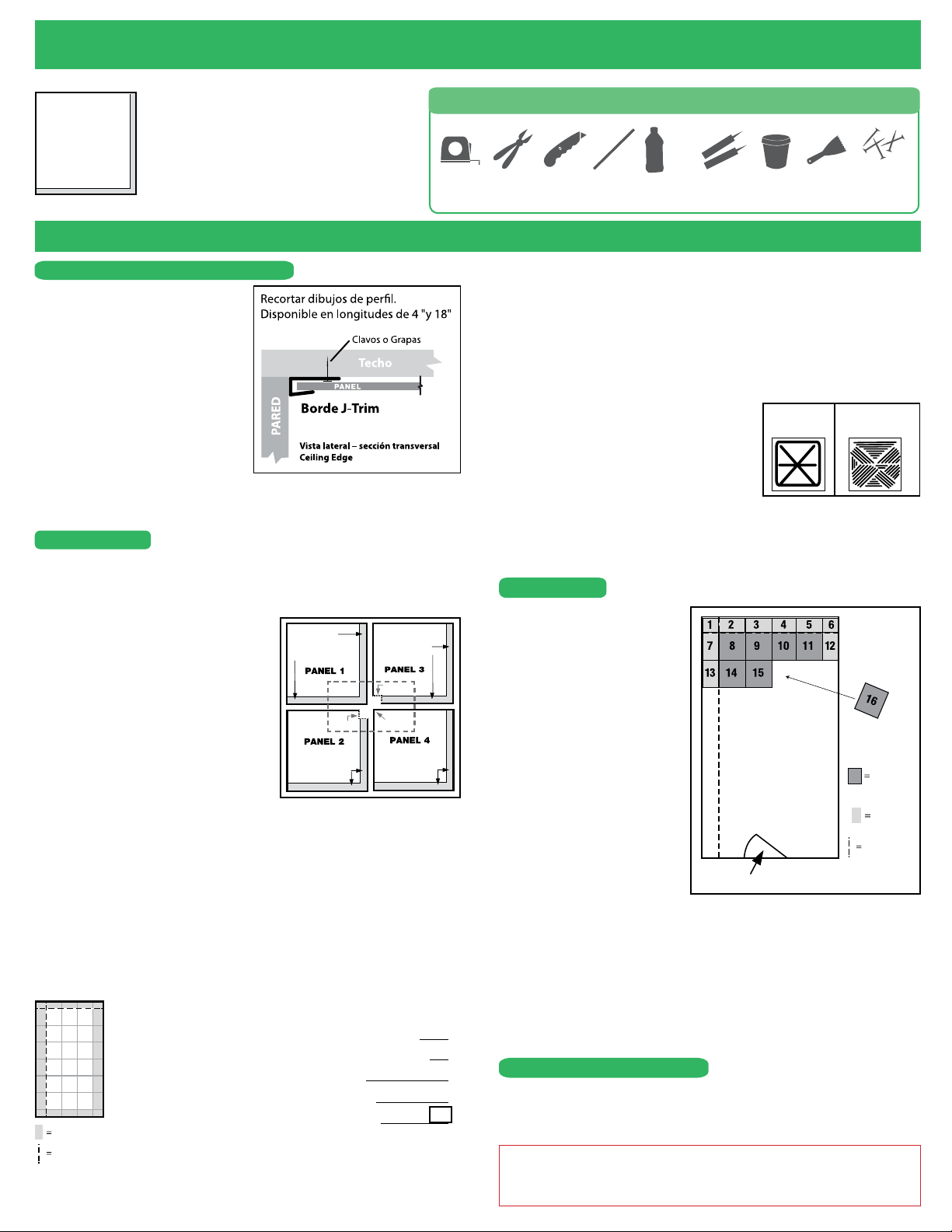

2' x 2' Techo de pegamento

– para la aplicación directa de supercie

Glue-Up

Todos estos estilos tienen conexión de
labio se superponen:

Dunes V, Dunes H, Current V, Current H,
Echo, Typhoon, Cyclone

Herramientas y artículos que necesita:

2' x 2'

Cinta

metrica

LEER esta guia de instalacion antes de empesar su instatacion

CONSEJOS PARA LA INSTALACIÓN

Si Borde J-trims se compraron para
terminar sus bordes del techo, puede atar
el neto a los paneles del techo o al techo
a lo largo del perímetro, antes de instalar
los paneles del techo. Aplicando el neto
al perímetro del techo primero, el neto
se puede unir al techo usando Loctite PL

pegamento Superior aplicando una 1/8"

cuenta a la espalda del neto y apretando
rmemente en el techo. Los clavos(Las
uñas) o las grapas pueden ser usados para

dar bordadas neto en el lugar hasta que el

pegamento se cure.

NOTA: Si comprara la Corona que Se enmohece para terminar sus bordes, puede ir a

fasadeIdeas.com para más información

PREPARACIÓN

Supercies limpias. Antes del comienzo, asegúrese que todas las supercies son

limpias, secas, llanas, lisas, y libres(gratis) de polvo, grasa, etc. Ligeramente arena

cualquier supercie lustrosa para quitar brillo.

Entienda el rasgo del traslapo. Antes de la
instalación, es importante entender el rasgo
del traslapo de cada panel. Cada panel tiene

1/2" se
superponen área
de borde plano

dos½' bordes del piso del traslapo. Arregle todos
los paneles este camino por tanto los paneles
adicionales se pueden añadir a la derecha o

superior de cualquier panel.

Donde 4 paneles se cruzan. Al traslapar

4 paneles, es necesario cortar una 1/2"
muesca en los paneles 2 y 3 para evitar una

Muesca

1/2" se
superponen área
de borde plano

concentración del traslapo que causa un “golpe.

” (Ver el dibujo al derecho)

Determine la disposición del cuarto(espacio). Trace un mapa de su techo en

el papel cuadriculado antes de la instalación que comienza. Localice y dibuje(retire)
cualquier lámpara, calentando aberturas(respiraderos), cruzando vestíbulos, armarios

y entradas. De vez en cuando estos rasgos pueden inuir en puntos de partida,
colocación del azulejo y diseño del techo terminado.

Para asegurar al profesional que mira resultados, la disposición del cuarto(espacio) se
debería equilibrar con paneles centrados en el cuarto(espacio) y paneles de la frontera

de la talla(del tamaño) iguales usados en lados opuestos del cuarto(espacio). Para

averiguar que talla(tamaño) cortar los paneles fronterizos en una dirección igualada,

ver la fórmula abajo. Entonces repita la fórmula para otra dirección igualada.

Formula: Example

• Sala de medida en una Dirección 17' 6"

• Ronda hasta el número más cercano de pies 16'

• Restar los números 17' 6" – 16' = 18"

• Añadir 24" 18" + 24" = 42"

• Divida por 2 para obtener el tamaño de azulejo de frontera 42" ÷ 2 = 21"

Paneles de Borde

Chalkline

Establecer su cadena en esta medición (véase más arriba). Estas líneas debe ser paralela
a las paredes y le ayudará a alinear la primera frontera paneles. Si tu habitación

1/2" se
superponen área
de borde plano

Muesca

Panel
Superior

1/2" se
superponen área
de borde plano

Tijeras

de cortar

metal

está fuera de alinear, ajustar en consecuencia. Véase FasadeIdeas.com para obtener
más información.

Medir y cortar los paneles de la frontera. Mida y corte el panel de la frontera
al tamaño previamente determinado. Después de cortar el panel y antes de aplicar
el pegamento, limpie la supercie posterior del panel frotándola con un paño limpio
y alcohol isopropílico. Consulte las instrucciones del fabricante, utilizar alcohol para
fricciones en un área bien ventilada lejos de fuentes de ignición.

El método preferido para instalar los paneles de
pegamento-Up consiste en aplicar el adhesivo
directamente a la parte trasera de los paneles
de techo con Loctite
en un 3" grano de diámetro. O use el adhesivo
de la bañera. En ambos casos, se recomiendan
separar el material hacia fuera en la pared y techo
uniformemente con un 3" paleta de método que se muestra a la derecha.

Mantenga adhesivo alrededor de 1/2" de los bordes exteriores para evitar fugas. Lea
detenidamente y siga las instrucciones del fabricante para el adhesivo.

INSTALACIÓN

1) Olfateando. Si aplicar al
perímetro de la habitación, instalar
ahora.

2) Instalar el primer panel. Si
decide aplicar borde del J-ajuste al
panel antes de instalar, inserte el

panel en recortar. Coloque este primer

panel en el rincón más alejado de la
entrada principal de la sala.

3) Superposición la primera 3/8"

de los paneles posteriores de la
frontera donde se alinean los solapes.

4) Trabajo en las en una misma
sala, añadir paneles en orden según
el diagrama a la derecha.

Instale los paneles completo
superponiendo cada nueva la sobre
la hilera anterior. Completa cada la corte e instalando los paneles restantes de la
frontera, si corresponde.

Consejo: Usted debe quitar cualquier adhesivo que obtiene en el lado acabado del
panel antes de que se seque. Limpie con una paño o toalla de papel residuos con los

espíritus del agua o minerales.

Una hora después de que el techo se ha completado, presione rmemente en

todos los paneles de techo que ha instalado para asegurar la adhesión adecuada

instalación y adhesivo.

CONSEJO DE INSTALACIÓN

Una vez que tengas tu techo instalado, los paneles pueden limpiarse con agua

tibia y jabón. Nunca use limpiadores abrasivos, estropajos o cualquier cosa con
productos químicos agresivos.

PRECAUCIÓN: A pesar de que estos paneles son fuego "Clase A", puede deformarse con el calor

excesivo. Nunca exponga al calor sobre 140˚F.
Nunca use materiales abrasivos tales como esponjas para limpiar la supercie; Utilice solamente un
paño suave o una esponja con agua y jabón.

Cuchillo

para uso

general

Borde

estrecho

Alcohol

sopropílico

®

PL Premium tubo adhesivo

o

Loctite® PL Premium

o PL Premium® Fast

Grab adhesive

®

1/8 "llana

Aplicación del
adhesivo tubo

de diente

Aplicación del adhesivo
balde y paleta

grapas para

Room Entrance (or where focal point of room is)

(optativo)

Clavos o

J-Trim

Paneles
Completo

Paneles de
Borde

Chalkline

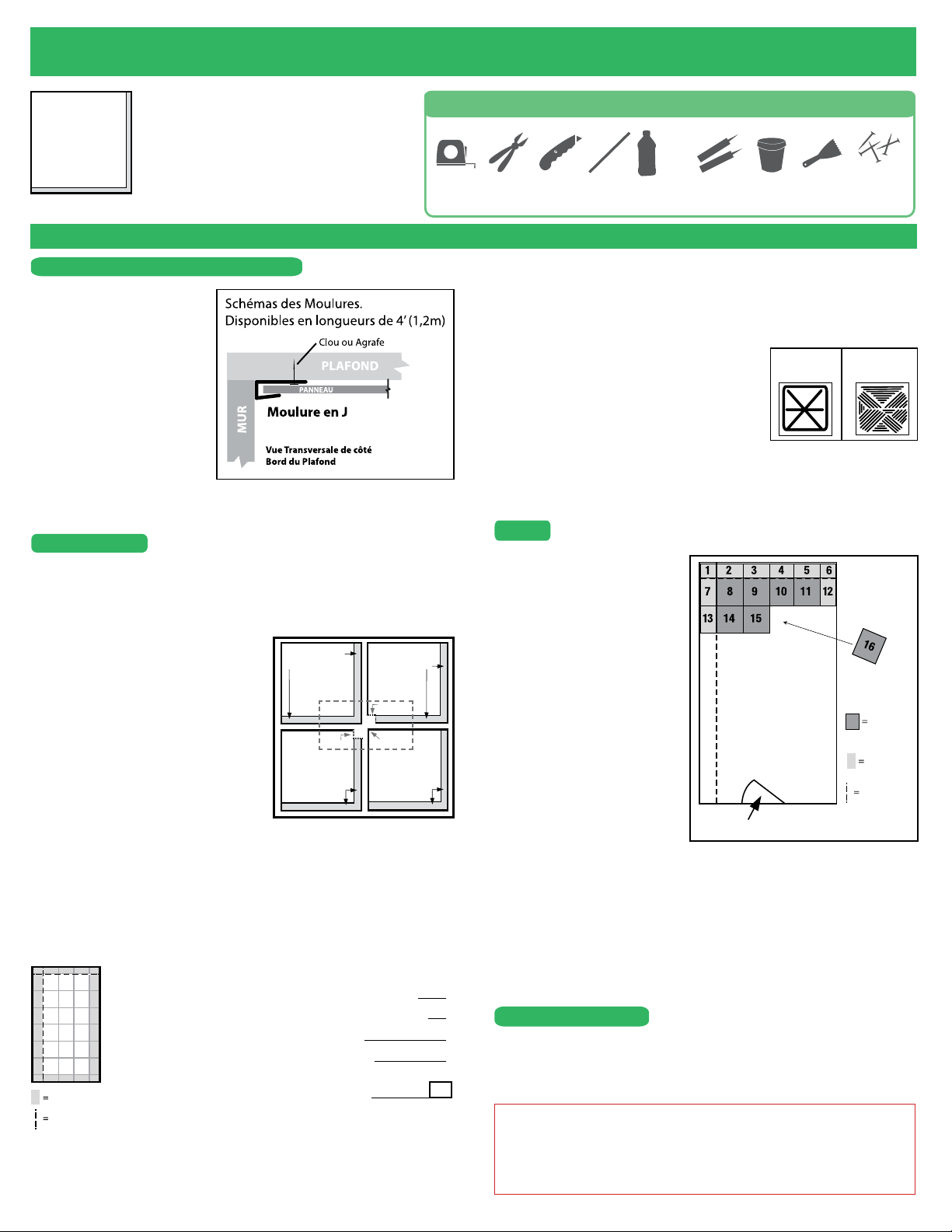

Tuiles 2' x 2' Pour Coller Au Plafond

– Application directe sur surface

Pour Coller

Les styles suivants se joignent en
chevauchement:

Dunes V, Dunes H, Current V, Current H,
Echo, Typhoon, Cyclone

Outils et items requis :

2' x 2'

Ruban à

Ciseaux ou

mesurer

cisaille

Bien LIRE ce guide de pose au complet avant de commencer la pose

CONSEILS DE POSE DE MOULURES

Si des Moulures En J ont été achetés
pour la nition des bords du plafond,
vous pouvez adhérer la moulure aux
tuiles ou au périmètre du plafond
avant l’installation. Si vous adhérez
au périmètre du plafond, la moulure

peut être collée en utilisant du Lepage/
Loctite PL Premium. Appliquez un
let de 1/8" (3mm) à l’arrière de la

moulure et pressez fermement au
plafond. Des clous de nition ou des
agrafes peuvent être utilisés pour tenir

la moulure en place jusqu’au séchage

complet de l’adhésif.
NOTE: Si vous avez acheté des Moulures Couronnées pour la nition, visitez le fasadeideas.
com pour de plus amples informations

PRÉPARATION

Assurez-vous que toutes les surfaces sont propres, sèches et libres de poussière, de

graisse, de cire, etc. Si la surface sur laquelle vous allez poser les panneaux est luisante, nous

recommandons un léger sablage pour enlever le lustre.

Comprendre la caractéristique de recouvrement. Avant l’installation, il est important

de comprendre la caractéristique de recouvrement
de chaque panneau. Chaque panneau possède
deux bords plats de 1,3cm (1/2 po). Arrangez tous
les panneaux de cette façon de sorte que des

panneaux supplémentaires puissent être ajoutés en

haut et à droite de chaque panneau.

Lors du recouvrement de 4 panneaux, il est

nécessaire de couper une fente de 1,3cm (1/2
po) dans les panneaux n° 2 et n° 3 (les panneaux
centraux) pour éviter qu’un recouvrement trop

important ne crée une « bosse ». (Voir schéma à
droite)

Déterminez d’avance le plan d’agencement. Planiez sure un papier quadrillé avant

l’installation. Repérez et dessinez les luminaires, sorties d’air, corridors en intersection,
portes et garde-robes. Des fois ces facteurs peuvent inuencer les points de départ ou
l’emplacement des tuiles.

Pour assurer un résultat professionnel, la planication de la pièce doit être balancée avec
des tuiles pour bordures de même taille sur les côtés opposés de la pièce. Pour déterminer
la dimension des tuiles de bordure dans une direction parallèle, voir la formule ci-dessous.
Veuillez répéter le processus pour l’autre direction parallèle.

Formule: Exemple

• Mesurer la pièce dans une direction 17' 6"

• Arrondir Vers Le Bas au nombre pair le plus près 16'

• Soustraire ces chiffres 17' 6" – 16" = 18"

• Ajouter 24" 18" + 24" = 42"

• Diviser par 2 pour arriver à la dimension

des tuiles de bordure 42" ÷ 2 = 21"

Panneaux pour
Bordure

Ligne de Craie
(Cordeau)

Établissez votre ligne de référence à cette dimension (voir ci-dessus). Ces lignes devraient

être parallèles avec les murs et vous aideront pour l’alignement des premiers panneaux

pour bordure. Si votre pièce est non-alignée, ajustez-vous en conséquence. Visitez le

Fasadeideas.com pour de plus d’information.

12mm plat pour
chevauchement

Panneau 1

Découpe

Panneau 2

12mm plat pour
chevauchement

12mm plat pour
chevauchement

Panneau 3

Découpe

Dessus

Panneau 4

12mm plat pour
chevauchement

Mesurer et couper les panneaux pour bordure. Mesurez et coupez vos panneaux pour

bordure à la dimension déterminée. Après la coupe et avant d’appliquer l’adhésif, nettoyez

l’endos des panneaux avec une guenille humide et de l’alcool à friction. Référez-vous aux
directives du manufacturier de l’adhésif. Assurez-vous d’utiliser l’alcool dans un endroit bien
ventilé et loin de toute source d’ignition.

La méthode préférée pour poser les tuiles Pour Coller

au Plafond est d’appliquer l’adhésif en tube Lepage/

Loctite® PL Premium directement sur l’endos des tuiles en

appliquant un let de 3mm (1/8") de diamètre. L’adhésif

peut aussi être en chaudière et une truelle peut être
utilisée pour l’application. Si vous utilisez une truelle, nous
recommandons l’utilisation d’une truelle à dentelure de

1/8" d’espacement. Voir méthode à la droite.

Gardez l’adhésif à 1/2" (12mm) du bord du panneau pour éviter tout débordement. Lisez

attentivement et suivez les directives du manufacturier d’adhésif.

POSE

1) Moulures, si vous appliquez des

moulures au périmètre de la pièce, c’est

maintenant qu’il faut les poser.

2) Pose du premier panneau. Si
vous désirez poser une Moulure En J
au panneau avant de la poser, insérez
le panneau dans la moulure. Placez ce
premier panneau dans le coin le plus
éloigné de l’entrée principale de la pièce.

3) Chevauchez de 3/8" les panneaux
subséquents là où les chevauchements

s’alignent.

4) Travaillant en rangées, ajoutez des

panneaux en ordre tel que le diagramme

à la droite.

Posez les pleins panneaux en

chevauchant chaque nouvelle rangée par-

dessus la rangée précédente. Complétez

chaque rangée en coupant et posant les tuiles de périmètre restantes si applicable.
Conseil: Vous devez enlever tout adhésif qui serait sur la face du panneau avant qu’il

sèche. Nettoyez bien avec un linge ou chiffon doux avec de l’eau ou nettoyant d’adhésif.

Une heure suivant la pose de votre plafond, pesez fermement sur CHAQUE panneau
(avec une guenille douce sèche) pour assurer une bonne adhésion sur toute la surface.

Une fois le projet terminé, les panneaux peuvent être nettoyés avec de l’eau tiède
savonneuse. Ne jamais utiliser de produits abrasifs ou de nettoyants avec produits

chimiques puissants.

CONSEIL PRATIQUE

Pour un séchage plus rapide, après avoir appliqué l’adhésif PL Premium à l’endos du
panneau, vaporisez l’adhésif avec une très ne bruine d’eau avant d’appliquer le panneau au

plafond. Ceci aidera l’adhésif à sécher plus rapidement.

MISE EN GARDE: Bien que ces panneaux aient une homologation de "Classe A" contre la

propagation de la amme, une chaleur excessive peut les déformer. Ne les exposez jamais à une
température supérieure à 60 °C (140 °F).

N’utilisez jamais de matériaux abrasifs, tels que des éponges Scotchbrite® ou métalliques, pour
nettoyer la surface. Utilisez uniquement un chiffon doux ou une éponge douce avec du savon doux

et de l’eau.

Couteau
utilitaire

Équerre en

métal

Alcool

isopropylique

o

®

Loctite

LePage® PL Premium®

®

ou Loctite

®

Premium

Fast Grab adhesive

LePage® PL

Truelle

dentelée de

1/8"

Application avec
Adhésif en Tube

Entrée de la Pièce (ou le point focal de la pièce)

(optionnel)

Clous ou

agrafes pour

Moulure En J

Application avec
Adhésif et truelle

Pleins
Panneaux

Panneau de
Périmètre

Ligne
de Craie
(Cordeau)
