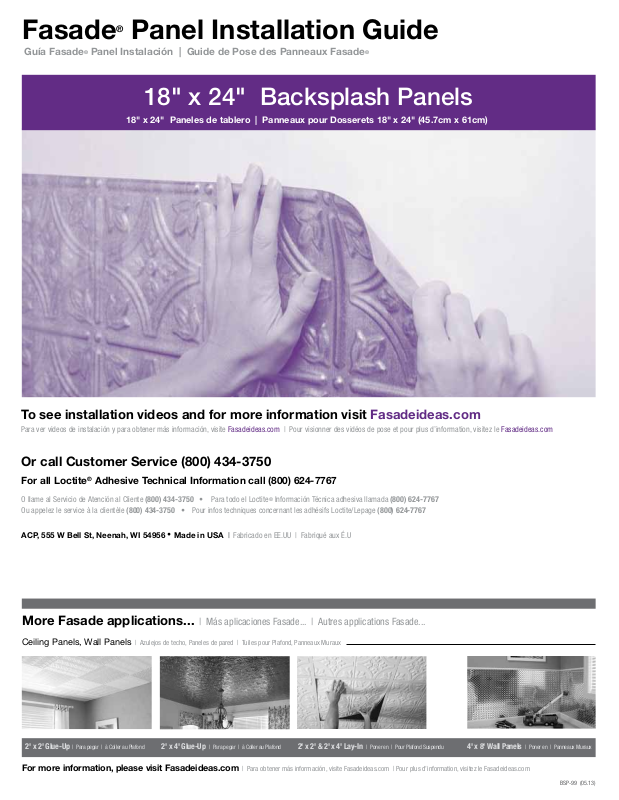

Fasade® Panel Installation Guide
Guía Fasade® Panel Instalación | Guide de Pose des Panneaux Fasade
18" x 24" Backsplash Panels
18" x 24" Paneles de tablero | Panneaux pour Dosserets 18" x 24" (45.7cm x 61cm)
®
To see installation videos and for more information visit Fasadeideas.com
Para ver videos de instalación y para obtener más información, visite Fasadeideas.com | Pour visionner des vidéos de pose et pour plus d’information, visitez le Fasadeideas.com
Or call Customer Service (800) 434-3750
For all Loctite® Adhesive Technical Information call (800) 624-7767
O llame al Servicio de Atención al Cliente (800) 434-3750 • Para todo el Loctite® Información Técnica adhesiva llamada (800) 624-7767
Ou appelez le service à la clientèle (800) 434-3750 • Pour infos techniques concernant les adhésifs Loctite/Lepage (800) 624-7767
ACP, 555 W Bell St, Neenah, WI 54956 • Made in USA | Fabricado en EE.UU | Fabriqué aux É.U
More Fasade applications... | Más aplicaciones Fasade... | Autres applications Fasade...
Ceiling Panels, Wall Panels | Azulejos de techo, Paneles de pared | Tuiles pour Plafond, Panneaux Muraux
2' x 2' Glue-Up | Para pegar | à Coller au Plafond 2' x 4' Glue-Up | Para pegar | à Coller au Plafond 2' x 2' & 2' x 4' Lay-In | Poner en | Pour Plafond Suspendu 4' x 8' Wall Panels | Poner en | Panneaux Muraux
For more information, please visit Fasadeideas.com | Para obtener más información, visite Fasadeideas.com | Pour plus d’information, visitez le Fasadeideas.com
BSP-99 (05.13)
18" x 24" Backsplash Panels
All backsplash styles
Backsplash
have the 1/2" Flap Lip for
Overlapping Connection.
18" x 24"

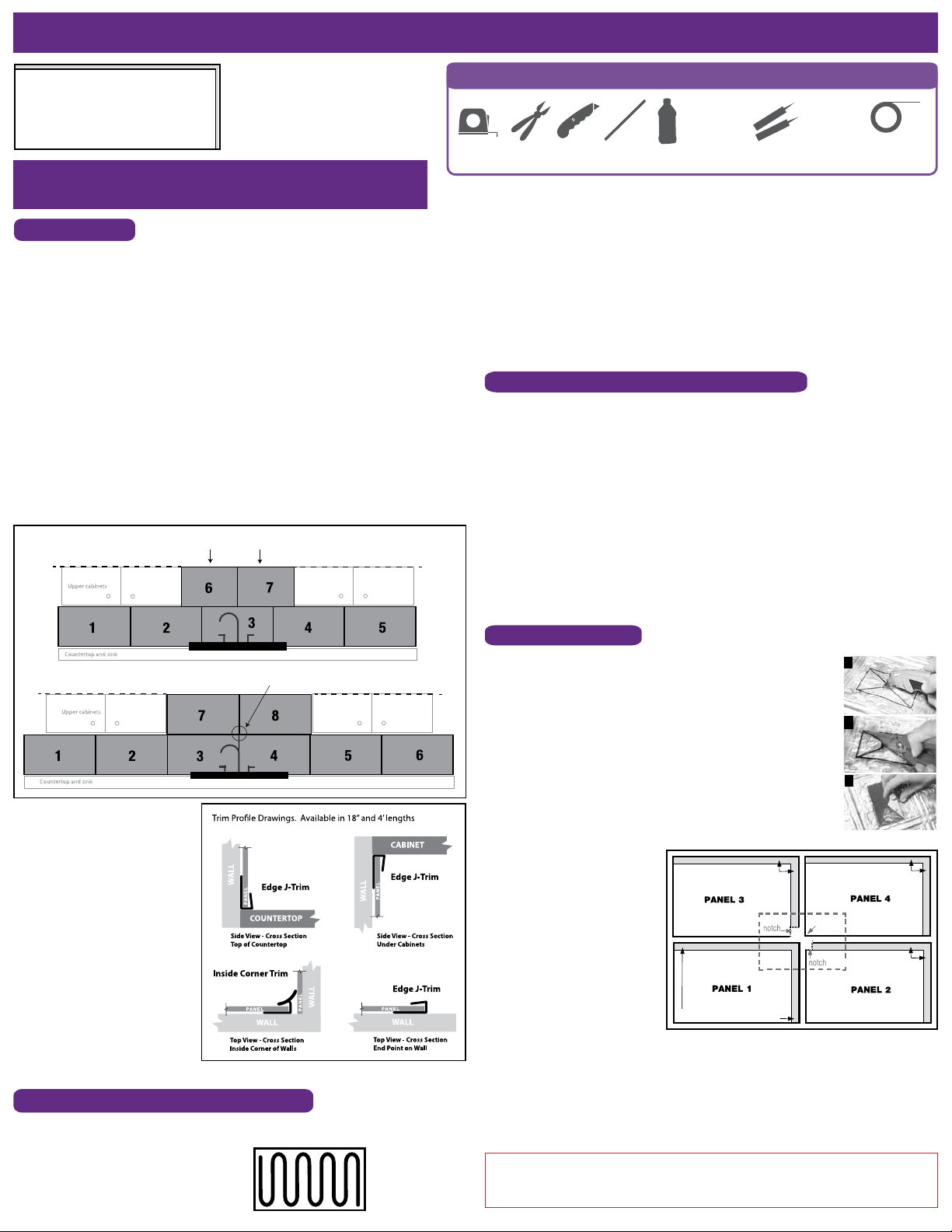

READ this entire installation guide before beginning
your installation
PREPARATION
1) Finish the edge under cabinets. Before installation, paint the wall area just under the
cabinet to match the darkest color in the panel nish. This will hide any areas where a small,
thin area of wall is exposed due to the panel not tting perfectly along the entire cabinet’s
bottom edges. Or use Edge J-Trim along the top edge of the panels where it meets the bottom
of the cabinets. The trim can be adjusted to butt perfectly along the bottom edge of the cabinets.
2) Clean surfaces. Before starting, make sure all surfaces are clean, dry, at, smooth
and free from dust, grease, etc. Lightly sand any glossy surfaces to remove sheen. Clean
the back surface of the panels by wiping with a clean cloth and rubbing alcohol. Refer to
adhesive manufacturer's directions. Use rubbing alcohol in a well-ventilated area away
from ignition sources.
3) Dry layout. See examples below for 2 possible layout options. Layout depends greatly on
space and panel style chosen. These examples also call out the “bump” occasionaly created by
overlapped panels, see Installation Tips #3 for more information.
Work from bottom left. Start from the left side at the bottom and work either upwards or to
the right. An exception to this rule would be designing a layout of panels to be centered at a
focal point, such as behind a sink or stove area, then build out from both sides of the focal point.
4) Cutting the panels. Once layout
is determined, measure and cut the
backsplash panels to size.
5) Finish the edges. If the area to be
covered ends on a at wall, and you
desire to nish the cut edge of the last
panel, use a piece of matching Edge
J-Trim. This trim piece slides over the
cut edge of the panel. Also, if you have
an inside corner, it is recommended
you use a piece of matching Inside
Corner Trim. (See trim prole
drawings at right). You should slide
the J-trim and corner trims onto the
edge of the panel before beginning
your backsplash panel installation.
Note: Instead of using trim, you can also nish your edges with caulk.
INSTALLATION USING TUBE ADHESIVE
1) Installing your rst panel. If you have not
done so, clean the back side of each panel using
isopropyl alcohol and a paper towel or cloth. Make
sure the rst panel you intend to install ts. Slide
trim piece onto edge of panel. Apply adhesive to
the back of the rst panel. The recommended
BEFORE INSTALLATION BEGINS
Cut these 2 panels shorter to balance the middle seam
Where 4 panels meet and create a 'bump,' see Installation Tip #2
Tube Adhesive Application
Back side of panel
showing adhesive
pattern. Apply 1" from
edges so excess clean
up is not necessary.
Tools and items you will need:
OR
Tape
measure
Tin snips
or scissors
Utility
knife
Steel
straight edge
Isopropyl
or PL Premium® Fast Grab adhesive
alcohol
Loctite
®
PL Premium
adhesive is Loctite PL Premium or PL Premium Fast Grab. Carefully read and follow
adhesive manufacturer’s directions. Apply panel adhesive according to previous drawing,
using approximately a 1/8" to 3/16" bead. The 10 oz. adhesive tube covers approximately 4
backsplash panels.
2) Squeeze out trapped air. Place panel and press against substrate using a soft cloth to apply
pressure rmly and evenly across the panel and squeeze out excess air.
3) Wipe off excess adhesive. Use water or mineral spirits and a cloth. Clean off any
adhesive residue that is visible while it is still wet. Do not allow this residue to dry as it will
be very hard to clean up when dry and could damage the nish.
4) Finish installing your panels. Add additional panels in the same fashion.
INSTALLATION USING DOUBLE-SIDED TAPE
1) Installing your rst panel. If you have not done so, clean the back side of each panel using
isopropyl alcohol and a paper towel or cloth. Make sure the rst panel you intend to install ts.
Slide trim piece onto edge of panel, if using trims.
2) Apply adhesive strips. Apply three horizontal strips of tape: one on top, one on the middle
and one on the bottom of the panel, or apply tape to wall. Do not remove liner on tape yet. Note:
Carefully locate each panel location prior to installation as the adhesive tape is very aggressive.
3) Remove liner from tape and install rst panel. Remove liner from top layer of tape
strips to expose the sticky adhesive surface. Apply rst panel, press rmly into place when
alignment is correct.
4) Bond overlap areas. Add a few 1" x 1" squares of tape to the overlap area of each
panel to bond the overlap tightly.
5) Finish installation. Continue to add panels in this fashion until complete.
INSTALLATION TIPS
1) Cut panels for outlets and light switches. Measure and mark
the border of where the opening has to be with a marker. Score
along the entire border using a utility knife, making a few passes
with a bit more pressure each pass. Then in the center area to be
removed, cut a 1/2" to 1" triangular hole all the way through the
panel. Next, using sharp scissors or tin snips, cut angled cuts from
the edges of the cut triangle to the corners of the border scores.
Then carefully bend each corner area along the scores until they
break free. See illustrations to right.
2) Understand the overlap feature. Prior to installation, it is
important to understand the overlap feature of each panel. Each panel
has two ½" at edges (the longer
at edge is the top of the panel and
shorter at edge is the right side
½" Flat Lip overlap area
of the panel). Arrange all panels
this way so additional panels can
be added to the top or right side of
any panel.
Where 4 panels intersect.
When overlapping 4 panels, it is
necessary to cut a ½" notch in
panels 2 and 3 to avoid an overlap
½" Flat Lip overlap area
buildup that causes a “bump.”
(See drawing at right)
3) Clean only with warm, soapy water. Never use abrasive cleaners. Using a high quality
auto polish can help protect the nish.
4) For speeding up cure time, after applying the Loctite PL Premium adhesive to panel,
lightly spray the adhesive with a ne mist of clean water after applying to panel. This will help
the adhesive cure.
CAUTION: Even though these panels are “Class A” re rated, they can be deformed with excessive heat.
Never expose to heat over 140˚F.
Never use abrasive materials such as scouring pads to clean surface; use only a soft cloth or sponge with
mild soap and water.
Fasade high-bond
®
adhesive double-
a
b
c
½" Flat Lip overlap area
top panel
sided tape
½" Flat Lip
overlap area

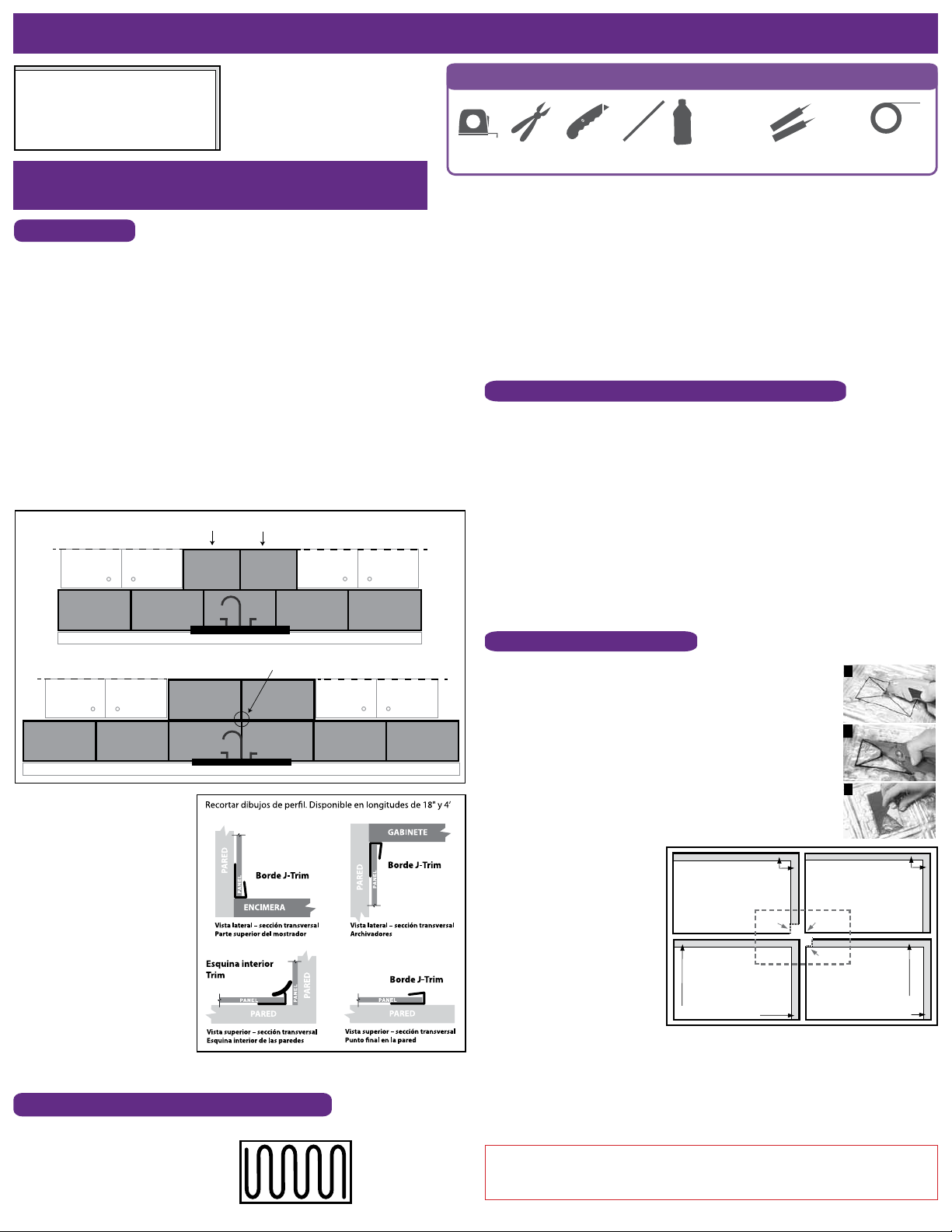

18" x 24" Paneles de tablero
Todos los Estilos incluidos
Backsplash
tienen la Conexión del
Labio del Traslapo.
18" x 24"
LEER esta guia de instalacion antes de empesar
su instatacion
PREPARACIÓN
1) Acabado el borde debajo de los gabinetes. Antes de la instalación, pintar la zona de la pared justo
debajo del gabinete para que coincida con el color más oscuro en el acabado del panel. Esto ocultará las
áreas donde se expone un área pequeña y delgado de la pared debido al panel no encajaba perfectamente
en los bordes de fondo de todo el gabinete. O utilice el borde J-Trim en el borde superior de los paneles
donde se encuentra con la parte inferior de los gabinetes. Aquí el adorno puede ajustarse perfectamente a
tope a lo largo de la parte inferior de los gabinetes.
2) Limpie las supercies. Antes de comenzar, asegúrese de que todas las supercies estén limpias,
seca, plana, lisa y libre de polvo, grasa, etc. Lije levemente las supercies brillantes para sacar brillo.
Limpie la supercie trasera de los paneles frotándola con un paño limpio y alcohol isopropílico. Consulte
las instrucciones del fabricante del adhesivo. Utilice alcohol para fricciones en un área bien ventilada
lejos de fuentes de ignición.
3) Diseño seco. Vea los ejemplos a continuación para 2 opciones de diseño posible. Diseño depende
mucho espacio y panel estilo elegido. Estos ejemplos también llaman la "protuberancia" ocasionalmente
creado por paneles superpuestos, ver instrucciones de instalación.
Trabajar desde abajo a la izquierda. Empiece desde el lado izquierdo en la parte inferior y hacia arriba o
hacia la derecha. Una excepción a esta regla sería diseñar un diseño de paneles para centrarse en un punto
focal, como detrás de una zona de fregadero o estufa, luego construir desde ambos lados del punto focal.
Cortar estos 2 paneles más cortos para equilibrar la costura media
Gabinetes
superiores
1
Encimera y fregadero
Donde 4 paneles reunirse y crear un "bache," ver la punta de la instalación #2
Gabinetes
superiores
1
Encimera y fregadero
4) Cortar los paneles. Una vez que se
determina la composición y se mide el
espacio de la pared, medir y cortar los
paneles del tablero a la medida.
5) Terminar los bordes. Si el área
que se cubrirá termina en una pared
plana y desea terminar el borde cortado
del último panel, utilice un pedazo
de juego borde J-Trim. Esta pieza de
Adorno se desliza sobre el borde de
corte del panel. También, si usted tiene
un interior esquina, se recomienda
que utilice un pedazo de juego interior
esquina recortar. (Consulte recortar
dibujos de perl anteriores). Usted debe
deslizarse el contramarco en J y esquina
adornos sobre el borde del panel antes
de comenzar la instalación del panel
protector contra salpicaduras.
Nota: En lugar de utilizar el ajuste, también puede terminar sus bordes con masilla.
INSTALACIÓN UTILIZANDO TUBO ADHESIVO
1) Su primer panel de la instalación. Limpie
la parte posterior de cada panel con alcohol
isopropílico y una toalla de papel o un paño.
Asegúrese de que el primer panel que tiene previsto
instalar quede. Deslice la pieza de adorno en el
borde del panel. Aplique el adhesivo en la parte
ANTES DE QUE INSTALACIÓN COMIENCE
6
2
7
2
3
7
3
4
8
4
Aplicación del adhesivo tubo
5
5
Lado del patrón adhesivo
de mostrar el panel
trasero. Aplicar 1" de
los bordes así exceso de
limpieza no es necesaria.
6
Herramientas y artículos que necesita:
OR
Cinta
metrica
Tijeras de
cortar metal
posterior del primer panel. El adhesivo recomendado es Loctite PL Premium o PL Premium rápido agarrar. Lea
detenidamente y siga las instrucciones del fabricante del adhesivo. Aplique el adhesivo de panel según
el dibujo a la derecha, con aproximadamente un 3/16" a 1/8" grano. El tubo de adhesivo de 10 onzas cubre
aproximadamente 4 paneles de la pared posterior.
2) Expulse el aire atrapado. Coloque el panel y presione contra el sustrato con un paño suave para
presionar rmemente y uniformemente a través del panel y exprimir el exceso de aire.
3) Limpie el exceso de adhesivo. Use agua o mineral espíritus y un paño. Limpie cualquier residuo de
adhesivo que es visible mientras está todavía húmedo. No permita que este residuo se seque ya que será
muy difícil de limpiar en seco y podría dañar el acabado.
4) Instalar los paneles de revestimiento. Añadir paneles adicionales de la misma manera.
Adhesiva doble cara cinta en fachada alta-enlace
1) La instalación de su primer panel. Limpie el reverso de cada panel usando el alcohol isopropílico y
una toalla de papel o la tela. Asegúrese el primer panel que tiene la intención de instalar cabe. Diapositiva
pieza neta en borde de panel.
2) Aplique tiras adhesivas. Aplique tres tiras horizontales de la cinta: un encima, un durante el medio
y un en el fondo del panel, o aplican la cinta a la pared. No quite el transatlántico en la cinta aún. Nota:
Con Cuidado localice cada posición del panel antes de la instalación ya que la cinta adhesiva es muy
agresiva.
3) Quite el transatlántico de la cinta e instale el primer panel. Quite el transatlántico de la capa
superior de tiras de la cinta para exponer la supercie adhesiva pegajosa. Aplique el primer panel,
apriete rmemente en el lugar cuando la alineación sea correcta.
4) Áreas del traslapo de la obligación. Añada a unos cuantos 1" x 1" cuadrados(plazas) de la cinta al
área del traslapo de cada panel para unir el traslapo fuertemente.
5) Termine la instalación. Continúe añadiendo paneles de esta manera hasta completar.
Cuchillo para
uso general
Borde
estrecho
Alcohol
sopropílico
or PL Premium
Loctite
®
PL Premium
®
Fast Grab adhesive
CONSEJO DE INSTALACIÓN
1) Corte de paneles para enchufes e interruptores de luz. Mida y marque
la frontera de donde la apertura tiene que ser con un marcador. Puntuación
a lo largo de toda la frontera con una navaja, haciendo algunas pasadas con
un poco más de presión cada pase. En la zona centro a eliminarse, cortan un
1/2" a 1" agujero triangular completamente a través del panel. A continuación,
con unas tijeras aladas o unas tijeras, corte cortes angulares de los bordes
del corte triángulo a las esquinas de las puntuaciones de la frontera. Entonces
doble con cuidado cada área de la esquina a lo largo de las puntuaciones hasta
que liberarse. Ver ilustraciones a la derecha.
2) Comprender la función de superposición. Antes de la instalación, es
importante comprender la función de superposición de cada panel. Cada panel
tiene dos 1/2" canto plano (el más largo borde plano es que la parte superior
del panel y borde plano más corto es el
lado derecho del panel). Arreglar todos
los paneles de esta manera para que
paneles adicionales pueden agregarse
al principio o al lado derecho de
cualquier panel.
Intersección de 4 paneles. Los
cruces superponiendo 4 paneles, es
necesario cortar una muesca de 1/2"
en paneles de 2 y 3 para evitar una
acumulación de superposición que
provoca un"bache". (Ver dibujo a la
derecha)
3) Limpie sólo con agua jabonosa
tibia. Nunca use limpiadores abrasivos. Usando una cera de auto de alta calidad puede ayudar a proteger
el acabado.
4) Para acelerar el tiempo de curación, después de aplicar el adhesivo Loctite PL Premium al panel,
ligeramente rocíe el adhesivo con una na capa de agua limpia antes de aplicar a la pared posterior. Esto
ayudará a la curación del adhesiva.
PRECAUCIÓN: A pesar de que estos paneles son fuego "Clase A", puede deformarse con el calor excesivo.
Nunca exponga al calor sobre 140˚F.
Nunca use materiales abrasivos tales como esponjas para limpiar la supercie; Utilice solamente un paño
suave o una esponja con agua y jabón.
1/2" se superponen
área de borde plano
Panel 3 Panel 4
Muesca
Panel 1 Panel 2
1/2" se superponen
área de borde plano
Adhesiva doble cara
®
a
b
c
1/2" se superponen
área de borde plano
Panel
superior
Muesca
1/2" se superponen
área de borde plano
cinta en fachada
alta-enlace

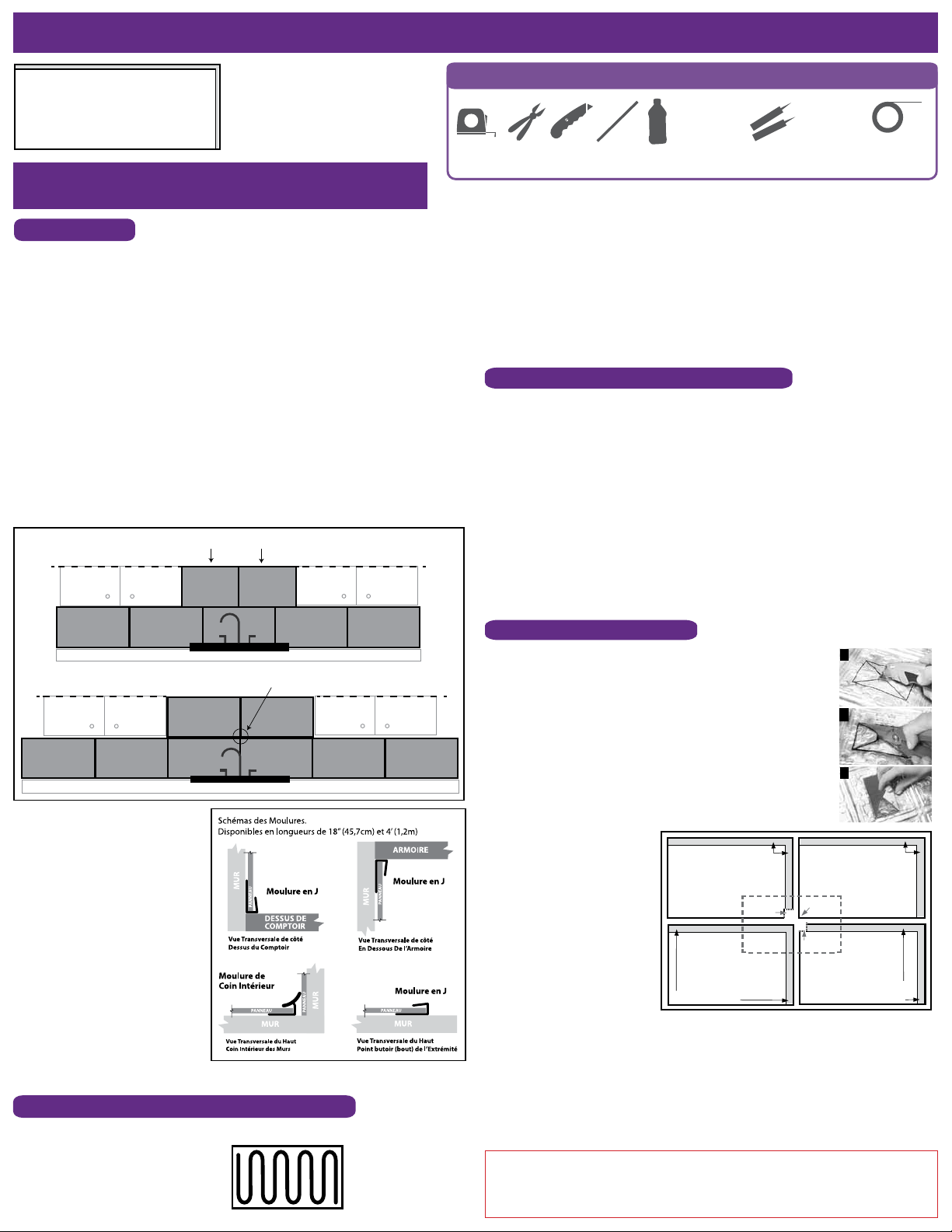

Panneaux pour Dosserets 18" x 24" (45.7cm x 61cm)
Panneaux pour
Dosserets 18" x 24"
Tous les panneaux
se joignent avec un
chevauchement.
(45.7cm x 61cm)
Bien LIRE ce guide de pose au complet avant de
commencer la pose
PRÉPARATION
1) Finition sous les Armoires. Avant l’installation, peignez le mur juste sous le meuble pour l’assortir
à la couleur la plus foncée du panneau. Ceci permettra de cacher toute zone exposant un peu de mur
lorsque le panneau ne s’adapte pas parfaitement sur la longueur du bord inférieur du meuble. Ou utilisez
la bordure en J sur le bord supérieur des panneaux, au point de connexion avec le bas du meuble. La
bordure peut être ajustée en cet endroit pour s’adapter parfaitement au bord inférieur du meuble.
2) Avant de commencer, assurez-vous que toutes les surfaces sont propres, sèches et libres de
poussière, de graisse, de cire, etc. Si la surface sur laquelle vous allez poser les panneaux est luisante,
nous recommandons un léger sablage pour enlever le lustre. Nettoyez l’endos des panneaux avec une
guenille humide et de l’alcool à friction. Référez-vous aux directives du manufacturier de l’adhésif.
Assurez-vous d’utiliser l’alcool dans un endroit bien ventilé et loin de toute source d’ignition.
3) Planication et disposition. Voir exemples ci-dessous pour deux options de dispositions. La
disposition dépend sur l’espace à couvrir et au style de panneau choisi. Ces exemples illustrent la
“bosse” qui peut arriver en chevauchant les panneaux. Voir Conseil de Pose #3 pour plus d’informations.
Travaillez en commençant en bas à gauche. Commencez par le côté inférieur gauche et vers le
haut ou vers la droite. Une exception à cette règle pourrait être lors d’une conguration de panneaux
centrés à un point focal, comme derrière un évier ou une cuisinière et s’étendant sur les deux côtés du
point focal.
Cortar estos 2 paneles más cortos para equilibrar la costura media
Armoires du haut
1
Dessus de comptoir et évier
Au chevauchement de 4 panneaux créant une “bosse,” Voir Conseil de Pose #2
Armoires du haut
1
Dessus de comptoir et évier
4) Coupe des panneaux. Une fois la
disposition est déterminé et que l’espace
mural est mesuré, mesurez et coupez les
panneaux.
5) Finition des bordures: si la zone à
recouvrir s’arrête à un mur plat, et que
vous souhaitez mettre une nition sur
le bord taillé du dernier panneau, vous
pouvez utiliser une bordure en J assorti.
Cette bordure se glisse sur le bord taillé
du panneau. Également, si vous avez un
coin intérieur, il est recommandé d’utiliser
un morceau de bordure pour coin intérieur.
(Consultez le schéma des bordures
ci-haut). Il est recommandé de glisser les
moulures sur le bord du panneau avant de
commencer la pose.
Note: L’application d’un scellant en tube approprié peut remplacer les moulures.
INSTALLATION À L’AIDE D’ADHÉSIF EN TUBE
1) Pose du premier panneau. Nettoyez
l’endos de chaque panneau avec une guenille
et de l’alcool à friction. Assurez-vous que votre
premier panneau fait bien en place. Glissez
la moulure sur le bord du panneau. Appliquez
de l’adhésif à l’endos. L’adhésif recommandé
AVANT DE COMMENCER LA POSE
6
2
7
2
3
7
3
8
4
Application d’Adhésif en Tube
4
5
Le derrière du panneau
démontrant le motif
d’application de l’adhésif.
Appliquez à 1” (2,5cm) du bord
pour éviter un débordement.
5
6
Outils et items requis:
OU
Ciseaux ou
cisaille
Couteau
utilitaire
métal
Alcool
isopropylique
®
Loctite
LePage® PL Premium® ou Loctite®
®
LePage
PL Premium® Fast Grab adhesive
Ruban à
mesurer
Équerre en
est Lepage (Loctite) PL Premium ou PL Fast Grab. Lisez attentivement et suivez les directives du
manufacturier. Appliquez l’adhésif en respectant le schéma à droite, en utilisant un cordon d’adhésif
d’environ 6 mm (1/4 po). Un tube d’adhésif de 300 ml couvre environ 4 panneaux de dosseret.
2) Appuyez pour faire sortir tout l’air: placez le panneau et appuyez sur la surface, à l’aide d’un
chiffon doux pour appliquer une pression uniforme sur toute la surface du panneau et pour faire sortir
tout l’air emprisonné.
3) Essuyez l’excédent d’adhésif : avec un nettoyant approprié (diluant à peinture) et un chiffon,
nettoyez les résidus d’adhésif visibles avant qu’ils ne sèchent. Ne laissez pas les résidus d’adhésif
sécher car ce sera plus difcile à enlever.
4) Finissez d’installer les panneaux : ajoutez d’autres panneaux de la même façon.
POSE À L’AIDE DU RUBAN DOUBLE FACE
1) Pose du premier panneau. Nettoyez l’endos de chaque panneau avec une guenille et de l’alcool
à friction. Assurez-vous que votre premier panneau fait bien en place. Glissez la moulure sur le bord
du panneau.
2) Appliquez les rubans adhésifs : commencez en appliquant cinq ou six bandes adhésives
horizontales le long du mur en haut, au milieu et en bas du mur à l’endroit où chaque panneau sera installé.
Remarque: repérez avec soin l’installation de chaque panneau avant l’installation car le ruban adhésif est
très puissant.
3) Retirez la protection de la couche supérieure des bandes pour exposer la surface
adhésive collante. Appliquez le premier panneau pour que l’alignement soit correct et appuyez
fermement en place.
4) Ajoutez quelques carrés de 2,5 cm x 2,5 cm (1 po x 1 po) sur les zones de recouvrement de chaque
panneau pour que les bords se collent fermement.
5) Continuez à ajouter des panneaux de cette manière jusqu’à obtention du résultat désiré.
CONSEILS D’INSTALLATION
1) Découpe pour les prises et les commutateurs: mesurez et
marquez le bord de la découpe avec un marqueur sur la pellicule
protectrice. Faites une entaille sur toute la longueur à l’aide d’un couteau,
puis faites plusieurs passes en appuyant un peu plus à chaque passe.
Puis au point central de la surface à retirer, coupez un triangle de 1,3cm
à 2,5 cm (1/2 po à 1 po) sur toute l’épaisseur du panneau. Ensuite, avec
une bonne paire de ciseaux ou de cisaille à tôle, coupez en angle, des
bords du triangle aux coins des entailles faites sur le bord. L’étape nale
consiste à replier avec soin chaque angle le long de l’entaille jusqu’à ce
qu’il se détache. Voir Illustrations à droite.
2) Comprendre la caractéristique de recouvrement. Avant
l’installation, il est important de comprendre la caractéristique de
recouvrement de chaque panneau.
Chaque panneau possède deux
bords plats de 1,3cm (1/2 po) (le
bord plat le plus long est le haut
du panneau et le bord plat le plus
court et le côté droit du panneau).
Arrangez tous les panneaux de cette
façon de sorte que des panneaux
supplémentaires puissent être
ajoutés en haut et à droite de
chaque panneau.
Lors du recouvrement de 4
panneaux, il est nécessaire de
couper une fente de 1,3cm (1/2 po)
dans les panneaux n° 2 et n° 3(les panneaux centraux) pour éviter qu’un recouvrement trop important
ne crée une "bosse". (Voir schéma à droite)
3) Nettoyez uniquement avec de l’eau tiède savonneuse. N’utilisez jamais de produits nettoyants
abrasifs. Utilisez un produit polissant automobile de haute qualité pour protéger le ni.
4) Pour un séchage plus rapide, après avoir appliqué l’adhésif PL Premium à l’endos du panneau,
vaporisez l’adhésif avec une très ne bruine d’eau avant d’appliquer le panneau au mur. Ceci aidera
l’adhésif à sécher plus rapidement.
MISE EN GARDE: Bien que ces panneaux aient une homologation de "Classe A" contre la propagation de la
amme, une chaleur excessive peut les déformer. Ne les exposez jamais à une température supérieure à 60
°C (140 °F).
N’utilisez jamais de matériaux abrasifs, tels que des éponges Scotchbrite
la surface. Utilisez uniquement un chiffon doux ou une éponge douce avec du savon doux et de l’eau.
12mm plat pour
chevauchement
Panneau 3 Panneau 4
Découpe
Découpe
Panneau 1 Panneau 2
12mm plat pour
chevauchement
®
Ruban adhésif haute
adhérence double
face Fasade
a
b
c
12mm plat pour
chevauchement
Dessus
12mm plat pour
chevauchement
ou métalliques, pour nettoyer
Loading...
