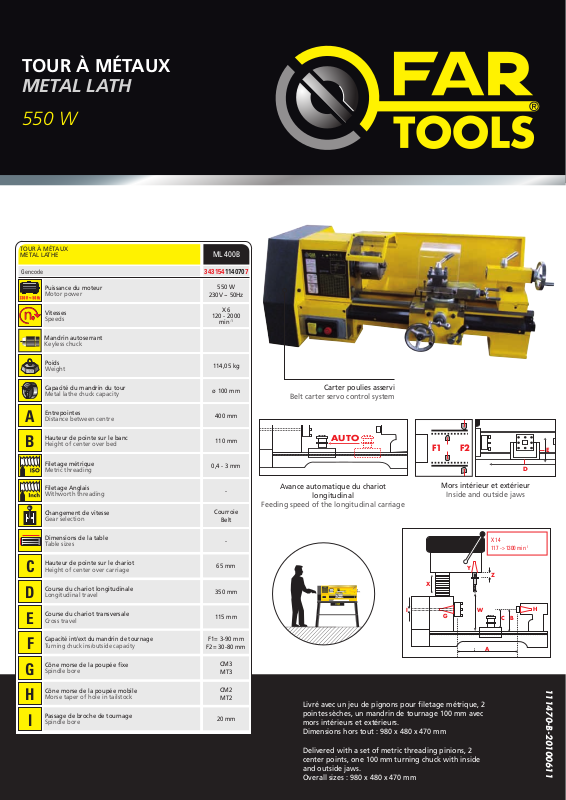

FARTOOLS ML 400B User Manual

TOUR À MÉTAUX

0

0

kg

kg

AUTO

F1 F2

H

C B

A

D

E

AUTO

H

G

I

C B

A

Z

W

Y

X

METAL LATH

550 W

TOUR À MÉTAUX
METAL LATHE

Gencode

Puissance du moteur

Motor power

Vitesses

Speeds

Mandrin autoserrant

Keyless chuck

ML 400B

3431541140707

550 W

230V ~ 50Hz

X 6

120 - 2000

-1

min

Poids

Weight

Capacité du mandrin du tour

Metal lathe chuck capacity

Entrepointes

Distance between centre

A

Hauteur de pointe sur le banc

Height of center over bed

B

Filetage métrique

Metric threading

Filetage Anglais

Withworth threading

Changement de vitesse

Gear selection

Dimensions de la table

Table sizes

Hauteur de pointe sur le chariot

Height of center over carriage

C

Course du chariot longitudinale

Longitudinal travel

D

Course du chariot transversale

Cross travel

E

114,05 kg

ø 100 mm

400 mm

110 mm

0,4 - 3 mm

-

Courroie

Belt

-

65 mm

350 mm

115 mm

Belt carter servo control system

Carter poulies asservi

Avance automatique du chariot

longitudinal

Feeding speed of the longitudinal carriage

Mors intérieur et extérieur

Inside and outside jaws

X 14
117 -> 1300 min

-1

Capacité int/ext du mandrin de tournage

Turning chuck ins/outside capacity

F

Cône morse de la poupée fixe

Spindle bore

G

Cône morse de la poupée mobile

Morse taper of hole in tailstock

H

Passage de broche de tournage

Spindle bore

I

F1= 3-90 mm

F2= 30-80 mm

CM3

MT3

CM2

MT2

20 mm

Livré avec un jeu de pignons pour filetage métrique, 2
pointes sèches, un mandrin de tournage 100 mm avec
mors intérieurs et extérieurs.

111470-B-20100611

Dimensions hors tout : 980 x 480 x 470 mm

Delivered with a set of metric threading pinions, 2
center points, one 100 mm turning chuck with inside
and outside jaws.

113391-Fiche-B-20090126

Overall sizes : 980 x 480 x 470 mm
