Fantini Mare 1004WF, Mare 1006WF, Mare 1006F, Mare 1008F, Mare 1030 Instructions Manual [en, it, fr, de, es]

IL MANCATO RISPETTO DELLE ISTRUZIONI ESCLUDE

IL PRODUTTORE DA OGNI RESPONSABILITA’.

THE MANUFACTURER’S LIABILITY IS EXCLUDED

IN CASE OF DISRESPECT OF THESE INSTRUCTIONS.

1

Prima dell’installazione controllare la pre­senza e l’integrità delle graffature dei es­sibili da ambo i lati.

Before installation, check presence and
integrity of the clamping of the side tu­bes.

montaggio essibili

2

Avvitare i raccordi con tenuta O.R.
a mano. Coppia massima di ser­raggio 3 Nm.

Hand-tighten O-ring seal connec­tors.
Max torque 3 Nm.

3

Non serrare con utensili non
adatti o in punti non corretti.

Do not tighten by inappropriate
tools or in inappropriate ways.

4

Dopo il montaggio evitare sol­lecitazioni laterali anche mini­me, con qualsiasi utensile.
(Es.: durante il ssaggio del ti­rante o astina).

Do not expose the hose to
lateral stress nor overtight by
any tool.
(Ex.: during the installation of
the faucet stud or the drain
pop-up lever).

5

Rispettare il raggio minimo di cur­vatura.

Maintain minimum bend radius.

DN6 = 25 mm DN8 = 30 mm

DN10 = 35 mm DN13 = 45 mm

6

Prima dell’inizio della curvatura la­sciare un tratto rettilineo di almeno
1,5 - 2 volte il diametro esterno.

Before bending the hose please
consider a straight part of at least
1,5-2 times the external diameter.

7

Non incassare il condotto
nel muro.

Do not set the hose in the
wall.

8

Non installare il essibile in

torsione o in tensione.

Tighten the hose without
any twist or tension.

9

Avvitare i raccordi con tenuta a
guarnizione (dadi) a mano più
1/4 di giro con chiave appro­priata.

Hand-tighten connectors with
gasket seal (nuts) then apply
1/4 turn using an appropriate
wrench.

10

Il contatto prolungato con sostanze, pur
blandamente aggressive, può determina­re il danneggiamento della treccia ed il

conseguente scoppio del essibile.

Prolonged contact with any substance,
even scarcely aggressive, can cause
external braid damage and subsequent

exible burst.

11

Non collegare la messa a terra dell’impianto elettrico al

essibile o ad altra conduttura idraulica.

Chiudere l’impianto idraulico in caso di prolungata assen-

za. Sostituire il essibile in caso di piccole perdite.

Do not connect the electric grounding to the exible hose

nor to any other water piping.
Turn off the plumbing in case of long absence. Replace the
hose in case of leakage and anyway.

2

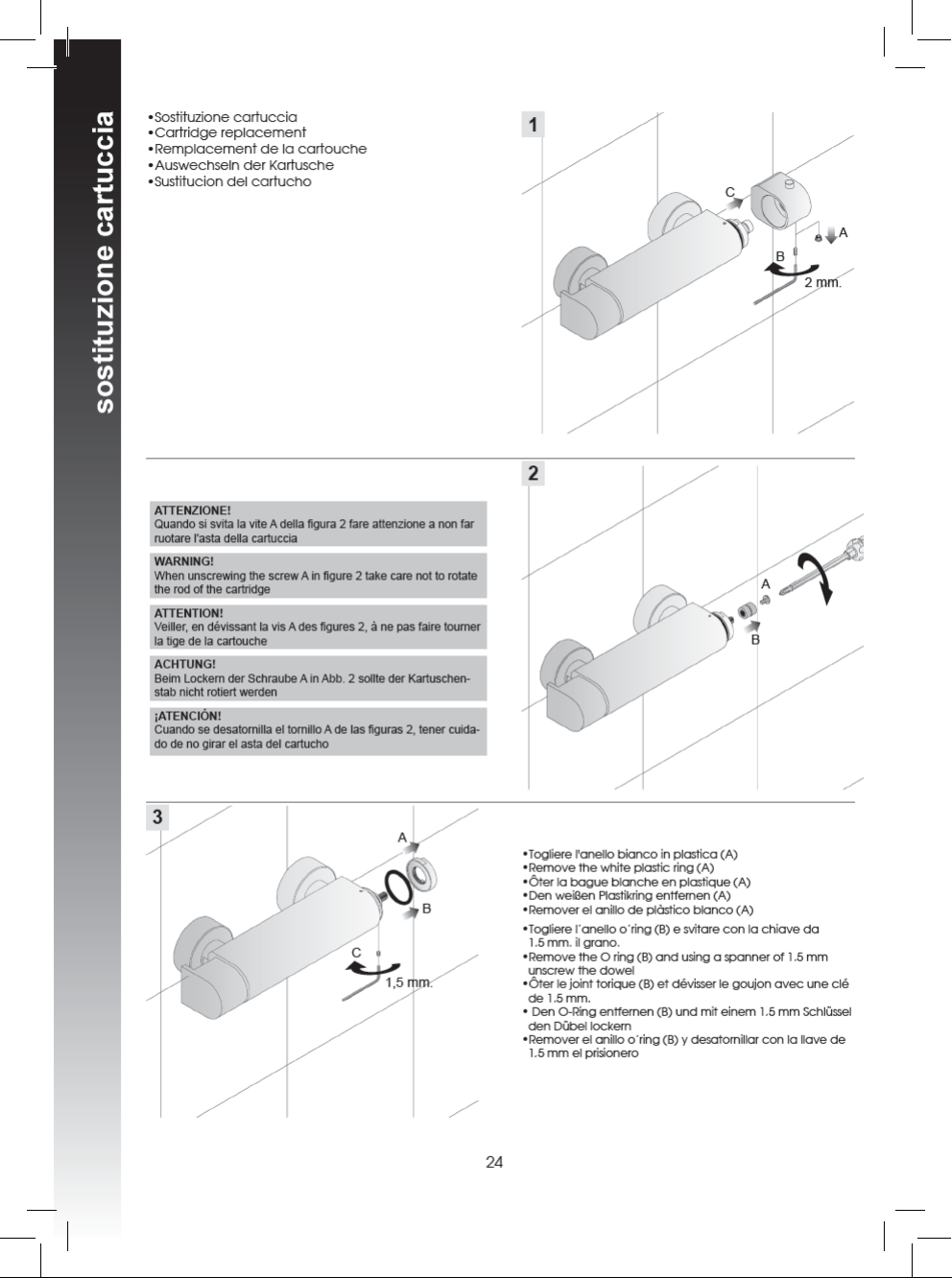

Se la cartuccia non è da sostituire lavarla con acqua corrente e lasciarla immersa per una notte in aceto o in una so­luzione decalcificante. Pulire l’interno del corpo miscelatore con un panno umido; lubrificare le guarnizioni intorno alla
cartuccia e rimontarla nella sua sede seguendo il procedimento inverso (fig. 4-3 a pag. 24-25). Aprire le entrate delle ac­que e lasciare erogare il miscelatore per almeno un minuto fino ad ottenere una temperatura stabile. Girare dolcemente
l'astina di regolazione di temperatura fino ad ottenere una temperatura di 38°C (100 F) sul vostro termometro. Ottenuta
questa temperatura, posizionare l’anello bianco di plastica (A) sulla broccia della cartuccia, tenendo il segno rosso a ore
12 rispetto al corpo del miscelatore (fig. 2 pag. 24). Rimontare la maniglia di regolazione temperatura seguendo il proce­dimento inverso (fig. 1 a pag. 24) con il riferimento 38°C (100 F) della maniglia in corrispondenza del riferimento sul corpo
miscelatore. Provare il buon funzionamento del rubinetto.

Se la cartuccia è da sostituire non è necessario eseguire la taratura sopra descritta perchè il ricambio viene fornito da
Fantini S.p.A. già tarato sui 38°C (100 F). Rimontare seguendo il procedimento inverso 4-3-2-1 a pag. 24 e 25.

If the cartridge shall not be replaced, wash it with water and leave it dipped in vinegar or decalcifying solution over one
night. Clean the mixer body inside with a damp cloth; lubricate the seals around the cartridge and put them back to their

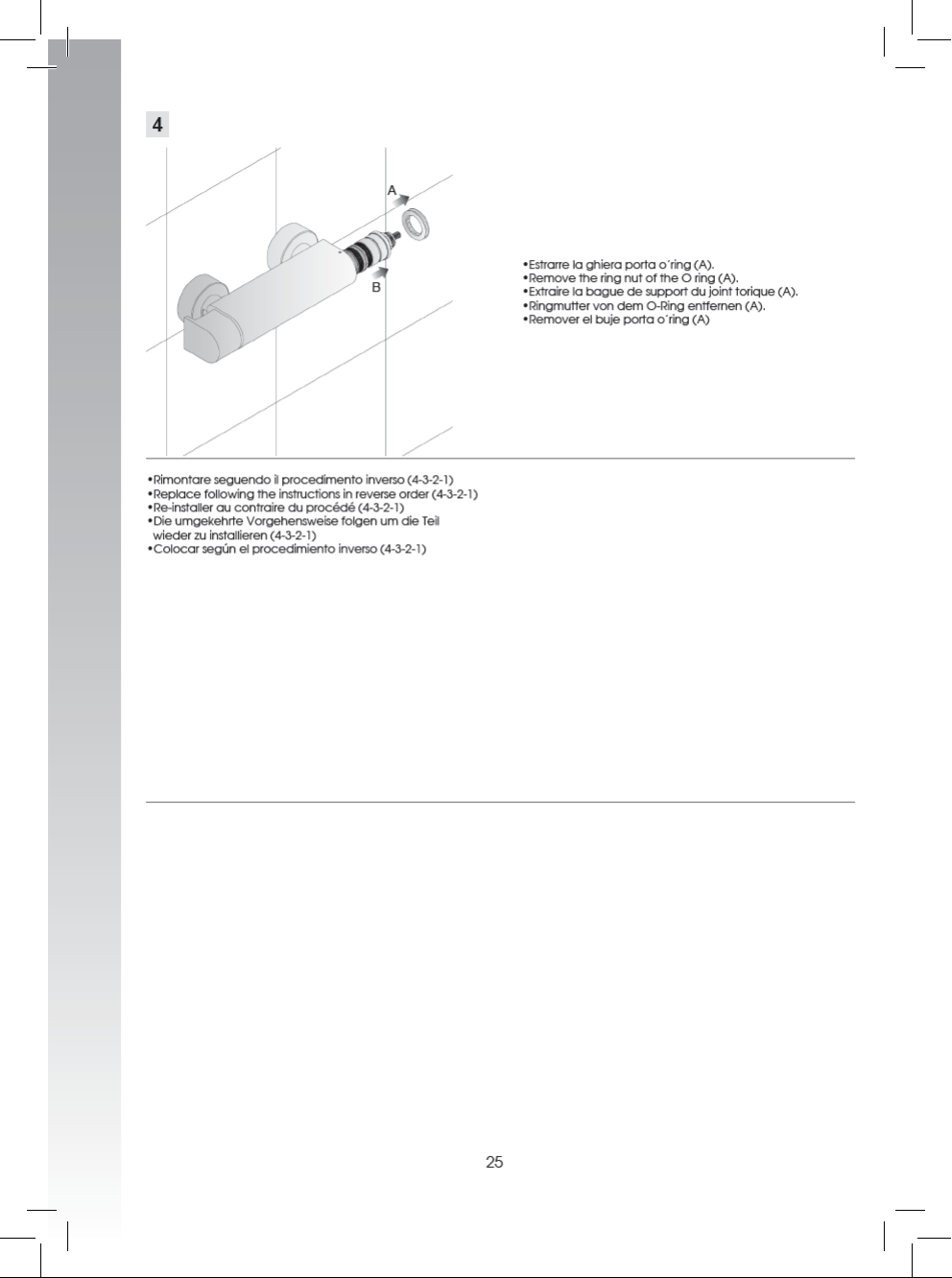

place by following the reverse procedure (g. 4-3 page 24-25). Open the water inlet and leave the mixer deliver water for

at least one minute, until the temperature is stable. Gently turn the temperature adjusting rod until achievement of 38° C
(100 F) on your thermometer. Once achieved this temperature, place the white plastic ring (A) on the cartridge broach,
keeping the red mark at h. 12 compared to the mixer body (Fig. 2 page 24). Reassemble the temperature adjusting knob

following the reverse procedure (g. 1 page 24) with the knob reference 38° C (100 F) on the mixer body. Try the smooth

operation of the tap.

If the cartridge shall be replaced, it is not necessary to carry out the calibration described above, because the spare
part supplied by Fantini SpA is already calibrated at 38° C (100 F). Reassemble following the reverse procedure 4-3-2-1 on
page 24 and 25.

Si la cartouche ne doit pas être remplacée, lavez-la avec de l'eau et laissez-la tremper dans du vinaigre ou une solution

décalciante pendant une nuit. Nettoyez l'intérieur du corps du mélangeur avec un chiffon humide; lubriez les joints
autour de la cartouche et remettez-les à leur place en suivant la procédure inversée (g. 4-3 page 24-25). Ouvrez les

entrées de l'eau et laissez entrer l’eau pendant au moins une minute, jusqu'à ce que la température est stable. Tournez
doucement la tige de réglage de la température jusqu'à atteindre 38° C (100 F) sur votre thermomètre. Une fois atteinte
cette température, mettez la bague en plastique blanche (A) sur la broche de la cartouche, en maintenant le repère
rouge à h. 12 par rapport au corps du mélangeur (Fig. 2 page 24). Remontez la poignée de réglage de la température en

suivant la procédure inversée (g. 1 page 24) avec le repère de la poignée de 38° C (100 F) sur le corps du mélangeur.

Essayez le bon fonctionnement du robinet.

Si la cartouche doit être remplacée, il n'est pas nécessaire de procéder au calibrage ci-dessus, parce que la pièce de
rechange fournie par Fantini SpA est déjà calibrée à 38° C (100 F). Remontez en suivant la procédure inverse 4-3-2-1 à la
page 24 et 25.

Wenn die Kartusche nicht ersetzt werden muss, sie unter laufendem Wasser waschen und übernacht entweder in Essig
oder in einer Entkalkungslösung einweichen. Die Innenseite des Mixerkörpers mit einem feuchten Lappen säubern; die
Scheiben um die Kartusche einschmieren und die Kartusche wieder auf ihren Platz setzen, indem die Prozedur umgekehrt
wird (Abb. 4-3 auf Seite 24-25). Die Wassereingänge öffnen und somit den Mixer mindestens eine Minute lang versorgen,
bis eine gleich bleibende Temperatur erreicht wird. Vorsichtig den Temperaturregulationsstab drehen, um eine Tempera­tur von 38 C (100 F) auf dem Thermometer zu erreichen. Wenn diese Temperatur erreicht wird, den weißen Plastikring (A)
auf den Kartuschenanschluss setzen, indem das rote Zeichen auf „12 Uhr“ im Verhältnis zum Mixer gehalten wird (Abb. 2
Seite 24). Den Temperaturregulationsgriff wieder anbringen, indem die Prozedur umgekehrt wird (Abb. 1 auf Seiten 24) so
dass die Referenztemperatur von 38 C (100 F) des Griffs mit der Referenz auf dem Mixerkörper übereinstimmt. Das Funktio­nieren des Hahns überprüfen.

Wenn die Kartusche ersetzt werden muss, ist es nicht notwendig, die Eichung wie oben beschrieben durchzuführen, weil
das Auswechseln von Fantini S.p.A. schon auf 38 C (100 F) geeicht ausgeführt wird. Wieder anbringen, indem die Prozedur
umgekehrt wird 4-3-2-1 auf Seiten 24 und 25.

Si el cartucho no debe ser sustituido, lavarlo con agua y dejarlo sumergido en vinagre o solución de descalcicación una

noche. Limpiar el cuerpo dentro del mezclador con un paño húmedo; lubricar los sellos alrededor del cartucho y ponerlos

de nuevo a su lugar con el procedimiento invertido (g. 4-3 página 24-25). Abrir las entradas de agua y dejar uir el agua

al menos un minuto, hasta que la temperatura es estable. Suavemente girar la barra de ajuste de la temperatura hasta
alcanzar los 38 ° C (100 F) en su termómetro. Una vez alcanzada esta temperatura, poner el anillo de plástico blanco (A)
en la brocha del cartucho, mantenendo la marca roja en h. 12 con respecto al cuerpo del mezclador (Fig. 2 página 24).

Montal la palanca para ajustar la temperatura con el procedimiento invertido (g. 1 página 24) con la referencia de 38°

C (100 F) sobre el cuerpo del mezclador. Probar el buen funcionamiento del grifo.

Si el cartucho debe ser sustituido, no es necesario llevar a cabo la calibración descrita anteriormente, porque la pieza
de recambio suministrada por Fantini SpA ya está calibrada a 38 ° C (100 F). Montar con el procedimiento inverso 4-3-2-1
en la página 24 y 25.

26

Dati tecnici

PRESSIONE MINIMA.....................................1 BAR

PRESSIONE MASSIMA..................................10 BAR

PRESSIONE DI ESERCIZIO

CONSIGLIATA...............................................2-5 BAR

TEMPERATURA MASSIMA..............................80°C

TEMPERATURA MASSIMA

CONSIGLIATA...............................................65°C

DIFFERENZA MASSIMA DI
PRESSIONE IN ARRIVO

(CALDA-FREDDA).........................................1.5 BAR

Applicazioni

Questi miscelatori possono essere utilizzati con
accumulatori di acqua calda a pressione o con
scaldabagni istantanei.

Avvertenze

Prima di installare il miscelatore é necessario
spurgare in modo accurato le tubazioni di
alimentazione.
Ricordarsi che I’acqua calda deve essere SEMPRE
collegata al tubetto o flessibile di SINISTRA.

Technische Daten

MINIMUM DRUCK...........................................1 BAR

HÖCHSTE DRUCK............................................10 BAR

EMPFEHLENER DRUCK....................................2-5 BAR

HÖCHSTE WASSER

TEMPERATUR....................................................80°C

EMPFEHLENER HÖCHSTE

WASSERTEMPERATUR.......................................65°C

HÖCHSTE EINKOMMENDE
DRUCKSUNTERSCHIED

(WARM - KALT)................................................1.5 BAR

Betriebsanweisungen

Diese Mischer sind sowie für Heisswasserspeicher als
auch für Durchlaufhitzer geeignet.

Note

Die Verbindungsröhre vor der Montage
sorgfältig putzen.
Das warme Wasser muss immer mit dem linken
Röhrchen oder Flexschlauch verbunden werden.

Technical characteristics

MINIMUM PRESSURE....................................1 BAR

MAXIMUM PRESSURE..................................10 BAR

RECCOMENDED

WORKING PRESSURE...................................2-5 BAR

MAXIMUM WATER TEMPERATURE................80°C

MAXIMUM WATER

TEMPERATURE RECCOMENDED..................65°C

MAXIMUM IN-LET PRESSURE

DIFFERENCE (HOT - COLD).........................1.5 BAR

Operating instructions

These mixers can be used with cumulos boilers or
instantaneous water heaters.

Warning

The supplying pipes must be carefully cleaned
before installation.
Remember that the hot water supply must ALWAYS
be connected to the tube on the LEFT.

Caractèristiques Techniques

PRESSION MINIMUM...................................1 BAR

PRESSION MAXIMUM..................................10 BAR

PRESSION OPTIMALE

DE SERVICE..................................................2-5 BAR

TEMPÉRATURE MAXIMUM...........................80°C

TEMPÉRATURE MAXIMUM

OPTIMALE....................................................65°C

DIFFÈRENCE MAXIMUM DE

PRESSION D’ARRIVÈE (CHAUD - FROID)....1.5 BAR

Mode d’emploi

Ces mitigeurs peuvent être utilisés avec
accumulateurs d’eau chaude à pression ou avec
des chauffe-eau instantanés.

Note

Il est indispensable que les raccords
d’alimentation soient purgés avant la mise en place
de l’appareil.
Se rappeler que l’eau chaude doit être TOUJOURS
liée au petit tuyau ou au flexible de GAUCHE.

Datos Técnicos

PRESSION MÍNIMA..........................................1 BAR

PRESSION MÁXIMA........................................10 BAR

PRESSION DE TRABAJO

ACONSEJADA.................................................2-5 BAR

TEMPERATURA MÁXIMA.................................80°C

TEMPERATURA MÁXIMA

ACONSEJADA.................................................65°C

DIFERENCIAL MAXÌMA DE

PRESIÛN DE ENTRADA (CALIENTE - FRIA).......1.5 BAR

Aplicacíones

Estos monomandos pueden ser utilizados con
acumuladores de agua caliente a presión.

Advertencias

Antes de conectar el monomando es necesario purgar
correctamente la instalaciún hidráulica de alimentaciún
de cualquier impureza que pueda tener.
Recuerde que el agua caliente debe ser SIEMPRE conec­tada al tubo o flexo de Ia IZQUIERDA.

33

CURA DEL PRODOTTO

La pulizia delle superfici va fatta utilizzando un
sapone liquido diluito in acqua.

Non usare mai in nessun caso detersivi liquidi
contenenti sostanze abrasive o a base di
acido muriatico, spugne abrasive, aceto,
ammoniaca, acetone, candeggina, acidi
di uso domestico, disinfettanti vari.

ATTENZIONE! L’impiego di prodotti non
consigliati può deteriorare irrimediabilmente
le superfici, nel qual caso la FANTINI S.p.A. non
risponderà del danno.

cura del prodotto

L’azienda si riserva in qualunque momento
di apportare senza preavviso modifiche a
prodotti e accessori. I dati riprodotti in questo
documento hanno carattere informativo
e non sono vincolanti.

ADVICE ON PRODUCT CARE

To clean the surface use a soap and water
solution.

Never use for any reason cleaning solutions
containing abrasive substances, chloric acids,
ammonia, vinegar, bleach, domestic acids,
disinfectants, or anytype of abrasive pad.

WARNING! Incorrect cleaning may permanen­tly ruin the surface of the products and in such
case FANTINI S.p.A. may not be held liable for
damage.

The Manufacturer reserves the right to modify
product and accessories at any time without
prior notice. Datas, products and sketches
included in this document are just for
information and do not bind the producer.

PFLEGE HINWEISE UNSERER ARTIKEL

Zur Reinigung empfehlen wir Wasser und flüssige
Seife.

Verwenden Sie bitte nie flüssige Reinigungsmit­tel, die Schmirgel, Salzsäure, Essig, Ammoniak,
Aceton, Bleichlange, Desinfektionsmittel u.s.w.
enthalten.

WARNUNG! Der Gebrauch solcher Mittel kann
unsere Artikel beschädigen und in diesem Fall
gewährt Firma FANTINI S.p.A. keine Garantie.

Der Hersteller behalt sich das Recht vor jederzeit
Änderungen an seinen Produkten und
Zubehörteilen ohne Vorbescheid vorzunhehmen.
Katalogangaben sowie Abbindungen, Maß-und
Leistungsangaben sind unverbindlich.

CONSEJOS PARA EL CUIDADO
DEL PRODUCTO

La limpieza de las superficies se hace utilizando
un jabón liquido diluido en agua.

No usar en ningún caso detergentes liquidos
que contengan sustancias abrasivas ó a base
de ácido clorhídrico, estropajossabrasivos, amo­niaco, acetona, lejía, ácidos de uso doméstico,
desinfectantes varios.

ATENCÍON! El uso de productos desaconsejados
puede danãr irremediablemente las superficies
de los elementos, de lo cual FANTINI S.p.A. no se
hará responsable en ningún caso.

La sociedad se reserva el derecho de modificar
sus productos y accessorios en cualquier mo­mento y sin previo aviso.

CONSEILS POUR L’ENTRETIEN
DU PRODUIT

La poussìere en surface devra être faite en
utilisant un savon liquide dilué dans l’eau.

Ne jamais utiliser en aucun cas des détergents
liquides contenant des substances abrasives
ou à base d’acide, nid’éponges abrasives, vi­naigre, ammoniaque, acétone, eau de Javel,
acides à usage domestique, désinfectants
divers.

ATTENTION! L’empli de produits non conseillés
peut détériorer irrémediablement la surface
des articles pour lequels la société FANTINI
S.p.A. ne sera pas responsable.

La société se réserve le droit de modifier ses
produits et ses accessoires à tout moment et
sans préavis.
Informations, produits et croquis reproduits
dans ce documents sont de nature informative
et ne sont pas contractuels.

34

note

35

Australian Standard

Installation

Products shall be installed in accordance with AS/NZS 3500 series
of standards. Installer shall ensure that the flow controlled aerator is

tightened to prevent removal by hand

FRATELLI FANTINI S.p.A.

28010 Pella (NO) - Via M. Buonarroti, 4

Telefono + 39 0322.918411 r.a. - Telefax + 39 0322.969530

e-mail: [email protected] www. fantini.it

Disegni e graca: www.dipi-designs.com 1151000050000000 Rev. 3
