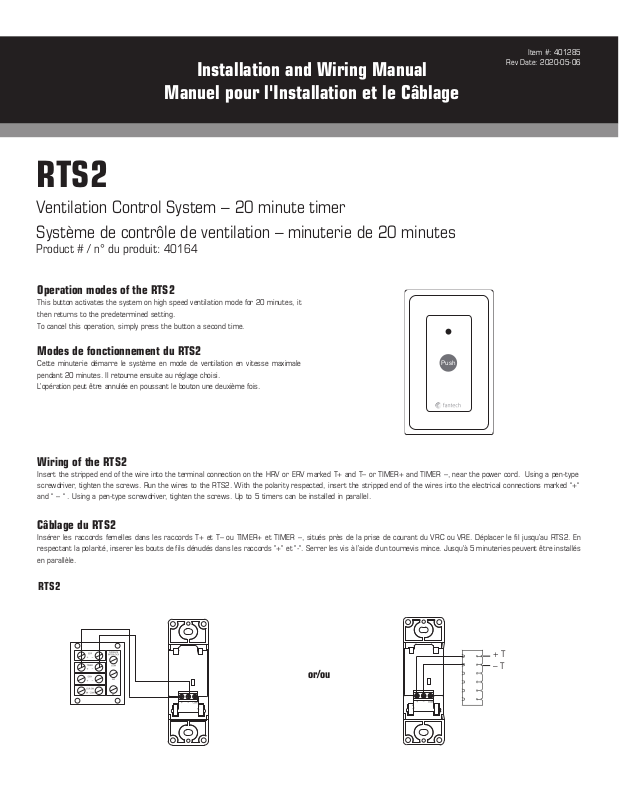

Fantech RTS2 Installation Manual

Push

Installation and Wiring Manual

Manuel pour l'Installation et le Câblage

RTS2

Ventilation Control System – 20 minute timer

Système de contrôle de ventilation – minuterie de 20 minutes

Product # / n° du produit: 40164

Operation modes of the RTS2

This button activates the system on high speed ventilation mode for 20 minutes, it
then returns to the predetermined setting.

To cancel this operation, simply press the button a second time.

Item #: 401285

Rev Date: 2020-05-06

Modes de fonctionnement du RTS2

Cette minuterie démarre le système en mode de ventilation en vitesse maximale
pendant 20 minutes. Il retourne ensuite au réglage choisi.
L’opération peut être annulée en poussant le bouton une deuxième fois.

Wiring of the RTS2

Insert the stripped end of the wire into the terminal connection on the HRV or ERV marked T+ and T– or TIMER+ and TIMER –, near the power cord. Using a pen-type
screwdriver, tighten the screws. Run the wires to the RTS2. With the polarity respected, insert the stripped end of the wires into the electrical connections marked “+“
and “ – “ . Using a pen-type screwdriver, tighten the screws. Up to 5 timers can be installed in parallel.

Câblage du RTS2

Insérer les raccords femelles dans les raccords T+ et T– ou TIMER+ et TIMER –, situés près de la prise de courant du VRC ou VRE. Déplacer le fil jusqu’au RTS2. En
respectant la polarité, inserer les bouts de fils dénudés dans les raccords "+" et "-". Serrer les vis à l’aide d’un tournevis mince. Jusqu'à 5 minuteries peuvent être installés
en parallèle.

RTS2

+ T
– T

or/ou

Installation of the RTS2

Screw the control mounting plate to the box then screw the cover over the mounting plate.

Installation du RTS2

Visser la plaque de montage à la boite électrique puis visser le couvert à la plaque de montage.

ELECTRICAL BOX / BOITE ELECTRIQUE

MOUNTING PLATE / PLAQUE DE MONTAGE

Not Included.
Non inclus

MACHINE SCREW

VIS MECANIQUE
