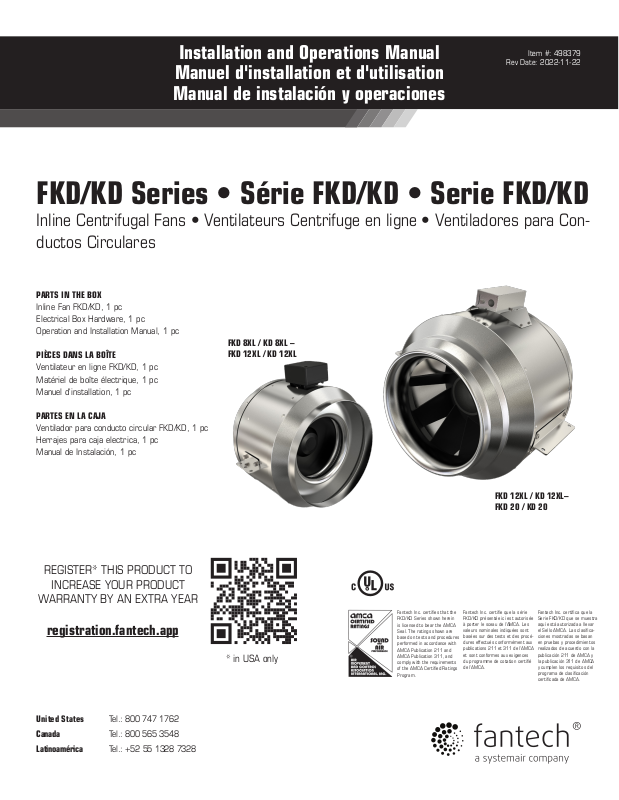

Installation and Operations Manual
Item #: 498379
Rev Date: 2022-11-22
Manuel d'installation et d'utilisation
Manual de instalación y operaciones
FKD/KD Series • Série FKD/KD • Serie FKD/KD
Inline Centrifugal Fans • Ventilateurs Centrifuge en ligne • Ventiladores para Conductos Circulares
PARTS IN THE BOX
Inline Fan FKD/KD, 1 pc
Electrical Box Hardware, 1 pc
Operation and Installation Manual, 1 pc
FKD 8XL / KD 8XL –
PIÈCES DANS LA BOÎTE
Ventilateur en ligne FKD/KD, 1 pc
Matériel de boîte électrique, 1 pc
Manuel d'installation, 1 pc
FKD 12XL / KD 12XL
PARTES EN LA CAJA
Ventilador para conducto circular FKD/KD, 1 pc
Herrajes para caja electrica, 1 pc
Manual de Instalación, 1 pc
REGISTER* THIS PRODUCT TO
INCREASE YOUR PRODUCT
WARRANTY BY AN EXTRA YEAR
registration.fantech.app
* in USA only
Fantech Inc. certies that the
FKD/KD Series shown herein
is licensed to bear the AMCA
Seal. The ratings shown are
based on tests and procedures
performed in accordance with
AMCA Publication 211 and
AMCA Publication 311, and
comply with the requirements
of the AMCA Certied Ratings
Program.
FKD 12XL / KD 12XL–
FKD 20 / KD 20
Fantech Inc. certie que la série
FKD/KD présentée ici est autorisée
à porter le sceau de l’AMCA. Les
valeurs nominales indiquées sont
basées sur des tests et des procédures effectués conformément aux
publications 211 et 311 de l'AMCA
et sont conformes aux exigences
du programme de cotation certié
de l'AMCA.
Fantech Inc. certica que la
Serie FKD/KD que se muestra
aquí está autorizada a llevar
el Sello AMCA. Las clasicaciones mostradas se basan
en pruebas y procedimientos
realizados de acuerdo con la
publicación 211 de AMCA y
la publicación 311 de AMCA
y cumplen los requisitos del
programa de clasicación
certicada de AMCA.
United States Tel.: 800 747 1762
Canada Tel.: 800 565 3548
Latinoamérica Tel.: +52 55 1328 7328
Page 2
2
Note Warning / Important Note Information Technical information Practical tip
TABLE OF CONTENTS
WARNING / IMPORTANT NOTES
Important Notes .............................................................................. 5
Warnings .................................................................................... 6
Ducted Exhaust Fan Warnings ................................................................... 7
INSTALLATION
Mounting Illustration 1 ......................................................................... 9
Mounting Illustration 2 ......................................................................... 10
Mounting Illustration 3 ......................................................................... 11
DIMENSIONS
Dimensions ................................................................................... 12
WIRING
Wiring Diagram ............................................................................... 15
WARRANTY
Warranty .................................................................................... 18
fantech
Page 3
Remarque Avertissement / Remarque importante Information Information technique Conseil pratique
ÍNDICE
AVERTISSEMENTS / REMARQUES IMPORTANTES
Remarques importantes ........................................................................ 5
Avertissements ............................................................................... 6
Avertissements concernant les ventilateurs d'extraction de conduit .................................... 7
INSTALLATION
Illustration pour l'installation 1 ................................................................... 9
Illustration pour l'installation 2 ................................................................... 10
Illustration pour l'installation 3 ................................................................... 11
3
DIMENSIONS
Dimensions ................................................................................... 13
BRANCHEMENT ÉLECTRIQUE
Schémas électriques ........................................................................... 16
GARANTIE
Garantie ..................................................................................... 19
fantech
Page 4
4
Nota Advertencia / nota importante Información Información técnica Consejo práctico
TABLE DES MATIÈRES
Advertencias / notas importantes
Notas importantes............................................................................. 5
Advertencias ................................................................................. 6
Advertencias para ventiladores de extracción por conductos .......................................... 7
INSTALLATION
Instalación 1 .................................................................................. 9
Instalación 2 .................................................................................. 10
Instalación 3 .................................................................................. 11
DIMENSIONES
Dimensiones .................................................................................. 14
CABLEADO
Cableado ..................................................................................... 17
GARANTÍA
Garantía ..................................................................................... 20
fantech
Page 5
5
Before installation, servicing or cleaning unit,
switch power off at service panel and lock the
service disconnecting means to prevent power
from being switched on accidentally. When the
service disconnecting means cannot be locked,
securely fasten a prominent warning device,
such as a tag, to the service panel.
1. The compactness and adaptability of the
FKD/KD Series fans permit easy installation.
The fans are shipped fully assembled and
can be mounted at any angle. For various
mounting, see figures on the following page.
2. Because this unit has rotating parts, safety
precautions should be exercised during all
phases of installation, operation and
maintenance.
3. CAUTION: For general ventilation use only,
do not use to exhaust hazardous or
explosive material and vapors.
For indoor installation only.
4. Remove unit from package and inspect
within 15 days after receipt. If damaged,
report damage to carrier. Do not operate
this unit with visible damage to the blower
or impeller assembly.
5. CAUTION: This unit has an unguarded
impeller. Do not use in locations readily
accessible to people or animals.
WEAR HAND PROTECTION AND STAY CLEAR OF
SHARP EDGES!
6. Screen guards must be installed within
reach of personnel, within (7) feet of the
working area, or when advisable for safety.
7. PLEASE read the entire manual before
installing
Avant l’installation, le service ou le nettoyage,
coupez l’électricité au compteur électrique et
fermez-le à clé afin d’éviter que l’électricité ne
soit retranchée accidentellement. Quand le
tableau de contrôle ne peut pas être fermer à
clé, afficher un dispositif d’avertissement bien
en vue, comme une étiquette par exemple
placée sur le tableau électrique.
1. La compacité et l’adaptabilité des
ventilateurs FKD/KD permettent une
installation facile. Les ventilateurs sont
envoyés complètement assemblés et
peuvent être montés sur N’importe quel
angle. Pour les montages différents veuillez
voir les pages suivantes.
2. Cet appareil contient des parties rotatives,
des mesures de sécurités doivent être
observées lors de l’installation et l’entretien.
3. PRECAUTION : A utiliser strictement pour
une ventilation normale.
4. A NE PAS UTILISER POUR évacuer des
vapeurs de matériaux dangereux ou
explosifs.
Pour l'application à l'intérieur seulement.
5. Retirer l’appareil de son emballage et
inspectez-le dans les 15 jours qui suivent sa
réception. S’il est endommagé, rapporter les
dommages à l’envoyeur. Ne Pas utilisez cet
appareil avec un dommage apparent sur le
souffleur ou le système de ventilation.
6. PRECAUTION : Cet appareil a un ventilateur
de projection non protégé. Ne pas l’utiliser
dans un endroit où il peut êtreaccessible aux
personnes ou aux animaux.
PORTEZ DES GANTS ET ESSAYER D’EVITER LES
BORDS COUPANTS!
7. Un écran de protection doit être installé
hors d’atteinte du per sonnel à 7 feet (2
mètres environ) de la zone de travail oudans
des limites raisonnables de sécurité.
8. VEUILLEZ, lire ce manuel en entier avant de
l’installer.
Antes de instalar la unidad, hacerle
mantenimiento o limpiarla, desconecte la
alimentación en el tablero de servicio y cierre
con llave el interruptor del circuito para
impedir la reactivación accidental. De no poder
cerrarse el interruptor con llave, aplíquele al
tablero una etiqueta o dispositivo de
advertencia bien visible.
1. El diseño compacto y adaptable de los
ventiladores de la Serie FKD/KD facilita la
instalación. Los ventiladores se despachan
totalmente ensamblados, y se pueden
montar a cualquier ángulo. Vea en la página
siguiente los distintos montajes disponibles.
2. Debido a que esta unidad tiene piezas
rotativas, hay que tomar medidas de
precaución a toda hora durante la
instalación, operación y mantenimiento de la
misma.
3. PRECAUCION: Sólo para Empleo en
Ventilación General.
4. No usar como extractor de material y
vapores peligrosos o explosivos.
Para aplicaciones en interiores.
5. Desempaque la unidad e inspecciónela antes
de los 15 días de recibida. Si presenta
daños, informe al transportista. No opere
esta unidad si presenta daños visibles al
conjunto de ventilador o impulsor.
6. PRECAUCION: Esta unidad contiene un
impulsor expuesto. No la utilice en sitios de
fácil acceso por personas o animales.
¡USE PROTECCION PARA LAS MANOS Y CUIDESE
DE CANTOS O BORDES AFILADOS!
7. Hay que instalar rejillas de guarda al alcance
del personal, a menos de (7) pies del sitio
de la obra o donde quiera que hagan falta
para protección.
8. FAVOR leer este manual por completo antes
de proceder a la instalación.
fantech
Page 6
6
WARNINGS
DO NOT CONNECT POWER SUPPLY until fan is
completely installed. Make sure electrical
service to the fan is in the locked “OFF”
position.
1. The FKD/KD 8XL–12 fans are suitable for
use with solid-state speed control. Three
phase units must be wired through a motor
contactor.
2. WARNING! TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, OR INJURY TO PERSONS
- OBSERVE THE FOLLOWING:
a. Use this unit in the manner intended by
the manufacturer. If you have any
questions, contact your manufacturer’s
representative or contact us directly.
b. CAUTION: Before installation, servicing or
cleaning unit, switch power off at service
panel and lock the service disconnection
means to prevent power from being
switched on accidentally. When the
service disconnection means cannot be
locked, securely fasten a prominent
warning device, such as tag, to the panel.
c. Installation work and electrical wiring
must be done by qualified person(s) in
accordance with all applicable codes and
standards, including fire-rated
construction.
3. Sufficient air is needed for proper
combustion and exhausting of gases through
the flue (chimney) of fuel burning equipment
to prevent back drafting. Follow the heating
equipment manufacturer’s guideline and
safety standards such as those published by
the National Fire Association (NFPA), and
the American Society for Heating,
Refrigeration and Air-Conditioning Engineers
(ASHRAE), and the local code authorities.
a. When cutting or drilling into wall and
ceiling, do not damage electrical wiring
and other hidden utilities.
b. Ducted exhaust fans must always be
vented to the outdoors.
c. If this unit is to be installed over a tub or
shower, it must be marked as appropriate
for the application and be connected to a
GFCI (Ground Fault Circuit Interrupter) -
protected branch circuit.
d. Use only on GFCI Protected Receptacles.
e. Do not use an extension cord with this
fan.
f. If a power cord is connected, do not
install this fan behind a suspended or
structural wall, ceiling, or floor.
g. NEVER place a switch where it can be
reached from a tub or shower.
4. WARNING! Check voltage at the fan to see if
it corresponds to the motor name plate.
fantech
AVERTISSEMENTS
NE PAS BRANCHER l’électricité jusqu’à ce que
le ventilateur soit complètement installé. Veillez
à ce que le tableau électrique du ventilateur
soit verrouillé « OFF » .
1. Les ventilateurs du FKD/KD 8XL–12 sont
adaptés avec un contrôle de vitesse à semiconducteurs. Les appareils avec trois
vitesses doivent être reliés à un interrupteur
et un disjoncteur.
2. AVERTISSEMENTS POUR RÉDUIRE LES
RISQUES D’INCENDIE, DE DECHARGE
ELECTRIQUE OU RISQUE DE BLESSURES.
SUIVEZ LES CONSEILS SUIVANTS :
a. Cet appareil ne doit pas être utilisé pour
une autre fonction que celle prévue par
son fabricant. Si vous avez des questions,
contactez les représentants de vos
fabricants ou contactez-nous directement.
b. ATTENTION : Avant l’installation, le
service ou le nettoyage de l’appareil,
fermer l’électricité et fermer à clé le
compteur électrique afin d’éviter que
l’électricité ne soit retranchée
accidentellement. Si le compteur ne peut
pas être fermé à clé, attachez au
compteur un dispositif de sécurité comme
par exemple une étiquette.
c. L’installation de l’électricité doit être faite
par une personne qualifiée en accord avec
les codes applicables et les règles pour la
construction anti-feu.
3. La circulation de l’air est nécessaire pour
une bonne combustion et pour l’aspiration
des gazs dans la cheminée afin d’éviter des
refoulements. Suivez le guide de chauffage
du fabriquant ainsi que les règles de
sécurités comme celles qui sont éditées par
l’Association Nationale des Sapeurs
Pompiers (NFPA) et l ‘Association
américaine des Ingénieurs pour le chauffage
et l’air conditionné (ASHRAE) ainsi que celles
des autorités locales.
a. Lorsque vous coupez ou percez le mur et
le plafond faites attention de ne pas
endommager les câbles électriques des
autres appareils utilitaires.
b. Les ventilateurs d'extraction canalisés
doivent toujours être évacués vers
l'extérieur.
c. Si l’appareil doit être installé au-dessus
d’une baignoire ou d’une douche, il doit
être signalé comme tel pour son
utilisation et l’installation d’une DDFT
(disjoncteur différentiel de fuite à la terre)
est nécessaire.
d. Utiliser uniquement sur les prises
protégées DDFT.
e. N'utilisez pas de rallonge électrique avec
ce ventilateur.
f. Si un cordon d'alimentation est connecté,
n'installez pas ce ventilateur derrière un
mur, un plafond ou un sol suspendu ou
structurel.
g. NE JAMAIS placer près de la baignoire ou
de la douche un interrupteur à porté de la
main.
4. ATTENTION : Vérifier le voltage afin de voir
s’il correspond à celui indiqué sur la plaque
du moteur.
ADVERTENCIAS
NO CONECTE LA ALIMENTACION hasta tanto el
ventilador quede completamente instalado.
Cerciórese de que el servicio eléctrico al
ventilador quede asegurado en la posición “OFF”
(desactivado).
1. Los ventiladores de FKD/KD 8XL–12 son
adecuados para su uso con control de
velocidad de estado sólido. Las unidades
trifásicas tienen que cablearse a través de
un contactor de motores.
2. ADVERTENCIA: PARA REDUCIR EL RIESGO
DE INCENDIO, CONMOCION ELECTRICA O
LESIONES A PERSONAS, OBSERVE LO
SIGUIENTE:
a. Sólo utilice esta unidad de la manera
dispuesta por el fabricante. Si tiene
cualquier pregunta, diríjase al
representante del fabricante, o bien a
nosotros directamente.
b. PRECAUCION: Antes de la instalación,
mantenimiento o limpieza de la unidad,
desconecte la alimentación en el tablero
de servicio y cierre con llave el interruptor
del circuito para impedir la reactivación
accidental. De no poder cerrarse el
interruptor con llave, aplíquele al tablero
una etiqueta o dispositivo de advertencia
bien visible.
c. Los trabajos de instalación y cableado
eléctrico tienen que ser realizados por
personal calificado conforme todos los
códigos y normas del caso, incluso el
código de incendio en la construcción.
3. La debida combustión y extracción de gases
a través de la chimenea de equipos
quemadores de combustibles, requiere de
una cantidad adecuada de aire que impida el
contratiro. Siga las pautas y normas de
seguridad del fabricante, tales como publica
la National Fire Association (NFPA)
(Asociación Nacional de Incendios) y la
American Society for Heating Refrigeration
and Air-conditioning Engineers (ASHRAE),
así como las de las autoridades locales del
código.
a. Al cortar o perforar paredes y cielos
rasos, tenga cuidado de no dañar el
cableado eléctrico u otros servicios
públicos ocultos.
b. Los extractores de aire siempre deben
ventilarse el exterior.
c. Si esta unidad ha de instalarse por
encima de una bañera o ducha, tiene que
venir marcada como tal par dicha
aplicación y conectarse a un circuito
protector ICFT (interruptor de circuito de
falla a tierra).
d. Úselo solo en receptáculos protegidos por
ICFT.
e. No use un cable de extensión eléctrico
con este ventilador.
f. Si hay un cable conectado, no instale este
ventilador detrás de una pared, techo o
piso suspendido o estructural.
g. JAMAS coloque un interruptor al alcance
de una bañera o ducha.
4. ¡ADVERTENCIA! Revise el voltaje entrante al
ventilador para constatar que corresponda
al que indica la placa de fábrica.
Page 7
WARNINGS (CONT'D) / AVERTISSEMENTS (SUITE) / ADVERTENCIAS (continuación)
7

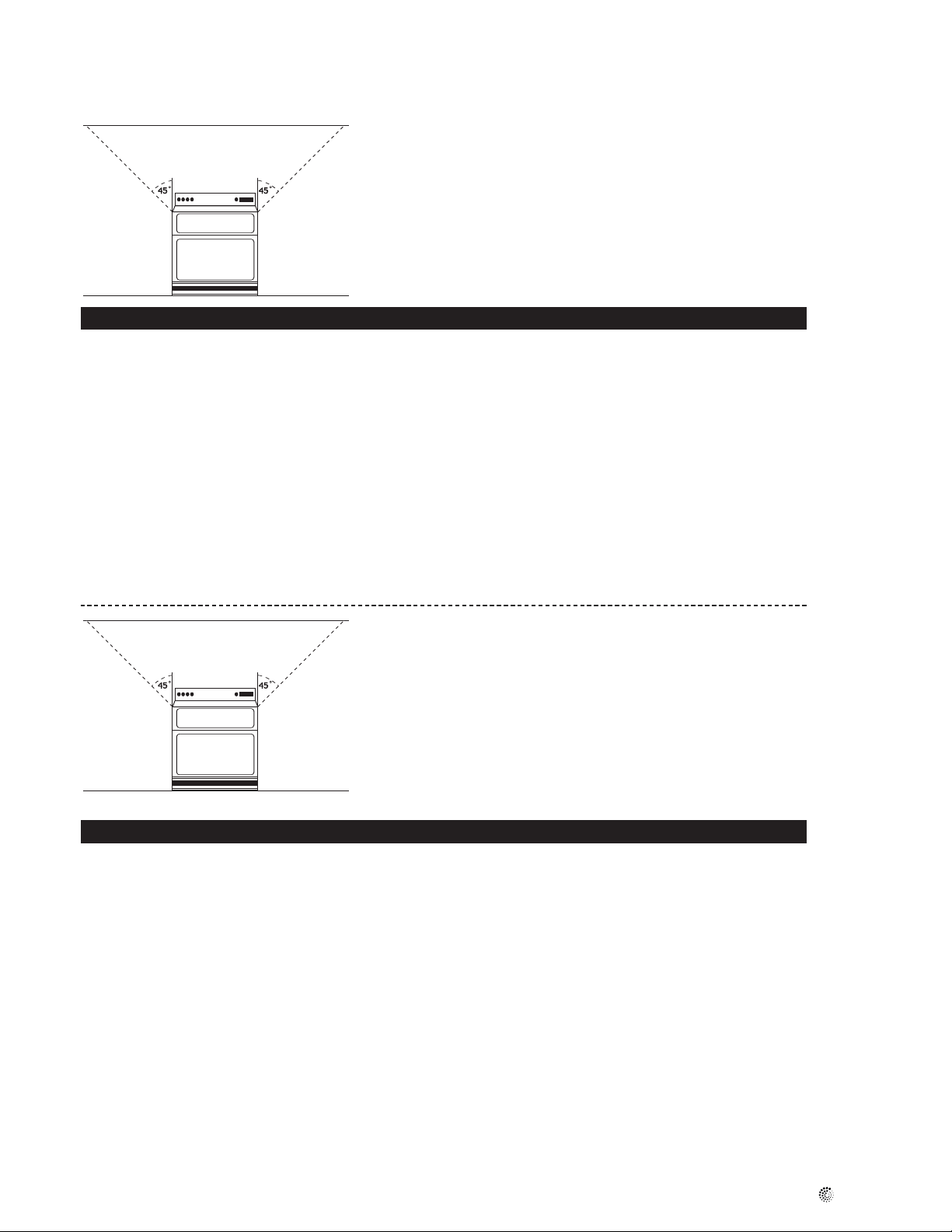

Ceiling
Cooking Area
Cooking
Equipment
Floor
WARNING
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high
settings. Boilovers cause smoking and greasy
spillovers that may ignite. Heat oils slowly on
low or medium settings.
B. Always turn hood ON when cooking at high
heat or when flambeing food (i.e. Crepes
Suzette, Cherries Jubilee, Peppercorn Beef
Flambé’).
C. Clean ventilating fans frequently. Grease should
not be allowed to accumulate on fan or filter.
D. Use proper pan size. Always use cookware
appropriate for the size of the surface element.
For installations in which the fan is connected to a range hood, or if an
exhaust grill connected to the fan is located above or near the cooking
surface, as shown, be sure to observe the following safety warning:
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
(Use only galvanized steel ductwork)
Use only galvanized steel ductwork in accordance with all applicable codes.
(Note: If the fan is not connected to a range hood, or a grill in the vicinity of the cooking surface,
other approved ducting may be used. Check your local codes.)
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:
A. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then
turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not
go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.
B. NEVER PICK UP A FLAMING PAN – You may be burned
C. DO NOT USE WATER, including wet dishcloths or towels – a violent steam
explosion will result.
D. Use an extinguisher ONLY if:
1. You know you have a Class ABC extinguisher, and you already know how to
operate it.
2. The fire is small and contained in the area where it started.
3. The fire department is being called.
4. You can fight the fire with your back to an exit.
Plafond
Section de
cuisson
Équipement de
cuisson
Plancher
AVERTISSEMENTS
Pour prévenir les risques d’inflammation de la
graisse sur le dessus de la cuisinière :
A. Gardez propres les ventilateurs, les filtres et
les surfaces exposées à la graisse.
B. Mettez toujours la hotte en marche pendant
la cuisson à haute température.
C. N’utilisez les réglages les plus élevés sur la
cuisinière que s’ils sont nécessaires. Faites
chauffer l’huile lentement à feu bas ou modéré.
D. Ne laissez pas la cuisinière sans surveillance
pendant la cuisson.
E. Utilisez toujours une batterie de cuisine et
des ustensiles appropriés à l’usage et aux
quantités de nourriture voulues.
Pour une installation dans laquelle le ventilateur est raccordé à la hotte, ou
pour une où une grille d’évacuation raccordée au ventilateur est située audessus ou près du dessus de la cuisinière, comme démontrée, suivez les
directives suivantes :
AVERTISSEMENTS
AFIN D’ÉVITER LES RISQUES D’INCENDIE, UTILISEZ DES CONDUITS EN MÉTAL
SEULEMENT.
(Utilisez des conduits de métal galvanisé seulement.)
Utilisez seulement des conduits de métal galvanisé conforme aux codes en vigueur.
(Veuillez noter : Si le ventilateur n’est pas raccordé à la hotte, ou la grille n’est près de la surface de la
cuisinière, d’autres conduits approuvés peuvent être utilisés. Vérifiez vos codes dans votre localité.)
AVERTISSEMENTS
Afin d’éviter les risques de blessures en cas d’inflammation de la graisse sur le
dessus de la cuisinière, respectez les directives suivantes :
A. Étouffez les flammes à l’aide d’un couvercle étanche, d’une tôle à biscuits ou
d’un plateau de métal, puis fermez le bouton de réglage. Attention aux
brûlures. Si les flammes ne sont pas maîtrisées immédiatement, évacuez et
téléphonez au service d’incendie.
B. Ne ramassez jamais un chaudron en flammes. Vous risquez de vous brûler.
C. Ne vous servez pas d’eau, ni de lignes mouillé-cela causerait une violente
explosion de vapeur.
D. Utilisez un extincteur d’incendie seulement si :
1. Vous êtes sûr de posséder un extincteur à poudre ABC et vous savez déjà
vous servir.
2. C’est un petit incendie qui ne s’est pas échappé de la zone où il a commencé.
3. On est en train d’appeler le service d’incendie.
4. Vous pouvez combattre l’incendie en gardant une sortie derrière vous.
fantech
Page 8
8
Cielo raso
Supercie de
cocinar
Equipo de
cocina
Piso
ADVERTENCIA
Para reducir el riesgo de un incendio causado
por grasa:
A. Mantenga el ventilador, los ltros y toda
supercie limpia y libre de grasa.
B. Siempre encienda (ON) la campana de humos
cuando cocina a fuego alto.
C. Regule el grado de calor de la estufa
solamente cuando es necesario. Caliente
aceites lentamente, poniendo el grado de
calor en mediano o bajo.
D. No deje la estufa sin atender cuando hay algo
cocinando.
E. Siempre use los utensilios de cocina
apropiados para el tipo y cantidad de comida
que se está preparando.
Es imprescindible observar las siguientes medidas de seguridad en aquellas
instalaciones en que el ventilador está conectado a la campana de humos, o
cuando el escape del asador conectado al ventilador está situado encima o
cerca de la supercie de cocina.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE FUEGO, USE SOLAMENTE EN DUCTOS METÁLICOS
(Use solamente ductos de acero galvanizado)
Use solamente ductos de acero galvanizado cumpliendo con todos los códigos aplicables.
(Nota: Se pueden aprobar otros tipos de ductos, si el ventilador no está conectado a la campana de
humos, o a un asador cerca de la supercie de cocina. Consulte los códigos locales y actúe de acuerdo).
ADVERTENCIA
Para reducir el riesgo de lesiones personales en caso de un fuego de grasa,
observe las siguientes recomendaciones:
A. Apague las llamas con una tapa bien ajustada, una pana para hornear
galletas o una bandeja de metal y luego apague el quemador. Tenga mucho
cuidado para evitar quemarse. Si las llamas no se apagan inmediatamente,
evacue el lugar y llame a los bomberos.
B. Nunca recoja una pana o cacerola en llamas. Se puede quemar.
C. No use agua, ni trapos o toallas mojadas. Puede causar una explosión
violenta de vapor.
D. Use un extintor solamente si:
1. Usted sabe que tiene un extintor Clase ABC, y sabe como funciona.
2. El fuego es pequeño y está contenido en el área donde comenzó.
3. Ya ha llamado a los bomberos
4. Usted puede combatir el fuego teniendo una salida a su espalda.
Make a scan of the QR code above to access
Fantech’s warranty in English, French, or
Spanish. Includes a 5y warranty.
If additional support is needed to retrieve the warranty, visit fantech.net; call (800) 747–1762 (US),
(800) 565–3548 (Canada), or +52 55 1328–7328
(Latin America); email [email protected]; or mail
us at 10048 Industrial Blvd, Lenexa, KS 66215
United States or at 50 Kanalläkt Way, Bouctouche,
NB E4S 3M5 Canada.
fantech
Scannez le code QR ci-dessus pour accéder à
la garantie de Fantech en anglais, français ou
espagnol. Garantie the 5 ans inclue
Si vous avez besoin d'une assistance supplémentaire pour récupérer la garantie, visitez fantech.net;
appelez au (800) 747-1762 (États-Unis), (800) 5653548 (Canada) ou +52 55 1328-7328 (Amérique
latine); envoyez un courriel à [email protected];
ou envoyez-nous un courrier à 10048 Industrial Blvd,
Lenexa, KS 66215 États-Unis ou à 50 Kanalläkt Way,
Bouctouche, NB E4S 3M5 Canada.
Escanee el código QR más arriba para acceder
a la garantía de Fantech en inglés, francés o
español. Incluye una garantía de 5 años.
Si necesita ayuda para retirar la garantía, visite
fantech.net; llame al (800) 747–1762 (EE. UU.), al
(800) 565–3548 (Canadá) o al +52 55 1328–7328
(Latinoamérica); envíe un correo electrónico a: sup[email protected]; envíe un correo postal a: 10048
Industrial Blvd, Lenexa, KS 66215 Estados Unidos,
o a: 50 Kanalläkt Way, Bouctouche, NB E4S 3M5
Canadá.
Page 9
9

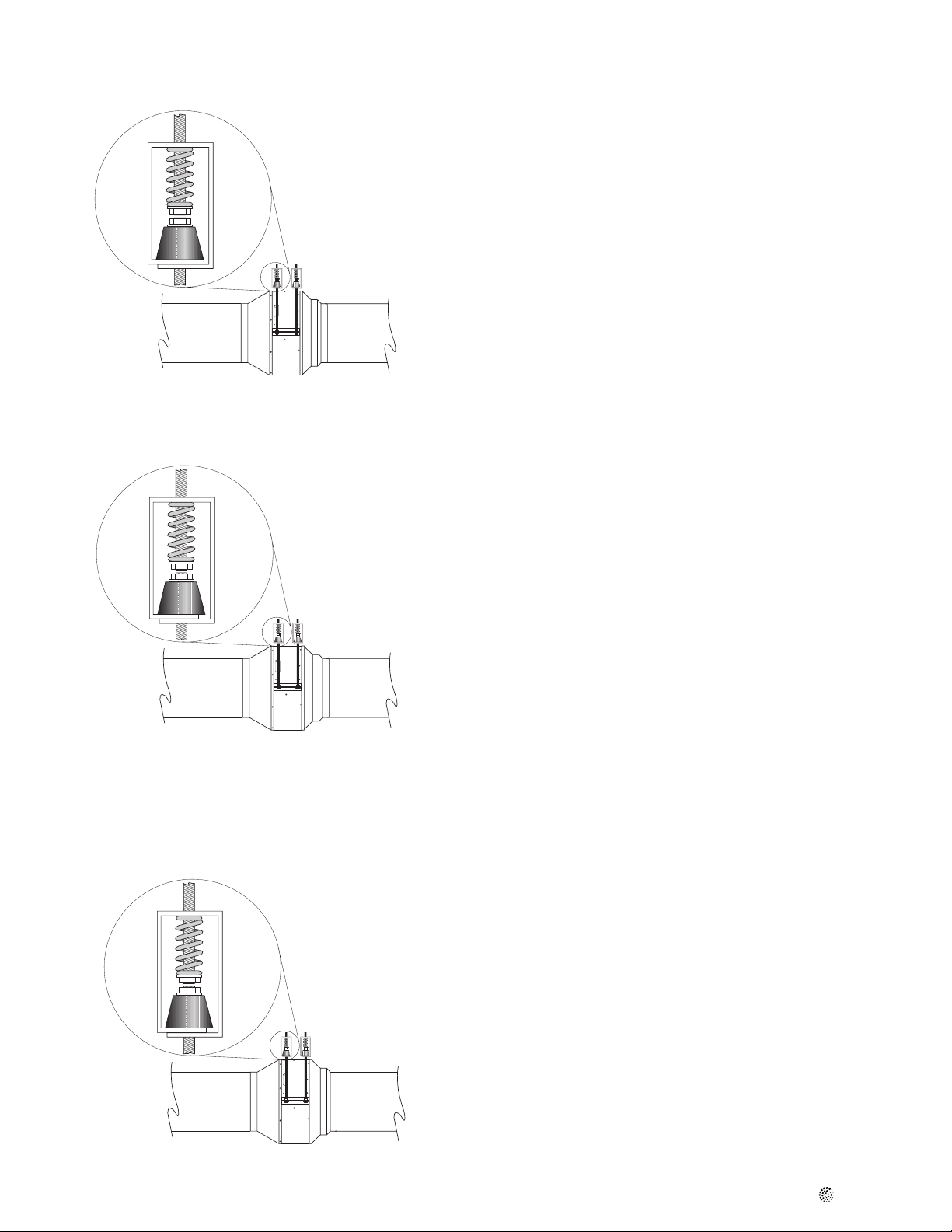

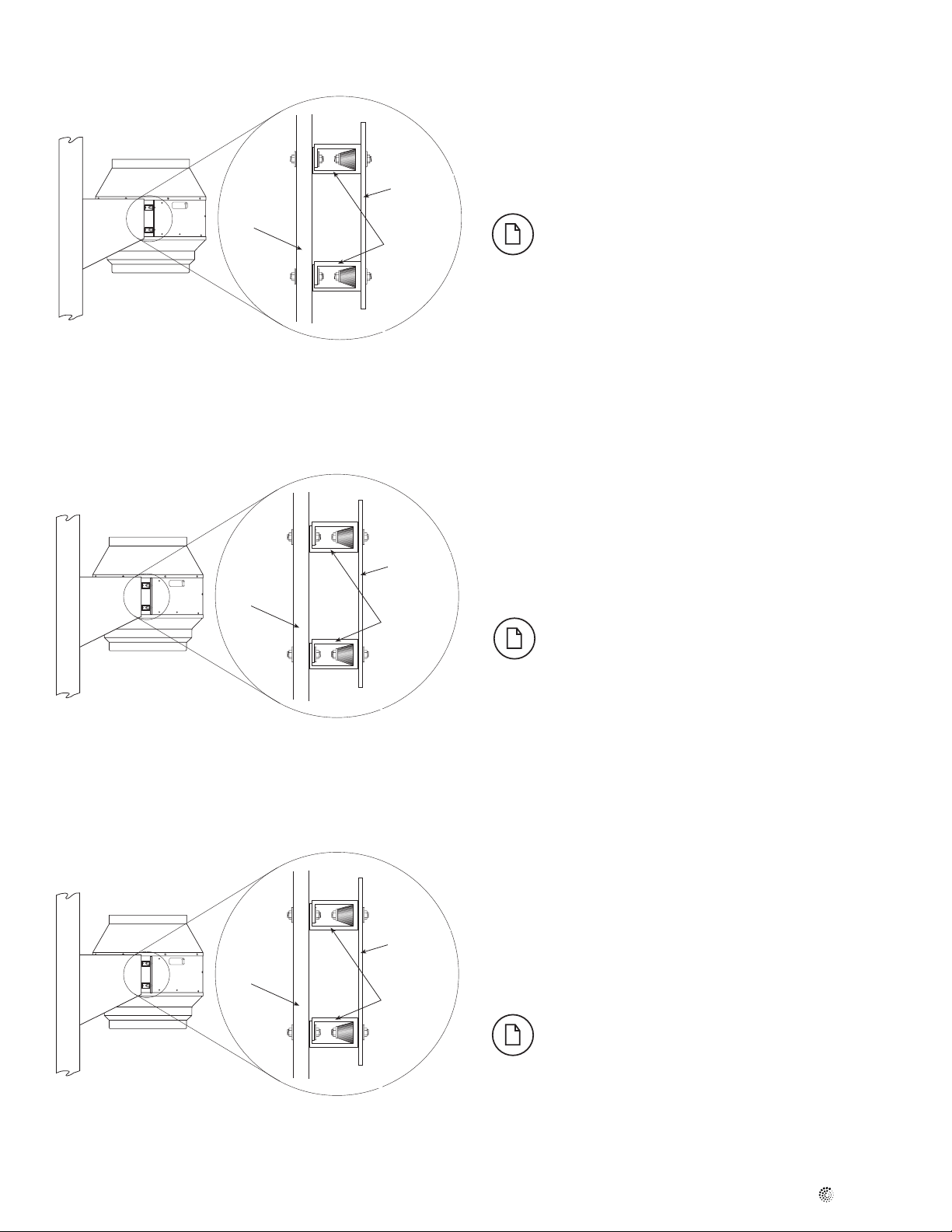

MOUNTING ILLUSTRATION 1
Detail
Vibratio n
Mount
ILLUSTRATION POUR L'INSTALLATION 1
Support de
Vibratio n
Detail
vibration
Mount
Please follow all applicable codes when installing this unit
1. Equipment should be hung at its proper elevation by using temporary
xtures that can be removed after vibration hangers are installed
(Vibration isolation mounts provided by others).
2. Hanger may be fastened directly to the structure or somewhere
between suspended unit (be sure not to over tighten the neoprene
element).
3. Install hangers.
4. Turn nuts on rod assembly clockwise one complete turn on each
hanger. Repeat this procedure until temporary hanging xtures are
loose and load of piping or equipment is suspended completely on the
vibration hangers.
5. Remove temporary hanger xtures and level piping or equipment by
taking additional turns on the spring/top hanger rod nut – clockwise to
raise, counterclockwise to lower as required.
6. If equipping fan with isolators (FC Clamps), they should be attached at
this time.
7. See wiring section to complete installation.
Veuillez suivre tous les codes applicables à l’installation de cet appareil.
1. L’appareil doit être suspendu à la hauteur appropriée en utilisant des
supports temporaires que vous pouvez retirer si des suspentes de vibration ont été installées (Suspentes de vibration fourni par d'autres).
2. Les suspentes peuvent être attachées directement à la charpente
ou quelque part entre l‘appareil à suspendre. (Soyez certain de pas
courtcicuiter l’élément de Néoprène).
3. Installez les suspentes.
4. Tourner les écrous sur la tige d’assemblage dans le sens des aiguilles
d’une montre en donnant un tour complet à chaque crochet. Répétez cette procédure jusqu’à ce que les supports temporaires soient
lâches et que le chargement de la tuyauterie ou l’équipement soit
suspendu complètement sur les crochets de vibrations.
5. Retirer temporairement les suspentes et ajuster la tuyauterie ou
l’équipement en visant l’écrou du support à ressort en visant dans
le sens d’une aiguille d’une montre pour le remonter et dans le sens
contraire des aiguilles d’une montre pour le descendre.
6. Si le ventilateur est équipé d’isolateurs (FC adents de serrage), ils
doivent être attachés en même.
7. Voir le chapitre sur l’installation électrique pour terminer l’installation.
INSTALACIÓN 1
Detalle
Detail
Mensaula
Vibratio n
amortig
uada
Mount
Favor de seguir todo los códigos correspondientes al instalar esta unidad.
1. El equipo debe colgarse a su altura correcta mediante guarniciones
temporales que se pueden desmontar si van a instalarse tirantes
antivibratorios (Montajes del aislamiento de vibración provistos por
otros).
2. El tirante se puede montar directamente en la estructura o en algún
punto entre la unidad colgada y la estructura (tenga cuidado de no
anular el elemento de neopreno).
3. Instale los tirantes.
4. Gire las tuercas en el conjunto de varillas una vuelta completa en
el sentido del reloj en cada tirante. Repita este proceso hasta que
queden sueltas las guarniciones colgantes y el peso de la tubería o
equipos quede suspendida por completo en los tirantes antivibratorios.
5. Desmonte las guarniciones provisionales de los tirantes, dándoles
más vueltas a la tuerca de la varilla superior y resorte, en el sentido
del reloj, a n de alzar, o bien en sentido contrario para bajar, según
haga falta.
6. Si el ventilador se va a montar con aisladores (Abrazaderas FC), en
este momento es cuando se deben armar.
7. Para completar la instalación, vea la sección sobre cableado.
fantech
Page 10
10
MOUNTING ILLUSTRATION 2
ILLUSTRATION POUR L'INSTALLATION 2
Please follow all applicable codes when installing this unit
1. Install wood supports to structure for fan mounting.
2. If equipping with vibration mounts, attach to supports.
3. Attach fan to vibration mounts, supplied by others (be sure not to over
tighten the neoprene element).
4. If equipping fan with isolators (FC Clamps), they should be attached at
this time.
5. See wiring section to complete installation.
Veuillez suivre tous les codes applicables à l’installation de cet appareil.
1. Installer les supports de bois à la charpente pour l’installation du
ventilateur.
2. S’il est équipé de support de vibration attachez-les aux supports.
3. Attachez le ventilateur aux supports de vibration, fourni par d'autres
(veillez à ne pas trop serrer l’élément de néoprène).
4. Si le ventilateur est équipé d’ isolateurs (FC adents de serrage) ils
doivent être attachés au même moment.
5. Voir le chapitre sur l’installation électrique pour terminer l’installation.
INSTALACIÓN 2
fantech
Favor acatar todos los códigos del caso al instalar esta unidad
1. Monte los soportes de madera en la estructura para montar el
ventilador.
2. Si la instalación lleva tirantes antivibratorios, monte la unidad en los
mismos.
3. Monte el ventilador en los tirantes antivibratorios, provisto por otros,
(tenga cuidado de no apretar demasiado el elemento de neopreno).
4. Si el ventilador se va a montar con aisladores (Abrazaderas FC), en
este momento es cuando se deben armar.
5. Para completar la instalación, vea la sección sobre cableado.
Page 11
11

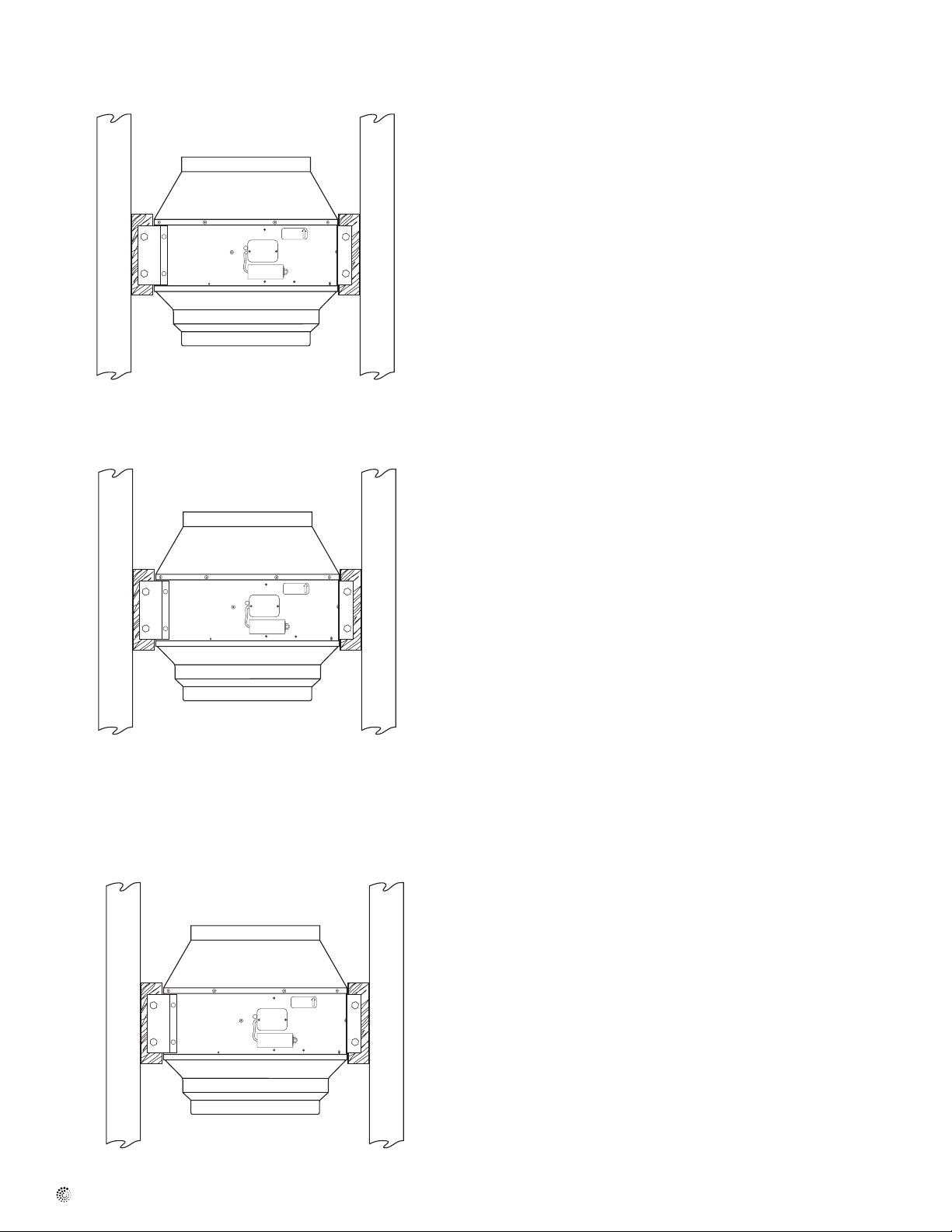

MOUNTING ILLUSTRATION 3
Fan
Fan
Bracket
Mounting
Mounting
Bracket
Bracket
Detail
Detail
Bracket
Vibrbation
Vibration
Mounts
Mounts
ILLUSTRATION POUR L'INSTALLATION 3
Support du
Fan
ventilateur
Mounting
Bracket
Tasseau
Bracket
Support de
Vibration
vibration
Mounts
Please follow all applicable codes when installing this unit
1. Create/Install angle wood supports to structure for fan mounting.
2. If equipping with vibration mounts, attach to supports.
3. Attach fan to vibration mounts, supplied by others (be sure not to
overtighten the neoprene element).
4. If equipping fan with isolators (FC Clamps), they should be attached at
this time.
5. See wiring section to complete installation.
Vibration Mounts and Hardware are not supplied with fan. FC
Clamps are sold separately.
Veuillez suivre tous les codes applicables à l’installation de cet appareil.
1. Créer / installer des supports de bois à la charpente pour installer
l’appareil.
2. S’il est équipé de supports de vibration, fourni par d'autres, pour le
maintenir.
3. Attachez le ventilateur aux supports de vibration (soyez certain de ne
pas trop serrer l’élèment de néoprène).
4. Si l’appareil est équipé d’isolateurs (FC adents de serrage) ils doivent
être attachés au même moment.
5. Voir le chapitre sur l’installation électrique pour terminer l’installation.
Les Supports de vibration et le matériel ne sont pas inclus avec
le ventilateur. FC adents de serrage sont vendues séparément.
INSTALACIÓN 3
Mounting
Soporte de
Bracket
montje
Detail
Détail
Detail
Detail
Soporte del
Fan
ventilador
Bracket
Mensula
Vibration
amortiguada
Mounts
Favor acatar todos los códigos del caso al instalar esta unidad
1. Congure/instale soportes angulares de madera en la estructura para
montaje del ventilador.
2. Si la instalación lleva tirantes antivibratorios (provisto por otros),
monte la unidad en los mismos.
3. Monte el ventilador en los tirantes antivibratorios (tenga cuidado de
no apretar demasiado el elemento de neopreno).
4. Si el ventilador se va a montar con aisladores (Abrazaderas FC), en
este momento es cuando se deben armar.
5. Para completar la instalación, vea la sección sobre cableado.
Montaje antivibratotio y tornillería no se incluyen en ventilador.
Las abrazaderas FC se venden po separado.
fantech
Page 12

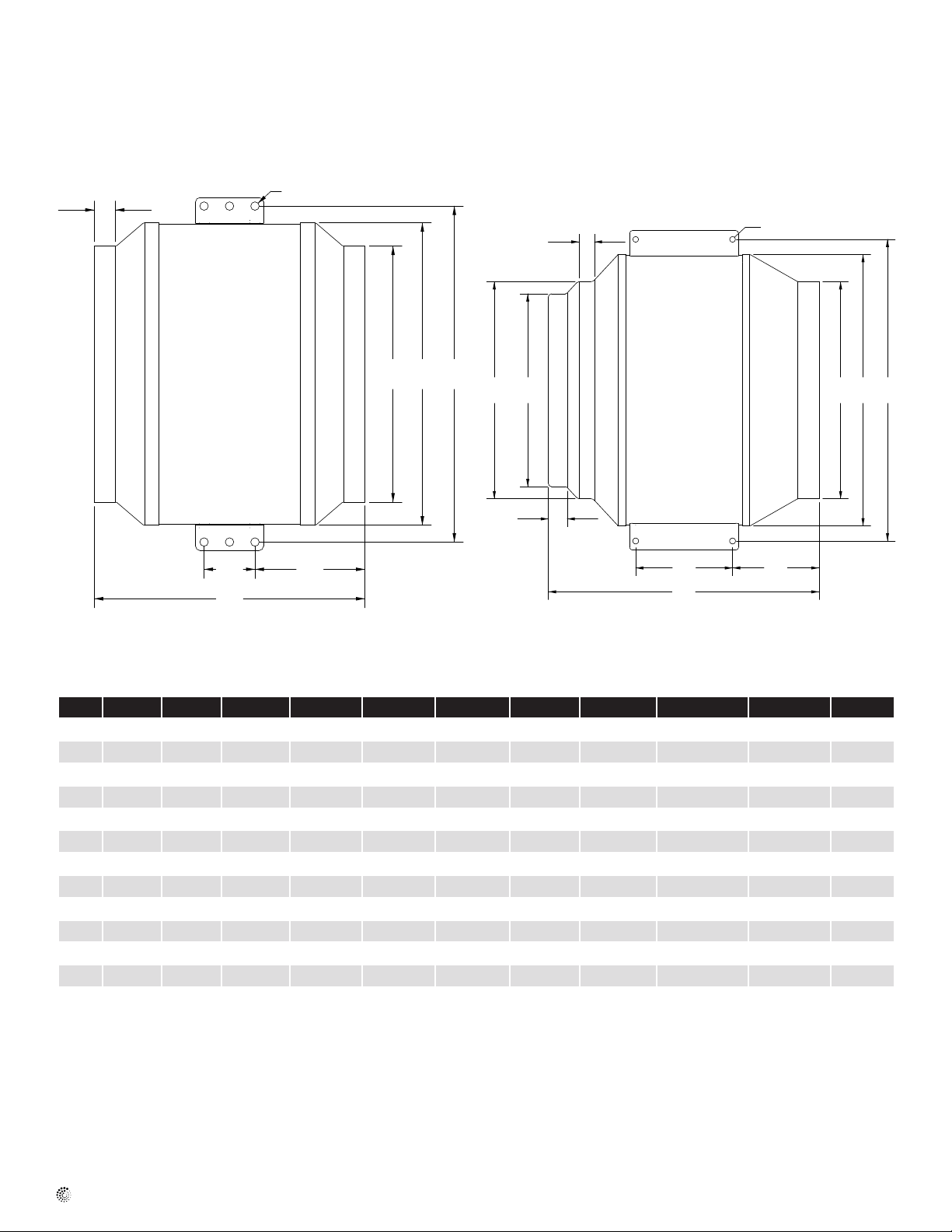

12
A2
DIMENSIONS
FKD Models: 8XL, 10, 10XL, and 12
KD Models: 8XL, 10, 10XL, and 12
FKD Models: 12XL, 14, 14XL, 16, 16XL, 18, 18XL, and 20
KD Models: 12XL, 14, 14XL, 16, 16XL, 18, 18XL, and 20
H
E
E
H
A C B
F
D
G
A1
E
F
G
D
ABC
Model A A1 A2 B C D E F G H Weight
8 (203) - - 14 (356) 12 1/2 (318) 15 1/2 (394)
8XL
1
10 (254) - - 14 (356) 12
10
10 (254) - - 15 5/8 (397) 14 (356) 15 (381)
10XL
5
12 (305) - - 15
12
12 (305) 12 (305) 14 (356) 20 3/8 (518) 17 7/8 (454) 18 7/8 (479) 1 3/8 (35) 4 (102) 8 1/2 (216)
12XL
14 (356) 12 (305) 14 (356) 20 3/8 (518) 17 7/8 (454) 17 1/4 (438) 1 1/4 (32) 4 (102) 6 3/4 (171)
14
14 (356) 14 (356) 15 5/8 (397) 22 3/8 (568) 19 3/4 (502) 20 1/4 (514) 1 1/2 (38) 4 (102) 8 3/4 (222)
14XL
15 5/8 (397) 14 (356) 15 5/8 (397) 22 3/8 (568) 19 3/4 (502) 18 3/4 (476) 1 1/2 (38) 4 (102) 7 1/8 (181)
16
15 5/8 (397) 15 5/8 (397) 17 5/8 (448) 24 1/2 (622) 22 1/8 (562) 23 3/4 (603) 1 1/4 (32) 7 7/8 (200) 8 1/2 (216)
16XL
17 5/8 (448) 15 5/8 (397) 17 5/8 (448) 24 1/2 (622) 22 1/8 (562) 21 3/4 (552) 1 1/4 (32) 7 7/8 (200) 7 (178)
18
17 5/8 (448) 17 5/8 (448) 19 5/8 (498) 28 1/2 (724) 26 (660) 27 1/4 (692) 1 3/4 (44) 7 7/8 (200) 10 1/2 (267)
18XL
19 5/8 (498) 17 5/8 (448) 19 5/8 (498) 28 1/2 (724) 26 (660) 27 1/4 (692) 1 3/4 (44) 7 7/8 (200) 10 1/2 (267)
20
All dimensions are in inches (mm) and weights are in pounds (kg).
/8 (397) 14 (356) 12 1/2 (318)
/2 (318) 12 1/2 (318)
3
/4 (19) 2 3/8 (60) 6 1/8 (156)
3
/4 (19) 2 3/8 (60) 5 (127)
3
/4 (19) 2 3/8 (60) 6 3/8 (162)
3
/4 (19) 2 3/8 (60) 5 1/8 (130)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
1
/2 (13)
1
/2 (13)
1
/2 (13)
1
/2 (13)
15 (6.8)
15 (6.8)
21 (9.5)
20 (9.0)
38 (17.2)
37 (16.7)
45 (20.4)
44 (19.9)
75 (34.0)
74 (33.5)
98 (44.4)
99 (44.9)
fantech

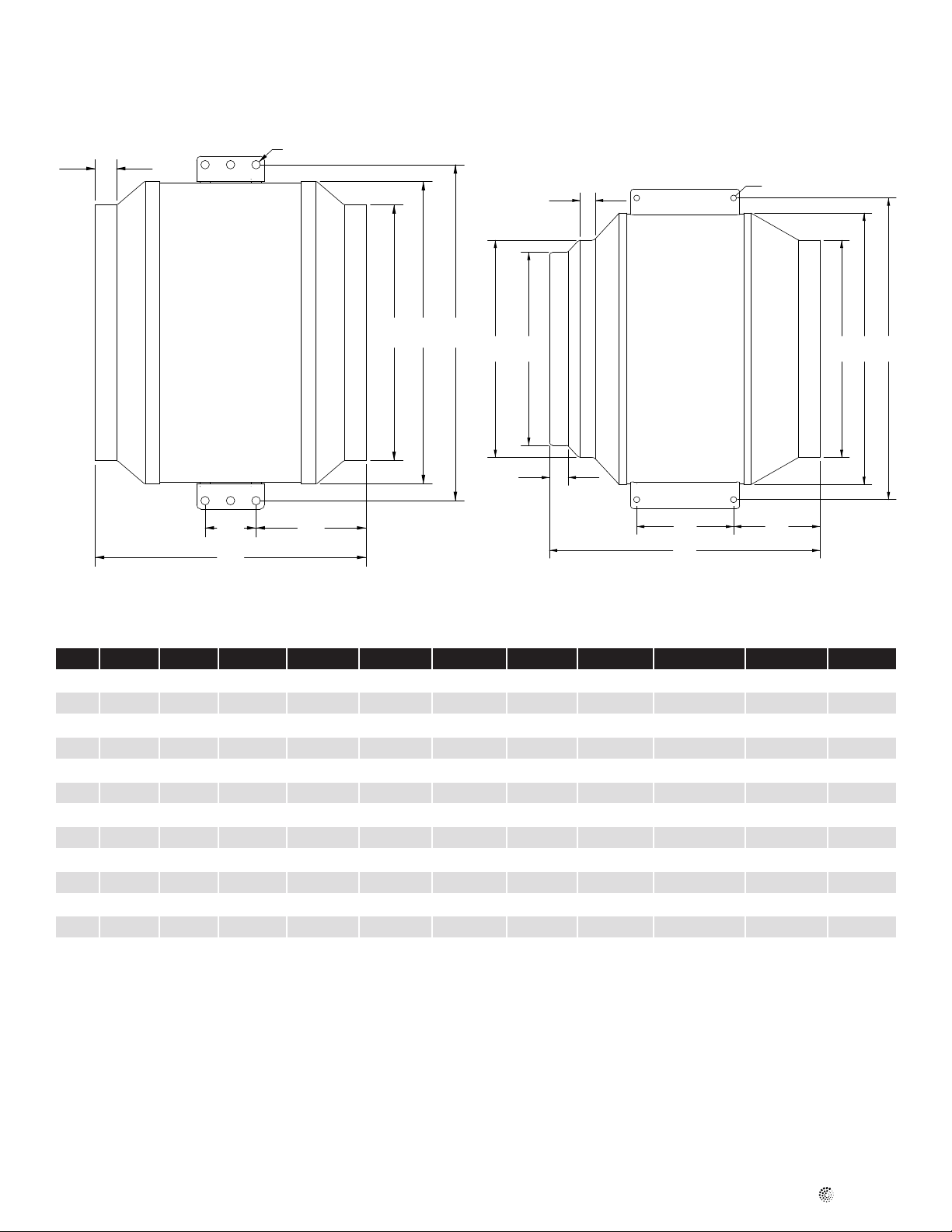

Page 13
DIMENSIONS
A2
13
Modèles de FKD : 8XL, 10, 10XL ET 12
Modèles de KD : 8XL, 10, 10XL ET 12
Modèles de FKD : 12XL, 14, 14XL, 16, 16XL, 18, 18XL ET 20
Modèles de KD : 12XL, 14, 14XL, 16, 16XL, 18, 18XL ET 20
H
E
E
H
A C B
F
D
G
A1
E
F
G
D
ABC
Modèle A A1 A2 B C D E F G H Poids
8 (203) - - 14 (356) 12 1/2 (318) 15 1/2 (394)
8XL
10 (254) - - 14 (356) 12
10
10 (254) - - 15 5/8 (397) 14 (356) 15 (381)
10XL
12 (305) - - 15 5/8 (397) 14 (356) 12 1/2 (318)
12
12 (305) 12 (305) 14 (356) 20 3/8 (518) 17 7/8 (454) 18 7/8 (479) 1 3/8 (35) 4 (102) 8 1/2 (216)
12XL
3
14 (356) 12 (305) 14 (356) 20
14
14 (356) 14 (356) 15 5/8 (397) 22 3/8 (568) 19 3/4 (502) 20 1/4 (514) 1 1/2 (38) 4 (102) 8 3/4 (222)
14XL
15 5/8 (397) 14 (356) 15 5/8 (397) 22 3/8 (568) 19 3/4 (502) 18 3/4 (476) 1 1/2 (38) 4 (102) 7 1/8 (181)
16
15 5/8 (397) 15 5/8 (397) 17 5/8 (448) 24 1/2 (622) 22 1/8 (562) 23 3/4 (603) 1 1/4 (32) 7 7/8 (200) 8 1/2 (216)
16XL
17 5/8 (448) 15 5/8 (397) 17 5/8 (448) 24 1/2 (622) 22 1/8 (562) 21 3/4 (552) 1 1/4 (32) 7 7/8 (200) 7 (178)
18
17 5/8 (448) 17 5/8 (448) 19 5/8 (498) 28 1/2 (724) 26 (660) 27 1/4 (692) 1 3/4 (44) 7 7/8 (200) 10 1/2 (267)
18XL
19 5/8 (498) 17 5/8 (448) 19 5/8 (498) 28 1/2 (724) 26 (660) 27 1/4 (692) 1 3/4 (44) 7 7/8 (200) 10 1/2 (267)
20
Toutes les dimensions sont en pouces (mm) et les poids en livres (kg).
/8 (518) 17 7/8 (454) 17 1/4 (438) 1 1/4 (32) 4 (102) 6 3/4 (171)
1
/2 (318) 12 1/2 (318)
3
/4 (19) 2 3/8 (60) 6 1/8 (156)
3
/4 (19) 2 3/8 (60) 5 (127)
3
/4 (19) 2 3/8 (60) 6 3/8 (162)
3
/4 (19) 2 3/8 (60) 5 1/8 (130)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
1
/2 (13)
1
/2 (13)
1
/2 (13)
1
/2 (13)
15 (6.8)
15 (6.8)
21 (9.5)
20 (9.0)
38 (17.2)
37 (16.7)
45 (20.4)
44 (19.9)
75 (34.0)
74 (33.5)
98 (44.4)
99 (44.9)
fantech
Page 14
14
A2

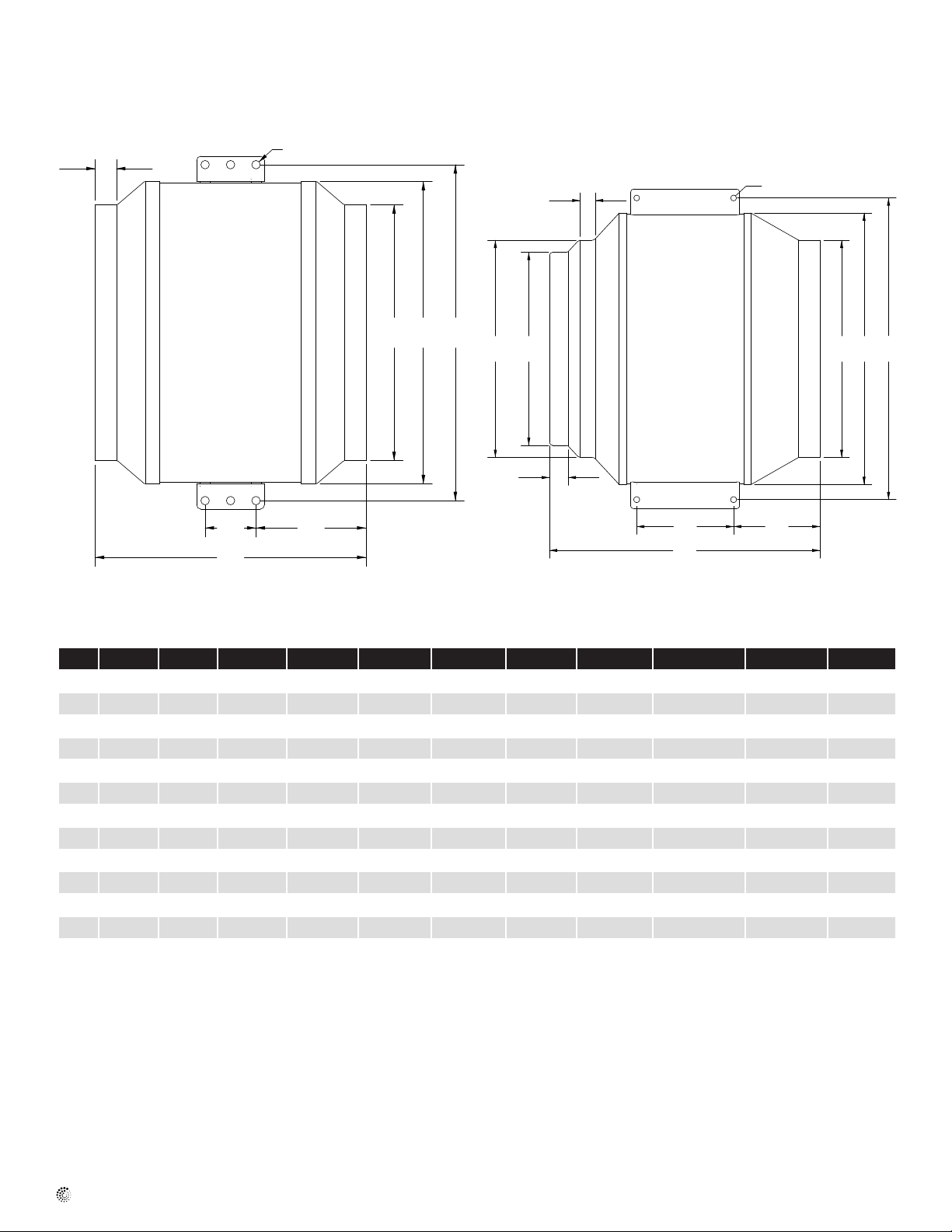

DIMENSIONES
Modelos de FKD: 8XL, 10, 10XL ET 12
Modelos de KD: 8XL, 10, 10XL ET 12
Modelos de FKD: 12XL, 14, 14XL, 16, 16XL, 18, 18XL ET 20
Modelos de KD: 12XL, 14, 14XL, 16, 16XL, 18, 18XL ET 20
H
E
E
H
A C B
F
D
G
A1
E
F
G
D
ABC
Modelo A A1 A2 B C D E F G H Peso
8 (203) - - 14 (356) 12 1/2 (318) 15 1/2 (394)
8XL
10 (254) - - 14 (356) 12 1/2 (318) 12 1/2 (318)
10
10 (254) - - 15 5/8 (397) 14 (356) 15 (381)
10XL
12 (305) - - 15 5/8 (397) 14 (356) 12 1/2 (318)
12
12 (305) 12 (305) 14 (356) 20 3/8 (518) 17 7/8 (454) 18 7/8 (479) 1 3/8 (35) 4 (102) 8 1/2 (216)
12XL
14 (356) 12 (305) 14 (356) 20 3/8 (518) 17 7/8 (454) 17 1/4 (438) 1 1/4 (32) 4 (102) 6 3/4 (171)
14
14 (356) 14 (356) 15 5/8 (397) 22 3/8 (568) 19 3/4 (502) 20 1/4 (514) 1 1/2 (38) 4 (102) 8 3/4 (222)
14XL
15 5/8 (397) 14 (356) 15 5/8 (397) 22 3/8 (568) 19 3/4 (502) 18 3/4 (476) 1 1/2 (38) 4 (102) 7 1/8 (181)
16
15 5/8 (397) 15 5/8 (397) 17 5/8 (448) 24 1/2 (622) 22 1/8 (562) 23 3/4 (603) 1 1/4 (32) 7 7/8 (200) 8 1/2 (216)
16XL
17 5/8 (448) 15 5/8 (397) 17 5/8 (448) 24 1/2 (622) 22 1/8 (562) 21 3/4 (552) 1 1/4 (32) 7 7/8 (200) 7 (178)
18
17 5/8 (448) 17 5/8 (448) 19 5/8 (498) 28 1/2 (724) 26 (660) 27 1/4 (692) 1 3/4 (44) 7 7/8 (200) 10 1/2 (267)
18XL
19 5/8 (498) 17 5/8 (448) 19 5/8 (498) 28 1/2 (724) 26 (660) 27 1/4 (692) 1 3/4 (44) 7 7/8 (200) 10 1/2 (267)
20
Todas las dimensiones están en pulgadas (mm) y los pesos en libras (kg).
3
/4 (19) 2 3/8 (60) 6 1/8 (156)
3
/4 (19) 2 3/8 (60) 5 (127)
3
/4 (19) 2 3/8 (60) 6 3/8 (162)
3
/4 (19) 2 3/8 (60) 5 1/8 (130)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
3
/8 (10)
1
/2 (13)
1
/2 (13)
1
/2 (13)
1
/2 (13)
15 (6.8)
15 (6.8)
21 (9.5)
20 (9.0)
38 (17.2)
37 (16.7)
45 (20.4)
44 (19.9)
75 (34.0)
74 (33.5)
98 (44.4)
99 (44.9)
fantech
Page 15
Leads
Ground
oltage
GNYE

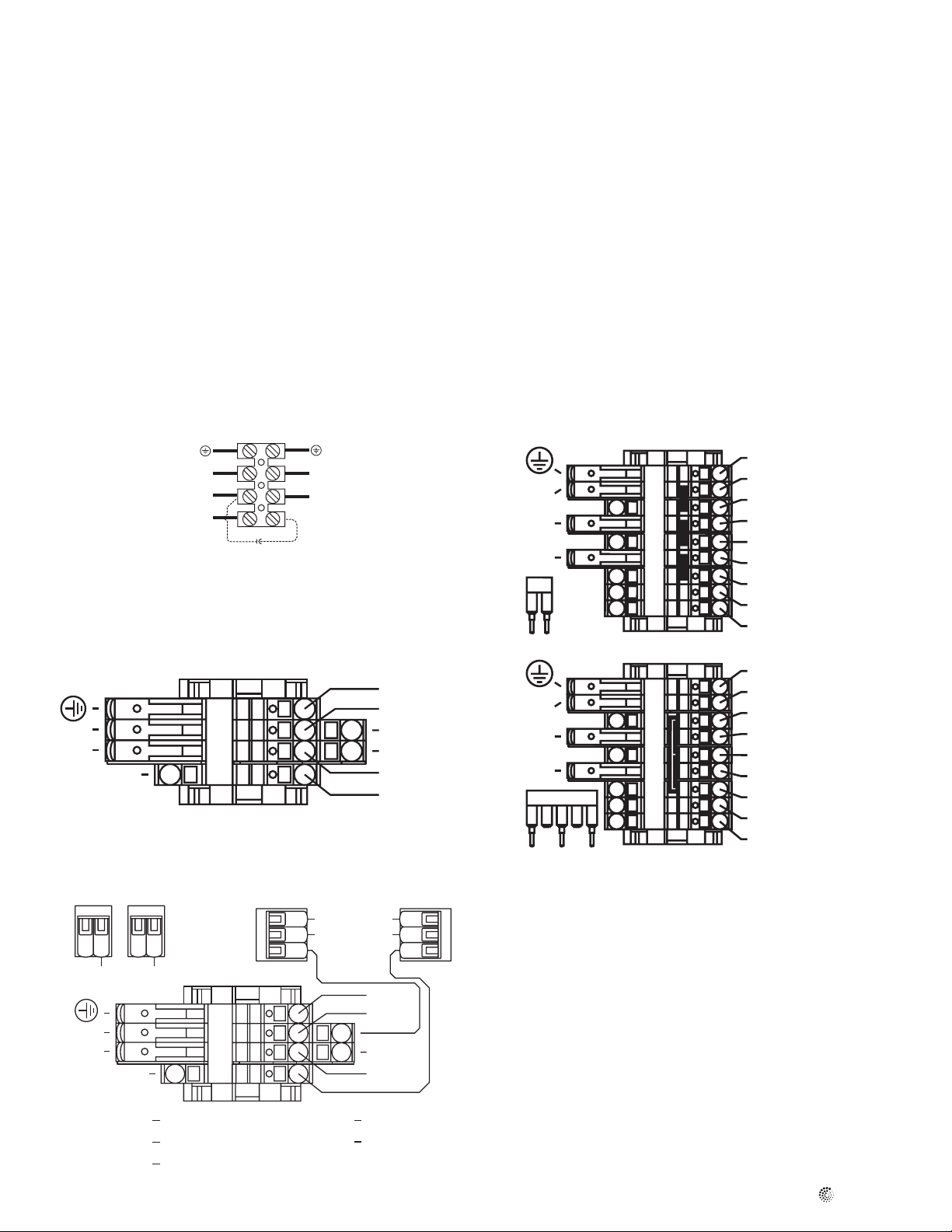

WIRING
GNYE
r
LN
230V
w
OG Orange
LN
Wiring:
GNYE - Green/Yellow
BU - Blue
BK - Black
BN - Brown
GY - Grey
OG - Orange
X - Not Applicable
120/230 Volt Single Phase Fans
15
FKD/KD: 8XL, 10, 10XL and 12
Motor
BU
BK
N / L2
L / L1
BN
Capacitor
120 Volt Single Phase Fans
FKD/KD: 12XL, 14, 14XL, and 16
230 Volt Single Phase Fans
FKD/KD: 12XL, 14, 14XL, 16, and 16XL
BK
120 Volt Single Phase Fans
FKD/KD: 16XL and 18
Capacitor
Capacitor
Red
Grey
BN
BK
BU
GNYE
OG
Blue
Green-Yellow
BU/GY
Capacito
BN
X
Capacitor
GNYE
BU
BN
BK
Brown
Black
Supply
V
L3
L2
L1
L3
L2
L1
230/460 Volt Three Phase Fans
FKD/KD: 18XL and 20
Green-Yellow
Black
Grey
Blue
Red
Brown
Orange
x3
White
White
460V
Green-Yello
Black
Grey
Blue
Red
Brown
Orange
White
White
fantech
Page 16

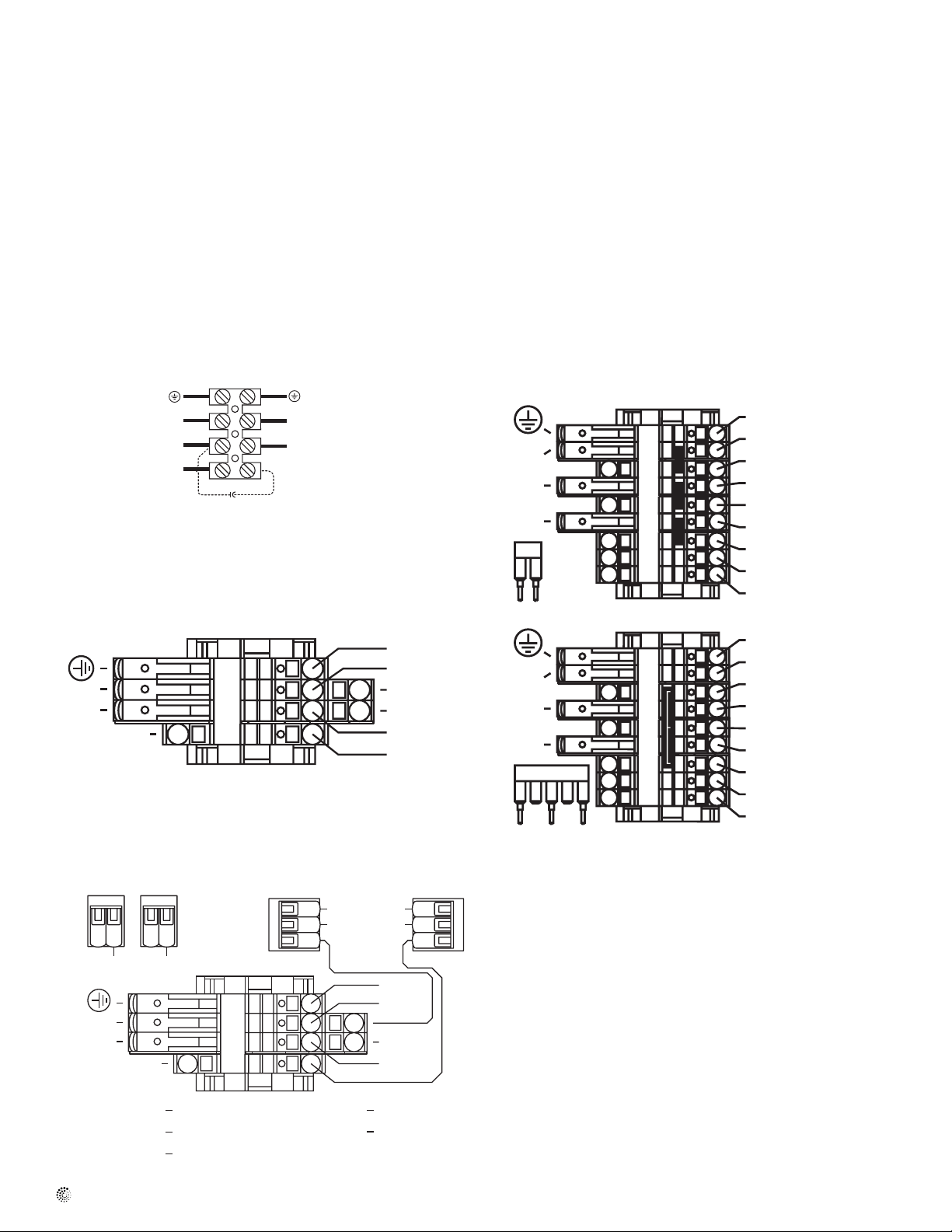

16
Arrivée
Moteur
Condensateur
Terre
d'alimentation
GNYE
230V
w
GNYE
LN
OG Orange
LN
BRANCHEMENT ÉLECTRIQUE
Câblage :
GNYE - Vert-Jaune
BU - Bleu
BK - Noir
BN - Brun
GY - Gris
OG - Orange
RD - Rouge
X - Non Applicable
Capacitor - Condensateur
Ventilateurs monophasés en 120/230 volts
FKD/KD : 8XL, 10, 10XL ET 12
BU
BK
BN
Ventilateurs monophasés en 120 volts
FKD/KD : 12XL, 14, 14XL ET 16
Ventilateurs monophasés en 230 volts
FKD/KD : 12XL, 14, 14XL, 16 ET 16XL
BK
Ventilateurs monophasés en 120 volts
FKD/KD : 16XL ET 18
N / L2
L / L1
Tension
BU/GY
Capacitor
BN
X
Capacitor
Câblage :
Green-Yellow - Vert-Jaune
Blue - Bleu
Black - Noir
Brown - Brun
Grey - Gris
Orange - Orange
Red - Rouge
White - Blanc
Ventilateurs trois phasés en 230/460 volts
FKD/KD : 18XL ET 20
Green-Yellow
Black
L3
L2
Grey
Blue
Red
L1
Brown
Orange
x3
White
White
460V
Green-Yello
L3
L2
L1
Black
Grey
Blue
Red
Brown
Orange
White
White
Red
BU
GNYE
fantech
Grey
OG
Blue
Green-Yellow
Capacitor
Capacitor
GNYE
BU
BN
BN
BK
BK
Brown
Black
Page 17

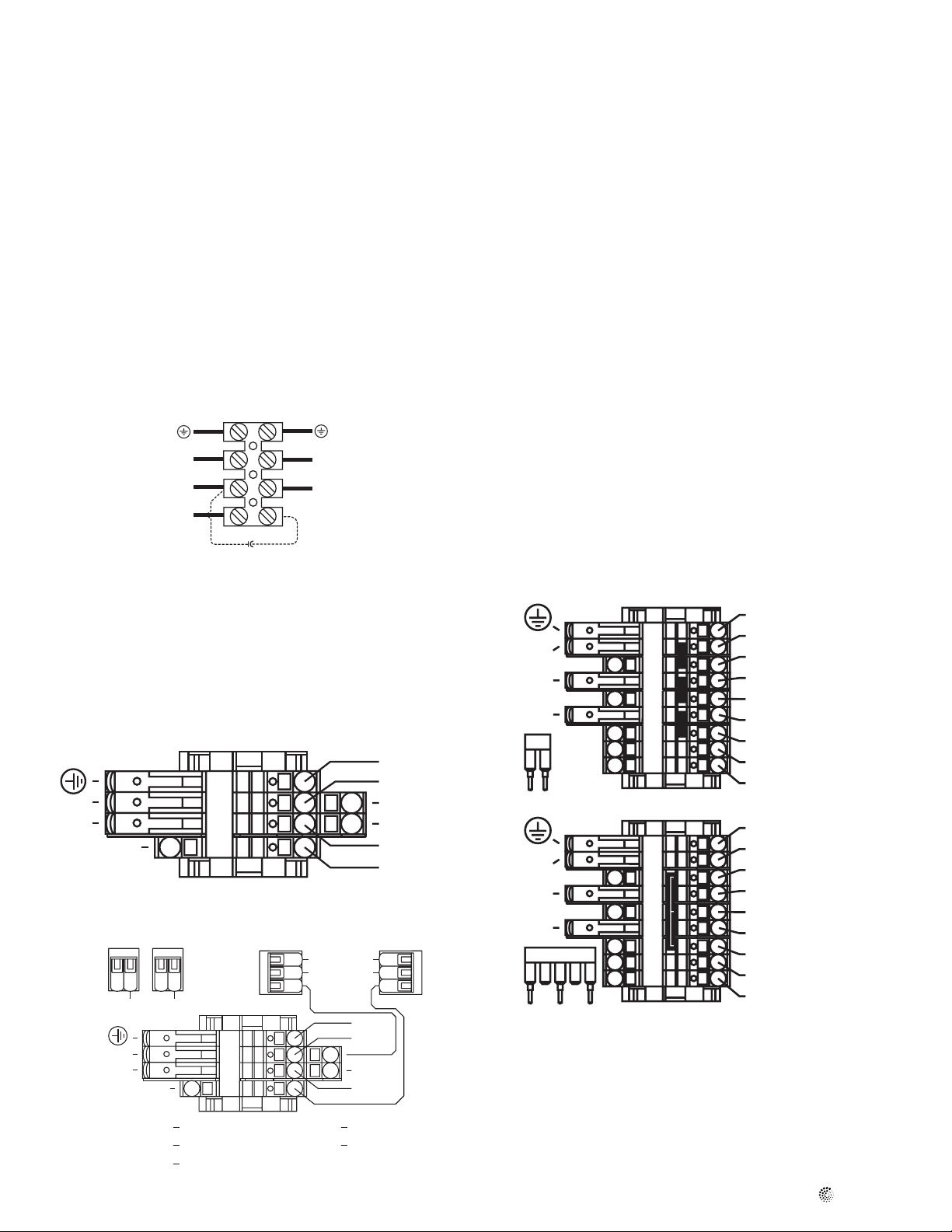

Cableado
230V
w
Conexiones
Alimentacion
GNYE
r
LN
OG Orange
LN
17
Cableado:
GNYE - Verde/Amarillo
BU - Azul
BK - Negro
BN - Cafe
GY - Gris
OG - Naranja
RD - Roja
White - Blanco
X - No Aplica
Ventiladores monofásicos de 120/230 Voltios
FKD/KD: 8XL, 10, 10XL y 12
Terra
N / L2
L / L1
Voltaje
de
del
Motor
GNYE
BU
BK
BN
Capacitor
Ventiladores monofásicos de 120 Voltios
FKD/KD: 12XL, 14, 14XL y 16
Ventiladores monofásicos de 230 Voltios
FKD/KD: 12XL, 14, 14XL, 16 y 16XL
BU/GY
BK
Capacito
BN
X
Capacitor
Cableado:
Green-Yellow - Verde/Amarillo
Blue - Azul
Black - Negro
Brown - Cafe
Grey - Gris
Orange - Naranja
Red - Roja
White - Blanco
Ventiladores tres fases de 230/460 Voltios
FKD/KD: 18XL y 20
Green-Yellow
Black
L3
L2
L1
x3
Grey
Blue
Red
Brown
Orange
White
White
460V
Green-Yello
L3
L2
L1
Black
Grey
Blue
Red
Brown
Orange
White
White
Ventiladores monofásicos de 120 Voltios
Red
BU
Grey
OG
GNYE
FKD/KD: 16XL y 18
Blue
Green-Yellow
Capacitor
Capacitor
GNYE
BU
BN
BK
BN
BK
Brown
Black
fantech
Page 18
18
NOTES / REMARQUES / NOTAS
fantech
Page 19
NOTES / REMARQUES / NOTAS
19
fantech
Page 20
Fantech reserves the right to make technical changes.
For updated documentation please refer to www.fantech.net
Fantech®
Fantech se réserve le droit de faire des changements techniques. Pour obtenir la documentation à jour s’il vous plaît
vous référer à www.fantech.net
Fantech se reserva el derecho de hacer cambios técnicos.
Para ver la documentación actualizada, consulte www.fantech.
net
Loading...
