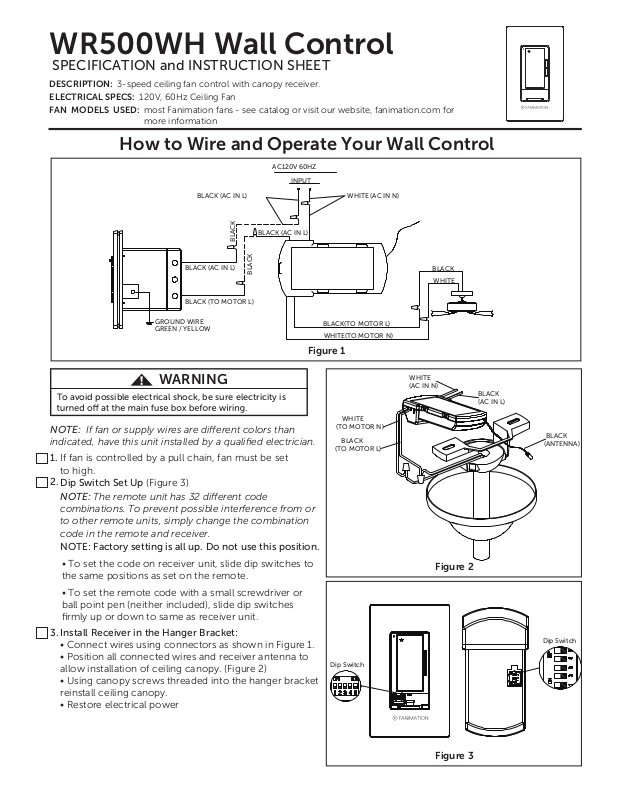

WR500WH Wall Control

SPECIFICATION and INSTRUCTION SHEET

DESCRIPTION: 3-speed ceiling fan control with canopy receiver.
ELECTRICAL SPECS: 120V, 60Hz Ceiling Fan
FAN MODELS USED: most Fanimation fans - see catalog or visit our website, fanimation.com for

more information

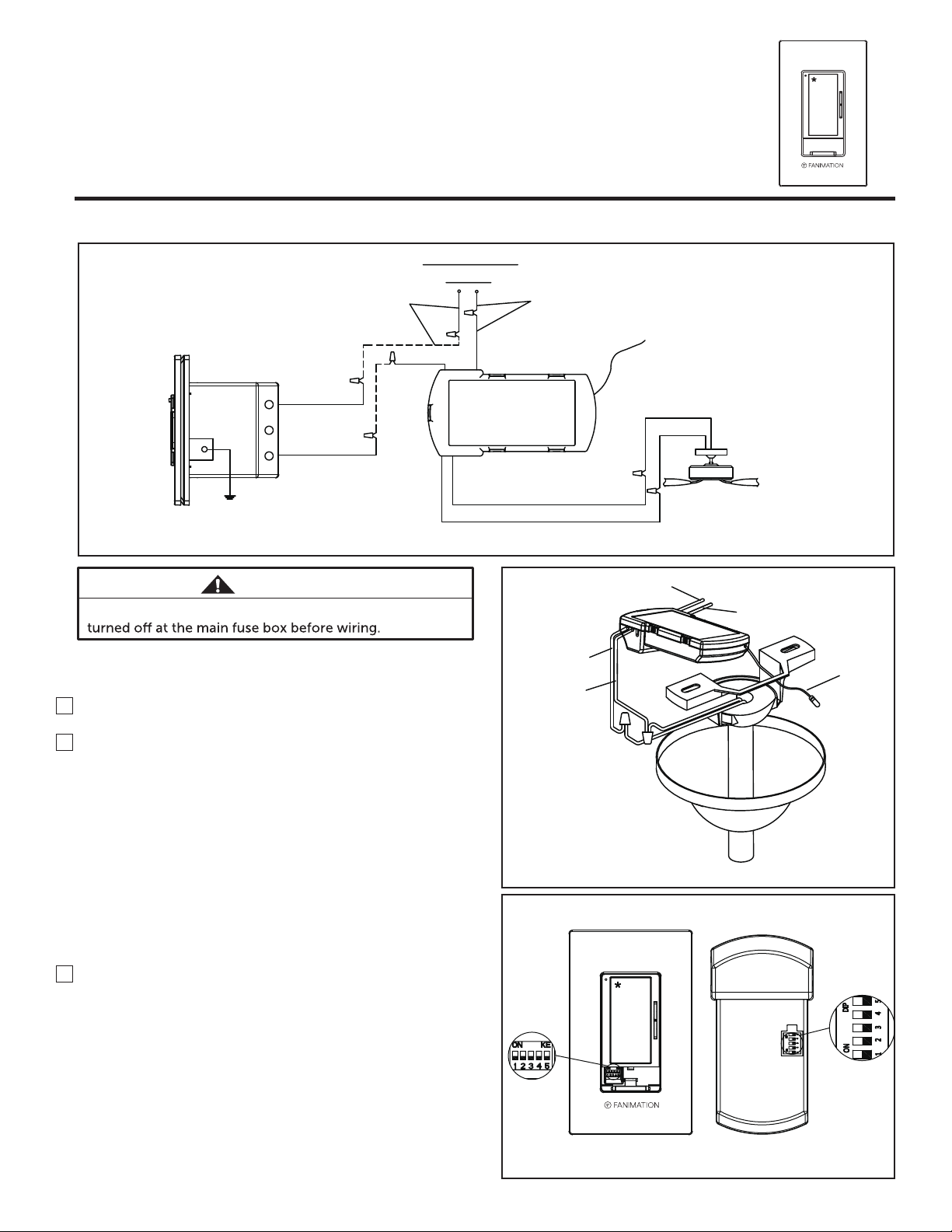

How to Wire and Operate Your Wall Control

AC120V 60HZ

INPUT

BLACK (AC IN L)

BLACK

BLACK (AC IN L)

WHITE (AC IN N)

BLACK (AC IN L)

BLACK (TO MOTOR L)

GROUND WIRE
GREEN / YELLOW

BLACK

Figure 1

WARNING

To avoid possible electrical shock, be sure electricity is

NOTE: If fan or supply wires are different colors than
indicated, have this unit installed by a qualified electrician.

1. If fan is controlled by a pull chain, fan must be set
to high.

2.

Dip Switch Set Up (Figure 3)

NOTE: The remote unit has 32 different code
combinations. To prevent possible interference from or
to other remote units, simply change the combination
code in the remote and receiver.

NOTE: Factory setting is all up. Do not use this position.

• To set the code on receiver unit, slide dip switches to

the same positions as set on the remote.

• To set the remote code with a small screwdriver or

ball point pen (neither included), slide dip switches

firmly up or down to same as receiver unit.

Install Receiver in the Hanger Bracket:

3.

• Connect wires using connectors as shown in Figure 1.

• Position all connected wires and receiver antenna to

allow installation of ceiling canopy. (Figure 2)

• Using canopy screws threaded into the hanger bracket

reinstall ceiling canopy.

• Restore electrical power

BLACK(TO MOTOR L)

WHITE(TO MOTOR N)

WHITE
(TO MOTOR N)

BLACK
(TO MOTOR L)

Dip Switch

WHITE
(AC IN N)

BLACK

WHITE

Figure 2

BLACK
(AC IN L)

BLACK
(ANTENNA)

Dip Switch

Figure 3

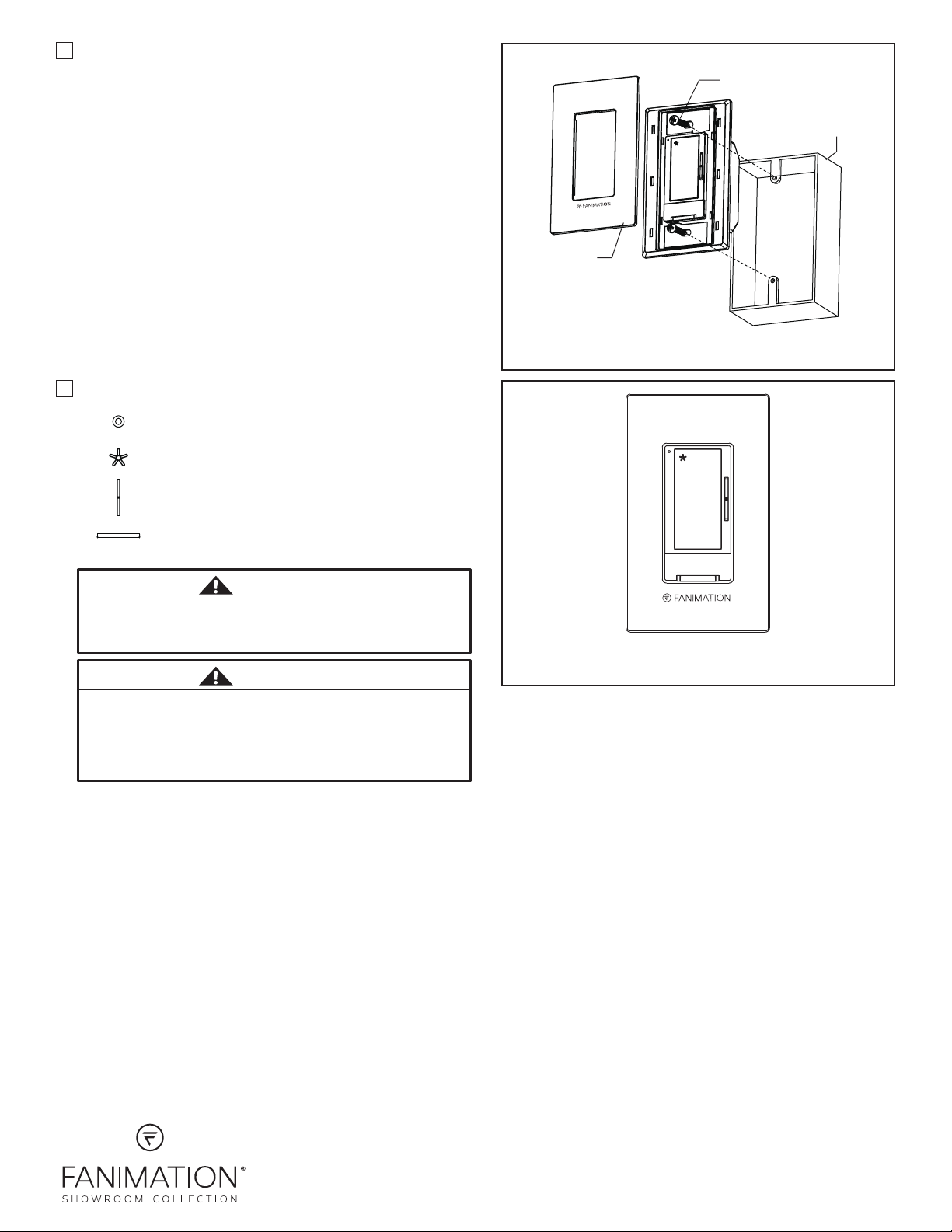

4.

Attach wall control unit to outlet box using the two
screws provided. Then, attach face plate to the wall
control. (Figure 4)

Screw

• Restore electrical power.

5. Operating Wall Control: (Figure 5)

- Indicator LED light

- Fan off

- Fan speed control: Turns on fan and turns
speed up or down.

- Pull out to turn all power off.

Outlet Box

Face Plate

NOTE: Supply wires and fan wires

omitted for clarity.

Figure 4

WARNING

To avoid possible fire or shock, make sure that the
electrical wires are completely inside the outlet box and

not pinched between the wall plate and the wall.

WARNING

Check to see that all connections are tight, including
ground, and that no bare wire is visible at the wire
connectors, except for the ground wire. Do not operate
fan unless blades are in place. Noise and fan damage

could result.

Figure 5

10983 Bennett Parkway

Zionsville, IN 46077

[phone] • FAX [phone]

Outside U.S. call [phone]

WWW.FANIMATION.COM

Copyright 2019 Fanimation

2019/05 V.01

Control de Pared WR500WH

Hoja de instrucciones y especificaciones

Descripción: Control de ventilador de techo de 3 velocidades con receptor de dosel.

Especificaciones eléctricas: 120 voltios, 60 Hz., Ventilador

Modelos de ventilador usado: La mayoría de ventiladores Fanimation­Consulte el catálogo o visite nuestra página web www.fanimation.com para más información

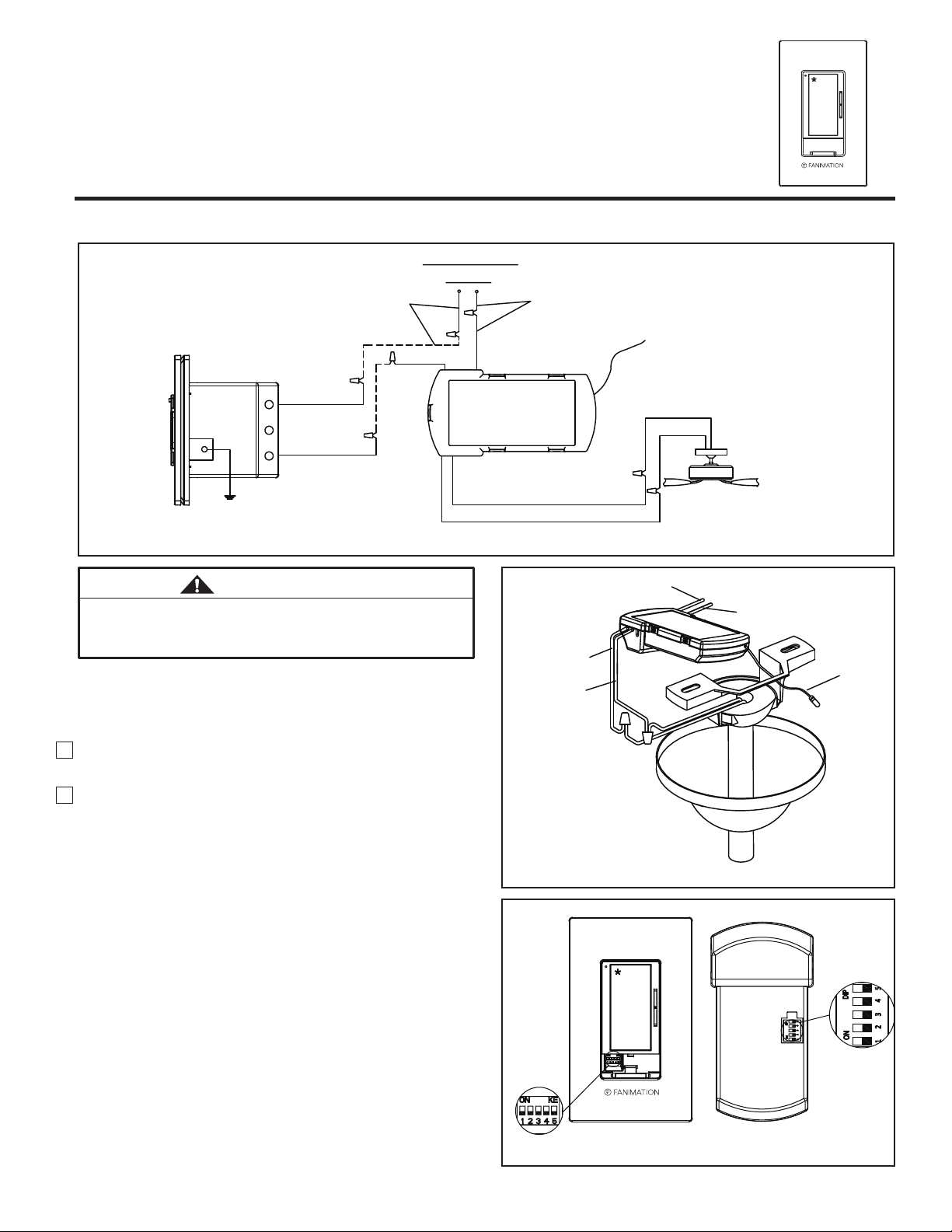

Como realizar el cableado y cómo utilizar el control de Pared

AC120V 60HZ

ENTRADA

Negro (AC IN L)

Negro (AC IN L)

Negro

BLANCO (AC IN N)

Negro (AC IN L)

Negro (a Motor L)

Puesta a tierra

Amarillo / Verde

Negro

ADVERTENCIA

Para evitar posibles descargas eléctricas, asegúrese de que
la electricidad esté desconectada en la caja de fusibles
principal antes de realizar la instalación eléctrica.

NOTA: Si no está seguro de si la caja de distribución
eléctrica tiene conexión a tierra, pida asesoramiento a un
electricista autorizado, ya que la conexión a tierra es
fundamental para un funcionamiento seguro.

1. Si el ventilador es controlado con una cadena, el
ventilador debe controlarse en rango alto.

2.

Configuración del interruptor Dip (Figura 3)

NOTA: El mando a distancia incluido en este ventilador
tiene 32 combinaciones diferentes de códigos. Para
evitar posibles interferencias desde o hacia otros

mandos a distancia, modifique el código de combinación

de su transmisor y receptor.

Negro a Motor L
Blanco a Motor N

Figura 1

Blanco a
Motor N

Negro a
Motor L

BLANCO (AC IN N)

Negro
Blanco

NEGRO
(AC IN L)

ANTENA
NEGRO

Figura 2

NOTA: Los ajustes de fábricas vienen con todos los
interruptores hacia arriba. No utilice esta posición.

• Para configurar el código de unidad del receptor.

Deslice los interruptores de código a las mismas
posiciones que en el transmisor.

• Para configurar el código del mando a distancia,

Mueva los interruptores de código hasta colocar el
código de selección en la posición arriba o abajo.
Con un destornillador pequeño o con una lapicera

(no se incluye) deslice firmemente hacia arriba o hacia

abajo.

Interruptores

Interruptores

Figura 3

3. Instale el receptor en el soporte de gancho:

• Realice las conexiones de cables al bloque del terminal

como se muestra en la Figura 1.

• Coloque todos los cables conectados y la antena del

receptor para permitir la instalación en la carcasa del
techo. (Figura 2)

• Utilice los tornillos de la carcasa colocados en el soporte

del gancho para volver a instalar la carcasa del techo.

• Restaure la electricidad.

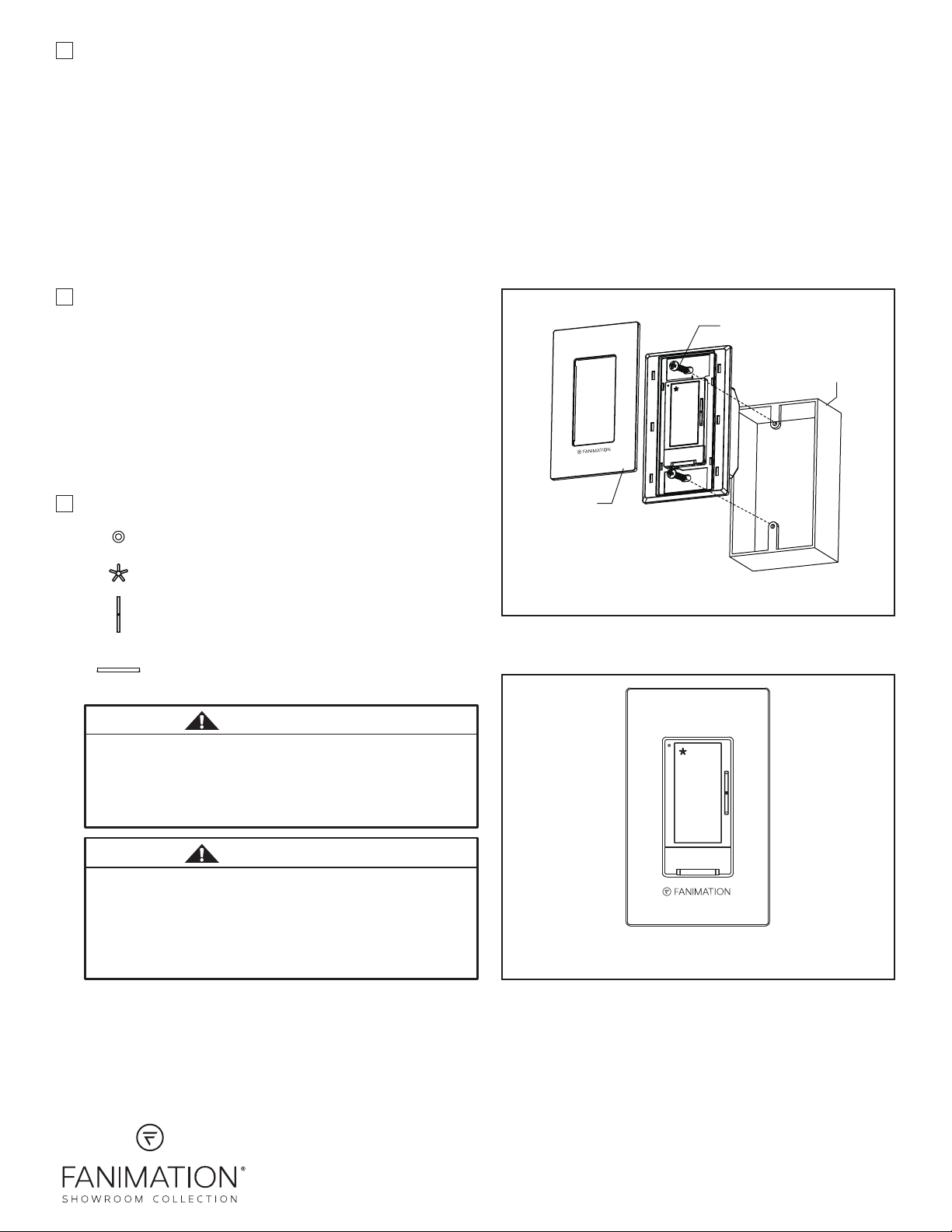

4. Fije la placa de pared al frente del control de interruptor
con los dos tornillos pequeños suministrados. Vuelva a
conectar la corriente eléctrica. (Figura 4)

• Restaurar la energía eléctrica

Tornillo

Caja de distribución
eléctrica

5. Funciones del control de pared: (Figura 5)

- Luz LED del indicador

- Apaga el ventilador

-

Velocidad del ventilador:
Enciende el ventilador y aumenta la velocidad.
o disminuye la velocidad.

- Tire para apagarlo.

ADVERTENCIA

Para evitar un posible incendio o descarga eléctrica,
asegúrese de que los cables eléctricos estén
completamente dentro de la caja de conexiones y no
estén siendo pisados entre la placa de la pared y la
propia pared.

ADVERTENCIA

Verifique que todas las conexiones estén bien ajustadas,

incluida la conexión a tierra, y que no haya ningún cable
desnudo visible en los conectores de cables, a excepción
del cable de conexión a tierra. No haga funcionar el
ventilador hasta que las aspas estén colocadas. Podrían
producirse ruidos y daños en el ventilador.

Placa de pared

NOTA: Cables han omitido.

Figura 4

Figura 5

10983 Bennett Parkway

Zionsville, IN 46077

Llame Sin Cargo al [phone]

FAX [phone]

Desde fuera de los EE.UU. llame al [phone]

Visite nuestro sitio Web en www.fanimation.com

Copyright 2019 Fanimation

2019/05 V.01
