The Benito

Ceiling Fan

™

Finishes: OB, SN and PN

Net Weight 12 kg. (26.46 lbs.)

Model No. FP8003

OWNER'S MANUAL

READ AND SAVE THESE INSTRUCTIONS

Important Safety Instructions

WARNING: To avoid fire, shock and serious personal injury, follow these instructions.

1. Read your owner’s manual and safety information before installing your new fan. Review the accompanying assembly diagrams.

2. Before servicing or cleaning unit, switch power off at service panel and lock service panel disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a warning device, such as a tag, to the service panel.

3. Be careful of the fan and blades when cleaning, painting, or working near the fan. Always turn off the power to the ceiling fan before servicing.

4. Do not insert anything into the fan blades while the fan is operating.

5. Do not operate reversing switch until fan blades have come to a complete stop.

Additional Safety Instructions

1. To avoid possible shock, be sure electricity is turned off at the fuse box before wiring, and do not operate fan without blades.

2. All wiring and installation procedures must satisfy National Electrical Codes (ANSI/ NFPA 70-1999) and Local Codes. The ceiling fan must be grounded as a precaution against possible electrical shock. Electrical installation should be made or approved by a licensed electrician.

3. The fan base must be securely mounted and capable of reliably supporting at least 35 lbs. (fan and accessories not to exceed 35 lbs. or 15.88 kgs.). See page 4 of owner’s manual for support requirements. Consult a qualified electrician if in doubt.

4. The fan must be mounted with the fan blades at least 7 feet from the floor to prevent accidental contact with the fan blades.

5. Follow the recommended instructions for the proper method of wiring your ceiling fan. If you do not have adequate electrical knowledge or experience, have your fan installed by licensed electrician.

6. Suitable for use with solid-state speed controls.

WARNING:To reduce the risk of fire or electric shock, this fan should only be used with Fan Speed Control Part No.

UC7067RYL, manufactured by Rhine Electronic Co., Ltd.

WARNING

ISOLATING WALL CONTROL/SWITCH.

WARNING:This product is designed to use only those parts supplied with this product and/or accessories designated

specifically for use with this product. Using parts and/or accessories not designated for use with this product could result in personal injury or property damage.

WARNING

brackets, balancing the blades, or cleaning the fan. Do not insert foreign objects in between rotating fan blades.

WARNING: Mount to an outlet box marked acceptable for fan support.

TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS FAN MUST BE INSTALLED WITH A GENERAL USE,

To reduce the risk of personal injury, do not bend the blade bracket (flange or blade holder) when installing the

LIMITED LIFETIME WARRANTY

Extends to the original purchaser of a Fanimation Fan

1. LIMITED LIFETIME MOTOR WARRANTY - If any part of your fan motor fails, due to a defect in materials or workmanship during the lifetime of the original purchaser, Fanimation will provide the replacement part free of charge, when the defective fan is returned to our national service center. Proof of purchase is required. Customer shall be responsible for all costs incurred in the removal or reinstallation and shipping of the product for repairs or replacement.

2. ONE YEAR MOTOR LABOR WARRANTY - If your fan motor fails at any time within one year from the original purchase, due to defects in materials or workmanship, labor to repair the motor will be provided free of charge at our national service center. Purchaser will be responsible for labor charges after this one-year period. Customer shall be responsible for all costs incurred in the removal or reinstallation and shipping of the product for repairs or replacement.

3. If any other part of your fan fails at any time within one year after original purchase, due to a defect in materials or workmanship, we will repair, or replace, at our option, the defective part free of charge for parts and labor performed at our national service center.

4. Because of varying climate conditions, this warranty does not cover changes in the finish, including rusting, pitting, corroding, tarnishing, or peeling.

5. This warranty is void and does not apply to damage from improper installation, neglect, accident, misuse, exposure to extremes of heat or humidity, or as a result of any modification to the original product.

6. All costs of removal and reinstallation of the fan are the sole responsibility of the owner of the fan and not the store that sold the fan or Fanimation.

7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty.

8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must accompany authorized returns and must be sent freight prepaid to Fanimation. The fan to be returned must be properly packed to avoid damage in transit; Fanimation will not be responsible for any damage resulting from improper packaging.

9. It is understood that any repair or replacement is the exclusive remedy available from Fanimation. There is no other expressed or implied warranty. Fanimation hereby disclaims any and all implied warranties, including, but not limited to those of merchantability and fitness for a particular purpose to the extent permitted by law. Some states do not allow limitations on implied warranties. Fanimation will not be liable for incidental, consequential, or special damages arising out of or in conjunction with product use or performance, except as may otherwise be accorded by law. This warranty gives you special legal rights and you may also have other rights that vary from state to state.

10.A certain amount of wobble is normal and should not be considered a problem or a defect.

Table of Contents

Unpacking Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Energy Efficient Use of Ceiling Fans . . . . . . . . . . . . . . . . . . . . .4

Electrical and Structural Requirements . . . . . . . . . . . . . . . . . .4

How to Assemble Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . .5

How to Hang Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . .6

How to Wire Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . .7

How to Install Your Canopy Housing . . . . . . . . . . . . . . . . . . . .8

How to Assembly the Blades & Light Kit . . . . . . . . . . . . . . . . .9

How to Operate Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . .11

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

How to Clean Your Ceiling Fan Blades . . . . . . . . . . . . . . . . . .12

Trouble Shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

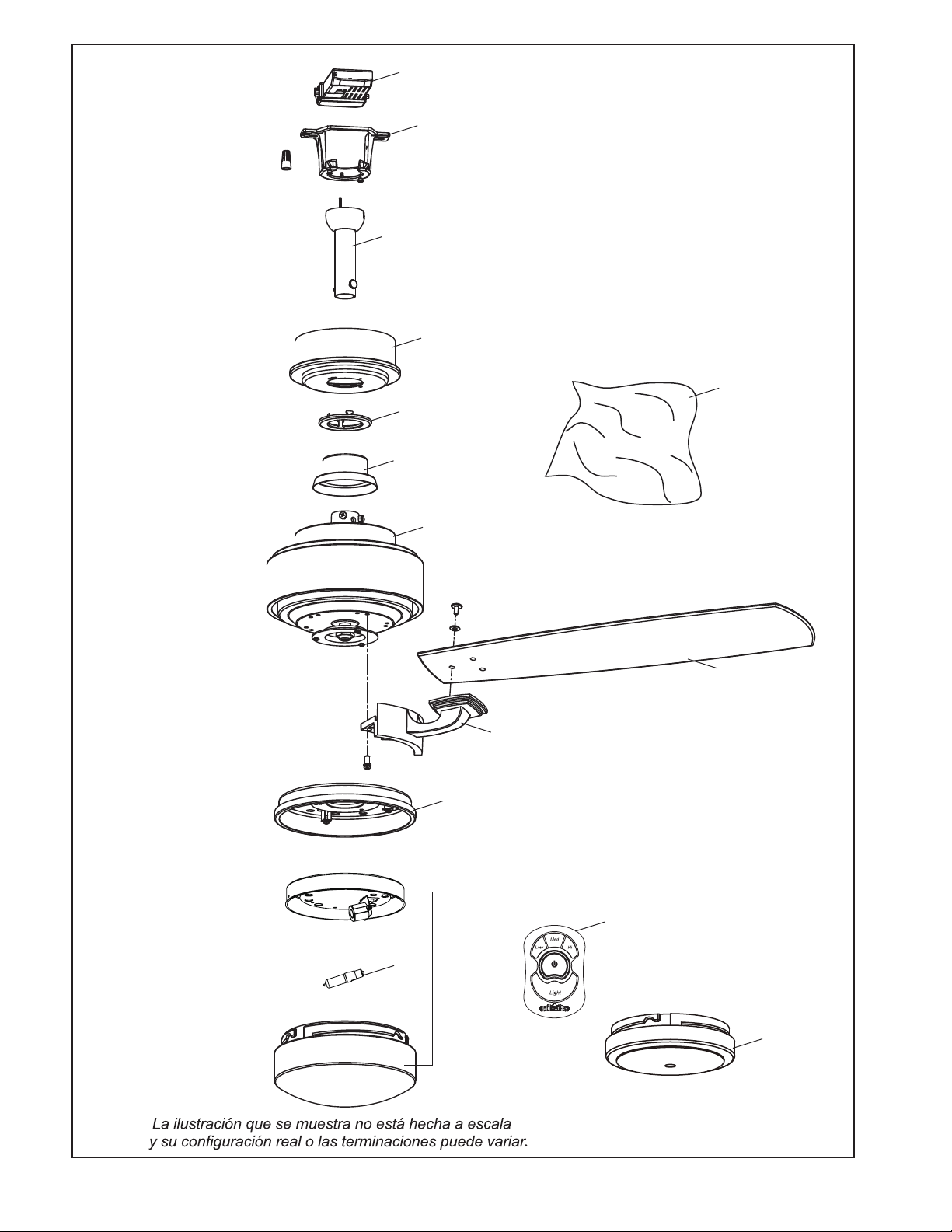

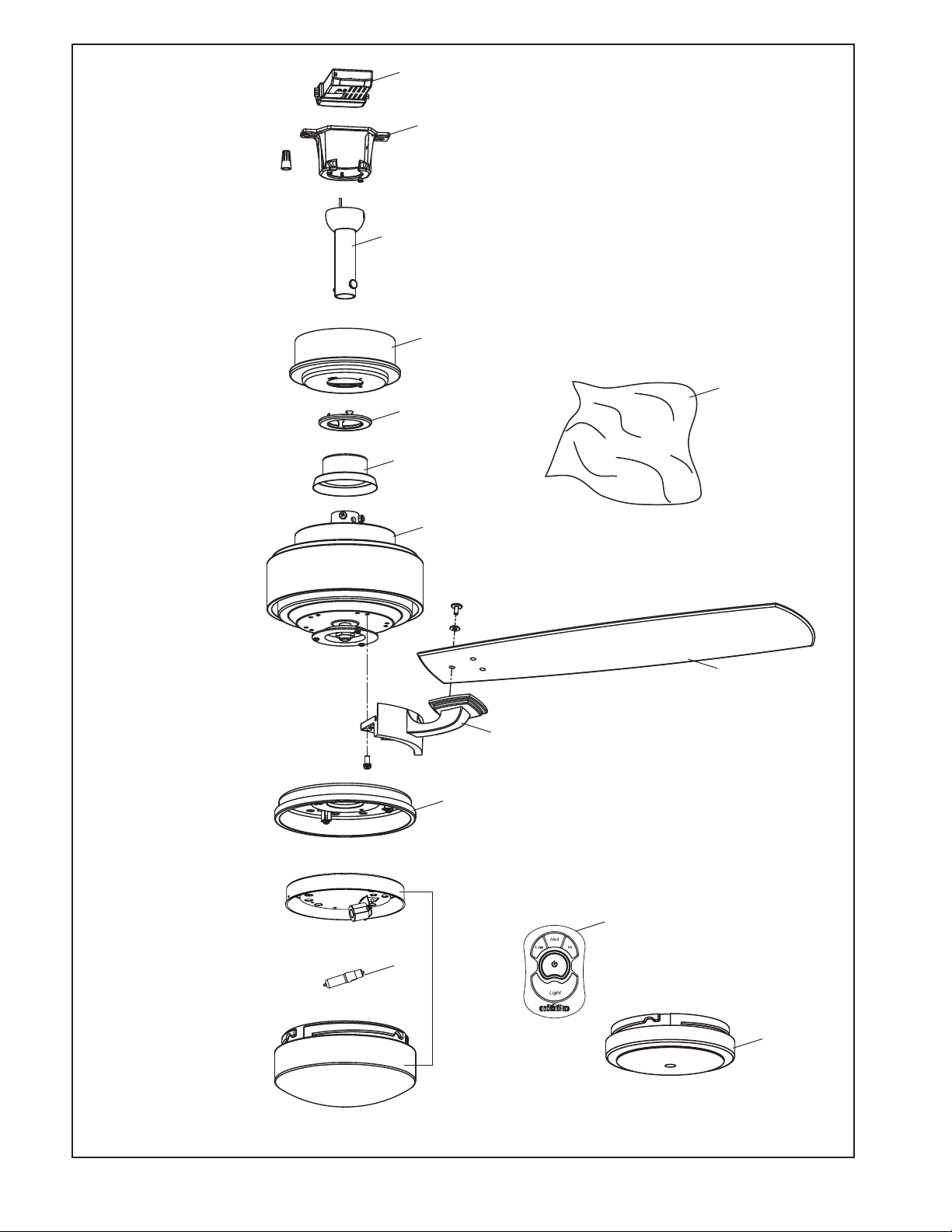

Exploded-View Illustration . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

This Manual Is Designed to Make it as Easy as Possible for You to Assemble,

Install, Operate and Maintain Your Ceiling Fan

Tools Needed for Assembly

• One Phillips head screwdriver

• One stepladder

• Three wire connectors (supplied)

• One wire stripper

• One 1/4” blade

screwdriver

Wiring outlet box and box connectors must be of type required by the local code. The minimum wire would be a 3-conductor (2-wire with ground) of the following size:

Materials

Installed Wire Length Wire Size A.W.G.

WARNING

Up to 50 ft. 14 50-100 ft. 12

Before assembling your ceiling fan, refer to section on proper method of wiring your fan (page 4). If you feel you do not have enough wiring knowledge or experience, have your fan installed by a licensed

NOTE:

container to keep them from being lost. If any parts are missing contact your local retailer.

Place the parts from the loose parts bags in a small

electrician.

Unpacking Instructions

For your convenience, check-off boxes are provided next to each step. As each step is completed, place a check mark in the box. This will insure that all steps have been completed and will be helpful in finding your place should you be interrupted.

Do not install or use fan if any part is damaged or missing. This product is designed to use only those parts supplied with this product and/or any accessories designated specifically for use with this product by Fanimation. Substitution of parts or accessories not designated for use with this product by Fanimation could result in personal injury or property damage.

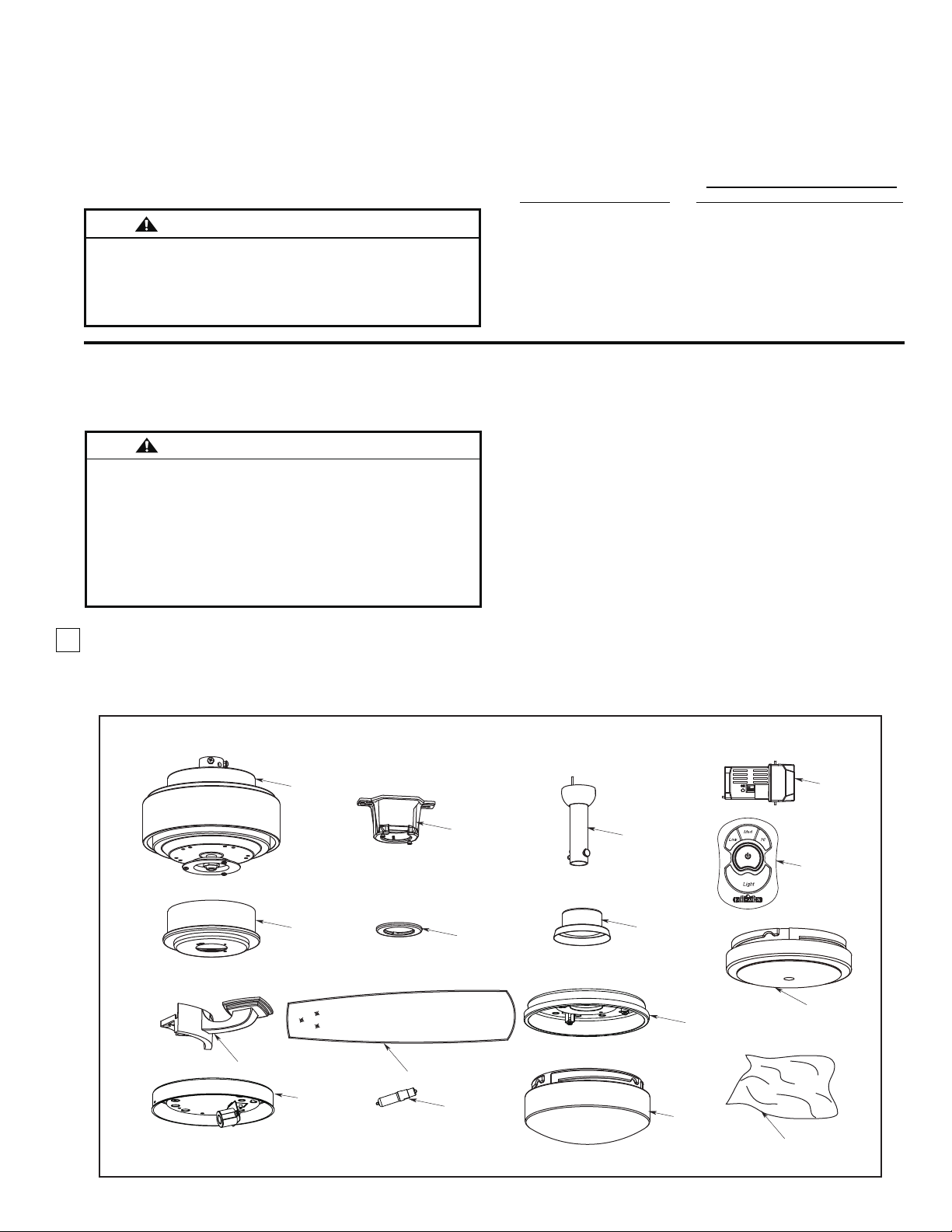

1. Check to see that you have received the following parts:

NOTE:

If you are uncertain of part description, refer to

exploded view illustration.

• Fan Motor Assembly

• Hanger Bracket Assembly with

screws

• Downrod/Hanger Ball Assembly

• Ceiling Canopy

• Canopy Screw Cover Assembly

• Motor Coupling Cover Assembly

• Blade Arm Set (5)

• Blade Set (5)

• Housing Light Kit Assembly

• Socket Plate Assembly

• One 100W Minican Light Bulb

• Glass

• TR24WH Hand-held Remote

• Receiver Unit

• Lower Steel Cap Assembly

• Hardware bags:

– 3/16-24 x 7.5mm

(blade to blade holder)

Washer Head Screw

– 3/16” Fiber Washer

(blade to blade holder)

– 1/4”-20 x 14mm

(blade arm to motor)

Pan Head Screw

– Phillips Screwdriver, 4” – Four Wire Connectors – Balance Kit

FAN MOTOR ASSEMBLY

CEILING CANOPY

BLADE ARM SET (5)

SOCKET PLATE ASSEMBLY

HANGER BRACKET ASSEMBLY W/SCREWS

CANOPY SCREW COVER ASSEMBLY

BLADE SET (5)

ONE 100-WATT MINICAN LIGHT BULB

RECEIVER UNIT

DOWNROD/ HANGER BALL ASSEMBLY

TR24WH Hand-held

MOTOR COUPLING COVER

GLASS

HOUSING LIGHT KIT ASSEMBLY

Remote

LOWER STEEL CAP ASSEMBLY

HARDWARE BAG

Energy Efficient Use of Ceiling Fans

Ceiling fan performance and energy savings rely heavily on the proper installation and use of the ceiling fan. Here are a few tips to ensure efficient product performance.

Choosing the Appropriate Mounting Location

Ceiling fans should be installed, or mounted, in the middle of the room and at least 7 feet above the floor and 18 inches from the walls. If ceiling height allows, install the fan 8 - 9 feet above the floor for optimal airflow. Consult your Fanimation Retailer for optional mounting accessories.

Turn Off When Not in the Room

Ceiling fans cool people, not rooms. If the room is unoccupied, turn off the ceiling fan to save energy.

Electrical and Structural Requirements

Your new ceiling fan will require a grounded electrical supply line of 120 volts AC, 60 Hz, 15 amp circuit. The outlet box must be securely anchored and capable of withstanding a load of at least 50 lbs. Figure 1 depicts different structural configurations that may be used for mounting the outlet box.

Using the Ceiling Fan Year Round Summer Season: Use the ceiling fan in the

counterclockwise direction. The airflow produced by the ceiling fan creates a wind-chill effect, making you “feel” cooler. Select a fan speed that provides a comfortable breeze, lower speeds consume less energy.

Winter Season: Reverse the motor and operate the ceiling fan at low speed in the clockwise direction. This produces a gentle updraft, which forces warm air near the ceiling down into the occupied space. Remember to adjust your thermostat when using your ceiling f an - additional energy and dollar savings could be realized with this simple step!

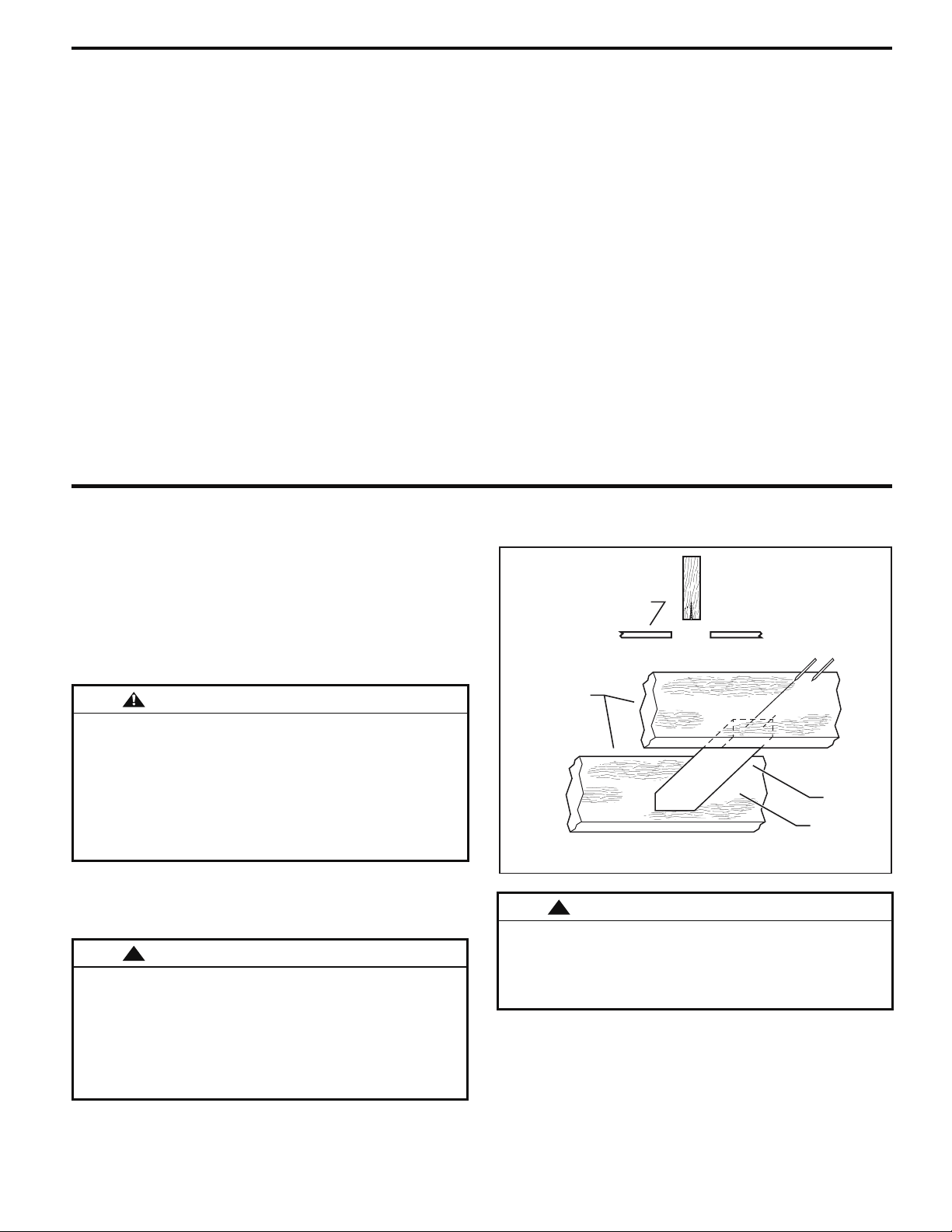

CEILING

WARNING

To reduce the risk of fire, electrical shock, or personal injury, mount fan to outlet box marked acceptable for fan support of 15.88 kg (35 lbs) or less. Use screws supplied with outlet box. Most outlet boxes commonly used for support of light fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified electrician if in doubt.

If your fan is to replace an existing light fixture, turn electricity off at the main fuse box at this time and remove the existing light fixture.

WARNING

Turning off wall switch is not sufficient. To avoid possible electrical shock, be sure electricity is turned off at the main fuse box before wiring. All wiring must be in accordance with National and Local codes and the ceiling fan must be properly grounded as a precaution against possible electrical shock.

CEILING JOIST

2" x 4"

OUTLET BOX

Figure 1

WARNING

To avoid fire or shock, follow all wiring instructions carefully. Any electrical work not described in these instructions should be done or approved by a licensed electrician.

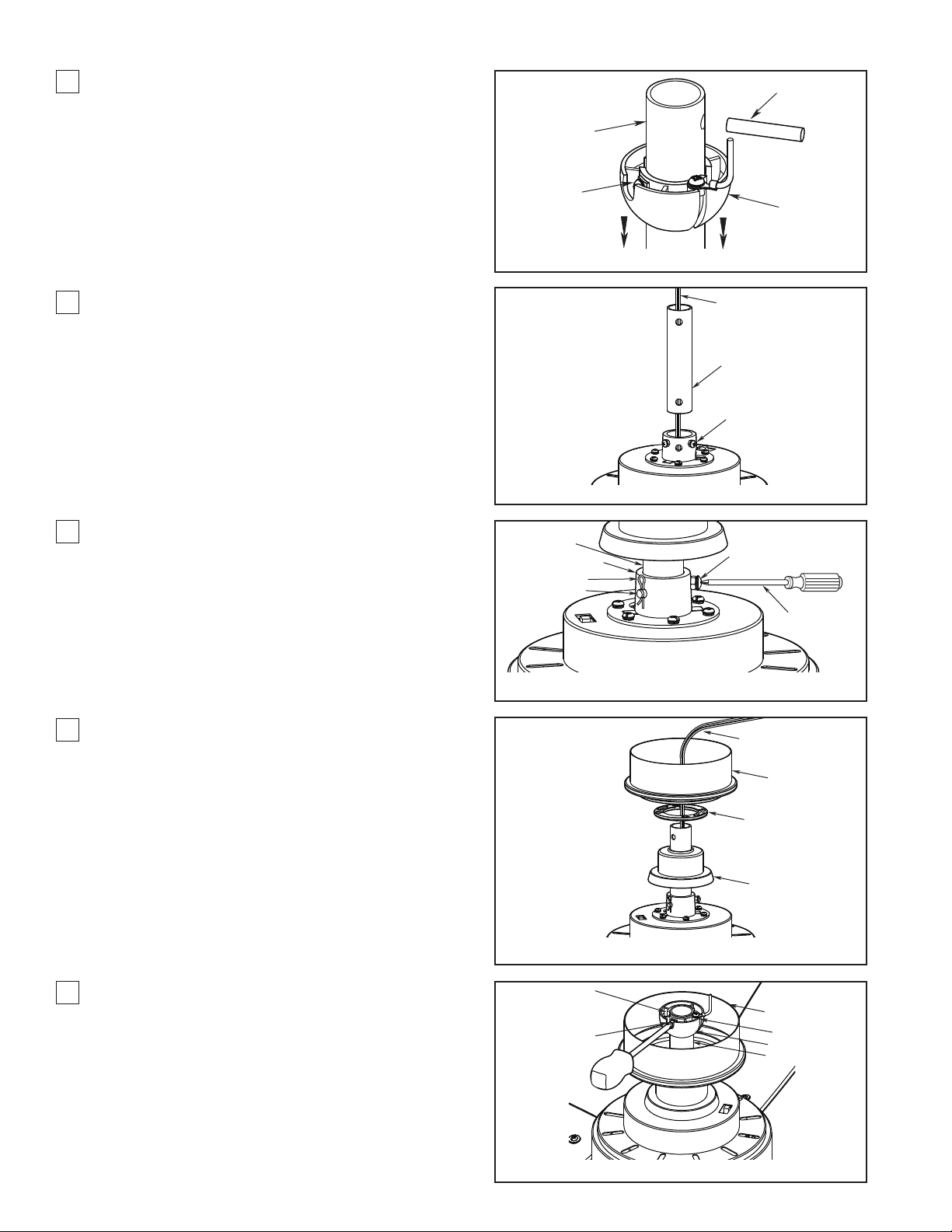

How to Assemble Your Ceiling Fan

1. Remove the hanger ball portion from the downrod/hangerball assembly by loosening the set screw in the hanger ball until the ball falls freely down the downrod. Remove the pin from the downrod, then remove the hanger ball. Retain the pin and hanger ball for reinstallation in Step 4 (Figure 1).

2. Loosen the two set screws in the downrod support. Route black, blue and white lead wires through the downrod (Figure 2).

3. Position downrod support and align the clevis pin holes in both parts. Install the clevis pin and secure with the hairpin clip. Tighten the two set screws and locking nuts in the downrod support (Figure 3).

DOWNROD

SET SCREW

DOWNROD

DOWNROD SUPPORT

HAIRPIN CLIP

CLEVIS PIN

Figure 1

Figure 2

HANGER BALL

BLACK, BLUE AND WHITE LEADS

DOWNROD

SET SCREWS AND

LOCKING NUTS (2)

SET SCREWS AND

LOCKING NUTS (2)

SCREWDRIVER

4. Route wires through motor coupling cover, canopy screw cover and canopy (Figure 4).

5. Reinstall t he hanger ball on t he downrod as follows.Route the three 80-inch wires through the hanger ball. Position the pin through the two holes in the downrod and align the hanger ball so the pin is captured in the groove in the top of the hanger ball. Pull the hanger ball up tight against the pin. Securely tighten the set screw in the hanger ball. A loose set screw could create fan wobble (Figure 5).

SET SCREW

Figure 3

Figure 4

BLACK, BLUE & WHITE LEADS

CANOPY

CANOPY COVER

MOTOR COUPLING COVER

CANOPY

GROOVE

HANGER BALL

DOWNROD

Figure 5

How to Assemble Your Ceiling Fan (continued)

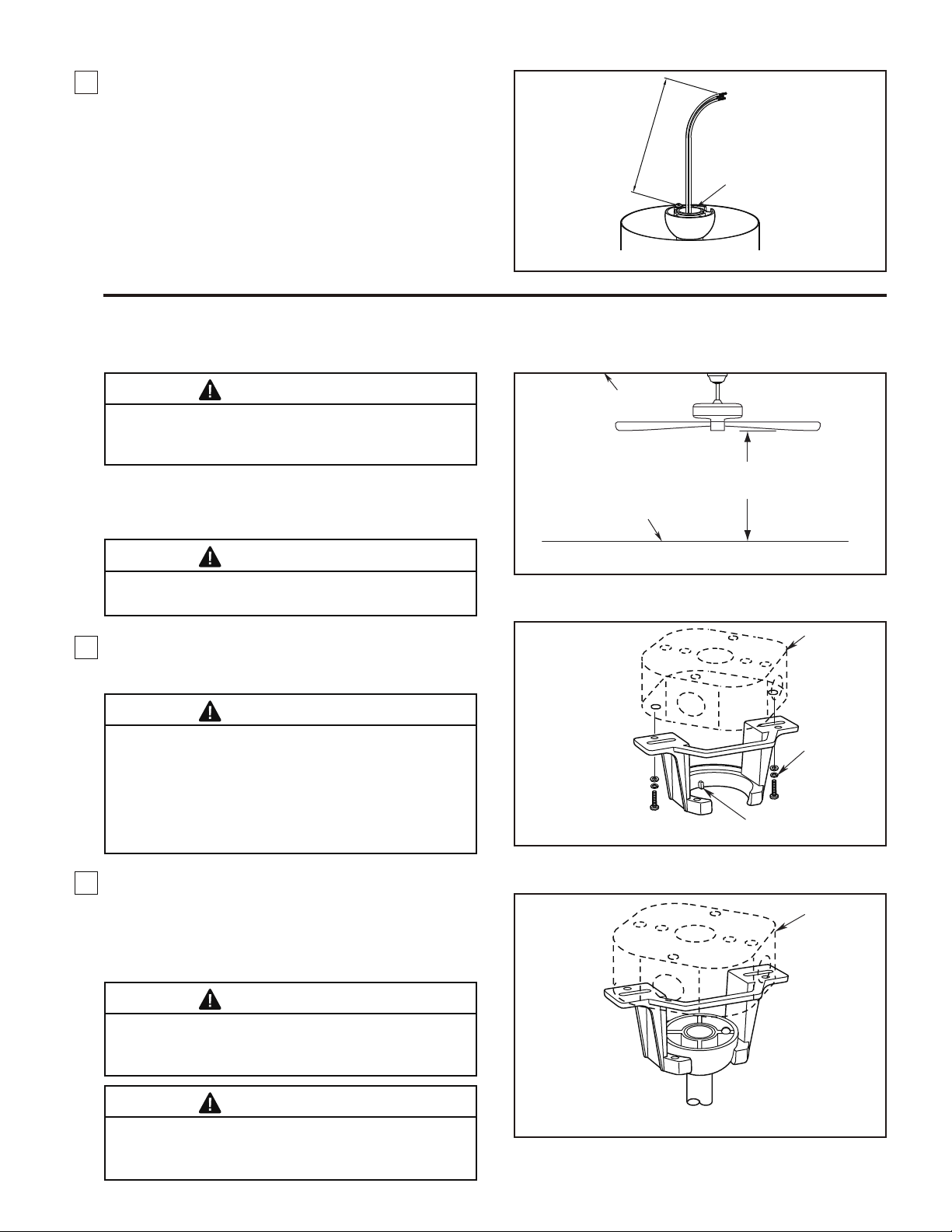

6. Cut off excess lead wire approximately 6 to 9

inches above top of the top of the downrod. Strip insulation off 1/2-inch from the end of each lead wire (Figure 6).

6 TO 9 INCHES

DOWNROD

NOTE:

where necessary, before installation.

All set screws must be checked, and retightened

How to Hang Your Ceiling Fan

WARNING

To avoid possible fire or shock, be sure electricity is turned off at the main fuse box before hanging.

NOTE:

contact a licensed electrician f or advise, as it must be grounded for safe operation.

1. Securely attach the hanger bracket to the outlet

If you are not sure if the outlet box is grounded,

WARNING

The fan must be hung with at least 7' of clearance from floor to blades (Figure 1).

box using the outlet box screws and washers supplied with the outlet box (Figure 2).

CEILING

FLOOR

Figure 6

Figure 1

LESS THAN

7 FEET

OUTLET BOX

WARNING

The outlet box must be securely anchored. Hanger bracket must seat firmly against outlet box. If the outlet box is recessed, remove wall board until bracket contacts box. If bracket and /or outlet box are not securely attached, the fan could wobble or fall.

2. Carefully lift the fan and seat the downrod/hanger

ball assembly on the hanger bracket that was just attached to the outlet box. Be sure the groove in the ball is lined up with tab on the hanger bracket (Figure 3).

WARNING

Failure to seat tab in groove could cause damage to electrical wires and possible shock or fire hazard.

WARNING

To avoid possible shock, do not pinch wires between the hanger ball assembly and the hanger bracket.

Figure 2

Figure 3

TAB

SCREW (2) (Supplied with Outlet Box)

OUTLET BOX

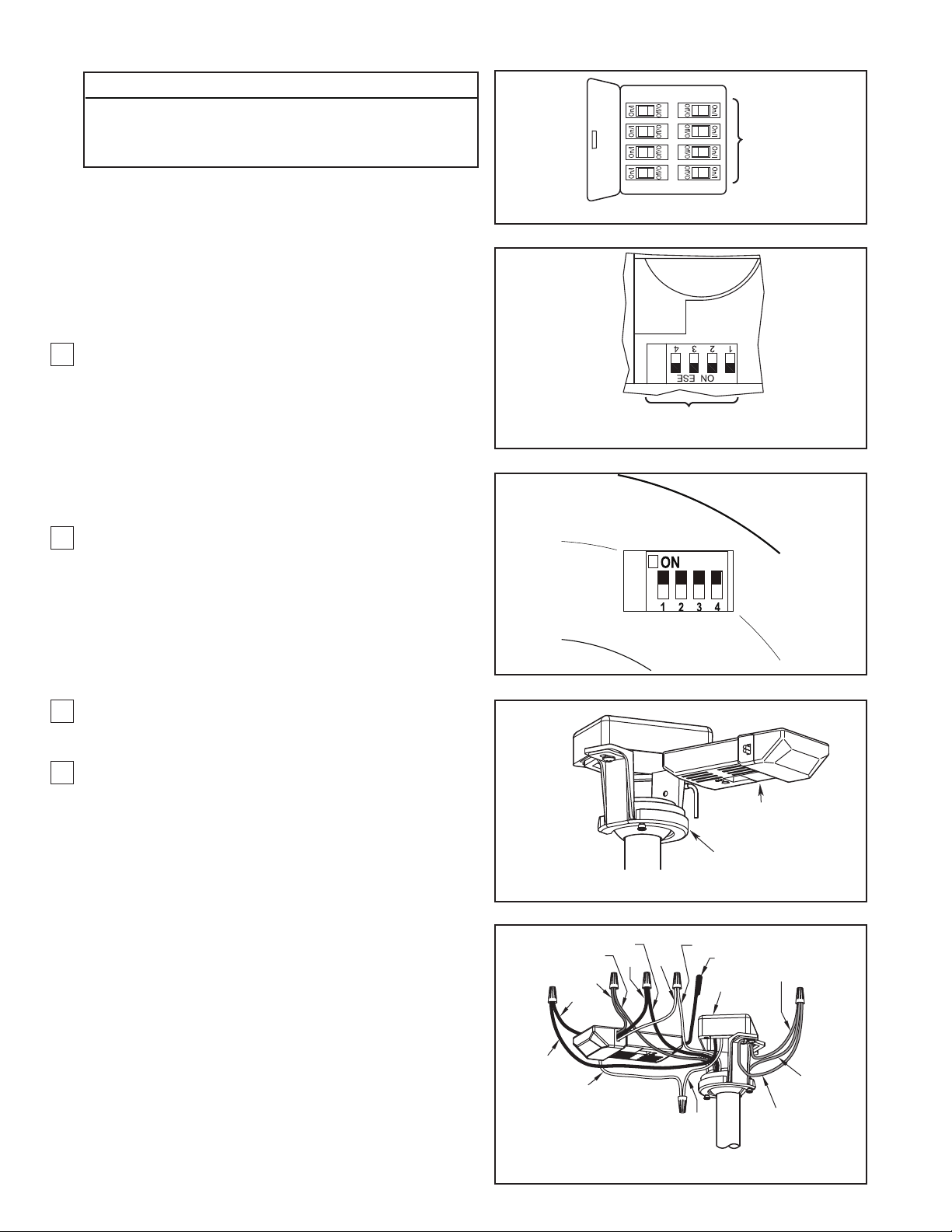

How to Wire Your Ceiling Fan

WARNING

To avoid possible electrical shock, be sure electricity is turned off at the main fuse box before hanging (Figure 1).

MAIN FUSE BOX

NOTE:

If you are notsure if the outlet box is grounded, contact a licensed electrician for advice, as it must be grounded for safe operation.

NOTE:

The hand-held remote included with this fan has 16 different code combinations. To prevent possible interferencefrom or to other remote units, simplychange the combinationcode in your transmitter and receiver.

1. To set the transmitter code, remove battery cover

by pressing firmly below arrow and sliding cover off. Slide code switches to your choice of up or down position. Factory setting is all up. Do not use this position. With a small screwdriver or ball point pen slide firmly up or down. Replace battery cover on the transmitter (Figure 2).

2. To set the receiver unit code, slide code switches

to the same positions as set on your transmitter (Figure 3).

REMOTE TRANSMITTER UNIT DETAIL

RECEIVER UNIT DETAIL

Figure 1

TRANSMITTER CODES

Figure 2

3. Slide the receiver unit into the open end of the

hanger bracket (Figure 4).

4. Connect green wires from hanger bracket and

hanger ball to bare (ground) wire using wire

connector supplied. Connect black wire from receiver unit marked “AC IN L” to black supply wire using wire connector supplied. Connect white wire

from receiver unit marked “AC IN N” to white supply

wire using wire connector supplied. Connect white

wire from receiver unit marked “TO MOTOR N” to

white wire from fan using wire connector supplied

with receiver. Connect black wire from receiver unit

marked “TO MOTOR L” to black wire from fan

using wire connector supplied. Lastly, connect blue

wire from receiver to the blue fan light wire using

wire connector supplied. Position all connected wires and receiver antenna to allow installation of

ceiling canopy (Figure 5).

Figure 3

RECEIVER UNIT

HANGER BRACKET

Figure 4

BLACK

BLACK to Motor

BLUE to Light

BLUE

BLACK

WHITE

BLACK

WHITE

WHITE to Motor

BLACK - ANT

LISTED OUTLET BOX

WHITE

GREEN WIRE (Ground)

GREEN WIRE (Ground from hanger ball)

GREEN WIRE (Ground from hanger bracket)

Figure 5

How to Wire Your Ceiling Fan (continued)

WARNING

Check to see that all connections are tight, including ground, and that no bare wire is visible at the wire connectors except for the ground wire. Do not operate fan until the blades are in place. Noise and motor damage could result.

5. After connections have been made, turn leads

upward and carefully push leads into the outlet box,

with the white and green leads to one side of the

box and the black leads towards the other side.

The wires should be spread apart with the

grounded conductor and the equipment-grounding

conductor on one side of the outlet box and the

ungrounded conductor on the other side of the

outlet box (Figure 6).

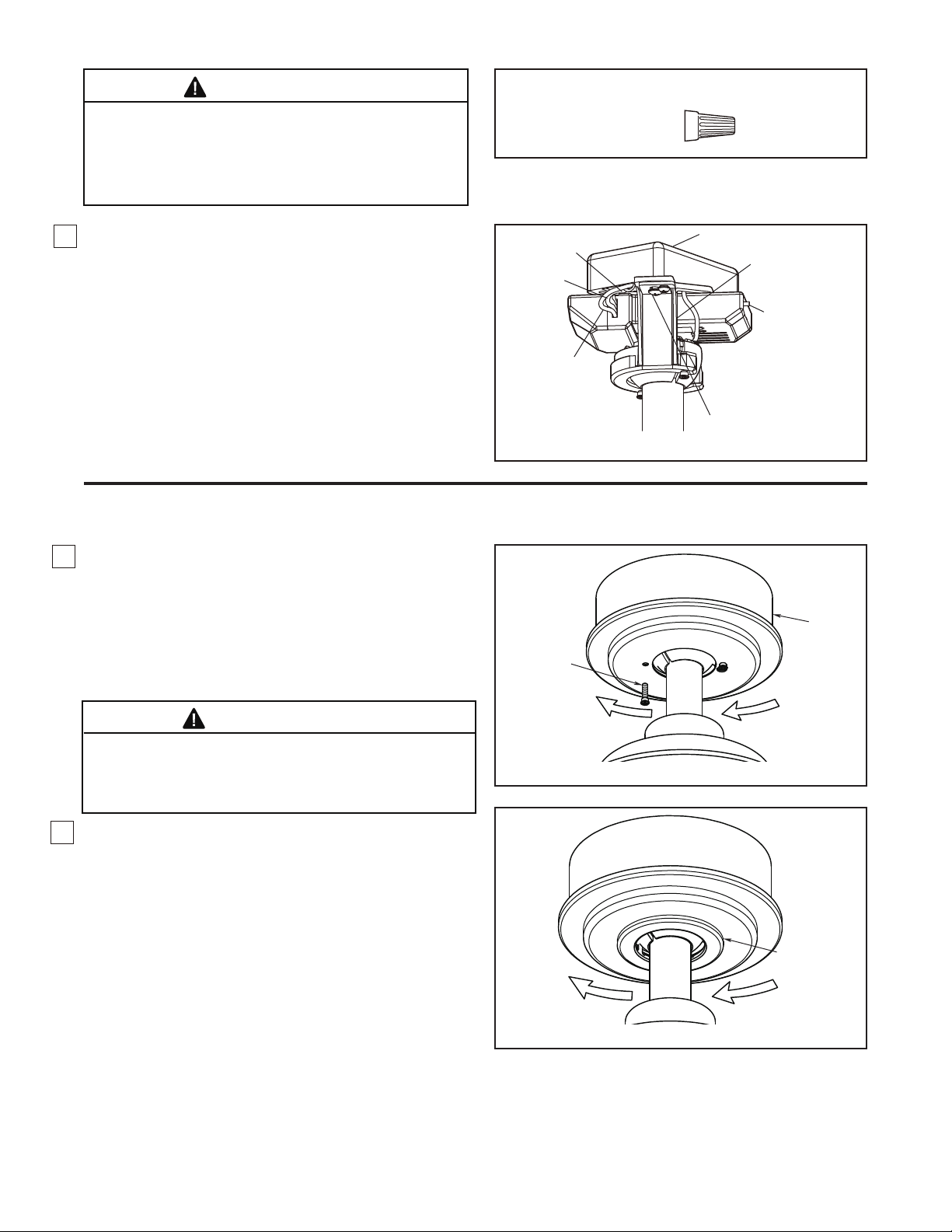

How to Install Your Canopy Housing

WHITE

BLACK

BLUE

HARDWARE USED:

CONNECTORS

Figure 6

x 6WIRE

LISTED OUTLET BOX

GREEN - Ground Wire From Hanger Ball

BLACK-ANT

GREEN - Ground Wire From Hanger Bracket

1. Remove one of the two shoulder screws in the hanger bracket. Loosen the second shoulder screw without fully removing i t. Assemble c anopy by rotating key slot in canopy over shoulder screw in hanger bracket. T ighten shoulder screw. Fully assemble and tighten second shoulder screw that was previously removed (Figure 1).

WARNING

To avoid possible fire or shock, make sure that the electrical wires are completely inside the canopy housing and not pinched between the housing and the ceiling.

2. Securely attach and tighten the canopy screw

cover over the s houlder screws in t he hanger bracket utilizing the keyslot twist-lock feature (Figure 2).

SHOULDER SCREWS (2)

CANOPY

Figure 1

CANOPY COVER

Figure 2

How to Assemble the Blades and Light Kit

1. Position the blade over the blade holder with threaded posts showing. Make sure the bottom edge of the blade is fully seated against the blade arm. With a Phillips screwdriver, tighten 3/16-24 x

7.5 mm washer head screws and fiber washers to secure the blade to the blade arm (Figure 1).

3/16-24 x 7.5mm WASHER HEAD SCREW AND FIBER WASHER (3 each per blade)

CAUTION

Do not connect fan blades until the fan is completely installed. Installing the fan with blades assembled may result in damage to the fan blades.

2. Secure the blade holders to the motor support

using the 1/4-20 x 14 mm screws through the holes located on the side of the motor support (Figure 2).

NOTE:

Periodically check blade holder hardware and

resecure if necessary.

WARNING

To reduce the risk of personal injury, do not bend the blade holders when installing, balancing the blades or cleaning the fan. Do not insert foreign objects in between the rotating blades.

Figure 1

HARDWARE USED:

3/16-24 x 7.5mm WASHER HEAD SCREWS

FIBER WASHER

BLADE HOLDER

x 16

BLADE HOLDER

1/4-20 x 14mm SCREWS (2 per assembly)

MOTOR SUPPORT

BLADE

CAUTION

To reduce the risk of electric shock, disconnect the electrical supply circult to the fan before installing light kit.

3. Remove one of the three screws in the support

bracket at the bottom of the motor assembly. Slightly loosen the remaining two screws. Assemble the housing light kit assembly to the support bracket using the two key slots in the socket plate. Replace the third screw and securely tighten all three screws (Figure 3).

Figure 2

HARDWARE USED:

1/4-20 x 14mm SCREWS

SCREWS (3)

x 11

MOTOR ASSEMBLY

HOUSING LIGHT KIT ASSEMBLY

SUPPORT BRACKET

Figure 3

How to Assemble the Blades and Light Kit (continued)

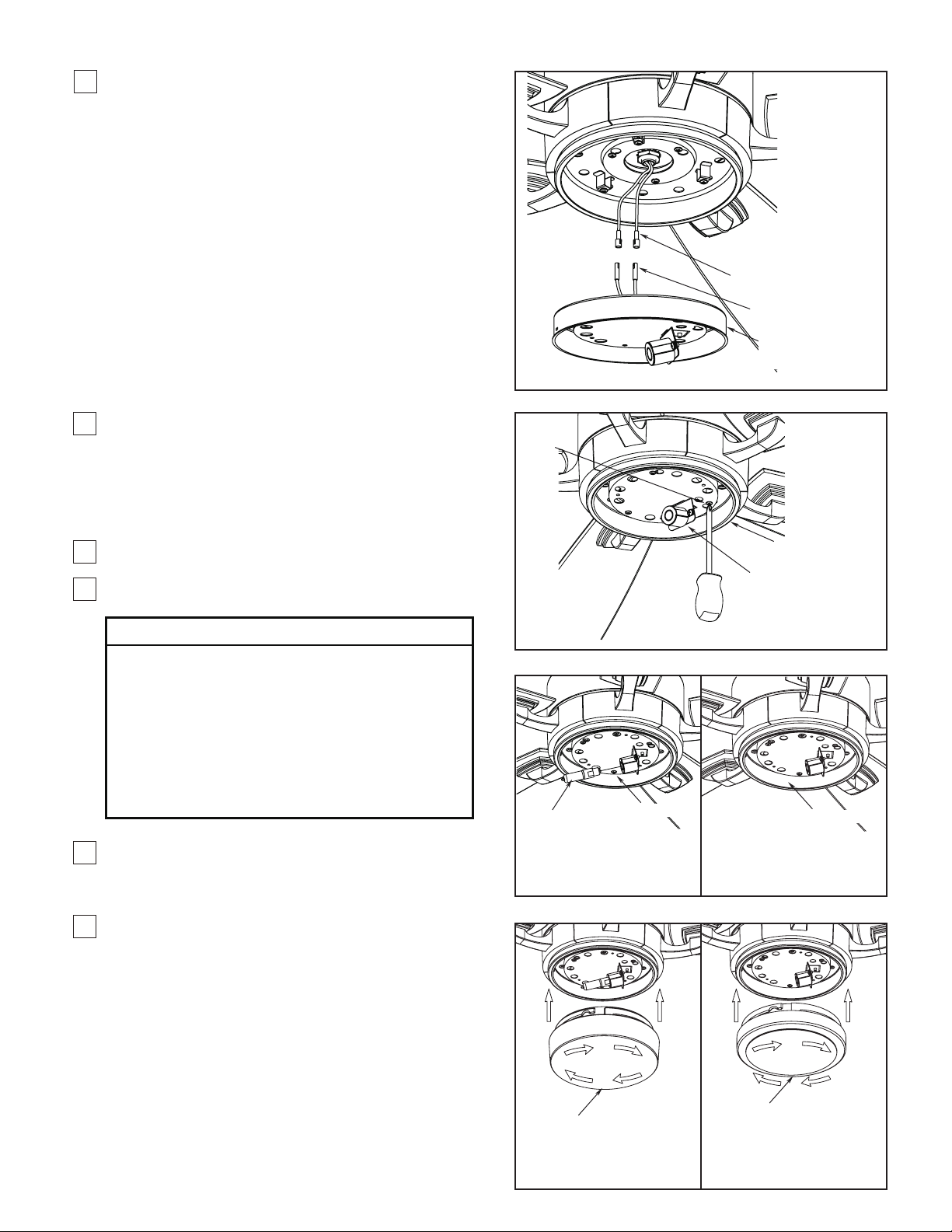

4. Connect the 2-pin connector from the socket plate assembly to 2-pin connector from motor assembly (Figure 4).

MOTOR ASSEMBLY 2-PIN CONNECTOR

SOCKET PLATE 2-PIN CONNECTOR

SOCKET PLATE ASSEMBLY

Figure 4

5. Remove one of the three screws in the plate

assembly. Slightly loosen the remaining two screws. Assemble the socket plate to the

adapter plate assembly using the two key slots. Replace the third screw and securely tighten all three screws (Figure 5).

SCREWS (3)

6. Insert light bulbs into sockets (Figure 6 A). 6A.Don’t install the light bulbs if you want to install

the lower steel cap in Step 7A (Figure 6 B).

CAUTION

To reduce the risk of fire, use 100-watt max. type T4-minican JD E11 tungsten halogen bulb. Turn off the wall switch and allow the bulb to cool for 10 minutes before relamping. Bulb is pressurized and may shatter. DO NOT TOUCH BULB WITH BARE HANDS. Fingerprints may result in shorter bulb life. Remove fingerprints with alcohol prior to use.

Assemble the opal frosted glass to the adapter

plate assembly by twisting in a clockwise direction.

Do not over-tighten (Figure 7 A)

100-WATT MINICAN LIHGT BULB (1)

Figure 6A

Figure 5

LIGHT SOCKET

HOUSING LIGHT KIT ASSEMBLY

SOCKET PLATE

LIGHT SOCKET

Figure 6B

7A.

Assemble the lower steel cap to the adapter plate assembly by twisting in a clockwise direction. (Figure 7 B).

OPAL FROSTED GLASS

LOWER STELL CAP ASSEMBLY

Figure 7A Figure 7B

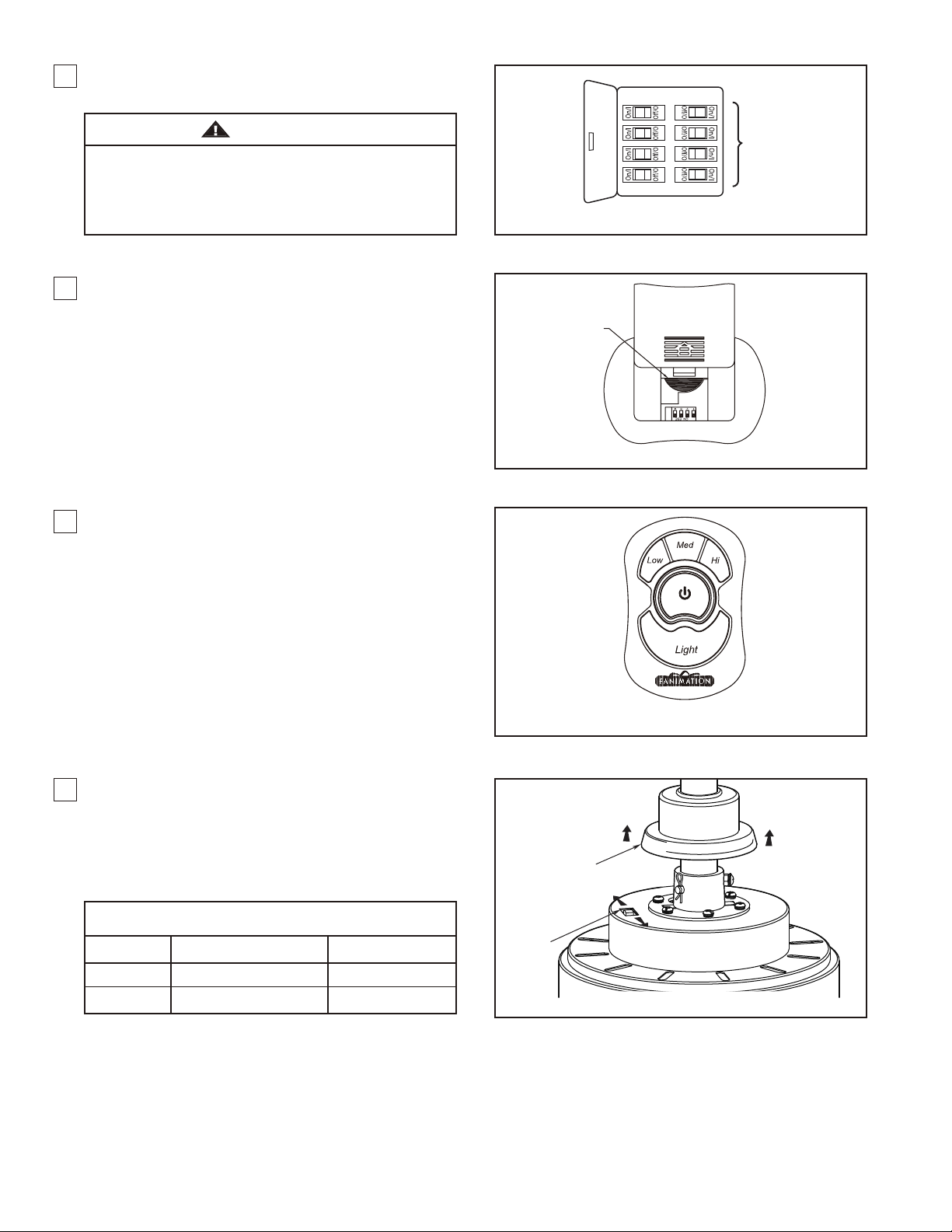

How to Operate Your Ceiling Fan

1. Restore electrical power to the outlet box by turning the electricity on at the main fuse box (Figure 1).

WARNING

Check to see that all connections are tight, including ground, and that no bare wire is visible at the wire connectors, except for the ground wire. Do not operate fan until the blades are in place. Noise and fan damage could result.

2. To make fan operational, install two piece of 3-volt

batt ery in hand-held remote transmitter, (if not using for long periods of time, remove battery to prevent damageto transmitter). Store the remote away from excessive heat or humidly (Figure 2).

3. The 5-button hand-held remote transmitter includes five buttons for high, medium and low fan speeds as well as fan off and light on/off. Infinite light levels are available by holding the light on/off button (Figure 3).

REMOTE CONTROL

MAIN FUSE BOX

Figure 1

3V, CR2032 BATTERY 2 PCS

Figure 2

4. If airflow is desired in the opposite direction, turn

the fan off and wait for the blades to stop turning. Slide the coupling cover up to expose the reverse switch. Then slide the reverse switch on top of motor assembly to the opposite position and turn fan on again (Figure 4).

Reverse Switch Information

Season Rotation Direction Switch Position

Summer Counter-Clockwise Left

Winter Clockwise Right

REVERSE SWITCH

5-BUTTON REMOTE CONTROL

COUPLING COVER

Figure 3

Figure 4

Maintenance

1. Periodic cleaning of your new ceiling fan is the only maintenance that is needed. When cleaning, use only a soft brush or lint free cloth to avoid scratching the finish. Abrasive cleaning agents are not required and should be avoided to prevent damage to finish.

How to Clean Your Ceiling Fan Blades

Periodic light dusting of the blades is recommended. A feather duster will work best.

CAUTION

Do not use water when cleaning your ceiling fan. It could damage the motor or the finish and create the possibility of electrical shock.

Avoid using water, cleansers, or harsh rags, which can warp and ruin the finish.

Trouble Shooting

WARNING

For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan.

Trouble Probable Cause Suggested Remedy

1.FAN WILL NOT START

2.FAN SOUNDS NOISY

1. Fuse or circuit breaker blown.

2. Loose power line connections to the

fan, or loose switch wire connections in the switch housing.

3. Reversing switch in neutral position.

4. Dead battery in remote control.

1. Blades not attached to fan.

2. Loose screws in motor housing.

3. Screws securing fan blade holders to

motor flywheel are loose.

4. Wire connectors inside housing rattling.

5. Motor noise caused by solid state variable speed control.

6. Screws holding blades to blade holders are loose.

7. Lower housing support set screw loose.

1. Check main and branch circuit fuses or circuit breakers.

2. Check line wire connections to fan and switch wire connections in the switch housings.

CAUTION: Make sure main power is turned off !

3. Make sure reversing switch position is

all the way to one side.

4. Replace with fresh battery.

1. Attach blades to fan before operating.

2. Check to make sure all screws in

motor housing are snug (not overtight).

3. Check to make sure the screws which attach the fan blade holders to the motor flywheel are tight.

4. Check to make sure wire connectors in switch housing are not rattling against each other or against the interior wall of the switch housing.

CAUTION: Make sure main power is turned off !

5. Some fan motors are sensitive to

signals from solid-state variable speed controls. Solid-state controls are not recommended, choose an alternative control method.

6. Tighten screws securely.

7. Tighten set screw securely.

3.FAN WOBBLES EXCESSIVELY

4.NOT ENOUGH AIR MOVEMENT

1. Setscrew in downrod support is loose.

2. Setscrew in downrod/hanger ball

assembly is loose.

3. Screws securing fan blade holders to motor hub are loose.

4. Blade holders not seated properly.

5. Hanger bracket and/or ceiling outlet

box is not securely fastened.

6. Fan blades out of balance.

1. Tighten both setscrews securely in

downrod support.

2. Tighten the setscrew in the downrod/ hanger ball assembly.

3. Check to be sure screws which attach the fan blade holders to the flywheel are tight.

4. Check to be sure the fan blade holders seat firmly and uniformly to the surface of the motor housing. If holders are seated incorrectly, loosen the screws and retighten.

5. Tighten the hanger bracket screws to the outlet box, and secure outlet box.

6. Balance blades using balance kit provided in hardware bag.

1. If possible, consider using a longer downrod. For example, use a 12” downrod instead of the 4½” downrod that comes with your fan.

Parts List

Model No. FP8003**

Reference # Description Part #

1 Hanger Bracket Assembly w/Screws 2 3

Ball - Downrod Assembly (4.5) Canopy

APGAC110RBL

ADRAC1-45**

P800301**

4 Canopy Screw Cover Assembly APPAC1101** 5 6 7

Motor Coupling Cover Assembly Fan Motor Assembly Housing Light Kit Assembly

y (AP800309**)lbmessA etalP tekcoS

APPAC1403**

AMA8003**

AP800306** AP800311**

Glass (P800308OP)

)1( bluB thgiL naciniM 11E W001 9

10 11 12 13

14 15

Blade Arm Set Blade Set Hand Held Remote

Receiver Unit Lower Steel Cap Assembly

Bag Assembly, Loose Parts: Wire Connector (4)

— —

Washer Head Screw, 3/16-24 x 8 mm (16) Fiber Washer, 3/16” (16) Pan Head Screw 1/4-20 x 14mm (11) 4” Phillips Head Screwdriver Balance Kit

PPE11B100 AP800303**

AP800305**

TR24WH

RECAN65

AP800310**

HDWFP8003**

——

—— —— —— ——

** Insert FINISH CODES (Refer to fan model number located on downrod support)

Before discarding packaging material, be certain all parts have been removed.

HOW TO ORDER REPAIR PARTS

When ordering repair parts, always give the following information:

• Part Number

• Part Description

• Fan Model Number

Contact your retail store for repair parts.

The Benito - FP8003**

™

Exploded-View

NOTE:

The illustration shown is not to scale or its actual configurations may vary.

10983 Bennett Parkway

Zionsville, IN 46077

Toll Free (888) 567-2055

FAX (866) 482-5215

Outside U.S. call (317) 733-4113

Fanimation Visit Our Website www.fanimation.com

The Benito

Ventilador de techo

™

Acabados: OB, PW and PN

Peso neto 26.46 lb (12 kg)

Modelo N.º FP8000

MANUAL DEL PROPIETARIO

LEA Y GUARDE ESTAS INSTRUCCIONES

Instrucciones de seguridad importantes

ADVERTENCIA: Siga estas instrucciones para prevenir incendios, descargas eléctricas y lesiones personales graves.

Lea el manual del propietario y la información de seguridad antes de instalar su nuevo ventilador. Observe los diagramas de 1. ensamblaje adjuntos. Antes de llevar a cabo el mantenimiento o la limpieza de la unidad, desconecte la electricidad en el panel de servicio y bloquee los 2. medios de desconexión del mismo para evitar que se active accidentalmente. Si no se pueden bloquear los medios de desconexión del servicio, coloque un dispositivo de advertencia, como una etiqueta, en el panel de servicio. Tenga cuidado con la estructura y las aspas del ventilador cuando limpie, pinte o trabaje cerca del mismo. Desconecte siempre la 3. electricidad del ventilador de techo antes de llevar a cabo el mantenimiento. No coloque nada en las aspas del ventilador cuando éste se encuentra en funcionamiento.4. No accione el conmutador inversor hasta que las aspas del ventilador se hayan detenido por completo.5.

Instrucciones de seguridad adicionales

Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles antes de realizar 1. la instalación eléctrica, y no haga funcionar el ventilador sin las aspas. Todos los procedimientos de conexión eléctrica e instalación deben cumplir con los Códigos eléctricos nacionales (ANSI/NFPA 2. 70-1999) y Códigos locales. El ventilador de techo debe estar conectado a tierra a fin de prevenir posibles descargas eléctricas. La instalación eléctrica debe ser llevada a cabo o aprobada por un electricista autorizado. Se debe fijar bien la base del ventilador; ésta debe ser capaz de soportar sin problemas al menos 15,9 kg (35 lb). Consulte la página 3. 20 del manual del propietario para ver los requisitos de soporte. Si tiene dudas, consulte a un electricista calificado. Las aspas del ventilador deben instalarse por lo menos a 2 m (7 pies) del suelo, a fin de evitar un contacto accidental con las mismas.4. Siga las recomendaciones sobre el método correcto de instalación eléctrica de su ventilador de techo. Si no posee la experiencia o 5. los conocimientos eléctricos adecuados, contrate a un electricista autorizado para instalar el ventilador.

Apto para usar con controles de velocidad de estado sólido.6. ADVERTENCIA: Para reducir el riesgo de incendio o una descarga eléctrica, este ventilador sólo debe utilizarse con la velocidad del ventilador Control pieza UC7067RYL, fabricado por Rin Electronic Co., Ltd.

PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, ESTE VENTILADOR SE DEBE INSTALAR CON UN

CONTROL/INTERRUPTOR DE PARED AISLADO. ADVERTENCIA: Este producto está diseñado para ser usado sólo con las piezas suministradas o los accesorios indicados

específicamente para el mismo. Si utiliza piezas o accesorios que no están indicados para su uso con este producto, podría sufrir lesiones personales o dañar el ventilador. ADVERTENCIA: Este producto está diseñado para ser usado sólo con las piezas suministradas o los accesorios indicados específicamente para el mismo. Si utiliza piezas o accesorios que no están indicados para su uso con este producto, podría sufrir lesiones personales o dañar el ventilador.

ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doble los soportes de las aspas (borde o soporte de aspas) al instala los soportes, balancear las aspas o limpiar el ventilador. No coloque objetos extraños entre las aspas del ventilador en funcionamiento.

ADVERTENCIA: Monte a una caja de salida aceptable para apoyo de los aficionados.

GARANTÍA LIMITADA DE POR VIDA

Se extiende al comprador original de un ventilador Fanimation

GARANTÍA LIMITADA DE POR VIDA DEL MOT OR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido 1.

a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional. Se requiere comprobante de venta. El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

GARANTÍA DE MANO DE OBRA DEL MOTOR POR UN AÑO - Si el motor de su ventilador fallara antes de cumplirse un año a partir del 2.

momento de su compra original debido a defectos en los materiales o en la fabricación, se le efectuará la reparación del mismo sin cargo en nuestro centro de servicios nacional. El comprador se hará responsable de los gastos de mano de obra luego del período de un año. El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

Si otra pieza del ventilador fallara dentro del período de un año a partir de la fecha de compra original debido a un defecto en los 3.

materiales o en la fabricación, repararemos o sustituiremos, según creamos conveniente, la pieza defectuosa sin cargo alguno en nuestro centro de servicios nacional.

Debido a las diversas condiciones climáticas, esta garantía no cubre cambios en la terminación, incluidos oxidación, corrosión, 4.

falta de brillo o peladuras.

Esta garantía es nula y no se aplica a daños por instalación incorrecta, negligencia, accidentes, uso indebido, exposición al calor o 5.

a la humedad en exceso, o como resultado de cualquier modificación realizada al producto original.

Todos los gastos de remoción y reinstalación del ventilador son responsabilidad exclusiva del propietario, y no de la tienda que 6.

vendió el ventilador ni de Fanimation.

Fanimation se reserva el derecho de modificar o discontinuar un producto en cualquier momento, o sustituir cualquier pieza según 7.

lo establecido por esta garantía.

En ningún caso se podrá devolver un ventilador sin previa autorización por parte de Fanimation. Las devoluciones autorizadas 8.

deberán ir acompañadas del recibo de venta y deberán enviarse a Fanimation, previo pago del flete. El ventilador que se devuelva deberá estar embalado en forma adecuada a fin de evitar daños durante el transporte. Fanimation no se hará responsable de los daños que resulten del embalaje incorrecto del producto.

Se entiende que las reparaciones y las sustituciones son el único recurso disponible de Fanimation. No existe ninguna otra 9.

garantía expresa o implícita. Por la presente, Fanimation niega todas las garantías implícitas, que incluyen, entre otras, la comerciabilidad y la aptitud para determinado fin hasta donde la ley lo permita. Algunos estados no permiten limitaciones sobre las garantías implícitas. Fanimation no se hará responsable por daños accidentales, resultantes o especiales derivados del uso o el rendimiento del producto o en conjunción con éste, excepto en los casos en los que la ley así lo disponga. Esta garantía le otorga derechos legales especiales y es posible que también goce de otros derechos que pueden variar según el estado.

Es normal que se produzca un cierto movimiento oscilante y esto no debe considerarse un problema o defecto.10.

Tabla de contenidos

Instrucciones para el desempaque. . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Uso eﬁciente de la energía en ventiladores de techo

Requisitos eléctricos y estructurales. . . . . . . . . . . . . . . . . . . . . . . . . . .20

Cómo ensamblar el ventilador de techo ........................21

Cómo colgar el ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Cómo realizar la instalación eléctrica del ventilador de techo . . . . . . 23

Instalación de la cubierta del capuchón . . . . . . . . . . . . . . . . . . . . . . . . 24

............

. .20

Cómo instalar las palas y el kit de luCces . . . . . . . . . . . . . . . . . . . . . . .25

Cómo utilizar su ventilador de techo ...........................27

Mantenimiento

.............................................28

Cómo limpiar su aspas del ventilador ..........................28

Solución de problemas ......................................29

Lista de piezas .............................................30

Ilustración del despiece......................................31

Este manual está diseñado para facilitar al máximo el ensamblaje, la

instalación, el funcionamiento y el mantenimiento de su ventilador de techo.

Herramientas necesarias

para el ensamblaje

• Destornillador Phillips

• Escalera de tijera

• Destornillador de ¼˝

• Pelacables

Tres conectores de

•

cables (incluidos)

ADVERTENCIA

Antes de ensamblar el ventilador de techo, consulte la sección sobre el método correcto de instalación eléctrica del ventilador (página 18). Si siente que no posee la experiencia o los conocimientos eléctricos necesarios, contrate a un electricista autorizado para instalar el ventilador.

La caja de distribución eléctrica y los conectores de la caja deben ser del tipo requerido por el código local. El cable más pequeño debe ser un cable de tres conductores (de dos conductores con conexión a tierra) del siguiente tamaño:

longitud del cable instalado

hasta 15,2 m (50 pies)

de 15,2 a 30,5 m (50 a 100 pies)

NOTA: coloque las piezas de las bolsas de piezas individuales en un contenedor pequeño para evitar que se extravíen. Si faltan piezas, pón gase en contacto con su proveedor local.

Materiales

tamaño del cable según el A.W.G.

(Calibre de Alambre Estadounidense)

14 12

Instrucciones para el desempaque

Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de veriﬁcación. Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.

ADVERTENCIA

No instale ni utilice el ventilador si falta alguna pieza o si hay piezas dañadas. Este producto está diseñado para ser usado sólo con las piezas suministradas o los accesorios indicados por Fanimation específicamente para el mismo. La sustitución de piezas o accesorios no designados por Fanimation para usar con este producto podría ocasionar lesiones personales o daños en el ventilador. Póngase en contacto con su tienda si faltan piezas o hay piezas dañadas.

1. Veriﬁque que haya recibido las siguientes piezas:

NOTA: Si no está seguro de la descripción de una pieza, consulte la ilustración del despiece.

• Unidad del motor del ventilador

• Unidad del soporte de suspensión

• Unidad del barral/de la semiesfera

• Capuchón de techo

• Cubierta para el tornillo del capuchón

• Cubierta de unión del motor

• Soportes de aspas (5)

• Juego de aspas (5)

• Unidad del kit de luces de la carcasa

• Unidad del Placa del zócalo

• Bombilla Minicam de 100 W (1)

• Vidrio

• TR24WH De mano a distancia

• Unidad del receptor

• Unidad de la tapa inferior de acero

• Bolsa de accesorios:

– arandela de la cabeza del tornillo

de 3/16-24 x 7.5 mm (aspa a soporte de aspas)

– Arandela de fibr de 3/16”

(aspa a soporte de aspas)

– 1/4”-20 x 14mm

(brazo aspas en el motor) tornillo de cabeza troncocónica

– Destornillador Phillips de 4”

– Cuatro conectores de los cables – kit de balanceo

Unidad del motor del ventilador

Capuchón de techo

Soportes de aspas (5)

Unidad del Placa del zócalo

Unidad del soporte de suspensión

Cubierta para el tornillo del capuchón

Juego de aspas (5)

Bombilla Minicam de 100 W

Unidad del barral/de la semiesfera

Cubierta de unión del motor

Unidad del kit de luces de la carcasa

Vidrio

Unidad del receptor

TR24WH

Mando a distancia

Unidad de la tapa inferior de acero

Bolsa de accesorios

Uso eﬁciente de la energía en ventiladores de techo

El nivel de rendimiento y ahorro de energía de los ventiladores de techo dependen de su correcta instalación y uso. A continuación le presentamos algunas sugerencias para asegurar un rendimiento eficiente del producto.

Selección del lugar de montaje adecuado

Los ventiladores de techo se deben instalar en el centro de la habitación, a 2 m (7 pies) de altura del piso como mínimo y 0,5 m (18 pulgadas) de las paredes. Si la altura del techo lo permite, instale el ventilador a 2,5 m (8-9 pies) por encima del suelo para un flujo de aire óptimo. Consulte en su tienda minorista de Fanimation para obtener accesorios de montaje opcionales.

Apague el ventilador cuando no se encuentre en la habitación

Los ventiladores son para refrescar a la gente, no a las habitaciones. Si la habitación está vacía, apague el ventilador de techo para ahorrar energía.

Requisitos eléctricos y estructurales

Su nuevo ventilador de techo requiere una línea de suministro eléctrico con conexión a tierra de 120 voltios de CA, 60 Hz, circuito de 15 amperios. La caja de distribución eléctrica debe estar bien asegurada y debe ser capaz de soportar una carga de, al menos, 22,7 kg (50 lb). La Figura 1 muestra diversas configuraciones estructurales que podrían utilizarse para montar la caja de distribución eléctrica.

Uso del ventilador de techo todo el año En verano: Use el ventilador de techo en sentido contrario a

las agujas del reloj. El flujo de aire que produce el ventilador creará un efecto frío del aire que lo refrescará más. Seleccione una velocidad que le proporcione una brisa confortable. Las velocidades más bajas consumen menos energía.

En invierno: Invierta el motor y haga funcionar el ventilador de techo a velocidad baja y en el sentido de las agujas del reloj. Esto produce una suave corriente ascendente, que obliga al aire cálido que se acumula cerca del techo a bajar al espacio ocupado. No olvide ajustar el termostato cuando utilice el ventilador de techo. Con este sencillo paso puede ahorrar energía adicional y dinero.

Techo

ADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, fije el ventilador a la caja de distribución eléctrica marcada como aceptable para un peso. Utilice los tornillos suministrados con la caja de

distribución eléctrica. La mayoría de las cajas de distribución eléctricas que comúnmente se utilizan como soporte de lámparas no sirven como soporte de

ventiladores y es posible que deban reemplazarse. Consulte

a un electricista calificado si tiene dudas.

Si el ventilador reemplazará a una lámpara existente, desconecte la electricidad de la caja de fusibles principal y retire la lámpara.

ADVERTENCIA

Apagar el interruptor de pared no es suficiente. Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles principal antes de realizar la instalación eléctrica. Toda instalación eléctrica debe cumplir con los códigos nacionales y locales y el ventilador de techo debe tener la conexión a tierra adecuada como forma de precaución ante posibles descargas eléctricas.

Vigas del

techo

2˝ x 4˝

Caja de distribución eléctrica

Figura 1

ADVERTENCIA

A fin de evitar incendios o descargas eléctricas, siga con cuidado todas las instrucciones de instalación eléctrica. Cualquier trabajo eléctrico que no se describa en estas instrucciones deberá ser realizado o aprobado por un electricista autorizado.

Cómo ensamblar el ventilador de techo

1. Extraiga la pieza de la bola colgante de la unidad de la bola colgante / varilla aflojando el tornillo de presión de la bola colgante hasta que la bola se libere de la varilla. Retire el pasador del barral y luego extraiga la semiesfera. Conserve el pasador y la semiesfera para su reinstalación en el Paso 4 (Figura 1).

2. Afloje los dos tornillos de fijación del soporte del barral Introduzca los cables de color negro, azul y blanco a

través de la varilla. (Figura 2)

3. Coloque el soporte de la varilla y alinee los orificios de la clavija de horquilla en ambas piezas. Instale la clavija de horquilla y asegúrela con la pinza de horquilla. Fije los dos tornillos de presión y las tuercas de seguridad en el soporte de la varilla interior. (Figura 3)

Bola para colgar

Tornillo de fijación

la varilla

Soporte de la varilla

Pasador de horquilla

pasador de horquilla

Figura 1

Figura 2

Pasador

Ranura de la bola colgante

NEGRO, AZUL Y BLANCO LLEVA

Soporte de la varilla

Tornillo de fijación Y tuercas (2)

destornillador

4. Pase los cables a través de la cubierta de unión del

motor, la cubierta para el tornillo y el capuchón. (Figura 4)

5. Vuelva a colocar la semiesfera en el barral como

se indica a continuación. Pase los tres cables de

2.03 m (80˝) a través de la semiesfera. Pase el pasador

a través de los dos orificios en el barral y alinee la semiesfera de modo que el pasador quede atrapado en la ranura de la parte superior de la misma. Empuje la semiesfera hacia arriba, bien ajustada contra el pasador. Ajuste firmemente el tornillo de fijación en la semiesfera. Si el tornillo de fijación está flojo, podría provocar oscilación del ventilador. (Figura 5)

Pasador

Tornillo de fijación

Figura 3

NEGRO, AZUL Y BLANCO LLEVA

Capuchón de techo

la cubierta del tornillo de la base

Cubierta de unión del motor

Figura 4

Capuchón de techo Ranura de la bola

colgante

Bola para colgar

Soporte de la varilla

Figura 5

Cómo ensamblar el ventilador de techo (cont.)

6. Corte el exceso de cable aproximadamente de 15

a 23 cm (6 a 9 pulgadas) por encima de la parte

superior del barral. Pele 1,2 cm (½˝) del aislamiento

en cada extremo del cable. (Figura 6)

NOTA:

volver a ajustarlos cuando sea necesario antes de realizar la instalación.

Se deben revisar todos los tornillos de fijación y

Cómo colgar el ventilador de techo

22,86 cm

15,24 cm a

Figura 6

la varilla

ADVERTENCIA

Para evitar una posible descarga eléctrica, asegúrese de cortar la alimentación eléctrica d e la caja de fusibles principal antes de colgar el ventilador.

NOTA: Si no está seguro de si la caja de salida tiene conexión a tierra, pida consejo a un electricista certificado, ya que debe tener conexión a tierra para un funcionamiento seguro.

ADVERTENCIA

Debe colgar el ventilador a una distancia mínima de 2,13 m d esde las aspas hasta el piso. (Figura. 1)

1. Fije bien la abrazadera para colgar a la caja de

salida con los tornillos y las arandelas provistas con la caja de salida. (Figura. 2)

ADVERTENCIA

La caja de salida d ebe estar bien asegurada. La abrazadera para colgar debe estar bien asentada contra la caja de salida. Si la caja de salida está empotrada, retire el panel hasta que la abrazadera haga contacto con la caja. Si la abrazadera y/o la caja de salid podría tambalearse o caerse.

a no están bien aseguradas, el ventilador

EI Techo

EI Piso

Figura 1

Figura 2

menos de

2,13 m

Caja de salida

Tornillo (2) (Incluido con la caja de salida)

Lengüeta

2. Levante cuidadosamente el ventilador y coloque el ensamble de la bola para colgar/varilla en la abrazadera

para colgar que acaba de fijar a la caja de salida. Asegúrese de que la ranura de la bola esté alineada con la lengüeta de la abrazadera para colgar. (Figura. 3)

ADVERTENCIA

Si no coloca l a lengüeta en la ranura, podrían dañarse los cables eléctricos y podrían ocurrir incendios o descargas eléctricas.

ADVERTENCIA

Para evitar una posible descarga eléctrica, no apriete los cables entre el ensamble de l a bola para colgar y la abrazadera para colgar.

Caja de salida

Figura 3

Cómo realizar la instalación eléctrica del ventilador de techo

▲

ADVERTENCIA

Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles principal antes de realizar la instalación eléctrica. (Figura 1)

NOTA: Si no está seguro de si la caja de distribución eléctrica tiene conexión a tierra, pida asesoramiento a un electricista autorizado, ya que la conexión a tierra es fundamental para un funcionamiento seguro.

El mando a distancia incluido en este ventilador

NOTE:

tiene 16 combinaciones diferentes de códigos. Para evitar posibles interferencias desde o hacia otros mandos a distancia, modifique el código de combinación de su transmisor y receptor.

1. Para configurar el código del transmisor, extraiga la

carcasa de la batería presionando firmemente debajo de la flecha y deslice la carcasa hasta extraerla. Mueva los interruptores de código hasta colocar el código de selección en la posición arriba o abajo. Los ajustes de fábricas vienen con todos los interruptores hacia arriba.

No utilice esta posición. Con un destornillador pequeño o

con una lapicera deslice fi rmemente hacia arriba o hacia

abajo. (Figura 2)

2. Para configurar el código de unidad del receptor.

Deslice los interruptores de código a las mismas

posiciones que en el transmisor (Figura 3).

Detalle del transmisor

remoto

DETALLE DE LA UNIDAD DEL RECEPTOR

Figura 1

Batería de 3V,

CR2032

CÓDIGOS DEL TRANSMISOR

Figura 2

PRINCIPAL CAJA DE FUSIBLES

3. Deslice la unidad del receptor en el extremo abierto

del soporte colgante. (Figura 4)

4. Conecte los cables verdes desde el soporte

colgante y la bola colgante en el cable desnudo (toma de tierra) utilizando el conector de cables suministrado. Conecte el cable negro desde la unidad del receptor marcado “AC IN L” al cable negro de suministro de electricidad utilizando el conector de cables suministrado. Conecte el cable blanco desde la unidad del receptor marcado “AC IN N” al cable blanco de suministro de electricidad utilizando el conector de cables suministrado. Conecte el cable blanco desde la unidad del receptor marcado “TO MOTOR N” al cable blanco del ventilador utilizando el conector de cables suministrado con el receptor. Conecte el cable blanco desde la unidad del receptor marcado “TO MOTOR L” al cable blanco del ventilador utilizando el conector de cables suministrado con el receptor. Por último, conecte el cable azul del receptor al cable azul de la luz del ventilador utilizando el conector de cables suministrado. Coloque todos los cables conectados y la antena del receptor para permitir la instalación de la cubierta del techo. (Figura 5)

Negro

NEGRO al Motor

AZUL a la Luz

Azul

Negro

Blanco

Negro

Figura 3

Figura 4

BLANCO al Motor

Blanco

Figura 5

UNIDAD DEL RECEPTOR

soporte colgante

NEGRO - Ant.

CAJA DE TOMA DE CORRIENTE LISTADA

CABLE VERDE (Toma de tierra)

CABLE VERDE (Toma de tierra del soporte colgante)

CABLE VERDE (Toma de tierra de la bola colgante)

Cómo realizar la instalación eléctrica del ventilador de techo (Cont.)

ADVERTENCIA

Verifique que todas las conexiones estén ajustadas, incluida la conexión a tierra, y que no haya conductores desnudos visibles en los conectores, excepto el conductor con conexión a tierra. No opere el ventilador hasta que las aspas estén instaladas. Podría ocasionar ruidos y daños al motor.

5. Una vez haya hecho las conexiones, coloque los

cables hacia arriba y empújelos cuidadosamente hacia dentro de la caja de la toma de corriente, poniendo los cables blancos y verdes a un lado de la caja y los negros hacia el otro lado. Los cables deben ser colocados de forma extendida poniendo el conductor de la toma de tierra y el conductor de toma de tierra del equipo a un lado de la caja, colocando el conductor sin toma de t ierra en el otro lado de la caja. (Figura 6)

Cómo instalar la carcasa de la cubierta

Blanco

Negro

Azul

Aditamentos utilizados

Conectores de cable

CAJA DE TOMA DE CORRIENTE LISTADA

VERDE - Toma de tierra del

Figura 6

soporte colgante

x 6

VERDE - Toma de tierra de la bola colgante

NEGRO-ANT.

1. Retire uno de los dos tornillos de reborde de la

abrazadera para colgar. Afloje el segundo tornillo de reborde sin retirarlo del todo. Ensamble la base girando el chavetero de la base sobre el tornillo de reborde de la abrazadera para colgar. Ajuste el tornillo de reborde. Ensamble por completo el segundo tornillo de reborde que antes había retirado y ajústelo. (Figura. 1)

ADVERTENCIA

Para evitar posibles incendios o descargas eléctricas, asegúrese de que los cables eléctricos se encuentren completamente adentro de la cubierta del capuchón y de que no estén aprisionados entre la cubierta y el techo.

2. Coloque y ajuste firmemente la cubierta para el tornillo de la base sobre los tornillos de reborde de la abrazadera para colgar mediante el mecanismo de seguro por giro del chavetero. (Figura. 2)

Tornillo de fijación (2)

Figura 1

Cubierta para

tornillo del

el capuchón

Capuchón de techo

Figura 2

Cómo ensamblar los Blades y kit de luz

Coloque el aspa sobre el soporte de aspas con los pilotes roscados a la vista. Asegúrese de que la parte inferior del aspa se encuentre bien apoyada sobre el soporte. Con un destornillador Phillips, fije los tornillos con cabeza de arandela de 3/16-24 x 7.5 mm para asegurar la placa en el brazo de sujeción de las palas. (Figura 1).

arandela de la cabeza del tornillo

de 3/16-24 x 7.5 mm (3 cada uno por aspa)

PRECAUCIÓN

No conecte las aspas hasta que el ventilador esté totalmente instalado. Instalar el ventilador con las aspas colocadas podría ocasionar daños en las mismas.

2. Fije los soportes de aspas al soporte del motor

mediante los tornillos de 1/4-20 x 14 mm a través de los orificios ubicados al costado del soporte del motor. (Figura 2)

NOTA:

Revise periódicamente las piezas de los

soportes de las aspas y vuelva a ajustarlas si fuese necesario.

ADVERTENCIA

Para reducir el riesgo de lesiones personales, no

doble los soportes de aspas al instalarlos, balancear

las aspas o limpiar el ventilador. No coloque objetos

extraños entre las aspas del ventilador en

funcionamiento.

PRECAUCIÓN

A fin de reducir el riesgo descargas eléctricas, desconecte el circuito de suministro eléctrico al ventilador antes de instalar el kit de iluminación.

Soporte de aspas

Figura 1

Aditamentos utilizados:

TORNILLOS DE CABEZA PHILLIPS 3/16-24 x 7.5 mm

Arandela de fibra

1/4”-20 x 14mm

Figura 2

Aspas

x 16

Soporte de aspas

tornillo de cabeza troncocónica (2 por conjunto)

MOTOR DE APOYO

Extraiga uno de los tres tornillos del soporte ubicado en la parte inferior de la unidad del motor. Afloje levemente los otros dos tornillos. Instale la unidad de la placa de luz en el

soporte utilizando las dos ranuras principales

de la placa de conexión. Vuelva a colocar el

tercer tornillo y asegure los tres tornillos.

(Figura 3)

Aditamentos utilizados:

Tornillos Phillips de ¼ -20 x 14 mm

Figura 3

x 11

Tornillos (3)

Unidad del motor del ventilador

VIVIENDA DE MONTAJE KIT LUZ

SOPORTE

Cómo ensamblar los Blades y kit de luz (cont.)

Instale el conector de 2 clavijas desde la placa de conexión a la unidad del motor . (Figura 4)

Extraiga uno de los tres tornillos de la unidad de

la placa. Afloje levemente los otros dos tornillos. Instale la placa de conexión en la unidad de la placa de luz utilizando las dos ranuras principales. Vuelva a colocar el tercer tornillo y asegure los tres tornillos. (F i gur a 5)

El conjunto del motor Conector de 2 pines

Toma de la placa del conector de 2 clavijas

Unidad de la placa de conexión

Figure 4

Tornillos (3)

6. Introduzca la bombilla en la conexión. (Figura 6A) 6A.No instale las bombillas si desea montar la tapa

inferior de acero en el Paso 7A. (Figura 6B)

PRECAUCIÓN

Para reducir el riesgo de incendios, utilice la bombilla halógena tungsteno de tipo T4-minican JD E11 de 100 vatios máximo. Apague el interruptor de la pared y deje que la bombilla se enfríe durante 10 minutos antes de cambiar la bombilla. La bombilla está presurizada y puede hacerse añicos. NO TOQUE LA BOMBILA CON LAS MANOS SIN PROTECCIÓN. Las huellas dactilares pueden disminuir la vida útil de la bombilla. Elimine las huellas dactilares con alcohol antes de utilizar la bombilla.

Monte el vidrio ópalo en la unidad de la placa del adaptador girándolo en el sentido de las agujas del reloj. No apriete demasiado. (Figura 7A)

7A.

Instale la tapa inferior de acero en la unidad de la placa del adaptador girándolo en el sentido de las agujas del reloj. (Figure 7 B).

Bombilla halógena tubular de 100W

Figure 6A

la conexión

VIVIENDA DE MONTAJE KIT LUZ

la conexión

Figure 5

la conexión

Figure 6B

vidrio

Unidad de la tapa inferior de acero

Figure 7A Figure 7B

Cómo utilizar su ventilador de techo

1. Restaure la fuente de alimentación de la toma de

corriente enciendo la electricidad del fusible principal. (Figura 1)

ADVERTENCIA

Compruebe que todas las conexiones realizadas correctamente, incluyendo la toma de tierra, y que no se visualizan ningún cable pelado en los conectores de cables, con la excepción del cable de toma de tierra. No utilice el ventilador hasta que las palas estén colocadas en su lugar, ya que de lo contrario se podría causar ruido y daños.

2. Para que funcione el ventilador, instale dos pilas de

3 voltios en el transmisor del mando a distancia.

(si no se va a utilizar por largos períodos de tiempo,

retire la batería para evitar daños al control remoto de

mano.)

humedad. (Figura 2)

3. El transmisor del mando a distancia de 5 botones incluye 5 botones para controlar las velocidades baja, media y alta del ventilador, así como el encendido y apagado del mismo. Se dispone de niveles de luces infinitos manteniendo pulsado el botón on/off. (Figura 3)

Guarde el transmisor lejos del exceso de calor o

3V, CR2032

batería de dos piezas

MANDO A DISTANCIA

MANDO A DISTANCIA DE 5 BOTONES

PRINCIPAL CAJA DE FUSIBLES

Figura 1

Figura 2

4. Si se desea que el flujo del aire vaya en la dirección

opuesta, apague el ventilador y espere a que se detengan las palas. Deslice la carcasa de la cubierta para visualizar el interruptor del reverso. Deslice el interruptor del reverso ubicado en la parte superior del motor hacia la posición opuesta y encienda de nuevo el ventilador. (Figura 4)

Información sobre el interruptor de reversa

Temporada

Verano

Invierno

Dirección de rotación

En dirección contraria a las manecillas del reloj

En dirección de las manecillasdel reloj

Posición del interruptor

Izquierda

Derecha

Figura 3

Cubierta para

el tornillo del

capuchón

INTERRUPTOR DEL REVERSO

Figura 4

Mantenimiento

1. El único mantenimiento necesario para el ventilador de

techo es una limpieza periódica. Al llevar a cabo la limpieza, use sólo un cepillo suave o un paño sin pelusas, para evitar rayar el acabado. No se requieren agentes abrasivos de limpieza; los mismos deben evitarse para prevenir daños en el acabado.

No utilice solventes para limpiar el ventilador de techo. Podrían dañar el motor o las aspas y ocasionar posibles descargas eléctricas.

PRECAUCIÓN

Cómo limpiar las palas de su ventilador de techo

Se recomienda limpiar periódicamente el polvo de las palas. Un guardapolvos de pluma será la mejor solución de limpieza. Evite el uso de agua, limpiadores o trapos ásperos que podrían combar o dañar las palas.

Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de

Problema Causa posible Solución sugerida

1. EL VENTILADOR NO ARRANCA

Solución de problemas

▲ADVERTENCIA

solucionar problemas en su ventilador.

1. El fusible o el disyuntor están fundidos.

2. Las conexiones eléctricas del ventilador o del

interruptor en la caja del interruptor están flojas.

3. El conmutador inversor se encuentra en posición neutra.

4. Sin batería en el control remoto. 4. Reemplace con una batería nueva

1. Controle los fusibles del circuito principal y derivado

o los disyuntores.

2. Controle las conexiones eléctricas del ventilador y del interruptor en las cajas de los interruptores.

PRECAUCIÓN: ¡Asegúrese de que el suministro principal de electricidad esté desconectado!

3. Asegúrese de que el conmutador inversor esté

completamente a un lado.

2. EL VENTILADOR HACE RUIDO

3. EL VENTILADOR OSCILA EN EXCESO

1. Las aspas no están sujetas al ventilador

2. Hay tornillos flojos en la caja del motor.

3. Los tornillos que aseguran los soportes de las aspas

al buje del motor están flojos.

4. Los conectores de cables dentro de la caja hacen ruido.

5. Ruido del motor provocado por el control de velocidad de estado sólido variable.

6. Los tornillos que sujetan las aspas a los soportes de aspas están flojos.

7. El tornillo del soporte de la cubierta inferior está flojo.

1. El tornillo de fijación y la tuerca del soporte de barral

están flojos.

2. El tornillo de fijación en la unidad del barral/de la semiesfera está flojo.

3. Los tornillos que aseguran los soportes de las aspas al buje del motor están flojos.

4. Los soportes de aspas no están colocados correctamente.

5. El soporte de suspensión o la caja de distribución eléctrica del techo no están bien asegurados.

6. Las aspas del ventilador están desbalanceadas.

1. Ajuste las aspas al ventilador antes de ponerlo en

funcionamiento.

2. Asegúrese de que todos los tornillos de la caja del motor estén bien ajustados (pero no en exceso).

3. Asegúrese de que los tornillos que fijan los soportes de aspas al buje del motor del ventilador estén bien ajustados.

4. Asegúrese de que los conectores de cables en la caja del interruptor no produzcan ruido al rozar unos con otros o al rozar la pared interior de la caja del interruptor.

PRECAUCIÓN: ¡Asegúrese de que el suministro principal de electricidad esté desconectado!

5. Algunos motores de ventilador son sensibles a

las señales de los controles de velocidad de estado sólido variables. Los controles de estado sólido no son recomendables. Escoja un método de control alternativo.

6. Ajuste bien los tornillos.

7. Asegure bien los tornillos de fijación.

1. Ajuste bien los dos tornillos de fijación y las tuercas

en el soporte de barral.

2. Ajuste el tornillo de fijación en la unidad del barral/de la semiesfera.

3. Asegúrese de que los tornillos que fijan los soportes de aspas al buje del motor del ventilador estén bien ajustados.

4. Asegúrese de que los soportes de las aspas del ventilador estén colocados firmemente y de manera uniforme en relación con la superficie de la caja del motor. Si los soportes están mal colocados, afloje los tornillos y vuelva a ajustarlos.

5. Ajuste los tornillos del soporte de suspensión de la caja de distribución eléctrica y asegúrela.

6. Equilibre las palas utilizando el kit de equilibrio suministrado en la bolsa del hardware.

4. NO HAY SUFICIENTE MOVIMIENTO DE AIRE

1. Si es posible, considere el uso de un barral más largo.

Por ejemplo, use un barral de 30,5 cm (12”) en lugar del barral de 11,4 cm (4 1/2”) que viene con el ventilador.

Lista de piezas

Modelos N.° FP8003**

N.° de Ref.

1 2 3 4 5 6 7

8 9

10 11 12 13

14 15

— —

Descripción

Unidad del soporte de suspensión

Unidad del barral/de la semiesfera (4.5) Capuchón de techo Cubierta para el tornillo del capuchón

Cubierta de unión del motor Unidad del motor del ventilador Unidad del kit de luces de la carcasa Unidad del Placa del zócalo (AP800309**) Vidrio (P800308OP)

Bombilla Minicam de 100 W (1) Soportes de aspas (5)

Juego de aspas (5) Mando a distancia

Unidad del receptor Unidad de la tapa inferior de acero

Bolsa de accesorios: conectores de los cables (4) arandela de la cabeza del tornillo DE

3/16-24 x 7.5 m

m (16)

Arandela de fibr de 3/16” (16) tornillo de cabeza troncocónica de

1/4-20 x 14mm (11) Destornillador Phillips de 4” kit de balanceo

Pieza # N.°

APGAC110RBL

ADRAC1-45**

P800301**

APPAC1101** APPAC1403**

AMA8003**

AP800306** AP800311**

PPE11B100 AP800303**

AP800305**

TR24WH

RECAN65

AP800310**

HDWFP8003**

— — — — — —



Inserte los CÓDIGOS DE ACABADO (consulte el número de modelo del ventilador que se encuentra en el

soporte de barral)

Antes de desechar los materiales de embalaje, asegúrese de haber extraído todas las piezas

Cómo hacer un pedido de piezas

Al hacer un pedido de piezas de repuesto, proporcione siempre la siguiente información:

• Número de pieza

• Descripción de la pieza

• Número de modelo del ventilador

Póngase en contacto con su tienda para obtener las piezas de repuesto.

The Benito - FP8003**

™

Despiece

NOTA:

10983 Bennett Parkway

Zionsville, IN 46077

Llame sin cargo al (888) 567-2055

FAX (866) 482-5215

Desde fuera de los EE.UU., llame al (317) 733-4113

Fanimation FP8003 User Manual [en, es]

Specifications and Main Features

Frequently Asked Questions

User Manual
