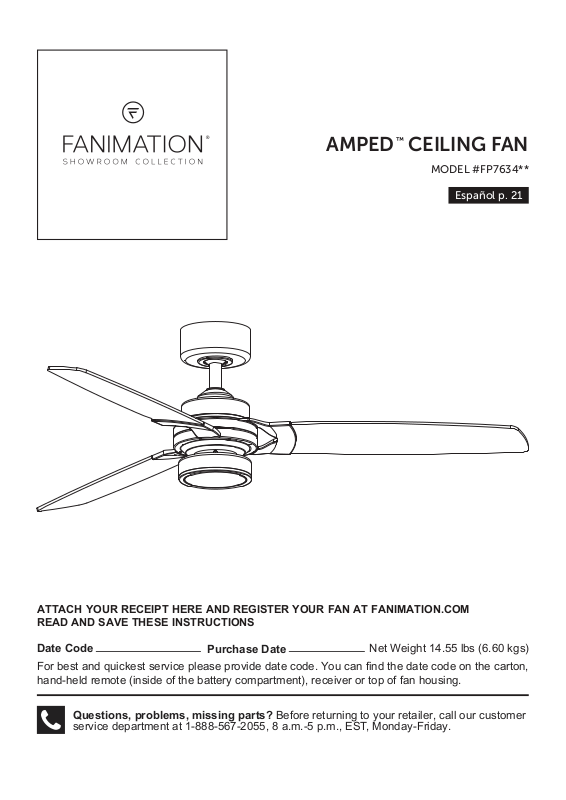

Fanimation FP7634BL User manual [es, en, fr]

AMPED ™ CEILING FAN

MODEL #FP7634**

Español p. 21

ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM
READ AND SAVE THESE INSTRUCTIONS

Date Code

For best and quickest service please provide date code. You can find the date code on the carton,
hand-held remote (inside of the battery compartment), receiver or top of fan housing.

Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-888-567-2055, 8 a.m.-5 p.m., EST, Monday-Friday.

Purchase Date

Net Weight 14.55 lbs (6.60 kgs)

Important Safety Instructions

WARNING: To avoid fire, shock and serious personal injury, follow these instructions.

1. Read your owner’s manual and safety information before installing your new fan. Review the accompanying assembly diagrams.

2. Before servicing or cleaning unit, switch power off at service panel and lock service panel disconnecting means to prevent power
from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a warning device,
such as a tag, to the service panel.

3. Be careful of the fan and blades when cleaning, painting, or working near the fan. Always turn off the power to the ceiling fan before
servicing.

4. Do not insert anything into the fan blades while the fan is operating.

5. Do not operate reversing switch until fan blades have come to a complete stop.

6. The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised
to ensure that they do not play with the appliance.

Additional Safety Instructions

1. To avoid possible shock, be sure electricity is turned off at the fuse box before wiring, and do not operate fan without blades.

2. All wiring and installation procedures must satisfy National Electrical Codes (ANSI/ NFPA 70) and Local Codes. The ceiling fan
must be grounded as a precaution against possible electrical shock. Electrical installation should be made or approved by a licensed
electrician.

3. The fan base must be securely mounted and capable of reliably supporting at least 35 lbs. See page 5 of owner’s manual for
support requirements. Consult a qualified electrician if in doubt.

4. The fan must be mounted with the fan blades at least 7 feet from the floor to prevent accidental contact with the fan blades.

5. Follow the recommended instructions for the proper method of wiring your ceiling fan. If you do not have adequate electrical
knowledge or experience, have your fan installed by licensed electrician.

6. Suitable for use with solid-state speed controls.

7. This fan is to be used in dry locations.

8. For supply connections, if the conductor of a fan is identified as a grounded conductor, then it should be connected to a grounded
conductor power supply. If the conductor of a fan is identified as an ungrounded conductor, then it should be connected to an
ungrounded conductor power supply. If the conductor of a fan is identified for equipment grounding, then it should be connected to
an equipment grounding conductor.

WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS FAN MUST BE INSTALLED WITH A GENERAL USE ISOLATING
WALL CONTROL/SWITCH.
WARNING: This product is designed to use only those parts supplied with this product and/or accessories designated specifically for
use with this product. Using parts and/or accessories not designated for use with this product could result in personal injury
or property damage.
WARNING: To reduce the risk of personal injury, do not bend the blade bracket (flange or blade holder) when installing the brackets,
balancing the blades, or cleaning the fan. Do not insert foreign objects in between rotating fan blades.
WARNING: Do not operate this fan with a variable (Rheostat) wall controller or dimmer switch. Doing so could result in damage to the
ceiling fan’s remote control unit.

WARNING: Mount to an outlet box marked acceptable for fan support of 15.9 kg (35 lbs) or Less.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation. Please note that changes or modifications not expressly approved by the
party responsible for compliance could void the user's authority to operate the equipment.
Note: This equipment has been tested and found to comply with the limits for Class B digital device, pursuant to part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and the receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.

Extends to the original purchaser of a Fanimation fan from an authorized Fanimation dealer/retailer only

LIMITED LIFETIME WARRANTY

1. LIMITED LIFETIME MOTOR WARRANTY - If any part of your fan motor fails, due to a defect in materials or workmanship during the
lifetime of the original purchaser, Fanimation will provide the replacement part free of charge, when the defective fan is returned
to our national service center. Proof of purchase is required. Customer shall be responsible for all costs incurred in the removal or
reinstallation and shipping of the product for repairs or replacement.

2. ONE YEAR MOTOR LABOR WARRANTY - If your fan motor fails at any time within one year from the original purchase, due to
defects in materials or workmanship, labor to repair the motor will be provided free of charge at our national service center. Purchaser
will be responsible for labor charges after this one-year period. Customer shall be responsible for all costs incurred in the removal or
reinstallation and shipping of the product for repairs or replacement.

3. If any other part of your fan fails at any time within one year after original purchase, due to a defect in materials or workmanship, we
will repair, or replace, at our option, the defective part free of charge for parts and labor performed at our national service center.

4. Because of varying climate conditions, this warranty does not cover changes in the finish, including rusting, pitting, corroding,
tarnishing, or peeling.

5. This warranty is void and does not apply to damage from improper installation, neglect, accident, misuse, exposure to extremes of
heat or humidity, or as a result of any modification to the original product.

6. All costs of removal and reinstallation of the fan are the sole responsibility of the owner of the fan and not the store that sold the fan or
Fanimation.

7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty.

8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must accompany
authorized returns and must be sent freight prepaid to Fanimation. The fan to be returned must be properly packed to avoid
damage in transit; Fanimation will not be responsible for any damage resulting from improper packaging.

9. It is understood that any repair or replacement is the exclusive remedy available from Fanimation. There is no other expressed or
implied warranty. Fanimation hereby disclaims any and all implied warranties, including, but not limited to those of merchantability and
fitness for a particular purpose to the extent permitted by law. Some states do not allow limitations on implied warranties. Fanimation will
not be liable for incidental, consequential, or special damages arising out of or in conjunction with product use or performance, except as
may otherwise be accorded by law. This warranty gives you special legal rights and you may also have other rights that vary from state to
state.

10. A certain amount of wobble is normal and should not be considered a problem or a defect.

Table of Contents

Unpacking Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Energy Efficient Use of Ceiling Fans . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Electrical and Structural Requirements . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Assemble Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Hang Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Wire Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Install Your Canopy Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Assemble Your Ceiling Fan Blades . . . . . . . . . . . . . . . . . . . . . . .

10
12
12

4

How to Assemble Your Light Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

How to Operate Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

How to Install Your Remote Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

How to Clean Your Ceiling Fan Blades . . . . . . . . . . . . . . . . . . . . . . . . . . .

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

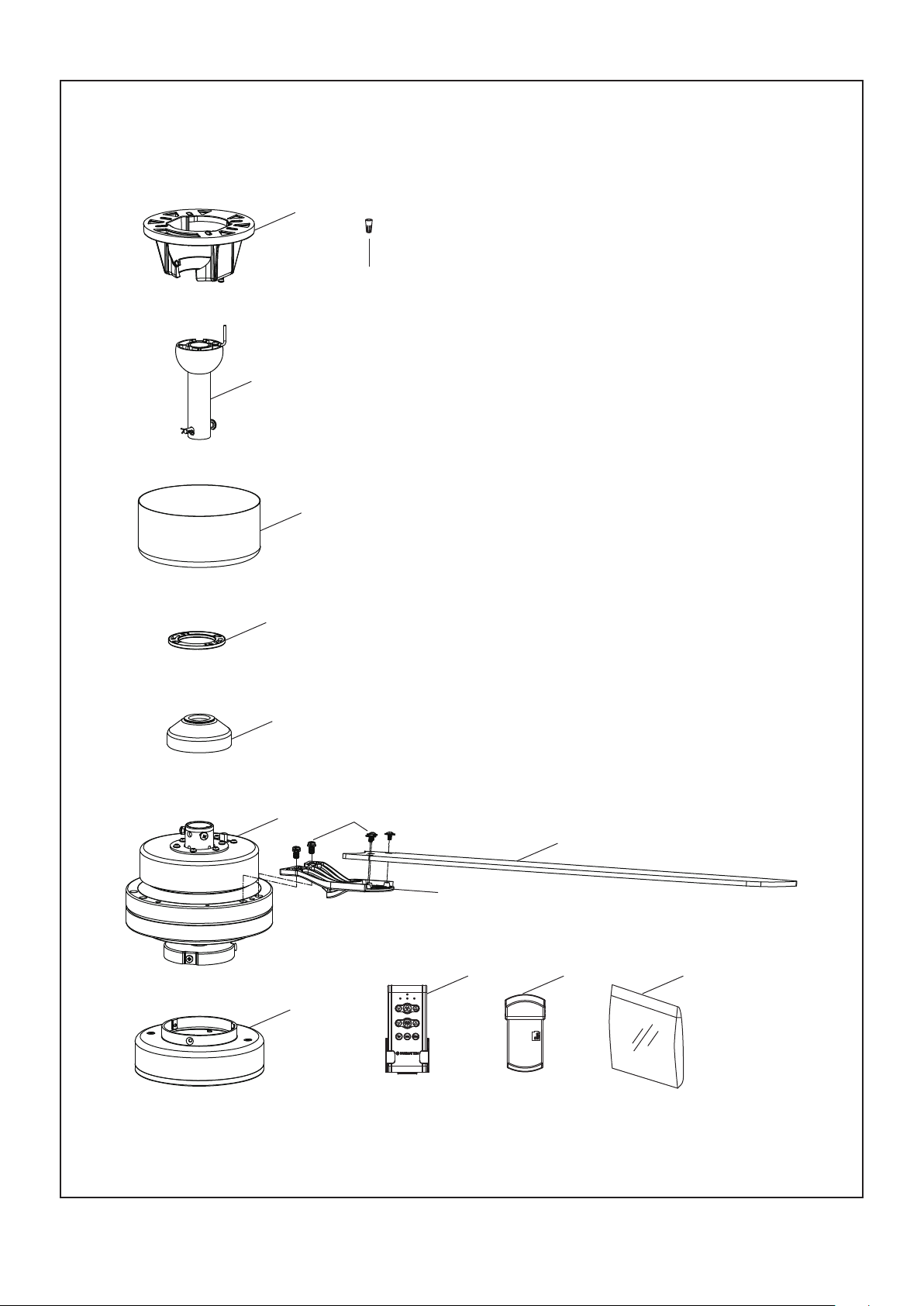

Exploded-View Illustration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13
14
16
16
16
17
18
19

This manual is designed to make it as easy as possible for you to assemble,

install, operate and maintain your ceiling fan

Tools Needed for Assembly
(Not Included)

• One Phillips head screwdriver

• One ¼˝ blade screwdriver

Before assembling your ceiling fan, refer to section on
proper method of wiring your fan (page 10). If you feel you
do not have enough wiring knowledge or experience, have
your fan installed by a licensed electrician.

WARNING

• One stepladder

• One wire stripper

Wiring outlet box and box connectors must be of type
required by local code. The minimum wire would be a 3­conductor (2-wire with ground) of the following size:

nstalled ire ength

p to ft

NOTE: Place the parts from the loose parts bags in a small
container to keep them from being lost. If any parts are
missing, contact your local retailer.

Materials

ire i e

ft

Unpacking Instructions

For your convenience, check-off each step. As each step is completed, place a check mark. This will ensure that all steps have been
completed and will be helpful in finding your place should you be interrupted.

WARNING

Do not install or use fan if any part is damaged or missing. This product is designed to use only those parts supplied with
this product and/or any accessories designated specifically for use with this product by Fanimation. Substitution of parts
or accessories not designated for use with this product by Fanimation could result in personal injury or property damage.
Contact your retail store for missing or damaged parts.

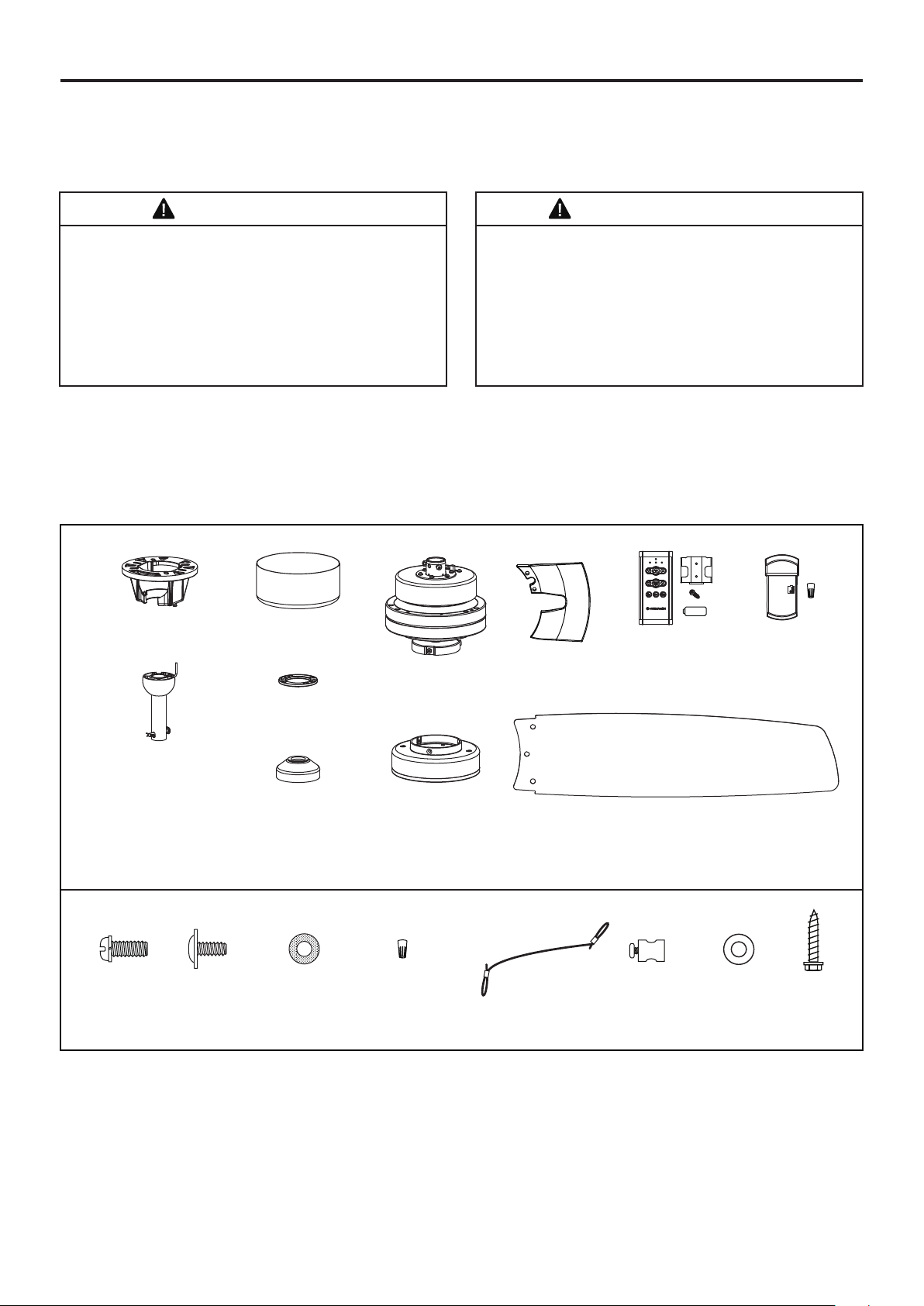

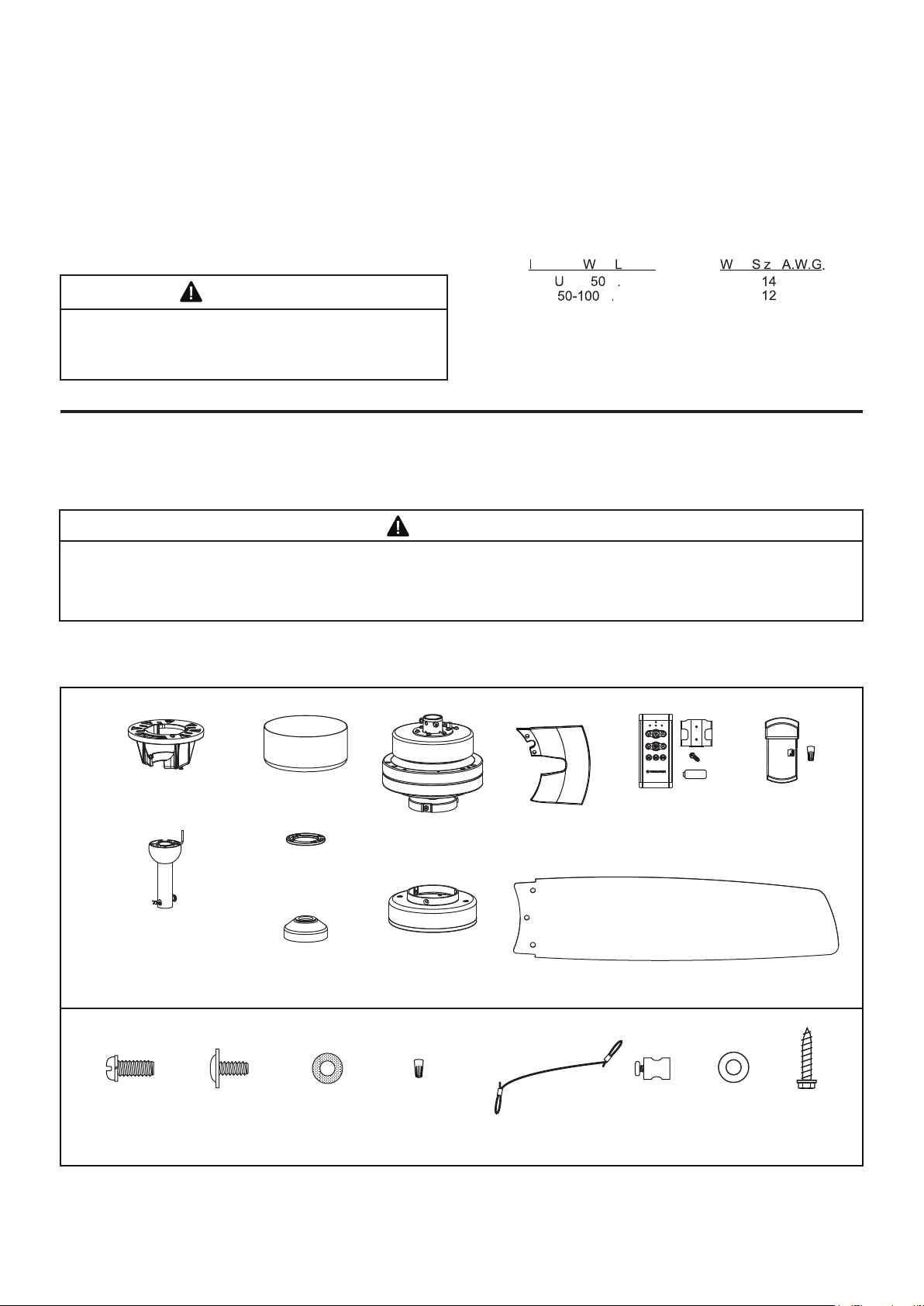

1. Check to see that you have received the following parts:

NOTE: If you are uncertain of part description, refer to exploded view illustration.

Hanger Bracket

Assembly (1)

Downrod/Hanger Ball Assembly (1)

– Downrod (1)
– Hanger Ball (1)
– Set Screw (1)

Hardware Bags

– Hairpin Clip (1)
– Clevis Pin (1)
– Pin (1)

Ceiling Canopy (1)

Canopy Screw Cover

Assembly (1)

Motor Coupling

Cover Assembly (1)

Motor Assembly (1)

Light Kit Assembly (1)

Blade Holder Set (1)

Blade Set (1)

Safety Cable Kit

12V 23A

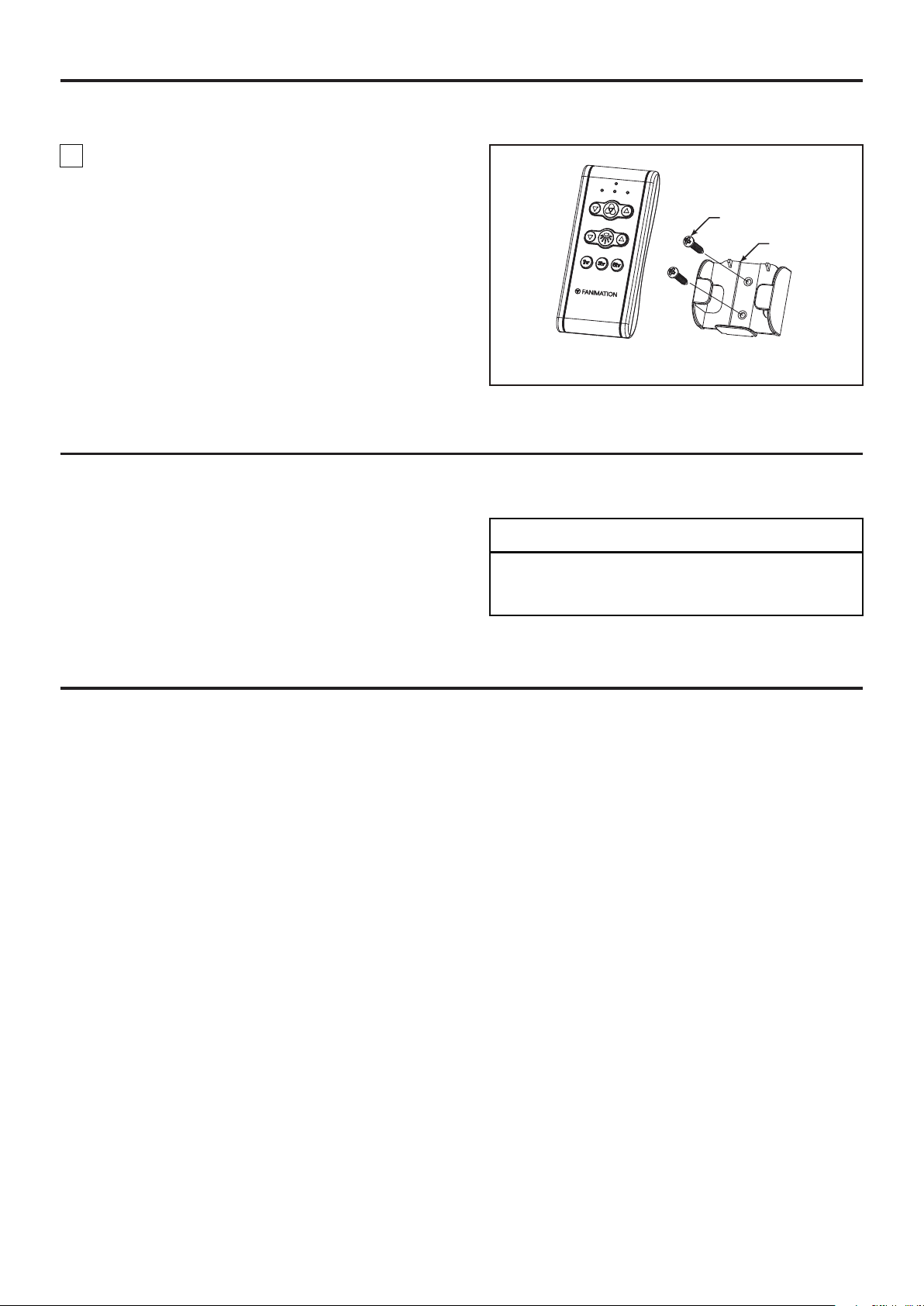

Hand-held Remote (1)

Wall Holder (1)
Screws (2)
Battery (1)

Receiver (1)

Wire Connectors (6)

1/4"-20 Screws

(7)

3/16″-24

Washer Head Screws

(10)

Fiber Washers

(10)

Wire Connectors

(4)

Safety Cable

(1)

Cable Clamp

(1)

Flat Washer,

Stainless Steel

(1)

Lag Bolt

(1)

4

Energy Efficient Use of Ceiling Fans

Ceiling fan performance and energy savings rely
heavily on the proper installation and use of the
ceiling fan. Here are a few tips to ensure efficient
product performance.

Choosing the Appropriate Mounting Location

Ceiling fans should be installed, or mounted, in the middle
of the room and at least 7 feet from floor to the blade and
18 inches from wall to the blade. If ceiling height allows,
install the fan 8 - 9 feet from floor to the blade for optimal
airflow. Consult your Fanimation Retailer for optional
mounting accessories.

Turn Off When Not in the Room

Ceiling fans cool people, not rooms. If the room is
unoccupied, turn off the ceiling fan to save energy.

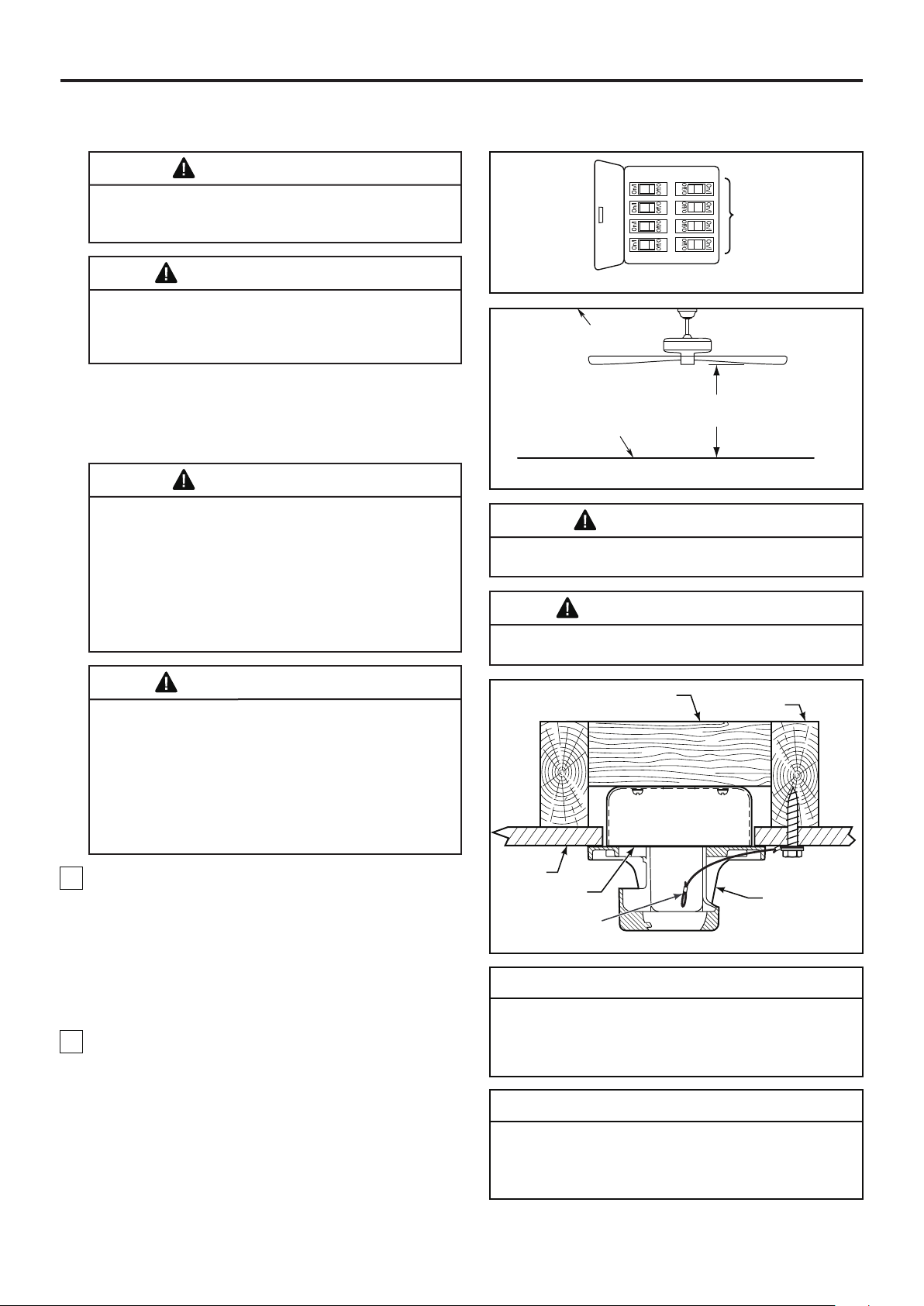

Electrical and Structural Requirements

Your new ceiling fan will require a grounded electrical
supply line of 120 volts AC, 60 HZ, 15 Amp Circuit.
Electrical code requires use of a fan-rated outlet box to
support the extra weight and motion associated with a
ceiling fan. A fan-rated box will be labeled as such and
typically supports up to a 70lb ceiling fan. Fan-Rated
Outlet Boxes vary in ratings and design. Ensure the
ratings of your ceiling fan outlet box meet the
requirements for the ceiling fan being installed. Figure 1,
Figure 2 and Figure 3 depicts different structural
configurations that may be used for mounting the outlet
box.

Using the Ceiling Fan Year Round

Summer Season: Use the ceiling fan in the

counterclockwise direction. The airflow produced by
the ceiling fan creates a wind-chill effect, making you
“feel” cooler. Select a fan speed that provides a
comfortable breeze, lower speeds consume less
energy.

Winter Season: Reverse the motor and operate the
ceiling fan at low speed in the clockwise direction.
This produces a gentle updraft, which forces warm air
near the ceiling down into the occupied space.
Remember to adjust your thermostat when using your
ceiling fan-additional energy and dollar savings could
be realized with this simple step!

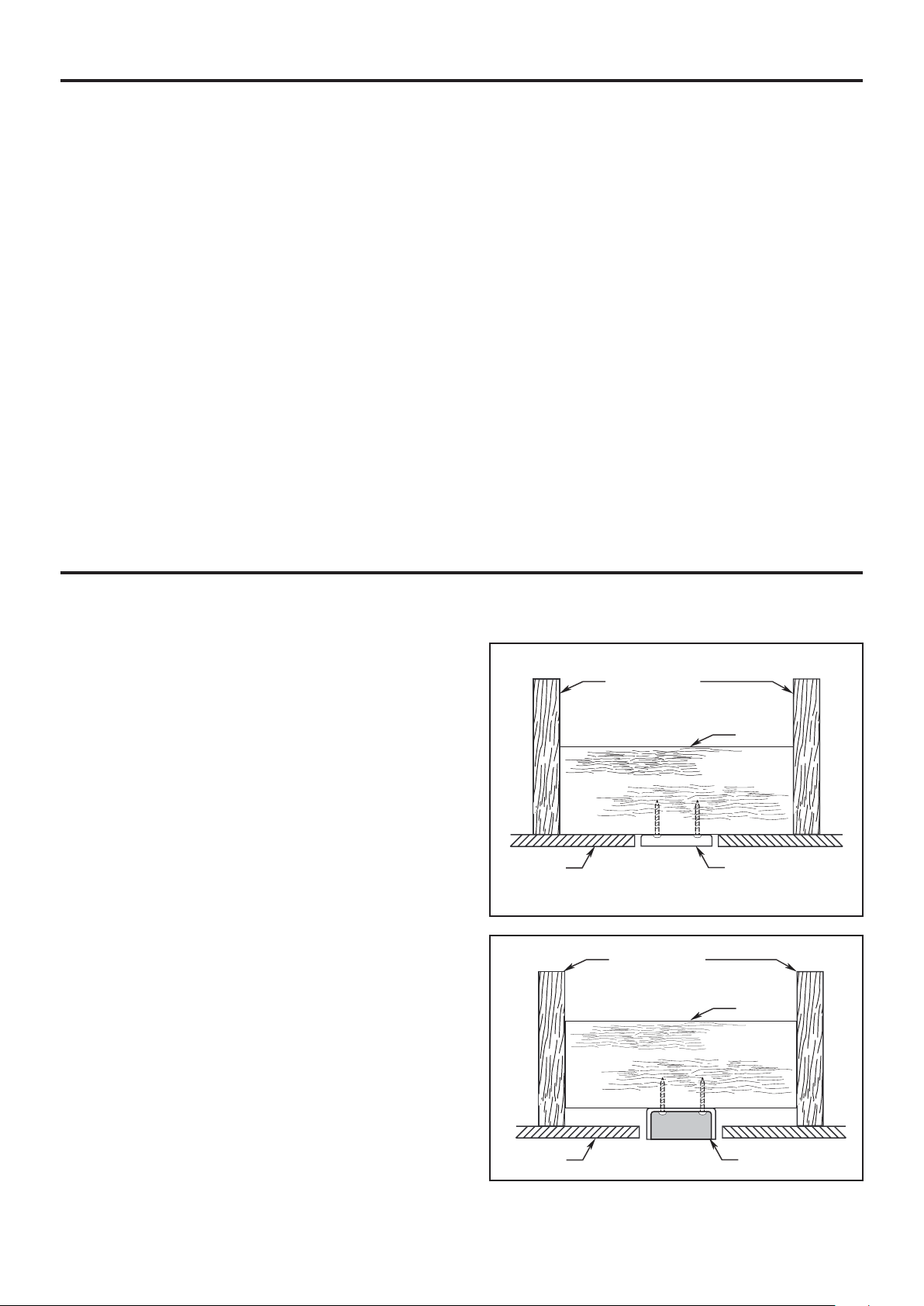

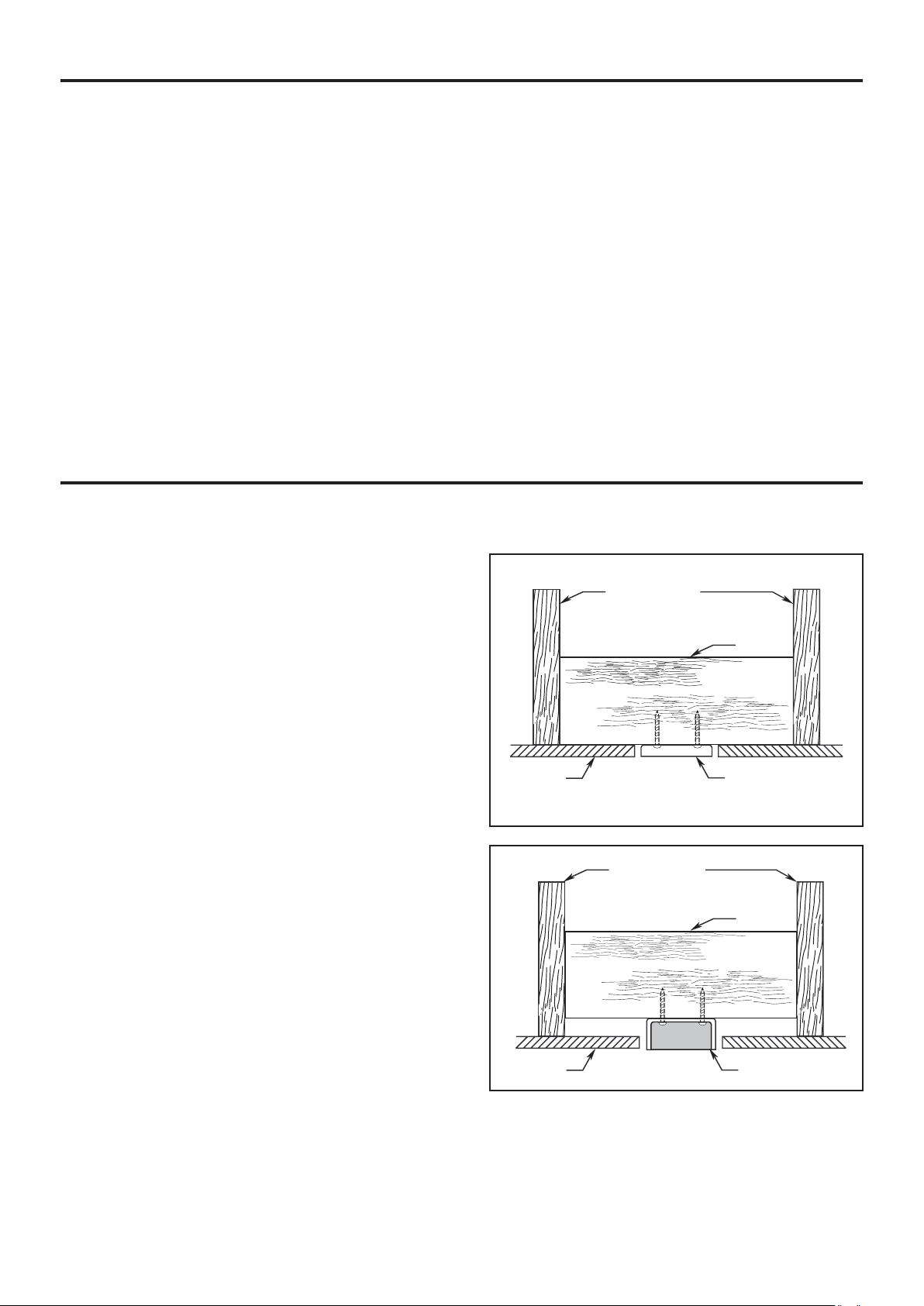

CEILING JOIST

2" x 4"

CEILING

OUTLET BOX

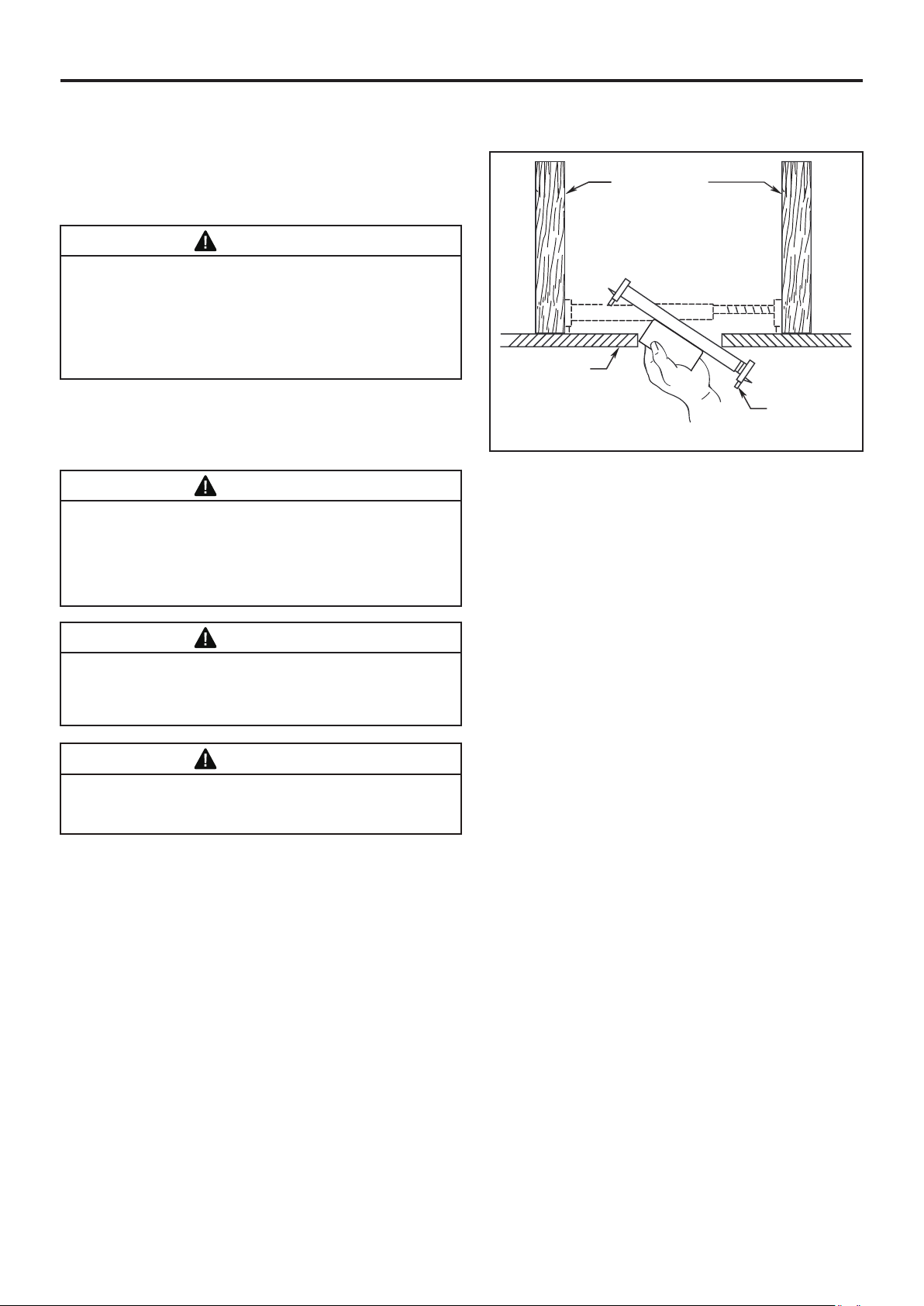

Low profile box (Figure 1)

A 1/2-in.-deep pancake box is meant to be screwed to a
joist or block. It’s used if only one cable is coming into the
box. It is also available in a saddle-mount configuration.

Deep box (Figure 2)

A 2-1/4-in.-deep box can be attached to blocking between
joists and is roomy enough to handle more than one cable.

5

CEILING

Figure 1

CEILING JOIST

Figure 2

2" x 4"

OUTLET BOX

Electrical and Structural Requirements (Continued)

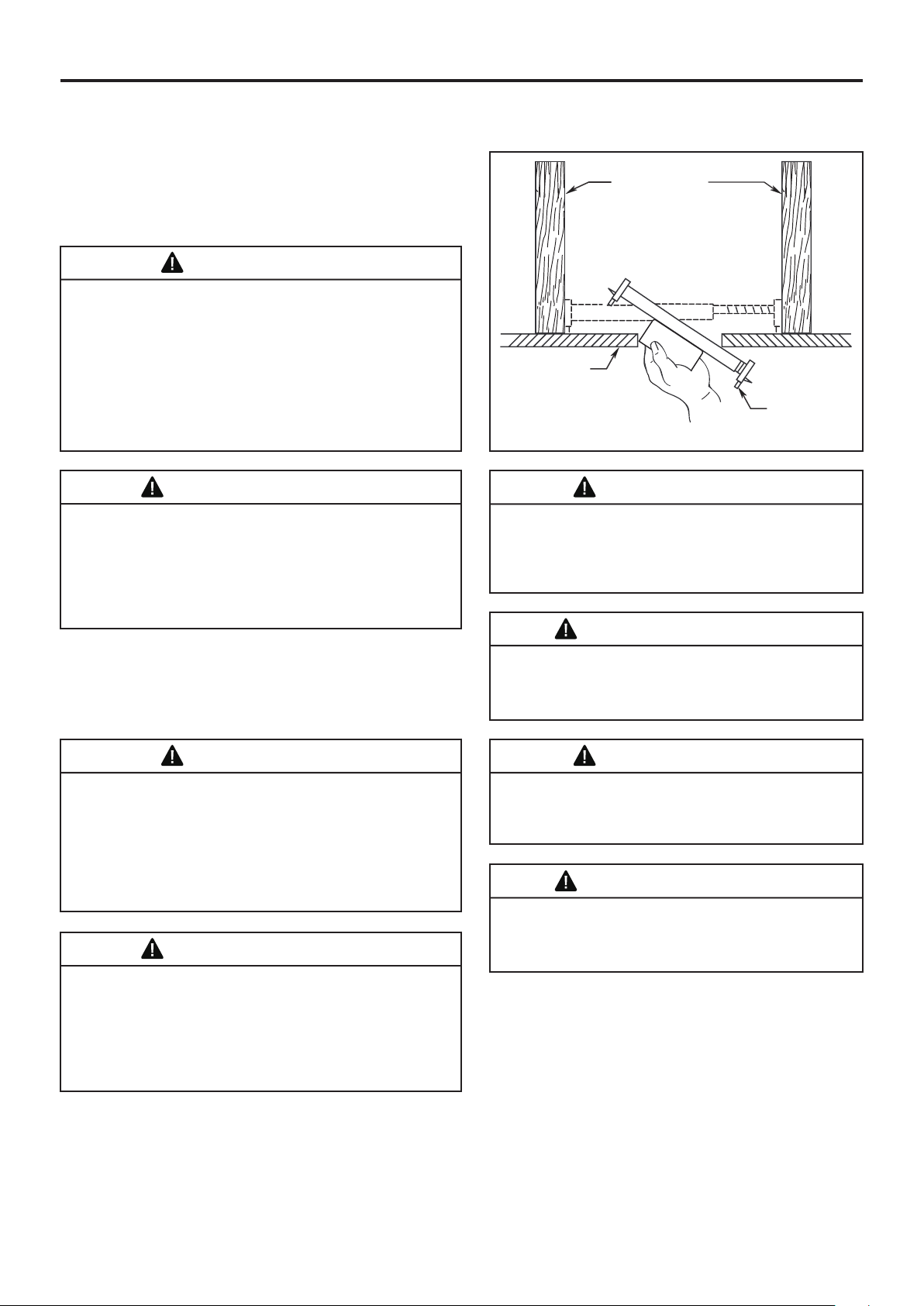

Deep box with brace (Figure 3)

Paired with a deep box, this hanger is meant to span
between two joists and takes the place of wooden blocking.

WARNING

To reduce the risk of fire, electric shock, or personal injury,
mount to outlet box marked acceptable for fan support of

15.9 kg (35 lbs) or less and use mounting screws provided
with the outlet box. Most outlet boxes commonly used for
the support of luminaires are not acceptable for fan support
and may need to be replaced, consult a qualified electrician
if in doubt.

CEILING JOIST

CEILING

If your fan is to replace an existing light fixture, turn
electricity off at the main fuse box at this time and remove
the existing light fixture.

WARNING

Turning off wall switch is not sufficient. To avoid
possible electrical shock, be sure electricity is turned off
at the main fuse box before wiring. All wiring must be in
accordance with National and Local codes and the ceiling
fan must be properly grounded as a precaution against
possible electrical shock.

WARNING

To avoid fire or shock, follow all wiring instructions
carefully. Any electrical work not described in these
instructions should be done or approved by a licensed
electrician.

WARNING

Do not operate this fan with a variable (Rheostat) wall
controller or dimmer switch. Doing so could result in
damage to the ceiling fan’s remote control unit.

OUTLET BOX

Figure 3

6

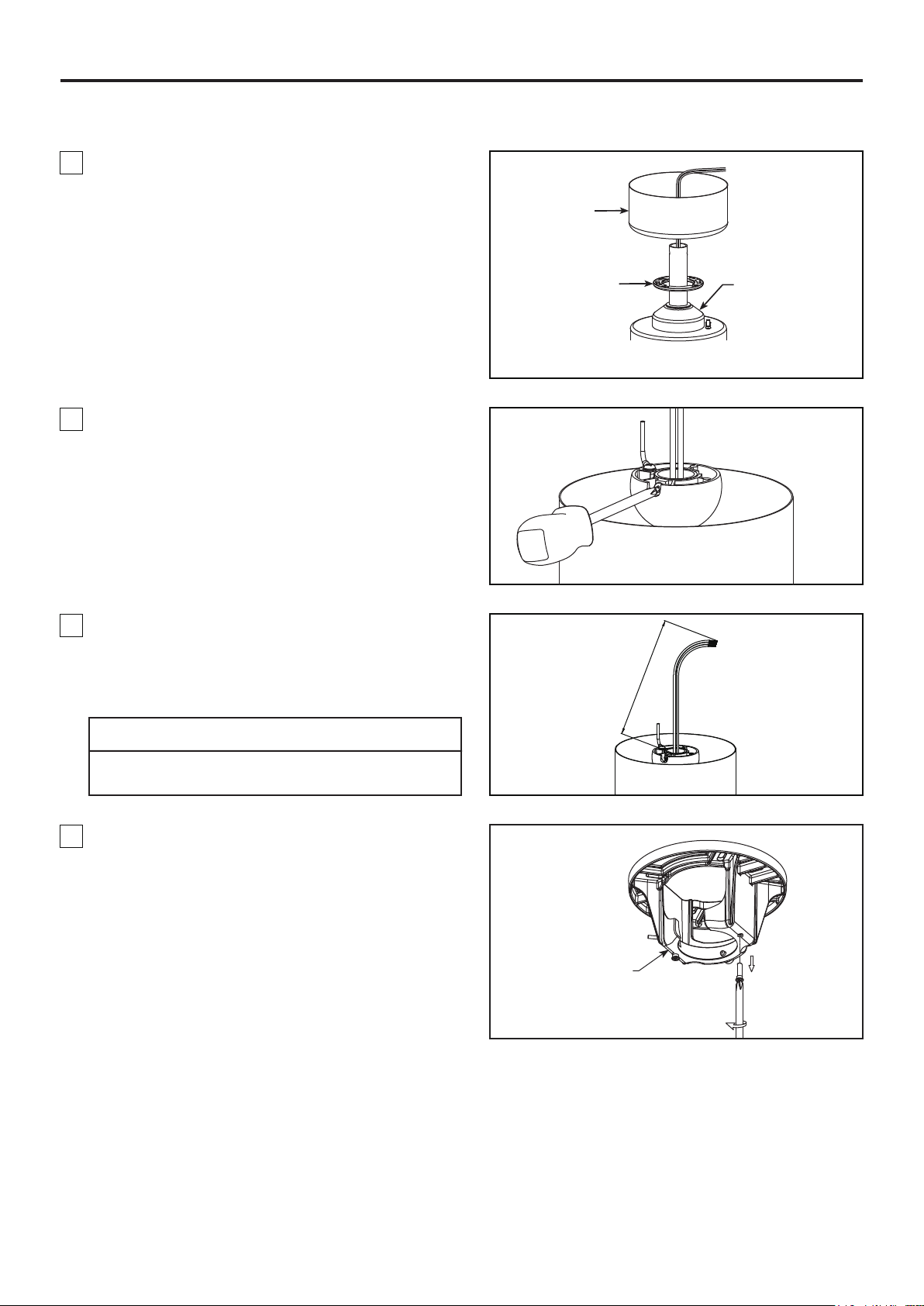

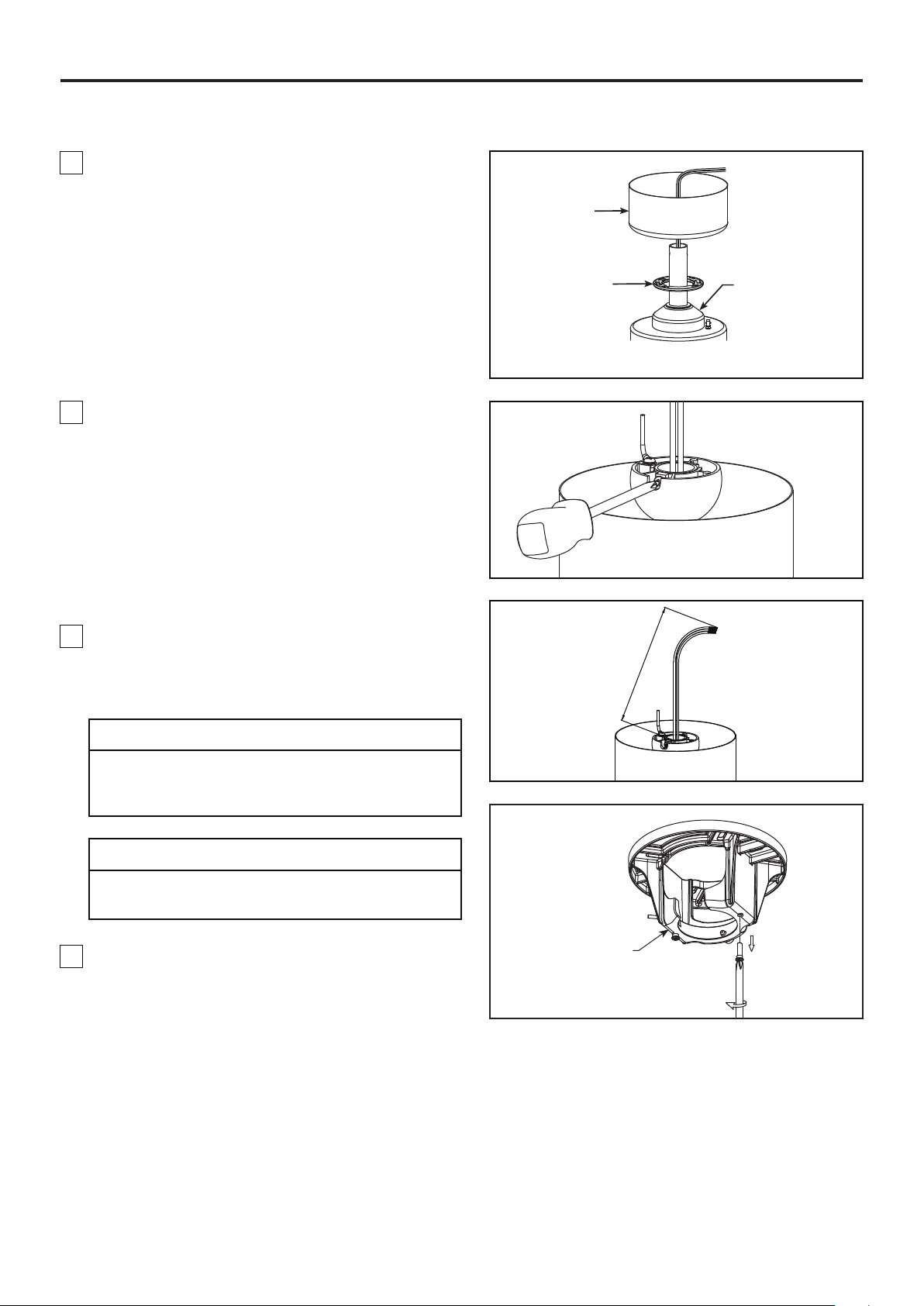

How to Assemble Your Ceiling Fan

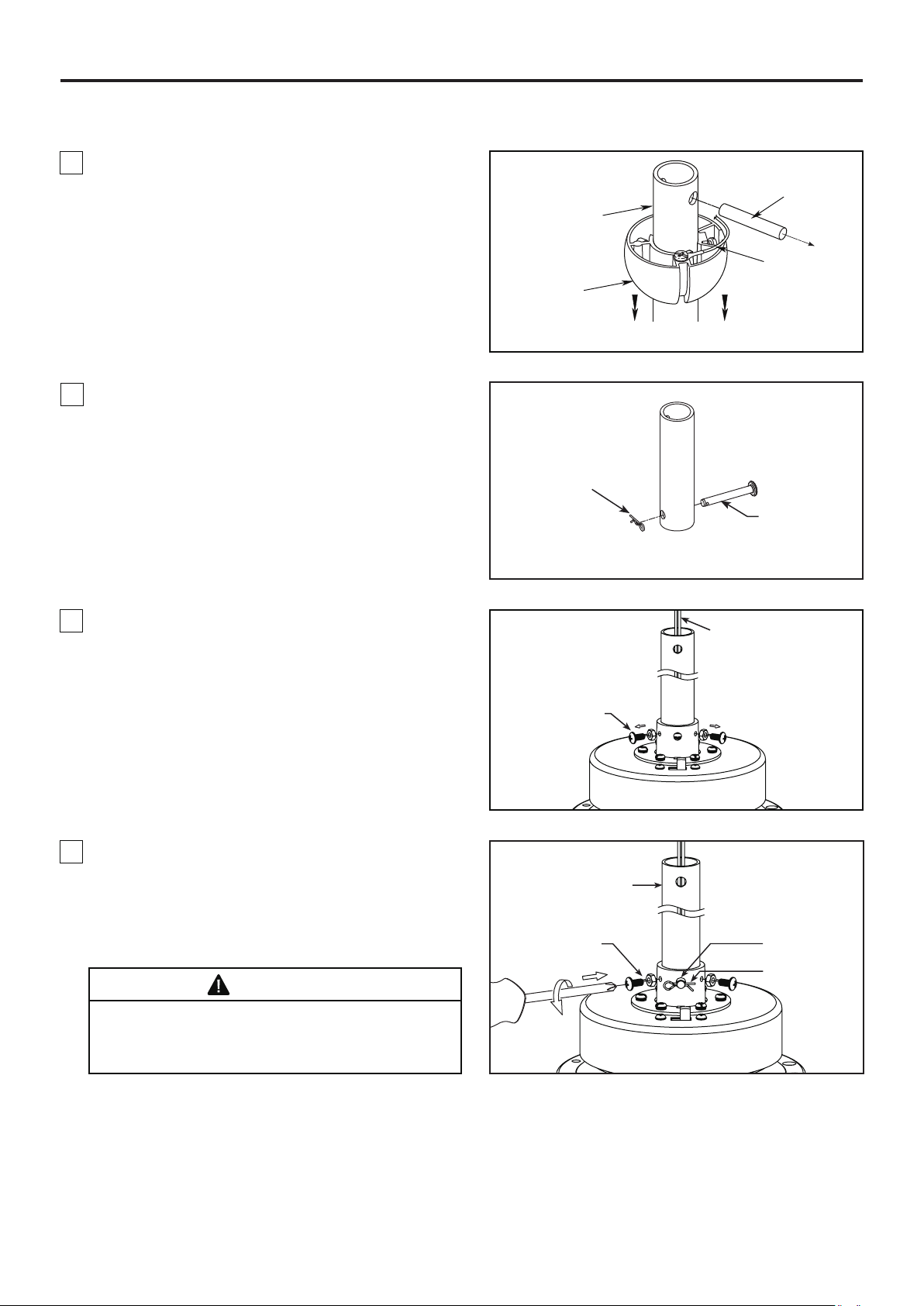

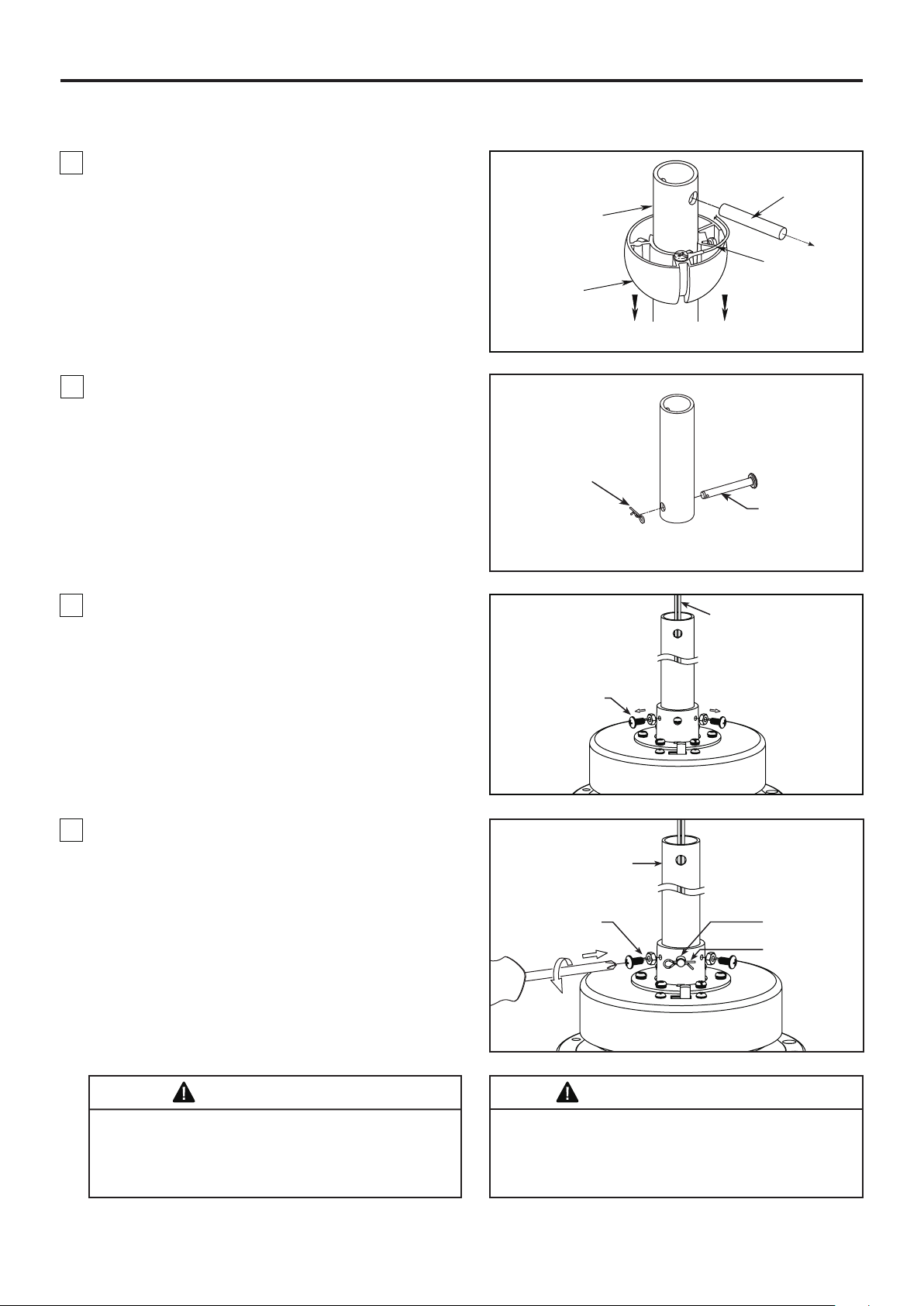

1. Remove the hanger ball portion from the downrod/

hanger ball assembly by loosening the set screw in
the hanger ball until the ball falls freely down the
downrod. Remove the pin from the downrod, then
remove the hanger ball. Retain the pin and hanger
ball for reinstallation in Step 6. (Figure 1)

2. Remove the hairpin clip and clevis pin from the

bottom of the downrod. Retain the pin and clip for
reinstallation in Step 4. (Figure 2)

Pin

Downrod

Set Screw

Hanger Ball

Figure 1

Hairpin Clip

Clevis Pin

Figure 2

3. Loosen the two set screws and locking nuts in the

downrod support of the motor assembly. Route the
black, white, blue wires and safety cable through the
downrod. (Figure 3)

4. Slide downrod into the downrod support on top of

the motor. Install the clevis pin by aligning the holes
in the downrod support with holes in the downrod.
Secure clevis pin with hairpin clip. Install and tighten
the two previously removed set screws with nuts in
the downrod support. (Figure 4)

WARNING

It is critical that the clevis pin in the downrod support
is properly installed and the set screws and nuts are
securely tightened. Failure to do so could result in the
fan falling.

Set Screws and
Locking Nuts (2)

Downrod

Set Screws and
Locking Nuts (2)

Black, White, Blue wires
and Safety Cable

Figure 3

Clevis Pin

Hairpin Clip

Figure 4

7

How to Assemble Your Ceiling Fan (Continued)

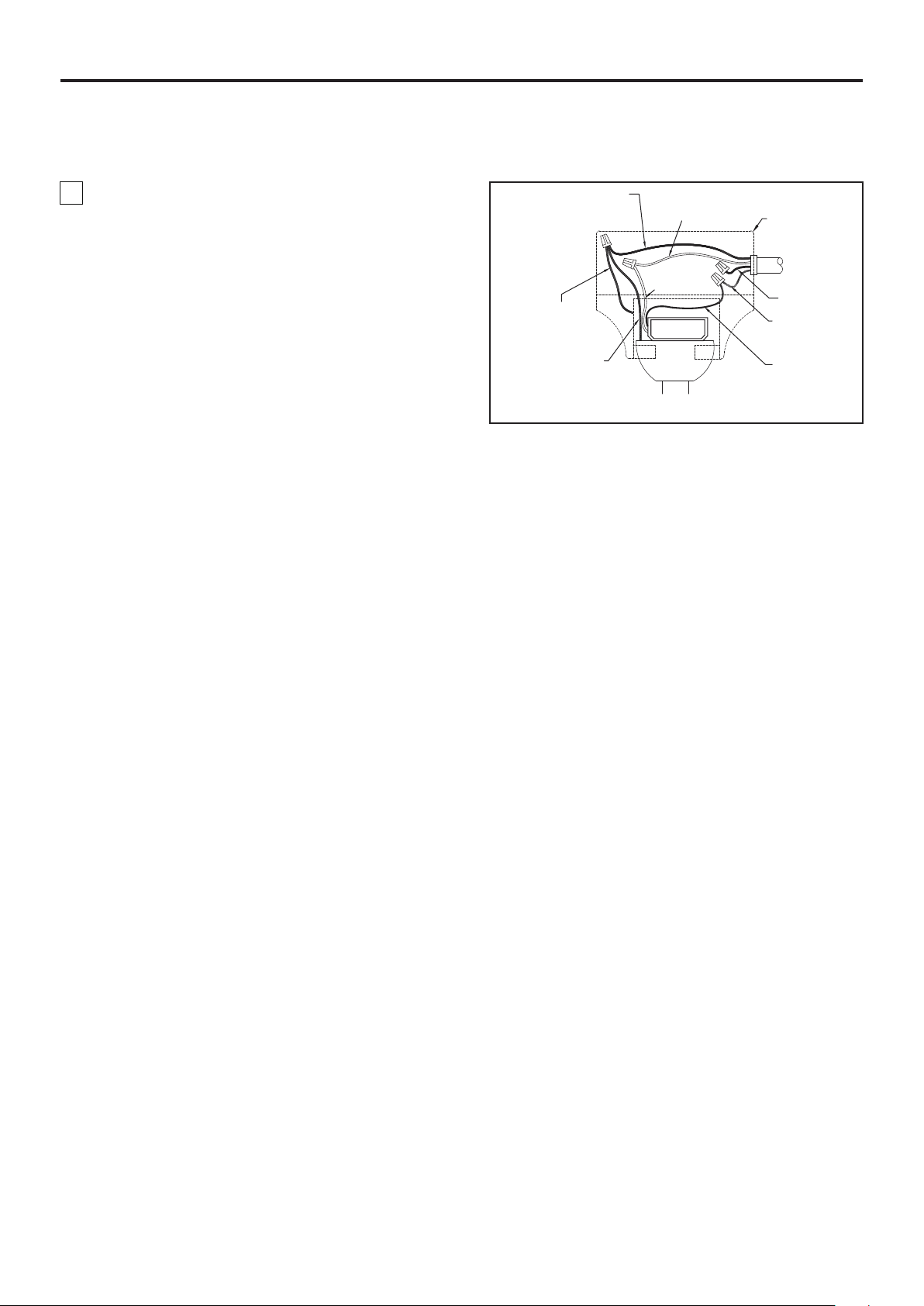

5. Route wires and safety cable through motor
coupling cover, canopy screw cover and ceiling
canopy. (Figure 5)

Ceiling Canopy

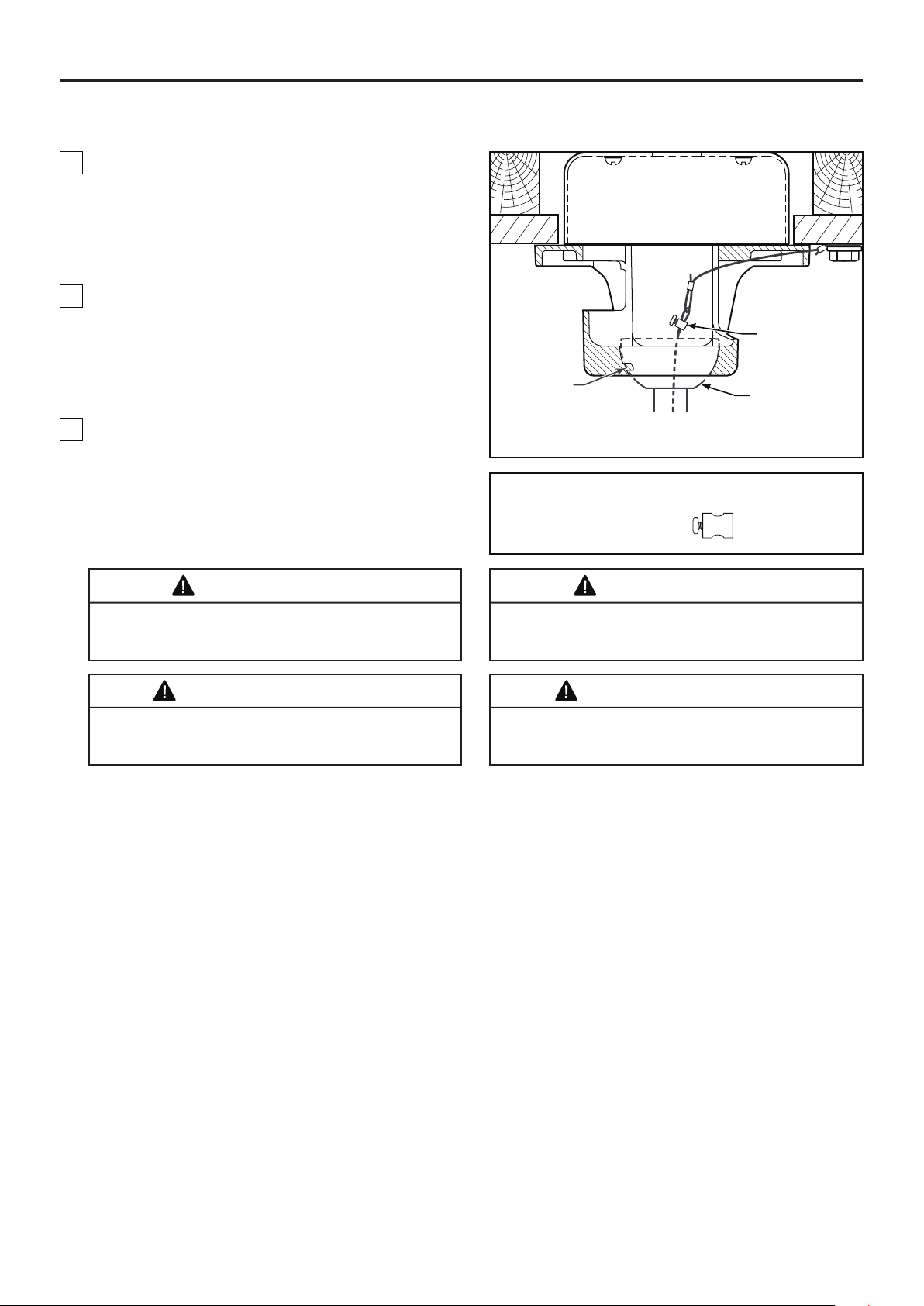

6. Reinstall the hanger ball on the downrod as follows.
Route the black, white, blue wires and safety cable
through the hanger ball. Position the pin through
the two holes in the downrod and align the hanger
ball so the pin is captured in the groove in the top
of the hanger ball. Pull the hanger ball up tight
against the pin. Securely tighten the set screw in the
hanger ball. A loose set screw could create fan
wobble. (Figure 6)

7. Cut off excess lead wire approximately 6 to 9 inches
above top of the downrod. Strip insulation off 1/2 inch
from the end of each lead wire. (Figure 7)

Canopy Screw
Cover

Motor Coupling
Cover

Figure 5

Figure 6

6 to 9 in.

CAUTION

All set screws must be checked, and retightened where
necessary before installation.

8. Remove one of the two shoulder screws in the

hanger bracket and retain the screw for later. Loosen
the second shoulder screw without fully removing it.
(Figure 8)

Figure 7

Hanger Bracket

Figure 8

8

How to Hang Your Ceiling Fan

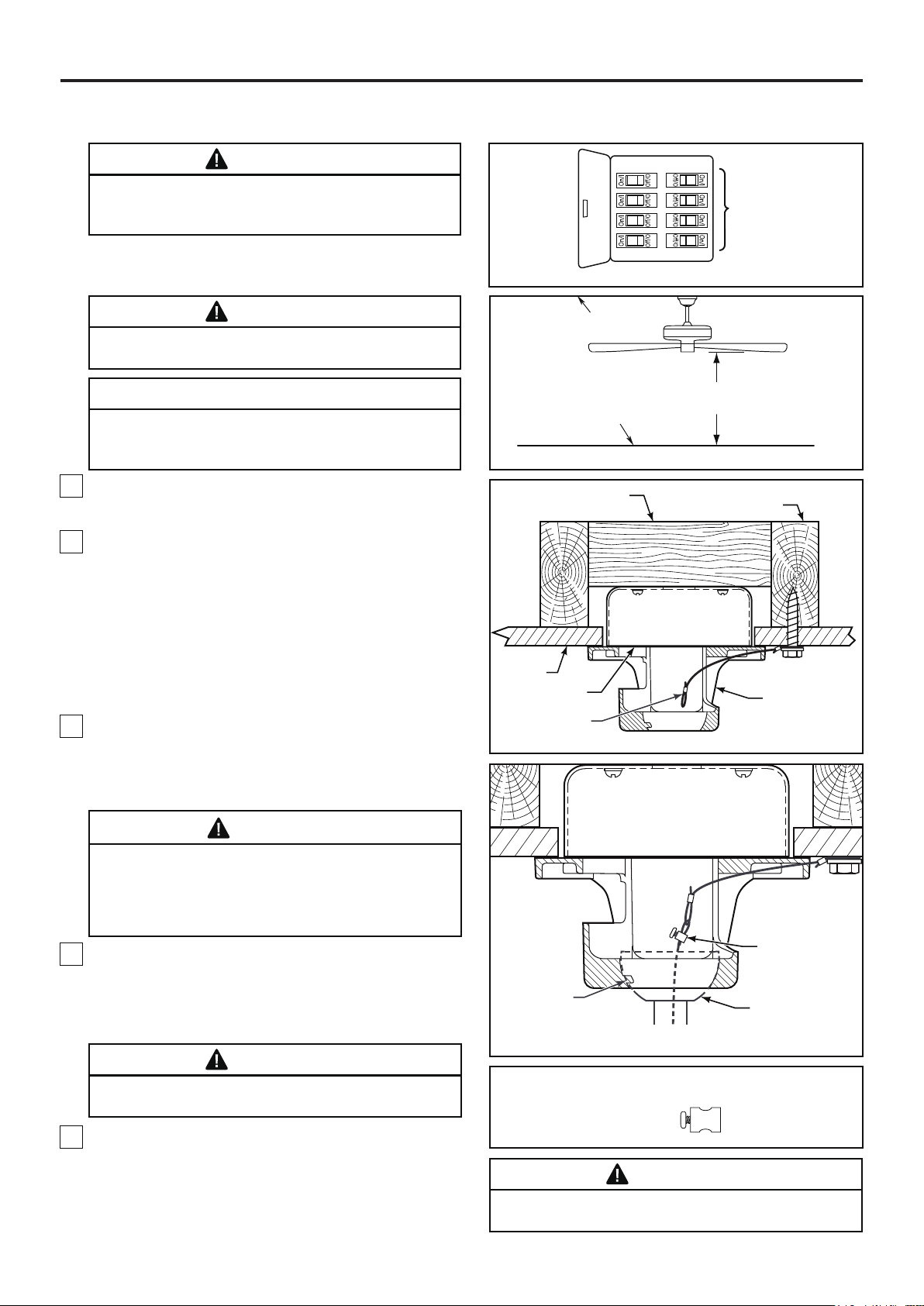

WARNING

To avoid possible fire or shock, be sure electricity is
turned off at the main fuse box before hanging.
(Figure 1)

NOTE: If you are not sure if the outlet box is grounded,

contact a licensed electrician for advice, as it must be
grounded for safe operation.

Main Fuse Box

Figure 1

WARNING

The fan must be hung with at least 7’ of clearance from
floor to blades. (Figure 2)

CAUTION

Do not connect fan blades until the fan is completely
installed. Hanging fan with blades connected may
result in damage to the fan blades.

1. Securely attach the hanger bracket to the outlet box

using the outlet box screws and washers supplied with
the outlet box. (Figure 3)

2. Drill a 1/4" pilot hole into the building structure to

prevent splitting or cracking with installation of the lag
bolt. Using the 3/8" x 2" lag bolt and flat washer, attach
safety cable to ceiling joist or wood structural member.
The lag bolt will pass through the flat washer, safety
cable loop, and into the building structure. (Figure 3)
NOTE: Ceiling support cable cannot be secured to
outlet box only, it must be directly secured to ceiling
joist or structural member using the 3/8" x 2" lag bolt
and flat washer. (Figure 3)

3. Make sure the electrical supply wires, including the

hanger bracket grounding wire and safety cable are
pulled through the downrod, between the hanger
bracket and the outlet box so that electrical
connections can be made later.

Wood Member
(2" x 4" Approx.)

Ceiling

Outlet Box

Ceiling Support
Cable

Ceiling

Floor

Figure 2

Figure 3

No Less

Than

7 Feet

Ceiling Joist

Hanger Bracket

WARNING

The outlet box must be securely anchored. Hanger
bracket must seat firmly against outlet box. If the
outlet box is recessed, remove wall board until bracket
contacts box. If bracket and /or outlet box are not
securely attached, the fan could wobble or fall.

4. Carefully lift the fan and seat the downrod/hanger

ball assembly onto the hanger bracket that was just
attached to the outlet box. Be sure the groove in the
ball is lined up with tab on the hanger bracket.
(Figure 4)

WARNING

Failure to seat tab in groove could cause damage to
electrical wires and possible shock or fire hazard.

5. Attach the safety cable to ceiling support cable.

Slide cable clamp and washer onto safety cable
(from fan). Place the end of cable through the loop of
ceiling support cable. Pull as much cable through loop
as possible. Feed end of cable into clamp hole and
firmly tighten screw. (Figure 4)

NOTE: SUPPLY WIRES
AND FAN WIRES OMITTED
FOR CLARITY

To avoid possible shock, do not pinch wires between
the hanger ball assembly and the hanger bracket.

9

Tab

Figure 4

HARDWARE USED:

Cable Clamp x 1

WARNING

Attach Safety
Cable To Ceiling
Support Cable

Downrod/Hanger
Ball Assembly

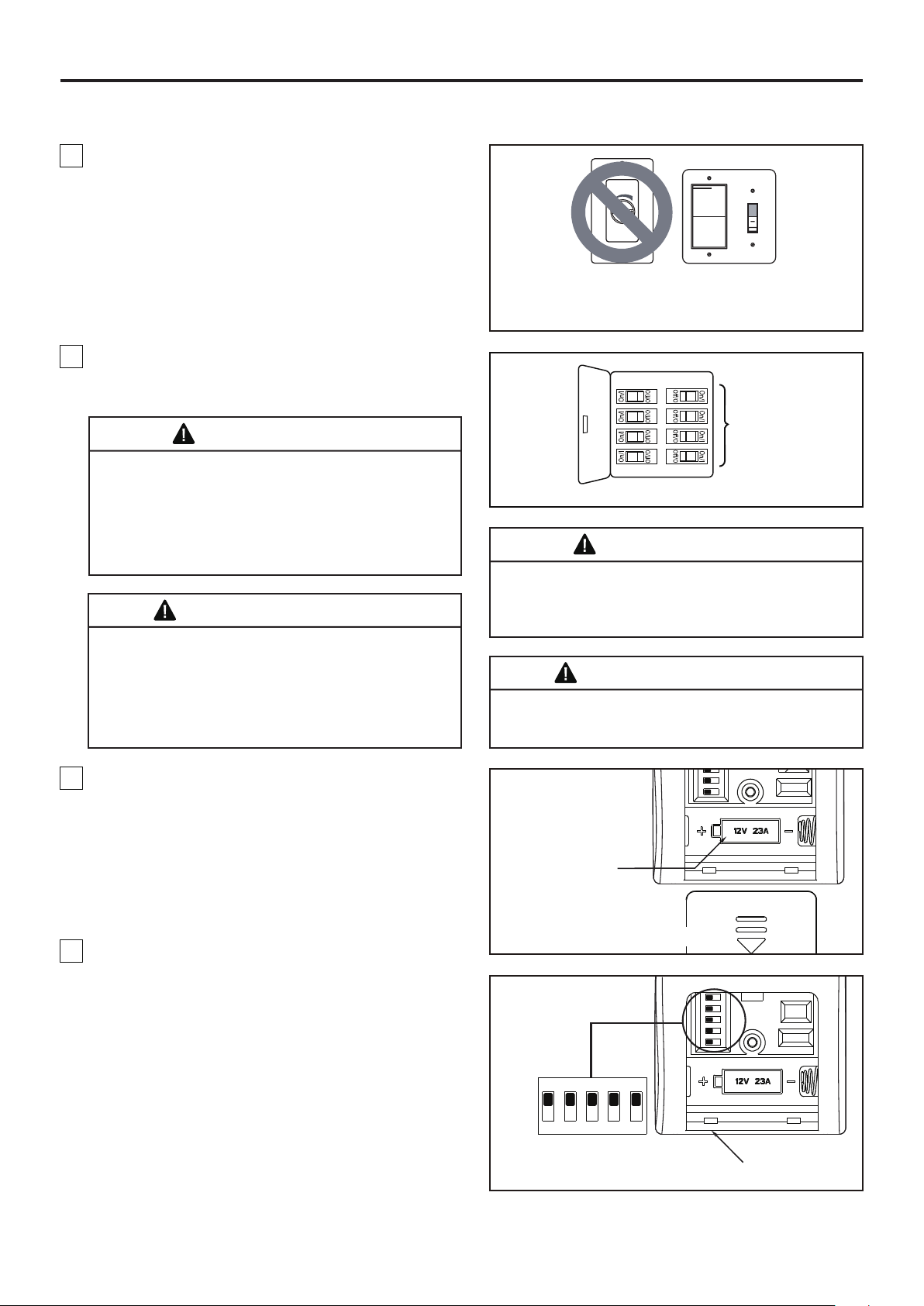

How to Wire Your Ceiling Fan

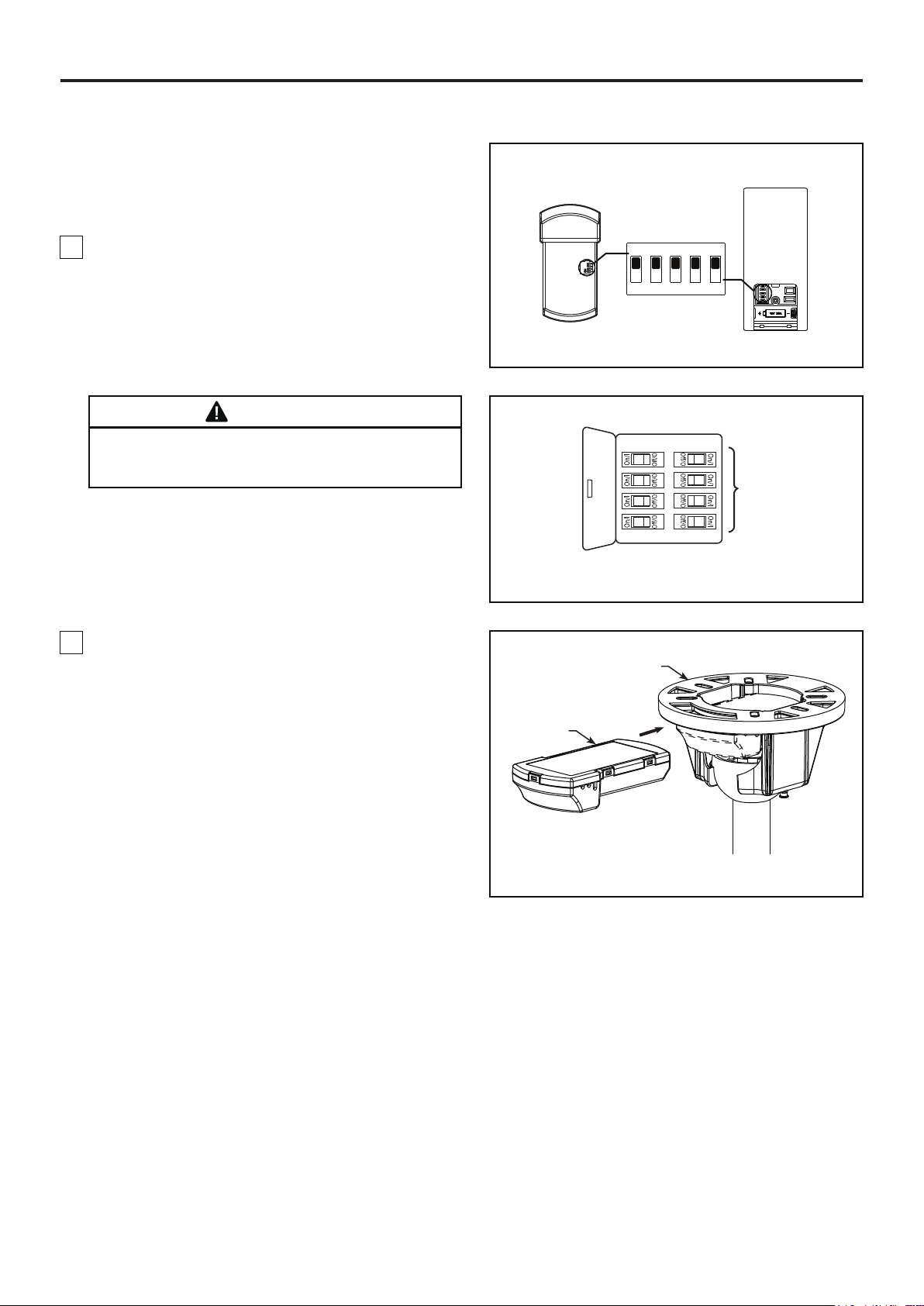

NOTE: The remote unit has 32 different code
combinations. To prevent possible interference from
or to other remote units, simply change the
combination code in the remote and receiver.

Remote Control

Receiver

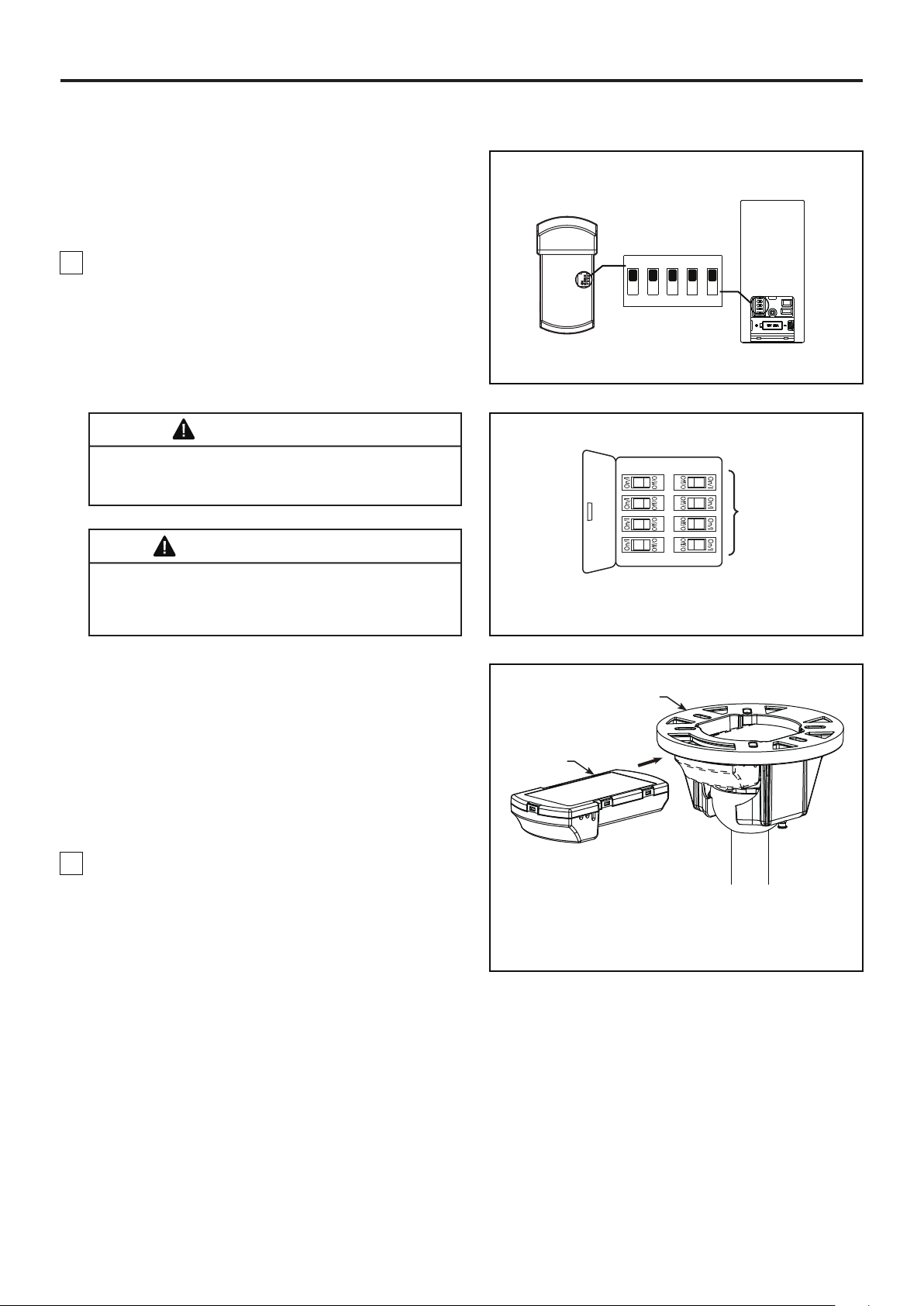

1. To set the code on receiver unit, slide dip switches

to the same positions as set on the remote. (Figure 1)

NOTE: Factory setting is all up. Do not use this
position.

WARNING

To avoid possible electrical shock, be sure electricity
is turned off at the main fuse box before wiring.
(Figure 2)

NOTE: If you are not sure if the outlet box is grounded,

contact a licensed electrician for advice, as it must be
grounded for safe operation.

CAUTION: INCORRECT WIRE CONNECTION WILL
DAMAGE THIS RECEIVER.

2. Slide the receiver into the hanger bracket before

wiring as shown in figure 3.

ON DIP

1 2 3 4 5

Dip Switch

Figure 1

Main Fuse Box

Figure 2

Hanger Bracket

Receiver

NOTE: Supply wires
omitted for clarity.

Figure 3

10

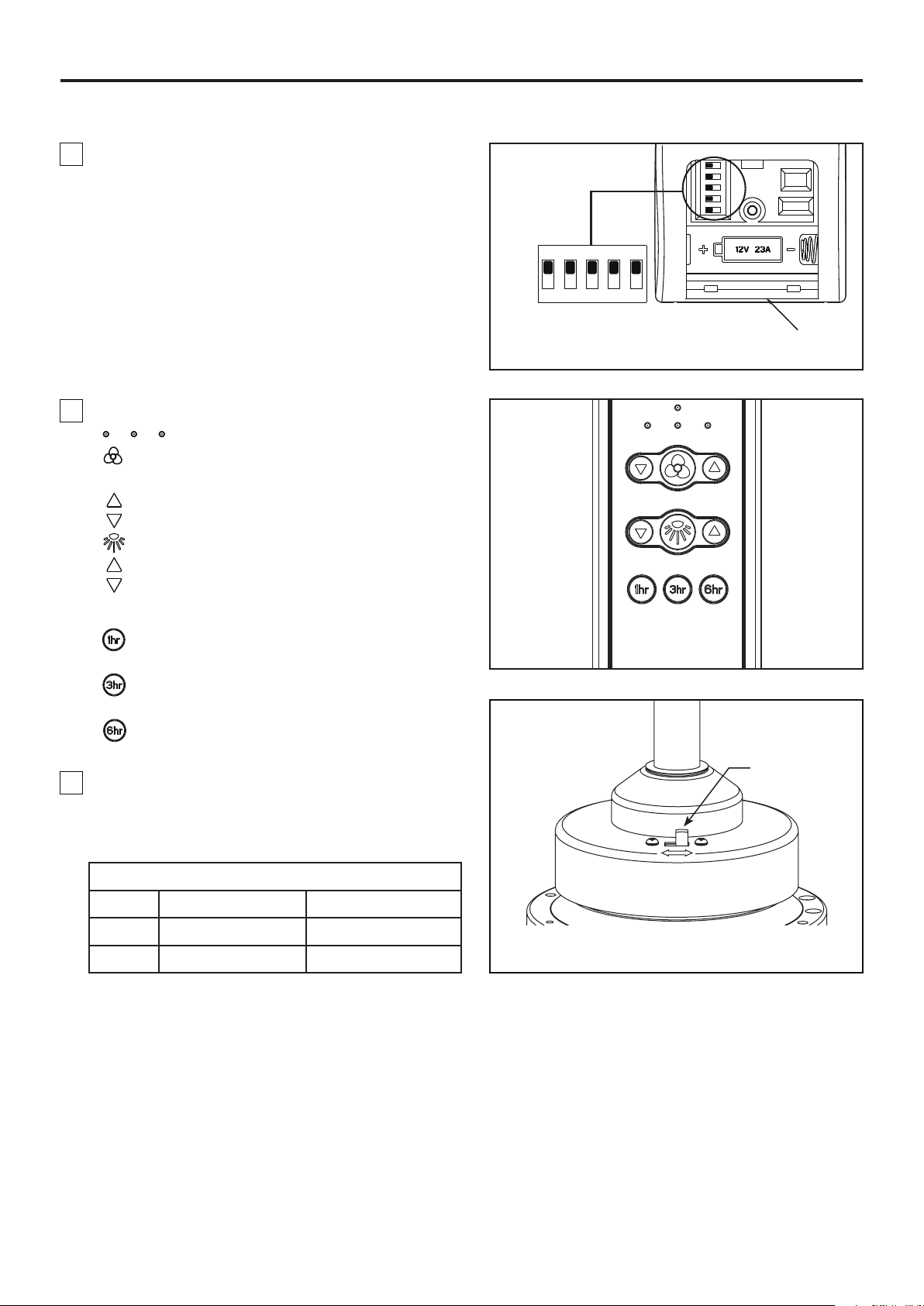

How to Wire Your Ceiling Fan (Continued)

GROUND GREEN

L

N

AC POWER

L1

BLACK

WHITE

RED

RF ANTENNA

BLACK

WHITE

HANGER
BRACKET

HANGER
BALL

Figure 4

BLUE

BLACK

WHITE

BLUE

BLACK

WHITE

WHITE

AC MOTOR

BLUE

LIGHT KIT

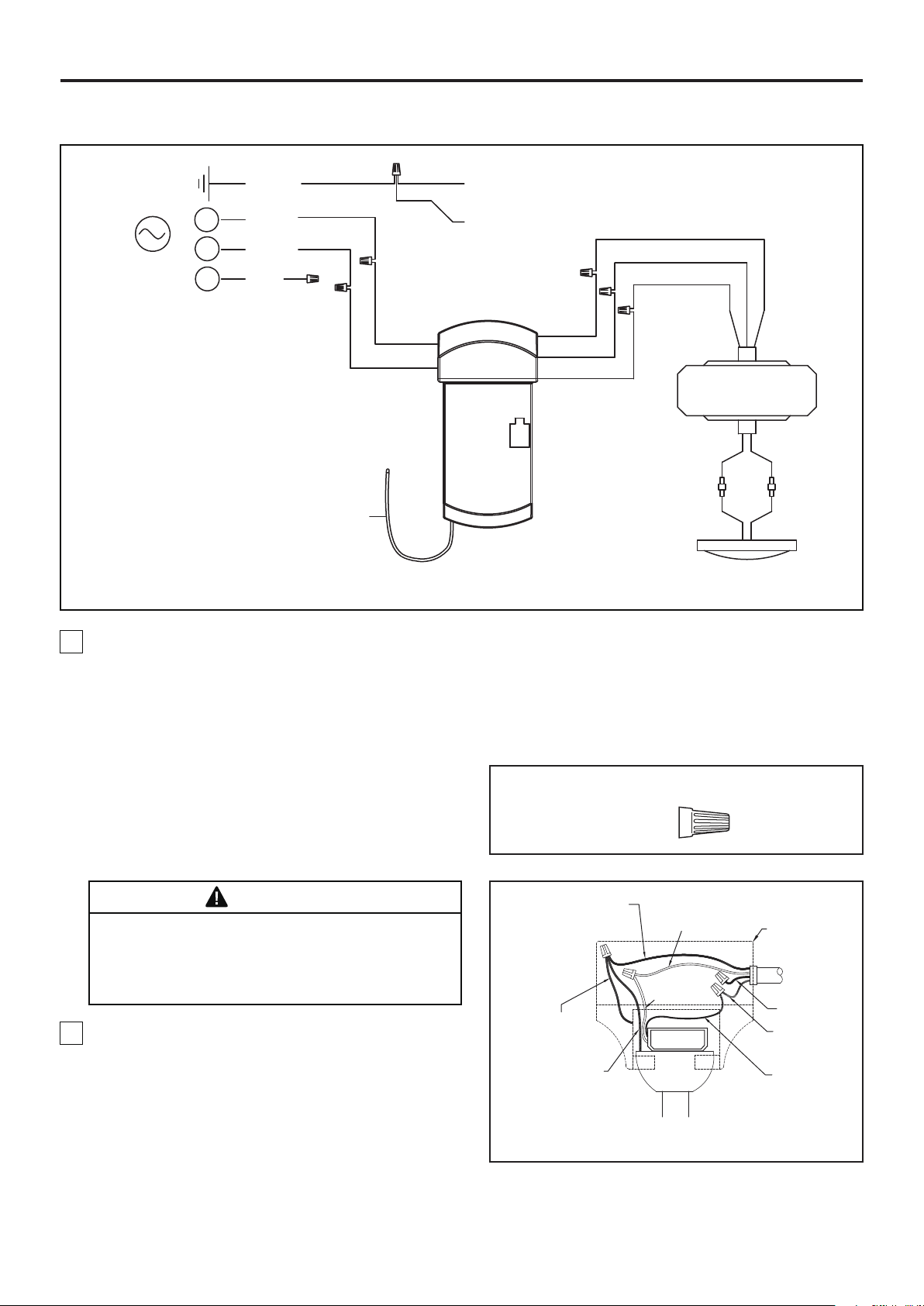

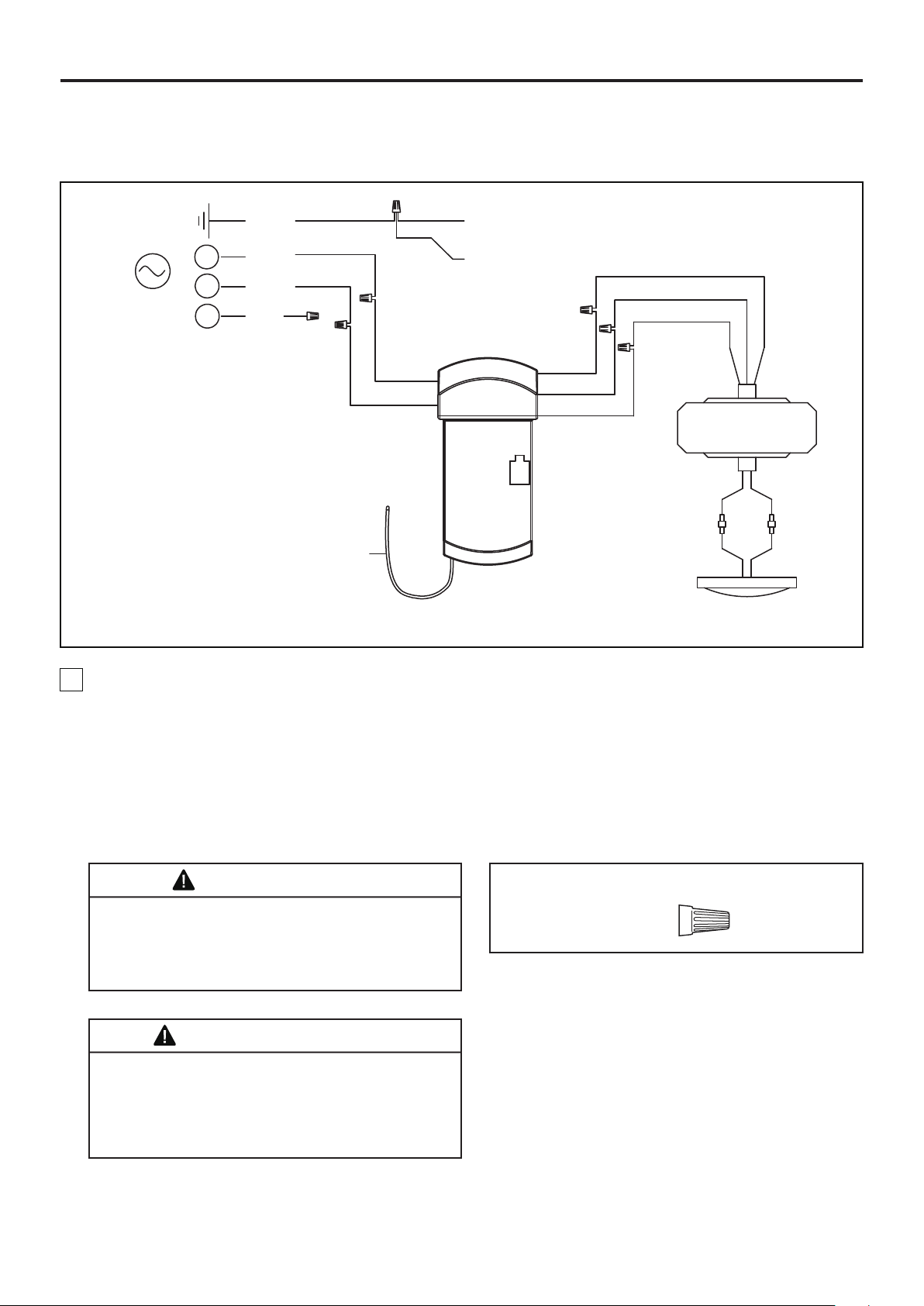

3. Connect green wires from hanger bracket, hanger ball and ground from supply using wire connector. Connect

black wire from receiver unit marked “AC IN L” to black supply wire using wire connector. Connect white wire
from receiver unit marked “AC IN N” to white supply wire using wire connector. Connect white wire from receiver
unit marked “TO MOTOR N” to white wire from fan using wire connector supplied with receiver unit. Connect
black wire from receiver unit marked “TO MOTOR L” to black wire from fan using wire connector supplied with
receiver unit. Lastly, connect blue wire from receiver unit to the blue fan light wire using wire connector supplied
with receiver unit. (Figure 4)

HARDWARE USED:

NOTE: If you feel that you do not have enough
electrical wiring knowledge or experience, have your
fan installed by a licensed electrician.

WARNING

Check to see that all connections are tight, including
ground, and that no bare wire is visible at the wire
connectors except for the ground wire. Do not operate
fan until the blades are in place. Noise and motor
damage could result.

4. After connections have been made, the wires

should be spread apart with the grounded conductor
and the equipment-grounding conductor on one side
of the outlet box and the ungrounded conductor on the
other side of the outlet box, then turn leads upward

Green Wire
from Hanger
Bracket (Ground)

Wire
Connectors

Green Wire
from Supply
(Ground)

Green Wire
from Hanger
Ball (Ground)

White Wire
from Supply

White Wire
from Receiver

Receiver

x 7

Listed
Outlet Box

Household
Supply

Red Wire
from Supply

Black Wire
from Supply

Black Wire
from Receiver

and carefully push leads into the outlet box, with the
white and green leads to one side of the box and the

Figure 5

black leads to the other side. (Figure 5)

11

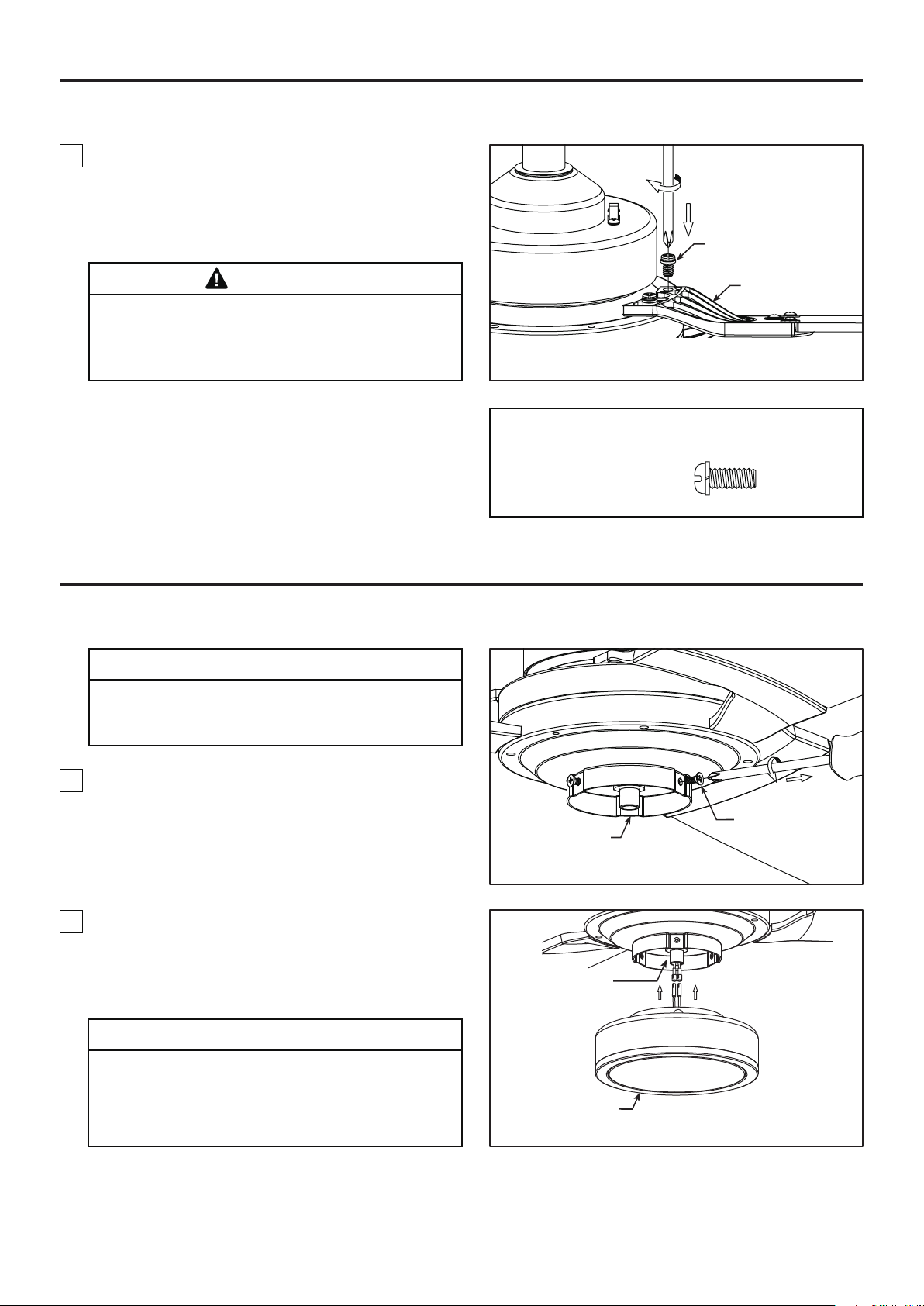

How to Install Your Canopy Housing

NOTE: This step is applicable after the necessary
wiring is completed.

1. Assemble canopy by rotating key slot in canopy

over shoulder screw in hanger bracket, taking care not
to pinch the wires. Tighten shoulder screw. Fully
assemble and tighten second shoulder screw that was
previously removed. (Figure 1)

WARNING

To avoid possible fire or shock, make sure that the
electrical wires are completely inside the canopy
housing and not pinched between the housing and the
ceiling.

2. Securely attach and tighten the canopy screw cover

over the shoulder screws in the hanger bracket
utilizing the key slot twist-lock feature. (Figure 2)

Ceiling Canopy

Figure 1

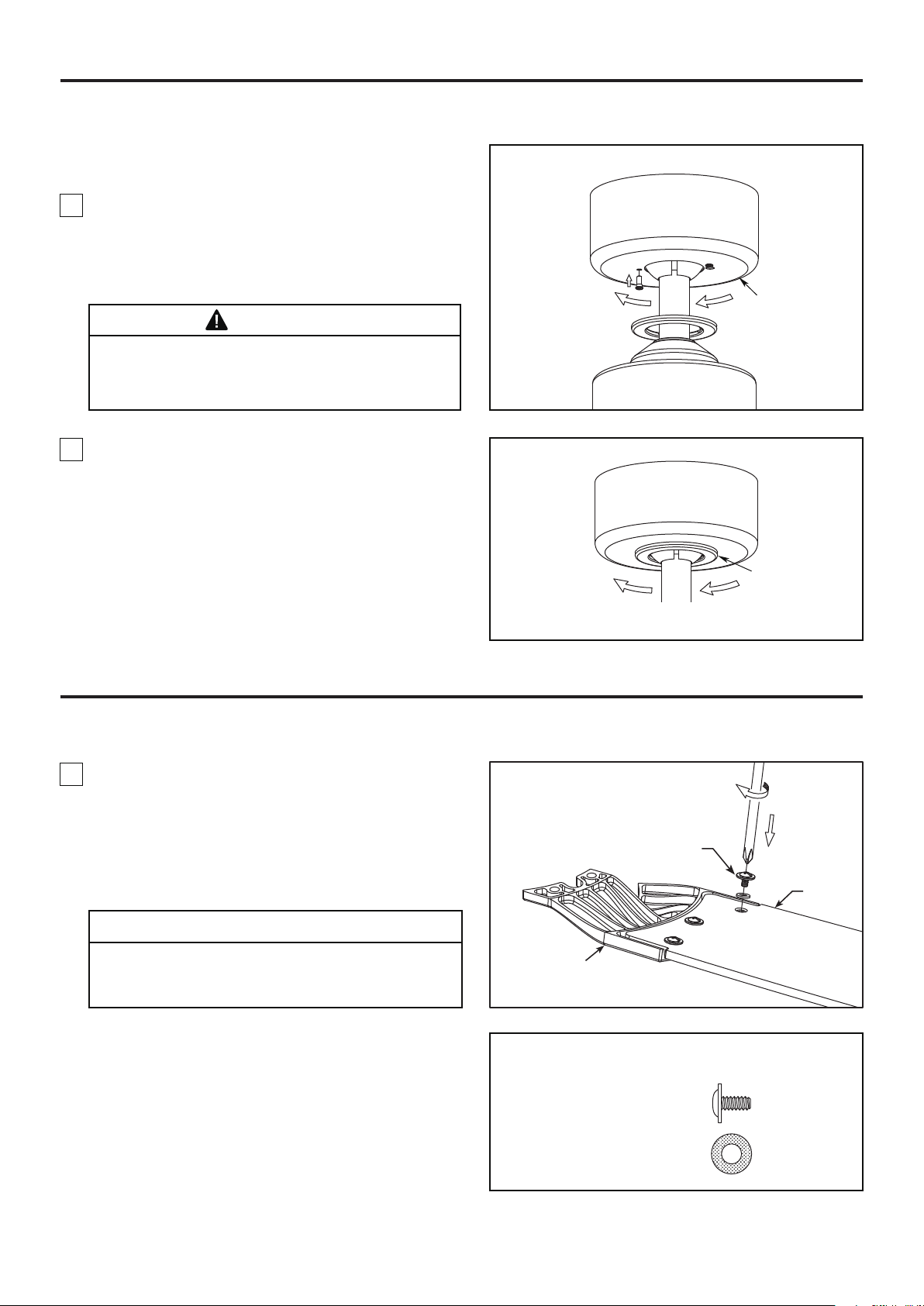

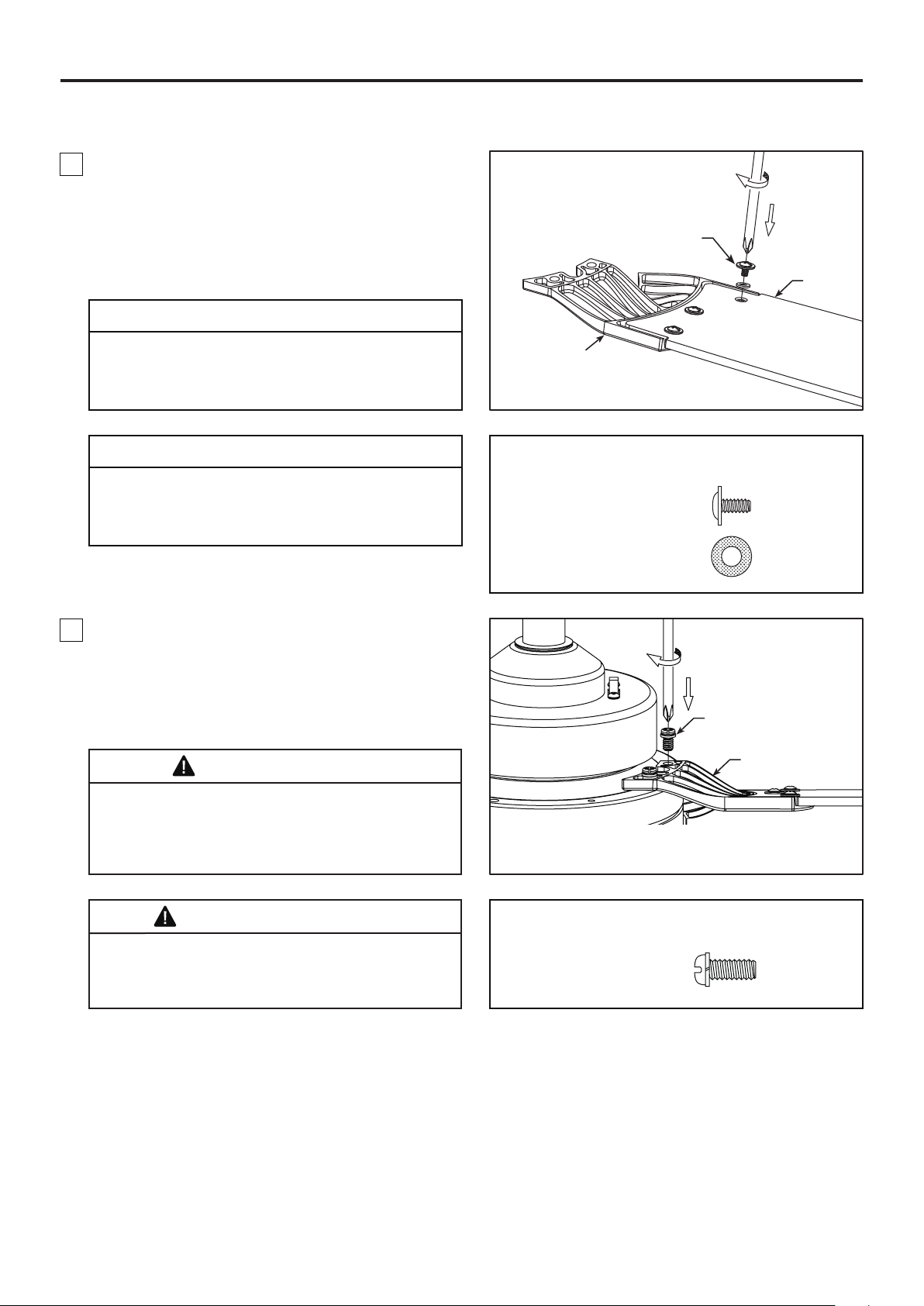

How to Assemble Your Ceiling Fan Blades

1. Position the blade over the blade holder with the

threaded posts showing. Make sure the bottom edge
of the blade is fully seated against the blade holder.

With a phillips screwdriver, tighten 3/16˝-24 washer

head screws and fiber washers to secure the blade
to the blade holder. (Figure 1)

CAUTION

Do not connect fan blades until the fan is completely
installed. Installing the fan with blades assembled
may result in damage to the fan blades.

Canopy Screw
Cover

Figure 2

3/16˝-24
Washer Head Screw
and Fiber Washer
(3 each per blade)

Blade

Blade Holder

Figure 1

12

HARDWARE USED:

3/16˝-24

Washer Head Screws

Fiber Washers X 9

X 9

How to Assemble Your Ceiling Fan Blades (Continued)

2. Secure the blade holders to the top hub of the

motor assembly using the 1/4˝-20 screws. (Figure 2)

NOTE: Periodically check blade holder hardware and
resecure if necessary.

1/4˝-20 Screws
(2 per assembly)

WARNING

To reduce the risk of personal injury, do not bend the
blade holders when installing, balancing the blades or
cleaning the fan. Do not insert foreign objects in
between the rotating blades.

How to Assemble Your Light Kit

CAUTION

To reduce the risk of electric shock, disconnect the
electrical supply circuit to the fan before installing
your light kit.

Blade Holder

Figure 2

HARDWARE USED:

1/4˝-20 Screws X 6

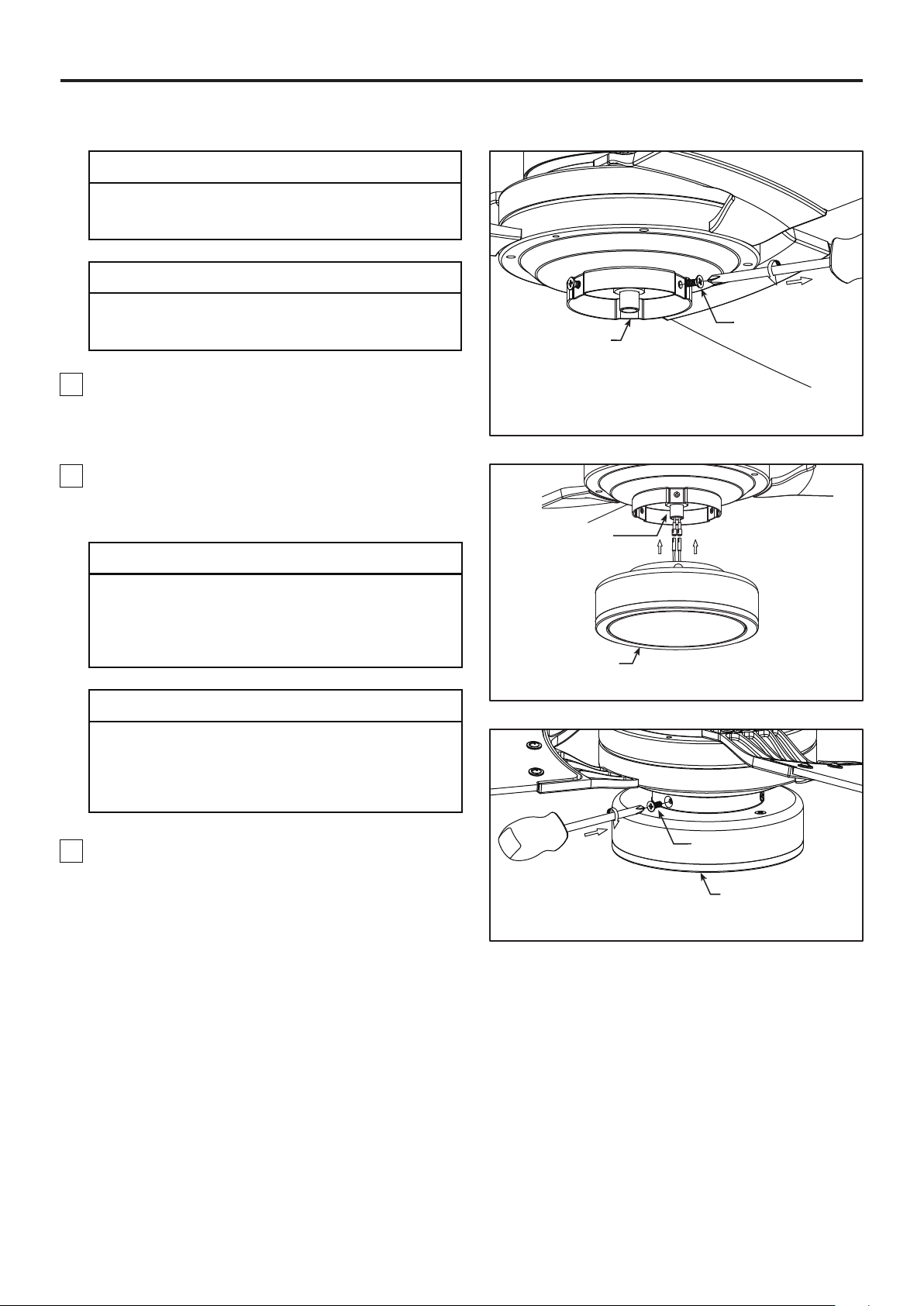

1. Remove the three screws in the adaptor plate at

the bottom of the motor assembly. Retain the screws
for Step 3. (Figure 1)

2. Connect the 2 single pin connectors from the light

kit assembly to the 2 single pin connectors from the
motor assembly. (Figure 2)

CAUTION

The light source is designed for this specific
application and can overheat if serviced by untrained
personnel. If any servicing is required, the product
should be returned to an authorized service facility
for examination or repair.

Screws (3)

Motor Assembly

Figure 1

Motor Assembly

Light Kit Assembly

Figure 2

13

How to Assemble Your Light Kit (Continued)

3. Assemble the light kit assembly to the adaptor plate

of the motor assembly using the previously removed
screws and securely tighten all three screws.
(Figure 3)

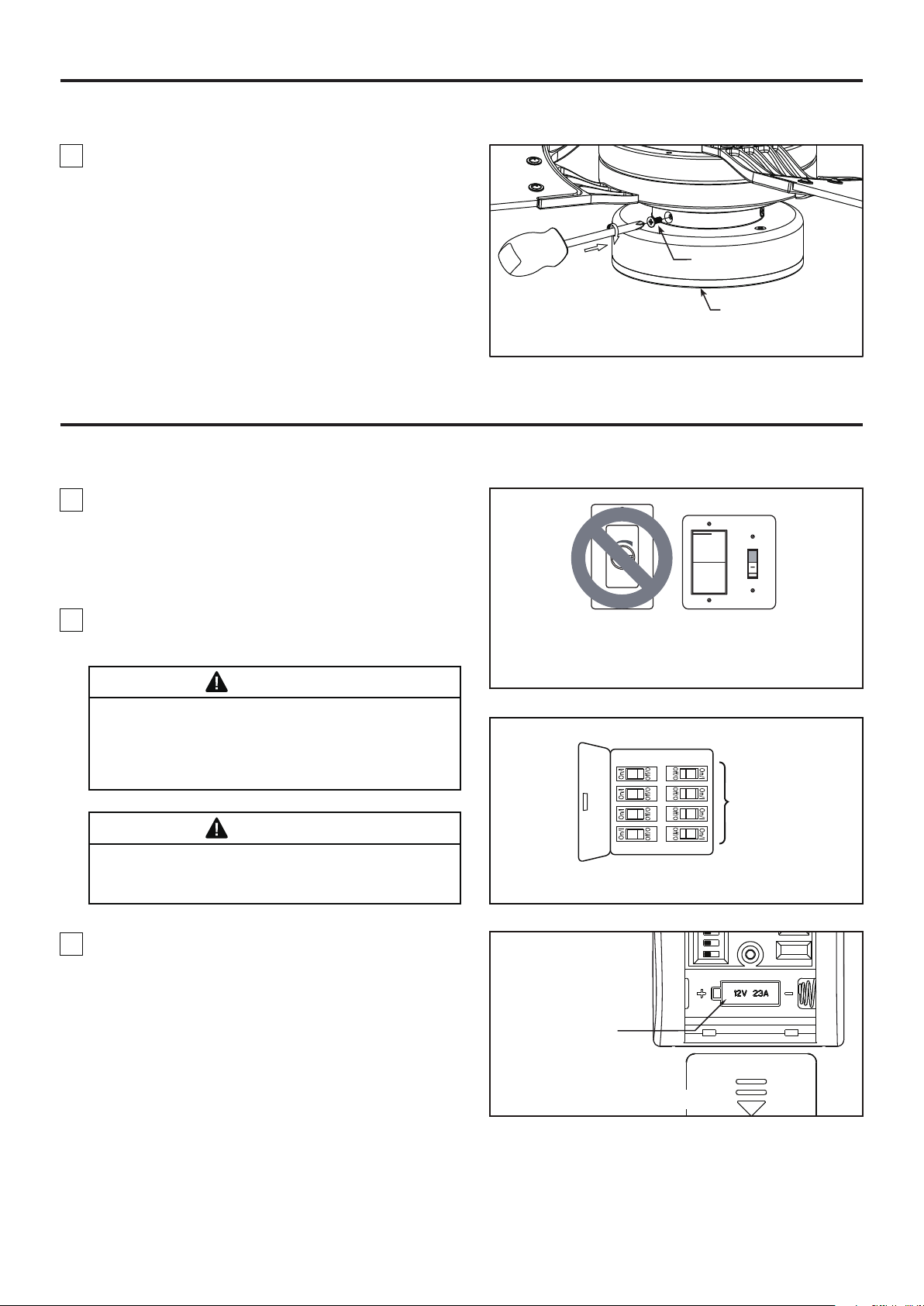

How to Operate Your Ceiling Fan

1. IMPORTANT: Using a full range dimmer switch (not

included) to control fan speed will damage the fan. To
reduce the risk of fire or electrical shock, do not use a
full range dimmer switch to control the fan speed.
(Figure 1)

Screws (3)

Light Kit Assembly

Figure 3

2. Restore electrical power to the outlet box by turning

the electricity on at the main fuse box. (Figure 2)

WARNING

Check to see that all connections are tight, including
ground, and that no bare wire is visible at the wire
connectors, except for the ground wire. Do not operate
fan until the blades are in place. Noise and fan damage
could result.

WARNING

Do not operate this fan with a variable (Rheostat) wall
controller or dimmer switch. Doing so could result in
damage to the ceiling fan's remote control unit.

3. To make fan operational, install 23A/12V battery

(included) in hand-held remote transmitter, with fan
power off. Then follow the remote code setting
process. (If not used for long periods of time, remove
battery to prevent damage to transmitter). Store the
remote away from excessive heat or humidly.
(Figure 3)

For illustrative purposes only-not
intended to cover all types of controls

Figure 1

Main Fuse Box

Figure 2

12V 23A
Battery (1 pcs)

14

Figure 3

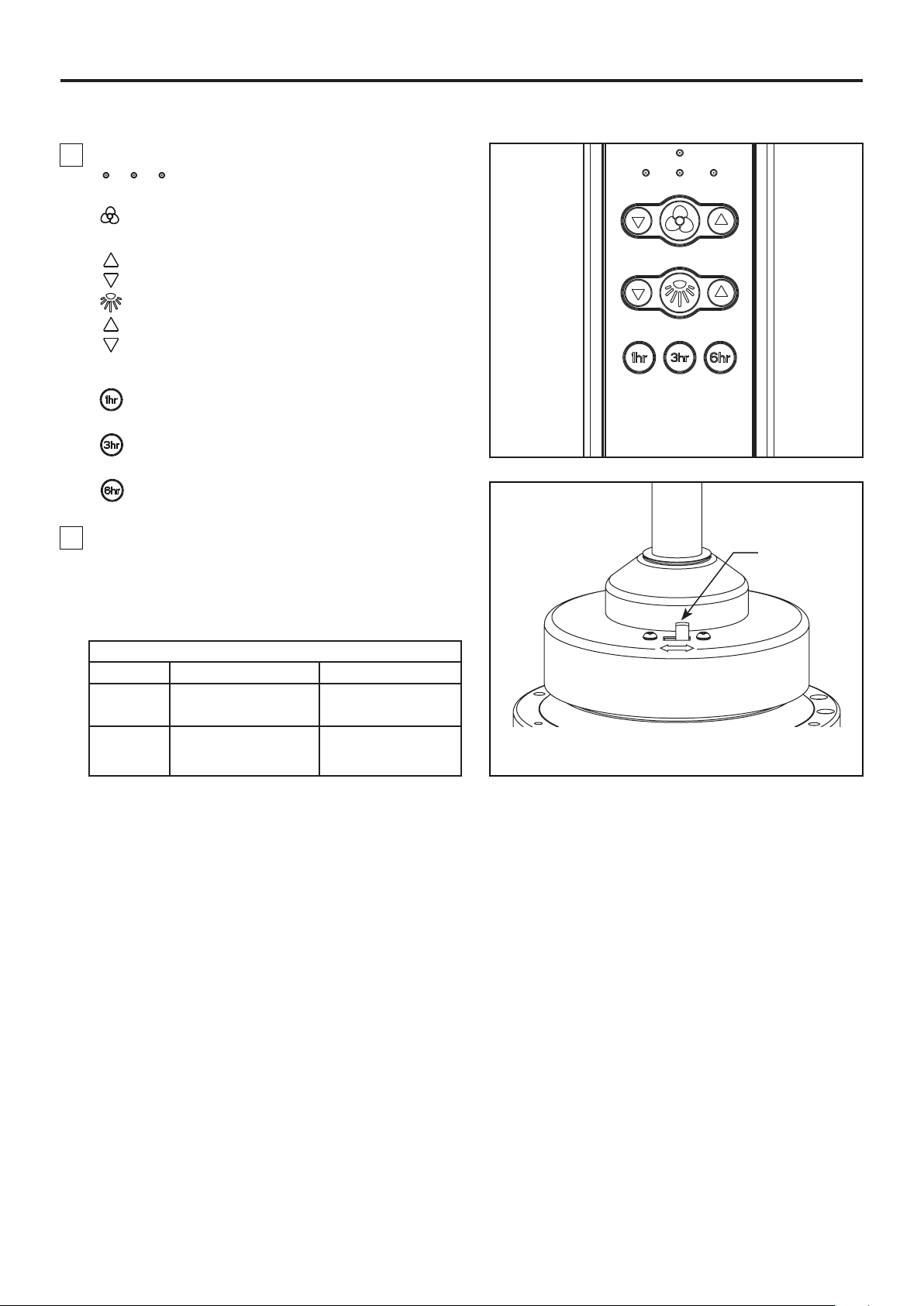

How to Operate Your Ceiling Fan (Continued)

4. To set the remote code in the same positions as

the receiver, use a small screwdriver or ball point pen
(neither included) to slide dip switches firmly up or
down. (Figure 4)

NOTE: Factory setting is all up. Do not use this
position.

NOTE: The remote unit has 32 different code
combinations. To prevent possible interference from
or to other remote units, simply change the
combination code in the remote and receiver.

5. Remote functions: (Figure 5)

• Indicator LED light: fan speed

• button: Turns fan off.

• Fan Speed:
Turns fan on and turns speed up.
Turns fan on and turns speed down.

• Light button: Turns light on and off.
Increases light output level.
Decreases light output level.

• Sleep Timer:
Tap and the fan and light will turn off after

1 hour.

Tap and the fan and light will turn off after
3 hours.

ON DIP

1 2 3 4 5

Dip Switch

Remote

Figure 4

Figure 5

Tap and the fan and light will turn off after
6 hours.

6. If airflow is desired in the opposite direction, turn

the fan off and wait for the blades to stop turning.
Slide the reverse switch on the motor assembly to the
opposite position and turn fan on again. (Figure 6)

Reverse Switch Information

Season Rotation Direction

Summer

Winter

Counterclockwise

Clockwise

Switch Position

Left

Right

Reverse Switch

Figure 6

15

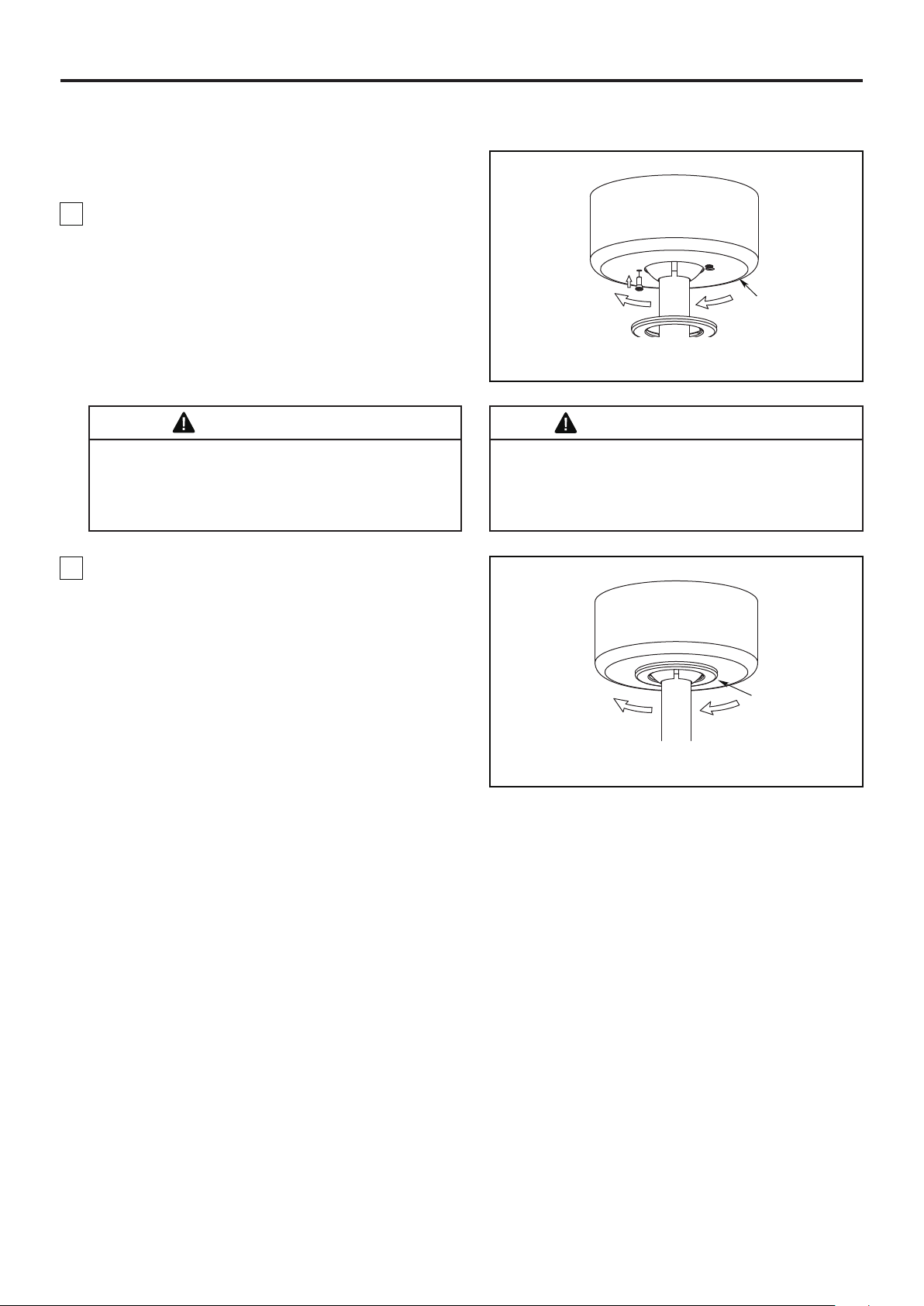

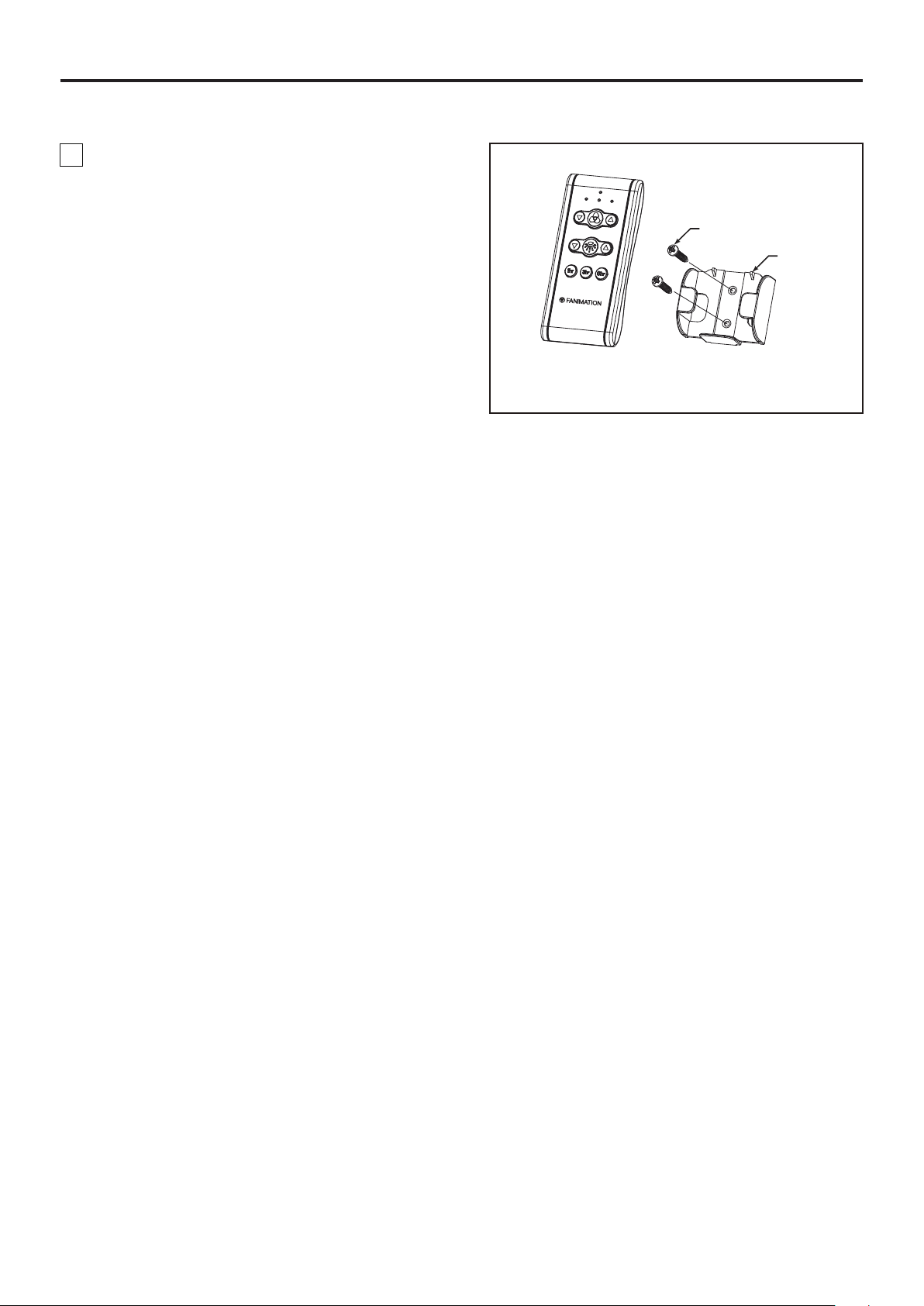

How to Install Your Remote Control

1. Installing Wall Holder: (Figure 1)

Attach wall holder using the two provided screws.

Maintenance

Screws (2)

Wall Holder

Figure 1

Periodic cleaning of your new ceiling fan is the only
maintenance necessary.
When cleaning, use only a soft brush or lint free cloth to
avoid scratching the finish.
Abrasive cleaning agents are not required and should be
avoided to prevent damage to finish.

How to Clean Your Ceiling Fan Blades

Periodic light dusting of the blades is recommended.
A feather duster will work best.

CAUTION

Do not use solvents when cleaning your ceiling fan. It
could damage the motor or the blades and create the
possibility of electrical shock.

Avoid using water, cleansers, or harsh rags, which
can warp and ruin the blades.

16

Troubleshooting

WARNING

For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan.

Trouble Probable Cause Suggested Remedy

1. FAN WILL NOT START.

2. FAN SOUNDS NOISY.

3. FAN WOBBLES
EXCESSIVELY.

1. Fuse or circuit breaker blown.

2. Loose power line connections to the fan, or loose
switch wire connections in the switch housing.

3. Dead battery in remote control.

4. Reverse switch in neutral position.

1. Blades not attached to fan.

2. Loose screws in motor housing.

3. Screws securing fan blade holders to motor
flywheel are loose.

4. Wire connectors inside housing rattling.

1. Setscrew in downrod support is loose.

2. Setscrew in downrod/hanger ball assembly is loose.

3. Screws securing fan blade holders to motor hub
are loose.

4. Blade holders not seated properly.

5. Hanger bracket and/or ceiling outlet box is not
securely fastened.

1. Check main and branch circuit fuses or circuit
breakers.

2. Check line wire connections to fan and switch wire
connections in the switch housings.

CAUTION: Make sure main power is turned off !

3. Replace with new battery.

4. Make sure reverse switch position is all the way to
one side.

1. Attach blades to fan before operating.

2. Check to make sure all screws in motor housing are
snug (not over-tight).

3. Check to make sure the screws which attach the fan
blade holders to the motor flywheel are tight.

4. Check to make sure wire connectors in switch
housing are not rattling against each other or
against the interior wall of the switch housing.

CAUTION: Make sure main power is turned off !

5. Tighten screws securely.5. Screws holding blades to blade holders are loose.

1. Tighten both setscrews securely in downrod support.

2. Tighten the setscrew in the downrod/hanger ball
assembly.

3. Check to be sure screws which attach the fan blade
holders to the flywheel are tight.

4. Check to be sure the fan blade holders seat firmly
and uniformly to the surface of the motor housing.
If holders are seated incorrectly, loosen the screws
and retighten.

5. Tighten the hanger bracket screws to the outlet box,
and secure outlet box.

4. REMOTE CONTROL
DOES NOT WORK. THE
CONTROL INDICATOR
LED IS CONSTANTLY
FLASHING.

5. NOT ENOUGH AIR
MOVEMENT.

1. Please replace the battery/batteries.1. The battery/batteries are going to run out.

1. If possible, consider using a longer downrod (not
included, you can buy the longer downrod from
fanimation.com).

17

Parts List

Model #FP7634**

Ref. #

1

2

3

4

5

6

7

8

9

10

11

12

Description Part #

Hanger Bracket Assembly

Hanger Ball / Downrod Assembly

Ceiling Canopy

Canopy Screw Cover Assembly

Motor Coupling Cover Assembly

Motor Assembly

Blade Holder Set AP763413**

Blade Set

Light Kit Assembly

Hand-held Remote

Receiver

Hardware Bags Containing:

Wire Connectors (4)

Safety Cable Kit

Blade Mounting Hardware Bags Containing:

3/16˝-24 Washer Head Screws (10)

AP255BL

ADR1-45**

PG154**

AP260**

APPCP1409**

AMA7634**

AP763403**

AP763401**

TR500

RCCA050050000

HDWFP7634**

Fiber Washers (10)

Blade Holder Mounting Hardware Bags Containing:

1/4˝-20 Screws (7)

** Insert FINISH CODES (Refer to fan model number located on downrod support)

Before discarding packaging materials, be certain all parts have been removed.

How To Order Parts

When ordering repair parts, always give the
following information:

• Fan Model Number

• Part Number

• Part Description

• Date Code

Contact [email protected] or
call 1.888.567.2055 for repair parts.

18

™

AMPED
Model FP7634**
Exploded-View Illustration

1

2

3

12

4

5

6

9

12

8

7

10 12

11

NOTE: The illustration shown is not to scale or its actual configuration may vary.
Product/parts are subject to change without notice.

19

10983 Bennett Parkway
Zionsville, IN 46077
Phone: [phone]
Outside U.S.: 317-733-4113
FAX: [phone]
FANIMATION.COM

2022/03 V.01

Copyright 2022 Fanimation

VENTILADOR DE TECHO AMPED

MODELO #FP7634**

™

ADJUNTE SU RECIBO AQUÍ Y REGISTRE SU VENTILADOR EN FANIMATION.COM
LEA Y GUARDE ESTAS INSTRUCCIONES

Código de fecha

Para ofrecer un servicio rápido y de calidad, por favor suministre el código de fecha. Puede
encontrar el código de fecha en el paquete, en el mando a distancia (dentro del compartimento de
las pilas), en el receptor o en la parte superior de la carcasa del ventilador.

Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-888-567-2055, 8 a.m. - 5 pm, hora del Este, de
lunes - viernes.

Fecha de compra

Peso neto 6.60 kgs (14.55 lbs)

Instrucciones de seguridad importantes

ADVERTENCIA: Siga estas instrucciones para prevenir incendios, descargas eléctricas y lesiones personales graves.
AVERTISSEMENT: Suivez ces instructions pour éviter un incendie, une électrocution et des blessures graves.

1. Lea el manual del propietario y la información de seguridad antes de instalar su nuevo ventilador. Observe los diagramas de ensamblaje adjuntos.

2. Antes de llevar a cabo el mantenimiento o la limpieza de la unidad, desconecte la electricidad en el panel de servicio y bloquee los medios de

desconexión del mismo para evitar que se active accidentalmente. Si no se pueden bloquear los medios de desconexión del servicio, coloque un
dispositivo de advertencia, como una etiqueta, en el panel de servicio.

3. Tenga cuidado con la estructura y las aspas del ventilador cuando limpie, pinte o trabaje cerca del mismo. Desconecte siempre la electricidad del
ventilador de techo antes de llevar a cabo el mantenimiento.

4. No coloque nada en las aspas del ventilador cuando éste se encuentra en funcionamiento.

5. No accione el conmutador inversor hasta que las aspas del ventilador se hayan detenido por completo.

6. El dispositivo no ha sido diseñador para ser utilizado por niños o personas enfermas sin supervisión. Los niños deben ser supervisados para
asegurarse de que no juegan con el dispositivo.

Instrucciones de seguridad adicionales

1. Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles antes de realizar la
instalación eléctrica, y no haga funcionar el ventilador sin las aspas.

2. Todos los procedimientos de conexión eléctrica e instalación deben cumplir con los Códigos eléctricos nacionales (ANSI/NFPA 70) y Códigos
locales. El ventilador de techo debe estar conectado a tierra a fin de prevenir posibles descargas eléctricas. La instalación eléctrica debe ser
llevada a cabo o aprobada por un electricista autorizado.

3. Se debe fijar bien la base del ventilador; ésta debe ser capaz de soportar sin problemas al menos 15,9 kg (35 lb). Consulte la página 25 del
manual del propietario para ver los requisitos de soporte. Si tiene dudas, consulte a un electricista calificado.

4. Las aspas del ventilador deben instalarse por lo menos a 2,13 m (7 pies) del suelo, a fin de evitar un contacto accidental con las mismas.

5. Siga las recomendaciones sobre el método correcto de instalación eléctrica de su ventilador de techo. Si no posee la experiencia o los
conocimientos eléctricos adecuados, contrate a un electricista autorizado para instalar el ventilador.

6. Apto para usar con controles de velocidad de estado sólido.

7. Este ventilador es ideal para lugares secos.

8. En lo que respecta a las conexiones de suministro, si el conductor del ventilador está identificado como conductor con conexión a tierra, se le debe
conectar a un suministro de electricidad con conductor de puesta a tierra. Si el conductor del ventilador está identificado como conductor que no es
de puesta a tierra, se le debe conectar a un suministro de electricidad con conductor sin puesta a tierra. Si el conductor del ventilador está
identificado para equipos de puesta a tierra, se le debe conectar al conductor de equipos de puesta a tierra.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, ESTE VENTILADOR SE DEBE INSTALAR CON UN CONTROL/
INTERRUPTOR DE PARED AISLADO.
ADVERTENCIA: Este producto está diseñado para ser usado sólo con las piezas suministradas o los accesorios indicados específicamente para el
mismo. Si utiliza piezas o accesorios que no están indicados para su uso con este producto, podría sufrir lesiones personales o
dañar el ventilador.
ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doble los soportes de las aspas (borde o soporte de aspas) al instalar los soportes,
balancear las aspas o limpiar el ventilador. No coloque objetos extraños entre las aspas del ventilador en funcionamiento.
ADVERTENCIA: No utilice este ventilador con un controlador variable de pared (Rheostat) o un regulador de intensidad. Si lo hiciera podría dañar la
unidad del mando a distancia del ventilador de techo.

ADVERTENCIA: Monte a una caja de salida aceptable para apoyo de los aficionados de 15,9 kg (35 lbs) o menos.

AVERTISSEMENT: CE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC UNE COMMANDE/INTERRUPTEUR MURAL ISOLANT À USAGE GÉNÉRAL

AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION.
AVERTISSEMENT: Ce produit est conçu pour utiliser uniquement les pièces l'accompagnant et/ou les accessoires spécifiquement conçus pour ce
produit. L'utilisation de pièces et/ou d'accessoires qui ne sont pas conçus pour être utilisés avec ce produit peut provoquer des
blessures ou des dommages matériels.
AVERTISSEMENT: Afin de réduire le risque de blessure, ne pliez pas le support de pale (bride ou porte-pale) lors de l'installation des supports,
de l'équilibrage des pales ou du nettoyage du ventilateur. N'insérez pas de corps étrangers entre les pales du ventilateur
en rotation.
AVERTISSEMENT: N'utilisez pas ce ventilateur avec un contrôleur mural (rhéostat) variable ou un gradateur. Cela pourrait endommager la
télécommande du ventilateur de plafond.

AVERTISSEMENT: Montez sur une boîte de sortie indiquée comme étant acceptable.

(1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las interferencias
que puedan provocar un funcionamiento no deseado. Si el radiador intencional puede ser clasificado como un dispositivo digital de clase B
o un periférico del ordenador, entonces se deberán incluir los siguientes o equivalentes:
Nota: Tras someterlo a las pruebas correspondientes, se ha determinado que este equipo cumple con los límites establecidos para
dispositivos digitales de Clase B de conformidad con la parte 15 de la Normativa FCC. Estos límites se han establecido con el objetivo de
aportar una protección razonable contra interferencias perjudiciales cuando el equipo se utiliza en el hogar. Este equipo genera, utiliza y
puede emitir energía de radiofrecuencia y, a menos que se instale y se utilice de acuerdo con el manual de instrucciones, puede
provocar interferencias perjudiciales en las comunicaciones por radio y televisión. Si el equipo produce interferencias perjudiciales en la
recepción de radio o televisión, lo cual puede probarse encendiendo y apagando el equipo, se recomienda al usuario corregir dichas
interferencias tomando una o varias de las siguientes medidas:

- Modificar la orientación o ubicación de la antena de recepción;

- Aumentar la separación entre el equipo y el receptor;

- Conectar el equipo a una toma de corriente o circuito diferente al del receptor;
Consulte al distribuidor o a un técnico especialista de radio o TV para obtener más ayuda.

Se extiende al comprador original del ventilador Fanimation solo desde un distribuidor/minorista autorizado de Fanimation

GARANTÍA LIMITADA DE POR VIDA

1. GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido
a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de
repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional. Se requiere comprobante de
venta. El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

2. GARANTÍA DE MANO DE OBRA DEL MOTOR POR UN AÑO - Si el motor de su ventilador fallara antes de cumplirse un año a partir del
momento de su compra original debido a defectos en los materiales o en la fabricación, se le efectuará la reparación del mismo sin cargo
en nuestro centro de servicios nacional. El comprador se hará responsable de los gastos de mano de obra luego del período de un año.
El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

3. Si otra pieza del ventilador fallara dentro del período de un año a partir de la fecha de compra original debido a un defecto en los
materiales o en la fabricación, repararemos o sustituiremos, según creamos conveniente, la pieza defectuosa sin cargo alguno en
nuestro centro de servicios nacional.

4. Debido a las diversas condiciones climáticas, esta garantía no cubre cambios en la terminación, incluidos oxidación, corrosión,
falta de brillo o peladuras.

5. Esta garantía es nula y no se aplica a daños por instalación incorrecta, negligencia, accidentes, uso indebido, exposición al calor o
a la humedad en exceso, o como resultado de cualquier modificación realizada al producto original.

6. Todos los gastos de remoción y reinstalación del ventilador son responsabilidad exclusiva del propietario, y no de la tienda que
vendió el ventilador ni de Fanimation.

7. Fanimation se reserva el derecho de modificar o discontinuar un producto en cualquier momento, o sustituir cualquier pieza según
lo establecido por esta garantía.

8. En ningún caso se podrá devolver un ventilador sin previa autorización por parte de Fanimation. Las devoluciones autorizadas
deberán ir acompañadas del recibo de venta y deberán enviarse a Fanimation, previo pago del flete. El ventilador que se devuelva
deberá estar embalado en forma adecuada a fin de evitar daños durante el transporte. Fanimation no se hará responsable de los
daños que resulten del embalaje incorrecto del producto.

9. Se entiende que las reparaciones y las sustituciones son el único recurso disponible de Fanimation. No existe ninguna otra
garantía expresa o implícita. Por la presente, Fanimation niega todas las garantías implícitas, que incluyen, entre otras, la
comerciabilidad y la aptitud para determinado fin hasta donde la ley lo permita. Algunos estados no permiten limitaciones sobre las
garantías implícitas. Fanimation no se hará responsable por daños accidentales, resultantes o especiales derivados del uso o el
rendimiento del producto o en conjunción con éste, excepto en los casos en los que la ley así lo disponga. Esta garantía le otorga
derechos legales especiales y es posible que también goce de otros derechos que pueden variar según el estado.

10. Es normal que se produzca un cierto movimiento oscilante y esto no debe considerarse un problema o defecto.

Tabla de contenidos

Instrucciones para el desempaque . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Uso eficiente de la energía en ventiladores de techo . . . . . . . . . . . . . .

Requisitos eléctricos y estructurales . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo ensamblar el ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo colgar el ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo realizar la instalación eléctrica del ventilador de techo . . . . . . .

Cómo instalar la carcasa de la cubierta . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo ensamblar las aspas del ventilador de techo . . . . . . . . . . . . . . .

24
25
25
27
29
31
34
35

Cómo ensamblar su el kit de iluminación . . . . . . . . . . . . . . . . . . . . . . . .

Cómo utilizar su ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo instalar su mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Limpieza de las aspas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ilustración del despiece . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Este manual está diseñado para facilitar, en la medida de lo posible, el ensamblaje,

la instalación, el funcionamiento y el mantenimiento de su ventilador de techo

MaterialesHerramientas necesarias para el ensamblaje

(No incluido)

• Destornillador Phillips

• Escalera de tijera

ADVERTENCIA

Antes de ensamblar el ventilador de techo, consulte la
sección sobre el método correcto de instalación eléctrica
del ventilador (página 31). Si siente que no posee la
experiencia o los conocimientos eléctricos necesarios,
contrate a un electricista autorizado para instalar el
ventilador.

NOTA: coloque las piezas de las bolsas de piezas individuales
en un contenedor pequeño para evitar que se extravíen. Si
faltan piezas, póngase en contacto con su proveedor local.

• Destornillador de ¼˝

• Pelacables

La caja de distribución eléctrica y los conectores de la caja
deben ser del tipo requerido por el código local. El cable
más pequeño debe ser un cable de tres conductores (de dos
conductores con conexión a tierra) del siguiente tamaño:

longitud del cable instalado tamaño del cable según el A.W.G.

hasta 15,2 m (50 pies) de

15,2 a 30,5 m (50 a 100 pies)

AVERTISSEMENT

Reportez-vous à la section sur la méthode appropriée
de câblage du ventilateur (page 31) avant d'assembler
votre ventilateur de plafond. Faites installer votre
ventilateur par un électricien agréé si vous pensez que
vous n'avez pas assez de connaissances ou d'expérience
en câblage.

(Calibre de Alambre Estadounidense)

14
12

36
37
39
40
40
41
42
43

Instrucciones para el desempaque

Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de verificación.
Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.

ADVERTENCIA

AVERTISSEMENT

No instale ni utilice el ventilador si falta alguna pieza o si
hay piezas dañadas. Este producto está diseñado para ser
utilizado sólo con las piezas suministradas o los
accesorios indicados por Fanimation específicamente
para el mismo. La sustitución de piezas o accesorios que
Fanimation no designó para usar con este producto
podría ocasionar lesiones personales o daños en el
ventilador. Póngase en contacto con su tienda si faltan
piezas o hay piezas dañadas.

1. Verifique que haya recibido las siguientes piezas:

NOTA: Si no está seguro de la descripción de una

pieza, consulte la ilustración del despiece.

Unidad del soporte

de suspensión (1)

Capuchón de techo (1)

Unidad del motor (1)

Cubierta para el tornillo

del capuchón (1)

N'i nstallez pas et n'utilisez pas le ventilateur si l'une de
ses pièces est endommagée ou manquante. Ce produit
est conçu pour utiliser uniquement les pièces l'accompag­nant et/ou les accessoires spécifiquement conçus pour ce
produit par Fanimation. La substitution de pièces ou
d'accessoires non conçus par Fanimation pour être
utilisés avec ce produit peut provoquer des bless-ures ou
des dommages matériels. Contactez votre lieu de vente en
cas de pièces manquantes ou endommagées.

12V 23A

Juego de soporte

de aspas (1)

Mano a distancia (1)

Placa de la pared (1)
Tornillos (2)
Batería (1)

Receptor (1)

Conectores de
cables (6)

Unidad del barral/
de la semiesfera (1)

– Varilla (1)
– Bola colgante (1)
– Tornillo de fijación (1)
– Clip de horquilla (1)
– Pasador de horquilla (1)
– Pasador (1)

Bolsas de accesorios

1/4˝-20

Tornillos

de cabeza arandela

(7)

3/16˝-24 Tornillos

(10)

Cubierta de unión

del motor (1)

Arandelas de fibra

(10)

Ensamble del kit

de iluminación (1)

Conectores de cables

(4)

Juego de aspas (1)

Kit de cable de seguridad

Cable de soporte

(1)

Abrazadera del

cable de soporte

(1)

Arandela plana,

acero inoxidable

(1)

Tornillo de

intervalo

(1)

24

Uso eficiente de la energía en ventiladores de techo

El nivel de rendimiento y ahorro de energía de los
ventiladores de techo dependen de su correcta
instalación y uso. Acontinuación le presentamos
algunas sugerencias para asegurar un rendimiento
eficiente del producto.

Selección del lugar de montaje adecuado

Los ventiladores de techo se deben instalar en el centro
de la habitación, a 2,13 m (7 pies) de altura del piso hasta
la cuchilla como mínimo y 0,5 m (18 pulgadas) de las
paredes hasta la cuchilla. Si la altura del techo lo permite,
instale el ventilador a 2,5 m (8 - 9 pies) de altura del piso
hasta la cuchilla para un flujo de aire óptimo. Consulte en
su tienda minorista de Fanimation para obtener accesorios
de montaje opcionales.

Apague el ventilador cuando no se encuentre en la
habitación

Los ventiladores son para refrescar a la gente, no a
las habitaciones. Si la habitación está vacía, apague el
ventilador de techo para ahorrar energía.

Requisitos eléctricos y estructurales

Uso del ventilador de techo todo el año

En verano: Use el ventilador de techo en sentido

contrario a las agujas del reloj. El flujo de aire que
produce el ventilador creará un efecto frío del aire que
lo refrescará más. Seleccione una velocidad que le
proporcione una brisa confortable. Las velocidades
más bajas consumen menos energía.

En invierno: Invierta el motor y haga funcionar el
ventilador de techo a velocidad baja y en el sentido de
las agujas del reloj. Esto produce una suave corriente
ascendente, que obliga al aire cálido que se acumula
cerca del techo a bajar al espacio ocupado. No olvide
ajustar el termostato cuando utilice el ventilador de
techo. Con este sencillo paso puede ahorrar energía
adicional y dinero.

Su nuevo ventilador de techo requiere una línea de
suministro eléctrico con conexión a tierra de 120 voltios de
CA, 60 Hz, circuito de 15 amperios. La normativa eléctrica
requiere el uso de una caja de distribución eléctrica para
ventiladores que soporte el peso extra y el movimiento
asociado a un ventilador de techo. La caja de distribución
eléctrica será etiquetada como tal y soportará un
ventilador de techo de un peso de hasta 70 libras. Dichas
cajas varían en tipos y diseños. Asegúrese d que el tipo
de su caja reúne los criterios para el ventilador que se
está instalando. Las ilustraciones 1, 2 y 3 muestran las
diferentes configuraciones estructurales que pueden ser
utilizadas para dicha caja de distribución eléctrica.

Uso de perfil bajo (Figura 1)

La caja lisa de 1/2 pulgada de profundidad será atornillada
a una viga o bloque. Se utilizará si solo un cable va a ser
introducido en la caja. También está disponible en una
configuración de montaje endosado.

Uso de perfil profundo (Figura 2)

La caja de 2-1/4 pulgada será atornillada a un bloque
entre vigas que tenga suficiente espacio para colocar más
de un cable.

Techo

Vigas del techo

2" x 4"

Caja de distribución
eléctrica

Figura 1

Vigas del techo

2" x 4"

25

Techo

Figura 2

Caja de distribución
eléctrica

Requisitos eléctricos y estructurales (cont.)

Uso del soporte (Figura 3)

Conectado a una caja de distribución eléctrica, este
colgador sirve para abarcar el espacio entre dos vigas y
ocupar el lugar de bloqueo de la madera.

ADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas
o lesiones personales, fije el ventilador a la caja de
distribución eléctrica marcada como aceptable para soporte
de ventilador de 15,88kg (35lb). Utilice los tornillos
suministrados con la caja de distribución eléctrica. La
mayoría de las cajas de distribución eléctricas que
comúnmente se utilizan como soporte de lámparas no son
aptas para soporte de ventiladores y es posible que deban
reemplazarse. Consulte a un electricista calificado si tiene
dudas.

AVERTISSEMENT

Pour réduire le risque d'incendie, d'électrocution ou de
blessure, montez sur une boîte de sortie indiquée comme
étant acceptable pour supporter un ventilateur. La plupart
des boîtes de sortie communément utilisées pour supporter
les luminaires ne sont pas acceptables pour supporter des
ventilateurs et devraient être remplacées. Consultez un
électricien qualifié en cas de doutes.

Si su ventilador va a sustituir una instalación de
iluminación existente, desconecte la electricidad de la caja
del fusible principal en esta ocasión y extraiga la unidad
de iluminación.

Vigas del techo

Techo

Caja de
distribución

Figura 3

ADVERTENCIA

A fin de evitar incendios o descargas eléctricas, siga
con cuidado todas las instrucciones de instalación
eléctrica. Cualquier trabajo eléctrico que no se describa
en estas instrucciones deberá ser realizado o aprobado
por un electricista autorizado.

AVERTISSEMENT

Respectez attentivement toutes les instructions de
câblage pour éviter tout incendie ou électrocution.
Tout travail électrique non décrit dans ces instructions
doit être fait ou approuvé par un électricien agréé.

eléctrica

ADVERTENCIA

Apagar el interruptor de pared no es suficiente. Para evitar
posibles descargas eléctricas, asegúrese de que la
electricidad esté desconectada en la caja de fusibles
principal antes de realizar la instalación eléctrica. Toda
instalación eléctrica debe cumplir con los códigos
nacionales y locales y el ventilador de techo debe tener la
conexión a tierra adecuada como forma de precaución ante
posibles descargas eléctricas.

AVERTISSEMENT

Éteindre l'interrupteur mural ne suffit pas. Pour éviter tout
risque d'électrocution, assurez-vous que l'alimentation
électrique est coupée au niveau du boîtier à fusibles
principal avant d'effectuer le câblage. Le câblage doit être
entièrement conforme aux codes nationaux et locaux, et le
ventilateur de plafond doit être correctement mis à la terre
par mesure de précaution contre les risques d'électrocution.

ADVERTENCIA

No utilice este ventilador con un controlador variable de
pared (Rheostat) o un regulador de intensidad. Si lo
hiciera podría dañar la unidad del mando a distancia del
ventilador de techo.

AVERTISSEMENT

N'utilisez pas ce ventilateur avec un contrôleur mural
(rhéostat) variable ou un gradateur. Cela pourrait
endommager la télécommande du ventilateur de
plafond.

26

Cómo ensamblar el ventilador de techo

1. Extraiga la pieza de la bola colgante de la unidad

de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se
libere de la varilla. Retire el pasador del barral y
luego extraiga la semiesfera. Conserve el pasador
y la semiesfera para su reinstalación en el Paso 6.
(Figura 1)

2. Retire el clip de horquilla y pasador de horquilla

de la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)

Varilla

Bola colgante

Clip de horquilla

Pasador

Tornillo
de fijación

Figura 1

Pasador de
horquilla

Figura 2

3. Afloje los dos tornillos de fijación del soporte del

barral de soporte para techo a través de la varilla.
Introduzca los cables de color negro, blanco, azul
cables y cable de seguridad a través de la varilla.
(Figura 3)

4. Coloque el soporte de la varilla y alinee los orificios

de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije y instale los dos tornillos de presión y
las tuercas de seguridad en el soporte de la varilla
interior. (Figura 4)

Tornillos de fijación
y las tuercas de
seguridad (2)

Varilla

Tornillos de fijación
y las tuercas de
seguridad (2)

Negro, Blanco, Azul
Cables y cable de
seguridad

Figura 3

Pasador de
horquilla

Clip de horquilla

Figura 4

ADVERTENCIA

Es fundamental que instale correctamente el pasador
de horquilla en el soporte de la varilla, y que
ajustefirmemente los tornillos de fijación y las tuercas.
El incumplimiento de dicho paso podría hacer que el
ventilador se caiga.

27

AVERTISSEMENT

Il est crucial que l'axe à épaulement dans le support de
la tige de suspension descendante soit correctement
installé. Le ventilateur risque de tomber si vous ne
vérifiez pas que l'axe et la pince de retenue sont
correctement installés.

Cómo ensamblar el ventilador de techo (cont.)

5. Pase los cables y cable de seguridad a través de la
cubierta de unión del motor, la cubierta para el tornillo
del capuchón y el capuchón de techo. (Figura 5)

Capuchón
de techo

6. Vuelva a colocar la semiesfera en el barral como
se indica a continuación. Pase los cables de negro,
blanco, azul cables y cable de soporte para techo a
través de la semiesfera. Pase el pasador a través de
los dos orificios en el barral y alinee la semiesfera de
modo que el pasador quede atrapado en la ranura de
la parte superior de la misma. Empuje la semiesfera
hacia arriba, bien ajustada contra el pasador. Ajuste
firmemente el tornillo de fijación en la semiesfera. Si
el tornillo de fijación está flojo, podría provocar
oscilación del ventilador. (Figura 6)

7. Corte el exceso de cable aproximadamente de 15 a
23 cm (6 a 9 pulgadas) por encima de la parte
superior del barral. Pele 1,2 cm (1/2”) del aislamiento
en cada extremo del cable. (Figura 7)

Cubierta para
el tornillo del
capuchón

Figura 5

Figura 6

15,24 cm a

22,86 cm

Cubierta de
unión del motor

PRECAUCIÓN

Se deben revisar todos los tornillos de fijación y
volver a ajustarlos cuando sea necesario antes de
realizar la instalación.

ATTENTION

Toutes les vis de réglage doivent être vérifiées et
resserrées nécessaire avant l'installation.

8. Extraiga una de los tornillos de hombro en el

soporte del gancho y guarde los tornillos para pasos
posteriores. Afloje el segundo tornillo de hombro sin
extraiga completamente. (Figura 8)

Figura 7

Unidad del soporte
de suspensión

Figura 8

28

Cómo colgar el ventilador de techo

ADVERTENCIA

Para evitar una posible descarga eléctrica, asegúrese
de cortar la alimentación eléctrica de la caja de fusibles
principal antes de colgar el ventilador.

AVERTISSEMENT

Assurez-vous que l'alimentation électrique est coupée
au niveau du boîtier à fusibles principal avant de
suspendre le ventilateur afin d'éviter tout risque
d'électrocution. (Figure 1)

(Figura 1)

Principal Caja
De Fusibles

Figura 1

EI Techo

NOTA: Si no está seguro de si la caja de salida tiene
conexión a tierra, pida consejo a un electricista
certificado, ya que debe tener conexión a tierra para
un funcionamiento seguro.

ADVERTENCIA

La caja de distribución eléctrica de be estar bien
asegurada y debe ser capaz de soportar una carga de al
menos 15.9kg (35lb). El soporte de suspensión debe
estar colocado firmemente contra la caja de distribución
eléctrica. Si la cajade distribución eléctrica está
empotrada, retire la tablaroca hasta que el soporte haga
contacto con la caja.Si elsoporte o la caja de
distribución eléctrica no están bien asegurados, el
ventilador podría oscilar o caerse.

AVERTISSEMENT

La boîte de sortie doit être solidement ancrée et
acceptable pour supporter un ventilateur de 15,9 kg (35
livres) au moins. Le support de suspension doit reposer
fermement contre la boîte de sortie. Si la boîte de sortie
est encastrée, retirez le panneau de revêtement jusqu'à
ce que le support entre en contact avec la boîte. Si le
support et/ou la boîte ne sont pas solidement attachés,
le ventilateur risque d'osciller ou même de tomber.

No

menos de

EI Piso

Figura 2

ADVERTENCIA

Debe colgar el ventilador a una distancia mínima de
2,13 m desde las aspas hasta el piso. (Figura 2)

AVERTISSEMENT

Le ventilateur doit être accroché de façon à ce que ses
pales soient au moins à 7 pieds. (Figure 2)

Miembro de madera (5 x 10 cm
[2" x 4"] aprox.)

2,13 m

Viga del techo

1. Perfore un orificio de 1/4" en la estructura del

edificio para evitar grietas con la instalación del tornillo
de intervalo. Utilice el tornillo de intervalo de 3/8"x2" y
la arandela plana para fijar el cable de seguridad a la
viga del techo o a la estructura de madera. Dicho
tornillo pasará a través de arandela plana, la presilla
del cable de seguridad y se fijará en la estructura del
edificio. (Figura 3)

2. Fije adecuadamente el soporte colgante a la caja

de empalme del techo que sea aceptable para el
soporte del techo.

NOTA: el cable de soporte para techo no se puede
asegurar solamente a la caja de conexiones; se debe
asegurar directamente a la viga de techo o miembro
estructural con el tornillo de cabeza cuadrada de
3/8"x2" y la arandela plana. (Figura 3)

29

Techo

Caja de

conexiones
Cable de soporte
para techo

Figura 3

Soporte de
suspensión

PRECAUCIÓN

No conecte las aspas hasta que el ventilador esté
totalmente instalado. Instalar el ventilador con las
aspas colocadas podría ocasionar daños en las
mismas.

ATTENTION

Ne raccordez pas les pales du ventilateur tant que le
ventilateur n'est pas complètement installé.
Suspendre un ventilateur avec des lames raccordées
peut endommager les pales du ventilateur.

Cómo colgar el ventilador de techo (cont.)

3. Asegúrese de que los cables de suministro

eléctrico, incluido el cable de conexión a tierra del
soporte de suspensión y el cable de seguridad, hayan
atravesado el barral, entre el soporte de suspensión y
la caja de conexiones, de modo que más tarde se
pueda realizar la instalación eléctrica.

4. Levante cuidadosamente el ventilador y coloque el

ensamble de la bola para colgar/varilla en la
abrazadera para colgar que acaba de fijar a la caja de
salida. Asegúrese de que la ranura de la bola esté
alineada con la lengüeta de la abrazadera para
colgar. (Figura 4)

5. Fije el cable de seguridad al cable de soporte para

techo. Deslice la abrazadera de cables por el cable de
seguridad (del ventilador). Pase el extremo del cable a
través del aro que forma el cable de soporte para
techo. Tire lo más posible del cable a través del aro.
Inserte el extremo del cable en el orificio de la
abrazadera y ajuste firmemente el tornillo. (Figura 4)

NOTA: se omiten
los cables de
suministro y los
cables del
ventilador para
mayor claridad.

Pestaña

Abrazadera del
cable de soporte

Fije el cable de
seguridad al
cable de soporte
para techo

Unidad del barral/
de la semiesfera

Figura 4

Aditamentos utilizados:

x 1

ADVERTENCIA

Para evitar una posible descarga eléctrica, no apriete
los cables entre el ensamble de la bola para colgar y la
abrazadera para colgar.

AVERTISSEMENT

Ne pincez pas les fils entre la tige de suspension
descendante et le support de suspension éviter toute
électrocution.

ADVERTENCIA

Si no coloca la lengüeta en la ranura, podrían dañarse
los cables eléctricos y podrían ocurrir ncendios o
descargas eléctricas.

AVERTISSEMENT

Si vous n'installez pas la languette dans la rainure, vous
risquez d'endommager les fils électriques et de causer
éventuellement une décharge électrique ou un incendie.

30

Cómo realizar la instalación eléctrica del ventilador de techo

NOTA: El mando a distancia incluido en este
ventilador tiene 32 combinaciones diferentes de
códigos. Para evitar posibles interferencias desde o
hacia otros mandos a distancia, modifique el código
de combinación de su transmisor y receptor.

1. Para configurar el código de unidad del receptor.

Deslice los interruptores de código a las mismas
posiciones que en el transmisor. (Figura 1)

NOTA: Los ajustes de fábricas vienen con todos los
interruptores hacia arriba. No utilice esta posición.

ADVERTENCIA

Para evitar una posible descarga eléctrica, asegúrese
de cortar la alimentación eléctrica de la caja de fusibles
principal antes de alambrado el ventilador. (Figura 2)

AVERTISSEMENT

Pour éviter tout risque d'électrocution, assurez-vous
que l'alimentation électrique est coupée au niveau du
boîtier à fusibles principal avant d'effectuer le câblage.
(Figure 2)

Receptor

ON DIP

1 2 3 4 5

Interruptores

Figura 1

Figura 2

Control remoto de mano

Principal Caja
De Fusibles

NOTA: Si no está seguro de si la caja de salida tiene
conexión a tierra, pida consejo a un electricista
certificado, ya que debe tener conexión a tierra para
un funcionamiento seguro.

PRECAUCIÓN:

CABLE PODRÍA DAÑAR ESTE RECEPTOR.

UNA CONEXIÓN INCORRECTA DEL

ATTENTION: UNE CONNEXION DE FIL INCORRECTE

PEUT ENDOMMAGER CE RECEPTEUR.

2. Deslice el receptor en el soporte de suspensión

antes de realizar el cableado como se muestra en la
figura 3.

Soporte del colgador

Receptor

NOTA: Se omiten los cables del suministro eléctrico y del
ventilador por claridad.

Figura 3

31

Cómo realizar la instalación eléctrica del ventilador de
techo (cont.)

Puesta a tierra Verde

L

N

ALIMENTACIÓN
DE CA

L1

Negro

Blanco

Rojo

Antena RF

Negro

Blanco

Abrazadera
para colgar

Bola para
colgar

Figura 4

Azul

Negro

Blanco

Azul

Negro

Blanco

Blanco

AC de MOTOR

Azul

Kit de Luz

3. Conecte los conductores verdes de la abrazadera para colgar, bola para colgar y conductor verde del

suministro (puesta a tierra) con el conector de cables. Conecte el conductor negro de la unidad receptora
marcado “AC IN L” al conductor negro de alimentación con el conector de cables. Conecte el conductor blanco
de la unidad receptora marcado “AC IN N” al conductor blanco de alimentación con el conector de cables.
Conecte el conductor blanco de la unidad receptora marcado “TO MOTOR N” al conductor blanco del ventilador
con el conector de cables incluido con la unidad receptora. Conecte el conductor negro de la unidad receptora
marcado “TO MOTOR L” al conductor negro del ventilador con el conector de cables que se adjunta con la
unidad receptora. Finalmente, conecte el conductor azul de la unidad receptora al conductor azul de la
iluminación del ventilador con el conector de cables que se adjunta con la unidad receptora. (Figura 4)

ADVERTENCIA

Verifique que todas las conexiones estén ajustadas,
incluida la conexión a tierra, y que no haya conductores
desnudos visibles en los conectores. No opere el
ventilador hasta que las aspas estén instaladas. Podría
ocasionar ruidos y daños al motor.

NOTA: Si no está seguro de si la caja de salida tiene

Aditamentos utilizados:

Conectores
de cable

x 7

conexión a tierra, pida consejo a un electricista
certificado, ya que debe tener conexión a tierra para

AVERTISSEMENT

Vérifiez que tous les raccordements sont bien serrés, y
compris la mise à la terre, et qu’aucun fil dénudé n’est
visible au niveau des capuchons de connexion.Ne faites
pas fonctionner le ventilateur avant d'avoir installé les
pales. Du bruit et des dommages au moteur pourraient
en résulter.

un funcionamiento seguro.

32

Cómo realizar la instalación eléctrica del ventilador de
techo (cont.)

4. Una vez realizadas las conexiones, los cables

deben ser colocados de forma extendida poniendo el
conductor de la toma de tierra y el conductor de toma
de tierra del equipo a un lado de la caja, colocando el
conductor sin toma de tierra en el otro lado de la caja,
luego gire los conductores hacia arriba y, con cuidado,
colóquelos dentro de la caja de salida; con los
conductores blancos y verdes hacia un lado y los
conductores negros hacia el otro. (Figura 5)

Conductor verde
del suministro
(puesta a tierra)

Conductor verde de
la abrazadera para
colgar (puesta a tierra)

Conductor verde
de la bola para colgar
(puesta a tierra)

Conductor blanco
del suministro

Conductor
blanco
del receptor

Receptor

Figura 5

Caja de salida
homologada

Suministro
eléctrico

Conductor rojo
del suministro

Conductor negro
del suministro

Conductor negro
del receptor

33

Cómo instalar la carcasa de la cubierta

NOTA: Este paso se debe realizar luego de completar
la instalación eléctrica necesaria.

1. Instale la cubierta rotando la ranura clave en la

cubierta sobre el tornillo de hombro del soporte del
gancho, teniendo cuidado de no pillar los cables. Fije
el tornillo de hombro. Instale adecuadamente y fije el
segundo tornillo de hombro que fue anteriormente
guardado. (Figura 1)

ADVERTENCIA

Para evitar posibles incendios o descargas eléctricas,
asegúrese de que los cables eléctricos se encuentren
completamente adentro de la cubierta del capuchón y
de que no estén aprisionados entre la cubierta y el
techo.

Capuchón
de techo

Figura 1

AVERTISSEMENT

Pour éviter tout risque d'incendie ou de choc, assurez­vous que les fils électriques sont complètement à
l'intérieur du boîtier de la monture et qu'ils ne sont pas
pincés entre le boîtier et le plafond.

2. Coloque y ajuste firmemente la cubierta para el

tornillo de la base sobre los tornillos de reborde de la
abrazadera para colgar mediante el mecanismo de
seguro por giro del chavetero. (Figura 2)

Cubierta para
el tornillo del
capuchón

Figura 2

34

Cómo ensamblar las aspas del ventilador de techo

1. Coloque el aspa sobre el soporte de aspa con los

pilotes roscados a la vista. Asegúrese de que la parte
inferior del aspa se encuentre bien apoyada sobre el
soporte de aspa. Con un destornillador Phillips, fije los

tornillos de cabeza arandela de 3/16˝-24 y arandelas

de fibra para asegurar la aspa en el soporte de aspa.
(Figura 1)

PRECAUCIÓN

3/16˝-24
Tornillos de cabeza arandela
y arandelas de fibra
(3 cada uno por aspa)

Aspa

No conecte las aspas hasta que el ventilador esté
totalmente instalado. Instalar el ventilador con las
aspas colocadas podría ocasionar daños en las
mismas.

ATTENTION

Ne raccordez pas les pales du ventilateur tant que
le ventilateur n'est pas complètement installé.
L'installation du ventilateur avec les pales assemblées
peut endommager les pales du ventilateur.

2. Fije los soportes de aspas al superior volante del

motor mediante los tornillos de 1/4˝-20. (Figura 2)

NOTA: Revise periódicamente las piezas de los
soportes de las aspas y vuelva a ajustarlas si fuese
necesario.

ADVERTENCIA

Soporte de
aspa

Figura 1

Aditamentos utilizados:

3/16˝-24 Tornillos de

cabeza arandela

Arandelas de fibra X 9

X 9

1/4˝-20 Tornillos

(2 por conjunto)

Soporte de aspa

Para reducir el riesgo de lesiones personales, no
doble los soportes de aspas al instalarlos, balancear
las aspas o limpiar el ventila dor. No coloque objetos
extraños entre las aspas del ventilador en
funcionamiento.

AVERTISSEMENT

Afin de réduire le risque de blessure, ne pliez pas les
porte-pales lors de l'installation, de l'équilibrage des
pales, ou du nettoyage du ventilateur. N'insérez pas de
corps étrangers entre les pales en rotation.

Figura 2

Aditamentos utilizados:

1/4˝-20 Tornillos X 6

35

Cómo ensamblar su el kit de iluminación

PRECAUCIÓN

A fin de reducir el riesgo descargas eléctricas,
desconecte el circuito de suministro eléctrico al
ventilador antes de instalar el kit de iluminación.

ATTENTION

Pour réduire le risque d'électrocution, débranchez le
circuit d'alimentation électrique du ventilateur avant
d'installer le kit d'éclairage.

1. Extraiga los tres tornillos del soporte ubicado en la

placa del adaptador de la unidad del motor.
Guárdelos para el paso 3. (Figura 1)

2. Instale el conector de 2 clavijas desde ensamble

del kit de iluminación conexión a la unidad del motor.
(Figura 2)

PRECAUCIÓN

La fuente de luz está diseñado para esta aplicación
específica y puede recalentarse si reparado por
personal no capacitado. Si se requiere ningún tipo de
servicio, el producto debe ser devuelto a un centro de
servicio autorizado para su revisión o reparación.

Motor

Motor

Ensamble del kit
de iluminación

Tornillos (3)

Figura 1

Figura 2

ATTENTION

La source lumineuse est conçue pour cette application
spécifique et peut surchauffer si par un personnel
non formé. Si un entretien est nécessaire, le produit
doit être retourné à un centre de service agréé pour
examen ou réparation.

3. Ensamble el ensamble del kit de iluminación en la

placa del adaptador del ensamble de motor. Vuelva a
colocar el tornillos retirados previamente y apriete
todos los tres tornillos. (Figura 3)

Figura 3

Tornillos (3)

Ensamble del kit
de iluminación

36

Cómo utilizar su ventilador de techo

1. IMPORTANTE: El uso de un regulador de la

intensidad completa (no incluido) para controlar la
velocidad del ventilador dañará el dispositivo. Para
reducir el riesgo de incendio o descarga eléctrica, no
utilice dicho regulador para controlar la velocidad del
ventilador. (Figura 1)

2. Restaure la fuente de alimentación de la toma de

corriente enciendo la electricidad del fusible principal.
(Figura 2)

ADVERTENCIA

Compruebe que todas las conexiones realizadas
correctamente, incluyendo la toma de tierra, y que no se
visualizan ningún cable pelado en los conectores de
cables, con la excepción del cable de toma de tierra. No
utilice el ventilador hasta que las palas estén colocadas
en su lugar, ya que de lo contrario se podría causar
ruido y daños.

AVERTISSEMENT

Vérifiez que tous les raccordements sont bien serrés, y
compris la mise à la terre, et qu’aucun fil dénudé n’est
visible au niveau des capuchons de connexion, à
l’exception du fil de mise à la terre. Ne faites pas
fonctionner le ventilateur avant d'avoir installé les pales.
Du bruit et des dommages au ventilateur pourraient
en résulter.

Solo para referencia visual-no ha sido
diseñado para cubrir todos los tipos de controles

Figura 1

Principal Caja
De Fusibles

Figura 2

ADVERTENCIA

No utilice este ventilador con un controlador variable de
pared (Rheostat) o un regulador de intensidad. Si lo
hiciera podría dañar la unidad del mando a distancia del
ventilador de techo.

AVERTISSEMENT

N'utilisez pas ce ventilateur avec un contrôleur mural
(rhéostat) variable ou un gradateur. Cela pourrait
endommager la télécommande du ventilateur de plafond.

3. Para que el ventilador sea functional, instale las pila

(incluidas) de 23A/12V en el transmisor del mando a
distancia. Mientras el ventilador esté apagado. A
continuación, siga el proceso de fijación remota de
código. Si no se utiliza el ventilador durante un largo
periodo de tiempo, extraiga la batería para evitar
cualquier daño al transmisor. Almacene el mando a
distancia en un lugar alejado del calor o la humedad
excesiva. (Figura 3)

4. Para configurar el código del mando a distancia a

las mismas posiciones que en el receptor. Mueva los
interruptores de código hasta colocar elcódigo de
selección en la posición arriba o abajo. Con un
destornillador pequeño o con una lapicera (no se
incluye) deslice firmemente hacia arriba o hacia abajo.
(Figura 4)

NOTA: Los ajustes de fábricas vienen con todos los
interruptores hacia arriba. No utilice esta posición.

NOTA: El mando a distancia incluido en este
ventilador tiene 32 combinaciones diferentes de
códigos. Para evitar posibles interferencias desde o
hacia otros mandos a distancia, modifique el código
de combinación de su transmisor y receptor.

37

Batería de
23A/12V (1 pc)

ON DIP

1 2 3 4 5

Interruptores

Figura 3

Figura 4

Mando a distancia

Cómo utilizar su ventilador de techo (cont.)

5. Funciones del control remoto: (Figura 5)

• Luz LED del indicador: Velocidad del
ventilador

• Botón: Apaga el ventilador.

• Velocidad del ventilador:
Enciende el ventilador y aumenta la velocidad.
Enciende el ventilador y disminuye la velocidad.

• Botón de la lámpara: Enciende o apaga la luz
Aumenta el nivel de salida de la iluminación.
Disminuye el nivel de salida de la iluminación.

• Temporizador de apagado automático:
Pulse y tanto el ventilador y la iluminación se

apagarán tras 1 hora.

Pulse y tanto el ventilador y la iluminación se
apagarán tras 3 hora.

Pulse y tanto el ventilador y la iluminación se
apagarán tras 6 hora.

Figura 5

6. Si desea que el flujo de aire se desplace en la

dirección opuesta, apague el ventilador y espere a
que las aspas se detengan. Luego deslice el
conmutador inversor a la posición contraria y vuelva a
encender el ventilador. (Figura 6)

Información sobre el interruptor de reversa

Temporada Dirección de rotación Posición del interruptor

Verano Izquierda

En dirección contraria

a las manecillas del reloj

En dirección de las
manecillas del reloj

DerechaInvierno

Interruptor
del Reversa

Figura 6

38

Cómo instalar su mando a distancia

1. Instalación de la placa de la pared: (Figura 1)

Fije la placa de la pared usando los dos tornillos
suministrados.

Tornillos (2)

Placa de
la pared

Figura 1

39

Mantenimiento

El único mantenimiento necesario para el ventilador de
techo es una limpieza periódica.
Al llevar a cabo la limpieza, use sólo un cepillo suave o un
paño sin pelusas, para evitar rayar el acabado.
No se requieren agentes abrasivos de limpieza; los
mismos deben evitarse para prevenir daños en el acabado.

Limpieza de las aspas

Se recomienda limpiar el polvo de las aspas
periódicamente. Lo mejor es utilizar un plumero.

PRECAUCIÓN

No utilice solventes para limpiar el ventilador de
techo. Podrían dañar el motor o las aspas y ocasionar
posibles descargas eléctricas.

ATTENTION

N'utilisez pas d'eau pour nettoyer votre ventilateur de
plafond. Cela pourrait endommager le moteur ou la
finition, et créer une possibilité d'électrocution.

Evite usar agua, productos de limpieza o trapos
ásperos, que pueden combar o dañar las aspas.

40

Solución de problemas

ADVERTENCIA

Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de
solucionar problemas en su ventilador.

AVERTISSEMENT

Pour votre sécurité, placez le coffret à fusibles ou le disjoncteur hors tension avant de tenter
d’identifier tout problème pouvant affecter votre ventilateur.

Problema Causa posible Solución sugerida

1. EL VENTILADOR NO
ARRANCA.

2. EL VENTILADOR HACE
RUIDO.

1. El fusible o el disyuntor están fundidos.

2. Las conexiones eléctricas del ventilador o del
interruptor en la caja del interruptor están flojas.

3. Pila agotada del mando a distancia.

4. El conmutador inversor se encuentra en posición
neutra.

1. Las aspas no están sujetas al ventilador.

2. Hay tornillos flojos en la caja del motor.

3. Los tornillos que aseguran los soportes de las
aspas al buje del motor están flojos.

4. Los conectores de cables dentro de la caja hacen
ruido.

de aspas están flojos.

1. Controle los fusibles del circuito principal y derivado
o los disyuntores.

2. Controle las conexiones eléctricas del ventilador y
del interruptor en las cajas de los interruptores.

PRECAUCIÓN: ¡Asegúrese de que el suministro
principal de electricidad esté desconectado!

ATTENTION: Assurez-vous que l'alimentation
électrique principale est coupée !

3. Sustituir con una pila nueva.

4. Asegúrese de que el conmutador inversor esté
completamente a un lado.

1. Ajuste las aspas al ventilador antes de ponerlo en
funcionamiento.

2. Asegúrese de que todos los tornillos de la caja del
motor estén bien ajustados (pero no en exceso).

3. Asegúrese de que los tornillos que fijan los soportes de
aspas al buje del motor del ventilador estén bien ajustados.

4. Asegúrese de que los conectores de cables en la caja
del interruptor no produzcan ruido al rozar unos con
otros o al rozar la pared interior de la caja del interruptor.

PRECAUCIÓN: ¡Asegúrese de que el suministro
principal de electricidad esté desconectado!

ATTENTION: Assurez-vous que l'alimentation
électrique principale est coupée !

5. Ajuste bien los tornillos.5. Los tornillos que sujetan las aspas a los soportes

3. EL VENTILADOR
OSCILA EN EXCESO.

4. EL MANDO A DISTANCIA SIN
FUNCIONAR. EL LED
INDICADOR DE CONTROL
PARPADEA CONSTANTEMENTE.

5. NO HAY SUFICIENTE
MOVIMIENTO DE AIRE.

1. El tornillo de fijación y la tuerca del soporte de
barral están flojos.

2. El tornillo de fijación en la unidad del barral/de la
semiesfera está flojo.

3. Los tornillos que aseguran los soportes de las
aspas al buje del motor están flojos.

4. Los soportes de aspas no están colocados
correctamente.

5. El soporte de suspensión o la caja de distribución
eléctrica del techo no están bien asegurados.

41

1. Ajuste bien los dos tornillos de fijación y las tuercas
en el soporte de barral.

2. Ajuste el tornillo de fijación en la unidad del barral/de
la semiesfera.

3. Asegúrese de que los tornillos que fijan los soportes de
aspas al buje del motor del ventilador estén bien ajustados.

4. Asegúrese de que los soportes de las aspas del
ventilador estén colocados firmemente y de manera
uniforme en relación con la superficie de la caja del
motor. Si los soportes están mal colocados, afloje los
tornillos y vuelva a ajustarlos.

5. Ajuste los tornillos del soporte de suspensión de la
caja de distribución eléctrica y asegúrela.

1. Sustituir con la batería/baterías (pila/pilas) nueva.1. La batería/baterías (pila/pilas) se van a agotar.

1. Si es posible, considere el uso de un barral más largo.
Por ejemplo (no incluido, usted puede comprar el
tiempo de la vara hacia abajo fanimation.com).

Lista de piezas

Modelo N.° FP7634**

N.° de Ref.

1

2

3

4

5

6

7

8

9

10

11

12

Descripción

Unidad del soporte de suspensión

Unidad del barral / de la semiesfera

Capuchón de techo

Cubierta para el tornillo del capuchón

Cubierta de unión del motor

Unidad del motor

Juego de soporte de aspas AP763413**

Juego de aspas

Ensamble del kit de iluminación

Mano a distancia

Receptor

Bolsa de accesorios que contiene:

Conectores de cables (4)

Kit de cable de seguridad

Bolsa de accesorios para el montaje de aspas que contiene:

3/16˝-24 Tornillos de cabeza arandela (10)

Pieza # N.°

AP255BL

ADR1-45**

PG154**

AP260**

APPCP1409**

AMA7634**

AP763403**

AP763401**

TR500

RCCA050050000

HDWFP7634**

Arandelas de fibra (10)

Bolsa de accesorios para el montaje de los soportes de aspas
que contiene:

1/4˝-20 Tornillos (7)

**Inserte los CÓDIGOS DE ACABADO (consulte el número de modelo del ventilador que se
encuentra en el soporte de barral)

Antes de desechar los materiales de embalaje, asegúrese de haber extraído todas las piezas

Cómo hacer un pedido de piezas

Al hacer un pedido de piezas de repuesto,
proporcione siempre la siguiente información:

• Número de modelo del ventilador

• Número de pieza

• Descripción de la pieza

• Código de fecha

Póngase en [email protected] o
al 1-888-567-2055 para obtener las piezas de
repuesto.

42

AMPED

™

Modelo FP7634**
Ilustración del despiece

1

2

3

12

4

5

6

12

8

7

10 12

9

11

NOTA: La ilustración que se muestra no está hecha a escala y su configuración real y/o terminación puede variar.

43

10983 Bennett Parkway
Zionsville, IN 46077
Llame sin cargo al [phone]
FAX [phone]
Desde fuera de los EE.UU., llame al [phone]
Visite nuestro sitio Web en www.fanimation.com

2022/03 V.01

Copyright 2022 Fanimation
