FAMEX 604-20 Technical data [de]

- Die Qualität der Werkzeuge übertrifft die DIN ISO Anforderungen

- Alle Schraubwerkzeuge aus Chrom-Vanadium-Stahl oder noch
hochwertigeren Stahl-Legierungen

- Verlängerungen aus Chrom-Vanadium-Molybdän-Stahl

- Alle Bits und Bits der Bit-Einsätze aus hochfestem Sonderstahl mit
Chrom, Silizium, Mangan, Molybdän und Vanadium.

- Steckschlüssel-Einsätze mit Wellenprofil (außer Zündkerzen-Einsätze)

- Steckschlüssel-Einsätze und Betätigungswerkzeuge gehärtet, über Nickel
verchromt, poliert / matt, mit Rändelung

Trolley ABS Hartschalenkoffer Größe 36l mit 2 Werkzeugpaletten
Kofferschalen aus hochschlagzähem ABS-Kunststoff, stabiler Rahmen aus Aluminium, mit

Stoßkantenschutz, zwei Schlösser, Zahlenschloß, 2 Werkzeugpaletten mit Taschen für
Werkzeuge (obere Palette mit Taschen auf Vor- und Rückseite)

Bodenpalette herausnehmbar, Dokumentenfach im Deckel
Kunststoffeinsatz im Kofferboden mit Variabler Facheinteilung, Facheinteilungen individuell

zuschneidbar, der Koffer bietet Platz für weitere Werkzeuge und Teile

Technische Daten des Schalen-Werkzeugkoffers:

- Außenmaße L/B/H: 51,5 x 44,5 x 26 cm

- Innenmaße L/B/H: 48,8 x 37 x 20 cm

- Volumen: 36 Liter

- Leergewicht: 6,8 kg

- Gewicht mit Werkzeugbestückung: ca. 14,55 kg (ohne Steckschlüsselsatz)

- Max. Zuladung: 30 kg

Technische Daten:

Werkzeugkoffer: Länge: 51,5 cm Breite: 44,5 cm Höhe: 26 cm Gewicht: ca. 14,55 kg

Steckschlüsselsatz: Länge: 41 cm Breite: 32 cm Höhe: 9 cm Gewicht: ca. 10,0 kg

604-20

Werkzeugkoffer-Komplettset mit

Werkzeugbestückung in Top-Qualität

Werkzeugbestückung für den gewerblichen Einsatz,
viele Werkzeuge aus deutscher Produktion
Inhalt:

1 Wasserpumpenzange 240 mm mit durchgestecktem Gelenk, aus Chrom-

Vanadium-Stahl mit Klemmschutz, Made in Germany

1 Kombizange mit zusätzlich induktiv gehärteten Schneiden, über Nickel

verchromt, mit 2-Komponentengriffen, Made in Germany

2 Telefonzangen 160mm und 200 mm mit zusätzlich induktiv gehärteten

Schneiden, über Nickel verchromt, mit 2-Komponentengriffen, Made in
Germany

1 Telefonzange VDE-isoliert 1000V, 200 mm gebogen, mit zusätzlich

induktiv gehärteten Schneiden, über Nickel verchromt, mit 2-

Komonentengriffen, Made in Germany
1 Kneifzange, Made in Germany
1 Seitenschneider mit zusätzlich induktiv gehärteten Schneiden, über Nickel

verchromt, mit 2-Komponentengriffen, Made in Germany
15 Gabel-Ringschlüssel 6 / 7 / 8 / 9 / 10 / 11 / 12 / 13 / 14 / 15 / 16 / 17 / 18

/ 19 / 22 mm, aus Chrom-Vanadium-Stahl 31CrV3 über Nickel matt

verchromt
10 Sechskant-Winkelschraubendreher aus Chrom-Molybdän-Vanadiuum

Stahl 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 7 / 8 / 10 mm
9 WinkelSchraubendreher für Torx, aus Chrom-Molybdän-Vanadium-Stahl,

T-10 / 15 / 20 / 25 / 27 / 30 / 40 / 45 / 50
7 Schraubendreher mit schlagfesten 2 Komponentengriffen, Klingen aus

Chrom-Vanadium-Stahl matt verchromt mit schwarzen Spitzen, Made in

Germany:

- Schlitz: 9x150 mit angeschmiedetem Sechskant, 7x125, 5,5x100mm,

- Kreuzschlitz-Ph: Größe 2 mit angeschmiedetem Sechskant und Ph-1,

- Kreuzschlitz-Pz: Größe 1 und 2

8 Elektrik-Schraubendreher VDE 1000 V, schlagfeste 2 Komponentengriffe,

Klingen aus Chrom-Vanadium-Stahl mit schwarzen Spitzen, Made in

Germany:

- Schlitz: 5,5x125, 4x100, 3,5x100, 2,5x75 mm

- Kreuzschlitz-Ph: Größe 1 und 2

- Kreuzschlitz-Pz: Größe 1 und 2

6 Schraubendreher für Feinmechanik Elektronik, Klingen aus hochlegiertem

Chrom-Vanadium-Silizium- oder Chrom-Vanadium-Molybdän-Sonderstahl,

verchromt mit schwarzer Spitze, Made in Germany:

- Schlitz: 1,5 x 60 und 2,5 x 60 mm

- Kreuzschlitz: Größe Ph 00 und Ph 0

- für Torx Schrauben: T 5 und T 6

3 kurze Schraubendreher mit schwarzen Spitzen, Schlitz, Kreuzschlitz Ph 2

und Pz 2, Made in Germany
3 Werkstatt-Feilen 200mm flach, rund, dreikant mit schweren

Kunststoffgriffen
1 Schlosserhammer 300 g mit Stielschutz, Hammerstiel mit Rillen-

Abgleitschutz
1 Hammer mit Kunststoffköpfen verschiedener Härte, Made in Germany
1 Schlitzmeissel aus CV-Stahl, Made in Germany
1 Splinttreiber aus CV-Stahl, Made in Germany
1 Körner aus CV-Stahl, Made in Germany
1 Universalsäge für Metall, Holz, Kunststoff, Made in Germany
1 Universalmesser aus Glasfaser-verstärktem Kunststoff, Made in Germany
1 Spannungsprüfer 125 - 250 V, Made in Germany
1 Kfz-Spannungsprüfer aus Metall mit Prüfspitze 6-24V
1 Spannungsprüfer 2-polig, 6 - 400 V
1 Magnetheber, teleskopierbar
1 Malerspachtel, rostfrei mit Kunststoffgriff, Made in Germany
1 Set Trapezklingen zu Universalmesser, 5-teilig
1 Set Ersatzsägeblätter zu Universalsäge, 3-teilig, Made in Germany
1 Satz Kabelbinder, 35-teilig
1 Messingdrahtbürste für Kontakte und Zündkerzen, Made in Germany
1 Gliedermaßstab aus Holz, 2m, Made in Germany
1 Rollbandmaß mit Stopper, 5m

>>>

Das Set enthält:

Steckschlüsselsatz 174-tlg. (FAMEX Nr. 525-21)

12,5mm (1/2-Zoll)- und 6,3mm (1/4-Zoll)-Antrieb, 4-32 mm

1 Feinzahn-Knarre 1/2"-Antrieb mit 72 Zähnen,
1 Gelenk-Knarre 1/4"-Antrieb mit 45 Zähnen, Kopf um +/-90° schwenkbar

und in 5 Positionen arretierbar
29 Steckschlüsseleinsätze mit Wellenprofil, 4 - 32 mm
15 Tiefbett-Einsätze mit Wellenprofil, 6 - 19 mm
12 Steckschlüsseleinsätze für Torx-Schrauben, E-4 - E-20
3 Zündkerzen-Steckschlüsseleinsätze mit FDS-Flanc-Drive-Profil, mit

Isolatorschutz, 16, 18 und 21 mm
1 Spezial-Verlängerung mit Verriegelungsmechanik, 250 mm
5 Schwenk-Verlängerungen mit 2-Stufen System, 50 - 250 mm
1 Verlängerung standard, 125 mm
2 Gelenkverbindungen
1 Drehgriff mit 2 Komponentengriff
2 Gleit-Griffe
36 Bit-Einsätze mit 1/2"- und 1/4"-Antrieb:

Stahl,

- Vielzahn-XZN M-3 / M-4 / M-5 / M-6 / M-8 / M-10

- Kreuzschlitz-PH 0, 1, 2, 3

- Kreuzschlitz-PZ 0, 1, 2, 3

- Sechskant 3, 4, 5, 6, 7 , 8, 10, 12, 14, 16 mm,

- sowie für Torx-Schrauben T-10, T-15, T-20, T-25, T-27, T-30, T-40, T-45,
T-50, T-55, T-60, T-70
2 Bit-Halter
58 Schraub-Bits:

- für Torx-Schrauben mit Stirnlochbohrung T-7 / T-8 / T-9 / T-10 / T-15/

T-20 / T-25 / T-27 / T-30 / T-40 / T-45 / T-50 / T-55 / T-60 / T-70

- für Torx-Schrauben T-5 / T-6 / T-7 / T-8 / T-9

- Vielzahn für XZN-Schrauben M-9 / M-11 / M-12 / M-13 / M-14

- Vielzahn für XZN-Schrauben mit Sicherungsstift M-16

- Keilprofil für Ribe-Schrauben M-5 / M-6 / M-7 / M-8 / M-9 / M-10 / M-11 /
M-12 / M-13

- 5-Stern-TS-Bits mit Stirnlochbohrung TS-10 / TS-15 / TS-20 / TS-25 /
TS-27 / TS-30 / TS-40 / TS-50

- Sechskant 9 mm

- Sechskant mit Stirnlochbohrung 2.5 / 3 / 4 / 5 / 6 / 7 mm

- Sechskant mit Kugelkopf 3 / 4 / 5 / 6 mm

- Kreuzschlitz Ph 4

- Schlitz 4 / 5,5 / 6,5 mm
4 Sechskant-Stiftschlüssel, 1.25, 1.5, 2.0, 2.5 mm
1 Bohrfutter-Adapter

15 Schraubendreher mit schlagfesten 2 Komponentengriffen aus
deutscher Produktion:

- 8 Elektriker-Schraubendreher VDE 1000V, Klingen aus CV­ Stahl mit schwarzen Spitzen

- 7 Schraubendreher, Schraubendreher, Klingen aus Chrom­ Vanadium-Stahl matt verchromt mit schwarzen Spitzen, die 2
jeweils grössten Schraubendreher haben einen angeschmiedeten
Sechskant-Ansatz zum Aufsetzen eines Schlüssels

7 hochwertige Zangen aus deutscher Produktion:

- Wasserpumpenzange 240 mm mit durchgestecktem Gelenk, aus CV­ mit Klemmschutz

- Kombizange mit zusätzlich induktiv gehärteten Schneiden

- 2 Telefonzangen 160 mm und 200 mm mit zusätzlich induktiv gehärteten
Schneiden

- 1 Telefonzange VDE-isoliert 1000V, 200 mm gebogen

- Seitenschneider mit zusätzlich induktiv gehärteten Schneiden

- Kneifzange

- Die Wasserpumpenzange aus deutscher Produktion ist
7- fach verstellbar zum Greifen von
Werkstücken bis ca. 45mm Durchmesser.

- Das durchgesteckte Gelenk ist besonders robust und
verwindungssteif

- Die Kombination aus hoch gehärtetem Gelenk und
Zangenmaul in Verbindung mit gehärteten,
aber elastischen Zangengriffen, ermöglicht ein festes und
sicheres Zugreifen bei komfortabler
Handhabung

Die 15 Gabel-Ringschlüssel:

- sind aus hochwertigem Chrom-Vanadium-Stahl 31CrV3 geschmiedet

- für bessere Funktion ist das Ringende etwas abgewinkelt.

- die Schlüssel werden für eine glatte Oberfläche aufwendig bearbeitet, sorgfältig
gehärtet, vernickelt und dann matt verchromt.

- durch eine sorgfältige Produktion erhalten die Schlüssel eine besonders hohe
Masshaltigkeit und erlauben hohe Drehmomente bei geringem Verschleiss

- Grössen: 6-19 (inkl. 15, 16, 18mm) und 22 mm

- Der 2-polige Spannungsprüfer mit LED-Anzeige ist für
Gleichspannung und Wechselspannung ausgelegt.
Spannungsbereich 6 - 400V.

- er ermöglicht die Phasensuche und zeigt bei
Gleichspannung die Polarität an.

- Schutzart IP 65

Detaillierte Beschreibung zum im Set enthaltenen Steckschlüsselsatz:

Gelenk-Umschaltknarre mit 45 Zähnen

Knarrenkopf um +/- 90° schwenkbar und in 5 Positionen arretierbar
Die 45-Zahn-Feinverzahnung ermöglicht das Einrasten nach nur 8°

Drehwinkel
(45 Positionen pro Umdrehung),
ideal für Arbeiten bei beengten Platzverhältnissen.
Mehrere Zähne rasten gleichzeitig ein, daher hohe Belastbarkeit.

Feinzahn-Knarre mit 72 Zähnen:

- ermöglicht das Einrasten nach nur 5° Drehwinkel (72
Positionen
pro Umdrehung), ideal für
Arbeiten bei beengten Platzverhältnissen

- mehrere Zähne rasten gleichzeitig ein, daher hohe

Belastbarkeit

- Komfortable Änderung der Drehrichtung mittels
Umschalthebel

- Quick-Release-Verriegelungsmechanik, feste
Verbindung aufgesteckter Einsätze
und Verlängerungen, einfaches Lösen durch Knopfdruck

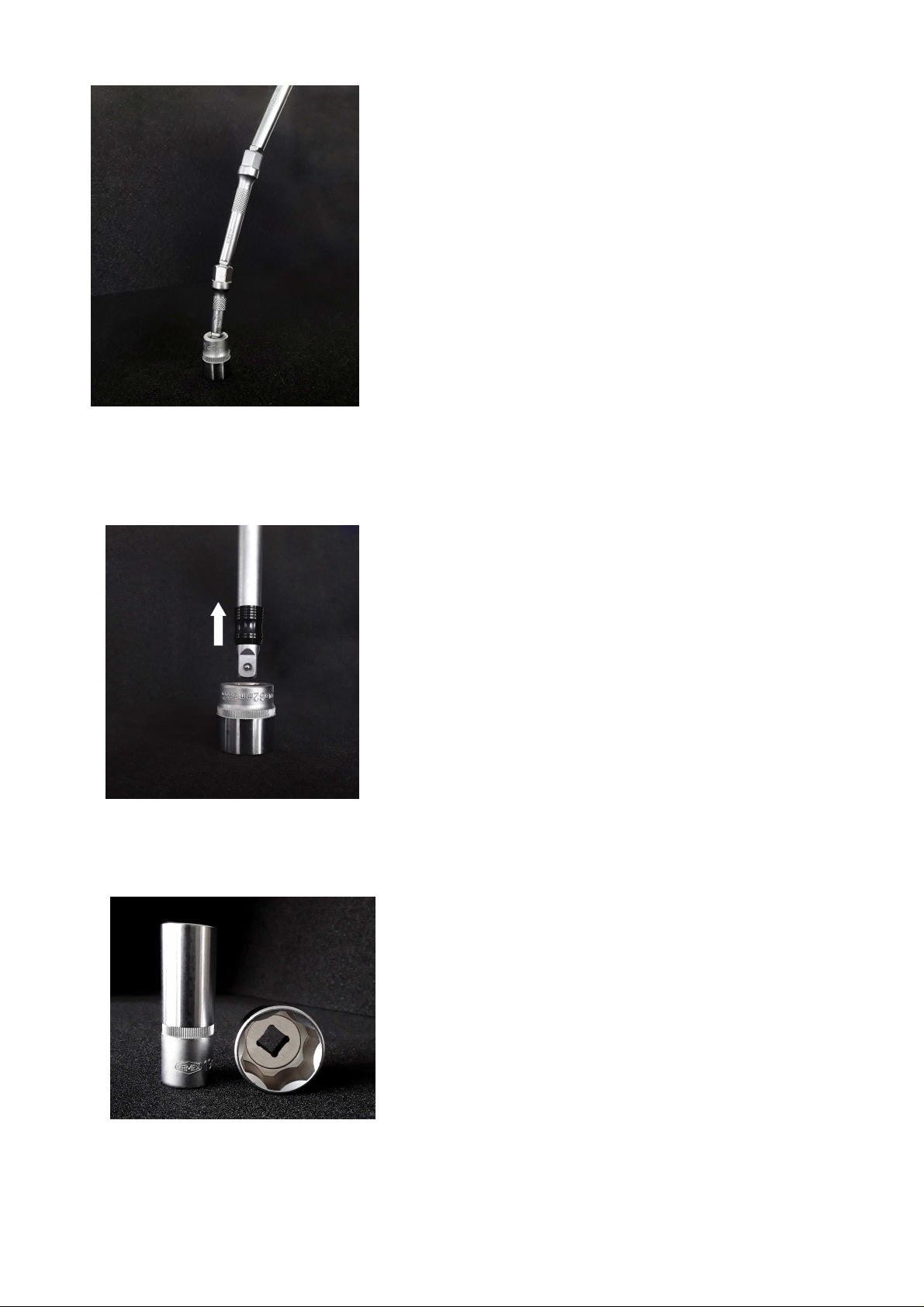

2-Stufen-Schwenk-Verlängerungen

- Durch die spezielle Form des Antriebs-Vierkants sind alle auf diesen
Verlängerungen in die Kugel­ fangrille eingerasteten Werkzeuge um bis zu 10°
schwenkbar, auch unter Last !

- ermöglicht das Erreichen von schwer zugänglichen
Verschraubungen

- erspart in vielen Fällen die Demontage von Bauteilen

- aufgesteckte Einsätze und Schraub-Bits sitzen beim
Schraubvorgang perfekt axial auf oder in
der Schraube

- besonders vorteilhaft auch bei der Verschraubung von
Zünd- und Glühkerzen

- mögliches Verkanten des Werkzeugs wird weitgehend
vermieden

- Steckschlüsseleinsatz, Schraub-Bits und Schrauben
werden damit geringer belastet als bei
Standard-Verlängerungen

- höhere Drehmomente und höhere Standzeiten

- Gefertigt aus besonders hochwertiger Chrom-

Molybdän-Vanadium Stahl-Legierung mit
extremer Belastbarkeit

Verlängerung mit Verriegelungsmechanik

- Die QUICK-RELEASE-Verriegelungsmechanik
erlaubt eine feste Verbindung
aufgesteckter Einsätze und Verlängerungen

- Einfaches Lösen durch Betätigen des Rings

- einfaches Lösen von aufgesteckten Einsätzen auch
mit öligen Händen

- ermöglicht einhändiges Aufstecken und Lösen von
Einsätzen

- deutlich verringerte Gefahr des ungewollten Lösens
von aufgesteckten Einsätzen

- Sehr vorteilhaft bei von unten gekapselten
Motorräumen

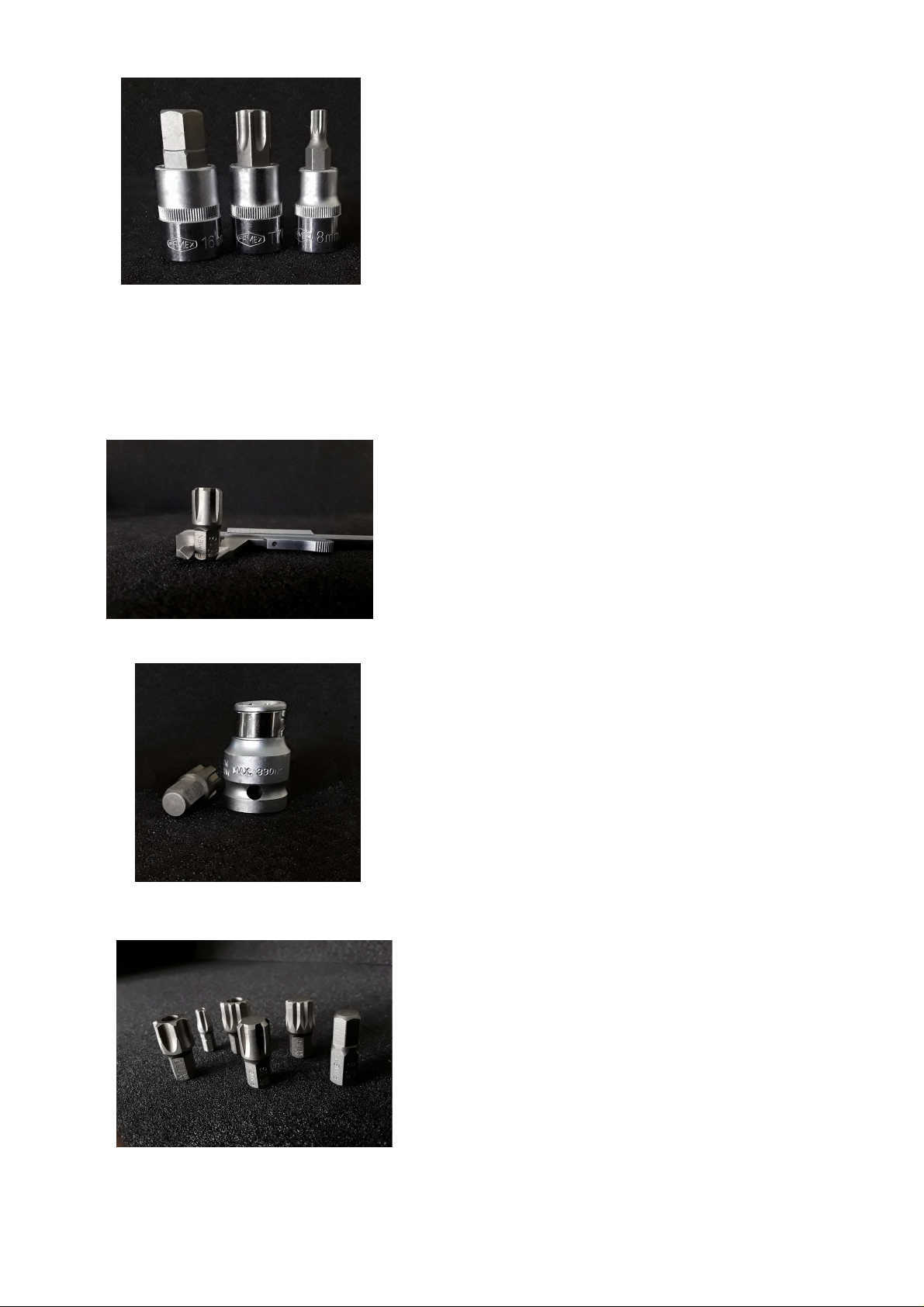

Steckschlüsseleinsätze mit Wellenprofil
die Kraftübertragung am Schrauben-Sechskant erfolgt
hier nicht mehr über die Ecken, sondern
über die Seitenflanken

- keine Belastung der Ecken der
Sechskantschrauben

- deutlich verringerte Gefahr des "Überrutschens"
auch bei abgerundeten Ecken des Sechskants

- extrem hohe Kraftübertragung

- bessere Belastungsverteilung

- höhere Standzeiten bei Dauerbelastung

- professionelles Finish poliert / matt

- mit Rändelung für noch bessere Handhabung

- alle Einsätze mit Kugelfangrille

wesentlich höher belastbar

Antrieb

-

Sechskant mit Kugelk

opf

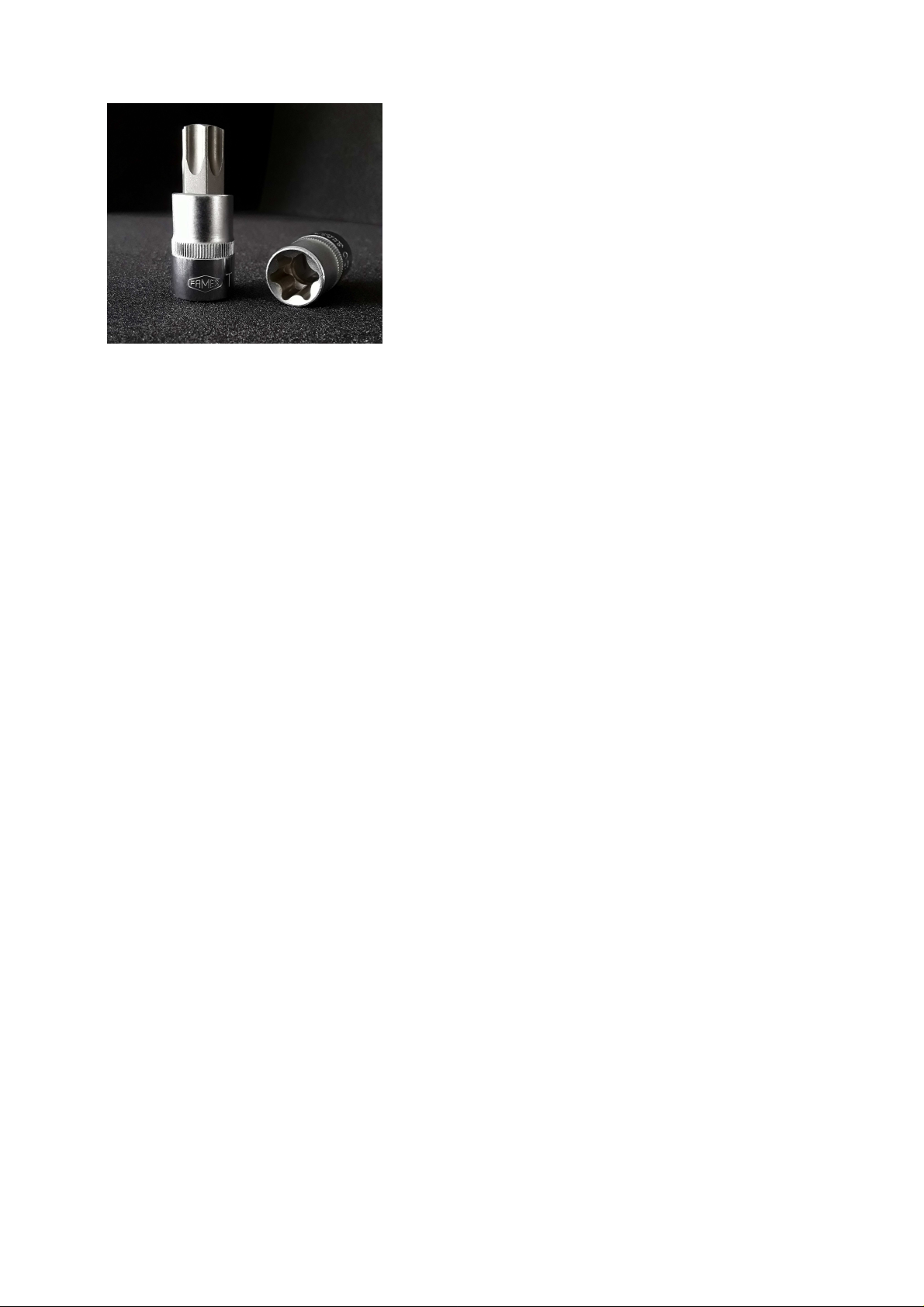

Bit-Einsätze mit 12,5 mm (1/2-Zoll)"- und 6,3 mm (1/4-Zoll) ­Antrieb

- Bits aus hochfestem Sonderstahl mit Chrom,
Silizium, Mangan,
Molybdän und Vanadium

- Sockel aus Chrom-Vanadium-Stahl 31CrV3, mit
Rändelung, poliert/matt-verchromt

- Häufig benötigte Bits sind als Bit-Einsätze mit
festem Fuß enthalten

Bit-Einsätze für folgende Schraubentypen:

- Innensechskant (Inbus-)Schrauben bis 16mm

- Torx-Schrauben bis T-70

- XZN-Vielzahn

- Kreuzschlitz-Ph

- Kreuzschlitz-Pozidriv

Die hochbelasteten Bit-Einsätze sind mit mit verstärkter Bit­Basis mit 12,5 / 14 und 17mm
6-kant gefertigt und damit jeweils auf eine maximale
Belastbarkeit ausgelegt.

Schraub-Bits mit verstärktem 10mm-Antrieb

- die grösseren Schraub-Bits sind mit 10mm-Antrieb
versehen
( Standard-Antrieb bei üblichen Steckschlüsselsätzen
ist hier 7,94mm (5/16 Zoll) )

- mit dem 10mm Antrieb sind die Schraub-Bits

Besonders hoch belastbarer Bit-Adapter

- der besonders belastbare Spezial-Adapter mit 12,5 mm (1/2-Zoll)­ ist ausgelegt für Drehmomente bis 330 Nm

Bits für spezielle Schraubentypen

- Innensechskant (Inbus-)Schrauben 9 mm (z.B. f.
DaimlerBenz)

- für Ribe-Schrauben

- Bits mit Stirnlochbohrung für Torx-Schrauben mit
Sicherungsstift

- XZN-Vielzahn, auch diverse Sondermasse

- XZN-Vielzahn mit Stirnlochbohrung (z.B. für Audi)

- Kreuzschlitz-Ph Grösse 4

- 5-Stern Bits mit Stirnlochbohrung für TS-Schrauben
mit Sicherungsstift

- Sechskant-Bits mit Stirnlochbohrung für Inbus­ Schrauben mit Sicherungsstift

e-mail: info

@famex.com

Steckschlüsseleinsätze für Torx-Schrauben

- auch Steckschlüsseleinsätze für (Aussen-) Torx-Schrauben

FAMEX Werkzeuge R. Lühdorff GmbH Postfach 10 06 49 42806 Remscheid

Telefon: 02191 / 92 83-0 Telefax: 02191 / 92 83 24
