LIBRETTO ISTRUZIONI

INSTRUCTIONS BOOKLET BEDIENUNGSSANLEITUNG LIVRET D’INSTRUCTIONS MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES

азлнкмдсаь ий щдлигмДнДсаа

Cod. 110030286 (CAPPE E-ION)

INSTRUKCJE OBSŁUGI

Ed. 2013

Gentile Signora/Signore, congratulazioni! Lei ha acquistato una cappa di prestigio e di sicura qualità. Perché Lei possa ottenere le migliori prestazioni, Le suggeriamo di seguire con attenzione le istruzioni per l’uso e manutenzione che troverà in questo libretto; inoltre, per ordinare i filtri di ricambio al carbone attivo utilizzi l’apposito tagliando che troverà allegato alla copertina.

Dear Sir/Madam, congratulations! You have purchased a prestigious range hood of guaranteed quality. For best results, we suggest that you carefully follow the operating and maintenance instructions provided in this booklet; in addition, to order spare charcoal filters, use the special coupon on the cover.

Verehrte Kundin, verehrter Kunde Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu können, sollten Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Ersatz-Aktivkohlefilter verwenden Sie bitte den Coupon, der dem Deckblatt beiliegt.

Chère Madame/Cher Monsieur, félicitations! Vous venez d’acheter une hotte haut de gamme. Pour en tirer les performances les meilleures veuillez lire avec attention le mode d’emploi et la maintenance que vous trouvez dans ce manuel: pour commander les filtres de rechange au carbone actif veuillez vous servir du coupon annexé à la couverture.

Enhorabuena Señora/Señor! Ha comprado una campana extractora de prestigio y calidad segura. Para que pueda obtener las mejores prestaciones, le sugerimos seguir con atención las instrucciones contenidas en este manual para el uso y el mantenimiento. Para pedir los filtros de recambio de carbón activo, utilice el cupón adjunto a la cubierta.

Prezada Senhora, prezado Senhor, parabéns! Foi feita a aquisição de uma coifa de prestígio e de excelente qualidade. Para que possa ser obtido o melhor desempenho, sugerimos que sejam seguidas com atenção as instruções para o uso e a manutenção que estão apresentadas neste manual; além disso, para a solicitação dos filtros de reposição de carvão ativado, use o cupão anexo à capa.

З˚ ФЛУ·ОЛ ФТЪЛКМУ Л ‚˚ТУНУН‡˜ТЪ‚ММУ ‚˚ЪﬂКМУ ЫТЪУИТЪ‚У. СОﬂ ЪУ„У, ˜ЪУ·˚ УМУ ‰‡‚‡ОУ М‡ЛОЫ˜¯Л БЫО¸Ъ‡Ъ˚, НУПМ‰ЫП ‚МЛП‡ЪО¸МУ ТО‰У‚‡Ъ¸ ЛМТЪЫНˆЛﬂП ФУ ˝НТФОЫ‡Ъ‡ˆЛЛ Л ЫıУ‰Ы, НУЪУ˚ ‚˚ М‡И‰Ъ ‚ ˝ЪУП ЛБ‰‡МЛЛ; НУП ЪУ„У, ‰Оﬂ Б‡Н‡Б‡ Б‡Ф‡ТМ˚ı ЩЛО¸ЪУ‚ М‡ ‡НЪЛ‚ЛУ‚‡ММУП Ы„О ЛТФУО¸БЫИЪ ТФˆЛ‡О¸М˚И Ъ‡ОУМ, НУЪУ˚И ‚˚ ПУКЪ М‡ИЪЛ ФЛНФОММ˚П Н У·ОУКН.

Szanowni Państwo Gratulujemy! Zakupiliście prestiżowy okap kuchenny o gwarantowanej jakości. Dla uzyskania najlepszych wyników zalecamy, by starannie przestrzegać instrukcji obsługi i konserwacji zawartych w tej broszurze. Ponadto, do zamawiania zapasowych ﬁ ltrów z węglem drzewnym, wykorzystywać specjalny kupon załączony na okładce.

CAI

B C

CAI

ø 8

ø 8 mm

X= 60/65 cm

CAI

2 3

CAI

TPM

Sensor

2 31

5 6

Solution B Solution A

X1Y

CAI

B1 B2

CAI

Solution A Solution B

CAI

ø8 mm

60 - 65 cm

LIBRETTO ISTRUZIONI

Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che il

AVVERTENZE

È molto importante che questo libretto istruzioni sia conservato insieme all’apparecchiatura

per qualsiasi futura consultazione.

libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avvertenze relative. Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di volerlo leggere attentamente prima d’installare e di utilizzare l’apparecchio.

Questo apparecchio non deve essere utilizzato da bambini o persone infermi a meno che non siano adeguatamente controllate da persone responsabili che si assicurino che l’apparecchio sia utilizzato in sicurezza. I bambini devono essere controllati da persona responsabile per assicurarsi che non giochino con l’apparecchio. Il lavoro di installazione deve essere eseguito, da installatori competenti e qualificati, secondo le norme in vigore. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico per installare la cappa dovrà essere eseguita solo da persone competenti. È pericoloso modificare o tentare di modificare le caratteristiche di questo impianto. In caso di riparazioni o mal funzionamento dell’apparecchio, non tentare di risolvere da soli il problema. Le riparazioni effettuate da persone non competenti possono provocare danni. Per eventuali interventi rivolgersi ad un Centro Assistenza Tecnica autorizzato ad eseguire parti di ricambio. Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l’apparecchio non viene usato. Leggere tutto il libretto istruzioni prima di effettuare operazioni sulla cappa.

L’utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di cottura su cucine domestiche. Qualsiasi utilizzo diverso da questo solleva il costruttore da qualsiasi responsabilità. Il peso massimo complessivo di eventuali oggetti posizionatio appesi (ove previsto) sulla cappa non deve superare 1,5 Kg. Dopo l’installazione delle cappe in acciaio inox bisogna eseguire la pulizia della stessa per rimuovere i residui di collante protettivo e le eventuali macchie di grasso o oli. Per questa operazione il costruttore raccomanda l’utilizzo delle salviette in dotazione, disponibili anche in acquisto. L’utilizzo di altre tipologie di detergenti solleva il costruttore dalla responsabilità sui danni che ne potrebbero derivare.

SICUREZZA

L’impianto elettrico è munito di collegamento a terra secondo le norme di sicurezza interna-

zionali; è inoltre conforme alle normative Europee sull’antidisturbo radio. Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (caldaie, caminetti,ecc). Verificare che la tensione di rete corrisponda a quella riportata dalla targhetta posta all’interno della cappa.

La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di almeno 65 cm.

Non fare cotture a fiamma “libera” sotto la cappa. Controllare le friggitrici durante l’uso: I’olio surriscaldato potrebbe infiammarsi.

AVVERTENZE

- Assicurarsi che vi sia una adeguata ventilazione nella stanza se la cappa è utilizzata con altri apparecchi che utilizzano combustibili come gas o altro.

- Non accendere fiamme libere sotto la cappa.

- Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (caldaie, caminetti, ecc).

- Assicurarsi che tutte le normative vigenti sullo scarico dell’aria all’esterno del locale siano rispettate prima dell’utilizzo della cappa.

Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l’appa-

recchio togliendo la spina o agendo sull’interruttore generale. La casa costruttrice declina ogni responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persone, cose ed animali domestici in conseguenza alla mancanza di tutte le prescrizioni indicate nell’apposito libretto istruzioni e concernenti, specialmente, le avvertenze in tema di installazione, uso e manutenzione dell’apparecchio.

CARATTERISTICHE TECNICHE

I dati tecnici dell’elettrodomestico sono riportati su delle targhette, posizionate all’interno della cappa.

INSTALLAZIONE

La distanza fra il piano cottura e la parte più bassa della cappa da cucina è di norma almeno 65 cm (vedi figura C1). Tale distanza è misurata a rigore nel punto più basso della cappa con tensione non di sicurezza. Sulla base di questa dettaglio previsto dalle norme Europee è possibile ridurre la distanza su alcuni modelli come specificato nel catalogo generale. Se le istruzioni del piano di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Le cappe della serie E-ION sono filtranti a ricircolo dell’aria e non necessitano di un collegamento di scarico dell’aria. Per la manutenzione dei filtri combinati CARBON-ZEO rigenerabili vedi la sez. H. Istruzioni di montaggio: vedi sez. “O” del presente manuale.

ALLACCIAMENTO ELETTRICO

ATTENZIONE! Prima di effettuare qualsiasi operazione all’interno della cappa scollegare l’apparecchio dalla rete elettrica. Assicurarsi che non vengano scollegati o tagliati fili elettrici all’interno della cappa; nel caso si verifichino tali situazioni contattare il centro assistenza più vicino. Per l’allacciamento elettrico rivolgersi a personale qualificato.

Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore. Controllare che l’impianto elettrico possa sopportare il carico dell’apparecchio (vedere targhetta caratteristiche tecniche al punto B). Le cappe della serie E-ION vengono di norma fornite senza spina e con un cavo di alimentazione con guaina trasparente dove l’isolamento principale del cavo di terra è comunque giallo/ verde. L’apparecchio deve essere collegato a valle di un dispositivo di disconnessione conforme alla categoria di sovratensione III ed alle regole di installazione nazionali. Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore. Prima di collegare l’apparecchio alla rete elettrica, controllare che:

- la tensione d’alimentazione corrisponda a quella indicata dalla targhetta caratteristiche

tecniche.

- la presa di terra sia corretta e funzionale.

- l’impianto di alimentazione sia munito di efficace collegamento di terra secondo le norme

vigenti.

- la presa o l’interruttore omnipolare usati siano facilmente raggiungibili con l’apparecchiatu-

ra installata. La casa costruttrice declina ogni responsabilità nel caso le norme di sicurezza non vengano rispettate.

FUNZIONAMENTO

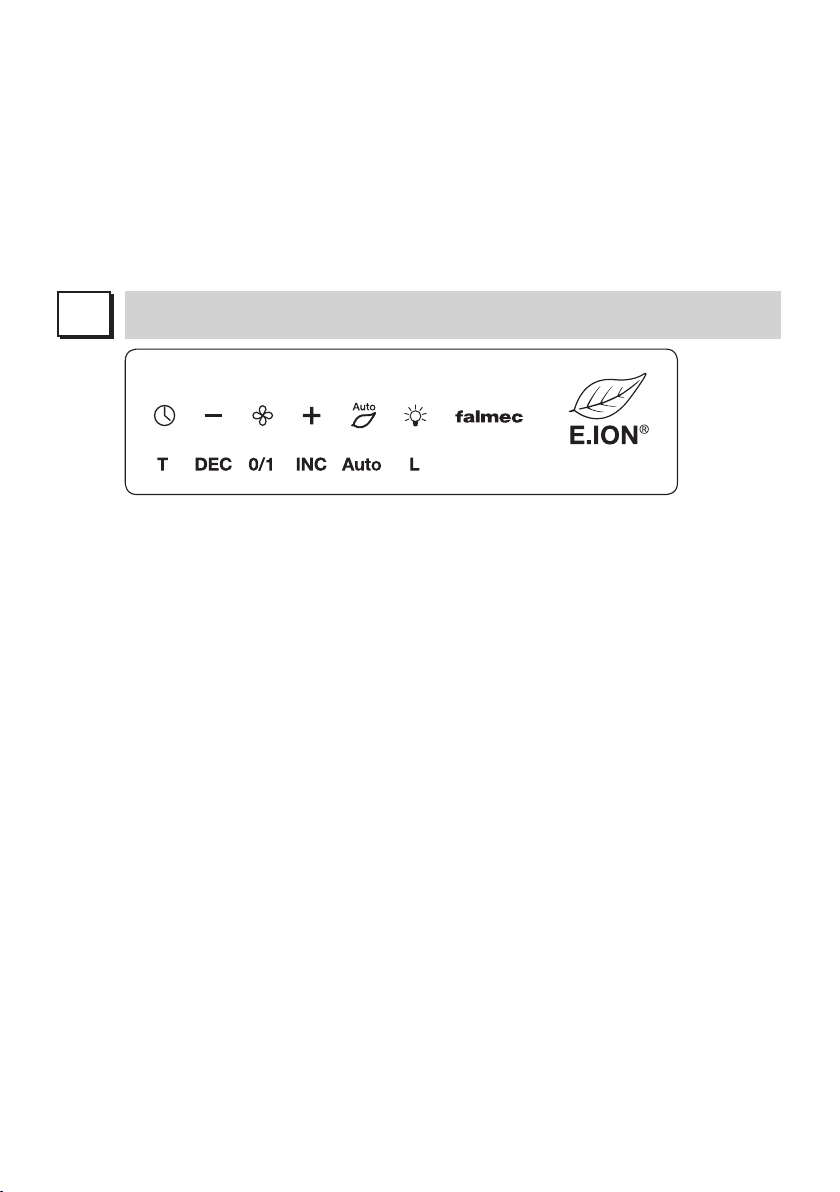

T: Tasto timer: ad aspiratore acceso, la pressione del tasto attiva la funzione spegnimento

temporizzato dopo 15’. Spegne l’aspiratore e la luce. La funzione attiva è segnalata con il led rosso lampeggiante.La funzione timer, se attiva, viene disattivata con la pressione ulteriore. La funzione viene disattivata anche con la pressione del tasto 0/1 nel caso in cui si spegne l’aspiratore. Il tasto si illumina in modo permanente ad aspiratore spento per segnalare la pulizia filtri alluminio dopo 30 ore di funzionamento. La pressione lunga fa il reset della segnalazione. DEC: Se attiva la funzione auto, la disattiva.Se l’aspiratore è in funzione, riduce la velocità e se attivo lo ionizzatore,la potenza di ionizzazione. 0/1: Se attiva la funzione auto, la disattiva.Se l’aspiratore è spento, lo attiva alla prima velocità. Se l’aspiratore è in funzione, lo spegne. Con l’aspiratore e la luce spenti, la pressione prolungata permette di attivare/ disattivare lo ionizzatore. Se durante la pressione si illumina il tasto Auto, lo ionizzatore è attivato. INC: Se attiva la funzione auto, la disattiva. Se l’aspiratore è in funzione, la pressione del tasto incrementa la velocità fino alla intensiva e se attivo lo ionizzatore, aumenta la potenza di ionizzazione. L’intensiva ha durata di 14 minuti, trascorsi i quali l’aspiratore ritorna in 3° velocità. La funzione intensiva è segnalata dal led INC lampeggiante. Nota: nella cappa SPRING a 2 motori sono attive 3 velocità e la massima non è temporizzata. Auto: Ad aspiratore spento attiva/disattiva la modalità auto; se attiva il led auto è illuminato. In questa modalità se la qualità dell’aria è buona (foglia completamente verde) l’aspiratore è spento ed anche lo ionizzatore. Se la qualità dell’aria è degradata, foglia parzialmente o totalmente gialla, l’aspiratore si attiva alla prima velocità ed il led DEC si illumina fino a quando la foglia non ritorna completamente verde. L: La pressione breve attiva/disattiva la luce. Ad aspiratore e luce spenta, la pressione prolungata permette la memorizzazione del telecomando RF. Il tasto lampeggia per alcune decine di secondi o fino a quando un tasto del telecomando viene riconosciuto.

Nella modalità di funzionamento normale dell’aspiratore, se abilitato, è attivo anche lo ionizzatore con potenza crescente con il grado di inquinamento dell’aria.

FILTRI

ISTRUZIONI PER L’ESTRAZIONE E LA SOSTITUZIONE

1. FILTRI METALLICI

Per l’estrazione dei filtri metallici, rimuovere il pannello inferiore fissato con dei magneti al

corpo cappa. In questo modo i filtri possono essere estratti agendo sulla apposita maniglia.

2. FILTRI COMBINATI RIGENERABILI (solo personale qualificato)

I filtri CARBON-ZEO sono rigenerabili secondo le modalità descritte nel paragrafo H rela-

tivo alla manutenzione. Tali filtri sono posizionati nella parte superiore della cappa. Per la

loro rimozione seguire le istruzioni seguenti (vedi fig. F2):

- Scollegare l’apparecchio dalla rete elettrica.

- Svitare le 2 viti (V1) (4 viti nel caso di cappa con doppio motore tipo SPRING).

- Estrarre con cura il porta-filtro combinato (SF) (2 porta-filtri nel caso di cappa con doppio motore tipo SPRING)

- Sfilare il filtro (F) dal porta-filtro combinato (SF).

Per ordinare i nuovi filtri carbone rivolgersi al distributore/rivenditore. SOLO PER ITALIA: Scaricare l’apposito modulo ordine filtro sul sito: www.falmec.com.

Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel

ILLUMINAZIONE

Le cappe della serie E-ION sono dotate di illuminazione a led ad alta efficienza, basso consumo e durata molto elevata in condizioni di normale utilizzo. La eventuale sostituzione del faretto led deve essere fatta solo da tecnici qualificati impiegando solo materiale originale.

MANUTENZIONE E PULIZIA

tempo. Particolari attenzioni vanno rivolte ai filtri metallici antigrasso per evitare che sulla cappa non si accumulino grassi che sono pericolosi per la facilità di incendio.

1. FILTRI ANTIGRASSO METALLICI

Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di

lavarli frequentemente (ogni 2/3 settimane) in acqua calda e detersivo evitando di piegarli. Attendere che siano ben asciutti prima di rimontarli. Per lo smontaggio e montaggio vedi istruzioni al punto F1. Si raccomanda costante frequenza nell’operazione per evitare che oli, grassi e polvere entrino nel sistema ionizzante.

2. FILTRI COMBINATI CARBON.ZEO

I filtri CARBON.ZEO non necessitano di particolare manutenzione. In condizioni di normale

uso si consiglia di rigenerarli ogni 18 mesi e di sostituirli dopo 3 anni. Prima di iniziare

qualsiasi operazione scollegare la cappa dalla rete di alimentazione elettrica. Per l’estrazione vedi paragrafo F2. Per rigenerare il filtro CARBON.ZEO (ogni 18 mesi) sfilare il telaio inferiore porta maglia

in tela (TPM) dal filtro combinato (vedi fig. H2) e inserirlo in un normale forno domestico

ad una temperatura di 200°C per circa 2 ore. Dopo che il filtro si è raffreddato rimontare

il telaio inferiore porta maglia in tela (TPM) sulla cappa seguendo l’operazione inversa

descritta al punto F2. Ricollegare la cappa alla rete di alimentazione elettrica.

3. PULIZIA ESTERNA

Si raccomanda di pulire le superfici esterne delle cappe almeno ogni 15 giorni per evitare

che le sostanze oleose o grasse possano intaccare le superfici della cappa. La pulizia della cappa va eseguita con cura usando un panno umido con detersivo liquido

neutro o con alcool denaturato in modo da non danneggiare le superfici e i componenti

attivi della cappa. Non si devono utilizzare prodotti contenenti sostanza abrasive, panni con superfici ruvide

o panni comunemente in commercio per la pulizia dell’acciaio. Conseguenza diretta del

non rispetto di tali avvertenze sarà il deterioramento irreversibile della superficie dell’ac-

ciaio. Tali avvertenze dovranno essere conservate insieme al libretto istruzioni della cap-

pa. Il produttore declina ogni responsabilità qualora non vengano rispettate tali istruzioni.

4. PULIZIA TUBI IONIZZANTI (solo personale qualificato)

Questa operazione molto delicata deve essere condotta da personale qualificato in

quanto i tubi ionizzanti sono alimentati ad alta tensione. In condizioni di normale utilizzo si

suggerisce di effettuare l’operazione ogni 18 mesi. Prima di iniziare qualsiasi operazione

scollegare la cappa dalla rete di alimentazione elettrica. Rimuovere i filtri CARBON-ZEO

come descritto al paragrafo F2. A questo punto i tubi ionizzanti sono accessibili e possono

essere rimossi e puliti come descritto al punto successivo (vedi fig. H4).

- Sganciare la molla M di messa a terra della calza metallica esterna del tubo;

- Svitare i tubi ionizzanti (TI) dalla camera ionizzante e rimuovere la rete metallica;

- Pulire delicatamente il tubo con un panno utilizzando dell’alcool etilico. Lavare con acqua e sapone la calza metallica esterna e sciacquarla accuratamente.

- Accertarsi che la calza sia BEN ASCIUTTA (magari mettendola in forno a 50°C per 10’) e re infilarla sui tubi.

- Riavvitare i tubi nella camera ionizzante, ri-agganciare la molla M.

- Ri-montare i filtri CARBON-ZEO seguendo l’operazione inversa descritta al punto F2.

- Ricollegare la cappa alla rete di alimentazione elettrica.

Dopo circa 4 anni di normale utilizzo è possibile una graduale diminuzione dell’efficienza dei

tubi ionizzanti. Si suggerisce quindi la sostituzione degli stessi dopo 5 anni.

5. PULIZIA INTERNA

É vietata la pulizia di parti elettriche o parti relative al moto re all’interno della cappa, con

liquidi o solventi.

Non usare prodotti contenenti abrasivi. Effettuare tutte queste operazioni scollegando

preven tivamente l’apparecchio dalla rete elettrica.

GARANZIA

La sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate

per esteso sull’ulti ma pagina di copertina di questo libretto.

La casa costruttrice non risponde delle possibili ine sattezze, imputabili ad errori di stampa

o di trascrizio ne, contenute nel presente libretto. Si riserva di appor tare ai propri prodotti quelle modifiche che ritenesse necessarie o utili, anche nell’interesse dell’utenza, senza pregiudicare le caratteristiche essenziali di fun zionalità e di sicurezza.

MONTAGGIO CAPPA

ISTRUZIONI MONTAGGIO CAPPA SOSPESA A ISOLA

(Fig. A)

1) Verificare che sul soffitto ci sia la predisposizione per l’alimentazione elettrica della cappa secondo le norme vigenti. Disinserire l’alimentazione elettrica della parte impianto elettrico che alimenta la cappa.

2) Inserire:

- i 4 cordini in acciaio (C1) nei 4 fori (F1) del supporto a soffitto (SC);

- il cavo di alimentazione dell’impianto cappa (CAI) nel foro (F2) del supporto a soffitto (SC).

3) Collegare il morsetto di alimentazione (MA) al cavo di alimentazione (CAI) rispettando le prescrizioni fase, neutro e terra (vedi sez. D).

(Fig. B)

1) Fissare il supporto (SC) al soffitto utilizzando 4 fischer da Ø 8 mm e relative viti V1.

2) Infilare i cordini in acciaio (C1) nei fori del piatto copri supporto (C).

(Fig. C)

1) Individuare l’altezza (Y) della cappa dal soffitto, considerando la quota X=60÷65 cm e che (Z) varia in base al modello di cappa.

(Fig. D)

1) Dopo aver determinato l’altezza (Y), tagliare i cordini in acciaio (C1) in eccesso nella parte inferiore.

2) Allentare i blocca cavi (BC) ruotando il cilindro zigrinato in senso antiorario;

3) infilare i cordini in acciaio (C1) al loro interno;

4) bloccarli ruotando il cilindro zigrinato in senso orario dopo aver ricontrollato che la cappa si trovi all’altezza “Y” desiderata. Controllare con una bolla di livello la planarità della cappa nelle due direzioni.

5-6) Infilare il cavo alimentazione cappa (CA) nell’apposito foro del piatto copri supporto (C) e

collegarlo al morsetto (MA) rispettando le prescrizioni della sez. D.

(Fig. E)

1) Posizionare il morsetto all’interno del supporto (SC);

2) alzare il piatto copri supporto (C);

3) avvitare il piatto copri supporto (C) al supporto (SC) mediante 2 viti (V4).

4) Alimentare elettricamente la cappa.

ISTRUZIONI MONTAGGIO CAPPA CON SUPPORTO A PARETE

(Fig. A)

1) Togliere tensione all’impianto elettrico che alimenta la cappa. Verificare che sulla parete di installazione ci sia la predisposizione (Solution A o B) per l’alimentazione elettrica della cappa secondo le norme vigenti.

2) Posizionare il supporto cappa (SP) alla distanza Y considerando che la distanza fra cappa e piano cottura deve essere di circa 60-65 cm.

3) Fissare il supporto cappa (SP) usando 2 tasselli da Ø 8 mm e relative viti V1. Attenzione, se il cavo di alimentazione dell’impianto cappa (CAI) si trova dietro al supporto cappa (SP) (Solution A), farlo passare attraverso il foro (F) di quest’ultimo.

(Fig. B)

1A) Solution A ->

- Posizionare provvisoriamente la cappa in prossimità del supporto cappa (SP) e collegare il morsetto di alimentazione (MA) al cavo di alimentazione della cappa (CA) rispettando le prescrizioni fase, neutro e terra (vedi sez. D), tagliando i cavi in eccesso.

- Posizionare il morsetto e il cavo di alimentazione fra il retro della cappa e il supporto cappa (SP) in modo che non sia visibile.

1B) Solution B (più comune) -> la presa elettrica (PE) è posizionata in prossimità della cappa. In questo caso si suggerisce

di montare una spina dotata di fase, neutro e terra sul cavo di alimentazione cappa (CA) rispettando le norme vigenti.

(Fig. C)

1) Inserire le teste delle viti V4 montate sulla cappa nei fori del supporto cappa (SP).

2) Spostare la cappa in modo che le teste delle viti si incastrino nelle asole del supporto cappa.

3-4) Fissare permanentemente il supporto (SP) alla cappa tramite le 4 viti V5 fornite in dota-

zione.

- (solo per Solution B) Collegare la cappa alla rete di alimentazione elettrica.

- Alimentare elettricamente la cappa.

INSTRUCTIONS BOOKLET

WARNINGS

This instruction booklet must be kept together with the appliance for future reference. If the

appliance is sold or consigned to other parties, check that the booklet is supplied with it, to ensure that the new user has the correct information on the operation of the range hood and is aware of the warnings. These warnings have been provided for the your safety and the safety of others. As a result, please read them carefully before installing and operating the appliance.

This appliance is not intended for use by young children or infirm persons unless they have been adequately supervised by a responsible person to ensure that they can use the appliance safely. Young children should be supervised to ensure they do not play with the appliance. The appliance must be installed by qualified personnel, in accordance with the standards in force. If the supply cord is damaged, it must be re-placed by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. Any modifications that may be required to the electrical system for the installation of the range hood must only be made by qualified electricians. It is dangerous to modify or attempt to modify the characteristics of this system. In the event of malfunctions or if repairs are required to the appliance, do not attempt to solve the problems directly. Repairs performed by unqualified persons may cause damage. For all repair and other work on the appliance, contact an authorised service/spare parts centre. Always check that all the electrical parts (lights, exhaust device), are off when the appliance is not being used. Read the entire instruction booklet before performing any operations on the range hood.

The range hood must only be used for the exhaust of cooking fumes in home kitchens. The manufacturer disclaims all liability for any other use of the appliance. The maximum weight of any object placed above the hood, or hung to it (if possible) must not exceed 1,5 kilos. After installing the stainless steel hood, clean it in order to remove any residue of the protective glue, and stains of grease or oil. The manufacturer recommends its cleaning cloth available for purchase. The manufacturer accepts no liability in case of damage caused by the use of different detergent types.

SAFETY WARNINGS

The electrical system features an earth connection in compliance with international safety

standards; furthermore, it is compliant with the European standard for electromagnetic com-

Do not connect the appliance to flues (from boilers, fireplaces, etc.). Make sure the mains volt-

Never cook on “open” flames under the range hood. Check deep-fryers during use: superheated oil may be flammable.

patibility.

age corresponds to the values on the rating plate located inside the range hood. The minimum safety distance between the cooktop and the range hood must be at least 65 cm.

- Ensure there is adequate ventilation of the room when the rangehood is used at the same

time as appliances burning gas or other fuels.

- Do not flambe under the rangehood

- The exhaust air must not be discharged into a flue which is used for exhausting fumes from

appliances burning gas or other fuels.

- Ensure that all regulations concerning the discharge of exhaust air have been fulfilled before

you use the appliance.

Before performing any cleaning or maintenance operations, disconnect the appliance by un-

plugging it or using the main switch. The manufacturer disclaims all liability for any damage that may be directly or indirectly caused to people, things and animals due to the failure to follow all the instructions provided in this booklet and above all the warnings relating to the installation, operation and maintenance of the appliance.

TECHNICAL SPECIFICATIONS

The technical data pertaining to the electric appliance The technical specifications of the appliance are shown on the rating plates located inside the range hood.

INSTALLATION

The distance between the hob and the lowest part of the range hood is normally at least 65 cm (see figure C1). This distance is measured in the lowest part of the range hood not operating at safety voltage. Based on this detail provided by European Standards, the distance may be reduced in some models as specified in the general catalogue. Should the instructions of the gas cooker specify a greater distance, take this into consideration. The filtering E-ION range hoods are with air recirculation system do not require an exhaust air connection. For the combined and regenerable Carbon.Zeo filter maintenance see section H. Assembly instructions: see section “O” of the booklet.

ELECTRICAL CONNECTIONS

ATTENTION! Disconnect the appliance from the mains before performing any kind of operation inside the hood range. Ensure that the wires inside the range hood are not disconnected or cut; if this is the case, contact your nearest After-Sales Service. Electrical connections must be performed by qualified personnel.

Connection must be performed in compliance with the standards in force. Verify that the electrical system can support the load of the appliance (see technical data plate in section B). The E-ION range hoods are usually supplied without plug and with power cable with transparent sheath where the main insulation of the earth cable is yellow/green. The appliance must be connected downstream a disconnection device conforming to the III over-voltage category and national installation rules. The yellow/green earth cable must be interrupted by the switch. Before connecting the appliance to the mains, verify that:

- the power voltage corresponds to that indicated in the data plate.

- the earth socket is correct and functional.

- the power supply system has an efficient earth connection according to the standards in

force.

- the omnipolar socket or switch can be accessed easily with the appliance installed.

The manufacturer declines any liability in the event safety standards are not complied with.

OPERATION

T: Timer key: pressing this key when the extractor fan is switched on will activate the shutdown function after 15 minutes. Turn off the extractor fan and the light. The active function is signalled with the red LED light flashing. The timer function, if activated, will be deactivated when pressing the timer key again. The function is also deactivated when pressing the 0/1 key if the extractor fan has switched off. The key will light up permanently to signal, when the extractor fan is switched off, to clean the aluminium filters after 30 hours of operation. Applying prolonged pressure will reset the signal.

DEC: Deceive the automatic function is activated it will be deactivated. If the extractor fan is in operation, it will reduce the speed and if the ioniser is activated it will reduce the power of the ioniser.

0/1: If the automatic function is activated, it will be deactivated. If the extractor fan is switched off, it will be activated to the first speed. If the extractor fan is in operation, it will be switched off. With the extractor fan and the light switched off, applying prolonged pressure it will enable the activation/deactivation of the ioniser. The ioniser has been activated if the Auto key lights up during the prolonged pressure.

INC: If the automatic function is active it deactivates it. If the extractor fan is in operation, pressing the key will increase the speed up to intensive and, if the ioniser is activate, it will increase ionising power. The intensive has a 14 minute duration, after which time the extractor fan will return to the 3rd speed. The intensive function is signalled by the flashing INC LED. Note: 3 speeds are active in the SPRING model hood featuring 2 motors and the maximum speed is not timed.

Auto: With extractor fan switched off the automatic mode will be activated/deactivated; if activated the auto LED will be lit. In this mode, if the air quality is good, (completely green leaf) the extractor fan and the ioniser are switched off. If the quality of the air has deteriorated, the leaf is partially or completely yellow, the extractor fan is activated at the first speed and the DEC LED lights up until the leaf turns completely green.

L: The brief pressure activates/deactivates the light. With the extractor fan and light switched off, applying prolonged pressure enables the memorisation of the RF remote control. The key flashes for a few seconds or until the remote control key is recognised.

When the extractor fan is enabled in normal functioning mode the ioniser (with increasing power according to the level of air pollution) is also activated.

FILTERS REMOVING AND REPLACING’S INSTRUCTIONS

1. METAL FILTERS

To remove the metal filters, remove the lower panel fastened with one of the magnets of

the range hood. This way, the filters can be removed by using the appropriate handle.

2. COMBINED AND REGENERABLE FILTERS (qualified personnel only)

The CARBON-ZEO filters can be regenerated according to the procedures described in

paragraph H regarding maintenance. These filters are placed in the upper side of the range hood. Follow the instructions below to remove them (see fig. F2):

- Disconnect the appliance from the mains.

- Loosen the 2 screws (V1) (4 screws for SPRING double motor range hood).

- Carefully remove the combined filter-holder (SF) (2 filter-holders for the SPRING double motor range hood)

- Remove the filter (F) from the combined filter-holder (SF).

To order new charcoal filters, contact your distributor/dealer. ONLY FOR ITALY: Download the filter order module from the website: www.falmec.com.

LIGHTING

The E-ION range hood is equipped with high efficiency, low consumption LED lighting with extremely long duration under normal use conditions. LED spotlight replacement must be carried out only by qualified technicians and using only original material.

A constant maintenance ensures a proper operation and efficiency over time. Special atten-

MAINTENANCE AND CLEANING

tion must be paid to the metal grease-trapping filters, in order to prevent dangerous grease to accumulate on the range hood, with consequent risk of fire.

1. METAL GREASE-TRAPPING FILTERS

These trap the grease particles suspended in the air; therefore, we recommend washing

them frequently (every 2/3 weeks) with hot water and detergent, preventing them from bending. Before installing them back, wait until they are fully dried. To disassemble and assemble them, see instructions at section F1. Operations must be performed frequently and constantly, in order to prevent oils, greases and dust to enter inside the ionising system.

2. CARBON.ZEO COMBINED FILTERS

CARBON.ZEO filters do not require special maintenance. In normal use conditions, we

recommend regenerating them every 18 months and replacing them after 3 years. Before starting any operation, disconnect the range hood from the mains. To remove it see paragraph F2. To regenerate the CARBON.ZEO filter (every 18 months); remove the fabric mesh-holder lower frame (TPM) from the combined filter (see fig. H2) and put it in a normal domestic oven at a temperature of 200°C for approximately 2 hours. Once the filter has been cooled, re-install the fabric mesh-holder lower frame (TPM) on the hood, following the inverse order of the procedure described in section F2.

Reconnect the range hood to the mains.

3. EXTERNAL CLEANING

We recommend cleaning the external surfaces of the range hoods at least every 15 days,

to prevent that oily or greasy substance can damage the range hood surfaces.

The hood must be carefully cleaned using a humid cloth with neutral liquid detergent or

denatured alcohol, in order to not damage the surfaces and active components of the range hood.

Do not use products containing abrasive substances, rough cloths or cloths commonly

marketed for cleaning steel. Failure to comply with these indications will deteriorate irreversibly the steel surfaces.

These indications must be stored together with the instructions booklet of the range hood.

The manufacturer declines any liability for failure to comply with these instructions.

4. CLEANING THE IONISED PIPES (qualified personnel only)

This extremely delicate operation must be performed by qualified personnel, as the ionised

pipes are powered at high voltage. In normal use conditions, we recommend performing the operation every 18 months. Before starting any operation, disconnect the range hood from the mains. Remove the CARBON-ZEO filters as described in paragraph F2. The ionised pipes can now be accessed and removed and cleaned as described in the following section (see fig. H4).

- Release spring M of the earthed metal sheath outside the pipe;

- Loosen the ionised pipes (TI) of the ionising chamber and remove the metal mesh;

- Carefully clean the pipe using a cloth with ethylic alcohol. Wash the external metal

sheath using water and soap and rinse it carefully.

- Ensure that the sheath is FULLY DRY (put it in the oven at 50°C for 10 min) and then place it back in the pipes.

- Re-activate the pipes in the ionising chamber and re-hook spring M.

- Re-install the CARBON-ZEO filters by following the inverse operation described in section F2.

- Reconnect the range hood to the mains.

After approximately 4 years of normal use, the efficiency of the ionising pipes can gradually

reduce. Therefore, we recommend replacing them after 5 years.

5. CLEANING THE INSIDE OF THE APPLIANCE

The electrical parts or parts of the motor assembly inside the range hood must not be

cleaned using liquids or solvents.

Do not use abrasive products. All the above operations must be performed after having dis-

connected the appliance from the mains power supply.

WARRANTY

The new equipment is covered by warranty. The warranty conditions are provided by the

distributor.

The manufacturer is not liable for any inaccuracies in this booklet resulting from printing or

transcription errors. The manufacturer reserves the right to modify its products as it considers necessary or in the interests of the user, without compromising their essential safety and operating characteristics.

ASSEMBLY INSTRUCTIONS

SUSPENDED ISLAND HOOD ASSEMBY INSTRUCTIONS

(Fig. A)

1) Verify that the ceiling is arranged for installing the hood range power supply, according to the standards in force. Disconnect the power supply of the electrical system that powers the range hood.

2) Insert:

- the 4 steel cords (C1) in the 4 holes (F1) of the ceiling support (SC);

- The power cable of the range hood system (CAI) inside the hole (F2) of the ceiling support

(SC).

3) Connect the power supply terminal (MA) to the power cable (CAI) complying with the phase provisions, neutral and earth (see sect. D).

(Fig. B)

1) Fasten the support (SC) to the ceiling using 4 fischer of Ø 8 mm and relative screws V1.

2) Insert the steel cords (C1) inside the holes of the support cover plate (C).

(Fig. C)

1) Detect the height (Y) of the range hood from the ceiling, considering the height X=60/65 cm and that (Z) varies depending on the model of the range hood.

(Fig. D)

1) After having determined the height (Y), cut the lower part of the steel cords (C1) in excess.

2) Loosen the cable-lock (BC) by rotating the knurled cylinder anti-clockwise;

3) insert the steel cords (C1) inside;

4) lock them rotating the knurled cylinder clockwise, after having controlled that the range hood is at the required height “Y”. Use a spirit level to verify the range hood planarity in the two directions.

5-6) Insert the range hood power cable (CA) in the hole of the support cover plate (C) and

connect it to the terminal (MA) complying with the provisions of sect D.

(Fig. E)

1) Place the terminal inside the support (SC);

2) lift the support cover plate (C);

3) tighten the support cover plate (C) to the support (SC) using 2 screws (V4).

4) Power the range hood electrically.

INSTRUCTIONS FOR HOOD INSTALLATION WITH WALL BRACKET

(Fig. A)

1) Cut off the voltage from the electrical system that powers the hood. Make sure there is a set-up for the electrical power supply (Solution A or B) for the hood on the wall it is being installed on, according to regulations in force.

2) Position the hood bracket (SP) at distance Y, considering that the distance between the hood and cooking surface must be approximately 60-65 cm.

3) Attach the hood bracket (SP) using 2 Ø 8 mm dowels and relative V1 screws. Warning, if the power supply cable for the hood system (CAI) is positioned behind the hood bracket (SP) (Solution A), pass it through the hole (F) on the bracket.

(Fig. B)

1A) Solution A ->

- Momentarily place the hood near the hood bracket (SP) and connect the power supply clamp (MA) to the power supply cable of the hood (CA), observing the phase, neutral and earth requirements (see sec. D), cutting off any excess cable.

- Place the clamp and the power supply cable between the back of the hood and the hood bracket (SP) so that they are hidden.

1B)

Solution B (more common) ->

the electrical outlet (PE) is placed near the hood. In this case it is necessary to install a

plug with a phase, neutral and earth on the hood power supply cable (CA), observing the regulations in force.

(Fig. C)

1) Insert the heads of the V4 screws assembled on the hood into the holes on the hood bracket (SP).

2) Move the hood so that the heads of the screws fit into the slots on the hood bracket.

3-4) Permanently fasten the bracket (SP) to the hood using the 4 V5 screws provided.

(only for Solution B) Connect the hood to the electrical power mains.

- Electrically power the hood.

BEDIENUNGSANLEITUNG

Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedie-

Diese Hinweise sind für Ihre Sicherheit und die anderer Personen abgefasst worden. Daher

HINWEISE

Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden,

um in Zukunft nachgeschlagen werden zu können.

nungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

sollten Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Das Gerät darf nicht von Kindern bzw. Behinderten benutzt werden, es sei denn diese werden von verantwortungsvollen Personen, die dafür Sorge tragen, dass das Gerät sicher verwendet wird, überwacht. Kinder müssen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät spielen. Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Installateuren durchgeführt zu werden. Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen. Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, dürfen ausschließlich von kompetenten Personen vorgenommen werden. Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu lösen. Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen. Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden. Wenn das Gerät nicht benutzt wird, müssen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitung lesen.

Die Dunstabzugshaube darf ausschließlich zum Absaugen des Dampfes, der beim Kochen in einer Haushaltsküche entsteht, verwendet werden. Bei anderen Einsätzen wird der Hersteller von jeder Haftung befreit. Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf höchstens 1,5 Kg betragen. Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen. Der Hersteller empfiehlt für doesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher. Die Verwendung anderer Reinigungsmittel befreit den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherhei-

tsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht

Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss minde-

Auf keinen Fall unter der Dunstabzugshaube auf “offenem Feuer” kochen. Die Friteusen wäh-

Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit

(Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

stens 65 cm betragen.

rend der Benutzung kontrollieren: das überhitzte Öl könnte sich entzünden.

anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

- Kein offenes Feuer unter der Haube anzünden.

- Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entste-

ht (Heizkessel, Kamine, usw...), anschließen.

- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des

Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung

unterbrechen, indem man den Stecker zieht bzw. den Hauptschalter betätigt. Der Hersteller lehnt jede Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLATION

Der Abstand zwischen Kochebene und dem untersten Teil der Abzugshaube beträgt normalerweise mindestens 65 cm (siehe Abb. C1). Dieser Abstand wird streng gemessen im unteren Punkt der Haube mit Nicht-Sicherheit-Spannung. Gemäß dieses Details, vorgesehen von der europäischen Norm, kann der Abstand an einigen Modellen vermindert werden (siehe dazu Spezifikationen im allgemeinen Katalog). Wenn die Anleitung der Gaskochebene einen größeren Abstand vorschreibt, muss dies beachtet werden. Die Hauben der Serie E-ION sind filtrierend mit Umluft und es ist kein Luftauslass erforderlich. Für die Wartung der regenerierbaren Kombinationsfilter CARBON-ZEO siehe Abschnitt H. Montageanleitungen: siehe Abschnitt „O” der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

Der Anschluss muss gemäß der geltenden Gesetzesvorschriften erfolgen. Sicherstellen, dass die elektrische Anlage der Last des Gerätes standhalten kann (siehe Schild mit den technischen Merkmalen im Punkt B). Die Hauben der Serie E-ION werden normalerweise ohne Stecker und mit einem Versorgungskabel mit durchsichtigem Mantel geliefert, wo die Hauptisolierung des Erdungskabels auf jeden Fall gelb/grün ist. Das Gerät muss einer Trennvorrichtung vorgeschaltet angeschlossen werden, gemäß der Überspannungskategorie III und der nationalen Installationsregeln. Das Erdungskabels gelb/grün darf nicht vom Schalter unterbrochen werden. Bevor man das Gerät vom Stromnetz abtrennt muss kontrolliert werden:

- dass die Versorgungsspannung der auf dem Schild der technischen Merkmale entspricht

- dass der Erdungsschalter korrekt funktioniert;

- dass die Stromversorgungsanlage über einen gemäß der geltenden Normen funktionstüch-

tigen Erdungsanschluss verfügt;

- dass die verwendeten Stecker oder allpoligen Schalterleicht mit dem installierten Gerät

erreicht werden können. Der Hersteller übernimmt keinerlei Haftung, wenn die Sicherheitsnormen nicht beachtet werden.

ARBEITSWEISE

T: Taste Timer: bei eingeschalteter Abzughaube aktiviert die Betätigung der Taste das zei-

tgeregelte Ausschalten nach 15’. Die Abzughaube und das Licht werden abgeschaltet. Die Aktivierung dieser Funktion wird durch das Blinken der roten Led angezeigt. Falls die Funktion Timer aktiviert ist, wird sie durch eine weitere Betätigung ausgeschaltet. Die Funktion wird auch durch Betätigung der Taste 0/1 deaktiviert, falls sich die Abzughaube abschaltet. Die Taste leuchtet permanent, wenn die Abzughaube ausgeschaltet ist, um die Reinigung der Aluminiumfilter nach 30 Betriebsstunden zu melden. Durch einen langen anhaltenden Druck wird der Reset ausgeführt.

DEC: Wenn die Funktion Auto aktiviert ist, wird sie damit deaktiviert. Wenn die Abzughaube in Betrieb ist, wird die Geschwindigkeit vermindert und falls der Ionisator aktiviert ist, wird die Ionisationsleistung vermindert.

0/1: Wenn die Funktiion Auto aktiviert ist, wird sie dadurch deaktiviert. Ist die Abzughaube ausgeschaltet, wird sie bei der ersten Geschwindigkeit aktiviert. Wenn die Abzughaube in Betrieb ist, wird sie ausgeschaltet. Wenn die Abzughaube und das Licht ausgeschaltet sind, kann durch einen langen anhaltenden Druck der Ionisator aktiviert/deaktiviert werden. Wenn während der Betätigung die Taste Auto aufleuchtet, ist der Ionisator aktiviert.

INC: Falls der Automatikbetrieb aktiv ist, wird er deaktiviert. Wenn die Abzugshaube in Betrieb ist, erhöht ein Druck auf die Taste die Geschwindigkeit bis zur Höchstgeschwindigkeit und wenn der Ionisator aktiv ist, wird die Ionisatorleistung erhöht. Die Höchstgeschwindigkeit dauert 14 Minuten, danach nimmt die Abzugshaube wieder die 3. Geschwindigkeitsstufe ein. Die Höchstgeschwindigkeit wird durch das Blinken der Led INC angezeigt. Anmerkung: in der Abzugshaube SPRING mit 2 Motoren sind 3 Geschwindigkeitsstufen aktiv und die Höchstgeschwindigkeit ist nicht zeitgesteuert.

Auto: Bei ausgeschalteter Abzughaube wird die Modalität Auto aus-/eingeschaltet; ist sie aktiviert, leuchtet die Led Auto. Wenn in dieser Modalität die Qualität der Luft gut ist (Blatt vollständig grün) sind die Abzughaube und auch der Ionisator ausgeschaltet Wenn dagegen die Luftqualität schlecht ist (Blatt teilweise oder ganz gelb) wird die Abzughaube bei der ersten Geschwindigkeit aktiviert und die Led DEC leuchtet solange auf, bis das Blatt wieder vollständig grün wird.

L: Ein kurzer Druck schaltet das Licht ein/aus. Wenn Abzughaube und Licht ausgeschaltet sind, kann durch eine lange anhaltende Betätigung die Fernsteuerung RF gespeichert werden. Die Taste blinkt einige Sekunden lang oder solange bis eine Taste der Fernsteuerung erkannt wird.

In der normalen Betriebsmodalität der Abzugshaube ist, wenn sie aktiviert ist, auch der Ionisator aktiviert, seine Leistung steigt an, wenn die Luftverschmutzung zunimmt.

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

1. METALLFILTER

Zum Herausziehen der Metallfilter entfernt man die untere Platte, die mit Magneten am

Haubenkörper befestigt ist. Hierdurch können die Filter durch Betätigung des entsprechenden Handgriffs herausgezogen werden.

2. REGENERIERBARE KOMBINATIONSFILTER (nur qualifiziertes Personal)

Die Filter CARBON-ZEO sind regenerierbar, und zwar gemäß der im Abschnitt H bezüglich

Wartung beschriebenen Modalitäten. Diese Filter sind oben an der Haube positioniert. Um sie zu entfernen geht man wie folgt vor (siehe Abb. F2):

- Das Gerät vom elektrischen Netz abtrennen.

- Die 2 Schrauben (V1) lösen (4 Schrauben im Falle von Doppelmotor Typ SPRING).

- Vorsichtig die Kombinationsfilterhalterung herausziehen (SF) (2 Filterhalterungen im Falle von Haube mit Doppelmotor Typ SPRING)

- Den Filter (F) aus der Kombinationsfilterhalterung herausziehen (SF).

Zu Bestellung neuer Filter wenden Sie sich an den Vertreiber/Einzelhändler. NUR FÜR ITALIEN: Laden Sie das entsprechende Formular zur Filterbestellung von folgender

Seite herunter: www.falmec.com.

Eine konstante Wartung garantiert einen guten Betrieb und eine gute andauernde Leistung.

BELEUCHTUNG

Die Hauben der Serie E-ION sind mit einer hochleistungsfähigen Led-Beleuchtung ausgestattet, von geringem Verbrauch und sehr langer Lebensdauer unter normalen Betriebsbedingungen. Im Bedarfsfall darf der LED-Strahler nur von qualifizierten Technikern unter Verwendung von originalen Ersatzteilen ausgeführt werden.

WARTUNG UND REINIGUNG

Besondere Aufmerksamkeit gilt den Metallfettfiltern, um zu verhindern, dass sich an der Haube Fett ansammelt; dies ist gefährlich, da es Brände begünstigt.

1. METALLFETTFILTER

Haben die Aufgabe, die Fett-Schwebeteilchen aufzufangen, daher empfehlen wir, sie

häufig (alle 2/3 Wochen) in warmen Wasser und Reinigungsmittel zu waschen, ohne sie zu verbiegen. Vor der Wiedermontage abwarten, dass sie vollständig trocken sind. Für die Demontage und Montage siehe Anleitungen in Punkt F1. Wir empfehlen, diese Operationen in regelmäßigen Abständen durchzuführen, um zu verhindern, dass Öle, Fett und Staub in das ionisierende System eintreten.

2. KOMBINATIONSFILTER CARBON.ZEO

Die Filter CARBON.ZEO haben keine besondere Wartung nötig. Unter normalen Be-

triebsbedingungen empfehlen wir, sie alle 18 Monate zu regenerieren und nach 3 Jahren auszuwechseln. Bevor man Operationen ausführt muss man die Haube vom elektrischen

Versorgungsnetz abtrennen. Für die Entnahme siehe Abschnitt F2. Um den Filter CARBON.ZEO (1 mal im Jahr) zu regenerieren, muss man den unteren

Tuchfilterhalterahmen (TPM) vom Kombinationsfilter (siehe Abb. H2) abtrennen, und ihn

in einen normalen Ofen bei 200°C circa 2 Stunden lang legen. Nach dem Abkühlen des

Filters den unteren Tuchfilterhalterahmen (TPM) wieder an der Haube montieren, dabei

die in Punkt F2 beschriebene Operation in umgekehrter Reihenfolge ausführen. Die Haube erneut am elektrischen Versorgungsnetz anschließen.

3. AUSSENREINIGUNG

Wir empfehlen, die Außenoberflächen der Haube mindestens alle 15 Tage zu reinigen,

um zu vermeiden, dass die öligen oder fetten Substanzen die Oberflächen der Haube

angreifen. Die Reinigung der Haube muss vorsichtig ausgeführt werden: dazu ein feuchtes Tuch

und neutrales flüssiges Reinigungsmittel oder denaturierten Alkohol verwenden, um die

Oberflächen und die aktiven Bauteile der Haube nicht zu beschädigen. Keine Produkte mit Schleifmitteln, Tücher mit rauer Oberfläche verwenden, oder Tücher,

die normalerweise im Handel für die Reinigung von Stahl erhältlich sind. Die Nichtbeach-

tung dieser Warnhinweise beschädigt die Stahloberfläche auf irreversible Weise. Diese Hinweise müssen zusammen mit dem Gebrauchshandbuch der Haube aufbewahrt

werden. Der Hersteller übernimmt keinerlei Verantwortung, wenn diese Anweisungen

nicht beachtet werden.

4. REINIGUNG IONISIERENDE LEITUNGEN (nur qualifiziertes Personal)

Diese Operation ist sehr delikat und muss von qualifiziertem Personal durchgeführt wer-

den, da die ionisierenden Leitungen mit Hochspannung versorgt werden. Bei normalen

Betriebsbedingungen empfehlen wir, den Eingriff alle 18 Monate vorzunehmen. Bevor man

Operationen ausführt muss man die Haube vom elektrischen Versorgungsnetz abtren-

nen. Die Filter CARBON-ZEO wie in Abschnitt F2 beschrieben entfernen. Jetzt sind die

ionisierenden Leitungen zugänglich und können entfernt und gereinigt werden, wie in den

nachfolgenden Punkten beschrieben (siehe Abb. H4).

- Die Feder M für die Erdung des Drahtgeflechts außen an der Leitung lösen.

- Die ionisierenden Leitungen (TI) der Ionisationskammer abschrauben und das Metallnetz entfernen.

- Die Leitung sanft mit einem Tuch und Äthylalkohol reinigen. Das Drahtgeflecht außen mit Wasser und Seife waschen und sorgfältig nachspülen.

- Sicherstellen, dass das Drahtgeflecht ABSOLUT TROCKEN ist (eventuell bei 50°C etwa 10’ lang in den Ofen legen) und dann wieder auf die Leitungen fügen.

- Die Leitungen wieder in die Ionisationskammer schrauben, die Feder M wieder anbringen.

- Die Filter CARBON-ZEO wieder montieren, dazu die in Punkt F2 beschriebene Operation in umgekehrter Reihenfolge ausführen.

Die Haube erneut am elektrischen Versorgungsnetz anschließen.

Nach circa 4 Jahren normalen Betriebs kann es nach und nach zu einer Minderung der

Funktionstüchtigkeit der ionisierenden Leitungen kommen. Wir empfehlen daher, sie nach 5 Jahren auszuwechseln.

5. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube dürfen nicht

mit Flüssigkeiten oder Lösemittel gereinigt werden.

Keine Schleifmittel benutzen.

Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.

GARANTIE

Was die garantie betrifft, wenden sie sich am austräger.

Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck- oder Schreib-

fehler in diesem Anleitungsheft. Sie behält sich außerdem das Recht vor, an ihren Produkten sämtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGEANLEITUNG

MONTAGEANLEITUNG FÜR DIE SCHWEBENDE INSEL-DUNSTAB-

ZUGSHAUBE

(Abb. A)

1) Sicherstellen, dass an der Decke der Anschluss für die elektrische Versorgung der Haube gemäß der geltenden Normen vorgesehen ist. Die elektrische Versorgung an dem Teil der Anlage, die die Haube versorgt, abtrennen.

2) Einfügen:

- die 4 Stahlkorde (C1) in die 4 Bohrungen (F1) an der Deckenhalterung (SC);

- das Versorgungskabel der Anlage der Haube (CAI) in die Bohrung (F2) der Deckenhalte-

rung (SC).

3) Die Versorgungsklemme (MA) an das Versorgungskabel anschließen (CAI); dabei die Angaben Phase, Nullleiter und Erdung befolgen (siehe Abschnitt D).

(Abb. B)

1) Die Halterung (SC) an der Decke befestigen: dazu Fischer Ø 8 mm und entsprechende Schraube V1 verwenden.

2) Die Stahlkorde (C1) in die Bohrungen des Halterungsabdecktellers (C) fügen.

(Abb. C)

1) Die Höhe (Y) der Haube von der Decke bestimmen, dabei den Wert X=60/65 cm berücksichtigen und das (Z) je nach Haubenmodell variiert.

(Abb. D)

1) Nach Bestimmung der Höhe (Y) die überschüssigen Stahlkorde (C1) im unteren Teil entfernen.

2) Die Kabelblockierungen (BC) lockern, indem man den gerändelten Zylinder entgegen dem Uhrzeigersinn dreht.

3) Die Stahlkorde (C1) darin einfügen.

4) Blockieren, indem man den gerändelten Zylinder im Uhrzeigersinn dreht, nachdem man erneut kontrolliert hat, dass sich die Haube auf der gewünschten Höhe “Y” befindet. Mit einer Wasserwaage die Ebenheit der Haube in den beiden Richtungen überprüfen.

5-6) Das Versorgungskabel Haube (CA) in die entsprechende Bohrung des Halterungsab-

decktellers (C) fügen und an der Klemme (MA) anschließen, dabei die Anweisungen von Abschnitt D befolgen.

(Abb. E)

1) Die Klemme in der Halterung (SC) positionieren.

2) Den Halterungsabdeckteller (C) heben.

3) Den Halterungsabdeckteller (C) an der Halterung (SC) mit den 2 Schrauben (V4) anschrauben.

4) Die Haube elektrisch versorgen.

ANWEISUNG FÜR DIE MONTAGE EINER ABZUGSHAUBE MIT WAN-

DHALTERUNG

(Abb. A)

1) Die elektrische Spannungsversorgung der Abzugshaube abtrennen. Überprüfen, ob an der Installationswand die Vorrüstung (Solution A oder B) für die elektrische Versorgung der Abzugshaube entsprechend den geltenden Bestimmungen vorhanden ist.

Die Abzugshaubenhalterung (SP) im Abstand Y positionieren. Dabei darauf achten, dass

der Abstand zwischen Abzugshaube und Kochfeld zwischen circa 60-65 cm beträgt.

3) Die Abzugshaubenhalterung (SP) mithilfe von 2 Dübeln mit Ø 8 mm und den entsprechen-

den Schrauben V1 befestigen. Achtung, befindet sich das Versorgungskabel der Abzugshaubenanlage (CAI) hinter der Abzugshaubenhalterung (SP) (Solution A), ist es durch die Bohrung (F) der Halterung durchzuführen.

(Abb. B)

1A) Solution A ->

- Die Abzugshaube provisorisch in der Nähe der Abzugshaubenhalterung (SP) positionieren und die Versorgungsklemme (MA) an das Versorgungskabel der Abzugshaube (CA) anschließen. Dabei auf Phase, Neutralleiter und Erde achten (siehe Abschn. D) und die Kabelüberlänge abschneiden.

- Die Klemme und das Versorgungskabel zwischen der Rückseite der Abzugshaube und der Abzugshaubenhalterung (SP) so positionieren, dass es nicht zu sehen ist.

1B) Solution B (üblicher) -> die Steckdose (PE) befindet sich in der Nähe der Abzugshaube. In diesem Fall empfiehlt

es sich, einen Stecker mit Phase, Neutralleiter und Erde auf dem Versorgungskabel der Abzugshaube (CA) entsprechend den geltenden Bestimmungen zu montieren.

(Abb. C)

1) Die auf der Abzugshaube montierten Schraubenköpfe V4 in die Bohrungen der Abzugshaubenhalterung (SP) setzen.

2) Die Abzugshaube verschieben, sodass die Schrauben in den Ösen der Abzugshaubenhalterung festsitzen.

3-4) Mithilfe der im Lieferumfang enthaltenen 4 Schrauben V5 die Halterung (SP) definitiv an

der Abzugshaube befestigen.

- (nur für Solution B) Die Abzugshaube an der elektrischen Versorgung anschließen.

- Die Abzugshaube elektrisch versorgen.

LIVRET D’INSTRUCTIONS

Si l’appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps

La notice a été rédigée pour votre sécurité et celle d’autrui. Nous vous prions donc de la lire

AVERTISSEMENTS

Conserver cette notice avec l’appareil pour pouvoir la consulter en cas de besoin.

pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspondants.

attentivement avant de monter et d’utiliser l’appareil. Les enfants ou les handicapés ne doivent se servir de l’appareil que sous la surveillance d’une personne responsable pouvant s’assurer qu’ils l’utilisent en toute sécurité. Veiller à ce que les enfants ne jouent pas avec l’appareil.

L’appareil doit être monté par un installateur compétent et qualifié, conformément aux normes en vigueur. Si le câble d’alimentation est abîmé, demander au fabricant, à un Service après-vente agréé ou à une personne expérimentée de le remplacer afin de prévenir tout risque de danger. Les modifications éventuelles de l’installation électrique, qui s’avèrent nécessaires pour monter la hotte, doivent être faites par du personnel compétent. Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cette installation. En cas de panne ou de mauvais fonctionnement de l’appareil, ne pas essayer de résoudre le problème mais s’adresser au Service après-vente agréé. Les réparations faites par des personnes non compétentes peuvent abîmer l’appareil. Pour toute intervention, s’adresser à un Service après-vente agréé en mesure de fournir les pièces détachées. Toujours vérifier si les parties électriques, (lumières, aspirateur) sont éteintes quand l’appareil n’est pas utilisé. Lire entièrement la notice avant d’effectuer une opération quelconque sur la hotte.

La hotte s’utilise de la même façon que les aspirateurs des fumées de cuisson au-dessus des cuisinières domestiques. Le fabricant décline toute responsabilité en cas d’usage impropre. Le poids maximal des objets éventuels placés ou suspendus (quand c’est prévu) sur la hotte ne doit pas dépasser 1,5 kg. Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches de graisse ou d’huile. Pour exécuter cette opération, le constructeur recommande l’utilisation des lingettes détergentes fournies avec la lampe. Le fabricant décline toute responsabilité pour les dommages éventuels en cas d’emploi d’autres types de détergents.

SÉCURITÉ AVERTISSEMENTS

L’installation électrique est dotée d’un branchement à la terre comme reporté dans les normes

de sécurité internationales: elle est par ailleurs conforme aux normes européennes sur les

Ne pas relier l’appareil aux conduits d’évacuation des fumées dues à la combustion (chaudiè-

Vérifier si la tension du réseau correspond à celle indiquée sur la plaque qui se trouve à l’in-

La distance minimale de sécurité entre la table de cuisson et la hotte doit être d’au moins 65 cm.

parasites radio.

res, cheminées, etc.).

térieur de la hotte.

Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durant

l’emploi: I’huile surchauffée pourrait prendre feu.

- S’assurer que le local est suffisamment aéré s’il faut faire fonctionner la hotte en même temps

que certains appareils qui utilisent le gaz ou autre comme combustible.

- Ne pas allumer de flammes libres en dessous de la hotte.

- Ne pas relier l’appareil aux conduits d’évacuation des fumées dues à la combustion (chau-

dières, cheminées, etc.).

- S’assurer que les normes en vigueur sur l’évacuation de l’air à l’extérieur du local sont respec-

tées avant d’utiliser la hotte.

Débrancher l’appareil en enlevant la fiche ou en actionnant l’interrupteur général avant

d’effectuer une opération de nettoyage ou d’entretien quelconque. Le fabricant décline toute responsabilité pour les accidents ou les dommages directs ou indirects éventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l’emploi et l’entretien de l’appareil.

CARACTÉRISTIQUES TECHNIQUES

Les données techniques de l’appareil sont reportées sur les plaques qui se trouvent à l’intérieur de la hotte (enlever les grilles métalliques pour voir l’étiquette.

MONTAGE

La distance entre le plan de cuisson et la partie plus basse de la hotte de la cuisine est par norme de 65 cm minimum (voir figure C1). Cette distance est mesurée précisément sur le point le plus bas de la hotte avec la tension qui n’est pas en sécurité. Sur la base de ce détail prévu par les normes européennes, il est possible de réduire la distance sur quelques modèles comme il est spécifié dans le catalogue général. Si les instructions du plan de cuisson à gaz spécifient une distance majeure, il faut en tenir compte. Les hottes de la série E-ION sont filtrantes à recirculation d’air et ne nécessitent pas un branchement d’évacuation de l’air. En ce qui concerne la maintenance des filtres combinés CARBON-ZEO régénérables, voir la section H. Instructions de montage: voir la sect. «O» de ce manuel.

BRANCHEMENT ÉLECTRIQUE

ATTENTION! Avant d’effectuer toute opération à l’intérieur de la hotte, débrancher l’appareil du réseau électrique. Vérifier que les fils électriques n’aient pas été débranchés aux coupés à l’intérieur de la hotte; si c’est le cas contacter le centre d’assistance le plus proche. Pour le branchement électrique, s’adresser à un personnel qualifié.

Le branchement doit être effectué conformément aux dispositions de la loi en vigueur. Contrôler que l’installation électrique puisse supporter la charge de l’appareil (voir la plaquette des caractéristiques techniques au point B). Les hottes de la série E-ION sont par norme fournies sans fiche et avec un câble d’alimentation avec une gaine transparente ou l’isolation principale du câble de terre est de toute façon jaune/verte. L’appareil doit être branché en aval d’un dispositif de déconnexion conforme à la catégorie de surtension III et aux règles d’installation nationales. Le câble de terre jaune/vert ne doit pas être interrompu par l’interrupteur.

Avant de raccorder l’appareil au réseau électrique, contrôler que:

- la tension d’alimentation corresponde à celle indiquée sur la plaquette des caractéristiques

techniques.

- la prise de terre soit correcte et fonctionnelle.

- l’installation d’alimentation soit équipée d’une mise à la terre efficace conformément aux

normes en vigueur.

- la prise ou l’interrupteur omnipolaire utilisés puissent être facilement atteints avec l’appareil

installé. La maison fabricante décline toute responsabilité si les normes de sécurité ne sont pas respectées.

FONCTIONNEMENT

T: Touche timer: avec aspirateur allumé, la pression de la touche active la fonction arrêt

temporisé après 15 ‚. Elle permet d‘éteindre l‘aspirateur et l‘éclairage. La fonction active est signalée avec une led rouge clignotante. La fonction timer, si elle est active, est désactivée avec la pression suivante. La fonction est désactivée également avec la pression de la touche 0/1 au cas où l‘aspirateur s‘éteint. La touche s‘éclaire de façon permanente avec l‘aspirateur éteint pour signaler le nettoyage des philtres en aluminium après 30 heures de fonctionnement. La pression longue réinitialise la signalisation.

DEC: Si la fonction auto est active, elle la désactive. Si l‘aspirateur est en fonction, elle réduit sa vitesse et si l’ionisateur est actif, elle réduit la puissance d‘ionisation. 0/1: Si la fonction auto est active, elle la désactive. Si l‘aspirateur est éteint, elle l‘active à la première vitesse. Si l‘aspirateur est en fonction, elle l‘éteint. Avec l‘aspirateur et l‘éclairage éteints, la pression prolongée permet d‘activer / de désactiver le ionisateur. Si pendant la pression la touche Auto s‘allume, l’ionisateur est activé.

INC: si la fonction auto est activée, il la désactive. Si l’aspirateur est en marche, la pression sur la touche augmente la vitesse jusqu’à la vitesse intensive et si j’active l’ionisateur, la puissance d’ionisation augmente. La vitesse intensive a une durée de 14 minutes après lesquelles l’aspirateur revient en 3ème vitesse. La fonction intensive est signalée par la led INC clignotante. Remarque: sur la hotte SPRING à 2 moteurs, 3 vitesses sont actives et la vitesse maximum n’est pas temporisée.

Auto: Avec l‘aspirateur éteint, elle active/désactive la modalité auto; si elle est activée, la led auto est allumée. Dans cette modalité, si la qualité de l‘air est bonne (feuille complètement verte) l‘aspirateur est éteint et le ionisateur aussi. Si la qualité de l‘air est mauvaise, feuille en partie ou totalement jaune, l‘aspirateur se met en marche à la première vitesse et la led DEC s‘allume jusqu‘au moment où la feuille redevient complètement verte.

L: La pression brève active/désactive l‘éclairage. Avec l‘aspirateur et l‘éclairage éteints, la pression prolongée permet la mémorisation de la télécommande RF. La touche clignote pendant une dizaine de secondes ou jusqu‘à ce qu‘une touche de la télécommande soit reconnue.

Dans la modalité de fonctionnement normal de l‘aspirateur, s’il est habilité, l’ionisateur à la puissance croissante avec le degré de pollution de l‘air est également actif.

FILTRES

INSTRUCTIONS POUR LES ENLEVER ET LES REMPLACER

1. FILTRES METALLIQUES

Pour l’extraction des filtres métalliques, enlever le panneau inférieur fixé avec des aimants

sur la structure de la hotte. De cette façon les filtres peuvent être enlevés en agissant sur la poignée prévue à cet effet.

2. FILTRES COMBINES REGENERABLES (uniquement personnel qualifié)

Les filtres CARBON-ZEO sont régénérables selon les modalités décrites au paragraphe H

relatif à la maintenance. Ces filtres se trouvent sur la partie supérieure de la hotte. Pour les enlever, suivre les instructions suivantes (voir fig. F2):

- Débrancher l’appareil du réseau électrique.

- Desserrer les 2 vis (V1) (4 vis en présence d’une hotte à double moteur type SPRING).

- Enlever avec soin le porte-filtre combiné (SF) (2 porte-filtres en présence de hotte à double moteur type SPRING)

- Enlever le filtre (F) du porte-filtre combiné (SF).

Pour commander les nouveaux filtres à charbon, s’adresser au distributeur/revendeur. UNIQUEMENT POUR L’ITALIE: Télécharger le module spécial de commande filtre sur le site:

www.falmec.com.

ÉCLAIRAGE

La hotte de la série E-ION sont équipées d’un éclairage à led à haute efficacité, à basse consommation et à durée très élevée en conditions d’utilisation normales. Le remplacement éventuel du spot led doit être effectué uniquement par des techniciens qualifiés en utilisant uniquement le matériel d’origine.

MAINTENANCE ET NETTOYAGE

Une maintenance constante garantit un bon fonctionnement et un bon rendement dans le temps. Des attentions particulières doivent être portées aux filtres métalliques anti-graisse pour éviter que des graisses s’accumulent sur la hotte, en effet elles sont dangereuses car elles facilitent les incendies.

1. FILTRES ANTI-GRAISSE METALLIQUES

Ont la fonction de retenir les particules de graisse suspendues, par conséquent il est

conseillé de les laver fréquemment (toutes les 2/3 semaines) dans de l’eau chaude et du détersif en évitant de les plier. Attendre qu’ils soient bien secs avant de les remonter. Pour le démontage et le montage, voir les instructions au point F1. Il est conseillé d’effectuer souvent cette opération pour éviter que les huiles, les graisses et la poussière entrent dans le système ionisant.

2. FILTRES COMBINES CARBON.ZEO

Les filtres CARBON.ZEO ne nécessitent pas une maintenance particulière. En conditions

d’utilisation normale, il est conseillé de les régénérer tous les 18 mois et de les remplacer après 3 ans. Avant de commencer toute opération, débrancher la hotte du réseau

d’alimentation électrique. Pour l’extraction, voir le paragraphe F2. Pour régénérer le filtre CARBON.ZEO (tous les 18 mois) enlever le châssis inférieur du

support de la maille en toile (TPM) du filtre combiné (voir fig. H2) et l’insérer dans un four

domestique normal à une température de 200°C pendant environ 2 heures. Après que le

filtre se soit refroidi, remonter le châssis inférieur de support maille en toile (TPM) sur la

hotte en suivant l’opération inverse décrite au point F2. Rebrancher la hotte au réseau d’alimentation électrique.

3. NETTOYAGE EXTERIEUR

Il est conseillé de nettoyer les surfaces externes de la hotte au moins tous les 15 jours pour

éviter que les substances huileuses ou grasses puissent s’y accrocher. Le nettoyage de la hotte doit être effectué avec soin en utilisant un chiffon humide avec

un détersif liquide neutre ou avec de l’alcool dénaturé afin de ne pas endommager ses

surfaces et ses composants actifs. Ne doivent pas être utilisés des produits qui contiennent des substances abrasives, des

chiffons rugueux ou des chiffons que l’on trouve dans le commerce pour le nettoyage de

l’acier. La conséquence directe du non-respect de ces avertissements sera la détériora-

tion irréversible de la surface de l’acier. Ces avertissements devront être conservés avec la notice d’instructions de la hotte. Le

producteur décline toute responsabilité si ces instructions ne sont pas respectées.

4. NETTOYAGE DES TUYAUX IONISANTS (uniquement personnel qualifié)

Cette opération très délicate doit être effectuée par un personnel qualifié car les tuyaux

ionisants sont alimentés à une tension élevée. En conditions d’utilisation normale, on

suggère d’effectuer l’opération tous les 18 mois. Avant de commencer toute opération,

débrancher la hotte du réseau d’alimentation électrique. Enlever les filtres CARBON-ZEO,

comme décrit au paragraphe F2. Les tuyaux ionisants sont alors accessibles et peuvent

être enlevés et nettoyés comme décrit au point suivant (voir fig. H4).

- Décrocher le ressort M de mise à la terre de la tresse métallique extérieure du tuyau;

- Dévisser les tuyaux ionisants (TI) de la chambre ionisante et enlever le filet métallique;

- Nettoyer délicatement le tuyau avec un chiffon en utilisant de l’alcool éthylique. Laver avec de l’eau et du savon la tresse métallique extérieure et la rincer soigneusement.

- Vérifier que la tresse soit BIEN SECHE (en la mettant par exemple dans un four à 50°C pendant 10’) et l’enfiler de nouveau sur les tuyaux.

- Revisser les tuyaux dans la chambre ionisante, accrocher de nouveau le ressort M.

- Remonter les filtres CARBON-ZEO en suivant l’opération inverse décrite au point F2.

Rebrancher la hotte au réseau d’alimentation électrique.

Après environ 4 ans d’utilisation normale, une diminution graduelle de l’efficacité des tuyaux

ionisants est possible. Il est donc conseillé de les remplacer après 5 ans.

5. NETTOYAGE INTÉRIEUR DE LA HOTTE

Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l’intérieur

de la hotte avec des liquides ou des solvants;

Ne pas utiliser de produits contenant des substances abrasives. Toujours débrancher l’appa-

reil avant d’effectuer les opérations indiquées plus haut.

GARANTIE

L’appareil est couvert par la garantie. Les conditions de garantie sont reportées en entier au dos de cette notice.

Le fabricant décline toute responsabilité pour les inexactitudes, imputables à des erreurs

d’impression ou de transcription, contenues dans cette notice. Il se réserve le droit d’apporter les modifications qu’il juge nécessaires ou utiles à ses produits, même dans l’intérêt de l’utilisateur, sans pour autant compromettre les caractéristiques essentielles relatives au fonctionnement et à la sécurité.

INSTRUCTIONS DE MONTAGE

INSTRUCTIONS DE MONTAGE DE LA HOTTE SUSPENDUE ILOT

(Fig. A)

1) Vérifier que la prédisposition pour l’alimentation électrique de la hotte soit prévue sur le plafond conformément aux normes en vigueur Désactiver l’alimentation électrique de la partie de l’installation électrique qui alimente la hotte.

2) Insérer:

- les 4 longes en acier (C1) dans les 4 trous (F1) du support au plafond (SC);

- Le câble d’alimentation de l’installation de la hotte (CAI) dans le trou (F2) du support au

plafond (SC).

3) Brancher la borne d’alimentation (MA) au câble d’alimentation (CAI) en respectant les prescriptions de phase, neutre et terre (voir sect. D).

(Fig. B)

1) Fixer le support (SC) au plafond en utilisant 4 fischer de Ø 8 mm et les vis correspondantes V1.

2) Enfiler les longes en acier (C1) dans les trous du plateau couvre-support (C).

(Fig. C)

1) Déterminer la hauteur (Y) de la hotte depuis le plafond, en considérant la valeur X=60/65 cm et que (Z) varie en fonction du modèle de la hotte.

(Fig. D)

1) Après avoir déterminé la hauteur (Y), couper les longes en acier (C1) en excès sur la partie inférieure.

2) Desserrer les serre-câbles (BC) en tournant le cylindre moleté dans le sens antihoraire;

3) enfiler les longes en acier (C1) à l’intérieur;

4) les bloquer en tournant le cylindre moleté dans le sens horaire après avoir contrôlé de nouveau que la hotte se trouve à la hauteur «Y» souhaitée. Contrôler avec un niveau à bulle la planéité de la hotte dans les deux directions.

5-6) Enfiler le câble d’alimentation de la hotte (CA) dans le trou prévu à cet effet du plateau

couvre-support (C) et le raccorder à la borne (MA) en respectant les prescriptions de la sect. D.

(Fig. E)

1) Positionner la borne à l’intérieur du support (SC);

2) lever le plateau couvre-support (C);

3) serrer le plateau couvre-support (C) au support (SC) par l’intermédiaire des 2 vis (V4).

4) Alimenter électriquement la hotte.

INSTRUCTIONS DE MONTAGE HOTTE AVEC SUPPORT MURAL

(Fig. A)

1) Débrancher l’installation électrique qui alimente la hotte. Vérifier que le mur d’installation possède la prédisposition (solution A ou B) pour l’alimentation électrique de la hotte conformément aux normes en vigueur.

2) Placer le support de la hotte (SP) à la distance Y en prenant en compte le fait que la distance entre la hotte et la table de cuisson doit correspondre à environ 60-65 cm.

3) Fixer le support de la hotte (SP) en utilisant 2 goujons de Ø 8 mm et les vis V1 correspondantes. Attention, si le câble d’alimentation de l’installation hotte (CAI) se trouve derrière le support hotte (SP) (solution A), le faire passer à travers l’orifice (F) de ce support.

(Fig. B)

1A) Solution A ->

- Placer provisoirement la hotte à proximité du support hotte (SP) et raccorder la borne

d’alimentation (MA) au câble d’alimentation de la hotte (CA) en respectant les prescriptions phase, neutre et terre (voir section D) et en coupant les câbles en excès.

- Placer la borne et le câble d’alimentation entre l’arrière de la hotte et le support de la hotte (SP) de façon à ce qu’il ne soit pas visible.

1B) Solution B (la plus commune) -> La prise électrique (PE) est placée à proximité de la hotte. Dans ce cas, il est suggéré de

monter une fiche dotée de phase, neutre et terre sur le câble d’alimentation de la hotte (CA) en respectant les normes en vigueur.

(Fig. C)

1) Introduire les têtes des vis V4 montées sur la hotte dans les orifices du support de la hotte (SP).

2) Déplacer la hotte de façon à ce que les têtes des vis s’encastrent dans les fentes du support hotte.

3-4) Fixer définitivement le support (SP) à la hotte à l’aide des 4 ou 5 vis fournies en équipement. (uniquement pour la solution B) Raccorder la hotte au réseau d’alimentation électrique.

- Brancher la hotte.

MANUAL DE INSTRUCCIONES

Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese que el libro

Estas advertencias han sido redactadas para su seguridad y para la de los demás, les roga-

Este aparato no debe ser usado por niños o personas enfermas a menos que no esten con-

Los niños deben controlados por alguna persona responsable que se asegure que no juegan

ADVERTENCIAS

Es muy importante conservar este libro de instrucciones junto al aparato para cualquier

consulta futura.

vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspondientes.

mos, por tanto, de leerlas atentamente antes de la instalación y la utilización del aparato.

troladas por alguna persona responsable que se asegure que el aparato sea utilizado con seguridad.

con el aparato.

El montaje debe ser realizado por personal cualificado siguiendo la normativa vigente. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por el Servicio Asistencia Técnica o por un personal cualificado con el fin de evitar posibles riesgos. Cualquier modificación que se debiera realizar en el montaje eléctrico para instalar la campana debe ser supervisada por personal competente. Es peligroso modificar o intentar modificar las características de esta instalación. En caso de reparación o mal funcionamiento del aparato, no intentar resolver el problema directamente. Las reparaciones efectudas por personas no cualificadas pueden provocar daños. Para manipulaciones eventuales diríjase a un Centro de Asistencia Técnica autorizado. Controlar siempre que todas las piezas elécticas (luces, aspirador) queden apagadas cuando no se use el aparato. Leer todo el libro de instrucciones antes de efectuar ninguna operación en la campana.

El uso de la campana no puede ser otro que el aspirar humos de cocción en cocinas domésticas. Cualquier uso diverso exime al fabricante de cualquier responsabilidad. El peso máximo permitido de objetos eventualmente colocados o colgados (en su caso) sobre la campana no debe superar 1,5 kilos. Una vez instaladas, las campanas en acero inoxidable deben limpiarse para eliminar los resíduos de plásticos protecto y eventuales manchas de grasa y aceite. Para esta operación aconsejamos la utilización de nuestro producto específico disponible a la venta. La utilización de otra tipologia de detergentes exime al fabricante de la responsabilidad de los daños que se puedan derivar.

SEGURIDAD ADVERTENCIAS

La instalación eléctrica está equipada de toma de tierra de acuerdo a las normas internacio-

nales de seguridad y conforme a la normativa Europea de compatibilidades electromagnéti-

No conectar el aparato a conductos de salida de humos derivados de combustión (calefac-

La distancia mínima de seguridad desde la encimera a la campana debe ser de al menos 65

No cocinar a fuego “abierto” bajo la campana. Controlar las freidoras durante su uso, el aceite

cas.

ción, chimeneas, etc). Verificar que la tensión de la red eléctrica corresponde a la que indica la etiqueta localizada en el interior de la campana.

cm.

recalentado puede incendiarse.

- Asegurarse que haya una ventilación adecuada en la estancia si la campana se utiliza junto

con otros aparatos que usan combustión a gas u otros.

- No encender fuego abierto bajo la campana.

- No conectar el aparato a conductos de salida de humos derivados de la combustión (cale-

facciones, chimeneas, etc).

- Asegúrese que se cumple la normativa vigente sobre salida de humos al exterior del local

antes del uso de la campana.

Antes de proceder a cualquier operación de limpieza o manutención, apagar el aparato

desenchufándolo o accionando el interruptor general. El fabricante declina cualquier responsabilidad por eventuales daños que pudieran, directa o indirectamente, ser causados a personas, cosas o animales domésticos derivados de la omisión de las prescripciones indicadas en el libro de instrucciones adjunto y concernientes especialmente, a las indicaciones en tema de instalación, uso y mantenimiento del aparato.

CARACTERÍSTICAS TÉCNICAS

Los datos técnicos del electrodoméstico están contenidos en las placas, situadas en la parte interior de la campana extractora.

INSTALACIÓN

La distancia entre la placa de cocción y la parte más baja de la campana de la cocina es generalmente de 65 cm (vea la figura C1). Esta distancia se mide obligatoriamente en el punto más bajo de la campana con una tensión no de seguridad. Sobre la base de este detalle previsto por las normas europeas se puede reducir la distancia en algunos modelos como se especifica en el catálogo general. Si las instrucciones de la placa de cocción a gas especifican una distancia mayor, es necesario tomarla en cuenta. Las campanas de la serie E-ION son filtrantes con recirculación y no necesitan una conexión de descarga de aire. Para realizar el mantenimiento de los filtros combinados regenerables CARBON-ZEO, consulte la sección H. Instrucciones de montaje: consulte la sección “O” del presente manual.

CONEXIÓN ELÉCTRICA

¡ATENCIÓN! Antes de realizar cualquier operación en el interior de la campana, desconecte el equipo de la red eléctrica. Asegúrese de que no haya cables eléctricos desconectados o cortados en el interior de la campana; en caso de que se comprueben estas situaciones, contáctese con el centro de asistencia más cercano. Para realizar la conexión eléctrica, requiera la intervención de personal especializado.

La conexión debe realizarse según las disposiciones de ley en vigor. Controle que la instalación eléctrica pueda soportar la carga del equipo (consulte la placa de características técnicas en el punto B). Generalmente, las campanas de la serie E-ION se suministran sin enchufe y con un cable de alimentación con funda transparente donde el aislante principal del cable a tierra es amarillo/ verde. El equipo debe estar conectado a continuación de un dispositivo de desconexión según la categoría de sobretensión III y las reglas de instalación nacionales. El interruptor no debe bloquear el cable a tierra amarillo/verde. Antes de conectar el equipo a la red eléctrica, controle que:

- la tensión de alimentación corresponda a la tensión indicada en la placa de características

técnicas.

- la toma a tierra esté en condiciones y funcione.

- la instalación de alimentación tenga una conexión a tierra eficaz según las normas vigentes.

- se pueda acceder fácilmente a la toma o al interruptor omnipolar utilizados con el equipo

instalado.

El fabricante declina toda responsabilidad en caso de que no se respeten las normas de seguridad vigentes.

FUNCIONAMIENTO

T: Botón del temporizador: cuando la extractora está encendida, la presión del botón activa

la función de apagado a tiempo después de 15’. Se apagan la extractora y la luz. La función activa se indica mediante el led rojo intermitente. Si la función temporizador está activada, se desactiva presionando nuevamente. La función también se puede desactivar presionando el botón 0/1 si se apaga la extractora. El botón se enciende de forma permanente cuando la extractora está apagada para indicar la limpieza de los filtros de aluminio después de 30 horas de funcionamiento. La presión prolongada restablece la señal.

DEC: Si está activa la función auto, la desactiva. Si la extractora está funcionando, disminuye la velocidad y, si está activo el ionizador, también la potencia de ionización.

0/1: Si está activada la función auto, la desactiva. Si la extractora está apagada, se activa a la primera velocidad. Si la extractora está en funcionamiento, la apaga. Con la extractora y la luz apagada, la presión prolongada permite activar/desactivar el ionizador. Si al ejercer la presión se ilumina el botón auto, se activa el ionizador.

INC: Si se activa la función auto, la desactiva. Si el aspirador está en funcionamiento, la presión de la tecla aumenta la velocidad hasta la intensiva y, si se activa el ionizador, aumenta la potencia de ionización. La duración de la intensiva es de 14 minutos; una vez que estos han transcurrido, el aspirador regresa a la 3º velocidad. La función intensiva está indicada por el Led INC intermitente. Nota: En la campana SPRING de 2 motores, hay 3 velocidades activas y la máquina no es temporizada.

Auto: Cuando la extractora está apagada, activa/desactiva el modo auto, si está activa el led auto se enciende. En este modo, si la calidad del aire es buena (hoja enteramente verde) la extractora está apagada y también el ionizador. Si la calidad del aire se degrada, hoja parcial o totalmente amarilla, la extractora se activa en la primera velocidad y el led DEC se ilumina hasta cuando la hoja se vuelva completamente verde.

L: La presión breve enciende/apaga la luz. Cuando la extractora y la luz están apagadas, la presión prolongada permite la memorización del control remoto RF. El botón parpadea durante unas pocas decenas de segundos o hasta que un botón del mando a distancia sea reconocido.

En funcionamiento normal de la extractora, si está habilitado, también se activa el ionizador con potencia creciente en función del grado de contaminación del aire.

FILTROS

INSTRUCCIONES PARA EXTRACCIÓN Y SUSTITUCIÓN

1. FILTROS METÁLICOS

Para extraer los filtros metálicos, quite el panel inferior fijado con los imanes al cuerpo de

la campana. De esta manera los filtros pueden ser extraídos usando la manilla correspondiente.

2. FILTROS COMBINADOS REGENERABLES (solo personal especializado)

Los filtros CARBON-ZEO son regenerables según las modalidades descritas en el aparta-

do H correspondiente al mantenimiento. Estos filtros están ubicados en la parte superior de la campana. Para extraerlos, siga las siguientes instrucciones (vea la fig. F2):

- Desconecte el equipo de la red eléctrica.

- Desenrosque los 2 tornillos (V1) (4 tornillos en el caso de la campana con doble motor tipo SPRING).

- Extraiga con cuidado el porta filtro combinado (SF) (2 porta filtros en el caso de la campana con doble motor tipo SPRING)

- Extraiga el filtro (F) del porta filtro combinado (SF).

Para solicitar nuevos filtros de carbón, comuníquese con el distribuidor/revendedor. SOLO PARA ITALIA: Para solicitar el filtro, descargue el formulario correspondiente del sitio:

www.falmec.com.

El mantenimiento continuo garantiza el buen funcionamiento y rendimiento en el tiempo. Debe

ILUMINACIÓN

Las campanas de la serie E-ION están equipadas con iluminación con led de alta eficiencia, bajo consumo y duración muy elevada cuando se usa en condiciones normales. Solo los técnicos especializados pueden realizar la eventual sustitución del foco led, utilizando únicamente material original.

MANTENIMIENTO Y LIMPIEZA

prestarse particular atención a los filtros metálicos antigrasa para evitar que en la campana se acumulen grasas que son peligrosas dado que pueden provocar incendio.

1. FILTROS METÁLICOS ANTIGRASA

Tienen la función de retener las partículas grasas en suspensión, por lo tanto, se reco-

mienda lavarlos con frecuencia (cada 2/3 semanas) con agua caliente y detergente y evitar que se tuerzan. Espere a que estén bien secos antes de volver a colocarlos. Para el desmontaje o montaje, consulte las instrucciones en el punto F1. Se recomienda que la operación sea constante y frecuente para evitar que aceites, grasas y polvos ingresen al sistema ionizante.

2. FILTROS COMBINADOS CARBON.ZEO

Los filtros CARBON.ZEO no necesitan un mantenimiento especial. En condiciones de uso

normal, se recomienda regenerarlos cada 18 meses y sustituirlos después de 3 años. Antes de iniciar cualquier operación, desconecte la campana de la red de alimentación

eléctrica. Para realizar la extracción, consulte el apartado F2. Para regenerar el filtro CARBON.ZEO (cada 18 meses), extraiga el marco inferior porta

malla de tela (TPM) del filtro combinado (vea fig. H2) e introdúzcalo en un horno domésti-

co normal a una temperatura de 200 ºC durante aproximadamente 2 horas. Una vez que

el filtro se ha enfriado, vuelva a colocar el marco inferior porta malla de tela (TPM) en la

campana realizando la operación inversa descrita en el punto F2. Conecte nuevamente la campana a la red de alimentación eléctrica.

3. LIMPIEZA EXTERNA

Se recomienda limpiar las superficies externas de las campanas al menos cada 15 días

para evitar que las sustancias oleosas o grasas puedan corroer las superficies de la cam-

pana. La limpieza de la campana se realiza con cuidado utilizando un paño húmedo con deter-

gente neutro líquido o con alcohol desnaturalizado para no dañar las superficies ni los

componentes activos de la campana. No se deben utilizar productos que contengan sustancias abrasivas, paños con superfi-

cies ásperas o paños que generalmente se encuentran en el mercado para la limpieza del

acero. La consecuencia directa de la falta de cumplimiento de estas advertencias será el

deterioro irreversible de la superficie del acero. Estas advertencias deberán conservarse junto con el manual de instrucciones de la

campana. El fabricante niega toda responsabilidad en caso de que no se respeten estas

instrucciones.

4. LIMPIEZA TUBOS IONIZANTES (solo personal especializado)

Esta operación es muy delicada y debe ser dirigida por personal cualificado dado que los

tubos ionizantes están alimentados con alta tensión. En condiciones de uso normal se

sugiere realizar la operación cada 18 meses. Antes de iniciar cualquier operación, desco-

necte la campana de la red de alimentación eléctrica. Quite los filtros CARBON-ZEO como

se describe en el apartado F2. En este punto, se puede acceder a los tubos ionizantes y se

pueden quitar y limpiar como se describe en el siguiente punto (vea fig. H4).

- Desenganche el muelle M de puesta a tierra de la malla metálica externa del tubo;

- Desenrosque los tubos ionizantes (TI) de la cámara ionizante y quite la red metálica;

- Limpie con cuidado el tubo con un paño utilizando alcohol etílico. Lave la malla metálica externa con agua y jabón y enjuáguela cuidadosamente.

- Asegúrese de que la malla esté BIEN SECA (puede colocarse en el horno a 50 ºC durante 10’) y colóquela nuevamente en los tubos.

- Enrosque nuevamente los tubos en la cámara ionizante y vuelva a enganchar el muelle M.

- Vuelva a montar los filtros CARBON-ZEO realizando la operación inversa descrita en el punto F2.

Conecte nuevamente la campana a la red de alimentación eléctrica.

Luego de aproximadamente 4 años de uso normal es posible una disminución gradual de

la eficiencia de los tubos ionizantes. Se sugiere por lo tanto la sustitución de los mismos después del 5º año.

5. LIMPIEZA INTERIOR

Se prohíbe limpiar las partes eléctricas o las partes relativas al motor del interior de la campana extractora, con líquidos o solventes.

No use productos que contengan substancias abrasivas. Realice todas estas operaciones

desenchufando previamente el aparato de la red eléctrica.

GARANTÍA

La nueva instrumentación está cubierta por una garantía. Recurrir al distribuitor.

El fabricante no responde por las posibles inexactitudes, imputables a errores de imprenta

o de trascripción, contenidas en este manual. Se reserva el derecho de poder aportar a los propios productos aquellas modificaciones que considere necesarias o útiles, sin perjudicar las características esenciales de funcionalidad y de seguridad.

INSTRUCCIONES DE MONTAJE

INSTRUCCIONES PARA EL MONTAJE DE LA CAMPANA PARA ISLA

(Fig. A)

1) Controle que el techo esté preparado para la alimentación eléctrica de la campana según las normas vigentes. Desconecte la alimentación eléctrica de la parte de la instalación eléctrica que alimenta la campana.

2) Introduzca:

- las 4 cuerdas de acero (C1) en los 4 orificios (F1) del soporte del techo (SC);

- el cable de alimentación de la instalación de la campana (CAI) en el orificio (F2) del

soporte del techo (SC).

3) Conecte el borne de alimentación (MA) al cable de alimentación (CAI) respetando las prescripciones fase, neutro y tierra (vea la sección D).

(Fig. B)

1) Fije el soporte (SC) al techo utilizando 4 fischer de Ø 8 mm y los tornillos V1 correspondientes.

2) Introduzca las cuerdas de acero (C1) en los orificios del plato que cubre el soporte (C).

(Fig. C)

1) Identifique la altura (Y) de la campana desde el techo, considerando que la cota X=60/65 cm y que (Z) varía según el modelo de campana.

(Fig. D)

1) Después de determinar la altura (Y), corte las cuerdas de acero (C1) que sobran en la parte inferior.

2) Afloje los bloca cables (BC) girando el cilindro fresado en sentido antihorario;

3) introduzca las cuerdas de acero (C1) en su interior;

4) bloquéelas girando el cilindro fresado en sentido horario después de haber controlado nuevamente que la campana se encuentre a la altura “Y” deseada. Controle con un nivel de burbuja la planitud de la campana en las dos direcciones.

5-6) Introduzca el cable de alimentación de la campana (CA) en el orificio correspondiente del

plato que cubre el soporte (C) y conéctelo al borne (MA) respetando las prescripciones de la sección D.

(Fig. E)

1) Coloque el borne en el interior del soporte (SC);

2) levante el plato que cubre el soporte (C);

3) enrosque el plato que cubre el soporte (C) al soporte (SC) con 2 tornillos (V4).

4) Suministre alimentación eléctrica a la campana.

INSTRUCCIONES PARA EL MONTAJE CON SOPORTE DE PARED

(Fig. A)

1) Quite la tensión a la instalación eléctrica que alimenta la campana. Compruebe que en la pared de la instalación exista preparación (Solution A o B) para la alimentación eléctrica de la campana según las normas vigentes.

2) Coloque el soporte de la campana (SP) a la distancia Y teniendo en cuenta que la distancia entre la campana y la encimera debe ser de al menos 60-65 cm.

3) Fije el soporte de la campana (SP) usando los 2 tacos de 8 mm de Ø y sus tornillos Ø 1 correspondientes. Atención, si el cable de alimentación de la instalación de la campana (CAI) se encuentra detrás del soporte de la campana (SP) (Solution A), hágalo pasar a través del agujero (F) de éste.

(Fig. B)

1A) Solution A ->

- Coloque de forma provisional la campana cerca del soporte de la campana (SP) y conecte el borne de alimentación (MA) al cable de alimentación de la campana (CA) respetando las indicaciones fase, neutro y tierra (vea secc. D) cortando los cables que sobran.

- Coloque el borne y el cable de alimentación entre la parte trasera de la campana y el soporte de la campana (SP) de manera que no se vea.

1B) Solution B (la más común) -> la toma eléctrica (PE) está colocada cerca de la campana. En ese caso se recomienda

montar un enchufe con fase, neutro y tierra en el cable de alimentación de la campana (CA) respetando las normas vigentes.

(Fig. C)

1) Introduzca las cabezas de los tornillos V4 montadas en la campana, en los agujeros del soporte de la campana (SP).

2) Mueva la campana de manera que las cabezas de los tornillos encajen en los ojales del soporte de la campana.

3-4) Fije de manera permanente el soporte (SP) a la campana usando los 4 tornillos V5 sumi-

nistrados.

(solo para Solution B) Conecte la campana a la red de alimentación eléctrica.

- Alimente la campana eléctricamente.

MANUAL DE INSTRUÇÕES

Se o aparelho tiver que ser vendido ou transferido para uma outra pessoa, assegure-se de

Estas advertências foram redigidas para a sua segurança e a de terceiros, por isso pedimos

A utilização da coifa não pode ser diferente daquela de aspirador de fumos de cocção nas

Qualquer utilização diferente daquela indicada exime o fabricante de qualquer responsabi-

O peso máximo total de eventuais objetos posicionados ou pendurados (quando previsto) na

Após a instalação das coifas em aço inox é necessário efetuar a limpeza da mesma para

Para esta operação o fabricante recomenda a utilização das toalhetes fornecidas com o

A utilização de outros tipos de detergentes exime o fabricante da responsabilidade sobre os

ADVERTÊNCIAS

É muito importante que este manual de instruções seja conservado com o equipamento para

futuras consultas.

que o manual seja fornecido com ele, a fim de que o novo utilizador possa ser informado sobre o funcionamento da coifa e sobre as respetivas advertências.

gentilmente que sejam lidas com atenção antes da instalação e da utilização do aparelho.

Este aparelho não deve ser utilizado por crianças ou pessoas enfermas, exceto se forem adequadamente supervisionadas por pessoas responsáveis que se assegurem de que o aparelho seja utilizado com segurança. As crianças devem ser supervisionadas por pessoa responsável para assegurar-se de que não brinquem com o aparelho. O trabalho de instalação deve ser efetuado por instaladores competentes e qualificados, segundo as normas em vigor. Se o cabo de alimentação estiver danificado deverá ser substituído pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa com qualificação semelhante, a fim de prevenir qualquer tipo de risco. Toda eventual modificação necessária para o sistema elétrico para instalar a coifa deverá ser efetuada somente por pessoas competentes. É perigoso modificar ou tentar modificar as características desse sistema. No caso de reparações ou maus funcionamentos do aparelho, não tente resolver o problema sem solicitar assistência. As reparações efetuadas por pessoas não competentes podem provocar danos. Para eventuais intervenções, entre em contacto com uma Centro de Assistência Técnica autorizado para efetuar a reposição de peças. Verifique sempre se todas as partes elétricas, (luzes, aspirador), estão desligadas se o aparelho não estiver sendo usado. Leia o manual de instruções completamente antes de efetuar operações na coifa.

cozinhas domésticas.

lidade.

coifa não deve superar 1,5 Kg.

remover os resíduos de adesivo de proteção

equipamento, disponíveis também para a compra.

danos que podem ser provocados.

SEGURANÇA ADVERTÊNCIAS

O sistema elétrico é provido de ligação à terra, segundo as normas de segurança internacio-

nais; além disso, está em conformidade com as legislações Europeias sobre a anti-interferência rádio. Não conecte o aparelho em condutas de descarga de fumos produzidos pela com-

bustão (caldeiras, lareiras, etc). Verifique se a tensão de rede corresponde àquela apresentada pela placa instalada dentro da coifa. A distância mínima de segurança entre o plano de cocção e a coifa deve ser de pelo menos 65 cm. Não efetuar cocções com chama “livre” sob a coifa. Controle as fritadeiras durante o uso: o óleo sobreaquecido pode inflamar-se.

- Assegure-se da presença de uma ventilação adequada no ambiente de instalação da coifa

se ela for utilizada com outros aparelhos que utilizam combustíveis como o gás ou outros.

- Não acenda chamas livres sob a coifa.

- Não conecte o aparelho em condutas de descarga de fumos produzidos pela combustão

(caldeiras, lareiras, etc).

- Assegure-se de que todas as legislações vigentes sobre a descarga do ar para fora do local

tenham sido respeitadas antes da utilização da coifa.

Antes de proceder com qualquer operação de limpeza ou de manutenção, desconecte o

aparelho removendo a ficha ou agindo sobre o interruptor geral. A casa fabricante declina qualquer responsabilidade por eventuais danos que possam, direta ou indiretamente, ser causados a pessoas, objetos e animais domésticos decorrentes da inobservância de todas as prescrições indicadas no respetivo manual de instruções e, principalmente, daquelas relativas às advertências em matéria de instalação, uso e manutenção do aparelho.

CARACTERÍSTICAS TÉCNICAS

Os dados técnicos são apresentados nas placas, posicionadas dentro da coifa.

INSTALAÇÃO

A distância entre o plano de cocção e a parte mais baixa da coifa da cozinha, de acordo com a norma, é de pelo menos 65 cm (consulte a figura C1). Essa distância é medida rigorosamente no ponto mais baixo da coifa com tensão não de segurança. Baseando-se nesse detalhe previsto pelas normas Europeias, é possível reduzir a distância de alguns modelos de acordo com as especificações presentes no catálogo geral. Se as instruções do plano de cocção a gás especificarem uma distância maior, será necessário considerá-las. As coifas da série E-ION são filtrantes com circulação do ar e não necessitam de uma ligação de descarga do ar. Para a manutenção dos filtros combinados CARBON-ZEO regeneráveis, consulte a secção H. Instruções de montagem: consulte a secção “O” do presente manual.

LIGAÇÃO ELÉTRICA

ATENÇÃO! Antes de efetuar qualquer operação na parte interna da coifa, desconecte o aparelho da rede elétrica. Certifique-se de que os fios elétricos não sejam desconectados ou cortados no interior da coifa e, neste caso, contacte o centro de assistência mais próximo. Para a ligação elétrica, dirija-se a pessoal qualificado.

A conexão deve ser efetuada em conformidade com as disposições da lei em vigor. Verifique a instalação elétrica pode suportar a carga do aparelho (consulte a placa com as características técnicas no item B). As coifas da série E-ION geralmente são fornecidas sem a ficha e com um cabo de alimentação com bainha transparente onde o isolamento principal do cabo de terra é amarelo/verde. O aparelho deve ser conectado a jusante de um dispositivo de desconexão em conformidade com a categoria de sobretensão III e as regras nacionais de instalação. O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor. Antes de conectar o aparelho à rede elétrica, verifique se:

- A tensão de alimentação corresponde àquela indicada pela placa das características técni-

cas.

- A tomada de terra é correta e funcional.

- O sistema de alimentação está provido de ligação à terra eficaz, em conformidade com as

normas vigentes.

- A tomada ou o interruptor omnipolar usados são de fácil acesso com o equipamento instala-

do. A casa fabricante declina qualquer responsabilidade caso as normas de segurança não forem respeitadas.

FUNCIONAMENTO

T: Tecla temporizador: com o aspirador ligado, a pressão da tecla ativa a função de desli-

gamento temporizado depois de 15’. Desligar o aspirador e apagar a luz. A função ativa é sinalizada com o indicador luminoso vermelho intermitente. A função temporizador, se estiver ativa, será desativada ao ser pressionada novamente. A função é desativada também se for pressionada a tecla 0/1 e se o aspirador desligar-se. A tecla ilumina-se de modo fixo com o aspirador desligado para sinalizar a limpeza dos filtros de alumínio depois de 30 horas de funcionamento. Se for efetuada uma longa pressão, cancela a sinalização.

DEC: Se a função “Auto” for ativa, será desativada. Se o aspirador estiver em função, reduz a sua velocidade e se o ionizador estiver ativo, reduz a sua potência de ionização.

0/1: Se estiver ativa a função “Auto”, será desativada. Se o aspirador estiver desligado, será ativado na primeira velocidade. Se o aspirador estiver em função, será desligado. Com o aspirador e a luz desativados, a pressão prolongada permite ativar/desativar o ionizador. Se durante a pressão iluminar-se a tecla “Auto”, o ionizador será ativado.

INC: Se a função AUTO estiver ativa, será desativada. Se o aspirador estiver em função, a pressão da tecla aumenta a velocidade até o valor máximo (intensiva) e se estiver ativo o ionizador, aumenta a potência de ionização. A intensiva dura 14 minutos e, no final deste tempo, o aspirador retorna na 3ª velocidade. A função intensiva é sinalizada pelo LED INC intermitente. Nota: na coifa modelo SPRING com 2 motores são ativas 3 velocidades e a máxima não é temporizada.

Auto: Com o aspirador desligado, ativa/desativa a modalidade “Auto”; se for ativa, o indicador luminoso “Auto” está iluminado. Nesta modalidade, se a qualidade do ar for boa (folha completamente verde), o aspirador e o ionizador estão desligados. Se a qualidade do ar for degradada, folha parcial ou totalmente amarela, o aspirador ativa-se na primeira velocidade e o indicador luminoso DEC ilumina-se até que a folha retorne a ser completamente verde.

L: A pressão breve ativa/desativa a luz. Com o aspirador desligado e a luz apagada, a pressão prolongada permite memorizar o comando remoto RF. A tecla pisca por algumas dezenas de segundos até que uma tecla do comando remoto seja reconhecida.

Na modalidade de funcionamento normal do aspirador, se estiver habilitado, o ionizador também é ativo com potência crescente com o grau de poluição do ar.

FILTROS INSTRUÇÕES PARA A EXTRAÇÃO E A SUBSTITUIÇÃO

1. FILTROS METÁLICOS

Para retirar os filtros metálicos, remova o painel inferior fixado com ímanes ao corpo da

coifa. Deste modo, os filtros podem ser retirados atuando no respectivo puxador.

2. FILTROS COMBINADOS REGENERÁVEIS (somente para pessoal qualifi-

cado)

Os filtros CARBON-ZEO são regeneráveis segundo as modalidades descritas no parágrafo

H referente à manutenção. Estes filtros estão posicionados na parte superior da coifa. Para removê-los, siga as instruções descritas a seguir (veja a fig. F2):

- Desconecte o aparelho da rede elétrica.

- Desaparafuse os 2 parafusos (V1), 4 parafusos em caso de coifa com motor duplo de tipo SPRING.

- Retire com cuidado o porta-filtro combinado (SF), 2 porta-filtros em caso de coifa com motor duplo de tipo SPRING).

- Retire o filtro (F) do porta-filtro combinado (SF).

- Para solicitar os novos filtros de carvão, procure o distribuidor/revendedor.

SOMENTE PARA A ITÁLIA: Descarregue o respetivo módulo de pedido do filtro no site: www.

falmec.com.

As coifas da série E-ION são dotadas de iluminação com LED de alta eficiência, baixo consu-

Uma manutenção constante garante um bom funcionamento e um bom rendimento no de-

ILUMINAÇÃO

mo e duração muito elevada em condições de utilização normal. As eventuais substituições do spot do LED devem ser feitas por técnicos qualificados, utilizando somente peças originais.

MANUTENÇÃO E LIMPEZA

correr do tempo. É necessário prestar atenção aos filtros metálicos anti-gordura para evitar depósitos de gordura na coifa, os quais são perigosos por serem facilmente incendiáveis.

1. FILTROS ANTI-GORDURA METÁLICOS

Têm a função de reter as partículas gordurosas em suspensão, por isso é aconselhável

lavá-los frequentemente (a cada 2/semanas) com água quente e detergente, evitando dobrá-los. Aguarde até que estejam secos antes de montá-los novamente. Para a desmontagem e a montagem, consulte instruções no item F1. Aconselha-se frequência constante nesta operação para evitar que óleos, gorduras e pós entrem no sistema ionizante.

2. FILTROS COMBINADOS CARBON.ZEO

Os filtros CARBON.ZEO não necessitam de manutenção especial. Em condições normais

de uso, é aconselhável regenerá-los a cada 18 meses e substituí-los depois de 3 anos. Antes de iniciar qualquer operação, desconecte a coifa da rede de alimentação elétrica.

Para a extração, veja o parágrafo F2. Para regenerar o filtro CARBON.ZEO (a cada 18 me-

ses) retire a armação inferior porta-malhas em tela (TPM) do filtro combinado (ver a fig. H2) e insira-o em um forno doméstico normal, com uma temperatura aproximada de 200°C por cerca 2 horas. Depois que o filtro arrefecer, montar novamente a armação inferior porta-malhas em (TPM) na coifa, seguindo a operação contrária descrita no item F2.

Ligue novamente a coifa na rede de alimentação elétrica.

3. LIMPEZA EXTERNA

É recomendável limpar as superfícies externas das coifas pelo menos a cada 15 dias para

evitar que as substâncias oleosas ou gordurosas possam danificar as superfícies do aparelho. A limpeza da coifa deve ser efetuada com cuidado, utilizando um pano húmido com detergente líquido neutro ou com álcool desnaturado para não danificar as superfícies e os componentes ativos da coifa. Não devem ser utilizados produtos que contenham substâncias abrasivas, panos com superfícies ásperas ou panos encontrados normalmente à venda para a limpeza do aço. A consequência direta da inobservância destas advertências será a deterioração irreversível da superfície do aço.

Essas advertências deverão ser conservadas com o manual de instruções da coifa. O

produtor declina qualquer responsabilidade no caso de inobservância destas instruções.

4. LIMPEZA DOS TUBOS IONIZANTES (somente pessoal qualificado)

Esta operação é muito delicada e deve ser efetuada por pessoal qualificado pois os tubos

ionizantes são alimentados com alta tensão. Em condições normais de uso, é aconselhável efetuar esta operação a cada 18 meses. Antes de iniciar qualquer operação, desconecte a coifa da rede de alimentação elétrica. Remover os filtros CARBON-ZEO como descrito no parágrafo F2. Depois disto, os tubos ionizantes são acessíveis e podem ser removidos e limpos como descrito no item sucessivo (ver a fig. H4).

- Desencaixe a mola M de instalação à terra da ligação metálica externa do tubo.

- Desaparafuse os tubos ionizantes (TI) da câmera ionizante e remova a rede metálica;

- Limpe delicadamente o tubo com um pano utilizando álcool etílico. Lave com água e sabão a ligação metálica externa e enxague cuidadosamente.

- Certifique-se de que a ligação esteja BEM SECA (pode ser colocada no forno a 50°C por 10’) e reinserí-la nos tubos.

- Aparafuse novamente os tubos na câmara ionizante e encaixe também a mola M.

- Monte novamente os filtros CARBON-ZEO seguindo a operação inversa descrita no item F2.

Ligue novamente a coifa na rede de alimentação elétrica.

ADVERTÊNCIA: Após 4 anos de uso normal, é possível notar uma gradual diminuição da

eficiência dos tubos ionizantes. Aconselha-se substituí-los a cada 5 anos.4.

5. LIMPEZA INTERNA

É proibida a limpeza de partes elétricas ou partes relativas ao motor dentro da coifa, com

líquidos ou solventes.

Não use produtos que contenham abrasivos. Efetue todas essas operações desconectando

preventivamente o aparelho da rede elétrica.

GARANTIA

O novo aparelho é coberto pela garantia. As condições de garantia estão apresentadas inte-

gralmente na última página da capa deste manual.

A casa fabricante não responde por possíveis imprecisões, que podem ser atribuídas a erros

de impressão ou de transcrição, contidas no presente manual. Reserva-se o direito de efetuar nos próprios produtos as modificações que julgar necessárias ou úteis, respeitando os interesses dos utilizadores, sem prejudicar as características essenciais de funcionalidade e de segurança.

INSTRUÇÕES DE MONTAGEM

INSTRUÇÕES MONTAGEM COIFA SUSPENSA TIPO ILHA

(Fig. A)

1) Verifique se no existe a predisposição para a alimentação elétrica da coifa no teto, em conformidade com as normas em vigor. Desconecte a alimentação elétrica da parte da

instalação elétrica que alimenta a coifa.

2) Insira:

- As 4 cordas de aço (C1) nos 4 orifícios (F1) do suporte no teto (SC).

- O cabo de alimentação do sistema da coifa (CAI) no orifício (F2) do suporte no teto (SC).

3) Conecte o borne de alimentação (MA) ao respectivo cabo (CAI) respeitando as prescrições: fase, neutro e terra (veja a secção D).

(Fig. B)

1) Fixe o suporte (SC) ao teto utilizando 4 buchas fischer de Ø 8 e os respetivos parafusos (V1).

2) Insira as cordas de aço (C1) nos orifícios da chapa que cobre o suporte (C).

(Fig. C)

1) Individualizar a altura (Y) da coifa ao teto, considerando a quota X=60/65 cm e que (Z) varia segundo o modelo da coifa.

(Fig. D)

1) Após determinar a altura (Y), corte as cordas de aço (C1) em excesso na parte inferior.

2) Solte o bloqueio de cabos (BC) girando o cilindro estriado em sentido anti-horário.

3) Insira as cordas de aço (C1) em seu interior.

4) Bloqueie, girando o cilindro estriado em sentido horário, depois de controlar se a coifa está na altura “Y” desejada. Controle com um nível de bolha a planaridade da coifa nas duas direções.

5-6) Insira o cabo de alimentação da coifa (CA) no respectivo orifício da chapa que cobre o

suporte (C) e conecte-o ao borne (MA), respeitando as prescrições indicadas na secção D.

(Fig. E)

1) Posicione o borne no interior do suporte (SC).

2) Levante a chapa que cobre o suporte (C).

3) Aparafuse a chapa que cobre o suporte (C) ao suporte (SC) com 2 parafusos (V4).

4) Conecte a coifa na rede elétrica.

INSTRUÇÕES DE MONTAGEM DA COIFA COM SUPORTE DE PAREDE

(Fig. A)

1) Desconecte a tensão ao sistema elétrico que alimenta a coifa. Verifique se a parede de instalação está predisposta (Solução A ou B) para a alimentação elétrica da coifa segundo as normas em vigor.

2) Posicione o suporte da coifa (SP) na distância Y considerando que a distância entre a coifa e o plano de cocção deve ser de 60-65 cm, aproximadamente.

3) Fixe o suporte da coifa (SP) utilizando 2 buchas de Ø 8 mm e respetivos parafusos V1. Atenção! Se o cabo de alimentação do sistema da coifa (CAI) estiver atrás do suporte do aparelho (SP) (Solução A), faça com que passe através do furo (F) deste último.

(Fig. B)

1A) Solução A ->

- Posicione provisoriamente a coifa nas proximidades do suporte da coifa (SP) e conectar o borne de alimentação (MA) ao cabo elétrico da coifa (CA), respeitando as prescrições de fase, neutro e terra (consultar a secção D), e corte o cabo em excesso.

- Posicione o borne e o cabo elétrico entre a parte posterior da coifa e o seu suporte (SP) de modo que não seja visível.

1B) Solução B (mais comum) -> A ficha elétrica (PE) está posicionada nas proximidades da coifa. Neste caso, é aconsel-

hável instalar uma ficha dotada de fase, neutro e terra no cabo de alimentação da coifa (CA) respeitando as normas em vigor.

(Fig. C)

1) Insira as cabeças dos parafusos V4 instalados na coifa nos furos do suporte (SP).

2) Desloque a coifa de modo que as cabeças dos parafusos sejam encaixadas nas fendas do suporte do aparelho.

3-4) Fixe o suporte (SP) de modo permanente na coifa através dos 4 parafusos V5 fornecidos

de série.

(somente para Solução B) Conectar a coifa à rede elétrica.

- Alimente a coifa eletricamente.

RUS

азлнкмдсаь ий щдлигмДнДсаа

èË ÔÓ‰‡ÊÂ ÔË·Ó‡ ËÎË ÔÂÂ‰‡˜Â Â„Ó ‰Û„ÓÏÛ ÎËˆÛ Í ÔË·ÓÛ Ó·ﬂÁ‡ÚÂÎ¸ÌÓ

С‡ММУВ кЫНУ‚У‰ТЪ‚У ·˚ОУ ТУТЪ‡‚ОВМУ ‰Оﬂ ·ВБУФ‡ТМУТЪЛ Н‡Н З‡¯ВИ, Ъ‡Н Л

еЦкх икЦСйлнйкйЬзйлна

й˜ВМ¸ ‚‡КМУ, ˜ЪУ·˚ ‰‡ММУВ кЫНУ‚У‰ТЪ‚У ФУ ˝НТФОЫ‡Ъ‡ˆЛЛ ı‡МЛОУТ¸ ‚ПВТЪВ Т ‡ФФ‡‡ЪЫУИ ‰Оﬂ ‚УБПУКМУИ МВУ·ıУ‰ЛПУТЪЛ НУМТЫО¸Ъ‡ˆЛЛ ‚ ·Ы‰Ы˘ВП.

‰УОКМУ ФЛО‡„‡Ъ¸Тﬂ кЫНУ‚У‰ТЪ‚У, ˜ЪУ·˚ МУ‚˚И ФУО¸БУ‚‡ЪВО¸ ·˚О ‚ НЫТВ ЪУ„У, Н‡Н ФУО¸БУ‚‡Ъ¸Тﬂ ‚˚ЪﬂКНУИ Л Н‡НЛВ ТУУЪ‚ВЪТЪ‚Ы˛˘ЛВ ПВ˚ ФВ‰УТЪУУКМУТЪЛ МВУ·ıУ‰ЛПУ ТУ·О˛‰‡Ъ¸.

УНЫК‡˛˘Лı, ФУ˝ЪУПЫ ФУТЛП З‡Т ‚МЛП‡ЪВО¸МУ Т МЛП УБМ‡НУПЛЪ¸Тﬂ ФВВ‰ ЫТЪ‡МУ‚НУИ Л ˝НТФОЫ‡Ъ‡ˆЛВИ ФЛ·У‡.

СВЪﬂП Л ·УО¸М˚П О˛‰ﬂП ‡БВ¯‡ВЪТﬂ ФУО¸БУ‚‡Ъ¸Тﬂ ФЛ·УУП ОЛ¯¸ ФУ‰ ‡‰ВН‚‡ЪМ˚П НУМЪУОВП УЪ‚ВЪТЪ‚ВММ˚ı ОЛˆ, НУЪУ˚В ПУ„ЫЪ У·ВТФВ˜Л‚‡Ъ¸ ·ВБУФ‡ТМУВ ЛТФУО¸БУ‚‡МЛВ ФЛ·У‡. йЪ‚ВЪТЪ‚ВММУПЫ ОЛˆЫ МВУ·ıУ‰ЛПУ ТОВ‰ЛЪ¸, ˜ЪУ·˚ ‰ВЪЛ МВ Л„‡ОЛ Т ФЛ·УУП. к‡·УЪ˚ ФУ ЫТЪ‡МУ‚НВ ‰УОКМ˚ ФУ‚У‰ЛЪ¸Тﬂ НУПФВЪВМЪМ˚ПЛ Л Н‚‡ОЛЩЛˆЛУ‚‡ММ˚ПЛ ТФВˆЛ‡ОЛТЪ‡ПЛ ТУ„О‡ТМУ ‰ВИТЪ‚Ы˛˘ЛП МУП‡П. г˛·УВ МВУ·ıУ‰ЛПУВ ‰Оﬂ ЫТЪ‡МУ‚НЛ ‚˚ЪﬂКНЛ ЛБПВМВМЛВ ‚ ˝ОВНЪЛ˜ВТНУП ·ОУНВ ‰УОКМУ УТЫ˘ВТЪ‚ОﬂЪ¸Тﬂ ЪУО¸НУ НУПФВЪВМЪМ˚П ОЛˆУП. аБПВМВМЛВ ЛОЛ ФУФ˚ЪН‡ ЛБПВМВМЛﬂ ı‡‡НЪВЛТЪЛН ФЛ·У‡ УФ‡ТМУ! З ТОЫ˜‡В МВНУВНЪМУИ ‡·УЪ˚ ‚˚ЪﬂКНЛ МВ Ф˚Ъ‡ИЪВТ¸ ЫТЪ‡МЛЪ¸ МВЛТФ‡‚МУТЪ¸ Т‡ПУТЪУﬂЪВО¸МУ. кВПУМЪ, ФУ‚В‰ВММ˚И МВНУПФВЪВМЪМ˚П ОЛˆУП, ПУКВЪ ‚˚Б‚‡Ъ¸ ФУ‚ВК‰ВМЛﬂ. СОﬂ О˛·У„У ‚ПВ¯‡ЪВО¸ТЪ‚‡ У·‡˘‡ИЪВТ¸ ‚ ЫФУОМУПУ˜ВММ˚И ˆВМЪ ЪВıМЛ˜ВТНУ„У У·ТОЫКЛ‚‡МЛﬂ. ЗТВ„‰‡ ТОВ‰ЛЪВ, ˜ЪУ·˚ ‚ТВ ˝ОВНЪЛ˜ВТНЛВ ˜‡ТЪЛ (УТ‚В˘ВМЛВ, ПУЪУ) ·˚ОЛ ‚˚НО˛˜ВМ˚, НУ„‰‡ З˚ МВ ФУО¸БЫВЪВТ¸ ФЛ·УУП. иУОМУТЪ¸˛ ФУ˜ЪЛЪВ кЫНУ‚У‰ТЪ‚У ФУ ˝НТФОЫ‡Ъ‡ˆЛЛ, ФВВ‰ ЪВП Н‡Н ФУО¸БУ‚‡Ъ¸Тﬂ ‚˚ЪﬂКНУИ.

З˚ЪﬂКН‡ МВ ПУКВЪ ЛТФУО¸БУ‚‡Ъ¸Тﬂ ЛМ‡˜В Н‡Н ‰Оﬂ Ы‰‡ОВМЛﬂ ‰˚П‡ Т ‰УП‡¯МЛı НЫıУМ¸. г˛·УВ ‰Ы„УВ ЛТФУО¸БУ‚‡МЛВ ФЛ·У‡ ТМЛП‡ВЪ Т ЛБ„УЪУ‚ЛЪВОﬂ ‚ТﬂНЫ˛ УЪ‚ВЪТЪ‚ВММУТЪ¸. е‡НТЛП‡О¸М˚И У·˘ЛИ ‚ВТ ФВ‰ПВЪУ‚, ФУОУКВММ˚ı М‡ ‚˚ЪﬂКНЫ ЛОЛ ФУ‰‚В¯ВММ˚ı Н МВИ (Ъ‡П, „‰В ˝ЪУ ФВ‰ЫТПУЪВМУ), МВ ‰УОКВМ ФВ‚˚¯‡Ъ¸ 1,5 Н„. иУТОВ ЫТЪ‡МУ‚НЛ ‚˚ЪﬂКНЛ ЛБ МВК‡‚В˛˘ВИ ТЪ‡ОЛ МВУ·ıУ‰ЛПУ ФУЛБ‚ВТЪЛ ˜ЛТЪНЫ ФЛ·У‡ ‰Оﬂ Ы‰‡ОВМЛﬂ УТЪ‡ЪНУ‚ Б‡˘ЛЪМУИ ФОВМНЛ Л ‚УБПУКМ˚ı ФﬂЪВМ КЛ‡ ЛОЛ П‡ТО‡.

Для этого изготовитель рекомендует использовать прилагающиеся чистящие салфетки.

аТФУО¸БУ‚‡МЛВ ‰Ы„Лı ЪЛФУ‚ ˜ЛТЪﬂ˘Лı ТВ‰ТЪ‚ ТМЛП‡ВЪ Т ЛБ„УЪУ‚ЛЪВОﬂ УЪ‚ВЪТЪ‚ВММУТЪ¸ Б‡ ‚УБПУКМ˚В ‚УБМЛН¯ЛВ ‚ Т‚ﬂБЛ Т ˝ЪЛП ФУ‚ВК‰ВМЛﬂ.

ЕЦбйиДлзйлнъ еЦкх икЦСйлнйкйЬзйлна

щОВНЪЛ˜ВТН‡ﬂ ТıВП‡ ТМ‡·КВМ‡ НУМЪ‡НЪУП Б‡БВПОВМЛﬂ ТУ„О‡ТМУ ПВК‰ЫМ‡У‰М˚П МУП‡П

зВ ФУ‰НО˛˜‡ИЪВ ФЛ·У Н ЪЫ·‡П, УЪ‚У‰ﬂ˘ЛП ‰˚П УЪ Т„У‡МЛﬂ ЪУФОЛ‚‡ (НУЪО˚, Н‡ПЛМ˚

З ˆВОﬂı ·ВБУФ‡ТМУТЪЛ ‡ТТЪУﬂМЛВ УЪ ‚‡У˜МУИ ФУ‚ВıМУТЪЛ ‰У ‚˚ЪﬂКНЛ ‰УОКМУ ТУТЪ‡‚ОﬂЪ¸

çÂÎ¸Áﬂ „ÓÚÓ‚ËÚ¸ ÔË˘Û Ì‡ ÓÚÍ˚ÚÓÏ Ó„ÌÂ ÔÓ‰ ‚˚ÚﬂÊÍÓÈ. ëÎÂ‰ËÚÂ Á‡ ÙËÚ˛ÌËˆ‡ÏË:

·ВБУФ‡ТМУТЪЛ; НУПВ ЪУ„У, УМ‡ ТУУЪ‚ВЪТЪ‚ЫВЪ В‚УФВИТНЛП МУП‡П Б‡˘ЛЪ˚ УЪ ‡‰ЛУФУПВı.

Л Ъ.Ф.). м·В‰ЛЪВТ¸ ‚ ЪУП, ˜ЪУ М‡ФﬂКВМЛВ ‚ ТВЪЛ ТУУЪ‚ВЪТЪ‚ЫВЪ ЫН‡Б‡ММУПЫ М‡ Ъ‡·ОЛ˜НВ, ФЛНВФОВММУИ ‚МЫЪЛ ‚˚ЪﬂКНЛ.

МВ ПВМВВ 65 ТП.

ФВВ„ВЪУВ П‡ТОУ ПУКВЪ Б‡„УВЪ¸Тﬂ.

- м·В‰ЛЪВТ¸ ‚ ЪУП, ˜ЪУ ‚ ФУПВ˘ВМЛЛ ЛПВВЪТﬂ ‰УТЪ‡ЪУ˜М‡ﬂ ‚ВМЪЛОﬂˆЛﬂ, ВТОЛ ‚˚ЪﬂКН‡

ЛТФУО¸БЫВЪТﬂ ТУ‚ПВТЪМУ Т ‰Ы„ЛПЛ ФЛ·У‡ПЛ, ‡·УЪ‡˛˘ЛПЛ М‡ „‡БВ ЛОЛ ‰Ы„УП „У˛˜ВП.

- çÂ Á‡ÊË„‡ÈÚÂ ÓÚÍ˚Ú˚È Ó„ÓÌ¸ ÔÓ‰ ‚˚ÚﬂÊÍÓÈ.

- зВ ФУ‰НО˛˜‡ИЪВ ФЛ·У Н ЪЫ·‡П, УЪ‚У‰ﬂ˘ЛП ‰˚П УЪ Т„У‡МЛﬂ ЪУФОЛ‚‡ (НУЪО˚, Н‡ПЛМ˚ Л

Ú.Ô.).

- ì·Â‰ËÚÂÒ¸ ‚ ÒÓ·Î˛‰ÂÌËË ‚ÒÂı ‰ÂÈÒÚ‚Û˛˘Ëı ÌÓÏ ÔÓ ‚˚‚Ó‰Û ‚ÓÁ‰Ûı‡ Ì‡ÛÊÛ ËÁ

ÔÓÏÂ˘ÂÌËﬂ, ÔÂÊ‰Â ˜ÂÏ ÔÓÎ¸ÁÓ‚‡Ú¸Òﬂ ‚˚ÚﬂÊÍÓÈ.

иВВ‰ ФУ‚В‰ВМЛВП О˛·˚ı П‡МЛФЫОﬂˆЛИ ФУ ˜ЛТЪНВ ЛОЛ ЫıУ‰Ы ‚˚НО˛˜ЛЪВ ФЛ·У, ‚˚Ъ‡˘Л‚ ‚ЛОНЫ ЛБ УБВЪНЛ ЛОЛ Т ФУПУ˘¸˛ У·˘В„У ‚˚НО˛˜‡ЪВОﬂ. иВ‰ФЛﬂЪЛВЛБ„УЪУ‚ЛЪВО¸ МВ МВТВЪ УЪ‚ВЪТЪ‚ВММУТЪЛ Б‡ ‚УБПУКМ˚И ‚В‰, ФЛ˜ЛМВММ˚И, ФﬂПУ ЛОЛ НУТ‚ВММУ, О˛‰ﬂП, ФВ‰ПВЪ‡П ЛОЛ ‰УП‡¯МЛП КЛ‚УЪМ˚П ‚ТОВ‰ТЪ‚ЛВ МВТУ·О˛‰ВМЛﬂ ФВ‰ФЛТ‡МЛИ, ЫН‡Б‡ММ˚ı ‚ кЫНУ‚У‰ТЪ‚В ФУ ˝НТФОЫ‡Ъ‡ˆЛЛ, УТУ·ВММУ ‚ ЪУП, ˜ЪУ Н‡Т‡ВЪТﬂ Ф‡‚ЛО ЫТЪ‡МУ‚НЛЛ Л ˝НТФОЫ‡Ъ‡ˆЛЛ ФЛ·У‡ Л ЫıУ‰‡ Б‡ МЛП.

нЦпзауЦлдаЦ пДкДднЦкалнада

нıМЛ˜ТНЛ ‰‡ММ˚ ФЛ·У‡ ФЛ‚‰М˚ М‡ ˝ЪЛНЪН, М‡ıУ‰ﬂ˘ИТﬂ ‚МЫЪЛ ‚˚ЪﬂКМУ„У ЫТЪУИТЪ‚‡.

УСТАНОВКА

Расстояние между варочной панелью и нижней поверхностью кухонной вытяжки согласно стандарта должно составлять 65 см (смотри рисунок C1). Это расстояние должно измеряться в самой нижней точке вытяжки, в которой имеется небезопасное напряжение. На основе этого уточнения, предусмотренного европейскими стандартами, можно уменьшить расстояние для некоторых моделей, как это указано в основном каталоге. В шее расстояние, необходимо учитывать это. Вытяжки серии E-ION - фильтрующие с рециркуляцией воздуха, поэтому не нуждаются в выводе воздуха. Для техобслуживания регенерируемых комбинированных фильтров CARBON-ZEO (активированный уголь – цеолит) смотрите разд. H. Инструкции по монтажу: см. разд. “O” данного руководства.

том случае, если инструкции для варочной панели предусматривают боль-

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

ВНИМАНИЕ! Перед проведением любых операций внутри вытяжки, отключите аппарат от электросети. Проверьте, что внутри вытяжки нет отсоединённых или порванных проводов; в противном случае, обратитесь в ближайший сервисный центр технического обслуживания. Для выполнения электрического подключения, обращайтесь к квалифицированным специалистам.

Подключение должно осуществляться с соблюдением требований действующего законодательства. Проверьте, что электросеть может выдерживать характеристики на сопроводительной табличке в точке B). Вытяжки серии E-ION обычно поставляются без вилки и с кабелем питания в прозрачной оболочке. В любом случае, изоляция заземляющей жилы - жёлто/зелёного цвета.

нагрузку, создаваемую аппаратом (см.

На входе в аппарат должен быть установлен защитный выключатель, соответствующий категории III перенапряжения, отвечающий правилам установки страны эксплуатации.

Жёлто/зелёный провод заземления не должен отключаться отсекающим выключателем. Перед подключением аппарата к электросети, проверьте, что:

- напряжение в сети электропитания соответствует указанному на табличке с техни-

ческими характеристиками.

- розетка с заземляющим контактом

- система электропитания оснащена эффективным заземлением, в соответствии с

действующими стандартами.

- электророзетку или всеполюсный выключатель можно легко достичь при уже уста-

новленном аппарате. Компания-изготовитель не несёт никакой ответственности в случае несоблюдения правил безопасности.

установлена правильно и функционирует.

кДЕйнД

T: Кнопка таймера: нажатие на эту кнопку при включённом аспираторе активирует функцию запрограммированного по времени выключения через 15 минут. Выключает аспиратор и освещение. Мигающий красный светодиод указывает на то, что функция активирована. Активированную функцию таймера можно выключить, повторно нажав на эту же кнопку. Функцию можно дезактивировать также, нажав на кнопку O/1 (ВКЛ./ ВЫКЛ

.), в том случае, если аспиратор выключается. Если кнопка горит постоянным светом при выключенном аспираторе, значит необходимо выполнить очистку алюминиевых фильтров после 30 часов работы. Длительным нажатием на кнопку можно сбросить индикатор.

DEC: Дезактивирует функцию автоматического режима, если она включена. При действующем аспираторе, уменьшает скорость, а если работает ионизатор, то снижает уровень

0/1: Активирует функцию автоматического режима, если она выключена. При выключенном аспираторе, включает его на первой скорости. При включённом аспираторе, выключает его. При выключенном аспираторе и освещении, продолжительное нажатие кнопки позволяет активировать/ дезактивировать ионизатор. Ионизатор активирован, когда во время нажатия загорается кнопка Auto.

INC: Отключает автоматический режим, если таковой был подключен аспираторе, нажатие на кнопку увеличивает скорость до интенсивной, а при включённом ионизаторе, увеличивает мощность ионизации. Продолжительность работы на интенсивной скорости - 14 минут, по окончании которых аспиратор возвращается на 3-ю скорость. На включение функции интенсивной скорости указывается миганием светодиода INC. Примечание: вытяжка SPRING с двумя двигателями имеет 3 скорости и максимальная скорость, не

Auto: При выключенном аспираторе активирует/дезактивирует автоматический режим;

мощности ионизации.

. При включённом

программируется по времени.

светодиод горит при включённом режиме. В этом режиме при хорошем качестве воздуха (индикатор “лист” полностью зелёного цвета) аспиратор, а также ионизатор, выключены. Если качество воздуха - неудовлетворительное, то есть “лист” полностью или частично жёлтого цвета, аспиратор автоматически включается на 1-ой скорости, а светодиод кнопки DEC горит до тех пор, пока “лист” не становится зелёного цвета.

L: Кратковременное нажатие включает/выключает освещение. При выключенном аспираторе и освещении, продолжительное нажатие на кнопку позволяет выполнить запоминание установок на пульте дистанционного управления RF. Кнопка мигает в течении нескольких секунд или пока кнопка дистанционного пульта управления не будет распознана.

В режиме нормальной работы аспиратора, если ионизатор активирован, работает на мощности, соответствующей по нарастающей степени загрязнения воздуха.

снова полностью

то последний

оагънкх

1. МЕТАЛЛИЧЕСКИЕ ФИЛЬТРЫ

Чтобы вынуть металлические фильтры, снимите нижнюю панель, прикреплённую

магнитами к корпусу вытяжки. Теперь фильтры могут быть сняты, используя специальную рукоятку.

2. КОМБИНИРОВАННЫЕ РЕГЕНЕРИРУЕМЫЕ ФИЛЬТРЫ (только ква-

лифицированный персонал)

Фильтры CARBON-ZEO являются регенерируемыми, что выполняется методами,

описанными в параграфе H, касающемся техобслуживания. Эти фильтры расположены в верхней части вытяжки. Для их удаления, следуйте нижеприведённым инструкциям (см. рис. F2):

Отключите аппарат от сети электропитания.

Отвинтите 2 винта (V1) (4 винта в случае вытяжки с двумя двигателями, типа SPRING).

Аккуратно выньте держатель комбинированного фильтра (SF) (2 держателя с фильтрами в случае вытяжки с двумя двигателями, типа SPRING)

Выньте фильтр (F) из держателя (SF).

Для заказа новых угольных фильтров свяжитесь с местным дистрибьютором/диле-

ром.

ТОЛЬКО ПО ИТАЛИИ: Скачать специальный бланк заказа фильтра на сайте: www.

falmec.com.

ОСВЕЩЕНИЕ

Вытяжки серии E-ION оснащены высокоэффективным светодиодным освещением, с низким энергопотреблением и высокой продолжительностью срока службы в нормальных условиях эксплуатации. Возможная замена светодиодной лампочки должна выполняться только квалифицированным персоналом, используя исключительно оригинальные фирменные запчасти.

ТЕХОБСЛУЖИВАНИЕ И ЧИСТКА

Постоянный уход и техобслуживание гарантирует правильное функционирование и хорошую отдачу с течением времени. Особое внимание необходимо уделить

металлическим жироулавливающим фильтрам, во избежание накопления жиров на вытяжке, что создаёт риск более лёгкого возгорания.

1. МЕТАЛЛИЧЕСКИЕ ЖИРОУЛАВЛИВАЮЩИЕ ФИЛЬТРЫ

Эти фильтры предназначены для задерживания находящихся в воздухе частичек

жира, поэтому рекомендуется периодически промывать их довольно часто (каждые 2/3 недели) горячей водой с моющим средством, стараясь не погнуть. Перед установкой на место проверьте, что фильтры полностью высохли. Для демонтажа и нового монтажа, см. инструкции в пункте F1. Настоятельно рекомендуем выполнять и пыли в систему ионизации.

операции с постоянной периодичностью, во избежание попадания жиров

2. КОМБИНИРОВАННЫЕ ФИЛЬТРЫ CARBON.ZEO

Фильтры CARBON.ZEO не нуждаются в особом техобслуживании. При нормальных

условиях эксплуатации, рекомендуется производить их регенерацию через каждые 18 месяцев, а замену - через 3 года. Перед выполнением любой операции, отключите вытяжку от сети электропитания.

Для изъятия фильтра, см. параграф F2. Для выполнения регенерации фильтра CARBON.ZEO (каждые 18 месяцев) выньте

нижнюю рамку с сетчатым полотном (TPM) из H2) и поместите её в обычную кухонную духовку с температурой 200°C примерно на 2 часа. После того, как фильтр остыл, установите рамку с сетчатым полотном (TPM) на место в вытяжку, следуя в обратной последовательности инструкциям,

описанным в пункте F2. Подключите вытяжку к сети электропитания.

комбинированного фильтра (см.рис.

3. ВНЕШНЯЯ ОЧИСТКА

Советуем очищать наружную поверхность вытяжки, как минимум, каждые 15 дней,

во избежание воздействия масляных и жировых веществ на поверхности вытяжки.

Очистка вытяжки должна выполняться осторожно, чтобы не повредить поверх-

ности и действующие компоненты вытяжки, используя ткань, слегка смоченную жидким нейтральным моющим средством или денатурированным спиртом.

Не пользуйтесь абразивными чистящими средствами,

щейся в продаже тканью для

чистки стальных поверхностей. Результатом невыполнения этих советов может

быть непоправимое нарушение стальной поверхности.

Храните данные предупреждения совместно с инструкциями к вытяжке. Компания-

изготовитель не несёт ответственности при несоблюдении данных инструкций.

грубой тканью или имею-

4. ЧИСТКА ИОНИЗИРУЮЩИХ ТРУБОК (только квалифицированный

персонал)

Эта операция очень тонкая, поэтому она должна выполняться только квалифици-

рованным персоналом, поскольку на ионизирующие трубки подаётся высокое напряжение. В условиях нормальной эксплуатации рекомендуется проведение этой операции через каждые 18 месяцев. Перед выполнением любой операции, отключите вытяжку от сети электропитания. Выньте фильтры CARBON-ZEO, как описано в параграфе F2. Теперь имеется доступ быть вынуты и очищены , как описано в последующем пункте (см. рис. H4).

- Отсоедините пружинный зажим M заземления внешней металлической оболочки трубки;

- Отвинтите ионизирующие трубки (TI) от ионизирующей камеры и извлеките металлическую сетку;

- Аккуратно очистите трубку тканью, смоченную этиловым спиртом. Промойте водой с мылом внешнюю металлическую оболочку и

- После того, как оболочка ПОЛНОСТЬЮ ВЫСОХЛА (можно положить в духовку при температуре 50°C на 10 минут), снова наденьте её на трубки.

к ионизирующим трубкам, которые могут

оставить стекать.

- Привинтите трубки к ионизационной камере, подсоедините пружинный зажим M.

- Установите на место фильтр CARBON-ZEO, выполнив в обратной последователь- ности операции. описанные в пункте F2.

Подключите вытяжку к сети электропитания.

ПРЕДУПРЕЖДЕНИЕ: Через примерно 4 лет нормальной эксплуатации возможно постепенное снижение эффективности работы ионизирующих трубок. Рекомендуется заменить их через 5 лет.

5. йуалндД ЗзмнкЦззЦв уДлна

й˜ЛТЪН‡ ˝ОНЪЛ˜ТНЛı ЛОЛ УЪМУТﬂ˘ЛıТﬂ ‚ ПУЪУЫ ˜‡ТЪИ ‚МЫЪЛ ‚˚ЪﬂКНЛ ФЛ ФУПУ˘Л

КЛ‰НУТЪИ Л ‡ТЪ‚УЛЪОﬂ Б‡Ф˘М‡.

Ç˚ÔÓÎÌﬂÈÚ ‚Ò ÓÔ‡ˆËË, Ô‰‚‡ËÚÎ¸ÌÓ ÓÚÍÎ˛˜Ë‚ ÔË·Ó ÓÚ ÒÚË ˝ÎÍÚÓÔËÚ‡ÌËﬂ.

з ФУО¸БЫИЪТ¸ ‡·‡БЛ‚М˚ПЛ ıЛПЛН‡Ъ‡ПЛ.

ЙДкДзнаа

зУ‚˚И ФЛ·У М‡ıУ‰ЛЪТﬂ ФУ‰ ‰ИТЪ‚ЛП „‡‡МЪЛЛ. Й‡‡МЪЛИМ˚ ЫТОУ‚Лﬂ ФУОМУТЪ¸˛ ФЛ‚‰М˚ М‡ ФУТО‰МИ ТЪ‡МЛˆ ˝ЪУ„У ЛБ‰‡МЛﬂ.

иУЛБ‚У‰ЛЪО¸ М УЪ‚˜‡Ъ Б‡ ‚УБПУКМ˚ МЪУ˜МУТЪЛ Л У¯Л·НЛ ‚ ‰‡ММУП ЛБ‰‡МЛЛ, ‚УБМЛН¯Л ФЛ Ф˜‡ЪЛ ЛОЛ ФФ˜‡Ъ˚‚‡МЛЛ. иУЛБ‚У‰ЛЪО¸ УТЪ‡‚ОﬂЪ Б‡ ТУ·УИ Ф‡‚У М‡ Ъ ПУ‰ЛЩЛН‡ˆЛЛ ТУ·ТЪ‚ММУИ ФУ‰ЫНˆЛЛ, НУЪУ˚ ТУ˜ЪЪ МУ·ıУ‰ЛП˚ПЛ ЛОЛ ФУОБМ˚ПЛ, ‡ Ъ‡НК ‚ ЛМЪТ‡ı ФУО¸БУ‚‡ЪОﬂ, М ‚ОЛﬂ˛˘Л М‡ „О‡‚М˚ ЩЫМНˆЛУМ‡О¸М˚ ı‡‡НЪЛТЪЛНЛ Л

·БУФ‡ТМУТЪ¸.

ИНСТРУКЦИИ ПО МОНТАЖУ

ИНСТРУКЦИИ ПО МОНТАЖУ ПОДВЕСНОЙ ОСТРОВНОЙ ВЫТЯЖКИ

(Рис. A)

1) Проверьте наличие проводов для подключения электропитания, в соответствие с действующими стандартами, к вытяжке на потолке. Отключите подачу электропитания из сети в контуре, питающем вытяжку.

2) Вставьте:

- 4 стальных шнура (C1) в 4 отверстия (F1) потолочного держателя (SC);

- кабель питания электросистемы вытяжки (CAI) в отверстие (F2) потолочного дер-

жателя (SC).

3) Подсоедините к клемме подключения питания (MA) кабель питания (CAI), правильность подключения фаз, нейтрали и заземления (см разд. D).

(Рис. B)

1) Закрепите держатель (SC) на потолке при помощи 4 дюбелей с Ø 8 мм соответственно винтов V1.

2) Введите стальные шнуры (C1) в отверстие на диске, покрывающем держатель (C).

(Рис. C)

1) Определите нужную высоту (Y) вытяжки от потолка, учитывая, что уровень X=60/65 см, а (Z) варьируется в зависимости от модели вытяжки.

(Рис. D)

1) Определив нужную высоту (Y), обрежьте излишек стальных шнуров (C1) в нижней части.

2) Ослабьте кабельные прижимы (BC), покрутив цилиндр с насечкой против часовой стрелки;

3) вставьте стальные шнуры (C1) внутрь их;

соблюдая

4) заблокируйте их, покрутив цилиндр с насечкой по часовой стрелке, предварительно проверив, что вытяжка находится на нужной высоте “Y”. Проверьте пузырьковым уровнем горизонтальное расположение вытяжки в двух направлениях.

5-6) Вставьте кабель питания вытяжки (CA) в специальное отверстие на диске, за-

крывающем держатель (C) и подсоедините его к клемме (MA), следуя указаниям, приведённым в разд. D.

(Рис. E)

1) Поместите клемму внутрь держателя (SC);

2) поднимите диск, закрывающий держатель (C);

3) привинтите диск, закрывающий держатель (C) к держателю (SC) двумя винтами (V4).

4) Подайте на вытяжку электропитание.

ИНСТРУКЦИЯ ПО МОНТАЖУ НАСТЕННОЙ ВЫТЯЖКИ

(Рис. А)

1) Отключить подачу электропитания на вытяжку. Проверить на стене, где устанавливается

вытяжка, наличие проводов для подключения электропитания к вытяжке (вариант А или В) в соответствии с действующими стандартами.

2) Установить держатель (SP) на расстоянии Y, учитывая, что расстояние между вытяжкой и

варочной панелью должно быть около 60-65 см.

3) Закрепить держатель (SP) при помощи

V1. Внимание, если кабель подачи электропитания на вытяжку (CAI) находится за держателем, протянуть его через отверстие (F) держателя.

(Рис. В)

1А) Вариант А ->

- Временно установить вытяжку вблизи от держателя (SP) и подсоединить к клемме

подключения питания (МА) питающий кабель вытяжки (СА), соблюдая правильное подключение фаз, нейтрали

- Расположить клемму и питательный кабель между задней частью вытяжки и держателем

(SP) так, чтобы они не были заметны.

1В) Вариант В (наиболее часто встречающийся) ->

розетка (РЕ) расположена вблизи от вытяжки. В таком случае рекомендуется установить

на питающий кабель вытяжки (СА) штепсель с соответствии с действующими стандартами.

(Рис. С)

1) Вставить головки установленных на вытяжку болтов V4 в отверстия держателя (SP).

2) Сместить вытяжку так, чтобы головки болтов попали в петли держателя.

3-4) Надежно прикрепить держатель (SP) к вытяжке при помощи 4 винтов V5, входящих в

комплект поставки.

(только для варианта В) Подсоединить вытяжку

- Подать электропитание на вытяжку.

и заземления (см. разд. D), обрезая лишние провода.

двух дюбелей Ø 8 мм и соответствующих винтов

фазой, нейтралью и заземлением в

к сети электрического питания.

INSTRUKCJA OBSŁUGI

OSTRZEŻENIA

INSTRUKCJA OBSŁUGI

OSTRZEŻENIA

Ta instrukcja obsługi musi być przechowywana razem z urządzeniem w celu przyszłego wykorzystywania. Jeżeli urządzenie jest sprzedawane lub przesyłane innym stronom, sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, dla zapewnienia, że nowy użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna ostrzeżenia. Te ostrzeżenia zostały podane dla Waszego bezpieczeństwa oraz ostrzeżenia innych osób. W związku z tym proszę je uważnie przeczytać przed instalowaniem i obsługą urządzenia.

To urządzenie nie jest przeznaczone do użytkowania przez małe dzieci lub osoby niesprawne, jeżeli nie są one odpowiednio nadzorowane przez osobę odpowiedzialną dla zapewnienia bezpiecznego użytkowania urządzenia. Należy pilnować małe dzieci, by nie bawiły się urządzeniem. Urządzenie musi być instalowane przez osobę wykwalifikowaną, zgodnie z obowiązują normami. Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia musi on być wymieniony przez producenta, jego agenta serwisowego lub odpowiednio wykwalifikowaną osobę. Wszelkie modyfikacje, które mogą być wymagane w układzie elektrycznym w celu zainstalowania okapu kuchennego muszą być wykonywane tylko przez wykwalifikowanych elektryków. Niebezpieczne jest modyfikowanie lub próba modyfikowania charakterystyk tego systemu. W przypadku niesprawności lub jeżeli wymagane są naprawy urządzenia, nie próbować rozwiązywać problemu samodzielnie. Naprawy wykonywane przez osoby niewykwalifikowane mogą powodować szkody. W celu wykonywania wszelkich napraw i innych prac w urządzeniu, skontaktować się z autoryzowanym centrum serwisu/części zamiennych. Gdy urządzenie nie jest używane, zawsze sprawdzać, czy wszystkie części elektryczne (lampy, urządzenie wyciągowe) są wyłączone. Przed przeprowadzaniem jakichkolwiek operacji w okapie kuchennym przeczytać całą instrukcję.

Okap kuchenny musi być wykorzystywany tylko do wyciągania dymów gotowania w kuchniach domowych. Producent nie ponosi odpowiedzialności za każde inne użycie tego urządzenia. Maksymalny ci na nim (jeśli to możliwe) nie może przekraczać 1,5 kilograma. Po zainstalowaniu okapu ze stali nierdzewnej wyczyścić go w celu usunięcia pozostałości kleju ochronnego i plam smaru lub oleju. Producent zaleca jego czyszczenie szmatką. Producent nie ponosi żadnej odpowiedzialności w przypadku uszkodzenia spowodowanego przez użycie różnych rodzajów detergentów.

ężar każdego przedmiotu umieszczanego na okapie lub zawieszanego

cymi

OSTRZEŻENIA BEZPIECZEŃSTWA

Układ elektryczny i podłączenie uziemienia jest zgodnie z międzynarodowymi normami bezpieczeństwa; ponadto są one zgodne z normą europejską dla zgodności elektromagnetycznej. Nie podłączać urządzenia do przewodów kominowych (od bojlerów, kominków, itp.). Upewnić się, że napięcie sieci odpowiada wartościom podanym na tabliczce znamionowej umieszczonej wewnątrz okapu kuchennego. Minimalna odległość bezpieczeństwa

Pod okapem kuchennym nigdy nie gotować na „otwartych” płomieniach. Sprawdzać frytkownice podczas ich użytkowania: przegrzany olej może być palny.

pomiędzy płytą kuchenną a okapem kuchennym musi wynosić przynajmniej 65 cm.

SPECYFIKACJE TECHNICZNE

INSTALOWANIE

Gdy okap kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, upewnić się, że jest wystarczająca wentylacja pomieszczenia.

Nie podpalać potraw pod okapem kuchennym

Wyciągane powietrze nie może być wyrzucane do przewodu kominowego, który jest używany do wyciągania dymów z urządzeń spalających gaz lub inne paliwa.

Przed użytkowaniem urządzenia upewnić się, że są spełniane wszystkie przepisy dotyczące odprowadzania wyciąganego powietrza.

Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wy-

mieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją, istnieje ryzyko pożaru.

Przed przeprowadzaniem operacji czyszczenia lub konserwacji, odłączyć urządzenie poprzez wyłączenie wtyczki lub użycie wyłącznika sieciowego. Producent nie ponosi żadnej odpowiedzialności za wszelkie szkody, które mogą być spowodowane bezpośrednio lub pośrednio osobom, rzeczom i zwierzętom, z powodu nie przestrzegania wszystkich instrukcji podanych w tej instrukcji, a przede wszystkim ostrzeżeń dotyczących instalowania, obsługi i konserwacji urządzenia.

SPECYFIKACJE TECHNICZNE

Dane techniczne dotyczące tego urządzenia elektrycznego są podane na tabliczkach znamionowych umieszczonych wewnątrz okapu kuchennego.

INSTALOWANIE

Odległość między kuchenką i najniższą częścią wyciągu kuchennego wynosi zazwyczaj przynajmniej 65 cm (patrz rysunek C1). Taka odległość mierzona jest obowiązkowo w najniższym punkcie okapu z napięciem nie bezpieczeństwa. Na podstawie tego szczegółu wskazanego w normach europejskich na niektórych modelach można zmniejszyć odległość, jak wskazano w głównym katalogu. Jeżeli instrukcje kuchenki gazowej wskazują większą odległość, należy ją uwzględnić. Okapy serii E-ION to okapy filtrujące z recyrkulacją powietrza i nie wymagają połączenia ze spustem powietrza. Co do konserwacji regenerujących się filtrów kombinowanych WĘGLOWO-ZEOLITOWYCH, patrz rozdz. H. Instrukcje montażu: patrz rozdz. “O” niniejszej instrukcji.

PODŁĄCZENIE ELEKTRYCZNE

UWAGA! Przed wykonaniem wszelkiej czynności wewnątrz okapu, należy odłączyć urządzenie od sieci elektrycznej. Należy upewnić się, że przewody wewnątrz okapu nie zostaną odłączone ani przecięte; w razie zajścia takich sytuacji, należy zwrócić się do najbliższego centrum serwisowego. Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne.

Podłączenie należy wykonać zgodnie z obowiązującymi przepisami. Należy sprawdzić, czy instalacja elektryczna są odpowiednie dla mocy urządzenia (patrz tabliczka danych technicznych w punkcie B). Okapu serii E-ION dostarczane są zazwyczaj bez wtyczki i z kablem zasilającym z przeźroczystą osłoną, w którym główna izolacja kabla uziemienia jest żółto-zielona. Urządzenie należy podłączyć za urz

ądzeniem odłączającym zgodnym z kategorią

przeciążenia III oraz krajowymi przepisami dotyczącymi instalacji. Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem. Przed podłączeniem urządzenia do sieci elektrycznej, należy sprawdzić, czy:

- napięcie zasilające jest zgodne ze wskazanym na tabliczce danych technicznych,

- uziemienie jest prawidłowe i funkcjonujące,

- instalacja zasilająca wyposażona jest w sprawną instalację uziemiającą zgodnie z

obowiązującymi przepisami,

- zastosowane gniazdko lub wielobiegunowy wyłącznik są łatwo dostępne po

zainstalowaniu urządzenia. Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad dotyczących bezpieczeństwa.

OBSŁUGA

T: Przycisk timer: przy włączonym wyciągu, wciśnięcie przycisku uaktywnia czasowe

wyłączenie silnika po 15 minutach. Wyłącza wyciąg i światło. Aktywna funkcja wskazywana jest migającą czerwoną LED. Jeśli funkcja timer jest aktywna, zostaje wyłączona dodatkowym wciśnięciem. Funkcja wyłączana jest również wciśnięciem przycisku 0/1, gdy wyłącza się wyciąg. Przycisk zaczyna się świecić światłem ciągłym, gdy wyciąg jest wyłączony, aby wskazać czyszczenie ﬁ ltrów aluminiowych po 30 godzinach funkcjonowa- nia. Długie wciśnięcie resetuje sygnalizację.

DEC: Jeśli funkcja auto jest aktywna - wyłącza ją. Jeśli wyciąg pracuje, zmniejsza prędkość a przy aktywnym jonizatorze - moc jonizacji.

0/1: Jeśli funkcja auto jest aktywna - wyłącza ją. Jeśli wyciąg jest wyłączony, włącza go na pierwszej prędkości. Jeśli wyciąg pracuje - wyłącza go. Gdy wyciąg i światło są wyłączone, dłuższe wciśnięcie umożliwia włączenie/wyłączenie jonizatora. Jeśli podczas wciskania zaświeca się przycisk Auto, jonizator jest włączony.

INC: Jeśli funkcja auto jest aktywna - wyłącza ją. Jeśli wyciąg pracuje, wciśnięcie przycisku zwiększa prędkość do intensywnej i jeśli aktywny jest jonizator - zwiększa moc jonizacji. Prędkość intensywna trwa 14 minut, po upływie których, wyciąg wraca do 3 prędkości. La Funkcja intensywna wskazywana jest migającą LED “INC”. Pamiętaj: W dwusilnikowym okapie SPRING aktywne są 3 prędkości, a prędkość maksymalna nie jest regulowana zegarem.

Auto: Gdy wyciąg jest wyłączony, włącza/wyłącza tryb auto; jeśli jest aktywna, LED auto się świeci. W tym trybie, jeśli jakość powietrza jest dobra (listek jest całkiem zielony), wyciąg

i jonizator są wyłączone. Jeśli jakość powietrza uległa pogorszeniu, listek jest częściowo lub całkiem żółty, wyciąg włącza się z pierwszą prędkością a LED “DEC” świeci się, dopóki listek nie będzie zielony.

L: Krótkie wciśnięcie włącza/wyłącza światło. Gdy wyciąg i ś wciśnięcie umożliwia zapis pilota RF. Przycisk miga przez kilkadziesiąt sekund lub dopóki jeden z przycisków pilota nie zostanie rozpoznany.

W trybie normalnego funkcjonowania, jeśli jonizator został aktywowany, zostaje włączony z mocą wzrastającą wraz ze stopniem zanieczyszczenia powietrza.

wiatło są wyłączone, dłuższe

FILTRY

1. FILTRY METALOWE

Celem wyjęcia ﬁ ltrów metalowych należy wyjąć dolny panel przymocowany magnesami

do korpusu okapu. W ten sposób można wyjąć ﬁ ltry za pomocą odpowiedniego uchwytu.

2. REGENERUJĄCE SIĘ FILTRY KOMBINOWANE (tylko

wykwalifikowany personel)

Filtry WĘGLOWO-ZEOLITOWE regeneruje się zgodnie z opisem paragrafu H dotyczącym

konserwacji. Takie ﬁ ltry znajdują się w górnej części okapu. Aby je wyjąć, należy wykonać następujące instrukcje (patrz rys. F2):

- Odłączyć urządzenie od sieci elektrycznej.

- Wykręcić 2 śruby (V1) (4 śruby w przypadku okapów z podwójnym silnikiem typu

SPRING).

- Ostrożnie wyjąć oprawę filtra kombinowanego (SF) (2 oprawy filtrów w przypadku

okapu z podwójnym silnikiem typu SPRING).

- Wysunąć filtr (F) z uchwytu filtra kombinowanego (SF).

Aby zamówić nowe ﬁ ltry węglowe, zwrócić się do dystrybutora/sprzedawcy. TYLKO DLA WŁOCH: Odpowiedni formularz zamówieniowy ﬁ ltra pobrać ze strony: www.

falmec.com.

Okapy serii E-ION wyposażone są w oświetlenie LED o wysokiej wydajności, niskim za-

OŚWIETLENIE

potrzebowaniu na prąd i długim okresie użytkowania w warunkach normalnego funkcjonowania. Ewentualnej wymiany światełka mogą dokonać wyłącznie wykwalifikowani technicy z zastosowaniem oryginalnego materiału.

KONSERWACJA I CZYSZCZENIE

Regularna konserwacja gwarantuje prawidłowe funkcjonowanie i doskonałe wyniki w czasie. Należy zwrócić szczególną uwagę na metalowe filtry antytłuszczowe, aby nie dopuścić do odkładania się na okapie tłuszczu niebezpiecznego ze względu na ryzyko pożaru.

1. METALOWE FILTRY ANTYTŁUSZCZOWE

Ich funkcją jest przechwytywanie cząstek tłuszczu w zawieszeniu, dlatego wskazane jest

ich częste mycie (co 2 lub 3 tygodnie) ciepłą wodą i detergentem unikając zaginania ich. Przed zamontowaniem poczekać, aż całkiem wyschną. Co do demontażu i montażu, patrz instrukcje w punkcie F1. Zaleca się zachowanie regularnej częstości tej czynności celem uniknięcia przedostania się oleju, smarów i pyłu do układu jonizacyjnego.

2. FILTRY WĘGLOWO-ZEOLITOWE KOMBINOWANE

Filtry WĘGLOWO-ZEOLITOWE nie wymagają szczególnej konserwacji. W normalnych

warunkach zastosowania, zaleca się ich regenerację, co 18 miesięcy oraz ich wymianę po 3 latach. Przed wykonaniem wszelkiej czynności należy odłączyć okap od sieci elektrycznej.

Co do wyjęcia, patrz paragraf F2. Aby zregenerować filtr WĘGLOWO-ZEOLITOWY (co 18 miesięcy) należy wyjąć dolną

ramę do tkaniny (TPM) z filtra kombinowanego (patrz rys. H2) i włożyć ją do normalnego

domowego piecyka o temperaturze 200°C na około 2 godziny. Po ochłodzeniu się filtra należy ponownie zamontować dolną ramę do tkaniny (TPM) w okapie zgodnie z czynnościami opisanymi w punkcie F2 w odwrotnej kolejności.

Ponownie podłączyć okap do sieci zasilania elektrycznego.

3. CZYSZCZENIE NA ZEWNĄTRZ

Przynajmniej co 15 dni należy oczyścić zewnętrzne powierzchnie okapu, aby oleiste

lub tłuste substancje nie uszkodziły jego powierzchni. Okap należy czyścić miękką wilgotną szmatką z neutralnym detergentem lub denaturatem, aby nie uszkodzić powierzchni i komponentów aktywnych okapu. Nie można używać produktów z substancjami ściernymi, szmatek o szorstkich powierzchniach lub szmatek w handlu do czyszczenia stali. Bezpośrednią konsekwencją braku zastosowania się do takich zaleceń jest nieodwracalne uszkodzenie powierzchni stali. Dane ostrzeżenia należy przechować razem z instrukcją zastosowania okapu. Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania sie do takich zaleceń.

4. CZYSZCZENIE RUR JONIZUJĄCYCH (tylko

wykwalifikowany personel)

Tą delikatną czynność może wykonać wyłącznie wykwalifikowany personel,

ponieważ rury jonizujące zasilane są wysokim napięciem. W warunkach normalnego zastosowania zaleca się wykonanie tej czynności, co 18 miesięcy. Przed wykonaniem wszelkiej czynności należy odłączyć okap od sieci elektrycznej. Wyjąć filtry WĘGLOWOZEOLITOWE zgodnie z paragrafem F2. Teraz można wyjąć rury jonizujące i wyczyścić je zgodnie z następnym punktem (patrz rys. H4).

- Odczepić sprężynę uziemienia M metalowego oplotu rury.

- Wykręcić rury jonizujące (TI) z komory jonizacyjnej i zdjąć metalową siatkę.

- Delikatnie wyczyścić rurę szmatką i alkoholem etylowym. Zewnętrzny metalowy oplot umyć wodą z mydłem i dokładnie opłukać.

- Sprawdzi ponownie nałożyć ją na rury.

- Przykręcić rury w komorze jonizacyjnej, zaczepić sprężynę M.

- Ponownie zamontować filtry WĘGLOWO-ZEOLITOWE zgodnie z czynnościami z punktu F2 w odwrotnej kolejności.

Ponownie podłączyć okap do sieci zasilania elektrycznego.

UWAGA: Po około 4 latach normalnego funkcjonowania może dojść do stopniowego

spadku sprawności rur jonizujących. Zaleca się więc ich wymianę po 5 latach.

ć, czy oplot jest SUCHY (wkładając ją na przykład do pieca o 50°C na 10ʼ) i

5. CZYSZCZENIE WNĘTRZA URZĄDZENIA

Części elektryczne lub części zespołu silnika wewnątrz okapu kuchennego nie mogą

być czyszczone płynami lub rozpuszczalnikami.

Nie używać produktów ściernych. Wszystkie powyższe operacje muszą być wykonywane po odłączeniu urządzenia od zasilania sieciowego.

GWARANCJA

Nowe urządzenie jest objęte gwarancją. Warunki gwarancji są podawane przez dystrybutora.

Producent nie jest odpowiedzialny za wszelkie nieprawidłowości w tej instrukcji wynikające z błędów drukowania lub przekładu. Producent zastrzega sobie prawo do modyfikowania swoich produktów gdy uzna to za konieczne lub w interesie użytkownika, bez pogarszania głównych charakterystyk bezpieczeństwa i działania.

INSTRUKCJE MONTAŻU

INSTRUKCJA MONTAŻU OKAPU WYSPOWEGO

(Rys. A)

1) Sprawdzić, czy w suficie przygotowano przyłącze zasilania elektrycznego dla okapu zgodnie z obowiązującymi przepisami. Odłączyć zasilanie elektryczne części instalacji elektrycznej zasilającej okap.

2) Włożyć:

- 4 stalowe linki (C1) w 4 otwory (F1) oprawy sufitowej (SC);

- kabel zasilający instalacji okapu (CAI) włożyć w otwór (F2) oprawy sufitowej (SC).

3) Zacisk zasilania (MA) połączyć z kablem zasilającym (CAI) zgodnie z fazami, neutralnym i uziemienia (patrz rozdz. D).

(Rys. B)

1) Oprawę (SC) należy przymocować do sufitu za pomocą 4 kołków rozporowych marki Fischer Ø 8 mm i odpowiednich śrub V1.

2) Stalowe linki (C1) należy wsunąć w otwory płyty osłaniającej oprawę (C).

(Rys. C)

1) Określić wysokość (Y) okapu od sufitu, uwzględniając wartość X=60/65 cm oraz, że (Z) zmienia się w oparciu o model okapu.

(Rys. D)

1) Po określeniu wysokości (Y), należy odciąć stalowe linki (C1) wystające poza część dolną.

2) Poluzować blokady (BC) przekręcając radełkowany walec przeciwnie do ruchu wskazówek zegara;

3) Wsunąć stalowe linki (C1) do środka.

4) Zablokować je przekręcając radełkowany wałek zgodnie z ruchem wskazówek zegara po sprawdzeniu, czy okap znajduje się na wymaganej wysokości “Y”. Poziomicą sprawdzić poziome wyrównanie okapu w obydwu kierunkach.

5-6) Kabel zasilający okapu (CA) należy wsunąć w odpowiedni otwór płyty osłaniającej

oprawę (C) i połączyć go z zaciskiem (MA) zgodnie z zaleceniami rozdz. D.

(Rys. E)

1) Zacisk umieścić wewnątrz oprawy (SC).

2) Podnieść płytę osłaniającą oprawę (C).

3) Przykręcić płytę osłaniającą oprawę (C) do oprawy (SC) za pomocą 2 śrub (V4).

4) Okap podłączyć do zasilania elektrycznego.

INSTRUKCJA MONTAŻU OKAPU Z UŻYCIEM WSPORNIKA ŚCIENNEGO

(Rys. A)

1) Odłączyć napięcie urządzenia elektrycznego, które zasila okap. Sprawdzić, czy ściana,

na której ma zostać zainstalowane urządzenie, dostosowana jest (Solution A lub B) do zasilania elektrycznego okapu zgodnie z obowiązującymi normami.

2) Ustawić wspornik okapu (SP) w odległości Y, biorąc pod uwagę że odległość między

okapem a płytą grzewczą musi wynosić około 60-65 cm.

3) Zamocować wspornik okapu (SP) przy użyciu 2 kołków o Ø 8 mm i odpowiednich śrub

V1. Uwaga, jeśli kabel zasilający urządzenia okapu (CAI) znajduje się z tyłu wspornika okapu (SP) (Solution A), przełożyć go przez jego otwór (F).

(Rys. B)

1A) Solution A ->

- Ustawić prowizorycznie okap w pobliżu wspornika okapu (SP) i podłączyć zacisk

prądowy (MA) do kabla zasilającego okapu (CA), przy zachowaniu zaleceń odnośnie

fazy, zera i uziemienia (patrz sek. D) oraz w razie konieczności ucinając nadmiar kabla.

- Umieścić zacisk i kabel zasilający między tyłem okapu a jego wspornikiem (SP) w taki

sposób, aby były niewidoczne.

1B) Solution B (częściej stosowane) -> gniazdo elektryczne (PE) znajduje się w pobliżu okapu. W tym przypadku zaleca się

zamontowanie wtyczki z fazą, zerem i uziemieniem na kablu zasilającym okap (CA), przestrzegając obowiązujących norm.

(Rys. C)

1) Umieścić łby śrub V4 zamontowanych na okapie w otwory na wsporniku okapu (SP).

2) Przesunąć okap tak, aby łby śrub utwierdziły się w otworach wspornika okapu.

3-4) Przymocować trwale wspornik (SP) do okapu przy użyciu 4 śrub V5 dostarczonych

przez producenta.

(tylko na Solution B) Podłączyć okap do sieci zasilania elektrycznego.

- Podłączyć okap pod źródło prądu.

Decreto Legislativo del 30/06/2003 n. 196 - art. 7

1. L’interessato ha diritto di ottenere la conferma dell’esistenza o meno di dati personali che lo riguardano, anche se non ancora registrati, e la loro comunicazione in forma intelleggibile.

2. L’interessato ha diritto di ottenere l’indicazione:

a) dell’origine dei dati personali; b) delle finalità e modalità del trattamento; c) della logica applicata in caso di trattamento effettuato con l’ausilio di strumenti elettronici; d) degli estremi identificativi del titolare, dei responsabili e del rappresentante designato ai sensi dell’articolo 5, comma 2; e) dei soggetti o delle categorie di soggetti ai quali i dati personali possono essere comunicati o che possono venirne a conoscenza in

qualità di rappresentante designato nel territorio dello Stato, di responsabili o incaricati.

3. L’interessato ha diritto di ottenere:

a) l’aggiornamento, la rettificazione ovvero, quando vi ha interesse, l’integrazione dei dati; b) la cancellazione, la trasformazione in forma anonima o il blocco dei dati trattati in violazione di legge, compresi quelli di cui non è neces-

saria la conservazione in relazione agli scopi per i quali i dati sono stati raccolti o successivamente trattati;

c) l’attestazione che le operazioni di cui alle lettere a) e b) sono state portate a conoscenza, anche per quanto riguarda il loro contenuto

, di coloro ai quali i dati sono stati comunicati o diffusi, eccettuato il caso in cui tale adempimento si rileva impossibile o comporta un impiego di mezzi manifestamente sproporzionato rispetto al diritto tutelato.

4. L’interessato ha diritto di opporsi, in tutto o in parte:

a) per motivi legittimi al trattamento dei dati personali che lo riguardano, ancorché pertinenti allo scopo della, raccolta; b) al trattamento di dati personali che lo riguardano a fini di invio di materiale pubblicitario o di vendita diretta o per il compimento di ricer-

che di mercato o di comunicazione commerciale.

Codice in materia di protezione dei dati personali.

Condizioni di garanzia

1) L’apparecchio è garantito dalla Casa costruttrice Falmec S.p.A (www.falmec.com) per un periodo di 24

mesi dalla data del suo acquisto comprovata da ricevuta fiscale o altro documento reso fiscalmente obbligatorio.

2) La garanzia sarà prestata con la sostituzione o riparazione gratuita delle parti che risultino difettose.

3) Non sono coperte dalla presente garanzia tutte le parti che dovessero risultare difettose a causa di uso

improprio dell’apparecchio, di negligenza o trascuratezza nell’uso (mancata osservanza delle istruzioni per il funzionamento dell’apparecchio), di errata installazione o manutenzione, di manutenzioni operate da personale non autorizzato, di danni da trasporto, ovvero di circostanze che, comunque, non possono riferirsi a difetti di funzionamento dell’apparecchio o comunque direttamente imputabili alla Casa costruttrice. Si precisa inoltre che non rientrano nelle prestazioni in garanzia gli interventi inerenti l’installazione e l’allacciamento agli impianti di alimentazione.

4) Vengono peraltro esclusi dalla presente garanzia i componenti dell’apparecchio soggetti ad usura, quali:

lampadine di varie tipologie, filtri metallici, filtri carbone, ecc.

5) La Casa costruttrice declina ogni responsabilità per eventuali danni che possono, direttamente o indiret-

tamente, essere causati a persone, cose ed animali domestici in conseguenza alla mancanza di tutte le prescrizioni indicate nell’apposito libretto istruzioni e concernenti, specialmente, le avvertenze in tema di installazione, uso e manutenzione dell’apparecchio.

6) Trascorsi i 24 mesi, l’apparecchio non è più coperto da garanzia e l’assistenza verrà prestata addebitando

le parti sostituite, le spese di manodopera e di trasporto dei personale e dei materiali, secondo le tariffe vigenti in possesso dei personale dei Servizio Assistenza Tecnica autorizzato dalla Casa costruttrice. In presenza di un intervento effettuato presso un Centro Assistenza Tecnica autorizzato, l’apparecchio dovrà esservi recapitato a spese e rischio dell’utente.

7) La presente garanzia è valida per la fornitura ed installazione dell’apparecchio avvenuta nel solo territorio

italiano.

Informativa ai sensi dell’art. 13 dei D. Lgs. n. 196/2003

La scrivente Società informa che per l’instaurazione e l’esecuzione dei rapporti contrattuali si rende necessaria l’acquisizione dei dati anagrafici e fiscali a voi relativi, dati qualificati come personali dalla legge. Con riferimento a tali dati vi informiamo che:

- i dati vengono trattati in relazione alle esigenze contrattuali ed ai conseguenti adempimenti degli obblighi

legali e contrattuali dalle stesse derivanti nonché per conseguire una efficace gestione dei rapporti commerciali, anche per la gestione del credito;

- i dati verranno trattati anche per scopi statistici e rilevazione soddisfazione del cliente nonché per l’invio di

materiali pubblicitari e promozionali dei nostri prodotti;

- i dati verranno trattati in forma scritta e/o su supporto magnetico, elettronico o telematico;

- il conferimento degli stessi è obbligatorio per tutto quanto viene richiesto dagli obblighi legali e contrattuali e

pertanto l’eventuale rifiuto a fornirli o al successivo trattamento potrà determinare l’impossibilità della scrivente a dar corso ai rapporti contrattuali medesimi;

- il mancato conferimento, invece, di tutti i dati che non siano riconducibili ad obblighi legali o contrattuali verrà

valutato di volta in volta dalla scrivente e determinerà le conseguenti decisioni rapportate all’importanza dei dati richiesti rispetto alla gestione del rapporto commerciale;

- ferme restando le comunicazioni e diffusioni effettuate in esecuzione di obblighi di legge, i dati potranno

essere comunicati in Italia:

- nostra rete di agenti

- centri di assistenza

- distributori autorizzati

- i dati verranno trattati per tutta la durata dei rapporti contrattuali instaurati e anche successivamente per

l’espletamento di tutti gli adempimenti di legge nonché per future finalità commerciali;

- relativamente ai dati medesimi potete esercitare i diritti previsti dall’art. 7 del d. lgs.vo n. 196/2003 (di cui viene

allegata copia) nei limiti ed alle condizioni previste dagli articolo 8, 9 e 10 del citato decreto legislativo;

- titolare del trattamento dei dati è Falmec s.p.a. - Via dell’Artigianato, 42 - Vittorio Veneto (TV).

Il titolare del trattamento Falmec S.p.A.

IMPORTANTE!

La presente garanzia è valida solo per l’Italia (Guarantee conditions are valid only for Italy).

Questo certificato di garanzia non deve essere spedito, ma conservato con la ricevuta fiscale, o altro documento reso fiscalmente obbligatorio, che comprovi la data d’acquisto della cappa. In caso necessiti intervenire per anomalie di funzionamento, si prega di telefonare alla ditta Falmec indicando i codici sotto riportati, la quale Vi farà pervenire un tecnico per la riparazione (vedere condizioni di garanzia all’interno).

CERTIFICATO DI GARANZIA

(da conservare)

Modello e codice:

È assolutamente necessario indicare il numero di codice della cappa, riportato sulla targhetta dei dati tecnici posta all’interno dell’apparecchio

e il codice motore riportato sulla targhetta del motore.

Questo apparecchio viene garantito per 2 anni dalla data di acquisto contro difetti di materiale e/o di fabbricazione.

Questo certiﬁ cato è valido e operante solo se conservato assieme alla ricevuta ﬁ scale o altro documento reso ﬁ scalmente obbligatorio.

Rivenditore:

Città:

Data d’acquisto:

FALMEC S.p.A.

Zona Industriale - Via dell’Artigianato, 42 - Tel. 0438 5025 r.a. - Fax 0438 501 531

31029 VITTORIO VENETO (Treviso) - ITALY

www.falmec.com

Falmec Zephiro E.Ion, Libra E.Ion, Mare E.Ion, Spring E.Ion User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
