Беспроводной PIR детектор движения
Характеристики:
FE-900P
это беспроводный PIR детектор движения
с отличными эксплуатационными характеристиками.
Детектор оснащен ИК-управляемым двухъядерным
чипом с нечеткой логикой, что позволяет надежно
определять движение в контролируемой зоне и, в то же
время,
уменьшить вероятность ложного срабатывания.
Благодаря автоматической системе компенсации
тампературных колебаний и использованию технологии
выявления турбулентного движения воздуха, детектор
хорошо адаптируется к изменениям условий окружающей
среды.
К преимуществам детектора также можно
отнести его высокую энергоэффективность, надежность
и простоту установки.
Page 4

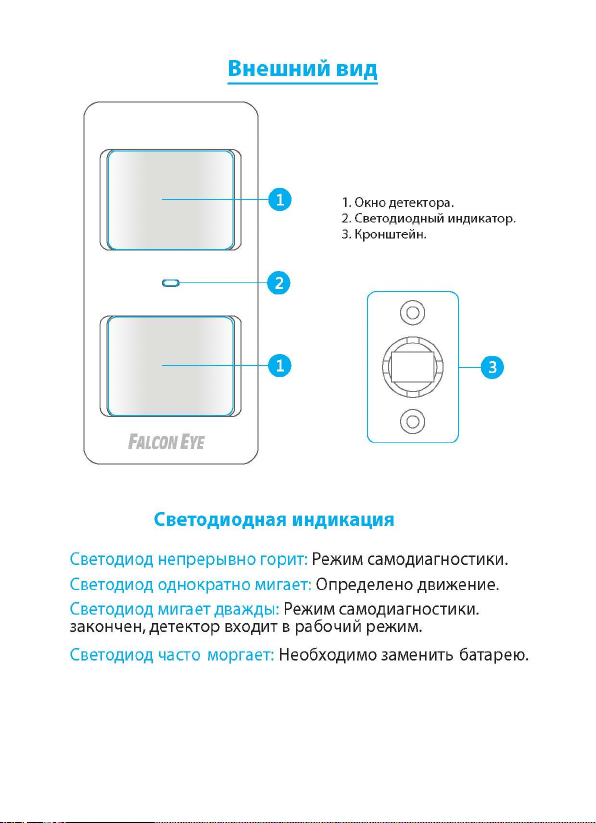

Внешний вид
1. Окно детектора.
2. Светодиодный индикатор.
3. Кронштейн.
Светодиодная индикация
Светодиод непрерывно горит: Режим самодиагностики.
Светодиод однократно мигает: Определено движение.
Светодиод мигает дважды: Режим самодиагностики.
закончен,
Светодиод часто моргает: Необходимо за менить батарею.
детектор входит в рабочий режим.
Page 5

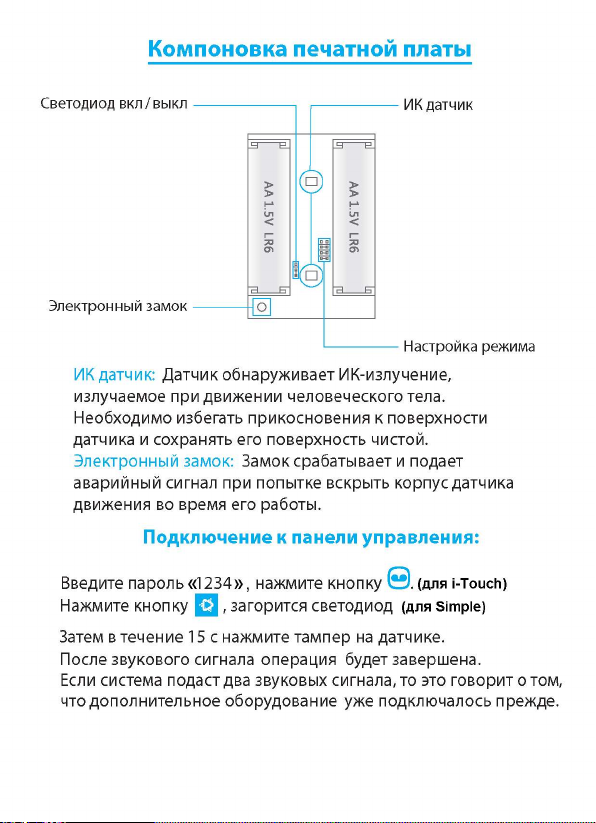

Компоновка печатной платы
Светодиод вкл/выкл
ИК датчик
•
Электронный замок
ш_
Настройка режима
ИК датчик Датчик обнаруживает ИК-излучение,
излучаемое
Необходимо избегать прикосновения к поверхности
датчика и сохранять
Электронный замок: Замок срабатывает и подает
аварийный сигнал
движения
Введите пароль «1234», нажмите кнопку
Нажмите кнопку^, загорится светодиод
Затем в течение
После звукового сигнала операция будет завершена.
Если система подаст два звуковых сигнала,
что дополнительное оборудование
при
движении человеческого тела.
его
поверхность чистой.
при
попытке вскрыть корпус датчика
во
время
его
работы.
Подключение к панели управления:
©.
(для
(для
Simple)
15 с
нажмите тампер
на
датчике.
то это
уже
подключалось прежде.
i-Touch)
говорит о том,
Page 6

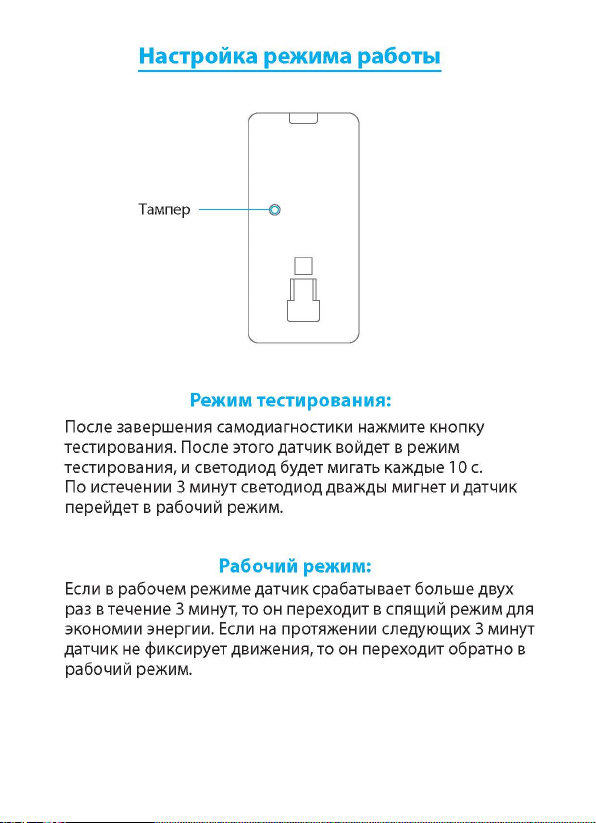

Настройка режима работы
Тампер
Режим тестирования:
После завершения самодиагностики нажмите кнопку
тестирования. После этого датчик войдет в режим
тестирования, и светодиод будет мигать каждые 10 с.
По истечении 3 минут светодиод дважды мигнет и датчик
перейдет в рабочий режим.
Рабочий режим:
Если в рабочем режиме датчик срабатывает больше двух
раз в течение 3 минут, то он переходит в спящий режим для
экономии энергии. Если на протяжении следующих 3 минут
датчик не фиксирует движения, то он переходит обратно в
рабочий режим.
Page 7

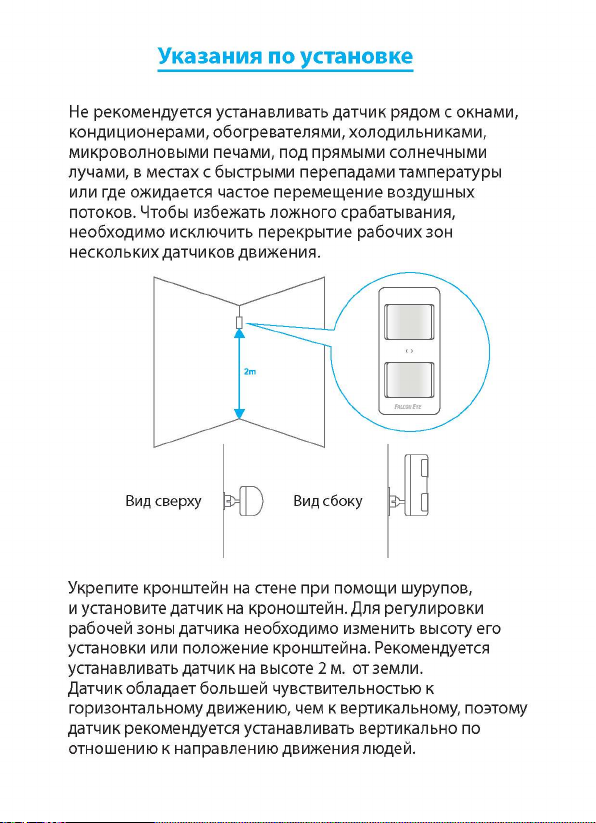

Указания по установке
Не рекомендуется устанавливать датчик рядом с окнами,
кондиционерами, обогревателями, холодильниками,
микроволновыми печами, под прямыми солнечными
лучами,
в местах с быстрыми перепадами тампературы
или где ожидается частое перемещение воздушных
потоков. Чтобы избежать ложного срабатывания,
необходимо исключить перекрытие рабочих зон
нескольких датчиков движения.
2т
Вид сверху Вид сбоку
Укрепите кронштейн на стене при помощи шурупов,
и установите датчик на кроноштейн. Для регулировки
рабочей зоны датчика необходимо изменить высоту его
установки или положение кронштейна. Рекомендуется
устанавливать датчик на высоте 2 м. от земли.
Датчик обладает большей чувствительностью к
горизонтальному движению, чем к вертикальному, поэтому
датчик рекомендуется устанавливать вертикально по
отношению к направлению движения людей.
Page 8
Тестирование (движением)
A. После установки включите датчик. После завершения
самодиагностики (длится одну минуту) нажмите кнопку
тестирования. Затем войдите в рабочую зону датчика
(слева направо или справа налево) и следите за
светодиодным индикатором.
B. Если датчик определит движение, то светодиод мигнет
один раз.
C. При необходимости отрегулируйте угол наклона
датчика.
Зона обнаружения
Вид сверху Вид сбоку
Page 9
Изменение режимов
Домашний режим. Обычный режим. Режим с задержкой.
По умолчанию PIR детектор движения установлен в зоне
домашнего режима.
Page 10

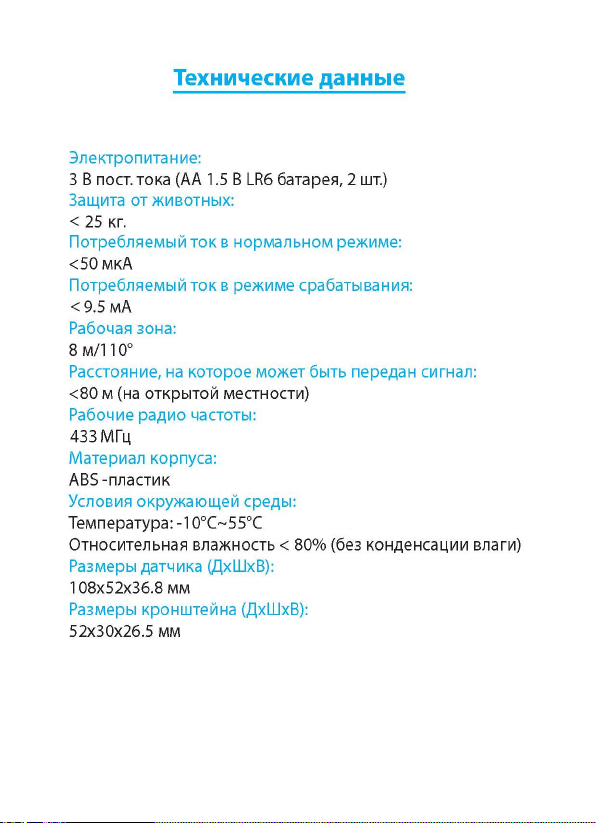

Технические данные
Электропитание:
3 В пост. тока
Защита
<
2 5
кг.
Потребляемый
<50
мкА
Потребляемый
< 9.5
мА
Рабочая зона:
8
м/110°
Расстояние,
<80 м
Рабочие радио частоты:
433
МГц
Материал корпуса:
ABS -пластик
Условия окружающей среды:
Температура: -10°C~55°C
Относительная влажность
Размеры датчика (ДхШхВ):
108x52x36.8
Размеры кронштейна (ДхШхВ):
52x30x26.5
(АА 1.5 В LR6
от
животных:
ток в
ток в
на
которое может быть передан сигнал:
(на открытой местности)
мм
мм
батарея, 2 шт.)
нормальном режиме:
режиме срабатывания:
< 80%
(без конденсации влаги)
