Настоящая инструкция относится к продуктам серии VR8800. Пожалуйста, внимательно
прочитайте ее перед использованием продукта!
Указатель
Указания перед использованием
Предупреждения
Характеристики
Применение
Список поставки
Технические параметры
Объяснение структуры
Схема подключения
Подключение кабеля питания
Определения управляющих проводов
Объяснение индикатора
Дистанционное управление
Расчет емкости жесткого диска
Как установить жесткий диск
Как установить видеорегистратор
Установка функций
1. Системный логин
2. Меню быстрого доступа
2.1 Главное меню
2.2 Режим записи
2.3 Воспроизведение
2.3.1 Поиск файла
2.3.2 Резервирование файла
2.4 Управление поворотной камерой
2.5 Быстрое изменение положения камеры
2.6 Вывод на сигнализацию
2.7 Установки цвета
2.8 Регулировка вывода
2.9 Выход из системы
3. Главное меню
3.1 Запись
3.1.1 Конфигурация записи
3.1.2 Сохранение моментального снимка
3.1.3 Воспроизведение
3.1.4 Резервирование
3.2 Сигнализация
3.2.1 Обнаружение движения
3.2.2 Заглушение видео
3.2.3 Потери видео
3.2.4 Вход сигнализации
3.2.5 Выход сигнализации
3.2.6 Отклонения
3.2.7 Состояние автомобиля
3.3 Система
3.3.1 Общие моменты

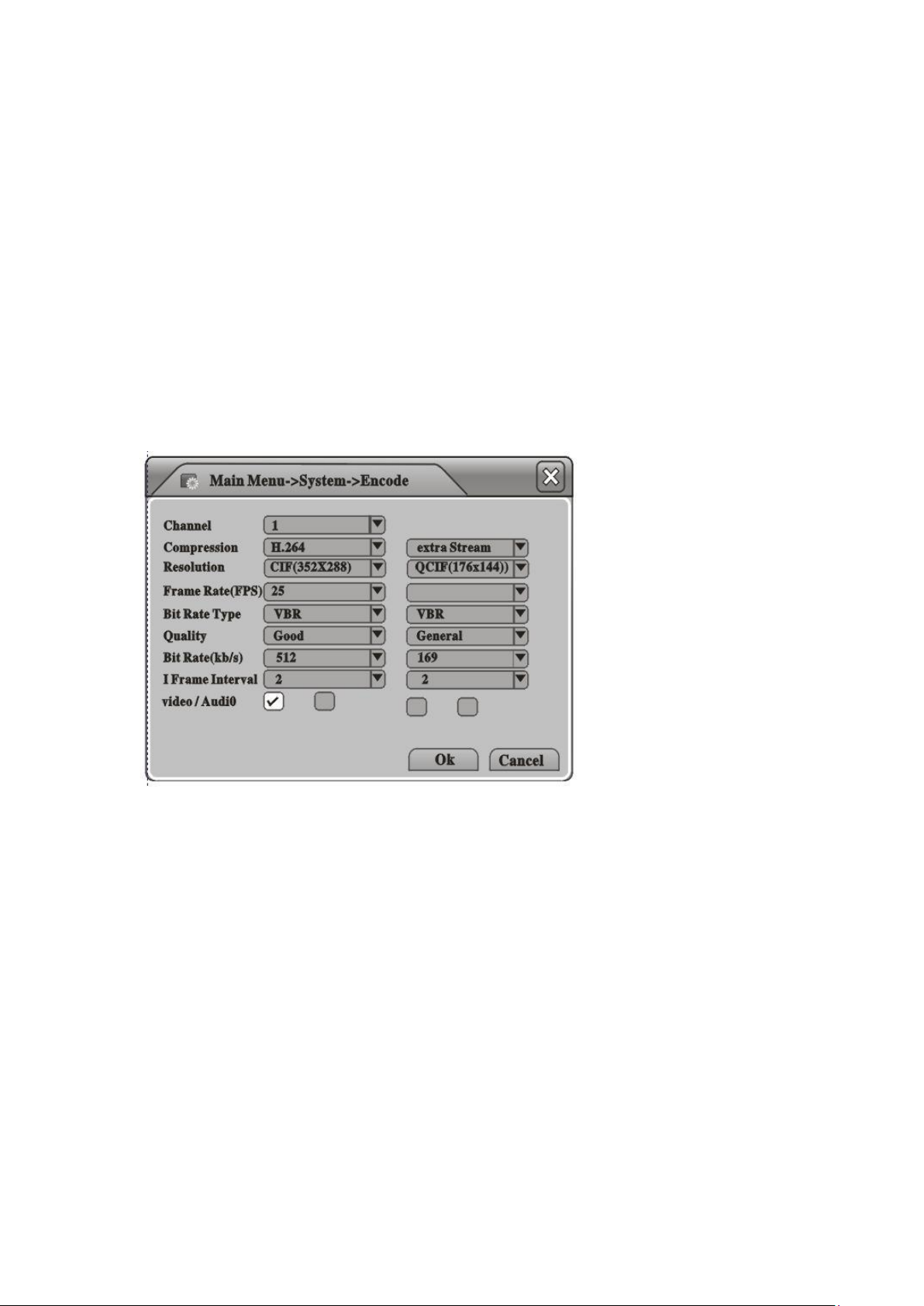

3.3.2 Кодирование

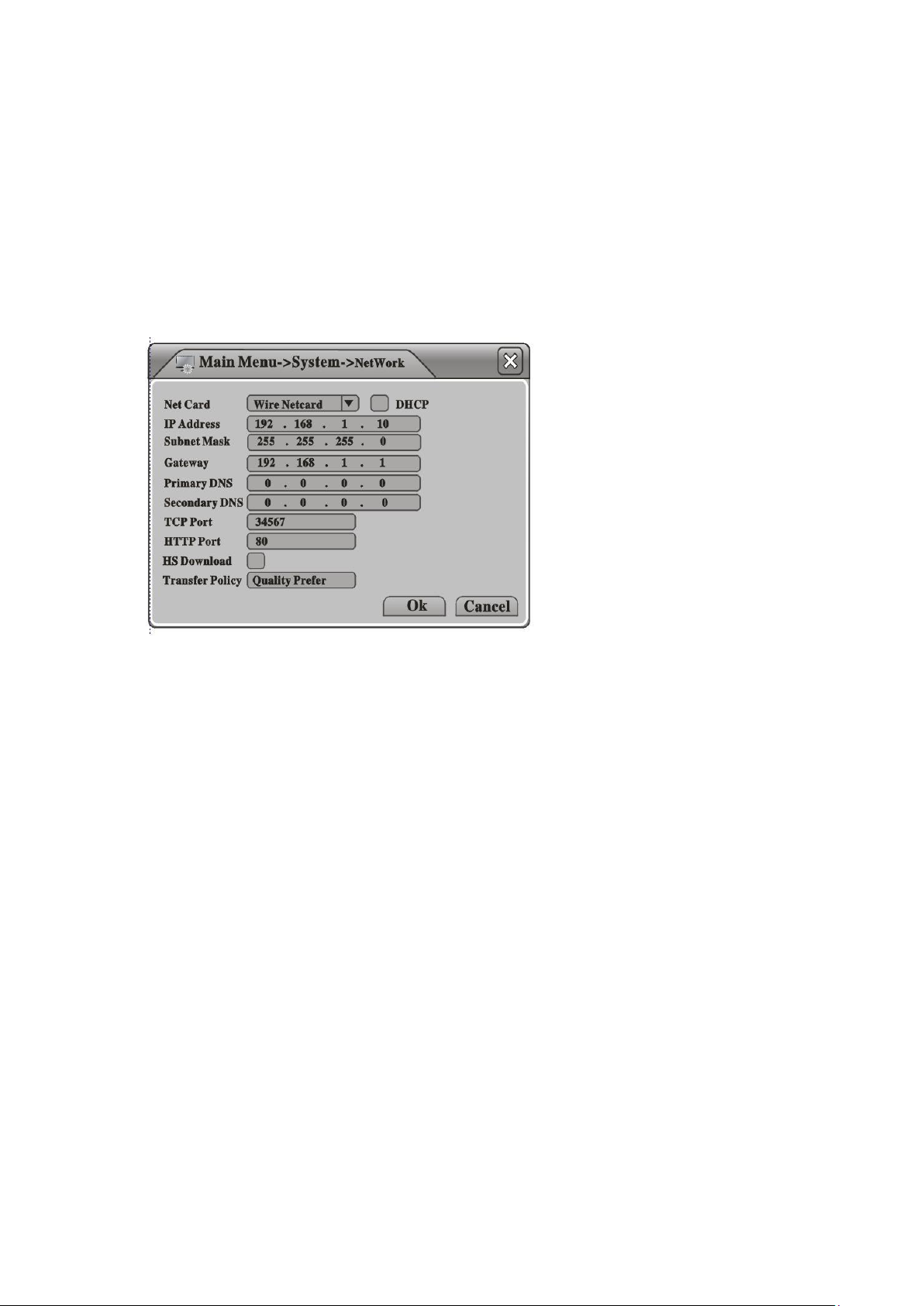

3.3.3 Сеть

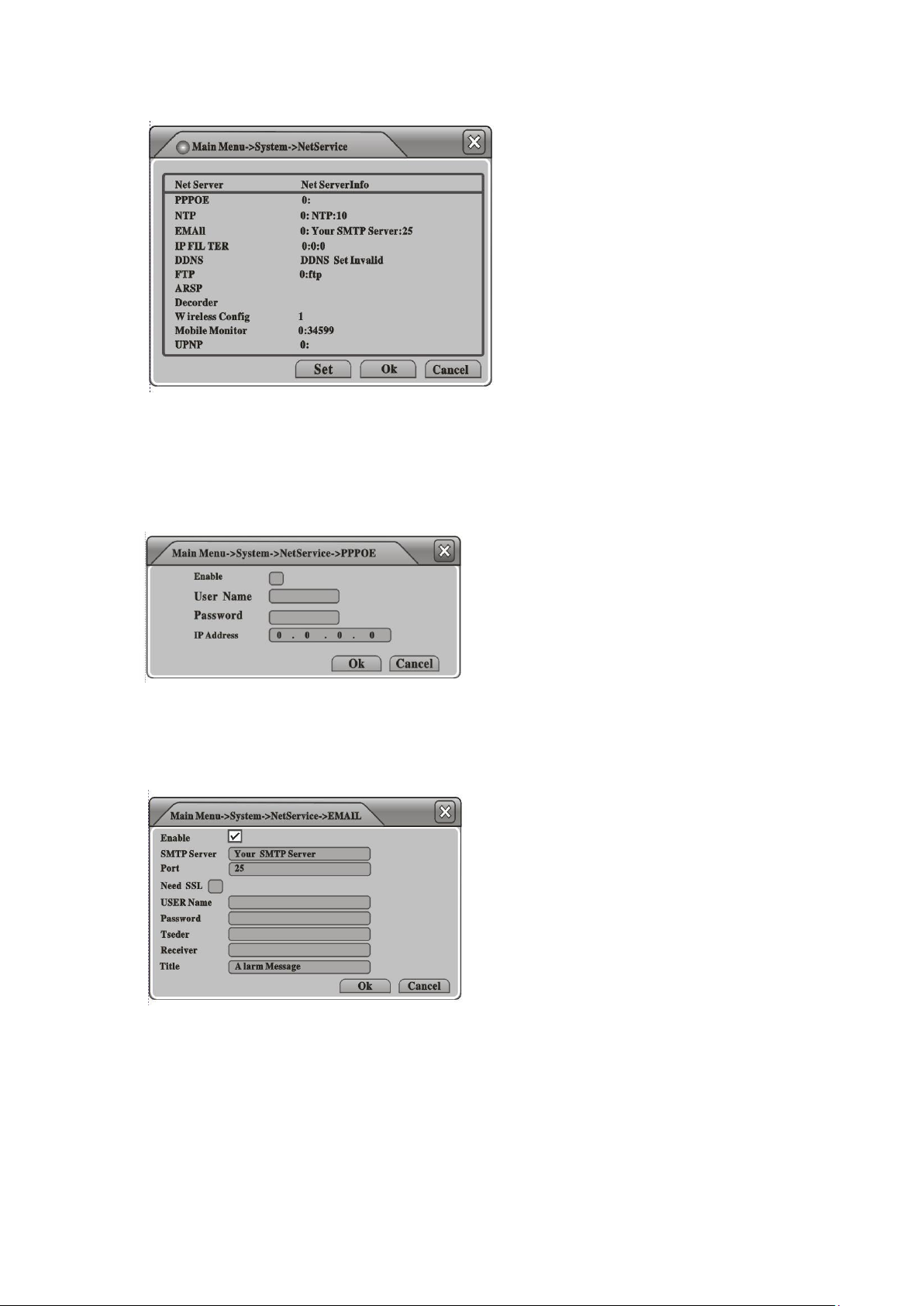

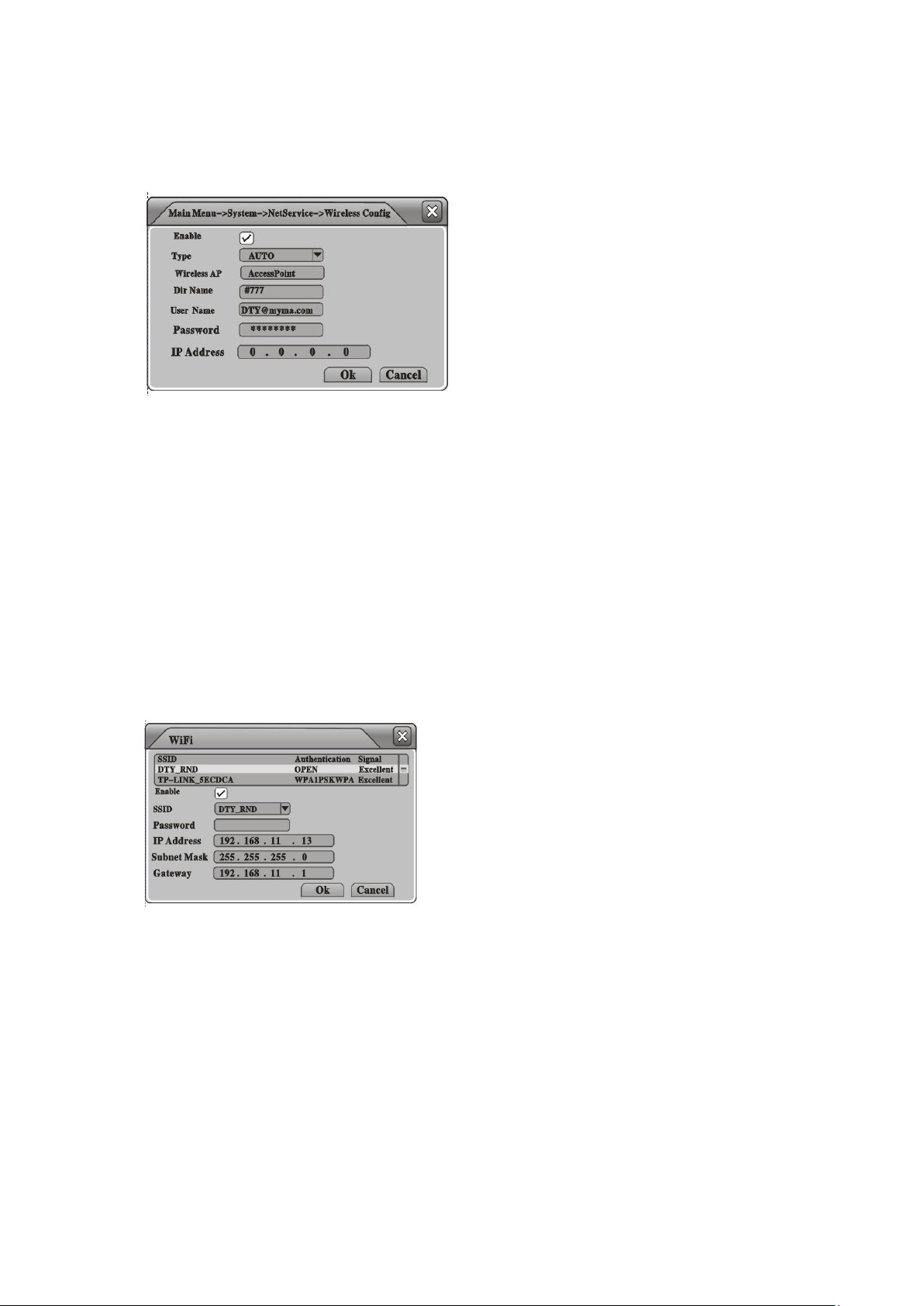

3.3.4 Сетевые службы
3.3.5 Графический дисплей
3.3.6 Конфигурация поворотной камеры
3.3.7 RS232
3.3.8 Обзор
3.4 Дополнительно
3.4.1 Управление жестким диском
3.4.2 Учетная запись
3.4.3 Пользователь он-лайн
3.4.4 Регулировка выхода
3.4.5 Поддержка автомобиля
3.4.6 Восстановление
3.4.7 Обновление
3.4.8 Информация об устройстве .
3.5 Информация.
3.5.1 Информация о жестком диске
3.5.2 BPS
3.5.3 Журнал
3.5.4 Версия
3.6 Выход из системы
Работа с мышью
Предварительный просмотр
Вопросы и Ответы

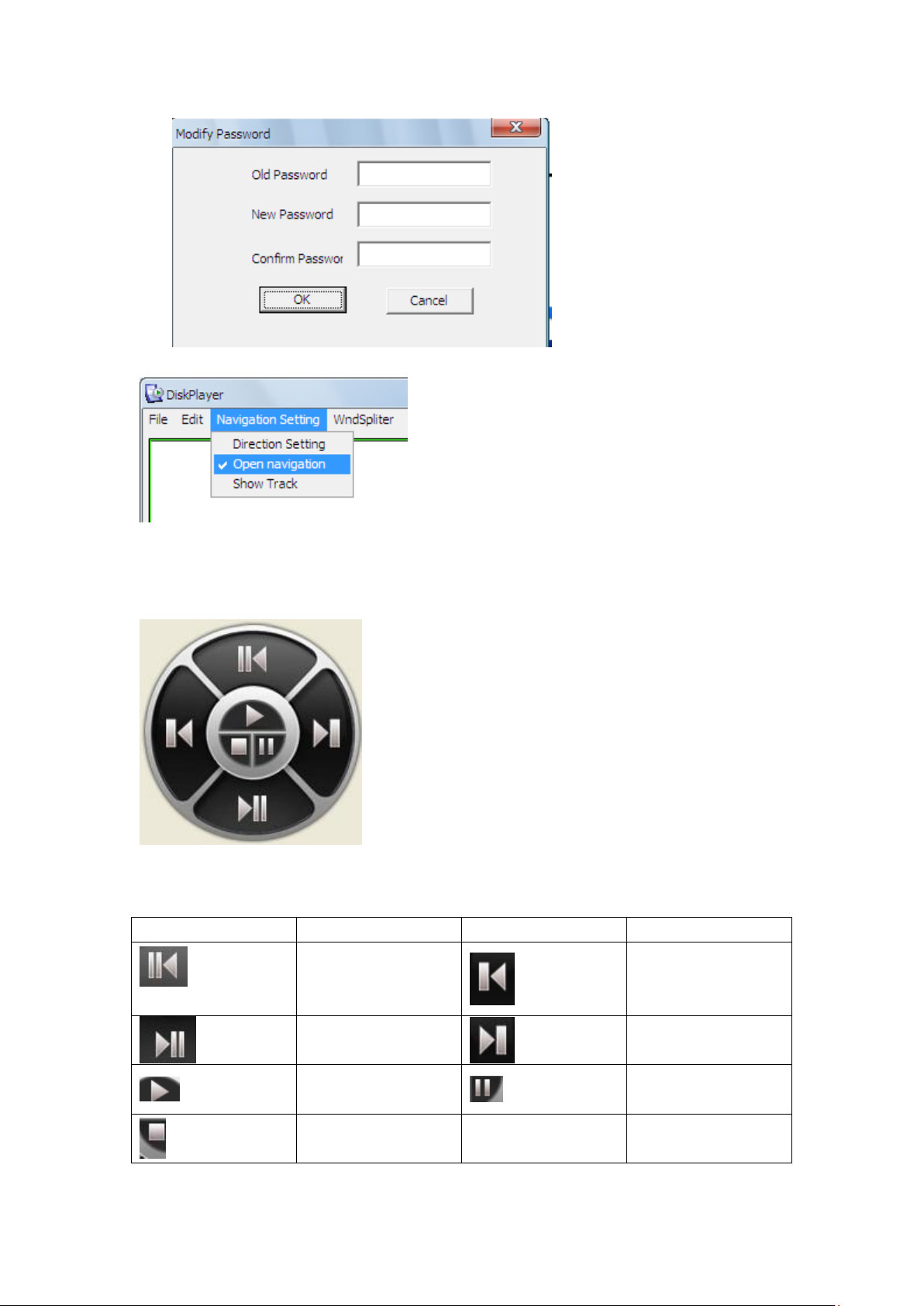

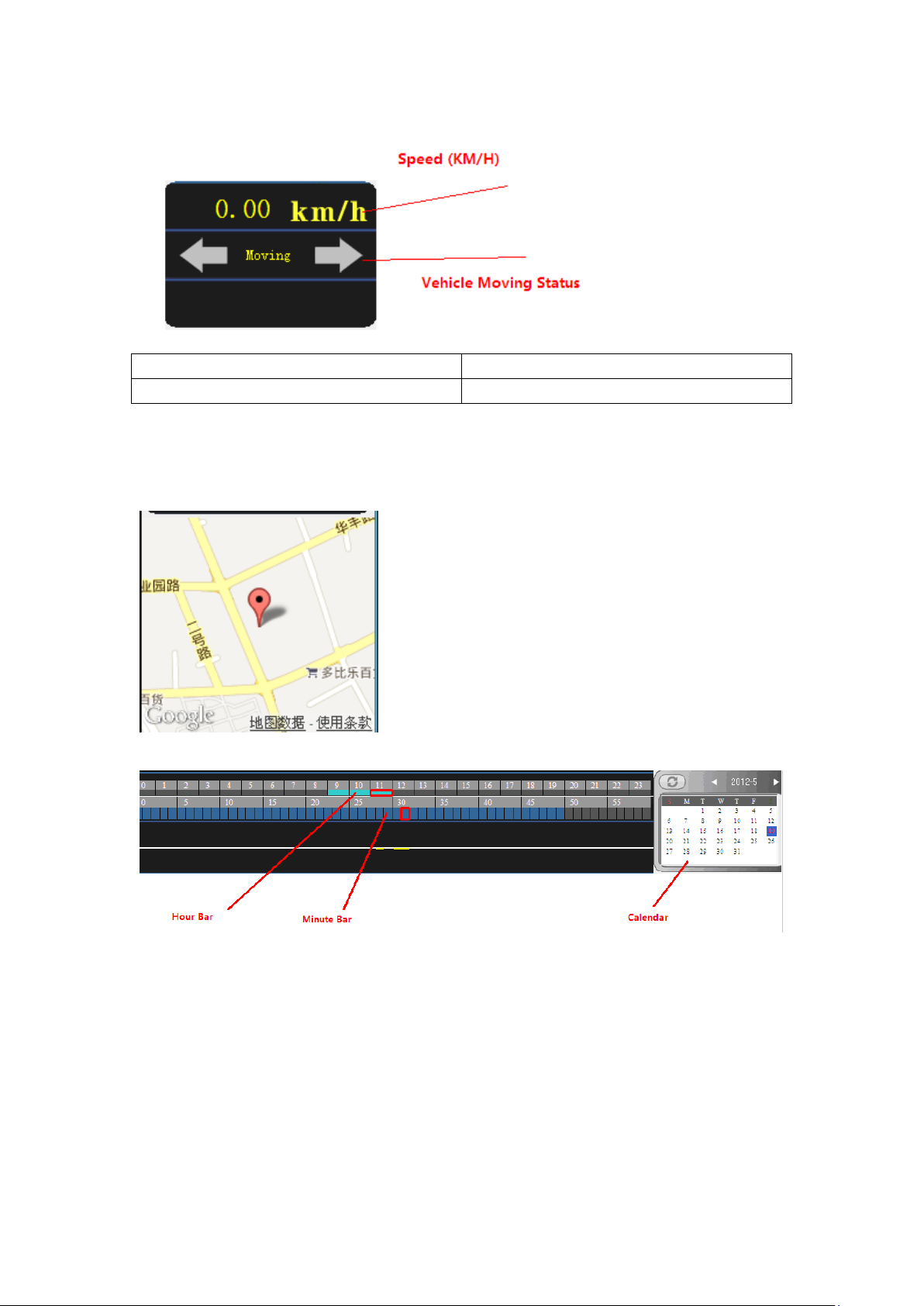

Проигрыватель дисков
Гарантия качества.
Указания перед использованием
Предупреждения
1. Перед включением устройства, убедитесь, что все его части правильно соединены;
2. Перед подключением или отключением жесткого диска всегда отключайте питание;
3. Берегите устройство от воды и других жидкостей;
4. Не давите на устройство, не бросайте и не ударяйте по нему, это может повредить
регистратор или жесткий диск;
5. Перед началом работы с устройством внимательно прочитайте руководство по
эксплуатации.
Характеристики
VR8800 (Версия 3.1) является профессиональным устойчивым цифровым регистратором
видео, предназначенным для записи внутри транспортного средства.
VR800 (V.3.1) записывает до 4 каналов видео и аудио, данные о местонахождении
из встроенного приемника GPS (опционально), поддерживает до двух жестких дисков
емкостью до 2 ТБ, а также карту SD емкостью до 32 Гб для хранения данных,
а также снабжается средствами коммуникации 3G (опционально), Wi-Fi (опционально) и
Ethernet. VR8800
V 3.1 может работать с любыми камерами типа CCD/CMOS и может непосредственно
питать 4 камеры,
это новая система для записи в транспортном средстве, на которую можно положиться.
01. Сжатие видео по формату H.264;
02. Может работать с блоками питания с напряжением от 8 до 36 В пост.тока;
03. Поддерживает ручную запись, запись по обнаружению движения и запись по
расписанию;
04. Видеоразрешение: D1/HD1/CIF/QCIF, выбирается для каждого канала; кадров в секунду:
1-25(PAL)
или 1-30 (NTSC) для каждого канала;
05. Поддерживает 4 канала "Видео и аудио" на одновременную запись и воспроизведение;
06. Поддерживает 4 канала "вход сигнализации" и 2 канала "выход сигнализации";
07. Видеозапись может сохраняться либо на карту SD, емкостью до 32 Гб, либо на жесткий
диск,
емкостью до 2 ТБ;
08. Видеофайлы могут резервироваться в формате H.264 или AVI; их можно воспроизводить
обычным
или специальным видеопроигрывателем на ПК;
09. Функция "Отсрочка выключения" гарантирует нормальное выключение
видеорегистратора и безопасное сохранение файлов
в случае чрезвычайной ситуации;
10. Может работать с 4 камерами и непосредственно снабжать питанием 4 камеры;
11. Поддерживает GPS и беспроводную передачу видео (опционально, WIFI и 3G)
Применение
Список поставки
Один цифровой видеорегистратор серии VR8800 (V3.1) 2. Одно
"Руководство по эксплуатации"
3. Четыре комбинированных кабеля AVP (для камеры) 4. Один
комбинированный кабель AV (для ТВ)
5. Одна пара ключей 6. Один ИК пульт ДУ
7. Один кабель питания 8. Один комбинированный
кабель управления
9. Один блок управления (C-Box) *10. Одна антенна GPS
*11. Одна антенна 3G *12. Одна антенна WiFi
13. Четыре болта с гайками
Предметы, обозначенные "*" являются опциональными.
Технические параметры
Модель
FE-8800NAVR (без TFT, без GPS, без 3G, без Wi-Fi)
FE-8800 AVR (c TFT, без GPS, без 3G, без Wi-Fi)
FE-8800G AVR (c TFT, с GPS, без 3G, без Wi-Fi)
FE-8800-3G AVR (c TFT, с GPS, с 3G, без Wi-Fi)
FE-8800-3GW AVR (c TFT, с GPS, с 3G, с Wi-Fi)
Максимальный Ток
FE-8800N 450+-20мА（Рама）
FE-8800 500+-20 мА (Рама）
FE-8800 G 550+-20мА（Рама）
FE-8800-3G 700+-20мА（Рама）
FE-8720 GW 750+-20мА（Рама）
Напряжение питания DC 8~36 В
Выходная мощность питания камер пост.ток 12В 3А
Формат сжатия H.264
Формат видео H.264/AVI
Записываемый сигнал 4 канала видео/аудио
Максимальная емкость памяти 2000 ГБ жесткий диск, плюс 32 Гб карта SD
Режим записи По обнаружению движения/ По расписанию/ Ручная запись
Разрешение видео D1/HD1/CIF/QCIF для каждого канала;
Частота кадров 1-25 (PAL) или 1-30 (NTSC) для каждого канала;
Порты USB USB 2.0 x 2
Режим хранения файлов Перезапись/ Остановка при переполнении
Функция сигнализации 4 канала на вход и 2 канала на выход
Интерфейс Интернета 10M/ 100M RJ45
Размеры 180 мм (Д) x 50 мм (Ш) x 194 мм (В)
Примечание: Характеристики, указанные в настоящем руководстве могут быть изменены
без предварительного уведомления.
Общий вид
ЗАМОК
USB ports
Порты USB
WiFi Antenna
Антенна WiFi
IR receiver
ИК-приемник
Fan
Вентилятор
AV# Input
Вход аудио и видео № #
3G antenna
Антенна 3G
Power input
Вход питания
GPS antenna
Антенна GPS
VGA output
Выход сигнала VGA
10M/100M RJ45 Port
Разъем для
подключения к сети
TV output
Выход на ТВ
Connector for combined
control cable
Разъем для
комбинированного
кабетя управления
3.5" TFT Display
Дисплей ТФТ 3,5
дюймов
Left
Влево
Record
Запись
OK
ОК
Stop
Стоп
Down
Вниз
ESC
Выход
Right
Вправо
Play
Воспроизвести
Show 4 Channels
Показать 4 канала
Menu
Меню
Show CH#
Показать канал № #
Up
Вверх
Hard drive housing
Кожух жесткого диска
SD card slot
Слот для карты SD
Примечание: Данная иллюстрация приведена только для справки, см. внешний вид
реального устройства.
Схема подключения
White: audio
Белый:аудио
TV/monitor
ТВ/Монитор
Yellow:video
Желтый: видео
3G antenna
Антенна 3G
Black:power
Черный: питание
GPS antenna
Антенна GPS
Camera
Камера
Control cable
Управляющий кабель
Power cable
Силовой кабель
11 pin
11 выводов
Connect C-Box
Подключить блок
управления
5 pin
5 выводов
Подключение кабеля питания
Black
Черный
Green
Зеленый
Red
Красный
Car Accumulator
Автоаккумулятор
Yellow
Желтый
Cigar lighter
Прикуриватель
Black
Черный
Green
Зеленый
Red
Красный
Car Accumulator
Автоаккумулятор
Yellow
Желтый
Опция A: Подключите зеленый провод и желтый провод к замку зажигания, см. рис (1);
после запуска автомобиля видеорегистратор включится автоматически;
Опция B: Подключите красный и желтый провода к положительной, а черный и зеленый
провода к отрицательной клемме аккумулятора автомобиля, см. рис (2); видеорегистратор
будет всегда включен, пока не сядет аккумулятор.
Назначения управляющих проводов
Alarm in
Вход сигнализации
Alarm out
Выход
сигнализации
Connect C-box
Подключить блок
управления
GND
Земля
C-Box
REC: Начать запись;
Stop (Стоп): Остановить запись.
Power indicator:Индикатор питания: горит красным, когда подключено питание.
Button
Кнопка
Play
Воспроизвести
Function
Функция
Up
Вверх
Left
Влево
Confirm
Подтвердить
CH2
Канал 2
Left
Влево
Right
Вправо
Down
Вниз
CH1
Канал 1
Stop
Стоп
Quad screen
Экран на 4 части
Record
Запись
Status indicator:Индикатор состояния мигает зеленым при записи, горит зеленым в других
случаях.
Объяснение индикации
IR: Приемник ИК-сигнала с пульта ДУ
Power: Индикатор питания
Состояние: Индикатор рабочего состояния видеорегистратора: мигает при записи,
воспроизведении или резервном копировании данных.
Дистанционное управление
CH3
Канал 3
ESC
Выход
Menu
Меню
No use
Не используется
CH4
Канал 4
Расчет занимаемой памяти
1. Продукты серии VR8800 (V3.1) поддерживают одновременно жесткий диск стандарта
2.5" Sata емкостью до 2 ТБ и карты SD емкостью до 32 ГБ.
2. Формулы для расчета занимаемой памяти;
A. Общая занимаемая память = Общее количество записываемых каналов x Время записи
x Объем памяти на 1 час записи (один канал);
B. Время записи = Объем накопителя / Объем памяти на 1 час записи (один канал) / Общее
количество каналов записи
3. Следующие значения объема памяти на 1 час записи приводятся для вашего сведения:
A. CIF: 45-245 мегабайт на канал;
B. D1: 130-355 мегабайт на канал.
Как установить жесткий диск
1. Открутите винты на крышке отсека жесткого диска и откройте отсек;
2. Без усилия подключите жесткий диск и разместите его в отсеке;
3. Затяните винты на отсеке и завершите инсталляцию жесткого диска.
Как установить видеорегистратор
VR8800 (V3.1) поставляется с несколькими
винтами, с помощью которых можно
установить видеорегистратор в любое
место. Следующие схемы могут вам
помочь.
Меню быстрого доступа
1. Системный логин
Для доступа в меню установок потребуется ввести пароль. Первоначально,
созданы три пользователя в трех группах: "admin"(администратор), "guest" (гость), и
"default" (обычный, по умолчанию), и все три пользователя
не имеют паролей. Пользователь Администратор может добавлять, изменять или удалять
группы или
пользователей, изменять пароли и даже определять привилегии других пользователей
в меню настройки. См. 3.4.2.
2. Меню быстрого доступа
Щелкните правой кнопкой мыши после того, как вы вошли в режим “Preview
Mode”(Предварительный просмотр), откроется меню быстрого доступа, откуда вы можете
попасть на следующие страницы: Главное меню(Main Menu), Режим записи (Record Mode),
Воспроизведение (Play Back), Управление поворотной камерой (PTZ Control), Быстрый
поворот (High -Speed PTZ), Выход сигнализации (Alarm Output), Установки цвета (Color
Setting), Регулировки выхода (Output Adjust), или выход из настроек ( Logout setup).
