Продавец не несет ответственности за возникновение пожара и поражение
электрическим током, вызванные неправильной эксплуатацией и установкой.
2. Требованияктранспортировке
Во время транспортировки, хранения и установки не допустимы сильные удары,
вибрации и проникновение влаги.
3. Установка
Не подключать питание к DVR до завершения установки жестких дисков. Не
ставить предметы на DVR.
4. Вмешательствоспециалистов
Все работы по проверке и ремонту должны осуществляться квалифицированными
сервисными рабочими. Продавец не несет ответственности за любые проблемы,
вызванные самостоятельным изменением и ремонтом.
5. Условияэксплуатации
DVR должен быть установлен в прохладном, сухом месте, вдали от
легковоспламеняющихся и взрывчатых веществ и попадания прямых солнечных лучей.
6. Комплектующие
Перед установкой вскройте упаковку и убедитесь в наличии всех ниже
перечисленных компонентов:
¾ Cетевой кабель питания 220В 1шт.
¾ SATA кабель 8шт.
¾ ИКпульт (включая 2 батарейкиААA) 1шт.
¾ USB мышь 1шт.
¾ CD (включает руководство по эксплуатации DVR, сервисные программы) 1шт.
¾
Шлейф (дляаудио) 1шт.
3
2 Общееописание
2.1 Спецификация
Характеристика
Кол-во каналов 16 каналов (BNC)
Кол-во аудио вх/вых 16 вх / 1 вых (BNC)
Кол-во аудио вх/вых для
двунаправленных
переговоров
Видео выходы 1 BNC/ 1 VGA/ 1HDMI
Сквозные(Loop)/matrix
видеовыходы
Формат сжатия видео Н.264
Формат сжатия аудио G.711A
Тревожные вх/вых 16 вх / 6 вых
Отображение 704х576 – real time
Разрешение записи
Кол-во, тип, макс. объем
HDD
Длина файла записи 1-120 минут (по умолчанию: 60 минут)
Поиск по записи Время/дата, тревога, обнаружение движения
Воспроизведение 4 и 16 канальное воспроизведение
Управление
воспроизведением
Цифровой ZOOM Выбранная зона может быть увеличена во время воспроизведения
Режим архивации USB Flash, USB и eSATA HDD, USB CD/DVDRW, сеть
Работа по сети
Интерфейс RJ-45 (10/100Mb)
Протоколы TCP/IP , DDNS, PPPOE, E-mail, FTP, NTP
Удаленная работа
USB интерфейс 1 порт для USB мыши, 1 порт для USB-устройств
eSATA интерфейсПодключениесъемного HDD
RS-232 клавиатура
RS-485 управление PTZ-устройствами
Функции PTZ
Источник питания 220V 50Hz/110V 60Hz
Потребляемая мощность 25 Вт
Рабочая температура 0~55°С
Рабочая влажность 10%~90%
Атмосферное давление 86~106 кПа
Габариты 2U , 440x460x89 мм (Ш*Д*В)
Вес 6.5 кг без учета HDD
Размещение Настольное или стойка
перемотать, замедленное проигрывание, следующий файл, предыдущий
файл, следующая камера, предыдущая камера, полный экран.
встроенный web-сервер, мульти клиент управления DVR ( CMS серия
Наблюдение, управление PTZ, просмотр, настройка системы, сброс
файлов, просмотр журналов
управления ZOOM и скоростью поворота камеры, более 25 протоколов
управления устройствами PTZ, предустановки, авто панорама, движение
по траектории, вспомогательные функции. При управлении по протоколу
DH-SD1 поддерживаетсяинтеллектуальное 3D позиционирование
Данный раздел содержит информацию о передней и задней панелях
видеорегистратора. Если вы устанавливаете данную серию DVR в первый раз,
пожалуйста, вначале ознакомьтесь с данным разделом.
3.1 Передняяпанель
Вид передней панели изображен на рис. 3.1.
Рис. 3.1
Описание индикаторов и функциональных кнопок передней панели
видеорегистратора приведено в таблице 3.1.
Таблица 3.1
Название Картинка Функция
Кнопка включения POWER
Воспроизведение/пау
за
Реверс/пауза
Play/Pause
Reverse/Pause
Кнопка включения, для выключения DVR
держать нажатой 3 сек.
При обратном воспроизведении или паузе
нажмите для включения нормального
воспроизведения. При нормальном
воспроизведении нажмите для включения
паузы. При включенной паузе нажмите для
воспроизведения.
При режиме наблюдения в реальном времени
нажмите для включения меню поиска видео.
При нормальном воспроизведении или паузе
нажмите для реверса воспроизведения. При
обратном воспроизведении нажмите для
включения паузы.
Ускоренное
воспроизведение
Замедленное
воспроизведение
Воспроизведение
следующего
Воспроизведение
предыдущего
Fast play
Slow play
Next
Previous
Разные скорости быстрого воспроизведения и
нормальное воспроизведение.
Разные скорости медленного
воспроизведения или нормальное
воспроизведение.
В режиме воспроизведения, проигрывает
следующее видео. В настройке меню
переходит вниз выпадающего меню.
В режиме воспроизведения, проигрывает
предыдущее видео. В настройке меню
переходит вверх выпадающего меню.
5
д
Продолжение таблицы 3.1
Помощник Assistant
Шифт режим
SHIFT
Однооконный режим наблюдения, нажмите
клавишу для появления вспомогательных
функций: управление PTZ и цветом. В меню
PTZ переключает меню управлений PTZ.
Функция стирания: в цифровом или текстовом
управлении может удалять предшествующие
курсоры знаки
В установке обнаружения движения. Работает
ля настройки с клавишами направлений.
В меню информации HDD переключает между
временем записи или другой информацией
Осуществляет другие специальные функции
В главном меню (больше нигде), удерживайте
кнопку 3 сек. Для переключения между TV/VGA
выходом
(серия HD1 имееттрирежима LTV/VGA/60Hz
LCD)
Нажать для переключения между цифрами и
буквами английским (заглавные, строчные) и
символами.
Ручной стоп/старт записи, работает с
Запись Record
клавишами направлений и цифровыми
клавишами
Отмена Cancel
Отключение верхнего активного интерфейса
или управления
Подтверждение операции
Enter ENTER
Перейти к клавише по умолчанию
Перейди в главное меню
Активирует текущее управление, изменение
Вверх/вниз ST
настройки, увеличить/уменьшить число.
Вспомогательная функция в меню PTZ.
Переключает текущее управление. При
Влево/вправо WX
воспроизведении нажмите, чтобы управлять
полосой прокрутки.
3.2 Задняяпанель
Пожалуйста, ознакомьтесь с рис. 3.2
Рис. 3.2
6
1 Кнопкав(ы)ключения
2 Разъемпитания (220в)
3 Вентилятор
4 Сквозные (Loop) выходы
5 1-4 Аудио входы
6 1-16 Видео входы
7 5-16 Аудио входы
8 Аудиовыход
9 Входдлядвунаправленныхпереговов
10 Выходдлядвунаправленныхпереговов
11 Сетевойпорт
12 eSATA порт
13 RS232 порт
14 USB порт
15 Видеовыход (HDMI)
16 Видеовыход (VGA)
17 Тревожныевходы/выходы; RS485 порт
18 Композитныйвидеовыход (BNC)
19 matrix выход
3.3 Примерподключения
Обобщенный пример подключения изображен на рис. 3.3.
Рис. 3.3
7
3.4 УправлениевидеорегистраторомчерезИКпульт
Внешний вид ИК пульта показан на рис. 3.4. Описание функциональных кнопок
приведено в таблице 3.2.
Рис. 3.4
Таблица 3.2
Номер Назначение Номер Назначение
1 Адрес 9 Вперед
2 Включениемногооконногорежима10 Предыдущий
3 0-9 числовые кнопки11 Назад
4 Запись 12 Стоп
5 Вспомогательнаякнопка13 Следующий
6 Кнопкаподтверждение/меню14 Замедленноевоспроизведение
7 Отмена 15 Воспроизведение/пауза
8 Кнопкинаправления16 Ускоренноевоспроизведение
8
3.5 Управлениемышью
Функции, которые появляются при управлении мышью, показаны в таблице 3.3.
Таблица 3.3
При невыполненном входе
Щелчок левой
кнопкой
Режим наблюдения в реальном времени Вход в главное меню
В режиме выбора меню Вход в выбранное меню
В комбинированном окне Закрытие выпадающего окна
Для нажатия чисел и букв в выпадающих
окнах
Применить текущий выбор
Выпадающее окно ввода
пароля
Выбор числовой или
буквенной клавиатуры
Двойной клик на видео
запустит его воспроизведение
Двойной клик
левой кнопкой
Клик правой
кнопкой
Нажать
среднюю
кнопку
Движение
мыши
Движение с
зажатой
клавишей
Режим наблюдения
Режим наблюдения Открывает локальное меню
В меню настройки
В числовом окне
В комбинированном меню Сменить выбор
В экранном меню Передвинуть курсор
В списке Двигать вверх и вниз
Выбор
Выбор активной области
В меню PTZ
В однооконном режиме
переключает на многооконный
режим наблюдения
В многооконном режиме
двойной клик одного из окон
развернет его на весь экран
Выход из текущего меню без
сохранения изменений
Увеличивает или уменьшает
числа
синим, кнопка ввода появится справа. Нажмите эту кнопку для переключения между
вводом чисел и английских букв. Затем из появившегося списка выберите
необходимые буквы и цифры для ввода.
9
4 Установка и подключение
Примечание:
Все работы по установке и эксплуатации должны соответствовать
правилам противопожарной безопасности.
4.1 Проверканераспакованного DVR
Когда вы получили DVR, проверьте, имеются ли на корпусе DVR видимые
повреждения. После того как удостоверитесь, что содержимое упаковки соответствует
комплекту поставки, вы можете удалить защитную пленку с DVR.
4.2 Установка HDD
SATA шлейф, винты крепления и полка крепления HDD поставляютсявкомплекте.
Примечание:
Инструкция по установке HDD.
Открутите винты крепления крышки сзади Прикрутите планку для крепления HDD
и сбоку и снимите крышку.
Прикрутите HDD к планке. Установите HDD и подключите SATA
кабель и кабель питания.
Установите крышку на место и закрутите болтами.
10
4.3 Размещениевидеорегистратора
Для предотвращения повреждения поверхности убедитесь, что резиновые
подставки прочно установлены по четырем углам на нижней поверхности блока.
Положение блока должно обеспечивать достаточное пространство для кабелей на задней
панели. Убедитесь, что обеспечивается достаточная циркуляция воздуха.
Видеорегистратор занимает 2U вертикальной стойки. DVR необходимо устанавливать в
проветриваемом месте. Следует избегать перегрева, влажных и пыльных мест.
очистки вентилятора, выходов используйте сухую щетку.
Для
4.4 Подключениепитания
Мы рекомендуем вам использовать ИБП для стабильной работы, для большего
срока работы видеорегистратора и других периферийных устройств.
4.5 Подключениеквидеовходу
Видеорегистратор автоматически определяет видео стандарт (PAL или NTSC)
каждый раз, как вы подключаете устройство к видео входу. Поддерживается цветное и
черно-белое аналоговое изображение.
Для подключения каждого видео входа видеорегистратора:
¾Подключите коаксиальный кабель к камере или другому источнику аналогового
видео.
¾ Подключите коаксиальный кабель к видео входу на задней панели.
Вам
понадобится BNC разъем для подключения коаксиального кабеля к задней панели
(рис. 4.1).
Рис 4.1
Примечание:
Если Вы используете устройства усиления видеосигнала (между
видеокамерой и DVR), уровень видеосигнала не должен быть выше 1 Vp-p.
11
4.6 Подключениеквидеовыходу
Рис 4.2
Видеорегистраторавтоматическиопределяеттипподключенногомонитора (TV,
VGA, HDMI). Для ручного переключения видеовыходов используйте кнопку “FN” или Shift
передней панели DVR. Изображение может выводится на BNC, VGA, HDMI видеовыходы
одновременно.
Видеорегистратор обладает
Он выводит сигнал с видеовхода на монитор или другое аналоговое видео устройство.
Для использования сквозного видео:
1. Подключите коаксиальный кабель к разъему сквозного видеовыхода. Для
подключения коаксиальных кабелей к задней панели необходимо использовать
специальные установочные инструменты BNC.
2. Подключите другой конец коаксиального кабеля к аналоговому устройству.
Для последовательно
используйте
матричный видеовыход
отображения видеоизображения от каждого видеовхода
количество секунд. Используйте эту опцию для проверки настроек камер. Для
отображения видео от каждого подключенного источника видео:
3. Настройте видеосигнал каждого источника, решая проблемы по необходимости. Обратитеськрисунку
4.2.
Примечание:
Видео выходы BNC,VGA,HDMI могут работать одновременно.
сквозными(Loop) выходами
длявсехканаловвидео.
. Каждыйканалбудетотображатьсяуказанное
12
4.7 Аудиовходыиаудиовыход
Количество каналов аудио входов – шестнадцать. Видеорегистратор кодирует
аудио и видео сигналы одновременно. Убедитесь, что устройство ввода аудио
соответствует входному уровню BNC.
Рис 4.3
4.8 ВходиВыходтревоги
Количество тревожных входов от 4 до 16, эти входы предназначены для
внешних сигнальных устройств. Каждый тревожный вход может быть установлен в
нормально разомкнутое или нормально замкнутое состояние. Видеорегистратор
поддерживает 3 выхода тревоги. Подключение показано на рис. 4.4.
13
ы
Рис. 4.4
Описание тревожных выходов приведено в таблице 4.1.
Таблица 4.1
Параметр Описание
1,2,3,4: NO and C (NO-нормально открытый, С-общий)
5: NO,C and NC (NO-нормально открытый, NC-нормально
Релейныевыход
закрытый, С-общий)
6: Ctrl 12V (управляемые 12В, используется для сброса датчика)
RS-485 (A,B) Порт интерфейса RS-485. Используется для подключения
PTZ-устройств.
+12 В Для подключения внешнего питания.
Техническиепараметрыреле, приведенывтаблице 4.1
JRC-27F
Таблица 4.1
Модель
JRC-27F
Материал
контакта
Оценка
активной
нагрузки
Серебро
Расчетная нагрузка
выключателя
Мощность выключателя 60W
Между контактами одной
полярности
Изоляция
Между контактами разной
полярности
Между контактами и
обмоткой
Импульсное
напряжение
Время
размыкания
Время
замыкания
Между контактами одной
полярности
3мс.
3мс.
Механический 50×106 (3Hz)
Ресурс
Электрический 200×103 (0.5Hz)
Температура -40 ~+70 0С
Пожалуйста, концыдетекторасигнализации COM и GND соединитепараллельно
(дляподключениявнешнегопитаниякдетекторусигнализации).
•
Пожалуйста, параллельно соедините заземление регистратора с заземлением
детектора.
• Пожалуйста, подключите порт NC датчика сигнализации к входу сигнализации
регистратора (ALARM).
Если вы нуждаетесь в удаленном сбросе сработавшей сигнализации, используйте
•
регистратор для поддержки управляемой подачи 12В напряжения к датчику
сигнализации.
•
Если вы используете внешний источник питания для устройства сигнализации,
используйте одно и то же с регистратором заземление.
4.9 RS-232
Интерфейс RS-232 позволяет подключать к видеорегистратору выносную
клавиатуру.
4.10 RS-485
Интерфейс RS-485 предназначен для подключения PTZ устройств с различными
протоколами обмена. Для управления PTZ устройством необходимо обеспечить
правильное подключение кабельных линий.
4.11 Отображениенаэкранемонитора
После загрузки ОС видеорегистратора на экране отобразится системное время,
дата и название каналов. В таблице 4.3 приведены режимы индикации.
Таблица 4.3
Индикация Описание
Режим записи
Режим детекции движения
Режим потери видеосигнала
Режим блокировки камеры
15
5 Описаниеменювидеорегистратора
5.1 ВходивыходвГлавноеменю
Включите питание DVR, когда система загрузиться, для активации панели меню
нажмите Enter на встроенной клавиатуре DVR или используйте левую кнопку «мыши».
Для входа в меню используйте следующие учетные записи:
¾ Пользователь: admin. Пароль: admin (администратор локальный и
. При нажатии на кнопку «наложение» появится окно, показанное на
рис. 5.5.1. Функция наложения маски на изображение может применяться
независимо, как для просмотра в режиме реального времени, так и для записи.
Например, активируйте функцию «просмотр» и щелкните «мышкой» по «кнопке
1». В окне канале появится квадрат, нажмите кнопку «установить» и «мышкой»
перетащите квадрат
в ту область, которую необходимо закрыть от просмотра.
На один канал можно установить до 8 квадратов. В этом же окне можно
активировать отображения времени и отображения имя канала и задать их
расположение.
Двойной поток видео: данная серия поддерживает двойной поток видео. Главный
поток – для локальной записи,
дополнительный – может быть использован для
передачи по сети. Потоки не влияют друг на друга. Для локальной записи вы
можете использовать главный поток, для сетевой – главный или дополнительный.
В дополнительном запись производится с разрешением CIF и QCIF и также
изменяются остальные настройки, как и для основного потока.
19

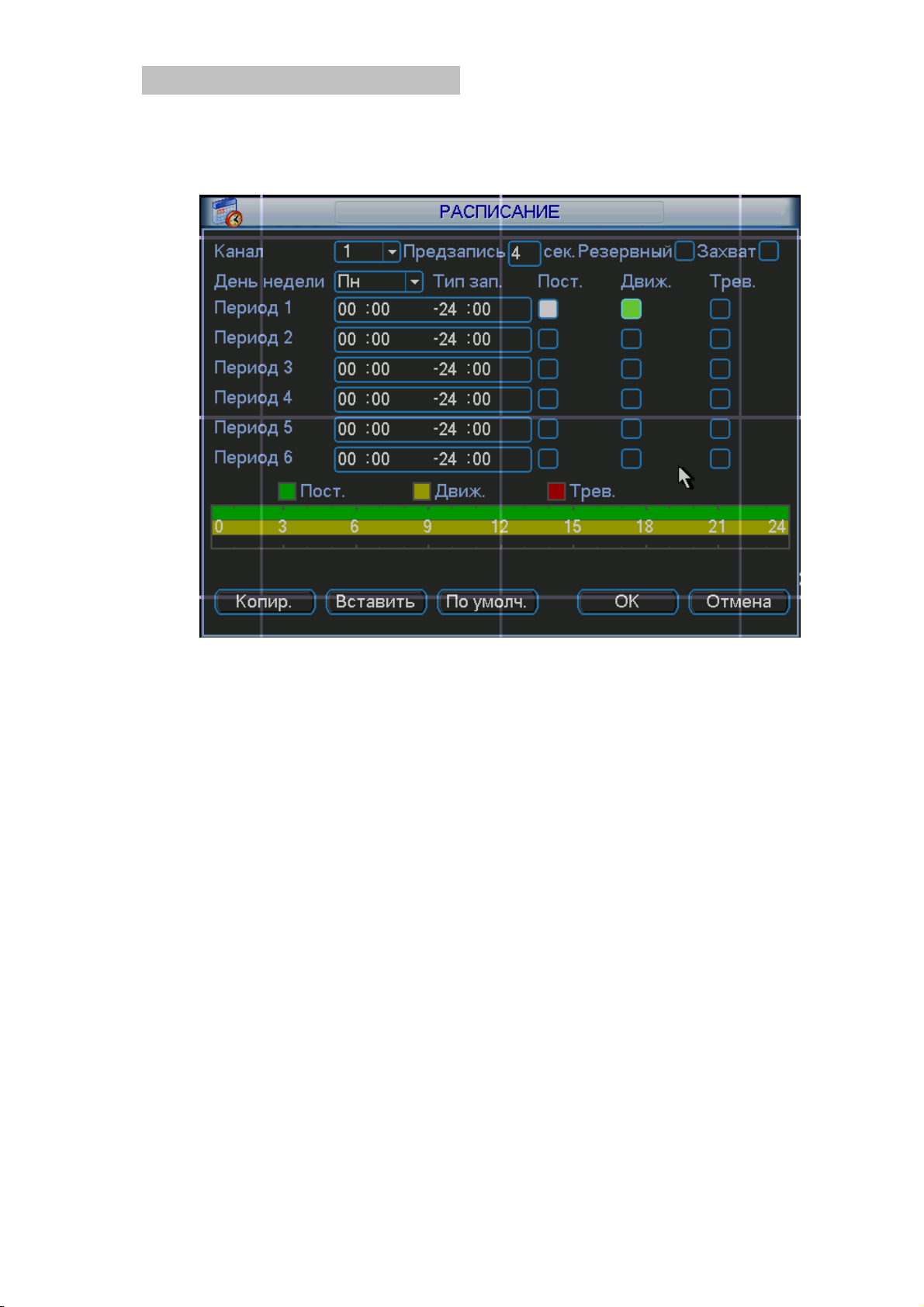

5.3.3 Подменю Расписание
Вы можете задать тип и время записи в интерфейсе расписания. Из главного
меню через Настройки вы можете перейти в меню Расписания, изображенного на рис.
5.6. Существует 3 типа записи: постоянно, при обнаружении движения, по тревоге.
тревоге 1-30 секунды могут быть включены в записываемое видео.
¾ Типы записи. Постоянно, при обнаружении движения, по тревоге.
В нижней части меню расположена цветная полоса. Зеленый – постоянная
запись, желтый – при обнаружении движения и красный – по тревоге.
Имеется
функция копирования, которая позволяет копировать настройку одного
канала на другой. После настройки канала 1 вы можете нажать кнопку «Копировать»,
затем переключиться на канал 2 и нажать кнопку «Вставить». Вы можете закончить
настройку одного канала и сохранить, либо закончить настройку всех каналов и
сохранить все сразу.
Описание функций подменю Сеть:
¾ IP адрес, маскаподсети, шлюз. Приподключении к сетинеобходимозадать IP
адрес видеорегистратора, маску подсети и шлюз. Или выбрать функцию DHCP
для получения сетевых настроек автоматически при наличии DHCP сервера.
¾ В строках служебный порт, UDP порт, HTTP порт можно задать номера портов.
По умолчанию: Служебный порт 37777, HTTP порт 80, системный серверный
порт 37778 зарезервирован под использование UDP. В строке число
подключений необходимо ввести возможное число подключений пользователей
через сеть от 1 до 10. Если вы хотите запретить подключение по сети к
видеорегистратору введите значение 0..
¾ Настройки IP полномочий: нажмите эту кнопку и выделите иконку для включения
авторизации. При включенной этой функции только IP из списка смогут
выполнять
Соединение через PPPoE.
Включите функцию PPPoE и введите «имя пользователя» и «пароль», которые
вы получите от своего Интернет провайдера. Для активации конфигурации требуется
перезагрузка. После перезагрузки IP камера подключится к Интернету автоматически.
IP в PPPoE – динамичный параметр.
Доступ видеорегистратора через PPPoE:
1) Подключение через текущий IP.
После соединения DVR с Интернет через PPPoE , вы получите текущий IP вашего
устройства. Теперь вы можете подключиться к видеорегистратору через полученный IP
адрес.
2) Подключение через DNS.
Вам нужен ПК с постоянным IP в Интернете и программное обеспечение DDNS,
запущенное на этом ПК. Данный ПК будет DNS. В сетевом DDNS введите ваше имя
PPPoE, которое вы получили от вашего IPS и IP сервера (ПК с DDNS ). Нажмите ОК и
перезагрузите систему. После
http//(DDNS server IP)/(virtual directory name)/webtest.htm
Пример: http//10.6.2.85/DVR _DDNS/webtest.html)
входна DVR.
перезагрузкиоткройте IE ивведитеследующее:
22
Теперь вы можете открыть страницу сетевого поиска DDNS сервера.
Для активации функции E-mail необходимо задать SMTP сервер, имя и пароль
почтового ящика отправителя и почтовый ящик получателя. Если в меню
«Настройка/Обнаружение» активировать функцию «Отправить на E-mail», то
при тревожном событии сообщение будет отправляться на указанный почтовый
ящик.
Установка FTP-сервера.
Нужно установить программу FTP на
компьютер, который будет являться FTP
сервером. Для этого Вам нужно скачать или купить программу FTP службу (такой как Ser-
U FTP SERVER) для установки FTP службы. В первую очередь установите Ser-U FTP
SERVER. “Пуск” -> “Программы” -> Serv-U FTP Server -> Serv-U Administator. Теперь вы
можете назначить пароль и папку FTP. Вы должны правильно предоставить права для
разрешения доступа к FTP папки. См. рис 5.9.
Рис. 5.9
Для проверки
Вы можете войти под пользователем ZHY на FTP://10.10.7.7
и
проверить, может ли он изменять и удалять папку или нет.
Система поддерживает закачку с нескольких DVR на один FTP сервер. На
видеорегистраторе выберите свойства FTP и нажмите кнопку Свойства. Вы увидите
следующий интерфейс. См. рис 5.10. Активируйте функцию включить FTP. Затем введите
адрес FTP сервера, порт и т.д. Теперь видеорегистратор через FTP может закачивать
тревожное
видео и видео с обнаружением движения на FTP сервер. При использовании
этой функции вы должны убедится, что текущий канал закачки находится в режиме
обнаружения движения или тревожной записи и что имеется видеосигнал.
Рис. 5.10
23
Описаниефункцийподменю FTP:
¾ Длина файла: длина закачиваемого файла. Если в настройках указана большая
длина фала, чем его фактическая длина, система закачает файл целиком. Если
установленная длина меньше фактической длины файла, система закачает
указанный объем, а остальной фрагмент автоматически отсекает;
соответствии с типом видео (тревога/обнаружение движения) в течение одного
времени. Например, когда интервал 5 минут, система только закачивает первый
фал обнаружения движения или тревога каждые 5 минут. Если интервал 0, система
закачивает все соответствующие файлы;
¾ Период 1 период 2: вы можете установить период для каждого канала.
Установка NTP.
Сначала нужно установить SNTP сервер server (такой
как Absolute Time Server) на
ваш ПК. В Windows XP вы можете использовать команды “net start w32time” для запуска
NTP службы.
На видеорегистраторе выберите NTP и нажмите Свойства. Вы увидите интерфейс
¾ Интервалобновления: минимум 15 мин
¾ Часовойпояс: выберитевашчасовойпоезд
.
Рис. 5.11
В списке Дополнительно находиться 8 настраиваемых функций. Для настройки
функции дважды щелкните по ней «мышкой», для включения функции активируйте
«флажок» рядом с функцией.
Описание Дополнительных функций:
¾При активации функции IP полномочия, к видеорегистатору смогут подключиться
только пользователи, IP адреса которых соответствуют перечисленным в списке.
Для добавления IP адресов дважды щелкните по
(рис. 5.12). Введите необходимые IP адреса.
функции появиться окно
24
Рис. 5.12
¾ Для использования NTP активируйте данную функцию. В настройках необходимо
задать порт и время обновления.
¾Включите функцию PPPoE и введите «имя пользователя» и «пароль», которые
вы получите от своего Интернет провайдера. Для активации конфигурации
требуется перезагрузка.
¾ Для использования функции DDNS необходимо ввести IP-адрес, имя домена,
пользователя и пароль. После активируйте
данную функцию.
5.3.6 Подменю Тревога
Интерфейс подменю Тревога изображен на рис 5.13.
Настройка подменю Тревога:
¾ Вход тревоги и тип. Вначале выберите номер входа тревоги и установите тип
тревоги: нормально-замкнутый или нормально-разомкнутый.
¾ Временной интервал. Позволяет гибко задать временные интервалы для
активации тревоги.
¾ Выход тревоги и задержка. Выберите номер канала активации тревоги (вкл.
сирены, освещения и т.д.) и время срабатывания тревоги.
¾ Показать сообщение и отправить Е-mail. При активации этих функций на экран
будет выводиться сообщение о тревоге и отправляться сообщение на e-mail.
Для настройки e-mail параметров смотрите пункт 5.3.5.
¾ Канал записи. Выберите канал для записи тревожного видео (множественный
выбор).
Рис. 5.13
¾ Включенная функция PTZ, при наступлении тревожного события, выполнит
предустановку, шаблон или обход для выбранной PTZ камеры.
задать область для обнаружения и чувствительность от
¾ Запись канала: выберете канал для активации записи при тревоге. Убедитесь,
что вы установили ОД в меню Расписание (Главное меню, Настройки,
Расписание) и запись по расписанию в меню ручной записи (Главное меню,
Дополнительно, Ручная запись).
¾ Функция Обход позволяет поочередно вывести на экран выбранные каналы, при
наступлении тревожного события.
¾ Функция антидизеринг позволяет указать интервал времени, в течение которого
дальнейшие тревожные события будут классифицироваться как одно событие.
Для вывода на весь экран изображения с камеры, где сработал детектор
движения, необходимо сделать следующие действия: из раскрывающегося списка
«Канал» выбрать нужный канал (камеру), выбрать тип «Обнаружение движения»,
затем, в строке «Запись
канала» активируем (подсвечивается белым) тот канал,
изображение которого будет выводиться на полный экран при срабатывании детектора
движения камеры, выбранной в списке «Канал». Далее нужно включить опцию
«Включитьобход». Выможетевыбратьвстроке «Запись канала» несколько каналов
(камер), тогдаприсрабатываниидетекторадвижениябудетпоочередноотображаться
изображение с выбранных
камер.
1(min) до 6(max).
26
Пример. Вам необходимо, чтобы при появлении движения в камере 1 на полный
экран выводилось изображение с камер 5, 8, 9. Для этого: в списке «Канал» выбираем
¾ Прозрачность. Настроитьпрозрачностьот 128 до 255.
¾ Имяканала. Позволяетввестидлякаждогоканалаимя.
¾ Отображениевремени. Включение/выключениеотображениявремени.
¾ Отображениеканала. Включение/выключениеотображенияназванияканала.
¾ Отображение ID карты. Включение/выключениеотображениеинформациидля
справки.
¾ Включить
¾ Введитеинтервалобходаот 5 до 120 сек. Впроцессеобходаможноиспользовать
«мышь» или Shift длявкл/выклфункцииобхода.
¾ Вид. Система поддерживает вкл/выкл 5 режимов отображения: вид 1, вид 4, вид 8,
вид 9, вид 16.
функцию обхода.
27
Рис 5.16
5.3.10 ПодменюСброс
Интерфейс подменю Сброс изображен на рис. 5.17. Подменю Сброс позволяет
восстановить выбранные параметры на заводские.
Рис. 5.17
Примечание:
Цвет системного меню, язык, режим отображения времени, видео формат, IP
адрес, учетная запись не будут поддерживать предыдущие настройки после
сброса.
Режимы поиска: по типу видео, по каналу, по времени. Система может отображать
максимально 32 файла на экране. После произведенного поиска в «списке файлов»
появятся найденные файлы. Используйте вверх/вниз для пролистывания страницы.
Выберите имя файла и дважды кликните мышью (либо enter), вы сможете просмотреть
содержание файла.
Выберите номер канала и введите время (ч
воспроизведения, система начнет воспроизведение с указанного времени. Во время
воспроизведения нажмите кнопку с цифрой – система переключится на
соответствующий канал и продолжит воспроизведение с этого же времени.
Когда система в полноэкранном режиме, выделите мышью область и нажмите
левую кнопку мыши для зуммирования. Нажмите правую кнопку для выхода.
поддерживает функцию сохранения во время поиска. Вы можете поставить √ перед
именем файла (множественный выбор). Затем нажмите кнопку сохранения. Для
управления просмотром Вы можете использовать кнопки на передней панели.
/м/с) нажмите кнопку
Система
5.5 МенюДополнительно
Нажмите Дополнительно в Главном меню. Интерфейс показан на рис 5.19.
Рис. 5.19
5.5.1 ПодменюУправление HDD
Здесь вы можете просмотреть и произвести настройки HDD. Интерфейс
подменю Управление HDD изображен на рис. 5.20. Необходимо установить требуемый
режим для каждого HDD из выпадающего списка: чтение/запись, чтение, резервный,
форматирование, восстановить. После настройки нажмите кнопку «Выполнить»,
система должна быть перезагружена для применения всех изменений. Нужно
установить, по крайней мере, один HDD в режим чтение/
запись осуществляться не будет.
запись, в противном случае
30
Рис. 5.20
При нажатии на кнопку «установка тревоги», появится окно, показанное на
рис. 5.21. Выберите необходимый тип тревоги: нет диска, ошибка диска, нет места,
ошибка сети, конфликт IP и активируйте их. Затем включите номер выхода тревоги и
при необходимости функцию показать сообщение, отправить на e-mail.
Рис. 5.21
5.5.2 Подменю Выход тревоги
Подменю Выход тревоги позволяет активировать выход тревоги по расписанию
или вручную, либо отключить выход тревоги см. рис. 5.22.
Рис. 5.22
31
5.5.3 Подменю Ручная запись
Существует два способа для входа в меню ручной записи:
Для количества групп и пользователей ограничений нет. Для группы и
пользователя имеются два уровня: администратор и пользователь. Имя пользователя
или группы может состоять из 8 знаков. Одно имя может
Существует 4 пользователя по умолчанию: администратор/ 888888/ 666666 и
скрытый пользователь “default”. Кроме пользователя 666666 все остальные имеют права
администратора.
Скрытый пользователь “default” только для внутреннего системного использования
и не может быть удален. Когда нет вошедшего пользователя, автоматически происходит
вход пользователя “default”. Вы можете установить некоторые права для этого
пользователя, например, наблюдение. Можно
систему.
Один пользователь должен относиться к одной группе. Права пользователя не
могут превышать права группы.
Функция многократного пользования: данная функция позволяет нескольким
пользователям использовать один аккаунт для входа.
видеть видео с каналов без входа в
быть использовано один раз.
32
Рис. 5.24
5.5.5 Подменю Автофункции
В данном окне можно установить функцию автоматической перезагрузки системы,
выбрать день и время перезагрузки и авто-удаления старых файлов см. рис. 5.25.
Рис 5.25
5.5.6 Подменю Регулировка ТВ
Подменю Регулировка ТВ позволяет регулировать размер изображения на экране.
Рис. 5.26
33
5.5.7 ПодменюВидео Matrix
Интерфейс показан на рис. 5.27.
рис. 5.27
Для каждого канала Вы можете настроить следующие 2 функции:
¾ Обычный Обход. Включите функцию обхода. Затем установите временной интервал и
выберите нужные камеры. Можно выбрать “Все” для Обхода всех каналов. Только
Группа 1 поддерживает функцию “Все“;
¾ Тревожный Обход. Выберите номер канала “Входа тревоги” из выпадающего списка.
Если с выбранного канала
поступит сигнал тревоги, matrix выход будет выполнять
Обход в соответствии с тем, как Вы произвели настройку. Тревожный Обход имеет
более высокий приоритет, чем Обычный Обход в это время. Обычный обход
остановится.
Пример.
Matrix выходы 1, 3, 4 совершают Обход между всеми камерами DVR. Matrix выход 2
совершает Обход между камерами 1, 6, 7. Интервал 5 сек. На, когда происходит Тревога
на канале 1,
активированный matrix выход начинает совершать Обход между камерами
1,3 до тех пор, пока тревожный обход не прекратится. См. рис. 5.27.
5.6 Сведения
Здесь можно просмотреть информацию о системе. См. рис. 5.28.
Рис 5.28
34
5.6.1 Подменю Сведения о HDD
Интерфейс подменю Сведения о HDD изображен на рис. 5.29. Здесь показан
список типов HDD, общая емкость, свободное пространство, время начала записи видео
и статус.
Рис 5.29
5.6.2 Подменю Бит/с
Интерфейс подменю Бит/с показан на рис 5.30. Здесь можно получить информацию
о текущем потоке данных (Кб/с) и занимаемом пространстве на HDD в час (Мб/ч).
Рис 5.30
35
5.6.3 ПодменюЖурнал
Подменю Журнал позволяет получить информацию о всех системных действиях,
происходивших на видеорегистраторе. Для этого необходимо, задать временной
интервал и выбрать тип события: все, система, конфигурация, накопитель, сигнал
тревоги, запись, учетная запись, очистить, воспроизвести. Нажать кнопку «поиск». В
нижнем окне будет выведена информация о событие и указано время события
см. рис. 5.31.
Рис 5.31
5.6.4 ПодменюВерсия
Интерфейс подменю Версия изображен на рис 5.32. В подменю версия можно
получить следующую информацию:
Интерфейс подменю Пользователи изображен на рис 5.33. Здесь вы можете
управлять пользователями, которые подключаются через сеть. Вы можете отключить
или блокировать того или иного пользователя при наличии прав.
Рис 5.33
5.7 МенюАрхивация
Интерфейс меню Архивация изображен на рис 5.34
Выберите Архивацияв Главном менюВ верхнем окне отображается
информация об обнаруженных устройствах.
Рис. 5.34
Выберите устройство архивации см. рис. 5.35. Появиться окно, показанное на
рис. 5.34. Задайте тип файлов, канал и временной интервал. Нажмите кнопку
«добавить», система начнет поиск. Найденные файлы
Система автоматически подсчитает необходимый и оставшийся объем на устройстве
архивации. Система архивирует только файлы с пометкой √ перед названием канала.
Нажав кнопку «архивация», вы заархивируете выбранные файлы. Для информации
отобразятся в нижнем окне.
37
есть строка состояния. Когда система завершит архивацию, вы увидите окно диалога,
где будет сообщение об удачной архивации.
Рис. 5.35
Примечание:
Во время архивации вы можете нажать ESC для выхода из текущего
интерфейса, но система не завершит процесс архивации.
5.8 МенюЗавершениеработы
Меню Завершение работы см. рис. 5.35 позволяет выбрать из выпадающего списка
следующие функции:
В однооконном режиме правый клик мышью (нажать “Fn” на передней панели
или на пульте ИК), затем выберите PTZ. Появится интерфейс изображенный на
рис. 6.1.
Рис. 6.1
После нажатия PTZ, появится окно, показанное на рис 6.2.
Здесь можно сделать следующие настройки:
¾ Шаг: значениеот 1 до 8. Позволяетвыбратьскоростьповоротакамеры;
¾ Масштаб. Увеличение
¾ Фокус. Позволяетизменятьфокуснакамере;
¾ Диафрагма. Позволяетуправлятьдиафрагмойнакамере;
¾ Кольцосострелкамидляпозиционирования. Позволяетуправлятькамерой.
Кнопка интеллектуального 3D позиционирования находится в середине движка.
Нажмите эту кнопку, система перейдет назад к однооконному режиму. Выделите мышью
требуемую область. PTZ настроится автоматически.
При нажатии на кнопку Установка появится меню изображенное на рис 5.3. Здесь
можно произвести следующие настройки:
Используйте 8 стрелок направления для позиционирования камеры. Затем
нажмите кнопку Установка, Предварительное позиционирование и введите номер
преднастройки. Интерфейс показан на рис. 6.3. При нажатии на кнопку Переключение
страницы, появится интерфейс изображенный на рис. 6.4. Здесь можно сделать
следующие настройки:
Введите номер преднастройки в строку Номер Предварительного
позиционирования и нажмите кнопку Предварительное позиционирование. См. рис. 6.4.
40
6.3 Настройкаивключениефункциидозор
Нажмите кнопку дозор. Интерфейс показан на рис. 6.5. Введите номер дозора и
введите номер преднастройки и добавьте ее к дозору. Для каждого дозора можно
выбрать максимум 80 предустановок.
Рис 6.5
Затем нажмите кнопку переключить страницу. Появится интерфейс изображенный
на рис. 6.4. Затем нажмите кнопку дозор и введите номер дозора.
6.4 НастройкаивключениефункцииШаблона
Нажмите кнопку Шаблон, а затем кнопку Начало. Интерфейс показан на рис. 6.6.
Затем Вы перейдете в меню для настройки масштаба, фокуса и диафрагмы см. рис. 6.2.
Вернитесь в меню на и нажмите кнопку Конец. Вы можете сохранить все эти операции
как Шаблон 1.
Рис 6.6
Для включения шаблона нажмите кнопку Переключение
шаблон и введите номер шаблона.
страницы. Затем выберите
6.5 НастройкаивключениефункцииГраница
Нажмите кнопку Граница. Интерфейс показан на рис. 6.7. Затем нажмите кнопку
слева и, используя стрелки, установите камеру в крайнее левое положение. Затем
перейдите назад нажмите кнопку справа и повторите операцию для правого предела.
Рис. 6.7
Рис. 6.7
41
Для включения функции Граница, перейдите в меню изображенном на рис. 6.4.
Затем нажмите кнопку авто сканирования, система начнет авто сканирование. Для
остановки нажмите кнопку стоп.
6.6 Менюуправлениякуполом
Нажмите Переключатель страниц, появится интерфейс, показанный на рис. 6.8.
Нажмите Вход в меню для входа в меню купола. Стрелки направления – для контроля
меню камеры.
Рис. 6.8
42
7 Операциис WEB-клиентом
7.1 Входвсистему
Откройте IE и введите в адресную строку IP-адрес видеорегистратора. При
появлении запроса установить файл webrec.cab ответить «Да». При возникновении
проблем, необходимо добавить IP-адрес видеорегистратора в «надежные узлы» и
разрешить загрузку элементов ActiveX см. рис. 7.1.
Рис 7.1
При появлении окна изображенного на рис. 7.2, необходимо ввести «имя
пользователя» и «пароль». Нажмите кнопку «Вход», появиться окно
на рис. 7.3.
, показанное
Рис 7.2
43
При подключенииквидеорегистраторучерезсетьИнтернетубедитесь, что
маршрутизация для протоколов HTTP (порт по умолчанию 80), TCP (порт по
умолчанию 37777) настроена корректно.
Рис 7.3
В окне программы представлено 5 функциональных кнопок: поиск, тревога,
конфигурация, о системе, выход. Слева располагаются кнопки для вкл/выкл
отображение с камер. В нижней части кнопки для
окон. Справа кнопки управления PTZ камерами и параметрами дисплея.
управления режимами отображения
7.2 Режимнаблюдениявреальномвремени
Для включения режима наблюдения в реальном времени необходимо:
Кнопка «W_ACO» активирует все каналы для отображения.
7.3 МенюПоиск
Для активации режима Поиска необходимо кликнуть мышкой по функциональной
кнопке «Поиск», появиться окно, показанное на рис. 7.4. Для осуществления процедуры
поиска необходимо выбрать тип файла: запись по расписанию (запись), по тревоге
(тревога), по движению (движ.), локальная запись. Задать временной интервал дату и
время начала и окончания записи, указать номер канала, либо
завершения процедуры поиска в нижней части окна будут отображены результаты
поиска. Возможна загрузка выбранных файлов на локальный диск (компьютер), либо
удаленный просмотр.
выбрать «Все» После
44
Рис 7.4
7.4 МенюТревога
Для активации режима тревоги необходимо выбрать события, по которым будет
регистрировать тревога: внешняя тревога (тревога с датчика), потеря видеосигнала,
обнаружения движения, диск полон, ошибка диска, маска видео, encode alarm, wireless
alarm, urgency alarm, sound alarm. И выбрать необходимое действие: показывать
сообщение, открывать окно просмотра. В нижнем окне будет выводиться информация о
тревожных событиях см. рис.7.5.
Рис 7.5
45
7.5 МенюКонфигурация
Данное меню см. рис. 7.6 позволяет полностью конфигурировать удаленный
видеорегистратор. Для более подробной информации смотрите руководство по CMS
серия х10.
Рис 7.6
7.6 МенюОсистеме
Данное меню выводит на экран информационное окно, показанное на рис. 7.7, в
котором отображается номер версии программы.
Рис 7.7
7.7 Панельуправления PTZ-устройствами
Панель управления содержит 8 кнопок для управления PTZ-устройством, кнопки
управления фокусом, диафрагммой и Zoom. Список w_Step позволяет выбрать скорость
поворота, значения от 1 до 8. Для выполнения «предустановки», «автообхода»,
«автосканирования», «шаблона» в строке №(1-127) нужно ввести номер нужной функции
и нажать кнопку для запуска соответствующей функции. См. рис. 7.8.
Например, для задания предустановки, сначало с помощью 8 кнопок для
управления PTZ-устройством, установите камеру в нужное положение. Затем нажмите
кнопку «настройка PTZ», в строке «предустановка» введите номер «предустановки» 1 и
нажмите кнопку «добавить». Для запуска «
предустановки» в строке №(1-127) необходимо
ввести номер 1 и нажать кнопку «предустановка». Функция «предустановка» будет
выполнена.
Рис 7.9
47
8 Программа CMS сериях10
Программа CMS позволяет управлять несколькими DVR удаленно. Для подробной
информации см. руководство поCMSсерия х10. Рекомендуетсяиспользовать CMS
При подключении к видеорегистратору через сеть Интернет убедитесь, что
маршрутизация для протоколов HTTP (порт по умолчанию 80), TCP (порт по
умолчанию 37777) настроена корректно!!!
48
9 Работас RS-232
9.1 Клавиатура
Клавиатура удобна для мульти контроля DVR, меню и управления PTZ. Выберите
управление клавиатурой в системных настройках RS-232 функция, и затем настройте
соответствующие параметры, такие как протокол. Подключите RS-232 порт DVR к 25-pin
RS-232 порту клавиатуры и установите правильные управляющие адреса для всех
подключенных DVR. Теперь вы можете ввести управляющий адрес DVR и использовать
клавиатуру для настройки меню и управления
рис. 9.1.
видеосигнал. Эти симптомы обычно говорят о том, что входной сигнал не стандартный.
Иногда индикатор мигает, если скорость чтения с жесткого диска слишком мала. В этом
случае необходимо заменить жесткий диск.
4. Регистратороченьгорячий, этопроблема? В процессеработырегистратор
становится довольно горячим, это нормально. Учтите, что оборудование регистратора
должно быть сухим и чистым. Вентиляционное отверстие не должно быть закрыто.
Невыполнение этих требований не обеспечит стабильной работы и уменьшит срок
службы системы.
5. Нетвидеосигналасодногоизканалов, наостальныхвсевпорядке. Проверьте
кабель. Для проверки вы можете подключить камеру прямо к монитору. Если сигнала всЀ
еще
нет, проблема в камере или в кабеле. Если сигнал появился, обратитесь за помощью
к поставщику.
6. НеработаетПДУ. Проверьте индикатор ACT на передней панели. Индикатор горит:
необходимо заменить батарею ПДУ. Индикатор не горит: Поднесите ПДУ прямо к
регистратору, нажмите клавишу address (адрес). Система покажет диалог с полем для
ввода адреса. Введите его (Значение
по умолчанию 008). Когда индикатор загорится,
ПДУ можно использовать.
7. Неработаетуправление PTZ илискоростнойповоротнойкамерой. Проверьте
подключение. Проверьте настройки системы (Раздел “Настройка PTZ”). Протокол должен
поддерживать работу с PTZ (Скоростную камеру) За информацией о протоколах
обратитесь к поставщику.
8. Немогувойтивсистемучерезсеть. Возможны две причины: Сетевое подключение
не
работает Проверьте соединение ПК и регистратора. Проверьте IP адрес регистратора,
сетевой кабель, используйте команду ping для проверки.
