Руководство пользователя

видеорегистратора

www.falconeye.su

Руководство пользователя видеорегистратора Falcon Eye

Примечания:

1. Питание данного видеорегистратора обеспечивается с помощью адаптера
постоянного тока на 12В/5А. Пожалуйста, перед установкой убедитесь, что розетка
питания соответствует типу адаптера;

2. Не размещайте видеорегистратор в местах повышенной влажности или
незащищенные от дождя;

3. Не устанавливайте видеорегистратор в местах, подверженных сильным вибрациям;

4. Не устанавливайте видеорегистратор в местах, подверженных прямому

солнечному свету, а также находящимся вблизи нагревателей и в областях с
повышенной температурой;

5. Видеорегистратор следует устанавливать в непыльных помещениях, также место
установки следует поддерживать в чистоте;

6. Расстояние между задней панелью видеорегистратора и другими объектами или
стеной должно быть не менее 15 сантиметров, для обеспечения охлаждения
вентилятором;

7. Видеорегистратор должен эксплуатироваться при температуре, влажности и
напряжении, соответствующим его техническим спецификациям;

8. В помещении установки видеорегистратора не должно храниться
коррозийно-активных химикатов, которые могут производить летучие газы, что
может влиять на рабочие характеристики видеорегистратора;

9. Для работы устройства необходимо обеспечить правильное заземление;

10. Видеорегистратор должен быть установлен таким образом, чтобы обеспечивать

правильное соединение с другими устройствами.
Для соответствия требованиям видеорегистратора по длительности и объемам
записи/чтения данных, покупайте жесткий диск у официальных производителей.

Информация:

1. Данное руководство определяет только основные принципы работы с
видеорегистратором. Для получения более подробной информации обращайтесь к
электронному руководству, находящемуся на CD.

2. Данное руководоство необходимо использовать только в справочных целях.

3. Обновление и усовершенствование видеорегистраторов производится без

уведомления. До и после проведения процесса усовершенствования устройств
возможно незначительное несоответствие некоторых функций видеорегистратора
заявленным в данном руководстве.

4. Последние версий программного обеспечения и руководства по эксплуатации вы
можете скачать на официальном сайте www.falconeye.su

5. Разработчики данного руководства приложили максимум усилий для того, чтобы
выполнить его как можно более полным и точным. Однако по различным причинам
некоторые реальные характеристики могут отличаться от заявленных в руководстве. В
случае возникновения вопросов вы можете обратиться за технической поддержкой в
официальный сервисный центр Falcon Eye в своем городе.

6. В случае невыполнения указаний данного руководства возможна некорректная
работа устройств.

1

Руководство пользователя видеорегистратора Falcon Eye

Содержание

Глава 1 Приемка и быстрая установка ............................................................................4

1.1 Внешний осмотр ................................................................................................ 4

1.1.1 Примечания ............................................................................................ 4

1.1.2 Комплектация и принадлежности .......................................................... 4

1.2 Внешний вид изделия и интерфейс .................................................................. 4

1.3 Быстрая установка ..................................................................................... 6

1.3.1 Установка жесткого диска ....................................................................... 6

1.3.2 Подключение камеры и монитора ......................................................... 6

Глава 2 Работа с программным обеспечением ...............................................................6

2.1 Включение питания и вход в систему................................................................ 6

2.2 Главное меню .................................................................................................... 7

2.2.1 Меню быстрого доступа .......................................................................... 7

2.2.2 Главное меню ......................................................................................... 8

2.3 Настройки записи .............................................................................................. 9

2.3.1 Основные параметры.............................................................................. 9

2.3.2 Дополнительные параметры .................................................................. 9

2.3.3 График ..................................................................................................... 9

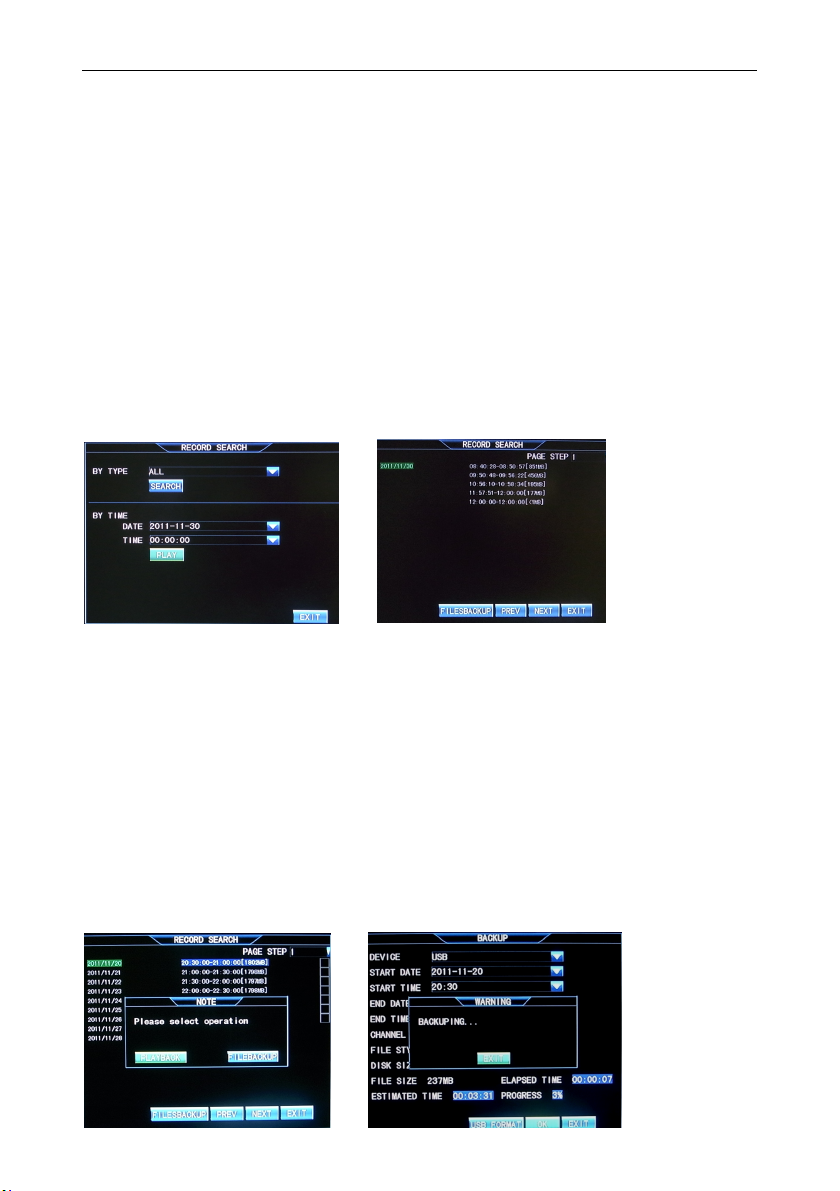

2.4 Воспроизведение записи и создание резервной копии ..................................10

2.4.1 Воспроизведение записи .......................................................................10

2.4.2 Создание резервной копии....................................................................10

2.5 Настройки сигнализации ..................................................................................11

2.5.1 Схема подлкючения портов сигнализации ............................................11

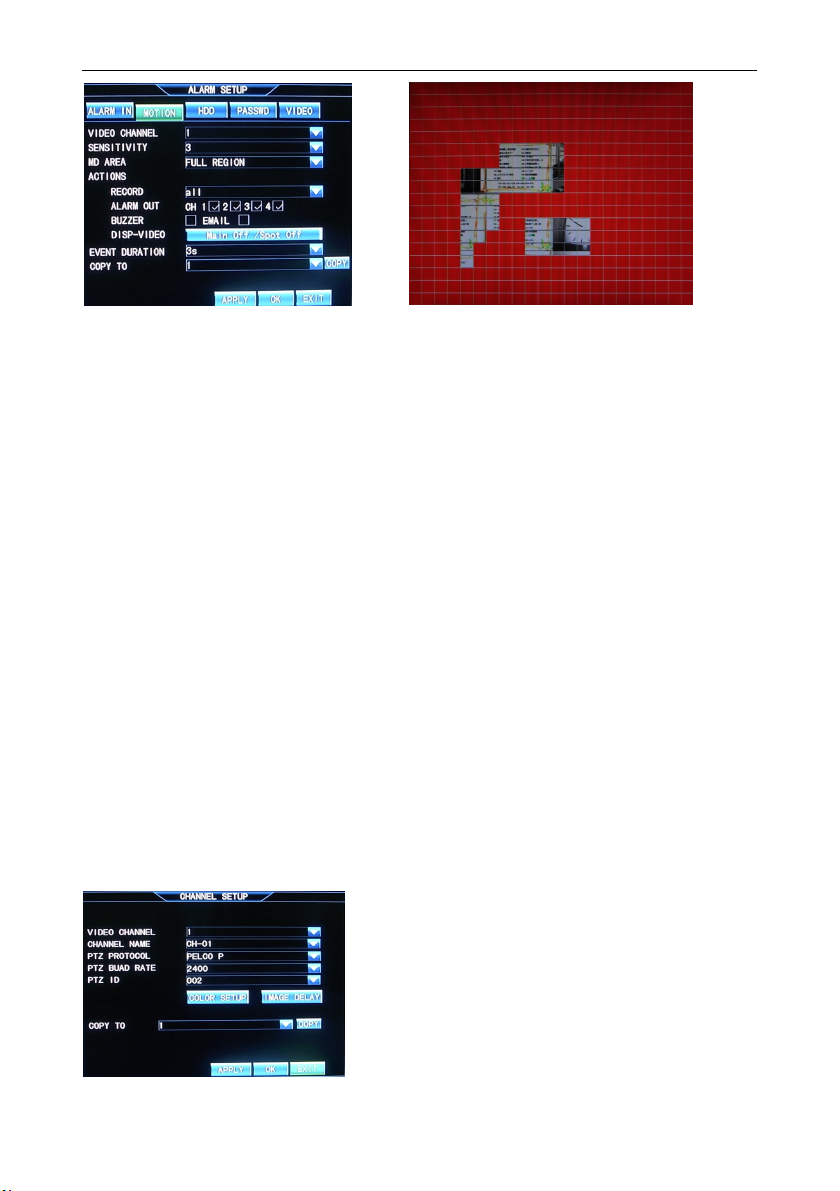

2.5.2 Обнаружение движения ........................................................................11

2.6 Настройка PTZ ...................................................................................................12

2.6.1 Настройка канала ...................................................................................12

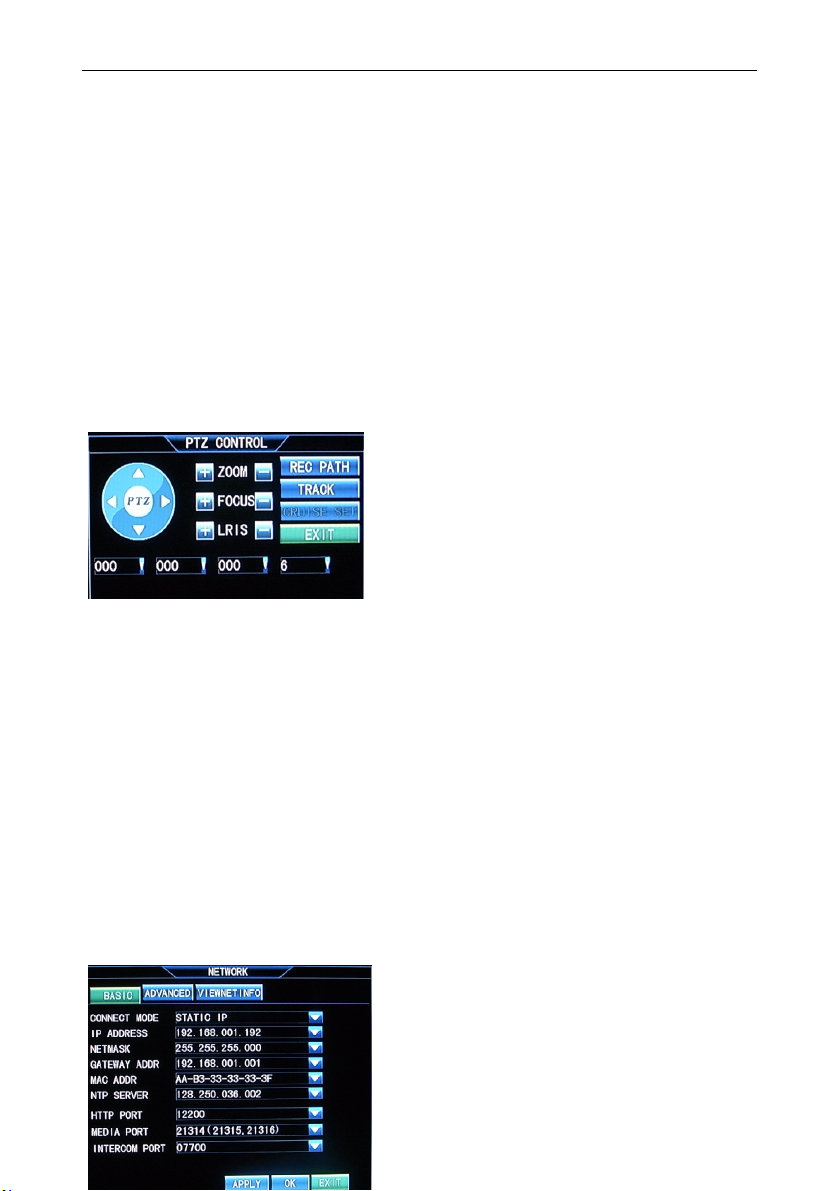

2.6.2 Управление PTZ ......................................................................................13

2.7 Сеть ...................................................................................................................13

2.7.1 Основные параметры.............................................................................13

2.7.2 Дополнительные параметры .................................................................14

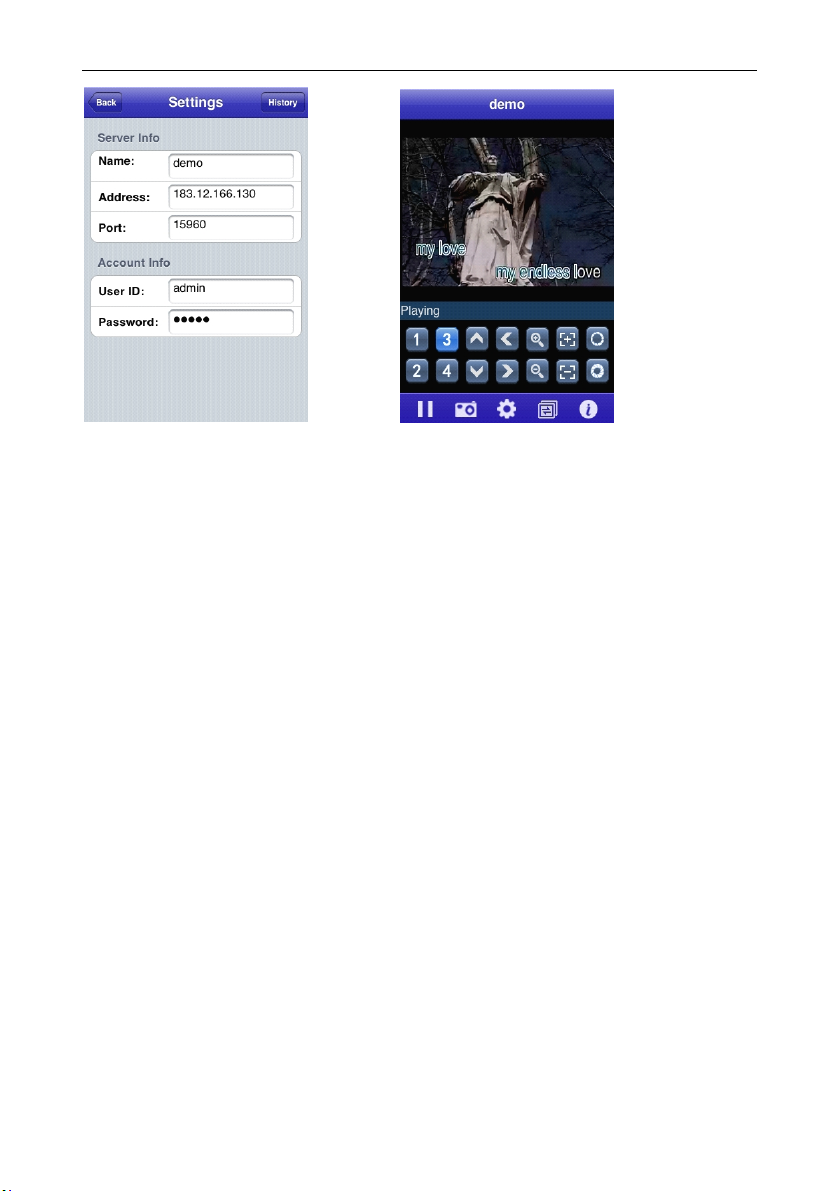

2.8 Доступ через мобильный телефон ...................................................................15

2.8.1 Настройка видеорегистратора ...............................................................15

2.8.2 Настройка мобильного телефона ..........................................................15

2

Руководство пользователя видеорегистратора Falcon Eye

2.9 Доступ через IE .................................................................................................16

2.9.1 Настройка доступа через IE ....................................................................16

2.9.2 Аутентификация через IE .......................................................................17

2.9.3 Воспроизведение и загрузка файлов .....................................................18

2.10 Пользовательское ПО и ПО для воспроизведения файлов ............................19

2.10.1 Установка и запуск пользовательского ПО ..........................................19

2.10.2 Программное обеспечение для воспроизведения файлов .................20

2.11 ПО для централизованного управления (CMS) ..............................................20

Приложение: Схема подключения системы...........Ошибка! Закладка не определена.

3

Руководство пользователя видеорегистратора Falcon Eye

9

6

4

8

21357

10

11

12

Глава 1 Приемка и быстрая установка

1.1 Внешний осмотр

1.1.1 Примечания

◆ При получениии изделия проверьте его целостность, то есть на отсутствие

повреждений, возникших при транспортировке.

◆Затем откройте упаковку и проверьте наличие всех принадлежностей в соответствии

со списком поставки. Защитную пленку с видеорегистратора можно удалить.

1.1.2 Комплектация и принадлежности

Комплект поставки содержит следующие элементы:

◎Один ИК-пульт дистанционного управления

◎Две батарейки для пульта дистанционного управления

◎Один гарантийный талон на изделие

◎Одно Руководство пользователя

◎Два SATA кабеля для жестких дисков (установлены в корпусе)

◎Один адаптер питания постоянного тока 12В (5А) / 12В (3А)

◎Крепления для жесткого диска (уже установлено), набор монтажных винтов и т.д.

◎Один CD.

Примечание: Комплектация поставки может меняться в зависимости от модели.
Пожалуйста, смотрите список принадлежностей в конкретном пакете поставки.

1.2 Внешний вид изделия и интерфейс

Лицевая панель FE-216H：

1. Цифровые клавиши 2. Индикатор питания 3. Индикатор жесткого диска 4.
Индикатор сигнализации 5. Индикатор подключения к сети 6. Индикатор записи 7.
Поиск/остановка видео 8. Запись 9. Управление PTZ и направление 10. Управление
воспроизведением видео 11. Режим отображения 12. Вызов меню/Выход

4

Руководство пользователя видеорегистратора Falcon Eye

12

24687

11

13

359

10

Лицевая панель FE-004H и FE-008H:

13

14

15 16

12

1

2 3 4 5

8 9

6 7

10 11

1. Ускоренное воспроизведение назад 2. Покадровое воспроизведение назад 3.

Поиск/Воспроизведение видео 4. Покадровое воспроизведение вперед 5.
Воспроизведение/Ускоренное воспроизведение вперед 6. Запись 7. Режим
отображения 8. Журнал 9. Выключить звук 10. Управление PTZ и направление 11.
Главное меню и выход/Возврат 12. Информация о систем 13. Индикатор питания

14. Индикатор записи 15. Индикатор подключения к сети; 16. Индикатор жесткого
диска

Задняя панель FE-216H:

1

1. 16 входных каналов видео 2. Основной видеовыход 3. Дополнительный

видеовыход 4. 16 входных аудиоканалов 5. Вход переговорного устройства и
аудиовыход 6. Сетевой разъем 7. Порт USB 8. Вход питания 9. Порт RS485 10.

4 выходных и 16 входных каналов сигнализации 11. Разъем HDMI 12. Разъем VGA

13. Кнопка питания

5

Руководство пользователя видеорегистратора Falcon Eye

Задняя панель FE-004H и FE-008H (на рисунке представлена модель FE-008H)：

41 2 3

5 6

1. Видеовходы 2. Аудиовходы 3. Аудиовыход 4. Видеовыход 5. Разъем VGA 6.

Интерфейс USB 7. Сетевой разъем 8. Порт RS485 9. Вход питания 10. Выход
сигнализации; общая клемма; вход сигнализации

7 8 9

10

1.3 Быстрая установка

1.3.1 Установка жесткого диска

(1) Откройте крышку видеорегистратора и установите жесткий диск в кронштейн;.

(2) Подключите кабель данных и питания к жесткому диску;

(3) Затяните винты для закрепления жесткого диска в корпусе;

(4) Закройте крышку жесткого диска.

Примечание: Ни в коем случае не подключайте жесткий диск при включенном

видеорегистраторе.

1.3.2 Подключение камеры и монитора

Подключите камеру с помощью кабеля с разъемом BNC к видеовходу

видеорегистратора. Подключите выдеовыход видеорегистратора кабелем с

разъемом BNC к монитору (см. заднюю панель). Если используется PTZ-камера с

возможностью управления, то подключите ее кразъему RS485 клеммы A (+) и B (-)

соответственно.

Глава 2 Работа с программным обеспечением

2.1 Включение питания и вход в систему

После включения питания, видеорегистратор переходит в режим просмотра. Если

имеется сигнал на видеовходе, то его изображение будет выведено на главный экран.

6

Руководство пользователя видеорегистратора Falcon Eye

Если сигнал видео отсутствует, то по умолчанию отображается синий экран.

Переключение между режимами полного экрана и раздельных экранов выполняется

двойным щелчком и с помощью правой кнопки мыши по главному интерфейсу

(экрану). Для входа в меню быстрого перехода щелкните правой кнопкой мыши,

затем выберите Главное меню для входа в соответствующий экран.

При работе с определенными меню система попросит пользователя выполнить вход в

систему (см. ниже рисунок справа):

【User name】: по умолчанию admin

【Password】：Исходный пароль администратора: 00000000

2.2 Главное меню

2.2.1 Меню быстрого доступа

Щелкните правой кнопки мыши для открытия меню быстрого доступа:：

【Main menu】：Экран главного меню системы

【Single screen】：Щелкните для выбора соответствующий

канала и его отображения на экране
【Multi screen】：Экран дисплея с вариантами одновременного

отображения 4, 9 и 16 каналов

【Next screen】：Переключение на другой видеоканал

【Start / Stop Record】：Пункт доступен после начала настройки

записи

【 Record Search】：При входе в данный пункт доступно
