Page 1
Bedienungsanleitung
Stand-Ventilator
VS 45
Tisch-Ventilatoren
VT 29
VT 34
D
VT29-34-45 8704.QXD 18.04.2007 07:49 Seite 1
Page 2
2
Allgemeines
Informationen zur Bedienungsanleitung....................3
Haftung......................................................................3
Hinweise in der Bedienungsanleitung .......................3
Sicherheit
CE-Konformitätserklärung .........................................3
Bestimmungsgemäße Verwendung ..........................3
Bestimmungswidrige Verwendung ............................3
Kinder ........................................................................4
Allgemein...................................................................4
Elektrischer Strom..................................................4-5
Versand .....................................................................5
Im Gefahrenfall..........................................................5
Bei einem Defekt.......................................................5
Technische Daten......................................................5
Überblick
Auspacken / Lieferumfang.........................................6
Teile und Funktionen .................................................6
Montage
Zusammenbau VT 29................................................7
Zusammenbau VT 34.............................................7-8
Zusammenbau VS 45................................................8
Bedienung
Ein- und Ausschalten.................................................9
Horizontale Blasrichtung (Oszillation) .......................9

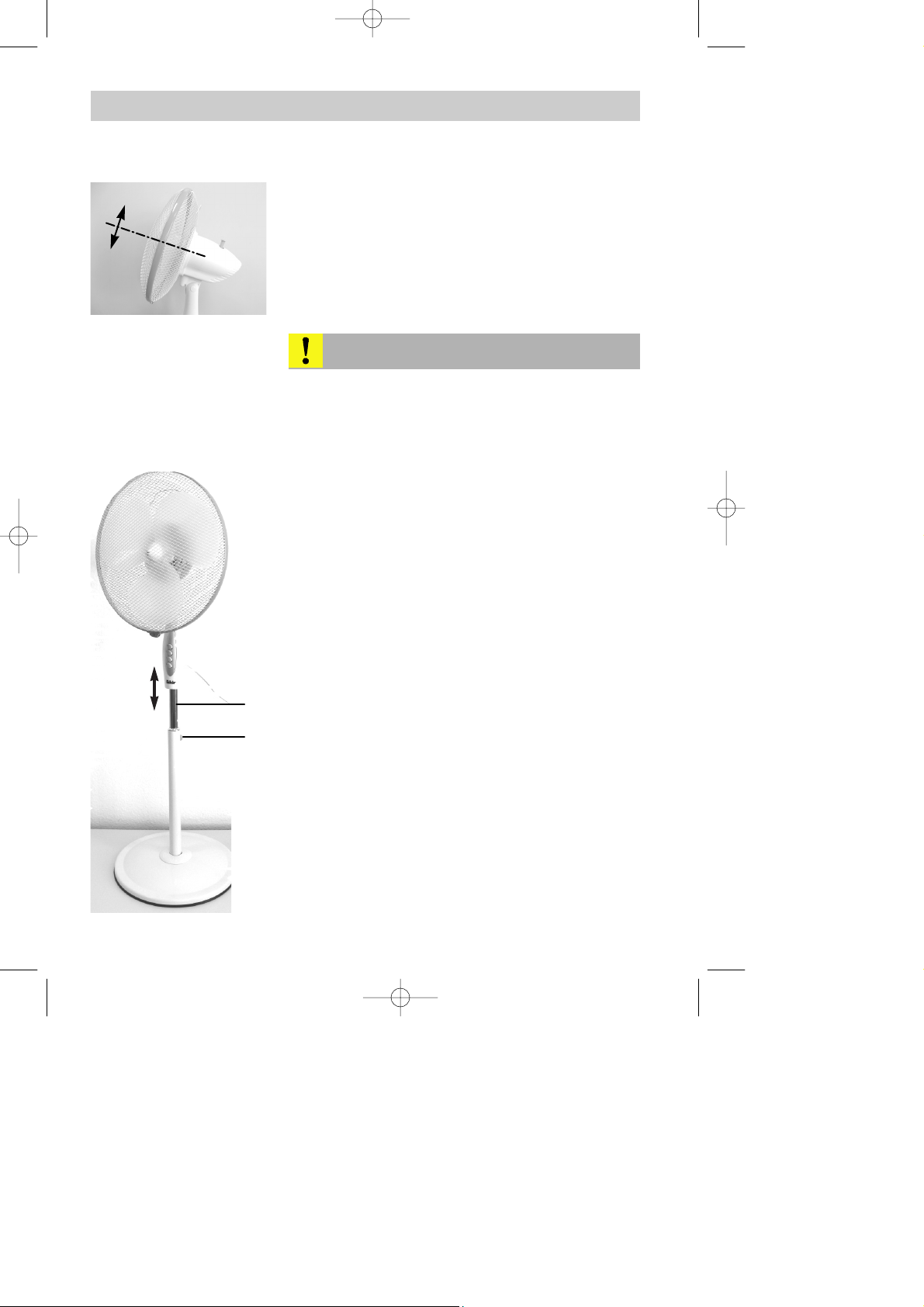

Vertikale Blasrichtung..............................................10
Höhenverstellung VS 45..........................................10
Reinigung und Pflege
Reinigen...................................................................11
Entsorgung.............................................................11
Wenn Sie mal nicht weiterkommen.....................12
Garantie..................................................................13
Inhalt
Allgemeines
VT29-34-45 8704.QXD 18.04.2007 07:49 Seite 2
Page 3
Allgemeines / Sicherheit
3
Diese Bedienungsanleitung soll Ihnen den sicheren und
bestmöglichen Umgang mit dem Ventilator ermöglichen.
Lesen Sie diese Bedienungsanleitung vor der ersten
Benutzung des Gerätes sorgfältig durch.
Bewahren Sie die Bedienungsanleitung dauerhaft auf.
Falls Sie den Ventilator an Dritte weiter geben, geben
Sie auch die Bedienungsanleitung mit.
Für Schäden, die aufgrund der Nichtbeachtung der
Bedienungsanleitung entstehen, übernehmen wir keine
Haftung.
Dieses Gerät erfüllt die Anforderungen des deutschen
Gerätesicherheitsgesetzes sowie der EU-Richtlinien
89/336/EG “Elektromagnetische Verträglichkeit” und
2006/95/EG “Niederspannungsrichtlinie”. Das Gerät
trägt auf dem Typenschild die CE-Kennzeichnung.
Dieser Ventilator ist nur für seinen vorgesehenen
Verwendungszweck - für die Lüftung im Haushalt oder
Büro - einzusetzen.
Der Ventilator ist für eine gewerbliche Nutzung nicht
geeignet.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
Informationen zur
Bedienungsanleitung
Haftung
Hinweise in der
Bedienungsanleitung
CEKonformitätserklärung
Bestimmungsgemäße
Verwendung
WARNUNG!
Kennzeichnet Hinweise, bei deren Nichtbeachtung die
Gefahr der Verletzung oder des Todes besteht.
ACHTUNG!
Kennzeichnet Hinweise auf Gefahren, die
Beschädigungen des Gerätes zur Folge haben können.
HINWEIS!
Hebt Tipps und andere nützliche Informationen in der
Bedienungsanleitung hervor.
VT29-34-45 8704.QXD 18.04.2007 07:49 Seite 3
Page 4
4
Sicherheit
Die hier aufgeführten Fälle nicht bestimmungsgemäßer
Verwendung können zu Fehlfunktionen, Beschädigung
des Gerätes oder Verletzungen führen:
• Brand- und Explosionsgefahr
Das Gerät niemals in der Nähe von explosiven oder
leicht entzündlichen Stoffen verwenden.
• Beschädigung des Gerätes durch Regen und
Schmutz
Das Gerät niemals im Freien verwenden oder aufbewahren.
• Gefahr der Überhitzung
Die Öffnungen des Gerätes immer frei lassen.
• Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es mit größter Vorsicht, wenn Kinder
oder Personen, die die Gefahren nicht einschätzen
können, in der Nähe sind.
• Bei Verpackungsfolien besteht Erstickungsgefahr.
Sie dürfen nicht zum Spielen verwendet werden.
• Den Luftstrom nicht direkt auf Personen richten.
• Den Luftstrom nicht behindern, mindestens 50 cm
Freiraum nach allen Seiten lassen.
• Eine falsche Spannung kann das Gerät zerstören.
Betreiben Sie das Gerät nur, wenn die auf dem
Typenschild angegebene Spannung mit der
Spannung in Ihrem Haushalt übereinstimmt.
• Tauchen sie das Gerät niemals in Wasser oder
andere Flüssigkeiten und halten Sie es vor Regen
und Nässe fern.
• Fassen Sie den Stecker niemals mit nassen Händen
an.
• Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker,
niemals am Kabel.
• Die Netzanschlussleitung darf nicht geknickt, eingeklemmt oder überfahren werden und nicht mit
Hitzequellen in Berührung kommen.
• Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu vermeiden.
Bestimmungswidrige
Verwendung
Kinder
Allgemein
Elektrischer Strom
VT29-34-45 8704.QXD 18.04.2007 07:49 Seite 4
Page 5
Sicherheit
5
Elektrischer Strom
Versand
Im Gefahrenfall
Bei einem Defekt
Technische Daten
Artikel-Nummer
Spannung
Leistungsaufnahme max.
Korbdurchmesser ca.
Geschwindigkeitsstufen
Oszillierend bis ca.
Netzkabel ca.
Maße: B x T x H ca.
Gewicht ca.
• Verwenden Sie nur Verlängerungskabel, die für die
Leistungsaufnahme des Gerätes ausgelegt sind.
• Beim Reinigen und Warten des Gerätes oder beim
Auswechseln von Teilen ist das Gerät auszuschalten und der Netzstecker zu ziehen.
Versenden Sie das Gerät in der Originalverpackung
oder einer ähnlich gut ausgepolsterten Verpackung,
damit es keinen Schaden nimmt.
Ziehen Sie im Gefahrenfall und bei Unfällen sofort den
Stecker aus der Steckdose.
• Betreiben Sie niemals ein defektes Gerät oder ein
Gerät mit einem defekten Kabel. Es besteht die
Gefahr eines elektrischen Schlags.
Im Falle eines Defekt
s wenden Sie sich telefonisch an
unsere:
Service-Hotline: 01805 325474
12 Cent / Minute
aus dem Festnetz der Deutschen Telekom
Vor dem Anruf unbedingt Artikel-Nr. und Geräte- bzw.
Modellbezeichnung bereit halten. Diese Angaben finden
Sie auf dem Typenschild des Gerätes.
• Reparaturen dürfen nur von Fachkräften ausgeführt
werden. Dabei dürfen nur original Fakir-Ersatzteile
verwendet werden.
• Nicht fachgerecht reparierte Geräte stellen eine
Gefahr für den Benutzer dar.
VT 29
VT 34 VS 45
6937009 6938009 6939009
230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz
30 W 50 W 70 W
27 cm 37 cm 44 cm
233
75° 75° 75°
1,8 m 1,8 m 1,8 m
40 x 27 x 25 cm 50 x 37 x 29 cm 60 x 44 x
112-140 cm
1,5 kg 2,2 kg 3,8 kg
VT29-34-45 8704.QXD 18.04.2007 07:49 Seite 5
Page 6
6

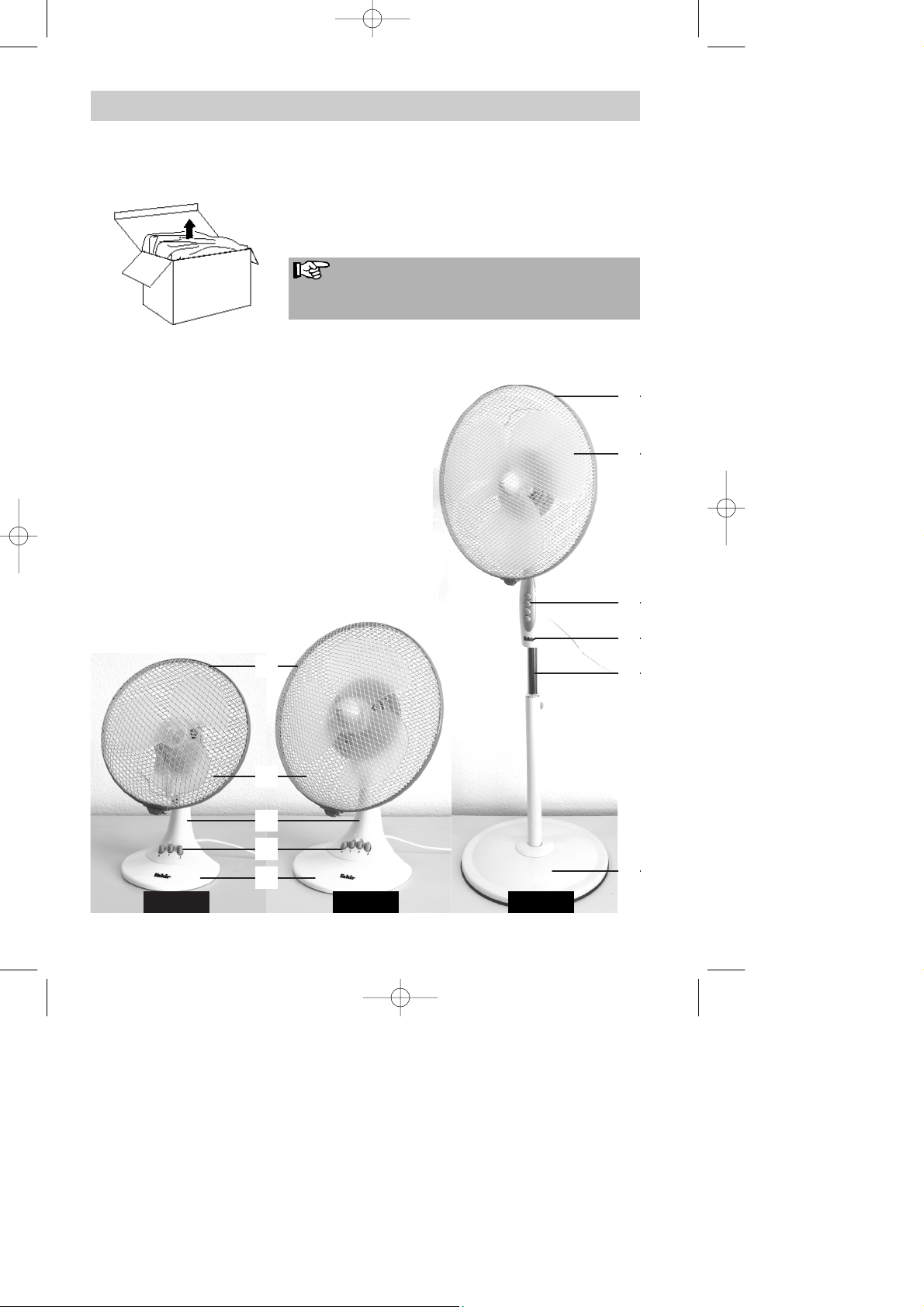

Überblick
Auspacken /
Lieferumfang
Ventilator aus der Verpackung nehmen.
Bitte überprüfen sie nach dem Auspacken, ob alle in
der nachfolgenden Montageanleitung genannten Teile
vorhanden sind.
HINWEIS!
Bewahren Sie die Verpackung zur Aufbewahrung und
für spätere Transporte auf (z.B. für Umzüge, Service).
Teile und Funktionen
1 AKlemmring
2 Schutzgitter vorne / hinten
3 Fußsockel
4 Bedienpult
5 Bodenplatte (Standfuß)
6 Teleskop-Standrohr
5
4
3
2
1
1
2
3
6
4
5
VT 29 VT 34 VS 45
VT29-34-45 8704.QXD 18.04.2007 07:49 Seite 6
Page 7

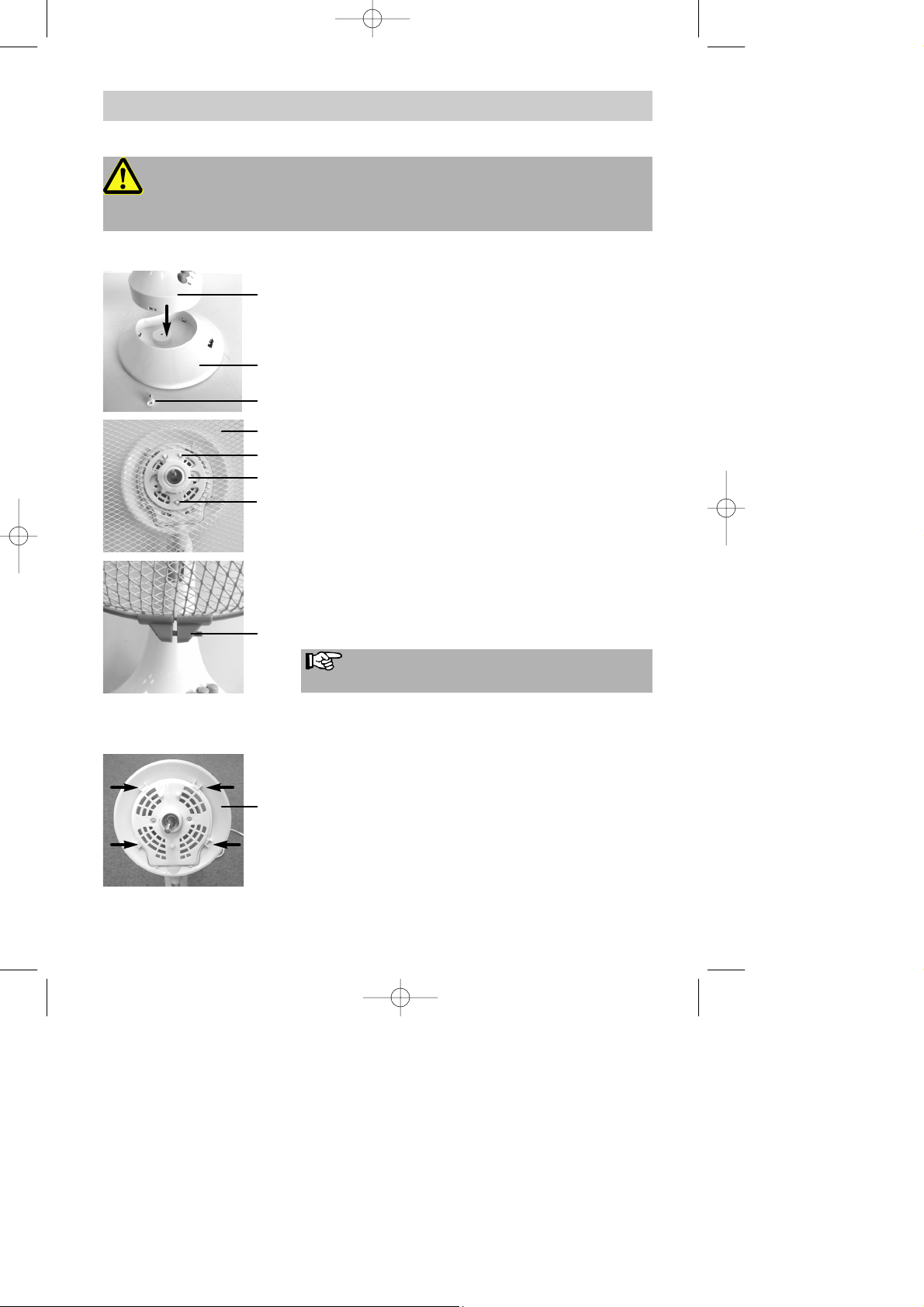

• Fußplatte [b] auf den Fußsockel [a] drücken, bis sie
an allen vier Punkten fest einrastet und von unten
mit der Rändelkopfschraube [c] sichern - wie bei
Modell VT 29 oben beschrieben.
• Gitterblende [h] passgenau auf Motorkopf aufsetzen
und bis zum Anschlag nach hinten drücken.
Montage
• Fußplatte [b] auf den Fußsockel [a] drücken, bis sie
an allen vier Punkten fest einrastet und von unten
mit der Rändelkopfschraube [c] sichern.
• Hinteres Schutzgitter [d] mit den beiden runden Aus-
sparungen genau auf die zwei Noppen [e] - je eine
oberhalb und unterhalb der Mororachse - am Motorkopf aufsetzen und mit der großen Mutter [f] fest anschrauben.
• Windflügel bis zum Anschlag auf die Motorachse
stecken.
• Vorderes Schutzgitter mit Klemmring (Verschraubung
nach unten zeigend) auf das hintere Schutzgitter aufsetzen, andrücken und mit der Verschraubung [g]
sichern.
Zusammenbau VT 29
WARNUNG!
Prüfen Sie vor der Montage, ob der Netzstecker gezogen ist.
Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet
werden und Verletzungen verursachen.
HINWEIS!
Darauf achten, dass es rund herum einrastet.
7
Zusammenbau VT 34
a
c
b
e
e
g
h
f
d
VT29-34-45 8704.QXD 18.04.2007 07:50 Seite 7
Page 8

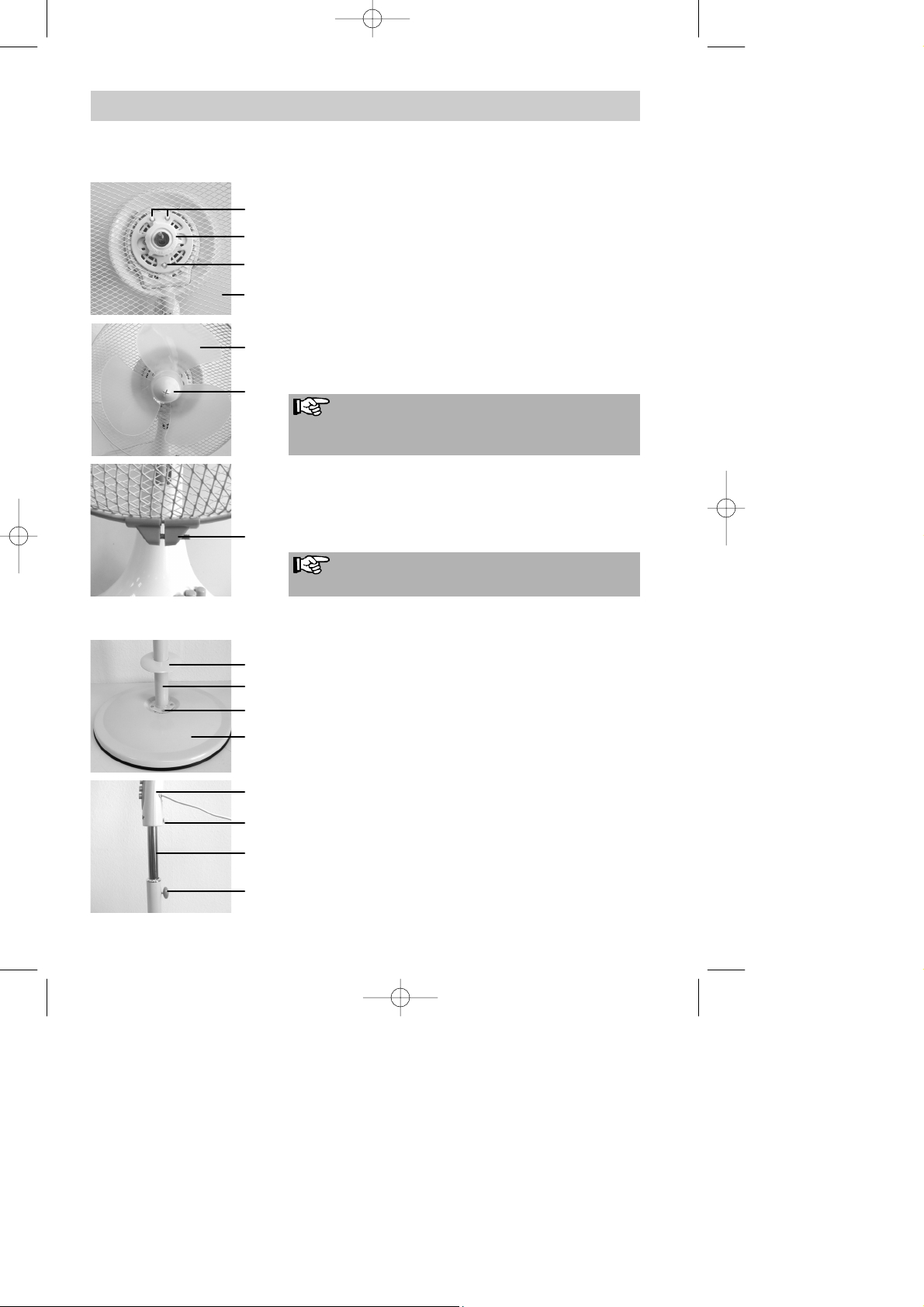

• Hinteres Schutzgitter [d] mit den drei runden Aussparungen genau auf die drei Noppen [e] - zwei
oberhalb und eine unterhalb der Mororachse - am
Motorkopf aufsetzen und mit der großen Mutter [f]
fest anschrauben.
• Windflügel [i] bis zum Anschlag auf die Motorachse
stecken.
• Zur Sicherung des Windflügels zusätzlich die kegelförmige Hutmutter [k] auf die Motorachse schrauben.
• Vorderes Schutzgitter mit Klemmring (Verschraubung
nach unten zeigend) auf das hintere Schutzgitter aufsetzen, andrücken und mit der Verschraubung [g]
sichern.
8
Montage
• Zusammenbau von Schutzgitter und Windflügel wie
bei Modell VT 34 (siehe oben) beschrieben.
• Standrohr [m] passgenau in den Standfuß / Bodenplatte [n] einsetzen und mit den 4 Schrauben [o] fest
verschrauben.
• Abdeckkappe [p] über das Standrohr [m] stecken
und in den Standfuß [n] einsetzen.
• Teleskoprohr [t] aus dem Standrohr [m] heraus ziehen und mit der Rändelkopfschraube [u] durch
Drehen nach rechts (im Uhrzeigersinn) sichern.
• Ventilator mit dem Fußsockel [r] auf das Teleskoprohr [t] setzen und mit der Rändelkopfschraube [s]
durch Drehen nach rechts (im Uhrzeigersinn)
sichern.
Zusammenbau VS 45
Zusammenbau VT 34
e
e
g
k
i
d
f
HINWEIS!
Linksgewinde!
Hutmutter entgegen dem Uhrzeigersinn aufschrauben.
HINWEIS!
Darauf achten, dass es rund herum einrastet.
o
p
n
m
s
r
t
u
VT29-34-45 8704.QXD 18.04.2007 07:50 Seite 8
Page 9

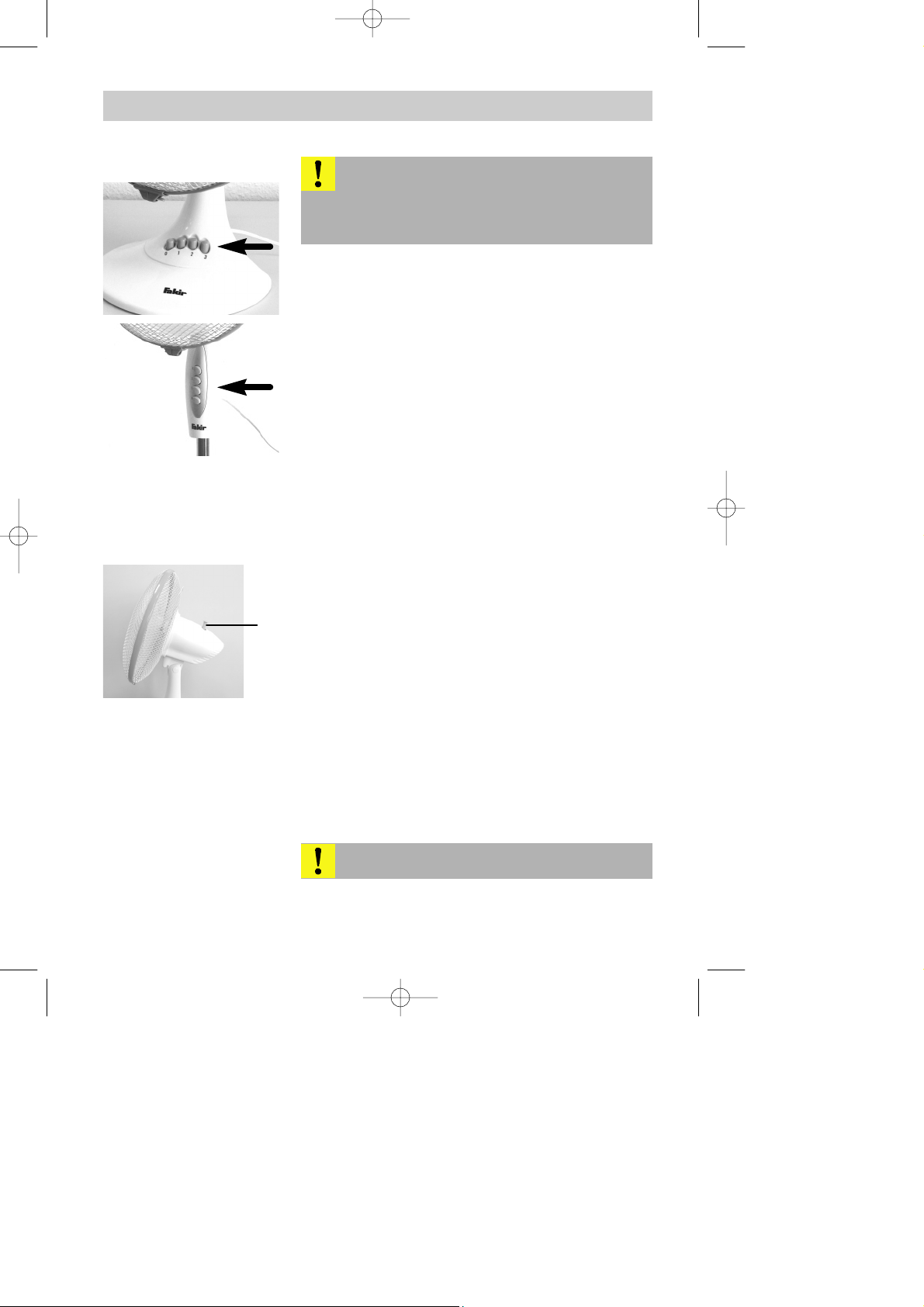

Im Fußsockel der Ventilatoren befindet sich das
Bedienpult mit Drucktasten zur Wahl der gewünschten
Gebläsedrehzahl (Geschwindigkeit).
VT 29
Schaltstufe 0 = AUSl
Schaltstufe 1 = niedrige Drehzahl
Schaltstufe 2 = hohe Drehzahl
VT 34 und VS 45
Schaltstufe 0 = AUSl
Schaltstufe 1 = niedrige Drehzahl
Schaltstufe 2 = mittlere Drehzahl
Schaltstufe 3 = hohe Drehzahl
Die Ventilatoren sind mit einer automatischen Schwenkvorrichtung in horizontaler Richtung ausgestattet.
Der Schwenkbereich beträgt ca. 75°.
Die Umschaltung von “Stand” auf “Oszillation” bzw.
umgekehrt, auch bei laufendem Gerät, erfolgt mit dem
Schaltknopf [v].
Schaltknopf gedrückt = Oszillation EIN
Schaltknopf gezogen = Oszillation AUS
Entsprechend der eingesellten Drehzahl wird auch die
Oszillationsbewegung langsamer oder schneller.
Wenn die Richtung des Gebläses nicht Ihrem Wunsch
entspricht, können Sie:
a) bei eingeschalteter Oszillation den Schaltknopf [v]
bei gewünschter Stellung des Motorteils ziehen.
b) bei ausgeschalteter Oszillation die Stellung des
Motorteils durch “Drehen” nach rechts oder links
wunschgemäß einstellen oder
ACHTUNG!
Stellen Sie das Gerät nicht neben Wärmequellen und
vermeiden Sie direkte Sonneneinstrahlung. Hitze kann
den Ventilator beschädigen.
9
Bedienung
Ein- und Ausschalten
Horizontale Blasrichtung
(Oszillation)
ACHTUNG!
Motorkopf nicht gewaltsam verdrehen.
v
VT29-34-45 8704.QXD 18.04.2007 07:50 Seite 9
Page 10
10
Die Ventilatoren können von Hand auf den gewünschten vertikalen Arbeitsbereich (Blasrichtung) - von ca.
15° nach unten bis ca. 25° nach oben - eingestellt werden.
• Ventilator ausschalten.
• Ventilatorunterteil (Fußsockel) festhalten und dann
das Motorteil - nur von der Rückseite aus - nach
vorne (Blasrichtung nach unten) oder hinten
(Blasrichtung nach oben) schwenken, bis die
gewünschte Stellung erreicht ist.
Der Standventilator VS 45 kann in der Höhe von ca.
112 - 140 cm eingestellt werden:
• Rändelkopfschraube [u] durch Drehen nach links
(entgegen dem Uhrzeigersinn) lösen.
• Teleskoprohr [t] auf die gewünschte Höhe ausziehen
oder einschieben.
• Teleskoprohr durch Drehen der Rändelkopfschraube
[u] nach rechts (im Uhrzeigersinn) sichern.
Vertikale Blasrichtung
ACHTUNG!
Nie am Schutzgitter drücken.
Höhenverstellung VS 45
Bedienung
t
u
VT29-34-45 8704.QXD 18.04.2007 07:50 Seite 10
Page 11
Reinigen Sie das Gerät nur trocken oder mit einem
feuchten Tuch.
Die Verpackung des Gerätes besteht aus recyclingfähigen Materialien. Geben sie diese sortenrein in die dafür
vorgesehenen Sammelbehälter, damit sie der Wiederverwertung zugeführt werden können.
Werfen Sie das Gerät am Ende seiner Lebensdauer
keinesfalls in den normalen Hausmüll.
Entsprechend gesetzlicher Regelungen müssen die im
Gerät enthaltenen Wertstoffe der Wiederverwertung
zugeführt werden. Erkundigen Sie sich bei Ihrem örtlichen Entsorgungsunternehmen nach Möglichkeiten
einer sach- und umweltgerechten Entsorgung und
geben Sie das ausgediente Gerät bei einer zentralen
Sammelstelle ab.
Wenden Sie sich für Ratschläge zum Recycling an Ihre
Kommunalbehörde oder Ihren Händler.
Reinigung und Pflege
Reinigen
WARNUNG!
Schalten Sie den Ventilator aus und ziehen Sie den
Netzstecker, bevor Sie mit Reinigung und Pflege beginnen. So verhindern Sie, dass das Gerät versehentlich eingeschaltet wird
ACHTUNG!
Verwenden Sie keine scharfen Reinigungsmittel,
Scheuermittel oder Alkohol. Diese würden das Gehäuse
beschädigen.
Entsorgung
11
VT29-34-45 8704.QXD 18.04.2007 07:50 Seite 11
Page 12
Wenn Sie mal nicht weiterkommen...
Wenn Sie den Fehler nicht selbst beseitigen konnten,
wenden Sie sich bitte an unsere:
Service-Hotline
01805 325474
12 Cent / Minute
aus dem Festnetz der Deutschen Telekom
Wenn Sie mal nicht
weiter kommen...
Fehler mögliche Ursache Abhilfe
Gerät läuft nicht. Stecker ist nicht eingesteckt Stecker einstecken
Gerät ist nicht eingeschaltet Gerät einschalten
Steckdose führt keinen Strom Andere Steckdose verwenden
Stromkabel ist beschädigt Service-Hotline anrufen
Keine Oszillation Oszillation nicht eingeschaltet Oszillation einschalten
Motor oder Getriebe defekt Service-Hotline anrufen
Gerät läuft Fremdkörper haben sich evtl. Fremdkörper entfernen
ungewöhnlich laut. verklemmt
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitäts-
kontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei
funktionieren, bedauern wir dies sehr.
Bevor Sie sich an unseren Kundendienst wenden, prüfen Sie, ob Sie den Fehler selbst beseitigen können.
12
VT29-34-45 8704.QXD 18.04.2007 07:50 Seite 12
Page 13
13
Garantie
Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:
1. Wir verpflichten uns, das Gerät bei freier Einsendung an uns oder an eine der Fakir-Kundendienstwerkstätten kostenlos in Stand zu setzen, wenn es
infolge nachweislicher Material- oder Montagefehler
innerhalb von 24 Monaten (bei gewerblicher
Nutzung oder gleich zu setzender Beanspruchung
innerhalb von 12 Monaten) ab Kaufdatum gerechnet, schadhaft und gemeldet worden ist.
Voraussetzung für die Garantiepflicht ist eine
sachgemäße Behandlung des Gerätes.
2. Teile, die einer natürlichen Abnützung unterliegen,
fallen nicht unter Garantie.
3. Der Garantieanspruch erlischt, wenn Eingriffe oder
Reparaturen von Personen vorgenommen werden,
die hierzu von uns nicht autorisiert sind. Ferner dürfen weder fremde Ersatz- oder Zubehörteile eingebaut werden.
4. Die Garantieleistung besteht vorzugsweise in der
Instandsetzung bzw. im Austausch der defekten
Teile. Reparaturen am Aufstellungsort können nur
für stationär betriebene Großgeräte verlangt werden. Zum Nachweis der Garantieansprüche ist die
Rechnung oder Kassenquittung des Händlers mit
Kaufdatum beizufügen.
5. Sofern eine Reparatur erfolglos war und der
Schaden bzw. Mangel auch nach einer Nachbesserung nicht beseitigt werden kann, wird das Gerät
durch ein gleichwertiges ersetzt. Ist weder eine
Reparatur noch ein Ersatz möglich, besteht das
Recht auf Rückgabe des Gerätes und Erstattung
des Kaufpreises. Im Falle eines Umtauschs oder
Erstattung des Kaufpreises kann für die Zeit des
Gebrauchs eine Nutzungsanrechnung geltend
gemacht werden.
6. Garantieleistungen bewirken keine Verlängerung
der Garantiefrist und setzen auch keine neue
Garantiefrist in Gang.
Die Garantiefrist für eingebaute Ersatzteile endet
mit der Garantiefrist für das ganze Gerät.
Gültig in der Bundesrepublik Deutschland
ab 1. November 2005
Garantie
VT29-34-45 8704.QXD 18.04.2007 07:50 Seite 13
Page 14
Fakir Hausgeräte GmbH
Industriestraße 6
D-71665 Vaihingen / Enz
Postfach 1480
D-71657 Vaihingen / Enz
Tel.: +49 7042 / 912-0
Fax: +49 7042 / 5612
www.fakir.de
[email protected]
© 2007 Fakir-Hausgeräte GmbH
69 37 994 8704
VT29-34-45 8704.QXD 18.04.2007 07:50 Seite 14
Loading...
